Преобразователь частоты Rexroth серии Fe. Руководство по эксплуатации (2008 год) - часть 3

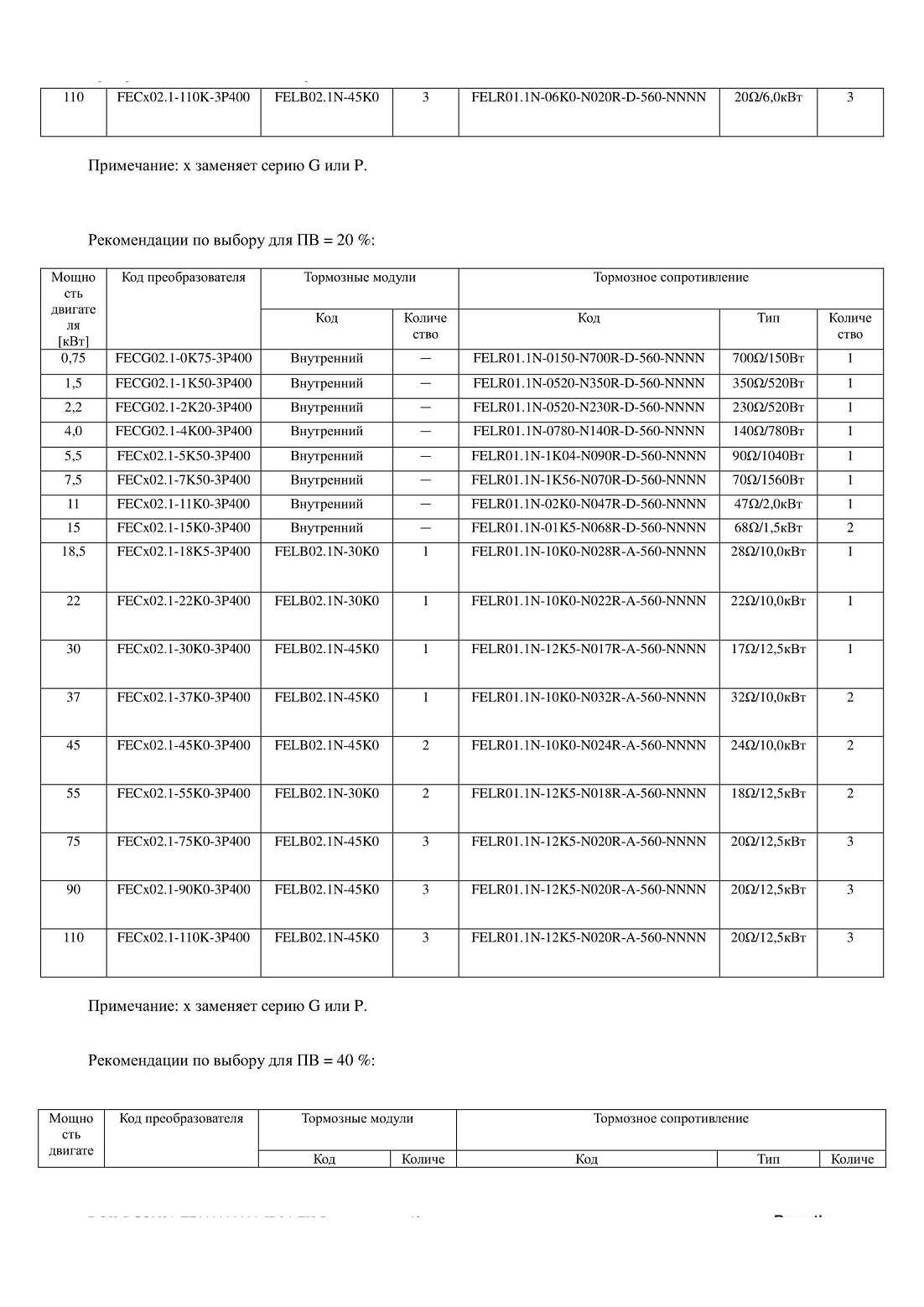

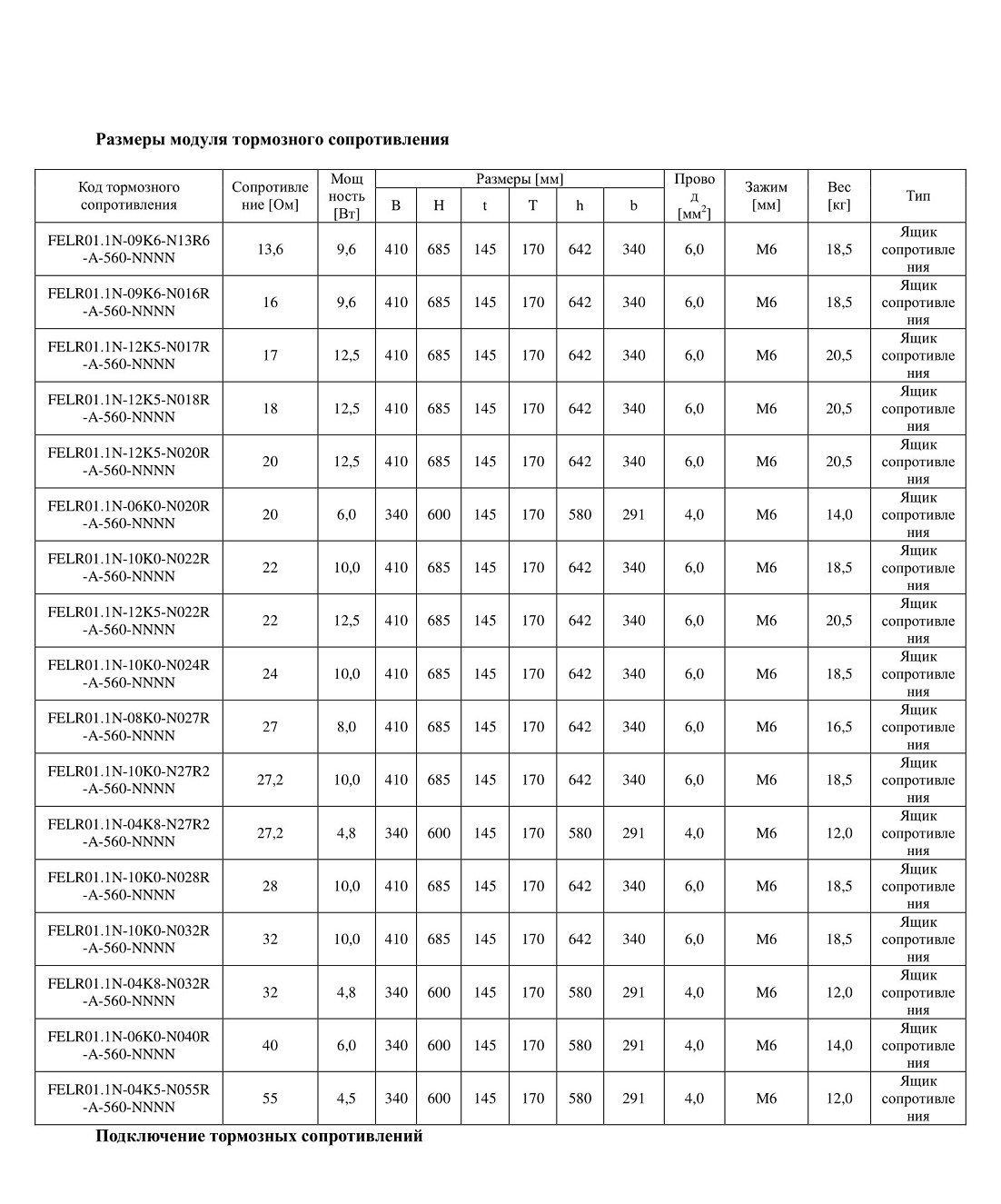

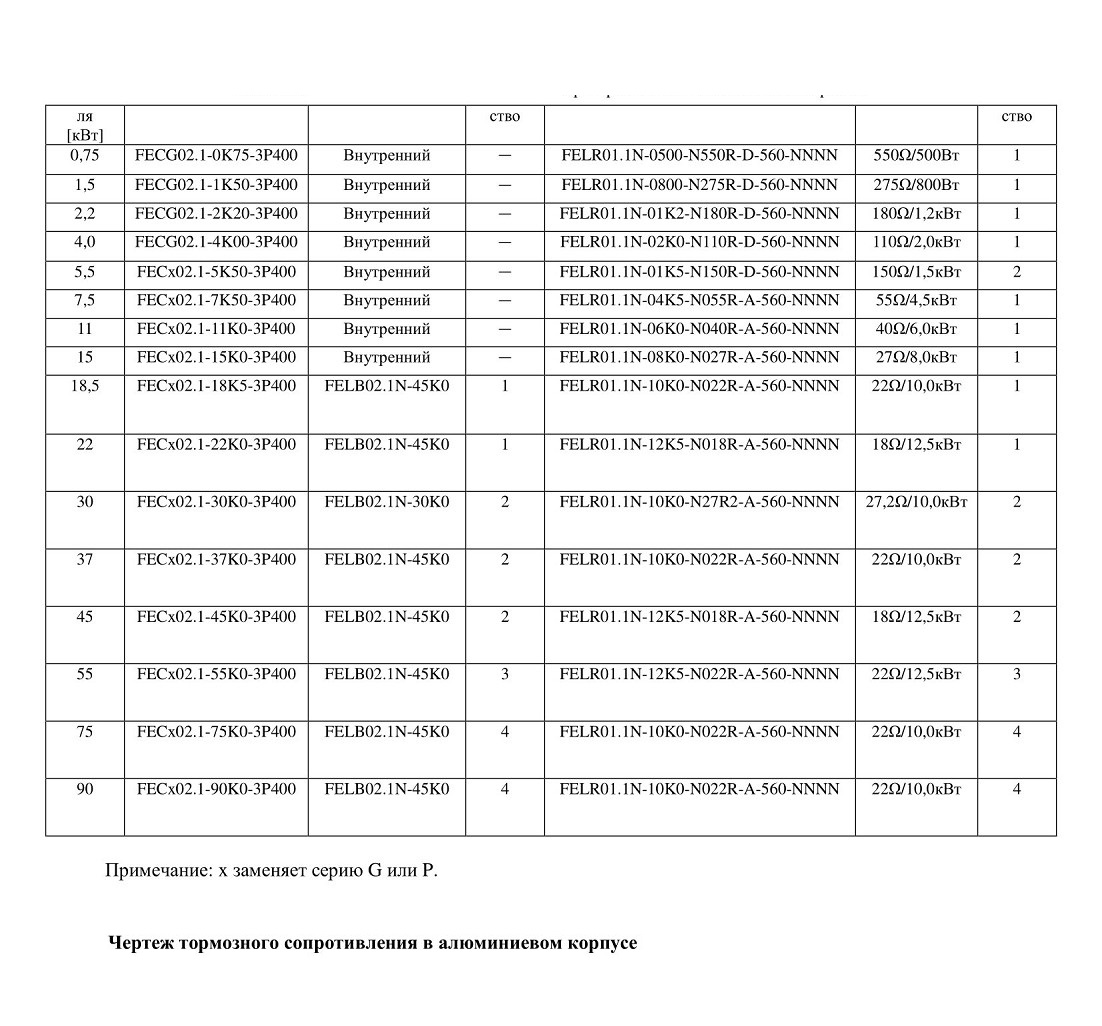

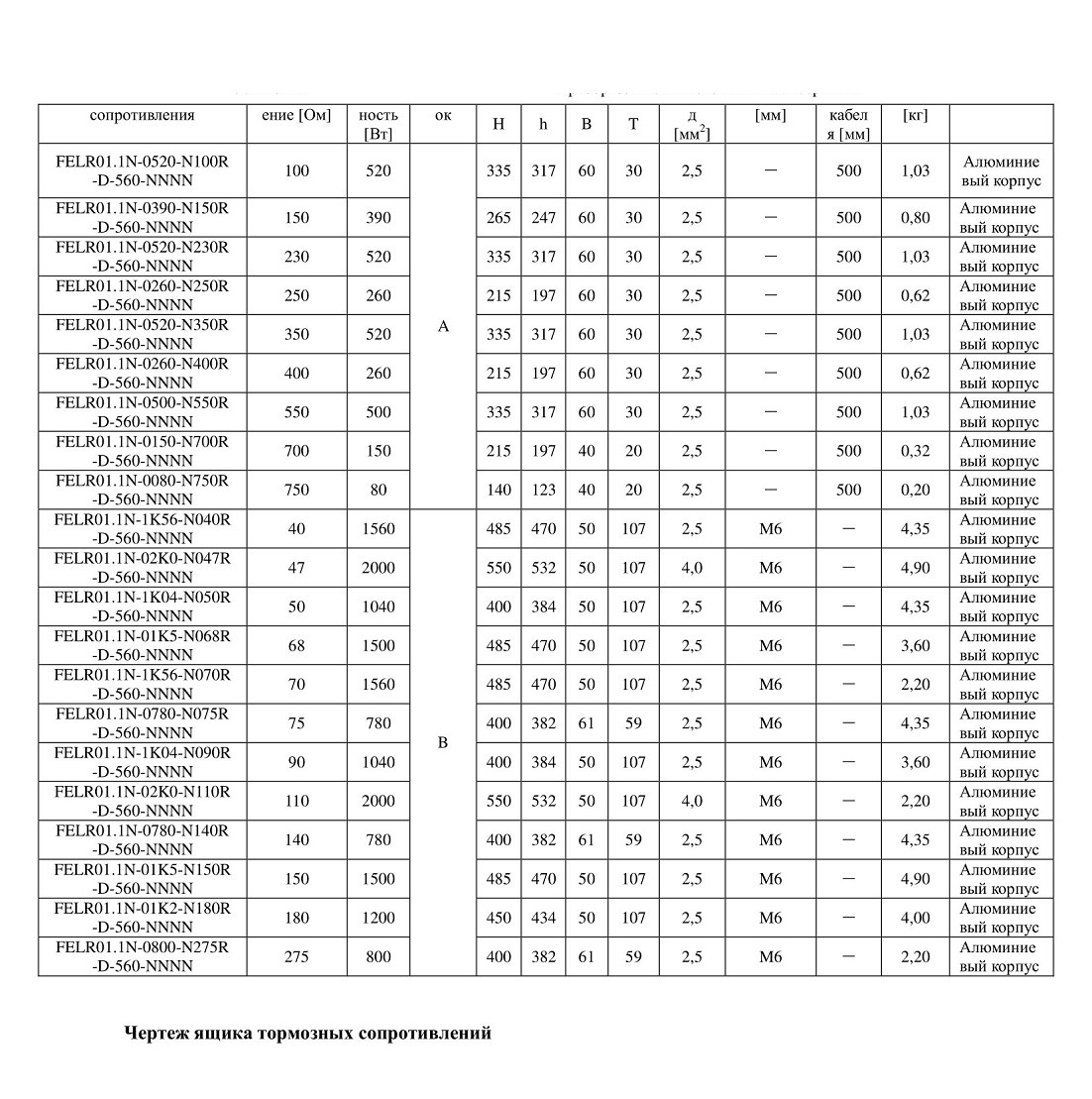

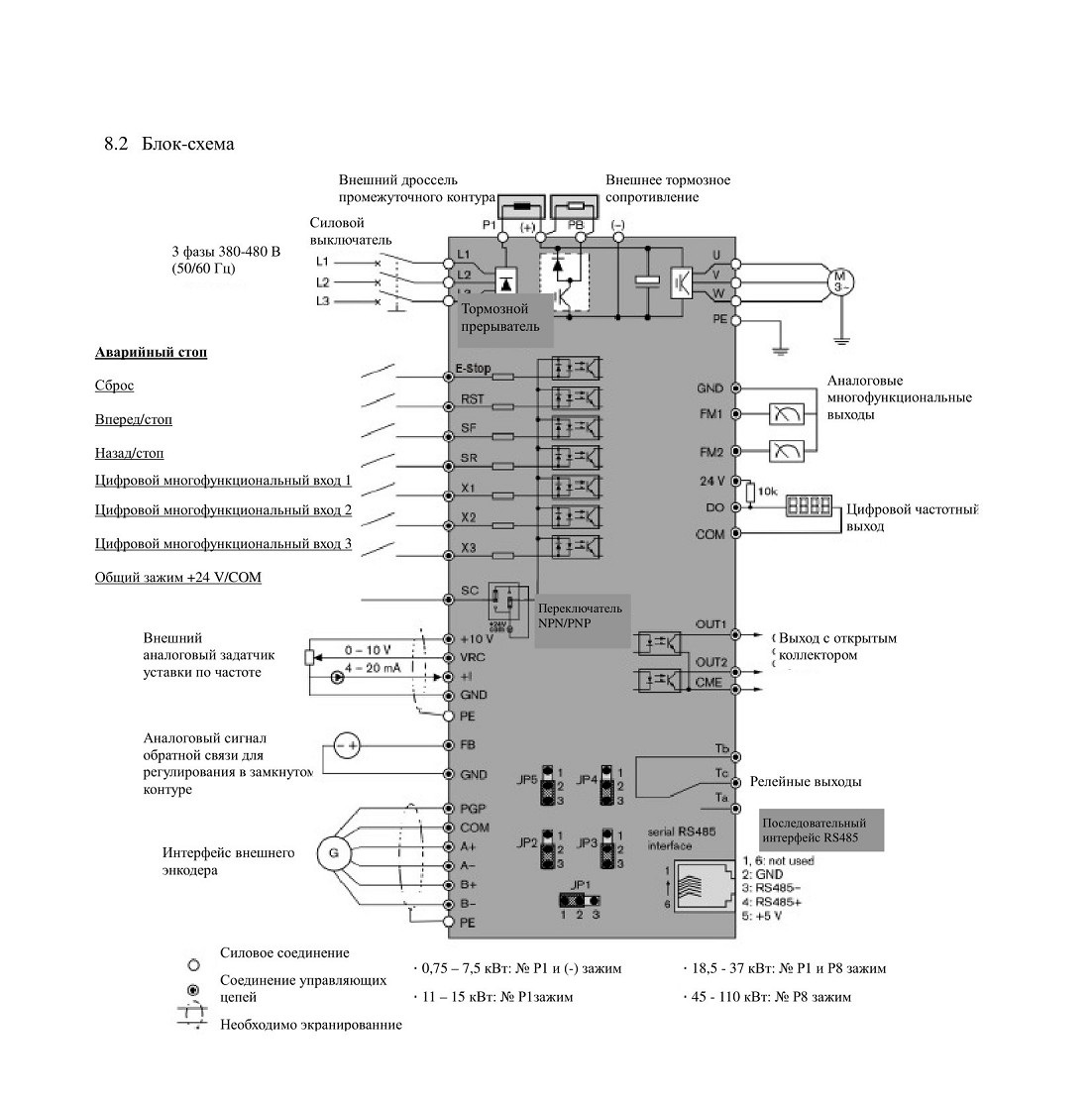

8.2 Блок-схема

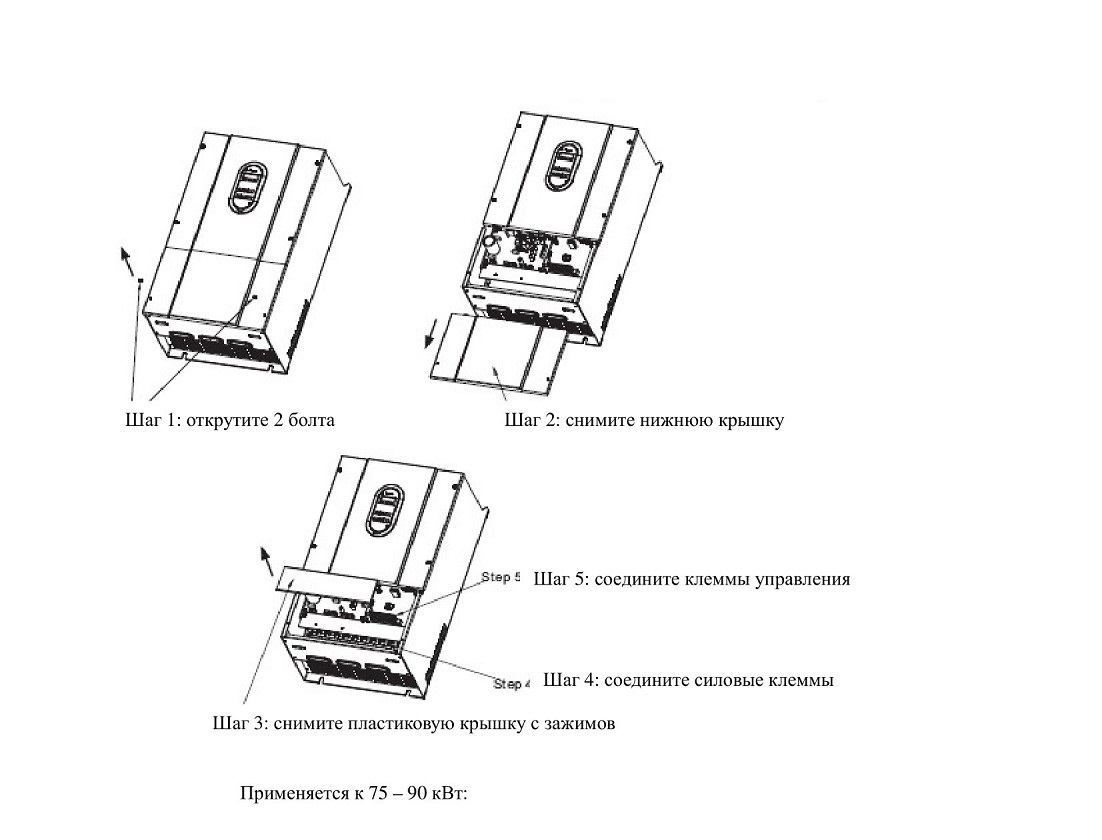

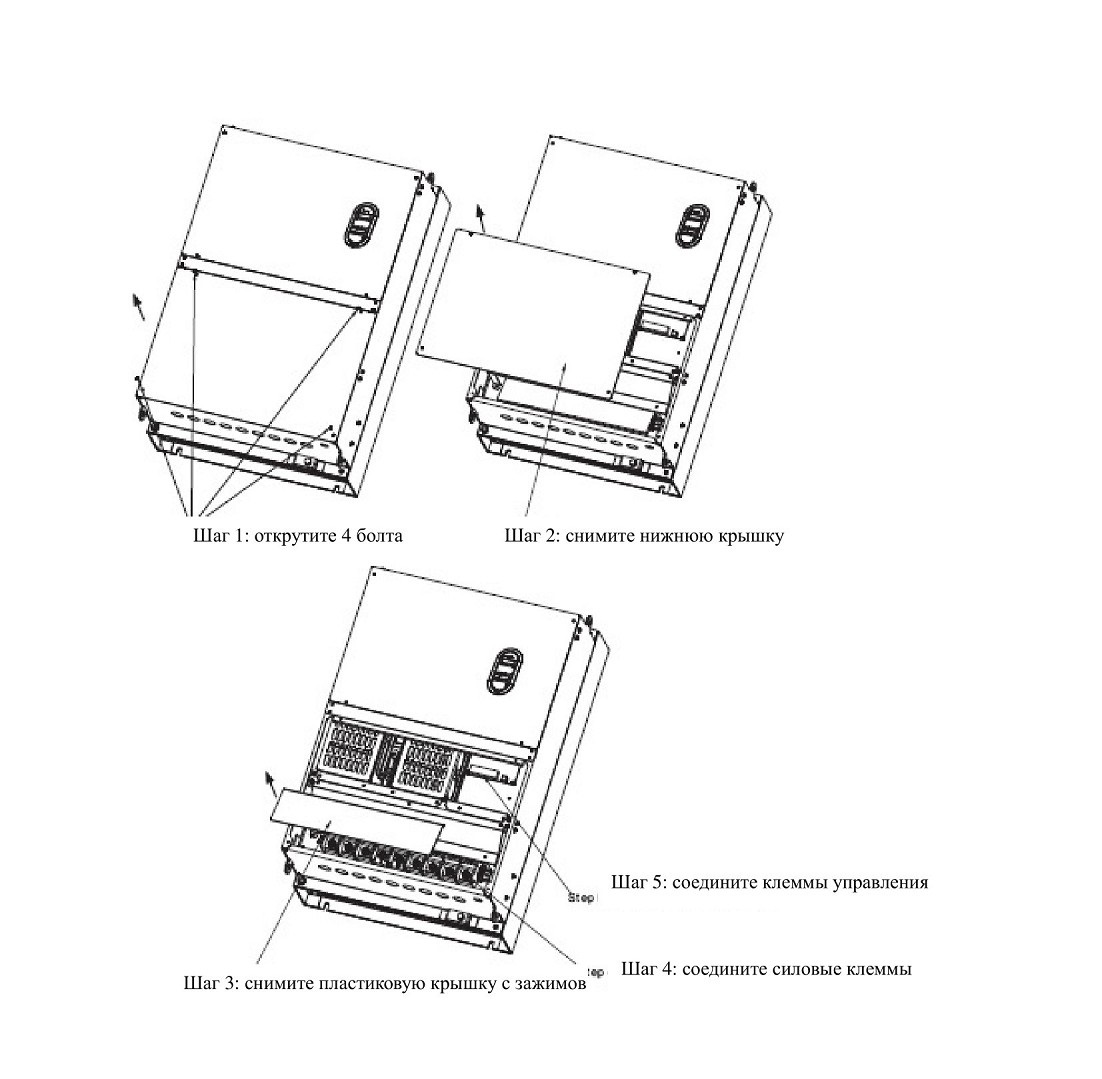

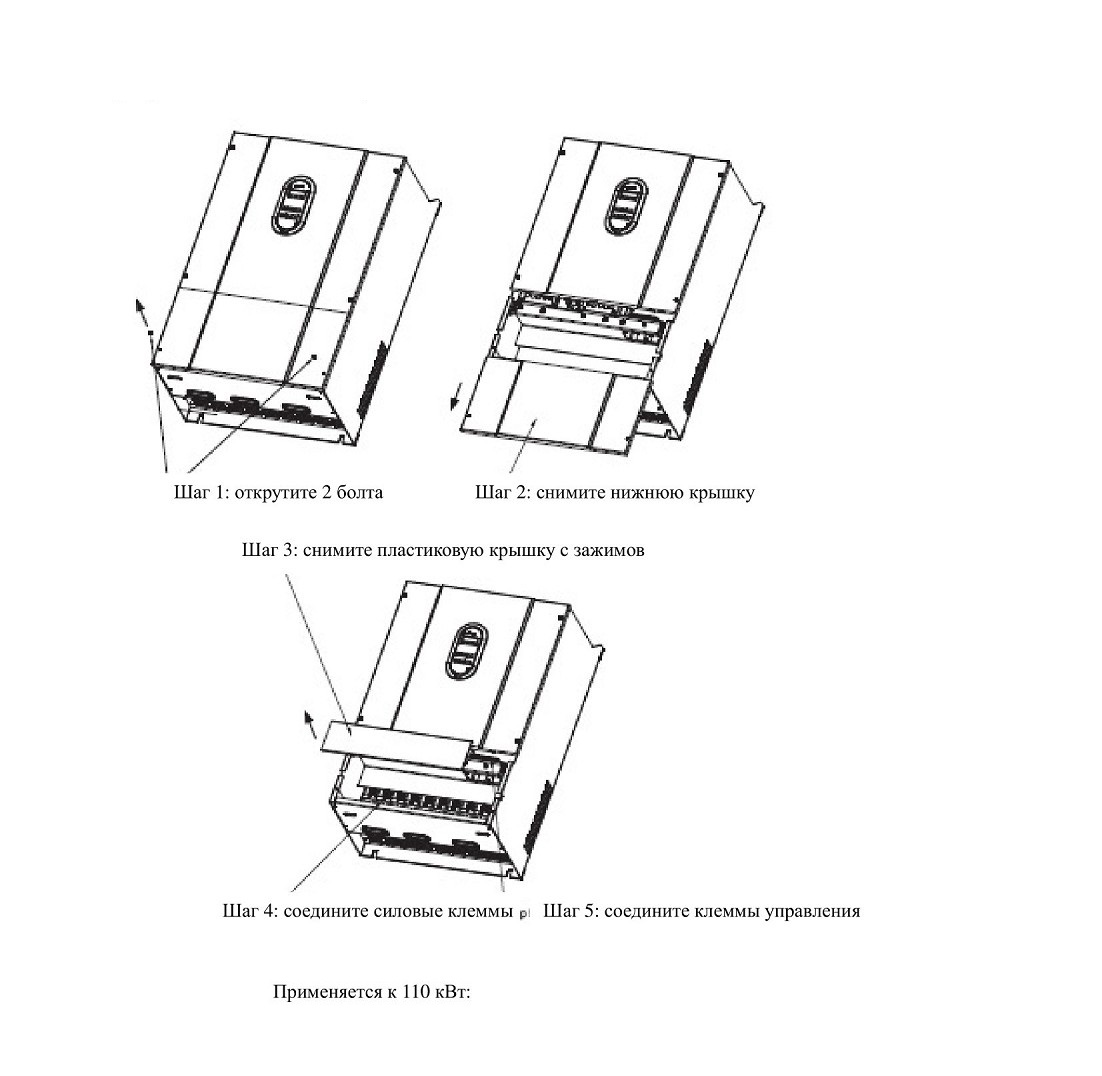

8.3 Установка

Соедините источник питания (сеть) только с силовыми клеммами питания LI, L2 и L3. Соединение источника питания с другими зажимами приведет к повреждению преобразователя частоты. Убедитесь в том, что напряжение источника питания находится в рамках допустимого значения напряжения, указанного на заводской табличке.

Зажимы заземления должны быть заземлены надлежащим образом во избежании электрического удара и пожара, а также для снижения помех.

Для обеспечения надежности соединения необходимо использовать изолированные винтовые клеммы для соединения выводов и проводов.

После соединения проводки уберите всс оставшиеся свободные провода, которые могут упасть на преобразователь частоты и вызвать неисправность или его повреждение. Будьте осторожны, не допускайте попадания стружки от сверления на преобразователь частоты. После завершения соединения цепей проверьте следующие моменты.

Все ли соединения являются правильными?

Не отсутствуют ли где-либо соединения?

Существует ли короткое замыкание между клеммами и проводами или землей?

Для внесения изменений в проводку отключите питание и подождите 30 минут, чтобы разрядился конденсатор цепи постоянного тока.

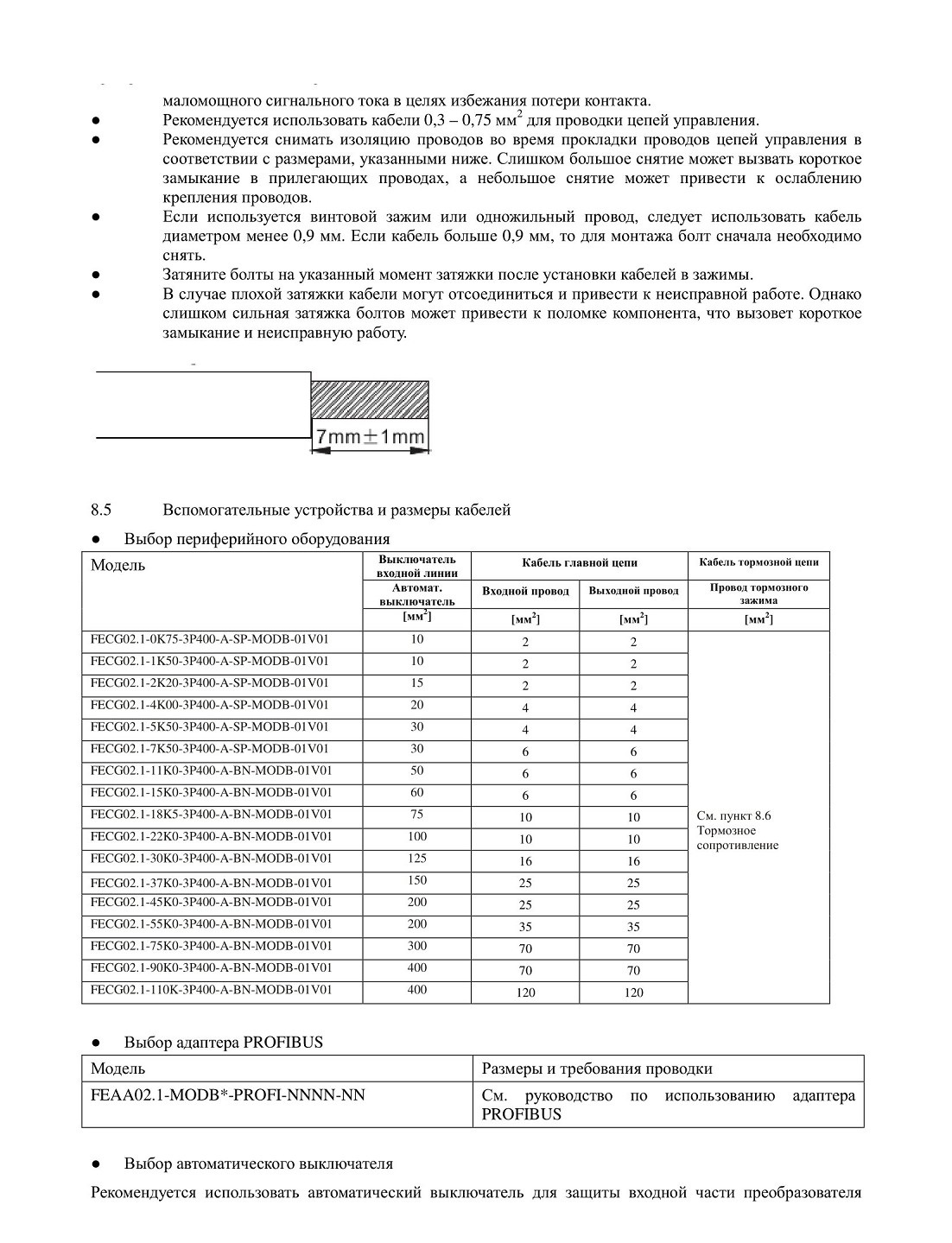

Подключение должно осуществляться проводами, диаметр которых соответствует электротехническим правилам и нормам.

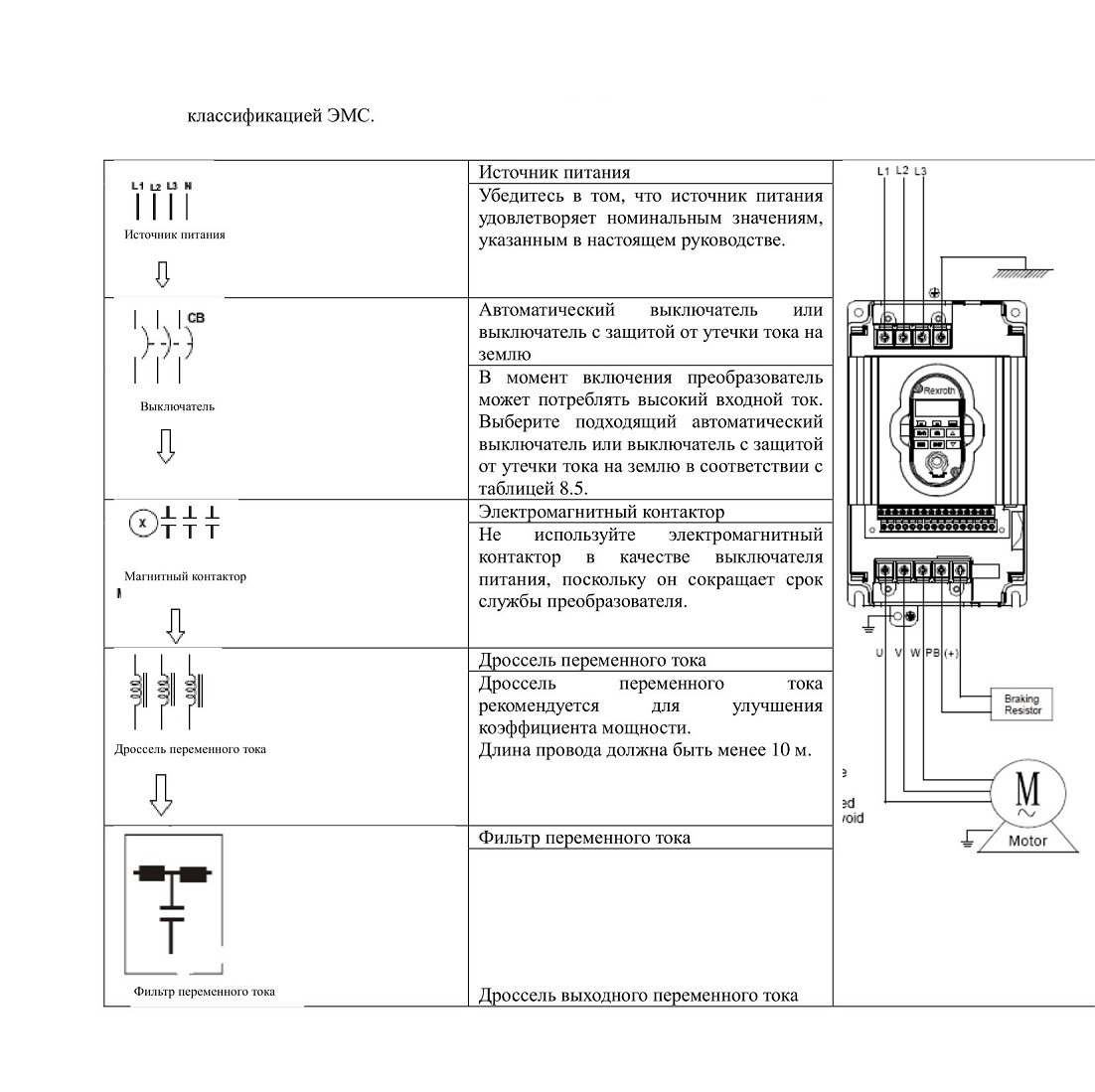

Между силовыми зажимами питания (LI, L2 и L3) и 3-фазным сетевым источником питания переменного тока должен находиться автоматический выключатель. Предпочтительнее всего соединить с ним последовательно магнитный контактор (М) для обеспечения защиты преобразователя частоты и отключения источника питания (на обоих концах магнитного контактора должен находиться поглотитель перенапряжений).

Если провод между преобразователем частоты и двигателем слишком длинный, особенно при низкой выходной мощности, тогда спад напряжения может привести к пониженному выходному моменту двигателя.

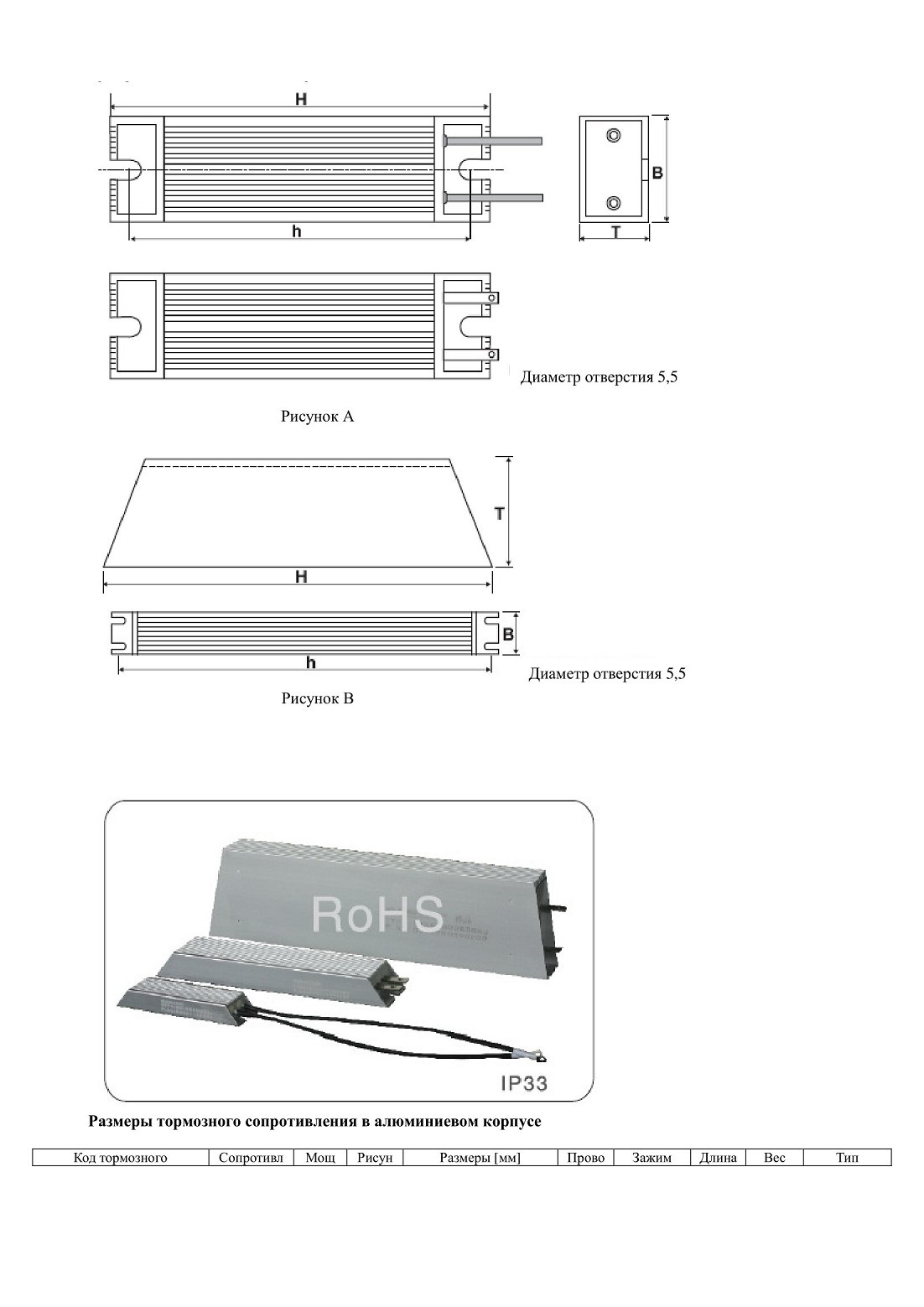

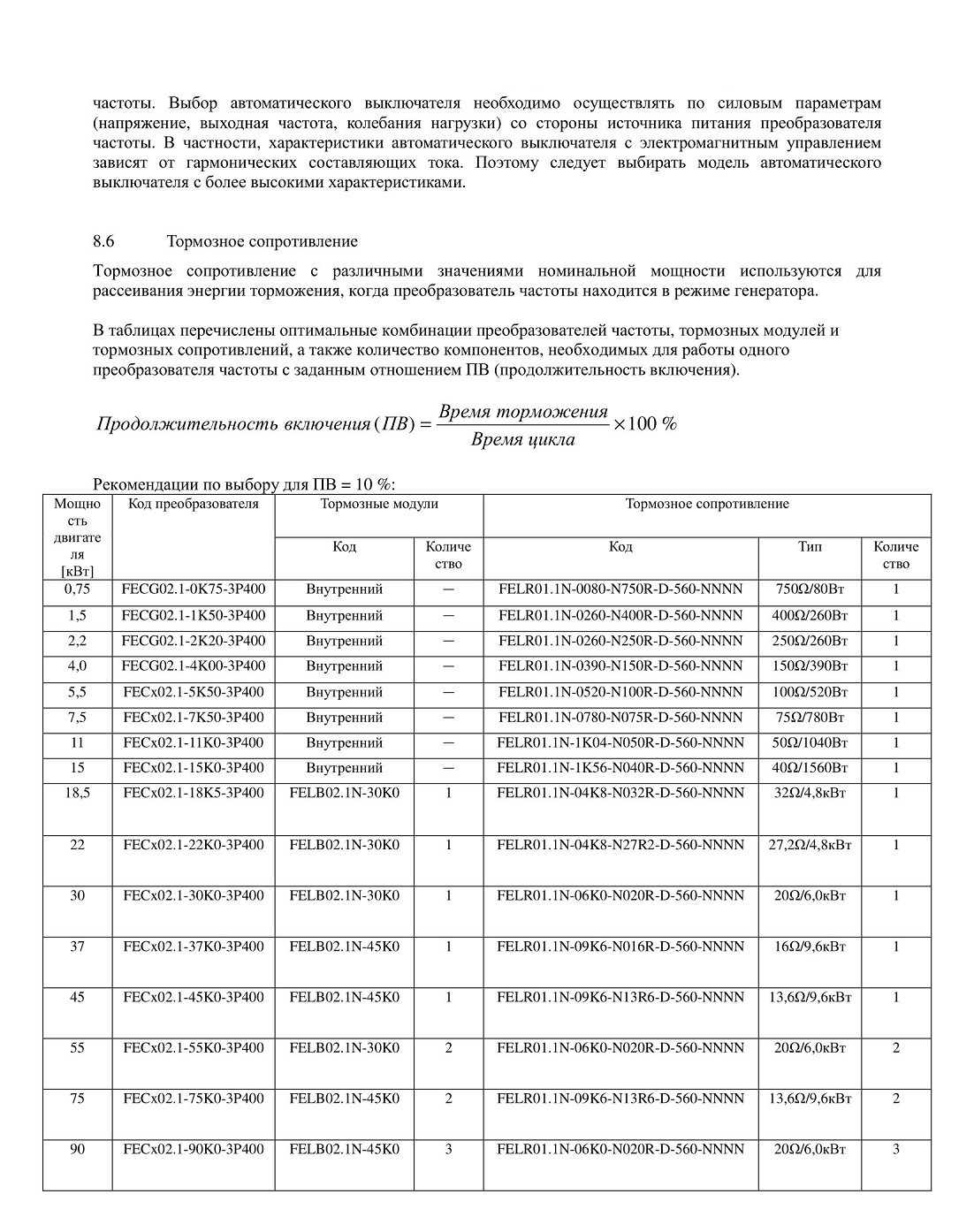

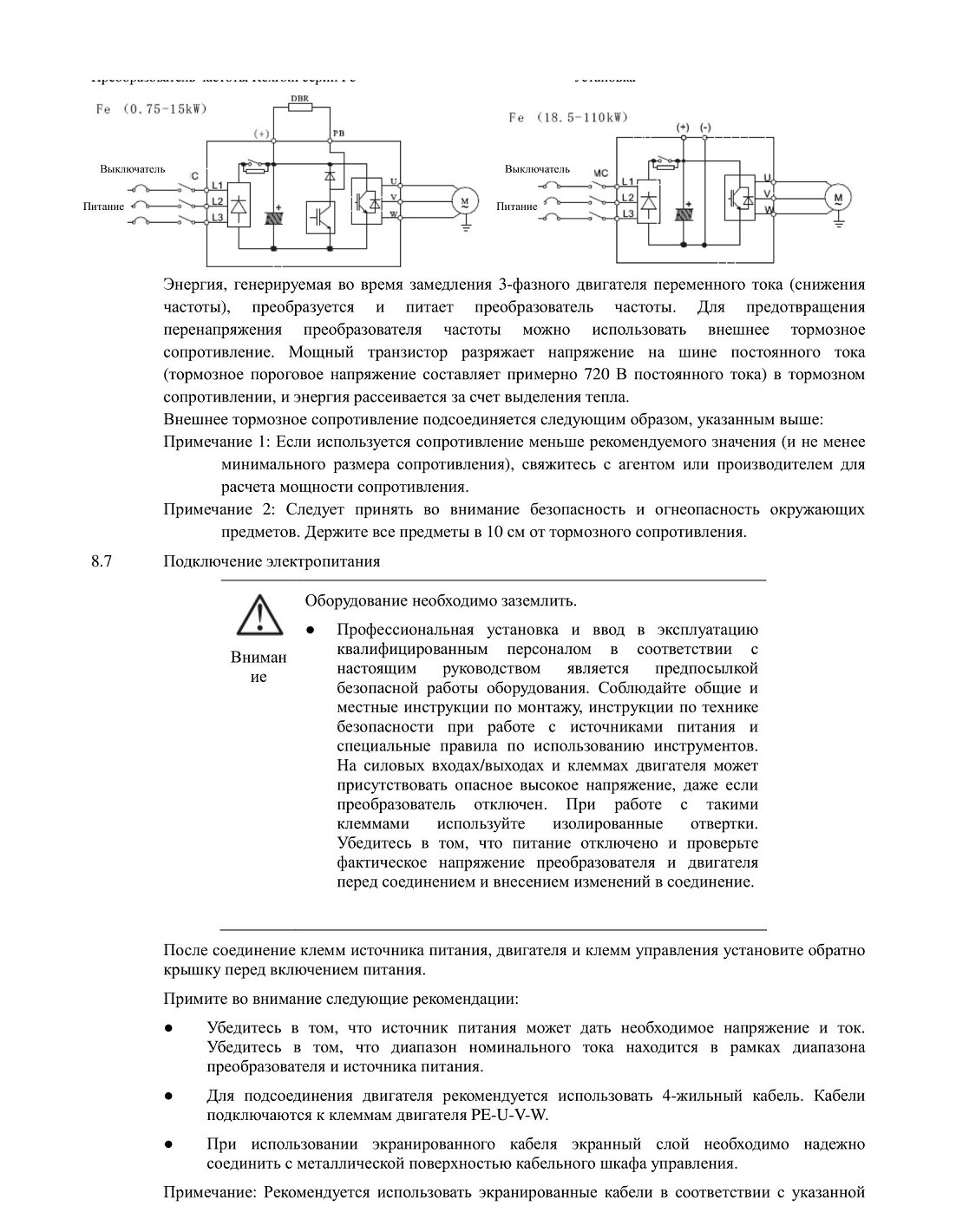

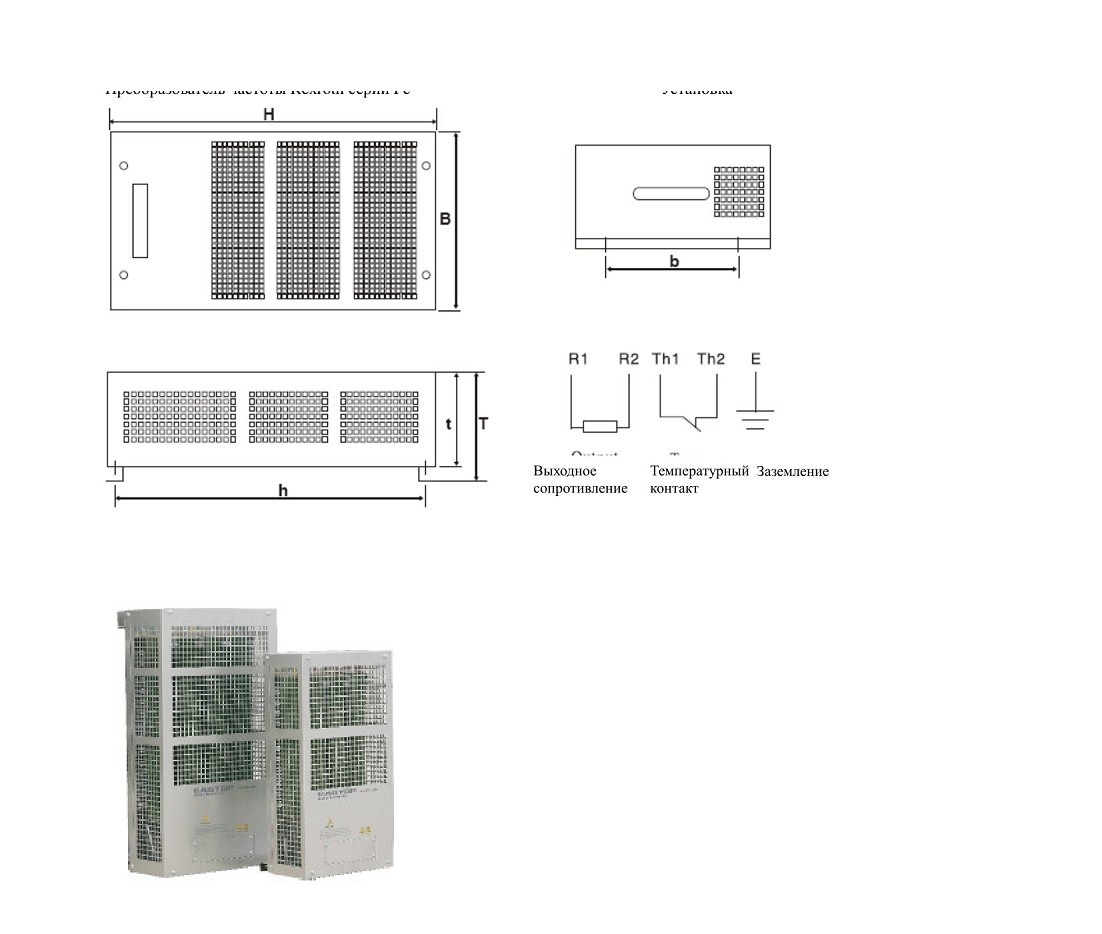

Между зажимом (+) и РВ нельзя подключать ничего, кроме тормозного сопротивления. Не закорачивать на коротко!

Электромагнитные помехи: З-фазные входы/выходы преобразователя частоты содержат

гармонические составляющие, который могут создавать помехи в средствах связи, расположенных поблизости (например, AM радиоприемник). Поэтому, можно дополнительно установить фильтр радиошумов (только на сторону входа) или фильтр линейных шумов для минимизации помех.

Не устанавливайте силовой конденсатор, ограничитель перенапряжения или фильтр радиошумов на выходную сторону преобразователя частоты. Это может привести к неисправности преобразователя частоты или к повреждению конденсатора или ограничителя. Если такое устройство было установлено, немедленно снимите ею.

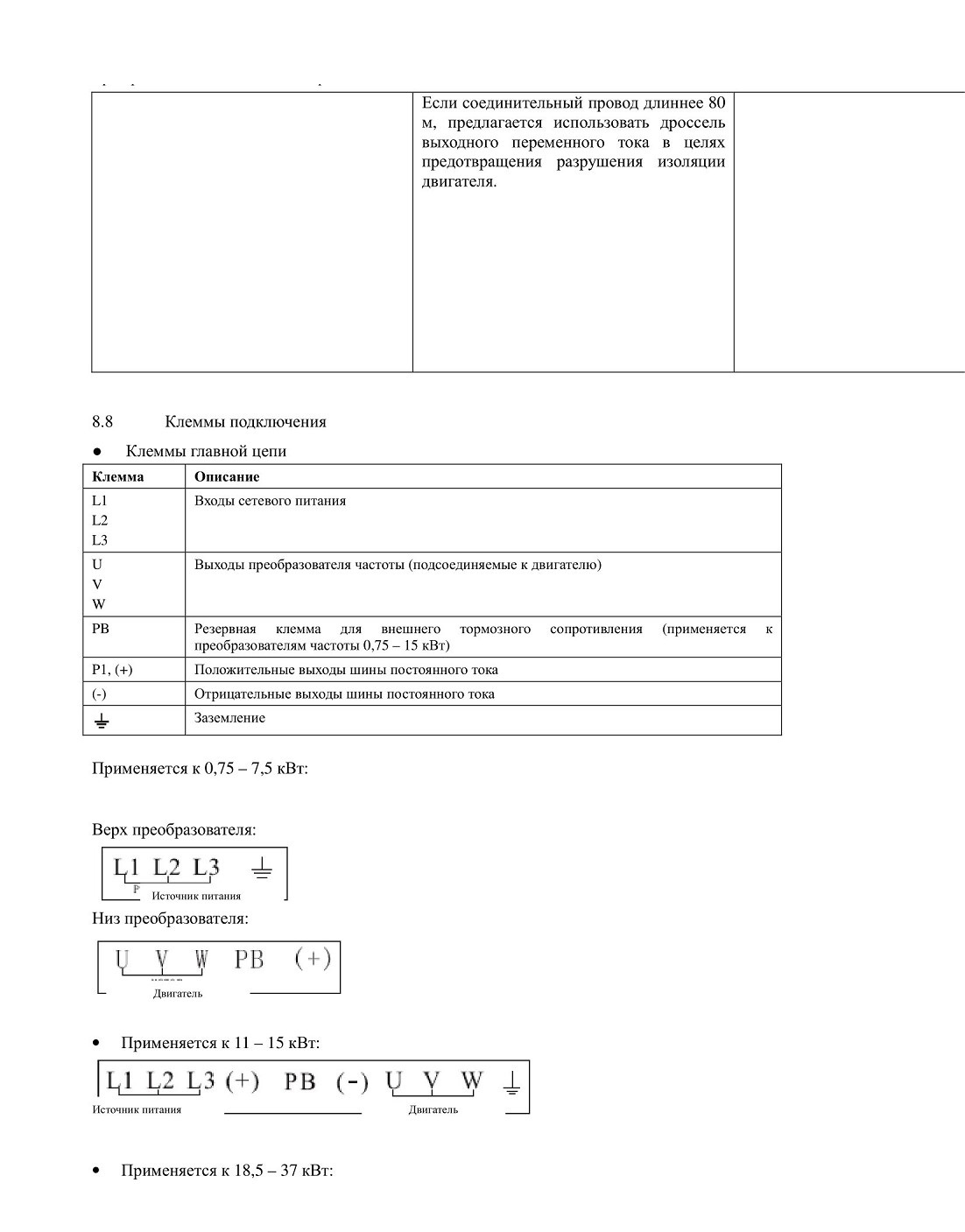

Подключение силовой цепи

Зажим заземления GND является общим зажимом для аналоговых сигналов, a SC является общим зажимом для цифровых. Не заземляйте указанные зажимы. Для соединения клемм со схемой управления следует использовать экранированные кабели или кабели с витыми парами. Они должны быть отделены от проводки силовых цепей и сильноточных цепей (в том числе от цепи управления реле 200 В).

Поскольку входные сигналы управления частотой являются маломощными сигналами, следует использовать два параллельно подключенных контакта или спаренный контакт для
