ROYAL THERMO. ТЕХНИЧЕСКИЙ КАТАЛОГ (2022 год) - часть 8

4.4. Технологии прокладки

При проектировании и монтаже инженерных систем на основе системы трубопро-
водов AXIOpress необходимо учитывать минимальное расстояние между соединени-
ями.Минимальное расстояние между соединениями зависит от длины штуцеров на
фитингах и от минимальной длины трубы, требуемой для выполнения соединения.
Расчет минимальной длины трубы:

min

, T

= 3 x L

п-в

, i + X

где:

min

, Ti

– минимальная длина трубы в зависимости от ее типа, мм;

п-в

, i

– длина пресс-втулки в зависимости от ее типа, мм;

– пространство, необходимое под насадки инструмента, мм.

Расчет минимального расстояния между соединениями:

min

, F = L

min

, T

+ Z

где:

min

, F

– минимальное расстояние между соединениями;

– длина штуцера фитинга (а), мм;

– длина штуцера фитинга (b), мм.

Продолжение таблицы 18. Потери давления вследствие трения в универсальных трубах AXIOpress для трубопроводов водо-
снабжения 32/40/50/63 мм.

Подводимая мощность, Вт

Расход

Ø32

Разница температур, К

гПа/м

20К

15К

10К

5К

кг/ч

л/с

мбар/м

156000

117000

78000

39000

6706,79

160000

120000

80000

40000

6878,76

164000

123000

82000

41000

7050,73

168000

126000

84000

42000

7222,70

172000

129000

86000

43000

7394,67

176000

132000

88000

44000

7566,64

180000

135000

90000

45000

7738,61

184000

138000

92000

46000

7910,58

188000

141000

94000

47000

8082,55

192000

144000

96000

48000

8254,51

196000

147000

98000

49000

8426,48

200000

150000

100000

50000

8598,45

4.4.1. Скрытый монтаж трубопроводов системы AXIOpress

В соответствии с нормами современного строительства трубопроводы системы AXIOpress можно прокладывать в штробе
(борозды в стене), заполненном раствором или штукатуркой, а также в конструкциях пола путем замоноличивания.
При скрытом монтаже трубопроводов AXIOpress необходимо применять систему «труба в трубе» (в защитной гофрирован-
ной трубе) или прокладку в изоляции из вспененного полиэтилена. В случае непосредственного бетонирования трубопро-
водов необходимо обеспечить толщину заливки над трубой (min 3 см). В случае скрытого монтажа трубопроводов в полу по
системе «труба-труба» запрещается натягивать трубы по прямой линии. Трубы необходимо укладывать небольшими «вол-
нами», принимая во внимание их начальную усадку.

4.4.2. Открытый монтаж трубопроводов AXIOpress

Открытая прокладка трубопроводов системы AXIOpress применяется при монтаже систем магистральных трубопроводов
в нежилых помещениях, а также стояков на производственных объектах. Данный способ прокладки также подходит при
ремонте либо реконструкции старого оборудования и систем отопления.
При открытой прокладке необходимо учитывать не только технические требования, но и эстетический вид.
Необходимо:
•

подобрать соответствующий тип труб и соединений;

•

разработать способы компенсации теплового удлинения труб;

•

выбрать метод крепления труб;

•

подобрать соответствующий тип изоляции, в зависимости от типа оборудования и внешней среды.

Прокладку труб необходимо производить таким образом, чтобы влага и конденсат с других сооружений не оказывали воз-
действие на трубы.

4.4.3. Укладка трубопроводов AXIOpress на битумное и лакокрасочное покрытие

Перед укладкой труб системы AXIOpress на поверхности покрытые битумом или лакокрасочными материалами, содержа-
щими растворитель, поверхности должны полностью высохнуть. При этом следует принимать во внимание время высыхания
материала в соответствии с инструкцией производителя.
Необходимо ограничить места контактов труб и соединений с вышеуказанными материалами, например, с помощью поли-
этиленовой пленки.

4.5. Теплоизоляция трубопроводов AXIOpress

Теплоизоляция – это конструкция, состоящая из одного или нескольких слоев теплоизоляционного материала (изделия),
защитно-покровного слоя и элементов крепления. В состав теплоизоляционной конструкции могу входить пароизоляцион-
ный, предохранительный и выравнивающий слои.
Изоляция трубопроводов и фитингов должна, помимо прочего, соответствовать требованиям по теплоотдаче, теплопогло-
щению, акустической изоляции, защите от коррозии, выпадения конденсата между слоями, противопожарной безопасно-
сти и в случае необходимости компенсировать термическое удлинение. Выбор изоляции зависит от целей использования.

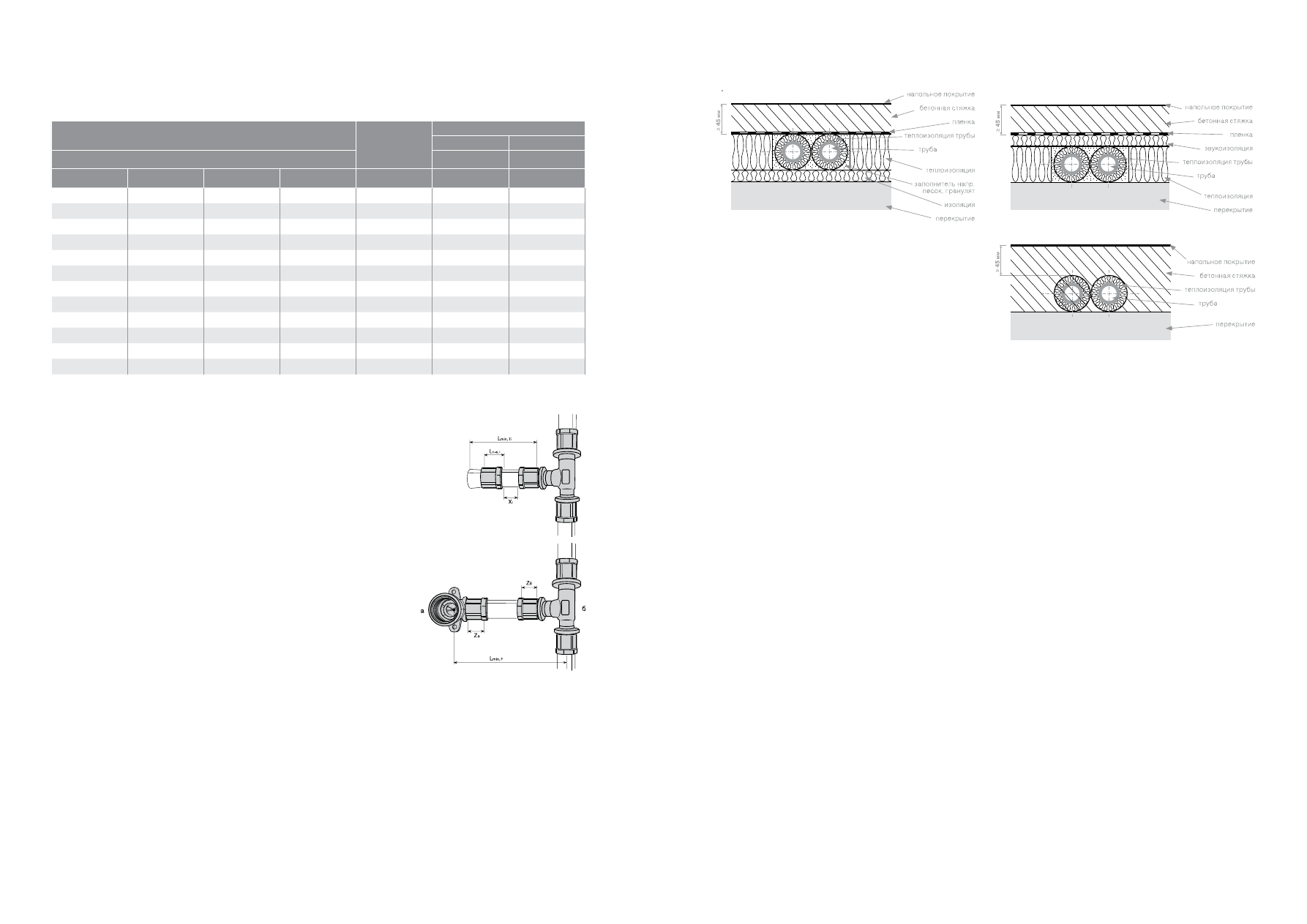

Рисунок 24. Примеры скрытой прокладки трубопроводов AXIOpress

на перекрытии над неотапливаемым помещением (1), над отаплива-

емым помещением (2) и в бетонной заливке (3).

118

119

Изоляция трубопроводов горячей воды и трубопроводов отопления.

Для трубопроводов горячей воды необходима защита от теплоотдачи. Требования к изоляции определены в приложении 5 EnEV.

Не разрешается использовать изоляционные материалы, которые могут вызвать химическую или контактную коррозию на
элементах арматуры, фитингах или трубопроводах.
Для эффективного подбора теплоизоляций необходимо провести проектные расчеты в соответствии с действующими стро-
ительными сводами правил и нормативными документами: СП 41-103-2000; СНиП 41-03-2003.
Теплоизоляция применяется:
•

при монтаже трубопроводов над неотапливаемым помещением или над помещением с температурой воздуха значи-
тельно ниже, чем в оборудуемом помещении;

•

при монтаже трасс с большой протяженностью, на трассах с большим количеством соединений и ответвлений;

•

на участках, где возможны теплопотери;

•

в системах трубопроводов, проложенных в помещениях, температура которых может составлять минусовые значения;

•

при температуре точки росы помещения выше температуры теплоносителя для предотвращения конденсации влаги
на стенках труб.

Таблица 19. Минимальные толщины теплоизоляционного слоя для систем холодного водоснабжения.

Вид монтажа трубопровода

Толщина изоляционного слоя при

= 0,040 Вт/(мК)*

Свободная прокладка в неотапливаемых помещениях

4 мм

Свободная прокладка в отапливаемых помещениях

9 мм

В канале без теплых трубопроводов

4 мм

В канале рядом с теплыми трубопроводами

13 мм

В штрабе без теплых трубопроводов

4 мм

В штрабе рядом с теплыми трубопроводами

13 мм

На бетоне

4 мм

Толщина изоляционного слоя, приведенная в таблице 19, обеспечивает дополнительную защиту от образования конденсата
при температуре питьевой воды 10°C.
Изоляция трубопроводов, арматуры и оборудования должна соответствовать требованиям по теплоотдаче, теплопоглоще-
нию, звукоизоляции, защите от коррозии, противопожарной безопасности и в случае необходимости компенсировать тер-
мическое удлинение.
Выбор изоляции зависит от целей использования. Не разрешается использовать изоляционные материалы, которые могут
вызвать химическую или контактную коррозию на элементах трубопроводной арматуры, фитингах или трубопроводе.

Изоляция от замерзания

При прокладке трубопроводов через места, подверженные замерзанию, необходимо дополнительно их изолировать. При
существовании вероятности замерзания трубопроводов в случае длительного отсутствия эксплуатации, требуется оснастить
трубопровод системой сопровождающего обогрева.

Изоляция от нагревания

Трубопроводы холодной питьевой воды должны быть защищены от перегрева. Температура питьевой воды в местах водо-
разбора не должна превышать 25°С. Значения толщины изоляционного слоя, представленные в таблице 19 и 20, являются
минимальными требованиями. Необходимо учитывать особенности соответствующего участка монтажа и, в случае необхо-
димости, увеличить толщину изоляционного слоя.
Шахты или конструкции у стен могут сильно перегреваться в результате соседства с трубопроводами отопления . В таких
случаях защита питьевой воды от перегрева особенно важна. В зависимости от конструктивных особенностей необходимо
поделить шахту, чтобы отделить трубопровод питьевой воды от горячих трубопроводов.
Трубопроводы необходимо защищать от образования конденсата, применяя антидиффузионные материалы. При прокладке
трубопроводов питьевой воды необходимо учитывать достаточные расстояния до горячих трубопроводов. Не допускается
монтаж трубопровода у нагревающихся строительных элементов: каминов или стен с проложенным в них отоплением.

Таблица 20. Минимальные толщины теплоизоляционного слоя для систем отопления и ГВС согласно постановления об
энергосбережении.

№

Вид трубопроводов/арматуры

Минимальная толщина изоляционного слоя, примени-

тельно к теплопроводности 0,035 Вт/(м•K)

Внутренний диаметр до 22 мм

20 мм

Внутренний диаметр свыше 22 мм и до 35 мм

30 мм

Внутренний диаметр свыше 35 мм и до 100 мм

Равна внутреннему диаметру

Внутренний диаметр свыше 100 мм

100 мм

Трубы и арматура в соответствии со строками 1–4 в отверстиях стен и потолка, в

области пересечений труб, в местах соединений труб при центральных распреде-

лителях водопроводных сетей

1/2 требований в соответствии со строками 1–4

Трубы и арматура в соответствии со строками 1–4, проложенные в строительных

конструкциях между обогреваемыми помещениями разных пользователей

1/2 требований в соответствии со строками 1–4

Трубопроводы в соответствии со строкой 6, проложенные в полу

6 мм

Трубопроводы распределения холода и трубопроводы холодной воды, а также ар-

матура центральной системы кондиционирования и системы охлаждения воздуха

6 мм

Таблица 21. Пример теплоизоляции для ограничения потерь тепловой энергии трубопроводами систем отопления и ГВС.

Вид труб

Многоквартирный дом

Помещения одного поль-

зователя, включая дом на

одну семью

Нежилое здание

с несколькими

пользователями

ТРУБЫ ДЛЯ ВОДОСНАБЖЕНИЯ

Горячая вода в циркуляционном контуре или с сопровождающим

обогревом;

трубопроводы любого номинального диаметра, скрытая или наружная

прокладка

100%, строки 1–4

100%, строки

1–4

Циркуляционные трубопроводы, проложенные методом скрытой или

наружной проводки

100%, строки 1–4

100%, строки

1–4

Трубопроводы горячей воды без циркуляции и сопровождающего

обогрева; трубопроводы диаметром до 22 мм, скрытая или наружная

прокладка (в соответствии с Рабочим стандартом W 551 DVGW макси-

мальный объем содержимого трубопровода 3 литра)

В соответствии с EnEV требо-

вания к изоляции отсутству-

ют, изоляционный слой может

потребоваться по другим

причинам

В соответствии с EnEV

требования к изоляции

отсутствуют, изоляционный

слой может потребоваться

по другим причинам

100%, строки

1–4

Рекомендуется получить рекомендации, разъяснение застройщика, заключить

договорное соглашение

Трубы и арматура в отверстиях стен и потолка, в области пересечений

труб, в местах соединений труб при центральных распределителях

водопроводных сетей

50%, строка 5

50 %, строка 5

50%, строка 5

ТРУБОПРОВОДЫ ОТОПЛЕНИЯ

Скрытая/наружная прокладка трубопровода в отапливаемых помеще-

ниях

100%, строки 1-4

Без требования

к изоляции

100%, строки

1–4

Прокладка в шахте/скрытая прокладка между отапливаемыми помеще-

ниями различных пользователей

50%, строка 6

Открытая/наружная прокладка в неотапливаемых помещениях и стро-

ительных элементах, ограничиваясь неотапливаемым помещением

100%, строки 1–4

100%, строки

1–4

Трубопроводы, проложенные в полу, включая соединительные

трубопроводы с подключением радиаторов между отапливаемыми

помещениями

6 мм, строка 7

Трубопроводы, проложенные в полу, включая соединительные трубо-

проводы с подключением радиаторов, под землей/

в неотапливаемых помещениях

Указание: для обычного

изоляционного материала с

0,04 • 9 мм

Без требования

к изоляции

6 мм, строка 7

120

121

Выдержка из Постановления об энергосбережении (ENEY, 2009)

Приложение 5:
1. Теплоотдачу трубопроводов распределения тепла и трубопроводов горячей воды, а также арматур необходимо огра-

ничить с помощью теплоизоляции в соответствии с параметрами Таблицы 21.

2. Если трубопроводы центральной системы отопления согласно строкам с 1 по 4 проложены в отап-ливаемых помещениях или

в строительных структурах между отапливаемыми помещениями одного пользователя и на их теплоотдачу могут оказывать
воздействие открыто установленные запорные устройства, требования к минимальной толщине изоляционного слоя отсутствуют.
Это распространяется также и на трубопроводы горячей воды диаметром до 25 мм, проложен-ные в квартирах, которые
или являются частью циркуляционного контура, или оснащены сопутствующим электрическим обогревом.

3. Для материалов с теплопроводностью, отличной от 0,035 Вт/(м*K), необходим перерасчет минимальной толщины стенки

изоляционного слоя.

4. Предварительно изолированные трубы AXIOpress с толщиной стенки 9 или 13 мм соответствуют требованиям к толщине

изоляционного слоя в строке 7, трубы с толщиной стенки 26 мм соответствуют требованиям к толщине изоляционного
слоя в строке 1.

Рекомендуется защищать систему AXIOpress соответствующей теплоизоляцией от слишком больших перепадов темпера-
тур (максимальная разница между температурой воды в трубе и температурой окружающей среды составляет 70°C). Это
позволит избежать теплопотерь с поверхности трубопроводов, а также предотвратить повреждения наружного слоя трубы
(образование пузырей).

При выборе материалов и изделий, входящих в состав теплоизоляционных конструкций для поверхностей с положитель-
ными температурами теплоносителя (>20°С), следует учитывать следующие факторы:
•

месторасположение изолируемого объекта;

•

температуру изолируемой поверхности;

•

температуру окружающей среды;

•

требования пожарной безопасности;

•

агрессивность окружающей среды или веществ, содержащихся в изолируемых объектах;

•

коррозионное воздействие;

•

материал поверхности изолируемого объекта;

•

допустимые нагрузки на изолируемую поверхность;

•

наличие вибрации и ударных воздействий;

•

требуемую долговечность теплоизоляционной конструкции;

•

санитарно-гигиенические требования;

•

температуру применения теплоизоляционного материала;

•

теплопроводность теплоизоляционного материала;

•

температурные деформации изолируемых поверхностей;

•

конфигурацию и размеры изолируемой поверхности;

•

условия монтажа (стесненность, высотность, сезонность и др.).

Теплоизоляционная конструкция трубопроводов тепловых сетей подземной бесканальной прокладки должна выдерживать
без разрушения:
•

воздействие грунтовых вод;

•

нагрузки от массы вышележащего грунта и проходящего транспорта.

4.6. Звукоизоляция трубопроводов системы AXIOpress

При проектировании и скрытом монтаже трубопроводов необходимо учесть их звукоизоляцию. Отсутствие заужения вну-
треннего сечения трубопровода в местах соединений и правильно подобранный диаметр труб для водоснабжения и ото-
пления является основным способом снижения уровня шума внутри системы. Кроме этого, существуют специальные меры,
позволяющие создать абсолютно бесшумную систему трубопроводов:
•

применение бесшумной запорной арматуры

•

изоляция трубопроводов

Для трубопроводов систем водоснабжения особое значение уделяют ударному шуму.
В связи с этим необходимо учитывать следующее:
•

использование креплений труб, изолирующих ударный шум;

•

для труб, прокладываемых в стяжке или в стенах, необходимо предусмотреть изоляцию толщиной не менее 9 мм;

•

трубопроводные сети питьевой воды и газоснабжения разрешается монтировать только на стенах с соответствующей
массой не менее 220 кг/м2;

•

допустимую пропускную способность арматуры;

•

статическое давление не должно превышать 5 бар.

использование креплений труб, изолирующих ударный шум;

•

для труб, прокладываемых в стяжке или в стенах, необходимо предусмотреть изоляцию толщиной не менее 9 мм;

•

допустимую пропускную способность арматуры;

•

статическое давление не должно превышать 5 бар.

4.7. Противопожарная защита

В местах, где необходимо строго соблюдать требования противопожарной защиты, монтаж трубопроводов, проходящих
через стены, потолки и перекрытия может производиться только в тех случаях, если нет опасности переноса огня и дыма
или в случае если приняты соответствующие меры профилактики.
Для подобных конструкций и сооружения необходимо использовать только допущенные манжеты и изоляционные матери-
алы. Разрешены к применению только невоспламеняемые изоляционные материалы из материалов классов А1 и А2, труд-
новоспламеняемые строительные материалы класса В1 и обычные воспламеняемые строительные материалы класса В2.
Применение легковоспламеняемых строительных материалов класса В3 строго запрещено. Также необходимо удостове-
риться, что проходники не повреждают целостность огнеустойчивых потолков и перекрытий.

4.8. Гигиенические требования к трубопроводам хозяйственно-питьевого водоснабжения

Для проектирования и сооружения трубопроводов питьевой воды действуют нормы СП 30.13330.2012, СП 73.13330.2012.
Прокладку трубопроводов питьевой воды необходимо осуществлять с учётом соблюдения требований гигиены и гидрав-
лических расчетов.
В трубопроводах питьевого водоснабжения необходимо обеспечить соответствие качества воды в пункте водозабора дей-
ствующим нормам и требованиям.
Биологическая и химическая пригодность системы AXIOpress подтверждается Экспертными заключениями о соответствии
единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции на территории РФ.
Технические мероприятия по профилактике размножения легионелл, а также проектирование, эксплуатация и санитарно-тех-
нические мероприятия описаны в Санитарно-эпидемиологических правилах СП 3.1.2.2626-10, утвержденных постановле-
нием Главного государственного санитарного врача Российской Федерации от 05.05.2010 г. № 53.

4.8.1 Дезинфекция

Система трубопроводов AXIOpress, а также соединения с помощью пресс-втулок обеспечивают монтаж систем водоснабже-
ния, отвечающий требованиям гигиены. Трубы AXIOpress для питьевого водоснабжения и отопления не способствуют раз-
множению микроорганизмов на внутренней поверхности системы, не вызывая, таким образом, заражение легионеллами и
другими микробами.
Дезинфекция водопроводных систем проводится в исключительных случаях (при заражении), для проведения которой
необходимо устранение всех конструкционных и эксплуатационных ошибок системы. Повышенное содержание микробов
вызвано чаще всего конструктивными особенностями – тупиковыми участками, к примеру, или при непостоянном исполь-
зовании водопроводом.
В данном случае необходимо провести термическую дезинфекцию. Согласно полученных научных данных, все микробы и
бактерии погибают при температуре свыше 70°С. Во время проведения данной процедуры необходимо соблюдать меры
безопасности для предотвращения ожогов.

4.9. Циркуляционные трубопроводы

Проектирование и монтаж циркуляционных трубопроводов выполняется согласно СП 30.13330.2012, СП 73.13330.2012.
Циркуляционные трубопроводы следует проектировать в тех случаях, когда объем воды в трубопроводе от бойлера до места
водозабора составляет более трех литров.
Этажные или отдельные трубопроводы с объемом воды до 3 литров могут монтироваться без циркуляции. Данное правило
следует понимать как верхнюю границу, необходимо стремиться к меньшим объемам.

122

123

Таблица 22. Объем воды в трубах AXIOpress

Диаметр труб AXIOpress, мм

Объем воды, л

Длина трубопровода

с 3 литрами воды, м

0,11

27,27

0,16

18,75

0,25

12,00

0,45

6,67

Циркуляционные системы и саморегулирующиеся системы обогрева должны работать так, чтобы температура воды в них
была на 5°С ниже температуры горячей воды в бойлере. Из соображений гигиены необходимо стремиться поддерживать
температуру воды в бойлере на уровне 60°C. При идеальных условиях, с точки зрения гигиены, а также в целях экономии
энергии циркуляционные системы могут эксплуатироваться в течение не более 8 часов в сутки при пониженной темпера-
туре.Циркуляция под действием гравитации не рекомендована.

Подключение к бойлерам и проточным водонагревателям.

Нерегулируемые (без электронного управления) и гидравлически регулируемые проточные водонагреватели из-за слишком
высокого давления и избыточной температуры могут повредить трубы AXIOpress.
Трубы AXIOpress можно подключать только к приборам с электронным управлением. Для нерегулируемых приборов необ-
ходимо сначала монтировать металлическую трубу длиной не менее 1 метра, затем уже полимерные трубы. В обязательном
порядке следует учитывать рекомендации производителя проточного водонагревателя, если бойлер нагревается с помощью
гелиоустановки или отопительного котла на твердом топливе, температура может повышаться до 100°C и более.

5. ИСПЫТАНИЕ ВНУТРЕННИХ САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ

По завершении монтажных работ монтажными организациями должны быть выполнены испытания систем отопления,
теплоснабжения, внутреннего холодного и горячего водоснабжения, теплогенераторов (котельного оборудования) гидростати-
ческим или манометрическим методом с составлением акта установленного образца согласно требований СП 73.13330.2012
(актуализированная редакция СНиП 3.05.01-85).
Испытания должны производиться до начала отделочных работ.

5.1. Гидростатический метод испытания

5.1.1. Системы отопления

Испытания гидростатическим методом систем отопления, теплоснабжения, теплогенераторов и водонагревателей должны
производиться при положительной температуре в помещениях здания, а систем холодного и горячего водоснабжения, кана-
лизации и водостоков – при температуре не ниже 278 К (5°С). Температура воды должна быть также не ниже 278 К (5°С).
Испытание водяных систем отопления, теплоснабжения и холодоснабжения должно производиться при отключенных тепло-
генераторах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее
0,2 МПа (2 кгс/см ) в самой нижней точке системы.
Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоеди-
ненных к тепловым сетям централизованного теплоснабжения, не должна превышать предельного пробного давления для
установленных в системе отопительных приборов.

5.1.2. Системы водоснабжения

Системы внутреннего холодного и горячего водоснабжения должны быть испытаны гидростатическим методом с соблюде-
нием требований ГОСТ 24054, ГОСТ 25136. Величину пробного давления следует принимать равной 1,5 избыточного рабочего
давления. Гидростатические испытания систем холодного и горячего водоснабжения должны производиться до установки
водоразборной арматуры.

Выдержавшими испытания считаются системы, если в течение 10 минут нахождения под пробным давлением при гидроста-
тическом методе испытаний не обнаружено падения давления более 0,05 МПа (0,5 кгс/см ) и капель в сварных швах, трубах,
резьбовых соединениях, запорной арматуре и утечки воды через смывные устройства.

По окончании испытаний гидростатическим методом необходимо выпустить воду из систем внутреннего холод-
ного и горячего водоснабжения.

5.2. Манометрический метод испытания

Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения следует испытывать в следующей
последовательности:
•

систему заполнить воздухом пробным избыточным давлением 0,15 МПа (1,5 кгс/см);

•

при обнаружении дефектов монтажа на слух следует снизить давление до атмосферного и устранить дефекты;

•

затем систему заполнить воздухом давлением 0,1 МПа (1 кгс/см), выдержать ее под пробным давлением в течение 5 мин.

Система признается выдержавшей испытание, если при нахождении ее под пробным давлением падение давления не пре-
высит 0,01 МПа (0,1 кгс/см ).

Манометрическое испытание допускается производить при отрицательной температуре наружного воздуха.

5.3. Пуско-наладочные работы

Пусконаладочные работы – работы, выполняемые после завершения строительно-монтажных работ, в период подготовки
и передачи систем в эксплуатацию, и, как правило, состоят из индивидуальных испытаний и комплексного опробования.
Регулировка автоматизированных сетей отопления, тепло- и холодоснабжения выполняется, если это условие указано в
рабочей документации. При регулировке следует выполнить:
•

расчет расходов в системе, по отдельным участкам сети и (или) по потребляющей установке;

•

настройку регулирующих устройств;

•

оформление таблиц с указанием положения регулирующих устройств и расходов;

•

составление акта о готовности систем к эксплуатации

Трубопроводы при нагреве подвергаются воздействию внутреннего напряжения и теплового удлинения труб. При первич-
ном и сезонных пусках систем отопления и горячего водоснабжения в экспулатацию необходимо обращать внимание на
постепенный прогрев трубопроводов.

Пуск систем следует проводить при температуре окружающего воздуха выще 0°С. Рекомендуется осуществлять ступенчатое
повышение температуры в системы из полимерных труб (10 К/час), при этом тщательно отслеживать равномерность про-
грева всех участков и постепенный выход на необходимую температуру, равную ½ от рабочей, но не более 40°С. В заданном
режиме система должна проработать 7 часов, и только затем после этого возможна эксплуатация в соответствие с расчет-
ной мощностью.

5.4. Техническая документация

В ходе монтажных работ по устройству систем отопления и водоснабжения необходимо вести техническую документацию на
трубопровод, включая все резервуары, арматуру и места слива. По завершении монтажа данную документацию необходимо
перенести в утвержденный формат и передать заказчику. По результатам испытаний составляются акты по форме согласно
СП 73.13330.2012 «Внутренние санитарно-технические системы зданий» (приложение Г, Д, Е).

124

125

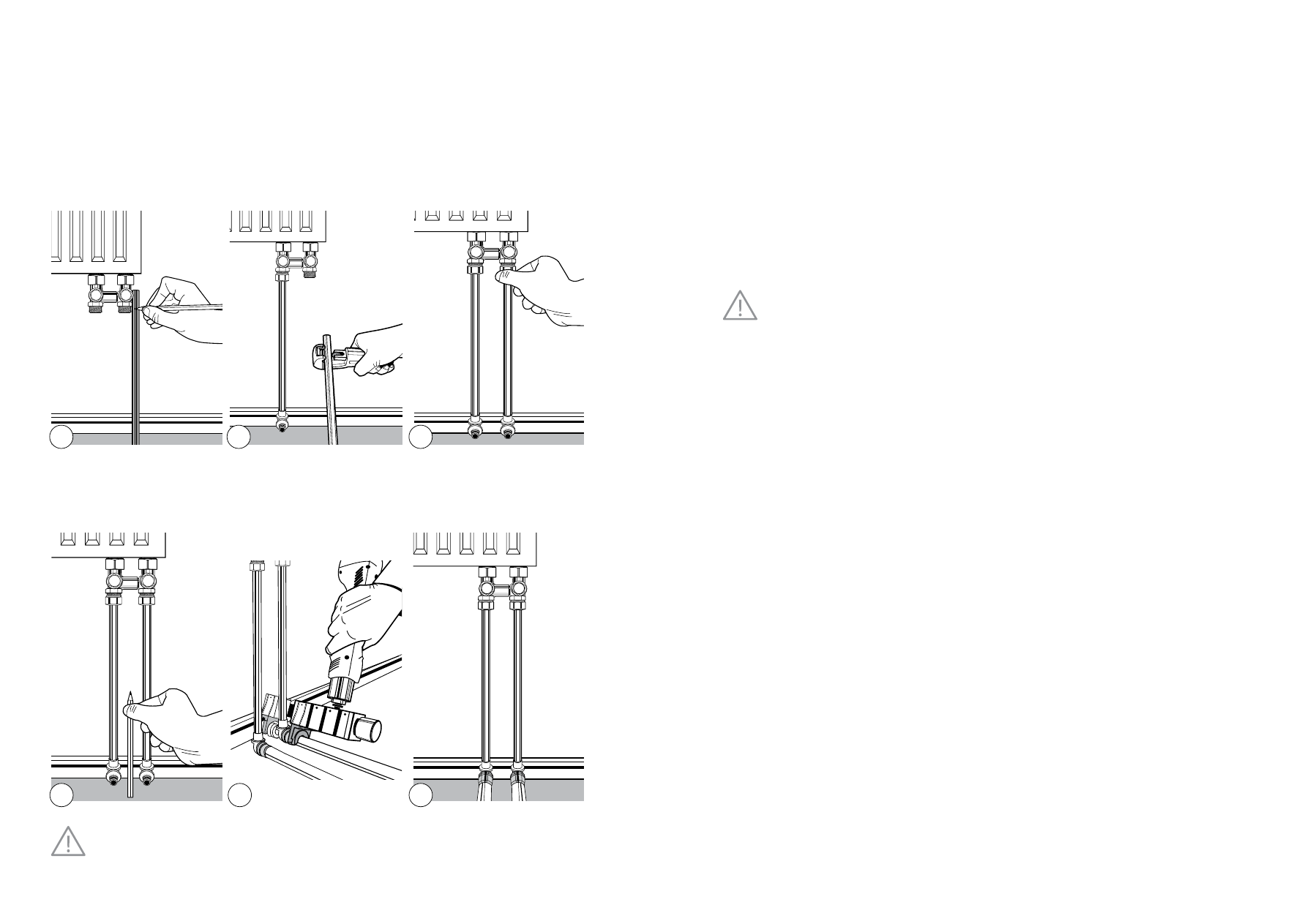

6. ПОДКЛЮЧЕНИЕ ПРИБОРОВ ОТОПЛЕНИЯ И ВОДОСНАБЖЕНИЯ

Полимерные и универсальные металлополимерные трубы
AXIOpress могут постоянно эксплуатироваться в системах
отопления и водоснабжения в соответствии с их техниче-
скими требованиями. Фитинги системы AXIOpress относятся
к неразъемным соединениям и обеспечивают абсолютную
герметичность даже во время аварийных перегревов вну-
три системы на весь срок эксплуатации, который составляет
не менее 50 лет.
С помощью трубопроводов и соединений системы AXIOpress
возможно реализовать любое техническое решение по раз-
водке систем водоснабжения и отопления.

Лучевая разводка.

От коллекторных узлов Royal Thermo отдельными трубопроводами, расположенными в конструкции полов, подключаются
потребители (приборы отопления или водоснабжения). Узлы коллекторные должны монтироваться в наружных либо встро-
енных специальных шкафах либо шахтах.
Основное преимущество данной системы является то, что возможно отключение потока теплоносителя по каждому потребителю.

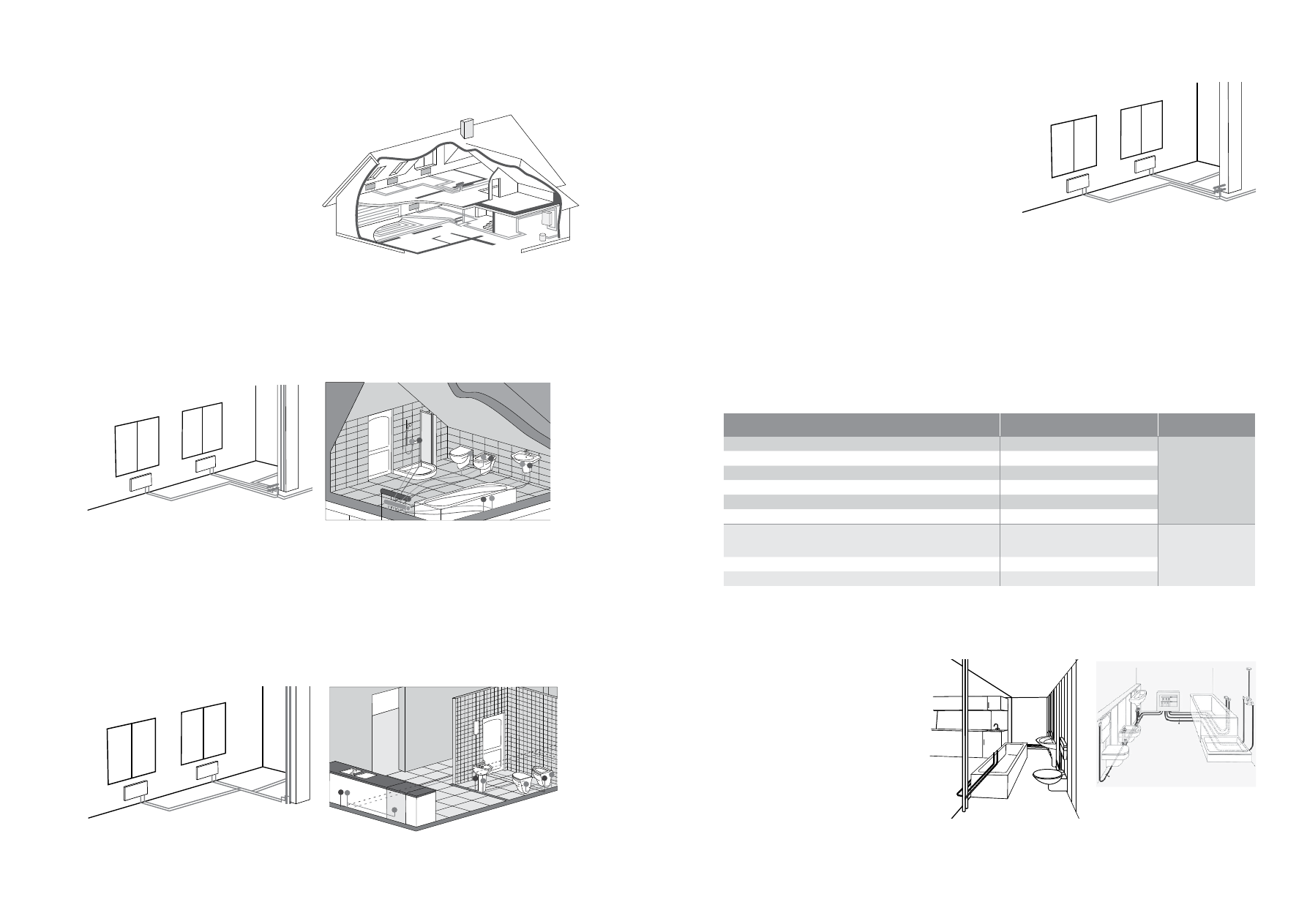

Рисунок 26. Типы разводки системы трубопроводов AXIOpress

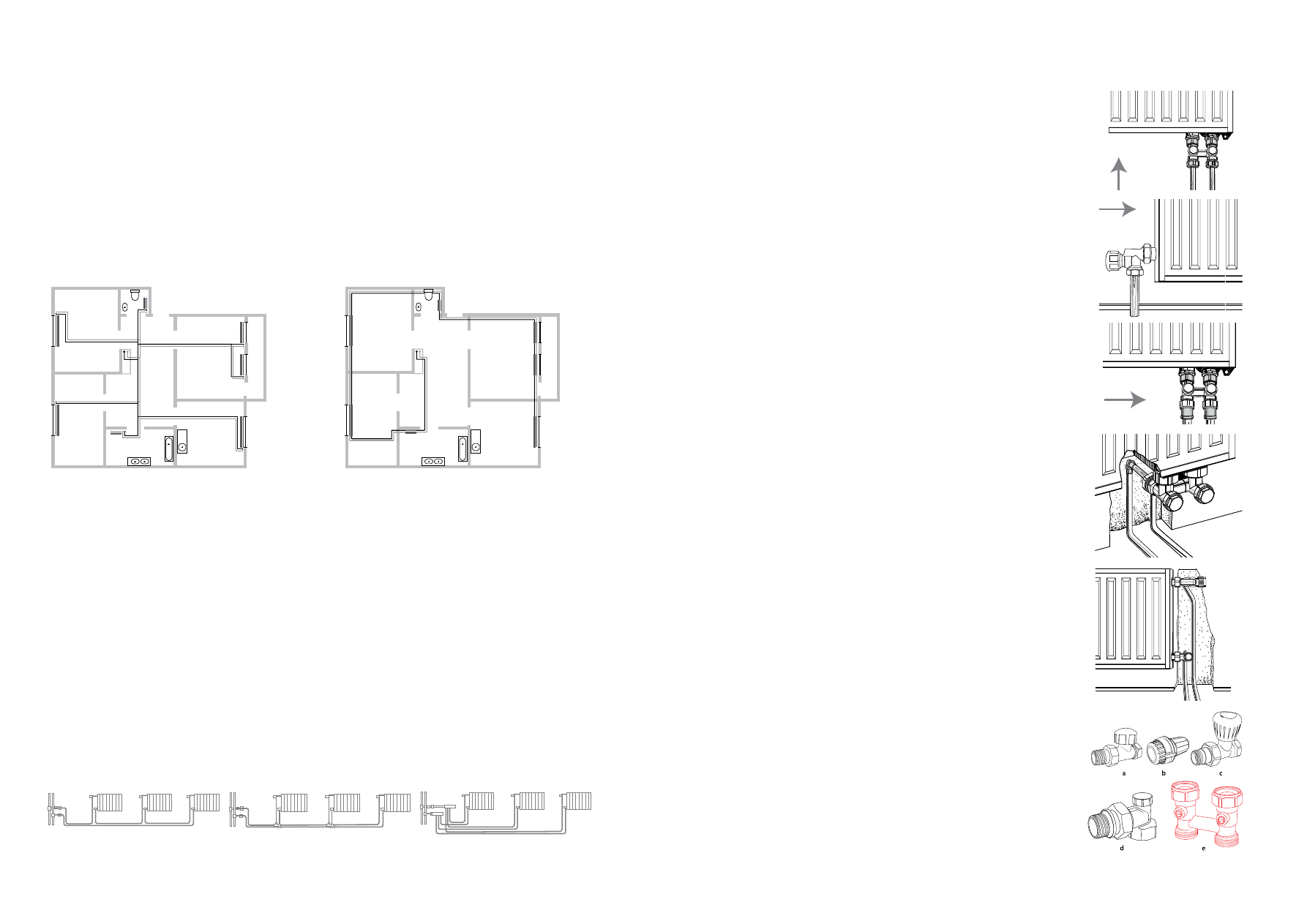

Рисунок 27. Пример лучевой разводки в системах отопления и водоснабжения

Применение: радиаторное отопление, системы ГВС и ХВС, а также в строительстве новых объектов (рис.27).

Разводка последовательная (тройниками)

Потребители подключаются от стояка через сеть трубопроводов, которые проложены в конструкции пола и соединенных при
помощи тройников. Диаметры труб необходимо уменьшать постепенно, приближаясь к потребителям. Фитинги возможно
размещать в конструкции пола либо под штукатуркой. Преимуществом в сравнении с лучевой разводкой является то, что
уменьшается общее количество труб, но тем самым увеличиваются диаметры труб.
Применение: радиаторное отопление, системы ГВС и ХВС, а также в строительстве новых объектов (рис. 28).

Рисунок 28. Пример разводки тройниками в системах отопления и водоснабжения

Смешанная разводка (лучевая с тройниками)

Разводка основывается на коллекторных узлах Royal Thermo, но
часть системы разводится с помощью тройников. Главным преиму-
ществом данной схемы является возможность ограничения коли-
чества отводов от коллекторных узлов и сокращение общей длины
трубопроводов (рис. 29).

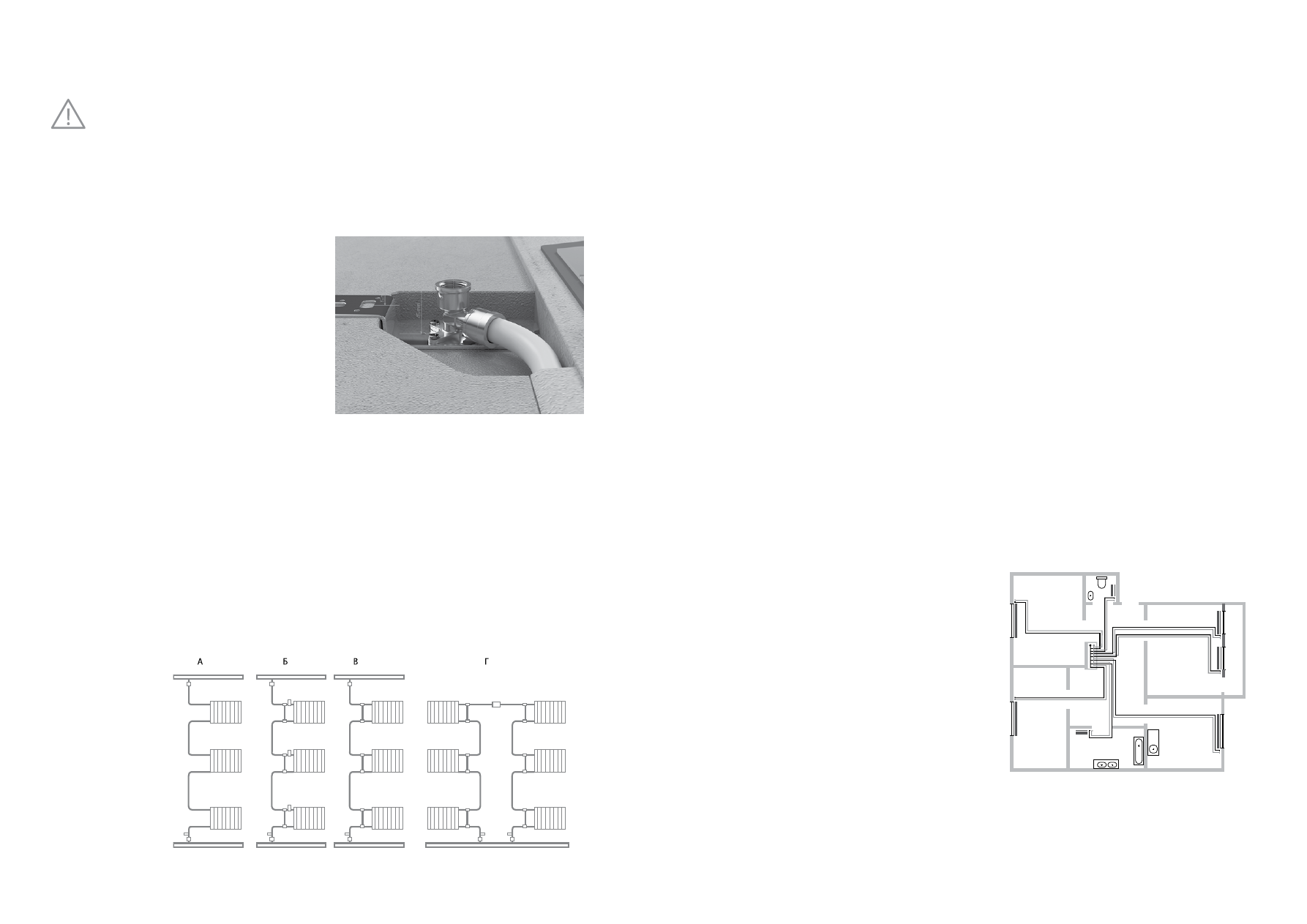

Рисунок 29. Пример смешанной разводки

в системах отопления

6.1. Схемы разводки систем водоснабжения

Количество устанавливаемых санитарно-технических приборов и водоразборной арматуры определяется технологической
частью проекта и техническим заданием заказчика.
При определении мест установки водоразборной арматуры следует придерживаться рекомендаций СП 73.13330.2012
«Внутренние санитарно-технические системы», приведенных в таблице (если иное не предусмотрено паспортом на уста-
навливаемый прибор).
Расстояния между осями умывальников при групповой установке следует принимать не менее 650 мм,писсуаров – не менее
700 мм.
В соответствии с п.3.1 а СНиП 2.08.01 на вводе в квартиру в качестве первичного средства пожаротушения следует устанав-
ливать кран со штуцером для присоединения шланга.

Таблица 22. Установка приборов в системе водоснабжения

Прибор

Высота установки прибора а,м

жилые дома и общественные здания

Пункт СнИп 3.05.01

Умывальники

800 до верха борта

3.15

Раковины и мойки

850 до верха борта

Высокорасполагаемые смывные бачки к унитазам

1800 до низа бачка

Писсуары настенные

650 до борта

Смывные трубы к лотковым писсуарам

1500 от дна лотка до оси трубы

Питьевые фонтанчики подвесного типа

900 до борта

Водоразборные краны в банях, смывные краны унитазов, смесители инвен-

тарных моек в общественных и лечебных учреждениях, смесители для ванн

800 от чистого уровня пола

3.11

Смесители для душа

800 от чистого уровня пола

Краны для мытья полов в общественных зданиях

600 от чистого уровня пола

Для системы трубопроводов AXIOpress предусмотрены следующие типы разводок:

1. Скрытая разводка трубопроводов системы холодного и горячего водоснабжения под штукатуркой или в стене:
•

Разводка труб осуществляется с помощью
латунных фитингов AXIOpress.

•

Трубы прокладываются в защитной
гофрированной трубе или специальной
изоляции

2. Разводка трубопроводов системы холод-
ного и горячего водоснабжения в полу или
в стене с применением распределительного
коллектора:
•

Разводка труб осуществляется с помощью
латунных фитингов AXIOpress.

•

Каждый водозаборный узел имеет инди-
видуальную подводку.

•

Распределительный элемент (коллектор)
скрыт в строительных конструкциях.

Рисунок 30. Пример разводки.

Рисунок 31. Пример разводки

с применением коллекторов.

Royal Thermo.

126

127

Рекомендуется применять коллекторы с регулировачными вентилями (арт. RTO 62.002-004). Для несложных
систем водоснабжения, таких, как распределительные коллекторы и врезки в магистрали, достаточно провести
предварительное испытание.

6.1.1. Подключение сантехнических приборов с помощью Royal Thermo

Сантехнические приборы следует устанавливать после монтажа трубопроводов и полной готовности всех строительных и
подготовительно-отделочных работ, т.е. перед финишной отделкой помещения. Перед установкой приборов должны быть
выполнены водопроводные подводки, заканчивающиеся водорозетками (уголками с настенным креплением) с внутренней
резьбой 1/2" для подключения к ним смесителей или других
типов водоразборной арматуры.
Расстояние между осями розеток холодной и горячей воды
под настенные смесители должно быть строго 150 мм.
Канализационные отводы под унитазы должны быть сделаны
из труб или фасонной арматуры диаметром 110 мм, отводы
под раковины, мойки, ванные и душевые кабины следует делать
диаметром 50 мм, отводы под стиральные и посудомоечные
машины могут быть 40 или 32 мм в зависимости от типа агрегата.
В этом случае лучше сделать однотипные отводы диаметром 40
или 50 мм, поскольку сегодня у вас одна стиральная машина,
завтра может быть другая, а производители стиральных машин
снабжают сливные шланги своих изделий переходниками на
эти диаметры слива.

Рисунок 32. Пластины монтажные Royal Thermo

6.2. Схемы разводки и правила пуска систем отопления

В настоящее время большинство российских отопительных систем являются однотрубными с верхней или нижней развод-
кой. Однако, с ужесточением требований по установке на отопительные приборы регуляторов и поквартирному учёту тепла,
однотрубные системы будут всё больше вытесняться другими видами разводок. Выбор наиболее эффективной системы
радиаторного отопления упростится, если ознакомиться с достоинствами и недостатками той или иной схемы.

6.2.1. Однотрубная система

В однотрубной системе все радиаторы отопительного контура соединены одним замкнутым трубопроводом. Если речь об
одном контуре, то он подключается к стояку отопления с помощью тройника. Если имеется несколько контуров, то они под-
ключаются через распределительный коллектор.

Рисунок 33. Схемы радиатор-

ных подключений.

Однотрубная система с верхней разводкой без замыкающих участков (Cхема А).

Самый экономичный вид системы, использующийся, в основном, только для отопления лестничных клеток жилых и обще-
ственных зданий. Возможность регулировки отопительных приборов полностью отсутствует. Расчетный перепад температур
в радиаторе ATP=AT/N , где AT – расчетная разница температур между прямой и обратной магистралью; N – количество
этажей. По сравнению с двухтрубной системой расход теплоносителя в стояке больше в N раз. Температура теплоносителя
в верхнем приборе выше, чем в нижнем, что требует использования на нижних этажах отопительных приборов с большей
поверхностью нагрева.

Однотрубная система с верхней разводкой с замыкающими участками с радиаторными

терморегуляторами (Cхема Б).

Наиболее распространенный вид системы. В качестве терморегуляторов могут использоваться клапаны. Регулировка любого
из радиаторов системы приводит к гидравлической и температурной разбалансировке всего стояка. Расчетный перепад
температур в радиаторе ДТр= дт/N . По сравнению с двухтрубной системой расход теплоносителя в стояке больше в N раз.
Температура теплоносителя в верхнем приборе выше, чем в нижнем, что требует использования на нижних этажах отопи-
тельных приборов с большей поверхностью нагрева.

Однотрубная система с верхней разводкой с терморегуляторами на замыкающих участках

(Cхема В).

В качестве терморегуляторов используются трехходовые клапаны. Регулировка каждого прибора сохраняет общие гидрав-
лические характеристики стояка. В остальном, сохраняются недостатки однотрубных систем.

П-образные однотрубные стояки с нижней разводкой и терморегуляторами на замыкающих

участках (Cхема Г).

В качестве терморегуляторов используются трехходовые клапаны. Регулировка каждого прибора сохраняет общие гидрав-
лические характеристики стояка. По сравнению с двухтрубной системой расход теплоносителя в стояке больше в 2N раз.
Температура теплоносителя снижается от первого радиатора к последнему, что требует использования постепенного увели-
чения поверхности нагрева отопительных приборов.

Наладка однотрубной системы требует индивидуальный подход к каждому участку системы. Возникающее между радиато-
рами понижение подающей температуры теплоносителя должно быть компенсировано увеличением типоразмера радиатора.
Преимущество однотрубной системы лишь в меньших затратах на материалы и монтаж трубной разводки.

6.2.2. Двухтрубная система

Рисунок 34. Схема подключения в двухтрубной

системе с распределительным коллектором.

Двухтрубная система с распределительным

коллектором отопительного контура.

Двухтрубная система в различных вариантах прежде всего
подходит для низкотемпературных систем отопления в кот-
теджах или многоквартирном доме. В двухтрубной системе
разводка трубопроводов осуществляется или непосред-
ственно от стояка или от общего центрального подающего и
обратного коллектора. При таком варианте к распределителю
подключается каждый радиатор в отдельности с помощью
соединительного трубопровода. Исходя из этого выбирается
вариант присоединения трубопроводов AXIOpress (рис.34).

Преимущества:

•

одинаковая подающая температура для всех радиаторов;

•

отсутствие завышенного типоразмера радиатора;

•

быстрая и легкая наладка системы отопления;

•

малые потери давления, что позволяет выбрать более экономичный циркуляционный насос.

128

129

Система с двухтрубными стояками и горизонтальной разводкой.

Регулировка радиаторов может осуществляться клапанами (50%). Использование клапанов приводит к тому, что регулировка
одного из радиаторов приводит к изменению температуры в последующих приборах. Схема позволяет оборудовать узел
поквартирного учета тепловой энергии (рис 37).

Система с двухтрубными стояками и горизонтальной двухтрубной разводкой

Регулировка приборов может осуществляться термостатическими клапанами (100%). Регулировка отдельно взятого прибора
не приводит к снижению температуры в остальных приборах. Горизонтальная магистраль рассчитывается на пропуск сум-
марного расхода теплоносителя для всех расположенных по ходу теплоносителя приборов. Схема позволяет оборудовать
узел поквартирного учета тепловой энергии (рис 38).

Система с двухтрубными стояками и лучевой коллекторной разводкой

Регулировка приборов может осуществляться термостатическими клапанами (100%), как расположенными на отопительных
приборах, так и клапанами, расположенными на патрубках коллектора. В этом случае клапана оборудуются сервоприводом
и регулируются по команде комнатных термостатов. Система является самой удобной в отношении возможностей регули-
ровки, а значит, и наиболее экономичной в эксплуатации. Каждая подводка к прибору рассчитывается на пропуск тепло-
носителя только для одного конкретного прибора. Схема является весьма удобной для организации поквартирного учета
тепловой энергии (рис. 39).

Двухтрубная система в качестве распределительной системы с присоединением радиатора

через тройник.

Двухтрубная распределительная система позволяет выполнить практически любые известные варианты укладки труб, а
также различные их комбинации. Горизонтальные трубопроводы могут быть подведены сразу к нескольким радиаторам, а
разводка труб AXIOpress осуществляется с использованием тройников. Соответствующий распределительный трубопровод,
ведущий к радиаторам, начинается и заканчивается присоединением к стояку. В качестве подводок для концевых радиато-
ров могут использоваться уголки (рис.35).

Кольцевая двухтрубная система.

Этот вариант оптимальным образом подходит для присоединения труб из пола. При этом вода подается для нескольких
радиаторов друг за другом через распределительный трубопровод со стояком или нижним распределителем через замкну-
тый кольцевой трубопровод, укладываемый без пересечений (рис.36).

Рисунок 35. Схема подключения радиатора

через тройник.

Рисунок 36. Схема кольцевой двухтрубной

системы.

Рисунок 37. Схема горизонтальной

разводки с двухтрубными стояками.

Рисунок 38. Схема двухтрубной

разводки с двухтрубными стояками.

Рисунок 39. Схема коллекторной

разводки с двухтрубными стояками.

Система AXIOpress предлагает полное техническое решение для подключения
систем отопления как однотрубных, так и двухтрубных.

Подключение к прибору из пола

Подключение к узлу отопительного прибора с помощью монтажных трубок
конечных (RTE 16.030-20.030) и проходных (RTE 16.040-20.040) и концовок
для монтажных трубок 3/4" «евроконус» (RTE 34.030).

Подключение к вентилю отопительного прибора с помощью

монтажных трубок (конечных и проходных) и концовок для

монтажных трубок

Подключение к отопительному прибору с помощью узлов нижнего подключе-
ния и резьбового соединения «концовка разборная «евроконус».
Фиксация трубопроводов в зоне изгиба производится с помощью дюбельных
крючков и монтажных скоб.

Подключение к отопительному прибору с помощью узла

нижнего подключения

Присоединение труб к узлу нижнего подключения произаодится с помощью
концовки разборной (RTK16.034) или соединения под «евроконус».

Подключение к прибору из стены

Подключение к отопительному прибору можно смонтировать с помощью мон-
тажных трубок и специальных узлов подключения из стены или пола.

Арматура для подключения приборов отопления

Современные отопительные приборы обладают повышенной теплоотдачей,
и, соответственно, вопрос о качестве продукции становится еще более акту-
альным. Очень часто при установке радиаторов отопления применяют только
шаровые краны. Это не совсем правильно. Шаровой кран является запорным
устройством, имеющим два положения – открыто и закрыто. Таким образом,
шаровой кран позволяет эксплуатировать радиатор отопления только в режиме
включил/ выключил, что не всегда удобно.

Для регулирования потока теплоносителя и создания в помещении комфортного
для потребителя климата применяется регулирующая арматура. В ассортименте
Royal Thermo представлена следующая арматура для подключения радиаторов:
•

Термостатические вентили (а) с возможностью последующего подключения
термоголовки (b) для автоматического регулирования. Устанавливаются на
подающую линию.

•

Вентили ручной регулировки (c). Устанавливаются на подающую линию.

•

Вентили запорные (d). Устанавливаются на обратную линию

•

Узлы нижнего подключения (e) для подключения радиаторов с нижним
расположением присоединительных штуцеров в двухтрубных системах
отопления.

К радиаторным вентилям или к другой регулирующей арматуре отопительного
прибора трубы AXIOpress можно подключить с помощью соединений под резьбу.
Вся арматура Royal Thermo произведена из высококачественной никелиро-
ванной латуни марки CW617N и соответствует действующим стандартам EN
215 и ГОСТ 30815-2002.
Для более эстетичного подключения радиаторов применяя никелированные
монтажные трубки.

130

131

Пример подключения радиаторов с помощью монтажных трубок Royal Thermo:

1. Подставить монтажную трубку на перекрытии рядом с отопительным прибором вплотную к узлу подключения, отметить
длину, на которую необходимо укоротить трубку. При этом необходимо учитывать, что при монтаже хромированная трубка
должна быть вставлена в узел до упора.
2. Обрезать монтажную хромированную трубку на необходимую длину. Обработать обрезную часть трубки от заусенцев.
3. Одеть специальное резьбовое соединение на монтажную хромированную трубку. Вставить до упора монтажную трубку в
узел подключения отопительного прибора. С помощью соединения от руки зафиксировать трубку в присоединительном узле.

4. Установить монтажную трубку перпендикулярно по отношению к перекрытию пола.
5. Подсоединить монтажную трубку к трубам AXIOpress.
6. Затянуть резьбовое соединение на узле подключения отопительного прибора с помощью гаечного ключа.

Монтаж никелированных трубок производится только после установки отопительного прибора.

Порядок выполнения испытаний и пуска смонтированной системы отопления

Перед проведением испытаний и запуском системы необходимо провести ее промывку водой для удаления загрязнений,
образовавшихся в процессе монтажа. После этого проводится гидравлическое/манометрическое испытание системы отопления.
Подтверждением качественного выполнения работ для заказчика является акт испытаний системы отопления. Это испытание
обеспечивает проверку, как на герметичность, так и на прочность системы.
Последовательность проведения гидравлического испытания:
•

Заполнить систему водой (гидравлическое испытание) или воздухом (манометрическое испытание).

•

Создать в системе давление (как минимум в 1,5 раза превышающее рабочее давление в каждой точке си-
стемы, но не менее 1 бара).

•

Через два часа снова довести давление до необходимой величины, т.к. возможно снижение давления за счет
расширения трубопровода.

•

Время испытания составляет не менее 3 часов.

Система считается прошедшей испытание, если ни в одном месте не наблюдается утечек воды, и испытатель-

ное давление понизилось не более, чем на 0,2 бара. По возможности, сразу после проведения гидравлического/

манометрического испытания, необходимо провести испытания на герметичность при воздействии на систему

теплоносителя с максимальной рабочей температурой.

132

133

содержание .. 6 7 8 9 ..
