WT9 Dynamic LSA. AIRCRAFT MAINTENANCE MANUAL (AS-AMM-01-000, 22. 05. 2017) - page 30





Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS


Central console:

Vertical section contains throttle control, rescue system actuator, carburetor preheating
control, cockpit heating and ventilation control handles, fuel selector valve and choke
control.

On the left side of central console is attached

TOW RELEASE

 handle.

Pedestal panel between pilot and co-pilot is equipped with flaps control, pitch and roll
trim switches and brake lever (see Chapter 27-50).

Instrument Panel Cover

Instrument  panel  cover  (1,  Fig.  39-3)  is  made  of  glass  laminate.  It  is  attached
to the fuselage with  screws.  On the top of  the cover is attached magnetic compass
(Chapter 39-10, 2.S.), on the bottom part are attached ADS-B and FLARM antennas
(Chapter 34-40).







INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



2.  MAINTENANCE PRACTICES

A.

Instrument panel cover

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Flat screwdriver 10

1 pc

Persons

1

Tab. 39-1 Recommended tools, materials, persons and documentation

(1)  Instrument panel cover removal:

(a)  Set

MASTER SWITCH

 to

OFF

 position.

(b)  Remove  screws  (2,  Fig.  39-3)  and  carefully lift  the  instrument  panel

cover (1).

(c)  Remove ADS-B and FLARM antennas (Chapter 34-40).

(d)  Remove instrument panel cover (1).

(2)  Instrument panel cover installation:

(a)  Install ADS-B and FLARM antennas (Chapter 34-40) to the instrument

panel cover (1, Fig. 39-3).

(b)  Put  the  instrument  panel  cover  (1)  on  the  fuselage  and  attach  it

with screws (2).

(c)  Set

MASTER SWITCH

 to

ON

 position.









Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS




1

– Instrument panel cover

2

– Screw M4 x 12

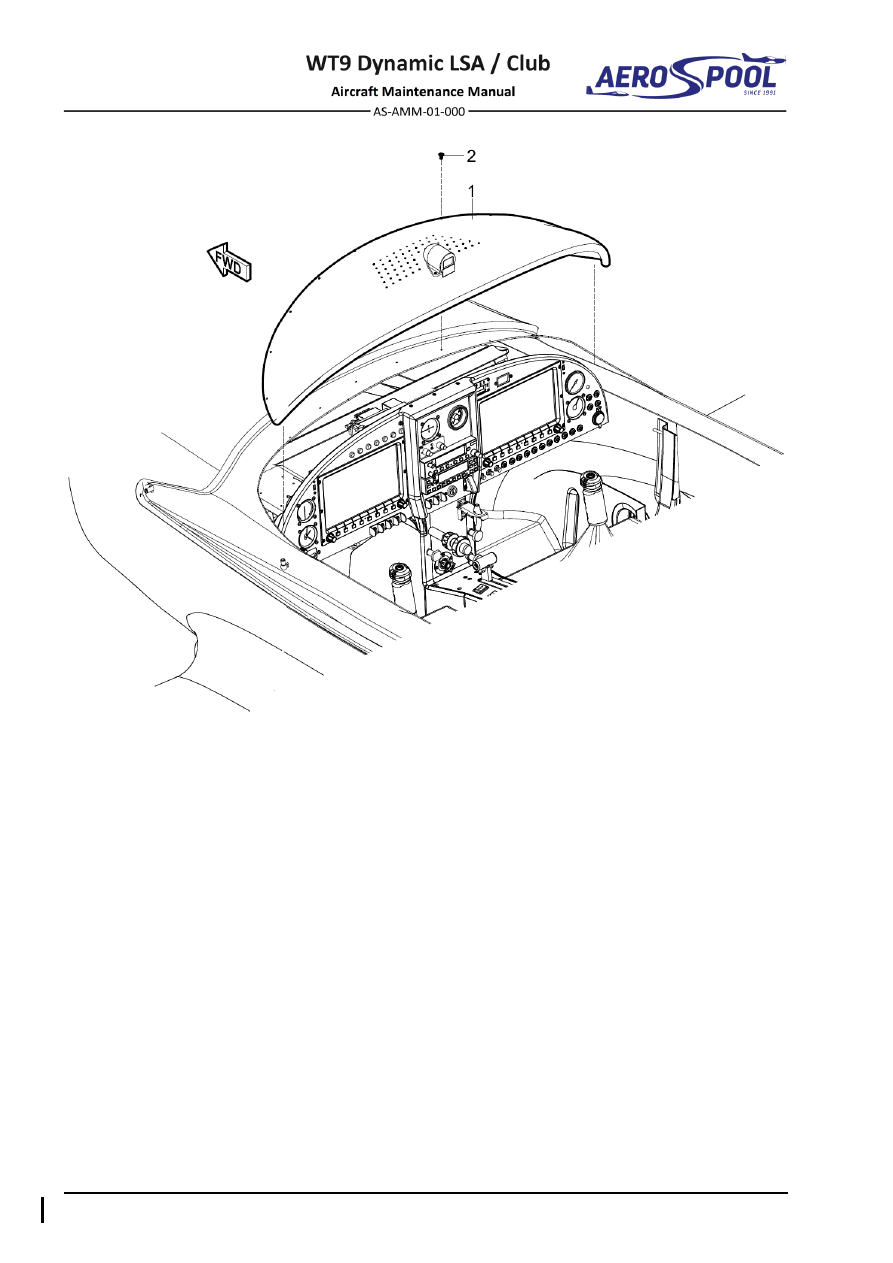

Fig. 39-3  Instrument Panel Cover Removal / Installation







INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



B.

Instrument panel

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Wrench 8

1 pc

Wrench 10

1 pc

Phillips screwdriver 2

1 pc

Persons

2

Tab. 39-2 Recommended tools, materials, persons and documentation

(1)  Instrument panel removal:

(a)  Remove the engine cowlings (Chapter 71-10).

(b)  Disconnect the battery.

(c)  Remove the instrument panel cover (Chapter 39-10, 2.A.(1)).

(d)  Disconnect the wires and connectors from instruments.

(e)  Disconnect hoses from pitot-static system (Chapter 34-10).

(f)

Remove  caps  (1,  Fig.  39-4)  and  unscrew  nuts  (2)  attaching
the instrument panel (3) to the silentblocks.

(g)  Remove nut (4), screw (5), washer (6) and disconnect the instrument

panel (3) from support bar (7).

(h)  Remove  nuts  (8),  bolts  (9),  washers  (10)  and  disconnect

the instrument panel (3) from the central console (11).

(i)

Carefully remove the instrument panel (3).

(2)  Instrument panel installation:

(a)  Make sure that the battery is disconnected.

(b)  Carefully place the instrument panel (3, Fig. 39-4) to the cockpit.

(c)  Join the instrument panel (3) to the central console (11) with bolts (9),

washers (10) and nuts (8).

(d)  Attach the instrument panel (3) to the support bar (7) with screws (5),

washers (6) and nuts (4).

(e)  Attach the instrument panel (3) to silentblocks through nuts (2); install

caps (1).

(f)

Connect hoses from pitot-static system (Chapter 34-10).

(g)  Connect wires and connectors from instruments.

(h)  Install the instrument panel cover (Chapter 39-10, 2.A.(2)).

(i)

Connect the battery.

(j)

Install engine cowlings (Chapter 71-10).

(k)  Carry out an operational test.







Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS




1

–  Cap

7

–  Support bar

2

–  Nut M6

8

–  Nut M5

3

–  Instrument panel

9

–  Bolt M5 x 15

4

–  Nut M4

10

–  Washer 5.3 x 15 x 1.2

5

–  Screw M4 x 12

11

–  Central tunnel

6

–  Washer 4.3 x 9 x 0.8

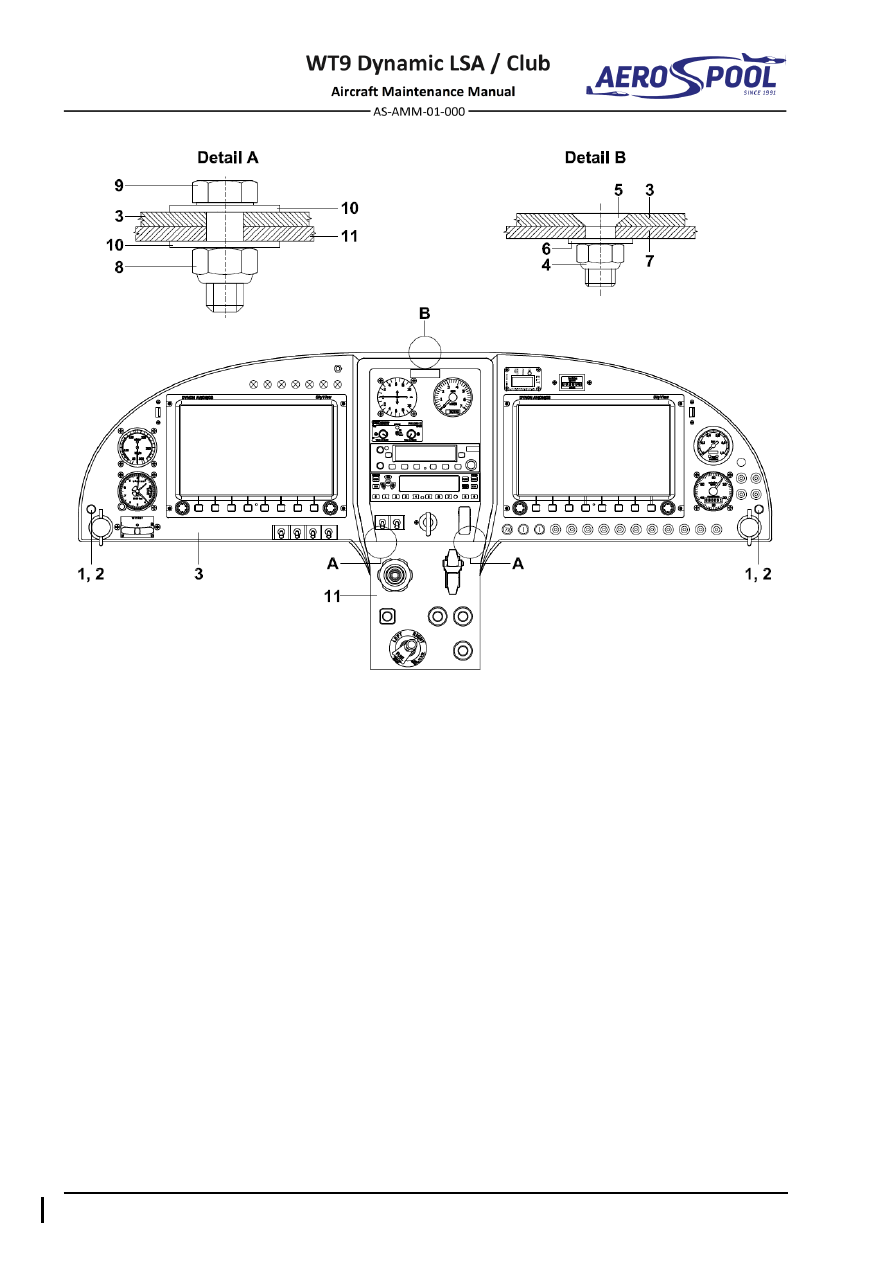

Fig. 39-4  Instrument Panel Removal / Installation








INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



C.

12 V socket

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Screwdriver

1 pc

Pliers

1 pc

Persons

1

Tab. 39-3 Recommended tools, materials, persons and documentation

(1)  12 V socket removal:

(a)  Set the

MASTER SWITCH

 to

OFF

 position.

(b)  Remove the instrument panel cover (Chapter 39-10, 2.A.(1)).

(c)  Disconnect the wires (2, Fig. 39-5) from the socket.

(d)  Compress the retainers on the socket (1) and push up to remove.

(2)  12 V socket installation:

(a)  Compress the retainers on the  socket  (1, Fig.  39-5) and push down

into position on the instrument panel (3).

(b)  Connect wires (2) to the socket.

(c)  Install the instrument panel cover (Chapter 39-10, 2.A.(2)).

(d)  Set the

MASTER SWITCH

 to

ON

 position.







Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS




1

–  12 V socket

For information:

2

–  Wires

3

–  Instrument panel

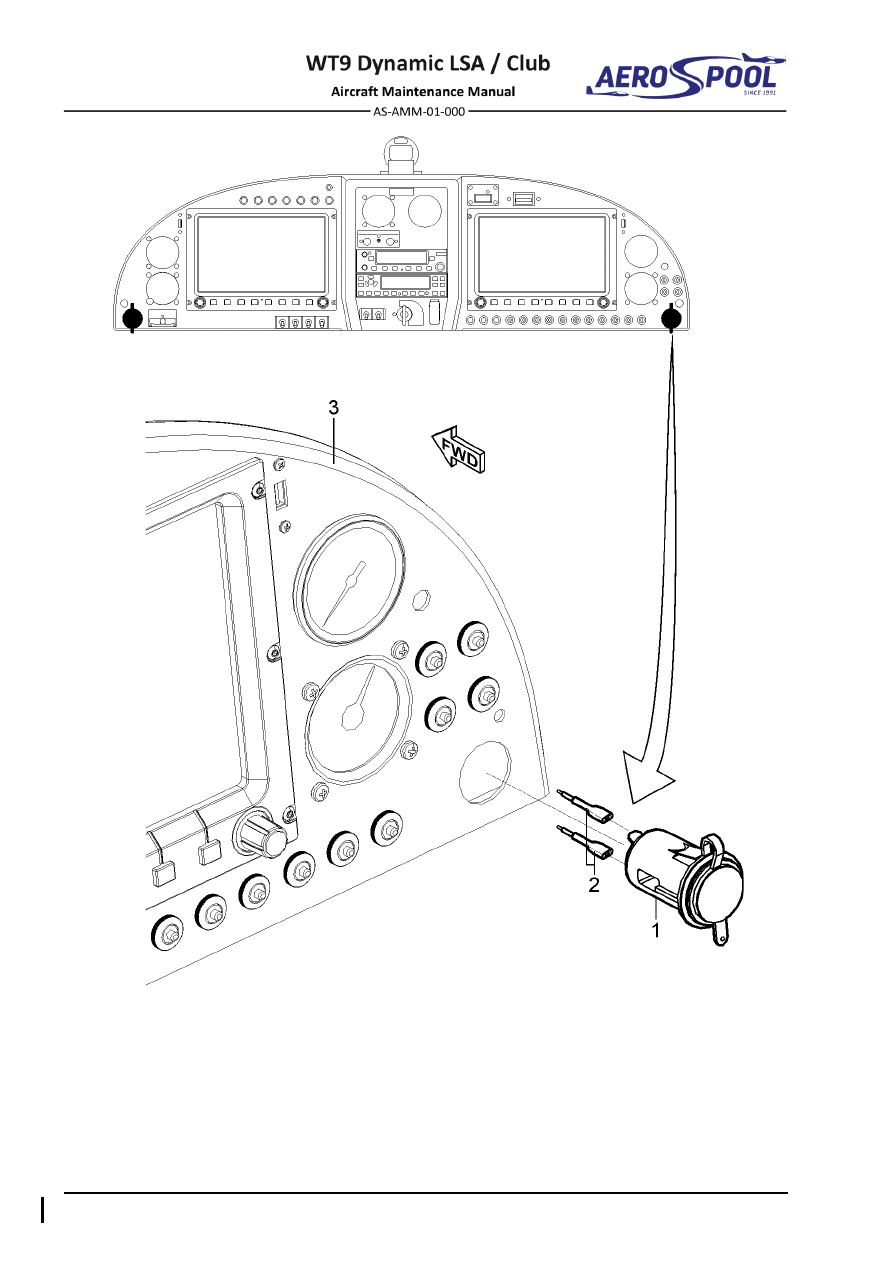

Fig. 39-5  12 V Socket Removal and Circuit Breaker Removal / Installation







INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



D.

Circuit breakers KLIXON

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Screwdriver

1 pc

Wrench 1/2 in

1 pc

Persons

1

Tab. 39-4 Recommended tools, materials, persons and documentation

NOTE

Removal  /  installation are  the  same for each  KLIXON 7277-2  circuit
breaker.

(1)  KLIXON 7277-2 circuit breaker removal:

(a)  Remove the engine cowlings (Chapter 71-10).

(b)  Disconnect the battery.

(c)  Remove the instrument panel cover (Chapter 39-10, 2.A.(1)).

(d)  Unscrew the nut (2, Fig. 39-6) and pull out the circuit breaker (1) a bit.

(e)  Disconnect  the  wires  (7)  from  the  circuit  breaker  by  unscrewing

the bolts (5) and remove washers (6).

(f)

Remove the circuit breaker (1) with the washers (3; 4).

(2)  KLIXON 7277-2 circuit breaker installation:

(a)  Connect  wires (7,  Fig.  39-6) by means of  the bolts (5) and washers

(6).

(b)  Insert the circuit breaker (1) with washers (3; 4) to the appropriate hole

on the back of the instrument panel (8).

(c)  Screw and tighten the nut (2).

(d)  Connect the battery.

(e)  Install the engine cowlings (Chapter 71-10).

(f)

Install the instrument panel cover (Chapter 39-10, 2.A.(2)).







Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS




1

–  KLIXON 7277-2 circuit breaker

6

–  Locking washer

2

–  Nut of circuit breaker

7

–  Wire

3

–  Keyway washer

For information:

4

–  Serrated washer

8

–  Instrument panel

5

–  Bolt of circuit breaker

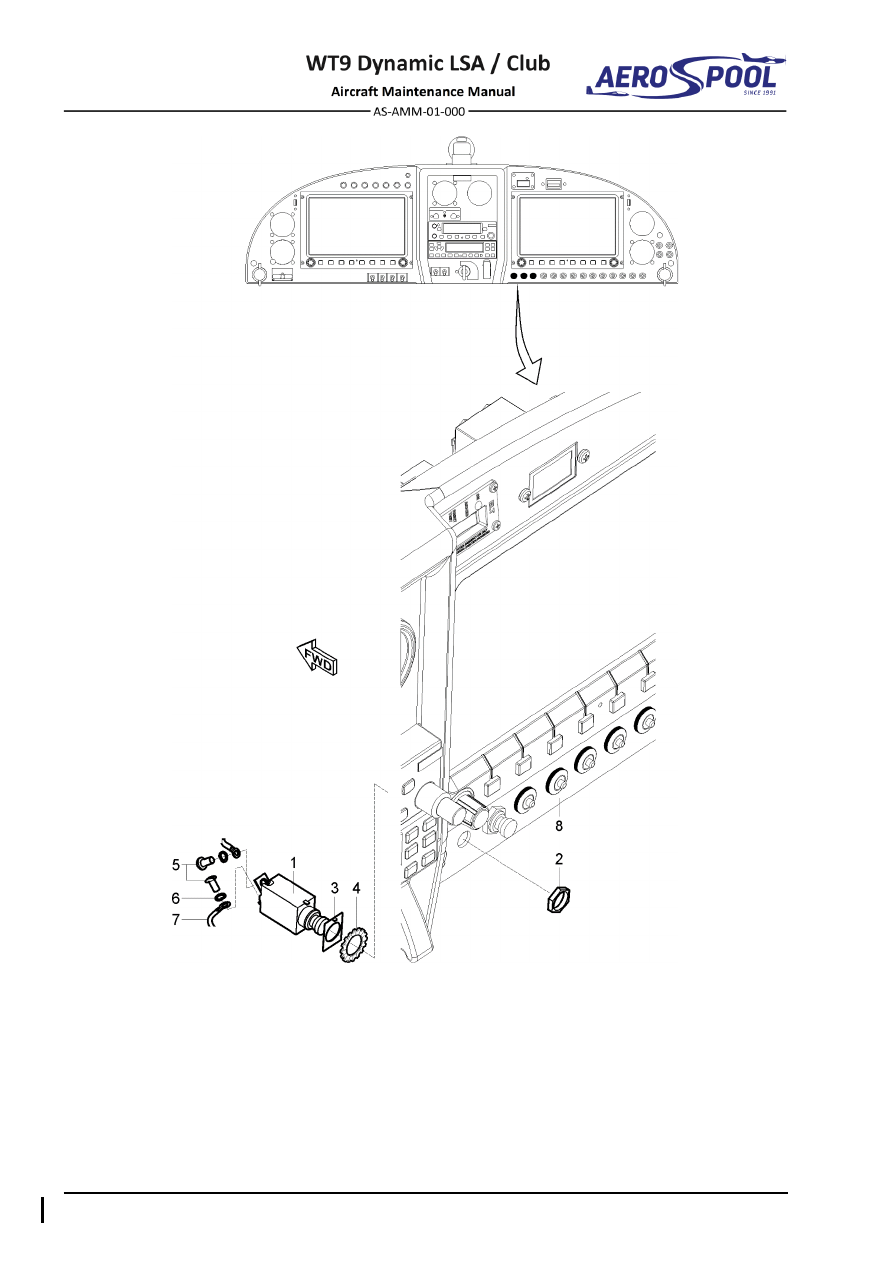

Fig. 39-6  KLIXON 7277-2 Circuit Breaker Removal / Installation





INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



E.

Circuit breakers ETA 106-P10

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Screwdriver

1 pc

Pliers

1 pc

Persons

1

Tab. 39-5 Recommended tools, materials, persons and documentation

NOTE

Removal  /  installation  are  the  same  for  each  ETA  106-P10  circuit
breaker.

(1)  ETA 106-P10 circuit breaker removal:

(a)  Remove the engine cowlings (Chapter 71-10).

(b)  Disconnect the battery.

(c)  Remove the instrument panel cover (Chapter 39-10, 2.A.(1)).

(d)  Disconnect the wires (4, Fig. 39-7) from the circuit breaker.

(e)  Unscrew the ring (3) and  remove the circuit breaker (1) with washer

(2).

(2)  ETA 106-P10 circuit breaker installation:

(a)  Insert  the  circuit  breaker  (1,  Fig.  39-7)  with  the  washer  (2)

to the appropriate hole on the back of the instrument panel (7).

(b)  Screw and tighten the ring (3).

(c)  Connect wires (4) to the circuit breaker.

(d)  Connect the battery.

(e)  Install the engine cowlings (Chapter 71-10).

(f)

Install the instrument panel cover (Chapter 39-10, 2.A.(2)).







Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS




1

–  ETA 106-P10 Circuit breaker

4

–  Wire

2

–  Washer

For information:

3

–  Ring

5

–  Instrument panel

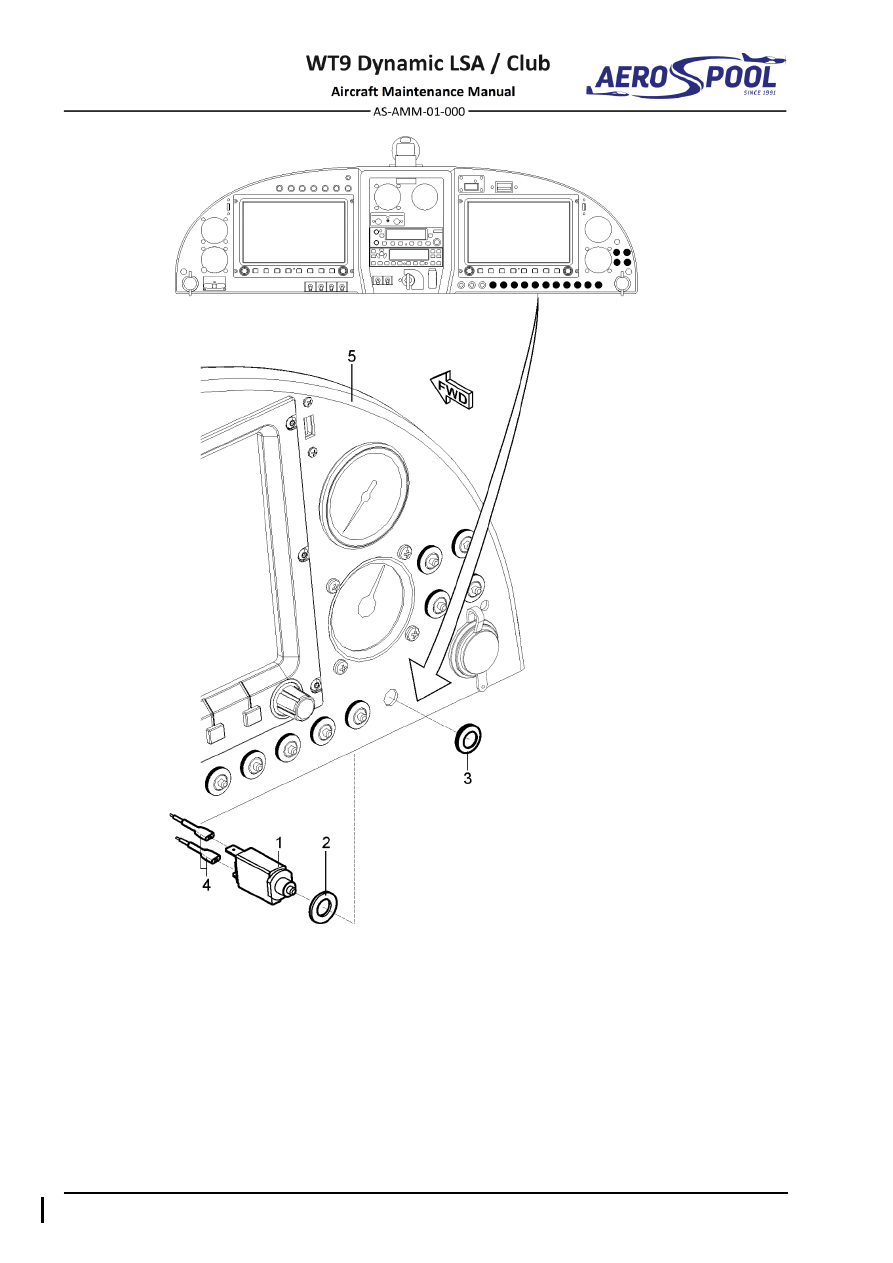

Fig. 39-7  ETA 106 P-10 Circuit Breaker Removal / Installation







INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



F.

Switches

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Socket wrench 10

1 pc

Soldering gun

1 pc

Shrink tube

Ø

3.2 x 1.6 mm

AR

Knife

1 pc

Pliers

1 pc

Persons

1

Tab. 39-6 Recommended tools, materials, persons and documentation

NOTE

Removal / installation is the same for all switches.

(1)  Switch removal:

(a)  Remove the engine cowlings (Chapter 71-10).

(b)  Disconnect the battery.

(c)  Remove the instrument panel cover (Chapter 39-10, 2.A.(1)).

(d)  Unscrew the nut (4, Fig. 39-8), remove the washers (2; 3) and pull out

the switch (1).

(e)  Remove shrink tubes and unsolder the el. wires (5).

(2)  Switch installation:

(a)  Make sure that the battery is disconnected.

(b)  Put shrink tubes on wires (5, Fig. 39-8), solder wires to the switch (1);

pull the shrink tubes over join and apply heat to shrink them.

(c)  Place the switch (1) on the back of the instrument panel.

(d)  Insert the washers (2; 3), screw and tighten the nut (4).

(e)  Connect the battery.

(f)

Install the engine cowlings (Chapter 71-10).

(g)  Install the instrument panel cover (Chapter 39-10, 2.A.(2)).

(h)  Carry out an operational test.








Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS




1

–  Switch

5

–  Wires

2

–  Washer of switch

For information:

3

–  Serrated washer

6

–  Instrument panel

4

–  Nut of switch

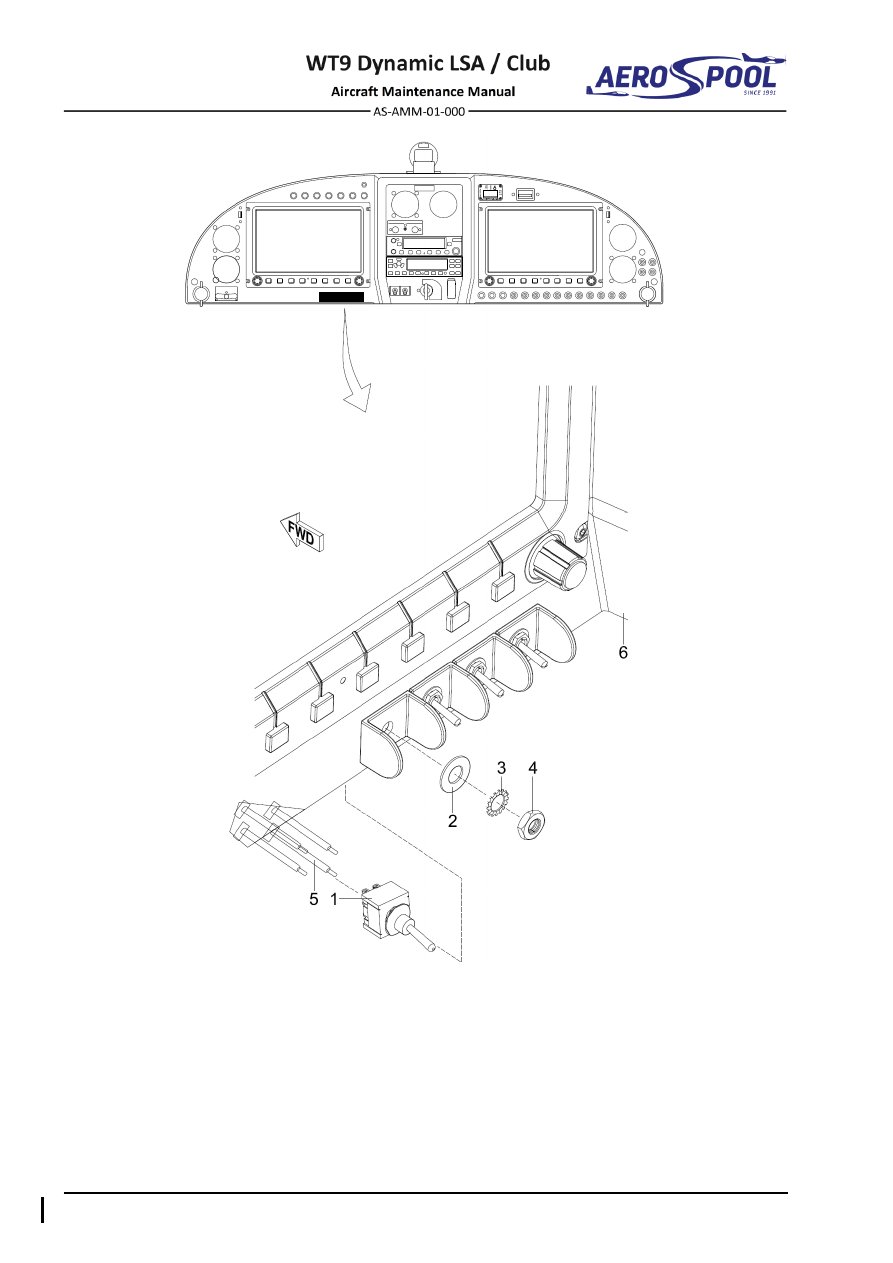

Fig. 39-8  Switches Removal / Installation







INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



G.

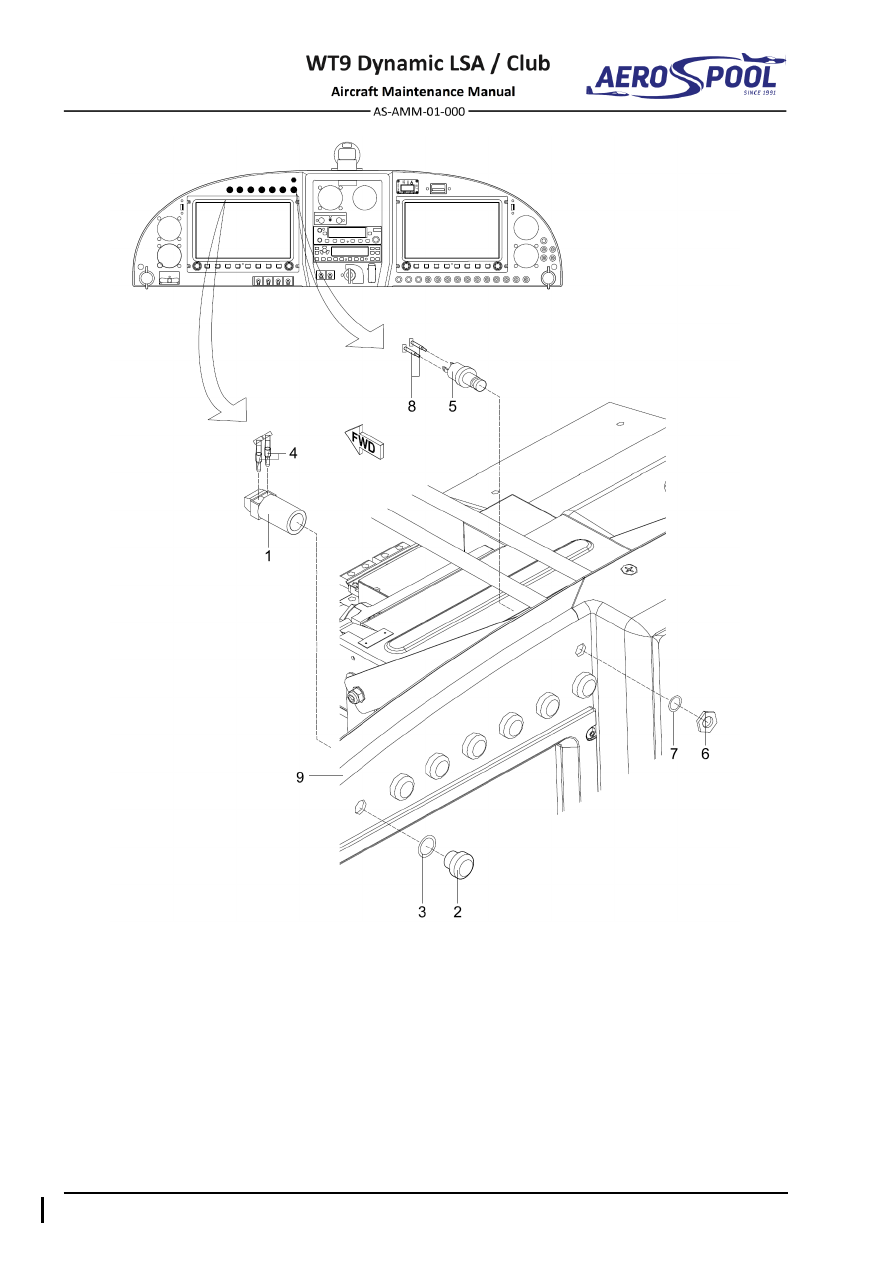

Control / warning lamp

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Philips screwdriver

1 pc

Narrow flat screwdriver

1 pc

Persons

1

Tab. 39-7 Recommended tools, materials, persons and documentation

NOTE

Removal / installation are the same for each lamp.

(1)  Control / warning lamp removal:

(a)  Remove the engine cowlings (Chapter 71-10).

(b)  Disconnect the battery.

(c)  Remove the instrument panel cover (Chapter 39-10, 2.A.(1)).

(d)  Loosen the screws in the rear part of the lamp body and remove the

wires (4, Fig. 39-9).

(e)  Unscrew the cover (2) and remove the lamp body (1).

(2)  Control / warning lamp installation:

(a)  Place the lamp body (1, Fig. 39-9) in the back of the instrument panel

(9).

(b)  Insert the cover (2)  with rubber washer (3) into the hole;  tighten the

cover.

(c)  Insert the wires (4) to the appropriate holes in the rear part of the lamp

body and tighten the screws.

(d)  Connect the battery.

(e)  Install the engine cowlings (Chapter 71-10).

(f)

Install the instrument panel cover (Chapter 39-10, 2.A.(2)).

(g)  Carry out an operational test.









Effectivity:

 ALL

12. 06. 2020






INSTRUMENT AND
CONTROL PANELS




1

– Lamp body

6

– Nut of button

2

– Cover

7

– Rubber washer

3

– Rubber washer

8

– Wire

4

– Wire

For information:

5

– Test button body

9

– Left instrument panel

Fig. 39-9  Control / Warning Lamp, Test Button Removal / Installation







INSTRUMENT AND CONTROL PANELS




INSTRUMENT AND

CONTROL PANELS



H.

Test button

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Wrench 11

1 pc

Soldering gun

1 pc

Shrink tube ø3.2 x 1.6

AR

Persons

1

Tab. 39-8 Recommended tools, materials, persons and documentation

(1)  Test button removal:

(a)  Remove the engine cowlings (Chapter 71-10).

(b)  Disconnect the battery.

(c)  Remove the instrument panel cover (Chapter 39-10, 2.A.(1)).

(d)  Unscrew  the  nut  (6,  Fig.  39-9),  remove  the  washer  (7)  and  pull  out

the test button (5).

(e)  Remove the shrink tubes and unsolder the el. wires (8).

(2)  Test button installation:

(a)  Put  the  shrink  tube  on  the  wire  (8,  Fig.  39-9)  and  connect  using

soldering gun; pull the shrink tube over the joint.

(b)  Place the test button (5) in the back of the instrument panel (9).

(c)  Insert the rubber washer (7), screw and tighten the nut (6).

(d)  Connect the battery.

(e)  Install the engine cowlings (Chapter 71-10).

(f)

Install the instrument panel cover (Chapter 39-10, 2.A.(2)).

(g)  Carry out an operational test.
