WT9 Dynamic LSA. AIRCRAFT MAINTENANCE MANUAL (AS-AMM-01-000, 22. 05. 2017) - page 27





Effectivity:

 ALL

22. 05. 2017







NAVIGATION



TROUBLE

POSSIBLE CAUSE

REMEDY

Airspeed indicator (cont.)

Pointer vibrates.

Excessive vibration
caused by loose mounting
bolts.

Tighten mounting bolts.

Excessive tube vibration.

Tighten clamps and
connections.

Altimeter

Excess scale error.

Improper calibration
adjustment.

Replace instrument.

Excessive pointer
oscillation.

Defective instrument.

Replace or repair
instrument.

High reading.

Static system leak.

Inspect static system.

Difficult to turn setting
knob.

Wrong or lack of
lubrication.

Replace or repair
instrument.







FLIGHT ENVIRONMENTAL DATA



Page 34-9






NAVIGATION

3.

MAINTENANCE PRACTICES

WARNING

AVOID OF IMPURITIES AND WATER INFILTRATION INTO THE PITOT-
STATIC  SYSTEM.  IT  MAY  CAUSE  WRONG  FUNCTION  OR  DAMAGE
OF THE INSTRUMENTS!

A.

Pitot-static probe

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance
with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Philips screwdriver

1 pc

Oetiker pliers- Crimping pliers

1 pc

Persons

1

Tab. 34-1 Recommended tools, materials, persons and documentation

(1)  Pitot-static probe removal:

a)

Hold the pitot-static probe (1, Fig. 34-2); remove the attaching bolts (2)
for the tube from below the wing.

b)

Move the tube down to give access to the connections.

c)

Release hose clamps (6) and disconnect all hoses (3; 4; 5).

d)

Identify the connections. Put the caps on the hoses.

e)

Remove the pitot-static probe (1).

(2)  Pitot-static probe installation:

WARNING

BEWARE  THAT  CORRECT  A-P-S  HOSES  ARE  INSTALLED
TO  CORRECT  POSITIONS  ON  PITOT-STATIC  PROBE.
INCORRECT

INSTALLATION

MAY

CAUSE

LOSS

OF AIRCRAFT!

a)

Remove the caps from the hoses.

b)

Hold the pitot-static probe (1, Fig. 34-2) close to the mounting below
the wing.

c)

Connect the all hoses (3; 4; 5) and secure with hose clamps (6).

d)

Put the tube (1) in position on the mounting.

e)

Install the attaching bolts (2).

f)

Carry out a pitot-static system leak test (see 3.J.).







Effectivity:

 ALL

04. 07. 2019







NAVIGATION





1

–  Pitot-static probe

4

–  Static pressure hose (S)

2

–  Bolt M4 x 12

5

–  AOA hose (A)

3

–  Total pressure hose (P)

6

–  Hose clamp

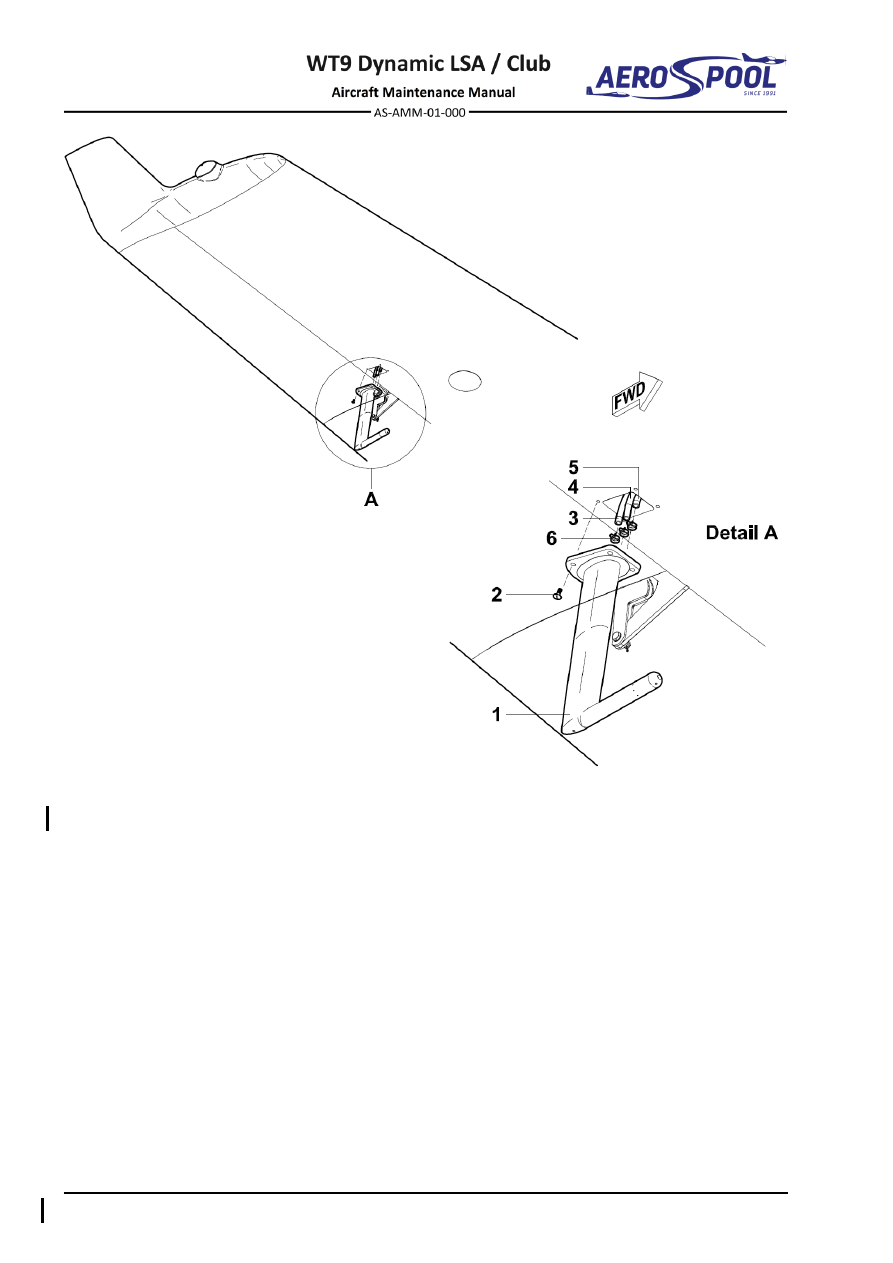

Fig. 34-2  Pitot-Static Probe Removal / Installation







FLIGHT ENVIRONMENTAL DATA



Page 34-11






NAVIGATION

B.

SV-ADAHRS-200 module

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Philips screwdriver

1 pc

Oetiker pliers- Crimping pliers

1 pc

Sealing Teflon tape

AR

Persons

1

Tab. 34-2 Recommended tools, materials, persons and documentation

WARNING

UNAUTHORIZED  ENTRY  TO  THE  SYSTEM  SETTINGS  AND
A  FAILURE  TO  FOLLOW  PROCEDURES  FOR  SYSTEM
ACTUALIZATION  MAY  CAUSE  INCORRECT  FUNCTIONALITY
OR TOTAL FAILURE OF THE WHOLE SKYVIEW SYSTEM!

(1)  SV-ADAHRS-200 module removal:

a)

Set

MASTER SWITCH

 to

OFF

 position.

b)

Remove the baggage bulkhead cover (13, Chapter 06-00, Fig. 06-4).

c)

In the rear fuselage remove the clamps (8, Fig. 34-3) and disconnect
all hoses (9; 10; 11).

d)

Disconnect connectors (6; 7)

e)

Unscrew the bolts (3), remove the washers (5).

f)

Remove the module (1).

g)

As necessary, remove the hose sockets (2).

h)

Identify the connections. Put the caps on the hoses and module
ports.









Effectivity:

 ALL

12. 06. 2020







NAVIGATION



(2)  SV-ADAHRS-200 Module installation:

WARNING

BEWARE  THAT  CORRECT  A-P-S  HOSES  ARE  INSTALLED
TO  CORRECT  POSITIONS  ON  SV-ADAHRS-200  MODULE.
INCORRECT

INSTALLATION

MAY

CAUSE

LOSS

OF AIRCRAFT!

a)

Remove the caps from the hoses and module ports.

b)

As  necessary,  screw  hose  socket  (2,  Fig.  34-3)  sealed  with  Teflon
tape.

c)

Install the module (1) on holders (12) using the bolts (3) and washers
(5).

d)

Connect connectors (6; 7).

e)

Connect the all hoses (9; 10; 11) and secure them with clamps (8).

f)

Carry out a pitot-static system leak test (see 3.J.).

g)

Install baggage bulkhead cover (13, Chapter 06-00, Fig. 06-4)

h)

Set

MASTER  SWITCH

  to

ON

  position  and  carry  out  an  operational

test  or  calibration

(Refer  to  “Dynon  Avionics  SkyView  System

Installation, Document 101320-

022, Revision Q” or later for calibration

procedure).







FLIGHT ENVIRONMENTAL DATA



Page 34-13






NAVIGATION

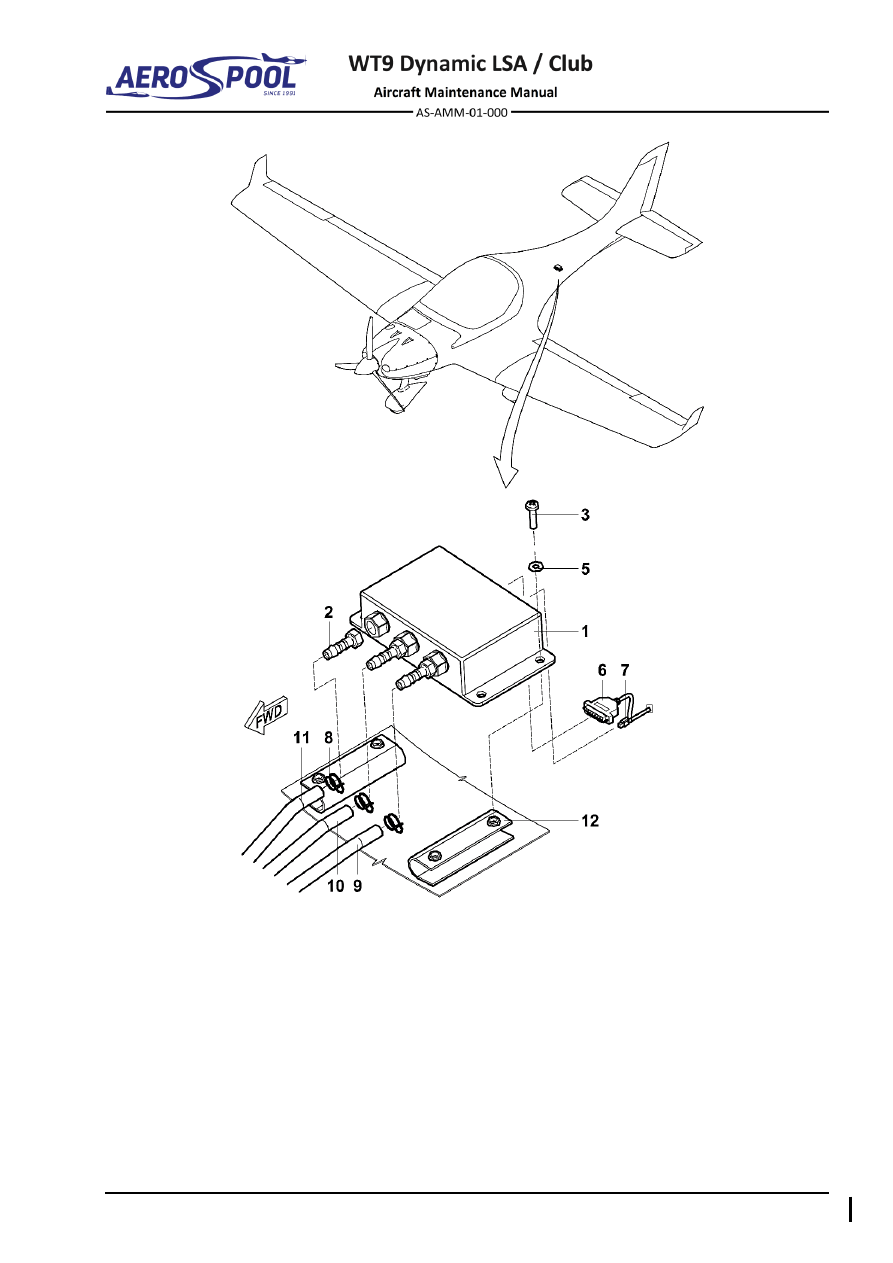

1

–  SV-ADAHRS-200 Module

8

–  Spring clamp ø9

2

–  Hose socket

9

–  Static pressure hose (S)

3

–  Bolt M4 x 16

10

–  Total pressure hose (P)

5

–  Washer ø4.3 x 9 x 0.8

11

–  AOA hose (A)





6

–  Electrical connector

For information:

7

–  Electrical connector

12

–  Holder

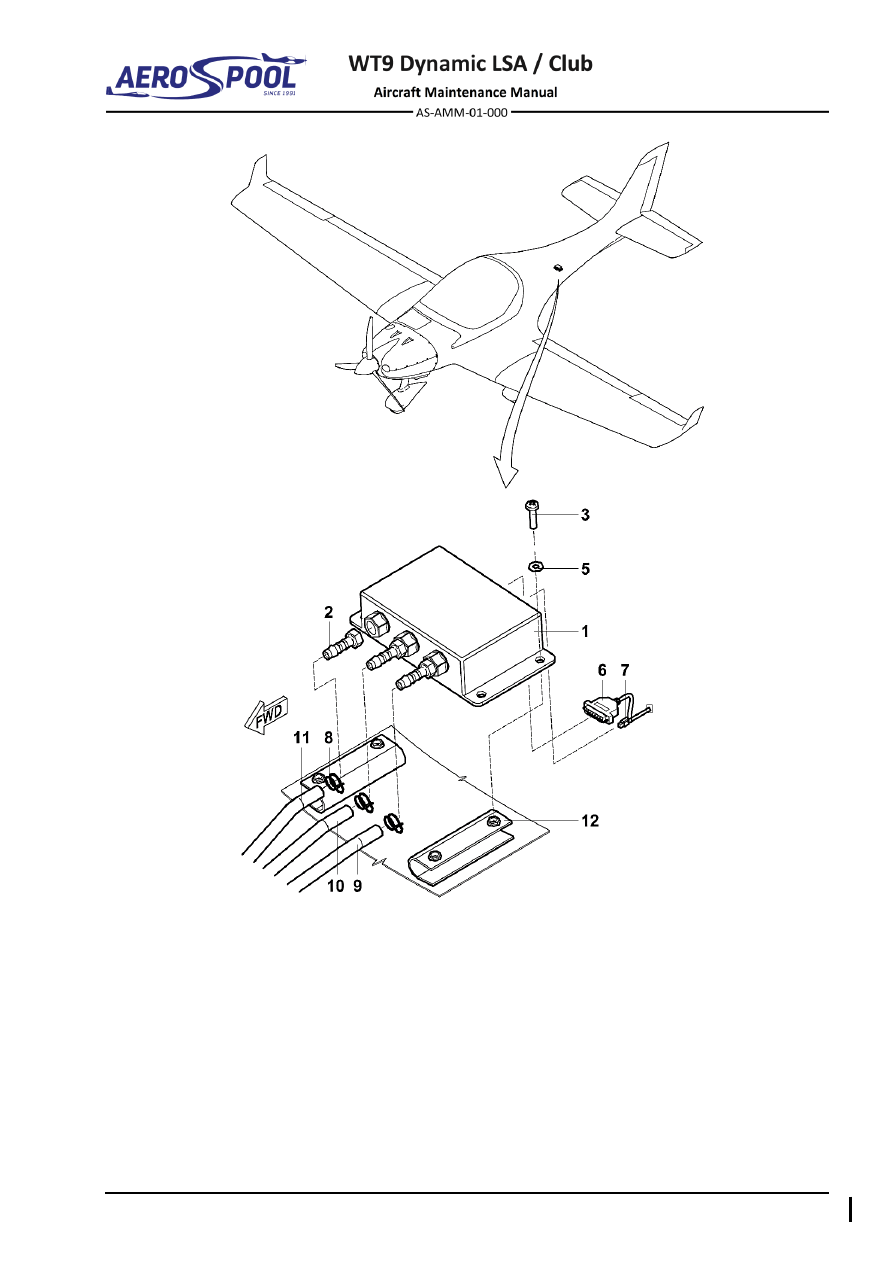

Fig. 34-3  SV-ADAHRS-200 Module Removal / Installation







Effectivity:

 ALL

12. 06. 2020







NAVIGATION



C.

Altitude encoders ACK-30 / GAE 12

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Philips screwdriver

1 pc

Oetiker pliers - Crimping pliers

1 pc

Persons

1

Tab. 34-3 Recommended tools, materials, persons and documentation

(1)  Altitude encoder ACK-30 removal:

a)

Set

MASTER SWITCH

 to

OFF

 position.

b)

Remove the instrument panel cover (Chapter 39-10).

c)

Disconnect the connector (4, Fig. 34-4) from the altitude encoder.

d)

Remove the clamp (6).

e)

Disconnect the hose (5) from the port of the altitude encoder.

f)

Loose  the  nut  (3)  and  remove  the  altitude  encoder  (1)
from the mounting tray (2).

g)

Put the caps on the hose and altitude encoder port.

(2)  Altitude encoder ACK-30 installation:

a)

Remove the caps from the altitude encoder port and hose.

b)

Put the altitude encoder (1, Fig. 34-4) in position in the mounting rack
(2).

c)

Secure the altitude encoder with the nut (3) and tighten it.

d)

Connect the hose (5) to the port of the altitude encoder (1) and secure
it with clamp (6).

e)

Connect the connector (4) to the altitude encoder (1).

f)

Carry out a pitot-static system leak test (see 3.J.).

g)

Install the instrument panel cover (Chapter 25-10).

h)

Set

MASTER  SWITCH

  to

ON

  position  and  carry  out  an  operational

test.







FLIGHT ENVIRONMENTAL DATA



Page 34-15






NAVIGATION

(3)  Altitude encoder GAE 12 removal:

NOTE

Refer to Garmin GTX 335 transponder Installation Manual, Document
190-01499-02, Revision 14 or later for additional information.

a)

Set

MASTER SWITCH

 to

OFF

 position.

b)

Remove the instrument panel cover (Chapter 39-10).

c)

Remove the transponder from instrument panel (Chapter 39-10).

d)

Disconnect the connectors (4, Fig. 34-4) from the altitude encoder
and backplate (8).

e)

Release the screws and remove the backplate (8) from the rack.

f)

Unscrew the screws (9) and remove the altitude encoder (7) from the
backplate (8).

g)

Remove the clamp (6) and disconnect the hose (5) from the hose
socket (10).

h)

Unscrew the hose socket (10) from the altitude encoder (7).

i)

Put the caps on the hose and altitude encoder port.

(4)  Altitude encoder GAE 12 installation:

a)

Remove the caps from the instrument port and hose.

b)

Screw the hose socket (10, Fig. 34-4) into the altitude encoder (7).

c)

Connect the hose (5) to the hose socket (10) and secure it with
clamp (6).

d)

Mount the altitude encoder (7) in position on the backplate (8) using
the screws (9).

e)

Position the backplate (8) on the rack and tighten the attaching
screws.

f)

Connect the connectors (4) to the altitude encoder and backplate (8).

g)

Install the transponder to the instrument panel (Chapter 39-10).

h)

Carry out a pitot-static system leak test (see 3.J.).

i)

Install the instrument panel cover (Chapter 25-10).

j)

Set

MASTER SWITCH

to

ON

 position and carry out an operational

test.









Effectivity:

 ALL

12. 06. 2020







NAVIGATION

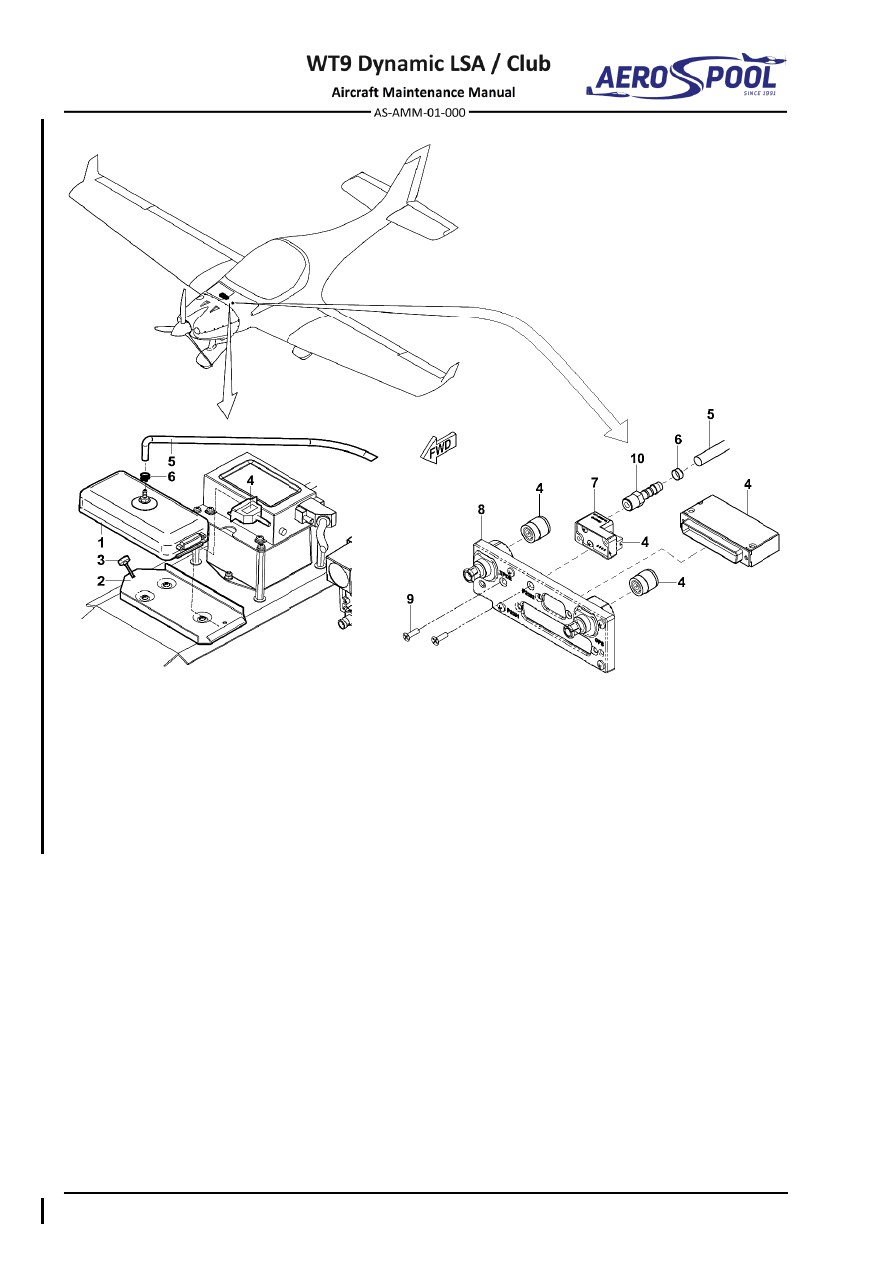

1

–  Altitude encoder ACK-30

6

–  Spring clamp ø9

2

–  Mounting tray

7

–  Altitude encoder GAE 12

3

–  Knurled nut

8

–  Backplate

4

–  Connectors

9

–  Screws

5

–  Static pressure hose

10

–  Hose socket

Fig. 34-4  Altitude Encoders Removal / Installation







FLIGHT ENVIRONMENTAL DATA



Page 34-17






NAVIGATION

D.

Airspeed indicator

For removal / installation procedures refer to Chapter 39-10.

E.

Altimeter

For removal / installation procedures refer to Chapter 39-10.

F.

Vertical speed indicator

For removal / installation procedures refer to Chapter 39-10.

G.

Flight hours counter

For removal / installation procedures refer to Chapter 39-10.

H.

Stall warning transducer

For removal / installation procedures refer to Chapter 31-50.





Effectivity:

 ALL

12. 06. 2020







NAVIGATION



I.

Drain sumps

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Oetiker pliers - Crimping pliers

1 pc

Clippers

AR

Persons

1

Tab. 34-4 Recommended tools, materials, persons and documentation

NOTE

If you find impurities or water in pitot-static system drain sumps, these
sumps  must  be  drain.  The  below  mentioned  procedure  is  the  same
for all drain sumps.

(1)  Draining of drain sumps:

a)

Remove the right seat (Chapter 25-10).

b)

Remove cable ties securing the hoses and sumps.

c)

Remove the clamps (2, Fig. 34-5) from hoses (3).

d)

Disconnect hoses (3) from the appropriate drain sump (1).

e)

Clean, dry or replace the sump.

WARNING

PAY

ATTENTION

TO

THE

CORRECT

PLUGGING

OF THE SUMPS AND HOSES!

f)

Connect the hoses (3) to the appropriate drain sump (1) and secure
them with clamps (2).

g)

Carry out a pitot-static system leak test (see 3.J.).

h)

With cable ties secure the hoses and sumps.







FLIGHT ENVIRONMENTAL DATA



Page 34-19






NAVIGATION



1

–  Drain sump

3

–  Hose

2

–  Spring clamp ø9

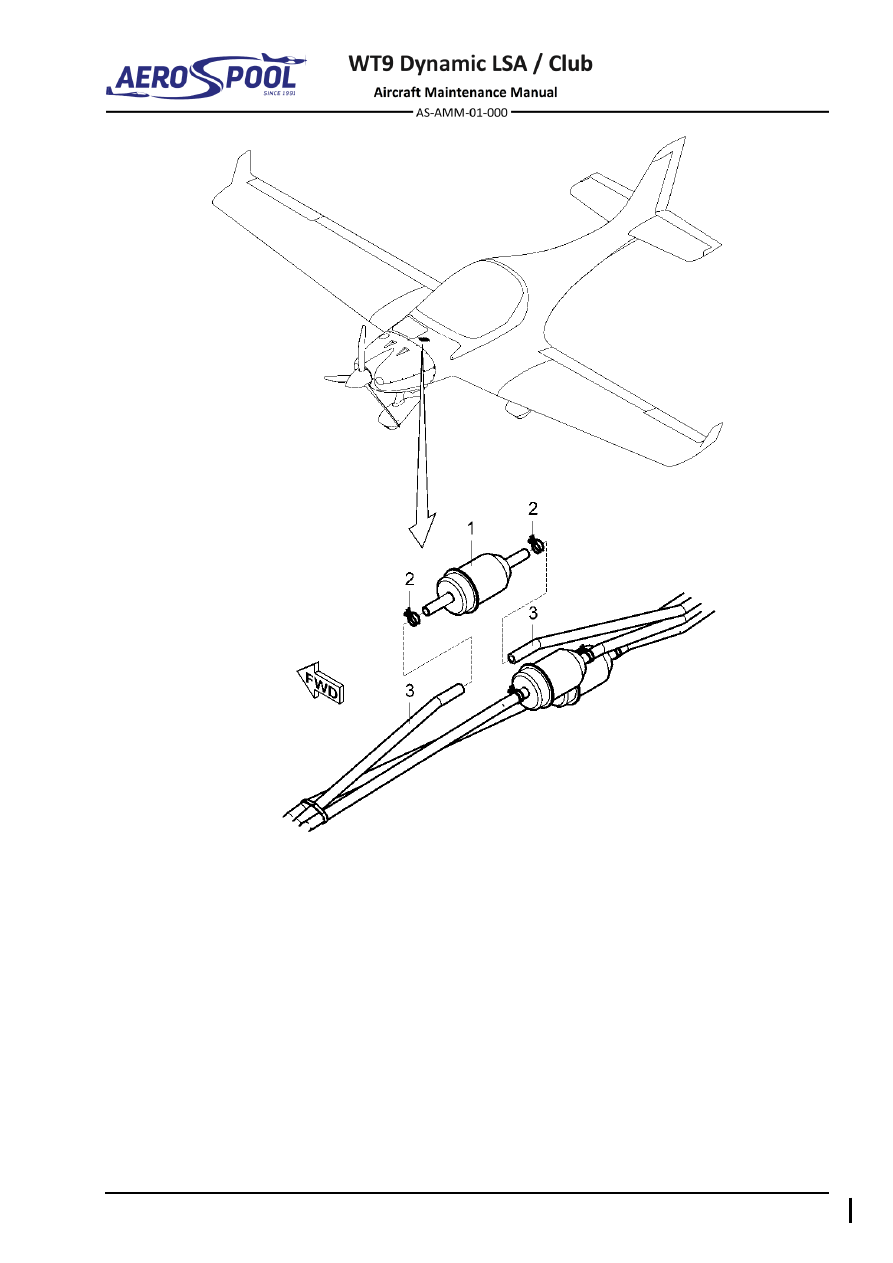

Fig. 34-5  Drain Sumps Removal / Installation





Effectivity:

 ALL

12. 06. 2020







NAVIGATION



J.

Pitot-static system

Type of maintenance:

Line

Personnel qualification:

Independent

certifying

staff

qualified



in accordance with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

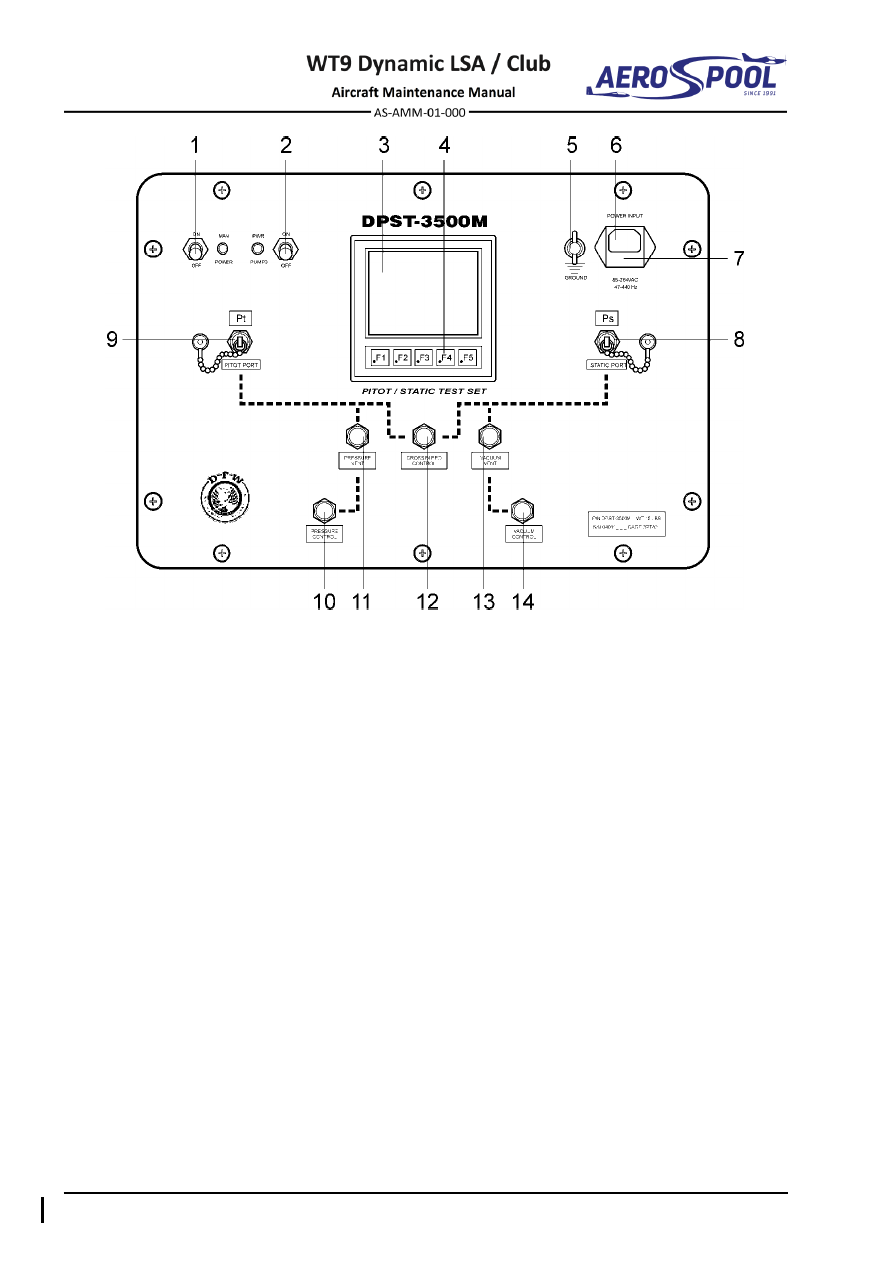

DPST-3500M testing device

1 pc

Pitot-static probe adapter (P1-0011-00)

1 pc

Persons

1

Tab. 34-5 Recommended tools, materials, persons and documentation

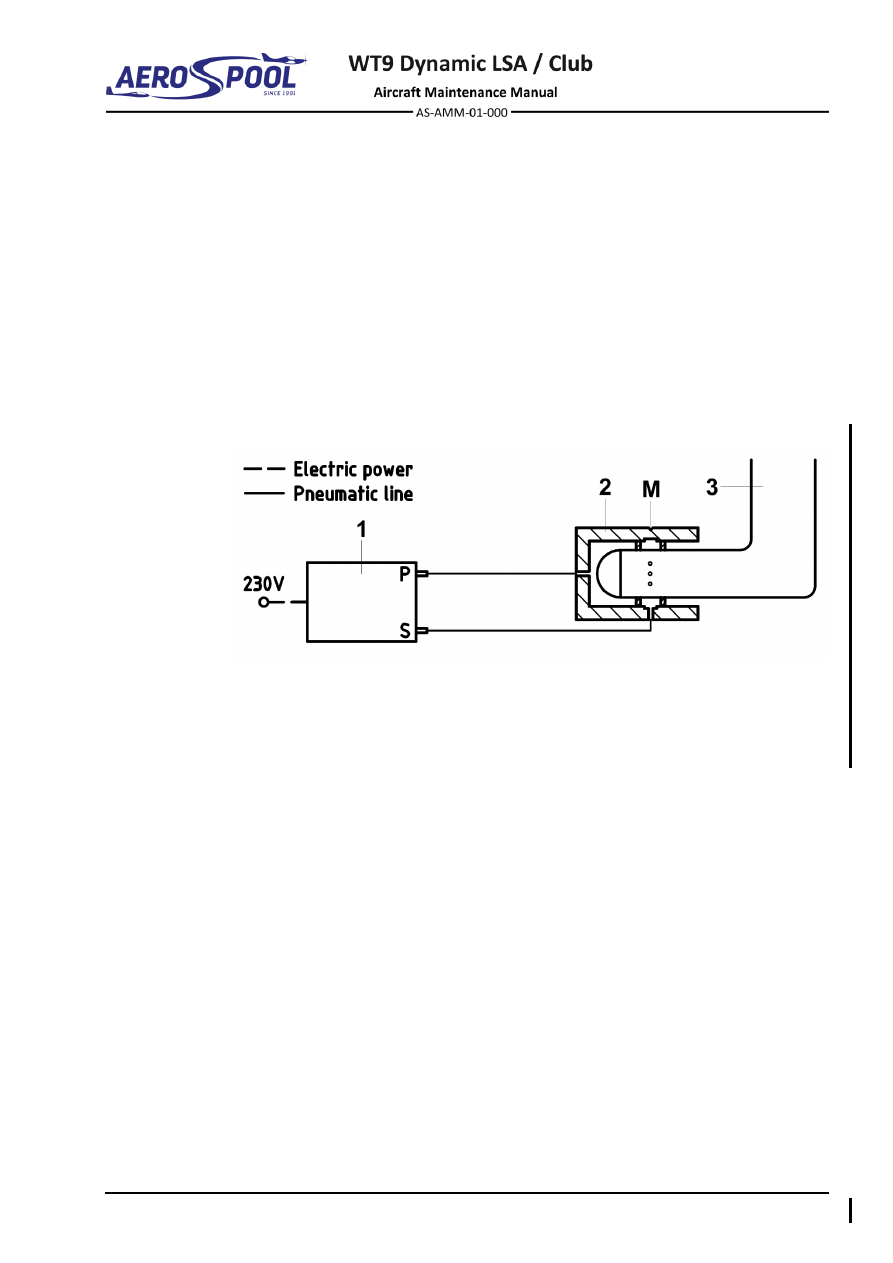

(1)  Adjustment / leak test

Test the pitot-static system tightness using the DPST-3500M testing device
(or similar). Carry out the test at the scheduled maintenance periods or after
each disconnection of the pitot-static system.

The allowed ranges of the measuring devices must not be exceeded during
the measurement.

The measurement must be performed in accordance with the instructions
and  limitations  stated  in  the  handbooks  of  the  DPST-3500M,  Dynon
SkyView  and  other  devices  (vertical  speed  indicator,  altimeter,  airspeed
indicator).

(2)  Pitot-static system leak test preparation:

a)

Verify the correct function of the DPST-3500M testing device (before
each measurement) by the following procedure:

b)

Plug  the  total  pressure  hose  “P”  from  the  pitot-static  probe  adapter
(2, Fig. 34-6) into the total pressure input on the DPST-3500M testing
device (9, Fig. 34-7

) and the static pressure hose “S” from the pitot-

static  probe  adapter  (2,  Fig.  34-6)  into  the  static  pressure  input
on the testing device (8, Fig. 34-7).

c)

Attach the pitot-static probe adapter (2, Fig. 34-6) to the tested pitot-
static  probe  (3)

and  align  the  static  ports  with  the  mark  “M”

on the adapter. Tighten the adapter so that the static and total pressure
ports  are  properly  sealed  each  other  (depressurized  during
the measurement).

d)

Verify the sealing and attachment of the pitot-static probe adapter (2),
and perform a pitot-static system leak test (see 3.J.).





FLIGHT ENVIRONMENTAL DATA



Page 34-21






NAVIGATION

(3)  Pitot-static system leak test:

a)

Set  the  onboard  altimeters  to  the  reference  pressure  1013.3  mbar
(29.92 inHg).

b)

Monitor  the  values  displayed  on  the  DPST-3500M  testing  device.
Slowly adjust the altitude on the display (3) to the 4 000 ft.

c)

Monitor  the  values  displayed  on  the  DPST-3500M  testing  device.
Slowly adjust the airspeed on the display (3) to the: 150 kts.

d)

After  stabilization  of  the  indicators  monitor  the  altitude and  airspeed
for 60 seconds.

e)

After 60 seconds the altitude decrease must  not  be more than 50 ft
and airspeed decrease must not be more than 3 kts.

f)

Depressurize the system and disconnect test device.





1

–  DPST-3500M testing device

3

–  Pitot-static probe

2

–  Pitot-static probe adapter

M

–  Static ports position mark

Fig. 34-6  Connection diagram of the DPST-3500M Testing Device







Effectivity:

 ALL

12. 06. 2020







NAVIGATION





1

–  Main switch

8

–  Static pressure input

2

–  Pump switch

9

–  Total pressure input

3

–  Display

10

–  Pressure control

4

–  Control panel

11

–  Pressure vent

5

–  Grounding

12

–  Cross bleed control

6

–  Power input

13

–  Vacuum vent

7

–  Electrical fuse

14

–  Vacuum control

Fig. 34-7  DPST-3500M Testing Device (example)











ATTITUDE AND DIRECTION



Page 34-23






NAVIGATION

34-20  ATTITUDE AND DIRECTION

1.  DESCRIPTION

This chapter contains information pertaining to those portions of the system which use
magnetic,  gyroscopic,  and  inertia  forces.  Included  is  the  Dynon  SkyView  system,
magnetic compass and standby bank indicator.

Dynon SkyView system is the next generation of glass panel avionics for light sport
aircraft. The system architecture is shown on Fig. 34-8.

The SV-D1000 displays are very bright, high-resolution screens and contain the main
control CPU, graphics processor, and terrain data-base. Displays can act as a Primary
Flight Display (PFD) with Synthetic Vision, an Engine Monitoring System (EMS), and
a Moving Map in a variety of screen layouts.

The most used functions are accessed via two rotary/multi-direction joysticks. Almost
all other in-flight commands are all available via eight buttons.

Every SkyView system display and module is connected by two independent power
and data buses. The failure of any bus connection or module results in an automatic
switch to a working bus or module.

Two SV-BAT-320 Backup Batteries provides over an hour of backup power to display
and connected modules (Chapter 24-30).

SV-EMS-220 engine module measures engine parameters  - engine speed, manifold
pressure,  oil  temperature  and  pressure,  exhaust  gas  temperature,  coolant
temperature,  fuel  quantity,  voltage,  current,  fuel  pressure  and  fuel  flow
(Chapter 77-10).

The  SV-ADAHRS-200  is  a  complete  MEMS-based  attitude  reference  and  air  data
computer, integrated with a digital compass. This allows easier mounting and higher
accuracy calibration between the system components.

NMEA  compatible  GPS  antenna,  mounted  inside  the  fuselage  under  the  left  part
of the instrument panel (Chapter 34-50), is connected to the SkyView system.

Convenient program and data updates are realised via USB memory stick.

NOTE

Refer  to  “Dynon  Avionics  SkyView  System  Installation,  Document
101320-

022, Revision Q” or later for additional information.

The  magnetic  compass,  mounted  to  the  fuselage  above  the  windshield,  contains
a  circular  compass  card,  visible  through  the  compass  case  window,  suspended
in alcohol solution. The compass is equipped with compensating magnets and has two
adjusting set bolts, one for North-South adjustment and one for East-West adjustment.
These set bolts are located behind the access plate on face of the compass.

Standby bank indicator is mounted on the left instrument panel.
