SYSTEMAIR (вентиляционное оборудование). Каталог (2009-2010 год) - часть 13





Центробежные вентиляторы одностороннего всасывания
Рекомендации по применению: Приточно-вытяжные системы венти-
ляции различного назначения. Вентиляторы СТ имеют более высокий
КПД благодаря своей конструкции и создают относительно высокое
статическое давление для работы с разветвленными сетями воздухово-
дов.
Конструкция: Корпус вентилятора изготовлен из оцинкованной листо-
вой стали.
Двигатель: Вентиляторы этой серии имеют крыльчатки с загнутыми
вперед лопатками и двигатели с внешним ротором. Для защиты двига-
теля от перегрева вентиляторы СT оснащены встроенными термокон-
тактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость вентиляторов можно регулиро-
вать с помощью 5-ти ступенчатого трансформатора.
Подключение: Вентиляторы СT 225-315 присоединяются электрически
непосредственно к двигателю.
Монтаж: Вентиляторы СT устанавливаться в любом положении, не тре-
буют техобслуживания и надежны в работе. Вентиляторы компактны и
легко монтируемы.
Сертификаты: Сертификат соответствия РФ и Украины.
CT 225-6
CT 250-6
CT 280-6
CT 315-6
Напряжение/Частота
В/50 Гц
400
400
400
400
Фазность
~
3
3
3
3
Потребляемая мощность
Вт
198
297
407
843
Ток
A
0,42
0,62
0,86
1,69
Макс. расход воздуха
м3/с (м3/ч)
0,39 (1390)
0,50 (1800)
0,59 (2115)
0,98 (3530)
Частота вращения
мин-1
857
832
825
782
Макс. температура перемещаемого воздуха
°C
60
55
60
55
“при регулировании
°C
60
55
60
55
Уровень звукового давления на расст. 3м
дБ(A)
45
51
45
54
Вес
кг
11
13
16
23
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 2
RTRD 2
RTRD 2
RTRD 2
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 2
RTRDU 2
RTRDU 2
RTRDU 2
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
8
8
8
8
A B C D E F G H J K øL
CT 225-6
445
280
25
25
40
147
198
369
211
180
234
CT 250-6
492
315
26
26
42
167
218
412
239
198
261
CT 280-6
547
357
26
26
46
182
233
455
257
221
293
CT 315-6
615
400
26
26
58
203
254
517
298
247
326
242
Центробежные вентиляторы одностороннего всасывания
USE c. 462
ISE c. 462
RB c. 437
VK c. 466
CT 280-6 Мин.статический подпор 80 Па
RSK c. 449
CT 225-6
CT 280-6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 62
38
45
55
54 55 56 53 43
LwA К входу
дБ(A) 67
44
51
56
59 62 60 58 51
VBR c. 442
LwA К выходу
дБ(A) 64
39
39
53
59 57 56 54 46
LwA К выходу
дБ(A) 70
42
46
56
66 64 61 60 52
LwA К окружению дБ(A) 51
34
35
44
47 44 43 41 39
LwA К окружению дБ(A) 52
41
31
40
44 48 45 40 31
Условия испытаний: qv = 0,19 м3/с, Ps = 125 Па
Условия испытаний: qv = 0,34 м3/с, Ps = 205 Па
CT 250-6
CT 315-6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
FFR c. 447
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 64
41
46
54
55 58 58 55 47
LwA К входу
дБ(A) 71
49
57
59
63 66 64 63 56
LwA К выходу
дБ(A) 67
41
41
54
62 60 59 58 49
LwA К выходу
дБ(A) 72
47
52
60
68 65 64 64 55
LwA К окружению дБ(A) 58
46
33
42
50 53 53 47 35
LwA К окружению дБ(A) 62
38
37
48
57 57 53 50 41
Условия испытаний: qv = 0,29 м3/с, Ps = 143 Па
LDR c. 453
Условия испытаний: qv = 0,48 м3/с, Ps = 274 Па
CWK c. 445
FGR c. 449
VKK c. 450
STDT c. 426
RTRDU/RTRD
c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
243
Центробежные вентиляторы одностороннего всасывания
CT 315-400 4-полюсные
Рекомендации по применению: Приточно-вытяжные системы венти-
ляции различного назначения. Вентиляторы СТ имеют более высокий
КПД благодаря своей конструкции и создают относительно высокое
статическое давление для работы с разветвленными сетями воздухово-
дов.
Конструкция: Корпус вентилятора изготовлен из оцинкованной листо-
вой стали.
Двигатель: Вентиляторы этой серии имеют крыльчатки с загнутыми
вперед лопатками и двигатели с внешним ротором. Для защиты двига-
теля от перегрева вентиляторы СT оснащены встроенными термокон-
тактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость вентиляторов можно регулиро-
вать с помощью 5-ти ступенчатого трансформатора.
Подключение: Вентиляторы СT 315-400 присоединяются электрически
непосредственно к двигателю.
Монтаж: Вентиляторы СT устанавливаться в любом положении, не тре-
буют техобслуживания и надежны в работе. Вентиляторы компактны и
легко монтируемы.
Сертификаты: Сертификат соответствия РФ и Украины.
CT 315-4
CT 355-4
CT 400-4
Напряжение/Частота
В/50 Гц
400
400
400
Фазность
~
3
3
3
Потребляемая мощность
Вт
2446
3716
4984
Ток
A
4,1
6,16
8,1
Макс. расход воздуха
м3/с (м3/ч)
1,24 (4464)
1,72 (6210)
2,01 (7247)
Частота вращения
мин-1
1227
1291
1312
Макс. температура перемещаемого воздуха
°C
60
70
70
“при регулировании
°C
60
70
70
Уровень звукового давления на расст. 3м
дБ(A)
65
63
70
Вес
кг
29
45
58
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 7
RTRD 7
RTRD 14
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 7
RTRDU 7
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
8
8
8
CT
A B C D E F G H J K øL
315-4
615
400 26
26
58
203
254
517
298
247
326
355-4
689
450 26
26
70
227
278
574
325
287
367
400-4
768
500 26
26
72
252
304
643
365
310
413
244
Центробежные вентиляторы одностороннего всасывания
USE c. 462
ISE c. 462
RB c. 437
VK c. 466
Мин. статический подпор
CT 315-4
150 Па
CT 355-4
400 Па
CT 400-4
625 Па
RSK c. 449
CT 315-4
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 81
59
68
66
68 76 76 74 69
VBR c. 442
LwA К выходу
дБ(A) 83
56
64
74
74 78 76 75 71
LwA К окружению дБ(A) 72
51
49
55
61 68 66 62 55
Условия испытаний: qv = 0,62 м3/с, Ps = 593 Па
CT 355-4
Октавные полосы частот, Гц
FFR c. 447
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 84
60
71
68
73 81 79 75 71
LwA К выходу
дБ(A) 88
57
69
73
79 84 81 79 73
LwA К окружению дБ(A) 70
44
51
54
56 68 62 54 48
Условия испытаний: qv = 0,92 м3/с, Ps = 756 Па
LDR c. 453
CT 400-4
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
CWK c. 445
LwA К входу
дБ(A) 90
60
72
76
81 87 84 80 76
LwA К выходу
дБ(A) 88
63
73
71
76 84 82 77 74
LwA К окружению дБ(A) 77
46
52
61
67 75 69 60 54
Условия испытаний: qv = 1,16 м3/с, Ps = 974 Па
FGR c. 449
VKK c. 450
STDT c. 426
RTRDU/RTRD
c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
245
Центробежные вентиляторы одностороннего всасывания
CT 355-450 6-полюсный
Рекомендации по применению: Приточно-вытяжные системы венти-
ляции различного назначения. Вентиляторы СТ имеют более высокий
КПД благодаря своей конструкции и создают относительно высокое
статическое давление для работы с разветвленными сетями воздухово-
дов.
Конструкция: Корпус вентилятора изготовлен из оцинкованной листо-
вой стали.
Двигатель: Вентиляторы этой серии имеют крыльчатки с загнутыми
вперед лопатками и двигатели с внешним ротором. Для защиты двига-
теля от перегрева вентиляторы СT оснащены встроенными термокон-
тактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость вентиляторов можно регулиро-
вать с помощью 5-ти ступенчатого трансформатора.
Подключение: Вентиляторы СT 355-450 присоединяются электрически
непосредственно к двигателю.
Монтаж: Вентиляторы СT устанавливаться в любом положении, не тре-
буют техобслуживания и надежны в работе. Вентиляторы компактны и
легко монтируемы.
Сертификаты: Сертификат соответствия РФ и Украины.
CT 355-6
CT 400-6
CT 450-6
Напряжение/Частота
В/50 Гц
400
400
400
Фазность
~
3
3
3
Потребляемая мощность
Вт
1538
2624
3821
Ток
A
2,88
4,84
6,80
Макс. расход воздуха
м3/с (м3/ч)
1,45 (5206)
2,07 (7452)
2,56 (9220)
Частота вращения
мин-1
818
843
842
Макс. температура перемещаемого воздуха
°C
70
70
59
“при регулировании
°C
70
70
59
Уровень звукового давления на расст. 3м
дБ(A)
56
57,5
60,5
Вес
кг
32
51
62
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 4
RTRD 7
RTRD 7
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 4
RTRDU 7
RTRDU 7
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
8
8
8
A B C D E F G H J K øL
CT 355-6
689
450
26
26
53
227
278
574
325
287
367
CT 400-6
768
500
26
26
72
252
304
643
365
310
413
CT 450-6
859
560
26
26
76
283
335
721
412
348
463
246
Центробежные вентиляторы одностороннего всасывания
USE c. 462
RB c. 437
VK c. 466
RSK c. 449
CT 450-6: Мин.статический подпор 200 Па
VBR c. 442
CT 355-6
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 75
52
59
60
67 70 69 66 62
LwA К выходу
дБ(A) 79
63
63
67
74 74 71 70 64
FFR c. 447
LwA К окружению дБ(A) 63
39
42
49
58 59 56 50 45
Условия испытаний: qv = 0,69 м3/с, Ps = 355 Па
CT 400-6
Октавные полосы частот, Гц
LDR c. 453
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 79
56
63
62
75 73 72 69 65
LwA К выходу
дБ(A) 81
51
60
67
76 75 74 72 66
LwA К окружению дБ(A) 65
40
43
48
60 60 58 49 42
Условия испытаний: qv = 1 м3/с, Ps = 442 Па
LDC c. 453
CT 450-6
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 81
60
66
64
77 75 74 70 67
LwA К выходу
дБ(A) 84
55
64
70
80 79 78 74 69
LwA К окружению дБ(A) 67
39
49
51
64 63 59 48 45
Условия испытаний: qv = 1,35 м3/с, Ps = 593 Па
STDT c. 426
RTRDU/RTRD
c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
247
Центробежные вентиляторы одностороннего всасывания
CKS 355-560
Рекомендации по применению: Приточно-вытяжные системы вентиляции
различного назначения, особенно где по условиям эксплуатации требуется
частая очистка рабочего колеса. Вентиляторы CKS имеют более высокий КПД
благодаря своей конструкции и создают относительно высокое статическое
давление для работы с разветвленными сетями воздуховодов.
Конструкция: Корпус вентиляторов изготовлен из оцинкованной листовой
стали. Откидная панель существенно упрощает чистку и ремонт вентилятора.
Двигатель: Модели данной серии оборудованы электродвигателем с внешним
ротором и рабочим колесом с загнутыми назад лопатками. Для тепловой защи-
ты электродвигатели оснащены встроенными термоконтактами с выводами для
подключения к внешнему устройству защиты.
Регулирование скорости: Скорость вентиляторов можно регулировать с
помощью 5-ти ступенчатого трансформатора.
Подключение: Вентиляторы присоединяются электрически через соедини-
тельную коробку.
Монтаж: Вентиляторы CKS устанавливаться под любым углом относительно
оси вентилятора, не требуют техобслуживания и надежны в работе.
Вентиляторы компактны и легко монтируемы.
Сертификаты: Сертификат соответствия РФ и Украины.
CKS
355-1
355-3
400-1
400-3
450-3
500-3
560-3
Напряжение/Частота
В/50 Гц
230
400
230
400
400
400
400
Фазность
~
1
3
1
3
3
3
3
Потребляемая мощность
Вт
410
353
611
687
1048
1726
2801
Ток
A
1,96
0,73
2,77
1,60
1,88
3,34
4,86
Макс. расход воздуха
м3/с (м3/ч)
0,87 (3125) 0,85 (3082) 1,17 (4210) 1,27 (4579) 1,74 (6282) 2,32 (8356)
3,00 (1072)
Частота вращения
мин-1
1356
1380
1314
1404
1333
1393
1360
Макс. температура перемещаемого воздуха
°C
70
70
70
70
70
66
70
“при регулировании
°C
70
70
70
70
67
62
70
Уровень звукового давления на расст. 3м дБ(A)
54
50
56
48
60
65
68
Вес
кг
11
25
33
33
43
62
78
Класс изоляции двигателя
F
F
F
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
8
-
14
-
-
-
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступ.
RTRE 3
RTRD 2
RTRE 3
RTRD 2
RTRD 4
RTRD 4
RTRD 7
Регулятор 5-ступ., высок./низк.
REU 3*
RTRDU 2
REU 3*
RTRDU 2
RTRDU 4
RTRDU 4
RTRDU 7
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
8
6
8
8
8
8
* + S-ET 10
A B C D E F G H J K øL
CKS 355
135
342
283
243
193
590
530
668
196
250
329
CKS 400
148
383
317
266
216
658
530
748
219
283
370
CKS 450
160
432
355
294
244
734
650
837
247
312
415
CKS 500
180
482
393
317
267
810
650
926
270
343
469
CKS 560
197
542
440
342
292
900
650
1033
295
380
515
248
Центробежные вентиляторы одностороннего всасывания
USE с. 462
ISE c. 462
SG c. 466
VK c. 466
CKS 355-1
CKS 400-3
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
К входу
дБ(A) 71
45
60
65
65 64 61 55 52
LwA К входу
дБ(A) 71
41
60
65
66 62 60 52 42
FFR c. 447
LwA К выходу дБ(A) 72
46
58
66
66 66 63 54 49
LwA К выходу
дБ(A) 77
48
61
72
72 71 67 59 52
LwA К окружению дБ(A) 61
32
46
58
52 54 50 42 33
LwA К окружению дБ(A) 55
15
37
50
50 49 46 30 12
Условия испытаний: qv = 0,399 м3/с, Ps = 375 Па
Условия испытаний: qv = 0,552 м3/с, Ps = 491 Па
CKS 355-3
CKS 450-3
LDC c. 453
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 69
44
58
63
64 62 60 58 55
LwA К входу
дБ(A) 72
42
62
65
67 65 64 56 46
LwA К выходу
дБ(A) 73
44
57
68
67 66 63 54 45
LwA К выходу
дБ(A) 79
51
64
72
74 73 69 62 57
LwA К окружению дБ(A) 57
25
41
53
48 51 48 41 33
LwA К окружению дБ(A) 67
28
48
64
60 59 56 44 33
Условия испытаний: qv = 0,435 м3/с, Ps = 345 Па
Условия испытаний: qv = 0,798 м3/с, Ps = 548 Па
CKS 400-1
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 72
49
63
66
67 65 64 58 54
LwA К выходу
дБ(A) 76
45
65
71
71 69 65 60 58
LwA К окружению дБ(A) 63
38
47
59
55 56 54 42 37
Условия испытаний: qv = 0,511 м3/с, Ps = 438 Па
S-ET c. 426
CKS 500-3
Октавные полосы частот, Гц
STDT c. 426
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 82
55
69
74
78 74 73 66 58
LwA К выходу
дБ(A) 87
56
68
81
83 81 76 72 61
LwA К окружению дБ(A) 72
33
56
61
68 67 63 51 41
Условия испытаний: qv = 1,25 м3/с, Ps = 672 Па
REU c. 421
CKS 560-3
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 86
61
72
80
81 78 77 71 63
LwA К выходу
дБ(A) 89
65
72
83
83 84 79 72 63
LwA К окружению дБ(A) 75
37
58
71
67 69 65 56 48
RTRDU/RTRD
Условия испытаний: qv = 1,76 м3/с, Ps = 761 Па
c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
249

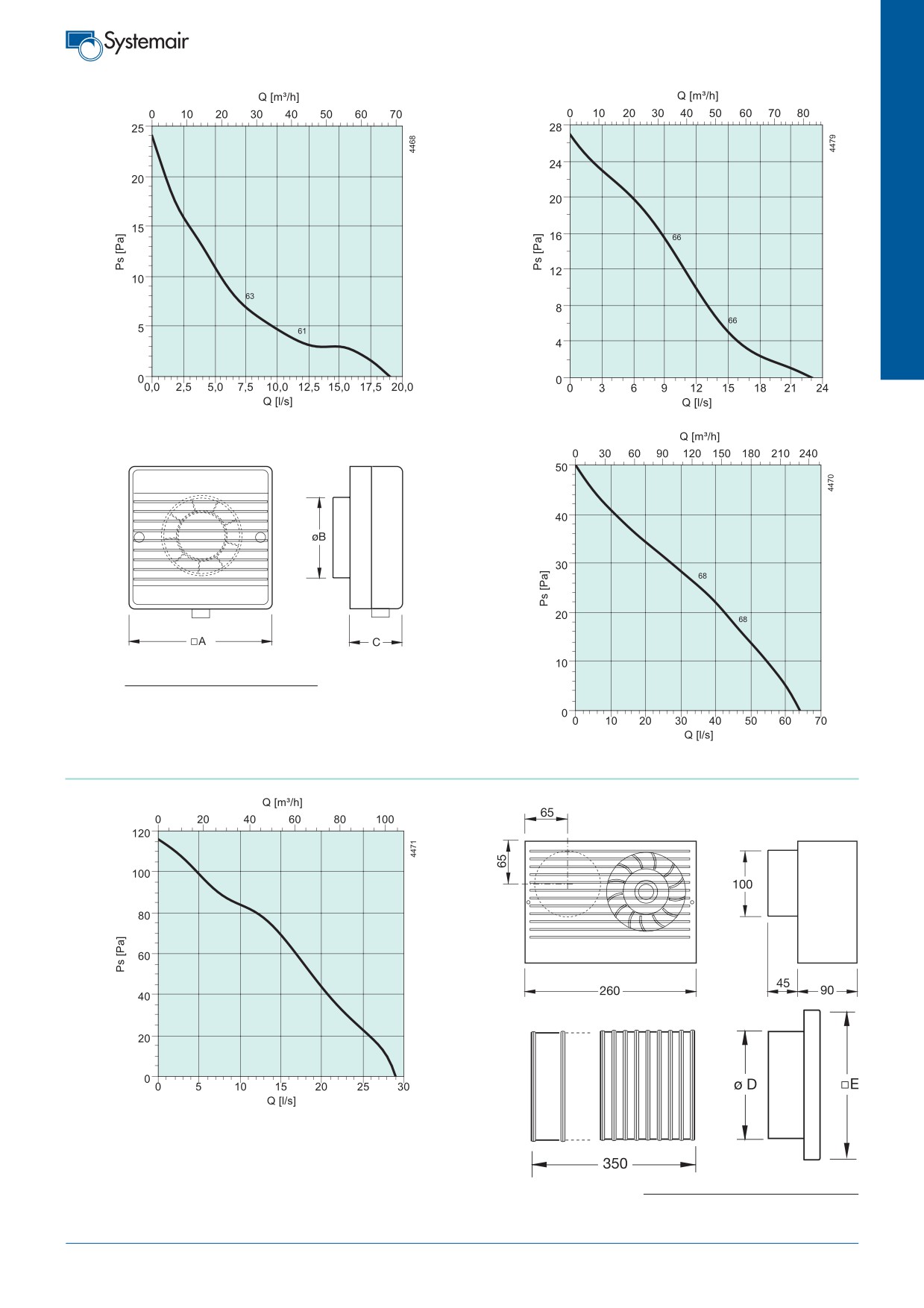

Вентиляторы для ванных комнат
BF, CBF
Рекомендации по применению: Вытяжные системы вентиляции
ванных комнат, туалетов, подсобных помещений. Осевые вентиляторы
ВF предназначены для перемещения воздуха на небольшие расстоя-
ния и подключения к воздуховодам не более 2-х метров длиной.
Центробежные вентиляторы СВF предназначены для работы с более
длинными сетями воздуховодов.
Конструкция: Модели BF/CBF - это вытяжные вентиляторы, изготов-
ленные из пластика ABS. Есть три модели: стандартная модель (S) - с
дистанционным включением/выключением от внешнего выключателя
или выключателя освещения, модель с таймером (T) со встроенным
временным реле и модель с таймером и гигрометром (TH), имеющая
встроенный датчик влажности, по которому вентилятор
включается/выключается автоматически. Вентилятор BF оснащен руч-
кой регулировки, удобно расположенной в нижней части аппарата.
BF
CBF
CBF имеет пружинный обратный клапан.
Регулирование скорости: В модели (TH) датчик влажности настраи-
вается в диапазоне от 40 % до 95 % относительной влажности. Для его
настройки на вентиляторе CBF сначала следует снять переднюю
крышку. Время задержки включения от 1 до 20 минут может быть уста-
новлено на таймере после снятия крышки вентилятора.
Монтаж: Вытяжной вентилятор рекомендуется устанавливать на
стене как можно выше или на потолке. Вентилятор нельзя устанавли-
вать в душевой кабине или непосредственно в зоне, где пользуются
душем или ванной. При установке в окне или наружной стене необхо-
димо предусмотреть меры по устранению обратного тока газов от
открытых горелок или других устройств с открытым пламенем. При
подсоединении к вертикальным вытяжным воздуховодам рекоменду-
ется предусмотреть слив конденсата.
Сертификаты: Сертификат соответствия РФ и Украины.
BF 100
BF 120
BF 150
CBF 100
Напряжение/Частота
В/50 Гц
230
230
230
230
Фазность
~
1
1
1
1
Потребляемая мощность
Вт
15
15
30,8
29,1
Ток
A
0,09
0,09
0,19
0,19
Макс. расход воздуха
л/с (м3/ч)
19 (68)
23 (83)
64 (230)
29 (104)
Частота вращения
мин-1
2453
2107
2253
2403
Уровень звукового давления на расст. 3м
дБ(A)
45
48
54
52
Вес
кг
0,7
0,8
1,1
1,2
Класс изоляции двигателя
B
B
B
B
Класс защиты двигателя
IP 44
IP 44
IP 44
IP 44
Принадлежности:
Обратный клапан
BDS 100
BDS 120
BDS 150
встроенный
Длина обратного клапана
51
54
57
-
250
Вентиляторы для ванных комнат
BF 100
BF
120
BF 100-150
BF 150
BF 100
BF 120
BF 150
A
163
182
203
øB
98
118
150
C
60
40
81
CBF 100
CBF 100L
BVK
BVK 100
BVK 120
BVK 150
E
140
160
180
øD
100
125
150
251
Вентиляторы для ванных комнат
IF
Рекомендации по применению: Линейные осевые вентиляторы
IF предназначены для вытяжки из ванных комнат, туалетов и душе-
вых, часто используются совместно с вентиляторами BF для пре-
одоления сопротивления разветвленной системы воздуховодов..
Конструкция: Вентиляторы изготовлены из противоударного тер-
мопластика ABS.
Двигатель: Вентиляторы IF оборудованы однофазными индукцион-
ными двигателями с предварительно смазанными подшипниками.
Подключение: Вентиляторы подключаются непосредственно к
проводам на корпусе.
Монтаж: Вытяжной вентилятор рекомендуется устанавливать на
стене как можно выше или в соответствии с индивидуальными тре-
бованиями. Вентилятор может быть установлен в каналах воздухо-
водов.
Сертификаты: Сертификат соответствия РФ и Украины.
Диаграммы вентилятора соответствуют диаграммам
вентилятора BF.
Решетка BVK
(принадлежность)
Размеры решетки см. на
предыдущей странице
IF 100
IF 120
IF 150
Напряжение/Частота
В/50 Гц
230
230
230
Фазность
~
1
1
1
Потребляемая мощность
Вт
14
25
25
Макс.расход воздуха
м3
87
130
240
Максимальное давление
Пa
20
35
50
Частота вращения
мин-1
2432
2000
2400
Уровень звукового давления нна расст. 3м
дБ(A)
44
34
46
Класс защиты двигателя
IP 44
IP 44
IP 44
Принадлежности:
Обратный клапан
BDS 100
BDS 120
BDS 150
Длина обратного клапана
51
54
57
IF 100
IF 120
IF 150
øA
100
118
150
B
90
99
110
252
Вентиляторы для агрессивных сред
PRF 125-180
Преимущества:
• Температура перемещаемого воздуха от -15°C до +70°C;
• Вентилятор одностороннего всасывания с крыльчаткой из поли-
пропилена с эффективной геометрией лопастей;
• Основание из гальванизированной стали с порошковым покрыти-
ем;
• Положение корпуса может быть легко настроено;
Рекомендации по применению: Вентиляторы PRF разработаны
специально для удаления агрессивных сред, таких как коррозионно-
активные газы, загрязненный воздух и др, которые являются частью
удаляемого воздуха. Типичными областями применения являются
медицинские учреждения, предприятия пищевой, электрической
или химической промышленности и др.
Конструкция: Корпус вентилятора изготовлен из полиэтилена, он
абсолютно водостойкий и предоставляет широкие возможности
использования вентиляторы, присоединительные размеры ø 125 -
ø 250 мм. Корпус может быть легко подстроен путем его поворота
(стандартное положение LG70, см. рисунок).
Сертификаты: Сертификат соответствия РФ и Украины.
PRF
160D2 160E4 180D2 180D4
200D4
250D2
250D4
Напряжение/Частота
В/50 Гц
400
230
400
400
400
400
400
Фазность
~
3
1
3
3
3
3
3
Мощность
Вт
750
171
1100
160
250
4000
750
Ток
A
1,79
0,75
2,6
0,57
0,95
7,77
2,31
Макс. расход воздуха
м3/с (м3/ч)
0,46 (1670) 0,215 (767) 0,63 (2287) 0,32 (1152) 0,47(1692)
1,8(6600)
0,91(3280)
Частота вращения
мин-1
2869
1427
2700
1360
1413
2880
1374
Макс. температура перемещаемого воздуха
°C
70
70
70
70
70
70
70
“при регулировании
°C
70
70
70
70
70
70
70
Уровень звукового давления нна расст. 1м дБ(A)
67
46
69
49
59,5
86
66
Вес
кг
13
14
19
14
34
49
46
Класс изоляции двигателя
F
F
F
F
F
F
F
Класс защиты двигателя
IP 55
IP 54
IP 55
IP 54
IP 54
IP 55
IP 54
Тип термозащиты
U-EK230
S-ET 10
U-EK230
STDT 16
STDT 16
U-EK230
STDT 16
Регулятор скорости, 5-ступ. Трансформатор
-
RTRE 1,5
-
RTRD 2
RTRD 2
-
RTRD 4
Регулятор 5-ступ., высок./низк. Трансформатор
-
REU 1,5 *
-
RTRDU 2
RTRDU 2
-
RTRDU 4
Переключатель, звезда/треугольник
S-DT2SKT
-
S-DT2SKT S-DT2SKT
S-DT2SKT
S-DT2SKT
S-DT2SKT
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
13b
21
13b
17
17
13b
17
* + S-ET 10
PRF
A C øD E
H
L
N P Q R
C
E
160D2
183
40
160
180
310
210
255
100
140
290
L
160E4
183
40
160
180
310
190
255
100
140
290
180D2
208
40
180
190
350
230
277
120
190
320
180D4
208
40
180
190
350
190
277
120
190
320
200D4
240
40
200
200
410
210
320
150
230
355
250D2
290
40
250
240
495
340
330
170
250
370
D
250D4
290
40
250
240
495
230
330
170
250
370
A
H
R
N
P
D
Q
253
Вентиляторы для агрессивных сред
PRF 160D2
PRF 160E4
PRF 160D2
PRF 160E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 80
73
57
76
75 69 64 53 45
LwA К входу
дБ(A) 67
63
62
58
57 53 49 41 33
LwA К выходу
дБ(A) 84
75
63
80
80 72 69 61 52
LwA К выходу
дБ(A) 67
55
59
64
62 56 51 43 34
LwA К окружению дБ(A) 72
56
29
68
68 62 59 46 37
LwA К окружению дБ(A) 53
32
40
43
48 47 45 35 31
Условия испытаний: qv = 739 м3/ч, Ps = 877 Па
Условия испытаний: qv = 376 м3/ч, Ps = 195 Па
PRF 180D4
PRF 180D2
PRF 180D4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 90
73
87
82
82 78 74 68 61
LwA К входу
дБ(A) 70
53
67
62
62 58 54 48 41
LwA К выходу
дБ(A)
93 74
90
87
86 80 78 69 61
LwA К выходу
дБ(A) 73
54
70
67
66 60 58 49 41
LwA К окружению дБ(A) 76
52
54
65
74 69 66 57 54
LwA К окружению дБ(A) 56
32
34
45
54 49 46 37 34
Условия испытаний: qv = 1000 м3/ч, Ps = 720 Па
Условия испытаний: qv = 612 м3/ч, Ps = 221 Па
254
Вентиляторы для агрессивных сред
PRF 200D4
PRF 200D4
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 77
59
66
70
72 70 65 58 51
LwA К выходу
дБ(A) 74
58
69
69
68 63 61 51 42
LwA К окружению дБ(A) 67
32
38
54
65 58 54 48 43
Условия испытаний: qv = 1377 м3/ч, Ps = 171 Па
RTRE/RTRD
c. 422
REU c. 421
PRF 250D4
U-EK230E
c. 427
S-ET10/STDT16
c. 426
PRF 250D2
PRF 250D4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 100 78
85
86
95 95 92 85 76
LwA К входу
дБ(A) 80
58
65
66
75 75 72 65 56
S-DT2 c. 430
LwA К выходу
дБ(A) 101 86
87
91
95 96 95 84 75
LwA К выходу
дБ(A) 81
66
67
71
75 76 75 64 55
LwA К окружению дБ(A) 93
67
71
80
86 91 85 78 64
LwA К окружению дБ(A) 73
47
51
60
66 71 65 58 44
Условия испытаний: qv = 3000 м3/ч, Ps = 1600 Па
Условия испытаний: qv = 1460 м3/ч, Ps = 548 Па
REV c. 434
255
Приточно-вытяжные агрегаты с рекуперацией тепла
Агрегаты серий VX и VR
VR-EV/B & VR-EV
VR DC
VX 250 TV/P
Агрегаты с роторным теплообменником
Энергоэффективные агрегаты с ЕС-дви-
Агрегат с пластинчатым теплообменни-
(КПД до 85%), разработаны для настен-
гателями, которые позволяют достичь
ком для настенного монтажа в подсоб-
ного монтажа в подсобных помещениях.
50% экономии энергии (по сравнению с
ных помещениях. Разделение воздуш-
Нет необходимости в защите от замора-
обычными АС-двигателями). Высокое
ных потоков позволяет избежать перено-
живания и отвода конденсата. Встроен-
КПД при работе на любых скоростях.
са запахов. Управление осуществляется
ный или выносной пульт управления.
Постоянный расход воздуха и посто-
с помощью ручек на корпусе агрегата.
Модели VR-EV/B могут подключаться к
янный баланс между приточным и вытяж-
кухонному вытяжному зонту Systemair.
ным воздухом.
VR-E
VR 300 TK/B
VX EV & VX E
Агрегаты с роторным теплообменником
(КПД до 85%), разработаны для горизон-
Агрегаты с роторным теплообменником
Агрегаты с пластинчатым теплообменни-
тального монтажа в подсобных помеще-
(КПД до 85%) для настенного или гори-
ком для настенного (модели VX EV) или
ниях. Нет необходимости в защите от
зонтального монтажа в подсобных поме-
горизонтального (VX E) монтажа в под-
замораживания и отвода конденсата.
щениях; могут встраиваться в кухонную
собных помещениях. Разделение воз-
Двух-стороннее покрытие корпуса из
мебель. Возможность подключения
душных потоков позволяет избежать
оцинкованной стали и
50мм изоляции
кухонного зонта. Нет необходимости в
переноса запахов. Встроенный или
позволяет монтировать агрегаты в холод-
защите от замораживания и отвода кон-
выносной пульт управления. Для моделей
ных помещениях. Инспекционные пане-
денсата. Сервисные дверцы с обоих сто-
VX-E возможен монтаж в неотапливаемых
ли расположены с обоих сторон для
рон для удобства обслуживания.
помещениях (50мм изоляции).
удобства обслуживания.
Быстрый подбор
Монтаж в помещениях
Отапливаемое
Не
апливаемое
Модель
Площадь
Тепло-
Эффективность
Настен- Наполь- Подшивной
Чердак
Подключение
помещения, м2 обменник
(%)
ный
ный потолок
кухонного зонта
VR 250 EH/B
60
Роторный
85
X
-
X
-
X
VR 300 TK/B
100
Роторный
85
X
-
X
-
X
VR 400 EV/B
160
Роторный
85
X
-
-
-
X
VR 700 EV
300
Роторный
85
X
-
-
-
-
VR 400 DCV/B*
180
Роторный
85
X
-
-
-
X
VR 700 DCV*
300
Роторный
85
X
-
-
-
-
VR 400 E
160
Роторный
85
-
X
-
X
-
VR 700 E
320
Роторный
85
-
X
-
X
-
VR 400 DC*
180
Роторный
85
-
X
-
X
-
VX 250 TV/P
140
Пластинчатый
60
X
-
-
-
-
VX 400 EV
160
Пластинчатый
60
X
-
-
-
-
VX 700 EV
300
Пластинчатый
60
X
-
-
-
-
VX 400 E
160
Пластинчатый
60
-
X
-
X
-
VX 700 E
300
Пластинчатый
60
-
X
-
X
-
* Суперэнергоэффективные модели с ЕС-двигателем
256
Приточно-вытяжные агрегаты с рекуперацией тепла
VR
Длина Высота Глубина
250 EH/B
1071
273
540
400 E
1149
576
449
700 E
1149
576
539
Ширина Высота Глубина
300 TK/B
598
630
327
400 EV/B
796
800
406
700 EV
918
800
509
VR DC
Длина Высота Глубина
400 DC
1149
576
449
Ширина Высота Глубина
400 DCV/B
796
800
406
700 DCV
918
800
509
VX
Ширина Высота Глубина
VX 250 TV/P
600
600
295
VX 400 EV
919
800
327
VX 700 EV
918
800
507
Длина Высота Глубина
VX 400 E
1189
650
327
VX 700 E
1189
651
500
257
Приточно-вытяжные агрегаты с рекуперацией тепла
VR 250 EH/B
• Минимальное энергопотребление на нагрев приточного воздуха
• Роторный теплообменник (КПД до 85%)
• Автоматическое переключение на летний режим
• Нет необходимости в отводе конденсата
• Возможность подключения кухонного зонта
Рекомендации по применению: Агрегаты служат для энергоэф-
фективной сбалансированной вентиляции небольших квартир и
предназначены для настенного или потолочного монтажа.
Конструкция: Корпус выполнен из панелей с двойными стенками,
покрыт белой эмалью и полностью изолирован (20 мм). Агрегаты
оснащены системой управления, центробежными вентиляторами
приточного и вытяжного воздуха, роторным теплообменником
(КПД до 85 %), дополнительным воздухонагревателем и фильтрами.
Виброизолированные монтажные кронштейны и сервисные дверцы
с обеих сторон обеспечивают простой монтаж и техническое обслу-
живание. Агрегаты оснащены кабелем (1м) для подключения в сеть.
Управление: Регулирование расхода и температуры приточного
воздуха осуществляется посредством одного или нескольких пуль-
тов управления СЕ (заказываются отдельно). С помощью индикато-
ров на пульте отображаются выбранные настройки, состояние элек-
тронагревателя и фильтров. В меню аварийных сигналов отобра-
жаются коды неисправностей. Агрегат автоматически переключает-
ся с обычного режима работы с утилизацией тепла на летний режим
Внимание! Установку следует эксплуатировать
без утилизации тепла.
постоянно и отключать только для обслуживания.
Сертификаты: Сертификат соответствия РФ и Украины.
VR 250 EH/B
Напряжение/Частота
В/50 Гц
230
Фазность
~
1
Мощность двигателей
Вт
2 x 127
Мощность нагревателя
Вт
500
Предохранитель
A
10
Вес
кг
45
Фильтр, приток
карманный
F7
Фильтр, вытяжка
карманный
G3
A Фильтр наружного воздуха EU7
Патрубки для
B Роторный теплообменник
подсоединения
C Приточный вентилятор
воздуховодов, ø125 мм
D Дополнительный электронагреватель,
1
Наружный воздух
500 Вт
2
Отработанный воздух
E Фильтр удаляемого воздуха EU3
3
Приточный воздух
F Вытяжной вентилятор
4
Удаляемый воздух
G Плата контроллера и электродвигатель
5
Вытяжной зонт
роторного теплообменника
H Виброизолированные монтажные
кронштейны
258
Приточно-вытяжные агрегаты с рекуперацией тепла
Приток
Вытяжка
ALG c. 467
CGA c. 467
ULG c. 467
THB/THS
c. 460
-------- = открытый байпас
Приток VR 250 EH/B
Октавные полосы частот, Гц
LwA к выходу, дБ(A)Общ63
125
250 500 1k
2k
4k
8k
5 макс. 230 В
72
59
65
69
64
59
61 58 50
4 норм.высок. 160 В 71
59
64
68
63
58
59 57 49
3 норм.низк. 130 В
70
59
64
66
61
57
57 55 47
2 мин 90 В
63
53
59
57
54
51
50 48 37
Вытяжка
Октавные полосы частот, Гц
LwA к входу, дБ(A)
Общ 63 125 250 500 1k
2k
4k
8k
5 макс. 230 В
59
44
44
52
57
50
33 35 26
4 норм.высок. 160 В 57
45
41
50
54
48
31 32 23
3 норм.низк. 130 В
55
45
40
48
52
46
27 28 28
2 мин 90 В
48
44
33
40
44
38
17 17 28
Эффективность рекуперации
К окружению
При соотношении расходов приточного/
вытяжного воздуха
1:1 и относительной
Октавные полосы частот, Гц
влажности воздуха 50 %.
LwA к выходу, дБ(A)Общ63
125
250 500 1k
2k
4k
8k
5 макс. 230 В
54
42
48
47
48
48
39 36 36
Данные по звуку
4 норм.высок. 160 В 51
38
43
43
45
46
35 33 24
В таблицах указана звуковая мощность LwA,
которую нельзя путать со звуковым давлением
3 норм.низк. 130 В
50
38
43
42
44
45
34 31 31
LpA.
2 мин 90 В
45
33
39
33
37
39
26 23 34
T 120 c. 433
Вытяжной зонт
с. 280
CE c. 282
259
Приточно-вытяжные агрегаты с рекуперацией тепла
VR 300 TK/B
• Минимальное энергопотребление на нагрев приточного воздуха
• Роторный теплообменник (КПД до 85%)
• Автоматическое переключение на летний режим
• Реверсивный монтаж (левосторонний/правосторонний)
• Нет необходимости в отводе конденсата
• Возможность подключения кухонного зонта
Рекомендации по применению: Агрегат VR 300 TK/B предназначен для
сбалансированной вентиляции домов, квартир и небольших помещений, поз-
воляет минимизировать расходы на нагрев свежего воздуха и снизить уста-
новочную электрическую мощность системы вентиляции. Эти агрегаты разра-
ботаны для настенного монтажа, но также могут устанавливаться горизон-
тально, например, в подвесной потолок.
Конструкция: Корпус выполнен из панелей с двойными стенками, покрыт
белой эмалью и полностью изолирован (20 мм). Агрегаты оснащены системой
управления, центробежными вентиляторами приточного и вытяжного воздуха,
роторным теплообменником (КПД до 85 %), воздухонагревателем и фильтра-
ми. Виброизолированные монтажные кронштейны и сервисные дверцы с
обеих сторон обеспечивают простой монтаж и техническое обслуживание.
Агрегаты оснащены кабелем (1м) для подключения в сеть.
Управление: Расход воздуха регулируется изменением скорости вентилято-
ра с помощью трансформаторов CTK/B, CT/KB-S или кухонного зонта.
Трансформатор CT/KB-S используется, если требуется удаленное управле-
ние. Температура приточного воздуха задается со встроенного внутри агрега-
та переключателя. Если недостаточно утилизации тепла от вытяжного возду-
Внимание! Установку следует эксплуатировать
ха, то электрический нагреватель будет включаться автоматически для дости-
постоянно и отключать только для обслуживания.
жения установленного значения температуры приточного воздуха.
Сертификаты: Сертификат соответствия РФ и Украины.
VR 300 TK/B
Напряжение/Частота
В/50 Гц
230
Фазность
~
1
Мощность двигателей
Вт
2 x 120
Мощность нагревателя
Вт
1000
Предохранитель
A
10
Вес
кг
45
Фильтр, приток
карманный
F7
Фильтр, вытяжка
карманный
G3
Включая монтажные кронштейны
576
327
598
204
215
84
85
7
E
B
D
C
A
Альтернативная установка
598
215
204
85
84
Патрубки для подсоединения
A
C
воздуховодов ø125 мм
D
B
E
A Удаляемый воздух
B Приточный воздух
E
C Наружный воздух
D Удаляемый воздух из комнат/кухни
E Удаляемый воздух через вытяжной зонт
260
Приточно-вытяжные агрегаты с рекуперацией тепла
Приток
Вытяжка
CVVX c. 282
72
ALG c. 467
69
72
63
69
64
90V
130V
230V
90V
130V
230V
CGA c. 467
ULG c. 467
Приток
THB/THS
Октавные полосы частот, Гц
c.460
LwA к выходу, дБ(A)Общ
63 125 250 500 1k
2k 4k
8k
Макс, 230 В
72
53
66
66
65
63 59 57 51
Нормал., 130 В
69
51
64
63
62
60 55 53 48
Мин., 90 В
64
47
59
56
58
55 48 47 40
Вытяжка
Октавные полосы частот, Гц
LwA к входу, дБ(A)Общ
63 125 250 500 1k
2k 4k
8k
Макс, 230 В
59
38
56
53
48
44 35 34 26
Нормал., 130 В
55
45
53
49
45
42 31 29 21
Мин., 90 В
48
37
45
41
39
35 23 22 26
Эффективность рекуперации
При соотношении расходов приточного/
вытяжного воздуха
1:1 и относительной
К окружению
влажности воздуха 50 %.
Октавные полосы частот, Гц
LwA к выходу, дБ(A)Общ
63 125 250 500 1k
2k 4k
8k
Данные по звуку
Макс, 230 В
44
19
37
40
38
31 26 24 12
В таблицах указана звуковая мощность LwA,
которую нельзя путать со звуковым давлением
Нормал., 130 В
41
21
34
37
36
27 22 20
8
LpA.
Мин., 90 В
35
15
28
30
31
22 15 13
2
Вытяжной зонт
с. 280
261















содержание      ..     11      12      13      14     ..
