SYSTEMAIR (вентиляционное оборудование). Каталог (2009-2010 год) - часть 12

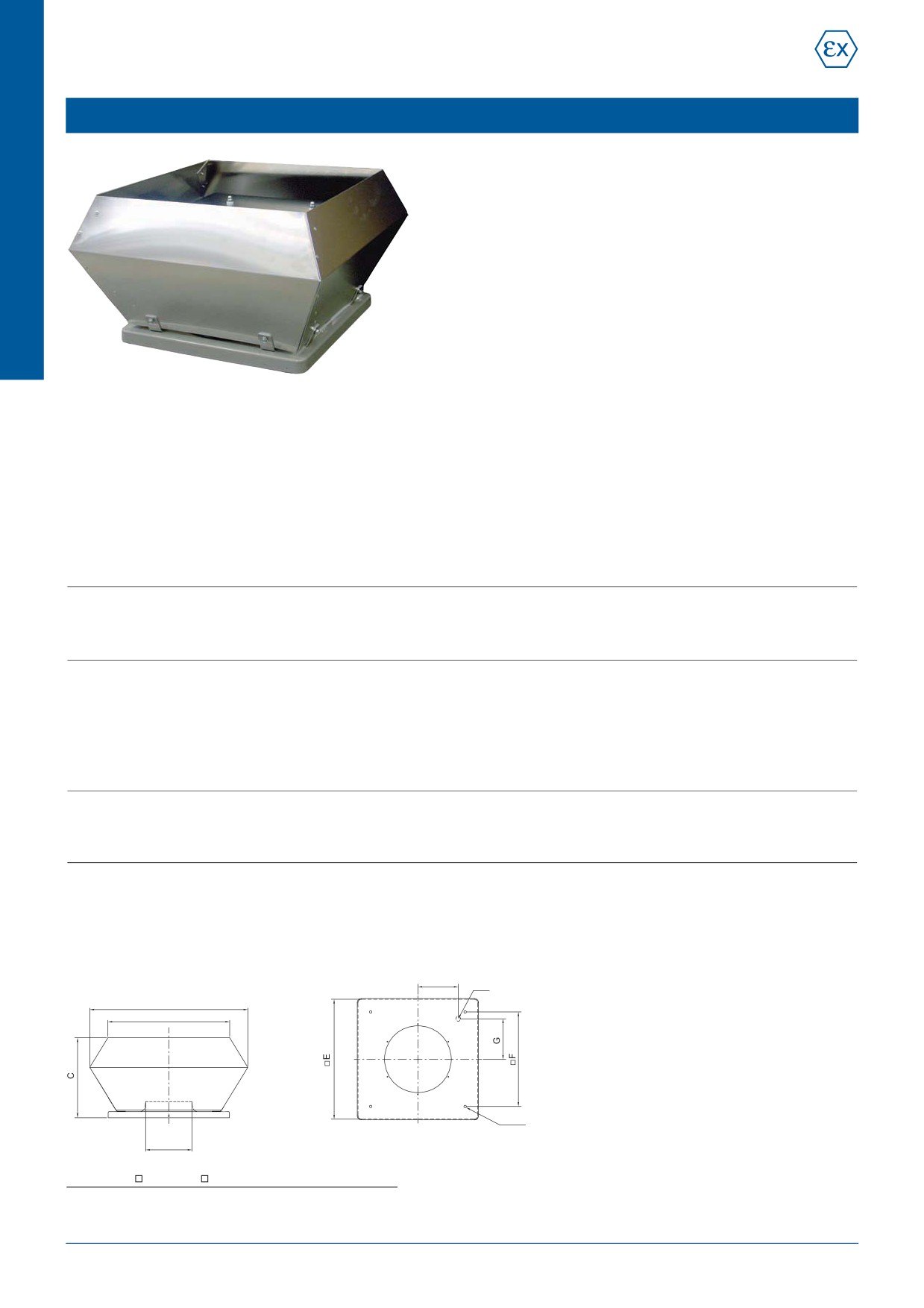

Взрывозащищенные вентиляторы
DVEX 315-355D4
Рекомендации по применению: Вентиляторы DVEX соответствуют
требованиям ATEX и предназначены для использования во взрывоопас-
ных зонах 1 и 2, для удаления газообразных горючих и негорючих сред
из этих зон, классы температур Т1, Т2 и Т3.
Конструкция: Корпус изготовлен из алюминия, каркас - из оцинкован-
ной стали, входной конус - из меди. Конструкция вентилятора обес-
печивает повышенный уровень безопасности в соответствии с требо-
ваниями EEx e II T3. Взрывозащищенные вентиляторы DVEX постав-
ляются в комплекте с откидной рамой FTG.
Двигатель: Вентиляторы серии DVEX оборудованы электродвигателем
с внешним ротором и рабочим колесом с загнутыми назад лопатками.
Для защиты электродвигателя от перегрева вентиляторы оснащены
встроенными терморезисторами (РТС) с выводами для подключения к
внешнему устройству защиты U-EK230E.
Регулирование скорости: Скорость вентиляторов серии DVEX регу-
лируется путем изменения напряжения с помощью 5-ступенчатого
трансформатора, совместно с устройством защиты электродвигателя
U-EK производства Systemair.
Монтаж: DVEX устанавливаются на крыше.
Сертификаты: Сертификат соответствия РФ и Украины, сертификат
на взрывозащищенное оборудование и разрешение Ростехнадзора,
Сертификат
соответствия
требованиям
ATEX,
ГОСТ
№ РОСС.SE.МЛ14.В00090.
DVEX 315D4
DVEX 355D4
Напряжение/Частота
В/50 Гц
400
400
Фазность
~
3
3
Потребляемая мощность
Вт
120
260
Ток
A
0,23
0,47
Макс. расход воздуха
м3/с (м3/ч)
0,41 (1475)
0,69 (2485)
Частота вращения
мин-1
1340
1340
Макс. температура перемещаемого воздуха
°C
-20 до +40
-20 до +40
Уровень звукового давления на расст. 10м
дБ(A)
36
41
Вес
кг
21,2
31,5
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 44
IP 44
Тип термозащиты
U-EK230E
U-EK230E
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 2 + U-EK230E
RTRD 2 + U-EK230E
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 2 + U-EK230E
RTRDU 2 + U-EK230E
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
11
11
Если трансформаторы моделей RTRD или RTRDU используются совместно с внешним устройством защиты U-EK 230E, то выводы
устройства защиты U-EK 230E следует подключать к клеммам TK регулятора скорости.
Аксессуары VKS-EX, ASS-EX и ASF монтируются только совместно с рамой TDA.
F
PG 16
A
C
øI (4x)
E
øD
K
A B C D E F G I K L M
DVEX 315
560
382
470
192
330
207
287
10
406
304
330
DVEX 355
720
442
618
226
450
281
347
12
566
450
390
222
Взрывозащищенные вентиляторы
TG с. 459
BTG с. 450
SSD c. 454
FDS c. 456
DVEX 315D4
DVEX 355D4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASK c. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
К входу
дБ(A) 64
48
53
56
60 55 53 49 37
LwA К входу
дБ(A) 68
50
58
61
63 60 58 52 43
LwA
К окружению дБ(A) 67
48
53
56
63 63 59 52 40
LwA К окружению дБ(A) 72
51
58
64
67 67 63 55 48
С TG 400-800
С TG 540-800
LwA
К входу
дБ(A) 55
47
51
51
43 30 27 33 33
LwA К входу
дБ(A) 61
50
55
55
54 48 50 47 38
Условия испытаний: qv = 0,22 м3/с, Ps = 162 Па
Условия испытаний: qv = 0,42 м3/с, Ps = 220 Па
VKS-EX c. 450
ASS-EX c. 461
ASF c. 461
U-EK230E
c. 427
RTRD c. 422
RTRDU c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
223

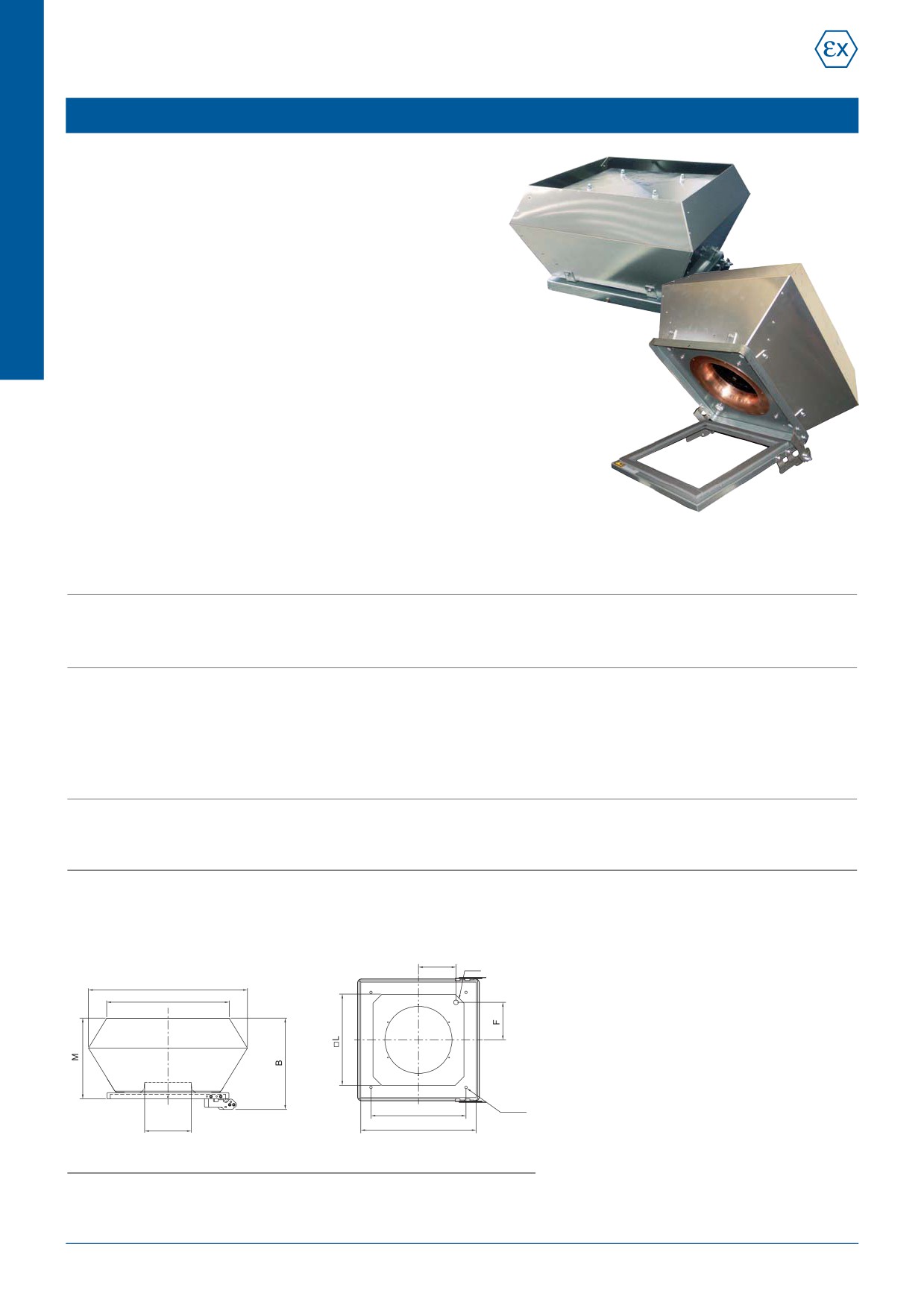

Взрывозащищенные вентиляторы
DVEX 400-500D4
Рекомендации по применению: Вентиляторы DVEX соответствуют тре-
бованиям ATEX и предназначены для использования во взрывоопасных
зонах 1 и 2, для удаления газообразных горючих и негорючих сред из этих
зон, классы температур Т1, Т2 и Т3.
Конструкция: Корпус изготовлен из алюминия, каркас - из оцинкованной
стали, входной конус - из меди. Конструкция вентилятора обеспечивает
повышенный уровень безопасности в соответствии с требованиями EEx e
II T3. Взрывозащищенные вентиляторы DVEX поставляются в комплекте с
откидной рамой FTG.
Двигатель: Вентиляторы серии DVEX оборудованы электродвигателем с
внешним ротором и рабочим колесом с загнутыми назад лопатками. Для
защиты электродвигателя от перегрева вентиляторы оснащены встроен-
ными терморезисторами (РТС) с выводами для подключения к внешнему
устройству защиты U-EK230E.
Регулирование скорости: Скорость вентиляторов серии DVEX регули-
руется путем изменения напряжения с помощью 5-ступенчатого транс-
форматора, совместно с устройством защиты электродвигателя U-EK про-
изводства Systemair.
Монтаж: DVEX устанавливаются на крыше.
Сертификаты: Сертификат соответствия РФ и Украины, сертификат на
взрывозащищенное оборудование и разрешение Ростехнадзора,
Сертификат
соответствия
требованиям
ATEX,
ГОСТ
№ РОСС.SE.МЛ14.В00090.
DVEX
400D4
450D4
500D6
Напряжение/Частота
В/50 Гц
400
400
400
Фазность
~
3
3
3
Потребляемая мощность
Вт
390
720
380
Ток
A
0,76
1,42
0,87
Макс. расход воздуха
м3/с (м3/ч)
0,85 (3060)
1,27 (4570)
1,08 (3890)
Частота вращения
мин-1
1351
1360
873
Макс. температура перемещаемого воздуха
°C
-20 до +40
-20 до +40
-20 до+40
Уровень звукового давления на расст. 10м
дБ(A)
46
49
40
Вес
кг
29
40
40
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 44
IP 44
IP 44
Тип термозащиты
U-EK230E
U-EK230E
U-EK230E
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 2 + U-EK230E
RTRD 2 + U-EK230E
RTRD 2 + U-EK230E
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 2 + U-EK230E
RTRDU 2 + U-EK230E
RTRDU 2 + U-EK230E
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
11
11
11
Если трансформаторы моделей RTRD или RTRDU используются совместно с внешним устройством защиты U-EK 230E, то выводы
устройства защиты U-EK 230E следует подключать к клеммам TK регулятора скорости.
Аксессуары VKS-EX, ASS-EX и ASF монтируются только совместно с рамой TDA.
F
PG 16
A
C
øI (4x)
E
øD
K
A B C D E F G I K L M P
DVEX 400
720
442
618
255
450
100
347
12
566
466
390
598
DVEX 450
900
517
730
289
535
97
436
12
636
490
465
668
DVEX 500
900
517
730
325
535
97
436
12
636
490
465
668
224
Взрывозащищенные вентиляторы
TG с. 459
BTG с. 450
SSD c. 454
FDS c. 456

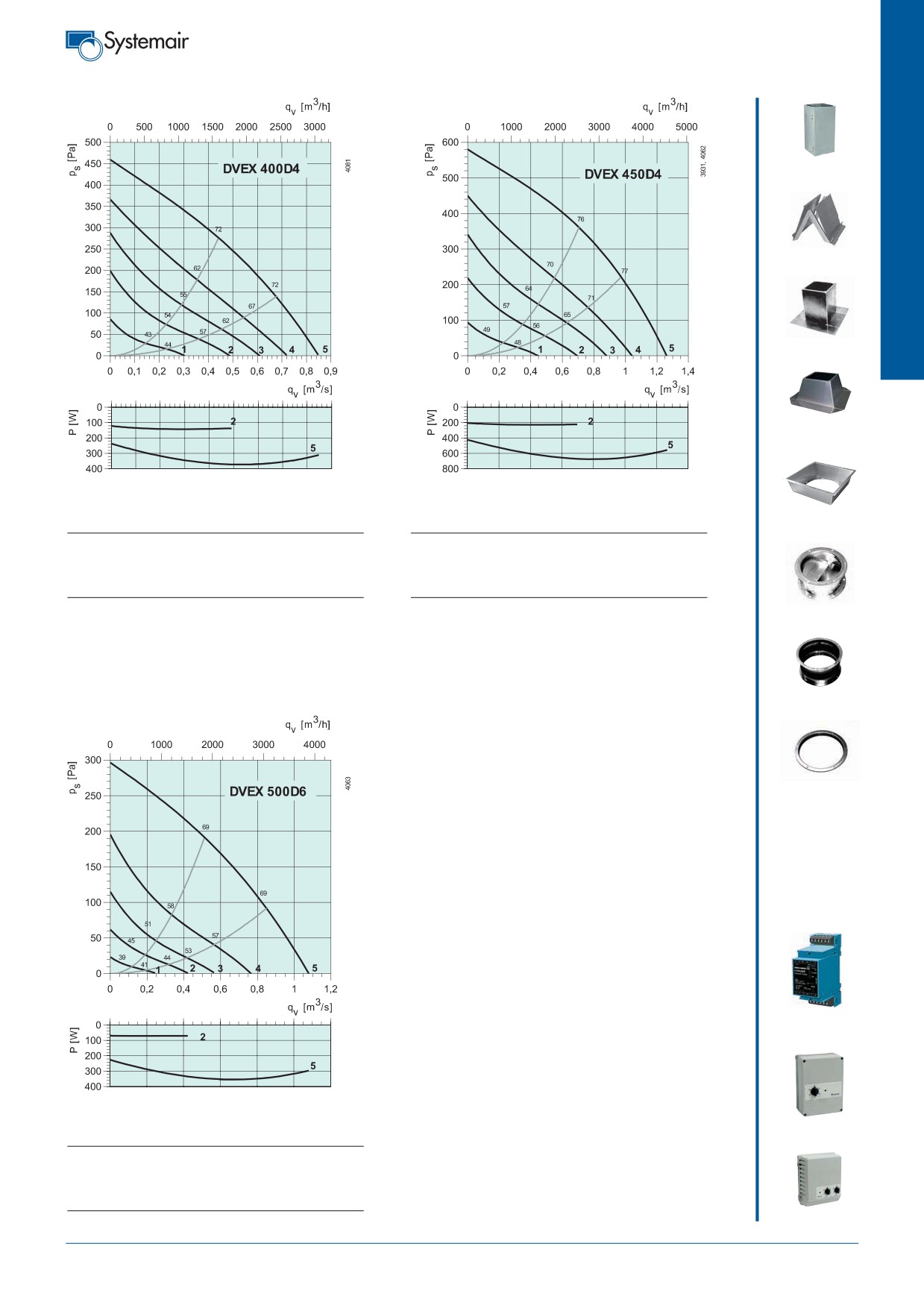

DVEX 400D4
DVEX 450D4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASK c. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
К входу
дБ(A) 72
58
62
66
67 64 62 55 47
LwA К входу
дБ(A) 76
58
64
71
71 68 66 58 52
LwA
К окружению дБ(A) 77
57
62
69
72 72 67 59 50
LwA К окружению дБ(A) 80
58
67
74
75 75 70 62 53
С TG 640-800
С TG 640-800
LwA
К входу
дБ(A) 67
57
60
62
60 55 56 51 43
LwA К входу
дБ(A) 71
57
62
67
64 59 60 54 48
Условия испытаний: qv = 0,45 м3/с, Ps = 275 Па
Условия испытаний: qv = 0,70 м3/с, Ps = 360 Па
VKS-EX c. 450
ASS-EX c. 461
ASF c. 461
U-EK230E
с. 427
DVEX 500D6
Октавные полосы частот, Гц
RTRD с. 422
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 69
53
58
65
64 60 55 47 42
LwA К окружению дБ(A) 71
52
55
68
66 65 58 50 43
С TG 640-800
LwA К входу
дБ(A) 64
52
56
61
57 51 49 43 38
Условия испытаний: qv = 0,52 м3/с, Ps = 192 Па
RTRDU с. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
225

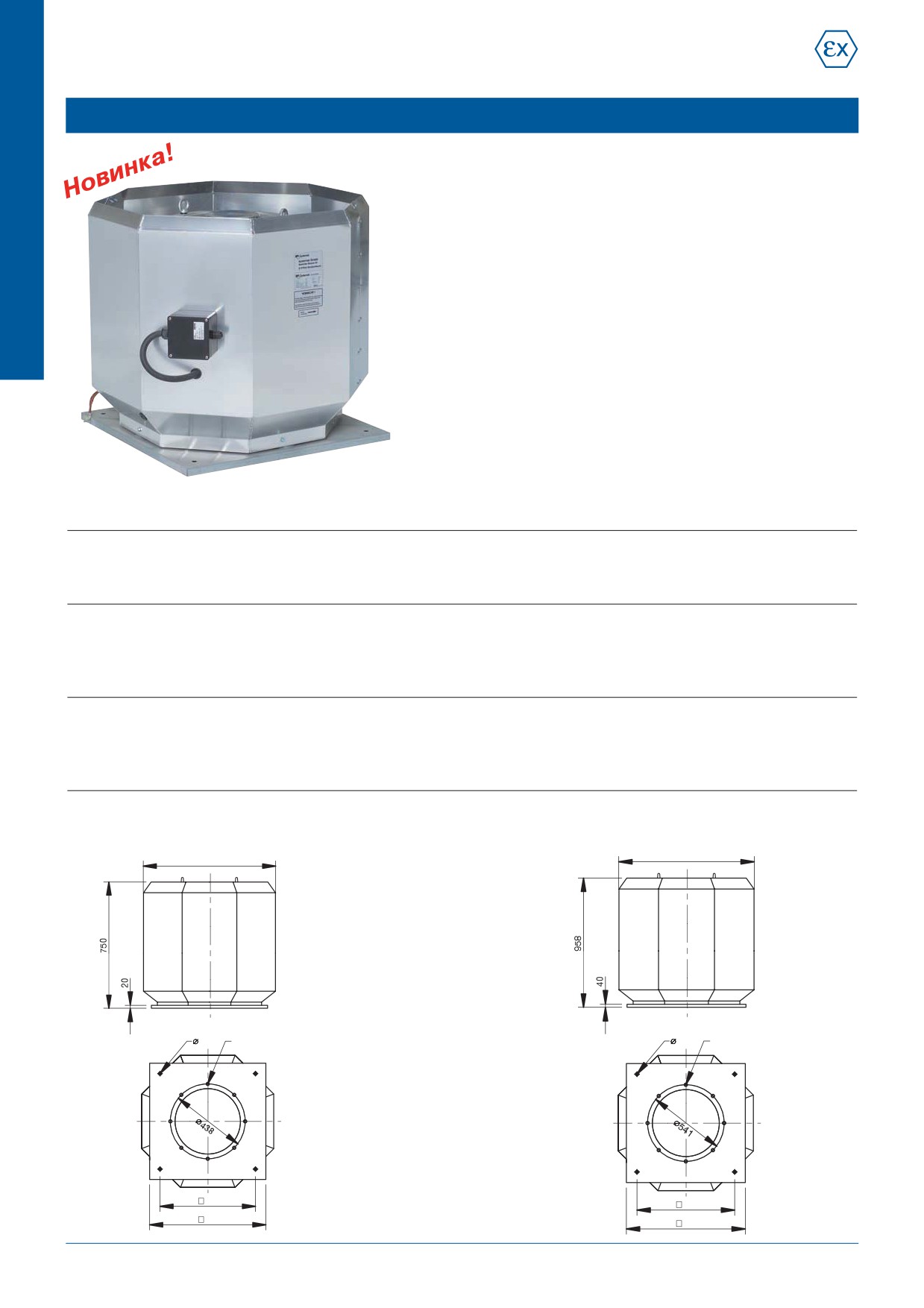

Взрывозащищенные вентиляторы
DVEX 560-630
Рекомендации по применению: Вентиляторы DVEX соответствуют тре-
бованиям ATEX и предназначены для использования во взрывоопасных
зонах 1 и 2, для удаления газообразных горючих и негорючих сред из этих
зон, классы температур Т1, Т2 и Т3.
Конструкция: Корпус изготовлен из алюминия, каркас - из оцинкованной
стали, входной конус - из меди. Конструкция вентилятора обеспечивает
повышенный уровень безопасности в соответствии с требованиями EEx e
II T3. Взрывозащищенные вентиляторы DVEX поставляются в комплекте с
откидной рамой FTG.
Двигатель: Вентиляторы серии DVEX оборудованы электродвигателем с
внешним ротором и рабочим колесом с загнутыми назад лопатками. Для
защиты электродвигателя от перегрева вентиляторы оснащены встроенны-
ми терморезисторами (РТС) с выводами для подключения к внешнему
устройству защиты U-EK230E.
Регулирование скорости: Скорость вентиляторов серии DVEX регулиру-
ется путем изменения напряжения с помощью 5-ступенчатого трансформа-
тора, совместно с устройством защиты электродвигателя U-EK производ-
ства Systemair.
Монтаж: DVEX устанавливаются на крыше.
Сертификаты: Сертификат соответствия РФ и Украины, сертификат на
взрывозащищенное оборудование и разрешение Ростехнадзора,
Сертификат
соответствия
требованиям
ATEX,
ГОСТ
№ РОСС.SE.МЛ14.В00090.
DVEX
560D6
630D6
Напряжение/Частота
В/50 Гц
400
400
Фазность
~
3
3
Потребляемая мощность
Вт
620
1070
Ток
A
1,23
2,15
Макс. расход воздуха
м3/с (м3/ч)
1,62 (5830)
2,2 (7920)
Частота вращения
мин-1
903
879
Макс. температура перемещаемого воздуха
°C
-20 до +40
-20 до +40
Уровень звукового давления на расст. 10м
дБ(A)
44
47
Вес
кг
62
78
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 44
IP 44
Тип термозащиты
U-EK230E
U-EK230E
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 2 + U-EK230E
RTRD 4 + U-EK230E
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 2 + U-EK230E
RTRDU 4 + U-EK230E
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
11
11
Если трансформаторы моделей RTRD или RTRDU используются совместно с внешним устройством защиты U-EK 230E, то выводы
устройства защиты U-EK 230E следует подключать к клеммам TK регулятора скорости.
Аксессуары VKS-EX, ASS-EX и ASF монтируются только совместно с рамой TDA.
G
PG 16
A
B
øI (4x)
øD
A B C øD E F G øH
DVEX 560 1150
955
560
364
939
750
293 14(4x)
DVEX 630 1150
955
560
410
939
750
293 14(4x)
226
Взрывозащищенные вентиляторы
TG с. 459
BTG с. 450
SSD c. 454
FDS c. 456

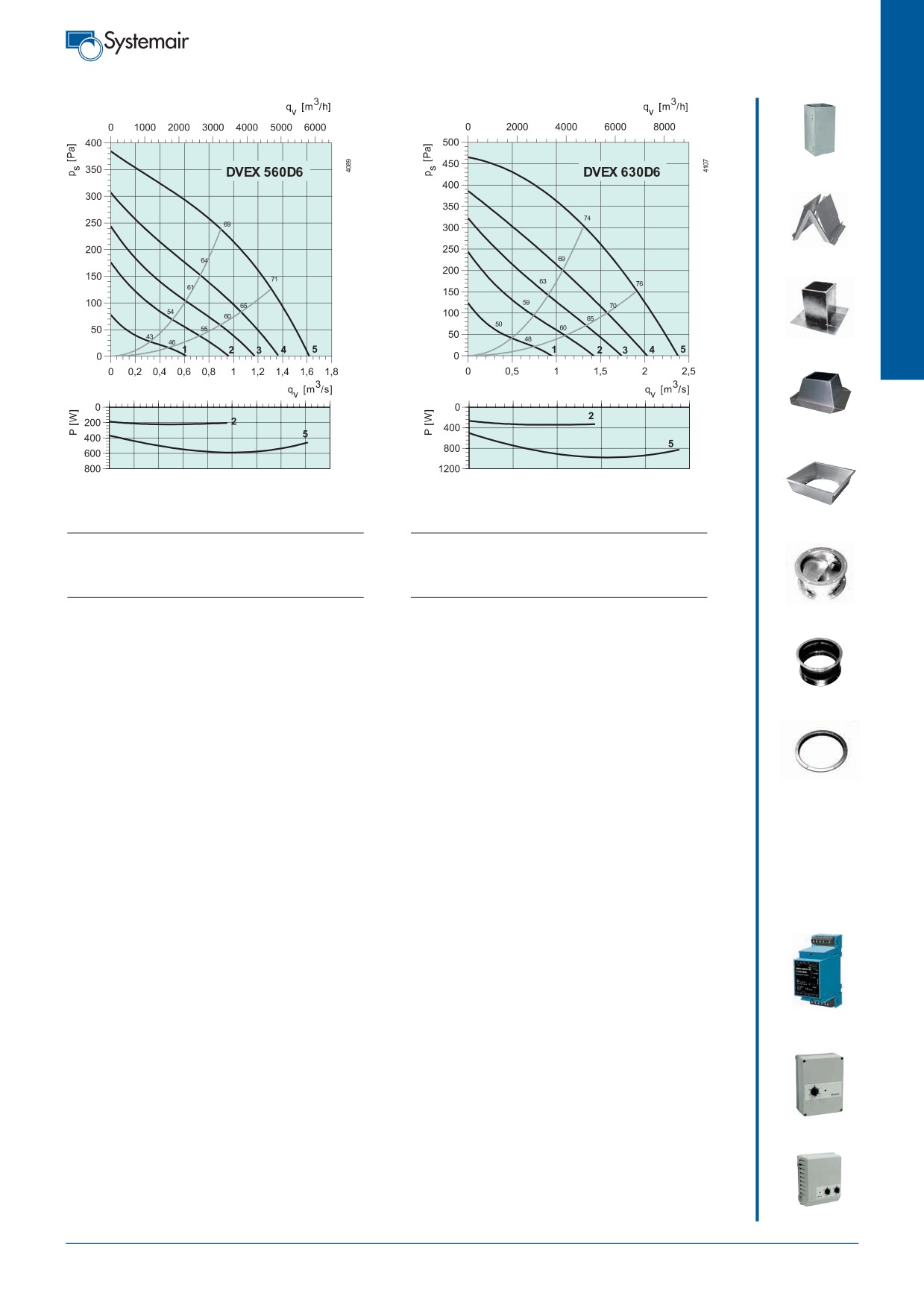

DVEX 560D
DVEX 630D6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASK c. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
К входу
дБ(A) 70
58
59
66
63 64 59 52 45
LwA К входу
дБ(A) 73
53
64
69
66 64 61 60 54
LwA
К окружению дБ(A) 75
57
61
69
71 70 63 57 55
LwA К окружению дБ(A) 78
53
65
71
74 71 65 64 57
С TG 940-1230
С TG 940-1230
LwA
К входу
дБ(A) 66
58
57
62
55 57 54 48 41
LwA К входу
дБ(A) 68
53
62
65
58 57 56 56 50
Условия испытаний: qv = 0,96 м3/с, Ps = 224 Па
Условия испытаний: qv = 1,05 м3/с, Ps = 318 Па
VKS-EX c. 450
ASS-EX c. 461
ASF c. 461
U-EK230E
с. 427
RTRD с. 422
RTRDU с. 422
227
Взрывозащищенные вентиляторы
DVV-EX 560-630
Рекомендации по применению: Вентиляторы DVV-EX соответствуют
требованиям ATEX и предназначены для использования во взрывоопасных
зонах 1 (категория смеси 2G) и 2 (категория смеси 3G), для удаления горю-
чих и негорючих сред из этих зон, классы температур Т1, Т2, Т3.
Конструкция: Корпус изготовлен из алюминия, стойкого к парам морской
воды, каркас - из оцинкованной стали, входной конус - из меди. Констру-
кция вентилятора обеспечивает уровень безопасности в соответствиями с
требованиями EEX (d).
Двигатель: Вентиляторы данной серии оборудованы стандартными элек-
тродвигателями с внутренним ротором и рабочим колесом с назад загнуты-
ми лопатками. Для защиты от перегрева вентиляторы оснащены встроен-
ными термисторами с выводами для подключения к внешнему устройству
защиты U-EK230E.
Регулирование скорости: Скорость вентиляторов регулируется с помо-
щью преобразователей частоты.
Монтаж: Вентиляторы предназначены для крышного монтажа. Оснащены
клеммной коробкой, установленной на корпусе.
Сертификаты: Сертификат соответствия РФ, сертификат на взрывозащи-
щенное оборудование и разрешение Ростехнадзора. Сертификат соответ-
ствия ГОСТ № РОСС.SE.МЛ14.В00090
DVV-EX
560D4
560D6
630D4-K
630D4
630D6
Напряжение/Частота
В/50 Гц
400
400
400
400
400
Фазность
~
3
3
3
3
3
Мощность на валу
Вт
1500
750
3000
5500
2,2
Ток
A
3,25
2,1
6,4
10,9
5,0
Макс. расход воздуха
м3/с
2,64
1,81
3,4
5.3
3,4
Макс. расход воздуха
м3/ч
9500
6500
12300
19100
12300
Частота вращения
мин-1
1405
915
1400
1435
960
Макс. темп-ра перемещаемого воздуха
°C
-20 до +40
-20 до +40
-20 до +40
-20 до +40
-20 до +40
Уровень звукового давления на расст. 4/10м дБ(A)
67/59
60/52
71/63
80/72
69/61
Вес
кг
72
69
110
130
106
Тип термозащиты
U-EK230E
U-EK230E
U-EK230E
U-EK230E
U-EK230E
Класс изоляции двигателя
F
F
F
F
F
Класс защиты двигателя
IP 54 Ex (d)
IP 54 Ex (d)
IP 54 Ex (d)
IP 54 Ex (d)
IP 54 Ex (d)
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
13a
13a
13a
13a
13a
DVV-EX 560
DVV-EX 630
1100
808
14
12xM8
18
12xM8
600
880
706
990
228

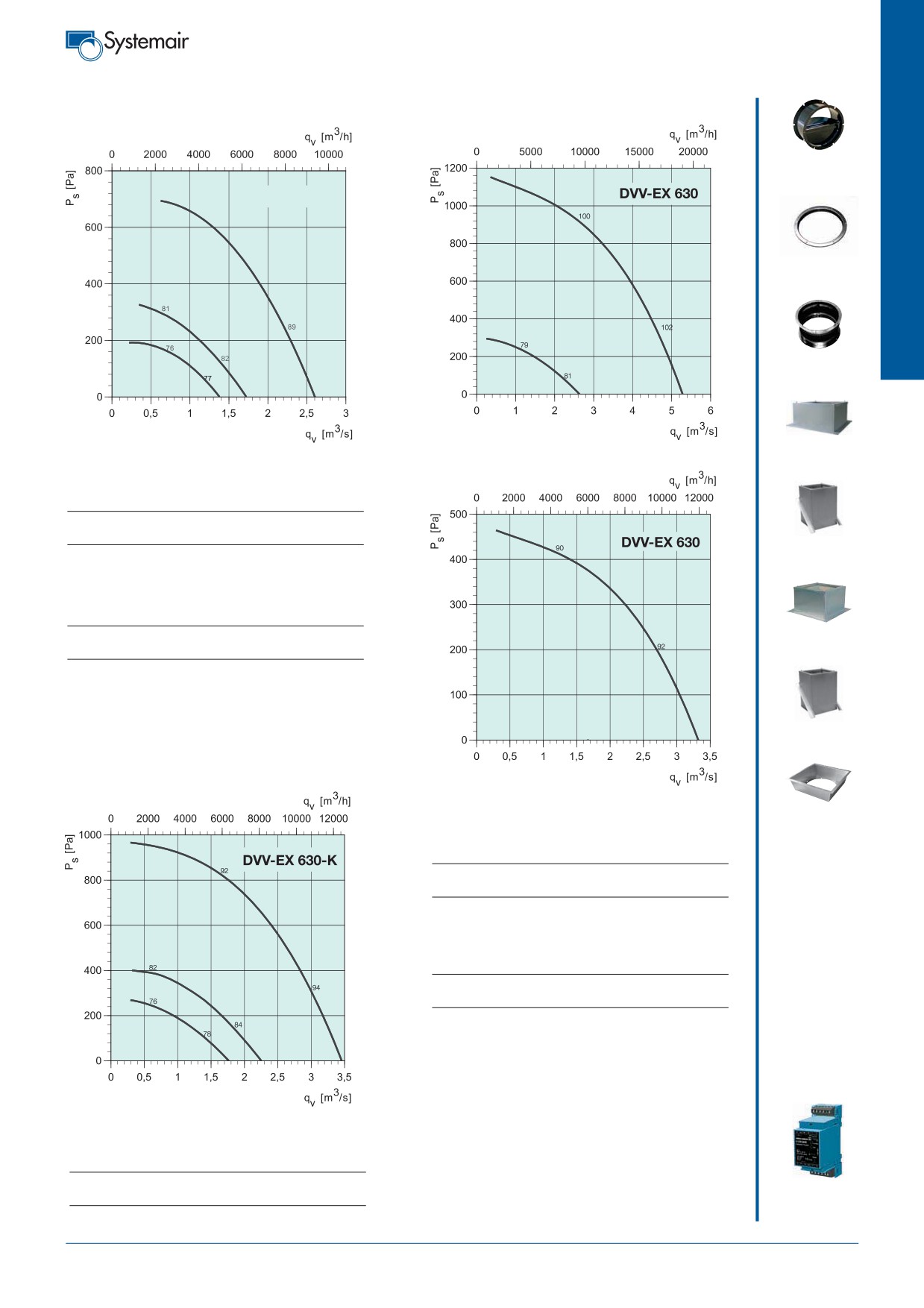

Взрывозащищенные вентиляторы
VKS-EX c. 450
DVV-EX 560
88
4-pol
ASFV c. 461
4-pol
81
89
6-pol
76
8-pol
82
ASS-EX c. 461
8-pol
FDV c. 457
DVV-EX 560
4-pol
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 88
61
73
81
82 81 79 76 68
LwA К окружению дБ(A) 90
63
75
83
84 83 81 78 70
FDVE c. 457
Условия испытаний: qv = 2,1 м3/с, Ps = 310 Па
DVV-EX 560
6-pol
6-pol
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 81
58
67
73
77 72 70 68 56
SSV c. 456
LwA К окружению дБ(A) 83
60
69
75
79 74 72 70 58
Условия испытаний: qv = 1,50 м3/с, Ps = 125 Па
SSVE c. 455
ASK c. 461
DVV-EX 630
4-pol
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 100 73
85
93
94 93 91 88 80
LwA К окружению дБ(A) 103 76
88
96
97 96 94 91 83
Условия испытаний: qv = 4,58 м3/с, Ps = 370 Па
4-pol
DVV-EX 630
6-pol
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
6-pol
LwA К входу
дБ(A) 90
67
76
82
86 81 79 77 65
LwA К окружению дБ(A) 92
69
78
84
88 83 81 79 67
8-pol
Условия испытаний: qv = 2,31 м3/с, Ps = 270 Па
DVV-EX 630-K
4-pol
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 92
65
77
85
86 85 83 80 72
U-EK230E
LwA К окружению дБ(A) 94
67
79
87
88 87 85 82 74
с. 427
Условия испытаний: qv = 2,80 м3/с, Ps = 400 Па
229
Взрывозащищенные вентиляторы
DVV-EX 800-1000
Рекомендации по применению: Вентиляторы DVV-EX соответствуют тре-
бованиям ATEX и предназначены для использования во взрывоопасных
зонах 1 (категория смеси 2G) и 2 (категория смеси 3G), для удаления горю-
чих и негорючих сред из этих зон, классы температур Т1, Т2, Т3.
Конструкция: Корпус изготовлен из алюминия, стойкого к парам морской
воды, каркас
- из оцинкованной стали, входной конус
- из меди.
Конструкция вентилятора обеспечивает уровень безопасности в соответ-
ствиями с требованиями EEX (d).
Двигатель: Вентиляторы данной серии оборудованы стандартными элек-
тродвигателями с внутренним ротором и рабочим колесом с назад загнуты-
ми лопатками. Для защиты от перегрева вентиляторы оснащены встроен-
ными термисторами с выводами для подключения к внешнему устройству
защиты U-EK230E.
Регулирование скорости: Скорость вентиляторов регулируется с помо-
щью преобразователей частоты.
Монтаж: Вентиляторы предназначены для крышного монтажа. Оснащены
клеммной коробкой, установленной на корпусе.
Сертификаты: Сертификат соответствия РФ, сертификат на взрывозащи-
щенное оборудование и разрешение Ростехнадзора. Сертификат соответ-
ствия ГОСТ № РОСС.SE.МЛ14.В00090
DVV-EX
800D6-K
800D6
800D8
1000D6
1000D8
Напряжение/Частота
В/50 Гц
400
400
400
400
400
Фазность
~
3
3
3
3
3
Мощность на валу
Вт
2200
5500
2200
11000
5500
Ток
A
5,0
11,8
5,5
23,5
13,4
Макс. расход воздуха
м3/с (м3/ч)
5,0 (18000)
7,0 (25200)
5,3 (19000)
11,9 (43000)
9,4 (34000)
Частота вращения
мин-1
960
955
710
965
715
Макс. темп-ра перемещаемого воздуха
°C
-20 до +40
-20 до +40
-20 до +40
-20 до +40
-20 до +40
Уровень звукового давления на расст. 4/10м
дБ(А)
63/55
72/66
61/53
71/63
63/55
Вес
кг
171
205
189
370
348
Тип термозащиты
U-EK230E
U-EK230E
U-EK230E
U-EK230E
U-EK230E
Класс изоляции двигателя
F
F
F
F
F
Класс защиты двигателя
IP 54 Ex (d)
IP 54 Ex (d)
IP 54 Ex (d) IP 54 Ex (d)
IP 54 Ex (d)
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
13a
13a
13a
13a
13a
DVV-EX 800
DVV-EX 1000
1272
1500
18
16xM10
18
16xM10
880
1040
990
1154
230
Взрывозащищенные вентиляторы
VKS-EX c. 450
ASFV c. 461
6-pol
6-pol
8-pol
8-pol
ASS-EX c. 461
FDV c. 457

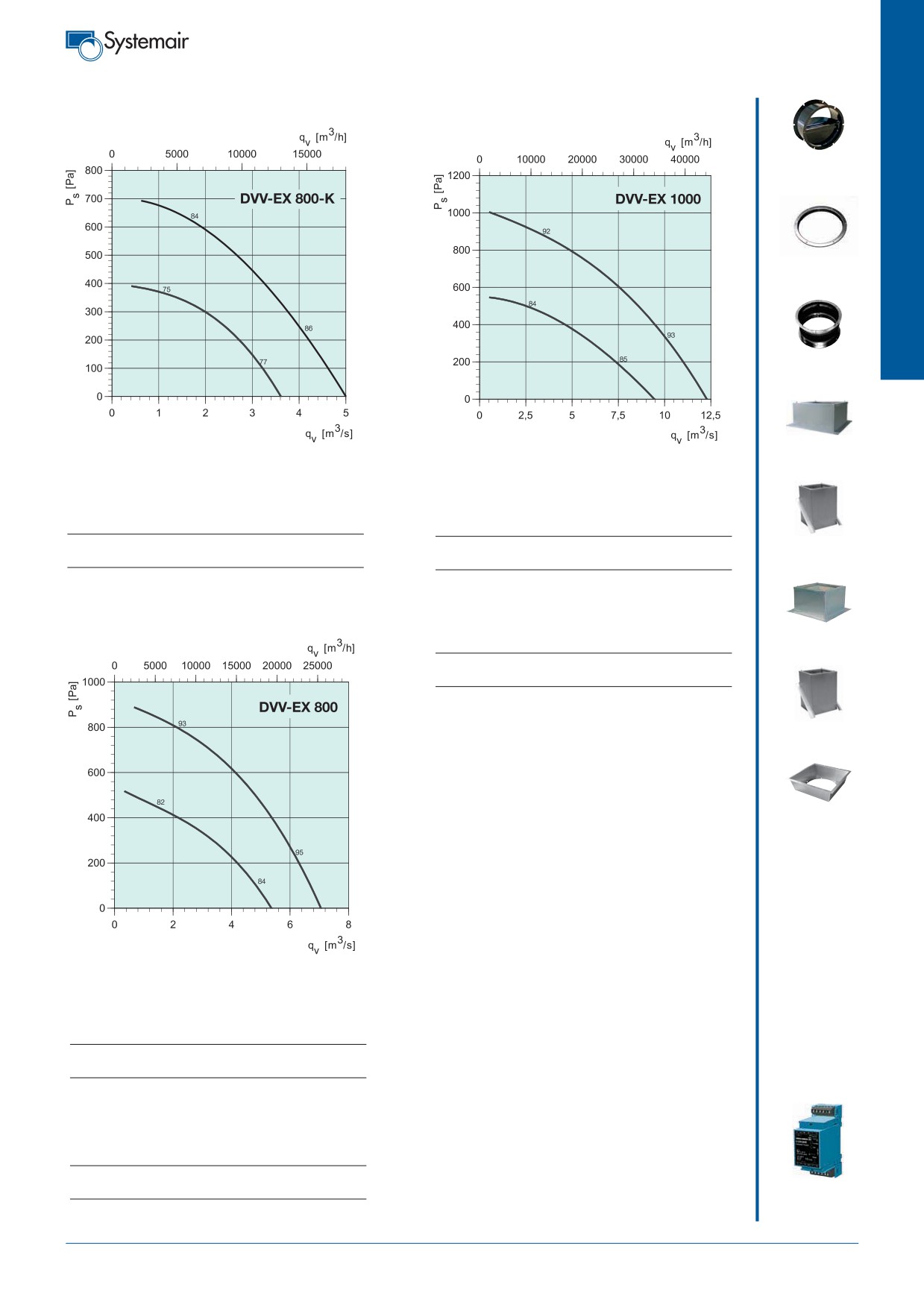

DVV-EX 800-K
6-pol
DVV-EX 1000
6-pol
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 84
60
71
73
80 75 74 70 57
LwA К входу
дБ(A) 92
69
78
84
88 83 81 79 67
FDVE c. 457
LwA К окружению дБ(A) 86
62
73
75
82 77 76 72 59
LwA К окружению дБ(A) 94
71
80
86
90 85 83 81 69
Условия испытаний: qv = 4,00 м3/с, Ps = 250 Па
Условия испытаний: qv = 6,94 м3/с, Ps = 650 Па
DVV-EX 1000
8-pol
Октавные полосы частот, Гц
SSV c. 456
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 84
66
72
75
79 76 76 71 60
LwA К окружению дБ(A) 86
68
74
77
81 78 78 73 62
Условия испытаний: qv = 6,11 м3/с, Ps = 310 Па
SSVE c. 455
6-pol
ASK c. 461
8-pol
DVV-EX 800
6-pol
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 93
70
79
85
89 84 82 80 68
LwA К окружению дБ(A) 95
72
81
87
91 86 84 82 70
Условия испытаний: qv = 4,20 м3/с, Ps = 600 Па
DVV-EX 800
8-pol
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 82
64
70
73
77 74 74 69 58
LwA К окружению дБ(A) 84
66
72
75
79 76 76 71 60
U-EK230E
Условия испытаний: qv = 2,50 м3/с, Ps = 330 Па
с. 427
231
Взрывозащищенные вентиляторы

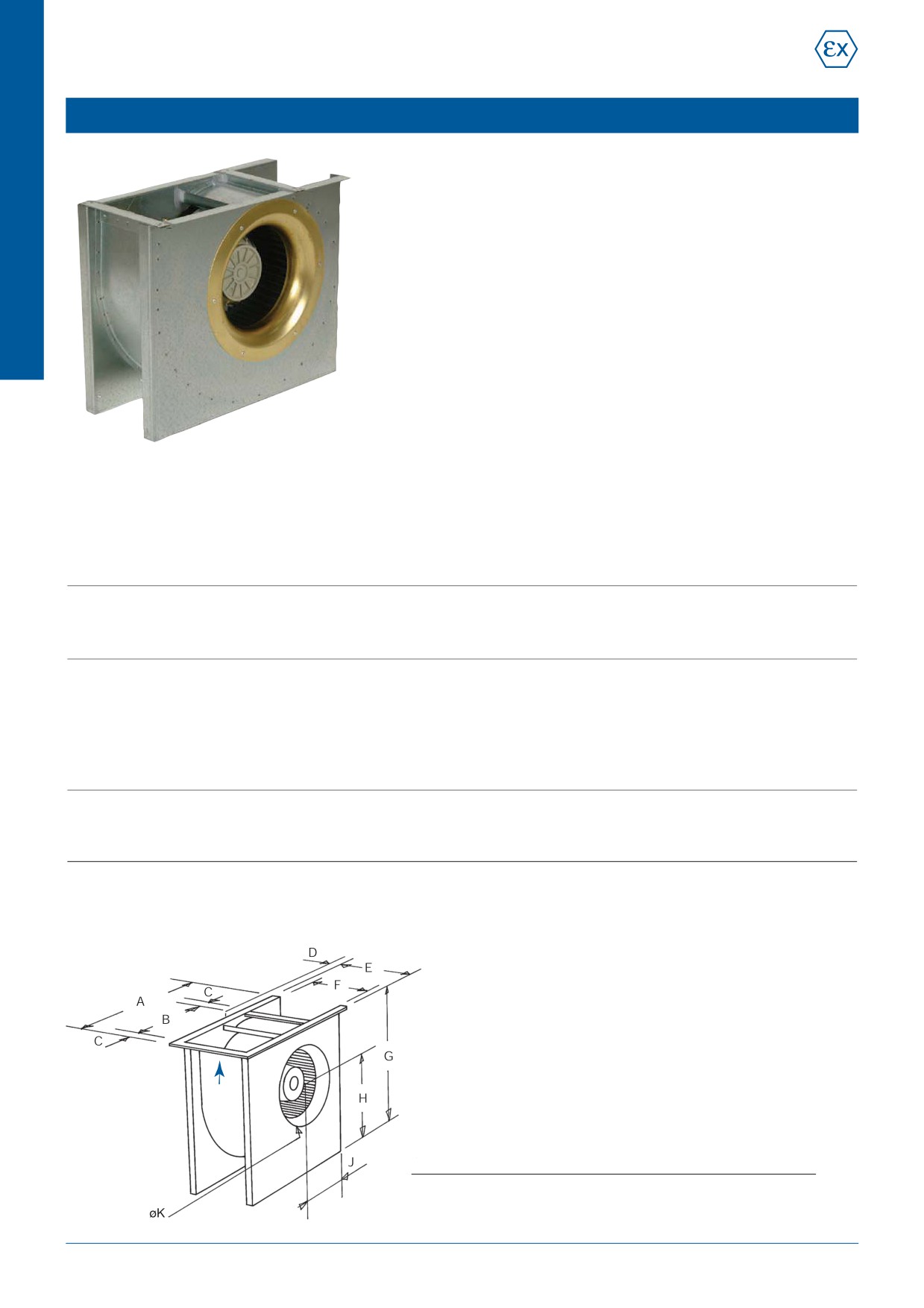

DKEX 225-280
Рекомендации по применению: Вентиляторы DKEX соответствуют требова-
ниям ATEX и предназначены для использования во взрывоопасных зонах 1 и 2,
для удаления газообразных горючих и негорючих сред из этих зон, классы тем-
ператур Т1, Т2 и Т3. Они пригодны для использования на станциях перезаряд-
ки аккумуляторов, в вытяжных шкафах и т.п.
Конструкция: Корпус выполнен из оцинкованной листовой стали; входной
конус изготовлен из меди. Конструкция вентилятора обеспечивает повышен-
ный уровень безопасности в соответствии с требованиями EEx e II T3.
Двигатель: Вентиляторы данной серии оборудованы электродвигателями с
внешним ротором и рабочим колесом с загнутыми вперед лопатками. Для защи-
ты электродвигателя от перегрева вентиляторы оснащены встроенными термо-
резисторами (РТС) с выводами для подключения к внешнему устройству защи-
ты U-EK230E.
Регулирование скорости: Скорость вентиляторов DKEX регулируется путем
изменения напряжения с помощью 5-ступенчатого трансформатора, совместно
с устройством защиты электродвигателя U-EK производства Systemair.
Монтаж: Вентиляторы серии DKЕХ устанавливаются в любом положении и
легко подсоединяются с помощью гибких соединений серии USE/ISE.
Сертификаты: Сертификат соответствия РФ, сертификат на взрывозащи-
щенное оборудование и разрешение Ростехнадзора. Сертификат соответствия
ГОСТ № РОСС.SE.МЛ14.В00090.
DKEX 225-4
DKEX 250-4
DKEX 280-4
Напряжение/Частота
В/50 Гц
400
400
400
Фазность
~
3
3
3
Потребляемая мощность
Вт
490
900
1300
Ток
A
0,85
1,80
2,20
Макс. расход воздуха
м3/с (м3/ч)
0,41 (1500)
0,73 (2650)
0,82 (2952)
Частота вращения
мин-1
1305
1355
1330
Макс. температура перемещаемого воздуха
°C
-20 до +40
-20 до +40
-20 до +40
Уровень звукового давления на расст. 3м
дБ(A)
54
59
61
Вес
кг
13
17
24
Класс изоляции двигателя
F
FF
Класс защиты двигателя
IP 44
IP 44
IP 44
Тип термозащиты
U-EK230E
U-EK230E
U-EK230E
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 2 + U-EK230E
RTRD 4 + U-EK230E
RTRD 4 + U-EK230E
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 2 + U-EK230E RTRDU 4 + U-EK230E RTRDU 4 + U-EK230E
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
11
11
11
A B C D E F G H J øK
DKEX 225-4
445
280
25
-
198
147
369
211
180
234
DKEX 250-4
492
315
26
27
218
167
412
239
198
257
DKEX 280-4
547
357
26
18
233
182
455
257
221
287
232
Взрывозащищенные вентиляторы
USE с. 462
SG с. 466
ISE с. 462
VK с. 466
Мин. статический напор: 90 Па
Мин. статический напор: 145 Па
LDC с. 453
DKEX 225-4
DKEX 250-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 71
46
55
63
60 65 65 62 57
LwA К входу
дБ(A) 77
50
62
67
66 72 71 69 65
LwA К выходу
дБ(A) 76
45
51
64
68 72 68 67 64
LwA К выходу
дБ(A) 77
48
53
65
68 72 70 69 64
FFR с. 447
LwA К окружению дБ(A) 61 35
44
54
53 56 54 48 44
LwA К окружению дБ(A) 66
41
43
58
55 62 59 56 48
Условия испытаний: qv = 0,27 м3/с, Ps = 290 Па
Условия испытаний: qv = 0,46 м3/с, Ps = 339 Па
U-EK230E
с. 427
Мин. статический напор: 280 Па
DKEX 280-4
RTRD с. 422
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 77
51
63
66
65 72 71 68 64
LwA К выходу
дБ(A) 79
49
57
67
71 73 72 71 66
LwA К окружению дБ(A) 68
48
52
59
55 63 62 58 57
Условия испытаний: qv = 0,41 м3/с, Ps = 500 Па
RTRDU с. 422
233
Взрывозащищенные вентиляторы
DKEX 315-355
Рекомендации по применению: Вентиляторы DKEX соответствуют
требованиям ATEX и предназначены для использования во взрывоопасных
зонах 1 и 2, для удаления газообразных горючих и негорючих сред из этих зон,
классы температур Т1, Т2 и Т3. Они пригодны для использования на станциях
перезарядки аккумуляторов, в вытяжных шкафах и т.п.
Конструкция: Корпус выполнен из оцинкованной листовой стали; входной
конус изготовлен из меди. Конструкция вентилятора обеспечивает
повышенный уровень безопасности в соответствии с требованиями EEx e II T3.
Двигатель: Вентиляторы данной серии оборудованы электродвигателями с
внешним ротором и рабочим колесом с загнутыми вперед лопатками. Для
защиты электродвигателя от перегрева вентиляторы оснащены встроенными
терморезисторами (РТС) с выводами для подключения к внешнему устройству
защиты U-EK230E.
Регулирование скорости: Скорость вентиляторов DKEX регулируется путем
изменения напряжения с помощью 5-ступенчатого трансформатора, совместно
с устройством защиты электродвигателя U-EK производства Systemair.
Монтаж: Вентиляторы серии DKЕХ устанавливаются в любом положении и
легко подсоединяются с помощью гибких соединений серии USE/ISE.
Сертификаты: Сертификат соответствия РФ, сертификат на
взрывозащищенное оборудование и разрешение Ростехнадзора. Сертификат
соответствия ГОСТ № РОСС.SE.МЛ14.В00090.

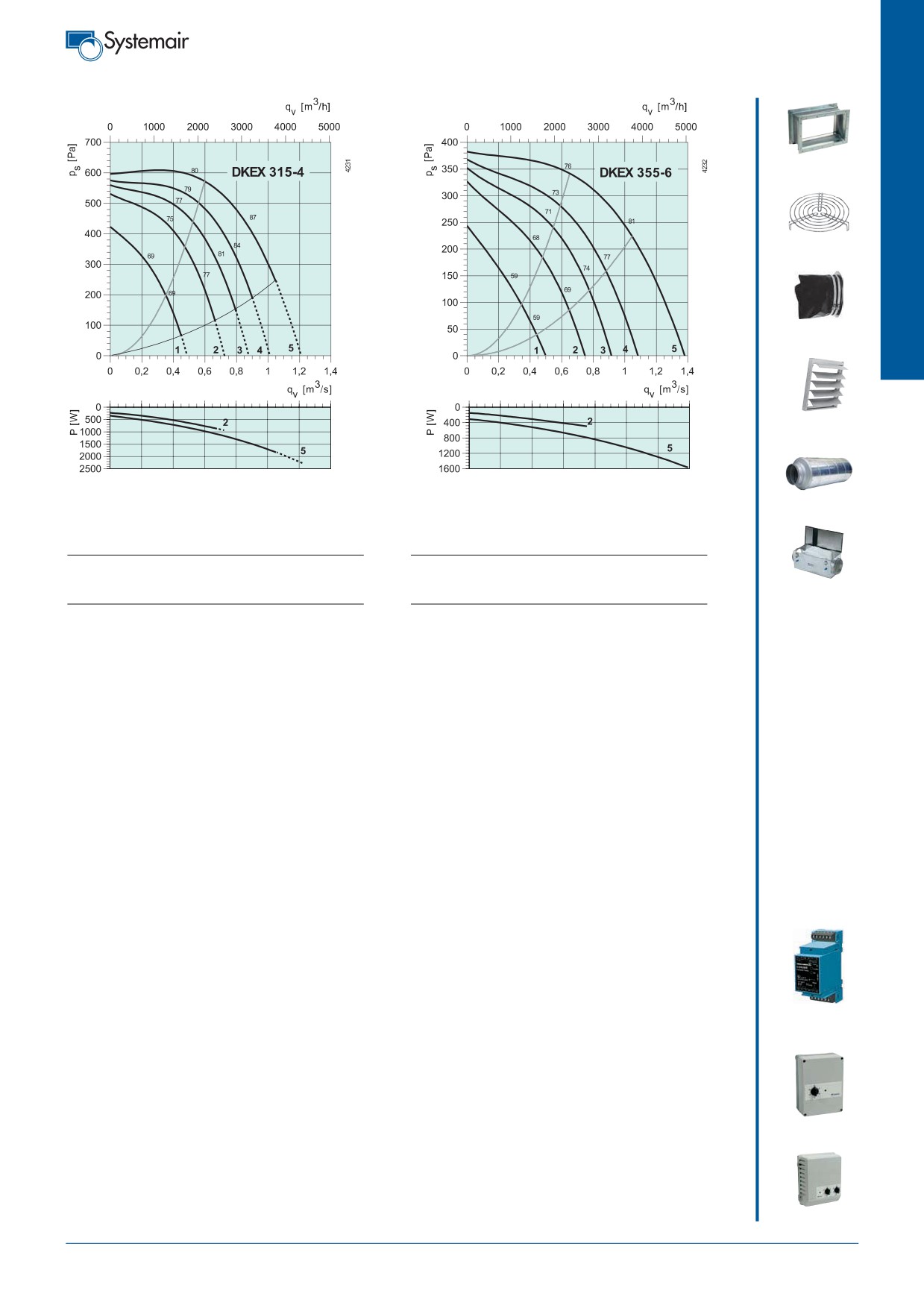

DKEX 315-4
DKEX 355-6
Напряжение/Частота
В/50 Гц
400
400
Фазность
~
3
3
Потребляемая мощность
Вт
2100
1800
Ток
A
3,90
3,70
Макс. расход воздуха
м3/с (м3/ч)
1,04 (3744)
1,39 (5005)
Частота вращения
мин-1
1380
840
Макс. температура перемещаемого воздуха
°C
-20 до +40
-20 до +40
Уровень звукового давления на расст. 3м
дБ(A)
64
58
Вес
кг
35,5
38,8
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 44
IP 44
Тип термозащиты
U-EK230E
U-EK230E
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 7 + U-EK230E
RTRD 4 + U-EK230E
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 7 + U-EK230E
RTRDU 4 + U-EK230E
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
11
11
A B C D E F G H J øK
DKEX 315-4
615
400
26
22
254
203
517
298
247
325
DKEX 355-6
689
450
26
42
278
227
574
325
287
367
234
Взрывозащищенные вентиляторы
USE с. 462
SG с. 466
ISE с. 462
VK с. 466
Мин. статический напор: 250 Па
LDC с. 453
DKEX 315-4
DKEX 355-6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 80
52
69
67
68 72 73 75 71
LwA К входу
дБ(A) 76
49
62
62
67 68 68 71 66
LwA К выходу
дБ(A) 83
51
65
71
76 75 74 78 72
LwA К выходу
дБ(A) 78
47
60
65
71 70 69 74 68
FFR с. 447
LwA К окружению дБ(A) 71
48
52
58
59 65 64 66 60
LwA К окружению дБ(A) 65
37
47
53
59 59 58 59 51
Условия испытаний: qv = 0,51 м3/с, Ps = 595 Па
Условия испытаний: qv = 0,64 м3/с, Ps = 357 Па
U-EK230E
c. 427
RTRD c. 422
RTRDU c. 422
235
Центробежные вентиляторы одностороннего всасывания

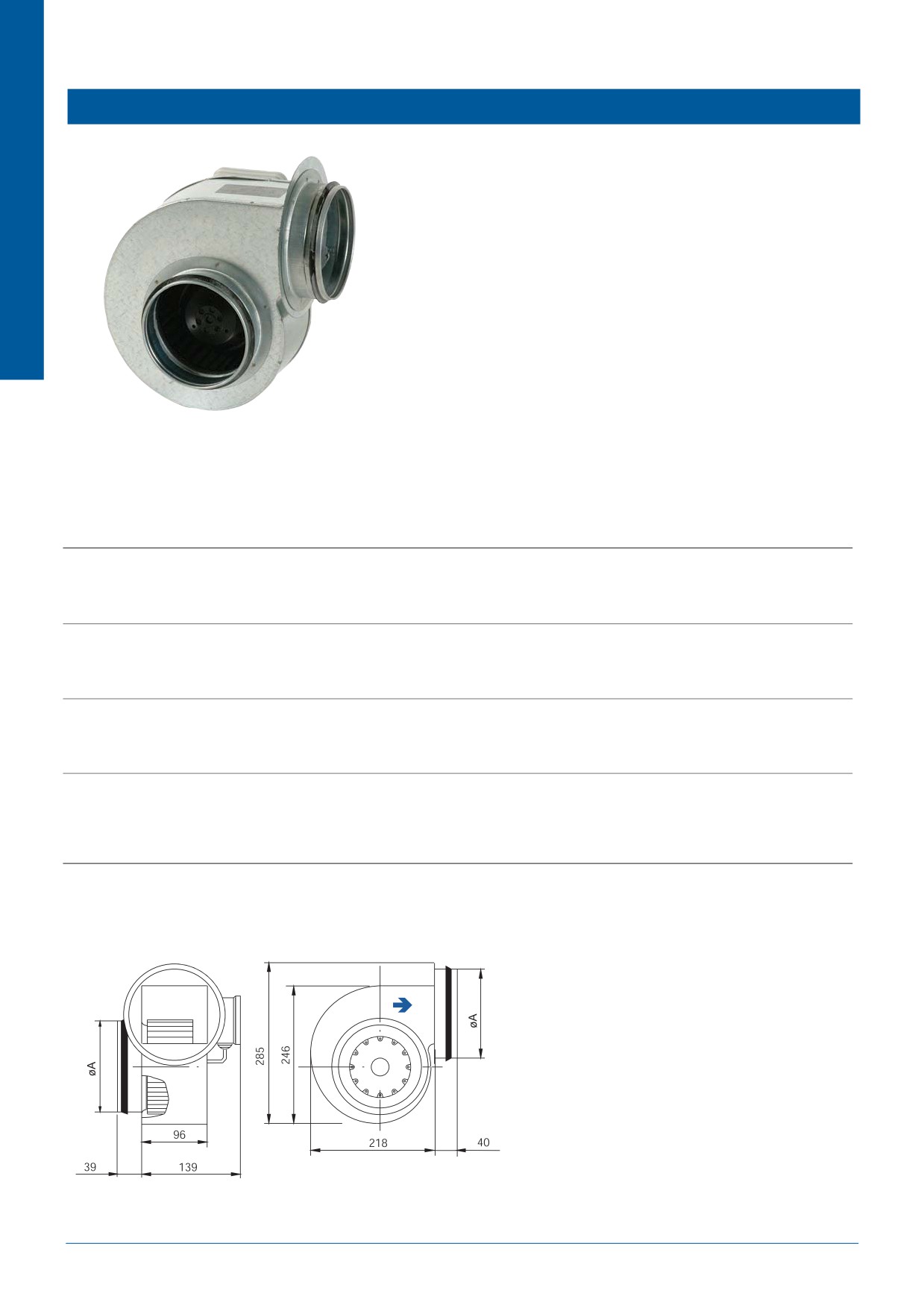

CE 140
Рекомендации по применению: Приточно-вытяжные системы венти-
ляции различного назначения. Вентиляторы СЕ можно эксплуатировать
независимо или встраивать в другое оборудование.
Конструкция: Корпус вентилятора изготовлен из оцинкованной листо-
вой стали. На входе и выходе вентилятора имеются фланцы с резино-
вым уплотнителем для соединения с воздуховодами.
Двигатель: Модели СЕ 140 имеют крыльчатки с загнутыми вперед
лопатками и двигатели с внешним ротором. Для защиты двигателя от
перегрева вентиляторы СЕ оснащены встроенными термоконтактами с
ручным перезапуском.
Регулирование скорости: Скорость вентиляторов можно регулиро-
вать с помощью бесступенчатого тиристора или 5-ти ступенчатого
трансформатора.
Подключение: Вентиляторы СЕ 140 оборудованы клеммной коробкой
для подключения питания.
Монтаж: Модели СЕ 140 могут устанавливаться в любом положении, не
требуют техобслуживания и надежны в работе. Вентиляторы компактны
и легко монтируемы.
Сертификаты: Сертификат соответствия РФ и Украины.
CE 140S
CE 140M
CE 140L
125/160
125/160
125/160
Напряжение/Частота
В/50 Гц
230
230
230
Фазность
~
1
1
1
Потребляемая мощность
Вт
104/105
121/125
147/153
Ток
A
0,45/0,45
0,53/0,54
0,64/0,66
Макс. расход воздуха
м3/с (м3/ч)
0,11(396)/0,11(410)
0,12(414)/0,12(435)
0,14(504)/0,15(543)
Частота вращения
мин-1
1633/1498
1833/1807
2459/2406
Макс. температура перемещаемого воздуха
°C
50/54
68/65
70/70
“при регулировании
°C
50/54
68/65
70/70
Уровень звукового давления на расст. 3м
дБ(A)
42/45
44/42
44/42
Вес
кг
3/3,5
3,5
3,5
Класс изоляции двигателя
B
B
B
Класс защиты двигателя
IP 44
IP 44
IP 44
Емкость конденсатора
мкФ
2
2
4
Регулятор скорости, 5-ступ.
Трансформатор
RE 1,5
RE 1,5
RE 1,5
Регулятор 5-ступ., высок./низк.
Трансформатор
REU 1,5
REU 1,5
REU 1,5
Регулятор скорости, бесшаговый
Тиристор
REE 1
REE 1
REE 1
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
2
2
2
236
Центробежные вентиляторы одностороннего всасывания
FK c. 466
SG c. 466
VK c. 466
IGK c. 467
RSK c. 449

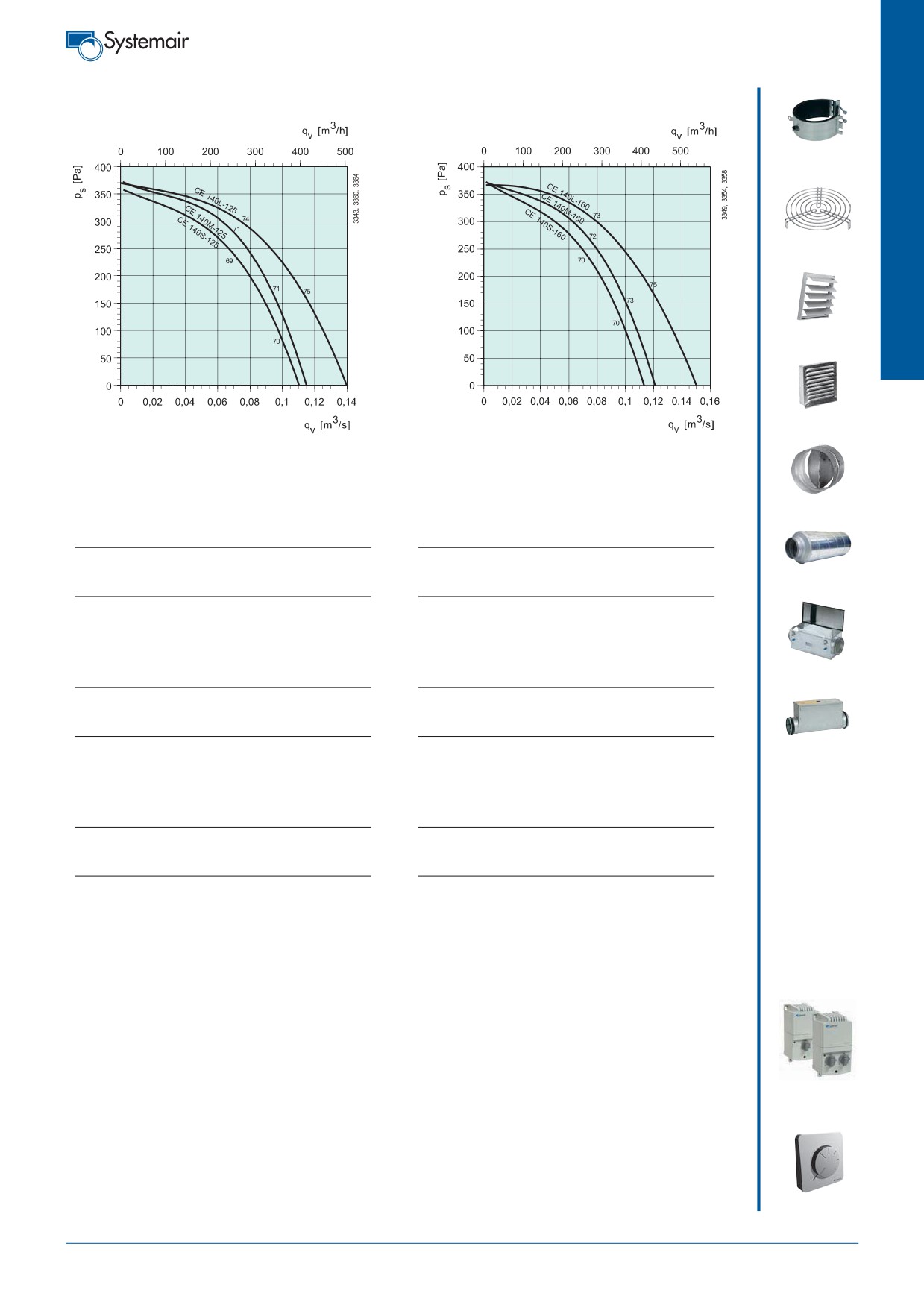

CE 140 S-125
CE 140 S-160
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 70
49
65
64
60 61 56 53 45
LwA К входу
дБ(A) 69
49
64
64
60 60 58 53 46
LwA К выходу
дБ(A) 70
49
65
64
63 63 59 53 48
LwA К выходу
дБ(A) 69
50
64
64
61 61 57 51 47
LDC c. 453
LwA К окружению дБ(A) 50
7
38
29
42 47 40 34 37
LwA К окружению дБ(A) 52
39
37
30
47 49 39 33 29
Условия испытаний: qv = 0,069 м3/с, Ps = 242 Па
Условия испытаний: qv = 0,069 м3/с, Ps = 255 Па
CE 140 M-125
CE 140 M-160
Октавные полосы частот, Гц
Октавные полосы частот, Гц
FFR c. 447
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 71
56
64
67
63 62 58 56 48
LwA К входу
дБ(A) 71
50
67
67
62 60 58 56 50
LwA К выходу
дБ(A) 72
48
65
67
66 64 60 56 51
LwA К выходу
дБ(A) 71
50
66
66
63 63 59 54 51
LwA К окружению дБ(A) 51
17
37
36
46 48 41 36 29
LwA К окружению дБ(A) 49
26
32
41
43 45 38 35 29
Условия испытаний: qv = 0,07 м3/с, Ps = 271 Па
Условия испытаний: qv = 0,076 м3/с, Ps = 267 Па
CB c. 435
CE 140 L-125
CE 140 L-160
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 74
67
67
69
65 64 61 59 52
LwA К входу
дБ(A) 73
56
66
69
64 62 60 59 53
LwA К выходу
дБ(A) 74
62
66
69
67 67 64 59 56
LwA К выходу
дБ(A) 73
53
65
69
66 65 63 58 56
LwA К окружению дБ(A) 51
38
40
32
45 48 42 39 33
LwA К окружению дБ(A) 49
27
37
35
43 44 41 38 35
Условия испытаний: qv = 0,08 м3/с, Ps = 286 Па
Условия испытаний: qv = 0,082 м3/с, Ps = 300 Па
RE /REU
c. 421
REE c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
237
Центробежные вентиляторы одностороннего всасывания

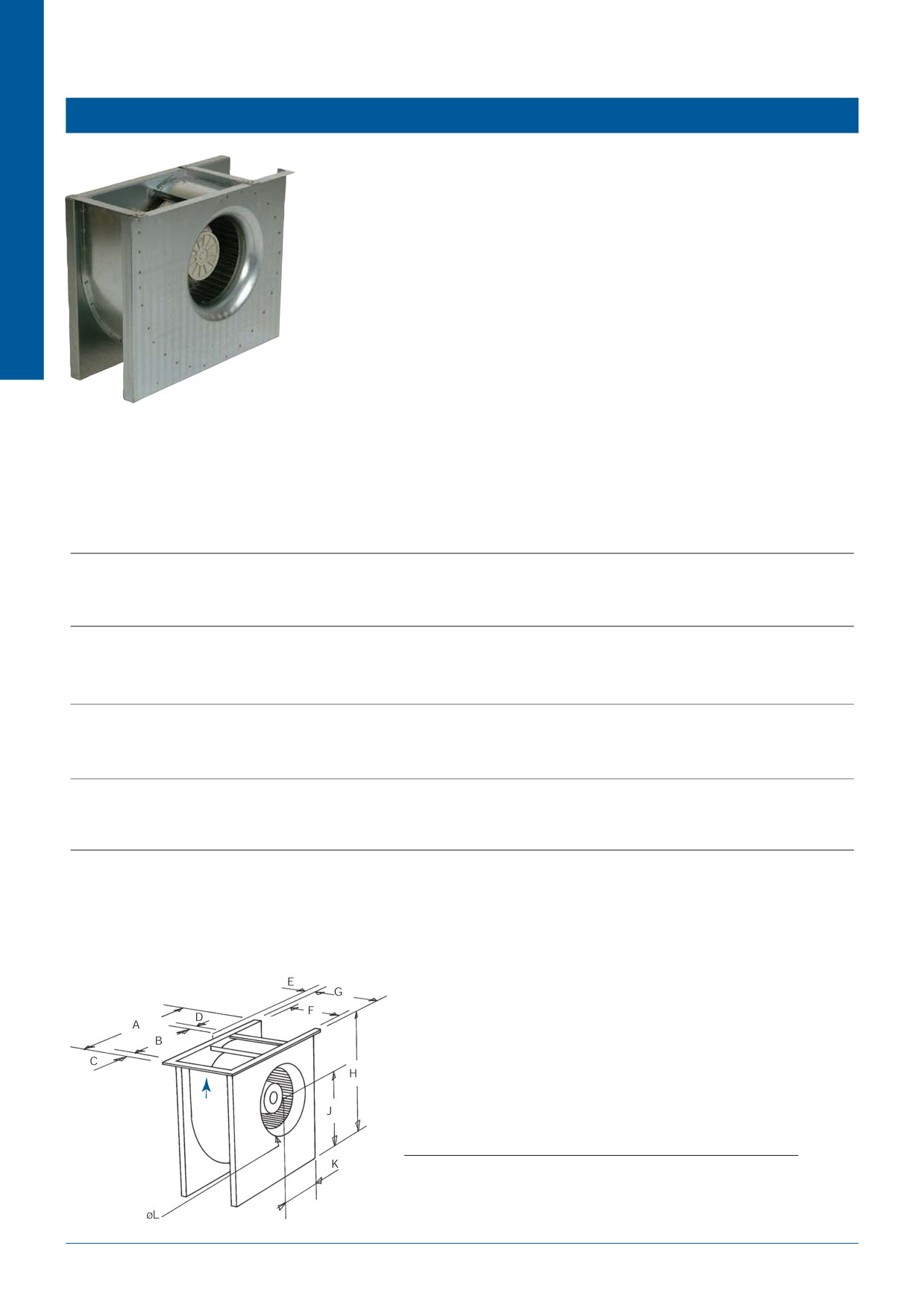

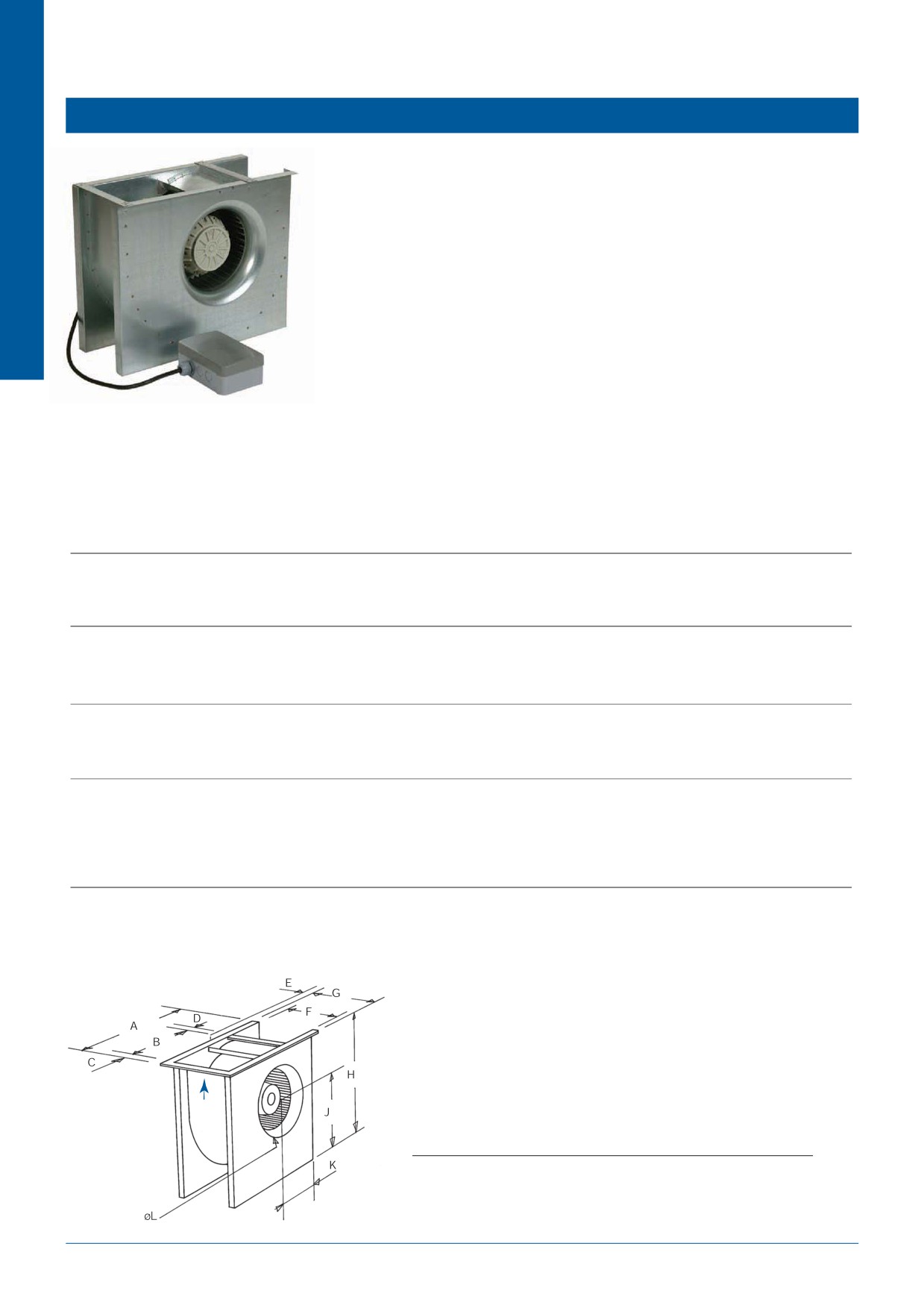

CE 200-280 4-полюсный
Рекомендации по применению: Приточно-вытяжные системы венти-
ляции различного назначения.
Конструкция: Корпус вентилятора изготовлен из оцинкованной листо-
вой стали.
Двигатель: Вентиляторы СЕ имеют крыльчатки с загнутыми вперед
лопатками и двигатели с внешним ротором. Для защиты двигателя от
перегрева вентиляторы СЕ оснащены встроенными термоконтактами с
выводами для подключения внешнего устройства защиты.
Регулирование скорости: Скорость вентиляторов можно регулиро-
вать с помощью бесступенчатого тиристора или 5-ти ступенчатого
трансформатора.
Подключение: Вентиляторы СЕ оборудованы клеммной коробкой для
подключения питания.
Монтаж: Модели СЕ могут устанавливаться в любом положении, не тре-
буют техобслуживания и надежны в работе. Вентиляторы компактны и
легко монтируемы при помощи USE/ISE.
Сертификаты: Сертификат соответствия РФ и Украины.
CE 200-4
CE 225-4
CE 250-4
CE 280-4
Напряжение/Частота
В/50 Гц
230
230
230
230
Фазность
~
1
1
1
1
Потребляемая мощность
Вт
230
509
836
1267
Ток
A
1,00
2,45
3,75
5,55
Макс. расход воздуха
м3/с (м3/ч)
0,302 (1085)
0,489 (1760)
0,693 (2495)
0,805 (2895)
Частота вращения
мин-1
1202
1300
1183
1340
Макс. температура перемещаемого воздуха
°C
51
70
70
70
“при регулировании
°C
51
70
70
70
Уровень звукового давления на расст. 3м
дБ(A)
51
61
55
60
Вес
кг
8,6
13
16,6
27,3
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 44
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
6
8
14
30
Тип термозащиты
S-ET 10
S-ET 10
S-ET 10
S-ET 10
Регулятор скорости, 5-ступ.
Трансформатор
RTRE 1,5
RTRE 3
RTRE 5
RTRE 7
Регулятор 5-ступ., высок./низк.
Трансформатор
REU 1,5 *
REU 3 *
REU 5 *
REU 7 *
Регулятор скорости, бесшаговый
Тиристор
REE 2 *
REE 4 *
REE 4 *
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
5
6
6
6
* + S-ET 10
A B C D E F G H J K øL
CE 200-4
404
250
26
26
4
132
183
332
187
164
186
CE 225-4
445
280
25
25
6
147
198
369
211
180
234
CE 250-4
492
315
26
26
8
167
218
412
239
198
261
CE 280-4
547
357
26
26
23
182
233
455
257
221
293
238

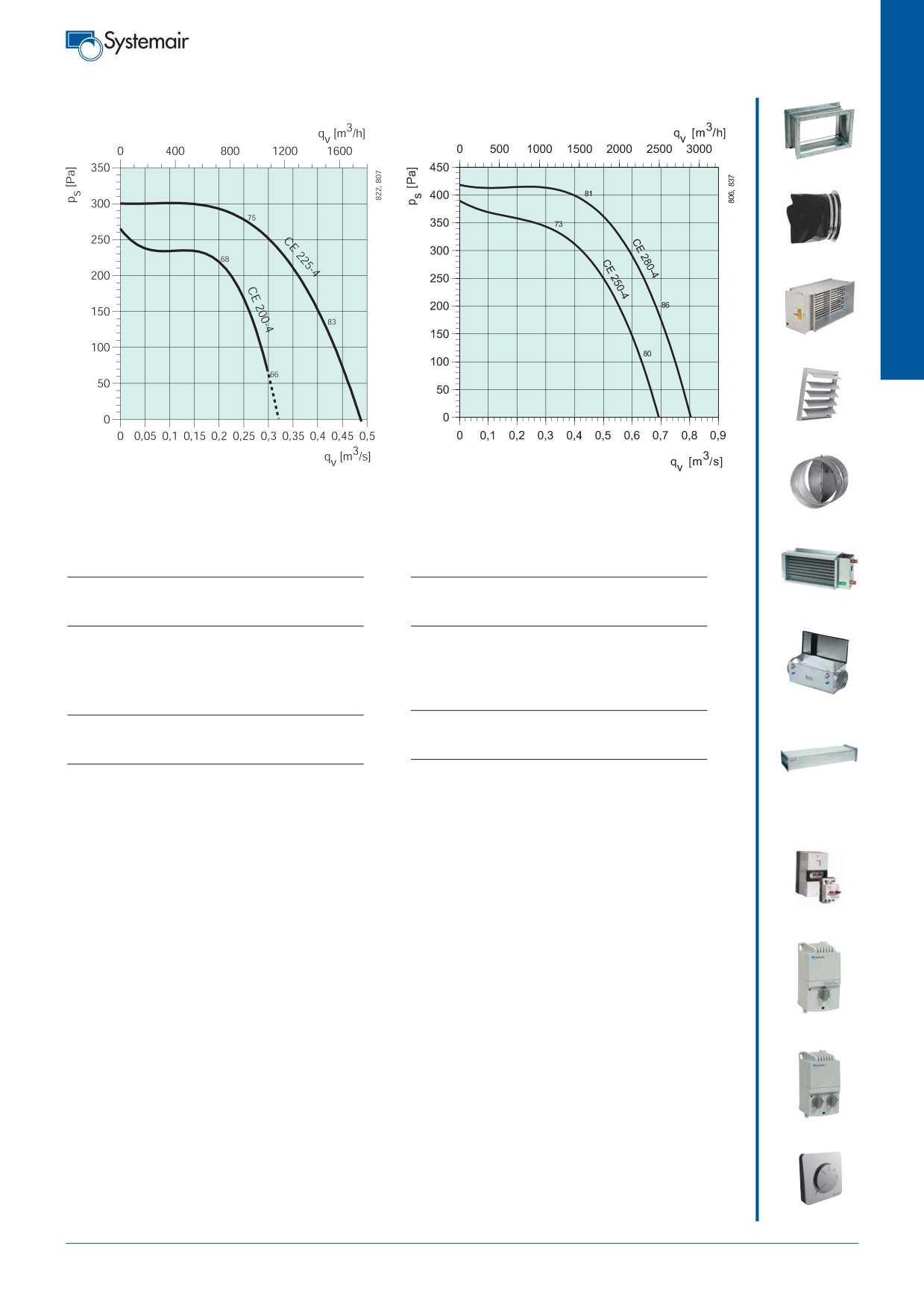

Центробежные вентиляторы одностороннего всасывания
USE c. 462
ISE c. 462
RB c. 437
VK c. 466
CE 200-4: Мин.статический подпор 70 Па
RSK c. 449
CE 200-4
CE 250-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 68
51
52
60
60 62 63 60 56
LwA К входу
дБ(A) 73
51
58
63
62 68 68 65 61
LwA К выходу
дБ(A) 69
44
45
57
63 65 61 59 55
LwA К выходу
дБ(A) 76
49
53
63
68 72 69 68 63
VBR c. 442
LwA К окружению дБ(A) 58
47
43
40
51 55 47 44 38
LwA К окружению дБ(A) 62
45
50
58
50 55 53 49 49
Условия испытаний: qv = 0,19 м3/с, Ps = 222 Па
Условия испытаний: qv = 0,34 м3/с, Ps = 332 Па
CE 280-4
CE 225-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
FFR c. 447
LwA К входу
дБ(A) 81
55
65
67
68 75 77 72 67
LwA К входу
дБ(A) 75
46
50
63
66 70 69 68 64
LwA К выходу
дБ(A) 82
54
63
67
74 78 76 73 68
LwA К выходу
дБ(A) 75
46
51
63
66 70 68 67 64
LwA К окружению дБ(A) 67
49
55
59
54 63 59 54 47
LwA К окружению дБ(A) 68
54
49
52
60 65 61 57 52
Условия испытаний: qv = 0,46 м3/с, Ps = 386 Па
Условия испытаний: qv = 0,27 м3/с, Ps
= 272 Па
LDR c. 453
S-ET10 c. 426
RTRE c. 421
REU c. 421
REE c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
239
Центробежные вентиляторы одностороннего всасывания
CT 200-280 4-полюсный
Рекомендации по применению: Приточно-вытяжные системы венти-
ляции различного назначения. Вентиляторы СТ имеют более высокий
КПД благодаря своей конструкции и создают относительно высокое
статическое давление для работы с разветвленными сетями воздухово-
дов.
Конструкция: Корпус вентилятора изготовлен из оцинкованной листо-
вой стали.
Двигатель: Вентиляторы этой серии имеют крыльчатки с загнутыми
вперед лопатками и двигатели с внешним ротором. Для защиты двига-
теля от перегрева вентиляторы СT оснащены встроенными термокон-
тактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость вентиляторов можно регулиро-
вать с помощью 5-ти ступенчатого трансформатора.
Подключение: Вентиляторы СT 200 соединяются электрически через
соединительную коробку. Вентиляторы СT 225-280 присоединяются
электрически непосредственно к двигателю.
Монтаж: Вентиляторы СT устанавливаться в любом положении, не тре-
буют техобслуживания и надежны в работе. Вентиляторы компактны и
легко монтируемы.
Сертификаты: Сертификат соответствия РФ и Украины.
CT 200-4
CT 225-4
CT 250-4
CT 280-4
Напряжение/Частота
В/50 Гц
400
400
400
400
Фазность
~
3
3
3
3
Потребляемая мощность
Вт
310
504
788
1333
Ток
A
0,55
0,89
1,4
2,35
Макс. расход воздуха
м3/с (м3/ч)
0,39 (1410)
0,53 (1925)
0,68 (2560)
0,91 (3265)
Частота вращения
мин-1
1304
1319
1266
1307
Макс. температура перемещаемого воздуха
°C
61
70
60
55
“при регулировании
°C
61
56
60
55
Уровень звукового давления на расст. 3м
дБ(A)
44
53
60
59
Вес
кг
8,5
11
14
22,5
Класс изоляции двигателя
B
F
F
F
Класс защиты двигателя
IP 44
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступ.
Трансформатор
RTRD 2
RTRD 2
RTRD 2
RTRD 4
Регулятор 5-ступ., высок./низк.
Трансформатор
RTRDU 2
RTRDU 2
RTRDU 2
RTRDU 4
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
7
8
8
8
A B C D E F G H J K øL
CT•200-4
404
250
26
26
4
132
183
332
187
164
186
CT•225-4
445
280
25
25
6
147
198
369
211
180
234
CT•250-4
492
315
26
26
8
167
218
412
239
198
261
CT•280-4
547
357
26
26
23
182
233
455
257
221
293
240
Центробежные вентиляторы одностороннего всасывания
USE c. 462
ISE c. 462
RB c. 437
VK c. 466
CT 280-4 Мин.статический подпор 80 Па
RSK c. 449
CT 200-4
CT 250-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 67
44
50
62
56 60 60 57 52
LwA К входу
дБ(A) 75
51
57
62
63 71 70 68 64
VBR c. 442
LwA К выходу
дБ(A) 69
44
46
59
62 65 62 60 55
LwA К выходу
дБ(A) 77
50
52
63
68 74 70 69 64
LwA К окружению дБ(A) 51
37
31
44
43 45 45 41 33
LwA К окружению дБ(A) 67
53
43
47
56 64 61 56 50
Условия испытаний: qv = 0,18 м3/с, Ps = 254 Па
Условия испытаний: qv = 0,42 м3/с, Ps = 319 Па
CT 225-4
CT 280-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
FFR c. 447
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 75
65
64
71
63 67 67 65 61
LwA К входу
дБ(A) 79
55
62
66
67 74 75 70 66
LwA К выходу
дБ(A) 77
63
59
69
69 72 68 66 63
LwA К выходу
дБ(A) 81
54
58
66
72 77 74 72 67
LwA К окружению дБ(A) 59
44
40
47
49 53 54 51 53
LwA К окружению дБ(A) 66
49
42
52
53 62 61 57 53
Условия испытаний: qv = 0,29 м3/с, Ps = 263 Па
Условия испытаний: qv = 0,4 м3/с, Ps = 445 Па
LDR c. 453
FGR c. 449
CWK c. 445
LDC c. 453
STDT c. 426
RTRDU/RTRD
c. 422
Гарантийные обязательства действительны только при правильной установке тепловой защиты электродвигателя.
241
содержание .. 10 11 12 13 ..
