SYSTEMAIR (вентиляционное оборудование). Каталог (2009-2010 год)

Вентиляторы дымоудаления, крышные

DVV 800

Дымоудаление

Рекомендации по применению: Модификации вентиляторов DVV

(F400 и F600) предназначены для удаления дымовых газов при пожаре,

модификация DVV (120°C) - для удаления высокотемпературного вытяж-

ного воздуха.

Конструкция: Корпус вентилятора имеет восьмиугольную форму и

выполнен из алюминия, рама основания - из оцинкованной стали. DVV

оборудованы электродвигателем, вынесенным из потока перемещаемого

воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее коле-

со моделей, предназначенных для эксплуатации при 400°С, выполнено из

оцинкованной стали, а моделей, предназначенных для эксплуатации при

600°С, - из нержавеющей стали.

Двигатель: Электродвигатель вентилятора расположен в герметичном

теплоизолированном отсеке, вне воздушного потока.

Регулирование скорости: Скорость вентиляторов регулируется с помо-

щью частотного преобразователя. Скорость 2-х скоростных двигателей

регулируется переключением полюсов.

Монтаж: Вентиляторы предназначены для крышного монтажа и устанав-

ливаются над отапливаемыми помещениями во избежание наморажива-

ния льда в сливном контуре.

Сертификаты: Сертификат соответствия РФ и Украины; сертификат

пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и

№ССПБ.SI.УП001.В05524 - 600°С/2 часа.

DVV 800

D4-P D4-6P D6

D6-8

D8-K

Напряжение/Частота

В/50Гц

400

Фазность

Мощность на валу

кВт

18,5

18,5/7

5,5

5,7/2,4

2,2

1,1

Ток

35,5

38/17

12,3/6,2

5,5

3,4

Макс. расход воздуха

м³/с

10,83

10,83/7,25

7,08

7,08/5,7

5,0

3,92

Макс. расход воздуха

м³/ч

39000

39000/26100

25500

25500/19000

18000

14100

Частота вращения

мин^-1

1460

1460/985

950

960/720

690

Макс. темп-ра перемещаемого воздуха, 120мин

°C

400/600

Уровень звукового давления на расст. 4/10м

дБ(A)

86/75

86/75 - 75/62

75/62

75/64 - 64/53

64/53

57/46

Вес 120°

кг

335

190

172

154

Вес 400°/600°

кг

350/350

202/202

184/184

165/165

Класс изоляции двигателя

Класс защиты двигателя

IP 54

Схема подключения, стр. 11-17

15a

13a

15a

13a

Внимание! Стандартно двигатели вентиляторов не оснащаются встроенными термоконтактами. В спецификации или при заказе

укажите тип термозащиты: ТК-термоконтакты или PTC-терморезистор с подключением к внешнему устройству термозащиты.

A B

D E F G H I

DVV 800D4-P

995

880

16xM10

674

1350

1280

412

DVV 800D4-6P 995

880

16xM10

674

1350

1280

412

DVV 800D6

995

880

16xM10

674

1272

1165

310

DVV 800D6-8

995

880

16xM10

674

1272

1165

310

DVV 800D8

995

880

16xM10

674

1272

1165

310

DVV 800D8-K

995

880

16xM10

674

1272

1165

310

182

Вентиляторы дымоудаления, крышные

VKV/F с. 451

DVV 800

ASSV/F с. 463

ASFV с. 463

FDVE/F с. 457

DVV 800D4-P

DVV 800D8

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 104 77

98 97 95 92 84

L_wA к входу

дБ(A) 82

77 74 74 69 58

FDV/F с. 457

L_wA к окружению дБ(A) 106 79

100 99 97 94 86

L_wA к окружению дБ(A) 84

79 76 76 71 60

Условия испытаний: q_v = 5,6 м³/с, P_s = 1300 Па

Условия испытаний: q_v = 2,50 м³/с, P_s = 330 Па

DVV 800D6-P

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

SSVE/F с. 455

L_wA к входу

дБ(A) 91

87 82 81 77 64

L_wA к окружению дБ(A) 93

89 84 83 79 66

Условия испытаний: q_v = 3,6 м³/с, P_s = 330 Па

DVV 800D6

Октавные полосы частот, Гц

SSV/F с. 456

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 93

89 84 82 80 68

L_wA к окружению дБ(A) 95

91 86 84 82 70

Условия испытаний: q_v = 4,20 м³/с, P_s = 600 Па

S-DT2 с. 430

REV с. 434

183

Вентиляторы дымоудаления, крышные

DVV 1000

Дымоудаление

Рекомендации по применению: Модификации вентиляторов DVV

(F400 и F600) предназначены для удаления дымовых газов при пожаре,

модификация DVV (120°C) - для удаления высокотемпературного вытяж-

ного воздуха.

Конструкция: Корпус вентилятора имеет восьмиугольную форму и

выполнен из алюминия, рама основания - из оцинкованной стали. DVV

оборудованы электродвигателем, вынесенным из потока перемещаемого

воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее коле-

со моделей, предназначенных для эксплуатации при 400°С, выполнено из

оцинкованной стали, а моделей, предназначенных для эксплуатации при

600°С, - из нержавеющей стали.

Двигатель: Электродвигатель вентилятора расположен в герметичном

теплоизолированном отсеке, вне воздушного потока.

Регулирование скорости: Скорость вентиляторов регулируется с помо-

щью частотного преобразователя. Скорость 2-х скоростных двигателей

регулируется переключением полюсов.

Монтаж: Вентиляторы предназначены для крышного монтажа и устанав-

ливаются над отапливаемыми помещениями во избежание наморажива-

ния льда в сливном контуре.

Сертификаты: Сертификат соответствия РФ и Украины; сертификат

пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и

№ССПБ.SI.УП001.В05524 - 600°С/2 часа.

DVV

1000D6

1000D6-8

1000D8

1000D8-12

Напряжение/Частота

В/50Гц

400

Фазность

Мощность на валу

кВт

11/5

5,5

5,5/1,7

Ток

22,0

22,0/15,0

12,5

14/11

Макс. расход воздуха

м³/с

12,44

12,44/9,5

9,67

9,44/6,5

Макс. расход воздуха

м³/ч

44800

44800/32000

34800

34000/24000

Частота вращения

мин^-1

965

970/730

710

725/480

Макс. темп-ра перемещаемого воздуха, 120мин

°C

400/600

Уровень звукового давления на расст. 4/10м

дБ(A)

74/63

74/63 - 66/55

66/55

66/55 - 63/52

Вес 120°

кг

335

400

310

335

Вес 400°/600°

кг

350/350

410/410

325/325

350/350

Класс изоляции двигателя

Класс защиты двигателя

IP 54

Схема подключения, стр. 11-17

13a

15a

13a

15a

A B

øD øE F G H I

DVV 1000D6

1160

1040

16xM10

751

1500

1350

325

DVV 1000D6-8

1160

1040

16xM10

751

1500

1350

325

DVV 1000D8

1160

1040

16xM10

751

1500

1350

325

DVV 1000D8-12 1160 1040

16xM10

751

1500

1350

325

184

Вентиляторы дымоудаления, крышные

VKV/F с. 451

ASSV/F с. 463

ASFV с. 463

FDVE/F с. 457

DVV 1000D6

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 92

88 83 81 79 67

FDV/F с. 457

L_wA к окружению дБ(A) 94

90 85 83 81 69

Условия испытаний: q_v = 6,94 м³/с, P_s = 650 Па

DVV 1000D8

Октавные полосы частот, Гц

SSVE/F с. 455

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 84

79 76 76 71 60

L_wA к окружению дБ(A) 86

81 78 78 73 62

Условия испытаний: q_v = 6,11 м³/с, P_s = 310 Па

SSV/F с. 456

DVV 1000D12

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 81

76 73 73 68 57

L_wA к окружению дБ(A) 83

78 75 75 70 59

Условия испытаний: q_v = 5,36 м³/с, P_s = 85 Па

REV с. 434

185

Вентиляторы дымоудаления, крышные

DVV 1000-M

Дымоудаление

Рекомендации по применению: Модификации вентиляторов DVV

(F400 и F600) предназначены для удаления дымовых газов при пожаре,

модификация DVV (120°C) - для удаления высокотемпературного вытяж-

ного воздуха.

Конструкция: Корпус вентилятора имеет восьмиугольную форму и

выполнен из алюминия, рама основания - из оцинкованной стали. DVV

оборудованы электродвигателем, вынесенным из потока перемещаемого

воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее коле-

со моделей, предназначенных для эксплуатации при 400°С, выполнено из

оцинкованной стали, а моделей, предназначенных для эксплуатации при

600°С, - из нержавеющей стали.

Двигатель: Электродвигатель вентилятора расположен в герметичном

теплоизолированном отсеке, вне воздушного потока.

Регулирование скорости: Скорость вентиляторов регулируется с помо-

щью частотного преобразователя. Скорость 2-х скоростных двигателей

регулируется переключением полюсов.

Монтаж: Вентиляторы предназначены для крышного монтажа и устанав-

ливаются над отапливаемыми помещениями во избежание наморажива-

ния льда в сливном контуре.

Сертификаты: Сертификат соответствия РФ и Украины; сертификат

пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и

№ССПБ.SI.УП001.В05524 - 600°С/2 часа.

DVV

1000D4-M 1000D4-6M

1000D4-8M

1000D6-M 1000D6-8M

Напряжение/Частота

В/50Гц

400

Фазность

Мощность на валу

кВт

22/9

22/5,5

7,5

8/3

Ток

41,5

44/19

45/17

15,5

18/8,2

Макс. расход воздуха

м³/с

14,6

14,2 /9,4

14,2 /7,1

9,4

9,4/7,1

Макс. расход воздуха

м³/ч

51000

51000/33900

51000/25500

33900

33900/25500

Частота вращения

мин^-1

1460

1460/985

1470/730

965

980/740

Макс. темп-ра перемещаемого воздуха, 120мин

°C

400/600

Уровень звукового давления на расст. 4/10м

дБ(A)

89/79

89/79 - 77/67

89/79 - 70/60

77/67

77/67 - 70/60

Вес 120°

кг

524

550

329

349

Вес 400°/600°

кг

549

575

344

364

Класс изоляции двигателя

Класс защиты двигателя

IP 54

Схема подключения, стр. 11-17

13a-D

15a

13a-D

15a

n x M

A B

C D

d d1

H H1

n x M

DVV 1000D4-M

1160

1154

1894

1500

710

751

1040

1479

16xM10

DVV 1000D4-6M

1160

1154

1894

1500

710

751

1040

1479

16xM10

DVV 1000D4-8M

1160

1154

1894

1500

710

751

1040

1479

16xM10

DVV 1000D6-M

1160

1154

1894

1500

710

751

1040

1350

16xM10

DVV 1000D6-8M

1160

1154

1894

1500

710

751

1040

1350

16xM10

186

Вентиляторы дымоудаления, крышные

VKV/F с. 451

ASSV/F с. 463

ASFV с. 463

FDVE/F с. 457

DVV 1000-M

4-pol

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 105 82

101 96 94 92 80

FDV/F с. 457

L_wA к окружению дБ(A) 110 87

102 106101 99 97 85

Условия испытаний: q_v = 6,9 м³/с, P_s = 650 Па

DVV 1000-M

6-pol

Октавные полосы частот, Гц

SSVE/F с. 455

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 93

88 85 85 80 69

L_wA к окружению дБ(A) 98

93 90 90 85 74

Условия испытаний: q_v = 6,1 м³/с, P_s = 310 Па

SSV/F с. 456

DVV 1000-M

8-pol

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA к входу

дБ(A) 84

79 76 76 71 60

L_wA к окружению дБ(A) 91

86 83 83 78 67

Условия испытаний: q_v = 5,36 м³/с, P_s = 85 Па

REV p. 463

187

Вентиляторы дымоудаления

Высокотемпературные/Осевые вентиляторы дымоудаления, F400 - F600

Вентиляторы изготовлены в соответствии со стандартом EN DIN 12101-3 (последнее издание) и стандартом DIВТ, свидетельство

№ Z-78.1-84 + 85. Агрегаты протестированы в Техническом университете г. Мюнхен, а также во ВНИИ ПО МЧС России

(ОС «ПожТест»). Вытяжные вентиляторы двойного назначения (используются для эксплуатации при высоких и нормальных темпера-

турах) предназначены для установки как в предполагаемой зоне пожара, так и вне зоны.

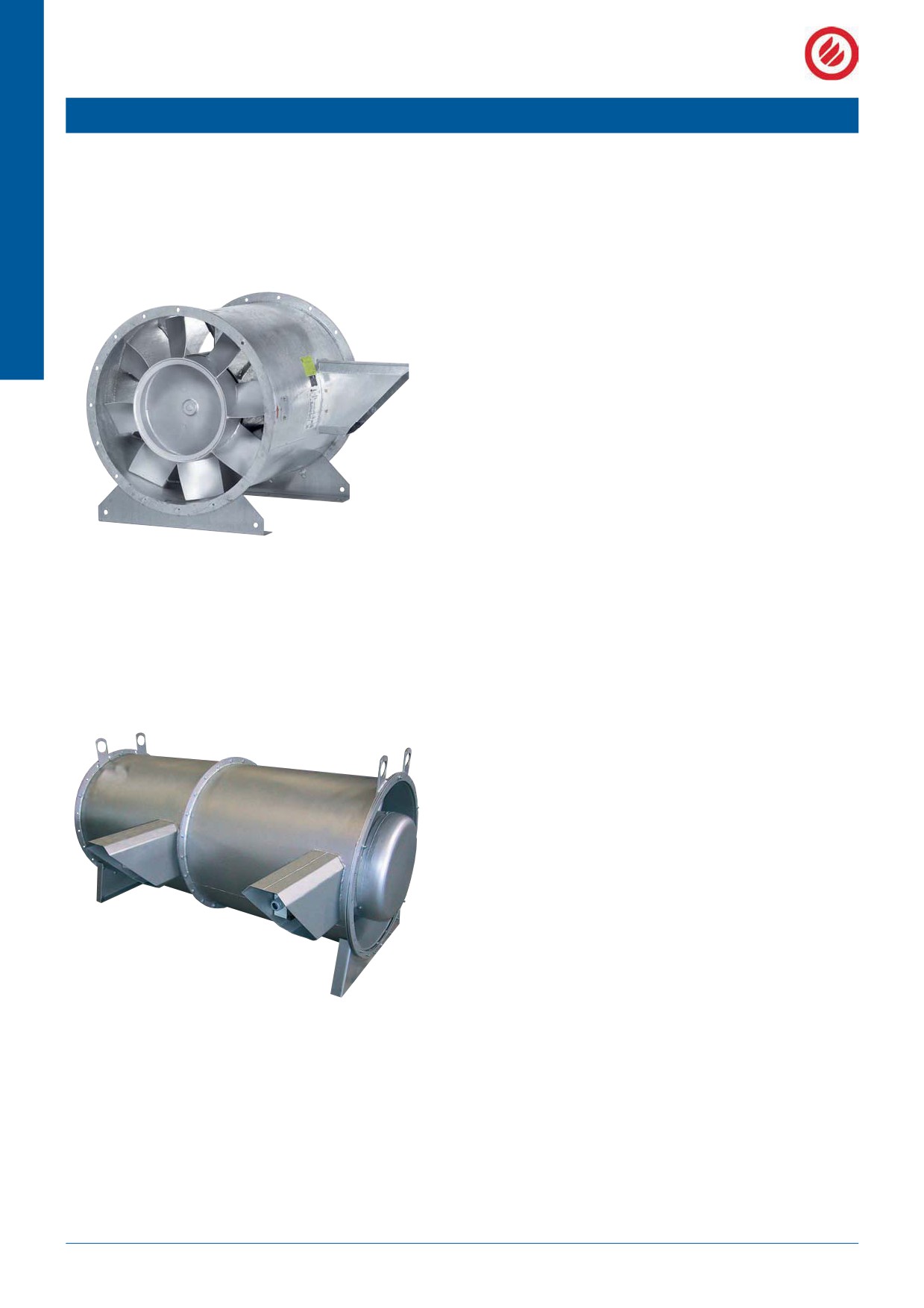

Осевые вентиляторы в длинном корпусе, оборудованные

фланцами для монтажа

HA…(F) F400

HABV…F600 (с направляющим аппаратом)

• Диаметр рабочего колеса от 315 до 1800 мм

• Корпус изготовлен из стали, оцинкованной методом горячего

погружения

• Стальное рабочее колесо с креплением пайкой. Протестировано

TUV (Германия), ВНИИПО МЧС (Россия)

• Двигатель моделей F600 защищен капсулой, оборудованной

вентиляционным каналом

• Вентиляторы дымоудаления оборудованы 1- или 2-скоростными

электродвигателями, соответствующими стандарту IEC

• Широкий выбор дополнительных принадлежностей

• Сертификат соответствия РФ, Украины.

• Сертификат пожарной безопасности (ПожТест

№ССПБ.DE.УП001.В06000)

HABV с направляющим

• Подбираются по программе подбора на заданную проектом

аппаратом

рабочую точку

Вытяжные агрегаты для подземных автопарковок

HA…(F)-G F400

HABV…-G F600 (с направляющим аппаратом)

• Два высокотемпературных вытяжных вентилятора с вращением

рабочих колес в одну сторону, установлены последовательно

• Корпус изготовлен из стали, оцинкованной методом горячего

погружения

• Стальное рабочее колесо с креплением пайкой. Протестировано

TUV (Германия), ВНИИПО МЧС (Россия).

• Вентиляторы дымоудаления оборудованы 1- или 2-скоростными

электродвигателями, соответствующими стандарту IEC

• Двигатель моделей F600 защищен капсулой, оборудованной

вентиляционным каналом

• При отключении или остановке вращения одного из вентиляторов

расход воздуха составляет около 65 %

• Широкий выбор дополнительных принадлежностей

• Сертификат соответствия РФ, Украины.

• Сертификат пожарной безопасности (ПожТест

HABV-G

№ССПБ.DE.УП001.В05999)

• Подбираются по программе подбора на заданную проектом

рабочую точку

188

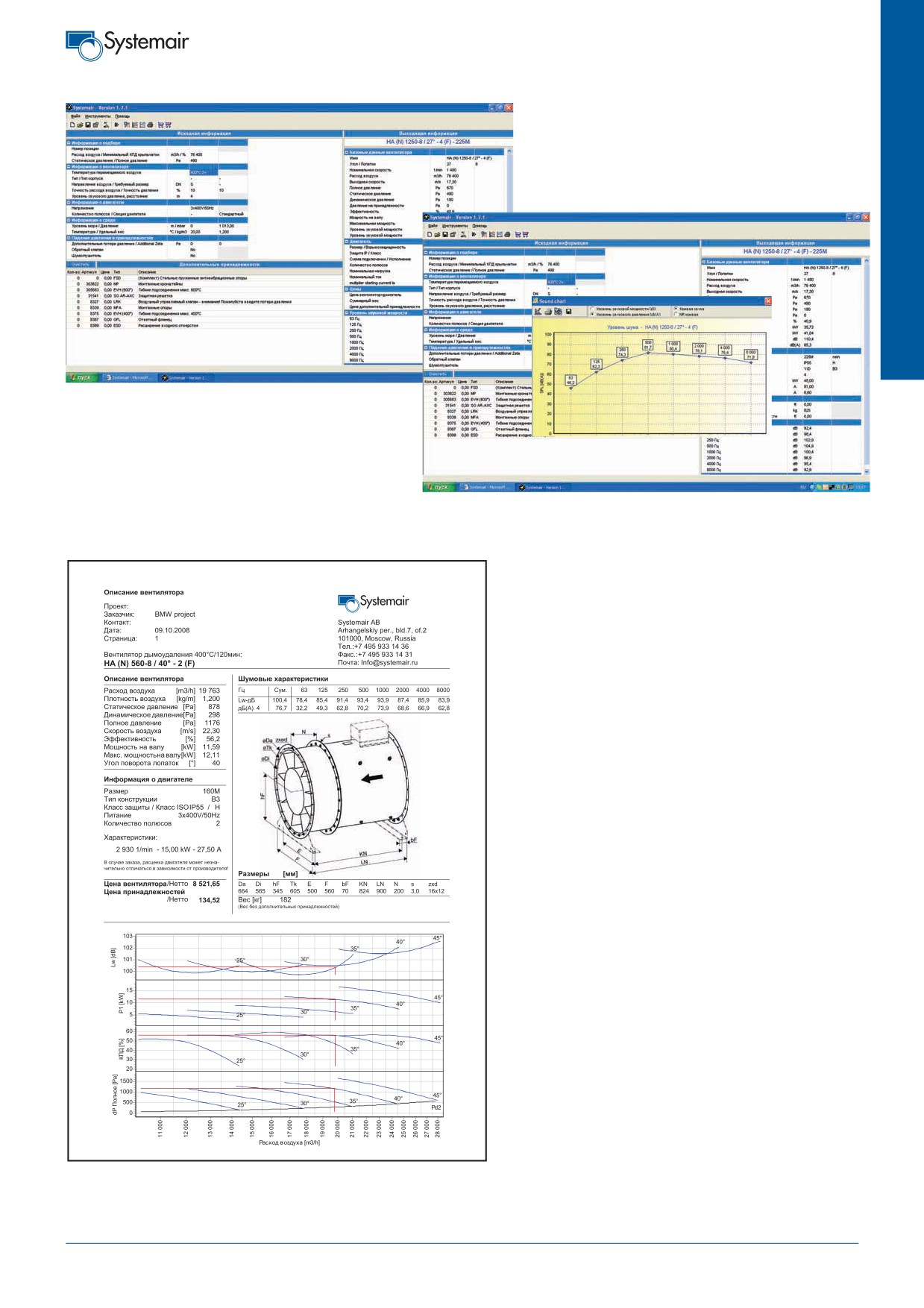

Программа подбора Axial Fans Selection

Программу можно загрузить с сайта

www.systemair.ru

Программа позволяет сохранить данные и результаты подбора в

отдельном файле.

Программа Axial Fans Selection

Предлагаемая программа позволяет подбирать осе-

вые вентиляторы для систем дымоудаления серии

HA../F400, а также вентиляторы серии AXC для

систем подпора воздуха.

Функции программы:

• Подбор осевого вентилятора для вашей рабочей

точки

• Выбор температурного режима

• Выбор направления движения воздуха

• Выбор языка (русский, немецкий, английский)

• Сохранение полной технической спецификации с

чертежом, графиков звуковой мощности и рабочих

характеристик в отдельных файлах формата .pdf

• Вывод на печать

• Выбор дополнительных принадлежностей для

монтажа

Пример спецификации подбора на русском языке из программы

189

Вентиляторы EC. Энергосберегающие вентиляторы

Общее описание

повышенных требованиях к уровню шума

Устройства управления системой

Вентиляторы EC (с электронно-коммути-

регулировать электродвигатель на низких

на основе крышных вентиляторов

руемыми двигателями) производства

скоростях вращения с помощью импуль-

стандартного исполнения:

Systemair предназначены для монтажа в

сно-фазовой системы управления почти

системах приточной и вытяжной вентиля-

невозможно, а преобразователи частоты

ции и обладают пониженным уровнем

не обладают достаточной чувствитель-

потребления электроэнергии. Все венти-

ностью для управления электродвигателя-

ляторы оснащены эффективными элек-

ми с внешним ротором. Для обеспечения

тродвигателями последних моделей.

безаварийной и безопасной эксплуата-

Вентиляторы EC Systemair, в стандартном

ции следует уже на ранней стадии про-

исполнении оснащаются большим коли-

ектирования системы предусмотреть

чеством стандартных компонентов и

использование частотного

устройств управления.

фильтра и экранированных проводников.

Манометр

Низкий уровень помех положительно ска-

Модельный ряд

зывается на энергосбережении, что хоро-

Вентиляторы Systemair оснащены само-

шо видно из графика.

очищающимися рабочими колесами с

загнутыми назад лопатками. Питание осу-

Расчет годовой экономии электро-

Регулятор

ществляется от сети с частотой тока

энергии:

50/60 Гц. Благодаря широкому диапазону

Ke = Ee x Ek x Lz x n

Датчик

входного напряжения питание может осу-

Ke = 0,5 кВт x 0,1€ /кВтч x 7000 ч x 8 =

ществляться как от однофазной сети 200-

2.800,-

270 В, так и от трехфазной 380-480 В. Все

электродвигатели регулируются, поэтому

Ke = годовая экономия (€)

могут использоваться совместно с систе-

Ee = снижение потребляемой мощности

мами управления напором, температурой

(кВт)

и скоростью вращения вентилятора.

Ek = стоимость электроэнергии (€/кВт/ч)

Lz = время работы (ч/год)

Systemair-EC

Применение вентиляторов ЕС

n = количество вентиляторов

AC + frequency converter with filter

Ниже приведена необходимая информа-

AC + phase cut without filter

1500

ция, которая поможет Вам сделать выбор

Высокая экономичность

AC + phase cut with filter

AC with transformer

в пользу вентиляторов ЕС производства

Электродвигатели ЕС обладают высоким

Systemair. Мы настоятельно рекомендуем

КПД при работе на всех скоростях. При

1000

сравнивать функционирование вентиля-

номинальной частоте вращения экономия

торов ЕС с другими вентиляторами только

электроэнергии достигает 10 %. При пра-

в полностью смонтированных системах.

вильном управлении вентилятором отно-

500

сительная и абсолютная экономия элек-

Энергосбережение

троэнергии может превышать это значе-

После ознакомления с новейшей систе-

ние.

мой управления становится ясно, что тра-

1000

2000

3000

4000

5000

6000

[CFM]

диционные системы импульсно-фазового

2000

4000

6000

8000

10000

[m³/h]

управления и преобразователи частоты

обладают некоторыми недостатками. При

Вентиляторы серии DVC оснащены встроенной системой управления.

190

Электродвигатели

используются в установках VR, Topvex и

Вентиляторы ЕС серий DVC и MUB осна-

Rotovex, предназначенных для вентиля-

щены электронной системой управления.

ции жилых помещений и административ-

Силовые электронные устройства встрое-

но-общественных зданий.

ны в корпус электродвигателя. Электро-

двигатели оснащены электронной систе-

Преимущества ЕС - технологии:

мой защиты, поэтому в дополнительных

• Низкое энергопотребление при высо-

устройствах защиты нет необходимости.

ком КПД - низкие эксплуатационные

Управление электродвигателем может

расходы

осуществляться внешним сигналом

• Низкое тепловыделение вследствие

0-10 В. Кроме того, все компоненты, регу-

малых потерь мощности - отсутствует

лируемые сигналом 0-10 В, могут подклю-

необходимость в дополнительном

чаться непосредственно к устройству

охлаждении

управления. Питание электродвигателей

• Длительный срок службы, техническое

вентиляторов типоразмеров выше

355

обслуживание не требуется

оснащается через внешний потенциометр

• Точная настройка производительности

(0-10 кОм), который подключается непо-

вентилятора благодаря плавному регу-

средственно к электродвигателю.

лированию скорости вращения и нали-

чию встроенных функций управления

Применение регулируемых электро-

• Отсутствуют дополнительные затраты

двигателей

на монтаж и выполнение электрических

Как и в случае с крышными вентилятора-

подключений

ми, обеспечивается великолепная точ-

• Выгодная цена по сравнению со стои-

ность регулирования электродвигателей

мостью аналогичных приборов со сход-

ЕС. Приборы надежно функционируют

даже без устройств управления. Мы реко-

ными функциями

мендуем использовать электродвигатели

ЕС, во всех областях, где требуется

управление электродвигателем. Данные

приборы хорошо зарекомендовали себя в

таких областях, как очистка воздуха, вен-

тиляция бассейнов и жилых помещений,

вытяжная вентиляция и т.д.

Компания Systemair производит крышные

вентиляторы серий DVC и Multibox раз-

личной мощности. Данные вентиляторы

Жилой комплекс “Sun Palace” (г.Будапешт, Венгрия)

191

Вентиляторы EC

DVC 225-400

Конструкция: Корпус DVC выполнен из алюминия. Рама изготовлена из

оцинкованной стали с защитным порошковым покрытием. Рабочее коле-

со вентиляторов типоразмеров 225-400 изготовлено из полиамида РА6.

Вентиляторы серии DVС имеют вертикальный выброс воздуха.

Двигатель: Вентиляторы DVC оборудованы электродвигателями посто-

янного тока с внешним ротором и встроенным устройством управления

производительностью. Электродвигатели с рабочим колесом с загнуты-

ми назад лопатками смонтированы на высокоэффективных виброизоля-

торах. Двигатели оснащены электронной системой защиты от перегре-

ва электродвигателя.

DVC-P

Варианты исполнения: Для поддержания постоянного давления в

системе воздуховодов вентиляторы оснащаются встроенным регулято-

ром давления - серия DVC..-P, для поддержания постоянного расхода

воздуха - потенциометром (например, типа MTP-10 - электрическая при-

надлежность) - серия DVC..-S.

Регулирование скорости: Управляющий сигнал подаётся непосред-

ственно на вентилятор, что позволяет с помощью переключающего кон-

такта и таймера задавать ночной/дневной режим работы системы.

Напряжение питания однофазных вентиляторов может изменяться от

200В до 277В, трехфазных - от 380В до 480В.

DVC-S + FTG

Монтаж: Вентиляторы устанавливаются на крышный короб типа FDS

или на крышный шумоглушитель типа SSD.

Сертификаты: Сертификат соответствия РФ и Украины.

DVC

225-P/225-S

315-P/315-S

355-P/355-S

400-P/400-S

Напряжение/Частота

В/50-60 Гц

230

Фазность

Потребляемая мощность

Вт

166

173

378

381

Ток

1,17

1,18

2,31

2,30

Макс. расход воздуха

м³/с (м³/ч)

0,26 (940)

0,55 (1966)

0,92 (3305)

1,00 (3600)

Частота вращения

мин^-1

3280

1870

1660

1350

Макс. температура перемещаемого воздуха

°C

“ при регулировании

°C

Уровень звукового давления на расст. 4/10м *

дБ(A)

58/51

47/39

50/42

49/41

Вес

кг

Класс изоляции двигателя

Класс защиты двигателя

IP 44

Регулятор

Тиристор

MTP10

Тип термозащиты

Встроенная

СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17

24/23

M20x1,5

øD

A B C øD E F G

øI

DVC 225

370

295

170

213

335

245

105

6xM6

10(4x)

DVC 315

560

470

330

285

435

330

146

6xM6

10(4x)

DVC 355-400

720

618

390

438

595

450

200

6xM8

12(4x)

192

Вентиляторы EC

SSD с. 454

FDS с. 456

ASK с. 461

ASS с. 461

------ = только S-версия

DVC 225

DVC 315

FTG с. 461

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k

2k 4k 8k

Гц Общ 63 125 250 500 1k

2k 4k 8k

L_wA К входу

дБ(A) 78

44 58

72 70 60

L_wA К входу

дБ(A) 67

41 56

55 54 49

LwA К окружениюдБ(A) 82 45

77 74 77 73 63

L_wA К окружению дБ(A) 70

67 64 59 56 49

С SSD

LwA К входу дБ(A) 70

41 59

61 56 49

L_wA К входу

дБ(A) 60

31 49

51 46 39

TDA с. 461

Условия испытаний: q_v = 0,13 м³/с, P_s = 448 Па

Условия испытаний: q_v = 0,28 м³/с, P_s = 243 Па

VKS с. 450

VKM с. 450

------ = только S-версия

DVC 355

DVC 400

MTP10 с. 423

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k

2k 4k 8k

Гц Общ 63 125 250 500 1k

2k 4k 8k

L_wA К входу

дБ(A) 71

37 65

62 60 56

L_wA К входу

дБ(A) 70

40 59

59 60 59

L_wA К окружению дБ(A) 73

68 67 65 62 56

L_wA К окружению дБ(A) 72

67 64 62 61 56

С SSD

L_wA К входу

дБ(A) 64

35 53

55 50 43

L_wA К входу

дБ(A) 63

34 52

54 49 42

Условия испытаний: q_v = 0,54 м³/с, P_s = 378 Па

Условия испытаний: q_v = 0,75 м³/с, P_s = 210 Па

REV с. 434

193

Вентиляторы EC

DVC 450

Конструкция: Корпус DVC выполнен из алюминия. Рама изготовлена из

оцинкованной стали с защитным порошковым покрытием. Рабочее коле-

со вентиляторов типоразмеров 450-500 изготовлено из полиамида РА6.

Вентиляторы серии DVС имеют вертикальный выброс воздуха.

Двигатель: Вентиляторы DVC оборудованы энергоэффективными ЕС-

электродвигателями постоянного тока с внешним ротором и встроенным

устройством управления производительностью. Электродвигатели с

рабочим колесом с загнутыми назад лопатками смонтированы на высо-

коэффективных виброизоляторах. Двигатели оснащены электронной

системой защиты от перегрева электродвигателя.

Варианты исполнения: Для поддержания постоянного давления в

DVC-P

системе воздуховодов вентиляторы оснащаются встроенным регулято-

ром давления - серия DVC..-P, для поддержания постоянного расхода

воздуха - потенциометром (например, типа MTP-10 - электрическая при-

надлежность) - серия DVC..-S.

Регулирование скорости: Управляющий сигнал подаётся непосред-

ственно на вентилятор, что позволяет с помощью переключающего кон-

такта и таймера задавать ночной/дневной режим работы системы.

Напряжение питания однофазных вентиляторов может изменяться от

200В до 277В, трехфазных - от 380В до 480В.

Монтаж: Вентиляторы устанавливаются на крышный короб типа FDS

DVC-S + FTG

или на крышный шумоглушитель типа SSD.

Сертификаты: Сертификат соответствия РФ и Украины.

DVC

450-PK/450-SK

450-P/450-S

500P/500-S

Напряжение/Частота

В/50-60 Гц

230

400

Фазность

Потребляемая мощность

Вт

580

1048

984

Ток

2,0

1,79

1,66

Макс. расход воздуха

м³/с (м³/ч)

1,42 (5110)

1,70 (6109)

1,84 (6606)

Частота вращения

мин^-1

1250

1560

1340

Макс. температура перемещаемого воздуха

°C

“ при регулировании

°C

Уровень звукового давления на расст. 4/10м *

дБ(A)

53/45

55/47

Вес

кг

Класс изоляции двигателя

Класс защиты двигателя

IP 54

Регулятор

Тиристор

MTP10

Тип термозащиты

Встроенная

СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17

24/27

24/26

M20x1,5

øD

A B C øD

øI

DVC 450

720

618

390

438

595

450

200

6xM8

12(4x)

DVC 500

900

730

465

438

665

535

237

6xM8

12(4x)

194

Вентиляторы EC

SSD с. 454

FDS с. 456

ASK с. 461

ASS с. 461

------ = только S-версия

DVC 450

DVC 500

Октавные полосы частот, Гц

FTG с. 461

Гц Общ 63 125 250 500 1k

2k 4k 8k

Гц Общ 63 125 250 500 1k

2k 4k 8k

L_wA К входу

дБ(A) 77

43 63

67 71 69

L_wA К входу

дБ(A) 77

40 64

65 64 61

L_wA К окружению дБ(A) 78

73 70 69 71 68

L_wA К окружению дБ(A) 78

73 70 68 67 61

С SSD

L_wA К входу

дБ(A) 70

41 59

61 56 49

L_wA К входу

дБ(A) 70

41 59

61 56 49

TDA с. 461

Условия испытаний: q_v = 1,01 м³/с, P_s = 566 Па

Условия испытаний: q_v = 0,99 м³/с, P_s = 5038 Па

VKS с. 450

VKM с. 450

DVC 450-PK

DVC 450-SK/PK

MTP с. 423

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA К входу

дБ(A) 74

69 68 65 60 53

L_wA К окружению дБ(A) 76

71 70 67 62 55

С SSD 450/499/500

L_wA К входу

дБ(A) 64

56 48 40 38 36

Условия испытаний: q_v = 0,56 м³/с, P_s = 450 Па

REV с. 434

195

Вентиляторы EC

DVC 560-630

Конструкция: Корпус DVC выполнен из алюминия. Рама изготовлена из

оцинкованной стали с защитным порошковым покрытием. Рабочее колесо

вентиляторов типоразмеров

450-500 изготовлено из полиамида РА6.

Вентиляторы серии DVС имеют вертикальный выброс воздуха.

Двигатель: Вентиляторы DVC оборудованы энергоэффективными ЕС-элек-

тродвигателями постоянного тока с внешним ротором и встроенным устрой-

ством управления производительностью. Электродвигатели с рабочим коле-

сом с загнутыми назад лопатками смонтированы на высокоэффективных

виброизоляторах. Двигатели оснащены электронной системой защиты от

перегрева электродвигателя.

DVC-P

Варианты исполнения: Для поддержания постоянного давления в системе

воздуховодов вентиляторы оснащаются встроенным регулятором давления -

серия DVC..-P, для поддержания постоянного расхода воздуха - потенцио-

метром (например, типа MTP-10 - электрическая принадлежность) - серия

DVC..-S.

Регулирование скорости: Управляющий сигнал подаётся непосредствен-

но на вентилятор, что позволяет с помощью переключающего контакта и тай-

мера задавать ночной/дневной режим работы системы. Напряжение питания

однофазных вентиляторов может изменяться от 200В до 277В, трехфазных -

от 380В до 480В.

Монтаж: Вентиляторы устанавливаются на крышный короб типа FDS или на

DVC-S + FTG

крышный шумоглушитель типа SSD.

Сертификаты: Сертификат соответствия РФ и Украины.

DVC

560-P/560-S

630-P/630-S

Напряжение/Частота

В/50-60 Гц

400

Фазность

Потребляемая мощность

Вт

1873

2444

Ток

2,88

3,72

Макс. расход воздуха

м³/с (м³/ч)

2,99 (10771)

3,59 (12920)

Частота вращения

мин^-1

1360

1210

Макс. температура перемещаемого воздуха

°C

“ при регулировании

°C

Уровень звукового давления на расст. 4/10м *

дБ(A)

63/55

64/56

Вес

кг

Класс изоляции двигателя

Класс защиты двигателя

IP 54

Регулятор

Тиристор

MTP10

Тип термозащиты

Встроенная

СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17

24/26

1150

955

750

293

M20x1,5

8xM8

ø 605

ø14(4x)

939

196

Вентиляторы EC

MUB 315-355

Конструкция: Корпус вентиляторов серии MUB изготовлен из алюминиево-

го профиля с изолированными резьбовыми каналами, позволяющими избе-

жать конденсации. Уголки корпуса изготовлены из армированного полиамида

РА6. Вентиляторы серии MUB оснащены изоляцией из негорючего стеклово-

локна толщиной 20 мм.

Двигатель: Модели MUB EC оснащены высокоэффективными ЕС-двигате-

лями постоянного тока с внешним ротором, с загнутыми назад лопатками.

Силовые электронные устройства встроены в корпус двигателя.

Электродвигатели с рабочим колесом с загнутыми назад лопатками смонти-

рованы на высокоэффективных виброизоляторах. Двигатели оснащены

электронной системой защиты от перегрева.

Регулирование скорости: Управление электродвигателем осуществляется

с помощью сигнала 0-10 В. Электродвигатели вентиляторов типоразмеров

выше 450 управляются сигналом 10 или 20 В через потенциометр. Все венти-

ляторы оснащены устройством аварийной сигнализации, подключаемым

через сухой контакт.

Питание электродвигателей от сети 50 или 60 Гц. Напряжение питания одно-

фазных электродвигателей может изменяться от 200 до 277 В, трехфазных -

от 380 до 480 В.

Монтаж: Вентиляторы серии MUB можно устанавливать в модульные систе-

мы, что позволяет создать оптимальную систему приточной или вытяжной

вентиляции по индивидуальному проекту.

Сертификаты: Сертификат соответствия РФ и Украины.

MUB025

315EC-A2

355EC-A2

Напряжение/Частота

В/50-60 Гц

230

Фазность

Потребляемая мощность

Вт

180

430

Ток

1,4

2,7

Макс. расход воздуха

м³/с (м³/ч)

0,63 (2250)/0,68 (2466)

0,75 (2700)/0,83 (3000)

Частота вращения

мин^-1

1870

1660

Макс. температура перемещаемого воздуха

°C

“ при регулировании

°C

Уровень звукового давления на расст. 3 м

дБ(A)

Вес

кг

Класс изоляции двигателя

Класс защиты двигателя

IP 44

Тип термозащиты

Встроенная

Регулятор скорости, бесшаговый

Тиристор

MTV

СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17

C øD øE F

MUB025 315

500

420

315

200

MUB025 355

500

420

355

224

198

Вентиляторы EC

500

1000

1500

2000

2500

500

1000

1500

2000

2500

500

FGV с. 463

450

MUB025

450

MUB025

315EC-A2

SRKG с. 452

UGS с. 464

0,14

0,28

0,42

0,56

0,69

0,14

0,28

0,42

0,56

0,69

100

200

MUB025 315EC-A2

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA К входу

дБ(A) 67

62 62 58 53 45

L_wA К выходу

дБ(A) 69

64 64 60 55 47

L_wA К окружению дБ(A) 51

46 46 42 37 29

Условия испытаний: q_v = 0,28 м³/с, P_s = 250 Па

500

1000

1500

2000

2500

3000

500

1000

1500

2000

2500

3000

500

450

MUB025

355EC-A2

400

355EC-A2

400

350

300

250

200

150

100

0,14

0,28

0,42

0,56

0,69

0,83

0,14

0,28

0,42

0,56

0,69

0,83

250

500

MTV с. 423

MUB025 355EC-A2

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA К входу

дБ(A) 78

73 72 69 64 57

L_wA К выходу

дБ(A) 80

75 74 71 66 59

L_wA К окружению дБ(A) 55

50 49 46 41 34

Условия испытаний: q_v = 0,94 м³/с, P_s = 451 Па

REV с. 434

199

Вентиляторы EC

MUB 400-450

Конструкция: Корпус вентиляторов серии MUB изготовлен из алюминиево-

го профиля с изолированными резьбовыми каналами, позволяющими избе-

жать конденсации. Уголки корпуса изготовлены из армированного полиамида

РА6. Вентиляторы серии MUB оснащены изоляцией из негорючего стеклово-

локна толщиной 20 мм.

Двигатель: Модели MUB EC оснащены высокоэффективными ЕС-двигате-

лями постоянного тока с внешним ротором, с загнутыми назад лопатками.

Силовые электронные устройства встроены в корпус двигателя. Электродви-

гатели с рабочим колесом с загнутыми назад лопатками смонтированы на

высокоэффективных виброизоляторах. Двигатели оснащены электронной

системой защиты от перегрева.

Регулирование скорости: Управление электродвигателем осуществляется

с помощью сигнала 0-10 В. Электродвигатели вентиляторов типоразмеров

выше 450 управляются сигналом 10 или 20 В через потенциометр. Все венти-

ляторы оснащены устройством аварийной сигнализации, подключаемым

через сухой контакт.

Питание электродвигателей от сети 50 или 60 Гц. Напряжение питания одно-

фазных электродвигателей может изменяться от 200 до 277 В, трехфазных -

от 380 до 480 В.

Монтаж: Вентиляторы серии MUB можно устанавливать в модульные систе-

мы, что позволяет создать оптимальную систему приточной или вытяжной

вентиляции по индивидуальному проекту.

Сертификаты: Сертификат соответствия РФ и Украины.

MUB042

400EC-A2

450EC-A2-K

Напряжение/Частота

В/50-60 Гц

230

Фазность

Потребляемая мощность

Вт

378

580

Ток

2,26

2,4

Макс. расход воздуха

м³/с (м³/ч)

1,07 (3850)/1,13 (4055)

1,38 (4968)/1,42 (5100)

Частота вращения

мин^-1

1339

1250

Макс. температура перемещаемого воздуха

°C

“ при регулировании

°C

Уровень звукового давления на расст. 3 м

дБ(A)

Вес

кг

Класс изоляции двигателя

Класс защиты двигателя

IP 44

IP 54

Тип термозащиты

Встроенная

Регулятор скорости, бесшаговый

Тиристор

MTV

СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17

øD

øE

MUB042 400

670

590

400

253

MUB042 450

670

590

450

286

200

Вентиляторы EC

FGV с. 463

400EC-A2

SRKG с. 452

UGS с. 464

0,28

0,56

0,83

1,11

0,28

0,56

0,83

1,11

100

200

300

400

MUB042 400EC-A2

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA К входу

дБ(A) 78

73 72 69 64 57

L_wA К выходу

дБ(A) 80

75 74 71 66 59

L_wA К окружению дБ(A) 55

50 49 46 41 34

Условия испытаний: q_v = 0,94 м³/с, P_s = 350 Па

1000

2000

3000

4000

5000

6000

1000

2000

3000

4000

5000

6000

MUB042

450EC-A2-K

0,28

0,56

0,83

1,11

1,39

1,67

0,28

0,56

0,83

1,11

1,39

1,67

150

300

450

600

MTV с. 423

MUB042 450EC-A2-K

Октавные полосы частот, Гц

Гц Общ 63 125 250 500 1k 2k 4k 8k

L_wA К входу

дБ(A) 75

70 69 66 61 54

L_wA К выходу

дБ(A) 77

72 71 68 63 56

L_wA К окружению дБ(A) 59

54 53 50 45 38

Условия испытаний: q_v = 1,06 м³/с, P_s = 300 Па

REV с. 434

201

SYSTEMAIR (вентиляционное оборудование). Каталог (2009-2010 год) - часть 10
