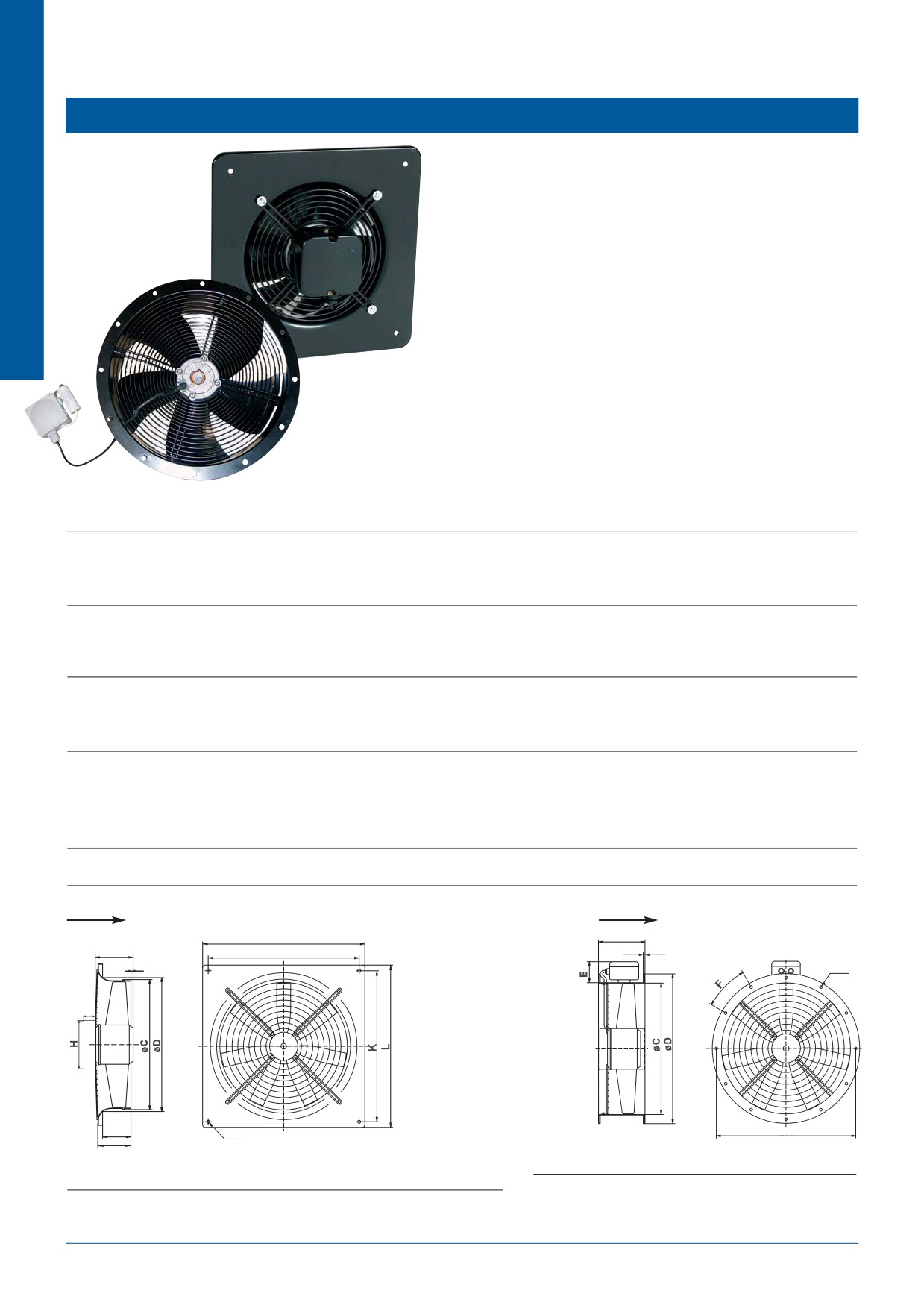

Осевые вентиляторы низкого давления
AW/AR 350/400
AW
Рекомендации по применению: Вентиляторы AW - для вытяжной
вентиляции без сетей воздуховодов (складов, компрессорных и т.д.),
AR - для систем подпора воздуха в системах противодымной вентиля-
ции.
Конструкция: Корпус вентиляторов и рабочее колесо с серповидными
лопатками изготовлены из оцинкованной стали и окрашены в черный
цвет. Вентиляторы AW оснащены квадратными пластинами для настен-
ного монтажа. Вентиляторы AR оснащены фланцами для крепления к
воздуховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним рото-
ром с регулируемой скоростью вращения. Двигатели оснащены
встроенными термоконтактами с выводами для подключения к внешне-
му устройству защиты от перегрева.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступен-
чатого трансформатора, 3-фазных - с помощью 5-ти ступенчатого
трансформатора или изменением способа подключения «треуголь-
ник»/«звезда».
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AR
AR - для монтажа в воздуховоды.
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
350E4-K
350D4-2K
400E4-K
400D4-2K
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Потребляемая мощность
Вт
182
284
160
169
Ток
A
0,79
0,5
0,73
0,50
Макс. расход воздуха
м3/с (м3/ч)
0,88 (3150)
0,91 (3283)
1,17 (4200)
1,11 (4000)
Частота вращения
мин-1
1266
1225
1430
1450
Макс. температура перемещаемого воздуха
°C
40
55
40
40
“ при регулировании
°C
40
55
40
40
Уровень звукового давления на расст. 1 м
дБ(A)
63
63
68
67
Вес
кг
6,4
6,4
7,9
7,9
Класс изоляции двигателя
B
B
B
B
Класс защиты двигателя
IP 44
IP 44
IP 44
IP 44
Емкость конденсатора
мкФ
4
-
6
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Переключатель, звезда/ треуг.
-
S-DT2 SKT
-
S-DT2 SKT
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 1,5
RTRD 2
RTRE 1,5
RTRD 2
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 1,5
RTRDU 2
REU 1,5
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
REE 1
-
REE 1
-
Схема подключения, стр. 11-17
5
16
5
16
Направление потока воздуха
Направление потока воздуха
I
A
J
A
B
B
øG
G
E
øM
F
øH
A B øC øD E F G H I J K L øM
A B øC øD E F øG øH
AW 350E4-K
139 24 388 395 68
80
27
92 485 435 435 485
9
AR 350D4-2K 135
6
356 421 72
8x45°
9,5
395
AW 400E4-K
152 19 420 428 86
98
27
92 540 490 490 540
9
AR 400D4-2K 155
6
400 466 72 12x30° 9,5
438
142
Осевые вентиляторы низкого давления
VK с. 466

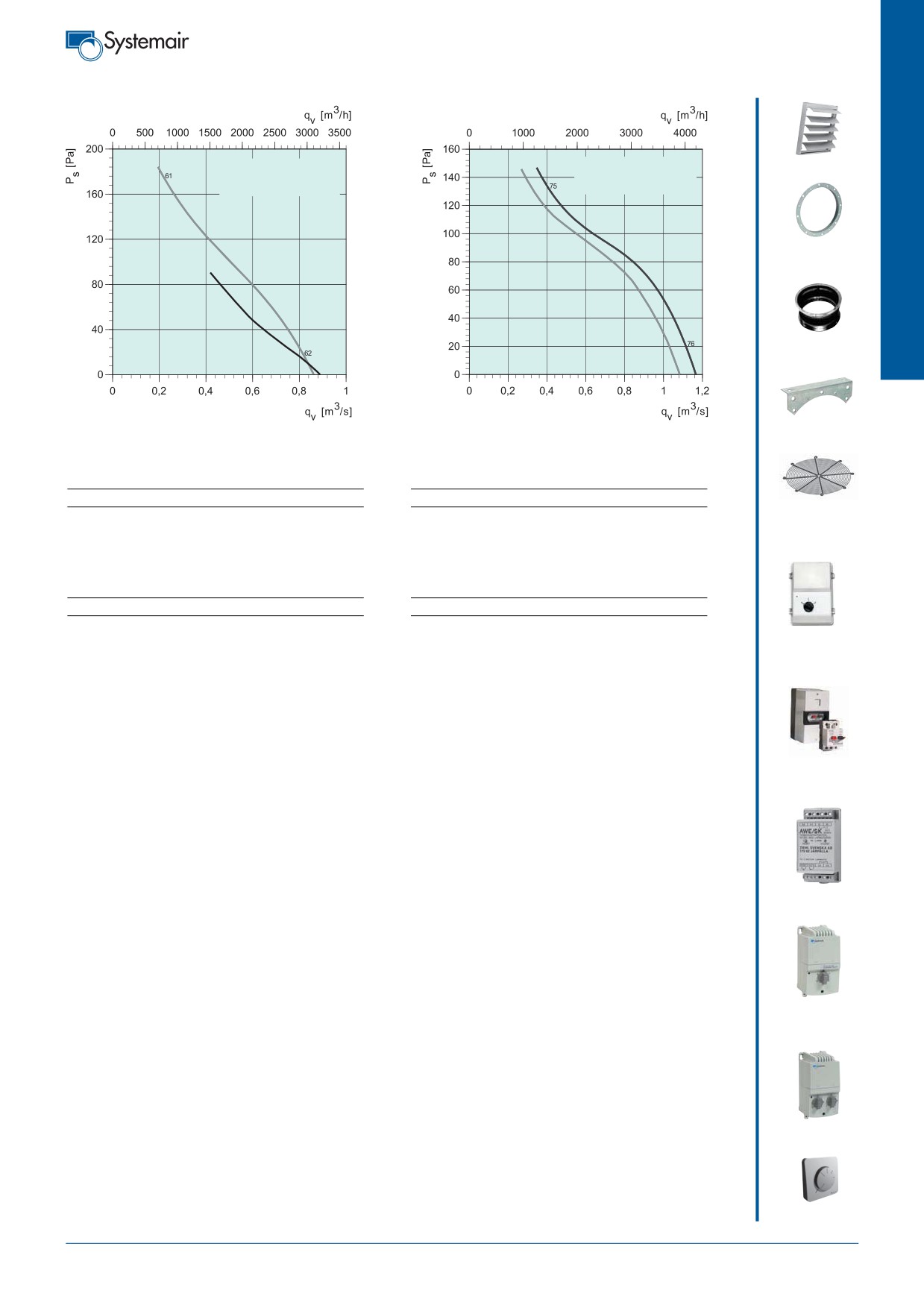

AW/AR 400E4-K
AW/AR 350E4-K
74
AW/AR 400D4-2K
AW/AR 350D4-2K
GFL-AR с.463
70
EV-AR с.463
75
71
MFA-AR с.465
AW/AR 350E4-K
AW/AR 400E4-K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 70
61
62
63
63 62 60 56 52
LwA Вход/Выход дБ(A) 75
66
67
68
68 67 65 61 57
SG-AW/AR
Условия испытаний: qv = 0,54 м3/с, Ps
= 90 Па
Условия испытаний: qv = 0,56 м3/с, Ps = 108 Па
с.466
AW/AR 350D4-2K
AW/AR 400D4-2K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 70
61
62
63
63 62 60 56 52
LwA Вход/Выход дБ(A) 74
65
66
67
67 66 64 60 56
Условия испытаний: qv = 0,44 м3/с, Ps = 100 Па
Условия испытаний: qv = 0,56 м3/с, Ps = 100 Па
S-DT2 SKT
с. 430
S-ET/ STDT
с. 426
AWE-SK
с. 425
RTRE/RTRD
с. 422
REU с. 421
REE с. 422
143

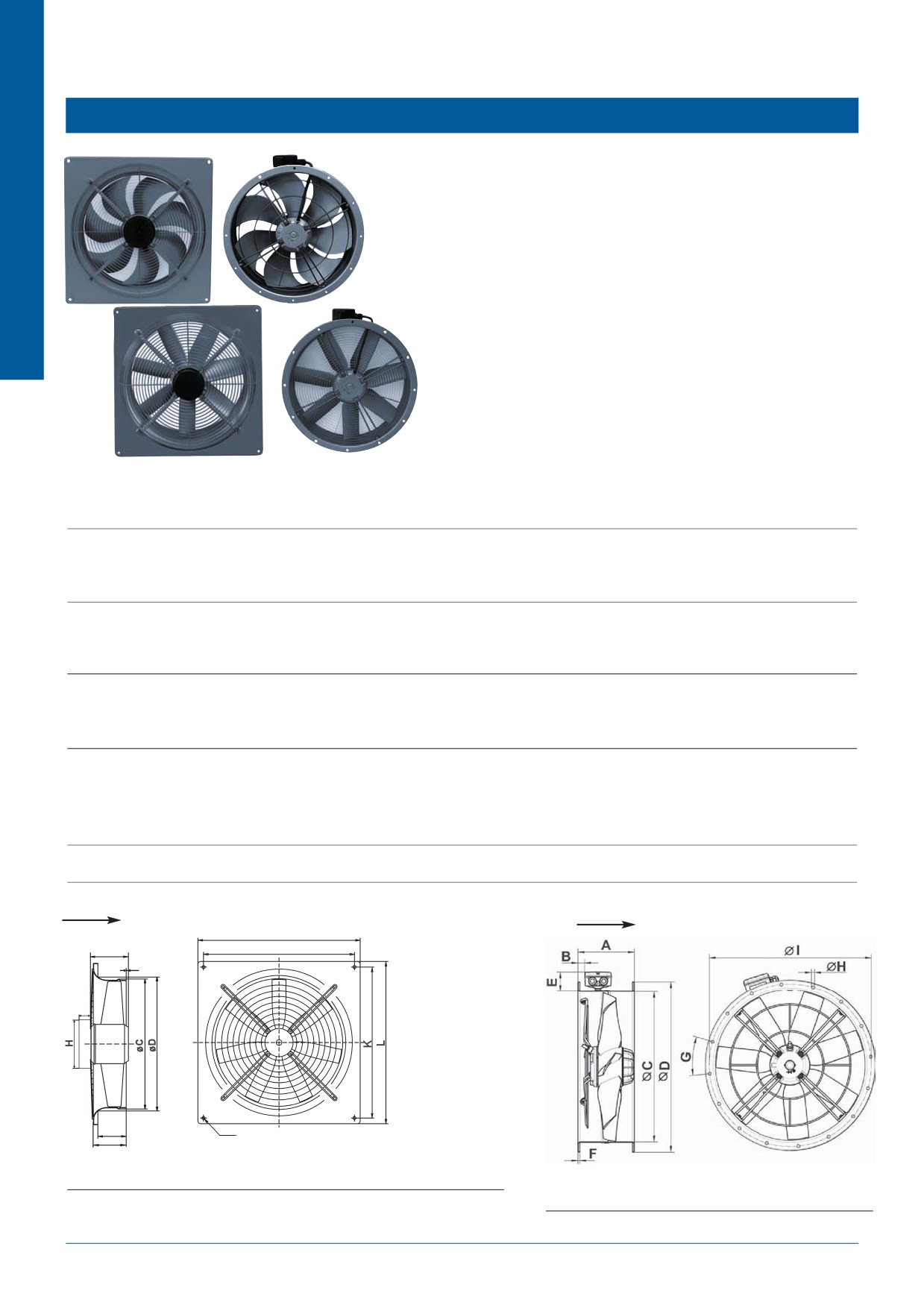

Осевые вентиляторы низкого давления
AW/AR 450
AW
Рекомендации по применению: Вентиляторы AW - для вытяжной вен-
тиляции без сетей воздуховодов (складов, компрессорных и т.д.), AR -
для систем подпора воздуха в системах противодымной вентиляции.
Конструкция: Корпус вентиляторов изготовлен из оцинкованной
стали, рабочее колесо с лопатками аэродинамической формы - из алю-
миния, все части окрашены в черный цвет. Вентиляторы AW оснащены
квадратными пластинами для настенного монтажа. Вентиляторы
AR оснащены фланцами для крепления к воздуховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним рото-
ром с регулируемой скоростью вращения. Двигатели оснащены
встроенными термоконтактами с выводами для подключения к внешне-
му устройству защиты от перегрева.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступенча-
того трансформатора, 3-фазных - с помощью 5-ти ступенчатого транс-
форматора
или
изменением
способа
подключения
«треугольник»/«звезда».
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AR - для монтажа в воздуховоды.
AR
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
450E4-K
450D4-2K
450E4
450D4-2
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Потребляемая мощность
Вт
352
183
610
540
Ток
A
1,56
0,42
2,80
1,05
Макс. расход воздуха
м3/с (м3/ч)
1,58 (5789)
1,52 (5454)
2,05 (7380)
2,05 (7380)
Частота вращения
мин-1
1300
1366
1310
1340
Макс. температура перемещаемого воздуха
°C
40
45
60
60
“ при регулировании
°C
40
45
60
60
Уровень звукового давления на расст. 3м
дБ(A)
72
71
68
71
Вес
кг
9,5
9,0
7,9
7,9
Класс изоляции двигателя
B
B
F
F
Класс защиты двигателя
IP 44
IP 44
IP 54
IP 54
Емкость конденсатора
мкФ
8
-
6
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Переключатель, звезда/ треуг.
-
S-DT2 SKT
-
S-DT2 SKT
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 1,5
RTRD 2
RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 1,5
RTRDU 2
REU 3
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
REE 2
REE 4
-
-
Схема подключения, стр. 11-17
5
16
3
16
Направление потока воздуха
Направление потока воздуха
I
A
A
J
B
B
øG
G
E
øM
øH
F
A B øC øD E F øG øH
A B øC øD E F G H I J K L øM
AR 450D4-2K 160
6
451
515
72 12x30°
9,5
478
AW 450E4-K 165
24
465 500
84 100
12
100 575 535
535 575 11
AR 450D4-2
160
6
451
515
72 12x30°
9,5
487
AW 450E4
86
16
465 480
81
-
12
100 575 535
535 575 11
450E4
175
6
451
515
72 12x30°
9,5
487
144
Осевые вентиляторы низкого давления
0
1500
3000
4500
6000
7500
0
1500
3000
4500
6000
7500
AW/AR 450E4
VK с. 466
AW/AR 450E4-K
AW/AR 450D4-2K
AW/AR 450D4-2
78
75
76
GFL-AR с.463
79
78
76
EV-AR с.463
0
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
1,8
2
0
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
1,8
2
MFA-AR с.465
AW/AR 450E4-K
AW/AR 450E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 79
70
71
72
72 71 69 65 61
LwA Вход/Выход дБ(A) 75
66
67
68
68 67 65 61 57
SG-AW/AR
Условия испытаний: qv = 1,14 м3/с, Ps
= 88 Па
Условия испытаний: qv = 0,92 м3/с, Ps = 145 Па
с.466
AW/AR 450D4-2K
AW/AR 450D4-2
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 78
69
70
71
71 70 68 64 60
LwA Вход/Выход дБ(A) 76
67
68
69
69 68 66 62 58
Условия испытаний: qv = 0,71 м3/с, Ps = 123 Па
Условия испытаний: qv = 1,11 м3/с, Ps = 154 Па
S-DT2 SKT
с. 430
S-ET/STDT
с. 426
RTRE/RTRD
c. 422
REU с. 421
REE с. 422
145

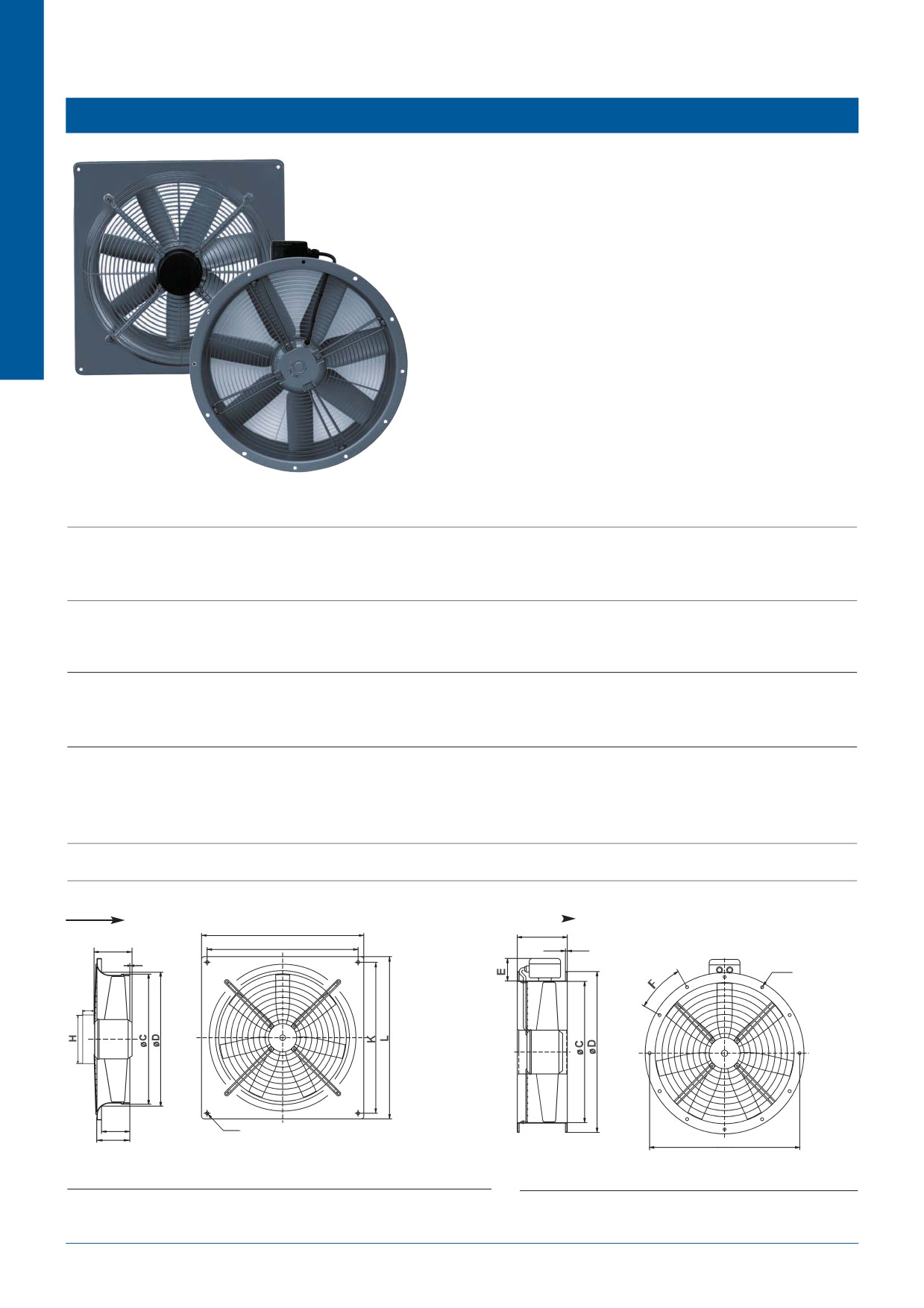

Осевые вентиляторы низкого давления
AW/AR 500/560
Рекомендации по применению: Вентиляторы AW - для вытяжной вен-
AR 500
тиляции без сетей воздуховодов (складов, компрессорных и т.д.), AR -
для систем подпора воздуха в системах противодымной й вентиляции.
Конструкция: Корпус вентиляторов - из оцинкованной стали, рабочее
колесо с лопатками аэродинамической формы - из литого алюминия.
Вентиляторы AW оснащены квадратными пластинами для настенного
монтажа. Вентиляторы AR оснащены фланцами для крепления к возду-
ховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним рото-
ром с регулируемой скоростью вращения. Двигатели оснащены
AW 500
встроенными термоконтактами с выводами для подключения к внешне-
му устройству защиты от перегрева.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступенча-
того трансформатора, 3-фазных - с помощью 5-ти ступенчатого транс-
форматора
или
изменением
способа
подключения
«треугольник»/«звезда».
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AW 560
AR 560
AR - для монтажа в воздуховоды.
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
500E4
500D4-2
560E4
560D4-2
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Потребляемая мощность
Вт
780
780
1430
993
Ток
A
4,5
1,38
6,37
1,80
Макс. расход воздуха
м3/с (м3/ч)
2,46 (8802)
2,51 (9050)
3,74 (13406)
3,43 (12355)
Частота вращения
мин-1
1088
1336
1289
1220
Макс. температура перемещаемого воздуха
°C
60
65
50
50
“ при регулировании
°C
60
65
50
50
Уровень звукового давления на расст. 3м
дБ(A)
73
69
76
75
Вес
кг
11,4/19,2
15,8/19,2
26,8/28,3
18,4/21
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
16
-
30
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Переключатель, звезда/ треуг.
-
S-DT2 SKT
-
S-DT2 SKT
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 5
RTRD 2
RTRE 7
RTRD 2
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 5
RTRDU 2
REU 7
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
REE 4
--
-
Схема подключения, стр. 11-17
3
18
3
18
Направление потока воздуха
Направление потока воздуха
I
A
J
B
G
E
øM
F
A B øC øD E F G H I J K L øM
ÁW 500E4
218
24
517
528 104
206 12 100
655
615
615 655 11
A B øC øD E F G øH øI
AW 560E4
215
49
568
589 120
135 12 100
725
675
675 725 11
AR 500D4-2 174
6
503
567 72 9,5 12x30° 11,5
541
146
Осевые вентиляторы низкого давления

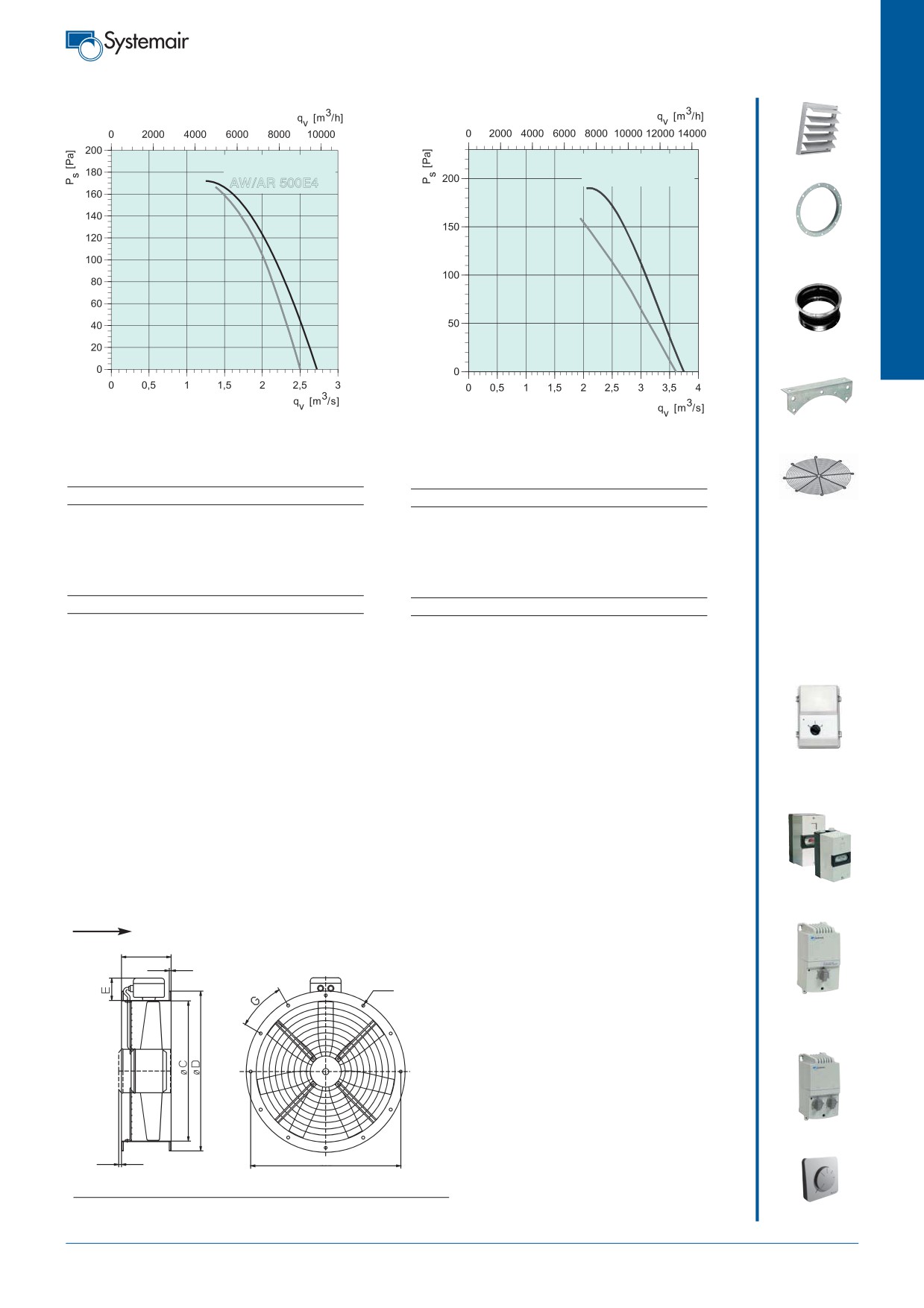

AW/AR 560E4
VK с. 466
AW/AR 500D4-2
81
AW/AR 500E4
AW/AR 560D4-2
77
80
GFL-AR с.463
82
81
EV-AR с.463
80
82
84
MFA-AR с.465
AW/AR 500E4
AW/AR 560E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 81
72
73
74
74 73 71 67 63
LwA Вход/Выход дБ(A) 82
73
74
75
75 74 72 68 64
SG-AW/AR
Условия испытаний: qv = 1,67 м3/с, Ps
= 120 Па
Условия испытаний: qv = 2,22 м3/с, Ps = 145 Па
с.466
AW/AR 500D4-2
AW/AR 560D4-2
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 80
71
72
73
73 72 70 66 62
LwA Вход/Выход дБ(A) 82
73
74
75
75 74 72 68 64
Условия испытаний: qv = 1,39 м3/с, Ps = 170 Па
Условия испытаний: qv = 2,22 м3/с, Ps = 145 Па
S-DT2 SKT
с. 430
S-ET/STDT
с. 426
Направление потока воздуха
A
B
øH
RTRE/RTRD
c. 422
REU с. 421
F
øI
A B øC øD E F G
øH øI
AR 560D4-2
210
6
559
636
72
25
16x22,5
11,5
605
REE с. 422
147

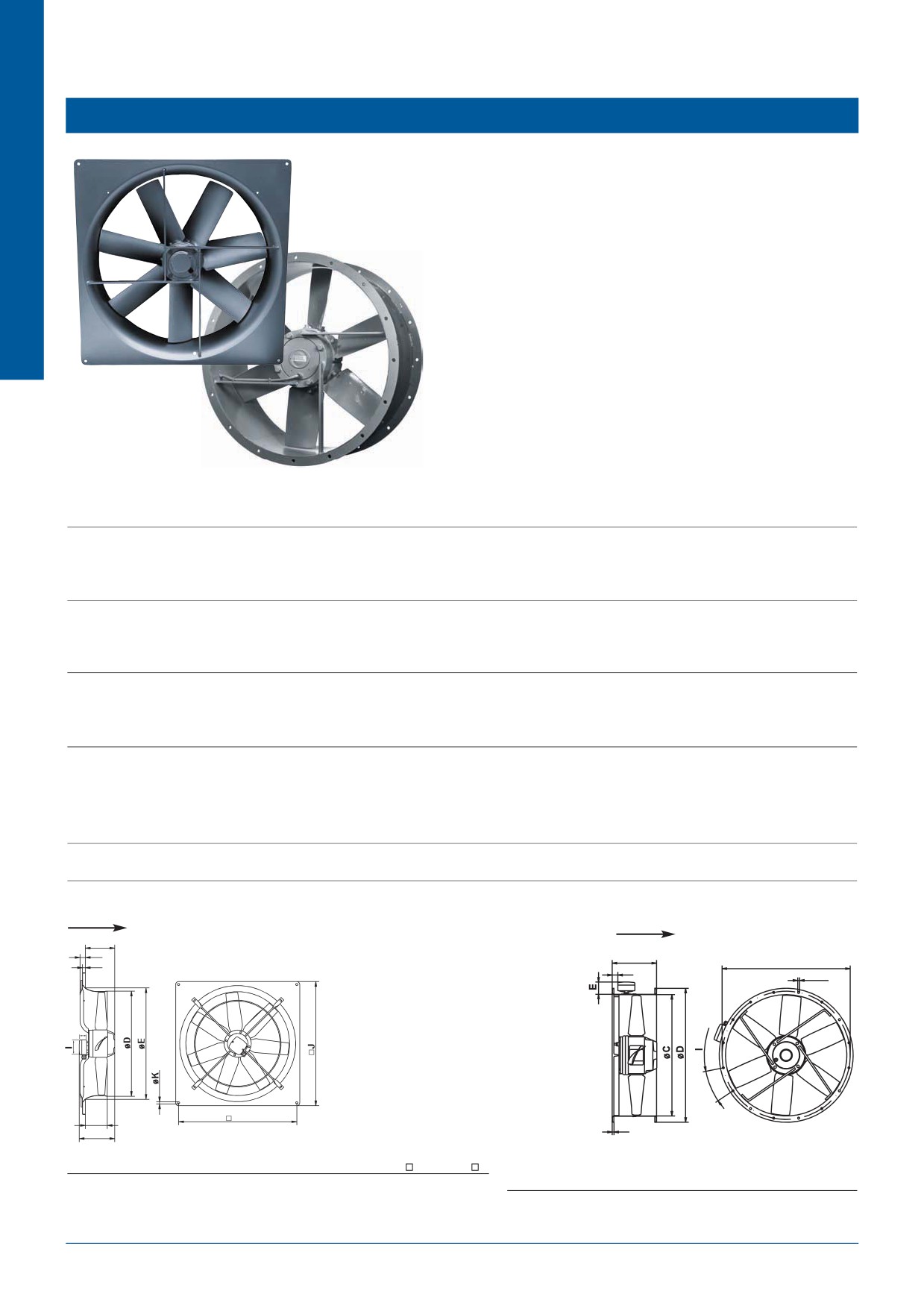

Осевые вентиляторы низкого давления
AW/AR 630
Рекомендации по применению: Вентиляторы AW - для вытяжной вен-
тиляции без сетей воздуховодов (складов, компрессорных и т.д.), AR -
для систем подпора воздуха в системах противодымной вентиляции.
Конструкция: Корпус вентиляторов - из оцинкованной стали, рабочее
колесо с лопатками аэродинамической формы - из литого алюминия.
Вентиляторы AW оснащены квадратными пластинами для настенного
монтажа. Вентиляторы AR оснащены фланцами для крепления к возду-
ховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним рото-
ром с регулируемой скоростью вращения. Двигатели оснащены
встроенными термоконтактами с выводами для подключения к внешне-
му устройству защиты от перегрева.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступенча-
AW
того трансформатора, 3-фазных - с помощью 5-ти ступенчатого транс-
форматора
или
изменением
способа
подключения
«треугольник»/«звезда».
AR
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AR - для монтажа в воздуховоды.
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
630D4-2
630E6
630D6-2
Напряжение/Частота
В/50Гц
400
230
400
Фазность
~
3
1
3
Потребляемая мощность
Вт
1950
603
563
Ток
A
3,41
2,73
1,35
Макс. расход воздуха
м3/с (м3/ч)
4,95 (17800)
3,41 (12287)
3,36 (11966)
Частота вращения
мин-1
1353
890
886
Макс. температура перемещаемого воздуха
°C
60
60
60
“ при регулировании
°C
60
60
60
Уровень звукового давления на расст. 3м
дБ(A)
79,8
70,2
71
Вес
кг
28,6/32
18,8
19,7/25
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
12
-
Тип термозащиты
STDT 16
S-ET 10
STDT 16
Переключатель, звезда/ треуг.
S-DT2 SKT
-
S-DT2 SKT
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 4
RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 4
REU 3
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
-
REE 4
-
Схема подключения, стр. 11-17
18
3
18
Направление потока воздуха
Направление потока воздуха
I
A
A
J
B
B
øG
G
E
øM
F
øH
A B øC øD E F G H I J K L øM
A B øC øD E
F
øG øH
AW 630D4-2 225
64 643 664 130 150 13 100 805 750 750 805 11
AR 630D4-2
220
6
634
709
72
16x22,5°
11,5
674
AW 630E6
205
24 643 670 130 150 13 100 805 750 750 805 11
AR 630D6-2
220
6
634
709
72
16x22,5°
11,5
674
148
Осевые вентиляторы низкого давления
AW/AR 630E6
VK с. 466
AW/AR 630D4-2
AW/AR 630D6-2
81
GFL-AR с.463
80
EV-AR с.463
MFA-AR с.465
AW/AR 630D4-2
AW/AR 630E6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 90
81
82
83
83 82 80 76 72
LwA Вход/Выход дБ(A) 79
70
71
72
72 71 69 65 61
SG-AW/AR
Условия испытаний: qv = 4,8 м3/с, Ps = 83 Па
Условия испытаний: qv = 3,1 м3/с, Ps = 36 Па
с.466
AW/AR 630D6-2
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA Вход/Выход дБ(A) 81
72
73
74
74 73 71 67 63
Условия испытаний: qv = 3,1 м3/с, Ps = 36 Па
S-DT2 SKT
с. 430
S-ET/STDT
с. 426
RTRE/RTRD
c. 422
REU с. 421
REE с. 422
149

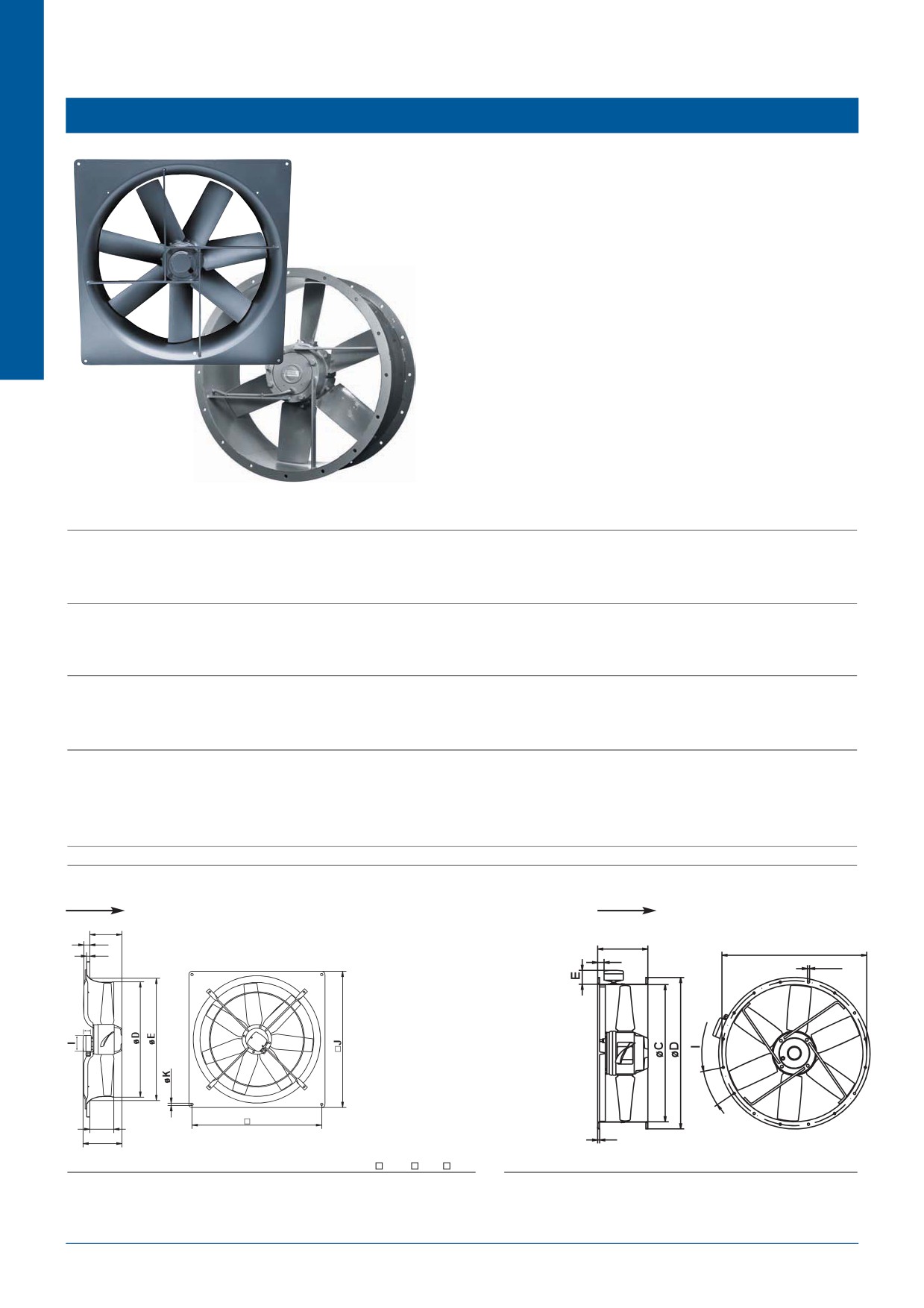

Осевые вентиляторы низкого давления
AW/AR 710
Рекомендации по применению: Вентиляторы AW - для вытяжной вен-
тиляции без сетей воздуховодов (складов, компрессорных и т.д.), AR -
AW
для систем подпора воздуха в системах противодымной вентиляции.
Конструкция: Корпус вентиляторов - из оцинкованной стали, рабочее
колесо с лопатками аэродинамической формы - из литого алюминия.
Вентиляторы AW оснащены квадратными пластинами для настенного
монтажа. Вентиляторы AR оснащены фланцами для крепления к возду-
ховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним рото-
ром с регулируемой скоростью вращения. Двигатели оснащены
встроенными термоконтактами с выводами для подключения к внешне-
му устройству защиты от перегрева.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступенча-
того трансформатора, 3-фазных - с помощью 5-ти ступенчатого транс-
форматора или изменением способа подключения
«треуголь-
ник»/«звезда».
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AR
AR - для монтажа в воздуховоды.
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
710D4-2
710E6
710D6-2
Напряжение/Частота
В/50Гц
400
230
400
Фазность
~
3
1
3
Потребляемая мощность
Вт
2633
886
885
Ток
A
4,45
4,1
1,18
Макс. расход воздуха
м3/с (м3/ч)
6,54 (23560)
4,56 (16460)
4,73 (17010)
Частота вращения
мин-1
1320
855
890
Макс. температура перемещаемого воздуха
°C
65
60
65
“ при регулировании
°C
65
60
65
Уровень звукового давления на расст. 3м
дБ(A)
78,8
74
65
Вес
кг
43/45
32
38,2/30,9
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
16
-
Тип термозащиты
STDT 16
S-ET 10
STDT 16
Переключатель, звезда/ треуг.
S-DT2 SKT
-
S-DT2 SKT
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 7
RTRE 5
RTRD 4
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 7
REU 5
RTRDU 4
Регулятор скорости, бесшаговый
Тиристор
-
REE 5
-
Схема подключения, стр. 11-17
18
3
18
Направление потока воздуха
Направление потока воздуха
A
B
A
C
øG
B
øH
H
F
L
F
G
A B C øD øE F G H I
J øK
L
AW 710D6-2
202
37
20
720 763 150 244
5 100
810
14,5
850
A B øC øD E F øG øH
I
AW 710D4-2
353
51
31
831 874 150 315
5 100
810
14,5
850
AR 710D6-2
260
33
711 785 72
10
751 11,5 16x22,5°
AW 710E6
202
37
20
720 763 150 244
5 100
810
14,5
850
AR 710D4-2
260
33
711 785 72
10
751 11,5 16x22,5°
150
Осевые вентиляторы низкого давления

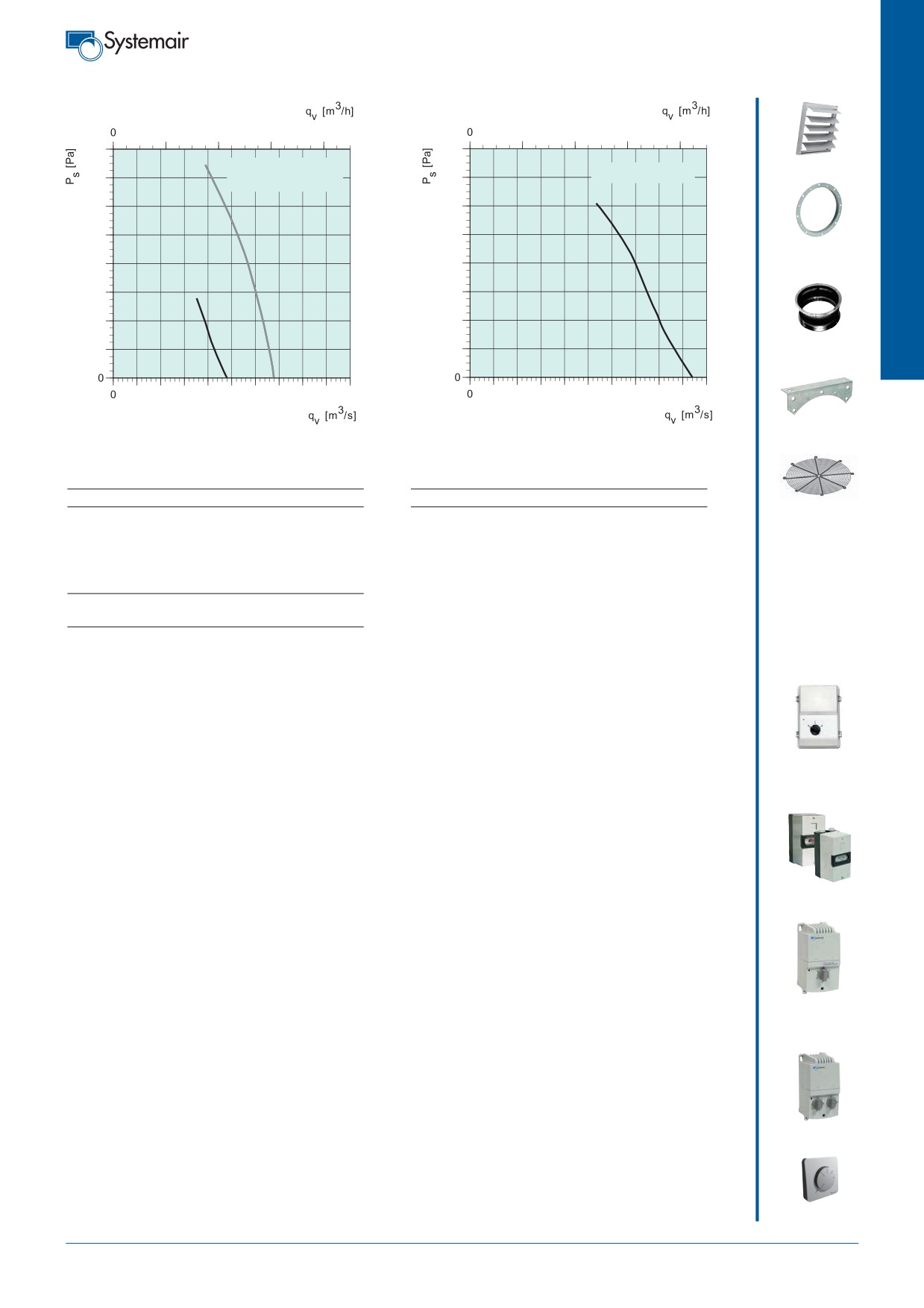

8000
16000
24000
32000
4000
8000
12000
16000
300
120
VK с. 466
AW/AR 710D6-2
AW/AR 710E6
260
105
AW/AR 710D4-2
240
90
90
81
200
75
GFL-AR с.463
160
60
120
45
80
30
82
92
82
EV-AR с.463
40
15
1
2
3
4
5
6
7
8
9
10
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
MFA-AR с.465
AW/AR 710D6-2
AW/AR 710E6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 82
73
74
75
75 74 72 68 64
LwA Вход/Выход дБ(A) 81
72
73
74
74 73 71 67 63
SG-AW/AR
Условия испытаний: qv = 4 м3/с, Ps = 50 Па
Условия испытаний: qv = 4 м3/с, Ps = 42 Па
с.466
AW/AR 710D4-2
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA Вход/Выход дБ(A) 90
71
66
8,0
82 86 85 79 69
Условия испытаний: qv = 5 м3/с, Ps = 220 Па
S-DT2 SKT
с. 430
S-ET/STDT
с. 426
RTRE/RTRD
c. 422
REU с. 421
REE с. 422
151
Осевые вентиляторы низкого давления
AW/AR 800/1000
Рекомендации по применению: Вентиляторы AW - для вытяжной вен-
AW
тиляции без сетей воздуховодов (складов, компрессорных и т.д.), AR -
для систем подпора воздуха в системах противодымной вентиляции.
Конструкция: Корпус вентиляторов - из оцинкованной стали, рабочее
колесо с лопатками аэродинамической формы - из литого алюминия.
Вентиляторы AW оснащены квадратными пластинами для настенного
монтажа. Вентиляторы AR оснащены фланцами для крепления к возду-
ховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним рото-
ром с регулируемой скоростью вращения. Двигатели оснащены
встроенными термоконтактами с выводами для подключения к внешне-
му устройству защиты от перегрева.
Регулирование скорости: Скорость 3-фазных вентиляторов можно
регулировать с помощью 5-ти ступенчатого трансформатора или изме-
нением способа подключения «треугольник»/«звезда».
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AR
AR - для монтажа в воздуховоды.
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
800D6-2
1000D6
1000D8-2
Напряжение/Частота
В/50Гц
400
400
400
Фазность
~
3
3
3
Потребляемая мощность
Вт
1409
5500
2245
Ток
A
2,70
10,5
4,2
Макс. расход воздуха
м3/с (м3/ч)
6,46 (23260)
13,9 (50000)
9,72 (35000)
Частота вращения
мин-1
895
935
661
Макс. температура перемещаемого воздуха
°C
60
60
70
“ при регулировании
°C
60
60
70
Уровень звукового давления на расст. 3м
дБ(A)
75
91
80,2
Вес
кг
41
84/73
74/74,2
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
-
-
Тип термозащиты
STDT 16
STDT 16
STDT 16
Переключатель, звезда/ треуг.
S-DT2 SKT
S-DT2 SKT
S-DT2 SKT
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 4
-
RTRD 7
Регулятор 5-ст., высок./низк. скорость
Трансформатор
-
-
RTRDU 7
Схема подключения, стр. 11-17
18
18
18
Направление потока воздуха
Направление потока воздуха
A
B
A
C
øG
B
øH
H
L
F
F
G
A B C øD øE F G H J L
A B øC øD E F øG øH I
AW 800D6-2
227
34
17
804
869
193
244
910
970
14,5
AR 800D6-2
280 33
797
875
72
10
837
11,5 24x15°
AW 1000D6
341,5 48
20
1016 1067
200 341,5 1110 1170 14,5
AR 1000D6
376 40 1003 1079 61
5
1043 11,5 24x15°
AW 1000D8-2
286
40
20
1009 1067
200
324
1110 1170 14,5
AR 1000D8-2 330 40 1003 1079 64
5
1043 11,5 24x15°
152
Осевые вентиляторы низкого давления

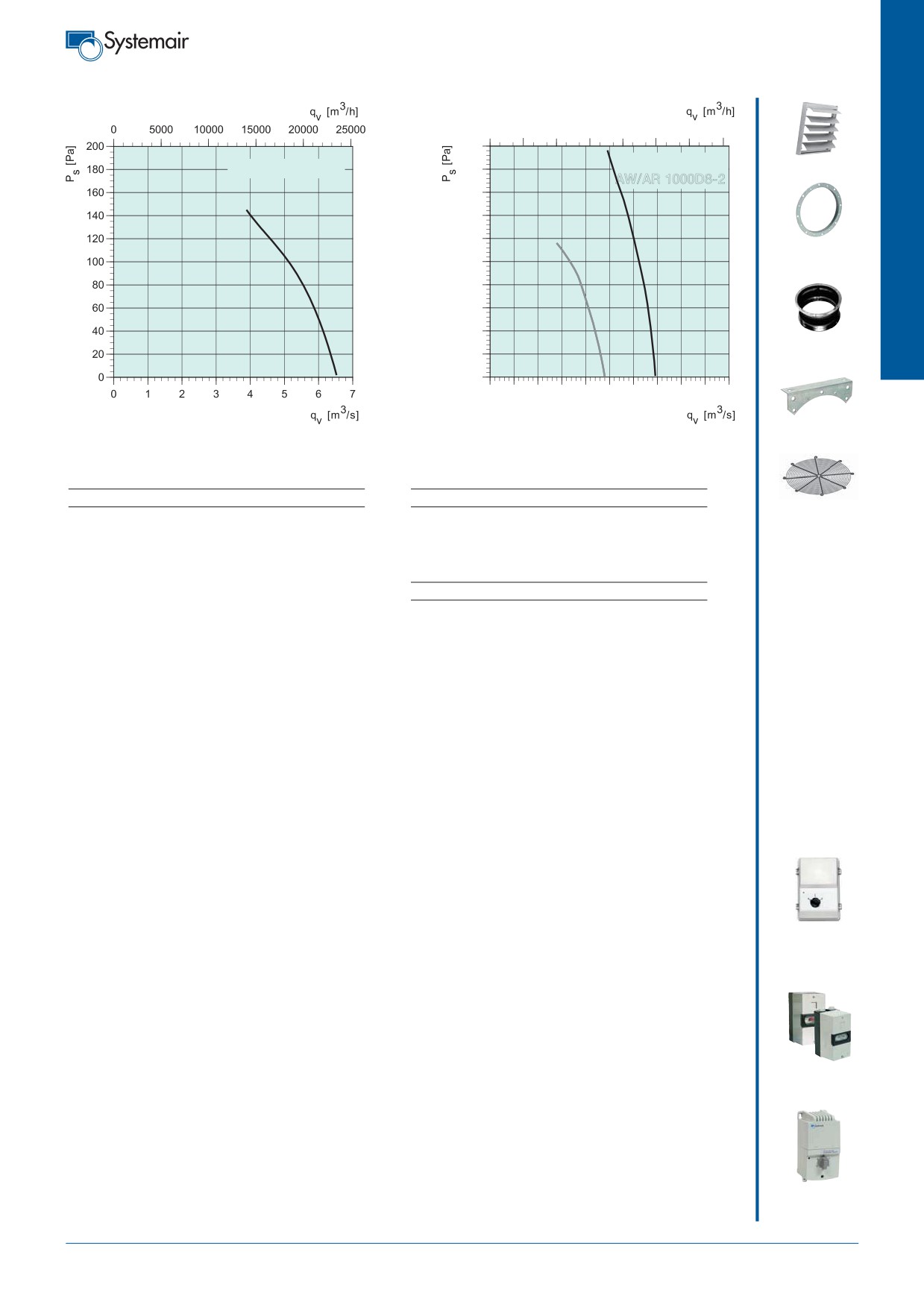

0
10000 20000 30000 40000 50000 60000 70000
250
98
AW/AR 1000D6
VK с. 466
AW/AR 800D6-2
225
AW/AR 1000D8-2
200
175
150
86
GFL-AR с.463
82
125
100
75
81
50
EV-AR с.463
25
87
98
0
0
1,5
3
4,5
6
7,5
9
10,5
12 13,5
15
MFA-AR с.465
AW/AR 800D6-2
AW/AR 1000D6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 82
73
74
75
75 74 72 68 64
LwA Вход/Выход дБ(A) 98
89
90
91
91 90 88 84 80
SG-AW/AR
Условия испытаний: qv = 5,8 м3/с, Ps
= 58 Па
Условия испытаний: qv = 11,6 м3/с, Ps = 110 Па
с.466
AW/AR 1000D8-2
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA Вход/Выход дБ(A) 86
77
78
79
79 78 76 72 68
Условия испытаний: qv = 5,56 м3/с, Ps = 149 Па
S-DT2 SKT
с. 430
STDT
с. 426
RTRD/RTRDU
с. 422
153
Осевые вентиляторы среднего давления
AXC/AXC-G/AXCBF
Системы подпора воздуха

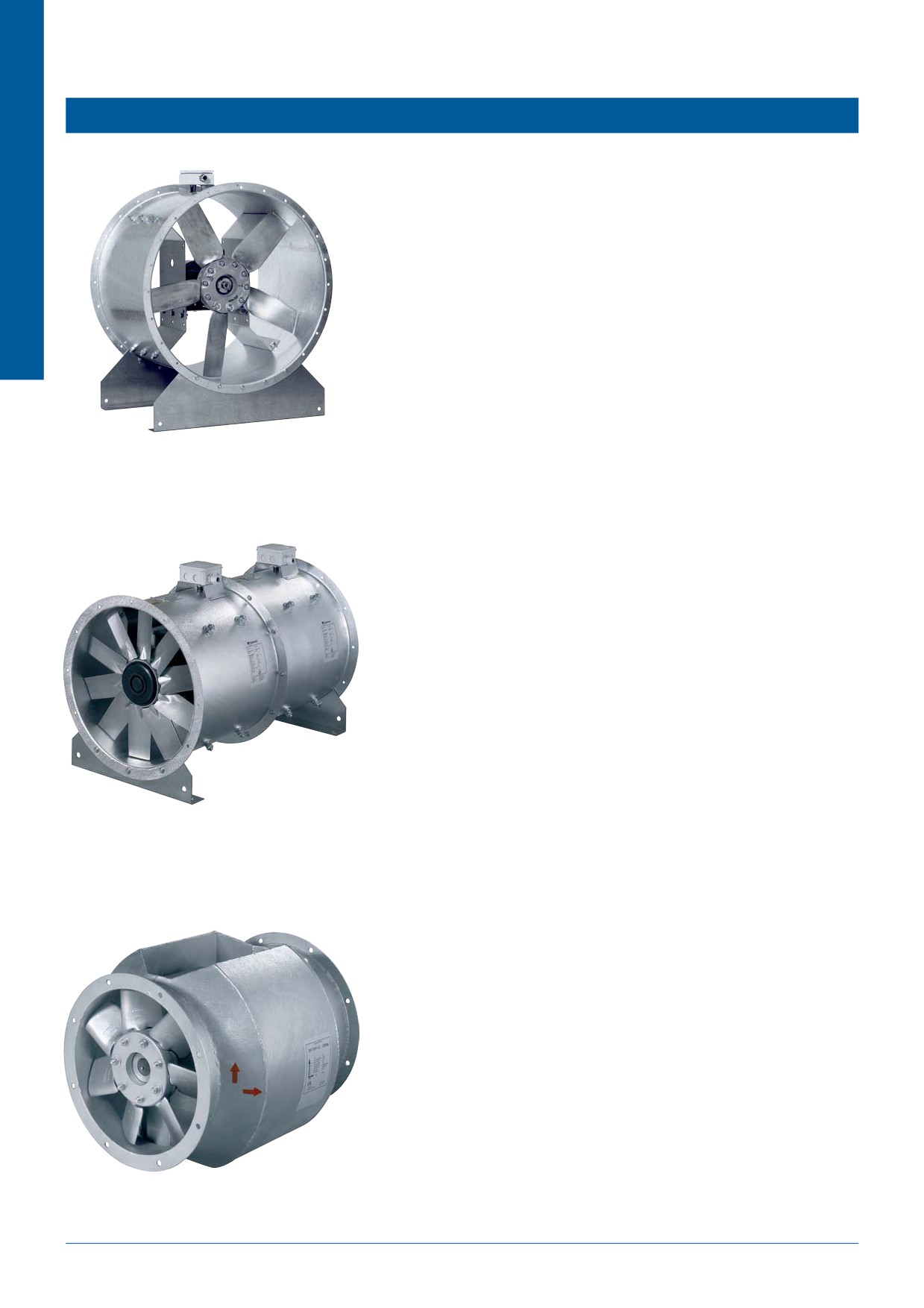

Рекомендации по применению: Вентиляторы применяются для подпора возду-
ха в системах противодымной вентиляции (до 55оС), а также для общеобменной
вытяжки с большим расходом воздуха (более 120 000 м3/час)
Конструкция: Корпус вентилятора изготовлен из оцинкованной стали методом
горячего погружения. Лопасти изготовлены из литого алюминия, имеют аэроди-
намическую форму, установлены под заданным углом для достижения макси-
мальной эффективности при работе
Двигатель: Электродвигатель вентилятора расположен в потоке воздуха, класс
защиты двигателя IP55, класс изоляции F. Для тепловой защиты двигатель снаб-
жен встроенным терморезистором PTC для подключения к внешнему устройству
защиты.
Регулирование скорости: Скорость двигателей регулируется с помощью
частотного преобразователя.
Подключение: Вентилятор имеет клеммную коробку на корпусе (класс защиты
IP65) для подключения питания. Электрические схемы 13b, 15b, 17.
Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вста-

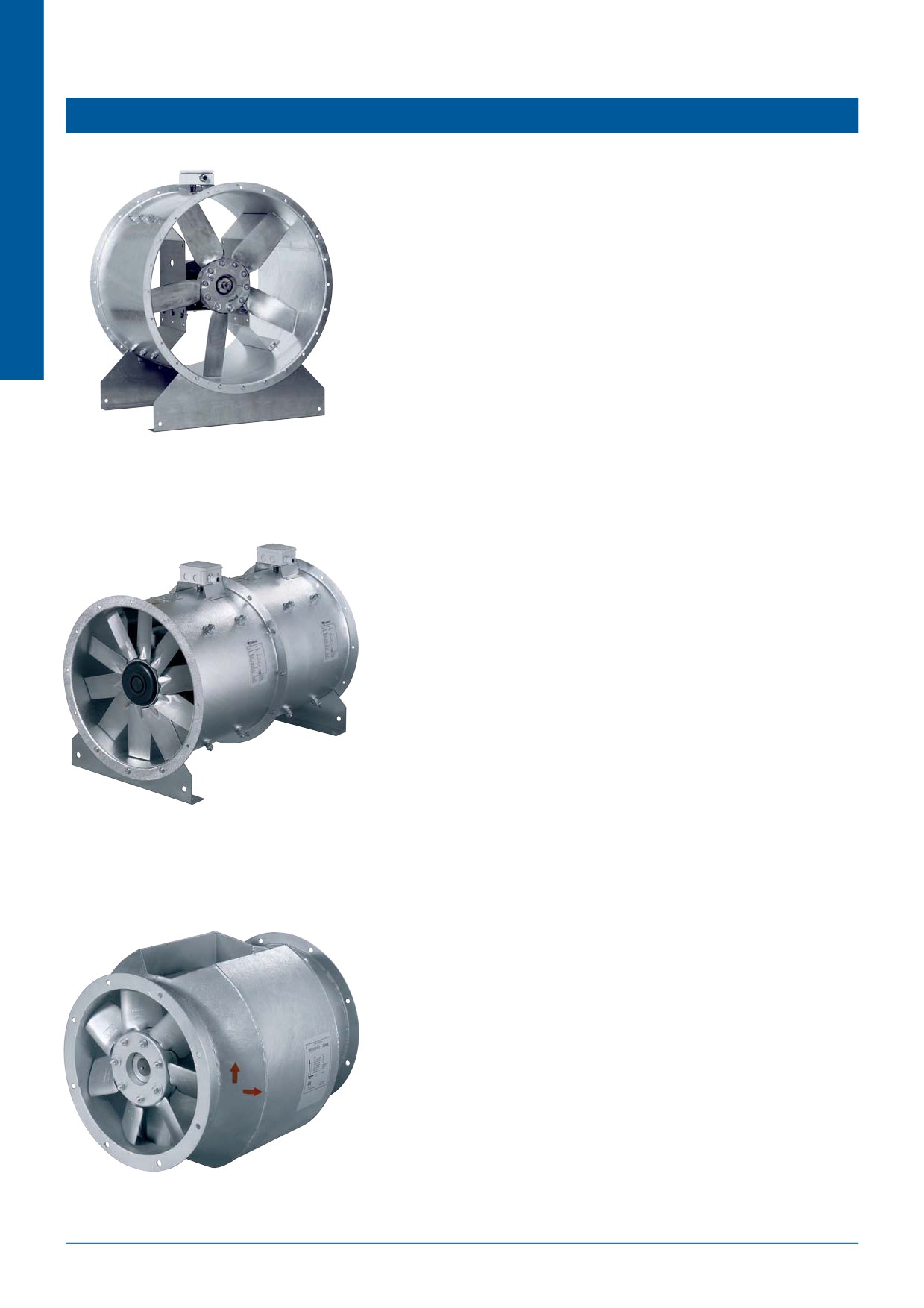

AXC
вок EV (доп. принадлежность). На заборе воздуха устанавливается защитная
решетка типа SG (доп. принадлежность).
Сертификаты: Сертификат соответствия РФ и Украины.
Вытяжные вентиляторы для гаражных помещений
Рекомендации по применению: Вентиляторы применяются для подпора возду-
ха в системах противодымной вентиляции (до 55оС), а также для общеобменной
вытяжки из подземных автостоянок с расходом воздуха (до 270000 м3/час).
Конструкция: Корпус вентилятора состоит из двух последовательно уставлен-
ных секций AXC.
Двигатель: Электродвигатели каждой секции вентилятора расположены в пото-
ке воздуха, класс защиты двигателя IP55, класс изоляции F. Для тепловой защи-
ты двигатели снабжены встроенным терморезистором PTC для подключения к
внешнему устройству защиты.
Регулирование скорости: Скорость двигателей регулируется с помощью
частотного преобразователя (подбирается на суммарный ток двигателей).
Подключение: Вентилятор имеет клеммную коробку на корпусе каждой секции
(класс защиты IP65) для подключения питания. Электрические схемы 13b, 15b, 17.
Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вста-
вок EV (доп. принадлежность). На заборе воздуха устанавливается защитная
решетка типа SG (доп. принадлежность). Используются 3 монтажных опоры MFA.
Сертификаты: Сертификат соответствия РФ и Украины.
AXC-G
Вентиляторы для удаления горячих газов (до 200оС)
Рекомендации по применению: Вентиляторы применяются для удаления воз-
духа с температурой до 200оС в системах вентиляции сушильных комбинатов,
отвода горячих газов из цехов и котельных.
Конструкция: Корпус вентилятора выполнен из оцинкованной стали; лопасти- из
литого алюминия.
Двигатель: Электродвигатель (1- и 3-х фазный) изолирован от потока переме-
щаемого воздуха. Класс защиты двигателя IP55, класс изоляции F. Для тепловой
защиты двигатели снабжены встроенным терморезистором PTC для подключения
к внешнему устройству защиты.
Регулирование скорости: Скорость 1~ фазного двигателя регулируется с
помощью трансформаторов, 3~ фазного - с помощью частотного преобразова-
теля.
Подключение: Питание к вентилятору подводится с помощью присоединения
кабеля к сети переменного тока. Электрические схемы 13b, 15b, 17.
Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вста-
вок EVH (доп. принадлежность). На заборе воздуха устанавливается защитная
AXCBF
решетка типа SG (доп. принадлежность).
Сертификаты: Сертификат соответствия РФ.
154
Осевые вентиляторы среднего давления
Программу можно загрузить с сайта
Программа позволяет сохранить данные и результаты подбора в
отдельном файле.
Программа Axial Fans Selection
Предлагаемая программа позволяет подбирать осе-
вые вентиляторы для систем дымоудаления серии
HA../F400, а также вентиляторы серии AXC для
систем подпора воздуха.
Функции программы:
• Подбор осевого вентилятора для вашей рабочей
точки
• Выбор температурного режима
• Выбор направления движения воздуха
• Выбор языка (русский, немецкий, английский)
• Сохранение полной технической спецификации с
чертежом, графиков звуковой мощности и рабочих
характеристик в отдельных файлах формата .pdf
• Вывод на печать
• Выбор дополнительных принадлежностей для
монтажа

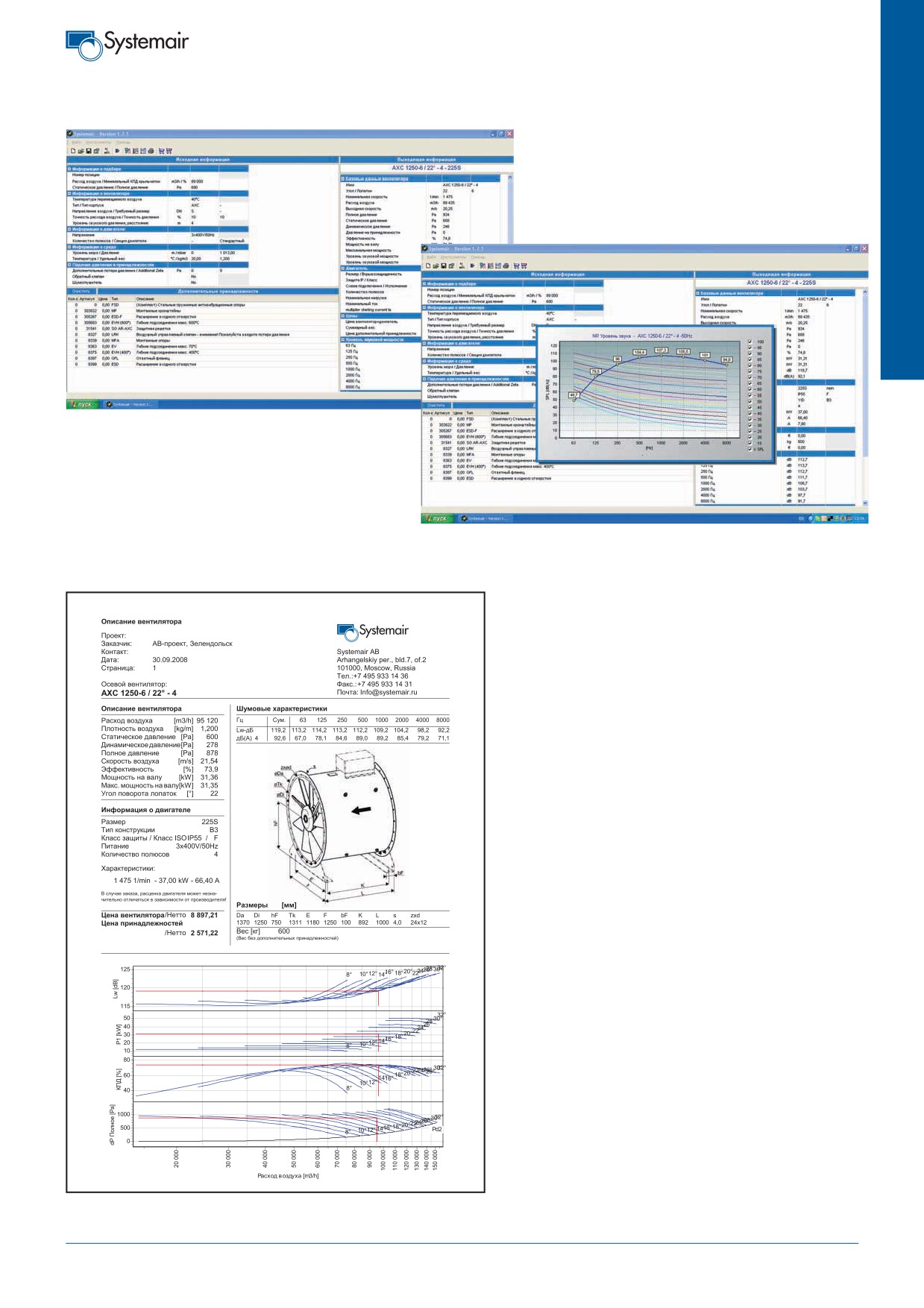

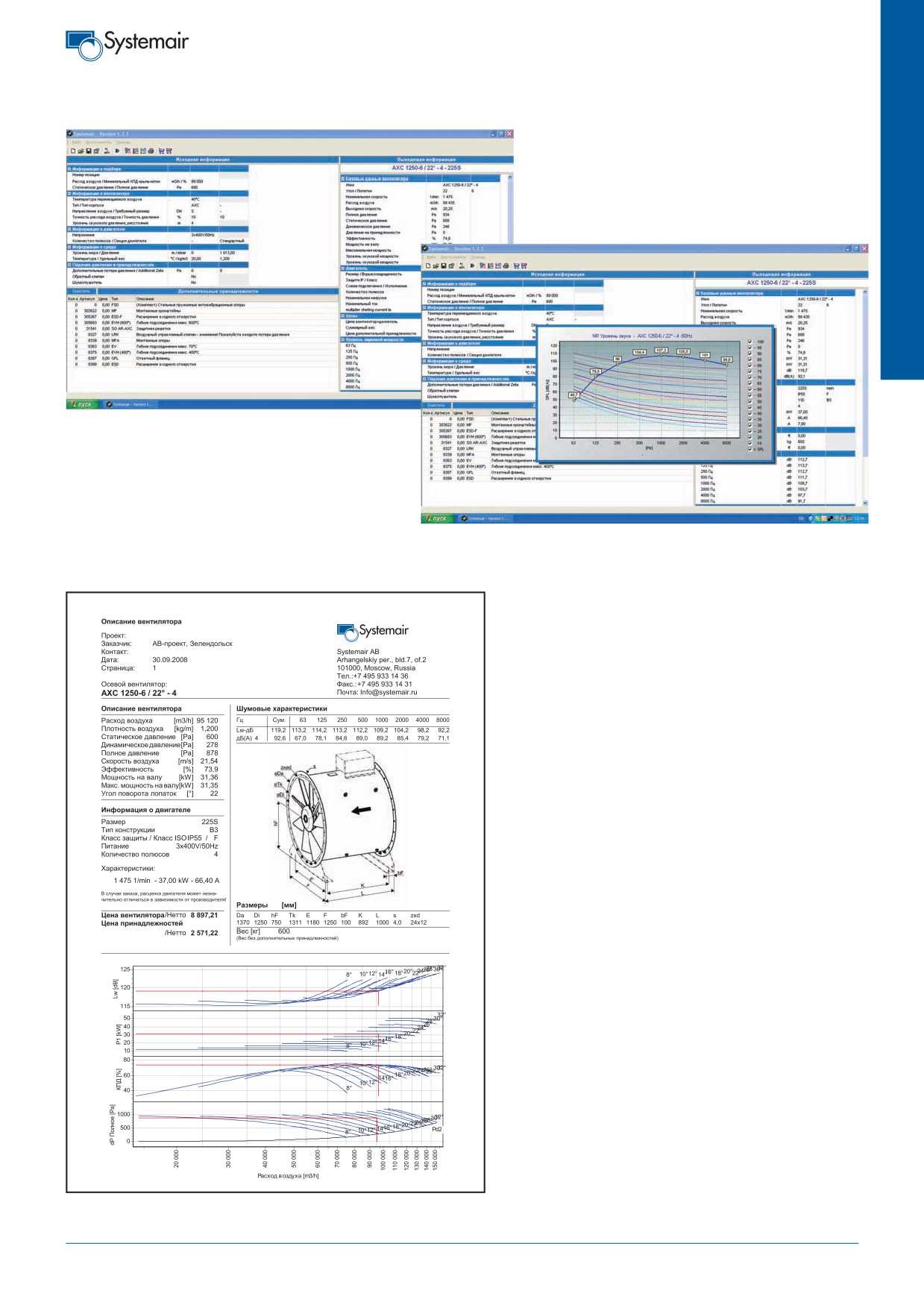

Пример спецификации подбора на русском языке из программы
155
Осевые вентиляторы среднего давления
AXCBF

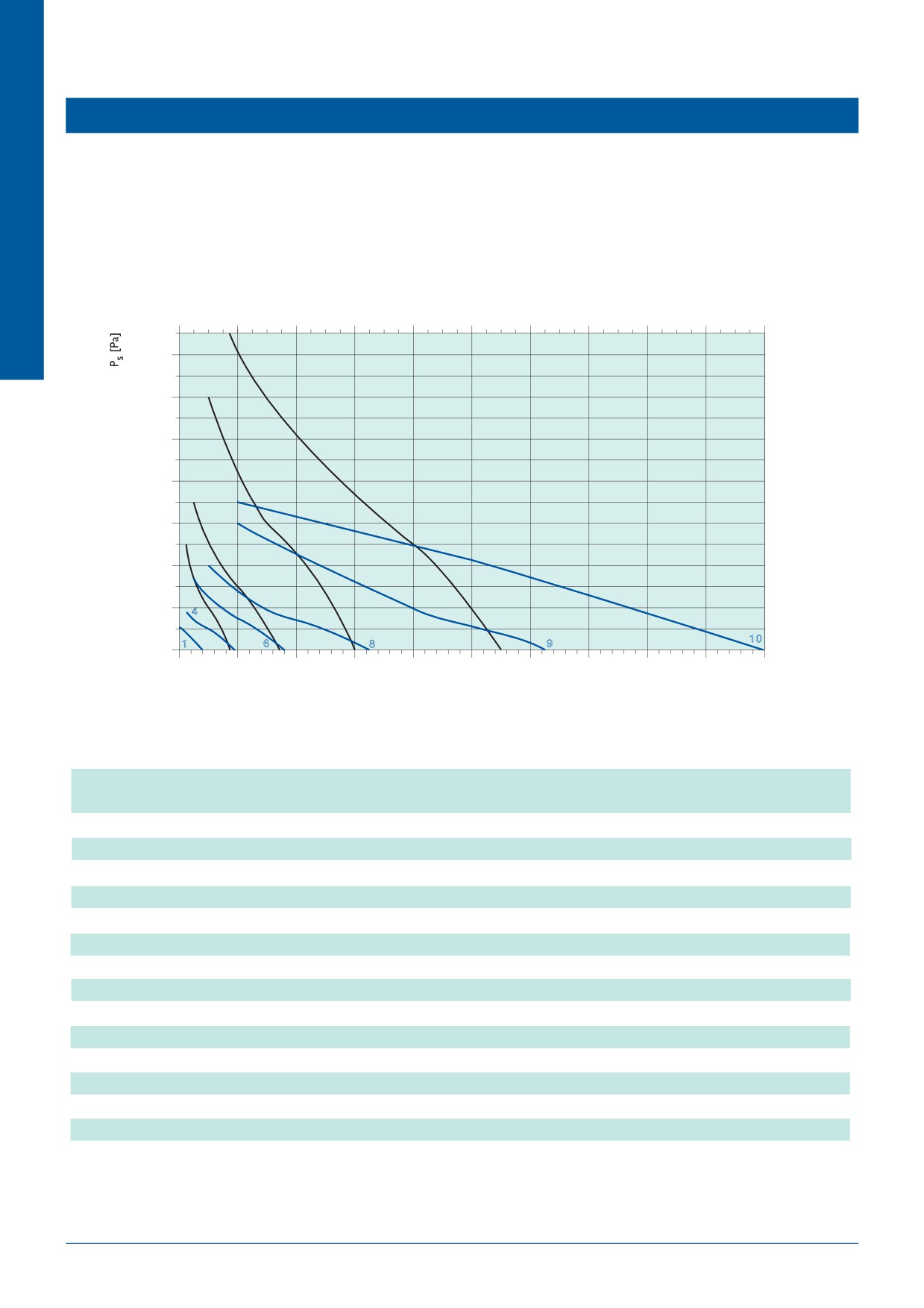

Рабочие характеристики
вентиляторов серии AXCBF
qv [m³/h]
0
2.000
4.000
6.000
8.000
10.000
12.000
14.000
16.000
18.000
20.000
1.400
1.200
1.000
800
3
600
2
400
200
4
5
10
1
6
8
7
9
0
0
0,55
1,11
1,66
2,22
2,77
3,33
3,88
4,44
5
5,55
qv [m³/s]
Модель
Номер
Напряжение/Частота
Мощность
Встроенная термозащита
графика
В/Гц
кВт
двигателя
AXCBF 250D2-32
2
400/50
0,37
PTC
AXCBF 250D4-32
1
400/50
0,25
PTC
AXCBF 250E2-32
2
230/50
0,37
-
AXCBF 250E4-32
1
230/50
0,25
-
AXCBF 315D2-30
3
400/50
0,75
PTC
AXCBF 315D4-32
4
400/50
0,25
PTC
AXCBF 315E2-30
3
230/50
0,75
-
AXCBF 315E4-32
4
230/50
0,25
-
AXCBF 400D2-22
5
400/50
2,2
PTC
AXCBF 400D4-32
6
400/50
0,55
PTC
AXCBF 500D2-20
7
400/50
4,0
PTC
AXCBF 500-D4-32
8
400/50
1,1
PTC
AXCBF 630D4-26
9
400/50
2,2
PTC
AXCBF 800D4-18
10
400/50
4,0
PTC
156
Кухонные вытяжные вентиляторы
Общее описание
Модельный ряд
тура переме-щаемой среды не должна
Кухонные вытяжные вентиляторы
Модельный ряд кухонных вытяжных
превышать 100 - 120 оС (в зависимости
Systemair предназначены для монтажа
вентиляторов Systemair представлен
от модели).
в системах вытяжной вентиляции. Они
3 сериями.
обеспечивают перемещение среды с
Для монтажа в ограниченном простран-
Электродвигатели
высокой температурой и рассчитаны на
стве оптимально подходят вентиляторы
Все вентиляторы оснащены электро-
эксплуатацию при тяжелых условиях
Multibox серии К с вынесенным из пото-
двигателями, соответствую-щими стан-
пуска. Благодаря конструкции, разра-
ка перемещаемого воздуха электро-
дарту IEC, регулирование скорости
ботанной компанией Systemair, венти-
двигателем. Наиболее удобную кон-
вращения осуществляется путем изме-
ляторы надежно функционируют в раз-
струкцию для проведения технического
нения напряжения питания. Степень
личных системах вентиляции. Венти-
обслуживания имеют вентиляторы
защиты электродвигателей IP 54, класс
ляция кухонь, удаление газов, образую-
серии KBT/KBR. Крышные вентиляторы
нагревостойкости изоляции F. Защита
щихся при сварных работах, вентиля-
серий DVN/DVNI предназначены для
электродвигателей от перегрева осу-
ция промышленных хлебопекарных
перемещения больших и средних объе-
ществляется термоконтактами, выводы
печей - лишь небольшая часть широ-
мов воздуха, электродвигатель венти-
которых должны быть подключены к
кой области применения данных венти-
лятора вынесен из потока перемещае-
внешнему устройству защиты.
ляторов.
мого воздуха. Максимальная темпера-

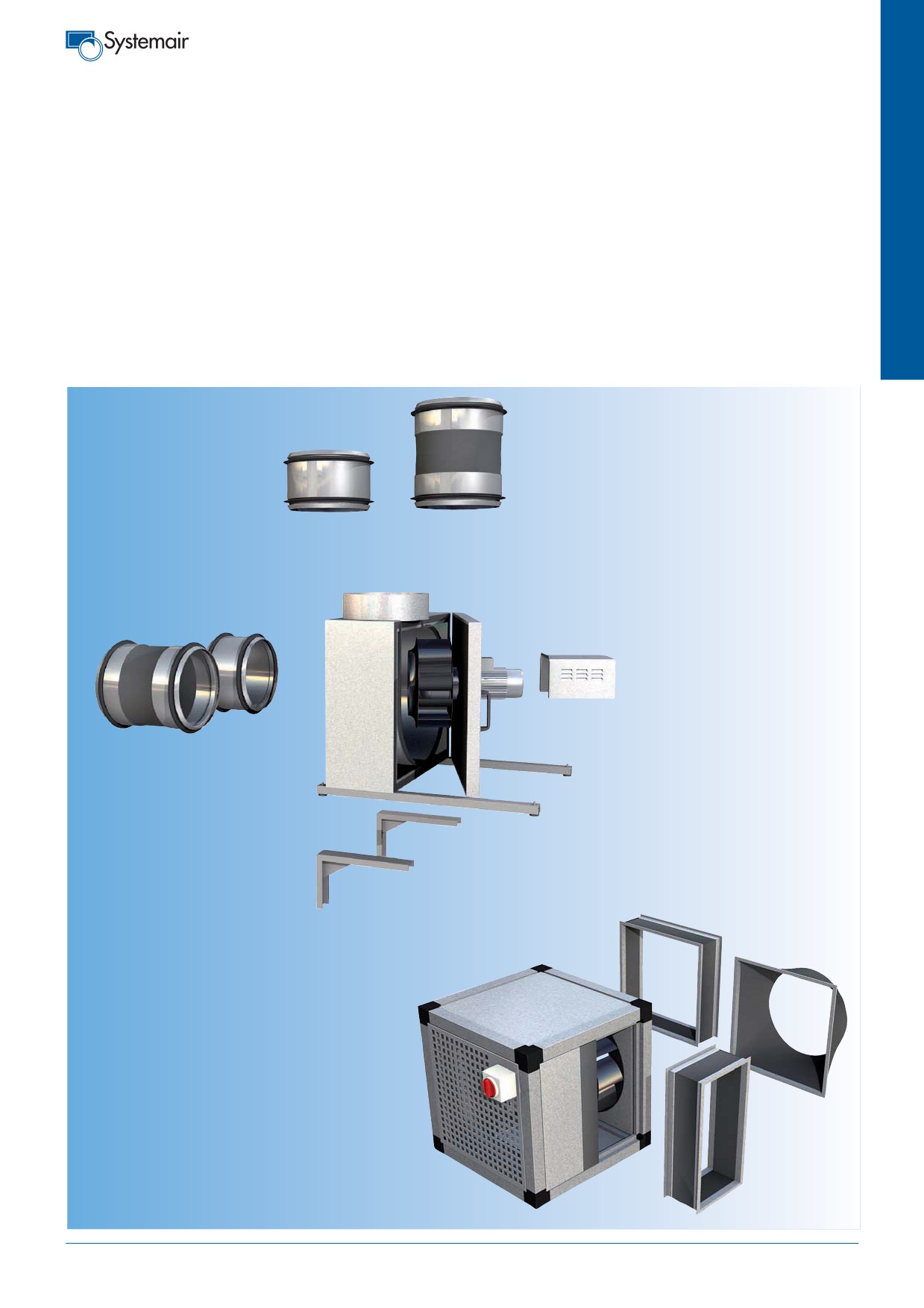

ASF/KB
Гибкие соединительные
Стандартное
вставки
исполнение
KBT/KBR
WSD/KBT
Кожух для защиты
электродвигателя от
атмосферных воздействий
ASF/KB
Гибкие соединительные
вставки
WBK
FGV-K
Кронштейн для настенного
Гибкая вставка,
монтажа
исполнение К
UGS
FGV-K
Гибкая вставка,
MUB-K
исполнение К
157
Кухонные вытяжные вентиляторы

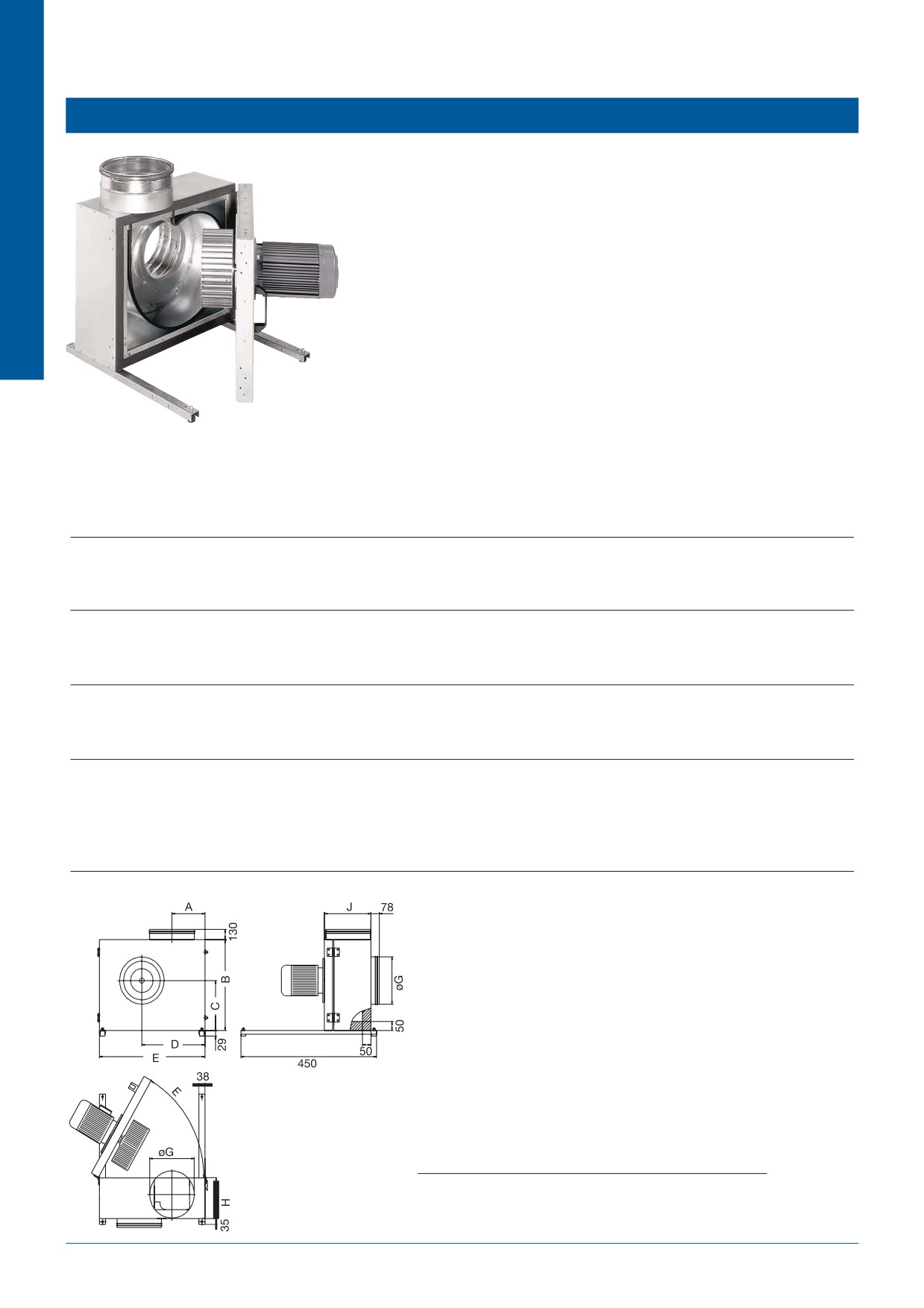

KBT 160-200
Рекомендации по применению: Вентиляторы KBT предназначены для вытяжной
вентиляции с высокими температурами перемещаемой среды (до 120 °C), например,
для кухонь ресторанов и др., для удаления газов при сварных работах, для вентиля-
ции промышленных хлебопекарных печей и т.д.
Конструкция: Корпус выполнен из оцинкованной листовой стали и изолирован
слоем минеральной ваты толщиной 50 мм. Имеется откидная дверца для удобства
осмотра и обслуживания. Направление открытия дверцы можно менять с левого на
правое. Вентилятор изолирован от корпуса с помощью соединителей, виброгасите-
ли встроены в несущую раму.
Двигатель: Используются высоконадежные электродвигатели, соответствующие
стандарту IEC, и рабочим колесом с загнутыми вперед лопатками из оцинкованной
листовой стали. Для защиты от перегрева, двигатели KBT оснащены встроенными
термоконтактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно регулировать с
помощью 5-ти ступенчатого трансформатора, 3-фазных - с помощью 5-ти ступенча-
того трансформатора и изменением способа подключения «треугольник»/«звезда».
Монтаж: КВТ устанавливаются на несущую раму с виброгасителями, настенный
монтаж осуществляется при помощи кронштейнов WBK (доп. принадлежность),
допускается наружный монтаж при установке защитного кожуха WSD (доп. принад.).
Сертификаты: Сертификат соответствия РФ и Украины.

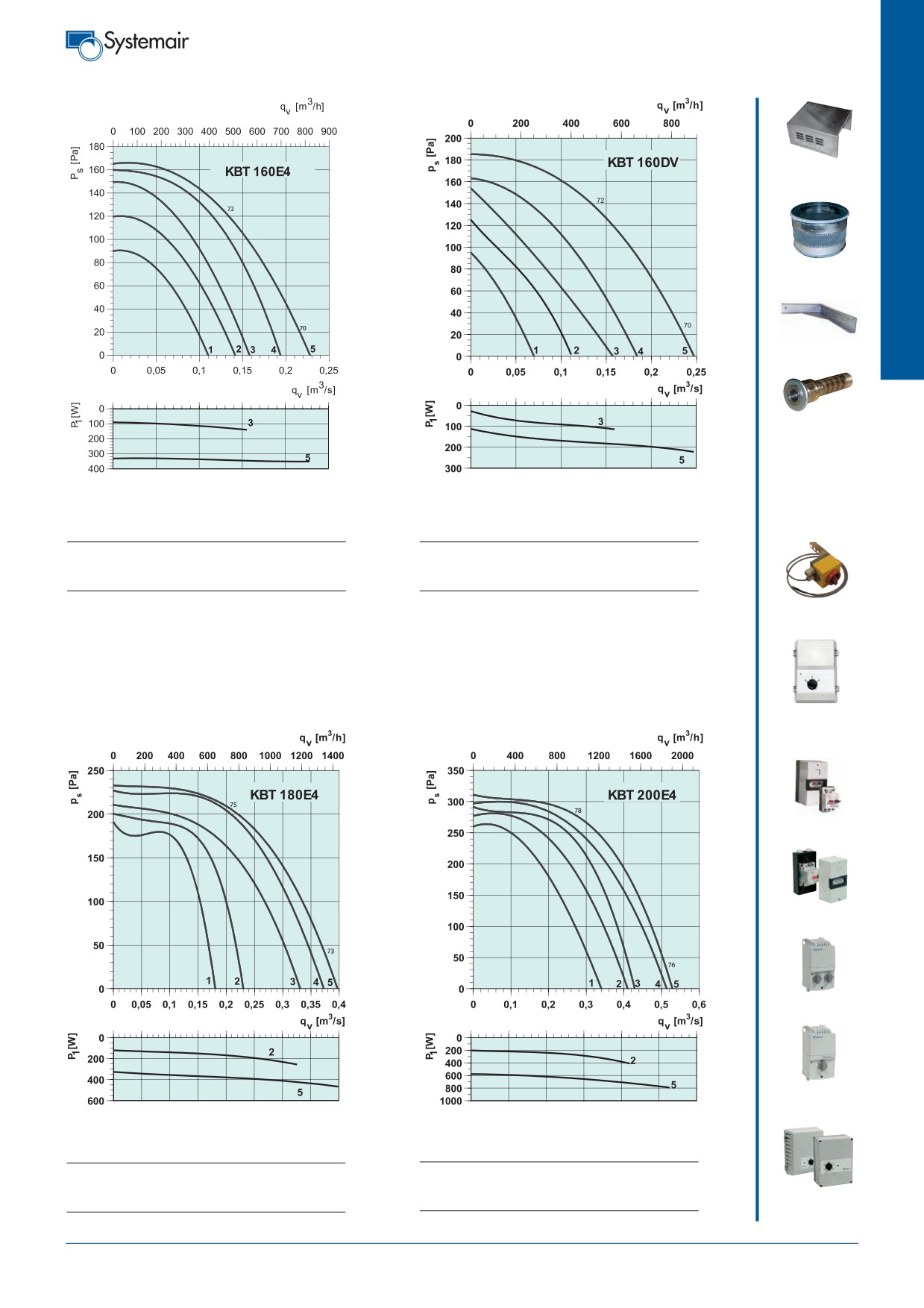

KBT 160E4
KBT 160DV KBT 180E4
KBT 200E4
Напряжение/Частота
В/50Гц
230
400
230
230
Фазность
~
1
3
1
1
Потребляемая мощность
Вт
140
160
140
750
Ток
A
1,11
0,57
1,11
5,1
Макс. расход воздуха
м3/с (м3/ч)
0,23 (830)
0,25 (900)
0,39(1240)
0,54(1950)
Частота вращения
мин-1
1330
1120
1330
1370
Макс. температура перемещаемого воздуха
°C
120
120
120
120
“ при регулировании
°C
120
120
120
120
Уровень звукового давления на расст. 4/10м
дБ(A)
31/23
31/23
34/26
37/29
Вес
кг
25
24
29
35
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP54
IP54
Емкость конденсатора
мкФ
6
-
6
30
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
S-ET 10
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 1,5
RTRD 2
RTRE 1,5
RTRE 7
Регулятор, 5ст., высок./низк. скорость
Трансформатор
REU 1,5 + S-ET 10
RTRDU 2
REU 1,5 + S-ET 10
REU 7 + S-ET 10
Переключатель, звезда/треуг.
-
S-DT2 SKT
-
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
21
17
21
21
A B C D E øG H J
KBT 160
127,4
382
213
248
435
160
149
207
KBT 180
134,4
412
230
269
470
200
161
219
KBT 200
142,7
445
249
292
510
200
174
232
158
Кухонные вытяжные вентиляторы
WSD с. 464
ASF/KB с. 464
Y
WBK с. 466
ALS/KBT
с. 465
Y = Подключение звездой, низкая скорость
KBT 160E4
KBT 160DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 72
70
66
63
59 57 53 49
LwA К входу
дБ(A) 72
70
66
63
59 57 53 49
LwA К выходу
дБ(A) 74
72
68
65
61 59 55 51
LwA К выходу
дБ(A) 74
72
68
65
61 59 55 51
LwA К окружению дБ(A) 54
52
48
45
41 39 35 31
LwA К окружению дБ(A) 54
52
48
45
41 39 35 31
Условия испытаний: qv = 0,12 м3/с, Ps = 120 Па
Условия испытаний: qv = 0,14 м3/с, Ps = 134 Па
REV с. 434
S-DT2 SKT
с. 430
S-ET с. 426
STDT с. 426
REU с. 421
RTRE с. 421
KBT 180E4
KBT 200E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 75
73
69
66
62 60 56 52
LwA К входу
дБ(A) 78
76
72
69
65 63 59 55
LwA К выходу
дБ(A) 77
75
71
68
64 62 58 54
LwA К выходу
дБ(A) 80
78
74
71
67 65 61 57
LwA К окружению дБ(A) 57
55
51
48
44 42 38 34
LwA
К окружению дБ(A) 60
58
54
51
47 45 41 37
RTRDU/RTRD
Условия испытаний: qv = 0,21 м3/с, Ps = 210 Па
Условия испытаний: qv = 0,26 м3/с, Ps = 280 Па
с. 422
159
Кухонные вытяжные вентиляторы
KBT 200-250
Рекомендации по применению: Вентиляторы KBT предназначены для вытяжной
вентиляции с высокими температурами перемещаемой среды (до 120 °C), например,
для кухонь ресторанов и др., для удаления газов при сварных работах, для вентиля-
ции промышленных хлебопекарных печей и т.д.
Конструкция: Корпус выполнен из оцинкованной листовой стали и изолирован
слоем минеральной ваты толщиной 50 мм. Имеется откидная дверца для удобства
осмотра и обслуживания. Направление открытия дверцы можно менять с левого на
правое. Вентилятор изолирован от корпуса с помощью соединителей, виброгасите-
ли встроены в несущую раму.
Двигатель: Используются высоконадежные электродвигатели, соответствующие
стандарту IEC, и рабочим колесом с загнутыми вперед лопатками из оцинкованной
листовой стали. Для защиты от перегрева, двигатели KBT оснащены встроенными
термоконтактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно регулировать с
помощью 5-ти ступенчатого трансформатора, 3-фазных - с помощью 5-ти ступенча-
того трансформатора и изменением способа подключения «треугольник»/«звезда».
Монтаж: КВТ устанавливаются на несущую раму с виброгасителями, настенный
монтаж осуществляется при помощи кронштейнов WBK (доп. принадлежность),
допускается наружный монтаж при установке защитного кожуха WSD (доп. принад.).
Сертификаты: Сертификат соответствия РФ и Украины.
KBT 200DV KBT 225E4 KBT 225DV KBT 250E4
Напряжение/Частота
В/50Гц
400
230
230
230
Фазность
~
3
1
3
1
Потребляемая мощность
Вт
550
750
750
1840
Ток
A
1,88
5,1
2,3
10,5
Макс. расход воздуха
м3/с (м3/ч)
0,58 (2100)
0,76 (2750)
0,76 (2750)
1,08 (3900)
Частота вращения
мин-1
1360
1370
1340
1400
Макс. температура перемещаемого воздуха
°C
120
120
120
120
“ при регулировании
°C
120
120
120
120
Уровень звукового давления на расст. 4/10м
дБ(A)
37/29
41/33
41/33
45/37
Вес
кг
38
40
38
52
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
30
-
50
Тип термозащиты
STDT 16
S-ET 10
STDT 16
AWE-SK
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRE 7
RTRD 4
RTRE 12
Регулятор, 5ст., высок./низк. скорость
Трансформатор
RTRDU 2
REU + S-ET 10
RTRDU 4
-
Переключатель, звезда/треуг.
S-DT2 SKT
-
S-DT2 SKT
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
21
17
21
A B C D E øG H J
KBT 200
142,7
445
249
292
510
200
174
232
KBT 225
146,5
455
256
301
522
225
193
251
KBT 250
162
500
282
333
576
250
213
272
160
Кухонные вытяжные вентиляторы
WSD с. 464
ASF/KB с. 464
Y
WBK с. 466
ALS/KBT
с. 465
Y = Подключение звездой, низкая скорость
KBT 200DV
KBT 225E4

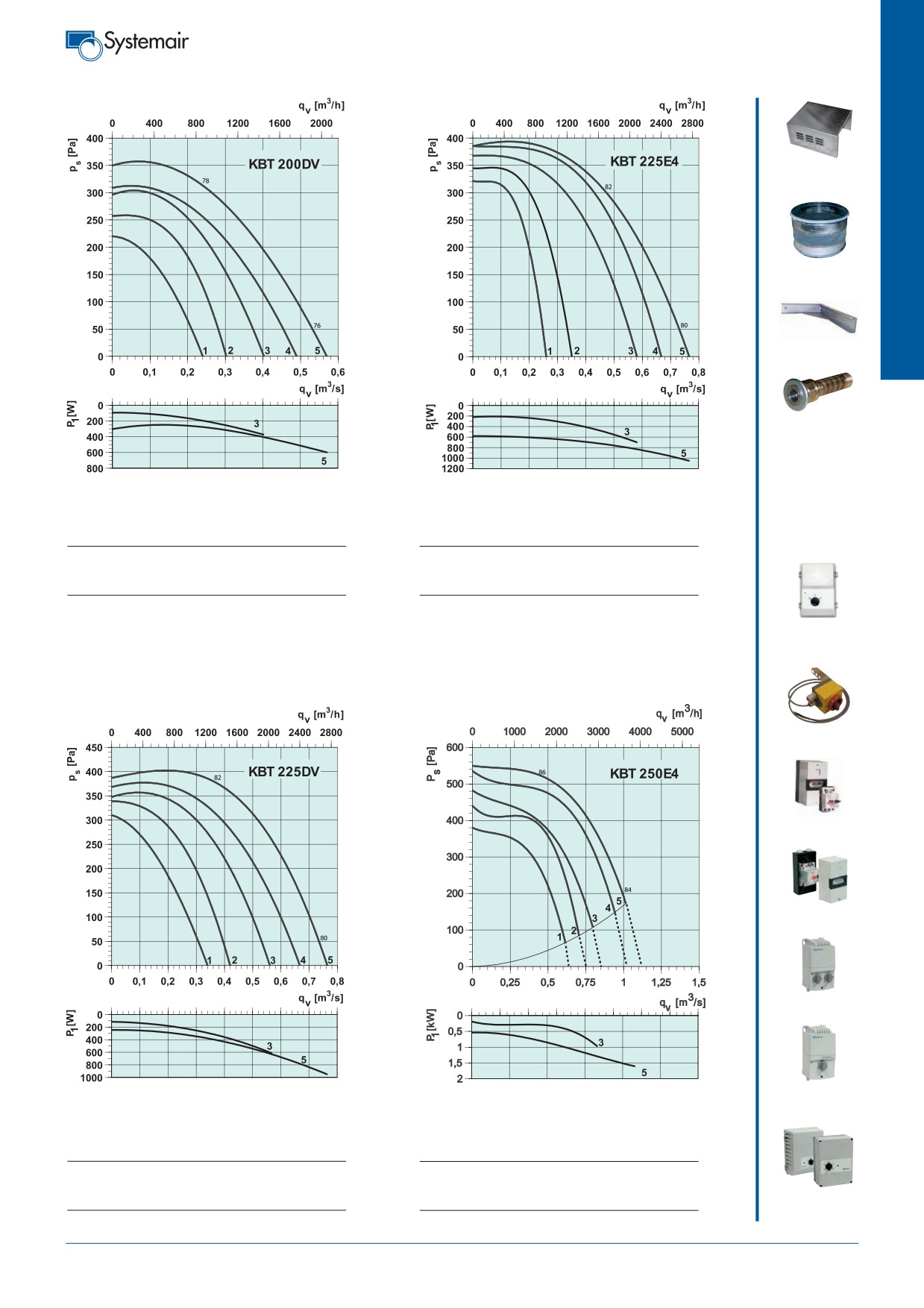

Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 78
76
72
69
65 63 59 55
LwA К входу
дБ(A) 82
80
76
73
69 67 63 59
LwA К выходу
дБ(A) 80
78
74
71
67 65 61 57
LwA К выходу
дБ(A) 84
82
78
75
71 69 65 61
LwA К окружению дБ(A) 60
58
54
51
47 45 41 37
LwA К окружению дБ(A) 64
62
58
55
5
49 45 41
Условия испытаний: qv = 0,29 м3/с, Ps = 280 Па
Условия испытаний: qv = 0,49 м3/с, Ps = 285 Па
S-DT2 SKT
с. 430
REV с. 434
S-ET с. 426
Y
STDT с. 426
REU с. 421
Y = Подключение звездой, низкая скорость
Миним. статический напор: 180 Па
RTRE с. 421
KBT 225DV
KBT 250E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 82
80
76
73
69 67 63 59
LwA К входу
дБ(A) 86
84
80
77
73 71 67 63
LwA К выходу
дБ(A) 84
82
78
75
71 69 65 61
LwA К выходу
дБ(A) 88
86
82
79
75 73 69 65
LwA
К окружению дБ(A) 64
62
58
55
51 49 45 41
LwA К окружению дБ(A) 68
66
62
59
55 53 49 45
RTRDU/RTRD
Условия испытаний: qv = 0,37 м3/с, Ps = 382 Па
Условия испытаний: qv = 0,56 м3/с, Ps = 500 Па
с. 422
161
содержание .. 6 7 8 9 ..
