SYSTEMAIR (вентиляционное оборудование). Каталог (2009-2010 год) - часть 6
Вентиляторы для квадратных каналов
KDRE/KDRD 55-70
Рекомендации по применению: Приточно-вытяжные системы вен-
тиляции с разветвленным сетям воздуховодов, т.к. вентиляторы
KDRE/KDRD создают относительно высокое статическое давление и
КПД.
Конструкция: Корпус KDRE/KDRD изготовлен из стального оцинко-
ванного листа и имеет присоединительные фланцы квадратного сече-
ния. На корпусе имеется соединительная коробка для подключения
питания.
Двигатель: Вентиляторы KDRE/KDRD имеют двигатель с внешним
ротором, оснащенный диагональной крыльчаткой. Для тепловой защи-
ты электродвигателя в обмотки встроены термоконтакты с выводами
для подключения внешнего устройства защиты двигателя..
Регулирование скорости: Ступенчатая регулировка при помощи 5-ти
ступенчатого трансформатора..
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы KDRE/KDRD легко подсоединяются к каналам с
помощью гибких соединений DSК.
Сертификаты: Сертификаты соответствия РФ и Украины.
KDRD 55
KDRE 65
KDRD 65
KDRD 70
Напряжение/Частота
В/50Гц
400
230
400
400
Фазность
~
3
1
3
3
Потребляемая мощность
Вт
789
1501
1250
2489
Ток
A
1,52
6,61
2,23
4,68
Макс. расход воздуха
м3/с (м3/ч)
1,87 (6732)
3,07 (11045)
2,72 (9803)
4,13 (14846)
Частота вращения
мин-1
1315
1315
1341
1383
Макс. температура перемещаемого воздуха
°C
49,1
70
70
70
“ при регулировании
°C
40,1
70
70
68,6
Уровень звукового давления на расст. 3м
дБ(A)
55
61
53
62
Вес
кг
40
54
53
62
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
30
-
-
Тип термозащиты
STDT 16
S-ET 10
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRE 7
RTRD 4
RTRD 7
Регулятор 5-ст., высок./низк.скорость Трансформатор
RTRDU 2
REU 7 + S-ET 10
RTRDU 4
RTRDU 7
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
8
6
8
8
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
A
B c/cD
E
KDRD 55
485
550
573
595
KDRE/D 65
510
661
680
707
KDRD 70
530
696
720
742
102
Вентиляторы для квадратных каналов
DSK с. 462
LDK с. 454
FFS с. 448
RBK с. 438

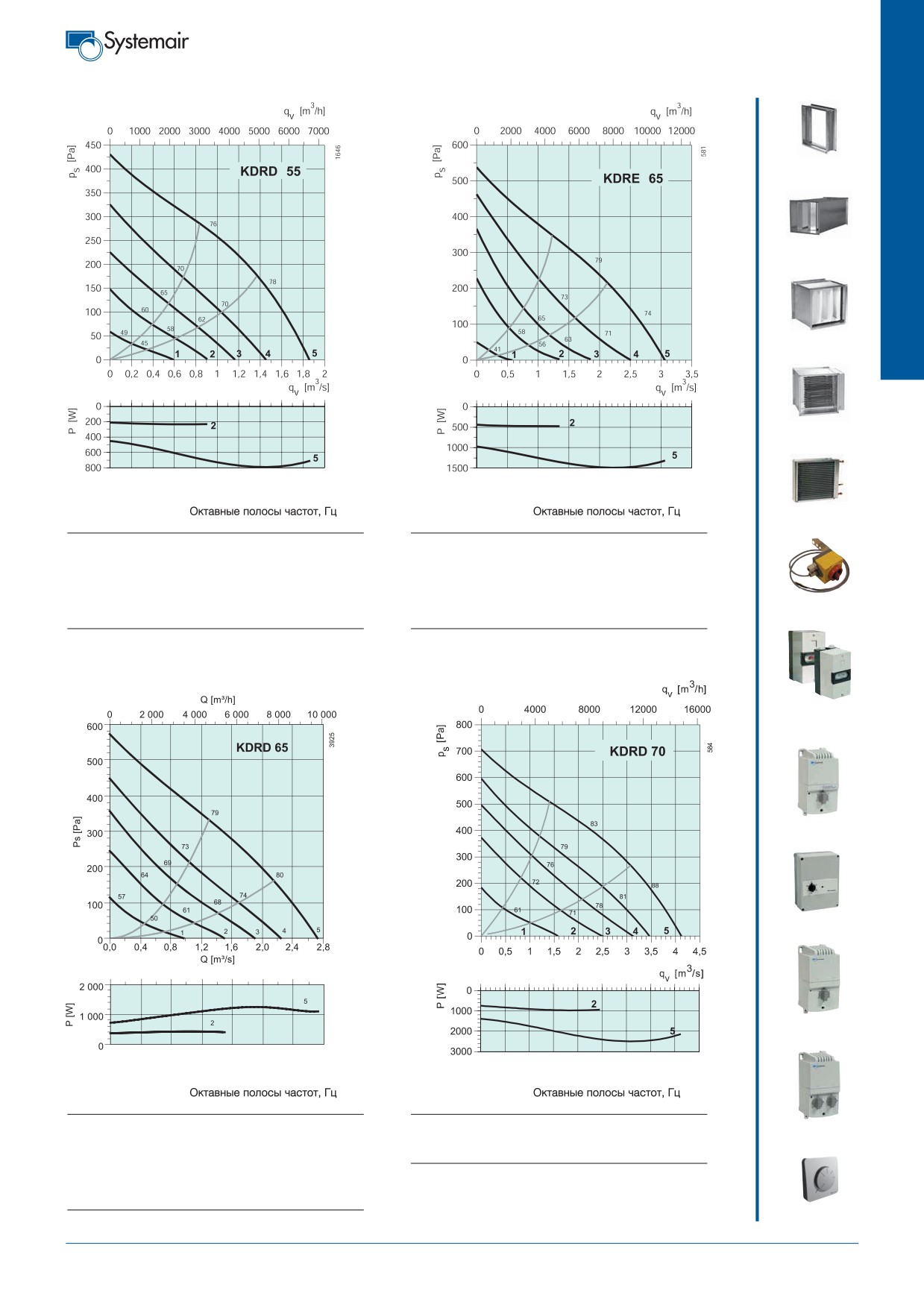

KDRD 55
KDRE 65
VBK с. 443
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 76
56
61
69
71 70 68 61 54
LwA К входу
дБ(A) 78
57
65
71
73 72 70 64 65
LwA К выходу
дБ(A) 80
59
65
69
74 77 73 65 57
LwA К выходу
дБ(A) 87
56
67
74
79 83 80 73 75
LwA К окружению дБ(A) 62
57
48
59
51 50 47 44 44
LwA К окружению дБ(A) 68
36
54
63
60 64 58 50 54
С LDK 55
С LDK 65
LwA К входу
дБ(A) 65
56
52
60
58 58 58 52 46
LwA К входу
дБ(A) 68
56
59
62
53 58 61 56 57
REV с. 434
LwA К выходу
дБ(A) 69
59
56
60
61 65 63 56 49
LwA К выходу
дБ(A) 76
55
61
67
64 70 70 65 68
Условия испытаний: qv = 0,94 м3/с, Ps = 273 Па
Условия испытаний: qv = 1,98 м3/с, Ps = 247 Па
S-ET/STDT
с. 426
RTRE с. 421
RTRD с. 422
RE с. 421
KDRD 65
KDRD 70
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 79
62
70
72
72 72 71 64 57
LwA К входу
дБ(A) 84
75
74
77
77 78 76 69 65
REU с. 421
LwA К выходу
дБ(A) 84
62
69
70
78 82 77 69 61
LwA К выходу
дБ(A) 89
74
76
74
82 85 80 73 67
LwA К окружению дБ(A) 60
40
47
58
50 50 49 38 27
LwA К окружению дБ(A) 69
44
54
63
62 64 60 54 49
С LDK 65
Условия испытаний: qv = 2,33 м3/с, Ps = 398 Па
LwA К входу
дБ(A) 70
62
64
65
58 59 62 56 50
LwA К выходу
дБ(A) 73
62
62
63
64 68 68 61 54
Условия испытаний: qv = 1,30 м3/с, Ps = 332 Па
REE с. 422
103

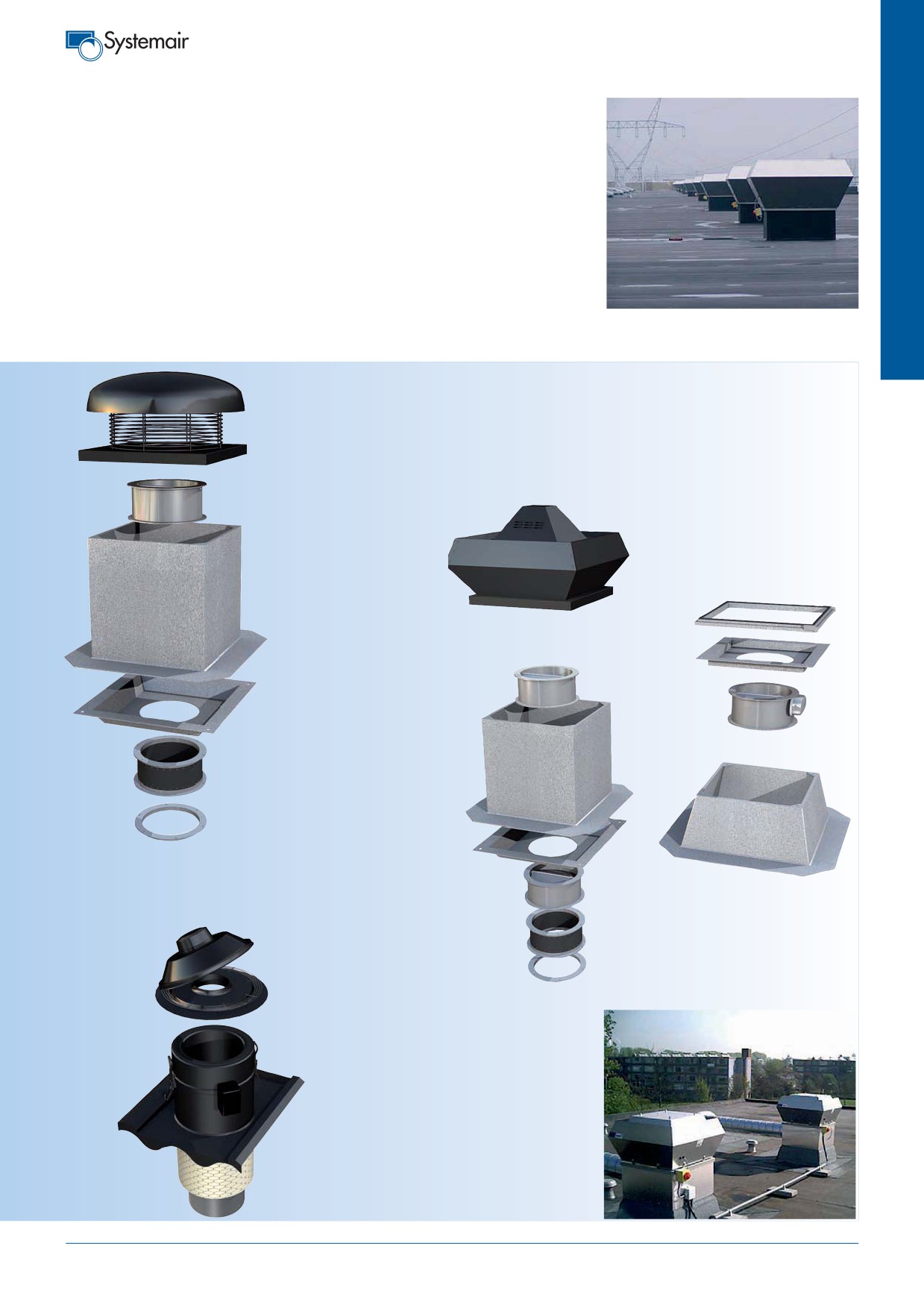

Крышные вентиляторы
Общее описание
рабочим колесом с защитным порошко-
звукоизолирующим коробом с изоляцией
Крышные вентиляторы Systemair предна-
вым покрытием.
толщиной 50 мм из минеральной ваты
значены для монтажа в системах вытяж-
Вентиляторы серии TFSR/TFSK и TOE/TOV
(плотность 60 кг/м3). Все крышные венти-
ной
вентиляции.
Вентиляторы
имеют корпус из оцинкованной стали.
ляторы оснащены самоочищающимися
DVS/DVSI/DHS/DVN/DVNI/DVC оснащены
Корпус TFSR/TFSK окрашен черной, или
рабочими колесами
алюминиевым корпусом, что делает их
кирпично-красной порошковой краской.
с лопатками, загнутыми назад. Широкий
пригодными для эксплуатации в условиях
TOE/TOV - только черной. Рабочее колесо
выбор дополнительных принадлежностей
морского побережья. Рама-основание и
изготовлено из пластика.
позволяет укомплектовать вентилятор в
защитная решетка изготовлены из оцин-
Модельный ряд
соответствии с любыми проектными тре-
кованной листовой стали с защитным
Крышные вентиляторы Systemair серий
бованиями.
порошковым покрытием.
DVS, DVSI, DVC, DVN, DVNI типоразмеров
Электродвигатели
Рабочее колесо вентиляторов типоразме-
до 900 в стандартном исполнении подают
Вентиляторы серий DVS/DVSI/DHS и
ром от 190 до 355 изготовлено из поли-
воздух в вертикальном направлении;
TFSR/TFSK стандартного исполнения
амида РА6, у вентиляторов типоразмеров
серий TFSR/TFSK, DHS типоразмеров до
оснащены электродвигателями с внеш-
от 400 до 710 рабочее колесо выполнено
710
- в горизонтальном направлении.
ним ротором, скорость вращения которых
из алюминия. Вентиляторы типоразмеров
Вентиляторы с вертикальной подачей воз-
регулируется путем изменения напряже-
800 и 900 оснащены стальным сварным
духа дополнительно могут быть оснащены
ния питания. На вентиляторах серии DVN

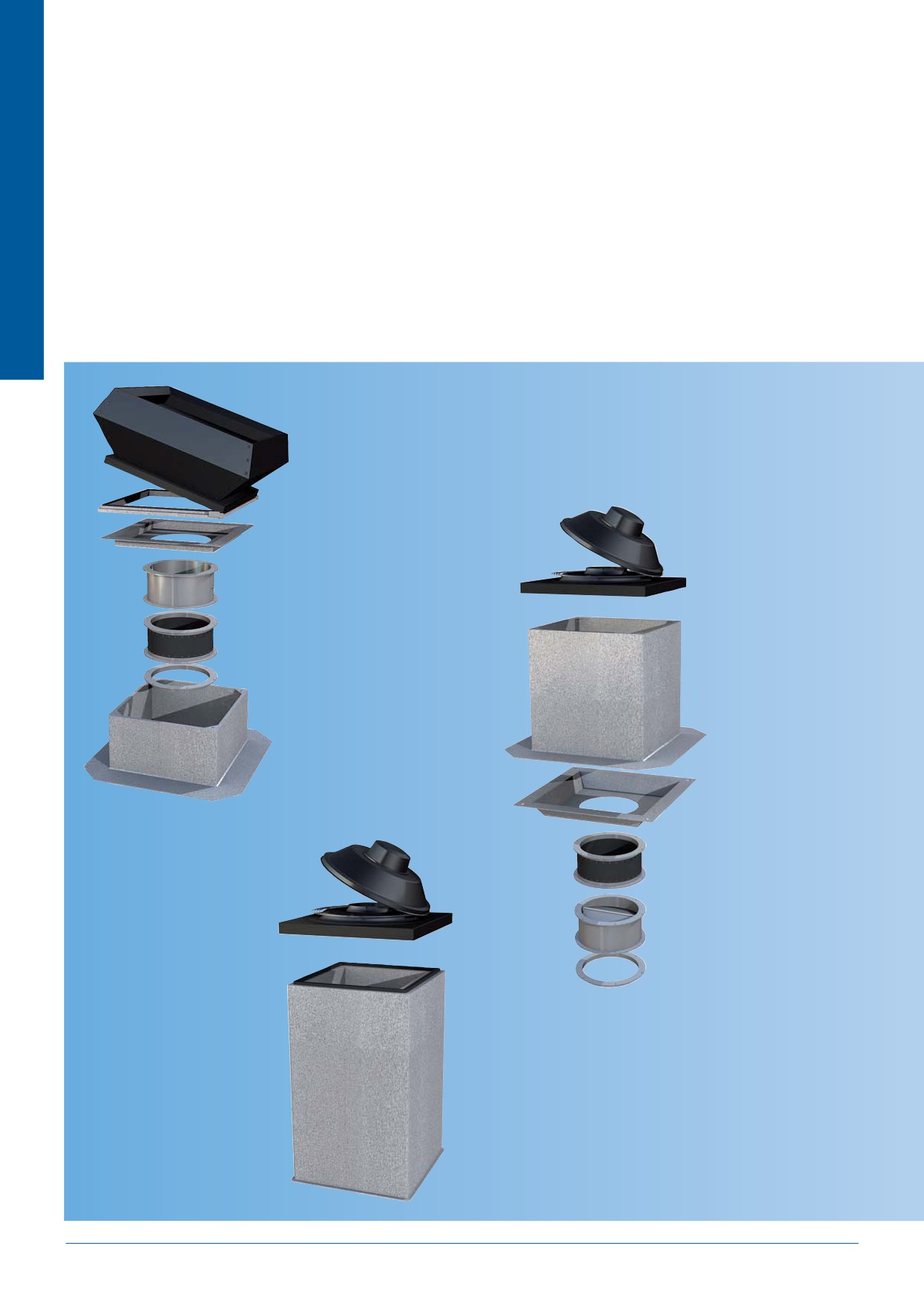

DVS/DVSI
Пример монтажа. Также
возможно для моделей DHS,
DVN и DVC.
FTG
Рама клапана
TDA
Промежуточная рама
TFSK
VKS
Автоматический клапан
ASS
Гибкие соединительные
вставки
SSD
ASF
Крышный шумоглушитель
Входной фланец
FDS
Крышный короб
ASK
Промежуточная рама
ASS
Гибкие соединительные
вставки
VKS
Автоматический клапан
TFSK
ASF
Входной
фланец
TG
Крышный
короб
104
Крышные вентиляторы
установлены электродвигатели, соответ-
крышных вентиляторов используются
ствующие стандарту IEC. Скорость вра-
либо термоконтакты (кроме вентиляторов
щения электродвигателей регулируется
серий DVN/DVNI типоразмеров 800 и 900),
путем изменения напряжения питания.
либо терморезисторы с положительным
Крышные вентиляторы серии DVEX осна-
температурным коэффициентом.
щены электродвигателями с внешним
Вентиляторы серий DVS/DHS/DVN
ротором, соответствующими требованиям
/DVSI/DVNI типоразмером выше 355 осна-
ATEX (см. раздел
«Взрывозащищенные
щаются встроенными термоконтактами с
вентиляторы» на стр. 238).
внешними выводами, которые подклю-
Крышные вентиляторы серии DVC осна-
чаются к внешнему устройству защиты
щены электронно-коммутируемым двига-
электродвигателя.
телем (ЕС), скорость вращения которого
плавно регулируется автоматически
системой управления
(при работе с
постоянным внешним статическим давле-
нием), либо вручную с помощью внешнего
управляющего
сигнала. Для защиты
DHS
Пример монтажа. Также
возможно для моделей DVS,
DVN и DVC.
VKS
Автоматический клапан
DVN/DVNI
Пример монтажа
FTG
SSD
Откидная рама
Крышный шумоглушитель
TDA
Промежуточная
рама
VKS
Автоматический клапан
ASK
VKM
Промежуточная рама
Клапан с
SSD
электроприводом
ASS
Крышный
Гибкие соединительные
шумоглушитель
вставки
ASF
Входной фланец
ASK
Промежуточная рама
VKS
FDS
Автоматический
Крышный короб
клапан
ASS
Гибкие соединительные
вставки
ASF
TFSR
Входной фланец
TOB
Профилированная
накрывающая пластина
105
Крышные вентиляторы
TFSR/TFSK
Рекомендации по применению: Вытяжные системы вентиляции небольших
TFSK
помещений, таких как коттеджи, одно- и многоквартирные дома, офисы, дет-
ские сады и т.д. Вентиляторы не требуют технического обслуживания и
надежны в работе.
Конструкция: Корпус вентиляторов изготовлен из листовой оцинкованной
стали, покрашенный в три различные цвета - черный, коричневый и серебри-
стый.
Двигатель: Модели TFSR и TFSK оборудованы рабочим колесом, изготов-
ленным из полиамида, с назад загнутыми лопатками и двигателем с внешним
ротором. Двигатель с рабочим колесом закреплен на откидной крышке, что
позволяет легко проводить осмотр и обслуживание. Для защиты от перегрева
двигатель вентиляторов снабжен встроенной термозащитой.
Регулирование скорости: Скорость вентиляторов можно регулировать с
помощью бесступенчатого тиристора или 5-ти ступенчатого трансформатора.
Подключение: Вентиляторы снабжены кабелем для быстрого подключения к
электросети через соединительную коробку; также модели имеют выключа-
тель на корпусе.
Монтаж: Модель TFSK подсоединяется к квадратному воздуховоду или крыш-
ным коробам типов TG, FDS, крышным шумоглушителем типа SSD (принад-
TFSR
лежности). Модель TFSR подсоединяется к монтажной раме FRT или крышно-
му коробу TOB/TOS (принадлежности).
Сертификаты: Сертификаты соответствия РФ и Украины
TFSR/TFSK
125M
125XL
160
200
Напряжение/Частота
В/50Гц
230
230
230
230
Потребляемая мощность
Вт
25
54
58
108
Ток
A
0,13
0,26
0,26
0,47
Макс. расход воздуха
м3/с (м3/ч)
310
380
436
749
Частота вращения
мин-1
1965
2530
2461
2537
Макс. температура перемещаемого воздуха
°C
70
40
70
62
Уровень звукового давления на расст. 4/10 м *дБ(A)
31/23
41/33
44/36
48/40
Вес
кг
2,5
2,5
3,3
4,2
Класс защиты двигателя
IP
44
44
44
44
Емкость конденсатора
мкФ
1,5
1,5
2
3
Тип термозащиты
встроенная
встроенная
встроенная
встроенная
Регулятор скорости, 5-ступенч.
Трансформатор
RE 1,5
RE 1,5
RE 1,5
RE 1,5
Регулятор 5-ст., высок./низк.скоростьТрансформатор
REU 1,5
REU 1,5
REU 1,5
REU 1,5
Регулятор скорости, бесшаговый
Тиристор
REE 1
REE 1
REE 1
REE 1
Схема подключения, стр.11-17
28
28
28
28
TFSR
TFSR
A
B
øC
øD
HC
125 M/XL 119
144
284
315
205
øC
160
120
145
334
380
205
200
123
160
364
439
250
HC
øG (4x)
øD
c/c F
TFSK
øC
TFSK
A
B
øC
E
c/c F
øG
125 M/XL
119
144
284
321
245
9
36
160
120
145
334
421
330
9
200
123
160
364
421
330
9
E
106
Крышные вентиляторы
TOB/TOS
с. 458
TG с. 459
LDC с. 453
RSK с. 449
TFSR/TFSK 125 M
TFSR/TFSK 125 XL
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 58
38
50
52
51 50 49 32 23
LwA К входу
дБ(A) 61
29
44
49
53 56 57 44 35
LwA К выходу
дБ(A) 54
20
41
45
47 50 49 37 25
LwA К выходу
дБ(A) 64
27
46
51
53 60 60 50 37
Условия испытаний: qv = 0,046 м3/с, Ps = 83 Па
Условия испытаний: qv = 0,059 м3/с, Ps = 151 Па
RE с. 421
REU с. 421
TFSR/TFSK 160
TFSR/TFSK
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 63
32
48
54
56 59 57 49 38
LwA К входу
дБ(A) 68
33
49
58
60 65 63 56 47
LwA К выходу
дБ(A) 67
26
53
55
58 62 62 54 48
LwA К выходу
дБ(A) 71
31
52
56
61 67 67 61 49
Условия испытаний: qv = 0,056 м3/с, Ps = 237 Па
Условия испытаний: qv = 0,11 м3/с, Ps = 280 Па
REE с. 422
107
Крышные вентиляторы
TFSR/TFSK
Рекомендации по применению: Вытяжные системы вентиляции небольших
TFSK
помещений, таких как коттеджи, одно- и многоквартирные дома, офисы, дет-
ские сады и т.д. Вентиляторы не требуют технического обслуживания и
надежны в работе.
Конструкция: Корпус вентиляторов изготовлен из листовой оцинкованной
стали, покрашенный в три различные цвета - черный, коричневый и серебри-
стый.
Двигатель: Модели TFSR и TFSK оборудованы рабочим колесом, изготов-
ленным из полиамида, с назад загнутыми лопатками и двигателем с внешним
ротором. Двигатель с рабочим колесом закреплен на откидной крышке, что
позволяет легко проводить осмотр и обслуживание. Для защиты от перегрева
двигатель вентиляторов снабжен встроенной термозащитой.
Регулирование скорости: Скорость вентиляторов можно регулировать с
помощью бесступенчатого тиристора или 5-ти ступенчатого трансформатора.
Подключение: Вентиляторы снабжены кабелем для быстрого подключения к
электросети через соединительную коробку; также модели имеют выключа-
тель на корпусе.
Монтаж: Модель TFSK подсоединяется к квадратному воздуховоду или крыш-
ным коробам типов TG, FDS, крышным шумоглушителем типа SSD (принад-
TFSR
лежности). Модель TFSR подсоединяется к монтажной раме FRT или крышно-
му коробу TOB/TOS (принадлежности).
Сертификаты: Сертификаты соответствия РФ и Украины
TFSR/TFSK
315 M
315 L
Напряжение/Частота
В/50Гц
230
230
Потребляемая мощность
Вт
207
307
Ток
A
0,90
1,35
Макс. расход воздуха
м3/с (м3/ч)
1040
1516
Частота вращения
мин-1
2575
2341
Макс. температура перемещаемого воздуха
°C
45
58
Уровень звукового давления на расст. 4/10 м
*дБ(A)
51/43
55/47
Вес
кг
5,4
7
Класс защиты двигателя
IP
44
44
Емкость конденсатора
мкФ
5
7
Тип термозащиты
встроенная
встроенная
Регулятор скорости, 5-ступенч.
Трансформатор
RE 1,5
RE 1,5
Регулятор 5-ст., высок./низк.скорость
Трансформатор
REU 1,5
REU 1,5
Регулятор скорости, бесшаговый
Тиристор
REE 1
REE 2
Схема подключения, стр.11-17
28
28
TFSR
ø404
250
ø11 (4x)
c/c 450
ø485
TFSK
ø404
36
521
108
Крышные вентиляторы
TOB/TOS
с. 458
TG с. 459
LDC с. 453
RSK с. 449
TFSR/TFSK
TFSR/TFSK 315 L
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 70
36
52
60
64 67 61 56 52
LwA К входу
дБ(A) 74
43
57
67
69 70 64 62 57
LwA К выходу
дБ(A) 74
35
54
61
67 69 70 62 53
LwA К выходу
дБ(A) 78
40
60
66
71 74 73 66 60
Условия испытаний: qv = 0,16 м3/с, Ps = 356 Па
Условия испытаний: qv = 0,20 м3/с, Ps = 441 Па
RE с. 421
REU с. 421
REE с. 422
109
Крышные вентиляторы
TOE/TOV 355
Рекомендации по применению: Вытяжные системы вентиляции помещений
различного назначения с загрязненным вытяжным воздухом, где по условиям
эксплуатации требуется частая очистка рабочего колеса.
Конструкция: Вентиляторы TOE/TOV имеют плоский восьмиугольный корпус,
изготовленный из оцинкованной листовой стали и окрашенный порошковой
краской в черный цвет. Вертикальный выброс воздуха из вентилятора пред-
отвращает проблемы, связанные с попаданием осадков. Двигатель с рабочим
колесом закреплен на откидной крышке вентилятора, что позволяет легко
проводить осмотр и обслуживание.
Двигатель: Двигатели с внешним ротором с рабочим колесом с загнутыми
назад лопатками; установлены на эффективных виброгасителях. Для тепло-
вой защиты электродвигателя в обмотки TOE/TOV встроены термоконтакты с
выводами для подключения внешнего устройства защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно регули-
ровать с помощью бесступенчатого тиристора или 5-ступенч. трансформато-
ра, 3-х фазных - с помощью 5-ступенч. трансформатора.
Подключение: Вентиляторы серии TOE имеют клеммную коробку на корпусе
для подключения питания, вентиляторы серии TOV поставляются с питающим
кабелем в комплекте.
Монтаж: Вентиляторы монтируются на кровле и подсоединяются к крышному
коробу типа TG.
Сертификаты: Сертификат соответствия РФ и Украины.
TOE 355-4
TOV 355-4
TOE 400-4 TOV 400-4
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Потребляемая мощность
Вт
395
397
658
718
Ток
A
1,88
0,77
2,92
1,65
Макс. расход воздуха
м3/с (м3/ч)
0,81 (2915)
0,86 (3095)
1,13 (4070)
1,22 (4390)
Частота вращения
мин-1
1368
1362
1301
1404
Макс. температура перемещаемого воздуха
°C
70
70
70
70
“ при регулировании
°C
70
70
70
65
Уровень звукового давления на расст. 10м *
дБ(A)
42
42
43
45
Вес
кг
28
22
36
33
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
8
-
14
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 3
RTRD 2
RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 3 + S-ET 10
RTRDU 2
REU 3 + S-ET 10
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
REE 4 + S-ET 10
-
REE 4 + S-ET 10
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
8
6
8
Необходимое
øM
пространство для
обслуживания
PG 16
Клеммная коробка (только для TOE)
(изоляция)
TOV поставляются с питающим кабелем
A
B C øD
E
F
I
J
K L
øM
TOE/TOV 355-4
615
557
450
395
M8(8x)
600
50
290
340
600
12(4x)
TOE/TOV 400-4
725
657
535
438
M8(6x)
700
50
315
365
700
12(4x)
110
Крышные вентиляторы
TG с. 459
BTG с. 450
TOE 355-4
TOV 355-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 69
45
53
64
64 63 62 56 48
LwA К входу
дБ(A) 69
43
55
64
64 59 60 61 53
LwA К окружению дБ(A) 73
48
57
64
67 67 66 57 49
LwA К окружению дБ(A) 73
42
56
66
69 66 65 62 54
С TG 540-800
С TG 540-800
LwA К входу
дБ(A) 62
45
50
58
54 50 54 51 43
LwA К входу
дБ(A) 62
43
52
58
55 47 52 56 48
С TG 540-1230
С TG 540-1230
LwA К входу
дБ(A) 61
45
50
58
50 55 50 50 43
LwA К входу
дБ(A) 62
43
52
58
50 52 48 55 48
Условия испытаний: qv = 0,45 м3/с, Ps = 284 Па
Условия испытаний: qv = 0,48 м3/с, Ps = 265 Па
REPT с. 424
S-ET/STDT
с. 426
RTRE с. 421
RTRD/RTRDU
с. 422
TOE 400-4
TOV 400-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 71
44
56
65
66 61 63 63 54
LwA К входу
дБ(A) 74
44
57
69
69 64 65 65 61
REU с. 421
LwA К окружению дБ(A) 74
43
58
67
69 68 66 64 54
LwA К окружению дБ(A) 76
44
59
68
71 69 68 66 57
С TG 640-800
С TG 640-800
LwA К входу
дБ(A) 66
41
54
61
59 54 57 59 50
LwA К входу
дБ(A) 69
41
55
65
62 55 59 61 57
С TG 640-1230
С TG 640-1230
LwA К входу
дБ(A) 64
44
52
61
54 46 55 58 49
LwA К входу
дБ(A) 68
44
53
65
57 49 57 60 56
Условия испытаний: qv = 0,64 м3/с, Ps = 318 Па
Условия испытаний: qv = 0,68 м3/с, Ps = 370 Па
REE с. 422
111
Крышные вентиляторы
TOV 450/500/560
Рекомендации по применению: Вытяжные системы вентиляции помещений
различного назначения с загрязненным вытяжным воздухом, где по условиям
эксплуатации требуется частая очистка рабочего колеса.
Конструкция: Вентиляторы TOE/TOV имеют плоский восьмиугольный корпус,
изготовленный из оцинкованной листовой стали и окрашенный порошковой
краской в черный цвет. Вертикальный выброс воздуха из вентилятора пред-
отвращает проблемы, связанные с попаданием осадков. Двигатель с рабочим
колесом закреплен на откидной крышке вентилятора, что позволяет легко про-
водить осмотр и обслуживание.
Двигатель: Двигатели с внешним ротором с рабочим колесом с загнутыми
назад лопатками; установлены на эффективных виброгасителях. Для тепловой
защиты электродвигателя в обмотки TOE/TOV встроены термоконтакты с выво-
дами для подключения внешнего устройства защиты.
Регулирование скорости: Скорость 3-х фазных вентиляторов регулируется
с помощью 5-ступенч. трансформатора.
Подключение: Вентиляторы серии TOE имеют клеммную коробку на корпусе
для подключения питания, вентиляторы серии TOV поставляются с питающим
кабелем в комплекте.
Монтаж: Вентиляторы монтируются на кровле и подсоединяются к крышному
коробу типа TG.
Сертификаты: Сертификат соответствия РФ и Украины.
TOV 450-4
TOV 500-4
TOV 560-4
Напряжение/Частота
В/50Гц
400
400
400
Фазность
~
3
3
3
Потребляемая мощность
Вт
1083
1833
2854
Ток
A
1,96
3,42
4,86
Макс. расход воздуха
м3/с (м3/ч)
1,59 (5725)
2,32 (8365)
3,05 (10980)
Частота вращения
мин-1
1340
1397
1374
Макс. температура перемещаемого воздуха
°C
70
70
70
“ при регулировании
°C
50
65
60
Уровень звукового давления на расст. 10м
дБ(A)
47
54
57
Вес
кг
42
75
103
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 4
RTRD 7
RTRD 7
Регулятор 5-ст., высок./низк. скорость Трансформатор
RTRDU 4
RTRDU 7
RTRDU 7
Схема подключения, стр. 11-17
8
8
8
Необходимое
пространство для
øM
обслуживания
Клеммная коробка (только для TOE)
PG 16
TOV поставляются с питающим кабелем
(изоляция)
A
B C øD
E
F
I
J
K
L
øM
TOV 450-4
830
757
590
487
M8(6x)
800
50
350
400
800
14(4x)
TOV 500-4
1040
957
750
541
M8(6x)
1000
50
380
430
1000
14(4x)
TOV 560-4
1250
1157 1040
605
M10(6x)
1200
45
415
460
1200
14(4x)
112
Крышные вентиляторы
TG с. 459
BTG с. 450
VKS с. 450
VKM с. 450
TOV 450-4
TOV 500-4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 78
46
59
72
73 66 68 68 63
LwA К входу
дБ(A) 82
64
59
71
77 77 76 69 63
LwA К окружению дБ(A) 78
48
62
72
72 71 69 67 60
LwA К окружению дБ(A) 85
64
68
78
78 81 78 70 63
С TG 740-1230
Условия испытаний: qv = 1,30 м3/с, Ps = 569 Па
LwA К входу
дБ(A) 74
42
56
72
60 51 59 63 57
Условия испытаний: qv = 0,89 м3/с, Ps = 430 Па
STDT с. 426
RTRD с. 422
TOV 560-4
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 84
68
62
73
78 79 78 70 67
LwA К окружению дБ(A) 88
68
73
80
81 84 81 73 64
Условия испытаний: qv = 1,76 м3/с, Ps = 691 Па
RTRDU с. 422
113
Крышные вентиляторы
DHS/DVS/DVSI 190-310
Рекомендации по применению: Вытяжные системы вентиляции в клима-
тических зонах с агрессивной окружающей средой (например, в морском
климате). DHS - экономичное решение для промышленных зданий с загряз-
ненным вытяжным воздухом. DVS обеспечивают надежную эксплуатацию в
зданиях различного назначения (офисы, супермаркеты, склады и т.д.). DVSI
рекомендованы для применения в жилом фонде c высокими требованиями к
уровню шума.
DVS
Конструкция: Корпус DVS/DHS/DVSI выполнен из алюминия. Рама - из оцин-
кованной стали с защитным порошковым покрытием. Рабочее колесо венти-
лятора изготовлено из полиамида PA6 25GV. Корпус DVSI имеет шумоизоля-
цию (50 мм мин. ваты). Вентиляторы серии DVS/DVSI имеют вертикальный
выброс воздуха, а вентиляторы серии DHS - горизонтальный.
DHS
Двигатель: DVS/DHS/DVSI оборудованы электродвигателем с внешним
ротором с рабочим колесом с загнутыми назад лопатками, которые смонти-
рованы на высокоэффективных виброизоляторах. Двигатели оснащены
встроенными термоконтактами с автоматическим перезапуском.
Регулирование скорости: Скорость 1-фазных вентиляторов можно регу-
DVSI
лировать с помощью бесступенчатого тиристора или 2-х и 5-ти ступенчатых
трансформаторов.
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DHS/DVS/DVSI
190EZ
225EZ
225EV
310EV
Напряжение/Частота
В/50Гц
230
230
230
230
Фазность
~
1
1
1
1
Потребляемая мощность
Вт
80
113
49
116
Ток
A
0,36
0,50
0,23
0,53
Макс. расход воздуха
м3/с (м3/ч)
0,15 (558)
0,22 (820)
0,14 (510)
0,41 (1460)
Частота вращения
мин-1
2240
2590
1422
1365
Макс. температура перемещаемого воздуха
°C
40
40
40
40
“ при регулировании
°C
40
40
40
40
Уровень звукового давления на расст. 4/10м
дБ(A)
48/40
49/41
41/33
44/36(DHS +2dB)
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
44/36
44/36
35/27
35/27
Вес
кг
7
9
8
10/10/15
Класс изоляции двигателя
B
B
B
B
Класс защиты двигателя
IP 44
IP 44
IP 44
IP 44
Емкость конденсатора
мкФ
2
3
2
4
Регулятор скорости, 5-ступенч.
Трансформатор
RE 1,5
RE 1,5
RE 1,5
RE 1,5
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 1,5
REU 1,5
REU 1,5
REU 1,5
Переключатель, звезда/треугольник
S2S 160
S2S 160
S2S 160
S2S 160
Регулятор скорости, бесшаговый
Тиристор
REE 1
REE 1
REE 1
REE 1
Схема подключения, стр. 11-17
20
20
20
20
DVS/DVSI
DHS
A
øJ
B
øD
øD
F
E
E
G
DVS
A B C øD E F G
H
øI
190EZ-225EV
370
295
170
213
335
245
105
6xM6
10(4x)
M20x1,5
310EV
560
470
330
285
435
330
146
6xM6
10(4x)
H
DVSI
A B C øD E F G
H
øI
190EZ-225EV
497
295
179
213
335
245
105
6xM6
10(4x)
310EV
690
470
369
285
435
330
146
6xM6
10(4x)
I
DHS
øJ K L øD
E
F
G H øI
190EZ-225EV
417
150
30
213
335
245
105
6xM6 10(4x)
310EV
540
150
30
285
335
330
146
6xM6 10(4x)
114
Крышные вентиляторы
SSD с. 454
FDS с. 456
ASK с. 461
VKS с. 450
DVS/DHS/DVSI 190EZ
DHS/DHS/DVSI 225EZ
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASS с. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 71
42
60
64
66 65 62 57 50
LwA К входу
дБ(A) 71
42
60
64
66 65 62 57 50
LwA К окружению дБ(A) 72
43
61
65
67 66 63 58 51
LwA К окружению дБ(A) 72
43
61
65
67 66 63 58 51
LwA К окруж.DVSI дБ(A) 67
54
56
60
62 61 58 53 46
LwA К окруж.DVSI дБ(A) 67
54
56
60
62 61 58 53 46
С SSD 190/225
С SSD 190/225
LwA К входу
дБ(A) 60
40
55
56
55 46 42 37 32
LwA К входу
дБ(A) 60
40
55
56
55 46 42 37 32
ASF с. 461
Условия испытаний: qv = 0,07 м3/с, Ps = 190 Па
Условия испытаний: qv = 0,14 м3/с, Ps = 240 Па
FTG с. 461
DHS / DVS /
DVSI 225EV
RE с. 421
REU с. 421
DHS/DVSI/DVSI 225EV
DHS/DVS/DVSI 310EV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
S2S с. 433
LwA К входу
дБ(A) 63
34
52
56
58 57 54 49 42
LwA К входу
дБ(A) 65
52
54
58
60 59 56 51 44
LwA К окружению дБ(A) 64
35
53
57
59 58 55 50 43
LwA К окружению дБ(A) 67
54
56
60
62 61 58 53 46
LwA К окруж.DVSI дБ(A) 58
51
51
53
51 45 38 36 30
LwA К окруж.DVSI дБ(A) 58
51
51
53
51 45 38 36 30
С SSD 190/225
С SSD 310/311
LwA К входу
дБ(A) 52
32
47
48
47 38 34 29 24
LwA К входу
дБ(A) 55
49
49
50
48 41 35 31 29
Условия испытаний: qv = 0,07 м3/с, Ps = 62 Па
Условия испытаний: qv = 0,14 м3/с, Ps = 220 Па
REE с. 422
115
Крышные вентиляторы
DVS/DHS/DVSI 310-355
Рекомендации по применению: Вытяжные системы вентиляции в клима-
тических зонах с агрессивной окружающей средой (например, в морском
климате). DHS - экономичное решение для промышленных зданий с загряз-
ненным вытяжным воздухом. DVS обеспечивают надежную эксплуатацию в
зданиях различного назначения (офисы, супермаркеты, склады и т.д.). DVSI
рекомендованы для применения в жилом фонде c высокими требованиями к
уровню шума.
Конструкция: Корпус DVS/DHS/DVSI выполнен из алюминия. Рама - из оцин-
кованной стали с защитным порошковым покрытием. Рабочее колесо венти-
DVS
лятора изготовлено из полиамида PA6 25GV. Корпус DVSI имеет шумоизоля-
цию (50 мм мин. ваты). Вентиляторы серии DVS/DVSI имеют вертикальный
выброс воздуха, а вентиляторы серии DHS - горизонтальный.
DHS
Двигатель: Электродвигатели с внешним ротором с рабочим колесом с
загнутыми назад лопатками. Типоразмеры 310-311 оснащены встроенными
термоконтактами с автоматическим перезапуском, а 355 - с выводами для
подключения внешнего устройства защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно регу-
лировать с помощью бесступенчатого тиристора или 2-х и 5-ти ступенчатых
DVSI
трансформаторов.
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVS/DHS/DVSI
310ES
311EV
311ES
355E4
Напряжение/Частота
В/50Гц
230
230
230
230
Фазность
~
1
1
1
1
Потребляемая мощность
Вт
70
135
100
260
Ток
A
0,30
0,60
0,38
1,20
Макс. расход воздуха
м3/с (м3/ч)
0,37 (1330)
0,46 (1656)
0,44 (1580)
0,77 (2790)
Частота вращения
мин-1
1000
1365
940
1400
Макс. температура перемещаемого воздуха
°C
40
40
40
40
“ при регулировании
°C
40
40
40
40
Уровень звукового давления на расст. 4/10м
дБ(A)
37/29 (DHS+2дБ)
45/37 (DHS+2дБ)
38/30 (DHS+2дБ)
47/39 (DHS+2дБ)
Уровень звукового давления DVSI на расст. 4/10м дБ(A)
28/20
36/28
29/21
38/30
Вес
кг
10/10/15
11/11/16
11/11/16
25/25/31
Класс изоляции двигателя
B
B
B
B
Класс защиты двигателя
IP 44
IP 44
IP 44
IP 44
Емкость конденсатора
мкФ
1,5
5
2
8
Тип термозащиты
-
-
-
S-ET 10
Регулятор скорости, 5-ступенч.
Трансформатор
RE 1,5
RE 1,5
RE 1,5
RTRE 1,5
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 1,5
REU 1,4
REU 1,5
REU 1,5 +S-ET 10
Переключатель, звезда/треугольник
S2S 160
S2S 160
S2S 160
-
Регулятор скорости, бесшаговый
Тиристор
REE 1
REE 1
REE 1
REE 2
Схема подключения, стр. 11-17
20
20
20
5
DVS/DVSI
DHS
A
øJ
B
øD
øD
F
E
E
G
DVS
A B C øD E F G
H
øI
M20x1,5
310-311
560
470
330
285
435
330
146
6xM6
10(4x)
H
355
720
618
400
438
595
450
200
6xM8
12(4x)
DVSI
A B C øD E F G
H
øI
310-311
690
470
369
285
435
330
146
6xM6
10(4x)
355
874
618
439
438
595
450
200
6xM8
12(4x)
I
DHS
øJ K L øD
E
F
G H øI
310-311
540
150
30
285
335
330
146
6xM6 10(4x)
355
720
330
30
438
595
450
200
6xM8 12(4x)
116
Крышные вентиляторы
SSD с. 454
FDS с. 456
ASK с. 461
VKS с. 450
DHS/DVS/DVSI 310ES
DHS/DVS/DVSI 311EV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASS с. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 58
45
47
52
53 53 49 44 36
LwA К входу
дБ(A) 66
53
55
59
61 60 57 52 45
LwA К окружению дБ(A) 60
47
49
54
55 55 51 46 38
LwA К окружению дБ(A) 68
55
57
61
63 62 59 54 47
LwA К окруж.DVSI дБ(A) 51
44
44
47
44 39 31 29 22
LwA К окруж.DVSI дБ(A) 59
52
52
54
52 46 39 37 31
С SSD 310/311
С SSD 310/311
LwA К входу
дБ(A) 49
42
42
44
41 35 28 24 21
LwA К входу
дБ(A) 56
50
50
51
49 42 36 32 30
ASF с. 461
Условия испытаний: qv = 0,12 м3/с, Ps = 124 Па
Условия испытаний: qv = 0,28 м3/с, Ps = 169 Па
FTG с. 461
S-ET с. 426
RE с. 421
REU с. 421
DHS/DVS/DVSI 311ES
DHS/DVS/DVSI 355E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
S2S с. 433
LwA К входу
дБ(A) 59
46
48
53
54 54 50 45 37
LwA К входу
дБ(A) 68
55
57
61
63 62 59 54 47
LwA К окружению дБ(A) 61
48
50
55
56 56 52 47 39
LwA К окружению дБ(A) 70
57
59
63
65 64 61 56 49
LwA К окруж.DVSI дБ(A) 52
45
45
48
45 40 32 30 23
LwA К окруж.DVSI дБ(A) 61
54
54
56
54 48 41 39 33
With SSD 310/311
С SSD 355/400
LwA К входу
дБ(A) 50
43
43
45
42 36 29 25 22
LwA К входу
дБ(A) 58
52
52
53
49 43 37 38 32
Условия испытаний: qv = 0,17 м3/с, Ps = 137 Па
Условия испытаний: qv = 0,45 м3/с, Ps = 240 Па
REE с. 422
117
Крышные вентиляторы
DVS/DHS/DVSI 355-400
Рекомендации по применению: Вытяжные системы вентиляции; примени-
мы в условиях агрессивной окружающей среды (например, в морском клима-
те). DHS - экономичное решение для промышленных зданий с загрязненным
вытяжным воздухом. DVS - надежная эксплуатация в зданиях различного
назначения (офисы, супермаркеты, склады и т.д.). DVSI применимы в жилом
фонде c высокими требованиями к уровню шума.
Конструкция: Корпус выполнен из алюминия. Рама - из оцинкованной стали
DVS
с защитным порошковым покрытием. Рабочее колесо вентиляторов типораз-
мера 355DV изготовлено из полиамида PA6 25GV, у типоразмеров 400 - из
алюминия. Корпус DVSI имеет шумоизоляцию (50 мм мин. ваты). DVS/DVSI
имеют вертикальный выброс воздуха, а DHS - горизонтальный.
Двигатель: Электродвигатель с внешним ротором с рабочим колесом с
DHS
загнутыми назад лопатками. Двигатели оснащены встроенными термоконтак-
тами с выводами для подключения внешнего устройства защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно регули-
ровать с помощью бесступенч. тиристора или 2-х и 5-ти ступенч. трансфор-
маторов;
3-фазных
- с помощью
5-ти ступенч. трансформатора.
Регулирование скорости 2-скоростных трехфазных электродвигателей осу-
DVSI
ществляется изменением способа подключения «треугольник»/«звезда».
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVS/DHS/DVSI
355DV
400E4
400E6
400DV
Напряжение/Частота
В/50Гц
400
230
230
400
Фазность
~
3
1
1
3
Потребляемая мощность
Вт
249
420
160
440
Ток
A
0,60
2,00
0,75
0,80
Макс. расход воздуха
м3/с (м3/ч)
0,78 (2805)
1,00 (3600)
0,73 (2620)
1,06 (3800)
Частота вращения
мин-1
1350
1340
895
1350
Макс. температура перемещаемого воздуха
°C
40
40
40
40
“ при регулировании
°C
40
40
40
40
Уровень звукового давления DVS/DHS на расст. 4/10м дБ(A)
47/39 (DHS+2дБ)
51/43 (DHS+2дБ)
43/35 (DHS+2дБ)
51/43 (DHS+2дБ)
Уровень звукового давления DVSI на расст. 4/10м дБ(A)
38/30
42/34
34/26
42/34
Вес
кг
25/25/31
29/29/35
25/25/31
28/28/34
Класс изоляции двигателя
B
F
F
F
Класс защиты двигателя
IP 44
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
10
5
-
Тип термозащиты
STDT 16
S-ET 10
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 2
RTRE 3
RTRE 1,5
RTRD 2
Регулятор 5-ст., высок./низк. скорость Трансформатор
RTRDU 2
REU 3 + S-ET 10
REU 1,5 + S-ET 10
RTRDU 2
Переключатель, звезда/треугольник
S-DT2SKT
-
-
S-DT2SKT
Регулятор скорости, бесшаговый
Тиристор
-
REE 4
REE 1
-
Схема подключения, стр. 11-17
16
5
6
16
DVS/DVSI
DHS
A
øJ
B
øD
F
øD
E
E
G
M20x1,5
DVS
A B C øD E F G
H
øI
355-400
720
618
400
438
595
450
200
6xM8
12(4x)
H
DVSI
A B C øD E F G
H
øI
355-400
874
618
439
438
595
450
200
6xM8
12(4x)
I
DHS
øJ K L øD
E
F
G H øI
355-400
720
330
30
438
595
450
200
6xM8 12(4x)
118
Крышные вентиляторы
SSD с. 454
FDS с. 456
Y
ASK с. 461
VKS с. 450
DHS/DVS/DVSI 355DV
DHS/DVS/DVSI 400E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASS с. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 68
55
57
61
63 62 59 54 47
LwA К входу
дБ(A) 72
59
61
65
67 66 63 58 51
LwA К окружению дБ(A) 70
57
59
63
65 64 61 56 49
LwA К окружению дБ(A) 74
61
63
67
69 68 65 60 53
LwA К окруж.DVSI дБ(A) 61
54
54
56
54 48 41 39 33
LwA К окруж.DVSI дБ(A) 65
58
58
60
58 52 45 43 37
C SSD 355/400
C SSD 355/400
LwA К входу
дБ(A) 58
52
52
53
49 43 37 38 32
LwA К входу
дБ(A) 62
56
56
57
53 47 41 42 36
ASF с. 461
Условия испытаний: qv = 0,45 м3/с, Ps = 240 Па
Условия испытаний: qv = 0,69 м3/с, Ps = 256 Па
FTG с. 461
0
500
1000
1500
2000
2500
64
S-ET/STDT
c. 426
66
Y
RTRE c. 421
RTRDU c. 422
Y = подключение звездой
DHS/DVS/DVSI 400E6
DHS/DVS/DVSI 400DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
S-DT2 c. 430
LwA К входу
дБ(A) 64
51
53
58
59 59 55 50 42
LwA К входу
дБ(A) 72
59
61
65
67 66 63 58 51
LwA К окружению дБ(A) 66
53
55
60
61 61 57 52 44
LwA К окружению дБ(A) 74
61
63
67
69 68 65 60 53
LwA К окруж.DVSI дБ(A) 57
50
50
53
50 45 37 35 28
LwA К окруж.DVSI дБ(A) 65
58
58
60
58 52 45 43 37
C SSD 355/400
C SSD 355/400
LwA К входу
дБ(A) 54
48
48
49
45 40 33 34 27
LwA К входу
дБ(A) 62
56
56
57
53 47 41 42 36
Условия испытаний: qv = 0,44 м3/с, Ps = 125 Па
Условия испытаний: qv = 0,67 м3/с, Ps = 300 Па
REE c. 422
119
Крышные вентиляторы
DVS/DHS/DVSI 400-450
Рекомендации по применению: Вытяжные системы вентиляции; примени-
мы в условиях агрессивной окружающей среды (например, в морском клима-
те). DHS - экономичное решение для промышленных зданий с загрязненным
вытяжным воздухом. DVS - надежная эксплуатация в зданиях различного
назначения (офисы, супермаркеты, склады и т.д.). DVSI применимы в жилом
фонде c высокими требованиями к уровню шума.
Конструкция: Корпус выполнен из алюминия. Рама - из оцинкованной стали
с защитным порошковым покрытием. Рабочее колесо вентиляторов - из алю-
миния. Корпус DVSI имеет шумоизоляцию (50 мм мин. ваты). DVS/DVSI имеют
DVS
вертикальный выброс воздуха, а DHS - горизонтальный.
Двигатель: Электродвигатель с внешним ротором с рабочим колесом с
загнутыми назад лопатками. Двигатели оснащены встроенными термоконтак-
тами с выводами для подключения внешнего устройства защиты.
DHS
Регулирование скорости: Скорость1-фазных вентиляторов можно регули-
ровать с помощью бесступенч. тиристора или 2-х и 5-ти ступенч. трансфор-
маторов;
3-фазных
- с помощью
5-ти ступенч. трансформатора.
Регулирование скорости 2-скоростных трехфазных электродвигателей осу-
ществляется изменением способа подключения «треугольник»/«звезда».
DVSI
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVS/DHS/DVSI
400DS
450E4
450E6
450DV
Напряжение/Частота
В/50Гц
400
230
230
400
Фазность
~
3
1
1
3
Потребляемая мощность
Вт
137
770
247
750
Ток
A
0,30
3,40
1,10
1,40
Макс. расход воздуха
м3/с (м3/ч)
0,68(2440)
1,58 (5700)
1,05 (3900)
1,53 (5500)
Частота вращения
мин-1
820
1260
830
1260
Макс. температура перемещаемого воздуха
°C
60
60
50
40
“ при регулировании
°C
40
40
40
40
Уровень звукового давления DVS/DHS на расст. 4/10м дБ(A)
43/35 (DHS+2дБ)
53/45 (DHS+2дБ)
46/38 (DHS+2дБ)
53/45
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
34/26
44/36
37/29
44/36
Вес
кг
25/25/31
40/40/47
40/40/47
30/30/38
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
16
8
-
Тип термозащиты
STDT 16
S-ET10
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRE 5
RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 2
REU 5 + SET 10
REU 3 + S-ET 10
RTRDU 2
Переключатель, звезда/треугольник
S-DT2SKT
-
-
S-DT2SKT
Регулятор скорости, бесшаговый
Тиристор
-
REE 4
REE 2
-
Схема подключения, стр. 11-17
18
6
6
18
DVS/DVSI
DHS
A
øJ
B
øD
øD
F
E
E
G
DVS
A B C øD E F G
H
øI
400
720
618
400
438
595
450
200
6xM8
12(4x)
M20x1,5
450
900
748
440
438
665
535
237
6xM8
12(4x)
H
DVSI
A B C øD E F G
H
øI
400
874
618
439
438
595
450
200
6xM8
12(4x)
450
968
748
479
438
665
535
237
6xM8
12(4x)
I
DHS
øJ K L øD
E
F
G H øI
400
720
330
30
438
595
450
200
6xM8 12(4x)
450
830
380
30
438
665
535
237
6xM8 12(4x)
120
Крышные вентиляторы
SSD с. 454
FDS с. 456
ASK с. 461
VKS с. 450

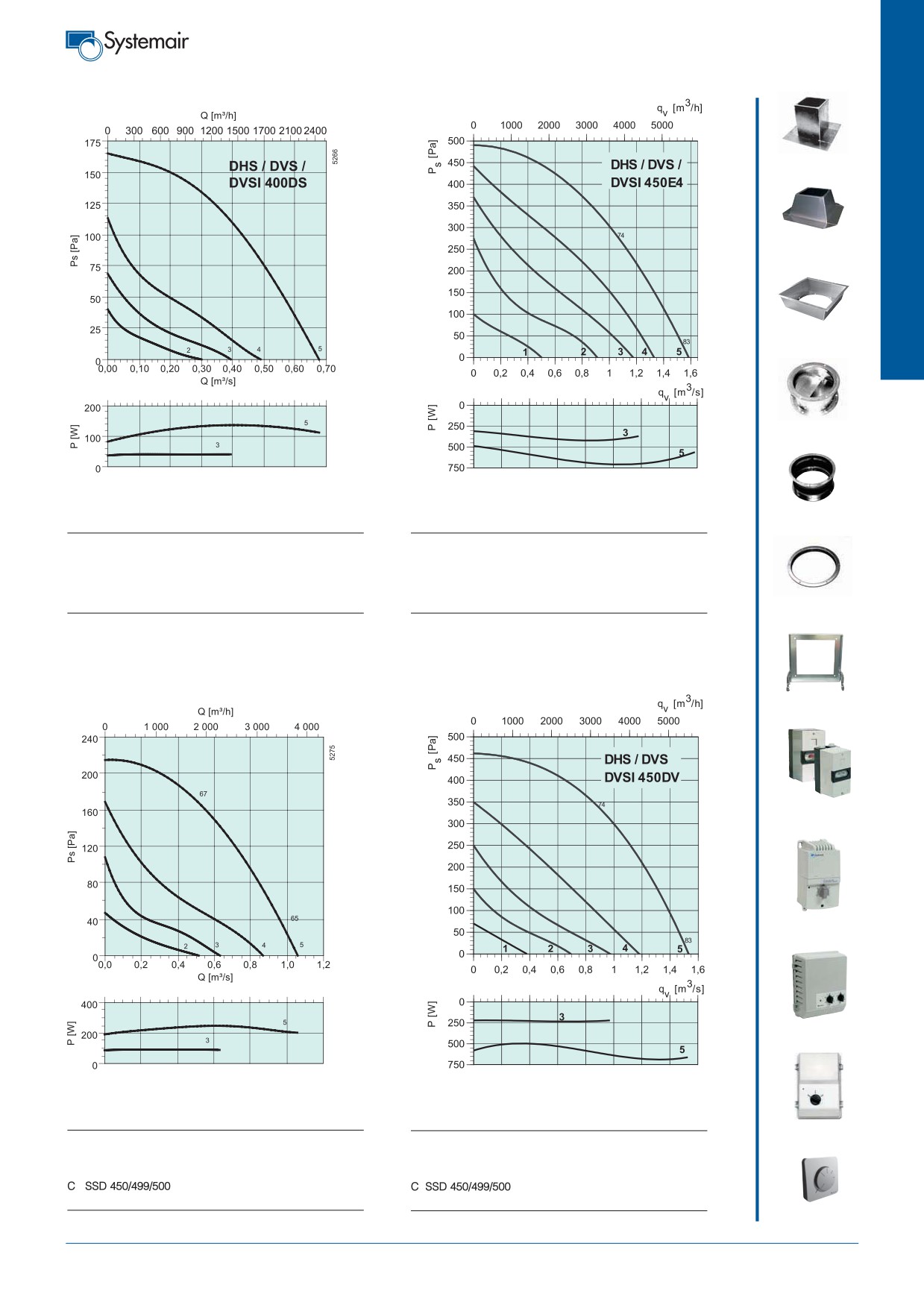

DHS/DVS/DVSI 400DS
DHS/DVS/DVSI 450E4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASS с. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 64
51
53
58
59 59 55 50 42
LwA К входу
дБ(A) 74
61
63
67
69 68 65 60 53
LwA К окружению дБ(A) 66
53
55
60
61 61 57 52 44
LwA К окружению дБ(A) 76
63
65
69
71 70 67 62 55
LwA К окруж.DVSI дБ(A) 57
50
50
53
50 45 37 35 28
LwA К окруж.DVSI дБ(A) 67
60
60
62
60 54 47 45 39
С SSD 355/400
С SSD 450/499/500
LwA К входу
дБ(A) 54
48
48
49
45 40 33 34 27
LwA К входу
дБ(A) 64
58
58
58
56 48 40 38 36
ASF с. 461
Условия испытаний: qv = 0,49 м3/с, Ps = 120 Па
Условия испытаний: qv = 1,06 м3/с, Ps = 270 Па
FTG с. 461
DHS / DVS /
DVSI 450E6
S-ET/STDT
c. 426
RTRE c. 421
Y
RTRDU c. 422
DHS/DVS/DVSI 450E6
DHS/DVS/DVSI 450DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
S-DT2 c. 430
LwA К входу
дБ(A) 67
54
56
61
62 62 58 53 45
LwA К входу
дБ(A) 74
61
63
67
69 68 65 60 53
LwA К окружению дБ(A) 69
56
58
63
64 64 60 55 47
LwA К окружению дБ(A) 76
63
65
69
71 70 67 62 55
LwA К окруж.DVSI дБ(A) 60
53
53
56
53 48 40 38 31
LwA К окруж.DVSI дБ(A) 67
60
60
62
60 54 47 45 39
LwA К входу
дБ(A) 57
51
51
52
49 42 33 31 28
LwA К входу
дБ(A) 64
58
58
58
56 48 40 38 36
Условия испытаний: qv = 0,58 м3/с, Ps = 158 Па
Условия испытаний: qv = 0,83 м3/с, Ps = 350 Па
REE c. 422
121
содержание .. 4 5 6 7 ..
