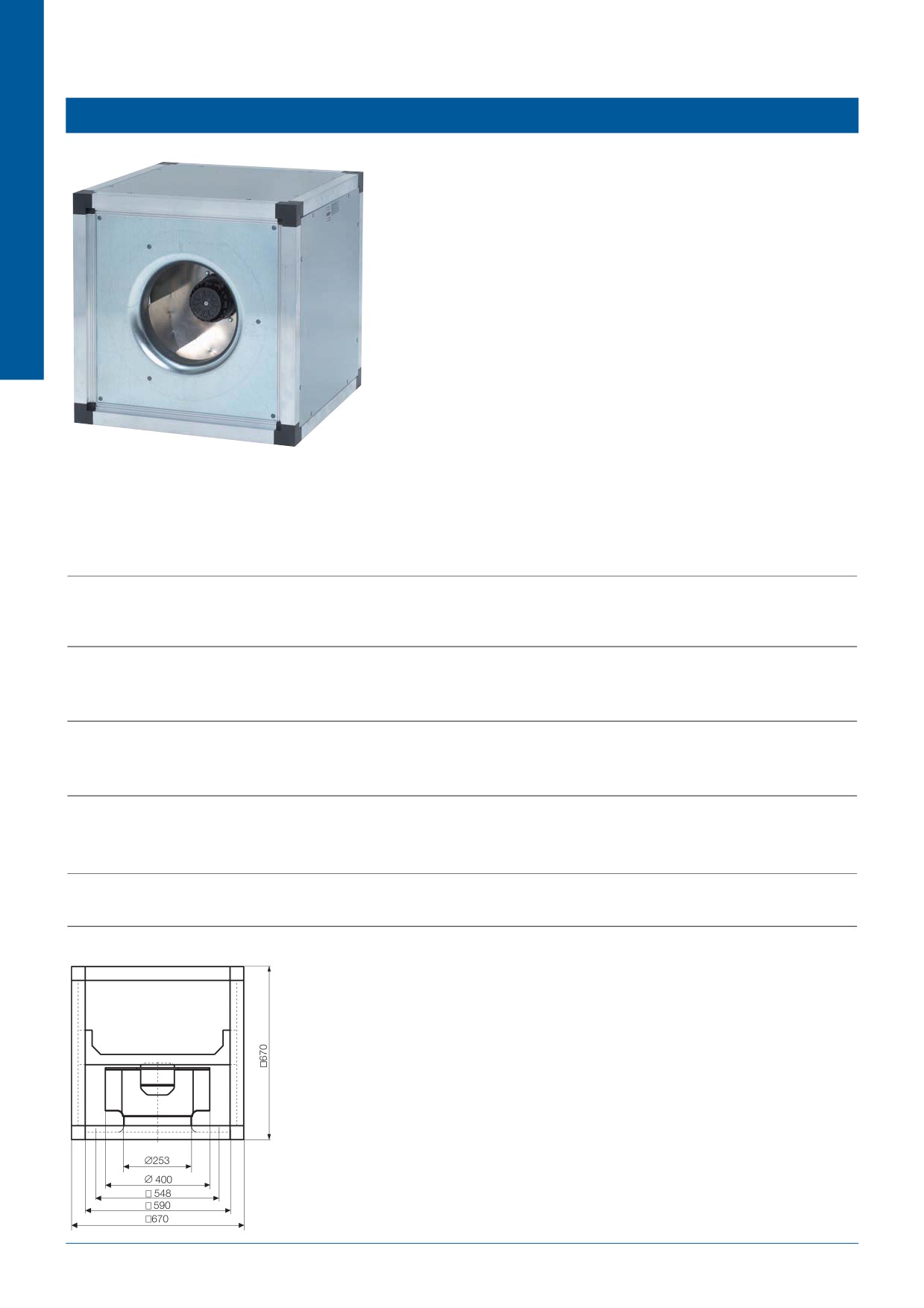

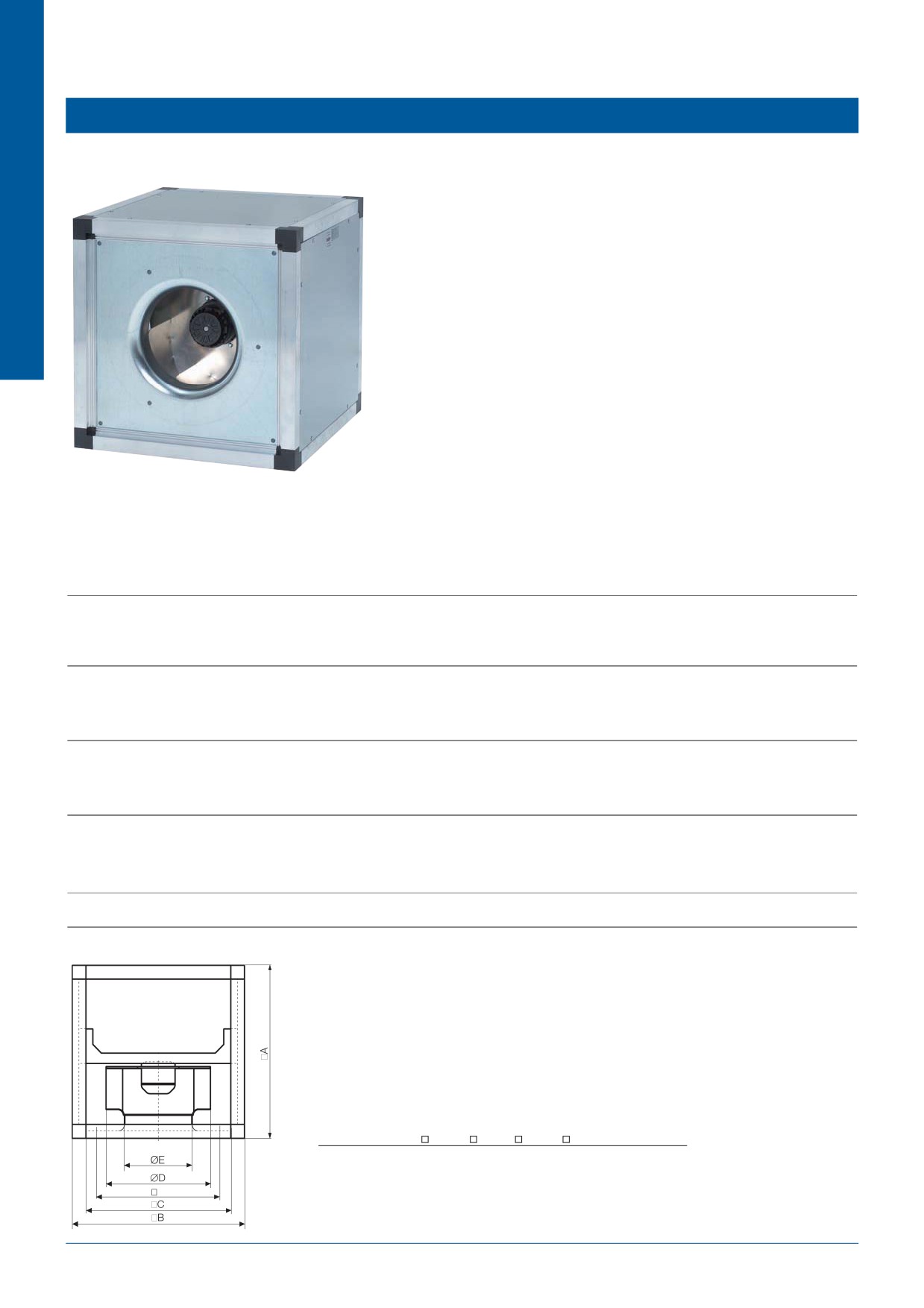

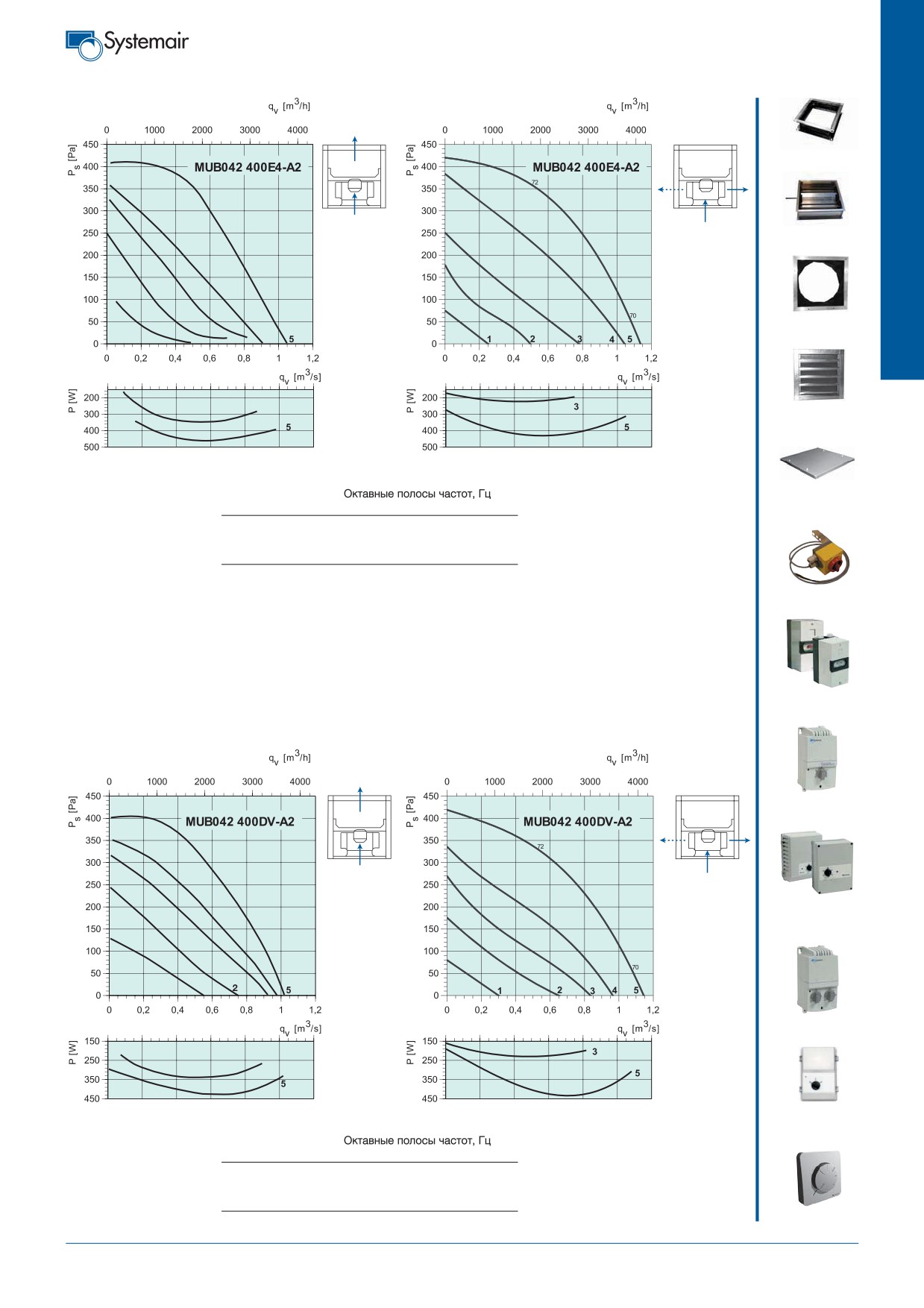

Вентилятор для квадратных каналов
MUB042 400E4-400DV
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют 20
мм изоляции из минеральной ваты. MUB поставляются в прямоточной кон-
фигурации крепления панелей, которая легко изменяется для подачи воз-
духа перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели с внешним ротором и рабо-
чим колесом с загнутыми назад лопатками, выполненными из полиамида.
Двигатели MUB оснащены встроенными термоконтактами с выводами для
подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов регулиру-
ется при помощи бесступенчатого тиристора или
5-ти ступенчатого
трансформатора. 3-х фазные электродвигатели регулируются при помо-
щи 5-ти ступенчатого трансформатора, а также изменением способа под-
ключения «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB042
400E4-A2
400DV-A2
Напряжение/Частота
В/50Гц
230
400
Фазность
~
1
3
Потребляемая мощность (прямо/перпендикулярно)
Вт
468/467
426/430
Ток (прямо/перпендикулярно)
A
2,13/2,13
0,819/0,826
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
3716/3629
3723/3881
Частота вращения (прямо/перпендикулярно)
мин-1
1366/1358
1339/1339
Макс. температура перемещаемого воздуха
°C
40
40
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3м *
дБ(A)
49
49
Вес
кг
58
57
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
10
-
Тип термозащиты
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк. скорость
Трансформатор
REU 3 + S-ET 10
RTRDU 2
Регулятор, треуг./звезда, 2-ст., 400 В
-
S-DT2SKT
Регулятор скорости, бесшаговый
Тиристор
REE 4 + S-ET 10
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
18
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
82
Вентилятор для квадратных каналов
FGV с. 463
72
SRKG с. 452
70
UGS с. 464
1
2
3
4
3
WSG-MUB
с. 464
MUB042 400E4-A2
WSD-MUB
Гц Общ. 63 125 250 500 1k 2k 4k 8k
с. 464
LwA К входу
дБ(A) 72
59
61
65
67 66 63 58 51
LwA К выходу
дБ(A) 74
61
63
67
69 68 65 60 53
LwA К окружению дБ(A) 56
43
45
49
51 50 47 42 35
Условия испытаний: qv = 0,48 м3/с, Ps = 365 Па
REV с. 434
S-ET/STDT
с. 426
RTRE с. 421
72
RTRD/RTRDU
с. 422
70
4
1
3
REU с. 421
3
S-DT2SKT
MUB042 400DV-A2
с. 430
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 72
59
61
65
67 66 63 58 51
LwA К выходу
дБ(A) 74
61
63
67
69 68 65 60 53
LwA К окружению дБ(A) 56
43
45
49
51 50 47 42 35
Условия испытаний: qv = 0,56 м3/с, Ps = 323 Па
REE с. 422
83
Вентилятор для квадратных каналов

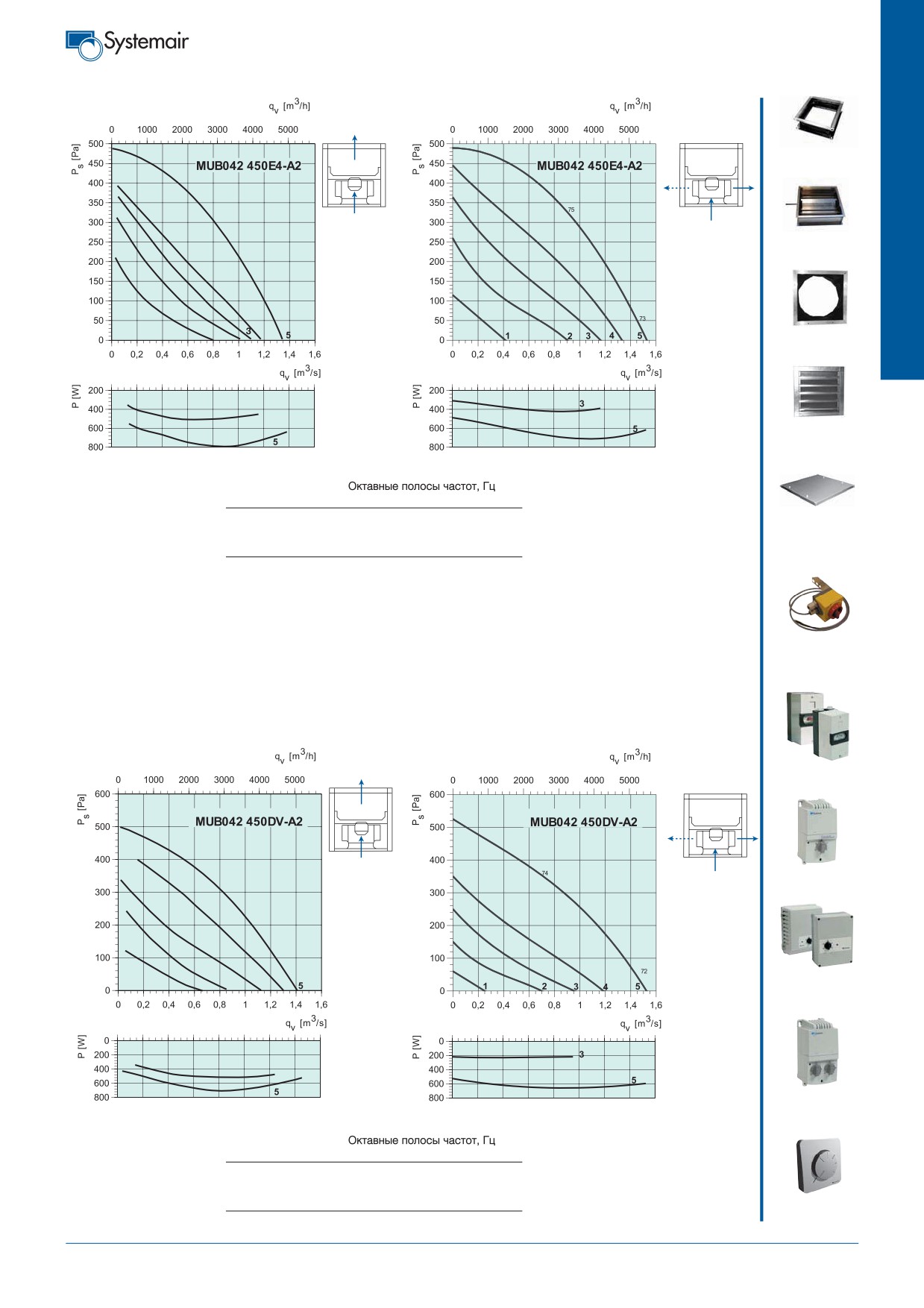

MUB042 450E4-450DV
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют
20 мм изоляции из минеральной ваты. MUB поставляются в прямоточной
конфигурации крепления панелей, которая легко изменяется для подачи
воздуха перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели с внешним ротором и рабо-
чим колесом с загнутыми назад лопатками, выполненными из полиамида.
Двигатели MUB оснащены встроенными термоконтактами с выводами для
подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов регулиру-
ется при помощи бесступенчатого тиристора или
5-ти ступенчатого
трансформатора. 3-х фазные электродвигатели регулируются при помо-
щи 5-ти ступенчатого трансформатора, а также изменением способа под-
ключения «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB042
450E4-A2
450DV-A2
Напряжение/Частота
В/50Гц
230
400
Фазность
~
1
3
Потребляемая мощность (прямо/перпендикулярно)
Вт
757/756
717/726
Ток (прямо/перпендикулярно)
A
3,32/3,33
1,31/1,32
Макс. расход воздуха (прямо/перпендикулярно)
(м3/ч)
4953/5338
5101/5457
Частота вращения (прямо/перпендикулярно)
мин-1
1260/1249
1287/1277
Макс. температура перемещаемого воздуха
°C
60
40
“ при регулировании
°C
60
40
Уровень звукового давления на расст. 3м *
дБ(A)
52
52
Вес
кг
60
62
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
16
-
Тип термозащиты
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 5
RTRD 2
Регулятор 5-ст., высок./низк. скорость
Трансформатор
REU 5 + S-ET 10
RTRDU 2
Регулятор, треуг./звезда, 2-ст., 400 В
-
S-DT2SKT
Регулятор скорости, бесшаговый
Тиристор
REE 4 + S-ET 10
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
18
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
84
Вентилятор для квадратных каналов
FGV с. 463
75
SRKG с. 452
73
1
2
4
UGS с. 464
3
WSG-MUB
с. 464
MUB042 450E4-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 75
62
64
68
70 69 66 61 54
WSD-MUB
LwA К выходу
дБ(A) 77
64
66
70
72 71 68 63 56
с. 464
LwA К окружению дБ(A) 59
46
48
52
54 53 50 45 38
Условия испытаний: qv = 1,06 м3/с, Ps = 250 Па
REV
с. 434
S-ET/STDT
с. 426
74
RTRE с. 421
72
RTRD/RTRDU
1
2
3
4
с. 422
3
REU с. 421
MUB042 450DV-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 74
61
63
67
69 68 65 50 53
LwA К выходу
дБ(A) 76
63
65
69
71 70 67 62 55
LwA К окружению дБ(A) 59
46
48
52
54 53 50 45 38
REE с. 422
Условия испытаний: qv = 0,81 м3/с, Ps = 325 Па
85

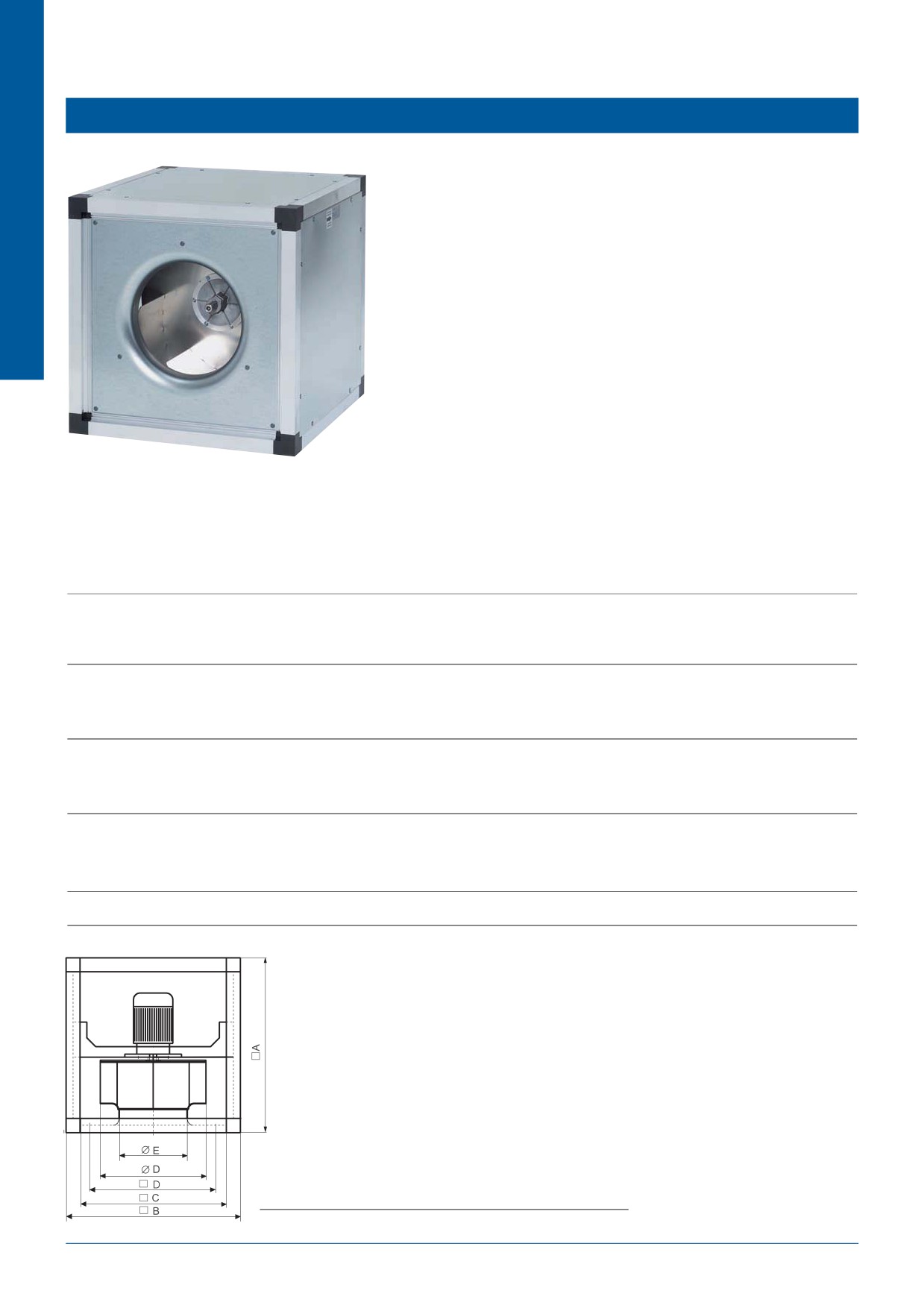

Вентилятор для квадратных каналов
MUB042 450DS-499E4
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют 20 мм
изоляции из минеральной ваты. MUB поставляются в прямоточной конфи-
гурации крепления панелей, которая легко изменяется для подачи возду-
ха перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели с внешним ротором и рабо-
чим колесом с загнутыми назад лопатками, выполненными из полиамида.
Двигатели MUB оснащены встроенными термоконтактами с выводами для
подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов регулиру-
ется при помощи бесступенчатого тиристора или 5-ти ступенчатого транс-
форматора. 3-х фазные электродвигатели регулируются при помощи 5-ти
ступенчатого трансформатора, а также изменением способа подключе-
ния «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB042
450DS-A2
499E4-A2
Напряжение/Частота
В/50Гц
400
230
Фазность
~
3
1
Потребляемая мощность (прямо/перпендикулярно)
Вт
270/270
1031/1023
Ток (прямо/перпендикулярно)
A
0,612/0,604
4,78/4,72
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
3396/3838
6058/6737
Частота вращения (прямо/перпендикулярно)
мин-1
859/869
1267/1270
Макс. температура перемещаемого воздуха
°C
40
40
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3м *
дБ(A)
44
48
Вес
кг
60
66
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
-
20
Тип термозащиты
STDT 16
S-ET 10
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRE 5
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 2
REU 5 + S-ET 10
Регулятор, треуг./звезда, 2-ст., 400 В
S-DT2SKT
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
18
6
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
A
B
C
D
øD
øE
MUB042 450
670
670
590
548
454
286
D
MUB042 499
670
670
590
548
504
321
86

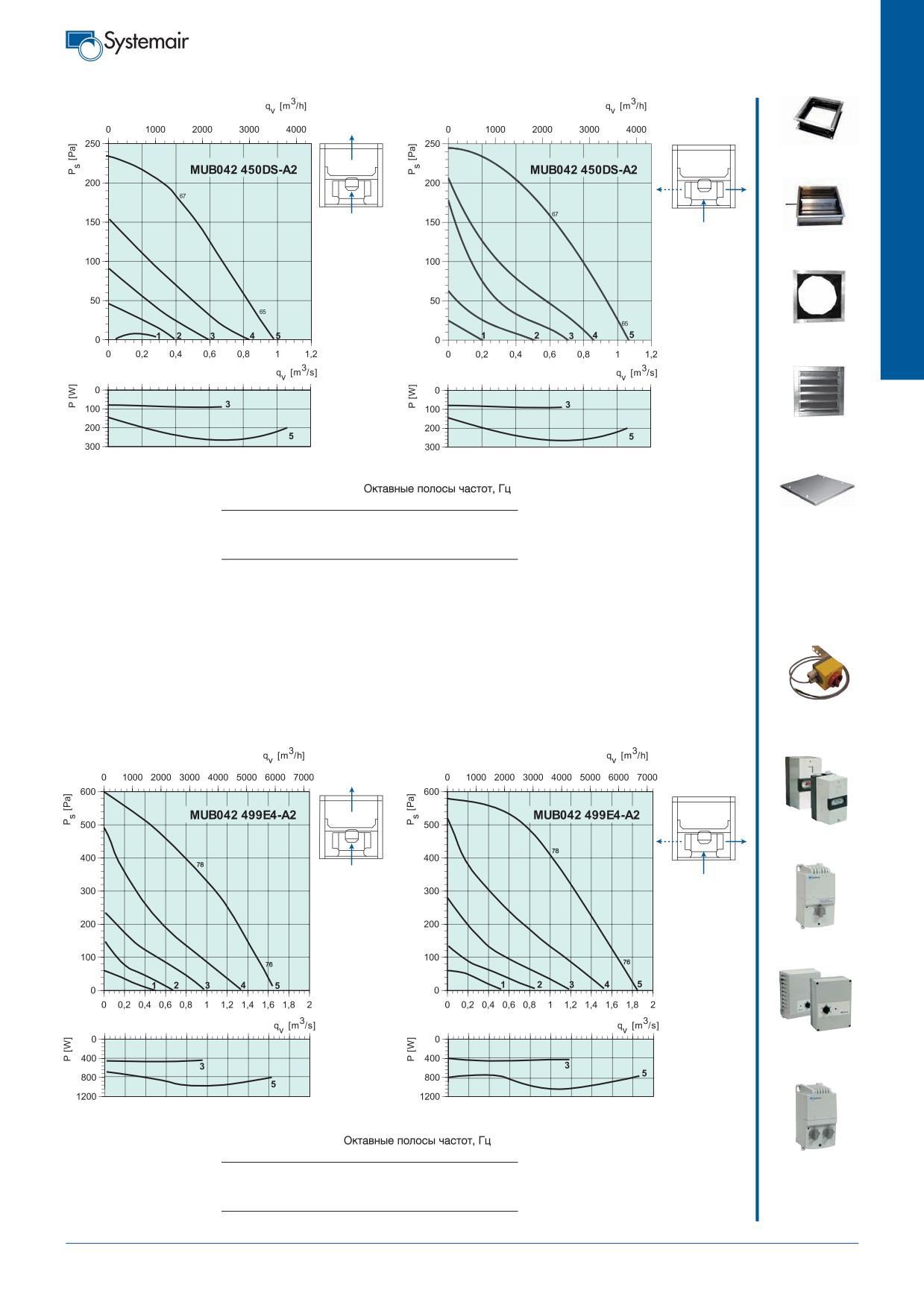

Вентилятор для квадратных каналов
FGV с. 463
SRKG с. 452
UGS с. 464
WSG-MUB
с. 464
MUB042 450DS-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 67
54
56
61
62 62 58 53 45
WSD-MUB
LwA К выходу
дБ(A) 69
56
58
63
64 64 60 55 47
с. 464
LwA К окружению дБ(A) 51
38
40
45
46 46 42 37 29
Условия испытаний: qv = 0,7 м3/с, Ps = 130 Па
REV
с. 434
S-ET/STDT
с. 426
RTRE с. 421
RTRD/RTRDU
с. 422
MUB042 499E4-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
REU с. 421
LwA К входу
дБ(A) 78
65
67
71
73 72 69 64 57
LwA К выходу
дБ(A) 80
67
69
73
75 74 71 66 59
LwA К окружению дБ(A) 55
42
44
48
50 49 46 41 34
Условия испытаний: qv = 0,94 м3/с, Ps = 451 Па
87
Вентилятор для квадратных каналов
MUB042 499DV-500E4
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют
20 мм изоляции из минеральной ваты. MUB поставляются в прямоточной
конфигурации крепления панелей, которая легко изменяется для подачи
воздуха перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели с внешним ротором и рабо-
чим колесом с загнутыми назад лопатками, выполненными из полиамида.
Двигатели MUB оснащены встроенными термоконтактами с выводами для
подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов регулиру-
ется при помощи бесступенчатого тиристора или
5-ти ступенчатого
трансформатора. 3-х фазные электродвигатели регулируются при помо-
щи 5-ти ступенчатого трансформатора, а также изменением способа под-
ключения «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB042
499DV-A2
500E4-A2
Напряжение/Частота
В/50Гц
400
230
Фазность
~
3
1
Потребляемая мощность (прямо/перпендикулярно)
Вт
857/1457
1307/1310
Ток (прямо/перпендикулярно)
A
1,65/1,64
5,84/5,78
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
5755/6327
6831/7655
Частота вращения (прямо/перпендикулярно)
мин-1
1219/1210
1339/1332
Макс. температура перемещаемого воздуха
°C
40
40
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3м *
дБ(A)
48
56
Вес
кг
64
68
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
-
30
Тип термозащиты
STDT 16
S-ET 10
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRE 7
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 2
REU 7 + S-ET 10
Регулятор, треуг./звезда, 2-ст., 400 В
S-DT2SKT
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
18
6
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
A
B
C
D
øD
øE
MUB042 499
670
670
590
548
504
321
MUB042 500
670
670
590
548
504
321
D
88

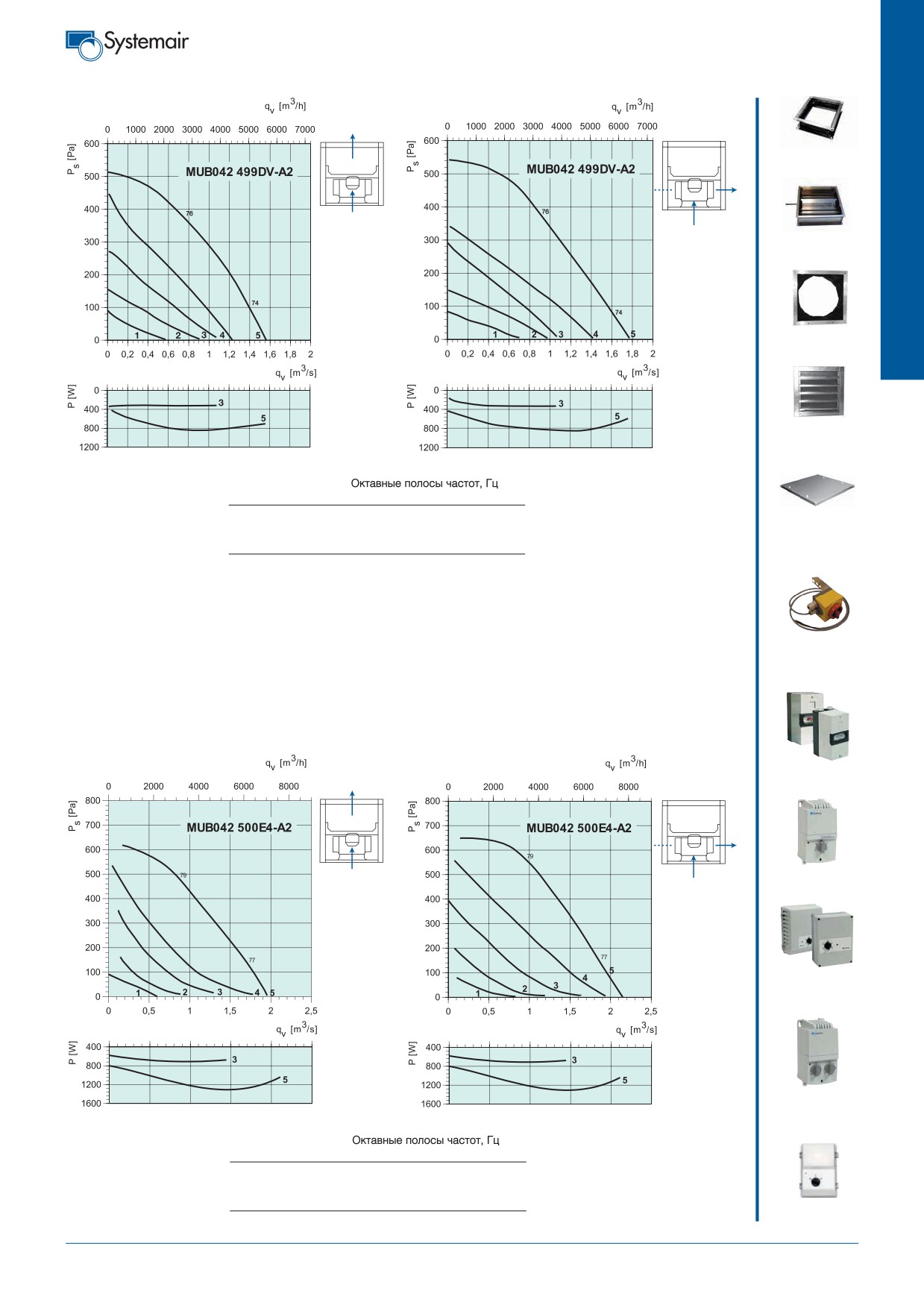

Вентилятор для квадратных каналов
FGV с. 463
SRKG с. 452
UGS с. 464
WSG-MUB
с. 464
MUB042 499DV-A2
Гц Общ. 63 125 250 500 1k
2k 4k 8k
LwA К входу
дБ(A) 76
63
65
69
71 70 67 62 55
LwA К выходу
дБ(A) 78
65
67
71
73 72 69 64 57
WSD-MUB
с. 464
LwA К окружению дБ(A) 55
42
44
48
50 49 46 41 34
Условия испытаний: qv = 1,02 м3/с, Ps = 370 Па
REV
с. 434
S-ET/STDT
с. 426
RTRE с. 421
RTRD/RTRDU
с. 422
REU с. 421
MUB042 500E4-A2
Гц Общ. 63 125 250 500 1k
2k 4k 8k
LwA К входу
дБ(A) 79
66
68
72
74 73 70 65 58
LwA К выходу
дБ(A) 81
68
70
74
76 75 72 67 60
LwA К окружению дБ(A) 63
50
52
56
58 57 54 49 42
S-DT2SKT
Условия испытаний: qv = 1,35 м3/с, Ps = 380 Па
с. 430
89
Вентилятор для квадратных каналов
MUB042 500DV-500DS
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют 20 мм
изоляции из минеральной ваты. MUB поставляются в прямоточной конфи-
гурации крепления панелей, которая легко изменяется для подачи возду-
ха перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели, соответствующие стандар-
ту IEC и рабочим колесом с загнутыми назад лопатками, выполненными из
алюминия. Двигатели оснащены встроенными термоконтактами с вывода-
ми для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов регулиру-
ется при помощи бесступенчатого тиристора или 5-ти ступенчатого транс-
форматора. 3-х фазные электродвигатели регулируются при помощи 5-ти
ступенчатого трансформатора, а также изменением способа подключе-
ния «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB042
500DV-A2
500DS-A2
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Мощность на валу (прямо/перпендикулярно)
Вт
1405/1378
514/514
Ток (прямо/перпендикулярно)
A
3,67/3,88
1,87/1,89
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
7104/7719
4608/5230
Частота вращения (прямо/перпендикулярно)
мин-1
1409/1402
935/936
Макс. температура перемещаемого воздуха
°C
40
40
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3м
дБ(A)
56
46
Вес
кг
70
66
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
-
-
Тип термозащиты
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 7
RTRD 4
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 7
RTRDU 4
Регулятор, треуг./звезда, 2-ст., 400 В
S-DT2SKT
S-DT2SKT
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
D
A
B
C
D øD
øE
MUB042 500
670
670
590
548
504
321
90
Вентилятор для квадратных каналов
FGV с. 463
SRKG с. 452
UGS с. 464
WSG-MUB
с. 464
MUB042 500DV-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 78
65
67
71
73 72 69 64 57
LwA К выходу
дБ(A) 80
67
69
73
75 74 71 66 59
WSD-MUB
с. 464
LwA К окружению дБ(A) 63
50
52
56
58 57 54 49 42
Условия испытаний: qv = 1,40 м3/с, Ps = 400 Па
REV
с. 434
67
STDT с. 426
65
1
2
3
4
RTRD с. 422
0
175
250
4
325
500
RTRDU с. 422
MUB042 500DS-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 67
54
56
61
62 62 58 53 45
LwA К выходу
дБ(A) 69
56
58
63
64 64 60 55 47
LwA К окружению дБ(A) 53
40
42
47
48 48 44 39 31
S-DT2SKT
Условия испытаний: qv = 0,75 м3/с, Ps = 190 Па
с. 430
91
Вентилятор для квадратных каналов

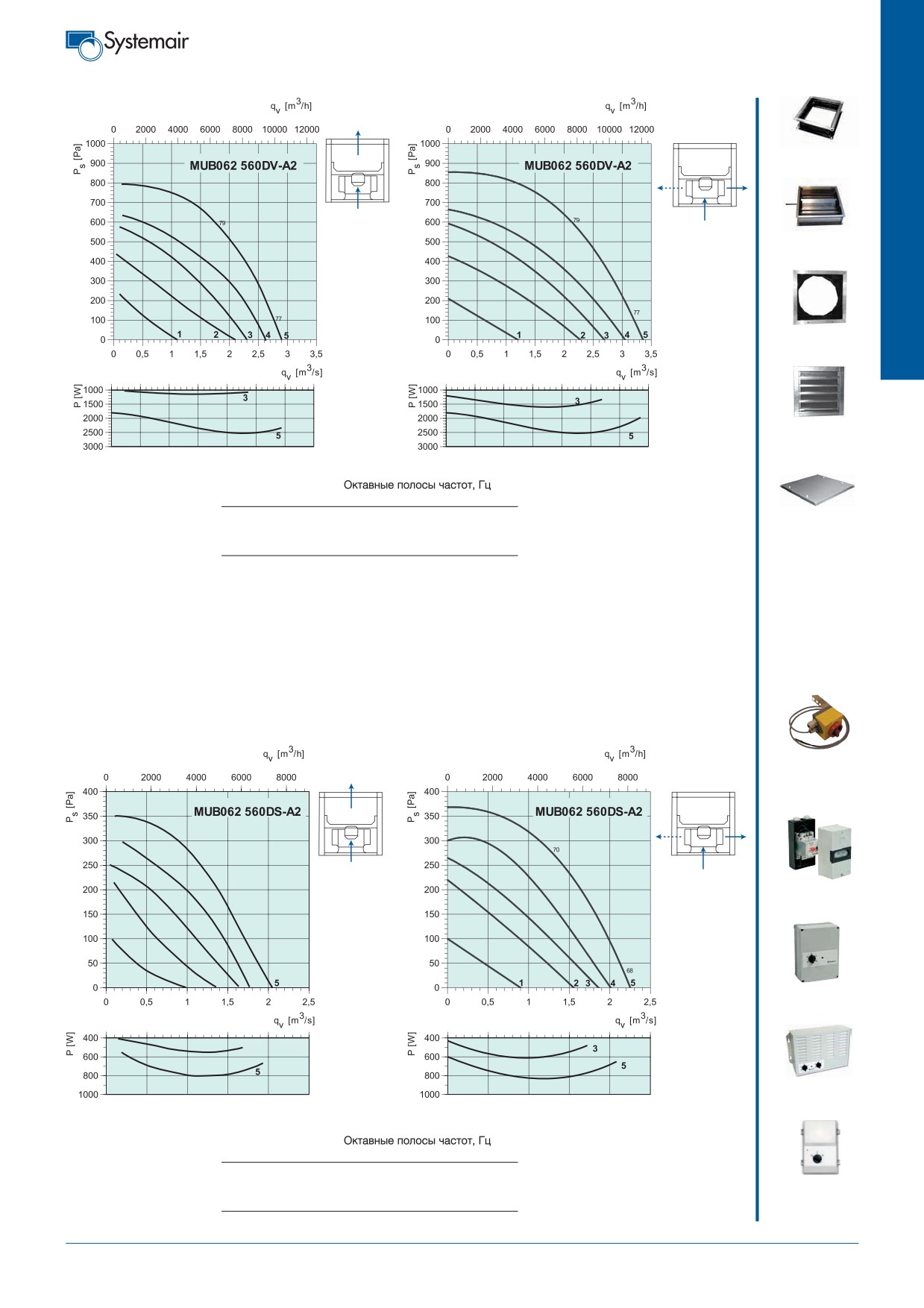

MUB062 560DV-560DS
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют
20 мм изоляции из минеральной ваты. MUB поставляются в прямоточной
конфигурации крепления панелей, которая легко изменяется для подачи
воздуха перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели, соответствующие стандар-
ту IEC и рабочим колесом с загнутыми назад лопатками, выполненными из
алюминия. Двигатели оснащены встроенными термоконтактами с вывода-
ми для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов регулиру-
ется при помощи бесступенчатого тиристора или 5-ти ступенчатого транс-
форматора. 3-х фазные электродвигатели регулируются при помощи 5-ти
ступенчатого трансформатора, а также изменением способа подключе-
ния «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB062
560DV-A2
560DS-A2
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Мощность на валу (прямо/перпендикулярно)
Вт
2348/2242
813/796
Ток (прямо/перпендикулярно)
A
5,51/5.39
2,09/2.06
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
10579/11586
7241/7885
Частота вращения (прямо/перпендикулярно)
мин-1
1373/1378
933/936
Макс. температура перемещаемого воздуха
°C
55
55
“ при регулировании
°C
55
55
Уровень звукового давления на расст. 3м
дБ(A)
57
48
Вес
кг
130
117
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
-
-
Тип термозащиты
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 7
RTRD 4
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 7
RTRDU 4
Регулятор, треуг./звезда, 2-ст., 400 В
S-DT2SKT
S-DT2SKT
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
A
B
C
D øD
øE
MUB062 560
800
800
720
676
570
361
92
Вентилятор для квадратных каналов
FGV с. 463
SRKG с. 452
UGS с. 464
WSG-MUB
с. 464
MUB062 560DV-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 79
66
68
72
74 73 70 65 58
WSD-MUB
LwA К выходу
дБ(A) 81
68
70
74
76 75 72 67 60
с. 464
LwA К окружению дБ(A) 64
51
53
57
59 58 55 50 43
Условия испытаний: qv = 2,25 м3/с, Ps = 565 Па
REV
с. 434
70
STDT с. 426
68
1
2
3
4
RTRD с. 422
4
RTRDU с. 422
MUB062 560DS-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 70
57
59
64
65 65 61 56 48
LwA К выходу
дБ(A) 72
59
61
66
67 67 63 58 50
S-DT2SKT
с. 430
LwA К окружению дБ(A) 55
42
44
49
50 50 46 41 33
Условия испытаний: qv = 1,31 м3/с, Ps = 283 Па
93

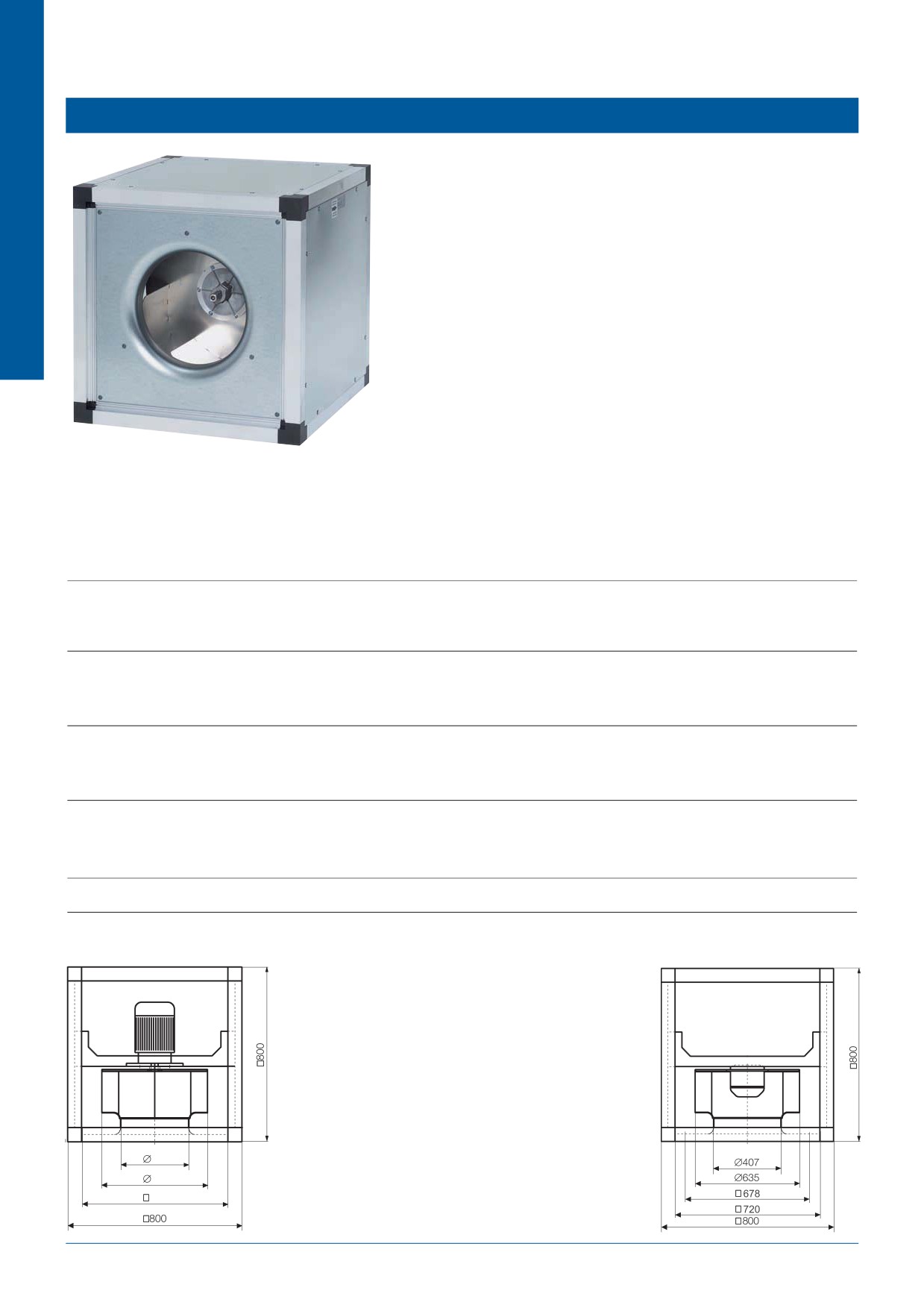

Вентилятор для квадратных каналов

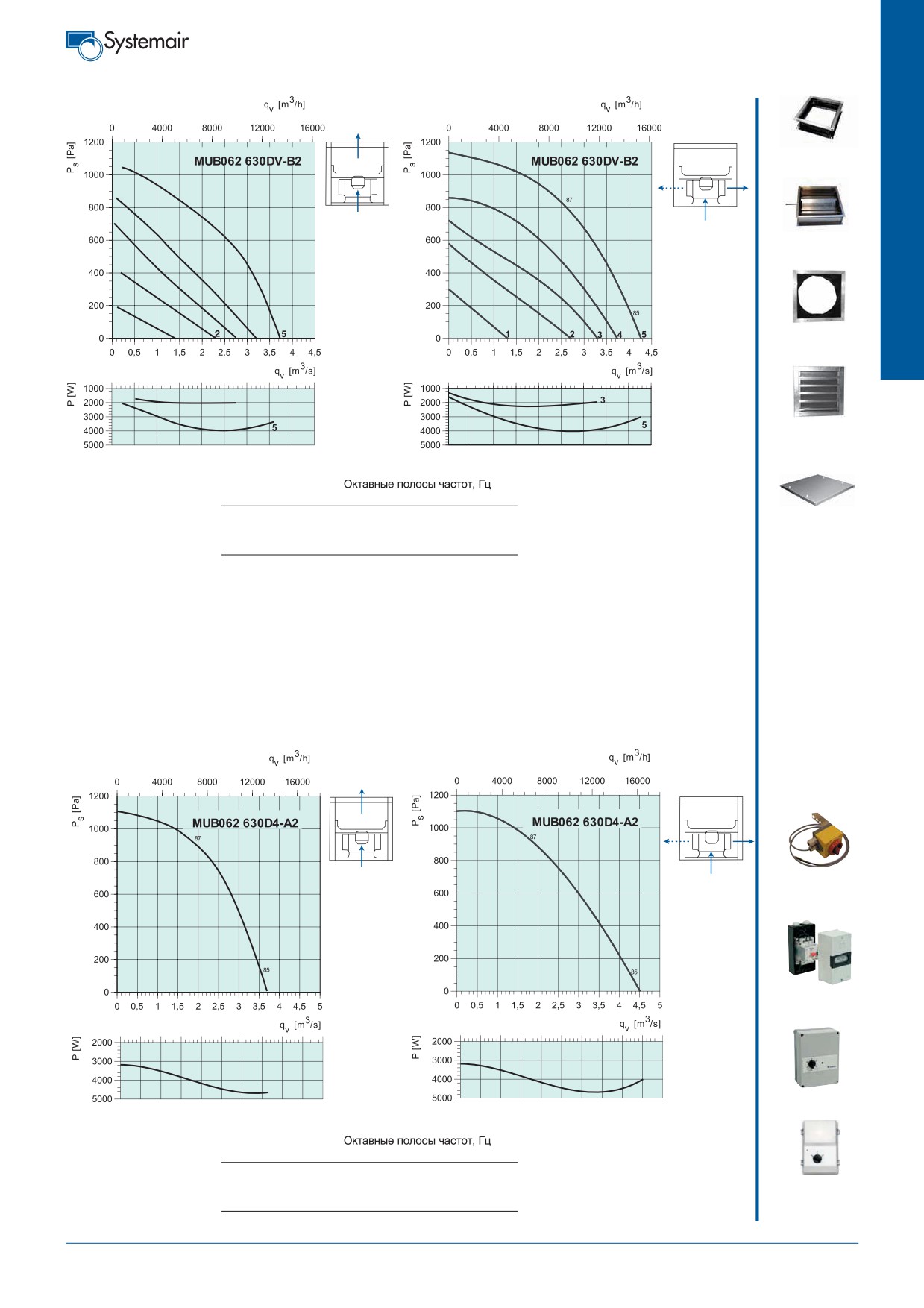

MUB062 630DV-630D4
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют 20 мм
изоляции из минеральной ваты. MUB поставляются в прямоточной конфи-
гурации крепления панелей, которая легко изменяется для подачи возду-
ха перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели, соответствующие стандар-
ту IEC и рабочим колесом с загнутыми назад лопатками, выполненными из
алюминия. Двигатели оснащены встроенными термоконтактами с вывода-
ми для подключения к внешнему устройству защиты.
Регулирование скорости: В модели MUB 630DV-B2 осуществляется при
помощи 5-ти ступенчатого трансформатора, а также изменением способа
подключения «треугольник»/«звезда». В модели MUB 630D4-A2 регулиро-
вание скорости осуществляется только с помощью преобразователя
частоты.
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB062
630DV-B2
630D4-A2
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Потребляемая мощность (прямо/перпендикулярно)
Вт
3945/3890
4434/4385
Ток (прямо/перпендикулярно)
A
9,2/9.2
8.59/8.51
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
13248/14986
14212/16158
Частота вращения (прямо/перпендикулярно)
мин-1
1376/1370
1445/1455
Макс. температура перемещаемого воздуха
°C
40
40
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3м
дБ(A)
69
69
Вес
кг
145
135
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
-
-
Тип термозащиты
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 14
-
Регулятор 5-ст., высок./низк. скорость
Трансформатор
-
-
Регулятор, треуг./звезда, 2-ст., 400 В
S-DT2SKT
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
18
17
MUB062 630D4-A2
MUB062 630DV-B2
407
635
720
94
Вентилятор для квадратных каналов
FGV с. 463
87
SRKG с. 452
85
1
3
4
UGS с. 464
3
WSG-MUB
с. 464
MUB062 630DV-B2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 87
74
76
80
82 81 78 73 66
LwA К выходу
дБ(A) 89
76
78
82
84 83 80 75 68
WSD-MUB
с. 464
LwA К окружению дБ(A) 76
63
65
69
71 70 67 62 55
Условия испытаний: qv = 2,78 м3/с, Ps = 761 Па
REV с. 434
STDT с. 426
RTRD с. 422
MUB062 630D4-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 87
74
76
80
82 81 78 73 66
LwA К выходу
дБ(A) 89
76
78
82
84 83 80 75 68
S-DT2SKT
с. 430
LwA К окружению дБ(A) 76
63
65
69
71 70 67 62 55
Условия испытаний: qv = 1,95 м3/с, Ps = 911 Па
95

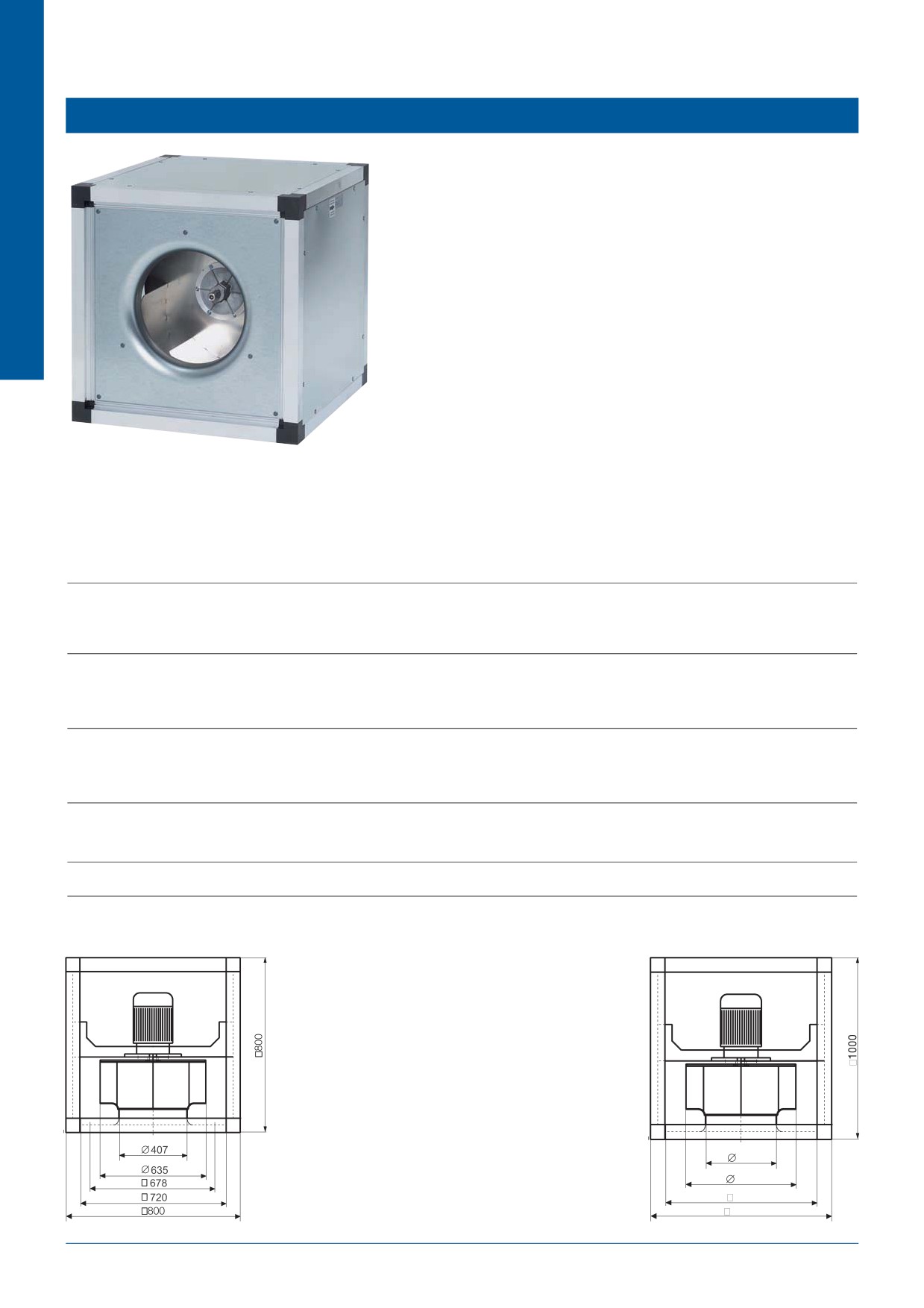

Вентилятор для квадратных каналов
MUB062/100 630DS-630D4
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пластико-
выми уголками, усиленными стекловолокном, и съемных панелей с двой-
ными стенками из оцинкованной листовой стали. Панели имеют 20 мм изо-
ляции из минеральной ваты. MUB поставляются в прямоточной конфигу-
рации крепления панелей, которая легко изменяется для подачи воздуха
перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели, соответствующие стандарту
IEC и рабочим колесом с загнутыми назад лопатками, выполненными из
алюминия. Двигатели оснащены встроенными термоконтактами с вывода-
ми для подключения к внешнему устройству защиты.
Регулирование скорости: В модели MUB 062-630-DS-A2 осуществляет-
ся при помощи 5-ти ступенчатого трансформатора, а также изменением
способа подключения «треугольник»/«звезда». В модели MUB 100-630D
4-L регулирование скорости осуществляется только с помощью преобра-
зователя частоты.
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB
062 630DS-A2
100 630D4-L
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Мощность на валу (прямо/перпендикулярно)
Вт
1298/1294
5285/5477
Ток (прямо/перпендикулярно)
A
4,05/4,02
9,25/9,47
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
8622/9924
18241/20320
Частота вращения (прямо/перпендикулярно)
мин-1
892/888
1435/1435
Макс. температура перемещаемого воздуха
°C
40
40
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3м
дБ(A)
54
75
Вес
кг
130
160
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 7
-
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 7
-
Регулятор, треуг./звезда, 2-ст., 400 В
S-DT2SKT
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
MUB062 630DS-A2
MUB100 630D4-L
389
630
920
1000
96
Вентилятор для квадратных каналов
FGV с. 463
SRKG с. 452
UGS с. 464
WSG-MUB
с. 464
MUB062 630DS-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 74
61
63
68
69 69 65 60 52
WSD-MUB
LwA К выходу
дБ(A) 76
63
65
70
71 71 67 62 54
с. 464
LwA К окружению дБ(A) 61
48
50
55
56 56 52 47 39
Условия испытаний: qv = 1,92 м3/с, Ps = 395 Па
REV
с. 434
88
88
STDT с. 426
87
87
RTRD с. 422
RTRDU с. 422
MUB062 630DS-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 88
59
77
81
83 82 79 74 66
LwA К выходу
дБ(A) 90
61
79
83
85 84 81 76 68
S-DT2SKT
LwA К окружению дБ(A) 82
53
71
75
77 76 73 68 60
с. 430
Условия испытаний: qv = 2,75 м3/с, Ps = 900 Па
97
Вентилятор для квадратных каналов
MUB100 710D6
Рекомендации по применению: Приточно-вытяжные системы венти-
ляции в помещениях различного назначения, особенно в реконструи-
руемых помещениях, т.к. можно изменить направление подачи воздуха и
адаптировать вентилятор MUB к уже существующим системам вентиля-
ции.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пласти-
ковыми уголками, усиленными стекловолокном, и съемных панелей с
двойными стенками из оцинкованной листовой стали. Панели имеют
20 мм изоляции из минеральной ваты. MUB поставляются в прямоточной
конфигурации крепления панелей, которая легко изменяется для подачи
воздуха перпендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели, соответствующие стан-
дарту IEC и рабочим колесом с загнутыми назад лопатками, выполнен-
ными из алюминия. Двигатели оснащены встроенными термоконтактами
с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: В модели MUB 100-710D6-A2 регулирование
скорости осуществляется только с помощью преобразователя частоты.
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB
100 710D6-A2
Напряжение/Частота
В/50Гц
400
Фазность
~
3
Мощность на валу (прямо/перпендикулярно)
Вт
245/2460
Ток (прямо/перпендикулярно)
A
5,18/5,16
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
14663/16103
Частота вращения (прямо/перпендикулярно)
мин-1
955/954
Макс. температура перемещаемого воздуха
°C
40
“ при регулировании
°C
40
Уровень звукового давления на расст. 3м
дБ(A)
60
Вес
кг
160
Класс изоляции двигателя
F
Класс защиты двигателя
IP 54
Тип термозащиты
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
-
Регулятор 5-ст., высок./низк. скорость
Трансформатор
-
Регулятор, треуг./звезда, 2-ст., 400 В
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
MUB100 710D6-A2
98

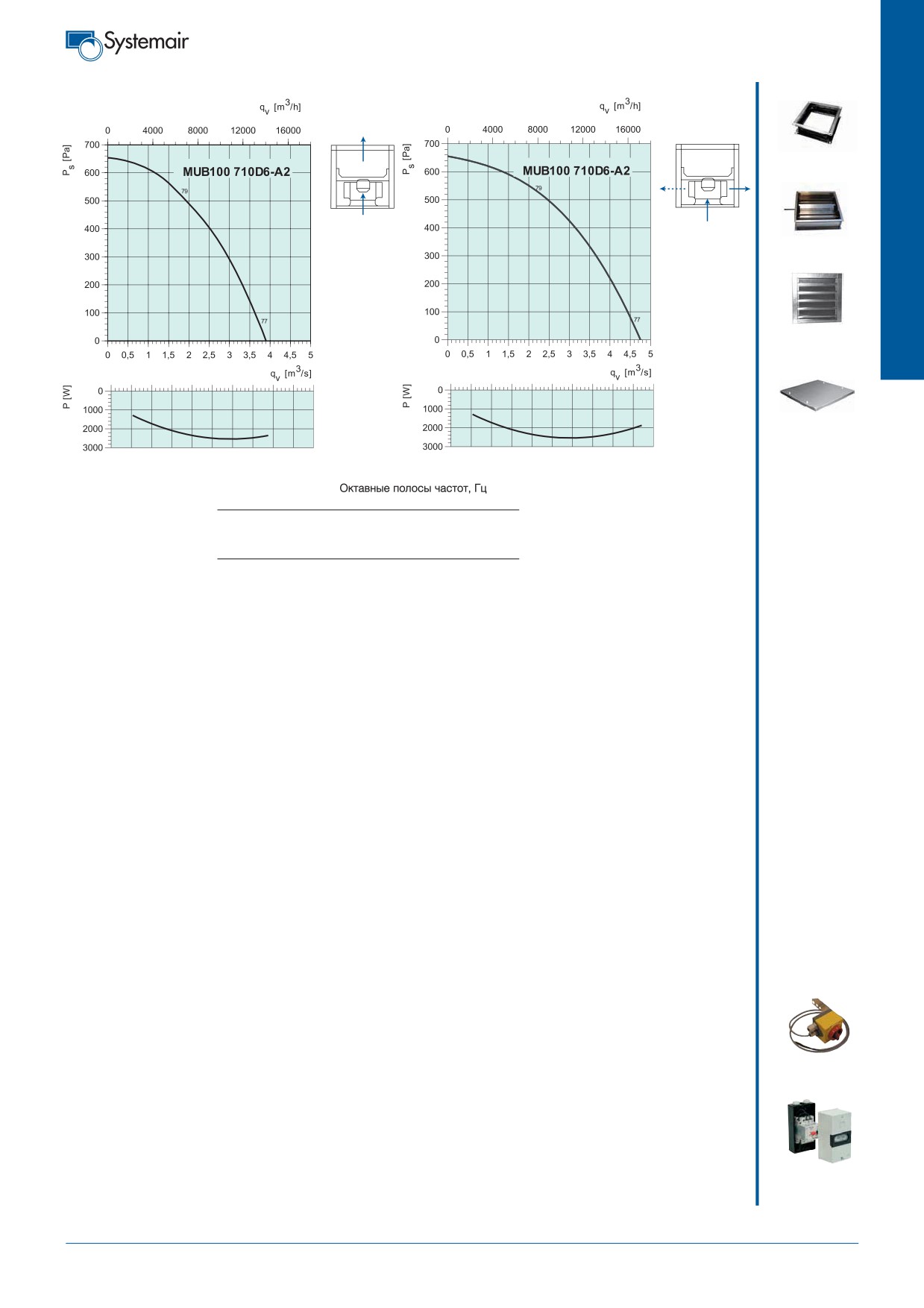

Вентилятор для квадратных каналов
FGV с. 463
SRKG с. 452
WSG-MUB
с. 464
WSD-MUB
с. 464
MUB100 710D6-A2
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 79
66
68
73
74 74 70 65 57
LwA К выходу
дБ(A) 81
68
70
75
76 76 72 67 59
LwA К окружению дБ(A) 67
54
56
61
62 62 58 53 45
Условия испытаний: qv = 2,25 м3/с, Ps = 565 Па
REV с. 434
STDT с. 426
99

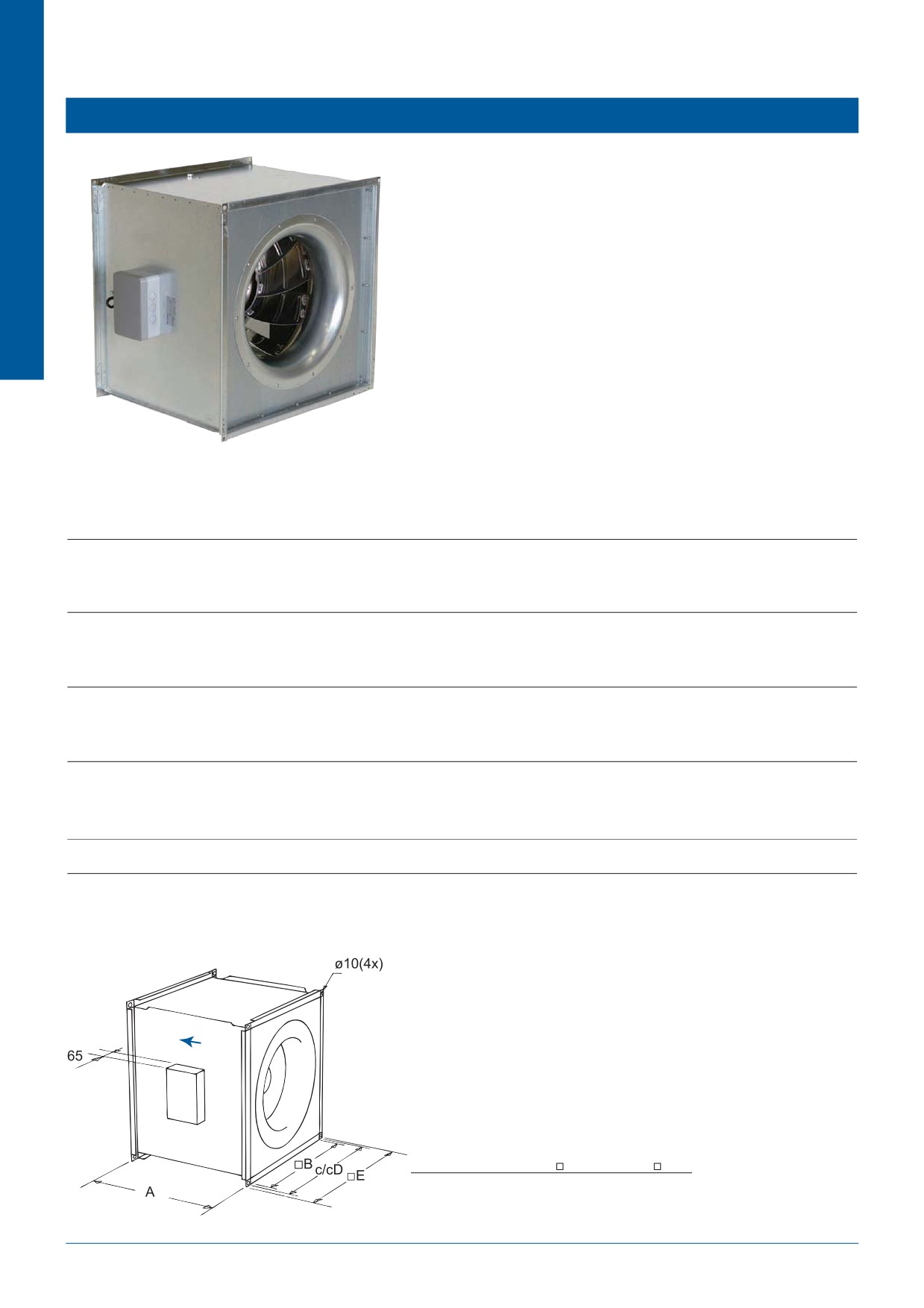

Вентиляторы для квадратных каналов
KDRE/KDRD 45-55
Рекомендации по применению: Приточно-вытяжные системы вен-
тиляции с разветвленным сетям воздуховодов, т.к. вентиляторы
KDRE/KDRD создают относительно высокое статическое давление и
КПД.
Конструкция: Корпус KDRE/KDRD изготовлен из стального оцинко-
ванного листа и имеет присоединительные фланцы квадратного сече-
ния. На корпусе имеется соединительная коробка для подключения
питания.
Двигатель: Вентиляторы KDRE/KDRD имеют двигатель с внешним
ротором, оснащенный диагональной крыльчаткой. Для тепловой
защиты электродвигателя в обмотки встроены термоконтакты с выво-
дами для подключения внешнего устройства защиты двигателя..
Регулирование скорости: Ступенчатая регулировка при помощи
5-ти ступенчатого трансформатора..
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы KDRE/KDRD легко подсоединяются к каналам с
помощью гибких соединений DSК.
Сертификаты: Сертификаты соответствия РФ и Украины.
KDRE 45
KDRE 50
KDRD 50
KDRE 55
Напряжение/Частота
В/50Гц
230
230
400
230
Фазность
~
1
1
3
1
Потребляемая мощность
Вт
325
442
462
861
Ток
A
1,55
1,94
0,96
4,10
Макс. расход воздуха
м3/с (м3/ч)
1,00 (3610)
1,27 (4572)
1,34 (4838)
1,94 (6997)
Частота вращения
мин-1
1387
1297
1397
1280
Макс. температура перемещаемого воздуха
°C
70
70
70
45
“ при регулировании
°C
70
70
70
45
Уровень звукового давления на расст. 3м
дБ(A)
46
52
54
51
Вес
кг
26
41
30
42
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
8
6
-
16
Тип термозащиты
S-ET 10
S-ET 10
STDT 16
S-ET 10
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 3
RTRE 5
RTRD 2
RTRE 5
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 3 + S-ET 10
REU 5 + S-ET 10
RTRDU 2
REU 5 + S-ET 10
Регулятор скорости, бесшаговый
Тиристор
REE 2 + S-ET 10
REE 4 + S-ET 10
-
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
6
8
6
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
A
B c/cD
E
KDRE 45
400
447
470
492
KDRE/D 50
450
502
520
547
KDRE/D 55
485
550
573
595
100

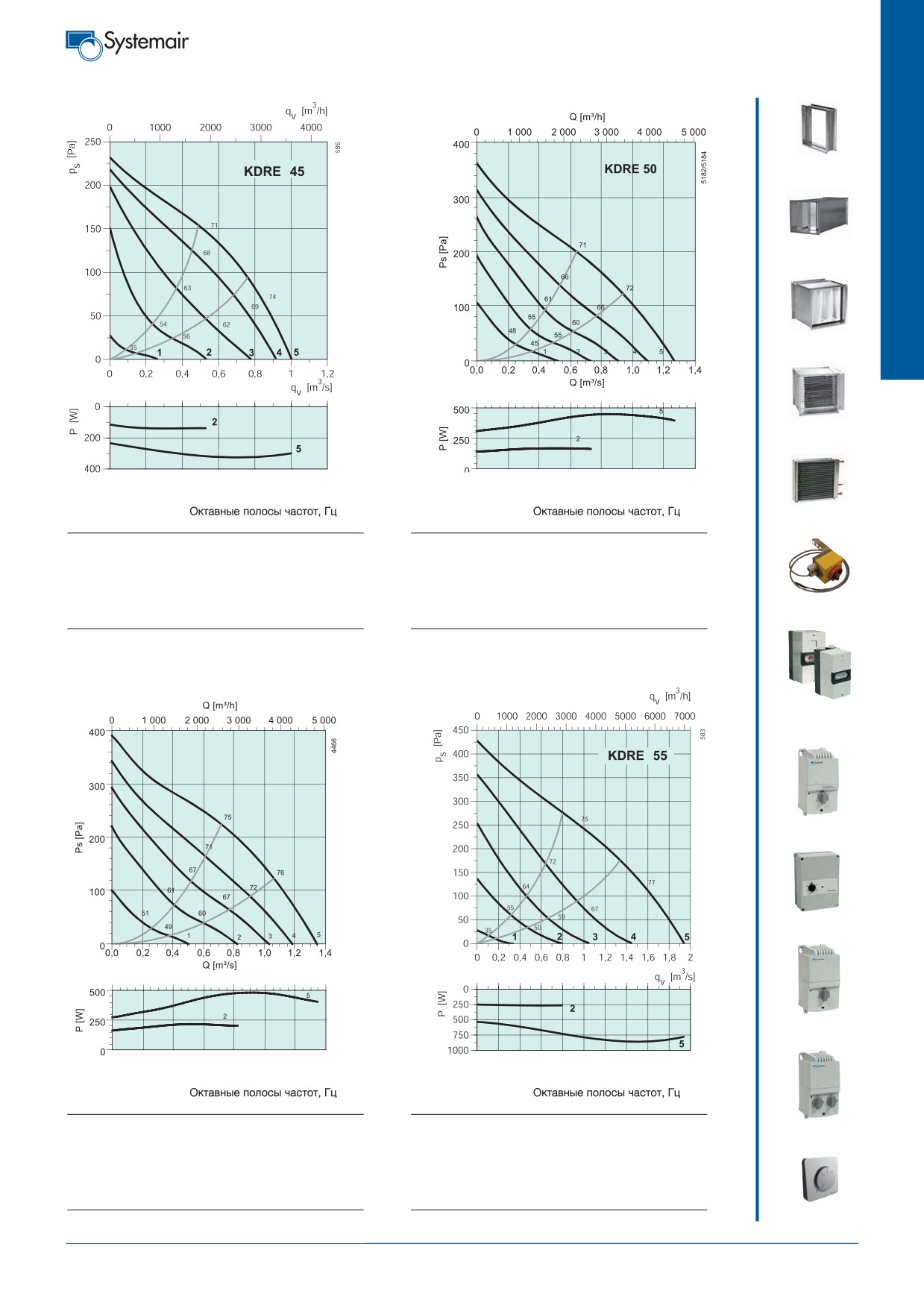

Вентиляторы для квадратных каналов
DSK с. 462
LDK с. 454
FFS с. 448
RBK с. 438
KDRE 45
KDRE 50
VBK с. 443
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 70
49
60
63
64 64 62 57 51
LwA К входу
дБ(A) 71
46
58
64
68 63 60 58 50
LwA К выходу
дБ(A) 74
50
61
63
66 71 67 58 50
LwA К выходу
дБ(A) 74
47
62
64
68 69 65 62 54
LwA К окружению дБ(A) 53
33
40
48
46 47 43 36 32
LwA К окружению дБ(A) 59
27
45
57
52 49 47 44 40
С LDK 45
С LDK 50
LwA К входу
дБ(A) 61
49
55
54
51 52 54 50 44
LwA К входу
дБ(A) 61
46
51
56
55 51 51 50 43
REV с. 434
LwA К выходу
дБ(A) 65
51
56
55
53 59 59 51 42
LwA К выходу
дБ(A) 64
47
55
56
55 57 56 54 47
Условия испытаний: qv = 0,57 м3/с, Ps = 140 Па
Условия испытаний: qv = 0,64 м3/с, Ps = 200 Па
S-ET/STDT
с. 426
KDRD 50
RTRE с. 421
RTRD с. 422
RE с. 421
KDRD 50
KDRE 55
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 75
59
65
69
71 68 65 58 50
LwA К входу
дБ(A) 75
58
62
68
70 70 68 61 55
REU с. 421
LwA К выходу
дБ(A) 79
57
67
69
71 75 71 63 54
LwA К выходу
дБ(A) 80
58
65
69
72 76 72 64 57
LwA К окружению дБ(A) 61
30
51
57
53 56 52 44 36
LwA К окружению дБ(A) 58
43
48
57
46 49 44 40 33
С LDK 50
С LDK 55
LwA К входу
дБ(A) 66
59
58
61
58 56 56 50 42
LwA К входу
дБ(A) 67
58
53
59
57 58 57 51 46
LwA К выходу
дБ(A) 69
57
61
61
58 63 62 55 47
LwA К выходу
дБ(A) 69
58
55
60
59 64 62 55 49
Условия испытаний: qv = 0,72 м3/с, Ps = 224 Па
Условия испытаний: qv = 1,08 м3/с, Ps = 233 Па
REE с. 422
101
содержание .. 3 4 5 6 ..
