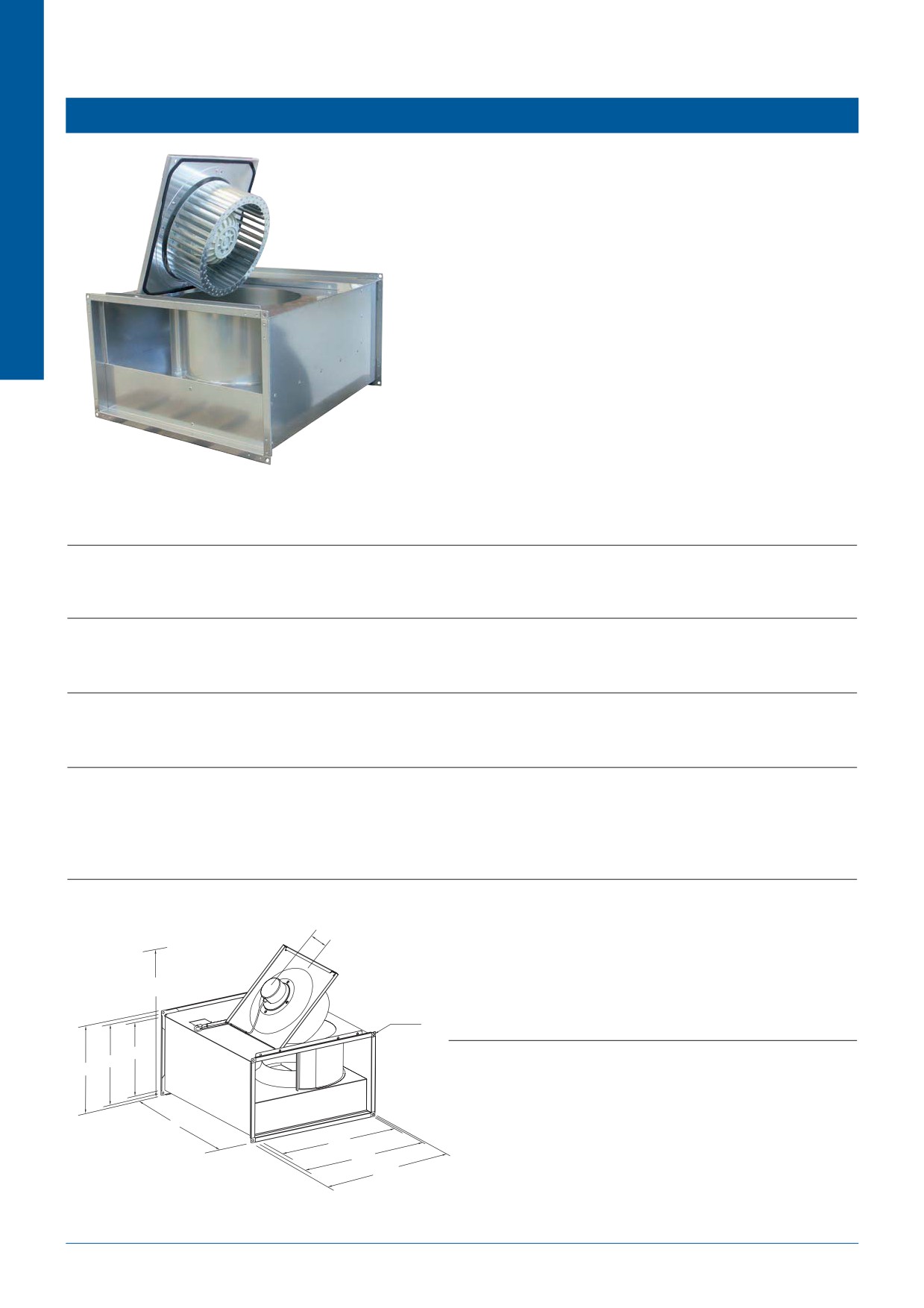

Вентиляторы для прямоугольных каналов

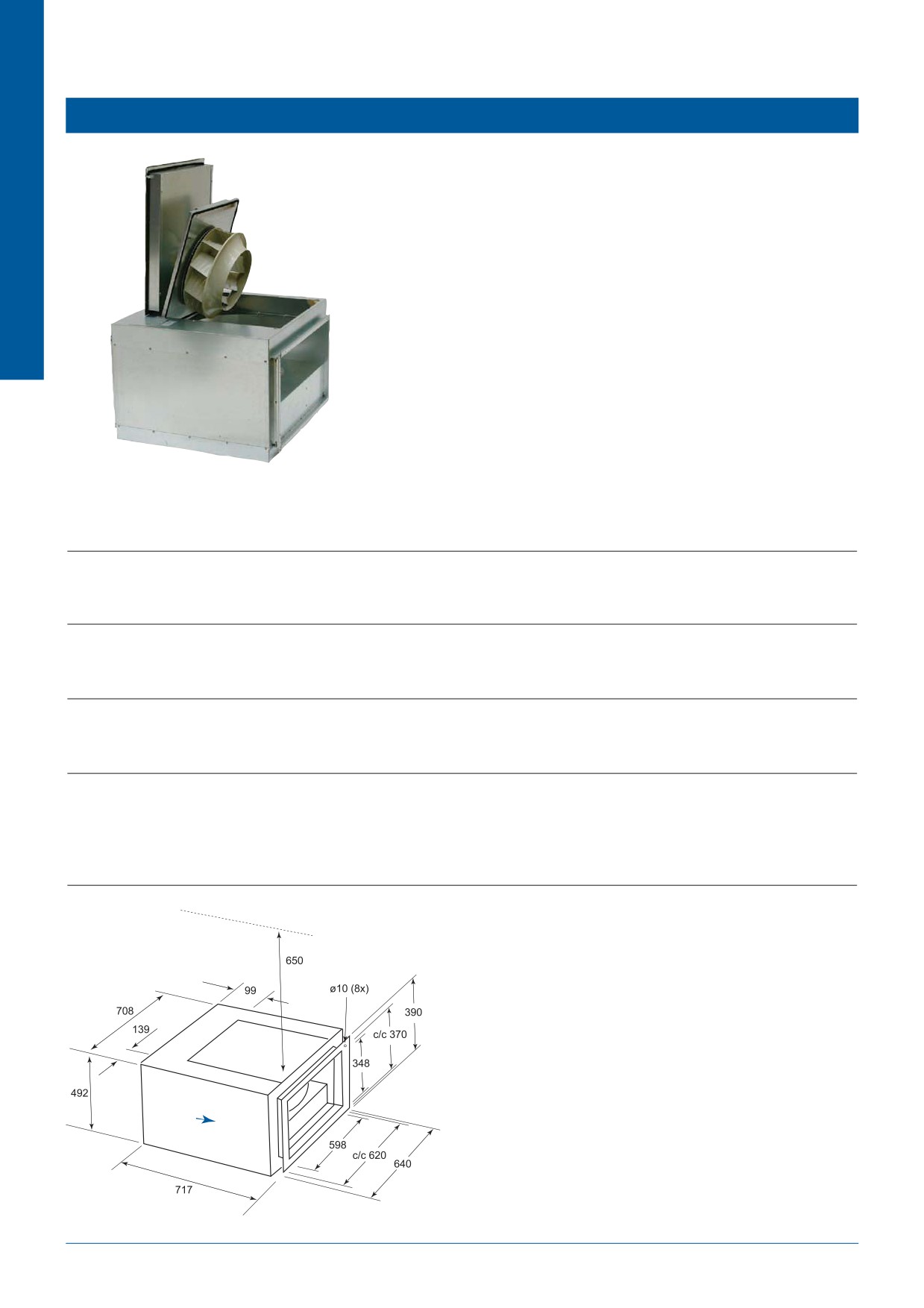

KE/KT 60-30, 60-35
Рекомендации по применению: Для приточно-вытяжных систем
вентиляции с воздуховодами прямоугольного сечения, когда про-
странство для монтажа ограничено.
Конструкция: Корпус изготовлен из оцинкованной листовой стали.
Двигатель с рабочими колесом расположен на откидной крышке, что
значительно облегчает его обслуживание.
Двигатель: KE/KT оснащены двигателями с внешним ротором и
рабочими колесами с загнутыми вперед лопатками. Для тепловой
защиты электродвигателей в обмотки встроены термоконтакты с
выводами для подключения внешнего устройства защиты двигателя.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступен-
чатого трансформатора, 3-х фазных - с помощью 5-ти ступенчатого
трансформатора.
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы KE/KT легко соединяются с воздуховодами при
помощи гибких вставок DS.
Сертификаты: Сертификаты соответствия РФ и Украины.

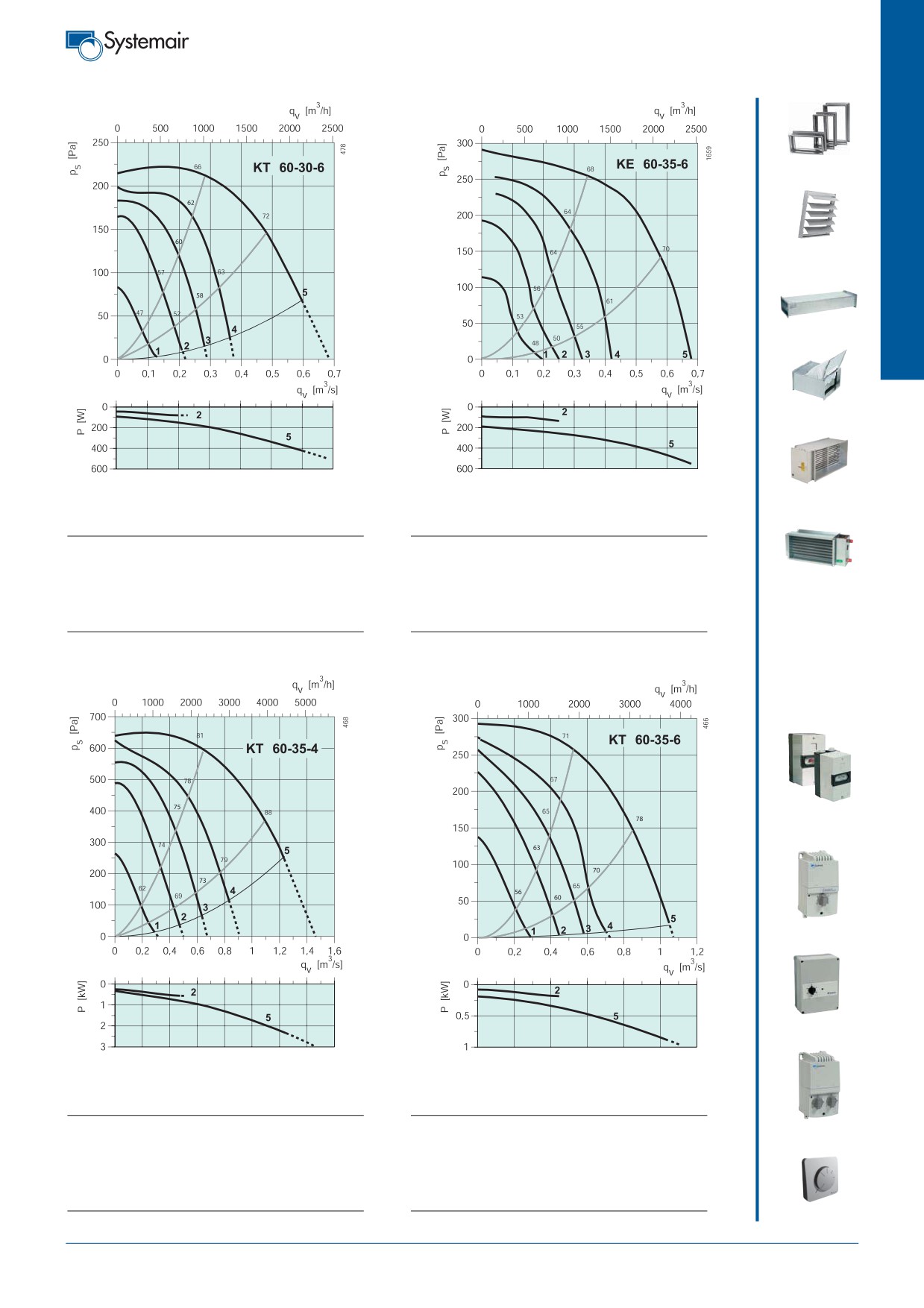

KT 60-30-6
KE 60-35-6
KT 60-35-4
KT 60-35-6
Напряжение/Частота
В/50Гц
400
230
400
400
Фазность
~
3
1
3
3
Потребляемая мощность
Вт
418
563
2474
935
Ток
A
0,86
2,67
4,10
1,84
Макс. расход воздуха
м3/с (м3/ч)
0,60 (2153)
0,68 (2448)
1,31 (4712)
1,08 (3870)
Частота вращения
мин-1
837
543
1250
777
Макс. температура перемещаемого воздуха
°C
50
42
65
60
“ при регулировании
°C
50
42
65
60
Уровень звукового давления на расст. 3м * дБ(A)
48
51
61
53
Вес
кг
23
31
37
31
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
8
-
-
Тип термозащиты
STDT 16
S-ET 10
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор RTRD 2
RTRE 3
RTRD 7
RTRD 2
Регулятор 5-ст., высок./низк.скоростьТрансформатор RTRDU 2
REU 3 + S-ET 10
RTRDU 7
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
-
REE 4 + S-ET 10
-
-
Схема подключения, стр. 11-17
8
6
8
8
* В соответствии с эквивалентной площадью поглощения 20 м2
Сэбин
H
J
ø10(x8)
A c/cB
C D
E
c/cF G
H J
C
KT 60-30
340
320
298
642
598
620
640
34
715
c/cB
A
KE 60-35
390
370
348
717
598
620
640
47
805
KT 60-35
390
370
348
717
598
620
640
47
805
D
E
c/cF
G
62
Вентиляторы для прямоугольных каналов
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
Min. static back pressure: 70 Pa
KT 60-30-6
KE 60-35-6
RB с. 437
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 66
59
60
55
55 58 56 54 47
LwA К входу
дБ(A) 67
60
60
57
57 59 59 58 51
LwA К выходу
дБ(A) 69
53
62
58
62 62 60 59 51
LwA К выходу
дБ(A) 72
56
60
61
66 65 64 64 56
LwA К окружению дБ(A) 55
35
49
50
48 45 42 40 35
LwA К окружению дБ(A) 58
52
49
52
49 51 46 45 37
VBR с. 442
С LDR 60-30
С LDR 60-35
LwA К входу
дБ(A) 60
59
52
40
35 27 39 40 36
LwA К входу
дБ(A) 61
60
53
44
40 41 46 48 43
LwA К выходу
дБ(A) 59
53
54
43
42 31 43 45 40
LwA К выходу
дБ(A) 61
56
53
48
49 47 51 54 48
Условия испытаний: qv = 0,26 м3/с, Ps = 217 Па
Условия испытаний: qv = 0,35 м3/с, Ps = 249 Па
S-ET/STDT
с. 426
RTRE с. 421
RTRD с. 422
Мин. статический подпор: 250 Па
Мин. статический подпор: 15 Па
KT 60-35-4
KT 60-35-6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 80
72
75
67
68 73 72 69 65
LwA К входу
дБ(A) 70
65
65
57
60 61 60 58 54
REU с. 421
LwA К выходу
дБ(A) 84
67
73
72
76 79 77 75 70
LwA К выходу
дБ(A) 73
58
63
62
68 67 65 64 58
LwA К окружению дБ(A) 68
52
62
63
59 60 55 52 48
LwA К окружению дБ(A) 59
41
52
56
52 50 46 45 41
С LDR 60-35
С LDR 60-35
LwA К входу
дБ(A) 74
72
68
54
51 55 59 59 57
LwA К входу
дБ(A) 65
65
58
44
43 43 47 48 46
LwA К выходу
дБ(A) 73
67
66
59
59 61 64 65 62
LwA К выходу
дБ(A) 62
58
56
49
51 49 52 54 50
Условия испытаний: qv = 0,51 м3/с, Ps = 632 Па
Условия испытаний: qv = 0,44 м3/с, Ps = 279 Па
REE с. 422
63
Вентиляторы для прямоугольных каналов
KT 70-40, 80-50
Рекомендации по применению: Для приточно-вытяжных систем
вентиляции с воздуховодами прямоугольного сечения, когда про-
странство для монтажа ограничено.
Конструкция: Корпус изготовлен из оцинкованной листовой стали.
Двигатель с рабочими колесом расположен на откидной крышке, что
значительно облегчает его обслуживание.
Двигатель: KE/KT оснащены двигателями с внешним ротором и
рабочими колесами с загнутыми вперед лопатками. Для тепловой
защиты электродвигателей в обмотки встроены термоконтакты с
выводами для подключения внешнего устройства защиты двигателя.
Регулирование скорости: Скорость 3-фазных вентиляторов можно
регулировать с помощью 5-ти ступенчатого трансформатора.
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы KE/KT легко соединяются с воздуховодами при
помощи гибких вставок DS.
Сертификаты: Сертификаты соответствия РФ и Украины.
KT 70-40-4
KT 70-40-6
KT 70-40-8
KT 80-50-4
Напряжение/Частота
В/50Гц
400
400
400
400
Фазность
~
3
3
3
3
Потребляемая мощность
Вт
3616
1628
951
4921
Ток
A
6,00
3,02
1,89
8,10
Макс. расход воздуха
м3/с (м3/ч)
1,64 (5890)
1,46 (5270)
1,28 (4604)
1,93 (6962)
Частота вращения
мин-1
1297
805
661
1311
Макс. температура перемещаемого воздуха
°C
60
50
70
70
“ при регулировании
°C
60
50
70
70
Уровень звукового давления на расст. 3м * дБ(A)
66
57
51
67
Вес
кг
56
42
43
68
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор RTRD 7
RTRD 4
RTRD 4
RTRD 14
Регулятор 5-ст., высок./низк.скоростьТрансформатор RTRDU 7
RTRDU 4
RTRDU 4
-
Схема подключения, стр. 11-17
8
8
8
8
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
H
J
ø10(x8)
A c/cB C
D E c/cF G H J
C
c/cB
KT 70-40-4
440
420
398
787
698
720
740
28
530
A
KT 70-40-6
440
420
398
787
698
720
740
38
530
KT 70-40-8
440
420
398
787
698
720
740
30
610
KT 80-50-4
540
520
497
880
798
820
840
32
695
D
E
c/cF
G
64

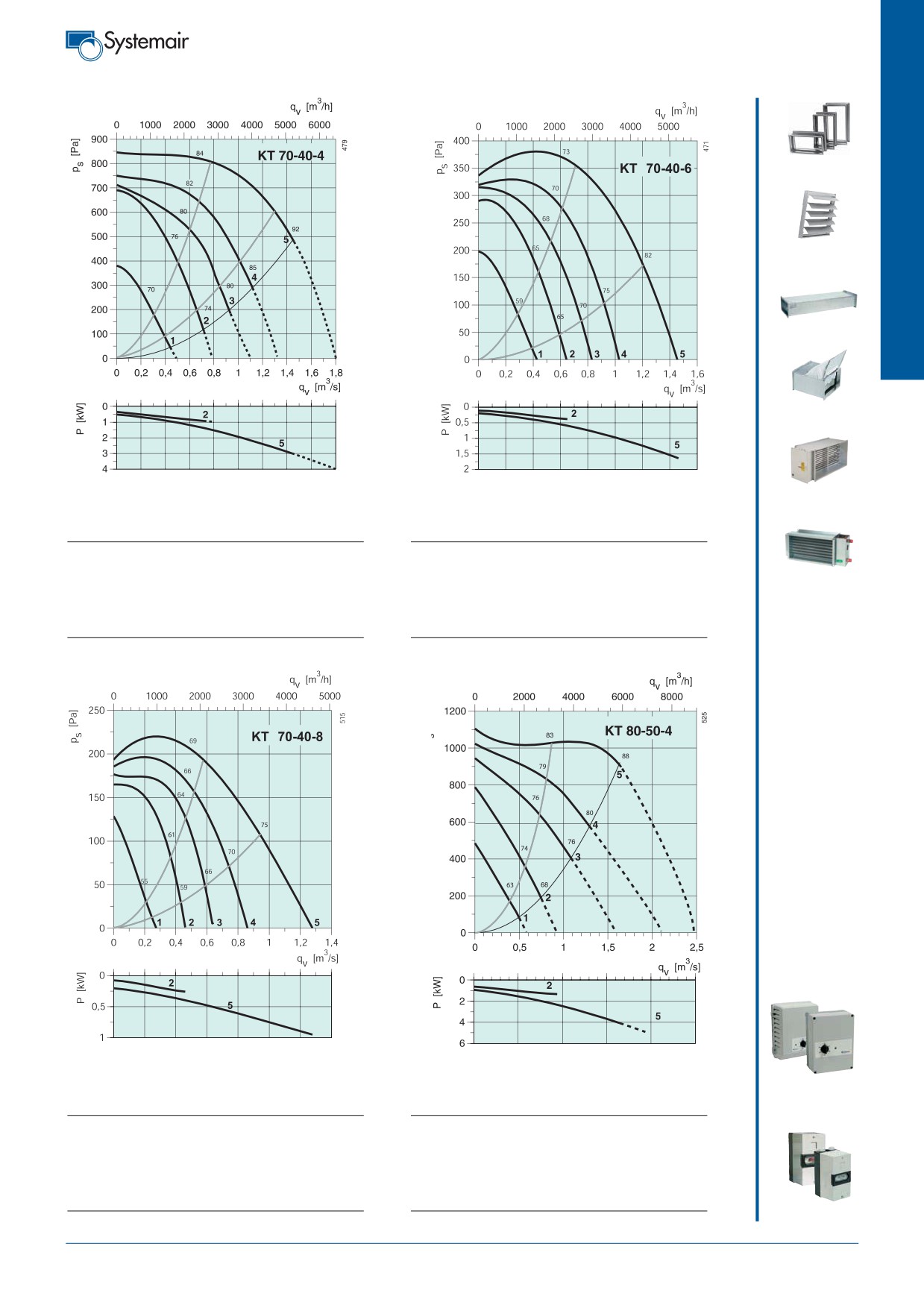

Вентиляторы для прямоугольных каналов
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
Мин. статический подпор: 490 Па
RB с. 437
KT 70-40-4
KT 70-40-6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 84
80
77
70
69 76 74 71 68
LwA К входу
дБ(A) 72
67
64
60
63 65 63 61 55
LwA К выходу
дБ(A) 86
73
75
75
79 81 79 77 72
LwA К выходу
дБ(A) 76
65
66
66
71 70 68 67 60
LwA К окружению дБ(A) 73
55
64
67
65 68 63 63 59
LwA К окружению дБ(A) 64
46
57
57
60 54 49 46 42
VBR с. 442
С LDR 70-40
С LDR 70-40
LwA К входу
дБ(A) 80
80
70
59
55 62 64 63 62
LwA К входу
дБ(A) 67
67
57
49
49 51 53 53 49
LwA К выходу
дБ(A) 78
73
68
64
65 67 69 69 66
LwA К выходу
дБ(A) 67
65
59
55
57 56 58 59 54
Условия испытаний: qv = 0,68 м3/с, Ps = 820 Па
Условия испытаний: qv = 0,54 м3/с, Ps = 397 Па
Мин. статический подпор: 900 Па
KT 70-40-8
KT 80-50-4
RTRDU/RTRD
Октавные полосы частот, Гц
Октавные полосы частот, Гц
с. 422
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 69
62
60
59
59 61 60 59 52
LwA К входу
дБ(A) 82
71
74
74
71 76 75 71 67
LwA К выходу
дБ(A) 73
56
59
63
68 66 65 64 56
LwA К выходу
дБ(A) 90
72
77
77
82 86 84 80 76
LwA К окружению дБ(A) 58
35
49
52
53 51 45 42 37
LwA К окружению дБ(A) 74
61
68
67
66 69 64 60 58
С LDR 70-40
С LDR 80-50
LwA К входу
дБ(A) 63
62
53
48
45 47 50 51 46
LwA К входу
дБ(A) 75
71
68
66
61 65 67 65 64
LwA К выходу
дБ(A) 63
56
52
52
54 52 55 56 49
LwA К выходу
дБ(A) 82
72
71
69
72 75 76 74 73
Условия испытаний: qv = 0,48 м3/с, Ps = 208 Па
Условия испытаний: qv = 1,05 м3/с, Ps = 1046 Па
STDT с. 426
65
Вентиляторы для прямоугольных каналов

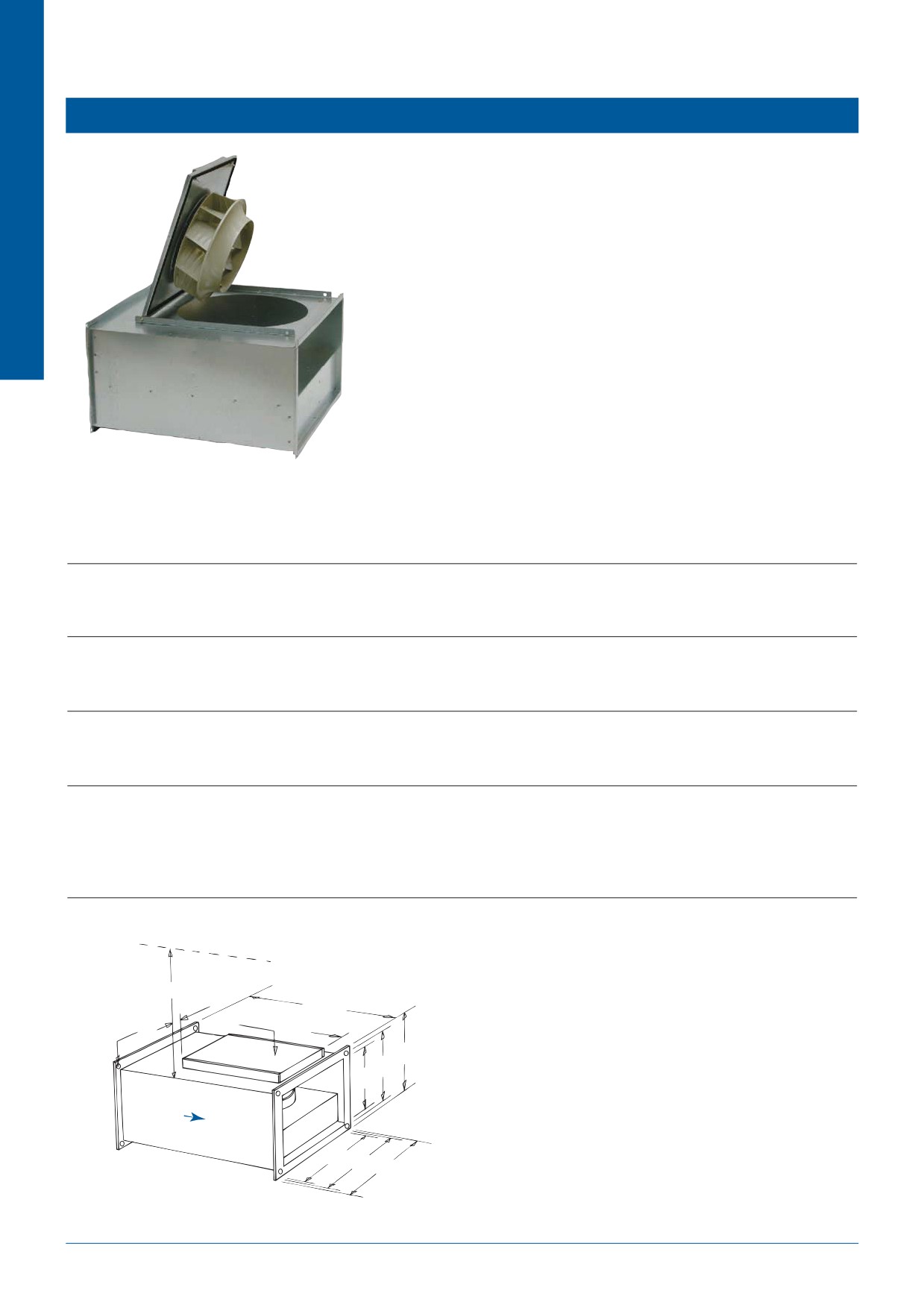

KT 80-50, 100-50
Рекомендации по применению: Для приточно-вытяжных систем
вентиляции с воздуховодами прямоугольного сечения, когда про-
странство для монтажа ограничено.
Конструкция: Корпус изготовлен из оцинкованной листовой стали.
Двигатель с рабочими колесом расположен на откидной крышке, что
значительно облегчает его обслуживание.
Двигатель: KE/KT оснащены двигателями с внешним ротором и
рабочими колесами с загнутыми вперед лопатками. Для тепловой
защиты электродвигателей в обмотки встроены термоконтакты с
выводами для подключения внешнего устройства защиты двигателя.
Регулирование скорости: Скорость 3-фазных вентиляторов можно
регулировать с помощью 5-ти ступенчатого трансформатора.
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы KE/KT легко соединяются с воздуховодами при
помощи гибких вставок DS.
Сертификаты: Сертификаты соответствия РФ и Украины.

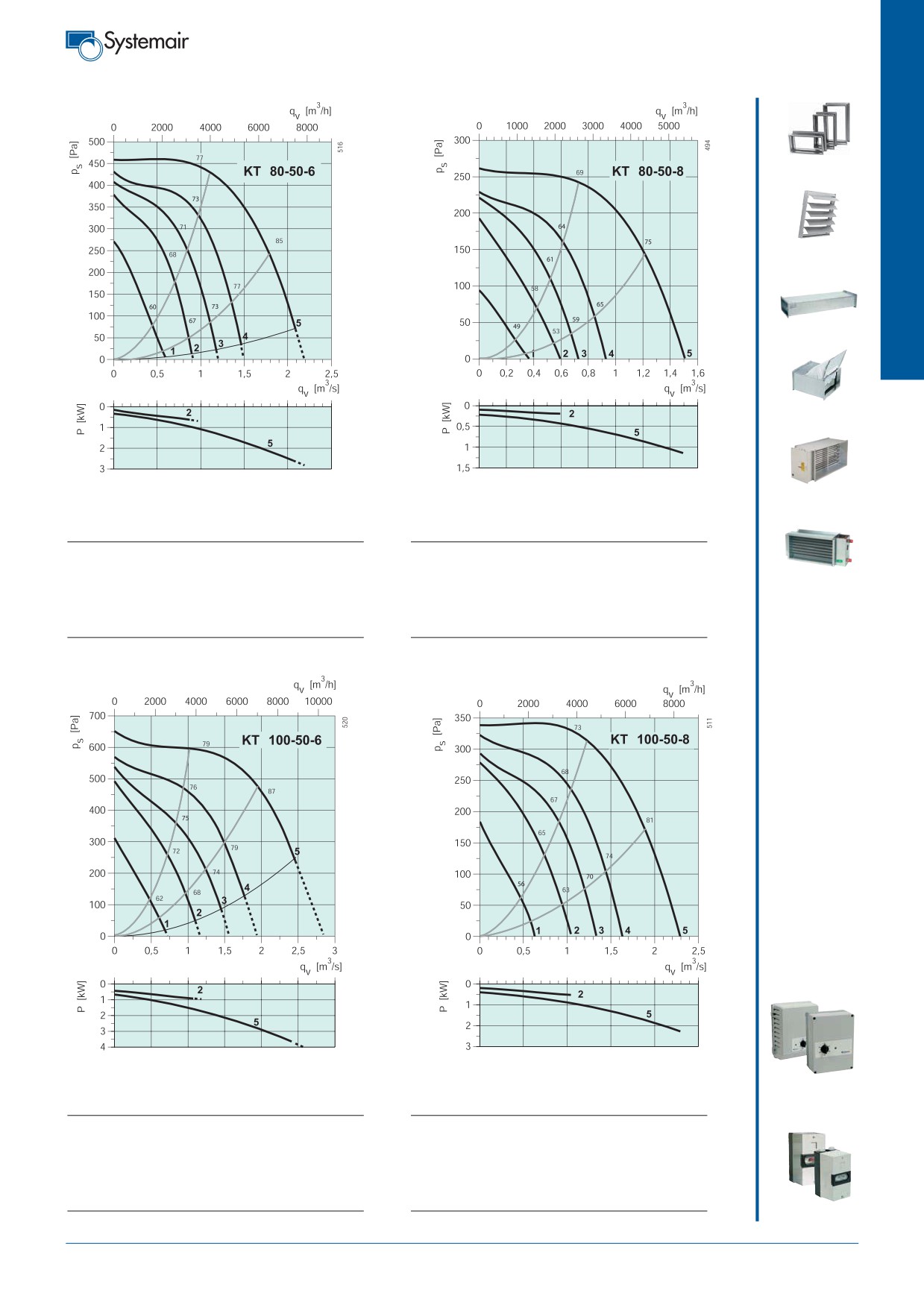

KT 80-50-6
KT 80-50-8
KT 100-50-6 KT 100-50-8
Напряжение/Частота
В/50Гц
400
400
400
400
Фазность
~
3
3
3
3
Потребляемая мощность
Вт
2668
1161
3808
2287
Ток
A
4,90
2,44
6,78
4,68
Макс. расход воздуха
м3/с (м3/ч)
2,10 (7549)
1,52 (5454)
2,47 (8896)
2,30 (8266)
Частота вращения
мин-1
842
552
837
614
Макс. температура перемещаемого воздуха
°C
70
60
40
40
“ при регулировании
°C
70
60
40
40
Уровень звукового давления на расст. 3м * дБ(A)
59
59
62
58
Вес
кг
64
56
80
80
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор RTRD 7
RTRD 4
RTRD 7
RTRD 7
Регулятор 5-ст., высок./низк.скоростьТрансформатор RTRDU 7
RTRDU 4
RTRDU 7
RTRDU 7
Схема подключения, стр. 11-17
8
8
8
8
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
H
J
ø10(x8)
A c/cB C D
E c/cF G
H J
C
c/cB
KT 80-50
540
520
497
880
798
820
840
32
695
A
KT 100-50
540
520
497
980
998
1020
1040
34
715
D
E
c/cF
G
66
Вентиляторы для прямоугольных каналов
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
Min. static back pressure: 70 Pa
RB с. 437
KT 80-50-6
KT 80-50-8
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k
2k 4k 8k
Гц Общ. 63 125 250 500 1k
2k 4k 8k
LwA К входу
дБ(A) 77
64
66
65
69 72 71 67 62
LwA К входу
дБ(A) 68
59
59
59
59 62 62 58 50
LwA К выходу
дБ(A) 82
62
66
69
77 76 75 72 66
LwA К выходу
дБ(A) 73
55
59
64
68 66 66 64 54
LwA К окружению дБ(A) 66
51
57
58
62 60 55 51 50
LwA К окружению дБ(A) 66
50
51
57
54 53 54 57 63
VBR с. 442
С LDR 80-50
С LDR 80-50
LwA К входу
дБ(A) 70
64
60
57
59 61 63 61 59
LwA К входу
дБ(A) 62
59
53
51
49 51 54 52 47
LwA К выходу
дБ(A) 74
62
60
61
67 65 67 66 63
LwA К выходу
дБ(A) 65
55
53
54
58 55 58 58 51
Условия испытаний: qv = 0,98 м3/с, Ps = 458 Па
Условия испытаний: qv = 0,71 м3/с, Ps = 251 Па
Min. static back pressure: 250 Pa
KT 100-50-6
KT 100-50-8
RTRDU/RTRD
Октавные полосы частот, Гц
Октавные полосы частот, Гц
с. 422
Гц Общ. 63 125 250 500 1k
2k 4k 8k
Гц Общ. 63 125 250 500 1k
2k 4k 8k
LwA К входу
дБ(A) 79
71
68
65
72 72 72 69 65
LwA К входу
дБ(A) 73
64
61
61
66 65 66 63 56
LwA К выходу
дБ(A) 84
69
71
72
78 78 77 74 69
LwA К выходу
дБ(A) 78
62
63
68
73 70 71 68 61
LwA К окружению дБ(A) 69
59
63
61
63 61 58 53 53
LwA К окружению дБ(A) 65
52
55
59
60 57 56 54 46
С LDR 100-50
С LDR 100-50
LwA К входу
дБ(A) 74
71
62
57
62 61 64 63 62
LwA К входу
дБ(A) 68
64
55
53
56 54 58 57 53
LwA К выходу
дБ(A) 77
69
65
64
68 67 69 68 66
LwA К выходу
дБ(A) 70
62
57
60
63 59 63 62 58
Условия испытаний: qv = 1,14 м3/с, Ps = 608 Па
Условия испытаний: qv = 1,02 м3/с, Ps = 332 Па
STDT с. 426
67
Вентиляторы для прямоугольных каналов
RS 30-15, 40-20, 50-25
Рекомендации по применению: Для приточно-вытяжных систем
вентиляции с воздуховодами прямоугольного сечения, когда про-
странство для монтажа ограничено и по условиям эксплуатации тре-
буется частая очистка рабочего колеса.
Конструкция: Корпус изготовлен из оцинкованной листовой стали.
Двигатель и рабочее колесо крепятся на откидной крышке, чтобы
обеспечить легкий доступ к ним для обслуживания.
Двигатель: RS оснащены двигателями с внешним ротором и рабочим
колесом с загнутыми назад лопатками. Для защиты от перегрева вен-
тиляторы RS 30-15,
40-20, 50-25 оснащены встроенными термокон-
тактами с электрическим перезапуском.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступен-
чатого трансформатора.
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы RS легко соединяются с воздуховодами при
помощи гибких вставок DS.
Сертификаты: Сертификаты соответствия РФ и Украины.
RS
30-15
40-20 M
40-20 L
50-25
Напряжение/Частота
В/50Гц
230
230
230
230
Фазность
~
1
1
1
1
Потребляемая мощность
Вт
60
106
208
138
Ток
A
0,26
0,46
0,93
0,60
Макс. расход воздуха
м3/с (м3/ч)
0,14 (490)
0,24 (860)
0,34 (1225)
0,41 (1480)
Частота вращения
мин-1
2431
2597
2556
1362
Макс. температура перемещаемого воздуха
°C
70
70
65
53
“ при регулировании
°C
70
70
65
53
Уровень звукового давления на расст. 3м * дБ(A)
48
52
53
46
Вес
кг
7,1
12
12
17
Класс изоляции двигателя
B
B
F
B
Класс защиты двигателя
IP 44
IP 44
IP 44
IP 44
Емкость конденсатора
мкФ
2
3
5
5
Тип термозащиты
Встроенная
Встроенная
Встроенная
Встроенная
Регулятор скорости, 5-ступенч.
Трансформатор RE 1,5
RE 1,5
RE 1,5
RE 1,5
Регулятор 5-ст., высок./низк.скоростьТрансформатор REU 1,5
REU 1,5
REU 1,5
REU 1,5
Регулятор скорости, бесшаговый
Тиристор REE 1
REE 1
REE 1
REE 1
Схема подключения, стр. 11-17
2
2
2
2
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
A
B
D
ø10(8x)
C
E
A B
C
D E F c/cG H I c/cJ K
H
RS 30-15
275
79
254 x 230
402
28
148
170
190
298
320
340
c/cG
F
RS 40-20 M/L 375
99
352 x 310
502
25
198
220
240
398
420
440
RS 50-25
450
125
423 x 366
532
23
248
270
290
498
520
540
I
c/cJ
K
68

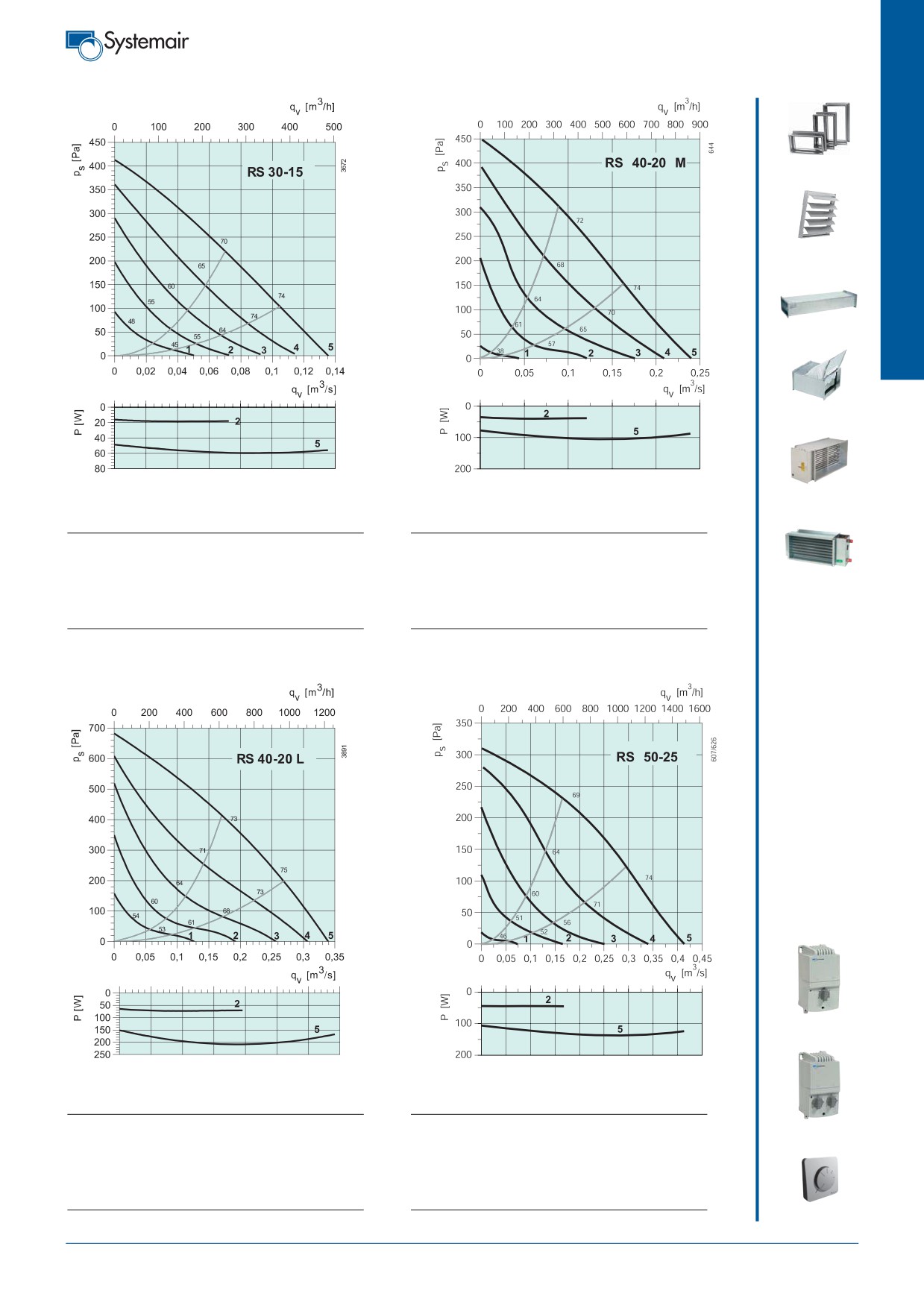

Вентиляторы для прямоугольных каналов
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
RS 30-15
RS 40-20 M
RB с. 437
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 69
47
59
67
59 58 56 50 41
LwA К входу
дБ(A) 71
52
64
66
63 64 59 54 46
LwA К выходу
дБ(A) 72
51
56
69
66 64 61 54 46
LwA К выходу
дБ(A) 74
51
62
67
70 67 65 60 48
LwA К окружению дБ(A) 55
29
36
53
48 47 44 38 30
LwA К окружению дБ(A) 59
37
49
56
54 49 46 41 34
VBR с. 442
С LDR 30-15
С LDR 40-20
LwA К входу
дБ(A) 61
47
52
52
41 33 31 31 22
LwA К входу
дБ(A) 62
52
59
57
48 41 43 42 36
LwA К выходу
дБ(A) 65
51
49
54
48 39 36 35 27
LwA К выходу
дБ(A) 63
51
57
58
55 44 49 48 38
Условия испытаний: qv = 0,07 м3/с, Ps = 224 Па
Условия испытаний: qv = 0,12 м3/с, Ps = 246 Па
RE с. 421
RS 40-20 L
RS 50-25
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 73
53
58
65
66 68 64 61 57
LwA К входу
дБ(A) 68
59
66
60
55 56 50 47 45
REU с. 421
LwA К выходу
дБ(A) 77
51
57
66
72 71 71 64 59
LwA К выходу
дБ(A) 69
54
65
63
62 60 57 49 42
LwA К окружению дБ(A) 60
34
42
51
57 53 52 47 45
LwA К окружению дБ(A) 53
40
48
49
44 41 37 35 37
С LDR 40-20
С LDR 50-25
LwA К входу
дБ(A) 62
53
53
56
51 45 48 49 47
LwA К входу
дБ(A) 60
59
56
45
30 31 30 32 33
LwA К выходу
дБ(A) 64
51
52
57
57 46 55 52 49
LwA К выходу
дБ(A) 57
54
55
48
37 35 37 34 30
Условия испытаний: qv = 0,19 м3/с, Ps = 386 Па
Условия испытаний: qv = 0,22 м3/с, Ps = 190 Па
REE с. 422
69
Вентиляторы для прямоугольных каналов

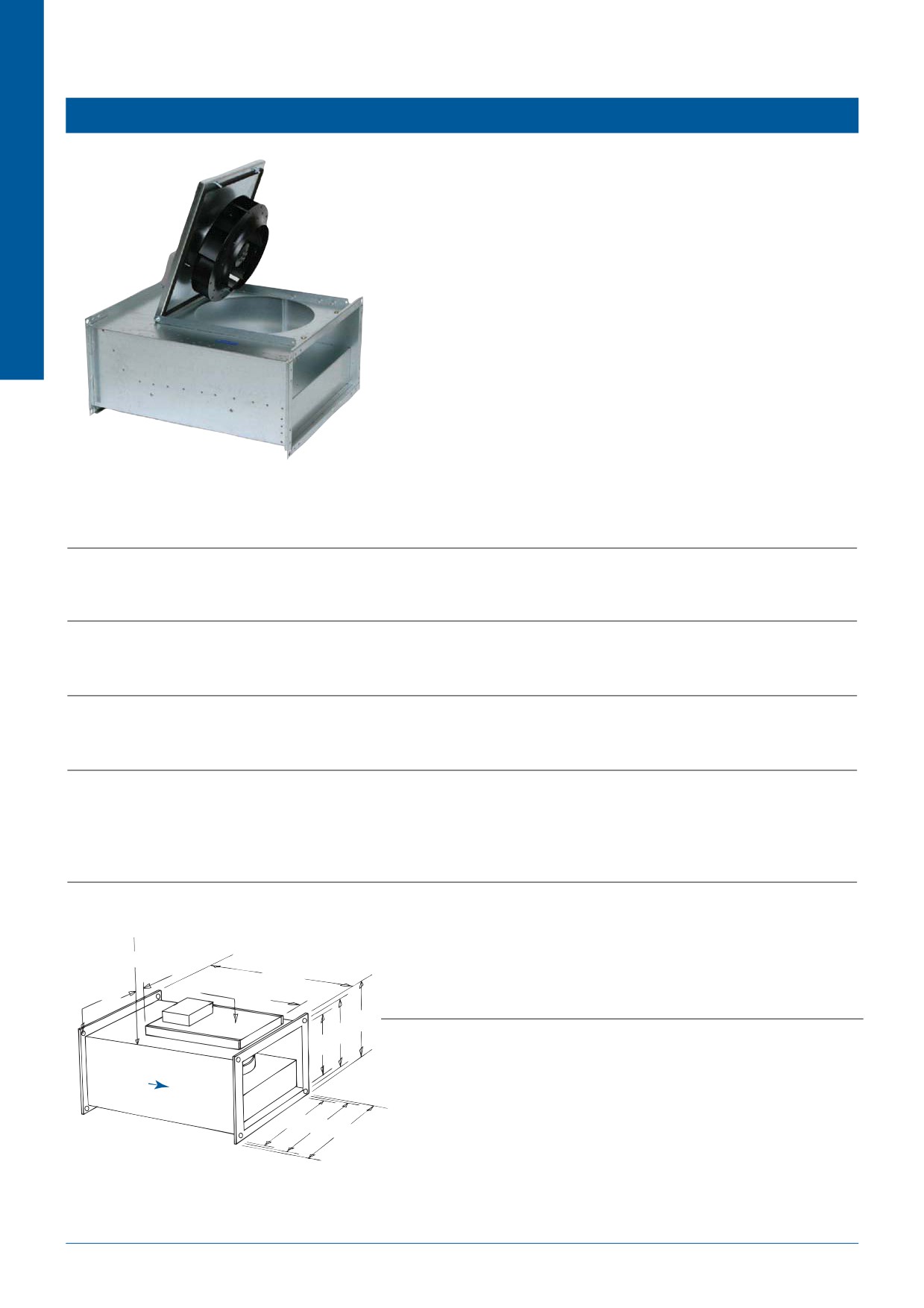

RS 60-35
Рекомендации по применению: Для приточно-вытяжных систем
вентиляции с воздуховодами прямоугольного сечения, когда про-
странство для монтажа ограничено и по условиям эксплуатации тре-
буется частая очистка рабочего колеса.
Конструкция: Корпус изготовлен из оцинкованной листовой стали.
Двигатель и рабочее колесо крепятся на откидной крышке, чтобы
обеспечить легкий доступ к ним для обслуживания.
Двигатель: RS оснащены двигателями с внешним ротором и рабочим
колесом с загнутыми назад лопатками. Для защиты от перегрева вен-
тиляторы RS 60-35 оснащены встроенными термоконтактами с выво-
дами для подключения внешнего устройства защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступен-
чатого трансформатора, 3-х фазных - с помощью 5-ти ступенчатого
трансформатора.
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы RS легко соединяются с воздуховодами при
помощи гибких вставок DS.
Сертификаты: Сертификаты соответствия РФ и Украины.
RS
60-35 M1
60-35 M3
60-35 L1
60-35 L3
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Потребляемая мощность
Вт
401
399
626
667
Ток
A
1,91
0,80
2,80
1,59
Макс. расход воздуха
м3/с (м3/ч)
0,94 (3384)
0,97 (3500)
1,12 (4032)
1,20 (4320)
Частота вращения
мин-1
1365
1371
1308
1408
Макс. температура перемещаемого воздуха
°C
70
70
70
70
“ при регулировании
°C
70
70
70
70
Уровень звукового давления на расст. 3м * дБ(A)
58
58
58
61
Вес
кг
35
35
35
34
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
8
-
14
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор RE 3, RTRE 3
RTRD 2
RE 3, RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк.скоростьТрансформатор REU 3 + S-ET 10
RTRDU 2
REU 3 + S-ET 10
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор REE 2 + S-ET 10
-
REE 4 + S-ET 10
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
8
6
8
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
550
128
717
ø10(8x)
524 x 490
48
390
c/c370
348
598
c/c620
640
70
Вентиляторы для прямоугольных каналов
60 35 M1
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
RS 60-35 M1
RS 60-35 M3
RB с. 437
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 73
57
61
70
67 64 63 56 47
LwA К входу
дБ(A) 74
59
62
69
68 65 64 59 52
LwA К выходу
дБ(A) 81
60
68
78
74 73 70 61 50
LwA К выходу
дБ(A) 79
57
65
74
72 71 70 62 53
LwA К окружению дБ(A) 65
41
54
62
56 56 53 46 37
LwA К окружению дБ(A) 65
44
54
63
55 55 53 48 38
VBR с. 442
С LDR 60-35
С LDR 60-35
LwA К входу
дБ(A) 62
57
54
57
50 46 50 46 39
LwA К входу
дБ(A) 63
59
55
56
51 47 51 49 44
LwA К выходу
дБ(A) 68
60
61
65
57 55 57 51 42
LwA К выходу
дБ(A) 66
57
58
61
55 53 57 52 45
Условия испытаний: qv = 0,54 м3/с, Ps = 285 Па
Условия испытаний: qv = 0,53 м3/с, Ps = 308 Па
S-ET/STDT
с. 426
RTRD с. 422
RE с. 421
RS 60-35 L1
RS 60-35 L3
Октавные полосы частот, Гц
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 75
63
67
69
68 66 65 59 52
LwA К входу
дБ(A) 78
64
68
72
72 70 69 63 56
REU с. 421
LwA К выходу
дБ(A) 80
61
68
73
74 74 70 65 56
LwA К выходу
дБ(A) 82
60
70
77
77 76 73 67 59
LwA К окружению дБ(A) 65
47
56
62
58 57 54 49 39
LwA К окружению дБ(A) 68
50
57
64
60 61 57 52 43
С LDR 60-35
С LDR 60-35
LwA К входу
дБ(A) 66
63
60
56
51 48 52 49 44
LwA К входу
дБ(A) 68
64
61
59
55 52
56 53 48
LwA К выходу
дБ(A) 68
61
61
60
57 56 57 55 48
LwA К выходу
дБ(A) 69
60
63
64
60 58
60 57 51
Условия испытаний: qv = 0,45 м3/с, Ps = 404 Па
Условия испытаний: qv = 0,67 м3/с, Ps = 366 Па
REE с. 422
71

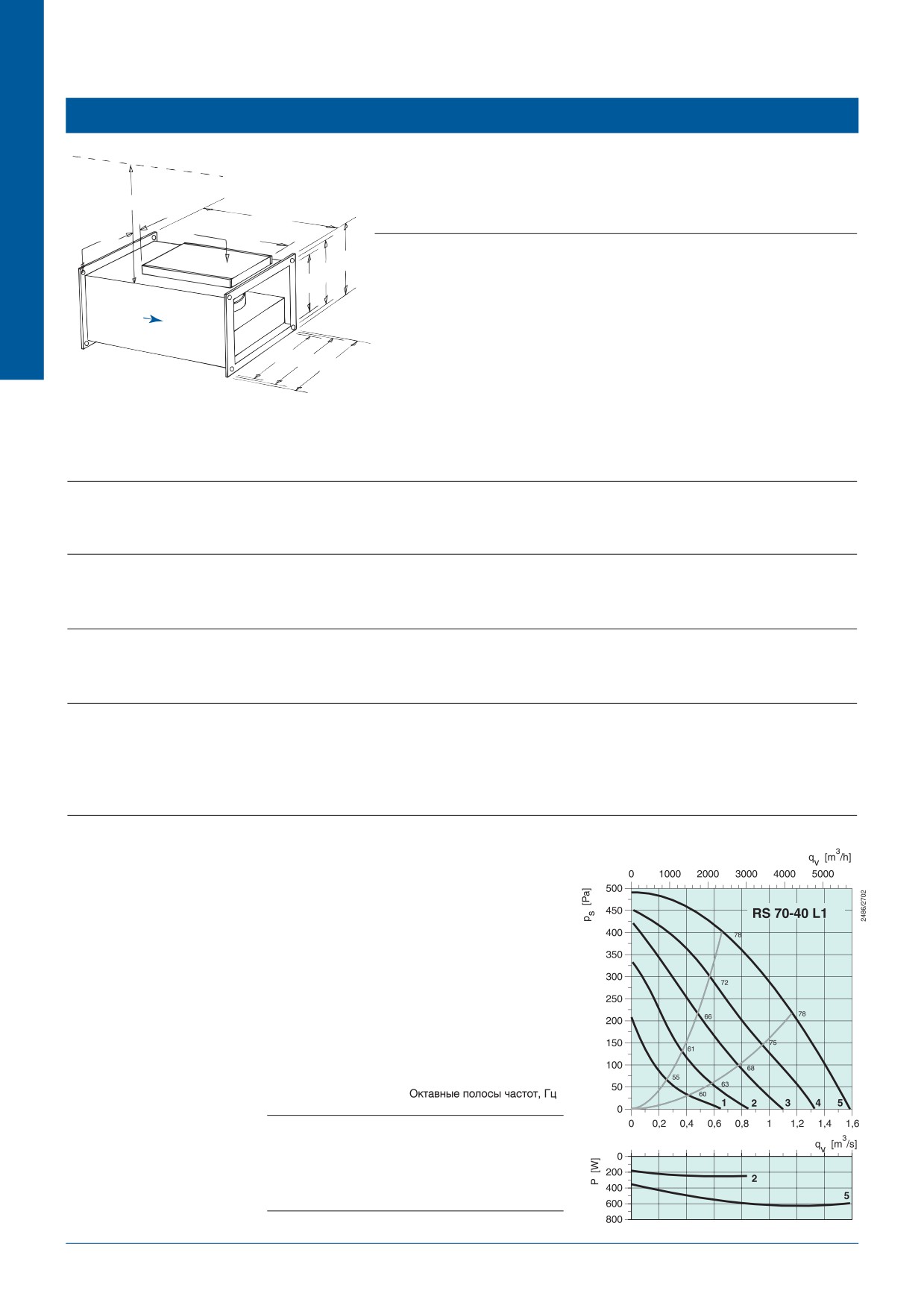

Вентиляторы для прямоугольных каналов
RS 70-40, 80-50, 100-50
A
B
D
C
A B
C
D E F c/cG H I c/cJ K
ø10(8x)
E
RS 70-40 L
550
189
524 x 490
787
48
398
420
440
698
720
740
H
RS 80-50
670
182
644 x 614
882
48
498
520
541
798
820
840
c/cG
RS 100-50L3
670
298
644 x 614
982
48
498
520
541
998 1020 1040
F
I
c/cJ
K
Подробную информацию см. на предыдущей странице
RS
70-40 L1
70-40 L3
80-50 M3
80-50 L3
100-50 L3
Напряжение/Частота
В/50Гц
230
400
400
400
400
Фазность
~
1
3
3
3
3
Потребляемая мощность
Вт
623
704
1089
1893
2962
Ток
A
2,84
1,7
1,97
3,60
5,09
Макс. расход воздуха
м3/с (м3/ч)
1,59 (5710)
1,39 (5000)
1,96 (7040)
2,60 (9370)
3,36 (12085)
Частота вращения
мин-1
1308
1410
1335
1385
1361
Макс. температура перемещаемого воздуха
°C
67
70
70
70
70
“ при регулировании
°C
67
70
55
64
51
Уровень звукового давления на расст. 3м * дБ(A)
60
61
60
63
65
Вес
кг
43
43
58
68
97
Класс изоляции двигателя
F
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
14
-
-
-
-
Тип термозащиты
S-ET 10
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RE 3, RTRE 3
RTRD 2
RTRD 4
RTRD 7
RTRD 7
Регулятор 5-ст., высок./низк.скоростьТрансформатор REU 3 + S-ET 10
RTRDU 2
RTRDU 4
RTRDU 7
RTRDU 7
Регулятор скорости, бесшаговый
Тиристор
REE 4 + S-ET 10
-
-
-
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
8
8
8
8
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
RS 70-40 L1
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 77
62
65
72
72 68 68 62 53
LwA К выходу
дБ(A) 80
62
66
75
74 74 72 65 57
LwA К окружению дБ(A) 67
46
56
64
60 57 54 47 40
С LDR 70-40
LwA К входу
дБ(A) 67
62
58
61
58 54 58 54 47
LwA К выходу
дБ(A) 70
62
59
64
60 60 62 57 51
Условия испытаний: qv = 0,82 м3/с, Ps = 356 Па
72

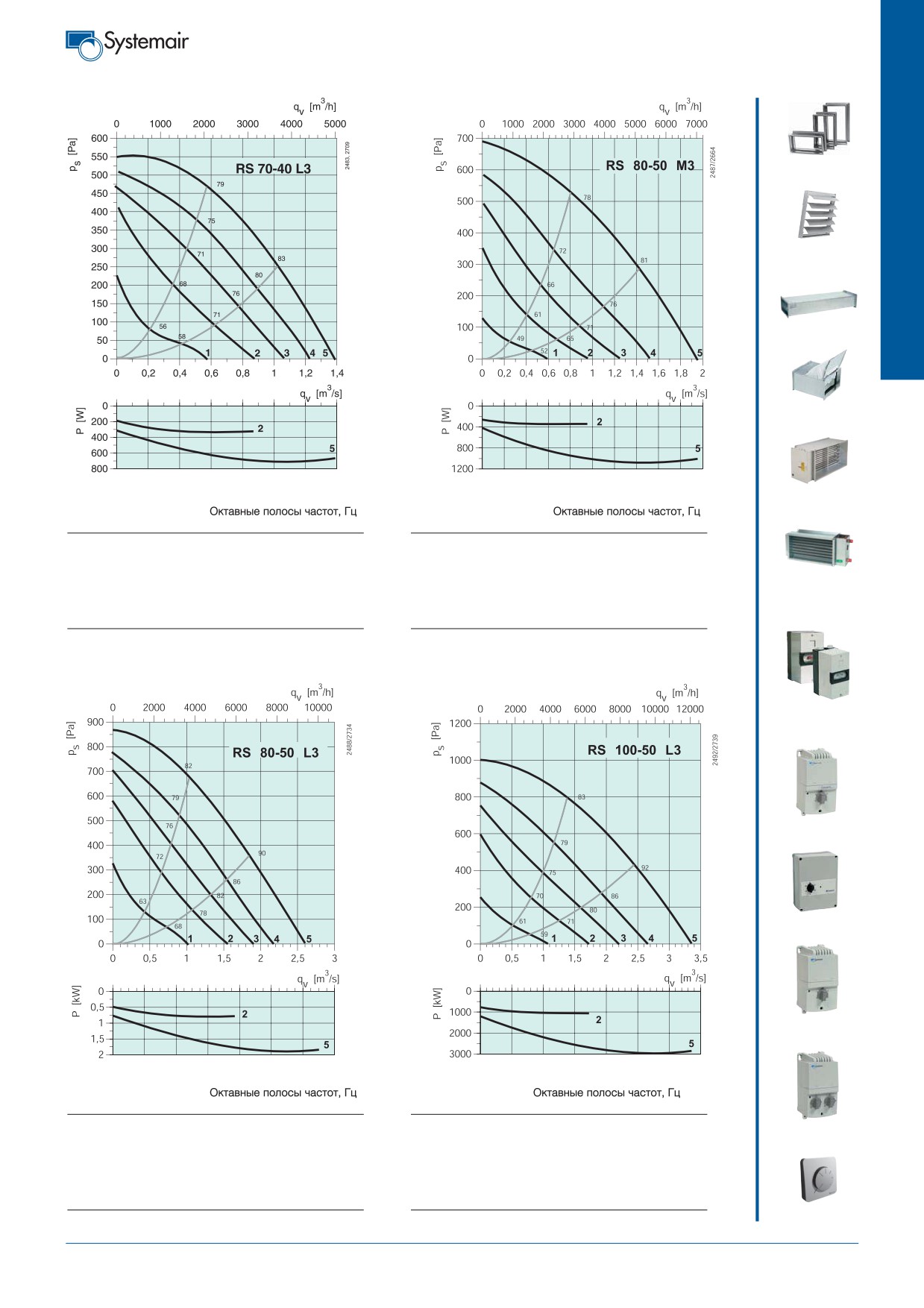

Вентиляторы для прямоугольных каналов
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
RS 70-40 L3
RS 80-50 M3
RB с. 437
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 78
60
67
73
72 69 70 65 57
LwA К входу
дБ(A) 78
60
68
69
73 71 69 64 57
LwA К выходу
дБ(A) 81
63
66
76
75 74 72 65 57
LwA К выходу
дБ(A) 83
60
69
80
77 76 72 65 57
LwA К окружению дБ(A) 68
44
59
64
59 59 58 52 45
LwA К окружению дБ(A) 67
47
56
61
62 59 58 51 45
VBR с. 442
С LDR 70-40
С LDR 80-50
LwA К входу
дБ(A) 68
60
60
62
58 55 60 57 51
LwA К входу
дБ(A) 70
60
62
61
63 60 61 58 54
LwA К выходу
дБ(A) 71
63
59
65
61 60 62 57 51
LwA К выходу
дБ(A) 75
60
63
72
67 65 64 59 54
Условия испытаний: qv = 0,69 м3/с, Ps = 434 Па
Условия испытаний: qv = 0,94 м3/с, Ps = 482 Па
S-ET/STDT
с. 426
RTRE с. 421
RTRD с. 422
RE с. 421
RS 80-50 L3
RS 100-50 L3
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 82
64
73
73
77 74 72 67 60
LwA К входу
дБ(A) 83
69
73
74
77 77 76 72 66
REU с. 421
LwA К выходу
дБ(A) 88
70
74
81
82 83 79 72 64
LwA К выходу
дБ(A) 91
73
78
84
85 87 82 75 66
LwA К окружению дБ(A) 70
51
62
64
66 62 60 53 47
LwA К окружению дБ(A) 72
61
66
64
66 65 64 59 52
С LDR 80-50
С LDR 100-50
LwA К входу
дБ(A) 74
64
67
65
67 63 64 61 57
LwA К входу
дБ(A) 76
69
67
66
67 66 68 66 63
LwA К выходу
дБ(A) 80
70
68
73
72 72 71 66 61
LwA К выходу
дБ(A) 83
73
72
76
75 76 74 69 63
Условия испытаний: qv = 1,04 м3/с, Ps = 670 Па
Условия испытаний: qv = 1,77 м3/с, Ps = 678 Па
REE с. 422
73
Вентиляторы для прямоугольных каналов
RSI 60-35
Рекомендации по применению: Для приточно-вытяжных систем
вентиляции с воздуховодами прямоугольного сечения, когда простран-
ство для монтажа ограничено и по условиям эксплуатации требуется
частая очистка рабочего колеса.
Конструкция: Корпус изготовлен из оцинкованной листовой стали.
Вентиляторы серии RSI термически и акустически изолированы 50 мм
слоем минеральной ваты, зафиксированной перфорированным сталь-
ным листом с внутренней стороны.
Двигатель: RSI оснащены двигателями с внешним ротором с рабочим
колесом с загнутыми назад лопатками. Двигатели с рабочим колесом
закреплены на откидной крышке, что обеспечивает легкий доступ
к ним для обслуживания. Для тепловой защиты электродвигателей
в обмотки встроены термоконтакты с выводами для подключения внеш-
него устройства защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти ступен-
чатого трансформатора, 3-х фазных - с помощью 5-ти ступенчатого
трансформатора.
Монтаж: Осуществляется под любым углом относительно оси венти-
лятора. Вентиляторы RSI легко соединяются с воздуховодами при
помощи гибких вставок DS.
Сертификаты: Сертификаты соответствия РФ и Украины.
RSI
60-35 M1
60-35 M3
60-35 L1
60-35 L3
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Потребляемая мощность
Вт
401
399
626
667
Ток
A
1,91
0,80
2,79
1,59
Макс. расход воздуха
м3/с (м3/ч)
0,94 (3384)
0,97 (3502)
1,12 (4032)
1,20 (4320)
Частота вращения
мин-1
1365
1371
1308
1408
Макс. температура перемещаемого воздуха
°C
70
70
70
70
“ при регулировании
°C
70
70
70
70
Уровень звукового давления на расст. 3м * дБ(A)
50
48
52
57
Вес
кг
61
61
62
60
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
8
-
14
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RE 3, RTRE 3
RTRD 2
RE 3, RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк.скоростьТрансформатор
REU 3 + S-ET 10
RTRDU 2
REU 3 + S-ET 10
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
REE 2 + S-ET 10
-
REE 4 + S-ET 10
-
Схема подключения, стр. 11-17
6
8
6
8
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
74

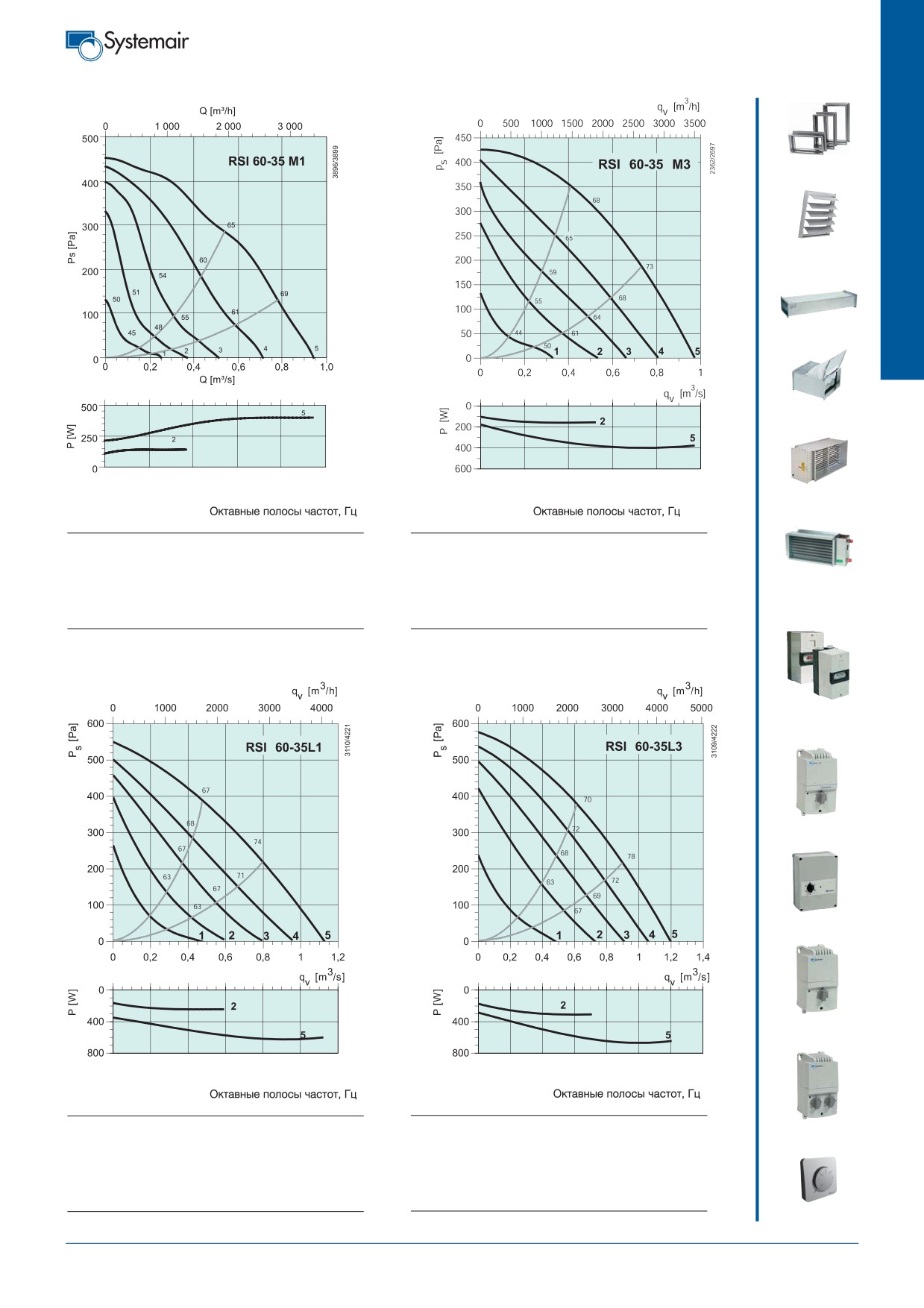

Вентиляторы для прямоугольных каналов
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
RSI 60-35 M1
RSI 60-35 M3
RB с. 437
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 65
43
53
61
59 55 55 49 42
LwA К входу
дБ(A) 67
55
62
62
60 55 55 51 47
LwA К выходу
дБ(A) 79
48
61
74
73 72 70 60 50
LwA К выходу
дБ(A) 79
57
65
74
72 71 70 62 53
LwA К окружению дБ(A) 57
29
47
54
47 47 44 38 29
LwA К окружению дБ(A) 55
29
47
50
48 47 45 37 35
VBR с. 442
С LDR 60-35
С LDR 60-35
LwA К входу
дБ(A) 52
43
46
48
42 37 42 39 34
LwA К входу
дБ(A) 58
55
55
49
43 37 42 41 39
LwA К выходу
дБ(A) 65
48
54
61
56 54 57 50 42
LwA К выходу
дБ(A) 66
57
58
61
55 53 57 52 45
Условия испытаний: qv = 0,54 м3/с, Ps = 285 Па
Условия испытаний: qv = 0,53 м3/с, Ps = 308 Па
S-ET/STDT
с. 426
RTRE с. 421
RTRD с. 422
RE с. 421
RSI 60-35 L1
RSI 60-35 L3
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 71
60
66
65
63 58 57 54 47
LwA К входу
дБ(A) 72
55
67
67
66 58 59 59 52
REU с. 421
LwA К выходу
дБ(A) 82
66
69
74
74 77 74 62 53
LwA К выходу
дБ(A) 83
60
70
77
77 76 73 67 59
LwA К окружению дБ(A) 59
40
54
54
52 49 47 43 39
LwA К окружению дБ(A) 64
26
56
59
57 52 54 55 48
С LDR 60-35
С LDR 60-35
LwA К входу
дБ(A) 65
60
59
52
46 40 44 44 39
LwA К входу
дБ(A) 64
55
60
54
49 40 46 49 44
LwA К выходу
дБ(A) 70
66
62
61
57 59 61 52 45
LwA К выходу
дБ(A) 70
60
63
64
60 58 60 57 51
Условия испытаний: qv = 0,45 м3/с, Ps = 404 Па
Условия испытаний: qv = 0,67 м3/с, Ps = 363 Па
REE с. 422
75

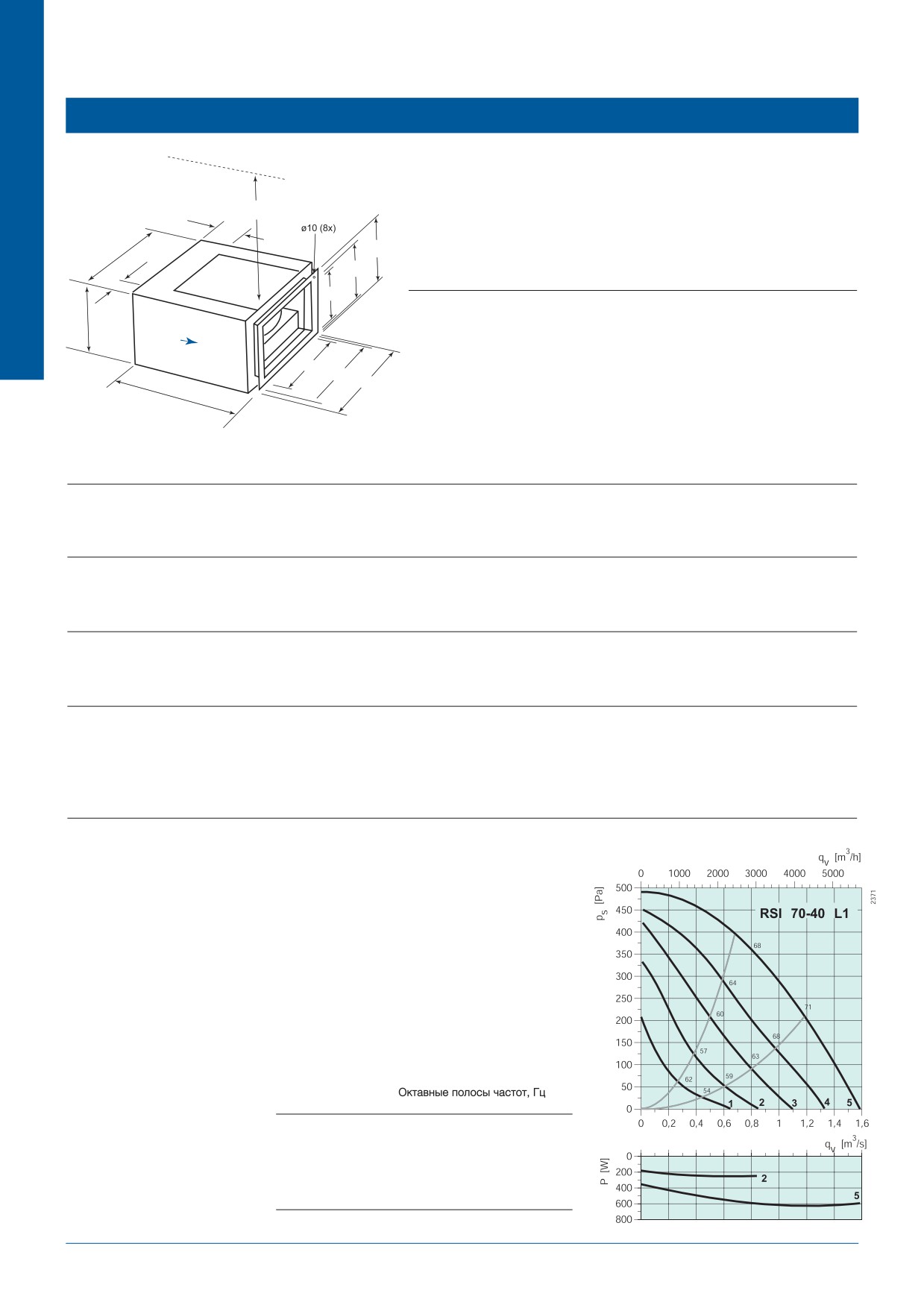

Вентиляторы для прямоугольных каналов
RSI 70-40, 80-50, 100-50
K
L
A
J
B
c/c I
A B C D E c/cF G H c/cI J K L
H
RSI 70-40
808
201 542 787
697
720
740
397
420
440
650
169
C
RSI 80-50
908
194 662 882
797
820
841
497
520
541
750
144
RSI 100-50 1108 310 662 982
997
1020 1041
497
520
541
760
244
E
c/c F
G
D
Подробную информацию см. на предыдущей странице
RSI
70-40 L1
70-40 L3
80-50 M3 80-50 L3
100-50 L3
Напряжение/Частота
В/50Гц
230
400
400
400
400
Фазность
~
1
3
3
3
3
Потребляемая мощность
Вт
623
704
1089
1893
2962
Ток
A
2,84
1,70
1,97
3,60
5,09
Макс. расход воздуха
м3/с (м3/ч)
1,59 (5709)
1,39 (5002)
1,95 (7020)
2,60 (9370)
3,35 (12060)
Частота вращения
мин-1
1308
1410
1335
1385
1361
Макс. температура перемещаемого воздуха
°C
67
70
70
70
70
“ при регулировании
°C
67
70
55
64
51
Уровень звукового давления на расст. 3м * дБ(A)
51
50
53
56
62
Вес
кг
80
80
97
107
137
Класс изоляции двигателя
F
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
14
-
-
-
-
Тип термозащиты
S-ET 10
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 5
RTRD 2
RTRD 4
RTRD 7
RTRD 7
Регулятор 5-ст., высок./низк.скоростьТрансформатор
REU 5 + S-ET 10
RTRDU 2
RTRDU 4
RTRDU 7
RTRDU 7
Регулятор скорости, бесшаговый
Тиристор
REE 4 + S-ET 10
-
-
-
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
6
8
8
8
8
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
RSI 70-40 L1
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 67
57
61
62
60 57 56 51 46
LwA К выходу
дБ(A) 80
62
66
75
74 74 72 65 57
LwA К окружению дБ(A) 58
41
46
52
51 50 48 46 44
С LDR 70-40
LwA К входу
дБ(A) 60
57
54
51
46 43 46 43 40
LwA К выходу
дБ(A) 70
62
59
64
60 60 62 57 50
Условия испытаний: qv = 0,82 м3/с, Ps = 356 Па
76
Вентиляторы для прямоугольных каналов
DS с. 462
VK с. 466
LDR с. 453
FFK с. 448
RSI 80-50 M3
RB с. 437
RSI 70-40 L3
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 71
58
64
62
64 61 61 60 56
LwA К входу
дБ(A) 68
57
62
62
62 57 58 55 49
LwA К выходу
дБ(A) 83
59
68
80
77 76 72 65 57
LwA К выходу
дБ(A) 81
63
66
76
75 74 72 65 57
LwA К окружению дБ(A) 60
40
51
53
53 52 49 49 50
LwA К окружению дБ(A) 57
39
46
51
52 50 48 44 39
VBR с. 442
С LDR 80-50
С LDR 70-40
LwA К входу
дБ(A) 65
58
58
54
54 50 53 54 53
LwA К входу
дБ(A) 60
57
55
51
48 43 48 47 43
LwA К выходу
дБ(A) 75
59
62
72
67 65 64 59 54
LwA К выходу
дБ(A) 71
63
59
65
61 60 62 57 51
Условия испытаний: qv = 0,94 м3/с, Ps = 480 Па
Условия испытаний: qv = 0,69 м3/с, Ps = 434 Па
S-ET/STDT
с. 426
RTRE с. 421
RTRD с. 422
RE с. 421
RSI 80-50 L3
RSI 100-50 L3
Гц Общ. 63 125 250 500 1k 2k 4k 8k
Гц Общ. 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 74
63
69
66
67 65 65 61 58
LwA К входу
дБ(A) 79
68
73
71
72 70 68 62 59
REU с. 421
LwA К выходу
дБ(A) 88
70
74
81
82 83 79 72 64
LwA К выходу
дБ(A) 91
73
78
84
85 87 82 75 66
LwA К окружению дБ(A) 63
43
56
55
59 54 52 46 46
LwA К окружению дБ(A) 69
53
62
61
61 63 61 56 54
С LDR 80-50
С LDR 100-50
LwA К входу
дБ(A) 68
63
63
58
57 54 57 55 55
LwA К входу
дБ(A) 73
68
67
63
62 59 60 56 56
LwA К выходу
дБ(A) 80
70
68
73
72 72 71 66 61
LwA К выходу
дБ(A) 83
73
72
76
75 76 74 69 63
Условия испытаний: qv = 1,04 м3/с, Ps = 670 Па
Условия испытаний: qv = 1,77 м3/с, Ps = 686 Па
REE с. 422
77
Вентилятор для квадратных каналов
Общее описание
Модельный ряд
Электродвигатели
Вентиляторы Multibox компании Systemair
Поставляются вентиляторы Multibox четы-
Вентиляторы типоразмеров до 499 осна-
предназначены для монтажа в компактных
рех типоразмеров. Вентиляторы с низким
щаются электродвигателем с внешним
и высокопроизводительных системах при-
расходом воздуха оснащаются высоко-
ротором, управляемым путем изменения
точной и вытяжной вентиляции. Особен-
производительным электродви-гателем с
напряжения питания.
ностью вентиляторов Multibox компании
внешним ротором от известного произво-
Вентиляторы типоразмеров выше
500
Systemair является возможность встраи-
дителя. Вентиляторы типоразмером выше
оснащаются электродвигателями, соот-
вания практически во все существующие
500 оснащаются электродвигателями,
ветствующими стандарту IEC и управляе-
системы вентиляции. Благодаря широко-
соответствующими стандарту IEC и управ-
мыми путем изменения напряжения пита-
му набору дополнительных принадлежно-
ляемыми путем изменения напряжения
ния. Вентиляторы
стей вентиляторы Multibox являются наи-
питания.
типоразмеров 630 D4, 710 D6 и 630 D4-L
лучшим решением для стандартных про-
Стенки корпуса вентиляторов Multibox
оснащаются стандартными одно-скоро-
ектов. Для выбора вентилятора Multibox,
изготовлены из двойных панелей толщи-
стными электродвигателями.
обеспечивающего максимальную ком-
ной 20 мм. Изоляция выполнена из
Для обеспечения безаварийной эксплуа-
пактность и экономичность системы
стекловаты плотностью 25 кг/м3. Каркас
тации все электродвигатели оснащены
вентиляции, можно воспользоваться
изготовлен из алюминия, стойкого к воз-
термоконтактами с выводами для под-
программой
подбора
на
сайте действию конденсата, и оснащен угловы-
ключения к внешнему устройству защиты,
ми вставками из полиамида PA6.
поставляемому компанией Systemair.

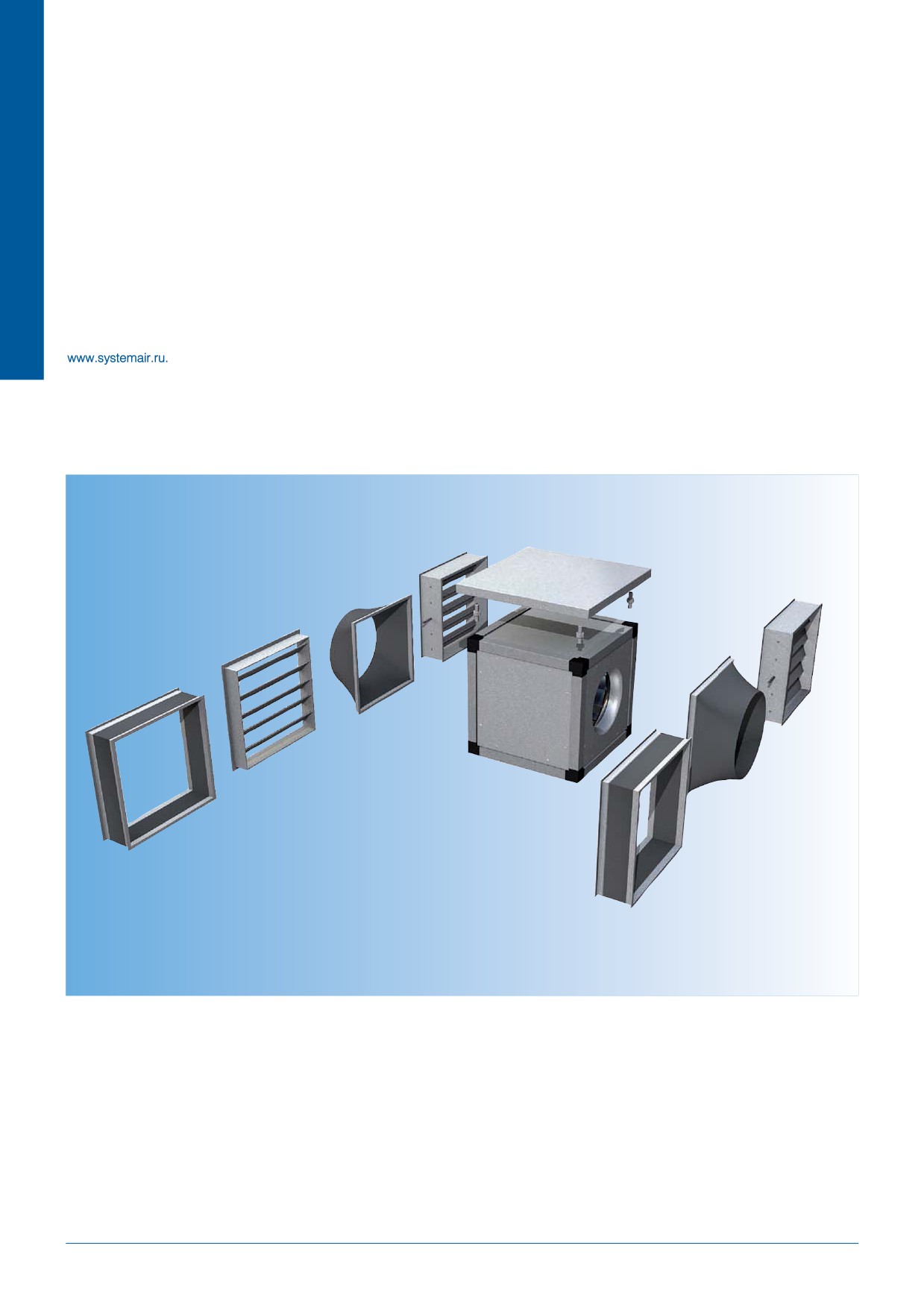

SRKG
Воздушный клапан
UGS
SRKG
Гибкий
Воздушный
переходной
клапан
патрубок
WSG
UGS
Защитная решетка
Гибкий
переходной
патрубок
FGV
Гибкая
соединительная
FGV
вставка
Гибкая
соединительная
вставка
78
Вентилятор для квадратных каналов

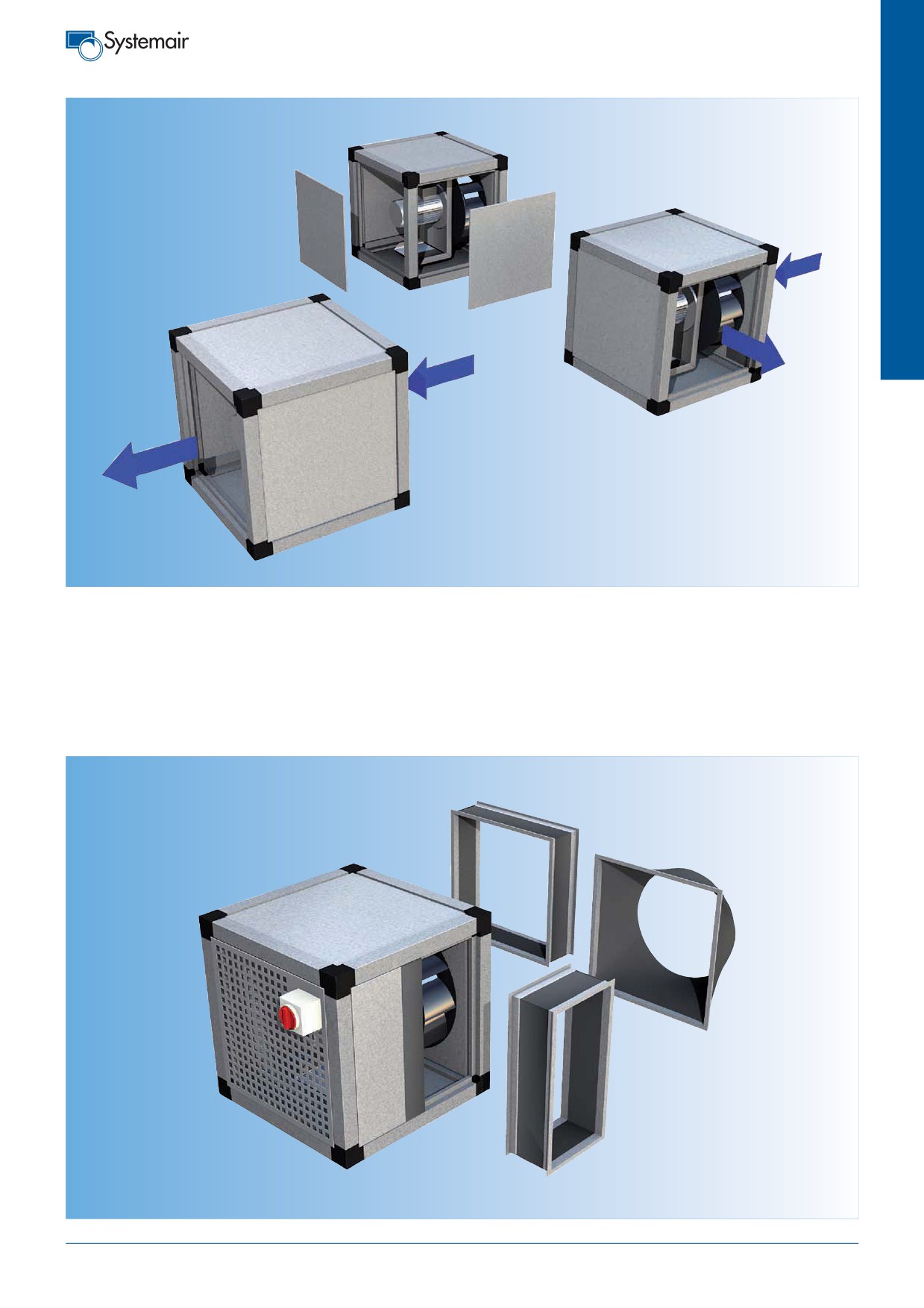

Возможность изменения направления подачи воздуха
Кухонная вытяжная версия моделей вентилятора MUB-K (см. стр. 168)
FGV
UGS
FGV
79
Вентилятор для квадратных каналов

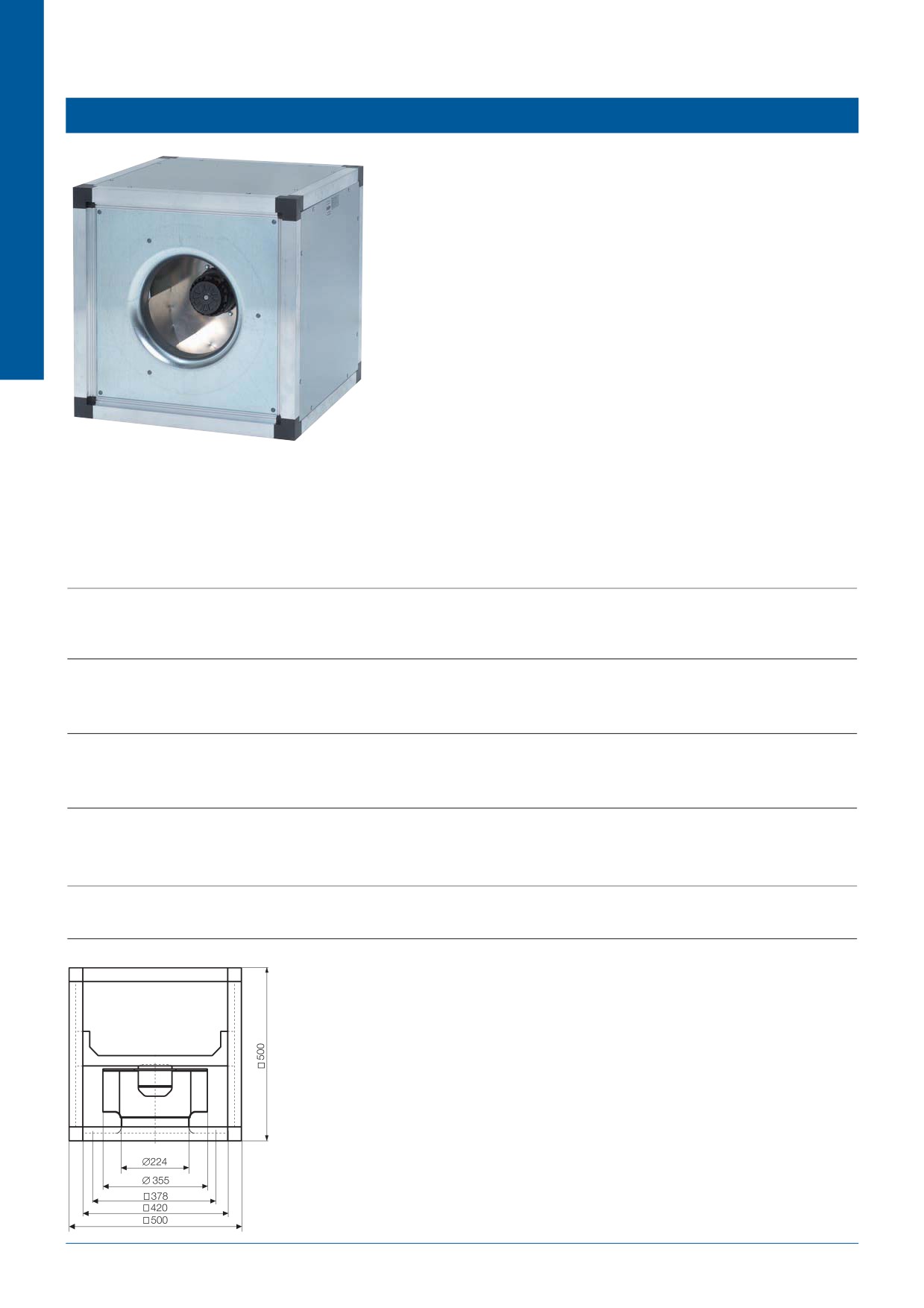

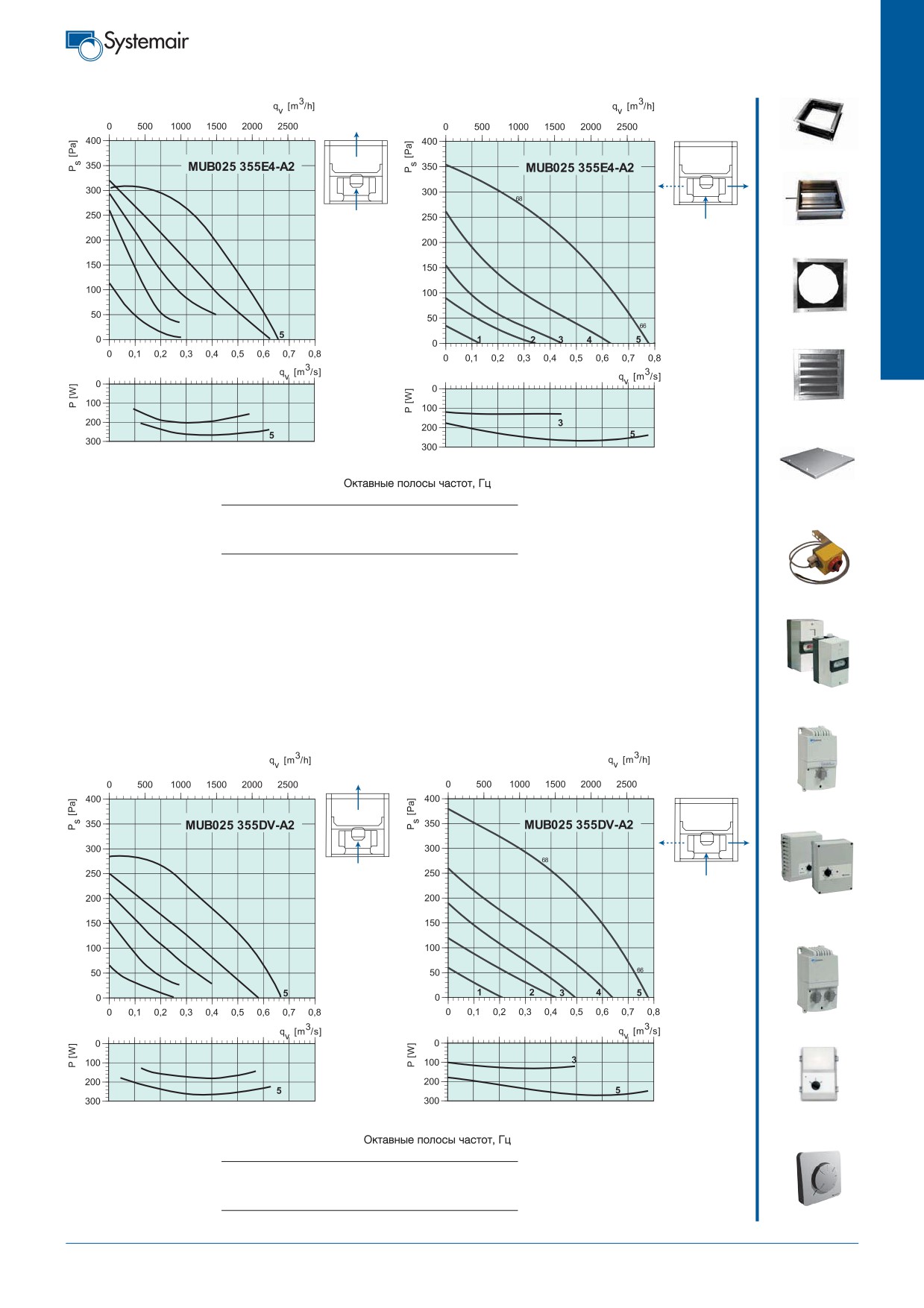

MUB025 355E4-355DV
Рекомендации по применению: Приточно-вытяжные системы вентиля-
ции в помещениях различного назначения, особенно в реконструируемых
помещениях, т.к. можно изменить направление подачи воздуха и адапти-
ровать вентилятор MUB к уже существующим системам вентиляции.
Конструкция: Корпус MUB из алюминиевого каркаса с пластиковыми
уголками, усиленными стекловолокном, и съемными панелей с двойными
стенками из оцинкованной листовой стали. Панели имеют 20 мм изоляции
из минеральной ваты. MUB поставляются в прямоточной конфигурации
крепления панелей, которая легко изменяется для подачи воздуха пер-
пендикулярно всасываемому потоку.
Двигатель: Используются электродвигатели с внешним ротором и рабо-
чим колесом с загнутыми назад лопатками, выполненными из полиамида.
Двигатели MUB оснащены встроенными термоконтактами с выводами для
подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов регулиру-
ется при помощи бесступенчатого тиристора или 5-ти ступенчатого транс-
форматора. 3-х фазные электродвигатели регулируются при помощи 5-ти
ступенчатого трансформатора, а также изменением способа подключе-
ния «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вари-
антов монтажа. При ограниченном месте для монтажа можно установить
MUB на кровле.
Сертификаты: Сертификаты соответствия РФ и Украины.
MUB025
355E4-A2
355DV-A2
Напряжение/Частота
В/50Гц
230
400
Фазность
~
1
3
Потребляемая мощность (прямо/перпендикулярно)
Вт
259/264
247/243
Ток (прямо/перпендикулярно)
A
1,18/1,19
0,538/0,541
Макс. расход воздуха (прямо/перпендикулярно)
м3/ч
2396/2668
2342/2629
Частота вращения (прямо/перпендикулярно)
мин-1
1401/1399
1342/1349
Макс. температура перемещаемого воздуха
°C
40
40
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3м *
дБ(A)
55
55
Вес
кг
37
37
Класс изоляции двигателя
B
B
Класс защиты двигателя
IP44
IP 44
Емкость конденсатора
мкФ
8
-
Тип термозащиты
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 1,5
RTRD 2
Регулятор 5-ст., высок./низк. скорость
Трансформатор
REU 1,5 + S-ET 10
RTRDU 2
Регулятор, треуг./звезда, 2-ст., 400 В
-
S-DT2SKT
Регулятор скорости, бесшаговый
Тиристор
REE 2 + S-ET 10
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
5
16
* В соответствии с эквивалентной площадью поглощения 20 м2 Сэбин
80
Вентилятор для квадратных каналов
FGV с. 463
68
SRKG с. 452
66
2
3
UGS с. 464
1
4
3
WSG-MUB
с. 464
MUB025 355E4-A2
WSD-MUB
Гц Общ. 63 125 250 500 1k
2k 4k 8k
с. 464
LwA К входу
дБ(A) 68
55
57
61
63 62 59 54 47
LwA К выходу
дБ(A) 70
57
59
63
65 64 61 56 49
LwA К окружению дБ(A) 62
49
51
55
57 56 53 48 41
Условия испытаний: qv = 0,33 м3/с, Ps = 270 Па
REV с. 434
S-ET/STDT
с. 426
RTRE с. 421
68
RTRD/RTRDU
с. 422
66
3
1
2
4
REU с. 421
3
S-DT2SKT
MUB025 355DV-A2
с. 430
Гц Общ. 63 125 250 500 1k
2k 4k 8k
LwA К входу
дБ(A) 68
55
57
61
63 62 59 54 47
LwA К выходу
дБ(A) 70
57
59
63
65 64 61 56 49
LwA К окружению дБ(A) 62
49
51
55
57 56 53 48 41
Условия испытаний: qv = 0,42 м3/с, Ps = 250 Па
REE с. 422
81















содержание      ..     2      3      4      5     ..
