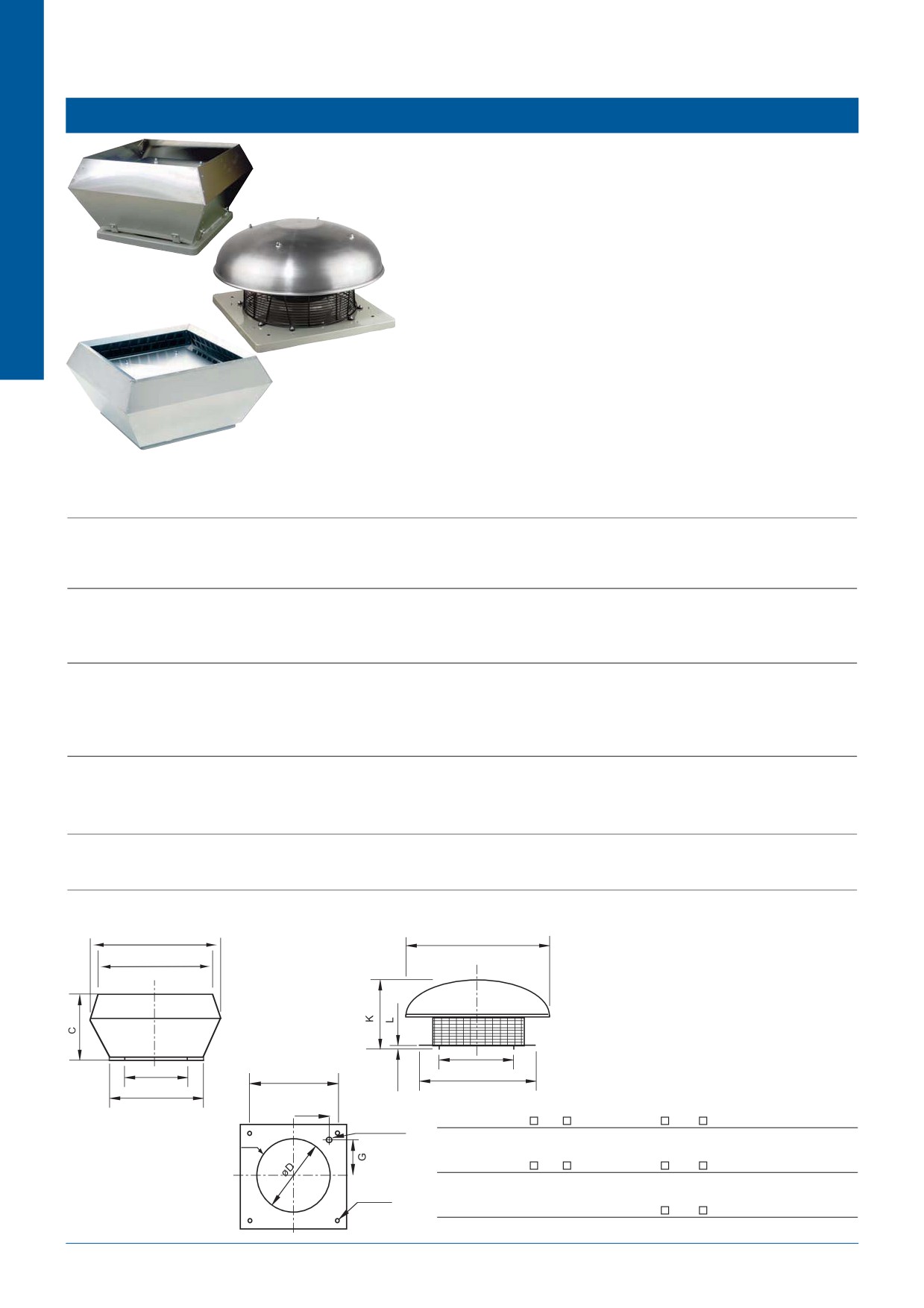

Крышные вентиляторы
DVS/DHS/DVSI 499-500
Рекомендации по применению: Вытяжные системы вентиляции; примени-
мы в условиях агрессивной окружающей среды (например, в морском клима-
те). DHS - экономичное решение для промышленных зданий с загрязненным
вытяжным воздухом. DVS - надежная эксплуатация в зданиях различного
назначения (офисы, супермаркеты, склады и т.д.). DVSI применимы в жилом
фонде c высокими требованиями к уровню шума.
Конструкция: Корпус выполнен из алюминия. Рама - из оцинкованной стали
DVS
с защитным порошковым покрытием. Рабочее колесо вентиляторов - из алю-
миния. Корпус DVSI имеет шумоизоляцию (50 мм мин. ваты). DVS/DVSI имеют
вертикальный выброс воздуха, а DHS - горизонтальный.
Двигатель: Электродвигатель с внешним ротором с рабочим колесом с
загнутыми назад лопатками. Двигатели оснащены встроенными термоконтак-
DHS
тами с выводами для подключения внешнего устройства защиты.
Регулирование скорости: Скорость1-фазных вентиляторов можно регули-
ровать с помощью бесступенч. тиристора или 2-х и 5-ти ступенч. трансфор-
маторов;
3-фазных
- с помощью
5-ти ступенч. трансформатора.
Регулирование скорости 2-скоростных трехфазных электродвигателей осу-
ществляется изменением способа подключения «треугольник»/«звезда».
DVSI
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVS/DHS/DVSI
499E6
499DV
500E6
500DV
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Потребляемая мощность
Вт
345
900
360
1190
Ток
A
1,50
1,80
1,60
2,10
Макс. расход воздуха
м3/с (м3/ч)
1,33 (4800)
1,83 (6600)
1,45 (5200)
2,19 (7900)
Частота вращения
мин-1
800
1200
850
1325
Макс. температура перемещаемого воздуха
°C
40
40
40
40
“ при регулировании
°C
40
40
40
40
Уровень звукового давления DVS/DHS на расст. 4/10м дБ(A)
47/39 (DHS+2дБ)
54/46 (DHS+2дБ)
46/38 (DHS+2дБ)
56/48 (DHS+2дБ)
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
38/30
45/37
37/29
47/39
Вес
кг
42/42/50
43/43/51
45/45/52
49/49/52
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
10
-
10
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор RTRE 3
RTRD 2
RTRE 3
RTRD 4
Регулятор 5-ст., высок./низк. скорость
Трансформатор REU 3 + S-ET 10
RTRDU 2
REU 3 + S -ET 10
RTRDU 4
Переключатель, звезда/треугольник
-
S-DT2SKT
-
S-DT2SKT
Регулятор скорости, бесшаговый
Тиристор
REE 4
-
REE 4
-
Схема подключения, стр. 11-17
6
18
6
18
DVS/DVSI
DHS
A
øJ
B
øD
øD
F
E
E
G
DVS
A B C øD E F G
H
øI
M20x1,5
499-500
900
748
440
438
665
535
237
6xM8
12(4x)
H
DVSI
A B C øD E F G
H
øI
499-500
968
748
479
438
665
535
237
6xM8
12(4x)
I
DHS
øJ K L øD
E
F
G H øI
499-500
830
380
30
438
665
535
237
6xM8 12(4x)
122

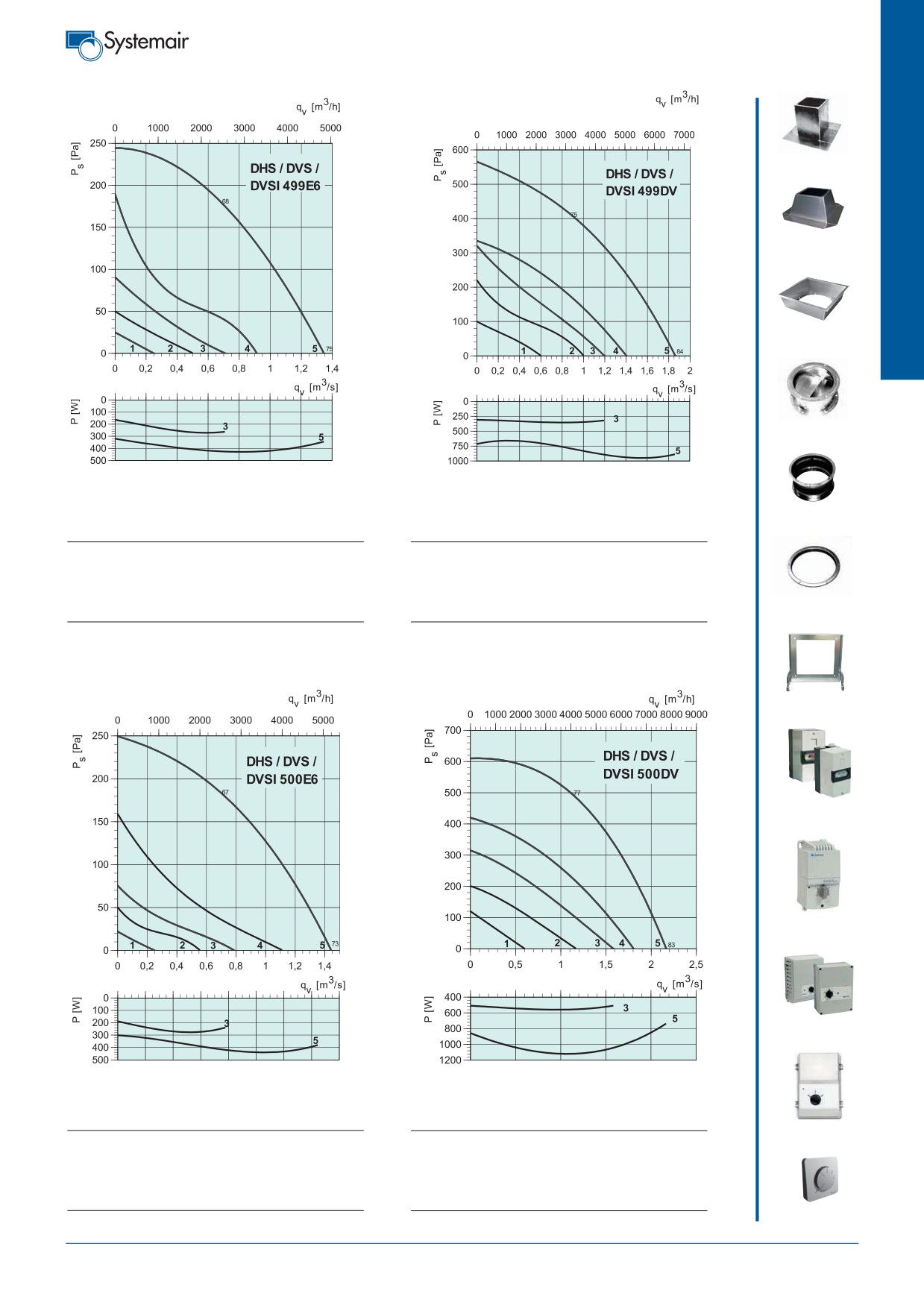

Крышные вентиляторы
SSD с. 454
FDS с. 456
Y
ASK с. 461
VKS с. 450
Y = подключение звездой
Y = подключение звездой
DHS/DVS/DVSI 499E6
DHS/DVS/DVSI 499DV
ASS с. 461

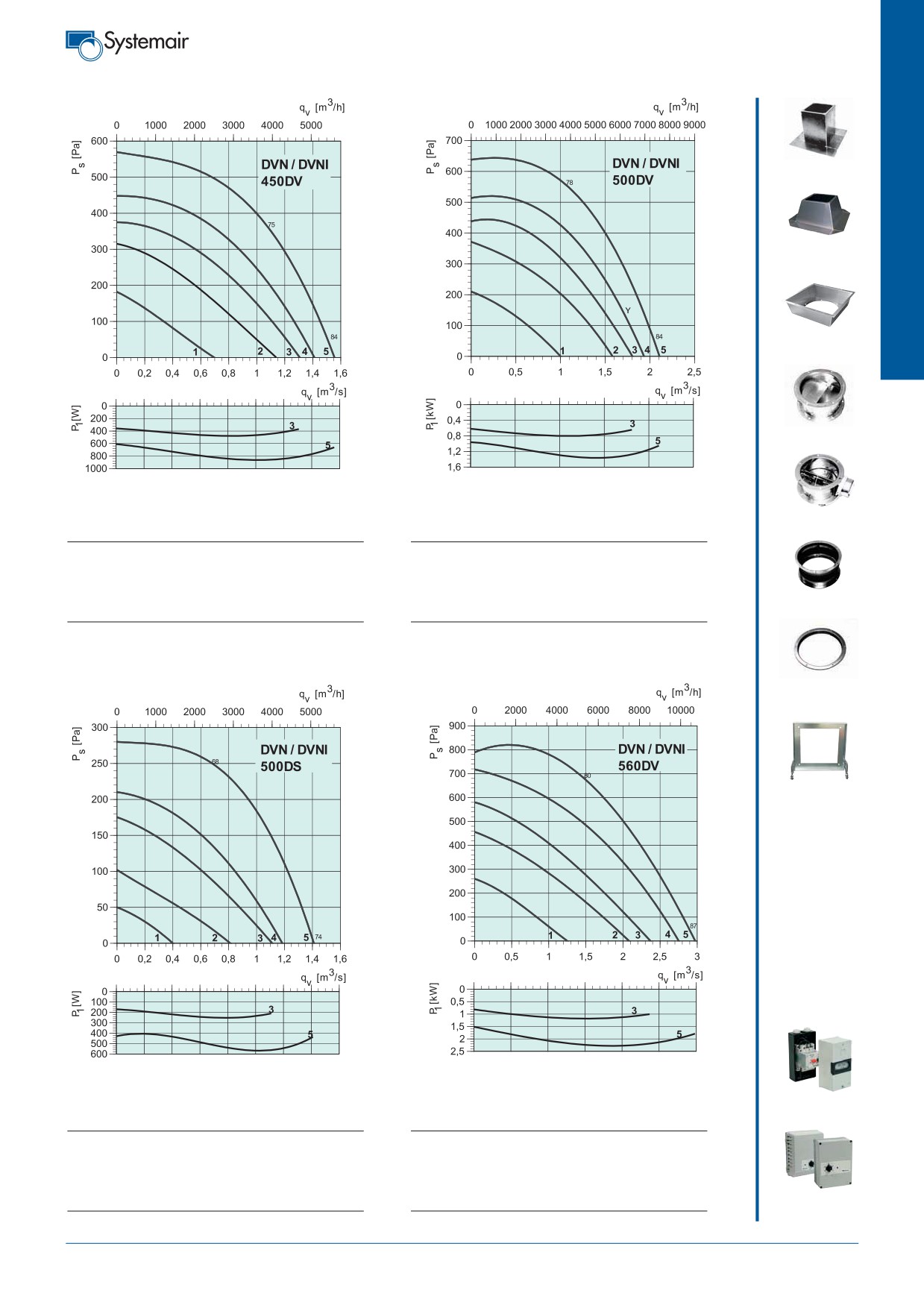

Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 68
55
57
62
63 63 59 54 46
LwA К входу
дБ(A) 75
62
64
68
70 69 66 61 54
LwA К окружению дБ(A) 70
57
59
64
65 65 61 56 48
LwA К окружению дБ(A) 77
64
66
70
72 71 68 63 56
LwA К окруж.DVSI дБ(A) 61
54
54
57
54 49 41 39 32
LwA К окруж.DVSI дБ(A) 68
61
61
63
61 55 48 46 40
С SSD 450/499/500
С SSD 450/499/500
ASF с. 461
LwA К входу
дБ(A) 58
52
52
53
50 43 34 32 29
LwA К входу
дБ(A) 65
59
59
59
57 49 41 39 37
Условия испытаний: qv = 0,69 м3/с, Ps = 177 Па
Условия испытаний: qv = 0,83 м3/с, Ps = 420 Па
FTG с. 461
S-ET/STDT
c. 426
Y
RTRE c. 421
RTRD/RTRDU
с. 422
Y = подключение звездой
DHS/DVS/DVSI 500E6
DHS/DVS/DVSI 500DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
S-DT2 с. 430
LwA К входу
дБ(A) 67
54
56
61
62 62 58 53 45
LwA К входу
дБ(A) 77
64
66
70
72 71 68 63 56
LwA К окружению дБ(A) 69
56
58
63
64 64 60 55 47
LwA К окружению дБ(A) 79
66
68
72
74 73 70 65 58
LwA К окруж.DVSI дБ(A) 60
53
53
56
53 48 40 38 31
LwA К окруж.DVSI дБ(A) 70
63
63
65
63 57 50 48 42
С SSD 450/499/500
С SSD 450/499/500
LwA К входу
дБ(A) 57
51
51
52
49 42 33 31 28
LwA К входу
дБ(A) 67
61
61
61
59 51 43 41 39
Условия испытаний: qv = 0,83 м3/с, Ps = 200 Па
Условия испытаний: qv = 1,11 м3/с, Ps = 500 Па
REE с. 422
123

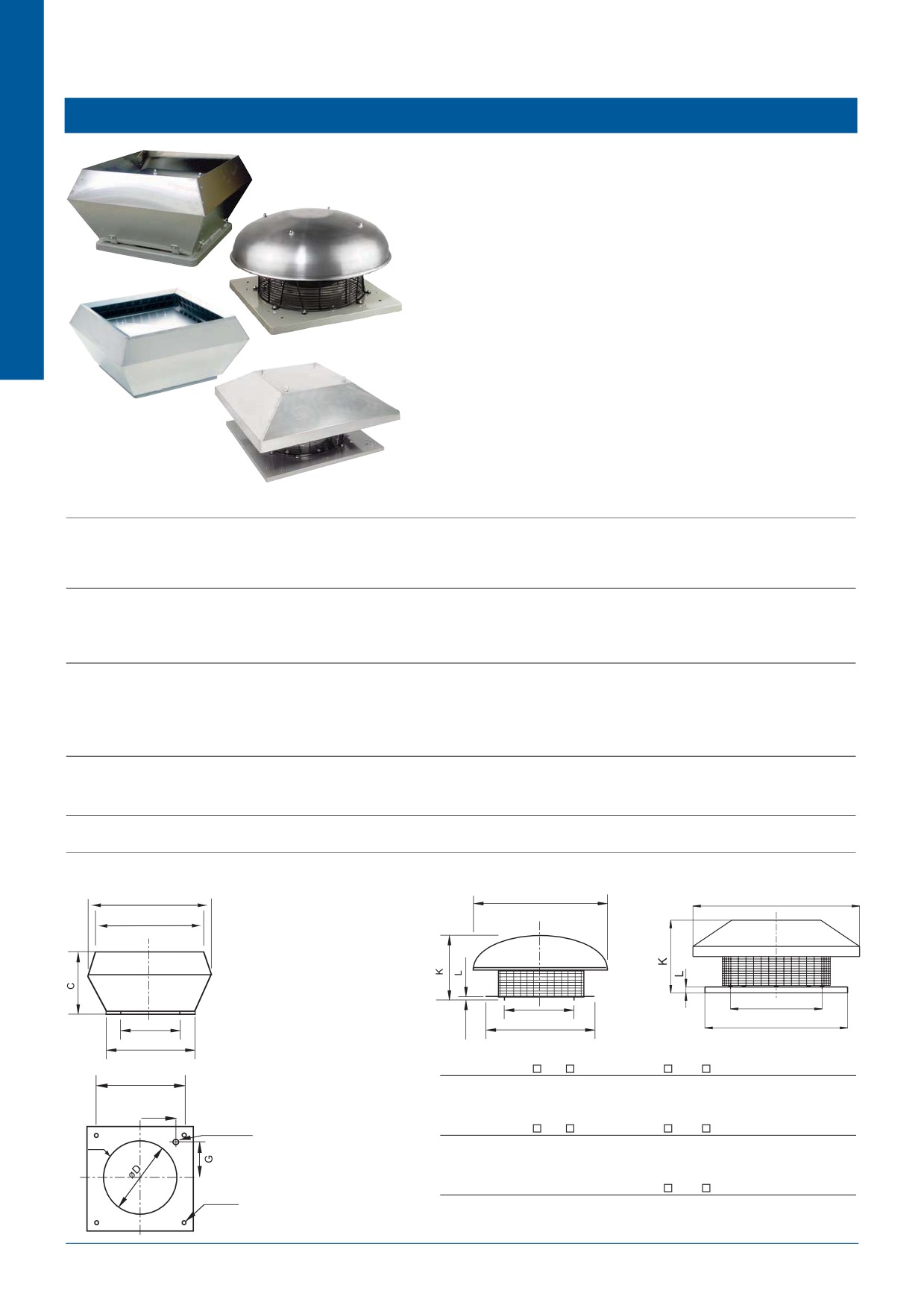

Крышные вентиляторы

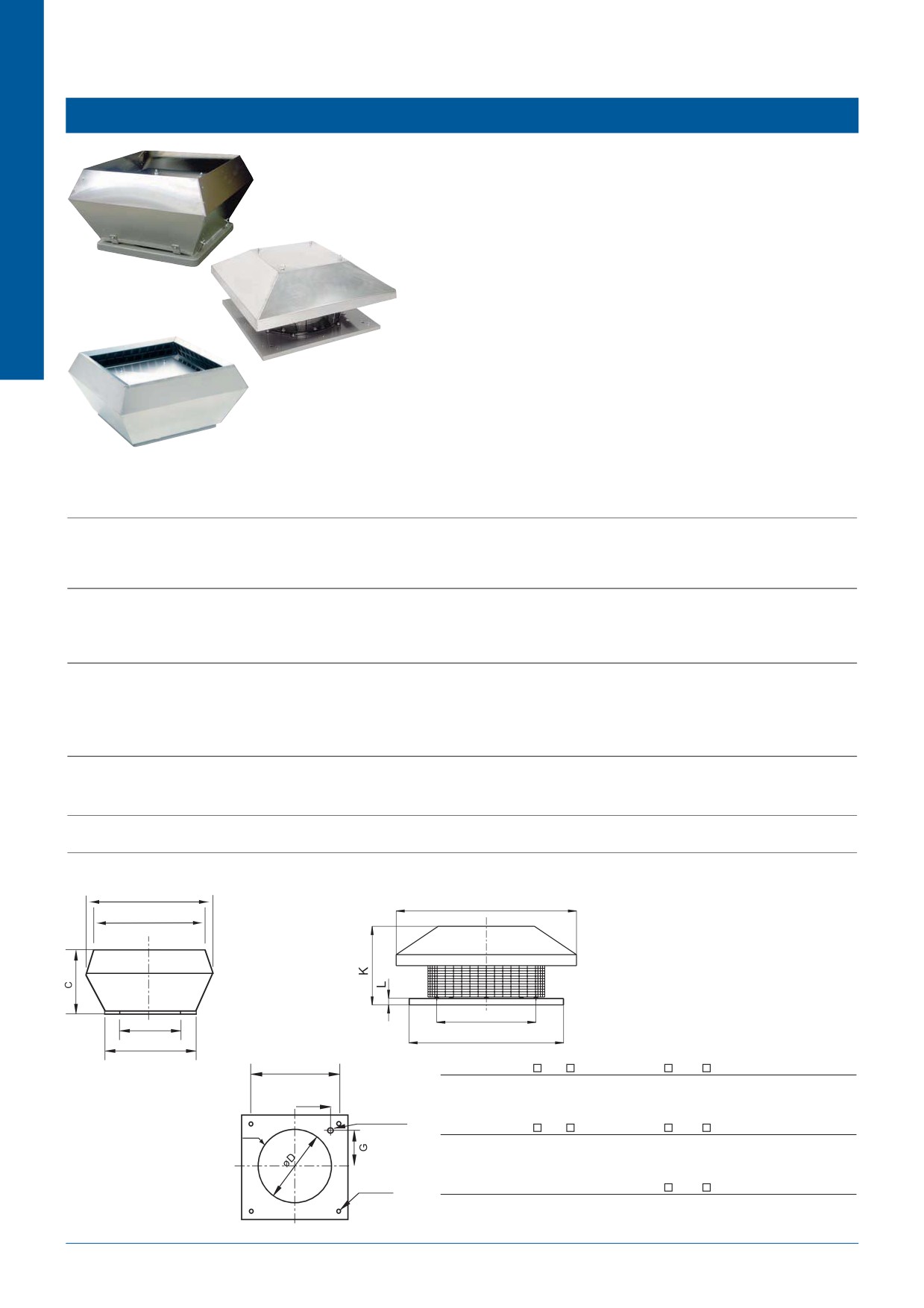

DVS/DHS/DVSI 500-630
Рекомендации по применению: Вытяжные системы вентиляции; примени-
мы в условиях агрессивной окружающей среды (например, в морском клима-
те). DHS - экономичное решение для промышленных зданий с загрязненным
вытяжным воздухом. DVS - надежная эксплуатация в зданиях различного
назначения (офисы, супермаркеты, склады и т.д.). DVSI применимы в жилом
фонде c высокими требованиями к уровню шума.
Конструкция: Корпус выполнен из алюминия. Рама - из оцинкованной стали
DVS
с защитным порошковым покрытием. Рабочее колесо вентиляторов - из алю-
миния. Корпус DVSI имеет шумоизоляцию (50 мм мин. ваты). DVS/DVSI имеют
вертикальный выброс воздуха, а DHS - горизонтальный.
Двигатель: Электродвигатель с внешним ротором с рабочим колесом с
DHS
загнутыми назад лопатками. Двигатели оснащены встроенными термоконтак-
тами с выводами для подключения внешнего устройства защиты.
Регулирование скорости: Скорость 3-фазных вентиляторов можно регули-
ровать с помощью 5-ти ступенч. трансформатора. Регулирование скорости
DVSI
2-скоростных трехфазных электродвигателей осуществляется изменением
способа подключения «треугольник»/«звезда».
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DHS 560-630
DVS/DHS/DVSI
500DS
560DV
560DS
630DV
Напряжение/Частота
В/50Гц
400
400
400
400
Фазность
~
3
3
3
3
Потребляемая мощность
Вт
440
1900
680
3900
Ток
A
1,00
3,50
1,50
6,70
Макс. расход воздуха
м3/с (м3/ч)
1,50 (5400)
2,92 (10500)
2,10 (7550)
3,94 (14200)
Частота вращения
мин-1
870
1210
850
1400
Макс. температура перемещаемого воздуха
°C
40
40
40
50
“ при регулировании
°C
40
40
40
50
Уровень звукового давления DVS/DHS на расст. 4/10м дБ(A)
46/38 (DHS+2dB)
64/56 (DHS+2dB)
49/41 (DHS+2dB)
66/58
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
37/29
55/47
40/32
57/49
Вес
кг
42/42/49
58/58/70
47/47/59
85/85/99
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор RTRD 2
RTRD 4
RTRD 2
RTRD 7
Регулятор 5-ст., высок./низк. скорость
Трансформатор RTRDU 2
RTRDU 4
RTRDU 2
RTRDU 7
Переключатель, звезда/треугольник
S-DT2SKT
S-DT2SKT
S-DT2SKT
S-DT2SKT
Схема подключения, стр. 11-17
18
18
18
18
DVS/DVSI 500-630
DHS 500
DHS 560-630
A
øJ
J
B
øD
øD
øD
E
E
E
DVS
A B C øD E F G
H
øI
F
500
900
748
440
438
665
535
237
6xM8
12(4x)
560-630
1150
955
30
605
939
750
293
8xM8
14(4x)
G
M20x1,5
DVSI
A B C øD E F G
H
øI
H
500
968
748
479
438
665
535
237
6xM8
12(4x)
560-630
1315
600
30
605
939
750
293
8xM8
14(4x)
DHS
øJ K L øD
E
F
G H øI
I
500
830
380
30
438
665
535
237
6xM8 12(4x)
560-630
1100
535
30
605
939
750
293
8xM8 14(4x)
124
Крышные вентиляторы
SSD с. 454
FDS с. 456
Y
ASK с. 461
VKS с. 450
Y = подключение звездой
Y = подключение звездой

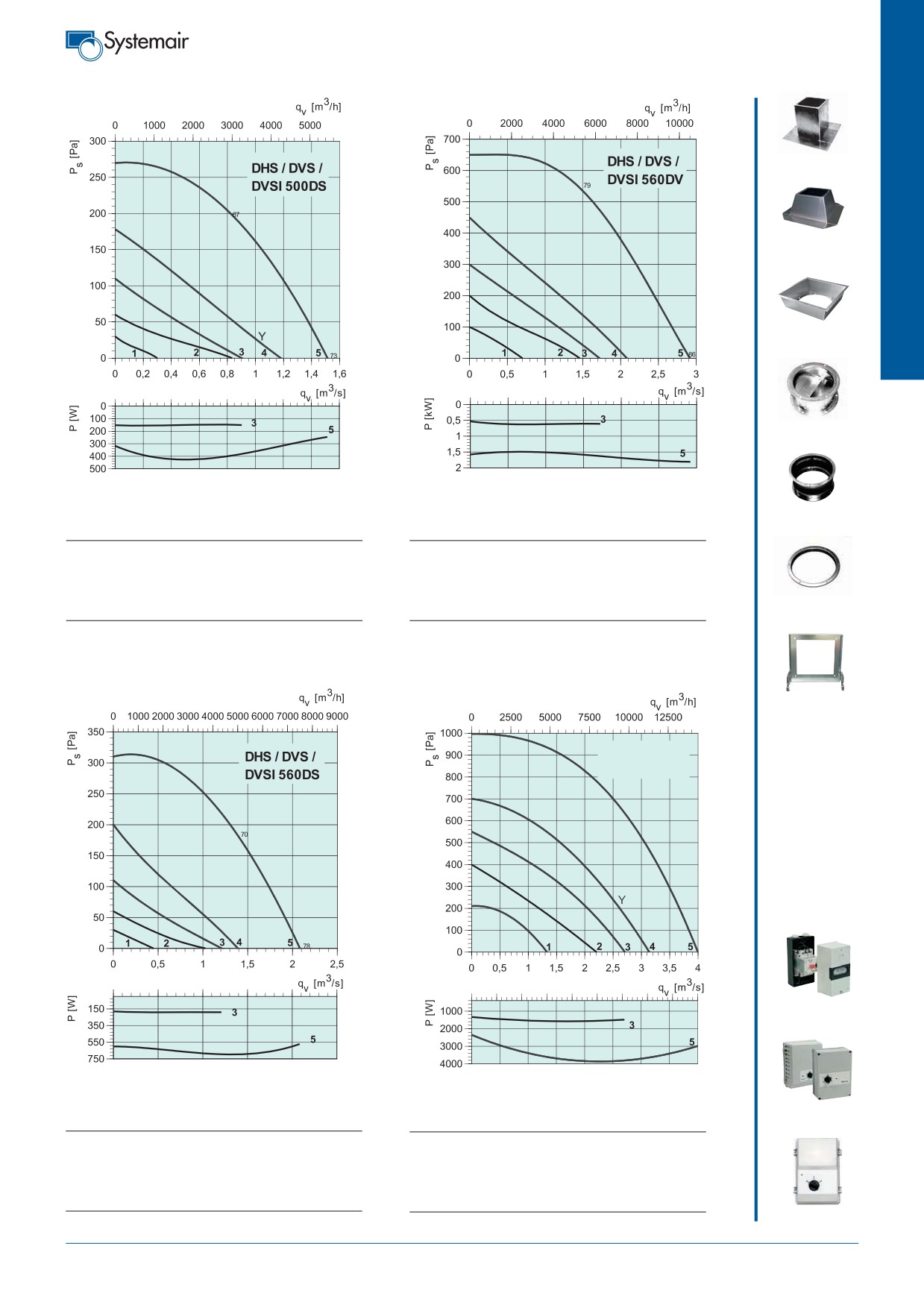

DHS/DVS/DVSI 500DS
DHS/DVS/DVSI 560DV
ASS с. 461
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 67
54
56
61
62 62 58 53 45
LwA К входу
дБ(A) 79
66
68
72
74 73 70 65 58
LwA К окружению дБ(A) 69
56
58
63
64 64 60 55 47
LwA К окружению дБ(A) 87
74
76
80
82 81 78 73 66
LwA К окруж.DVSI дБ(A) 60
53
53
56
53 48 40 38 31
LwA К окруж.DVSI дБ(A) 78
71
71
73
71 65 58 56 50
С SSD 450/499/500
С SSD 560/630
ASF с. 461
LwA К входу
дБ(A) 57
51
51
52
49 42 33 31 28
LwA К входу
дБ(A) 70
64
63
64
63 56 49 46 45
Условия испытаний: qv = 0,83 м3/с, Ps = 200 Па
Условия испытаний: qv = 1,39 м3/с, Ps = 560 Па
FTG с. 461
DVS / DVSI /
DHS 630DV
87
Y
92
STDT с. 426
Y = подключение звездой
DHS/DVS/DVSI 560DS
DHS/DVS/DVSI 630DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
RTRD/RTRDU
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
с. 422
LwA К входу
дБ(A) 70
57
59
64
65 65 61 56 48
LwA К входу
дБ(A) 87
74
76
80
82 81 78 73 66
LwA К окружению дБ(A) 72
59
61
66
67 67 63 58 50
LwA К окружению дБ(A) 89
76
78
82
84 83 80 75 68
LwA К окруж.DVSI дБ(A) 63
56
56
59
56 51 43 41 34
LwA К окруж.DVSI дБ(A) 80
73
73
75
73 67 60 58 52
С SSD 560/630
С SSD 560/630
LwA К входу
дБ(A) 61
55
54
56
54 48 40 37 35
LwA К входу
дБ(A) 78
72
71
72
71 64 57 54 53
Условия испытаний: qv = 1,39 м3/с, Ps = 183 Па
Условия испытаний: qv = 2,5 м3/с, Ps = 700 Па
S-DT2 с. 430
125
Крышные вентиляторы
DVS/DHS/DVSI 630-710
Рекомендации по применению: Вытяжные системы вентиляции; примени-
мы в условиях агрессивной окружающей среды (например, в морском клима-
те). DHS - экономичное решение для промышленных зданий с загрязненным
вытяжным воздухом. DVS - надежная эксплуатация в зданиях различного
назначения (офисы, супермаркеты, склады и т.д.). DVSI применимы в жилом
фонде c высокими требованиями к уровню шума.
Конструкция: Корпус выполнен из алюминия. Рама - из оцинкованной стали
DVS
с защитным порошковым покрытием. Рабочее колесо вентиляторов - из алю-
миния. Корпус DVSI имеет шумоизоляцию (50 мм мин. ваты). DVS/DVSI имеют
вертикальный выброс воздуха, а DHS - горизонтальный.
Двигатель: Электродвигатель с внешним ротором с рабочим колесом с
загнутыми назад лопатками. Двигатели оснащены встроенными термоконтак-
тами с выводами для подключения внешнего устройства защиты.
DHS
Регулирование скорости: Скорость 3-фазных вентиляторов можно регули-
ровать с помощью 5-ти ступенч. трансформатора. Регулирование скорости
2-скоростных трехфазных электродвигателей осуществляется изменением
способа подключения «треугольник»/«звезда».
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
DVSI
Сертификаты: Сертификат соответствия РФ и Украины.
DVS/DHS/DVSI
630DS
710DS
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Потребляемая мощность
Вт
1100
2475
Ток
A
2,10
3,5
Макс. расход воздуха
м3/с (м3/ч)
2,78 (10000)
3,83 (13800)
Частота вращения
мин-1
860
890
Макс. температура перемещаемого воздуха
°C
50
40
“ при регулировании
°C
50
40
Уровень звукового давления DVS/DHS на расст. 4/10м
дБ(A)
53/45 (DHS+2dB)
58/50 (DHS+2dB)
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
44/36
49/41
Вес
кг
65/65/79
88/88/104
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 4
RTRD 7
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 4
RTRDU 7
Переключатель, звезда/треугольник
S-DT2SKT
S-DT2SKT
Схема подключения, стр. 11-17
18
18
DVS/DVSI
DHS
A
J
B
øD
øD
E
E
F
DVS
A B C øD E F G
H
øI
630
1150
955
560
605
939
750
293
8xM8
14(4x)
G
710
1350 1178
660
674
1035
840
320
8xM8
14(4x)
M20x1,5
DVSI
A B C øD E F G
H
øI
H
630
1315
955
560
605
939
750
293
8xM8
14(4x)
710
1483 1178
660
674
1035
840
320
8xM8
14(4x)
I
DHS
øJ K L øD
E
F
G H øI
630
1100
535
30
605
939
750
293
8xM8 14(4x)
710
1282
580
40
674
1035
840
320
8xM8 14(4x)
126
Крышные вентиляторы
SSD с. 454
FDS с. 456
Y
ASK с. 461
VKS с. 450

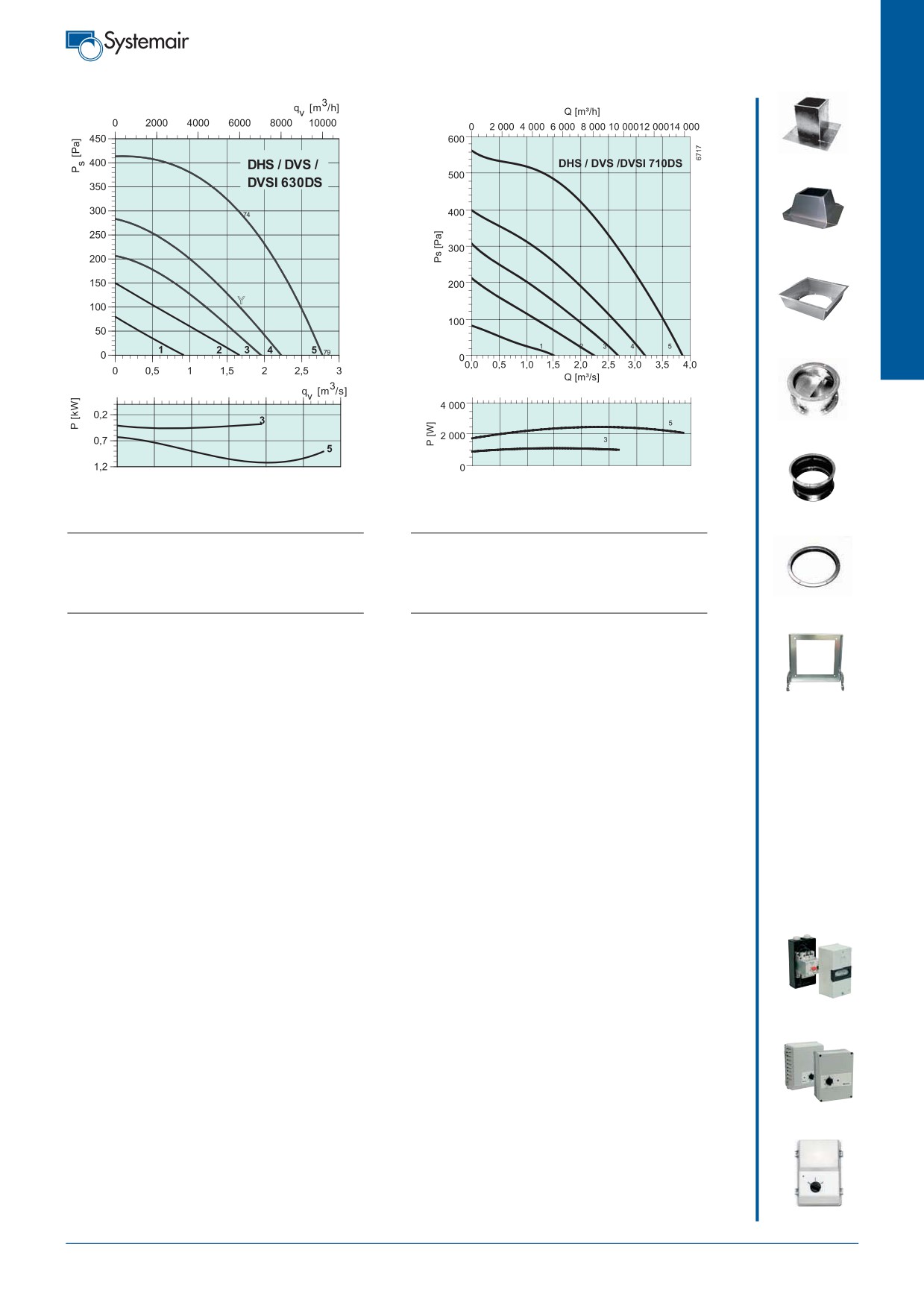

DHS/DVS/DVSI 630DS
DHS/DVS/DVSI 710DS
Октавные полосы частот, Гц
Октавные полосы частот, Гц
ASS с. 461
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 74
61
63
68
69 69 65 60 52
LwA К входу
дБ(A) 79
66
68
73
74 74 70 65 57
LwA К окружению дБ(A) 76
63
65
70
71 71 67 62 54
LwA К окружению дБ(A) 81
68
70
75
76 76 72 67 59
LwA К окруж.DVSI дБ(A) 67
60
60
63
60 55 47 45 38
LwA К окруж.DVSI дБ(A) 72
65
65
68
65 60 52 50 43
С SSD 560/630
С SSD 710
LwA К входу
дБ(A) 65
59
58
60
58 52 44 41 39
LwA К входу
дБ(A) 69
63
62
65
60 54 45 42 46
ASF с. 461
Условия испытаний: qv = 1,67 м3/с, Ps = 300 Па
Условия испытаний: qv = 2,78 м3/с, Ps = 375 Па
FTG с. 461
STDT с. 426
RTRD/RTRDU
с. 422
S-DT2 с. 430
127
Крышные вентиляторы
DVN/DVNI 355-400
Рекомендации по применению: Вытяжные системы вентиляции в климати-
ческих зонах с агрессивной окружающей средой (например, в морском кли-
мате) с высокотемпературным вытяжным воздухом (максимальная температу-
ра перемещаемого воздуха 120°С). DVNI рекомендуется использовать в тех

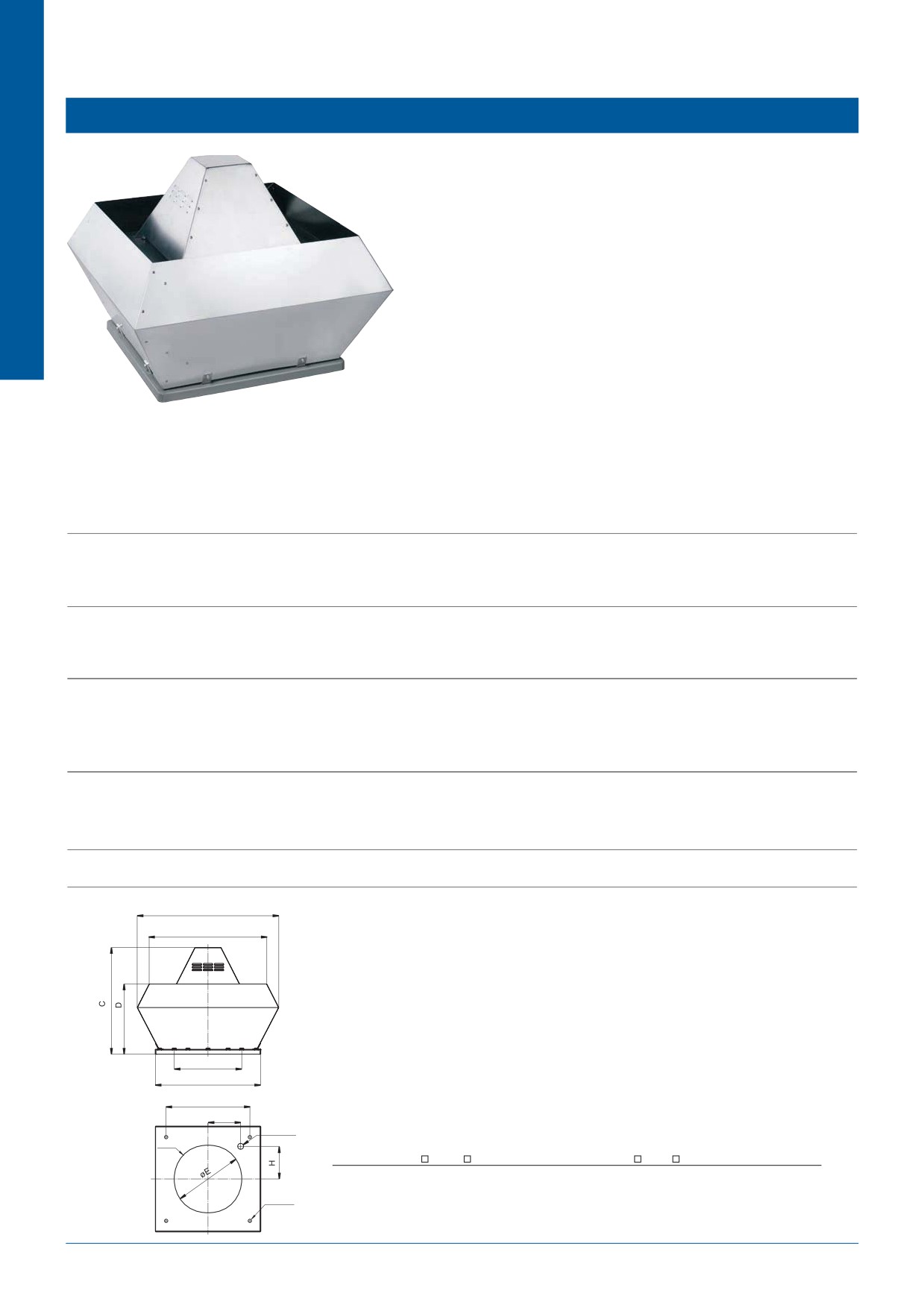

случаях, когда предъявляются высокие требования к уровню шума.
Конструкция: Корпус выполнен из алюминия. Каркас - из оцинкованной
стали с защитным порошковым покрытием. Вентиляторы оснащены встроен-
ной защитной решеткой с антикоррозионным порошковым покрытием.
Корпус DVNI шумоизолирован (50 мм минеральной ваты).
Двигатель: Стандартные электродвигатели, вынесенные из потока переме-
щаемого воздуха, с алюминиевыми рабочими колесами с загнутыми назад
лопатками и смонтированные на высокоэффективных виброизоляторах.
Двигатели оснащены встроенными термоконтактами с выводами для под-
ключения к внешнему устройству защиты от перегрева.
Регулирование скорости: Скорость 1-фазных вентиляторов регулируется
с помощью 5-ти ступенчатого трансформатора, 3-фазных - с помощью 5-ти
ступенчатого трансформатора и изменением способа подключения «тре-
угольник»/«звезда».
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVN/DVNI
355E4
355DV
400E4
400DV
Напряжение/Частота
В/50Гц
230
400
230
400
Фазность
~
1
3
1
3
Мощность на валу
Вт
370
370
370
370
Ток
A
1,50
0,95
2,00
1,40
Макс. расход воздуха
м3/с (м3/ч)
0,85 (3000)
0,86 (3020)
1,00 (3600)
1,10 (3960)
Частота вращения
мин-1
1411
1420
1420
1420
Макс. температура перемещаемого воздуха
°C
120
120
120
120
“ при регулировании
°C
100
100
100
100
Уровень звукового давления DVS/DHS на расст. 4/10м дБ(A)
49/41
49/41
52/44
52/44
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
40/32
40/32
43/35
43/35
Вес
кг
27/33
27/33
33/39
33/39
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
12
-
12
-
Тип термозащиты
S-ET 10
STDT 16
S-ET 10
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 3
RTRD 2
RTRE 3
RTRD 2
Регулятор 5-ст., высок./низк. скорость
Трансформатор
REU 3 + S-ET 10
RTRDU 2
REU 3 + S-ET 10
RTRDU 2
Переключатель, звезда/треугольник
-
S-DT2SKT
-
S-DT2SKT
Схема подключения, стр. 11-17
21
17
21
17
A
B
øE
F
G
H
M20x1,5
J
DVN
A
B C
D øE
F
G H
øI
J
355-400
720
618
600
390
438
595
450
200
12(4x)
6xM8
DVNI
øI
355-400
874
648
600
439
438
595
450
200
12(4x)
6M8
128

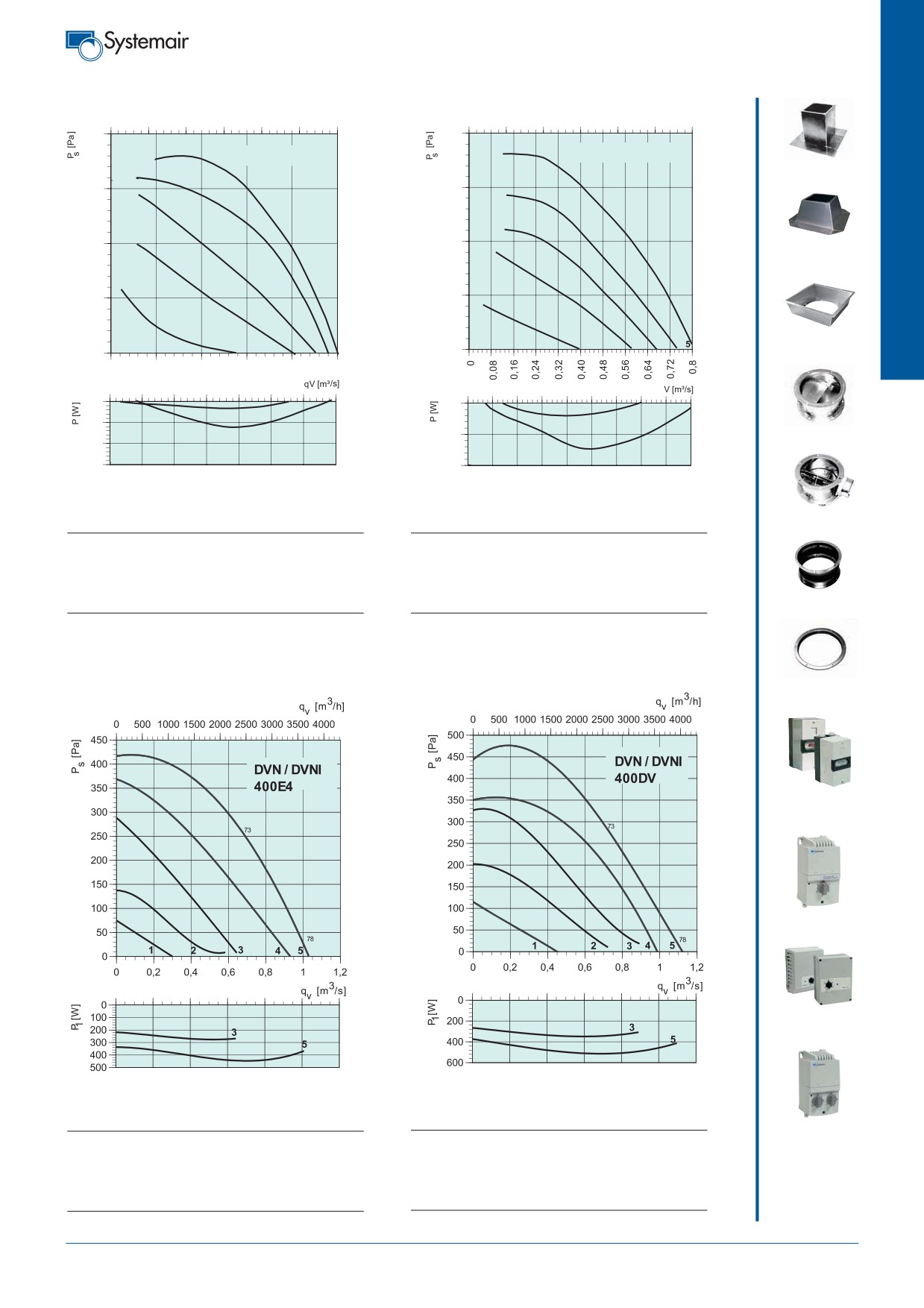

Крышные вентиляторы
qV [m³/h]
qV [m³/h]
0
500
1000
1500
2000
2500
3000
0
500
1000
1500
2000
2500
3000
400
400
DVN/DVNI 355E4
DVN/DVNI 355DV
SSD c. 454
70
70
300
300
200
200
FDS c. 456
76
76
100
100
1
2
3
4
5
1
2
3
4
ASK c. 461
0
0
0
0,16
0,32
0,48
0,64
0,8
q
0
0
2
100
2
5
100
VKS c. 450
200
4
300
200
DVN/DVNI 355E4
DVN/DVNI 355DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
VKM c. 450
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 70
41
59
63
65 64 61 56 49
LwA К входу
дБ(A) 70
41
59
63
65 64 61 56 49
LwA К окружению дБ(A) 72
43
61
65
67 66 63 58 51
LwA К окружению дБ(A) 72
43
61
65
67 66 63 58 51
LwA К окруж.DVNI дБ(A) 63
34
52
56
58 57 54 49 42
LwA К окруж.DVNI дБ(A) 63
34
52
56
58 57 54 49 42
C SSD 355/400
C SSD 355/400
LwA К входу
дБ(A) 60
31
49
53
55 54 51 46 39
LwA К входу
дБ(A) 60
31
49
53
55 54 51 46 39
ASS c. 461
Условия испытаний: qv = 0,45 м3/с, Ps = 315 Па
Условия испытаний: qv = 0,45 м3/с, Ps = 315 Па
ASF c. 461
S-ET/STDT
c. 426
Y
RTRE c. 421
RTRD/RTRDU
c. 422
DVN/DVNI 400E4
DVN/DVNI 400DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
REU c. 421
LwA К входу
дБ(A) 73
60
62
66
68 67 64 59 52
LwA К входу
дБ(A) 73
60
62
66
68 67 64 59 52
LwA К окружению дБ(A) 75
62
64
68
70 69 66 61 54
LwA К окружению дБ(A) 75
62
64
68
70 69 66 61 54
LwA К окруж.DVNI дБ(A) 66
59
59
61
60 56 47 45 39
LwA К окруж.DVNI дБ(A) 66
59
59
61
60 56 47 45 39
C SSD 355/400
C SSD 355/400
LwA К входу
дБ(A) 63
57
57
58
54 48 42 43 37
LwA К входу
дБ(A) 63
57
57
58
54 48 42 43 37
Условия испытаний: qv = 0,69 м3/с, Ps = 249 Па
Условия испытаний: qv = 0,74 м3/с, Ps = 285 Па
129
Крышные вентиляторы
DVN/DVNI 450-560
Рекомендации по применению: Вытяжные системы вентиляции в климати-
ческих зонах с агрессивной окружающей средой (например, в морском кли-
мате) с высокотемпературным вытяжным воздухом (максимальная температу-
ра перемещаемого воздуха 120°С). DVNI рекомендуется использовать в тех
случаях, когда предъявляются высокие требования к уровню шума.
Конструкция: Корпус выполнен из алюминия. Каркас - из оцинкованной
стали с защитным порошковым покрытием. Вентиляторы оснащены встроен-
ной защитной решеткой с антикоррозионным порошковым покрытием.
Корпус DVNI шумоизолирован (50 мм минеральной ваты).
Двигатель: Стандартные электродвигатели, вынесенные из потока переме-
щаемого воздуха, с алюминиевыми рабочими колесами с загнутыми назад
лопатками и смонтированные на высокоэффективных виброизоляторах.
Двигатели оснащены встроенными термоконтактами с выводами для под-
ключения к внешнему устройству защиты от перегрева.
Регулирование скорости: Скорость 3-фазных вентиляторов регулируется
с помощью 5-ти ступенчатого трансформатора и изменением способа под-
ключения «треугольник»/«звезда».
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVN/DVNI
450DV
500DV
500DS
560DV
Напряжение/Частота
В/50Гц
400
400
400
400
Фазность
~
3
3
3
3
Мощность на валу
Вт
750
1500
550
2200
Ток
A
2,50
4,30
2,35
5,80
Макс. расход воздуха
м3/с (м3/ч)
1,55 (5620)
2,17 (7615)
1,39 (5000)
3,00 (10800)
Частота вращения
мин-1
1350
1330
850
1400
Макс. температура перемещаемого воздуха
°C
120
120
120
120
“ при регулировании
°C
100
100
100
100
Уровень звукового давления DVS/DHS на расст. 4/10м дБ(A)
54/46
57/49
47/39
65/57
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
45/37
48/40
38/30
56/48
Вес
кг
38/46
49/57
48/55
58/70
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 4
RTRD 7
RTRD 4
RTRD 7
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 4
RTRDU 7
RTRDU 4
RTRDU 7
Переключатель, звезда/треугольник
S-DT2SKT
S-DT2SKT
S-DT2SKT
S-DT2SKT
Схема подключения, стр. 11-17
17
17
17
17
A
B
øE
F
G
H
M20x1,5
J
DVN
A
B C
D øE
F
G H
øI
J
450-500
900
730
675
465
438
665
535
237
12(4x)
6xM8
560
1150
955
900
560
605
939
750
293
14(4x)
8xM8
øI
DVNI
450-500
970
730
675
479
438
665
535
237
12(4x)
6xM8
560
1315
1055
900
600
605
939
750
293
14(4x)
8xM8
130
Крышные вентиляторы
SSD c. 454
FDS c. 456
Y
ASK c. 461
VKS c. 450
Y = подключение звездой
Y = подключение звездой
DVN/DVNI 450DV
DVN/DVNI 500DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
VKM c. 450
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 75
62
64
68
70 69 66 61 54
LwA К входу
дБ(A) 78
65
67
71
73 72 69 64 57
LwA К окружению дБ(A) 77
64
66
70
72 71 68 63 56
LwA К окружению дБ(A) 80
67
69
73
75 74 71 66 59
LwA К окруж.DVNI дБ(A) 68
61
61
63
61 55 48 46 40
LwA К окруж.DVNI дБ(A) 71
64
64
66
64 58 51 49 43
С SSD 355/400
С SSD 450/499/500
ASS c. 461
LwA К входу
дБ(A) 65
59
59
59
57 49 41 39 37
LwA К входу
дБ(A) 68
62
62
62
60 52 44 42 40
Условия испытаний: qv = 1,09 м3/с, Ps = 362 Па
Условия испытаний: qv = 1,09 м3/с, Ps = 250 Па
ASF c. 461
FTG с. 461
Y
Y
Y = подключение звездой
Y = подключение звездой
DVN/DVNI 500DS
DVN/DVNI 560DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
STDT с. 426
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 68
55
57
62
63 63 59 54 46
LwA К входу
дБ(A) 80
67
69
73
75 74 71 66 59
LwA К окружению дБ(A) 70
57
59
64
65 65 61 56 48
LwA К окружению дБ(A) 87
74
76
80
82 81 78 73 66
LwA К окруж.DVNI дБ(A) 61
54
54
57
54 49 41 39 32
LwA К окруж.DVNI дБ(A) 78
71
71
73
71 65 58 56 50
С SSD 450/499/500
С SSD 560/630
LwA К входу
дБ(A) 58
52
52
53
50 43 34 32 29
LwA К входу
дБ(A) 71
65
64
65
64 57 50 47 46
RTRD/RTRDU
Условия испытаний: qv = 0,69 м3/с, Ps = 250 Па
Условия испытаний: qv = 1,49 м3/с, Ps = 701 Па
с. 422
131
Крышные вентиляторы
DVN/DVNI 560-710
Рекомендации по применению: Вытяжные системы вентиляции в климати-
ческих зонах с агрессивной окружающей средой (например, в морском кли-
мате) с высокотемпературным вытяжным воздухом (максимальная температу-
ра перемещаемого воздуха 120°С). DVNI рекомендуется использовать в тех
случаях, когда предъявляются высокие требования к уровню шума.
Конструкция: Корпус выполнен из алюминия. Каркас - из оцинкованной
стали с защитным порошковым покрытием. Вентиляторы оснащены встроен-
ной защитной решеткой с антикоррозионным порошковым покрытием.
Корпус DVNI шумоизолирован (50 мм минеральной ваты).
Двигатель: Стандартные электродвигатели, вынесенные из потока переме-
щаемого воздуха, с алюминиевыми рабочими колесами с загнутыми назад
лопатками и смонтированные на высокоэффективных виброизоляторах.
Двигатели оснащены встроенными термоконтактами с выводами для под-
ключения к внешнему устройству защиты от перегрева.
Регулирование скорости: Скорость 3-фазных вентиляторов регулируется
с помощью 5-ти ступенчатого трансформатора и изменением способа под-
ключения «треугольник»/«звезда».
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVN/DVNI
560DS
630D4
630DS
710D6
Напряжение/Частота
В/50Гц
400
400
400
400
Фазность
~
3
3
3
3
Мощность на валу
Вт
750
4000
1500
2200
Ток
A
2,10
9,20
4,80
5,7
Макс. расход воздуха
м3/с (м3/ч)
2,08 (7500)
4,14 (14900)
2,61 (9405)
4,03 (14500)
Частота вращения
мин-1
850
1435
940
945
Макс. температура перемещаемого воздуха
°C
120
120
120
120
“ при регулировании
°C
100
-
100
-
Уровень звукового давления DVS/DHS на расст. 4/10м дБ(A)
50/42
67/59
54/46
59/51
Уровень звукового давления DVSI на расст. 4/10м
дБ(A)
41/33
58/50
45/37
50/42
Вес
кг
57/69
65/79
65/79
88/102
Класс изоляции двигателя
FF
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 4
-
RTRD 7
-
Регулятор 5-ст., высок./низк. скорость
Трансформатор
RTRDU 4
-
RTRDU 7
-
Переключатель, звезда/треугольник
S-DT2SKT
-
S-DT2SKT
-
Схема подключения, стр. 11-17
17
17
17
13
A
B
øE
F
G
H
M20x1,5
J
DVN
A
B C
D øE
F
G H
øI
J
560-630
1150
955
900
560
605
939
750
293
14(4x)
8xM8
710
1350
1178
936
660
674
1035
840
320
14(4x)
8xM8
øI
DVNI
560-630
1315
1055
900
600
605
939
750
293
14(4x)
8xM8
710
1483
1165
936
729
674
1035
840
320
14(4x)
8xM8
132
Крышные вентиляторы
SSD c. 454
FDS c. 456
Y
ASK c. 461
VKS c. 450
Y = подключение звездой

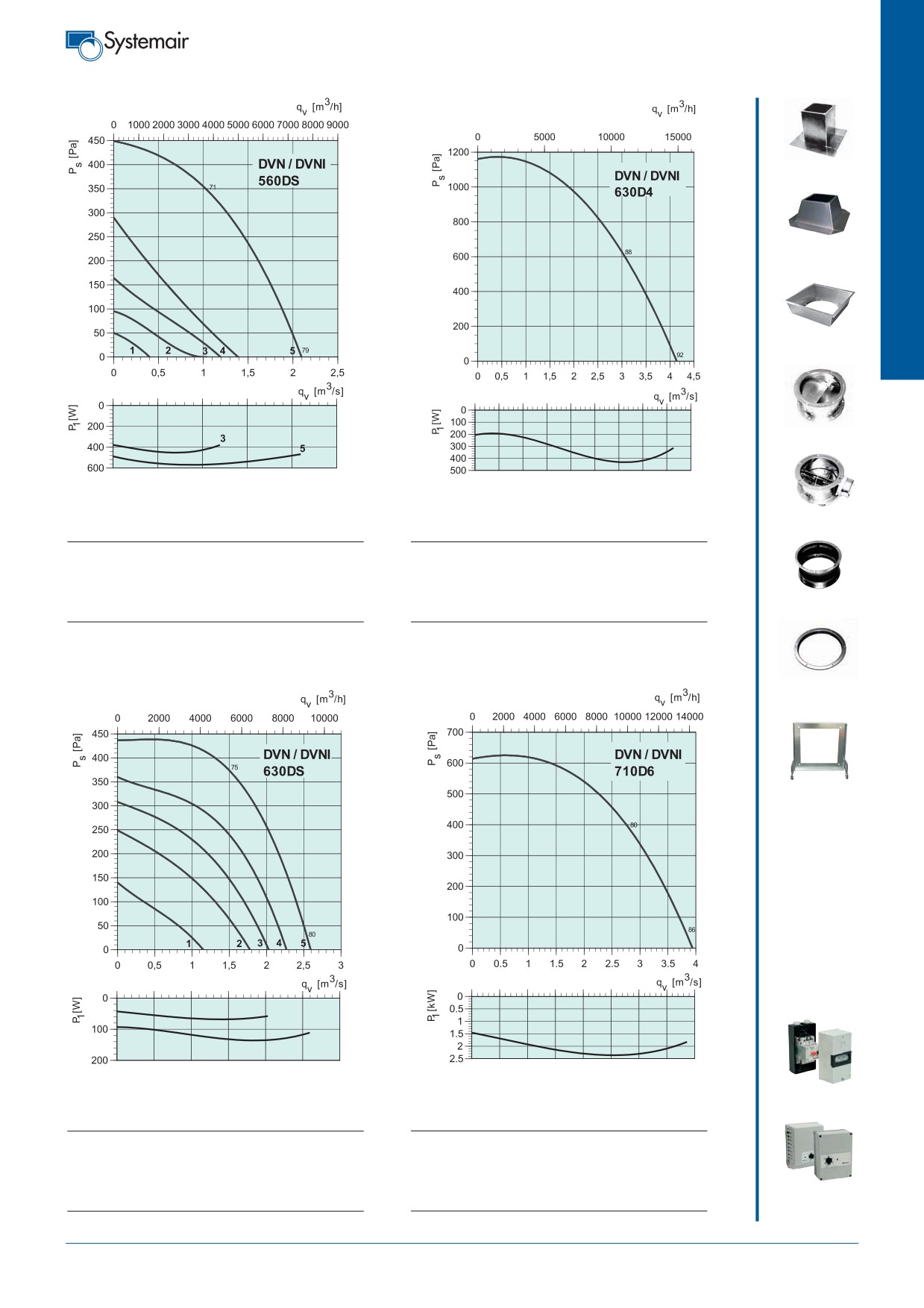

DVN/DVNI 560DS
DVN/DVNI 630D4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
VKM c. 450
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 71
58
60
65
66 66 62 57 49
LwA К входу
дБ(A) 88
75
77
81
83 82 79 74 67
LwA К окружению дБ(A) 73
60
62
67
68 68 64 59 51
LwA К окружению дБ(A) 90
77
79
83
85 84 81 76 69
LwA К окруж.DVNI дБ(A) 64
57
57
60
57 54 45 43 35
LwA К окруж.DVNI дБ(A) 81
74
74
76
74 70 62 60 53
С SSD 560/630
С SSD 560/630
ASS c. 461
LwA К входу
дБ(A) 62
56
55
57
55 49 41 38 36
LwA К входу
дБ(A) 79
73
72
73
72 65 58 55 54
Условия испытаний: qv = 1,11 м3/с, Ps = 340 Па
Условия испытаний: qv = 3,06 м3/с, Ps = 600 Па
ASF c. 461
FTG с. 461
Y
Y = подключение звездой
DVN/DVNI 630DS
DVN/DVNI 710D6
STDT с. 426
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 75
62
64
69
70 70 66 61 53
LwA К входу
дБ(A) 80
67
69
74
75 75 71 66 58
LwA К окружению дБ(A) 77
64
66
71
72 72 68 63 55
LwA К окружению дБ(A) 82
69
71
76
77 77 73 68 60
LwA К окруж.DVNI дБ(A) 68
61
61
64
61 58 49 47 39
LwA К окруж.DVNI дБ(A) 73
66
66
68
66 63 54 52 45
С SSD 560/630
С SSD 710
RTRD/RTRDU
LwA К входу
дБ(A) 66
60
59
61
59 53 45 42 40
LwA К входу
дБ(A) 70
64
63
66
61 55 46 43 47
с. 422
Условия испытаний: qv = 1,55 м3/с, Ps = 370 Па
Условия испытаний: qv = 2,93 м3/с, Ps = 400 Па
133

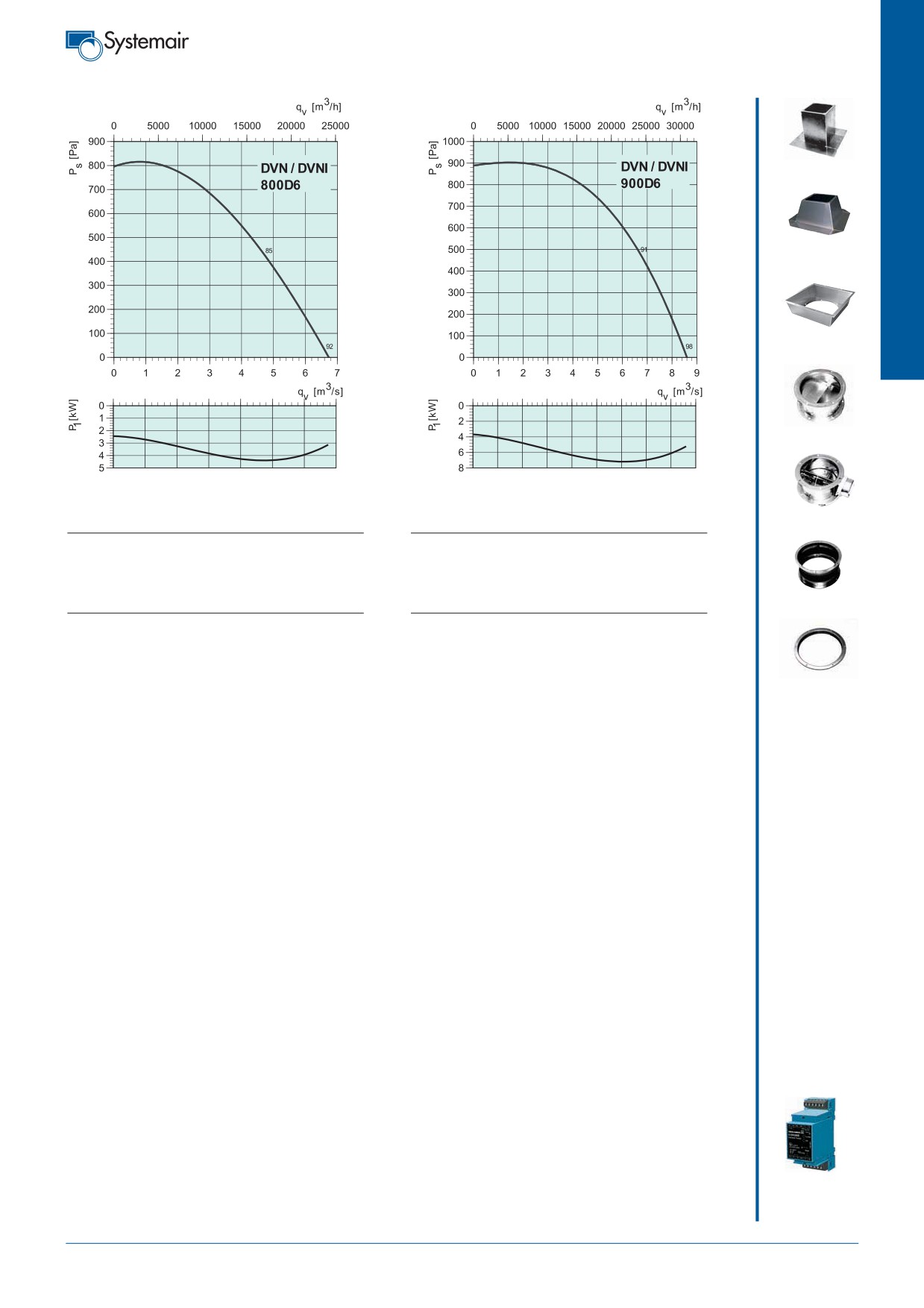

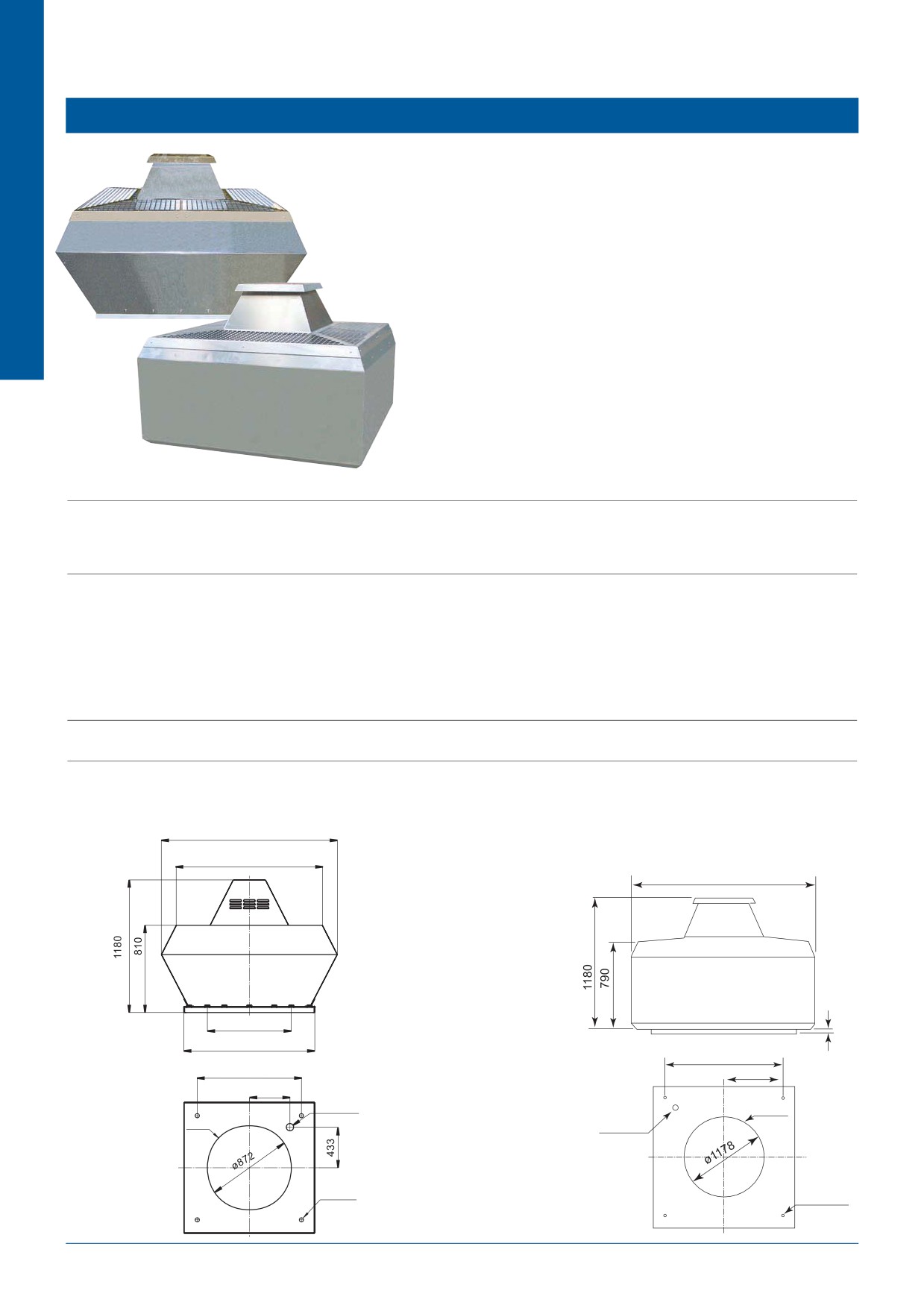

Крышные вентиляторы

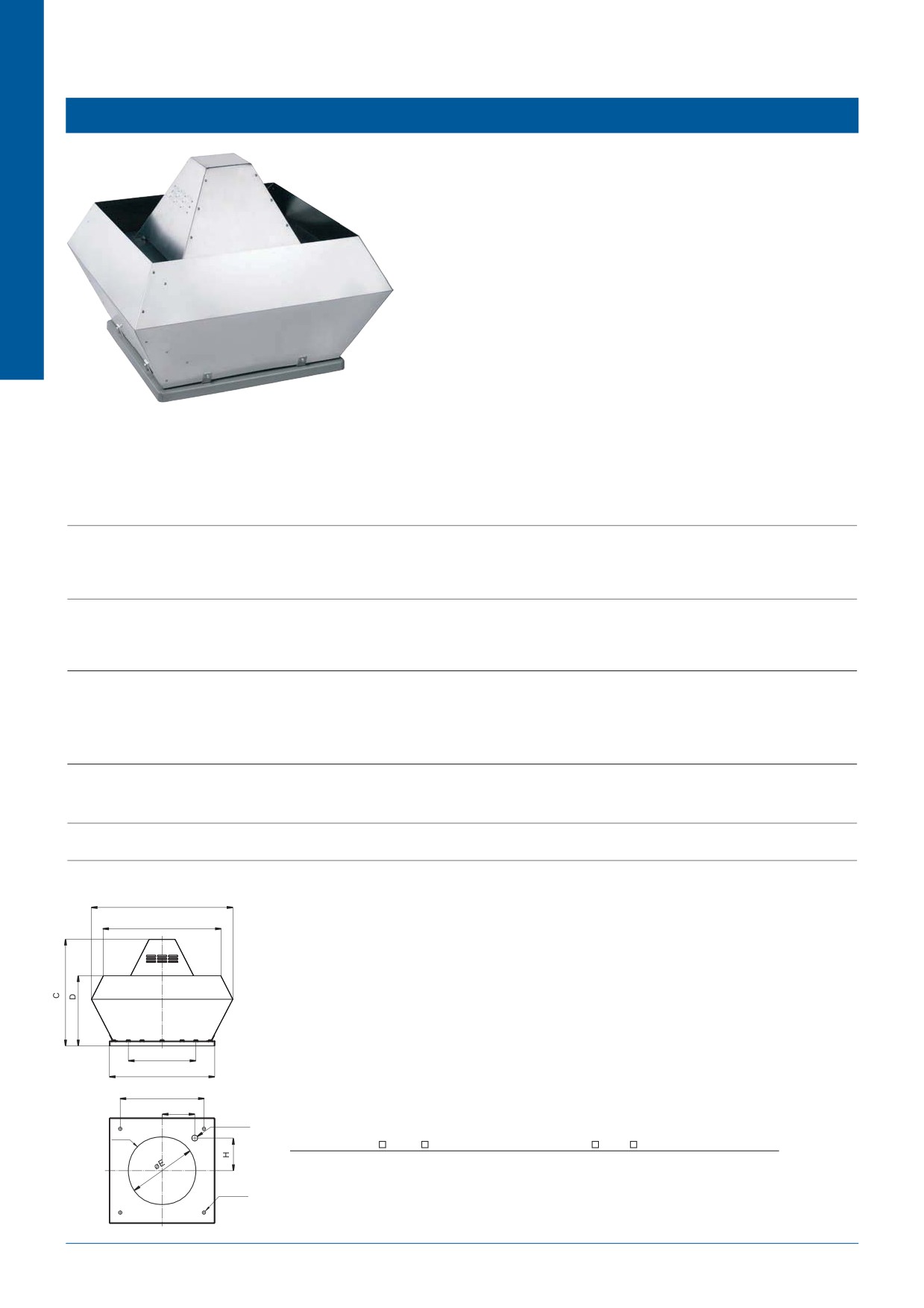

DVN/DVNI 800-900
Рекомендации по применению: Вытяжные системы вентиляции в климати-
DVN 800/900
ческих зонах с агрессивной окружающей средой (например, в морском кли-
мате) и с высокотемпературным вытяжным воздухом (максимальная темпера-
тура перемещаемого воздуха 120°С). DVNI рекомендуется использовать в тех
случаях, когда предъявляются высокие требования к уровню шума.
Конструкция: Корпус выполнен из алюминия. Каркас - из оцинкованной
стали с защитным порошковым покрытием. Вентиляторы оснащены встроен-
ной защитной решеткой с антикоррозионным порошковым покрытием.
Корпус DVNI шумоизолирован (50 мм минеральной ваты).
Двигатель: Стандартные электродвигатели, вынесенные из потока переме-
щаемого воздуха, с алюминиевыми рабочими колесами с загнутыми назад
лопатками. Двигатели оснащены PTC - терморезисторами с выводами для
подключения к внешнему устройству защиты от перегрева.
Регулирование скорости: Скорость регулируется с помощью частотного
DVNI 800/900
преобразователя.
Монтаж: Вентиляторы монтируются на крышный короб типа FDS, SSD.
Сертификаты: Сертификат соответствия РФ и Украины.
DVN/DVNI
800D6
900D6
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Мощность на валу
Вт
4000
7500
Ток
A
9,30
16
Макс. расход воздуха
м3/с (м3/ч)
6,32 (22780)
8,75 (31500)
Частота вращения
мин-1
940
740
Макс. температура перемещаемого воздуха
°C
120
120
Уровень звукового давления DVN на расст. 4/10м
дБ(A)
64/56
70/62
Уровень звукового давления DVNI на расст. 4/10м
дБ(A)
55/47
61/53
Вес
кг
345/405
370/430
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Тип термозащиты
U-EK230
U-EK230E
Схема подключения, стр. 11-17
13b
13b
Внимание! Для DVN/DVNI 800-900 нужна терморезисторная защита двигателя со значением коммутирующего тока, соответствующим
значению тока двигателя.
1690
DVN 800-900
DVNI 800-900
1471
1590
ø872
40
1250
1550
1050
433
433
M20x1,5
8xM8
8xM8
M20x1,5
ø14(4x)
ø14(4x)
134
Крышные вентиляторы
SSD c. 454
FDS c. 456
ASK c. 461
VKS c. 450
DVN/DVNI 800D6
DVN/DVNI 900D6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
VKM c. 450
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 85
72
74
79
80 80 76 71 63
LwA К входу
дБ(A) 91
78
80
85
86 86 82 77 69
LwA К окружению дБ(A) 87
74
76
81
82 82 78 73 65
LwA К окружению дБ(A) 93
80
82
87
88 88 84 79 71
LwA К окруж.DVNI дБ(A) 78
71
71
73
72 67 61 57 50
LwA К окруж.DVNI дБ(A) 84
77
77
79
78 73 67 63 56
C SSD 800/900
C SSD 800/900
LwA К входу
дБ(A) 75
69
68
71
66 60 54 48 52
LwA К входу
дБ(A) 81
75
74
77
72 66 57 54 58
ASS c. 461
Условия испытаний: qv = 4,83 м3/с, Ps = 400 Па
Условия испытаний: qv = 6,94 м3/с, Ps = 420 Па
ASF c. 461
U-EK230E
c. 427
135

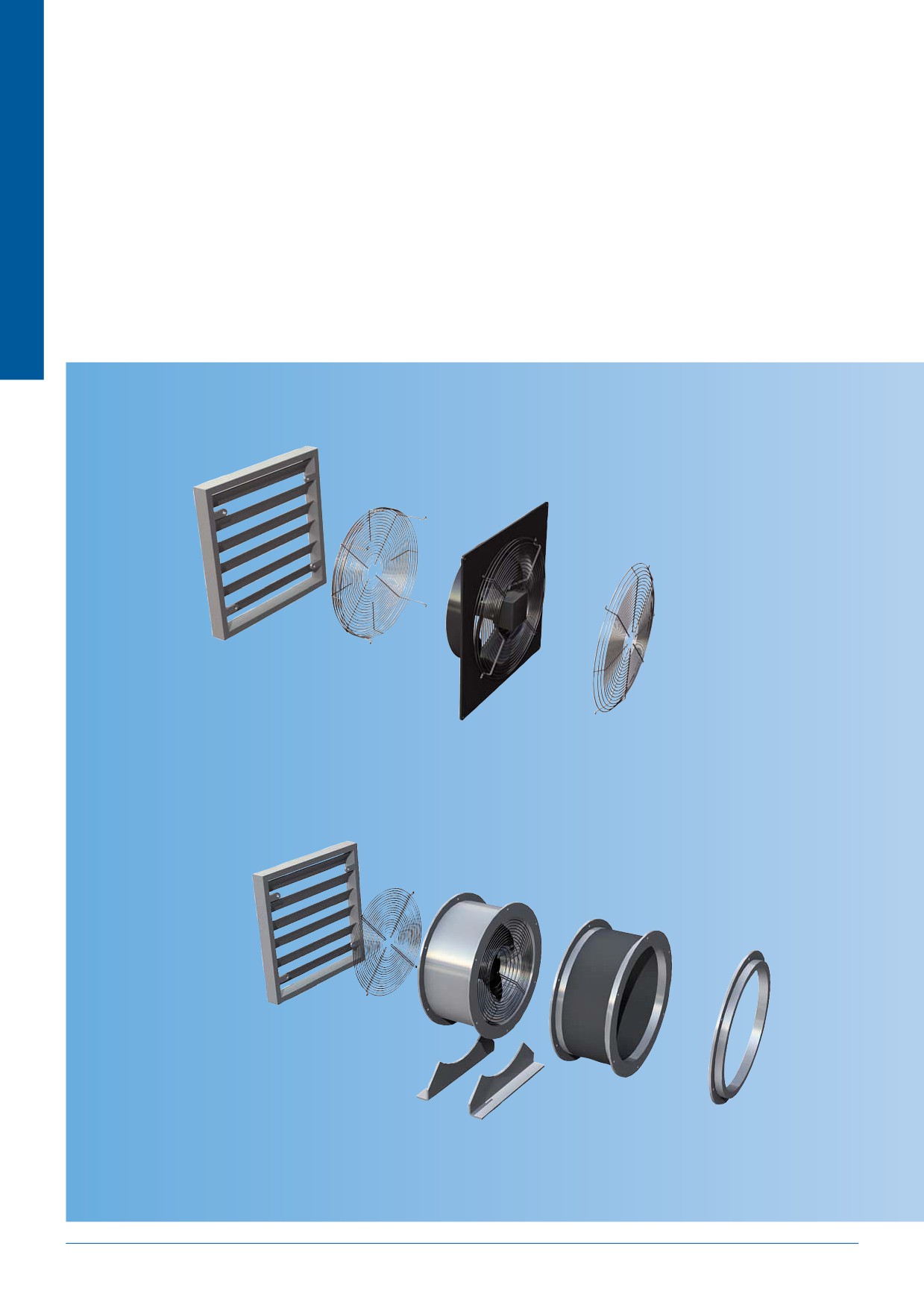

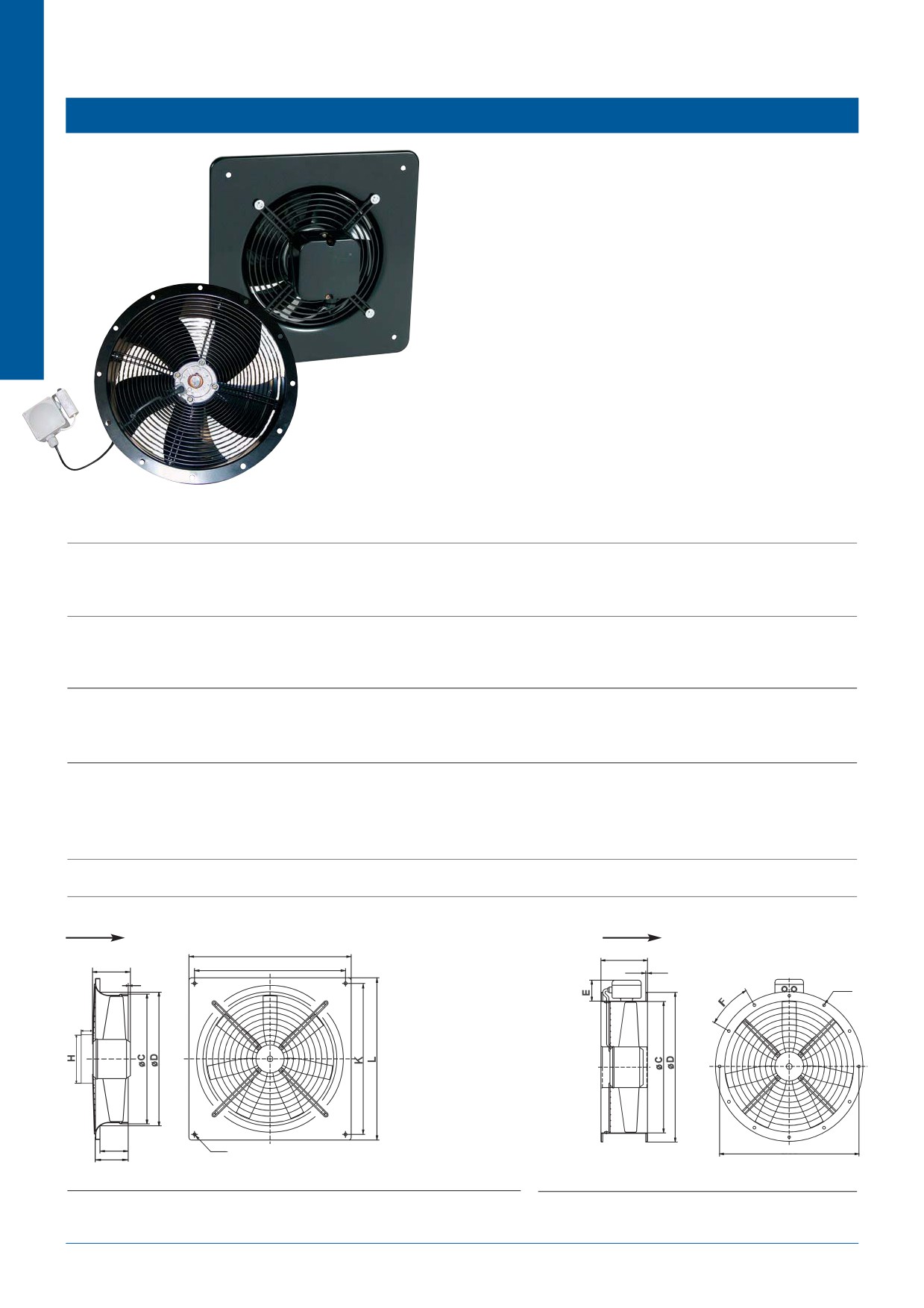

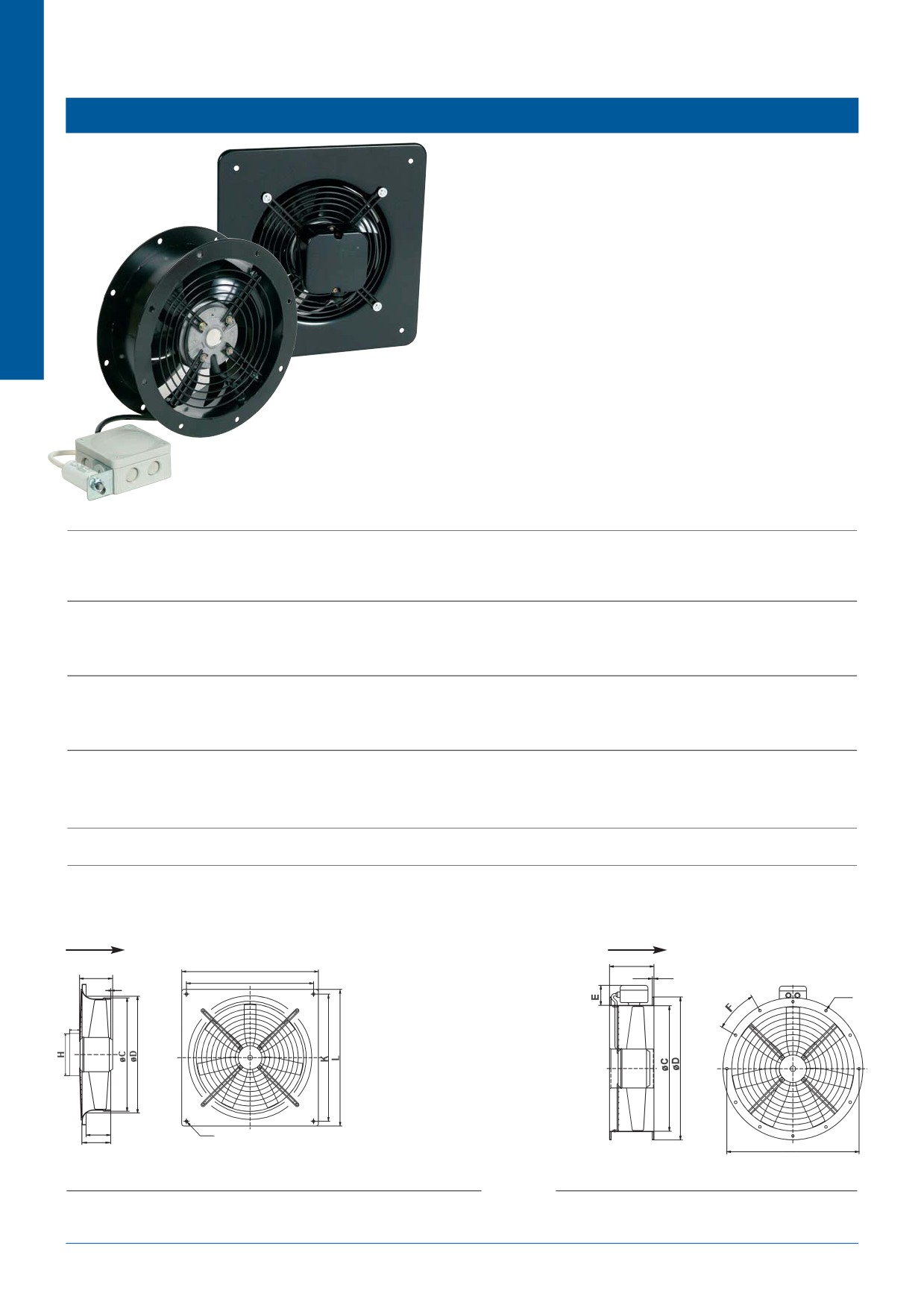

Осевые вентиляторы низкого давления
Общее описание
ны из оцинкованной стали с пластиковым
изготовлены из оцинкованного стального
Осевые вентиляторы Systemair предна-
покрытием.
листа.
значены для монтажа в системах приточ-
Вентиляторы серии AXC предназначены
ной и вытяжной вентиляции.
для монтажа в системах со средним и
Модельный ряд
Вентиляторы серий AR и AW предназначе-
высоким
статическим
давлением.
Осевые вентиляторы Systemair серии AR
ны для монтажа в системах с низким ста-
Вентиляторы данной серии широко при-
предназначены для монтажа в круглых
тическим давлением. Лопатки рабочего
меняются в промышленности. Благодаря
каналах, тогда как вентиляторы серии AW
колеса вентиляторов типоразмеров от
широкому выбору дополнительных при-
предназначены для настенного монтажа.
200 до
450 изготовлены из листовой
надлежностей вентиляторы данной серии
Благодаря регулированию положения
стали. Во избежание коррозии на лопатки
легко удовлетворяют индивидуальные
лопаток рабочего колеса и широкому
рабочего колеса нанесено защитное
требования любых систем. Вентилятор
выбору типов электродвигателей вентиля-
порошковое покрытие. Лопатки рабочего
оснащен алюминиевыми лопатками
торы серии AXC идеально подходят для
колеса вентиляторов серий AR/AW типо-
рабочего колеса аэродинамической
индивидуальных решений. Вентиляторы
размером выше 500 изготовлены из лито-
формы, корпус изготовлен из стального
серий AW/AR выпускаются типоразмеров
го алюминия. Корпус вентиляторов и пла-
листа, горячеоцинкованного методом
от 200 до 1000, серии AXC - от 315 до
стины для настенного монтажа изготовле-
погружения. Все внутренние компоненты
1600.

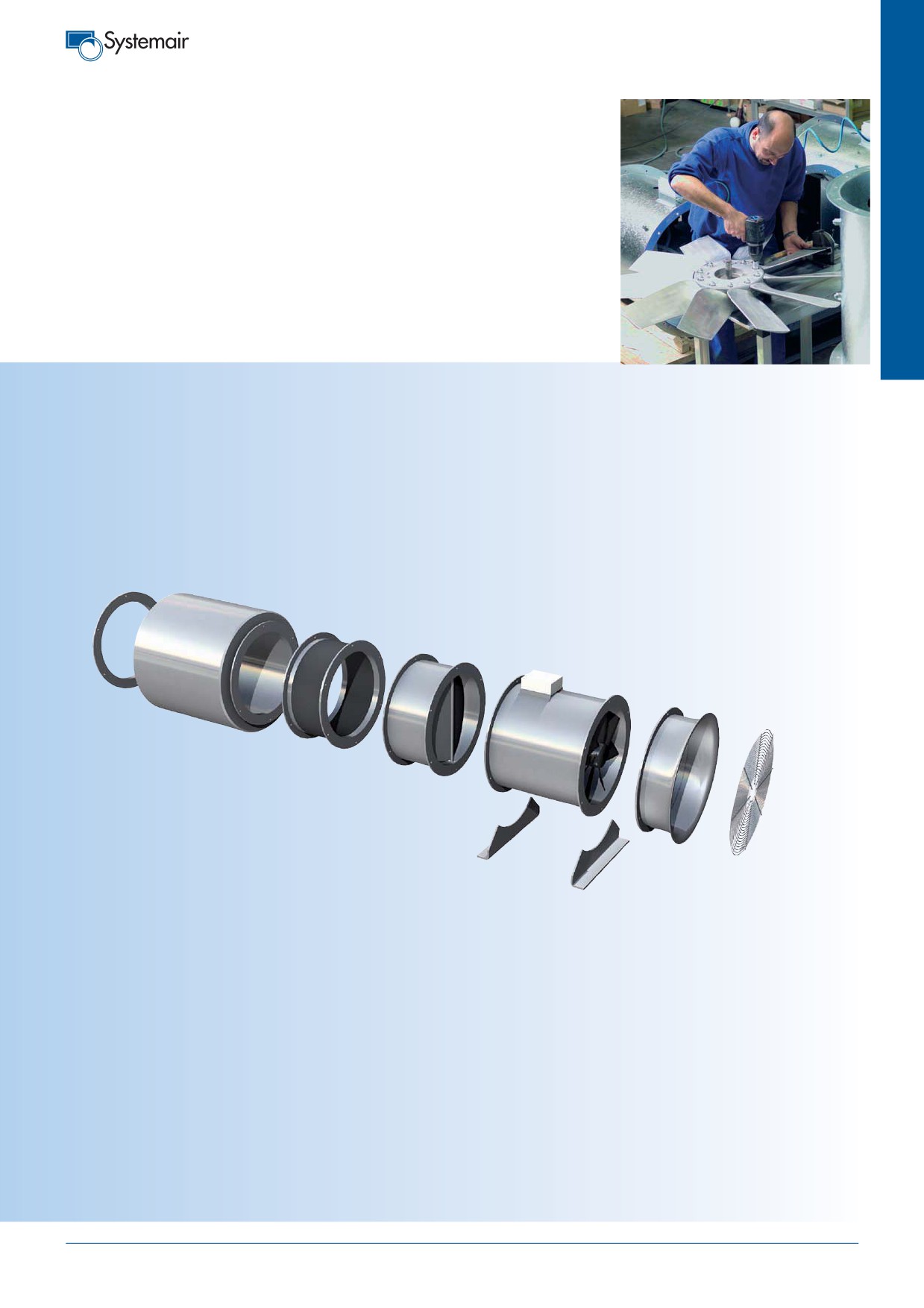

VK
Автоматический
SG-AR-D
клапан
Защитная
решетка
AR
SG-AR/AW
Защитная
решетка
VK
Автоматический
клапан
SG-AR
Защитная
EV-AR
решетка
AR
Гибкая
соединительная
вставка
GFL-AR
Контрфланец
MFA-AR
Монтажные опоры
136
Осевые вентиляторы низкого давления
Электродвигатели
Вентиляторы серии AXC имеют стандарт-
В вентиляторах серий AW/AR стандартно-
ный двигатель с внутренним ротором со
го исполнения применяются электродви-
встроенным терморезистором с положи-
гатели с внешним ротором, скорость вра-
тельным температурным коэффициентом
щения которых регулируется путем изме-
(PTC).
нения напряжения питания. Для защиты
электродвигателей с внешним ротором
используются термоконтакты, выводы
которых подключены к внешнему устрой-
ству защиты. Осевые вентиляторы, пред-
назначенные для эксплуатации в систе-
мах с низким статическим давлением,
могут поставляться во взрывозащищен-
ном исполнении согласно требованиям
ATEX (см. раздел
«Взрывозащищенные
вентиляторы»).
GFL
RSA
Контрфланец
EV
Шумоглушитель
Гибкая
соединительная
вставка
LRK
Обратный клапан
ESD-F
AXC
Насадка на
воздухозаборное
отверстие
SG
MFA
Защитная решетка
Монтажные
кронштейны
137
Осевые вентиляторы низкого давления
AW/AR 200-250
AW
Рекомендации по применению: Вентиляторы AW - для вытяжной
вентиляции без сетей воздуховодов (складов, компрессорных и т.д.),
AR - для систем подпора воздуха в системах противодымной венти-
ляции.
Конструкция: Корпус вентиляторов и рабочее колесо с серповид-
ными лопатками изготовлены из оцинкованной стали и окрашены в
черный цвет. Вентиляторы AW оснащены квадратными пластинами
для настенного монтажа. Вентиляторы AR оснащены фланцами для
крепления к воздуховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним
ротором с регулируемой скоростью вращения. Двигатели оснащены
встроенными термоконтактами с выводами для подключения к внеш-
нему устройству защиты от перегрева.
Регулирование скорости: Скорость вентиляторов можно регули-
ровать с помощью бесступенчатого тиристора или 5-ти ступенчатого
трансформатора.
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AR
AR - для монтажа в воздуховоды.
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
200E2-K
200E4-K
250E2-K
250E4-K
Напряжение/Частота
В/50Гц
230
230
230
230
Фазность
~
1
1
1
1
Потребляемая мощность
Вт
71,1
15,2
182
54
Ток
A
0,321
0,07
0,794
0,21
Макс. расход воздуха
м3/с (м3/ч)
0,26 (930)
0,12 (421)
0,46 (1643)
0,27 (965)
Частота вращения
мин-1
2484
1266
1520
1368
Макс. температура перемещаемого воздуха
°C
70
75
65
55
“ при регулировании
°C
70
75
65
55
Уровень звукового давления на расст. 1м
дБ(A)
58
41
69
53
Вес
кг
2,7
2,5
3,9
3,5
Класс изоляции двигателя
B
B
B
B
Класс защиты двигателя
IP 44
IP 44
IP 44
IP 44
Емкость конденсатора
мкФ
1,5
0,5
3
1,5
Тип термозащиты
AWE-SK
AWE-SK
S-ET 10
AWE-SK
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 1,5
RTRE 1,5
RTRE 1,5
RTRE 1,5
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 1,5
REU 1,5
REU 1,5
REU 1,5
Регулятор скорости, бесшаговый
Тиристор
REE 1
REE 1
REE 1
REE 1
Схема подключения, стр. 11-17
5
5
5
5
Направление потока воздуха
Направление потока воздуха
A
I
A
B
J
B
øG
G
E
øM
F
øH
A B øC øD E F G H I J K L øM
A B øC øD E F øG øH
AW 200E2-K 71 10
203 210 46
52
62
92
312 260
260 312 7
AR 200E4-K
85
6
204
255
72
8x45° 7
235
AW 250E2-K 81 17
254 262 49
55
62
92
370 320
320 370 7
AR 250E4-K
95
6
254
306
72
8x45° 7
286
138
Осевые вентиляторы низкого давления

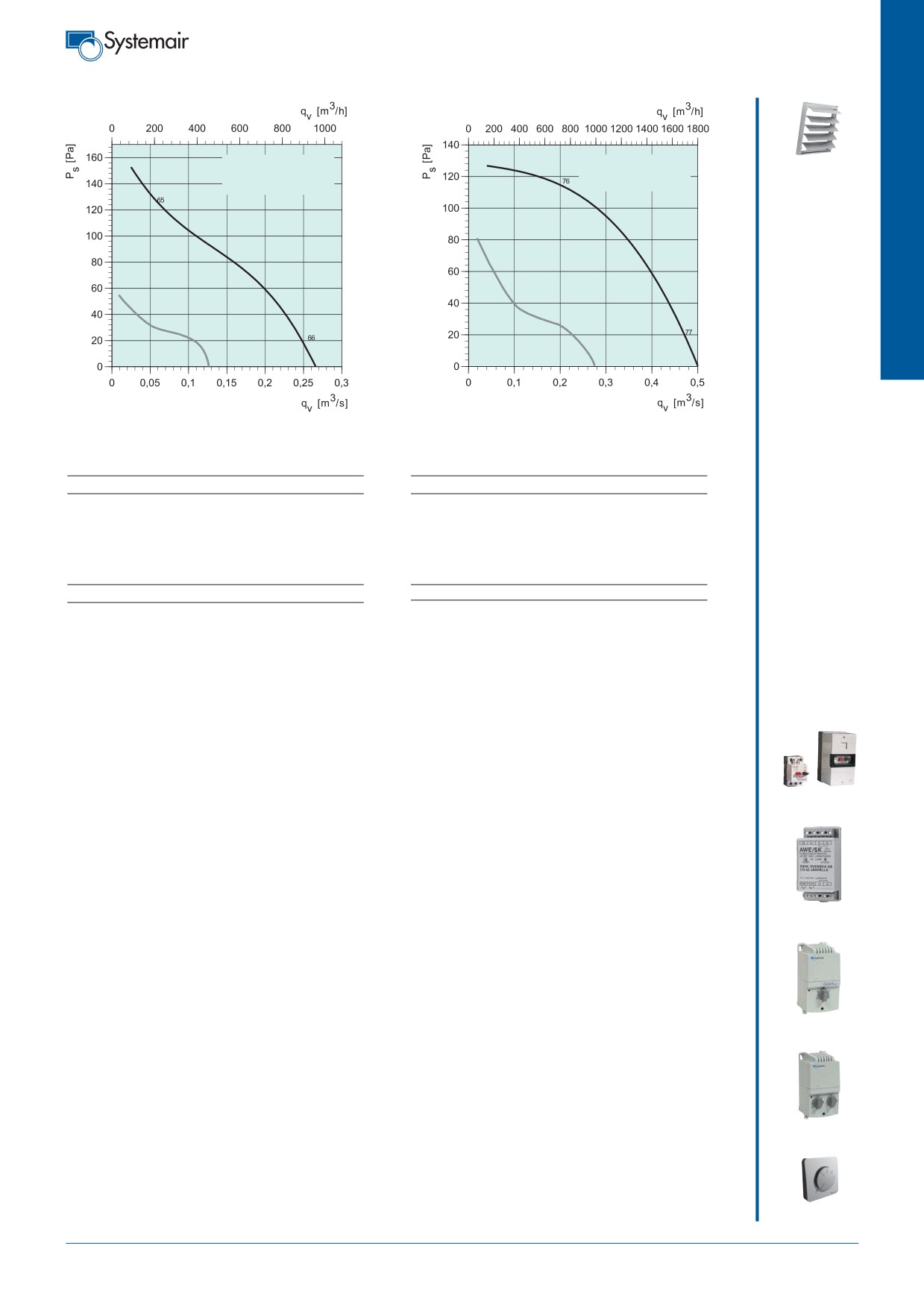

AW/AR 250E2-K
VK с. 466
AW/AR 200E2-K
AW/AR 200E4-K
AW/AR 250E4-K
60
48
49
61
AW/AR 200E2-K
AW/AR 250E2-K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 65
56
57
58
58 57 55 51 47
LwA Вход/Выход дБ(A) 76
67
68
69
69 68 66 62 58
Условия испытаний: qv = 0,083 м3/с, Ps
= 124 Па
Условия испытаний: qv = 0,17 м3/с, Ps = 125 Па
AW/AR 200E4-K
AW/AR 250E4-K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 48
39
40
41
41 40 38 34 30
LwA Вход/Выход дБ(A) 60
51
52
53
53 52 50 46 42
Условия испытаний: qv = 0,06 м3/с, Ps = 22 Па
Условия испытаний: qv = 0,12 м3/с, Ps = 40 Па
S-ET 10 с. 426
AWE-SK
с. 425
RTRE с. 421
REU с. 421
REE с. 422
139
Осевые вентиляторы низкого давления
AW/AR 300-315
Рекомендации по применению: Вентиляторы AW - для вытяжной
AW
вентиляции без сетей воздуховодов (складов, компрессорных и т.д.),
AR - для систем подпора воздуха в системах противодымной венти-
ляции.
Конструкция: Корпус вентиляторов и рабочее колесо с серповид-
ными лопатками изготовлены из оцинкованной стали и окрашены в
черный цвет. Вентиляторы AW оснащены квадратными пластинами
для настенного монтажа. Вентиляторы AR оснащены фланцами для
крепления к воздуховоду.
Двигатель: AW/AR оборудованы электродвигателями с внешним
ротором с регулируемой скоростью вращения. Двигатели оснащены
встроенными термоконтактами с выводами для подключения к внеш-
нему устройству защиты от перегрева.
Регулирование скорости: Скорость 1-фазных вентиляторов можно
регулировать с помощью бесступенчатого тиристора или 5-ти сту-
пенчатого трансформатора, 3-фазных - с помощью 5-ти ступенчато-
го трансформатора или изменением способа подключения «тре-
угольник»/«звезда».
Монтаж: Вентиляторы AW предназначены для настенного монтажа,
AR
AR - для монтажа в воздуховоды.
Сертификаты: Сертификат соответствия РФ и Украины.
AW/AR
300E2-K
300E4-K
315E4-K
315D4-2K
Напряжение/Частота
В/50Гц
230
230
230
400
Фазность
~
1
1
1
3
Потребляемая мощность
Вт
230
67.2
121
115
Ток
A
1,35
0,31
0,57
0,27
Макс. расход воздуха
м3/с (м3/ч)
0,95 (3420)
0,48 (1740)
0,68(2450)
0,68 (2450)
Частота вращения
мин-1
2496
1409
11381
1349
Макс. температура перемещаемого воздуха
°C
50
60
55
55
“ при регулировании
°C
50
60
55
55
Уровень звукового давления на расст. 1 м
дБ(A)
72
58
58
59
Вес
кг
5
4,9
4,7
3,5
Класс изоляции двигателя
B
B
B
B
Класс защиты двигателя
IP 44
IP 44
IP 44
IP 44
Емкость конденсатора
мкФ
8
2
4
-
Тип термозащиты
S-ET 10
AWE-SK
S-ET 10
STDT 16
Переключатель, звезда/ треуг.
-
-
-
S-DT2 SKT
Регулятор скорости, 5-ступенч.
Трансформатор
RTRE 1,5
RTRE 1,5
RTRE 1,5
RTRD 2
Регулятор 5-ст., высок./низк. скорость Трансформатор
REU 1,5
REU 1,5
REU 1,5
RTRDU 2
Регулятор скорости, бесшаговый
Тиристор
REE 2
REE 1
REE 1
-
Схема подключения, стр. 11-17
5
5
5
16
Направление потока воздуха
Направление потока воздуха
I
A
A
J
B
B
øG
G
E
øM
øH
F
A B øC øD E F G H I J K L øM
A B øC øD E F øG øH
AW 300E2-K
113
24
326
330
69
80
62
92
430
380 380 430 9
AR 300E4-K
130
6
319
382
72
8x45°
7
356
AW 315E4-K 117,5 10,5
326
351 61,5 72,5
27
92
430
380380 430 9
AR 315D4-2K 130
6
319
382
72
8x45°
7
356
140
Осевые вентиляторы низкого давления
VK с. 466

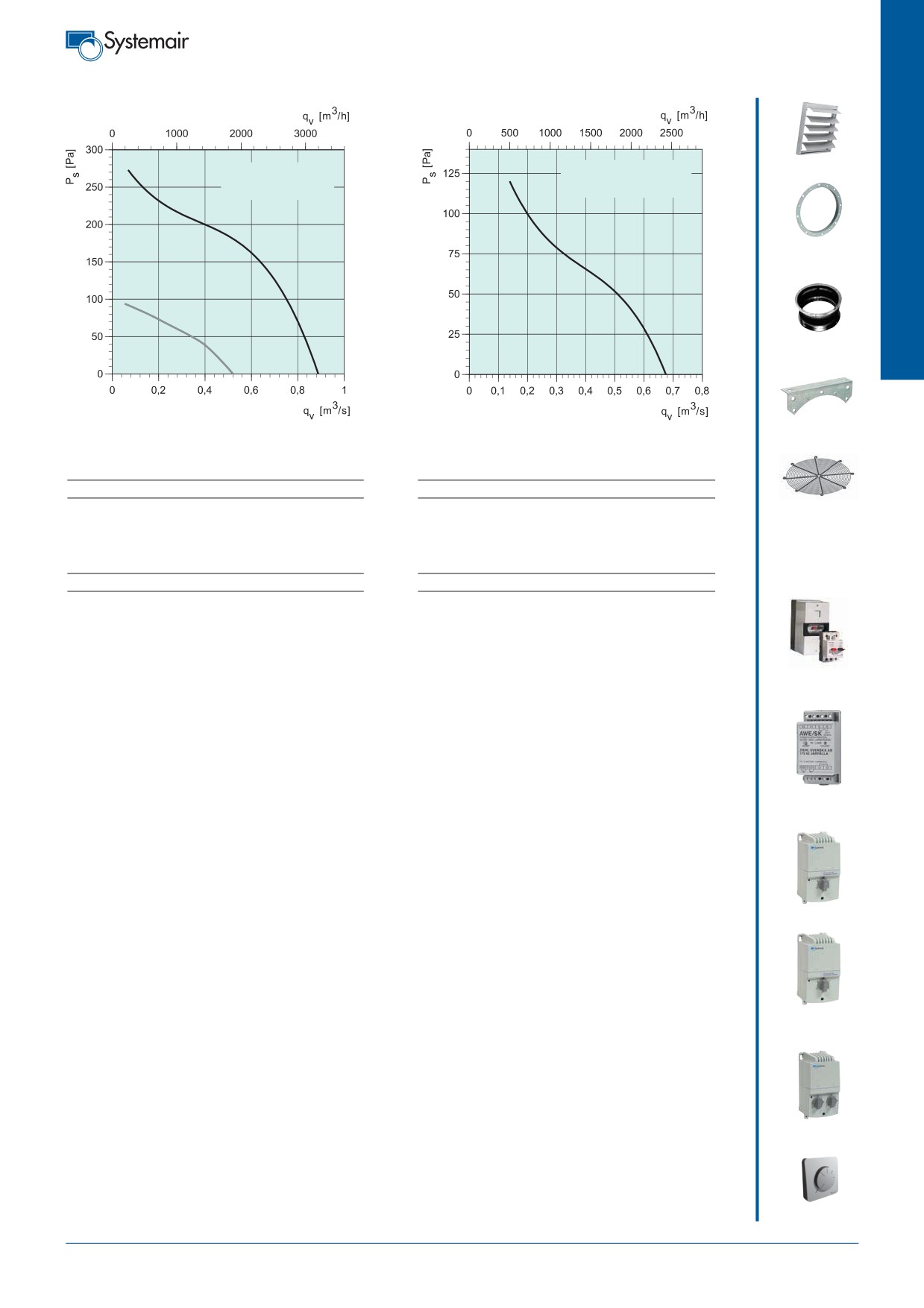

AW/AR 300E2-K
AW/AR 315E4-K
AW/AR 300E4-K
AW/AR 315D4-2K
79
65/66
GFL-AR с.463
65
80
66/67
EV-AR с.463
66
MFA-AR с.465
AW/AR 300E2-K
AW/AR 315E4-K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 79
70
71
72
72 71 69 65 61
LwA Вход/Выход дБ(A) 65
56
57
58
58 57 55 51 47
Условия испытаний: qv = 0,42 м3/с, Ps
= 170 Па
Условия испытаний: qv = 0,14 м3/с, Ps = 120 Па
SG-AW/AR
с.466
AW/AR 300E4-K
AW/AR 315D4-2K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA
Вход/Выход дБ(A) 65
56
57
58
58 57 55 51 47
LwA Вход/Выход дБ(A) 66
57
58
59
59 58 56 52 48
Условия испытаний: qv = 0,28 м3/с, Ps = 75 Па
Условия испытаний: qv = 0,28 м3/с, Ps = 87 Па
S-ET/STDT
с.426
AWE-SK
с.425
RTRE с. 421
RTRD/RTRDU
с. 422
REU с. 421
REE с. 422
141
содержание .. 5 6 7 8 ..
