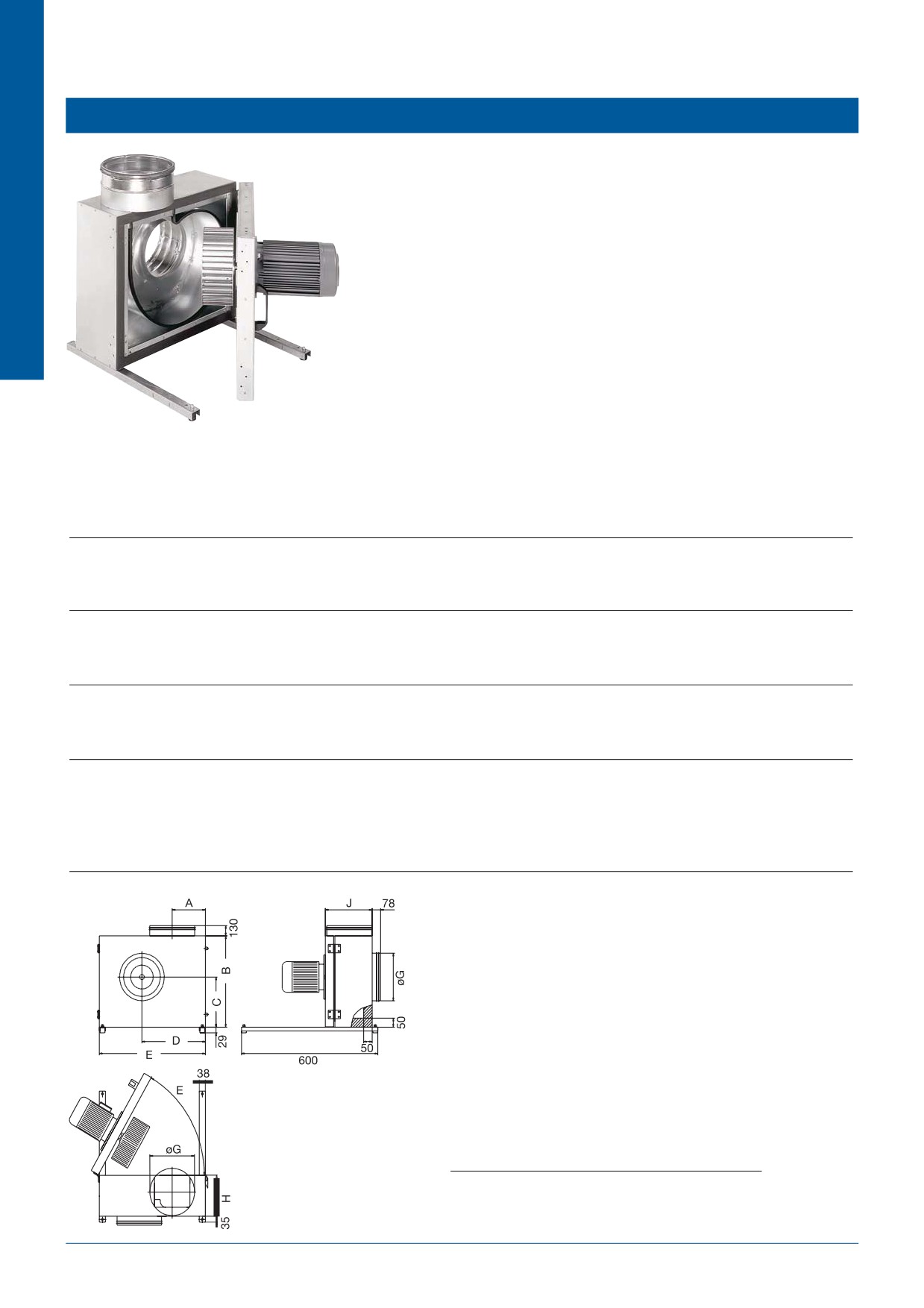

Кухонные вытяжные вентиляторы
KBT 250-280
Рекомендации по применению: Вентиляторы KBT предназначены для вытяжной
вентиляции с высокими температурами перемещаемой среды (до 120 °C), например,
для кухонь ресторанов и др., для удаления газов при сварных работах, для вентиля-
ции промышленных хлебопекарных печей и т.д.
Конструкция: Корпус выполнен из оцинкованной листовой стали и изолирован
слоем минеральной ваты толщиной 50 мм. Имеется откидная дверца для удобства
осмотра и обслуживания. Направление открытия дверцы можно менять с левого на
правое. Вентилятор изолирован от корпуса с помощью соединителей, виброгасите-
ли встроены в несущую раму.
Двигатель: Используются высоконадежные электродвигатели, соответствующие
стандарту IEC, и рабочим колесом с загнутыми вперед лопатками из оцинкованной
листовой стали. Для защиты от перегрева, двигатели KBT оснащены встроенными
термоконтактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 3-фазных вентиляторов можно регулировать с
помощью с помощью 5-ти ступенчатого трансформатора и изменением способа под-
ключения «треугольник»/«звезда».
Монтаж: КВТ устанавливаются на несущую раму с виброгасителями, настенный
монтаж осуществляется при помощи кронштейнов WBK (доп. принадлежность),
допускается наружный монтаж при установке защитного кожуха WSD (доп. принад.).
Сертификаты: Сертификат соответствия РФ и Украины.

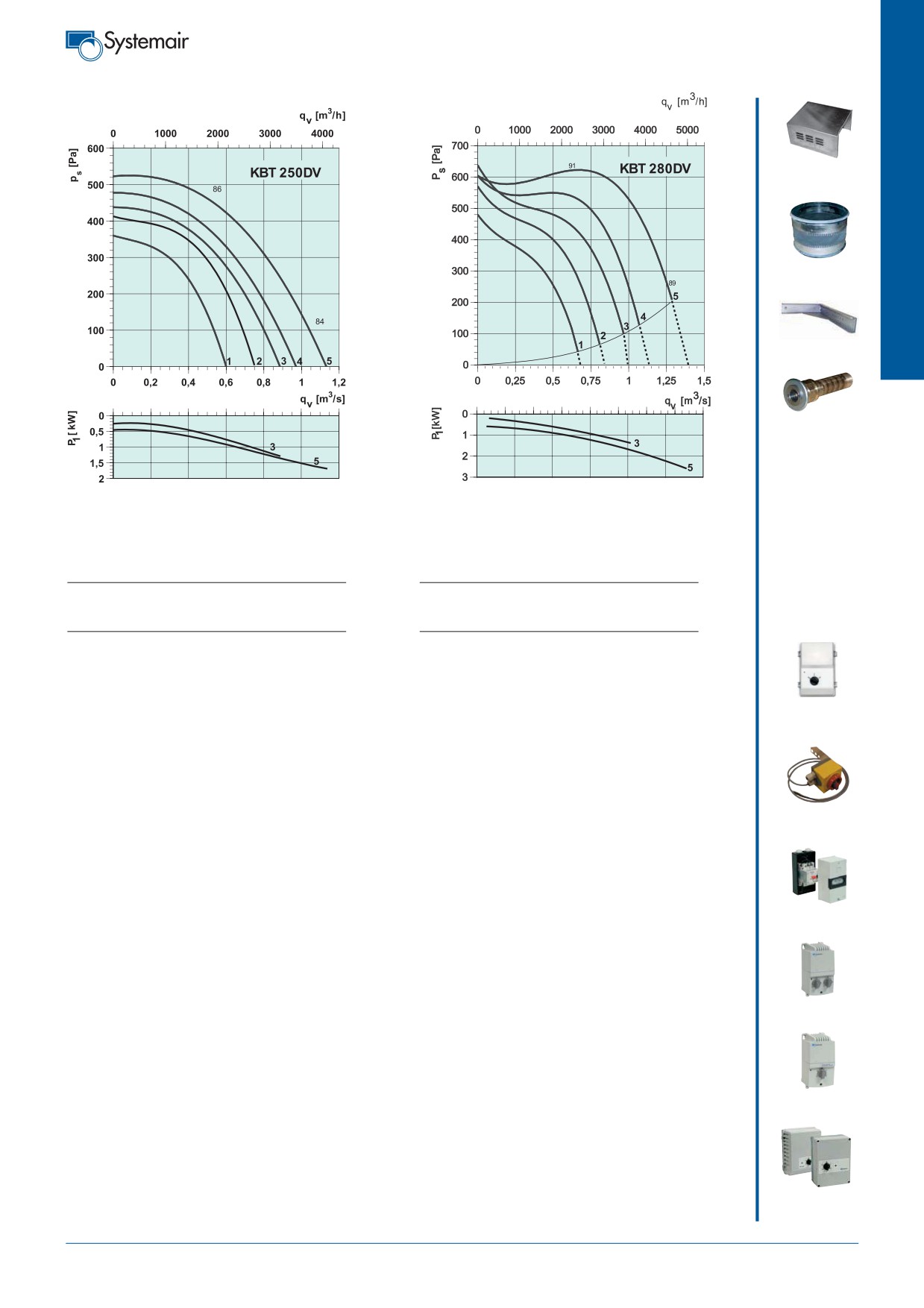

KBT 250DV
KBT 280DV
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Потребляемая мощность
Вт
1500
2200
Ток
A
4,3
5,8
Макс. расход воздуха
м3/с (м3/ч)
1,11 (4000)
1,22 (4400)
Частота вращения
мин-1
1340
1330
Макс. температура перемещаемого воздуха
°C
120
120
“ при регулировании
°C
120
120
Уровень звукового давления на расст. 4/10м
дБ(A)
45/37
48/40
Вес
кг
51
68
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Емкость конденсатора
мкФ
-
-
Тип термозащиты
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 7
RTRD 7
Регулятор, 5ст., высок./низк. скорость
Трансформатор
RTRDU 7
RTRDU 7
Переключатель, звезда/треуг.
S-DT2 SKT
S-DT2 SKT
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
A B C D E øG H J
KBT 250
162
500
282
333
576
250
213
272
KBT 280
172
537
295
360
625
280
234
291
162
Кухонные вытяжные вентиляторы
WSD с. 464
ASF/KB с. 464
Y
Y
WBK с. 466
ALS/KBT
с. 465
Y = Подключение звездой, низкая скорость
Y = Подключение звездой, низкая скорость
Миним. статический напор: 240 Па
KBT 250DV
KBT 280DV
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 86
84
80
77
73 71 67 63
LwA К входу
дБ(A) 89
87
83
80
76 74 70 66
LwA К выходу
дБ(A) 88
86
82
79
75 73 69 65
LwA К выходу
дБ(A) 91
89
85
82
78 76 72 68
LwA К окружению дБ(A) 68
66
62
59
55 53 49 45
LwA К окружению дБ(A) 71
69
65
62
58 56 52 46
Условия испытаний: qv = 0,67 м3/с, Ps = 400 Па
Условия испытаний: qv = 0,60 м3/с, Ps = 630 Па
S-DT2 SKT
с. 430
REV с. 434
STDT с. 426
REU с. 421
RTRE с. 421
RTRDU/RTRD
с. 422
163

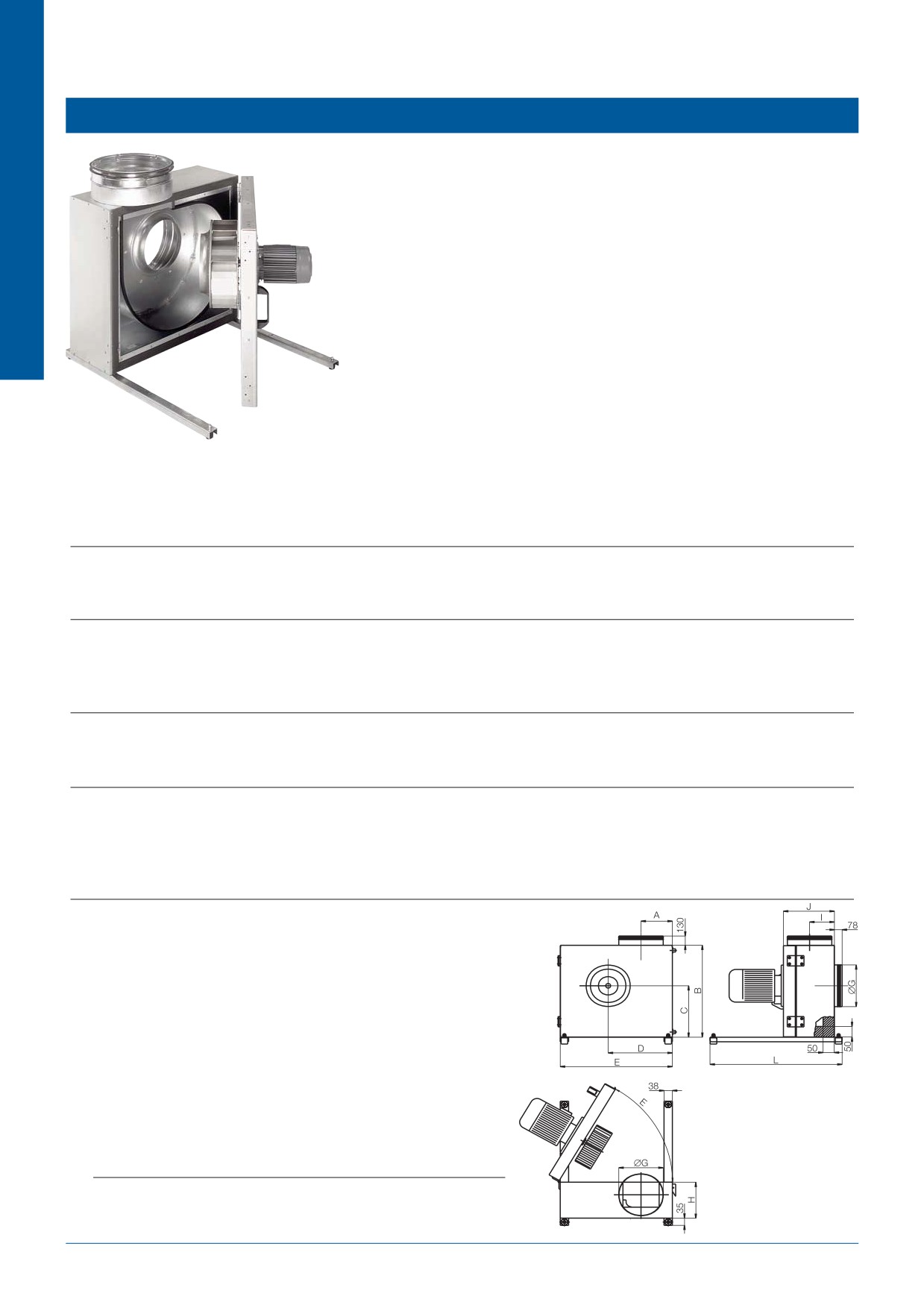

Кухонные вытяжные вентиляторы
KBR 315DV-355E4
Рекомендации по применению: Вентиляторы KBR предназначены для вытяжной
вентиляции с высокими температурами перемещаемой среды (до 120 °C), например,
для кухонь ресторанов и др., для удаления газов при сварных работах, для вентиля-
ции промышленных хлебопекарных печей и т.д.
Конструкция: Корпус выполнен из оцинкованной листовой стали и изолирован
слоем минеральной ваты толщиной 50 мм. Имеется откидная дверца для удобства
осмотра и обслуживания. Направление открытия дверцы можно менять с левого на
правое. Вентилятор изолирован от корпуса с помощью соединителей, виброгасите-
ли встроены в несущую раму.
Двигатель: Используются высоконадежные электродвигатели, соответствующие
стандарту IEC, и рабочим колесом с загнутыми назад лопатками из алюминия. Для
защиты двигателя от перегрева, двигатели KBR оснащены встроенными термокон-
тактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 1-фазных вентиляторов можно регулировать с
помощью 5-ти ступенчатого трансформатора, 3-фазных - с помощью 5-ти ступенча-
того трансформатора и изменением способа подключения «треугольник»/«звезда».
Монтаж: КВR устанавливаются на несущую раму с виброгасителями, настенный
монтаж осуществляется при помощи кронштейнов WBK (доп. принадлежность),
допускается наружный монтаж при установке защитного кожуха WSD (доп. принад.).
Сертификаты: Сертификат соответствия РФ и Украины.
KBR
315DV
315DZ
355E4
355E4/K
Напряжение/Частота
В/50Гц
400
400
230
230
Фазность
~
3
3
1
1
Потребляемая мощность
Вт
370
1500
370
370
Ток
A
1,39
3,40
2,10
2,10
Макс. расход воздуха
м3/с (м3/ч)
0,61 (2200)
1,10 (3950)
0,97 (3500)
0,78 (2800)
Макс. скорость воздуха на выходе
м/с
7,8
14,1
9,8
7,9
Частота вращения
мин-1
1360
2710
1330
1330
Макс. температура перемещаемого воздуха
°C
120
120
120
120
“ при регулировании
°C
120
120
120
120
Уровень звукового давления на расст. 4/10м
дБ(A)
36/28
51/43
44/33
42/31
Вес
кг
75
82
81
80
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Емкость конденсатора
мкФ
-
-
12
12
Тип термозащиты
STDT 16
STDT 16
S-ET 10
S-ET 10
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRD 4
RTRE 3
RTRE 3
Регулятор, 5ст., высок./низк. скорость
Трансформатор
RTRDU 2
RTRDU 4
REU 3 + S-ET 10
REU 3 + S-ET 10
Переключатель, звезда/треуг.
S-DT2 SKT
S-DT2 SKT
S-DT2 SKT
S-DT2 SKT
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
21
21
Для обеспечения безаварийной эксплуатации агрегата рекомендуется
рассчитывать характеристики вентилятора таким образом, чтобы
скорость воздуха на выходе не превышала 10 м/с.
A B C D E øG H
I
J
L
KBR 315 187,5
600
339
398
690
315
249
153,5
307
800
KBR 355 206,7
655
372
451
770
355
273
162,5
331
770
164
Кухонные вытяжные вентиляторы
WSD с. 464
ASF/KB с. 464
Y
Y
WBK с. 466
ALS/KBT
с. 465
Y = Подключение звездой, низкая скорость
Y = Подключение звездой, низкая скорость

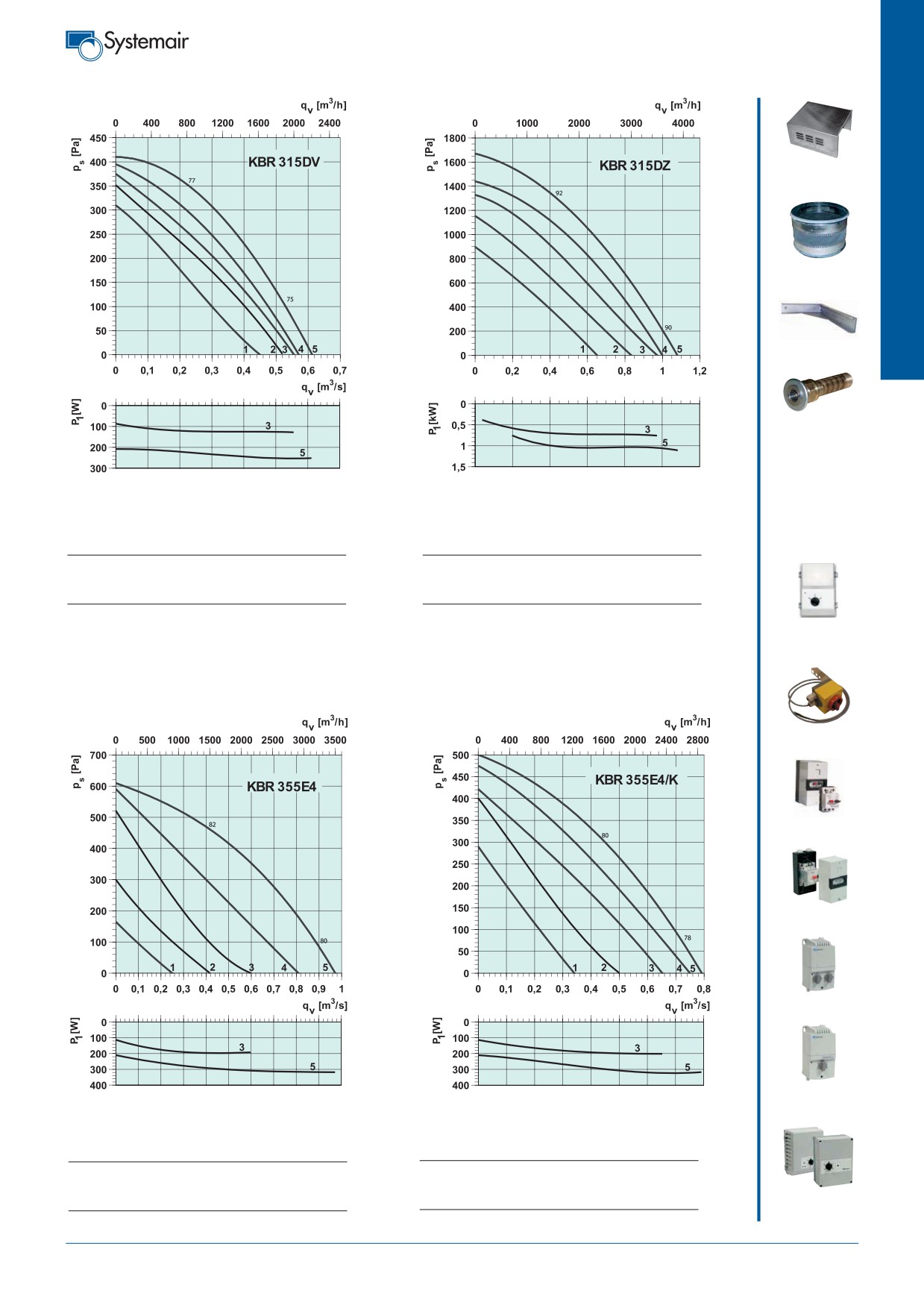

KBR 315DV
KBR 315DZ
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 77
75
74
69
67 63 57 54
LwA К входу
дБ(A) 92
90
89
84
82 78 72 69
LwA К выходу
дБ(A) 79
77
76
71
68 65 59 56
LwA К выходу
дБ(A) 94
92
91
86
84 80 74 71
LwA К окружению дБ(A) 59
57
56
51
49 45 39 36
LwA К окружению дБ(A) 74
72
71
66
64 60 54 51
Условия испытаний: qv = 0,38 м3/с, Ps = 250 Па
Условия испытаний: qv = 0,46 м3/с, Ps = 1276 Па
S-DT2 SKT
с. 430
REV с. 434
S-ET с. 426
STDT с. 426
REU с. 421
RTRE с. 421
KBR 355E4
KBR 355E4/K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 82
80
79
74
72 68 62 59
LwA К входу
дБ(A) 80
78
74
71
67 65 61 57
LwA К выходу
дБ(A) 84
82
81
76
74 70 64 61
LwA К выходу
дБ(A) 82
80
76
73
69 67 63 59
LwA К окружению дБ(A) 64
62
61
56
54 50 44 41
LwA К окружению дБ(A) 62
60
56
53
49 47 43 39
RTRDU/RTRD
Условия испытаний: qv = 0,42 м3/с, Ps = 465 Па
Условия испытаний: qv = 0,42 м3/с, Ps = 320 Па
с. 422
165

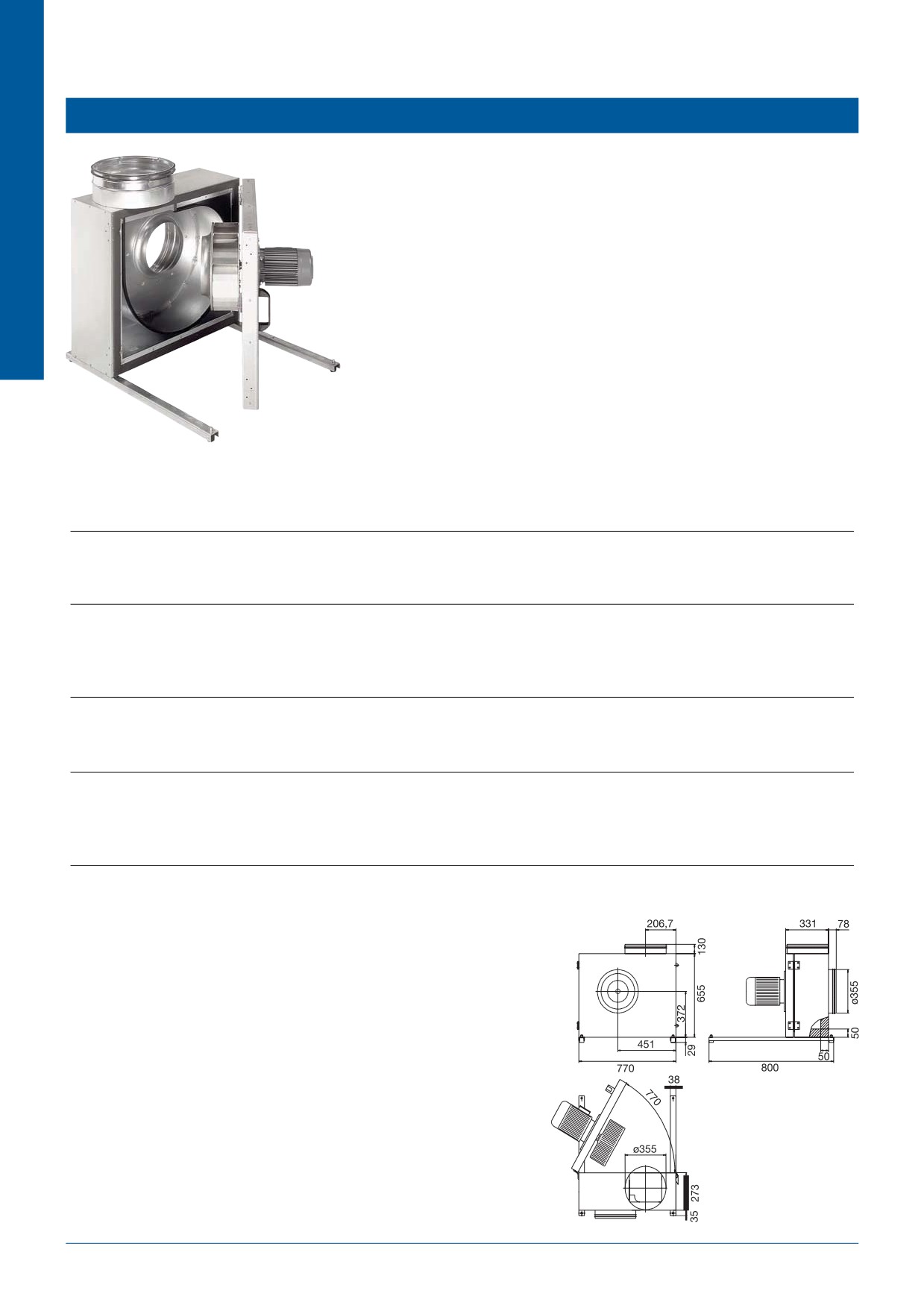

Кухонные вытяжные вентиляторы
KBR 355DV-DZ
Рекомендации по применению: Вентиляторы KBR предназначены для вытяжной
вентиляции с высокими температурами перемещаемой среды (до 120 °C), например,
для кухонь ресторанов и др., для удаления газов при сварных работах, для вентиля-
ции промышленных хлебопекарных печей и т.д.
Конструкция: Корпус выполнен из оцинкованной листовой стали и изолирован
слоем минеральной ваты толщиной 50 мм. Имеется откидная дверца для удобства
осмотра и обслуживания. Направление открытия дверцы можно менять с левого на
правое. Вентилятор изолирован от корпуса с помощью соединителей, виброгасите-
ли встроены в несущую раму.
Двигатель: Используются высоконадежные электродвигатели, соответствующие
стандарту IEC, и рабочим колесом с загнутыми назад лопатками из алюминия. Для
защиты двигателя от перегрева, двигатели KBR оснащены встроенными термокон-
тактами с выводами для подключения к внешнему устройству защиты.
Регулирование скорости: Скорость 3-фазных регулируется с помощью 5-ти сту-
пенчатого трансформатора и изменением способа подключения
«треуголь-
ник»/«звезда».
Монтаж: КВR устанавливаются на несущую раму с виброгасителями, настенный
монтаж осуществляется при помощи кронштейнов WBK (доп. принадлежность),
допускается наружный монтаж при установке защитного кожуха WSD (доп. принад.).
Сертификаты: Сертификат соответствия РФ и Украины.
KBR
355DV
355DV/K
355DZ
355DZ/K
Напряжение/Частота
В/50Гц
400
400
400
400
Фазность
~
3
3
3
3
Потребляемая мощность
Вт
370
370
3000
2200
Ток
A
1,39
1,39
6,5
5,00
Макс. расход воздуха
м3/с (м3/ч)
1,06 (3800)
0,81 (2900)
1,97 (7100)
1,53 (5500)
Макс. скорость воздуха на выходе
м/с
10,7
8,2
19,9
15,5
Частота вращения
мин-1
1360
1434
2600
2660
Макс. температура перемещаемого воздуха
°C
120
120
120
120
“ при регулировании
°C
120
120
120
120
Уровень звукового давления на расст. 4/10м
дБ(A)
41/33
41/33
54/46
54/46
Вес
кг
81
81
100
100
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP54
IP54
Тип термозащиты
STDT 16
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRD 2
RTRD 7
RTRD 7
Регулятор, 5ст., высок./низк. скорость
Трансформатор
RTRDU 2
RTRDU 2
RTRDU 7
RTRDU 7
Переключатель, звезда/треуг.
S-DT2 SKT
S-DT2 SKT
S-DT2 SKT
S-DT2 SKT
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
17
17
Для обеспечения безаварийной эксплуатации агрегата рекомендуется
рассчитывать характеристики вентилятора таким образом, чтобы
скорость воздуха на выходе не превышала 10 м/с.
166
Кухонные вытяжные вентиляторы
WSD с. 464
ASF/KB с. 464
Y
Y
WBK с. 466
ALS/KBT
с. 465
Y = Подключение звездой, низкая скорость
Y = Подключение звездой, низкая скорость

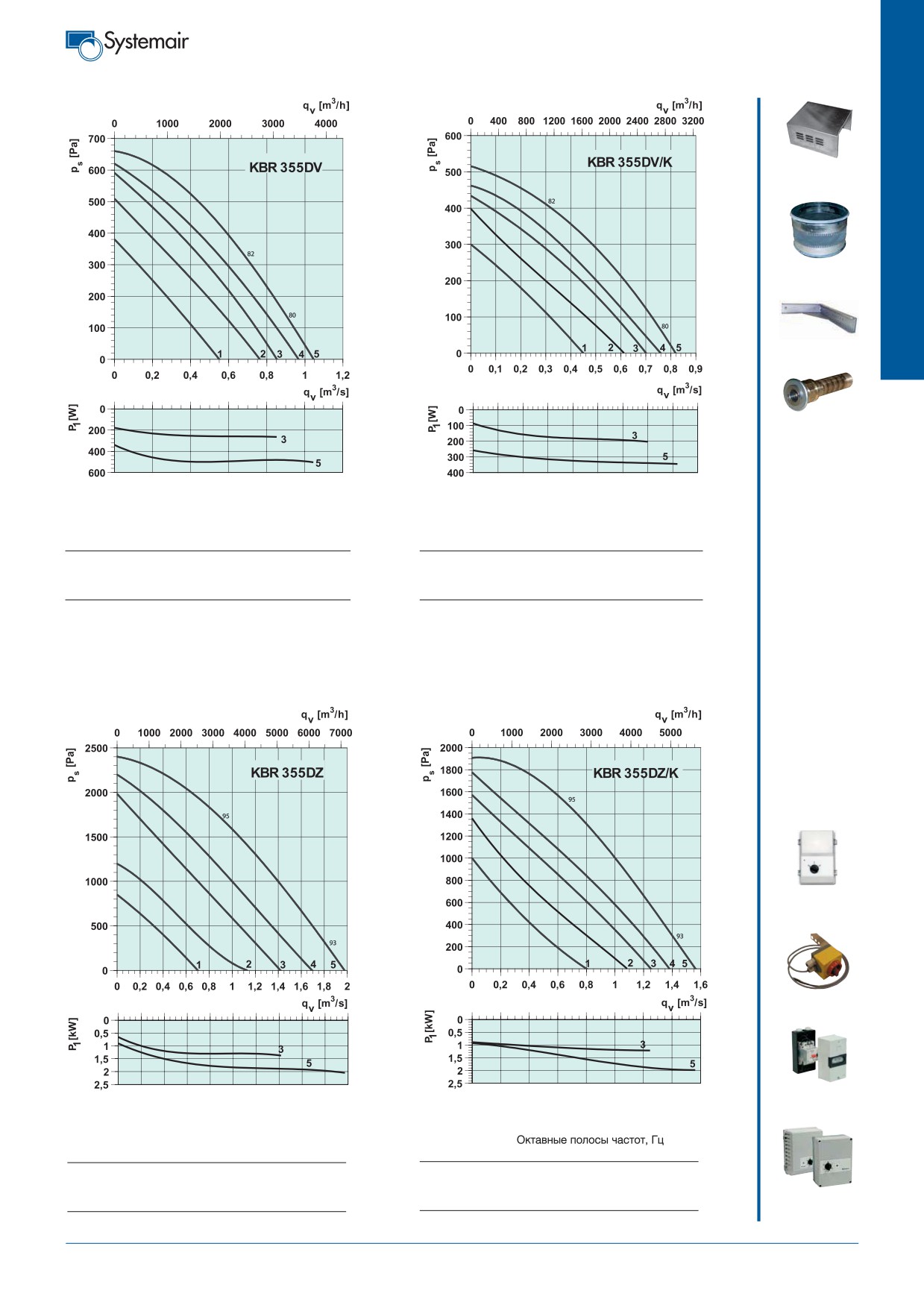

KBR 355DV
KBR 355DV/K
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 82
80
79
74
72 68 62 59
LwA К входу
дБ(A) 82
80
79
74
72 68 62 59
LwA К выходу
дБ(A) 84
82
81
76
74 70 64 61
LwA К выходу
дБ(A) 84
82
81
76
74 70 64 61
LwA К окружению дБ(A) 64
62
61
56
54 50 44 41
LwA К окружению дБ(A) 64
62
61
56
54 50 44 41
Условия испытаний: qv = 0,69 м3/с, Ps = 320 Па
Условия испытаний: qv = 0,32 м3/с, Ps = 398 Па
Y
Y
S-DT2 SKT
с. 430
REV с. 434
Y = Подключение звездой, низкая скорость
Y = Подключение звездой, низкая скорость
STDT с. 426
KBR 355DZ
KBR 355DZ/K
Октавные полосы частот, Гц
Гц Общ125 250 500
1k
2k
4k 8k
Гц Общ125 250 500
1k
2k
4k 8k
LwA К входу
дБ(A) 95
93
92
87
85 81 75 72
LwA К входу
дБ(A) 95
93
92
87
85 81 75 72
LwA К выходу
дБ(A) 97
95
94
89
87 83 77 74
LwA К выходу
дБ(A) 97
95
94
89
87 83 77 74
LwA К окружению дБ(A) 77
75
74
69
67 63 57 54
LwA
К окружению дБ(A) 77
75
74
69
67 63 57 54
RTRDU/RTRD
Условия испытаний: qv = 0,83 м3/с, Ps = 1800 Па
Условия испытаний: qv = 0,72 м3/с, Ps = 1431 Па
с. 422
167
Кухонные вытяжные вентиляторы

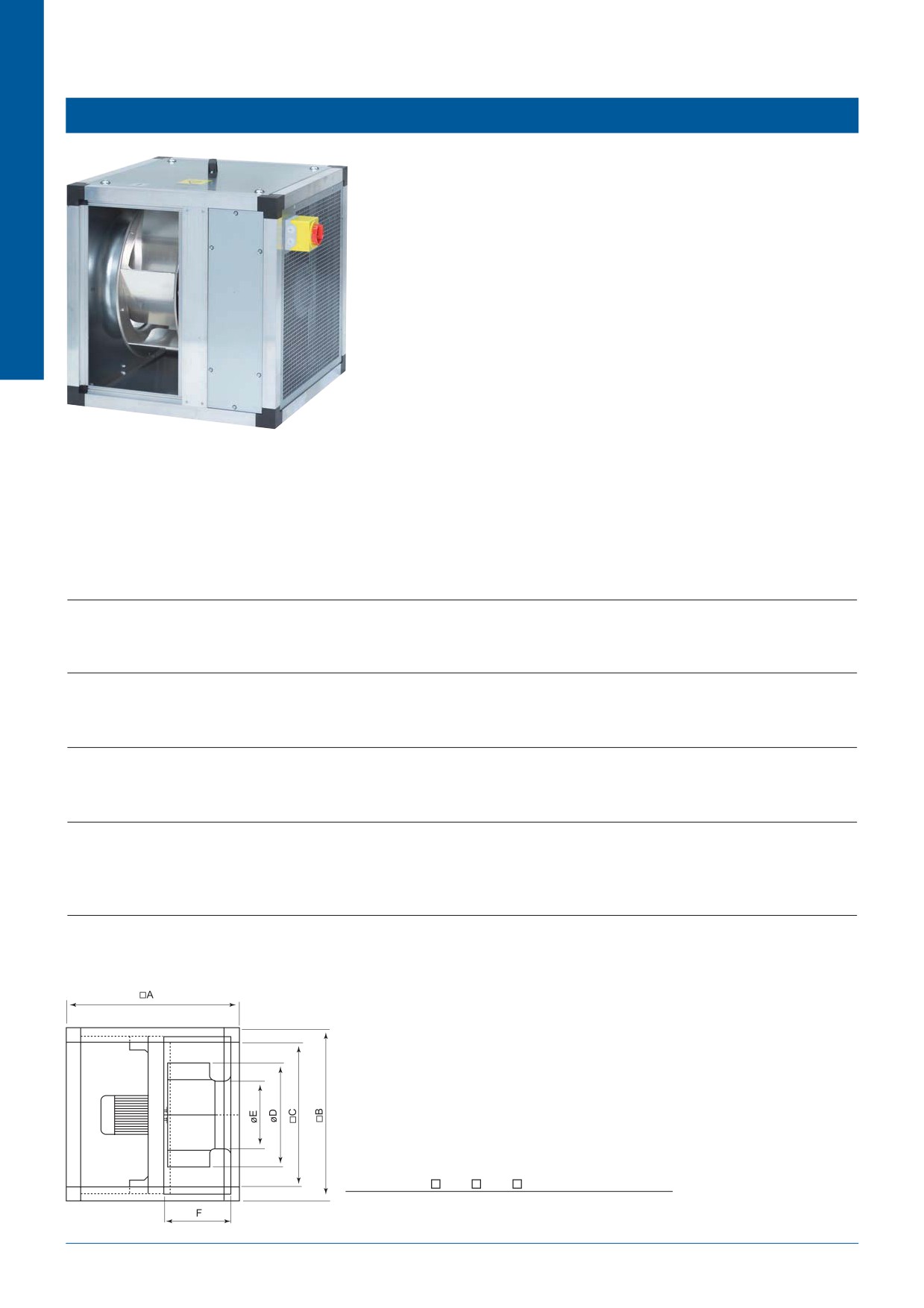

MUB042 400DV-K2 - 500DV-K2
Рекомендации по применению: Вентиляторы MUB-K2 рекомендуется использо-
вать для кухонной вытяжной вентиляции. Возможность смены направления выхлопа
воздуха позволяет адаптировать вентилятор к уже существующим системам венти-
ляции, что важно при реконструкции зданий.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пластиковыми угол-
ками, усиленными стекловолокном, и съемных панелей с двойными стенками из
оцинкованной листовой стали, изолированных минеральной ватой 20 мм. В корпусе
под рабочим колесом установлен поддон для сбора жира. На корпусе установлен
автоматический выключатель. В стандартном исполнении инспекционная дверца
расположена слева, а воздуховыпускное отверстие - сверху (если смотреть со сто-
роны воздухозаборного отверстия).
Двигатель: Используются электродвигатели, соответствующие стандарту IEC, и
рабочим колесом с загнутыми назад лопатками, выполненными из алюминия.
Электродвигатель вынесен из потока перемещаемого воздуха, защищен решеткой
и оснащен встроенными термоконтактами с выводами для подключения к внешнему
устройству защиты.
Регулирование скорости: Во всех моделях (кроме MUB 630D4-К2) скорость регу-
лируется при помощи 5-ти ступенчатого трансформатора, а также изменением спо-
соба подключения «треугольник»/«звезда».
Монтаж: Съемные панели корпуса обеспечивают большой выбор вариантов монта-
жа. В вентиляторах MUB-К2 воздух подается только перпендикулярно всасываемо-
му воздушному потоку.
Сертификаты: Сертификат соответствия РФ и Украины.
MUB042
400DV-K2
450DV-K2
500DV-K2
Напряжение/Частота
В/50Гц
400
400
400
Фазность
~
3
3
3
Потребляемая мощность на валу
Вт
370
750
1500
Ток
A
1,40
2,50
4,3
Макс. расход воздуха
м3/ч
4050
5500
7800
Частота вращения
мин-1
1340
1405
1330
Макс. температура перемещаемого воздуха
°C
100
100
100
“ при регулировании
°C
40
40
40
Уровень звукового давления на расст. 3 м
дБ(A)
49
52
56
Вес
кг
59
64
73
Класс изоляции двигателя
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 2
RTRD 4
RTRD 7
Регулятор, 5ст., высок./низк. скорость
Трансформатор
RTRDU 2
RTRDU 4
RTRDU 7
Переключатель, звезда/треуг.
S-DT2 SKT
S-DT2 SKT
S-DT2 SKT
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
17
A B
C øD øE F
MUB042 400
670
670
548
404
253
300
MUB042 450
670
670
548
454
286
300
MUB042 500
670
670
548
504
321
300

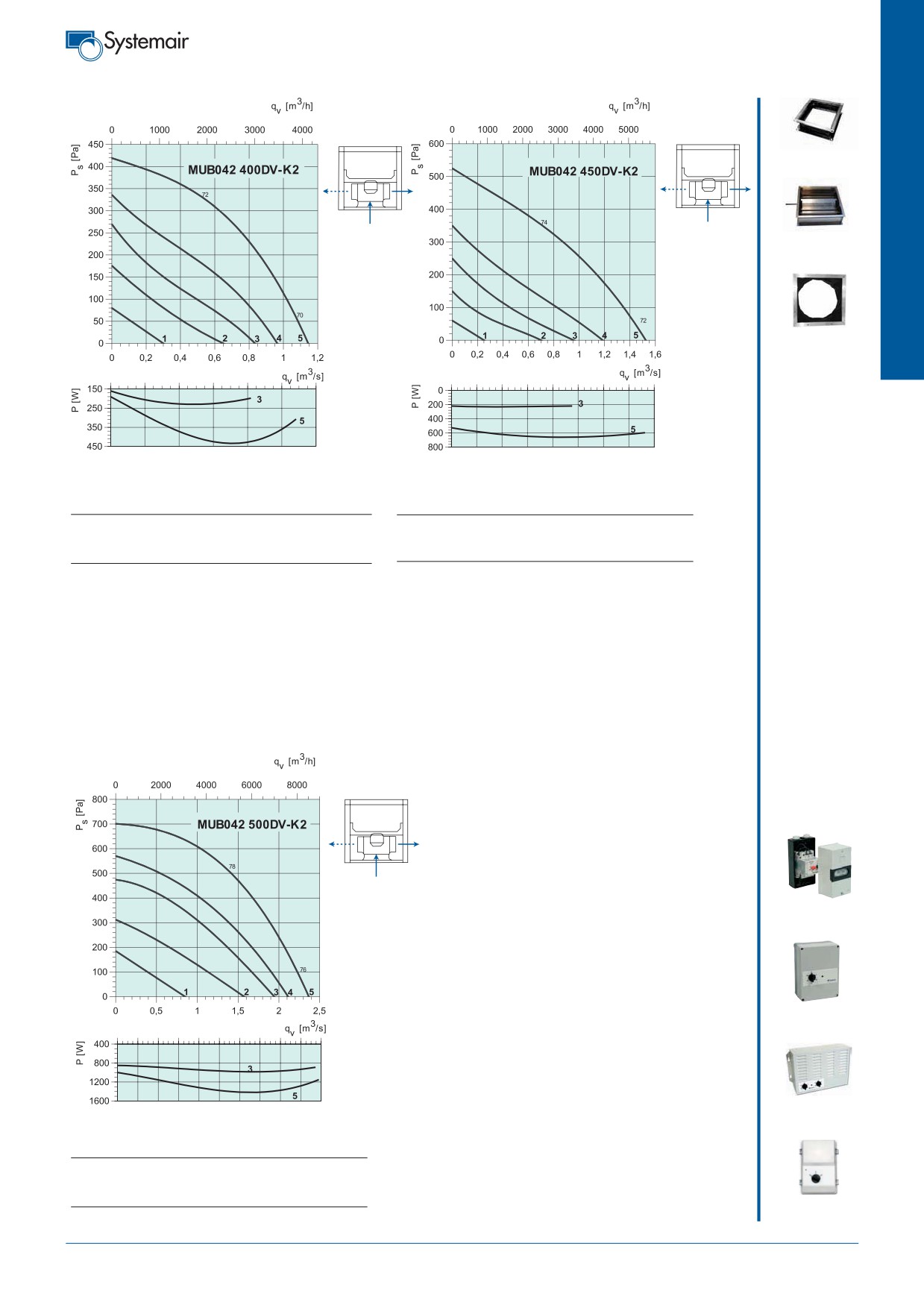

168
Кухонные вытяжные вентиляторы
FGV с. 463
SRKG с. 452
UGS с. 464
MUB042 400DV-K2
MUB042 450DV-K2
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 72
59
61
65
67 66 63 58 51
LwA К входу
дБ(A) 74
61
63
67
69 68 65 50 53
LwA К выходу
дБ(A) 74
61
63
67
69 68 65 60 53
LwA К выходу
дБ(A) 76
63
65
69
71 70 67 62 55
LwA К окружению дБ(A) 56
43
45
49
51 50 47 42 35
LwA К окружениюдБ(A) 59 46
48
52
54 53 50 45 38
Условия испытаний: qv = 0,56 м3/с, Ps = 323 Па
Условия испытаний: qv = 0,81 м3/с, Ps = 325 Па
STDT с. 426
RTRD с. 422
RTRDU с. 422
MUB042 500DV-K2
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 78
65
67
71
73 72 69 64 57
LwA К выходу
дБ(A) 80
67
69
73
75 74 71 66 59
LwA К окружению дБ(A) 63
50
52
56
58 57 54 49 42
S-DT2SKT
Условия испытаний: qv = 1,40 м3/с, Ps = 434 Па
с. 430
169
Кухонные вытяжные вентиляторы
MUB062 560DV-K2 - 630D4-K2
Рекомендации по применению: Вентиляторы MUB-K2 рекомендуется использо-
вать для кухонной вытяжной вентиляции. Возможность смены направления выхло-
па воздуха позволяет адаптировать вентилятор к уже существующим системам
вентиляции, что важно при реконструкции зданий.
Конструкция: Корпус MUB состоит из алюминиевого каркаса с пластиковыми
уголками, усиленными стекловолокном, и съемных панелей с двойными стенками
из оцинкованной листовой стали, изолированных минеральной ватой 20 мм. В кор-
пусе под рабочим колесом установлен масляный коллектор. На корпусе установ-
лен автоматический выключатель. В стандартном исполнении инспекционная
дверца расположена слева, а воздуховыпускное отверстие - сверху (если смот-
реть со стороны воздухозаборного отверстия).
Двигатель: Используются электродвигатели, соответствующие стандарту IEC, и
рабочим колесом с загнутыми назад лопатками, выполненными из алюминия.
Электродвигатель вынесен из потока перемещаемого воздуха, защищен решеткой
и оснащен встроенными термоконтактами с выводами для подключения к внешне-
му устройству защиты.
Регулирование скорости: В модели MUB560DV-К2 скорость регулируется при
помощи 5-ти ступенчатого трансформатора, а также изменением способа под-
ключения «треугольник»/«звезда». В модели MUB630D4-К2 скорость регулиру-
ется только при помощи преобразователя частоты.
Монтаж: Съемные панели корпуса обеспечивают большой выбор вариантов мон-
тажа. В вентиляторах MUB-К2 воздух подается только перпендикулярно всасывае-
мому воздушному потоку.
Сертификаты: Сертификат соответствия РФ и Украины.
MUB062
560DV-K2
630D4-K2
Напряжение/Частота
В/50Гц
400
400
Фазность
~
3
3
Потребляемая мощность на валу
Вт
2200
4000
Ток
A
5,8
9,5
Макс. расход воздуха
м3/ч
11550
16200
Частота вращения
мин-1
1420
1460
Макс. температура перемещаемого воздуха
°C
100
100
“ при регулировании
°C
40
40
Уровень звукового давления на расст. 3 м
дБ(A)
57
69
Вес
кг
132
137
Класс изоляции двигателя
F
F
Класс защиты двигателя
IP 54
IP 54
Тип термозащиты
STDT 16
STDT 16
Регулятор скорости, 5-ступенч.
Трансформатор
RTRD 7
-
Регулятор, 5ст., высок./низк. скорость
Трансформатор
RTRDU 7
-
Переключатель, звезда/треуг.
S-DT2 SKT
-
СХЕМА ПОДКЛЮЧЕНИЯ, СТР. 11-17
17
17
A
B
C øD
øE
F
MUB062 560
800
800
720
570
361
321
MUB062 630
800
800
720
635
407
321

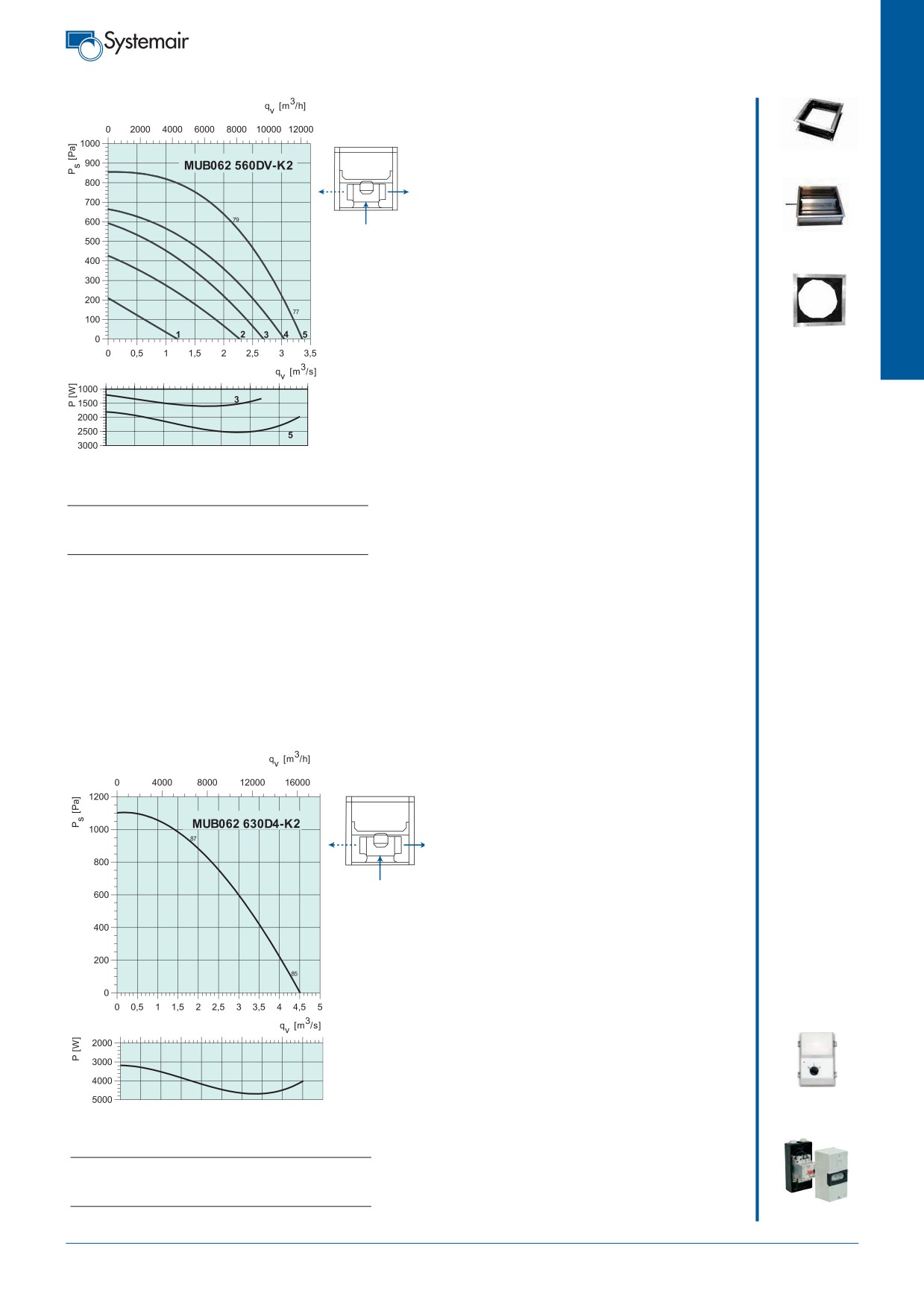

170
Кухонные вытяжные вентиляторы
FGV с. 463
SRKG с. 452
UGS с. 464
MUB062 560DV-K2
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 79
66
68
72
74 73 70 65 58
LwA К выходу
дБ(A) 81
68
70
74
76 75 72 67 60
LwA К окружению дБ(A) 64
51
53
57
59 58 55 50 43
Условия испытаний: qv = 2,25 м3/с, Ps = 565 Па
S-DT2SKT
с. 430
MUB062 630D4-K2
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA К входу
дБ(A) 87
74
76
80
82 81 78 73 66
LwA К выходу
дБ(A) 89
76
78
82
84 83 80 75 68
LwA К окружению дБ(A) 76
63
65
69
71 70 67 62 55
Условия испытаний: qv = 1,95 м3/с, Ps = 911 Па
STDT с. 426
171
Вентиляторы дымоудаления
Надежность вентиляторов Systemair подтверждена
сертификационными испытаниями во ВНИИПО МЧС
России и в Мюнхенском Техническом Университете.
Основные положения
Системы вытяжной вентиляции приме-
Область применения:
Продукты горения, выделяющиеся при
няются в следующих случаях:
• В системах дымоудаления торговых
пожаре, представляют большую опас-
• Помещения без окон и с высокими
центров, аэропортов, промышленных зда-
ность для людей материальных ценно-
потолками
ний, кинотеатров, складов, театров и т.д.
стей, находящихся в помещениях здания,
• Подземные помещения и коридоры
• При длительной эксплуатации при высо-
где произошло возгорание. Кроме того, с
• Здания с постоянной ветровой нагруз-
кой температуре перемещаемой среды
течением времени происходит посто-
кой
• Удаление отработанного воздуха
янное повышение температуры дыма в
• Большие помещения с большим количе-
зоне возгорания, что вызывает нагрев
ством горючих материалов
образующегося дыма и может привести к
• Помещения со спринклерным оборудо-
детонированию смеси воздуха и дыма.
ванием, обеспечивающим защиту от рас-
Вытяжные противодымные системы вен-
пространения пожара
тиляции, в состав которых входят вентиля-
торы Systemair, принудительно удаляют
Модельный ряд
дымовые газы за пределы помещений и
Вентиляторы дымоудаления Systemair
зданий, создавая в помещениях понижен-
выпускаются двух типов: радиальные
ное давление и относительно низкую тем-
крышные вентиляторы и осевые вентиля-
пературу горения.
торы.
Они предназначены для работы в составе
Вентиляторы дымоудаления Systemair
механических систем отвода дыма и
предназначены как для удаления дыма,
тепла торгово-развлекательных центров,
так и для вентиляции помещений в обыч-
аэропортов, промышленных зданий,
ных условиях эксплуатации. Осевые
кинотеатров, офисных и жилых зданий;
можно устанавливать как внутри зоны
технологических систем удаления горяче-
возможного возгорания, так и снаружи .
го воздуха; систем создания избыточного
давления, например на лестничных пло-
щадках, в лифтовых шахтах; систем уда-
ления выхлопных газов из подземных
гаражей и тоннелей.
По сравнению с системами отвода тепла
с естественным побуждением - механиче-
ский способ позволяет обеспечить макси-
мальную производительность по воздуху
почти сразу же после включения системы
при пожаре. Это означает, что человек
сможет беспрепятственно самостоятель-
но эвакуироваться из горящего здания.

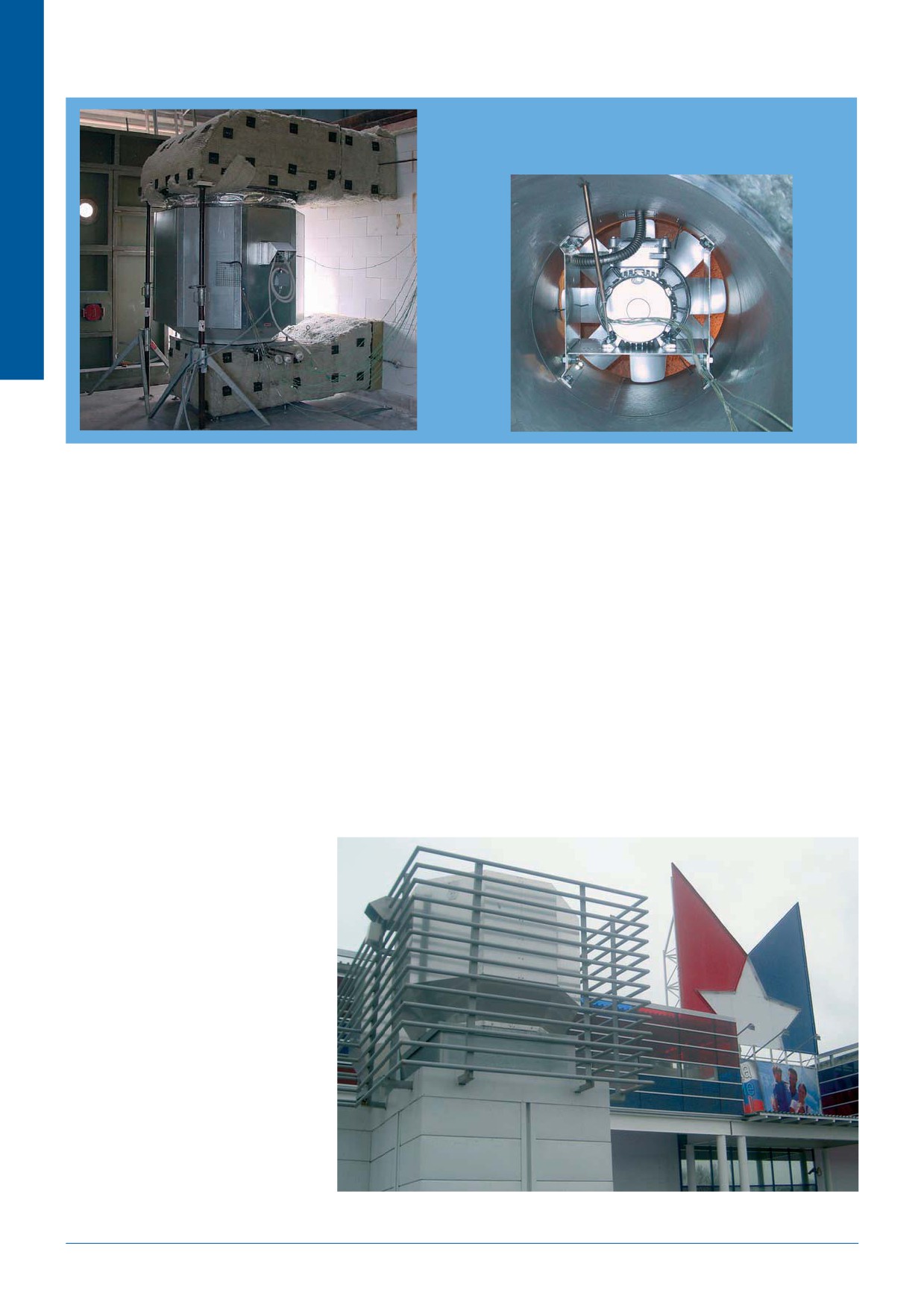

Дымоудаление из подземной автостоянки ТЦ “Мосмарт” (г.Москва, Россия)
172
Вентиляторы дымоудаления

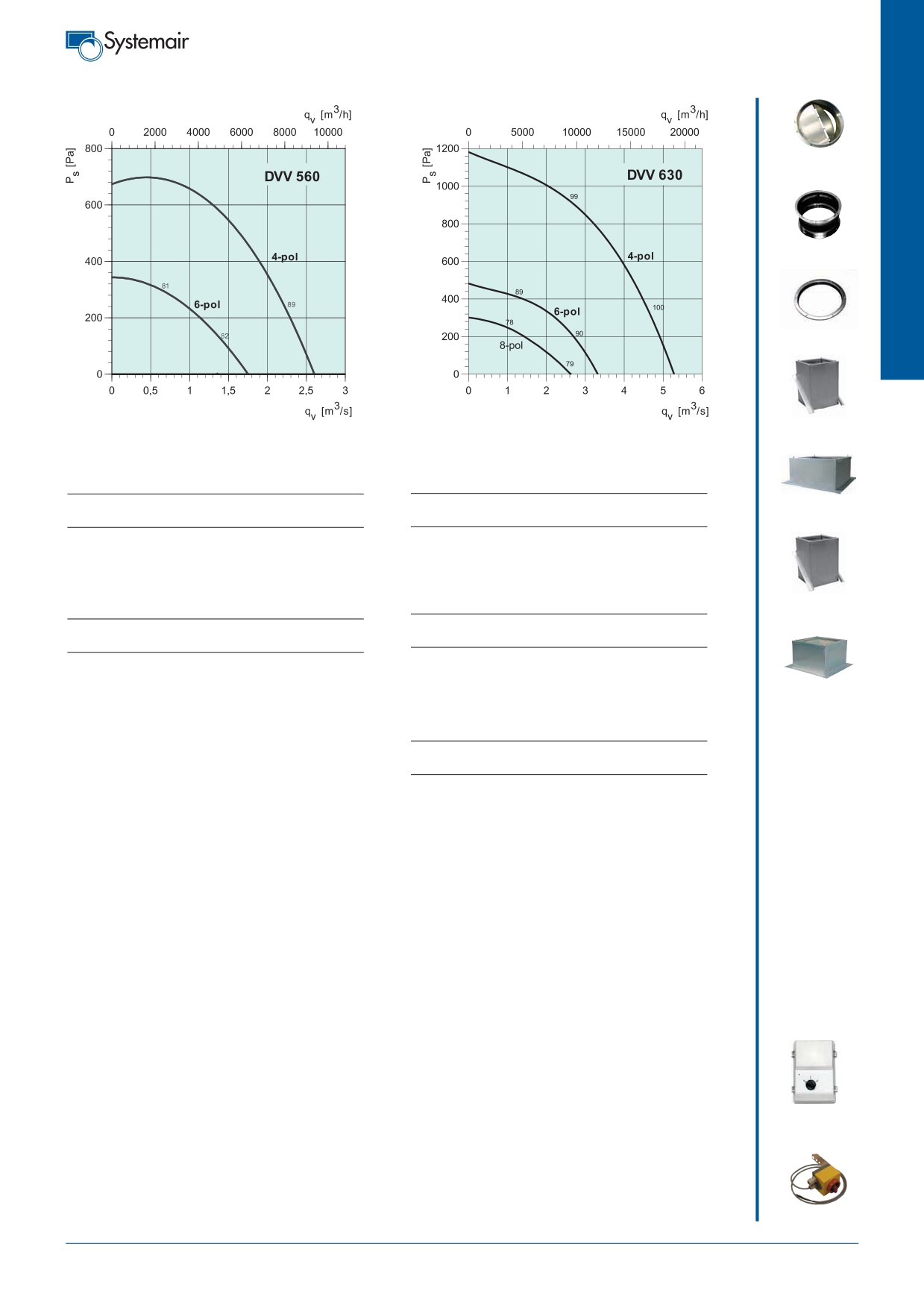

Вентиляторы дымоудаления, серия DVV
Корпус
Охлаждение электродвигателя
Рама-основание изготовлена из оцинко-
Через отдельный канал подачи наружного
ванной листовой стали. Корпус вентиля-
воздуха.
тора изготовлен из алюминия.
Принадлежности
Электродвигатель
Большой выбор дополнительных принад-
Полностью герметичный и изолирован-
лежностей для всех типов вентиляторов.
ный, вне воздушного потока, степень
Клеммный блок установлен вне канала
нагревостойкости изоляции F, степень
подачи наружного воздуха.
защиты IP 54.
Вентиляторы серии DVV предна-
Рабочее колесо
значены для длительной эксплуата-
DVV
Рабочее колесо с загнутыми назад лопат-
ции при температуре перемещаемой
ками, у модели F400 рабочее колесо из
среды 120 °С, а также при температу-
оцинкованной стали, у F600 - из нержа-
рах 400 и 600°С в течение 2-х часов
веющей стали. Колесо динамически сба-
работы.
лансировано в соответствии с требова-
ниями DIN ISO 1940, часть1, класс точно-
сти Q 6.3.

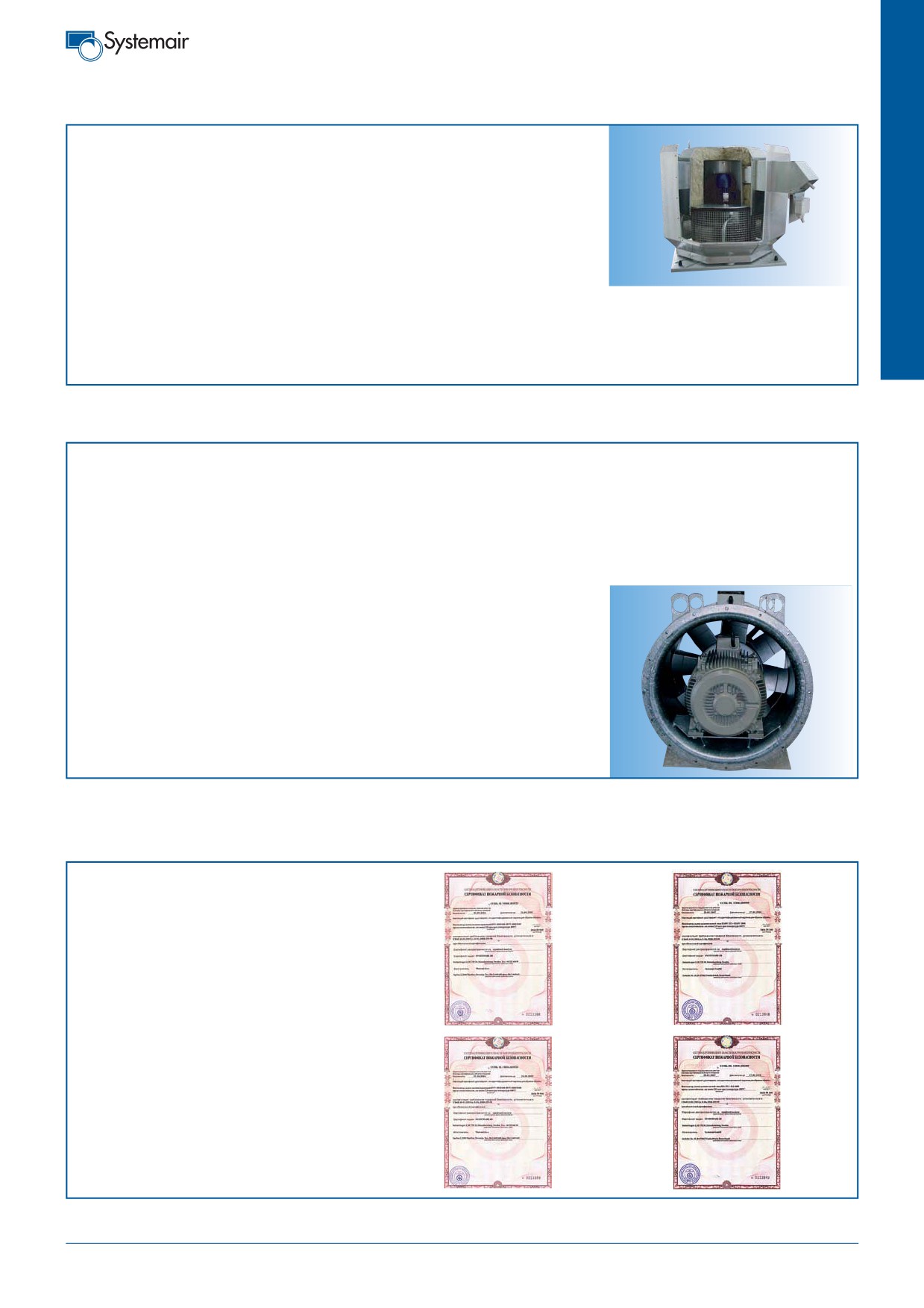

Вентиляторы дымоудаления, серия HA, модели F400-F600
Корпус
нического надзора).
Принадлежности
Корпус из оцинкованной стали, клеммный
Входной направляющий аппарат
Большой выбор дополнительных принад-
блок установлен внутри канала подачи
Модель F600: Входной направляющий
лежностей для всех типов вентиляторов.
наружного воздуха, в моделях F400
аппарат соединен с корпусом сваркой,
клеммный блок установлен на корпусе с
повышает производительность вентиля-
помощью кронштейна.
тора. Создает оптимальный воздушный
Электродвигатель
поток на рабочее колесо вентилятора.
Электродвигатель для работы при высо-
Выходной направляющий аппарат
кой температуре окружающей среды
Модель F600: Выходной направляющий
(производство компании Siemens и VEM),
аппарат соединен с корпусом сваркой,
класс нагревостойкости изоляции F или
повышает напор вентилятора. Создает
H, одно- или двухскоростной. Вентилятор
безвихревой воздушный поток на выходе.
модели F600 оснащен электродвигате-
Модель F400: Выходной направляющий
лем, помещенным в защитный кожух.
аппарат поставляется в отдельном корпу-
Рабочее колесо
се в качестве дополнительной принад-
Рабочее колесо состоит из стальной сту-
лежности.
пицы с функцией охлаждения и сварными
Охлаждение электродвигателя вентилято-
стальными лопатками. Колесо статически
ра модели F600 Если статическое давле-
и динамически сбалансировано в
ние выше 400 Па, то для охлаждения
соответствии с требованиями DIN ISO
электродвигателя через канал подачи
1940, часть1, класс точности Q
6,3.
наружного воздуха требуется дополни-
HA
Сертификат TUV (Союз работников тех- тельный вентилятор.
Сертификаты
Все вентиляторы дымоудаления Systemair серии DVV,
HA и HABV прошли сертификацию во Всероссийском
научно-исследовательском институте противопожарной
обороны МЧС России (ВНИИПО) на соответствие
требованиям пожарной безопасности, установленным в
СНиП 41-01-2003 (п. 8.10), НПБ 253-98.
Сертификат пожарной безопасности РФ:
№ССПБ.SI.УП001.В05523 - 400°С/2 часа и
№ССПБ.SI.УП001.В05524 - 600°С/2 часа;
№ССПБ.DE.УП001.В06000 и №ССПБ.DE.УП001.В05999.
173

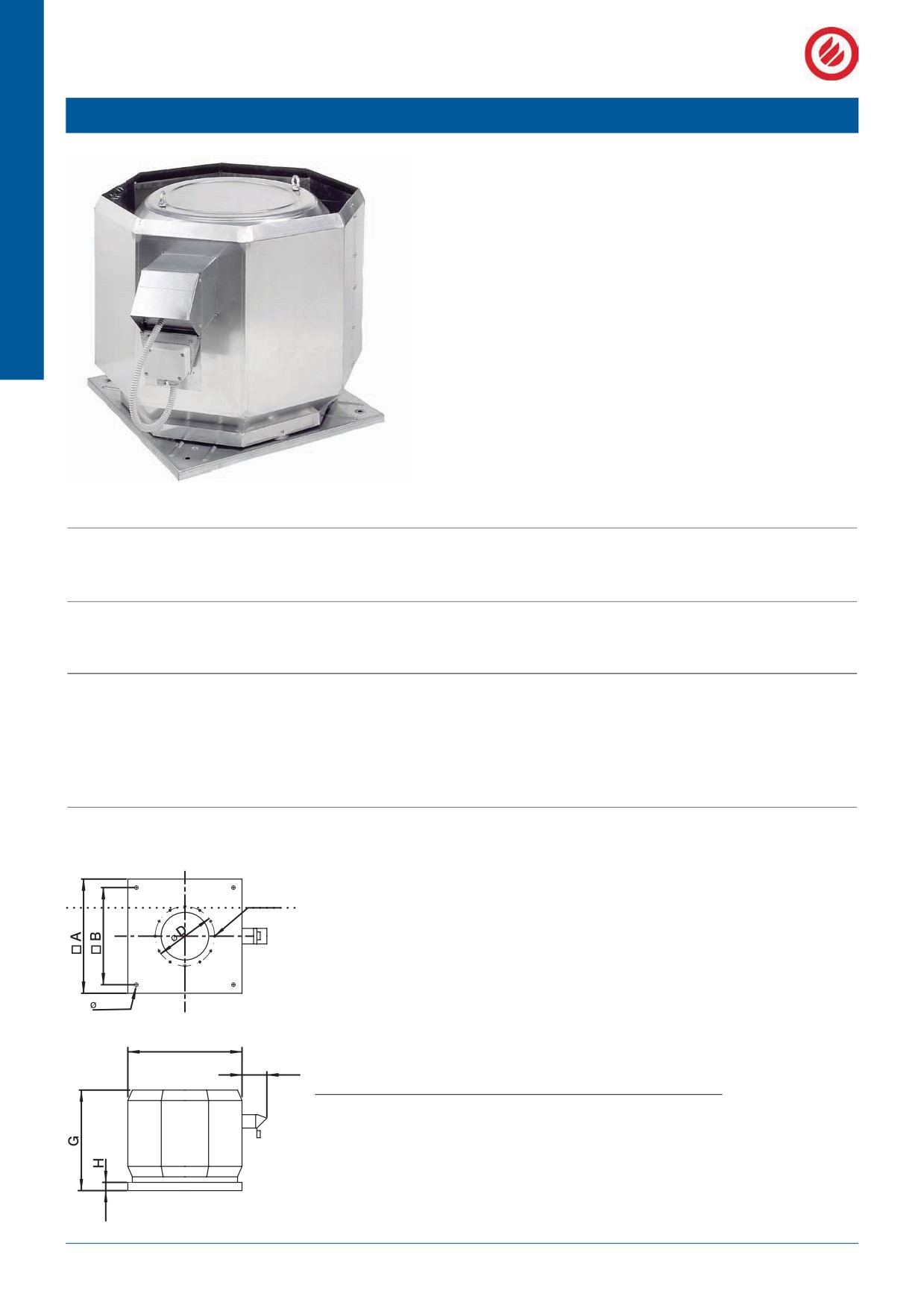

Вентиляторы дымоудаления, крышные
DVV 400-450
Дымоудаление
Рекомендации по применению: Модификации вентиляторов DVV
(F400 и F600) предназначены для удаления дымовых газов при пожаре,
модификация DVV (120°C) - для удаления высокотемпературного вытяж-
ного воздуха.
Конструкция: Корпус вентилятора имеет восьмиугольную форму и
выполнен из алюминия, рама основания - из оцинкованной стали. DVV
оборудованы электродвигателем, вынесенным из потока перемещаемого
воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее коле-
со моделей, предназначенных для эксплуатации при 400°С, выполнено из
оцинкованной стали, а моделей, предназначенных для эксплуатации при
600°С, - из нержавеющей стали.
Двигатель: Электродвигатель вентилятора расположен в герметичном
теплоизолированном отсеке, вне воздушного потока.
Регулирование скорости: Скорость вентиляторов регулируется с помо-
щью частотного преобразователя. Скорость 2-х скоростных двигателей
регулируется переключением полюсов.
Монтаж: Вентиляторы предназначены для крышного монтажа и устанав-
ливаются над отапливаемыми помещениями во избежание наморажива-
ния льда в сливном контуре.
Сертификаты: Сертификат соответствия РФ и Украины; сертификат
пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и
№ССПБ.SI.УП001.В05524 - 600°С/2 часа.
DVV
400D4
400D4-6
400D6
450D4
450D4-6
450D6
Напряжение/Частота
В/50Гц
400
400
400
400
400
400
Фазность
~
3
3
3
3
3
3
Мощность на валу
кВт
0,55
0,51/0,12
0,37
1,1
1,1/0,65
0,37
Ток
A
1,4
1,7/0,8
1,1
2,7
3/1,4
1,3
Макс. расход воздуха
м3/с
1,17
1,17/0,75
0,79
2,04
2,01/1,35
1,35
Макс. расход воздуха
м3/ч
4200
4200/2800
2850
7350
7250/4800
4850
Частота вращения
мин-1
1400
1320/950
900
1390
1420/930
900
Макс. темп-ра перемещаемого воздуха, 120мин
°C
400/600
400/600
400/600
400/600
400/600
400/600
Уровень звукового давления на расст. 4/10м
дБ(A)
63/52
63/52 - 50/42
50/42
66/55
66/55 - 52/44
52/44
Вес 120°
кг
45
45
45
65
68
61
Вес 400°/600°
кг
49/49
49/49
49/49
69/69
72/72
65/65
Класс изоляции двигателя
F
F
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
IP 54
IP 54
Переключающее устройство
-
S-DT2GKT
-
-
S-DT2GKT
-
Схема подключения, стр. 11-17
13a
15a
13a
13a
15a
13a
Внимание! Стандартно двигатели вентиляторов не оснащаются встроенными термоконтактами. В спецификации или при заказе
укажите тип термозащиты: ТК-термоконтакты или PTC-терморезистор с подключением к внешнему устройству термозащиты.
C
E
F
I
A B C øD øE F G H I
DVV 400D4
560
460
8xM8
356
14
635
630
40
250
DVV 400D4-6
560
460
8xM8
356
14
635
630
40
250
DVV 400D6
560
460
8xM8
356
14
635
630
40
250
DVV 450D4
710
600
8xM8
395
14
808
700
20
250
DVV 450D6
710
600
8xM8
395
14
808
700
20
250
174

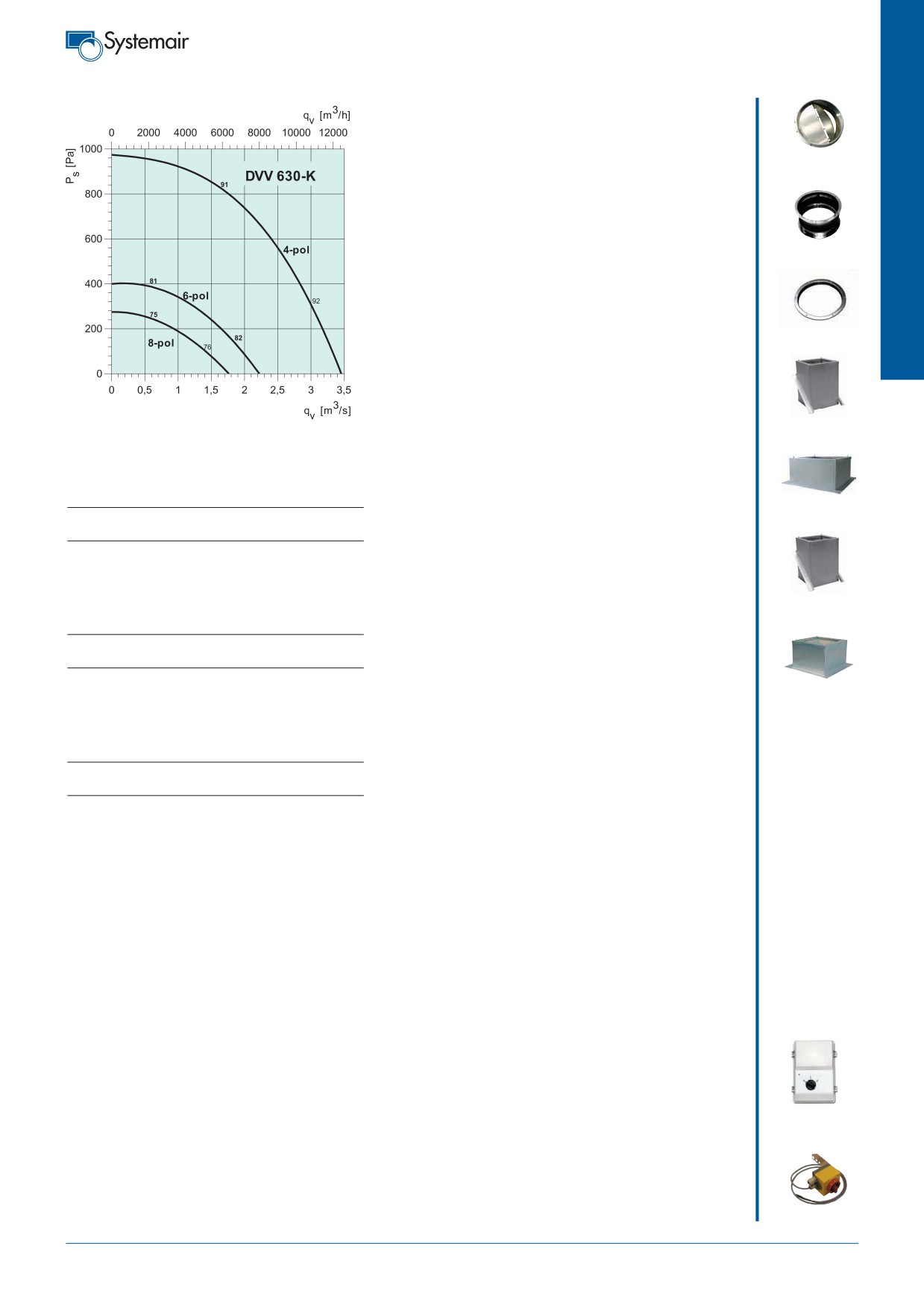

Вентиляторы дымоудаления, крышные
VKV/F с. 451
80
84
81
ASSV/F с. 463
70
73
85
71
ASFV с. 463
74
FDVE/F с. 457
DVV 400D4
DVV 450D4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 81
54
66
74
75 74 72 69 61
LwA к входу
дБ(A) 84
57
69
77
78 77 75 72 64
FDV/F с. 457
LwA к окружению дБ(A) 83
56
68
76
77 76 74 71 63
LwA к окружению дБ(A) 86
59
71
79
80 79 77 74 66
Условия испытаний: qv = 0,90 м3/с, Ps = 200 Па
Условия испытаний: qv = 1,70 м3/с, Ps = 200 Па
DVV 400D6
DVV 450D6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
SSVE/F с. 455
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 71
48
57
63
67 62 60 58 46
LwA к входу
дБ(A) 73
50
59
65
69 64 62 60 48
LwA к окружению дБ(A) 73
50
59
65
69 64 62 60 48
LwA к окружению дБ(A) 75
52
61
67
71 66 64 62 50
Условия испытаний: qv = 0,40 м3/с, Ps = 140 Па
Условия испытаний: qv = 1,15 м3/с, Ps = 100 Па
SSV/F с. 456
S-DT2 с. 430
REV с. 434
175

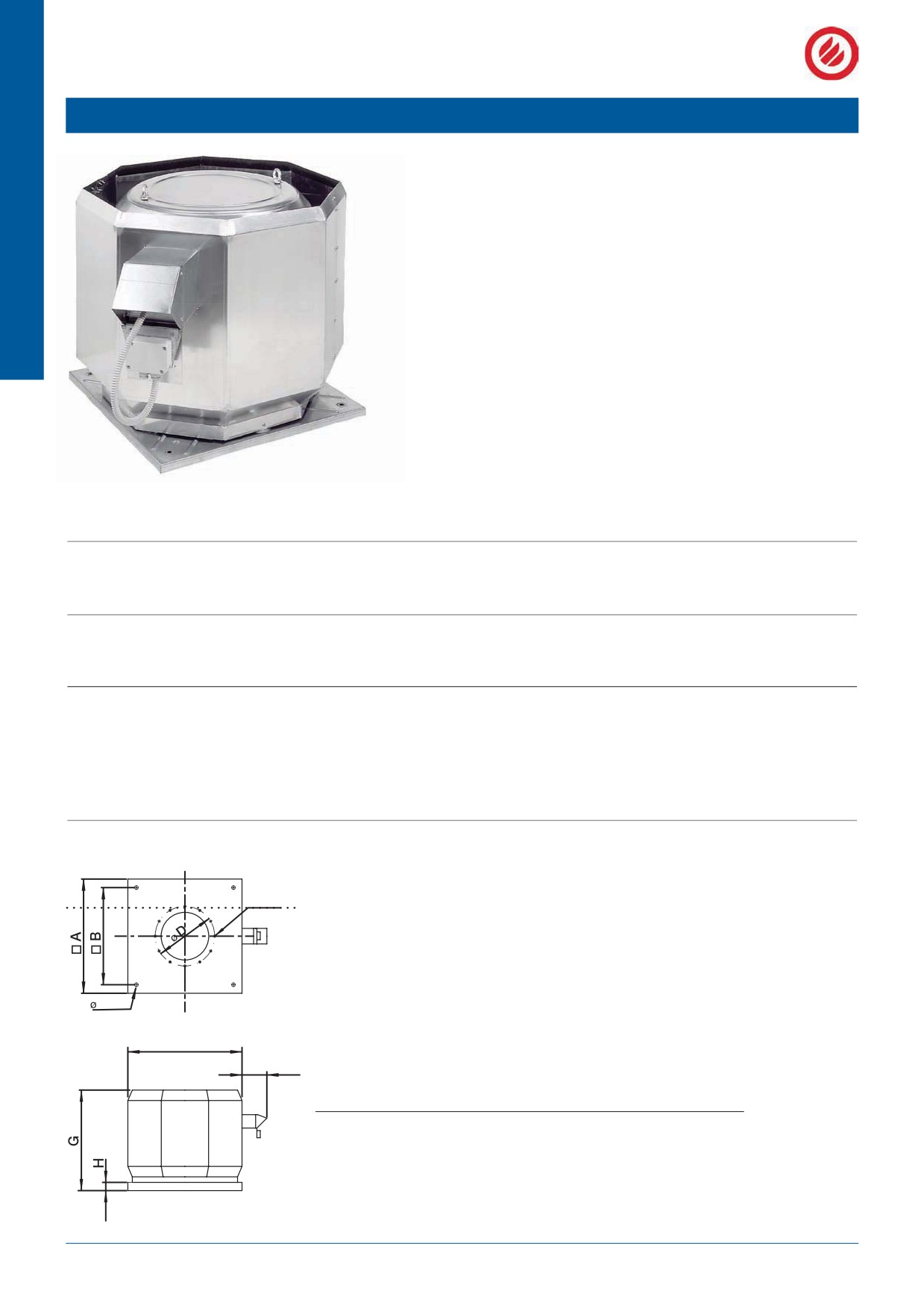

Вентиляторы дымоудаления, крышные
DVV 560
Дымоудаление
Рекомендации по применению: Модификации вентиляторов DVV
(F400 и F600) предназначены для удаления дымовых газов при пожаре,
модификация DVV (120°C) - для удаления высокотемпературного вытяж-
ного воздуха.
Конструкция: Корпус вентилятора имеет восьмиугольную форму и
выполнен из алюминия, рама основания - из оцинкованной стали. DVV
оборудованы электродвигателем, вынесенным из потока перемещаемого
воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее коле-
со моделей, предназначенных для эксплуатации при 400°С, выполнено из
оцинкованной стали, а моделей, предназначенных для эксплуатации при
600°С, - из нержавеющей стали.
Двигатель: Электродвигатель вентилятора расположен в герметичном
теплоизолированном отсеке, вне воздушного потока.
Регулирование скорости: Скорость вентиляторов регулируется с помо-
щью частотного преобразователя. Скорость 2-х скоростных двигателей
регулируется переключением полюсов.
Монтаж: Вентиляторы предназначены для крышного монтажа и устанав-
ливаются над отапливаемыми помещениями во избежание наморажива-
ния льда в сливном контуре.
Сертификаты: Сертификат соответствия РФ и Украины; сертификат
пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и
№ССПБ.SI.УП001.В05524 - 600°С/2 часа.
DVV
560D4 560D4-6 560D6 630D4
630D4-6
630D6 630D6-8
Напряжение/Частота
В/50Гц
400
400
400
400
400
400
400
Фазность
~
3
3
3
3
3
3
3
Мощность на валу
кВт
1,5
1,6/1,1
1,1
5,5
5,5/1,7
2,2
2,2/0,9
Ток
A
3,6
4,6/3,7
2,5
11,8
12/4,5
5,7
6/3,3
Макс. расход воздуха
м3/с
2,64
2,64/1,7
1,88
5,4
5,36/3,4
3,31
3,15/265
Макс. расход воздуха
м3/ч
9500
9500/6200
6750
19450
19300/12000
11900
11340/9540
Частота вращения
мин-1
1410
1440/940
900
1450
1460/970
935
960/730
Макс. темп-ра перемещаемого воздуха, 120мин
°C
400/600
400/600
400/600
400/600
400/600
400/600
400/600
Уровень звукового давления на расст. 4/10м
дБ(A)
70/59
70/59-63/52
63/52
83/72
83/72-72/61
72/61
69/61-58/50
Вес 120°
кг
69
75
69
120
124
98
98
Вес 400°/600°
кг
78/78
84/84
78/78
138/138
142/142
122/122
132/132
Класс изоляции двигателя
F
F
F
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
IP 54
IP 54
IP 54
Переключающее устройство
-
S-DT2GKT
-
-
S-DT2GKT
-
S-DT2GKT
Схема подключения, стр. 11-17
13a
15a
13a
13a
15a
13a
15a
Внимание! Стандартно двигатели вентиляторов не оснащаются встроенными термоконтактами. В спецификации или при заказе
укажите тип термозащиты: ТК-термоконтакты или PTC-терморезистор с подключением к внешнему устройству термозащиты.
C
E
F
I
A B
C
øD øE F G H I
DVV 560D4
710
600
12xM8
438
14
808
750
20
285
DVV 560D4-6
710
600
12xM8
438
14
808
750
20
285
DVV 560D6
710
600
12xM8
438
14
808
750
20
285
DVV 630D4
995
880
12xM8
541
18
1100
958
40
188
DVV 630D6
995
880
12xM8
541
18
1100
958
40
188
DVV 630D8
995
880
12xM8
541
18
1100
958
40
188
176
Вентиляторы дымоудаления, крышные
VKV/F с. 451
88
ASSV/F с. 463
81
89
82
ASFV с. 463
FDVE/F с. 457
DVV 560D4
DVV 630D4
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 88
61
73
81
82 81 79 76 68
LwA к входу
дБ(A) 100 73
85
93
94 93 91 88 80
FDV/F с. 457
LwA к окружению дБ(A) 90
63
75
83
84 83 81 78 70
LwA к окружению дБ(A) 103 76
88
96
97 96 94 91 83
Условия испытаний: qv = 2,1 м3/с, Ps = 310 Па
Условия испытаний: qv = 4,58 м3/с, Ps = 370 Па
DVV 630D6
DVV 560D6
Октавные полосы частот, Гц
Октавные полосы частот, Гц
SSVE/F с. 455
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 90
67
76
82
86 81 79 77 65
LwA к входу
дБ(A) 81
58
67
73
77 72 70 68 56
LwA к окружению дБ(A) 92
69
78
84
88 83 81 79 67
LwA к окружению дБ(A) 83
60
69
75
79 74 72 70 58
Условия испытаний: qv = 2,31 м3/с, Ps = 270 Па
Условия испытаний: qv = 1,50 м3/с, Ps = 125 Па
SSV/F с. 456
DVV 630D8
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 79
61
67
70
74 71 71 66 55
LwA к окружению дБ(A) 81
63
69
72
76 73 73 68 57
Условия испытаний: qv = 1,67 м3/с, Ps = 170 Па
S-DT2 с. 430
REV с. 434
177
Вентиляторы дымоудаления, крышные
DVV 630-K
Дымоудаление
Рекомендации по применению: Модификации вентиляторов DVV
(F400 и F600) предназначены для удаления дымовых газов при пожаре,
модификация DVV (120°C) - для удаления высокотемпературного вытяж-
ного воздуха.
Конструкция: Корпус вентилятора имеет восьмиугольную форму и
выполнен из алюминия, рама основания - из оцинкованной стали. DVV
оборудованы электродвигателем, вынесенным из потока перемещаемого
воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее коле-
со моделей, предназначенных для эксплуатации при 400°С, выполнено из
оцинкованной стали, а моделей, предназначенных для эксплуатации при
600°С, - из нержавеющей стали.
Двигатель: Электродвигатель вентилятора расположен в герметичном
теплоизолированном отсеке, вне воздушного потока.
Регулирование скорости: Скорость вентиляторов регулируется с помо-
щью частотного преобразователя. Скорость 2-х скоростных двигателей
регулируется переключением полюсов.
Монтаж: Вентиляторы предназначены для крышного монтажа и устанав-
ливаются над отапливаемыми помещениями во избежание наморажива-
ния льда в сливном контуре.
Сертификаты: Сертификат соответствия РФ и Украины; сертификат
пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и
№ССПБ.SI.УП001.В05524 - 600°С/2 часа.
DVV
630D4-K
630D4-6-K
630D6-8-K
630D6-K
Напряжение/Частота
В/50Гц
400
400
400
400
Фазность
~
3
3
3
3
Мощность на валу
кВт
3,0
3,0/0,9
0,83/0,37
1,1
Ток
A
6,9
6,9/3,3
2,85/1,96
3,4
Макс. расход воздуха
м3/с
3,49
3,5/2,2
2,38/1,75
2,36
Макс. расход воздуха
м3/ч
12550
12600/8000
8000/6200
8000
Частота вращения
мин-1
1400
1440/970
950/710
900
Макс. темп-ра перемещаемого воздуха, 120мин
°C
400/600
400/600
400/600
400/600
Уровень звукового давления на расст. 4/10м
дБ(A)
74/63
74/63 - 61/53
64/53 - 58/47
64/53
Вес 120°
кг
110
117
87
50
Вес 400°/600°
кг
119/119
126/126
116/116
110/110
Класс изоляции двигателя
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
Переключающее устройство
-
S-DT2GKT
S-DT2GKT
-
Схема подключения, стр. 11-17
13a
15a
15a
13a
Внимание! Стандартно двигатели вентиляторов не оснащаются встроенными термоконтактами. В спецификации или при заказе
укажите тип термозащиты: ТК-термоконтакты или PTC-терморезистор с подключением к внешнему устройству термозащиты.
C
E
F
I
A B C øD øE F G H I
DVV 630D4-K
995
880
12xM8
541 18
1100
958
40
188
DVV 630D4-6-K
995
880
12xM8
541 18
1100
958
40
188
DVV 630D6-8-K
995
880
12xM8
541 18
1100
958
40
188
DVV 630D6-K
995
880
12xM8
541 18
1100
958
40
188
178
Вентиляторы дымоудаления, крышные
VKV/F с. 451
ASSV/F с. 463
ASFV с. 463
FDVE/F с. 457
DVV 630D4-K
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
FDV/F с. 457
LwA к входу
дБ(A) 92
65
77
85
86 85 83 80 72
LwA к окружению дБ(A) 94
67
79
87
88 87 85 82 74
Условия испытаний: qv = 2,80 м3/с, Ps = 400 Па
DVV 630D6-K
SSVE/F с. 455
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 82
58
69
71
78 73 72 68 55
LwA к окружению дБ(A) 84
60
71
73
80 75 74 70 57
Условия испытаний: qv = 1,40 м3/с, Ps = 350 Па
SSV/F с. 456
DVV 630D8-K
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 76
59
65
67
71 69 69 61 50
LwA к окружению дБ(A) 78
61
67
69
73 71 71 63 52
Условия испытаний: qv = 0,98 м3/с, Ps = 200 Па
S-DT2 с. 430
REV с. 434
179
Вентиляторы дымоудаления, крышные
DVV 800-K
Дымоудаление
Рекомендации по применению: Модификации вентиляторов DVV (F400
и F600) предназначены для удаления дымовых газов при пожаре, модифи-
кация DVV (120°C) - для удаления высокотемпературного вытяжного возду-
ха.
Конструкция: Корпус вентилятора имеет восьмиугольную форму и выпол-
нен из алюминия, рама основания - из оцинкованной стали. DVV оборудо-
ваны электродвигателем, вынесенным из потока перемещаемого воздуха и
рабочим колесом с загнутыми назад лопатками. Рабочее колесо моделей,
предназначенных для эксплуатации при 400°С, выполнено из оцинкован-
ной стали, а моделей, предназначенных для эксплуатации при 600°С, - из
нержавеющей стали.
Двигатель: Электродвигатель вентилятора расположен в герметичном
теплоизолированном отсеке, вне воздушного потока.
Регулирование скорости: Скорость вентиляторов регулируется с помо-
щью частотного преобразователя. Скорость 2-х скоростных двигателей
регулируется переключением полюсов.
Монтаж: Вентиляторы предназначены для крышного монтажа и устанав-
ливаются над отапливаемыми помещениями во избежание намораживания
льда в сливном контуре.
Сертификаты: Сертификат соответствия РФ и Украины; сертификат
пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и
№ССПБ.SI.УП001.В05524 - 600°С/2 часа.
DVV
800D4-K
800D4-6-K
800D6-K
800D6-12-K
800D4-M
Напряжение/Частота
В/50Гц
400
400
400
400
400
Фазность
~
3
3
3
3
3
Мощность на валу
кВт
9,5
9/2,5
2,2
2,5/0,5
15
Ток
A
18,5
18/8
5,4
7,5/2,7
29
Макс. расход воздуха
м3/с
7,08
7,08/5,0
5,04
5,04/2,5
9,17
Макс. расход воздуха
м3/ч
25500
25500/18000
18150
18150/9000
33000
Частота вращения
мин-1
1440
1450/975
935
970/455
1450
Макс. темп-ра перемещаемого воздуха, 120мин
°C
400/600
400/600
400/600
400/600
400/600
Уровень звукового давления на расст. 4/10м
дБ(A)
76/65
73/65 - 63/55
66/55
63/55 - 52/44
80/72
Вес 120°
кг
192
226
163
170
235
Вес 400°/600°
кг
229/229
237/237
174/174
181/181
280/280
Класс изоляции двигателя
F
F
F
F
F
Класс защиты двигателя
IP 54
IP 54
IP 54
IP 54
IP 54
Переключающее устройство
-
S-DT2GKT
-
S-DT2GKT
-
Схема подключения, стр. 11-17
13a
15a
13a
14a
13a
Внимание! Стандартно двигатели вентиляторов не оснащаются встроенными термоконтактами. В спецификации или при заказе
укажите тип термозащиты: ТК-термоконтакты или PTC-терморезистор с подключением к внешнему устройству термозащиты.
C
E
F
I
A B
C
øD øE F G H I
DVV 800D4-K
990 880
16xM10
674
18
1272 1165
40
310
DVV 800D4-6-K
990 880
16xM10
674
18
1272 1165
40
310
DVV 800D6-12-K
990 880
16xM10
674
18
1272 1165
40
310
DVV 800D6-K
990 880
16xM10
674
18
1272 1165
40
310
DVV 800D4-M
990 880
16xM10
674
18
1350 1280
40
412
180
Вентиляторы дымоудаления, крышные
VKV/F с. 451
93
100
4-pol-K
ASSV/F с. 463
83
6-pol-K
94
101
84
ASFV с. 463
72
12-pol-K
73
FDVE/F с. 457
DVV 800D4-K
DVV 800D4-M
Октавные полосы частот, Гц
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 94
67
79
87
88 87 85 82 74
LwA к входу
дБ(A) 101 74
86
94
95 94 92 89 81
FDV/F с. 457
LwA к окружению дБ(A) 96
69
81
89
90 89 87 84 76
LwA к окружению дБ(A) 103 76
88
96
97 96 94 91 83
Условия испытаний: qv = 5,6 м3/с, Ps = 740 Па
Условия испытаний: qv = 5,60 м3/с, Ps = 740 Па
DVV 800D6-K
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
SSVE/F с. 455
LwA к входу
дБ(A) 84
60
71
73
80 75 74 70 57
LwA к окружению дБ(A) 8 6 62
73
75
82 77 76 72 59
Условия испытаний: qv = 4,00 м3/с, Ps = 250 Па
SSV/F с. 456
DVV 800D12-K
Октавные полосы частот, Гц
Гц Общ 63 125 250 500 1k 2k 4k 8k
LwA к входу
дБ(A) 73
55
61
64
68 65 65 60 49
LwA к окружению дБ(A) 75
57
63
66
70 67 67 62 51
Условия испытаний: qv = 2,0 м3/с, Ps = 50 Па
S-DT2 с. 430
REV с. 434
181
содержание .. 7 8 9 10 ..
|
||
|
|
|
