Frico воздушные завесы. Каталог

Расположение и установка

Установка

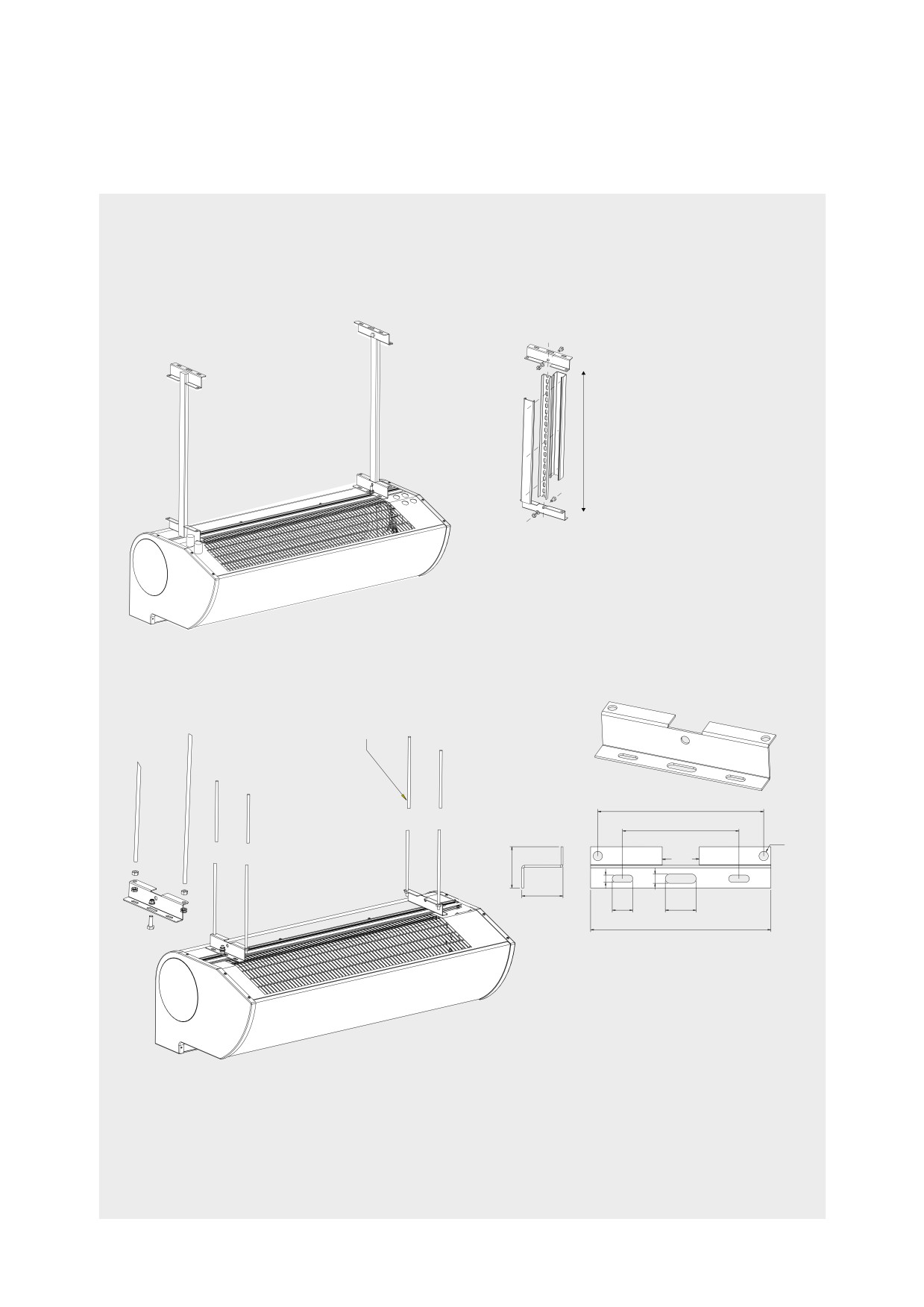

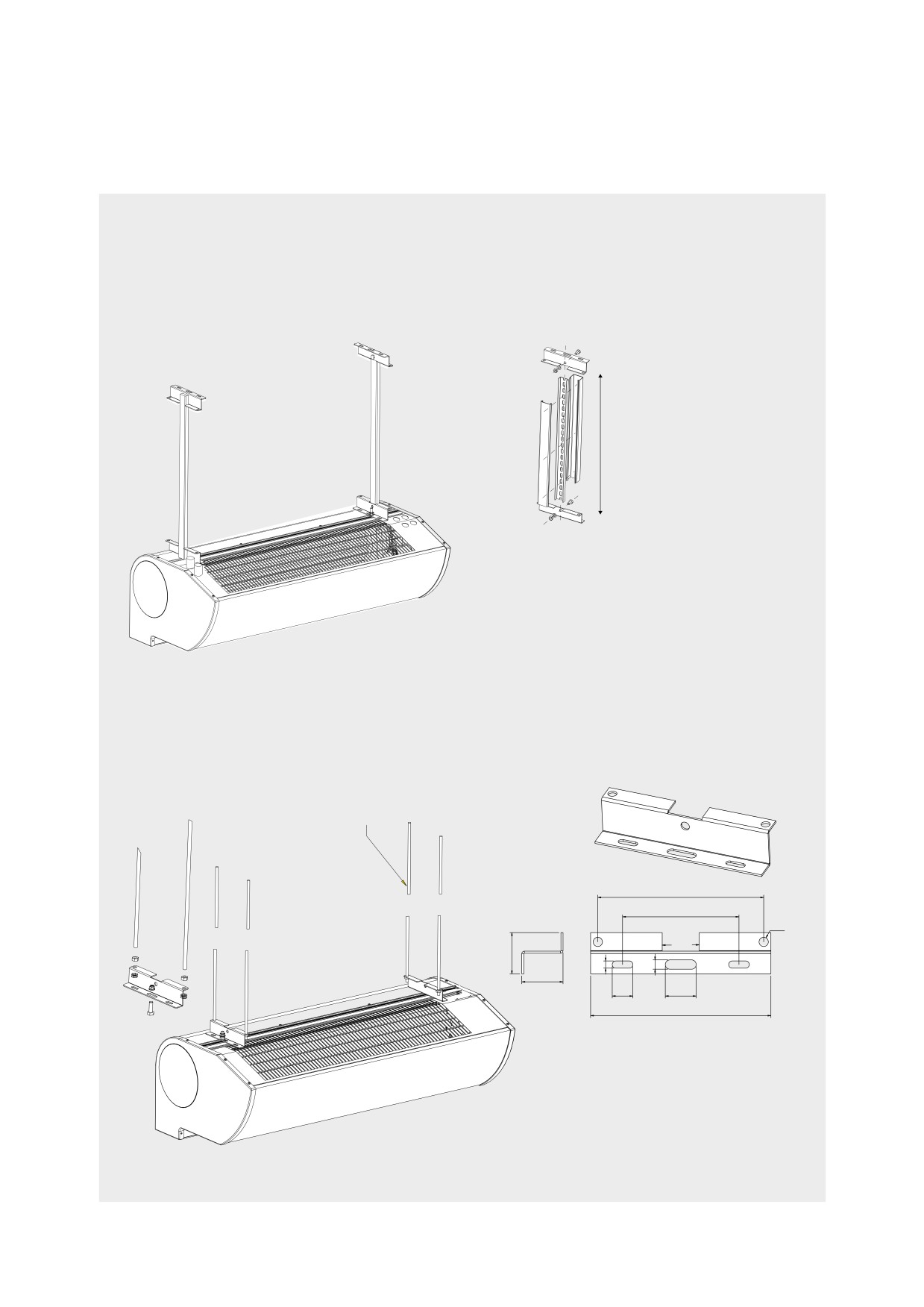

Завесы Thermozone AD300 размещаются

стационарно над проемом и могут крепиться на

стандартных скобах к стене или на стержневых

подвесках к потолку (см. следующую страницу).

Min 120 mm

При монтаже в подвесной потолок необходимо

обеспечить нормальные условия циркуляции

воздуха (см. Рис.2). Завеса располагается над

дверью всегда горизонтально с направлением

щели выдува вниз на расстоянии 50мм до легко

воспламеняющихся материалов.

Скобы подвески, входящие в комплект поставки,

имеют изменяемое межосевое расстояние, что

облегчает процесс крепления к стене. Для завес

длиной 2 метра крепление выполняется в трех

524

точках.

При установке над широкими проемами несколько

завес располагаются вплотную друг к другу и к

проему на всю его ширину. Управление нескольких

завес может производиться с одного пульта и

термостата.

Электроподключение AD 300E

Завеса должна подключаться к сети через

всеполюсной автомат защиты с воздушным зазором

не менее 3-х мм. Соединение должно выполняться

кабелем с двойной изоляцией, а его сечение

должно соответствовать нагрузкам по току. Силовой

ввод производится через удаляемые выбивки

Ø 29 мм, расположенные в верхней части корпуса.

Min 50 mm

Максимальное сечение кабеля 16мм².

Для завес AD320E силовой ввод производится

раздельно на каждую группу. Смотри электросхемы и

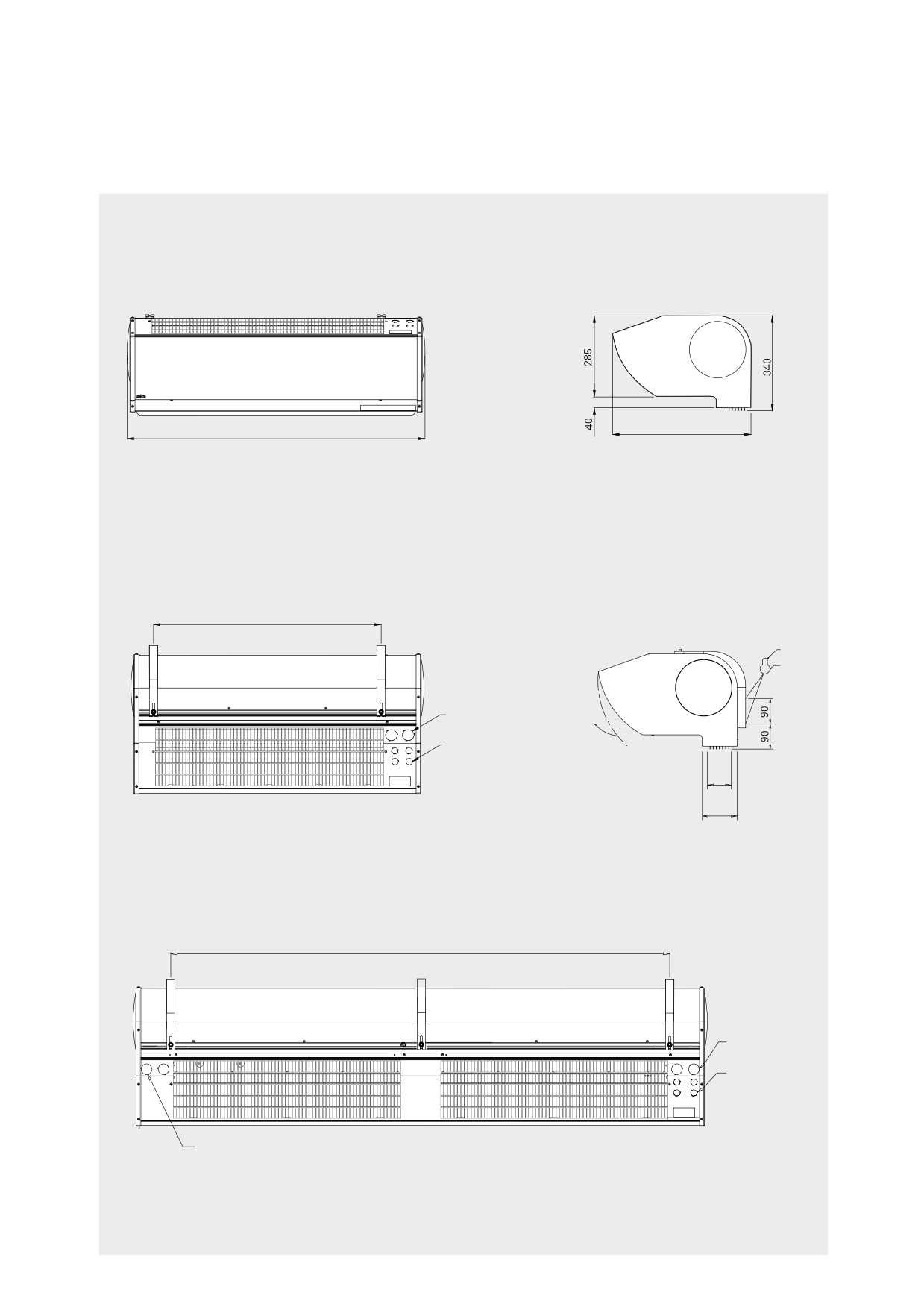

рисунок с основными размерами.

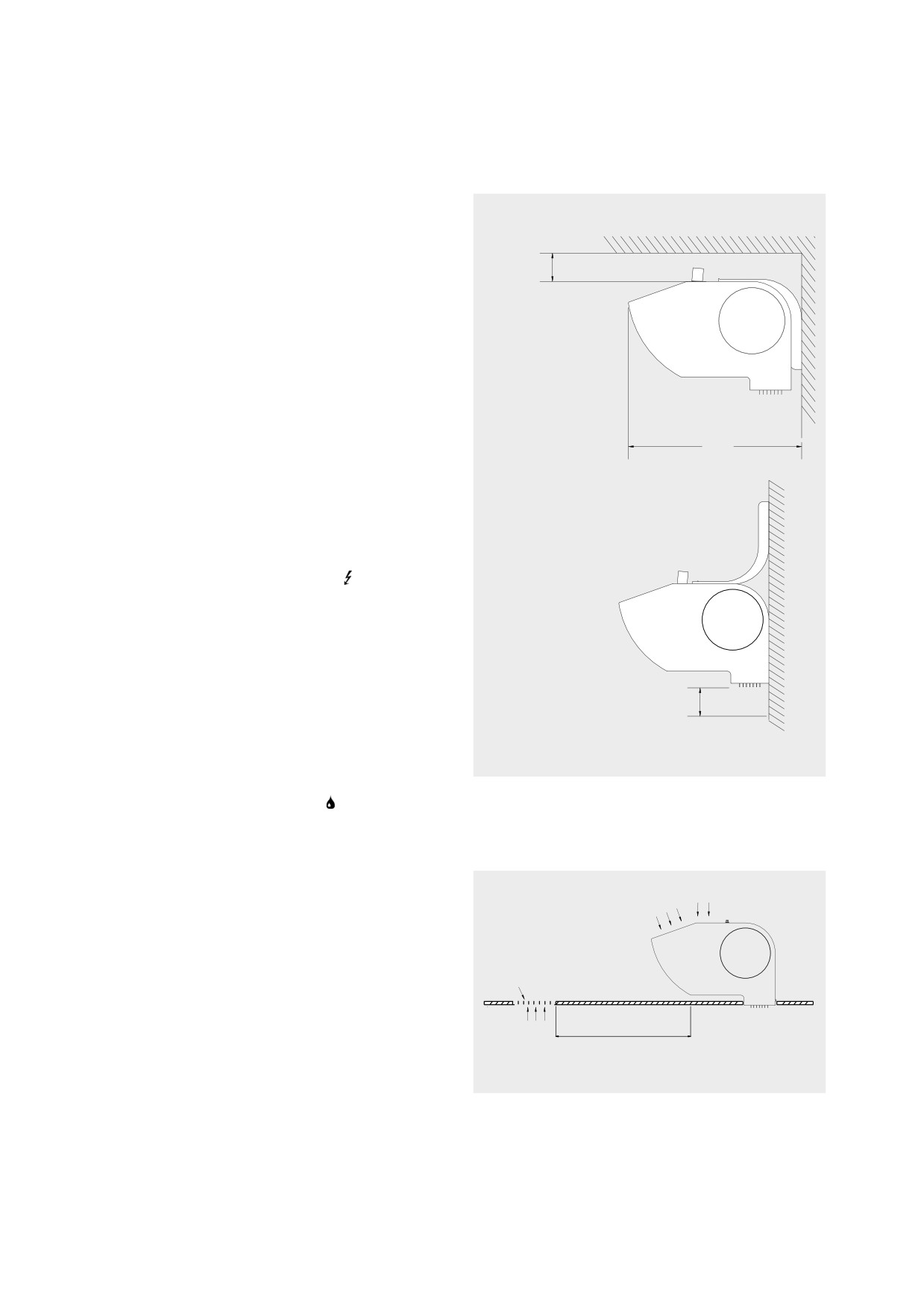

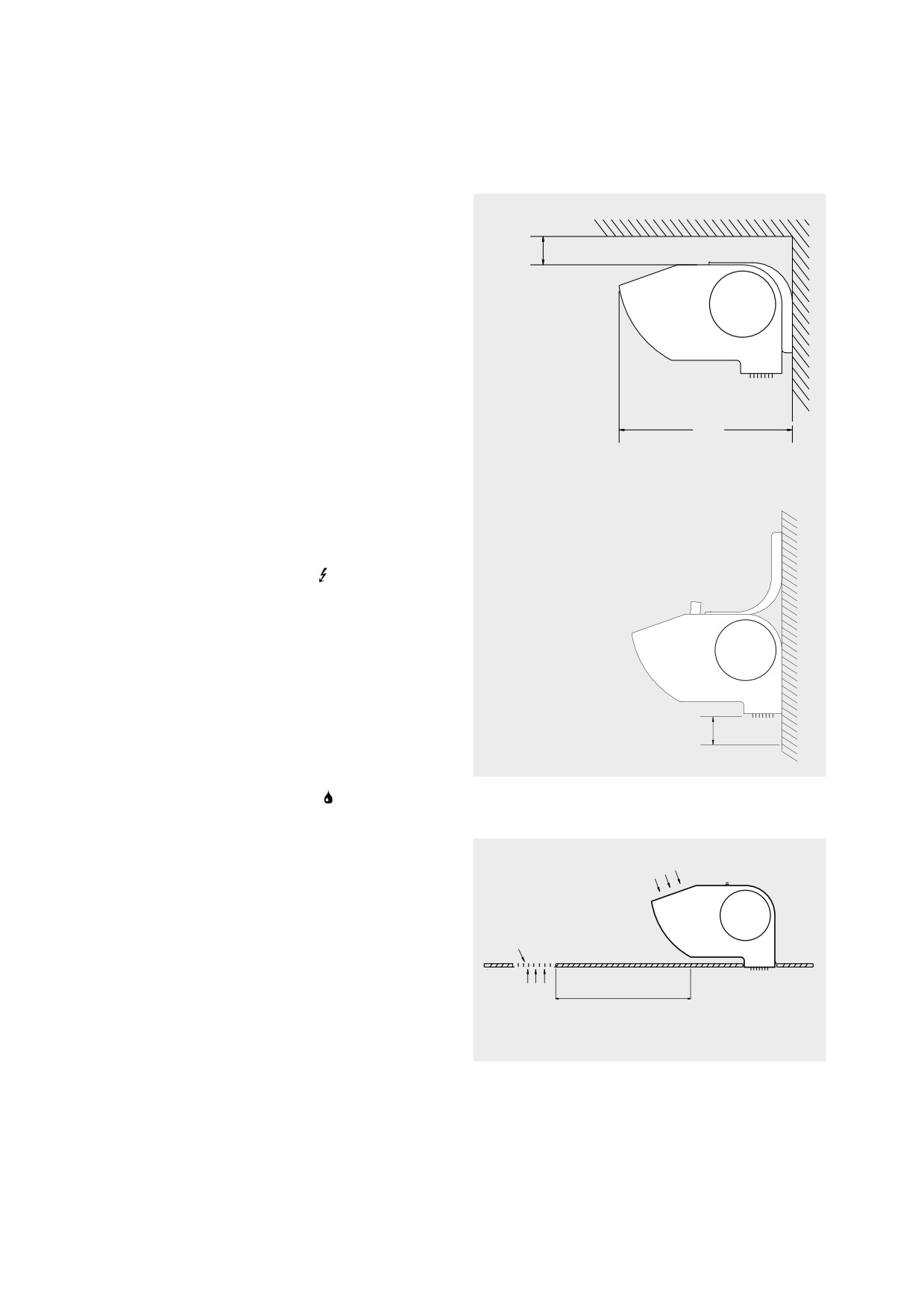

Рис. 1: Минимальные установочные расстояния

Электроподключение AD 300W

Ввод кабеля приборов управления производится че-

рез удаляемые выбивки, расположенные на верхней

панели корпуса справа, а штуцера патрубков тепло-

обменника с внешней резьбой DN20(3/4”) находятся

на верхней панели корпуса слева (если смотреть на

завесу изнутри помещения). Смотри электросхемы.

Более подробная информация о вариантах

управления приводится далее, а о приборах

Решетка забора воздуха

контроля - в разделе Приборы управления и

22003/22004

принадлежности.

Min 600 mm

Расстояние, необходимое для сервисного

обслуживания

Ввод кабеля приборов управления производится

Рис. 2: Установка в подвесной потолок

через удаляемые выбивки, расположенные на

верхней панели корпуса справа, а штуцера патрубков

теплообменника с внешней резьбой DN20(3/4”)

находятся на верхней панели корпуса слева (если

смотреть на завесу изнутри помещения).

Варианты комплектов управления

Завесы без обогрева

Вариант 1

Вариант 2

Расход воздуха регулируется вручную.

Требуемый расход воздуха задается вручную и при

Комплект управления:

открытии двери завеса включается автоматически.

- СВ30N, 3-х позиционный пульт скорости.

После её закрытия она продолжает работать на этой

скорости в течение интервала времени (2s-10 мин.),

установленного на MDC, а потом отключается.

Комплект управления:

- СВ30N, 3-х позиционный пульт скорости.

- MDC, магнитный контакт с реле задержки.

Завесы с электрообогревом

Вариант 1

Вариант 3

Расход воздуха задается вручную. Заданный уровень

Уровни расхода и мощности устанавливаются

температуры (мощности) поддерживается с помощью

автоматически в зависимости от продолжительности

2-х ступенчатого термостата.

открытия дверей и температуры внутри и снаружи

Комплект управления:

помещения.

- CB32N, пульт управления, 3 позиции по расходу и

Данная система управления осуществляется

2 - по мощности

микрокомпьютером с удобным цифровым дисплеем.

- RTI2, электронный 2-х ступенчатый термостат (или

Все необходимые параметры вводятся в него при

KRT2800)

настройке оборудования.

Комплект управления:

Вариант 2

- ADEA, регулятор (в комплекте с встроенным

Уровни расхода воздуха и мощности

сенсором, магнитным контактом и сенсором

устанавливаются автоматически в зависимости от

наружной температуры).

открытия/закрытия двери и температуры внутри

- ADEAEB, внешний коммутационный блок или

помещения. 1-я ступень термостата управляет

встраиваемая в завесу плата ADEAIB.

режимом работы вентилятора при закрытых дверях,

Более подробная информация о работе регулятора

а 2-я ступень мощностью.

ADEA дана в разделе Термостаты и принадлежности.

На пульте СB32N расход воздуха и мощность

выставлены на максимальное положение. Когда

дверь открыта, вентилятор вращается с полной

Дополнительно смотрите раздел Термостаты и

скоростью. После её закрытия он продолжает

принадлежности, а в особых случаях свяжитесь с

работать на этой скорости в течение интервала

Представительством Frico в России.

времени (2s-10 мин.), установленного на MDC.

По истечении этого времени завеса переводится

в режим низких оборотов, если температура в

помещении ниже выставленной на термостате. Если

выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и

интервал срабатывания 4°С. При закрытых дверях

и температуре выше 19°С 1-я ступень термостата

будет выключать обогрев и вентилятор. Когда

температура превысит 23°С, 2-я ступень термостата

отключит обогрев, независимо от того открыта или

закрыта дверь.

Комплект управления:

- CB32N, пульт управления, 3 поз. по расходу и 2- по

мощности.

- MDC, магнитный контакт с реле задержки.

- RTI2, электронный 2-х ступенчатый термостат (или

KRT2800).

Завесы подводом горячей воды

Вариант 1

Вариант 3

Расход воздуха регулируется вручную. Заданный

Уровни расхода и мощности устанавливаются

уровень температуры регулируется термостатом и

автоматически в зависимости от продолжительности

комплектом вентилей с электроприводом.

открытия дверей и температуры внутри и снаружи

Комплект управления:

помещения.

- CB30N, 3-х позиционный пульт скорости

Данная система управления осуществляется

- RTE102, электронный термостат (или KRT1900,

микрокомпьютером с удобным цифровым дисплеем.

IP55).

Все необходимые параметры вводятся в него при

- VR20/25, комплект вентилей (или только

настройке оборудования.

электропривод/вентиль SD20/TVV20 или TVV25).

Комплект управления:

- ADEA, регулятор (в комплекте с встроенным

Вариант 2

сенсором, магнитным контактом и сенсором

Уровни расхода воздуха и вкл/выключение

наружной температуры).

электропривода вентиля устанавливаются

- ADEAEB, внешний коммутационный блок или

автоматически в зависимости от открытия/закрытия

встраиваемая в завесу плата ADEAIB.

двери и температуры внутри помещения.

- VR20/25, комплект вентилей (или только

1-я ступень термостата управляет режимом работы

электропривод/вентиль SD20/TVV20 или TVV25).

вентилятора при закрытых дверях, а 2-я ступень

Более подробная информация о работе регулятора

мощностью, то есть работой клапана подачи горячей

ADEA дана в разделе Термостаты и принадлежности.

воды.

Когда дверь открыта, вентилятор вращается с

полной скоростью. После её закрытия он продолжает

работать на этой скорости в течение интервала

времени (2s-10 мин.), установленного на MDC.

По истечении этого времени завеса переводится

в режим низких оборотов, если температура в

помещении ниже выставленной на термостате. Если

выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и

интервал срабатывания 4°С. При закрытых дверях

и температуре ниже 19°С 1-я ступень термостата

включает режим низких оборотов. При достижении

температуры 23°С 2-я ступень термостата отключит

питание клапана, перекрывая подачу горячей воды.

Комплект управления:

- CB30N, 3-х позиционный пульт скорости

- MDC, магнитный контакт с реле задержки.

- RTI2, электронный 2-х ступенчатый термостат (или

KRT2800).

- VR20/25, комплект вентилей (или только

электропривод/вентиль SD20/TVV20 или TVV25).

Дополнительно смотрите раздел Термостаты и принадлежности, а в особых случаях свяжитесь с

Представительством Frico в России.

Уровни мощности завес с подводом горячей воды

Температура воды на входе/выходе 130/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD310W

max

1800

35,0

0,13

30,6

0,12

min

1150

26,1

0,10

23,0

0,09

AD315W

max

3000

60,4

0,24

53,2

0,21

min

1700

41,5

0,16

36,7

0,14

AD320W

max

3600

76,6

0,30

67,6

0,26

min

2300

56,8

0,22

50,2

0,20

Температура воды на входе/выходе 110/80°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD310W

max

1800

34,3

0,27

30,1

0,23

min

1150

25,2

0,20

22,2

0,17

AD315W

max

3000

58,2

0,46

51,3

0,40

min

1700

39,3

0,31

34,7

0,27

AD320W

max

3600

73,0

0,58

64,4

0,51

min

2300

53,4

0,42

47,2

0,37

Температура воды на входе/выходе 90/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD310W

max

1800

28,2

0,33

24,1

0,28

min

1150

20,7

0,24

17,7

0,21

AD315W

max

3000

47,8

0,57

40,9

0,48

min

1700

32,2

0,38

27,6

0,32

AD320W

max

3600

59,9

0,71

51,3

0,61

min

2300

43,7

0,52

37,5

0,44

Температура воды на входе/выходе 80/60°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD310W

max

1800

24,0

0,28

19,8

0,23

min

1150

17,6

0,21

14,6

0,17

AD315W

max

3000

40,8

0,48

33,8

0,40

min

1700

27,5

0,32

22,9

0,27

AD320W

max

3600

51,2

0,61

41,4

0,49

min

2300

37,4

0,44

29,5

0,35

Без обогрева

Длина: 1, 1.5 и 2 метра

С электрообогревом 13,5-27 кВт

С подводом горячей воды

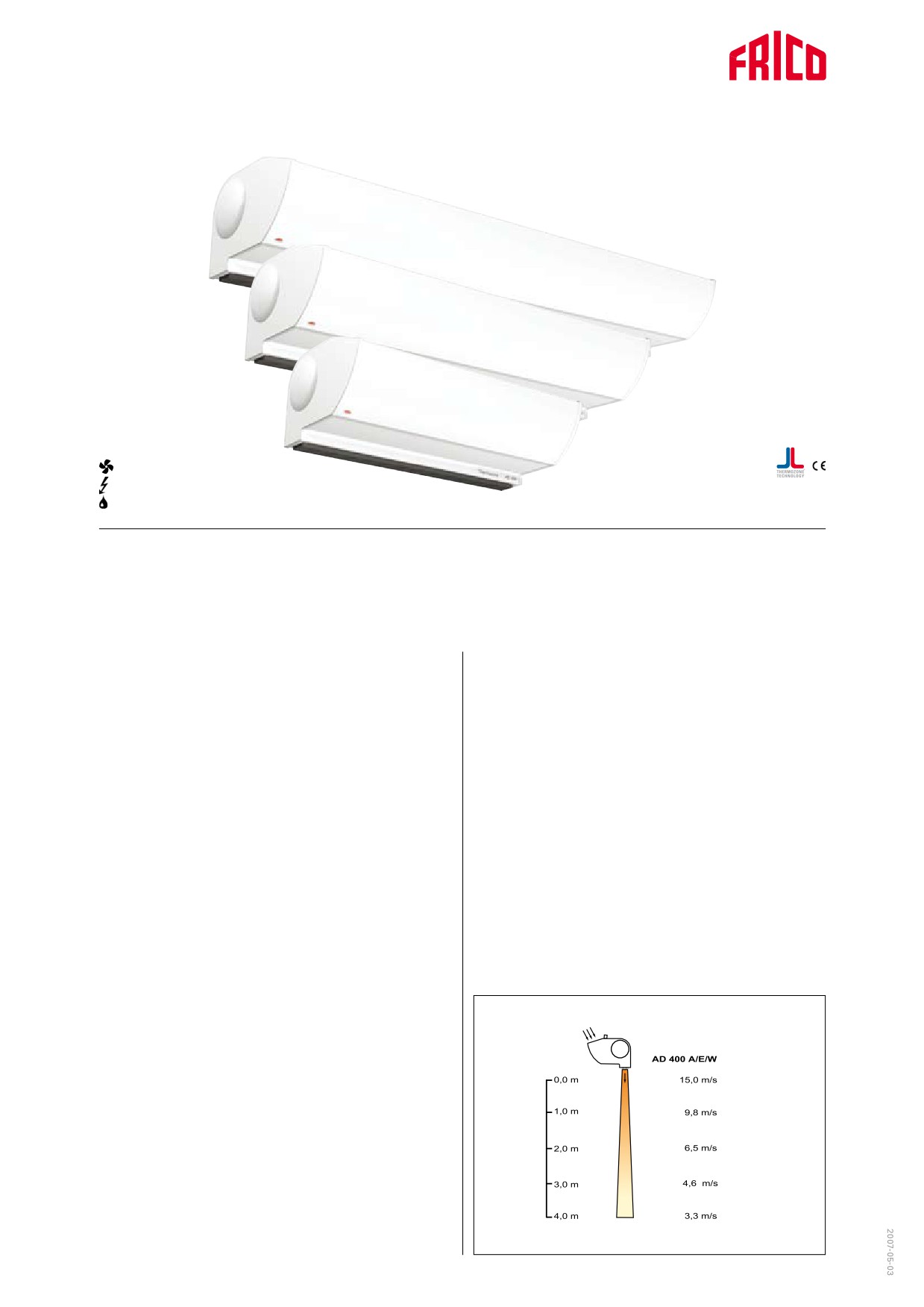

Thermozone^® AD 400 A/E/W

Воздушные завесы для дверей высотой до 4 метров

AD400A/E/W - это воздушные завесы новой серии

• Коррозионно-стойкий корпус из гальванизи-

с современным дизайном, предназначенные для

рованной и покрашенной листовой стали.

установки над входными дверями высотой до 4

Цветовой код: RAL 9016.

метров.

• Скобы подвески имеют изменяемое межосевое

Они эффективно предотвращают возникновение

расстояние

холодных сквозняков и снижают теплопотери при

• Компактны и просты в установке

открытых дверях, а также поддерживают комфортные

• Съемная передняя панель обеспечивает легкий

условия в зоне входа, что позволяет более полно

доступ к терминальному блоку;

использовать весь объем помещения. Завесы AD400

облегчается монтаж и эксплуатация

с блоками обогрева как правило используют как для

• Стабилизированный низкотурбулентный

защиты дверного проема, так и как дополнительный

воздушный поток.

иcточник тепла для поддержания заданной

температуры внутри помещения. Направление

воздушного потока можно изменить поворотом

Сертифицированы SEMKO и ГОСТ, стандарт CE.

решетки в зоне выдува.

Завесы AD 400A без блоков нагрева применяются

для защиты кондиционируемых объемов и ворот

промышленных холодильников.

Благодаря компактности конструкции, завесы

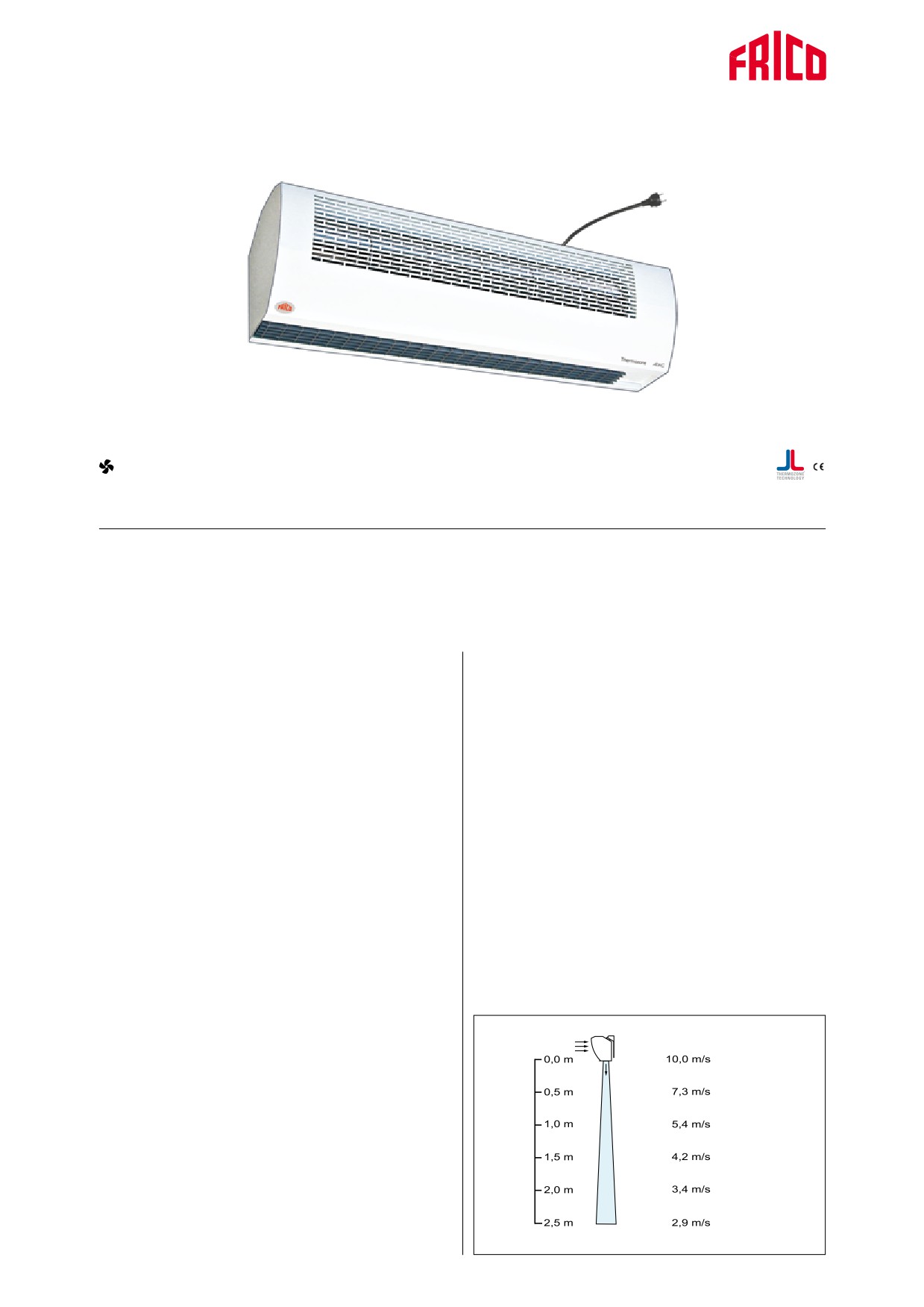

Профиль скоростей воздушного потока

серии AD400 могут монтироваться и в подвесной

потолок. На проемах большой ширины завесы

монтируются вплотную друг к другу с тем, чтобы

организовать сплошной поток по всей его ширине с

управлением с одного пульта и термостата. Модели

трех типоразмеров позволяют выбрать требуемый

набор завес для любой ширины проема.

Конструкция и технические параметры могут меняться без

уведомления.

Технические параметры

| Thermozone AD 400 А без обогрева

Модель

Режимы

Расход воздуха

Уровень шума*¹

Напряжение

Сила тока

Длина

Вес

[кВт]

[м³/час]

[дБ(A)]

[В]

[А]

[мм]

[кг]

AD410A

1700/2500

48/63

230В~

1,6

1025

AD415A

1800/4200

35/64

230В~

2,9

1565

AD420A

2600/5000

50/65

230В~

4,2

2028

^*1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².

Класс защиты AD400А без обогрева: (IP24), брызгозащищенное исполнение.

Технические параметры

| Thermozone AD 400 E c электрообогревом

Модель

Режимы мощности

Расход воздуха

∆t*¹

Уровень шума*²

Напряжение [В]

Длина

Вес

Сила тока [A]

[кВт]

[м³/час]

[°C]

[дБ(A)]

(управление)

(нагр.элементы)

[мм]

[кг]

AD410E14

/9/13,5

1700/2500

23/16

48/63

230В~/1,6A

400В3~/19,5A

1025

AD415E20

/13,5/20

1800/4200

33/14

35/64

230В~/2,9A

400В3~/28,9A

1565

AD420E27

/18/27

2600/5000

31/16

50/65

230В~/4,2A

400В3~/39,0A^*3

2028

^*1) ∆t = Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.

^*2) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².

^*3) Силовой ввод 2x13,5 кВт (2x19,5 A), раздельно на каждую группу контакторов.

Класс защиты AD400Е с электрообогревом: (IP21), защита от вертикально падающих капель.

Технические параметры

| Thermozone AD 400 W c подводом горячей воды, 2-х рядный теплообменник

Модель

Расход воздуха

Объем воды

Уровень шума*¹

Напряжение

Сила тока

Длина

Вес

[м³/час]

[л]

[дБ(A)]

[В]

[А]

[мм]

[кг]

AD410W2

1550/2450

1,5

50/63

230В~

1,9

1025

AD415W2

1700/4100

2,2

40/64

230В~

2,6

1565

AD420W2

2600/5000

2,7

55/65

230В~

4,2

2028

Класс защиты AD400W c подводом горячей воды: IP 24, брызгозащищенное исполнение.

Технические параметры

| Thermozone AD 400 W c подводом горячей воды, 3-х рядный теплообменник

Модель

Расход воздуха

Объем воды

Уровень шума*¹

Напряжение

Сила тока

Длина

Вес

[м³/час]

[л]

[дБ(A)]

[В]

[А]

[мм]

[кг]

AD410W3

1400/2300

2,1

53/62

230В~

1,9

1025

AD415W3

1600/3800

3,2

39/63

230В~

2,6

1565

AD420W3

2400/4800

4,1

55/65

230В~

4,2

2028

^*1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м2.

Класс защиты AD400W c подводом горячей воды: IP 24, брызгозащищенное исполнение.

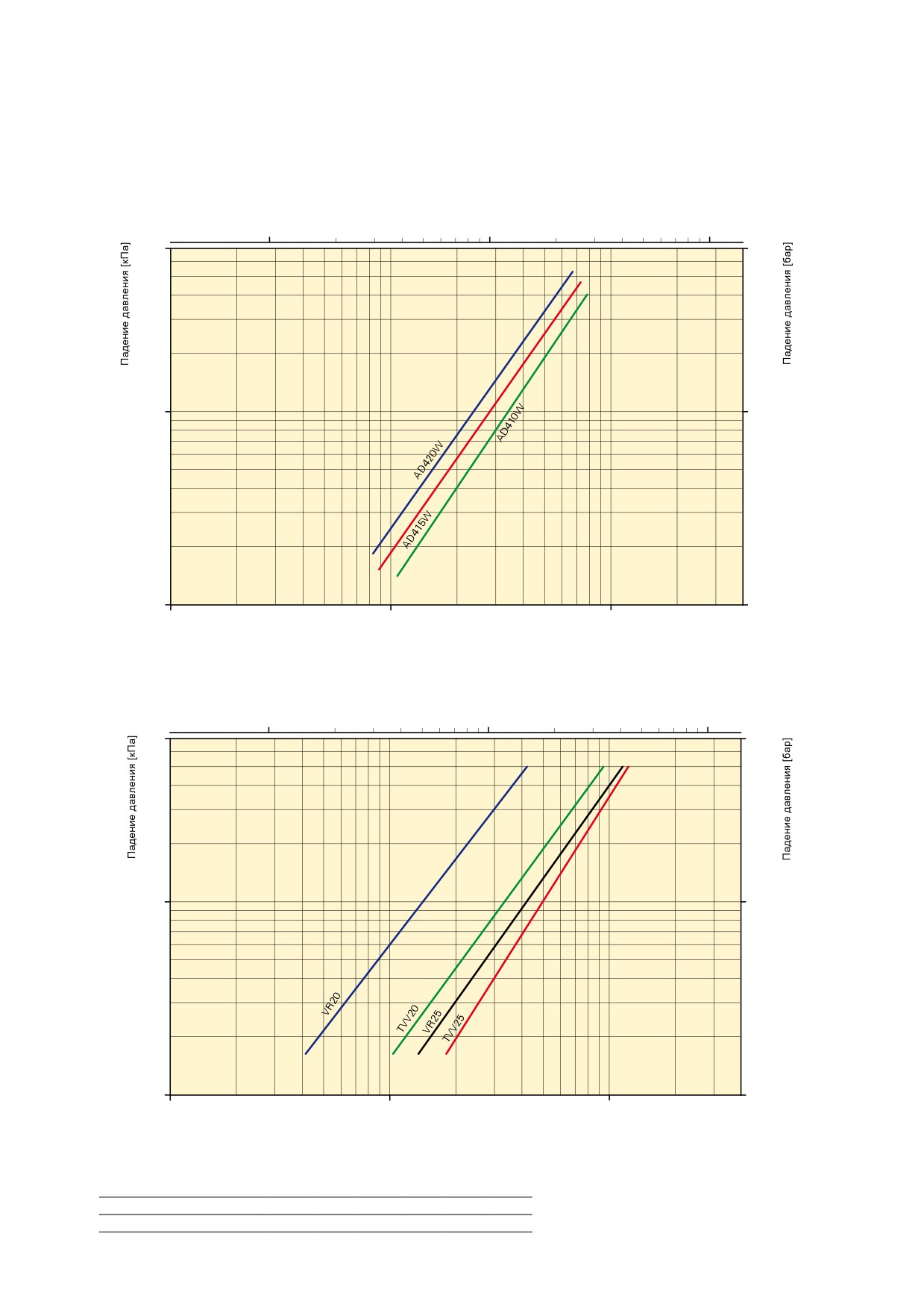

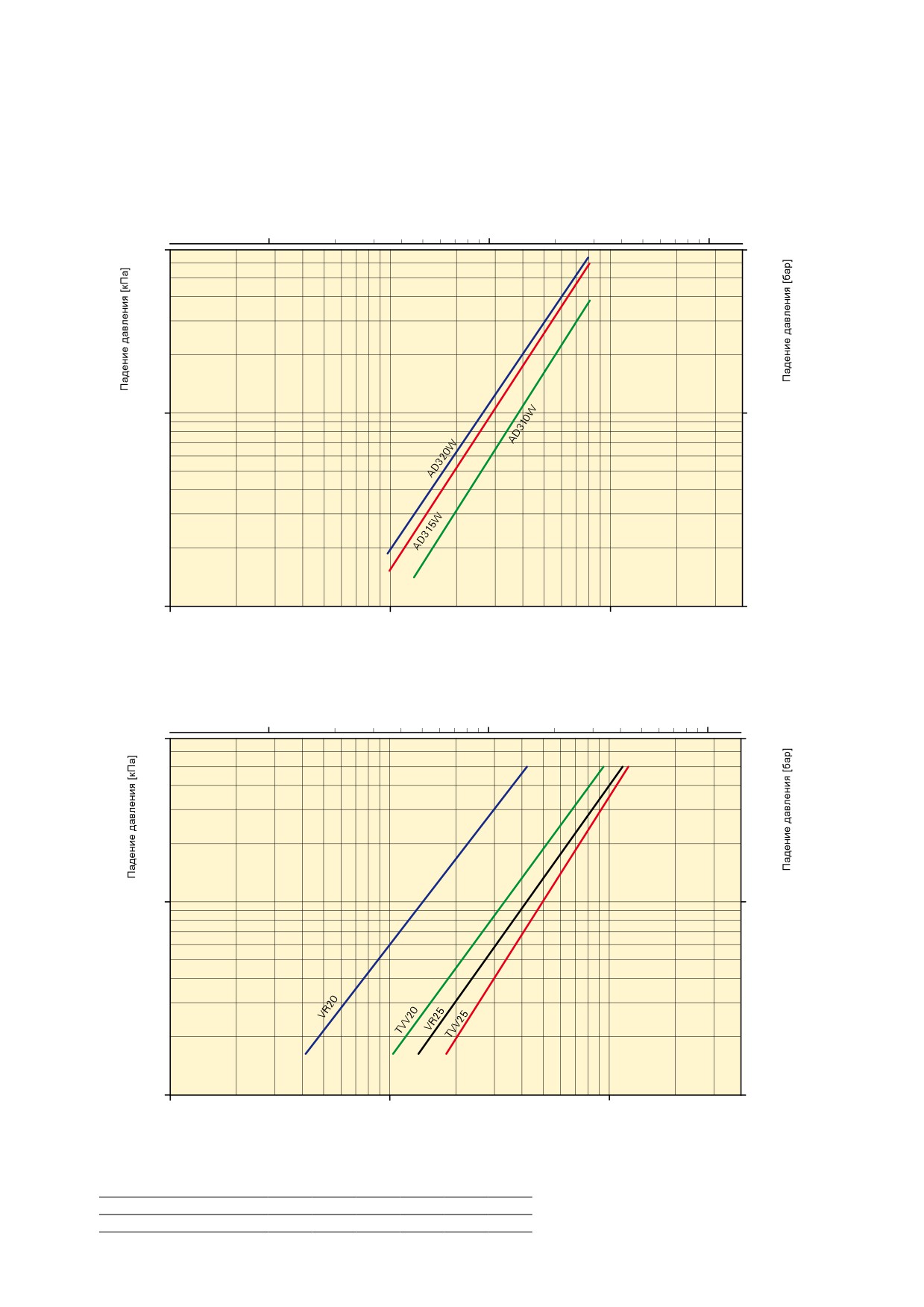

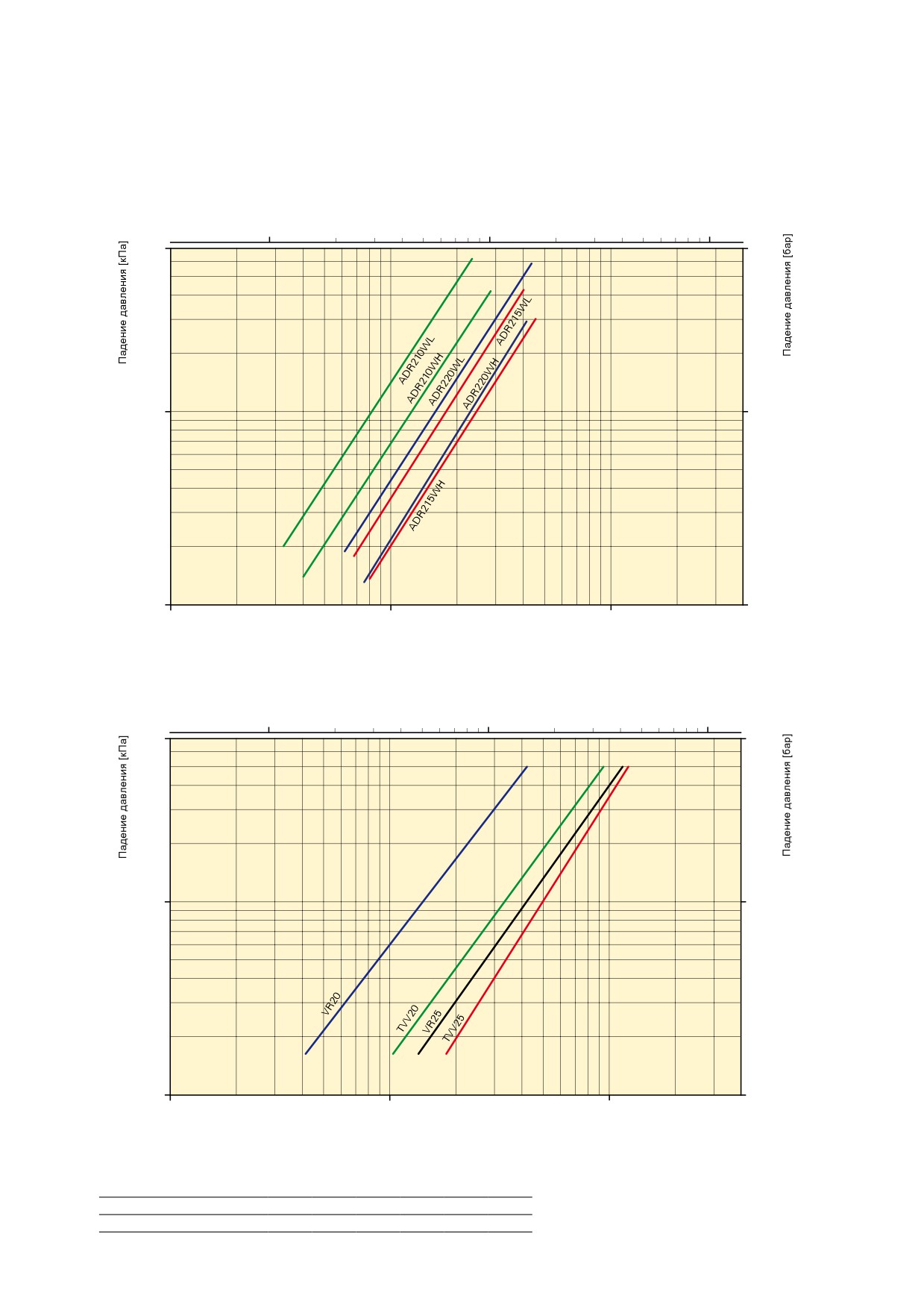

Подробная информация по тепловой мощности завес с подводом горячей воды приведена далее в таблицах.

Frico AB

031 336 86 00

.se

Расположение и установка

Установка

Завесы Thermozone AD400 размещаются

стационарно над дверным или воротным проемом

и могут крепиться на стандартных скобах к стене

Min 120

или на стержневых подвесках к потолку (см.

следующую страницу). При монтаже в подвесной

потолок необходимо обеспечить нормальные

условия циркуляции воздуха (см. Рис.2). Завеса

располагается всегда горизонтально с направлением

щели выдува вниз на расстоянии 50мм до легко

воспламеняющихся материалов.

Скобы подвески, входящие в комплект поставки,

имеют изменяемое межосевое расстояние, что

облегчает процесс крепления к стене. Для завес

524

длиной 2 метра крепление выполняется в трех

точках.

При установке над широкими проемами несколько

завес располагаются вплотную друг к другу и к

проему на всю его ширину. Управление нескольких

завес может производиться с одного пульта и

термостата.

Электроподключение AD 400E

Завеса должна подключаться к сети через

всеполюсной автомат защиты с воздушным зазором

не менее 3-х мм. Соединение должно выполняться

кабелем с двойной изоляцией, а его сечение

должно соответствовать нагрузкам по току. Силовой

ввод производится через удаляемые выбивки

Ø29 мм, расположенные в верхней части корпуса.

Максимальное сечение кабеля 16мм².

Для завес AD420E силовой ввод производится

Min 50mm

раздельно на каждую группу. Смотри электросхемы и

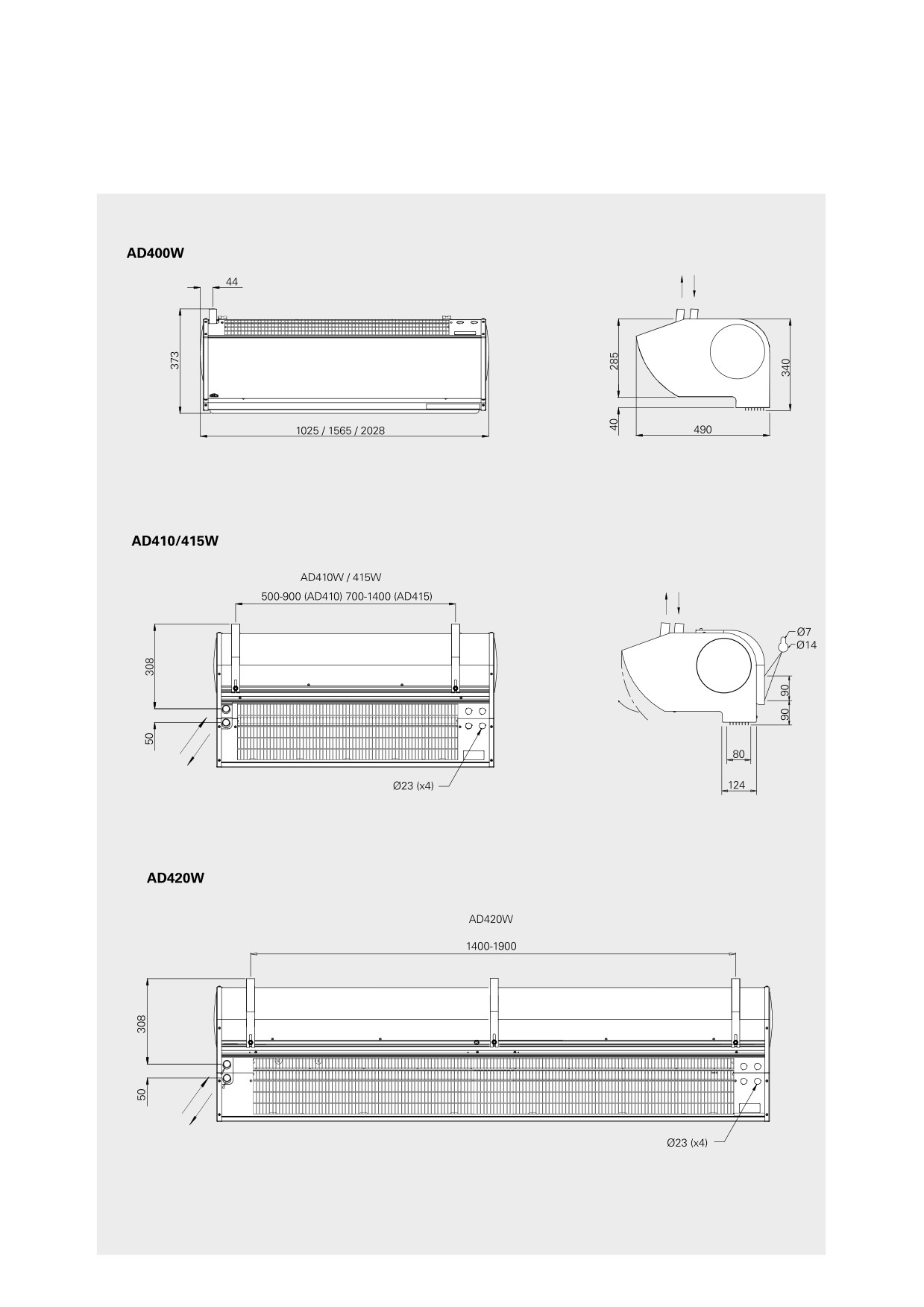

рисунок с основными размерами.

Рис. 1: Минимальные установочные расстояния

Электроподключение AD 400W

Ввод кабеля приборов управления производится

через удаляемые выбивки, расположенные на

верхней панели корпуса справа, а штуцера патрубков

теплообменника с внешней резьбой DN20(3/4”)

находятся на верхней панели корпуса слева (если

смотреть на завесу изнутри помещения). Смотри

электросхемы.

Решетка забора воздуха

22003/22004

Более подробная информация о вариантах

управления приводится далее, а о приборах

контроля - в разделе Приборы управления и

Min 600mm

принадлежности.

Расстояние, необходимое для сервисного

обслуживания

Рис. 2: Установка в подвесной потолок

Варианты комплектов управления

Завесы без обогрева

Вариант 1

Вариант 2

Требуемый расход воздуха задается вручную и

Требуемый расход воздуха задается вручную и при

при открытии/закрытии ворот завеса включается/

открытии двери завеса включается автоматически.

выключается автоматически.

После её закрытия она продолжает работать на этой

Комплект управления:

скорости в течение интервала времени (1-10 мин.),

- СВ30N, 3-х позиционный пульт скорости.

установленного на MDCT3, а потом отключается.

- AGB304, концевой выключатель для воротных

Комплект управления:

проемов. Включает и выключает завесу. Не

- СВ30N, 3-х позиционный пульт скорости.

применяется для стандартных входных дверей.

- MDCT3, магнитный контакт с реле задержки

Завесы с электрообогревом

Вариант 1

Вариант 3

Расход воздуха задается вручную. Заданный уровень

Уровни расхода и мощности устанавливаются

температуры (мощности) поддерживается с помощью

автоматически в зависимости от продолжительности

2-х ступенчатого термостата.

открытия дверей и температуры внутри и снаружи

Комплект управления:

помещения.

- CB32N, пульт, 3 поз. по расходу и 2 - по мощности

Данная система управления осуществляется

- RTI2, электрон. 2-х ст. термостат (или KRT2800)

микрокомпьютером с удобным цифровым дисплеем.

Все необходимые параметры вводятся в него при

Вариант 2

настройке оборудования.

Уровни расхода воздуха и мощности

Комплект управления:

устанавливаются автоматически в зависимости от

- ADEA, регулятор (в комплекте с встроенным

открытия/закрытия двери и температуры внутри

сенсором, магнитным контактом и сенсором

помещения. 1-я ступень термостата управляет

наружной температуры).

режимом работы вентилятора при закрытых дверях,

- ADEAEB, внешний коммутационный блок или

а 2-я ступень мощностью.

встраиваемая в завесу плата ADEAIB

На пульте СB32N расход воздуха и мощность

Более подробная информация о работе регулятора

выставлены на максимальное положение. Когда

ADEA дана в разделе Приборы управления и

дверь открыта, вентилятор вращается с полной

принадлежности.

скоростью. После её закрытия он продолжает

работать на этой скорости в течение интервала

времени (1-10 мин.), установленного на MDCT3.

По истечении этого времени завеса переводится

в режим низких оборотов, если температура в

помещении ниже выставленной на термостате. Если

выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и

интервал срабатывания 4°С. При закрытых дверях

и температуре выше 19°С 1-я ступень термостата

будет выключать обогрев и вентилятор. Когда

температура превысит 23°С, 2-я ступень термостата

отключит обогрев, независимо от того открыта или

закрыта дверь.

Комплект управления:

- CB32N, пульт, 3 поз. по расходу и 2- по мощности.

- MDCT3, магнитный контакт с реле задержки.

- RTI2, электрон. 2-х ступ. термостат (или KRT2800).

Дополнительно смотрите раздел Приборы управления и принадлежности, а в особых случаях свяжитесь с

Представительством Frico в России.

Завесы подводом горячей воды

Вариант 1

Вариант 3

Расход воздуха регулируется вручную. Заданный

Уровни расхода и мощности устанавливаются

уровень температуры регулируется термостатом и

автоматически в зависимости от продолжительности

комплектом вентилей с электроприводом.

открытия дверей и температуры внутри и снаружи

Комплект управления:

помещения.

- CB30N, 3-х позиционный пульт скорости

Данная система управления осуществляется

- RTE102, электронный термостат (или KRT1900,

микрокомпьютером с удобным цифровым дисплеем.

IP55).

Все необходимые параметры вводятся в него при

- VR20/25, комплект вентилей (или только

настройке оборудования.

электропривод/вентиль SD20/TVV20 или TVV25).

Комплект управления:

- ADEA, регулятор (в комплекте с встроенным

Вариант 2

сенсором, магнитным контактом и сенсором

Уровни расхода воздуха и вкл/выключение

наружной температуры).

электропривода вентиля устанавливаются

- ADEAEB, внешний коммутационный блок или

автоматически в зависимости от открытия/закрытия

встраиваемая в завесу плата ADEAIB.

двери и температуры внутри помещения.

- VR20/25, комплект вентилей (или только

1-я ступень термостата управляет режимом работы

электропривод/вентиль SD20/TVV20 или TVV25).

вентилятора при закрытых дверях, а 2-я ступень

Более подробная информация о работе регулятора

мощностью, то есть работой клапана подачи горячей

ADEA дана в разделе Приборы управления и

воды.

принадлежности.

Когда дверь открыта, вентилятор вращается с

полной скоростью. После её закрытия он продолжает

работать на этой скорости в течение интервала

времени (1-10 мин.), установленного на MDCT3.

По истечении этого времени завеса переводится

в режим низких оборотов, если температура в

помещении ниже выставленной на термостате. Если

выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и

интервал срабатывания 4°С. При закрытых дверях

и температуре ниже 19°С 1-я ступень термостата

включает режим низких оборотов. При достижении

температуры 23°С 2-я ступень термостата отключит

питание клапана, перекрывая подачу горячей воды.

Комплект управления:

- CB30N, 3-х позиционный пульт скорости

- MDCT3, концевой выключатель с реле задержки.

- RTI2, электронный 2-х ступенчатый термостат (или

KRT2800).

- VR20/25, комплект вентилей (или только

электропривод/вентиль SD20/TVV20 или TVV25)

Дополнительно смотрите раздел Приборы управления и принадлежности, а в особых случаях свяжитесь с

Представительством Frico в России.

Уровни мощности завес с подводом горячей воды

AD400W 2-х рядный теплообменник

Температура воды на входе/выходе 130/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W2

max

2450

29,6

0,11

25,6

0,10

min

1550

22,9

0,09

19,8

0,07

AD415W2

max

4100

52,4

0,20

45,7

0,18

min

1700

31,3

0,12

27,4

0,10

AD420W2

max

5000

68,3

0,27

59,7

0,23

min

2600

46,5

0,18

40,8

0,16

Температура воды на входе/выходе 110/80°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W2

max

2450

30,4

0,24

26,5

0,21

min

1550

23,2

0,18

20,3

0,16

AD415W2

max

4100

52,4

0,41

45,9

0,36

min

1700

30,7

0,24

26,9

0,21

AD420W2

max

5000

67,3

0,53

59,0

0,47

min

2600

45,2

0,35

39,8

0,31

Температура воды на входе/выходе 90/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W2

max

2450

25,2

0,30

21,3

0,25

min

1550

19,2

0,22

16,3

0,19

AD415W2

max

4100

43,3

0,51

36,8

0,43

min

1700

25,2

0,30

21,5

0,25

AD420W2

max

5000

55,5

0,66

47,3

0,56

min

2600

37,2

0,44

31,8

0,37

Температура воды на входе/выходе 80/60°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W2

max

2450

21,1

0,25

17,2

0,20

min

1550

16,2

0,19

13,2

0,15

AD415W2

max

4100

36,6

0,43

30,1

0,35

min

1700

21,4

0,25

17,7

0,21

AD420W2

max

5000

47,1

0,56

38,9

0,46

min

2600

31,6

0,37

26,2

0,31

Уровни мощности завес с подводом горячей воды

AD400W 3-х рядный теплообменник

Температура воды на входе/выходе 130/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W3

max

2300

40,7

0,16

35,6

0,14

min

1400

29,8

0,11

26,1

0,10

AD415W3

max

3800

70,1

0,27

61,6

0,24

min

1600

39,8

0,15

35,2

0,14

AD420W3

max

4800

92,0

0,36

81,0

0,32

min

2400

58,4

0,23

51,7

0,20

Температура воды на входе/выходе 110/80°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W3

max

2300

40,2

0,32

35,3

0,28

min

1400

29,0

0,23

25,5

0,20

AD415W3

max

3800

68,0

0,54

59,8

0,47

min

1600

37,6

0,29

33,2

0,26

AD420W3

max

4800

88,3

0,70

77,8

0,61

min

2400

55,0

0,43

48,7

0,38

Температура воды на входе/выходе 90/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W3

max

2300

33,1

0,39

28,2

0,33

min

1400

223,8

0,28

20,3

0,24

AD415W3

max

3800

55,9

0,66

47,7

0,57

min

1600

30,8

0,36

26,4

0,31

AD420W3

max

4800

72,5

0,86

62,1

0,74

min

2400

45,0

0,53

38,7

0,46

Температура воды на входе/выходе 80/60°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

AD410W3

max

2300

28,0

0,33

23,1

0,27

min

1400

20,2

0,24

16,7

0,19

AD415W3

max

3800

47,5

0,56

39,3

0,47

min

1600

26,3

0,31

22,0

0,26

AD420W3

max

4800

61,9

0,73

51,4

0,61

min

2400

38,6

0,46

32,2

0,38

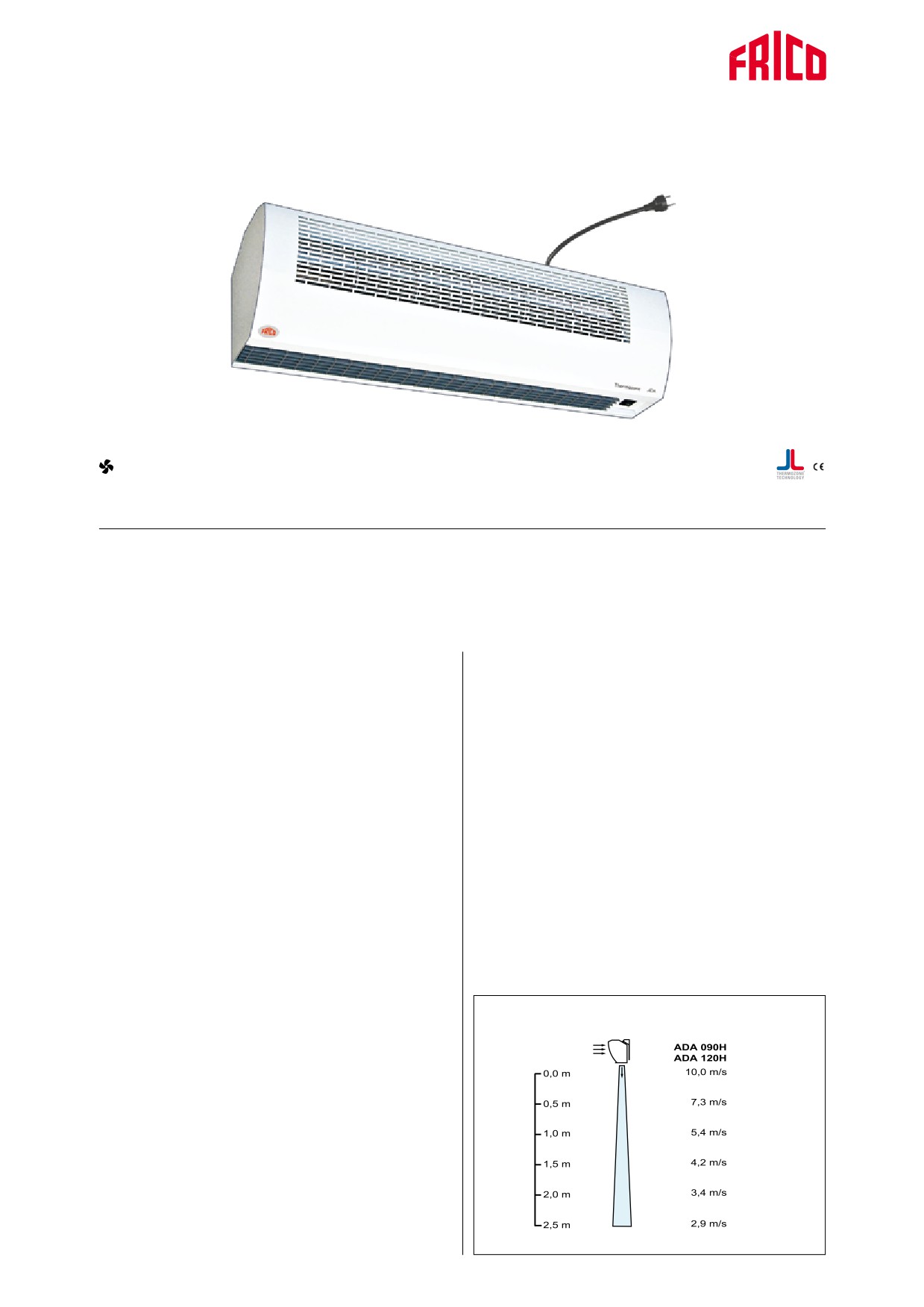

Thermozone ADA

Без обогрева

Длина: 0.9 и 1.2 метра

Thermozone^® ADA

Воздушные завесы для дверей высотой до 2,5 метров

Воздушные завесы серии ADA без блоков обогрева

• Встроенный выключатель; два режима скорости

предназначены для защиты входных дверей и

высокая/низкая.

небольших ворот высотой до 2,5 метров.

• Коррозионно-стойкий корпус из

Применение завес позволяет значительно снизить

гальванизированной и покрашенной листовой

энергопотребление системы кондиционирования

стали. Цветовой код: RAL 9016.

или охлаждения, особенно при высоких летних

• Компактны и просты в установке.

температурах.

Завесы незаменимы в больших супермаркетах на

• Комплектуются кабелем с вилкой и подключаются

границе секций, где поддерживается разный режим

к сети через обычную розетку. Кабель с вилкой

температур.

длиной 1,8 метра

Наряду с решением задачи по разделению сред

с разной температурой и экономией затрат на

кондиционирование, сильный воздушный поток от

завесы становится надежной преградой на пути

проникновения с улицы выхлопных газов, пыли и

насекомых. Двери магазина, открытые при любой

погоде - хороший аргумент для привлечения

покупателей.

Благодаря компактности конструкции и

Профиль скоростей воздушного потока

фронтальному забору воздуха, они могут быть

установлены даже там, где пространство между

верхом двери и потолком ограничено. Они также

могут устанавливаться в подвесной потолок.

В широких проемах несколько завес монтируются

вплотную друг к другу, образуя непрерывный

воздушный барьер, а две модели разной длины

позволяют перекрывать проемы любой ширины.

Конструкция и технические параметры могут меняться без уведомления.

Thermozone ADA

Технические параметры   |   Thermozone ADА без обогрева

Модель

Расход воздуха

Уровень шума

Напряжение

Сила тока

Длина

Вес

[м³/час]

[дБ(А)]

[В]

[А]

[мм]

[кг]

ADA090H

800/1150

43/54

230B~

0,50

900

9,5

ADA120H

1100/1400

44/51

230B~

0,55

1200

11,7

Класс защиты ADА без обогрева: (IP21), защита от вертикально падающих капель.

Сертифицированы ГОСТ, стандарт CE.

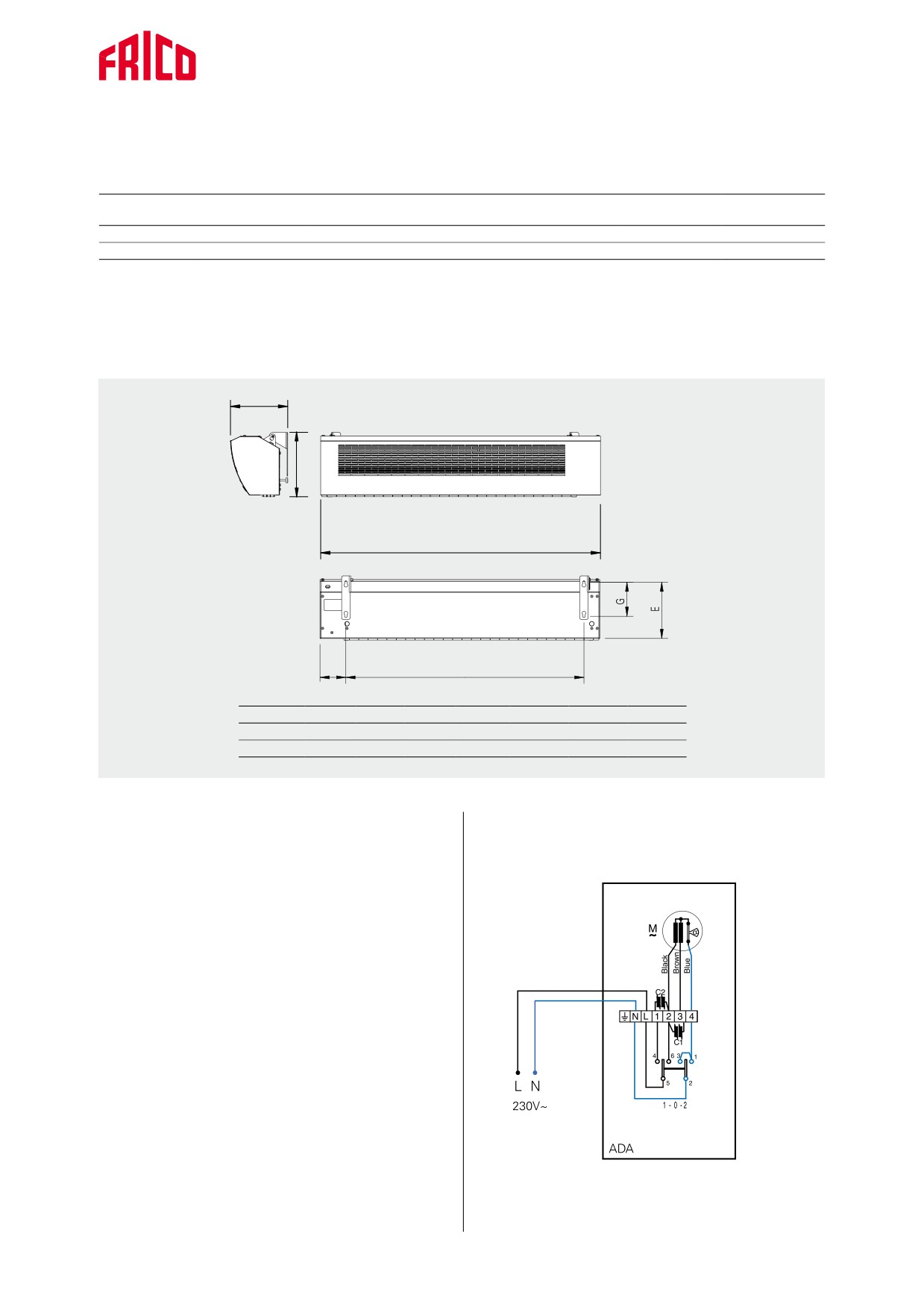

Основные размеры

ADA090H

900

235

215

747

216

110

ADA120H

1200

235

215

1047

216

110

Расположение и установка

Электросхемы для ADA

Установка

Схемы внутренней коммутации

Завесы Thermozone ADA устанавливаются над

дверями с внутренней стороны помещения, по

возможности ближе к верхней части открытого

проема. В случае установки над дверями

морозильных камер их следует располагать с

«теплой» стороны.

Приборы могут быть повернуты не некоторый угол

вокруг продольной оси для получения максимального

эффекта. При установке в подвесной потолок

необходимо предусмотреть нормальные условия

циркуляции воздуха.

Завеса должна перекрывать всю ширину открытого

проема. В широких проемах они устанавливаются

вплотную одна к другой, образую непрерывную

линию. Изготавливаются завесы длиной 0,9 и 1,2м,

что позволяет перекрывать проемы любой ширины.

Электроподключение ADА

Завесы Thermozone ADA оснащены гибким кабелем с

вилкой, имеющей заземление.

Конструкция и технические параметры могут меняться без уведомления.

Thermozone ADA Cool

Без обогрева

Длина: 0.9 и 1.2 метра

Thermozone^® ADA Cool

Воздушные завесы для дверей морозильных камер высотой до 2,5 метров

Воздушные завесы серии ADA без блоков обогрева

• Коррозионно-стойкий корпус из

предназначены для защиты входных дверей и

гальванизированной и покрашенной листовой

небольших ворот морозильных камер высотой до

стали. Цветовой код: RAL 9016.

2,5метров.

• Компактны и просты в установке.

Кроме этого завесы ADA Cool позволяют создавать

• Комплектуются кабелем с вилкой. Подключаются к

в складских и торговых помещениях зоны без дверей

сети через обычную стенную розетку.

для хранения охлажденных продуктов.

Применение завес позволяет значительно снизить

• Несколько завес могут монтироваться вплотную

энергопотребление системы кондиционирования

друг к другу.

или охлаждения, особенно при высоких летних

температурах. И, конечно, невидимый воздушный

поток становится надежной преградой для пыли,

Сертифицированы ГОСТ, стандарт CE.

насекомых и загрязненного воздуха с улицы.

Благодаря компактности конструкции и

фронтальному забору воздуха, они могут быть

установлены даже там, где пространство между

верхом двери и потолком ограничено. Они также

могут монтироваться в подвесной потолок.

Воздушные завесы ADA Cool легко коммутируются

между собой, располагаются вплотную друг к

Профиль скоростей воздушного потока

другу и могут образовывать сплошной воздушный

барьер, например, в помещенииях торговых залов с

открытыми холодильными секциями.

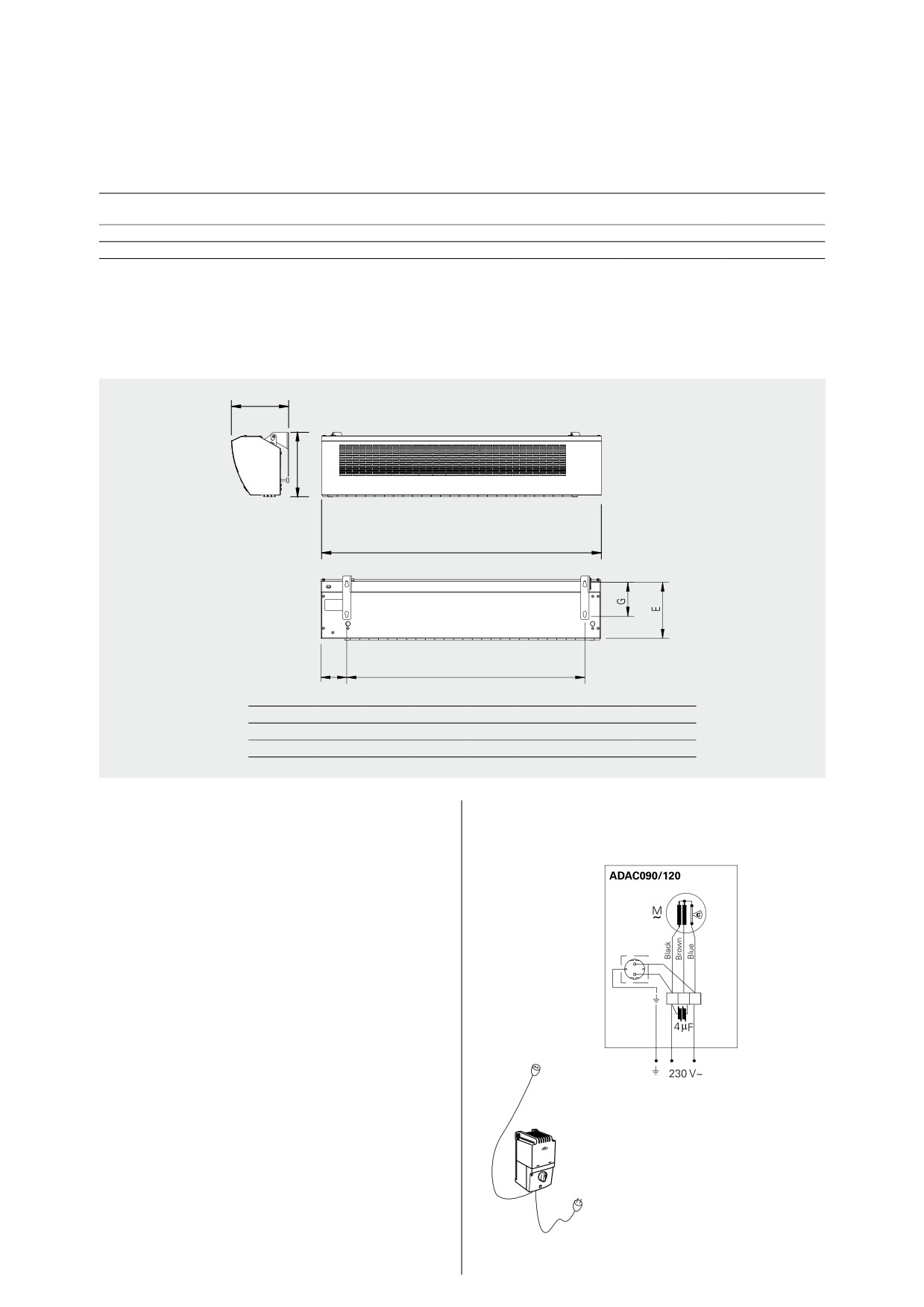

ADAC 090/ADAC 120

Конструкция и технические параметры могут меняться без уведомления.

Thermozone ADA Cool

Технические параметры

| Thermozone ADА Cool без обогрева

Модель

Расход воздуха

Уровень шума

Напряжение

Сила тока

Длина

Вес

[м³/час]

[дБ(А)]

[В]

[А]

[мм]

[кг]

ADAC090

1150

230V~

0,50

900

9,6

ADAC120

1400

230V~

0,55

1200

11,8

Класс защиты ADА Cool без обогрева: (IP44), брызгозащищенное исполнение.

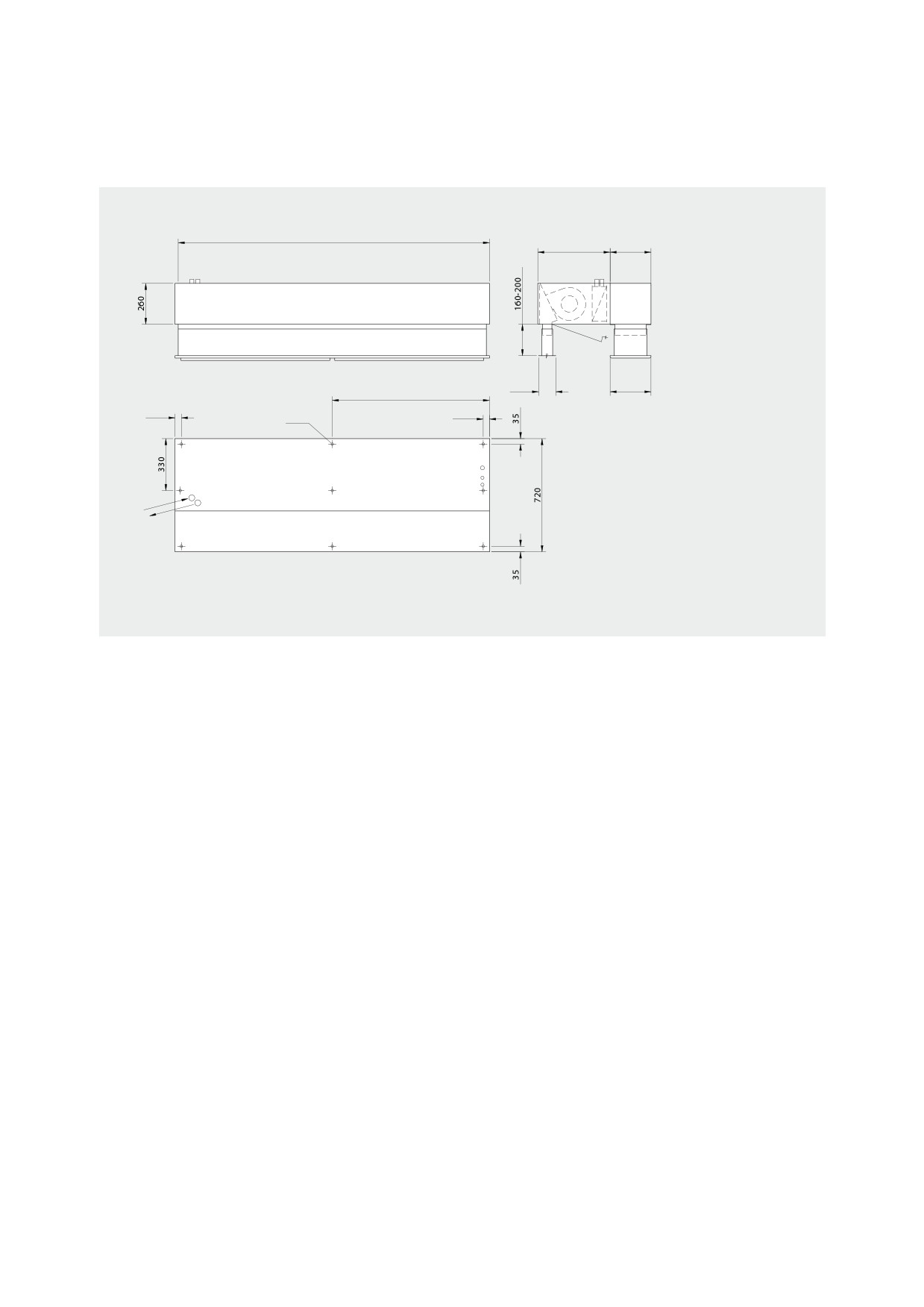

Основные размеры

ADAC090

900

235

215

747

216

110

ADAC120

1200

235

215

1047

216

110

Расположение и установка

Электросхемы для ADA Cool

Установка

Схемы внутренней коммутации

Для сохранения кондиционируемого или

охлажденного воздуха завесы Thermozone ADA

Cool устанавливаются над дверями с наружной

стороны помещения, по возможности ближе

к верхней части открытого проема. Приборы

могут быть повернуты на некоторый угол вокруг

продольной оси для получения максимального

эффекта.

При установке в подвесной потолок необходимо

предусмотреть нормальные условия циркуляции

воздуха.

Завеса должна перекрывать всю ширину

открытого проема. В широких проемах они

устанавливаются вплотную одна к другой, образуя

непрерывный воздушный поток.

2,2 m

Электроподключение

Воздушные завесы оснащены разъемами,

которые облегчают их серийное подключение.

ADACR

Управление завесой (завесами) осуществляется

5 A

5-и ступенчатым пультом управления ADACR,

снабженным кабелем с вилкой для подключения

2,2 m

к заземленной розетке. Одним пультом можно

управлять группой до 9 воздушных завес.

Максимальный ток 5А. Класс защиты IP30.

Конструкция и технические параметры могут меняться без уведомления.

Thermozone ADR 200/300 E/W

С электрообогревом 9-18кВт

Длина: 1; 1,5 и 2 метра

C подводом горячей воды

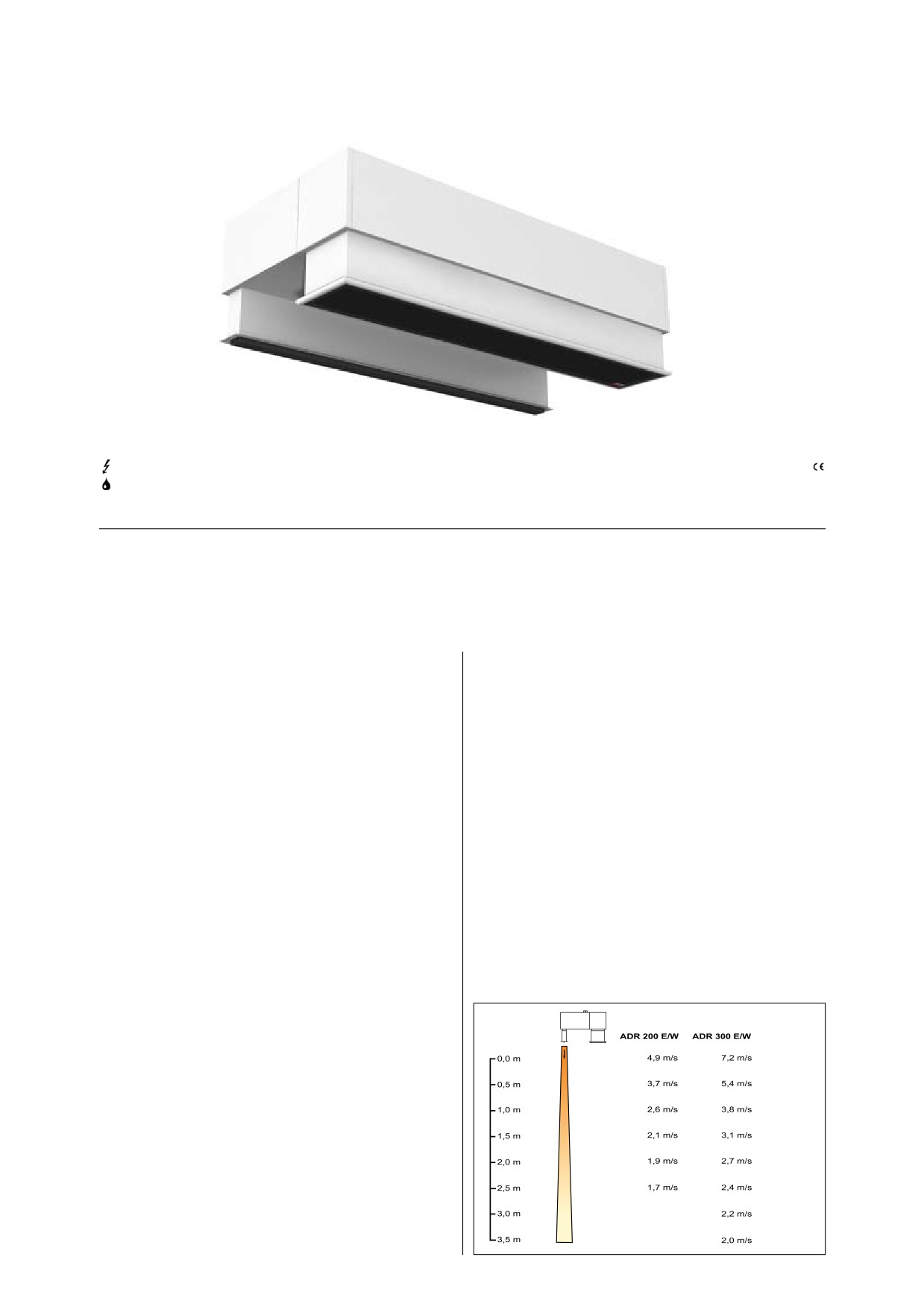

Thermozone^®ADR 200/300 E/W

Завесы для установки в подвесной потолок на высоте до 3,5 метров

Воздушные завесы серии ADR предназначены для

• Установка в подвесной потолок.

скрытой установки за подвесным потолком для

• Коррозионно-стойкий корпус из гальванизирован-

входных групп с высотой потолка до 3,5 метров.

ной листовой стали, окрашенной методом

Единственными видимыми элементами завесы

порошкового напыления. Цветовой код: RAL9016.

являются решетки входа/выхода воздуха.

• Простое крепление к потолку (на стержнях или

Завесы ADR создают надежный барьер на пути

гибких элементах подвески) с помощью резьбовых

холодного воздуха, предотвращая сквозняки и

втулок в верхней части корпуса.

обеспечивая тепловой комфорт в зоне входа.

• Решетка забора воздуха имеет мелкоячеистую

Использование завес позволяет существенно снизить

структуру и работает как фильтр.

тепловые потери через открытый проем. Подвижные

• Решетки входа/выхода воздуха укреплены

направляющие позволяют выбрать оптимальное

на коробах телескопической конструкции,

направление потока воздуха.

позволяющих устанавливать решетку на

Завесы оснащаются устройствами электронагрева

необходимом расстоянии от завесы.

(блок ТЭНов) или теплообменниками на горячей

• Регулируемые направляющие воздушного

воде для нагрева потока воздуха с тем, чтобы

потока позволяют направлять поток воздуха под

компенсировать возможные протечки холодного

необходимым углом.

воздуха. При закрытых дверях в зимний период

завесы могут использоваться как обычные

Сертифицированы ГОСТ, стандарт СЕ.

обогревательные приборы для аккумуляции тепла

и осушки излишней влаги, образующейся от таяния

Профиль скоростей воздушного потока

снега в зоне входа.

В широких проемах завесы следует располагать

друг за другом с тем, чтобы поток воздуха

перекрывал всю ширину проема. В этом случае

приборы могут управляться совместно одним

пультом и термостатом. Имеются 3 типоразмера

завес по длине, что позволяет перекрывать проемы

любой ширины.

Конструкция и технические параметры могут меняться без уведомления.

Thermozone ADR 200/300 E/W

Технические параметры   |   Thermozone ADR 200/300 E c электрообогревом

Модель

Режимы

Расход

∆t*¹

Уровень

Напряжение [В]

Длина

Вес

мощности.

воздуха

шума^*2

Сила тока [A]

[кВт]

[м³/час]

[°C]

[дБ(A)]

(управление)

(нагр. эл-ты)

[мм]

[кг]

ADR210E

/6/9

700/1050/1400

38/25/19

40/50/57

230V~/1,6A

400V3~/13A

1000

ADR215E

/8/12

1050/1580/2100

33/22/17

43/53/60

230V~/2,3A

400V3~/17,5A

1500

ADR220E

/12/18

1350/2030/2700

39/26/19

44/53/60

230V~/3,1A

400V3~/26A

2000

ADR310E

/6/9

950/1430/1900

28/19/14

44/54/61

230V~/2,2A

400V3~/13A

1000

ADR315E

/8/12

1250/1880/2500

29/19/14

43/53/60

230V~/2,3A

400V3~/17,5A

1500

ADR320E

/12/18

1750/2630/3500

31/20/15

45/55/62

230V~/3,9A

400V3~/26A

2000

^*1) ∆t = увел. t проходящего воздуха при максимальной мощности и при низком/среднем/полном расходе.

^*2) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м²

Класс защиты ADR 200/300 E с электрообогревом: IP23, от капель под углом до 60°

Технические параметры   |   Thermozone ADR 200/300 W c подводом горячей воды

Модель

Режимы

Расход

∆t*²

Объем

Уровень

Напряжение

Сила тока

Длина

Вес

мощности^*1.

воздуха

воды

шума^*3

[кВт]

[м³/час]

[°C]

[л]

[дБ(A)]

[В]

[A]

[мм]

[кг]

ADR210WL

9/11/14

680/1010/1350

37/34/31

1,7

40/50/57

230V~

1,5

1000

ADR215WL

13/18/22

1000/1500/2000

40/36/33

2,7

43/53/60

230V~

2,3

1500

ADR220WL

18/24/29

1300/1950/2600

40/36/33

3,8

44/53/60

230V~

3,0

2000

ADR210WH

6/7/9

680/1010/1350

26/21/19

0,8

40/50/57

230V~

1,5

1000

ADR215WH

8/10/12

1000/1500/2000

24/21/18

1,3

43/53/60

230V~

2,3

1500

ADR220WH

10/13/16

1300/1950/2600

24/20/18

1,5

44/53/60

230V~

3,0

2000

ADR310WL

11/15/18

900/1350/1800

36/33/30

2,1

44/54/61

230V~

2,2

1000

ADR315WL

16/21/26

1200/1800/2400

40/35/33

3,2

43/53/60

230V~

2,3

1500

ADR320WL

24/32/39

1700/2550/3400

42/37/34

4,4

45/55/62

230V~

3,8

2000

ADR310WH

8/11/13

900/1350/1800

28/24/21

1,0

44/54/61

230V~

2,2

1000

ADR315WH

13/16/20

1200/1800/2400

31/27/24

2,2

43/53/60

230V~

2,3

1500

^*1) Данные приведены для температуры воды 80/60°С и t воздуха на входе +15°С

^*2) ∆t = увел. t проходящего воздуха при низком/среднем/полном расходе.

^*3) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м2

Класс защиты ADR 200/300 W с подводом горячей воды: IP23, от капель под углом до 60°.

Thermozone ADR 200/300 E/W

Варианты комплектов управления

Завесы с электрообогревом

Вариант 1

Расход воздуха задается вручную. Заданный уровень

температуры (мощности) поддерживается с помощью

2-х ступенчатого термостата.

Комплект управления:

- CB32N, пульт управления, 3 позиции по расходу и 2

- по мощности

- RTI2, электронный 2-х ступенчатый термостат (или

KRT2800)

Вариант 2

Уровни расхода воздуха и мощности

устанавливаются автоматически в зависимости от

открытия/закрытия двери и температуры внутри

помещения. 1-я ступень термостата управляет

режимом работы вентилятора при закрытых дверях,

а 2-я ступень мощностью.

На пульте СB32N расход воздуха и мощность

выставлены на максимальное положение. Когда

дверь открыта, вентилятор вращается с полной

скоростью. После её закрытия он продолжает

работать на этой скорости в течение интервала

времени (2s-10 мин.), установленного на MDC.

По истечении этого времени завеса переводится

в режим низких оборотов, если температура в

помещении ниже выставленной на термостате. Если

выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и

интервал срабатывания 4°С. При закрытых дверях

и температуре выше 19°С 1-я ступень термостата

будет выключать обогрев и вентилятор. Когда

температура превысит 23°С, 2-я ступень термостата

отключит обогрев, независимо от того открыта или

закрыта дверь.

Комплект управления:

- CB32N, пульт управления, 3 поз. по расходу и 2- по

мощности.

- MDC, магнитный контакт с реле задержки.

- RTI2, электронный 2-х ступенчатый термостат (или

KRT2800).

Вариант 3

Уровни расхода и мощности устанавливаются

автоматически в зависимости от продолжительности

открытия дверей и температуры внутри и снаружи

помещения.

Данная система управления осуществляется

микрокомпьютером с удобным цифровым дисплеем

Все необходимые параметры вводятся в него при

настройке оборудования.

Комплект управления:

- ADEA, регулятор (в комплекте с встроенным

сенсором, магнитным контактом и сенсором

наружной температуры).

- ADEAEB, внешний коммутационный блок

Более подробная информация о работе регулятора

ADEA дана в разделе Приборы управления и

принадлежности.

Дополнительно смотрите раздел Приборы управления и принадлежности, а в

особых случаях свяжитесь с Представительством Frico в России.

Thermozone ADR 200/300 E/W

Завесы подводом горячей воды

Вариант 1

Вариант 3

Расход воздуха регулируется вручную. Заданный

Уровни расхода и мощности устанавливаются

уровень температуры регулируется термостатом и

автоматически в зависимости от продолжительности

комплектом вентилей с электроприводом.

открытия дверей и температуры внутри и снаружи

Комплект управления:

помещения.

- CB30N, 3-х позиционный пульт скорости

Данная система управления осуществляется

- RTE102, электронный термостат (или KRT1900,

микрокомпьютером с удобным цифровым дисплеем.

IP55).

Все необходимые параметры вводятся в него при

- VR20/25, комплект вентилей (или только

настройке оборудования.

электропривод/вентиль SD20/TVV20 или TVV25).

Комплект управления:

- ADEA, регулятор (в комплекте с встроенным

Вариант 2

сенсором, магнитным контактом и сенсором

Уровни расхода воздуха и вкл/выключение

наружной температуры)

электропривода вентиля устанавливаются

- ADEAEB, внешний коммутационный блок

автоматически в зависимости от открытия/закрытия

- VR20/25, комплект вентилей (или только

двери и температуры внутри помещения.

электропривод/вентиль SD20/TVV20 или TVV25)

1-я ступень термостата управляет режимом работы

Более подробная информация о работе регулятора

вентилятора при закрытых дверях, а 2-я ступень

ADEA дана в разделе Приборы управления и

мощностью, то есть работой клапана подачи горячей

принадлежности.

воды.

Когда дверь открыта, вентилятор вращается с

полной скоростью. После её закрытия он продолжает

работать на этой скорости в течение интервала

времени (2s-10 мин.), установленного на MDC.

По истечении этого времени завеса переводится

в режим низких оборотов, если температура в

помещении ниже выставленной на термостате. Если

выше, то термостат отключит вентилятор.

Пример: Термостат выставлен на 23°С и

интервал срабатывания 4°С. При закрытых дверях

и температуре ниже 19°С 1-я ступень термостата

включает режим низких оборотов. При достижении

температуры 23°С 2-я ступень термостата отключит

питание клапана, перекрывая подачу горячей воды.

Комплект управления:

- CB30N, 3-х позиционный пульт скорости

- MDC, магнитный контакт с реле задержки.

- RTI2, электронный 2-х ступенчатый термостат (или

KRT2800).

- VR20/25, комплект вентилей (или только

электропривод/вентиль SD20/TVV20 или TVV25).

Дополнительно смотрите раздел Приборы управления и принадлежности, а в особых случаях

свяжитесь с Представительством Frico в России.

Thermozone ADR 200/300 E/W

Уровни мощности завес с подводом горячей воды

ADR200/300WH

Температура воды на входе/выходе 130/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WH

max

1350

13,1

0,06

11,4

0,05

ADR215WH

max

2000

18,7

0,08

16,2

0,07

ADR220WH

max

2600

24,1

0,10

21,0

0,09

ADR310WH

max

1800

19,8

0,08

17,3

0,07

ADR315WH

max

2400

30,0

0,13

26,1

0,11

ADR320WH

max

3400

37,6

0,16

32,9

0,14

Температура воды на входе/выходе 110/80°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WH

max

1350

13,5

0,11

11,8

0,10

ADR215WH

max

2000

19,2

0,16

16,9

0,14

ADR220WH

max

2600

24,6

0,20

21,6

0,18

ADR310WH

max

1800

20,1

0,17

17,6

0,14

ADR315WH

max

2400

31,0

0,26

27,1

0,23

ADR320WH

max

3400

37,9

0,31

33,3

0,28

Температура воды на входе/выходе 90/70°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WH

max

1350

11,2

0,14

9,6

0,12

ADR215WH

max

2000

16,1

0,20

13,6

0,17

ADR220WH

max

2600

20,5

0,25

17,4

0,21

ADR310WH

max

1800

16,7

0,21

14,3

0,18

ADR315WH

max

2400

25,9

0,32

21,9

0,27

ADR320WH

max

3400

31,5

0,39

26,9

0,33

Температура воды на входе/выходе 80/60°C

Температура воздуха на входе = +10°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WH

max

1350

9,5

0,12

7,8

0,09

ADR215WH

max

2000

13,5

0,16

11,1

0,14

ADR220WH

max

2600

17,3

0,21

14,2

0,18

ADR310WH

max

1800

14,1

0,17

11,6

0,14

ADR315WH

max

2400

21,7

0,26

17,8

0,22

ADR320WH

max

3400

26,6

0,33

25,1

0,31

Thermozone ADR 200/300 E/W

Уровни мощности завес с подводом горячей воды

ADR200/300WL

Температура воды на входе/выходе 80/60°C

Температура воздуха на входе = +15°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WL

max

1350

14,0

0,17

12,7

0,16

ADR215WL

max

2000

21,0

0,26

19,1

0,23

ADR220WL

max

2600

25,5

0,31

23,1

0,28

ADR310WL

max

1800

18,0

0,22

16,3

0,20

ADR315WL

max

2400

26,3

0,32

24,0

0,29

ADR320WL

max

3400

39,4

0,48

35,7

0,44

Температура воды на входе/выходе 60/50°C

Температура воздуха на входе = +15°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WL

max

1350

10,2

0,25

9,0

0,22

ADR215WL

max

2000

15,4

0,37

13,5

0,33

ADR220WL

max

2600

18,8

0,46

16,4

0,40

ADR310WL

max

1800

13,2

0,32

11,6

0,28

ADR315WL

max

2400

19,3

0,47

16,8

0,41

ADR320WL

max

3400

28,9

0,70

25,2

0,61

Температура воды на входе/выходе 60/40°C

Температура воздуха на входе = +15°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WL

max

1350

8,5

0,10

7,1

0,09

ADR215WL

max

2000

12,7

0,15

10,6

0,13

ADR220WL

max

2600

15,5

0,19

13,1

0,16

ADR310WL

max

1800

10,8

0,13

9,0

0,11

ADR315WL

max

2400

16,1

0,19

13,6

0,16

ADR320WL

max

3400

24,0

0,29

20,1

0,24

Температура воды на входе/выходе 60/30°C

Температура воздуха на входе = +15°C

Температура воздуха на входе = +20°C

Модель

Положение

Расход

Выходная

t воздуха на

Расход воды

Выходная

t воздуха на

Расход воды

венти-

воздуха

мощность

выходе

мощность

выходе

лятора

[м³/час]

[кВт]

[°C]

[л/сек]

[кВт]

[°C]

[л/сек]

ADR210WL

max

1350

6,4

0,05

5,0

0,04

ADR215WL

max

2000

9,5

0,08

7,3

0,06

ADR220WL

max

2600

11,8

0,09

9,1

0,07

ADR310WL

max

1800

8,0

0,06

5,5

0,04

ADR315WL

max

2400

12,3

0,10

9,5

0,08

ADR320WL

max

3400

18,0

0,14

13,8

0,11

Frico воздушные завесы. Каталог - часть 4
