КОПЬЕДЕРЖАТЕЛЬ "ДОНМЕТ" 514. ЭТИКЕТКА Р06.001-514.00.000-31 ЭТ
ДОНМЕТ ®
завод автогенного оборудования

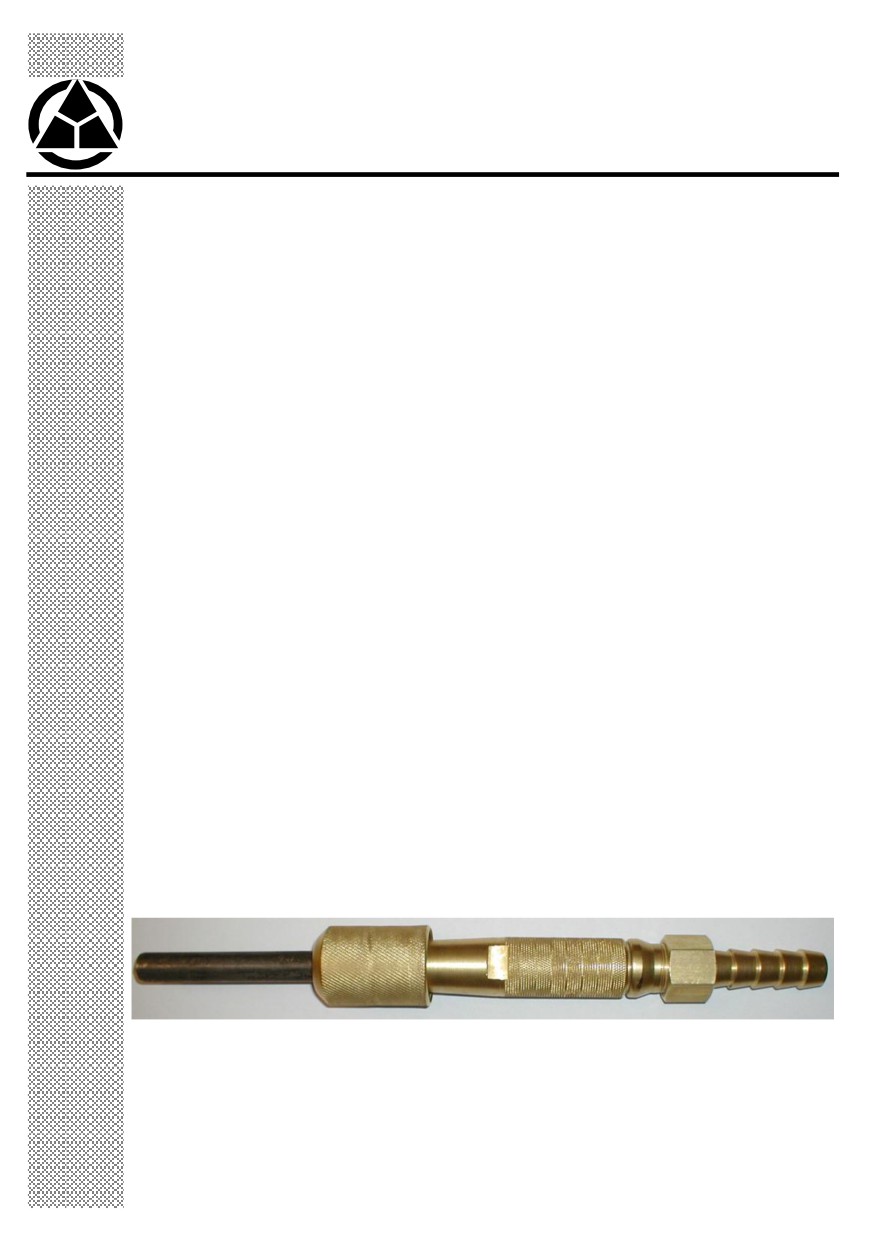

КОПЬЕДЕРЖАТЕЛЬ
"ДОНМЕТ" 514
ЭТИКЕТКА
Р06.001-514.00.000-31 ЭТ
г. Краматорск
1. ОБЩИЕ СВЕДЕНИЯ
1.1. Копьедержатель “ДОНМЕТ” 514-31 предназначен для соединения стальной трубки
(копья) с кислородным рукавом. Копьем производится кислородная резка стали, чугуна,
разделка шаботов, скрапа, а также удаление прибылей и крупногабаритных литниковых
систем.
2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Таблица 1
Толщина металла, мм
150 - 300
300 - 600
600 - 1000
1000 - 2000
Давление кислорода, кгс/см2
5 - 6
6 - 8
8 - 10
10 - 15
Расход кислорода, м3/час
40 - 50
50 - 70
70 - 90
90 - 120
Копье (стальная трубка)
6, 11, 12, 13, 14, 15, 16, 17, 18, 19
с наружным диаметром, мм
Расход трубки за 1 час реза, м
10 -15
Внутренний диаметр присоединяемых рукавов, мм
D (см. табл. 2)
Масса копьедержателя, не более, кг
1,2
Длина копьедержателя не более, мм
260
3. КОМПЛЕКТ ПОСТАВКИ
Таблица 2
Наименование
№ заказа
Кол-во**
Копьедержатель “ДОНМЕТ” 514-31, D=12*
(под трубку Ф11, Ф12, Ф13, Ф14, Ф15, Ф16, Ф17,
514.000.31
Ф18, Ф19 мм)
Этикетка
1
В комплект поставки трубка для копья не входит.
Драгоценные металлы в изделии не применяются.
3.1 ЗАПАСНЫЕ И СМЕННЫЕ ЧАСТИ (по индивидуальному заказу)
Таблица 3
Наименование
№ заказа
Кол-во
1
2
3
Прокладка (под трубку Ф11 мм)
514.007.00
Прокладка (под трубку Ф12 мм)
514.007.01
Прокладка (под трубку Ф13 мм)
514.007.02
Прокладка (под трубку Ф14 мм)
514.007.03
Прокладка (под трубку Ф15 мм)
514.007.04
Прокладка (под трубку Ф16 мм)
514.007.05
Прокладка (под трубку Ф17 мм)
514.007.06
Прокладка (под трубку Ф18 мм)
514.007.07
Прокладка (под трубку Ф19 мм)
514.007.08
Шайба (под трубку Ф11 мм)
514.016.00
Шайба (под трубку Ф12 мм)
514.016.01
Продолжение таблицы 3
1
2
3
Шайба (под трубку Ф13 мм)
514.016.02
Шайба (под трубку Ф14 мм)
514.016.03
Шайба (под трубку Ф15 мм)
514.016.04
Шайба (под трубку Ф16 мм)
514.016.05
Шайба (под трубку Ф17 мм)
514.016.06
Шайба (под трубку Ф18 мм)
514.016.07
Шайба (под трубку Ф19 мм)
514.016.08
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Основными элементами копьедержателя является зажим и соединительные трубки.
В качестве копья рекомендуется применять тонкостенную трубку
(“летку”) из
малоуглеродистой стали длиной от 3 до 6 м.
4.3. Подача режущего кислорода в копье осуществляется напрямую от кислородного
редуктора, далее в стальную трубку (копье), конец которой разогрет до температуры
оплавления. Разогрев металла до температуры воспламенения в кислороде
~15000С
производится посторонним источником тепла, например резаком или другим источником
нагрева.
4.4. Предварительно нагретый до 13500-14000С, рабочий конец копья после пуска
кислорода начинает интенсивно окислятся
(гореть), развивая температуру до
20000С.
Образовавшиеся шлаки и газы продуктов окисления металлов удаляются струей кислорода.
4.5. Для замены копья отпустить зажим на копьедержателе, до ослабления силы
зажатия и снять отработанное копье. После этого новое копье вставить в копьедержатель,
затянув зажимом до уплотнения уплотняющими резиновыми прокладками.
4.6. Питание копьедержателя осуществляется от 5-10 баллонной рампы или магистрали
с давлением 0,5-1, 5МПа.
5. МЕРЫ БЕЗОПАСНОСТИ
5.1. При эксплуатации резака необходимо соблюдать: «Правила безопасной работы с
инструментом и приспособлениямиª ДНАОП
1.1.10-1.04-01;
«Правила пожарной
безопасности в Украинеª НАПБ А.01.001-95 от 14.6.95; «Правила техники безопасности и
производственной санитарии при производстве ацетилена, кислорода и газопламенной
обработке металловª НАОП 1.4.10-1.03-85; «Правила безопасности в газовом хозяйствеª,
утвержденные Госгортехнадзором Украины, 1992 г, «Правила устройства и безопасной
эксплуатации сосудов, работающих под давлениемª ДНАОП
0.00-1.07-94;
«Правила
безопасности систем газоснабжения Украиныª ДНАОП 0.00-1.20-98; ГОСТ 12.3.036-84
«Газопламенная обработка металловª Требования безопасности; ДСТУ
2448-94
«Кислородная резкаª. Требования безопасности.
5.2. К работе с резаком допускаются лица не моложе 18 лет, изучившие его устройство,
имеющие допуск к самостоятельной работе и прошедшие инструктаж по технике
безопасности.
Запрещается :
- вносить изменения и самостоятельно дорабатывать конструкцию
копьедержателя;
- проводить работу при нарушении механической прочности и
негерметичности рукавов и соединений;
- использовать рукава не по назначению (для других типов газов);
- работать в замасленной одежде, использовать замасленную ветошь и инструмент;
- работать без спецодежды, спецобуви, индивидуальных средств защиты
органов слуха и глаз;
- работать при отсутствии средств пожаротушения на рабочих местах;
- работать ближе 10 метров от ацетиленовых генераторов, газопроводов
и газовых баллонов.
6. ПРАВИЛА ЭКСПЛУАТАЦИИ
6.1. Перед началом работы убедитесь в исправности оборудования и проверьте
герметичность присоединяемых рукавов, всех разъемных и паяных соединений.
Установка оборудования:
-закрепить копье в копьедержателе;
-открыть центральный вентиль подачи кислорода;
-отрегулировать давление кислорода, согласно табл.1.
Зажигание копья:
-закрыть центральный вентиль кислорода;
-нагреть конец копья длиной 25 мм до красного каления;
-открыть центральный вентиль кислорода , при этом конец копья должен воспламениться.
(Если копье не воспламеняется, повторить эту операцию, увеличивая нагрев трубки.)
Замена копья:
-закрыть центральный вентиль кислорода;
-заменить копье (смотри п. 4.5);
-открыть центральный вентиль кислорода;
-продолжить резку, предварительно подогрев копье.
Прекращение работы:
-закрыть центральный вентиль подачи кислорода;
6.2. Учет технического обслуживания проводить в специальном журнале по ниже
приведенной форме:
Форма №1
Вид технического
Замечания о техническом
Должность, Фамилия, подпись
Дата
обслуживания
состоянии
ответственного лица
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие копьедержателя требованиям ГОСТ 12.2.008-75
и технической документации, при соблюдении потребителем правил эксплуатации,
транспортирования и хранения.
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 24
месяцев со дня поставки.
Завод «ДОНМЕТª осуществляет гарантийный ремонт - бесплатное устранение дефектов,
возникших во время эксплуатации в пределах гарантийного срока.
Бесплатный гарантийный ремонт не производится в случае:
1. использования изделия не в соответствии с правилами эксплуатации (п.6) и режимах
отличающихся от требований технической характеристики (табл.1);
2. небрежной эксплуатации, повлекшей возникновение механических или других повреждений;
3. самостоятельного внесения изменений в конструкцию изделия.
Гарантия не распространяется на запасные и сменные части, приведенные в табл.3.
8. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Копьедержатель изготовлен и испытан согласно ГОСТ 12.2.008-75, ГОСТ 5191-79,
технической документации Р06.001-514.00.000-31 и признан годным для эксплуатации.
Дата выпуска ___________
Отметка ОТК о приемке __________
МП
