Системы устранения течей Vetter
1.
Введение
Внимательное изучение данной инструкции по эксплуатации,
соблюдение содержащихся в ней рекомендаций по обращению
с оборудованием и требований безопасности, является
непременным условием для длительной, безотказной работы
систем устранения течей.
При длительном хранении данных систем
на складе необходимо учитывать
требования DIN 7716.
То есть, необходимо соблюдать правила техники безопасности,
правила поведения для предотвращения травматизма.
Инструкция по эксплуатации является неотъемлимой
частью оборудования и должна сохраняться в течении
всего срока эксплуатации. При передаче оборудования
другой организации оно должно комплектоваться данной
инструкцией.
Условные обозначения
Данный символ обозначает непосредственно
угрожающую опасность, которая может
повлечь за собой наступление летального
исхода или получение тяжелых травм
Данный символ обозначает возможную
опасность, которая может повлечь за
собой наступление летального исхода или
получение тяжелых травм.
Данный символ обозначает возможность
наступления
опасных
ситуаций,
последствиями которых может быть
получение легких травм и травм средней
тяжести.
Данный символ обозначает возможность
наступления
ситуаций,
последствиями
которых может быть причинение вреда
оборудованию или окружающим пердметам.
Page 4/41
1.1
Правильное использование
В зависимости от применения уплотняющие системы Vetter
должны использоваться только со сжатым воздухом и только
под давлением, допустимым для оригинальных наполняющих
аксессуаров.
Они специально разработаны для ликвидации течей в
контейнерах и резервуарах.
Под неправильным применением систем ликвидации течей
понимается Vetter:
99
Неправильное
использование,
установка
или
обслуживание оборудования для ликвидации течей.
99
Использование оборудования для ликвидации течей
с повреждёнными защитными устройствами или
наполняющими аксессуарами, которые или неправильно
установлены, или не функционируют.
99
Несоблюдение правил, содержавшихся в инструкциях
по эксплуатации касательно хранения, применения и
обслуживания оборудования для устранения течей.
99
Недостаточный контроль аксессуаров, которые
подвержены износу.
Неправильное выполнение обслуживания.
Для правильного применения необходимо так же:
99
Соблюдать все правила, содержащиеся в данной
инструкции.
99
Соблюдение сроков обслуживания и хранения,
содержащихся в разделе
“Правила хранения и
обслуживания”.
2.
Правила безопасности
Использование оборудования для устранения течей Vetter
возможно только при условии знания правил его эксплуатации
и после изучения данного руководства.
2.1
Общие сведения
Непременным условием эксплуатации данного оборудования
является соблюдение правил техники безопасности труда,
правил по предотвращению несчастных случаев (например,
норматив GUV), а также общих правил по технике безопасности.
Перед вводом в действие оборудования для устранения течей
должно быть проверено на предмет надежности (с целью
предотвращения сбоев в работе).
Наличие кислотозащитного чехла из ПВХ у уплотняющих
подушек для ликвидации течей повышает эффективность
защиты от протекания или разлива кислот.
Page 5/41
Системы устранения течей Vetter
Необходимо принимать во внимание правила техники
безопасности при обращении с опасными жидкостями.
При выполнении работ с применением данного оборудования
его пользователь должен быть соответствующим образом
одет и экипирован (а именно: иметь на себе защитный костюм,
шлем; очки и/или маску).
Защитная экипировка выбирается в зависимости от степени
опасности..
2.2
Возможные угрозы
Опасность взрыва! При устранении протечек легко
воспламеняющихся жидкостей или газов избегайте
искрообразования в электропроводке и механизмах.
Оборудование для устранения течей Vetter должны надуваться
только будучи закрепленными в правильном положении.
Надувайте уплотняющие подушки для устранения течей до тех
пор, пока он полностью не перекроет течь (макс. давление 1,5
бар или 10 бар). Давление, выше указанного максимального
значения, может привести к повреждению трубы или иного
резервуара, на котором установлена подушка.
Протечка в резервуаре или цистерне - слабое место. Поэтому
избегите любых дополнительных повреждений, устанавливая
уплотняющее оборудование для устранения
течей
жидкостей или газов. Повреждения могут возникнуть как при
недостаточном, так и при избыточном давлении.
2.3
Предупреждения
Перед применением подушек для устранения течей, а
также использовании прилагаемых к ним комплектующих,
необходимо провести проверку исправности их работы.
Использование неисправного оборудования категорически
запрещается!

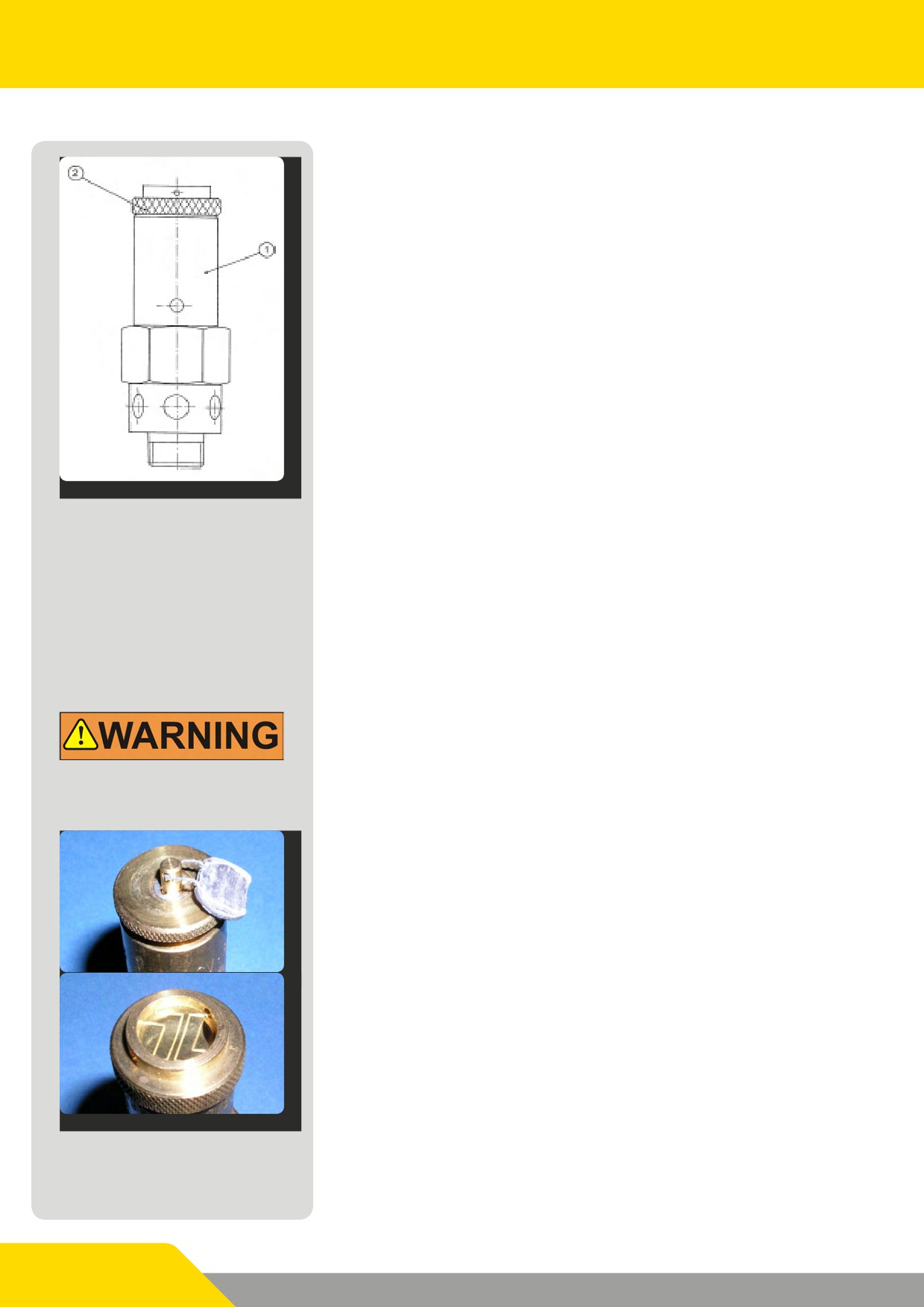

Все устройства управления оснащены специальным защитным
клапаном, предотвращающим достижение избыточного
давления внутри подушек для устранения течей. Как только
давление начинает превышать максимально допустимое
значение, происходит открытие клапана.
Величина диапазона возможных отклонений от правильного
значения
± 10 %. Установившееся впоследствии значение
давления больше нельзя изменять. Если заглушка в верхней
части клапана отсутствует, это означает, что функция контроля
безопасности не функционирует. То есть, клапан безопасности
необходимо заменить. Давление на входе контроллера
(обозначено на впускном клапане) ни в коем случае не должно
превышаться.
Page 6/41
Прежде, чем закреплять в местах возникновения течей
подушки для их устранения, на острые края трещин
рекомендуется установить прокладки. Таким образом, вы
сможете избежать нежелательного повреждения подушек
острыми краями трещин, то есть предотвратите дальнейшие
утечки жидкостей и газов.
3.
Применение оборудования для
устранения течей
В данном разделе отражена информация о оборудовании,
необходимом для наполнения оборудования для устранения
течей Vetter.
При использовании оборудования для
устранения течей проверьте его расчётное
давление.
3.1
Применение с использованием контроллера,
шлангов и кислородного баллона
Представленных ниже иллюстрациях, в качестве
примера, показана последовательность действий
при применении уплотняющих подушек для
устранения течей 1,5 бара. При другом
рабочем давлении и в случае
использования иных источников
воздуха, должны применяться
подушки и принадлежности, разработанные для
этих источников.
Перед наполнением, подушки для устранения течей
должны быть правильно и аккуратно закреплены
фиксирующими ремнями на месте протечки.
Дял этого см. раздел 5.2 “Использование
фиксирующих ремней с трещоткой“.
Уплотняющие подушки для устранения течей
99
Шаг1

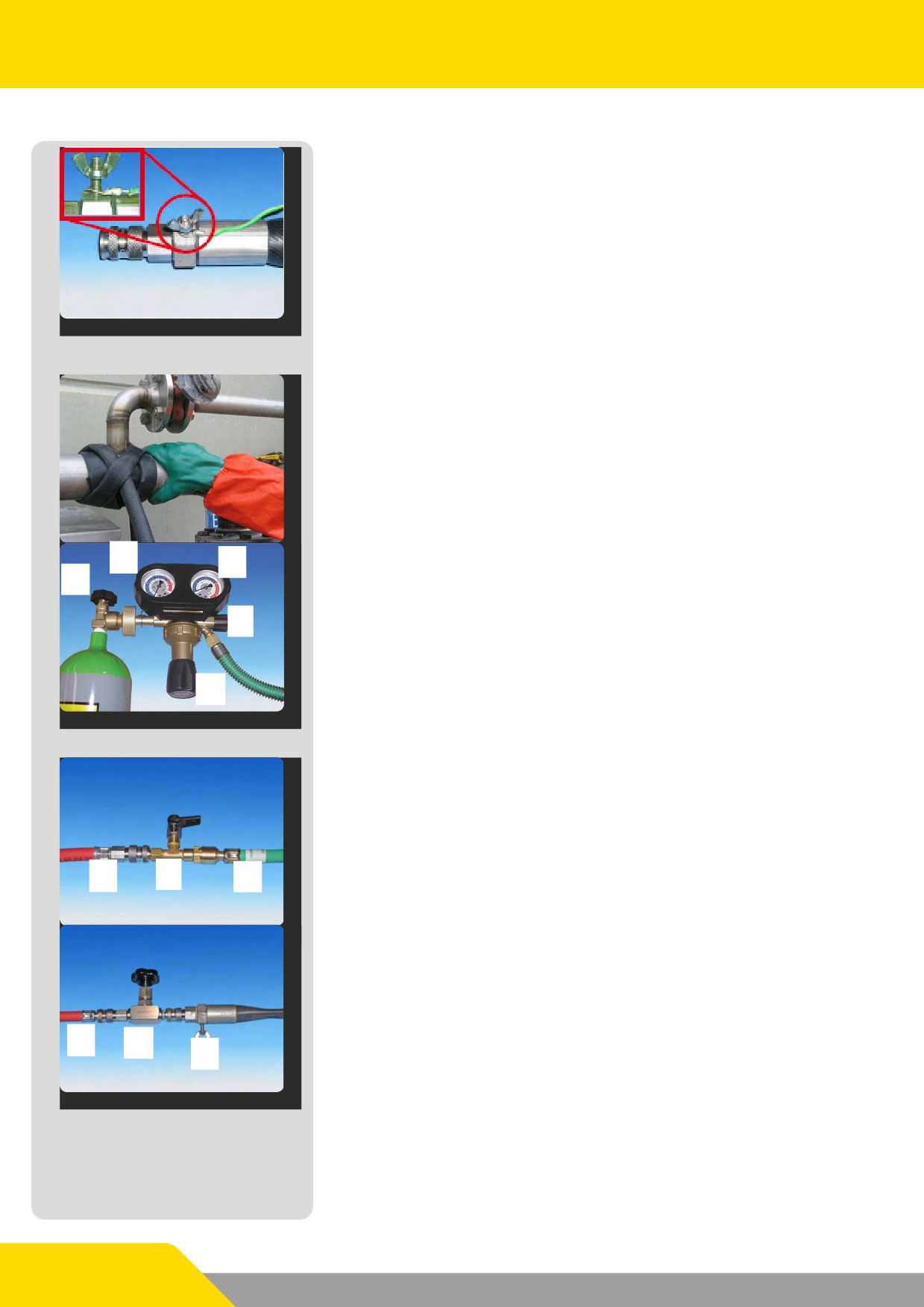

Соедините уплотняющую подушку LD 50/30 B 1.5 бара с
направляющими скобами и наполнительный шланг.
Наполнительный шланг
99
Шаг 2
Соедините наполнительный шланг с контроллером.
Page 7/41
Системы устранения течей Vetter
Контроллер
99
Шаг 3
Присоедините соединительный шланг редуктора к
заполняющему клапану контроллера. Это необходимо
для контроля давления воздуха, поступающего в
контроллер.
Редуктор
99
Шаг 4
Приверните редуктор к вентилю баллона со сжатым
воздухом.
Баллон со сжатым воздухом
3.2
Применение с использованием контроллера,
шлангов и других источноков воздуха
Проверьте максимальное давление, на
которое расчитан контроллер (см. таблицу
ниже).
Рабочее давление
Максимальное входное
контроллера
давление для контроллера
0.5 бара
2 бара
1.0 бар
2 бара
1.5 бара
2 бара
2.5 бара
4 бара
10.0 бар
10 бара

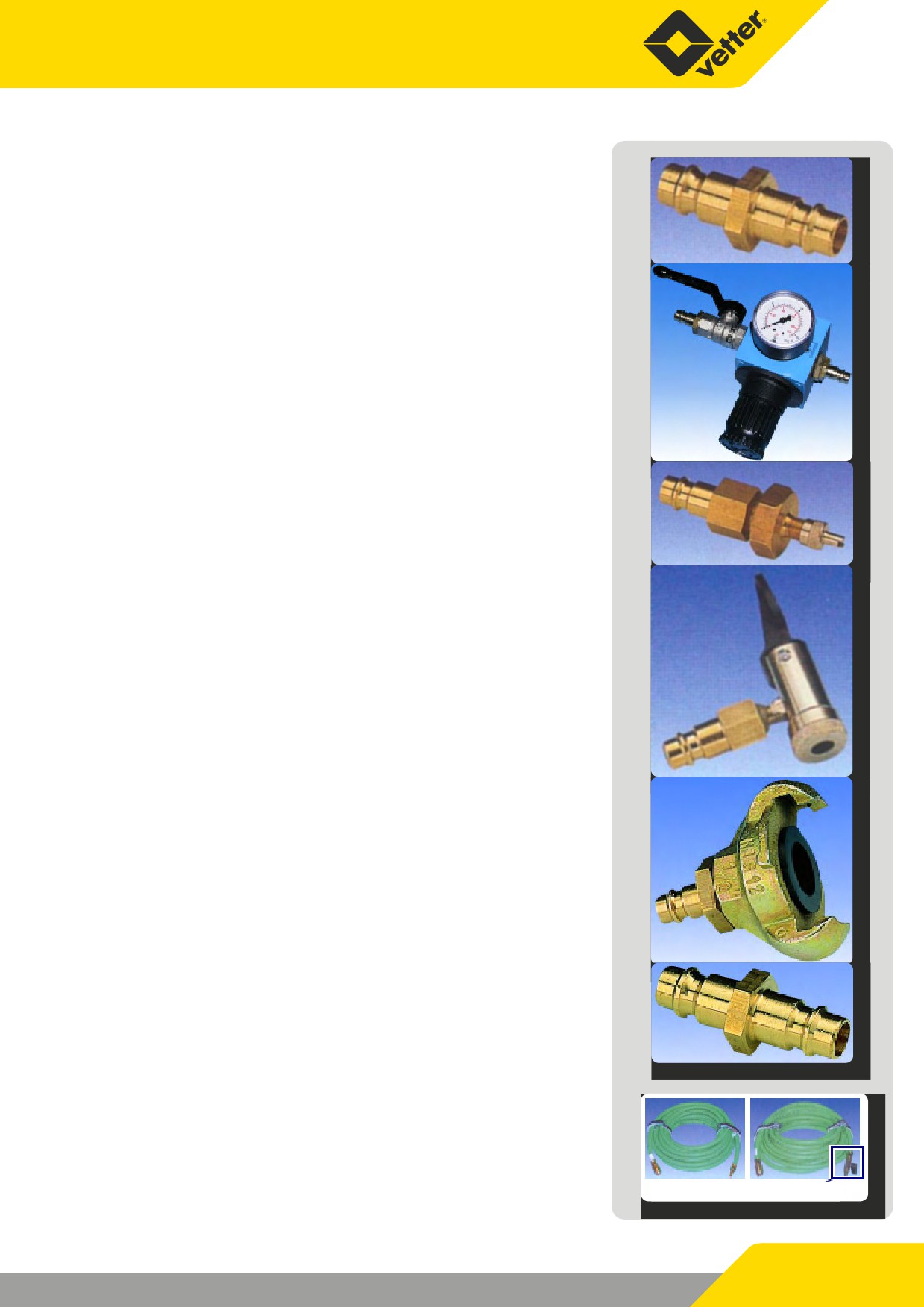

Устройства из комплекта адаптеров
Адаптер для системы подачи
сжатого воздуха автомобиля
Комплект адаптеров содержит устройства для подключения
различных источников воздуха:
Адаптер для системы подачи сжатого воздуха
автомобиля
Перекойте запорный глухуой муфты.
Глухая муфта
Адаптер для системы подачи воздуха автомобиля должен
быть оснащён клапаном безопасности.
Соедините глухую муфту с адаптером. Автомобиль должен быть
механически застопорен для предотвращения передвижения.
Page 8/41
Сеть сжатого воздуха
Подключите адаптер к сети сжатого воздуха.
Редуктор давления для сети расчитан на максимальное
значение в 20 бар.
Если давление воздуха превышает максимальное допустимое
значение для редуктора, адаптер заменяется на несколько
последовательно подключённых редукторов.
Адаптер для ручных и ножных насосов
используется для наполнения от ручного или ножного
насосов.
Адаптер для подачи воздуха из автомобильной
шины
Для выкачивания воздуха из автомобильной шины.
Адаптер для строительных компрессоров
Адаптер для мобильных компрессоров
Наполнительный шланг, 10 м, с/без запорного крана
Наполнительные шланги с и без запорного крана служат для
Запорный кран
связи источника воздуха и контроллером.
Page 9/41
Системы устранения течей Vetter
3.3
Применение с использованием ручного и
ножного насоса
Для подключения к контроллеру ручного или ножного насоса
используется соединительный шланг, длинной 2 м.
3.4
Применение с использованием ножного
насоса с защитным клапаном и манометром
Ножной насос 1.5 бара с предохранительным клапаном и
манометром и 2-х метровым соединительным шлангом для
наполнения уплотняющих подушек.
4.
Использование для устранения
течейЭтот раздел содержит информацию о применении
уплотняющих подушек Vetter.
При эксплуатации уплотняющих подушек для
устранения течей, необходимо строго
соблюдать инструкции по соблюдению
техники безопасности из раздела 2, а
также все общие требования правил и
мер безопасности.
4.1
Подготовка к использованию
99
Подобрать и одеть срезства защиты, в соответствии со
степенью возможной угрозы.
99
Определить рабочую область.
99
Только специально подготовленный личный состав может
нахоиться в рабочей области / опасной зоне.
99
В зависимости от типа аварии подобрать уплотняющую
подушку / принадлежности к ней.
99
Особое внимание обратите на прочностные и защитные
свойства материалов уплотняющих подушек.
99
Проверьте целостность и отсутствие повреждений на
выбранных уплотняющих подушках / принадлежностях.
99
Повреждённые уплотняющие подушки / принадлежности
не пригодны для использования!
99
Наполнительный шланг и контроллер уже должны быть
подключены к уплотняющей подушке.
99
Разместите фиксирующие ремни вокруг цистерны
/
резервуара.
99
Приложите уплотняющую подушку к месту течи.
99
Закрепите подушку при помощи ремней.
Page 10/41
99
Убедитесь в отсутствии посторонних в опасной зоне.
99
Наполните подушку до полного устранения течи.
Опасность взрыва! При работе со взрывоопасными
жидкостями и газами соблюдайте правила безопасности - во
избежание возникновения искры.
Уплотняющие подушки Vetter могут наполняться воздухом
только в соответствующем положении и при верном креплении
натяжными ремнями. Их необходимо наполнять до полного
прекращения течи (макс. рабочее давление от 1,5 бар до 10
бар). Чрезмерное наполнение уплотняющей подушки может
привести к возникновению новых повреждений в трубе или
баке - из-за создания избыточного давления.
Течь в баке или трубе является слабым местом. Таким образом,
устранять течи надо очень аккуратно, без чрезмерно сильных
надавливаний и т.п., то есть достаточно просто остановить
утечку жидкости или газа, а это возможно сделать и при
рабочем давлении, ниже максимально допустимого значения.
Острые края течей необходимо предварительно закрыть
прокладками, которые воспрепятствуют повреждению
уплотняющих подушек для ликвидации течей и последующей
утечке жидкостей и газов.

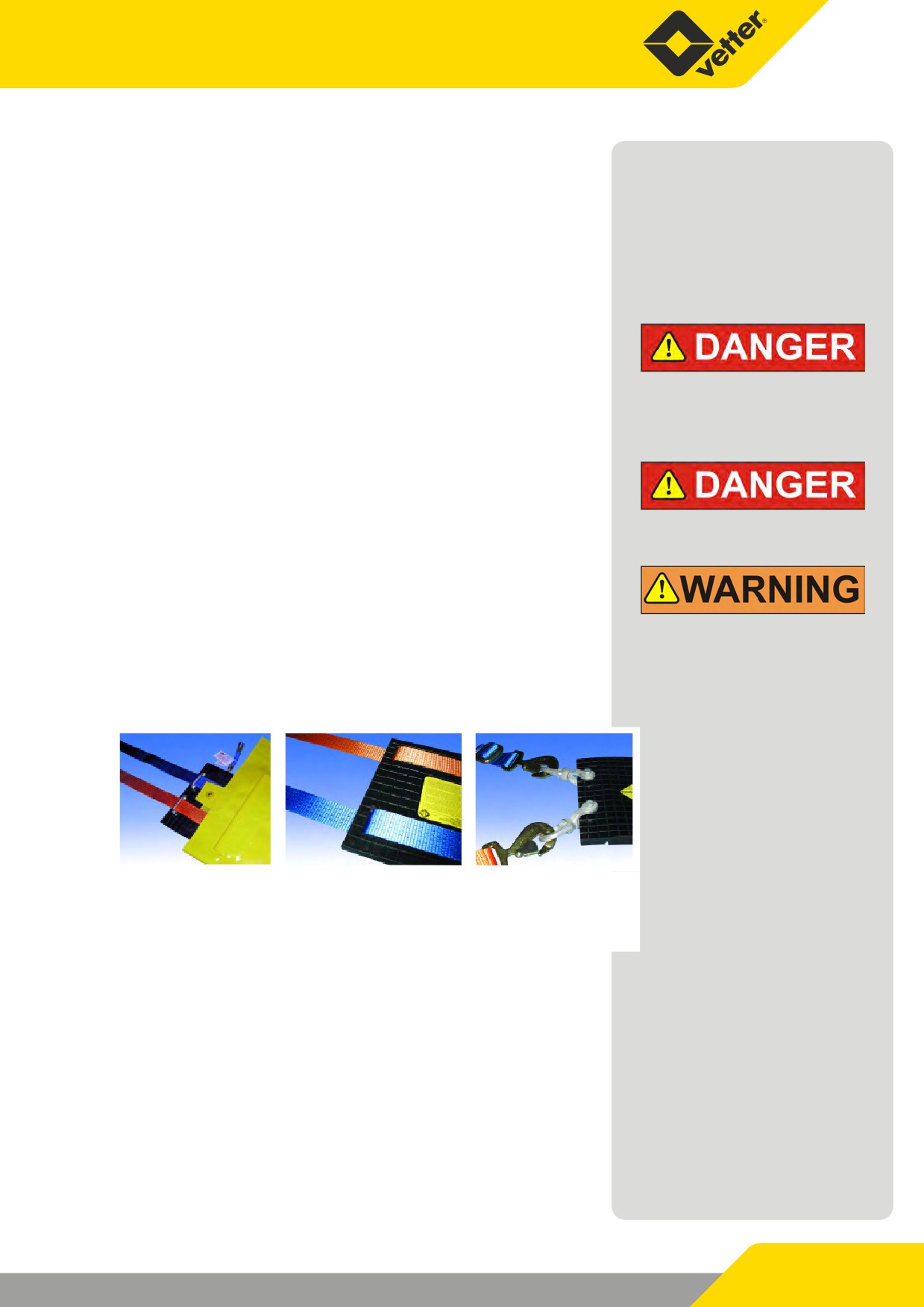

Уплотняющие подушки для ликвидации течей Vetter LD 50/30
1,5 бара представлены тремя моделями, обладающими
специфическими особенностями применения.
Уплотняющие
Уполтняющие
подушки с
Уплотняющие подушки с
подушки с замковыми
направляющими
пазами для ремней
креплениями
скобами
Page 11/41
Системы устранения течей Vetter
4.2
Использование фиксирующих ремней с
трещоткой
С помощью фиксирующего ремня с трещоткой можно
регулировать степень натяжения ремня, то есть, при
необходимости подтягивать ремень, фиксирующий
уплотняющую подушку.

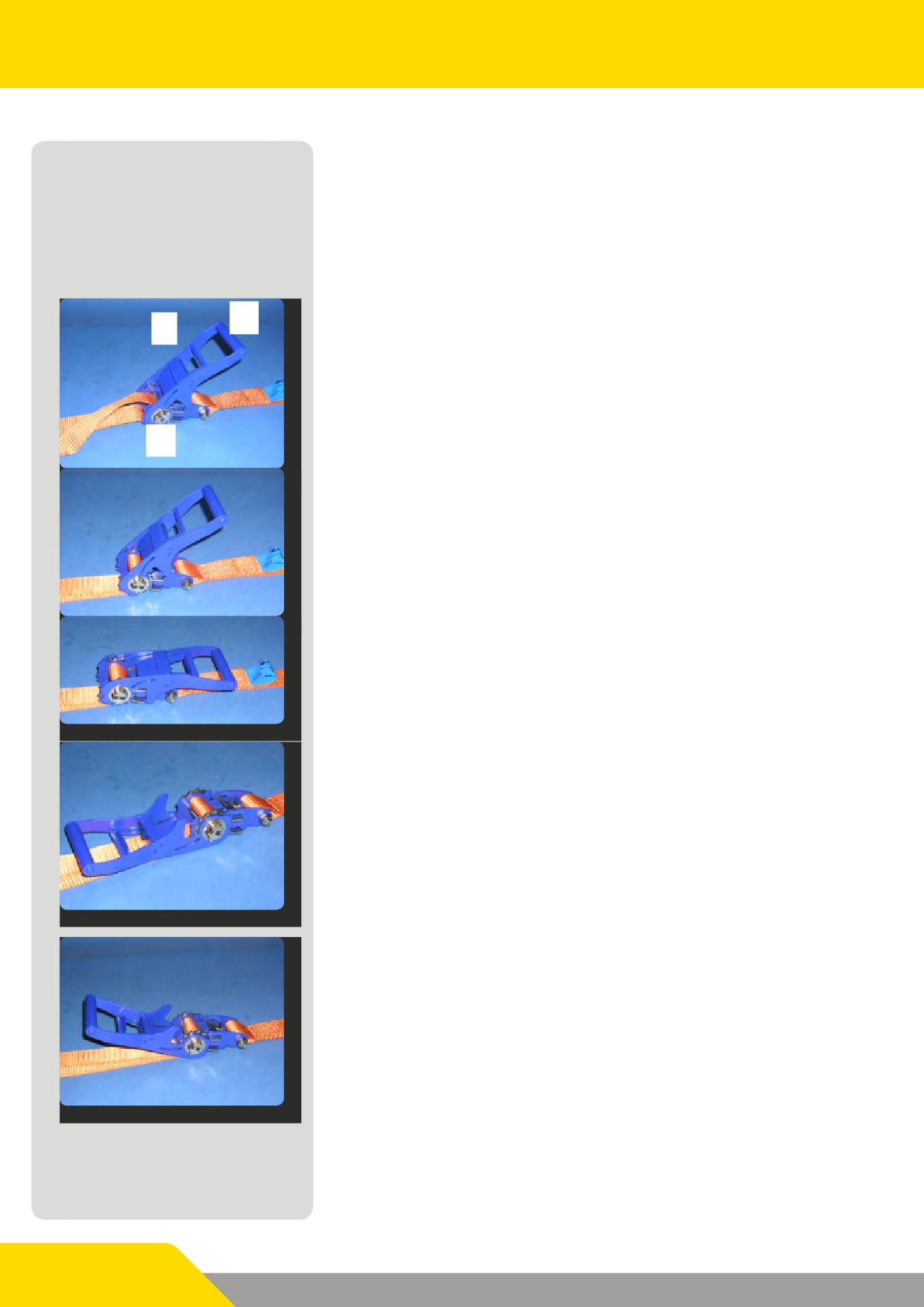

Продевание ремня в трещотку
2
1
При закрытой трещотке отодвинуть защёлку ( 1 ), чтобы можно
было привести в движение рычаг трещотки ( 2 ). Вставить
ремень через паз над осью ( 3 ) и натягивать его до тех пор,
пока он идеально не зафиксирует поверхность уплотняющей
подушки.
3
Подтягивание ремня
При приводе в действие рычага трещотки ремень необходимо
натягивать до тех пор, пока не будет достигнуто максимально
возможное натяжение. Признаком максимального натяжения
является возникновение хотя бы двух складок ремня на оси.
Фиксация трещотки
Отодвинуть защёлку и опускать рычаг трещотки до положения
закрытия, при котором защёлку можно будет вставить в паз.
Раскрытие трещотки
Перед раскрытием трещотки необходимо убедиться,
что внутри уплотняющей подушки для устранения течей
отсутствует давление, так как при раскрытии механизма
происходит резкое ослабление ремня.
Для раскрытия трещотки необходимо отодвинуть защёлку и
повернуть рычаг трещотки на 180°, чтобы установить защёлку
в крайний паз - до щелчка. В результате этого пазы цилиндра
освободятся, позволяя вынуть ремень.
Постепенное ослабление ремня
Если надо по каким-либо причинам на время снова ослабить
ремень (например, для изменения положения уплотняющей
подушки для устранения течей на баке), то благодаря новой
конструкции трещотки, ослабить ремень не сложно.
Для этого надо вытянуть задвижку, закрепить ее и повернуть
рычаг трещотки примерно на 100°, где задвижку необходимо
вынуть из паза и установить перед следующей отметкой. Только
теперь, при отсутствии установленной функциональной
задвижки, можно далее передвигать рычаг трещотки, пока
задвижка не войдет до щелчка в паз области Step-By-Step
(Шаг-за-шагом). Благодаря передвижению рычага трещотки
в различных направлениях и получаемых при этом легких
Page 12/41
толчках, можно постепенно ослаблять ремень, регулируя его
в соответствии с необходимостью.
5.
Правила и периодичность
обслуживания
В данном разделе содержится информация о правилах
хранения и преиодичности обслуживания уплотняющих
подушек Vetter.
5.1
Периодичность обслуживания
Проверку исправности работы предохранительного клапана
проводят без уплотняющей подушки. Опасно, высокое
давление! При проверке с присоединённой подушкой может
произйти её разрыв.
Когда?
Что?
Что делать?
После
Уплотняющая
Проверить отсутствие повреждений
каждого
подушка и
и функциональность.
применения
принадлежности
Выполнить визуальный осмотр.
Уплотняющие подушки очистить с
помощью теплой воды, чистящего
средства и щетки.
Просушить
при
комнотной
температуре.
Кислотозащитный
Желательно заменить новой.
чехол
Не реже
Контроллер
Провести визуальный осмотр и
раза в год
проверку функциональности.
Проверить
качество
работы
клапанов, нипеля, манометра и
предохранительного клапана.
Не реже
Наполнительный
Провести визуальный осмотр и
раза в год
шланг
проверку функциональности.
Проверить качество работы и
отсутствие пропускания воздуха в
нипеле и клапанах.
Не реже
Уплотняющая
Провести визуальный осмотр и
раза в год
подушка
проверку функциональности.
Проверить
качество
работы
соединительного клапана.
Проверить на наличие разрывов
и/или прорезей, шероховатостей,
изменения профиля поверхности от
воздействия химических веществ.
Page 13/41
Системы устранения течей Vetter
5.2
Продув предохранительного клапана
При досрочном срабатывании предохранительного клапана в
результате попадания инородного тела, откройте выпускное
устрорйство (2) вращением по часовой стрелке и продуйте
его.
Если и в этом случае не получится устранить чужеродное тело,
то необходимо полностью скрутить верхнюю часть клапана
99
Для этого поместите клапан обжимным кольцом(1) вверх.
99
После разкручивания, аккуратно удалите подшипник и
удалите инородное тело из системы травления.
99
Установите верхнюю часть клапана и проверьте её
функциональность.
99
При проверке не меняйте рабочее давление.
99
Если заглушка (пломба) в верхней части повреждена,
то исправная работа клапана не гарантируется.
Предохранительный клапан должен быть отправлен
производителю.
99
При эксплуатации при низкой температуре и высокой
влажности, допускается применение обычного антифриза.
5.3
Осмотр предохранительного клапана
Предохранительные клапаны опломбированы.
Если пломба клапана отсутствует, не гарантируется
длительное время его функционирования.
предохранительный клапан необходимо заменить.
99
Клапаны опломбированы и не повреждены.
Старыепредохранительныеклапанаопломбированы
вручную
Новые предохранительные клапана опломбированы
методом прессовки
Page 14/41

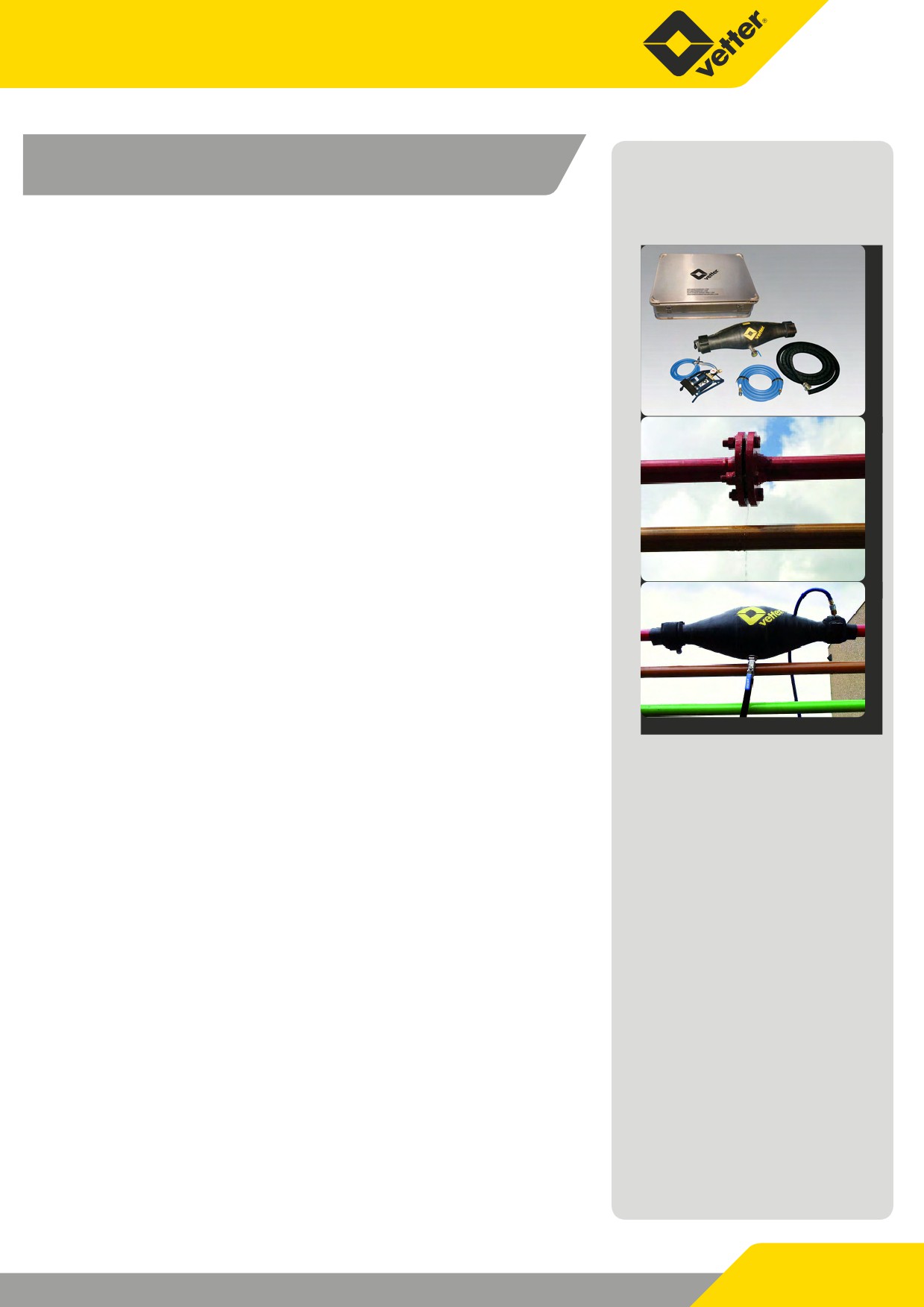

6.
Уплотняющие подушки Vetter высокого
давления
6.1
Описание
Система высоко давления для ликвидации течей Vet-
ter состоит из одного или трех уплотняющих шлангов (в
зависимости от модели). Они применяются для ликвидации
течей в T-образных соединениях, в местах изгибов труб или
для изоляции проблемных соединений.
Дополнительные изолирующие пластины изготавливаются
из различных материалов
(NBR, EPDM, стеклопластик)
обладающих высокой прочностью.
Система высоко давления для ликвидации течей VETTER
предназначается для уплотнения и ликвидации течей при
давлении в трубе до 9 бар.
6.2
Правила техники безопасности
Опасность взрыва! При работе с взрывоопасными
жидкостями и газами соблюдайте правила
безопасности - во избежание возникновения искры.
6.3
Заземление
99
Наполнительный клапан, а также все соединительные
клапана на уплотняющих шлангах и наполнительном
шланге изготовлены из нержавеющей стали.
Page 15/41
Системы устранения течей Vetter
99
Поэтому уплотняющие шланги необходимо заземлить с
обоих концов.
99
Прикрепите кабеля заземления к винтам заземления,
находящимся на уплотняющем шланге.
99
Крепко затяните заземляющий кабель.
99
Перед применением системы проверьте исправность ее
работы.
99
Перед работой оденьте средства защиты.
6.4
Правила эксплуатации
99

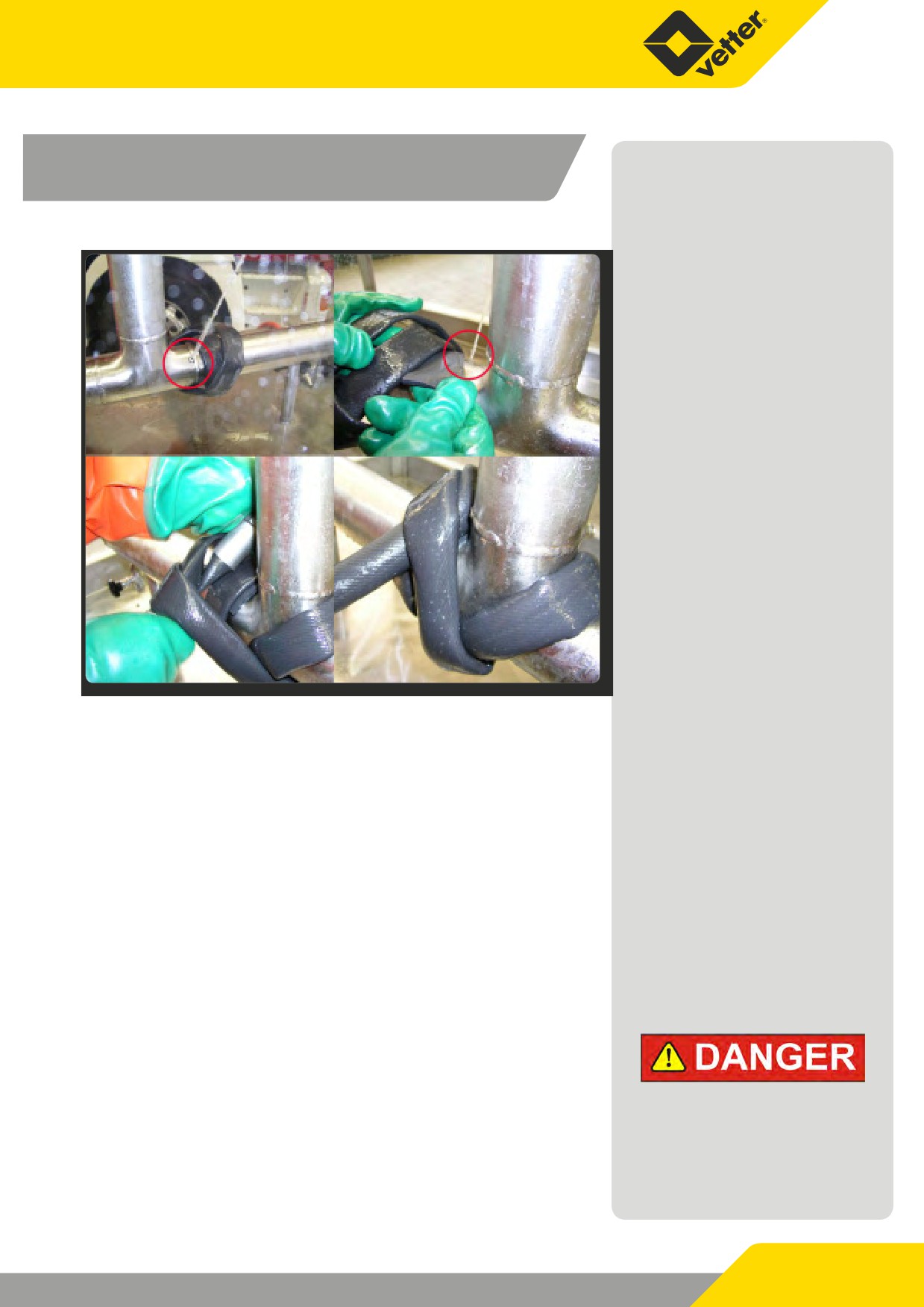

Выберете подходящий уплотняющий шланг и подложите
уплотняющую пластину из материала EPDM, NBR или FKM.
99
Обвяжите шлангом трубу таким образом, чтобы он
полностью закрыл место течи.
99
Последний виток обмотки должен быть пропущен под
предыдущим.
Затем подклычите наполняющие устройства в следующей
3
5
последовательности:
2
99
Соедините редуктор с баллоном.
1
99
Перекройте выпускной клапан поворачивая вентиль (1)
по часовой стрелке.
99
Откройте вентиль (2) баллона со сжатым воздухом.
4
99
При этом манометр (3) покажет давление в баллоне.
99
Установите выходное давление вентилем (4) на значение
10 бар.
99
Выходное давление будет отображено на монометре (5).
99
Соедините промежуточный выпускной клапан
(1) и
соединительный шланг (2) редуктора.
99
Соедините промежуточный выпускной клапан
(1) с
красным наполнительным шлангом (3).
3
1
2
99
Перекройте промежуточный выпускной клапан (1)!
99
Присоедините красный наполнительный шланг
(3) к
закрытому наполнительному клапану (4) и соедините
клапан с уплотняющим шлангом (5).
99
Для наполнения уплотняющего шланга откройте
выпускной клапан редуктора, поворачивая вентиль
против часовой стрелки.
3
4
5
99
Осторожно откройте наполнительный клапан и
наполняйте уплотняющий шланг до полного устранения
течи.
99
закройте наполнительный клапан.
99
Для отключения системы наполнения, закройте выпускной
клапан редуктора и откройте промежуточный выпускной
клапан. После этого наполнительный шланг уже не
Page 16/41
находится под давлением, и может быть снят.
99
При этом, установленная система устранения течей высокого
давления продолжает функционировать, но продолжать её контроль
необходимо.
99
Тепреь можно перекрыть повреждённый участок трубопровода и,
после слива из него оставшейся жидкости, приступить к его ремонту.
6.5
Технические характеристики систем устранения течей
высокого давления
Уплотняющий
Уплотняющий
Уплотняющий
рукав
рукав
рукав
1,500 мм
2,500 мм
3,500 мм
Артикул
1500015901
1500001601
1500016101
Максимальное
бар
10.0
10.0
10.0
рабочее давление
Испытательное
бар
16.00
16.00
16.00
давление
Максимальное
давление в
бар
9.0
9.0
9.0
перекрываемой трубе
Номинальный объём л
0.74
1.33
1.86
Расход воздуха при
л
8.14
14.63
20.40
10.0 барах
Temperature
°C
-30/+80
-30/+80
-30/+80
Приблизительный вес кг
1.14
1.38
1.77
All rights reserved for technical changes within the scope of product improvement.
Page 17/41
Системы устранения течей Vetter
7.
Уплотняющие подушки Vetter
7.1

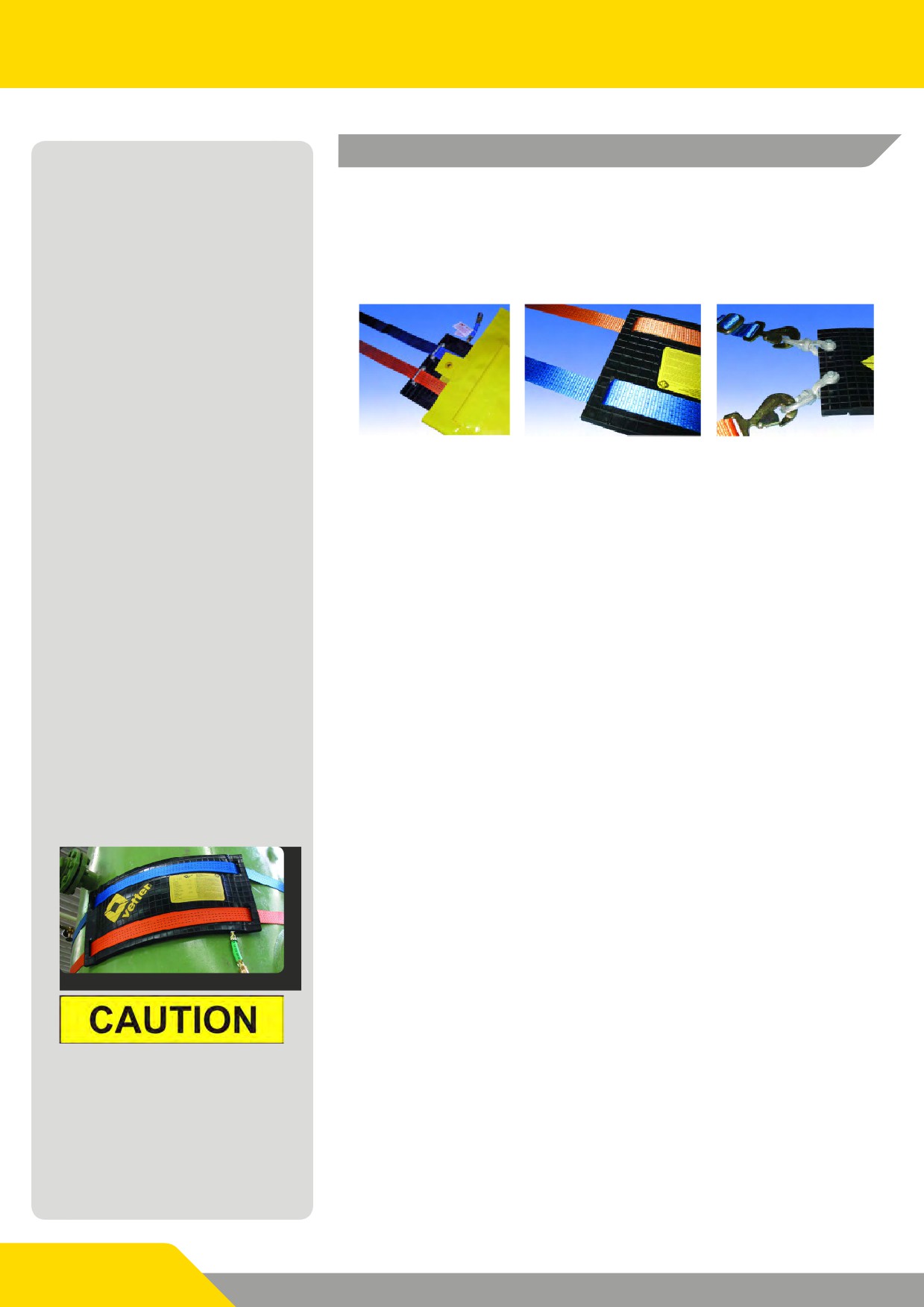

Уплотняющие подушки серии LD 50/30 1.5
бара
Уплотняющие подушки Vetter LD 50/30 1,5 бара предлагаются
в трех различных вариантах крепления фиксирующих ремней.
Уплотняющие
Уплотняющие
подушки с
Уплотняющие подушки с
подушки с замковыми
направляющими
пазами для ремней
креплениями
скобами
Уплотняющие подушки Vetter 1,5 бара могут применяться для
ликвидации течей на поверхностях баков и резервуаров.
99
Присоедините наполнительный шланг к наполнительному
клапану выбранной подушки 1,5 бара и к выпускному
клапану ножного насоса 1,5 бара.
99
Подача воздуха может осуществляться от ручного или
ножного насоса, редуктора с баллоном со сжатым воздухом
или иных имеющихся на месте источников, например, с
использованием воздуха от тормозной системы грузовых
автомобилей.
99
Уплотняющую подушку установите на место течи и
наполняйте ее до тех пор, пока утечка полностью не
прекратится.
7.2
Уплотняющие подушки серии LD 50/30 S 10
бар с пазами для ремней
Уплотняющие подушки LD 50/30 S 10 бар применяться для
ликвидации течей на поверхностях баков и резервуаров с
максимальным внутренним давлением до 9 бар. Фиксирующие
ремни рассчитаны на растягивающее усилие от 5.000 кг.
Уплотняющая подушка LD
50/30 S
10 бар не может
использоваться для пластмассовых резервуаров. Ее
применение может повредить пластмассовые емкости.
Уплотняющая подушка LD
50/30 S
10 бар может быть
использованной только для металлических резервуаров,
которые выдерживают нагрузку 10 кг/м2.
99
Присоедините наполнительный шланг к наполнительному
клапану уплотняющей подушки 10 бар и к выпускному
клапану контроллера. Установите фиксирующие ремни на
резервуаре.
Page 18/41
99
Подача воздуха может осуществляться от редуктора и
баллона со сжатым воздухом или иных имеющихся на
месте источников, например, с использованием воздуха
от тормозной системы грузовых автомобилей.
99
Уплотняющую подушку установите на место течи и
наполняйте ее до тех пор, пока утечка полностью не
прекратится.
7.3

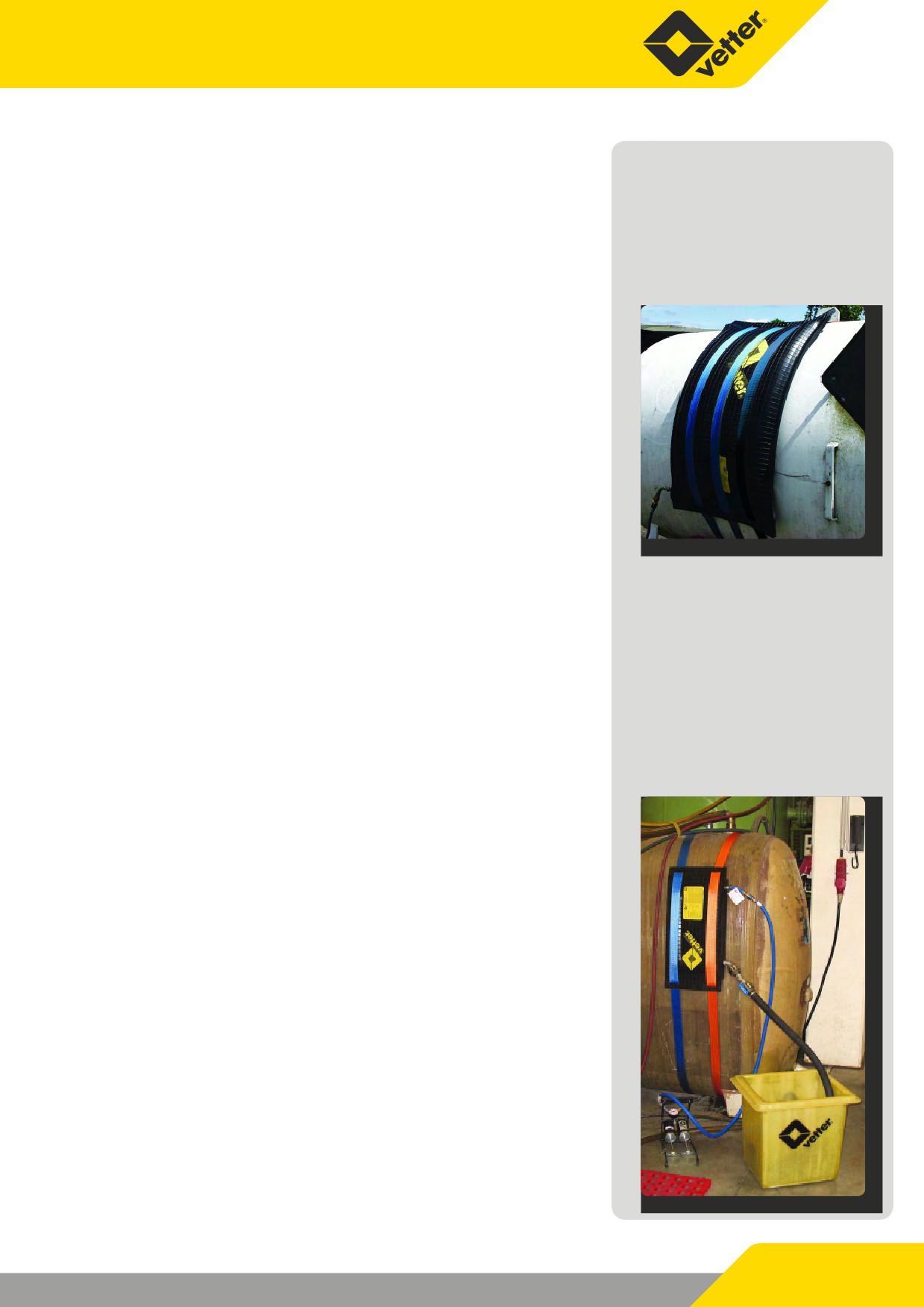

Уплотняющие подушки серии LD 110/60 S XL
1.5 бара с пазами для ремней
Уплотняющие подушки LD 110/60 S XL 1,5 бара применяются
для ликвидации крупных течей на поверхностях баков и
резервуаров. Фиксирующие ремни обладают повышенной
прочностью.
99
Присоедините наполнительный шланг к наполнительному
клапану уплотняющей подушки 1,5 бара и к выпускному
клапану контроллера
99
Установите фиксирующие ремни на резервуаре.
99
Подача воздуха может осуществляться от редуктора и
баллона со сжатым воздухом или иных имеющихся на
месте источников, например, с использованием воздуха
от тормозной системы грузовых автомобилей.
99
Уплотняющую подушку установите на место течи и
наполняйте ее до тех пор, пока утечка полностью не
прекратится.
99
Последующее наполнение подушки может привести к
повреждению трубы или бака от избыточного давления
подушки.
7.4
Уплотняющие подушки с дренажом DLD 50/30
Данные подушки используются для устранения течей, а их
дренажные камеры осуществляют отвод жидкости.
Уплотняющая поверхность подушки надувается вокруг
дренажной камеры, таким образом, обеспечивается отвод
жидкости.
99
Установите резервуар для сброса отводимой жидкости.
Положите в него шланг для отвода жидкости.
99
Присоедините шланг для отвода жидкости к шаровому
крану, а его, в свою очередь, к уплотняющей подушке с
дренажём.
99
Соедините наполнительный шланг с наполнительным
клапаном уплотняющей подушки, а другой его конец - с
выпускным клапаном ножного насоса.
99
Установите фиксирующие ремни на цистерне.
Page 19/41
Системы устранения течей Vetter
99
Установите уплотняющую подушку на место утечки и наполниет её.
7.5
Технические характеристики уплотняющих подушек
LD 50/30 B
LD 50/30 S
LD 50/30 W
Артикул
1500015100
1500005400
1500005101
Размеры (Д x Ш
см
61.5 x 30 x 2
61.5 x 30 x 2
61.5 x 30 x 2
x В)
Площадь
см
50 x 30
50 x 30
50 x 30
перекрывания
Макс. рабочее
бар
1.5
1.5
1.5
давление
Испытательное
бар
1.95
1.95
1.95
давление
Уплотняющий
бар
1.4
1.4
1.4
прижим
Номинальный
л
7.0
7.0
7.0
объём
Расход воздуха
л
17.5
17.5
17.5
при 1.5 барах
Вес подушки
кг
4.9
4.3
6.9
Вес комплекта
кг
31.3
28.6
31.3
LD 50/30 S 10,0
LD 110/60 S XL
DLD 50/30
бар
Артикул
1500011201
1500014500
1500006000
Размеры (Д x Ш
см
61.5 x 30 x 2
110 x 60 x 2
62 x 30 x 6
x В)
Площадь
см
50 x 30
86 x 57
50 x 30
перекрывания
Площадь дренажа
см
40 x 20 x 3.5
Макс. рабочее
бар
10.0
1.5
1.5
давление
Испытательное
бар
13.0
1.95
1.95
давление
Уплотняющий
бар
9.0
1.4
1.0
прижим
Номинальный
л
9.0
76.0
1.2
объём
Расход воздуха
л
99.0
190.0
2.8
при 1.5 барах
Вес подушки
кг
4.6
16.0
8.2
Вес комплекта
кг
21.5
39.5
31.5
All rights reserved for technical changes within the scope of product improvement.
Page 20/41
8.

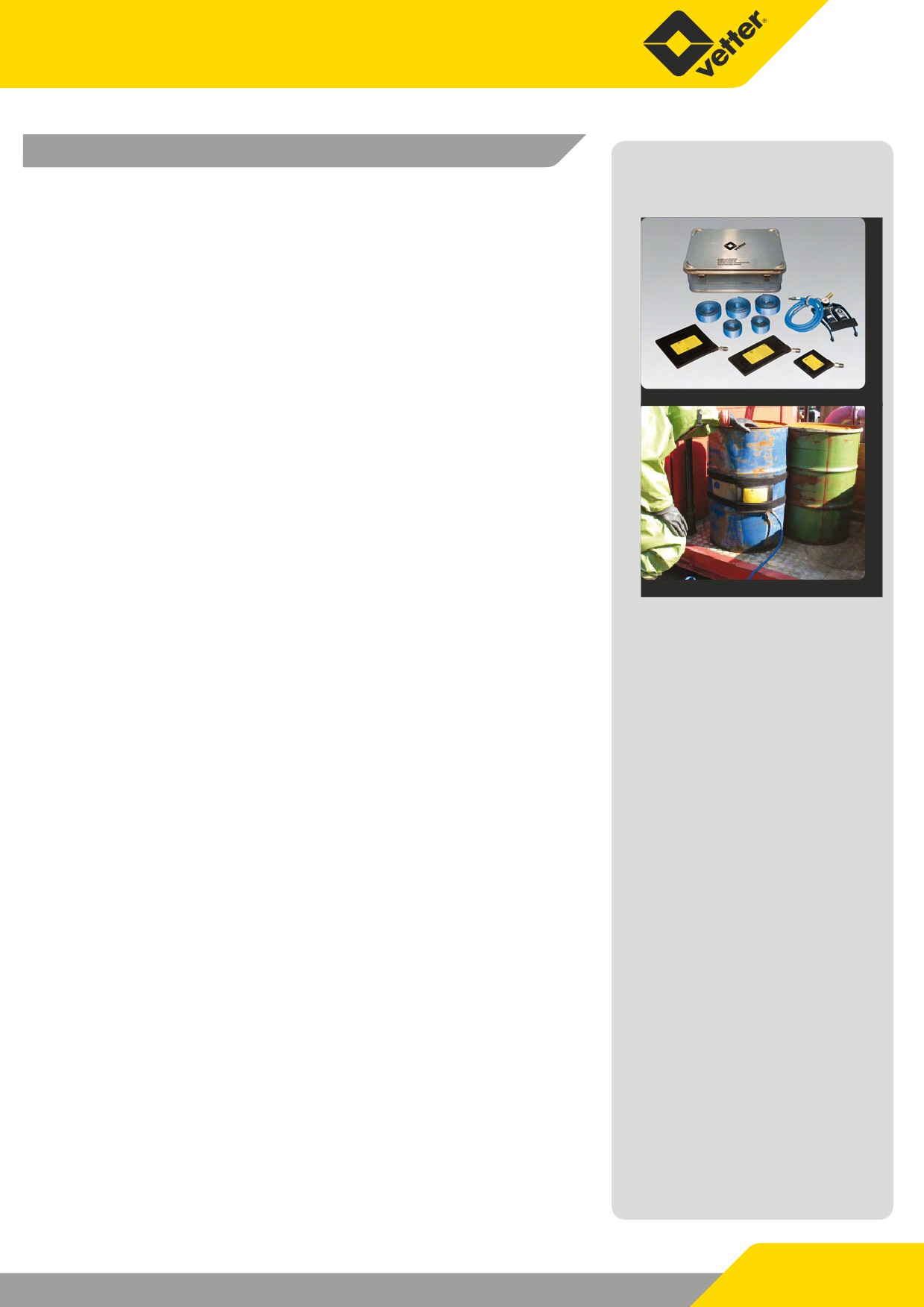

Уплотняющие подушки Vetter Mini
8.1
Описание
Уплотняющие подушки для устранения течей Vetter Mini
применяются для ликвидации течей на поверхности труб,
в местах их соединений и на поверхности резервуаров,
диаметром 10 - 90 см. Фиксирующие ремни без металлических
частей оснащены специальными липучками, позволяющими
быстрее устанавливать подушки на резервуарах.
Для перевозки и хранения уплотняющих подушек для
устранения течей Vetter Mini используется специальный
чемодан.
99
В соответствии с величиной места утечки выберите
подушку подходящих размеров.
99
Подсоедините наполнительный шланг к клапану для
соединения подушки с ножным насосом.
99
Подготовьте фиксирующие ремни.
99
Установите подушку для устранения течей в правильном
положении - по центру места протечки, ремни закрепите
на резервуаре.
99
Застегните липучки на фиксирующих ремнях.
99
Ремни могут соединяться между собой, таким образом,
они позволяют устанавливать подушки на резервуарах
большого диаметра.
99
Для подушек моделей LDK
10/25 или LDK
20/20
фиксирующие ремни необходимо устанавливать
параллельно.
99
Теперь уплотняющая подушка для устранения течей Vetter
Mini готова к наполнению.
99
Наполняйте подушку с помощью ножного насоса (5 -15
нажатий) до тех пор, пока она полностью не ликвидирует
течь и жидкость или газ не перестанет вытекать из
резервуара.
99
После слива жидкости из резервуара необходимо стравить
воздух из уплотняющей подушки и снять фиксирующие
ремни.
Page 21/41
Системы устранения течей Vetter
8.2
Технические характеристики уплотняющих подушек
Vetter Mini
LDK 10/10
LDK 10/25
LDK 20/20
Артикул
1500008300
1500008500
1500008600
Размеры (Д x Ш
см
15 x 15 x 1.2*
5 x 31 x 1.2*
25 x 25 x 1.2*
x В)
Площадь
см
9.5 x 9.5
9.5 x 25.5
19.5 x 19.5
перекрывания
Макс. рабочее
бар
1.5
1.5
1.5
давление
Испытательное
бар
1.95
1.95
1.95
давление
Уплотняющий
бар
1.4
1.4
1.4
прижим
Номинальный
л
0.3
0.5
2.0
объём
Расход воздуха
л
0.8
1.3
5.0
при 1.5 барах
* Площадь перекрывания утечек +6 мм;
Вес комплекта: приблизительно 8.6 кг
All rights reserved for technical changes within the scope of product improvement.
Page 22/41
9.
Уплотняющие подушки с дренажём для
фланцев Vetter
9.1
Описание
Уплотняющие подушки с дренажём для фланцев Vetter
используются в тех случаях, когда применение обычных
подушек для ликвидации течей невозможно. Эти подушки
оснащены специальными молниями, непропускающими
жидкости и газы, поэтому легко и быстро перекрывают места
утечек.
Под надполняемыми манжетами устанавливаются
специальные гелевые прокладки, поставляемые в комплекте
с подушками. Они служат для компенсации неровностей
поверхности труб.
При наполнении манжет создается пространство для слива,
из которого жидкость или газ отводятся с помощью шарового
крана из нержавеющей стали, по специальному шлангу.
Благодаря этому место утечки плотно перекрывается.
99
Установите емкость для накопления сливаемой жидкости.
99
Установите дренажную подушку и застегните молнию.
99
Вставьте в емкость для слива жидкости шланг для ее
отвода.
99
Присоедините наполнительный шланг к ножному насосу.
99
Подсоедините наполнительный шланг к клапану на
манжете уплотняющей подушки.
99
Наполните подушку для устранения течей, пока утечка не
будет полностью ликвидирована.
99
Присоедините шланг для отвода жидкости к шаровому
крану - откройте кран для слива жидкости в емкость.
Page 23/41
Системы устранения течей Vetter
9.2
Технические характеристики уплотняющих подушки с
дренажём для фланцев
DN 50
DN 80
DN 100
Артикул
1500006600
1500019200
1500023400
Диаметр
см
Ø 21
Ø 21
Ø 25
Длина
см
90
90
92
Макс. рабочее
бар
1.5
1.5
1.5
давление
Испытательное
бар
1.95
1.95
1.95
давление
Уплотняющий
бар
1.0
1.0
1.0
прижим
Номинальный
л
0.5
0.5
0.5
объём
Расход воздуха
л
1.25
1.25
1.25
при 1.5 барах
Вес подушки
кг
3.1
3.1
3.5
Вес комплекта
кг
16.3
16.3
16.9
All rights reserved for technical changes within the scope of product improvement.
Page 24/41
10. Вакуумные подушки с дренажём
10.1

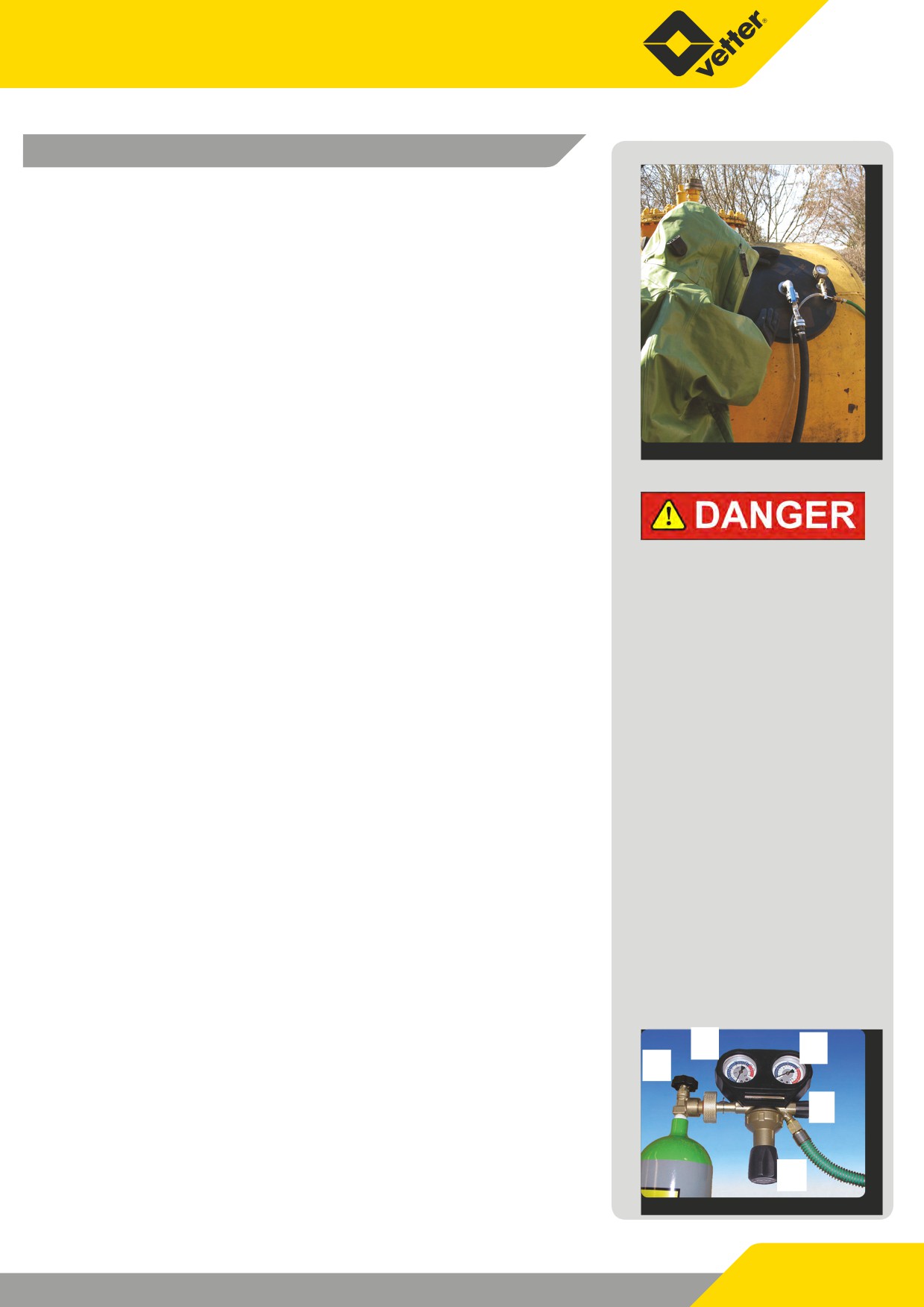

Вакуумные подушки с дренажём DLD 50 VAC
Вакуумные подушки с дренажём Vetter LD 50/30 VAC служат
исключительно для быстрой ликвидации течей в резервуарах
без использования фиксирующих ремней. Применение
подушек для иных целей строго запрещено!
10.2
Меры безопасности
Обращайтесь с опасными жидкостями и газами
строго соблюдая соответствующие правила
безопасности. Опасность взрыва! Будьте осторожны
при работе с легко воспламеняемыми жидкостями и
газами: возможно возникновение искры.
99
Перед применением проверьте состояние подушек. (см.
раздел 16.3)
99
При работе с подушками используйте защитную одежду.
99
Устранение течей зависит от состояния стенок
резервуара. В зависимости от него, может потребоваться
переустановка вакуумной подушки.
99
Обеспечьте непрерывную и равномерную подачу воздуха.
99
При необходимости, применяйте адаптор на
12 бар
(Артикул
1600015400) для наполнения подушки от
кислородного баллона.
10.3
Правила эксплуатации
99
Соедините редуктор с кислородным баллоном.
99
Перекройте выпускной клапан (1) вращением ручки по
часовой стрелке.
99
Откройте баллонный клапан (2).
99
При этом манометр (3) покажет давление в баллоне.
3
5
99
Установите выходное давление 6 бар вращением ручки (4).
2
99
Его значение будет отображаться на манометре (5).
1
99
Вакуумные подушки могут устанавливаться на прямых или
слегка закруглённых участках труб.
99
Поверхность трубы должна быть очищена от грязи.
4
99
Вакуумные подушки должны использоваться только с
Page 25/41
Системы устранения течей Vetter
оригинальными редукотрами Vetter.
99
Для наполнения подушек разрешено использовать только
кислородные баллоны с давлением 200 или 300 бар.
99
Выходное давление регулятора должно быть установлено
около 2 бар.
99
Следите за показаниями манометра.
99
Присоедините соединительный шланг регулятора
давления к вакуумной подушке, в случае необходимости
удлинните его, используя наполнительный шланг (10 м.,
зеленый, дополнительный).
99
Вставьте
соединительную
головку
шланга
в
соединительный клапан подушки до полного запирания.
99
Вставьте и закрепите вакуумную головку вентиляционный
шланг в вакуумный клапан уплотняющей подушки.
99
Соедините стальной запорный клапан с присоединённым к
нему шлангом для сброса опасных жидкостей и вакуумную
подушку, перекройте запорный клапан.
99
Установите контейнер для слива опасной жидкости.
99
Откройте запорный клапан редуктора и вакуумного
клапана, дождитесь прекращения течения пока воздуха.
99
Установите вакуумную подушку с дренажом на стенку
резервуара так, чтобы отсек слива жидкости был размещён
по центру места утечки (диаметр отсека слива 200 мм).
99
Внешнее утолщение подушки должно полностью
находиться на стенке резервуара.
99
С на скруглённых резервуарах вакуумная подушка с
дренажем должна плотно прижиматься, используя 4 точки
прижима (двумя людьми).
99
Непрерывно следите за показаниями манометра
выходного давления и манометра, установленного на
подушке. Не перекрывайте поток воздуха.
99
Слив жидкости в контейнер для сбора осуществляется
путём открытия запорного клапана.
99
Вентиляционный шланг свободным концом так же должен
быть опущен в контейнер для слива опасной жидкости,
чтобы выпускать любую жидкость, попадающую из отсека
слива подушки в её вакуумный отсек.
Течи в цистернах и резервуаре - хрупкие и опасные места.
Поэтому избегайте любых дополнительных повреждений,
наполняя уплотняющую подушку, чтобы избежать
дополнительной утечки жидкости или газа. Это возможно
под давлением ниже, чем максимально допустимое рабочее
давление.
Page 26/41
99
Установленная вакуумная подушка должна непрерывно
контролироваться.
99
Всегда удостоверяйтесь, что в баллоне достаточное
количество воздуха.
99
Подача воздуха должна быть прекращена только после
окончания работы подушки (закройте клапан выхода на
редукторе).
99
После спуска воздуха, обеспечивающего состояние
вакуума, подушка может быть снята со стенки резервуара.
99
Не позволяйте подушке падать - это может повлечь её
повреждение.
Пример расчёта расхода воздуха
Кислородный баллон 6 л, 300 бар
Входное
Вакуум
Время работы
давление
2 бара
0.15 бара
20 мин
3 бара
0.25 бара
14 мин
4 бара
0.38 бара
10 мин
Минимальная производительность компрессора: 200 л/мин.
при давлении в 4 бара
99
Используйте Y-образный разветвитель при работе от
нескольких кислородных баллонов.
99
Сила вакуумного прижима подушки может быть увеличена
при обработке внешнего утолщения подушки со стороны
резервуара водой или мылом.
10.4
Завершение работы
99
Проверяйте наличие и состояние подушки и
принадлежностей после каждого применения.
99
В случае необходимости вымойте подушку и
принадлежности теплой мыльной водой и с последующим
ополаскиванием чистой водой.
99
Высушите подушку и принадлежности при нормальной
комнатной температуре.
99
Осмотрите на предмет разрывов, прорезей или проколов.
99
Осмотрите всасывающие разъёмы на наличие
повреждений, особенно по краям.
99
Осмотрите редуктор на предмет повреждения и
протестируйте предохранительный клапан, чтобы
гарантировать корректное срабатывание.
Page 27/41

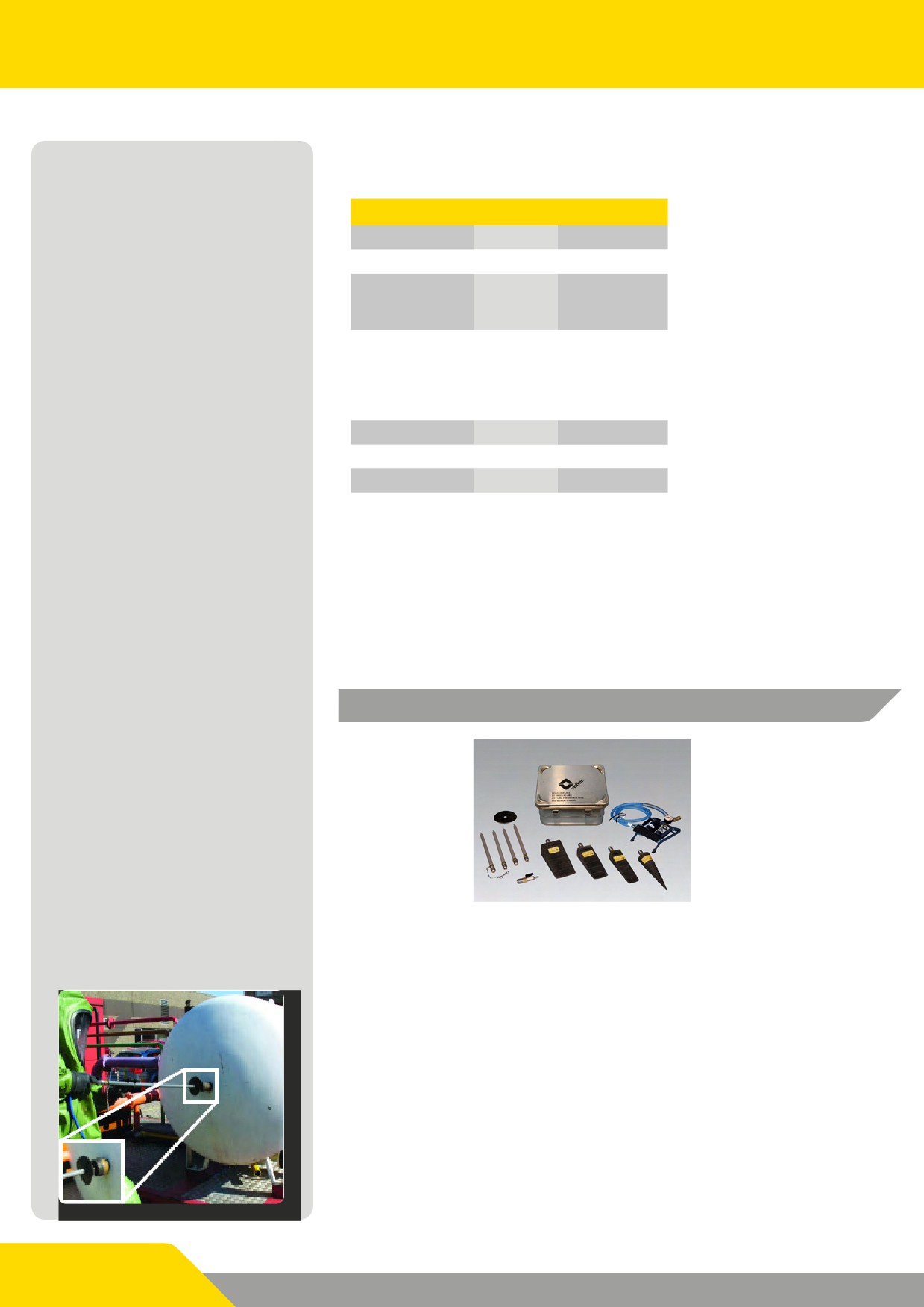

Системы устранения течей Vetter
10.5
Технические характеристики вакуумных
подушек с дренажём
DLD 50 VAC
Артикул
1500007501
Диаметр
см
Ø 50
Размер
дренажной
см
Ø 20
камеры
Максимальное
используемое
давление
бар
6.0
вакуумной
камеры
Вакуум
бар
0.45
Расход воздуха
л/мин.
200
Вес подушки
кг
5.2
Вес комплекта
кг
14
All rights reserved for technical changes within the scope of product improve-
ment.
11. Копьё для устранения течей Vetter
Набор копья для устранения
течей с ножным насосом
С копьем устранения течи Vetter трещины (15 - 60 мм длиной)
и отверстия (30 - 90 мм диаметром) в резервуарах, цистернах
и ёмкостях могут быть быстро ликвидированы одним
человеком. Клиновидные и конические подушки специально
разработаны для этих целей.
Воздушное наполнение реализовано за счёт применения
ножного насоса. Запорный клапан позволяет избежать
падения давления и травления воздуха в месте соединения
с насосом. Копье позволяет находиться на удалении от места
утечки при его установке.
99
Соедините копье с соответствующей подушкой.
Page 28/41

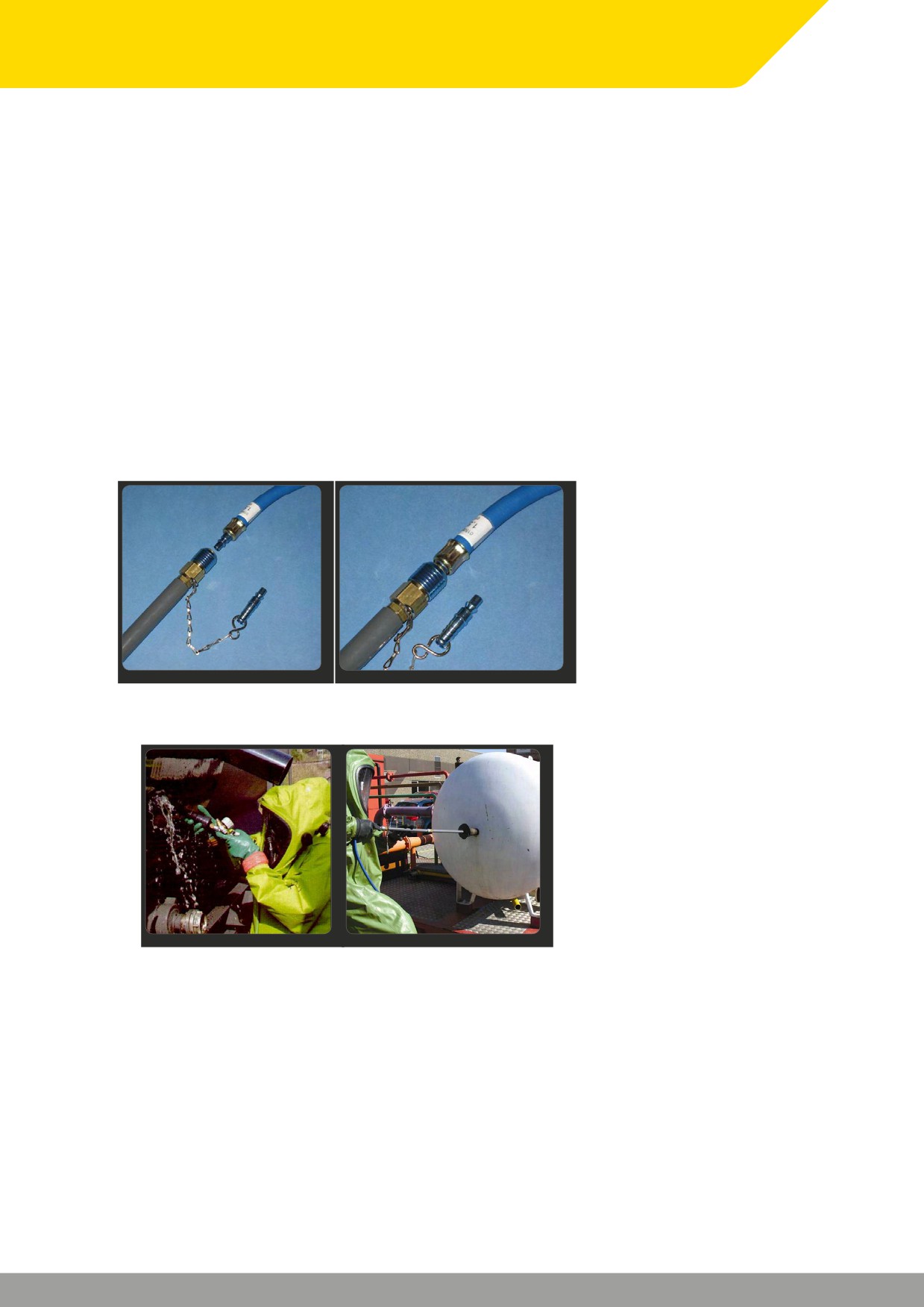

99
Соедините наполнительный шланг ножного насоса с
наполнительным клапаном копья.
99
Установите подушку на копье в отверстие утечки.
99
С безопасного расстояния наполните подушку, используя
ножной насос, пока утечка полностью не прекратится.
99
После наполнения, закройте копье устранение течи при
помощи запорного клапана.
11.1
Правила эксплуатации
Наполнение чопиков с помощью ножного насоса
99
Вставьте соединительную головку наполнительного
шланга ножного насоса в соединительный клапан копья
до полного запирания.
99
Поместите клиновидную или коническую подушку в
отверстие утечки
99
Используя ножной насос наполните подушку до полного
прекращения утечки (макс. рабочее давление 1.5 бара).
99
Закройте запирающий кран.
Защита от переполнения
В обеих модификациях копья для устранения течей
присутствует предохранительный клапан, размещённый
или на ножном насосе, или в нагнетательном насосе,
позволяющий предотвратить переполнение клиновидных
и конических подушек, при превышении максимального
рабочего давления на 1.5 бара.
Page 29/41

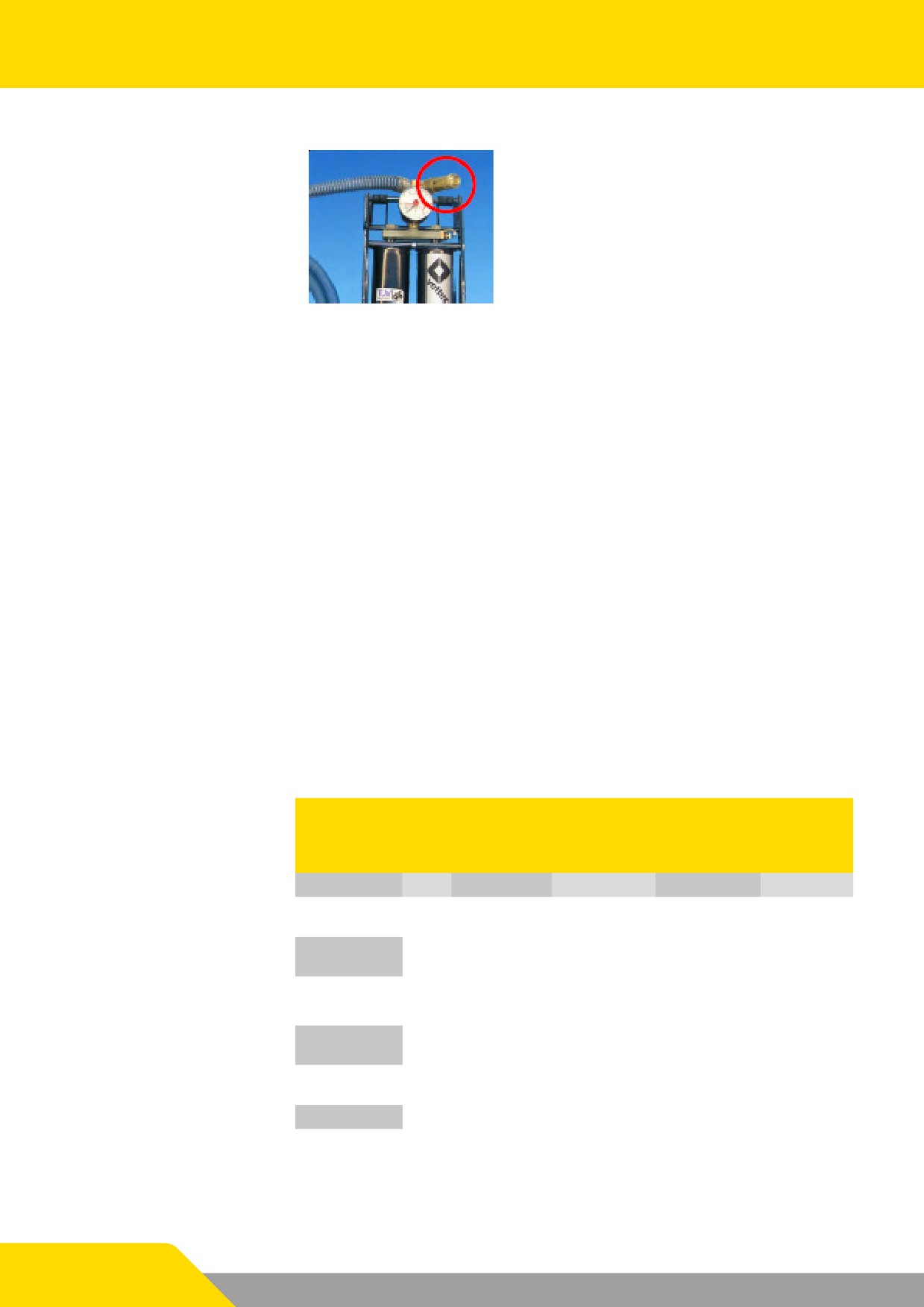

Системы устранения течей Vetter
Ножной насос с
предохранительным клапаном
99
Острые края мест возникновения утечки способны повредить
поверхность как клиновидных, так и конических подушек.
Завершение работы
99
После завершения использования из клиновидных или
конических стравливают воздух используя выпускное устройство
предохранительного клапана ножного насоса.
99
Дляэтогоповернитевыпускноеустройствонаконцепредохранительного
клапана против часовой стрелки.
99
Очистите и/или обработайте, в зависимости от типа жидкости/газа с
которым взаимодействовали, клиновидные или конические подушки и
выполните их обслуживание согласно соответствующим инструкциям
для данного материала.
99
При наличии повреждений клиновидные и конические подушки не
пригодны для дальнейшего использования.
11.2
Технические характеристики копья для устранения течей
Клиновидная Клиновидная Клиновидная Коническая
подушка 6
подушка 8
подушка 11
подушка 7
Артикул
1500009800
1500010000
1500010100
1500010200
Размеры (Д* x
см
23 x 6 x 5
23 x 8 x 5.5
23 x 11 x 7
23 x Ø 7
Ш x В)
Макс. рабочее
бар
1.5
1.5
1.5
1.5
давление
Испытательное
бар
1.95
1.95
1.95
1.95
давление
Номинальный
л
0.6
1.4
3.1
1.2
объём
Расход воздуха
л
1.5
3.5
7.8
3.0
при 1.5 барах
Вес подушки
кг
0.2
0.3
0.42
0.2
* in the valve area: Length (L) + 6 cm / 2.36 inches
All rights reserved for technical changes within the scope of product improvement.
Page 30/41

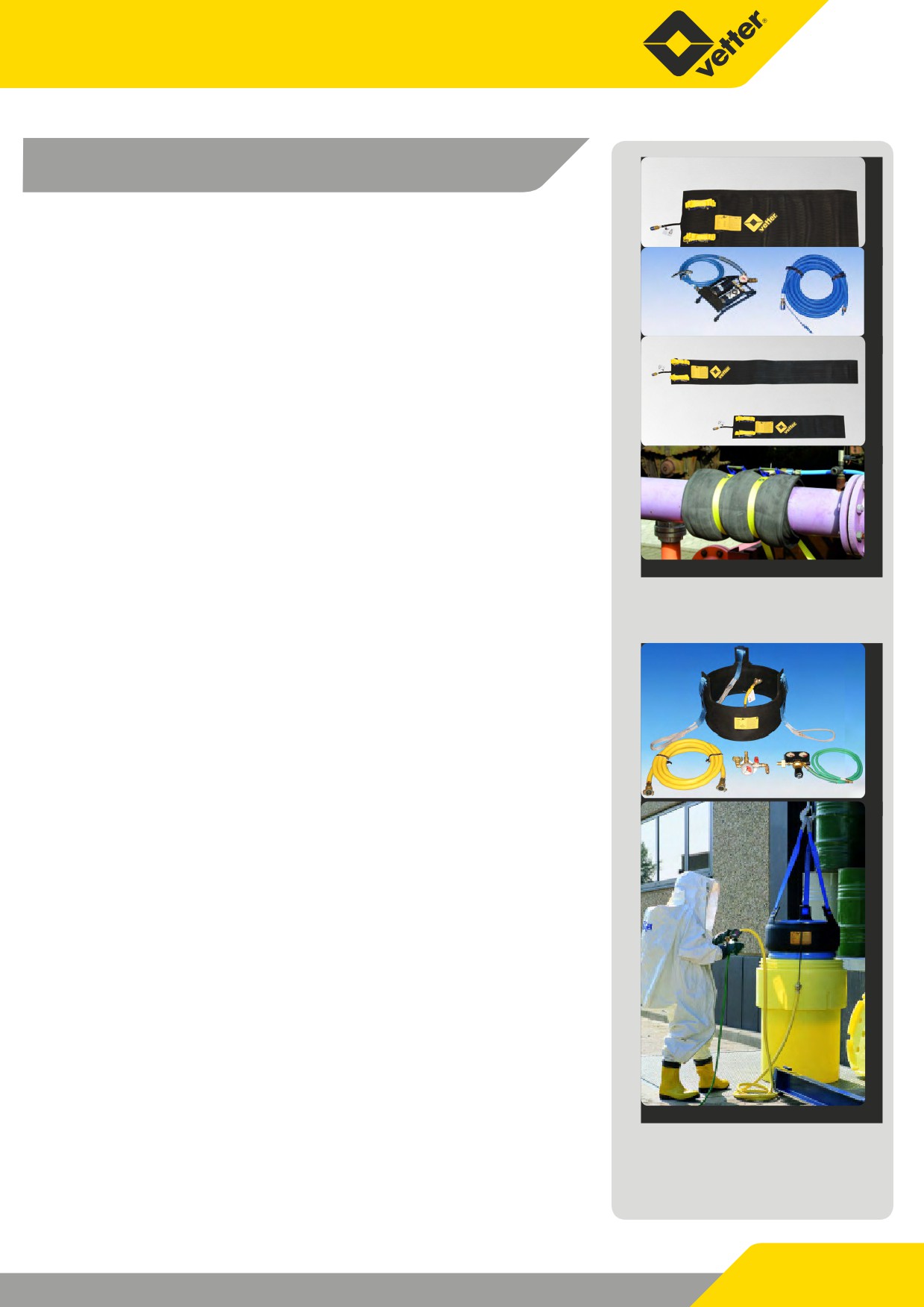

12. Бандажи и подъёмные захваты для
устранения течей Vetter
12.1
Бандажи Vetter
Внезапно возникающие течи в трубах могут быть быстро
изолированы, используя бандажи Vetter.
Они устраняют течи в трубах и цилиндрических резервуарах,
имеющих диаметр 5 - 48 см. Они также позволяют устранять
течи, вызванные образованием длинных трещин. Для этого
бандаж необходимо расположить вдоль трещины и прижать
его любым деревянным бруском, зафиксированным двумя и
более ремнями с трещёткой.
99
Установите бандаж вокруг места течи на трубе или
резервуаре соответственно.
99
Плотно зафиксируйте бандаж ремнями с трещёткой.
99
Соедините наполнительный шланг ножного насоса с
соединительным клапаном бандажа.
99
Наполняйте бандаж при помощи ножного насоса до
полной ликвидации течи.
12.2
Подъёмные захваты для устранения течей
При помощи подъёмных захватов для устранения течей, течи
в бочках с опасными или ядовитыми веществами могут быть
быстро ликвидированы, а сами бочки, благодаря конструкции
захвата, могут легко быть помещены в специальные
изолирующие ёмкости.
99
Подключите соединительный шланг редуктора к
контроллеру.
99
Соедините жёлтым наполнительным шлангом контроллер
с подъёмным захватом.
99
Установите подъёмный захват на бочке так, чтобы он
полностью закрвал место утечки.
99
Используя контроллер, наполните подъёмный захват,
так чтобы он полностью перекрыл течь и обеспечил
перемещение бочки с помощью крана.
99
Предохранительный клапан контроллера
(0.5 бара)
предотвращает переполнение и повреждение захвата.
Page 31/41
Системы устранения течей Vetter
12.3
Технические характеристики
LB 5-20
LB 20-48
LB 5-20 XL
PM 600
Артикул
1500013900
1500014000
1500018200
1110001100
Ø 62/40 в
Размеры
см
98 x 21
177 x 21
100 x 40
высоту
Перекрываемая
см
19 в ширину
19 в ширину
38 в ширину
-
площадь
Макс. рабочее
бар
1.5
1.5
1.5
0.5
давление
Испытательное
бар
1.95
1.95
1.95
0.65
давление
Уплотняющий
бар
14
14
14
-
прижим
Номинальный
л
9.0
16.0
30.0
23.8
объём
Расход воздуха
л
22.5
40
75
35.7
Поднимаемый
кг
-
-
-
400
вес при 0.5 бара
Вес
кг
2.3
4.0
5.5
5.6
All rights reserved for technical changes within the scope of product improvement.
Page 32/41

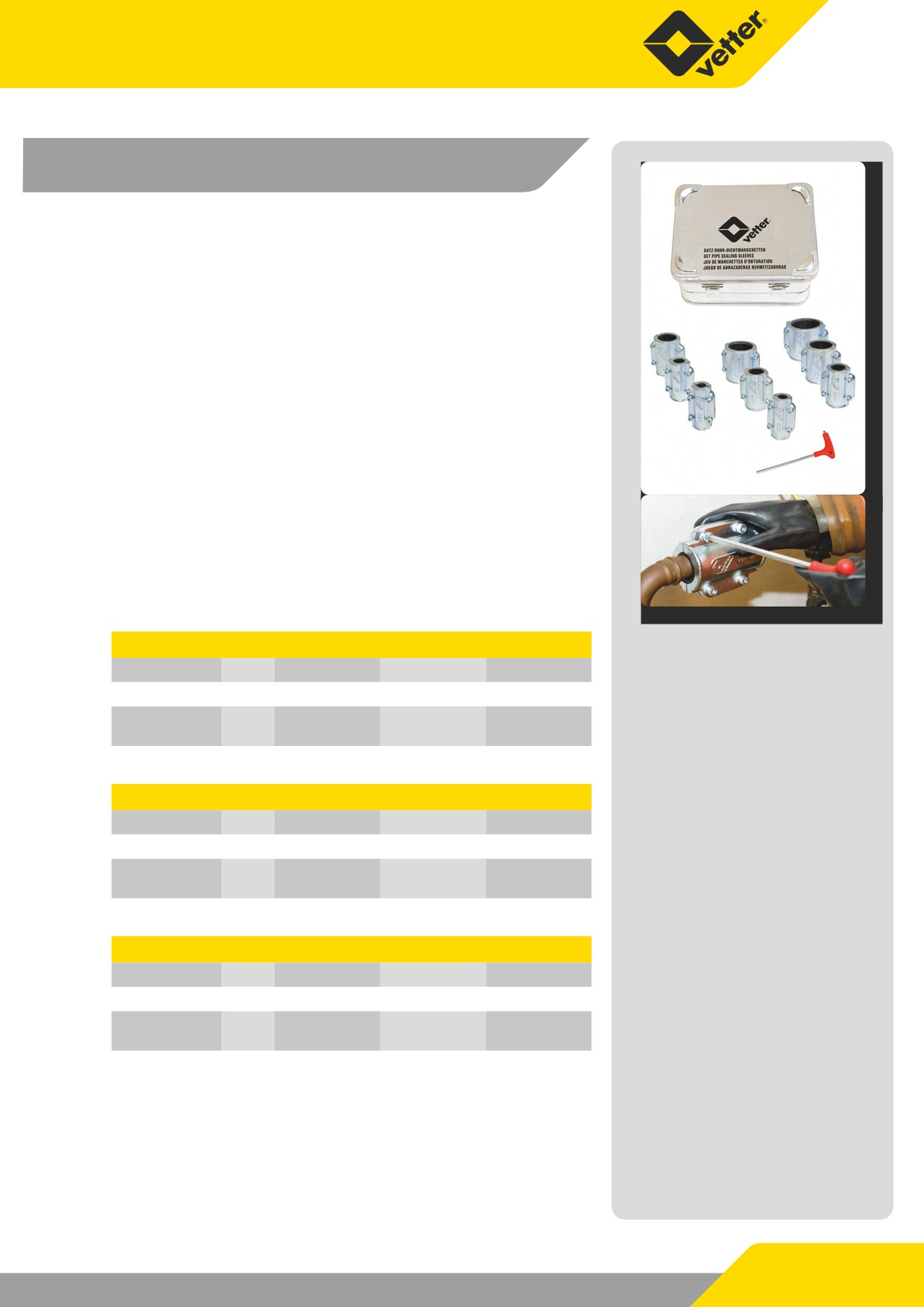

13. Уплотняющие манжеты для труб и
паста для устранения течей Vetter
13.1
Уплотняющие манжеты для труб Vetter
Описание
С помощью уплотняющих манжет Vetter Вы можете легко
устранить небольшие утечки в трубах (диаметром от ½“ до 4“)
легко механическим способом, при давлении в трубе до 16
бар.
99
Установите внутреннюю резиновую камеру на месте течи.
99
Установите манжету поверх камеры.
99
Установите фиксирующие винты так, совместив
соответствующие отверстия на обеих частях уплотняющей
манжеты.
99
Устраните течь путём затягивания винтов с помощью
прилагаемого ключа.
13.2
Технические характеристики уплотняющих
манжет
1/2“
3/4“
1“
Артикул
1500002300
1500002400
1500002500
Диаметр трубы мм
21.3
26.9
33.7
Размеры (Д x
мм
140 x 82 x 40
140 x 88 x 46
140 x 95 x 49
Ш x В)
Вес
кг
0.93
1.10
1.20
1 1/4“
1 1/2“
2“
Артикул
1500002600
1500002700
1500002300
Диаметр трубы мм
42.4
48.3
60.3
Размеры (Д x
мм
140 x 107 x 52
140 x 114 x 52
140 x 127 x 81
Ш x В)
Вес
кг
1.38
1.50
1.73
2 1/2“
3“
4“
Артикул
1500002400
1500002500
1500002600
Диаметр трубы мм
76.1
88.9
114.3
Размеры (Д x
мм
140 x 146 x 105
150 x 163 x 116
160 x 214 x 142
Ш x В)
Вес
кг
2.55
3.35
5.70
All rights reserved for technical changes within the scope of product improve-
ment.
Page 33/41

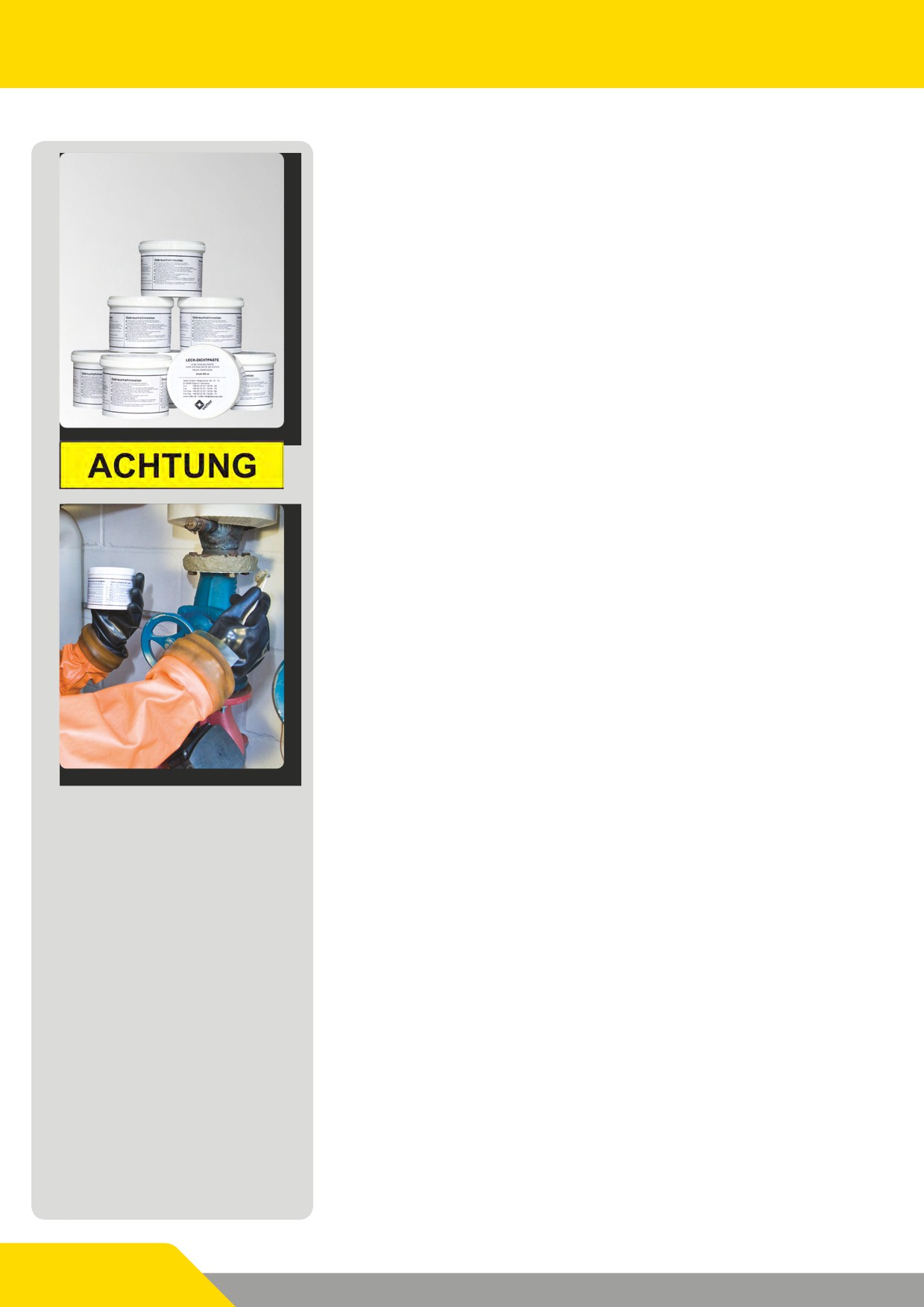

Системы устранения течей Vetter
13.3
Паста для устранения течей Vetter
При помощи пасты для устранения течей вы можете устранять
малые утечки на небольших трубах и фланцах трубных линий,
доступ к которым затруднён.
Паста может использоваться на загрязнённых, ржавых и
шероховатых поверхностях.
Паста вступает в химические реакции с водой, в следствии
чего не может использоваться для ликвидации её утечек.
99
Нанесите пасту на место утечки.
Page 34/41

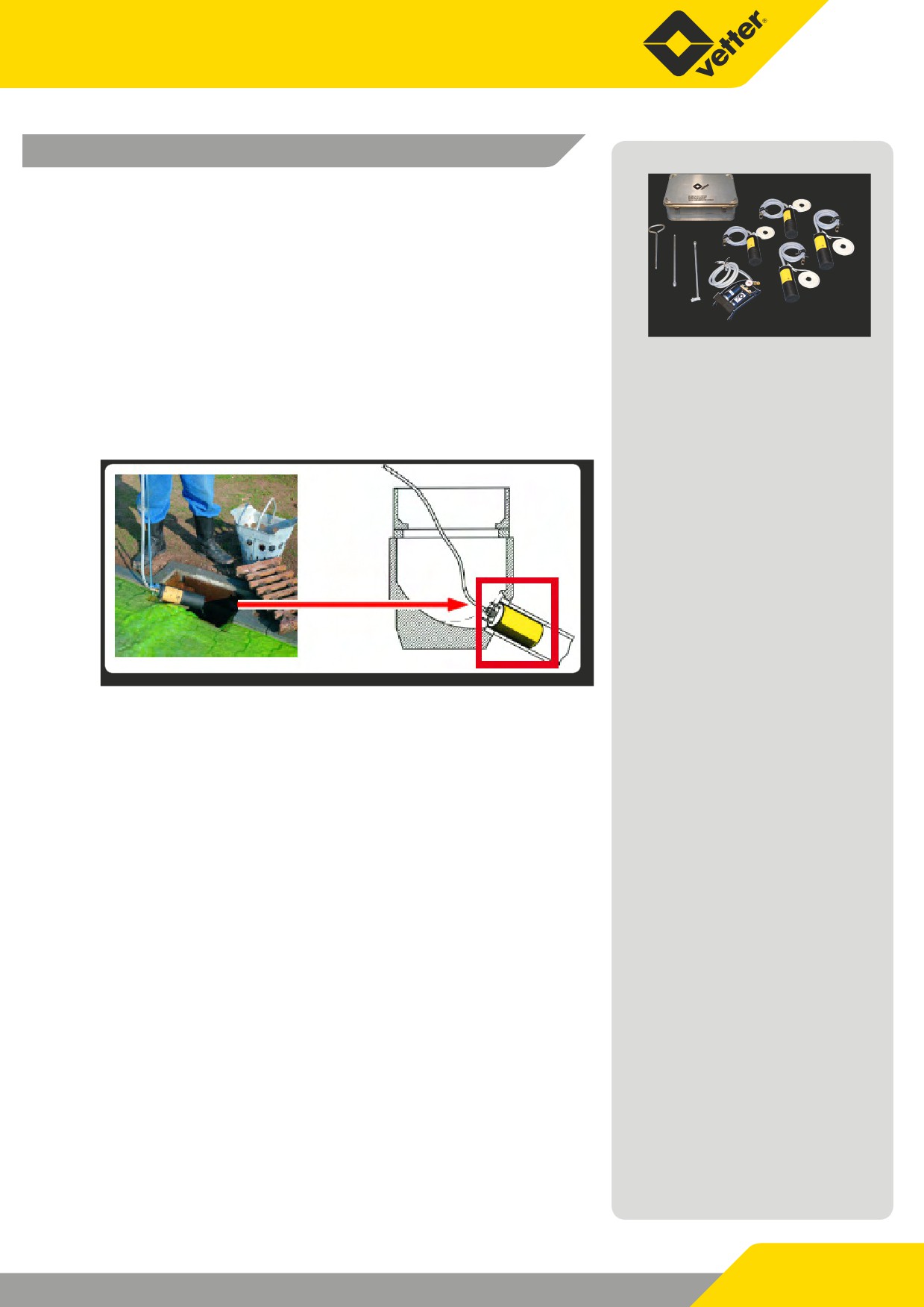

14. Заглушки для труб Vetter
14.1
Универсальные заглушки для труб
С помощью универсальных заглушек для труб Vetter сливы
сточных желобов на дорогах могут быть быстро запечатаны,
когда жидкости, опасные для окружающей среды, могут
проникнуть в канализационную сеть. Направляющая штанга
позволяет точно расположить заглушку внутри жёлоба.
Сточное отверстие может в этом случае использоваться в
качестве резервуара для выкачивания насосом опасной
жидкости.
Универсальная заглушка для труб Vetter может использоваться
до давления жидкости на заглушку - 1 бар.
99
Соедините наполнительный шланг с ножным насосом или
с контроллером на 2.5 бара.
99
Соедините направляющую штангу с заглушкой.
99
С помощью направляющей штанги установите заглушку
внутри слива (трубы) сточного жёлоба.
99
Наполните заглушку воздухом.
Page 35/41

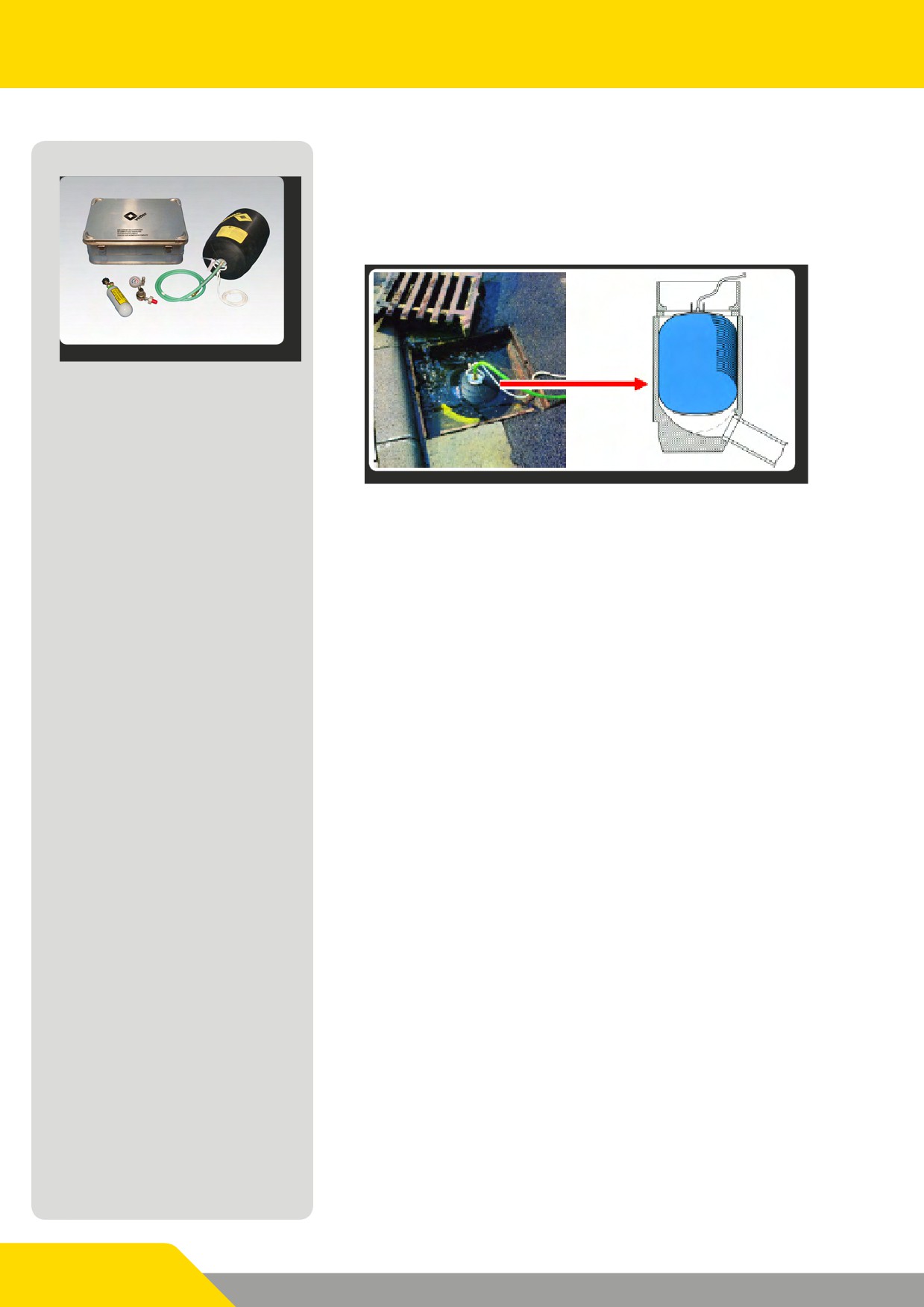

Системы устранения течей Vetter
14.2
Компактные заглушки для труб
Отверстия сточных желобов и канализационных люков могут
быть быстро изолированы с помощью компактных заглушек
для труб Vetter, когда жидкости, опасные для окружающей
среды, могут проникнуть в канализационную сеть.
99
Во-первых снимите крышку сточного жёлоба
(канализационного люка) и удалите фильтр сточных вод,
если он присутствует под ней.
99
Соедините контроллер с вентилем баллона со сжатым
воздухом.
99
Соедините головку быстроразъёмного соединения
наполнительного шланга заглушки с разъёмом выпускного
клапана безопасного контроллера.
99
Опустите компактную заглушку для труб Vetter с
наполнительным шлангом в открытый сточный жёлоб
(канализационный люк), направляя её так, чтобы центр
заглушки был расположен по центру жёлоба люка; при
необходимости, предварительно немного наполните
заглушку, для придания ей цилиндрической формы.
99
Медленно открывайте вентиль воздушного баллона.
99
Контролируйте максимальное рабочее давление заглушки
используя показания манометра.
99
Как только заглушка полностью перекрыла сточный
жёлоб
(канализационный люк), полностью перекрыв
возможность проникновения опасной жидкости в
канализацию (максимальное давление 0.5 бара), закройте
вентиль баллона со сжатым воздухом.
99
Поместите баллон с фиттинг-контроллером вне зоны
попадания опасной жидкости и, в случае необходимости,
приступите к установке заглушки в следующий жёлоб
(канализационный люк).
99
После завершения работы заглушки стравите из неё воздух
и удалите её из жёлоба (люка), используя наполнительный
шланг.
99
Уберите заглушку и аксессуары, и осмотрите их на предмет
наличия повреждений. Обработайте всю поверхность
заглушки тальком. Закройте предохранительный клапан.
Page 36/41
99
Определите запас воздуха, оставшегося в баллоне и, в
случае необходимости, снова наполните баллон.
99
Соедините снова наполненный баллон снова с впускным
клапаном фиттинг-контроллера.
99
Упакуйте компактную заглушку и принадлежности
(заглушку, наполнительный шланг, фиттинг-контроллер и
баллон со сжатым воздухом) в транспортный кейс.
14.3
Технические характеристики заглушек для
труб
Компактная
Компактная
Универсальная
Универсальная
заглушка
заглушка
заглушка для
заглушка для
для труб
для труб
труб 10-15
труб 15-30
30-50
50-80
Артикул
1470000200
1470001300
1460000101
1460001400
Диаметр жёлоба
см
10 - 15
15 - 30
30 - 50
50 - 80
мин. - макс.
Макс. рабочее
бар
2.5
2.5
0.5
0.5
давление
Макс.
испытательное
бар
3.25
3.25
0.65
0.65
давление
Макс. давление
жидкости на
бар
1.0
1.0
0.2
0.2
заглушку
Длина заглушки
см
25.0
35.0
41.0
41.0
Общая длина
см
28.5
39.0
46.0
46.0
Диаметр
см
9.0
14.5
29.5
45.0
Номинальный
л
3.7
14.3
85.0
284
объём
Расход водуха
л
13
50
128
426
при 0.5/2.5 барах
Вес заглушки
кг
1.3
1.9
3.7
8.3
Вес комплекта
кг
12.10
15.60
10.30
-
All rights reserved for technical changes within the scope of product improve-
ment.
Page 37/41
Системы устранения течей Vetter
15. Перечень материалов и их прочностных свойств
15.1
Перечень материалов
Материал
Метод
Изделие
Материал
корпуса
производства
Подушки с дренажём для
Горячая
CR
CR
фланцев
вулканизация
Нейлоновый корд/
Горячая
Бандажы для труб
CR
Кевлар
вулканизация
Нейлоновый корд/
Горячая
Уплотняющие подушки
CR
Кевлар
вулканизация
Горячая
Копьё для ликвидации течей
NR
Нейлоновый корд
вулканизация
Уплотняющие подушки серии
Горячая
CR
Нейлоновый корд
Mini
вулканизация
Горячая
Вакуумные дренажные подушки
NR
Нейлоновый корд
вулканизация
Подъёмные захваты для
Горячая
NR
Нейлоновый корд
устранения течей
вулканизация
Кислотозащитные чехлы
PVC
Полиэстер
-
Горячая
Заглушки для труб
CR
Нейлоновый корд
вулканизация
GFRP
GFK
Стекловолокно
-
Наполнительные шланги
EPDM
Полиэстер
-
15.2
Термостойкость
Сохра-
Жаростойкость
Морозо-
Жаростойкость
Изделие
нение
длительное
стойкость
краткое время
гибкости
время
Горячая
- 40° C
- 20° C
+ 90° C
+ 115° C
вулканизация
Холодная
- 40° C
- 20° C
+ 70° C
+ 85° C
вулканизация
Резиновые шланги
- 40° C
- 30° C
+ 90° C
Фиттинг-контроллер
- 20° C
+ 50° C
Контроллер,
- 20° C
+ 50° C
пластиковый корпус
Контроллер,
алюминиевый
- 20°
+ 50° C
корпус
Упаковочный мешок
-
- 20° C
+ 50° C
Кислотозащитный
- 20°
+ 50° C
чехол
Page 38/41
15.3
Прочностные свойства
Материал
Наименование материала
CR
NR
GFK
PVC
EPDM
Ацетон
o
+
-
-
-
Ацетилены
+
+
+
o
-
Сульфат алюминия (жидкий)
+
+
+
+
-
Хлорид алюминия
+
+
+
o
+
Анилин
-
н.д.
o
-
н.д.
ASTM-011
o
-
+
н.д.
-
Бензин
o
-
+
-
н.д.
Бензол
-
-
o
-
-
Борная кислота
+
+
н.д.
+
+
Бром (жидкий)
-
-
o
-
-
Масляные кислоты
-
-
н.д.
o
н.д.
Сжиженный хлор (газ)
-
-
+
-
н.д.
Жидкий хлор
o
-
+
н.д.
o
Дизельное топливо
o
-
н.д.
o
-
Хлорид железа
+
+
+
+
+
Нефть
o
-
+
o
-
Уксусная кислота
o
+
+
o
o
Жирные кислоты
+
o
+
н.д.
-
Формальдегид
+
+
+
н.д.
+
Глюкоза
+
+
+
+
+
Гороюче-смазочные материалы
+
-
+
+
-
Хлорид калия
+
+
+
o
+
Хлорид кальция
+
+
+
o
+
Нитрат кальция
+
+
н.д.
н.д.
+
Диоксид угля
+
+
+
+
+
Монооксид угля
+
+
н.д.
-
+
Сульфат меди
+
+
+
o
+
Клей
+
+
+
н.д.
+
Метил-хлорид
-
-
н.д.
o
o
Солёная (морская) вода
+
+
+
o
н.д.
Минеральные масла
+
-
+
+
-
Карбонат натрия
+
+
+
-
-
Озон
+
-
+
н.д.
+
Парафин
+
-
+
н.д.
-
Перхлориды
o
н.д.
н.д.
н.д.
+
Сжиженный фенол
-
-
o
-
+
Фосфорные кислоты
-
-
н.д.
+
-
Ртуть
+
+
+
o
+
Кислоты
на
основе
селитры
-
-
н.д.
+
-
(газообразные)
Диоксид серы
-
o
н.д.
o
н.д.
Серные кислоты
+
-
+
o
-
Азотные кислоты
+
+
н.д.
н.д.
+
Тетрахлорид диоксида угля
-
-
н.д.
o
-
Животные жиры
+
-
н.д.
н.д.
+
Толуол
-
-
o
-
-
+ стойкий 0 условно стойкий
- не стойкий н.д. нет данных
Page 39/41
Системы устранения течей Vetter
Соответствие стандартам EC
В соответстви с требованиями стандартов EC
Компания
Vetter GmbH
A Unit of IDEX Corporation
Blatzheimer Str. 10 - 12
53909 Zülpich
удостоверяет, что оборудование для ликвидации течей и быстрого перекрытия сточных
желобов и дорожных канализационных люков, для устранения течей в трубопроводах,
цистернах, бочках и резервуарах для хранения опасных жидкостей, для герметизации
трубопроводов, узлов и деталей компонентах и деталях
Серийный номер:
______________
Модель:
______________
(см. маркировку, для проверки подлинности оборудования)
Соответствует следующим стандартам:
Технические регламенты 98/37/EC
Общеевропейские стандарты:
EN ISO 12100 части 1/2
Национальные стандарты и специальные технические требования:
BGI 802 (ZH 1/233)
Компания Vetter тем самым гарантирует, что процедура освидетельствования проводилась в
соответствии с Директивой 98/37/EC Европейского парламента от 22 июня 1998„по правилам
стандартизации для государств-членов“, касающейся оборудования; и что требования
стандарта DIN EN 45 014 Общих критериев для оборудования соблюдались при подготовке
Сертификата соответствия.
Zülpich, 30.11.10
Page 40/41
