С Т А Л Ь
/
К О Н В Е Р Т Е Р

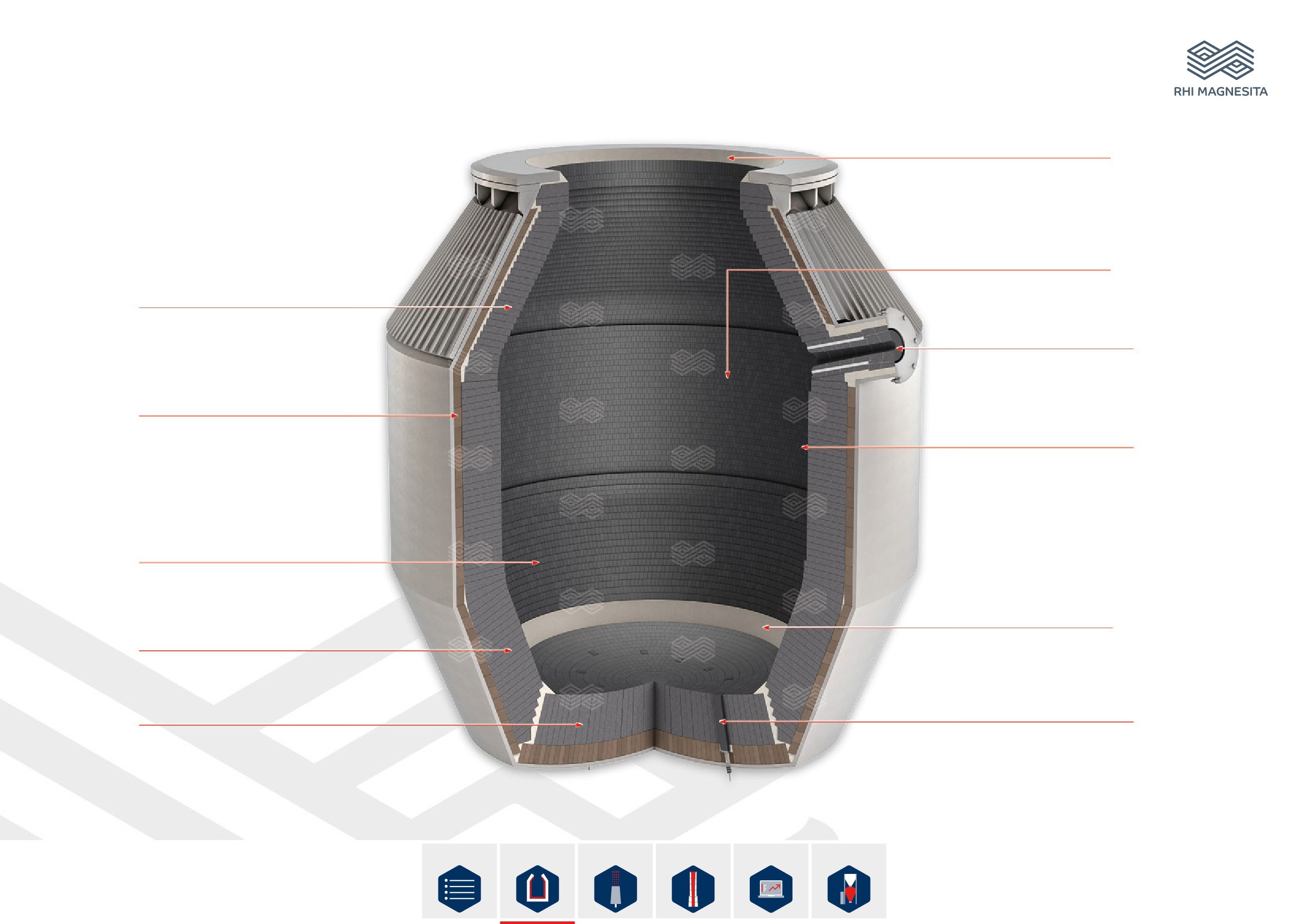

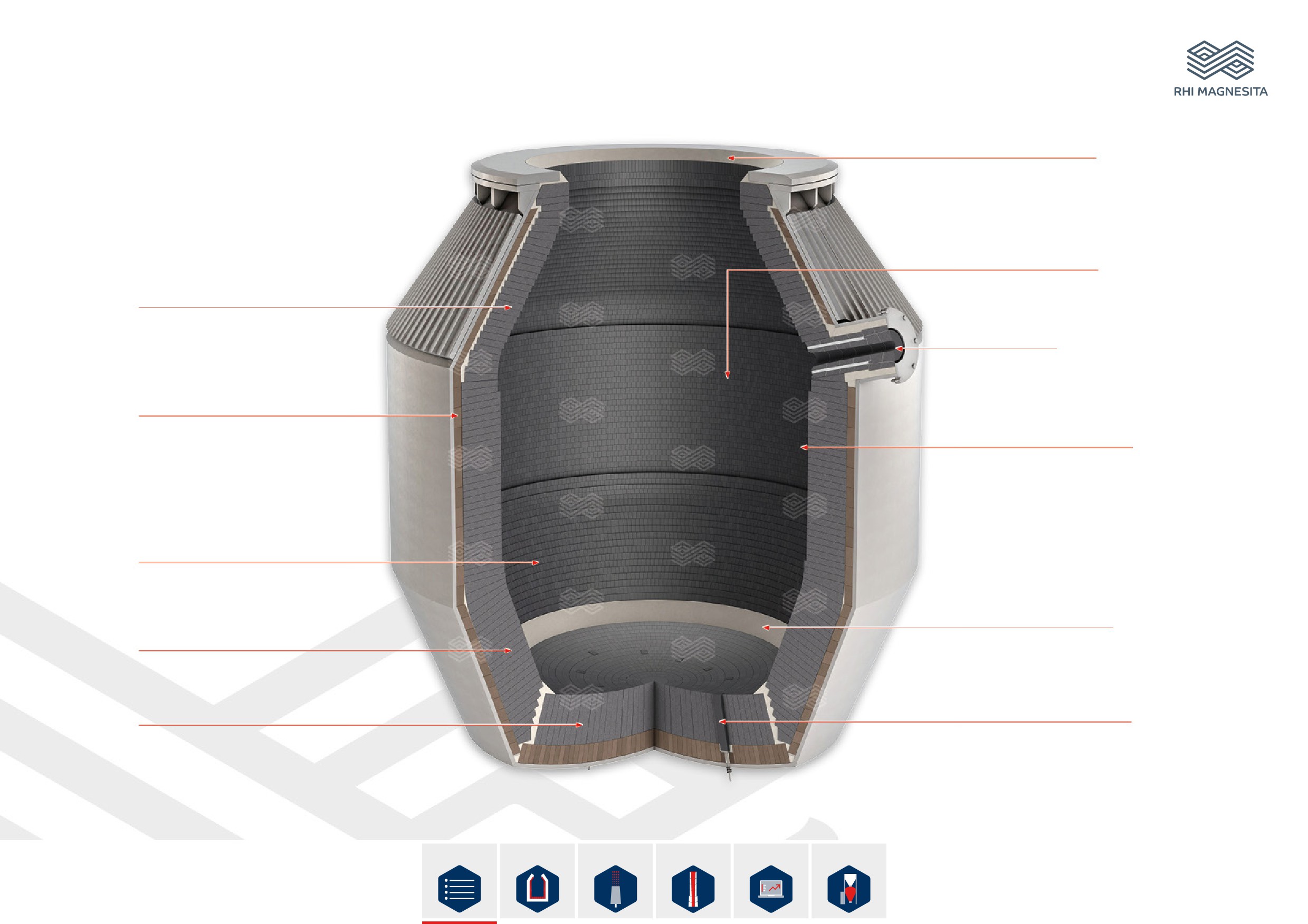

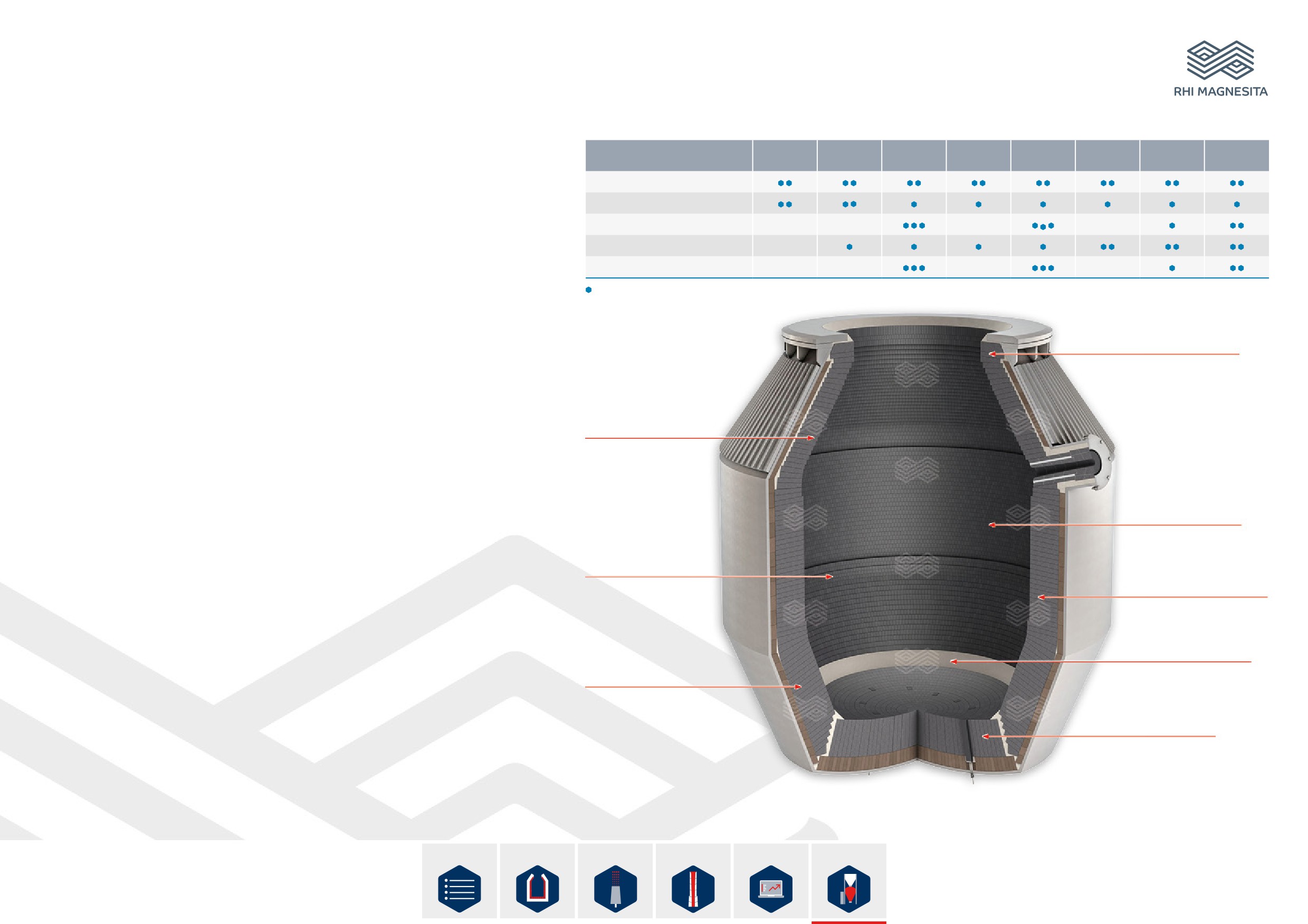

Кислородный конвертер
Горловина
Зона цапф
Верхний конус
Летка
Арматурная футеровка
Область летки
Зона загрузки (завалки)
Стык днища
Нижний конус (переход)
Зона продувки
Днище
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
Content
С Т А Л Ь
/
К О Н В Е Р Т Е Р

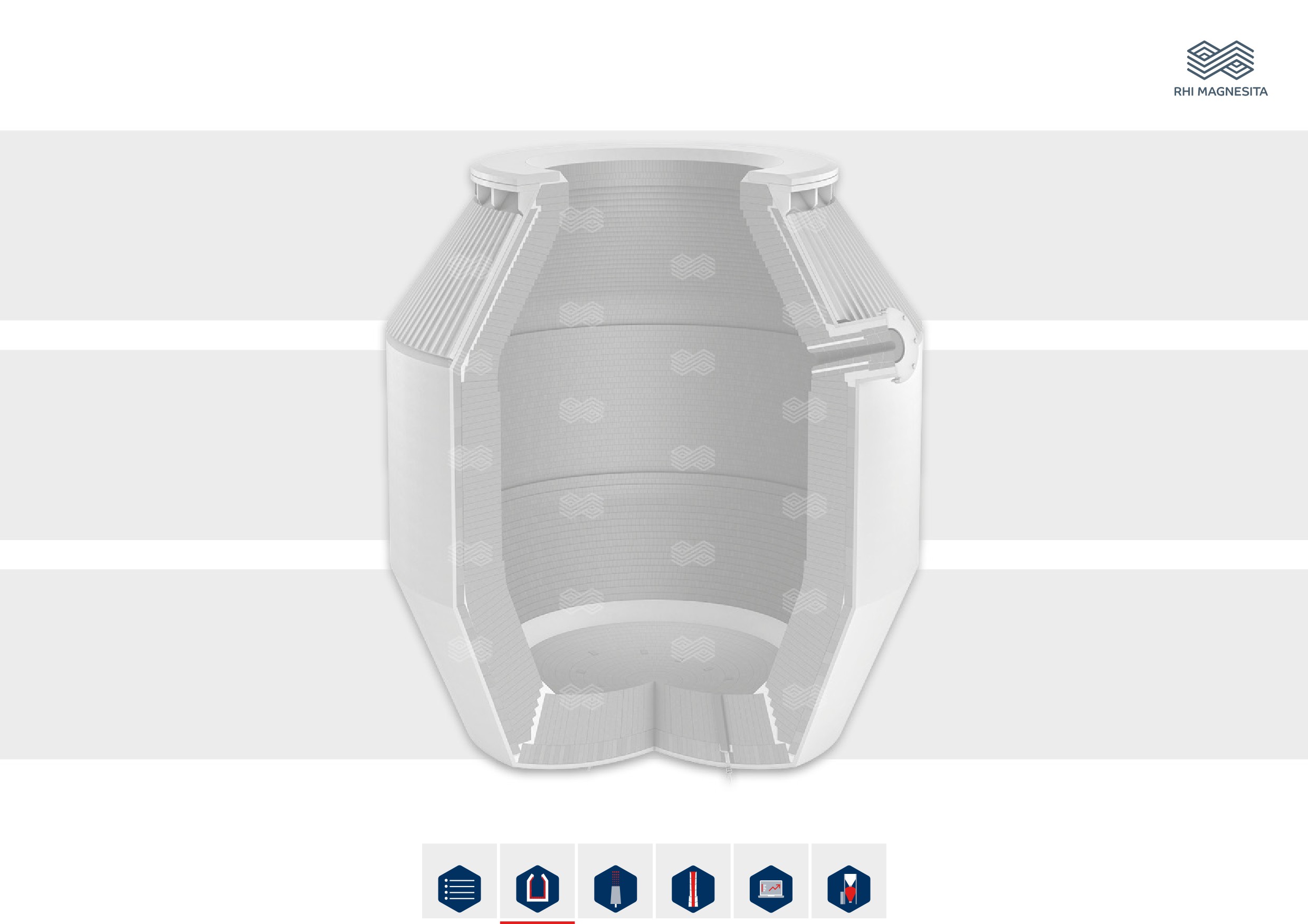

Оптимизированная футеровка для кислородного конвертера
RHI Magnesita предлагает концепции футеровки в соответ-
Горловина
ствии с требованиями и условиями эксплуатации конвертера
ANKER
на заводе заказчика. Это могут быть кирпичи как на угле-
ANCARBON
родистой, так и на синтетической смоляной связке. Макси-
мальные сроки кампании достигаются за счет сочетания
высококачественной продукции RHI Magnesita со специально
разработанными концепциями по уходу за футеровкой.
Зона цапф
ANCARBON
Верхний конус
ANCARBON
Летка
ANKERBLOCK
ANKERTAP
Арматурная футеровка
ANKER
Область летки
ANCARBON
Зона загрузки (завалки)
ANCARBON
Стык днища
Нижний конус (переход)
ANKERTAR
ANCARBON
Зона продувки
Днище
ANKERPERM
ANCARBON
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
Lining
С Т А Л Ь
/
К О Н В Е Р Т Е Р
Разнообразие кирпичей и масс для кислородного конвертера
ANKER
Обожженный периклазовый кирпич
• Совместимость с основными шлаками
• Нишевая продукция с ограниченным
применением — обычно используется для
арматурной футеровки конвертера
• В зоне горловины конвертера применяются
кирпичи с углеродной пропиткой
ANCARBON
Периклазо-углеродистый кирпич
• Высокая огнеупорность
• Уникальная гибкость в различных, даже
постоянно меняющихся условиях эксплуатации
• Обычно используется в конвертере
• Доступен в различных комбинациях сырья
и со специальной обработкой (например, с
углеродной пропиткой)
RUBINIT, ANKERJET,
ANKERREP, ANKERTAR,
ANKERMIX и др.
Основные массы
• Широкий спектр набивных, подварочных и
торкрет-масс
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р
Футеровка кислородного конвертера
Чтобы сократить время, необходимое для футеровки, RHI Magnesita
предлагает индивидуальные концепции, которые значительно сокращают
продолжительность футеровочных работ.
В зависимости от требований заказчика можно предпринять следующие
индивидуальные меры оптимизации:
• Упрощение концепции футеровки — меньше форматов и марок
• Более рациональное заполнение паллет с продукцией
• Смешанные паллеты (несколько форматов на одной паллете)
• Специальные форматы и решения (сводчатое днище)
• Логистические меры (например, оптимизация склада и посменной
работы и т.д.)

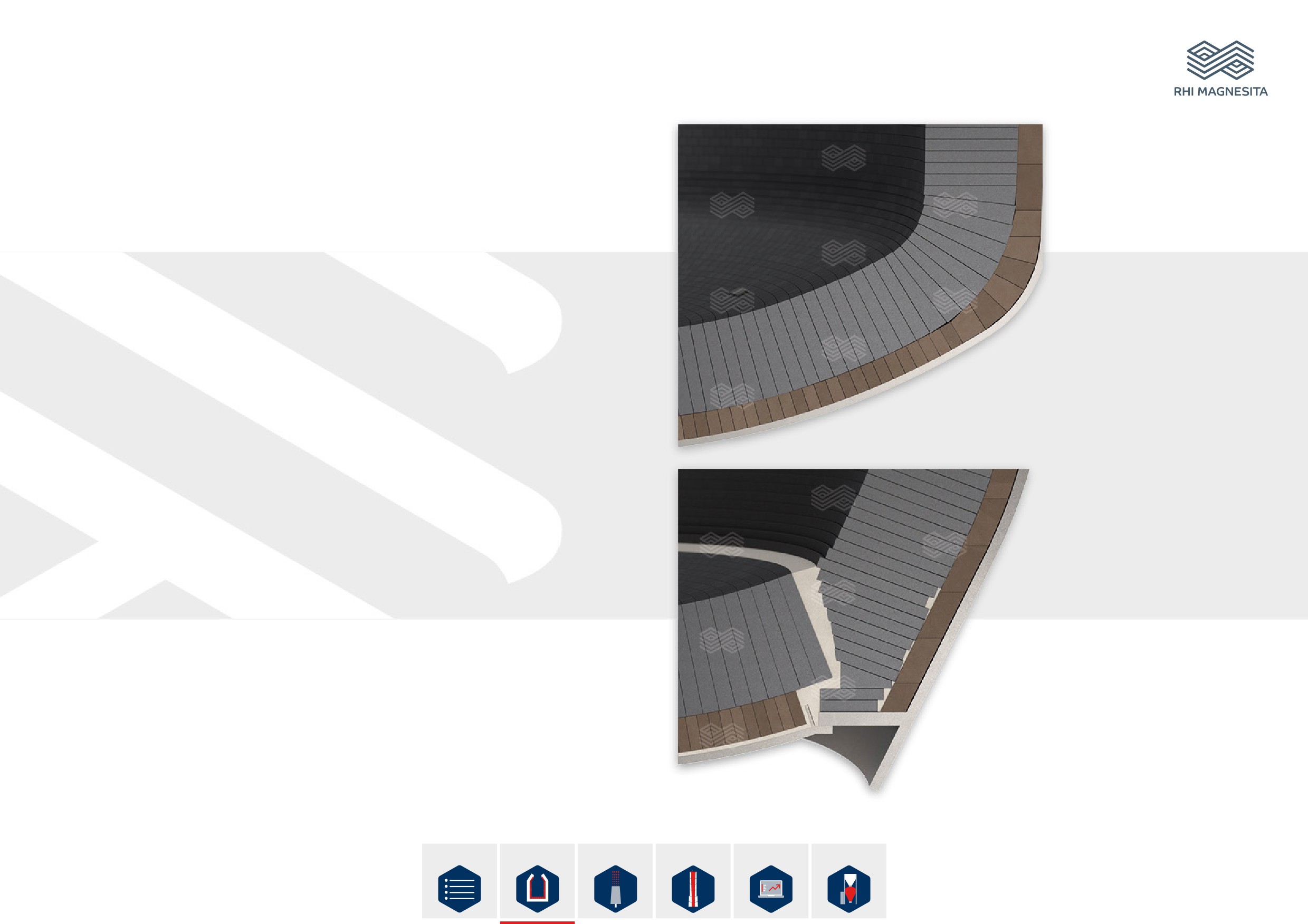

Стандартная концепция
сводчатого днища
Концепция сводчатого днища
• Устранена проблемная зона — донный шов
• Существенное снижение механических напряжений
• Подходит для съемного днища, стык днища ровный и четкий, благодаря
чему достигается стабилизация данной зоны.
Стандартная концепция
сводчатого днища для
конвертеров со съемным
днищем
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р
Продувка

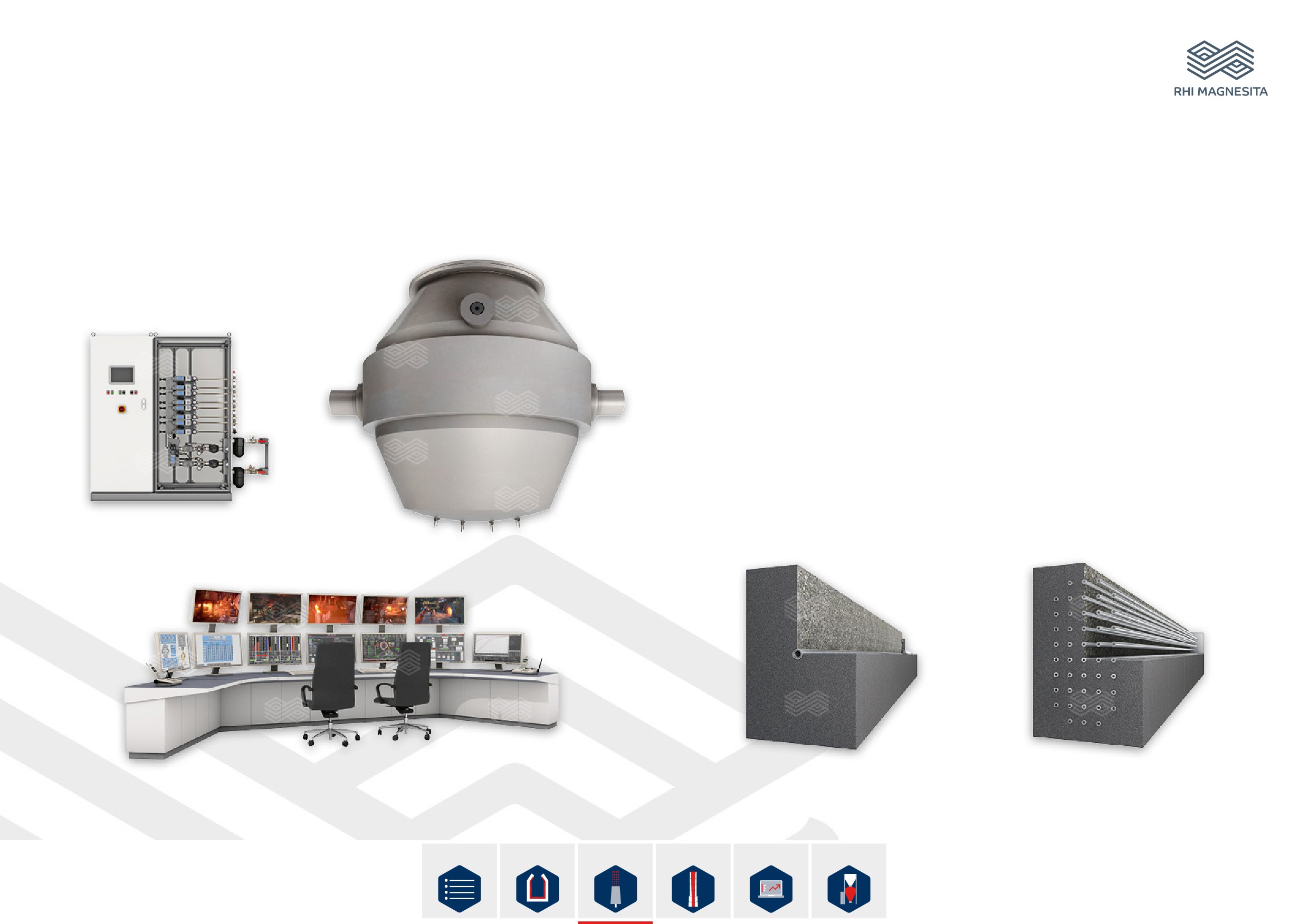

Система донной продувки кислородного конвертера состоит из:
Продувочные пробки
• Продувочных пробок
• Блока управления подачи газа INTERSTOP типа CIP
RHI Magnesita предлагает стандартные одноканальные и
• Газорегулирующей станции
современные многоканальные продувочные пробки.
• Визуализации, архивирования и диспетчеризации технологических данных
Преимущества для заказчиков
• Ноу-хау и компетентность
• Оптимизация схемы расположения продувочных пробок
• Конструкция на основе требований металлургической отрасли
• Рекомендации по программам продувки
• Инструкции по монтажу
• Монтаж и ввод в эксплуатацию
SHP (одноканальная пробка)
Стандартный внутренний диаметр трубки: от 4 до 8 мм
MHP (многоканальная пробка)
Стандартное количество трубок: 18, 24, 32 , 46 или
100 с внутренним диаметром трубки 2 мм
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
Purging
С Т А Л Ь
/
К О Н В Е Р Т Е Р
Обзор системы летки
HYFLO C
Летка HYFLO C представляет собой самый современный этап
эволюции летки конвертера, специально разработанной с
F
учетом требований для устройств обнаружения шлака, напр.
ta
ИК-камер, а также систем отсечки шлака, напр. пневматический
шлаковый стопор.
TBD - Установка для замены летки
Установка TBD разработана для быстрой и эффективной
замены сменных комплектов изношенной летки.
RUBINIT VK3
BOF
Taphole
RUBINIT VK3 представляет собой высокоэффективную массу
System
премиум-класса для ремонта летки кислородного конвертера.
Solution
ANKERTAP JET-VK3

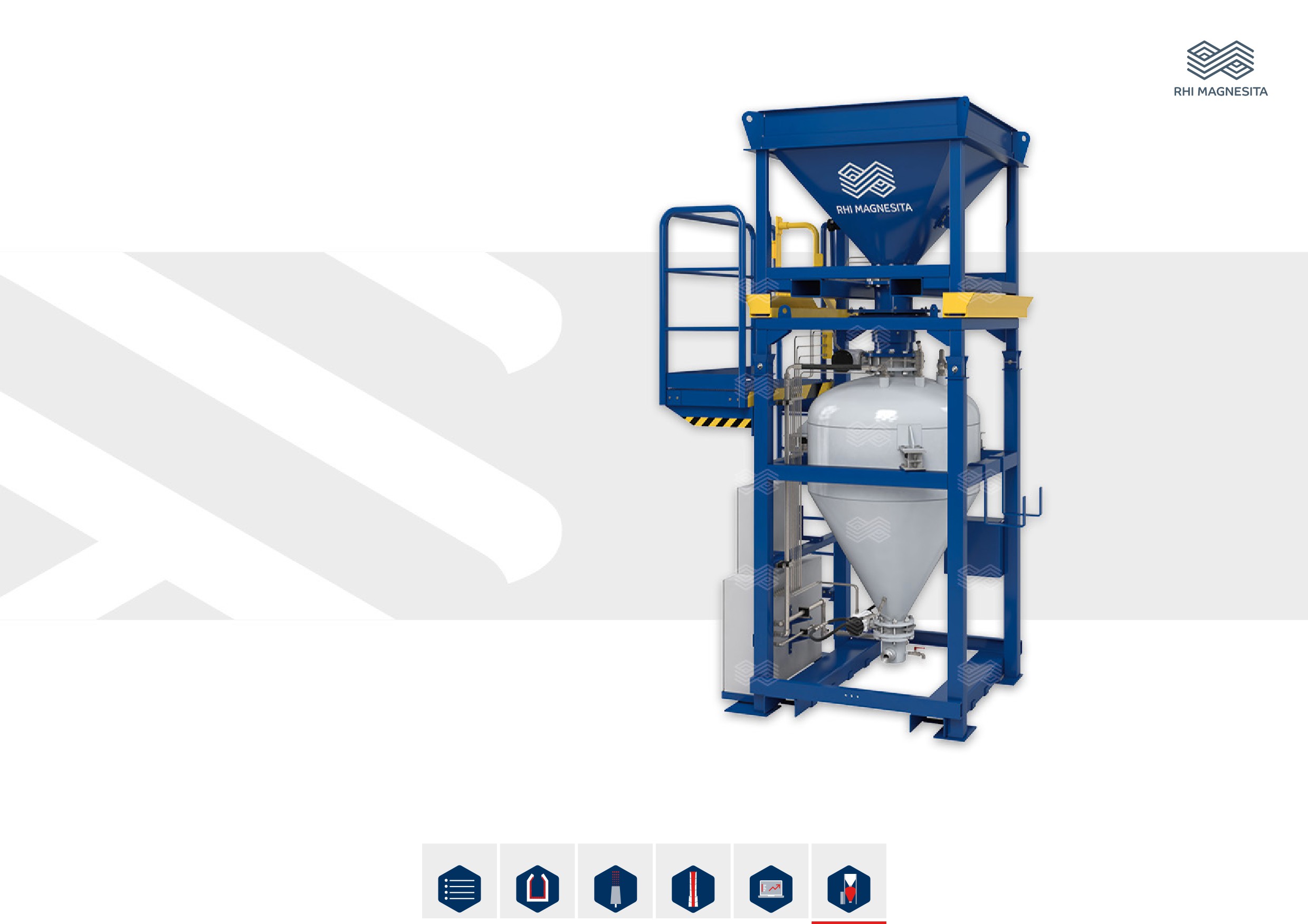

Автоматическое оборудование
для торкретирования
Автоматизированный процесс торкретирования летки
кислородного конвертера массой RUBINIT VK3 с
запрограммированной регулировкой подачи воды в
соответствии со скоростью подачи массы.
ha
B
Необходимо оптимальное соотношение между
всеми компонентами
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
Tapping
С Т А Л Ь
/
К О Н В Е Р Т Е Р

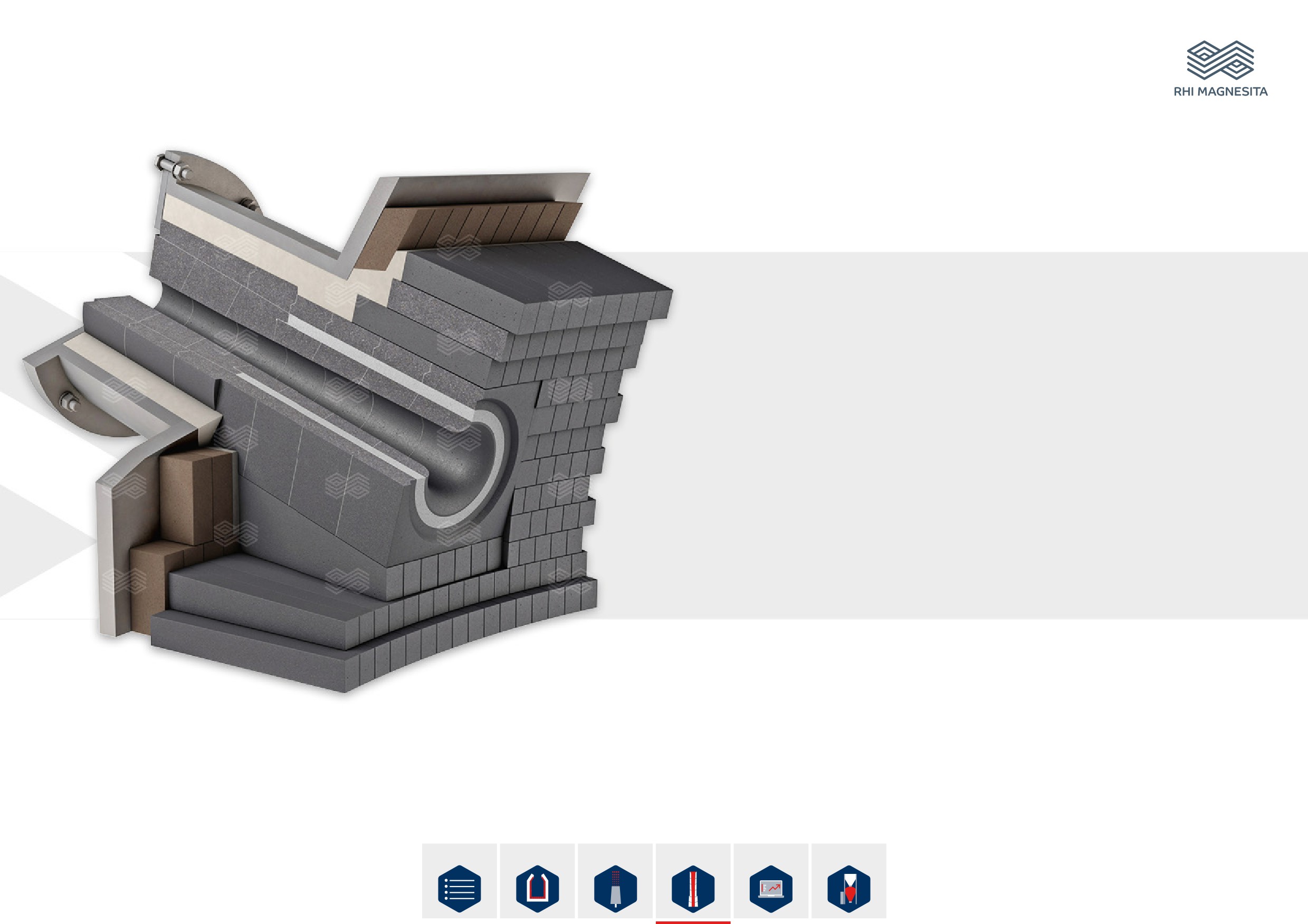

Система летки HYFLO C
HYFLO C
Летка HYFLO C представляет собой самый современный этап
эволюции летки конвертера, специально адаптированной к
требованиям устройств обнаружения шлака, напр. ИК-камер, а
также систем отсечки шлака, напр. пневматический шлаковый
стопор.
RHI Magnesita может предоставить оптимальные решения,
подобранные в соответствии с требованиями клиента, начиная с
конвертеров малого объема и до огромных агрегатов с объемом
выпуска до 400 мт.
Преимущества
• Максимально увеличен срок службы летки
• Самоцентрирующиеся сменные комплекты
• Крупные леточные блоки
• Сфокусированная струя металла
• Задержка образования завихрений
• Запатентованная конструкция канала
• Укороченный кольцевой зазор (требуется меньше массы,
короче время сушки)
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р

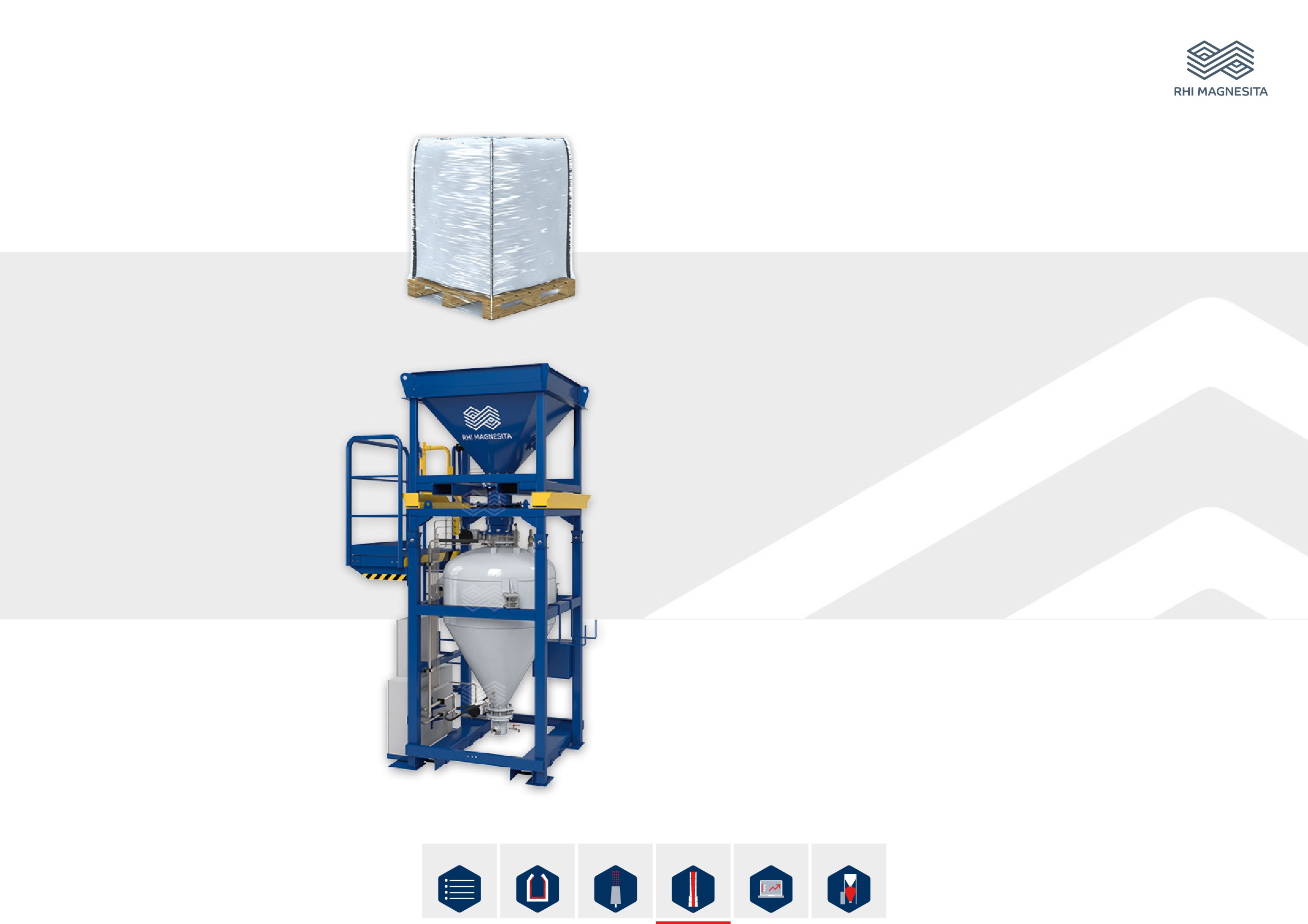

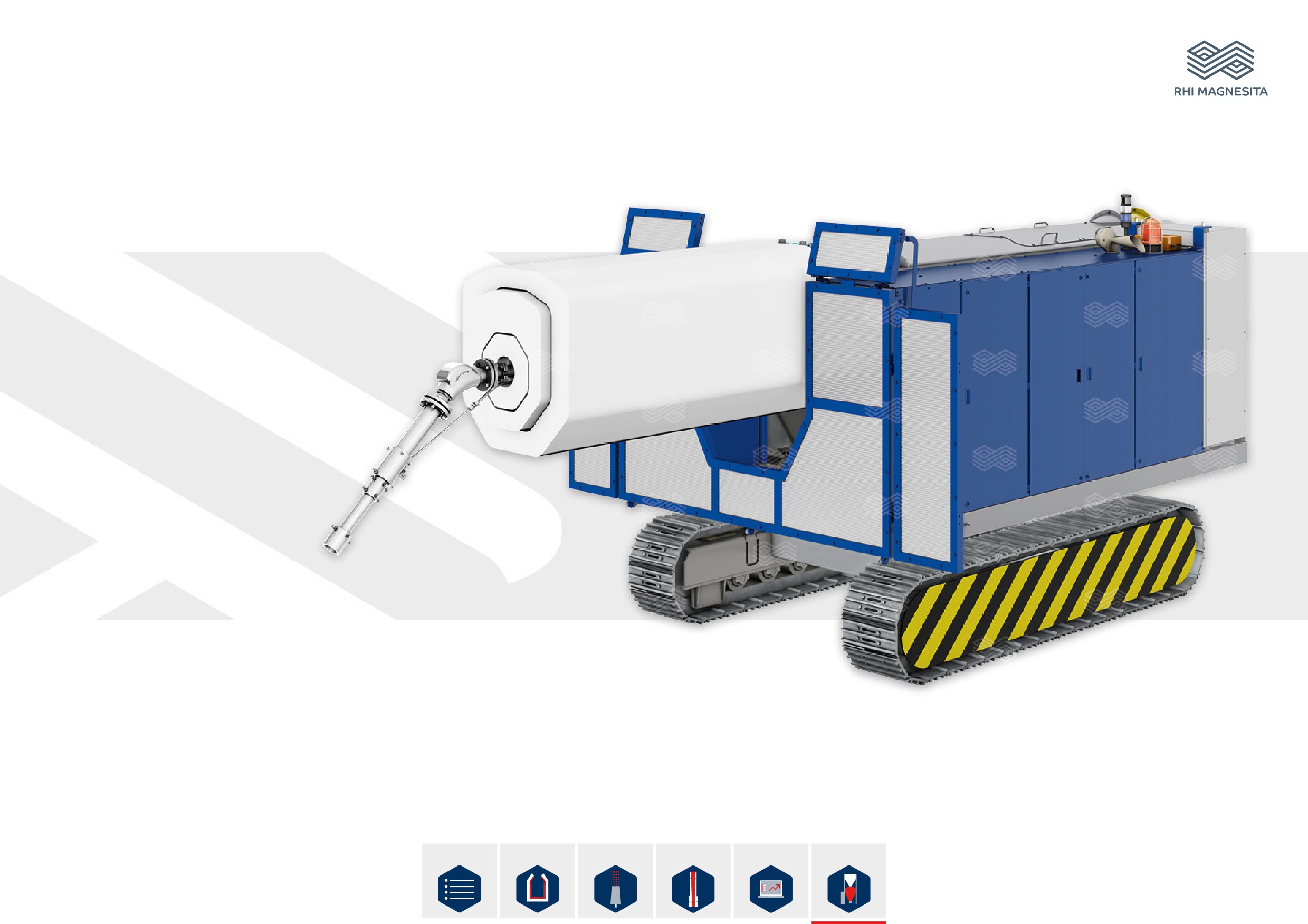

Автоматическое оборудование для ремонта систем летки
Масса премиум-класса RUBINIT VK3 играет
Преимущества
важную роль в предотвращении проникновения
• Индивидуальное оборудование для торкретирования
металла в кольцевой зазор, в особенности при
• Запрограммированная регулировка подачи воды в соответствии со
длительных кампаниях конвертера.
скоростью подачи массы
• Идеальная консистенция массы
• Защита от проникновения металла в кольцевой зазор
• Сокращение времени сушки
• Сокращение времени ремонта летки
RUBINIT VK3
• Повышение производительности конвертера
• Система автоматического заполнения
• Тензодатчик, регулирование подачи воды
• Можно обновить существующую установку для торкретирования
• Время торкретирования 5-7 мин
• Время сушки 5-10 мин
Запрограммированный и эффективный
процесс торкретирования с идеальной
консистенцией массы RUBINIT VK3.
ANKERTAP JET-VK3
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р

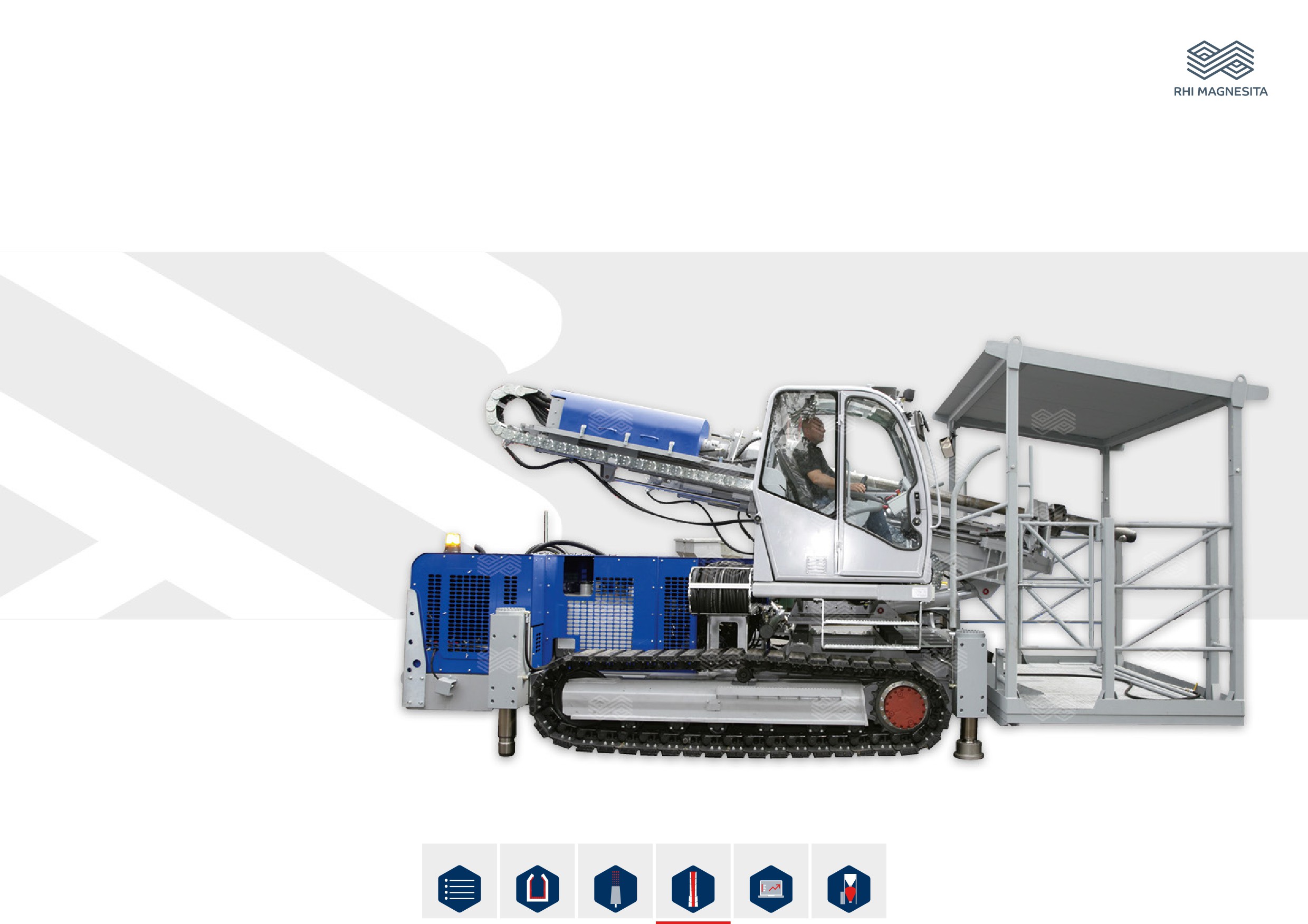

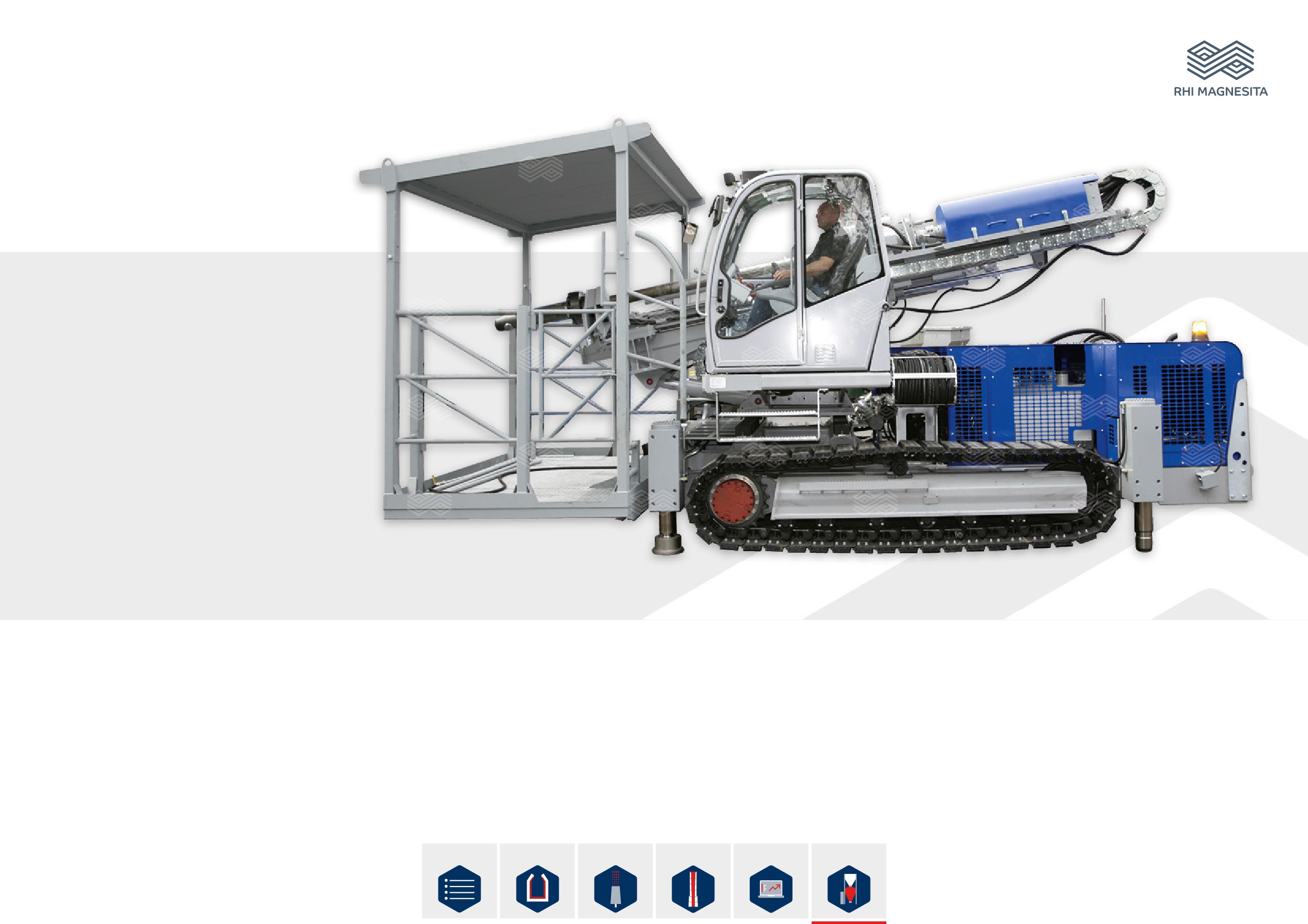

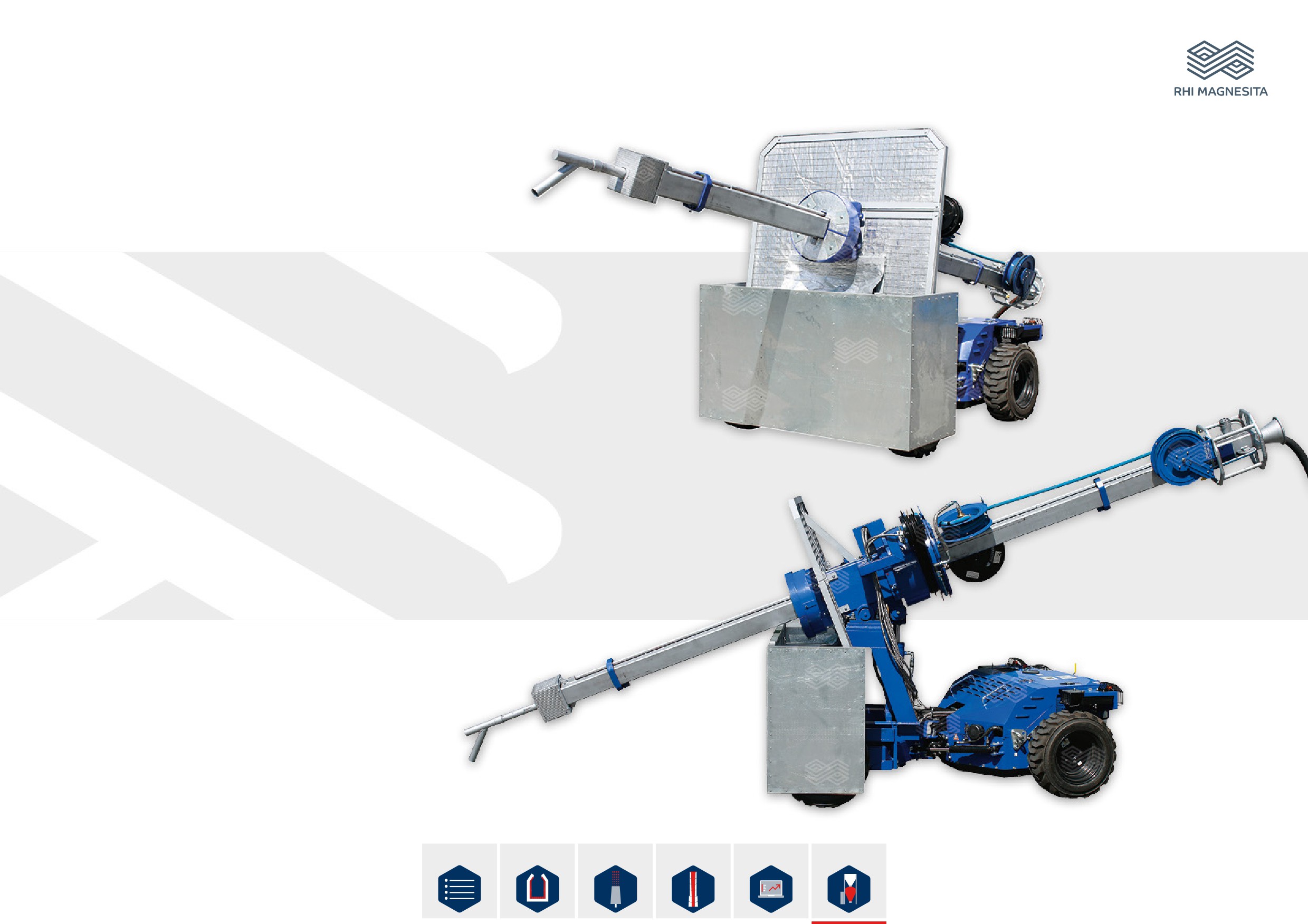

TBD - Установка для замены летки
Установка TBD разработана для быстрой и эффективной замены сменных
комплектов изношенной летки.
В связи с постоянным увеличением срока эксплуатации конвертера в последние
годы метод ремонта летки, щадящий для гнездовых блоков, имеет все большее
значение для производительности конвертера.
Процедура ремонта летки кислородного конвертера
• Быстрое и четкое позиционирование устройства TBD перед
леткой конвертера
• Эффективное снятие изношенных леточных блоков с
применением контрударной техники
• Четкое введение и фиксация нового сменного комплекта летки
• Торкретирование кольцевого зазора
Преимущества
• Индивидуальное исполнение под условия заказчика
• Быстрый и точный демонтаж изношенных леточных блоков
• Бережное отношение к гнездовым блокам летки
• Наивысшие стандарты безопасности
• Управление одним оператором
• Повышение производительности конвертера
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р

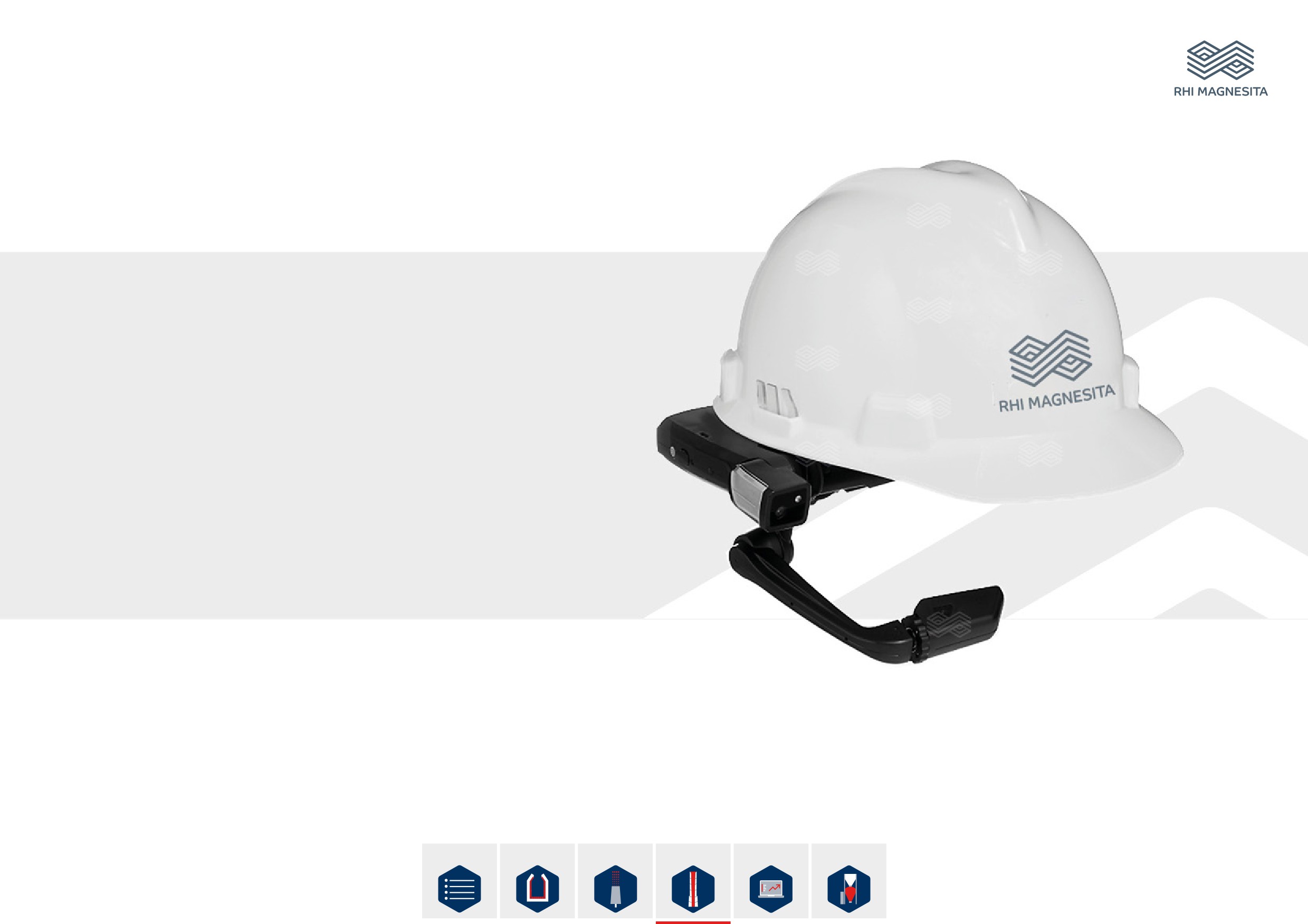

Устройство дополненной и виртуальной реальности для
обслуживания TBD
Что?
• Тренинг в виртуальной реальности (VR) об устройстве TBD и летке
кислородного конвертера
• Пошаговое руководство и (удаленная) поддержка во время демонтажа
старой и монтажа новой летки с помощью устройства дополненной
реальности (AR)
• Удаленная поддержка во время работ по обслуживанию TBD с помощью
устройства AR
Зачем?
• Можно вблизи наблюдать работу установки с огнеупорным материалом
• Возможна оперативная (удаленная) поддержка во время демонтажа/
монтажа/обслуживания
• Регулярная тренировка и практика независимо от наличия реальной
установки и конвертера
• Время для монтажа/обслуживания, а также время для тренировки может
быть сокращено за счет оперативной удаленной поддержки
• В любое время доступны видео, чтобы освежить знания
• Практика правильного управления в безопасной обстановке и решение
проблем безопасности
Как?
• Устройство виртуальной реальности для тренировки перед работой на
объекте заказчика
• Устройство дополненной реальности для удаленной поддержки на
объекте заказчика
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р

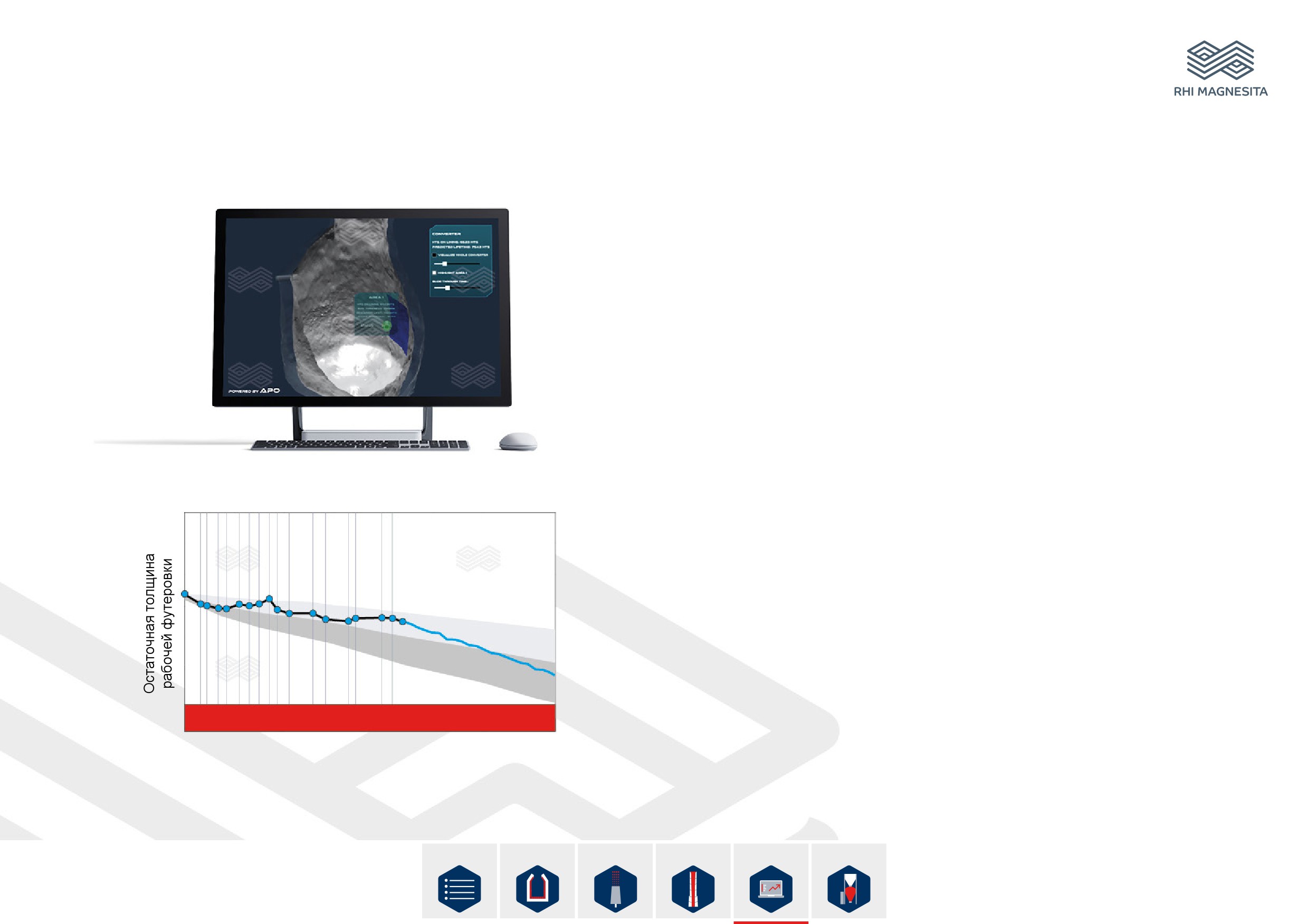

APO - Автоматизированная оптимизация процесса
Способствует лучшему пониманию взаимосвязи между параметрами производства
Проблемы заказчика
стали, техническим обслуживанием и футеровкой за счет анализа данных на
• Непредусмотренные простои / усиленное техническое
главном управляющем компьютере, используя методы искусственного интеллекта.
обслуживание и ремонт - прерывание разливки и задержки
поставок
• Неэффективный процесс — повышенные расходы энергии
• Небезопасная работа
APO Предлагаемые преимущества
• Цифровая модель износа футеровки
• Идентификация параметров, влияющих на износ
• Сравнительный анализ огнеупоров
• Автоматизированное обслуживание
Выгоды для заказчика
• Согласование циклов работы футеровки с циклами
Легкий доступ с помощью мобильного устройства
производства позволяет более эффективно использовать
футеровку и снижает потери огнеупоров
• Оптимальный график производства и экономия расходов
на энергию
• Повышение безопасности труда
Зона критической толщины
Стойкость
Пример прогноза стойкости APO
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
Solutions
С Т А Л Ь
/
К О Н В Е Р Т Е Р
Решения AGELLIS®

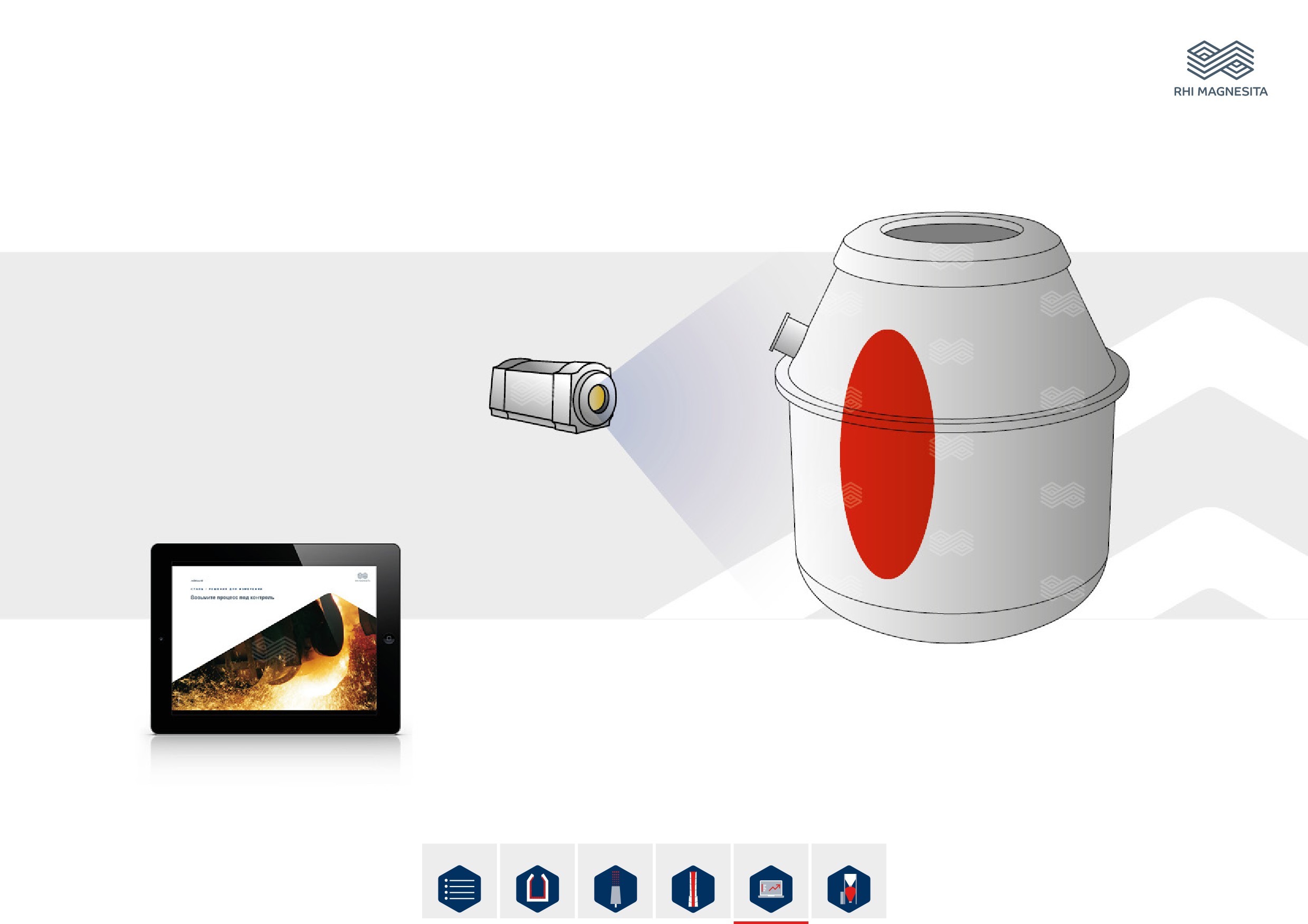

VISIR-FurnaceSafe
Предотвращение прорыва футеровки печи
Выгода и преимущество для пользователя
• Определение и предупреждение о «горячей» зоне
• Используется для печи-ковша, РГ, ДСП, АОД, ЛД/
кислородных конвертеров
• Данные измерений сохраняются в базе данных,
открытой для металлургов
Больше информации
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р
Современные методы обслуживания конвертера
Как поставщик огнеупорной продукции высокого качества, компания
Применение
Горловина
Верхний
Зона
Зона
Область
Нижний
Стык
Днище
RHI Magnesita разрабатывает инновационные решения для продукции и
конус
загрузки
цапф
летки
конус
днища
оборудования, чтобы обеспечить наилучшее обслуживание конвертера.
Торкретирование манипулятором
Такие разработки лучше всего реализуются в тесном сотрудничестве с
Торкретирование вручную
заказчиками с целью гарантии оптимальных решений.
Ошлаковка
Раздув шлака
Подварка / горячий ремонт
Обслуживание конвертера преследует
Возможность использования
несколько целей
• Снижение удельного расхода огнеупоров
• Ремонт зон с преждевременным износом
Горловина
• Повышение безопасности эксплуатации
• Продление срока эксплуатации
• Соблюдение планового графика перефутеровок
Верхний конус
RHI Magnesita предлагает
• Полный анализ и консультации экспертов
• Высококлассные ремонтные массы
• Специально разработанное оборудование
Зона цапф
• Услуги опытных технических специалистов
• Комплексные решения
Зона загрузки
«материал + оборудование + персонал»
(завалки)
Область летки
Стык днища
Нижний конус
(переход)
Днище
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
Maintenance
С Т А Л Ь
/
К О Н В Е Р Т Е Р

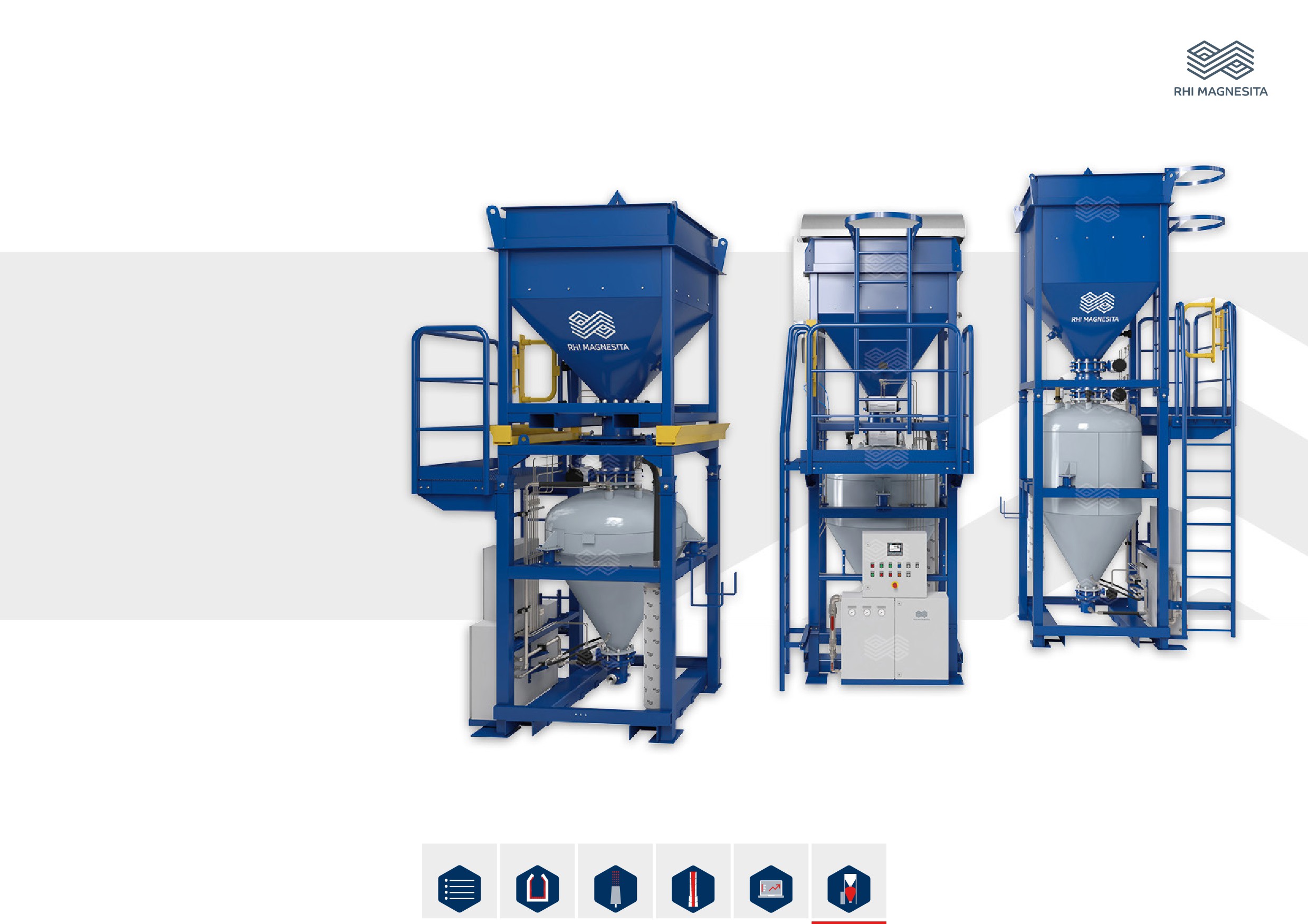

ANKERJET A
Применение:
Многофункциональная торкрет-установка для основных
и неосновных огнеупорных масс
Преимущества:
• Применяется для различных агрегатов
• Запись данных о расходе массы
• Доступны различные варианты оборудования
(напр., с тензодатчиками, со съемным
бункером и др.)
• Загрузка краном или вилочным погрузчиком
• Низкие затраты на обслуживание и высокая
износостойкость
• Удобное автоматическое и ручное управление
• Транспортируется краном или автопогрузчиком
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р
SHOOTER
Применение:
Для быстрого ремонта футеровки конвертера
методом торкретирования
Преимущества:
• Высокая скорость подачи материала
гарантирует короткие сроки ремонта
• Высокая точность нанесения торкрет-масс
• Полу- и полностью автоматическое
управление торкретированием
• Повышение производительности конвертера
• Снижение физической нагрузки на персонал
• Малый радиус поворота за счет
гусеничного шасси
• Бесконечно вращающееся
торкрет-копье
• Управление с помощью кабеля и
дистанционного радиоуправления
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р
GEKKO для кислородного конвертера
Применение:
Для быстрого ремонта футеровки конвертера
методом торкретирования
Преимущества:
• Точное нанесение торкрет-массы
• Снижение физической нагрузки на персонал
• Повышение производительности конвертера
• Ходовая часть с питанием от аккумуляторной
батареи
• Привод на четыре колеса
• Управление с помощью кабеля и
дистанционного радиоуправления
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р
TBD
Применение:
Для быстрой замены летки кислородного
конвертера
Преимущества:
• Четкое позиционирование перед леткой
кислородного конвертера
• Часть системы летки кислородного
конвертера производства RHI Magnesita
• Быстрое и четкое снятие изношенных
леточных блоков
• Четкое введение и фиксация нового
сменного комплекта летки
• Демонтаж и установка одним устройством
• Контрударная техника
• Безопасные условия работы
• Повышение производительности конвертера
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р
PTX
Применение:
Для заполнения огнеупорной массой кольцевого зазора
между гнездовыми и леточными блоками
Преимущества:
• Оптимальное заполнение кольцевого зазора
• Снижение инфильтрации стали
• Увеличение стойкости летки
• Экономия времени за счет сокращения времени сушки
• Простота использования
• Повышение производительности конвертера
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
С Т А Л Ь
/
К О Н В Е Р Т Е Р

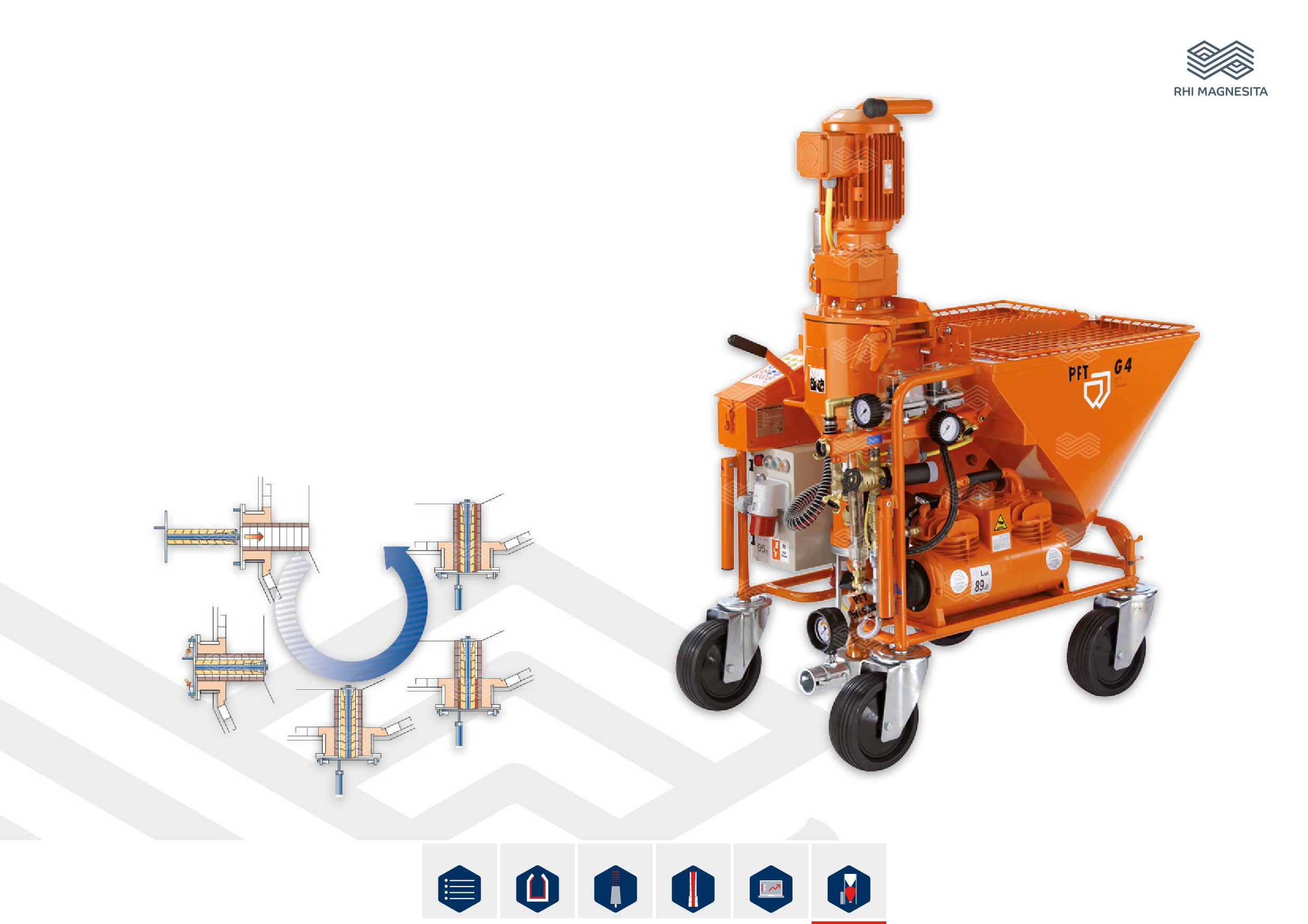

ANKERTAP JET-VK3
Применение:
Для торкретирования кольцевого зазора между
гнездовыми и леточными блоками массой RUBINIT VK3
Преимущества:
• Часть системы летки кислородного конвертера
производства RHI Magnesita
• Оптимальный объем воды настраивается
автоматически
• Два вида настроек для жидкой и кремообразной
консистенции массы
• Запись данных о расходе массы
• Съемный бункер
• Загрузка краном или вилочным погрузчиком
• Низкие затраты на обслуживание и высокая
износостойкость
• Удобное автоматическое управление
Содержание
Футеровка
Продувка
Выпуск
Решения Обслуживание
