Ransomes Frontline 960 (Engine Type: Perkins 404C-22T). Parts and Maintenance Manual (2002) - page 5
5
LUBRIFICAZIONE E MANUTENZIONE
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
MANUTENZIONE
5.8
A FINE STAGIONE o all’occorrenza

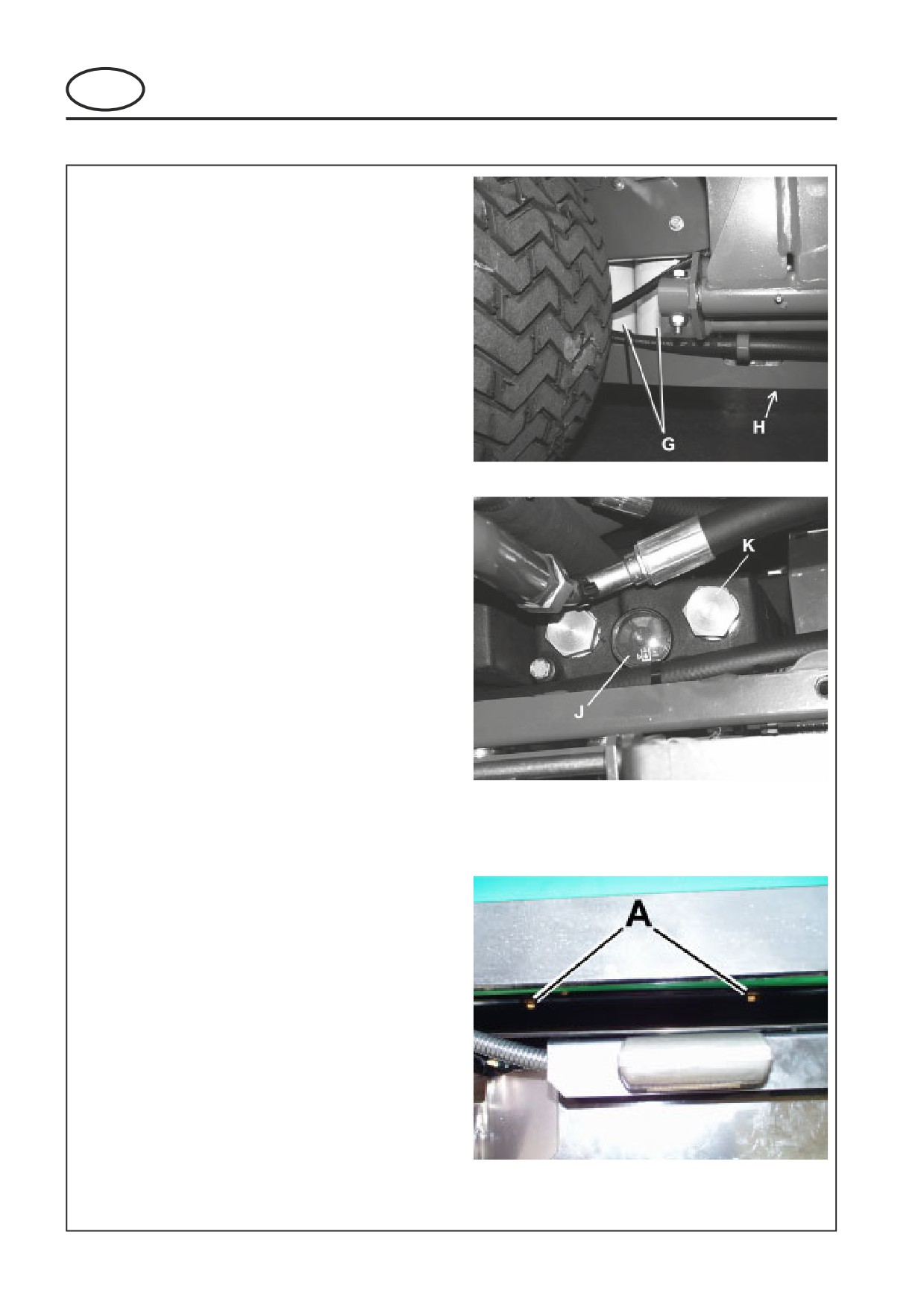

1. Scaricare il serbatoio dell’olio togliendo il tappo di
scarico H posto sul fondo del serbatoio dell’olio
idraulico.
2. Assicurarsi che il tappo sia pulito e rimontarlo sul
serbatoio.
3. Svitare entrambi gli elementi del filtro G e metterli
da parte.
4. Pulire la tenuta in gomma attraverso cui passano
gli elementi del filtro.
5. Applicare un sottile strato di olio alle tenute dei
nuovi filtri ed installare.
6. Rimuovere il tappo K ed aggiungere l’olio
consigliato (Fig. 5) fino a che la spia sull’indicatore
del livello dell’olio J sia centrato nell’area di colore
verde dell’indicatore stesso. Evitare il
Fig.13
funzionamento nella zona di colore rosso dato che
una quantità insufficiente di olio potrebbe
danneggiare i componenti idraulici. Troppo olio
potrebbe portare al tracimamento dell’olio dal
serbatoio durante il riscaldamento.
7. Rimontare il tappo K.
8. Avviare il trattore e farlo funzionare ad 1/4 di farfalla
aperta per circa 5 minuti.
9. Far raffreddare l’olio e verificarne nuovamente il
livello; regolare a seconda della necessità.
Requisiti del tipo di olio idraulico:
Shell Tellus 46
Cambio del filtro dell’olio idraulico (Fig. 6,
pagina 12)
1.
Pulire il filtro e l’alloggiamento per togliere
l’eventuale sporco presente.
2.
Collocare un vassoio di sgocciolamento adatto
Fig.14
sotto al filtro.
3.
Svitare il filtro ed eliminarlo secondo le norme di
sicurezza.
4.
Sostituirlo con il nuovo filtro.
5.
Rivestire il bordo esterno superiore del filtro con
una sottile pellicola di olio, riempire il filtro di
liquido idraulico pulito e rimontare il filtro stesso.
6.
Prima di riempire il serbatoio idraulico, occorre
sostituire il filtro.
Cambiare il refrigerante
1.
Spurgare completamente l’acqua di
raffreddamento dal tappo di spurgo (B) del
radiatore, e lavare abbondantemente il sistema
di raffreddamento con l’apposito detersivo di
lavaggio. Tappo di scarico A.
2.
Verificare che il radiatore, la guarnizione della
testa del cilindro, i rubinetto di spurgo ecc. non
abbiano fuoriuscite o collegamenti allentati.
3.
Miscelare il refrigerante antigelo e l’acqua nelle
percentuali specificate, prima di versarli nel
motore.
Fig.15
N.B. All’occorrenza, rabboccare il sistema di
raffreddamento con una soluzione 50-50.
I-16
6
REGOLAZIONE
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
REGOLAZIONE
6.1
LIMITATORE DI VELOCITÀ
N.B. In caso di modifica, Textron Turf Care declina
ogni responsabilità per perdite di prestazioni o danni
alla macchina.
Le velocità di trasporto e di taglio sono registrate in
fabbrica, e non devono essere modificate.
6.2

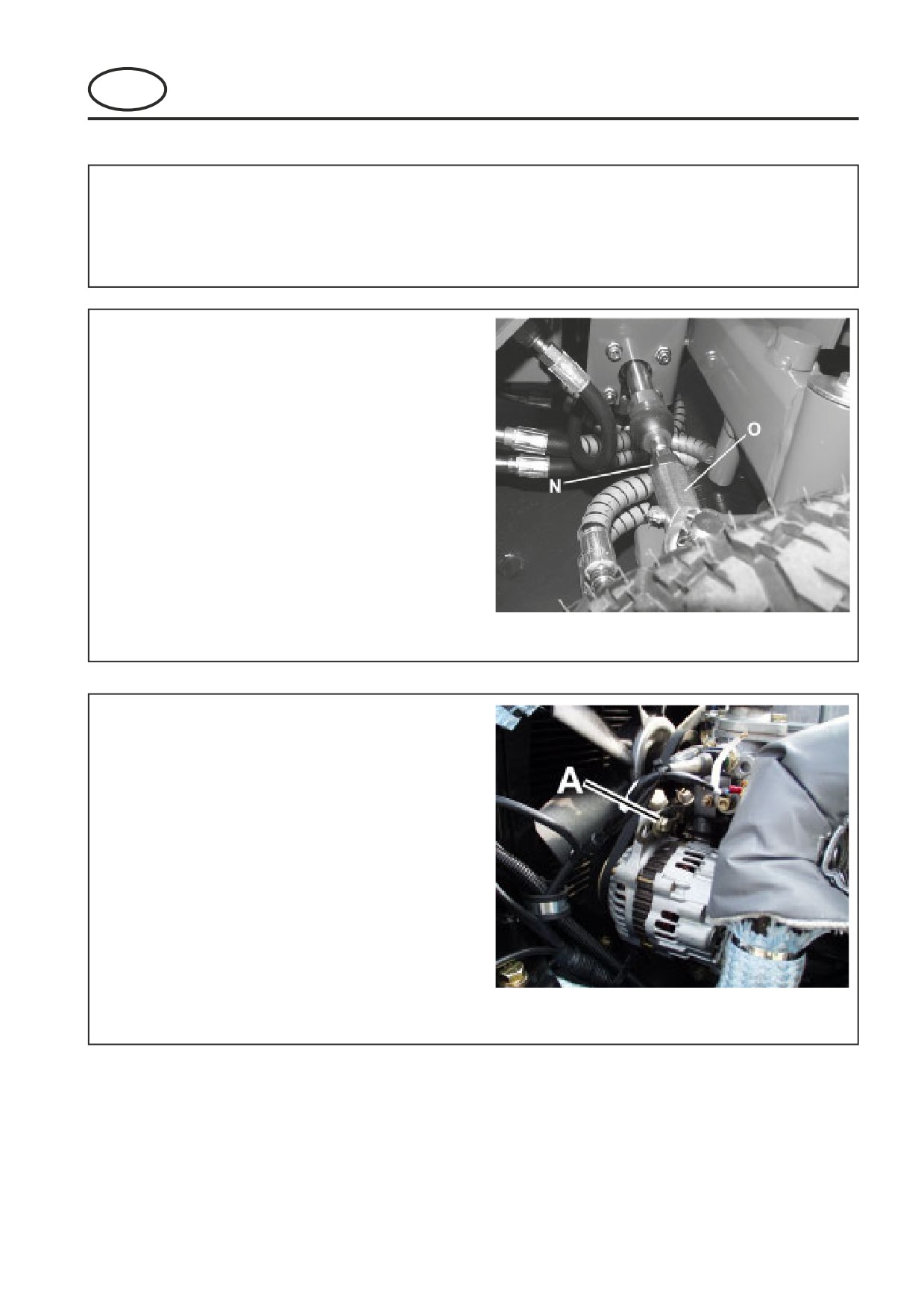

CONVERGENZA DELLE RUOTE
POSTERIORI
Occorre regolare la convergenza delle ruote
posteriori a 3,2 mm dalla parte anteriore alla
posteriore della ruota. Regolare come segue:
1. Allentare i controdadi N presso i giunti sferici
vicino ad entrambe le ruote posteriori.
2. Girare il tirante O fino a che le ruote siano
correttamente posizionate. Regolare entrambi i
tiranti secondo al stesa quantità.
3. Stringere i controdadi. I pneumatici devono
essere di 1/8" più vicini nella parte anteriore
rispetto a quella posteriore.
Fig.16
6.3
ALTERNATORE
La cinghia del ventilatore è regolata in modo che
possa deflettere di 5 mm con una forza di 5 kg
applicata a metà tra l’albero a gomiti e la puleggia
dell’alternatore (Fig.17). Per regolare:
1.
Allentare i bulloni dell’alternatore A.
2.
Spostare l’alternatore per stringere o allentare
la cinghia del ventilatore.
3.
Stringere i bulloni A.
Verificare che la tensione della cinghia e la cinghia
ogni 250 ore.
Fig.17
I-17
7
REGOLAZIONI DEL PIANO DI TAGLIO
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
REGOLAZIONI DEL PIANO DI TAGLIO
7.1
TENSIONAMENTO DELLA CINGHIA DEL
PIANO DI TAGLIO
Verificare tutte le cinghie con regolarità durante le
prime 5, 10 e 15 ore di funzionamento e poi dopo
ogni 50 ore di funzionamento. Se necessario,
regolare come segue:

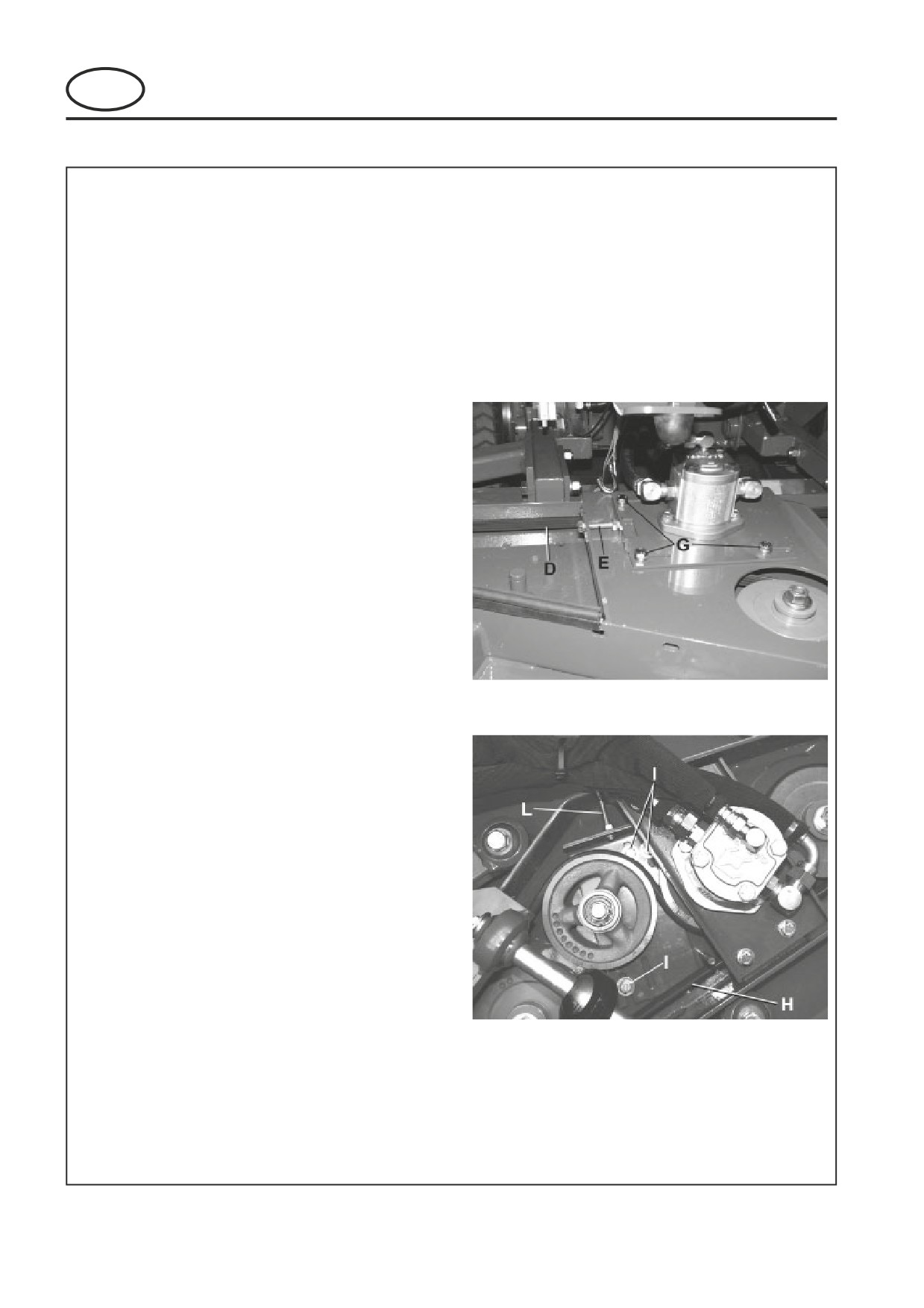

PIANO DI TAGLIO
1. Regolare il tensionamento della cinghia su una
flessione di 1/2” (13 mm) a 10 libbre (5 kg) di
forza nella parte mediana della distanza
posteriore lunga D. Se necessario, regolare
come segue:
2. Allentare il dado di bloccaggio sul bullone di
regolazione E.
3. Allentare i (4) bulloni G che bloccano la piastra
di montaggio del motore al piano di taglio (3
visibile nella foto).
4. Girare il bullone di regolazione E fino a che non
si ottenga il corretto tensionamento.
5. Stringere nuovamente i (4) bulloni G ed il dado
di bloccaggio sul bullone di regolazione E.
PIANI LATERALI
1. Regolare il tensionamento della cinghia su una
flessione di 10 mm a 5 kg di forza nella parte
mediana della distanza posteriore lunga H. Se
necessario, regolare come segue:
2. Allentare il dado di bloccaggio sul bullone di
regolazione L.
3. Allentare i due bulloni I che bloccano la piastra
dell’ingranaggio intermedio al piano di taglio.
4. Girare il bullone di regolazione L fino a che non
si ottenga il corretto tensionamento.
5. Stringere nuovamente i bulloni I ed il dado di
bloccaggio sul bullone di regolazione L.
I-18
7
REGOLAZIONI DEL PIANO DI TAGLIO
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
REGOLAZIONI DEL PIANO DI TAGLIO

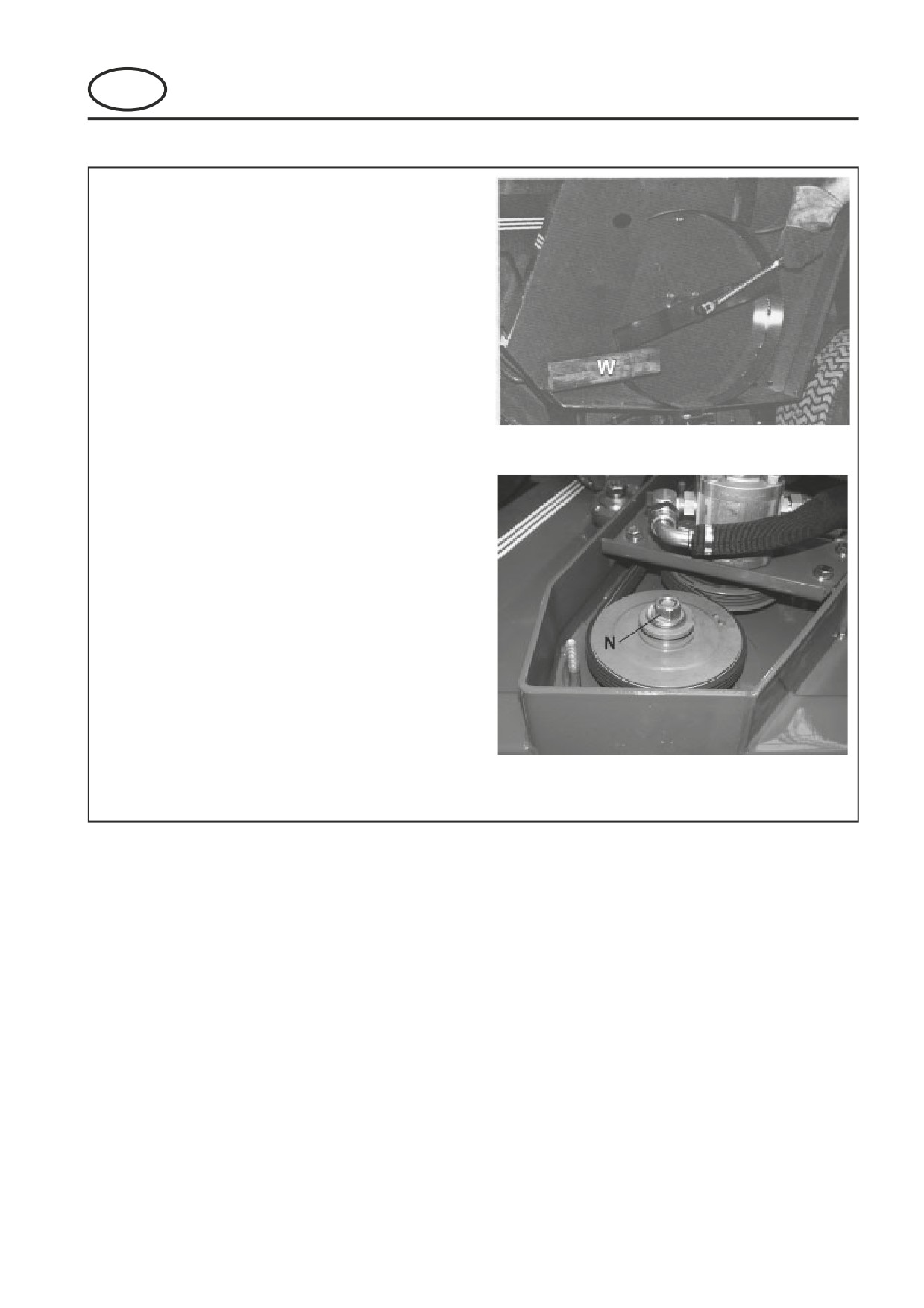

7.2
AFFILAMENTO E RIMOZIONE DELLA
LAMA
Quando occorre, è possibile affilare le lame di taglio
limandole o molandole. È essenziale conservare
l’equilibrio delle lame.
NOTA: sostituire sempre le lame con lame originali
Ransomes, non usare lame di altri fabbricanti.
- Sottoporre le lame ad assistenza con il trattore
spento ed i piani saldamenti sostenuti.
- Non surriscaldare o indebolire le lame.
- Se le lame si criccano o si piegano, sostituirle
con una lama nuova per garantire il
funzionamento in sicurezza.
- Se la parte di sollevamento della lama si è
assottigliata per l’usura, sostituire con una lama
nuova per garantire il funzionamento in
sicurezza.
- Collocare un cuneo di legno W tra la lama e lo
schermo del piano per evitare che la lama giri
durante la rimozione.
- Tenere le mani lontano dalle lame in rotazione.
Rimozione delle lame
1. Togliere il dado N dalla parte superiore del
bullone del fuso della lama.
2. Togliere il bullone del fuso della lama con la
rosetta e la lama.
3. Sostituire la lama, la rosetta ed il bullone del
fuso della lama.
4. Stringere a 135-190 Nm.
I-19
8
RICERCA GUASTI
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
8.1
ASPETTI GENERALI
Lo schema di ricerca guasti fornito di seguito elenca i problemi basilari che potrebbero verificarsi durante
l’avviamento ed il funzionamento. Per informazioni più dettagliate sugli impianti idraulico ed elettrico, contattate il
vostro distributore di zona Jacobsen.
Sinto m i
Possibili cause
Azione
Sezione
1. Le candele ad
1. Azzerare l'interruttore di accensione e far
incandescenza non si son o
interrompere le candele ad incandescenza prim a
interrotte
di far girare il motore
2. Verificare le condizioni della batteria e
l
2. Batteria scarica o difettosa
relative connessioni.
3. Serbatoio del carbura
t
3. Riempire il serbatoio di carburante fresco
vuoto o carburante
Cambiare il filtro, far uscire l'aria dalle linee
contaminato
Il motore
non si
avvia
4. Fusibile bruciato
4. Sostituire il fusibile.
5. Relè di avviame
t
5. Provare e sostituire il relè, se necessario
difettoso
6. Dispositivo del pedale di
6. Assicurarsi che il dispositivo di folle del
avanzamento/retromarcia
pedale di avanzamento/retromarcia non sia
premuto
premuto
7. Interruttore di tag
i
7. Impostare l'interruttore di taglio su Spento
impostato per tagliare
1. Serbatoio del carbura
t
1. Riempire il serbatoio di carburante fresco
vuoto o carburante
Cambiare il filtro, far uscire l'aria dalle linee
contaminato
2. Filtro dell'aria bloccato o
2. Verificare il filtro dell'aria, sostituire se
Il motore
si avvia con
sporco
necessario
difficoltà
o gira male
3.
I
3. Consultare il manuale del motore
carburante
4. Consultare la guida alla ricerca guasti del
4. Altri problemi del motore
motore
1. Serbatoio del carbura
t
1. Riempire di carburante fresco e far uscire
vuoto
l'a ria d a lle linee
Il motore
si arresta
2. Dispositivi automatici non
2. Impostare l'interruttore di taglio su Spento
impostati prima di lasciare
i
Assicurarsi che il dispositivo di folle di
sedile operatore
avanzamento/retromarcia non sia premuto
1. Scarso livello di liquido
1. Controllare ed aggiungere soluzione antig
l
refrigerante
50/50, se necessario
2. Limitata aspirazione aria del
2. Pulire la protezione della maglia metallica del
Surriscaldamento
radiatore
radiatore
del motore
3. Cinghia della pompa
3. Controllare la cinghia della pompa
dell'acqua/dell'alternatore o
dell'acqua/dell'alternatore o la cinghia del
cinghia del ventilatore allentate
ventilatore. Stringere, se necessario
o rotte
1. Morsetti della batteria laschi
1. Controllare i morsetti, pulire e stringere se
o corrosi.
necessario
2. Scarso livello dell'elettrolito
La batteria non
2. Riempire la batteria di acqua distillata
nella batteria
mantiene la carica
Spia della batte
i
3. Controllare la cinghia della pompa
accesa
3. Cinghia dell'alternatore
dell'acqua/dell'alternatore . Stringere, se
a lle nta ta o ro tta
necessario
4. Alternatore difettoso
4. Consultare il manuale del motore.
1. Registrazione controlama sul
1. Verificare la registrazione della controlama sul
cilindro insoddisfacente
cilindro
2. Velocità del motore troppo
2. Verificare la velocità del motore, far girare
i
bassa
motore a manetta
3. Velocità del cilindro non
Taglio irregolare dei
3. Regolare la velocità del cilindro per un tag
i
regolata per le condizioni de l
cilindri. Qualità di
ottimale
tappeto erbosoi.
taglio scadente
4. Leva direzionale del cilindro
4. Regolare la leva direzionale del cilindro nel
nel verso errato
verso anteriore
5. Regolare la valvola di comando del peso sul
5. Peso sul terreno impostato
terreno fino al raggiungimento del corretto pes o
in modo errato
sul terreno
I-20
9
DIAGRAMMI SCHEMATICI
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I

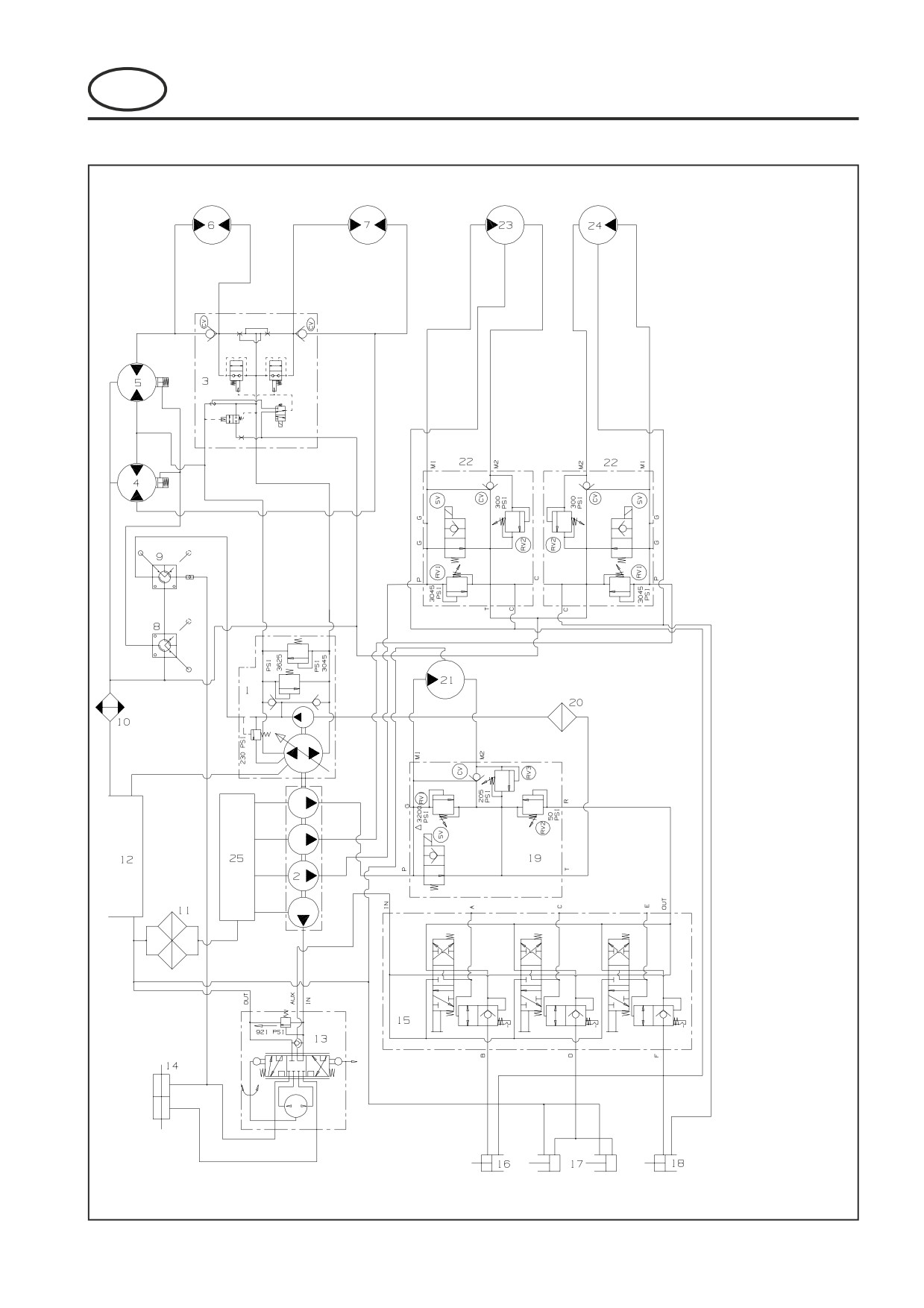

9.1
CIRCUITO IDRAULICO
1. Pompa trasmissione
2. Pompa 4 sezioni
3. Valvola trasmissione
4. Motore ruota anteriore
destra
5. Motore ruota anteriore
sinistra
6. Motore ruota posteriore
sinistra
7. Motore ruota posteriore
destra
8. Valvola freni
9. Valvola freni ausiliaria
10. Radiatore dell’olio
11. Testata del filtro
12. Serbatoio
13. Valvola dello sterzo
14. Piantone dello sterzo
15. Valvola di sollevamento
16. Cilindro di sollevamento
destro
17. Cilindri di sollevamento
centrali
18. Cilindro di sollevamento
sinistro
19. Valvola piano di taglio
anteriore
20. Filtro di carica
21. Motore del piano di taglio
anteriore
22. Valvole del piano laterale
23. Motore del dispositivo di
taglio sinistro
24. Motore del dispositivo di
taglio destro
25. Collettore di ammissione
I-21
9
DIAGRAMMI SCHEMATICI
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
9.2

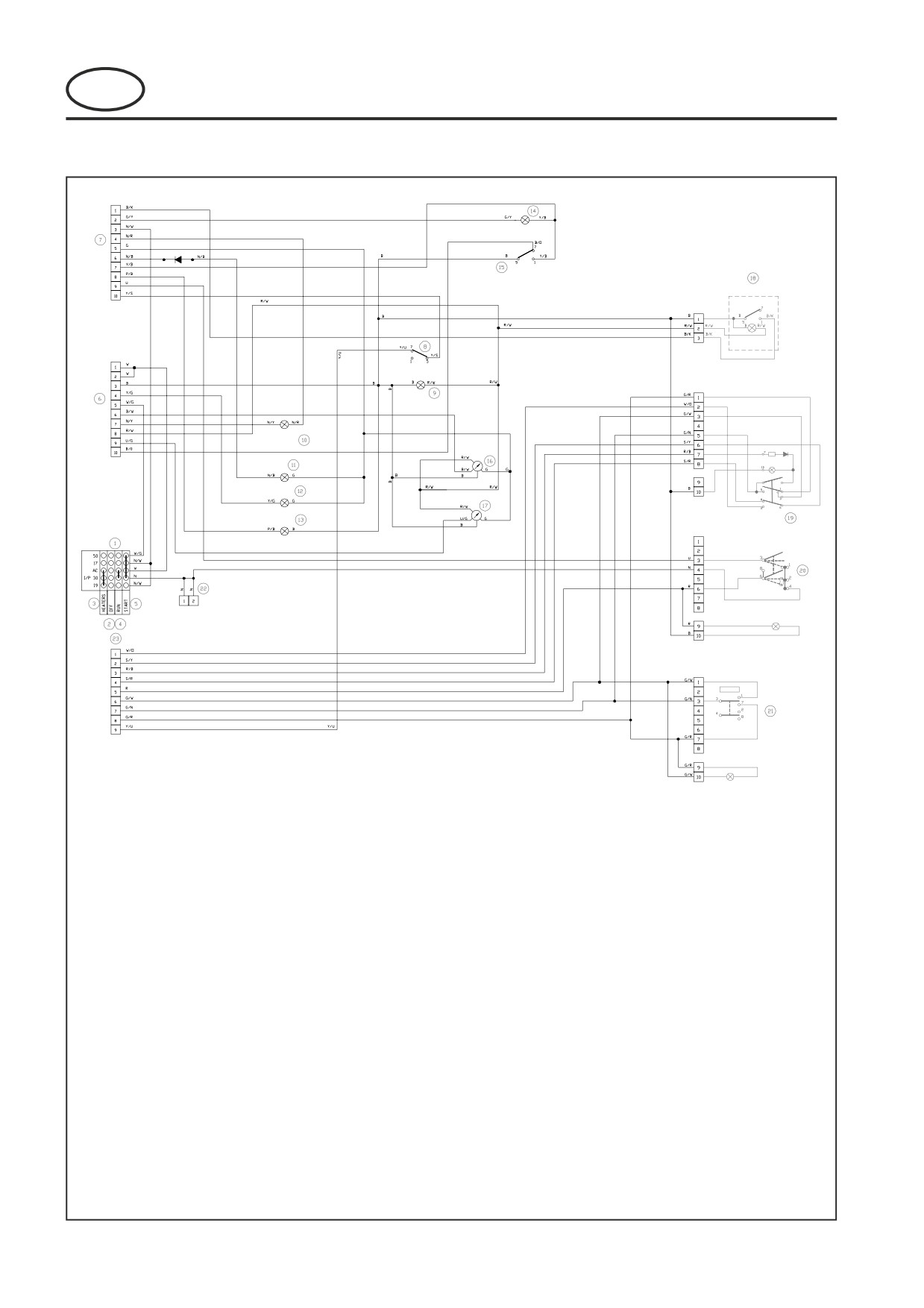

STRUMENTO DEL CIRCUITO ELETTRICO
TASTO SULLO SCHEMA DEL CABLAGGIO
1
Interruttore chiave
22
Sdoppiato sul cablaggio N. 3
2
Posizione OFF (SPENTO)
23
Sdoppiato sul cablaggio N. 4
3
Posizione HEATER (RISCALDATORE)
4
Posizione RUN (MARCIA)
5
Posizione START (AVVIO)
CODICE A COLORI DEI CONDUTTORI
6
Sdoppiato sul cablaggio N. 2
7
Sdoppiato sul cablaggio N. 1
R
Rosso
8
Interruttore 2WD
G
Verde
9
Spia 2WD
O
Arancione
10
Spia candela ad incandescenza
S
Grigio
11
Luce batteria
B
Nero
12
Luce temperatura dell’olio
W
Bianco
13
Luce pressione dell’olio
K
Rosa
14
Luce interruttore piano di taglio
P
Porpora
15
Interruttore piano di taglio
Y
Giallo
16
Indicatore carburante
U
Blu
17
Interruttore temperatura
N
Marrone
18
Interruttore fanale (opzionale)
LG
Verde chiaro
19
Interruttore pericolo
20
Luci
21
Indicatori di direzione
E.G. R/W = Rosso/Bianco
I-22
9
DIAGRAMMI SCHEMATICI
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
9.3

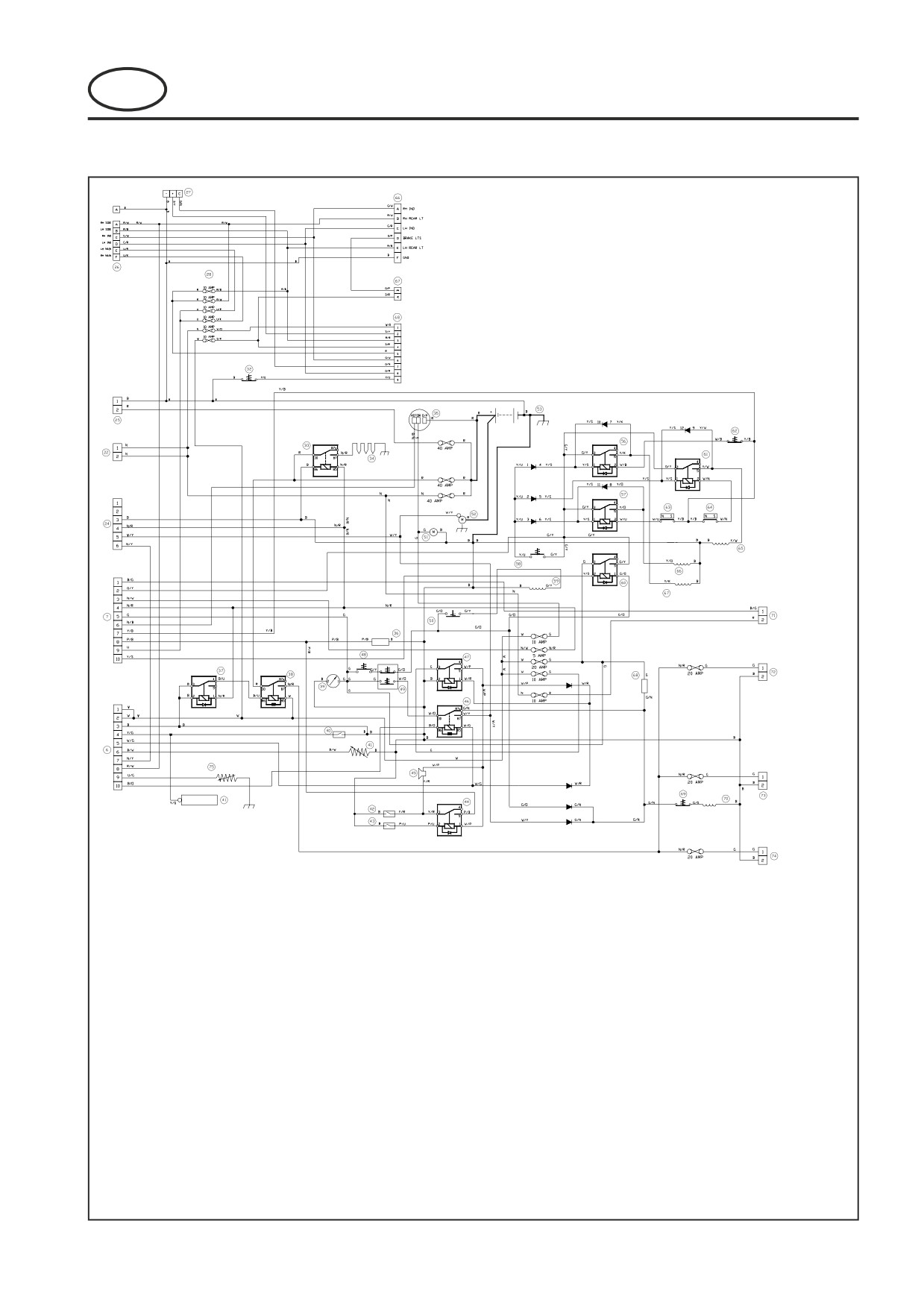

LINEA PRINCIPALE DEL CIRCUITO ELETTRICO
TASTO SULLO SCHEMA DEL
CABLAGGIO
41
Trasmettitore livello carburante
62
Interruttore piano centrale
42
Trasmettitore temperatura
63
Interruttore soppressione piano
24
Timer luci
dell’acqua
sinistro
25
Alimentazione cabina
43
Interruttore pressione dell’olio
64
Interruttore soppressione piano
26
Luci anteriori
motore
destro
27
Unità lampeggiante
44
Relè avvisatore acustico
65
Valvola piano di taglio destro
28
Portafusibile
45
Avvisatore acustico
66
Valvola piano di taglio sinistro
29
Sdoppiato sulle luci posteriori
46
Relè avvio
67
Valvola piano di taglio centrale
30
Connessione interruttore luci dei
47
Relè allarme
68
Modulo ritardo sedile
freni
48
Interruttore sedile
69
Soppressione motore rilascio
31
Sdoppiato su Console N. 4
49
Interruttore stazionamento
freno
32
Interruttore disabilitazione piano
50
Interruttore trazione
70
Solenoide carburante motore
di trasporto
51
Pompa del carburante
71
Sdoppiato su fanale
33
Relè candela ad incandescenza
52
Motorino di avviamento
72
Alimentazione accessorio
34
Candele ad incandescenza
53
Batteria
73
Alimentazione sedile pneumatico
35
Alternatore
56
Relè centrale
74
Alimentazione guaina riscaldata
36
Relè lampeggiante
57
Relè piano sinistro
75
Trasmettitore temperatura
37
Relè comando accessorio
58
Interruttore abilitazione piano
dell’acqua
38
Relè accessorio
59
Valvola trazione
39
Contaore
60
Relè 4 ruote motrici
40
Temperatura olio idraulico
61
Relè piano destro
interruttore
I-23
9
DIAGRAMMI SCHEMATICI
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I

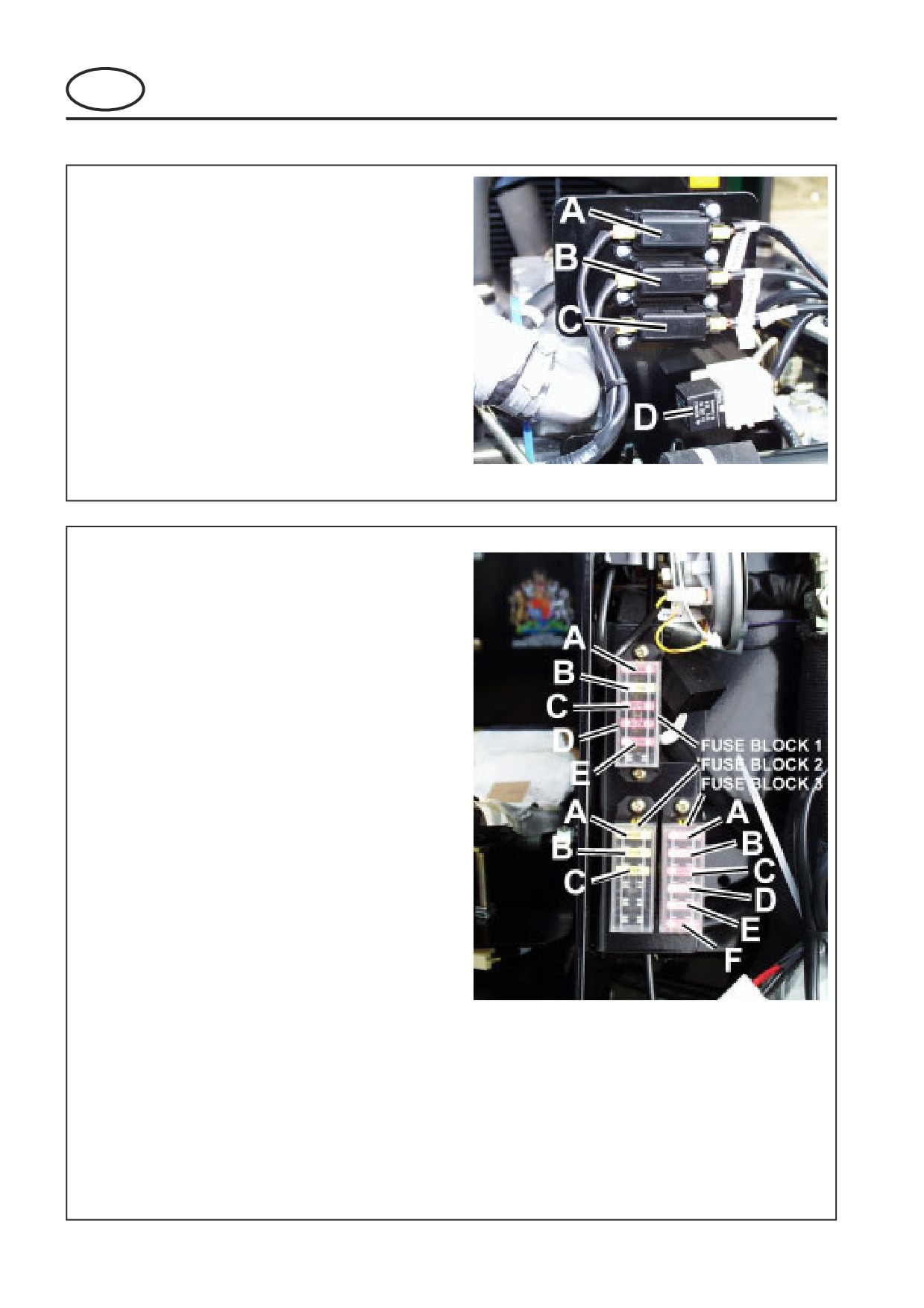

POSIZIONE DEI FUSIBILI - FUSIBILI PRINCIPALI
FUSIBILI PRINCIPALI
Il quadro dei fusibili principali si trova sotto la parte
anteriore del cofano motore .
Fusibile A - Fusibile di collegamento da 40 Amp -
Fusibile di sistema.
Fusibile B - Fusibile di collegamento da 40 Amp -
Fusibile della candela ad incandescenza e degli
accessori.
Fusibile C - Fusibile della cabina da 40 Amp.
Relè D - Relè della candela ad incandescenza.
FUSIBILI SECONDARI
Il quadro dei fusibili secondari si trova sotto il
coperchio della torre anteriore.
BLOCCO FUSIBILI 1
Fusibile A - 10 Amp - Pompa carburante/Alternatore.
Fusibile B - 20 Amp - Accensione principale.
Fusibile C - 10 Amp - Avvisatore acustico.
Fusibile D - 10 Amp - Relè della candela ad
incandescenza.
Fusibile E - 10 Amp - Fanale
Fusibile F - Parte di ricambio.
BLOCCO FUSIBILI 2
Fusibile A - 20 Amp - Accessorio.
Fusibile B - 20 Amp - Sedile pneumatico.
Fusibile C - 20 Amp - Guaina riscaldata.
Fusibile D - Parte di ricambio.
Fusibile E - Parte di ricambio.
Fusibile F - Parte di ricambio.
BLOCCO FUSIBILI 3
Fusibile A - 10 Amp - Proiettore sinistro.
Fusibile B - 10 Amp - Proiettore destro.
Fusibile C - 10 Amp - Luci laterali destre.
Fusibile D - 10 Amp - Luci laterali sinistre.
Fusibile E - 10 Amp - Pericoli.
Fusibile F - 10 Amp - Spie /Luci dei freni
I-24
9
DIAGRAMMI SCHEMATICI
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I

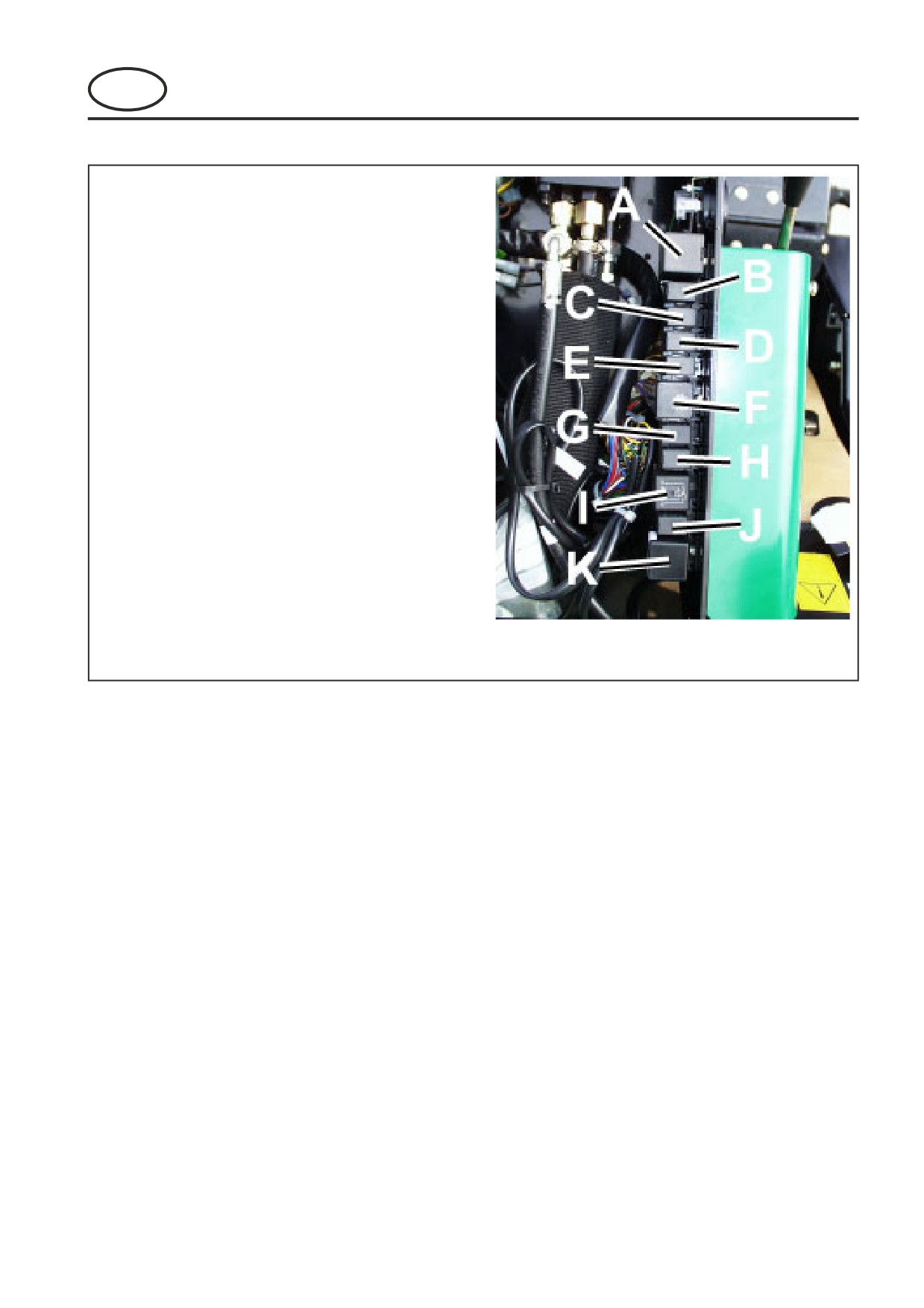

POSIZIONI DEI RELÈ
POSIZIONI DEI RELÈ
I relè si trovano sotto il coperchio della torre
anteriore
Relè A - Relè lampeggiatore
Relè B - Relè piano destro
Relè C - Relè piano centrale
Relè D - Relè piano sinistro
Relè E - Relè 4 ruote motrici
Relè F - Relè avviamento
Relè G - Relè avvisatore acustico
Relè H - Relè allarme
Relè I - Relè accessorio
Relè J - Relè di comando accessorio
Relè K - Relè ritardo sedile
I-25
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I
NOTE
I-26
960 FRONTLINE
CONTENTS
PARTS MANUAL
FIGURE
DESCRIPTION
PAGE
1
TORQUE SPECIFICATIONS
2
2
ENGINE GROUP
5
3
ENGINE-AIR FILTER
9
4
FRAME-FRONT
11
5
FRAME-REAR
13
6

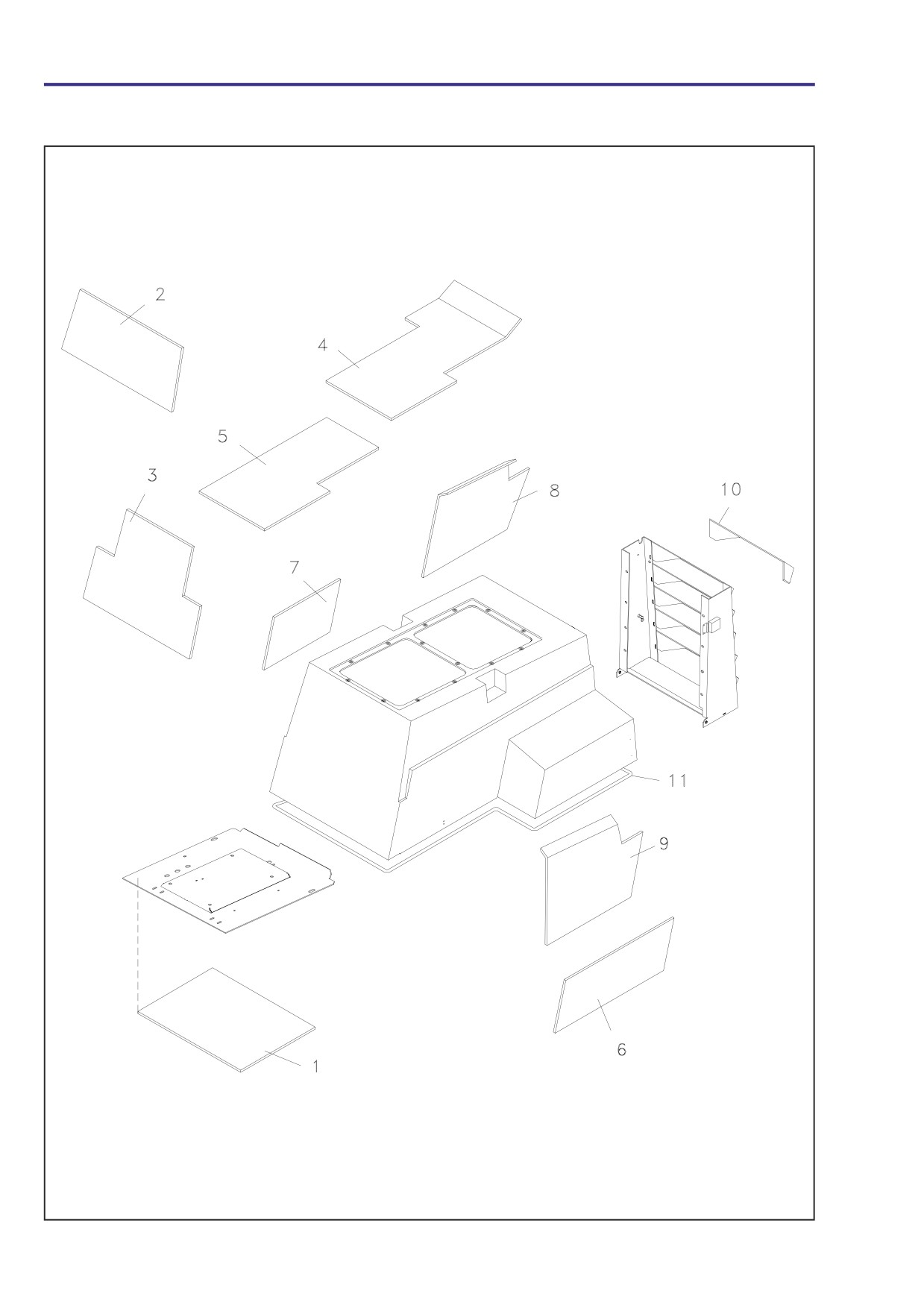

HOOD
17
7
FRONT AXLE
19
7A
WHEEL MOTOR - FRONT
21
8

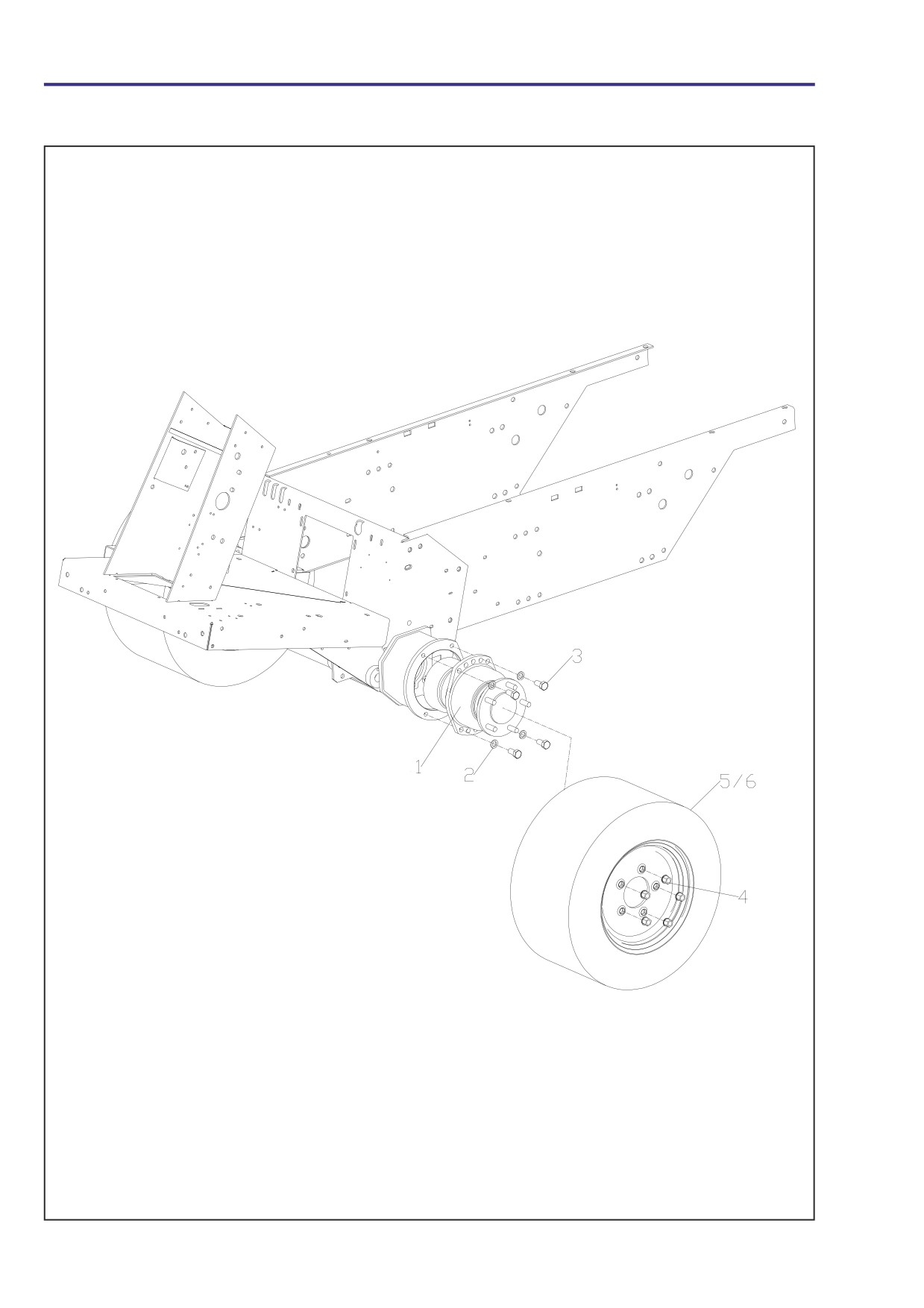

REAR AXLE
25
8A
WHEEL MOTOR - REAR
27
9
HYDRAULICS VALVES
29
10
HYDRAULICS FILTERS
31
11
FLUID TANKS
33
12
OPTIONAL-AUXILIARY FUEL TANK
35
13
CONTROLS - THROTTLE / PUMP
37
14
CONTROLS - LIFT
39
15
CONTROLS - BRAKES
41
16
CONTROLS - STEERING
43
17
COOLING & EXHAUST
47
18
SEAT BREAKDOWN
51
19
SEAT SUSPENSION
55
20
PUSHARM ASSEMBLY
57
21
DECK MOUNTING
59
22
SAUER-SUNDSTRAND M46 PUMP
63
23
TRANSMISSION VALVE
65
24
WING DECK VALVE
67
24
DECK VALVE
69
26
HYDRAULIC DIAGRAMS
26.1
HYDRAULIC DIAGRAM-TRANSMISSION
71
26.2
HYDRAULIC DIAGRAM -UNIT DRIVE
75
26.3
HYDRAULIC DIAGRAM -STEERING & LIFT
79
27
MAIN WIRING DIAGRAM
83
28
INSTRUMENT PANEL & WIRING DIAGRAM
85
29
BADGES & DECALS
29a BADGES (IDL124)
89
29b DECALS - MACHINE (IDL124)
91
29c DECALS - LEFT HAND & RIGHT HAND DECKS (IDL125-7)
93
29d DECALS - FRONT DECK (IDL126)
95
30
FRONT CUTTER DECK
97
31
CASTER WHEELS
99
32
WING DECKS
101
33
SPINDLE ASSEMBLY
105
NUMERICAL INDEX
106
IMPORTANT! READ!
You have purchased a first class mower and the useful life you
obtain from your machine depends to a large extent on proper
maintenance and operation. Before attempting to use your mower,
read your Operator's Manual carefully. Make yourself familiar with
the operation, controls, adjustments, lubrication and maintenance
sections.
ALL references to left and right are from operator's position.
Parts-1
960 FRONTLINE
PARTS MANUAL
1

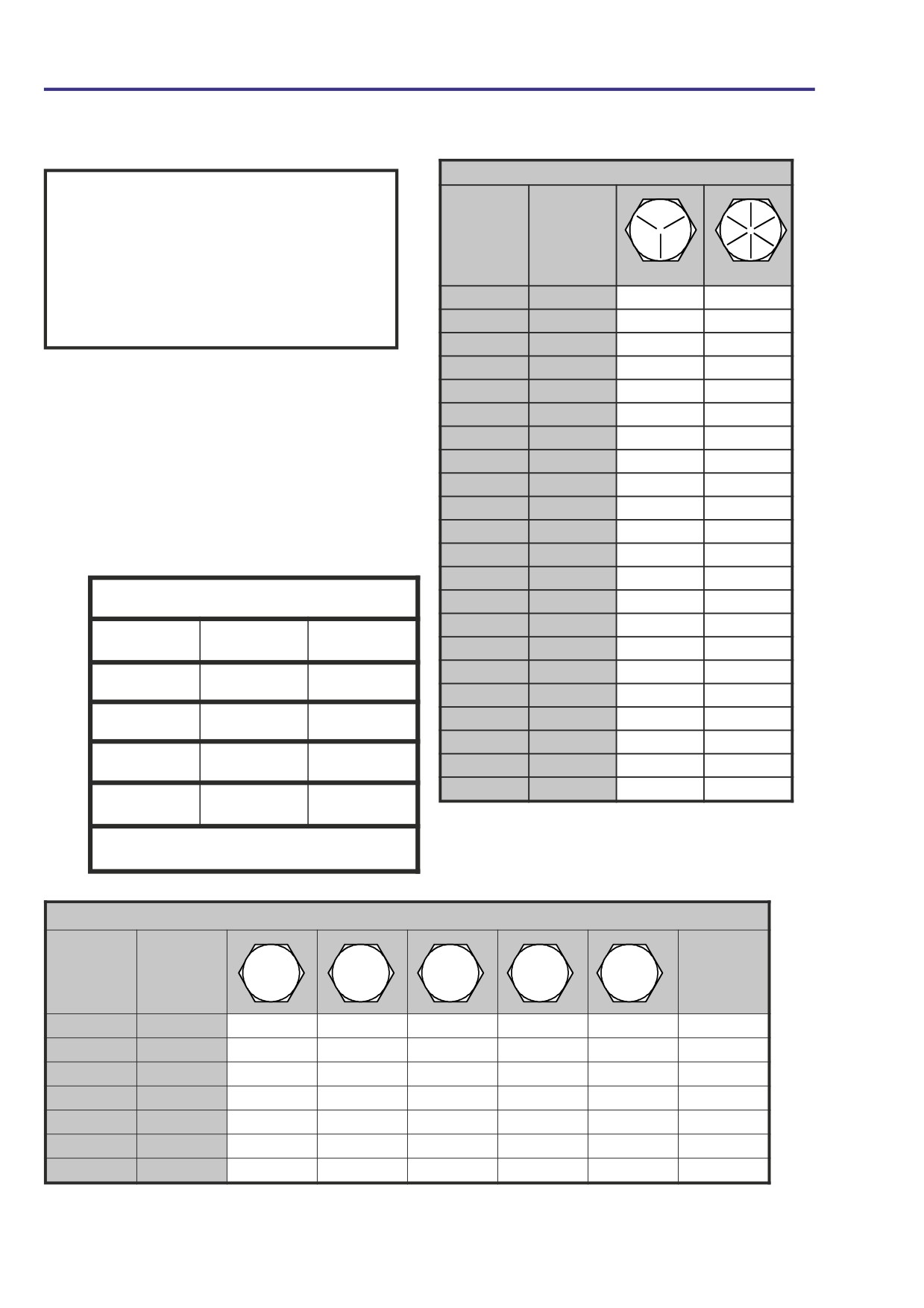

TORQUE SPECIFICATIONS
AMERICAN NA TIONAL STANDARD FASTENER S
RECOMMENDED TORQUES (± 10%) FOR THESE
GRADES OF FASTENERS. USE THESE SPECIFICATIONS
UNLESS OTHERWISE NOTED.
TEXTRON GOLF, TURF AND SPECIALTY PRODUCTS
SIZ E
UNITS
GRADE 5
GRADE 8
USES GRADE 5 BOLTS AS STANDARD (MINIMUM
6-32
in-lbs (Nm)
20
(2.3)
-
COMMERCIAL
QUALITY). DO NOT USE LOWER
8-32
in-lbs (Nm)
24
(2.7)
30
(3.4)
QUALITY BOLTS UNLESS OTHERWISE NOTED.
10-24
in-lbs (Nm)
35
(4.0)
45
(5.1)
10-32
in-lbs (Nm)
40
(4.5)
50
(5.7)
12-24
in-lbs (Nm)
50
(5.7)
65
(7.3)
1/4-20
in-lbs (Nm)
95
(10.7)
125
(14.1)
SPECIFIC TORQUES:
1/4-28
in-lbs (Nm)
95
(10.7)
150
(17.0)
BLADE BOLT: 70 FT-LBS (95 Nm)
DRIVE WHEEL LUG NUTS: 55-65 FT-LBS (75-88 Nm)
5/16-18
in-lbs (Nm)
200
(22.6)
270
(30.5)
WHEEL HUB NUTS: 300 FT-LBS (407 Nm)
5/16-24
in-lbs (Nm)
240
(27.1)
300
(33.9)
3/8-16
ft-lbs (Nm)
30
(40.7)
40
(54.2)
3/8-24
ft-lbs (Nm)
35
(47.5)
45
(61.0)
7/16-14
ft-lbs (Nm)
50
(67.8)
65
(88.1)
7/16-20
ft-lbs (Nm)
55
(74.6)
70
(94.9)
TORQUE SETTINGS
1/2-13
ft-lbs (Nm)
75
(101.7)
100
(135.6)
1/2-20
ft-lbs (Nm)
85
(115.3)
110
(149.2)
C
ARTRIDGE
FT-LBS
NM
VALVE
9/16-12
ft-lbs (Nm)
105
(142.4)
135
(183.1)
9/16-18
ft-lbs (Nm)
115
(155.9)
150
(203.4)
8
17 - 21
23 - 28
5/8-11
ft-lbs (Nm)
150
(203.4)
195
(264.4)
10
21 - 25
28 - 34
5/8-18
ft-lbs (Nm)
160
(217.0)
210
(284.8)
3/4-10
ft-lbs (Nm)
170
(230.5)
220
(298.3)
12
31 - 35
42 - 48
3/4-16
ft-lbs (Nm)
175
(237.3)
225
(305.1)
7/8-14
ft-lbs (Nm)
300
(406.8)
400
(542.4)
COIL R
ETAINING
- 5.2
5-7
NUT
ALL CARTRIDGES & DRILLING PLUGS TO BE INSTALLED
WITH "LOCTITE 549"
METRIC FASTENER S
Noncritical
Fasteners
4.8
5.8
8.8
10.9
12.9
into
SIZE
UNITS
Aluminu m
M4
Nm (in-lb)
1.2
(1
1)
1.7
(15)
2.9
(26)
4.1
(36)
5.0
(44)
2.0
(18)
M5
Nm (in-lb)
2.5
(22)
3.2
(28)
5.8
(51)
8.1
(72)
9.7
(86)
4.0
(35)
M6
Nm (in-lb)
4.3
(38)
5.7
(50)
9.9
(88)
14.0
(124)
16.5
(146)
6.8
(60)
M8
Nm (in-lb)
10.5
(93)
13.6
(120)
24.4
(216)
33.9
(300)
40.7
(360)
17.0
(150)
M10
Nm (ft-lb)
21.7
(16)
27.1
(20)
47.5
(35)
66.4
(49)
81.4
(60)
33.9
(25)
M12
Nm (ft-lb)
36.6
(27)
47.5
(35)
82.7
(61)
116.6
(86)
139.7
(103)
61.0
(45)
M14
Nm (ft-lb)
58.3
(43)
76.4
(55)
131.5
(97)
184.4
(136)
219.7
(162)
94.9
(70)
Parts-2
960 FRONTLINE
PARTS MANUAL
Parts-3
960 FRONTLINE
PARTS MANUAL
2

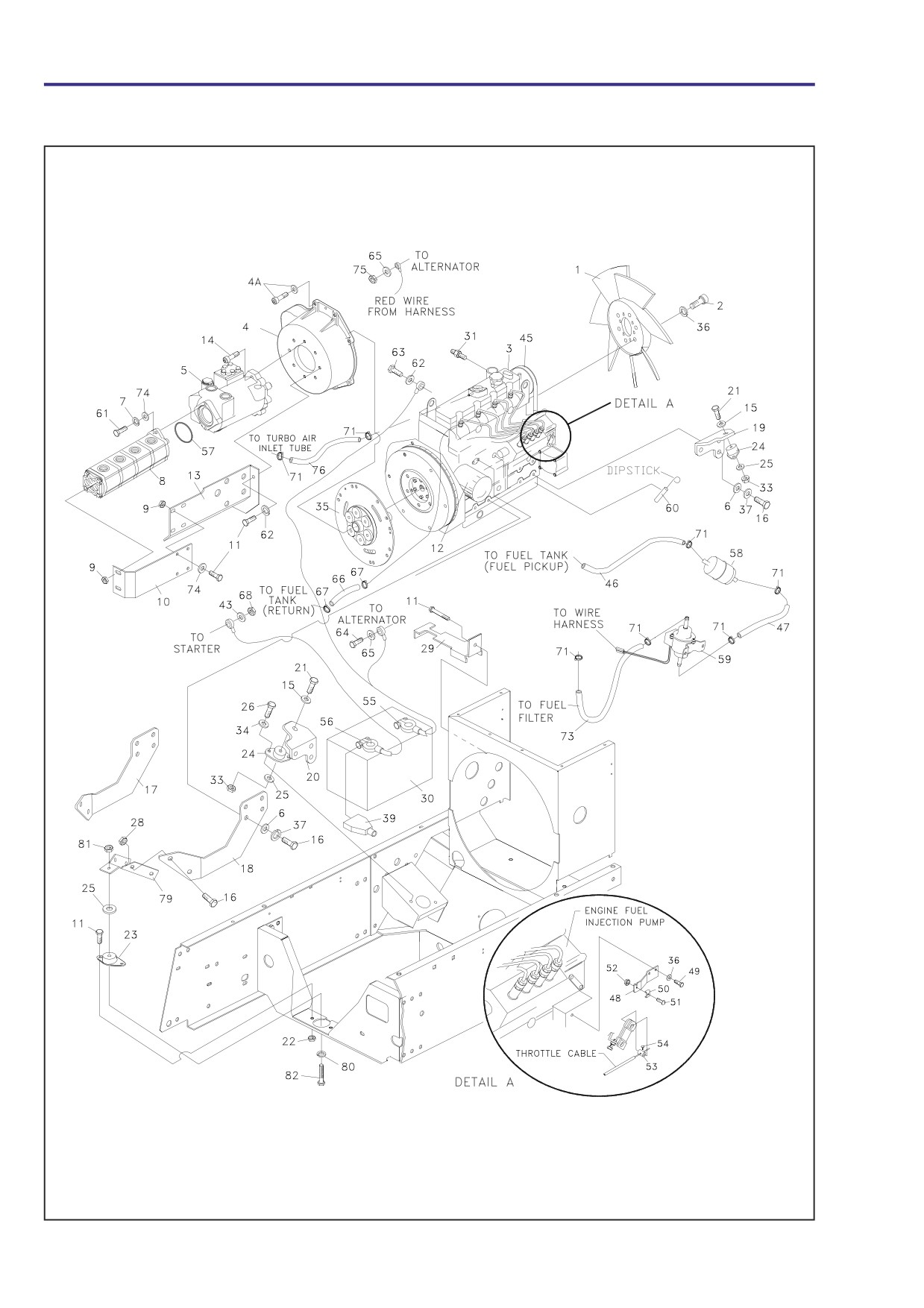

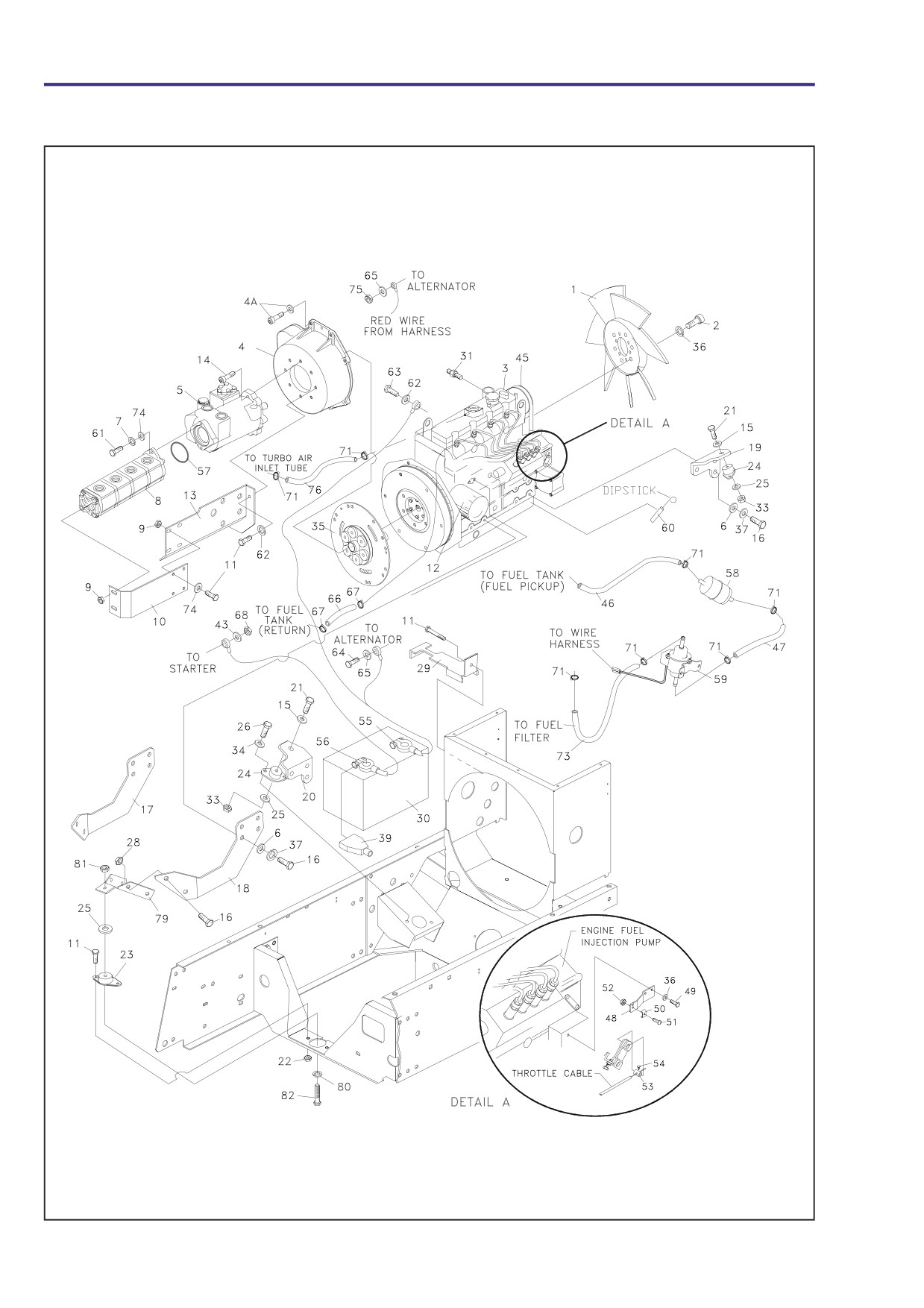

ENGINE GROUP
Parts-4
960 FRONTLINE
PARTS MANUAL
2
ENGINE GROUP
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
1
2218149
Fan-16.75"
1
2
450171
Scrw-hex M6 X 20
5
3
4123743
Engine-Perkins
1
404C-22T
4
4123488
Bell Housing & Cplg
1
4A
M10 Hex Nut staytite
9
M10 Flat Washer
18
M10 x 75 Caphead Scrw
4
M10 x 50 Caphead Scrw
2
M10 x 35 Caphead Scrw
3
M12 x 35 Caphead Scrw
2
M12 Flat Washer
2
5
008007120
46cc M46 Transmission Pump
1
6
452000473
Wshr-9/16 X 1-1/8 X .104
12
7
452200134
Lockwshr-3/8 X .683 X .094
2
8
002178214
Pump-4 Section Gear
1
(Service Seal Kit 2178214-01)
(Service Stud Kit 2178214-02)
9
450454
Nut-hex M10 Verbus Ripp
6
10
2212073
Brckt-cassapa Pump
1
11
450214
Scrw-hex M10 X 25
9
12
2208174
Oil Filter
1
13
4125234
Wldmnt-pump-brckt
1
14
450754
Capscrw-sckt M12 X 30
2
15
MBF0365
Wshr-10.5 X 25.2 X 3
2
16
001191160
Scrw-hex M14-1.5 X 30
16
17
4125553
Mount-RH Motor
1
18
4125552
Mount-LH Motor
1
19
4128058
Mount-Eng. LhHRear
1
20
4128059
Mount-Eng. RH Rear
1
21
450035
Bolt-hex M10 X 65
2
22
450379
Nut-hex M10 Nyloc
2
23
2218009
Isolator-lf2-270
1
24
2218010
Isolator-lr1-230
2
25
64163-27
Wshr-2.0x.453x11 Ga
3
26
450191
Scrw-hex M8 X 20
4
28
800490
Nut-hex M14-1.5
4
28 *
001594200
Lockwshr-m14 X 24.1 X 3
4
28 *
452000473
Wshr-9/16 X 1-1/8 X .104
4
29
2212107a
Brckt-Battery Hold Down
1
30
008230330
Battery 12V 075
1
31
008296050
Sender-Temp
1
32
450390
Wshr-M8 X 17 X 1.8
1
Parts-5
960 FRONTLINE
PARTS MANUAL
2
ENGINE GROUP
Parts-6
960 FRONTLINE
PARTS MANUAL
2
ENGINE GROUP
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
33
452437
Nut-hex M10 Flng Nyloc
2
34
001594010
Wshr-.328 X .75 X 14 Ga
4
35
LMAC062
Coupling - Kit
1
36
452200029
Lockwshr-1/4 X .425 X .072
6
37
64006-13
Washer-helical 9/16
12
38
48228a
Clip-cable Insulated
2
39
48037a
Boot Battery Term
1
(See Service Manual
For Perkins Kr30331)
41
450026
Bolt-hex M8 X 90
1
42
Af09020
Spacer-9 X 13.9 X 20
1
43
64006-02
Lckwshr-helical 5/16
3
45
Fan Belt
1
(Perkins Part 080109080)
46
148263-08
S Hse.56 X.31 X 16.0
1
48
2192486
Brkt-Throttle
1
49
450168
Scrw-hex M6 X 12
2
50
W022372
B&S Cable Clamp
1
51
001191098
Scrw-rnd Hd No10-24 X 3/4
1
52
001393298
Nut-hex No10-24 Nyloc
1
53
2198211
Swivel-cable Clamp
1
54
450517
Screw-pan Hd M4 X 12
1
55
2218088
Cable-battery Neg.
1
56
2218089
Cable-battery Pos
1
57
W158061-04
O-ring 3.237 Id X .103 Sect
1
58
Filter-Fuel
1
Perkins Part No. 2656613.
59
4126806
Pump Elect Fuel
1
60
2218100
Tube-Dipstick
1
61
456110448
Scrw-hex 3/8-16 X 1-1/4
2
62
64006-06
Lckwshr-helical 7/16
3
63
450213
Scrw-hex M10 X 20
1
64
450149
Scrw-hex M5 X 12
1
65
64002-02
Lockwshr-Tooth,Ext,10
1
66
148264-04
Hose-Fuel 3/16" X 12" Lg
1
67
001925220
Hose Clamp, 8-22
2
68
450324
Nut-hex M8
1
69
2198126
Spacer
1
70
450018
Bolt-hex M8 X 50
1
71
48540-01
Clamp-Hose
8
72
838154
Bracket, Fuel Pump
1
74
450391
Wshr-M10 X 21 X 2.2
6
75
450376
Nut-hex M5 Nyloc
1
76
4127607
Hose
1
79
2212206
Mount-top Motor
1
80
64006-06
Lockwasher-helical 5/16
1
81
450454
Nut-hex M10 Verbus Ripp
1
82
450034
Bolt-hex M10 X 60
1
+ Available From Perkins Dealer
Parts-7
960 FRONTLINE
PARTS MANUAL
3
ENGINE - AIR FILTER
Parts-8
960 FRONTLINE
PARTS MANUAL
3
ENGINE - AIR FILTER
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
1
4123365
Relay Bracket W/A
1
2
Fuel Filter
1
Perkins Part No. 2656613.
3
4123283
Air Cleaner Complete
1
3A
4123043
Cover - Air Cleaner
1
3B
4123044
Main Element
1
3C
4123045
Mounting Band
1
3D
4123046
Vacuator Valve
1
4
4124654
Hose - Air Cleaner
1
48396
Hose Clamp Size 24
2
5
4124737
Elbow - 90 deg
1
001925570
Hose Clamp Size 28
1
6
4124743
Sleeve - Turbo Inlet
1
48383
Hose Clamp Size 32
2
7
4125078
Indicator
1
8
4124365
Turbo Air Inlet Pipe
1
9
001990357
Clamp, 1.3/4"
2
10
4127607
Hose
1
11
4128263-08
Hose
2
12
450015
M8x35 Hex Bolt
2
13
450390
M8 Plain Washer
6
14
450378
M8 Nut Nyloc
2
15
450014
M8x30 Hex Bolt
4
2 off for Fuel Filter (Item 2)
16
450411
M8 Spring Washer
4
2 off for Fuel Filter (Item 2)
17
4126023
Spacer - Air Cleaner Band
1
18
4124596
Wldmt - Air Cleaner Outlet
1
19
4126442
Adaptor - Air Cleaner
1
*
001925700
Hose Clamp Size 36
1
Parts-9
960 FRONTLINE
PARTS MANUAL
4

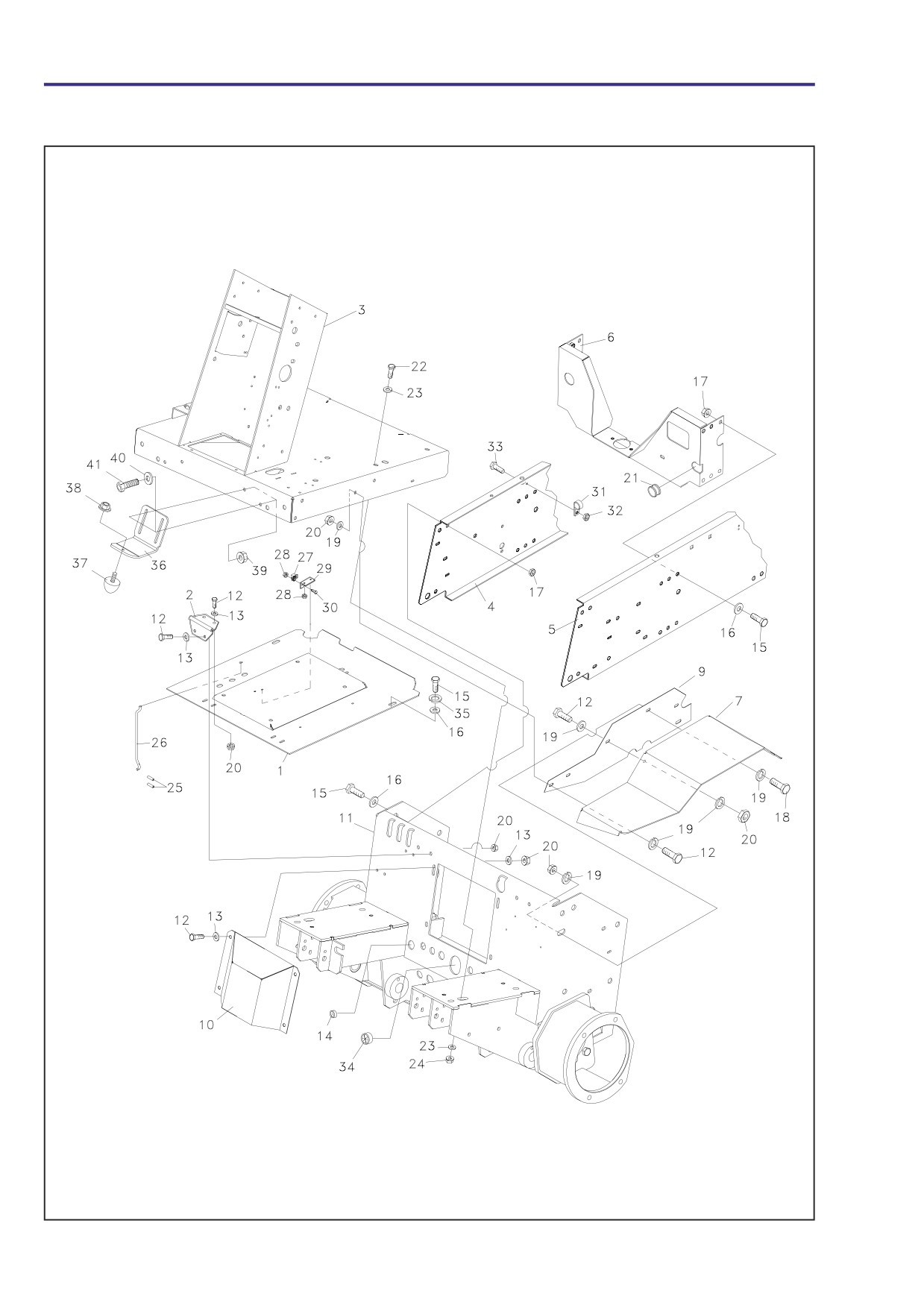

FRAME - FRONT
Parts-10
960 FRONTLINE
PARTS MANUAL
4
FRAME - FRONT
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
1
MBF2423
Plate-Seat Mtg
1
2
2208058.07
Hinge-seat Plate
2
3
4125140
Wldmt-Tower
1
4
4125219
Wldmt-RH Frame Rail
1
5
4125141
Wldmt-LH Frame Rail
1
6
2216084
Wlmnt-Bulkhead
1
7
4125824
Fender-LH
1
8
4125825
Fender-RH
1
(Not Shown)
9
2212082
Back-Plate Fender
2
10
2212064
Cover-Access
1
11
4125225
Wldmt-Front Axle
1
MBF1988
Plate W/A
1
002989380
Trim Seal
AR
12
450191
Scrw-hex M8 X 20
13
13
450390
Wshr-m8 X 17 X 1.8
8
14
148034-08
Insulated Grommet
1
15
450241
Screw-hex M12 X 30
16
16
450392
Wshr-m12 X 24 X 2.7
16
17
450380
Nut-hex M12 Nyloc
14
18
450193
Scrw-hex M8 X 30
3
19
001594010
Wshr-.328 X .75 X 14 Ga
18
20
450378
Nut-hex M8 Nyloc
17
21
W148034-01
Insul Grommet 1" I/D
1
22
450214
Scrw-hex M10 X 25
4
23
450391
Wshr-m10 X 21 X 2.2
8
24
450379
Nut-hex M10 Nyloc
4
25
64061-04
Roll Pin-1/8x3/4
2
26
W143036a
Rod-support
1
27
W138040
Clip-hood Rod
1
28
001393400
Nut-hex #6-32 Keps
4
29
MBG3817
Brkt-rod Clip
1
30
64152-21
6-32x1/2lg Rd Hd Sc
4
31
48228-05
Clip-cable,Insulated
1
32
001399121
Nut-hex 1/4-20 Nyloc
1
33
456110498
Scrw-hex 1/4-20 X 1/2
1
34
2218084
Grommet
1
35
452200176
Lockwshr-1/2 X .873 X .125
2
36
2212245
Bracket-deck Stop
2
37
523126
Bumper-rubber
2
38
001393010
Nut-hex 5/16-18 Whiz
2
39
450453
Nut-hex M8 Verbus Ripp
4
40
MBA5289A
Wshr-8.5 X 25.5 X 3
4
41
450192
Scrw-hex M8 X 25
4
42
2720289
Assy-m12 Bolt W/Lanyard
2
Parts-11
960 FRONTLINE
PARTS MANUAL
5

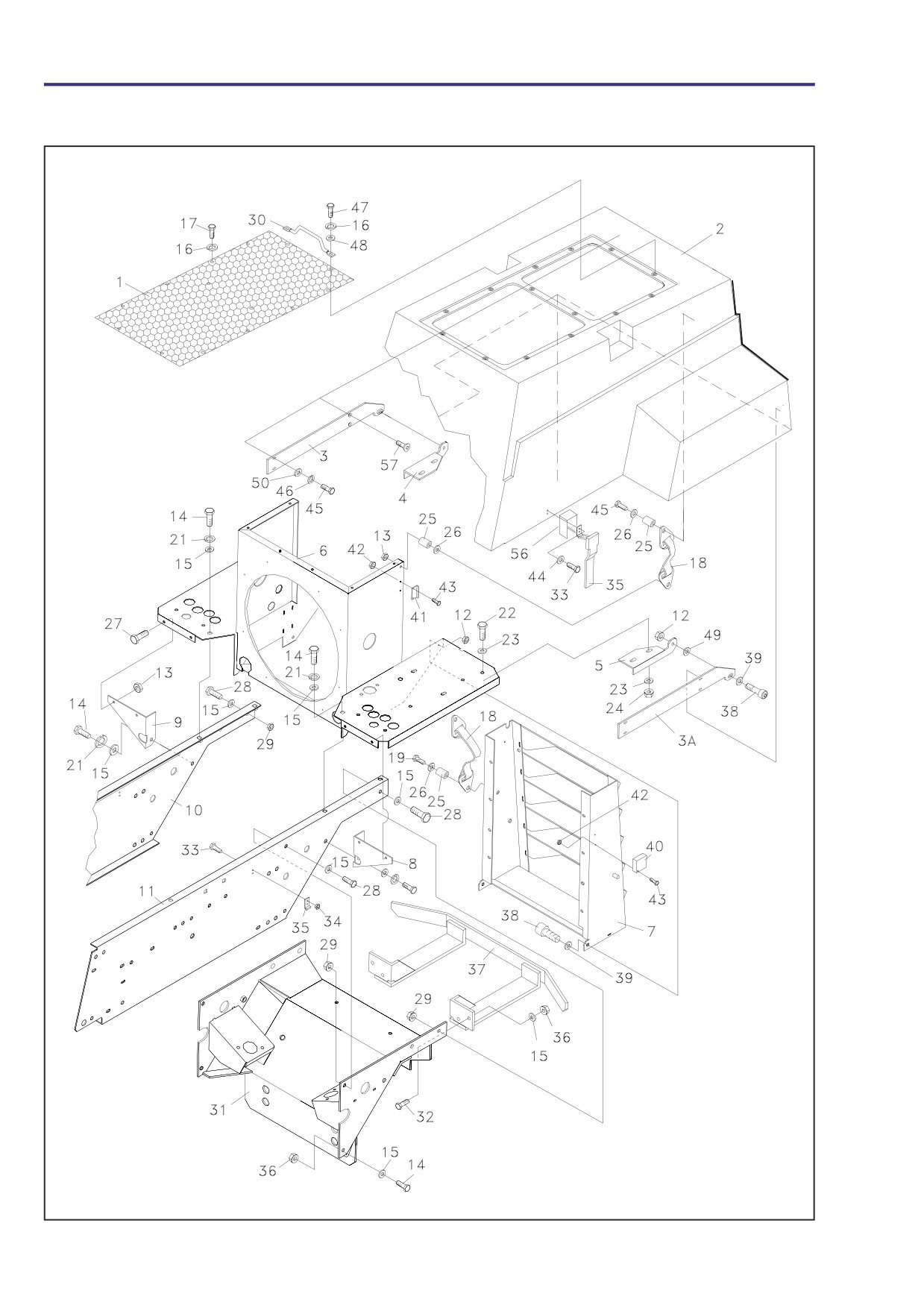

FRAME - REAR
Parts-12
960 FRONTLINE
PARTS MANUAL
5
FRAME - REAR
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
1
2212072
Screen-hood
1
2
2218000
Hood-plastic
1
3
MBG5364
Hinge-plate RH
1
3A
4128538
Hinge-plate LH
1
4
2212054A
Hinge-adj Rh
1
5
2212051A
Hinge-adj Lh
1
6
4125519
Wldmt-Fan Shroud
1
7
MBF1911
Radiator Support
1
7A
MBF1912
Wldmt-Louvre Panel
1
8
2212046
Gusset-LH
1
9
2212045
Gusset-RH
1
10
4125219
Wldmt-RH Frame Rail
1
11
4125141
Wldmt-LH Frame Rail
1
12
450120267
Nut-hex 3/8-16 Nyloc
4
13
450378
Nut-hex M8 Nyloc
4
14
450241
Screw-hex M12 X 30
8
15
450392
Wshr-M12 X 24 X 2.7
12
16
452200029
Lockwshr-1/4 X .425 X .072
12
17
450168
Scrw-hex M6 X 12
14
18
2218083
Lanyard
2
19
450191
Scrw-hex M8 X 20
4
21
452200176
Lockwshr-1/2 X .873 X .125
8
22
450214
Scrw-hex M10 X 25
2
23
450391
Wshr-m10 X 21 X 2.2
4
24
450379
Nut-hex M10 Nyloc
2
25
113006-01
Bushing-.5x.32x.19 Lg
4
26
MBA5289A
Wshr-8.5 X 25.5 X 3
4
27
450192
Scrw-hex M8 X 25
4
28
450239
Scrw-hex M12 X 20
3
29
450455
Nut-hex M12 Verbus Ripp
3
30
MBG2637
Handle-hood
1
31
4125539
Wldmt-Rear Axle Support
1
32
450048
Bolt-hex M12 X 40
4
33
450542
Scrw-pan Hd M6 X 20
8
34
450376
Nut-hex M5 Nyloc
4
35
W178142
Latch-rubber
2
36
450380
Nut-hex M12 Nyloc
7
37
2216033A
Wldmnt-Bumper
1
38
64166-17
Blt-shldr 3/8-16x1.12
4
39
MAA0335A
Wshr-17/32 X 25mm X 3/16
2
40
MBB6845A
Toggle
2
41
009079280
Hook
2
42
64025-29
Nut-hex #8-32 Keps
8
43
001191140
Scrw-RND HD No.8-32 X 1/2
4
44
64002-02
Lckwshr-TH,Ext,#10
4
45
450190
Scrw-hex M8 X 16
8
46
64006-02
Lckwshr 5/16
8
Parts-13
960 FRONTLINE
PARTS MANUAL
5

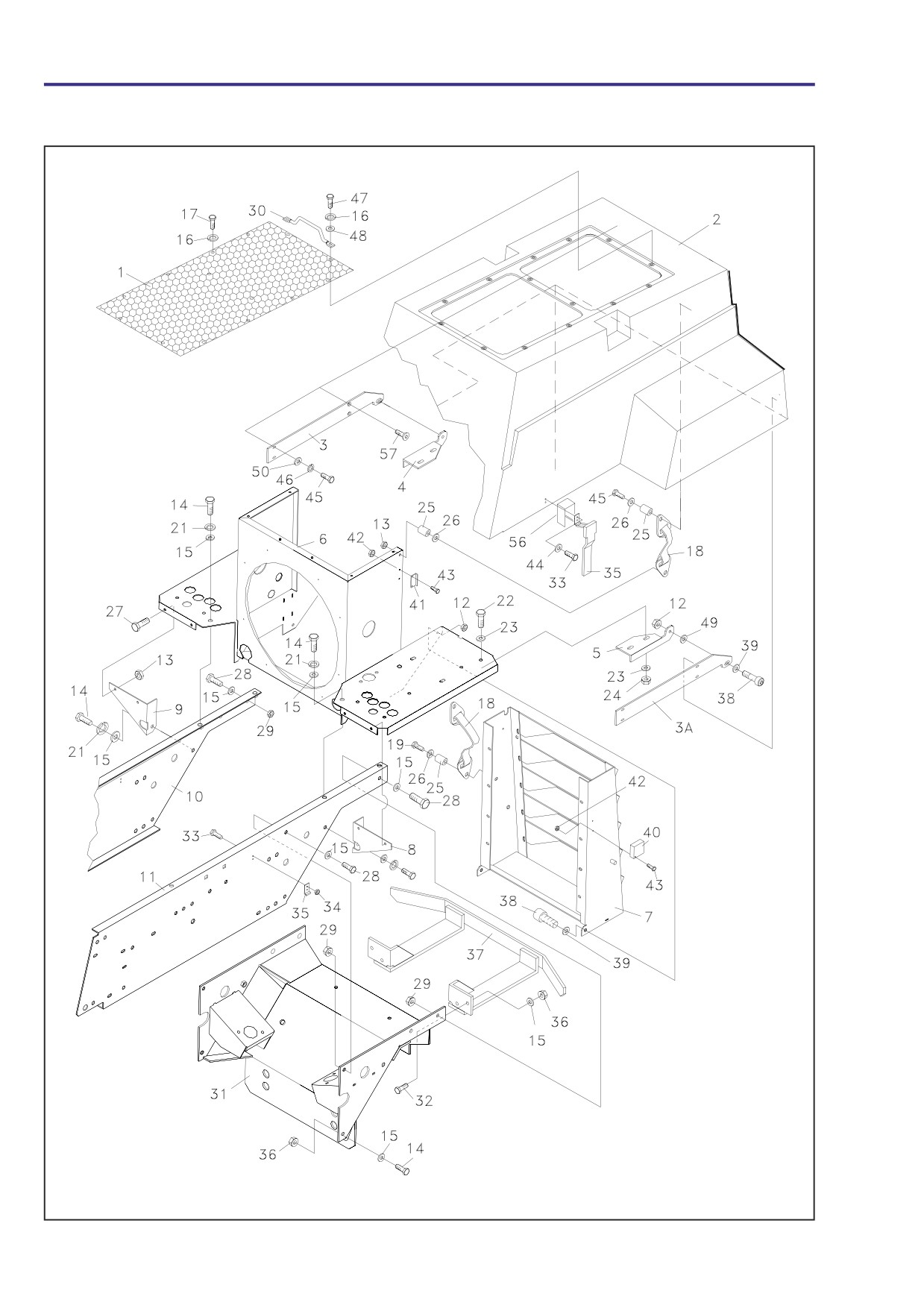

FRAME - REAR
Parts-14
960 FRONTLINE
PARTS MANUAL
5
FRAME - REAR
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
47
450170
Scrw-hex M6 X 16
2
48
450389
Wshr-M6 X 12.5 X 1.8
2
49
001594080
Wshr-.516 X .750 X 12ga
2
50
001594010
Wshr-.328 X .75 X 14 Ga
8
51
450048
Bolt-hex M12 X 40
1
52
MBG3000
Shim-latch
2
53
64152-38
8-32x3/4 Mach Screw
4
54
001599052
Wshr-.526/.506 X 1-1/4 X 12ga
4
55
450390
Wshr-M8 X 17 X 1.8
4
56
MBG6194
Latch Hood
2
57
450866
Hex M8x25 Countersunk
4
Parts-15
960 FRONTLINE
PARTS MANUAL
6
HOOD
Parts-16
960 FRONTLINE
PARTS MANUAL
6
HOOD
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
1
2218112
Insulation-seat Plate
1
2
2218113
Insulation-hood Rear
1
3
2218118
Insulation-interior Hood
1
4
2218119
Insulation-hood Exterior
1
5
2218120
Insulation-hood Top
1
6
2218117
Insulation-interior Lh
1
7
2218116
Insulation-interior Rh
1
8
2218114
Insulation-hood Lh
1
9
2218115
Insulation-hood Rh
1
10
2218111
Insulation-louver
5
11
009044350
Bonnet Sealing Strip
1
Parts-17
960 FRONTLINE
PARTS MANUAL
7 FRONT AXLE
Parts-18
960 FRONTLINE
PARTS MANUAL
7 FRONT AXLE
LIST OF PARTS
* Not illustrated
ITEM
PART NO
DESCRIPTION
QTY
REMARKS
1
008007240
280cc Piston Wheel Motor
2
2
001594200
Spring Washer M14
8
3
00191160
Hex Screw M14x30 Fine Thread
8
4
008008460
Wheel Nut
10
5
4121791
Wheel Assembly
2
6
4128839
Tyre Block Pattern
1
4121792
Rim
1
Parts-19
