Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB014, TB016. Руководство по использованию (2016 год)

РАБОТА

Запуск и остановка двигателя

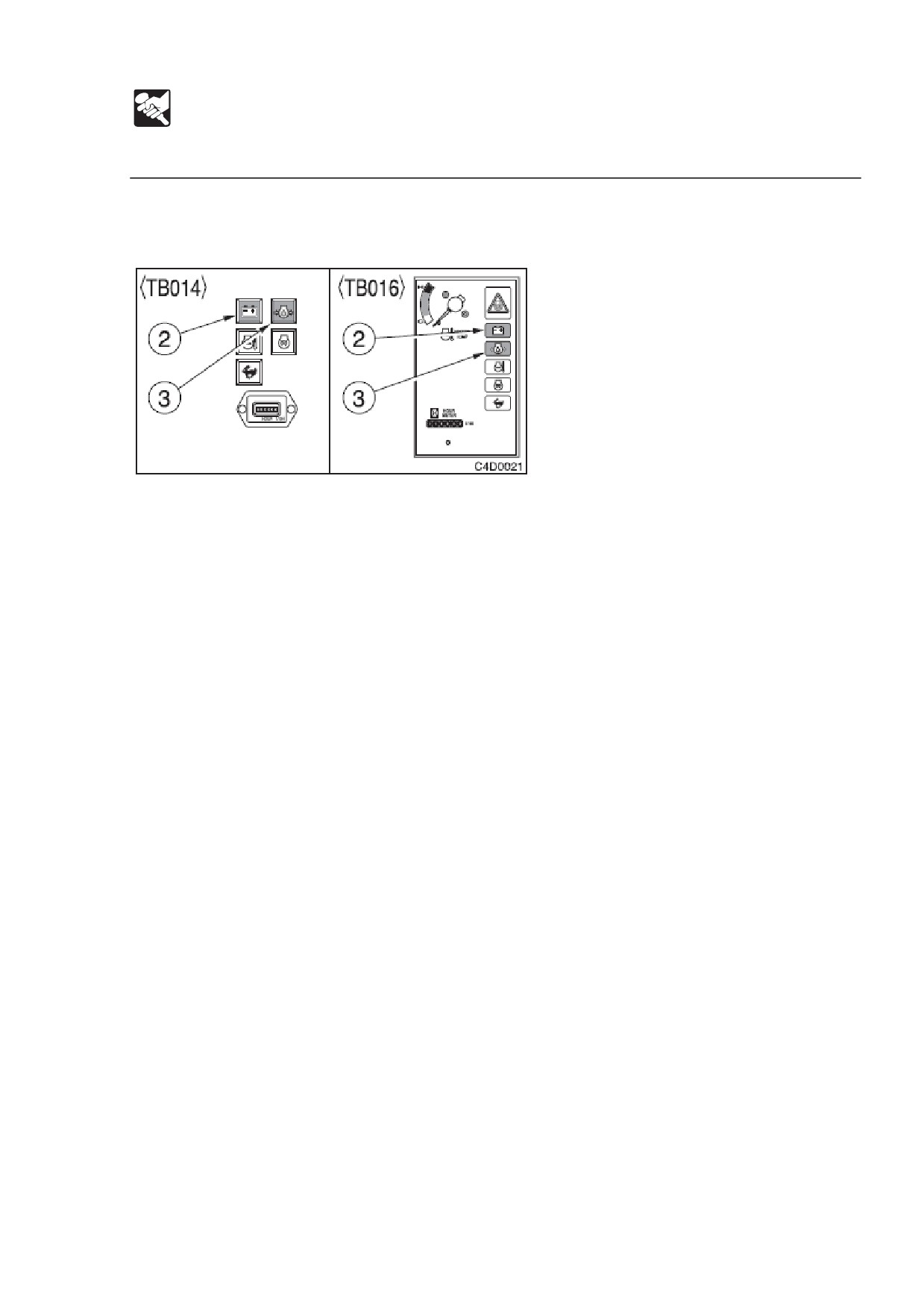

5. Вставьте ключ в переключатель стартера, поверните его в положение ON,

затем проведите следующую проверку:

 ТВ016: в течение 2 секунд будут вспыхивать все предупреждающие лампы и

звучать звуковой сигнал. Также, начнут работать счетчики. Через 2 секунды

мигать останутся только лампа предупреждения о заряде батареи (2) и лампа

предупреждения о давлении масла в двигателе

(3), остальные лампы

выключатся.

ТВ014: загораются лампы предупреждения (2) и (3), сигнал не звучит.

 Включите свет, чтобы проверить освещение стрелы, переднее освещение,

боковой свет, хвостовой свет и свет счетчика.

 Проверьте уровень топлива.

Если не горит лампа или не звучит сигнал, может быть, перегорела лампа или

повреждены провода. Для проведения ремонта свяжитесь с филиалом продаж

или сервиса Takeuchi.

РАБОТА

Запуск и остановка двигателя

Запуск двигателя.

ПРЕДУПРЕЖДЕНИЕ

 Удалите с площадки людей.

 Подайте звуковой сигнал, чтобы предупредить всех, кто находится вокруг

машины.

ВАЖНО: Не запускайте стартер двигателя дольше, чем 15 секунд. Если двигатель

не заводится, подождите 30 секунд, чтобы защитить батарею, а затем снова

попробуйте запустить двигатель.

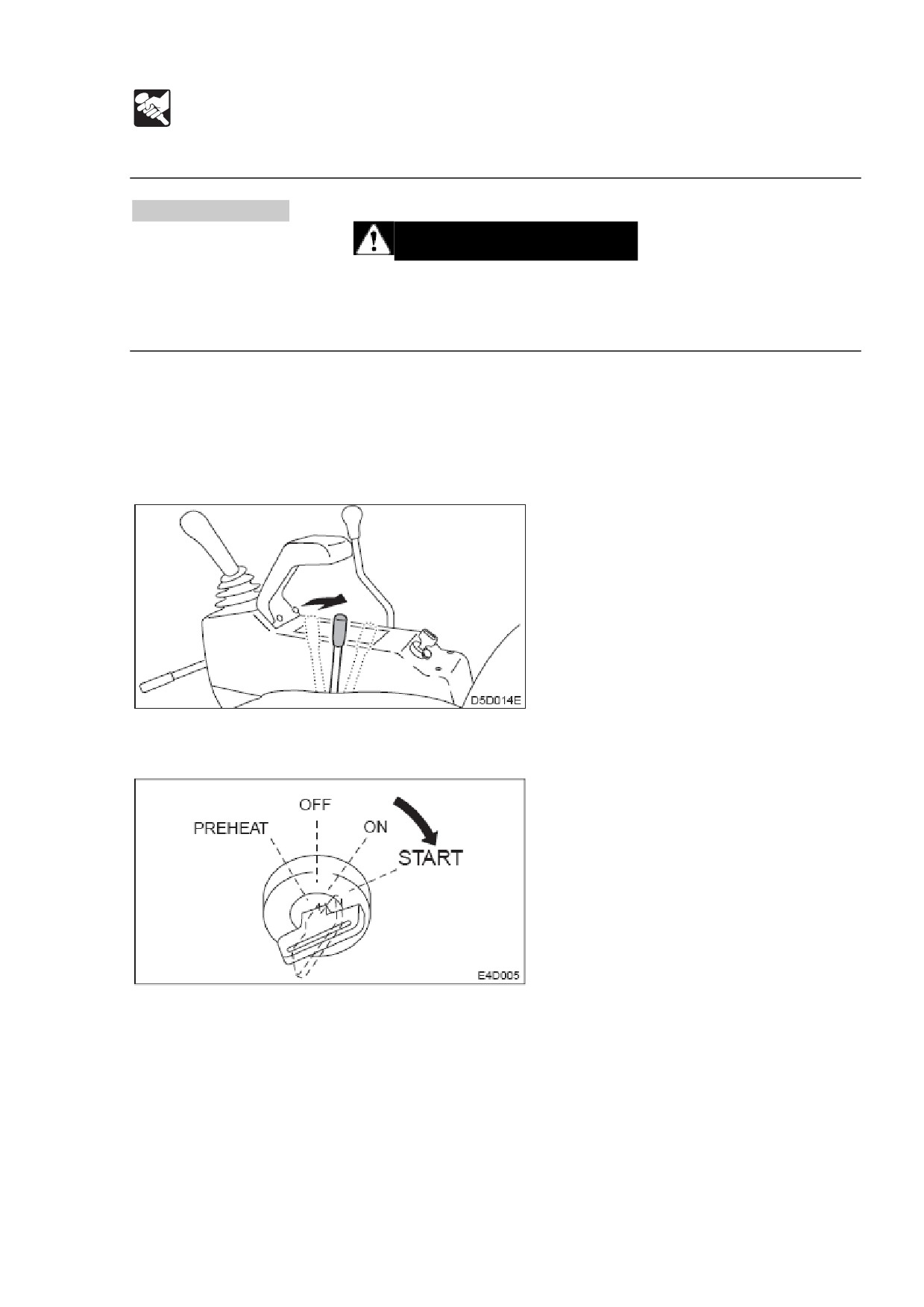

Обычный запуск.

1. Придайте рычагу дросселя среднее положение.

2. Поверните ключ в положение START и запустите двигатель.

3. После запуска двигателя отпустите ключ. Ключ автоматически вернется в

положение ON.

4. Проверьте, отключены ли предупреждающие лампы.

5. Верните рычаг дросселя [в начальное положение] и прогрейте двигатель.

См. стр. Х «Прогрев двигателя».

РАБОТА

Запуск и остановка двигателя

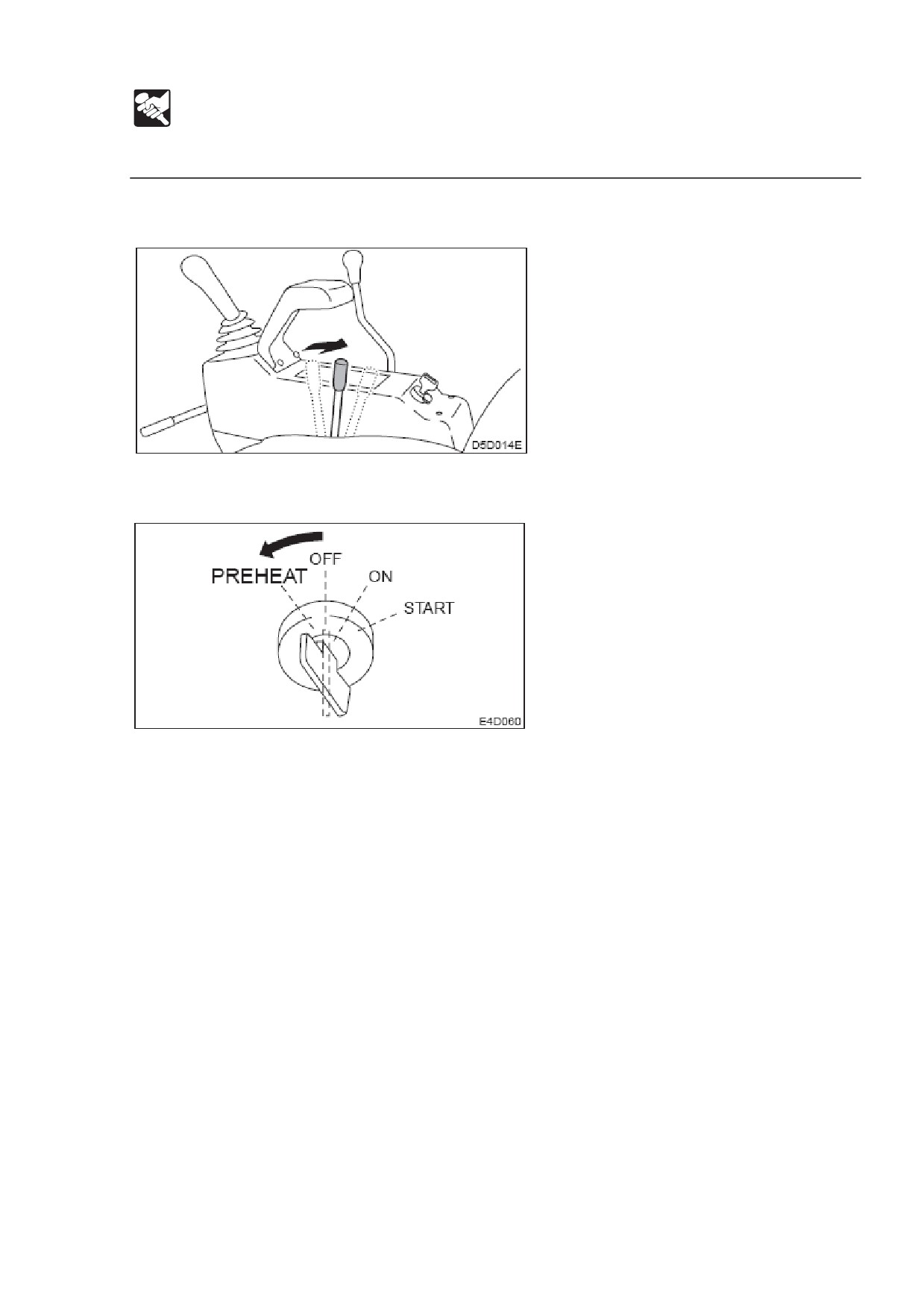

Запуск в холодную погоду.

1. Придайте рычагу дросселя среднее положение.

2. Поверните ключ в положение PREHEAT и задержите его в нем на 5 секунд.

ТВ014

Лампа накаливания не отключается автоматически.

ТВ016

Лампа накаливания отключается автоматически.

3. После того, как лампа накаливания погаснет, верните ключ в положение

START и запустите двигатель.

4. Когда двигатель запустится, отпустите ключ. Ключ автоматически вернется в

положение ON.

5. Проверьте, погасли ли лампы предупреждения.

6. Верните рычаг дросселя [в начальное положение] и прогрейте двигатель.

См. стр. Х «Прогрев двигателя».

РАБОТА

Запуск и остановка двигателя

Прогрев двигателя.

ВАЖНО: Избегайте набора скорости до того, как он прогреется.

Не прогревайте двигатель в течение долгого времени (20 минут и более).

1. Верните рычаг дросселя [в начальное положение], затем переведите двигатель

на малые обороты холостого хода и дайте ему поработать примерно 5 минут, без

нагрузки.

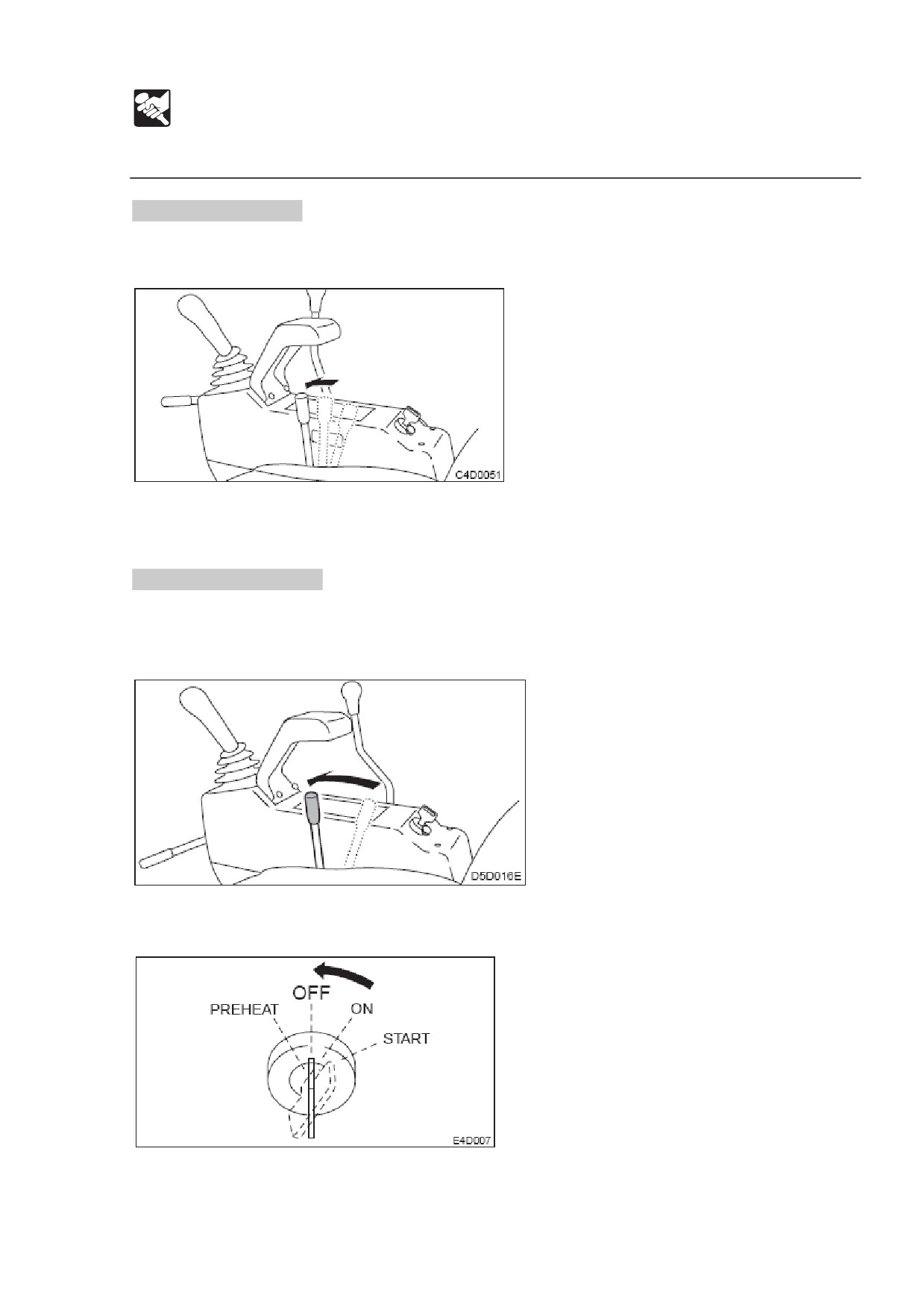

Остановка двигателя.

ВАЖНО: Не останавливайте резко двигатель при работе с большой загрузкой или

на максимальной скорости. Это может привести к перегреву или заеданию.

Никогда не останавливайте двигатель резко, кроме чрезвычайных ситуаций.

1. Подержите двигатель на холостом ходу примерно 5 минут, чтобы дать ему

постепенно охладиться.

2. Поверните ключ в положение OFF, чтобы остановить двигатель.

РАБОТА

Работа машины

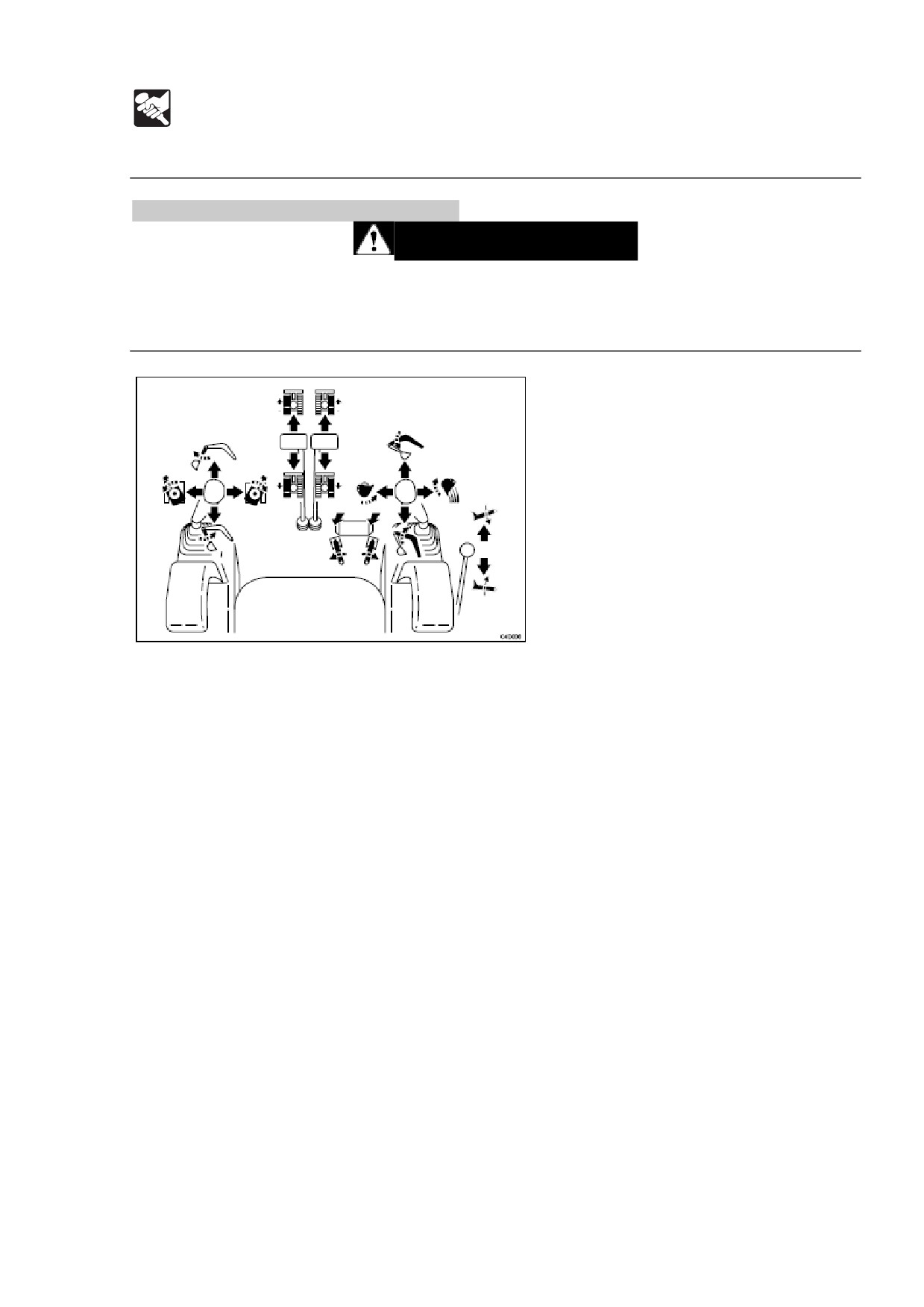

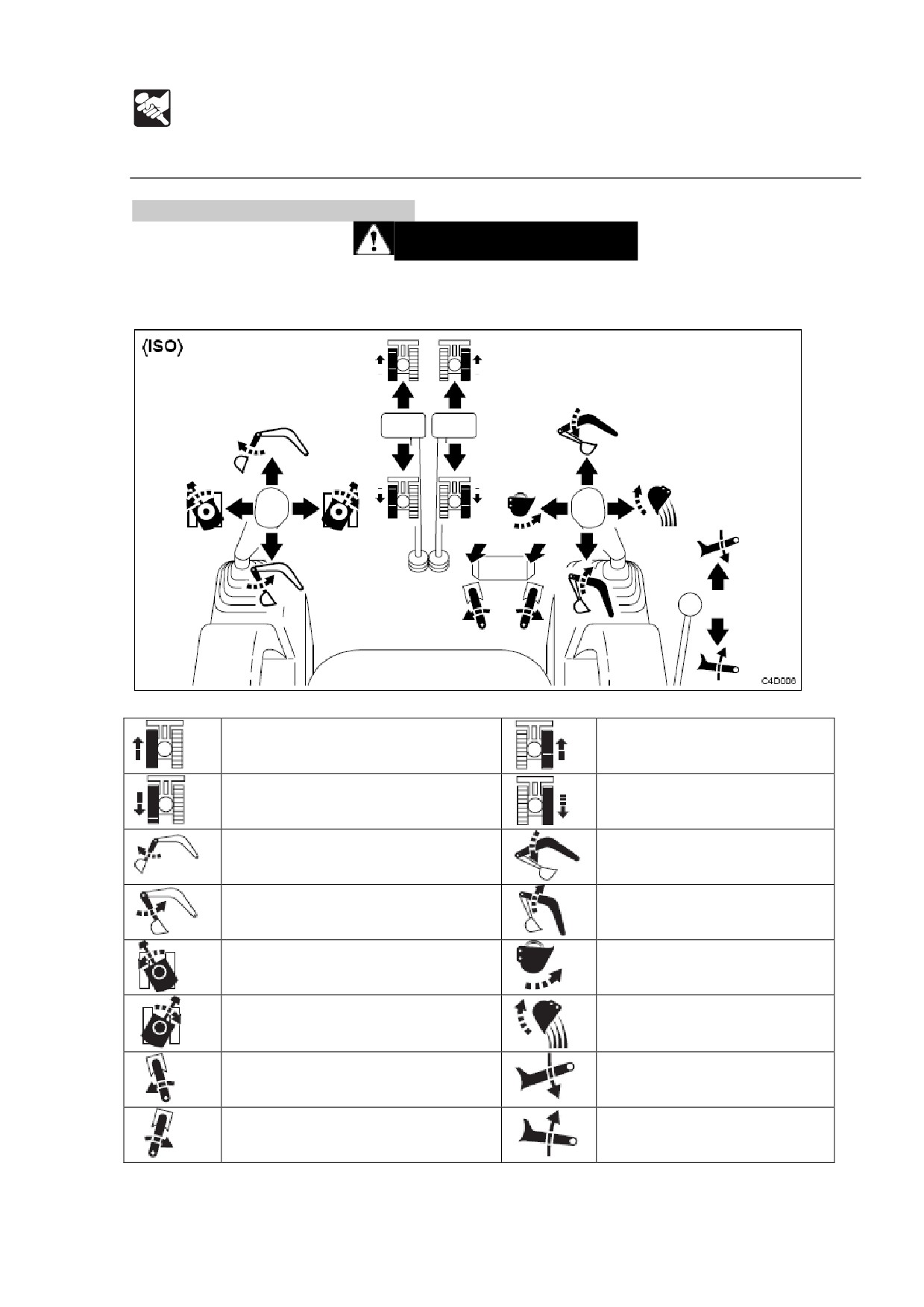

Система рычагов (система ISO).

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте осторожны и проверьте, с какой системой

расположения рычажного управления вы работаете.

 Объяснения в этом руководстве даны для системы ISO.

Левая гусеница вперед

Правая гусеница вперед

Левая гусеница назад

Правая гусеница назад

Разгибается рукоять

Опускание стрелы

Загибается рукоять

Подъем стрелы

Поворот верхней части влево

Загрузка ковша

Поворот верхней части

Выгрузка ковша

вправо

Поворот стрелы влево

Опускание

отвала

бульдозера

Поворот стрелы влево

Подъем

отвала

бульдозера

РАБОТА

Работа машины

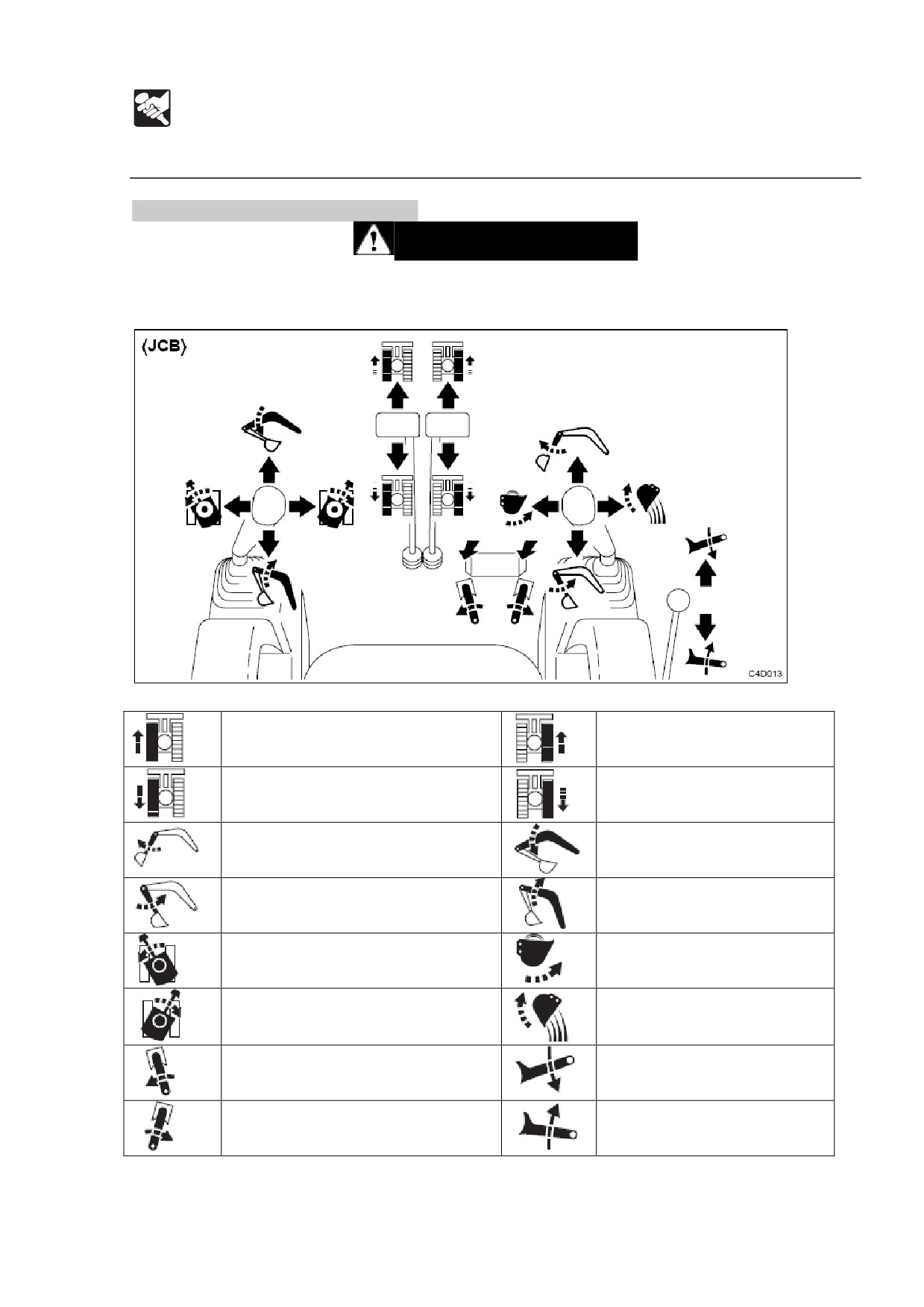

Система рычагов (система JCB).

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте осторожны и проверьте, с какой системой

расположения рычажного управления вы работаете.

 Объяснения в этом руководстве даны для системы ISO.

Левая гусеница вперед

Правая гусеница вперед

Левая гусеница назад

Правая гусеница назад

Разгибается рукоять

Опускание стрелы

Загибается рукоять

Подъем стрелы

Поворот верхней части влево

Загрузка ковша

Поворот верхней части

Выгрузка ковша

вправо

Поворот стрелы влево

Опускание

отвала

бульдозера

Поворот стрелы влево

Подъем

отвала

бульдозера

РАБОТА

Работа машины

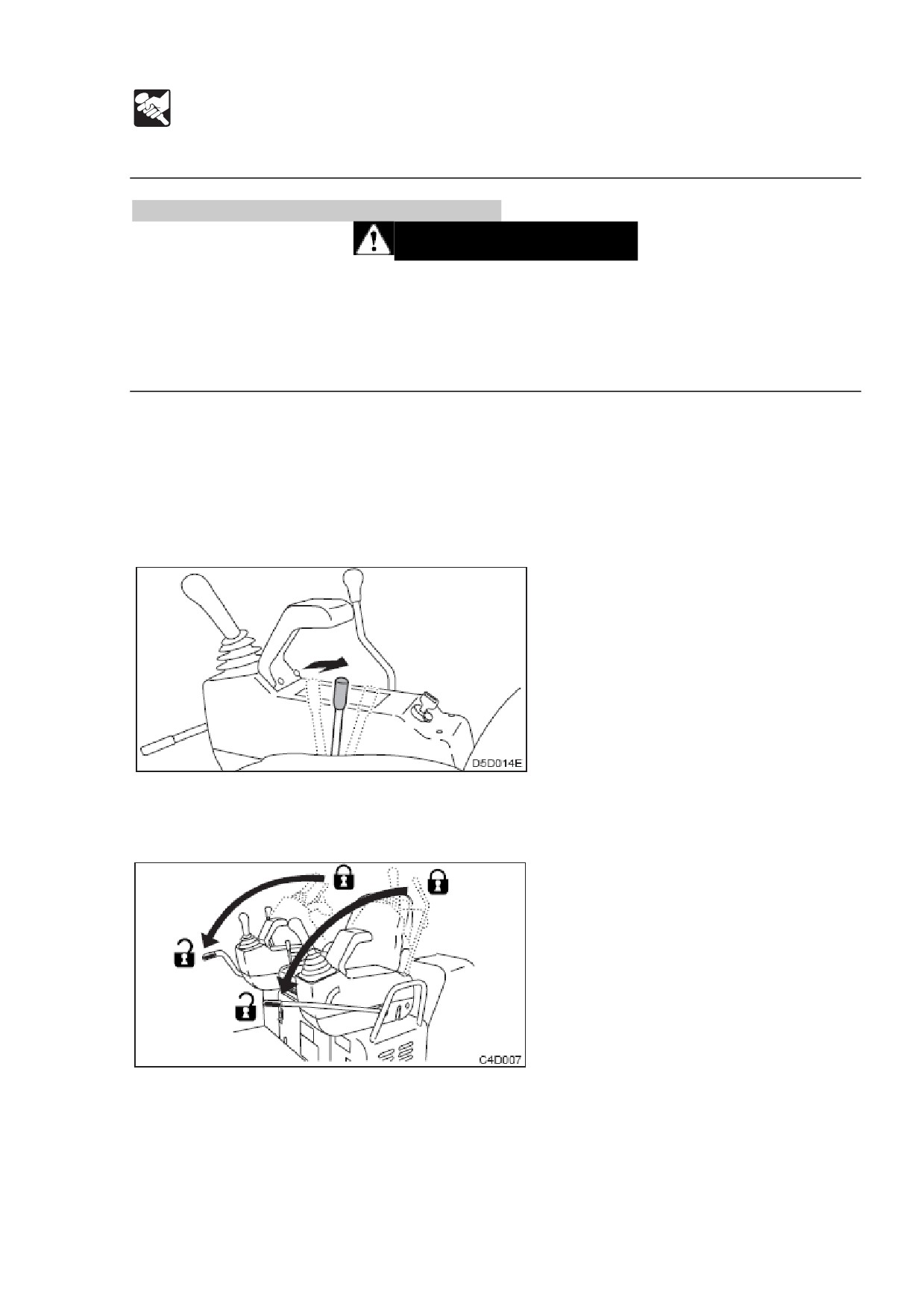

Прогрев машины (гидравлическое масло).

ПРЕДУПРЕЖДЕНИЕ

Использование рабочего оборудования без прогрева машины (гидравлическое

масло) опасно: в результате машина будет реагировать медленно, а

оборудование будет действовать неожиданным образом; также, устройства

безопасности могут работать неправильно. Обязательно прогревайте машину

соответствующим образом.

ВАЖНО: Не двигайте рычагами резко, если температура гидравлического масла

находится ниже

20 С. Правильная температура гидравлического масла при

работе

50-80 С, но если работа выполняется на низких температурах,

разогрейте масло хотя бы до 20 С.

Обычный прогрев.

1. Придайте рычагу дросселя среднее положение, затем запустите двигатель на

средней скорости примерно на 5 минут, без нагрузки.

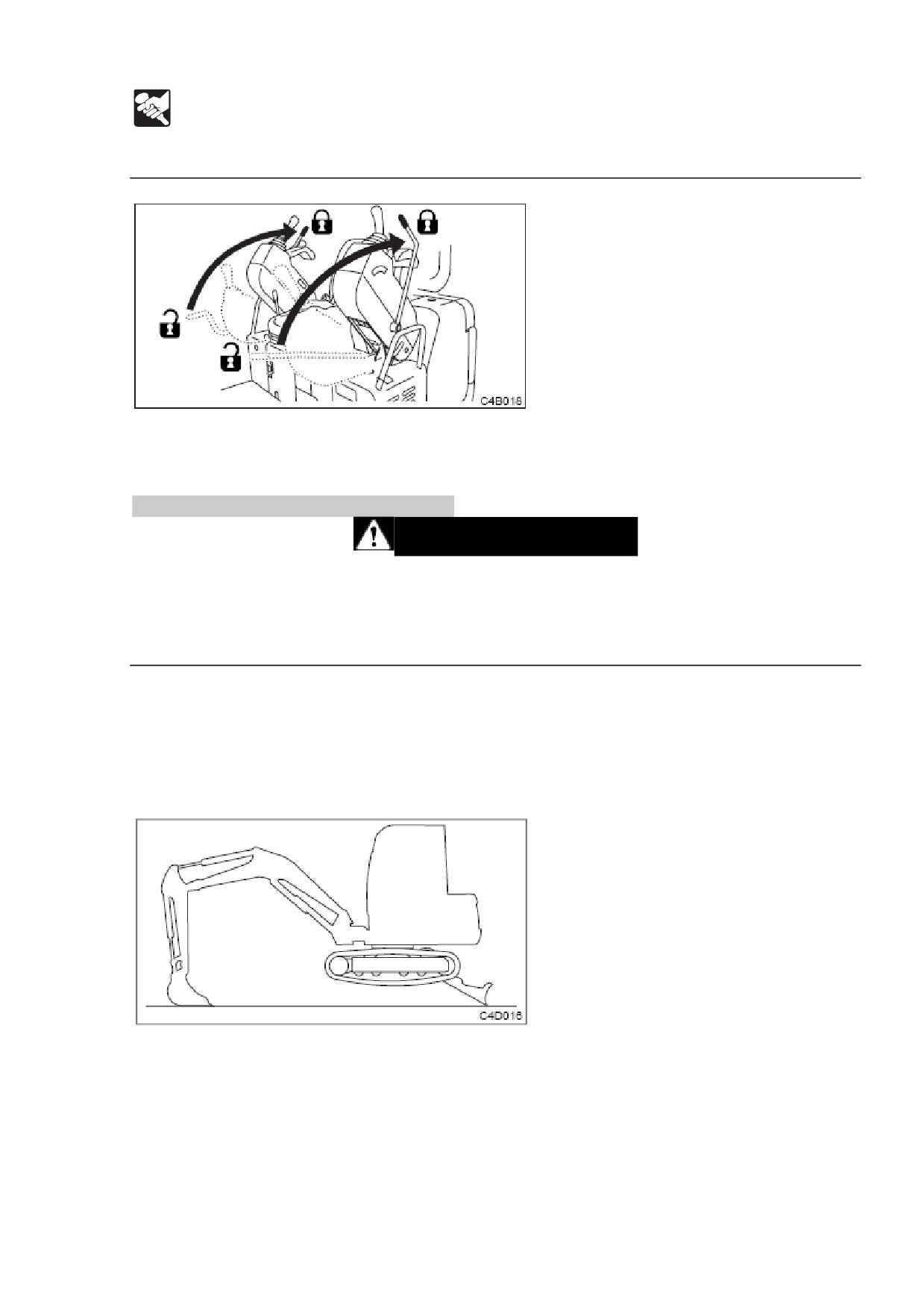

2. Полностью опустите рычаг замка безопасности, чтобы разблокировать замок, и

поднимите ковш с земли.

РАБОТА

Работа машины

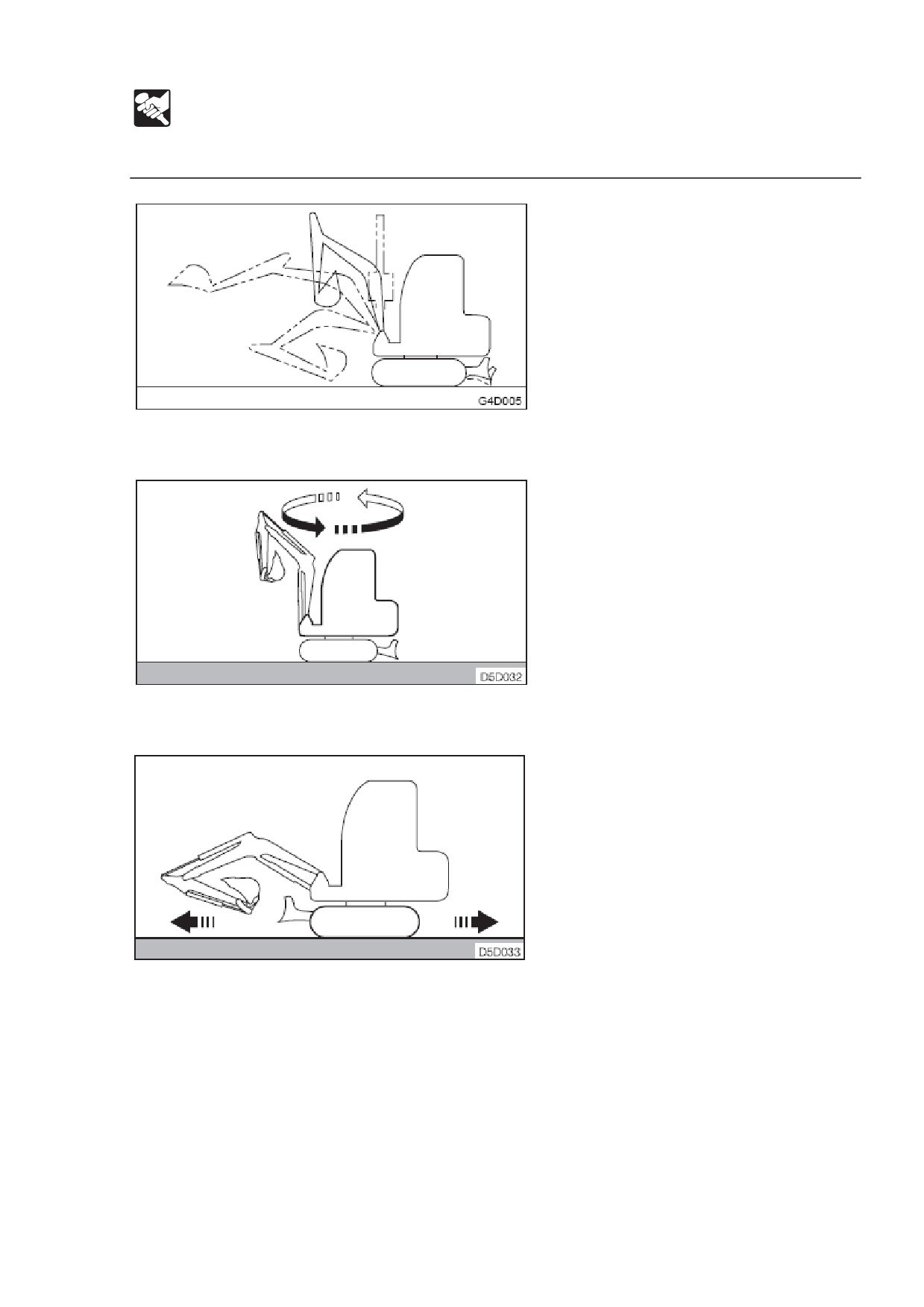

3. Разверните и втяните каждый цилиндр несколько раз, без нагрузки.

4. Поверните медленно влево и вправо, несколько раз.

5. Несколько раз медленно проедьте вперед и назад.

100

РАБОТА

Работа машины

Прогрев в холодную погоду.

1. Проведите обычную процедуру прогрева (см. предыдущую страницу).

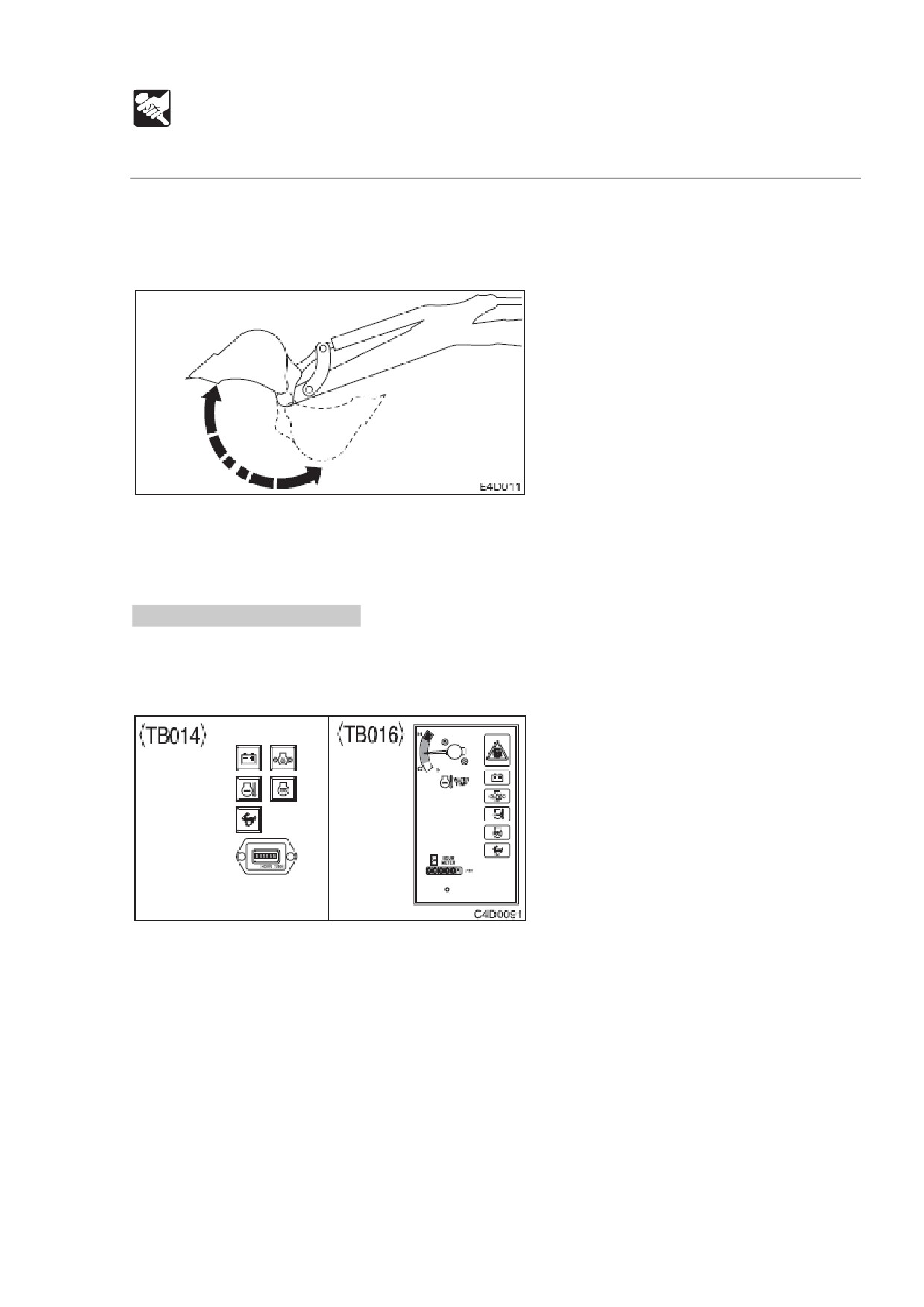

2. Полностью сложите ковш и подержите его в таком положении, но не более,

чем на 30 секунд.

3. Повторяйте шаг 2, пока скорость работы ковша не станет нормальной.

Проверка после прогрева.

После прогрева двигателя и гидравлического масла, проведите проверки,

описанные ниже, и произведите починку, если есть неисправности.

1. Проверьте, чтобы предупреждающие лампы и счетчики выглядели следующим

образом:

 Выключены ли все предупреждающие лампы?

 Находится ли стрелка термометра воды в пределах зеленой линии?

(ТВ016)

2. Проверьте, чтобы выхлопные газы были нормального цвета и не было

аномалий в звуке и вибрациях.

101

РАБОТА

Работа машины

3. Поднимите рычаг замка безопасности, чтобы заблокировать замок и проверьте,

заблокированы ли педаль поворота стрелы, рычаги управления и передвижения.

Изменение ширины гусениц (ТВ016).

ПРЕДУПРЕЖДЕНИЕ

Всегда работайте на машине с полностью раздвинутыми гусеницами, чтобы

увеличить устойчивость машины. Чем уже сдвинуты гусеницы, тем больше

вероятность опрокидывания машины. Если все же необходимо работать на

машине со сдвинутыми гусеницами, делайте это очень осторожно.

На этом экскаваторе ширину гусениц можно изменять. Как правило,

рекомендуется работать с раздвинутыми гусеницами, для лучшей устойчивости.

Изменение.

Проделывайте эти действия на плоской и твердой поверхности, без препятствий.

1. Поднимите корпус машины с помощью ковша и отвала бульдозера.

102

РАБОТА

Работа машины

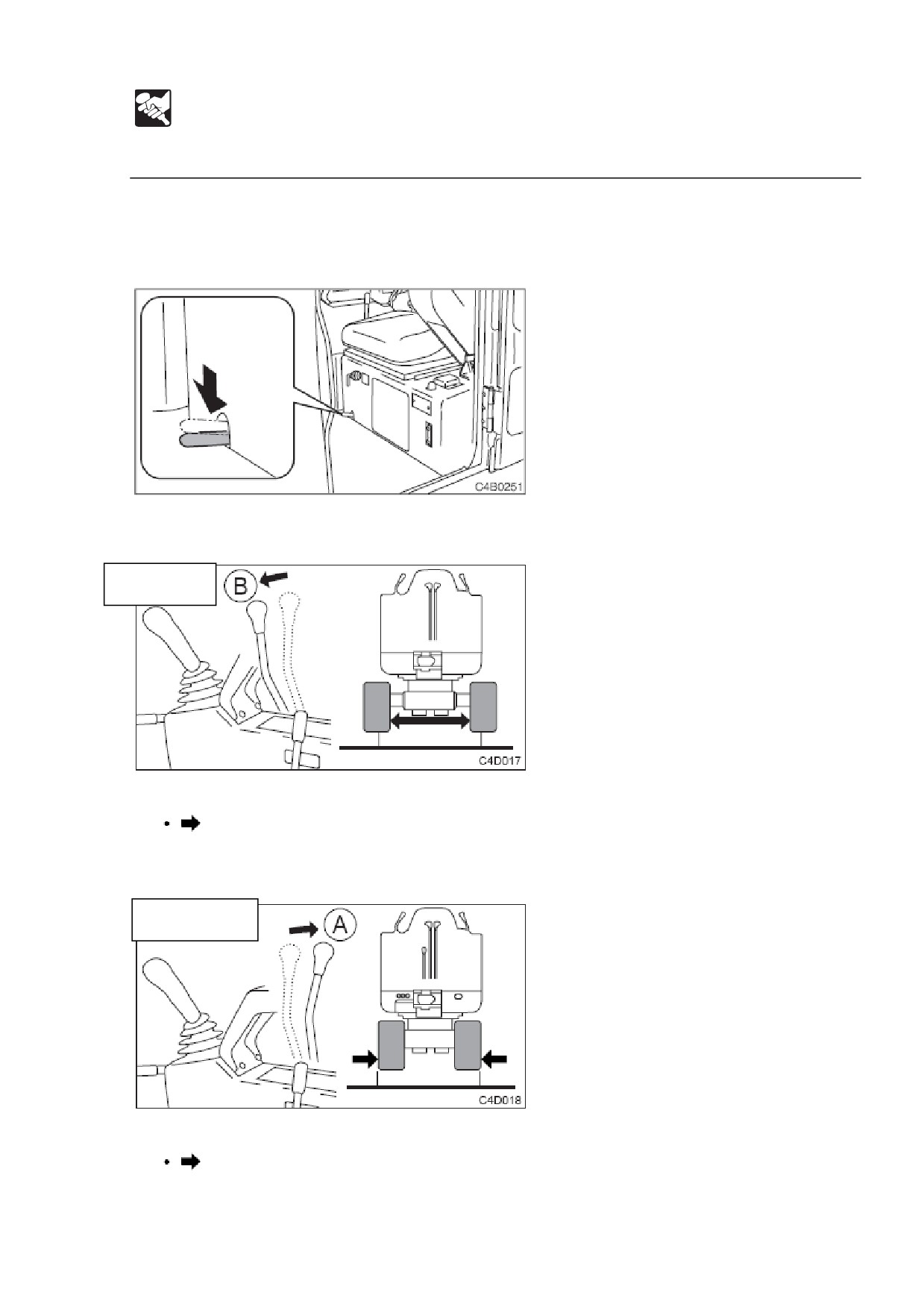

ВАЖНО: Всегда поднимайте корпус перед тем, как менять ширину гусениц. В

противном случае это приведет к повреждению рамы передвижения и цилиндр

«spanner».

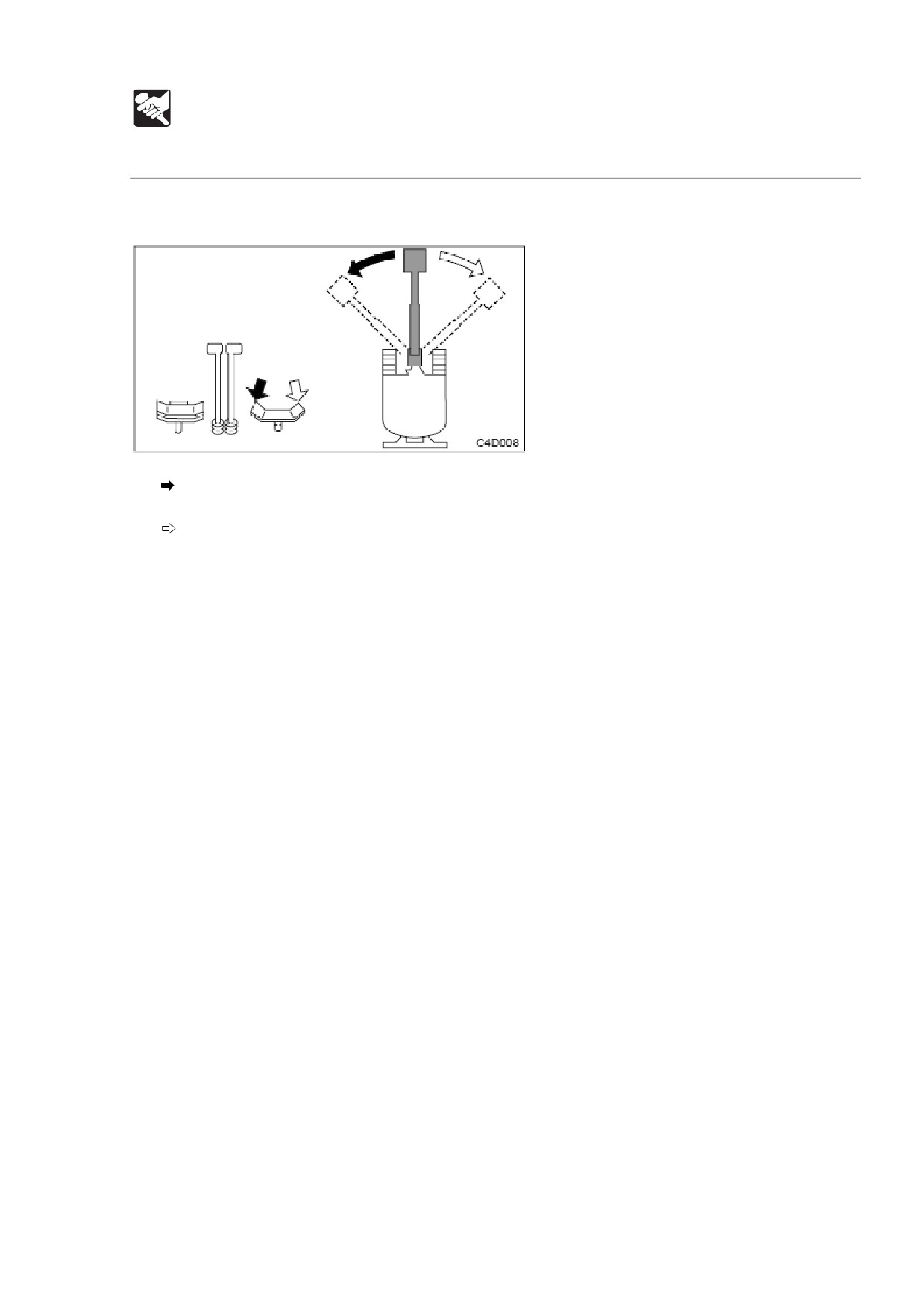

2. Нажмите на рычаг селектора.

Раздвинуть

3. Наклоните рычаг отвала вперед, чтобы раздвинуть гусеницы.

1300 мм.

Если нужно, также поменяйте пластины отвала и используйте отвал

бульдозера в раздвинутом виде.

Сдвинуть

4. Потяните рычаг отвала на себя, чтобы сдвинуть гусеницы.

9800 мм.

103

РАБОТА

Работа машины

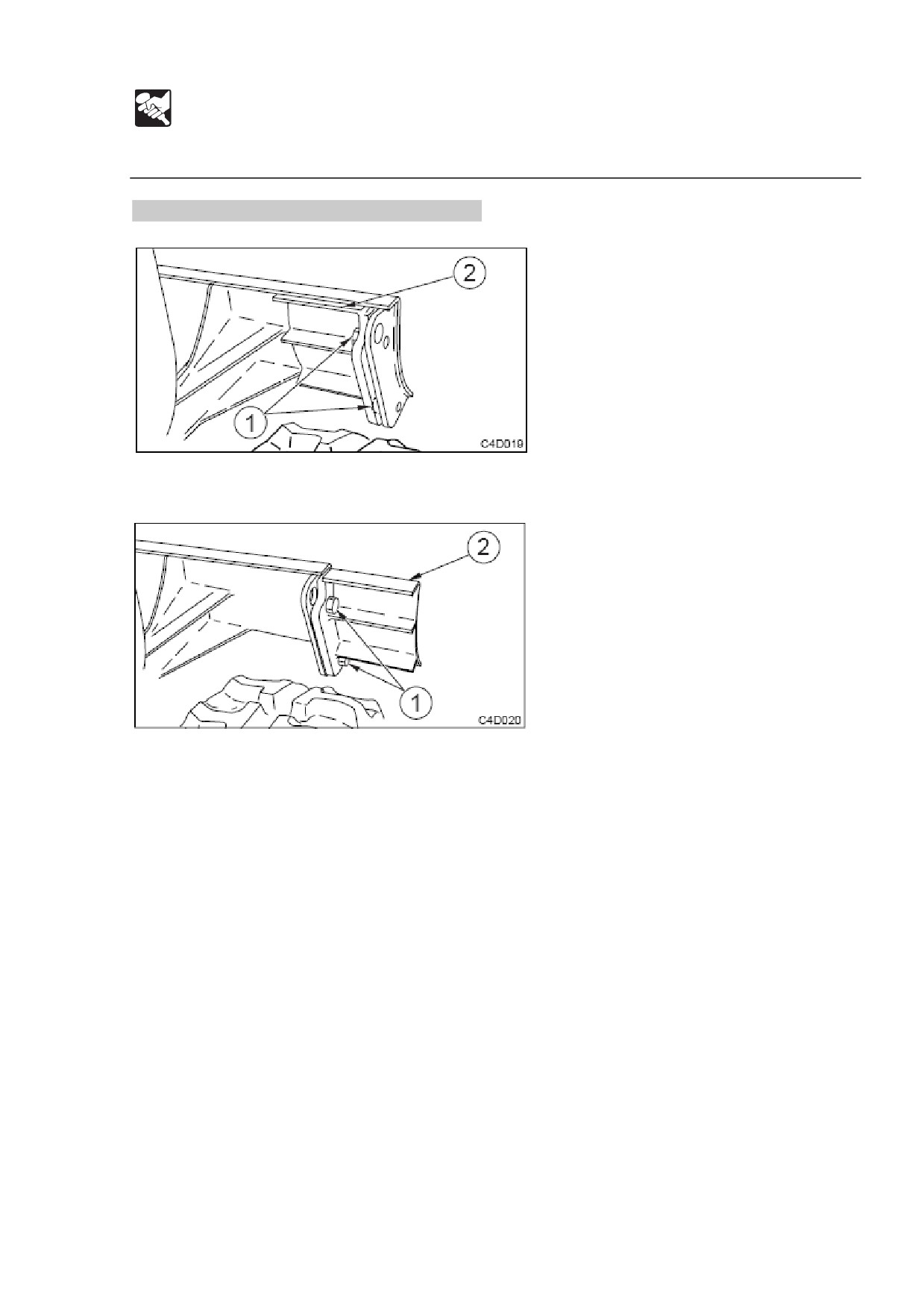

Изменение ширины отвала бульдозера.

1. Ослабьте болты (1) и снимите пластину (2).

2. Вставьте правую пластину (2) с левой стороны, и левую (2) с правой.

3. Затяните пластину (2) болтами (1).

104

РАБОТА

Работа машины

Работа с рычагами передвижения.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не разрешайте кому-либо входить в радиус поворота (стрелы) и

становиться на пути машины.

 Подайте звуковой сигнал о намерении двигаться.

 Сзади машины есть зоны, недоступные взгляду.

Если нужно, поверните кабину так, чтобы проверить площадку на предмет

помех и безопасности.

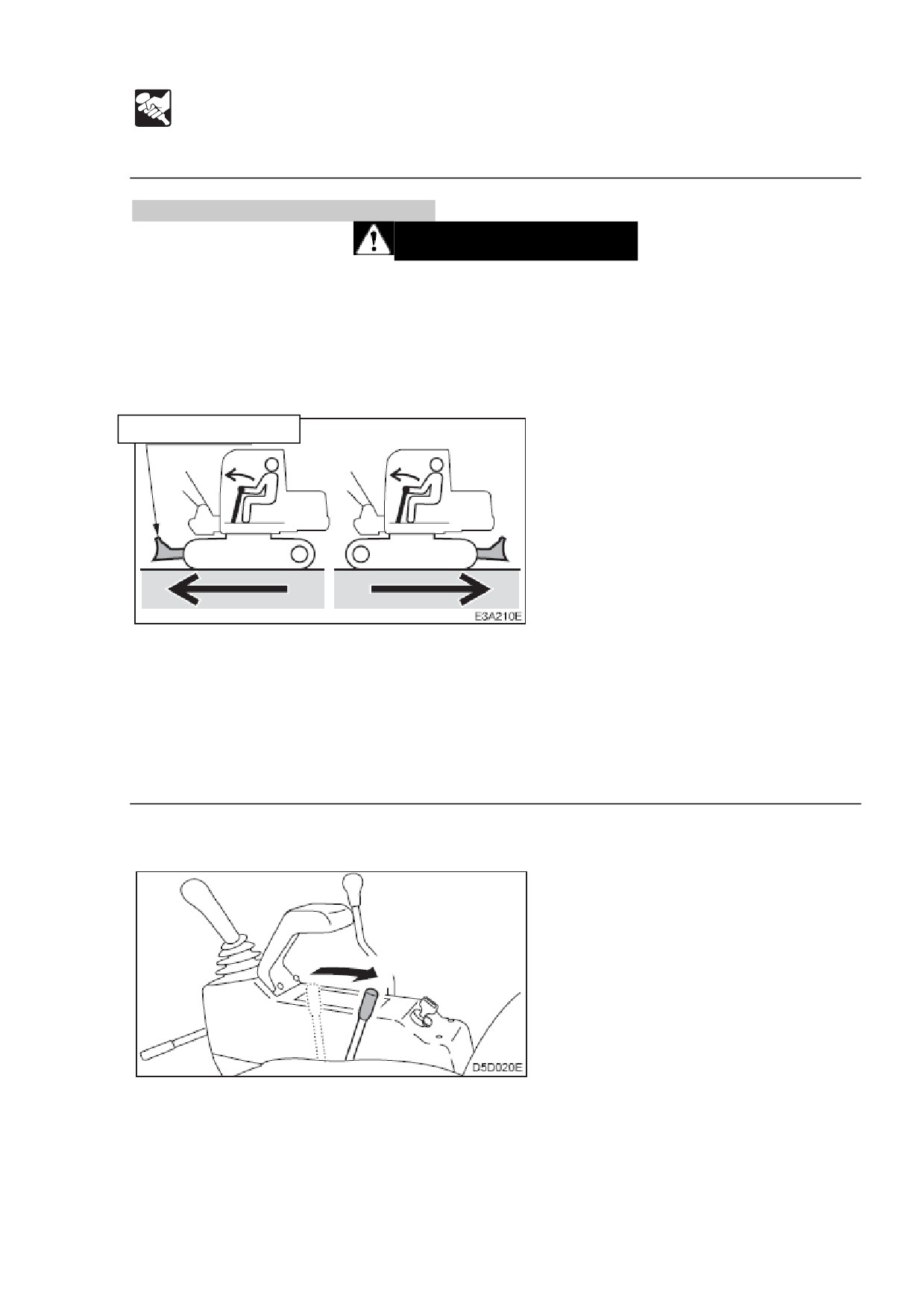

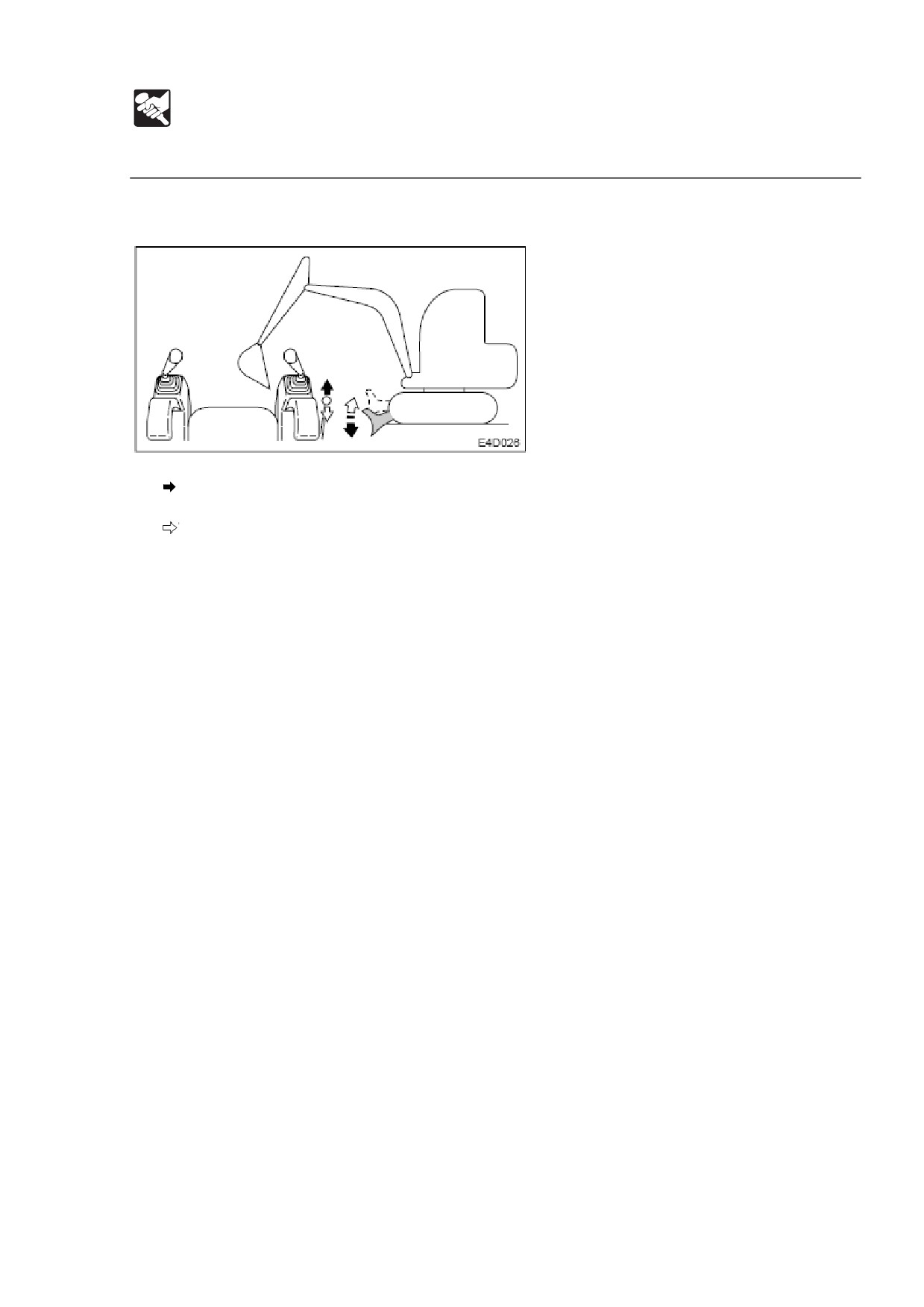

Отвал бульдозера

 Перед тем, как работать рычагами управления, проверьте, находится ли отвал

бульдозера впереди сиденья оператора.

ИМЕЙТЕ В ВИДУ, что в случае, если отвал находится сзади сиденья

оператора, рычаги передвижения будут работать в противоположном

направлении, чем если бы отвал находился впереди.

 Удалите любые препятствия на пути машины.

Передвижение вперед и назад.

1. Толкните рычаг дросселя и увеличьте мощность двигателя.

105

РАБОТА

Работа машины

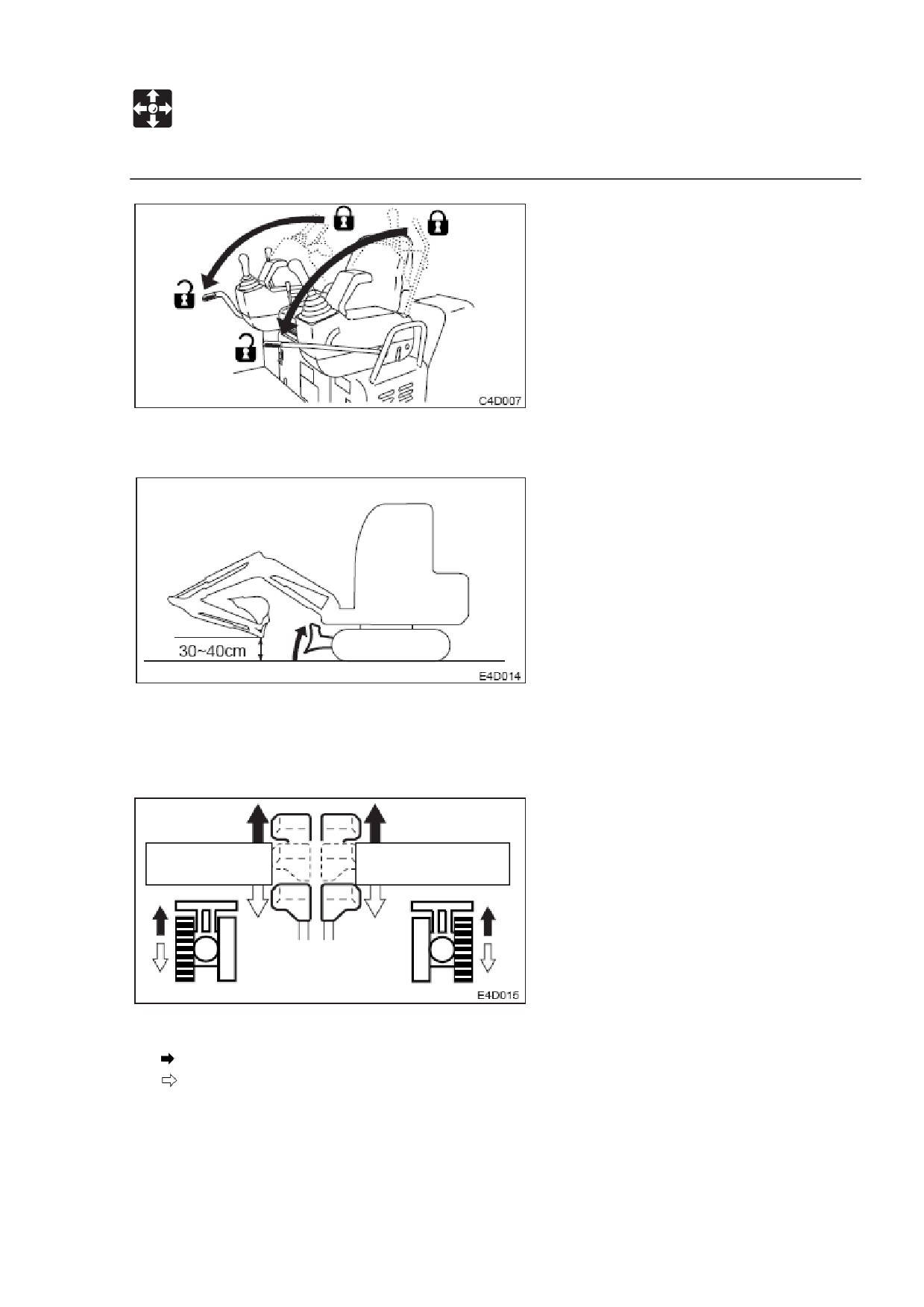

2. Полностью опустите рычаг замка безопасности, чтобы разблокировать его.

3. Сложите стрелу и опустите ее на высоту 30-40 см. от земли.

4. Поднимите отвал бульдозера.

5. Примените левый и правый рычаги, как показано ниже.

Нейтрально

Когда отвал бульдозера находится спереди сиденья оператора:

чтобы поехать вперед: наклоните рычаги вперед.

чтобы поехать назад: наклоните рычаги назад.

106

РАБОТА

Работа машины

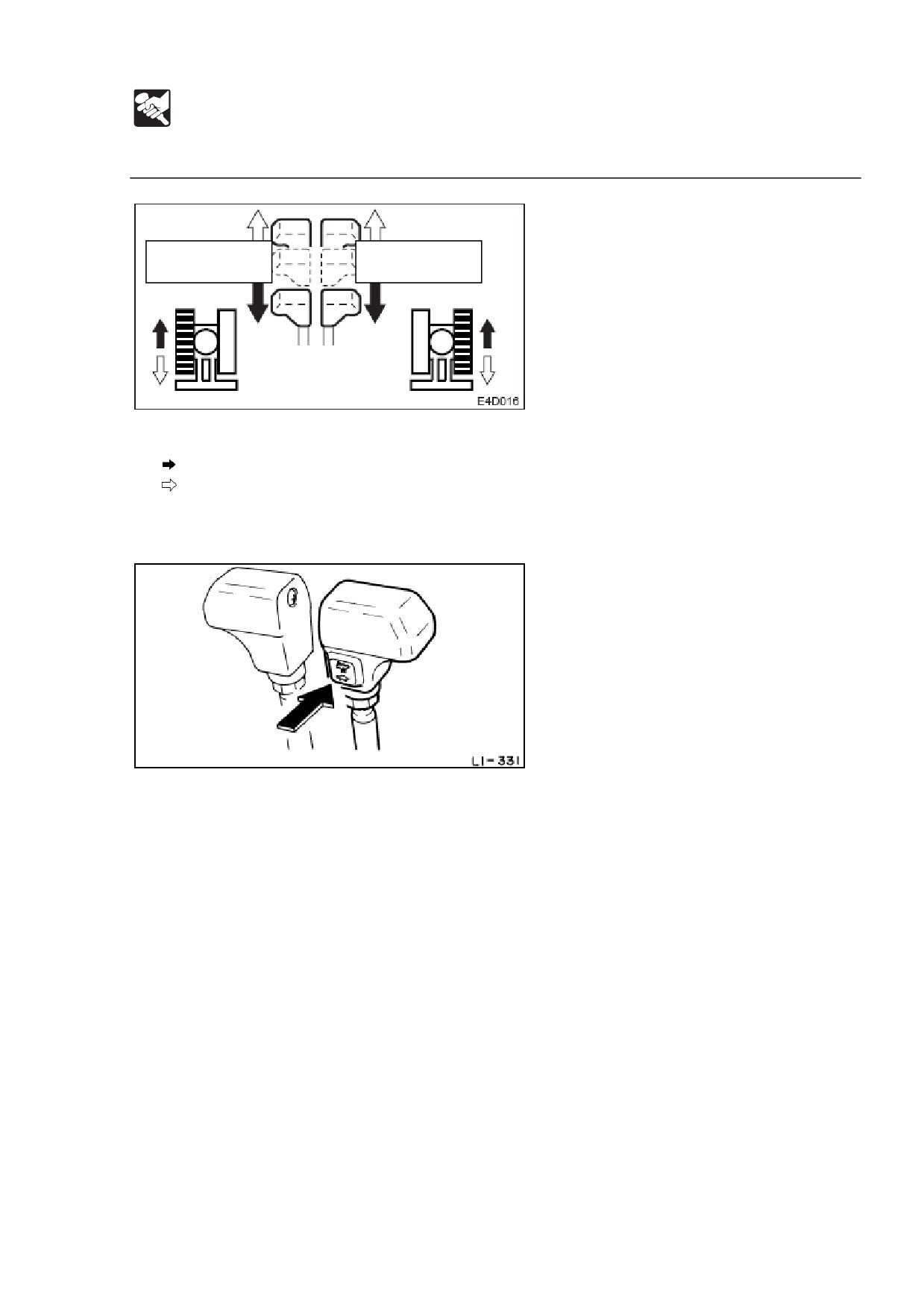

Нейтрально

Когда отвал бульдозера находится позади сиденья оператора:

чтобы поехать вперед: наклоните рычаги назад.

чтобы поехать назад: наклоните рычаги вперед.

Передвижение на 2й (высокой) скорости.

Для переключения на 2ю (высокую) скорость нажмите переключатель скорости

передвижения на правом рычаге передвижения, для возврата к 1й (низкой)

скорости нажмите его еще раз.

107

РАБОТА

Работа машины

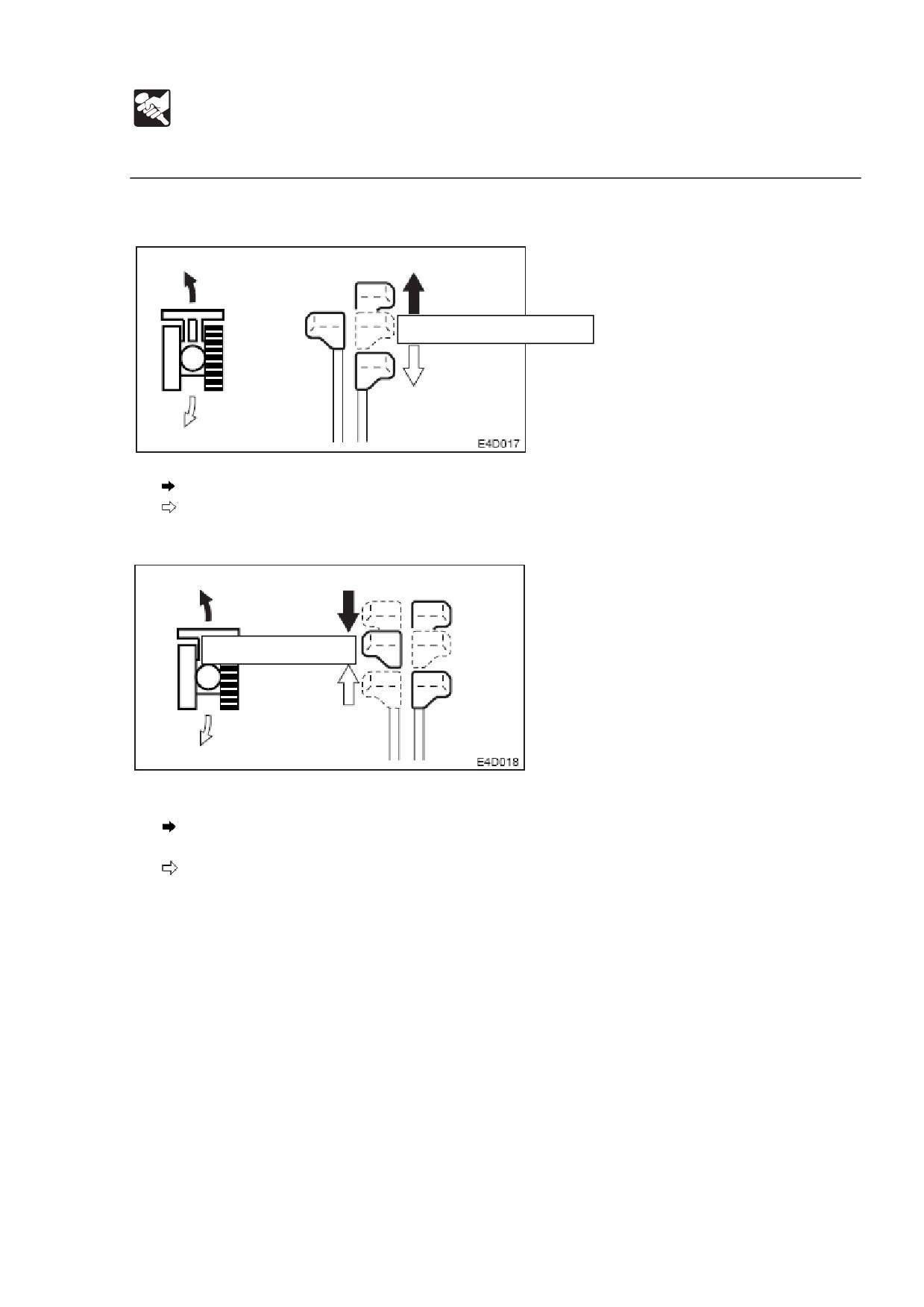

Поворот вокруг оси.

Нейтральная [передача]

Поворот налево на месте:

чтобы повернуть вперед-влево: наклоните правый рычаг вперед.

чтобы повернуть назад-влево: наклоните правый рычаг назад.

Чтобы повернуть вправо, сделайте то же самое левым рычагом.

Нейтральная [передача]

Поворот налево в движении:

чтобы повернуть влево при движении вперед: приведите левый рычаг в

нейтральное положение.

чтобы повернуть влево при движении назад: приведите левый рычаг в

нейтральное положение.

Чтобы повернуть вправо во время движения, сделайте то же самое правым

рычагом.

108

РАБОТА

Работа машины

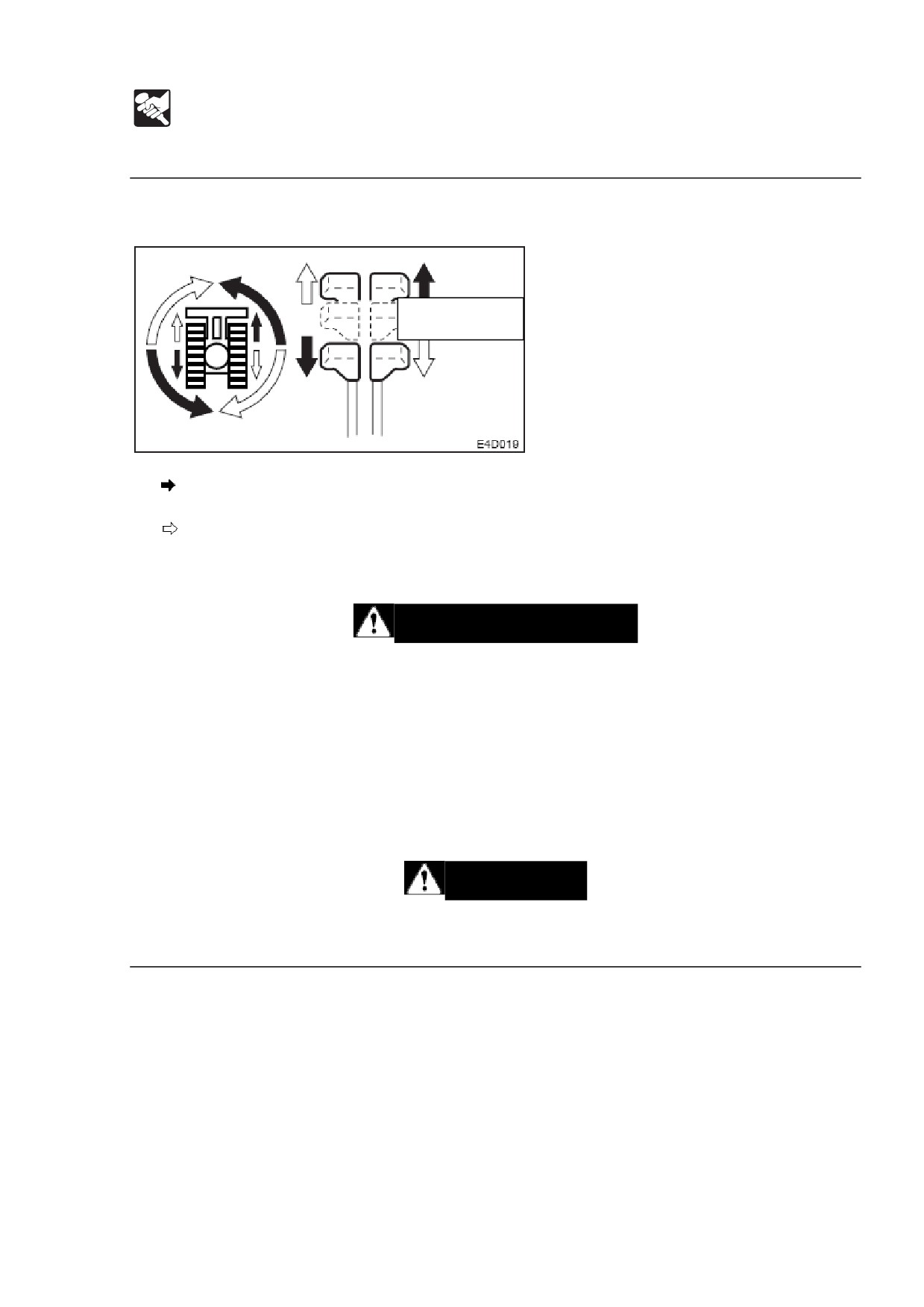

Поворот на месте.

Нейтрально

Для поворота влево:

Наклоните левый рычаг назад и правый вперед.

Для поворота вправо:

Наклоните правый рычаг назад и левый вперед.

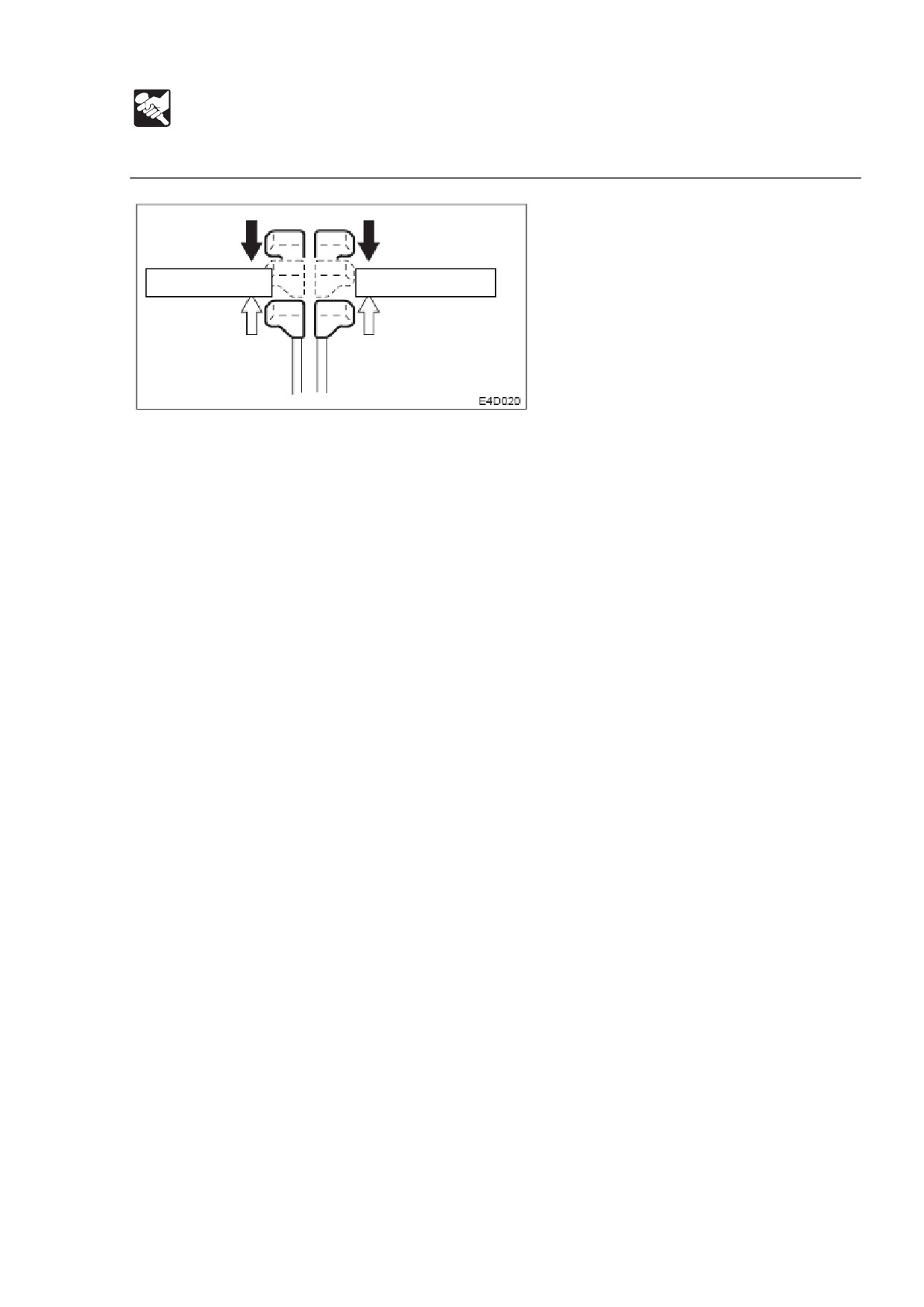

Остановка движения.

ПРЕДУПРЕЖДЕНИЕ

 Припаркуйте машину на твердой, горизонтальной поверхности и примените

парковочное устройство. Если вам приходится парковаться на склоне, надежно

зафиксируйте машину, чтобы предотвратить движение.

 Если случайно дотронуться до каких-либо рычагов при опущенном рычаге

замка безопасности, машина резко придет в движение, что в итоге может

привести к тяжелой травме или смерти.

 Учтите, что отвал бульдозера не заблокирован. Даже если рычаг замка

безопасности приведен в блокирующее положение. Не дотрагивайтесь

случайно до этого рычага.

ВНИМАНИЕ

Никогда резко не останавливайте машину, кроме чрезвычайных ситуаций.

Останавливайтесь как можно аккуратнее.

109

РАБОТА

Работа машины

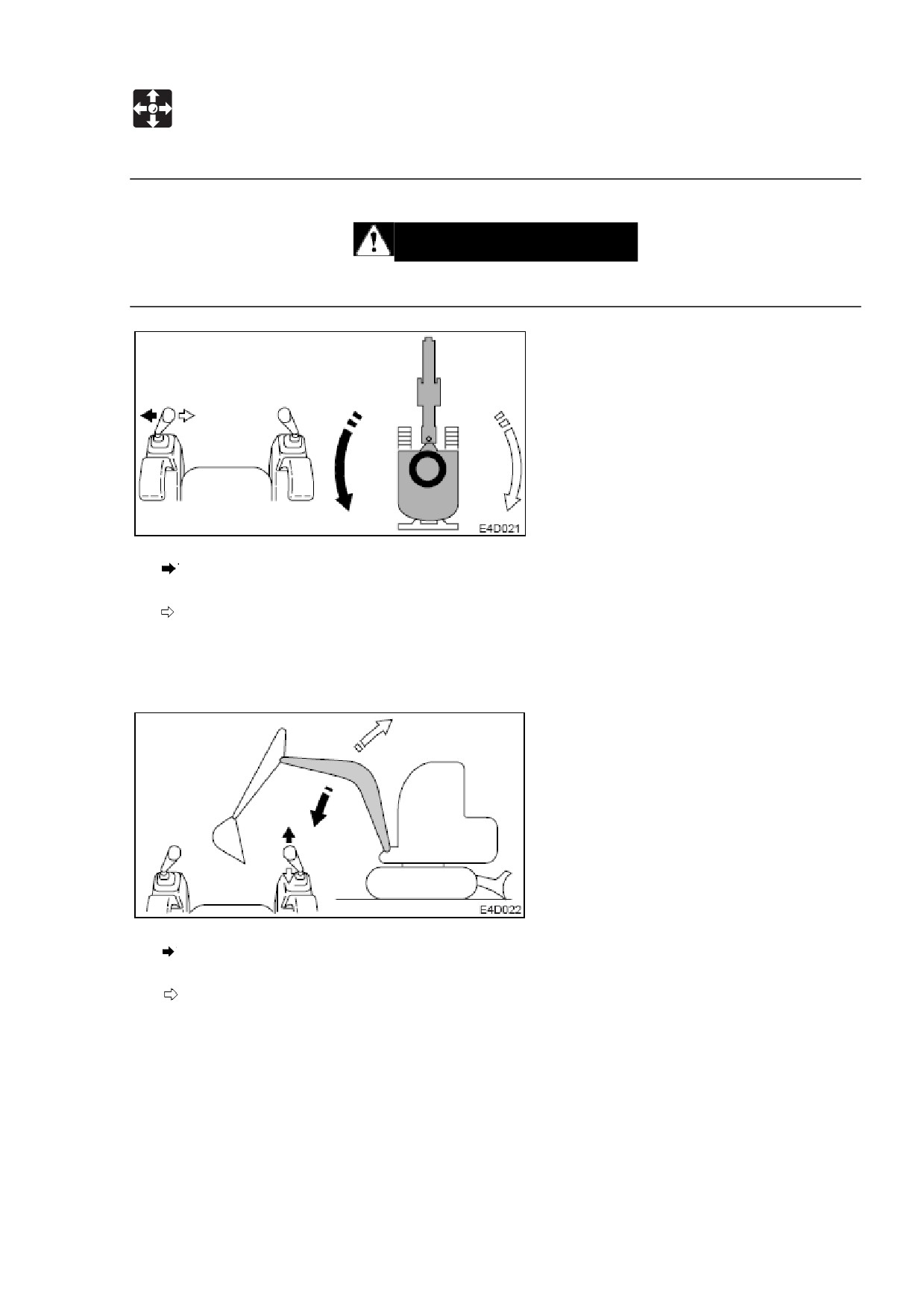

Применение рабочего оборудования.

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте осторожны и проверьте, с какой системой

расположения рычажного управления вы работаете.

 Объяснения в этом руководстве даны для системы ISO.

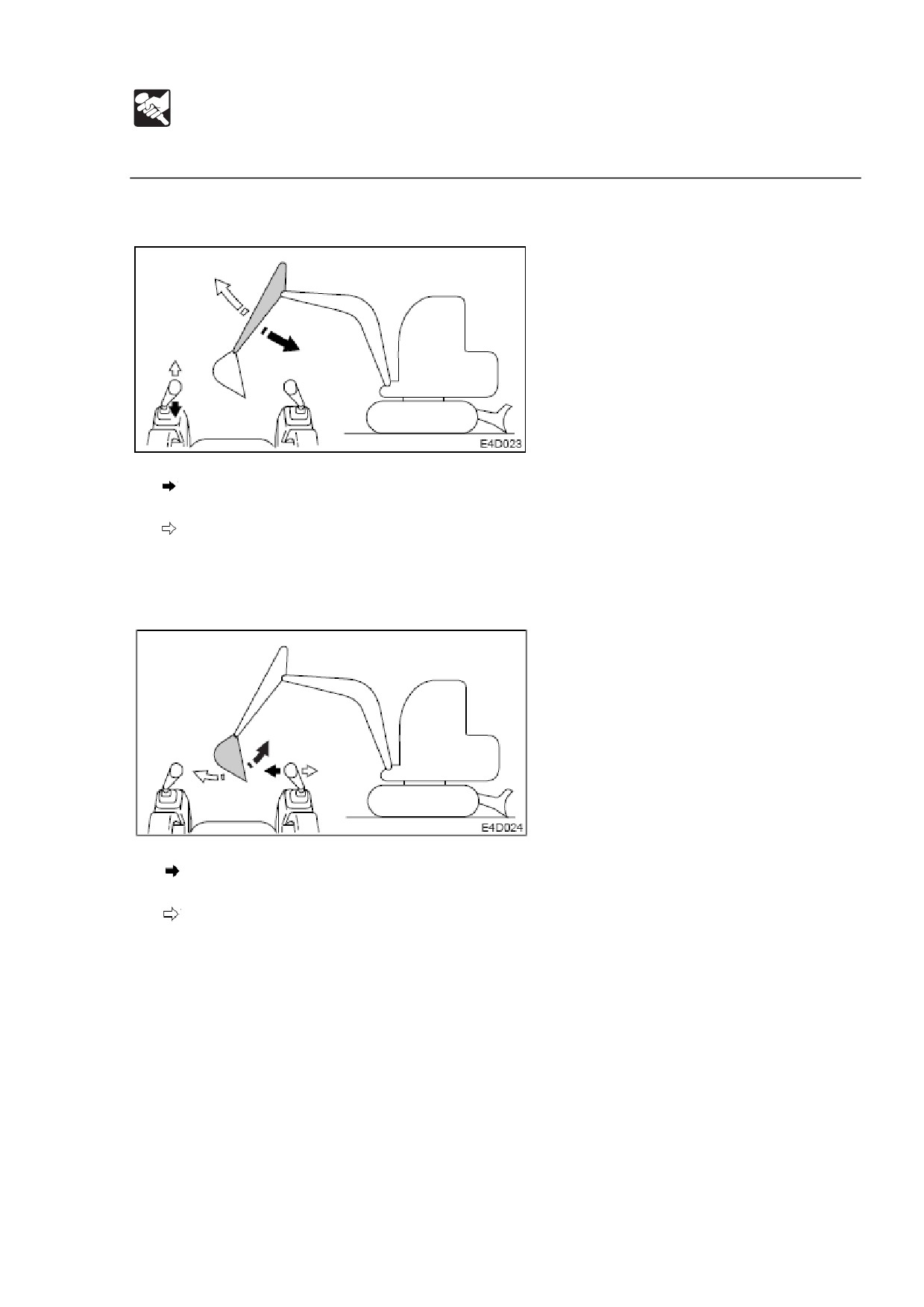

Используйте правый рычаг управления, чтобы управлять стрелой и ковшом.

Используйте левый рычаг управления, чтобы управлять рукоятью стрелы и

поворотом стрелы.

Верните рычаги в нейтральное положение, чтобы остановить стрелу и ковш.

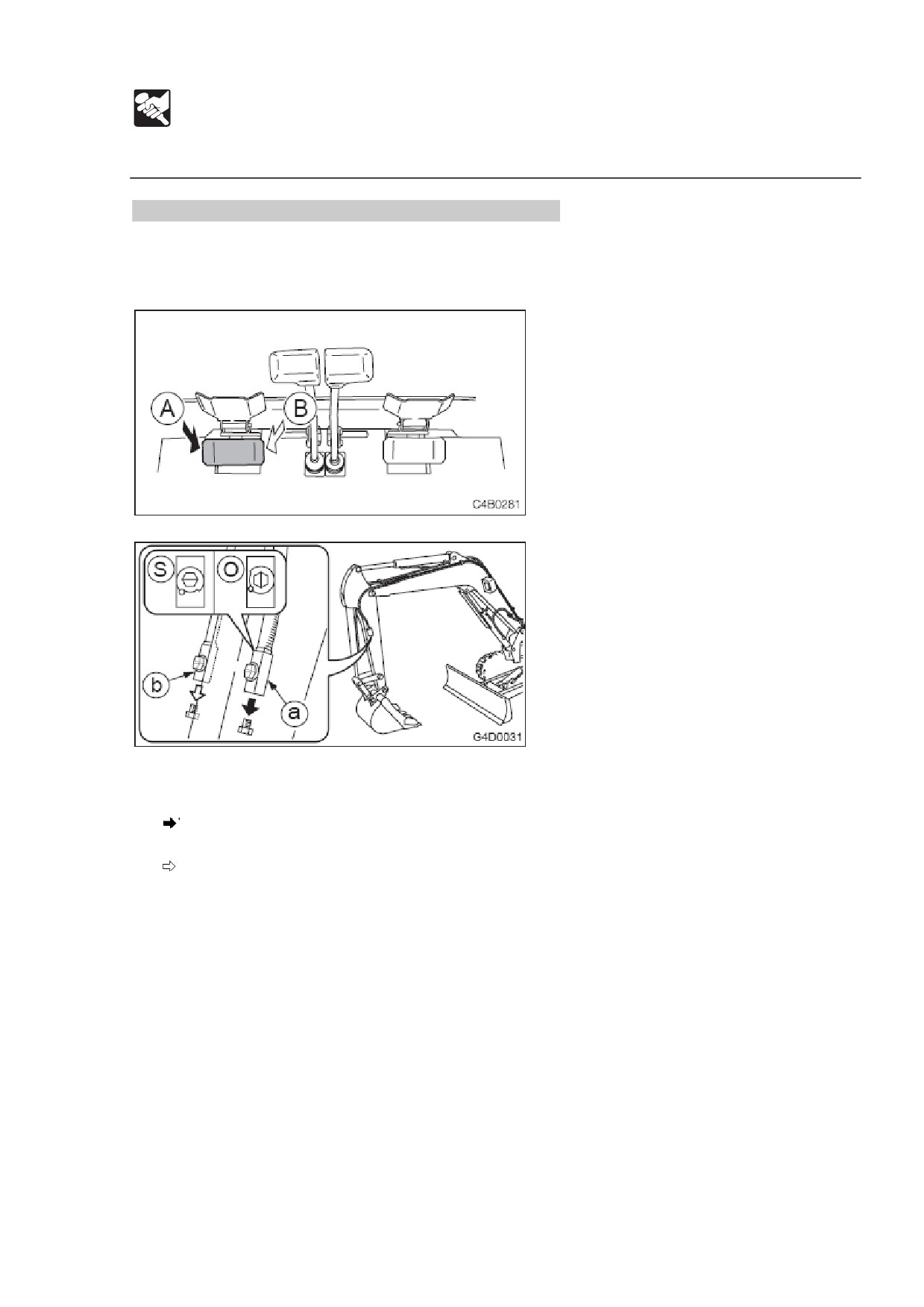

1. Приведите рычаг замка безопасности в извлеченное положение.

2. Приведите замки педали(-ей) в извлеченное положение.

111

РАБОТА

Работа машины

Поворот стрелы.

ПРЕДУПРЕЖДЕНИЕ

Осмотритесь вокруг в целях безопасности.

Чтобы повернуть влево:

Потяните левый рычаг влево.

Чтобы повернуть вправо:

Потяните левый рычаг вправо.

Управление стрелой.

Чтобы опустить стрелу:

Потяните правый рычаг вперед.

Чтобы поднять стрелу:

Потяните правый рычаг назад.

112

РАБОТА

Работа машины

Управление рукоятью.

Чтобы сложить стрелу:

Потяните левый рычаг назад.

Чтобы вытянуть стрелу:

Потяните левый рычаг вперед.

Манипулирование ковшом.

Чтобы копнуть:

Потяните правый рычаг влево.

Чтобы выгрузить:

Потяните правый рычаг вправо.

113

РАБОТА

Работа машины

Манипулирование поворотом стрелы.

Чтобы повернуть стрелу влево:

Надавите на левую сторону педали.

Чтобы повернуть стрелу вправо:

Надавите на правую сторону педали.

114

РАБОТА

Работа машины

Манипулирование отвалом бульдозера.

Чтобы опустить отвал бульдозера:

Потяните рычаг вперед.

Чтобы поднять промежуточную стрелу:

Потяните рычаг назад.

115

РАБОТА

Работа машины

Манипулирование дополнительной гидравликой.

Используйте это для манипулирования гидромолотом, дробилкой или другим

навесным оборудованием.

Когда нажата педаль, гидравлическое масло доставляется в порты шланга (а) или

(b).

Чтобы доставить гидравлическое масло к порту (а):

Нажмите левую сторону педали (А).

Чтобы доставить гидравлическое масло к порту (b):

Нажмите правую сторону педали (В).

См. стр. Х «Пути дополнительной гидравлики».

Регулировка нажатия педали дополнительной гидравлики.

При использовании гидромолота настройте нажатие так, чтобы было невозможно

случайно нажать на сторону педали (В).

При использовании реверсивного навесного оборудования для того, чтобы

сторону педали (В) можно было снова использовать, необходима повторная

регулировка.

116

РАБОТА

Работа машины

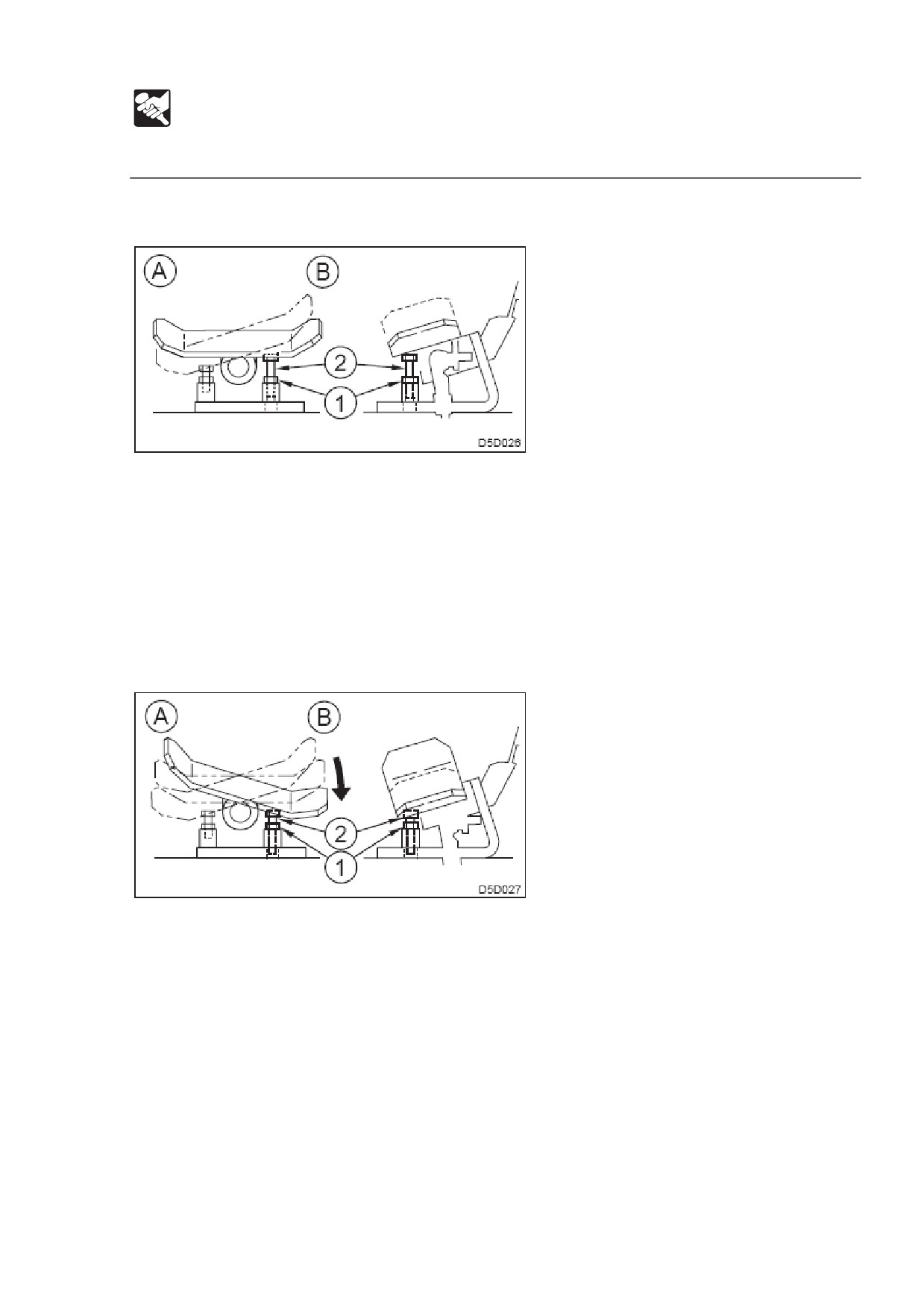

При использовании гидромолота (поток в одном направлении).

1. Убедитесь в том, что педаль дополнительной гидравлики находится в

нейтральном положении.

2. Ослабьте блокирующую гайку (1).

3. Отвинтите регулировочный болт (2), пока он не коснется педали.

4. Затяните блокирующую гайку (1), чтобы зафиксировать регулировочный болт

(2).

При использовании реверсивного оборудования

(поток в двух

направлениях).

1. Ослабьте блокирующую гайку (1), и полностью завинтите регулировочный болт

(2).

2. Нажмите сторону (В) педали дополнительной гидравлики и оставьте в нажатом

положении.

3. Отвинтите регулировочный болт (2) так, чтобы его шляпка касалась педали.

4. Затяните блокирующую гайку (1), чтобы зафиксировать регулировочный болт

(2).

117

РАБОТА

Работа машины

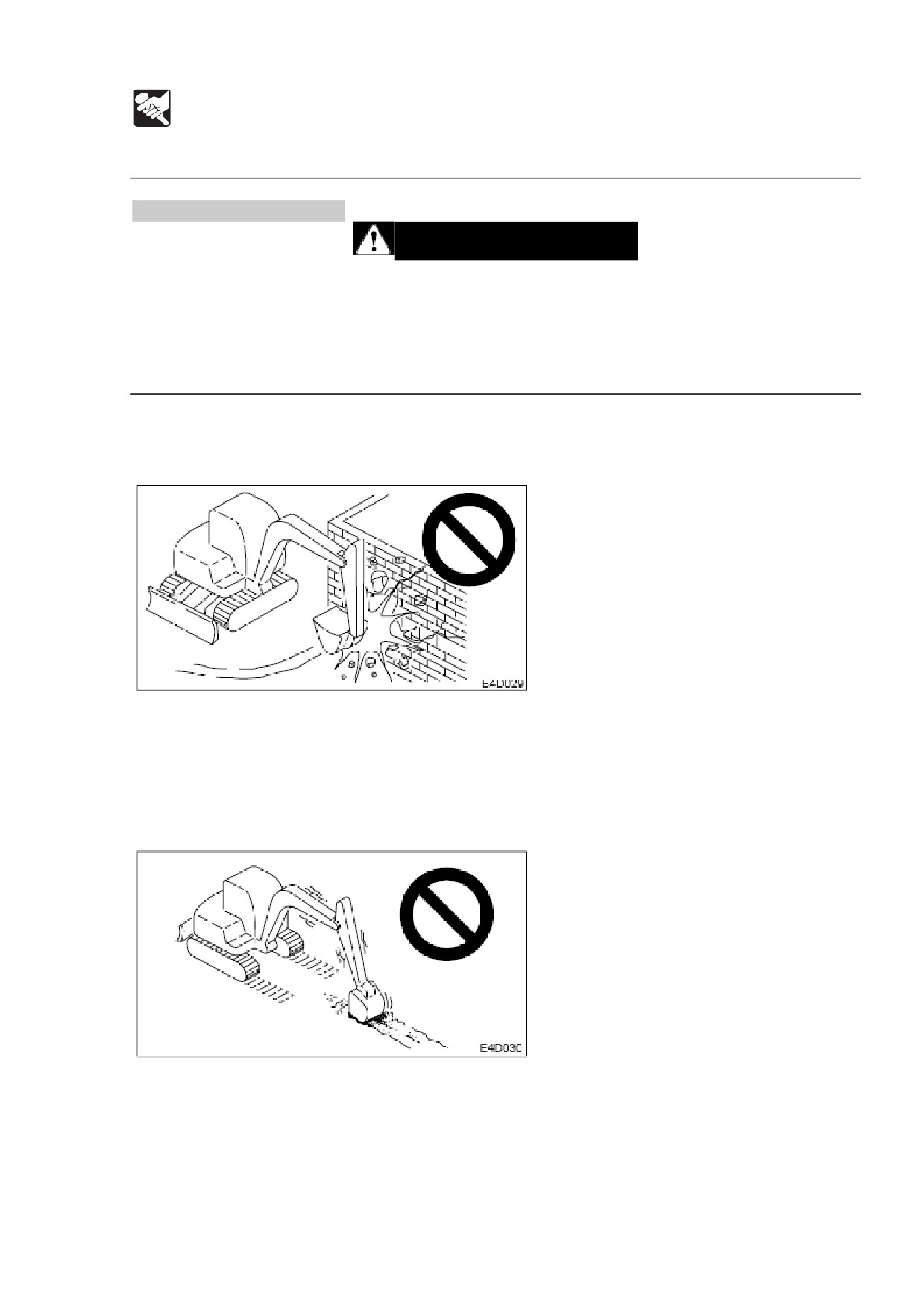

Запрещенные действия.

ПРЕДУПРЕЖДЕНИЕ

 Не работайте на скальной породе (твердой или мягкой).

 Не поворачивайте кабину (стрелу) при передвижении. Если вам необходимо

манипулировать ковшом при передвижении, делайте это на такой низкой

скорости, чтобы это позволило полностью контролировать машину в любое

время.

Не проводите разрушительных или выравнивательных работ с помощью

усилия поворота.

Не разрушайте стены и не выравнивайте поверхность с помощью поворотной

силы. Также, не опускайте зубцы ковша в землю во время поворота. Это может

повредить ковш.

Не копайте во время передвижения.

Не пытайтесь копать, погрузив ковш в землю и начав передвижение.

118

РАБОТА

Инструкции по работе

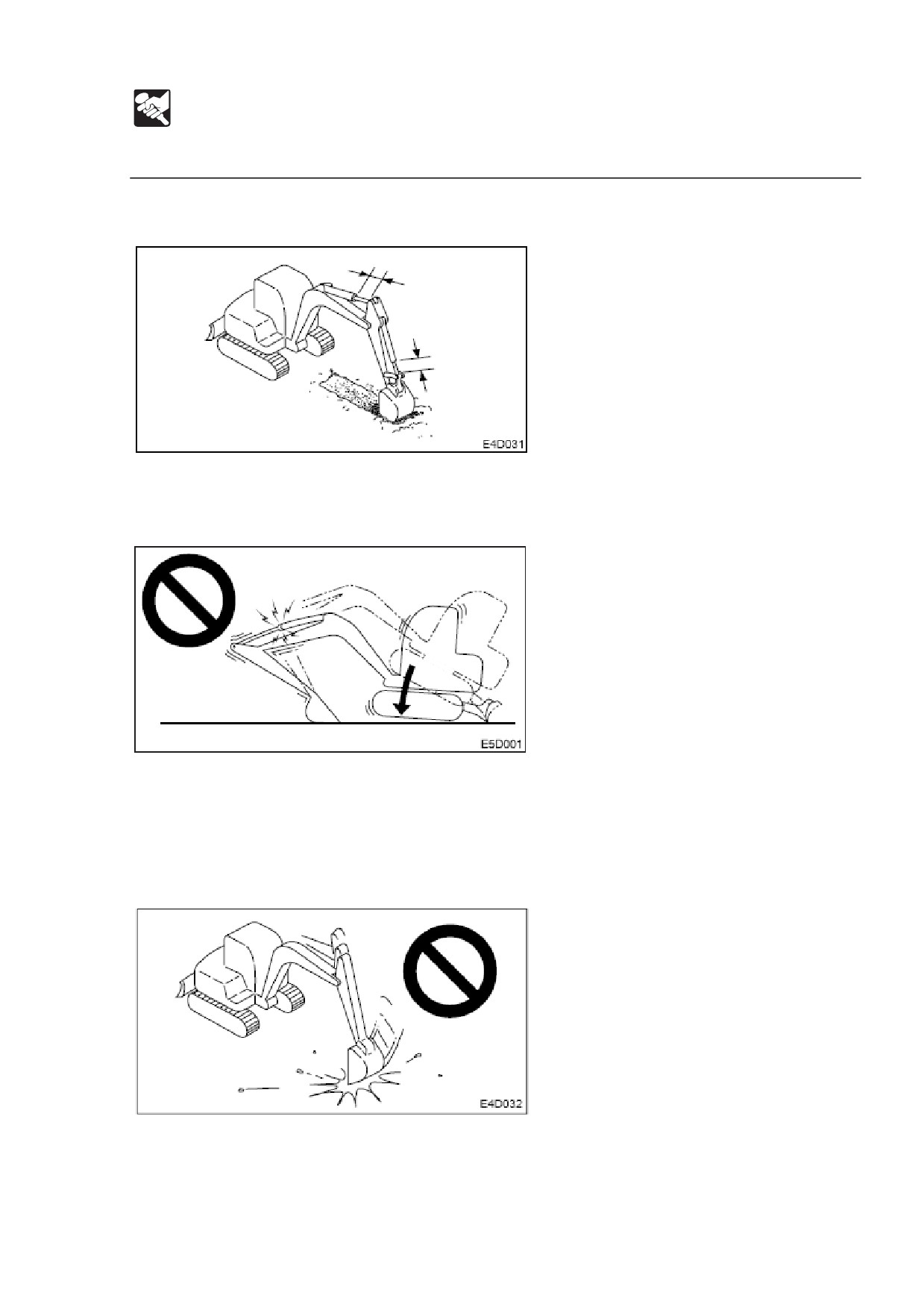

Будьте аккуратны с гидравлическими цилиндрами.

Не раздвигайте гидравлические цилиндры до упора. Манипулируйте ими,

оставляя запас.

Не опирайте корпус машины на ковш с полностью развернутым цилиндром

верхней части стрелы. Это сосредотачивает нагрузку на цилиндре и может

повредить его.

Не передвигайте кучи ковшом и не копайте их с помощью резкого усилия.

Это укоротит срок службы ковша. Используйте для копания гидравлическую силу.

119

РАБОТА

Инструкции по работе

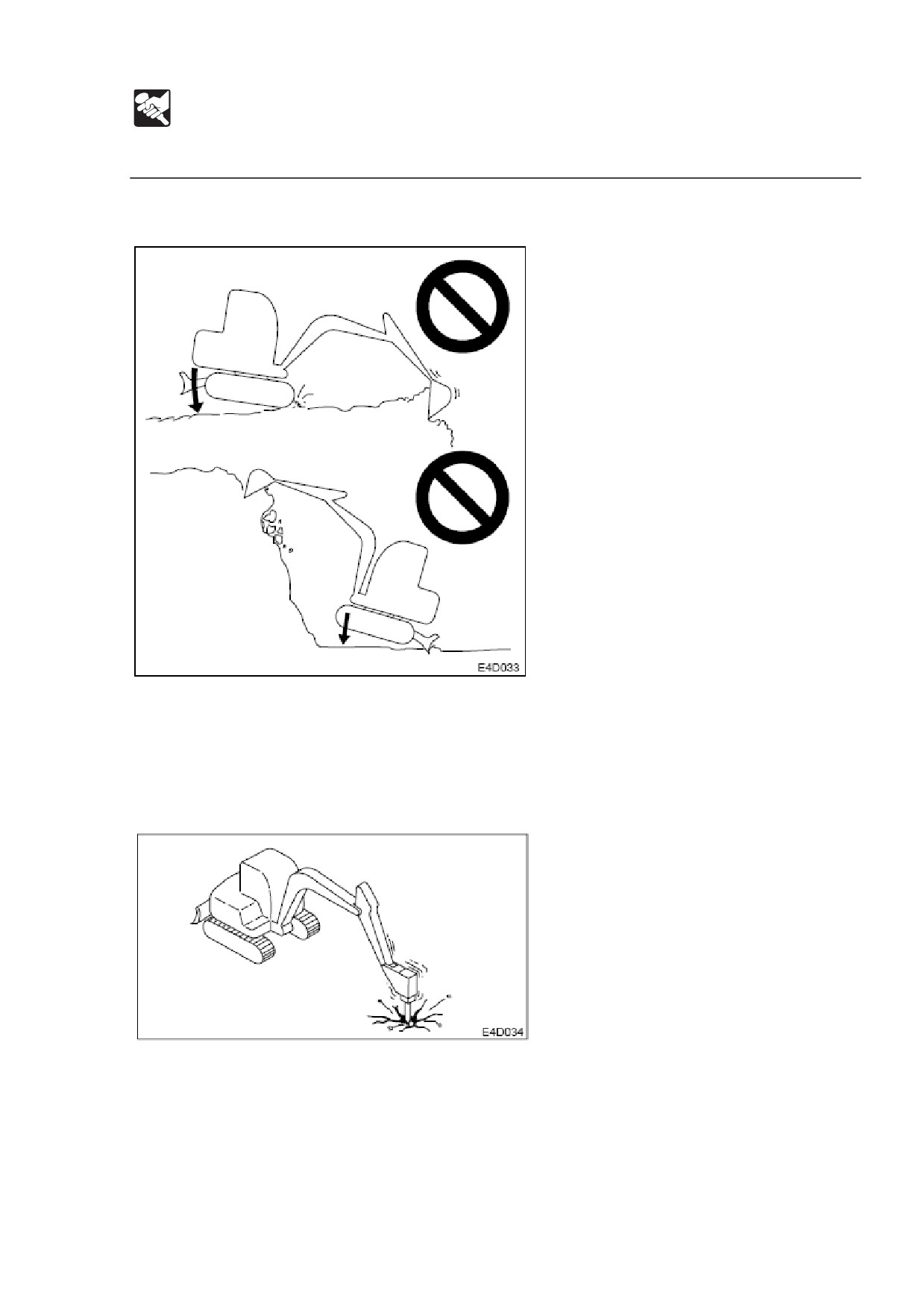

Не проводите работ с помощью силы тяжести машины.

Работа с перенапряжением укоротит срок службы машины. Используйте

гидравлическую силу цилиндров и всегда выбирайте землю, копая неглубоко и

протяженными движениями.

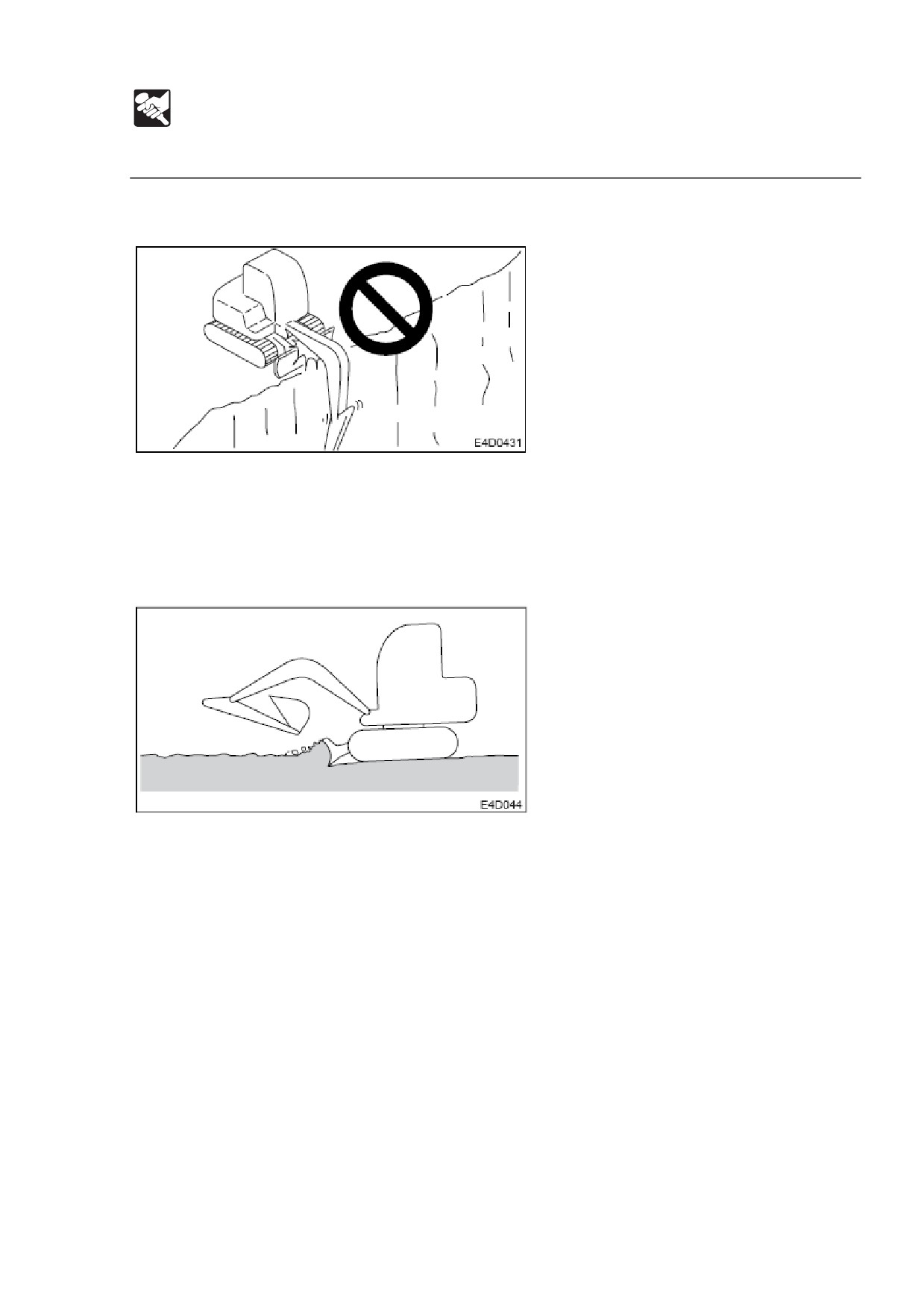

Копание скальной породы.

Для твердой породы, разбейте ее на небольшие части с помощью гидромолота и

т.п. перед копанием. Это предотвратит повреждение машины и вместе с этим в

итоге сократит расходы.

120

РАБОТА

Инструкции по работе

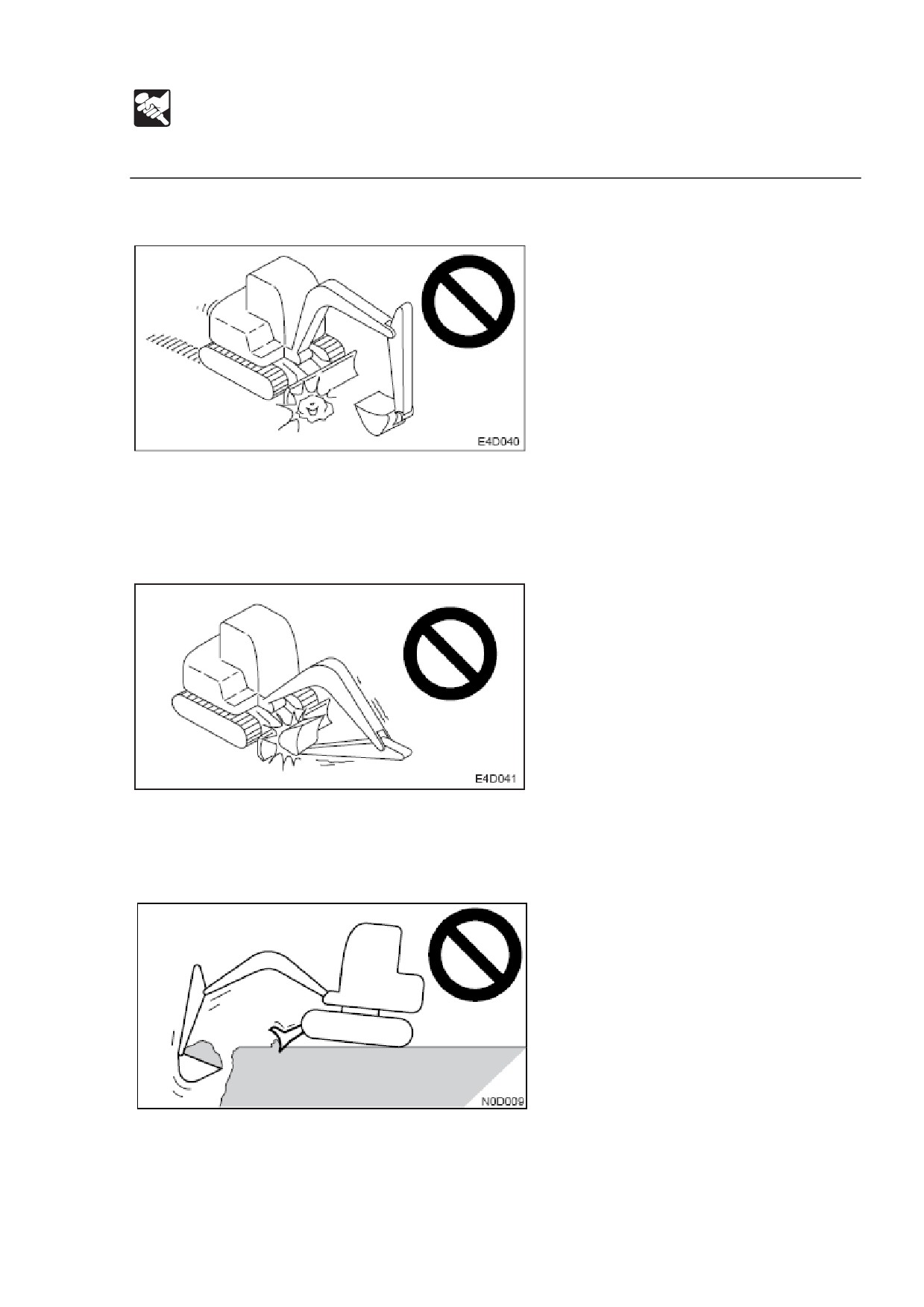

Будьте осторожны и не подвергайте ударам отвал бульдозера.

Удары отвалом бульдозера по камням и т.п. могут повредить отвал или цилиндр

отвала.

Будьте осторожны при складывании стрелы.

Будьте осторожны и не бейте ковшом по отвалу при складывании стрелы.

Не используйте отвал бульдозера, как упор.

121

РАБОТА

Инструкции по работе

Обращайте внимание на отвал бульдозера при копании.

При глубоком копании с отвалом, обращенным вперед, будьте осторожны, чтобы

не ударить об него цилиндр стрелы и ковш.

По мере возможности, работайте с отвалом, обращенным назад.

Будьте внимательны и не зарывайтесь отвалом глубоко в землю.

Этот отвал бульдозера предназначен для простого сдвигания земли. Не

зарывайтесь отвалом глубоко в землю. Это может повредить нижнюю часть

корпуса и отвал.

122

РАБОТА

Инструкции по работе

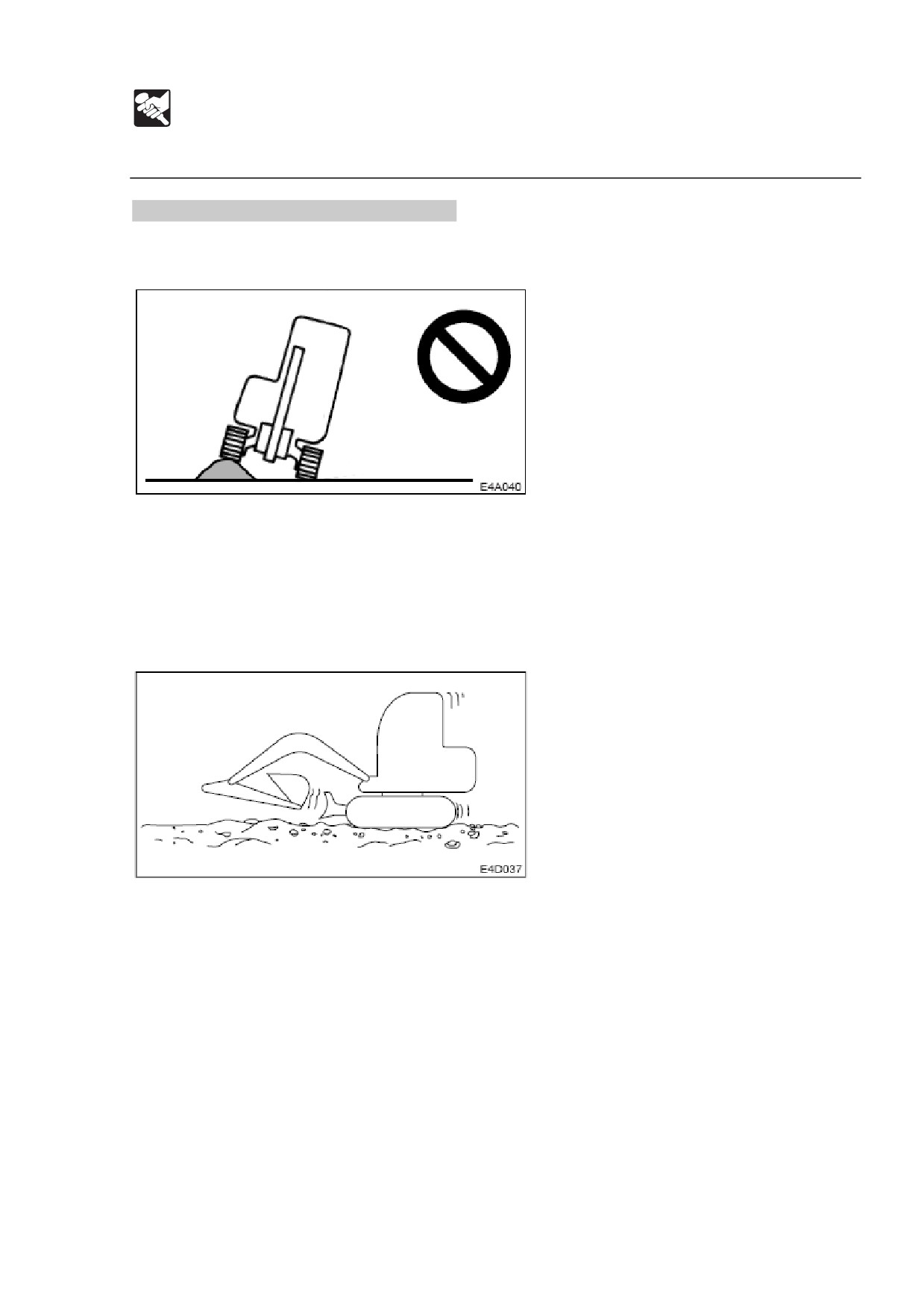

Меры предосторожности при работе.

Меры предосторожности при передвижении.

Передвижение через препятствия (камни, пни и т.п.) может привести к резким

ударам и повреждениям. По возможности, избегайте передвижения через

препятствия. Если вам все же приходится это делать, держите ковш близко к

земле, передвигайтесь на малой скорости, и переезжайте через препятствие

центральной осью гусеницы.

Меры предосторожности при передвижении на 2й (высокой) скорости.

 На неровной поверхности передвигайтесь на низкой скорости и избегайте

резкого ускорения, остановки или смены направления.

 При передвижении на

2й

(высокой) скорости отвал бульдозера должен

находиться спереди.

123

Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB014, TB016. Руководство по использованию (2016 год) - часть 4
