Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB014, TB016. Руководство по использованию (2016 год)

БЕЗОПАСНОСТЬ

Меры предосторожности при перевозке

Погружайте и сгружайте машину безопасным путем.

Зацепите за удерживающий выступ

Трамплин

Стопор

Или менее

Расстояние перед трамплинами

Машина может скатиться, опрокинуться или упасть при погрузке (разгрузке).

Предпримите следующие меры безопасности:

 Выберите твердую, горизонтальную поверхность на достаточном расстоянии

от обочины.

 Используйте погрузочные трамплины соответствующей прочности и размера.

Установите угол подъема трамплинов в пределах 15 градусов.

 Закрепите трамплины на дне трала.

 Очистите дно трала и трамплины от масла, глины, льда, снега и других

веществ, могущих вызвать скольжение. Очистите гусеницы.

 Заблокируйте транспортное средство, чтобы оно не могло сдвинуться.

 Используйте сигнальщика при погрузке и разгрузке машины, и двигайтесь на

первой передаче (низкая скорость).

 Никогда не меняйте направление на трамплине.

 Не совершайте поворотов

(в т.ч. стрелы) на трамплине. Машина может

опрокинуться.

 В случае поворота (в т.ч. стрелы) на трале, делайте это медленно, т.к. дно

трала может шататься.

 Заблокируйте замок поворота (маха) после погрузки.

 Заблокируйте обе гусеницы и закрепите машину на дне трала погрузочными

креплениями.

БЕЗОПАСНОСТЬ

Меры предосторожности при перевозке

Поднимайте машину безопасным способом.

 Знайте и используйте правильные сигналы для крана.

 Ежедневно проверяйте подъемное оборудование на предмет поврежденных

или отсутствующих частей.

 При подъеме не допускайте никого на площадку. Не переносите поднятую

машину над головами людей.

 Не поднимайте машину с оператором(-ами) на ней.

 При подъеме используйте проволочный канат соответствующей прочности для

веса машины.

 Не поднимайте машину иным способом, чем показано на схеме ниже. Это

опасно и может привести к потере равновесия машины.

См. «Подъем машины».

Перевозите машину безопасным способом.

 При транспортировке машины знайте и следуйте правилам безопасности,

правилам управления транспортными средствами и правилам дорожного

движения.

 Для определения лучшего пути следования учитывайте длину, ширину, высоту

грузовика с погруженной машиной.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Прикрепите знак «НЕ ЗАПУСКАТЬ» («DO NOT OPERATE»).

Запуск двигателя или касание рычагов управления посторонним лицом во время

проверки или техобслуживания может привести к тяжелой травме.

 Перед проведением техобслуживания остановите двигатель и выньте ключ.

 Прикрепите знак «НЕ ЗАПУСКАТЬ» («DO NOT OPERATE») к переключателю

стартера или рычагу управления.

Используйте соответствующий инструмент.

Не используйте поврежденные, неисправные или предназначенные для других

целей инструменты. Держите инструменты для работы под рукой.

Периодически заменяйте важные детали.

 Периодически заменяйте топливные шланги. Топливные шланги со временем

приходят в негодность, даже если выглядят исправными.

 Заменяйте важные детали при любой неисправности, даже если это

обнаруживается до обычного срока замены.

Подробнее см. раздел «Важные детали».

Противовзрывное освещение.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

При проверке топлива, масла, охлаждающей жидкости, батарейной жидкости и т.п.

используйте противовзрывные осветительные приспособления и фонари. Если не

противовзрывное устройство сломается, жидкость может воспламениться,

приведя к тяжелой травме или смерти.

Не допускайте посторонний персонал на рабочую площадку.

Не допускайте посторонний персонал на рабочую площадку. Обрезки и прочий

мусор может отлетать от машины во время дробления, сварки или работы с

молотом.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Подготовьте рабочую площадку.

 Выберите твердую, горизонтальную площадку. Убедитесь в наличии

достаточного освещения и, если это в помещении, вентиляции.

 Удалите препятствия и опасные предметы. Исключите скользкие поверхности.

Всегда мойте машину.

 Вымойте машину перед проведением техобслуживания.

 При мойке машины остановите двигатель и накройте электрические части.

Вода, попав на электрические части, может вызвать короткое замыкание или

неисправности.

Не используйте воду или пар для мойки батареи, сенсоров, соединителей или

помещения для оператора.

Остановите двигатель перед проведением техобслуживания.

 Не проводите смазку или механическую настройку машины в движении или на

месте с работающим двигателем.

 Если техобслуживание необходимо провести с работающим двигателем,

всегда работайте в команде из 2х человек, в которой один сидит на месте

оператора, а другой работает с машиной.

 При проведении техобслуживания следите за тем, чтобы части тела и

одежда не приближались к движущимся частям.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Находитесь на расстоянии от движущихся частей.

 Оставайтесь на безопасном расстоянии от вращающихся и движущихся частей.

Попадание в них одежды или конечностей приведет к тяжелой травме или

смерти.

 Держите руки, одежду и инструменты на расстоянии вращающегося

вентилятора и его движущихся ремней.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Надежно фиксируйте машину и любой компонент, который может упасть.

 Перед проведением техобслуживания или ремонта под машиной опустите все

рабочее оборудование к земле или в самое нижнее положение.

 Безопасно зафиксируйте гусеницы.

 Если вам приходится работать под поднятой машиной или оборудованием,

всегда используйте деревянные блоки, подставки или другие прочные и

устойчивые предметы. Никогда не забирайтесь под недостаточно

поддерживаемую машину или рабочее оборудование. Эта процедура особенно

важна при работе с гидравлическими цилиндрами.

Надежно фиксируйте рабочее оборудование.

Для того, чтобы предотвратить неожиданное движение во время ремонта или

замены режущие края зубцов ковша, надежно зафиксируйте рабочее

оборудование.

Зафиксируйте капот двигателя или крышку.

При открытии двигателя, фиксируйте капот или крышку. Не открывайте двигатель

или крышку на склонах или при сильном ветре.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны при заправке.

 Не курите и не допускайте открытого огня во время заправки или рядом с

местом ее проведения.

 Никогда не снимайте крышку топливного бака и не проводите заправку с

работающим или горячим двигателем. Никогда не допускайте попадания

топлива на горячие части машины.

 При заполнении бака контролируйте насадок шланга.

 Не заполняйте бак до предела. Оставьте пространство для расширения.

 Незамедлительно удаляйте пролившееся топливо.

 Надежно затягивайте крышку бака. В случае утери крышки бака заменяйте ее

только оригинальной крышкой от производителя. Применение неподходящей

крышки, не обеспечивающей должное удаление воздуха, может привести к

повышенному давлению в баке.

 Никогда не используйте топливо в качестве очищающего средства.

 Используйте соответствующий класс топлива для данного сезона работы.

Обращение с шлангами.

Утечка топлива, масла или гидравлической жидкости может привести к

возгоранию.

 Не перекручивайте, не сгибайте и не допускайте ударов по шлангам.

 Никогда не используйте перекрученные, перегнутые шланги или шланги, трубы

и т.п. с изломами. Они могут лопнуть.

 Затягивайте ослабшие соединения.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны с горячими и находящимися под давлением компонентами.

Остановите двигатель и дайте машине охладиться перед проведением проверки и

техобслуживания.

 Двигатель, глушитель, радиатор, гидравлические линии, скользящие и многие

другие части машины остаются горячими сразу после остановки двигателя.

Прикосновение к ним приведет к ожогу.

 Охлаждающая жидкость двигателя, масло и гидравлическая жидкость также

горячи и находятся под высоким давлением. Будьте осторожны при

ослаблении крышек и переключателей. Работа на машине в таких условиях

может привести к ожогам или травмам из-за выплесков горячего масла.

Будьте осторожны с горячими системами охлаждения.

Не убирайте крышку радиатора и не осушайте переключатели, когда

охлаждающая жидкость горяча. Остановите двигатель, дайте остынуть двигателю

и радиатору и ослабляйте крышку радиатора или осушайте переключатели

медленно.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны с жидкостями под давлением.

Давление в гидравлическом цикле может оставаться высоким долгое время после

остановки двигателя.

 Спустите все давление перед работой с гидравлической системой.

 Гидравлическая жидкость под давлением, проникшая на кожу или глаза, может

привести к травме, слепоте или смерти. Жидкость, вылетающая из маленького

отверстия, может быть почти невидимой. Применяйте безопасные очки и

тяжелые перчатки, и используйте для выявления утечек кусок картона или

дерева.

Жидкость, попавшая под кожу, должна быть удалена в течение нескольких

часов медиком, знающим этот тип травм.

Спустите все давление перед работой с гидравлической системой.

Масло может выплескиваться, если открывать крышки или фильтры или

отсоединять шланги до того, как давление в гидравлической системе будет

спущено.

 Постепенно нажимайте на кнопку вентилятора, чтобы ослабить давление в

баке.

 Остановите двигатель и переключите переключатель стартера в позицию

«ON»; подвигайте все рычаги управления и педали несколько раз во всех

направлениях, чтобы спустить давление из цикла рабочего оборудования.

(для управления типа «соединения»)

 При удалении переключателей или болтов и при отсоединении шлангов стойте

в стороне и ослабляйте медленно, чтобы постепенно спустить внутреннее

давление перед снятием.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны со смазкой под давлением.

Регулятор гусениц содержит смазку под высоким давлением. Если натяжение

регулировать не так, как предписано ниже, клапан слива смазки может отлететь и

вызвать травму.

 Медленно ослабляйте клапан слива смазки.

 Не допускайте нахождения ваших лица, рук, ног или корпуса перед клапаном

слива смазки.

 Если смазка не вытекает при ослабленном клапане, это свидетельствует о

неисправности. Свяжитесь с ближайшим филиалом обслуживания. НИ В КОЕМ

СЛУЧАЕ НЕ РАЗБИРАЙТЕ устройство, это очень опасно.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Отсоедините батарею.

Отсоедините батарею перед работой с электросистемой или любыми сварочными

работами. Сначала отсоедините отрицательный

(-) кабель батареи. При

повторном соединении батареи подсоединяйте отрицательный (-) кабель батареи

последним.

Избегайте рисков, связанных с батареей.



Батареи содержат серную кислоту, которая может повредить глаза или кожу

при попадании на них.

 Если кислота попала в глаза, немедленно промойте чистой водой и

получите срочную медицинскую помощь.

 Если вы случайно проглотили кислоту, выпейте большое количество воды

или молока и позвоните врачу.

 Если кислота попала на кожу или одежду, немедленно смойте ее чистой

водой.



Используйте безопасные очки и перчатки при работе с батареями.



Батареи производят огнеопасные и взрывоопасные газы. Держите подальше

электрические дуги, искры, пламя и горящие сигареты.



Используйте лампу-вспышку для проверки уровня электролита батареи.



Остановите двигатель и отключите электрооборудование при проверке и

обращением с батареей.



Не провоцируйте короткое замыкание металлическими предметами.



При отсоединении кабелей батареи всегда отсоединяйте сначала

отрицательный (-) кабель батареи. При затягивании кабелей батареи всегда

подсоединяйте отрицательный (-) кабель батареи последним.



Ослабление клемм батареи может вызвать искры. Плотно затягивайте клеммы.



Убедитесь в том, что крышки клапанов плотно затянуты.



Не заряжайте батарею и не запускайте двигатель от аккумулятора другой

машины, если батарея заморожена. Нагрейте ее до 15 градусов, в противном

случае она может взорваться.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

 Не используйте батарею, если уровень жидкости ниже нижнего уровня. В

противном случае это ускорит приход в негодность внутренних частей батареи

и укоротит срок ее службы; это также может привести к разрушению (взрыву)

батареи.

 Не заполняйте батарею выше верхнего уровня. Это может привести к утечке

жидкости, попаданию на и повреждению кожи, или к коррозии деталей батареи.

Сотрудник сервисной службы Takeuchi должен устранить поломки на сварочных

швах и другие повреждения.

Попросите сотрудника сервисной службы Takeuchi устранить любые поломки,

обнаруженные на сварочных швах. Если это невозможно, сварка должна быть

произведена квалифицированным лицом на соответственно оборудованной

площадке.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Проверки после техобслуживания.

 Постепенно увеличивайте скорость работы двигателя, от минимальной до

максимальной, при этом убедитесь, что ни масло, ни вода не протекают из

обслуживаемых частей.

 Двигайте рычаги управления и удостоверяйтесь в том, что машина работает

исправно.

Выброс мусора.

 Выливайте отработанные жидкости из машины в контейнеры. Выброс

жидкостей несоответствующим образом наносит вред окружающей среде.

 Следуйте предписанным правилам при выбросе масла, топлива,

охлаждающей жидкости двигателя, охладителя, растворителей, фильтров,

батарей и других опасных предметов.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

Нижеописанные знаки (наклейки) наклеены на указанные места на вашей машине.

Они имеют целью вашу личную безопасность и безопасность тех, кто с вами

работает. Пожалуйста, возьмите это руководство, обойдите машину и усвойте

содержание и место этих знаков безопасности. Доведите до сведения операторов

вашей машины эти знаки и инструкции по применению в этом руководстве.

 Держите знаки в отчетливом виде. Если это стало невозможным, получите

замену в вашем сервисном филиале.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

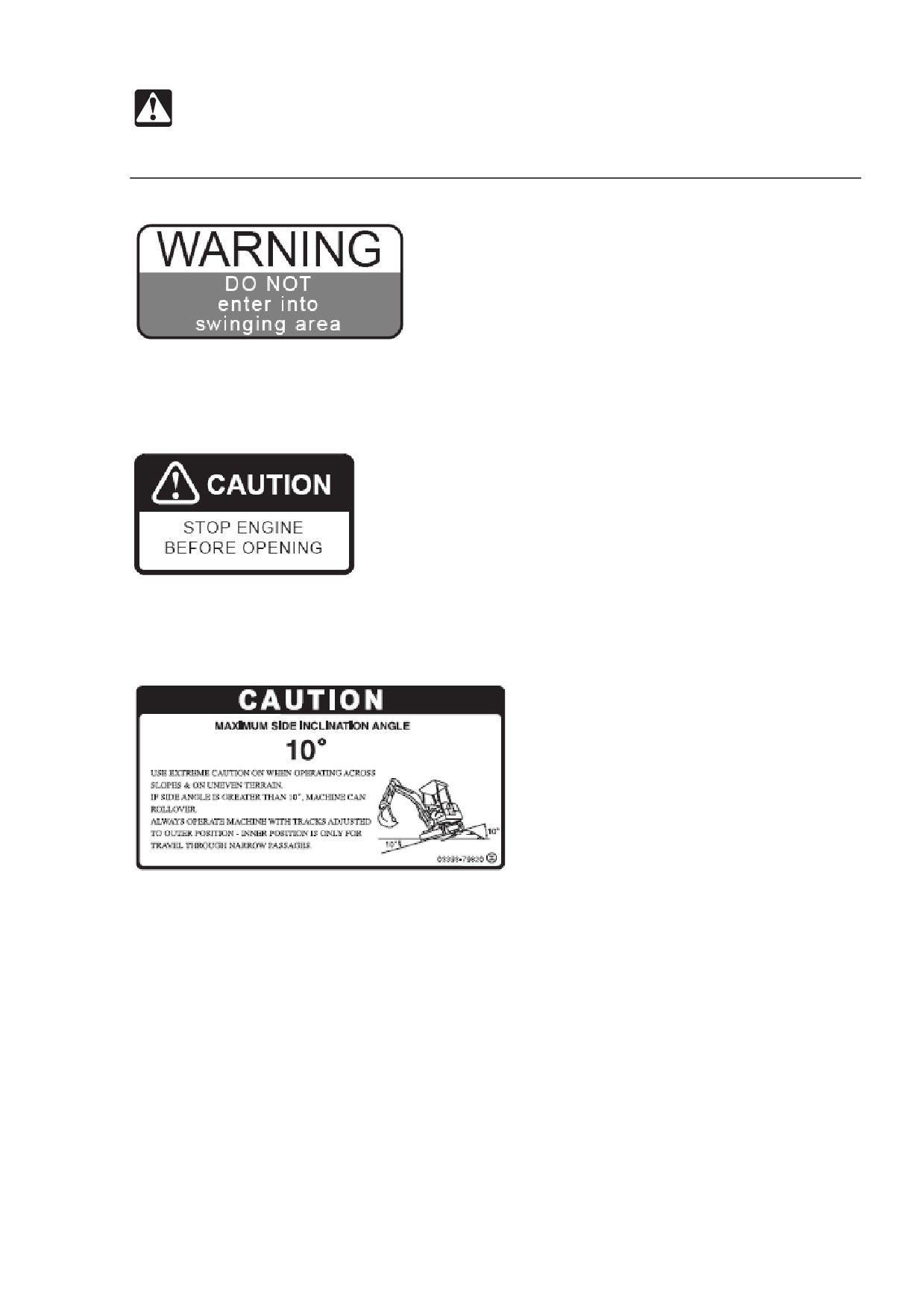

1. No. 03593-06500

ПРЕДУПРЕЖДЕНИЕ

НЕ ВХОДИТЕ в зону работы стрелы.

2. No. 03593-07400

ПРЕДОСТЕРЕЖЕНИЕ

ОСТАНОВИТЕ ДВИГАТЕЛЬ ПЕРЕД ОТКРЫТИЕМ

3. No.03393-79820

ВНИМАНИЕ!

МАКСИМАЛЬНЫЙ УГОЛ ОТКЛОНЕНИЯ В СТОРОНУ

10 ГРАДУСОВ

БУДЬТЕ КРАЙНЕ ОСТОРОЖНЫ ПРИ ПЕРЕДВИЖЕНИИ ПО СКЛОНАМ И НА

НЕРОВНОЙ ПОВЕРХНОСТИ.

ЕСЛИ УГОЛ ОТКЛОНЕНИЯ В СТОРОНУ БОЛЕЕ 10 ГРАДУСОВ, МАШИНА МОЖЕТ

ОПРОКИНУТЬСЯ.

ВСЕГДА ПЕРЕДВИГАЙТЕСЬ НА МАШИНЕ С РАЗДВИНУТЫМИ ГУСЕНИЦАМИ -

СДВИНУТОЕ ПОЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ИСКЛЮЧИТЕЛЬНО ДЛЯ

ПЕРЕДВИЖЕНИЯ ПО УЗКИМ МЕСТАМ.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

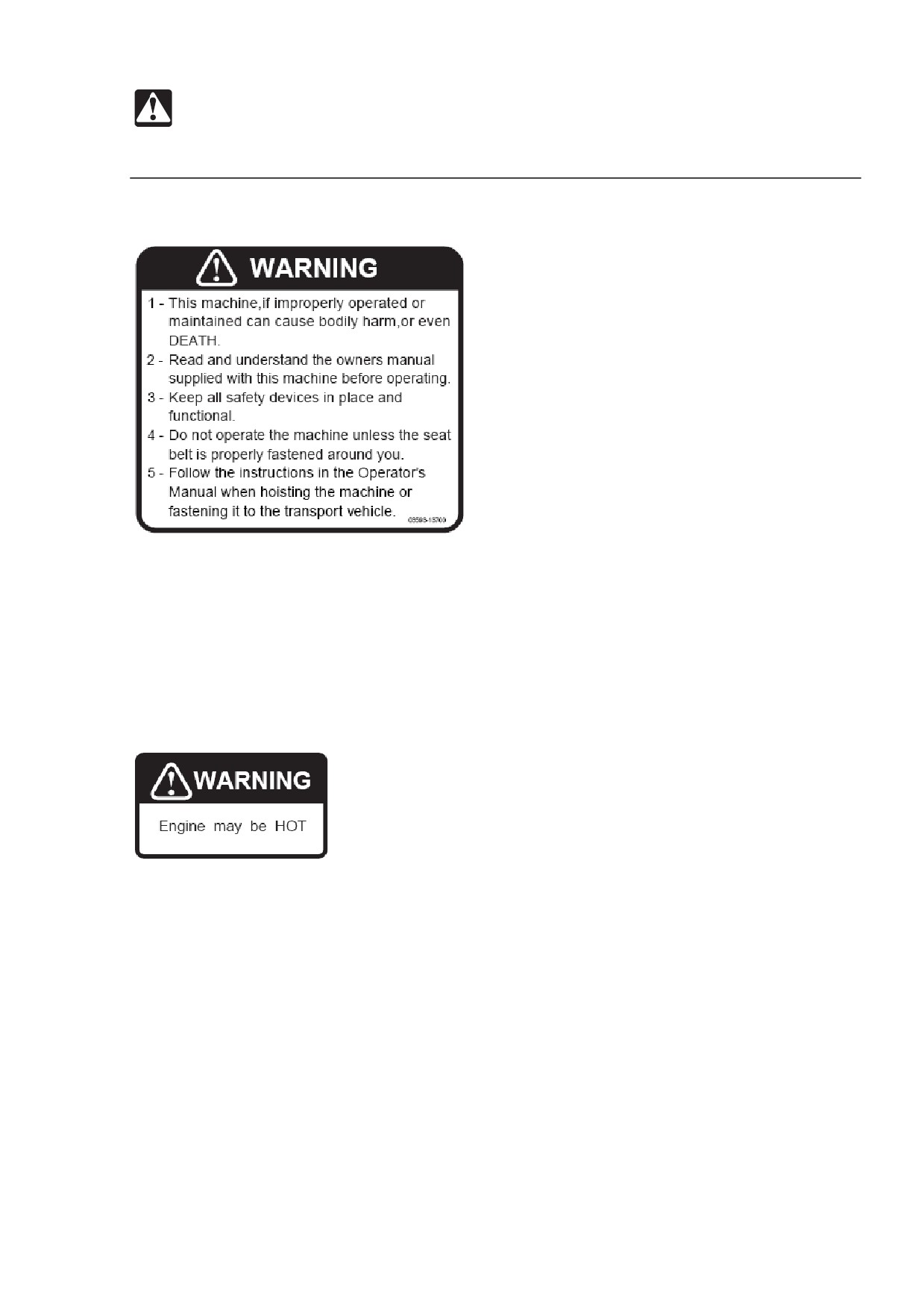

4. No. 03593-13700

ПРЕДУПРЕЖДЕНИЕ

1 - Эта машина может причинить телесные повреждения или даже СМЕРТЬ, при

неправильном управлении или техобслуживании.

2 - Перед работой на машине прочитайте и усвойте руководство пользователя,

поставляемое с этой машиной.

3 - Держите все устройства безопасности на месте и в рабочем состоянии.

4 - Не работайте на машине, если ремень безопасности не пристегнут должным

образом.

5 - Следуйте инструкциям в руководстве оператора при подъеме машины или ее

закреплении на средстве перевозки.

5. No. 05693-21980

ПРЕДУПРЕЖДЕНИЕ

Двигатель может быть ГОРЯЧИМ.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

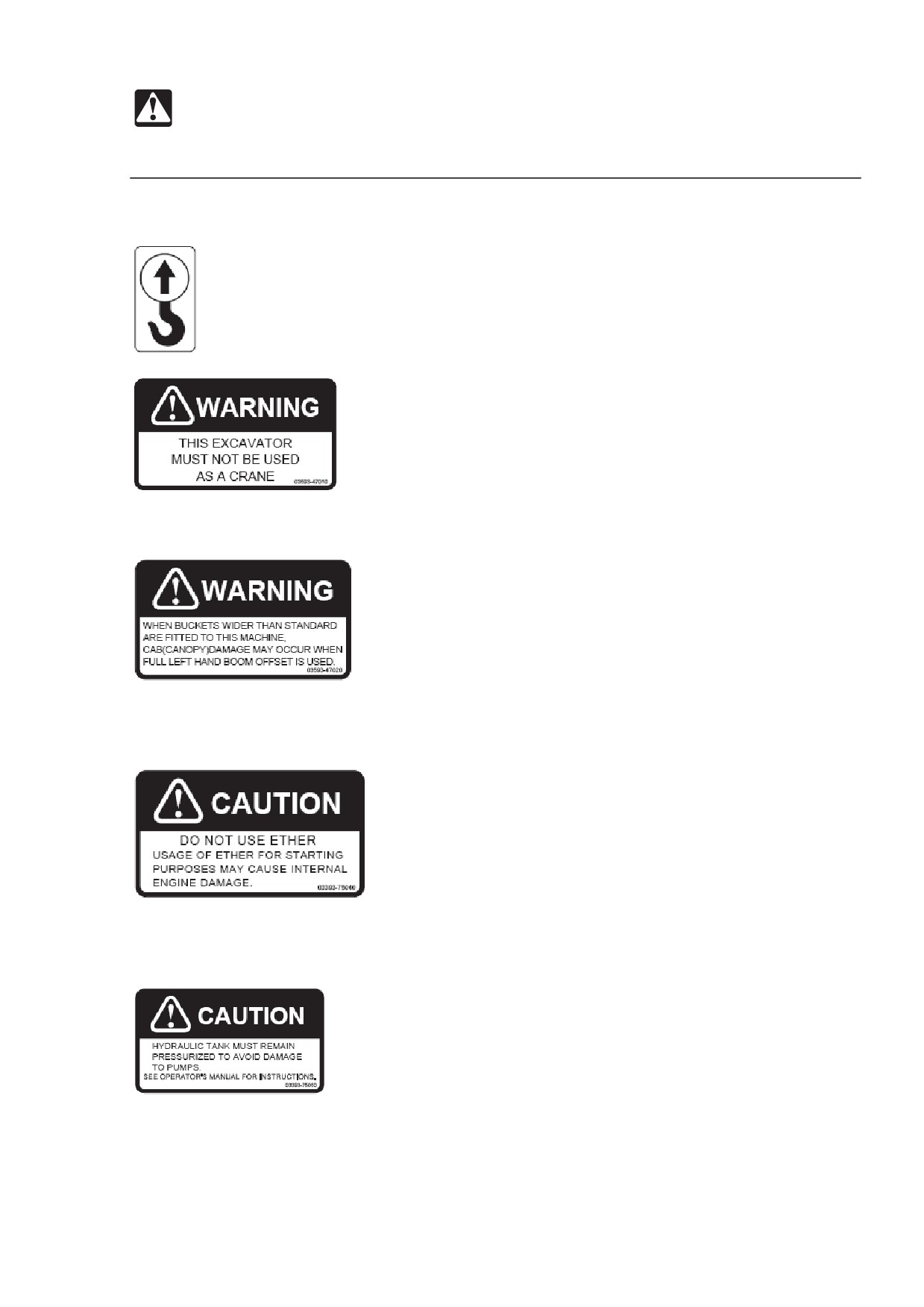

6. No. 03393-00500

Положение для подъема.

7. No.03593-47010

ПРЕДУПРЕЖДЕНИЕ

ЭТОТ ЭКСКАВАТОР НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ, КАК КРАН.

8. No.03593-47020

В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ НА ЭТОЙ МАШИНЕ КОВШЕЙ ШИРЕ

СТАНДАРТНЫХ, МОЖНО ПОВРЕДИТЬ КАБИНУ

(НАВЕС),

ЕСЛИ

ИСПОЛЬЗОВАТЬ ПОЛНЫЙ ОФСЕТ ЛЕВОЙ СТРЕЛЫ.

9. No.03393-75040

НЕ ИСПОЛЬЗУЙТЕ ЭФИР.

ИСПОЛЬЗОВАНИЕ ЭФИРА ДЛЯ ЗАПУСКА МОЖЕТ ВЫЗВАТЬ ВНУТРЕННИЕ

ПОВРЕЖДЕНИЯ ДВИГАТЕЛЯ.

10. No.03393-75050

Гидравлический бак должен оставаться под давлением, чтобы избежать

повреждений насосов.

См. руководство оператора для инструкций.

УПРАВЛЕНИЕ

Названия компонентов

Верхняя часть

Рабочее оборудование

1. Кабина

11. Ковш

2. Сиденье

12. Цилиндр ковша

3. Отсек двигателя

13. Рукоять

4. Топливный бак

14. Цилиндр рукояти

5. Бак гидравлической жидкости

15. Стрела

Шасси

16. Цилиндр стрелы

6. Ремень гусеницы

17. Кронштейн стрелы

7. Направляющий валик

18. Цилиндр поворота

8. Траковый каток

19. Пути

дополнительной

9. Скользящий башмак

гидравлики

10. Транспортный двигатель

20. Отвал бульдозера

21. Цилиндр отвала

УПРАВЛЕНИЕ

Названия компонентов

1. Отделение для инструментов

2. Переключатель стартера

3. Выключатель света

4. Переключатель звукового сигнала

5. Переключатель скорости передвижения

6. Переключатель «дворника» (кабина)

7. Рычаг замка безопасности

8. Рычаг замка безопасности (навес)

9. Рычаг дросселя

10. Левый рычаг управления

11. Правый рычаг управления

12. Замок педали

13. Педаль поворота стрелы

14. Транспортный рычаг

15. Переключатель дополнительной гидравлики

16. Рычаг отвала

17. Переключатель селектора

18. Переключатель вентилятора обогревателя (кабина)

УПРАВЛЕНИЕ

Двери и крышки

Ключ стартера.

Ключ стартера используется не только для запуска и остановки двигателя, но и

для закрытия/открытия двери кабины, отсека двигателя, крышки наполнителя

топлива, отделения для руководства, отсека для хранения и коробки

инструментов.

Дверь кабины.

ПРЕДУПРЕЖДЕНИЕ

При заходе или выходе из кабины, сначала полностью откройте дверь до

заблокированного положения и убедитесь в том, что она не двигается.

Полностью откройте дверь и надавите на нее с тем, чтобы она зафиксировалась в

открытом положении. Всегда фиксируйте дверь при заходе или выходе из кабины,

а также во время работы.

УПРАВЛЕНИЕ

Двери и крышки

Открытие.

1. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

разблокировать дверь.

2. Потяните ручку (1) на себя и откройте дверь.

Чтобы открыть дверь изнутри, нажмите на рычаг (2).

3. Полностью откройте дверь и прижмите ее к кабине, чтобы она

зафиксировалась.

Закрытие.

1. Либо нажмите открывающий рычаг (3) вперед, либо опустите открывающий

рычаг (4).

2. Закройте освободившуюся дверь.

УПРАВЛЕНИЕ

Двери и крышки

Переднее окно (кабина).

ПРЕДУПРЕЖДЕНИЕ

 Крепко ухватитесь за ручки обеими руками, когда открываете или закрываете

переднее окно. Ваши руки или голову может зажать, если они будут скользить.

 Если вы открываете переднее окно, обязательно заблокируйте его на месте

замковыми штифтами справа и слева. Окно может упасть, если его не

заблокировать.

Открытие.

Разблокировано

Заблокировано

1. Припаркуйте машину на горизонтальной поверхности и остановите двигатель.

2. Переключите рычаг замка безопасности в заблокированное положение.

3. Потяните левый и правый блокировочные штифты (1) внутрь, затем приведите

их в заблокированное положение. Если блокировочные штифты (1) частично

торчат наружу, они могут нанести повреждения.

УПРАВЛЕНИЕ

Двери и крышки

4. Ухватитесь за нижнюю ручку (2) левой рукой, верхнюю ручку (3) правой рукой,

затем поднимите и продвиньте назад.

5. Когда рама окна окажется напротив ограничителя, сдвиньте блокировочные

штифты (1) наружу, чтобы заблокировать переднее окно.

Закрытие.

ПРЕДУПРЕЖДЕНИЕ

При закрытии переднего окна медленно опустите окно, чтобы не ударить голову.

Резкое опускание окна может привести к травме или повредить переднее окно.

1. Потяните левый и правый блокировочные штифты внутрь, затем приведите их

в заблокированное положение. Если блокировочные штифты (1) частично

торчат наружу, они могут нанести повреждения.

2. Схватите переднюю (нижнюю) ручку (2) левой рукой, заднюю верхнюю ручку (3)

правой рукой, затем медленно опустите переднее окно.

3. Передвиньте блокировочные штифты

(1) наружу, чтобы заблокировать

переднее окно.

Нижнее переднее окно (кабина).

Снятие.

1. Откройте переднее окно и поместите его на потолок.

2. Схватите пальцами выдающиеся части

(4) слева и справа и медленно

поднимите нижнее переднее окно.

УПРАВЛЕНИЕ

Двери и крышки

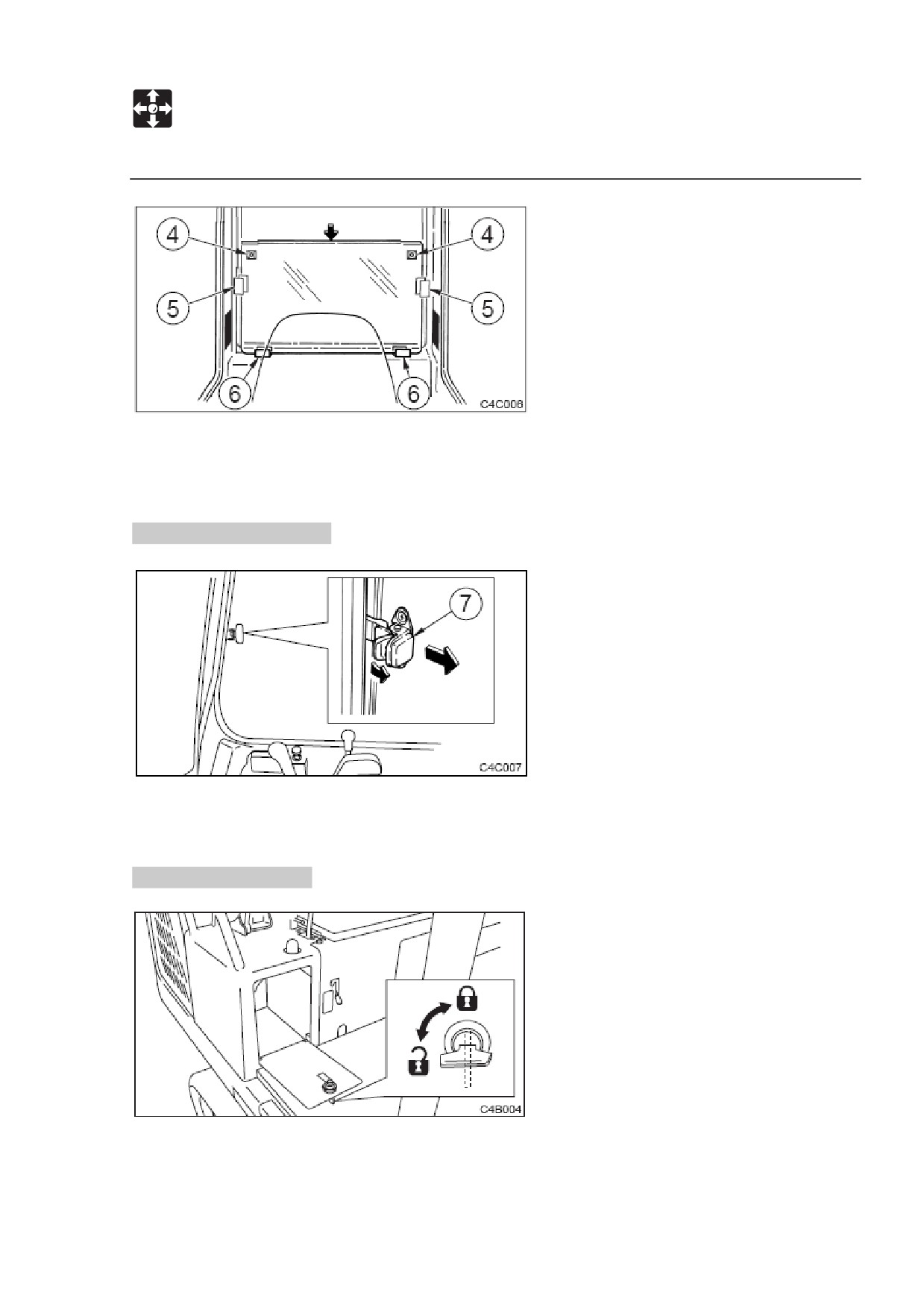

3. Надежно возьмитесь за стекло, поместите нижнее переднее окно через

направляющие детали (5) сзади, затем поместите его на поддерживающие

детали (6) и закрепите на месте.

Боковое окно (кабина).

1. Схватите задвижку (7), отоприте ее и откройте боковое окно.

2. Чтобы закрыть боковое окно, закройте его до щелчка.

Отсек для хранения.

Для моделей, оснащенных обогревателями, обогреватель установлен в этом

месте, поэтому его нельзя использовать для хранения предметов.

УПРАВЛЕНИЕ

Двери и крышки

1. Вставьте ключ и поверните его против часовой стрелки, чтобы разблокировать

отсек для хранения.

Крышка техобслуживания.

ПРЕДУПРЕЖДЕНИЕ

 Перед открытием крышки техобслуживания надежно приведите рычаг замка

безопасности в заблокированное положение и остановите двигатель.

 При открытии крышки техобслуживания открывайте ее до заблокированного

положения.

 При закрытии крышки техобслуживания будьте осторожны, чтобы руки или

другие части тела не зажало.

Откройте эту крышку для проверки и техобслуживания гидравлической системы,

системы предохранителя и батареи.

Открытие.

1. Наклоните сиденье вперед и откройте крышку техобслуживания (1) вперед,

пока она не заблокируется.

2. Проверьте, надежно ли крышка заблокирована на опоре (2).

Закрытие.

1. Поднимите опору (2), придерживая сиденье, чтобы разблокировать крышку

техобслуживания.

2. Приведите сидение в прежнее положение, и закройте крышку.

УПРАВЛЕНИЕ

Двери и крышки

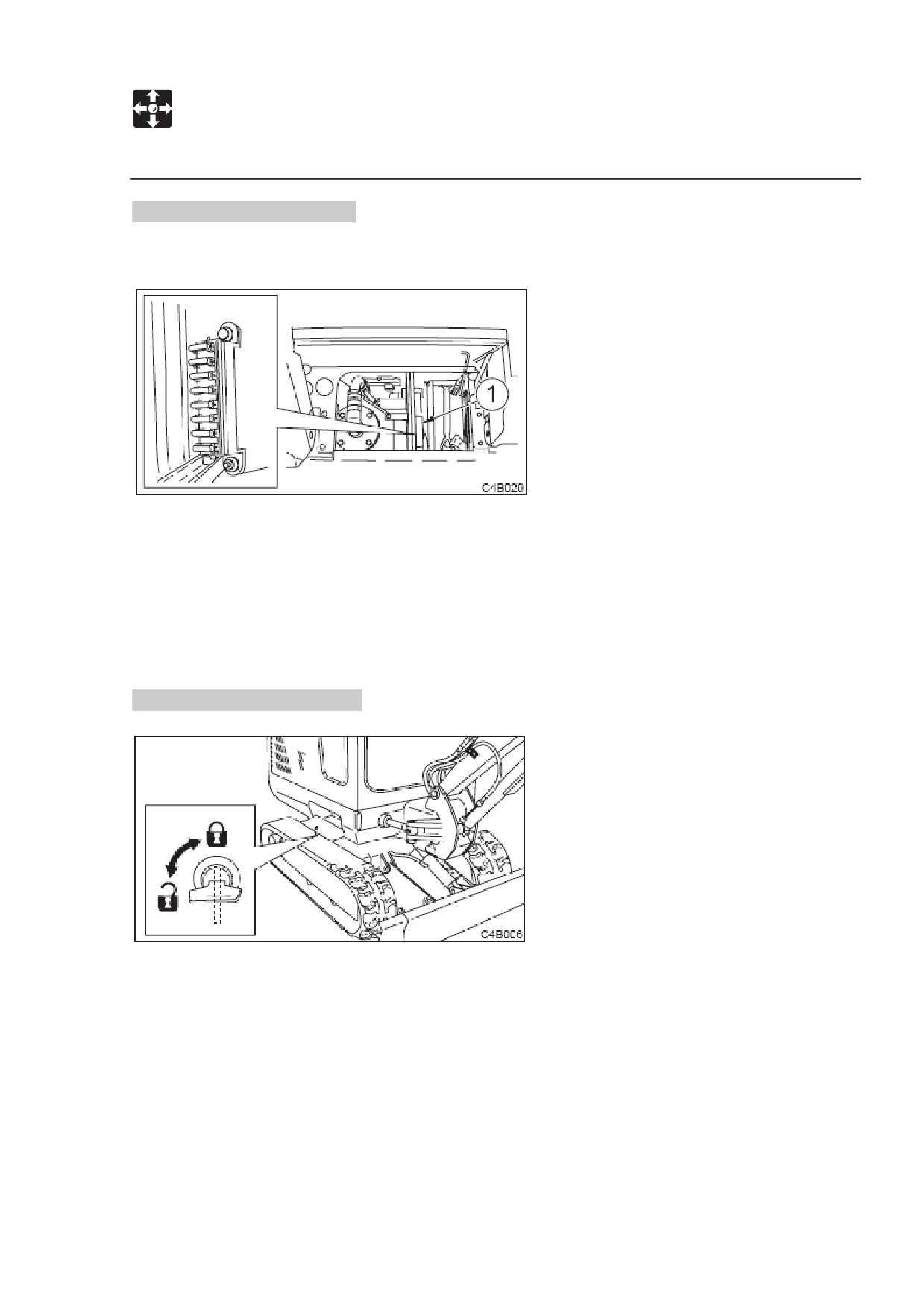

Коробка предохранителя.

Предохранители защищают электрическую систему от чрезмерного напряжения.

Открытие.

1. Нажмите задвижку на передней части крышки коробки предохранителя (1) и

поднимите назад.

Закрытие.

1. Закрепите крышку назад

(1) на задвижку на задней части коробки

предохранителя, чтобы закрыть ее.

Коробка с инструментами.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать коробку с инструментами.

2. После использования инструментов положите их обратно в коробку.

УПРАВЛЕНИЕ

Двери и крышки

Держатель шприца для пластичной смазки.

Отсек двигателя.

ПРЕДУПРЕЖДЕНИЕ

 Перед открытием капота убедитесь в том, что двигатель остановлен. Если

ваши руки или инструменты попадут в вентилятор или в ремень вентилятора

при работающем двигателе, их может оторвать.

 Если вы оставляете отсек двигателя открытым, обязательно фиксируйте его на

месте. Не оставляйте его открытым при сильном ветре или на склонах.

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

открыть отсек двигателя.

2. Полностью поднимите отсек двигателя, пока он не остановится.

Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB014, TB016. Руководство по использованию (2016 год) - часть 2
