Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB125, TB135, TB145. Руководство по использованию - часть 8
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Основные меры предосторожности
При установленном тяжелом навесном оборудовании его заносит
(оборудование проходит еще некоторую дистанцию после того, как проводится
остановка поворота), и ошибка в расчете может привести к удару
оборудованием по окружающим объектам. Обеспечьте достаточное
пространство между оборудованием и препятствиями.
Также, естественное снижение
(постепенное снижение навесного
оборудования под собственным весом, если оборудование остановлено в
воздухе) увеличивается, если установлено тяжелое оборудование.
В поперечном направлении машина может опрокинуться с большей
вероятностью, чем в продольном.
Не поворачивайте (в т.ч. стрелу) в стороны с превышающим лимит грузом.
В частности, не совершайте поворотов на склонах.
У
машин, оборудованных гидромолотами,
дробилками или
телескопическими рукоятями, передняя часть тяжелее, чем у машин со
стандартным ковшом. Не направляйте такую машину в стороны, особенно
копающей стрелой (рукоятью) вниз по склону.
При установленной длинной или телескопической рукояти рабочий диапазон
резко увеличивается, и ошибка в расчете может привести к удару
оборудованием по окружающим объектам. Обеспечьте достаточное
пространство между оборудованием и препятствиями.
273
ДОПОЛНЕНИЯ И УСТРОЙСТВА

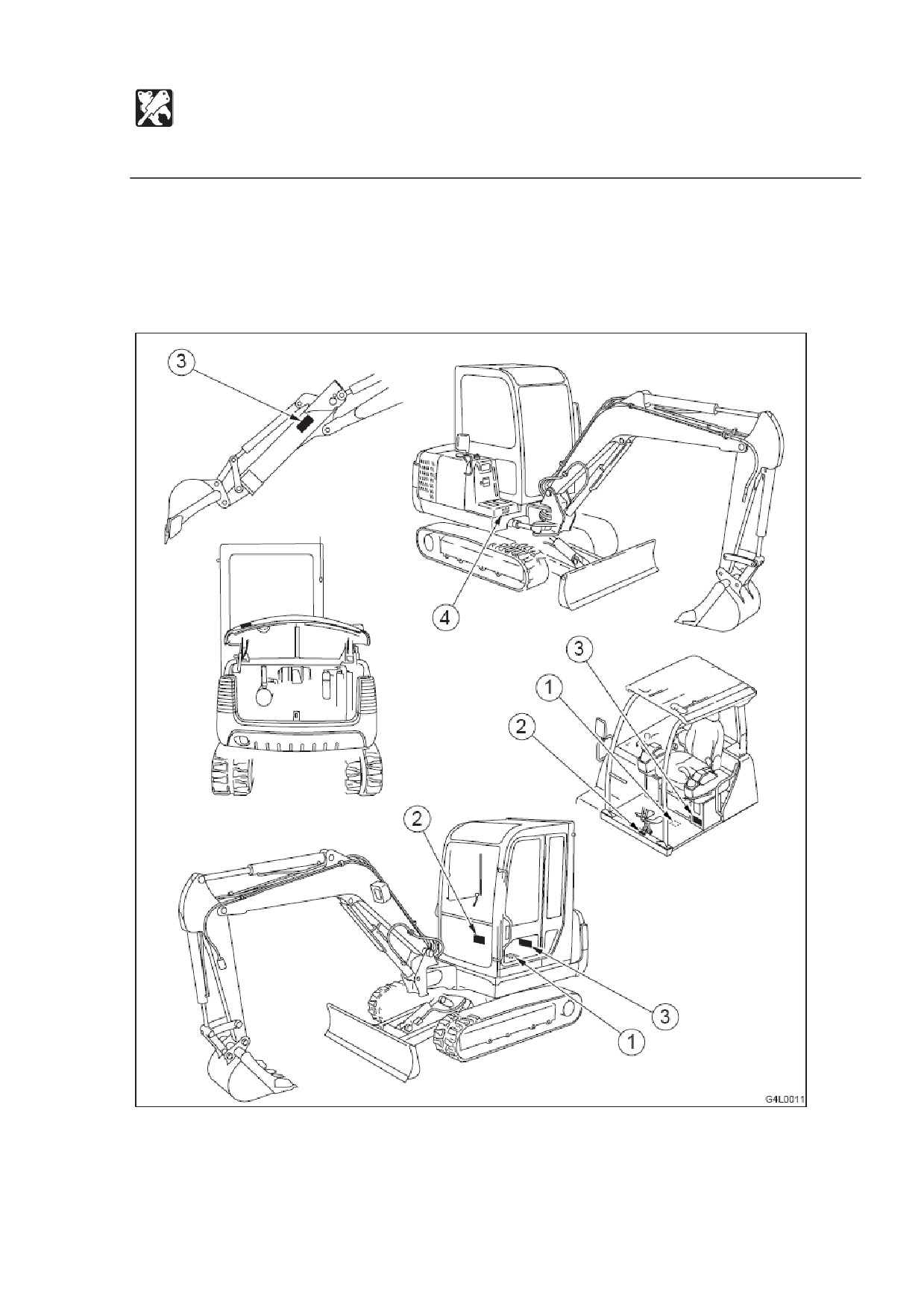

Знаки безопасности (наклейки)
Сохраняйте все знаки чистыми и отчетливыми.
Заменяйте все отсутствующие, неясные или поврежденные знаки безопасности и
предупреждения.
В дополнение к приведенным здесь есть также другие знаки безопасности.
Обращайтесь с ними таким же образом.
274
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Знаки безопасности (наклейки)
1. No. 03593-32200
2. No. 03593-32300
Перед началом работы проверьте, какой системой расположения рычагов
управления вы будете пользоваться.
3. No. 05693-38100 ТВ125
3. No. 05693-38100 ТВ135
275
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Знаки безопасности (наклейки)
3. No. 05693-38100 ТВ145
Этот экскаватор оборудован рукоятью ковша, удлиняемой с помощью гидравлики.
1. Экскаватор должен быть оборудован стопорами поворота стрелы.
2. Будьте внимательны при работе. Удлиняемая рукоять ковша снижает
крановую грузоподъемность, и ковш может коснуться экскаватора. Экскаватор
может потерять устойчивость при работе на боковой стороне или при повороте
стрелы.
3. Объем ковша (с горкой), установленного на удлиняемой рукояти, не должен
превышать: ТВ125 - 0.045 куб. м., ТВ135 - 0.084 куб. м., ТВ145 - 0.130 куб. м.
4. Не устанавливайте Гидромолот, компактор или подобное оборудование на
удлиняемую рукоять.
Приведение этого переключателя в положение OFF выключит все электрические
цепи и настройки кнопок радио.
276
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Биоразлагаемое (разлагаемое микроорганизмами) масло
Биоразлагаемое масло
- новый тип гидравлического масла, разлагаемый
микроорганизмами в почве и воде на углекислоту и воду. Это масло безвредно
для живых организмов и обладает преимуществами по отношению к сохранению
окружающей среды.
Рекомендуемое биоразлагаемое масло: Mobile EAL Envirosyn
46H
(сложноэфирное синтетическое масло). При замене гидравлического масла
биоразлагаемым используйте масло вышеуказанной марки или эквивалентное
ему. Учтите, что другие масла, даже сложноэфирные масла других марок могут
повредить О-кольца, упаковки и перемычки. Продукты Takeuchi, поставляемые
с опциональным биоразлагаемым маслом, поставляются с маслом
вышеуказанной марки.
При переходе с минерального на биоразлагаемое масло крутящий момент
парковочного тормоза снижается примерно на 30%.
Замена гидравлического масла биоразлагаемым маслом.
Смешивание минерального масла с биоразлагаемым маслом приводит к
снижению производительности гидравлического масла и снижению
биоразлагаемости и безопасности. Перед заправкой биоразлагаемым маслом
система гидравлического масла должны быть отмыта согласно нижеприведенной
инструкции. Это действие опасно и требует опыта. Это должно быть произведено
филиалом продаж или сервиса Takeuchi.
Смывание.
должно быть произведено филиалом продаж или сервиса Takeuchi.
1. Слейте гидравлическое (минеральное) масло из бака для гидравлического
масла и очистите внутреннюю часть бака и фильтр всасывания. (См. раздел
замены гидравлического масла и очистки фильтра всасывания.)
2. Удалите шланги цилиндра и слейте гидравлическое (минеральное) масло из
цилиндров.
3. Подайте новое биоразлагаемое масло в бак для гидравлического масла.
4. Удалите воздух из гидравлического насоса, контрольного клапана, поворотного
двигателя и цилиндров.
5. Запустите гидравлические устройства на 30 минут.
6. Слейте биоразлагаемое масло из бака и цилиндров.
7. Замените новым фильтр для сливных магистралей.
8. Повторите шаги 3 и 4.
9. Запустите гидравлические устройства на 30 минут.
10. Слейте из бака и цилиндров биоразлагаемое масло.
11. Повторите шаги 3 и 4.
12. Запустите гидравлические устройства на 1 час.
13. Слейте из бака и цилиндров биоразлагаемое масло путем осушения.
14. Замените новым фильтр для сливных магистралей.
15. Повторите шаги 3 и 4.
16. Запустите гидравлические устройства, затем проверьте на наличие утечек.
При переходе с биоразлагаемого масла на минеральное гидравлическое
масло смыв системы не требуется.
277
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Переключение системы рычагов.
Систему действий левого и правого рабочих рычагов можно изменять.
ПРЕДУПРЕЖДЕНИЕ
Перед тем, как запустить двигатель, проверьте селектор и определите, на какую
систему действий настроены левый и правый рабочие рычаги.
278
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Переключение системы рычагов.

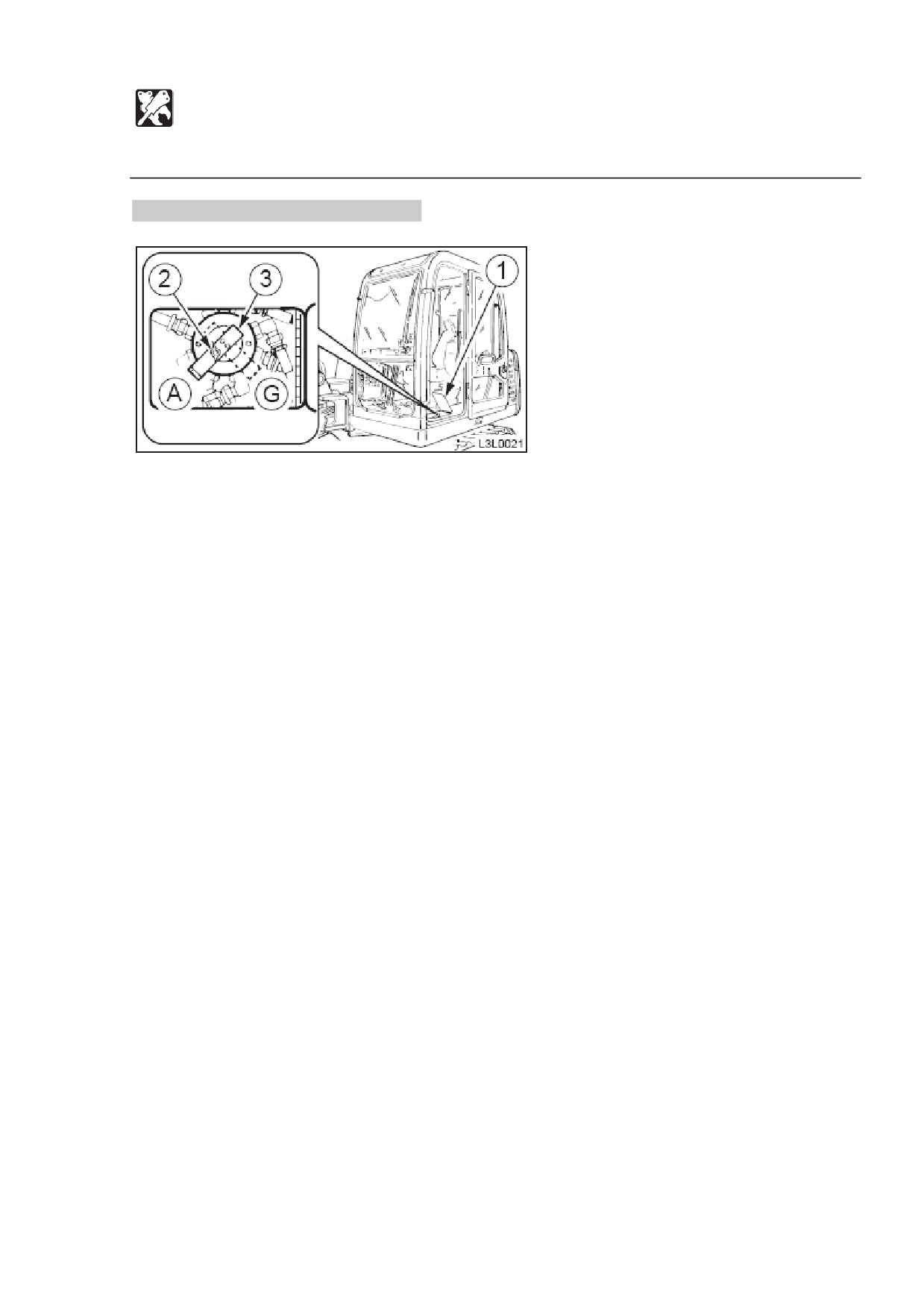

Переключение системы рычагов.

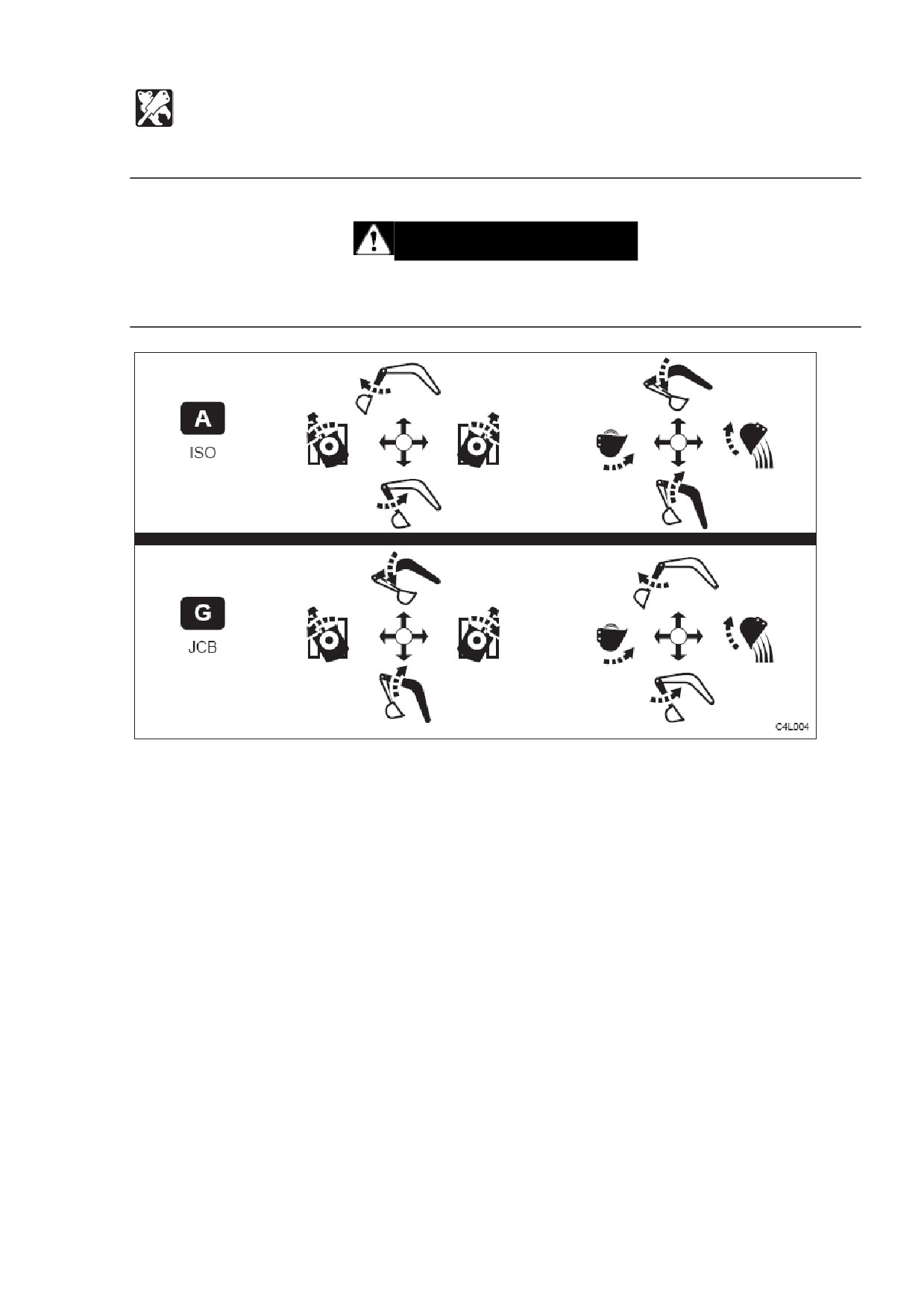

(A): система ISO
(G): система JCB
1. Припаркуйте машину в безопасном месте и выключите двигатель.
2. Полностью откройте дверь кабины и зафиксируйте ее.
3. Поднимите коврик у входа в кабину.
4. Откройте крышку (1).
5. Ослабьте барашковый болт (2).
6. Поверните рычаг клапана селектора (3) и переключите систему.
7. Затяните барашковый болт (2) и закрепите рычаг (3) на месте.
8. Закройте крышку (1) и поместите коврик на место.
9. Проверьте систему рычагов.
279
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Таблица комбинаций навесного оборудования.
Ниже представлена таблица для установленных стандартной, длинной и
телескопической рукоятей.
Следуйте этой таблице.
ПРЕДУПРЕЖДЕНИЕ
Проконсультируйтесь с дилером Takeuchi перед установкой опционального
навесного оборудования.
Не используйте оборудование, не одобренное Takeuchi или ее дилером. Это
может снизить безопасность и сильно повлиять на работу и срок службы
машины.
Takeuchi не несет ответственности за любые травмы, несчастные случаи или
вред ее продуктам из-за использования неодобренного оборудования.

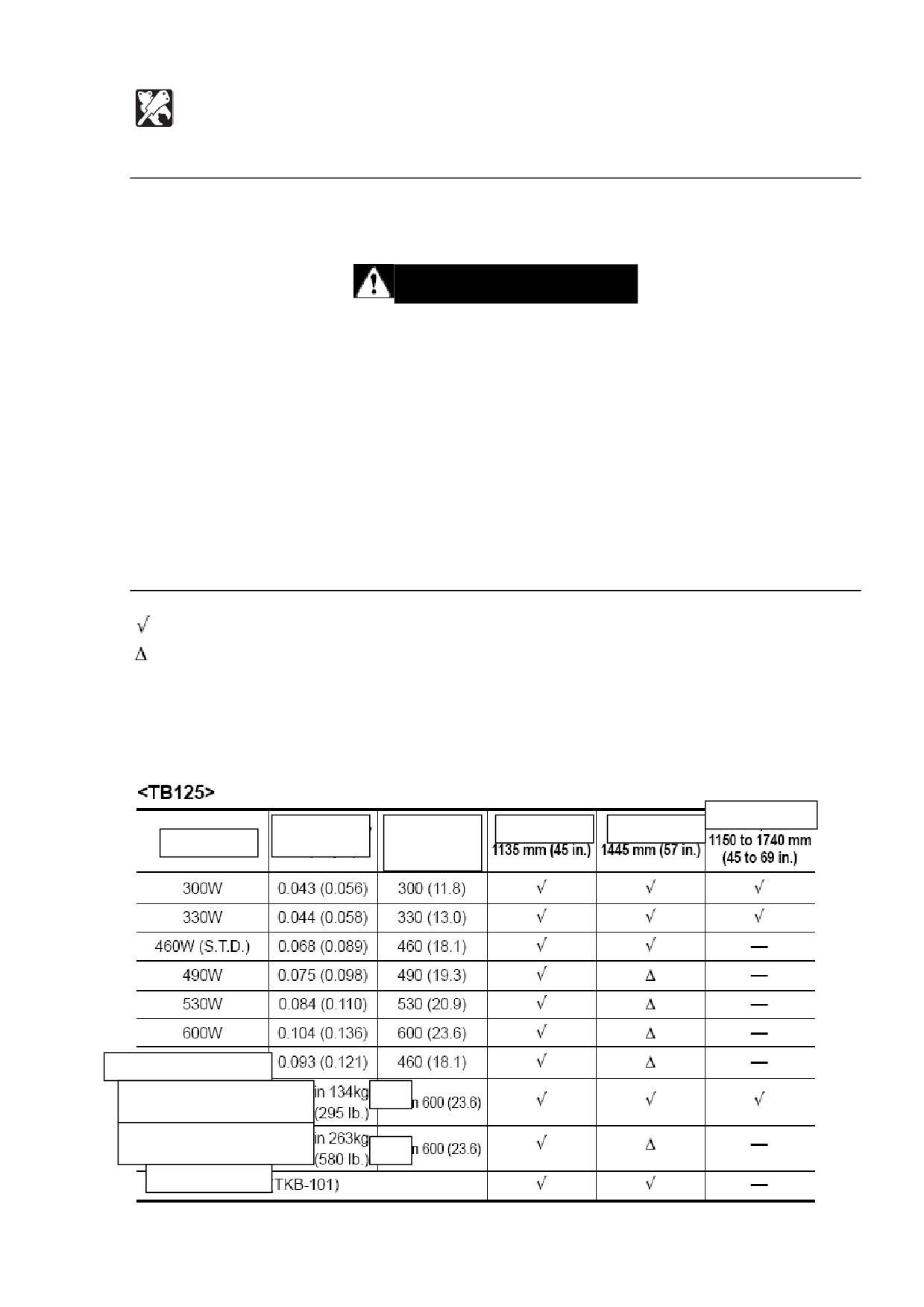

ТВ125: Если установлен ковш шире, чем 490W, необходимо установить стопор
поворота.
ТВ135: Если установлен ковш шире, чем 630W, необходимо установить стопор
поворота.
Если не установить стопор поворота, ковш может ударить по корпусу машины.
: Можно использовать.
: Можно использовать для легких работ (копание и погрузка глины и т.п.)
--
: Нельзя использовать.
Весь вес ковша = Вес ковша + Вес груза при полной загрузке (специфическая сила
тяжести: 1.8)
Телеск. рукоять
Производитель
Ширина
Ст. рукоять
Дл. рукоять
Ковш
ность, куб. м.
резки ковша,
мм
Ковш с 3 отверстиями
Полный вес ковша -
до
до
Телескопическая рукоять
Полный вес ковша -
до
до
Гидромолот
280
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Таблица комбинаций навесного оборудования.
Телеск. рукоять
Ширина
Ст. рукоять
Дл. рукоять
Ковш
Производитель
резки ковша,
ность, куб. м.
мм
Ковш с 3 отверстиями
Полный вес ковша -
до
до
Телескопическая рукоять
Полный вес ковша -
до
до
Гидромолот
Гидромолот
Производитель
Ширина
Ст. рукоять
Промеж. Рук.
Дл. рукоять
Телеск. рукоять
Ковш
ность, куб. м.
резки ковша,
мм
Ковш с 3 отверстиями
Полный вес ковша -
до
до
Телескопическая рукоять
Полный вес ковша -
до
до
Гидромолот
281
ДОПОЛНЕНИЯ И УСТРОЙСТВА

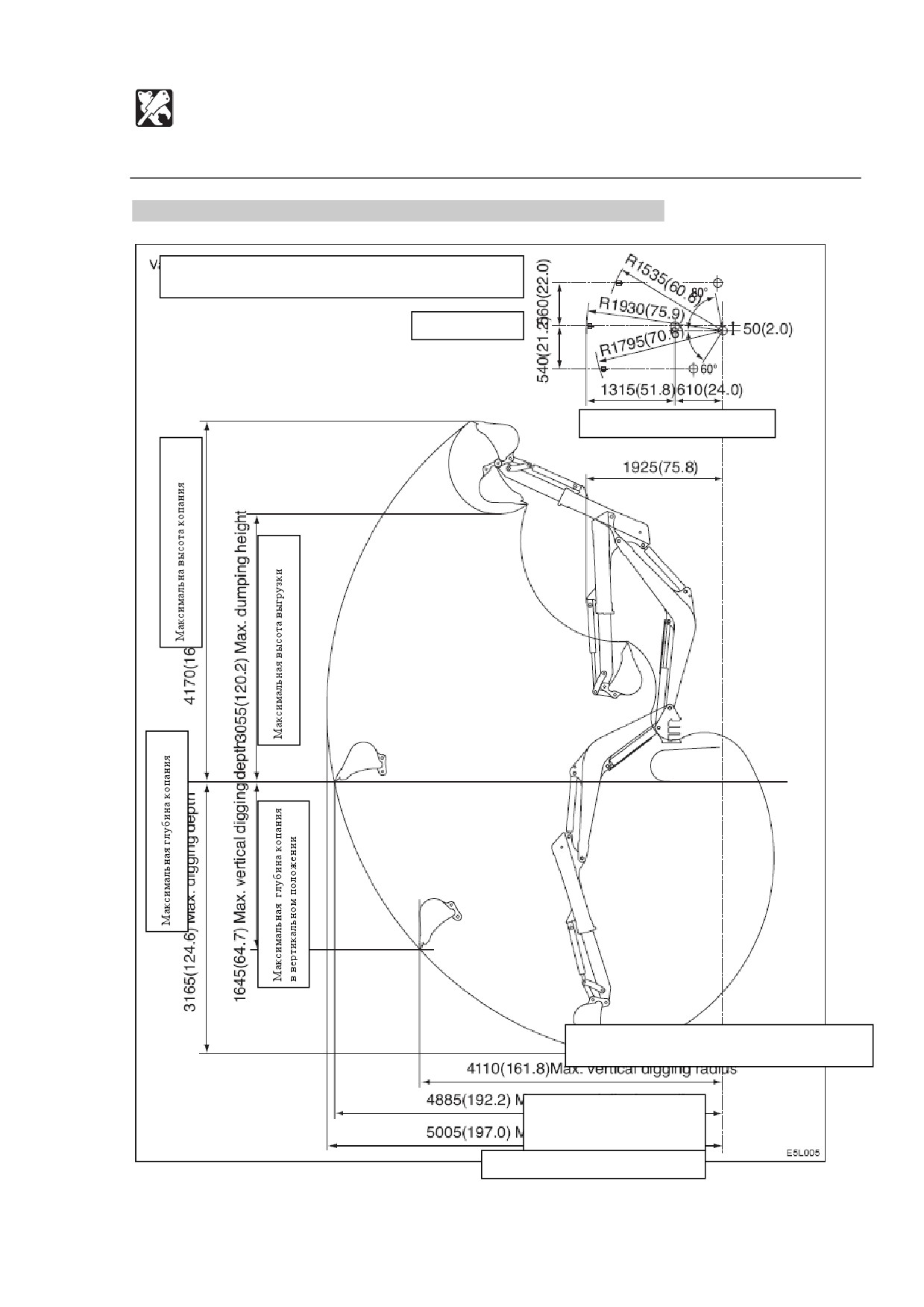

Промежуточная рукоять.

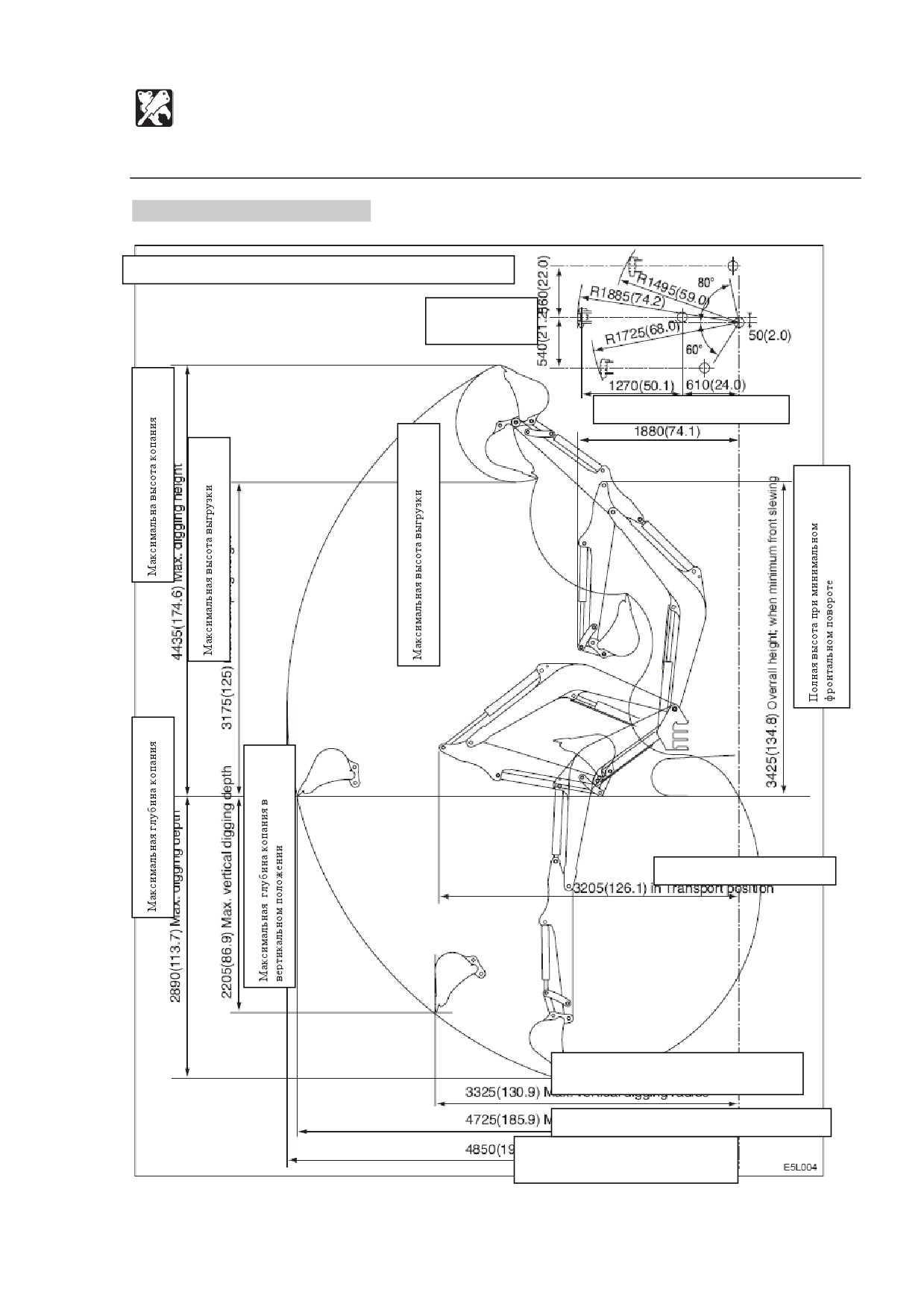

Рабочий диапазон (ТВ145).
Значения указаны в единицах или мм, дюймы указаны в скобках ( ).
Офсет ковша
Радиус фронтального поворота
В положении для перевозки
Максимальный радиус копания на
земле
Максимальный радиус копания
282
ЗАМЕТКИ
283
ДОПОЛНЕНИЯ И УСТРОЙСТВА

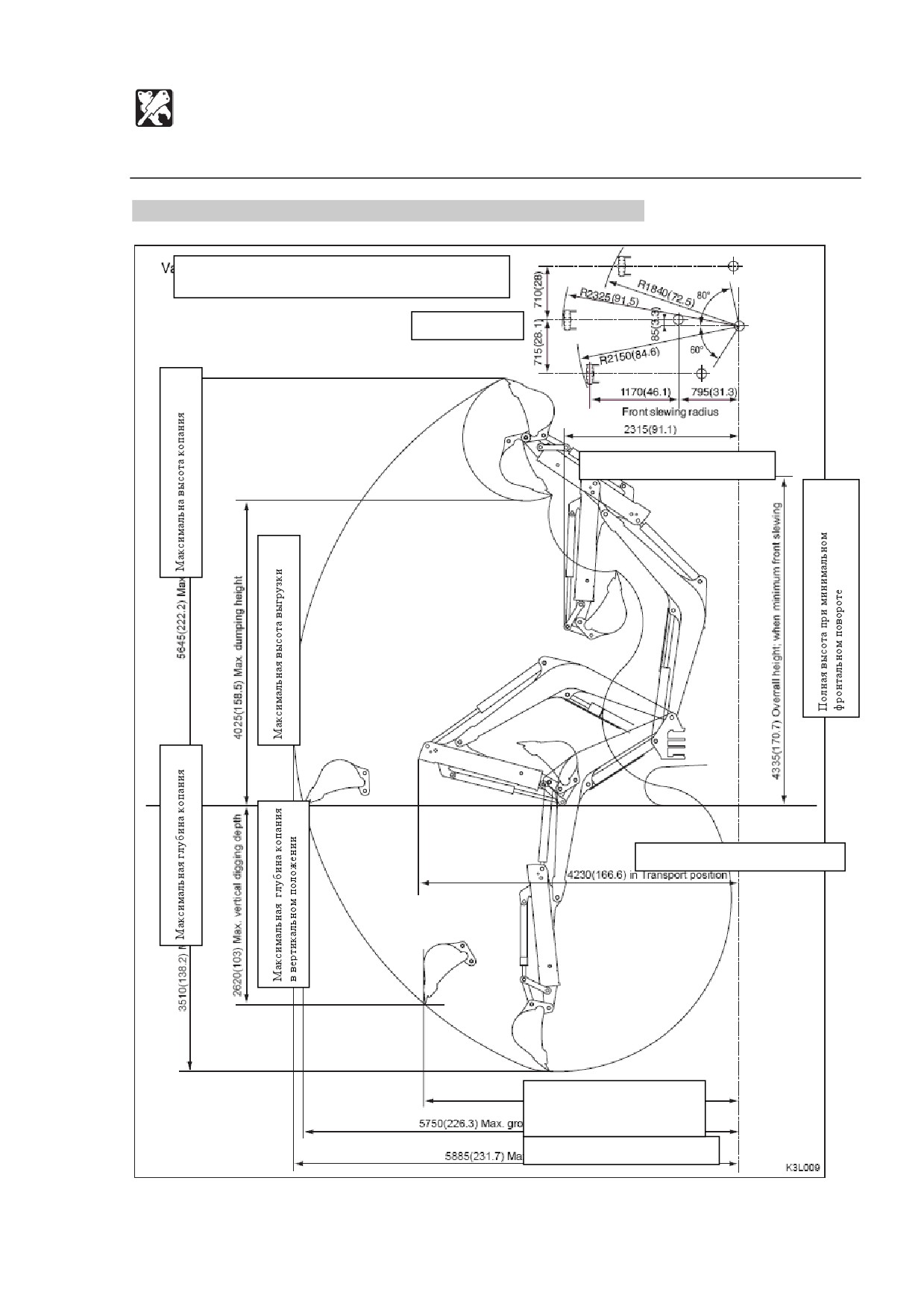

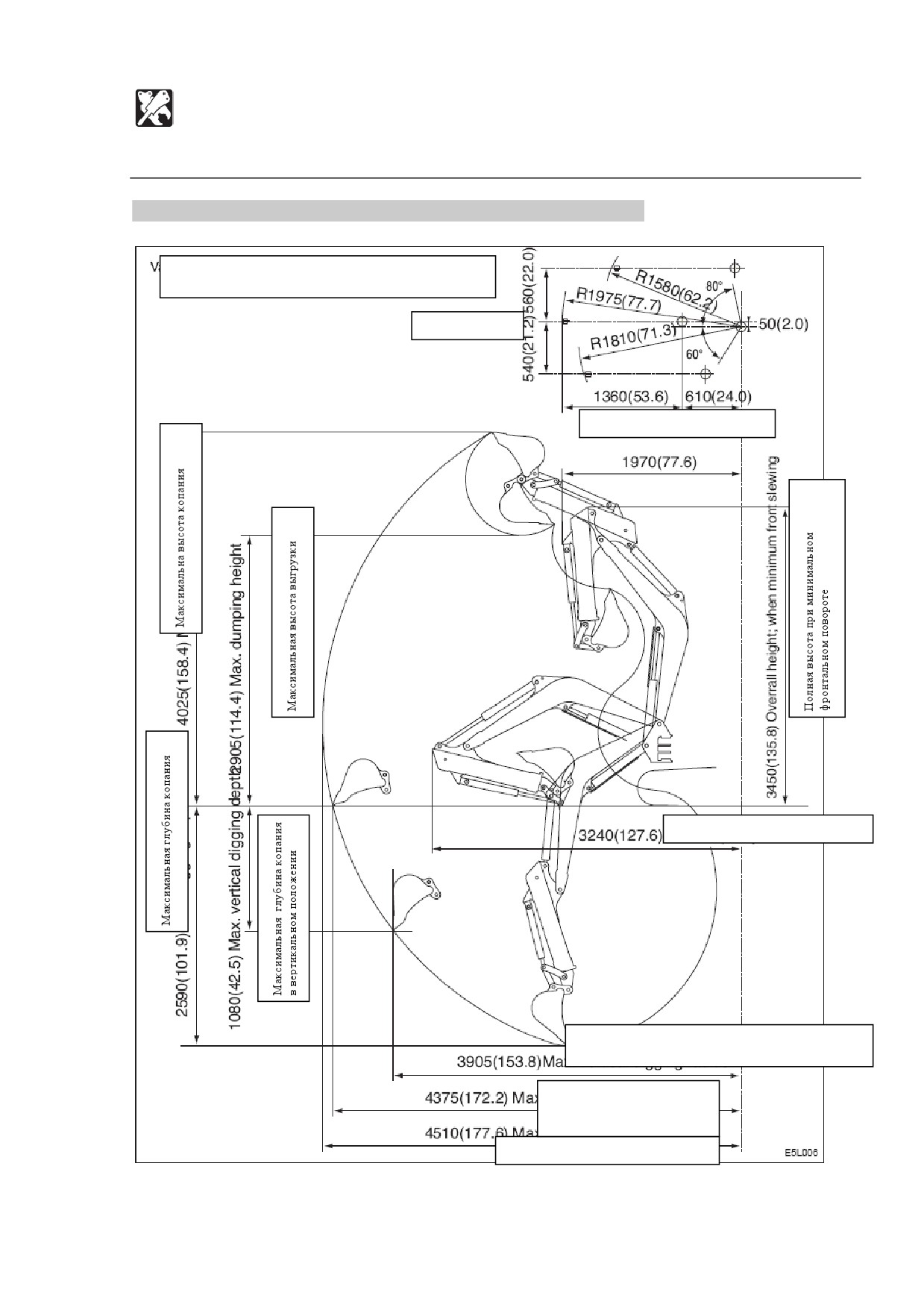

Длинная рукоять.

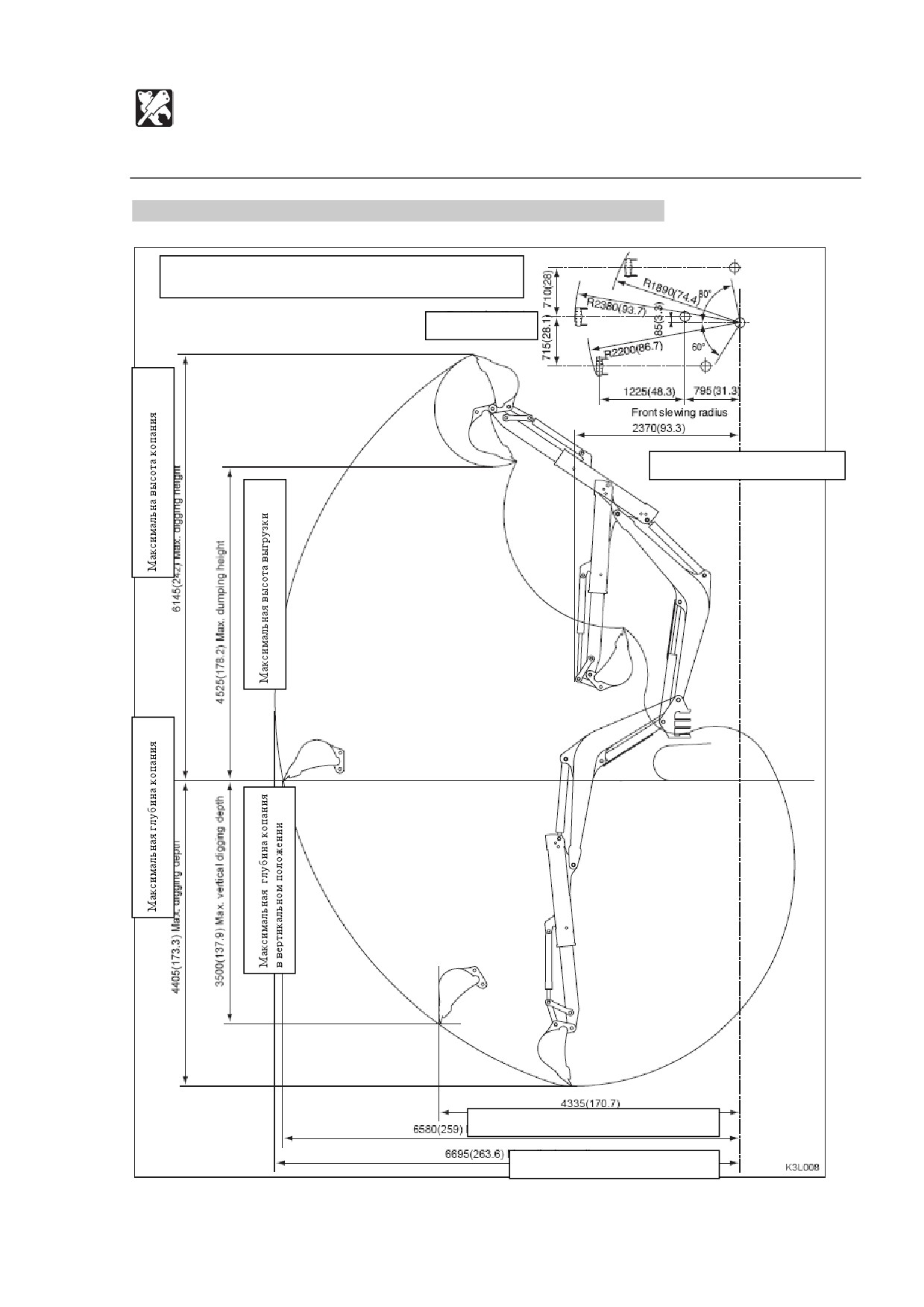

Рабочий диапазон (ТВ125).
Значения указаны в единицах или мм, дюймы указаны в скобках ( ).
Офсет ковша
Радиус фронтального поворота
В положении для перевозки
Максимальный радиус копания в
вертикальном положении
Максимальный радиус копания на земле
Максимальный радиус копания
284
ДОПОЛНЕНИЯ И УСТРОЙСТВА

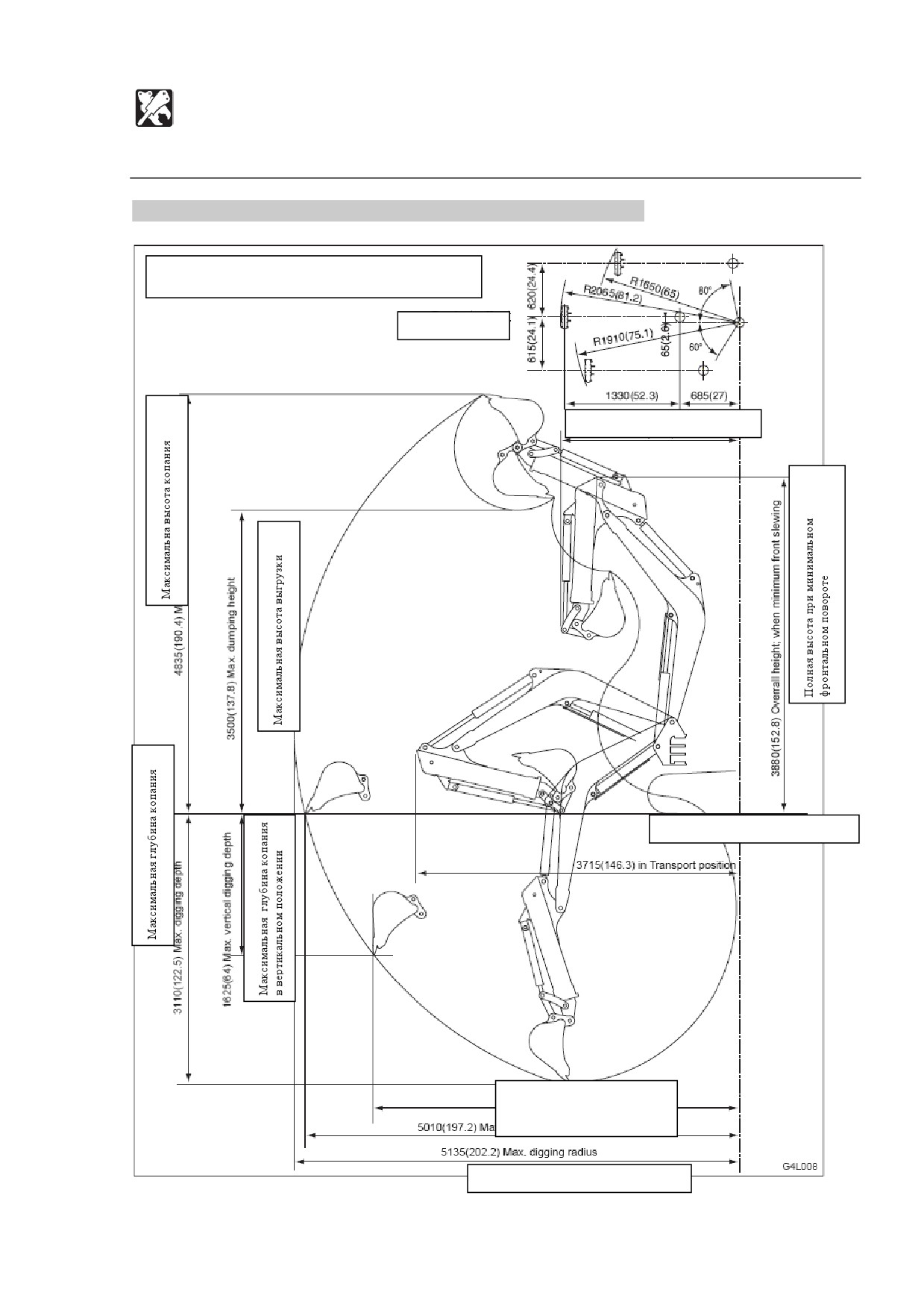

Длинная рукоять.
Рабочий диапазон (ТВ135).
Значения указаны в единицах или мм, дюймы указаны в скобках ( ).
Офсет ковша
Радиус фронтального поворота
В положении для перевозки
Максимальный радиус копания на земле
Максимальный радиус копания
285
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Длинная рукоять.
Рабочий диапазон (ТВ145).
Значения указаны в единицах или мм, дюймы указаны в
скобках ( ).
Офсет ковша
Радиус фронтального поворота
В положении для перевозки
Максимальный радиус копания на земле
Максимальный радиус копания
286
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.
Вытягивание и складывание рукояти.

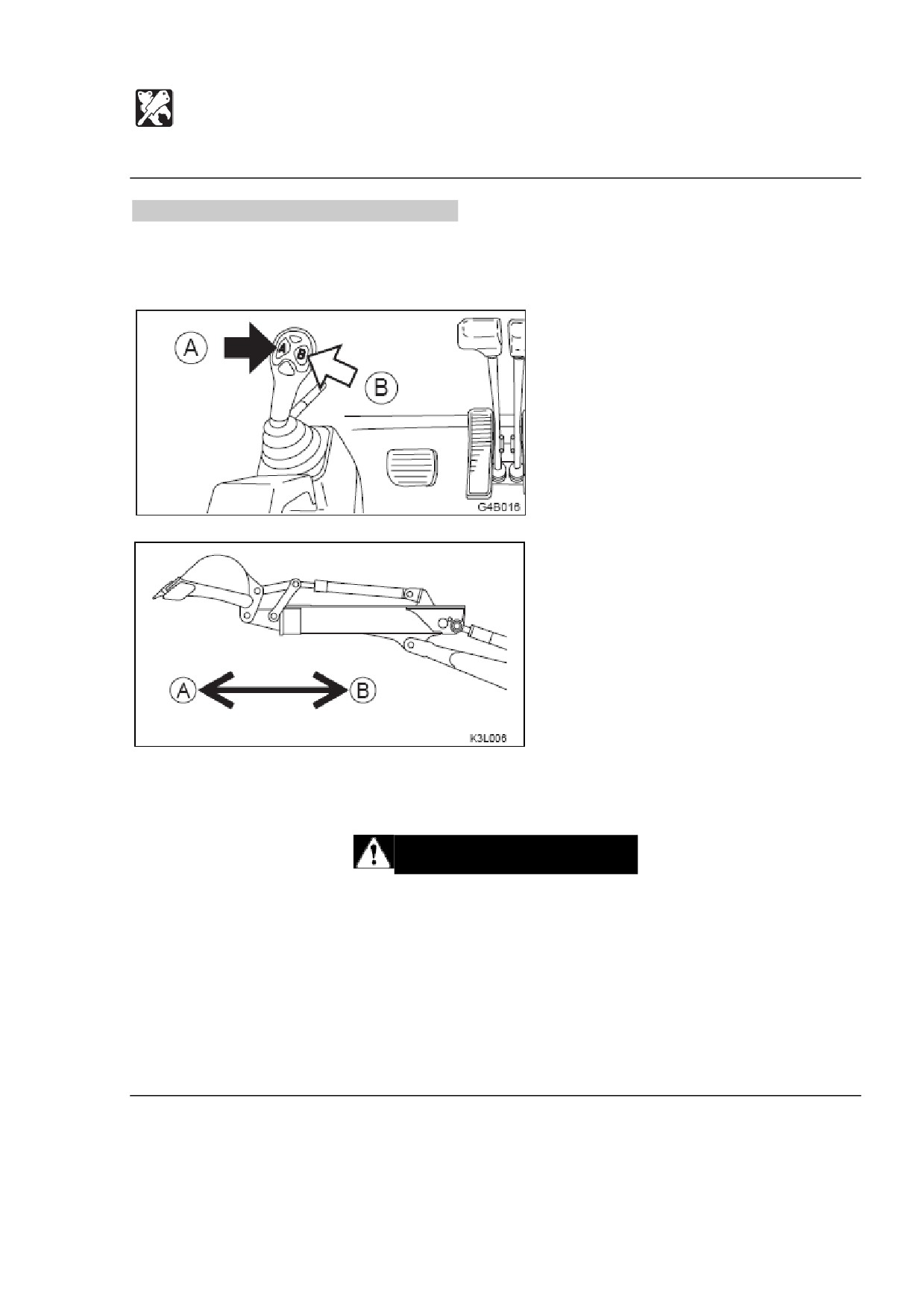

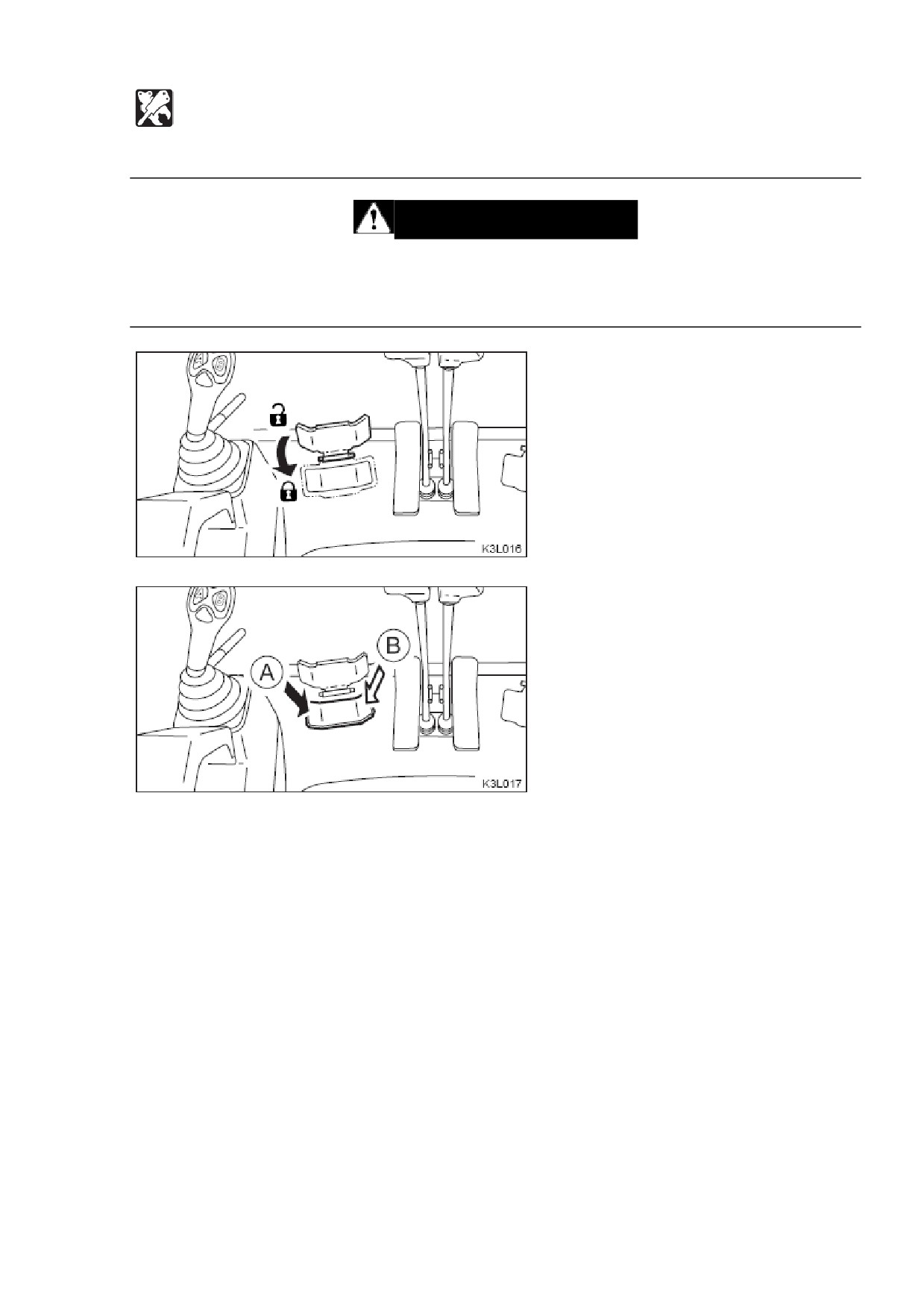

Используйте дополнительное гидравлическое управление для вытягивания и
складывания рукояти.
(А) Разложить
(В) Сложить
ПРЕДУПРЕЖДЕНИЕ
Экскаватор должен быть оборудован стопором поворота стрелы.
Предпринимайте меры предосторожности при работе. Телескопическая стрела
уменьшает грузоподъемность крана, и ковш может коснуться экскаватора.
Машина может потерять устойчивость при работе на стороне или с поворотом
стрелы.
Объем загрузки ковша «с горкой» на телескопической рукояти не должен
превышать для ТВ125 - 0.044, для ТВ135 - 0.088, для ТВ145 - 0.113 куб. м.
Не устанавливайте гидромолот, компактор или подобное навесное
оборудование на телескопическую рукоять.
287
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.

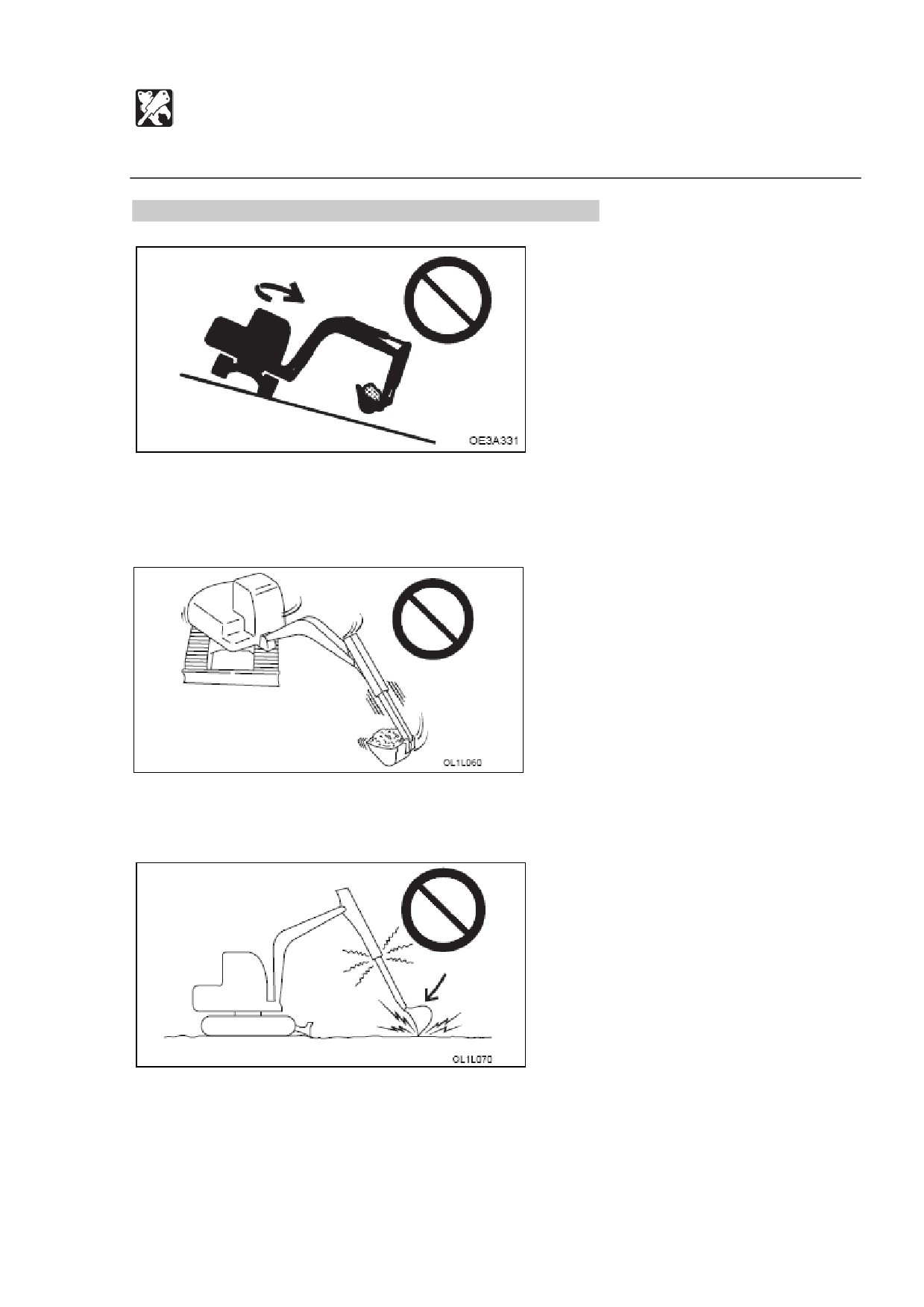

Меры предосторожности при использовании рукояти.
Машина может потерять равновесие или опрокинуться при повороте или
работе с навесным оборудованием на склоне. Это особенно опасно при
вытянутой рукояти с полным ковшом. Никогда так не делайте.
НИКОГДА не делайте резких поворотов и не останавливайте резко поворот
при вытянутой рукояти. Это может ее повредить.
Не используйте при работе с твердой породой или почвой
- это может
укоротить срок службы рукояти.
288
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.
Не работайте на твердой породе или почве, это может сократить срок службы
рукояти.

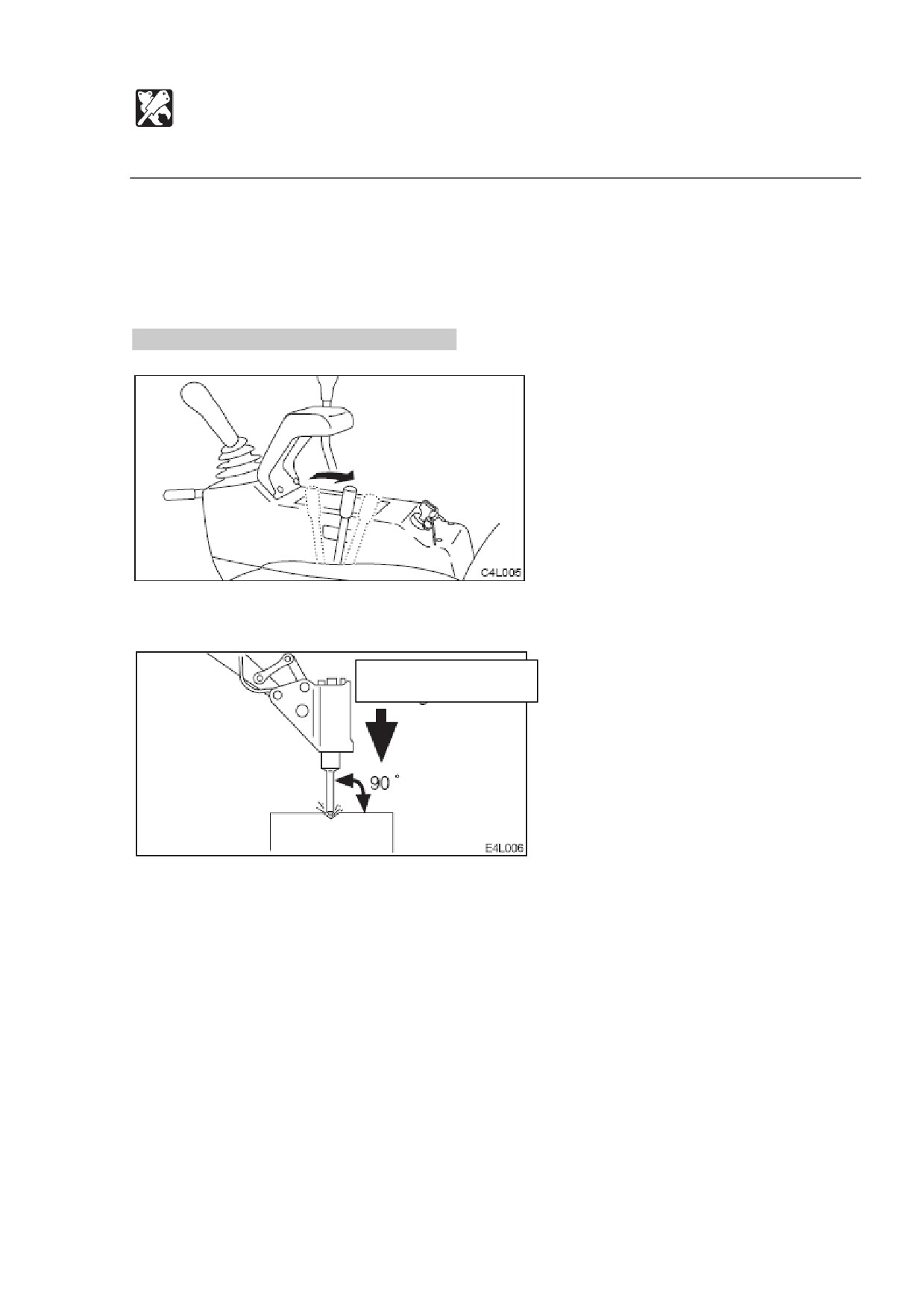

Не меняйте направление машины, приподнятой за счет нажима ковшом на
землю. Это может повредить рукоять.
При погрузке грунта ковшом или тряске ковшом для удаления грунта из него,
делайте это со сложенной рукоятью, чтобы защитить секцию вытягивания-
складывания рукояти.
289
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.

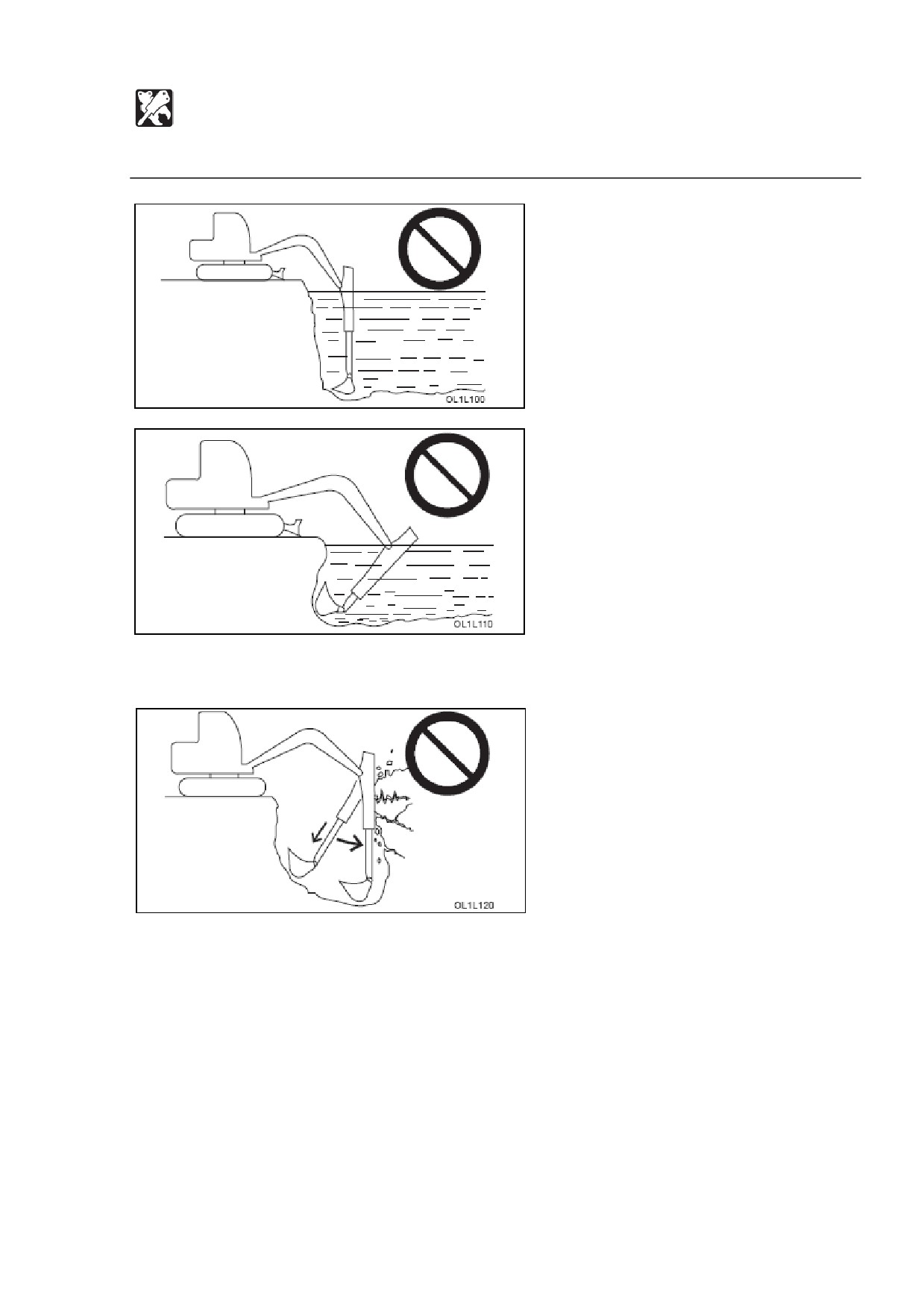

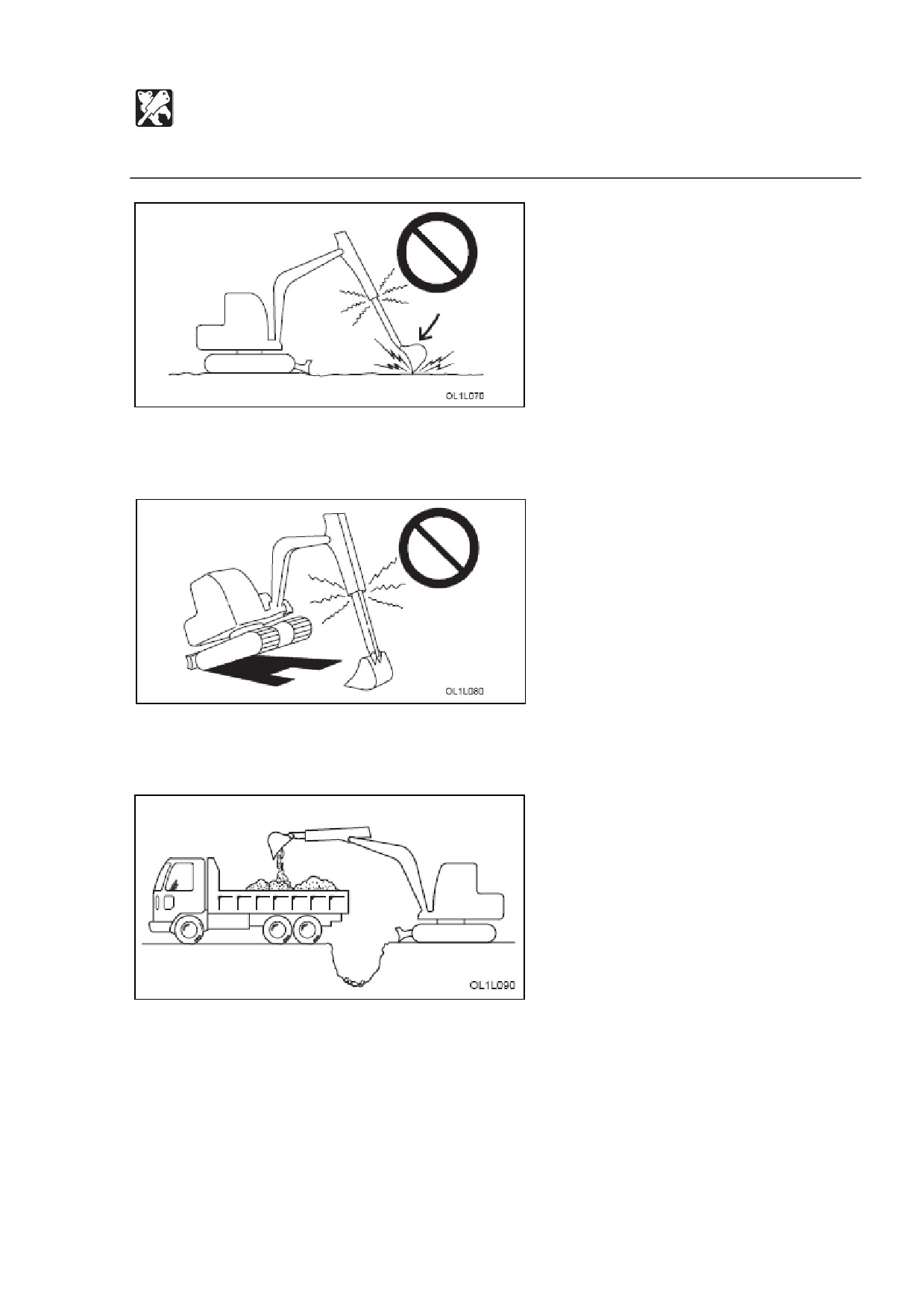

Не погружайте рукоять в воду. Также, избегайте влажности при ее хранении.
При нажиме рукоятью одновременно с ее вытягиванием скорость нажима
низка, однако резко увеличивается, когда вытягивание прекращается или
достигнут конец цилиндра. Будьте осторожны, чтобы не ударить окружающие
предметы.
290
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.

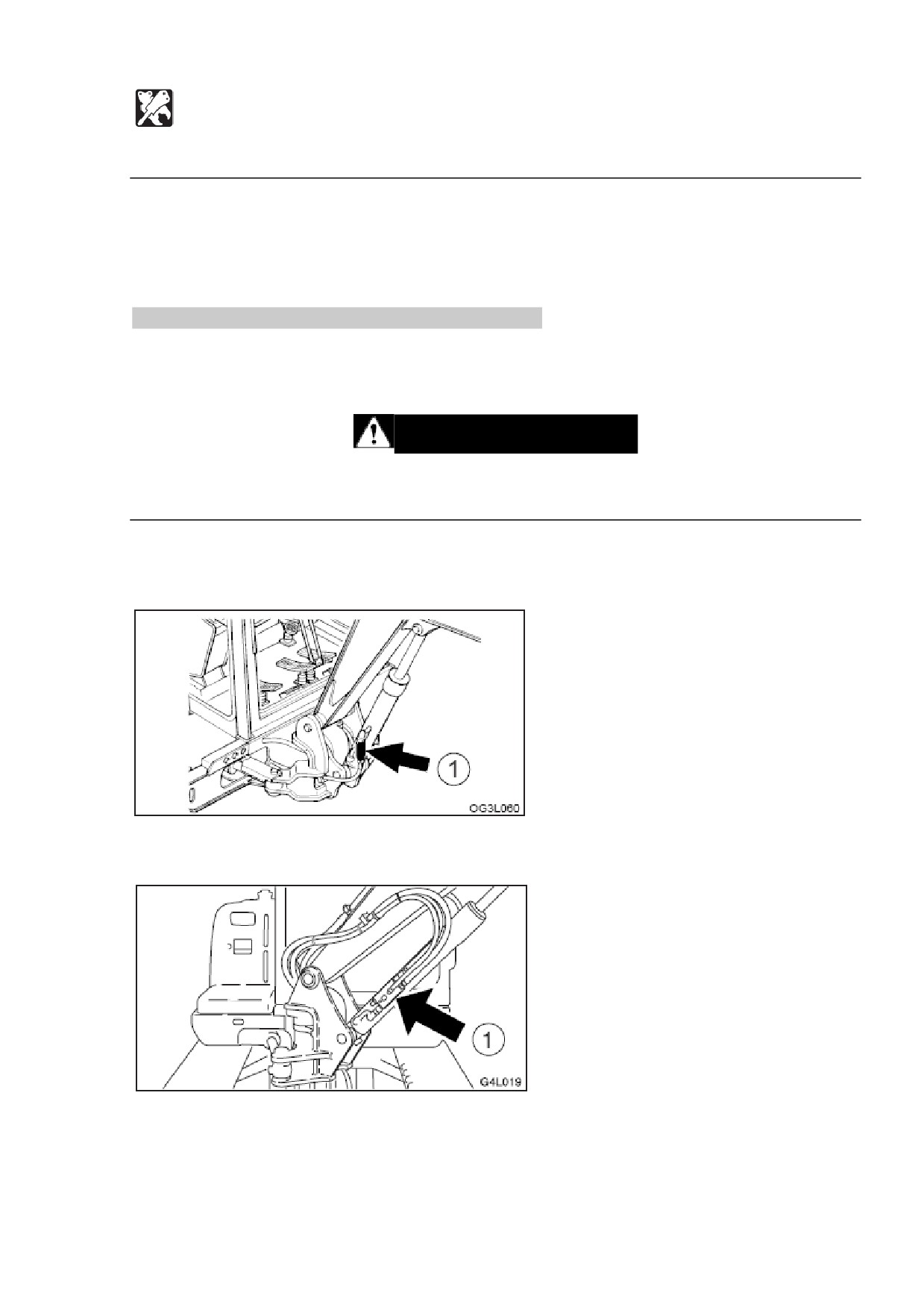

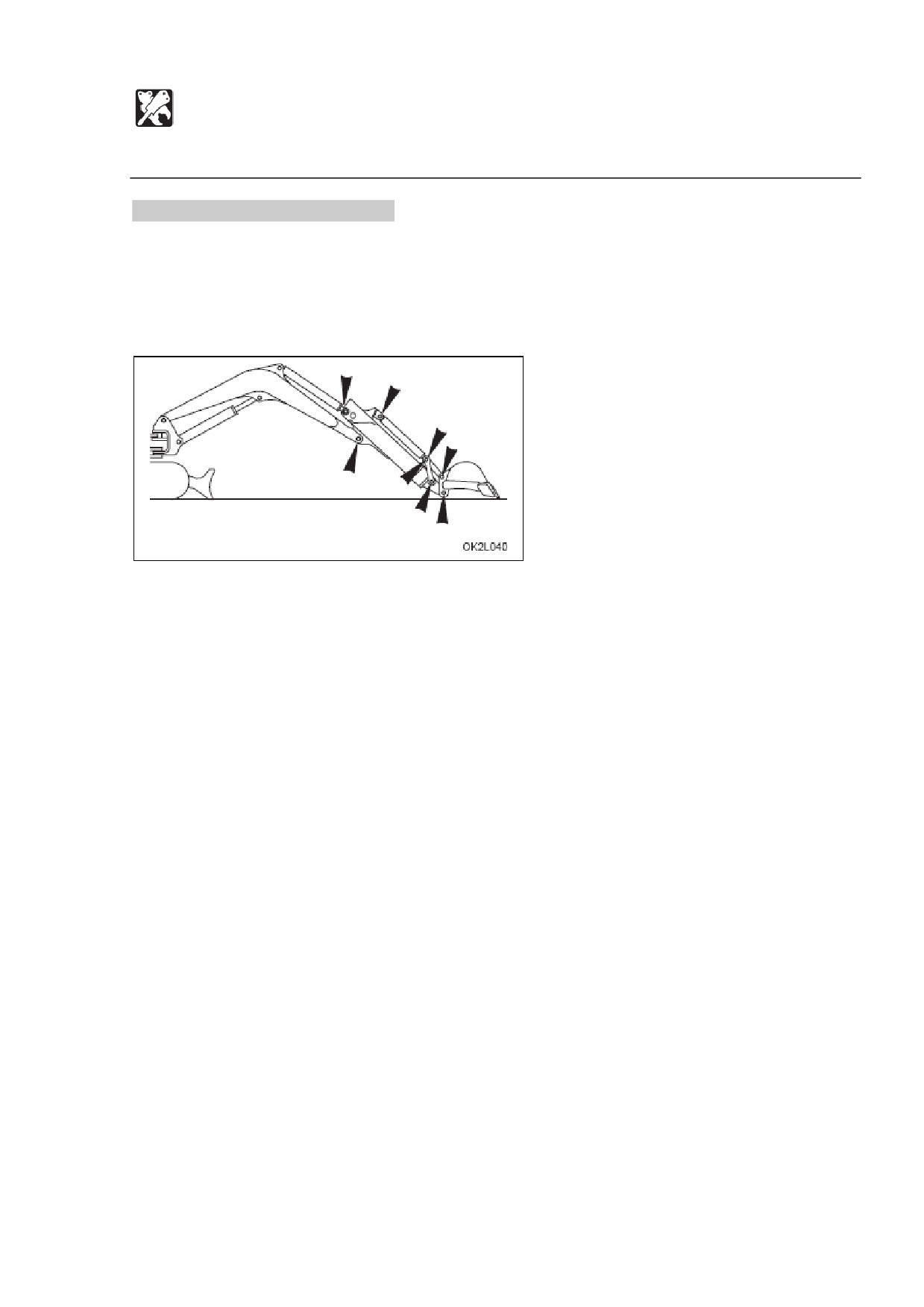

Проверка и техобслуживание.
Смазка.
Каждый день или каждые 10 часов.
Тип смазки««. Многоцелевая смазка No. 2 на основе лития.
Места смазки.
1. Полностью вытяните ковш и цилиндры рукояти, опустите стрелу и поместите
ковш на опору.
2. Опустите отвал бульдозера и остановите двигатель.
3. Очистите смазочный ниппель.
4. Добавьте смазку в ниппель, используя шприц для пластичной смазки.
5. Вытрите выдавленную смазку и все ее излишки.
Ослабленность телескопической рукояти.
При использовании телескопической рукояти в течение долгого времени износ
может увеличить промежуток между внешней и внутренней стороной рукояти, что
приведет к ослабленности.
Если использовать телескопическую рукоять с такой ослабленностью, можно
повредить другие части. Свяжитесь с дилером Takeuchi для проведения
техобслуживания.
Учтите, что, кроме вышеописанной смазки, более техобслуживания не требуется.
291
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.

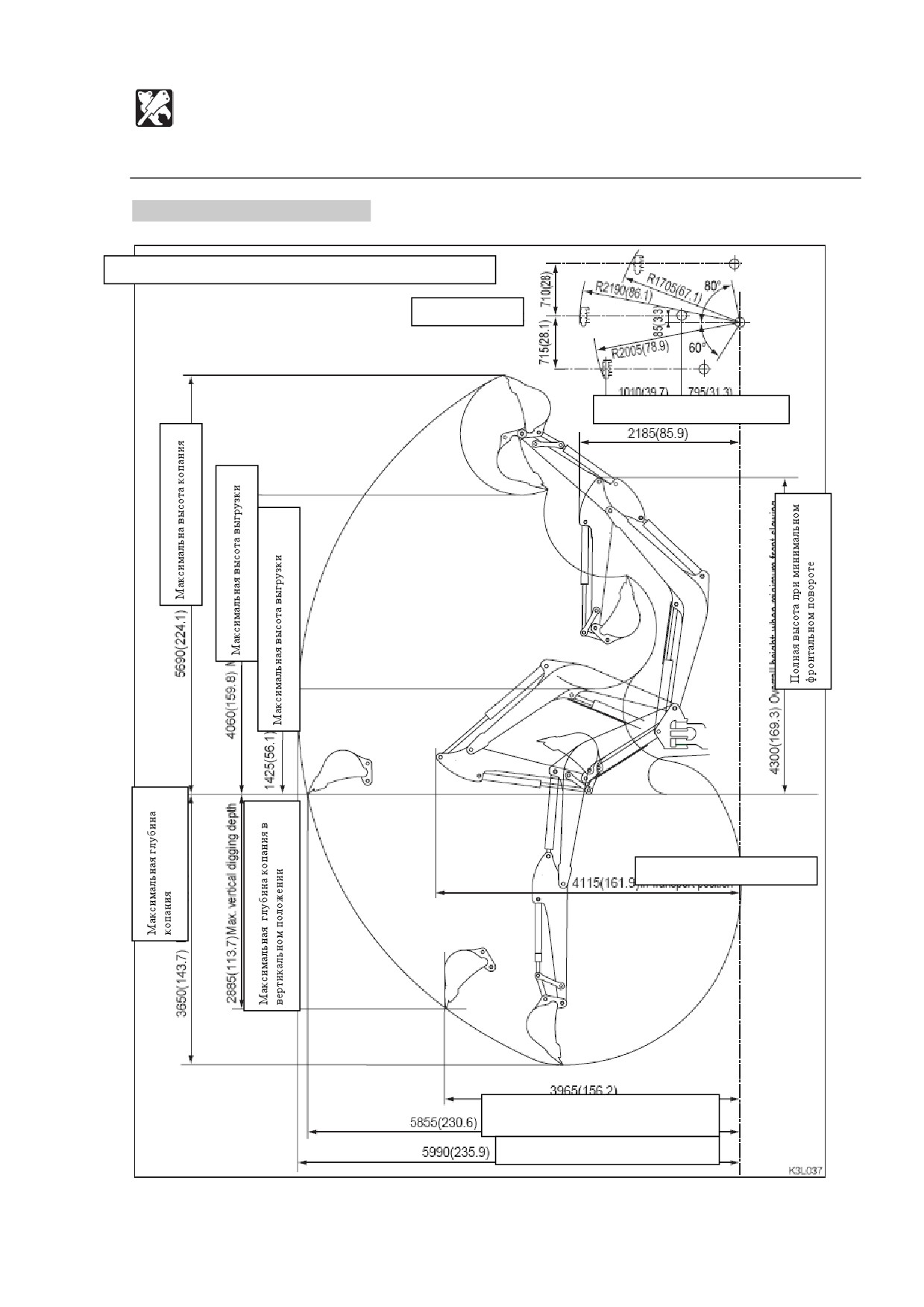

Рабочий диапазон ТВ125 (Полностью разложенная рукоять).
Значения указаны в единицах или мм, дюймы указаны в
скобках ( ).
Офсет ковша
Радиус фронтального поворота
Максимальный радиус копания в вертикальном
положении
Максимальный радиус
копания на земле
Максимальный радиус копания
292
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.
Рабочий диапазон ТВ125 (Полностью сложенная рукоять).
Значения указаны в единицах или мм, дюймы указаны в
скобках ( ).
Офсет ковша
Радиус фронтального поворота
В положении для перевозки
Максимальный радиус копания в вертикальном
положении
Максимальный радиус
копания на земле
Максимальный радиус копания
293
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.
Рабочий диапазон ТВ135 (Полностью разложенная рукоять).
Значения указаны в единицах или мм, дюймы указаны в
скобках ( ).
Офсет ковша
Радиус фронтального поворота
Максимальный радиус
копания на земле
Максимальный радиус копания
294
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.
Рабочий диапазон ТВ135 (Полностью сложенная рукоять).
Значения указаны в единицах или мм, дюймы указаны в
скобках ( ).
Офсет ковша
Радиус фронтального поворота
В положении для перевозки
Максимальный радиус
копания на земле
Максимальный радиус копания
295
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.
Рабочий диапазон ТВ145 (Полностью разложенная рукоять).
Значения указаны в единицах или мм, дюймы указаны в
скобках ( ).
Офсет ковша
Радиус фронтального поворота
Максимальный радиус копания на земле
Максимальный радиус копания
296
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Телескопическая рукоять.
Рабочий диапазон ТВ145 (Полностью сложенная рукоять).
Значения указаны в единицах или мм, дюймы указаны в
скобках ( ).
Офсет ковша
Радиус фронтального поворота
В положении для перевозки
Максимальный радиус
копания на земле
Максимальный радиус копания
297
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Гидромолот.
Для работы с гидромолотом прочитайте отдельно поставляемое руководство.
ВАЖНО: При установке устройств выбирайте устройства, подходящие к данной
машине. Для консультаций при выборе устройства свяжитесь с филиалом продаж
или сервиса Takeuchi.
Меры предосторожности при работе.
Запустите двигатель на 75% его мощности.
Сила нажима.
Бейте зубилом перпендикулярно обрабатываемой поверхности.
При работе направляйте зубило прямо против предмета, который надо разбить,
чтобы удары не попадали мимо.
298
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Гидромолот.

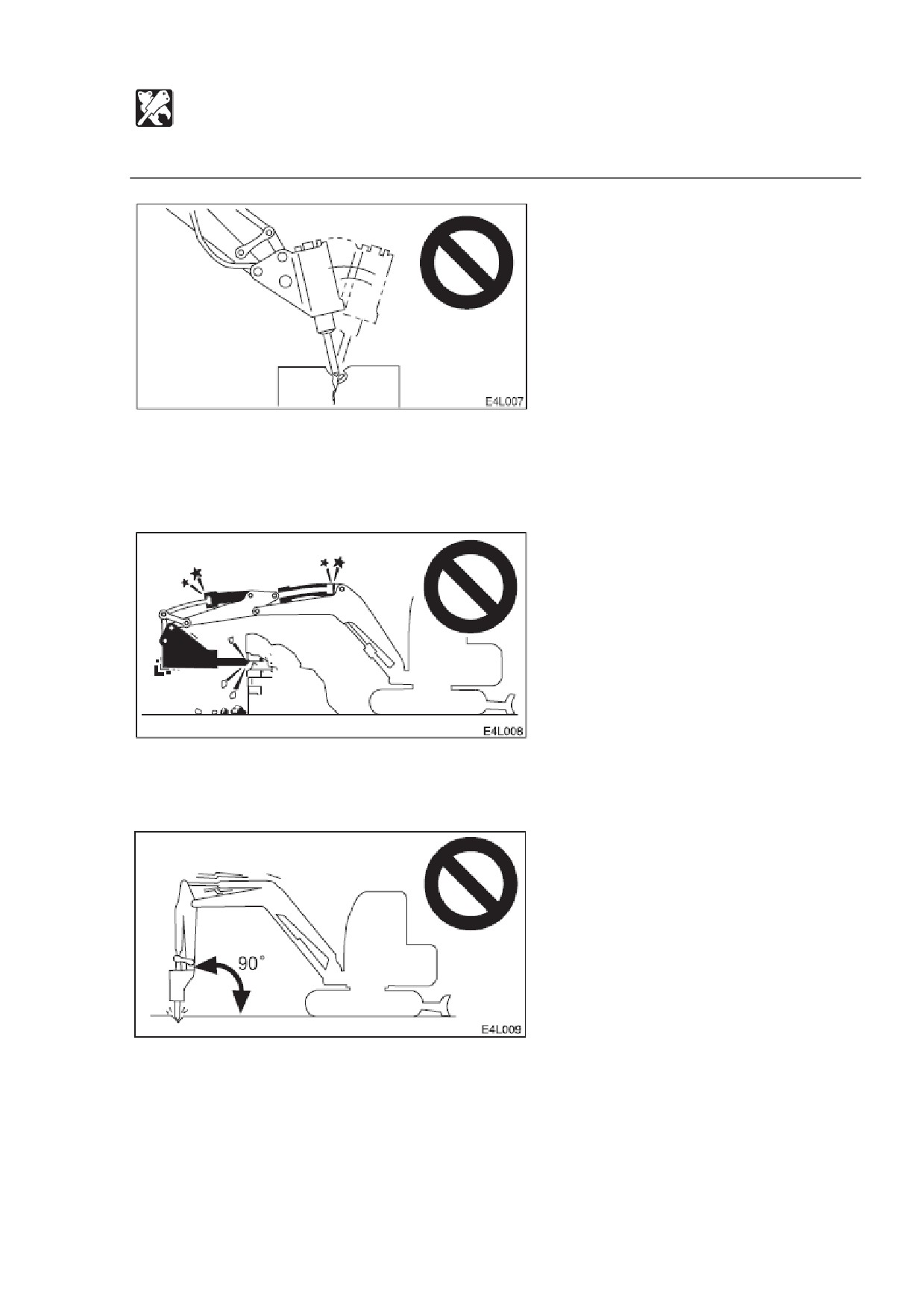

Не передвигайте зубило, в том числе во время работы.
Не двигайте зубилом во время работы.
Не бейте зубилом более 30 секунд на одной поверхности.

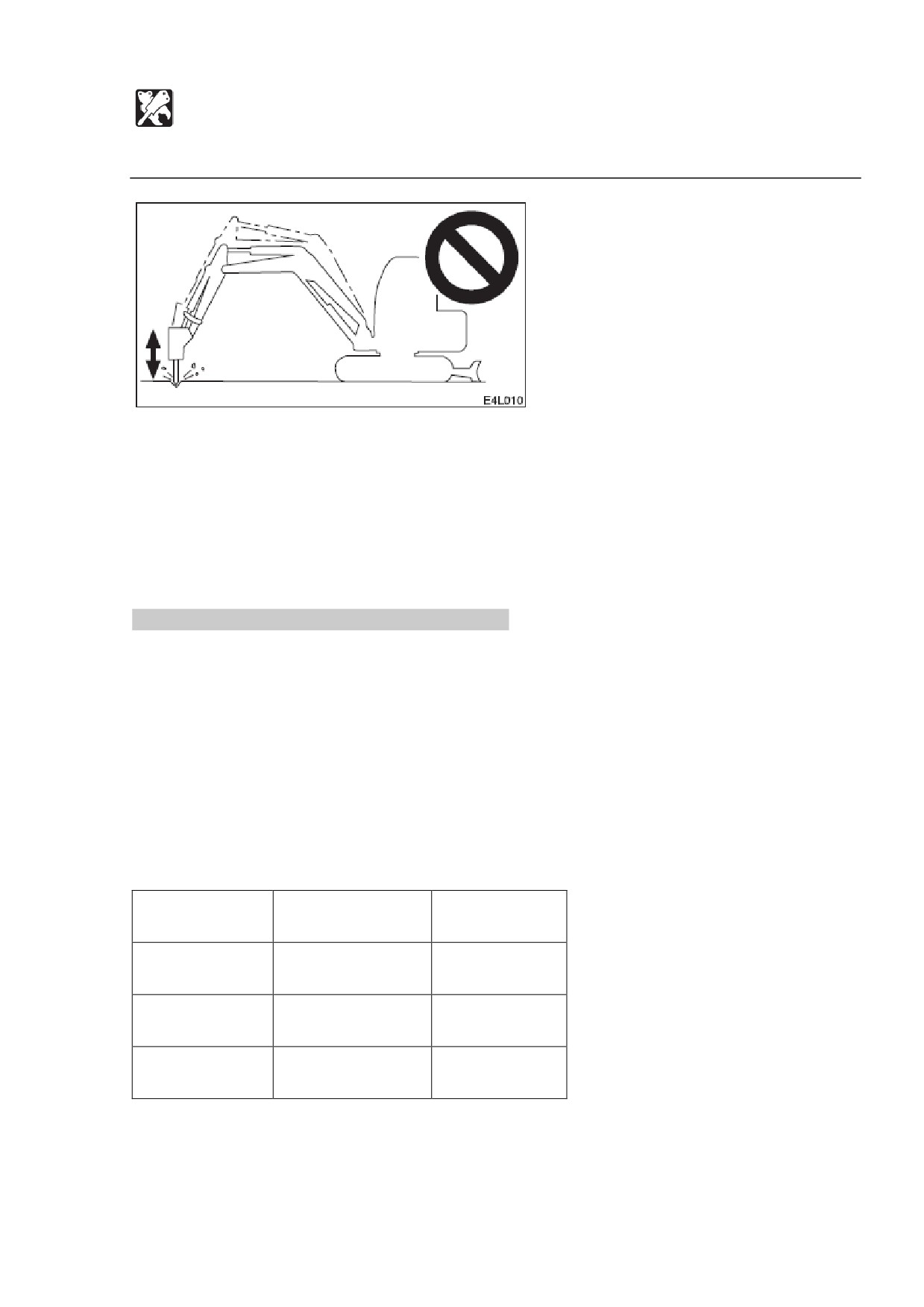

Не бейте зубилом с полностью вытянутым или сложенным цилиндром (в конце
движения). Оставьте промежуток не менее 5 см.
Не бейте с рукоятью, расположенной под прямым углом к поверхности.
299
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Гидромолот.
Не бросайте сам гидромолот на предмет, который нужно разбить, чтобы
разбить его.
Не двигайте гидромолотом объекты для разбивания или камни.
Время от времени поворачивайте, чтобы охладить двигатель.
Если гидравлический шланг аномально вибрирует, это может быть
последствием утечки азота из аккумулятора. Как можно скорее проведите
проверку.
Регулярно меняйте гидравлическое масло!
При использовании гидромолота масло портится быстрее, чем при обычном
копании. Обязательно меняйте гидравлическое масло и элемент фильтра для
сливных магистралей.
Если не заменить масло вовремя, это приведет к повреждению
гидравлических систем гидромолота и машины. Чтобы увеличить срок
службы гидравлических систем, обязательно меняйте гидравлическое
масло и элемент фильтра для сливных магистралей через количество
часов, указанное на таблице ниже.
При замене элемента фильтра для сливных магистралей очищайте фильтр
всасывания.
Гидравлическое
Элемент
Предмет
масло
фильтра
1й раз
----
25
2й раз
----
100
Периодически
600
200
Когда гидромолот работает на 100% ресурса.
300
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Гидромолот.

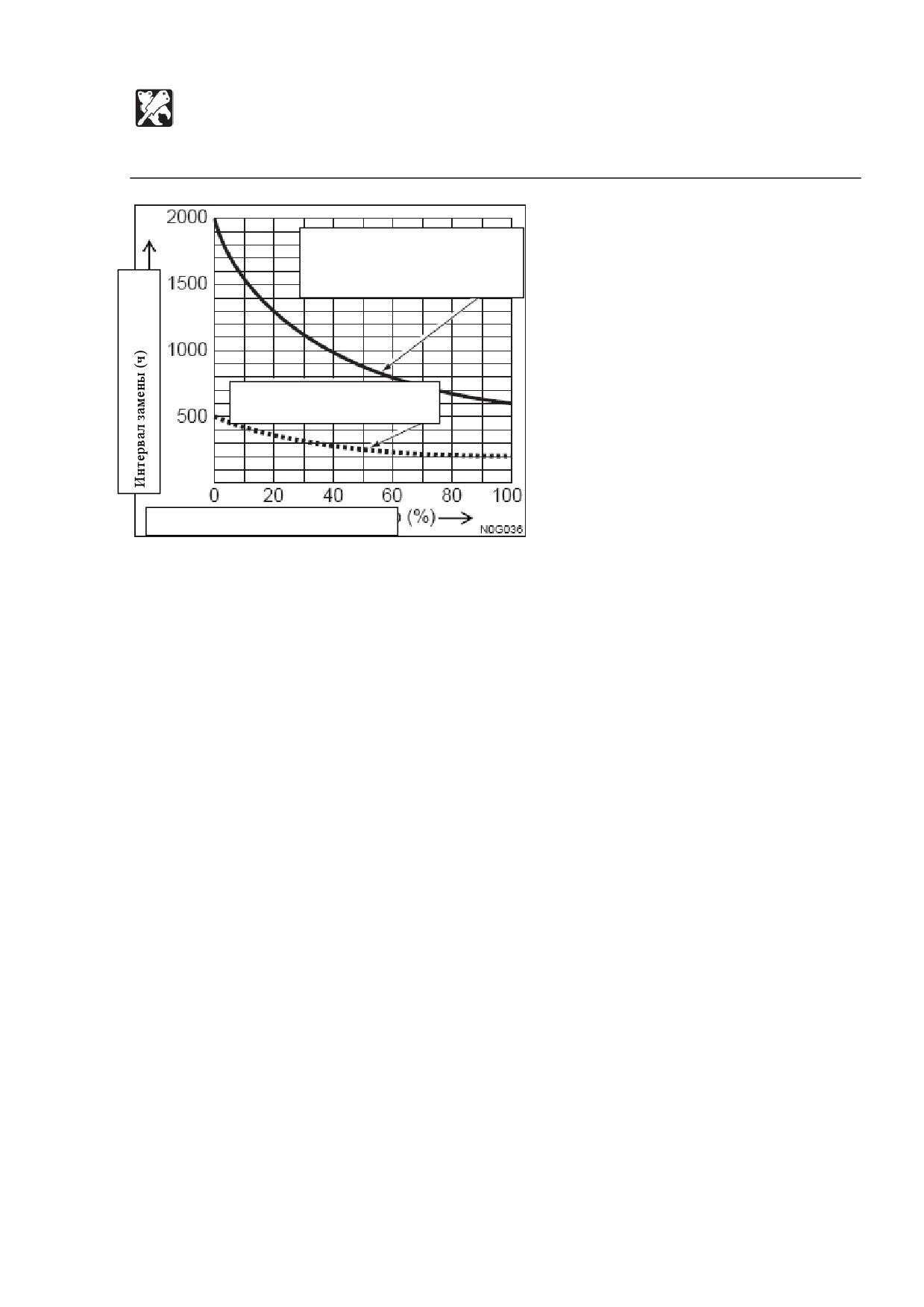

Интервал замены
гидравлического масла
Интервал замены для элемента
фильтра
Производительность гидромолота
301
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Ковш с 3 отверстиями.

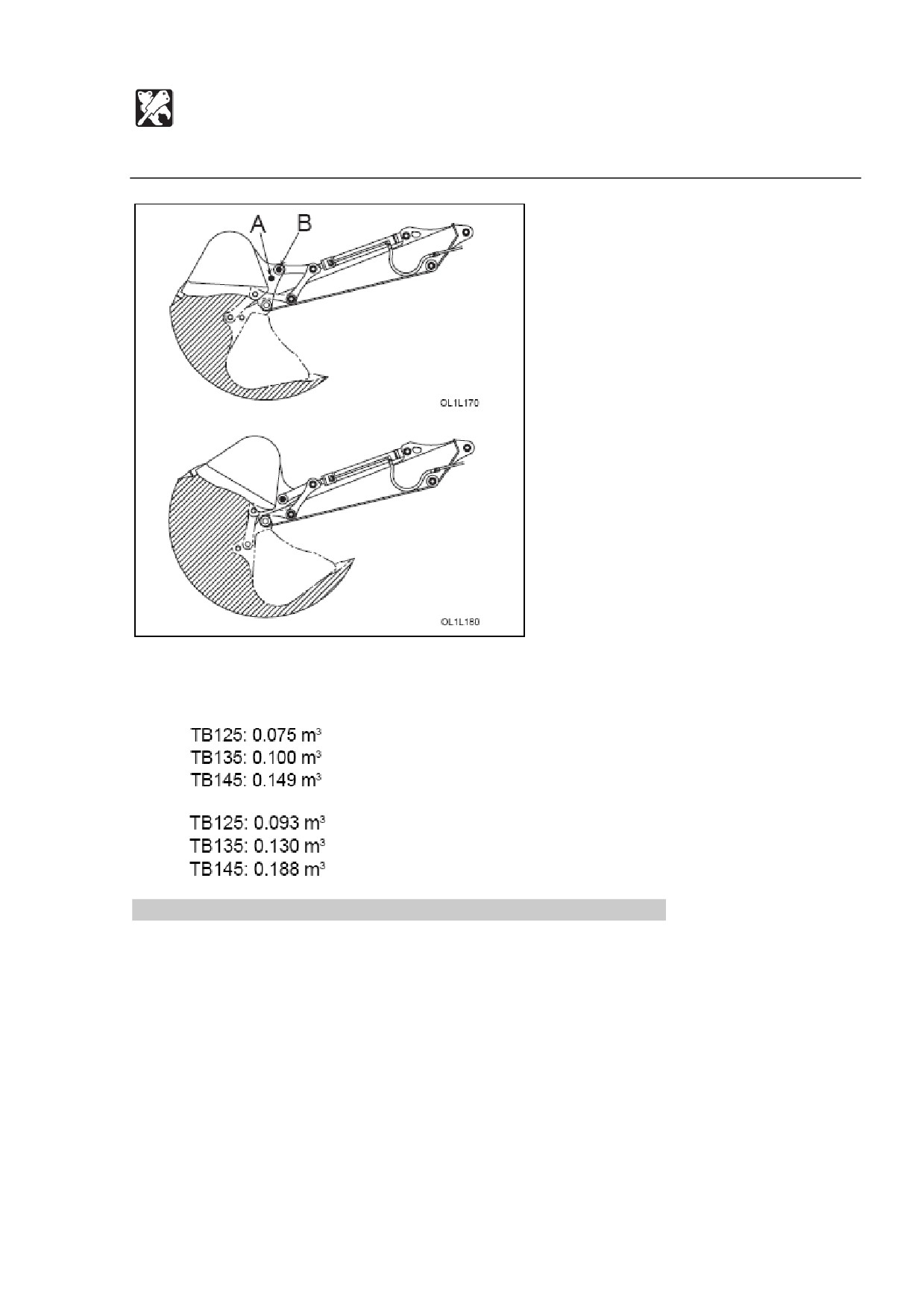

Мощность копания возрастает, если сменить положение установки рукояти
соединения ковша с (А) на (В). Однако, это укорачивает диапазон движения ковша.
Ограниченная способность (SAE):
Оцененная способность (SAE):
Изменение положения установки рукояти соединения ковша.
См. стр. Х «Замена ковша» данного руководства.
302
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Ковш
ПРЕДУПРЕЖДЕНИЕ
Перед проведением техобслуживания или ремонта под машиной опустите все
рабочее оборудование к земле или в самое нижнее положение.
Надежно заблокируйте рабочее оборудование при регулировке, чтобы
предотвратить неожиданное движение.

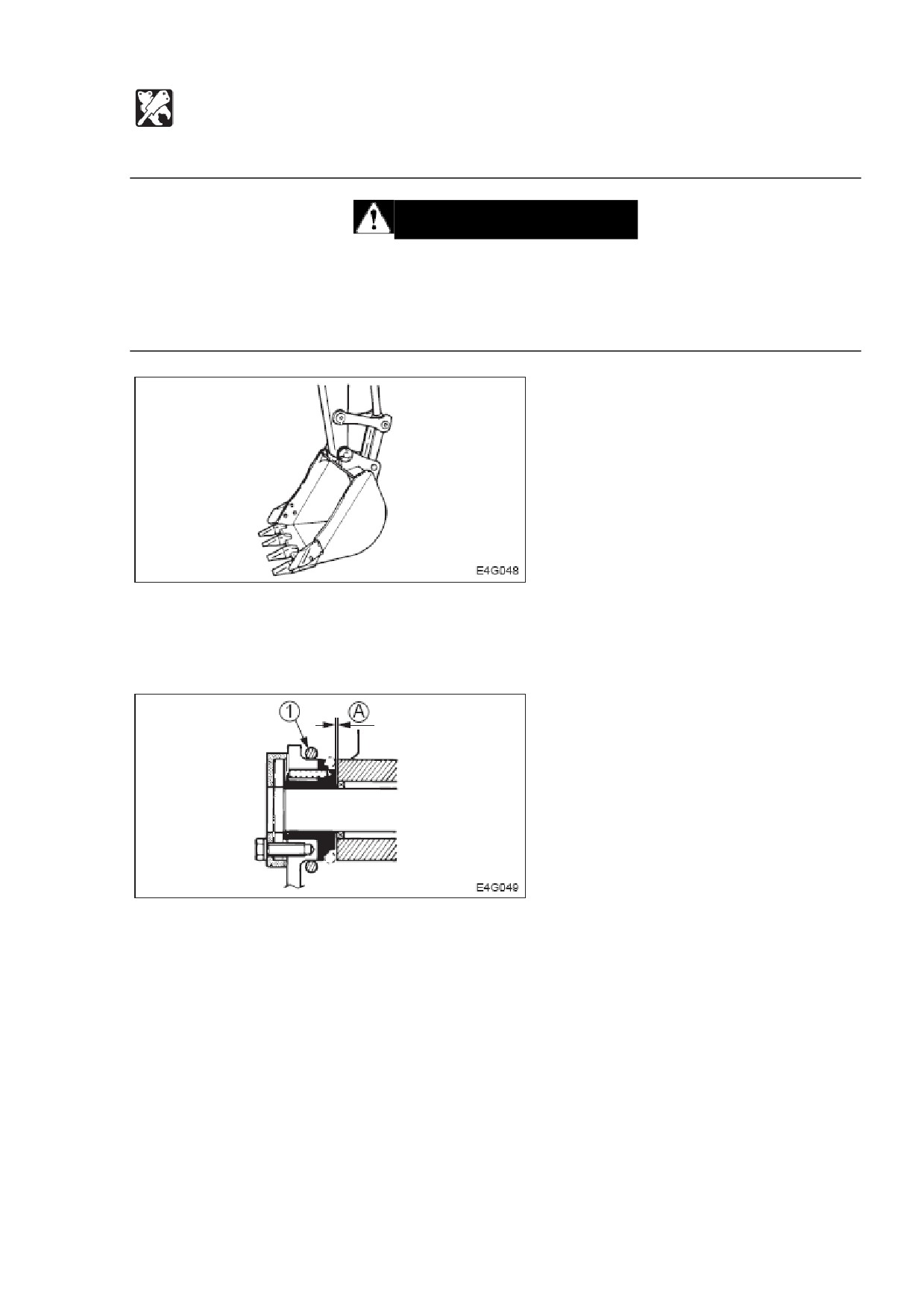

1. Опустите ковш на землю в устойчивом положении, как показано на рисунке.
2. Проверьте, не двигается ли ковш, затем приведите рычаг замка безопасности
в заблокированное положение и остановите двигатель.
3. Сдвиньте О-кольцо (1), чтобы промежуток (А) был виден, и замерьте ширину
промежутка (А).
Промежуток должен быть 0.5 мм. Слегка качните ковш влево и слабо нажмите
острием рукояти на левую сторону ковша (сторона без регулятора).
303
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Ковш

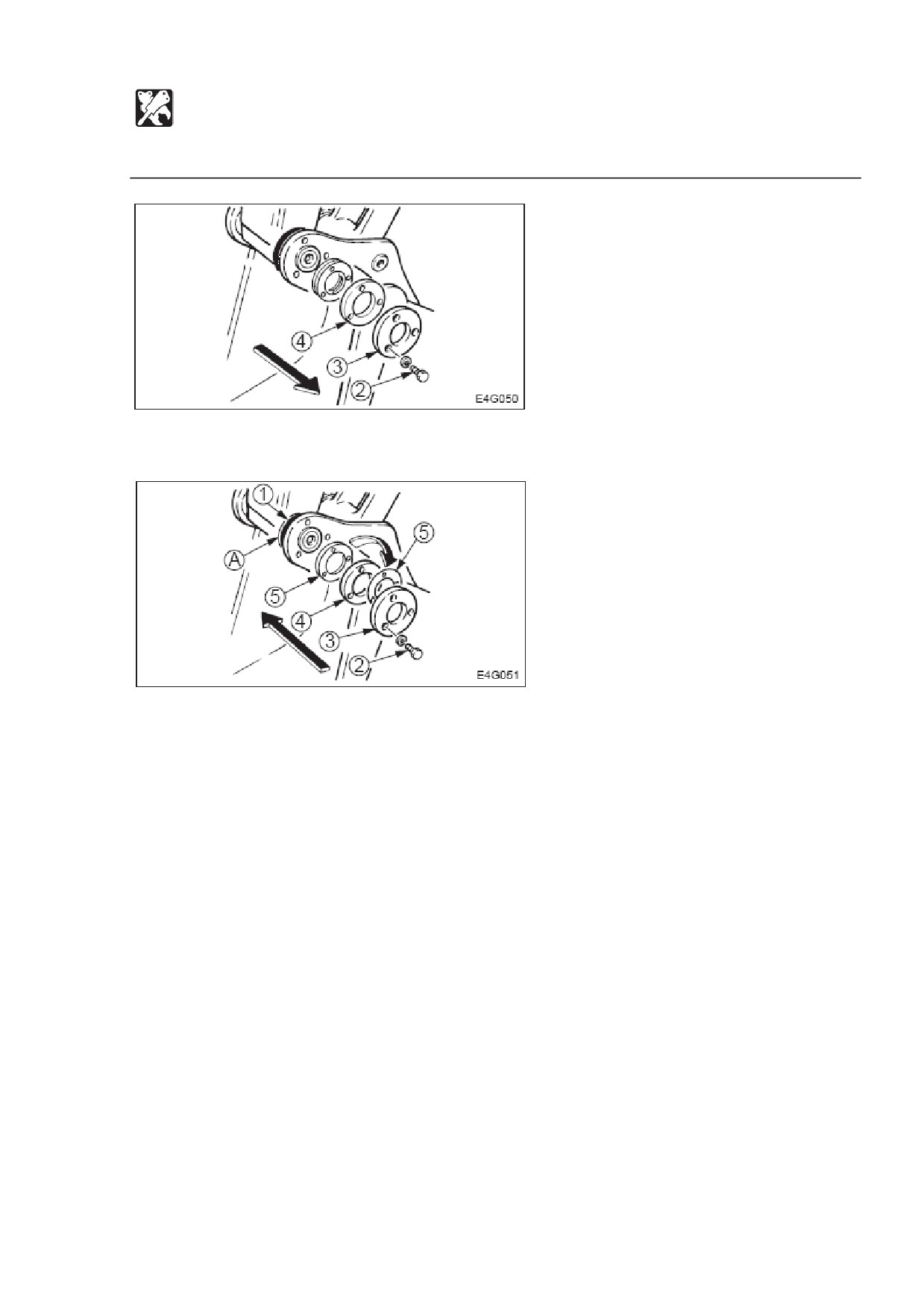

4. Удалите 3 болта (2), конечную планку (3) и фланец (4).
5. Выньте регулировочную шайбу (5) из места между фланцем (4) и корпусом
ковша, согласно промежутку (А).
Толщина регулировочной шайбы: 0.5 мм.
После регулировки промежуток должен быть не менее чем 0.5 мм.
Дополнение.
Пример (для промежутка 2 мм)
2 мм - 0.5 мм (стандартная величина) = 1.5 мм.
В вышеприведенном примере нужно удалить три шайбы (5).
6. Вставьте регулировочную шайбу
(5), снятую в шаге
5, между конечной
пластиной (3) и фланцем, и затяните ее тремя болтами (2).
Крутящий момент затяжки для болтов (2) - 54.9 Н-м.
7. Верните О-кольцо (1) в их (?) изначальное положение.
304
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Ковш
Замена зубцов и бокорезов ковша.
Заменяйте зубцы и бокорезы ковша в случае износа бокорезов до того, как
адаптер ковша получит повреждения.
ПРЕДУПРЕЖДЕНИЕ
Перед тем, как проводить техобслуживание или ремонт под машиной, опустите
все оборудования на землю или в самое нижнее положение.
При ремонте или замене зубцов и бокорезов ковша надежно зафиксируйте
рабочие части, чтобы предотвратить неожиданное движение.
Носите соответствующее снаряжение, такое, как безопасные очки, когда
пользуетесь молотами, так как металлические детали или другие предметы
могут разлетаться и приводить к тяжелым травмам.
Не допускайте посторонних лиц на рабочую площадку.
Зубцы ковша.
Снятие.

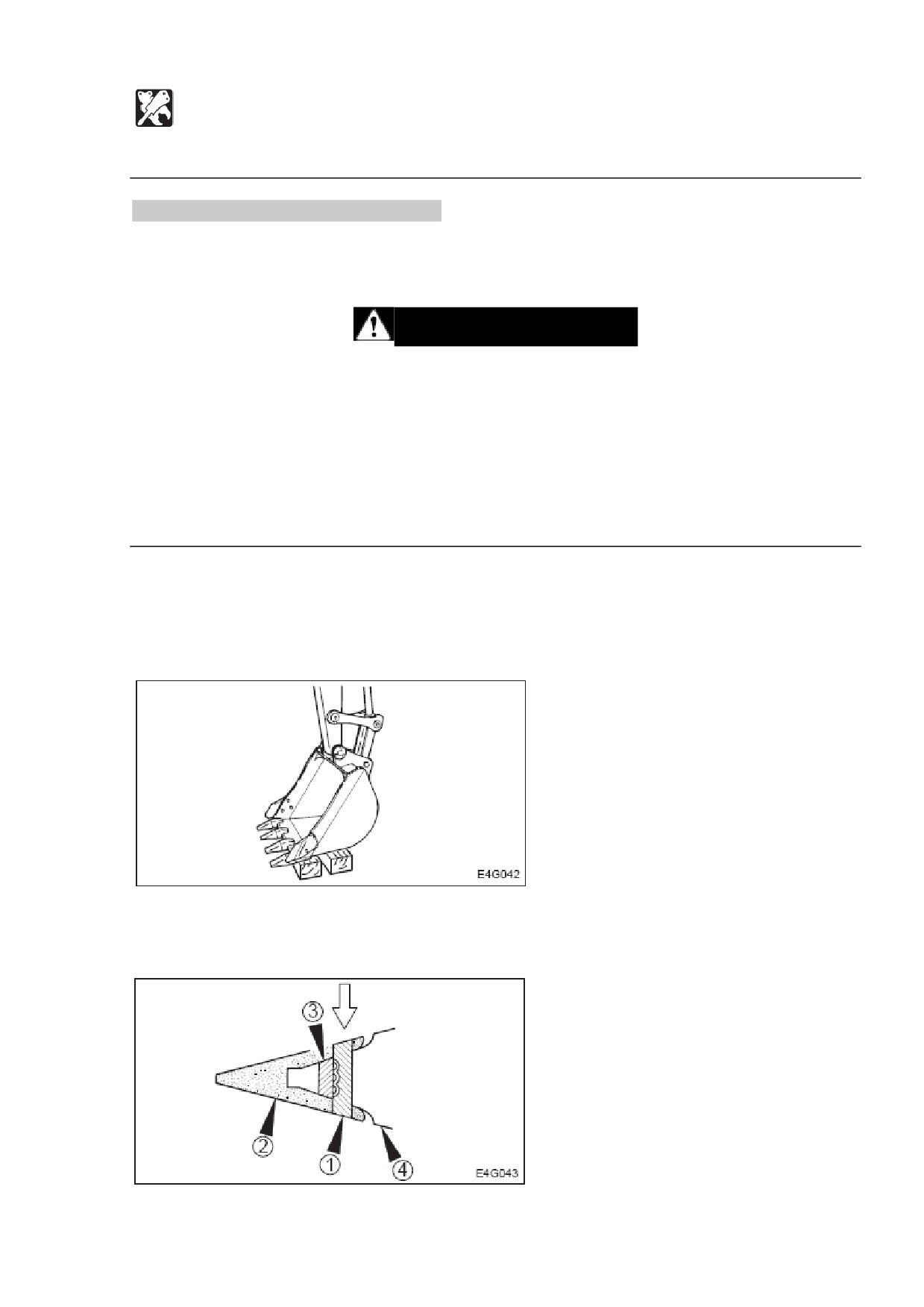

1. Очистите ковш и припаркуйте машину на ровном и безопасном месте с
твердым грунтом.
2. Горизонтально расположите нижнюю часть ковша и опустите его на блоки,
чтобы можно было вынуть блокирующие болты.
3. Вытащите ключ, затем проверьте устойчивость ковша.
305
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Ковш

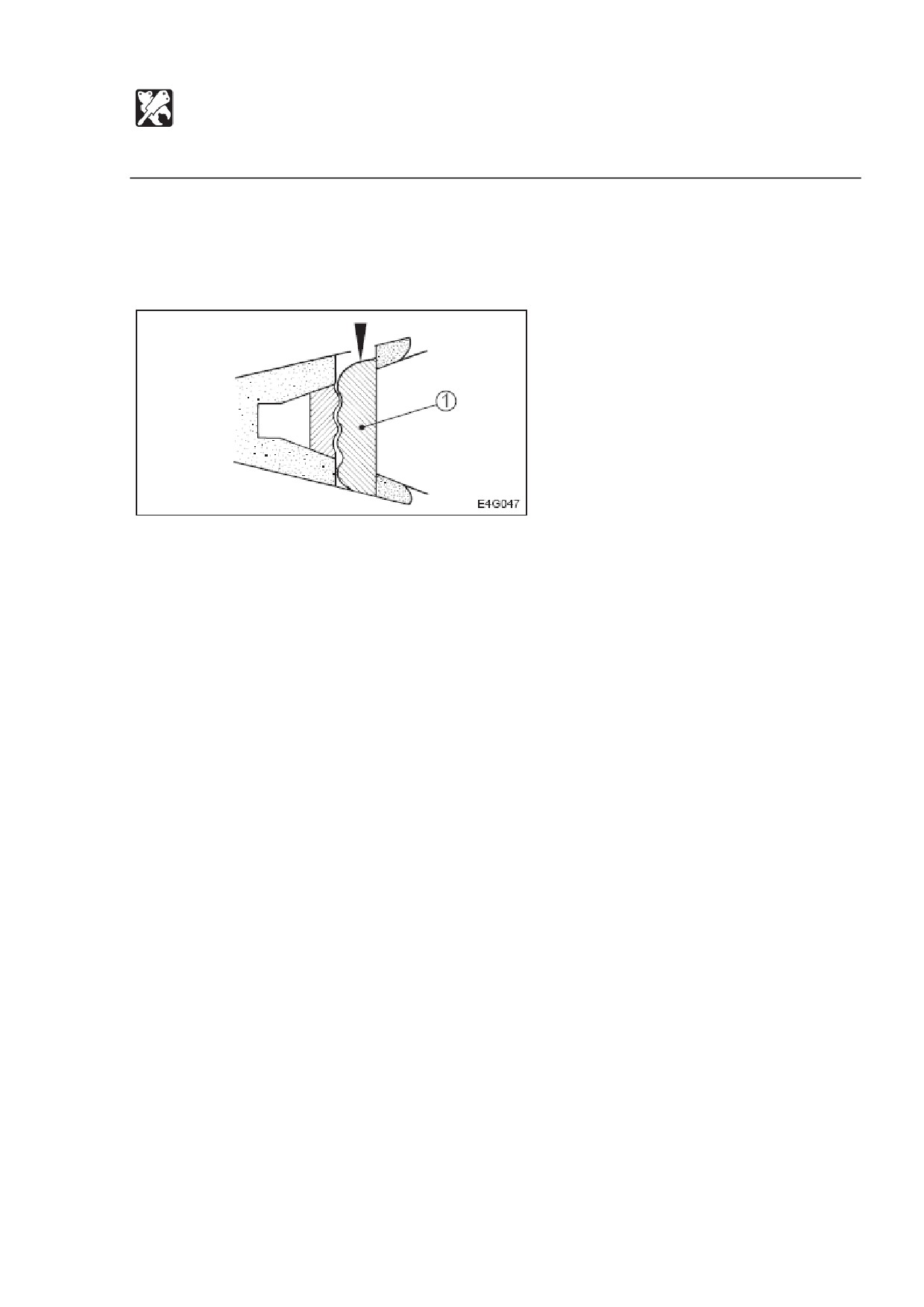

4. Удалите блокирующий стержень (1) и удалите острие (2).
5. Удалите резиновый замок штифта (3) и проверьте, стабилен ли он до сих пор.
Е « Когда на резине есть надломы и похоже, что ролик может выпасть.
F « Когда на ролике остается вмятина, если нажать на него пальцем.
Установка.

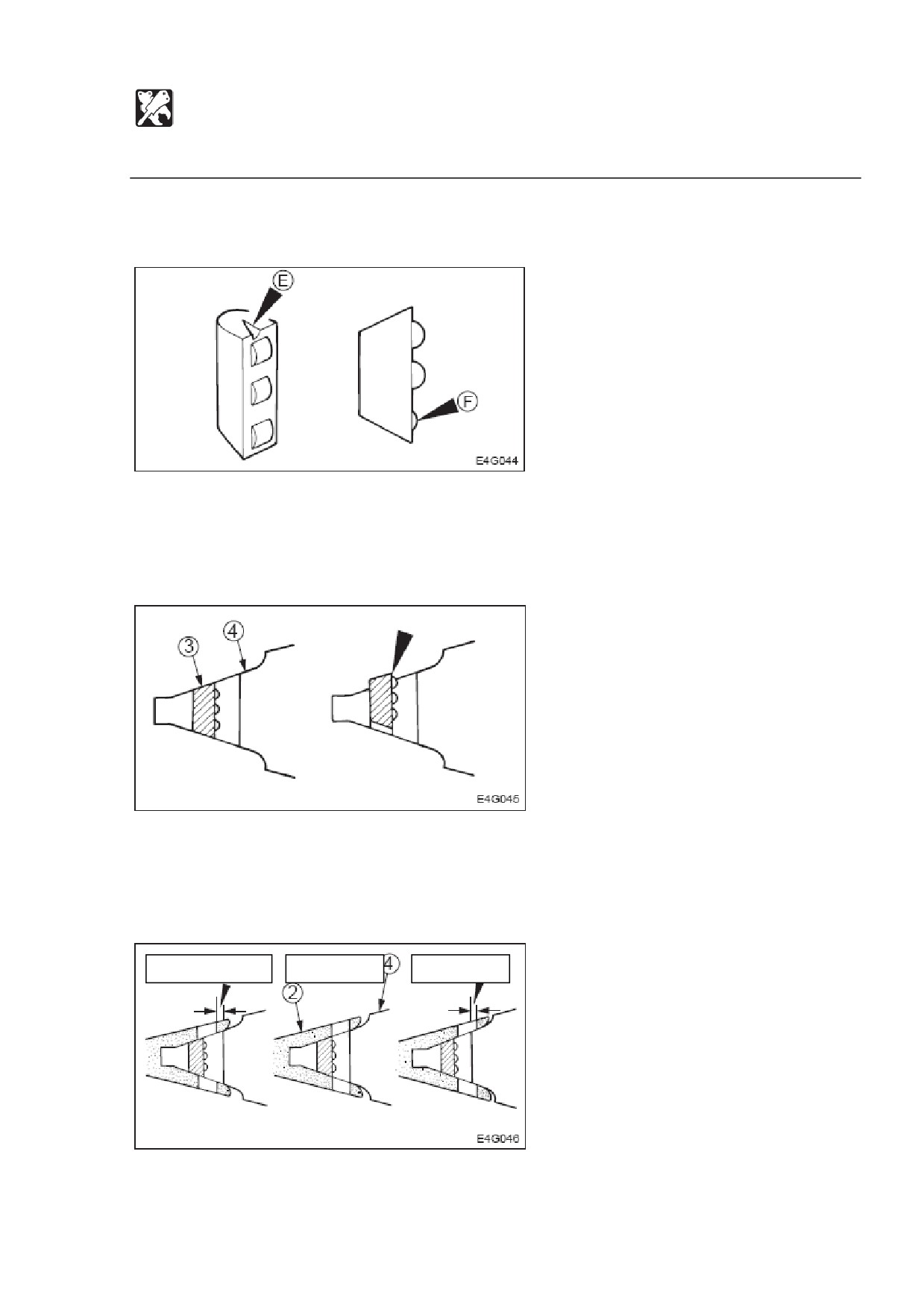

1. Вдавите замок резинового штифта (3) в сварочный адаптер (4).
Не давайте замку резинового штифта выдаваться за поверхность сварочного
адаптера.
неправильно
правильно
правильно
306
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Ковш
2. Установите острие (2) в сварочный адаптер (4).
Вставьте острие так, чтобы поверхность за отверстием штифта острия
заполнила или была глубже, чем поверхность за отверстием штифта
сварочного адаптера.
3. Вставьте блокирующий штифт (1).
После вставки, используйте штифт с такой же поверхностью, как поверхность
острия. Не используйте изношенные блокирующие штифты.
Бокорез.
См. стр. Х «В случае необходимости».
307
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Сигнал тревоги при передвижении
Заводская установка.
Когда машина передвигается, звучит звуковой сигнал, который прекращается в
момент остановки. Если сигнал не звучит при передвижении, возможно,
расплавился предохранитель. Проверьте его.
ПРЕДУПРЕЖДЕНИЕ
Если замененный предохранитель опять расплавится, это следствие неполадок в
электрической системе. Это может вызвать пожар. Свяжитесь с дилером Takeuchi.
Сгорел
Нормальный
1. Припаркуйте машину в безопасном месте.
2. Приведите стартер в положение OFF.

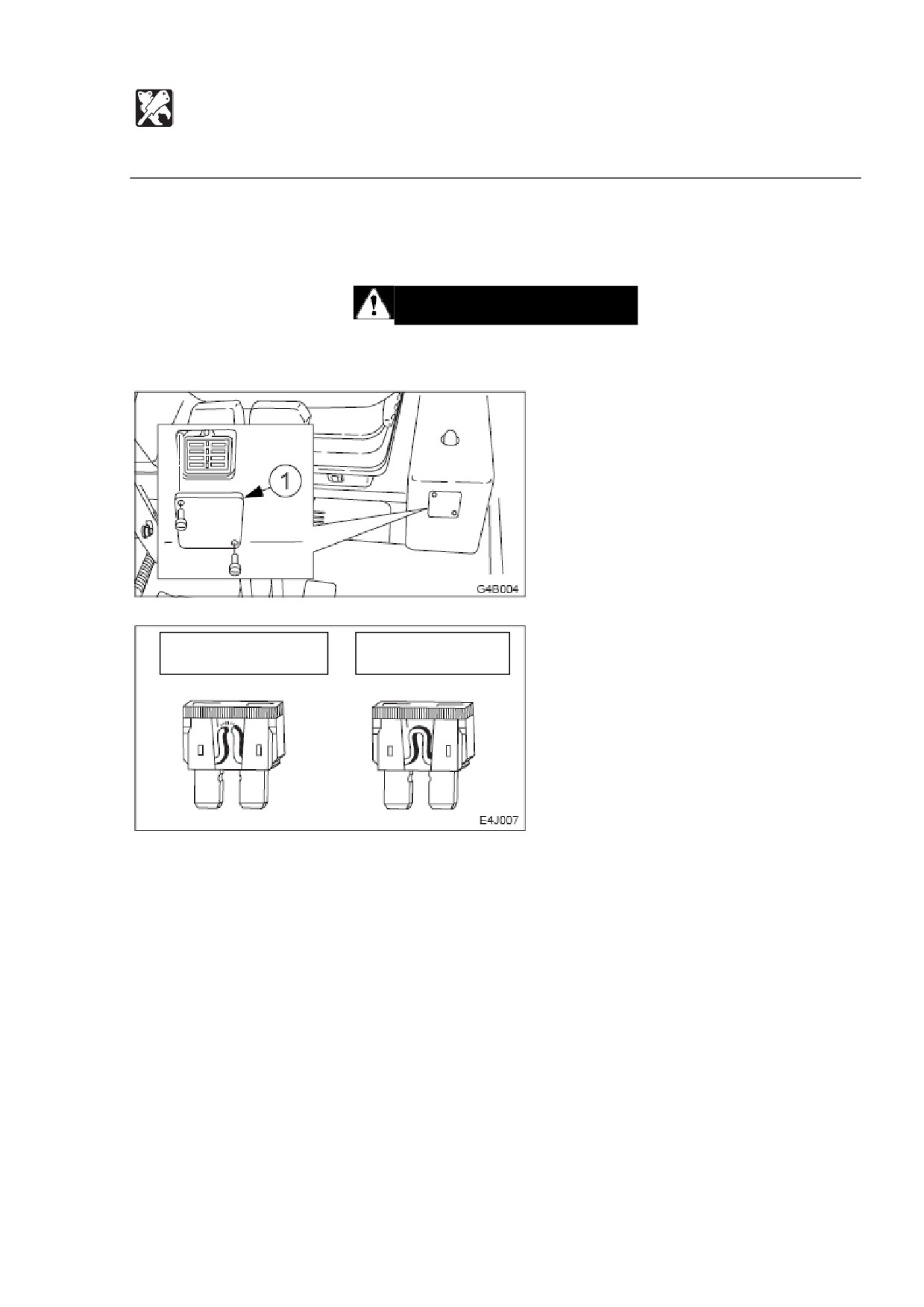

3. Откройте крышку коробки предохранителя (1).
4. Проверьте предохранитель.
5. Если предохранитель сгорел, замените его таким же запасным, такой же
мощности.
308
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Сигнал тревоги при передвижении
Разметка и защищаемые цепи предохранителя.
Мощность
Защищаемая цепь
Мощность
Защищаемая цепь
20 А
Звуковой сигнал
30 А
Кондиционер (опция)
15 А
Соленоид А, В
10 А
Вторая
скорость
20 А
Фары
передвижения
10 А
Отсек инструментов, насос
20 А
Замок рычага
подачи
15 А
Радио, обогреватель
15 А
Внешняя
розетка
питания,
Сигнал
тревоги
при
передвижении
20 А
Прикуриватель, дворник
30 А
Соленоид остановки
309
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Дополнительная педаль
ПРЕДУПРЕЖДЕНИЕ
Замыкайте замок педали, когда не используете ее. Если случайно наступить на
незаблокированную педаль, это может привести к неожиданным несчастным
случаям.
Эта педаль управляет потоком масла в цикле дополнительной гидравлики.
(А)
« Гидравлическое масло поступает в левый шланг дополнительной
гидравлики.
(В)
« Гидравлическое масло поступает в правый шланг дополнительной
гидравлики.
Когда рычаг замка безопасности находится в заблокированном положении,
педаль заблокирована.
См. стр. Х «Линии дополнительной гидравлики».
310
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Устройства безопасности груза
Устройства безопасности груза включают в себя клапан аварийного отключения и
устройство предупреждения о перегрузке. Клапан аварийного отключения
останавливает стрелу или рукоять во время ее падения. Устройство
предупреждения о перегрузке подает звуковой сигнал при чрезмерной нагрузке.
Клапан отключения в чрезвычайной ситуации.
При обрыве шланга цилиндра стрелы или рукояти и стрела или рукоять начинают
падать, клапан аварийного отключения активируется и останавливает стрелу или
рукоять на пути ее падения.
ПРЕДУПРЕЖДЕНИЕ
Если стрела или рукоять падает и активируются рычаги аварийного отключения,
немедленно отъедьте от объекта работы.
ТВ125, ТВ135
Тип А
Тип В
311
содержание .. 6 7 8 9 ..
