Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB125, TB135, TB145. Руководство по использованию - часть 7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

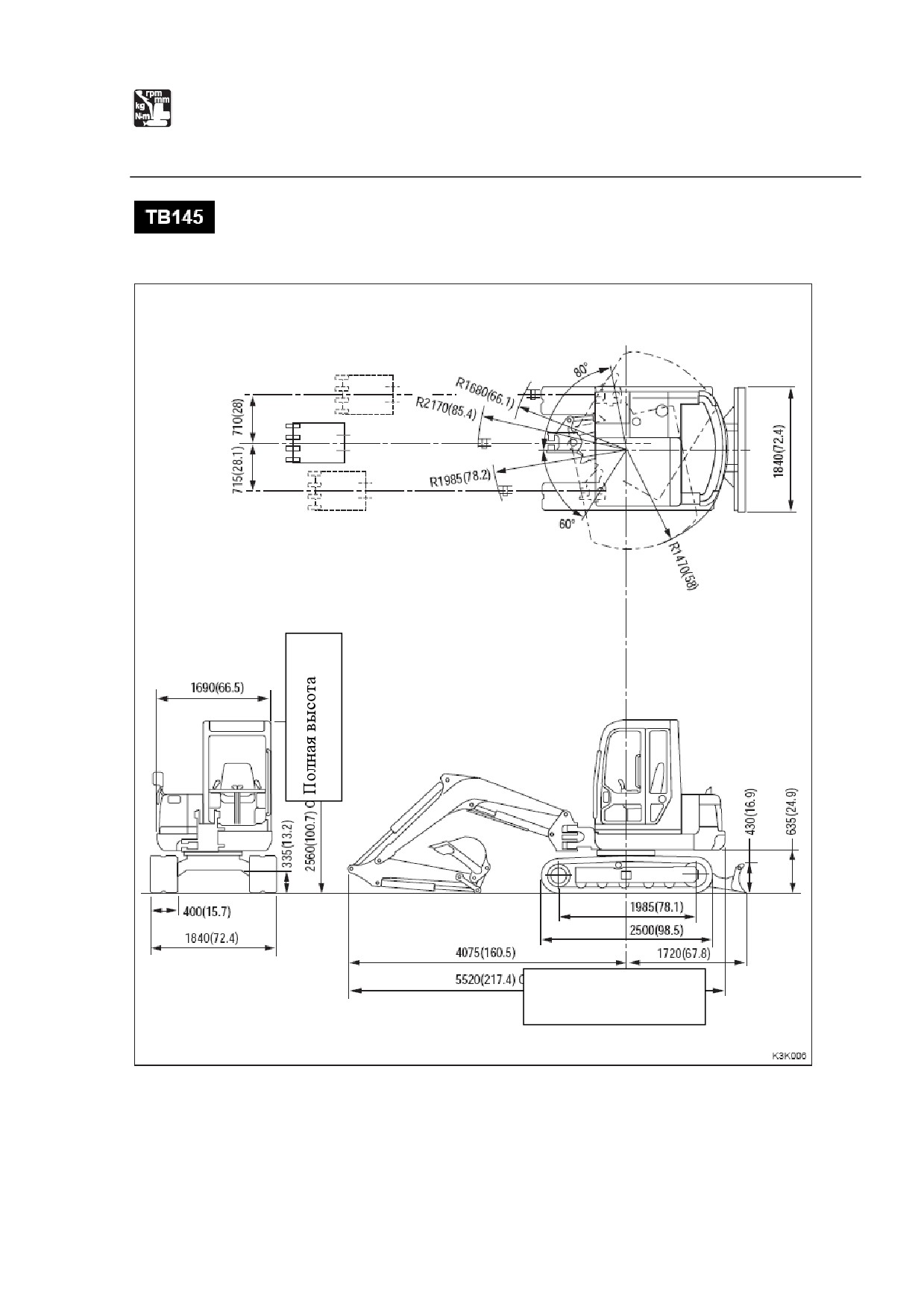

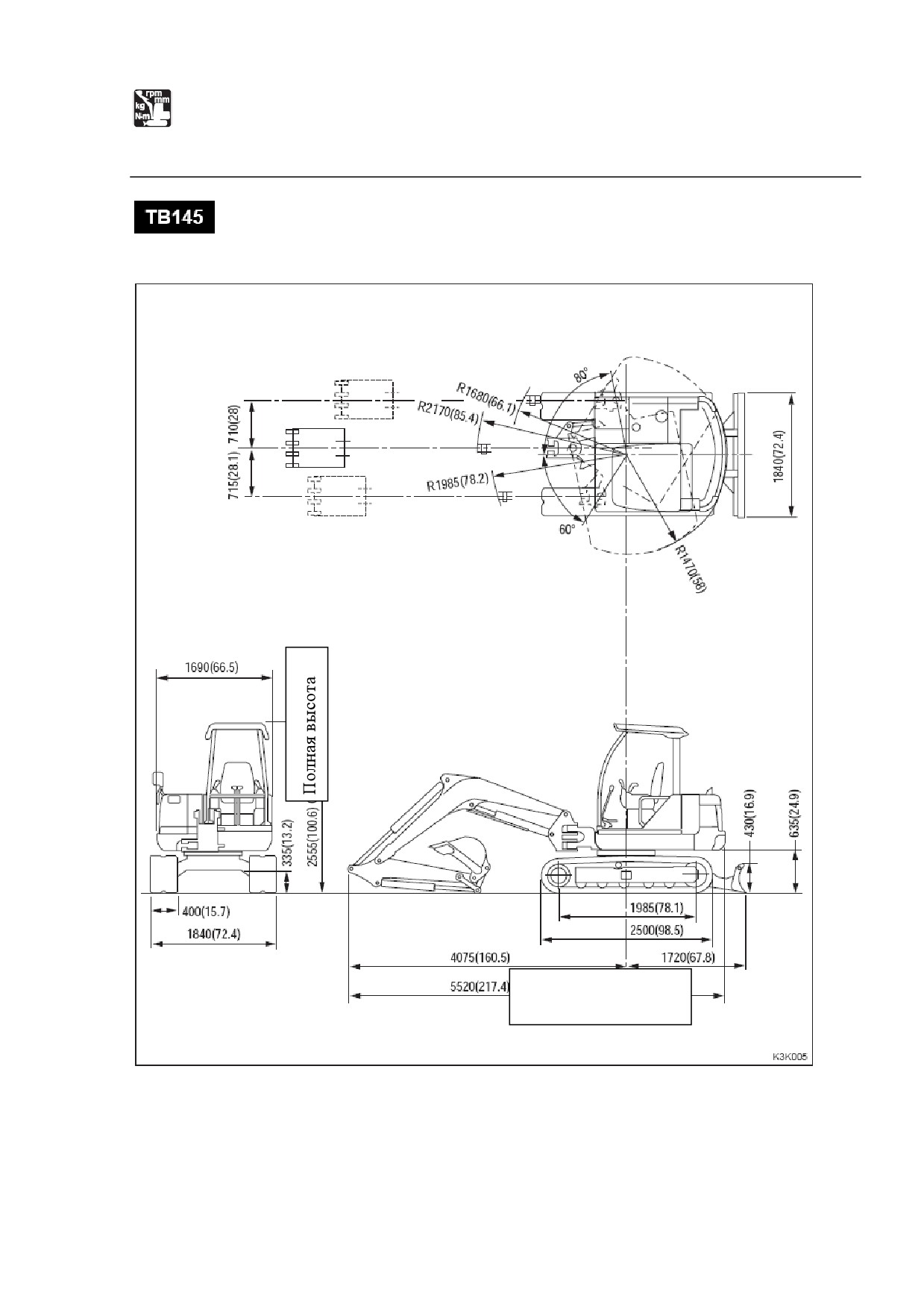

Размеры машины
С навесом и резиновыми гусеницами
Единицы: мм
Полная длина
234
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры машины
С кабиной и резиновыми гусеницами
Единицы: мм
Полная длина
235

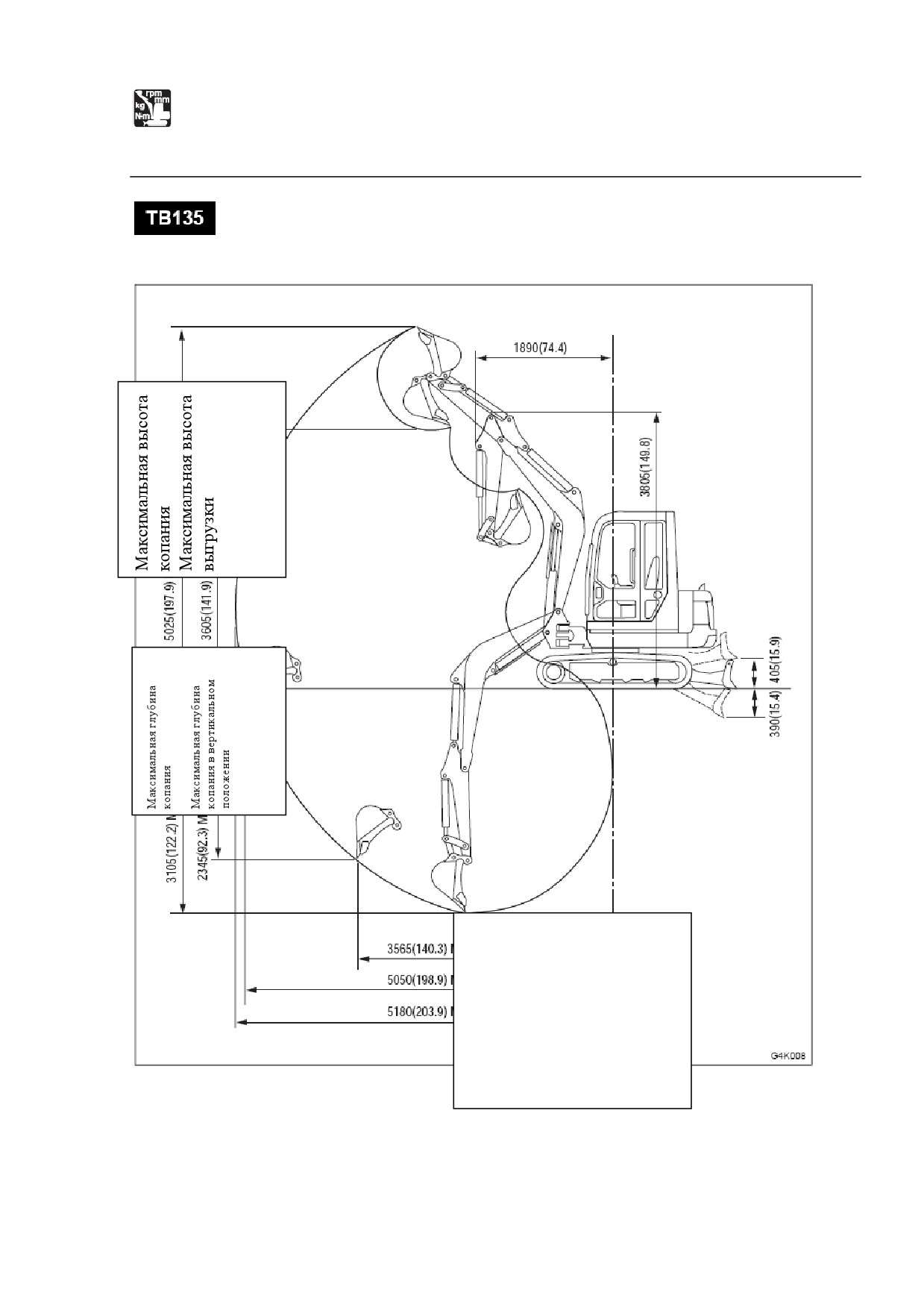

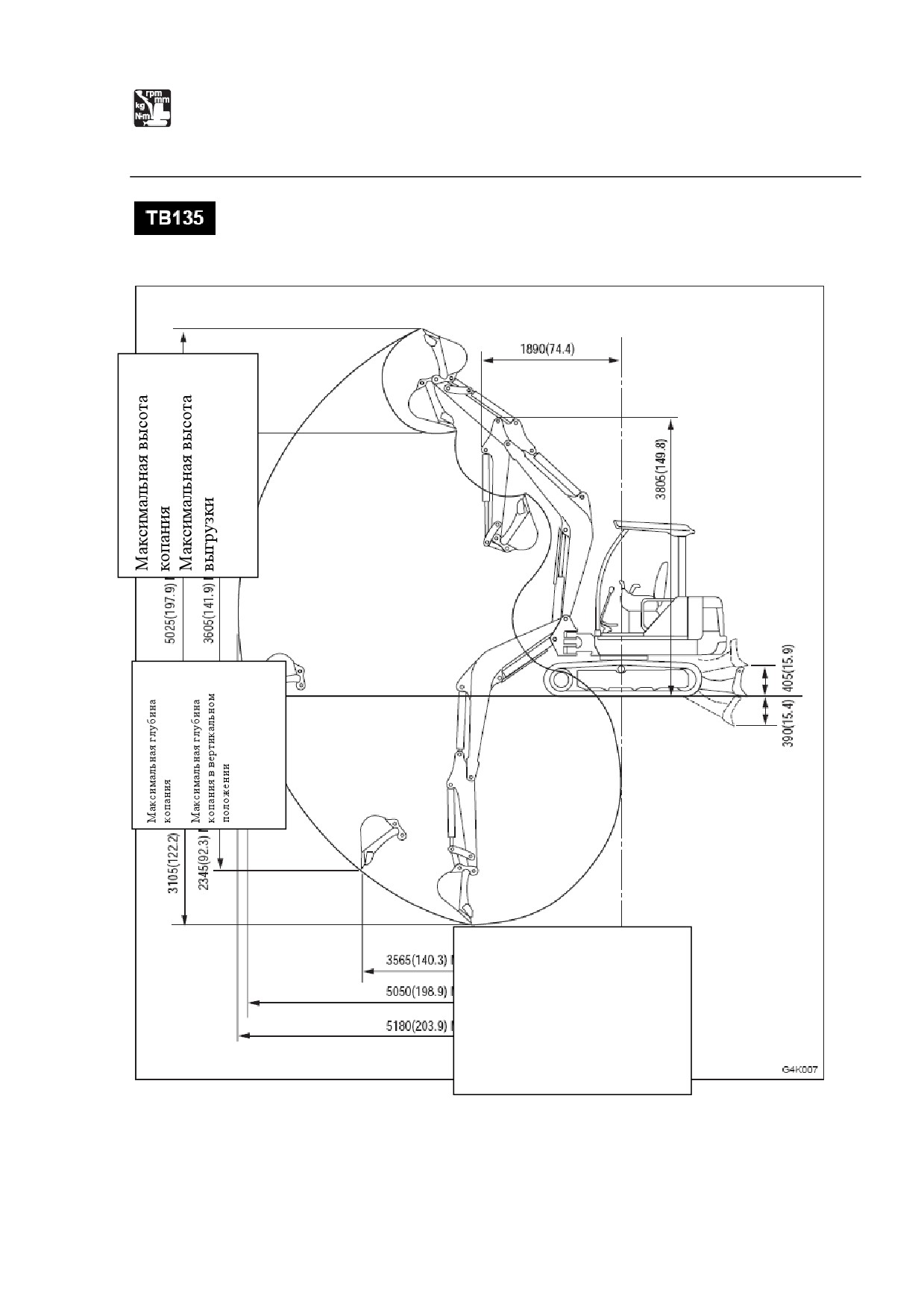

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

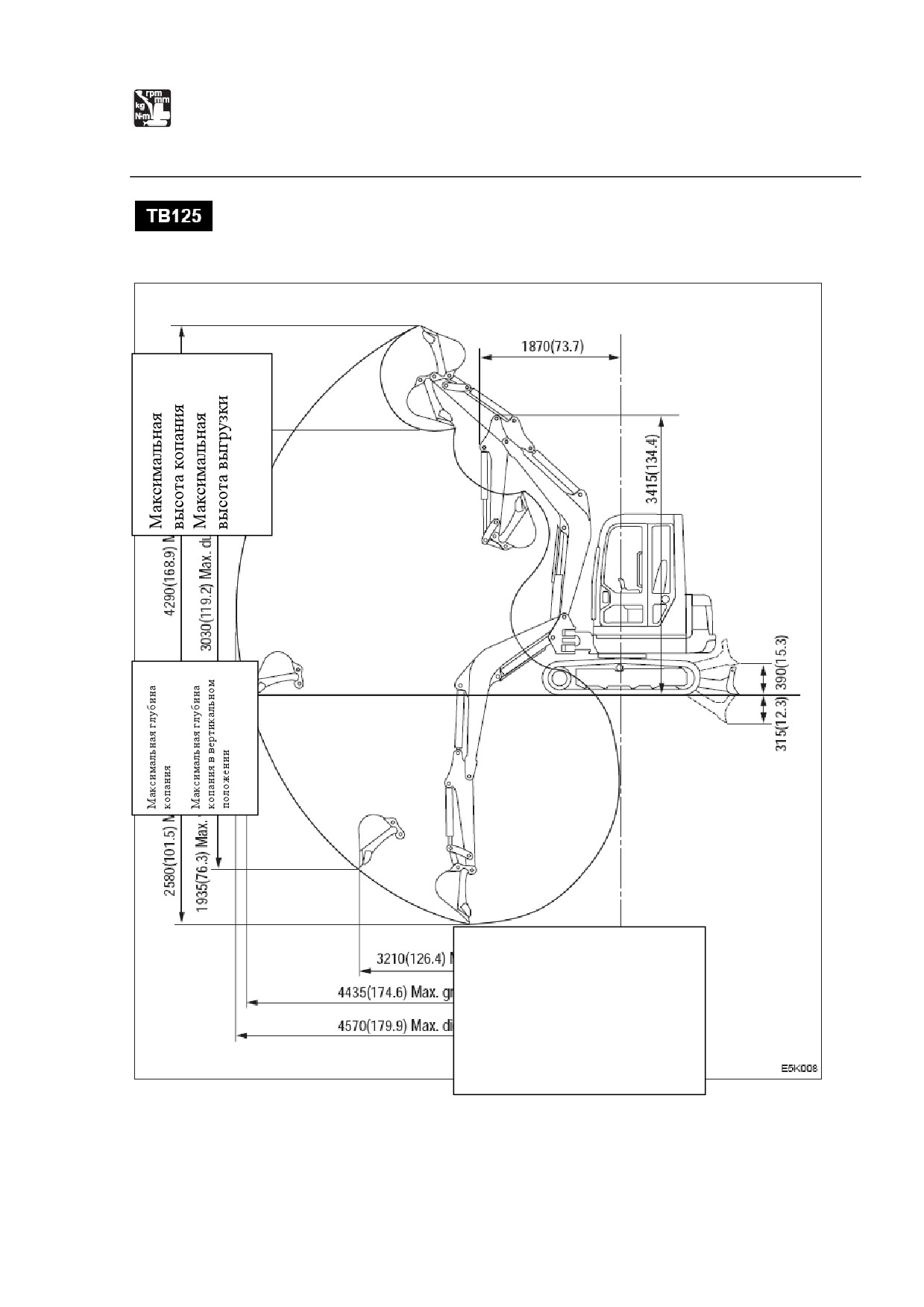

Рабочий диапазон
С навесом и резиновыми гусеницами
Единицы: мм
Максимальный радиус копания в
вертикальном положении
Максимальный радиус копания
на земле
Максимальный радиус копания
236
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

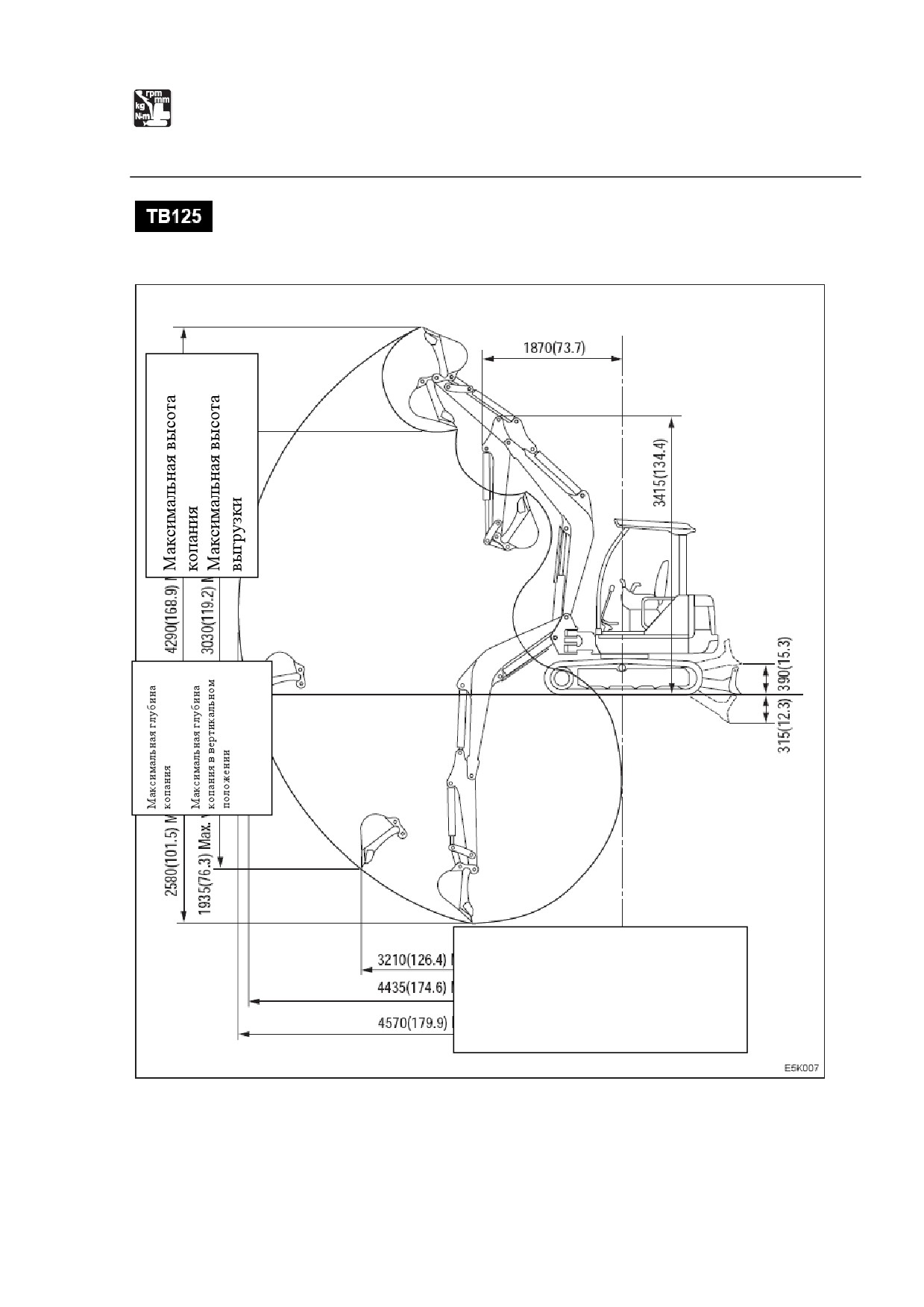

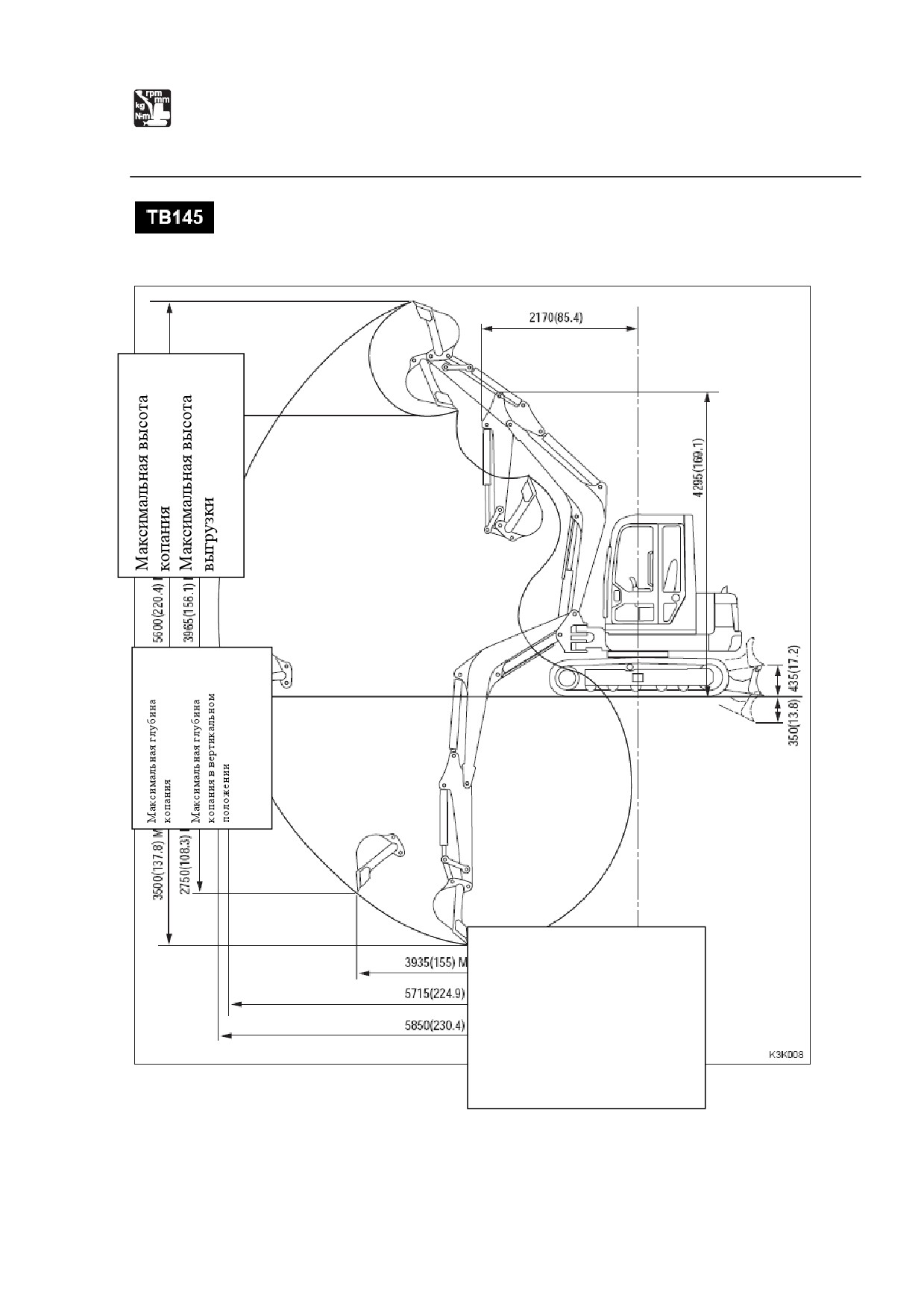

Рабочий диапазон
С кабиной и резиновыми гусеницами
Единицы: мм
Максимальный радиус
копания в вертикальном
положении
Максимальный радиус
копания на земле
Максимальный радиус
копания
237
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон
С навесом и резиновыми гусеницами
Единицы: мм
Максимальный радиус
копания в вертикальном
положении
Максимальный радиус
копания на земле
Максимальный радиус
копания
238
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон
С кабиной и резиновыми гусеницами
Единицы: мм
Максимальный радиус
копания в вертикальном
положении
Максимальный радиус
копания на земле
Максимальный радиус
копания
239
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон
С навесом и резиновыми гусеницами
Единицы: мм
Максимальный радиус
копания в вертикальном
положении
Максимальный радиус
копания на земле
Максимальный радиус
копания
240
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон
С кабиной и резиновыми гусеницами
Единицы: мм
Максимальный радиус
копания в вертикальном
положении
Максимальный радиус
копания на земле
Максимальный радиус
копания
241
ЗАМЕТКИ
242
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

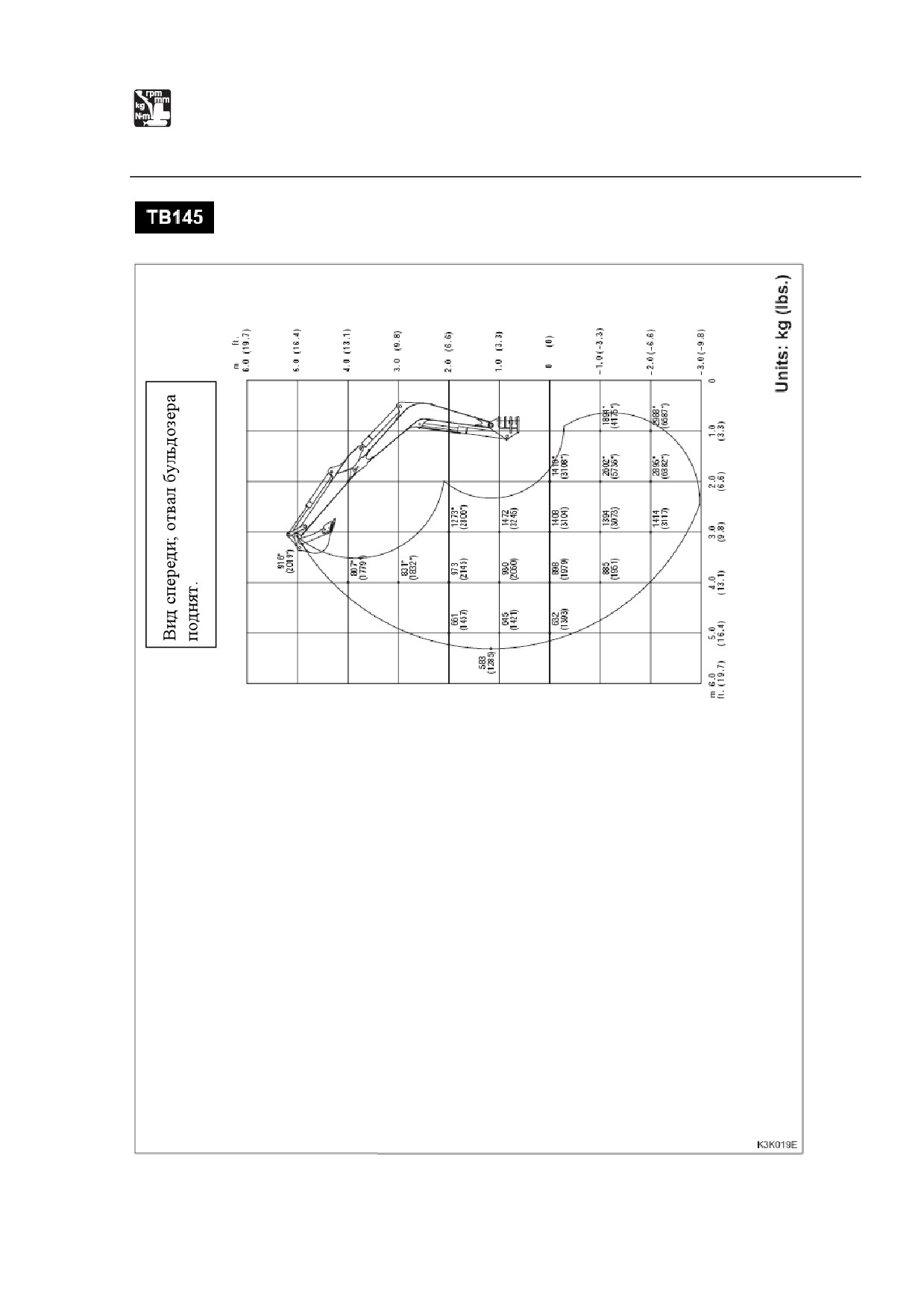

Грузоподъемность
Таблица рассчитанной грузоподъемности.
Загрузки в таблицах не превышают 87% гидравлической грузоподъемности или
75% уравновешивающей нагрузки.
Рассчитанные грузоподъемности, ограниченные рассчитанной гидравлической
грузоподъемностью, обозначены звездочкой (*).
Масса канатов или любых других подъемных устройств должна быть вычтена
из рассчитанной нагрузки, чтобы определить, какой вес можно поднимать.
Точка загрузки - шарнирный болт; положение ковша - стандартный ковш,
полностью сложенный к рукояти.
Единицы: кг/двухчастная стрела -daN
Система подвешивания груза.
Будет предоставлена и использована система подвешивания груза со всеми
нижеследующими характеристиками.
1. Система, выдерживающая вес, в два раза превышающий рассчитанную
грузоподъемность, независимо от положения, в котором приложена нагрузка.
2. Система, с которой отсутствует риск падения поднятого груза с
подвешивающего устройства, например, снабженная устройством
предотвращения соскальзывания крюка.
3. Система, с которой отсутствует риск соскальзывания подвешивающей
системы с навесного ковша.
ПРЕДУПРЕЖДЕНИЕ
НЕ ПЫТАЙТЕСЬ поднять или удержать любой груз тяжелее, чем указанные
величины для соответствующих радиусов нагрузки и высоты.
Все рассчитанные грузоподъемности предназначены для машины, стоящей на
горизонтальной и устойчивой поверхности. Для безопасности рабочих грузов
оператор обязан принимать во внимание определенные условия работы, такие,
как мягкая или неровная почва, негоризонтальность, боковые нагрузки,
опасные условия, опыт персонала и т.д. Перед тем, как работать на машине,
оператор и другой персонал должны полностью ознакомиться с руководством,
предоставленным производителем, и всегда следовать правилам безопасной
работы оборудования.
243

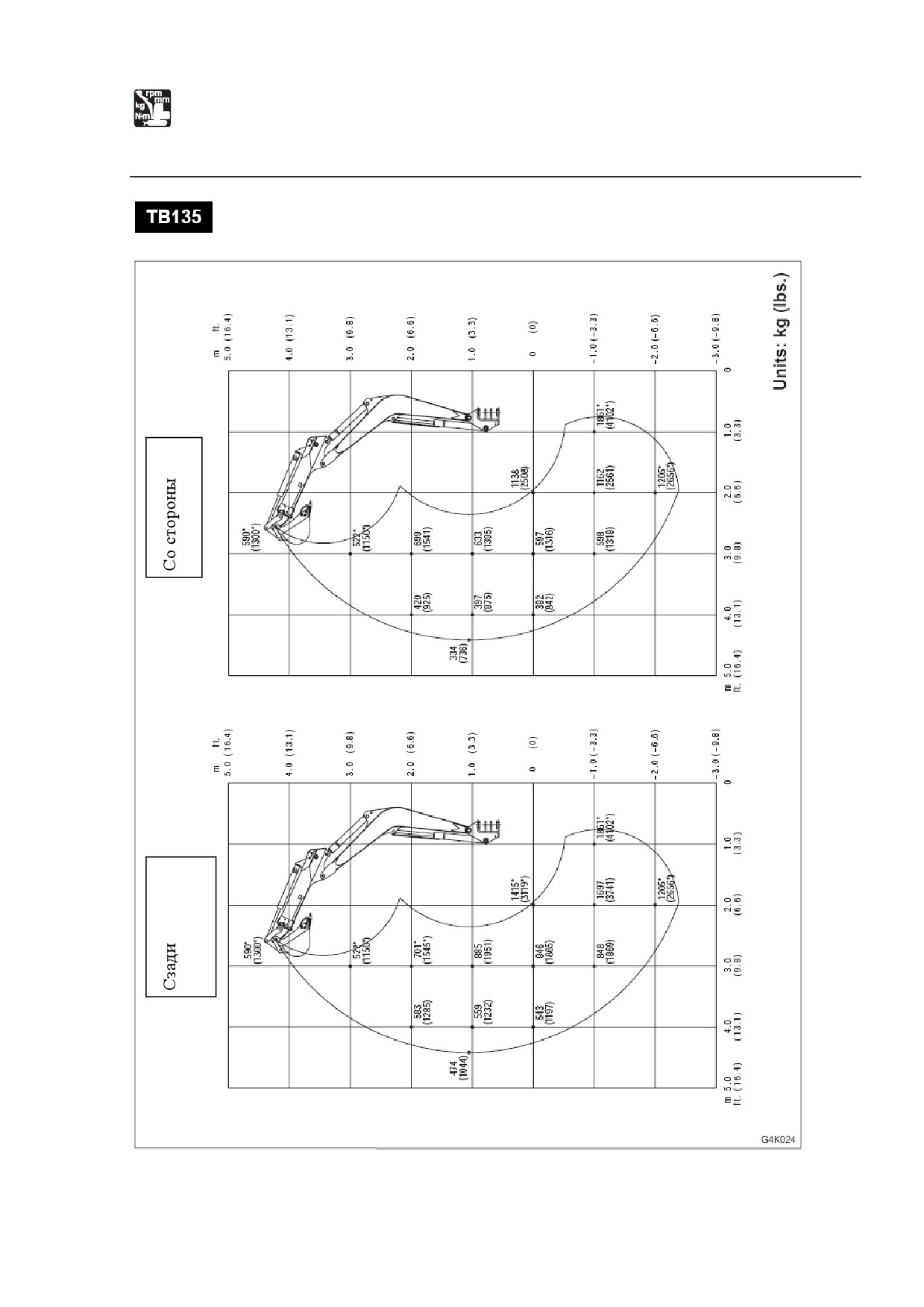

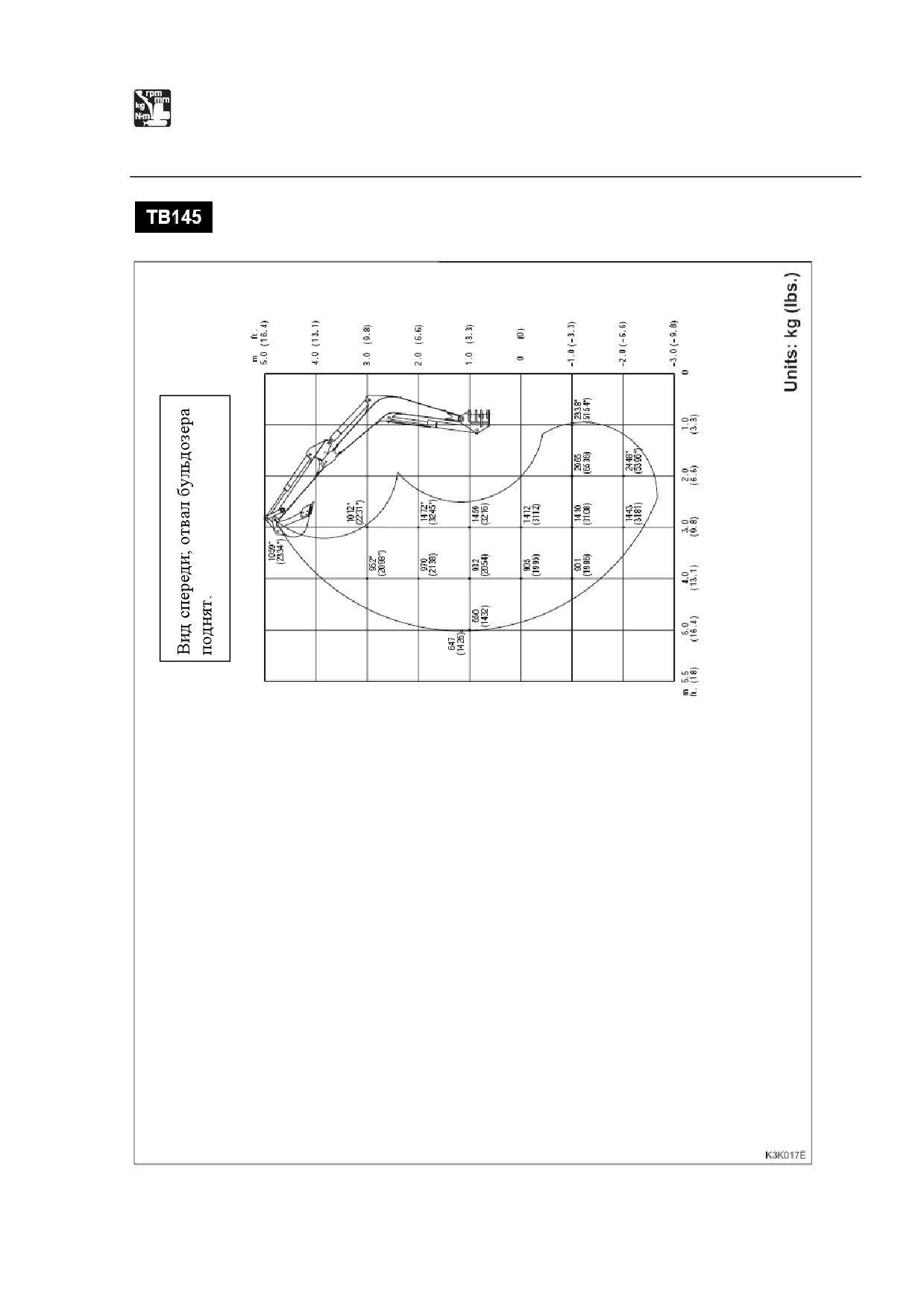

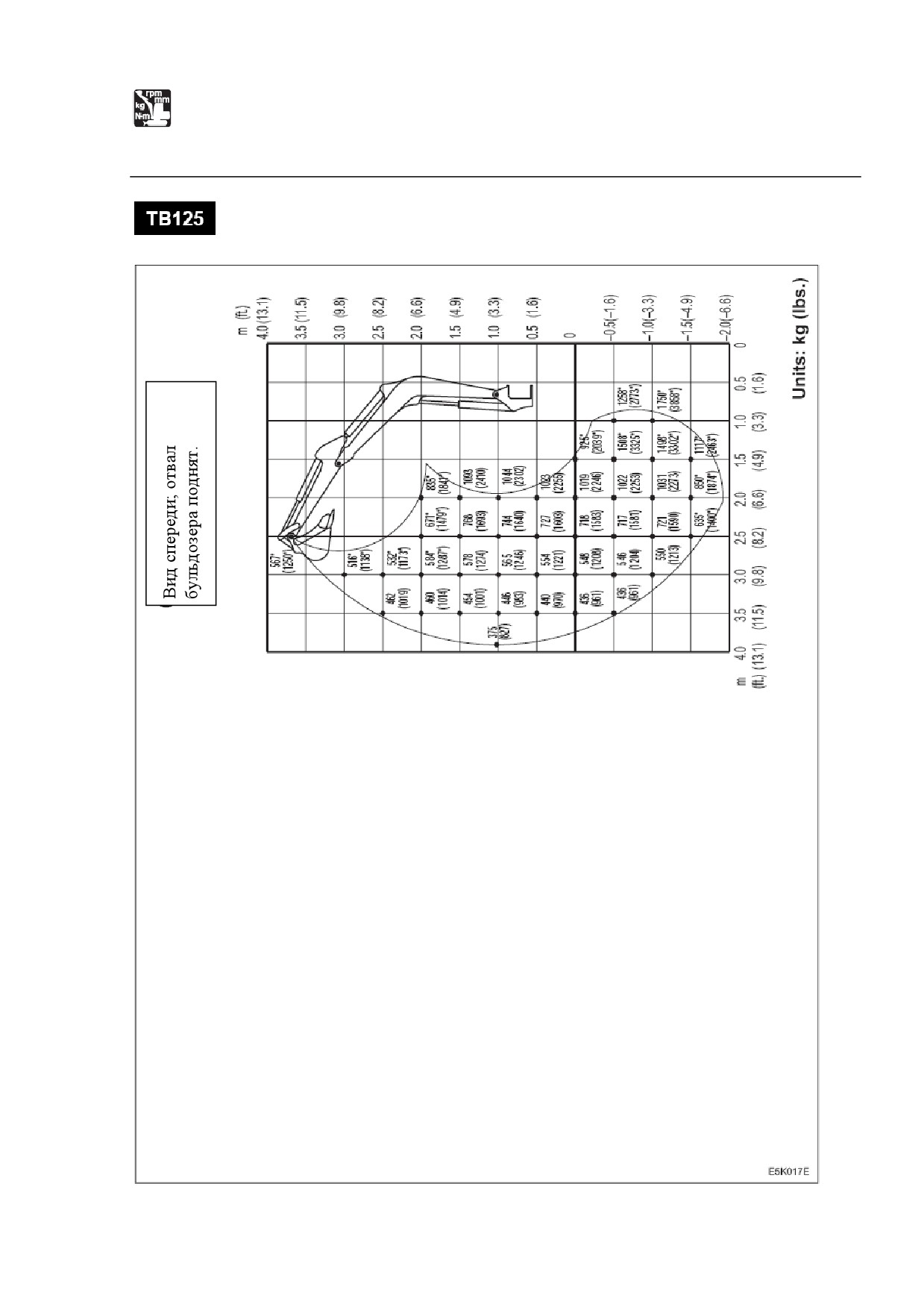

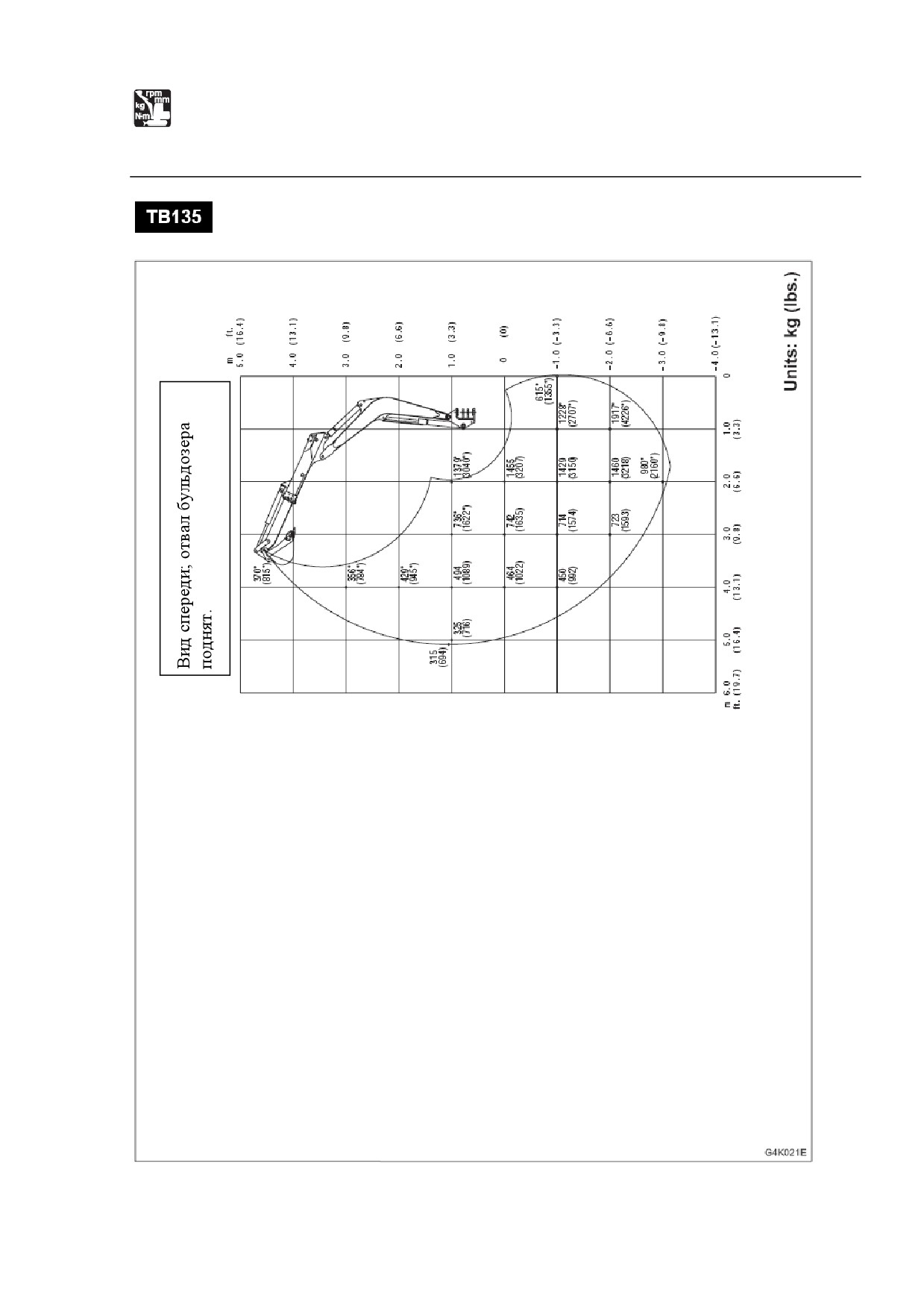

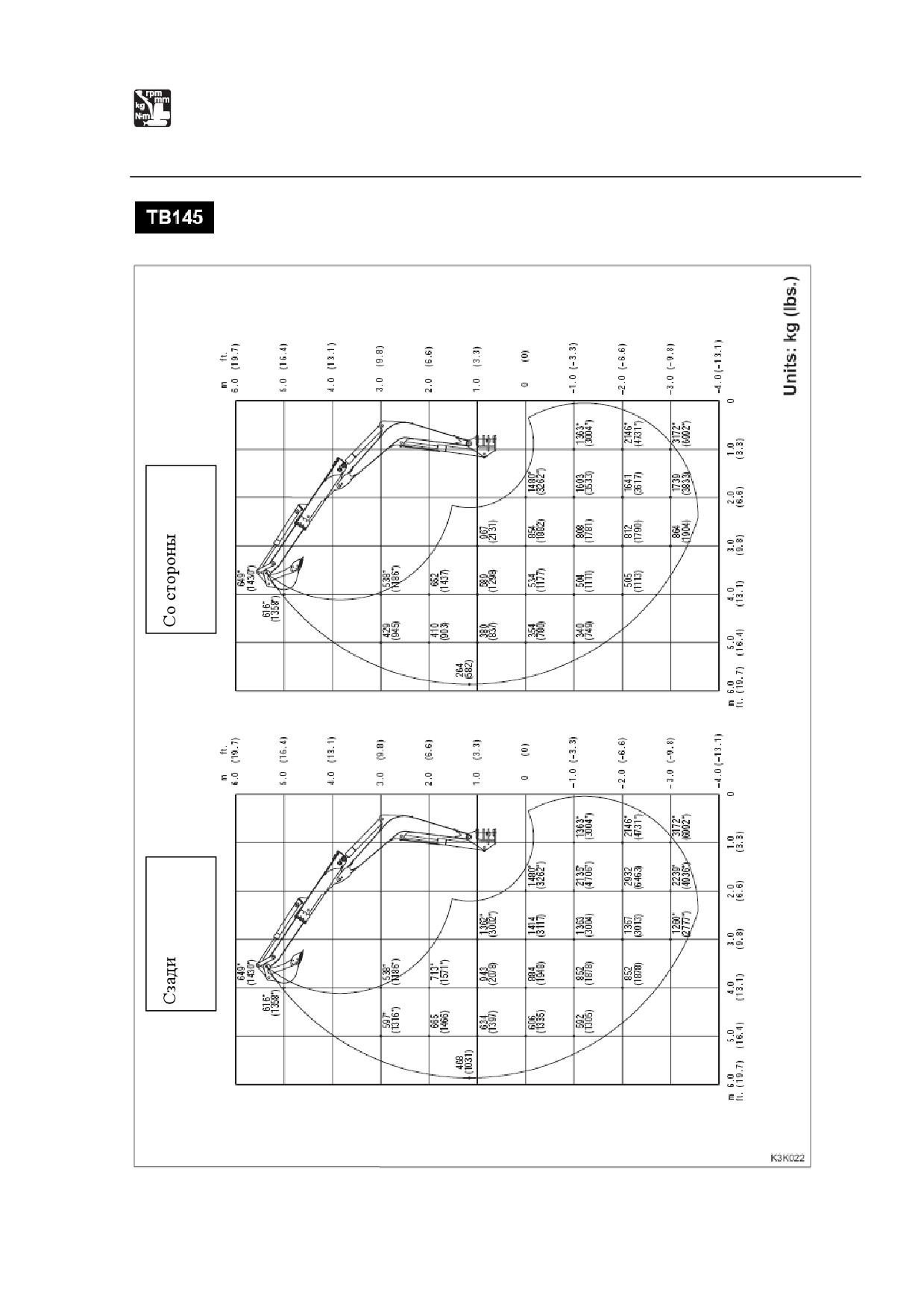

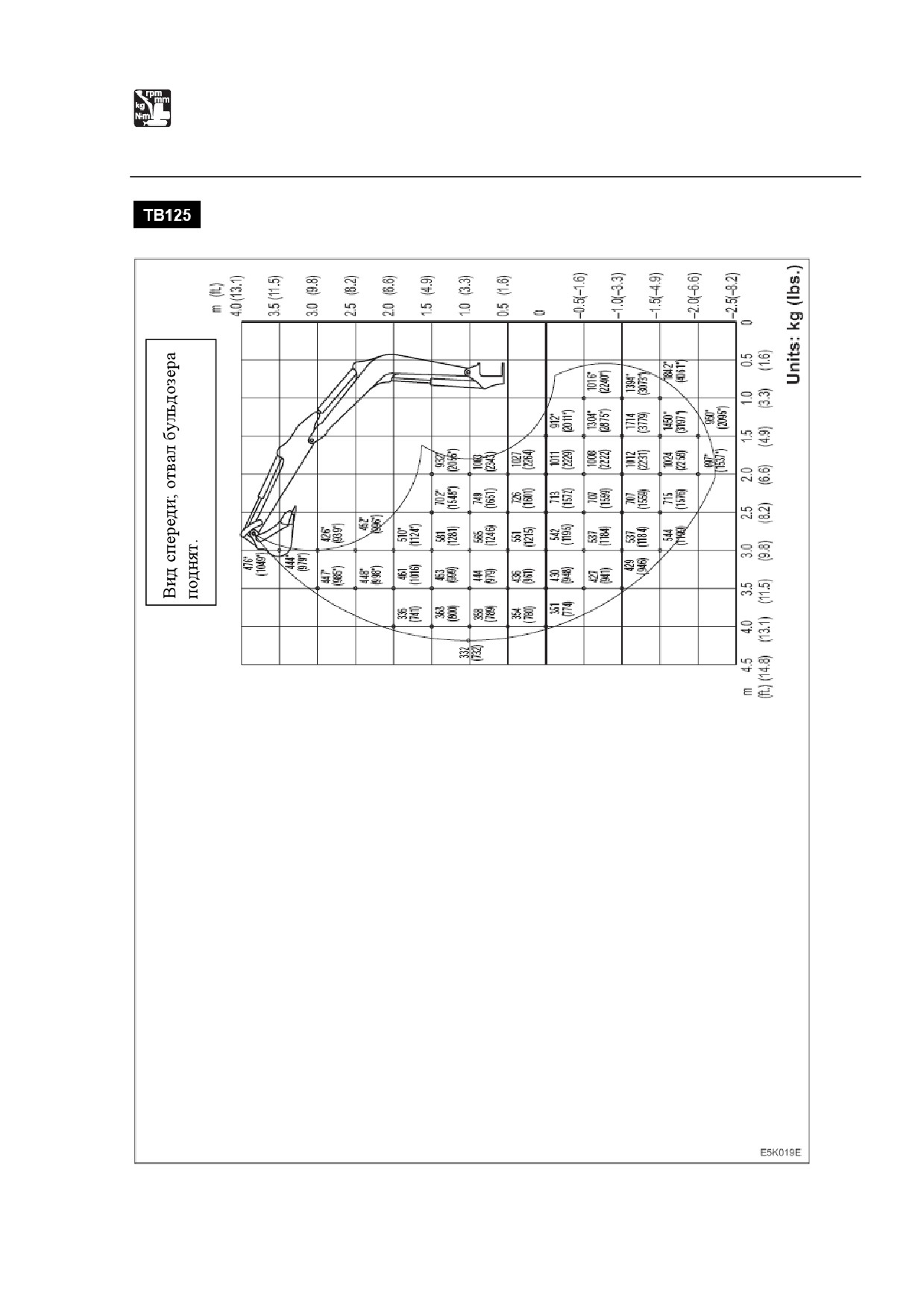

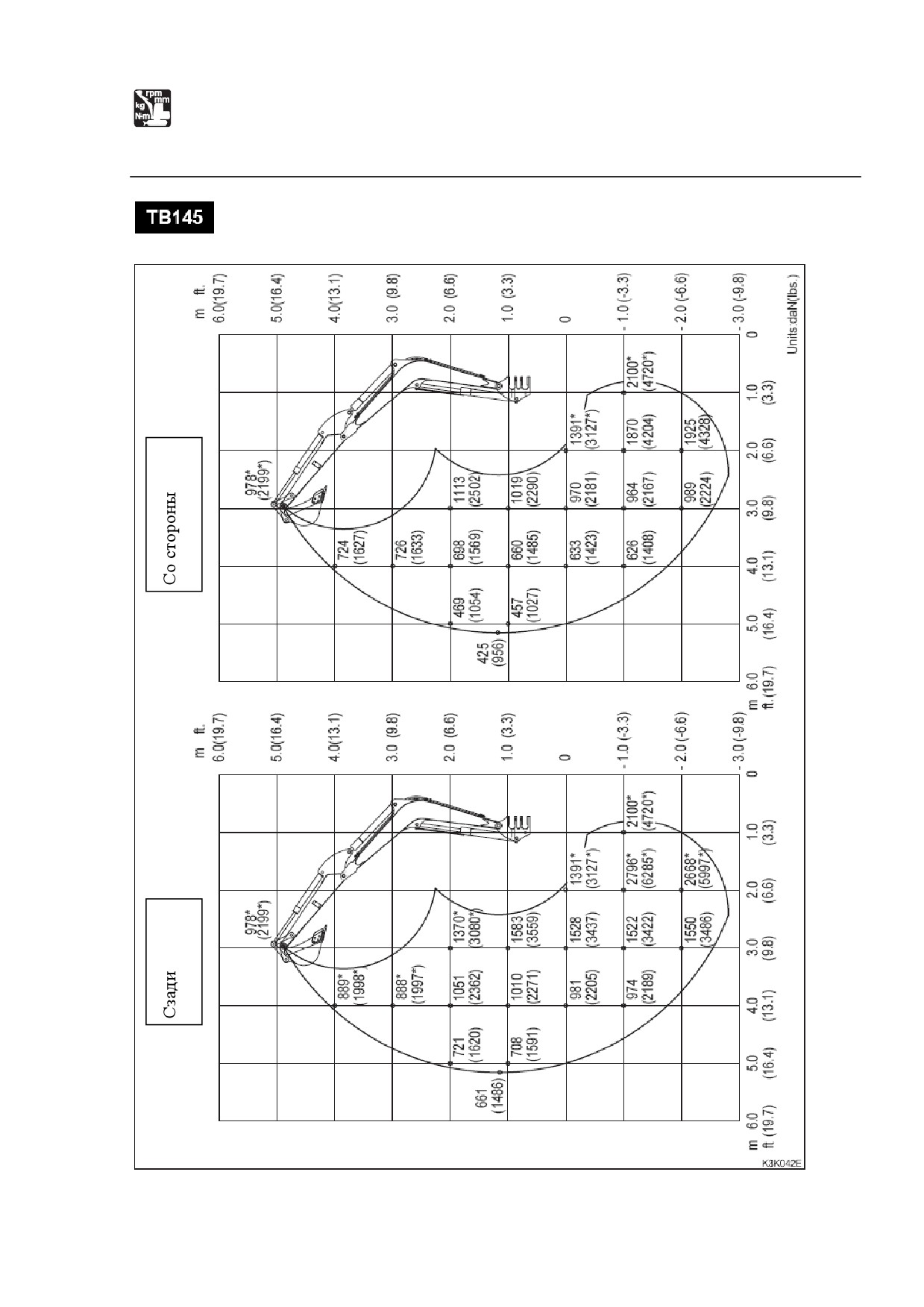

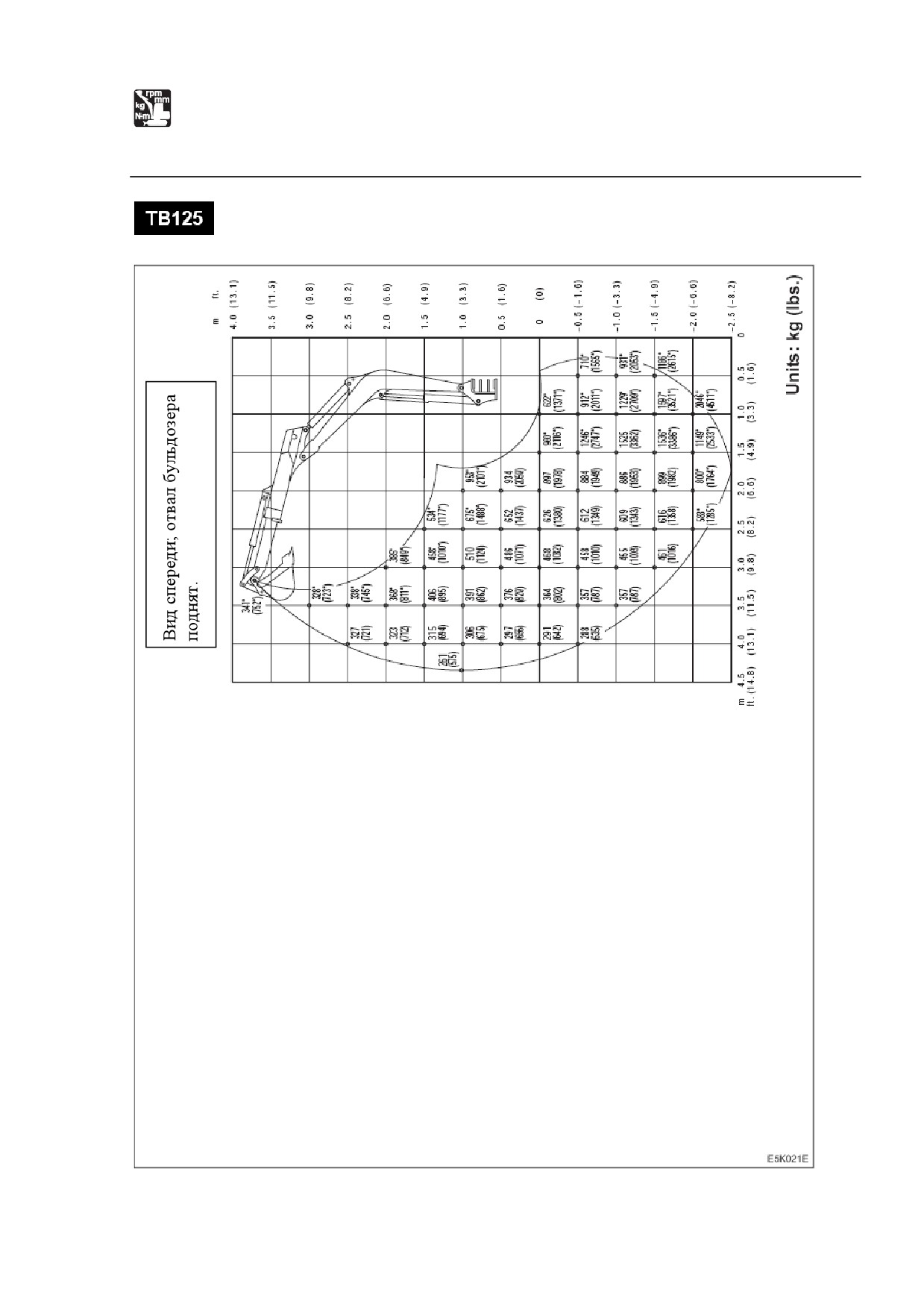

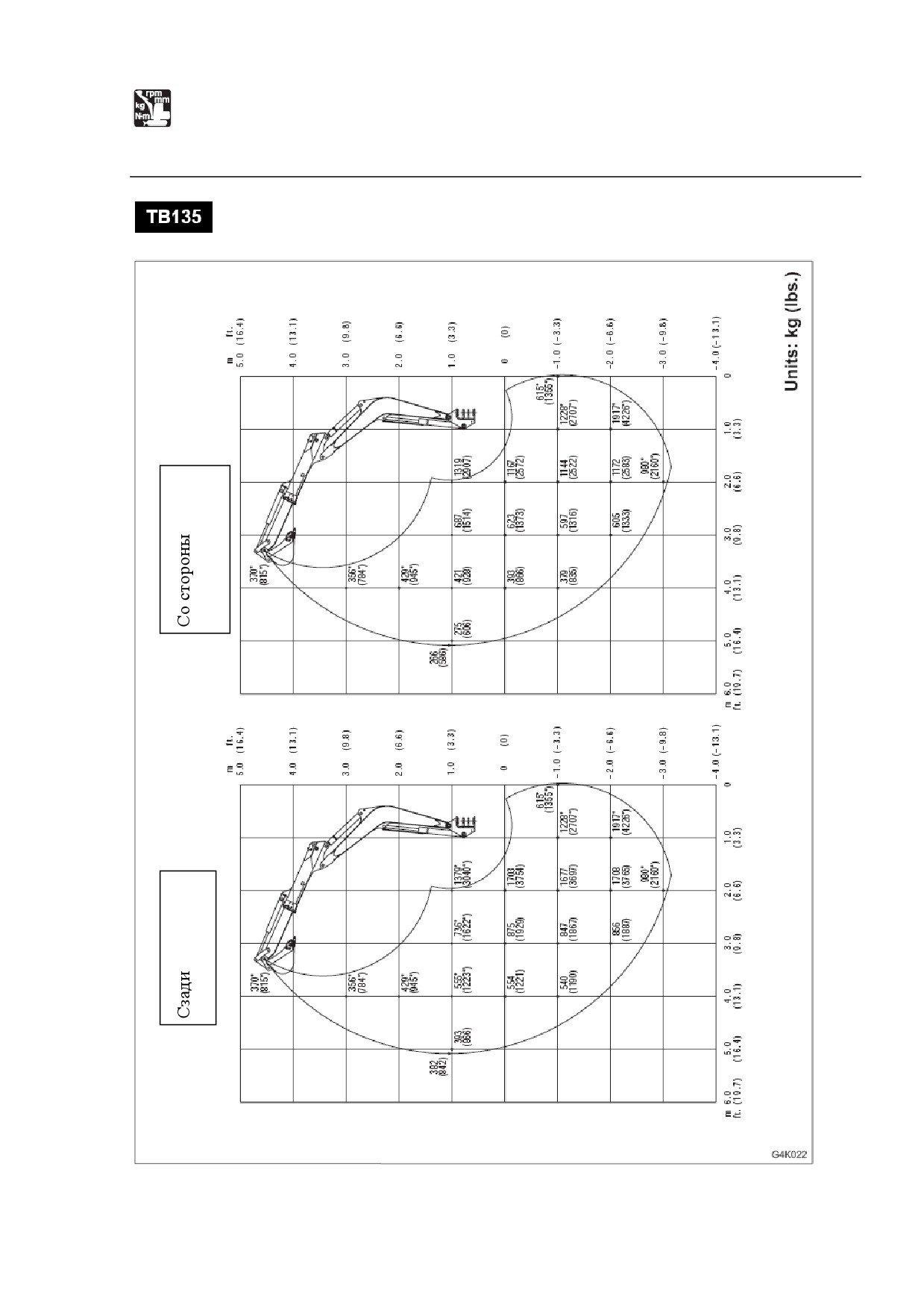

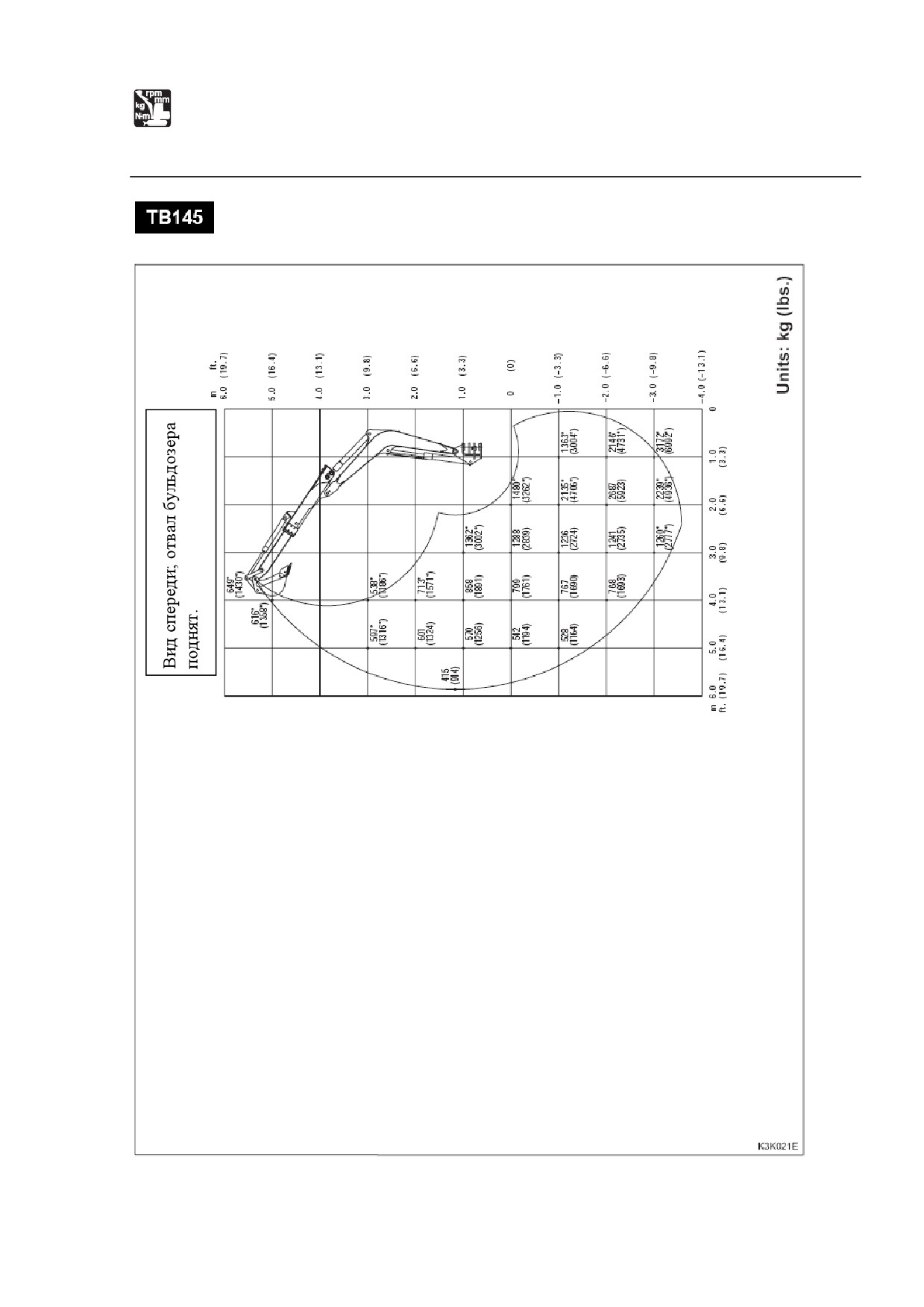

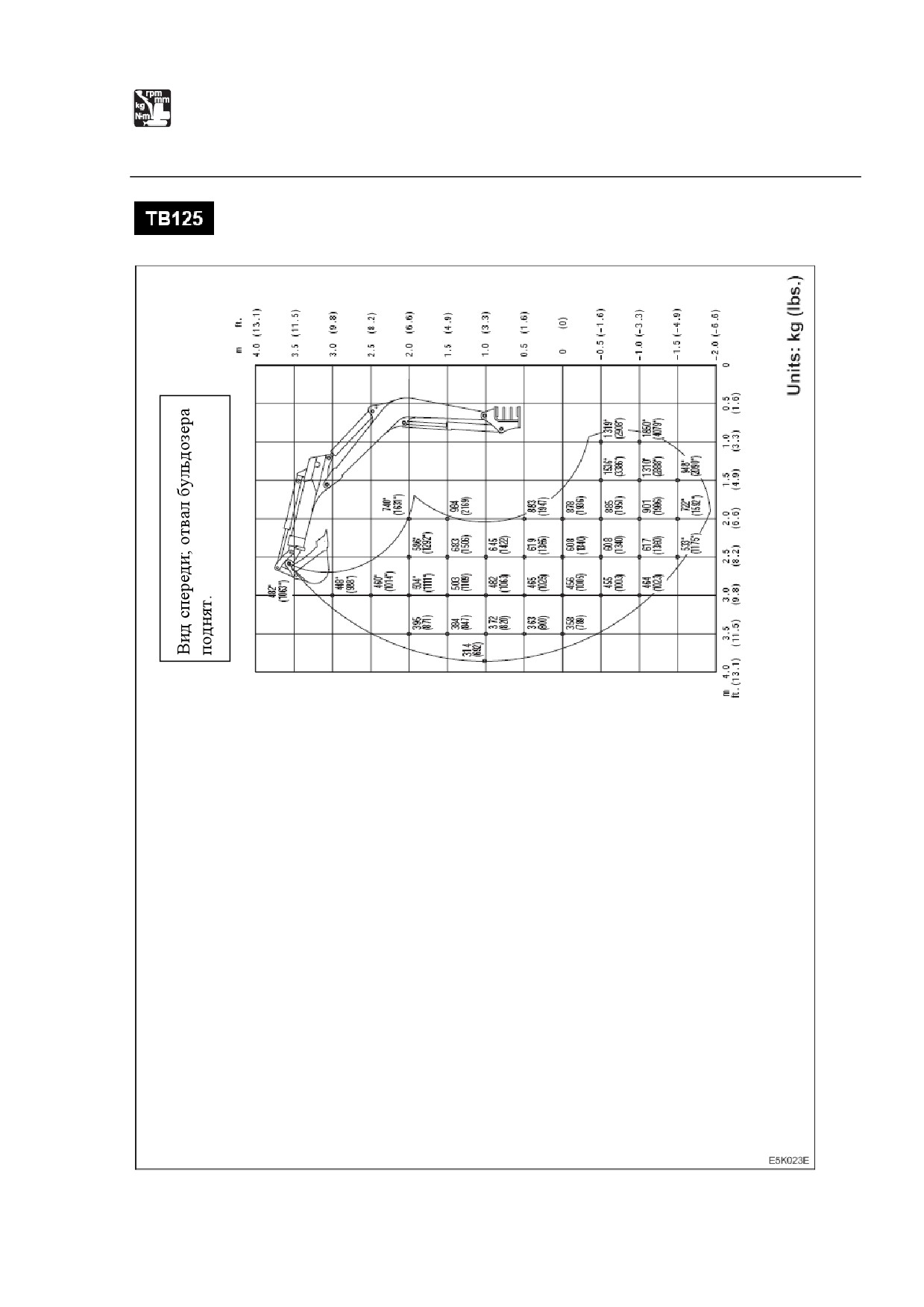

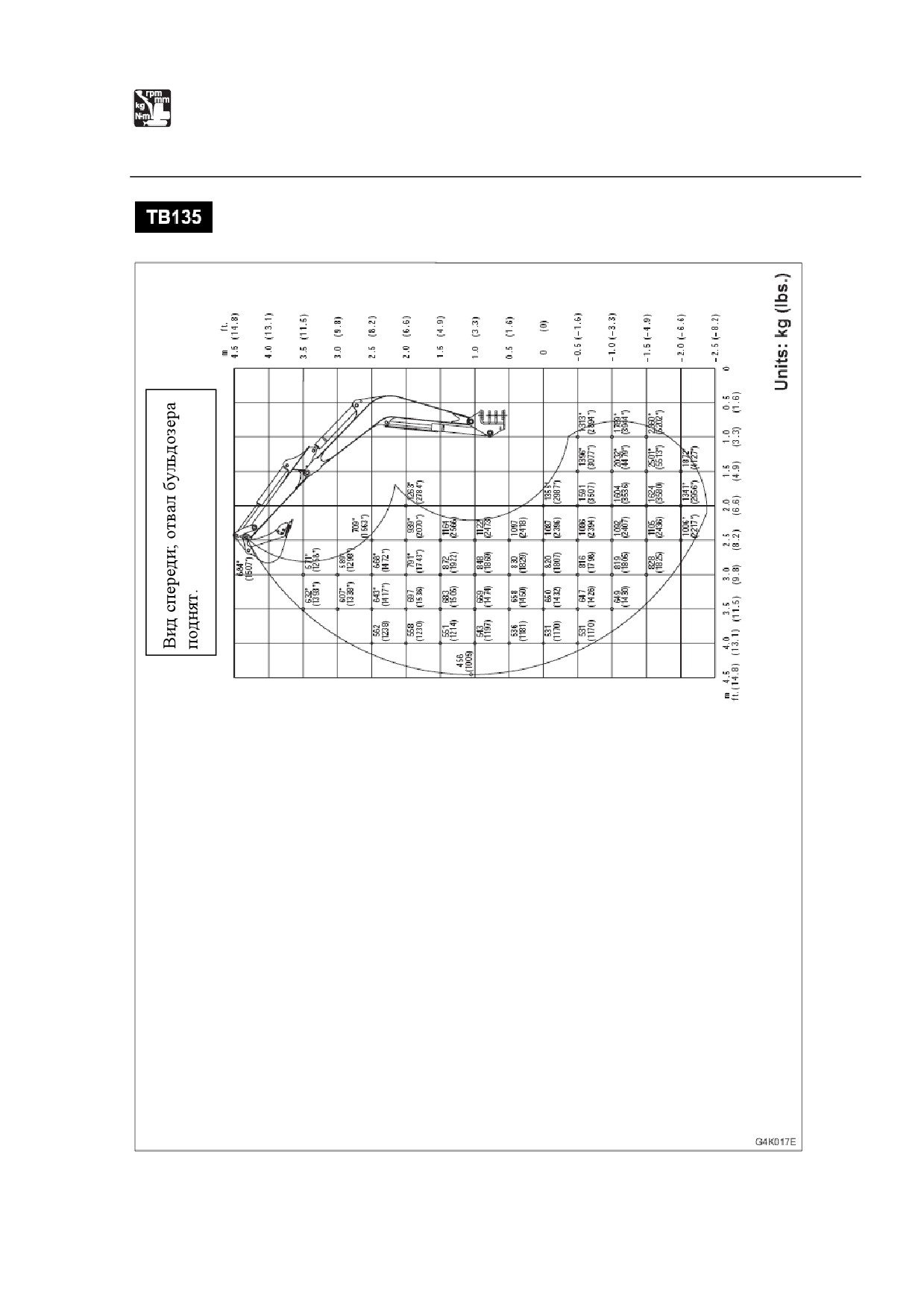

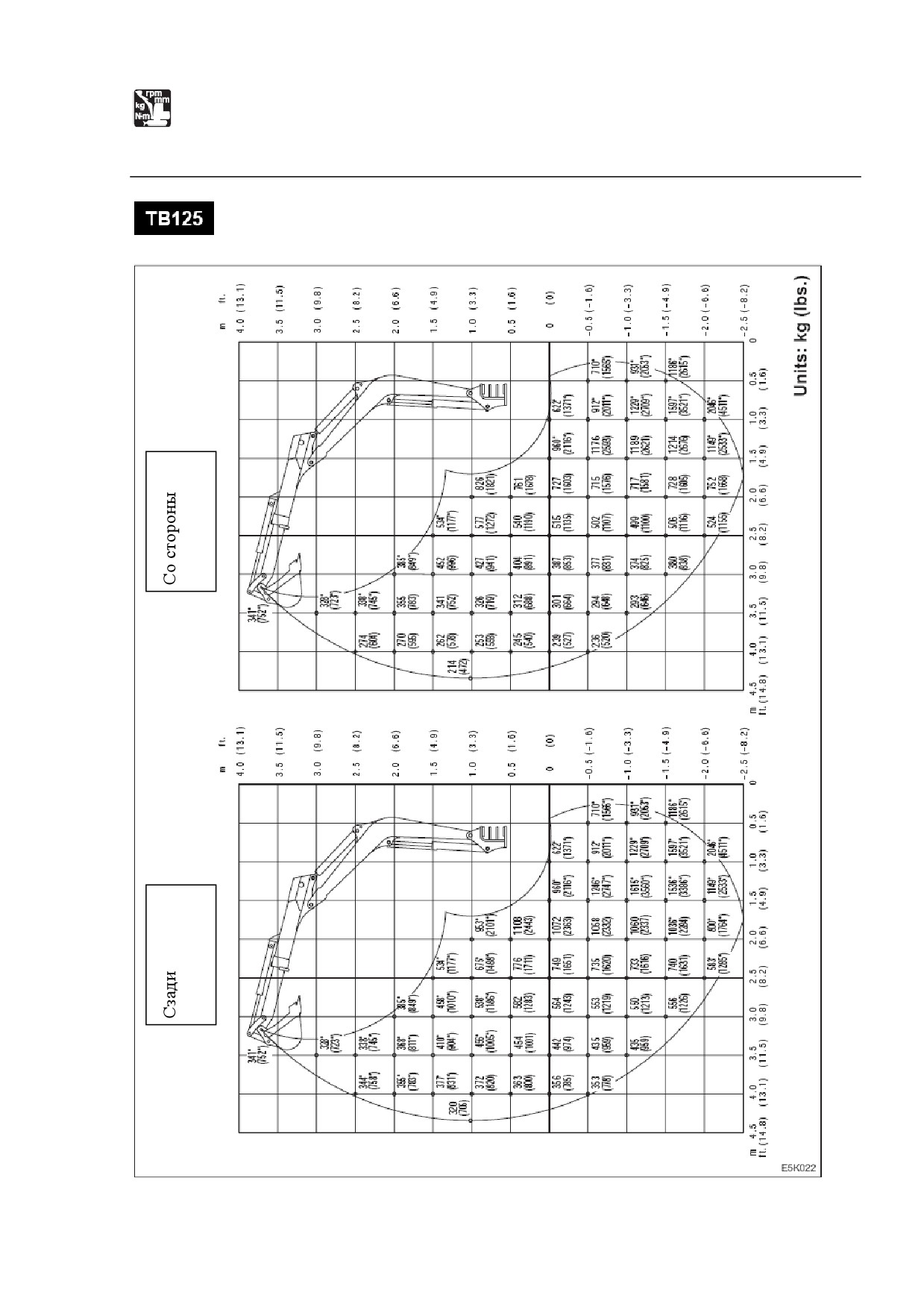

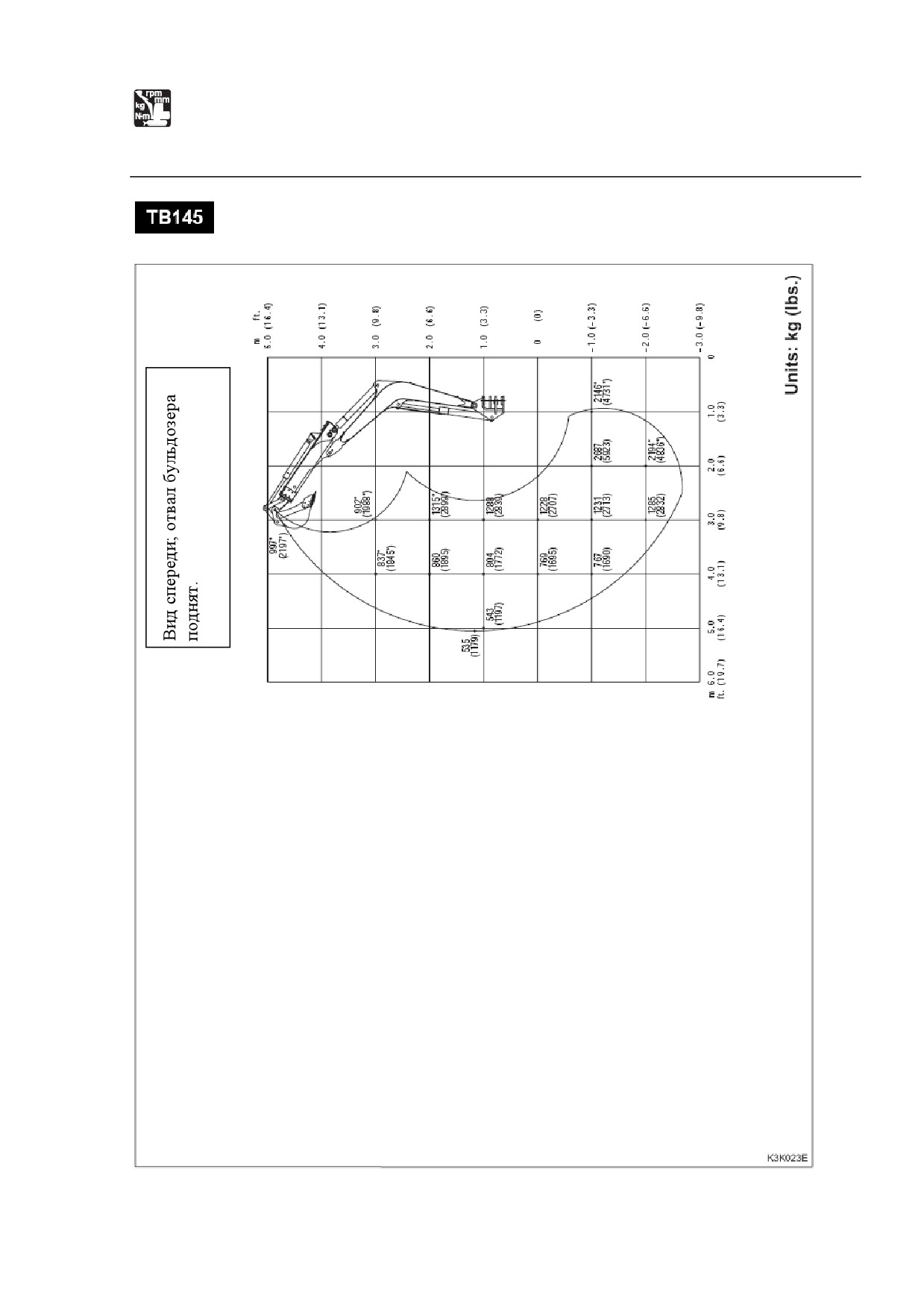

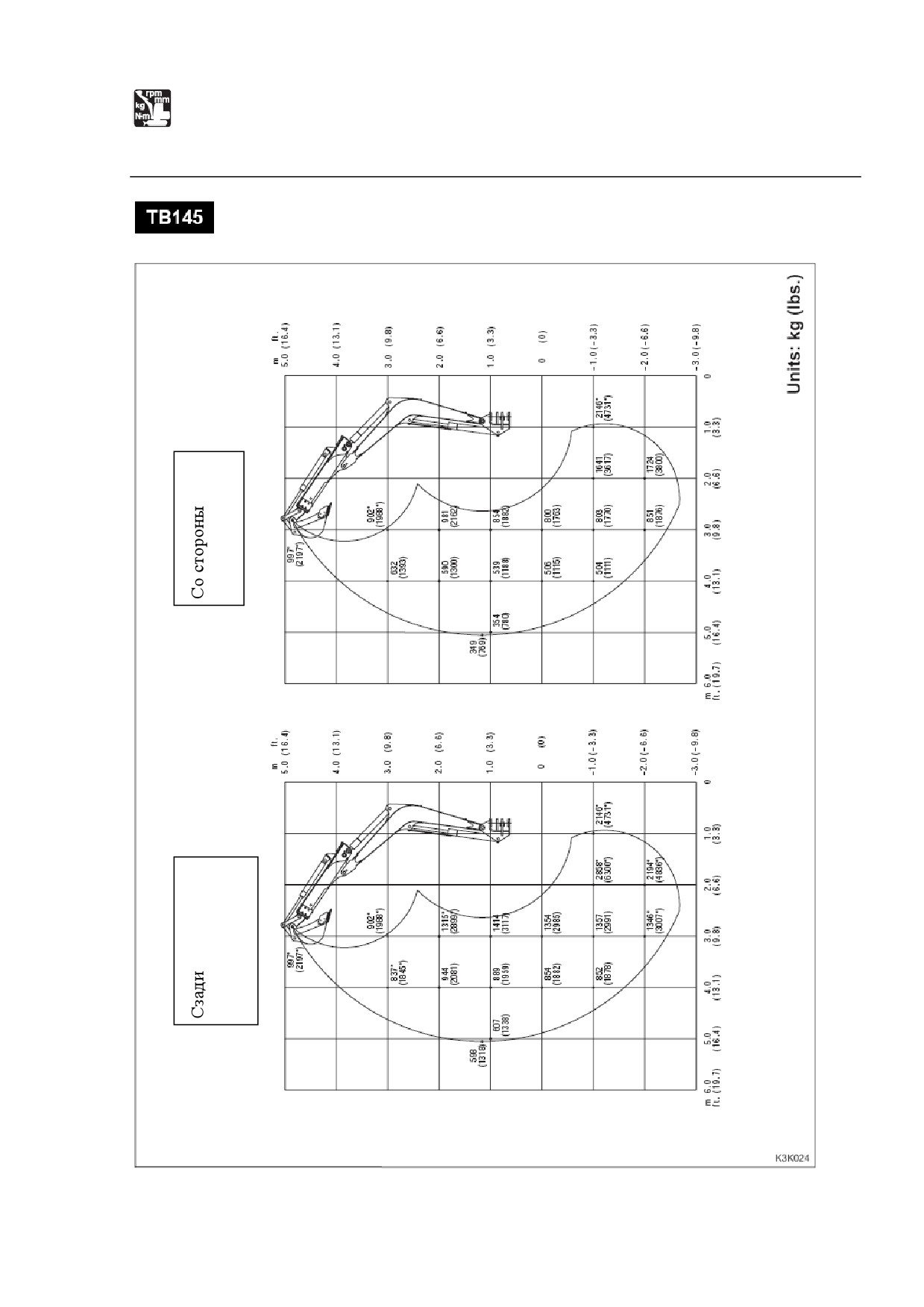

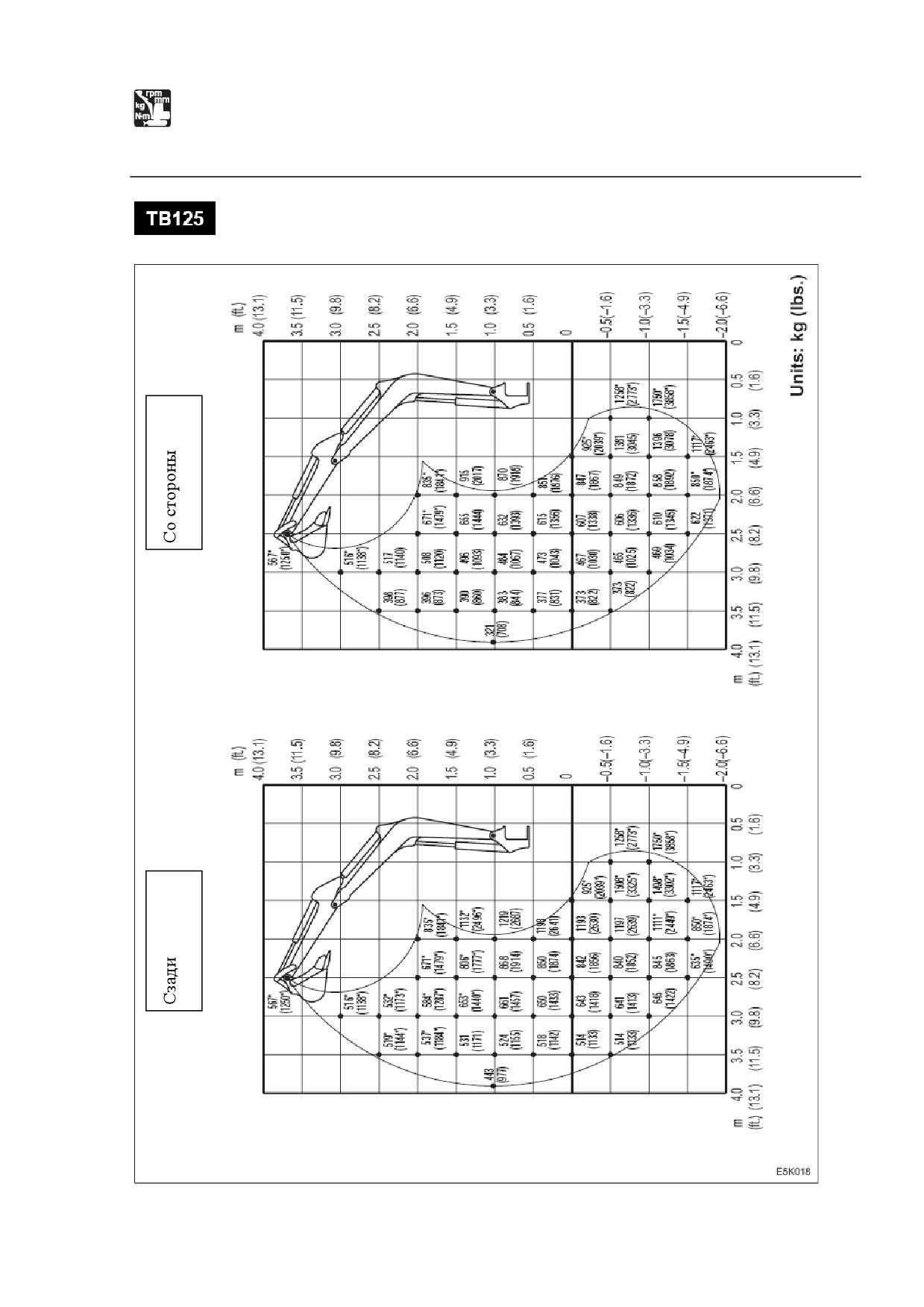

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

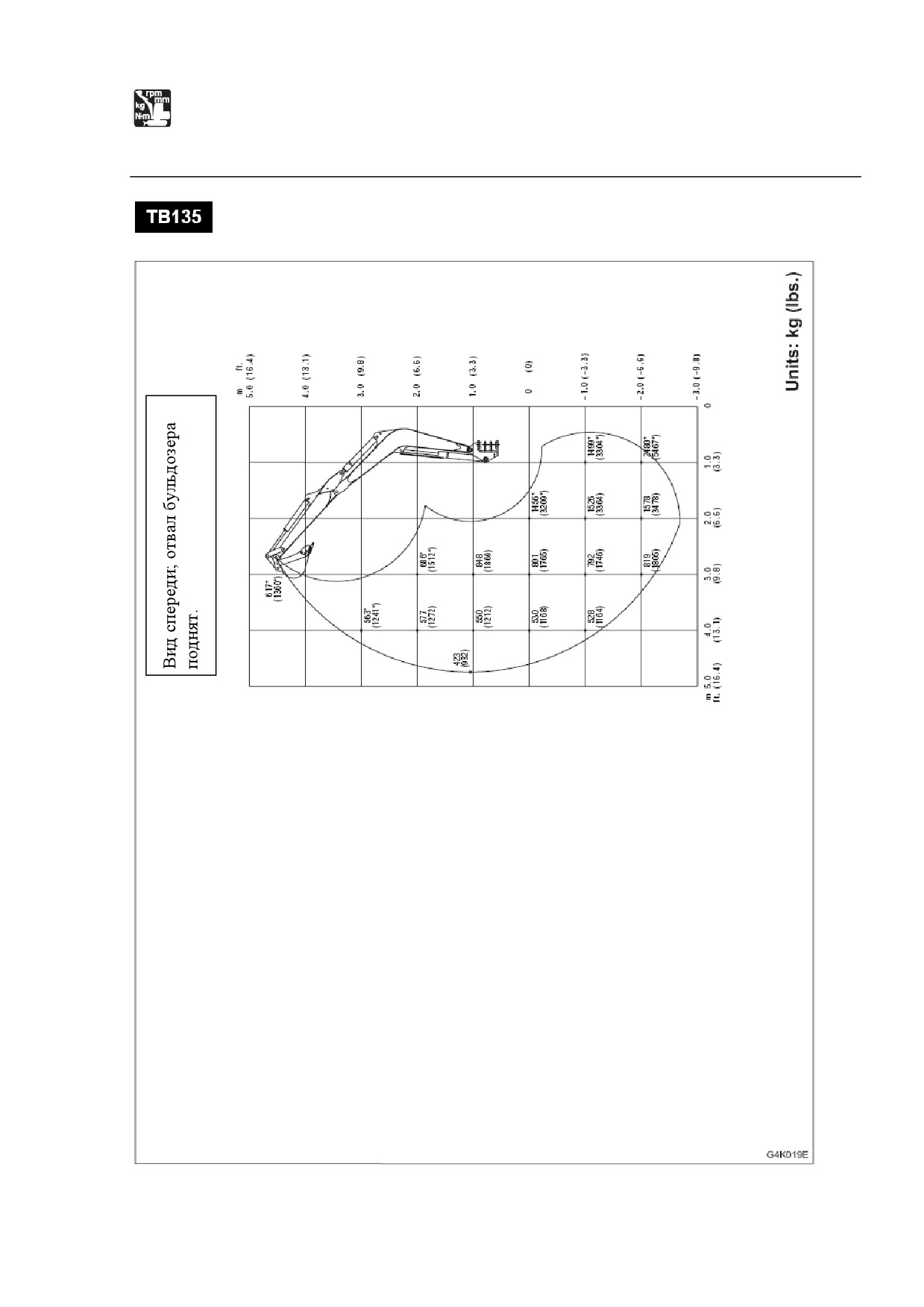

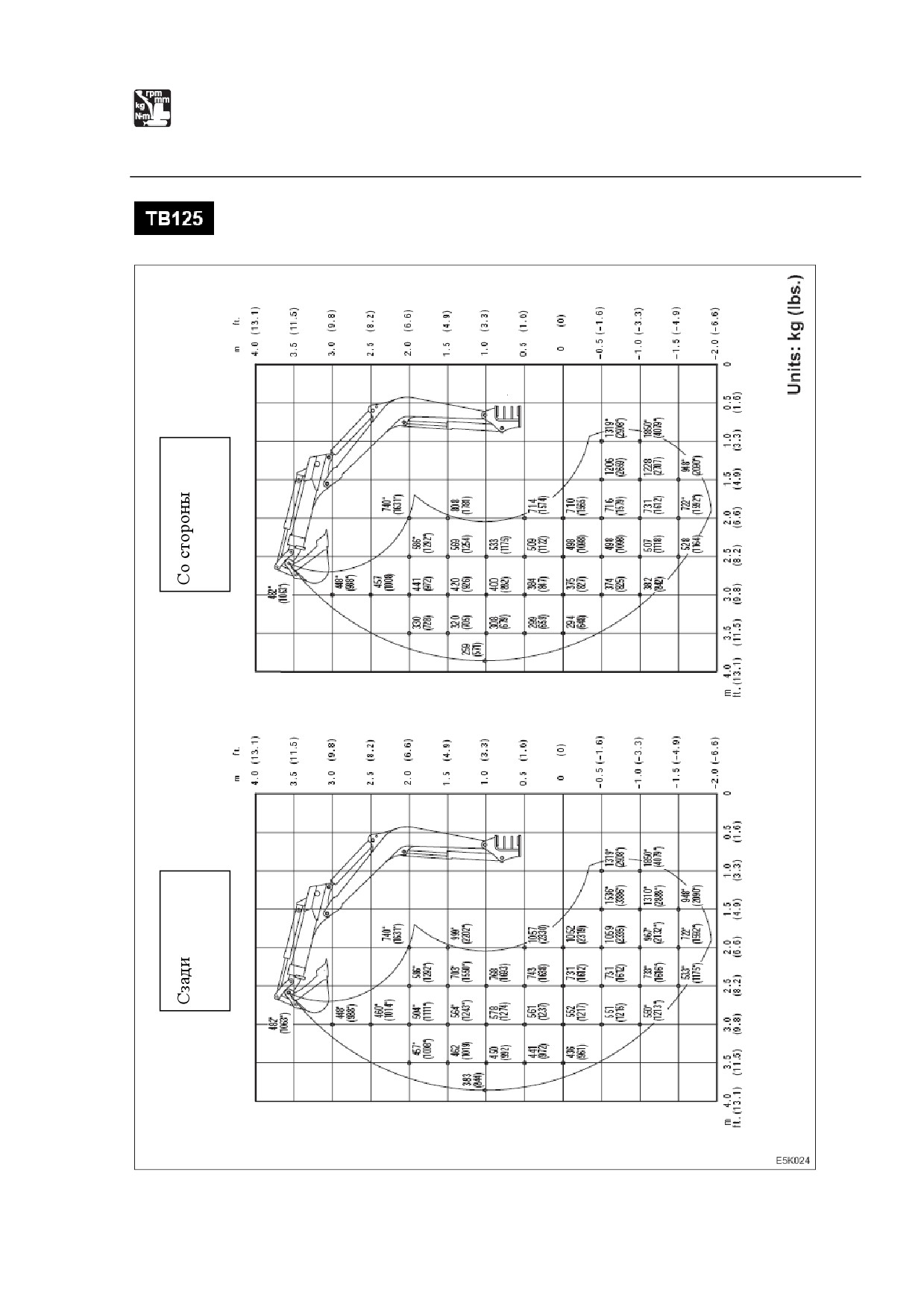

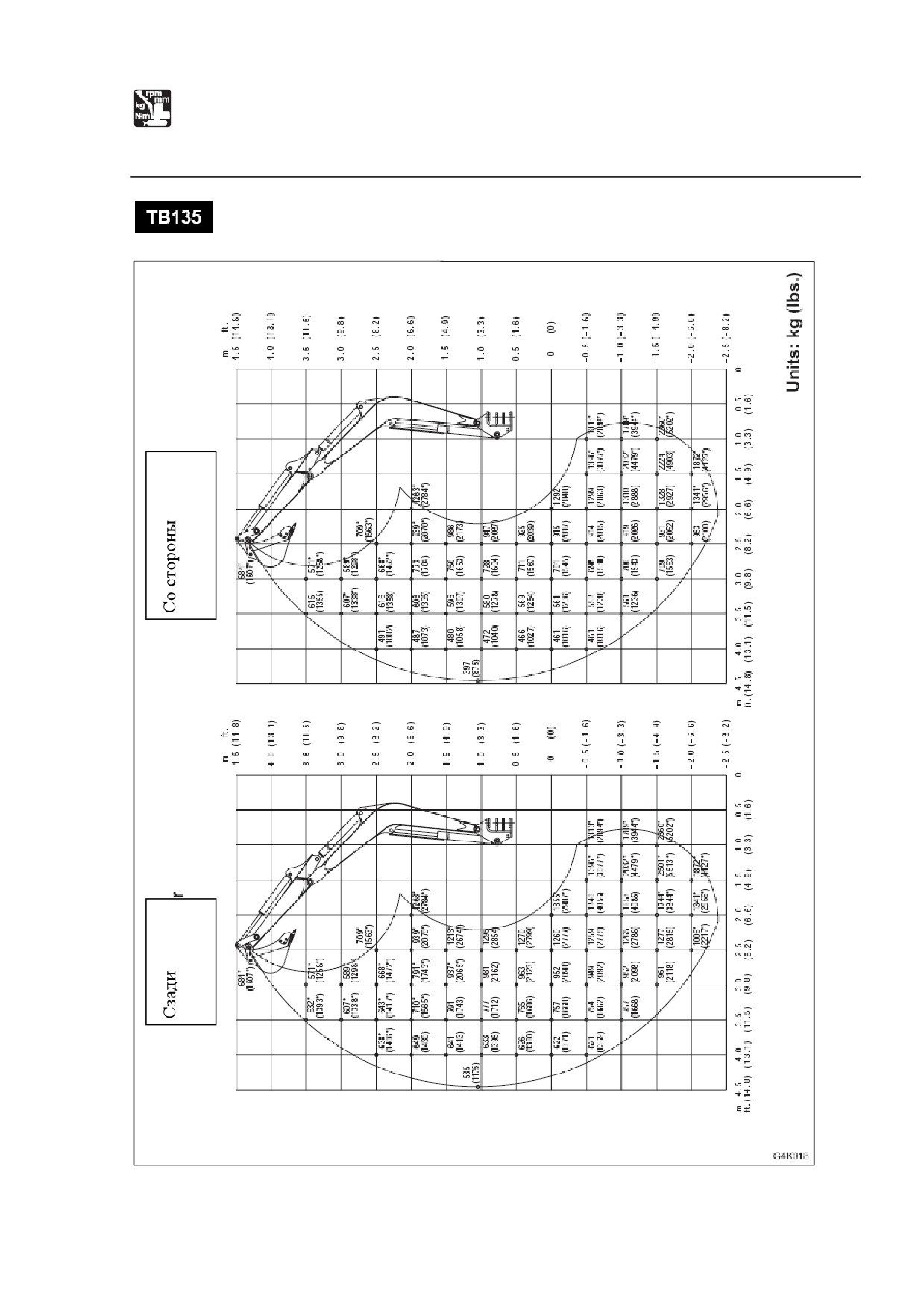

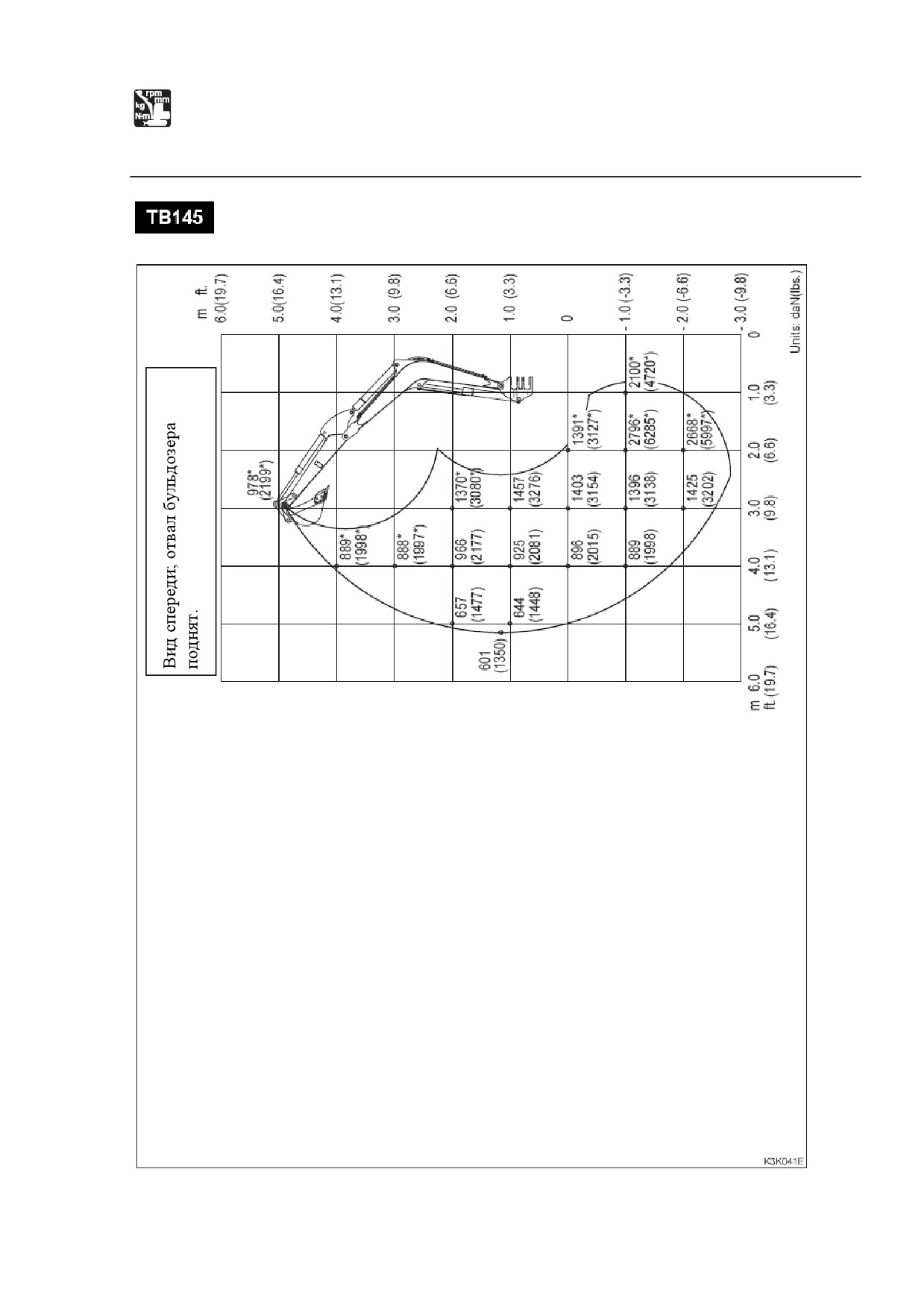

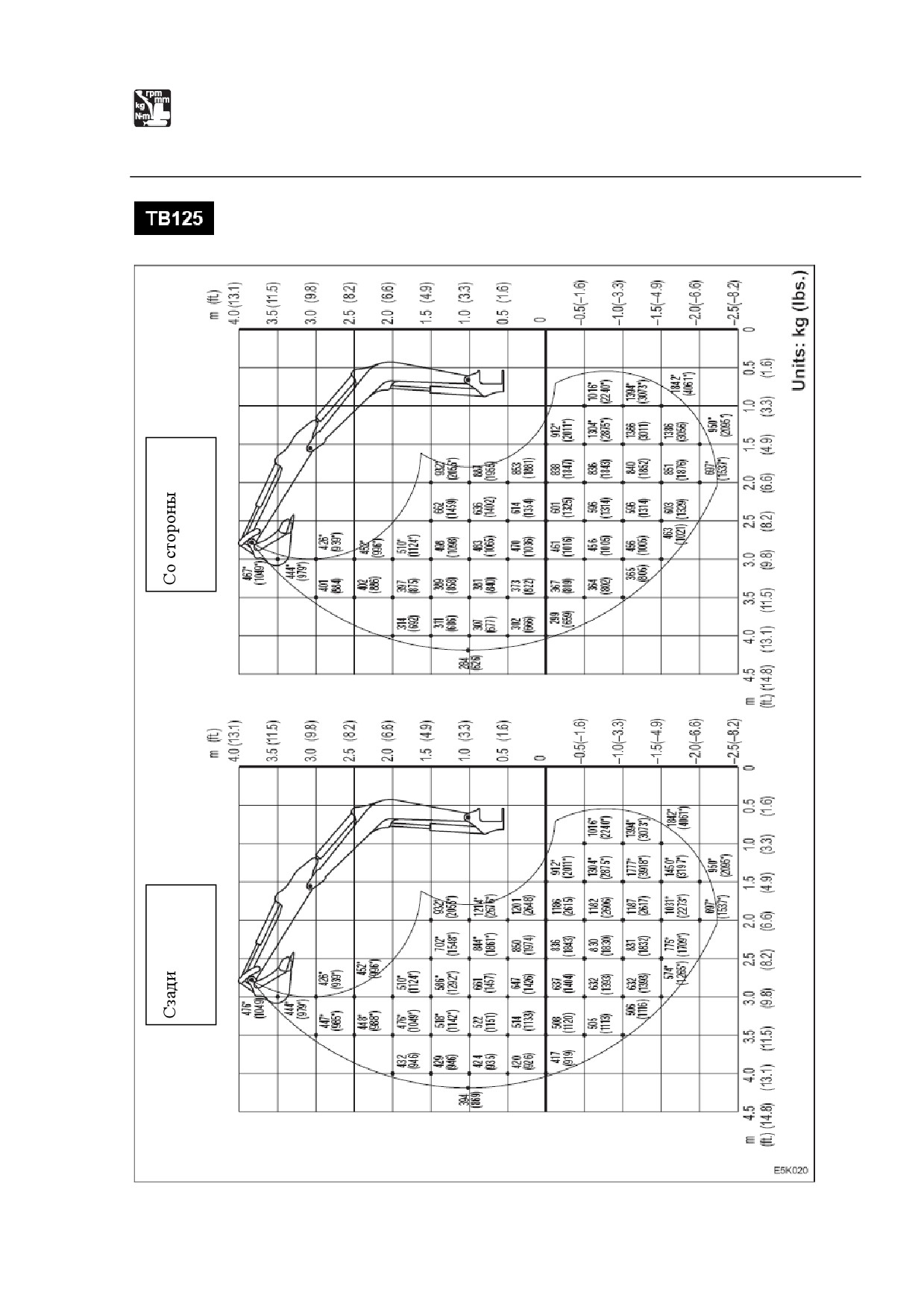

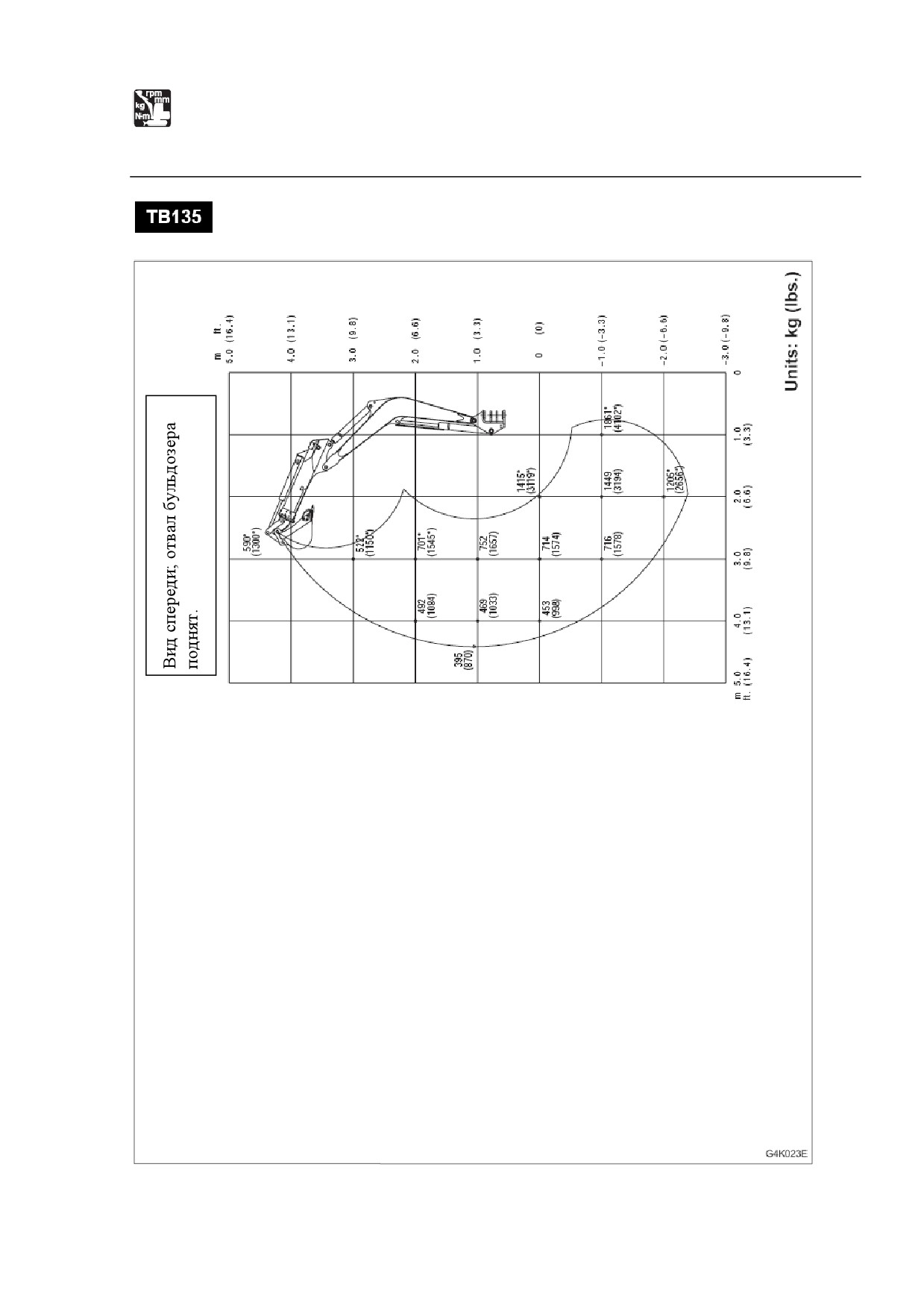

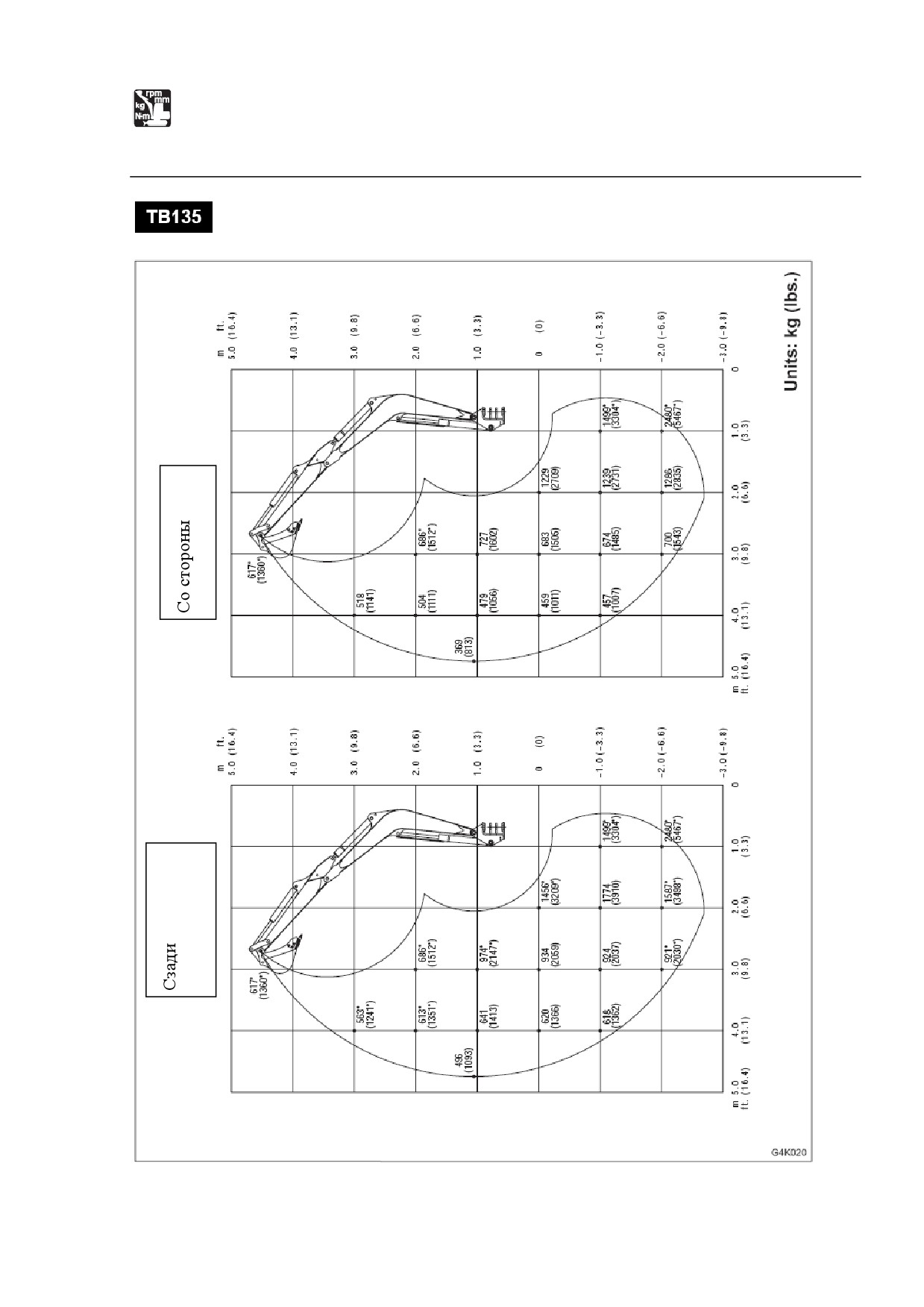

Грузоподъемность
Со стандартной рукоятью.
244
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
Со стандартной рукоятью.
245

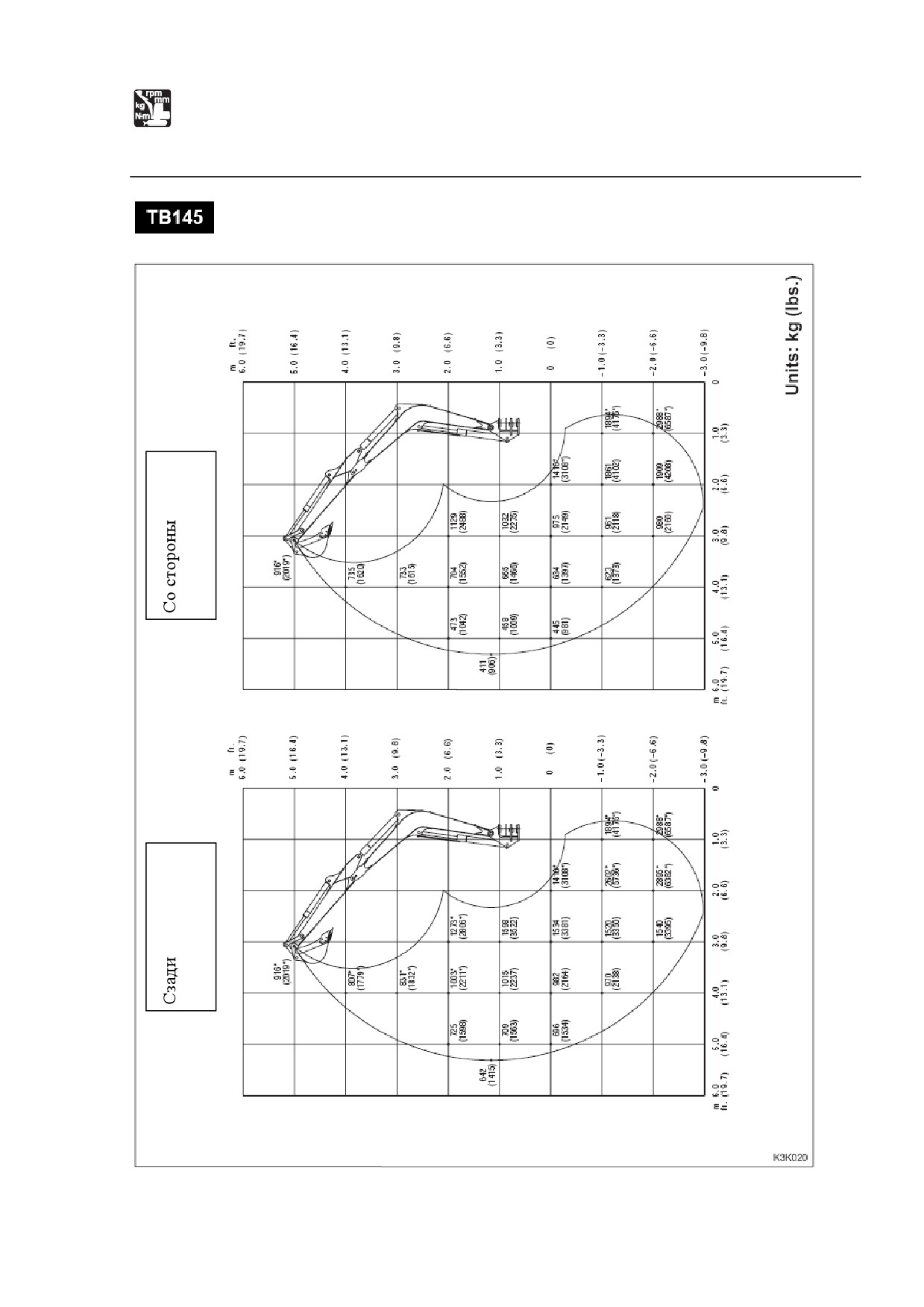

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
Со стандартной рукоятью.
246
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
Со стандартной рукоятью.
247
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
Со стандартной рукоятью.
248
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
Со стандартной рукоятью.
249
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С длинной рукоятью.
250
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С длинной рукоятью.
251
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С длинной рукоятью.
252
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С длинной рукоятью.
253
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С длинной рукоятью.
254
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
Со стандартной рукоятью.
255
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью разложенной) рукоятью.
256
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью разложенной) рукоятью.
257
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью сложенной) рукоятью.
258
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью сложенной) рукоятью.
259
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью разложенной) рукоятью.
260
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью разложенной) рукоятью.
261
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью сложенной) рукоятью.
262
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью сложенной) рукоятью.
263
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью разложенной) рукоятью.
264
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью разложенной) рукоятью.
265
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью сложенной) рукоятью.
266
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С телескопической (полностью разложенной) рукоятью.
267
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С промежуточной рукоятью.
268
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность
С промежуточной рукоятью.
269
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Основные меры предосторожности
270
Знаки безопасности (наклейки)
273
Биоразлагаемое масло
276
Переключение системы рычагов
277
Таблица комбинаций навесного оборудования
279
Промежуточная рукоять
281
Длинная рукоять
283
Телескопическая рукоять
286
Гидромолот
297
Ковш с тремя отверстиями
301
Ковш
302
Сигнал тревоги при передвижении
307
Дополнительная педаль
309
Устройство безопасности груза
310
Автоматический регулятор гусеницы (ТВ145)
314
Радио (для ЕС)
317
Аккумулятор
323
Рабочие рычаги (с вторичной дополнительной гидравликой)/ТВ145
325
Кондиционер (ТВ135/ТВ145)
335
Переключатель батареи
351
Иммобилизационная система
353
270
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Основные меры предосторожности
Меры предосторожности для безопасности.
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующее при установке или удалении навесного оборудования
или устройств или дополнений:
Перед тем, как устанавливать дополнительное
(навесное) оборудование,
проконсультируйтесь с дилером Takeuchi.
Не используйте навесным оборудованием, не одобренным Takeuchi или
дилером Takeuchi. Это может снизить безопасность или сильно повлиять на
работу или срок службы машины.
Takeuchi не несет ответственности за любые травмы, несчастные случаи или
повреждения оборудования в результате использования неодобренного
оборудования.
Выбирайте плоскую, твердую поверхность для проведения работ. Также
удостоверьтесь в том, что на площадке достаточное освещение и вентиляция.
Очистите площадку
- удалите любые опасные или могущие послужить
препятствиями предметы, а также остатки масла или густой смазки.
При работах по подъему определите лицо для контроля работы, и всегда
следуйте его указаниям.
Следуйте инструкциям контролирующего лица по способам работы и
операций.
Определите сигнальщика и следуйте его сигналам.
При установке или удалении ковша поместите его в устойчивое положение,
чтобы он не мог опрокинуться.
Не позволяйте посторонним находиться на площадке, т.к. существует риск
падения и/или удара человека грузом.
Используйте кран для переноса тяжелых предметов (25 и более кг).
При снятии тяжелых частей обязательно обеспечивайте опору перед тем, как
снимать их. При подъеме их с помощью крана будьте осторожны и
поддерживайте их равновесие.
Работа с грузами, подвешенными на кране, опасна. Помещайте грузы на опору
и проверяйте их безопасность.
Установка стрелы или рукояти без должного следования инструкциям может
привести к сильным повреждениям. Заблаговременно проконсультируйтесь с
дилером Takeuchi.
Меры предосторожности при установке навесного оборудования.
После замены опционального оборудования или других специальных приложений
протестируйте их работу, затем проверьте уровень гидравлического масла и
добавьте его при необходимости.
В дополнение к этому проконсультируйтесь с дилером Takeuchi, чтобы узнать
подробности процедур установки и снятия.
271
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Основные меры предосторожности
Меры предосторожности при работе с навесным оборудованием.
ПРЕДУПРЕЖДЕНИЕ
Длинномерное навесное оборудование снижает устойчивость машины. При
передвижении вниз по крутым склонам или повороте на склонах машина может
потерять равновесие и опрокинуться.

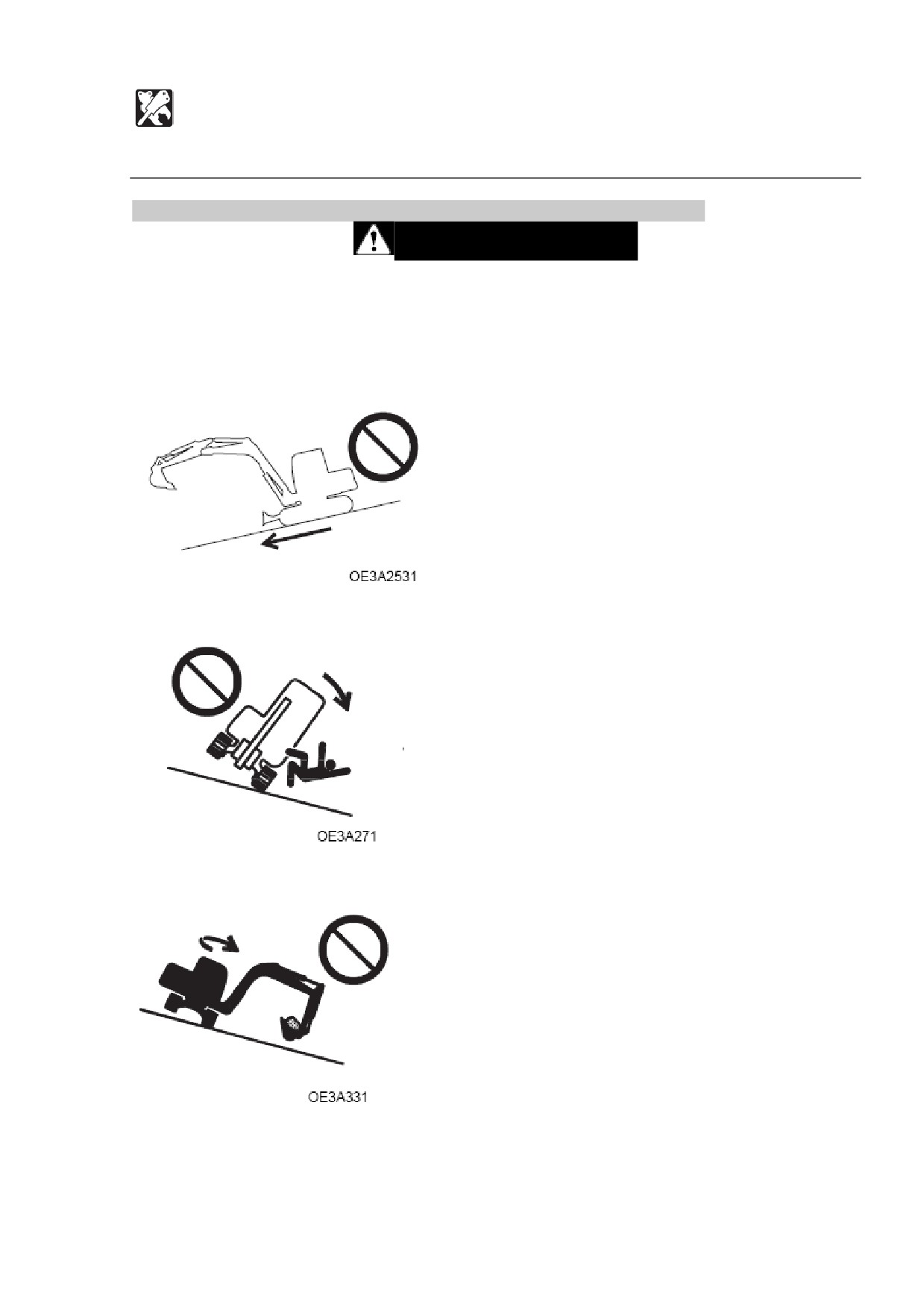

Следующие действия особенно опасны. Не делайте этого.
Передвижение вниз по склону с поднятым навесным оборудованием.
Передвижение поперек склона.
Поворот на склоне.
