Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB125, TB135, TB145. Руководство по использованию

РАБОТА

Инструкции по работе

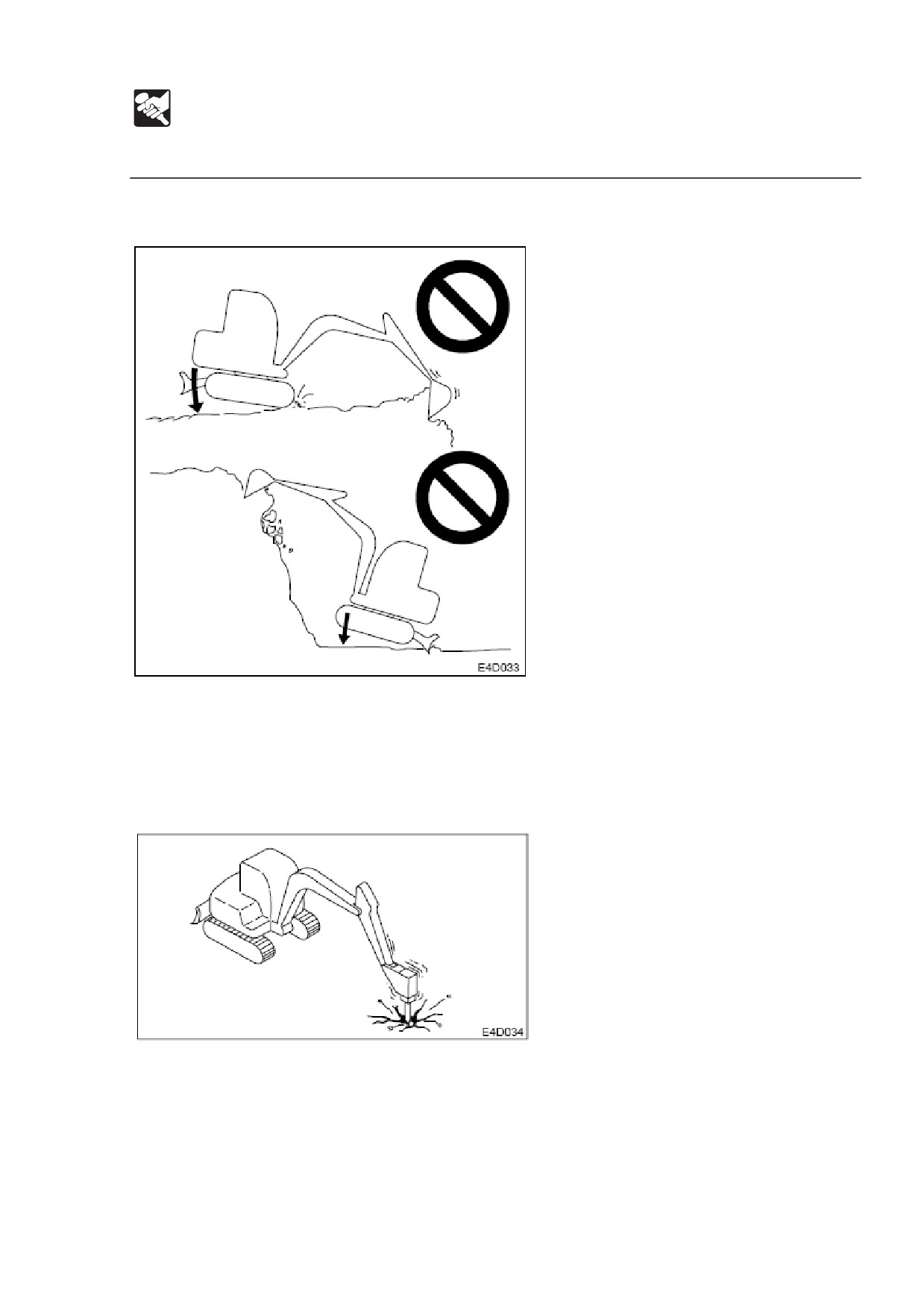

Не проводите работ с помощью силы тяжести машины.

Работа с перенапряжением укоротит срок службы машины. Используйте

гидравлическую силу цилиндров и всегда выбирайте землю, копая неглубоко и

протяженными движениями.

Копание скальной породы.

Для твердой породы, разбейте ее на небольшие части с помощью гидромолота и

т.п. перед копанием. Это предотвратит повреждение машины и вместе с этим в

итоге сократит расходы.

117

РАБОТА

Инструкции по работе

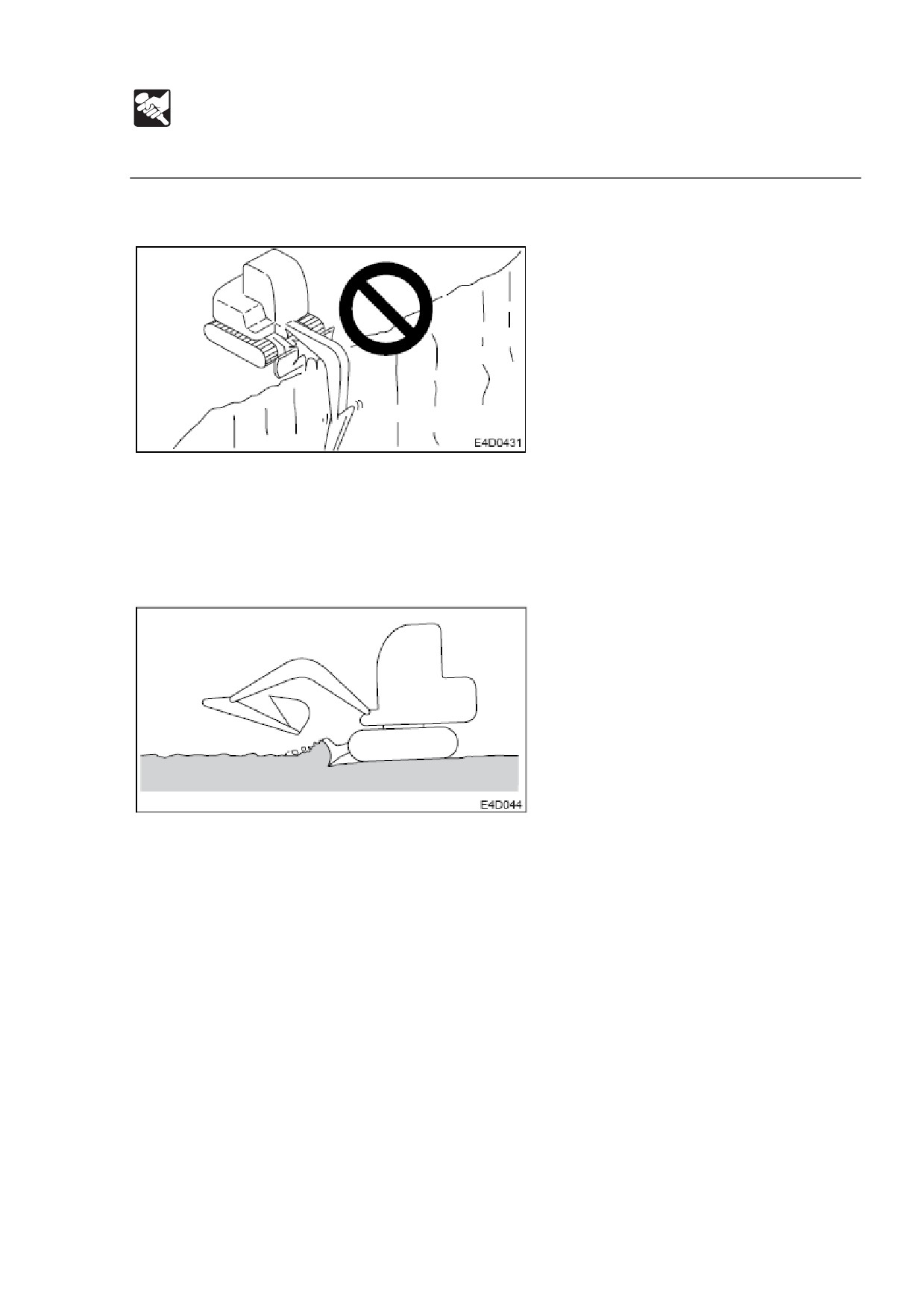

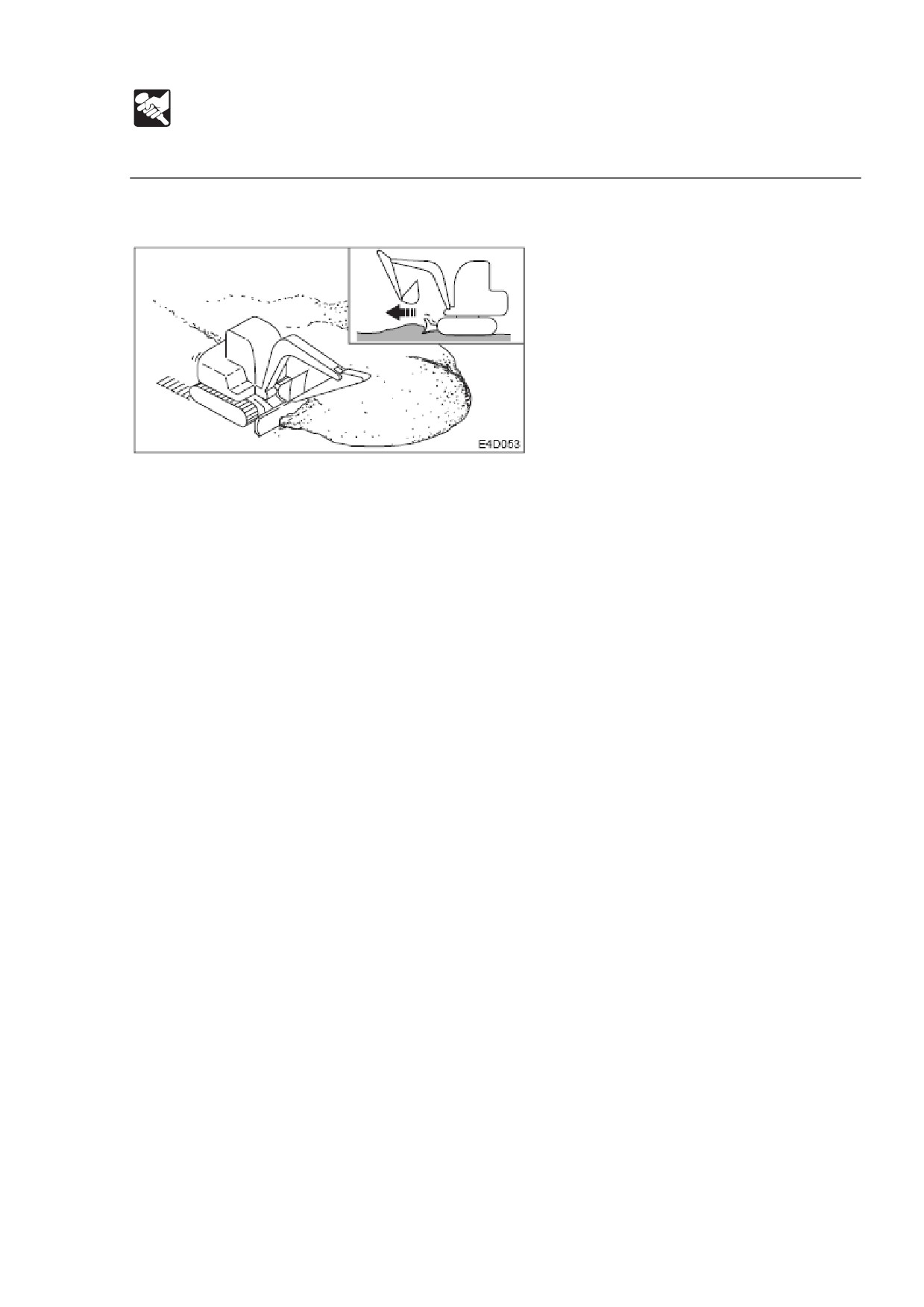

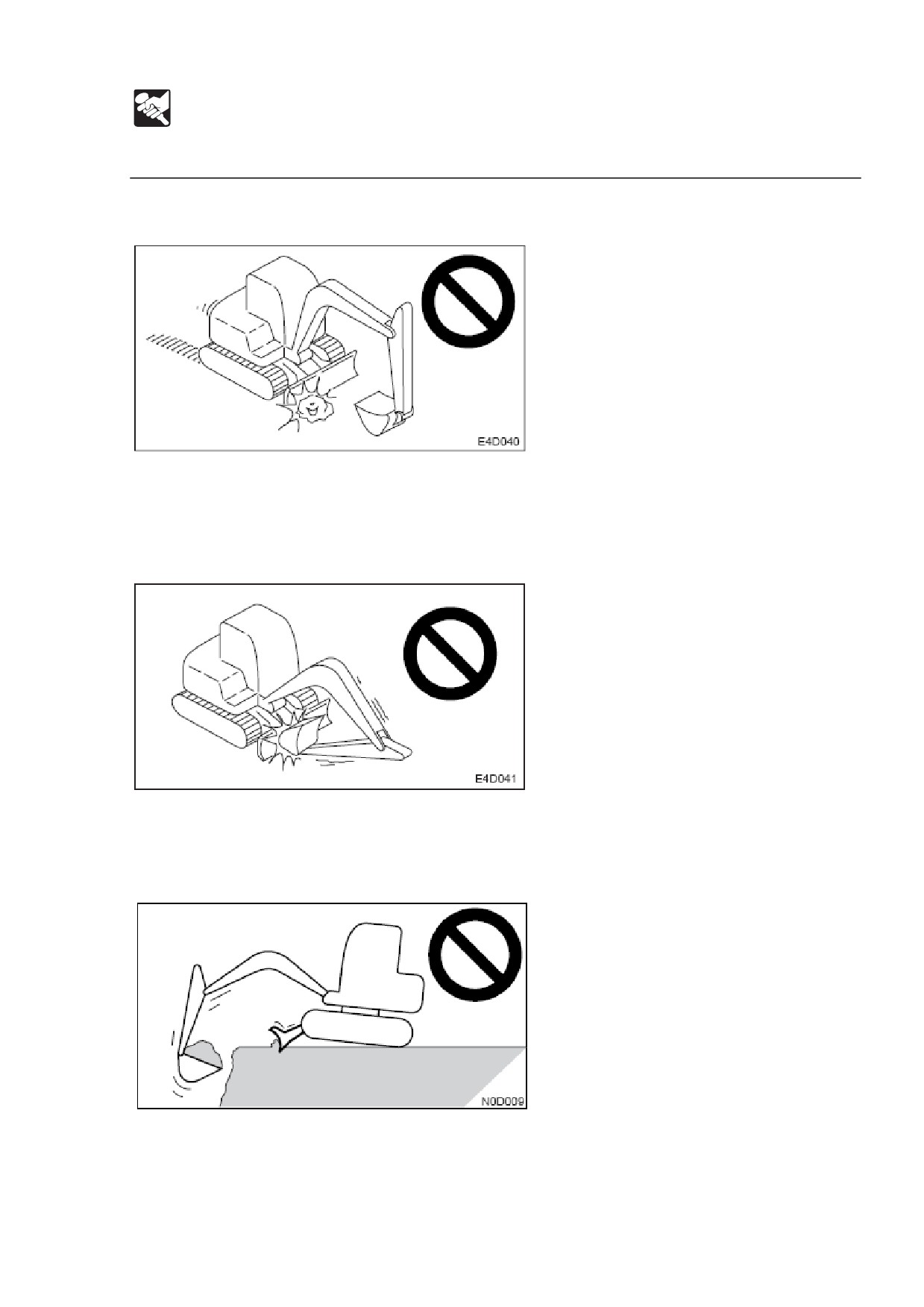

Обращайте внимание на отвал бульдозера при копании.

При глубоком копании с отвалом, обращенным вперед, будьте осторожны, чтобы

не ударить об него цилиндр стрелы и ковш.

По мере возможности, работайте с отвалом, обращенным назад.

Будьте внимательны и не зарывайтесь отвалом глубоко в землю.

Этот отвал бульдозера предназначен для простого сдвигания земли. Не

зарывайтесь отвалом глубоко в землю. Это может повредить нижнюю часть

корпуса и отвал.

119

РАБОТА

Инструкции по работе

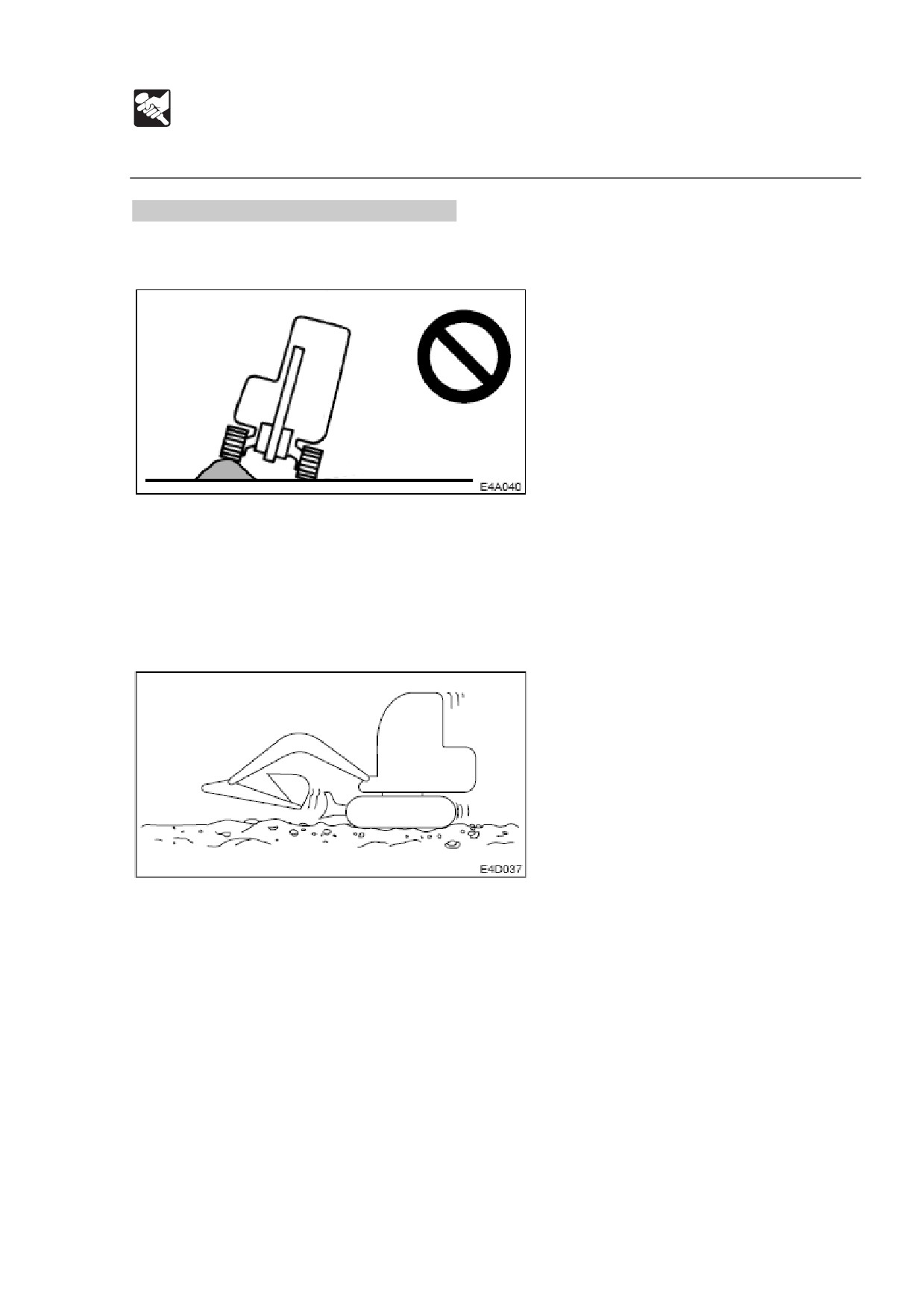

Меры предосторожности при работе.

Меры предосторожности при передвижении.

Передвижение через препятствия (камни, пни и т.п.) может привести к резким

ударам и повреждениям. По возможности, избегайте передвижения через

препятствия. Если вам все же приходится это делать, держите ковш близко к

земле, передвигайтесь на малой скорости, и переезжайте через препятствие

центральной осью гусеницы.

Меры предосторожности при передвижении на 2й (высокой) скорости.

 На неровной поверхности передвигайтесь на низкой скорости и избегайте

резкого ускорения, остановки или смены направления.

 При передвижении на

2й

(высокой) скорости отвал бульдозера должен

находиться спереди.

120

РАБОТА

Инструкции по работе

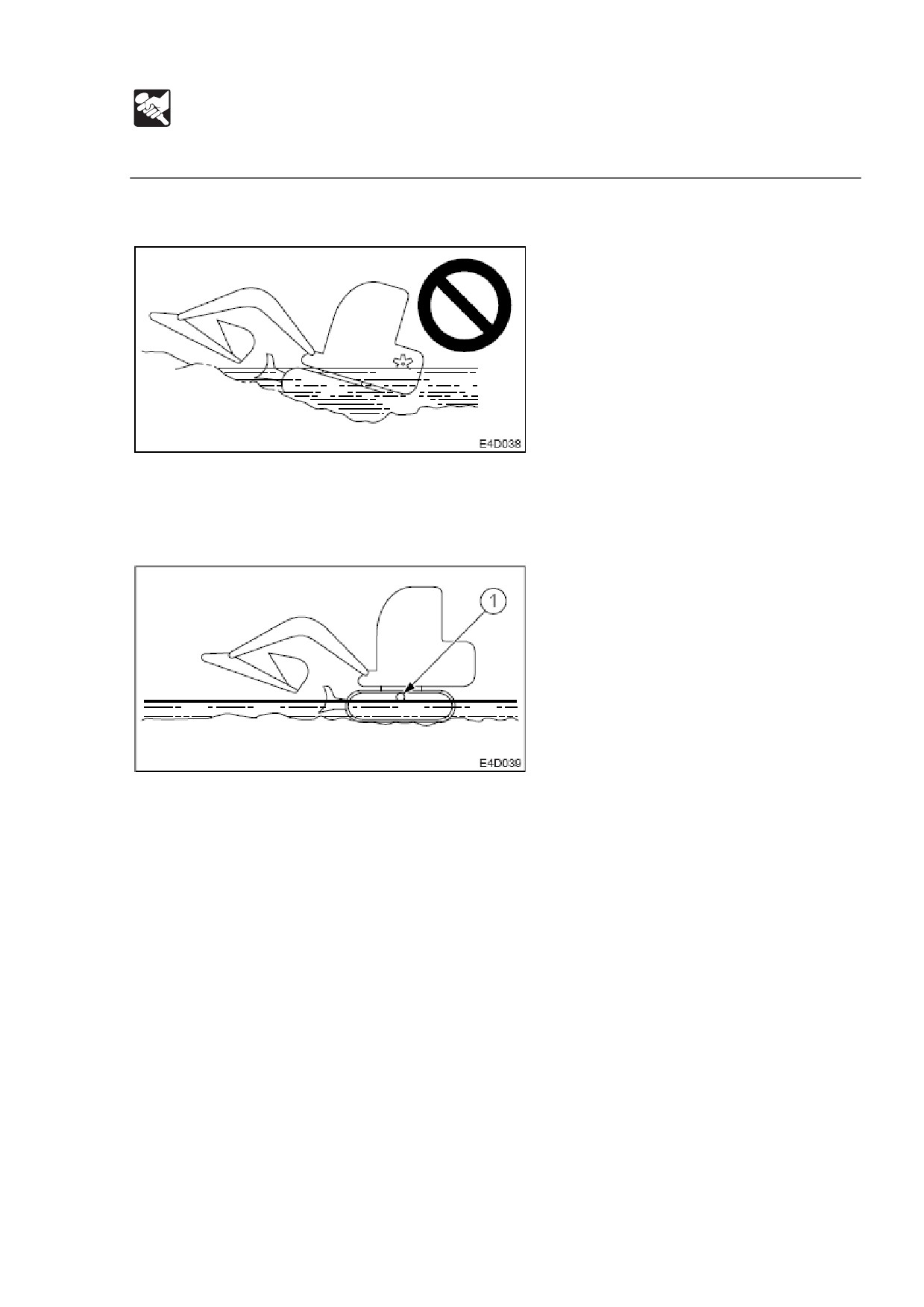

Меры предосторожности при использовании в воде.

Если вы выезжаете из воды под острым углом, задняя часть машины может

погрузиться под воду - в воду также попадет вентилятор радиатора, что повредит

его. Не допускайте погружения задней части машины.

 Допустимая глубина воды.

В воде вы можете использовать машину при уровне воды, не превышающем

уровень середины несущего ролика (1).

 Если смазанные густой смазкой части находятся под водой долгое время,

смазка смывается, поэтому меняйте ее.

 Никогда не погружайте опору поворота или корпус в воду или песок. Если

опора или корпус оказались погруженными, свяжитесь с филиалом продаж или

сервиса Takeuchi для проверки.

121

РАБОТА

Инструкции по работе

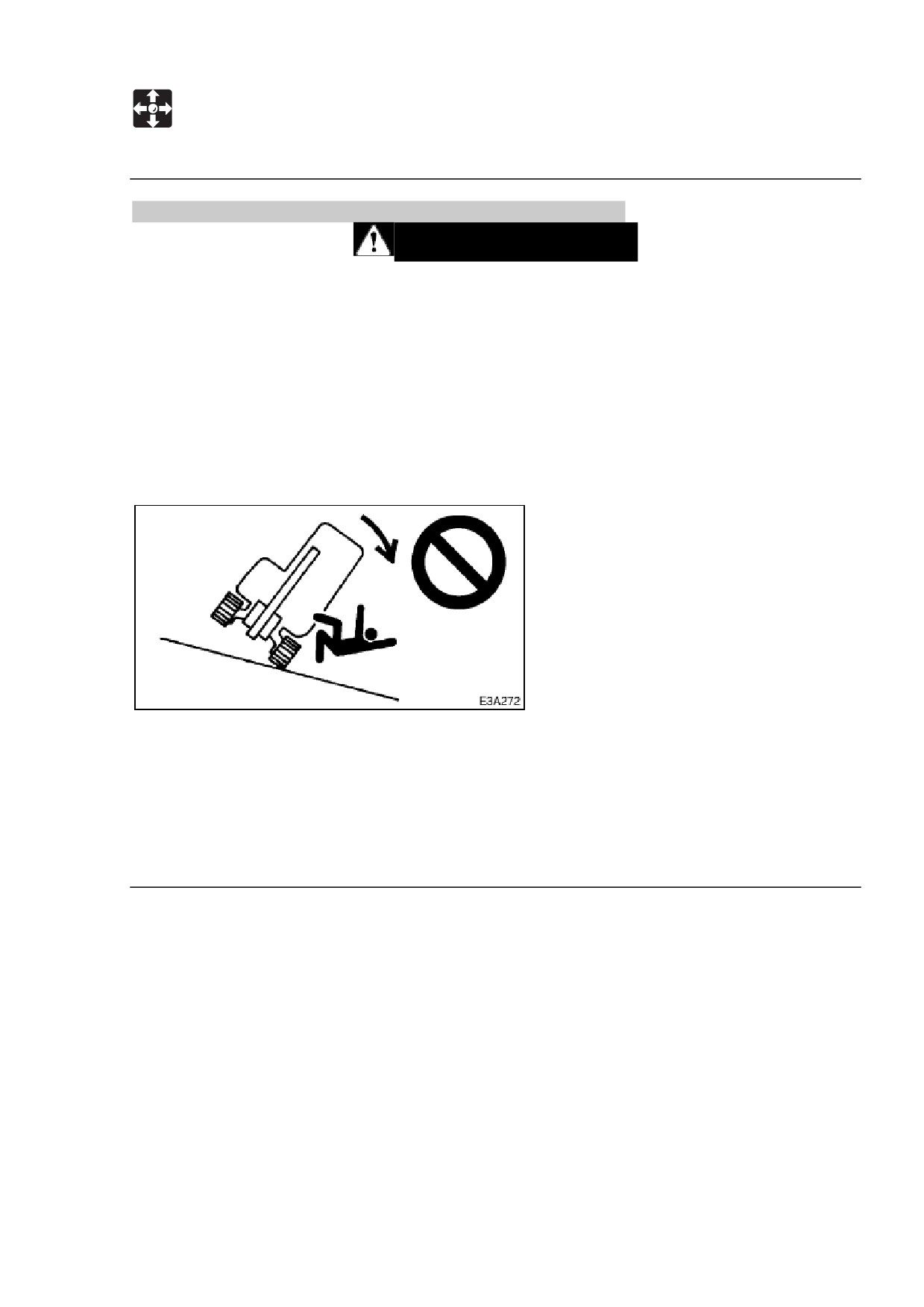

Меры предосторожности при передвижении по склонам.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не превышайте возможности равновесия машины

(максимально

возможное отклонение - 30 градусов, угол наклона в сторону - 15 градусов).

Также имейте в виду, что при неблагоприятных условиях на рабочей площадке

возможности равновесия машины могут быть ниже.

 При передвижении на склонах опустите ковш до высоты от 20 до 30 см от

земли. В чрезвычайных ситуациях опустите ковш на землю и остановите

машину.

 При передвижении по склонам двигайтесь медленно на первой передаче

(низкой скорости).

 Не спускайтесь по склонам задним ходом.

 Не меняйте направления и не пересекайте склоны поперек. Сначала

вернитесь на горизонтальную поверхность, затем смените направление.

 На траве, сухих листьях, влажном металле или замороженных

поверхностях машина может соскользнуть в сторону даже пологих склонах.

Машина никогда не должна быть обращена в сторону, а только вниз или

вверх по склону.

122

РАБОТА

Инструкции по работе

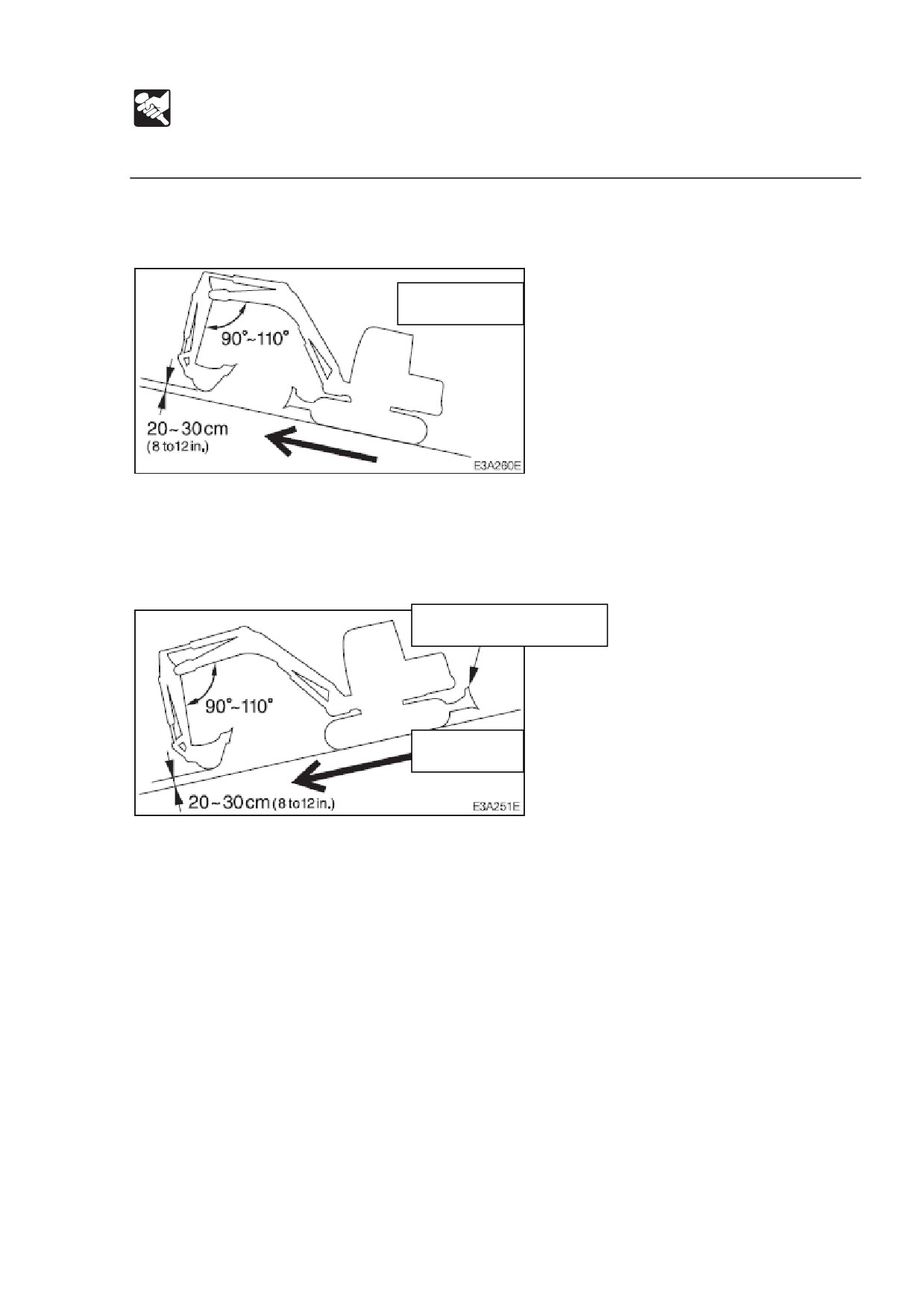

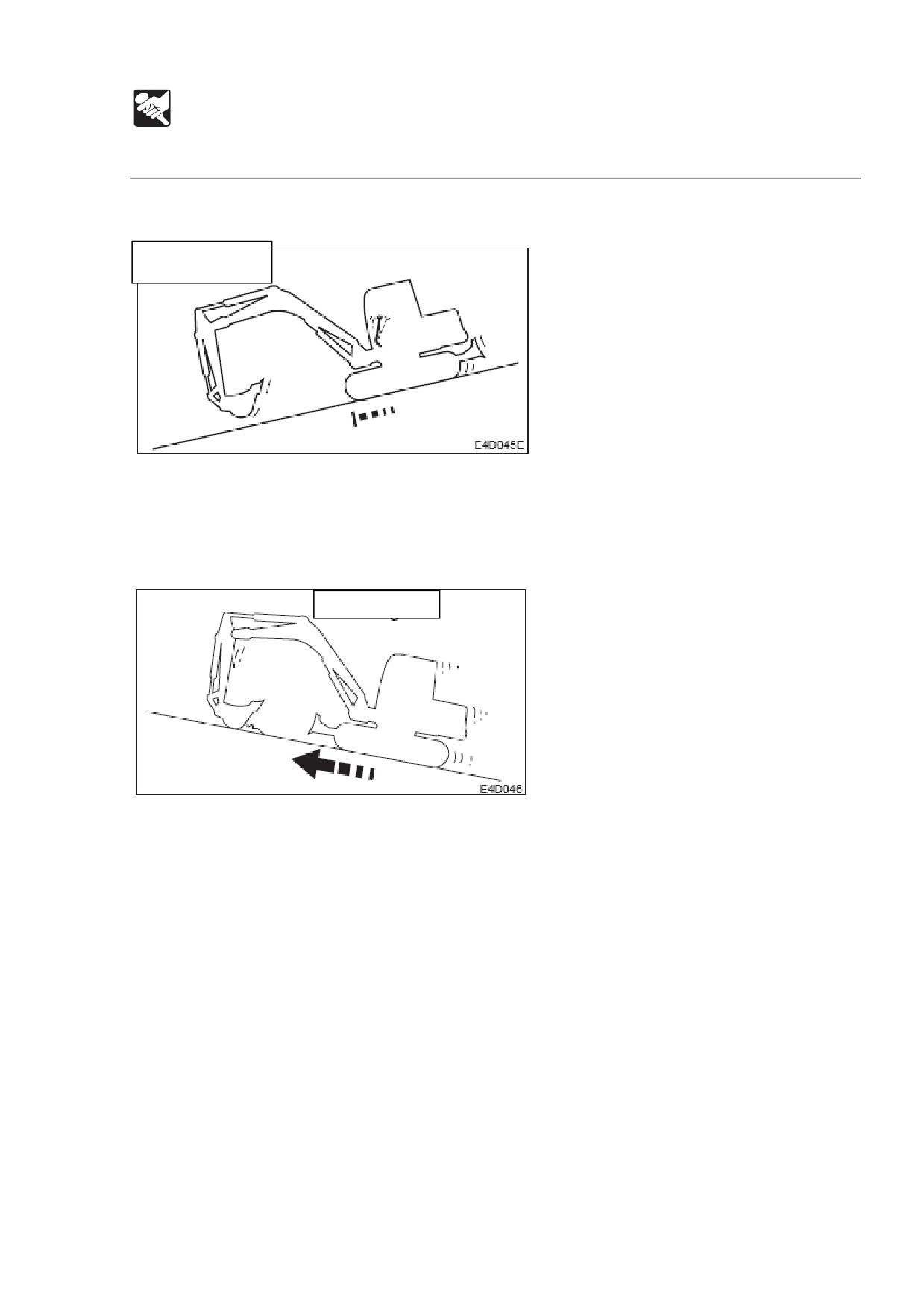

Положение при передвижении.

Передвижение вверх по склонам.

Подъем

При передвижении вверх по склонам под углом в

15 и более градусов

передвигайтесь в положении, показанном на диаграмме вверху.

Передвижение вниз по склонам.

Отвал бульдозера

Спуск

При передвижении вниз по склонам под углом в 15 и более градусов, снизьте

мощность двигателя и передвигайтесь в положении, показанном на диаграмме

вверху.

123

РАБОТА

Инструкции по работе

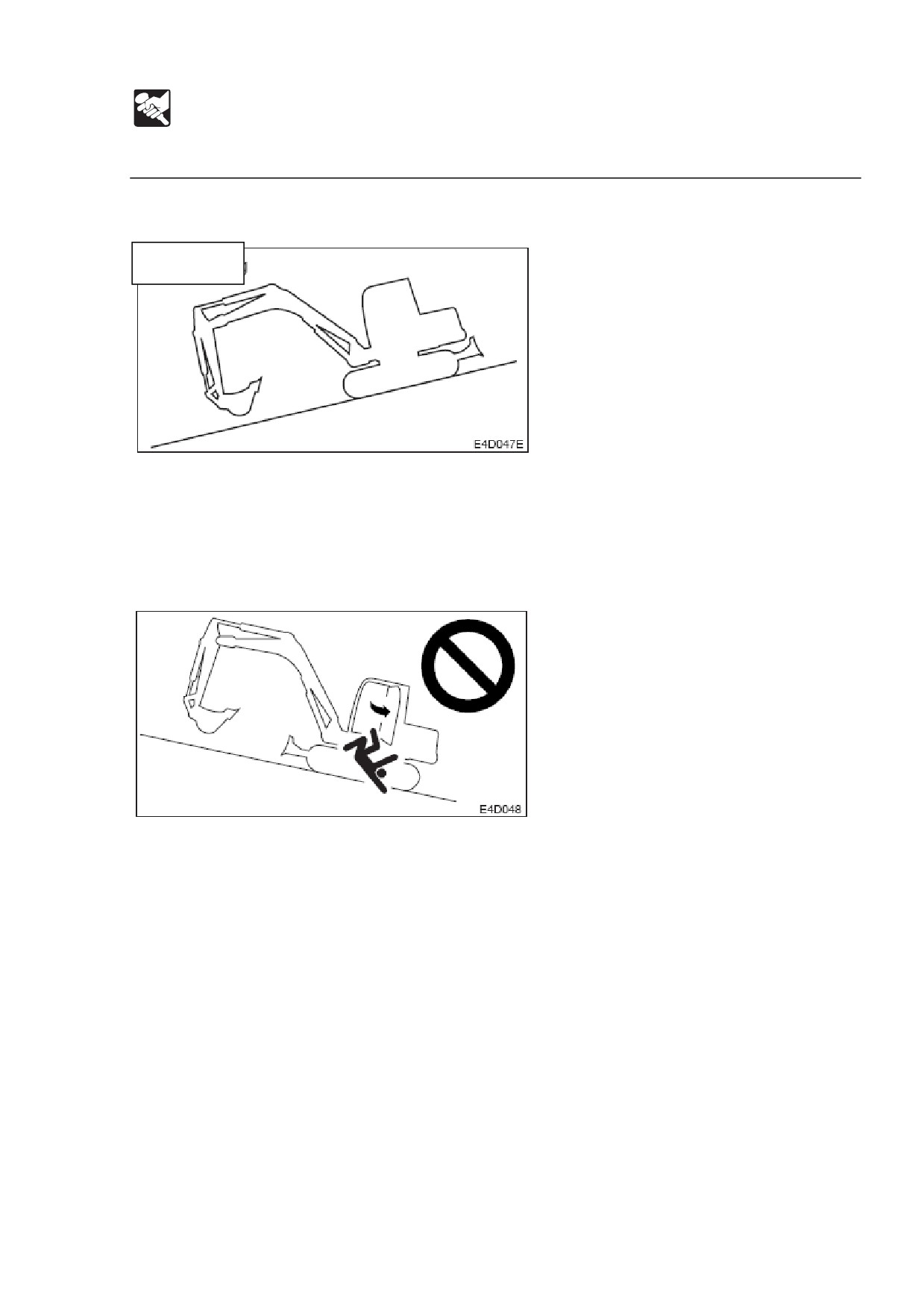

В случае остановки двигателя.

Спуск

В случае остановки двигателя при передвижении вниз по склонам приведите

рычаги передвижения в нейтральное положение, остановите двигатель, затем

запустите двигатель.

Не открывайте дверь при передвижении по склонам.

Открытие двери при передвижении по склонам опасно, т.к. сила, необходимая для

открытия/закрытия двери, резко изменяется. Всегда держите ее закрытой при

передвижении по склонам.

125

РАБОТА

Инструкции по работе

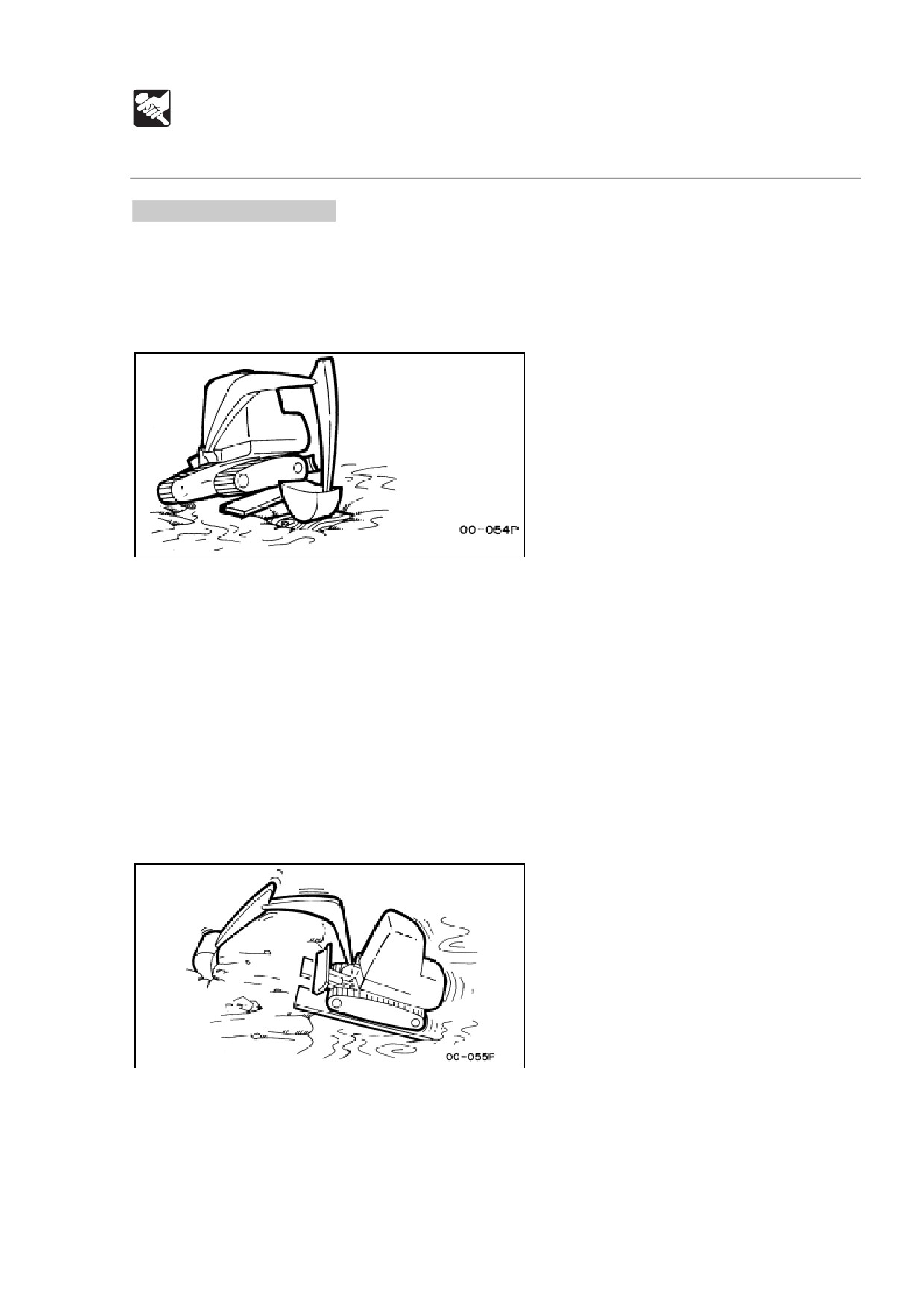

Как выбираться из ила.

Если машина завязнет в иле, следуйте нижеизложенной инструкции, чтобы

выбраться.

Если застряла одна гусеница.

1. Поверните ковш в сторону застрявшей гусеницы.

2. Сложите стрелу под углом 90-110 градусов.

3. Приложите к земле усилие дном ковша (не зубцами).

4. Поместите доску и т.п. под приподнятую гусеницу.

5. Поднимите ковш и медленно выезжайте из ила.

Если застряли обе гусеницы.

1. Проделайте шаги 1-4 для обеих гусениц.

2. Погрузите ковш в грунт спереди машины.

3. Потяните верхнюю часть стрелы на себя и двигайтесь вперед, чтобы медленно

выбраться из ила.

126

РАБОТА

Инструкции по работе

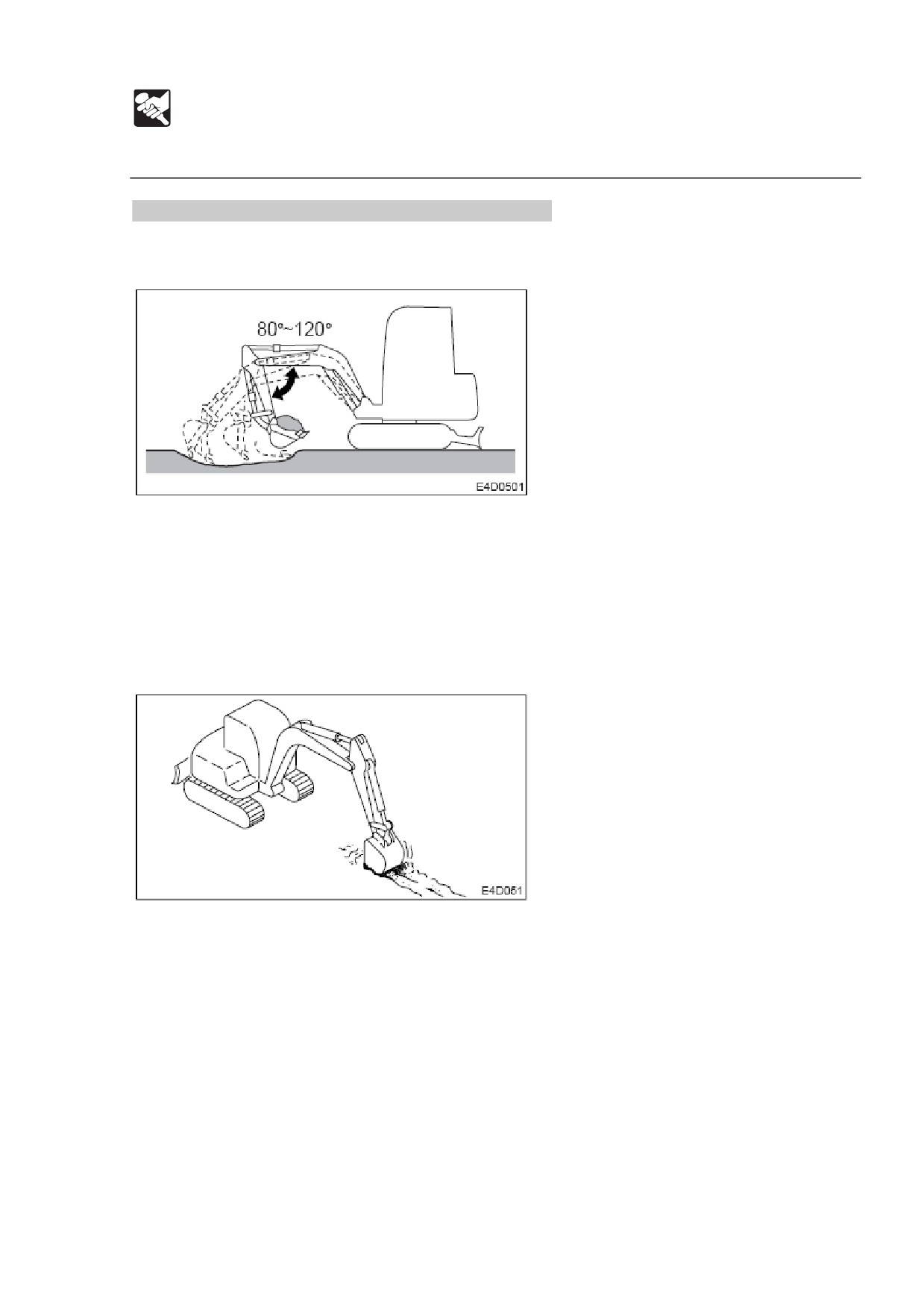

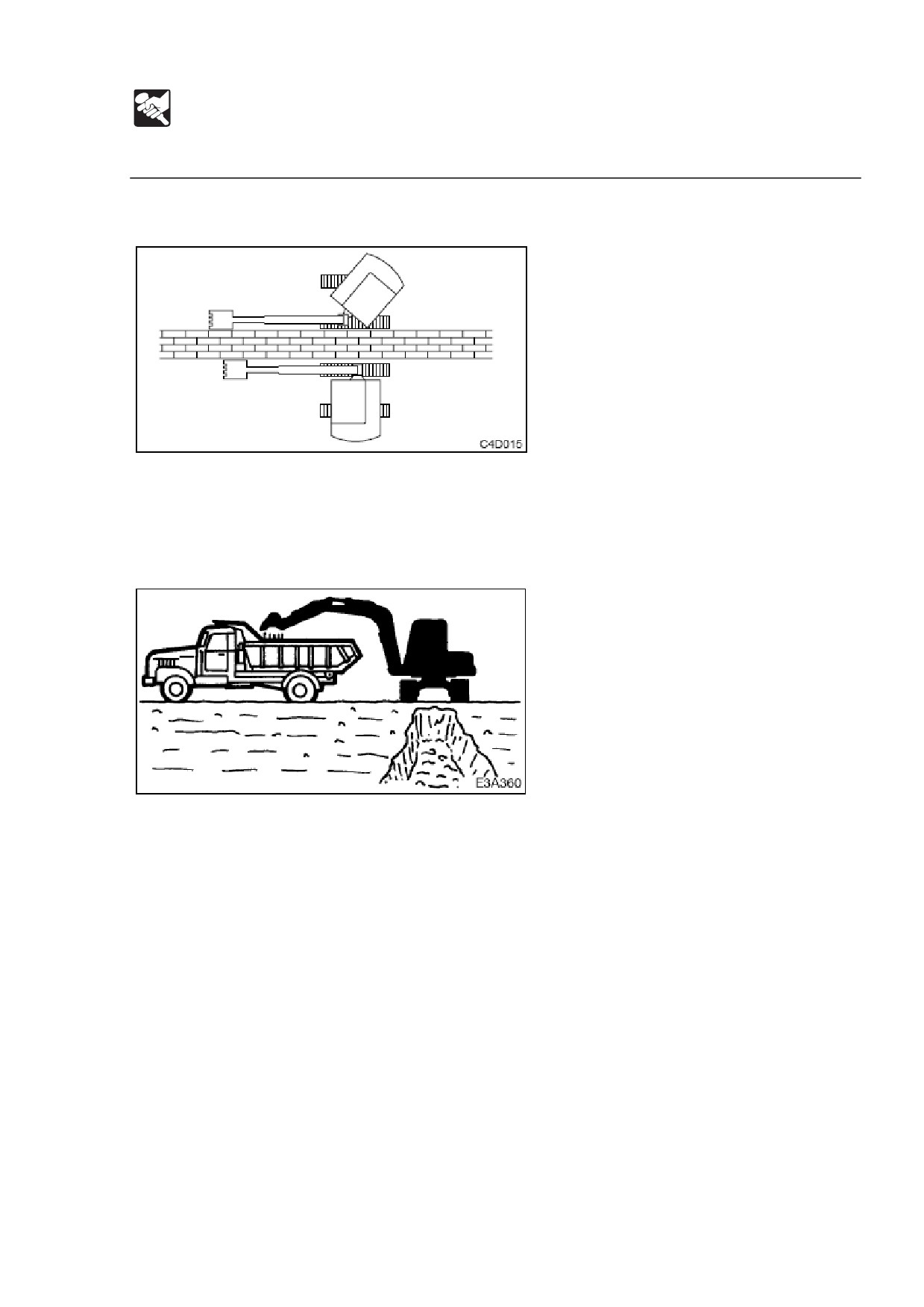

Действия, возможные с помощью этой машины.

Экскавационные работы.

1. Поместите отвал бульдозера на сторону, противоположную стороне копания.

2. Используйте верхнюю часть стрелы и ковш и выбирайте землю, копая

неглубоко и протяженными движениями. Мощность усилия максимальна при

угле между нижней и верхней частями стрелы от

80 до

120 градусов.

Используйте этот угол для эффективного копания.

Копание траншей.

Навесьте ковш для копания траншей и поставьте гусеницы параллельно копаемой

траншее для большей эффективности.

При копании широких траншей копайте сначала стороны, а потом центр.

127

РАБОТА

Парковка машины

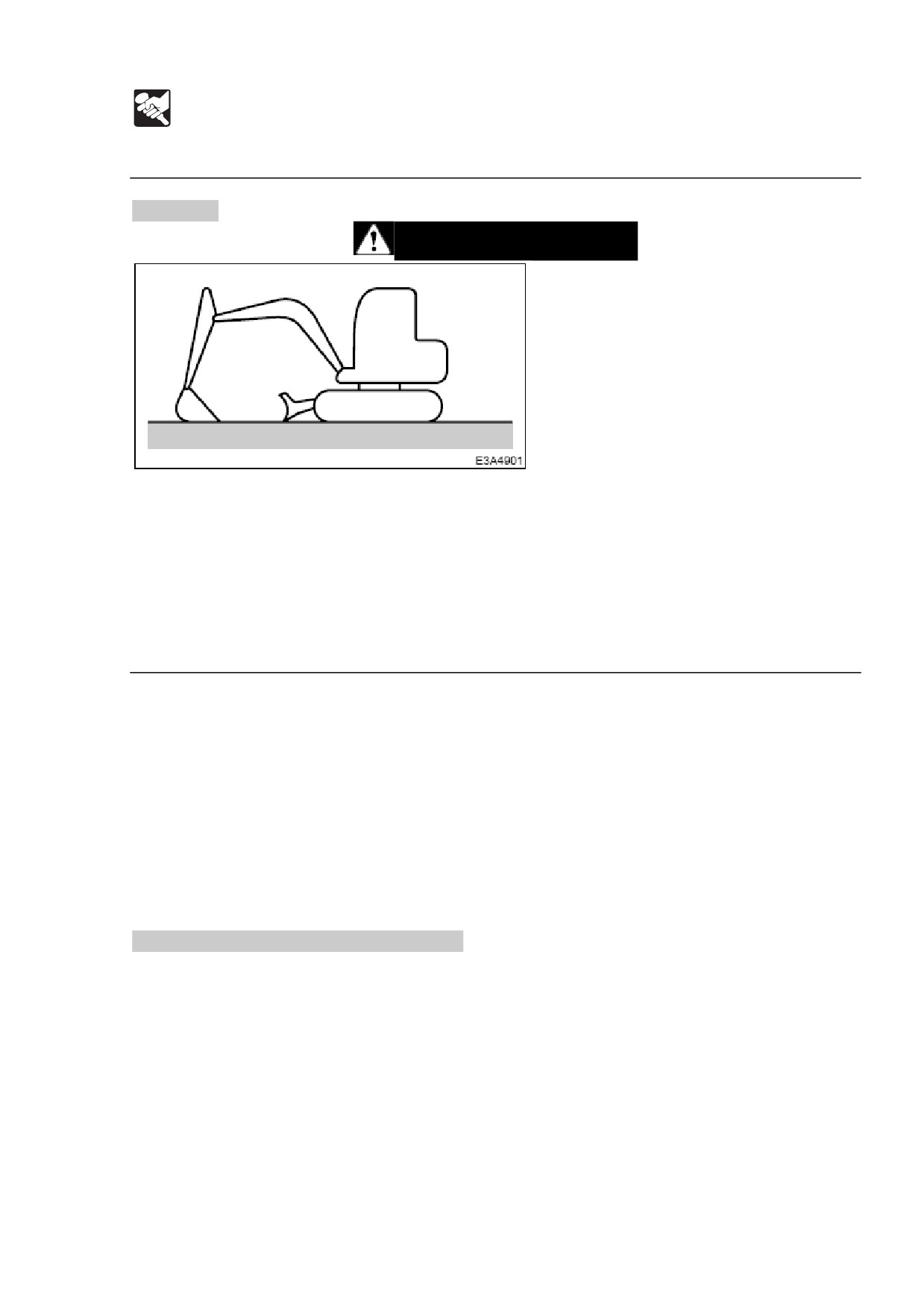

Парковка.

ПРЕДУПРЕЖДЕНИЕ

 Припаркуйте машину на твердой, горизонтальной поверхности и примените

парковочное устройство.

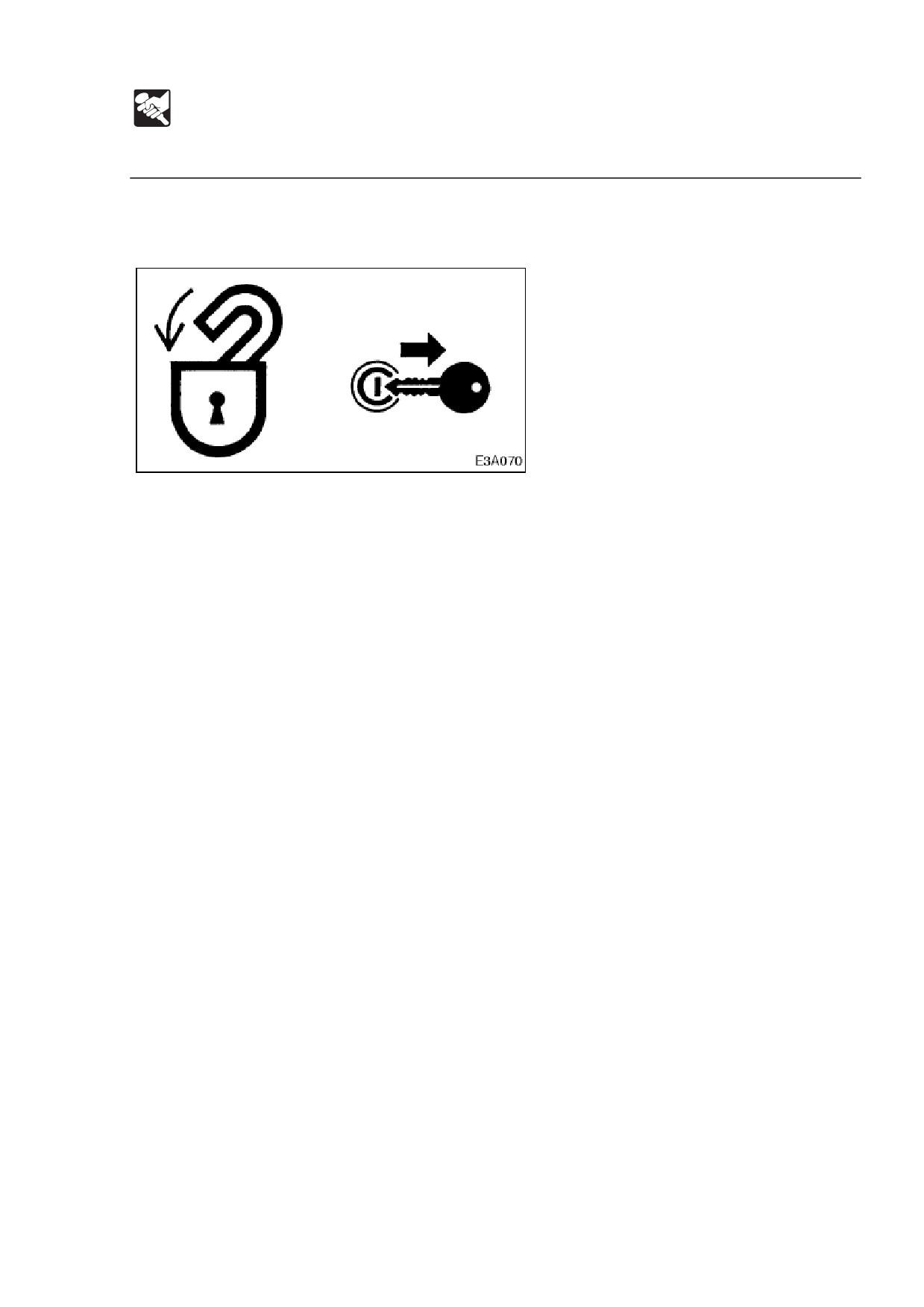

 Перед тем, как покинуть сиденье оператора, поднимите рычаг замка

безопасности, чтобы замкнуть замок, и остановите двигатель, подняв рычаг

замка безопасности. Если случайно коснуться каких-либо рычагов при

опущенном рычаге замка безопасности, машина резко придет в движение, и

это может повлечь за собой тяжелую травму или смерть.

1. Приведите левый и правый рычаги передвижения в нейтральное положение.

2. Нажмите кнопку сброса газа и оставьте двигатель на низкой скорости.

3. Опустите ковш и отвал бульдозера к земле.

4. Поднимите рычаг замка безопасности, чтобы замкнуть замок.

5. Остановите двигатель и выньте ключ.

См. стр. Х «Остановка двигателя».

TB123/TB135

Если установлен аккумулятор (опция):

См. стр. Х «Аккумулятор».

Проверки после остановки двигателя.

1. Проверьте на наличие утечек масла и воды; проверьте рабочее оборудование,

крышки и нижнюю часть корпуса. Произведите починку в случае наличия

неисправностей.

2. Наполните топливный бак.

См. стр. Х, «Проверка уровня топлива».

3. Удалите любые клочки бумаги или загрязнения из отсека двигателя.

4. Удалите любую грязь с нижней части корпуса.

130

РАБОТА

Обращение в холодную погоду

Подготовка к холодной погоде.

В холодную погоду может быть трудно запустить двигатель, и смазочно-

охлаждающая эмульсия может замерзнуть. Проведите нижеописанную подготовку.

Замена топлива и смазки.

Замените топливо, гидравлическое масло и масло двигателя на топливо и масла

для холодных условий.

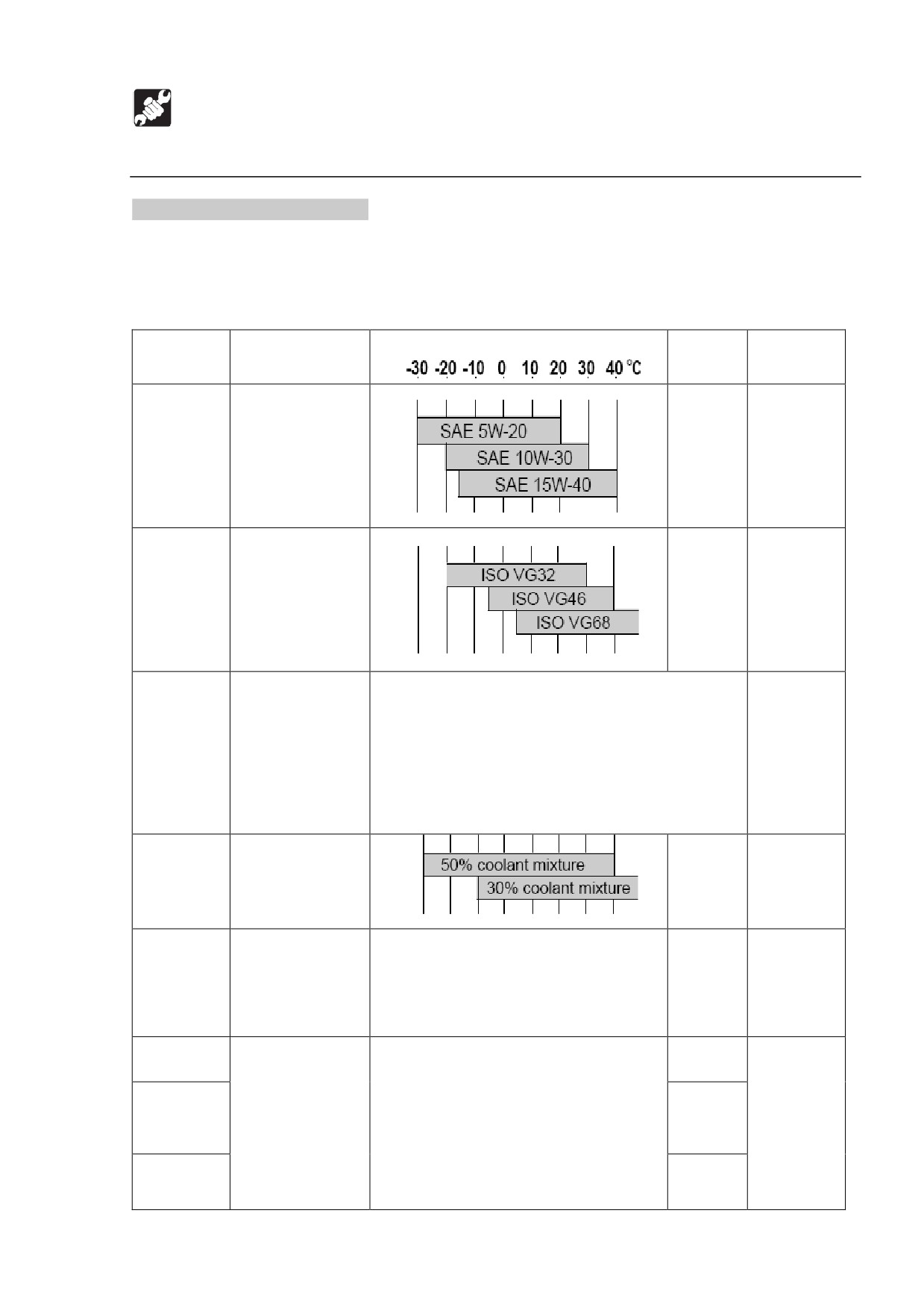

См. стр. Х «Таблица топлива и смазки».

Смазочно-охлаждающая эмульсия двигателя.

ПРЕДУПРЕЖДЕНИЕ

Смазочно-охлаждающая эмульсия горюча. Не допускайте огня.

Используйте для смазочно-охлаждающей эмульсии двигателя смазочно-

охлаждающую эмульсию (антифриз) с долгим сроком действия и водопроводную

воду.

Дополнение: Новые машины поставляются со смазочно-охлаждающей

эмульсией (антифризом) с долгим сроком действия типа JIS 2 в концентрации

50%.

См. стр. Х «Таблица топлива и смазки».

Батарея.

С падением температуры уменьшается выходная мощность батареи.

Проверьте батарею. Если уровень заряда низкий, свяжитесь с филиалом продаж

или сервиса Takeuchi для замены батареи.

См. стр. Х «Проверка уровня и заправка жидкости батареи».

Меры предосторожности после окончания работы.

Чтобы не допустить прилипания грязи, воды или других предметов на машину или

замерзания ее нижней части, следуйте нижеизложенному.

 Удалите любую грязь или воду с корпуса машины. В частности, капли воды на

поверхностях стержней гидравлических цилиндров могут замерзнуть, и если

грязь попадет вместе с водой в перемычки, они могут сломаться.

 Паркуйте машину на сухой, твердой поверхности. Если не найти подходящего

места, поставьте машину на доски.

 Удалите любую воду из топливного бака, чтобы предотвратить замерзание.

См. стр. Х «Осушение топливного бака».

 Чтобы предотвратить низкую производительность батареи, накройте батарею

или, вынув ее из машины, поместите в теплое место.

Также, следующим утром добавьте жидкость батареи перед тем, как начать

работу. Если жидкость добавить после работы, дистиллированная вода не

смешается с ней, что приведет к замерзанию.

132

РАБОТА

Обращение в холодную погоду

После окончания холодного сезона.

После окончания холодного сезона сделайте следующее:

 Поменяйте топливо и масла на те, что указаны в Таблице топлива и смазки.

См. стр. Х «Таблица топлива и смазки».

 При использовании антифриза

(смазочно-охлаждающей эмульсии)

всесезонного типа полностью высушите смазочно-охлаждающую эмульсию,

аккуратно очистите систему смазки-охлаждения, и затем залейте

водопроводной воды.

См. стр. Х «Очистка системы охлаждения двигателя».

133

РАБОТА

Обращение с резиновыми гусеницами

Резиновым гусеницам свойственна хрупкость из-за материала, из которого они

сделаны. Обязательно соблюдайте нижеизложенные запреты и меры

предосторожности, чтобы предотвратить повреждение гусениц и скольжение

гусениц.

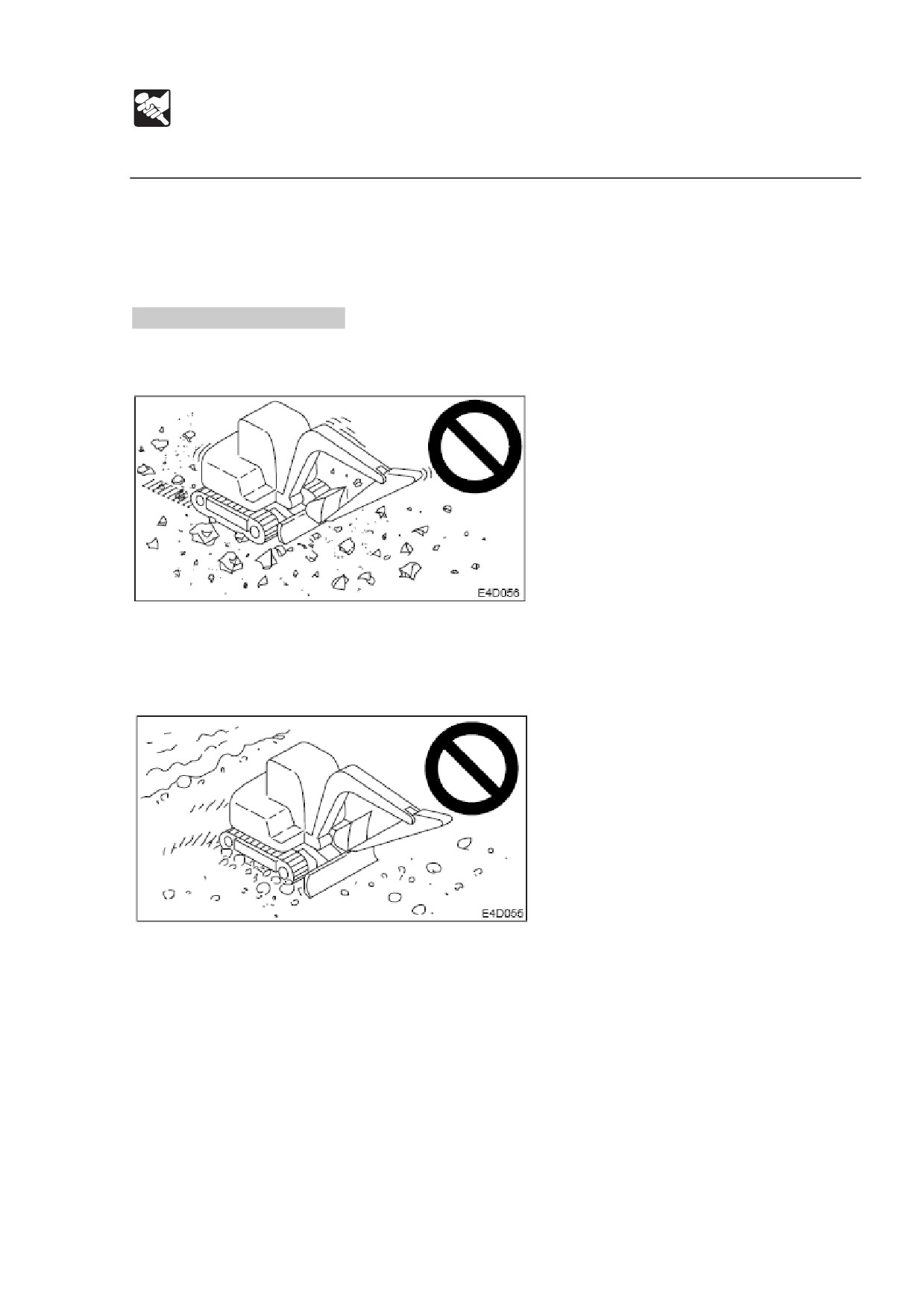

Запрещенные действия.

Не передвигайтесь и не работайте на машине в следующих местах:

 Передвижение или повороты на обломках камней, зазубренной породе,

металлических стержнях, металлической стружке или краях металлических

листов может повредить или порезать гусеницы.

 Передвижение по дну рек или местам с множеством кусков слабых пород

может привести к соскальзыванию гусениц или их повреждению из-за

попадающих в них камней.

 Не пользуйтесь машиной на берегу моря. Соль может окислить металлические

поверхности.

134

РАБОТА

Обращение с резиновыми гусеницами

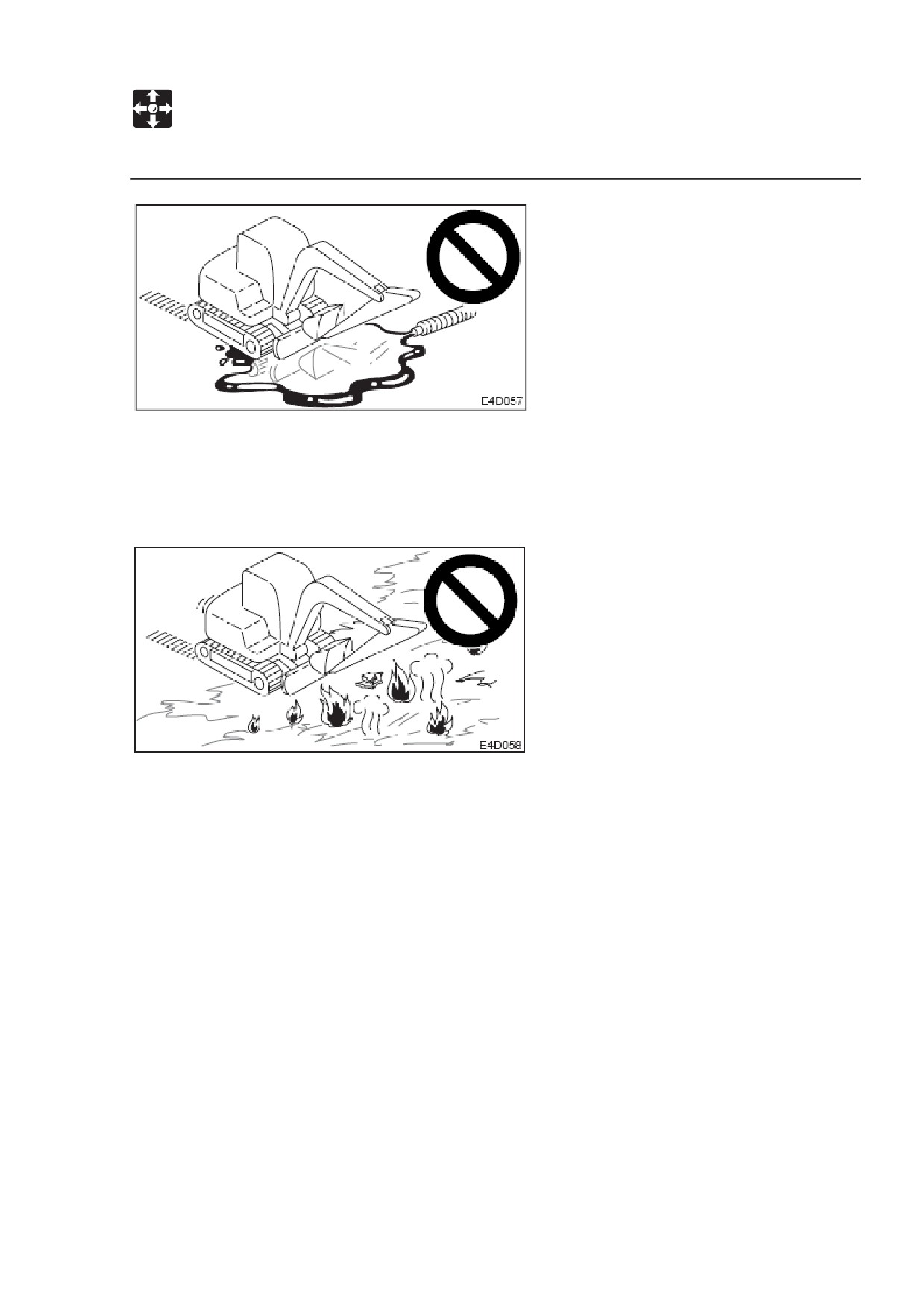

 Не допускайте попадания топлива, масла, соли или химических растворителей

на гусеницы. Эти субстанции могут окислить сцепления металлических

поверхностей гусениц, приводя к ржавчине или отслаиванию. Если эти

субстанции попадают на гусеницы, сразу же смойте их водой.

 Передвижение по дорогам прямо после укладки асфальта или по

горячим/горящим поверхностям, таким, как металлические листы, нагретые

солнечными лучами, может привести к неправильному износу или

повреждениям выступов гусениц.

 Не передвигайте грунт в местах, где резиновые гусеницы могут скользить. Это

может ускорить износ.

135

РАБОТА

Обращение с резиновыми гусеницами

Меры предосторожности.

При работе на машине предпринимайте следующие меры предосторожности:

 Не поднимайте шасси при поднятом с помощью ковша шасси и верхней частью,

оставленной в этом положении. Это перекрутит гусеницу при нагрузке,

сосредоточенной на одном месте ленты гусеничного хода и быстро приведет к

повреждению.

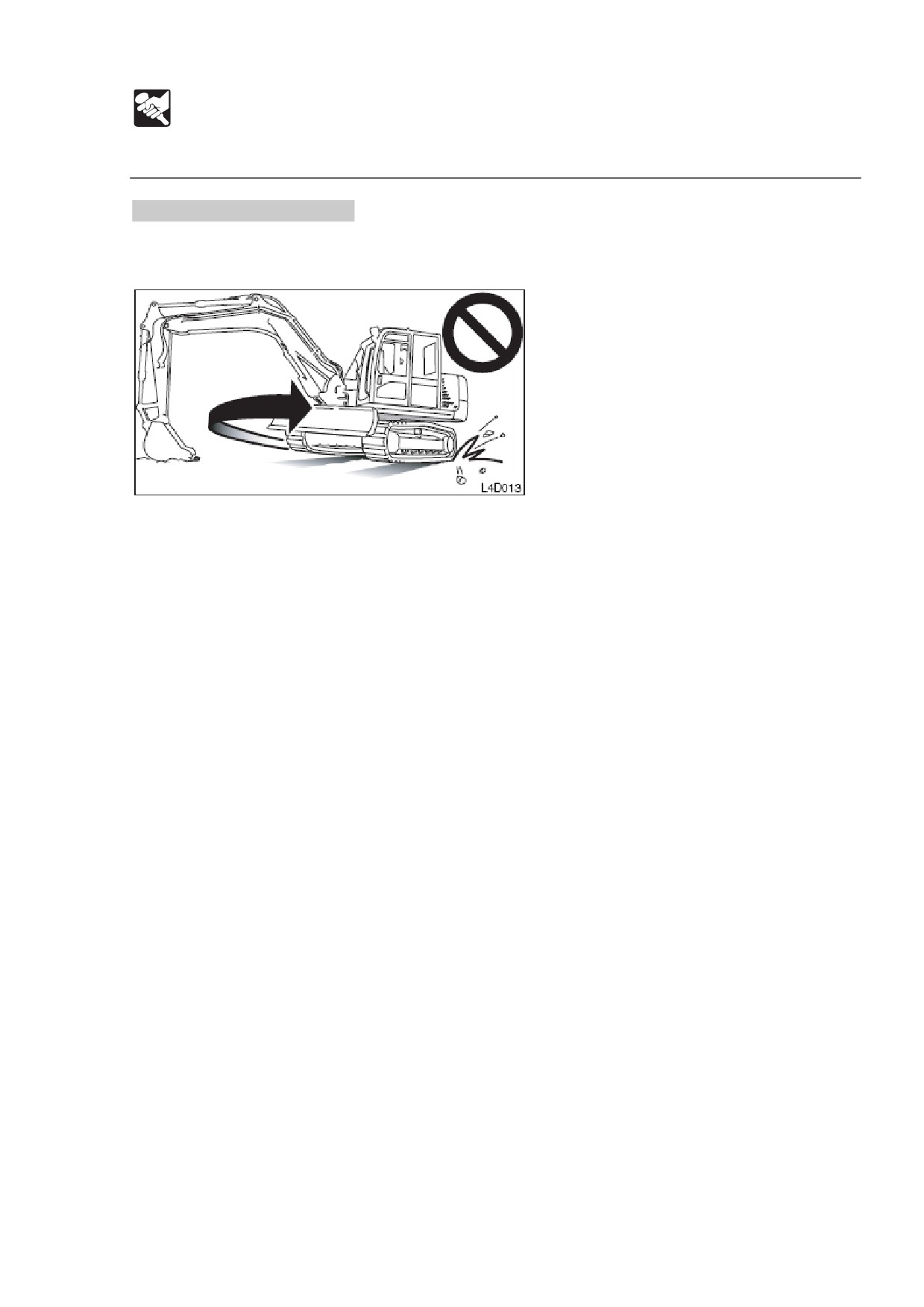

 По возможности, избегайте резкого изменения направления и осевого

поворота на бетонных поверхностях.

Это может износить или повредить резиновые гусеницы.

 Избегайте падений, которые могут подвергнуть резиновые гусеницы сильному

удару.

 Соль, хлорид калия, сульфат аммония, сульфат калия и двойной суперфосфат

лайма могут повредить ленту гусеничного хода. Если какая-либо из этих

субстанций попадет на ленту, тщательно смойте ее водой.

 Не допускайте бокового трения резиновых гусениц о бетон или стены.

 Не повреждайте ковшом резиновые гусеницы.

 Будьте особенно осторожны зимой на замерзших поверхностях, т.к. ленты

гусеничного хода могут скользить.

 Используйте ленты хода резиновых гусениц при температурах от -25 до +55

градусов.

 Складируйте резиновые гусеницы на долгий срок

(3 месяца и более) в

помещении, в месте, где не бывает прямого солнечного света или дождя.

136

РАБОТА

Обращение с резиновыми гусеницами

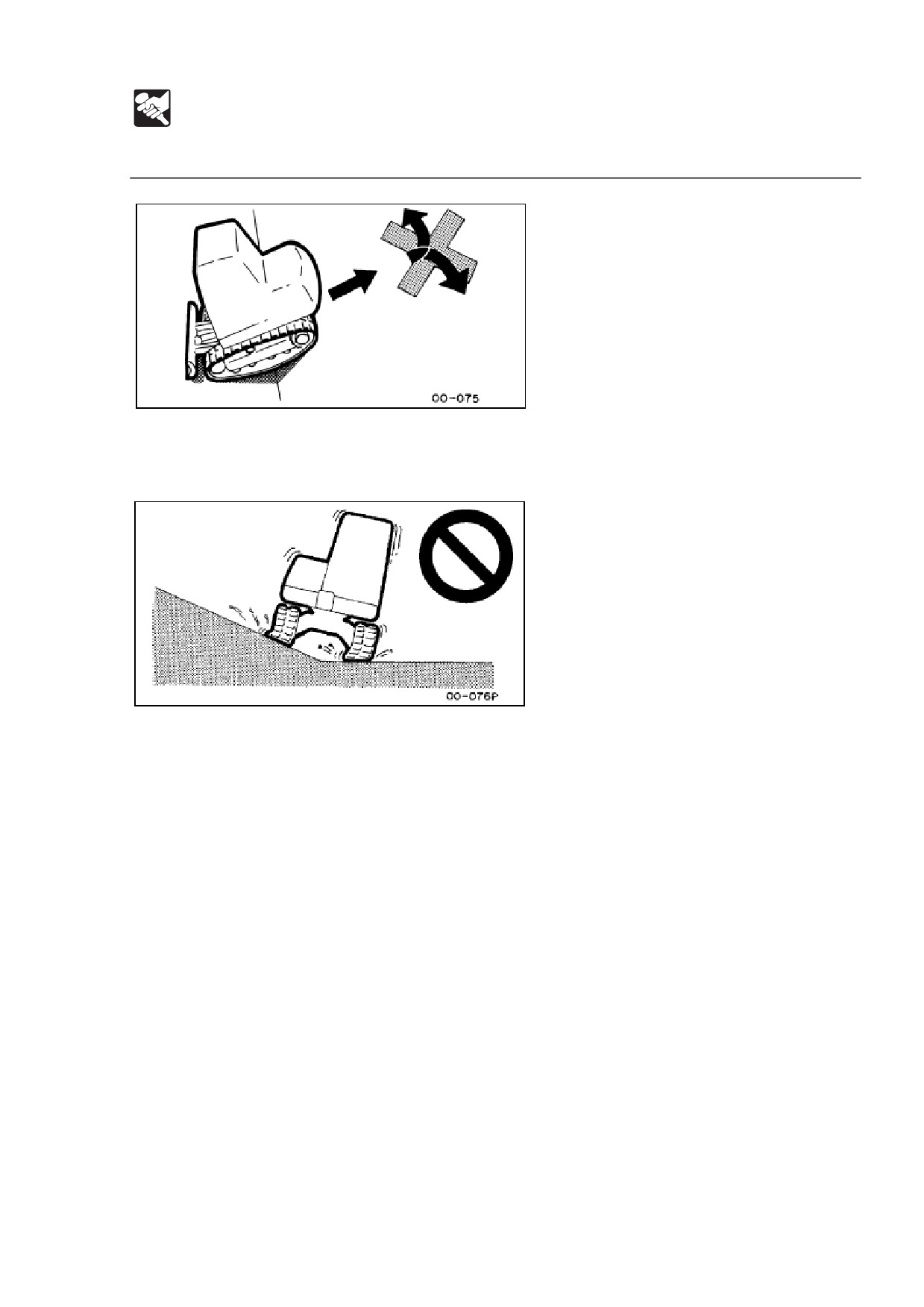

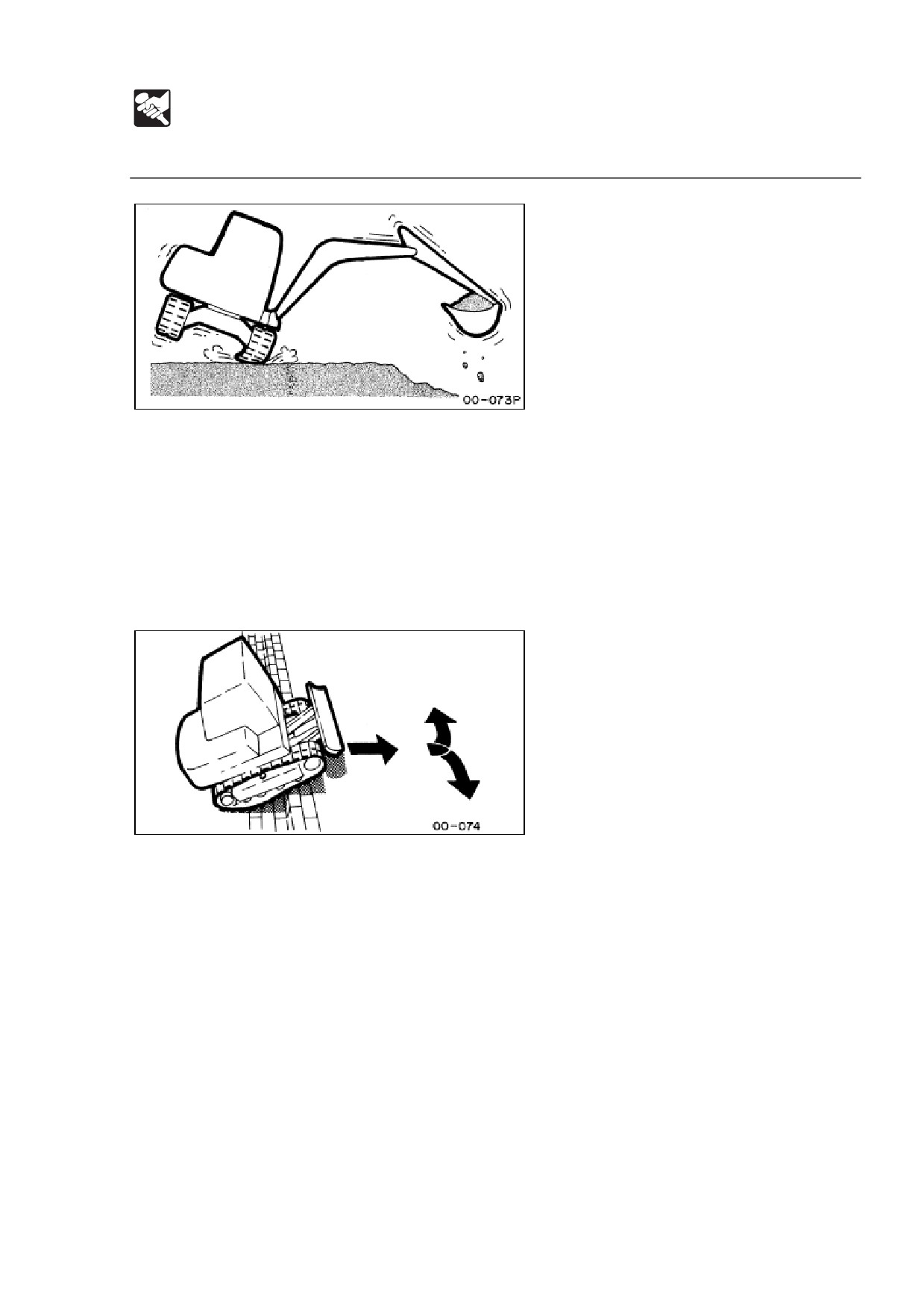

 Т.к. весь выступ состоит из резины, резиновые гусеницы хуже держат

равновесие, чем металлические. Будьте очень осторожны при поворотах или

поворотах стрелы в сторону.

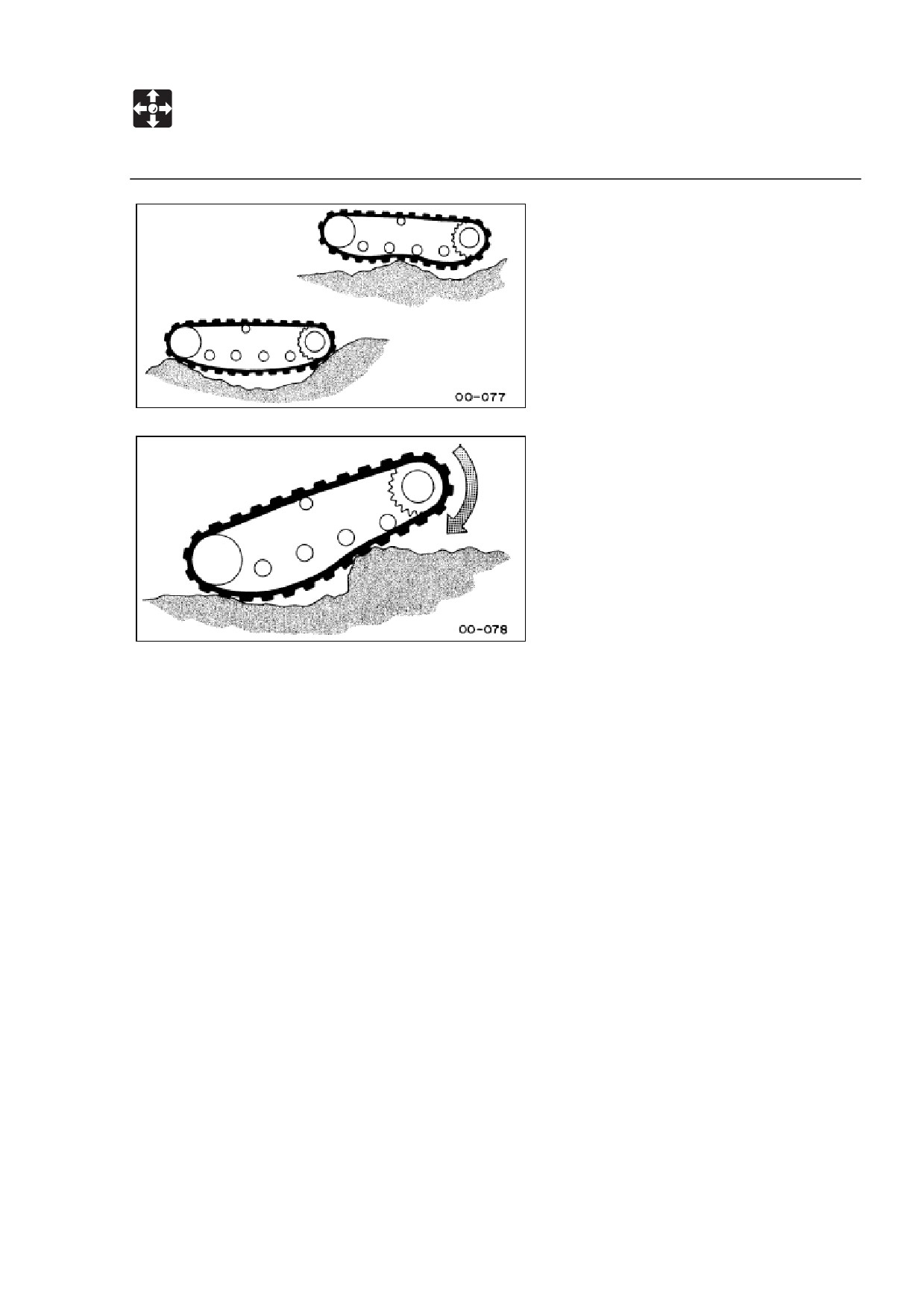

Предотвращение соскальзывания резиновых гусениц.

Следуйте следующей инструкции, чтобы предотвратить соскальзывание

резиновых гусениц:

 Всегда поддерживайте необходимое натяжение гусениц.

 При передвижении по булыжникам или каменным ступеням (20 см и более),

въезжайте на ступень под прямым углом и не меняйте направление, заехав на

нее.

137

ПЕРЕВОЗКА

Погрузка и выгрузка

ПРЕДУПРЕЖДЕНИЕ

Машина может скатиться, опрокинуться и упасть при ее погрузке или выгрузке.

Предпримите следующие меры предосторожности:

 Выберите твердую горизонтальную поверхность и соблюдайте дистанцию до

обочин дороги.

 Используйте погрузочные трамплины достаточной прочности и размера.

Установите склон погрузочных трамплинов в пределах 15 градусов.

 Не допускайте на дне грузовика и погрузочных трамплинов масла, глины, льда,

снега и других материалов, могущих привести к соскальзыванию. Очистите

гусеницы.

 Никогда не меняйте направление на трамплине.

 Не совершайте поворота кабины (стрелы) на трамплинах. Машина может

опрокинуться.

 При повороте кабины (стрелы) на грузовике делайте это медленно, поскольку

дно может быть нестабильно.

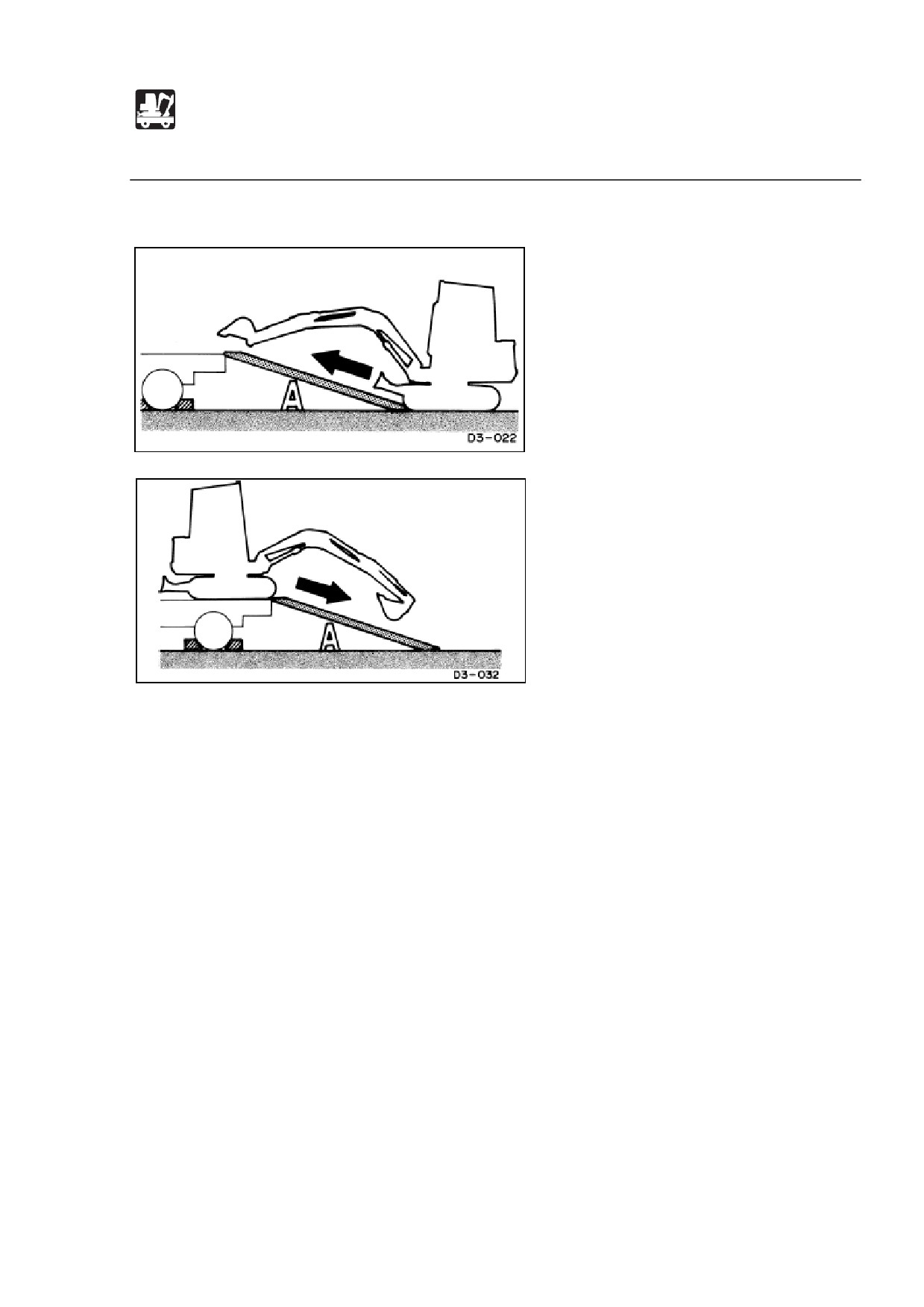

При погрузке или выгрузке машины обязательно используйте трамплины и

нижеописанную процедуру.

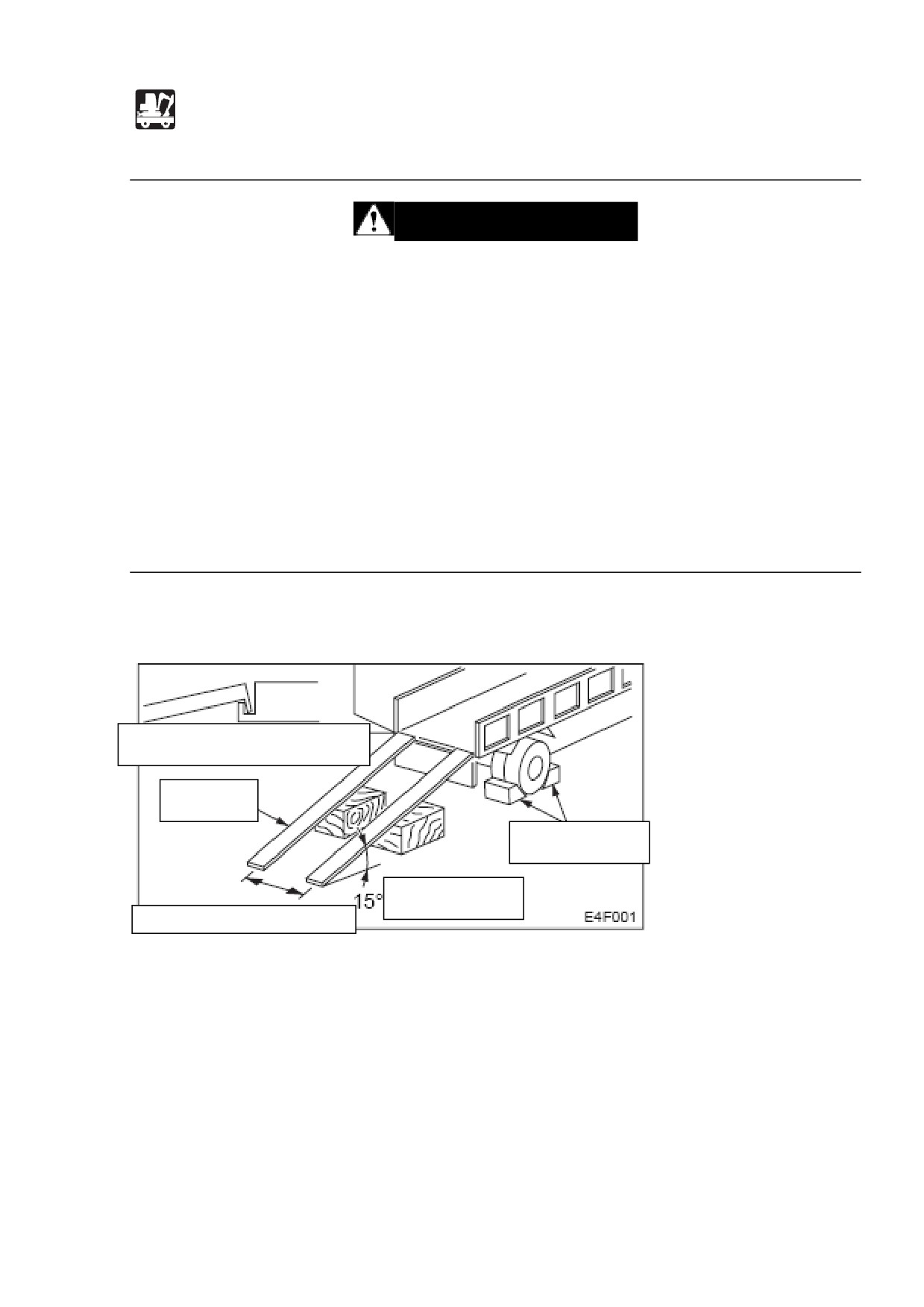

Закрепите на удерживающем выступе

Трамплин

Стопоры

или менее

Расстояние между трамплинами

1. Включите парковочный тормоз грузовика и поместите стопоры под его колеса.

2. Как следует зафиксируйте трамплины на дне грузовика с тем, чтобы они не

могли отсоединиться. Обеспечьте трамплинам угол подъема от земли в не

более чем 15 градусов.

3. Удостоверьтесь в соответствии центральной оси дна грузовика центральной

оси машины и центральной оси трамплинов центральной оси гусениц.

4. Исключите удар отвалом бульдозера по трамплинам.

5. Максимально опустите ковш с тем, чтобы он не мог ударить по грузовику.

141

ПЕРЕВОЗКА

Фиксация машины

Меры предосторожности при

перевозке

После погрузки машины в предписанное положение, зафиксируйте ее согласно

схеме ниже.

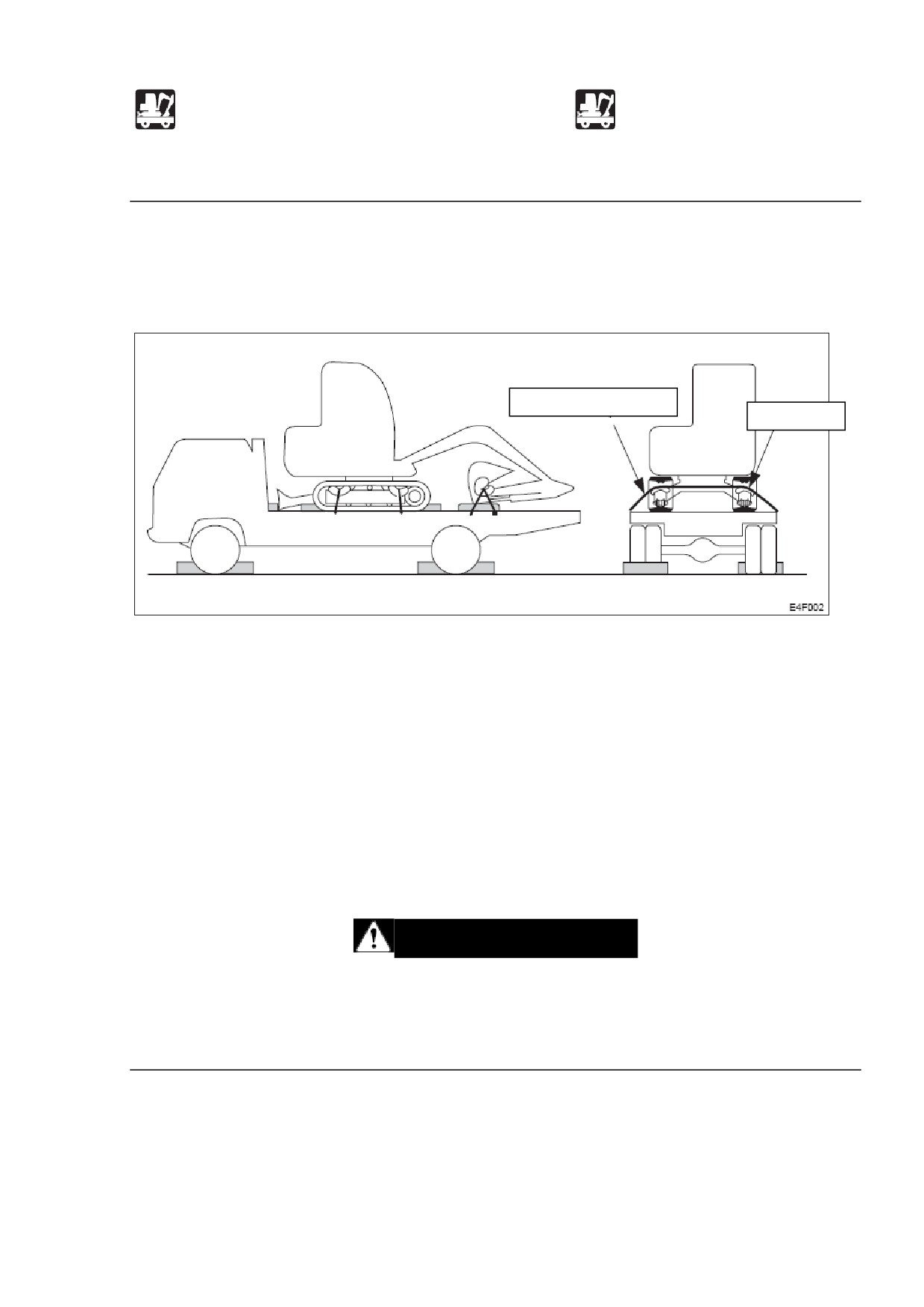

Положение при перевозке.

Проволочный канат

Набивка

1. Опустите отвал бульдозера.

2. Полностью распрямите ковш и цилиндры верхней части стрелы, затем

опустите стрелу.

3. Остановите двигатель и выньте ключ стартера.

4. Поднимите рычаг замка безопасности, чтобы замкнуть замок.

5. Установите стопоры спереди и сзади гусениц.

6. Обвяжите цепью или проволочным канатом нижнюю раму и надежно затяните

ее, чтобы предотвратить сдвиги в стороны.

7. Зафиксируйте ковш цепью или проволочным канатом.

ВАЖНО: Поместите деревянный блок под ковш, чтобы он не повредился,

ударившись об поверхность.

ПРЕДУПРЕЖДЕНИЕ

 Знайте и следуйте правилам безопасности, законам о транспортных средствах

и правилам движения при перевозке машины.

 При определении наилучшего пути следования учитывайте длину, ширину,

высоту и вес грузовика с машиной на нем.

143

ТЕХОБСЛУЖИВАНИЕ

Основное

Описание техобслуживания.

Для долгосрочного использования машины в хорошем состоянии проводите

проверку и техобслуживание надлежащим и безопасным образом, согласно

инструкциям этого руководства.

Проверка и техобслуживание разделены соответственно полному времени

работы машины (проверка и техобслуживание должны проводиться каждые 10

часов (обходная и ежедневная проверка), каждые 50 часов, каждые 250 часов и

т.д.). Для определения сроков проверки и техобслуживания используйте счетчик

часов. Процедуры, для которых невозможно определить интервал проверки и

техобслуживания, включены в раздел «В случае необходимости».

При работе машины в экстремальных условиях (с высоким уровнем пыли или при

высоких температурах), проверка и техобслуживание должны проводиться ранее

чем указано в «Таблице техобслуживания».

Меры предосторожности при техобслуживании.

Не проводите проверку и техобслуживание, не предписываемые этим

руководством. Проверку и техобслуживание, не предписываемые этим

руководством, должны проводиться филиалом продаж или сервиса Takeuchi.

Всегда держите машину в чистоте.

 Всегда держите машину в чистоте и мойте ее перед проведением проверки и

техобслуживания.

 При мойке машины водой остановите двигатель и укройте пленкой

электрическую систему, чтобы защитить ее от воды. Попадание воды в

электрическую систему опасно и может привести к короткому замыканию или

неисправностям. Не мойте водой или паром батарею, датчики, коннекторы или

кабину изнутри.

Топливо, смазка или густая смазка.

 Для топлива, простой и густой смазки, следуйте инструкциям в «Таблице

топлива и смазки».

 Используйте чистые топливо, простую и густую смазку, не содержащие воды, и

не допускайте загрязнений при замене или заправке топлива, простой и густой

смазки.

 Помещайте топливо, простую и густую смазку в предписанные места и так,

чтобы в них не могли попасть грязь или вода.

Меры предосторожности при заправке.

 Если заливное отверстие снабжено фильтром, не убирайте его при заправке.

 После заправки обязательно надежно закрывайте крышку и т.п.

 Не заправляйте топлива более, чем предписано.

145

ТЕХОБСЛУЖИВАНИЕ

Основное

Не мойте части топливом.

Не используйте топливо для мытья частей. Используйте негорючее моющее

вещество.

Не допускайте грязи.

Установке или снятие частей производите в непыльном месте, очистите рабочую

площадку и часть, и не допускайте грязи.

Чистите установочные поверхности.

При установке или снятии частей следите за тем, чтобы поверхности контакта

частей были чистыми. Если сварочные швы и желоба поверхности повреждены,

проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

Изоляция и шплинты.

 Заменяйте удаленную изоляцию и шплинты новыми.

 При установке будьте осторожны и не повреждайте и не перекручивайте

изоляцию.

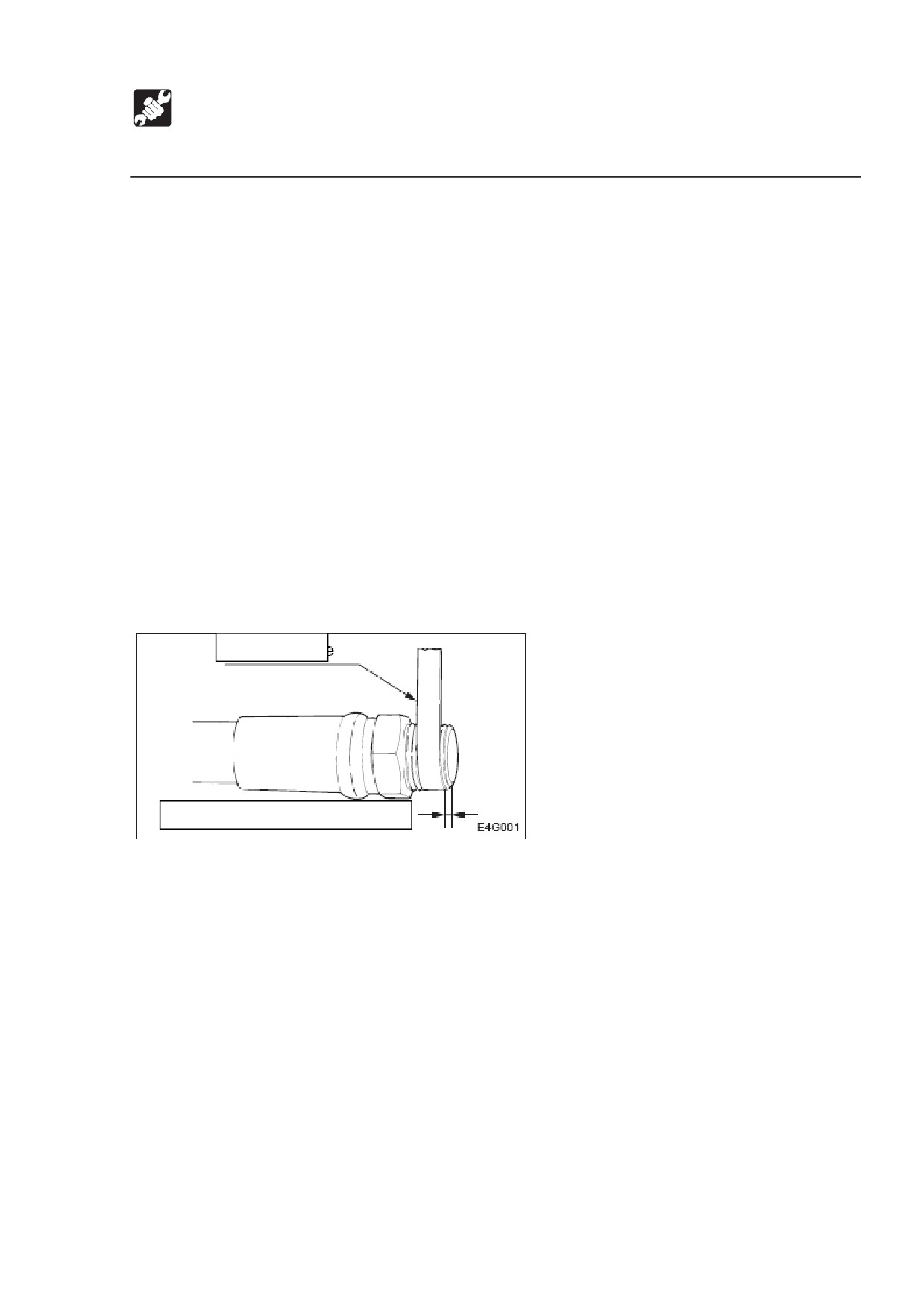

Изолента.

Изолента

Оставьте 1-2 витка свободными

 При обматывании изолентой штепсельных вилок и т.п. удалите любую ленту с

резьбы и очистите ее.

 Крепко намотайте изоленту, оставив 1-2 витка резьбы необмотанными.

Выброс мусора.

 Собирайте отработанные жидкости с машины и контейнеров.

Безответственный выброс мусора наносит вред окружающей среде.

 Выбрасывайте масло, топливо, охлаждающую воду, охлаждающую жидкость,

фильтры, батарею и другие опасные предметы, согласно закону.

Проведите проверку после техобслуживания.

 Постепенно увеличивайте мощность двигателя с малых оборотов холостого

хода до максимальной скорости и проверьте, не протекает ли масло или вода с

обслуживаемых частей.

 Приведите в действие все рабочие рычаги и проверьте, правильно ли работает

машина.

146

ТЕХОБСЛУЖИВАНИЕ

Основное

Меры предосторожности при обращении с кабелями батарей.

 Отсоедините кабели батареи (+,-) перед работой с электрической системой

или перед сваркой любого вида.

Сначала отсоедините отрицательный

(-) кабель батареи. При повторном

присоединении батареи подсоединяйте отрицательный (-) кабель последним.

 Не отсоединяйте кабели батареи при работающем двигателе. Это может

повредить электрическую цепь генератора переменного тока и других частей.

147

ТЕХОБСЛУЖИВАНИЕ

Данные по обслуживанию

Таблица топлива и смазки.

Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в зависимости от

температуры.

 Меняйте смазку раньше, чем показано на таблице, если смазка чрезвычайно грязна и стала

хуже выполнять свои функции.

 По возможности, всегда придерживайтесь одной марки смазки. Если собираетесь поменять

марку, меняйте всю смазку, не смешивайте смазку разных марок.

Интерва

Тип по температуре

Вместимос

Резервуар

Жидкость

ть, л

замены

Максимум

ТВ125:3,6

После

Масло

ТВ135:4,7

Поддон

первых

дизельного

ТВ145:7,4

картера

50 ч.,

двигателя

Минимум:

двигателя

Каждые

API-CD

ТВ125:2,4

250 ч.

ТВ135:2,9

ТВ145:4,0

Система:

ТВ125:74

Противоизносное

ТВ135:85

гидравлическое

Гидравлич

Каждые

ТВ145:115

масло (вариант:

еский бак

2000 ч.

Бак:

биоразлагаемое

ТВ125:48

масло)

ТВ135:48

ТВ145:74

Для хорошей производительности и оптимального срока

службы двигателя используйте чистое, качественное

топливо.

 Чтобы избежать проблем с потоком топлива в

Бак:

холодную погоду, используйте дизельное топливо с

Топливный

Дизельное

ТВ125:51

температурой застывания не выше, чем на 12 градусов

бак

топливо

ТВ135:51

ниже ожидаемой минимальной температуры.

 Минимальное цетановое число - 45. Низкая

ТВ145:73

температура или работа на большой высоте может

потребовать топливо с более высоким цетановым

числом.

ТВ125:3,5

Система

Смазочно-

ТВ135:5,4

охлажде-

охлаждающая

Каждые

ТВ145:6,7

ния

эмульсия

1000 ч.

(вода+эмульсия)**

{ТВ145:9.6

двигателя

(50% смесь эмульсии, 30% смесь эмульсии)

}

После

ТВ125:0,5

Передача

первых

Трансмиссионно

ТВ135:0.6

снижения при

100-250

е масло API-GL-

SAE 90

ТВ145:0.8

передвижени

ч.*,

{ТВ145:1.0

каждые

}

1000 ч.

Опора

Каждые

поворота

50 ч.

Ежедне

Рабочее

Смазка EP-2

вно или

По мере

оборудова

NLGI No. 2 на

----

необходим

каждые

ние

основе лития

10 ч.

ости

По мере

Рычаги

необход

имости

148

ТЕХОБСЛУЖИВАНИЕ

Данные по обслуживанию

{}

: Серийный номер 14515346~

: Если время передвижения занимает большую часть всего времени работы,

меняйте трансмиссионное масло ранее, чем указано.

: Для воды используйте водопроводную (мягкую) Не используйте колодезную

или речную воду.

Если температура падает ниже нуля, примените смазочно-охлаждающую

эмульсию

(антифриз). Следуйте инструкциям производителя смазочно-

охлаждающей эмульсии, чтобы определить пропорцию смеси.

Регулярно меняйте гидравлическое масло!

 В случае использования гидромолота масло ухудшается быстрее, чем при

обычном копании. Обязательно меняйте гидравлическое масло и элемент

фильтра для сливных магистралей.

 Если не заменить масло вовремя, это может привести к повреждению

гидравлических систем машины и гидромолота. Чтобы продлить срок

службы гидравлических систем, обязательно заменяйте гидравлическое

масло и элемент фильтра для сливных магистралей согласно

нижеприведенной таблице интервалов замены.

 Чистите всасывающий фильтр при замене элемента фильтра для сливных

магистралей.

Интервал замены (часы)

Предмет

Гидравлическое

Элемент

замены

масло

фильтра

1й раз

2й раз

100

Периодически

600

200

Когда коэффициент использования гидромолота равен 100%

См. стр. Х «Гидромолот».

149

ТЕХОБСЛУЖИВАНИЕ

Данные по обслуживанию

Расходные материалы.

Периодически заменяйте расходные материалы (фильтры, элементы), согласно

нижеприведенной таблице.

Предмет

Название части

Номер части

Интервал замены

Фильтр для сливных

Элемент

ТВ125,ТВ135

После первых 50 часов

магистралей

15511-03300

Каждые 500 часов

ТВ145

15511-02600

Топливный фильтр

Картридж

119802-55800

Каждые 500 часов

Фильтр масла

Картридж

ТВ125

После первых 50 часов

двигателя

129150-35151

Каждые 250 часов

ТВ135, ТВ145

129150-35152

Воздухоочиститель

Внешний элемент

129808-12520

Каждые 1000 часов или

после 6 чисток

Внутренний элемент

119111-02772

Каждые 1000 часов или

(опция)

после 3 чисток

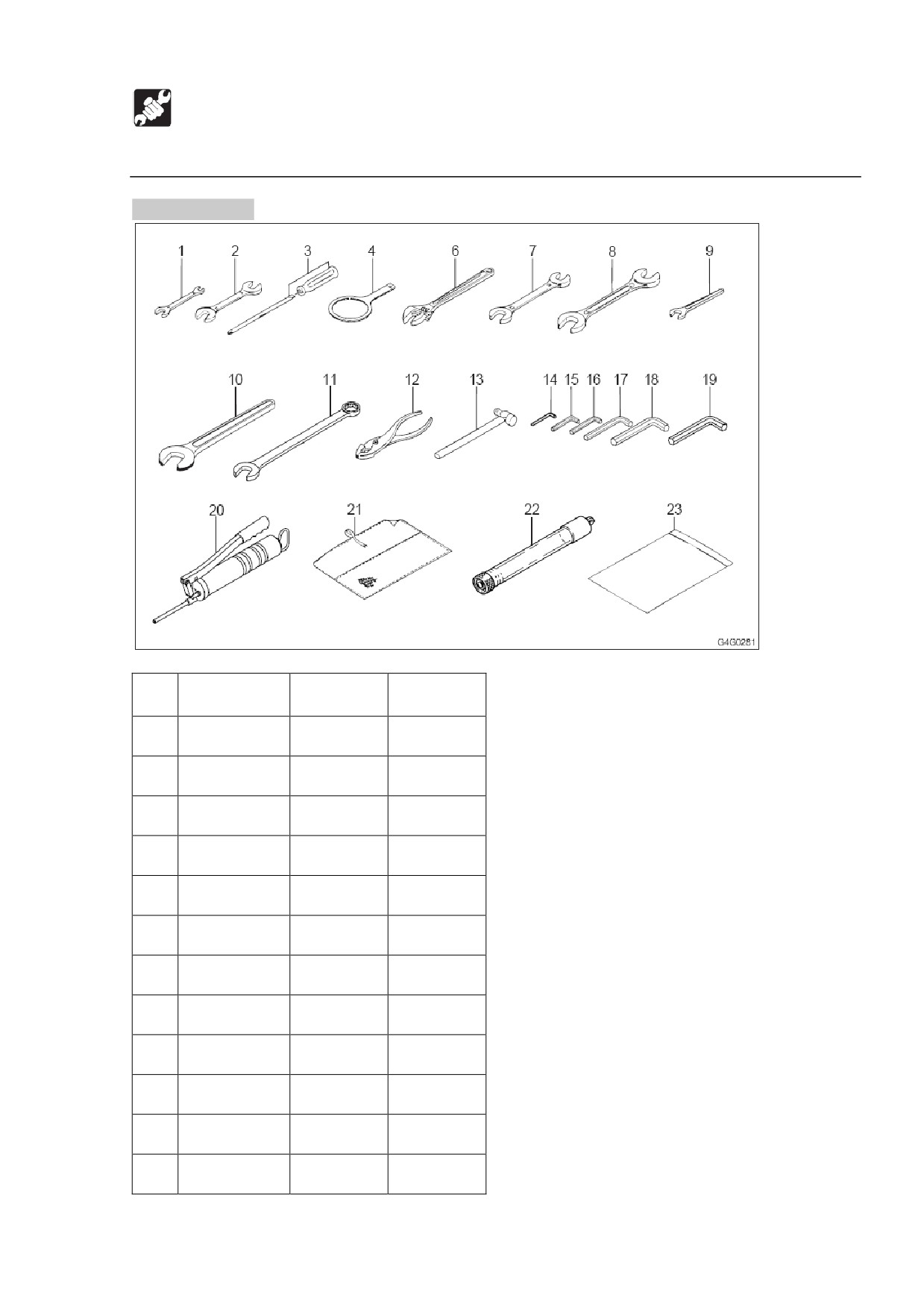

150

Название

Номер

Примечания

No.

части

Молоток

16903-

3/4

003300

Шестигранный

16906-

4 мм

ключ

00400

Шестигранный

16906-

5 мм

ТЕХОБСЛУЖИВАНИЕ

ключ

00500

Данные по обслуживанию

Шестигранный

16906-

6 мм

ключ

00600

Шестигранный

16906-

8 мм

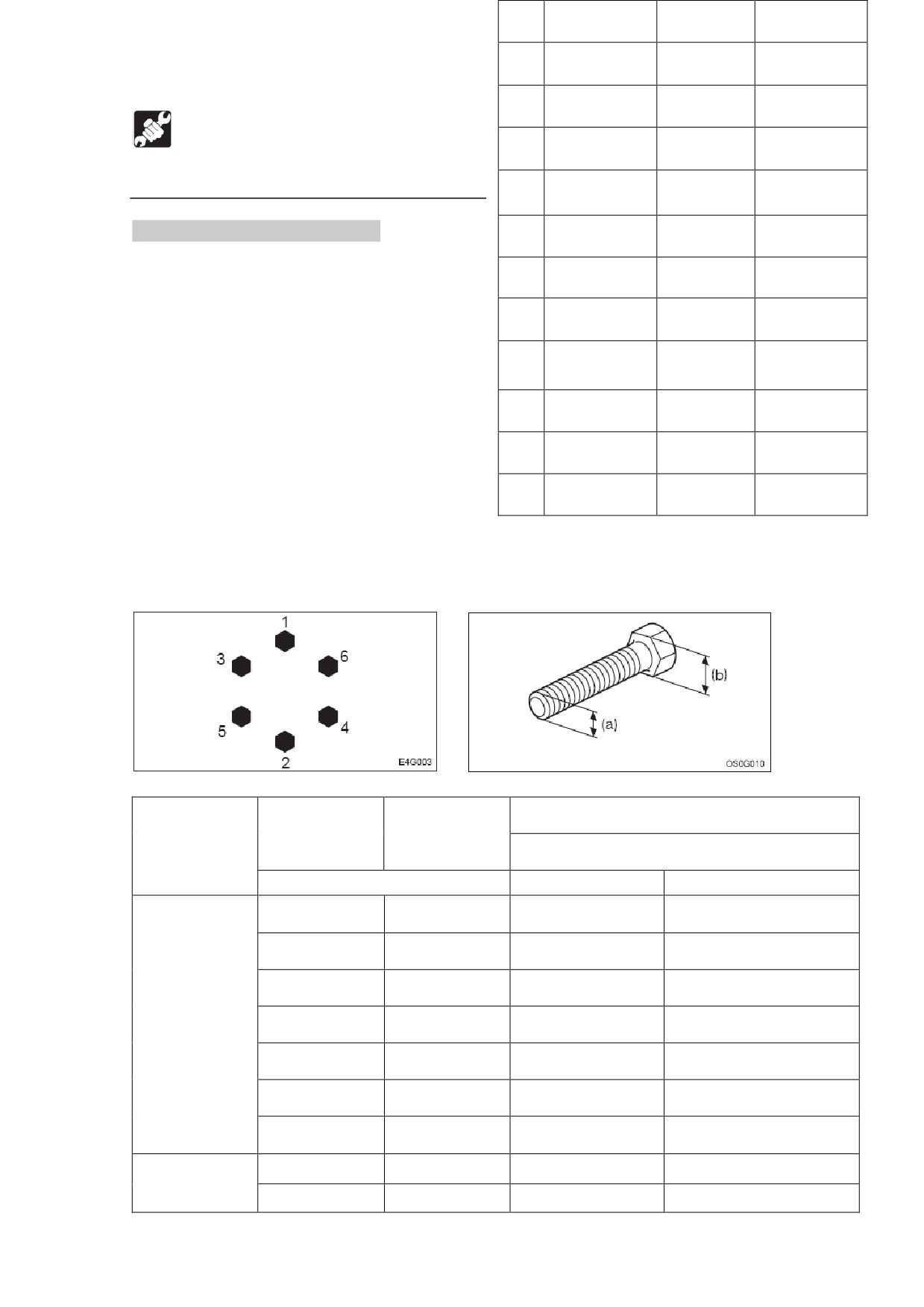

Крутящие моменты затяжки.

ключ

00800

Шестигранный

16906-

10 мм

Гайки и болты (для категории силы

ключ

01000

ISO 10.9)

Шестигранный

16906-

14 мм

Затяните гайки и болты в затяжки

ключ

01400

согласно нижеприведенной таблице,

Шприц для

16910-60600

ТВ125/ТВ135

если в тексте не указано другое.

16910-60610

ТВ145

пластичной

 Крутящие моменты при установке

смазки

Футляр для

16914-

пластмассовых крышек отличаются

инструментов

00001

от значений на нижеприведенной

Дренажная

15545-12600

ТВ125/ТВ135

таблице. Проконсультируйтесь с

15545-12601

ТВ145

трубка

филиалом продаж или сервиса

Футляр

16919-

Takeuchi. Слишком сильная затяжка

00001

сломает крышку.

 При замене гаек и болтов, заменяйте их гайками и болтами таких же размеров

и стандартов.

 Затягивайте гайки и болты по порядку (верхний, нижний, левый, затем правый)

или в 2-3 очереди, чтобы затянуть однообразно.

Ширина

Размер (а)

Крутящий момент

шляпки (b)

шага Х

Основные точки соединения

Резьба

мм

N・м

Фут-фунт

M6 X 1.0

9.8 0.5

7.2 0.4

12, 13

M8 X 1.25

22.6 1.1

16.6 0.8

14, 17

M10 X 1.5

47.1 2.4

34.7 1.7

17, 19

M12 X 1.75

83.4 4.1

61.5 3.0

Грубо

19, 22

M14 X 2.0

134.4 6.7

99.1 4.9

22, 24

M16 X 2.0

207.9 10.4

153.3 7.7

27, 30

M20 X 2.5

410.9 20.5

303.1 15.1

12, 13

M8 X 1.0

24.5 1.2

18.1 0.9

Точно

14, 17

M10 X 1.25

50 2.5

36.9 1.8

152

ТЕХОБСЛУЖИВАНИЕ

Важные части

Для безопасного использования машина должна периодически обслуживаться.

Для улучшения безопасности заменяйте части, указанные в нижеприведенной

таблице важных частей.

Их износ или повреждение могут привести к тяжелой травме или пожару.

Таблица важных частей.

Важные части, которые необходимо

Интервал

Часть

регулярно менять.

замены

Топливные шланги

Топливная

система

Крышка топливного наполнителя

Соединение

Шланги масляного фильтра двигателя

двигателя

Системы

Шланги обогревателя

обогревателя и

Шланги кондиционера

кондиционера

Гидравлические шланги (насос - доставка)

Гидравлические

шланги

(насос

всасывание)

Гидравлические

шланги

(поворотный

мотор)

Гидравлические шланги

(транспортный

мотор)

Гидравлические шланги

(линии цилиндра

Каждые 2 года

стрелы)

Гидравлические шланги

(вторые линии

цилиндра стрелы)

Гидравлические шланги

(линии цилиндра

рукояти)

Гидравлические шланги

(линии цилиндра

ковша)

Гидравлические шланги (цилиндр поворота

стрелы)

Гидравлические шланги (цилиндр отвала)

Гидравлические

шланги

(цилиндр

напряжения)

Гидравлические шланги (вспомогательный

клапан)

Гидравлические шланги

(дополнительные

линии)

Ремень безопасности

Каждые 3 года

154

ТЕХОБСЛУЖИВАНИЕ

Важные части

Вышеперечисленные важные части подвержены старению и износу, и определить

степень их износа при очередном обслуживании трудно. Поэтому, чтобы всегда

поддерживать их правильное функционирование, заменяйте их новыми после

использования в течение определенного периода, даже если у них не

обнаруживается неисправностей. Если вы обнаружите какие-либо неисправности

до срока назначенной замены, немедленно устраните их или произведите замену.

Если шланговый зажим деформирован или сломан, немедленно замените его.

При замене важных частей, пожалуйста, свяжитесь с филиалом продаж или

сервиса Takeuchi.

Всегда проверяйте и другие, не перечисленные выше гидравлические шланги. В

случае обнаружения любых неисправностей сразу же затяните их снова или

произведите замену. При замене гидравлических шлангов заменяйте О-кольца и

перемычки одновременно.

Проверяйте топливные и гидравлические шланги согласно нижеприведенной

таблице. См. «Техническое обслуживание».

Тип проверки

Объект проверки

Ежедневная проверка

Утечки на соединениях, гидравлических или топливных

шлангах.

Ежемесячная проверка

Утечки на соединениях, гидравлических или топливных

шлангах.

Поврежденные гидравлические или топливные шланги

(изломы, надрывы, протертости).

Ежегодная проверка

Утечки на соединениях, гидравлических или топливных

шлангах.

Изношенные,

перекрученные,

поврежденные

гидравлические или топливные шланги

(изломы,

надрывы, протертости) или шланги, соприкасающиеся

с другими частями машины.

155

Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB125, TB135, TB145. Руководство по использованию - часть 4
