Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB175 (Серийный номер 17512105). Руководство по использованию

РАБОТА

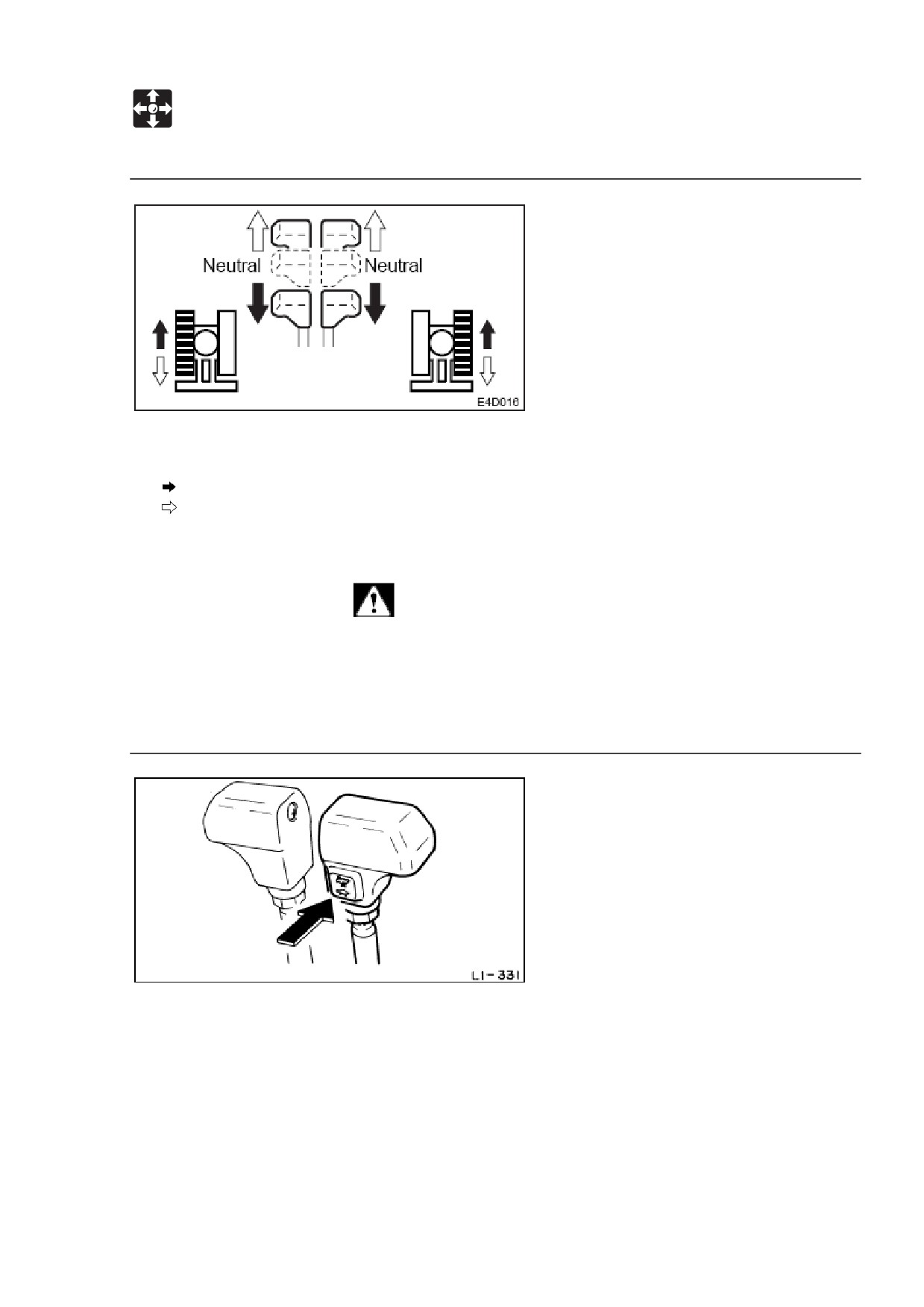

Работа машины

Когда отвал бульдозера находится сзади сиденья оператора:

чтобы поехать вперед: наклоните рычаги назад.

чтобы поехать назад: наклоните рычаги вперед.

Передвижение на 2й (высокой) скорости.

ПРЕДУПРЕЖДЕНИЕ

В случае, если загрузка машины на

2й

(большой) скорости превышает

установленную, скорость упадет до 1й (малой) автоматически. Затем, если груз

станет легче, скорость возрастет до 2й (большой). Будьте особо внимательны, т.к.

скорость передвижения меняется автоматически.

Для переключения на 2ю (высокую) скорость нажмите переключатель скорости

передвижения на правом рычаге передвижения, для возврата к

1й

(малой)

скорости нажмите его еще раз.

РАБОТА

Работа машины

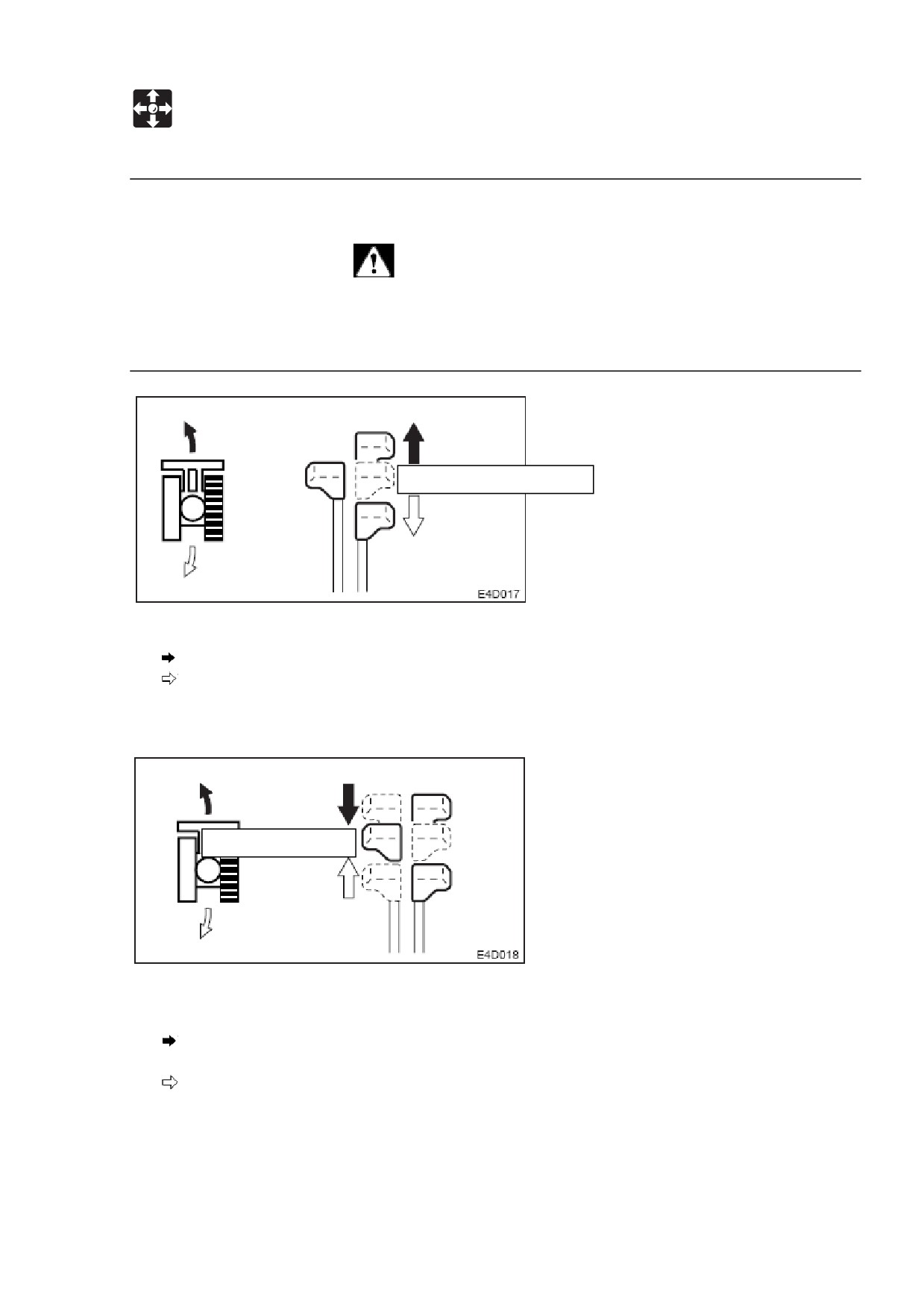

Поворот вокруг оси.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что, при манипулировании ковшом во время выполнения поворота вправо

вокруг оси (т.е., когда поворачивает только левая гусеница) скорость поворота

вокруг оси может внезапно увеличиться.

Нейтральная [передача]

Поворот налево на месте:

чтобы повернуть вперед-влево: наклоните правый рычаг вперед.

чтобы повернуть назад-влево: наклоните правый рычаг назад.

Чтобы повернуть вправо, сделайте то же самое левым рычагом.

Нейтральная [передача]

Поворот налево в движении:

чтобы повернуть влево при движении вперед: приведите левый рычаг в

нейтральное положение.

чтобы повернуть влево при движении назад: приведите левый рычаг в

нейтральное положение.

Чтобы повернуть вправо во время движения, сделайте то же самое правым

рычагом.

РАБОТА

Работа машины

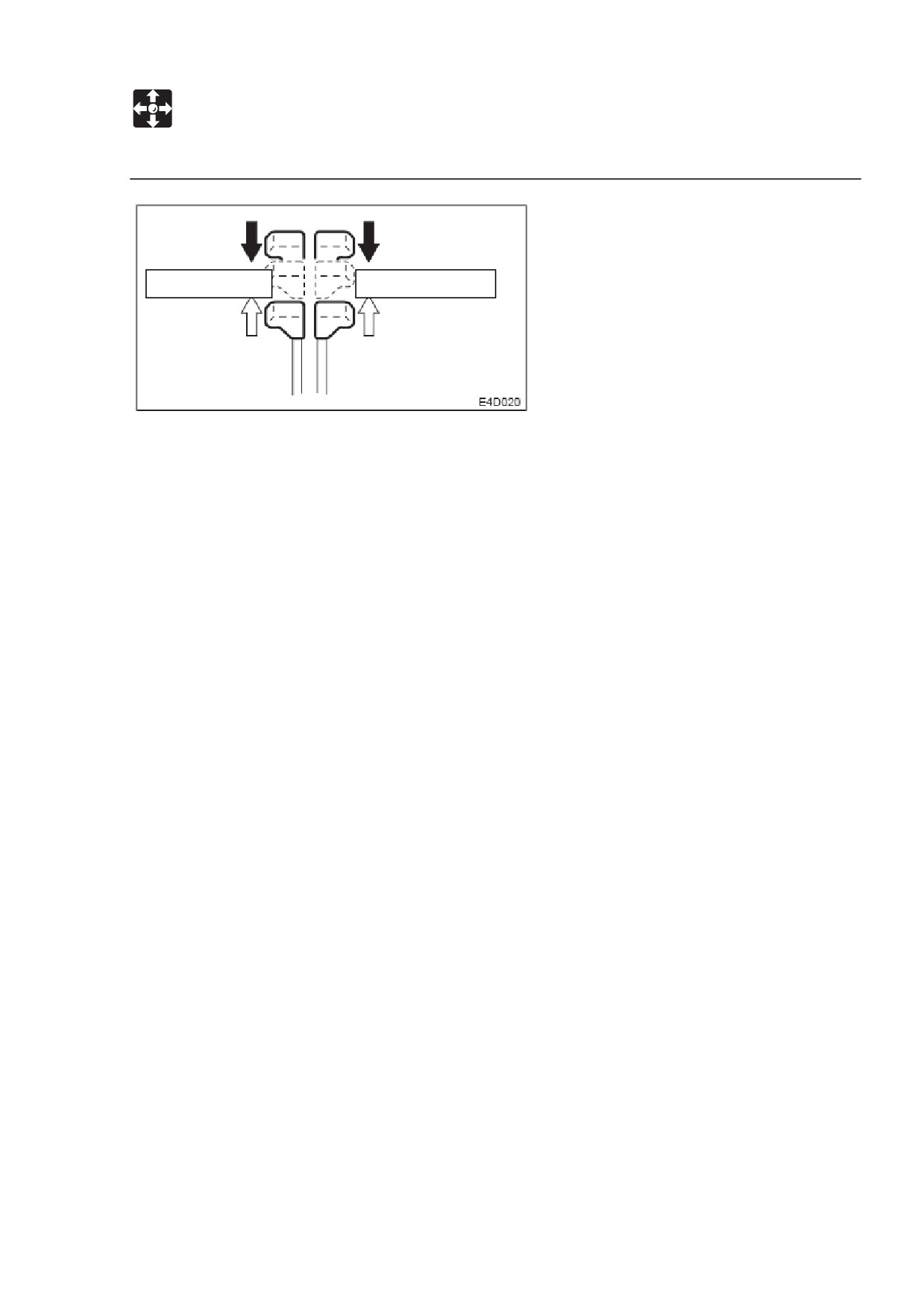

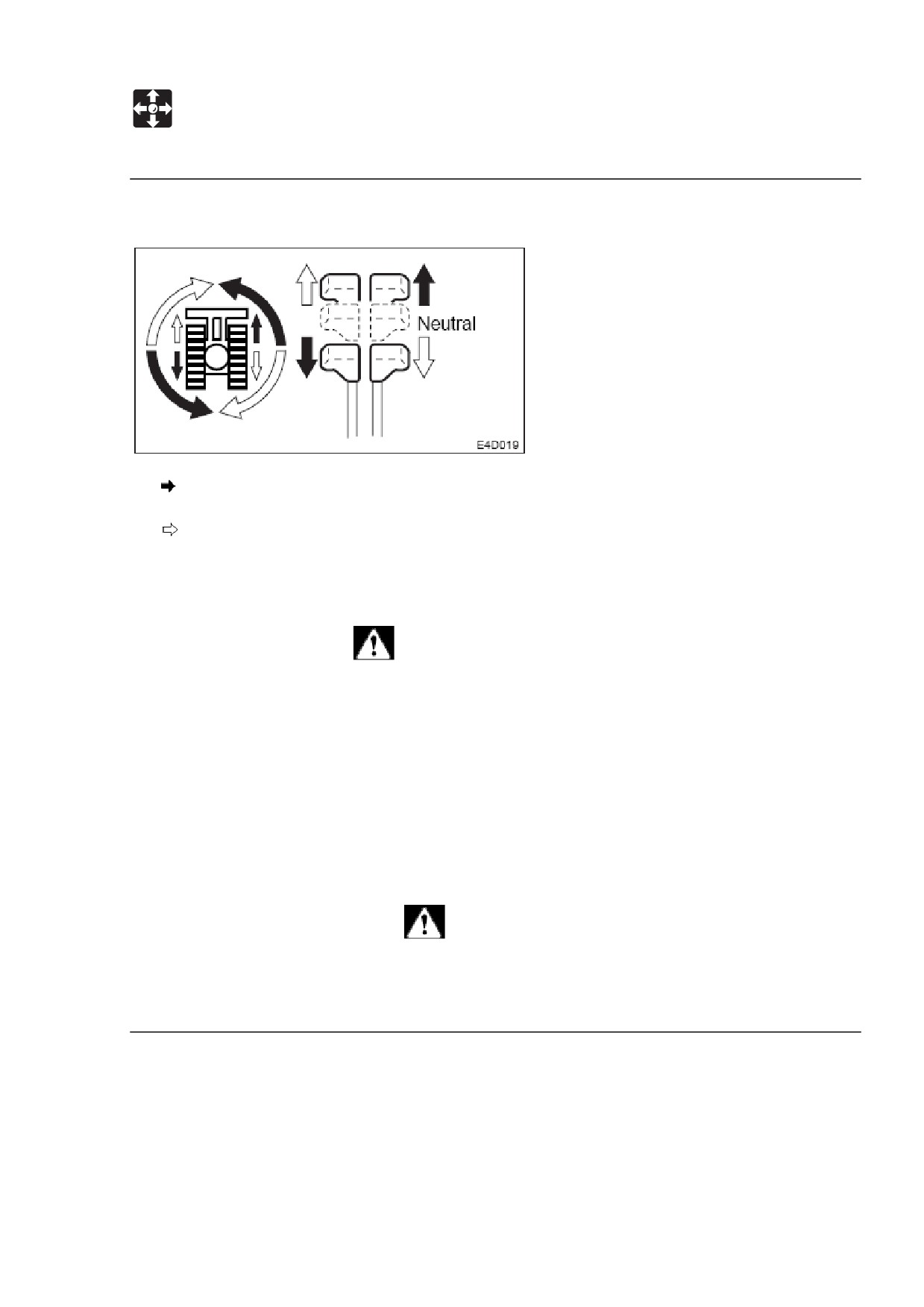

Поворот на месте.

Для поворота влево:

Наклоните левый рычаг назад и правый вперед.

Для поворота вправо:

Наклоните правый рычаг назад и левый вперед.

Остановка движения.

ПРЕДУПРЕЖДЕНИЕ

 Припаркуйте машину на твердой, горизонтальной поверхности и примените

парковочное устройство. Если вам приходится парковаться на склоне,

надежно зафиксируйте машину, чтобы предотвратить движение.

 Если случайно дотронуться до каких-либо рычагов при опущенном рычаге

замка безопасности, машина резко придет в движение, что в итоге может

привести к тяжелой травме или смерти.

 Учтите, что отвал бульдозера не заблокирован. Даже если рычаг замка

безопасности приведен в блокирующее положение. Не дотрагивайтесь

случайно до этого рычага.

ВНИМАНИЕ

Никогда резко не останавливайте машину, кроме чрезвычайных ситуаций.

Останавливайтесь как можно аккуратнее.

РАБОТА

Работа машины

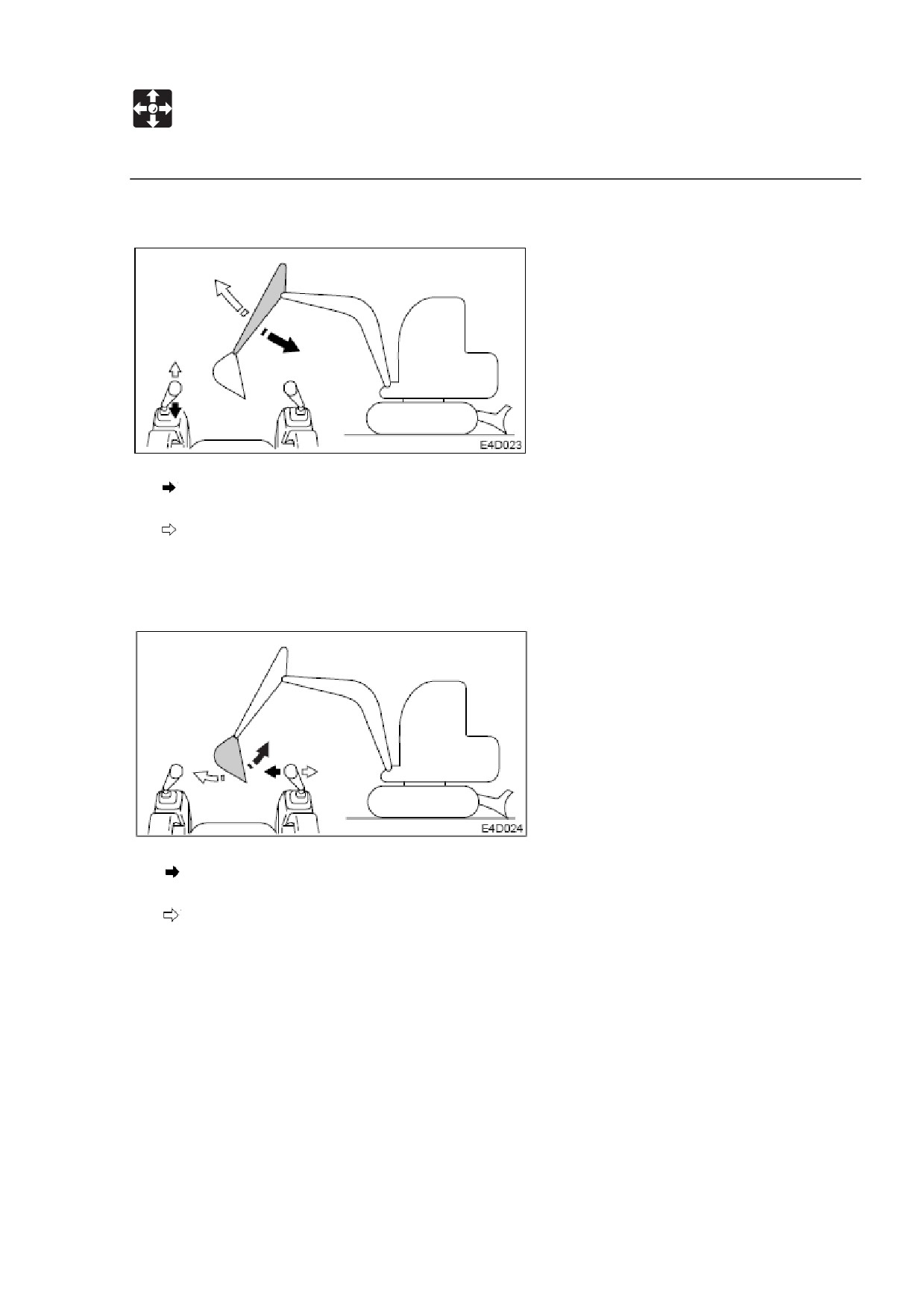

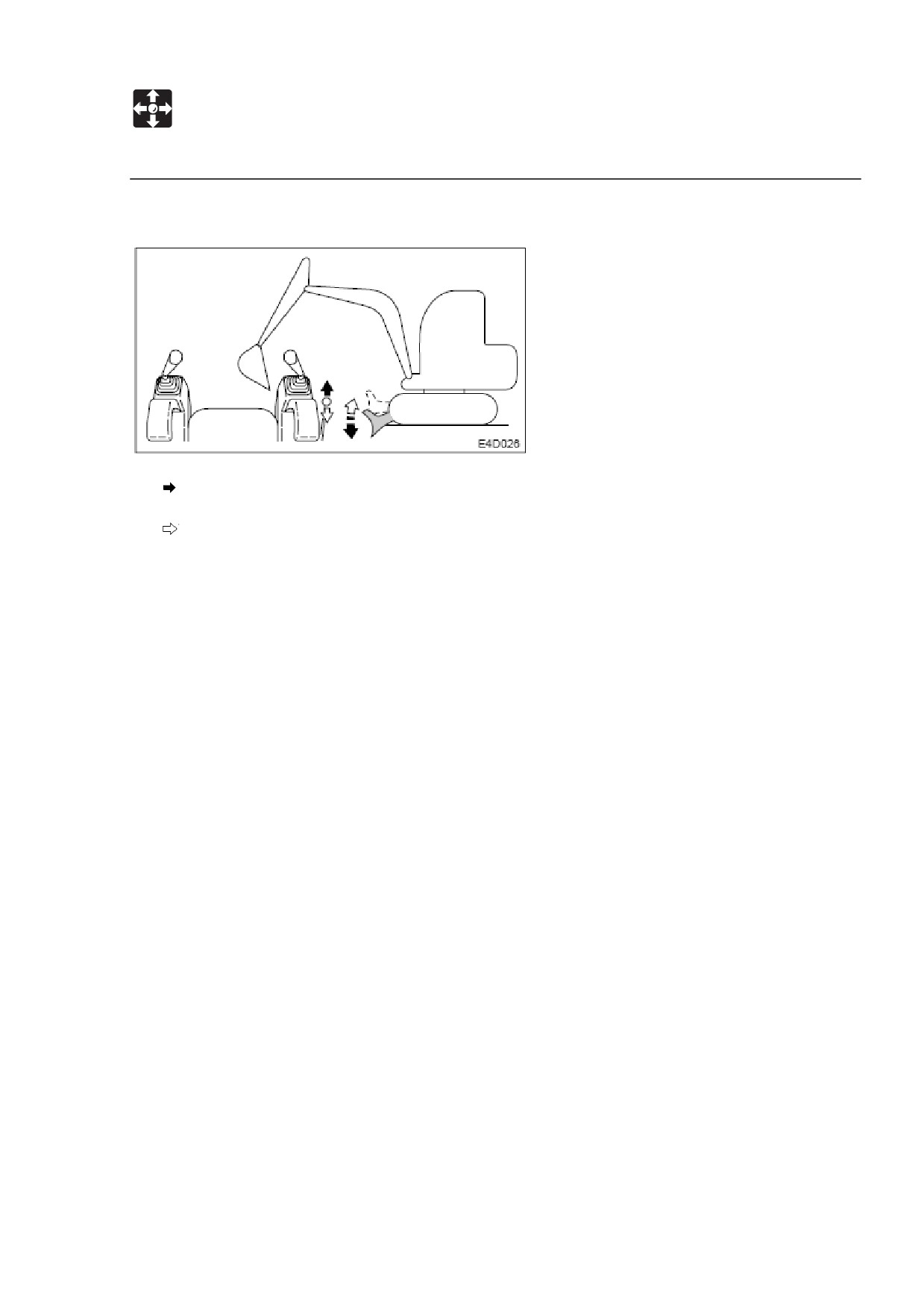

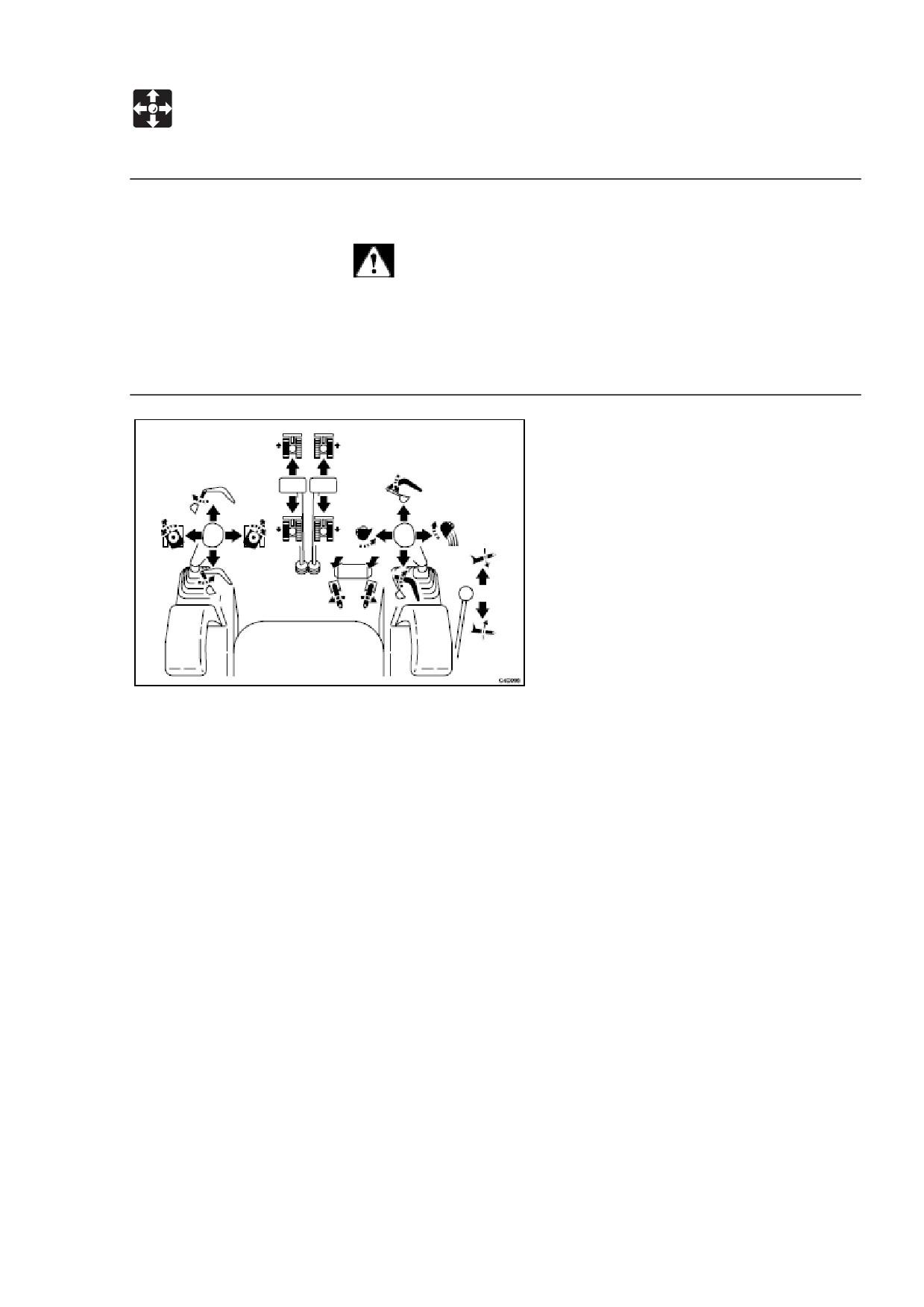

Применение рабочего оборудования.

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте осторожны и проверьте, с какой системой

расположения рычажного управления вы работаете.

 Объяснения в этом руководстве даны для системы ISO.

Используйте правый рычаг управления, чтобы управлять стрелой и ковшом.

Используйте левый рычаг управления, чтобы управлять рукоятью стрелы и

поворотом стрелы.

Верните рычаги в нейтральное положение, чтобы остановить стрелу и ковш.

1. Приведите рычаг замка безопасности в извлеченное положение.

2. Приведите замок педали в извлеченное положение.

РАБОТА

Работа машины

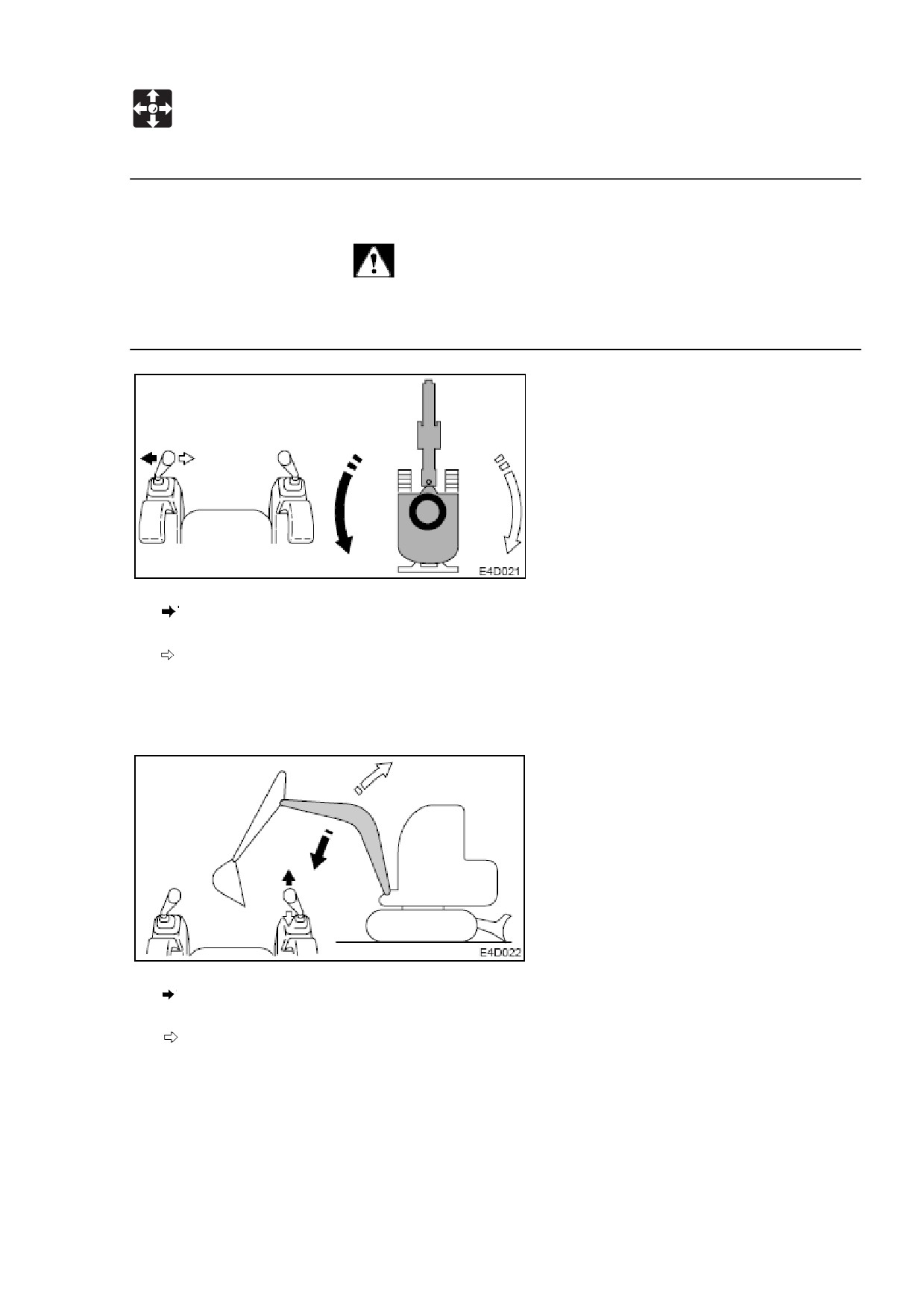

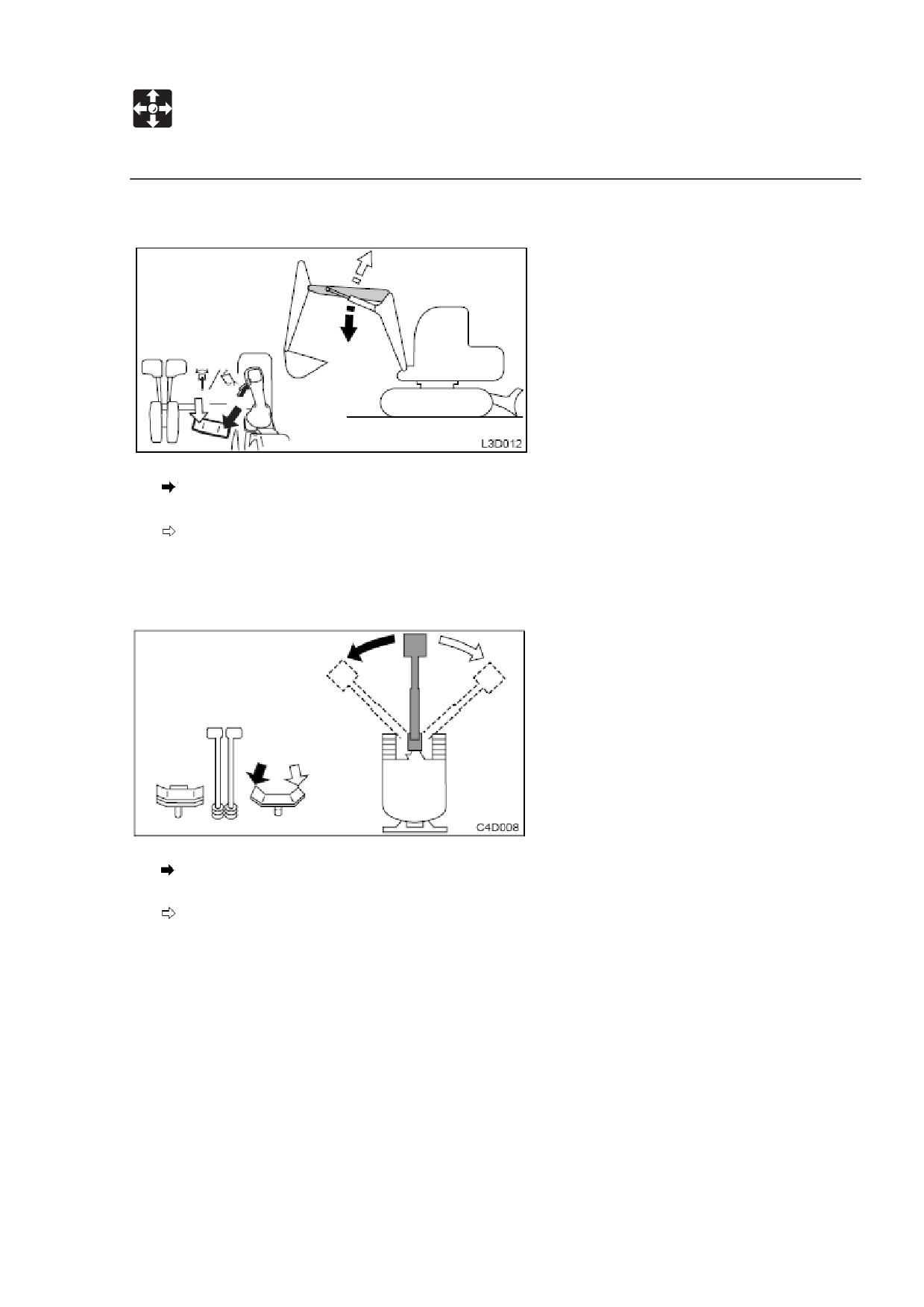

Манипулирование промежуточной стрелой.

Чтобы опустить промежуточную стрелу:

Нажмите кнопку селектора и надавите на правую сторону педали.

Чтобы поднять промежуточную стрелу:

Нажмите кнопку селектора и надавите на левую сторону педали.

Манипулирование поворотом стрелы.

Чтобы повернуть стрелу влево:

Надавите на левую сторону педали.

Чтобы повернуть стрелу вправо:

Надавите на правую сторону педали.

РАБОТА

Работа машины

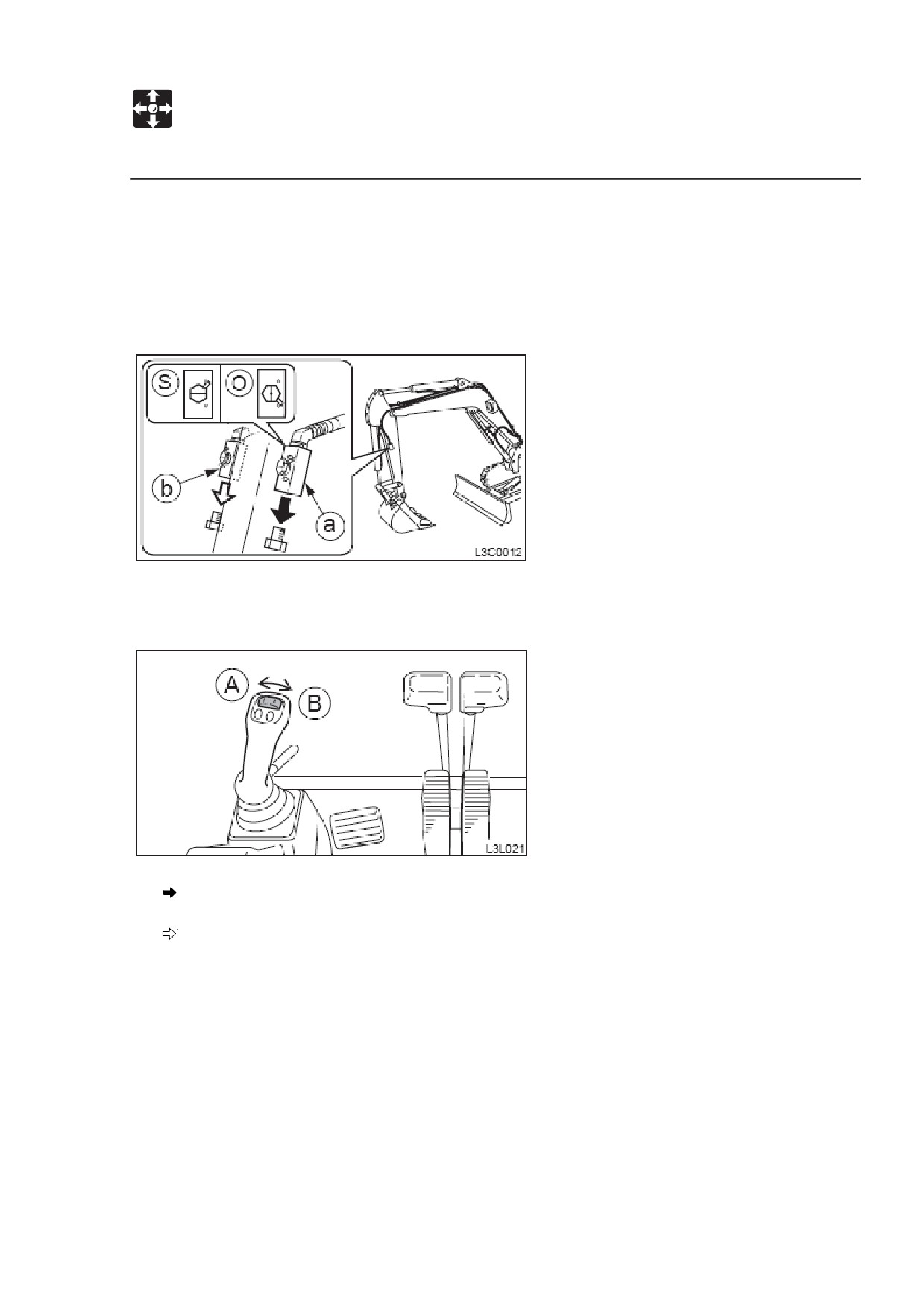

Манипулирование первой дополнительной гидравликой.

Используйте это для манипулирования гидромолотом, дробилкой или другим

навесным оборудованием.

Разрешены два метода работы: работа с дополнительными гидравлическими

кнопками и работа с переключателем-слайдером (пропорциональное управление).

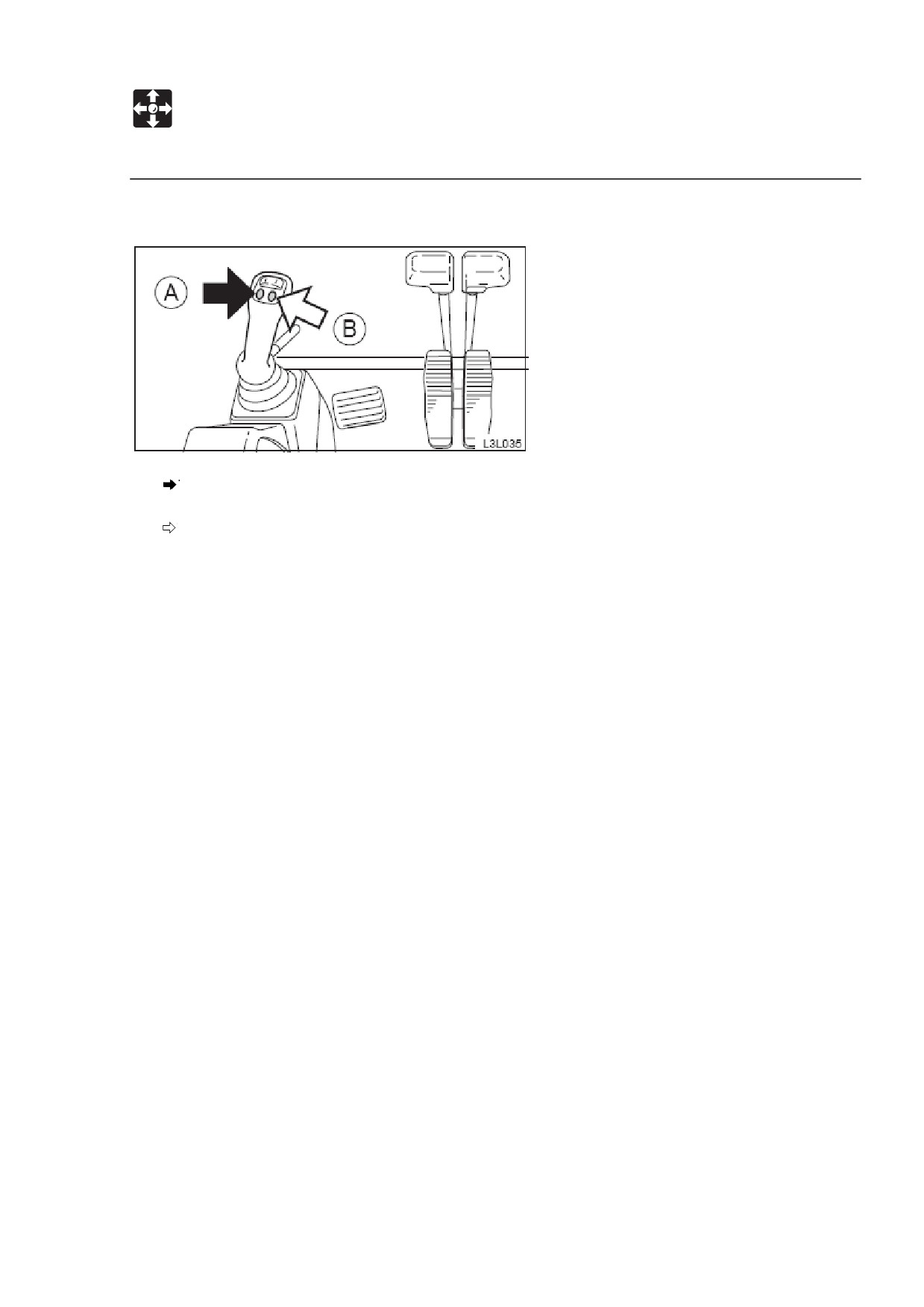

Манипулирование

переключателем-слайдером

(пропорциональное

управление).

Чтобы доставить гидравлическое масло к порту (а):

Передвиньте переключатель влево (А).

Чтобы доставить гидравлическое масло к порту (b):

Передвиньте переключатель вправо (В).

РАБОТА

Рабочий процесс

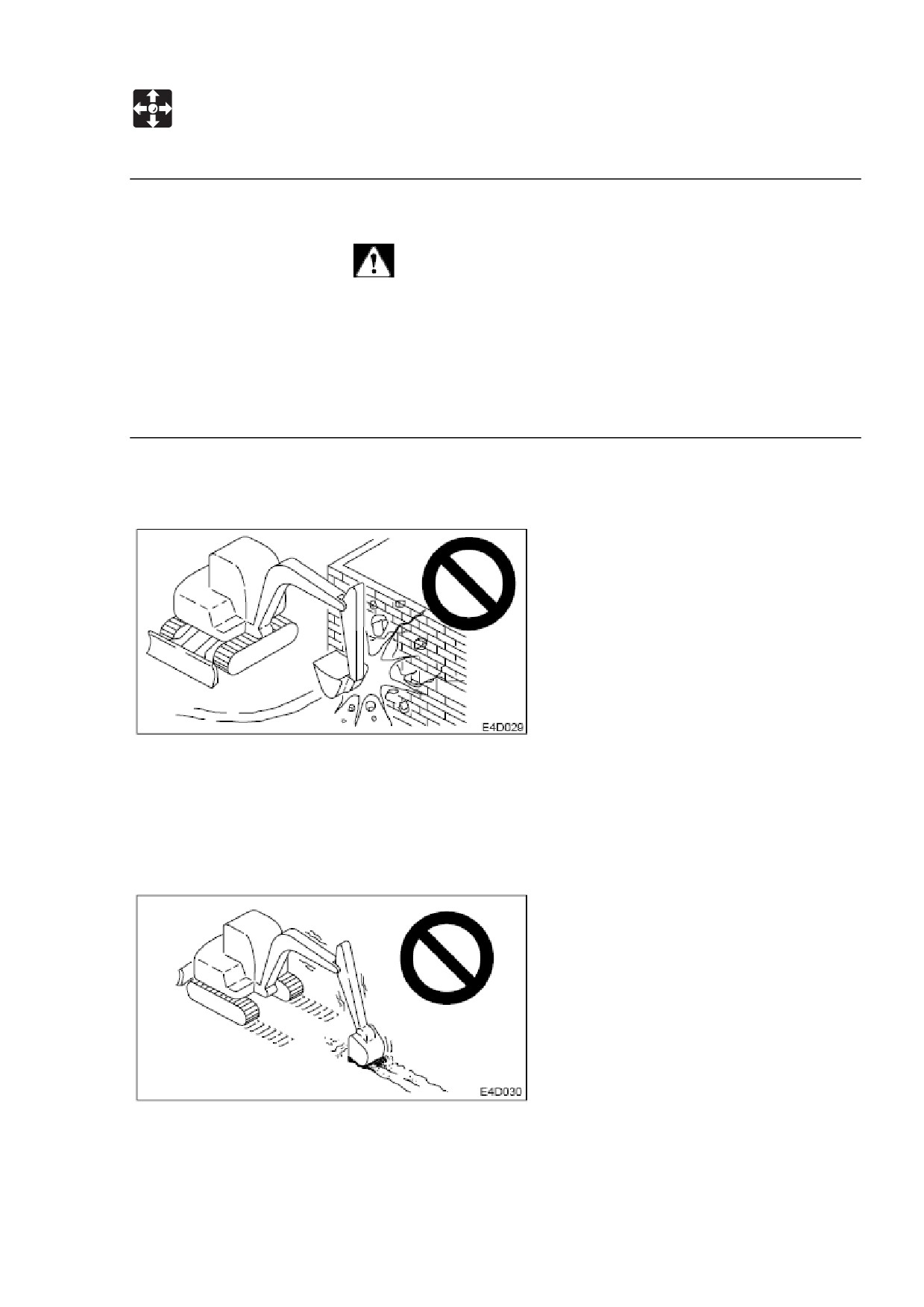

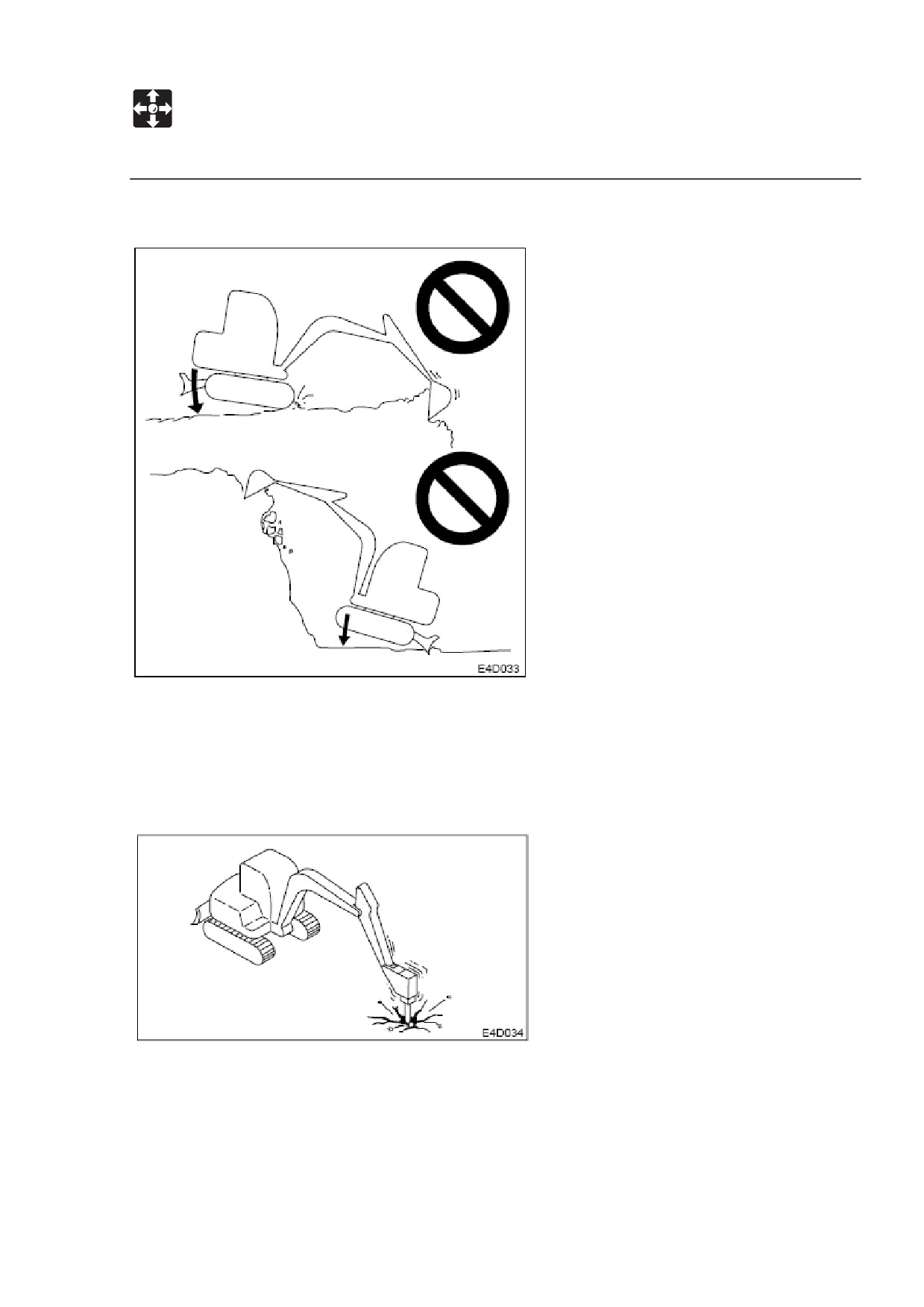

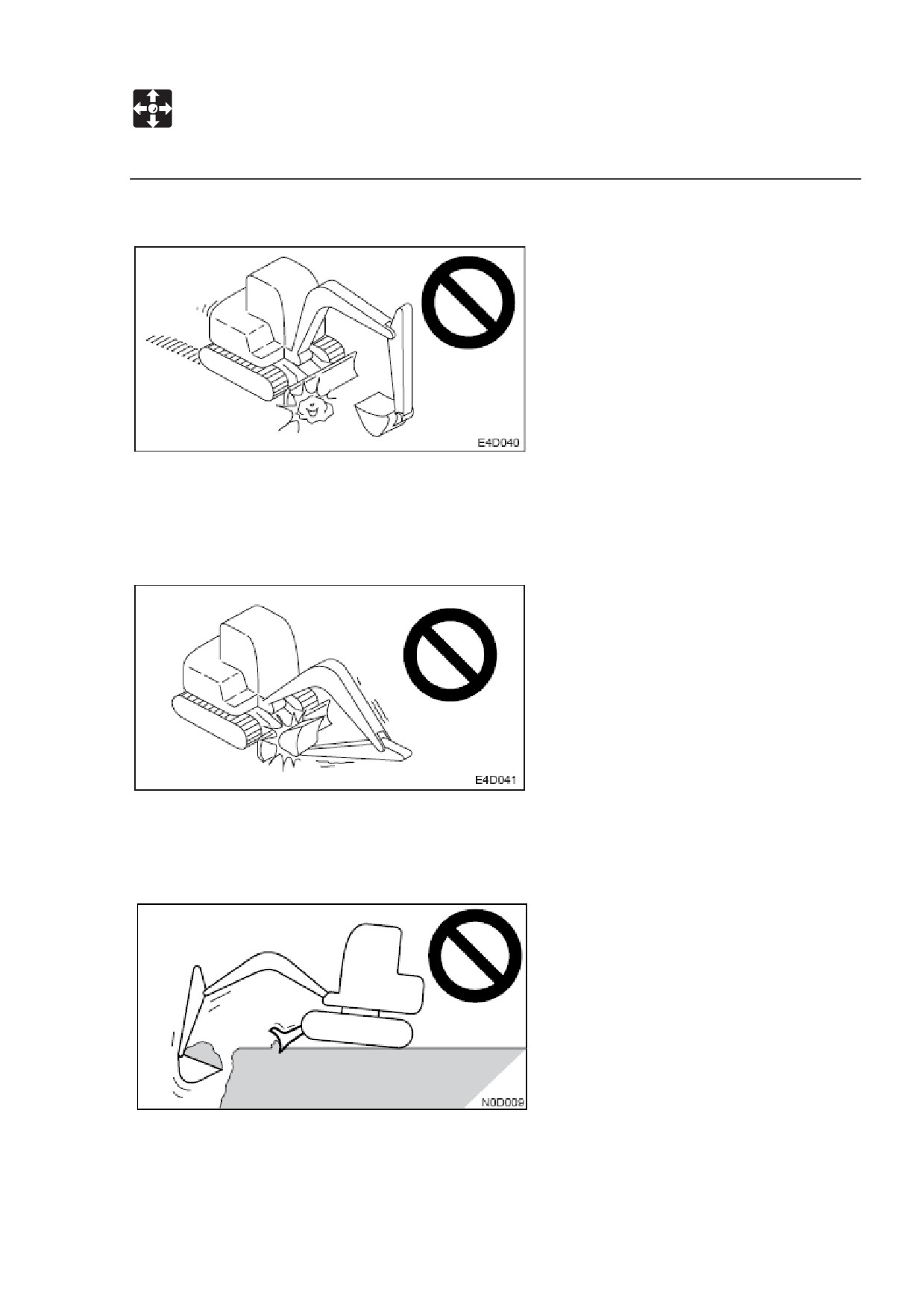

Запрещенные действия.

ПРЕДУПРЕЖДЕНИЕ

 Не работайте на скальной породе (твердой или мягкой).

 Не поворачивайте кабину

(стрелу) при передвижении. Если вам

необходимо манипулировать ковшом при передвижении, делайте это на

такой низкой скорости, чтобы это позволило полностью контролировать

машину в любое время.

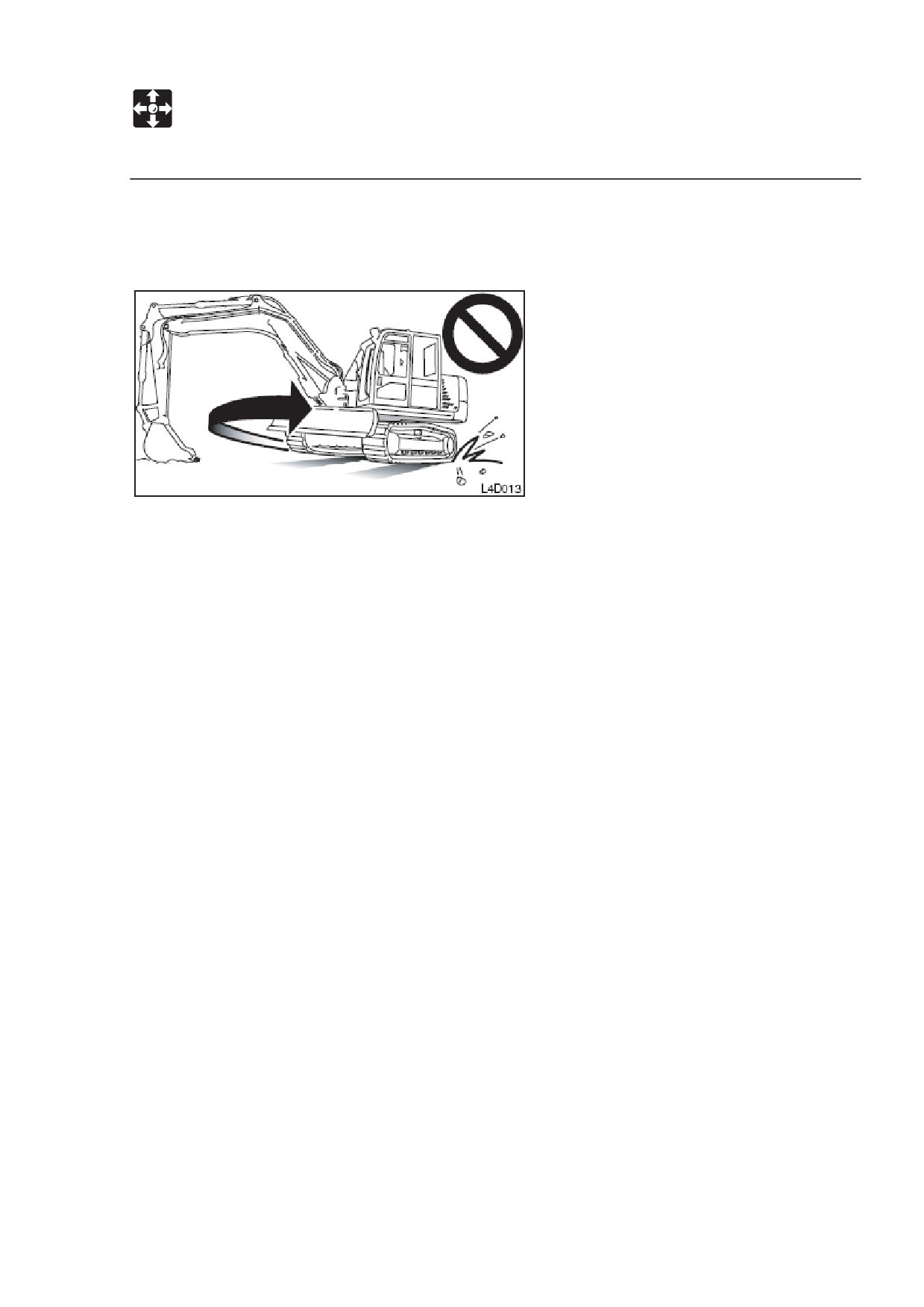

Не проводите разрушительных или выравнивательных работ с помощью

поворотного удара.

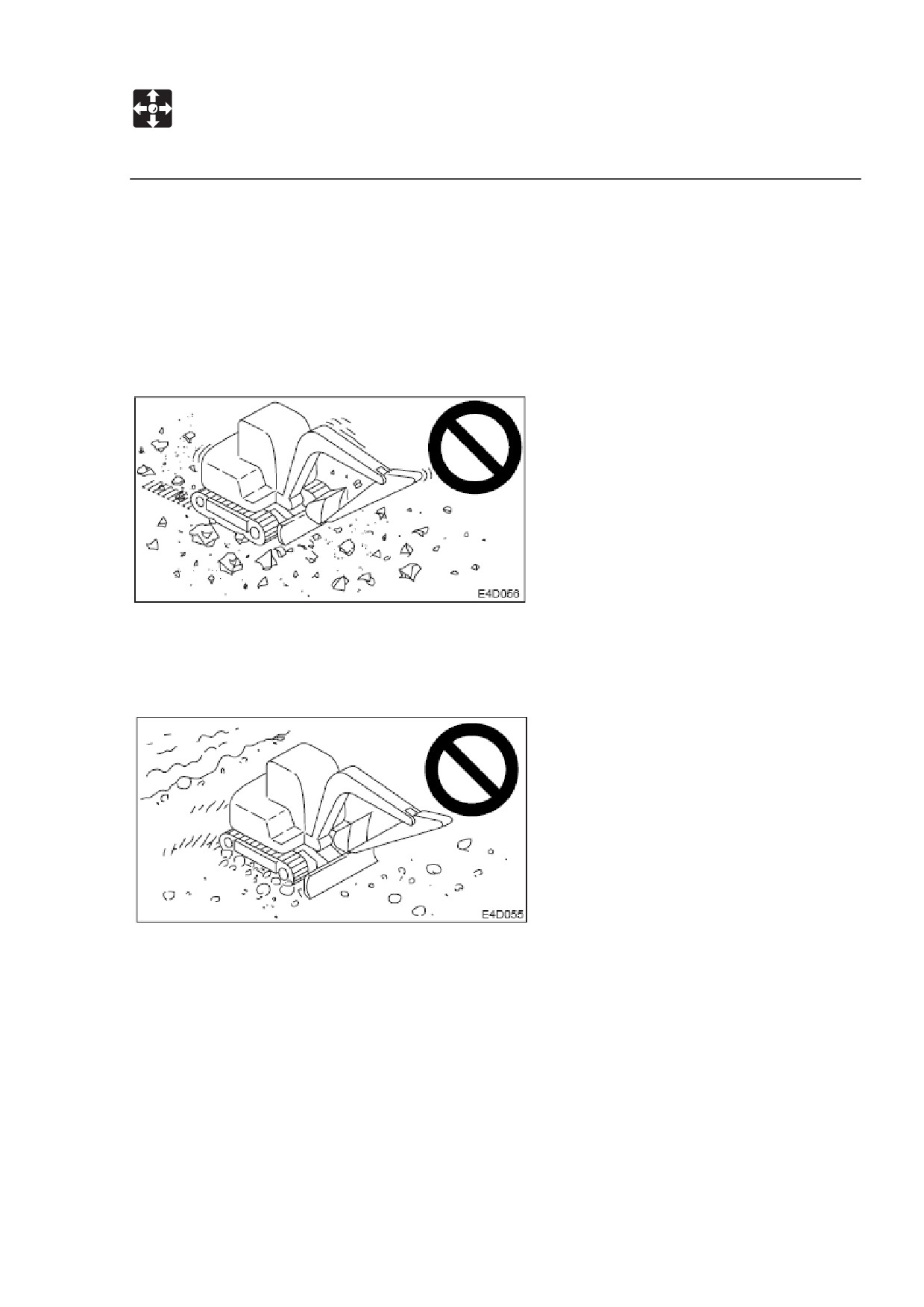

Не разрушайте стены и не выравнивайте поверхность с помощью поворотной

силы. Также, не опускайте зубцы ковша в землю во время поворота. Это может

повредить ковш.

Не копайте во время передвижения.

Не пытайтесь копать, погрузив ковш в землю и начав передвижение.

РАБОТА

Рабочий процесс

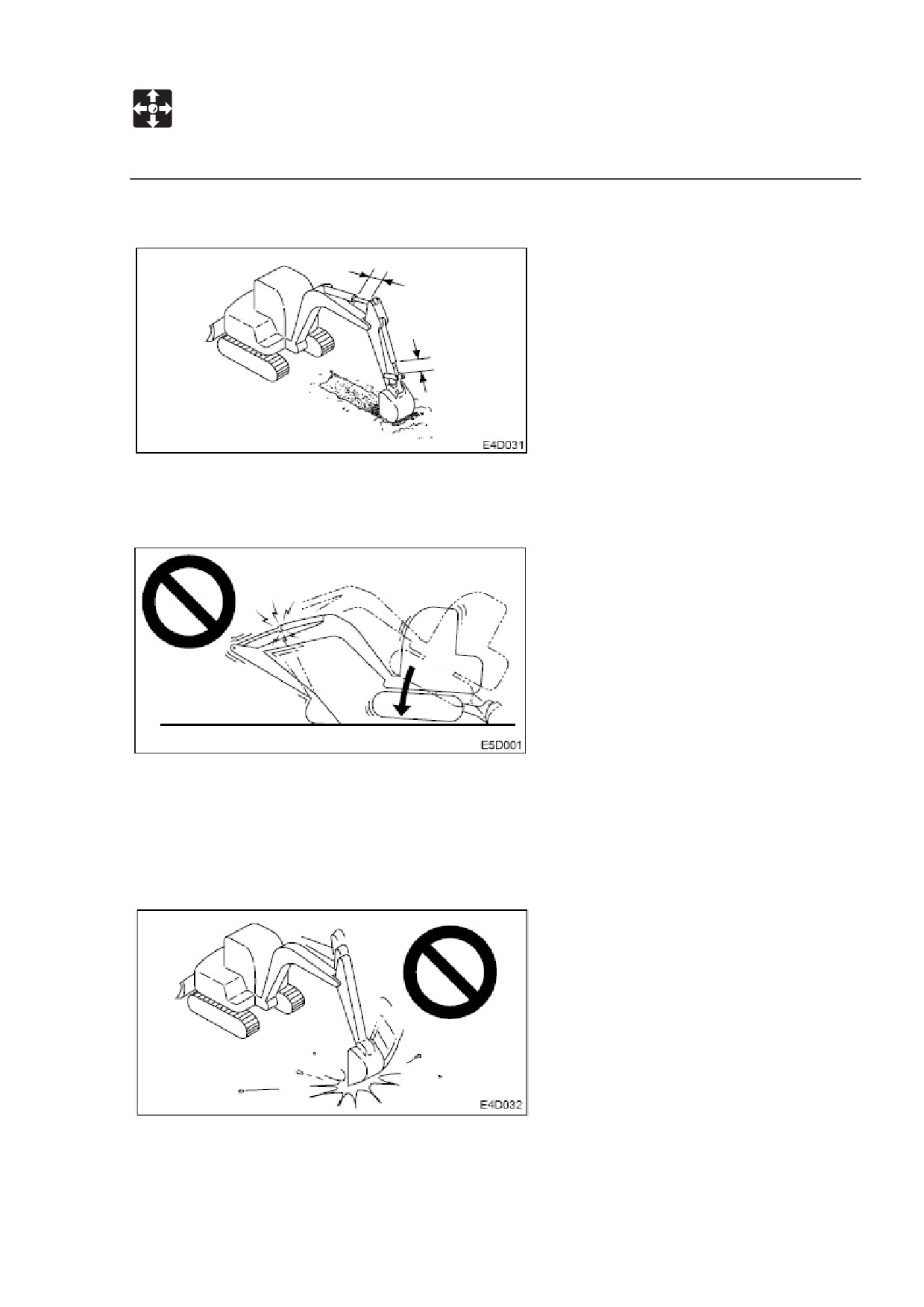

Будьте аккуратны с гидравлическими цилиндрами.

Не раздвигайте гидравлические цилиндры до упора. Манипулируйте ими,

оставляя запас.

Не опирайте корпус машины на ковш с полностью развернутым цилиндром

верхней части стрелы. Это сосредотачивает нагрузку на цилиндре и может

повредить его.

Не передвигайте кучи ковшом и не копайте их с помощью резкого усилия.

Это укоротит срок службы ковша. Используйте для копания гидравлическую силу.

РАБОТА

Рабочий процесс

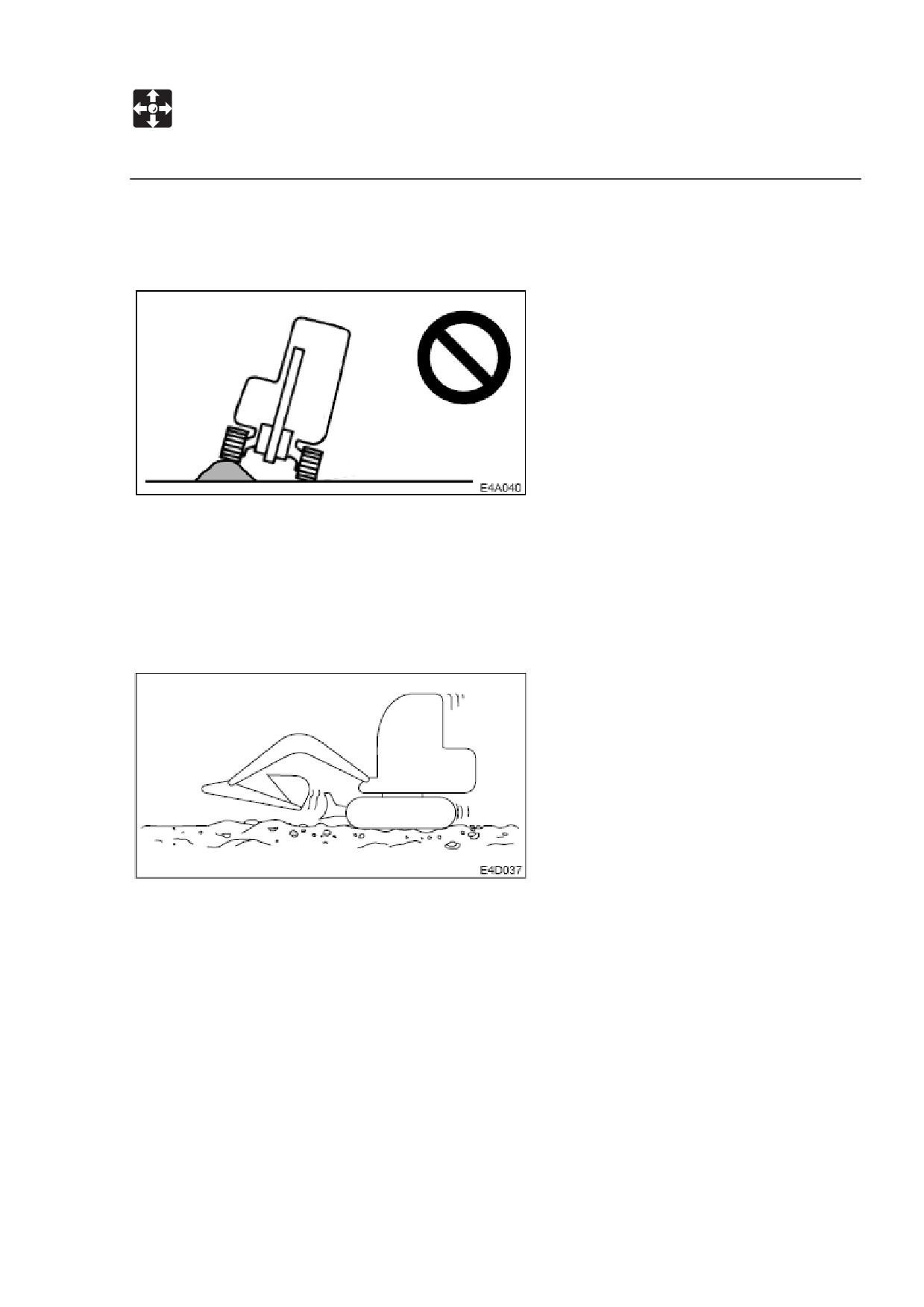

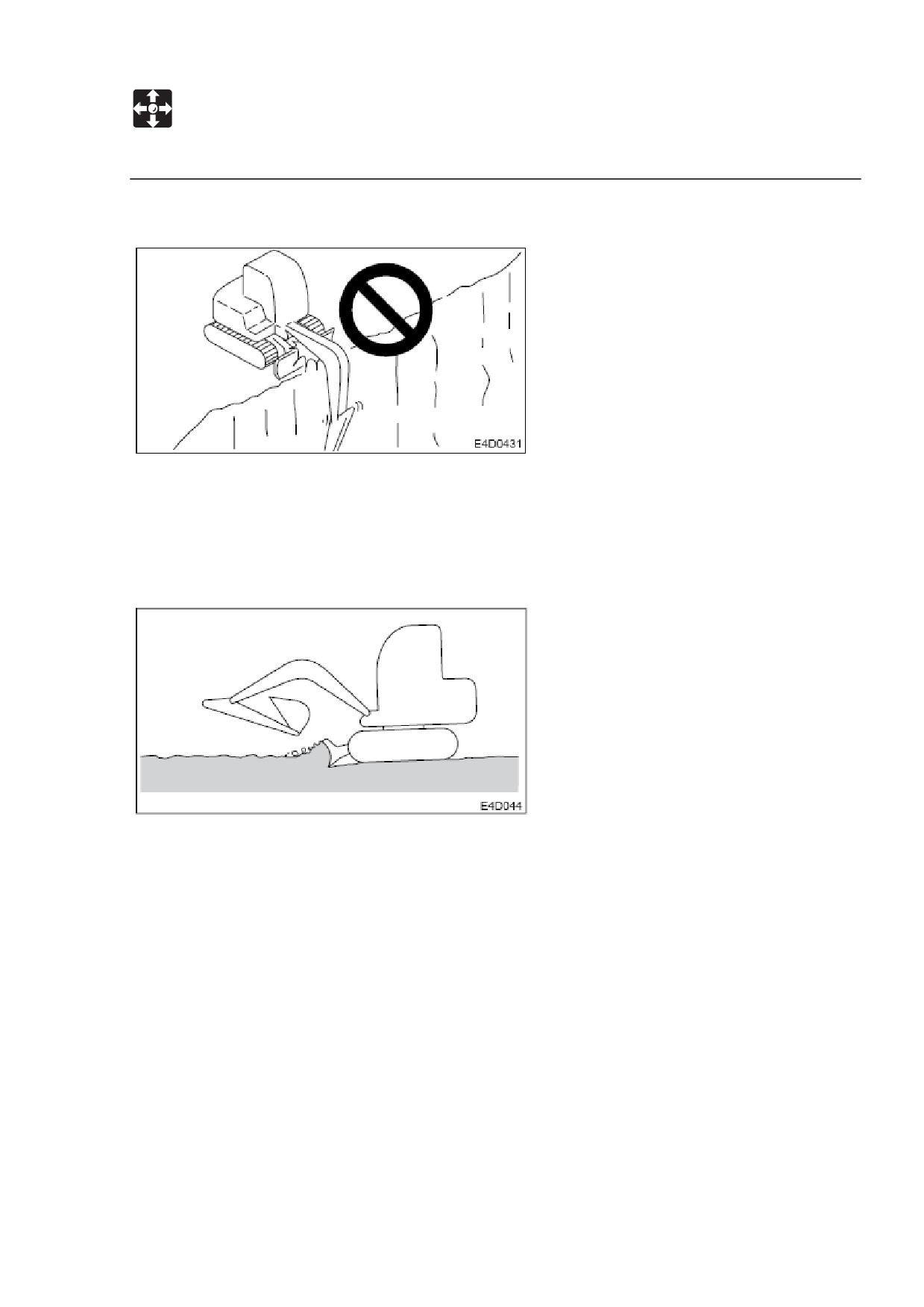

Не проводите работ с помощью силы тяжести машины.

Работа с перенапряжением укоротит срок службы машины. Используйте

гидравлическую силу цилиндров и всегда выбирайте землю, копая неглубоко и

протяженными движениями.

Копание скальной породы.

Для твердой породы, разбейте ее на небольшие части с помощью гидромолота и

т.п. перед копанием. Это предотвратит повреждение машины и вместе с этим в

итоге сократит расходы.

РАБОТА

Рабочий процесс

Обращайте внимание на отвал бульдозера при копании.

При глубоком копании с отвалом, обращенным вперед, будьте осторожны, чтобы

не ударить об него цилиндр стрелы и ковш.

По мере возможности, работайте с отвалом, обращенным назад.

Будьте внимательны и не зарывайтесь отвалом глубоко в землю.

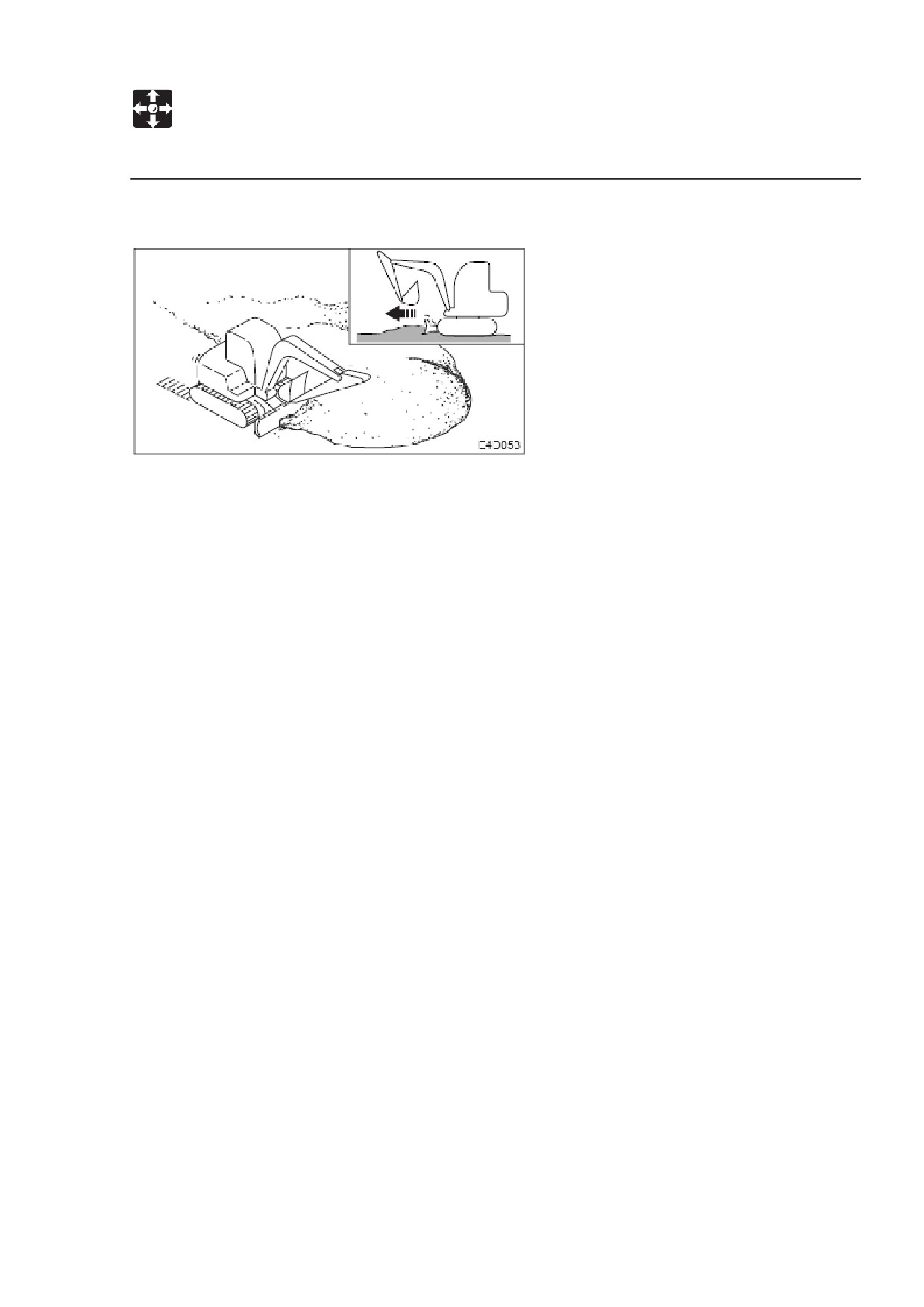

Этот отвал бульдозера предназначен для простого сдвигания земли. Не

зарывайтесь отвалом глубоко в землю. Это может повредить нижнюю часть

корпуса и отвал.

РАБОТА

Рабочий процесс

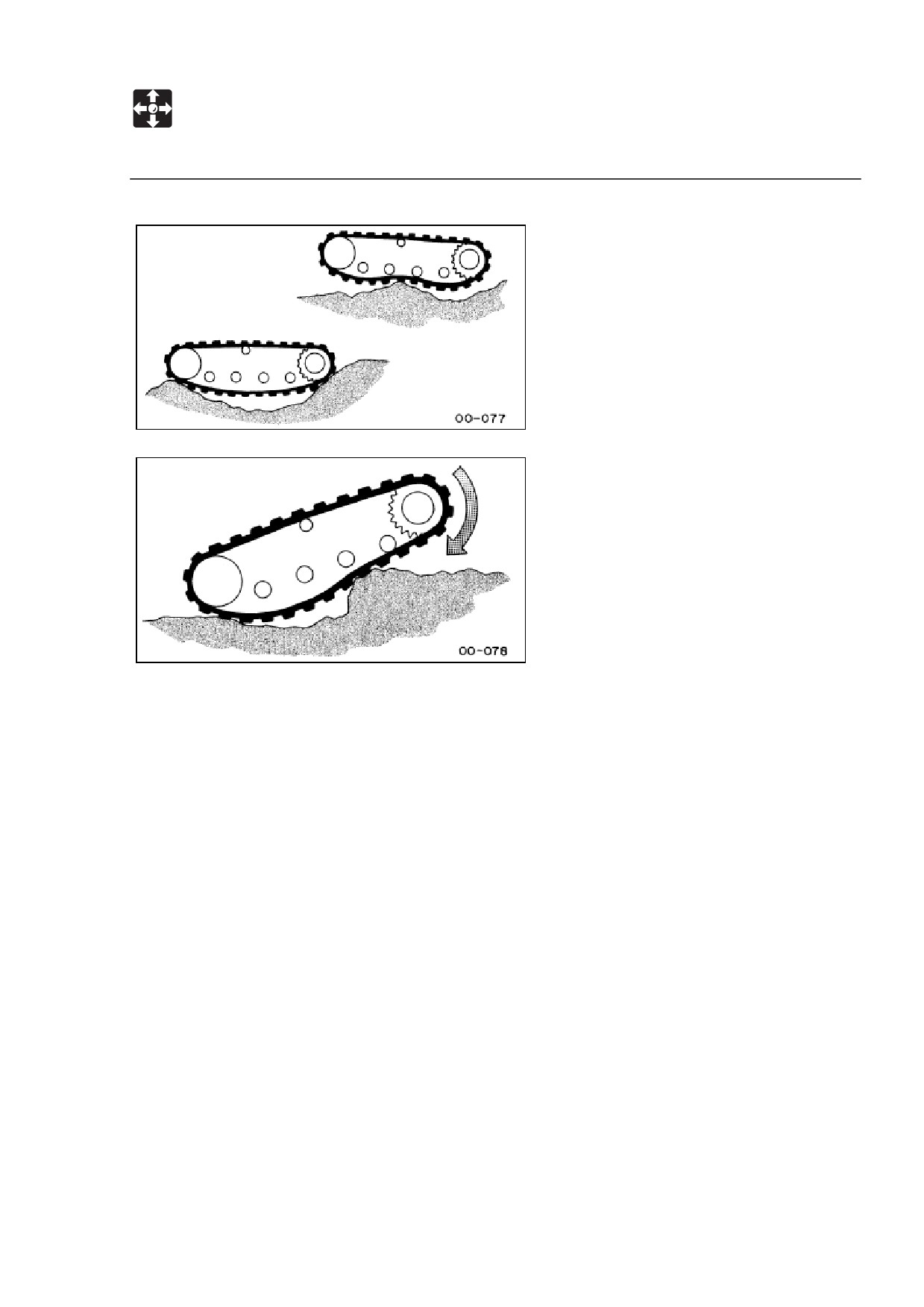

Меры предосторожности при работе.

Меры предосторожности при передвижении.

Передвижение через препятствия (камни, пни и т.п.) может привести к резким

ударам и повреждениям. По возможности, избегайте передвижения через

препятствия. Если вам все же приходится это делать, держите ковш близко к

земле, передвигайтесь на малой скорости, и переезжайте через препятствие

центральной осью гусеницы.

Меры предосторожности при передвижении на 2й (высокой) скорости.

 На неровной поверхности передвигайтесь на низкой скорости и избегайте

резкого ускорения, остановки или смены направления.

 В случае, если загрузка машины на 2й (большой) скорости превышает

установленную, скорость упадет до 1й (малой) автоматически. Затем, если

груз станет легче, скорость возрастет до

2й (большой). Будьте особо

внимательны, т.к. скорость передвижения меняется автоматически.

 При передвижении на 2й (высокой) скорости отвал бульдозера должен

находиться спереди.

РАБОТА

Рабочий процесс

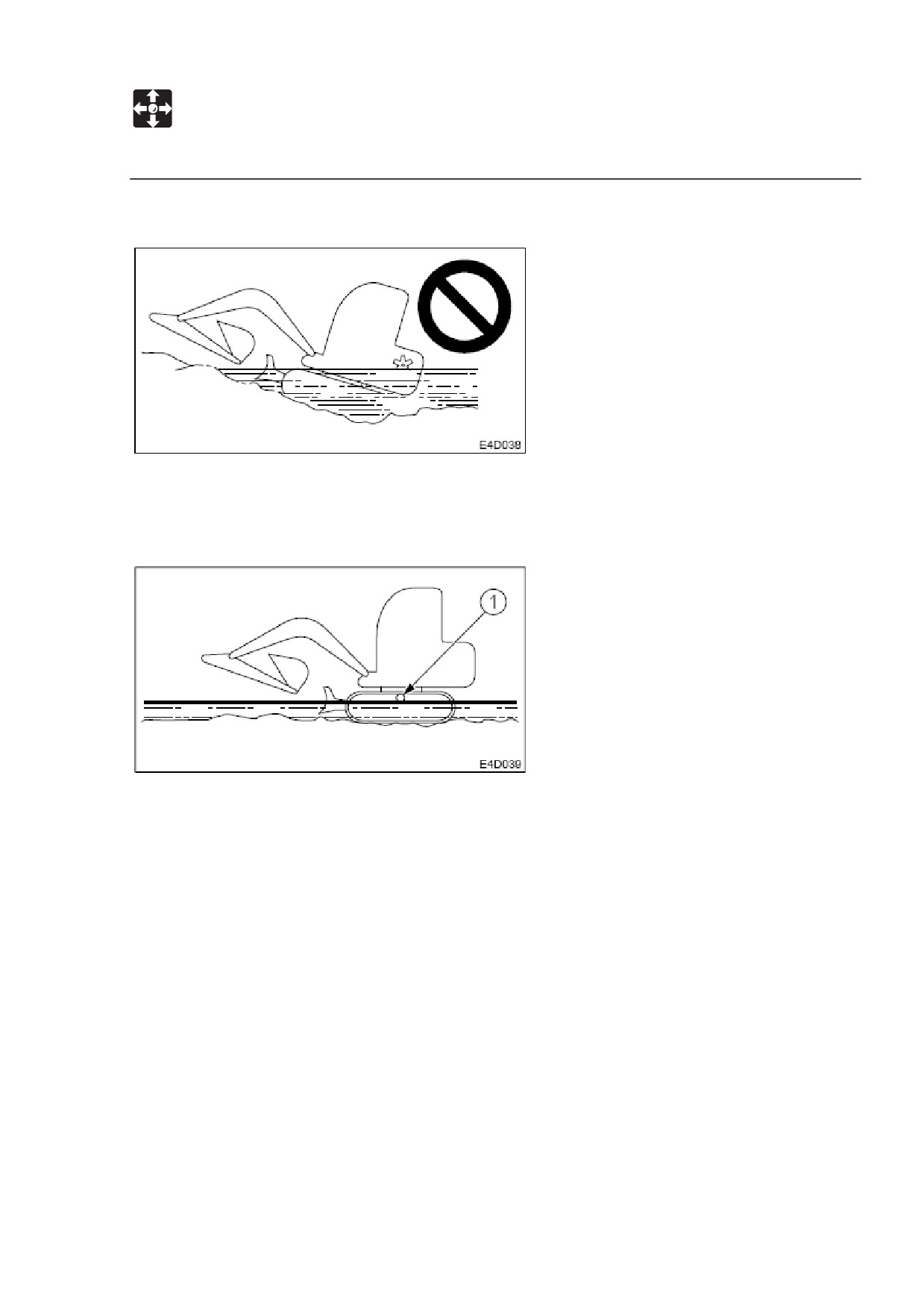

Меры предосторожности при использовании в воде.

Если вы выезжаете из воды под острым углом, задняя часть машины может

погрузиться под воду - в воду также попадет вентилятор радиатора, что повредит

его. Не допускайте погружения задней части машины.

 Допустимая глубина воды.

В воде вы можете использовать машину при уровне воды, не

превышающем уровень середины несущего ролика (1).

 Если смазанные густой смазкой части находятся под водой долгое время,

смазка смывается, поэтому меняйте ее.

 Никогда не погружайте опору поворота или корпус в воду или песок. Если

опора или корпус оказались погруженными, свяжитесь с филиалом продаж

или сервиса Takeuchi для проверки.

РАБОТА

Рабочий процесс

Меры предосторожности при передвижении по склонам.

ПРЕДУПРЕЖДЕНИЕ

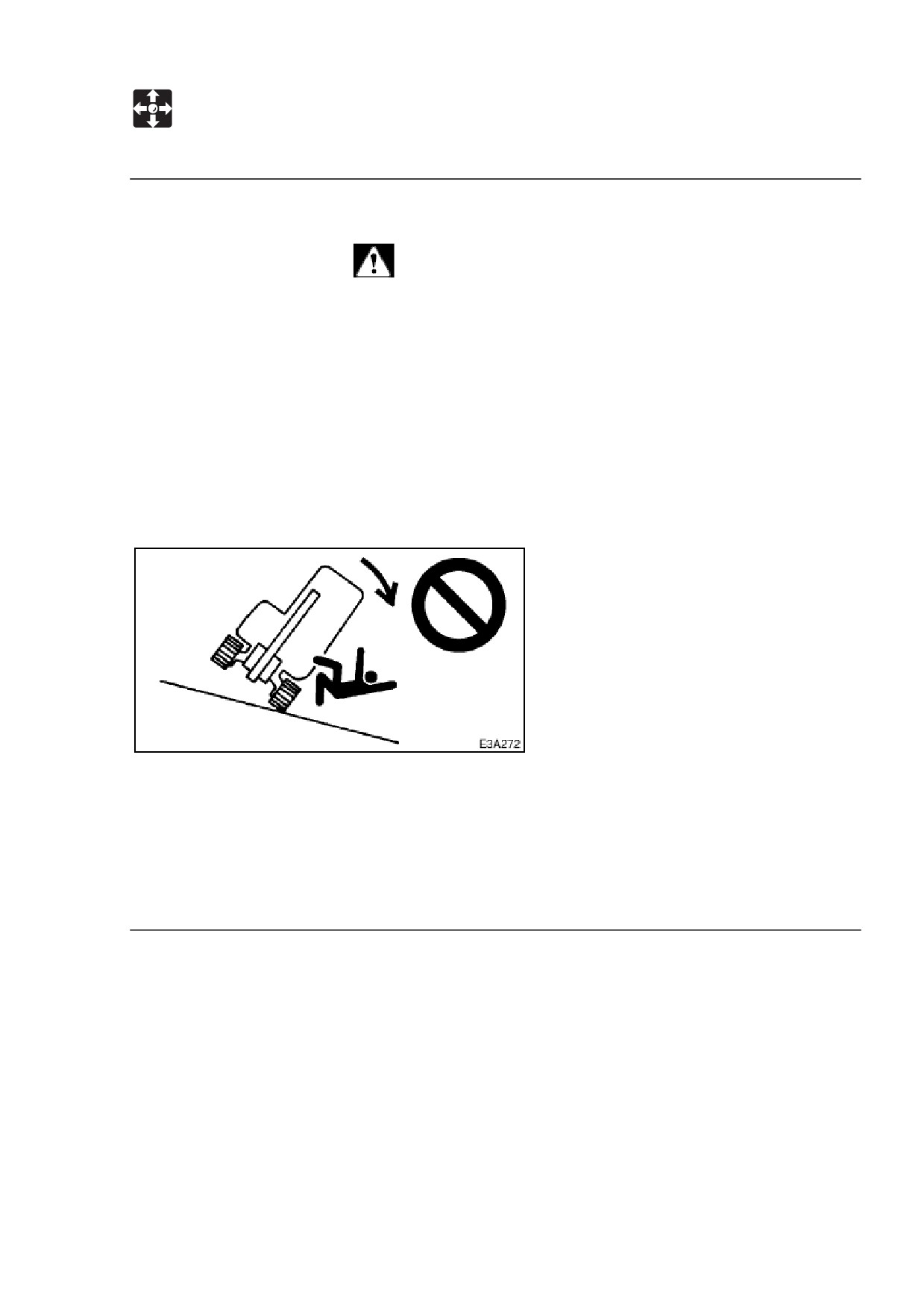

 Никогда не превышайте возможности равновесия машины (максимально

возможное отклонение - 35 градусов, угол наклона в сторону - 15 градусов).

Также имейте в виду, что при неблагоприятных условиях на рабочей

площадке возможности равновесия машины могут быть ниже.

 При передвижении на склонах опустите ковш до высоты от 20 до 30 см от

земли. В чрезвычайных ситуациях опустите ковш на землю и остановите

машину.

 При передвижении по склонам двигайтесь медленно на первой передаче

(малой скорости).

 Не спускайтесь по склонам задним ходом.

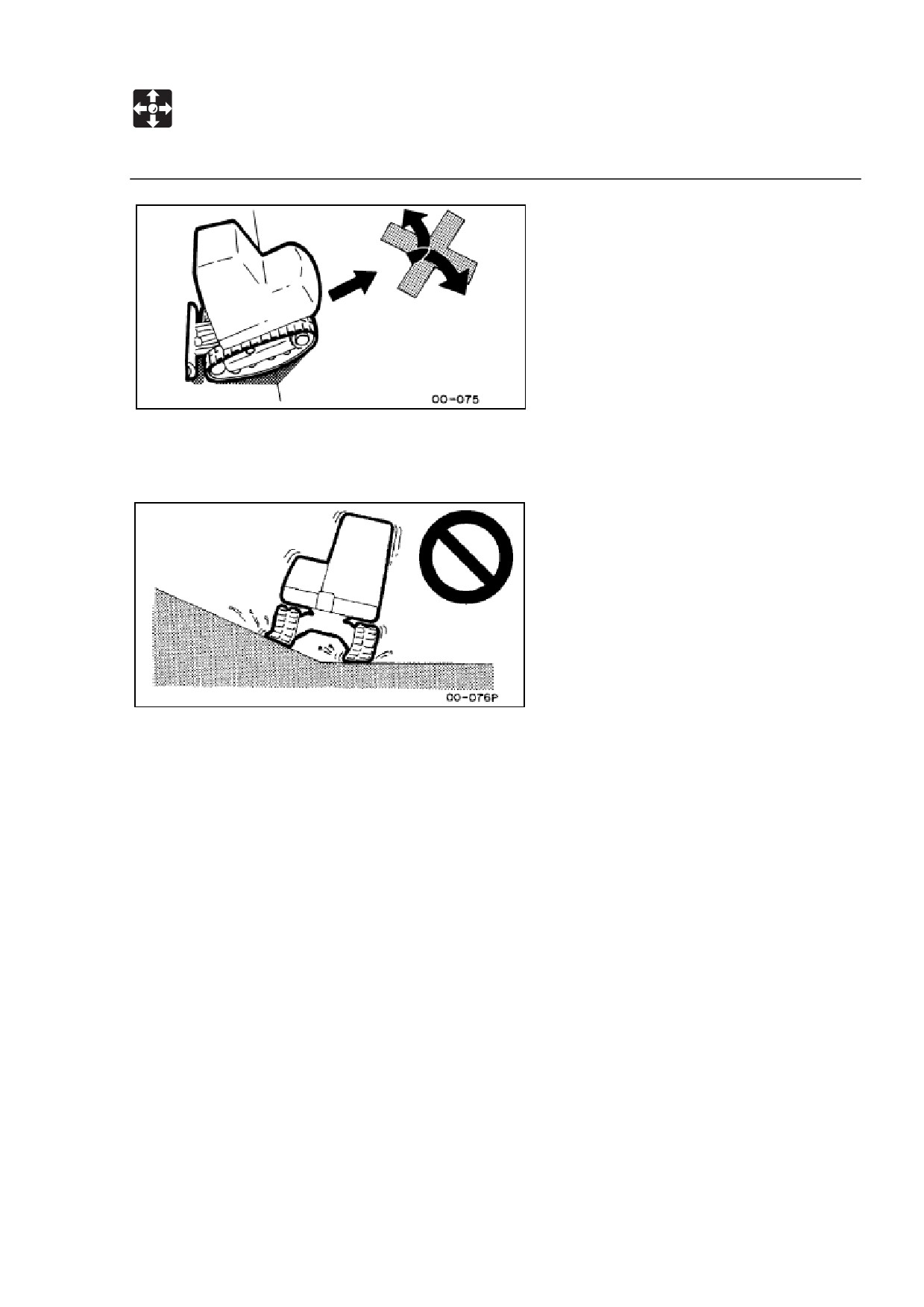

 Не меняйте направления и не пересекайте склоны поперек. Сначала

вернитесь на горизонтальную поверхность, затем смените направление.

 На траве, сухих листьях, влажном металле или замороженных

поверхностях машина может соскользнуть в сторону даже пологих склонах.

Машина никогда не должна быть обращена в сторону, а только вниз или

вверх по склону.

РАБОТА

Рабочий процесс

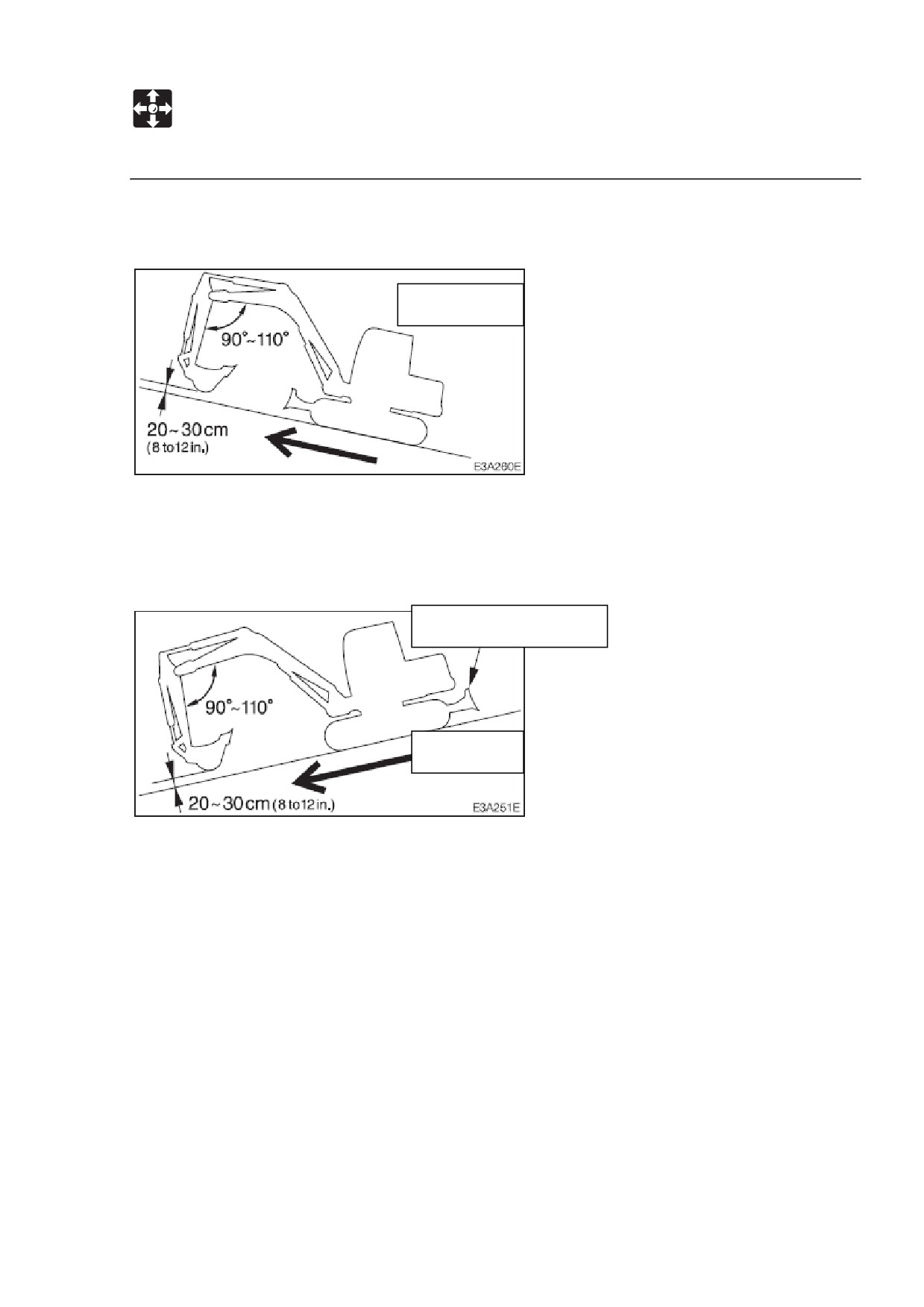

Положение при передвижении.

Передвижение вверх по склонам.

Подъем

При передвижении вверх по склонам под углом в

15 и более градусов

передвигайтесь в положении, показанном на диаграмме вверху.

Передвижение вниз по склонам.

Отвал бульдозера

Спуск

При передвижении вниз по склонам под углом в 15 и более градусов, снизьте

мощность двигателя и передвигайтесь в положении, показанном на диаграмме

вверху.

РАБОТА

Рабочий процесс

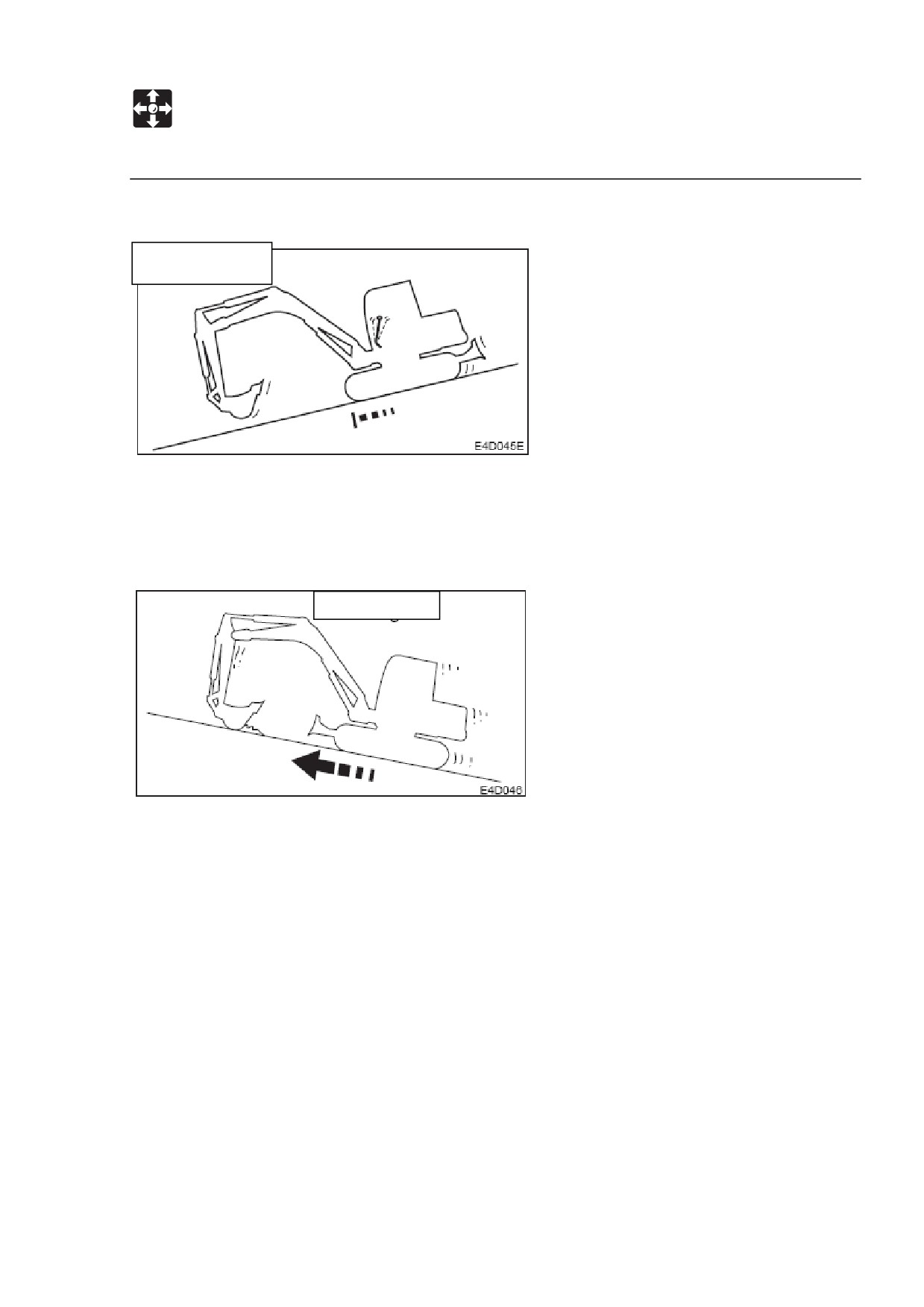

Торможение при передвижении вниз по склонам.

Торможение

При передвижении вниз по склонам, тормоз включается автоматически, когда

рычаги передвижения приводятся в нейтральное положение.

В случае, когда гусеницы скользят.

Подъем

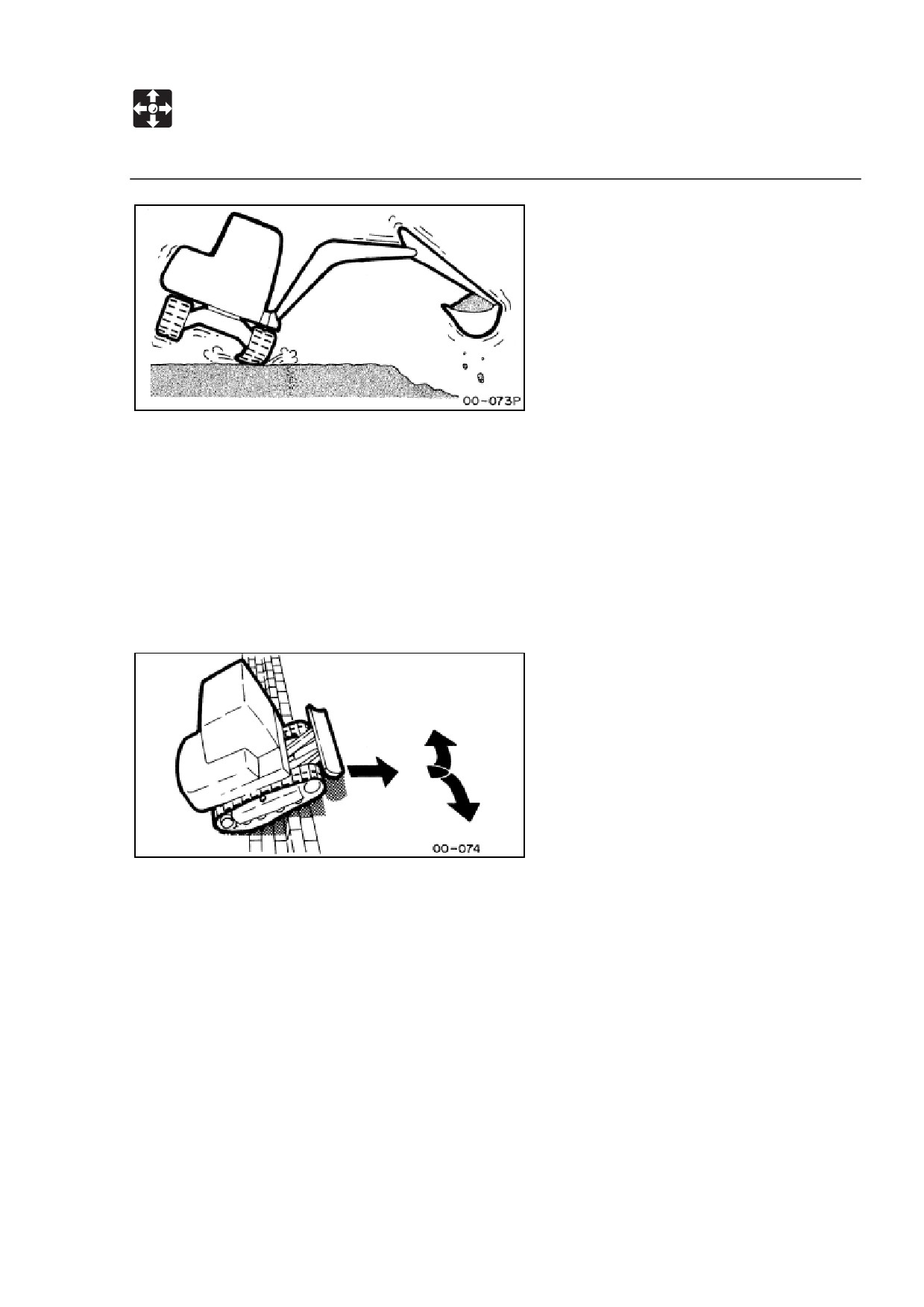

Когда гусеницы скользят при передвижении вверх по склонам, используйте

тяговую силу верхней части стрелы, чтобы забраться по склону.

РАБОТА

Рабочий процесс

В случае остановки двигателя.

Спуск

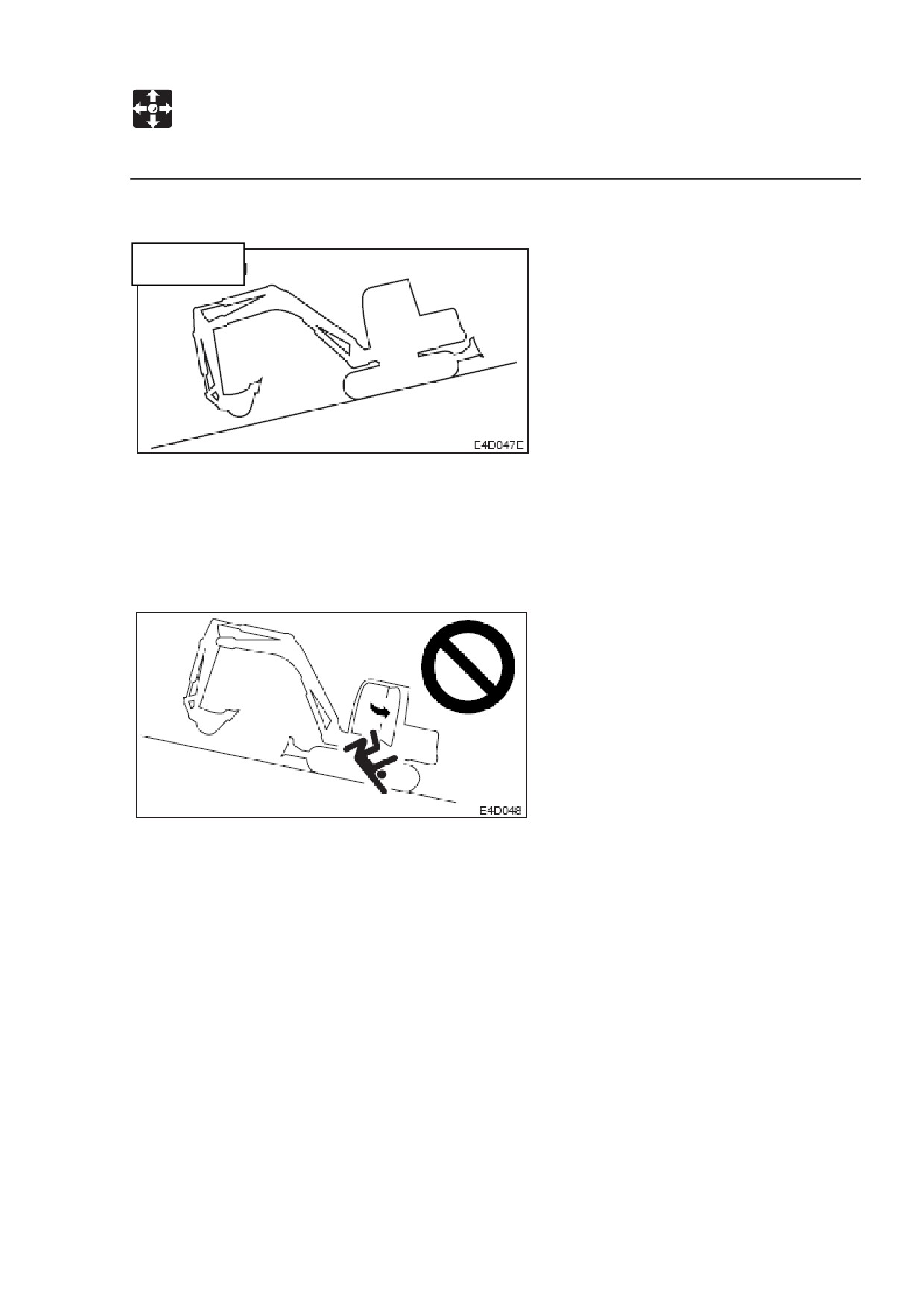

В случае остановки двигателя при передвижении вниз по склонам приведите

рычаги передвижения в нейтральное положение, остановите двигатель, затем

запустите двигатель.

Не открывайте дверь при передвижении по склонам.

Открытие двери при передвижении по склонам опасно, т.к. сила, необходимая для

открытия/закрытия двери, резко изменяется. Всегда держите ее закрытой при

передвижении по склонам.

РАБОТА

Рабочий процесс

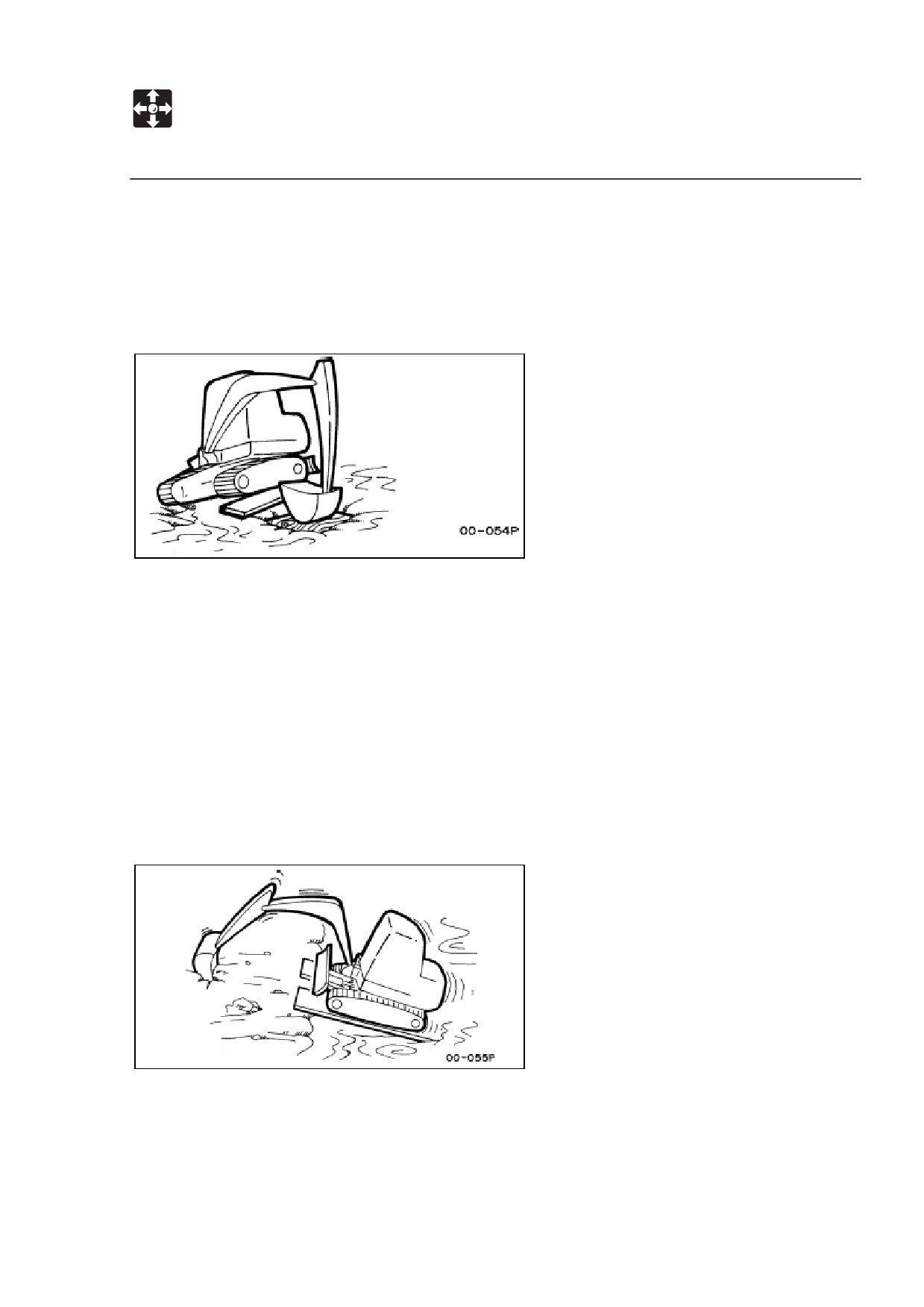

Как выбираться из ила.

Если машина завязнет в иле, следуйте нижеизложенной инструкции, чтобы

выбраться.

Если застряла одна гусеница.

1. Поверните ковш в сторону застрявшей гусеницы.

2. Сложите стрелу под углом 90-110 градусов.

3. Приложите к земле усилие дном ковша (не зубцами).

4. Поместите доску и т.п. под приподнятую гусеницу.

5. Поднимите ковш и медленно выезжайте из ила.

Если застряли обе гусеницы.

1. Проделайте шаги 1-4 для обеих гусениц.

2. Погрузите ковш в грунт спереди машины.

3. Потяните верхнюю часть стрелы на себя и двигайтесь вперед, чтобы

медленно выбраться из ила.

РАБОТА

Рабочий процесс

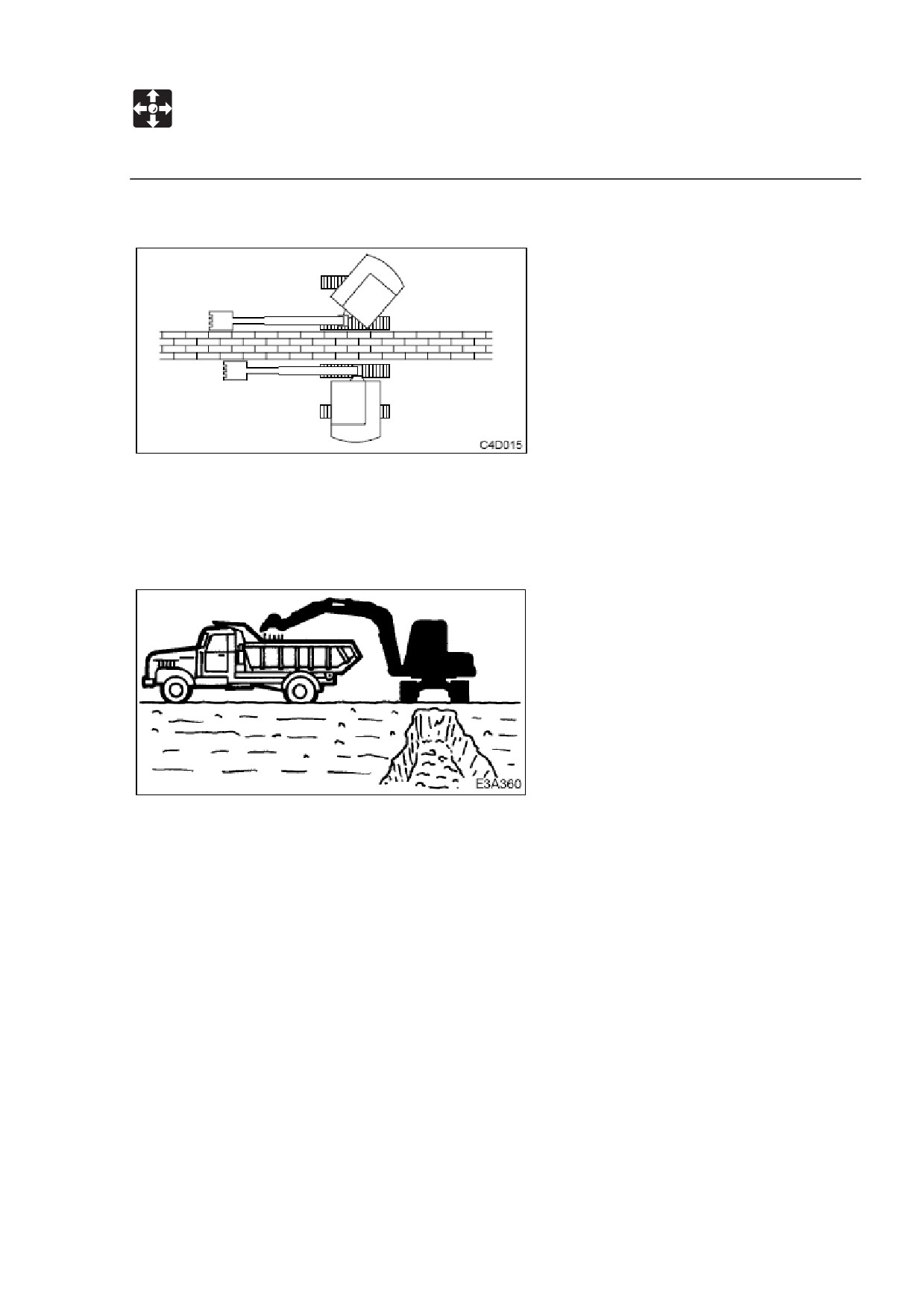

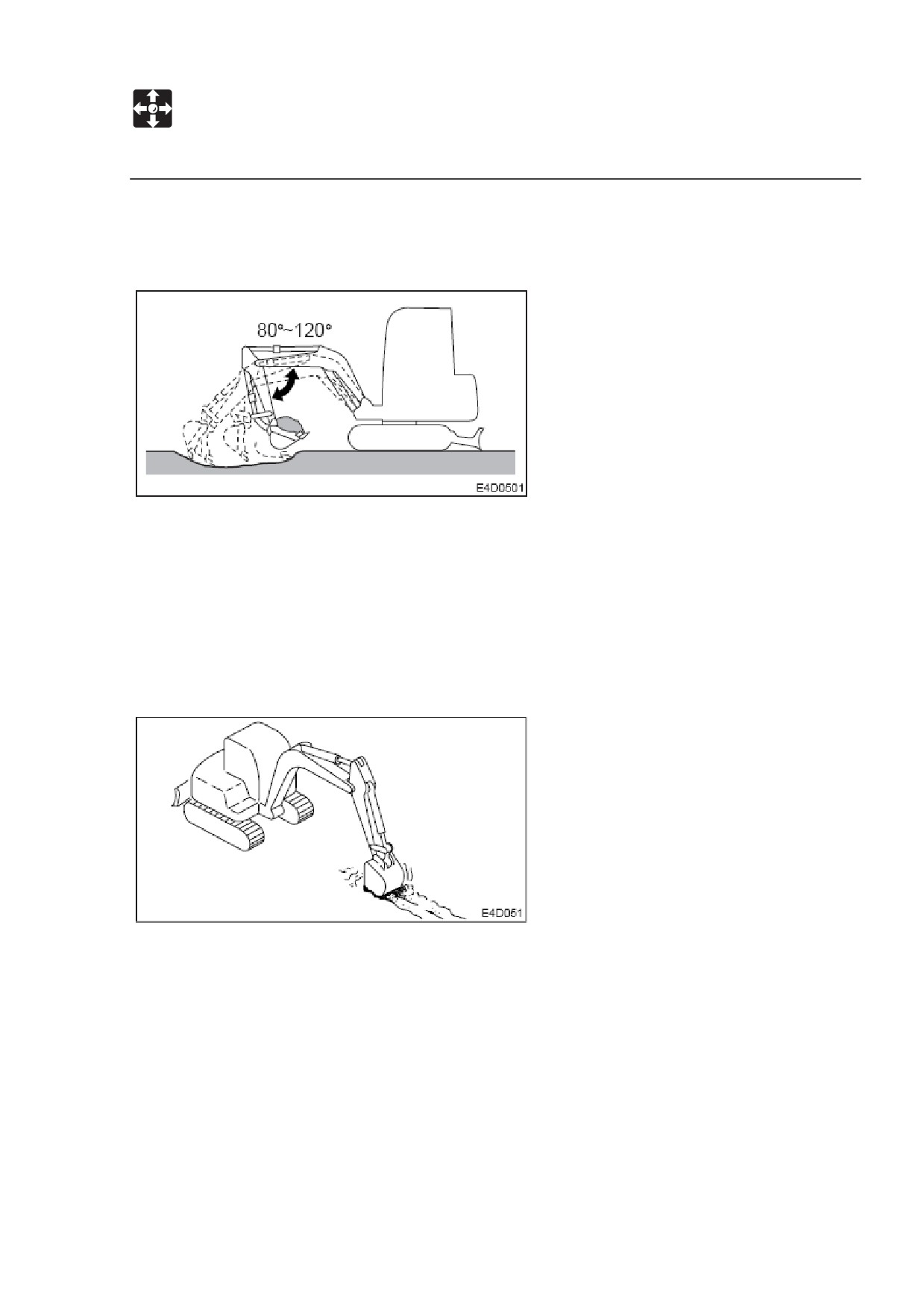

Действия, возможные с помощью этой машины.

Экскаваторные работы.

1. Поместите отвал бульдозера на сторону, противоположную стороне

копания.

2. Используйте верхнюю часть стрелы и ковш и выбирайте землю, копая

неглубоко и протяженными движениями. Мощность усилия максимальна

при угле между нижней и верхней частями стрелы от 80 до 120 градусов.

Используйте этот угол для эффективного копания.

Копание траншей.

Навесьте ковш для копания траншей и поставьте гусеницы параллельно копаемой

траншее для большей эффективности.

При копании широких траншей копайте сначала стороны, а потом центр.

РАБОТА

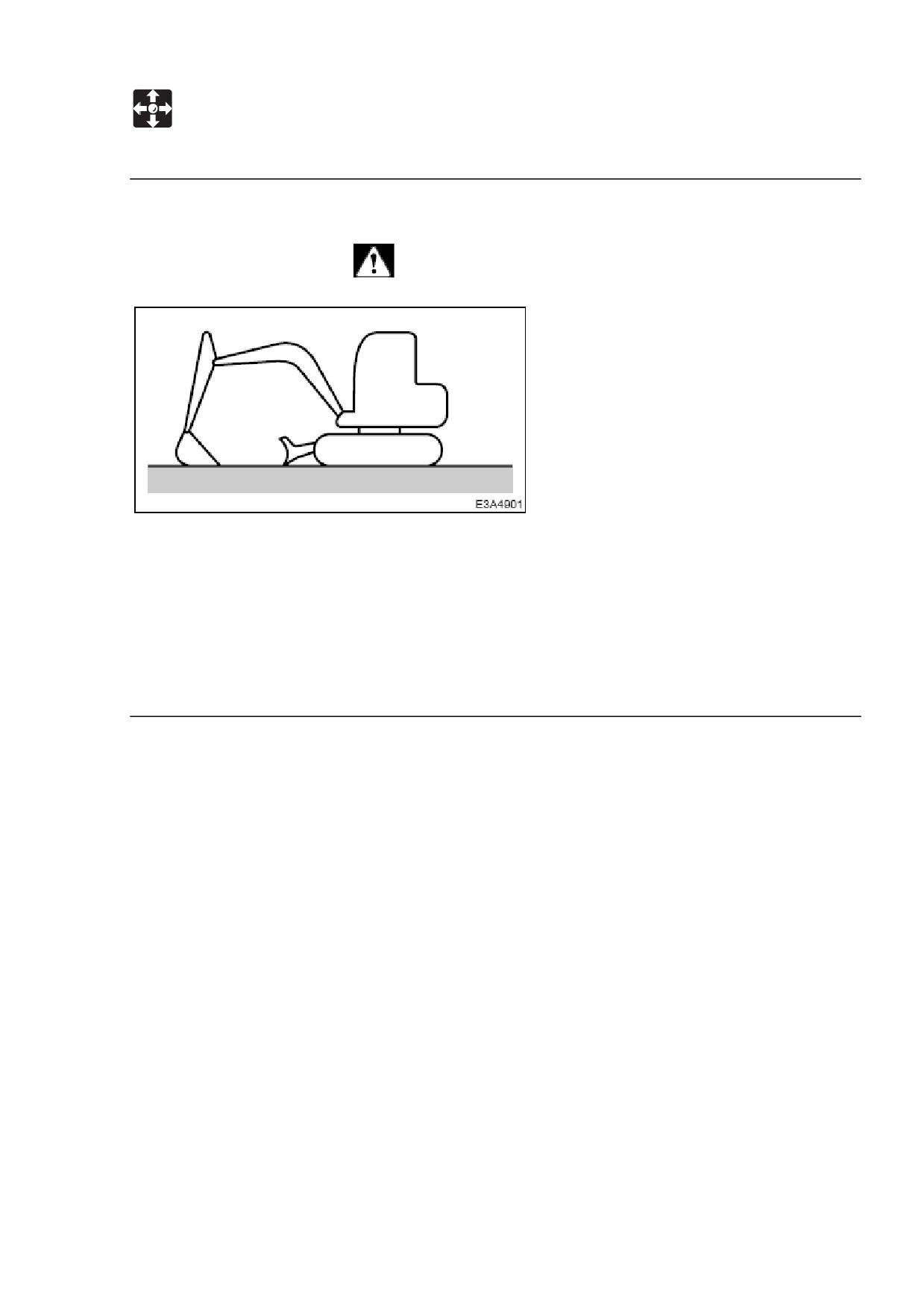

Парковка машины

Парковка.

ПРЕДУПРЕЖДЕНИЕ

 Припаркуйте машину на твердой, горизонтальной поверхности и примените

парковочное устройство.

 Перед тем, как покинуть сиденье оператора, поднимите рычаг замка

безопасности, чтобы замкнуть замок, и остановите двигатель, подняв рычаг

замка безопасности. Если случайно коснуться каких-либо рычагов при

опущенном рычаге замка безопасности, машина резко придет в движение, и

это может повлечь за собой тяжелую травму или смерть.

1. Приведите левый и правый рычаги передвижения в нейтральное положение.

2. Нажмите кнопку сброса газа и оставьте двигатель на малых оборотах

холостого хода.

3. Опустите ковш и отвал бульдозера к земле.

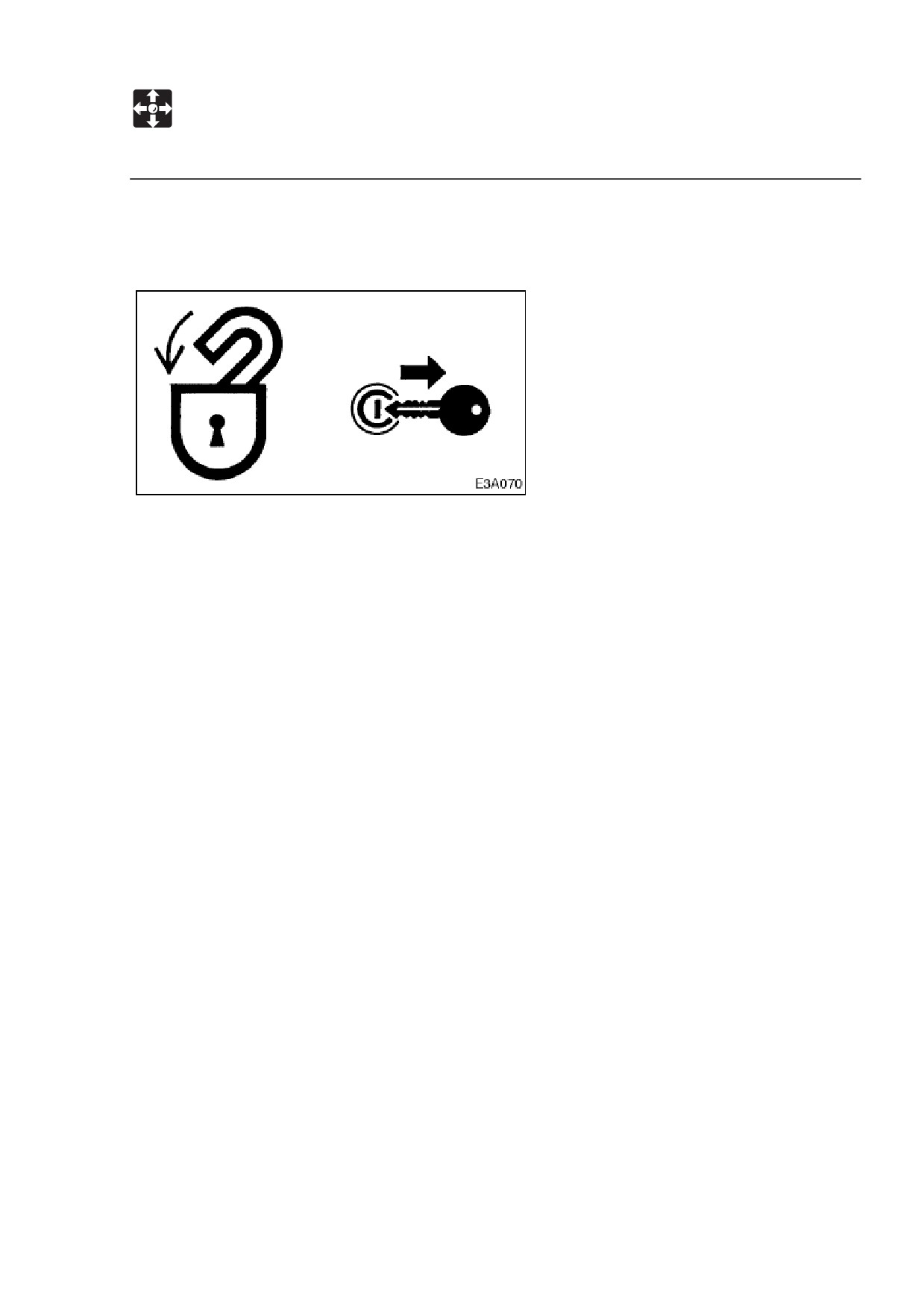

4. Поднимите рычаг замка безопасности, чтобы замкнуть замок.

5. Остановите двигатель и выньте ключ.

См. стр. Х, «Остановка двигателя».

Проверки после остановки двигателя.

1. Проверьте на наличие утечек масла и воды; проверьте рабочее

оборудование, крышки и нижнюю часть корпуса. Произведите починку в

случае наличия неисправностей.

2. Наполните топливный бак.

См. стр. Х, «Проверка уровня топлива».

3. Удалите любые клочки бумаги или загрязнения из отсека двигателя.

4. Удалите любую грязь с нижней части корпуса.

РАБОТА

Обращение в холодную погоду

Подготовка к холодной погоде.

В холодную погоду может быть трудно запустить двигатель, и смазочно-

охлаждающая эмульсия может замерзнуть. Проведите нижеописанную подготовку.

Замена топлива и смазки.

Замените топливо, гидравлическое масло и масло двигателя на топливо и масла

для холодных условий.

См. стр. Х «Таблица топлива и смазки».

Смазочно-охлаждающая эмульсия двигателя.

ПРЕДУПРЕЖДЕНИЕ

Смазочно-охлаждающая эмульсия горюча. Не допускайте огня.

Используйте для смазочно-охлаждающей эмульсии двигателя смазочно-

охлаждающую эмульсию (антифриз) с долгим сроком действия и водопроводную

воду.

Дополнение: Новые машины поставляются со смазочно-охлаждающей

эмульсией (антифризом) с долгим сроком действия типа JIS 2 в концентрации

50%.

См. стр. Х «Таблица топлива и смазки».

Батарея.

С падением температуры уменьшается выходная мощность батареи.

Проверьте батарею. Если уровень заряда низкий, свяжитесь с филиалом продаж

или сервиса Takeuchi для замены батареи.

См. стр. Х «Проверка уровня жидкости батареи и [ее] пополнение».

Меры предосторожности после окончания работы.

Чтобы не допустить прилипания грязи, воды или других предметов на машину или

замерзания ее нижней части, следуйте нижеизложенному.

 Удалите любую грязь или воду с корпуса машины. В частности, капли воды

на поверхностях стержней гидравлических цилиндров могут замерзнуть, и

если грязь попадет вместе с водой в перемычки, они могут сломаться.

 Паркуйте машину на сухой, твердой поверхности. Если не найти

подходящего места, поставьте машину на доски.

 Удалите любую воду из топливного бака, чтобы предотвратить замерзание.

См. стр. Х «Осушение топливного бака».

 Чтобы предотвратить низкую производительность батареи, накройте

батарею или, вынув ее из машины, поместите в теплое место.

РАБОТА

Обращение в холодную погоду

Также, следующим утром добавьте жидкость батареи перед тем, как начать

работу. Если жидкость добавить после работы, дистиллированная вода не

смешается с ней, что приведет к замерзанию.

После окончания холодного сезона.

После окончания холодного сезона сделайте следующее:

 Поменяйте топливо и масла на те, что указаны в Таблице топлива и смазки.

См. стр. Х «Таблица топлива и смазки».

 При использовании антифриза

(смазочно-охлаждающей эмульсии)

всесезонного типа полностью высушите смазочно-охлаждающую эмульсию,

аккуратно очистите систему смазки-охлаждения, и затем залейте

водопроводной воды.

См. стр. Х «Очистка охлаждающей системы двигателя».

РАБОТА

Обращение с резиновыми гусеницами

Резиновым гусеницам свойственна хрупкость из-за материала, из которого они

сделаны. Обязательно соблюдайте нижеизложенные запреты и меры

предосторожности, чтобы предотвратить повреждение гусениц и скольжение

гусениц.

Запрещенные действия.

Не передвигайтесь и не работайте на машине в следующих местах:

 Передвижение или повороты на обломках камней, зазубренной породе,

металлических стержнях, металлической стружке или краях металлических

листов может повредить или порезать гусеницы.

 Передвижение по дну рек или местам с множеством кусков слабых пород

может привести к соскальзыванию гусениц или их повреждению из-за

попадающих в них камней.

 Не пользуйтесь машиной на берегу моря. Соль может окислить

металлические поверхности.

РАБОТА

Обращение с резиновыми гусеницами

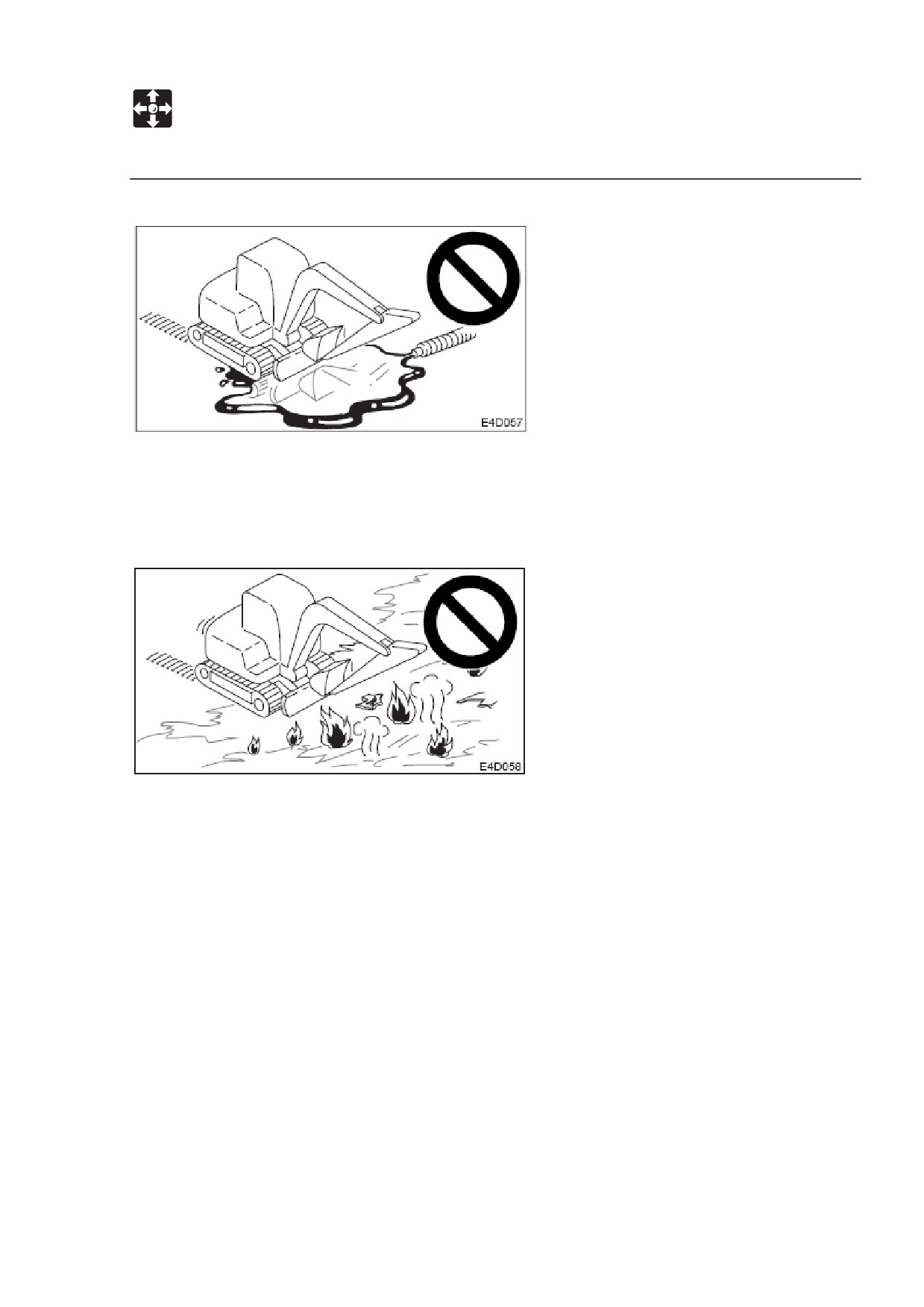

 Не допускайте попадания топлива, масла, соли или химических

растворителей на гусеницы. Эти субстанции могут окислить сцепления

металлических поверхностей гусениц, приводя к ржавчине или отслаиванию.

Если эти субстанции попадают на гусеницы, сразу же смойте их водой.

 Передвижение по дорогам прямо после укладки асфальта или по

горячим/горящим поверхностям, таким, как металлические листы, нагретые

солнечными лучами, может привести к неправильному износу или

повреждениям выступов гусениц.

 Не передвигайте грунт в местах, где резиновые гусеницы могут скользить.

Это может ускорить износ.

РАБОТА

Обращение с резиновыми гусеницами

Меры предосторожности.

При работе на машине предпринимайте следующие меры предосторожности:

 Не поднимайте шасси при поднятом с помощью ковша шасси и верхней

частью, оставленной в этом положении. Это перекрутит гусеницу при

нагрузке, сосредоточенной на одном месте ленты гусеничного хода и

быстро приведет к повреждению.

 По возможности, избегайте резкого изменения направления и осевого

поворота на бетонных поверхностях.

Это может износить или повредить резиновые гусеницы.

 Избегайте падений, которые могут подвергнуть резиновые гусеницы

сильному удару.

 Соль, хлорид калия, сульфат аммония, сульфат калия и двойной

суперфосфат лайма могут повредить ленту гусеничного хода. Если какая-

либо из этих субстанций попадет на ленту, тщательно смойте ее водой.

 Не допускайте бокового трения резиновых гусениц о бетон или стены.

 Не повреждайте ковшом резиновые гусеницы.

 Будьте особенно осторожны зимой на замерзших поверхностях, т.к. ленты

гусеничного хода могут скользить.

 Используйте ленты хода резиновых гусениц при температурах от -25 до +55

градусов.

 Складируйте резиновые гусеницы на долгий срок (3 месяца и более) в

помещении, в месте, где не бывает прямого солнечного света или дождя.

РАБОТА

Обращение с резиновыми гусеницами

 Т.к. весь выступ состоит из резины, резиновые гусеницы хуже держат

равновесие, чем металлические. Будьте очень осторожны при поворотах

или поворотах стрелы в сторону.

Предотвращение соскальзывания резиновых гусениц.

Следуйте следующей инструкции, чтобы предотвратить соскальзывание

резиновых гусениц:

 Всегда поддерживайте необходимое натяжение гусениц.

 При передвижении по булыжникам или каменным ступеням (20 см и более),

въезжайте на ступень под прямым углом и не меняйте направление, заехав

на нее.

ПЕРЕВОЗКА

Погрузка и выгрузка

ПРЕДУПРЕЖДЕНИЕ

Машина может скатиться, опрокинуться и упасть при ее погрузке или выгрузке.

Предпримите следующие меры предосторожности:

 Выберите твердую горизонтальную поверхность и соблюдайте дистанцию

до обочин дороги.

 Используйте погрузочные трамплины достаточной прочности и размера.

Установите склон погрузочных трамплинов в пределах 15 градусов.

 Не допускайте на дне грузовика и погрузочных трамплинов масла, глины,

льда, снега и других материалов, могущих привести к соскальзыванию.

Очистите гусеницы.

 Никогда не меняйте направление на трамплине.

 Не совершайте поворота кабины (стрелы) на трамплинах. Машина может

опрокинуться.

 При повороте кабины (стрелы) на грузовике делайте это медленно,

поскольку дно может быть нестабильно.

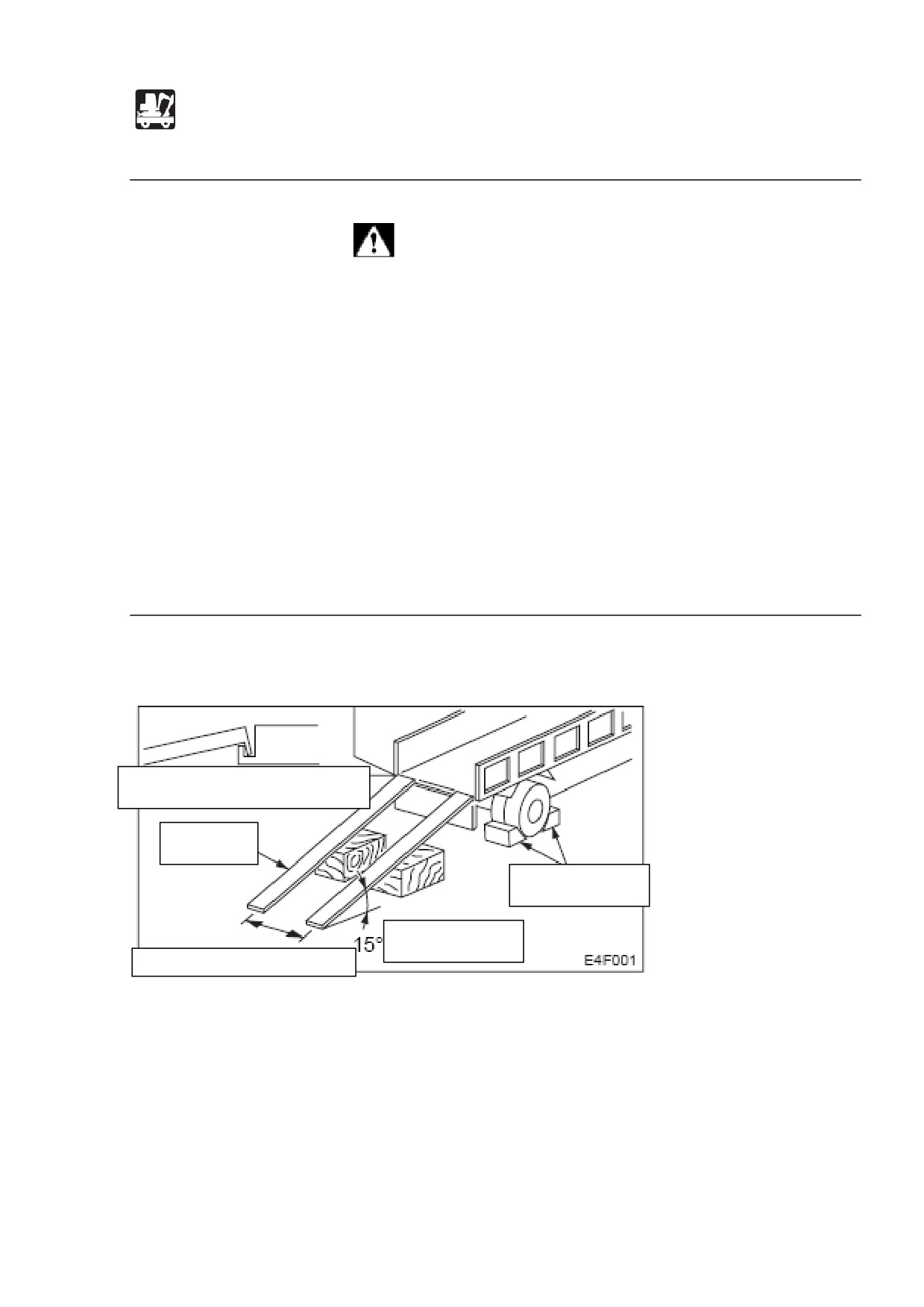

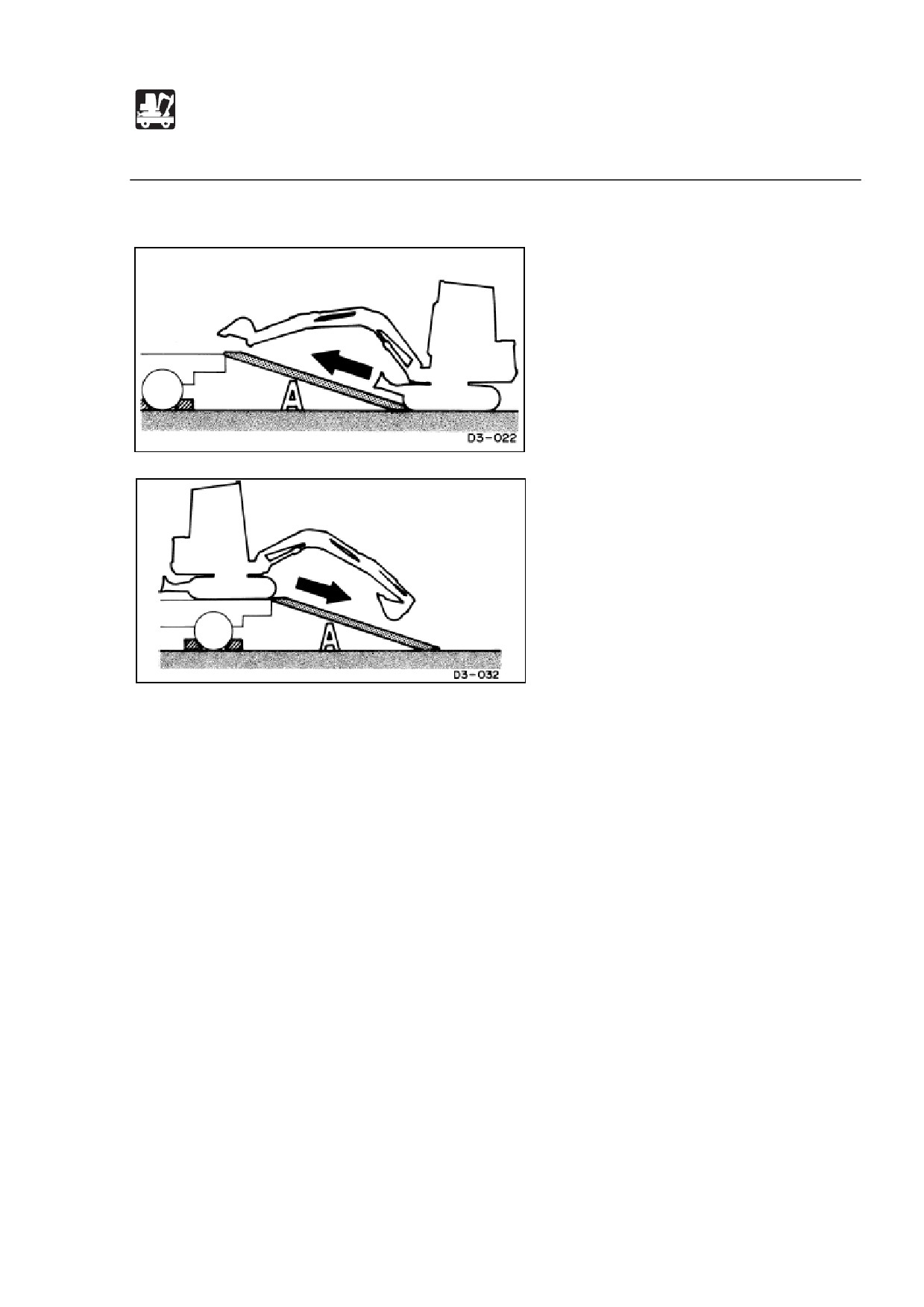

При погрузке или выгрузке машины обязательно используйте трамплины и

нижеописанную процедуру.

Закрепите на удерживающем выступе

Трамплин

Стопоры

или менее

Расстояние между трамплинами

1. Включите парковочный тормоз грузовика и поместите стопоры под его

колеса.

2. Как следует зафиксируйте трамплины на дне грузовика с тем, чтобы они не

могли отсоединиться. Обеспечьте трамплинам угол подъема от земли в не

более чем 15 градусов.

3. Удостоверьтесь в соответствии центральной оси дна грузовика

центральной оси машины и центральной оси трамплинов центральной оси

гусениц.

4. Исключите удар отвалом бульдозера по трамплинам.

5. Максимально опустите ковш с тем, чтобы он не мог ударить по грузовику.

ПЕРЕВОЗКА

Подъем машины

ПРЕДУПРЕЖДЕНИЕ

 Знайте и используйте правильные сигналы для крана.

 Проверяйте подъемное оборудование каждый день на предмет

поврежденных или отсутствующих частей.

 При подъеме используйте проволочный канат достаточной для веса

машины прочности.

 Не производите подъем в отличном от нижеописанного положении. Это

опасно, и может привести к тому, что машина потеряет равновесие.

 Не поднимайте машину с оператором внутри.

 Производите подъем медленно, чтобы машина не опрокинулась.

 Во время подъема, исключите присутствие каких-либо людей на площадке.

Не переносите машину над головой людей.

ВАЖНО: Способ подъема применим к машинам со стандартными

спецификациями. Центр тяжести различается в соответствии с навесным и

дополнительным оборудованием.

Проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

Подъем.

1. Поверните верхнюю часть машины так, чтобы отвал бульдозера находился

позади (с тем, чтобы рама гусениц и верхняя часть были параллельны).

2. Полностью поднимите отвал бульдозера.

3. Полностью разверните цилиндры ковша и верхней части стрелы; полностью

поднимите стрелу.

4. Если стрела повернута влево или вправо, поверните ее в строго

фронтальное положение.

5. Поднимите рычаг замка безопасности, чтобы заблокировать замок.

6. Остановите двигатель, выньте ключ стартера и выйдите из машины.

7. Установите канат, как показано на схеме ниже.

Затяните так, чтобы канат и подъемное устройство не касались корпуса.

8. Медленно поднимите, так, чтобы машина только оторвалась от земли.

9. Остановите подъем, чтобы машина уравновесилась, затем медленно

поднимайте.

Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB175 (Серийный номер 17512105). Руководство по использованию - часть 4
