Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB175 (Серийный номер 17512105). Руководство по использованию - часть 3

УПРАВЛЕНИЕ

Переключатели

Переключатели первой дополнительной гидравлики.

Переключатель-слайдер

(Пропорциональное управление)

Пропорциональное управление позволяет движение дополнительных функций «от

медленного к быстрому».

Пример: если вы передвинете слайдер на половину дистанции, дополнительная

функция сдвинется с примерно уполовиненной скоростью.

Двигайте этот переключатель, чтобы управлять потоком масла в первых

дополнительных гидравлических линиях.

Дополнительные гидравлические кнопки.

Нажимайте эти кнопки, чтобы управлять потоком масла в путях первой

дополнительной гидравлики линиях.

 Пропорциональное управление в первом дополнительном гидравлическом

цикле невозможно.

(А)«. Гидравлическое масло идет на левую дополнительную линию (а).

(В)«. Гидравлическое масло идет на правую дополнительную линию (b).

УПРАВЛЕНИЕ

Переключатели

Кнопки мощности.

Скорость двигателя может быть изменена нажатием кнопки. При нажатии одной

из этих кнопок двигатель работает с определенной скоростью, и загорается

индикатор соответствующей мощности.

L:

Этот режим включается всегда, когда запускается двигатель.

Используйте его для легких и сверхлегких работ.

FC: Используйте этот режим для легких работ и выравнивательных работ, не

требующих большой скорости. Этот режим снижает уровень шума и потребления

топлива.

H:

Используйте этот режим для обычного копания и погрузки, требующих

мощности и скорости.

УПРАВЛЕНИЕ

Переключатели

Кнопки дросселя.

При нажатии этих кнопок скорость двигателя увеличивается и снижается

непрерывно. Если кнопку отпустить, двигатель останется работать на той

скорости, на которой работает в этот момент.

: Скорость двигателя увеличивается.

: Скорость двигателя уменьшается.

Когда осуществляется управление кнопками дросселя и скорость двигателя

находится между двумя разными режимами, загораются лампы по обеим

сторонам. При изменении скорости загорается только лампа

«ближайшей»

скорости двигателя.

Переключатель скорости поворота.

Нажатие на этот переключатель снижает скорость поворота до минимума. Низкая

скорость полезна при выполнении заданий, требующих точного манипулирования

вместо скорости и эффективности.

Низкая скорость.

Лампы на предохранителе и панели инструментов загорятся. Это используется

для поворота на низкой скорости. Максимальная скорость при низкой скорости

может быть отрегулирована.

УПРАВЛЕНИЕ

Переключатели

На время поставки машины она назначена на 7.6 мин‾1 (7.6 об/мин). Свяжитесь с

филиалом продаж или сервиса Takeuchi.

Нормальная скорость.

Лампы потухнут, и поворот вернется к нормальной скорости.

Дополнение: В качестве меры безопасности предусмотрено, чтобы вы не могли

переключиться на обычную скорость при повороте на низкой скорости. Вместо

этого, вы должны на время остановить поворот и затем нажать на переключатель

скорости поворота, чтобы вернуться к обычной скорости.

Переключатель света.

Когда этот переключатель повернут при переключателе стартера на ON, свет

будет значить следующее:

О«« Отключен

I««.. Свет счетчика, передний свет, боковой свет, хвостовой свет и свет на

стреле - включены.

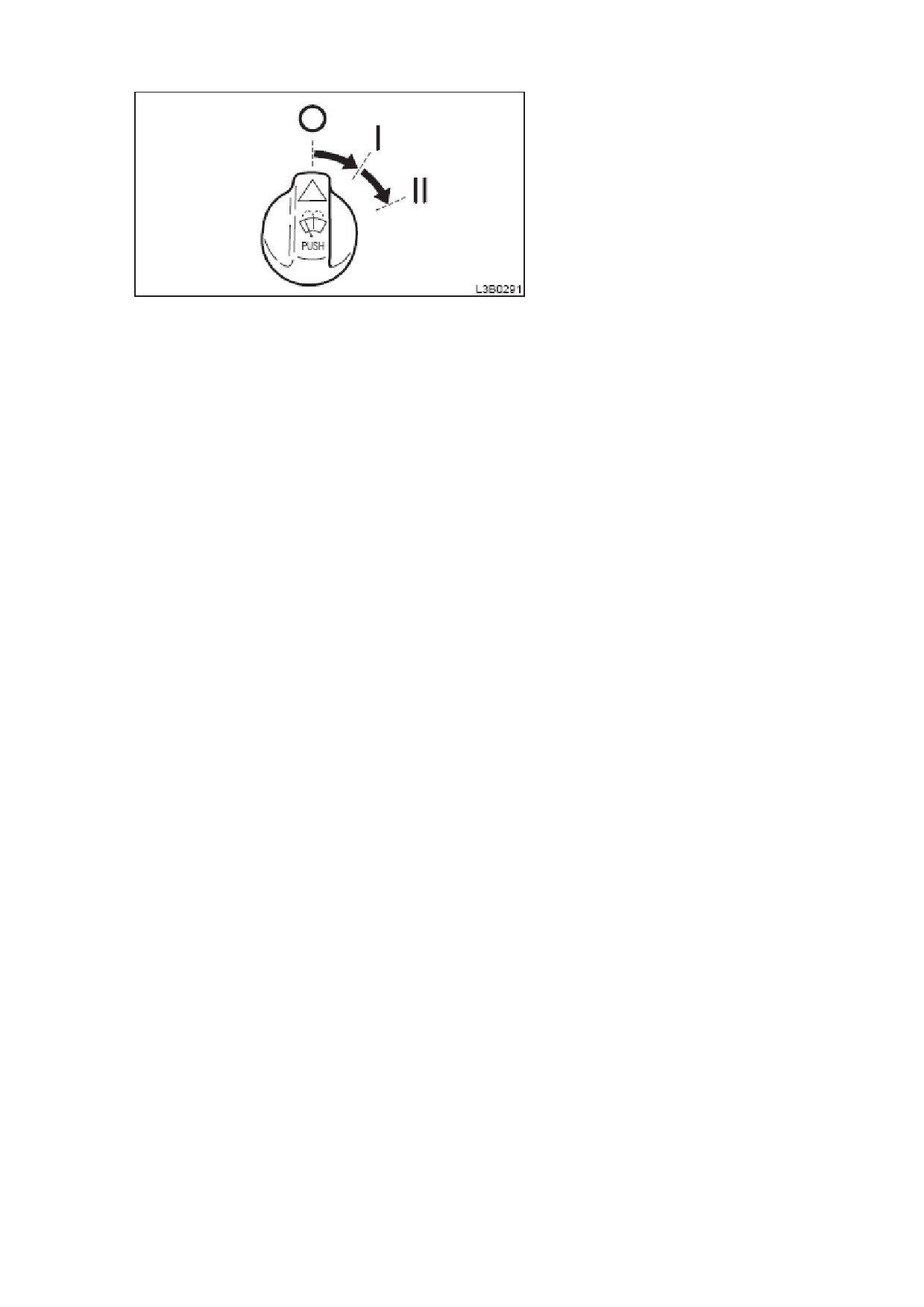

Переключатель дворника.

ВАЖНО: Если не выпущена моющая жидкость, не включайте омыватель. Это

может повредить шланг.

ВАЖНО: Работа дворника на сухом ветровом стекле может поцарапать стекло.

Намочите стекло водой или моющей жидкостью.

ВАЖНО: В холодное время дворник может примерзнуть к стеклу. Насильственное

управление дворником может повредить его двигатель.

О«««. Выключен

I«««... Дворник INT

II«««.. Дворник

PUSH«. Омыватель

УПРАВЛЕНИЕ

Рычаги и педали

Рычаг замка безопасности.

ПРЕДУПРЕЖДЕНИЕ

 Перед тем, как покинуть сиденье оператора, поднимите рычаг замка

безопасности, чтобы замкнуть замок и остановить двигатель.

Если случайно коснуться любых рычагов управления при опущенном

рычаге безопасности, машина резко двинется и может причинить тяжелую

травму или смерть.

 Имейте в виду, что управление отвала бульдозера не заблокировано, даже

если рычаг замка безопасности находится в блокирующем положении. Не

дотрагивайтесь случайно до этого управления.

 Будьте осторожны и не касайтесь рычагов управления, когда поднимаете и

опускаете рычаг замка безопасности.

Это устройство предназначено для блокирования ковша, дополнительного

гидравлического управления, поворота и передвижения.

Когда рычаг поднят, стойка рычага выпрямляется вверх и рычаг блокируется.

Клапан блокирования стрелы (двухчастная стрела)

Серийный номер 17510003~17512503

Этот клапан блокирует поток гидравлического масла для того, чтобы стрела не

опускалась.

УПРАВЛЕНИЕ

Рычаги и педали

Опустите рычаг, чтобы замкнуть замок стрелы.

Поднимите рычаг, чтобы разомкнуть замок стрелы.

Рычаги управления.

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте внимательны и проверьте, какую систему

управления рычагами вы используете.

 Объяснения в этом руководстве даны для системы ISO.

Используйте эти рычаги для управления стрелой, ковшевой ее частью, ковшом и

верхней частью машины (поворот)

См. стр. Х, «Система рычагов».

См. стр. Х, «Работа с рабочим оборудованием».

УПРАВЛЕНИЕ

Рычаги и педали

Рычаг отвала.

Используйте этот рычаг, чтобы управлять отвалом бульдозера.

(А)«. Отвал поднят

(B)«. Отвал опущен

См. стр. Х «Управление отвалом бульдозера».

Рычаги передвижения.

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как управлять рычагами управления, проверьте, впереди ли

относительно сиденья оператора находится отвал бульдозера. ИМЕЙТЕ В ВИДУ,

что в случае, если отвал находится сзади сиденья оператора, рычаги

передвижения будут работать в противоположном направлении, чем если бы

отвал находился впереди.

Используйте эти рычаги, чтобы двигать вперед и назад, и менять направление.

См. стр. Х, «Управление рычагами передвижения».

УПРАВЛЕНИЕ

Рычаги и педали

Педаль поворота стрелы.

Используйте эту педаль для управления поворотом стрелы.

Работа стрелы переключается на промежуточную, когда нажимают на кнопку

селектора.

(А)«.. Поворот стрелой влево/промежуточный подъем стрелы

(В)«.. Поворот стрелой вправо/промежуточное опускание стрелы

См. стр. Х,

«Управление махом стрелы» или

«Управление промежуточной

стрелой».

Замок педали.

ПРЕДУПРЕЖДЕНИЕ

Когда не используете педаль, приводите замок педали в заблокированное

положение. Если наступить на незаблокированную педаль, это может привести к

несчастным случаям.

Это устройство предназначено для блокировки педали стрелы. Поместите замок

педали над педалью, чтобы замкнуть его.

УПРАВЛЕНИЕ

Аксессуары

Обогреватель.

ПРЕДУПРЕЖДЕНИЕ

 Всегда обеспечивайте достаточную вентиляцию.

 Не помещайте огнеопасные или взрывоопасные предметы рядом с

выходными отверстиями воздуха.

Переключатель вентилятора.

OFF«.. Выключен

о««« Вентилятор обогревателя вращается на малой скорости.

О««... Вентилятор обогревателя вращается на большой скорости.

Переключатель обогреватель/размораживателя/вентиляции/циркуляции.

Используйте этот переключатель для обогрева кабины и для размораживания

ветрового стекла.

«. Обогреватель

«. Размораживатель ветрового стекла

«. Полная вентиляция

«. Частичная вентиляция

«. Внутренняя циркуляция

УПРАВЛЕНИЕ

Аксессуары

Отверстия.

Двигайте ручку

(1) вверх, вниз, вправо или влево, чтобы отрегулировать

направление воздуха.

Дополнение: в теплое время используйте обогреватель с осторожностью.

Охлаждающая жидкость циркулирует в обогревателе даже если переключатель

обогревателя выключен.

Если обогреватель более не требуется, остановите циркуляцию охлаждающей

жидкости следующим образом:

ВАЖНО: Используйте клапан (1) или полностью закрытым, или полностью

открытым.

Охлаждающая вода может протечь, если клапан не полностью

открыт/закрыт.

1. Припаркуйтесь на ровной поверхности и остановите двигатель.

2. Откройте крышку техобслуживания.

3. Поверните клапан (1) по часовой стрелке до упора, чтобы закрыть его.

УПРАВЛЕНИЕ

Аксессуары

Пути первой дополнительной гидравлики.

ПРЕДУПРЕЖДЕНИЕ

Масло может выплескиваться, если снимать крышки или фильтры, и если

отсоединять шланги до того, как спадет давление в гидравлической системе.

 Перед отсоединением шлангов спустите внутреннее давление.

По этим путям доставляется гидравлическое масло, необходимое для работы

гидромолота, дробилки или другого навесного оборудования.

Клапан остановки: S: закрыт. O: открыт.

Соединение гидравлических циклов.

Следуйте следующим инструкциям для соединения дополнительных

гидравлических линий.

1. Спустите остаточное давление в линиях, затем закройте клапан остановки.

См. «Спуск остаточного давления».

2. Снимите пробки (затычки).

3. Подсоедините дополнительные гидравлические линии к портам (а) и (b).

В случае с гидромолотом, подсоедините возвратный цикл к порту (b) и

питающий цикл к порту (а).

4. Откройте клапаны остановки.

В случае с гидромолотом, откройте клапан селектора (1).

См. стр. Х «Клапан селектора».

5. Когда подсоединение завершено, удалите воздух из гидравлических линий.

a. Запустите двигатель на малых оборотах холостого хода без нагрузки

на 10 минут.

b. С двигателем, работающим на малых оборотах холостого хода,

задействуйте дополнительные гидравлические переключатели

несколько раз подряд (примерно 10 раз), чтобы удалить воздух из

гидравлических линий.

c. Остановите двигатель и подождите 5 минут, пока не выйдут пузыри

из гидравлического масла в баке.

УПРАВЛЕНИЕ

Аксессуары

ВАЖНО: Следуйте инструкциям по удалению воздуха, изложенным в приложении

производителя.

6. Проверьте на предмет утечек.

Отсоединение гидравлических циклов.

1. Спустите давление, остающееся в линиях, затем закройте клапан остановки.

2. Отсоедините линии от портов (а) и (b).

3. Вставьте затычки.

Спуск остаточного давления.

После использования дополнительных гидравлических циклов в них остается

давление. Это называется

«остаточным давлением». Спустите остаточное

давление перед отсоединением линий.

1. Запустите двигатель и нажмите дополнительную гидравлическую кнопку (В).

(Остаточное давление спускается из линии порта

(а); давление

генерируется в линии порта (b).

2. Остановите двигатель и откройте клапан селектора (1) на корпусе машины.

(Остаточное давление спускается из линии порта (b).

В случае наличия аккумулятора (опционально):

См. стр. 199 «Аккумулятор».

УПРАВЛЕНИЕ

Аксессуары

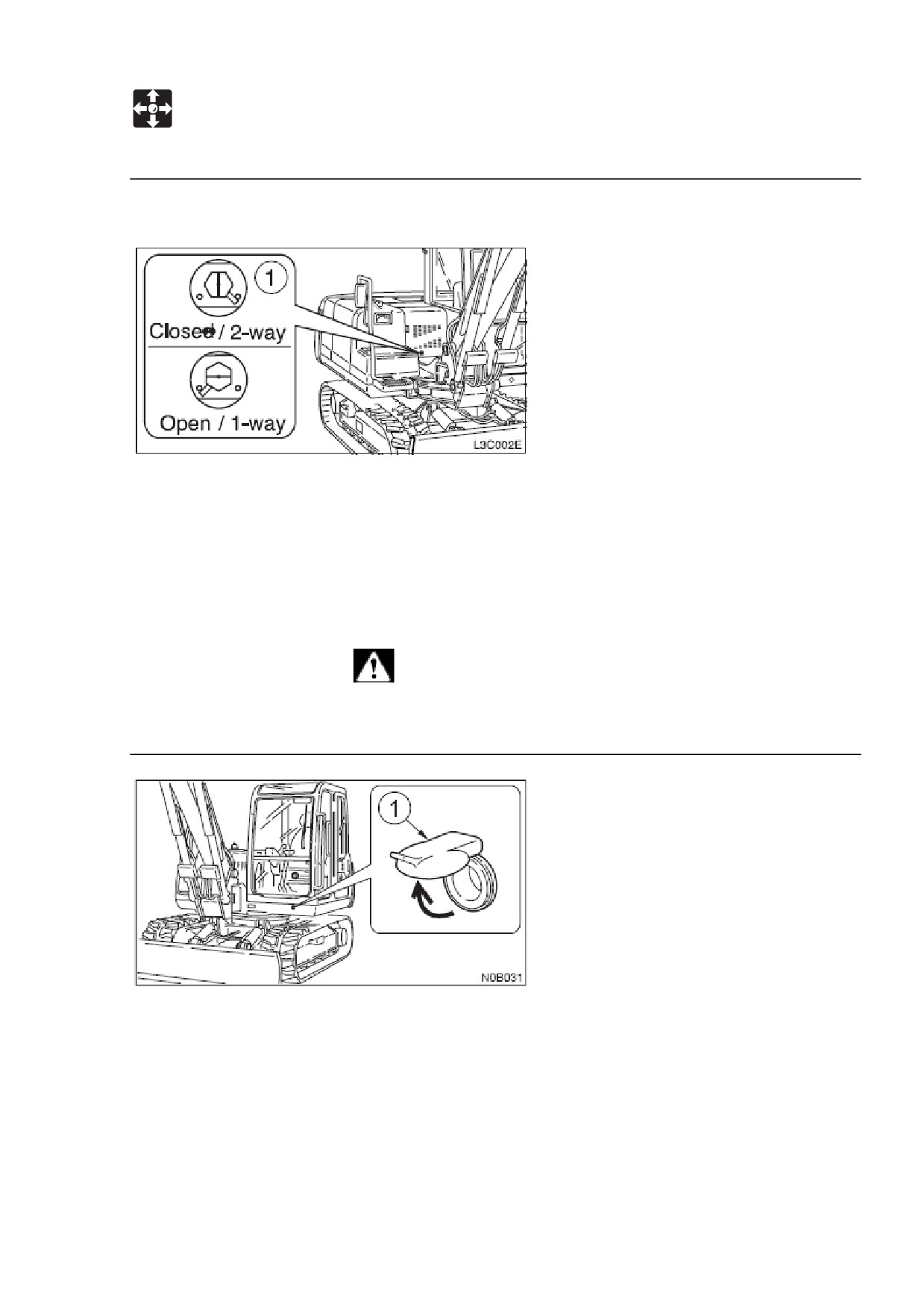

Клапан селектора.

Открыт«« При использовании гидромолота (поток в одном направлении).

Закрыт«« При использовании реверсивного навесного оборудования.

Меняйте направление потока гидравлического масла путем открытия или

закрытия клапана селектора на корпусе машины.

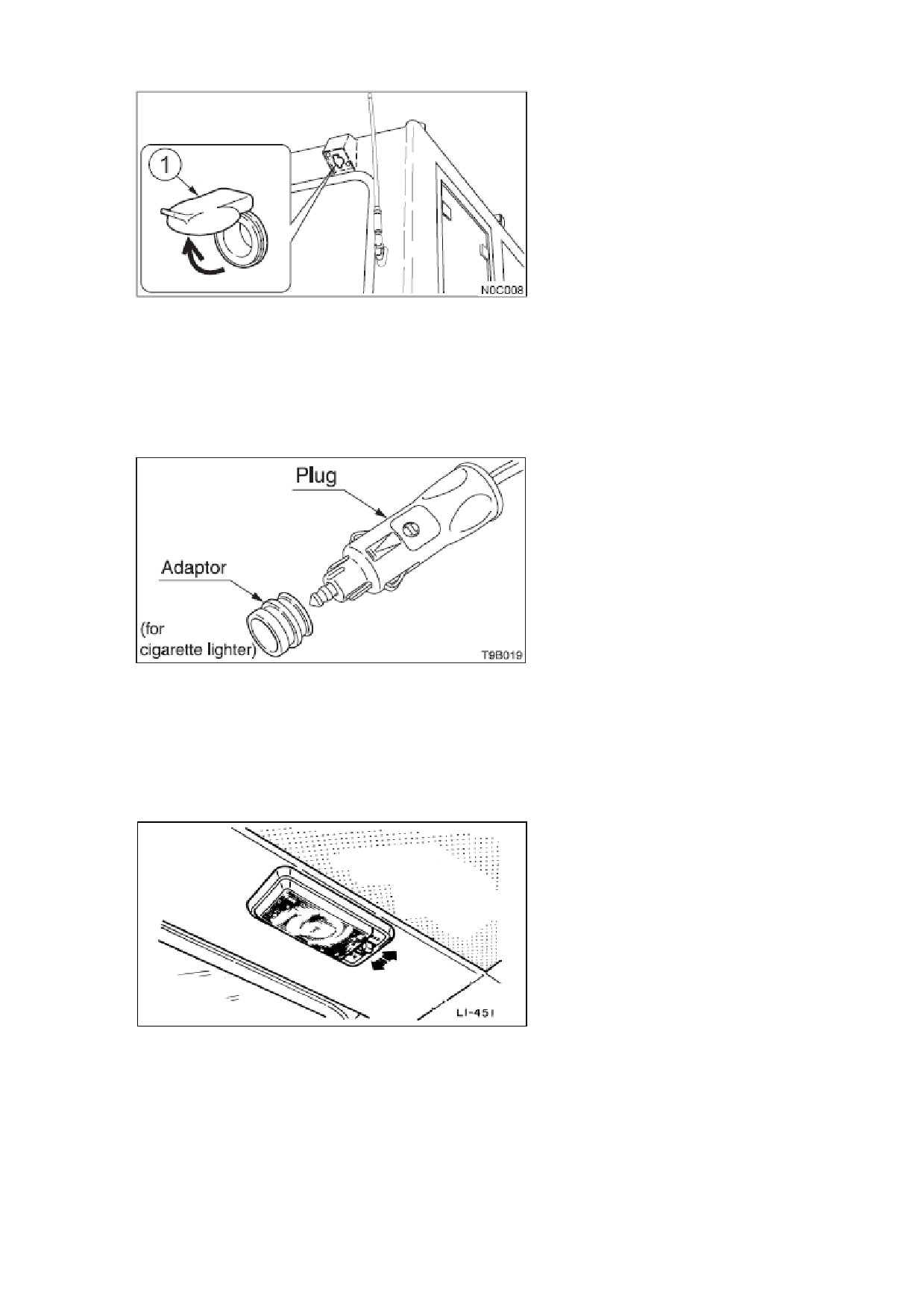

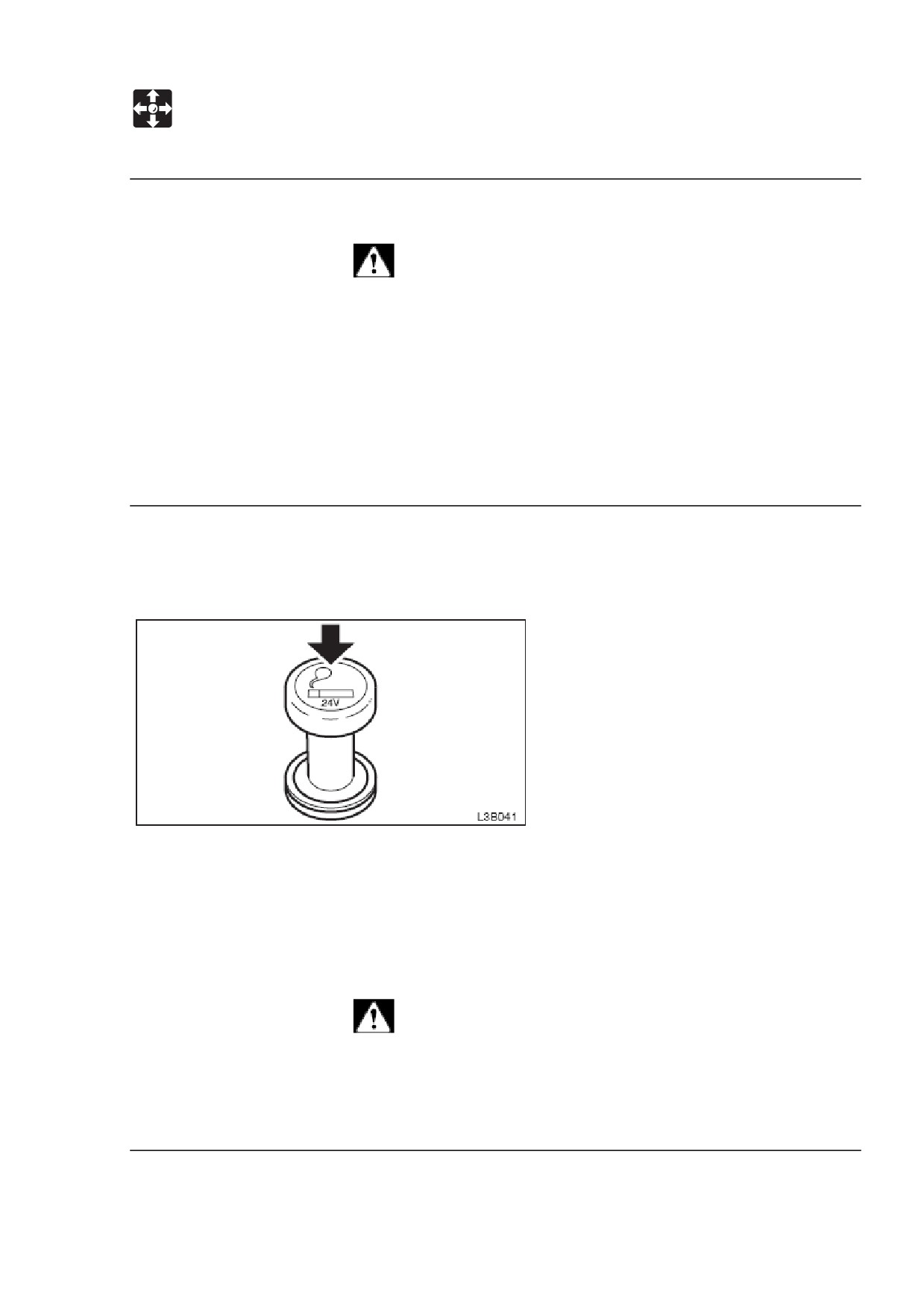

Внешние электрические розетки (для ЕС).

ПРЕДУПРЕЖДЕНИЕ

Используйте с этими розетками только соответствующие электрические приборы.

Для сигнального огня.

Используйте эти розетки как внешний источник тока. При использовании этой

розетки будьте внимательны и не допускайте превышения 24 В/5 А.

Для использования, поднимите крышку (1).

Подходящая вилка: BOSCH 0352321007

Внутреннее освещение.

ВАЖНО: Емкость батареи снизится, если оставить внутреннее освещение

включенным на длительный срок и при остановленном двигателе. Выключайте

свет, покидая машину.

OFF««« Лампа постоянно выключена, независимо от того, закрыта дверь или

нет.

Neutral«« Лампа горит, когда дверь открыта, и выключена, когда дверь закрыта.

ON«««.. Лампа постоянно включена, независимо от того, закрыта дверь или нет.

УПРАВЛЕНИЕ

Аксессуары

Прикуриватель.

ПРЕДУПРЕЖДЕНИЕ

 Не оставляйте нажатой кнопку прикуривателя. Это нагреет прикуриватель,

что может быть опасно.

 Если кнопка не выскакивает более, чем

30 секунд, она может быть

неисправна. Вытащите ее вручную.

 Не используйте другие прикуриватели, они могут застрять.

 Используйте с этой розеткой только подходящие электрические устройства.

 Не касайтесь металлических частей прикуривателя. Это может вызвать

ожог.

Это прикуриватель и розетка внутреннего источника питания.

При использовании этой розетки будьте внимательны и не допускайте

превышения 24 В/5 А.

1. Нажмите на прикуриватель.

2. Выньте прикуриватель и дождитесь, когда он выскочит. Прикуриватель

выскакивает автоматически, когда нагреватель становится красным.

3. Когда прикуриватель выскочит, вытащите его.

Пепельница.

ПРЕДУПРЕЖДЕНИЕ

 Обязательно полностью тушите сигареты и спички перед тем, как поместить

их в пепельницу, и всегда закрывайте пепельницу после этого.

 Не переполняйте пепельницу окурками и не кладите в нее бумагу или

другие легковоспламеняемые предметы. Это может привести к возгоранию.

УПРАВЛЕНИЕ

Аксессуары

Вытащите пепельницу после использования.

Чтобы очистить ее, нажмите кнопку выгрузки мусора (1) и вытащите пепельницу.

Радио.

Меры предосторожности при работе.

 Чтобы обеспечить безопасность работы на машине, всегда удерживайте

громкость звука на уровне, при котором вы будете хорошо слышать звуки

снаружи машины.

 Не оставляйте радио включенным на долгое время при выключенном

двигателе. Это будет разряжать батарею и затруднит или сделает

невозможным перезапустить двигатель.

 Не допускайте попадания воды или других жидкостей в радиоприемник. Это

может привести к неисправности или поломке.

 Будьте осторожны и не вставляйте кассеты неправильной стороной. Это

может повредить кассетный проигрыватель. Вставляйте кассеты верхней

частью вправо.

 Всегда вынимайте кассету, когда не используете проигрыватель.

УПРАВЛЕНИЕ

Аксессуары

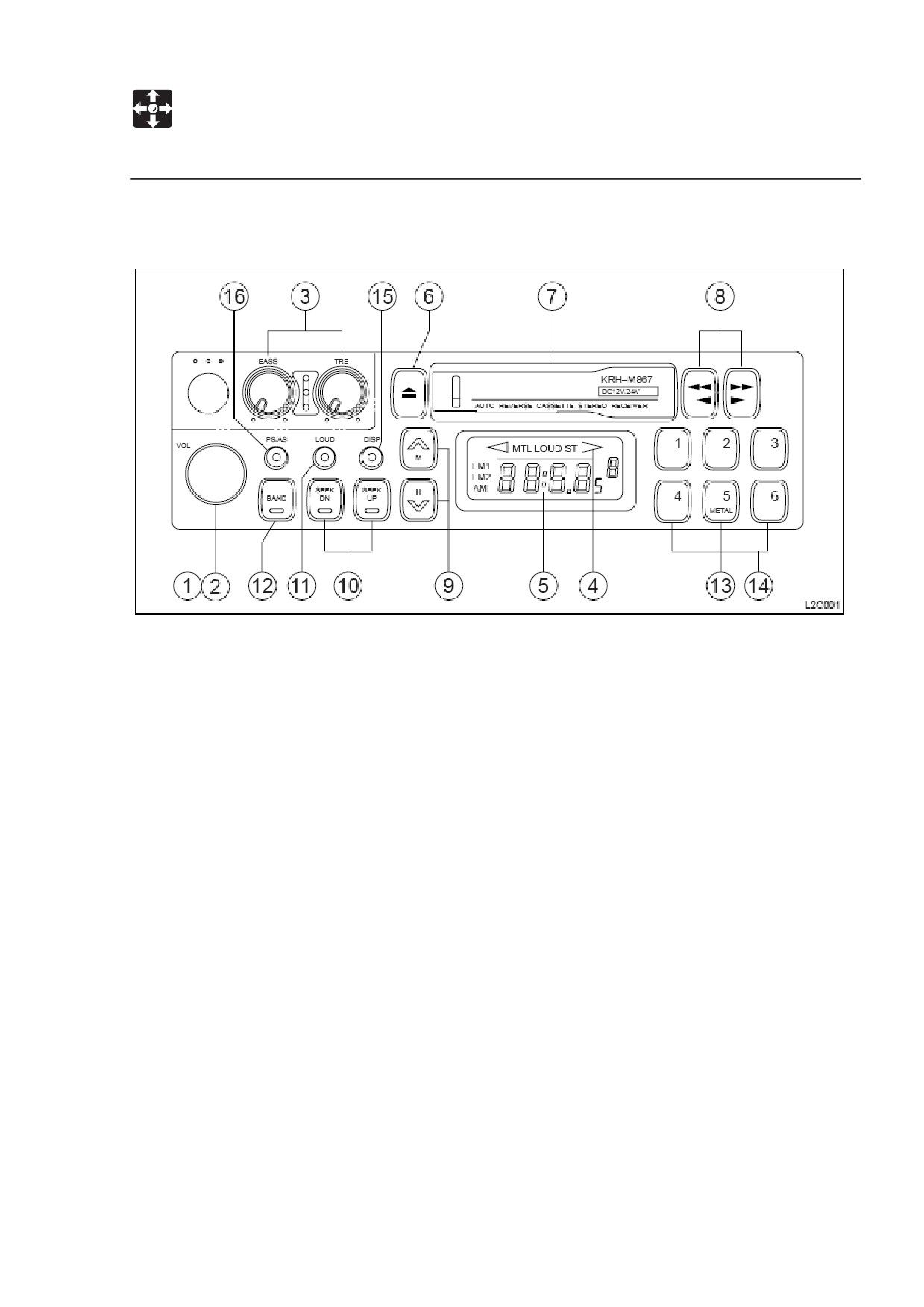

Названия компонентов.

(1) (2) Выключатель/регулятор звука.

Поверните этот регулятор по часовой стрелке. Щелчок даст знать о том, что радио

приемник включен. Дальнейший проворот увеличит громкость звука. Если в

приемнике находится кассета, выньте ее, чтобы включить радио.

(3) Управление.

 Кнопка регулирования низких частот.

 Кнопка регулирования верхних частот.

УПРАВЛЕНИЕ

Аксессуары

(4) Индикаторы программ.

Показывает направление проигрывания. При горящем знаке (рис) проигрывается

верхняя часть пленки, при знаке (рис) проигрывается нижняя часть.

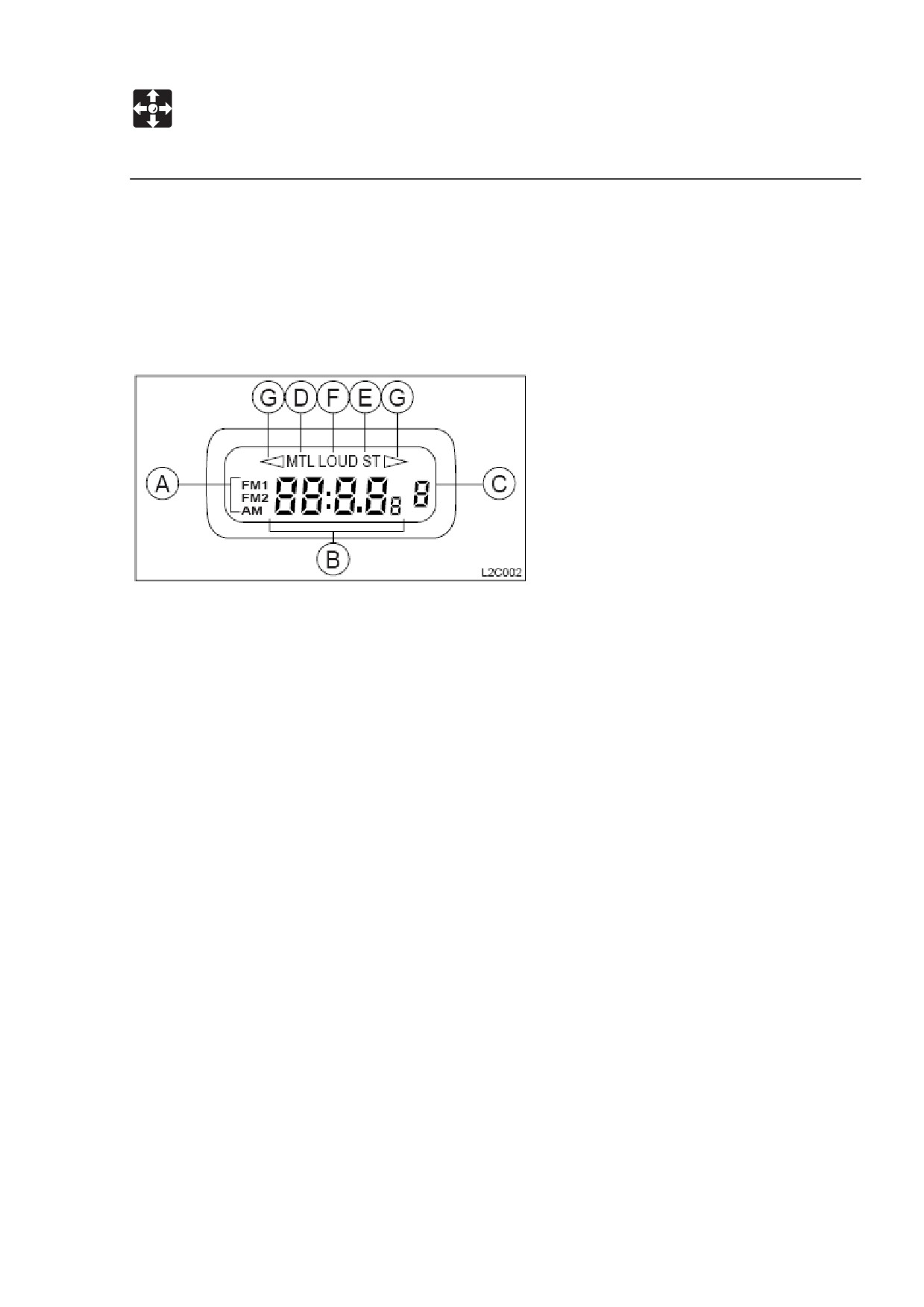

(5) Дисплей

(A) Станция

(B) Время/частота

(C) Установленные частоты (1-6)

(D) Metal-пленка

(E) FM Stereo

(F) Усиленная громкость

(G) Направление проигрывания пленки

(6) Кнопка извлечения.

Нажмите эту кнопку, чтоб извлечь кассету.

 Чтобы переключиться на радио при прослушивании кассеты, нажмите

кнопку извлечения, чтобы остановить пленку и система автоматически

переключится на радио.

(7) Кассетная крышка.

Вставьте кассету обнаженной пленкой вправо.

 Просто вставьте кассету, чтобы переключиться на ее прослушивание, во

время прослушивания радио.

(8) Кнопка перемотки вперед/назад/перенастройки программ.

УПРАВЛЕНИЕ

Аксессуары

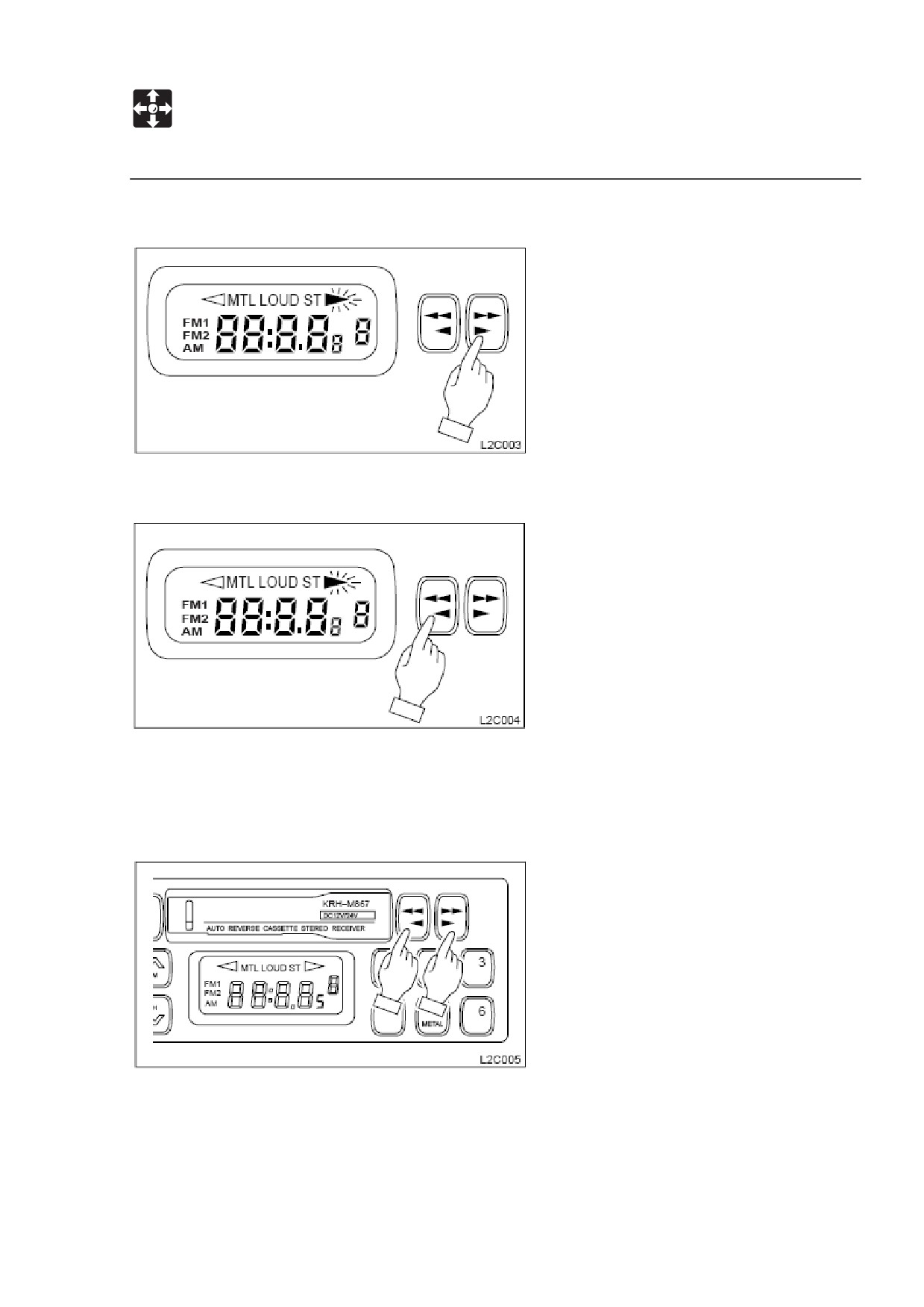

Перемотка вперед.

Перемотка назад/остановка.

Чтобы перемотать пленку вперед, нажмите соответствующую кнопку индикации

программы; чтобы перемотать назад, нажмите другую кнопку. Чтобы остановить

перемотку, слегка нажмите незаблокированную кнопку, чтобы отменить операцию.

Система возобновит обычное проигрывание.

Чтобы поменять программу, нажмите одновременно кнопки перемотки назад и

вперед. Пленка начнет проигрываться в противоположную сторону.

УПРАВЛЕНИЕ

Аксессуары

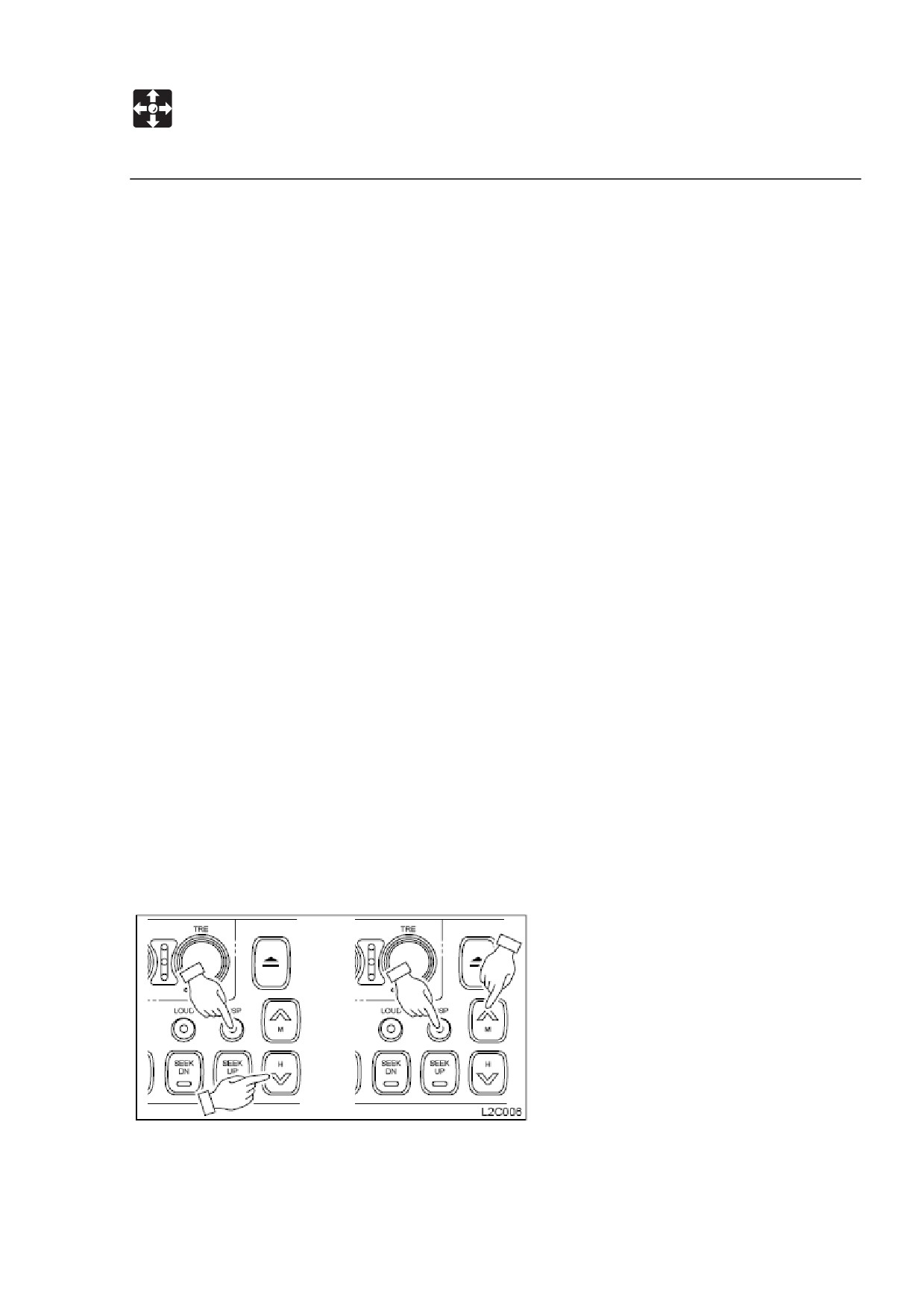

Ручная настройка.

Используйте кнопку ручной настройки или кнопку поиска, чтобы выбрать

радиостанцию, если хотите настроить какую-либо станцию. Когда отобразится

частота, нажмите кнопку от 1 до 6 на 2 секунды. Мигание прекращается, и

начинается прием программы.

 Если основной источник питания отключается, например, при замене

батареи машины, все настройки будут аннулированы. В таком случае

повторите всю настройку.

(15) Кнопка DISP (Время/частота).

Эта система оборудована часами, которые могут показывать точное время. Даже

если радио выключено, часы все равно показывают время.

(16) Переключатель PS/AS.

Нажатие этой кнопки на 2 секунды автоматически покажет настроенные станции, с

1 по 6. Сразу после этого начнется сканирование. По нахождении станции

сканирование автоматически остановится, мигая, на

5 секунда, и затем

сканирование продолжится. Нажмите эту кнопку еще раз, когда найдется нужная

станция.

Если вы хотите сделать автонастройку, нажмите и удерживайте эту кнопку

дольше 5 секунд, чтобы запустить поиск станции. Частоты станций либо по

частоте на FM, либо по порядку на АМ, начиная с настроенной станции 1. Если не

все ячейки для станций заполняются после одного сканирования, оставшиеся

настроенные станции остаются без изменений, и вызывается станция 1. Станция

8 мигает во время А.

 Установка времени.

РАБОТА

Перед началом работы

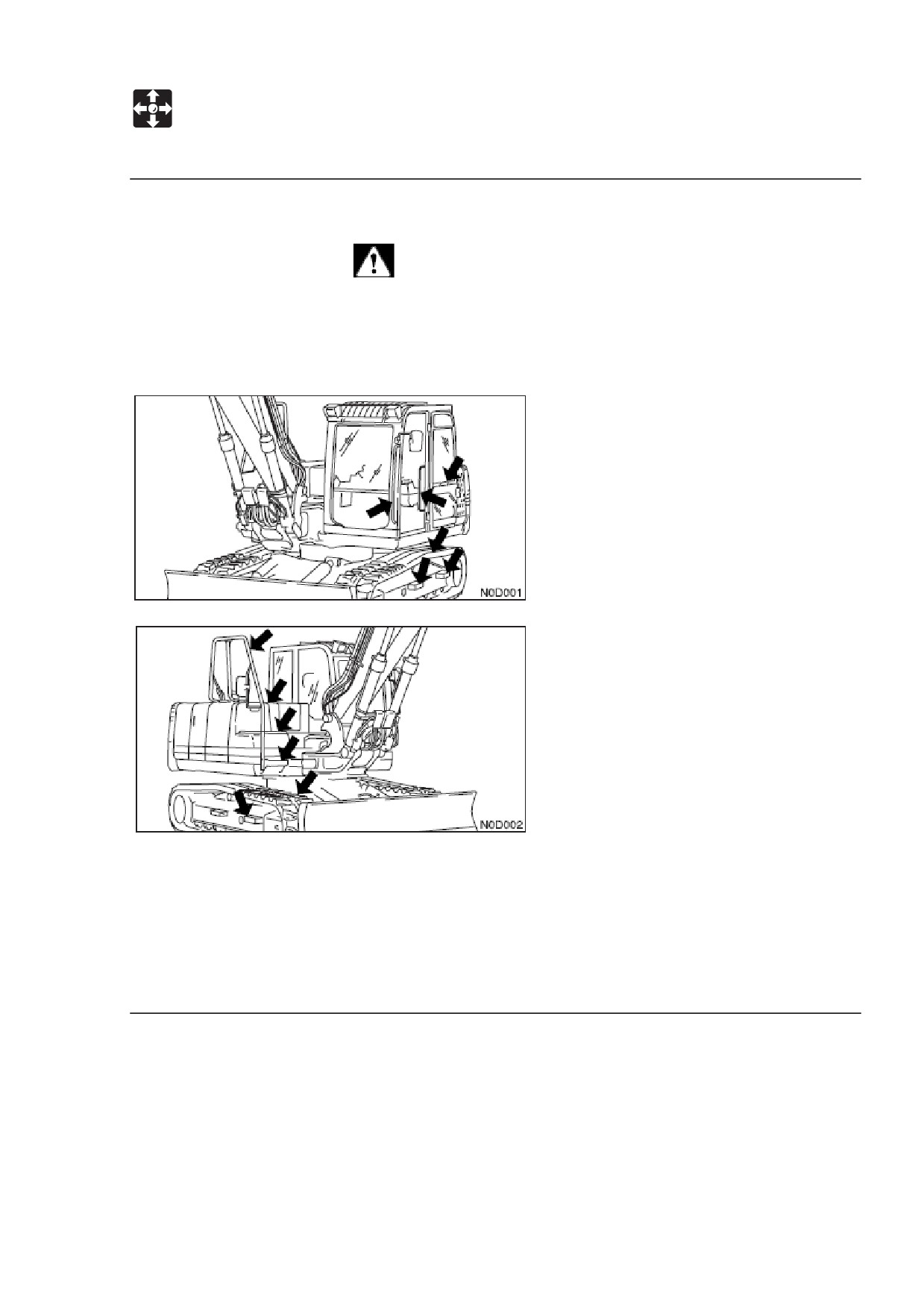

Заход и выход из машины.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не спрыгивайте с машины. Никогда не пытайтесь забраться или

выбраться из движущейся машины.

 При заходе и выходе из машины, сначала откройте дверь полностью до

заблокированного положения и удостоверьтесь в том, что она не двигается.

 Всегда оставайтесь лицом к системе доступа и пользуйтесь тремя точками

опоры с помощью перил и ступеней, когда забираетесь или слезаете с

машины.

Держите ступени и платформу в чистоте.

 Никогда не используйте рычаг замка безопасности или рычаги управления

для опоры.

РАБОТА

Запуск и остановка двигателя

Перед запуском двигателя.

1. Отрегулируйте сиденье для удобного положения при работе.

2. Пристегните ремень безопасности.

3. Проверьте, находится ли рычаг замка безопасности в заблокированном

положении.

4. Проверьте, все ли рычаги и педали находятся в нейтральном положении.

РАБОТА

Запуск и остановка двигателя

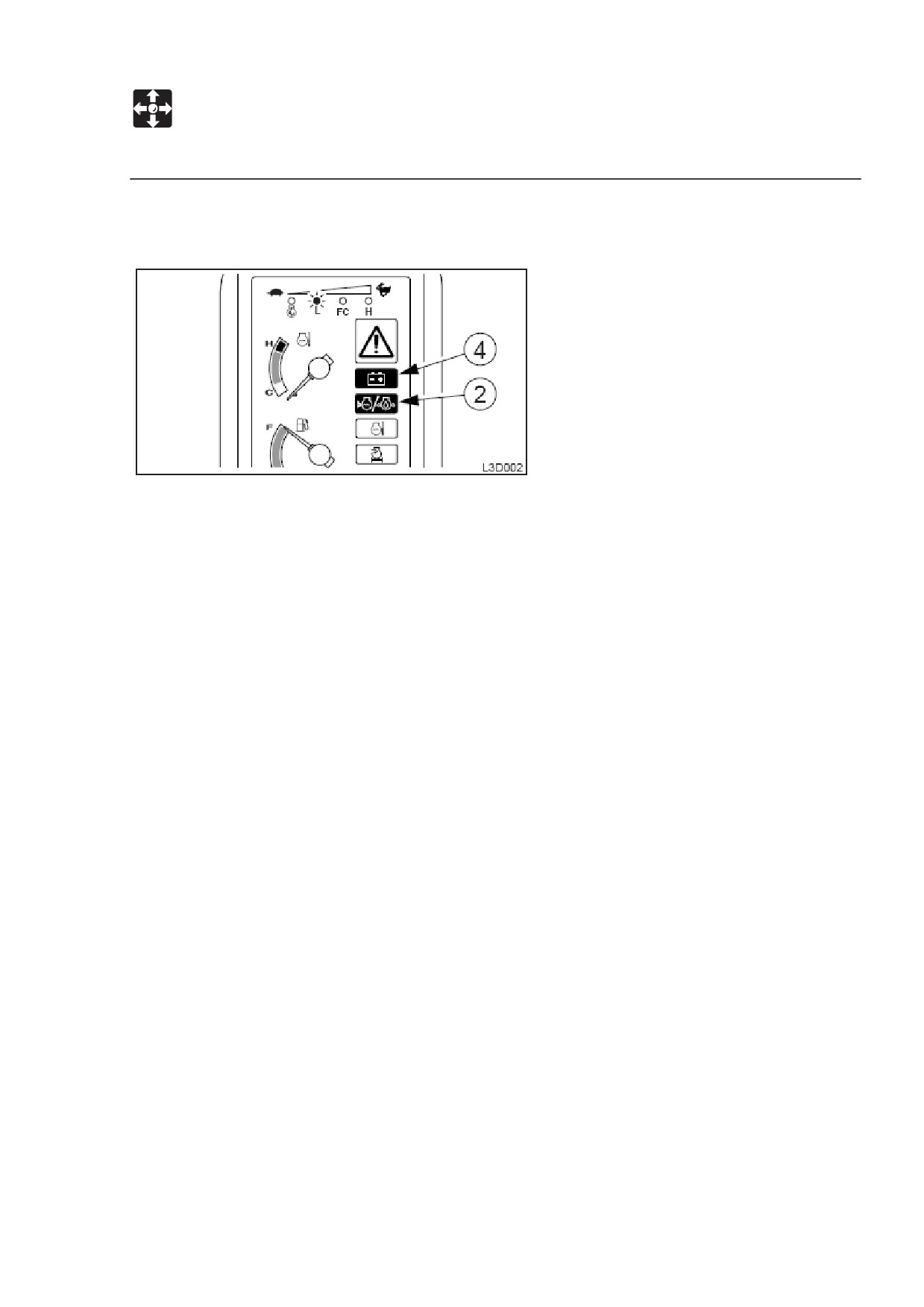

5. Вставьте ключ в переключатель стартера, поверните его в положение ON,

затем проведите следующую проверку:

ВАЖНО: Не запускайте двигатель, пока горит лампа типа мощности (L).

 Проверьте, горит ли лампа типа мощности (L).

 В течение 2 секунд будут вспыхивать предупреждающие лампы и звучать

звуковой сигнал. Также, начнут работать счетчики. Через 2 секунды, мигать

останутся только лампа предупреждения о заряде батареи (4) и лампа

предупреждения о давлении масла в двигателе/уровне охлаждающей

жидкости, остальные лампы выключаются.

 Включите свет, чтобы проверить освещение стрелы, переднее освещение,

боковой свет, хвостовой свет и свет счетчика.

 Проверьте уровень топлива.

Если не горит лампа или не звучит сигнал, может быть, перегорела лампа или

повреждены провода. Для проведения ремонта свяжитесь с филиалом продаж

или сервиса Takeuchi.

РАБОТА

Запуск и остановка двигателя

Запуск двигателя.

ПРЕДУПРЕЖДЕНИЕ

 Удалите с площадки людей.

 Подайте звуковой сигнал, чтобы предупредить всех, кто находится вокруг

машины.

ВАЖНО: Не запускайте стартер двигателя дольше, чем 15 секунд. Если двигатель

не заводится, подождите 30 секунд, чтобы защитить батарею, а затем снова

попробуйте запустить двигатель.

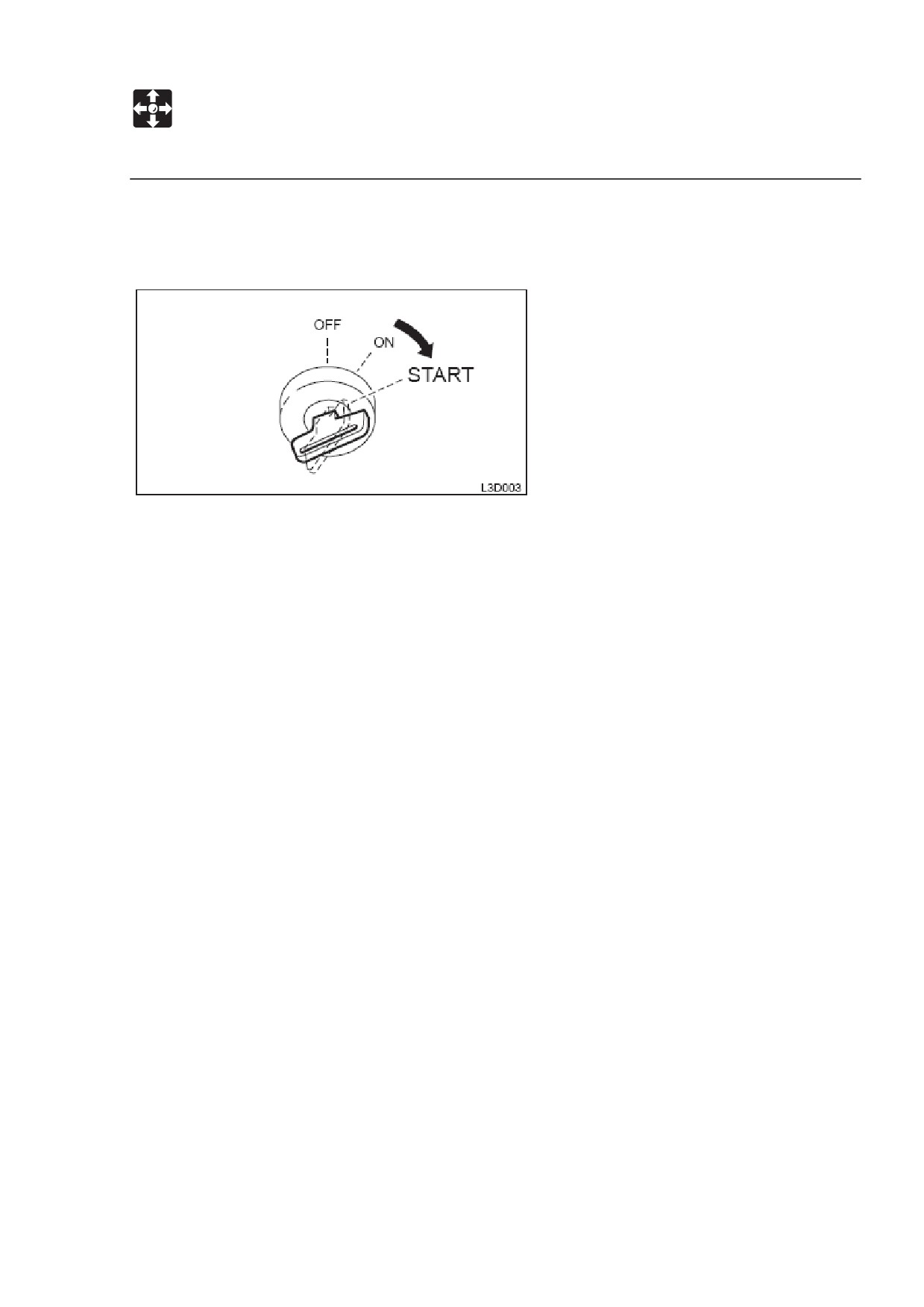

Обычный запуск.

1. Поверните ключ в положение START и запустите двигатель.

2. После запуска двигателя выньте ключ. Ключ автоматически вернется в

положение ON.

3. Проверьте, отключены ли предупреждающие лампы.

4. Прогрейте двигатель.

См. стр. Х «Разогрев двигателя».

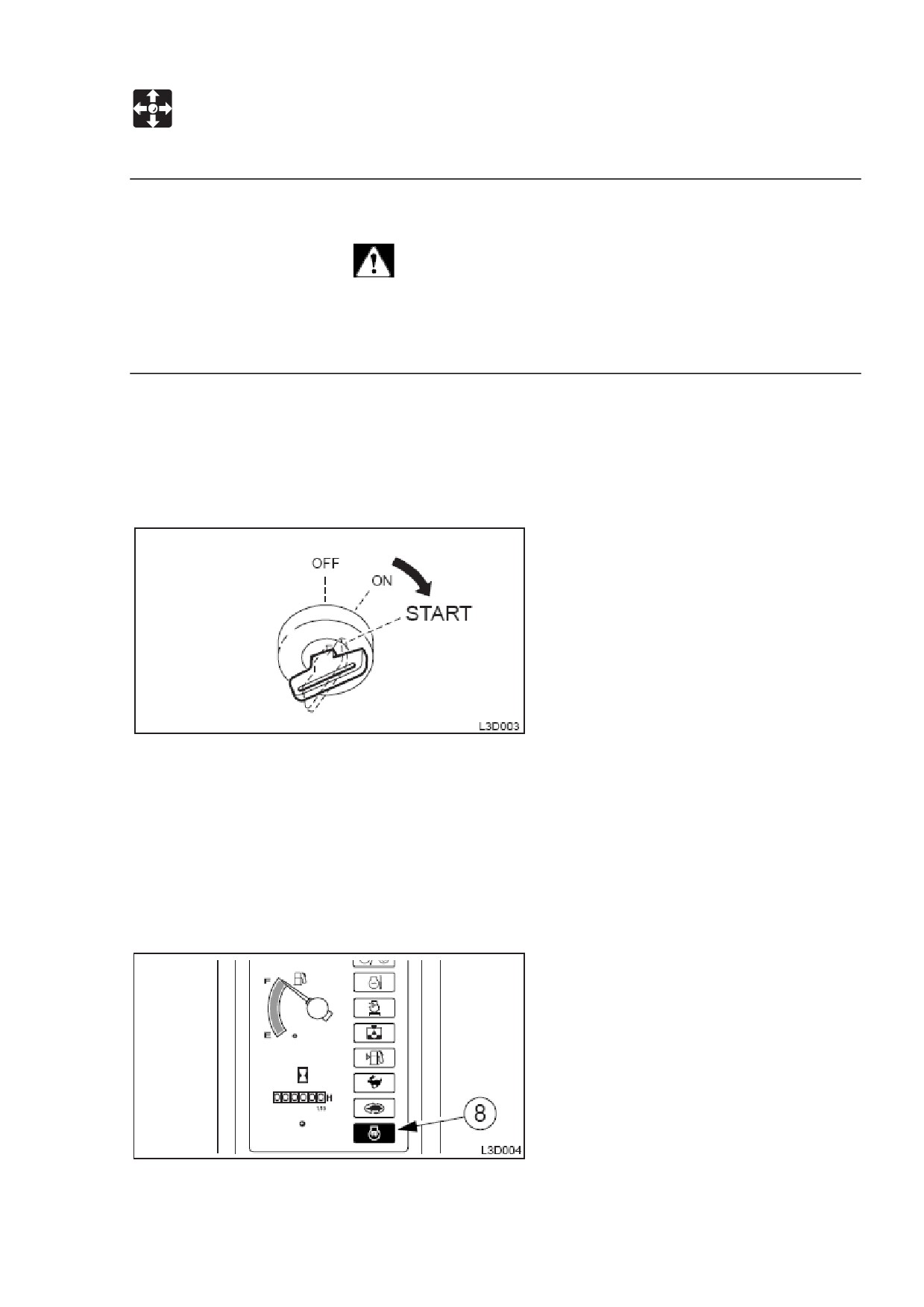

Запуск в холодную погоду.

РАБОТА

Запуск и остановка двигателя

1. Удостоверьтесь в том, что лампа накаливания

(8) горит.

(Лампа

накаливания горит 15 секунд при температуре охлаждающей жидкости -10

С).

2. После того, как выключится лампа (8), поверните ключ в положение START

и запустите двигатель.

3. Выньте ключ после запуска двигателя. Ключ автоматически вернется в

положение ON.

4. Удостоверьтесь в том, что предупреждающие лампы выключены.

5. Прогрейте двигатель.

См. стр. Х «Прогрев двигателя».

РАБОТА

Запуск и остановка двигателя

Прогрев двигателя.

ВАЖНО: Избегайте набора скорости до того, как он прогреется.

Не прогревайте двигатель в течение долгого времени (20 минут и более).

1. Удостоверьтесь в том, что лампа типа мощности

(L) горит, затем

переведите двигатель на холостой ход и дайте ему поработать примерно 5

минут, без нагрузки.

Остановка двигателя.

ВАЖНО: Не останавливайте резко двигатель при работе с большой загрузкой или

на максимальной скорости. Это может привести к перегреву или заеданию.

Никогда не останавливайте двигатель резко, кроме чрезвычайных ситуаций.

1. Нажмите кнопку сброса газа.

2. Подержите двигатель на холостом ходу примерно 5 минут, чтобы дать ему

постепенно охладиться.

РАБОТА

Запуск и остановка двигателя

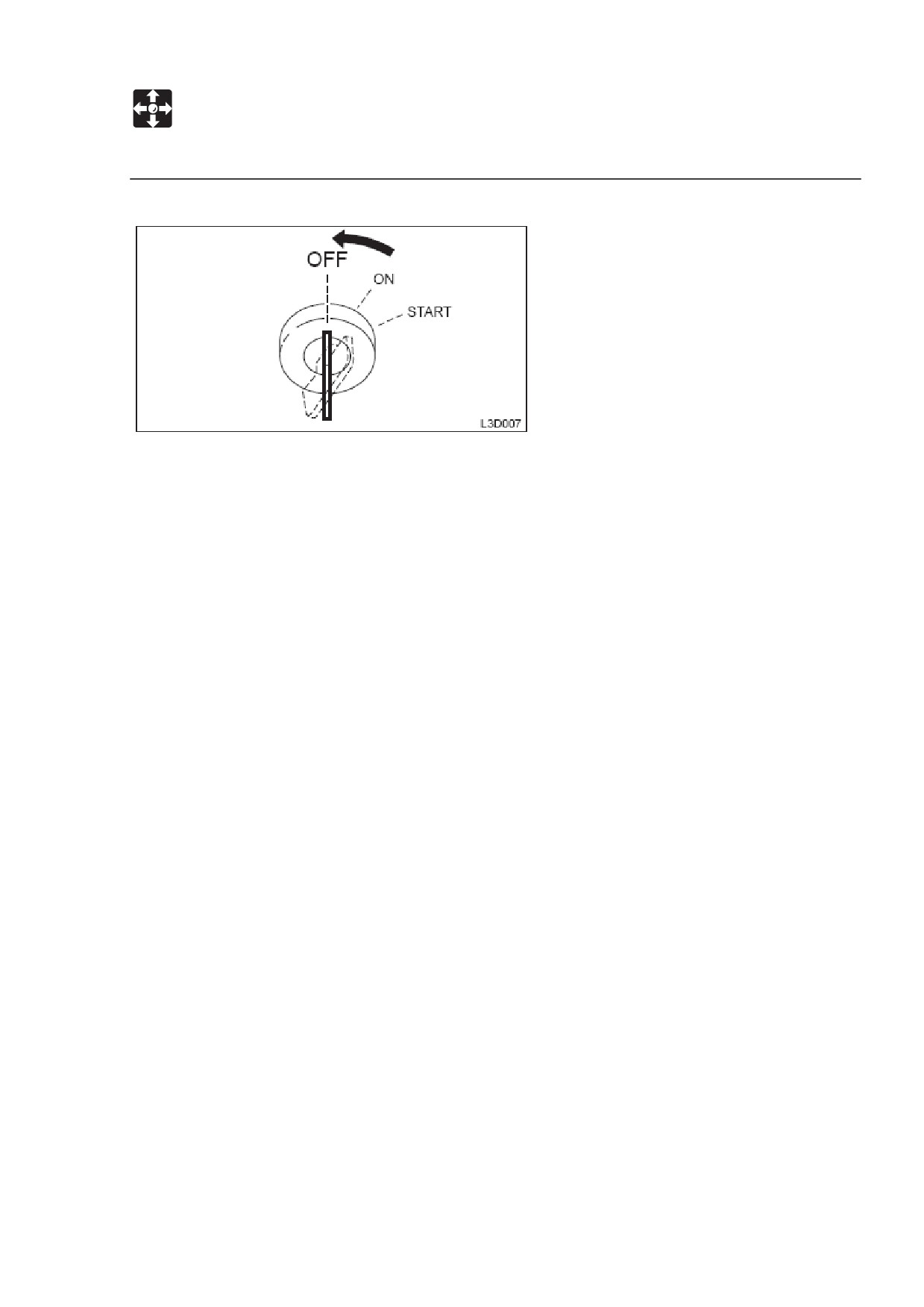

3. Поверните ключ в положение OFF, чтобы остановить двигатель.

РАБОТА

Работа машины

Система рычагов (система ISO).

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте осторожны и проверьте, с какой системой

расположения рычажного управления вы работаете.

 Объяснения в этом руководстве даны для системы ISO.

Левая гусеница вперед

Правая гусеница вперед

Левая гусеница назад

Правая гусеница назад

Разгибается рукоять

Опускание стрелы

Загибается рукоять

Подъем стрелы

Поворот верхней части влево

Загрузка ковша

Поворот верхней части

Выгрузка ковша

вправо

Поворот стрелы влево

Опускание

отвала

Подъем

промежуточной

бульдозера

стрелы

Поворот стрелы влево

Подъем

отвала

Опускание промежуточной

бульдозера

стрелы

РАБОТА

Работа машины

Система рычагов (система JCB).

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте осторожны и проверьте, с какой системой

расположения рычажного управления вы работаете.

 Объяснения в этом руководстве даны для системы ISO.

Левая гусеница вперед

Правая гусеница вперед

Левая гусеница назад

Правая гусеница назад

Разгибается рукоять

Опускание стрелы

Загибается рукоять

Подъем стрелы

Поворот верхней части влево

Загрузка ковша

Поворот верхней части

Выгрузка ковша

вправо

Поворот стрелы влево

Опускание

отвала

Подъем

промежуточной

бульдозера

стрелы

Поворот стрелы влево

Подъем

отвала

Опускание промежуточной

бульдозера

стрелы

РАБОТА

Работа машины

Прогрев машины (гидравлическое масло).

ПРЕДУПРЕЖДЕНИЕ

Использование рабочего оборудования без прогрева машины (гидравлическое

масло) опасно: в результате машина будет реагировать медленно, а

оборудование будет действовать неожиданным образом; также, устройства

безопасности могут работать неправильно. Обязательно прогревайте машину

соответствующим образом.

ВАЖНО: Не двигайте рычагами резко, если температура гидравлического масла

находится ниже

20 С. Правильная температура гидравлического масла при

работе

-

50-80 С, но если работа выполняется на низких температурах,

разогрейте масло хотя бы до 20 С.

Обычный прогрев.

1. Запустите двигатель на средней скорости (вид FC) примерно на 5 минут,

без нагрузки.

2. Полностью опустите рычаг замка безопасности, чтобы разблокировать

замок, и поднимите ковш с земли.

РАБОТА

Работа машины

3. Разверните и втяните каждый цилиндр несколько раз, без нагрузки.

4. Поверните медленно влево и вправо, несколько раз.

5. Несколько раз медленно проедьте вперед и назад.

РАБОТА

Работа машины

Прогрев в холодную погоду.

1. Проведите обычную процедуру прогрева.

2. Полностью сложите ковш и подержите его в таком положении, но не более,

чем на 30 секунд.

3. Повторяйте шаг 2, пока скорость работы ковша не станет нормальной.

Проверка после прогрева.

После прогрева двигателя и гидравлического масла, проведите проверки,

описанные ниже, и произведите починку, если есть неисправности.

1. Проверьте, чтобы предупреждающие лампы и счетчики выглядели

следующим образом:

 Выключены ли все предупреждающие лампы?

 Находится ли стрелка термометра воды в пределах зеленой линии?

2. Проверьте, чтобы выхлопные газы были нормального цвета и не было

аномалий в звуке и вибрациях.

РАБОТА

Работа машины

3. Поднимите рычаг замка безопасности, чтобы заблокировать замок и проверьте,

заблокированы ли педаль поворота стрелы, рычаги управления и передвижения.

РАБОТА

Работа машины

Работа с рычагами передвижения.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не разрешайте кому-либо входить в радиус поворота (стрелы) и

становиться на пути машины.

 Подайте звуковой сигнал о намерении двигаться.

 Сзади машины есть зоны, недоступные взгляду.

Если нужно, поверните кабину так, чтобы проверить площадку на предмет

помех и безопасности.

Отвал бульдозера

 Перед тем, как работать рычагами управления, проверьте, находится ли

отвал бульдозера впереди сиденья оператора.

ИМЕЙТЕ В ВИДУ, что в случае, если отвал находится сзади сиденья

оператора, рычаги передвижения будут работать в противоположном

направлении, чем если бы отвал находился впереди.

 Удалите любые препятствия на пути машины.

Передвижение вперед и назад.

1. Увеличьте мощность двигателя.

РАБОТА

Работа машины

2. Полностью опустите рычаг замка безопасности, чтобы разблокировать его.

3. Сложите стрелу и опустите ее на высоту 30-40 см. от земли.

4. Поднимите отвал бульдозера.

5. Примените левый и правый рычаги, как показано ниже.

Когда отвал бульдозера находится спереди сиденья оператора:

чтобы поехать вперед: наклоните рычаги вперед.

чтобы поехать назад: наклоните рычаги назад.

содержание      ..     1      2      3      4      ..
