Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB175 (Серийный номер 17512105). Руководство по использованию - часть 2

БЕЗОПАСНОСТЬ

Меры предосторожности при техническом обслуживании

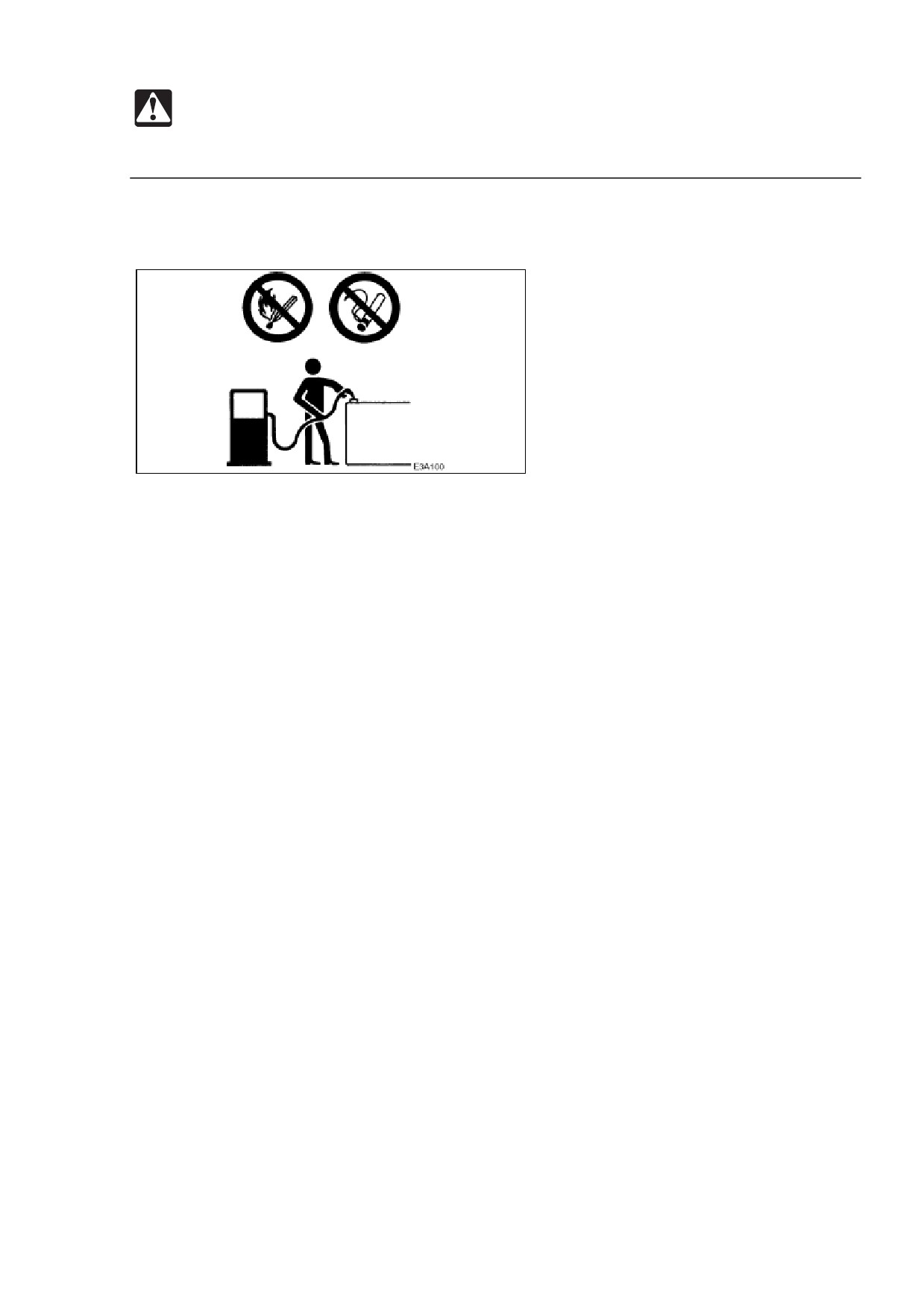

Будьте осторожны при заправке.

 Не курите и не допускайте открытого огня во время заправки или рядом с

местом ее проведения.

 Никогда не снимайте крышку топливного бака и не проводите заправку с

работающим или горячим двигателем. Никогда не допускайте попадания

топлива на горячие части машины.

 При заполнении бака контролируйте насадок шланга.

 Не заполняйте бак до предела. Оставьте пространство для расширения.

 Незамедлительно удаляйте пролившееся топливо. В случае утери крышки

бака заменяйте ее только оригинальной крышкой от производителя.

Применение неподходящей крышки, не обеспечивающей должное удаление

воздуха, может привести к повышенному давлению бака.

 Никогда не используйте топливо в качестве очищающего средства.

 Используйте соответствующий класс топлива для данного сезона работы.

Обращение с шлангами.

Утечка топлива, масла или гидравлической жидкости может привести к

возгоранию.

 Не перекручивайте, не сгибайте и не допускайте ударов по шлангам.

 Никогда не используйте перекрученные, перегнутые шланги или шланги,

трубы и т.п. с изломами. Они могут лопнуть.

 Затягивайте ослабшие соединения.

БЕЗОПАСНОСТЬ

Меры предосторожности при техническом обслуживании

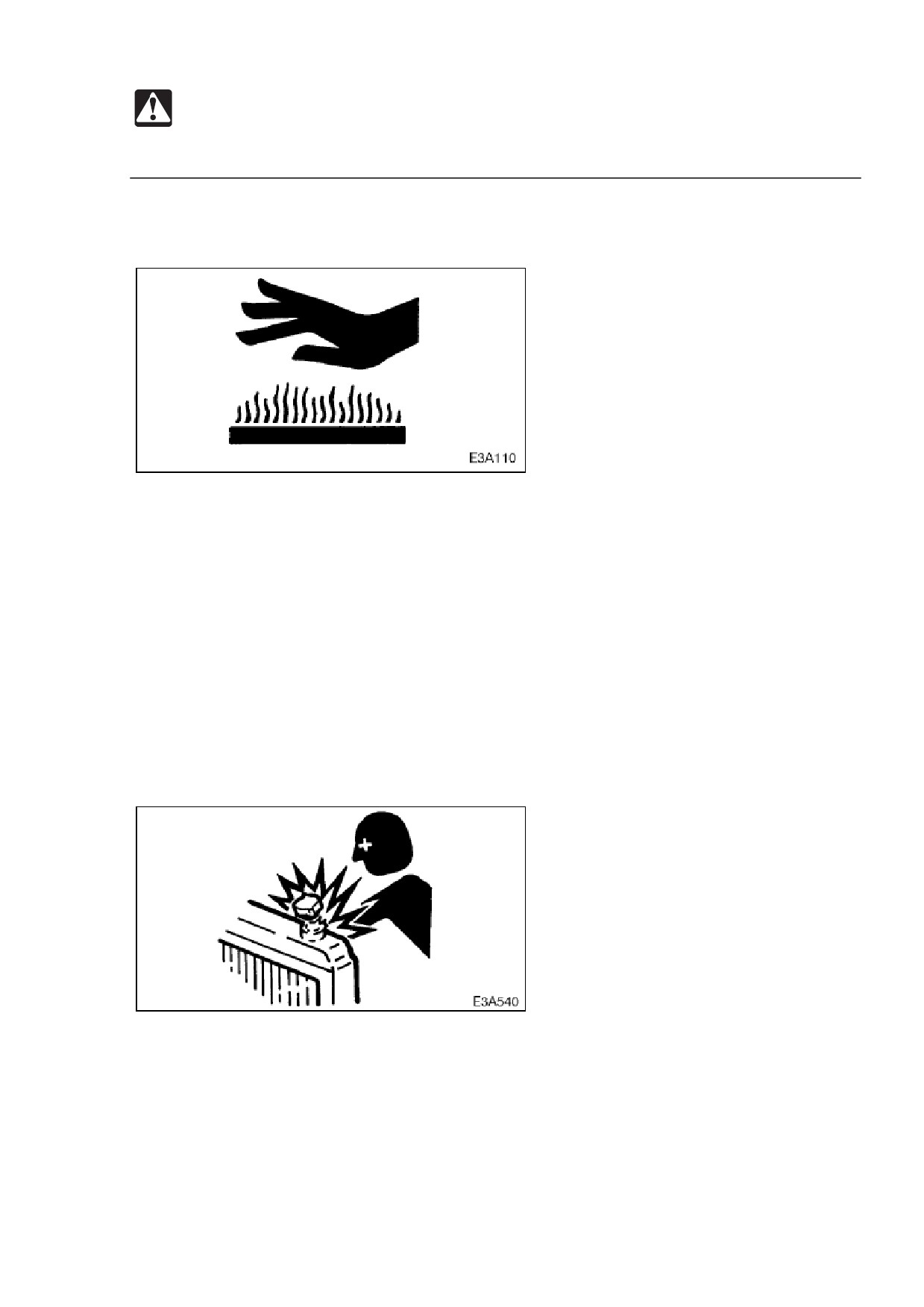

Будьте осторожны с горячими и находящимися под давлением компонентами.

Остановите двигатель и дайте машине охладиться перед проведением проверки и

техобслуживания.

 Двигатель, глушитель, радиатор, гидравлические линии, скользящие и

многие другие части машины остаются горячими сразу после остановки

двигателя. Прикосновение к ним приведет к ожогу.

 Охлаждающая жидкость двигателя, масло и гидравлическая жидкость также

горячи и находятся под высоким давлением.

 Будьте осторожны при ослаблении крышек и переключателей. Работа на

машине в таких условиях может привести к ожогам или травмам из-за

выплесков горячего масла.

Будьте осторожны с горячими охладительными системами.

Не убирайте крышку радиатора и не осушайте переключатели, когда

охлаждающая жидкость горяча. Остановите двигатель, дайте остынуть двигателю

и радиатору и ослабляйте крышку радиатора или осушайте переключатели

медленно.

БЕЗОПАСНОСТЬ

Меры предосторожности при техническом обслуживании

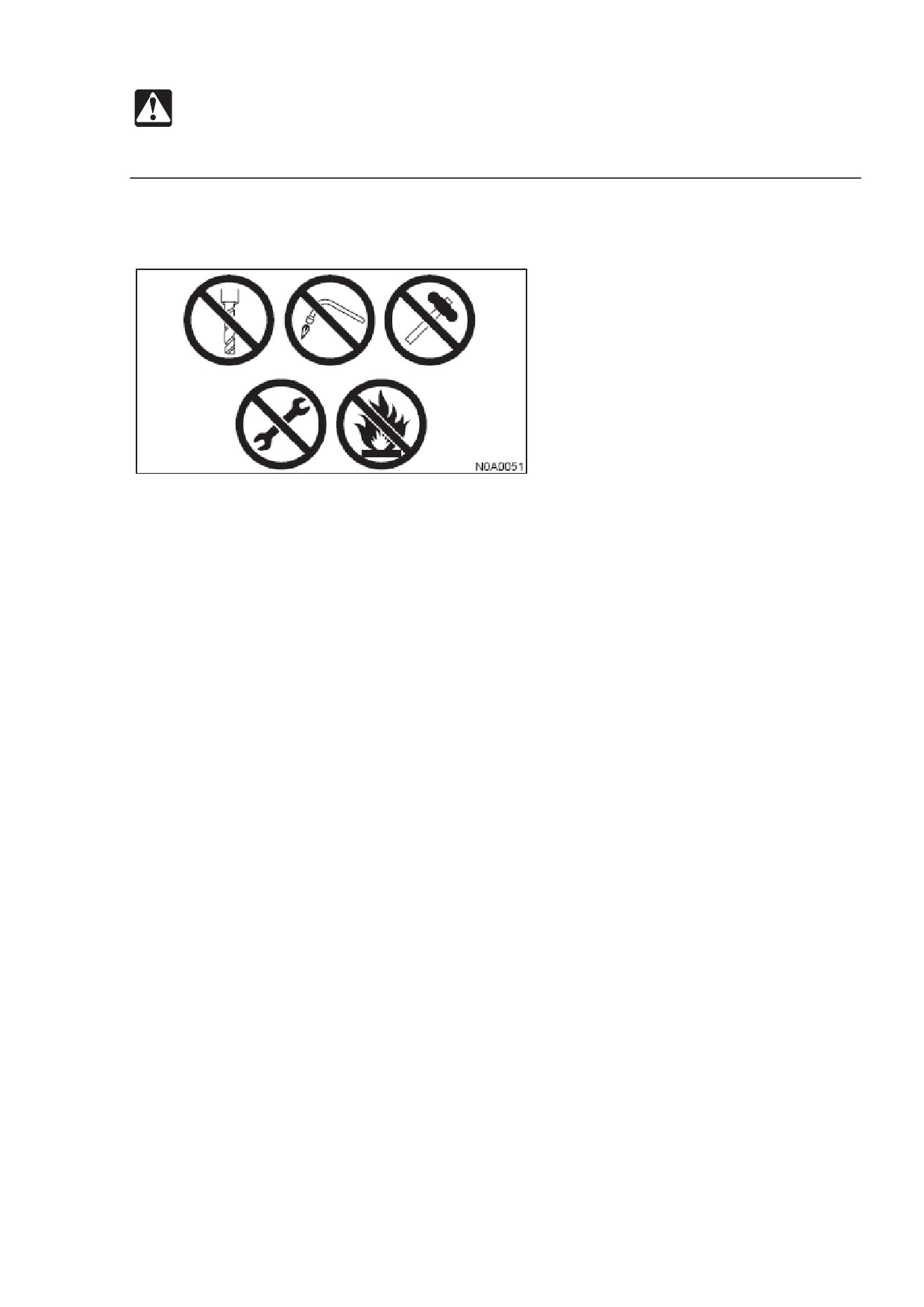

Обращение с аккумулятором.

В аккумуляторе под большим давлением находится азот, и неправильное

обращение может привести к взрыву и тяжелой травме. Необходимо строго

соблюдать следующие правила:

 Не разбирать.

 Не подносить к огню, не бросать в огонь.

 Не протыкать, не сваривать, не плавить.

 Не ударять и не катить.

 При выбрасывании необходимо выпустить газ. Для этого свяжитесь с

офисом продаж или обслуживания Takeuchi.

БЕЗОПАСНОСТЬ

Меры предосторожности при техническом обслуживании

Отсоедините батарею.

Отсоедините батарею перед работой с электросистемой или любыми сварочными

работами. Сначала отсоедините отрицательный

(-) кабель батареи. При

повторном соединении батареи подсоединяйте отрицательный (-) кабель батареи

последним.

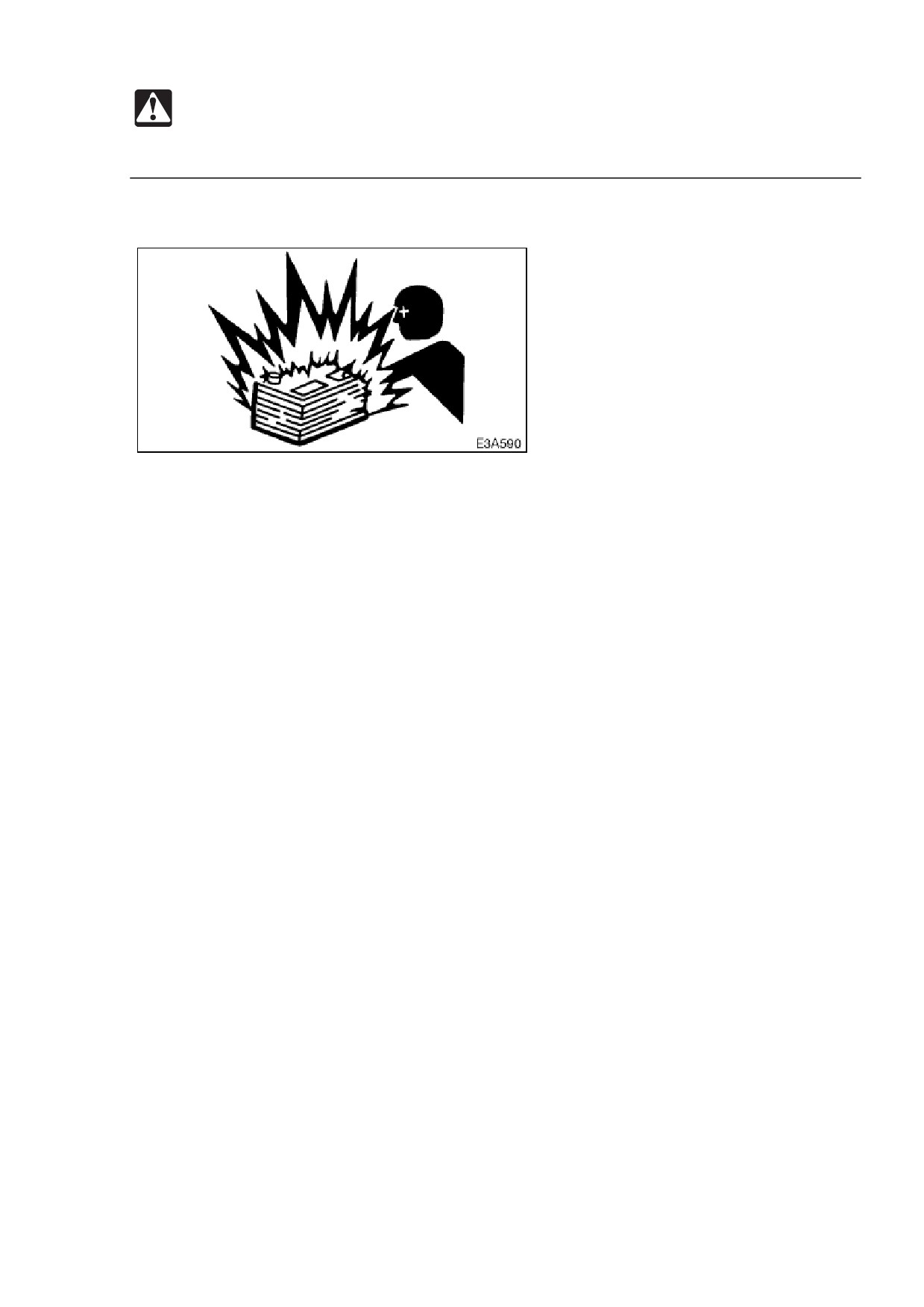

Избегайте рисков, связанных с батареей.



Батареи содержат серную кислоту, которая может повредить глаза или кожу

при попадании на них.

 Если кислота попала в глаза, немедленно промойте чистой водой и

получите срочную медицинскую помощь.

 Если вы случайно проглотили кислоту, выпейте большое количество

воды или молока и позвоните врачу.

 Если кислота попала на кожу или одежду, немедленно смойте ее

чистой водой.



Используйте безопасные очки и перчатки при работе с батареями.



Батареи производят огнеопасные и взрывоопасные газы. Держите

подальше электрические дуги, искры, пламя и горящие сигареты.



Используйте лампу-вспышку для проверки уровня электролита батареи.



Остановите двигатель и отключите электрооборудование при проверке и

обращением с батареей.



Не провоцируйте короткое замыкание металлическими предметами.



При отсоединении кабелей батареи всегда отсоединяйте сначала

отрицательный

(-) кабель батареи. При затягивании кабелей батареи

всегда подсоединяйте отрицательный (-) кабель батареи последним.



Ослабление клемм батареи может вызвать искры. Плотно затягивайте

клеммы.



Убедитесь в том, что крышки клапанов плотно затянуты.



Не заряжайте батарею и не запускайте двигатель от аккумулятора другой

машины, если батарея заморожена. Нагрейте ее до

15 градусов, в

противном случае она может взорваться.

БЕЗОПАСНОСТЬ

Меры предосторожности при техническом обслуживании

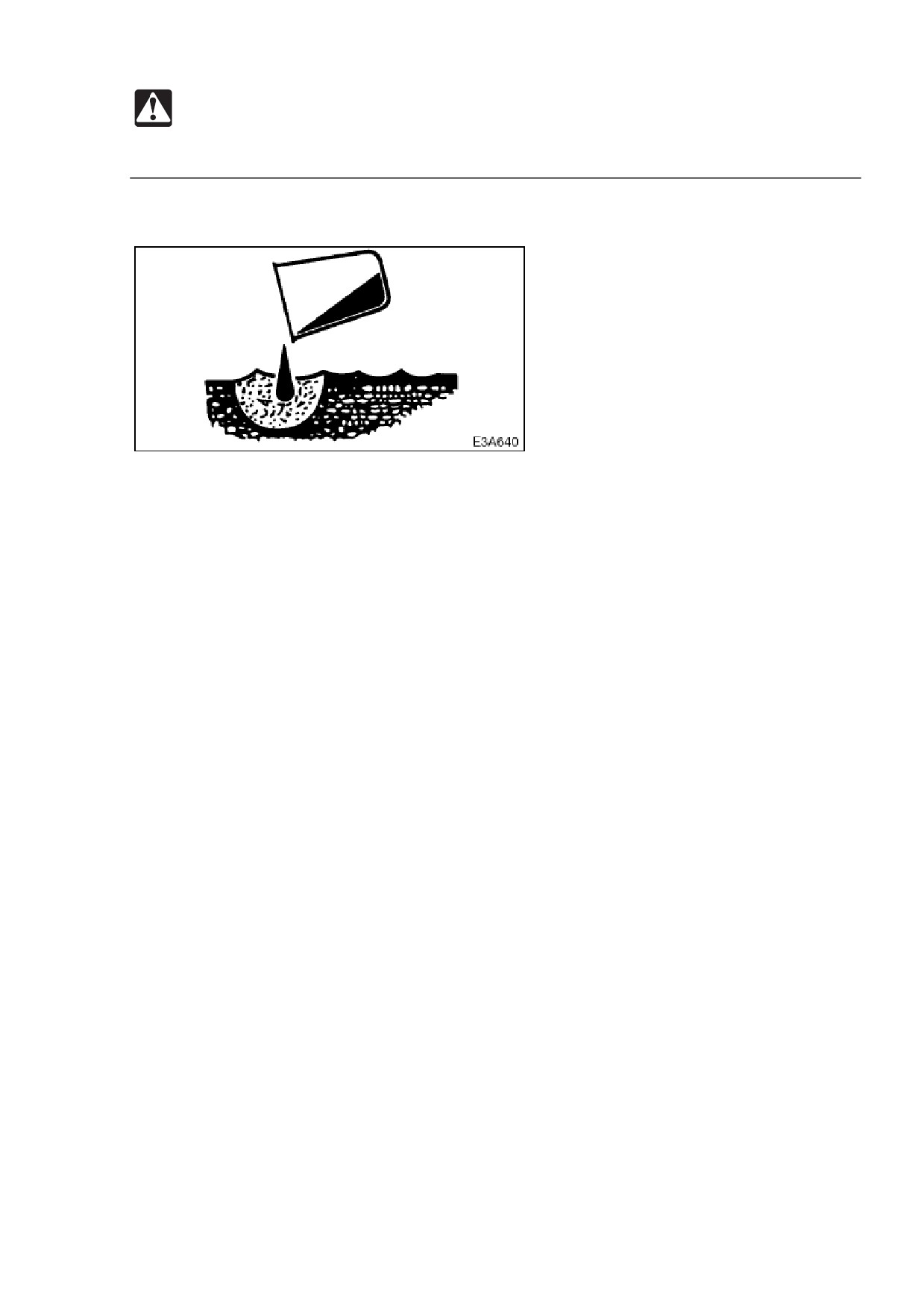

Выброс мусора.

 Выливайте отработанные жидкости из машины в контейнеры. Выброс

жидкостей несоответствующим образом наносит вред окружающей среде.

 Следуйте предписанным правилам при выбросе масла, топлива,

охлаждающей жидкости двигателя, охладителя, растворителей, фильтров,

батарей и других опасных предметов.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

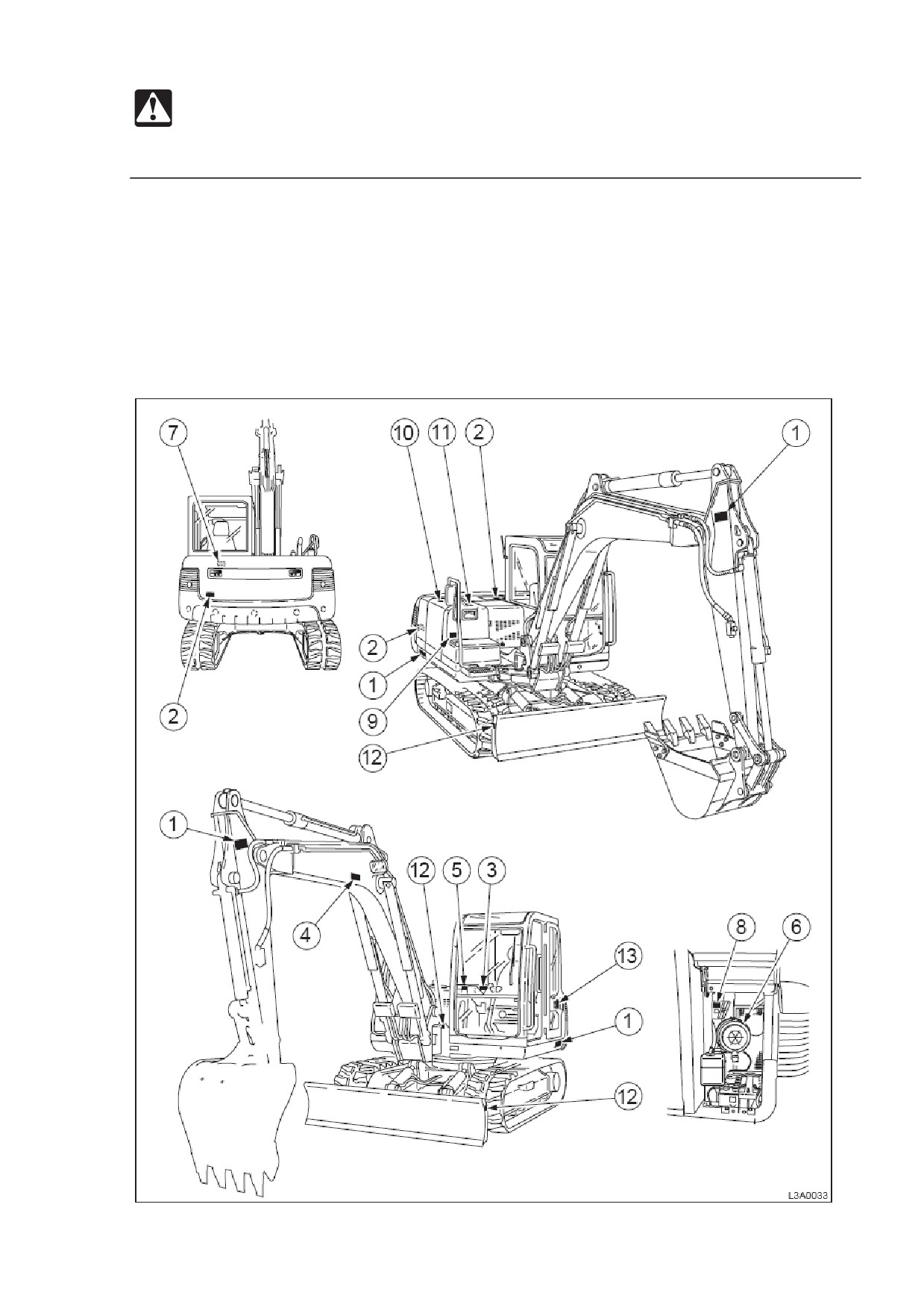

Нижеописанные знаки (наклейки) наклеены на указанные места на вашей машине.

Они имеют целью вашу личную безопасность и безопасность тех, кто с вами

работает. Пожалуйста, возьмите это руководство, обойдите машину и усвойте

содержание и место этих знаков безопасности. Доведите до сведения операторов

вашей машины эти знаки и инструкции по применению в этом руководстве.

 Держите знаки в отчетливом виде. Если это стало невозможным, получите

замену в вашем сервисном филиале.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

1. No. 03593-06500

ПРЕДУПРЕЖДЕНИЕ

НЕ ВХОДИТЕ в зону работы стрелы.

2. No. 03593-07400

ПРЕДОСТЕРЕЖЕНИЕ

ОСТАНОВИТЕ ДВИГАТЕЛЬ ПЕРЕД ОТКРЫТИЕМ

3. No.03593-13700

ПРЕДУПРЕЖДЕНИЕ

1. Эта машина может привести к травмам или даже СМЕРТИ в случае

неправильного обращения.

2. Перед работой прочитайте и поймите руководство оператора, поставляемое

с этой машиной.

3. Держите все устройства безопасности на месте и в рабочем состоянии.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

4. Не работайте на машине, не пристегнув должным образом ремень

безопасности.

5. Следуйте инструкциям в руководстве оператора при подъеме машины и

закреплении ее на транспортном средстве.

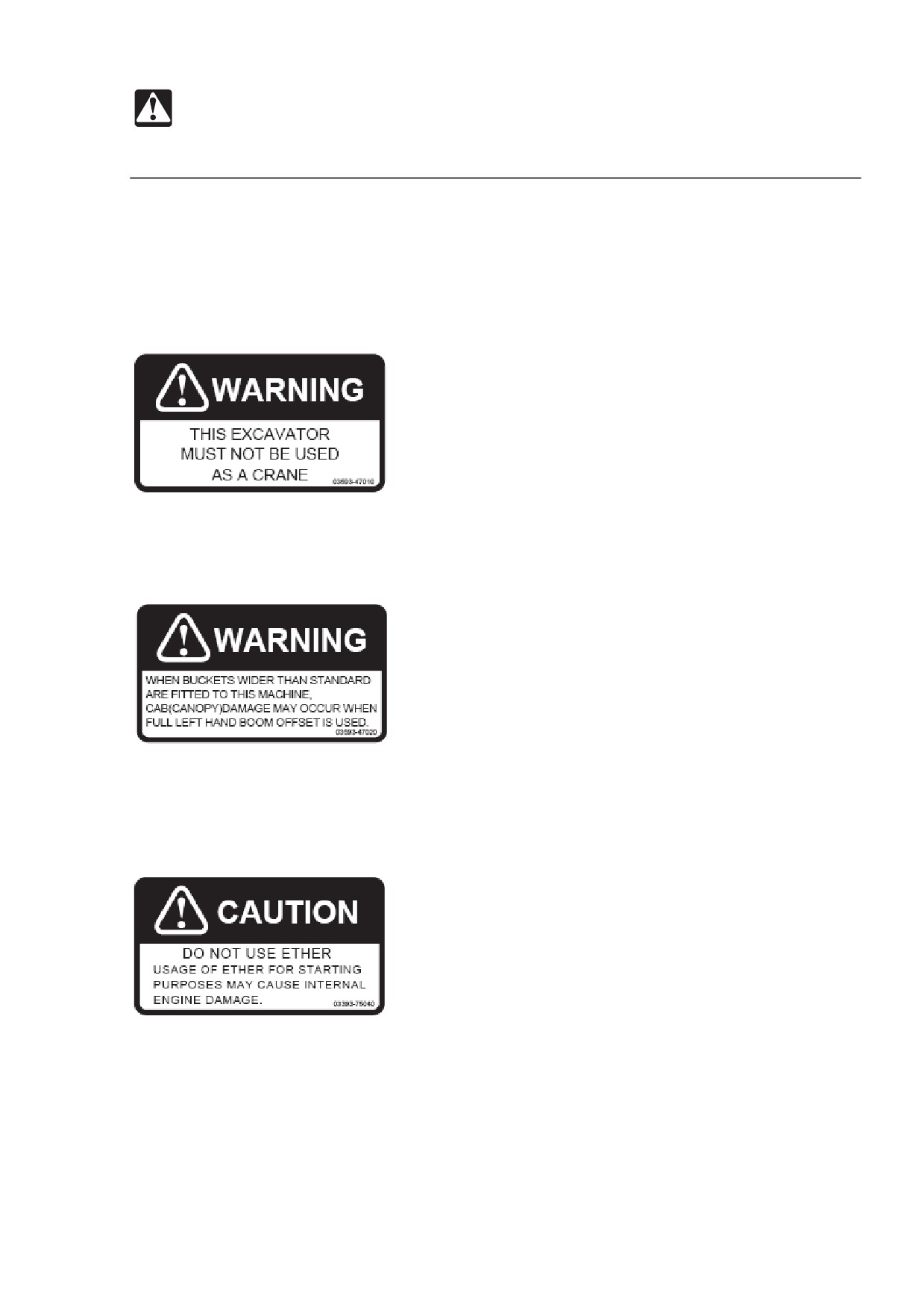

4. No.03593-47010

ПРЕДУПРЕЖДЕНИЕ

ЭТОТ ЭКСКАВАТОР НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ, КАК КРАН.

5. No.03593-47020

ПРЕДУПРЕЖДЕНИЕ

В случае, если на эту машину закрепляются ковши шире стандарта, при

использовании полного левого офсета возможно повреждение кабины.

6. No.03393-75040

ПРЕДОСТЕРЕЖЕНИЕ

НЕ ИСПОЛЬЗУЙТЕ ЭФИР

Использование эфира для запуска двигателя может привести к внутренним

повреждениям двигателя.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

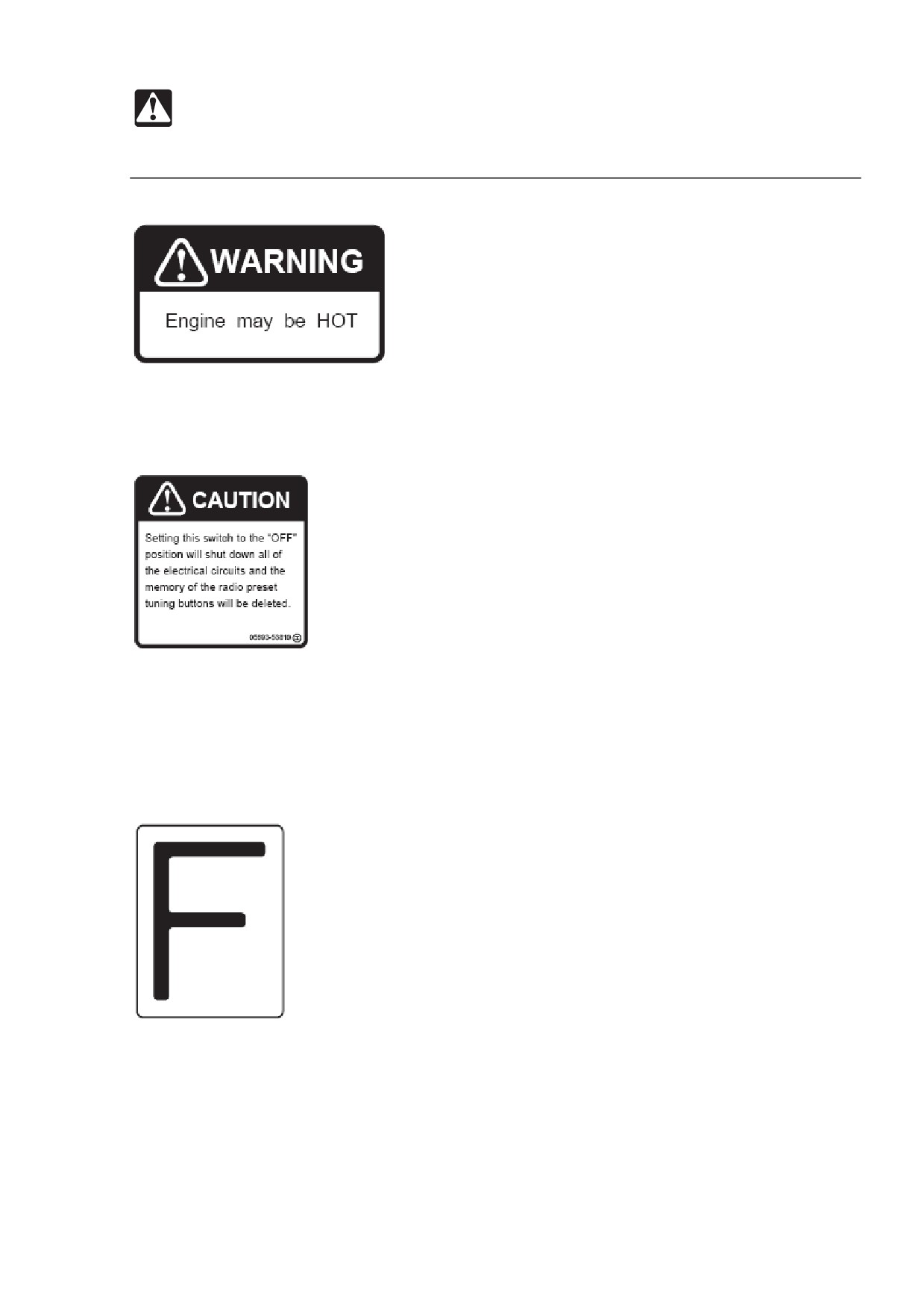

7. No.05693-21980

ПРЕДУПРЕЖДЕНИЕ

Двигатель может быть ГОРЯЧИМ.

8. No.05693-53810

ПРЕДОСТЕРЕЖЕНИЕ

Приведение этого переключателя в состояние «OFF» выключит все электрические

цепи и сотрет настройки радио.

9. No.03993-00400

Место огнетушителя

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

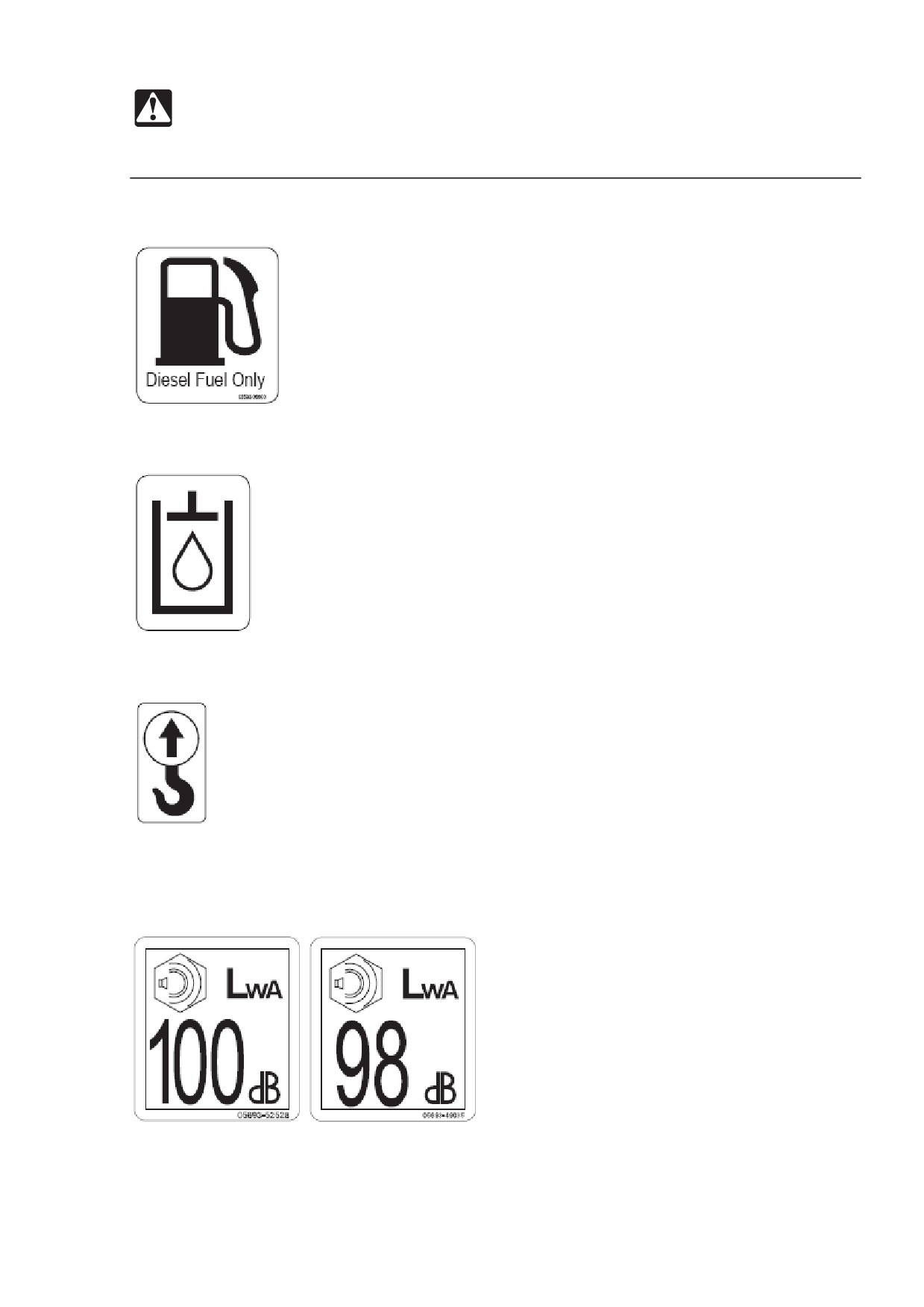

10. No.03593-06600

Дизельное топливо.

11. No.03593-06700

Гидравлическое масло

12. No.03993-00500

Положение подъема.

13. No. 05693-52528

Шум снаружи машины.

Это значение указывает на уровень шума снаружи кабины и означает шум,

действующий на людей, находящихся поблизости к рабочей площадке.

Серийный номер 17514412 ~

No. 05693-49035

УПРАВЛЕНИЕ

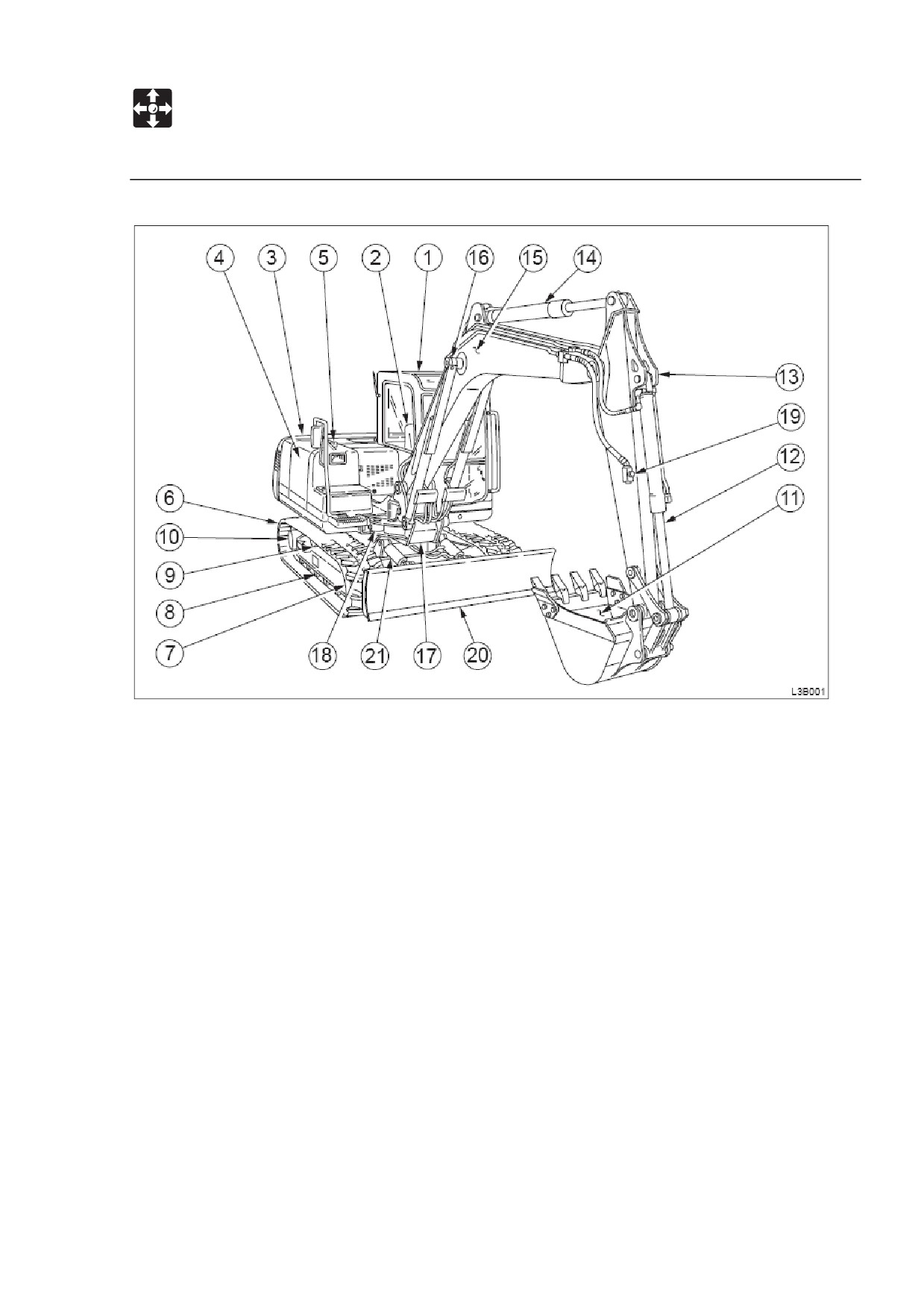

Названия компонентов

Монострела

Верхняя часть

1. Кабина

2. Сиденье

3. Капот двигателя

4. Топливный бак

5. Бак гидравлической жидкости

Шасси

6. Ремень гусеницы

7. Направляющий валик

8. Ролик гусеницы

9. Несущий ролик

10. Транспортный двигатель

Рабочее оборудование

11. Ковш

12. Цилиндр ковша

13. Стрела (ковшевая часть)

14. Цилиндр стрелы

15. Стрела (нижняя часть)

16. Цилиндр стрелы

17. Кронштейн стрелы

18. Цилиндр поворота

19. Дополнительная гидравлическая линия

20. Отвал бульдозера

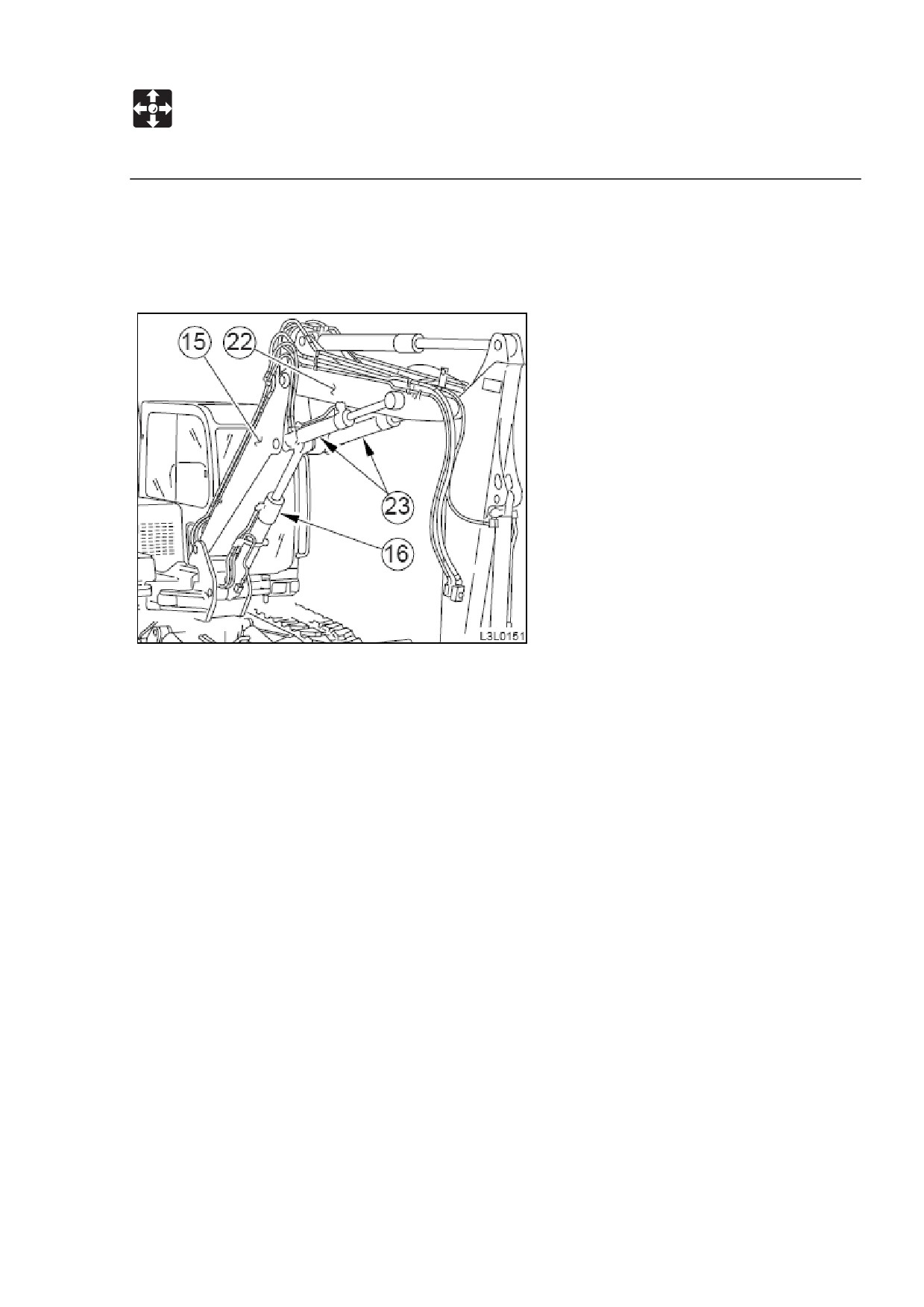

УПРАВЛЕНИЕ

Названия компонентов

21. Цилиндр отвала

22. Промежуточная стрела

23. Цилиндр настройки стрелы

Двухчастная стрела.

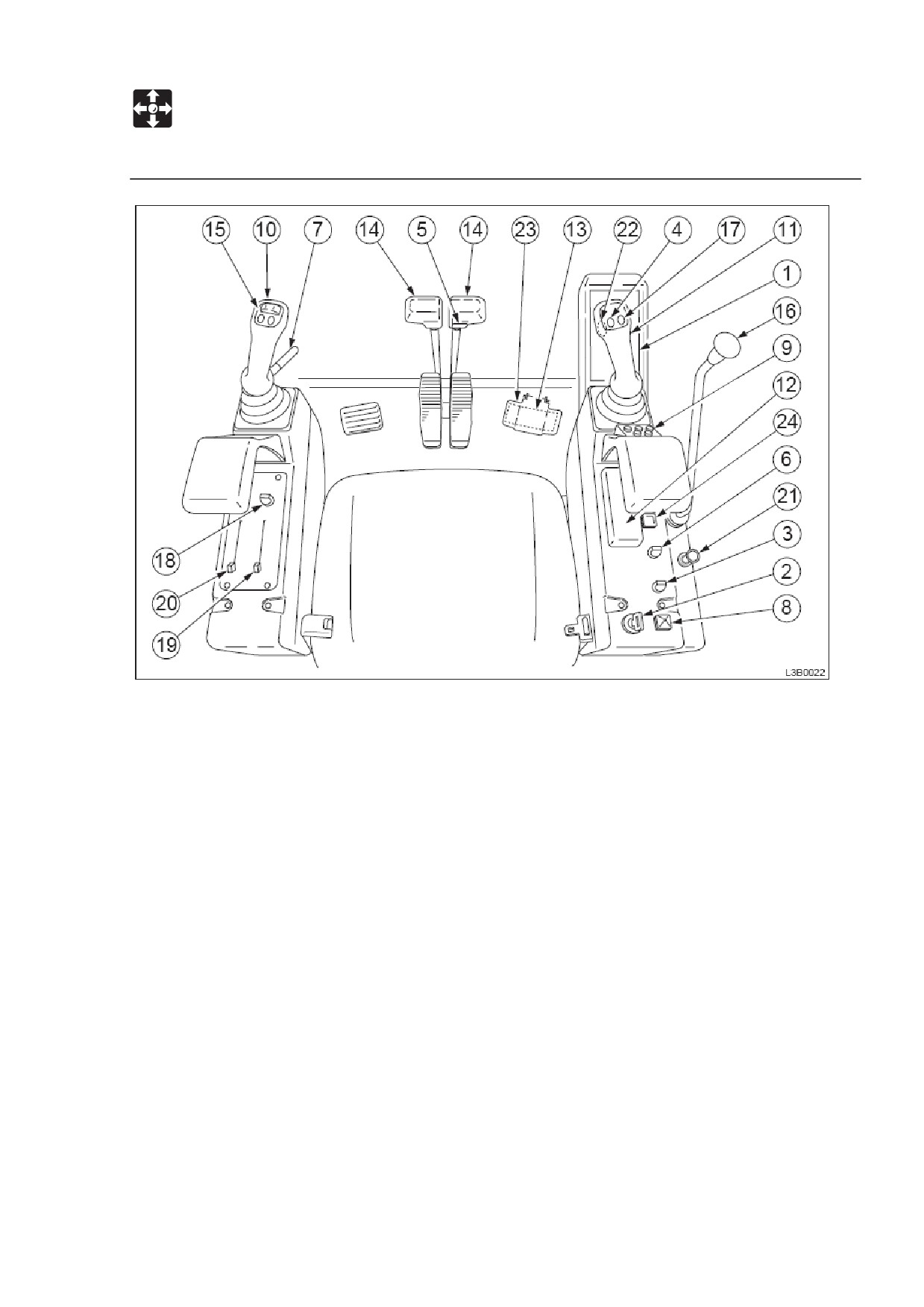

УПРАВЛЕНИЕ

Названия компонентов

1. Отделение для инструментов

19. Переключатель нагревателя

2. Переключатель стартера

(размораживателя)

3. Выключатель света

20. Переключатель

4. Кнопка звукового сигнала

вентиляции/циркуляции

5. Переключатель транспортной

21. Прикуриватель

скорости

22. Кнопка селектора (двухчастная

6. Переключатель «дворника»

стрела)

7. Рычаг замка безопасности

23. Замок педалей

8. Переключатель

скорости

24. Лампа индикатора работы

поворота

промежуточной

стрелы

9. Кнопки типа мощности

(двухчастная стрела)

Кнопки дросселя

10. Левый рычаг управления

11. Правый рычаг управления

12. Закрытый

плавкий

предохранитель

13. Педаль качания стрелы

14. Транспортный рычаг

15. Дополнительные

гидравлические переключатели

16. Рычаг отвала

17. Кнопка сброса газа

18. Переключатель вентилятора

(нагревателя)

УПРАВЛЕНИЕ

Двери и крышки

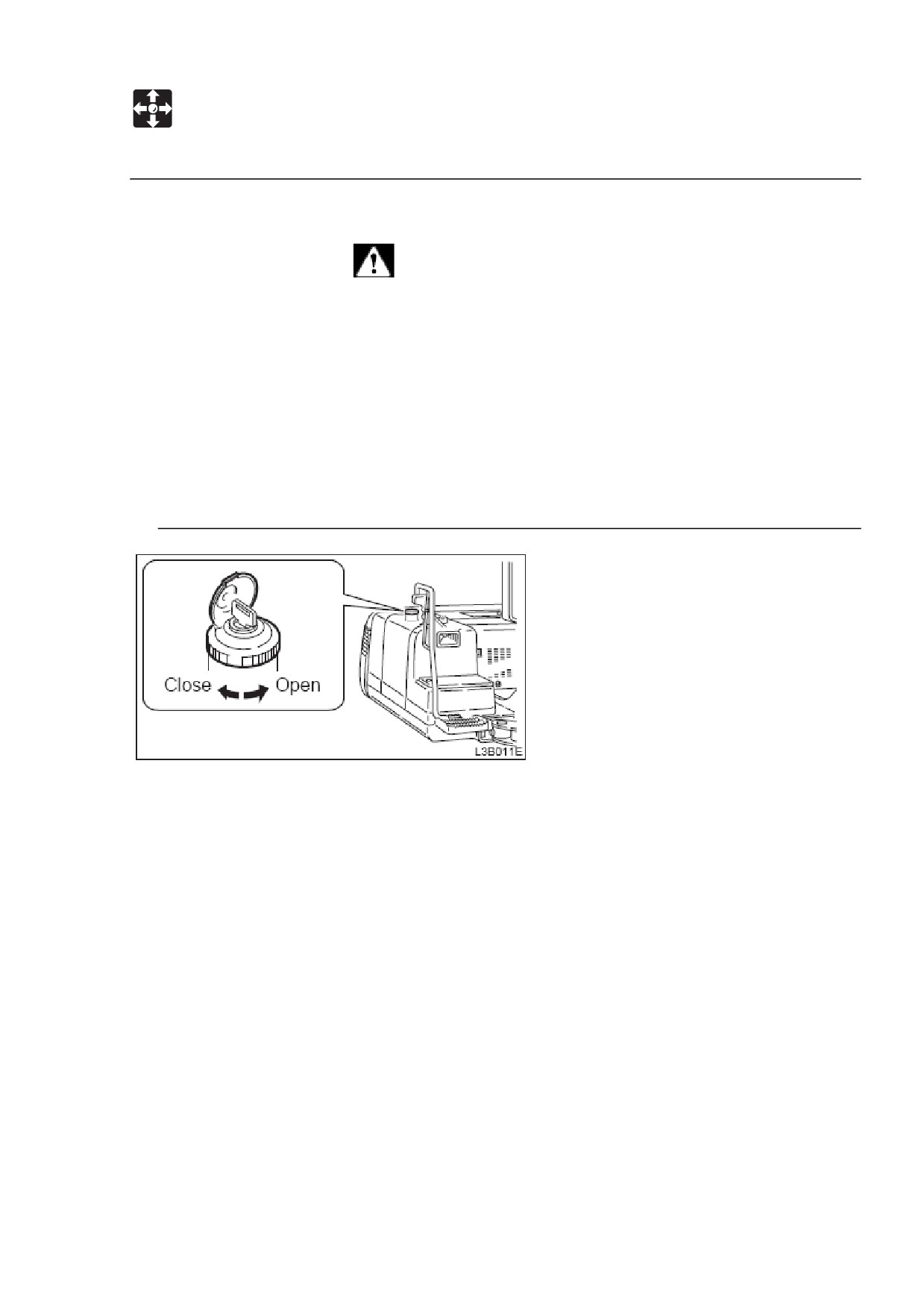

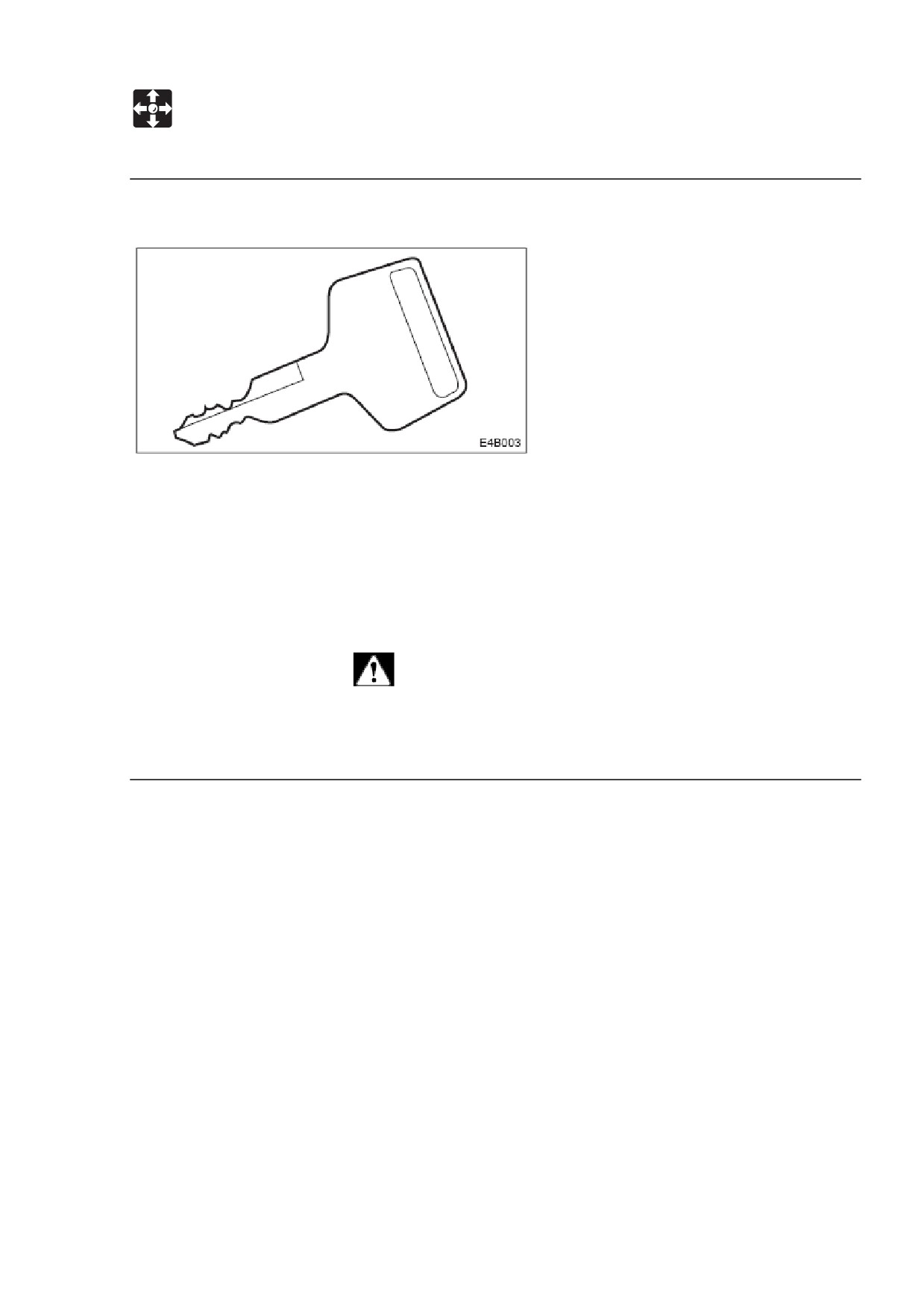

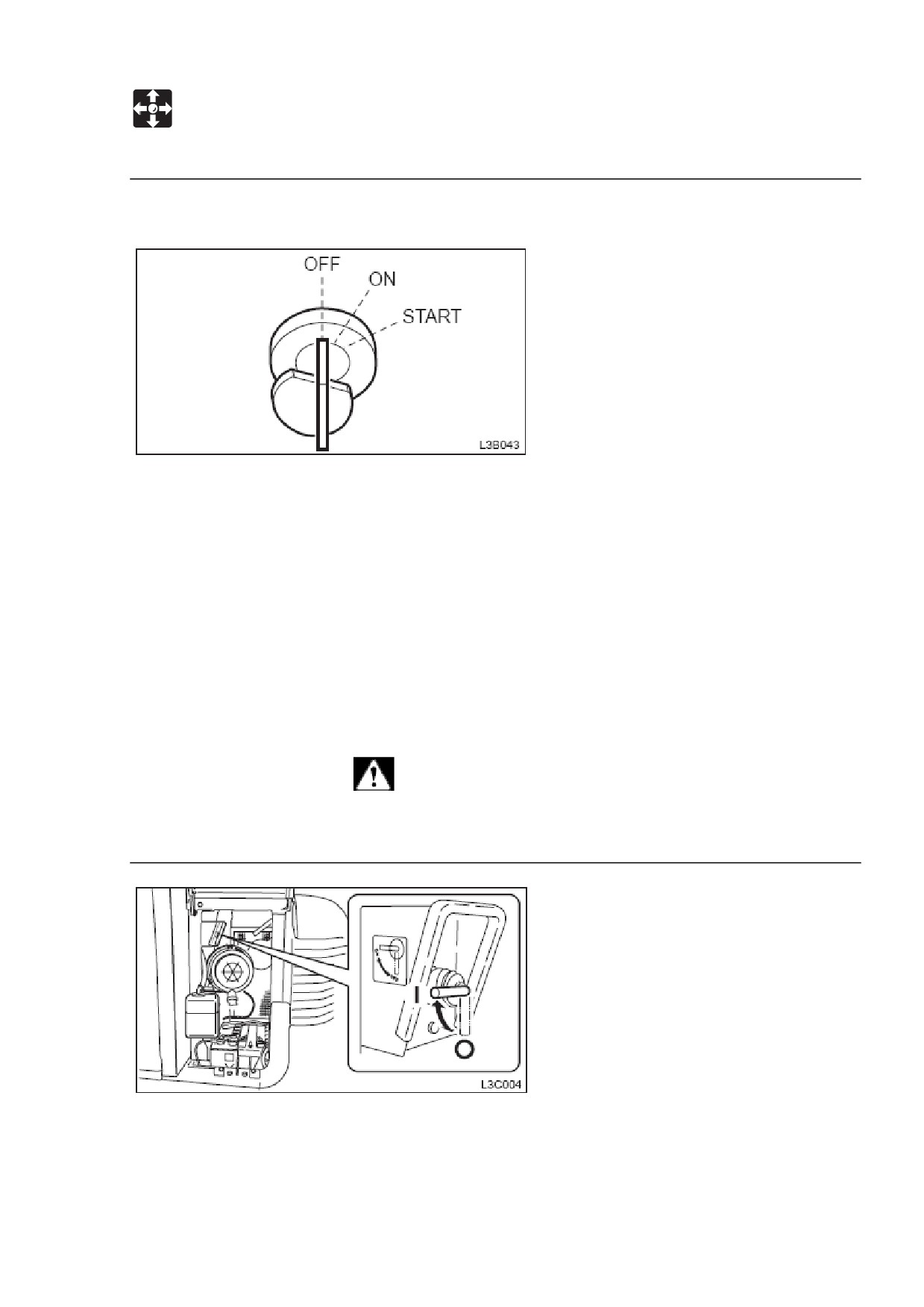

Ключ стартера.

Ключ стартера используется не только для запуска и остановки двигателя, но и

для закрытия/открытия следующих мест:

 Крышка заполнения бака

 Дверь кабины

 Крышки

Дверь кабины.

ПРЕДУПРЕЖДЕНИЕ

При заходе или выходе из кабины, сначала полностью откройте дверь до

заблокированного положения и убедитесь в том, что она не двигается.

Полностью откройте дверь и надавите на нее с тем, чтобы она зафиксировалась в

открытом положении. Всегда фиксируйте дверь при заходе или выходе из кабины,

а также во время работы.

УПРАВЛЕНИЕ

Двери и крышки

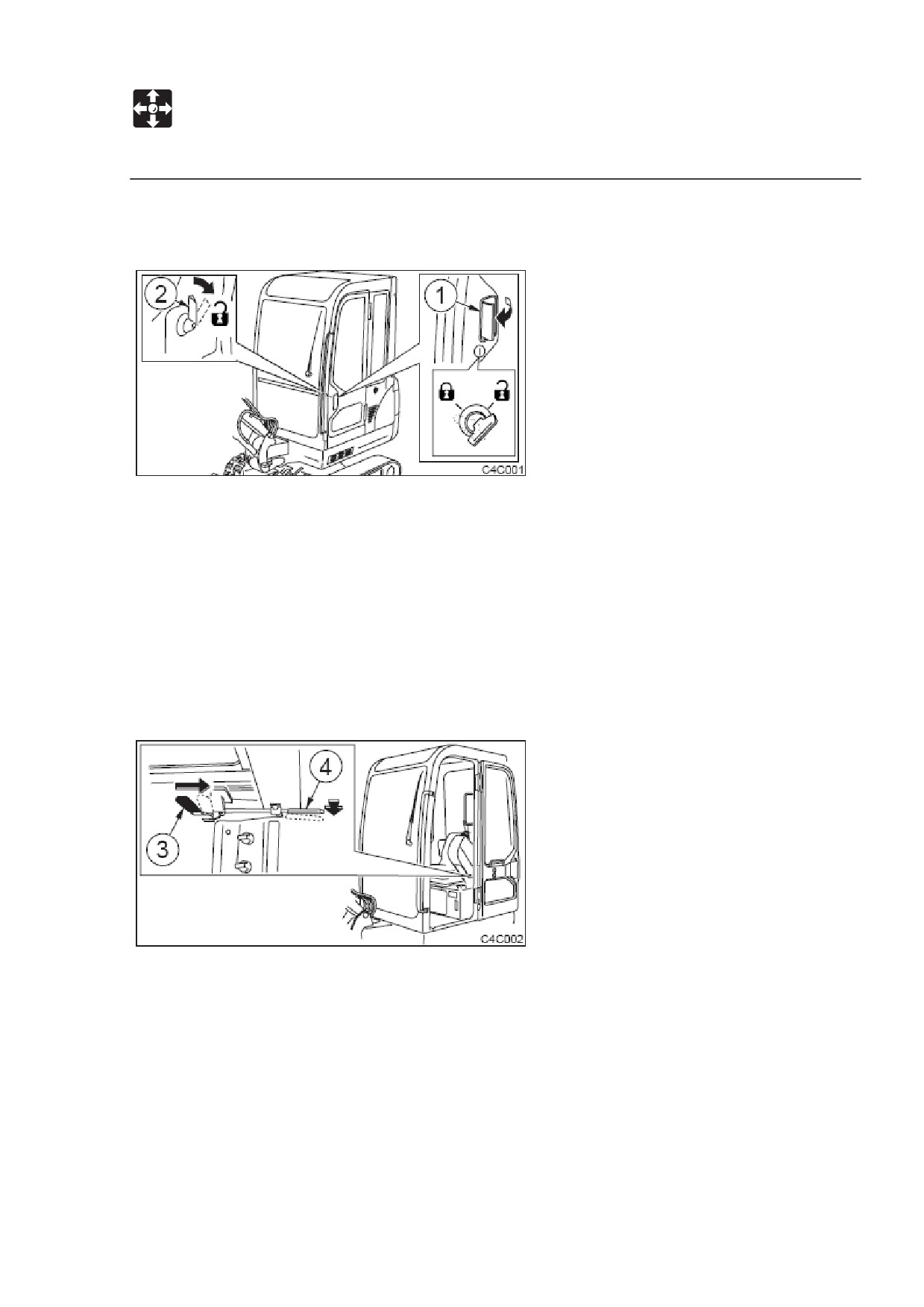

Замыкание и отмыкание замка.

1. Вставьте ключ стартера и поверните его.

Открытие.

1. Потяните ручку (1) на себя и откройте дверь.

Чтобы открыть дверь изнутри, нажмите на рычаг (2).

2. Полностью откройте дверь и прижмите ее к кабине, чтобы она

зафиксировалась.

Закрытие.

1. Либо нажмите открывающий рычаг (3) вперед, либо опустите открывающий

рыча (4).

2. Закройте освободившуюся дверь.

УПРАВЛЕНИЕ

Двери и крышки

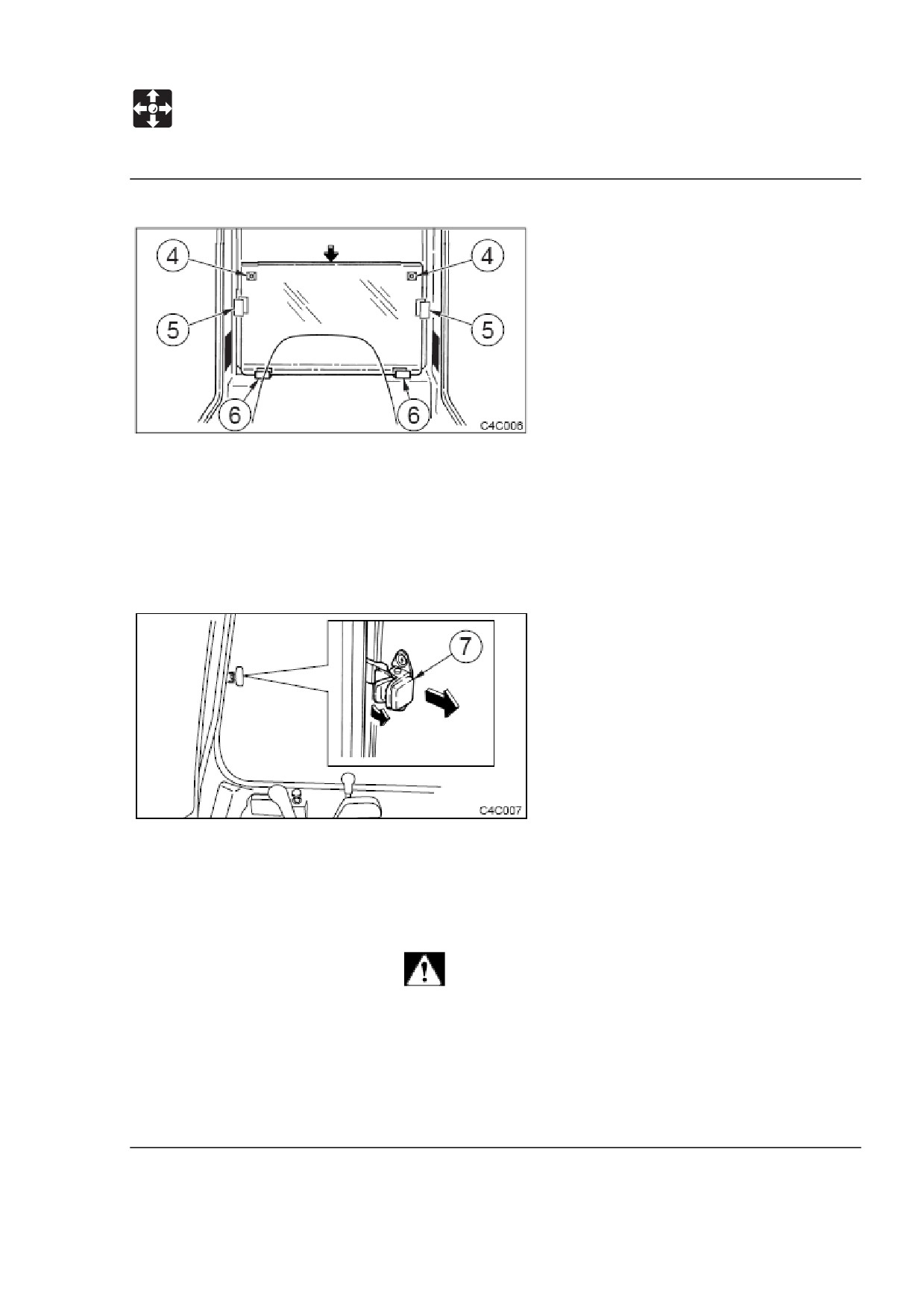

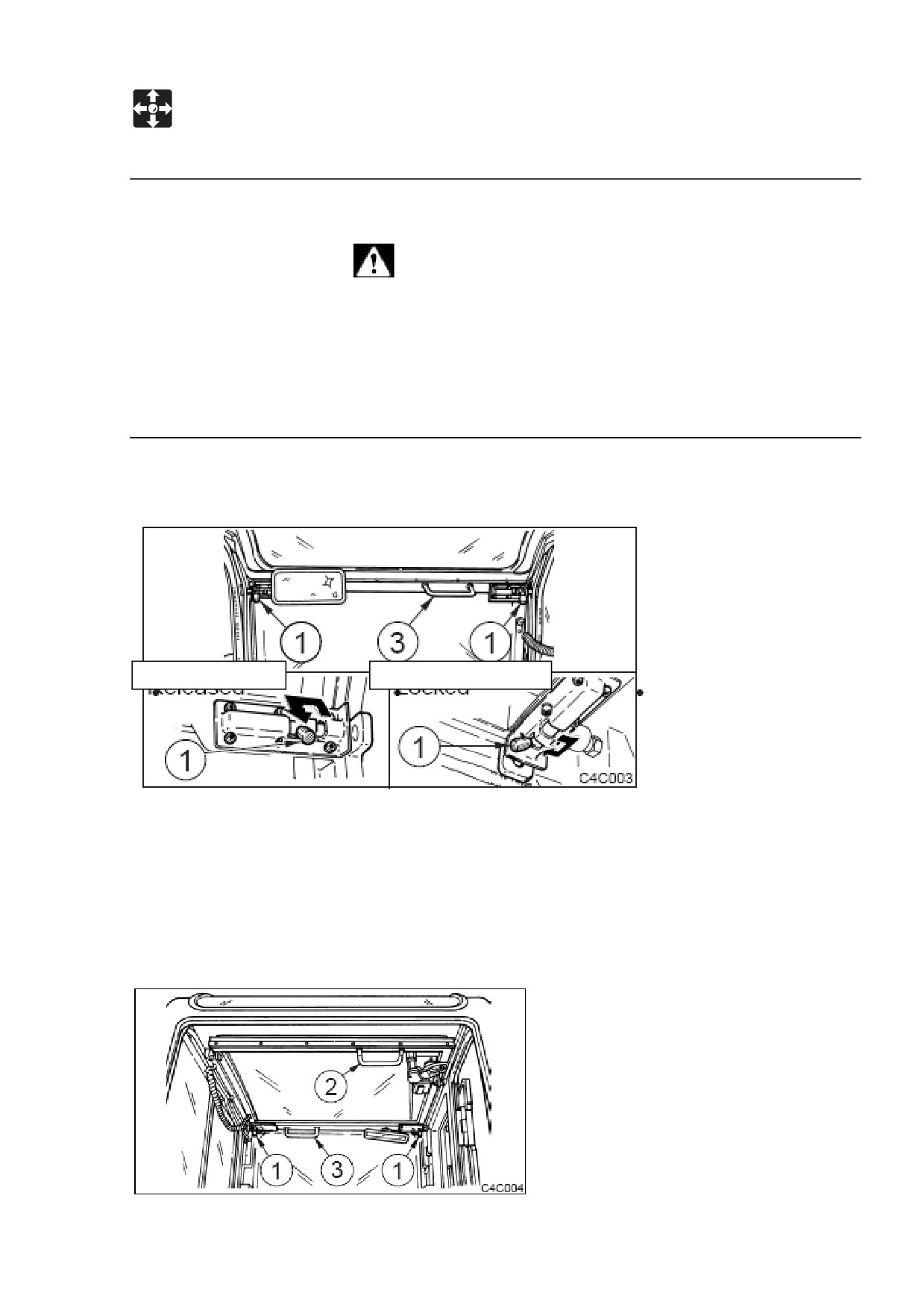

Переднее окно.

ПРЕДУПРЕЖДЕНИЕ

 Крепко схватите ручки обеими руками, когда открываете или закрываете

переднее окно. Ваши руки или голову может зажать, если они будут

скользить.

 Если вы открываете переднее окно, обязательно заблокируйте его на месте

замковыми штифтами справа и слева. Окно может упасть, если его не

заблокировать.

Открытие.

Разблокировано

Заблокировано

1. Припаркуйте машину на горизонтальной поверхности и остановите

двигатель.

2. Переключите рычаг замка безопасности в заблокированное положение.

3. Потяните левый и правый блокировочные штифты

(1) внутрь, затем

приведите их в заблокированное положение. Если блокировочные штифты

(1) частично торчат наружу, они могут нанести повреждения.

УПРАВЛЕНИЕ

Двери и крышки

4. Схватите нижнюю ручку (2) левой рукой, верхнюю ручку (3) правой рукой,

затем поднимите и продвиньте назад.

5. Когда рама окна окажется напротив ограничителя, сдвиньте блокировочные

штифты (1) наружу, чтобы заблокировать переднее окно.

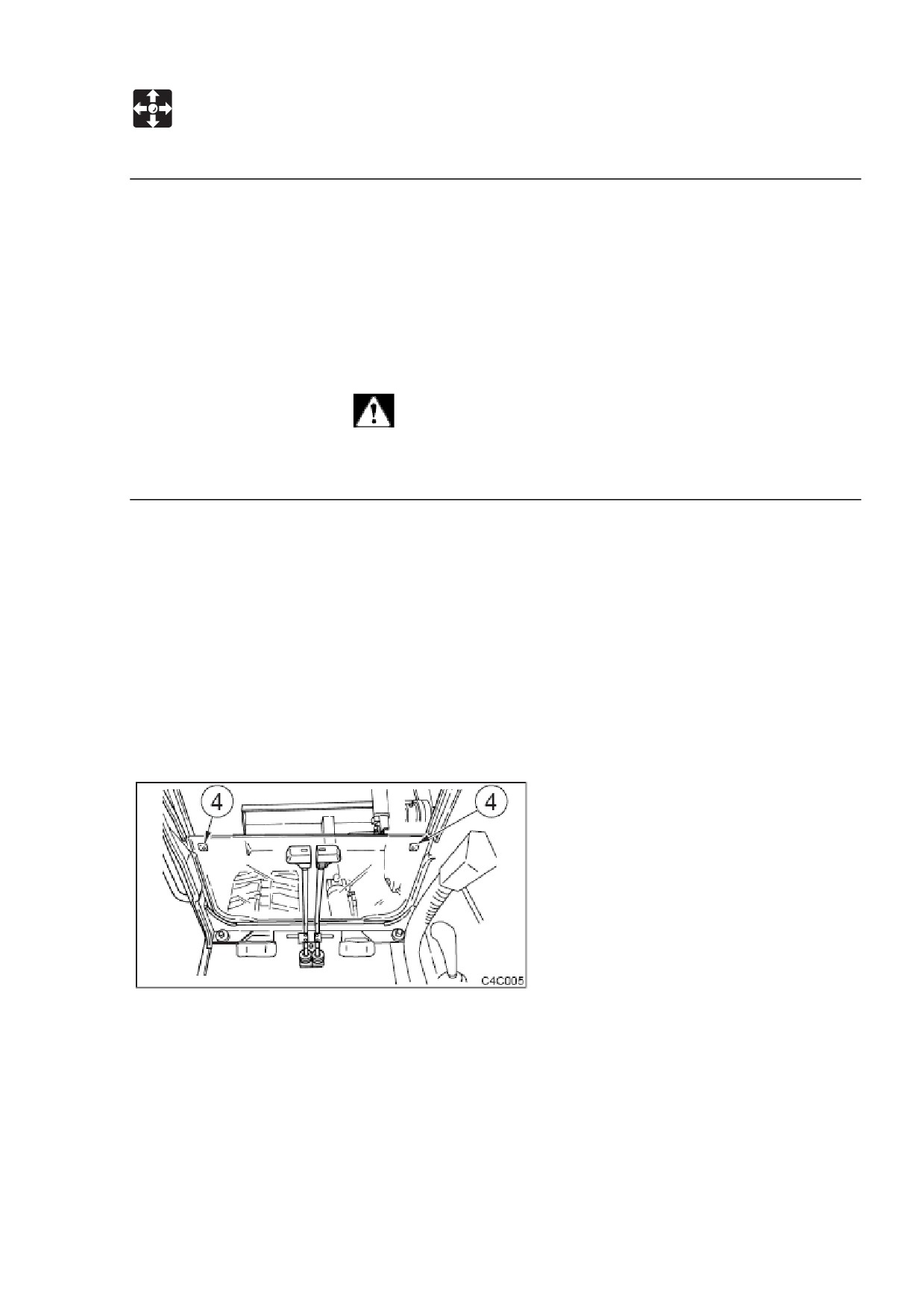

Закрытие.

ПРЕДУПРЕЖДЕНИЕ

При закрытии переднего окна медленно опустите окно, чтобы не ударить голову.

Резкое опускание окна может привести к травме или повредить переднее окно.

1. Потяните левый и правый блокировочные штифты внутрь, затем приведите

их в заблокированное положение. Если блокировочные штифты

(1)

частично торчат наружу, они могут нанести повреждения.

2. Схватите переднюю (нижнюю) ручку (2) левой рукой, заднюю верхнюю ручку

(3) правой рукой, затем медленно опустите переднее окно.

3. Передвиньте блокировочные штифты

(1) наружу, чтобы заблокировать

переднее окно.

Опустите переднее окно.

Снятие.

1. Откройте переднее окно и поместите его на потолок.

2. Схватите пальцами выдающиеся части (4) слева и справа и медленно

поднимите нижнее переднее окно.

УПРАВЛЕНИЕ

Двери и крышки

3. Надежно возьмитесь за стекло, поместите нижнее переднее окно через

направляющие детали (5) сзади, затем поместите его на поддерживающие

детали (6) и закрепите на месте.

Боковое окно.

1. Схватите задвижку (7), отоприте ее и откройте боковое окно.

2. Чтобы закрыть боковое окно, закройте его до щелчка.

Передняя крышка (Коробка с инструментами)

ВНИМАНИЕ

 Никогда не спрыгивайте с машины. Используйте ступени и перила, когда

забираетесь или слезаете с машины, и всегда пользуйтесь тремя точками

опоры с помощью рук и ног.

 При открытии передней крышки, открывайте ее надежно до упора.

 Будьте осторожны при открытии и закрытии передней крышки, чтобы ваши

руки или другие части тела не попали в ловушку.

УПРАВЛЕНИЕ

Двери и крышки

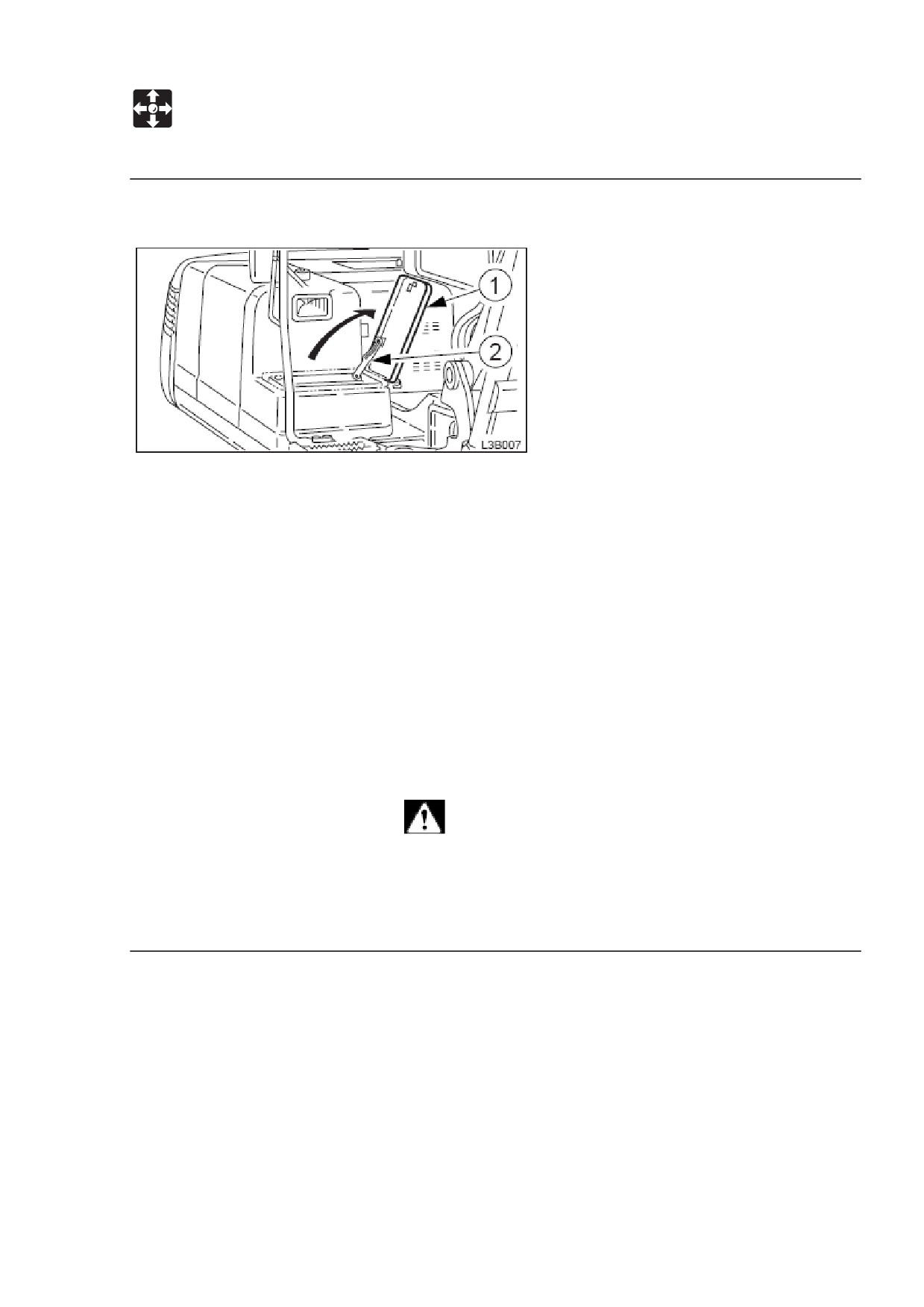

Шприц для пластичной смазки и инструменты находятся под крышкой.

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать переднюю крышку (1).

2. Наклоните переднюю крышку (1) до ее остановки.

Закрытие.

1. Поддержите переднюю крышку (1) рукой выньте подпорку (2).

2. Закройте переднюю крышку (1).

3. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

заблокировать переднюю крышку (1).

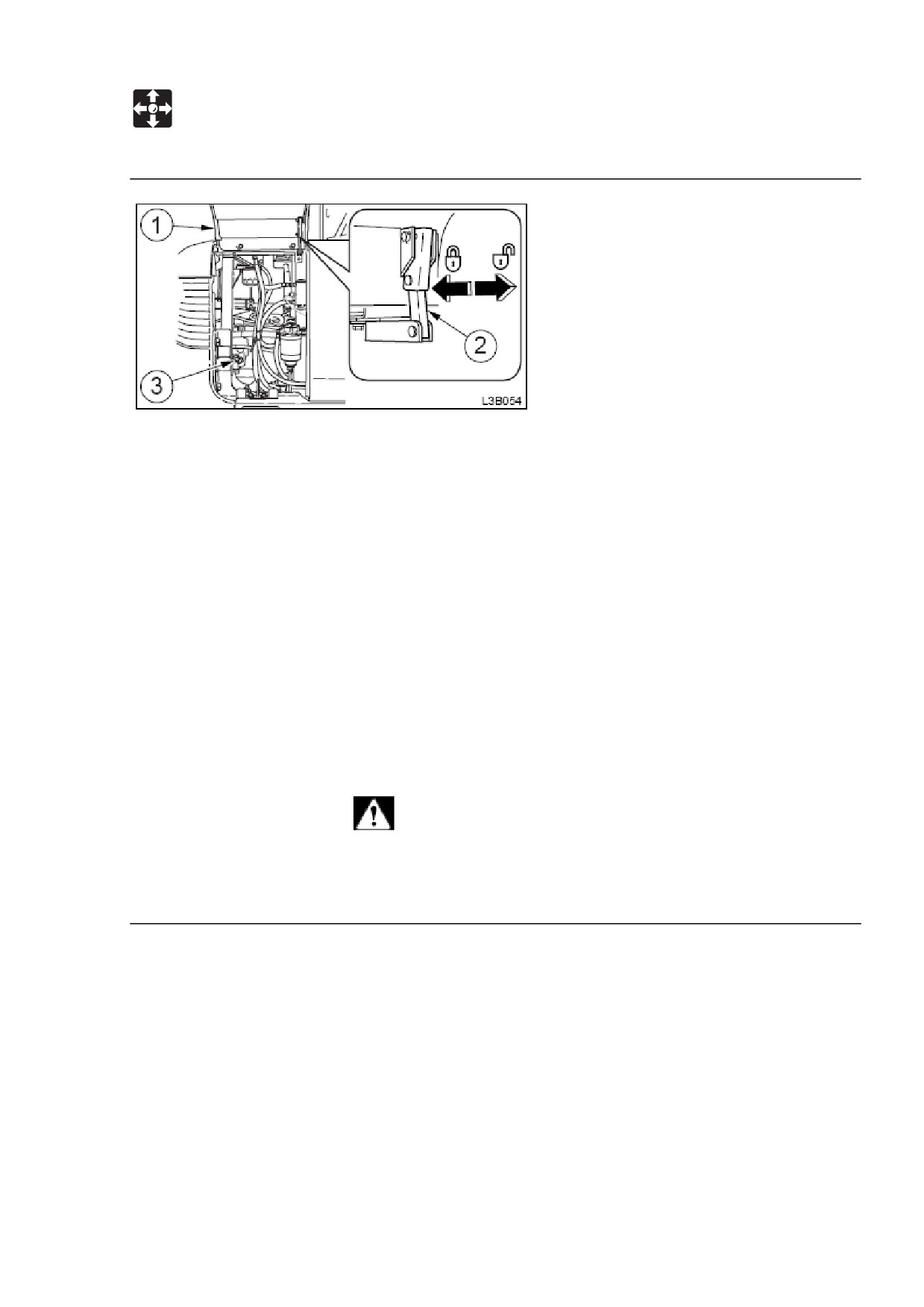

Боковые крышки.

ВНИМАНИЕ

 При открытии боковой крышки открывайте ее до фиксированного

положения.

 Будьте осторожны при открытии и закрытии боковой крышки, чтобы ваши

руки или другие части тела не попали в ловушку.

УПРАВЛЕНИЕ

Двери и крышки

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать боковую крышку (1).

2. Поднимите боковую крышку до ее остановки.

3. Нажмите на опору (2), чтобы зафиксировать боковую крышку.

Кнопка разблокирования капота двигателя (3) находится за правой боковой

крышкой.

Закрытие.

1. Поддержите боковую крышку (1) рукой и выньте подпорку (2).

2. Закройте боковую крышку (1) и жмите на нее до того, как услышите щелчок

спереди.

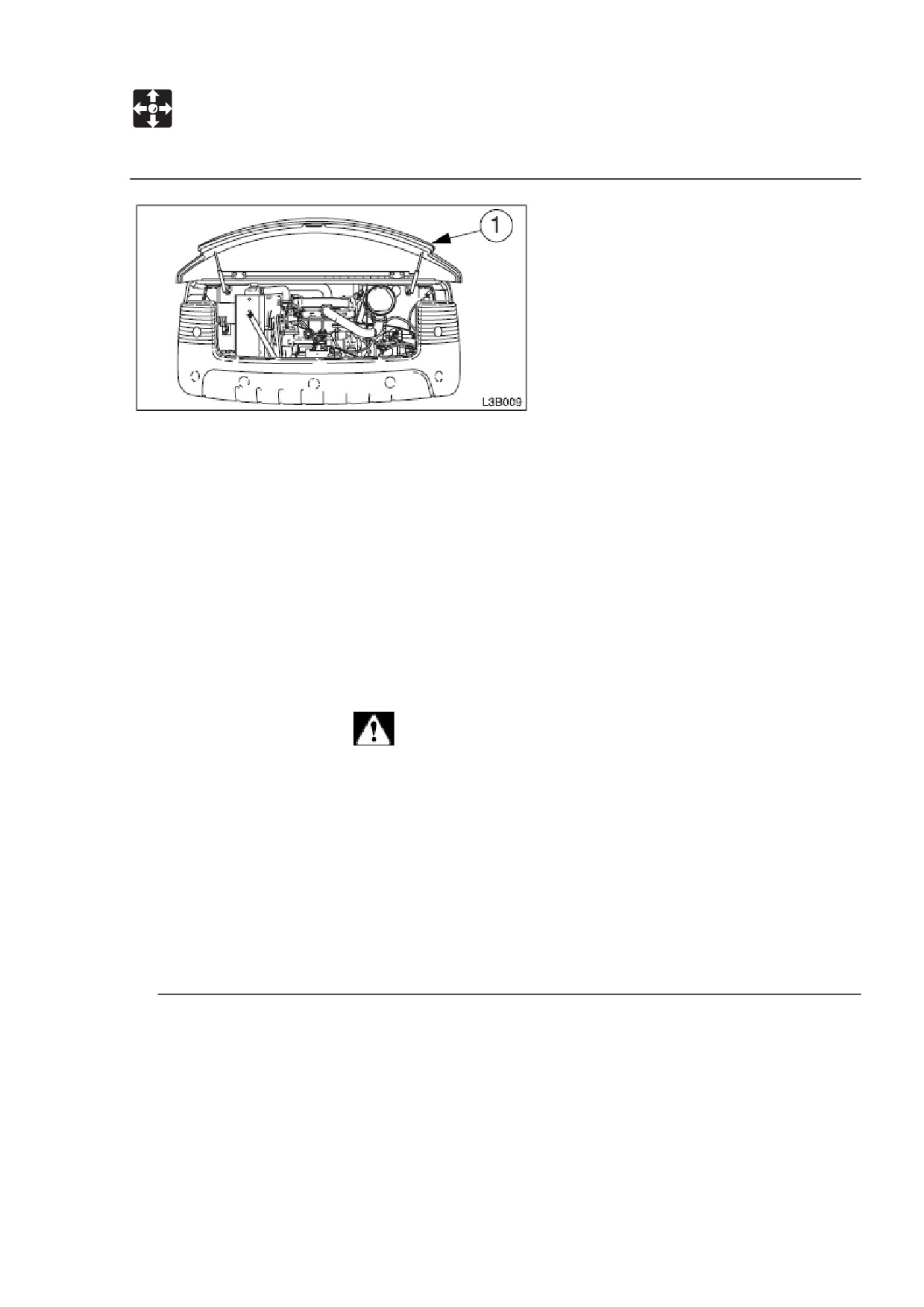

Отсек двигателя.

ПРЕДУПРЕЖДЕНИЕ

Перед открытием капота убедитесь в том, что двигатель остановлен. Если ваши

руки или инструменты попадут в вентилятор или в ремень вентилятора при

работающем двигателе, их может оторвать.

УПРАВЛЕНИЕ

Двери и крышки

Открытие.

1. Откройте боковую крышку и потяните за открывающую ручку

(3). См.

«Боковые крышки».

Полностью поднимите капот двигателя (1).

Закрытие.

1. Закройте капот двигателя и давите на него, пока не услышите щелчок

спереди.

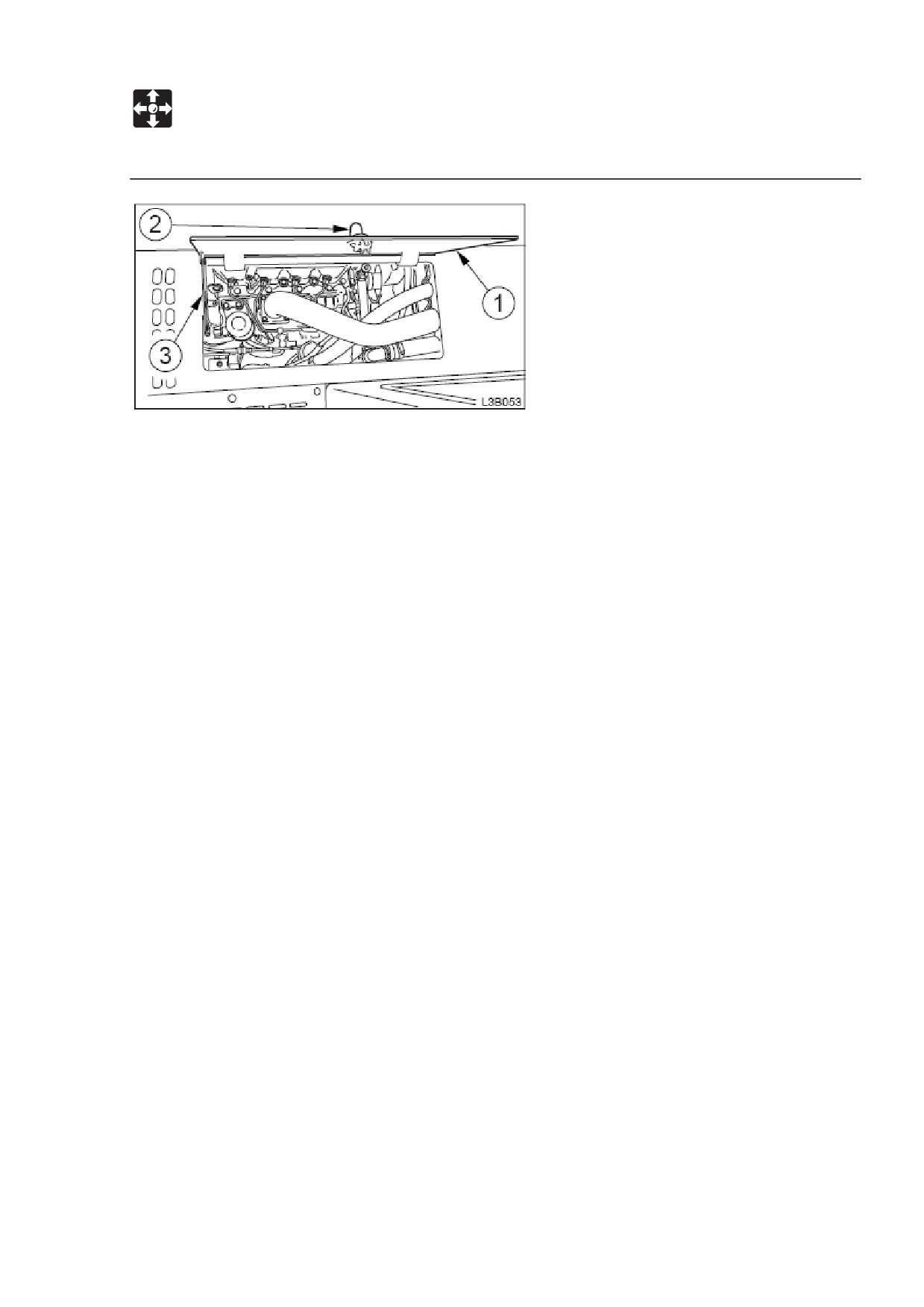

Крышка техобслуживания.

ПРЕДУПРЕЖДЕНИЕ

 Прежде, чем открыть крышку техобслуживания, остановите двигатель.

 При проведении техобслуживания машины очистите площадку под ногами и

строго следуйте следующим правилам, чтобы не упасть:

 Не допускайте утечки масла или смазки.

 Не оставляйте инструменты где попало.

 Смотрите под ноги при ходьбе.

 Никогда не спрыгивайте с машины. Используйте ступеньки и перила,

забираясь и слезая с машины, и всегда пользуйтесь тремя точками опоры с

помощью рук и ног.

 Используйте защитное оборудование, согласно требованиям условий

работы.

УПРАВЛЕНИЕ

Двери и крышки

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать крышку техобслуживания (1).

2. Потяните ручку (2), затем поднимите крышку техобслуживания до упора.

Закрытие.

1. Поддержите крышку техобслуживания (1) рукой и вытащите подпорку (3).

2. Закройте крышку техобслуживания (1).

3. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

заблокировать крышку техобслуживания (1).

УПРАВЛЕНИЕ

Двери и крышки

Крышка наливного отверстия топливного бака.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не спрыгивайте с машины. Используйте ступеньки и перила,

забираясь и слезая с машины, и всегда пользуйтесь тремя точками опоры с

помощью рук и ног.

 Не курите и не допускайте открытого огня во время заправки или рядом с

местом, где она проводится.

 Проводите заправку в хорошо проветриваемом месте и при остановленном

двигателе.

 Удаляйте немедленно пролившееся топливо.

 Не заполняйте топливный бак доверху. Оставьте пространство для

расширения.

 Плотно закрывайте крышку наливного отверстия.

Открытие.

1. Откройте крышку замка, вставьте ключ и поверните по часовой стрелке,

чтобы открыть крышку топливного бака.

2. Поверните крышку бака против часовой стрелки и снимите ее.

Закрытие.

1. Поместите крышку бака на место и поверните ее по часовой стрелке.

2. Поверните ключ против часовой стрелки, чтобы заблокировать крышку,

затем выньте ключ.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

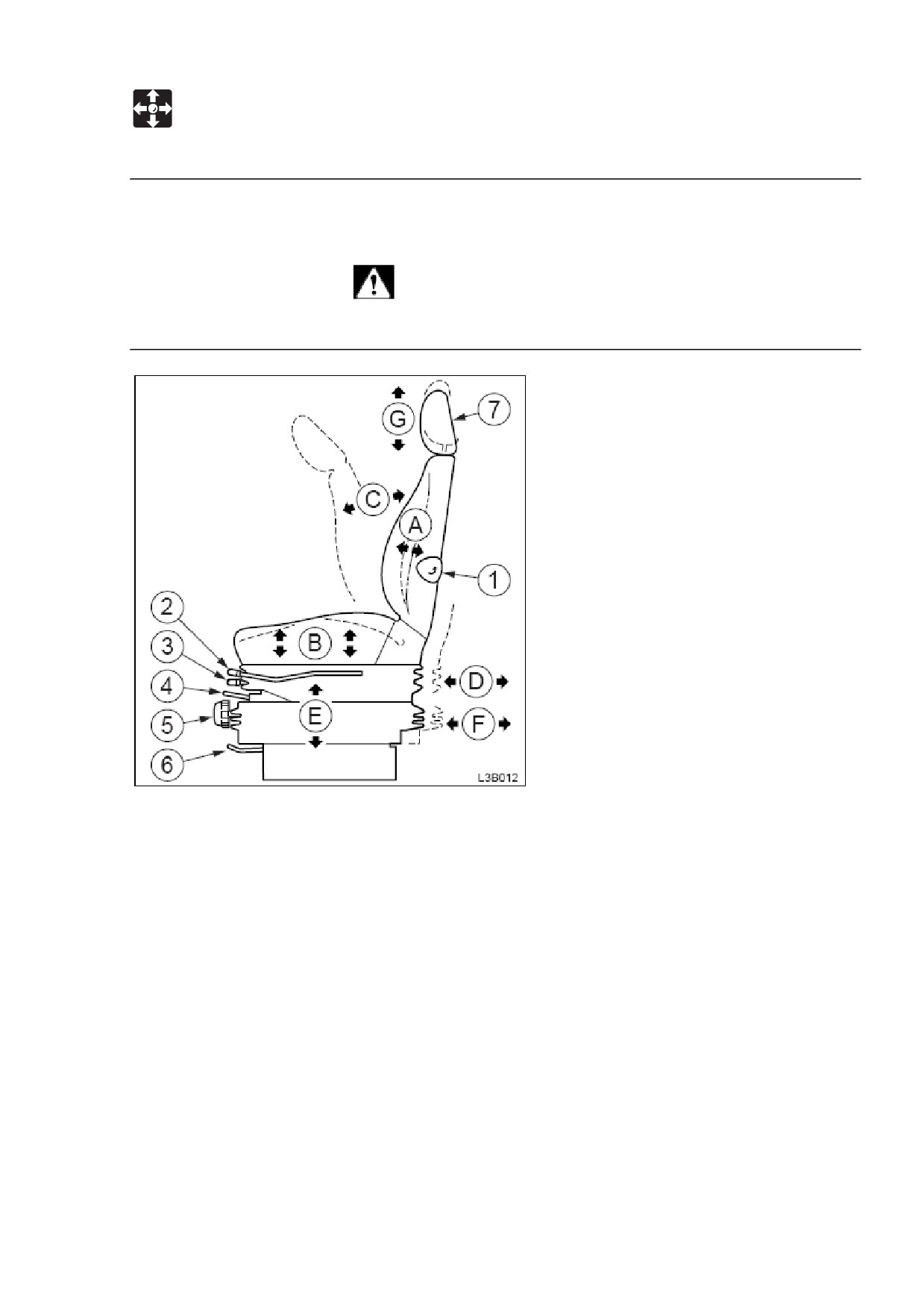

Сиденье.

ПРЕДУПРЕЖДЕНИЕ

Отрегулируйте, зафиксируйте и закрепите щеколдами сиденье оператора.

(А) Регулировка «lumber»

1. Поворот ручки (1) в направлении, указанном стрелкой, заставляет lumber

спинки изгибаться наружу для большей поддержки спины.

2. Дальнейший поворот ручки (1) устраняет изгиб и возвращает сиденье в его

изначальное положение.

Ручка (1) не может быть повернута против направления стрелки.

(Б) Регулировка угла и высоты подушки сиденья.

 Поднимите рычаг (2) для регулировки заднего угла подушки сиденья.

1. Чтобы увеличить задний угол подушки сиденья, слегка приподнимитесь с

сиденья, когда поднимаете рычаг.

2. Чтобы уменьшить задний угол подушки сиденья, приложите свой вес на

заднюю часть подушки сиденья, когда поднимаете рычаг.

 Опустите рычаг (2) для регулировки переднего угла подушки сиденья.

1. Чтобы увеличить передний угол подушки сиденья, приложите свой вес на

спинку сиденья, при этом удерживая рычаг в нижнем положении.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

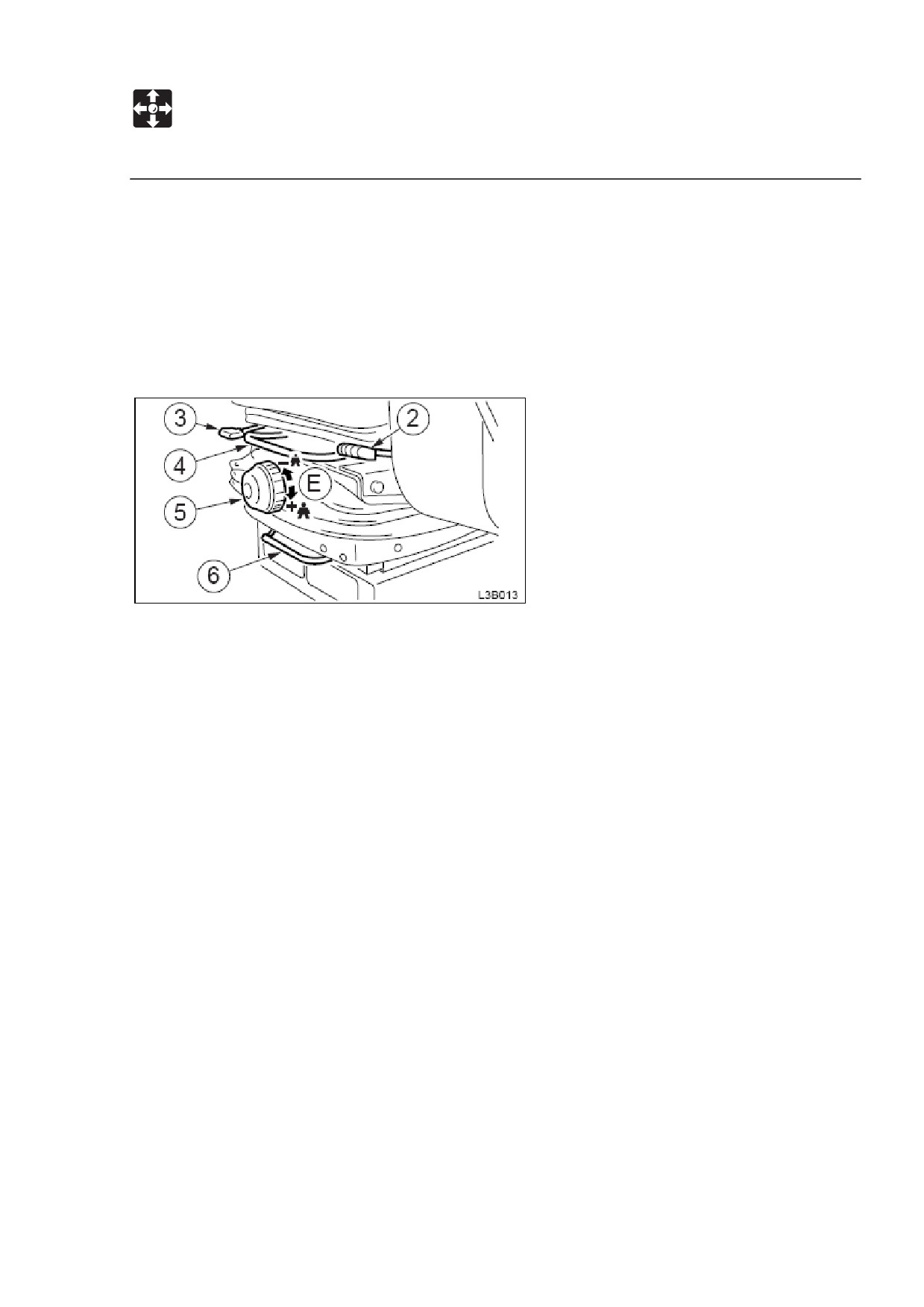

(Г) Продольная регулировка.

1. Потяните за рычаг (4) и сдвиньте сиденье вперед/назад, в оптимальное для

работы на машине положение.

2. Отпустите рычаг (4) в желаемом положении и спинка сиденья останется

зафиксированной в этом положении.

Количество настроек: 17 шагов, 160 мм.

(Д) Регулировка веса.

1. Поверните ручку (5) в положение, обозначающее вес оператора машины.

Можно назначить вес от 50 до 120 кг.

(Е) Настройка стойки рычага.

1. Потяните рычаг (6) и продвиньте стойку рычага вперед или назад до

оптимального положения для управления машиной.

2. Отпустите рычаг в нужном положении, и стойка рычага останется

зафиксированной.

Диапазон настройки: 70 мм.

(Ж) Настройка подголовника.

Положение подголовника (7) может настраиваться вверх и вниз.

1. Схватите подголовник обеими руками и сдвиньте вверх или вниз.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

Ремень безопасности.

ВНИМАНИЕ

Перед запуском двигателя всегда надежно пристегивайте и затягивайте ремень

безопасности.

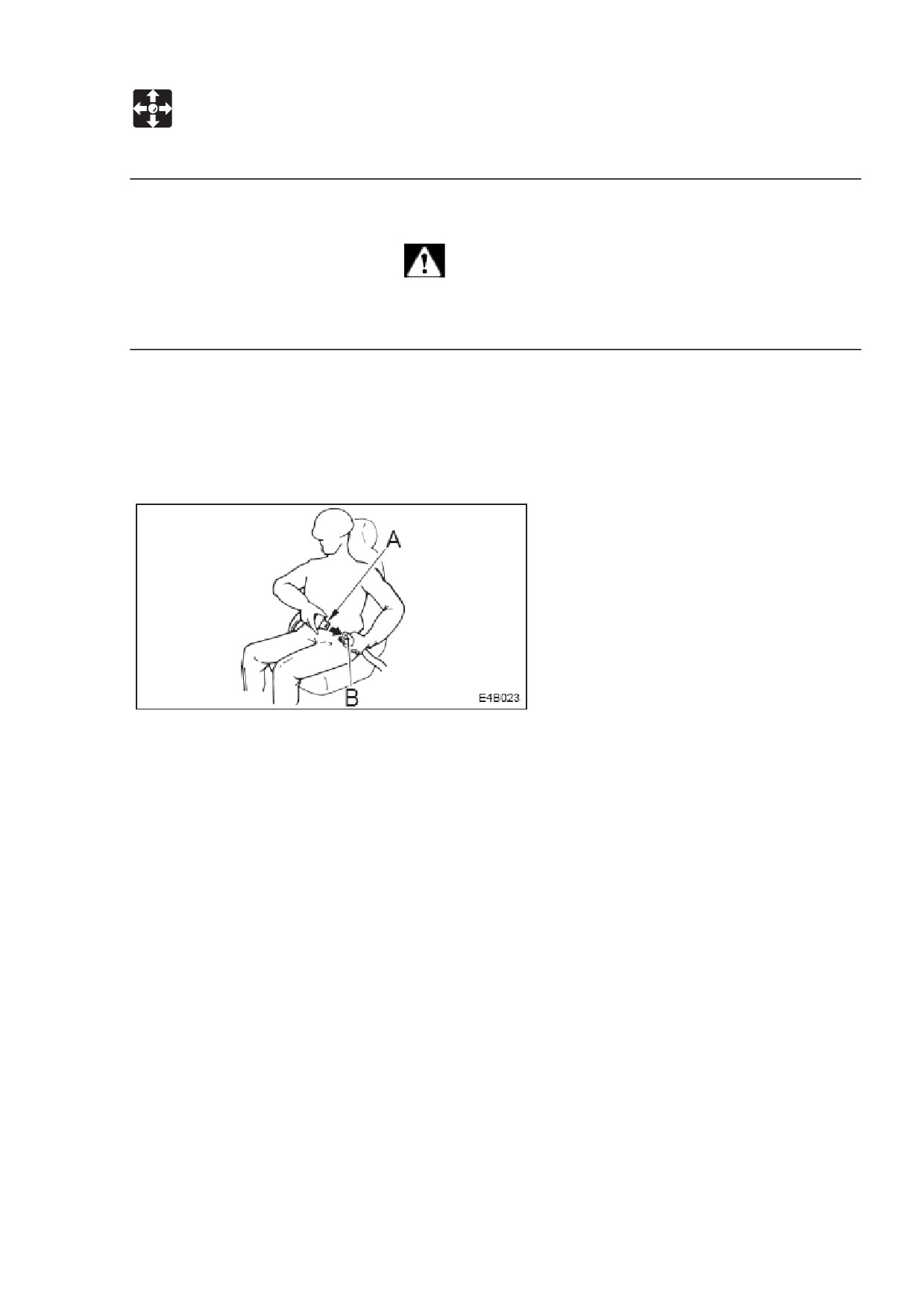

Пристегивание ремня безопасности.

1. Отрегулируйте сиденье до оптимального положения для работы,

приподнимите туловище и сядьте на сиденье.

2. Вытяните ремень безопасности на желаемую длину.

3. Убедитесь в том, что ремень не перекручен. И затем вставьте пластину (А)

в пряжку (Б) до момента, как произойдет щелчок при фиксации.

Отстегивание ремня безопасности.

1. Для того, чтобы отстегнуть ремень безопасности, просто нажмите кнопку (В)

на пряжке.

Ремень автоматически выскочит.

УПРАВЛЕНИЕ

Инструментарий

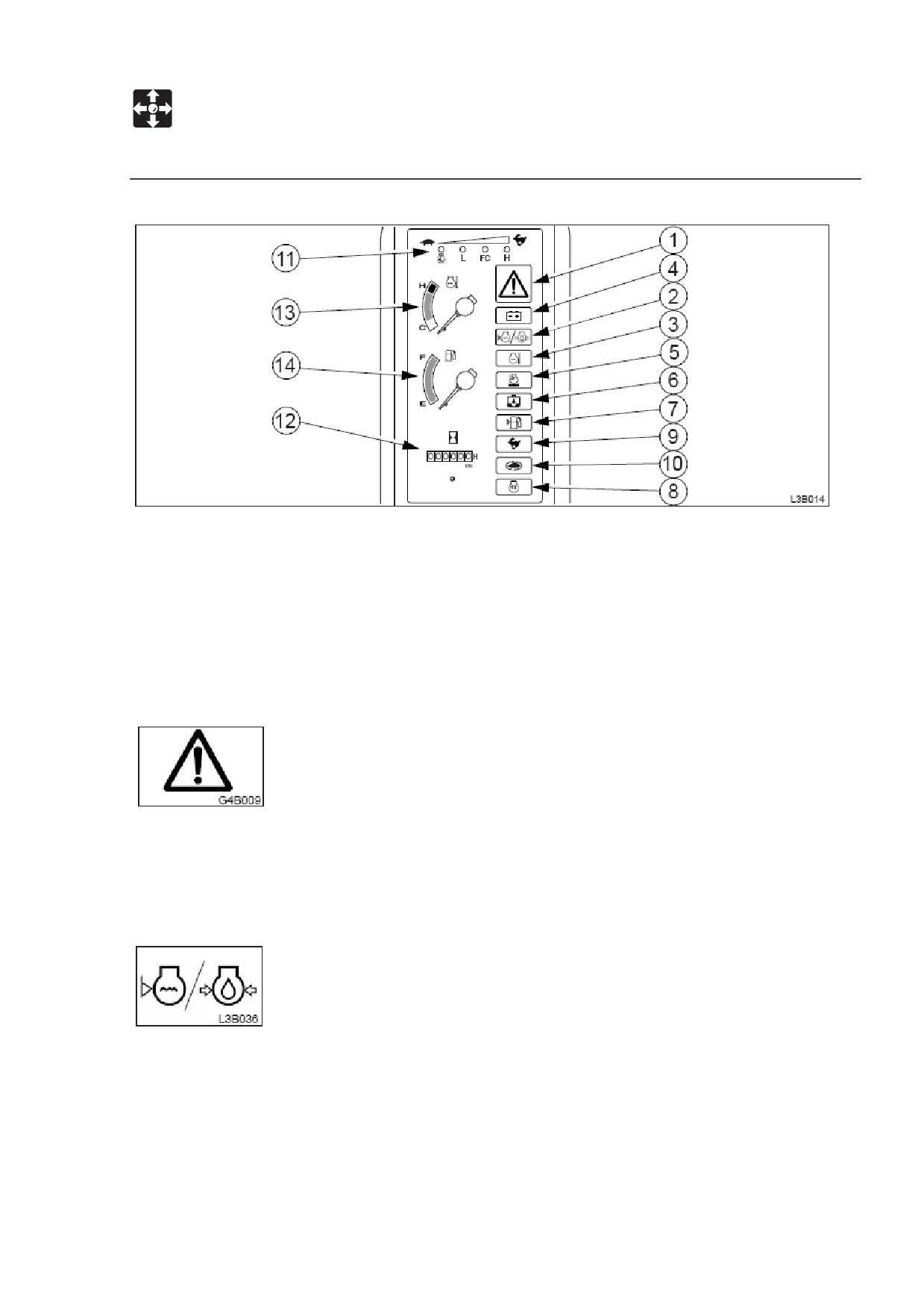

Предупредительные лампы.

ВАЖНО: Если мигает предупредительная лампа и звучит тревога, немедленно

остановите всю работу и проверьте и проведите техобслуживание

соответствующей части.

См. стр. Х, «Устранение неполадок».

1. Лампа критического состояния двигателя.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если падает давление масла в двигателе или уровень охлаждающей жидкости в

радиаторе, а также, если температура охлаждающей жидкости превышает

допустимый уровень при работающем двигателе. Через

5 секунд двигатель

останавливается или переходит на малые обороты холостого хода.

2. Предупреждающая лампа давления масла/уровня охлаждающей жидкости.

Эта лампа мигает одновременно со звуковым сигналом, если

давление смазочного масла или уровень охлаждающей жидкости в радиаторе

падает ниже норма при работающем двигателе.

УПРАВЛЕНИЕ

Инструментарий

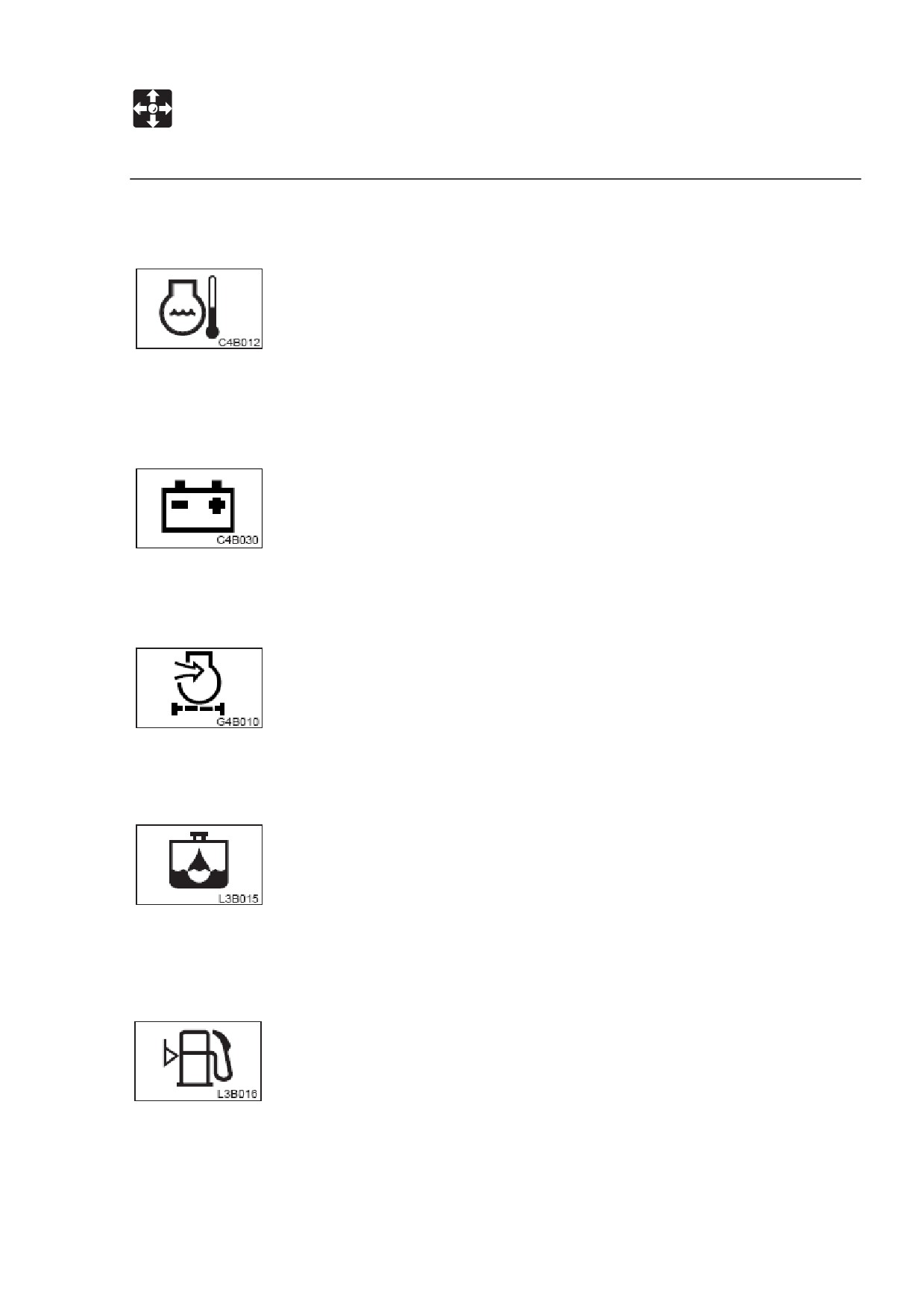

3. Предупреждающая лампа температуры охлаждающей жидкости.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если температура охлаждающей жидкости превышает допустимый уровень при

работающем двигателе.

4. Предупреждающая лампа заряда батареи.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при работающем двигателе возникает проблема с зарядной системой.

5. Предупреждающая лампа воздухоочистителя.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при работающем двигателе засоряется фильтр воздухоочистителя.

6. Предупреждающая лампа водного сепаратора.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при положении

«ON» переключателя стартера в водоотделителе

фиксируется наличие воды.

7. Предупреждающая лампа уровня топлива.

Эта лампа загорается, если при положении «ON» переключателя

стартера уровень топлива является низким.

УПРАВЛЕНИЕ

Инструментарий

Индикаторы.

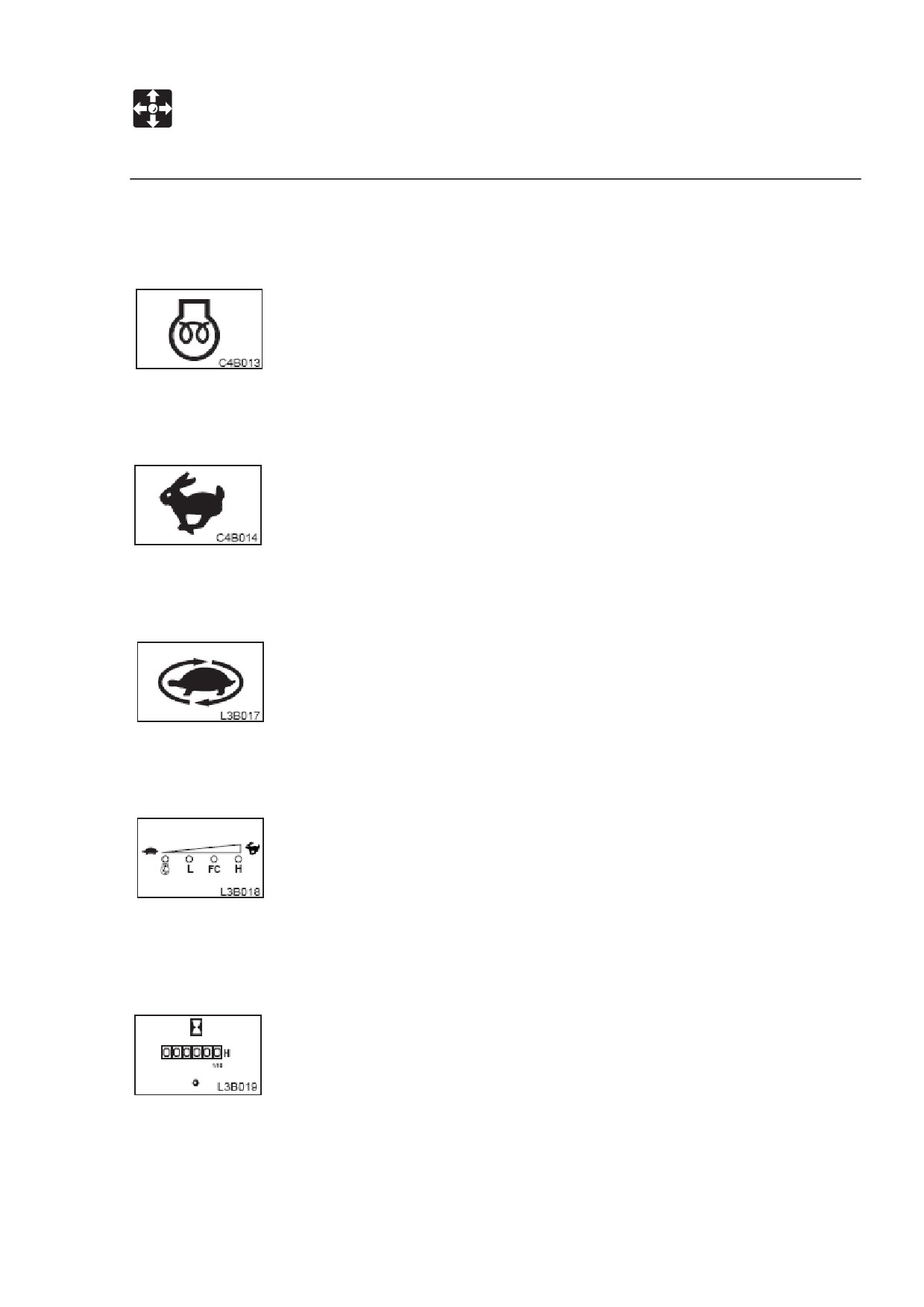

8. Лампа накаливания.

Эта лампа гаснет, когда заканчивается предварительный нагрев

двигателя.

9. Лампа транспортной скорости.

Эта лампа загорается, когда переключатель транспортной

скорости находится во 2м положении (большая скорость).

10. Лампа поворота на низкой скорости.

Эта лампа загорается при нажатом переключателе

низкоскоростного поворота и снижении скорости поворота.

11. Лампа мощности.

Эти лампы показывают скорость двигателя.

Счетчики.

12. Счетчик часов.

Этот счетчик показывает полное количество времени работы

двигателя в часах. Самая правая цифра показывает десятые часа (6 минут).

Определяйте интервалы проверки и техобслуживания согласно времени,

показываемому на счетчике.

УПРАВЛЕНИЕ

Инструментарий

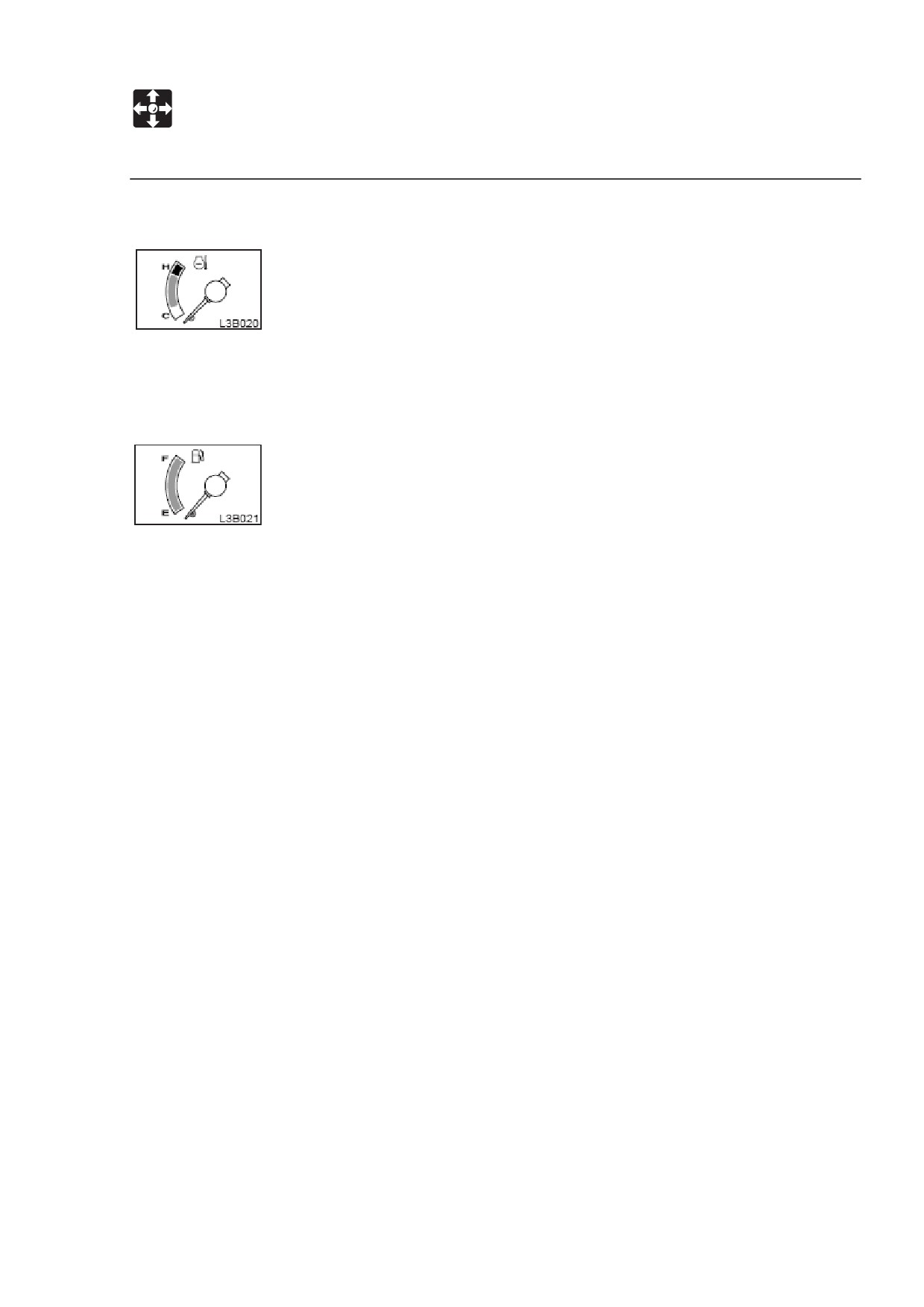

13. Датчик температуры воды.

Этот прибор показывает температуру воды, охлаждающей

двигатель. Во время работы машины стрелка должна быть в пределах зеленой

шкалы. Красная шкала показывает перегрев.

14. Датчик топлива.

Этот датчик показывает количество топлива в баке. Обязательно

заправляйте бак до того, как топливо закончится.

УПРАВЛЕНИЕ

Переключатели

Переключатель стартера.

ВАЖНО: Не переключайте переключатель многократно из OFF в ON и обратно за

короткое время. Это может привести к поломке двигателя.

OFF««.. Положение для остановки двигателя и вставки и изъятия ключа.

ON«««. Положение, когда двигатель включен. В этом положении работает все

электрическое оборудование. В этом время температура охлаждающей жидкости

низка, через воздухоочиститель пропускается ток, а автоматический разогрев

завершен.

START«.Положение для запуска двигателя. При изъятии ключа переключатель

автоматически возвращается в положение ON.

Переключатель батареи.

ПРЕДУПРЕЖДЕНИЕ

Никогда не переключайте этот переключатель в положение OFF

(О) при

работающем двигателе. Это может повредить электрическую систему.

OFF

(О)

Отключает электрическую цепь. Обязательно держите этот

переключатель в положении OFF (O), когда складируете машину на длительный

срок или проводите техобслуживание электрической системы.

УПРАВЛЕНИЕ

Переключатели

ON (I)«««. Включает электрическую систему. Перед запуском двигателя

удостоверьтесь в том, что этот переключатель находится в положении ON (I).

Дополнение: Переключение этого переключателя в положение OFF (О) выключит

все электрические цепи и сотрет все настройки радио-тюнера.

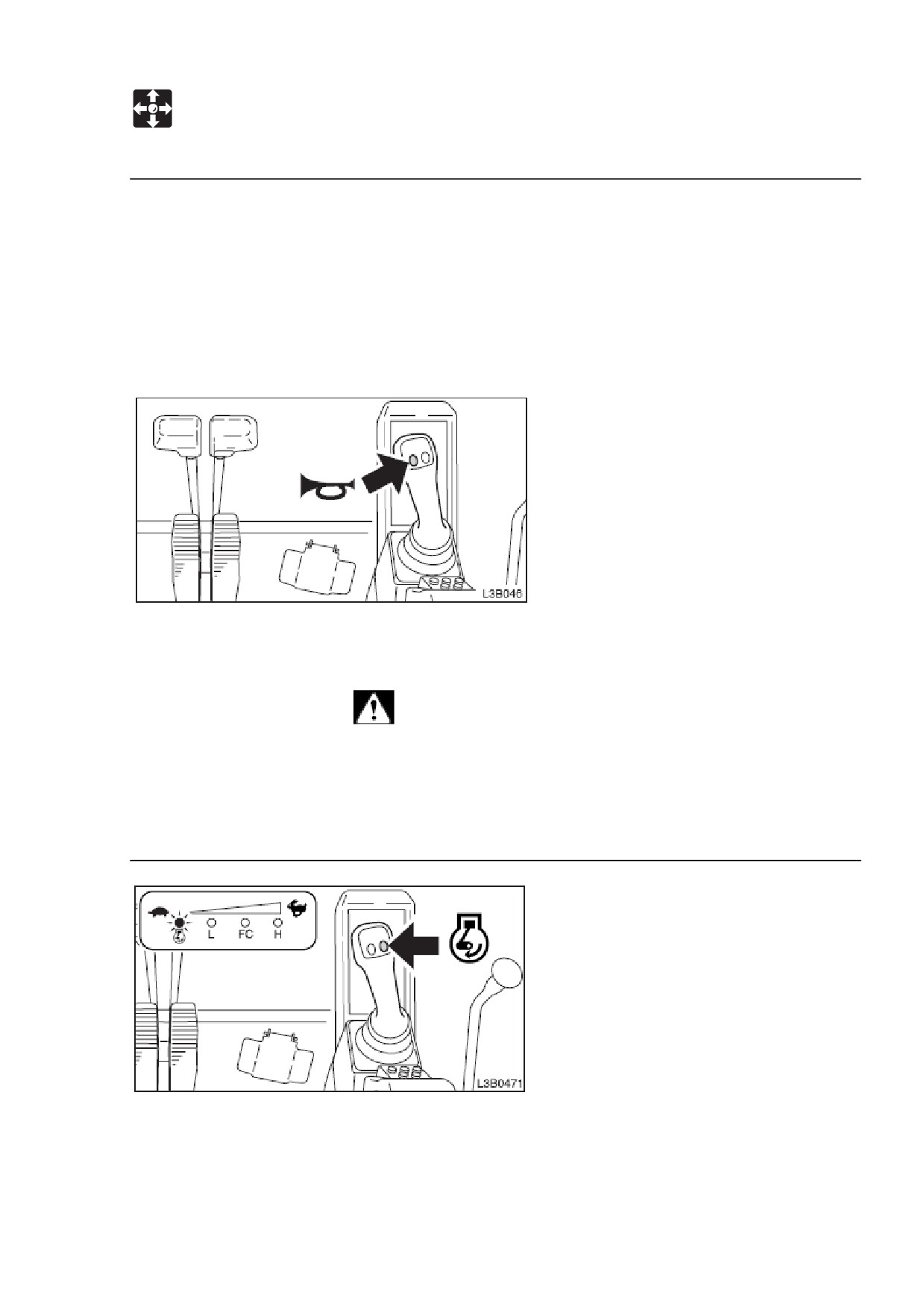

Кнопка звукового сигнала.

Нажмите кнопку на правом рабочем рычаге, чтобы издать сигнал.

Кнопка сброса мощности.

ПРЕДУПРЕЖДЕНИЕ

Приведите рабочие и транспортные рычаги в нейтральное положение перед тем,

как работать с кнопкой сброса мощности. Скорость работы машины резко

изменится, если оперировать кнопкой, когда рычаги находятся в рабочем

положении.

Нажмите кнопку на правом рабочем рычаге, чтобы снизить скорость двигателя до

малых оборотов холостого хода.

Нажмите кнопку еще раз, чтобы восстановить скорость двигателя с помощью

дросселя или кнопок типа мощности.

УПРАВЛЕНИЕ

Переключатели

Примечание. Устройство сброса мощности предназначено для снижения

скорости двигателя и потребления топлива, когда большой мощности не нужно, к

примеру, когда рабочие и транспортные рычаги находятся в нейтральном

положении.

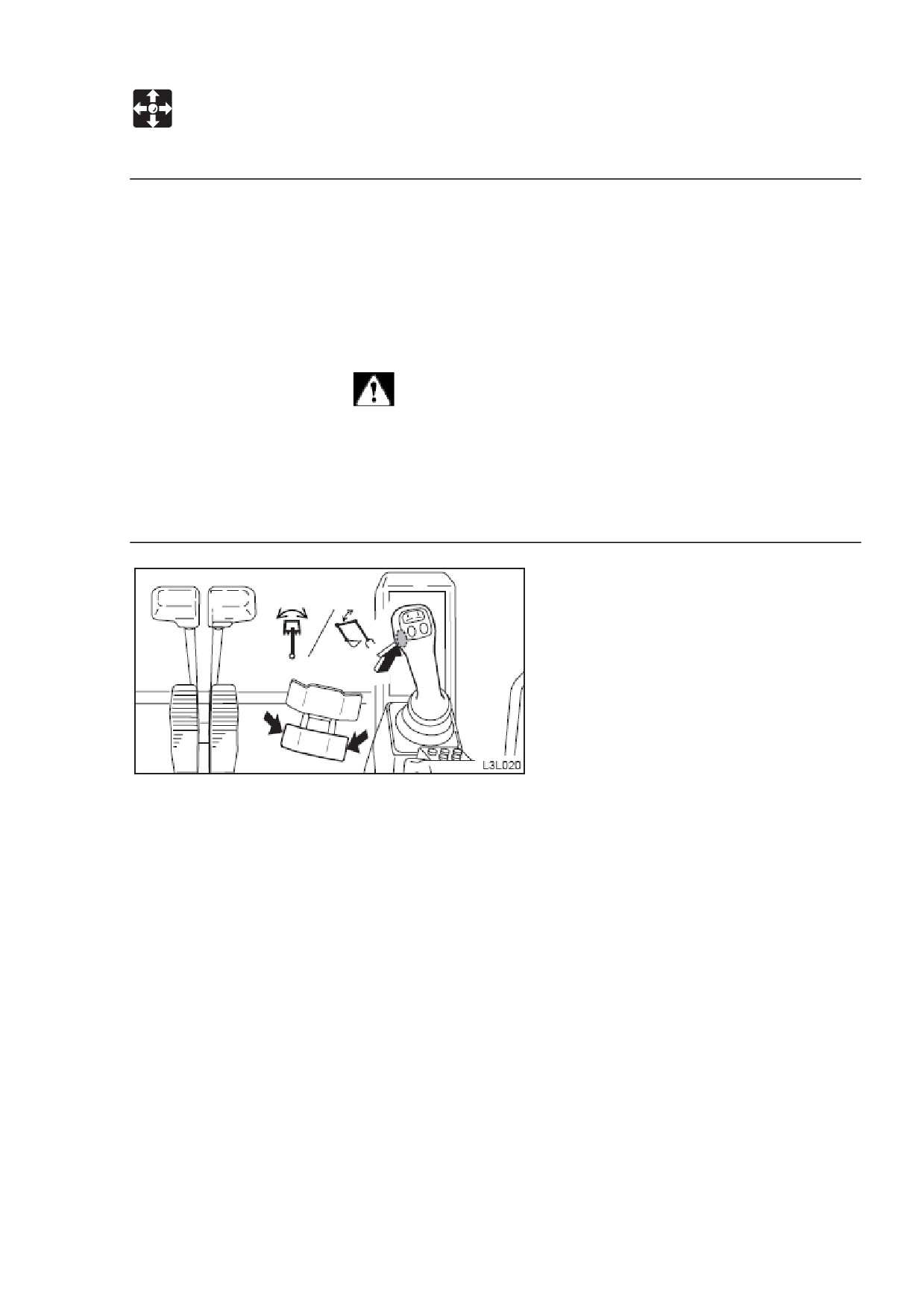

Кнопка селектора (двухчастная стрела).

ПРЕДУПРЕЖДЕНИЕ

Нажатие (переключение ON/OFF) кнопки селектора при нажатой педали поворота

стрелы опасно, т.к. навесное оборудование поведет себя неожиданно. Всегда

отпускайте педаль поворота стрелы в нейтральное положение, когда используете

кнопку селектора.

Эта кнопка меняет поворотную работу стрелы на промежуточную работу.

Нажимайте эту кнопку для смены работы на промежуточную. Загорится лампа

промежуточной работы стрелы. Очередное нажатие этой кнопки приведет к

возврату к поворотной работе стрелы. Фактическая работа производится с

помощью педали поворота стрелы.

УПРАВЛЕНИЕ

Переключатели

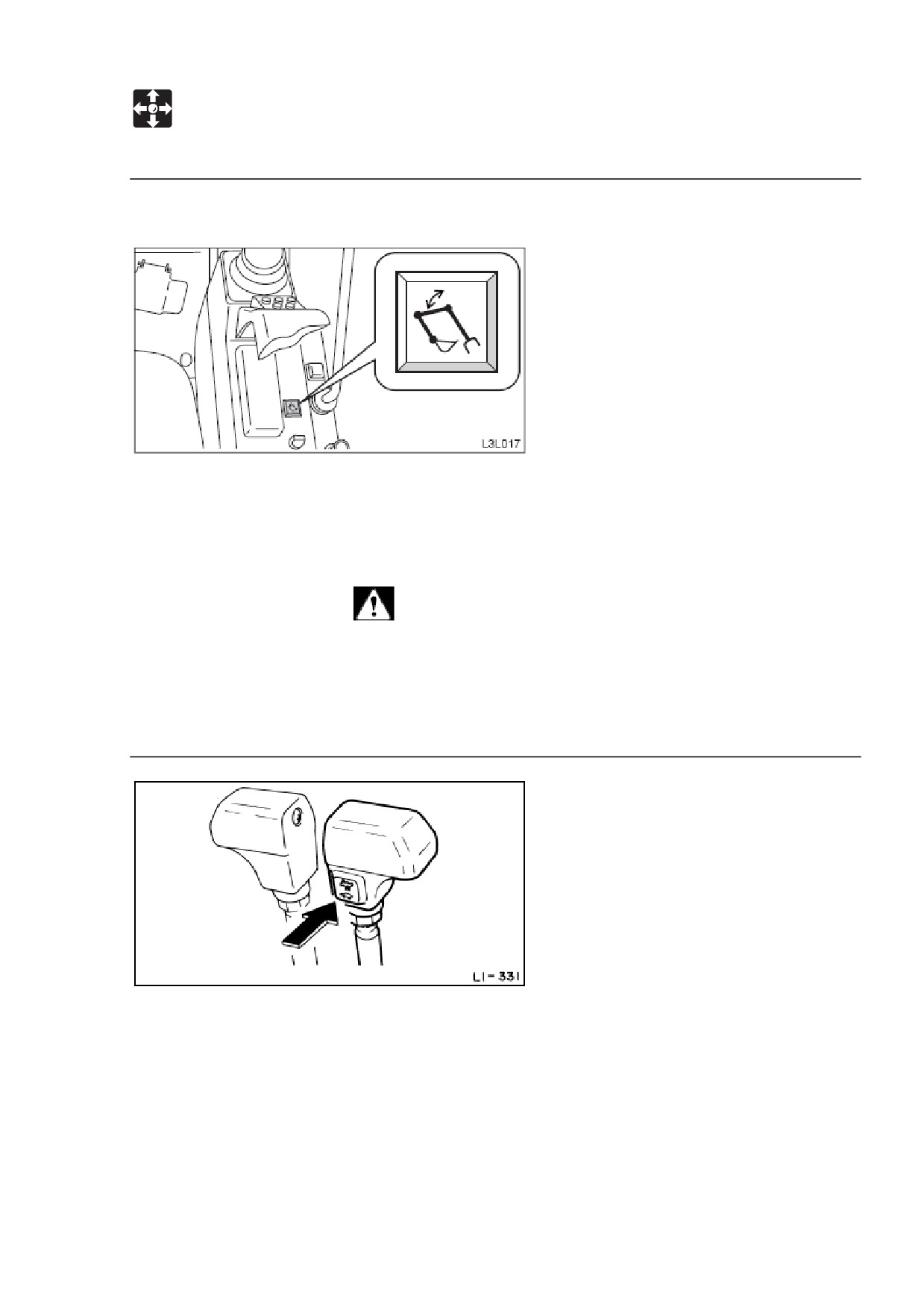

Индикаторная лампа промежуточной работы стрелы (двухчастная стрела).

Эта лампа загорается, когда с помощью кнопки селектора выбирается

промежуточная работа стрелы.

Переключатель транспортной скорости.

ПРЕДУПРЕЖДЕНИЕ

В случае, если загрузка машины на

2й

(большой) скорости превышает

установленную, скорость упадет до 1й (малой) автоматически. Затем, если груз

станет легче, скорость возрастет до 2й (большой). Будьте особо внимательны, т.к.

скорость передвижения меняется автоматически.

Нажмите этот переключатель, чтобы перейти на 2ю (большую) скорость. Нажмите

еще раз, чтобы вернуться на 1ю (малую).

содержание      ..      1      2      3      ..
