Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB175W (Серийный номер 17520209). Руководство по использованию

РАБОТА

Работа машины

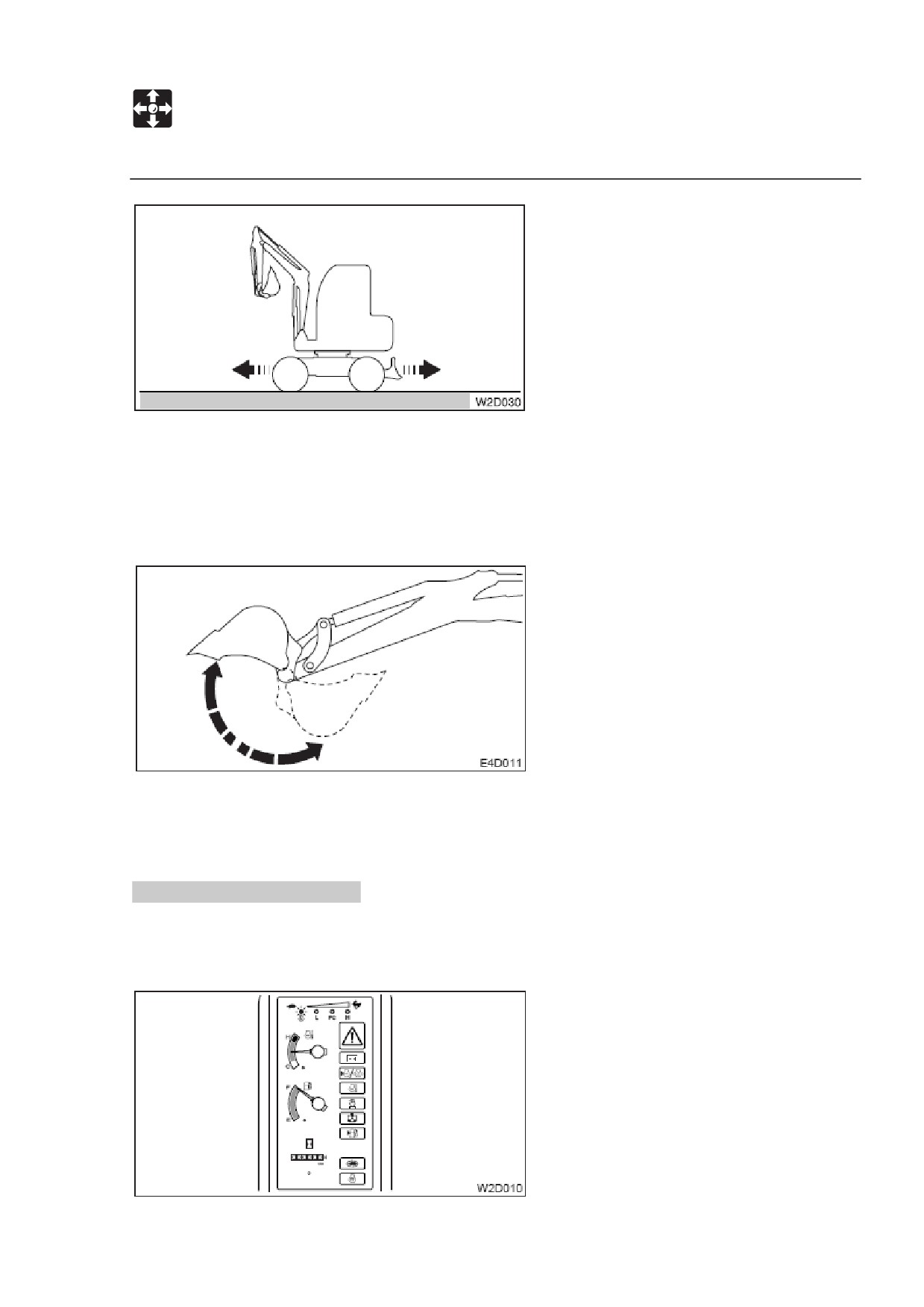

6. Несколько раз медленно проедьте вперед и назад.

Прогрев в холодную погоду.

1. Проведите обычную процедуру прогрева.

2. Полностью сложите ковш и подержите его в таком положении, но не более,

чем на 30 секунд.

3. Повторяйте шаг 2, пока скорость работы ковша не станет нормальной.

Проверка после прогрева.

После прогрева двигателя и гидравлического масла, проведите проверки,

описанные ниже, и произведите починку, если есть неисправности.

121

РАБОТА

Работа машины

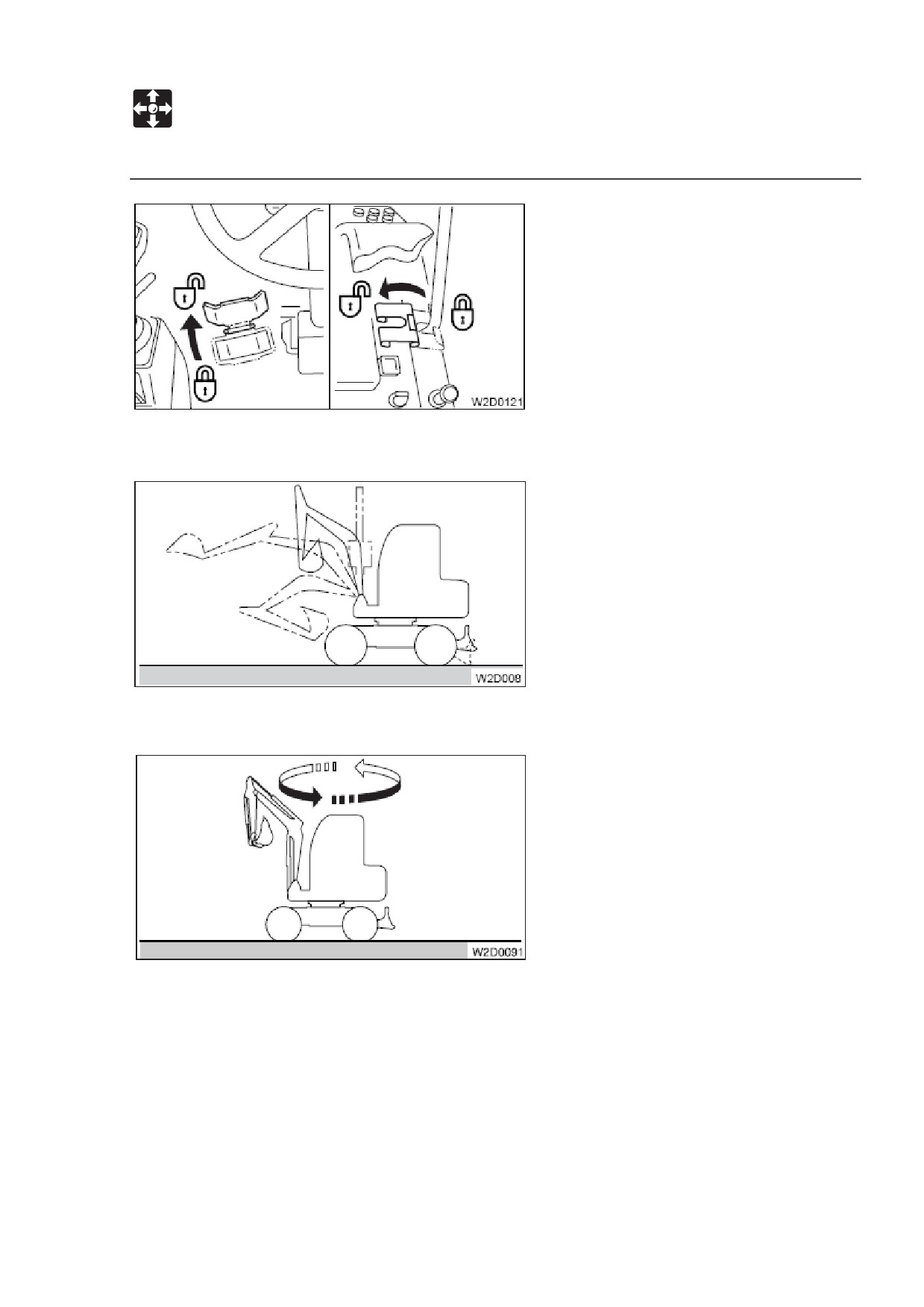

1. Проверьте, чтобы предупреждающие лампы и счетчики выглядели

следующим образом:

 Выключены ли все предупреждающие лампы?

 Находится ли стрелка термометра воды в пределах зеленой линии?

2. Проверьте, чтобы выхлопные газы были нормального цвета и не было

аномалий в звуке и вибрациях.

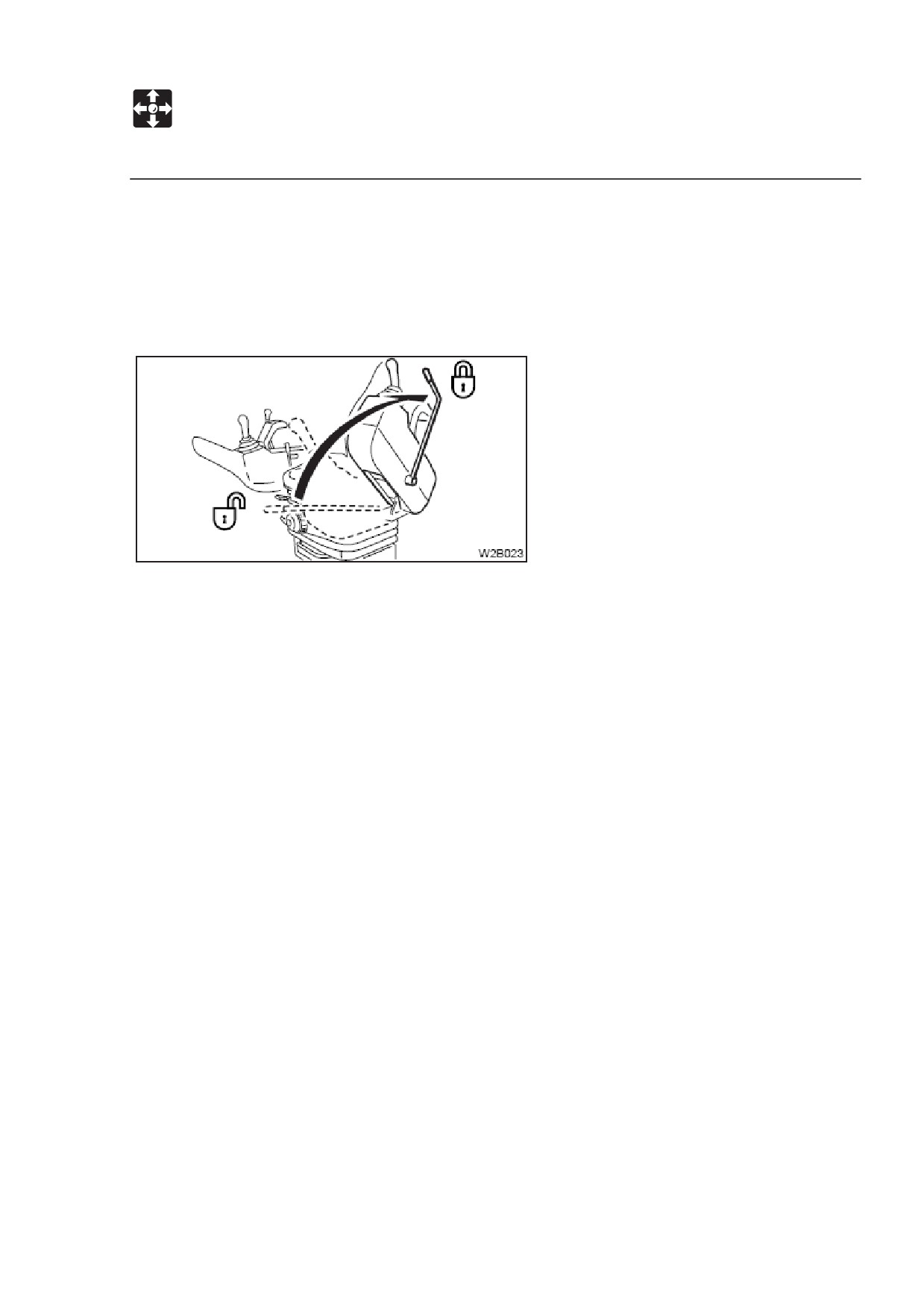

3. Поднимите рычаг замка безопасности, чтобы заблокировать замок и проверьте,

заблокированы ли педаль поворота стрелы, рычаги управления и передвижения.

122

РАБОТА

Работа машины

Передвижение на машине.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не разрешайте кому-либо входить в радиус поворота (стрелы) и

становиться на пути машины.

 Подайте звуковой сигнал о намерении двигаться.

 Сзади машины есть зоны, недоступные взгляду.

Если нужно, поверните кабину так, чтобы проверить площадку на предмет

помех и безопасности.

 Проверьте положение корпуса машины относительно шасси. Если ось

управления поворотом не находится под кабиной, смена направления не

будет совпадать с поворотами руля.

 Избегайте резких остановок, старта или поворотов.

 Не поднимайте рычаг замка безопасности при передвижении. Это опасно,

так как приведет к активации парковочного тормоза и резкому торможению.

 Не отключайте переключатель стартера при передвижении. Это опасно, так

как вызовет резкое торможение.

 По возможности, избегайте переезда через препятствия. Если вам все же

приходится делать это, опустите ковш близко к земле и передвигайтесь

медленно. Никогда не переезжайте препятствия, могущие вызвать

значительный крен машины (на 15 градусов и более).

 При передвижении по твердому грунту или с грузом, опускайте груз и

передвигайтесь медленно.

 Удалите любые препятствия с пути машины.

Подготовка к передвижению.

1. Кабина обращена вперед над осью управления поворотом, стрела и

оборудование обращены вперед, отвал бульдозера и упоры полностью

подняты.

2. Придайте машине положение для передвижения.

123

РАБОТА

Работа машины

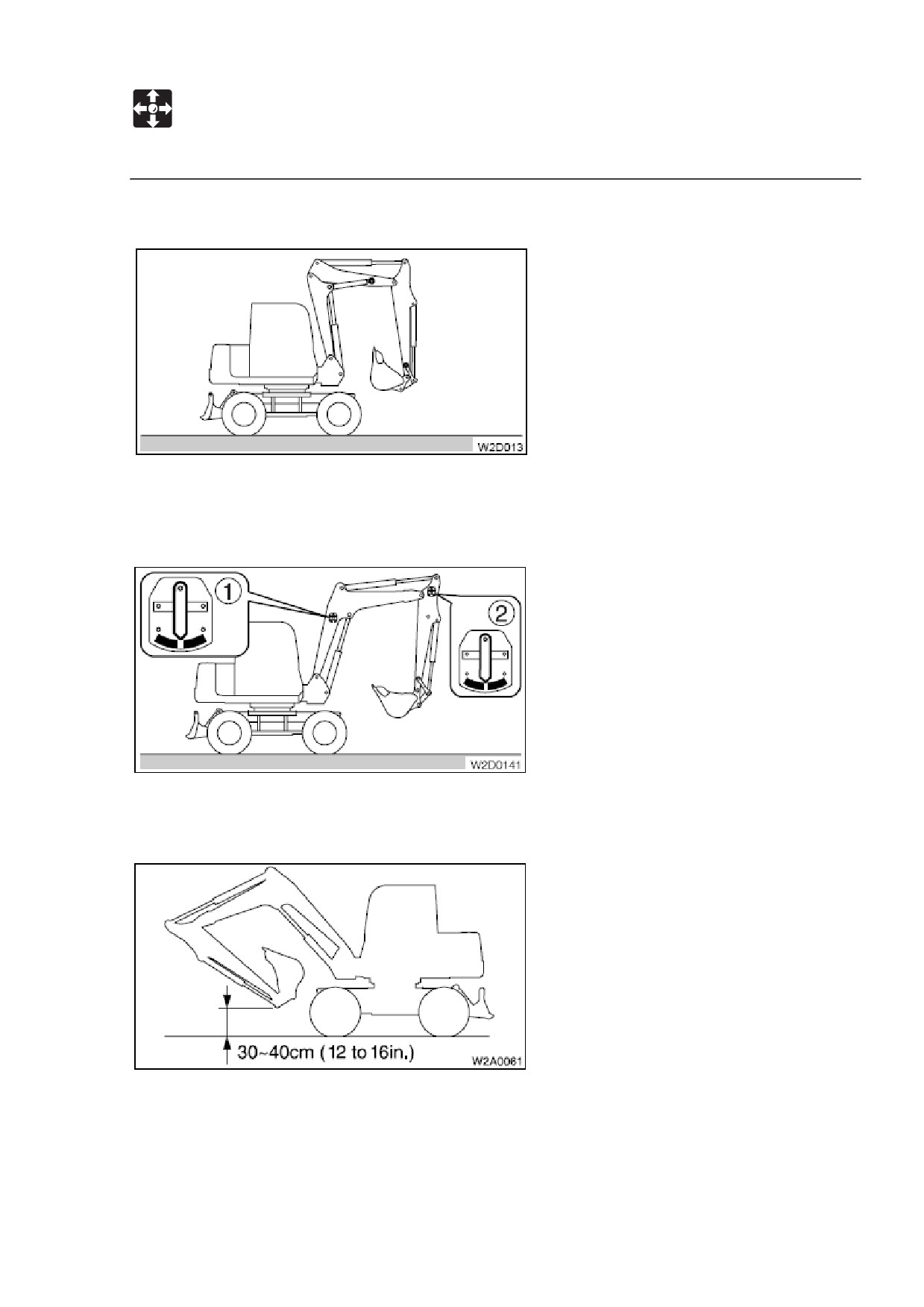

Положение для передвижения по дороге.

 С двухчастной стрелой

Полностью поднимите стрелу, полностью опустите промежуточную стрелу,

придайте рукояти вертикальное положение и сложите ковш.

 С монострелой

Подвиньте стрелу и рукоять с тем, чтобы указатели положения (1) и (2) были в

зеленых зонах.

Положение для передвижения по площадке.

Сложите стрелу и оборудование и опустите их на высоту 30-40 см от земли.

124

РАБОТА

Работа машины

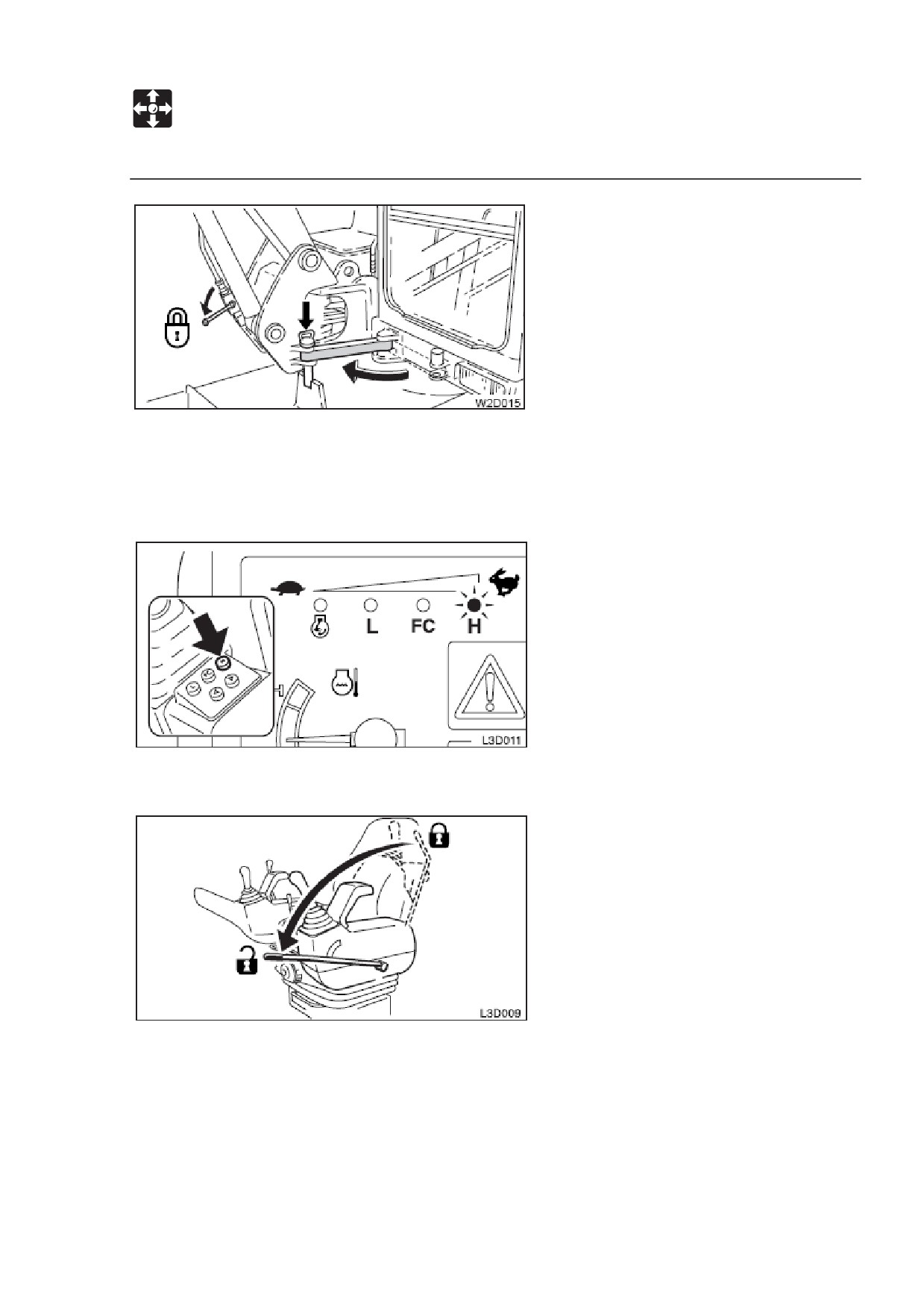

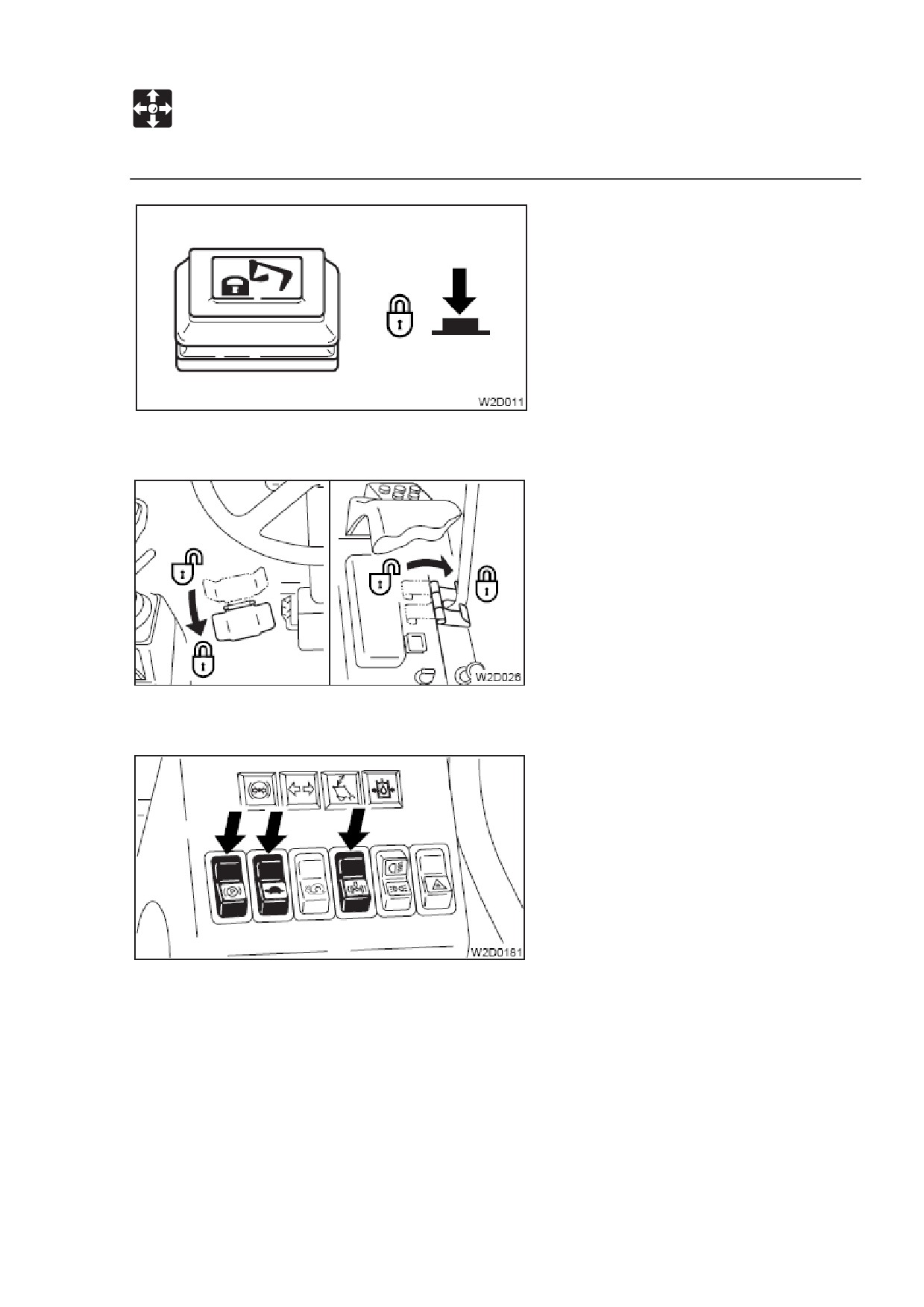

3. Нажмите кнопку замка безопасности, чтобы заблокировать рабочие рычаги.

4. Замкните замки рычага отвала и педали поворота стрелы.

5. Нажмите нижнюю часть переключателя замка оси поворота, чтобы

разблокировать замок оси.

6. Нажмите нижнюю часть переключателя передвижения по площадке, чтобы

выбрать соответствующую скорость.

7. Нажмите нижнюю часть переключателя парковочного тормоза, чтобы

деактивировать тормоз.

8. Приведите в действие педали передвижения, как показано ниже.

126

РАБОТА

Работа машины

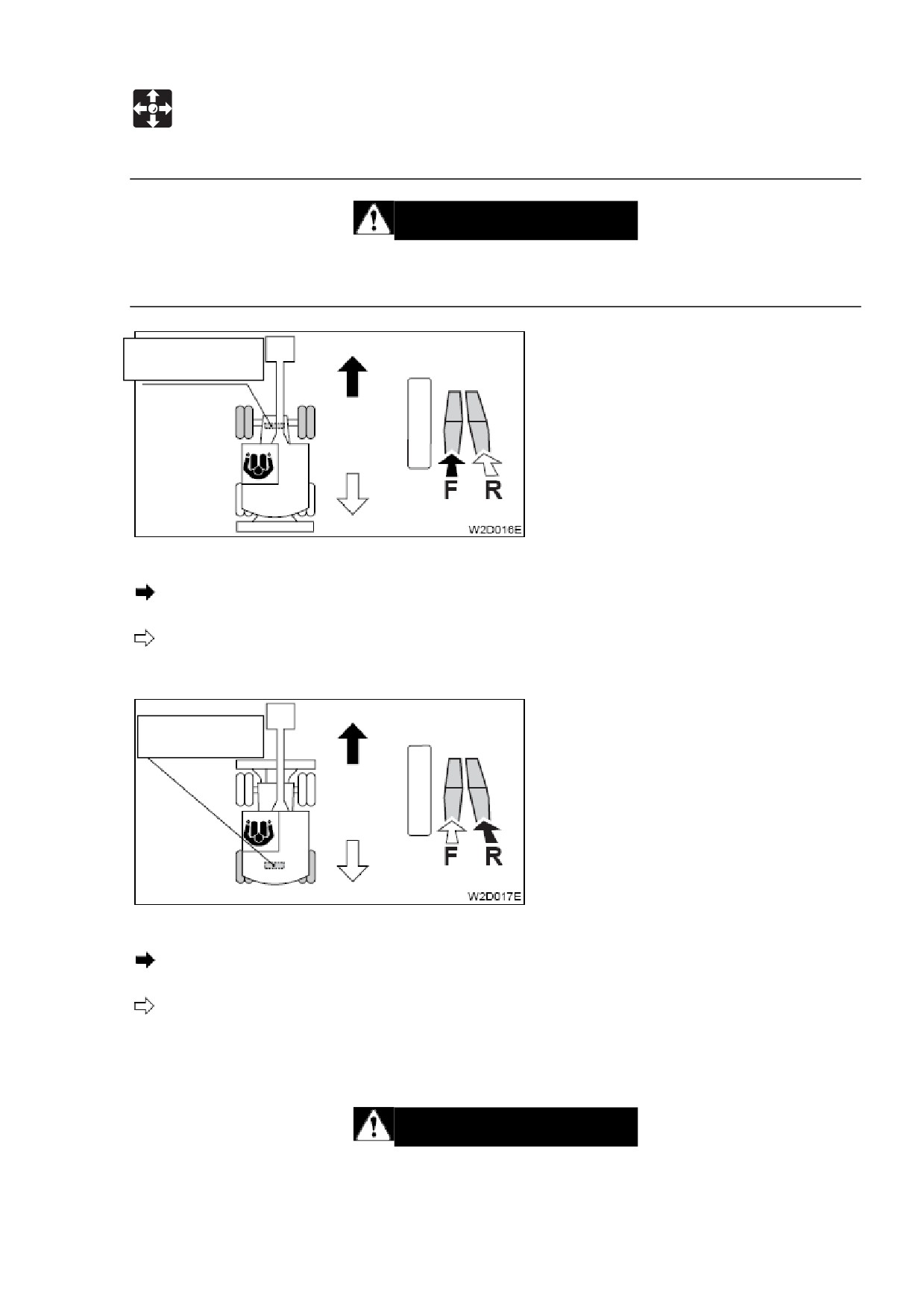

ПРЕДУПРЕЖДЕНИЕ

При передвижении не нажимайте на педаль передвижения в противоположном

направлении. Это опасно и может вызвать резкую остановку машины.

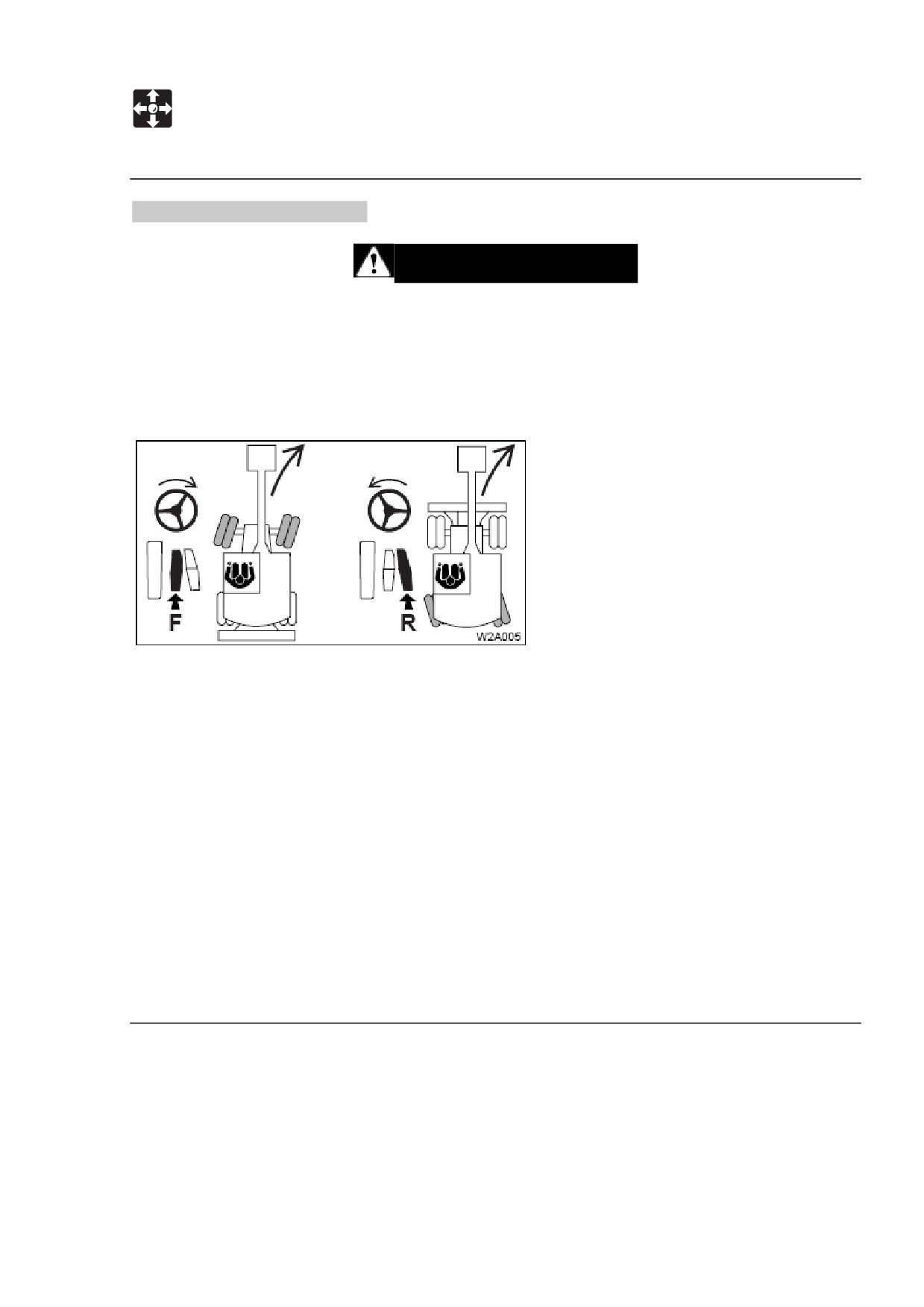

Ось управления

поворотом

Если ось находится впереди сиденья оператора:

чтобы двинуться вперед:

Нажмите на педаль (F)

чтобы двинуться назад:

Нажмите на педаль (R)

Ось управления

поворотом

Если ось находится позади сиденья оператора:

чтобы двинуться вперед:

Нажмите на педаль (R)

чтобы двинуться назад:

Нажмите на педаль (F)

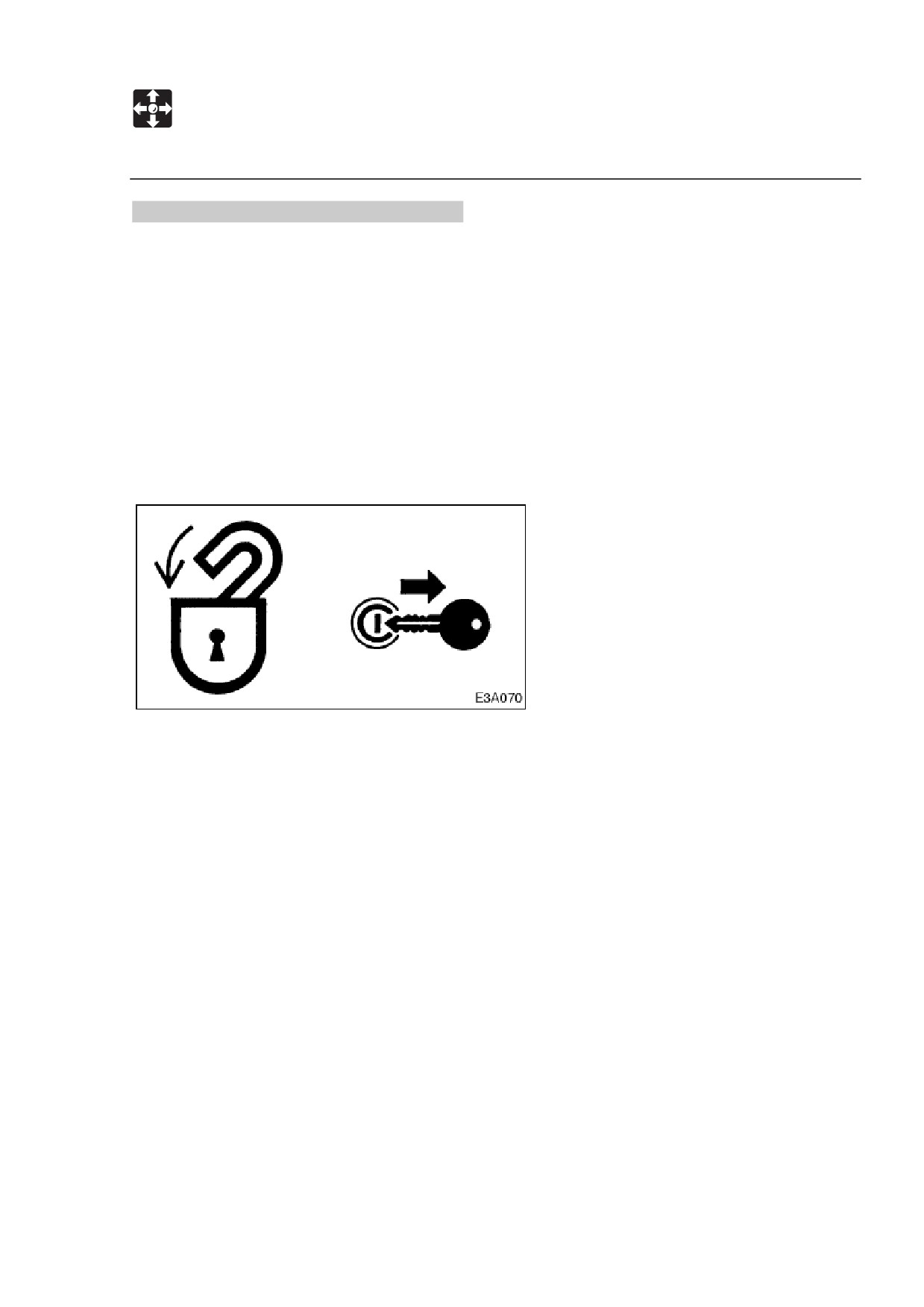

Прекращение движения.

ПРЕДУПРЕЖДЕНИЕ

 Припаркуйте машину на твердой и ровной поверхности и примените

парковочное устройство. Если вам приходится парковаться на склоне, надежно

зафиксируйте машину, чтобы предотвратить движение.

127

РАБОТА

Работа машины

 Если случайно коснуться любых органов управления при разблокированном

рычаге замка безопасности, машина резко придет в движение, что может

вызвать тяжелую травму или смерть.

 Учтите, что управление отвалом бульдозера не заблокировано, даже если

рычаг замка безопасности находится в заблокированном положении. Не

допускайте случайного касания этого органа управления.

ВНИМАНИЕ

Никогда не делайте резких остановок, за исключением чрезвычайных ситуаций.

Останавливайтесь по возможности плавно.

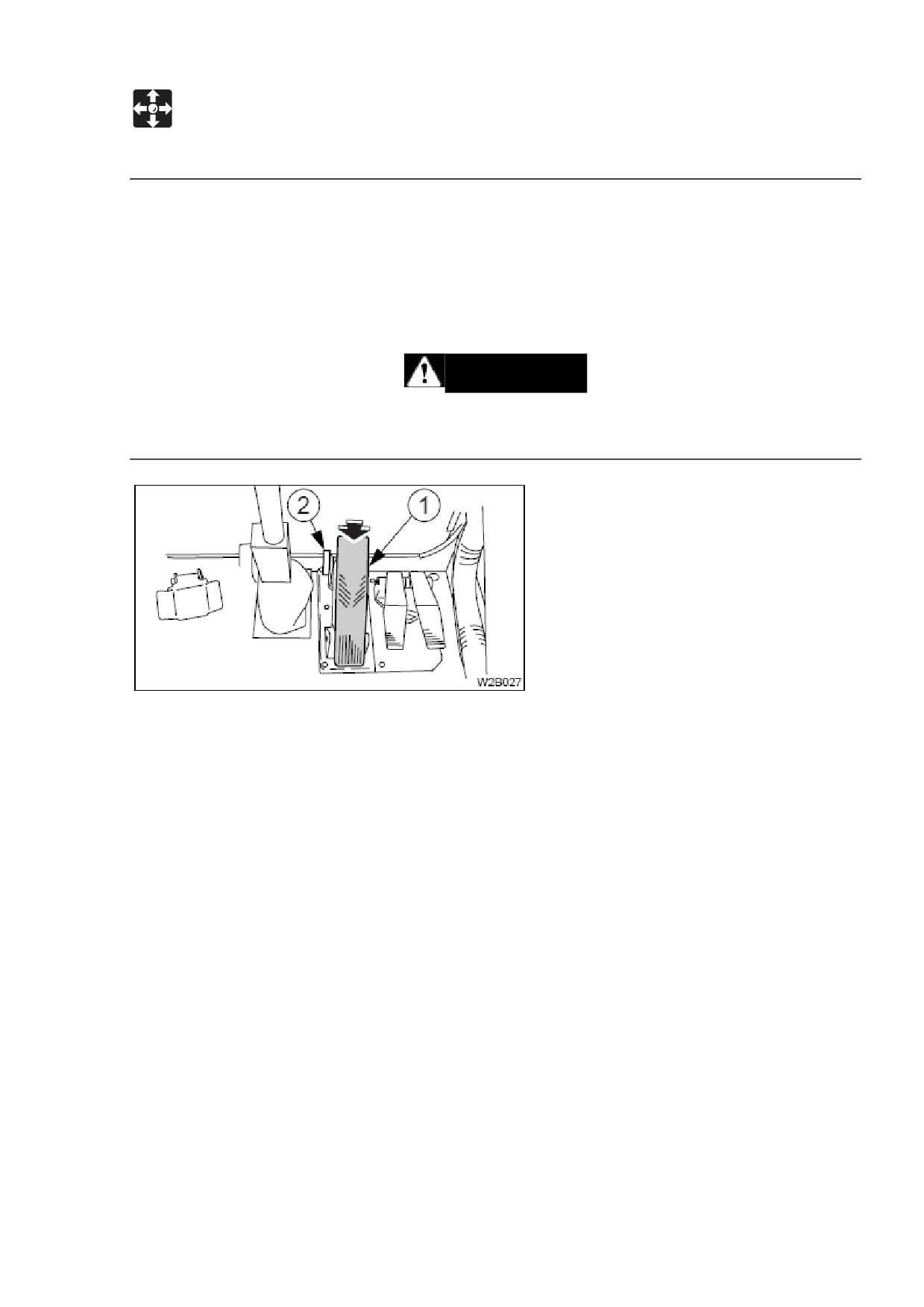

1. Медленно наступите на педаль тормоза, чтобы остановить машину.

128

РАБОТА

Работа машины

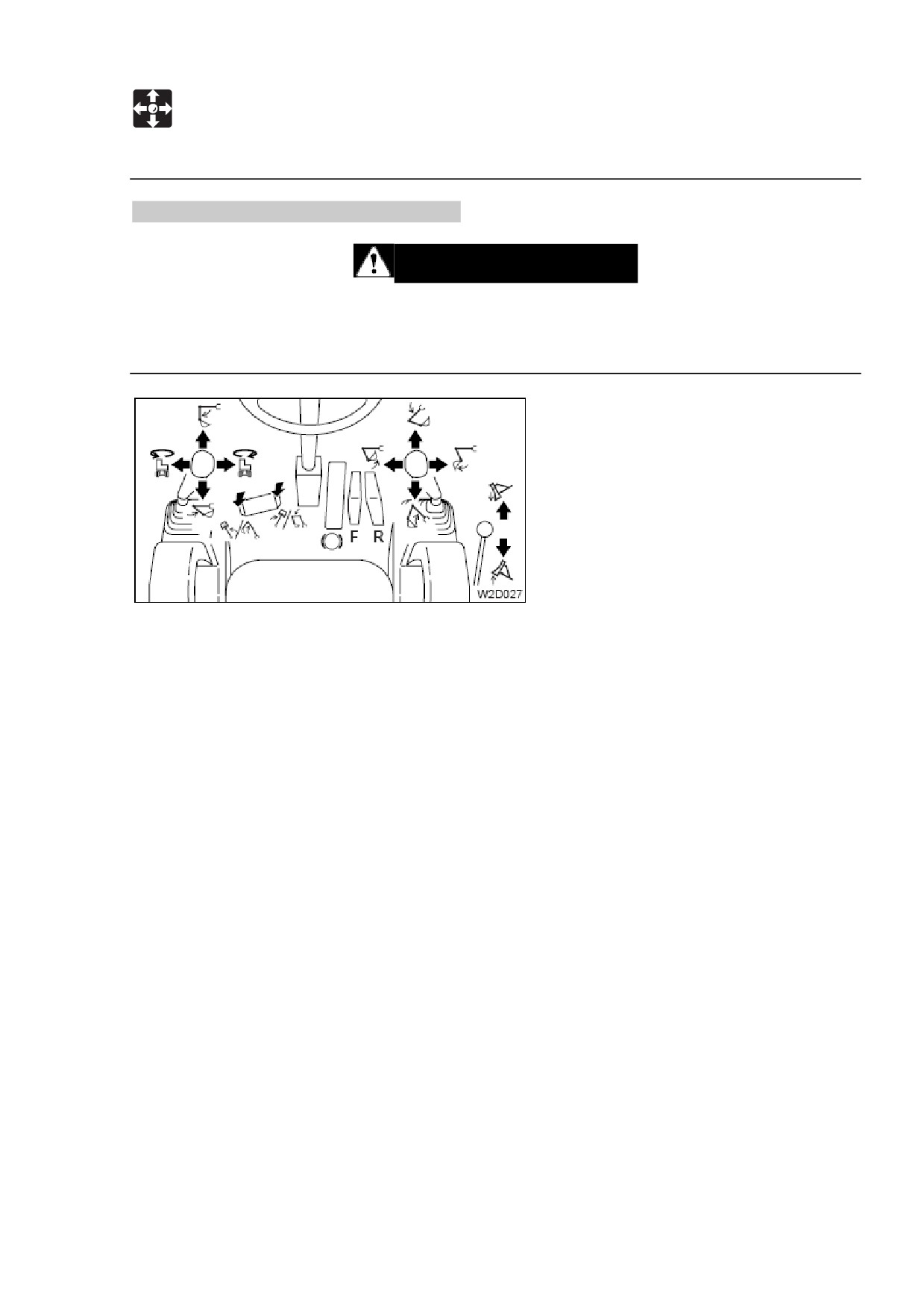

Операции с рабочим оборудованием.

ПРЕДУПРЕЖДЕНИЕ

 Перед началом работы будьте осторожны и проверьте, с какой системой

расположения рычажного управления вы работаете.

 Объяснения в этом руководстве даны для системы ISO.

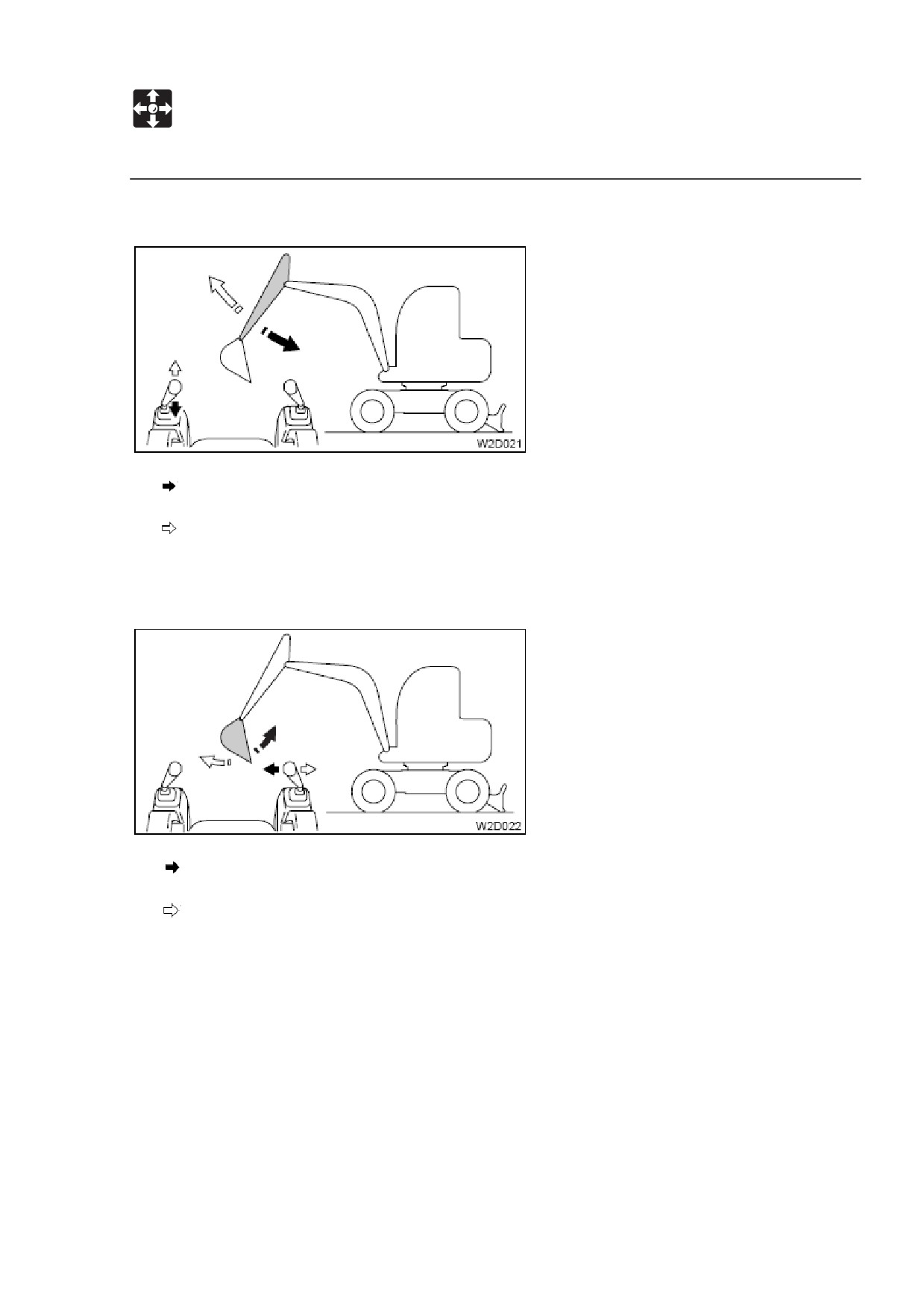

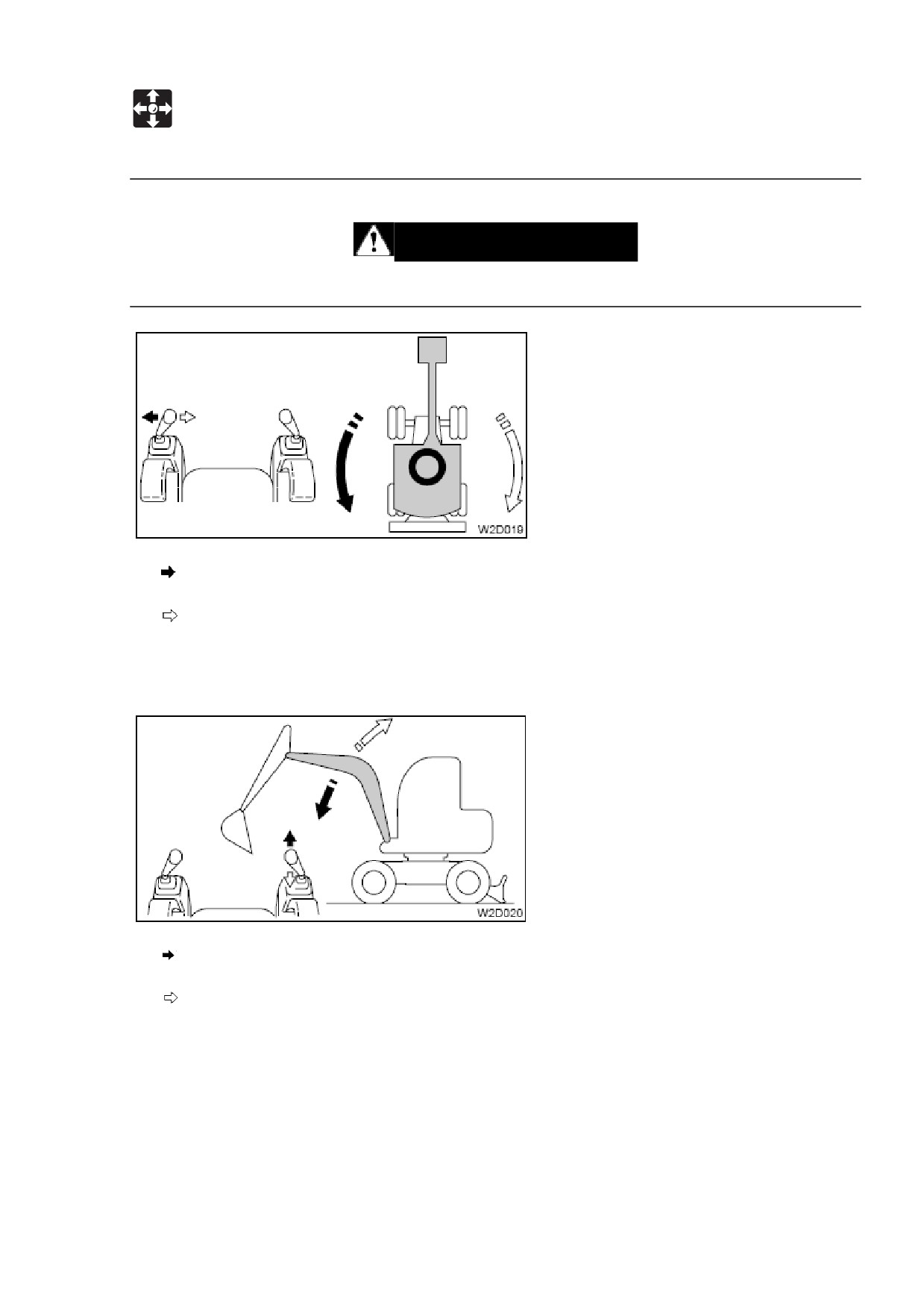

Используйте правый рабочий рычаг, чтобы управлять стрелой и ковшом.

Используйте левый рабочий рычаг, чтобы управлять рукоятью и поворотом

стрелы.

Верните рабочие рычаги в нейтральное положение, чтобы остановить работу

ковша (навесного оборудования).

1. Полностью нажмите педаль тормоза, чтобы задействовать замок педали.

2. Отпустите педаль поворота стрелы и разблокируйте рычаг отвала.

3. Нажмите вниз переключатель замка оси, чтобы задействовать его.

4. Опустите на землю отвал бульдозера.

5. Приведите рычаг замка безопасности в вынутое положение.

129

РАБОТА

Работа машины

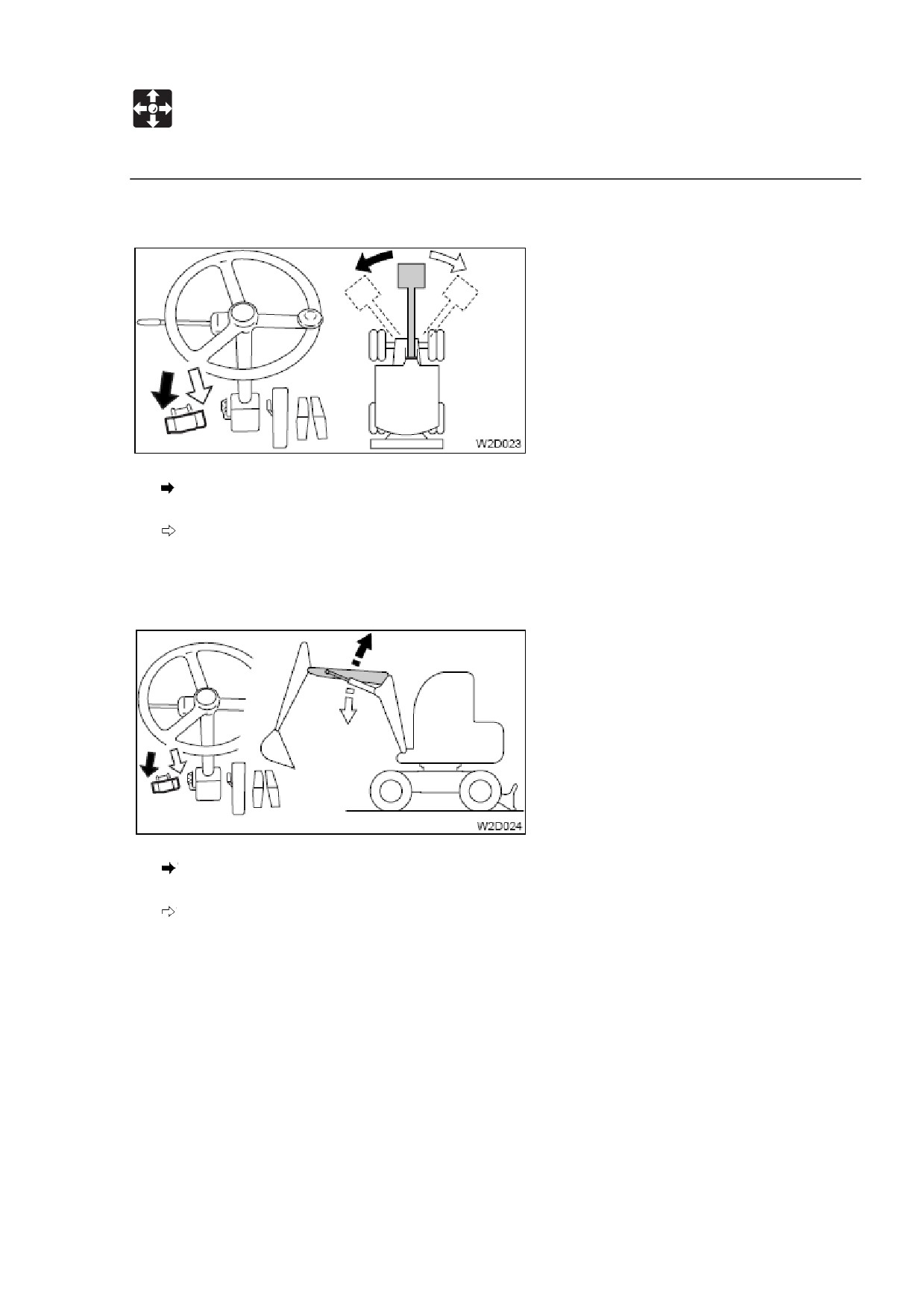

Манипулирование поворотом стрелы.

Чтобы повернуть стрелу влево:

Надавите на левую сторону педали.

Чтобы повернуть стрелу вправо:

Надавите на правую сторону педали.

Манипулирование промежуточной стрелой.

Чтобы поднять промежуточную стрелу:

Нажмите кнопку селектора и надавите на левую сторону педали.

Чтобы опустить промежуточную стрелу:

Нажмите кнопку селектора и надавите на правую сторону педали.

132

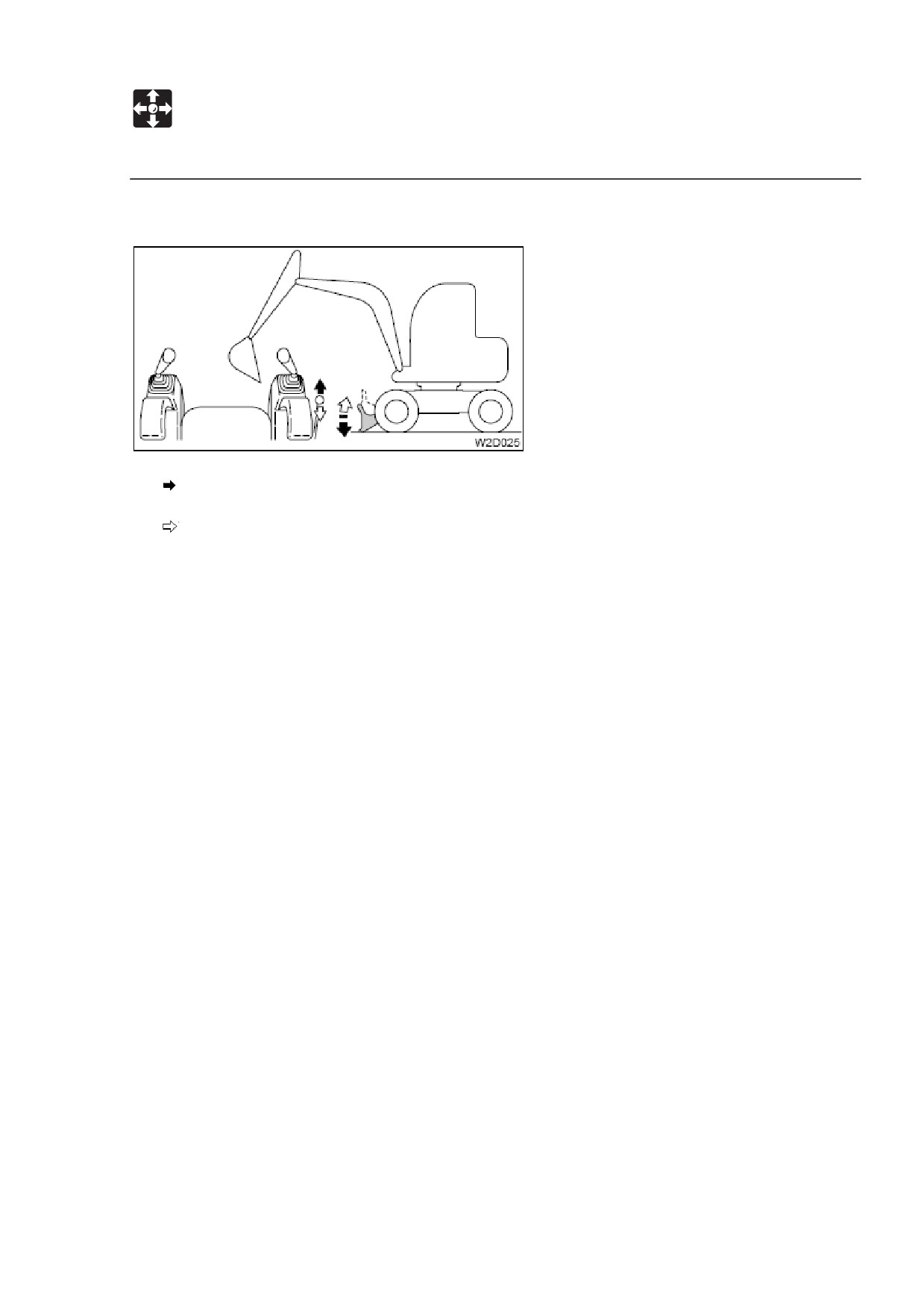

РАБОТА

Работа машины

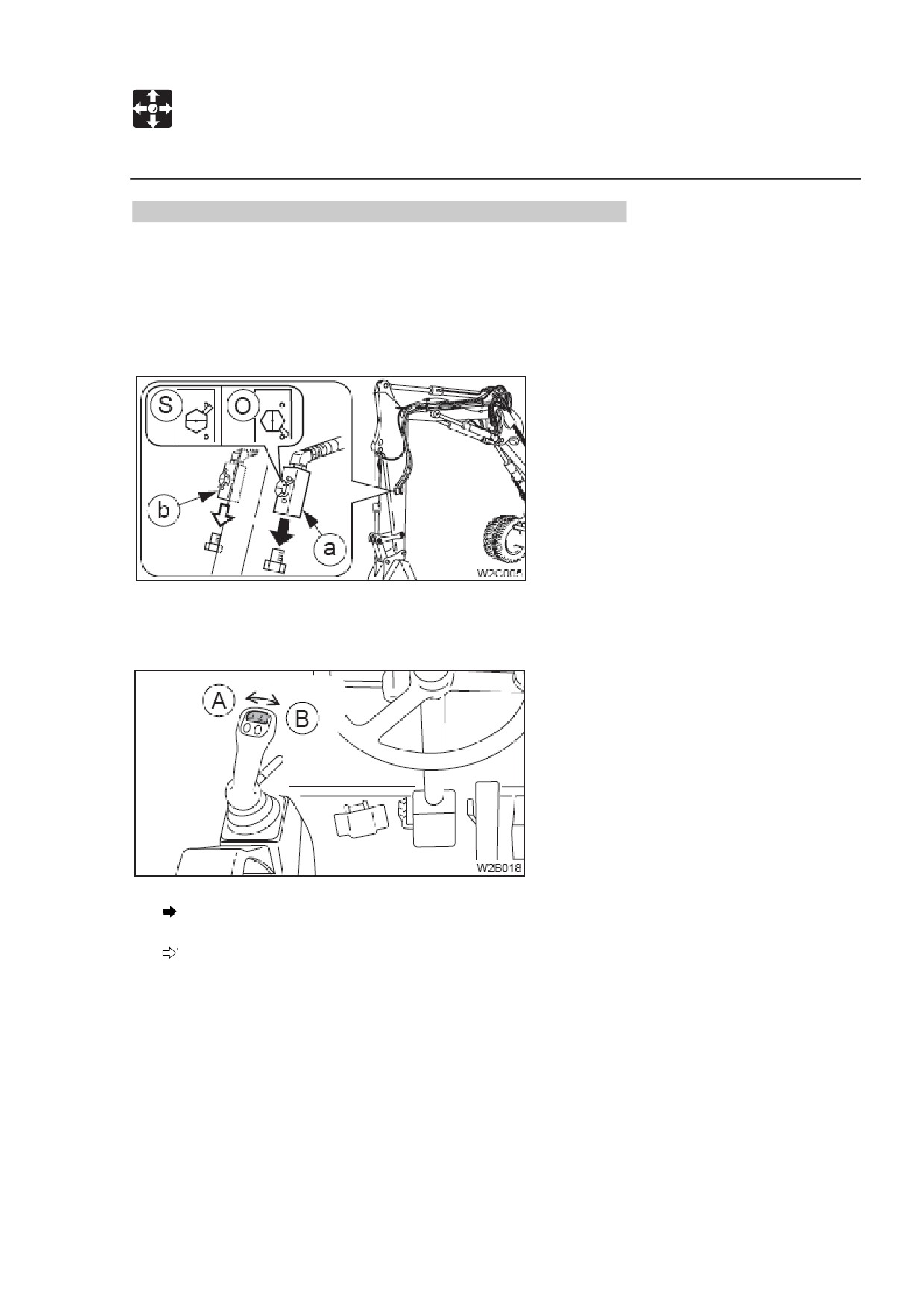

Манипулирование первой дополнительной гидравликой.

Используйте это для манипулирования гидромолотом, дробилкой или другим

навесным оборудованием.

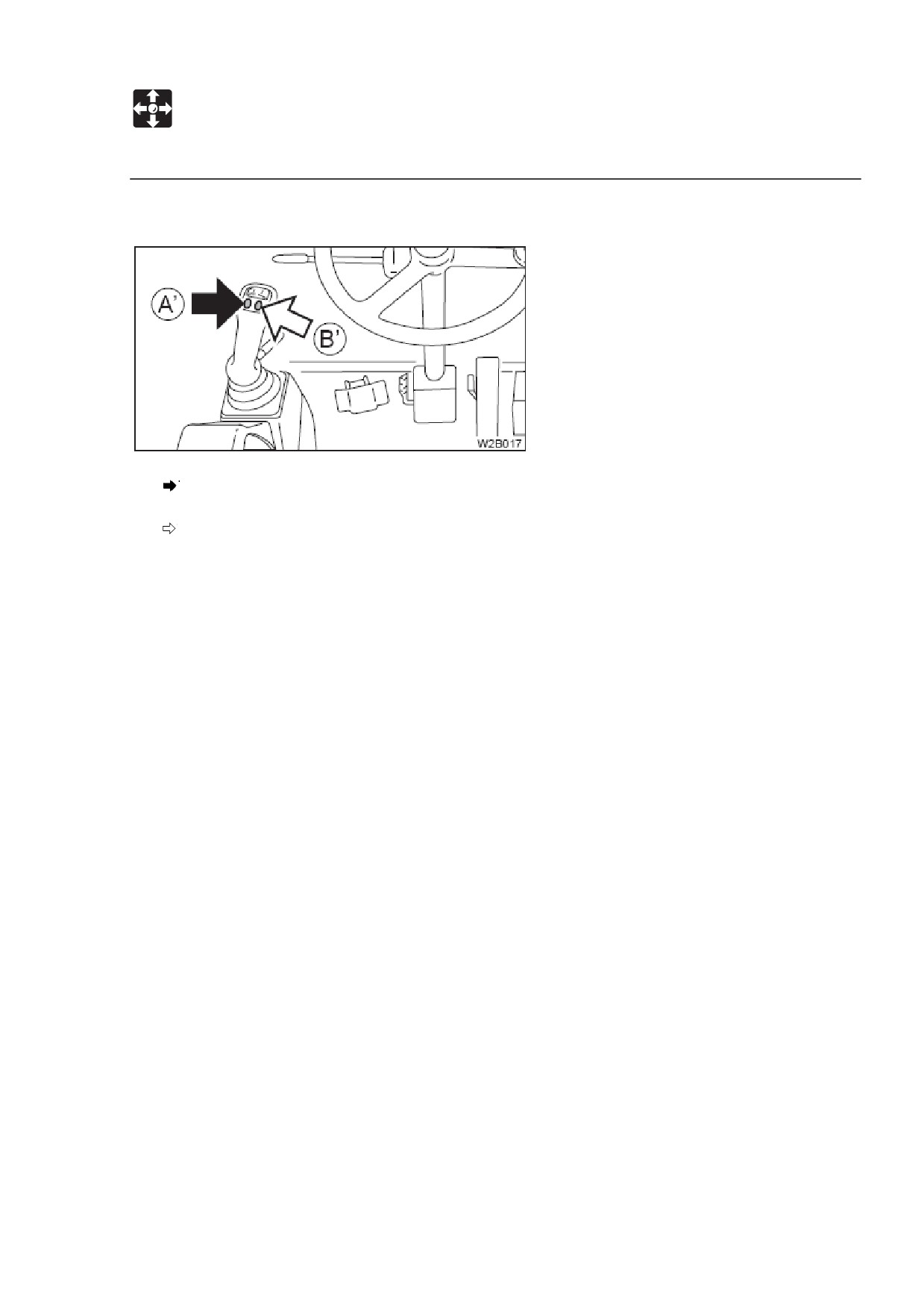

Разрешены два метода работы: работа с кнопками дополнительной гидравлики и

работа с переключателем дополнительной гидравлики

(пропорциональное

управление).

Манипулирование

переключателем

дополнительной

гидравлики

(пропорциональное управление).

Чтобы доставить гидравлическое масло к порту (а):

Передвиньте переключатель влево (А).

Чтобы доставить гидравлическое масло к порту (b):

Передвиньте переключатель вправо (В).

134

РАБОТА

Рабочий процесс

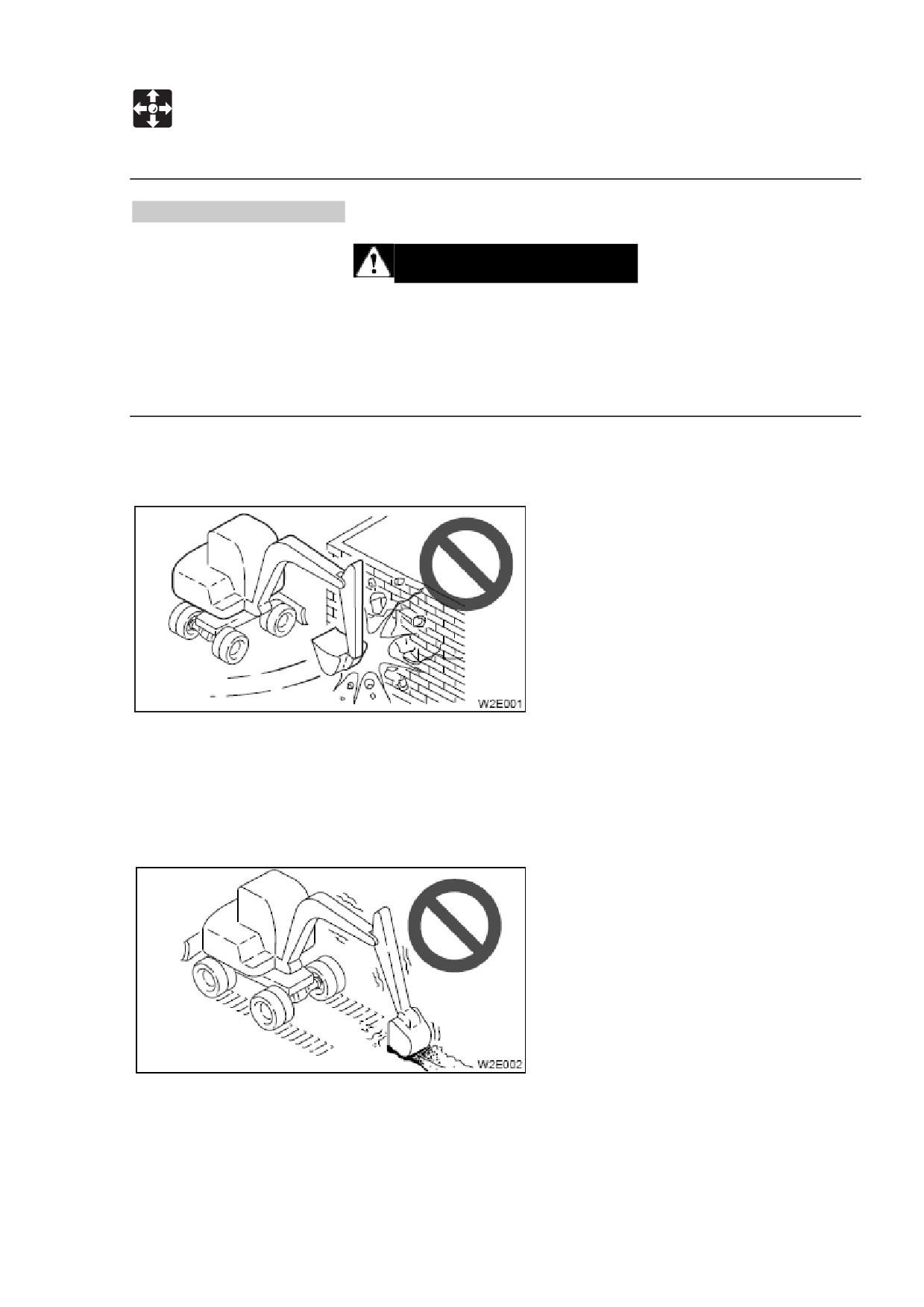

Запрещенные действия.

ПРЕДУПРЕЖДЕНИЕ

 Не работайте на скальной породе (твердой или мягкой).

 Не поворачивайте кабину

(стрелу) при передвижении. Если вам

необходимо манипулировать ковшом при передвижении, делайте это на

такой низкой скорости, чтобы это позволило полностью контролировать

машину в любое время.

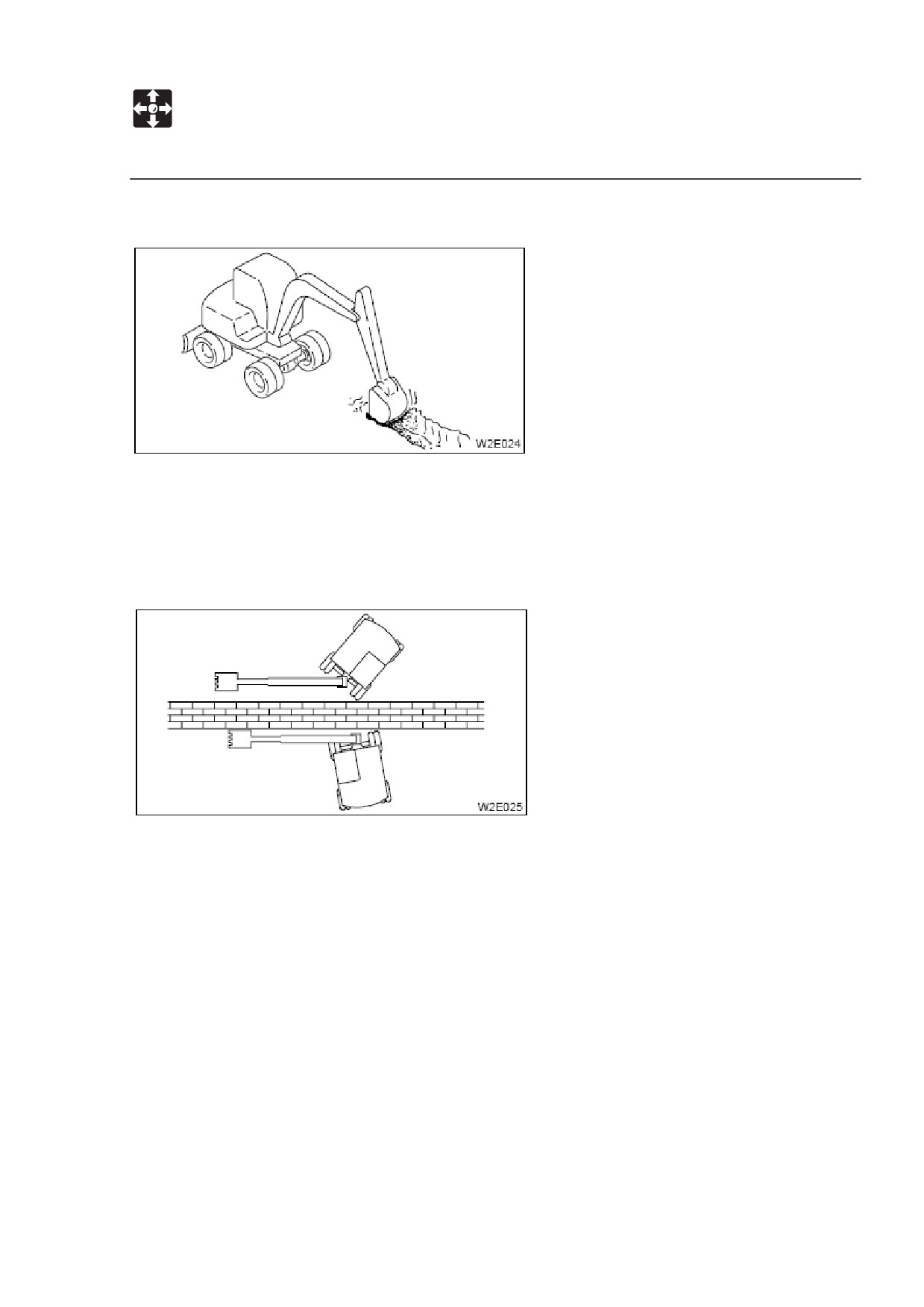

Не проводите разрушительных или выравнивательных работ с помощью

поворотного удара.

Не разрушайте стены и не выравнивайте поверхность с помощью поворотной

силы. Также, не опускайте зубцы ковша в землю во время поворота. Это может

повредить ковш.

Не копайте во время передвижения.

Не пытайтесь копать, погрузив ковш в землю и начав передвижение.

136

РАБОТА

Рабочий процесс

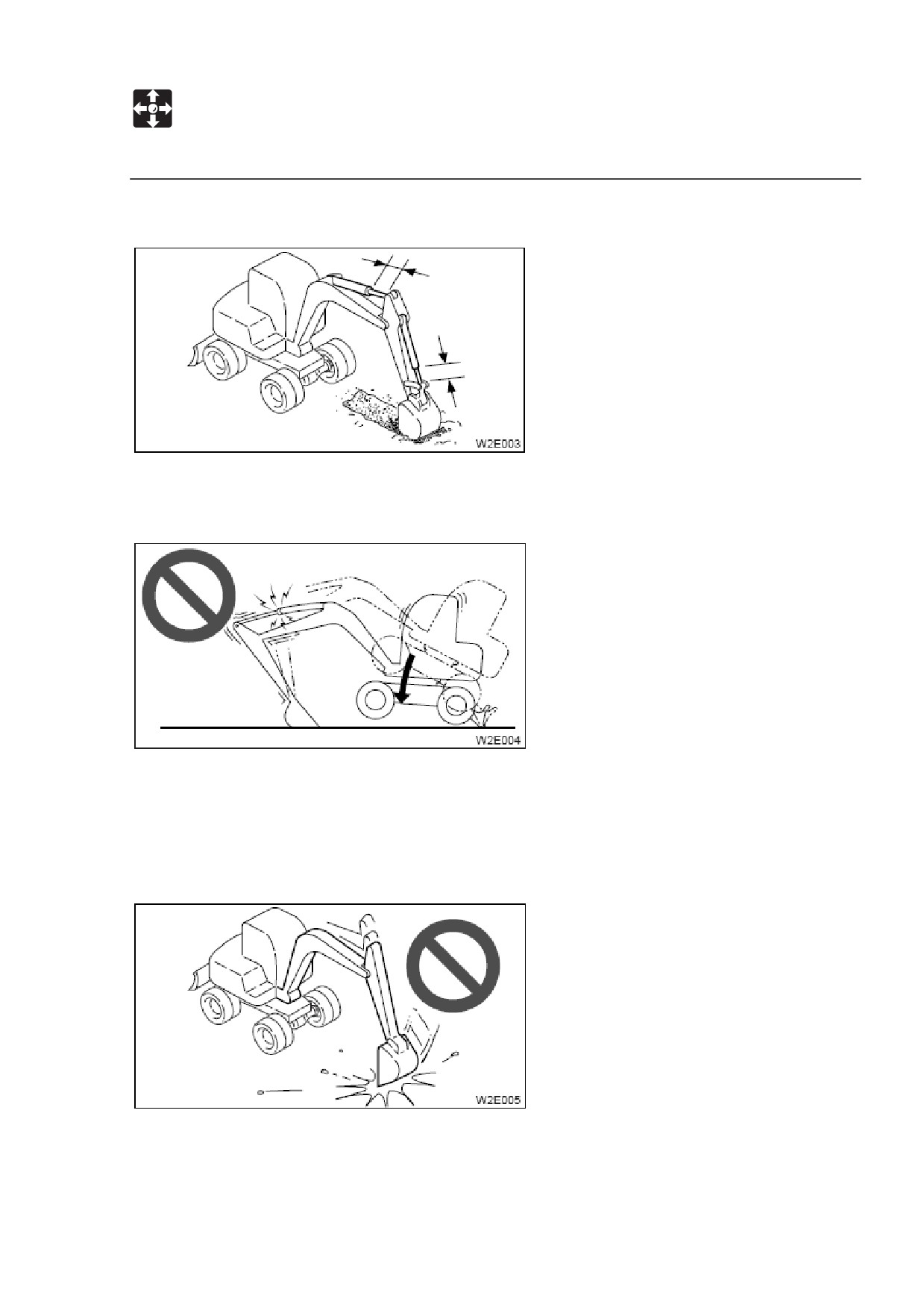

Будьте аккуратны с гидравлическими цилиндрами.

Не раздвигайте гидравлические цилиндры до упора. Манипулируйте ими,

оставляя запас.

Не опирайте корпус машины на ковш с полностью развернутым цилиндром

рукояти. Это сосредотачивает нагрузку на цилиндре рукояти и может повредить

его.

Не передвигайте кучи ковшом и не копайте их с помощью резкого усилия.

Это укоротит срок службы ковша. Используйте для копания гидравлическую силу.

137

РАБОТА

Рабочий процесс

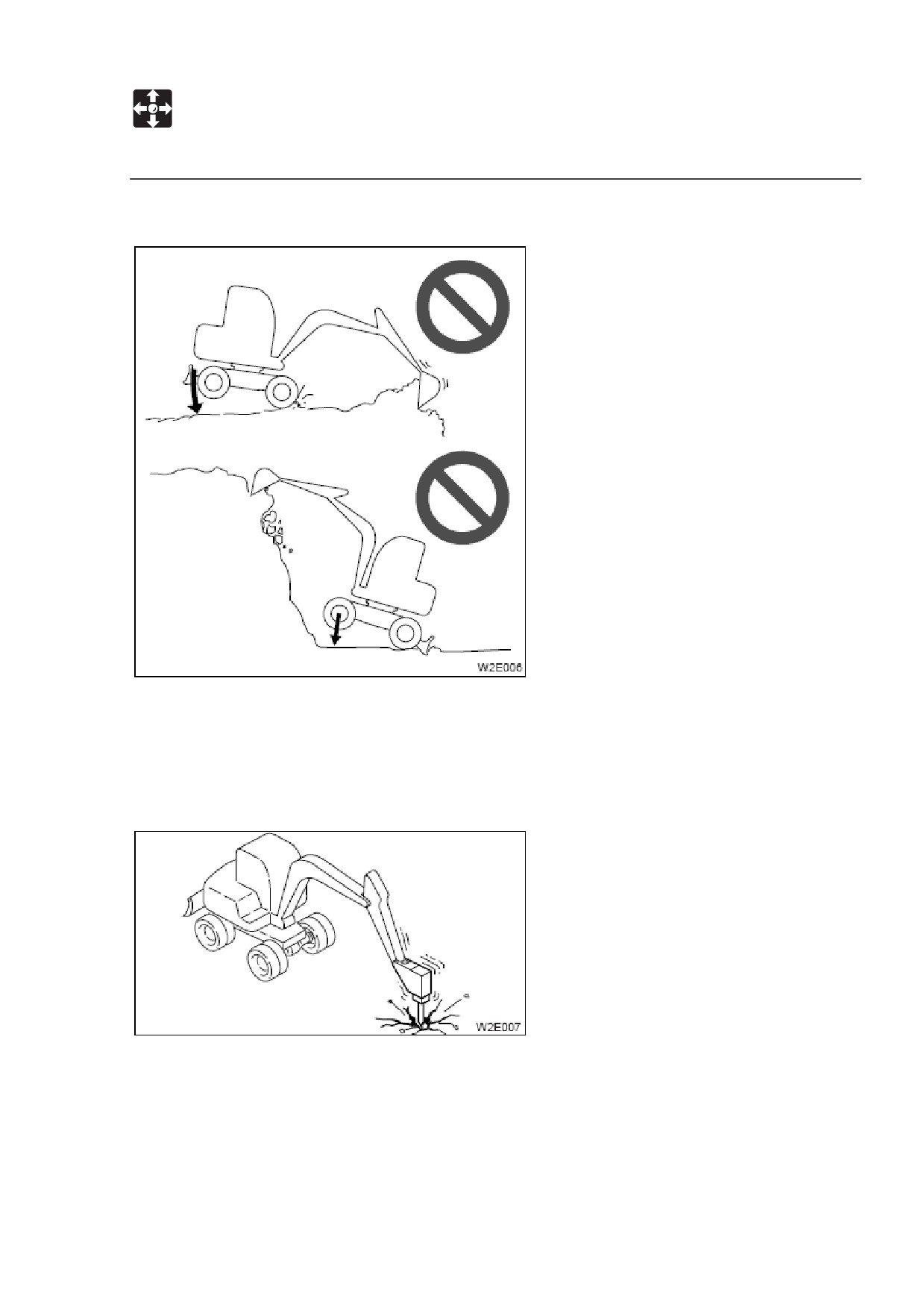

Не проводите работ с помощью силы тяжести машины.

Работа с перенапряжением сократит срок службы машины. Используйте

гидравлическую силу цилиндров и всегда выбирайте землю, копая неглубоко и

протяженными движениями.

Копание скальной породы.

Для твердой породы, разбейте ее на небольшие части с помощью гидромолота и

т.п. перед копанием. Это предотвратит повреждение машины и вместе с этим в

итоге сократит расходы.

138

РАБОТА

Рабочий процесс

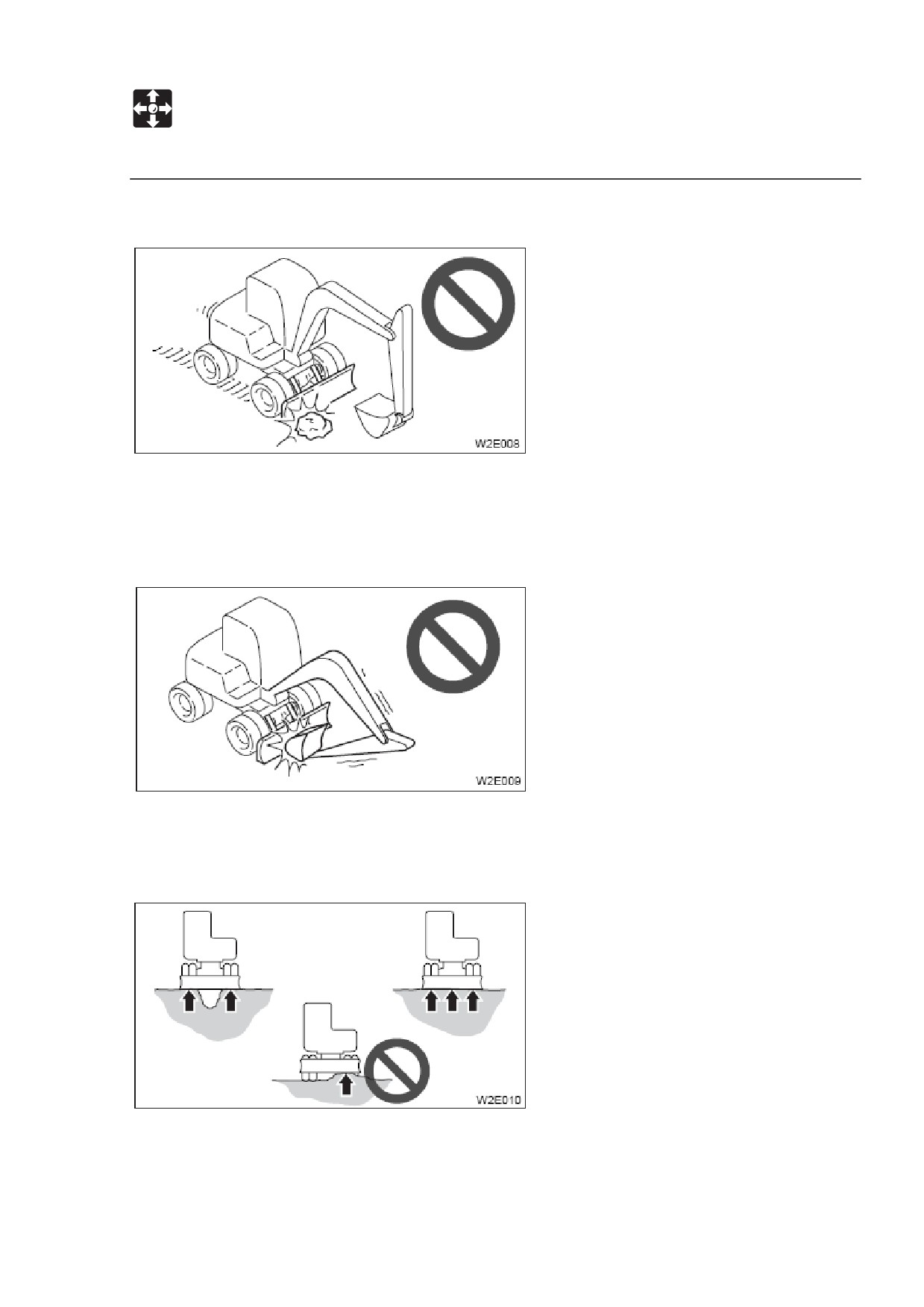

Будьте осторожны и не подвергайте ударам отвал бульдозера.

Удары отвалом бульдозера по камням и т.п. могут повредить отвал или цилиндр

отвала.

Будьте осторожны при складывании стрелы.

Будьте осторожны и не бейте ковшом по отвалу при складывании стрелы.

Поддерживайте отвал бульдозера с обеих сторон.

При использовании отвала как упора избегайте его поддержания только с одной

стороны.

139

РАБОТА

Рабочий процесс

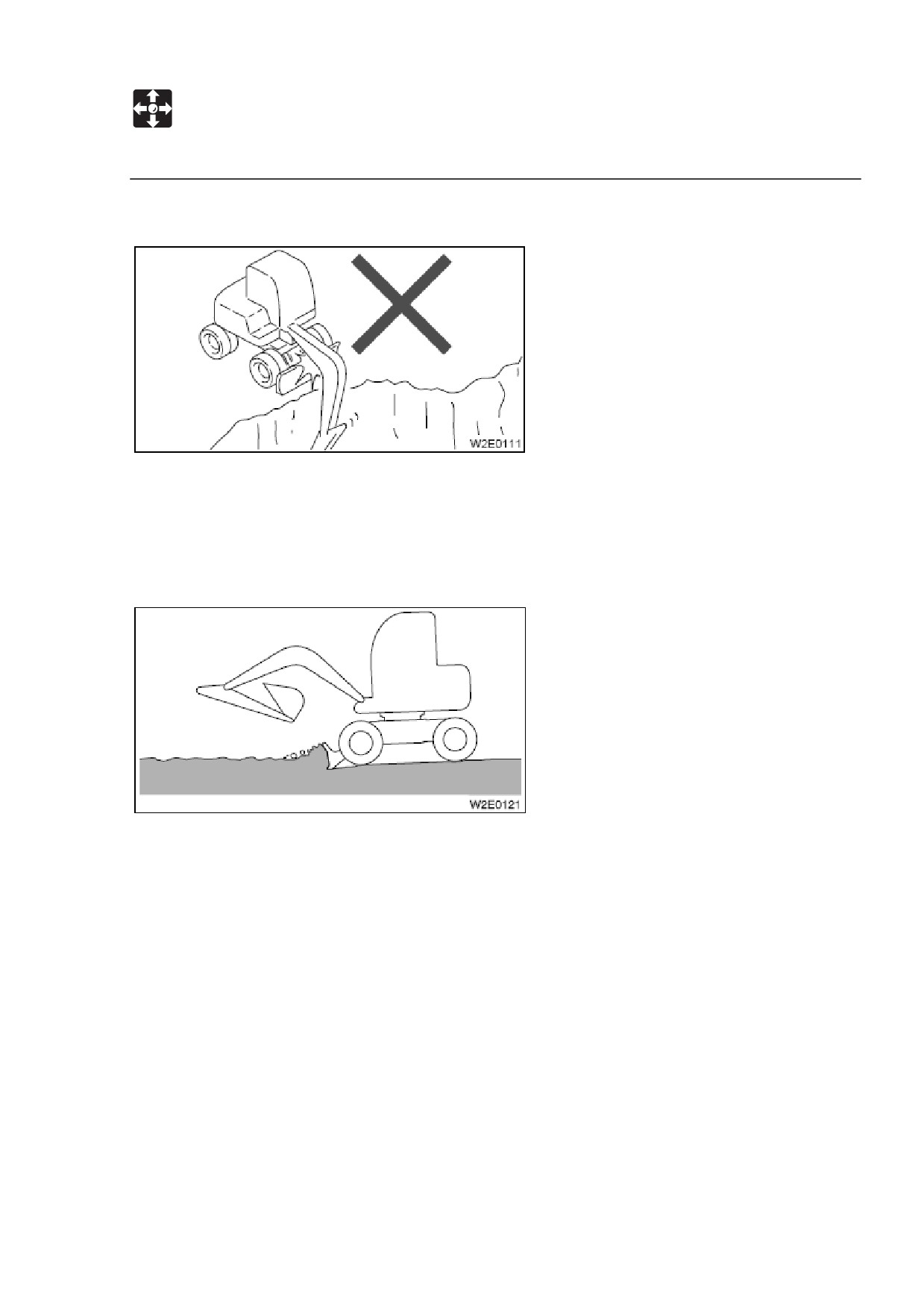

Обращайте внимание на отвал бульдозера при копании.

При глубоком копании с отвалом, обращенным вперед, будьте осторожны, чтобы

не ударить об него цилиндр стрелы и ковш.

По мере возможности, работайте с отвалом, обращенным назад.

Будьте внимательны и не зарывайтесь отвалом глубоко в землю.

Этот отвал бульдозера предназначен для простого сдвигания земли. Не

зарывайтесь отвалом глубоко в землю. Это может повредить нижнюю часть

корпуса и отвал.

140

РАБОТА

Рабочий процесс

Меры предосторожности при работе.

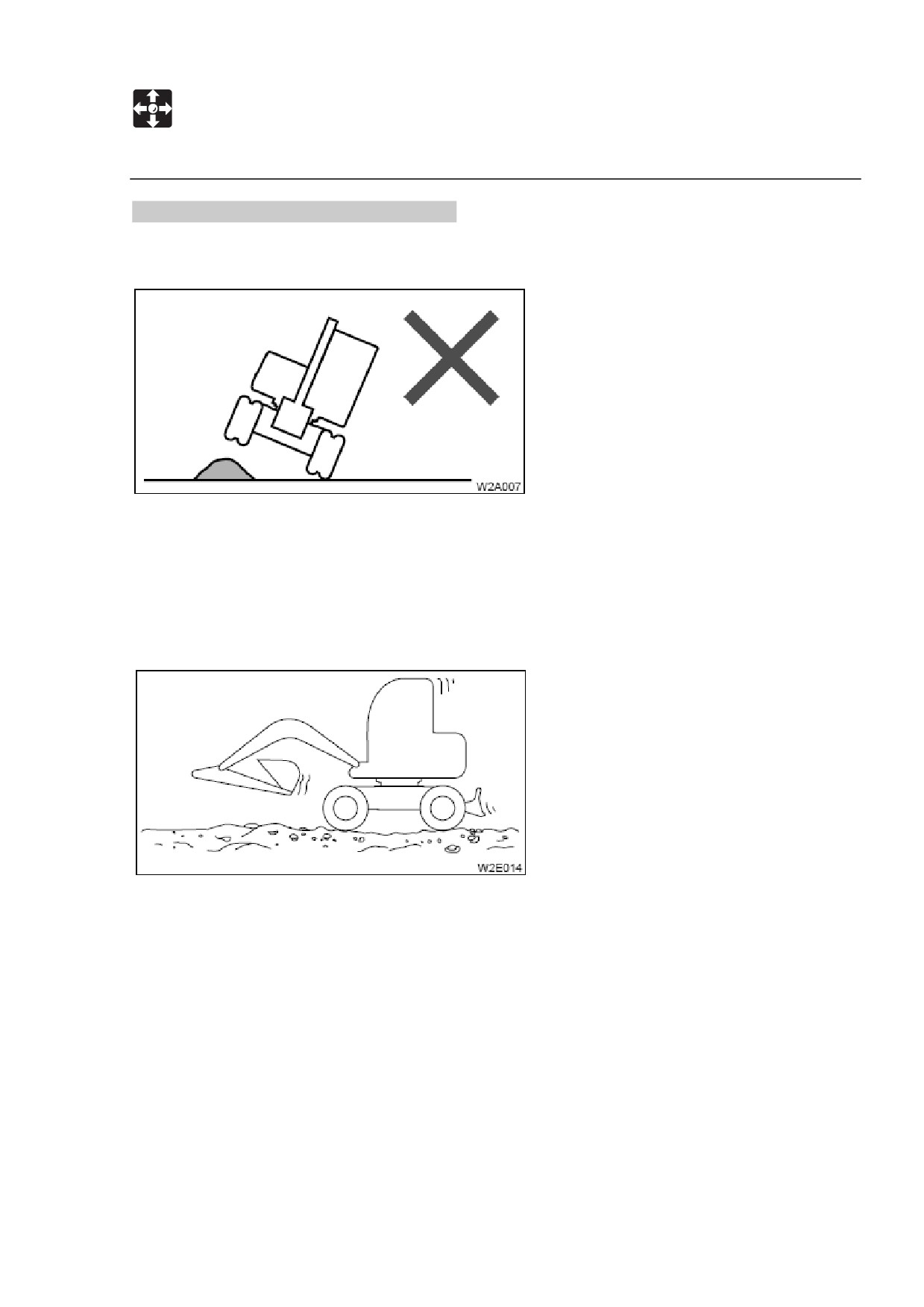

Меры предосторожности при передвижении.

Передвижение через препятствия (камни, пни и т.п.) может привести к резким

ударам и повреждениям. По возможности, избегайте передвижения через

препятствия. Если вам все же приходится это делать, держите ковш близко к

земле, передвигайтесь на малой скорости, и переезжайте через препятствие

центральной осью колеса.

Меры предосторожности при передвижении на высокой скорости.

 На неровной поверхности передвигайтесь на низкой скорости и избегайте

резкого ускорения, остановки или смены направления.

 При передвижении на высокой скорости ось управления поворотом должна

находиться спереди.

141

РАБОТА

Рабочий процесс

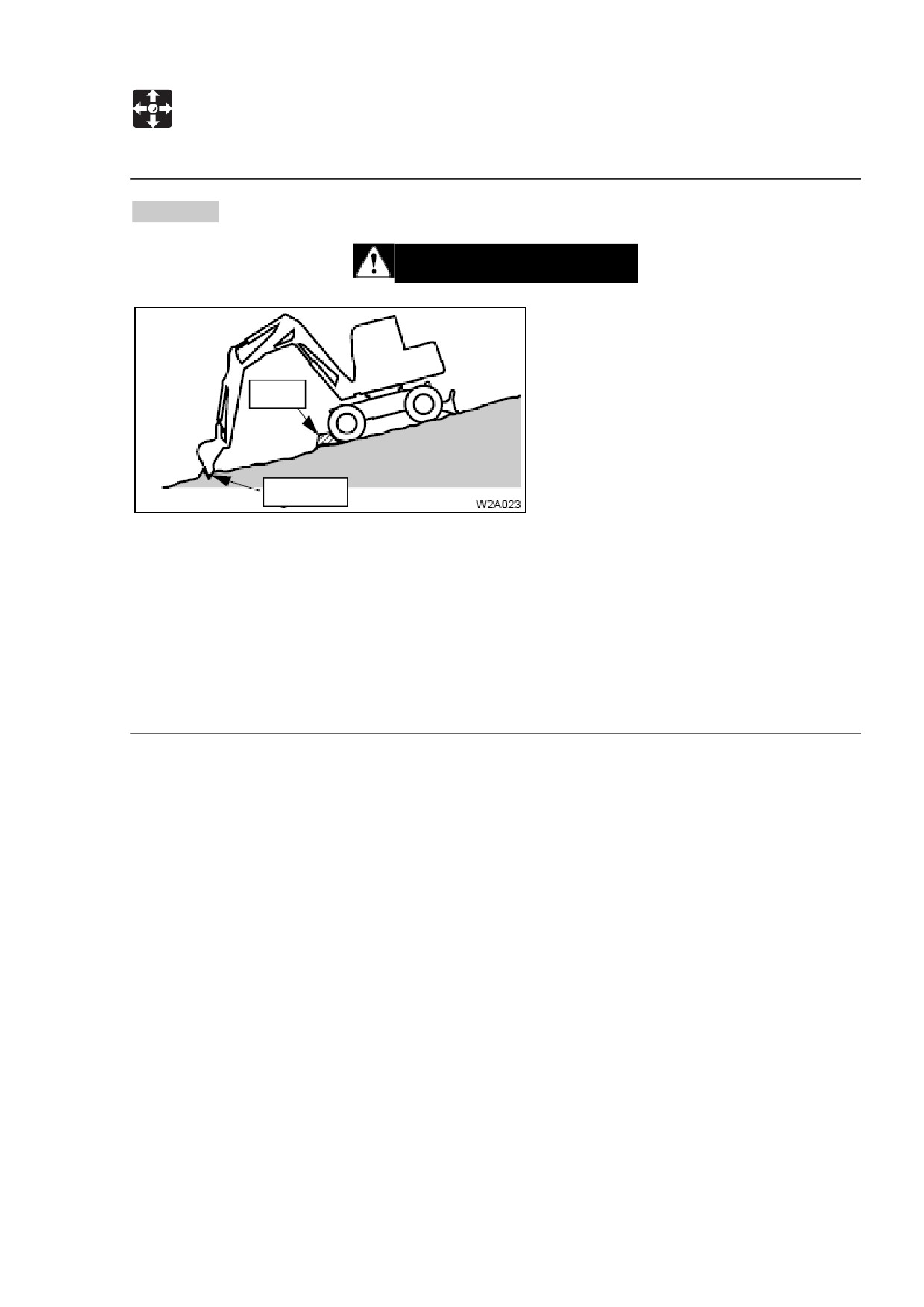

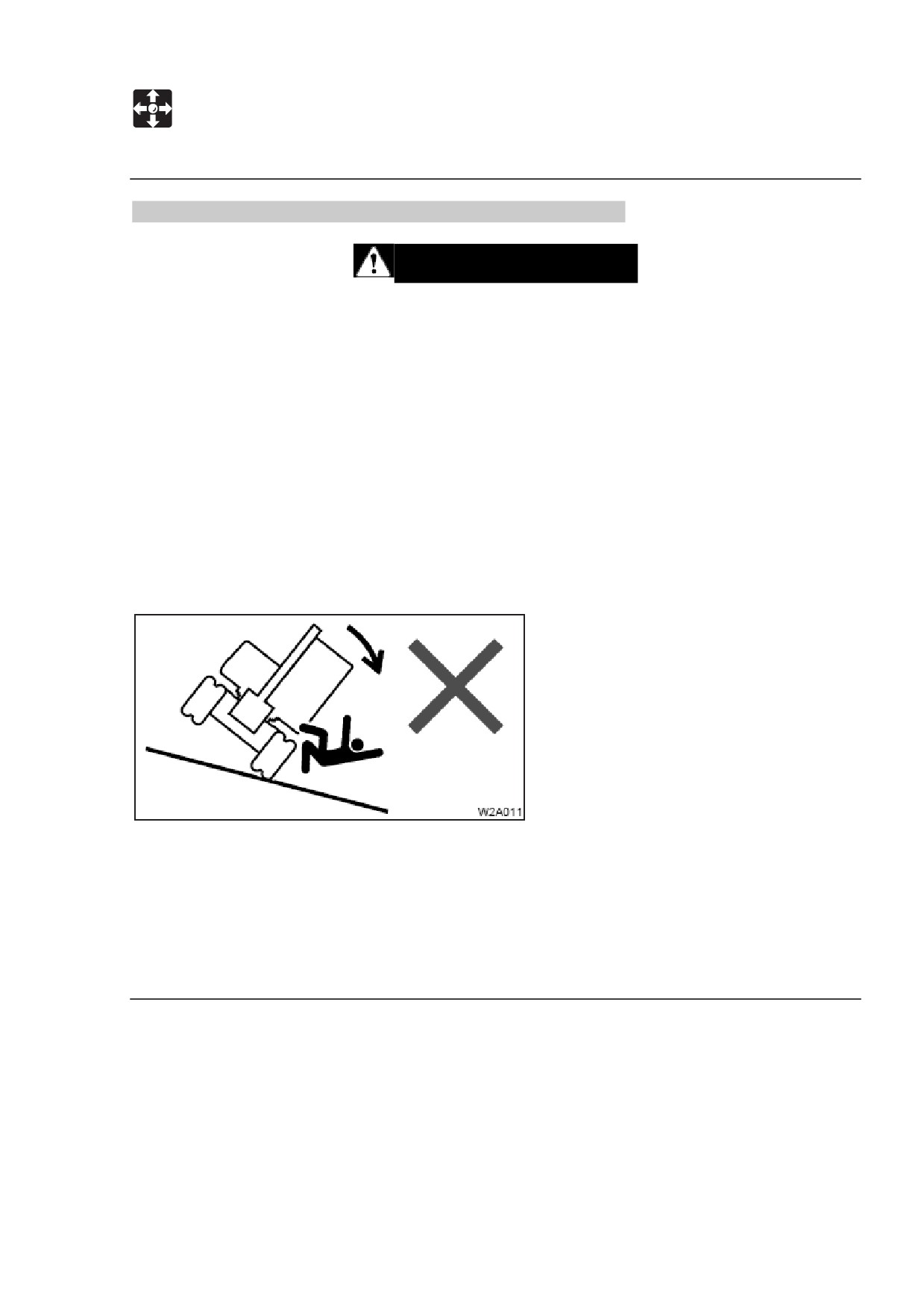

Меры предосторожности при передвижении по склонам.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не превышайте возможности равновесия машины (максимально

возможное отклонение - 35 градусов, угол наклона в сторону - 15 градусов).

Также имейте в виду, что при неблагоприятных условиях на рабочей

площадке возможности равновесия машины могут быть ниже.

 При передвижении на склонах опустите ковш до высоты от 20 до 30 см от

земли. В чрезвычайных ситуациях опустите ковш на землю и остановите

машину.

 При передвижении по склонам двигайтесь медленно на передаче для

движения по площадке.

 Не передвигайтесь со скоростью более

20 км/ч по длинным пологим

склонам. Время от времени отпускайте педаль передвижения, чтобы

защитить двигатель передвижения и гарантировать устойчивость при

передвижении.

 Не спускайтесь по склонам задним ходом.

 Не меняйте направления и не пересекайте склоны поперек. Сначала

вернитесь на горизонтальную поверхность, затем смените направление.

 На траве, сухих листьях, влажном металле или замороженных

поверхностях машина может соскользнуть в сторону даже пологих склонах.

Машина никогда не должна быть обращена в сторону, а только вниз или

вверх по склону.

142

РАБОТА

Рабочий процесс

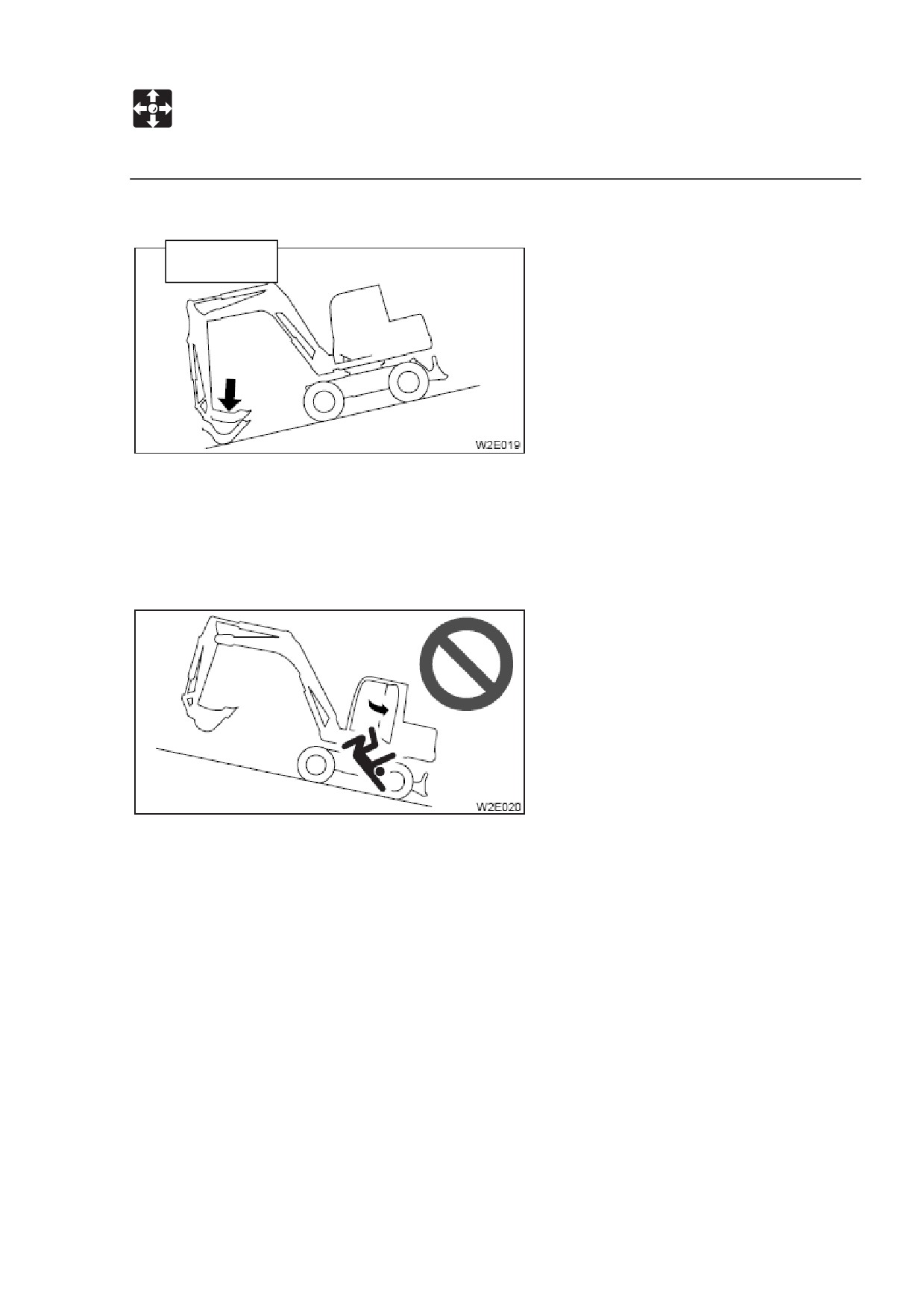

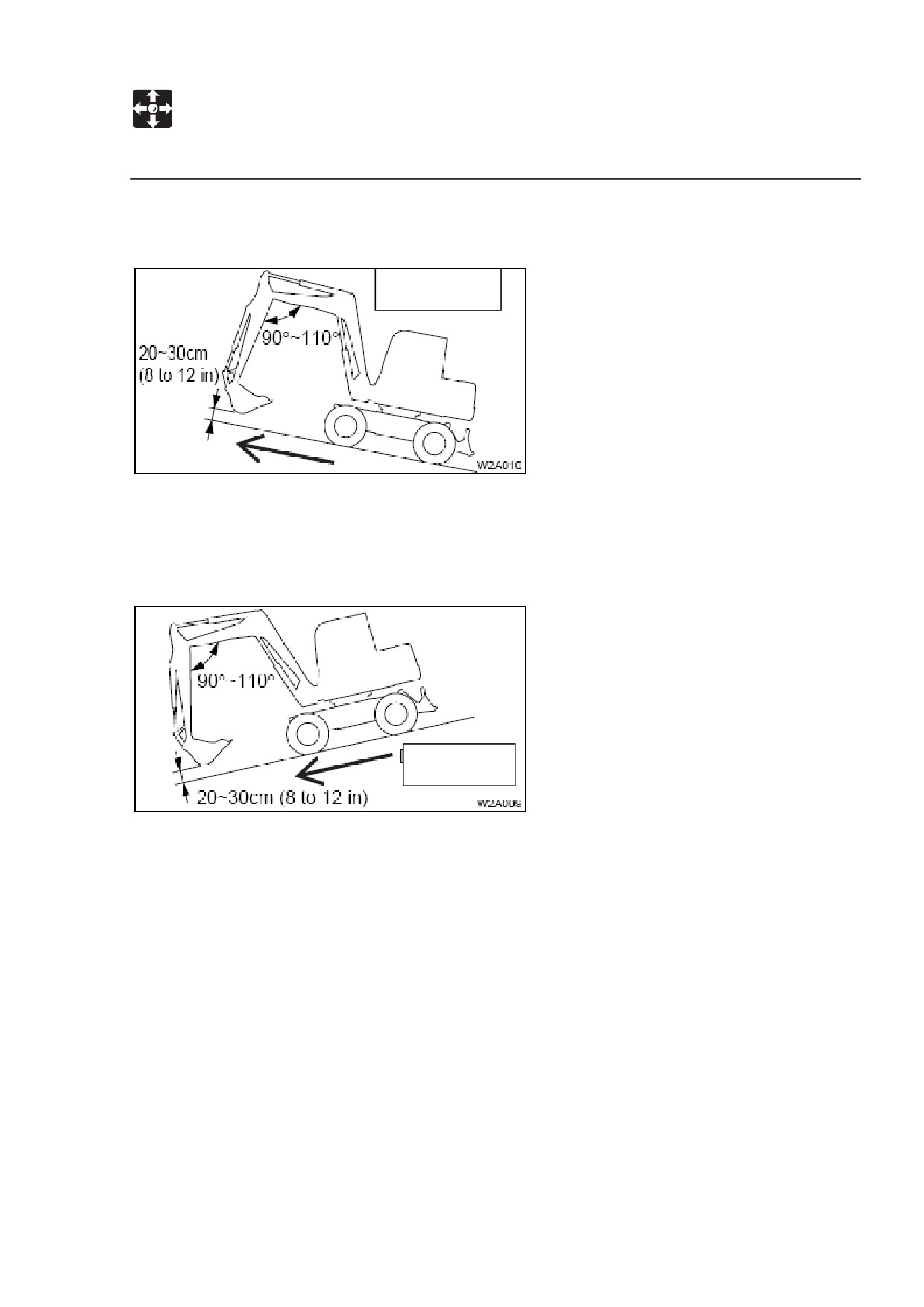

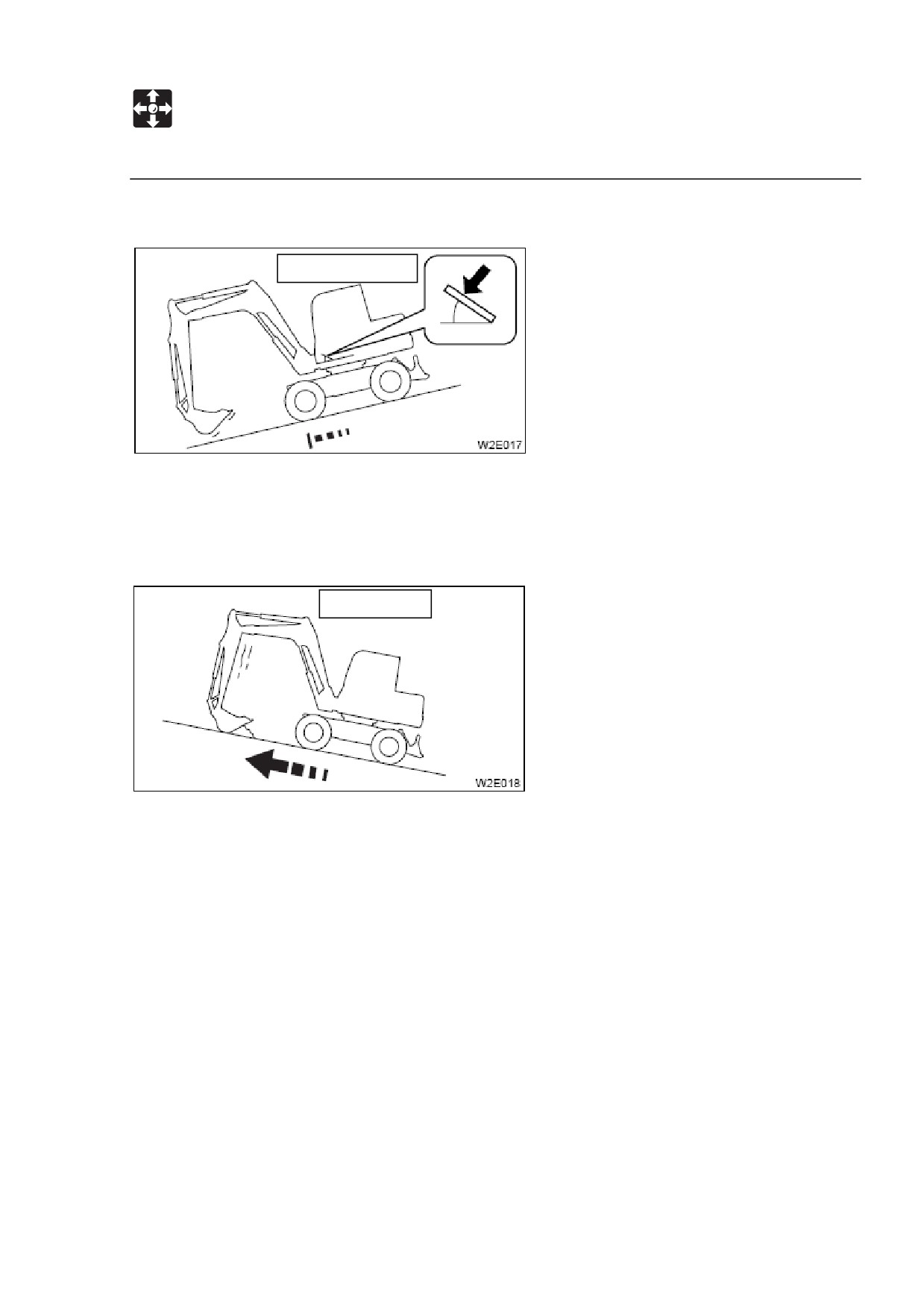

Положение при передвижении.

Передвижение вверх по склонам.

Подъем

При передвижении вверх по склонам под углом в

15 и более градусов

передвигайтесь в положении, показанном на рисунке вверху.

Передвижение вниз по склонам.

Спуск

При передвижении вниз по склонам под углом в 15 и более градусов, поменяйте

передачу и передвигайтесь в положении, показанном на рисунке вверху.

143

РАБОТА

Рабочий процесс

В случае остановки двигателя.

Спуск

В случае остановки двигателя при передвижении вниз по склонам приведите

рычаги передвижения в нейтральное положение, остановите двигатель, затем

запустите двигатель.

Не открывайте дверь при передвижении по склонам.

Открытие двери при передвижении по склонам опасно, так как сила, необходимая

для открытия/закрытия двери, резко изменяется. Всегда держите ее закрытой при

передвижении по склонам.

145

РАБОТА

Рабочий процесс

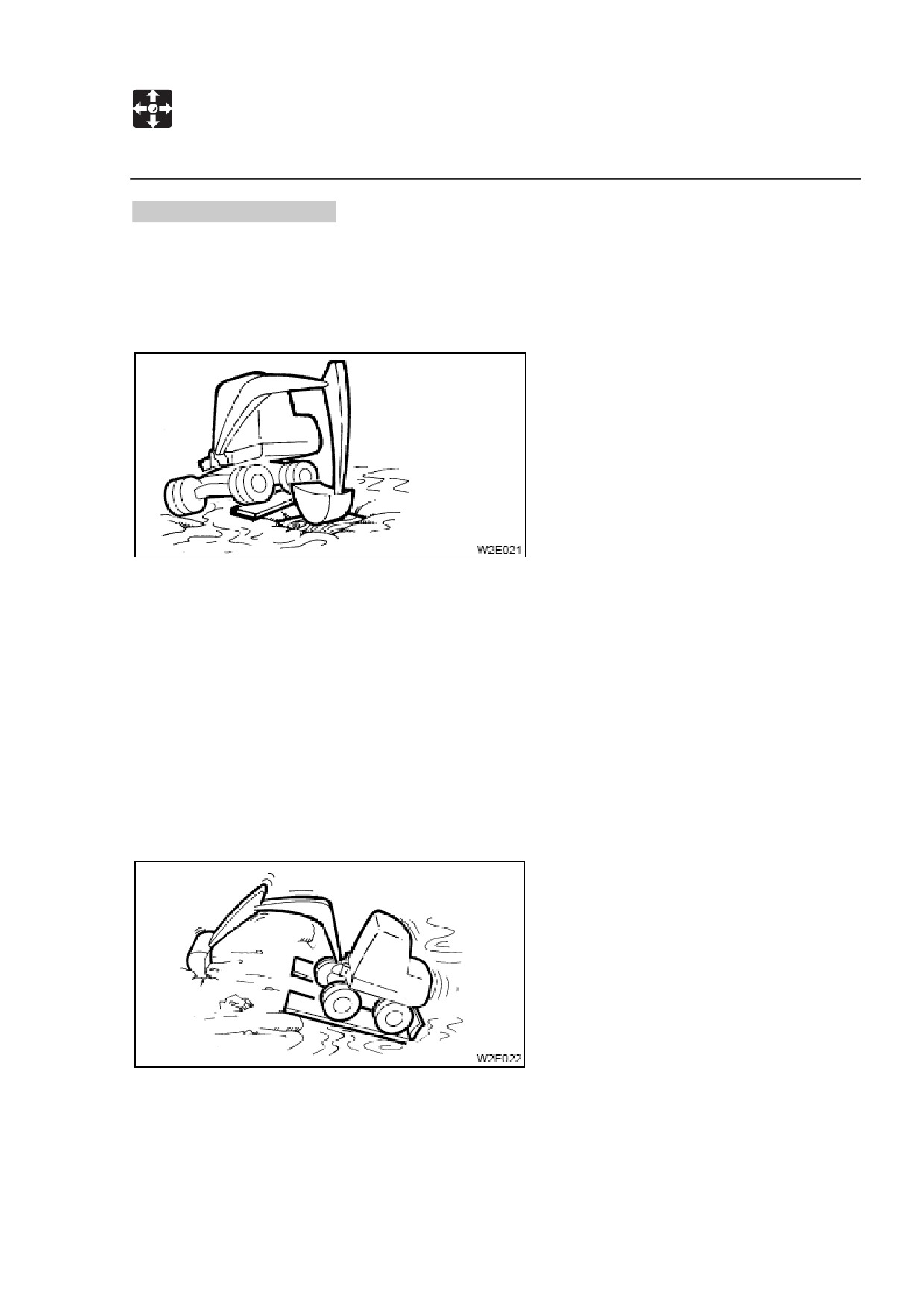

Как выбираться из ила.

Если машина завязнет в иле, следуйте нижеизложенной инструкции, чтобы

выбраться.

Если застряли колеса на одной стороне.

1. Поверните ковш в сторону застрявшего колеса.

2. Сложите стрелу и рукоять под углом 90-110 градусов.

3. Приложите к земле усилие дном ковша (не зубцами).

4. Поместите доску и т.п. под приподнятое колесо.

5. Поднимите ковш и медленно выезжайте из ила.

Если застряли все колеса.

1. Проделайте шаги 1-4 для колес по обеим сторонам.

2. Погрузите ковш в грунт спереди машины.

3. Потяните рукоять на себя и двигайтесь вперед, чтобы медленно выбраться

из ила.

146

РАБОТА

Рабочий процесс

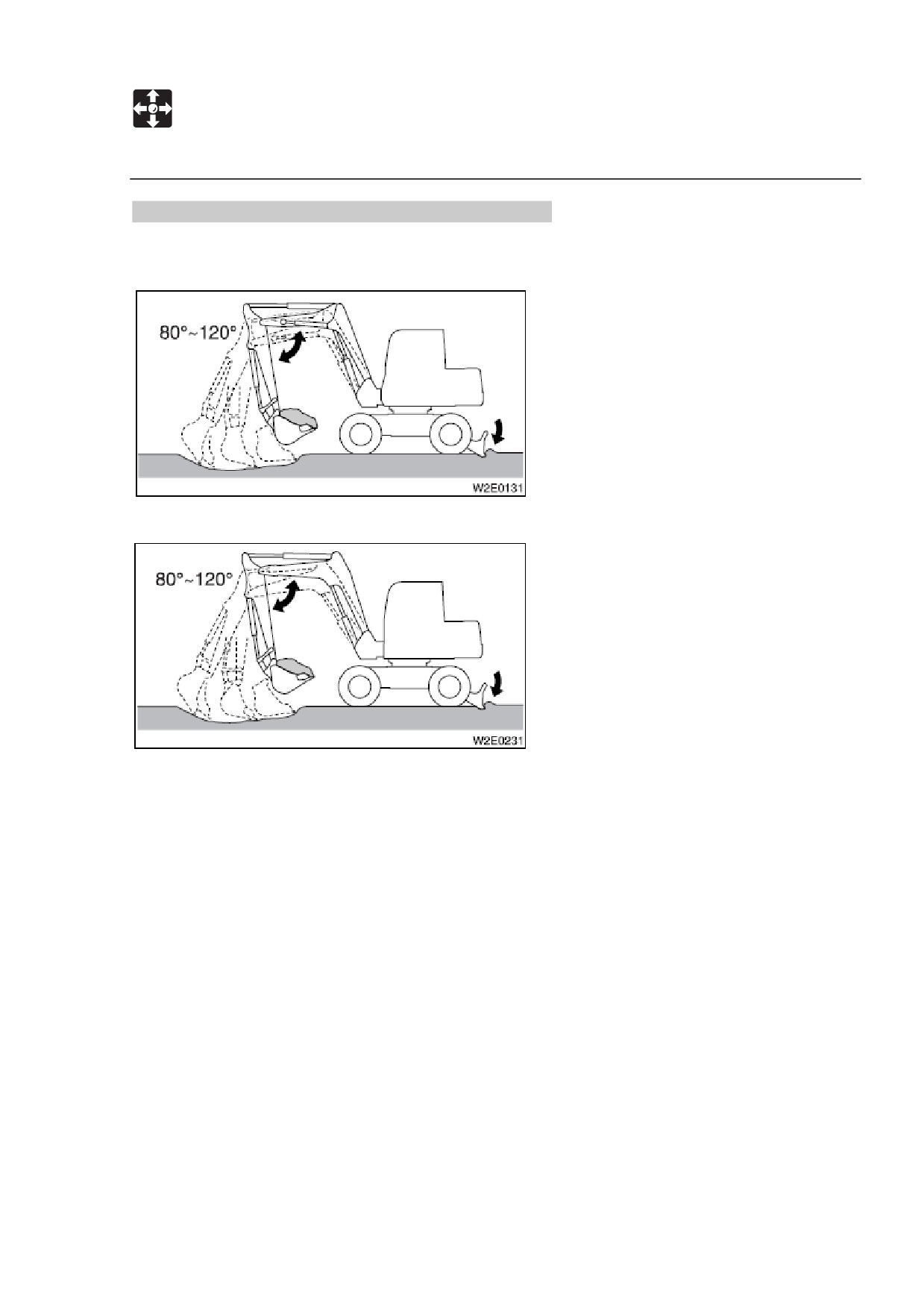

Действия, возможные с помощью этой машины.

Экскаваторные работы.

Двухчастная стрела.

Монострела.

1. Поместите отвал бульдозера на сторону, противоположную стороне

копания, и слегка копните грунт.

2. Используйте верхнюю часть стрелы и ковш и выбирайте землю, копая

неглубоко и протяженными движениями. Мощность усилия максимальна

при угле между стрелой и рукоятью от 80 до 120 градусов. Используйте этот

угол для эффективного копания.

147

РАБОТА

Рабочий процесс

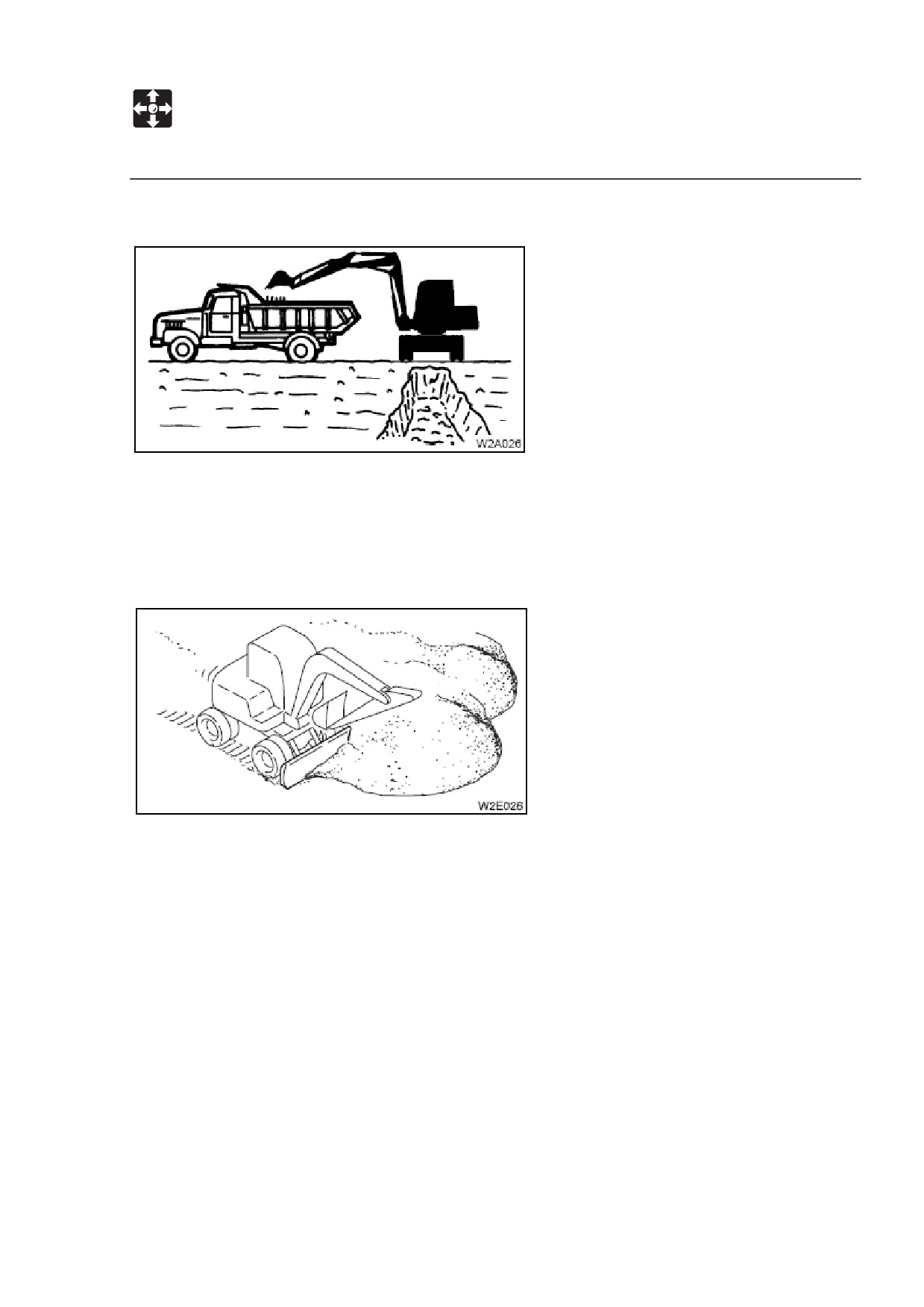

Погрузка.

При загрузке грязи (почвы) в грузовик можно загрузить легче и больше, если

установить машину у задней части грузовика.

Также, используйте небольшой угол поворота для большей эффективности.

Выравнивание.

1. Поместите ковш близко к корпусу.

2. Постепенно удалите грязь (почву) со стороны насыпи (холма).

3. Если насыпь низкая, снимите грязь (почву) с верха. Если нагрузка на корпус

слишком велика, проведите настройку поднятием или опусканием отвала

бульдозера.

149

РАБОТА

Парковка машины

Парковка.

ПРЕДУПРЕЖДЕНИЕ

Блок

Копание

 Припаркуйте машину на твердой, горизонтальной поверхности и примените

парковочное устройство. Если вам приходится парковаться на склоне,

надежно зафиксируйте машину во избежание ее движения.

 Перед тем, как покинуть сиденье оператора, поднимите рычаг замка

безопасности, чтобы замкнуть замок, и остановите двигатель, подняв рычаг

замка безопасности. Если случайно коснуться каких-либо рычагов при

опущенном рычаге замка безопасности, машина резко придет в движение, и

это может повлечь за собой тяжелую травму или смерть.

1. Медленно надавите на педаль тормоза, чтобы остановить машину.

2. Нажмите кнопку деселератора и оставьте двигатель на малых оборотах

холостого хода.

3. Опустите ковш и отвал бульдозера к земле.

4. Поднимите рычаг замка безопасности, чтобы замкнуть замок.

5. Остановите двигатель и выньте ключ.

См. стр. 115, «Остановка двигателя».

Спуск остаточного давления из циклов рабочего оборудования.

1. Остановите двигатель.

2. Поверните переключатель стартера в положение ON.

3. Полностью опустите рычаг замка безопасности.

4. В течение 10 минут после полной остановки двигателя подвигайте всеми

рычагами и педалями управления во всех направлениях, чтобы спустить

остаточное давление.

150

РАБОТА

Парковка машины

Проверки после остановки двигателя.

1. Проверьте на наличие утечек масла и воды; проверьте рабочее

оборудование, крышки и нижнюю часть корпуса. Произведите починку в

случае наличия неисправностей.

2. Наполните топливный бак.

См. стр. 180, «Проверка уровня топлива».

3. Удалите любые клочки бумаги или загрязнения из отсека двигателя.

4. Удалите любую грязь с шасси.

Запирание на замки.

Обязательно замкните следующие замки.

 Дверь кабины.

 Крышка топливного бака.

 Крышки.

151

РАБОТА

Обращение в холодную погоду

Подготовка к холодной погоде.

В холодную погоду может быть трудно запустить двигатель, и смазочно-

охлаждающая эмульсия может замерзнуть. Проведите нижеописанную подготовку.

Замена топлива и смазки.

Замените топливо, гидравлическое масло и масло двигателя на топливо и масла

для холодных условий.

См. стр. 167 «Таблица топлива и смазки».

Смазочно-охлаждающая эмульсия двигателя.

ПРЕДУПРЕЖДЕНИЕ

Смазочно-охлаждающая эмульсия горюча. Не допускайте огня.

Используйте для смазочно-охлаждающей эмульсии двигателя смазочно-

охлаждающую эмульсию (антифриз) с долгим сроком действия и водопроводную

воду.

Дополнение: Новые машины поставляются со смазочно-охлаждающей

эмульсией (антифризом) с долгим сроком действия типа JIS 2 в концентрации

50%.

См. стр. 167 «Таблица топлива и смазки».

Батарея.

С падением температуры уменьшается выходная мощность батареи.

Проверьте батарею. Если уровень заряда низкий, свяжитесь с филиалом продаж

или сервиса Takeuchi для замены батареи.

См. стр. 195 «Проверка уровня жидкости батареи и [ее] пополнение».

Меры предосторожности после окончания работы.

Чтобы не допустить прилипания грязи, воды или других предметов на машину или

замерзания ее нижней части, следуйте нижеизложенному.

 Удалите любую грязь или воду с корпуса машины. В частности, капли воды

на поверхностях стержней гидравлических цилиндров могут замерзнуть, и

если грязь попадет вместе с водой в перемычки, они могут сломаться.

 Паркуйте машину на сухой, твердой поверхности. Если не найти

подходящего места, поставьте машину на доски.

 Удалите любую воду из топливного бака, чтобы предотвратить замерзание.

См. стр. 197 «Осушение топливного бака».

 Чтобы предотвратить низкую производительность батареи, накройте

батарею или, вынув ее из машины, поместите в теплое место.

Также добавляйте жидкость батареи перед началом на следующий день.

Если жидкость добавляется после окончания работы, смешивания с водой

может не произойти, что приведет к замерзанию.

152

РАБОТА

Обращение в холодную погоду

После окончания холодного сезона.

После окончания холодного сезона сделайте следующее:

 Поменяйте топливо и масла на те, что указаны в «таблице топлива и

смазки».

См. стр. 176 «Таблица топлива и смазки».

 При использовании антифриза

(смазочно-охлаждающей эмульсии)

всесезонного типа полностью слейте смазочно-охлаждающую эмульсию,

аккуратно очистите систему смазки-охлаждения, и затем залейте

водопроводной воды.

См. стр. 210 «Очистка системы охлаждения двигателя».

153

РАБОТА

Обращение с шинами

Шинам свойственна хрупкость из-за материала, из которого они сделаны.

Обязательно соблюдайте нижеизложенные запреты и меры предосторожности,

чтобы предотвратить повреждение колес.

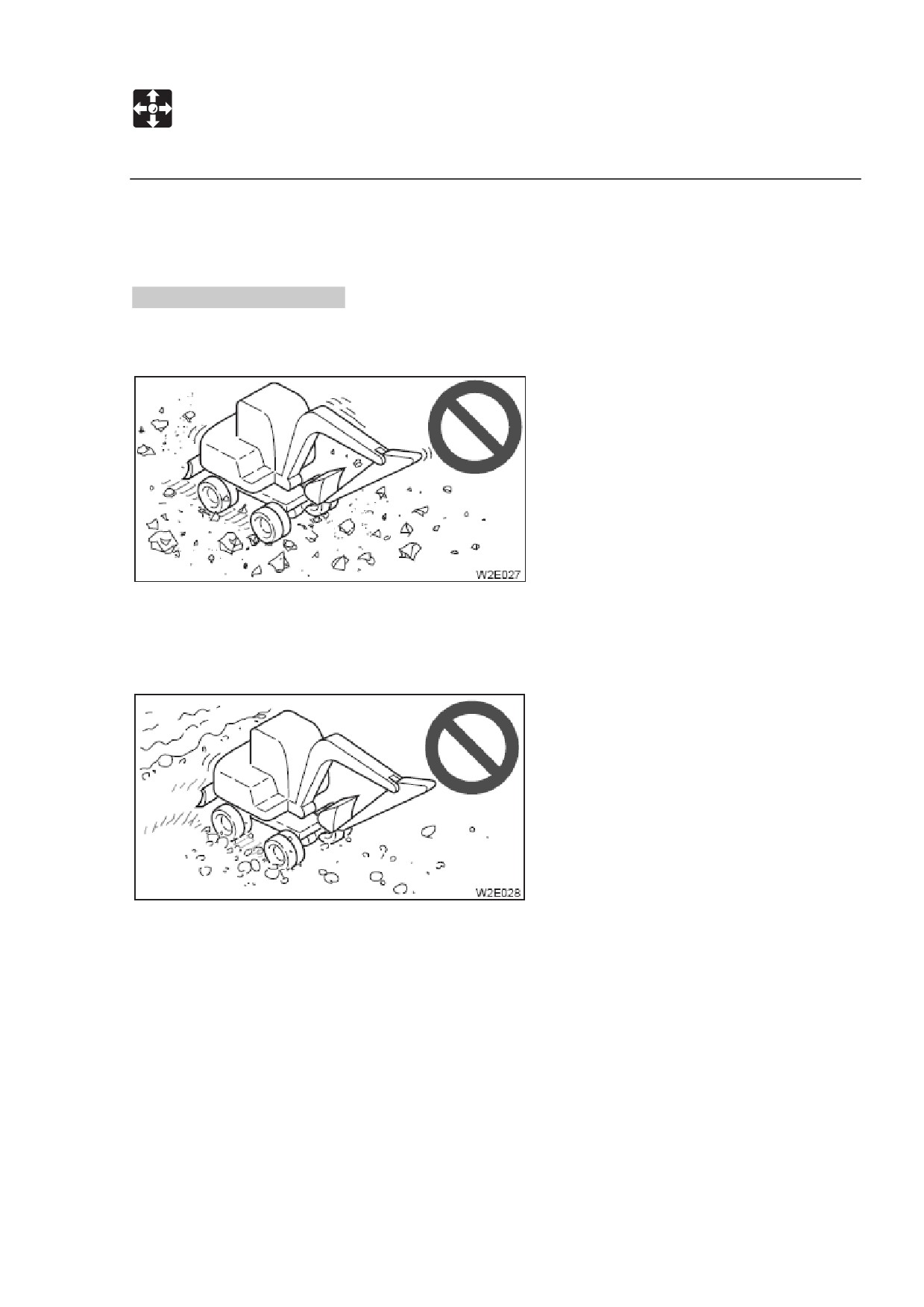

Запрещенные действия.

Не передвигайтесь и не работайте на машине в следующих местах:

 Передвижение или повороты на обломках камней, зазубренной породе,

металлических стержнях, металлической стружке или краях металлических

листов может повредить или порезать шины.

 Передвижение по дну рек или местам с множеством кусков слабых пород

может привести к повреждению колес.

 Не пользуйтесь машиной на берегу моря. Соль может окислить

металлические колеса.

154

РАБОТА

Обращение с шинами

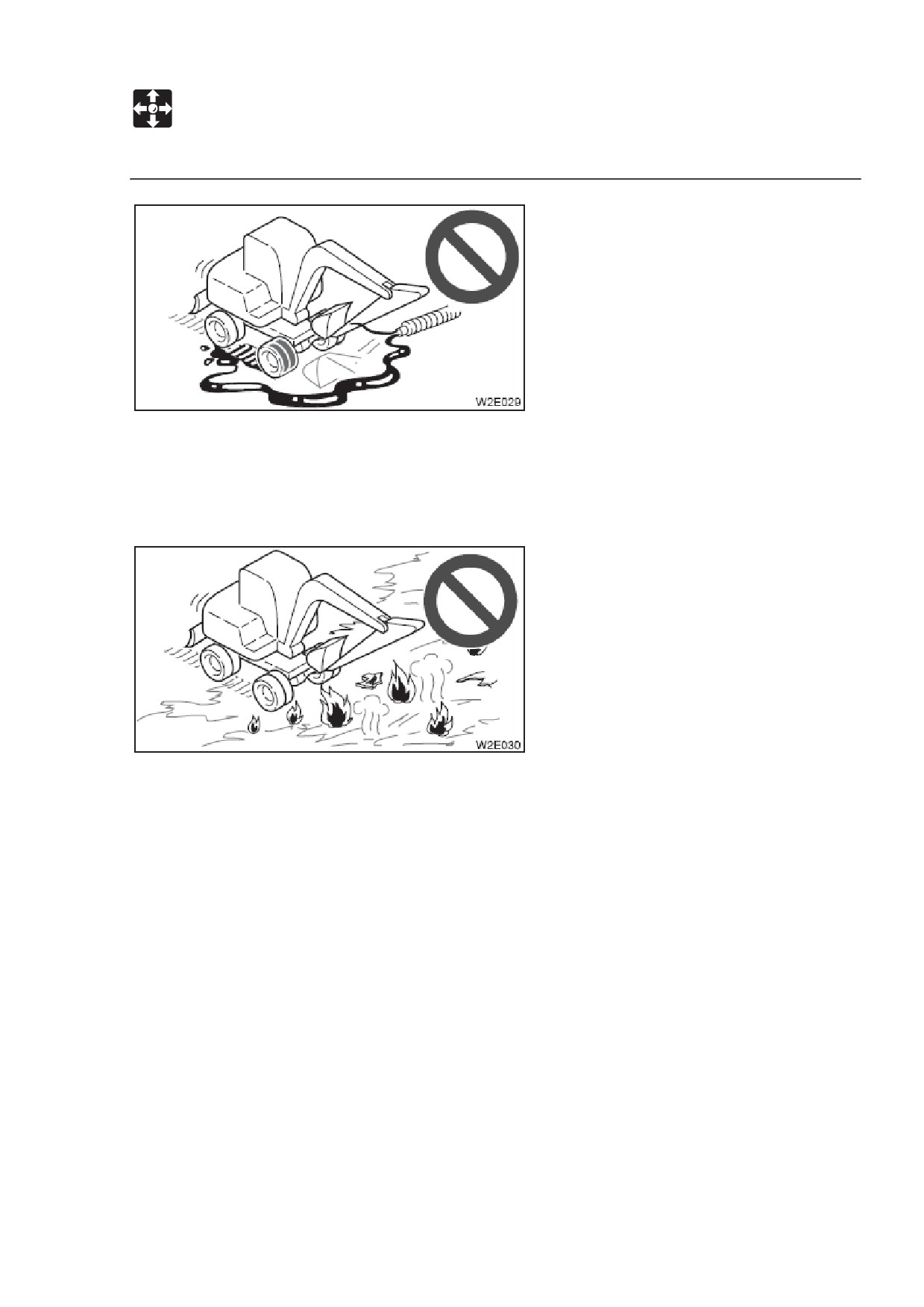

 Не допускайте попадания топлива, масла, соли или химических

растворителей на колеса. Эти субстанции могут привести к коррозии шин и

колес и в итоге к ржавчине или отслаиванию. Если эти субстанции

попадают на шины, сразу же смойте их водой.

 Передвижение по дорогам прямо после укладки асфальта или по

горячим/горящим поверхностям, таким, как металлические листы, нагретые

солнечными лучами, может привести к неправильному износу или

повреждениям рисунка протектора.

 Не передвигайте грунт в местах, где колеса могут скользить. Это может

ускорить износ протектора.

155

РАБОТА

Обращение с шинами

Меры предосторожности.

При работе на машине предпринимайте следующие меры предосторожности:

 По возможности, избегайте резкого изменения направления и осевого

поворота на бетонных поверхностях.

Это может износить или повредить колеса.

 Избегайте падений, которые могут подвергнуть резиновые гусеницы

сильному удару.

 Соль, хлорид калия, сульфат аммония, сульфат калия и двойной

суперфосфат лайма могут повредить шины. Если какая-либо из этих

субстанций попадет на шины, тщательно смойте ее водой.

 Не допускайте бокового трения колес о бетон или стены.

 Не повреждайте ковшом колеса.

 Будьте особенно осторожны зимой на замерзших поверхностях, так как

колеса могут скользить.

 Складируйте резиновые гусеницы на долгий срок (3 месяца и более) в

помещении, в месте, где не бывает прямого солнечного света или дождя.

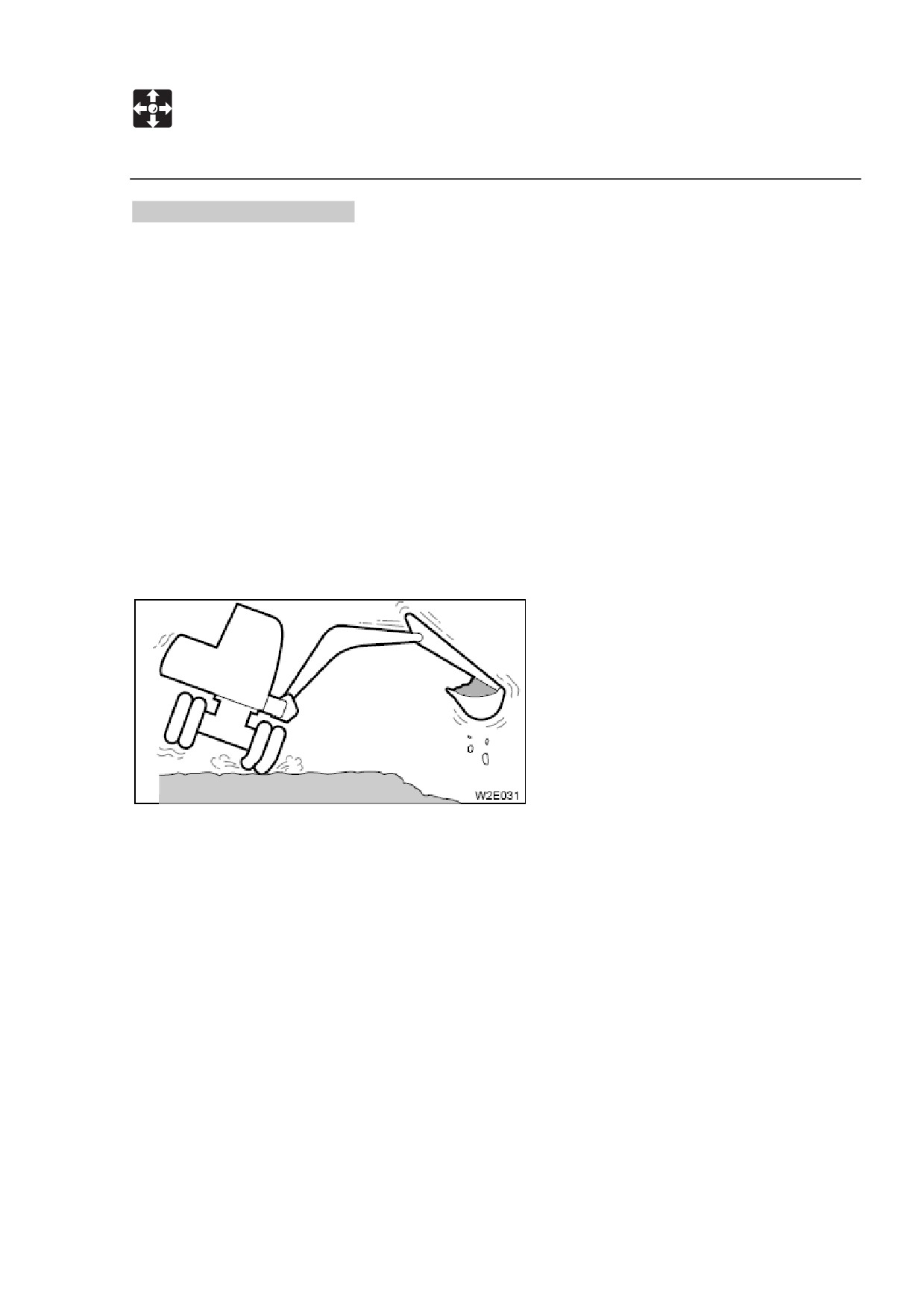

 Колеса неустойчивы. Будьте очень осторожны при поворотах или поворотах

стрелы в сторону.

156

ПЕРЕВОЗКА

Погрузка и выгрузка

ПРЕДУПРЕЖДЕНИЕ

Машина может скатиться, опрокинуться и упасть при ее погрузке или выгрузке.

Предпримите следующие меры предосторожности:

 Выберите твердую горизонтальную поверхность и соблюдайте дистанцию

до обочин дороги.

 Используйте погрузочные трамплины достаточной прочности и размера.

Установите склон погрузочных трамплинов в пределах 15 градусов.

 Не допускайте на дне грузовика и погрузочных трамплинов масла, глины,

льда, снега и других материалов, могущих привести к соскальзыванию.

Очистите колеса.

 Никогда не меняйте направление на трамплине.

 Не совершайте поворота кабины (стрелы) на трамплинах. Машина может

опрокинуться.

 При повороте кабины (стрелы) на грузовике делайте это медленно,

поскольку дно может быть нестабильно.

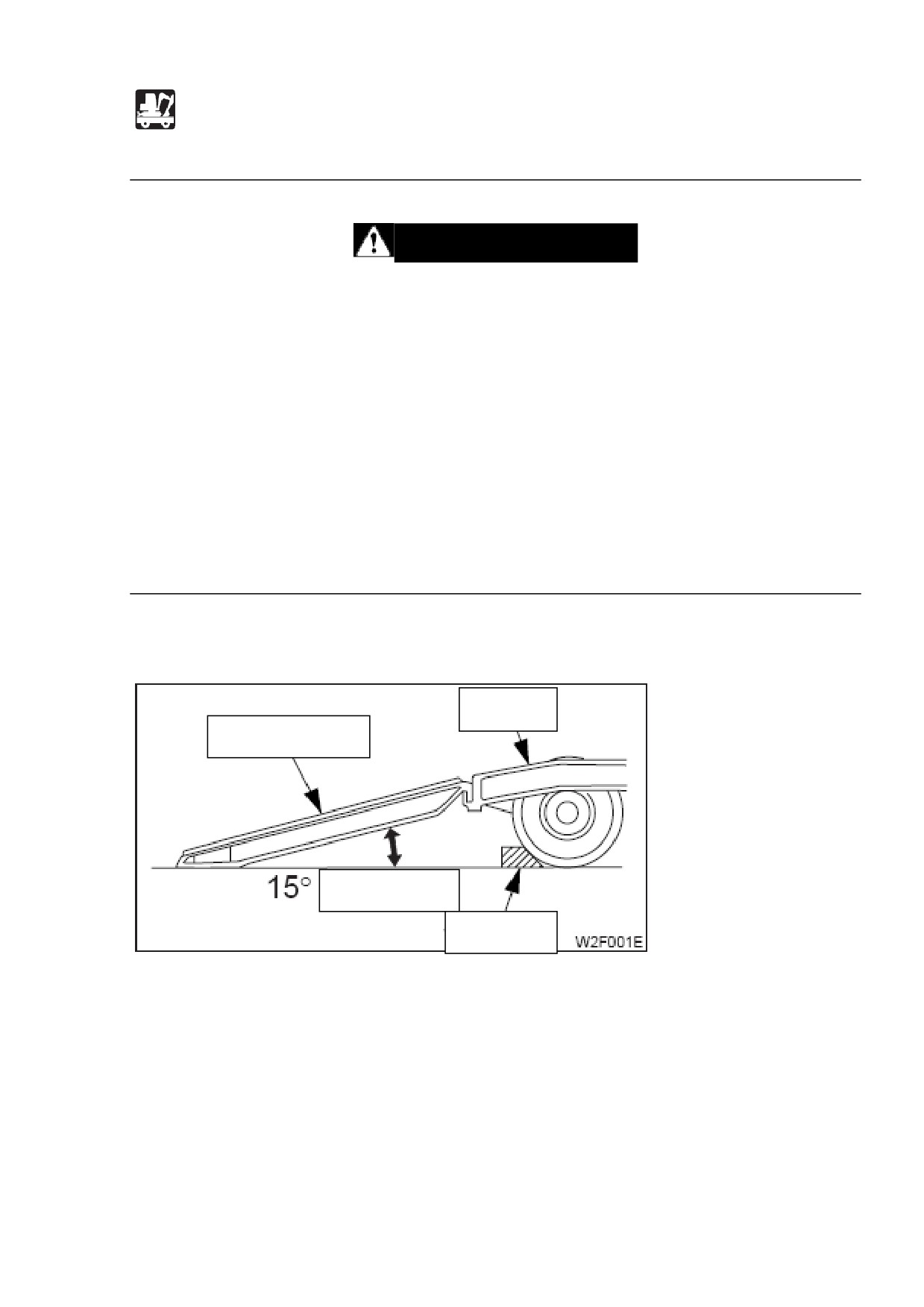

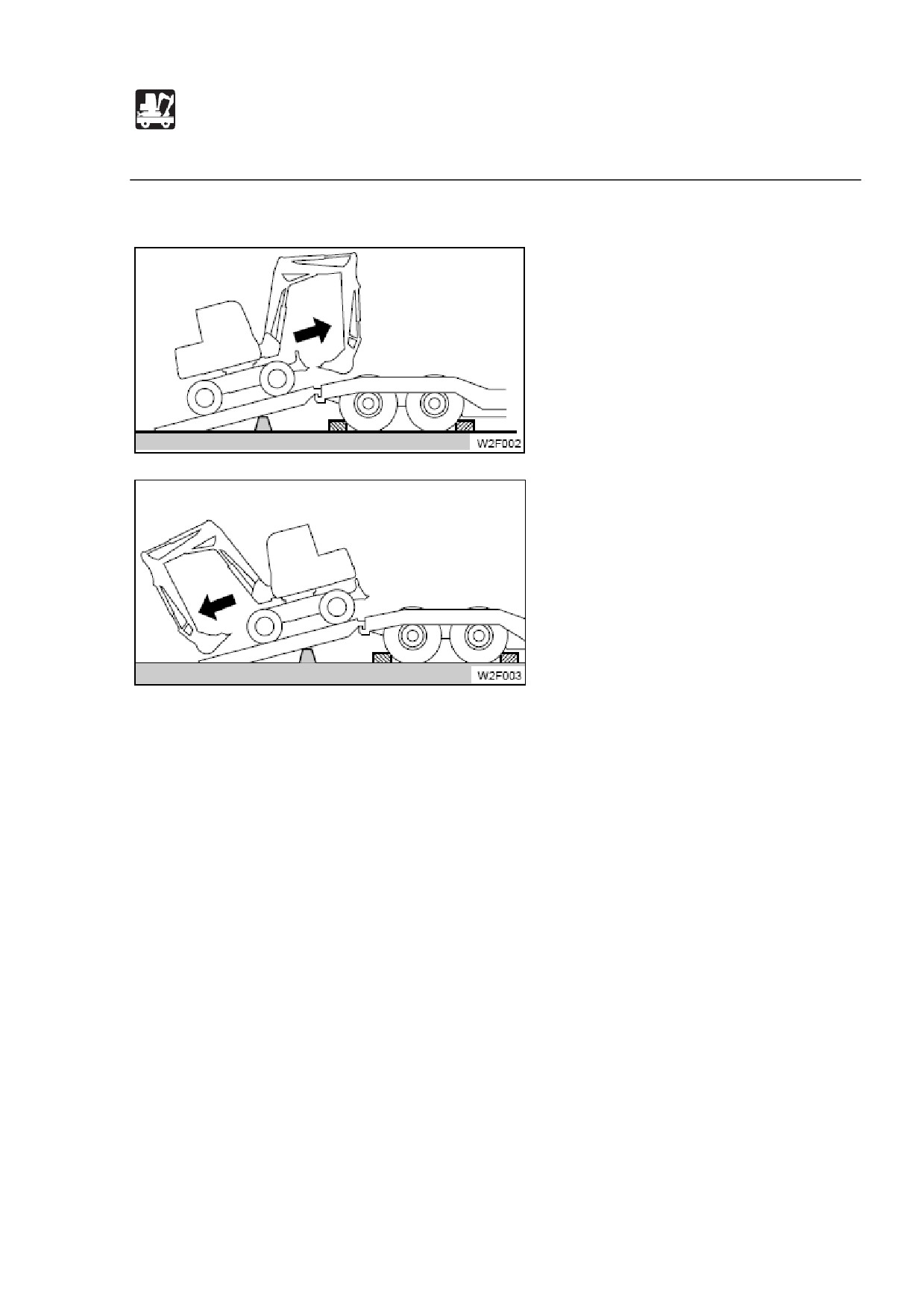

При погрузке или выгрузке машины обязательно используйте трамплины и

нижеописанную процедуру.

Грузовик

Трамплин

или менее

Стопор

1. Включите парковочный тормоз грузовика и поместите стопоры под его

колеса.

2. Как следует зафиксируйте трамплины на дне грузовика с тем, чтобы они не

могли отсоединиться. Обеспечьте трамплинам угол подъема от земли в не

более чем 15 градусов.

3. Удостоверьтесь в соответствии центральной оси дна грузовика

центральной оси машины и центральной оси трамплинов центральной оси

колес.

4. Исключите удар отвалом бульдозера по трамплинам.

5. Максимально опустите ковш с тем, чтобы он не мог ударить по грузовику.

158

Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB175W (Серийный номер 17520209). Руководство по использованию - часть 4
