БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны с горячими и находящимися под давлением компонентами.

Остановите двигатель и дайте машине охладиться перед проведением проверки и

техобслуживания.

 Двигатель, глушитель, радиатор, гидравлические линии, скользящие и

многие другие части машины остаются горячими сразу после остановки

двигателя. Прикосновение к ним приведет к ожогу.

 Охлаждающая жидкость двигателя, масло и гидравлическая жидкость также

горячи и находятся под высоким давлением.

Будьте осторожны при ослаблении крышек и переключателей. Работа на

машине в таких условиях может привести к ожогам или травмам из-за

выплесков горячего масла.

Будьте осторожны с горячими охладительными системами.

Не убирайте крышку радиатора и не осушайте переключатели, когда

охлаждающая жидкость горяча. Остановите двигатель, дайте остынуть двигателю

и радиатору и ослабляйте крышку радиатора или осушайте переключатели

медленно.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

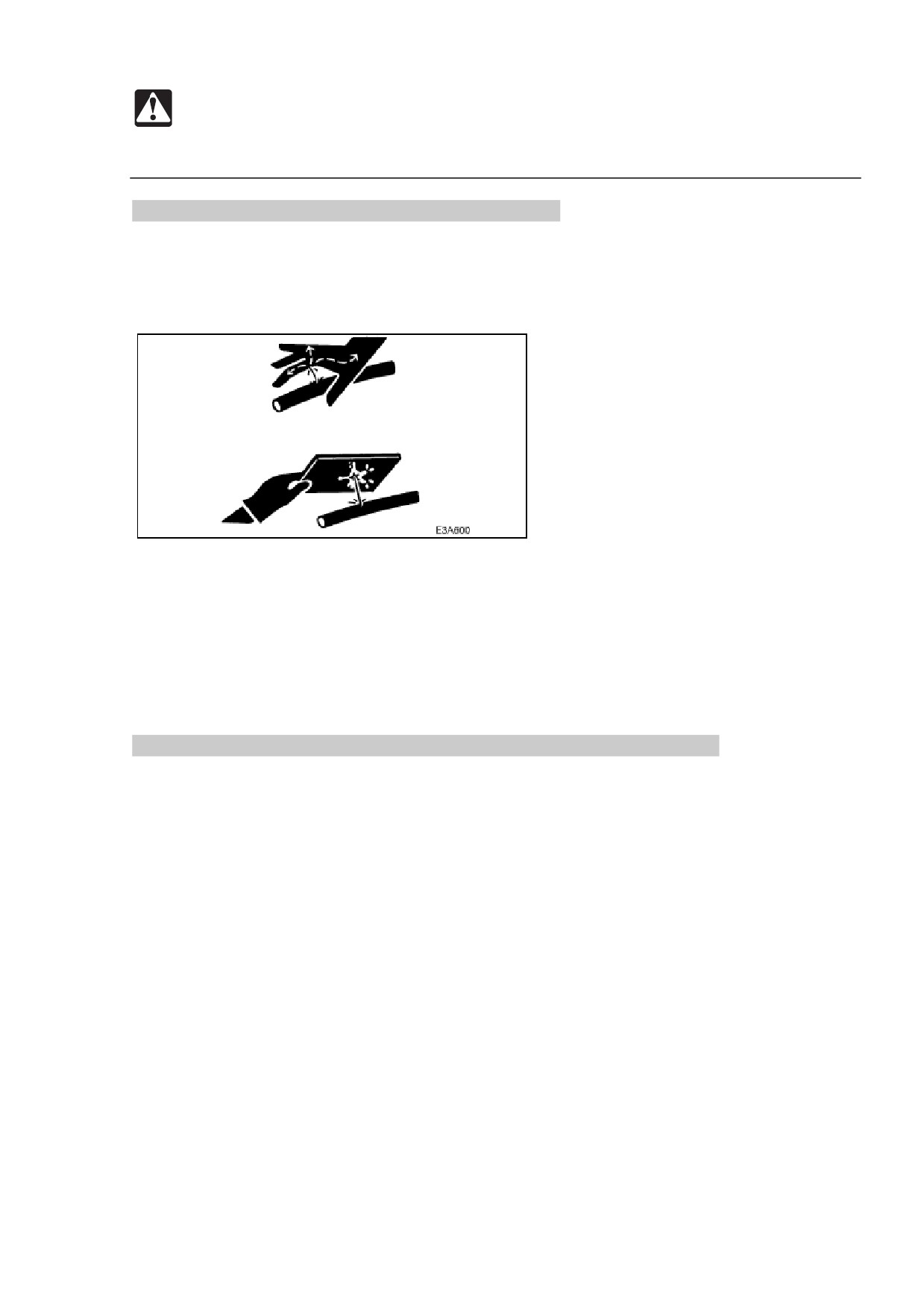

Будьте осторожны с жидкостями под давлением.

Давление в гидравлическом цикле может оставаться высоким долгое время после

остановки двигателя.

 Спустите все давление перед работой с гидравлической системой.

 Гидравлическая жидкость под давлением, проникшая на кожу или глаза,

может привести к травме, слепоте или смерти. Жидкость, вылетающая из

маленького отверстия, может быть почти невидимой. Применяйте

безопасные очки и тяжелые перчатки, и используйте для выявления утечек

кусок картона или дерева.

Жидкость, попавшая под кожу, должна быть удалена в течение нескольких

часов медиком, знающим этот тип травм.

Спустите все давление перед работой с гидравлической системой.

Масло может выплескиваться, если открывать крышки или фильтры или

отсоединять шланги до того, как давление в гидравлической системе будет

спущено.

 Постепенно нажимайте на кнопку вентилятора, чтобы ослабить давление в

баке.

 Сразу после остановки двигателя подвигайте все рычаги управления и

педали несколько раз во всех направлениях, чтобы спустить давление из

цикла рабочего оборудования.

 При удалении переключателей или болтов и при отсоединении шлангов

стойте в стороне и ослабляйте медленно, чтобы постепенно спустить

внутреннее давление перед снятием.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Обращение с аккумулятором.

В аккумуляторе под большим давлением находится азот, и неправильное

обращение может привести к взрыву и тяжелой травме. Необходимо строго

соблюдать следующие правила:

 Не разбирать.

 Не подносить к огню, не бросать в огонь.

 Не протыкать, не сваривать, не плавить.

 Не ударять и не катить.

 При выбрасывании необходимо выпустить газ. Для этого свяжитесь с

офисом продаж или обслуживания Takeuchi.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Техобслуживание шин.

 Съем покрышки и/или частей диска может привести к тяжелой травме или

смерти. Всегда следуйте указаниям филиала сервиса или свяжитесь с

вашим поставщиком покрышек.

 Для замены покрышек необходимы специальные инструменты и процедуры.

Замена правильным способом гарантирует безопасность.

Предпочтительнее, если замену будет производить компания, отвечающая

за обслуживание ваших покрышек.

 Всегда поддерживайте соответствующее давление в покрышках. Не

допускайте повышенного давления в них.

 Ежедневно проверяйте покрышки и колеса. Не работайте при низком

давлении в них, порезах, пузырях, поврежденных дисках.

 Повышение давления при работе не является неисправностью, и его

снижать не нужно.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Подавая воздух в колесо, находитесь на дистанции от него. Используйте длинный

шланг с автоматическим зажимным патроном. Всегда стойте за другим колесом,

когда регулируете давление в колесе.

 Не надувайте шины горючими газами или воздухом из систем,

использующих впрыскиватели с содержанием алкоголя.

 Никогда не производите разрезы или сварку на колесе с надутой шиной.

Это может вызвать взрывоопасную декомпрессию.

 Покрышки должно чинить только квалифицированное лицо, использующее

соответственное оборудование и процедуры. Перед заменой необходимо

всегда проверять размер новых колес и покрышек.

 При надувании отремонтированной шины всегда используйте безопасную

клетку или стягивающие кабели.

Отсоедините батарею.

Отсоедините батарею перед работой с электросистемой или любыми сварочными

работами. Сначала отсоедините отрицательный

(-) кабель батареи. При

повторном соединении батареи подсоединяйте отрицательный (-) кабель батареи

последним.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Избегайте рисков, связанных с батареей.



Батареи содержат серную кислоту, которая может повредить глаза или кожу

при попадании на них.

 Если кислота попала в глаза, немедленно промойте чистой водой и

получите срочную медицинскую помощь.

 Если вы случайно проглотили кислоту, выпейте большое количество

воды или молока и позвоните врачу.

 Если кислота попала на кожу или одежду, немедленно смойте ее

чистой водой.



Используйте безопасные очки и перчатки при работе с батареями.



Батареи производят огнеопасные и взрывоопасные газы. Держите

подальше электрические дуги, искры, пламя и горящие сигареты.



Используйте лампу-вспышку для проверки уровня электролита батареи.



Остановите двигатель и отключите электрооборудование при проверке и

обращением с батареей.



Не провоцируйте короткое замыкание металлическими предметами.



При отсоединении кабелей батареи всегда отсоединяйте сначала

отрицательный

(-) кабель батареи. При затягивании кабелей батареи

всегда подсоединяйте отрицательный (-) кабель батареи последним.



Ослабление клемм батареи может вызвать искры. Плотно затягивайте

клеммы.



Убедитесь в том, что крышки клапанов плотно затянуты.



Не заряжайте батарею и не запускайте двигатель от аккумулятора другой

машины, если батарея заморожена. Нагрейте ее до

15 градусов, в

противном случае она может взорваться.



Не используйте батарею, если уровень жидкости ниже нижнего уровня. В

противном случае это ускорит приход в негодность внутренних частей

батареи и укоротит срок ее службы; это также может привести к

разрушению (взрыву) батареи.



Не заполняйте батарею выше верхнего уровня. Это может привести к

утечке жидкости, попаданию на и повреждению кожи, или к коррозии

деталей батареи.

Устранять поломки на сварочных швах и другие повреждения должен сотрудник

сервисной службы Takeuchi.

Попросите сотрудника сервисной службы Takeuchi устранить любые поломки,

обнаруженные на сварочных швах. Если это невозможно, сварка должна быть

произведена квалифицированным лицом на соответственно оборудованной

площадке.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Вибрации, которым подвергается оператор.

Согласно результатам тестов, проведенных для определения уровня вибрации,

которой подвергается оператор на машине, верхние конечности подвергаются

вибрации с предельным уровнем 2,5 м/кв. сек; при этом сам оператор на сидении

подвергается вибрации с предельным уровнем в 0,5 м/кв. сек.

Проверки после техобслуживания.

 Постепенно увеличивайте скорость работы двигателя, от минимальной до

максимальной, при этом убедитесь, что ни масло, ни вода не протекают из

обслуживаемых частей.

 Двигайте рычаги управления и удостоверяйтесь в том, что машина

работает исправно.

Выброс мусора.

 Выливайте отработанные жидкости из машины в контейнеры. Выброс

жидкостей несоответствующим образом наносит вред окружающей среде.

 Следуйте предписанным правилам при выбросе масла, топлива,

охлаждающей жидкости двигателя, охладителя, растворителей, фильтров,

батарей и других опасных предметов.

БЕЗОПАСНОСТЬ

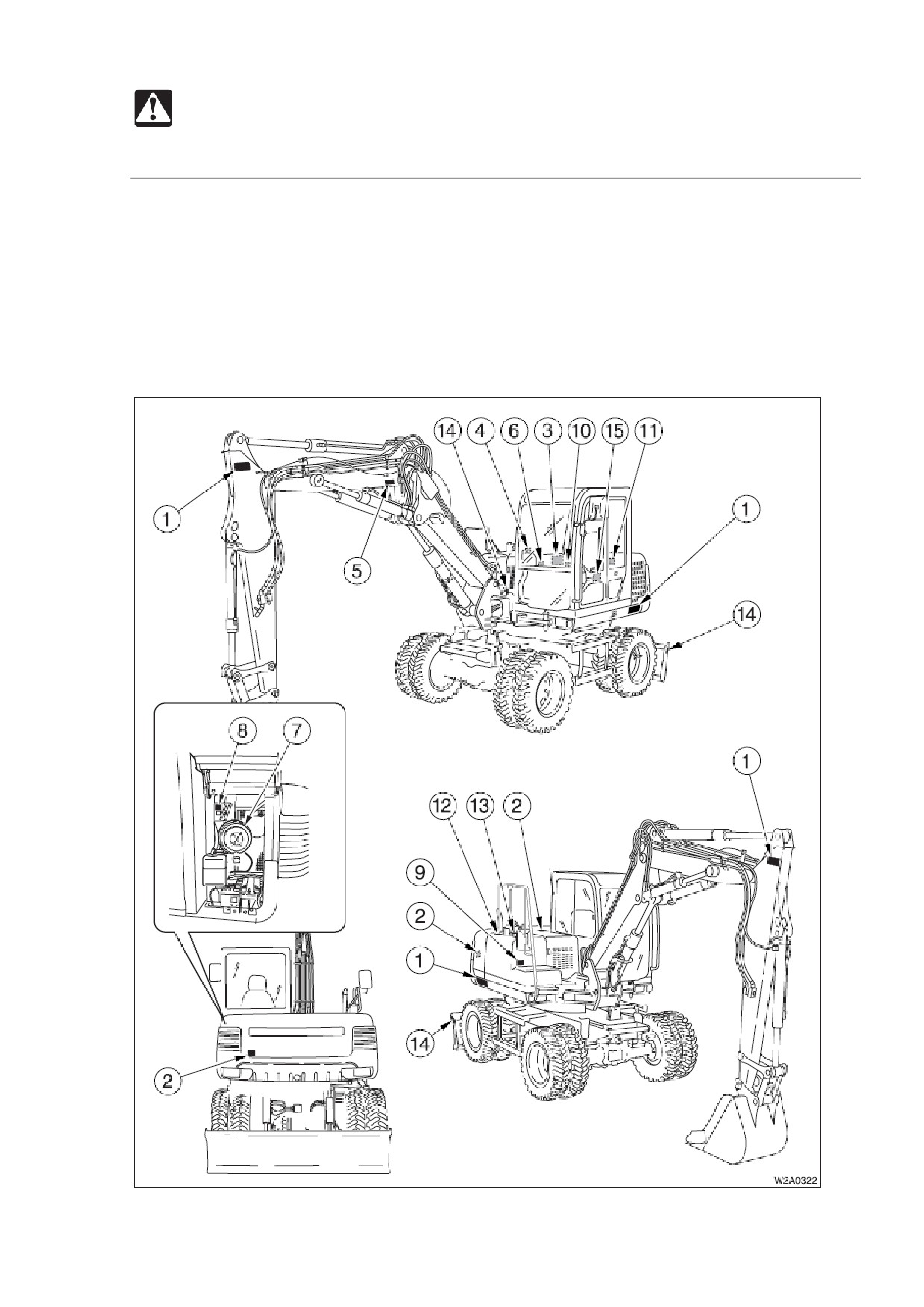

Наклейки, знаки, касающиеся безопасности

Нижеописанные знаки (наклейки) наклеены на указанные места на вашей машине.

Они имеют целью вашу личную безопасность и безопасность тех, кто с вами

работает. Пожалуйста, возьмите это руководство, обойдите машину и усвойте

содержание и место этих знаков безопасности. Доведите до сведения операторов

вашей машины эти знаки и инструкции по применению в этом руководстве.

 Держите знаки в отчетливом виде. Если это стало невозможным, получите

замену в вашем сервисном филиале.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

ПРЕДУПРЕЖДЕНИЕ

НЕ ВХОДИТЕ в зону работы стрелы.

ВНИМАНИЕ

ОСТАНОВИТЕ ДВИГАТЕЛЬ ПЕРЕД ОТКРЫТИЕМ

ПРЕДУПРЕЖДЕНИЕ

1. Эта машина может привести к травмам или даже СМЕРТИ в случае

неправильного обращения.

2. Перед работой прочитайте и поймите руководство оператора, поставляемое

с этой машиной.

3. Держите все устройства безопасности на месте и в рабочем состоянии.

4. Не работайте на машине, не пристегнув должным образом ремень

безопасности.

5. Следуйте инструкциям в руководстве оператора при подъеме машины и

закреплении ее на транспортном средстве.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как покинуть сиденье оператора, остановите двигатель и примените

парковочный тормоз.

ПРЕДУПРЕЖДЕНИЕ

ЭТОТ ЭКСКАВАТОР НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ, КАК КРАН.

ПРЕДУПРЕЖДЕНИЕ

В случае, если на эту машину закрепляются ковши шире стандарта, при

использовании полного левого офсета возможно повреждение кабины.

ВНИМАНИЕ

НЕ ИСПОЛЬЗУЙТЕ ЭФИР

Использование эфира для запуска двигателя может привести к внутренним

повреждениям двигателя.

УПРАВЛЕНИЕ

Названия компонентов

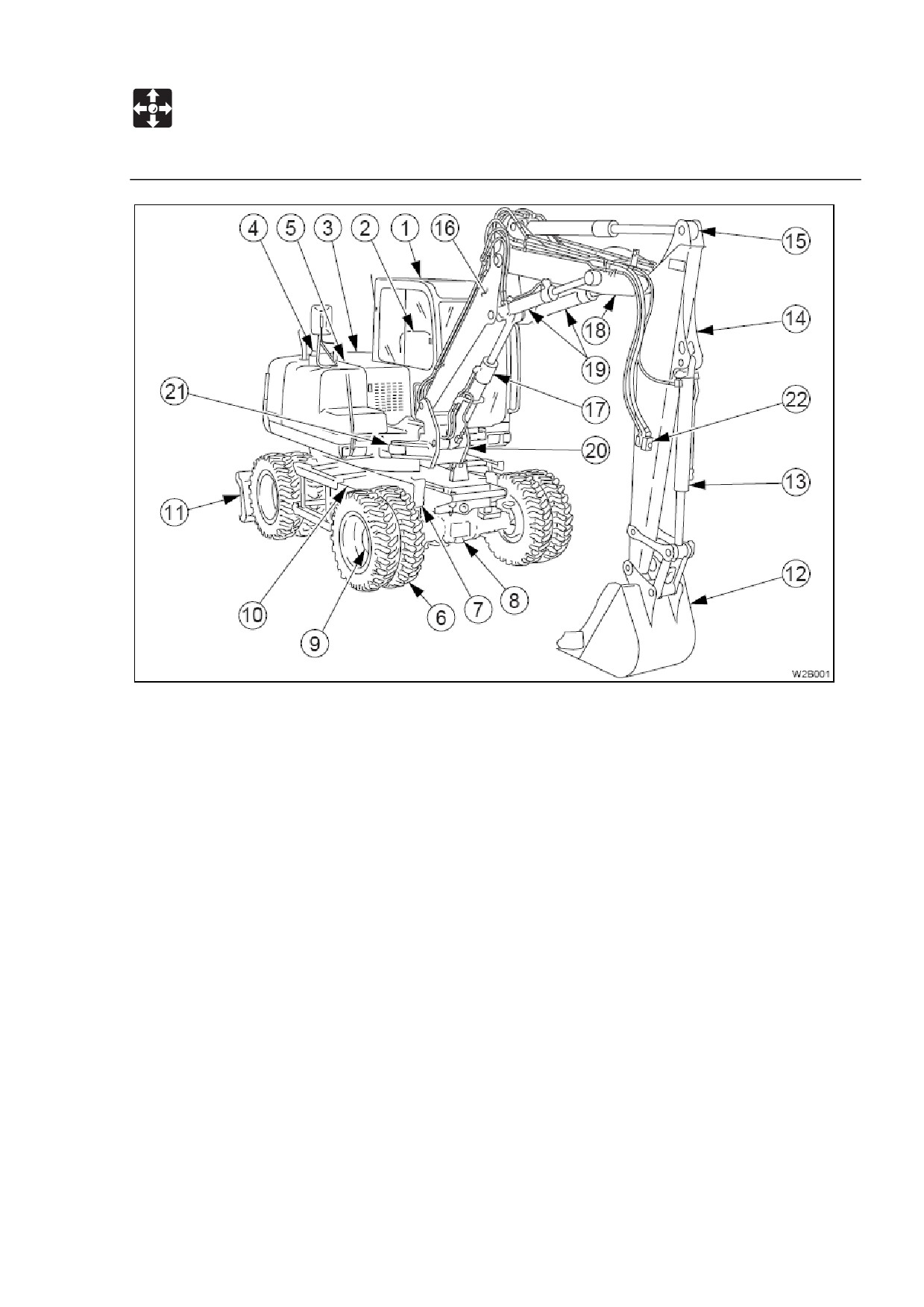

Верхняя часть

11. Отвал бульдозера

1. Кабина

12. Ковш

2. Сиденье

13. Цилиндр ковша

3. Капот двигателя

14. Рукоять

4. Топливный бак

15. Цилиндр рукояти

5. Бак гидравлической жидкости

16. Стрела

Шасси

17. Цилиндр стрелы

6. Шина

18. Промежуточная стрела

7. Цилиндр блокировки оси

19. Цилиндр регулировки стрелы

8. Ось рулевого управления

20. Кронштейн стрелы

9. Втулка

21. Цилиндр поворота

10. Шасси

22. Дополнительная

Рабочее оборудование

гидравлическая линия

УПРАВЛЕНИЕ

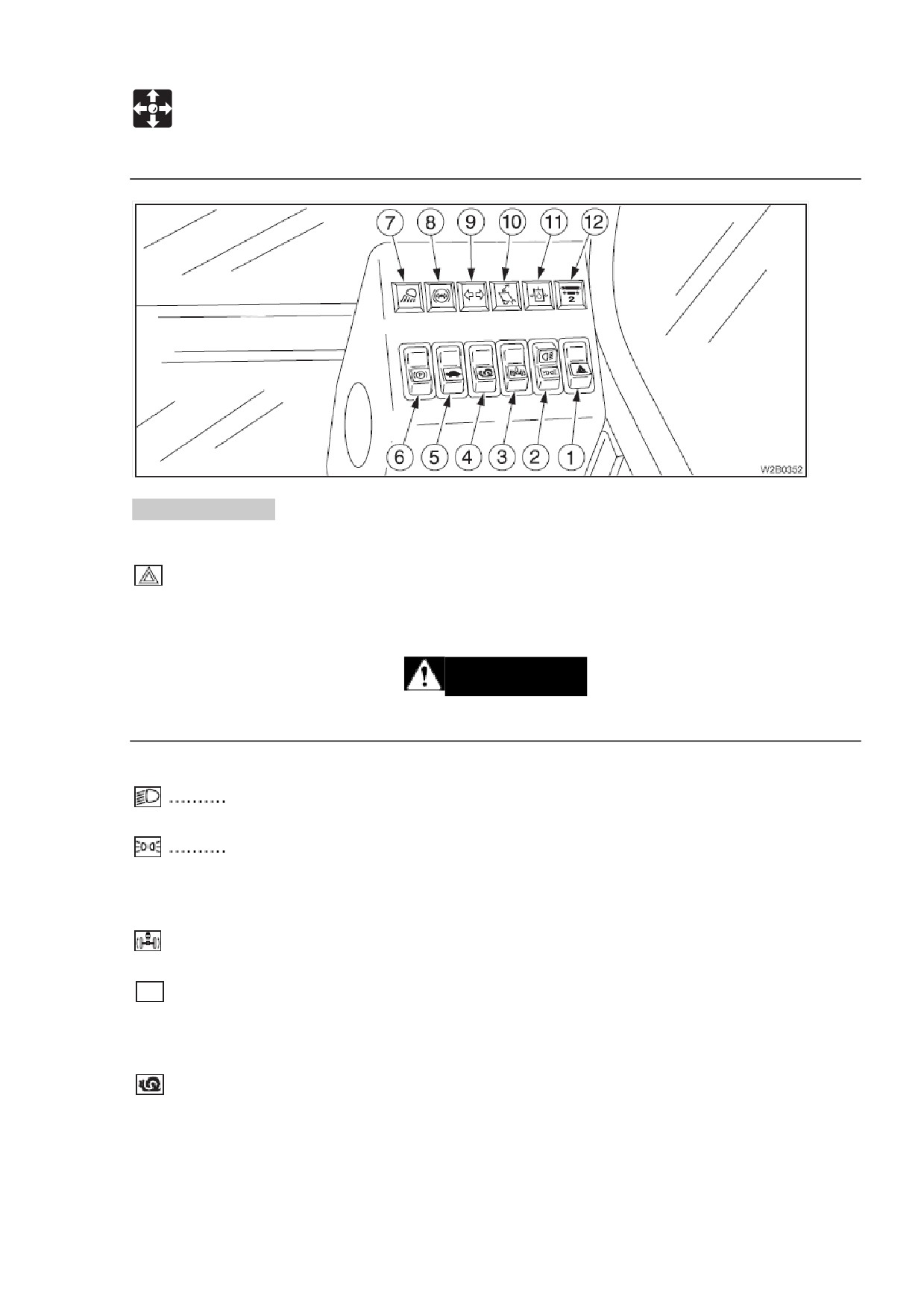

Названия компонентов

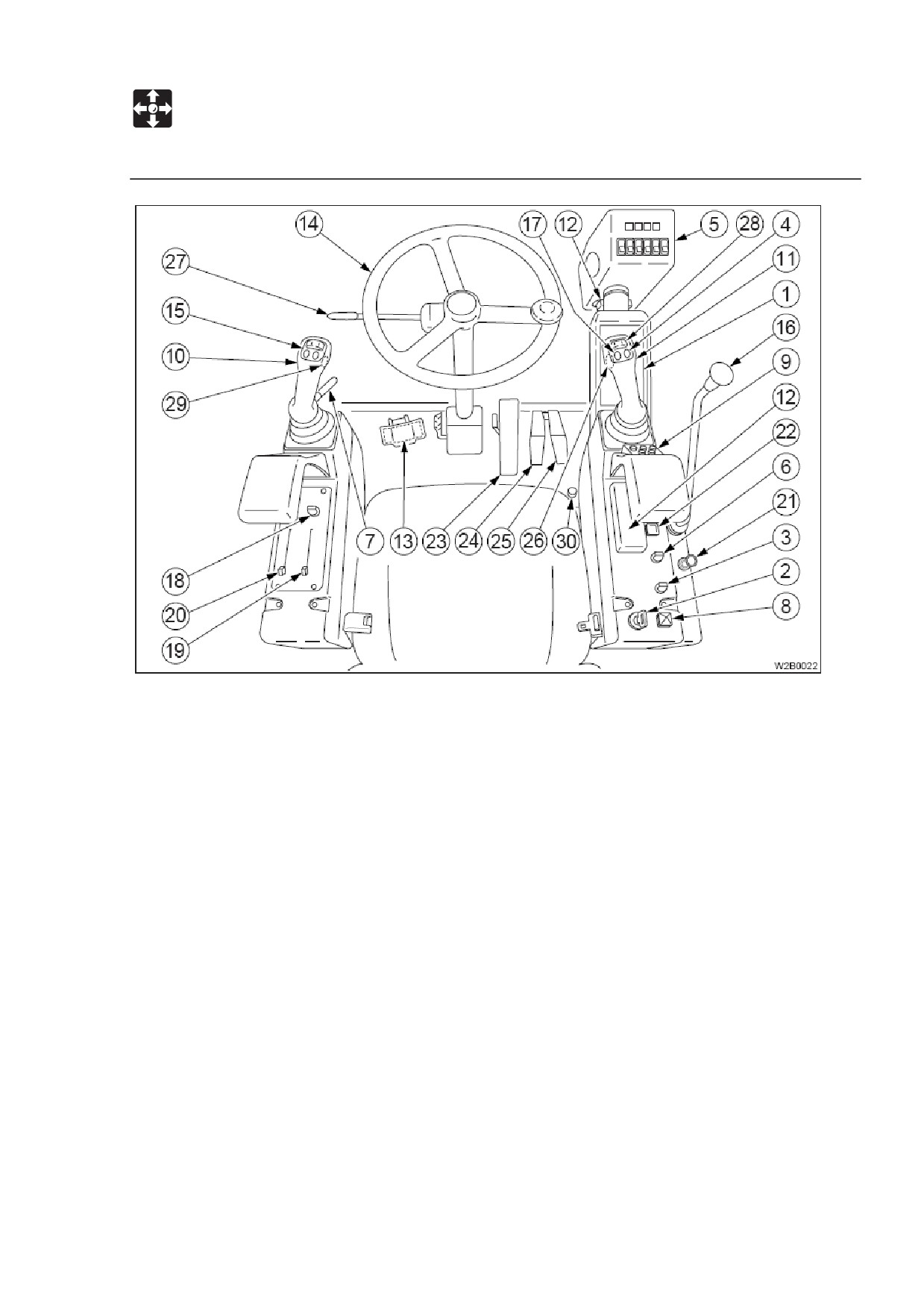

1. Отделение для инструментов

19. Переключатель нагревателя

2. Переключатель стартера

(размораживателя)

3. Выключатель света

20. Переключатель

4. Кнопка деселератора

вентиляции/циркуляции

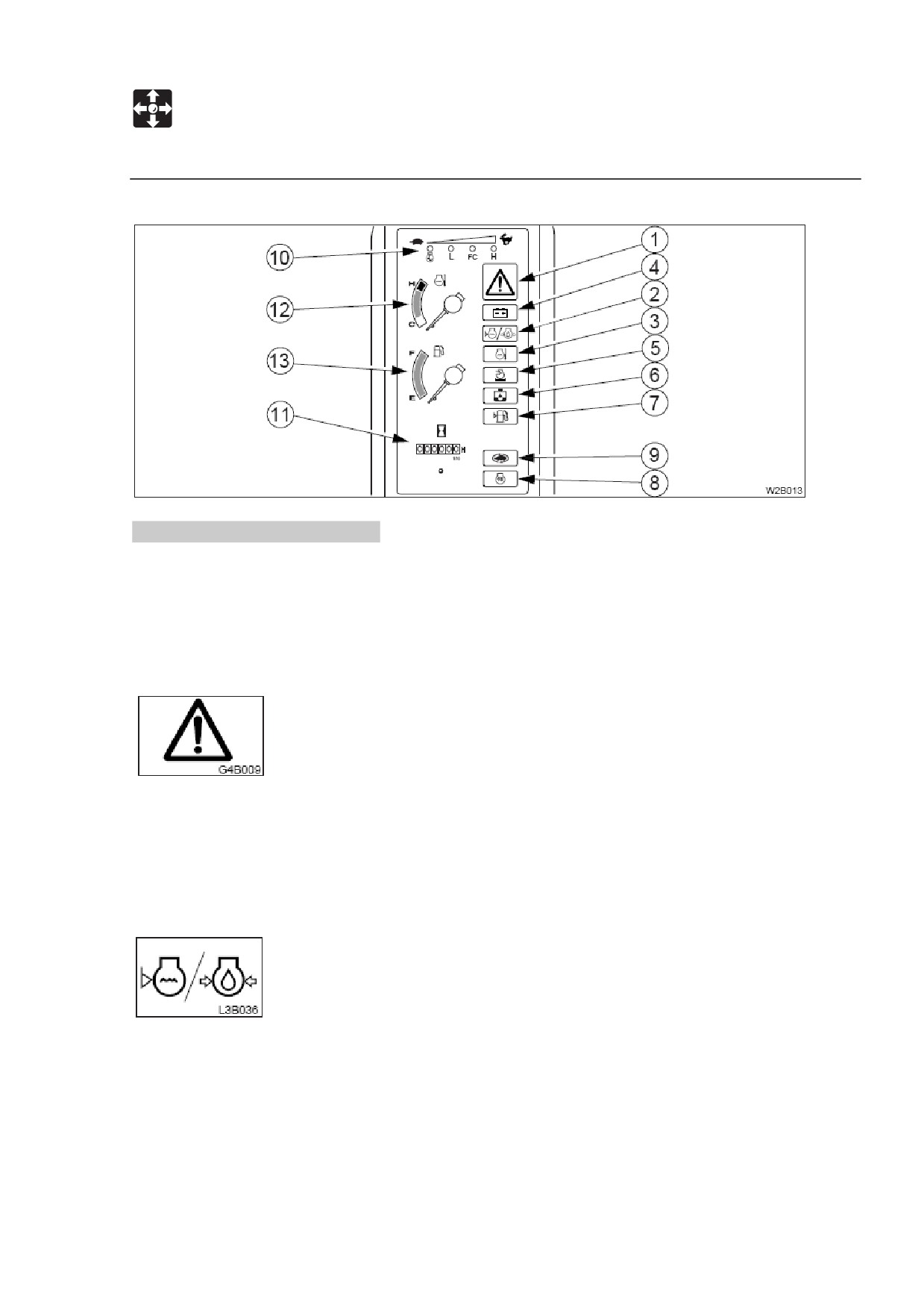

5. Панель управления

21. Прикуриватель

6. Переключатель «дворника»

22. Кнопка замка безопасности

7. Рычаг замка безопасности

23. Педаль тормоза

8. Переключатель

скорости

24. Педаль движения вперед

поворота

25. Педаль движения назад

9. Кнопки типа мощности/Кнопки

26. Кнопка селектора

дросселя

27. Переключатель

сигнала

10. Левый рычаг управления

поворота

11. Правый рычаг управления

28. Переключатель

12. Закрытый плавкий

вторичной/четвертичной

предохранитель

дополнительной

гидравлики

13. Педаль поворота стрелы

(опция)

14. Руль

29. Кнопка третичной

15. Переключатели первой

дополнительной гидравлики

(опция)

16. Рычаг отвала

30. Переключатель третичной

17. Кнопка звукового сигнала

дополнительной гидравлики

18. Переключатель вентилятора

(опция)

(нагревателя)

УПРАВЛЕНИЕ

Двери и крышки

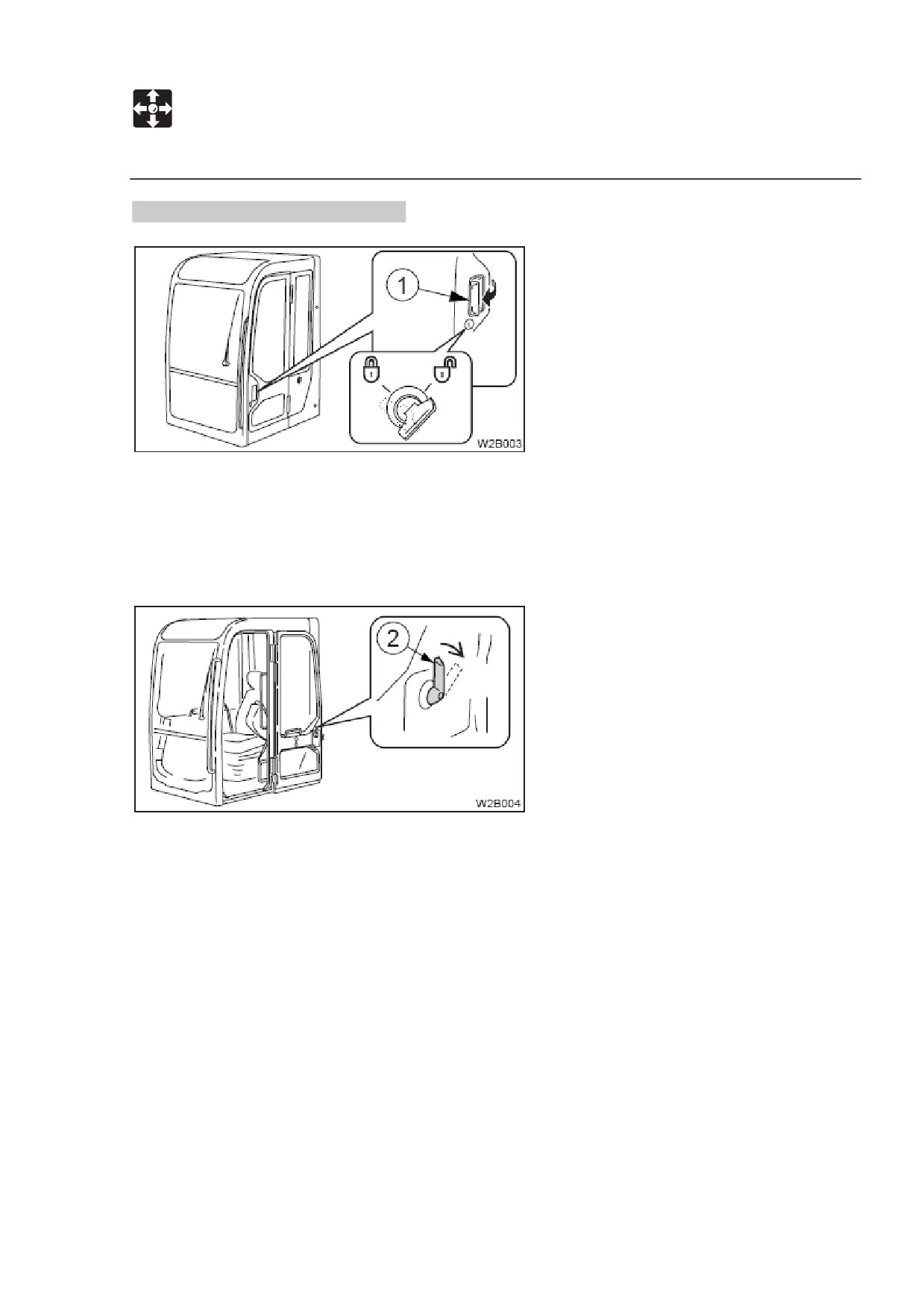

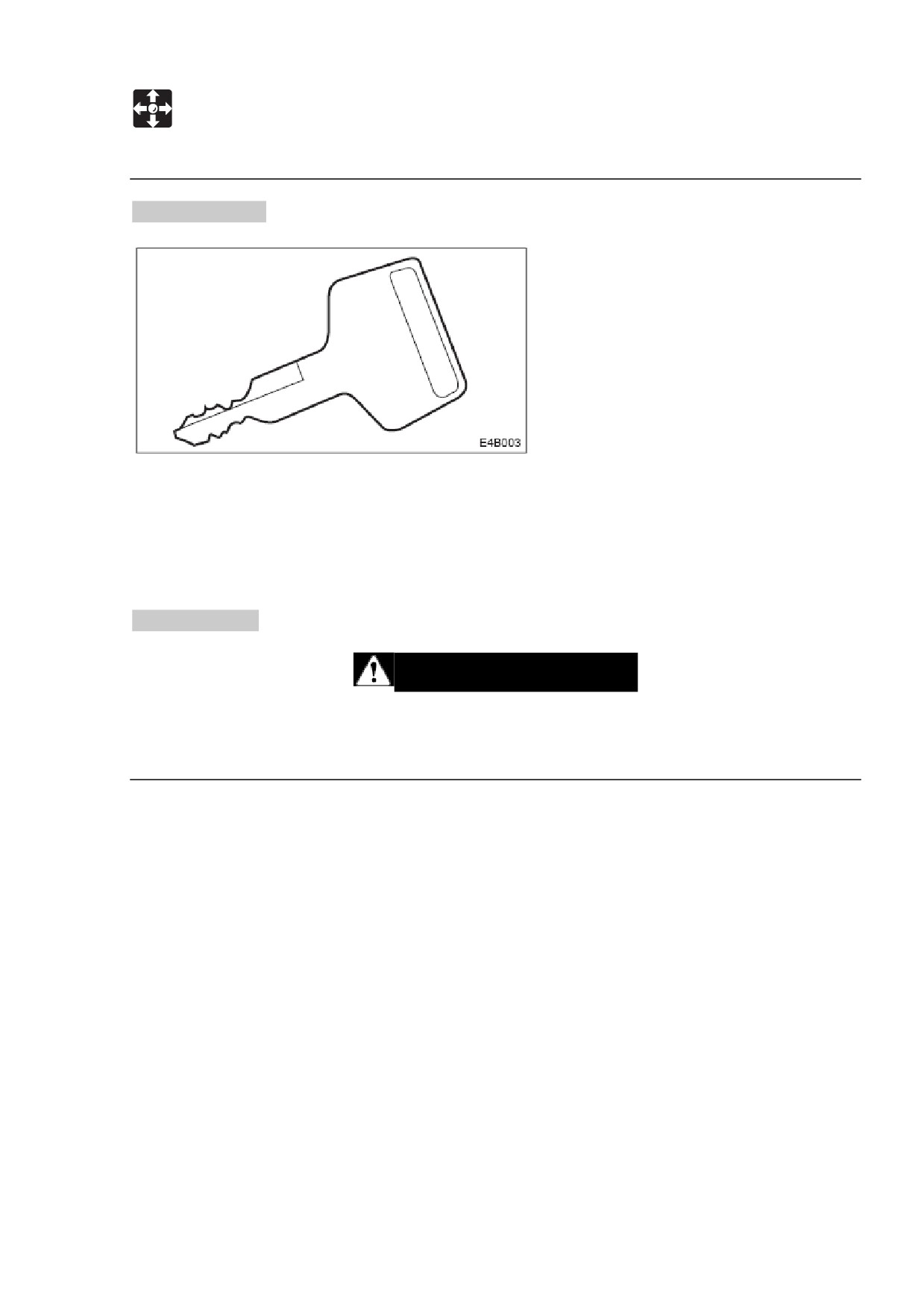

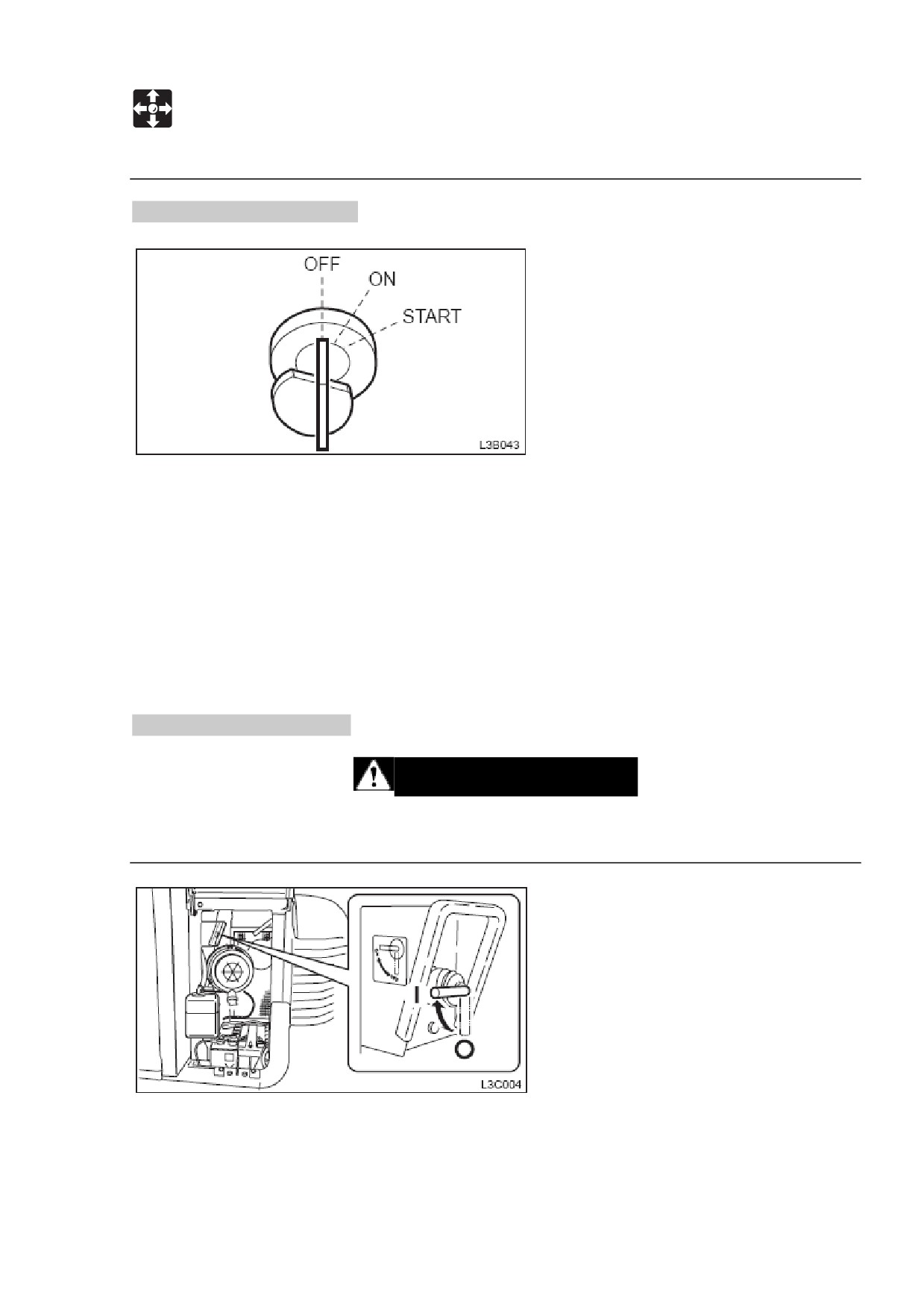

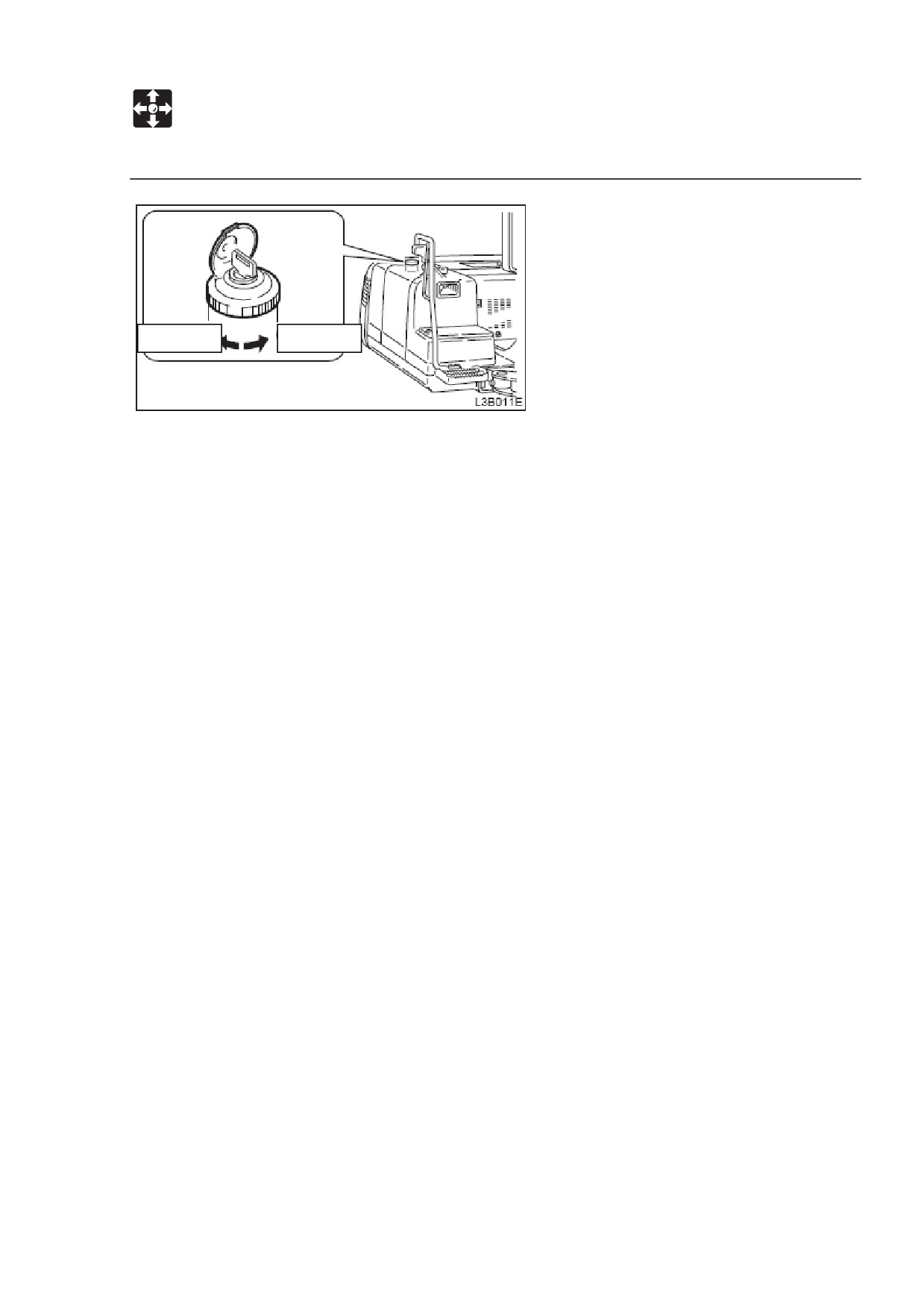

Ключ стартера.

Ключ стартера используется не только для запуска и остановки двигателя, но и

для закрытия/открытия следующих мест:

 Крышка заполнения бака

 Дверь кабины

 Крышки

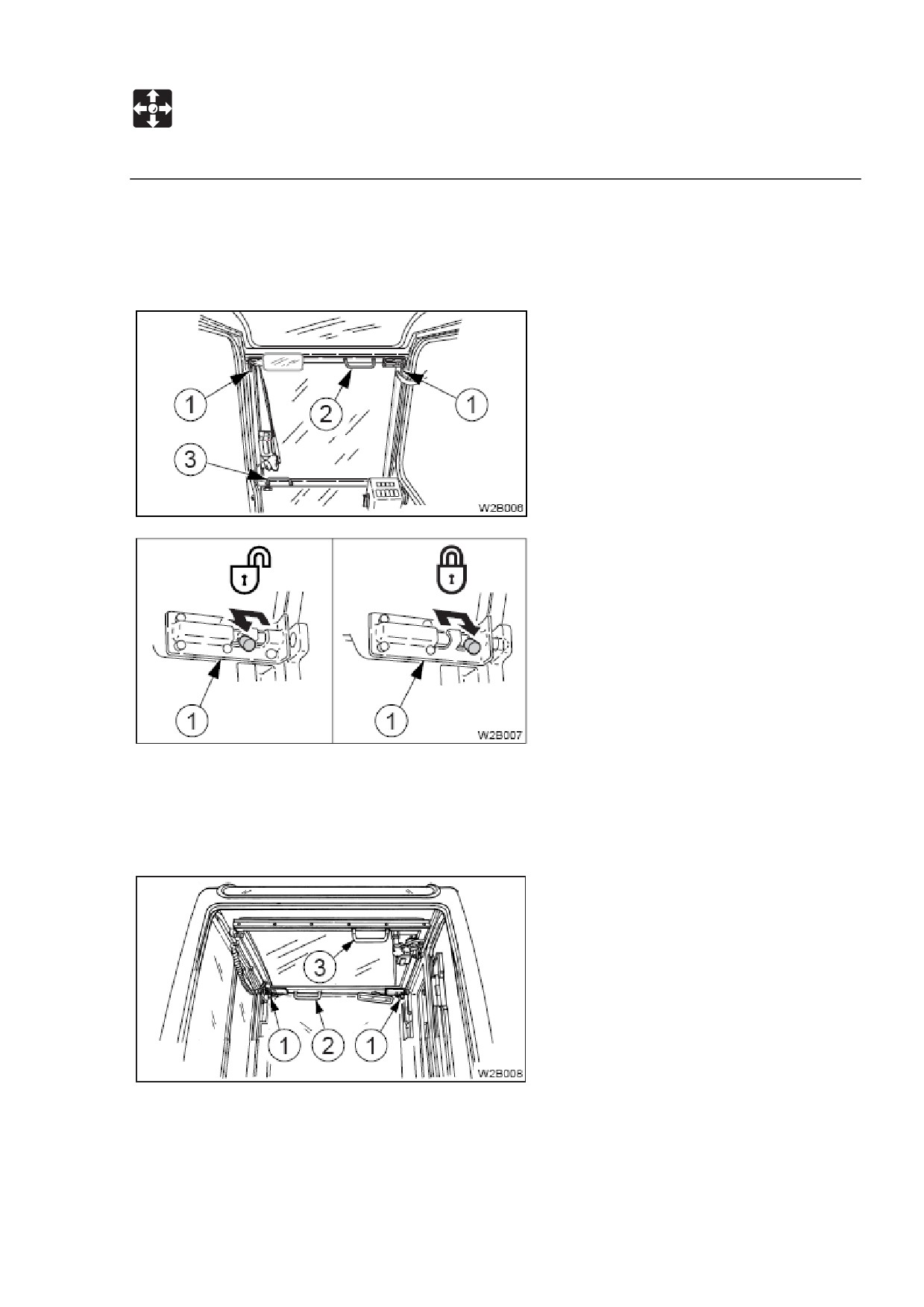

Дверь кабины.

ПРЕДУПРЕЖДЕНИЕ

При заходе или выходе из кабины, сначала полностью откройте дверь до

заблокированного положения и убедитесь в том, что она не двигается.

Полностью откройте дверь и надавите на нее с тем, чтобы она зафиксировалась в

открытом положении. Всегда фиксируйте дверь при заходе или выходе из кабины,

а также во время работы.

УПРАВЛЕНИЕ

Двери и крышки

Закрытие.

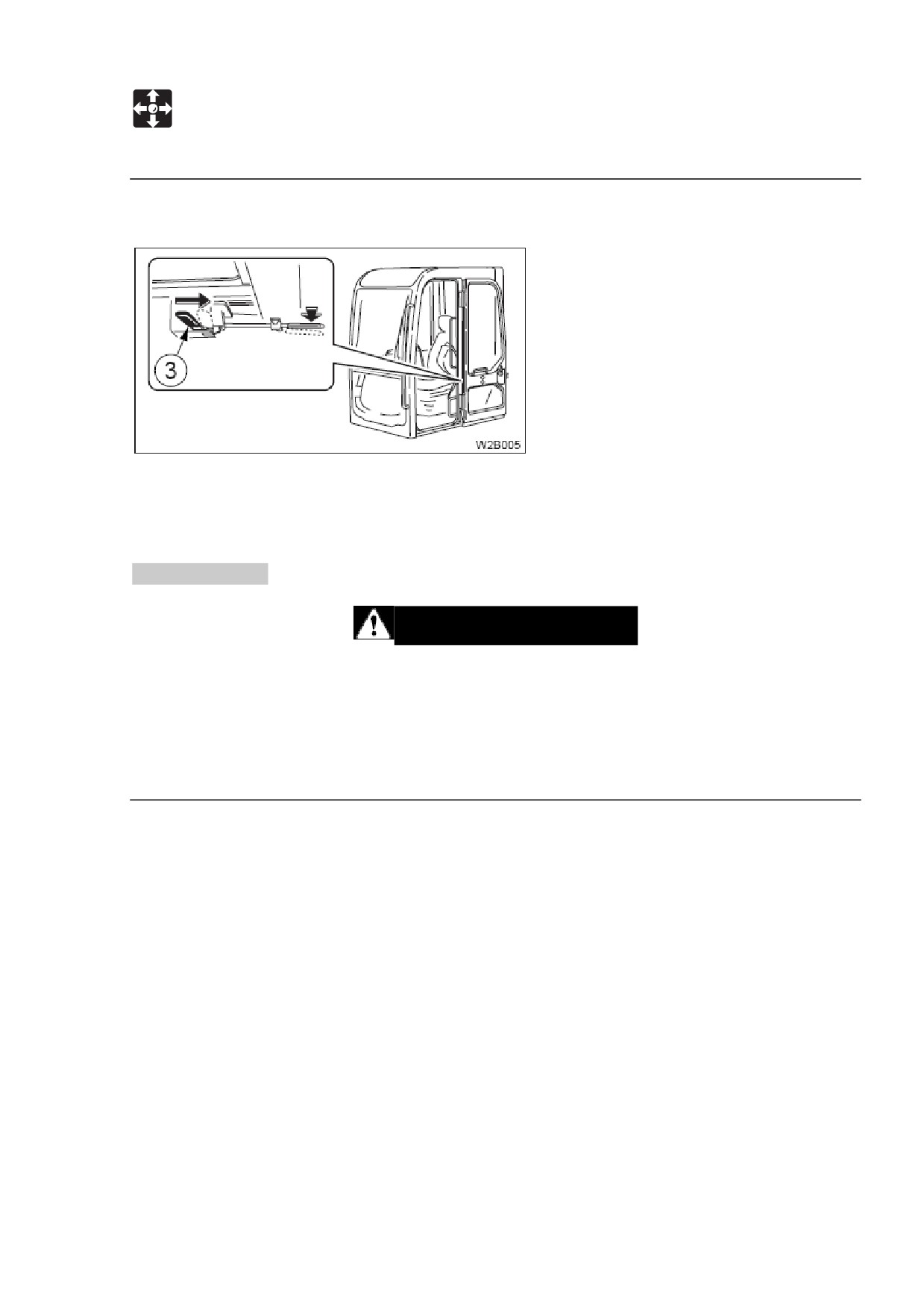

1. Либо нажмите открывающий рычаг (3) вперед, либо опустите открывающий

рычаг (4).

2. Закройте освободившуюся дверь.

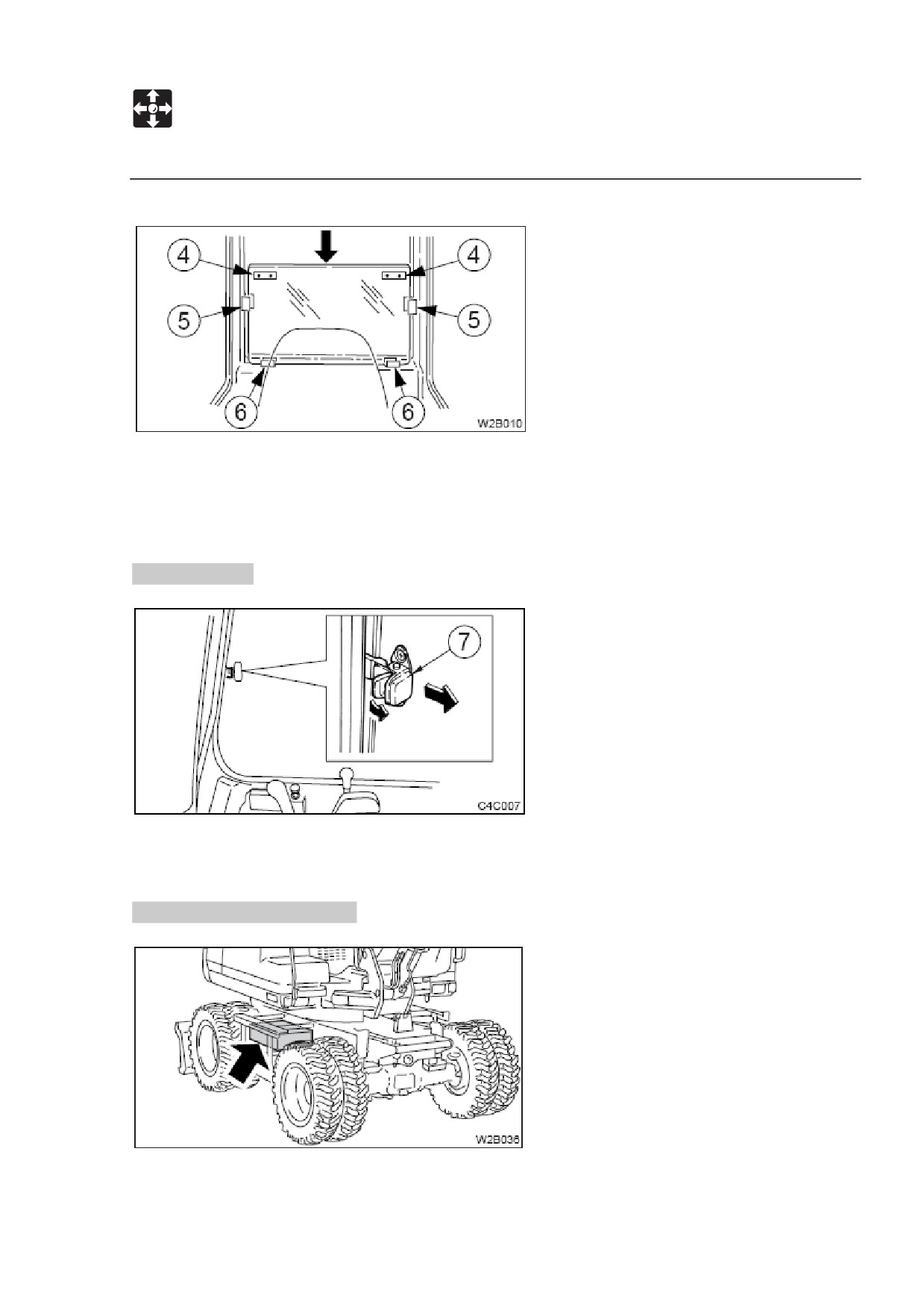

Переднее окно.

ПРЕДУПРЕЖДЕНИЕ

 Крепко схватите ручки обеими руками, когда открываете или закрываете

переднее окно. Ваши руки или голову может зажать, если они будут

скользить.

 Если вы открываете переднее окно, обязательно заблокируйте его на месте

замковыми штифтами справа и слева. Окно может упасть, если его не

заблокировать.

УПРАВЛЕНИЕ

Двери и крышки

4. Схватите нижнюю ручку (3) левой рукой, верхнюю ручку (2) правой рукой,

затем поднимите и продвиньте назад.

5. Когда рама окна окажется напротив ограничителя, сдвиньте блокировочные

штифты (1) наружу, чтобы заблокировать переднее окно.

Закрытие.

ПРЕДУПРЕЖДЕНИЕ

При закрытии переднего окна медленно опустите окно, чтобы не ударить голову.

Резкое опускание окна может привести к травме или повредить переднее окно.

1. Потяните левый и правый блокировочные штифты внутрь, затем приведите

их в заблокированное положение. Если блокировочные штифты

(1)

частично торчат наружу, они могут нанести повреждения.

2. Схватите переднюю (нижнюю) ручку (3) левой рукой, заднюю верхнюю ручку

(2) правой рукой, затем медленно опустите переднее окно.

3. Передвиньте блокировочные штифты

(1) наружу, чтобы заблокировать

переднее окно.

Опустите переднее окно.

Снятие.

1. Откройте переднее окно и поместите его на потолок.

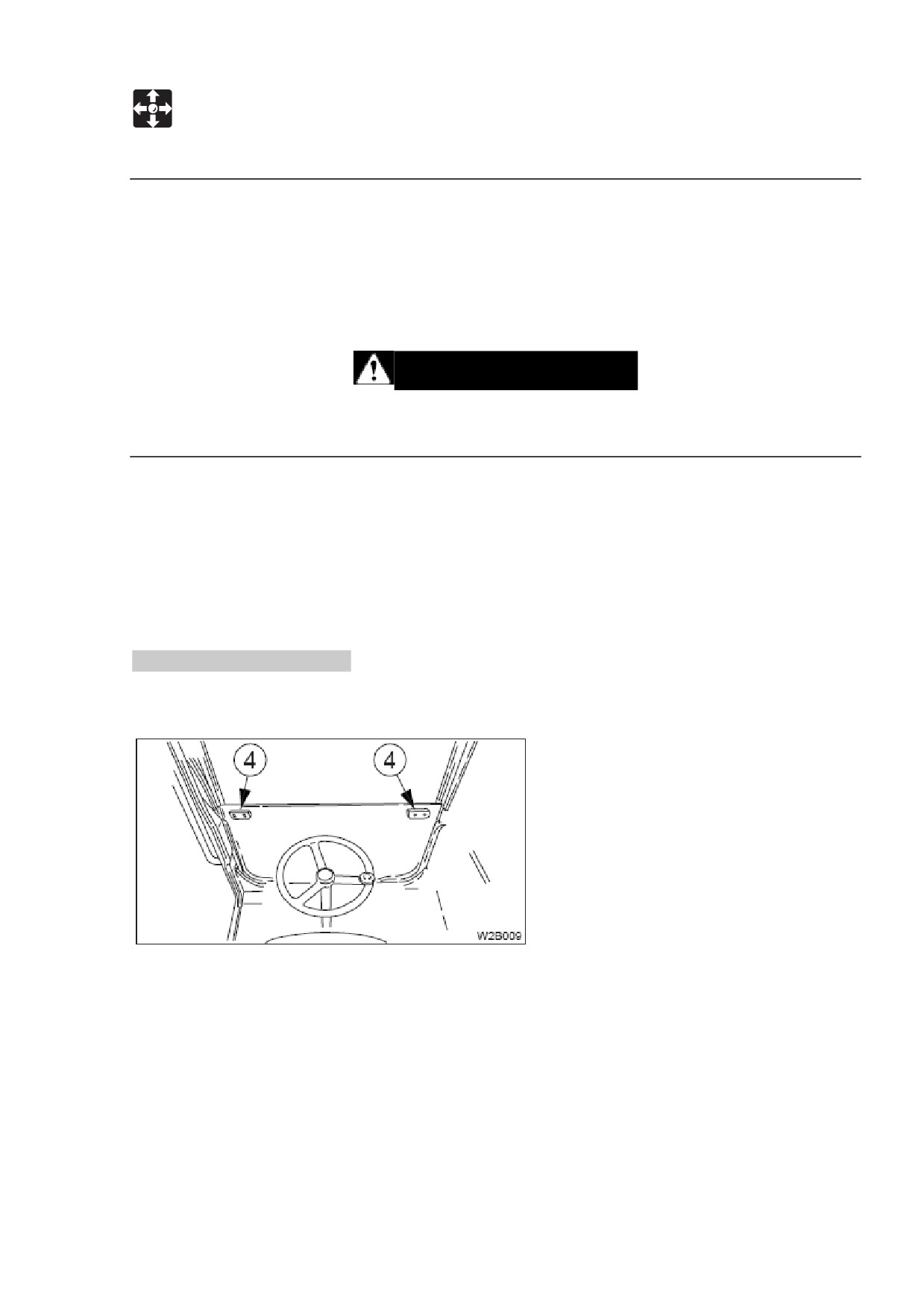

2. Схватите пальцами выдающиеся части (4) слева и справа и медленно

поднимите нижнее переднее окно.

УПРАВЛЕНИЕ

Двери и крышки

Передняя крышка (коробка с инструментами)

ВНИМАНИЕ

 Никогда не спрыгивайте с машины. Используйте ступени и перила, когда

забираетесь или слезаете с машины, и всегда пользуйтесь тремя точками

опоры с помощью рук и ног.

 При открытии передней крышки, открывайте ее надежно до упора.

 Будьте осторожны при открытии и закрытии передней крышки, чтобы ваши

руки или другие части тела не попали в ловушку.

Шприц для пластичной смазки и инструменты находятся под крышкой.

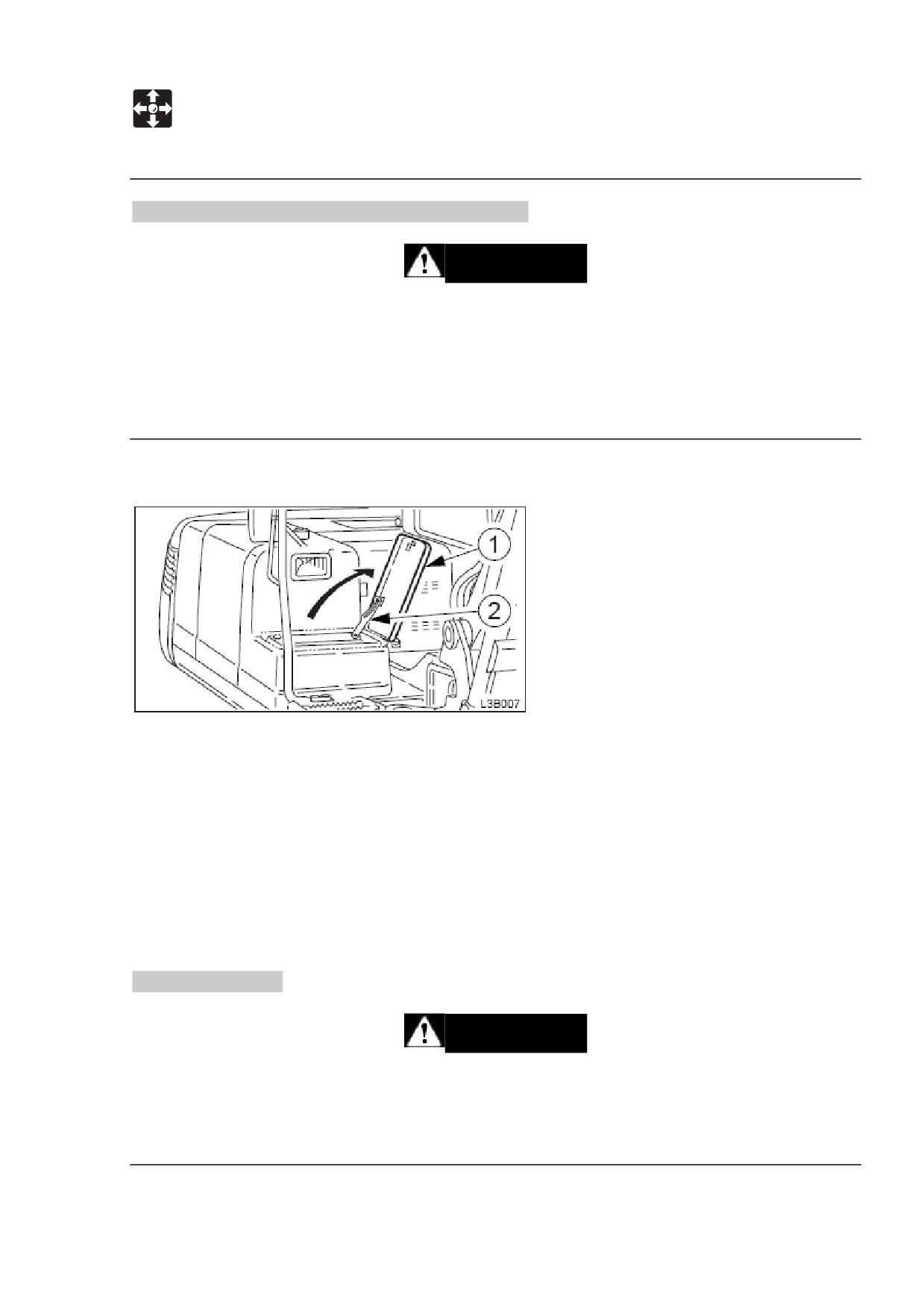

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать переднюю крышку (1).

2. Наклоните переднюю крышку (1) до ее остановки.

Закрытие.

1. Поддержите переднюю крышку (1) рукой выньте подпорку (2).

2. Закройте переднюю крышку (1).

3. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

заблокировать переднюю крышку (1).

Боковые крышки.

ВНИМАНИЕ

 При открытии боковой крышки открывайте ее до фиксированного

положения.

 Будьте осторожны при открытии и закрытии боковой крышки, чтобы ваши

руки или другие части тела не попали в ловушку.

УПРАВЛЕНИЕ

Двери и крышки

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать боковую крышку (1).

2. Поднимите боковую крышку до ее остановки.

3. Нажмите на опору (2), чтобы зафиксировать боковую крышку.

Кнопка разблокирования капота двигателя (3) находится за правой боковой

крышкой.

Закрытие.

1. Поддержите боковую крышку (1) рукой и выньте подпорку (2).

2. Закройте боковую крышку (1) и жмите на нее до того, как услышите щелчок

спереди.

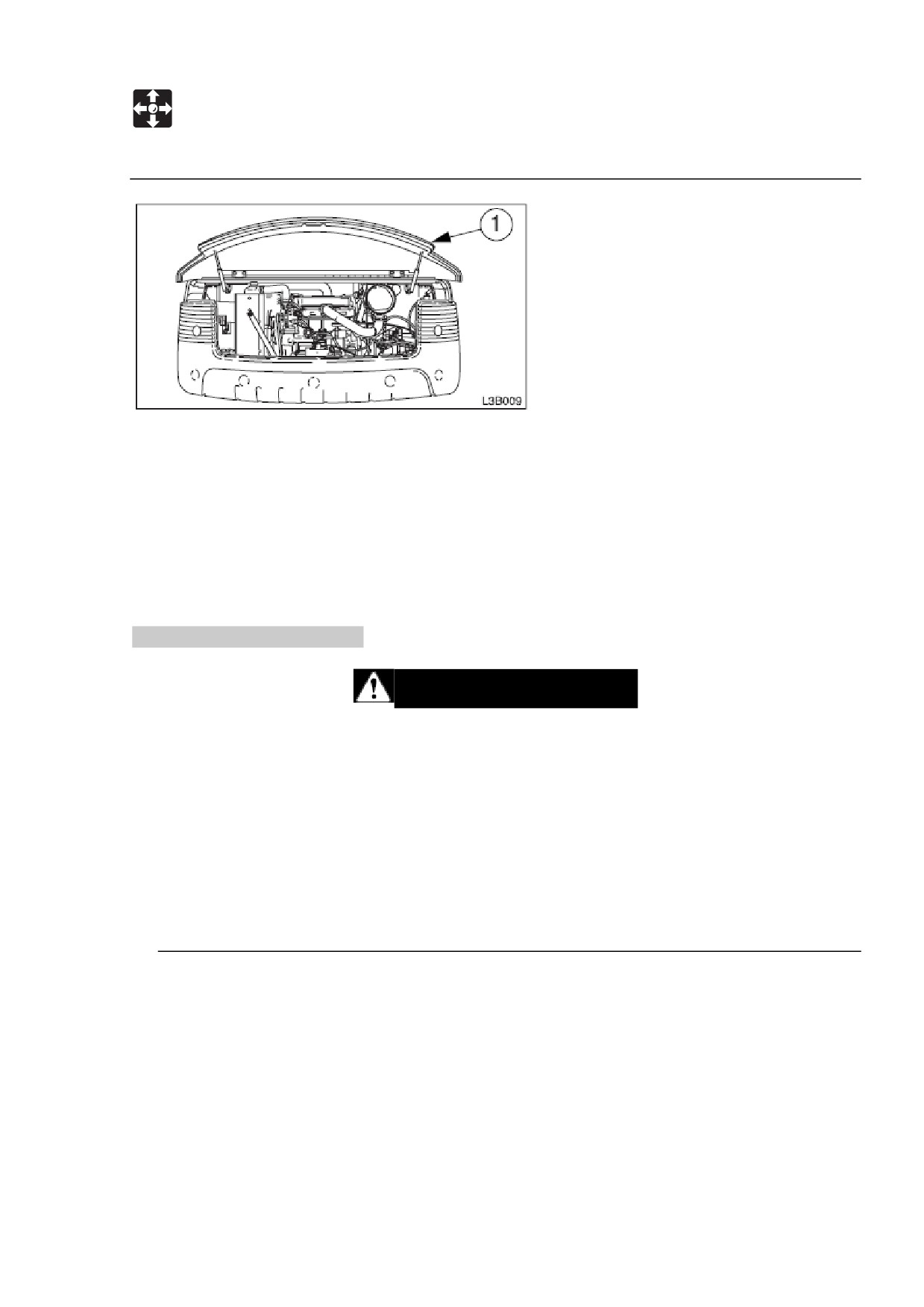

Отсек двигателя.

ПРЕДУПРЕЖДЕНИЕ

Перед открытием капота убедитесь в том, что двигатель остановлен. Если ваши

руки или инструменты попадут в вентилятор или в ремень вентилятора при

работающем двигателе, их может оторвать.

УПРАВЛЕНИЕ

Двери и крышки

Открытие.

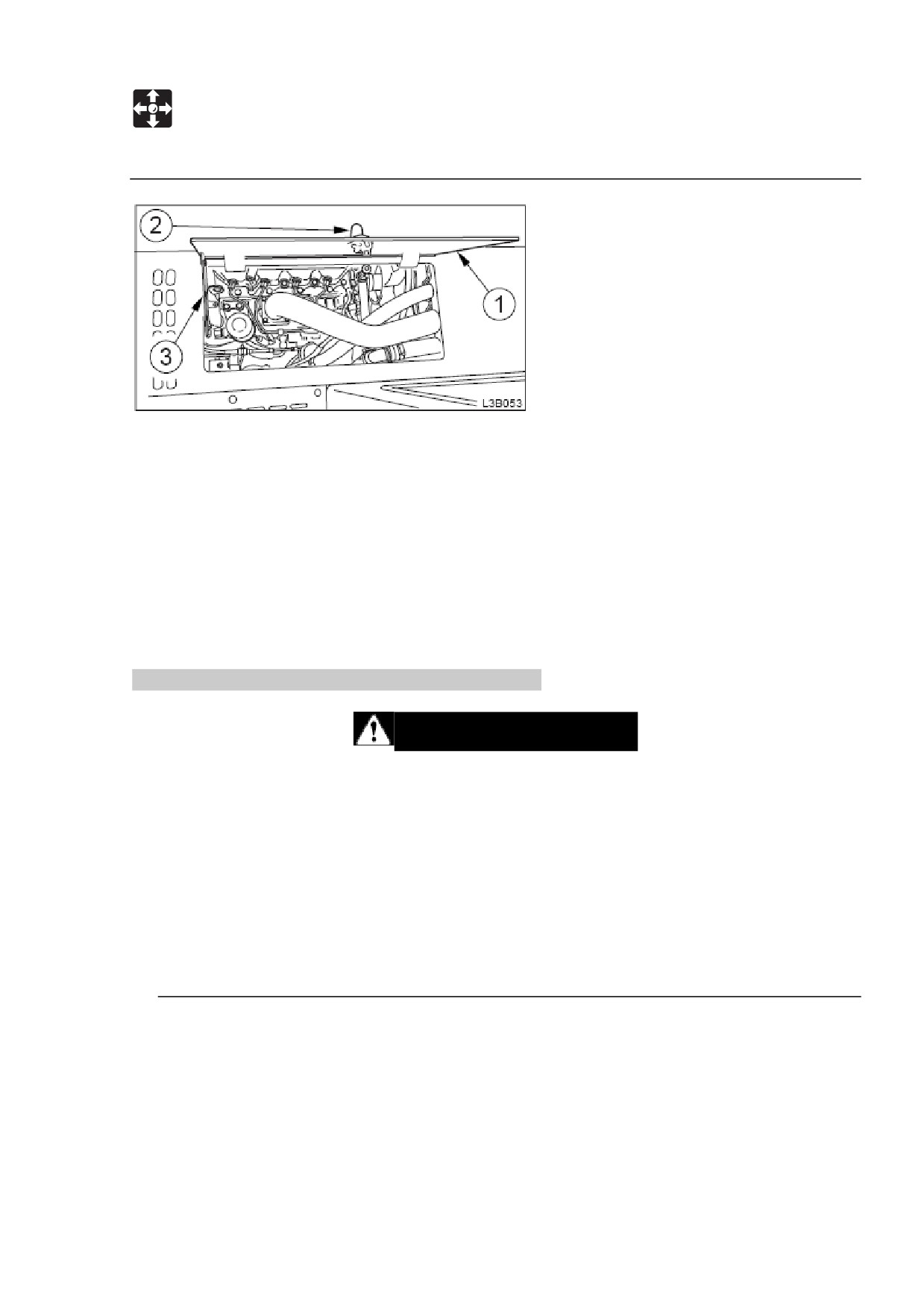

1. Откройте боковую крышку и потяните за открывающую ручку

(3). См.

«Боковые крышки».

Полностью поднимите капот двигателя (1).

Закрытие.

1. Закройте капот двигателя и давите на него, пока не услышите щелчок

спереди.

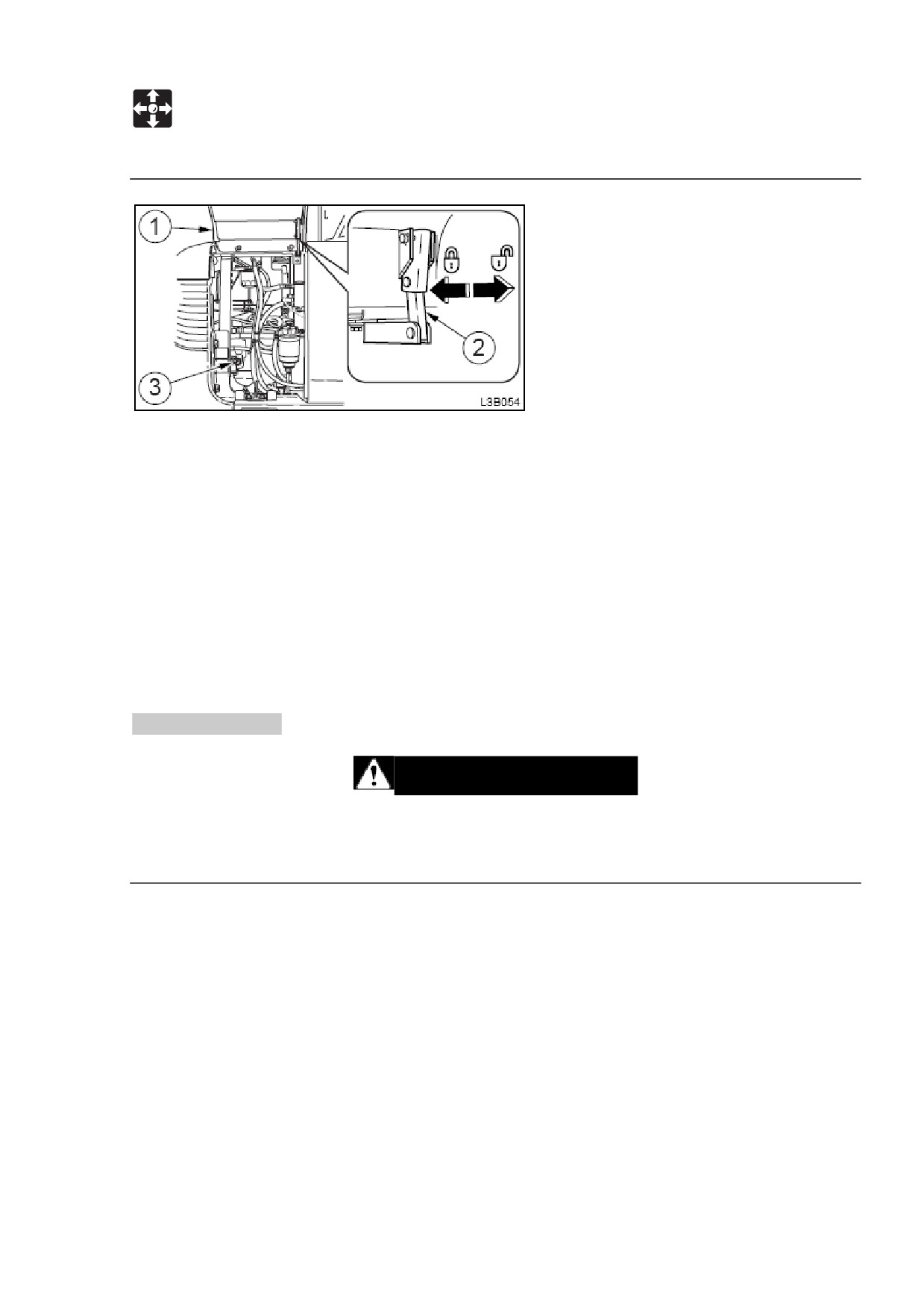

Крышка техобслуживания.

ПРЕДУПРЕЖДЕНИЕ

 Прежде, чем открыть крышку техобслуживания, остановите двигатель.

 При проведении техобслуживания машины очистите площадку под ногами и

строго следуйте следующим правилам, чтобы не упасть:

 Не допускайте утечки масла или смазки.

 Не оставляйте инструменты где попало.

 Смотрите под ноги при ходьбе.

 Никогда не спрыгивайте с машины. Используйте ступеньки и перила,

забираясь и слезая с машины, и всегда пользуйтесь тремя точками опоры с

помощью рук и ног.

 Используйте защитное оборудование, согласно требованиям условий

работы.

УПРАВЛЕНИЕ

Двери и крышки

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать крышку техобслуживания (1).

2. Потяните ручку (2), затем поднимите крышку техобслуживания до упора.

Закрытие.

1. Поддержите крышку техобслуживания (1) рукой и вытащите подпорку (3).

2. Закройте крышку техобслуживания (1).

3. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

заблокировать крышку техобслуживания (1).

Крышка наливного отверстия топливного бака.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не спрыгивайте с машины. Используйте ступеньки и перила,

забираясь и слезая с машины, и всегда пользуйтесь тремя точками опоры с

помощью рук и ног.

 Не курите и не допускайте открытого огня во время заправки или рядом с

местом, где она проводится.

 Проводите заправку в хорошо проветриваемом месте и при остановленном

двигателе.

 Немедленно удаляйте пролившееся топливо.

 Не заполняйте топливный бак доверху. Оставьте пространство для

расширения.

 Плотно закрывайте крышку наливного отверстия.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

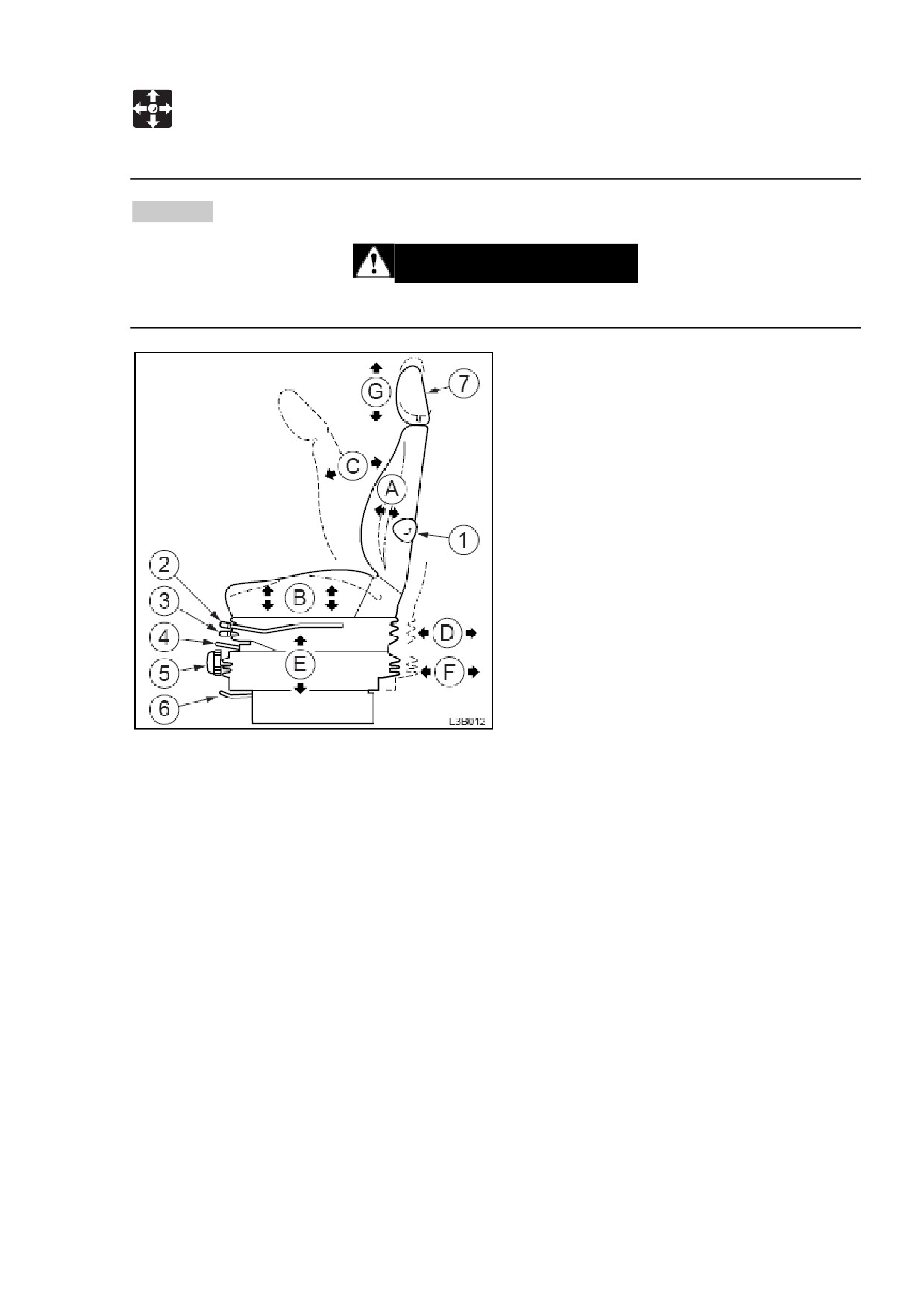

Сиденье.

ПРЕДУПРЕЖДЕНИЕ

Отрегулируйте, зафиксируйте и закрепите щеколдами сиденье оператора.

(А) Регулировка спинки

1. Поворот ручки (1) в направлении, указанном стрелкой, заставляет спинку

изгибаться наружу для большей поддержки спины.

2. Дальнейший поворот ручки (1) устраняет изгиб и возвращает сиденье в его

изначальное положение.

Ручка (1) не может быть повернута против направления стрелки.

(B) Регулировка угла и высоты подушки сиденья.

 Поднимите рычаг (2) для регулировки заднего угла подушки сиденья.

1. Чтобы увеличить задний угол подушки сиденья, слегка приподнимитесь с

сиденья, когда поднимаете рычаг.

2. Чтобы уменьшить задний угол подушки сиденья, приложите свой вес на

заднюю часть подушки сиденья, когда поднимаете рычаг.

 Опустите рычаг (2) для регулировки переднего угла подушки сиденья.

1. Чтобы увеличить передний угол подушки сиденья, приложите свой вес на

спинку сиденья, при этом удерживая рычаг в нижнем положении.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

2. Чтобы уменьшить передний угол подушки сиденья, приложите свой вес на

переднюю часть подушки сиденья, при этом удерживая рычаг в нижнем

положении.

 Чтобы отрегулировать высоту сиденья, поочередно отрегулируйте

передний и задний углы подушки сиденья. (5 ступеней, диапазон настройки

- 60 мм.)

Например: сначала увеличьте передний угол подушки сиденья, затем

увеличьте задний угол подушки сиденья на такую же величину. Таким образом,

вы увеличите высоту сиденья.

 После регулировки до нужного положения отпустите рычаг, чтобы

заблокировать.

ПРЕДУПРЕЖДЕНИЕ

 Не наклоняйте сиденье назад до упора, одновременно двигая его назад. В

противном случае вы можете разбить заднее окно, что приведет к травме.

 Будьте осторожны и не позволяйте пружине резко возвращать сиденье в

начальное положение.

1. Поднимая ваше туловище, устойчиво сидя на сиденье.

2. Если вы потянете рычаг (3), вы сможете использовать давление пружин

сиденья вам в спину для регулировки угла отклонения спинки сиденья.

Отпустите рычаг

(3) при желаемом угле и спинка сиденья останется

зафиксированной в этом положении.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

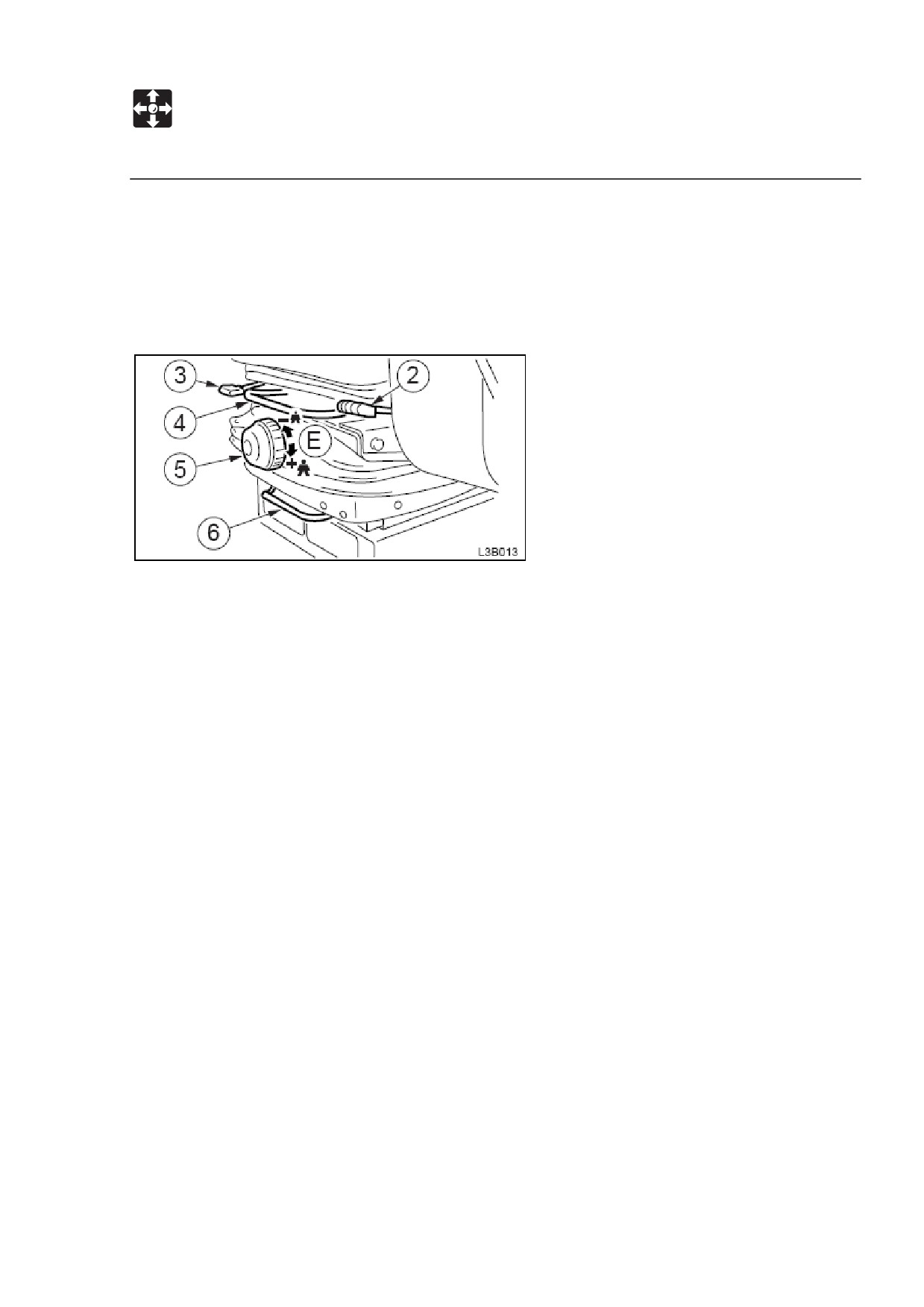

(D) Продольная регулировка.

1. Потяните за рычаг (4) и сдвиньте сиденье вперед/назад, в оптимальное для

работы на машине положение.

2. Отпустите рычаг (4) в желаемом положении и спинка сиденья останется

зафиксированной в этом положении.

Количество настроек: 17 шагов, 160 мм.

(E) Регулировка веса.

1. Поверните ручку (5) в положение, обозначающее вес оператора машины.

Можно назначить вес от 50 до 120 кг.

(F) Настройка стойки рычага.

1. Потяните рычаг (6) и продвиньте стойку рычага вперед или назад до

оптимального положения для управления машиной.

2. Отпустите рычаг в нужном положении, и стойка рычага останется

зафиксированной.

Диапазон настройки: 70 мм.

(G) Настройка подголовника.

Положение подголовника (7) может настраиваться вверх и вниз.

1. Схватите подголовник обеими руками и сдвиньте вверх или вниз.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

Ремень безопасности.

ВНИМАНИЕ

Перед запуском двигателя всегда надежно пристегивайте и затягивайте ремень

безопасности.

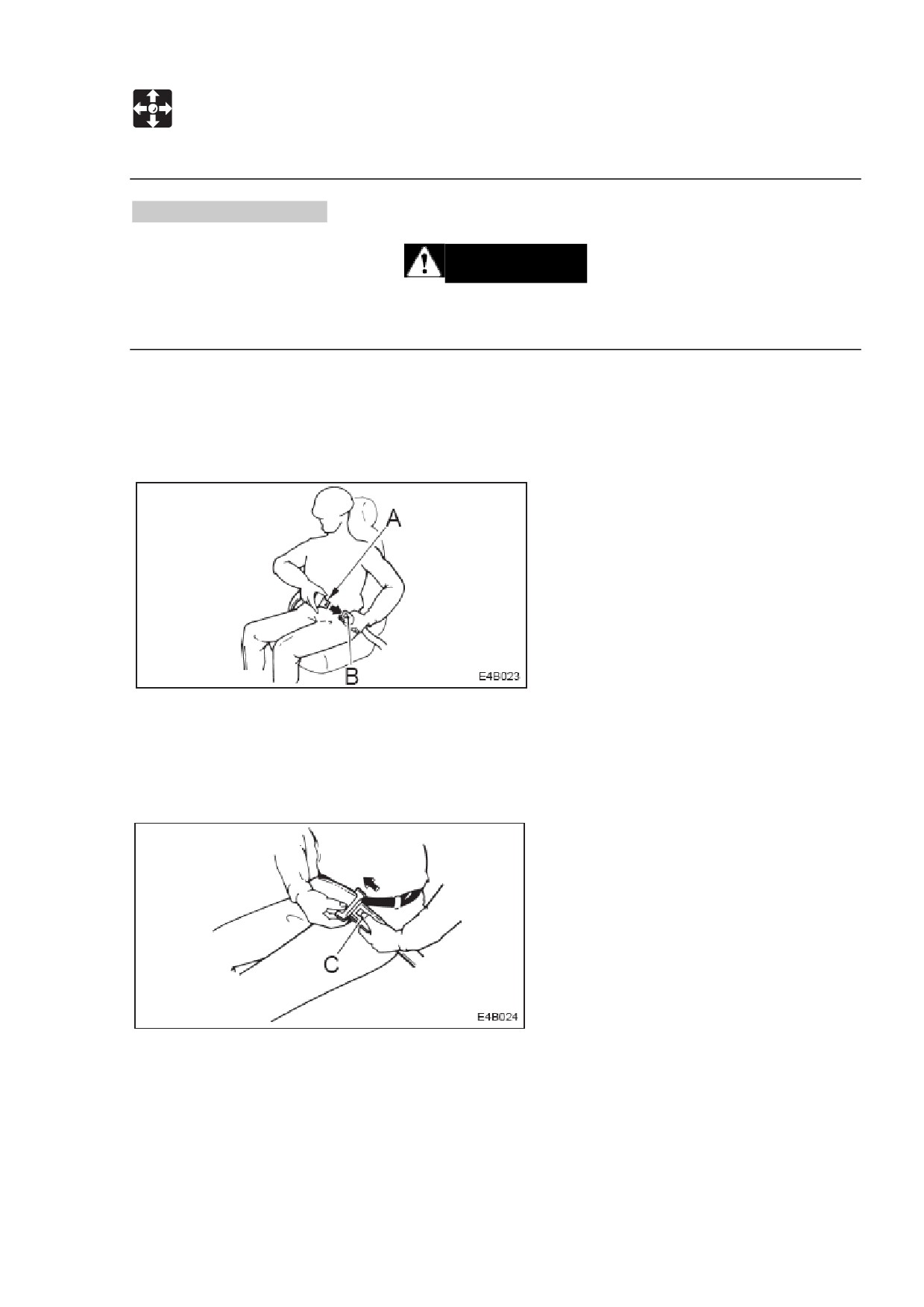

Пристегивание ремня безопасности.

1. Отрегулируйте сиденье до оптимального положения для работы,

приподнимите туловище и сядьте на сиденье.

2. Вытяните ремень безопасности на желаемую длину.

3. Убедитесь в том, что ремень не перекручен. И затем вставьте пластину (А)

в пряжку (Б) до момента, как произойдет щелчок при фиксации.

Отстегивание ремня безопасности.

1. Для того, чтобы отстегнуть ремень безопасности, просто нажмите кнопку (В)

на пряжке.

Ремень автоматически выскочит.

УПРАВЛЕНИЕ

Инструментарий

Предупредительные лампы.

ВАЖНО: Если мигает предупредительная лампа и звучит тревога, немедленно

остановите всю работу и проверьте и проведите техобслуживание

соответствующей части.

См. стр. 234, «Устранение неполадок».

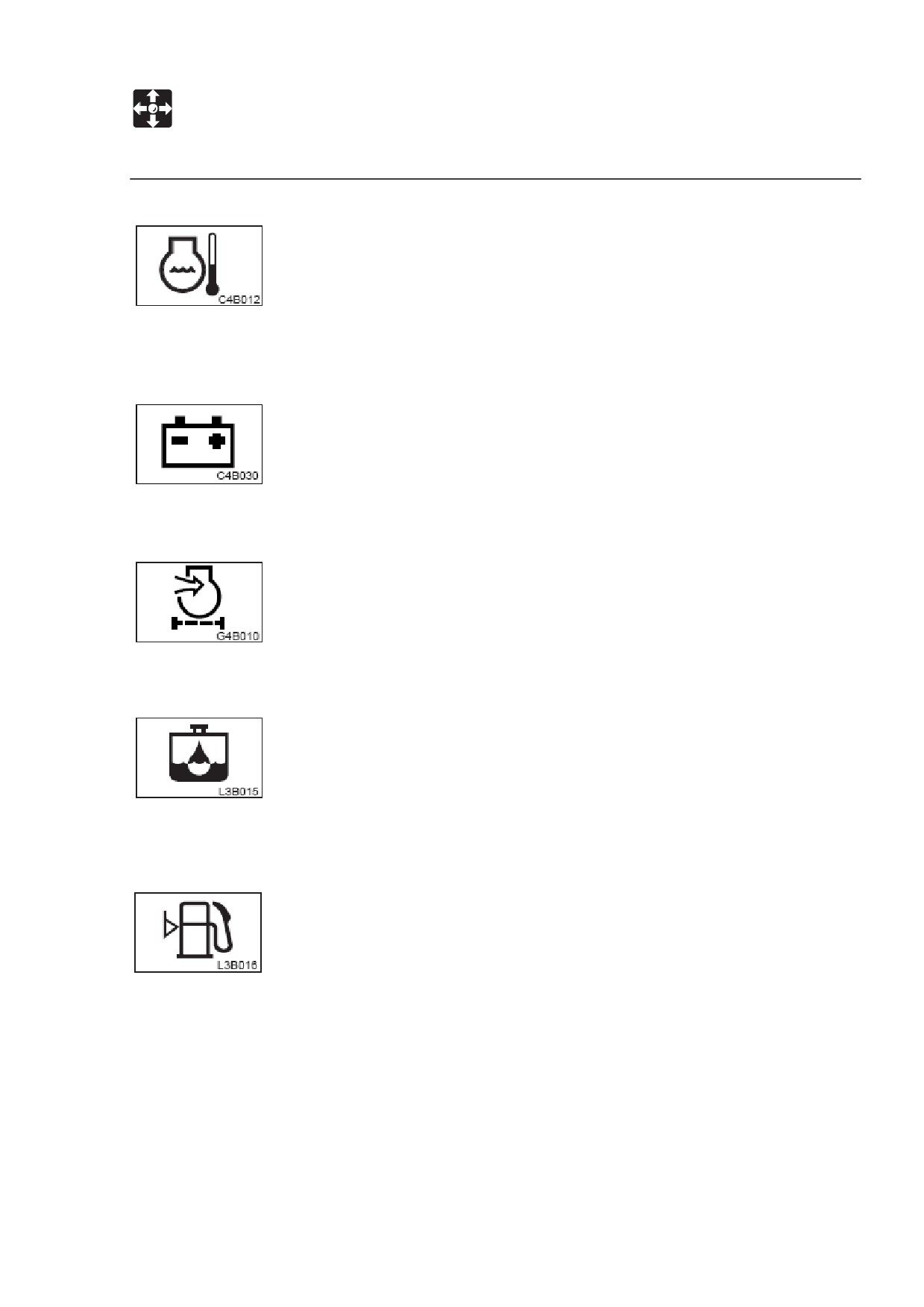

1. Лампа критического состояния двигателя.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если падает давление масла в двигателе или уровень охлаждающей жидкости в

радиаторе, а также, если температура охлаждающей жидкости превышает

допустимый уровень при работающем двигателе. Через

5 секунд двигатель

останавливается или переходит на малые обороты холостого хода.

2. Предупреждающая лампа давления масла/уровня охлаждающей

жидкости.

Эта лампа мигает одновременно со звуковым сигналом, если

давление смазочного масла или уровень охлаждающей жидкости в радиаторе

падает ниже норма при работающем двигателе.

УПРАВЛЕНИЕ

Инструментарий

3. Предупреждающая лампа температуры охлаждающей жидкости.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если температура охлаждающей жидкости превышает допустимый уровень при

работающем двигателе.

4. Предупреждающая лампа заряда батареи.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при работающем двигателе возникает проблема с зарядной системой.

5. Предупреждающая лампа воздухоочистителя.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при работающем двигателе засоряется фильтр воздухоочистителя.

6. Предупреждающая лампа водного сепаратора.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при положении

«ON» переключателя стартера в водоотделителе

фиксируется наличие воды.

7. Предупреждающая лампа уровня топлива.

Эта лампа загорается, если при положении «ON» переключателя

стартера уровень топлива является низким.

УПРАВЛЕНИЕ

Инструментарий

Индикаторы.

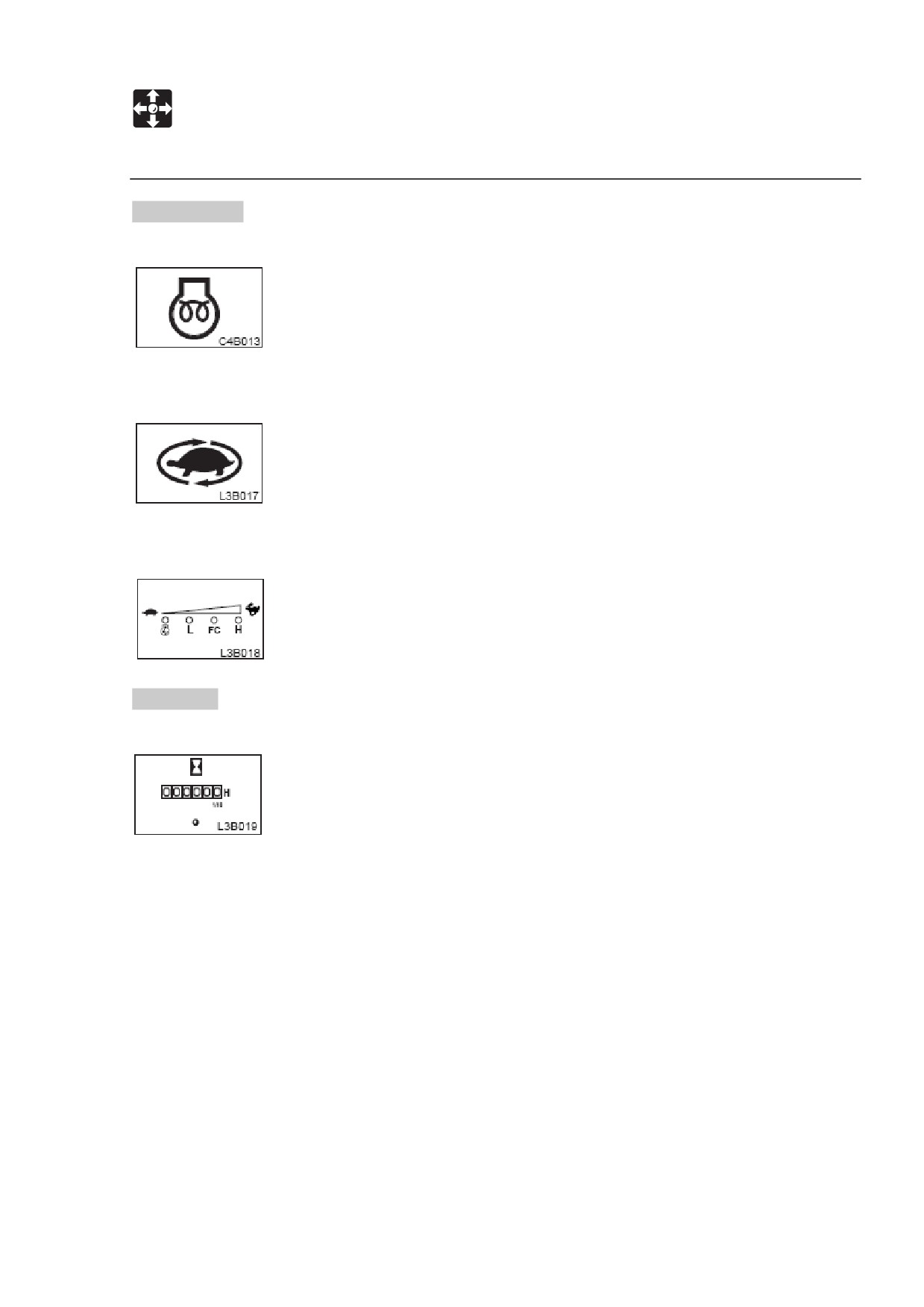

8. Лампа накаливания.

Эта лампа гаснет, когда заканчивается предварительный нагрев

двигателя.

9. Лампа малой скорости поворота.

Эта лампа загорается, когда нажат переключатель малой скорости

поворота, и снижается скорость поворота.

10. Лампа мощности.

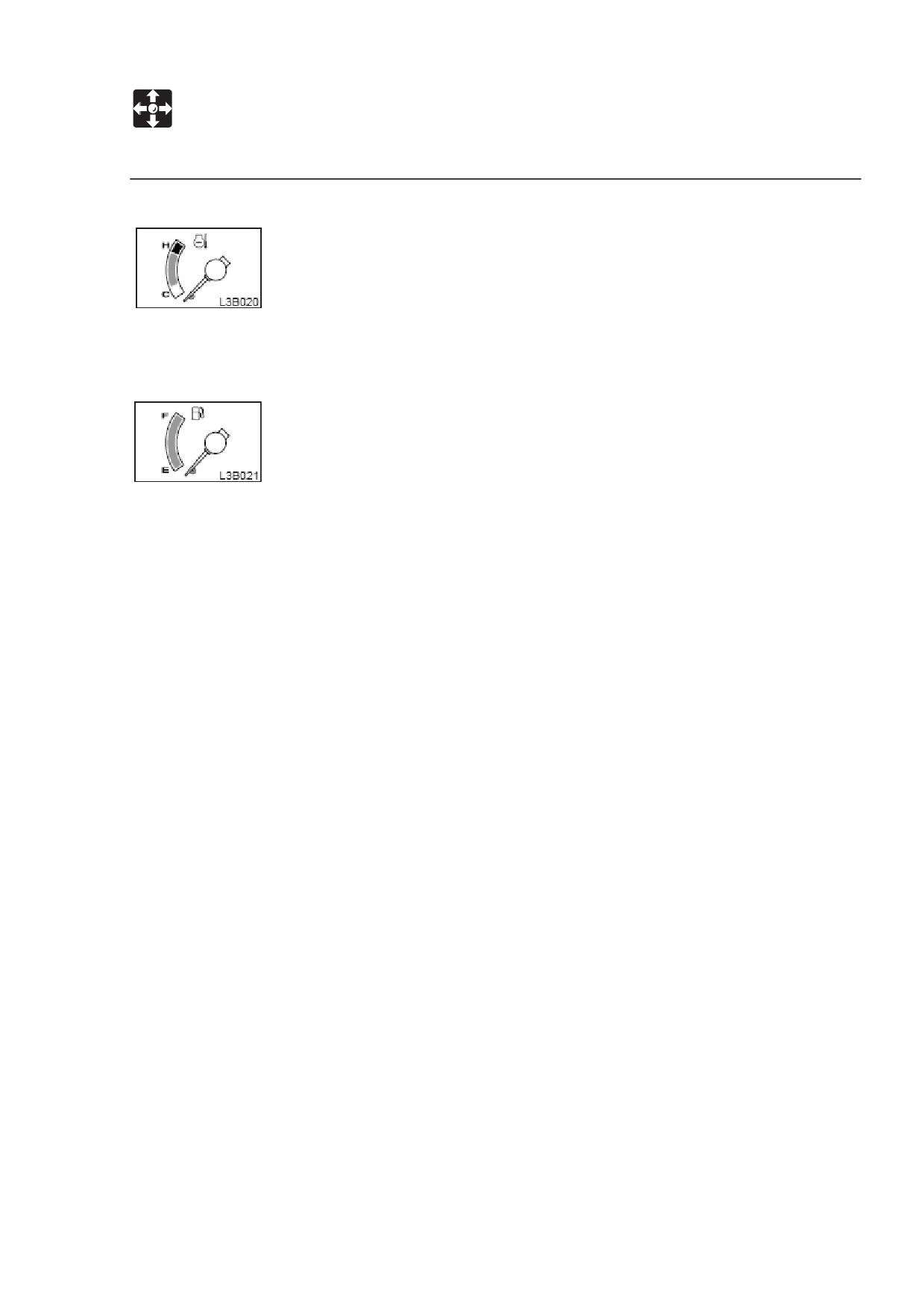

Эти лампы показывают скорость двигателя.

Счетчики.

11. Счетчик часов.

Этот счетчик показывает полное количество времени работы

двигателя в часах. Самая правая цифра показывает десятые часа (6 минут).

Определяйте интервалы проверки и техобслуживания согласно времени,

показываемому на счетчике.

УПРАВЛЕНИЕ

Панель управления

Переключатели.

1. Переключатель ламп предупреждения об опасности.

Нажмите знак об опасности на этом переключателе, чтобы лампы мигнули.

Индикатор сигнала поворота будет также мигать.

2. Переключатель света.

ВНИМАНИЕ

НЕ разрешается включать рабочее освещение при передвижении по дороге.

Когда этот переключатель нажат, свет горит следующим образом:

Передние фары

Нейтральные« ВЫКЛЮЧЕНЫ

Парковочное освещение

В этом положении можно включать рабочее освещение.

3. Переключатель блокиратора оси.

Нажмите знак блокиратора оси на этом переключателе, чтобы заблокировать

ось и выбрать работу отвала бульдозера.

Нажмите другую половину переключателя, чтобы разблокировать ось и

выбрать работу упоров.

4. Переключатель замедленного передвижения.

Нажмите знак «замедленной передачи» на этом переключателе, чтобы

поменять скорость с передвижения по площадке на замедленную передачу.

Этот переключатель работает только при включенном

«передвижении по

площадке».

УПРАВЛЕНИЕ

Панель управления

Значительно снизьте скорость при переключении передачи передвижения.

Нажмите другую сторону переключателя, чтобы поменять передачу на

«передвижение по площадке».

5. Переключатель передвижения по площадке.

Нажмите

«медленный» знак на этом переключателе, чтобы перейти с

«передвижения по дороге» на «передвижение по площадке».

Остановите машину и активируйте блокиратор педали тормоза, и затем

передвиньте передачу передвижения.

Нажмите другую сторону переключателя, чтобы поменять передачу на

«передвижение по дороге».

6. Переключатель парковочного тормоза.

Нажмите знак парковочного тормоза на этом переключателе, чтобы

активировать его.

Нажмите другую сторону переключателя, чтобы отключить парковочный

тормоз, при работающем двигателе и полностью опущенном рычаге замка

безопасности.

Датчики.

7. Лампа индикатора рабочего освещения.

Эта лампа горит при включенном рабочем освещении.

8. Лампа предупреждения о давлении масла в тормозе.

ВНИМАНИЕ

Подождите 5 секунд после отключения этой лампы, прежде чем работать на

машине.

Если эта лампа загорается при передвижении по дороге, остановитесь как можно

скорее.

Эта лампа загорается, если при работающем двигателе аномально падает

давление масла в тормозе.

9. Лампа индикатора сигнала поворота.

Эта лампа мигает, если активируется переключатель сигнала поворота или

переключатель предупреждения об опасности.

10. Лампа индикатора работы промежуточной стрелой.

Эта лампа загорается, если с помощью кнопки селектора выбирается работа

промежуточной стрелы.

УПРАВЛЕНИЕ

Переключатели

Переключатель стартера.

ВАЖНО: Не переключайте переключатель многократно из OFF в ON и обратно за

короткое время. Это может привести к поломке двигателя.

OFF««.. Положение для остановки двигателя и вставки и изъятия ключа.

ON«««. Положение, когда двигатель включен. В этом положении работает все

электрическое оборудование. В этом время температура охлаждающей жидкости

низка, через воздухоочиститель пропускается ток, а автоматический разогрев

завершен.

START«.Положение для запуска двигателя. При изъятии ключа переключатель

автоматически возвращается в положение ON.

Переключатель батареи.

ПРЕДУПРЕЖДЕНИЕ

Никогда не переключайте этот переключатель в положение OFF

(О) при

работающем двигателе. Это может повредить электрическую систему.

OFF

(О)

Отключает электрическую цепь. Обязательно держите этот

переключатель в положении OFF (O), когда складируете машину на длительный

срок или проводите техобслуживание электрической системы.

УПРАВЛЕНИЕ

Переключатели

ON (I)«««. Включает электрическую систему. Перед запуском двигателя

удостоверьтесь в том, что этот переключатель находится в положении ON (I).

Дополнение: Переключение этого переключателя в положение OFF (О) выключит

все электрические цепи и сотрет все настройки радио-тюнера.

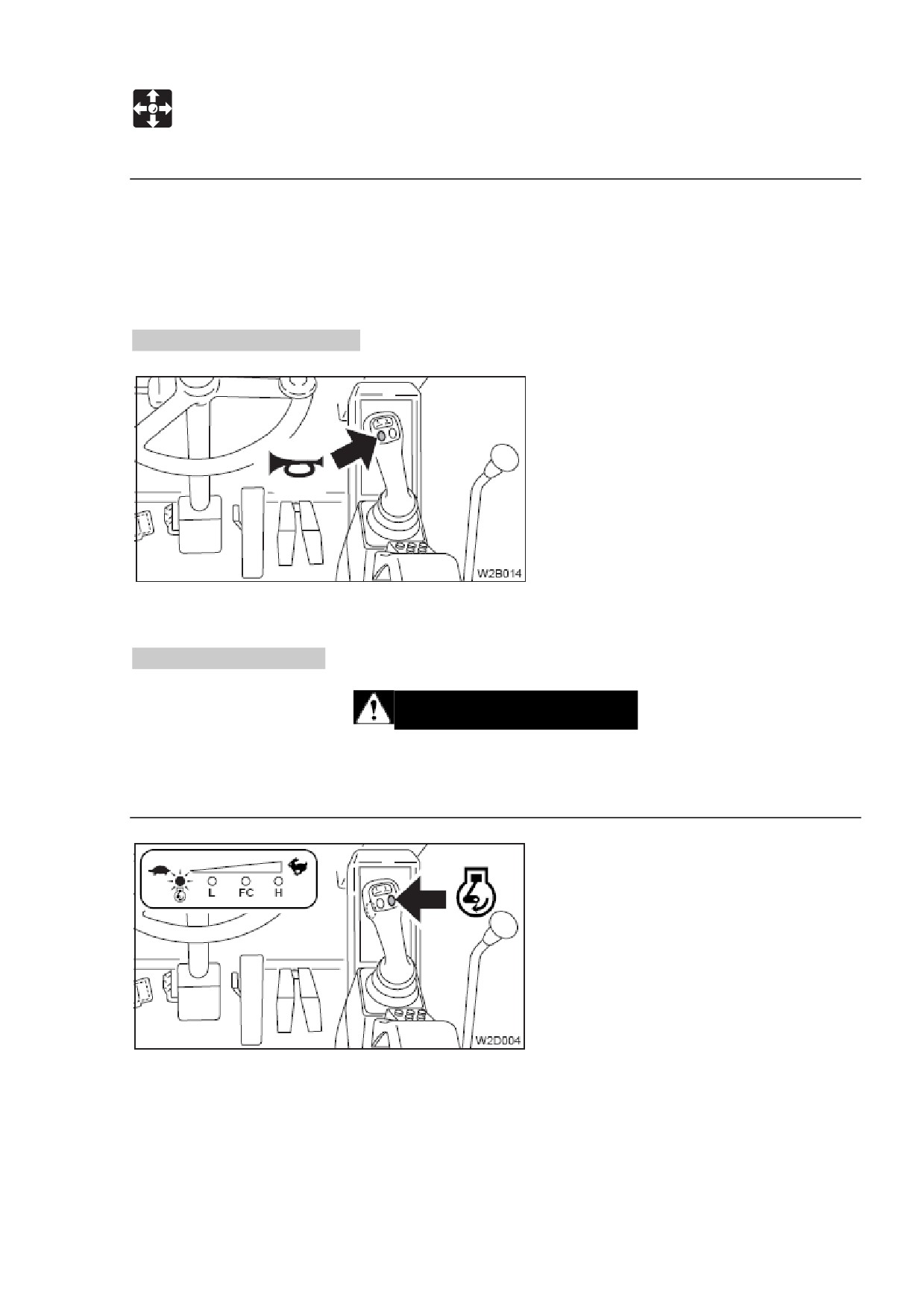

Кнопка звукового сигнала.

Нажмите кнопку на правом рабочем рычаге, чтобы издать сигнал.

Кнопка деселератора.

ПРЕДУПРЕЖДЕНИЕ

Приведите рабочие и транспортные рычаги в нейтральное положение перед тем,

как работать с кнопкой деселератора. Скорость работы машины резко изменится,

если оперировать кнопкой, когда рычаги находятся в рабочем положении.

Нажмите кнопку на правом рабочем рычаге, чтобы снизить скорость двигателя до

малых оборотов холостого хода.

Нажмите кнопку еще раз, чтобы восстановить скорость двигателя с помощью

дросселя или кнопок типа мощности.

Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB175W (Серийный номер 17520209). Руководство по использованию - часть 2
