ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

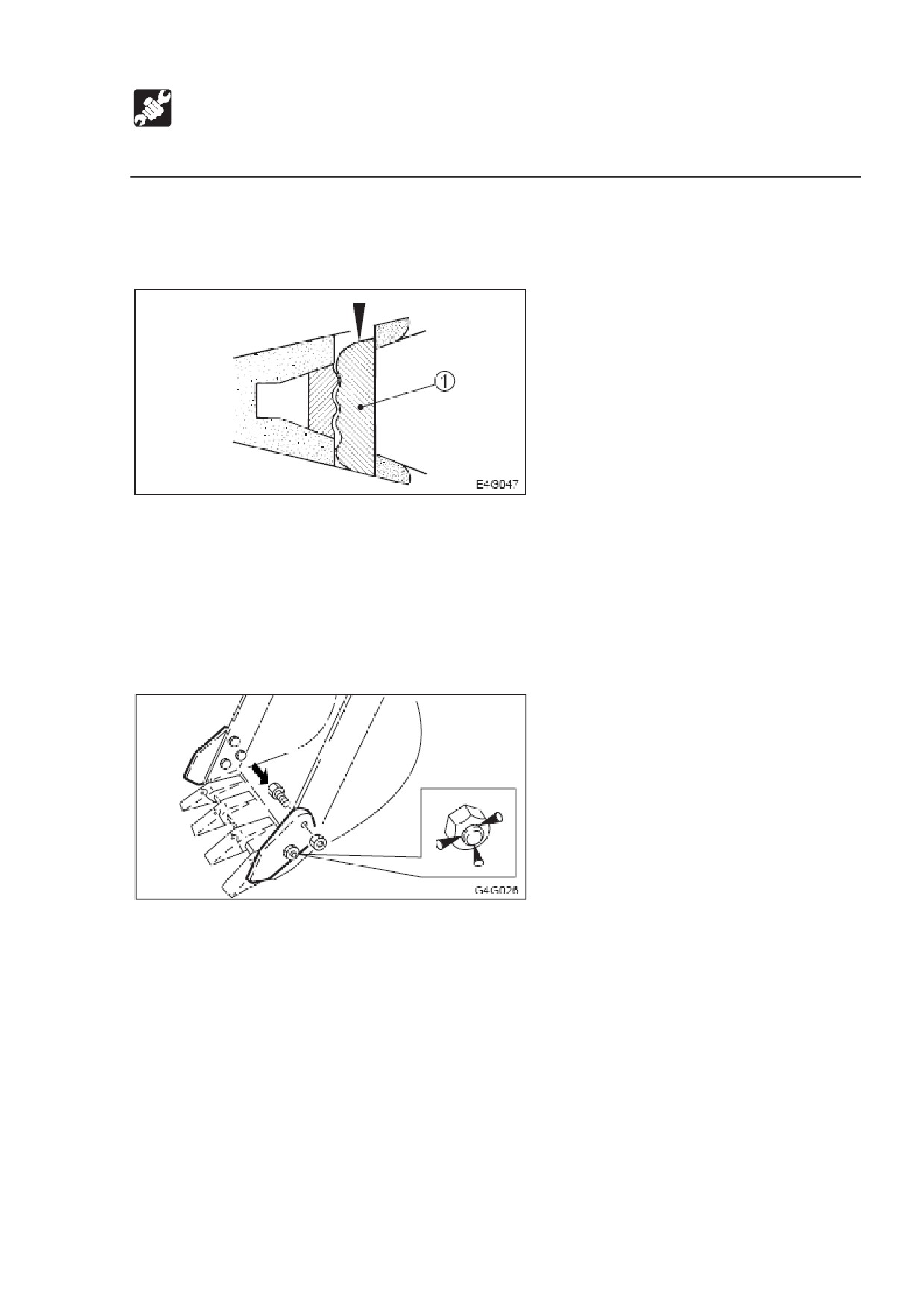

4. Удалите блокирующий болт (1) и наконечник (2).

5. Вытащите резиновый замок (3) и проверьте его годность.

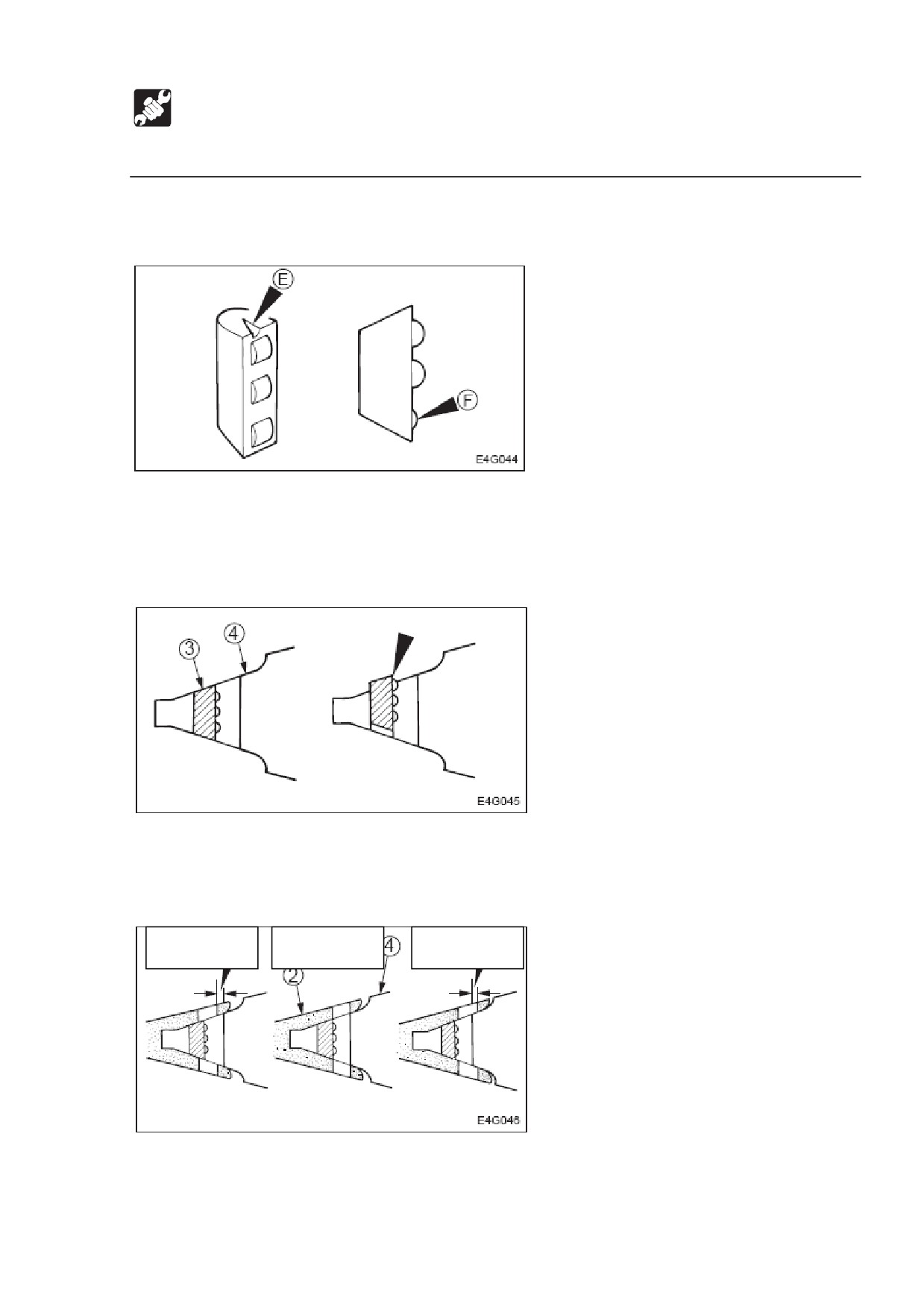

Е«« Когда на резине есть надломы и похоже, что ролик пришел в негодность.

F«« Когда ролик становится dented при нажатии пальцем.

Установка.

1. Вдавите резиновый замок (3) в сварочный адаптер (4).

Не давайте замку выскакивать из поверхности сварочного адаптера.

Неправильно

Правильно

Правильно

240

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

2. Установите наконечник (2) в сварочный адаптер (4).

 Вставьте наконечник так, чтобы поверхность позади конца наконечника

была вровень или глубже поверхности за пазом сварочного адаптера.

3. Введите блокирующий штырь (1).

После ввода штыря используйте штырь с такой же поверхностью, что и

поверхность наконечника. Не используйте изношенные блокирующие штыри.

 Бокорезы.

Установка.

1. Вставьте болты изнутри ковша и затяните гайки.

Крутящий момент затяжки: 241 Н-м.

2. Чтобы избежать ослабления гаек, заделайте болты с помощью кернера в трех

местах по периметру.

241

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

Регулировка промежутка между ковшом и рукоятью.

ПРЕДУПРЕЖДЕНИЕ

 Перед тем, как проводить техобслуживание или ремонт под машиной, опустите

все оборудование на землю или в самое нижнее положение.

 Чтобы избежать неожиданного движения, при настройке надежно

зафиксируйте рабочее оборудование.

Эта машина оборудована механизмом регулировки промежутка ковша. Если

промежуток между выступом рукояти и ковшом увеличивается, используйте

нижеследующую инструкцию для регулировки.

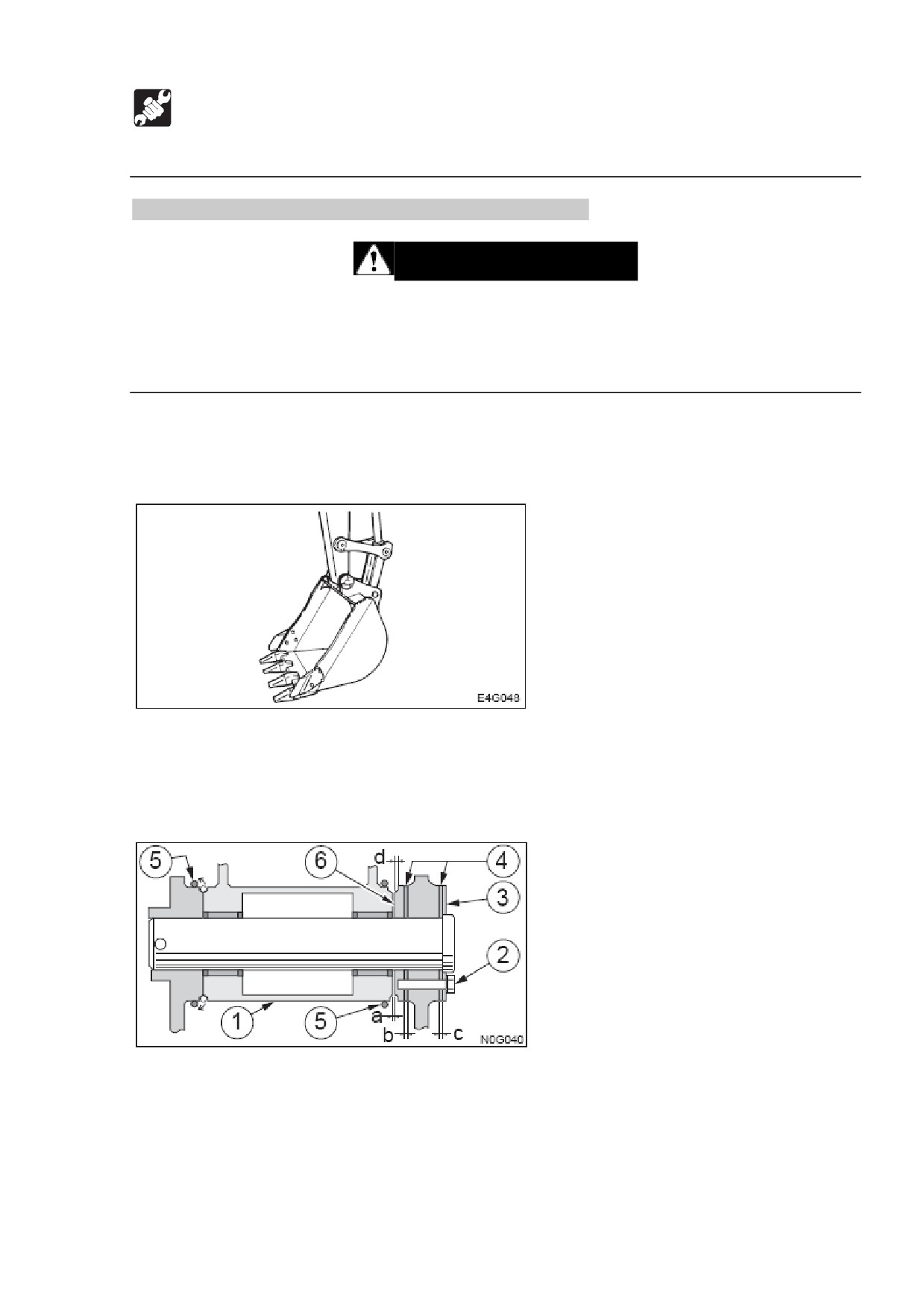

1. Опустите ковш на землю в устойчивом положении, как показано на рисунке.

2. Слегка поверните влево и аккуратно нажмите рукоятью (1) на левую сторону

ковша (сторона, на которой нет механизма регулировки промежутка).

3. Поднимите рычаг замка безопасности и остановите двигатель.

4. Слегка ослабьте 3 болта (2) (с помощью ключа 22 мм) и снимите прокладки (4)

из «промежутка «с» между лезвием (3) и ковшом. Прокладки (4) состоят из

двух частей и их можно легко вынуть, если немного ослабить болты, вставив

отвертку в промежуток между левой и правой прокладкой.

242

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

5. Передвиньте О-кольцо (5), чтобы промежуток (а) был виден.

6. Нажмите на шляпки болтов (2) пальцем, чтобы устранить промежуток (а). Это

увеличит промежуток

(b). Вставьте вынутые прокладки в промежуток

(b),

используя столько прокладок, сколько можно без труда туда вставить.

7. Вставьте оставшиеся прокладки обратно в промежуток (с), затем затяните

болты.

Крутящий момент: 140 Н-м. Регулировка закончена.

Дополнение: Полное правильное количество прокладок для промежутков (b) и (с)

- 6х2=12. Если вы забудете вставить оставшиеся прокладки обратно в

промежуток (с), концы болтов (2) выдвинутся за край выступа (6). Это может

повредить выступ у конца рукояти или сломать болт. Если наконечник выступа (6)

изнашивается и ширина желоба (d) для О-кольца достигает 5 мм, замените

выступ (6) новым.

243

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

Проверка и заправка жидкости омывателя ветрового стекла.

Используйте жидкость для омывателя ветрового стекла, предназначенную для

транспортных средств с двигателем. Следуйте инструкция, прилагаемым к

жидкости для омывателя.

Проверка.

1. Откройте дверь кабины.

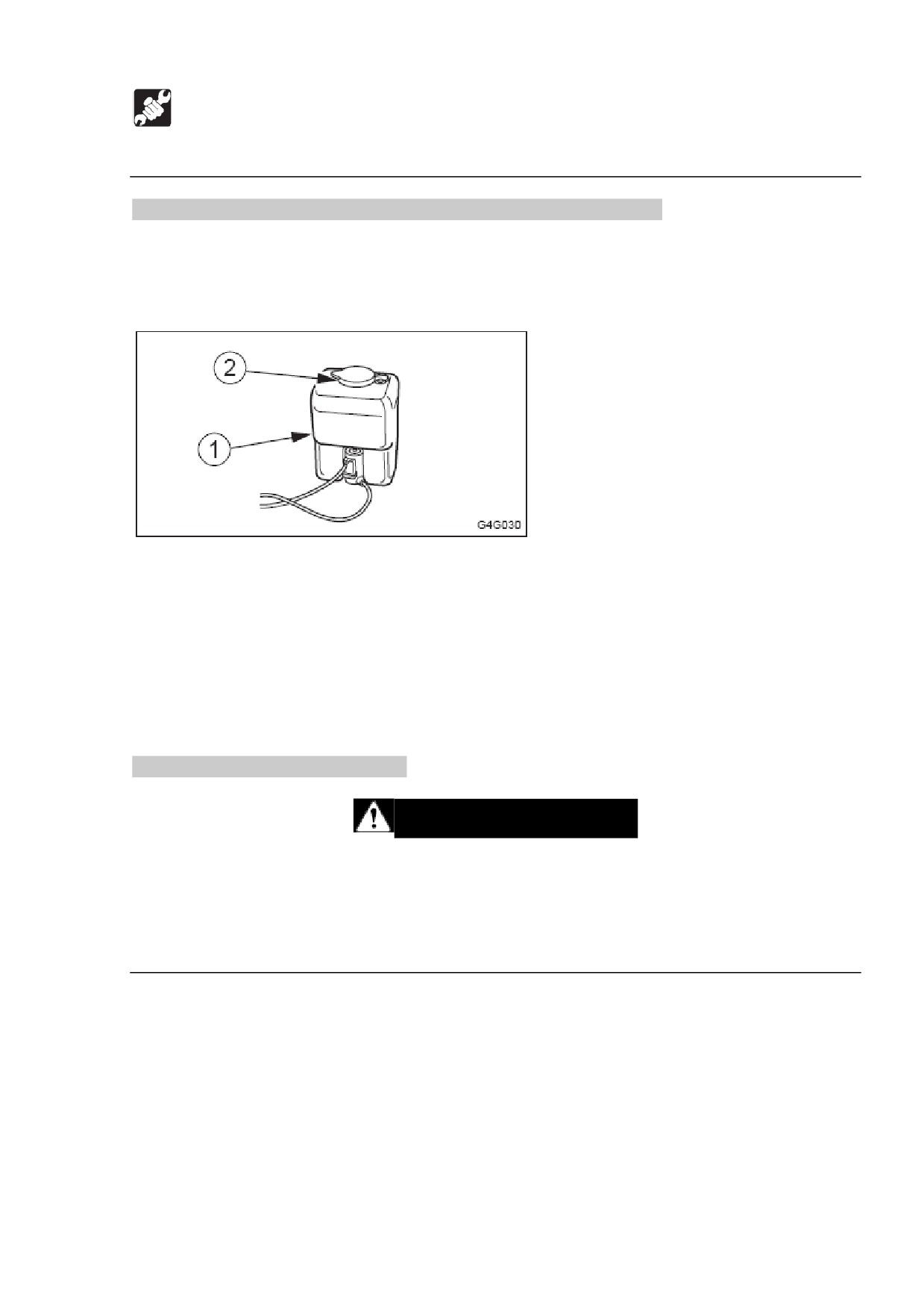

2. Проверьте бак омывателя (1) и добавьте жидкости, если уровень низок.

Заправка.

1. Смешайте жидкость омывателя в предписанной пропорции.

2. Снимите крышку (2) и добавьте жидкость.

3. Закройте крышку (2).

Осушение водного сепаратора.

ПРЕДУПРЕЖДЕНИЕ

 Не курите и не допускайте огня при обращении с топливом или работой с

топливной системой.

 Перед проведением техобслуживания остановите двигатель и дайте ему

остыть в хорошо проветриваемом помещении.

 Немедленно удаляйте пролившееся топливо.

244

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

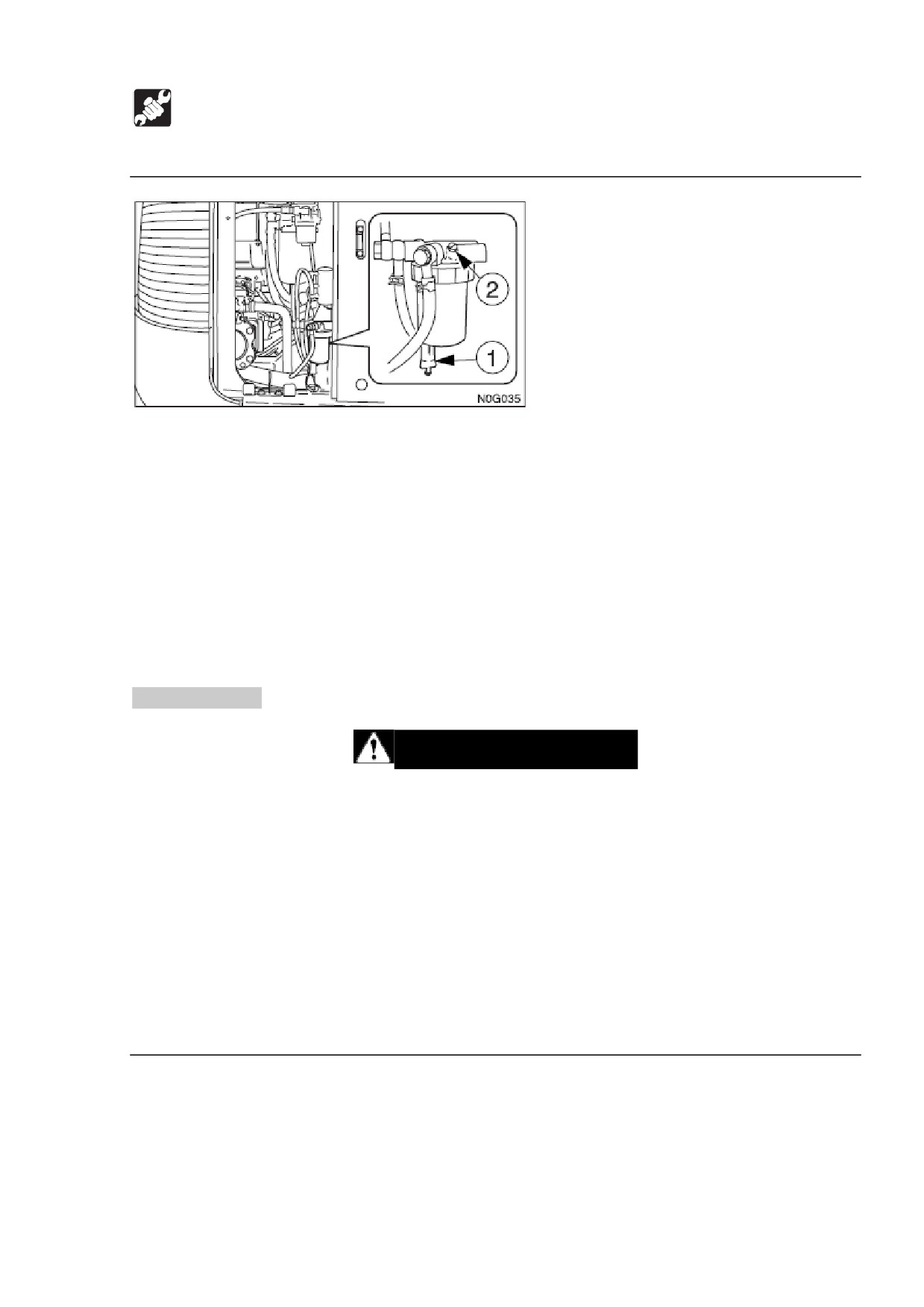

1. Откройте крышку с правой стороны.

2. Поставьте поддон под сливной клапан (1).

3. Откройте сливной клапан (1) и слейте воду.

Если вода сливается с трудом, ослабьте затычку (2).

4. Закройте сливной клапан (1) и затычку (2).

Спуск воздуха из топливной системы.

См. стр. Х «Спуск воздуха из топливной системы».

Дополнение: Воздух в топливной системе может помешать запуску двигателя и

привести к неполадкам. Спускайте воздух также, когда заканчивается топливо в

баке.

Замена ковша.

ПРЕДУПРЕЖДЕНИЕ

 Перед проведением техобслуживания или ремонта под машиной опустите все

рабочее оборудование к земле или в самое нижнее положение.

 Если техобслуживание необходимо провести при работающем двигателе,

всегда работайте вдвоем: один человек должен сидеть на сиденье оператора,

а второй - работать с машиной.

 При выполнении техобслуживания держитесь на расстоянии от

движущихся частей.

 Носите соответствующее снаряжение, такое, как безопасные очки и маску с

фильтром, когда пользуетесь молотами, так как металлические детали могут

разлетаться и приводить к тяжелым травмам.

 При расположении отверстий для штырей всегда делайте это «на глаз». Вам

может отрезать палец, если вы вставите его в отверстие.

245

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

Снятие.

1. Опустите ковш на землю, как показано на рисунке.

Дополнение: При снятии штырей поместите ковш так, чтобы он едва касался

земли. Если он сильно прижат к земле, сопротивление будет сильным и

вытаскивать штыри будет сложно.

2. Приведите рычаг замка безопасности в заблокированное положение и

остановите двигатель.

3. Удалите болт (1).

4. Выбейте молотком штырь (2) из ковша.

5. Снимите ковш.

Проверьте изоляцию штыря

(3) и замените ее в случае наличия

повреждений или деформации (см. следующую страницу).

246

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

Установка.

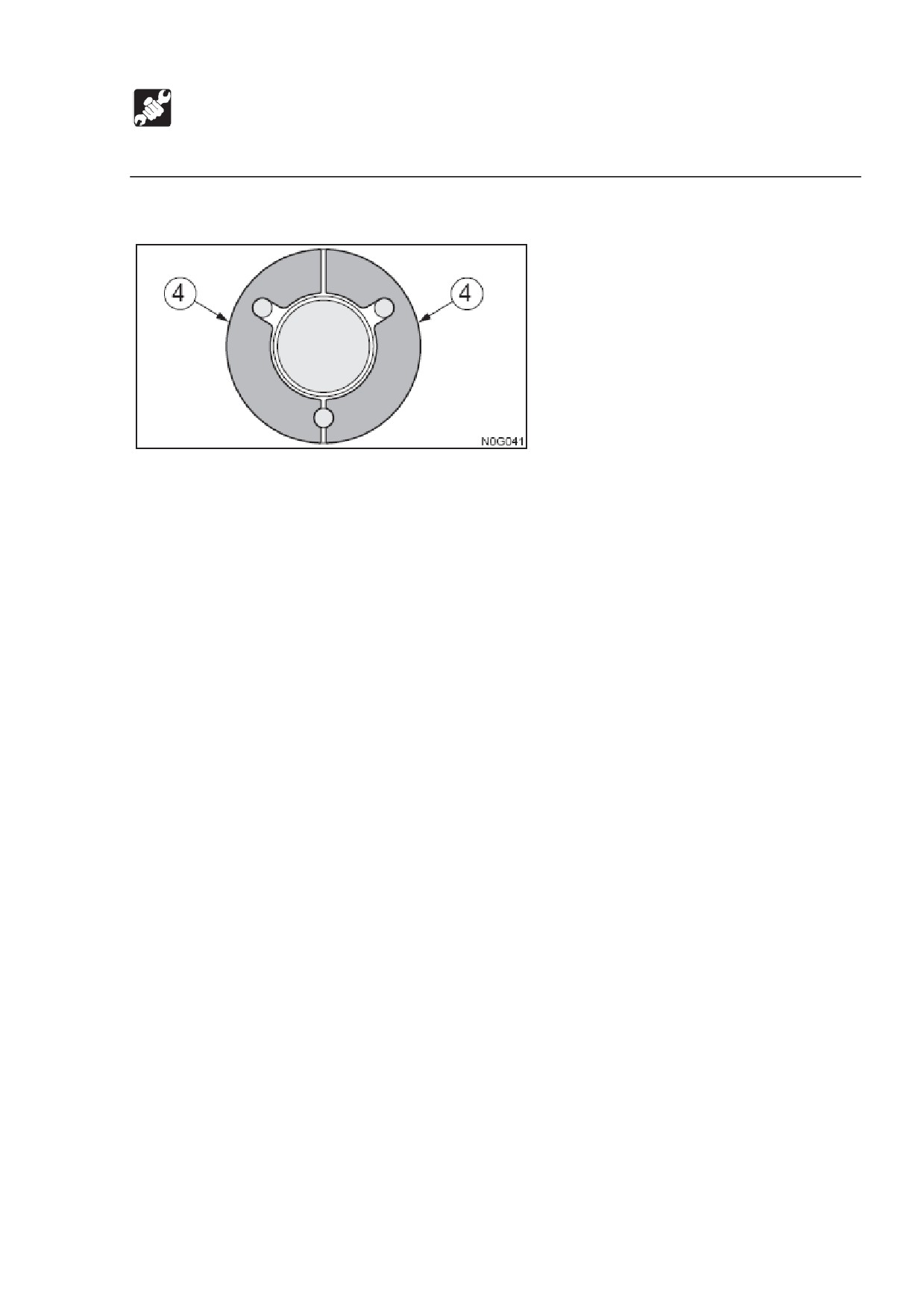

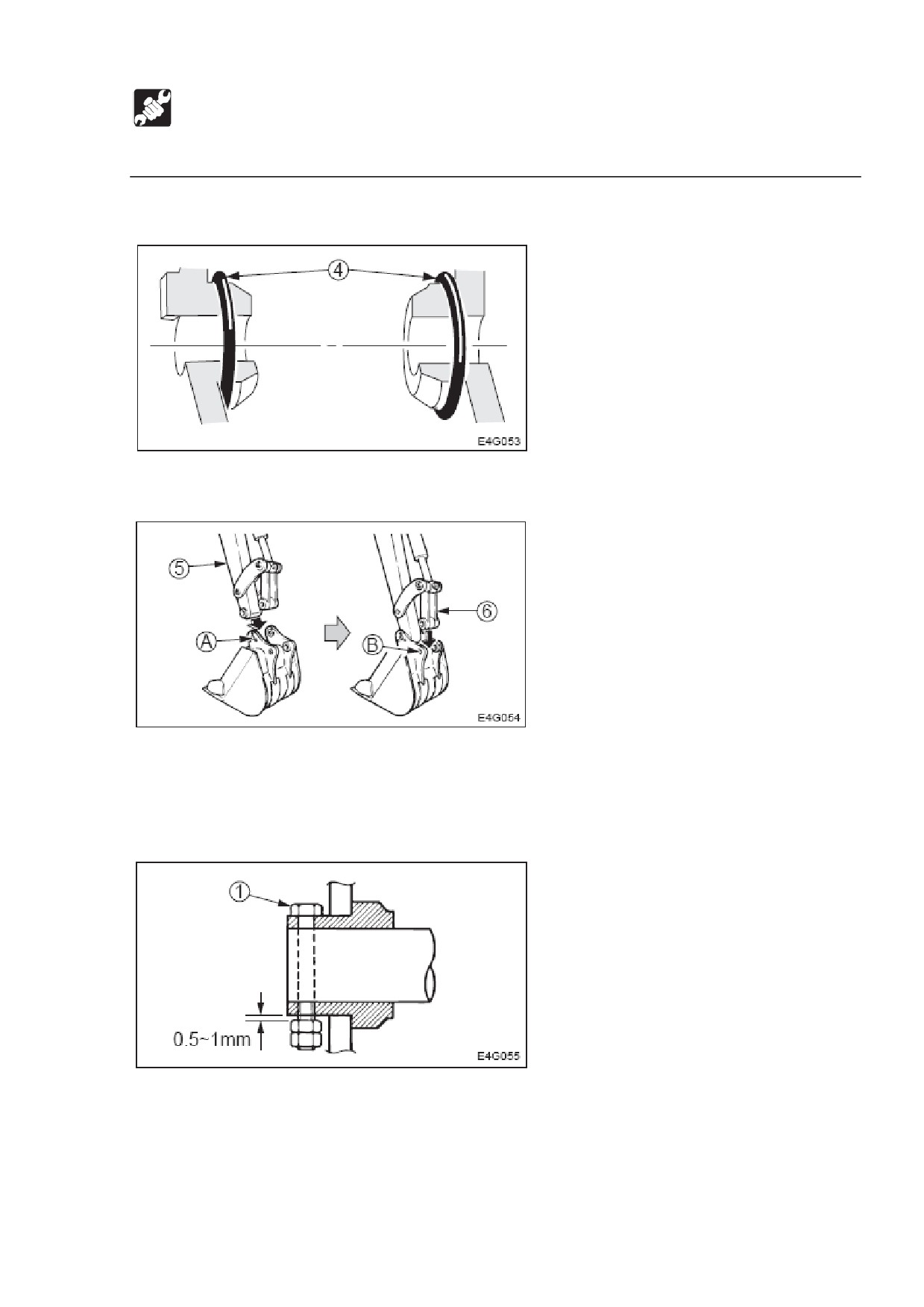

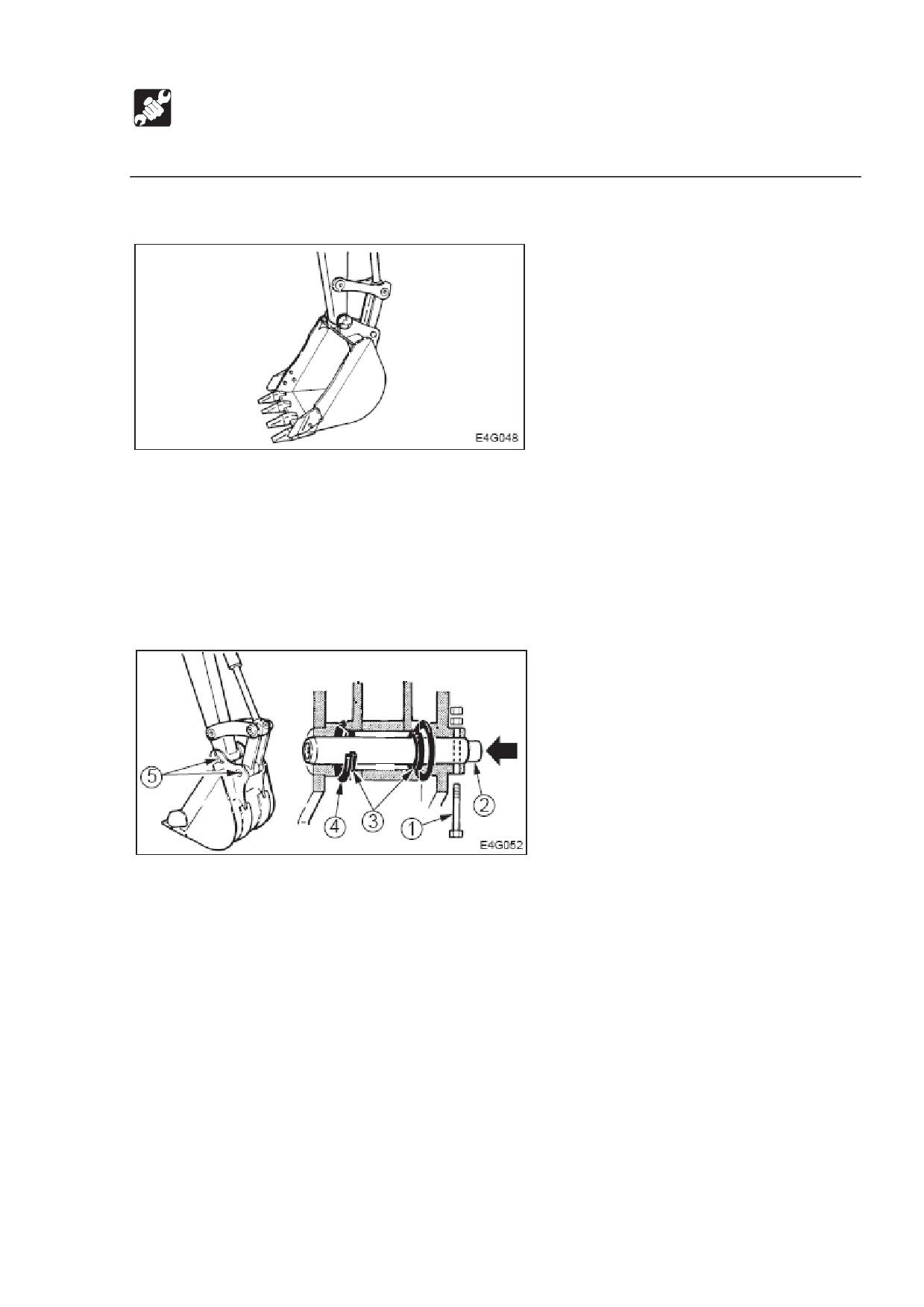

1. Расположите О-кольцо ковша (4), как показано на рисунке.

2. Расположите отверстие штыря (А) в ковше отверстием в рукояти (5), и

установите штырь (2).

3. Приведите в действие цилиндр, расположите отверстие штыря (В) в ковше

отверстием в соединительную рукоять (6) и установите штырь (2).

4. Расположите отверстия предотвращения поворота, установите болт (1) и

гайки.

Обязательно оставьте промежуток в 0.5-1 мм между гайкой и втулкой ковша,

иначе гайка ослабится.

247

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

5. Отрегулируйте промежуток между ковшом и рукоятью. См.

соответствующий раздел.

6. Сдвиньте О-кольцо (4).

Замена изоляции штыря.

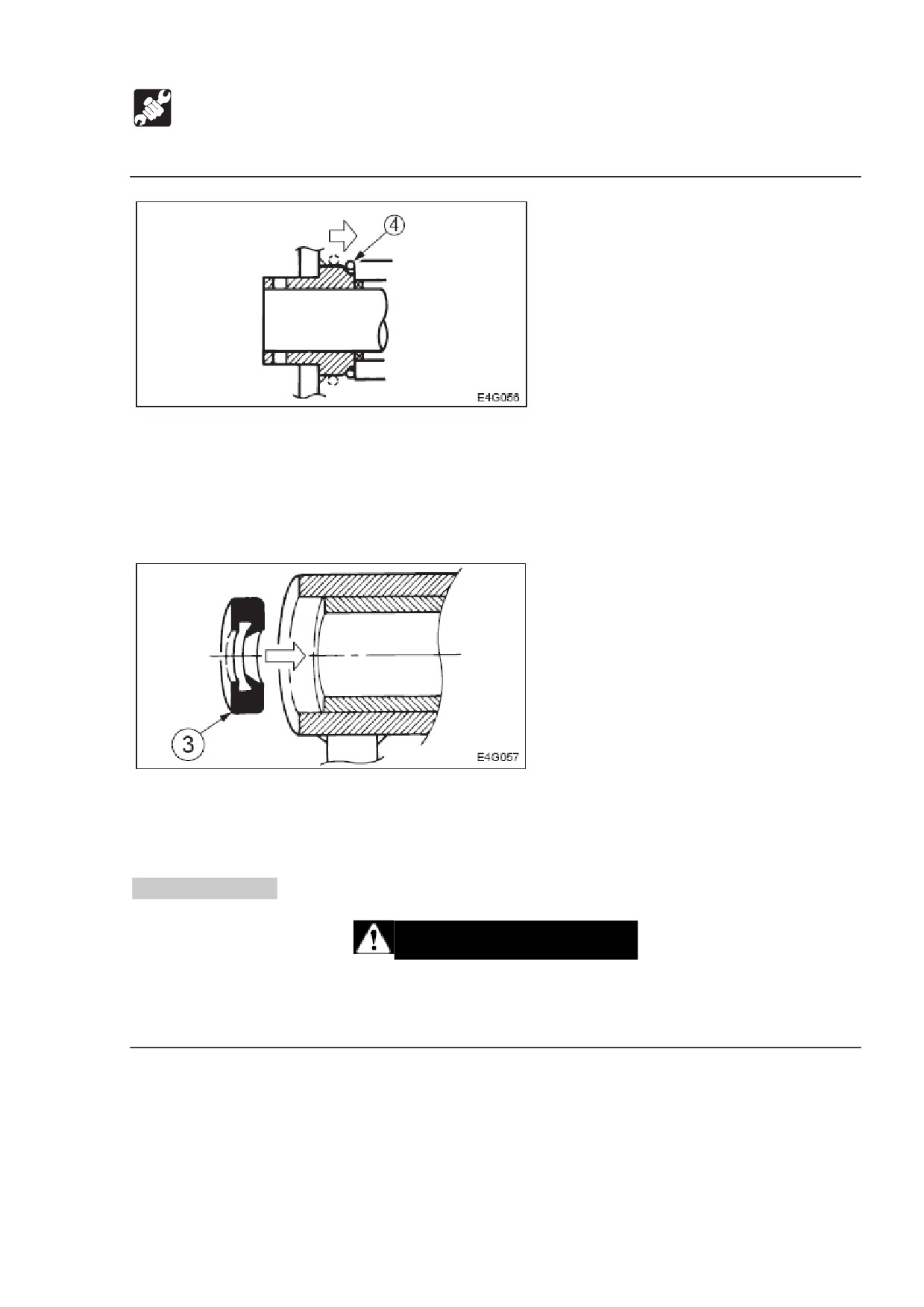

1. Расположите изоляцию штыря (3) в направлении, указанном на рисунке.

2. Используйте деревянный молоток, чтобы медленно вдавить изоляцию

штыря. Будьте осторожны и не повредите изоляцию.

Смазка рычагов.

ПРЕДУПРЕЖДЕНИЕ

Припаркуйте машину, остановите двигатель, выньте ключ стартера. Если этого не

сделать, машина может сделать резкое движение, что приведет к тяжелой травме

или смерти.

Если рычаги и педали не плавно работают, смажьте их.

248

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

Рабочие рычаги.

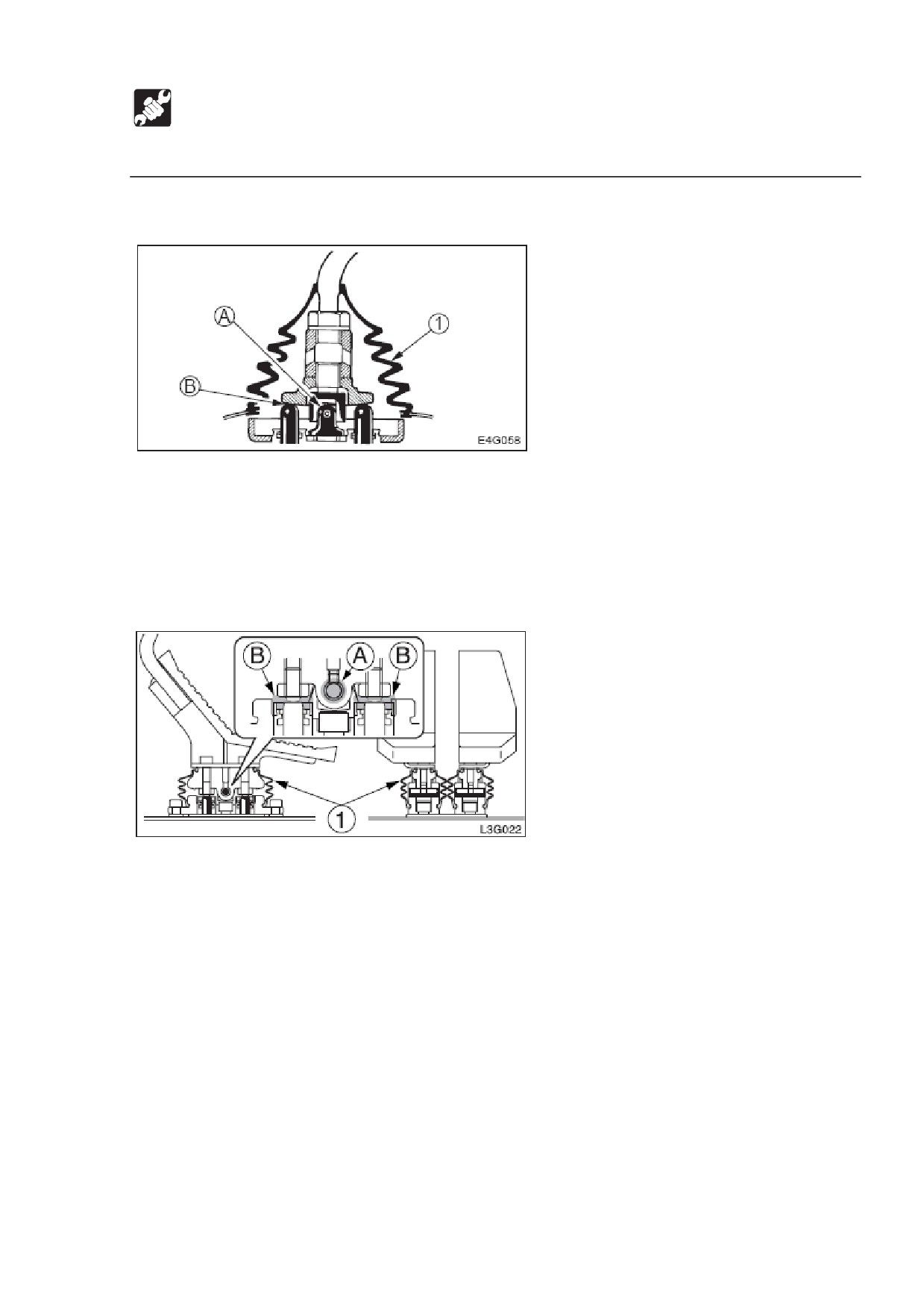

1. Удалите нижнюю секцию установки основы (1) и поверните ее вверх.

2. Вытрите старую смазку.

3. Смажьте в местах (А) и (В).

4. Верните на место основу (1).

Рычаги передвижения.

1. Удалите нижнюю секцию установки основы (1) и поверните ее вверх.

2. Вытрите старую смазку.

3. Смажьте в местах (А) и (В).

4. Верните на место основу (1).

249

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

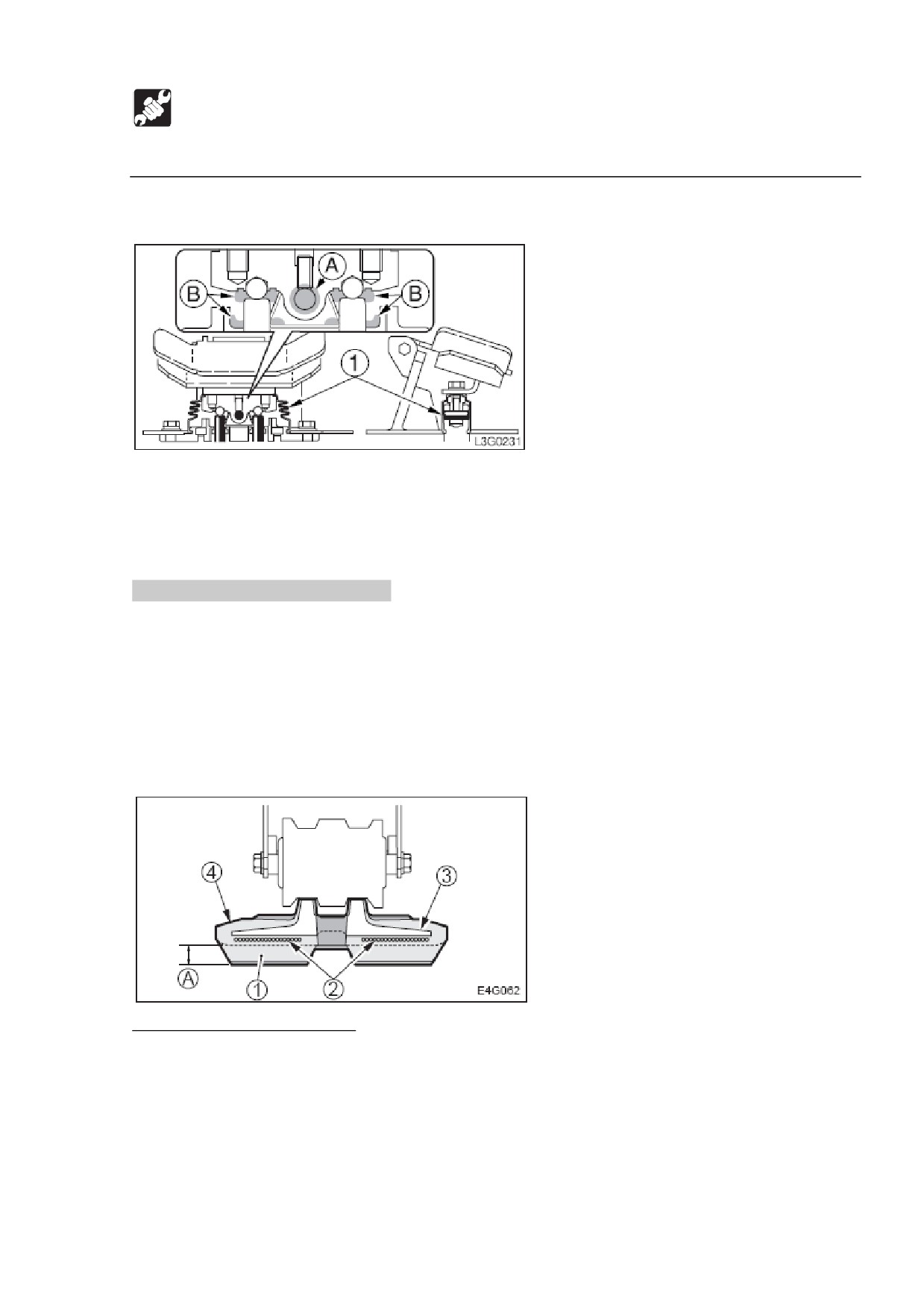

Педаль поворота стрелы и рычаг отвала бульдозера.

1. Снимите нижнюю часть установки основы (1) и поверните ее вверх.

2. Удалите старую смазку.

3. Подайте смазку в места (А) и (В).

4. Верните основу (1) на место.

Проверка резиновых гусениц.

Ремонтируйте или заменяйте резиновые гусеницы, если их состояние

соответствует нижеописанному. Проконсультируйтесь с филиалом продаж или

сервиса Takeuchi насчет ремонта или замены.

Резиновая гусеница.

Замените гусеницу, если она растянута и ее невозможно отрегулировать.

(1) Подвеска³.

³ а) глазок, ушко, проушина

б) подвеска

в) выступ, прилив, утолщение; бобышка; кулак

г) зажим, хомутик

250

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

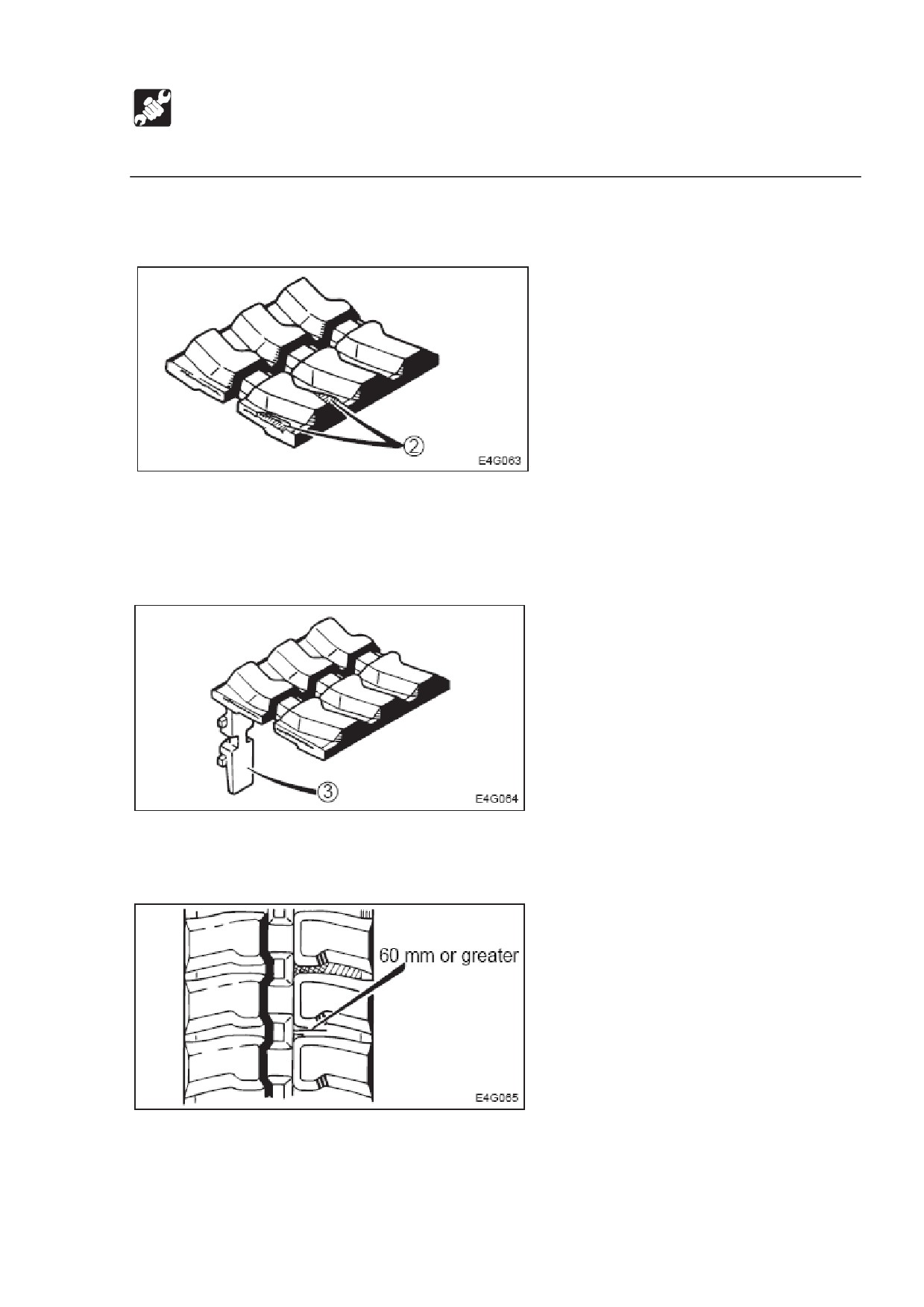

Произведите замену, если высота (А) составляет 5 мм или меньше.

(2) Металлокорд.

Произведите замену, если металлокорд обнажен на 2х или более соединениях.

Произведите замену, если половина или более металлокордов на одной стороне

перерезаны.

(3) Металлический сердечник.

Произведите замену, даже если один сердечник отошел.

(4) Резина.

Отремонтируйте, если есть надломы в 60 мм и более.

Если виден металлокорд, отремонтируйте как можно скорее, невзирая на длину

надлома.

251

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

Замена резиновых гусениц.

ПРЕДУПРЕЖДЕНИЕ

 Если вам приходится работать под поднятой машиной или оборудованием,

всегда используйте деревянные блоки, подставки или другие прочные и

устойчивые предметы. Никогда не забирайтесь под недостаточно

поддерживаемую машину или рабочее оборудование. Эта процедура особенно

важна при работе с гидравлическими цилиндрами.

 Если техобслуживание необходимо провести при работающем двигателе,

всегда работайте вдвоем: один человек должен сидеть на сиденье оператора,

а второй - работать с машиной.

 При выполнении техобслуживания держитесь на расстоянии от

движущихся частей.

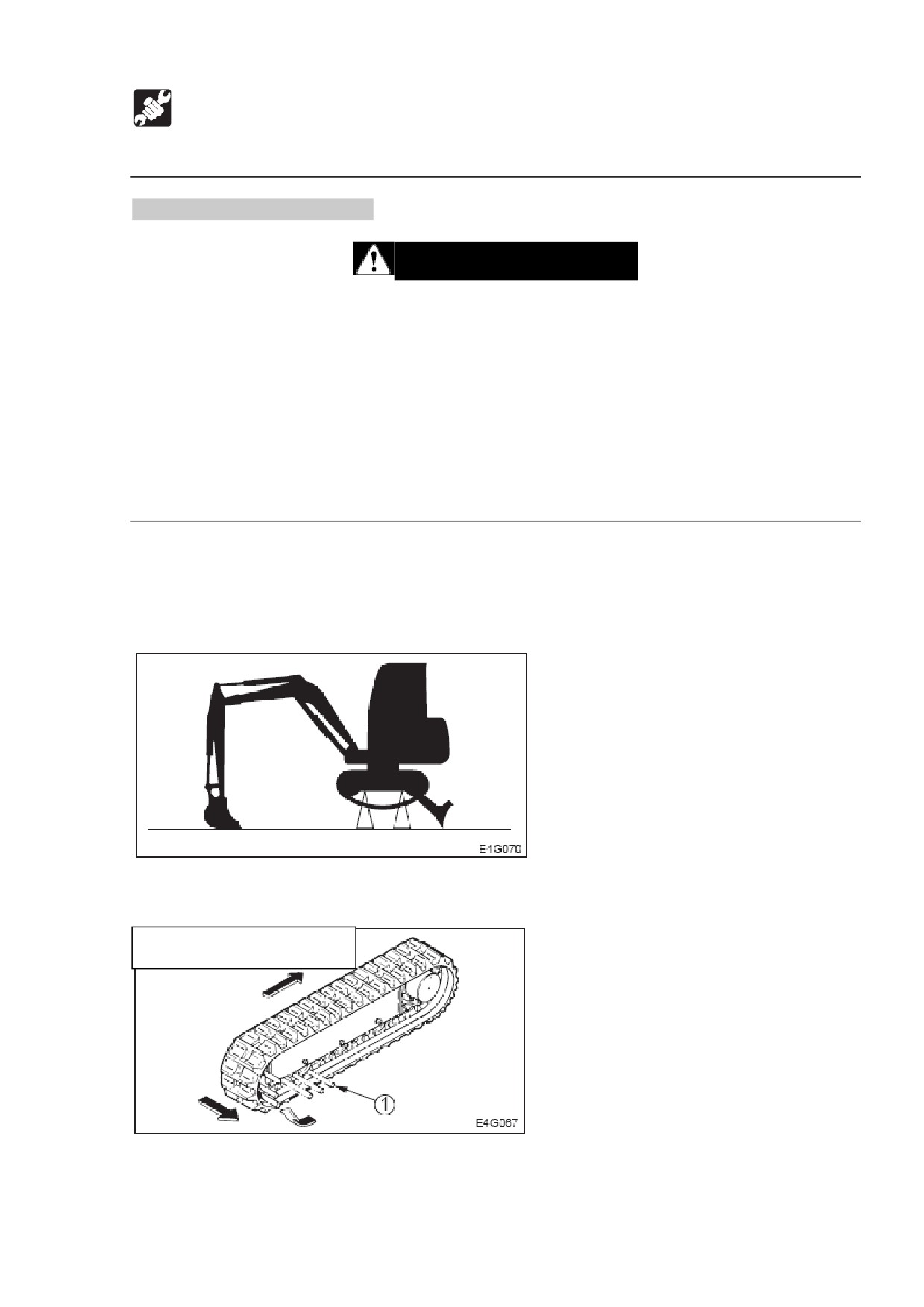

Снятие.

1. Полностью ослабьте натяжение резиновой гусеницы.

См. стр. Х «Проверка и регулировка натяжения гусениц».

2. Используйте оборудование, чтобы поднять корпус.

Направление движения

252

ТЕХОБСЛУЖИВАНИЕ

В случае необходимости

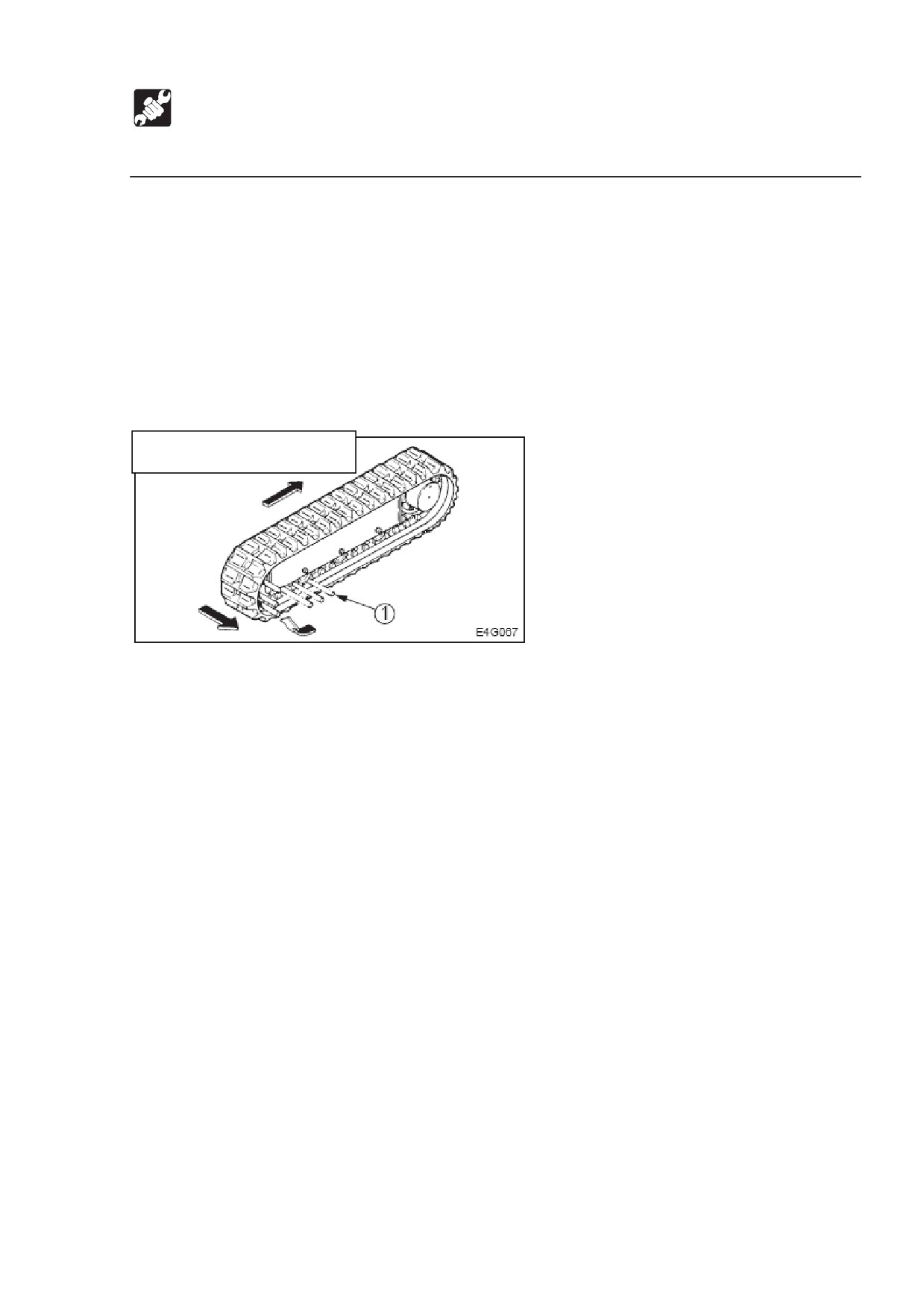

3. Поместите металлическую трубу (1) в резиновую гусеницу и медленно

поверните звездочку в противоположном направлении.

4. Поворачивайте, пока труба (1) не окажется сразу за направляющим шкивом

и гусеница не приподнимется над ним, затем остановите вращение

звездочки.

5. Сдвиньте вбок резиновую гусеницу и снимите ее с гусеничной рамы.

Снимите другую гусеницу таким же способом.

Установка.

1. Используйте оборудование, чтобы поднять корпус.

Направление движения

2. Установите гусеницу на звездочку.

3. Поместите металлическую трубу (1) в резиновую гусеницу и медленно

поверните звездочку в противоположном направлении.

4. Поворачивайте, пока труба (1) не окажется сразу за направляющим шкивом

и гусеница не приподнимется над ним, затем остановите вращение

звездочки.

5. Сдвиньте внутрь резиновую гусеницу, поместите ее на шкив, затем выньте

трубу.

6. Проверьте, надежно ли гусеница установлена на звездочке и шкиве.

7. Натяните гусеницу до стандартного натяжения. См. стр. Х «Проверка и

регулировка натяжения гусениц».

8. Установите другую гусеницу таким же способом.

253

УСТРАНЕНИЕ НЕПОЛАДОК

Симптомы, не являющиеся неисправностями

Следующие симптомы не являются неисправностями:

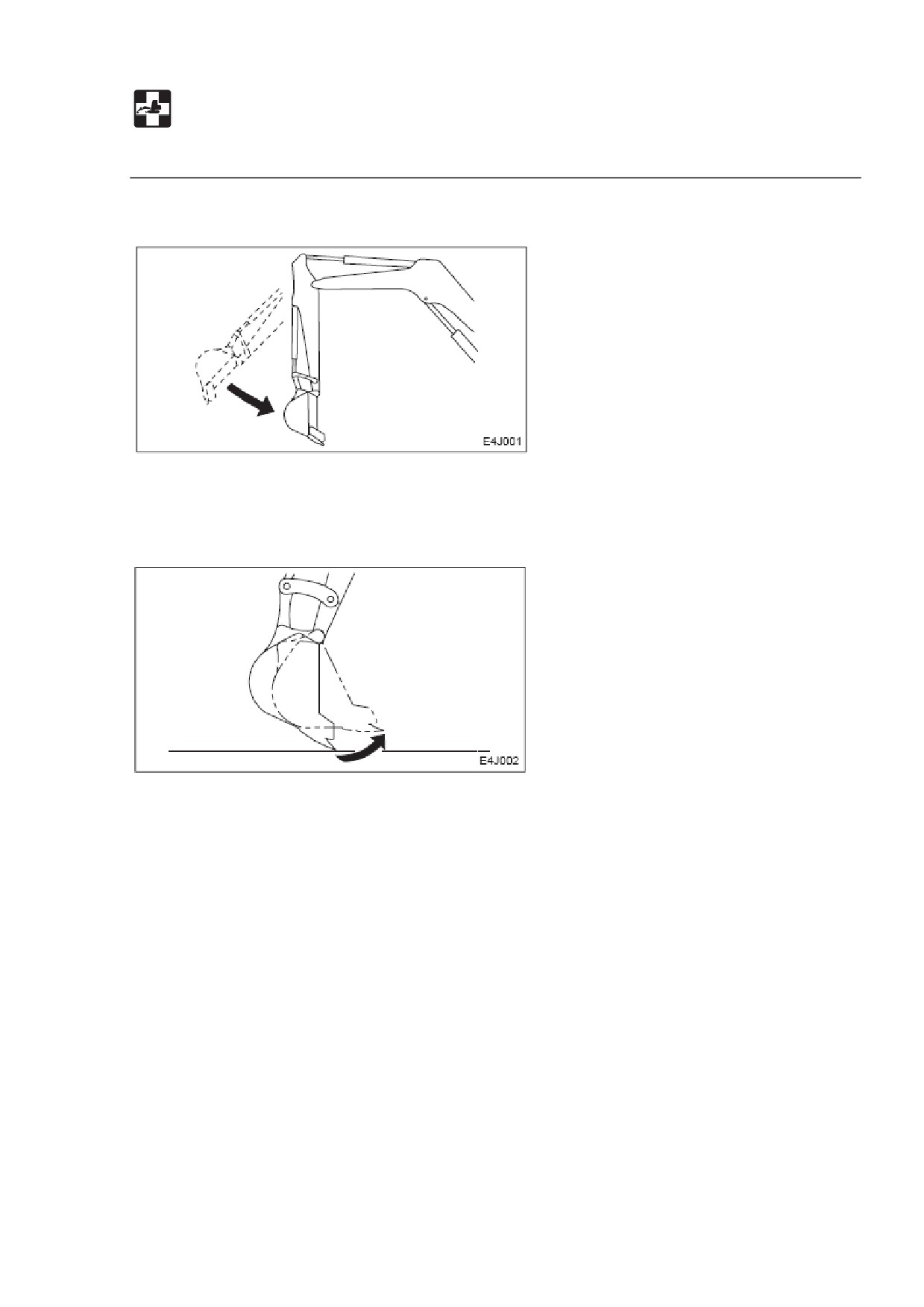

 Когда рукоять принимает вертикальное положение, если ее сложить при

работающем на малой скорости двигателе, скорость сложения

моментально падает.

 Когда зубцы ковша принимают горизонтальное положение при работающем

на малой скорости двигателе, скорость движения ковша моментально

падает.

 Двигатель поворота шумит в начале и конце поворотного движения.

 Двигатель поворота шумит, если его остановить во время передвижения на

большой скорости.

 Клапан управления шумит, если к рабочему оборудованию прилагается

излишнее усилие, и если достигается предел вытягивания.

 Если привести в действие ковш во время правого поворота вокруг оси (т.е.,

когда двигается только левая гусеница), скорость поворота может внезапно

увеличиться.

 Снижается производительность, если устанавливается более тяжелое, чем

стандартная рукоять или ковш, навесное оборудование.

256

УСТРАНЕНИЕ НЕПОЛАДОК

Если перегревается двигатель

ПРЕДУПРЕЖДЕНИЕ

 Не открывайте отсек двигателя, если из него идет пар. Пар или горячая вода

могут выплеснуться, приведя к ожогу.

 Не снимайте крышку радиатора и не сушите затычки, если хладагент горячий.

Остановите двигатель, дайте остыть двигателю и радиатору и медленно

ослабьте крышку радиатора или осушите затычки.

 Остановите двигатель и дайте машине охладиться перед проведением

проверки и техобслуживания.

О перегреве свидетельствуют следующие симптомы:

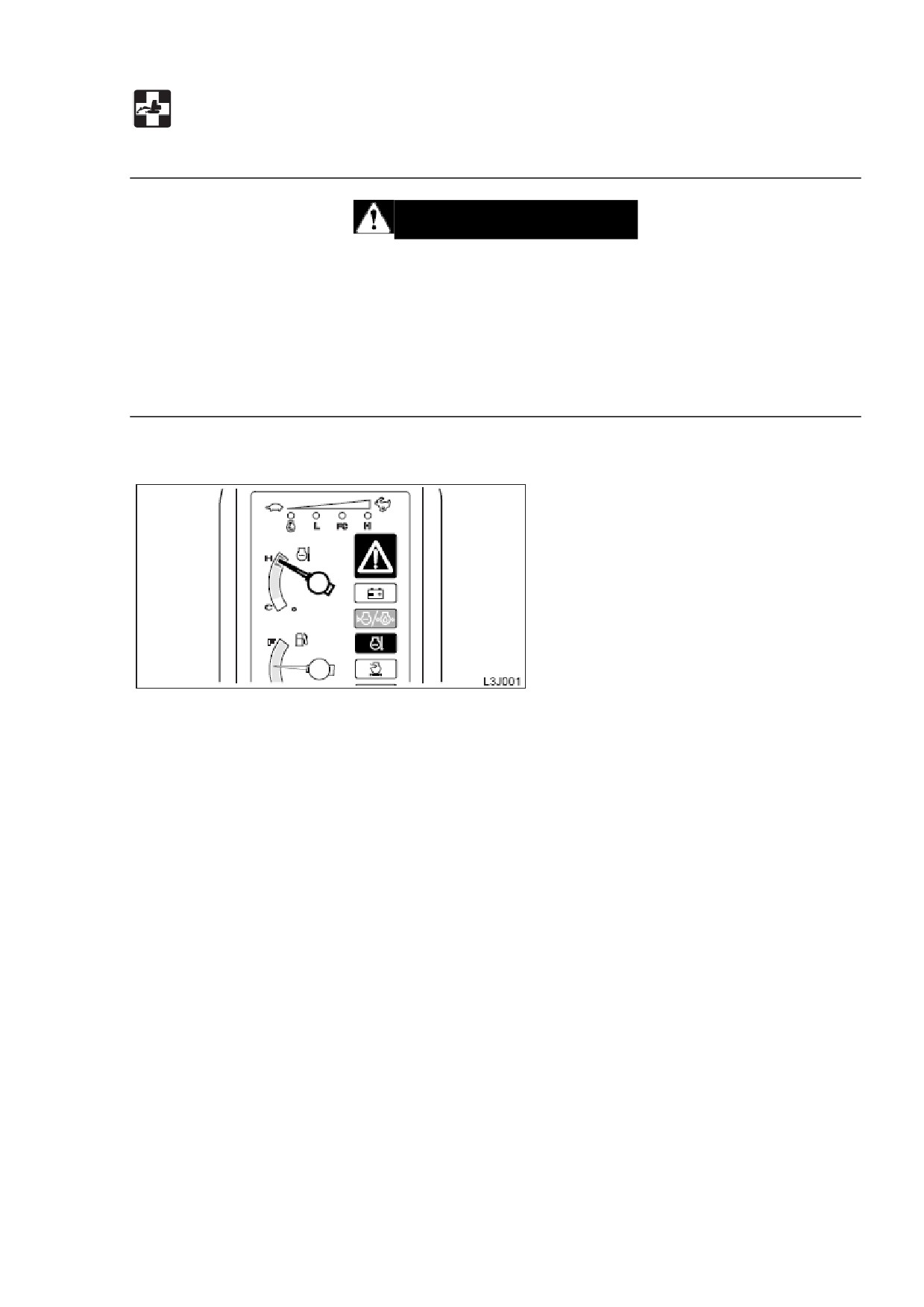

 Звучит сигнал тревоги и мигают лампа предупреждения температуры

хладагента и лампа чрезвычайного положения двигателя.

Если лампы предупреждения давления масла двигателя/уровня хладагента

мигают одновременно, это свидетельствует о низком уровне хладагента.

 Датчик температуры воды находится в красной зоне.

 Двигатель замедляется, и усилие падает.

 Из отсека двигателя исходит пар.

Процедура.

1. Припаркуйте машину в безопасном месте.

2. Проверьте, не мигает ли лампа предупреждения давления масла

двигателя/уровня хладагента, и не исходит ли пар из закрытого отсека

двигателя.

3. Если идет пар, немедленно остановите двигатель и свяжитесь с филиалом

продаж или сервиса Takeuchi для проведения ремонта.

Если лампа предупреждения давления масла двигателя/уровня хладагента не

горит, запустите двигатель на малых оборотах холостого хода и дайте

опуститься температуре воды.

4. Остановите двигатель, когда датчик температуры воды будет указывать на

зеленую зону.

5. Когда двигатель остынет, выполните следующие проверки и процедуры:

 Провис ремень вентилятора«««.. Отрегулируйте.

См. соответствующий раздел.

257

УСТРАНЕНИЕ НЕПОЛАДОК

Если перестала работать батарея

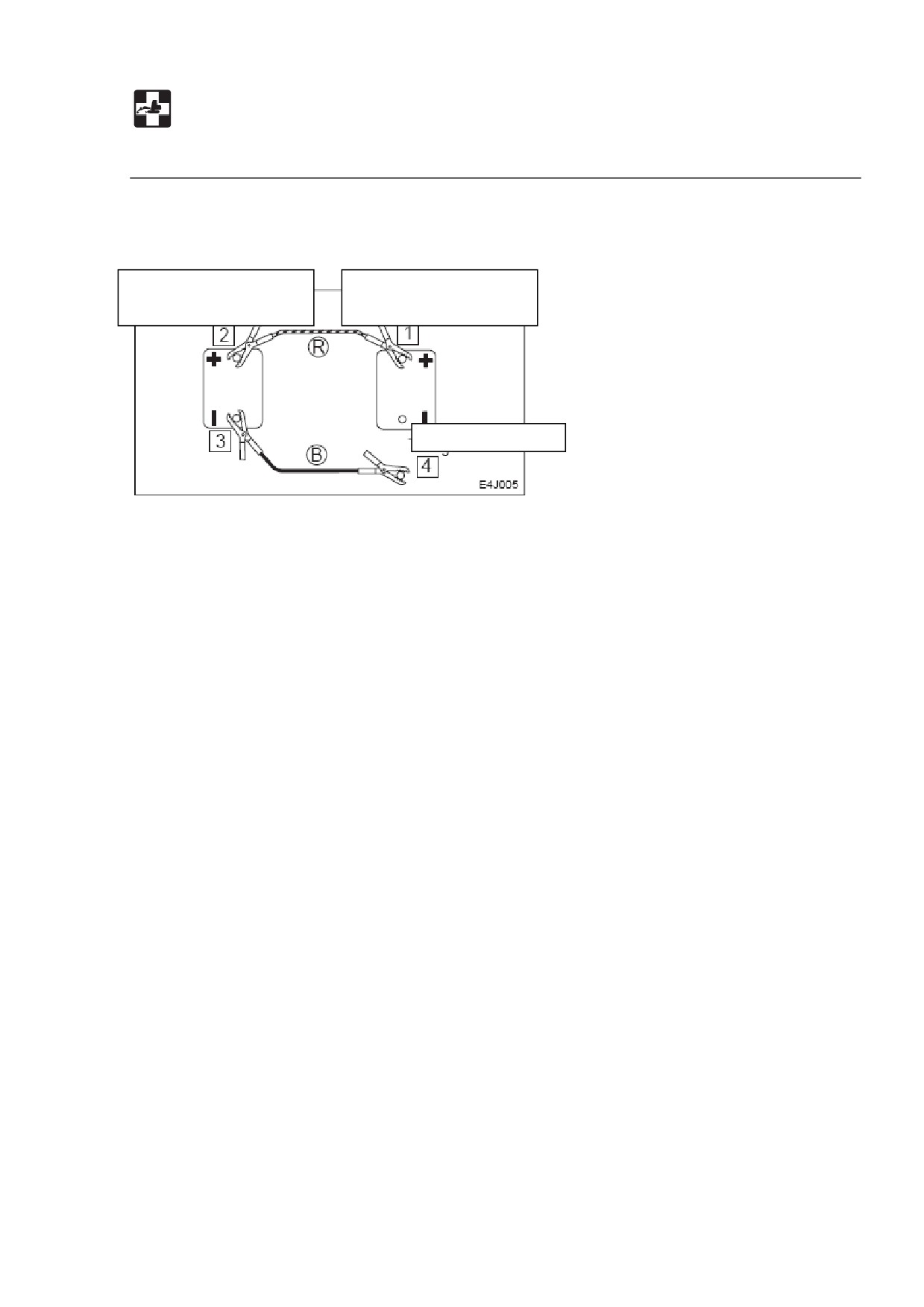

Подсоединение джампер-кабелей.

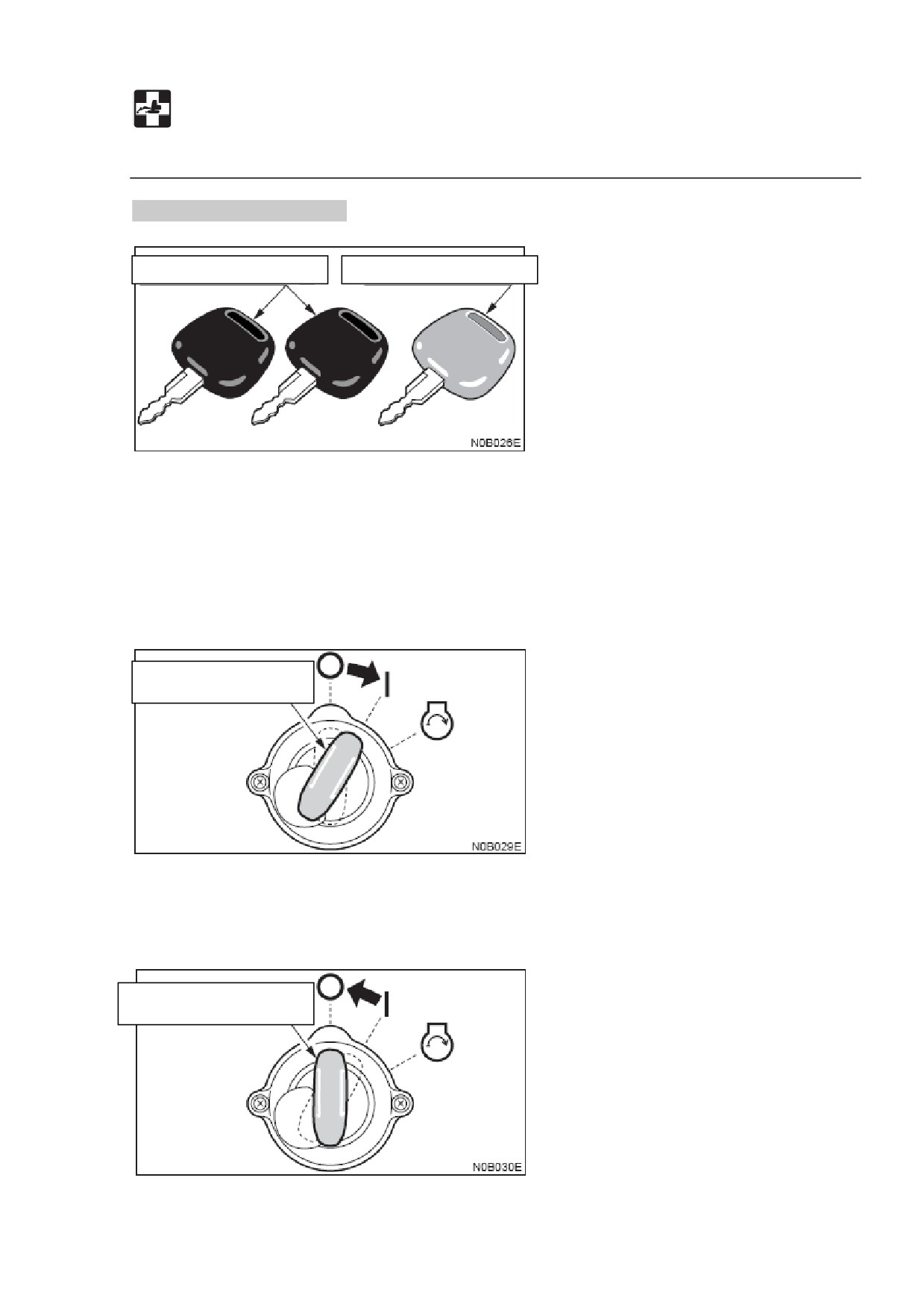

ВАЖНО: Приведите ключи стартера обеих машин в положение OFF.

Батарея вспомогательной

Батарея неисправной

машины

машины

К блоку двигателя

1. Подсоедините клемму кабеля

(R) к положительному терминалу

неисправной машины.

2. Подсоедините другую клемму кабеля (R) к положительному терминалу

неисправной машины.

3. Подсоедините клемму кабеля (В) к отрицательному терминалу неисправной

машины.

4. Подсоедините другую клемму кабеля (В) к блоку двигателя неисправной

машины.

Подсоединяйте клемму как можно дальше от батареи.

Запуск двигателя.

1. Проверьте, надежно ли клеммы подсоединены к терминалам.

2. Запустите двигатель вспомогательной машины и оставьте его работать на

большой скорости.

3. Запустите двигатель неисправной машины.

260

УСТРАНЕНИЕ НЕПОЛАДОК

Если перестала работать батарея

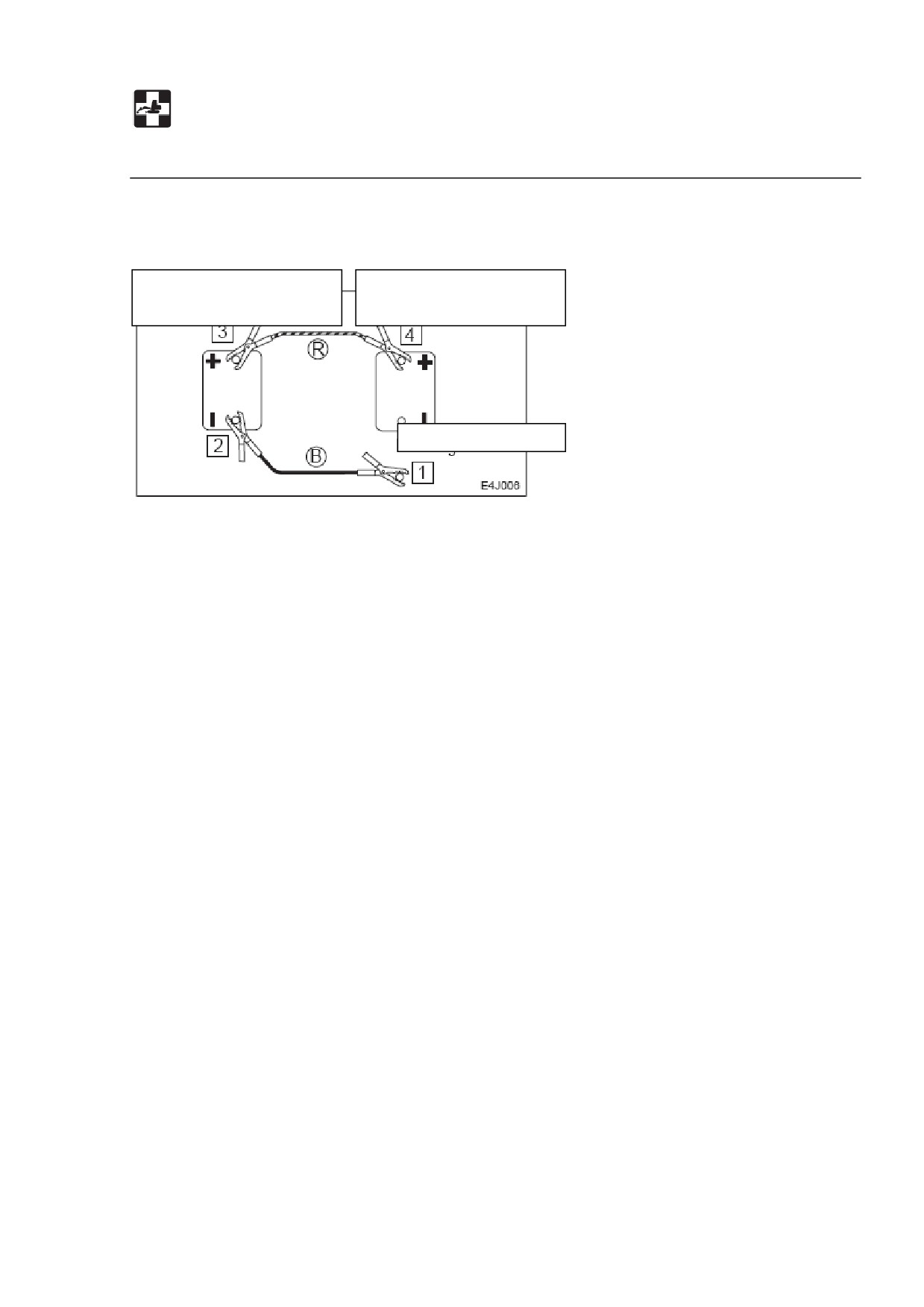

Отсоединение джампер-кабелей.

После запуска двигателя отсоедините джампер-кабели, следуя инструкции по их

подсоединению в обратном порядке.

Батарея вспомогательной

Батарея неисправной

машины

машины

К блоку двигателя

1. Отсоедините клемму кабеля (В) от блока двигателя неисправной машины.

2. Отсоедините другую клемму кабеля

(В) от отрицательного терминала

вспомогательной машины.

3. Отсоедините клемму кабеля

(R) от положительного терминала

вспомогательной машины.

4. Отсоедините другую клемму кабеля

(R) от положительного терминала

неисправной машины.

Зарядка.

Произвести зарядку разряженной батареи должен филиал продаж или сервиса

Takeuchi.

261

УСТРАНЕНИЕ НЕПОЛАДОК

Если закончилось топливо

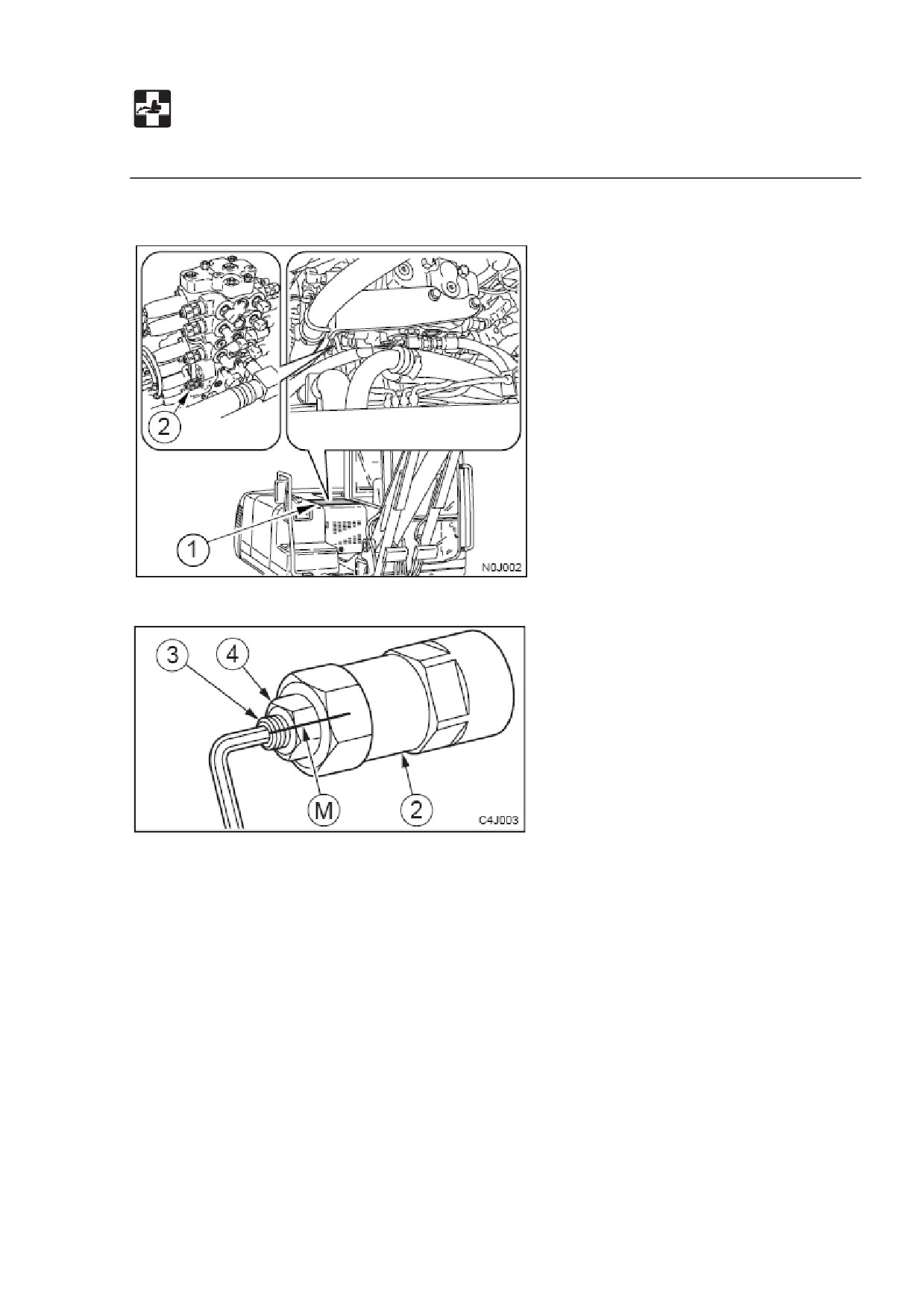

Спуск воздуха из топливной системы.

1. Заправьте топливо.

2. Поверните ключ стартера в положение ON и подержите его в этом

положении примерно 20 секунд.

Автоматический спускатель воздуха спустит воздух из топливной системы.

Дополнение: Воздух в топливной системе может затруднить запуск двигателя и

привести к неисправностям двигателя. Также спускайте воздух, если топливный

бак пуст или в топливной системе присутствует воздух.

262

УСТРАНЕНИЕ НЕПОЛАДОК

Если перегорает предохранитель

Если не загорается свет или не включается электрическая система, возможно,

сгорел предохранитель. Проверьте предохранители.

Проверка и замена предохранителей.

ПРЕДУПРЕЖДЕНИЕ

Если сгорает только что замененный предохранитель, существует проблема в

электрической системе. Продолжительное использование может привести к

пожару. Проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

1. Поверните ключ стартера в положение OFF и остановите двигатель.

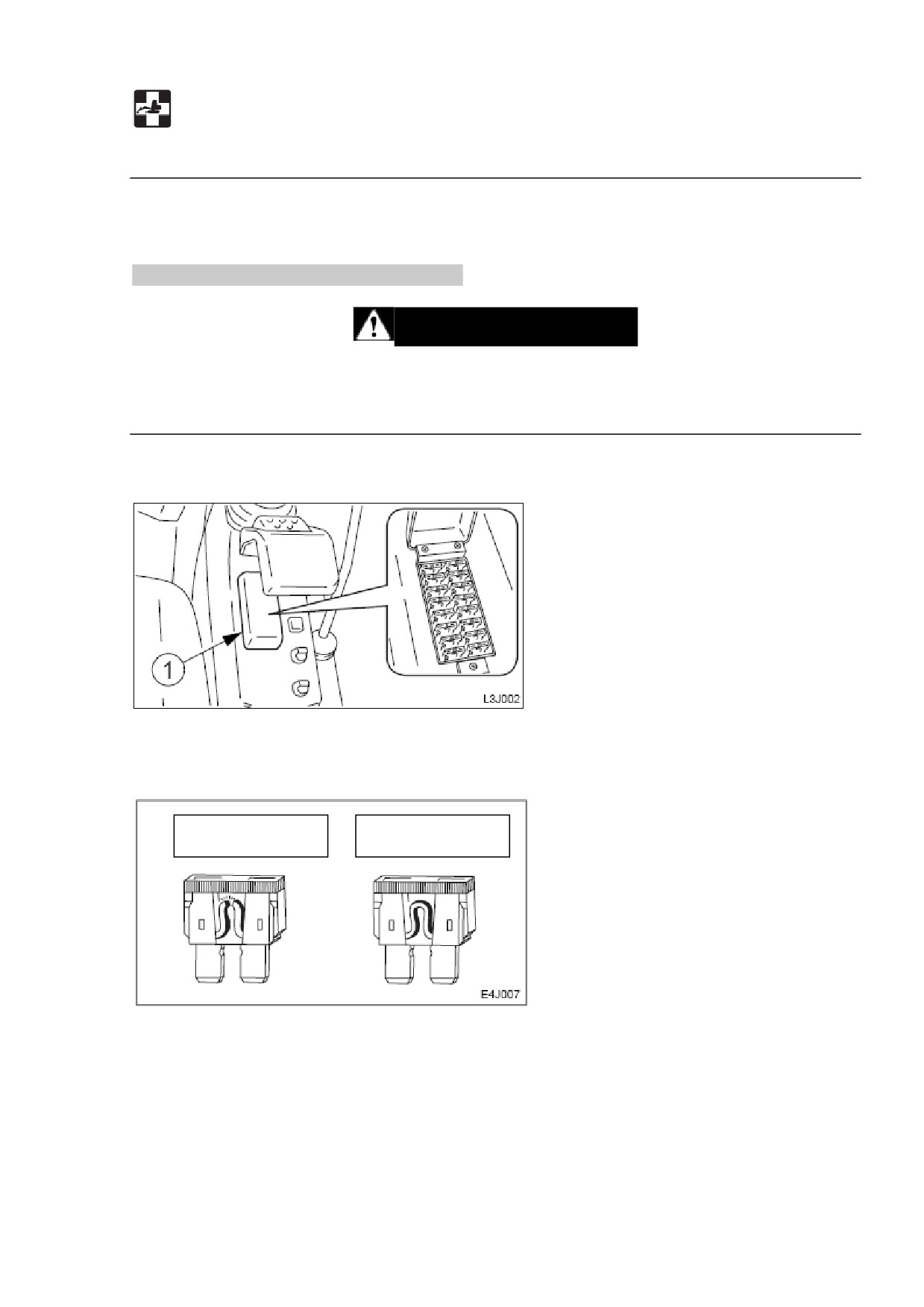

2. Откройте крышку предохранителя (1).

3. Проверьте, нет ли сгоревших предохранителей.

Сгорел

Нормальный

4. Если предохранитель сгорел, замените его новым, такой же мощности.

263

УСТРАНЕНИЕ НЕПОЛАДОК

Если перегорает предохранитель

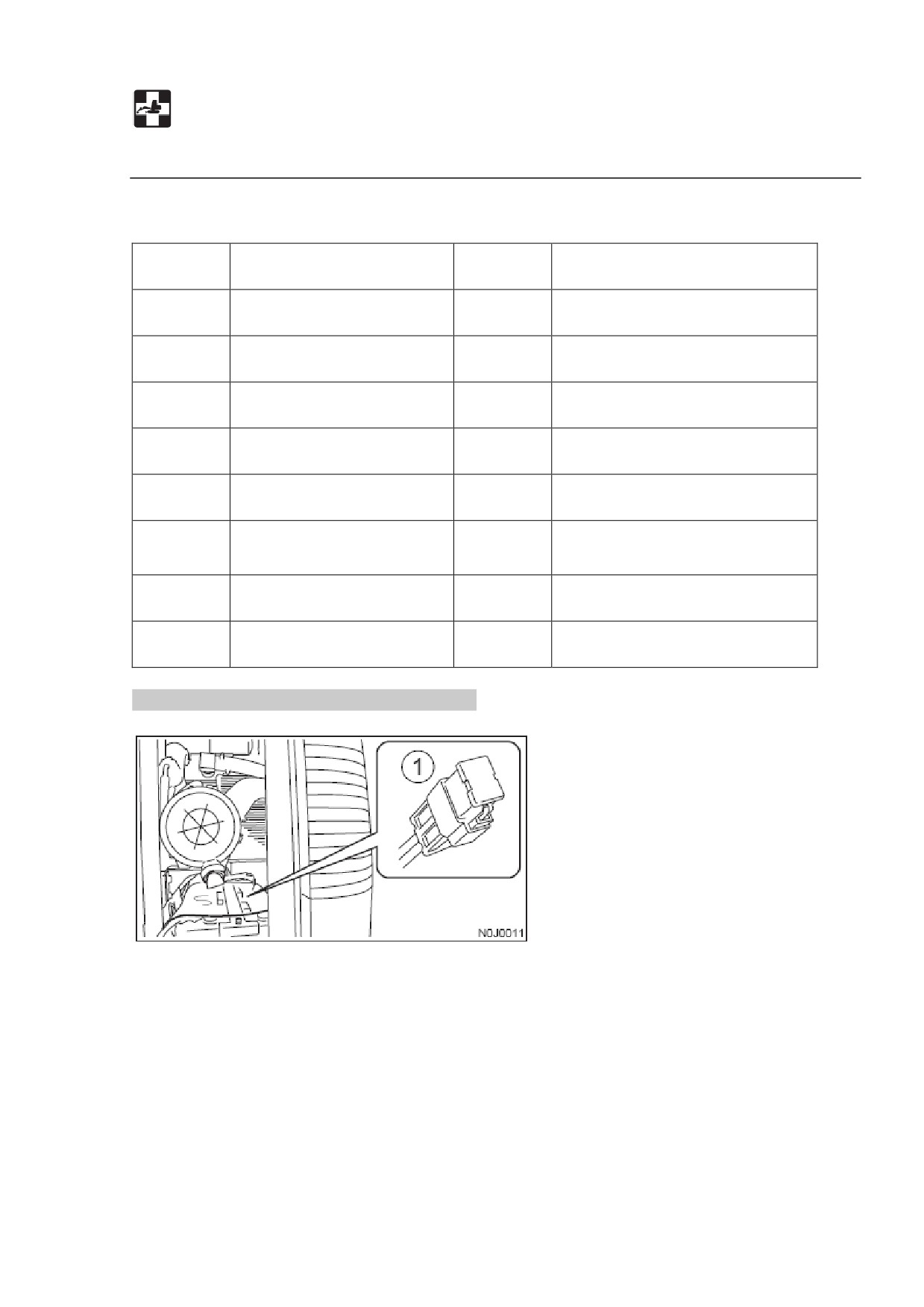

Разметка предохранителя и защищаемые цепи.

Мощность

Защищаемая цепь

Мощность

Защищаемая цепь

15 А

Звуковой сигнал машины,

3 А

Контроллер дросселя (В)

внутреннее освещение

10 А

Резерв

1 А

Инструментарий,

контроллер

дросселя (АСС)

20 А

Фары

10 А

Питающий насос

20 А

Дворники

10 А

Замок

рычага,

соленоид

пропорционального управления

5 А

Радио

10 А

Внешняя розетка, прикуриватель

5 А

Автоматический сброс газа,

10 А

Вспышка-автомат

сигнал тревоги при подъеме

(опция)

30 А

Кондиционер

20 А

Инструментарий

20 А

Резерв

20 А

Клапан

предотвращения

реверсирования поворота

Проверка соединения предохранителя.

Если после поворота ключа стартера в положение ON питание не включается,

может быть, перегорели соединения предохранителей картриджного типа.

Откройте крышку на левой стороне и проверьте. Если соединение

предохранителя перегорело, пожалуйста, свяжитесь с вашим дилером.

Дополнение: Соединение предохранителя

- это большое количество

предохранительной проволоки, установленное на цепи, передающей ток большой

силы. Соединение предохранителя защищает электрические элементы и

проводку от повреждений вследствие тока сверхвысокой силы.

264

УСТРАНЕНИЕ НЕПОЛАДОК

Если мигает лампа предупреждения

Если в процессе работы звучит сигнал тревоги или мигает предупреждающая

лампа, припаркуйте машину в безопасном месте и выполните нижеописанные

процедуры.

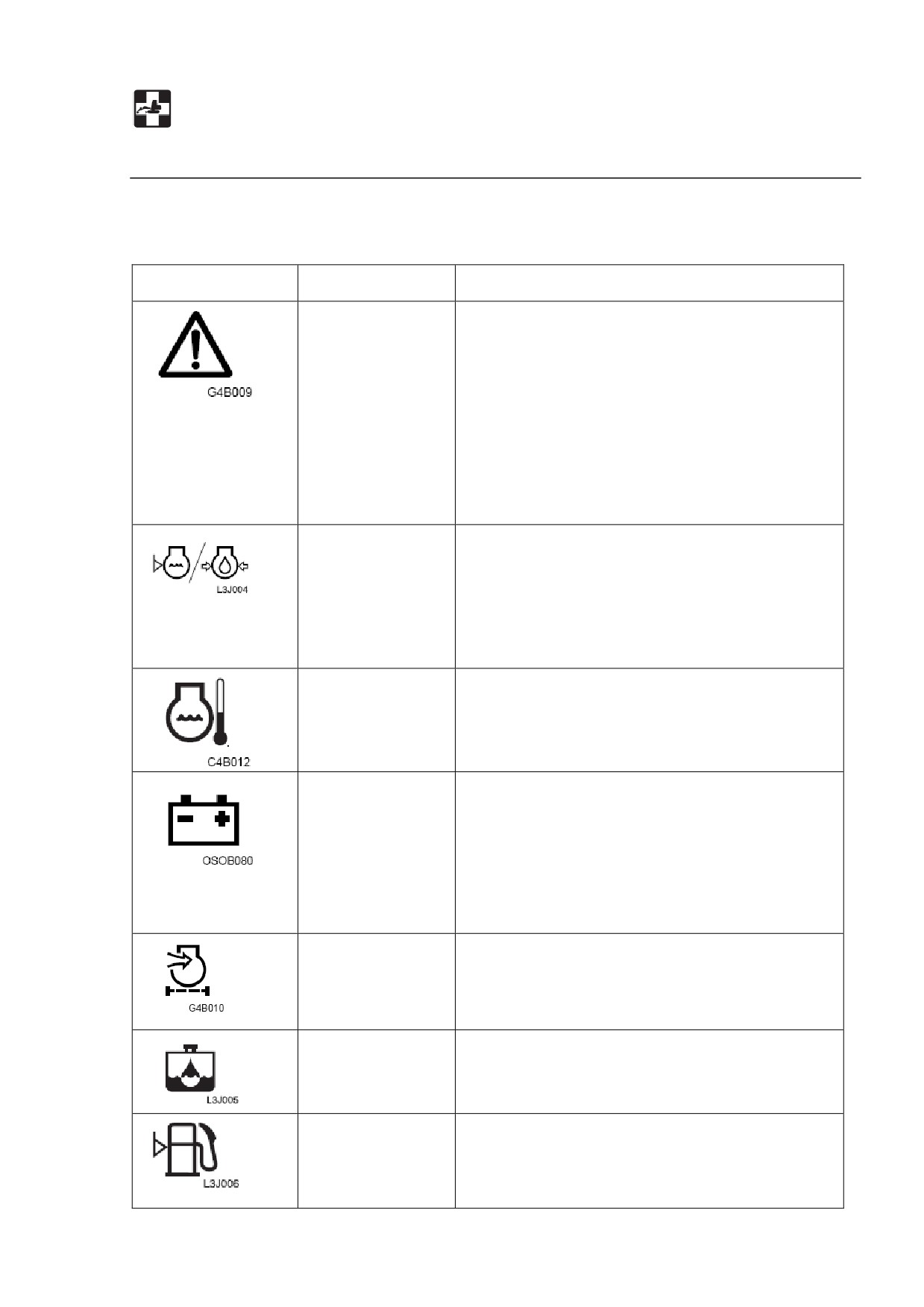

Предупреждающая

Название лампы

Процедура

лампа

Предупреждающая

В системе смазки или охлаждения двигателя

лампа двигателя

возникла проблема.

 Если есть проблема в системе смазки

двигателя или уровне хладагента, лампы

давления масла в двигателе/уровня

хладагента мигают одновременно.

 Если температура охлаждающей воды

аномально повысилась, в то же время

мигает

лампа предупреждения о

температуре хладагента.

Для принятия мер см. соответствующие лампы

ниже.

Лампа давления

Проверьте уровень масла в двигателе и

масла в

хладагента. Если лампа мигает даже при

двигателе/уровня

нормальном уровне или продолжает мигать даже

хладагента

после заправки масла или хладагента,

проконсультируйтесь с филиалом продаж или

сервиса Takeuchi. См.

«Проверка и заправка

хладагента» или

«Проверка и заправка масла

двигателя».

Лампа

Аномально повысилась температура хладагента и

температуры

двигатель

перегревается.

См.

«Если

хладагента

перегревается двигатель».

Лампа заряда

Есть проблема с ремнем вентилятора или

батареи

зарядным устройством. Проверьте ремень

вентилятора на провисание или повреждения и

отрегулируйте при необходимости. Если лампа

все еще мигает после техобслуживания, есть

проблема

с

зарядным

устройством.

Проконсультируйтесь с филиалом продаж или

сервиса Takeuchi. См. «Проверка и регулировка

ремня вентилятора».

Лампа

Фильтр воздухоочистителя засорен.

воздухоочистителя

См. «Очистка воздухоочистителя».

Лампа водного

В водном сепараторе скопилась вода. Слейте

сепаратора

воду. См. «Слив воды из сепаратора».

Лампа

уровня

Низкий уровень топлива. Заправьте топливо.

топлива

См. «Крышка наполнителя топливного бака».

265

УСТРАНЕНИЕ НЕПОЛАДОК

Другие симптомы

Для симптомов, не включенных в нижеприведенную таблицу, или в случаях, когда

проблема остается нерешенной после выполнения предписанных действий,

проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

Симптом

Главная причина

Действие

Левый и правый



Недостаточно смазки



Добавьте

смазку,

см.

рабочие рычаги не

в рычагах

соответствующий раздел

плавно двигаются

Рычаги передвижения,



Недостаточно смазки



Добавьте

смазку,

см.

педаль

поворота

в соответствующих

соответствующий раздел

стрелы или отвал

местах

бульдозера не плавно

двигаются

Невозможна работа



Поднят рычаг замка



Опустите рычаг замка

дополнительной

безопасности

безопасности,

см.

гидравлики, поворот,



Сгорел

соответствующий раздел

навесным

предохранитель



Замените предохранитель,

оборудованием,

см.

соответствующий

передвижение

раздел

Копательное

усилие



Недостаточный



Заправьте

до

недостаточно

уровень

предписанного уровня, см.

гидравлического

соответствующий раздел

масла



Выполните

процедуру



Гидравлическое

разогрева,

см.

масло не нагрето

соответствующий раздел



Засорен



Очистите

воздухоочиститель

воздухоочиститель,

см.



Гидравлическое

соответствующий раздел

масло неподходящего



Смените гидравлическое

типа

масло,

см.

соответствующий раздел

Передвижение



Застряли камни или



Удалите

посторонний

невозможно или

посторонние

предмет.

неплавно

предметы

Машина не может ехать



Застряли камни или



Удалите

посторонний

прямо

посторонние

предмет.

предметы

Невозможно изменить



Сгорел



Замените предохранитель,

скорость передвижения

предохранитель

см.

соответствующий

раздел

Поворот невозможен



Недостаточно смазки



Добавьте

смазку,

см.

или затруднен

на поворотной основе

соответствующий раздел

266

УСТРАНЕНИЕ НЕПОЛАДОК

Другие симптомы

Симптом

Главная причина

Действие

Температура



Недостаточно



Заправьте

до

гидравлического масла

гидравлического

предписанного уровня, см.

слишком высока

масла

соответствующий раздел

Двигатель стартера



Недостаточно



Заправьте топливом, см.

включается, однако

топлива

соответствующий раздел

двигатель не



Воздух в топливной



Спустите

воздух,

см.

запускается

системе

соответствующий раздел



Вода в топливной



Слейте

воду,

см.

системе

соответствующий раздел

Гусеницы



Гусеницы

слишком



Увеличьте натяжение, см.

соскальзывают

провисли.

соответствующий раздел

Выхлоп двигателя



Излишек масла в



Отрегулируйте

до

белый или голубоватый

двигателе

предписанного уровня, см.



Недостаточно

соответствующий раздел

топлива



Замените топливо.

Выхлоп двигателя



Засорен



Очистите

иногда черный

воздухоочиститель

воздухоочиститель,

см.

соответствующий раздел

Двигатель издает



Используется



Замените топливо.

необычный шум

некачественное



Если

перегревается

(механический или

топливо

двигатель,

см.

другой шум)



Двигатель перегрет

соответствующий раздел



Поврежден глушитель



Замените глушитель.

(Запросите филиал продаж

или сервиса)

267

УСТРАНЕНИЕ НЕПОЛАДОК

Чтобы опустить стрелу

В случае наличия клапана аварийного отключения (опция):

См. стр. Х «Устройство безопасности груза».

1. Ослабьте болты и снимите крышку (1).

2. Поместите знак

«М» на затычку облегчающего клапана порта

(2) и

установочный болт (3).

3. Установочный болт (3) нужно захватить шестиугольным ключом так, чтобы

он не проворачивался вместе с блокирующей гайкой (4), затем ослабить

гайку (4).

4. Медленно поверните установочный болт (3) на полтора оборота, чтобы

опустить стрелу.

5. Проверьте безопасность и устойчивость машины.

6. Поверните установочный болт (3) до его начального положения.

7. Установочный болт (3) нужно захватить шестиугольным ключом так, чтобы

он не проворачивался вместе с блокирующей гайкой (4), затем затянуть

гайку (4).

Крутящий момент затяжки: 27-31 Н-м.

8. Установите крышку обратно (1).

269

УСТРАНЕНИЕ НЕПОЛАДОК

Буксировка

ПРЕДУПРЕЖДЕНИЕ

При буксировке неправильный выбор проволочного каната, несоответствующая

проверка или буксировка неправильным методом могут привести к несчастным

случаям - тяжелой травме или смерти.

 Проволочный канат может быть чрезвычайно опасен при разрыве или

отцеплении. Используйте канат, достаточный для необходимой силы

буксировки.

 Не используйте запутанный, перекрученный или поврежденный каким-либо

другим образом канат.

 Не прилагайте к канату внезапное мощное усилие.

 Используйте безопасные перчатки, обращаясь с проволочным канатом.

 Убедитесь в том, что и в буксируемой, и в буксирующей машинах

присутствует оператор.

 Никогда не проводите буксировку на склонах.

 Не подпускайте никого к канату во время буксировки.

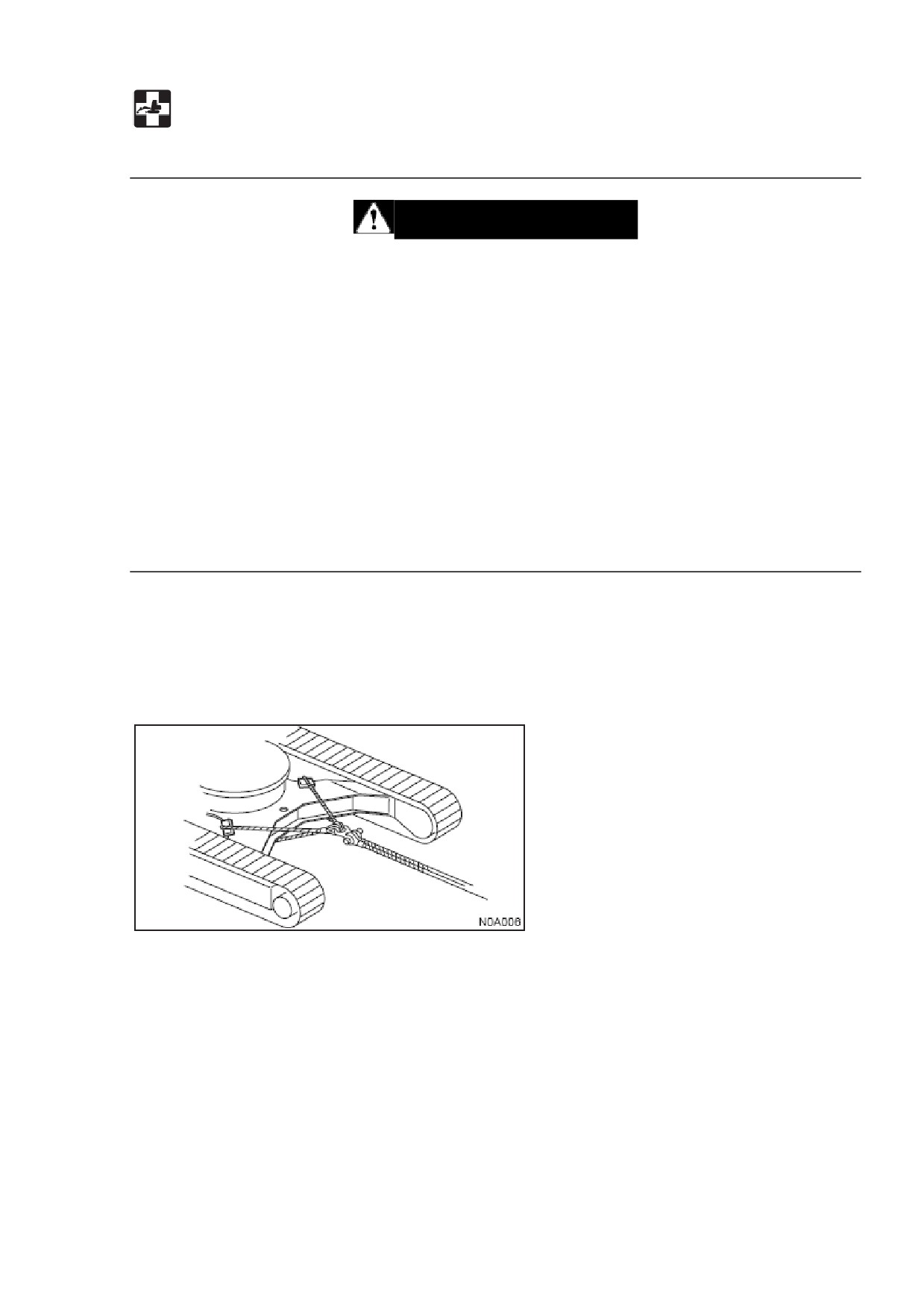

Буксировка машины.

Если машина застряла в иле и не может двигаться самостоятельно, используйте

нижеописанную процедуру для буксировки машины или других тяжелых

предметов.

1. Затяните проволочный канат на раме.

2. Поместите шплинты или другие предметы между канатом и рамой, чтобы

избежать повреждений машины и каната.

3. Приведите машину в движение, чтобы натянуть канат.

4. Медленно буксируйте машину.

При использовании отверстия для буксировки небольшого груза.

ВАЖНО: Обязательно выполняйте все нижеописанные шаги при использовании

отверстия для буксировки небольшого груза. В противном случае это может

привести к повреждению отверстия или других частей рамы.

270

УСТРАНЕНИЕ НЕПОЛАДОК

Буксировка

 Максимальное тяговое усилие: 43200 Н или менее.

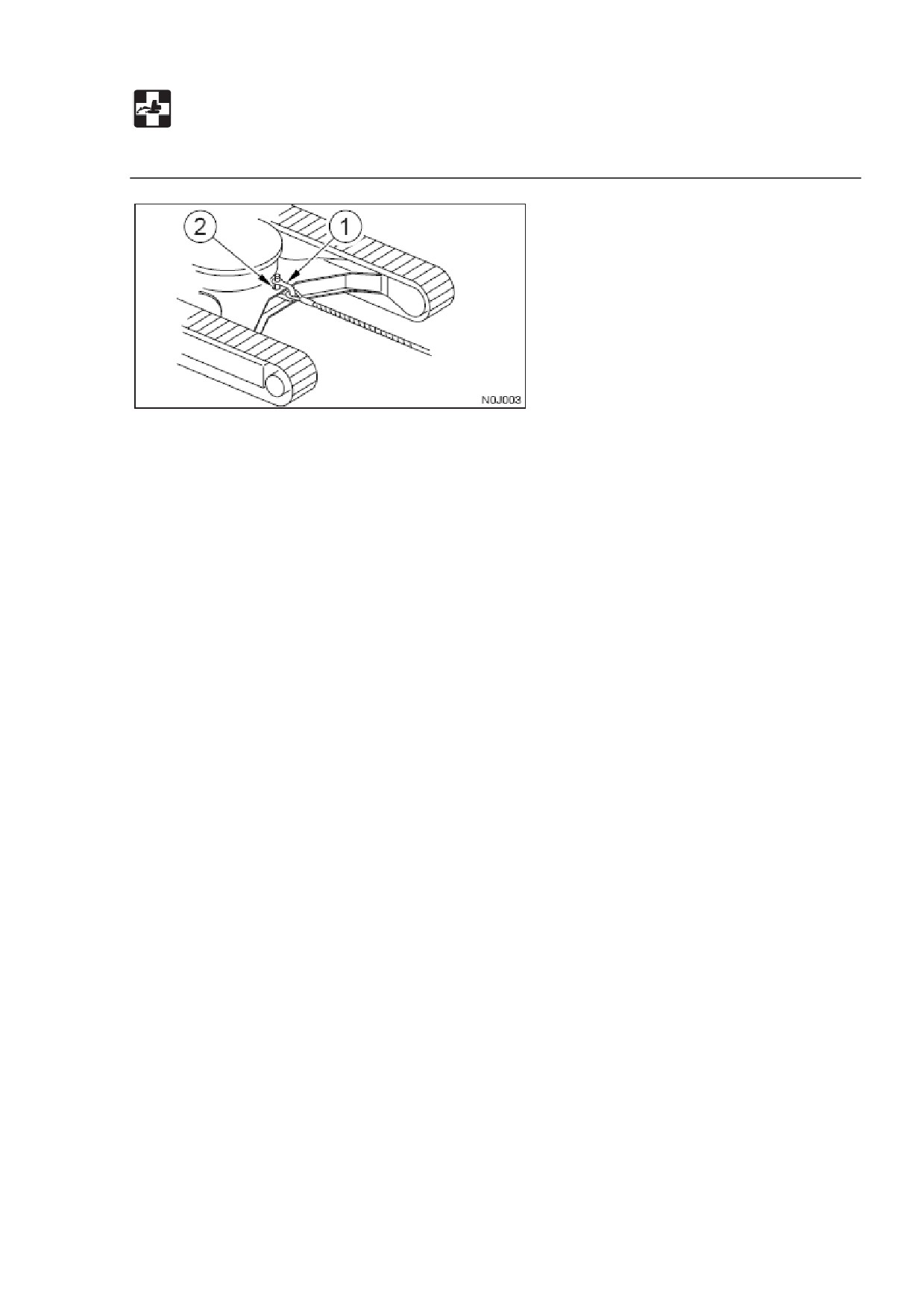

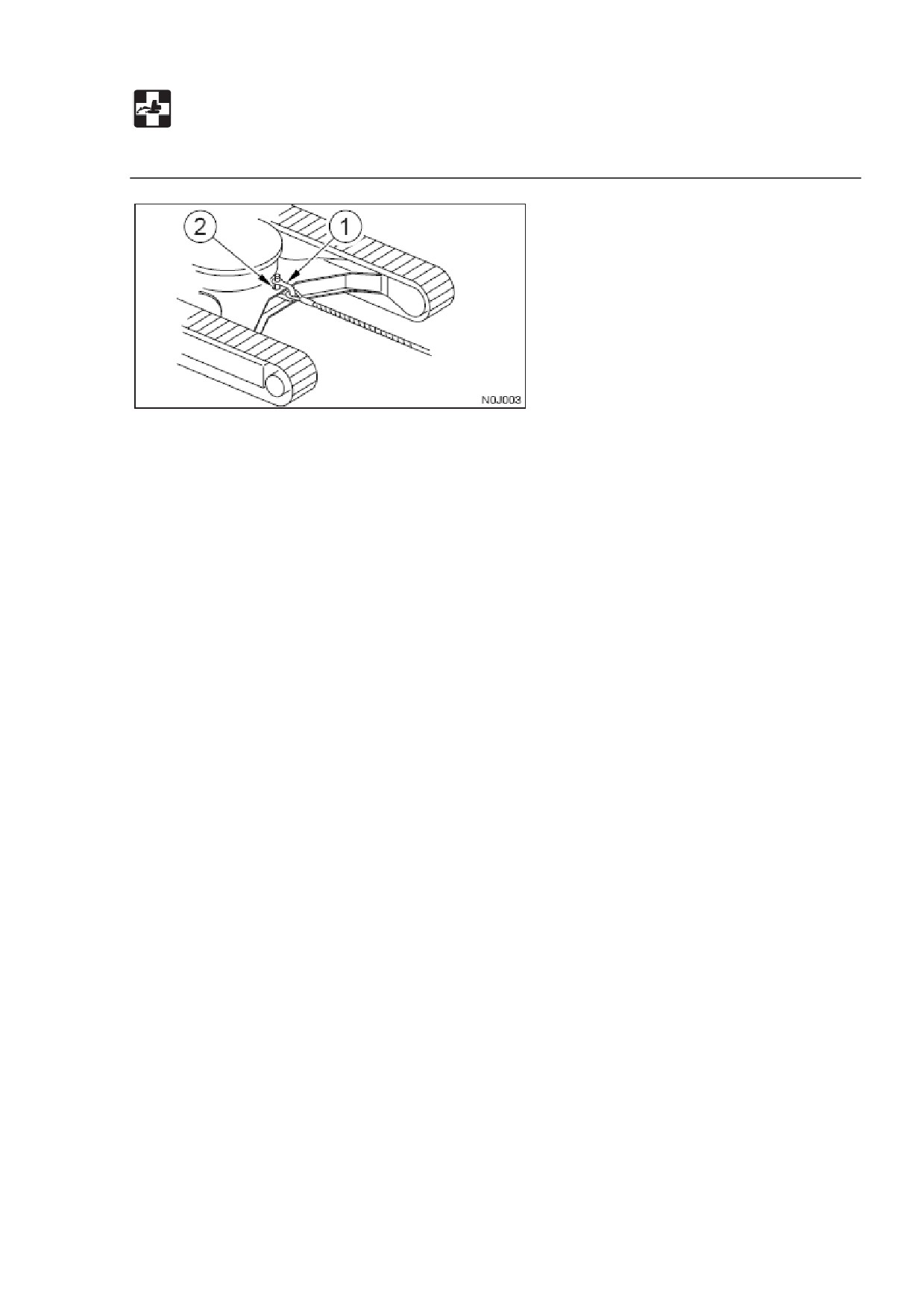

1. Прикрепите проволочный канат к соединительной скобе (1),

2. Затяните скобу (1) на отверстии (2).

3. Прикрепите канат к объекту буксировки.

4. Придайте канату горизонтальное положение и расположите прямо с рамой

передвижения.

5. Приведите машину в движение, чтобы натянуть канат.

6. Медленно начните движение и буксировку.

271

УСТРАНЕНИЕ НЕПОЛАДОК

Перерегистрация ключей (опция)

Процедура регистрации.

Иммобилизационные ключи

Ключ регистрации

1. Подготовьте иммобилизационные ключи, которые вы собираетесь

зарегистрировать (максимум 5 ключей с черной ручкой), и ключ регистрации

(серая ручка).

2. Проверьте, запускается ли двигатель ключом регистрации.

Если двигатель не запускается, возможно, ключ регистрации относится к

другой машине.

Это нужно проверить еще раз.

Ключ регистрации

3.

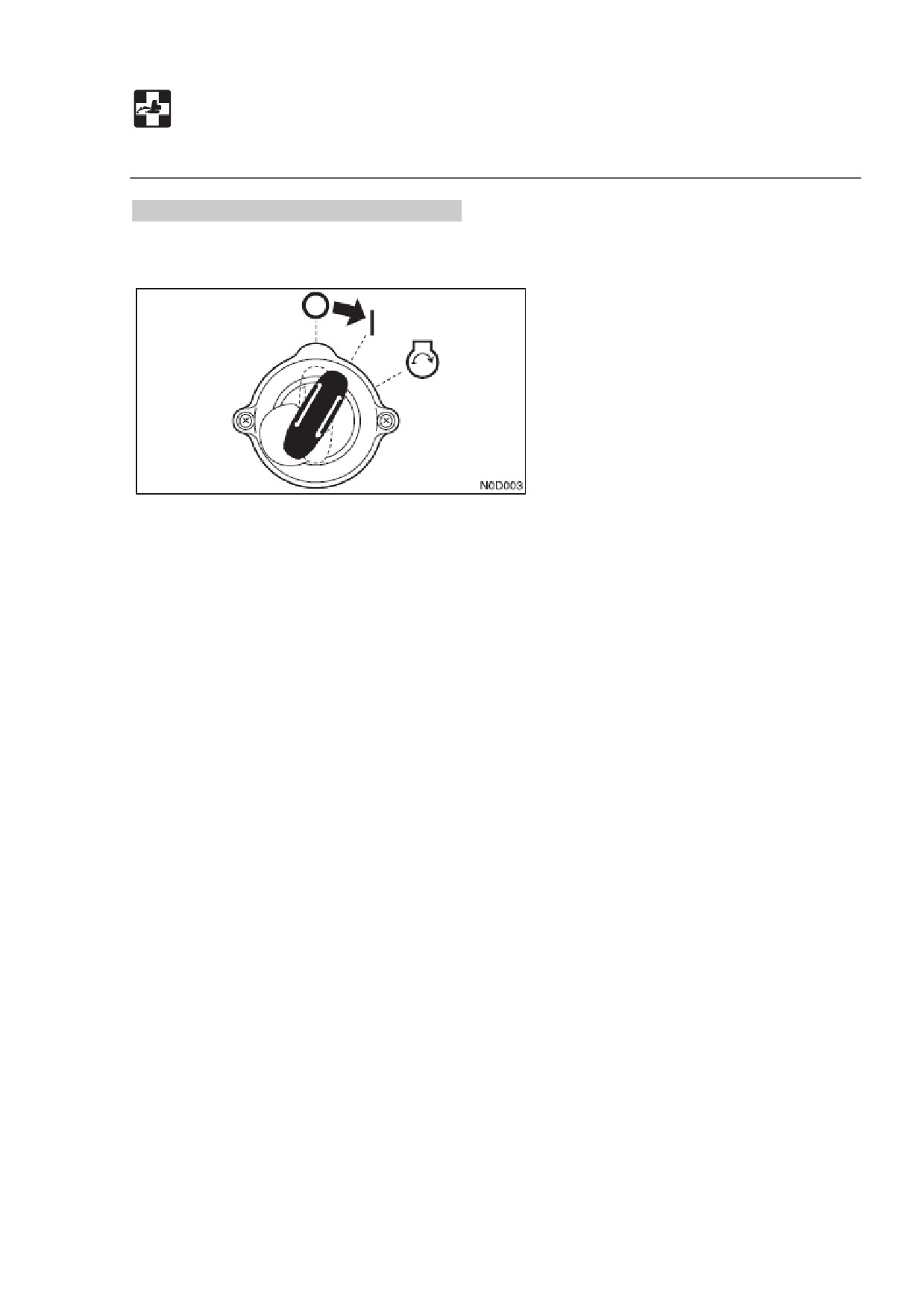

Вставьте ключ регистрации в переключатель стартера и переключите его из

положения OFF (O) в положение ON (I).

4.

Подержите примерно на 10 секунд.

Ключ регистрации

5.

Верните в положение ON (I) и выньте ключ регистрации.

273

УСТРАНЕНИЕ НЕПОЛАДОК

Перерегистрация ключей (опция)

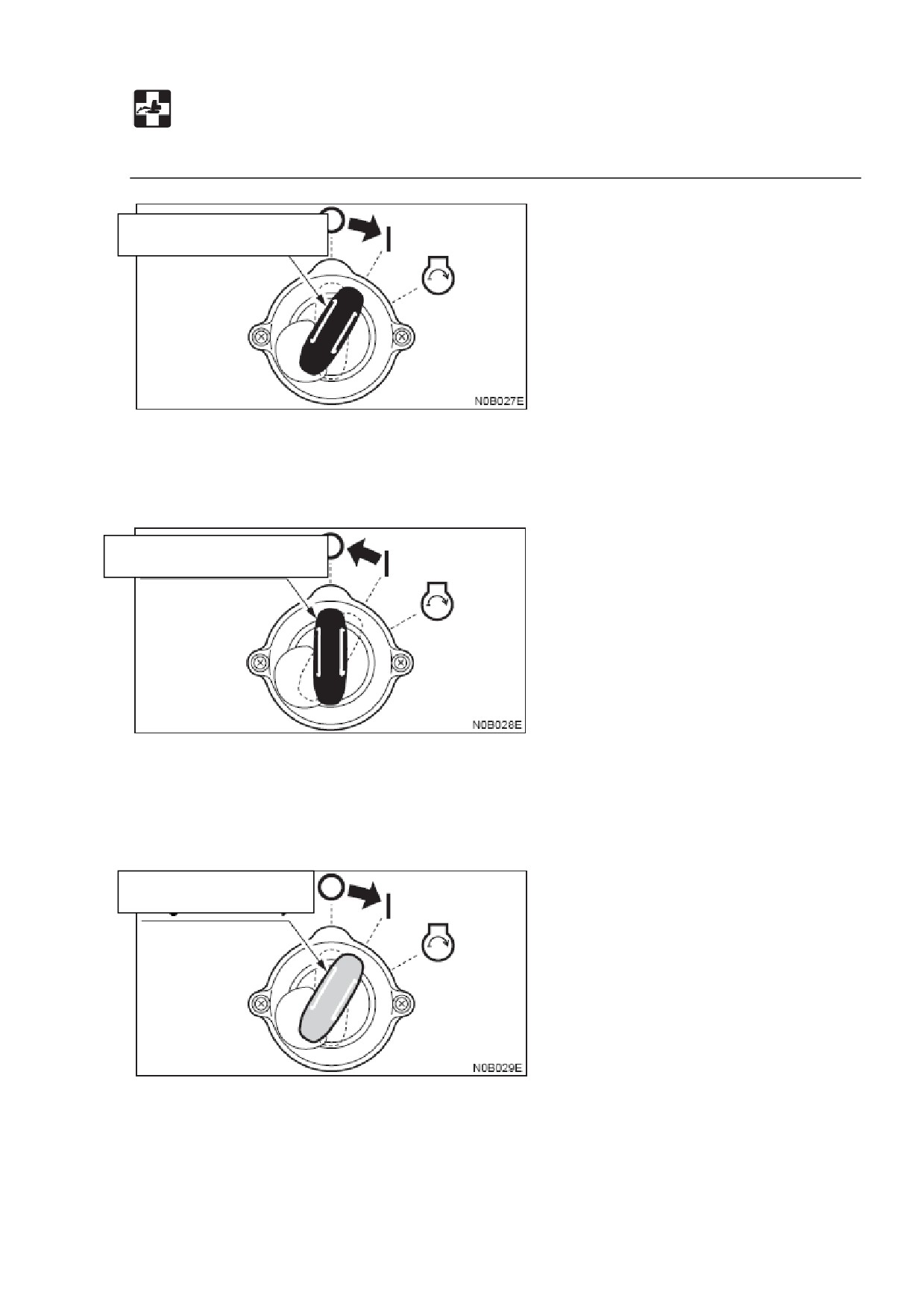

Иммобилизационный ключ

6.

В течение 10 секунд вставьте иммобилизационный ключ в переключатель

стартера и переключите его из положения OFF (O) в положение ON (I).

7.

Подержите примерно на 10 секунд.

Иммобилизационный ключ

8.

Верните в положение OFF

(O) из положения ON

(I)

и выньте

иммобилизационный ключ.

9.

Проделайте шаги (6) и (8) для всех иммобилизационных ключей, которые вы

хотите зарегистрировать.

Ключ регистрации

10. В течение 10 секунд после регистрации иммобилизационных ключей вставьте

ключ регистрации в переключатель стартера и поверните его из положения

OFF (O) в положение ON (I).

11. Подержите примерно на 10 секунд.

274

УСТРАНЕНИЕ НЕПОЛАДОК

Перерегистрация ключей (опция)

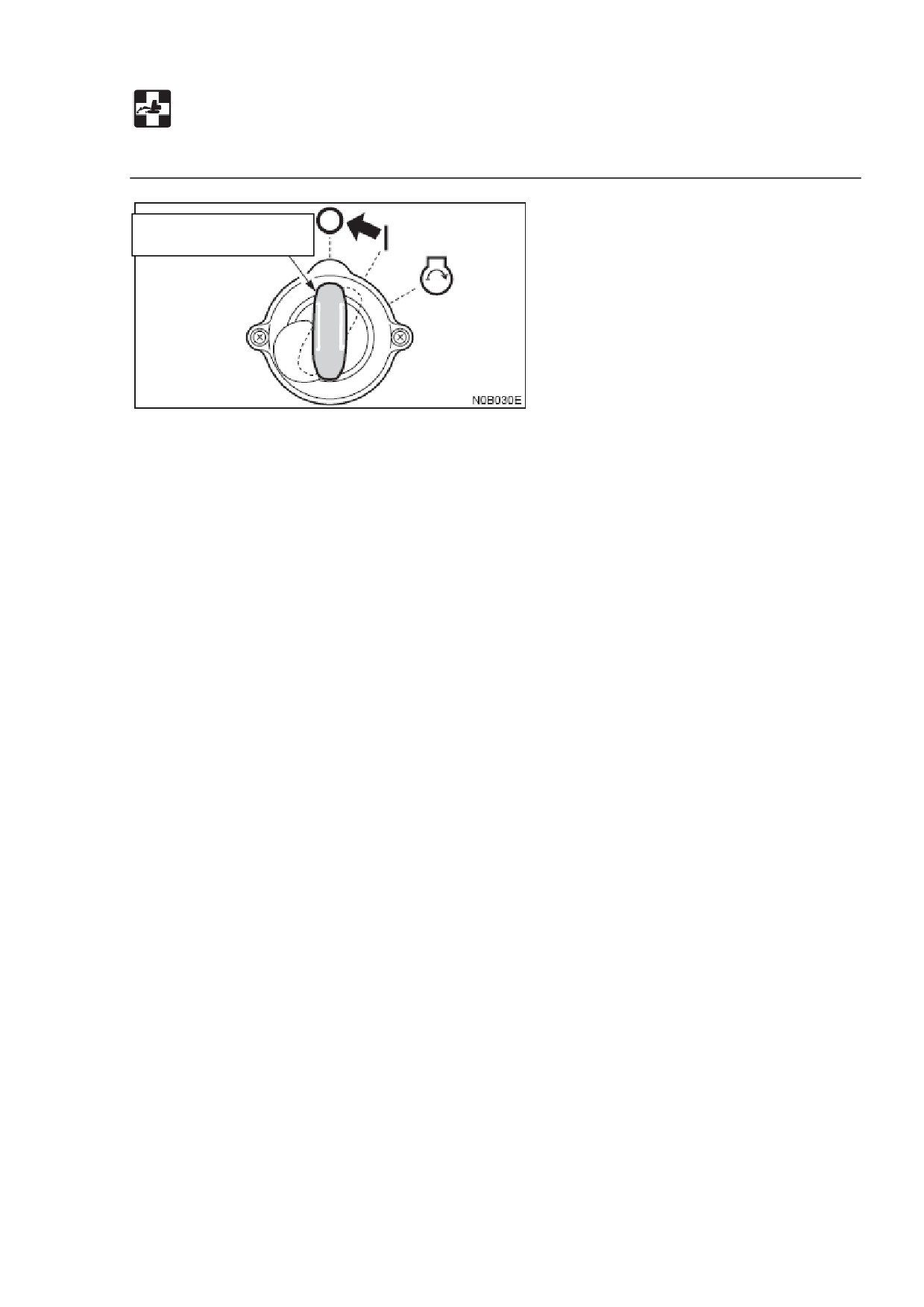

Ключ регистрации

12. Верните в положение OFF

(O) из положения ON

(I) и выньте ключ

регистрации.

Это завершит процедуру регистрации.

13. Проверьте, запускается ли двигатель с помощью всех зарегистрированных

ключей (ключа регистрации и иммобилизационных ключей).

Если двигатель не запускается, перерегистрируйте ключи.

Если двигатель все еще не запускается, проконсультируйтесь с филиалом

продаж или сервиса Takeuchi.

275

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Главные характеристики

Тип

Кабина

Масса

Масса машины, кг.

Резиновые гусеницы

14230

(без оператора)

Металлические гусеницы

14155

Производительность

Емкость

ковша,

С горкой

0, 45

куб.

м.

Ровно

0,34

(стандартный ковш)

Скорость поворота, мин^-1 (об./мин.)

13,8

Транспортная

Резиновые

1я

3,0

скорость

гусеницы

2я

5,3

Металлические

1я

2,8

гусеницы

2я

5,0

Способность преодолевать подъем

35

Давление

на

Резиновые гусеницы

44,5

поверхность, кПа

Металлические

44,6

(пси)

гусеницы

Уровень силы звука

LWA 100 / LWA 108 **

Уровень шума, дБ

Уровень давления

LpA 79

(А)

звука

Двигатель

Производитель и модель

Isuzu BB-4BG1TRE

Мощность, кВт/ мин^-1 (л.с./об./мин.)

62,2/ 2050 (83,4 / 2050)

Объем, мл

4329

Стартер, В - кВт

24 - 4,5

Генератор переменного тока, В - кВт

24 - 1,2

Батарея, В - А·ч

12 - 80 x 2

*: серийный номер 51400007-51400416

277

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

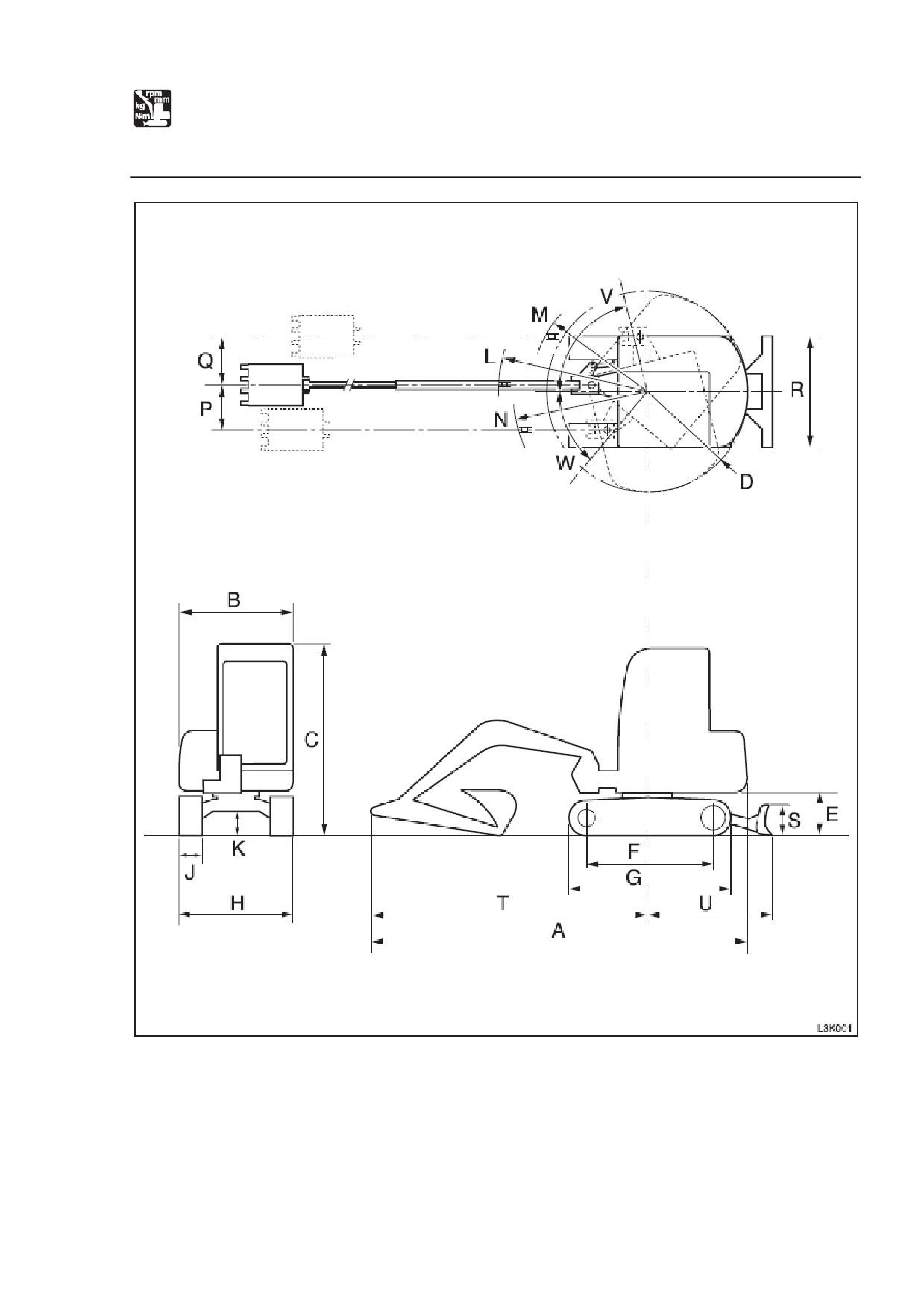

Размеры машины

279

содержание      ..     5      6      7      8     ..
