Takeshi ГУСЕНИЧНЫЕ ПОГРУЗЧИКИ TL130 (21305001), TL140 (21402001), TL150 (21502001). Руководство

РАБОТА

Инструкции по работе

 Передвигайтесь на скорости, соответствующей условиям работы.

Передвигайтесь на низкой скорости, если обзор ограничен, и предпринимайте

дополнительные меры безопасности с опасными материалами.

 Не используйте этот погрузчик в зонах, где есть риск взрыва из-за летучих

газов. Также, избегайте работы в местах, где выхлопные газы могут придти в

контакт с огнеопасными предметами.

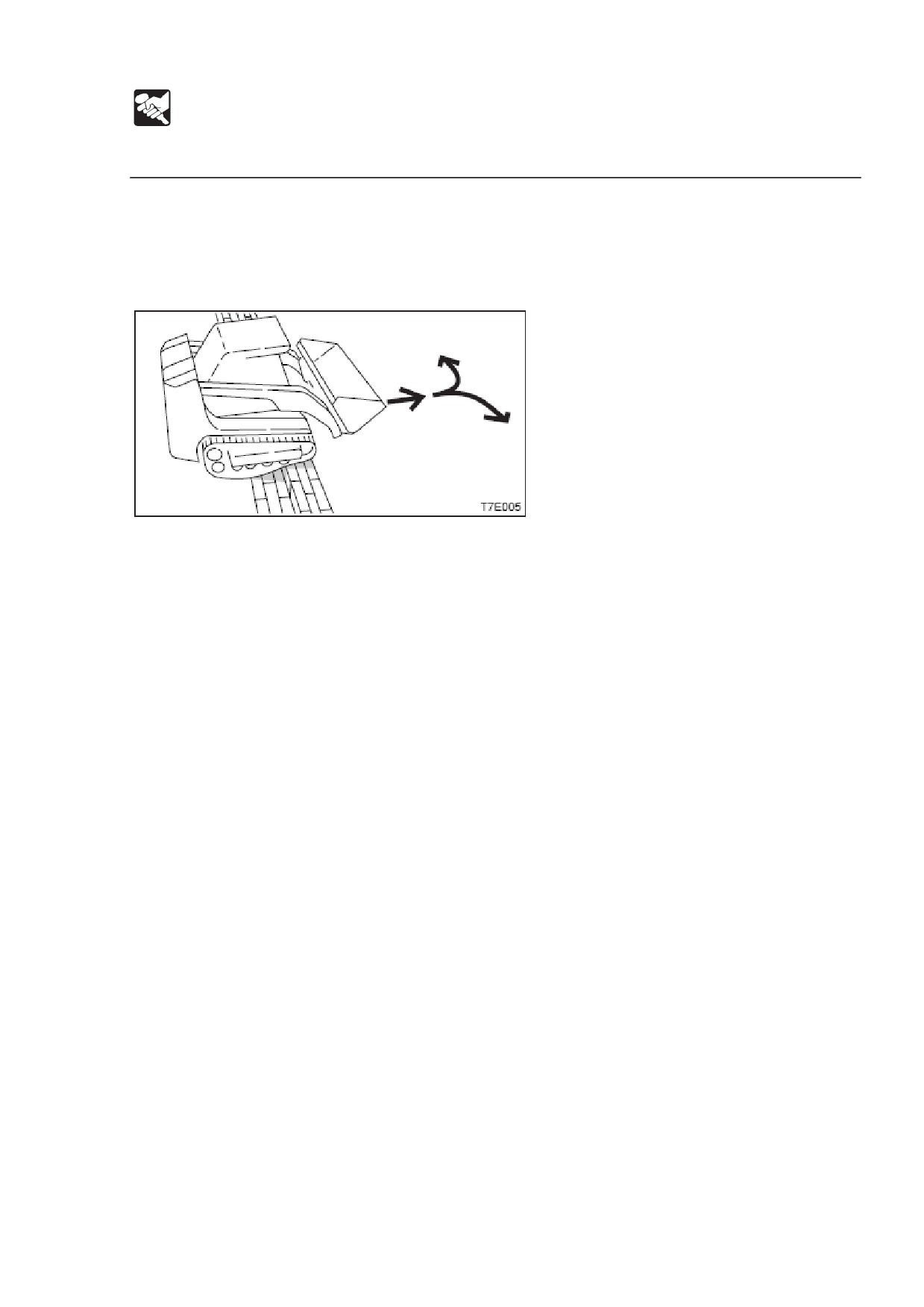

 Не пытайтесь совершить поворот или поворот на месте на высокой скорости.

Никогда так не делайте, так как это может привести к отсоединению гусеницы,

излишнему износу и т.д.

120

РАБОТА

Инструкции по работе

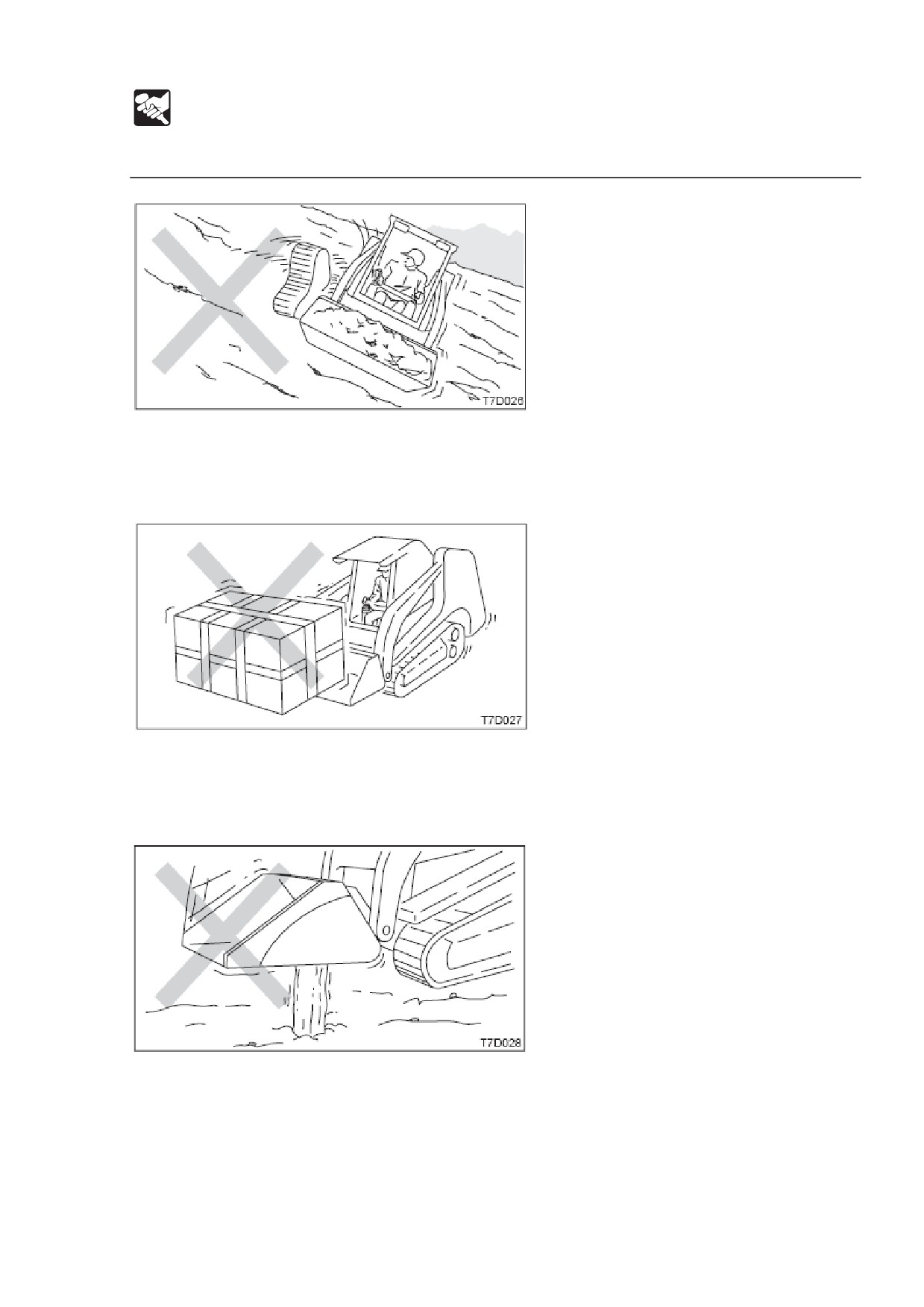

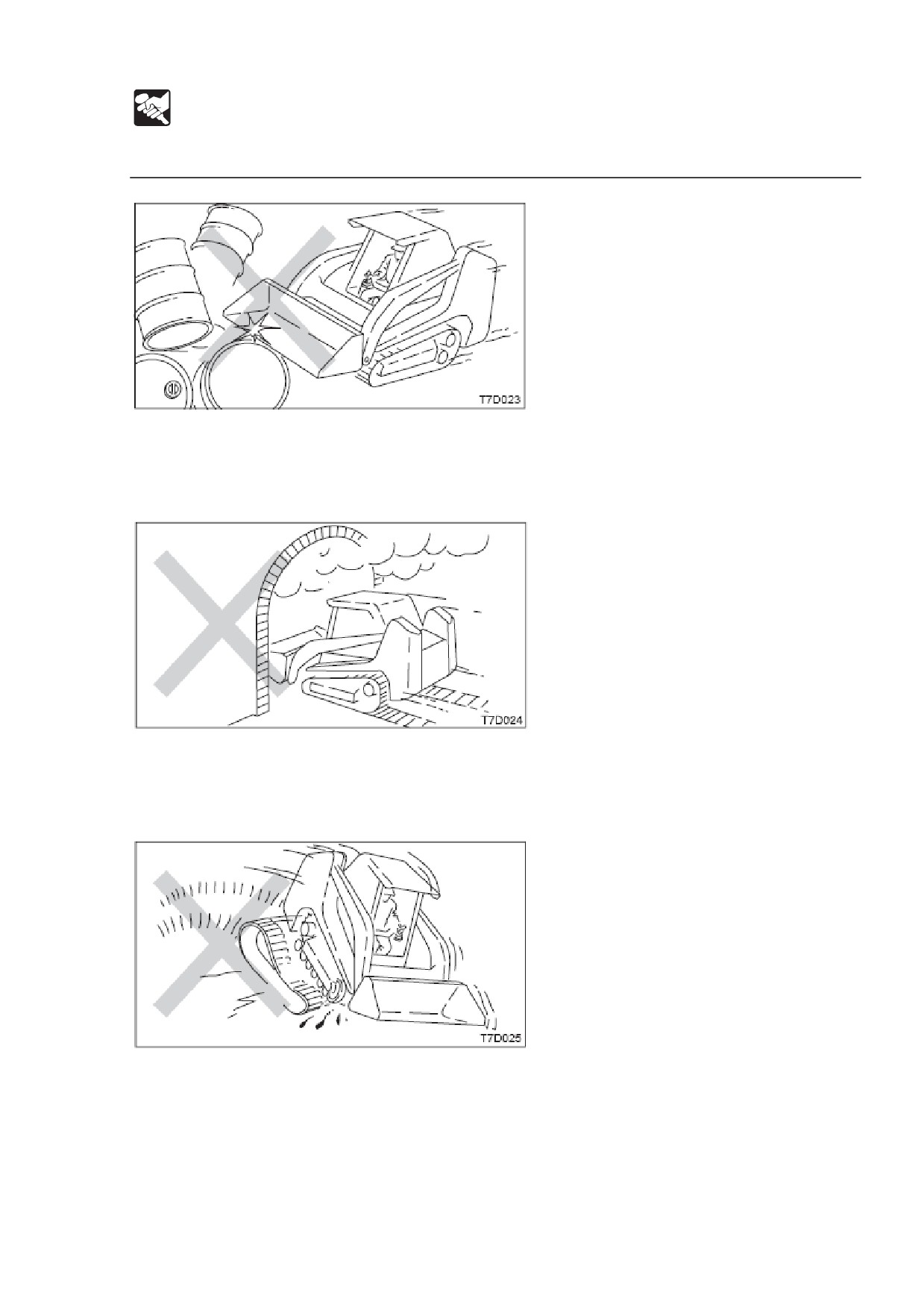

 Не выполняйте черпательных или выравнивательных действий при полностью

разложенных цилиндрах ковша. Тяговое усилие приведет к чрезвычайно

сильной нагрузке на цилиндры ковша, что может повредить их.

Меры предосторожности при работе.

Меры предосторожности при передвижении.

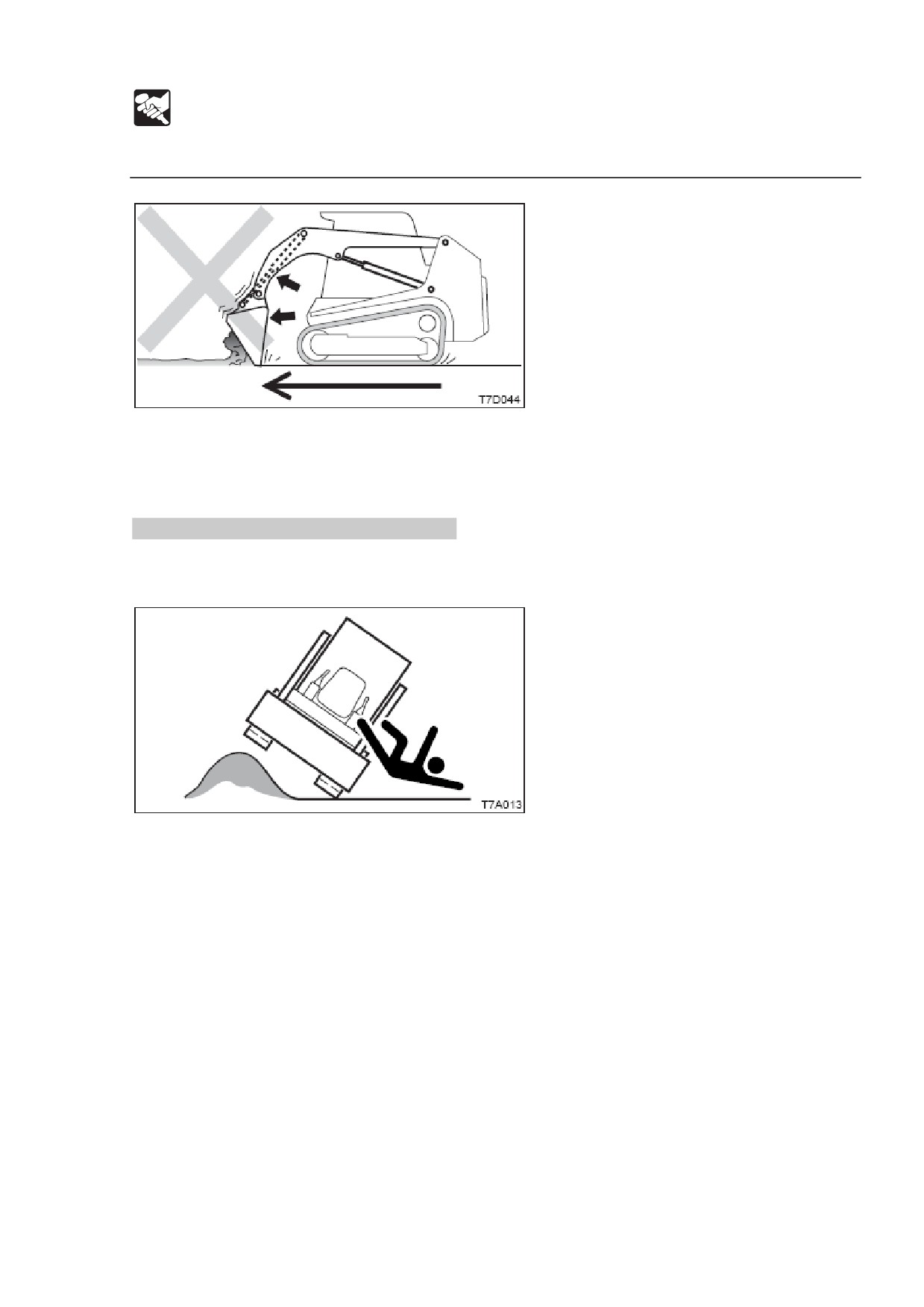

Передвижение через препятствия (камни, пни и т.п.) может привести к сильным

ударам по корпусу. По мере возможности, избегайте переезда через препятствия.

Если вам приходится это делать, держите ковш близко к земле, передвигайтесь

на низкой скорости, и переезжайте через препятствие центральной осью гусеницы.

123

РАБОТА

Инструкции по работе

Меры предосторожности при передвижении на 2й (высокой) скорости.

На неровной поверхности передвигайтесь на низкой скорости и избегайте резкого

набора скорости, остановок или смен направления.

Меры предосторожности при использовании в воде.

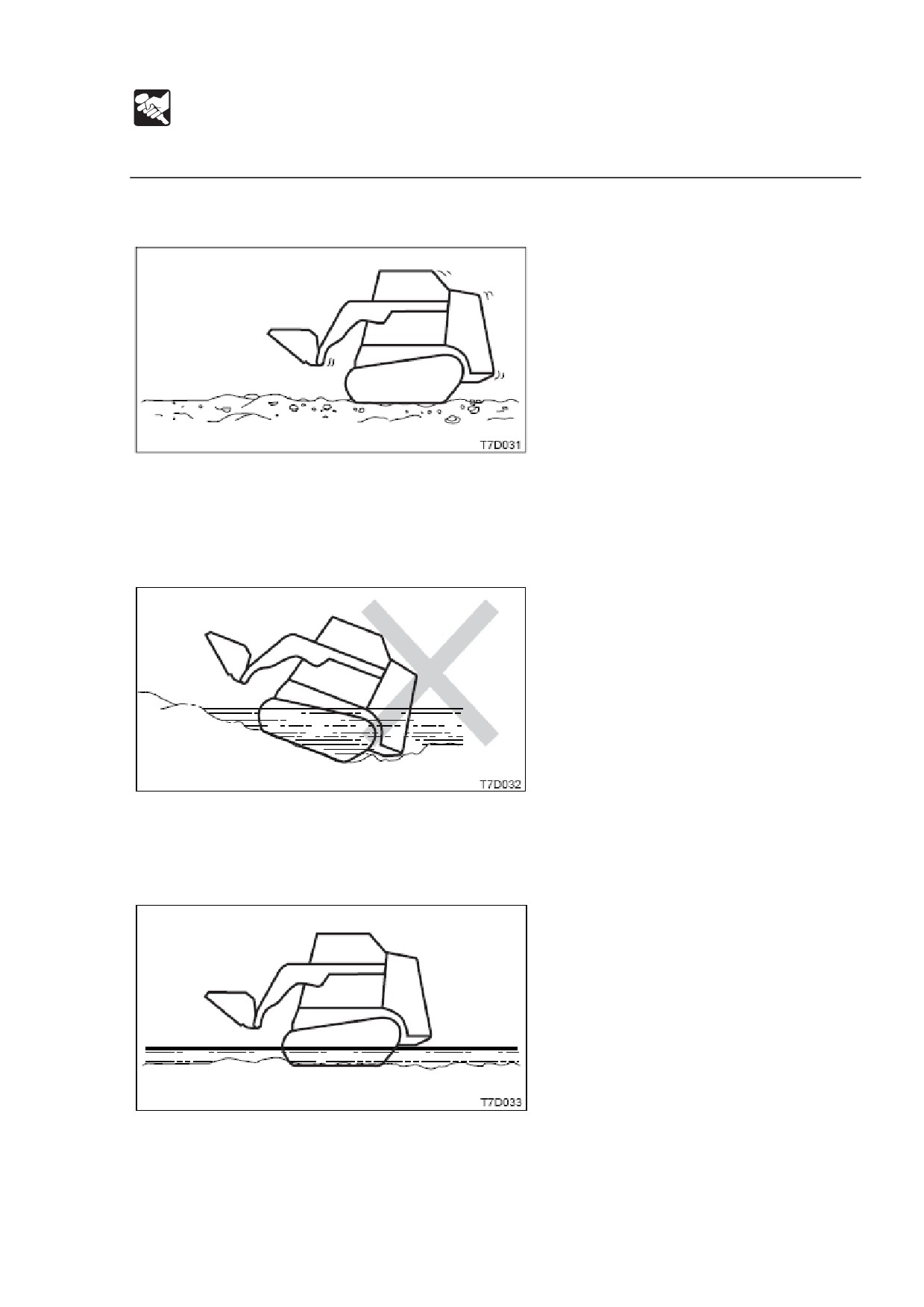

Если вы выезжаете из воды под острым углом, задняя часть машины может

погрузиться в воздух, вследствие чего вентилятор радиатора также окажется в

воде, что повредит его. Не позволяйте задней части попадать в воду.

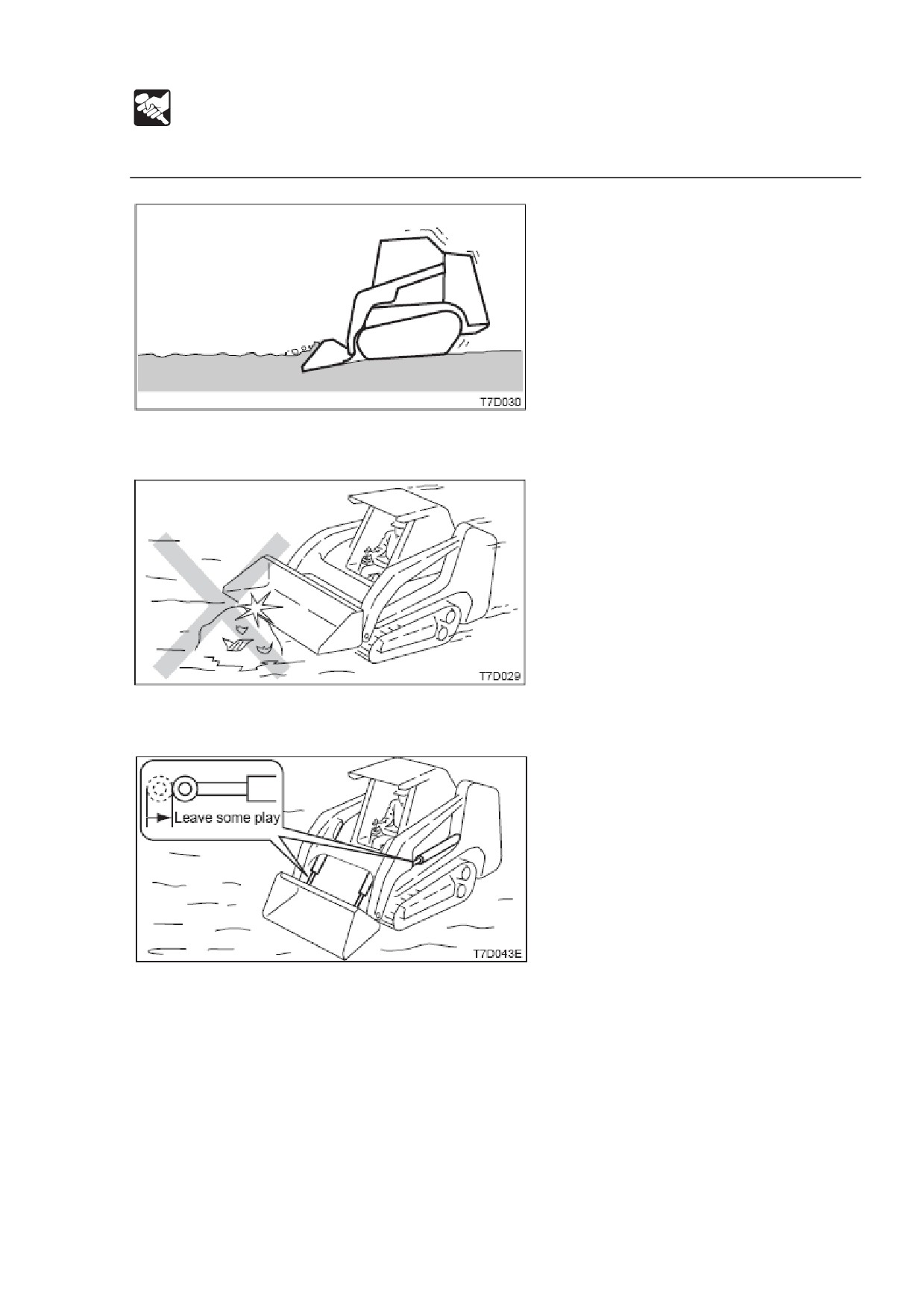

 Разрешенная глубина.

Не погружайте машину в воду глубже, чем до днища корпуса.

124

РАБОТА

Инструкции по работе

 При смазке мест, находившихся в воде в течение долгое время, добавляйте

такое количество смазки, чтобы старая смазка вытекла.

 Никогда не погружайте корпус в воду или песок. Если это случится, свяжитесь

с филиалом продаж или сервиса Takeuchi для проведения проверки.

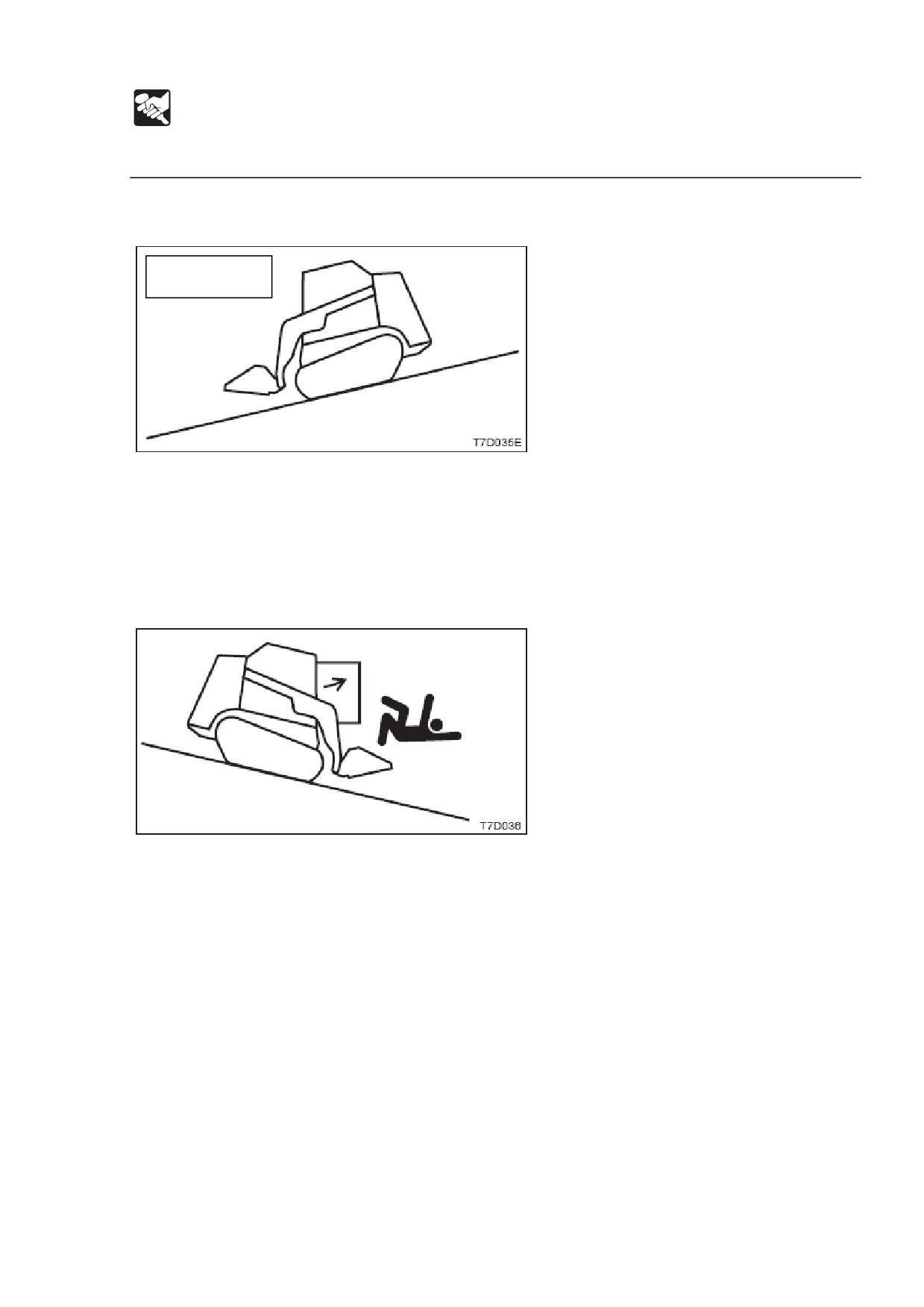

Меры предосторожности при передвижении по склонам.

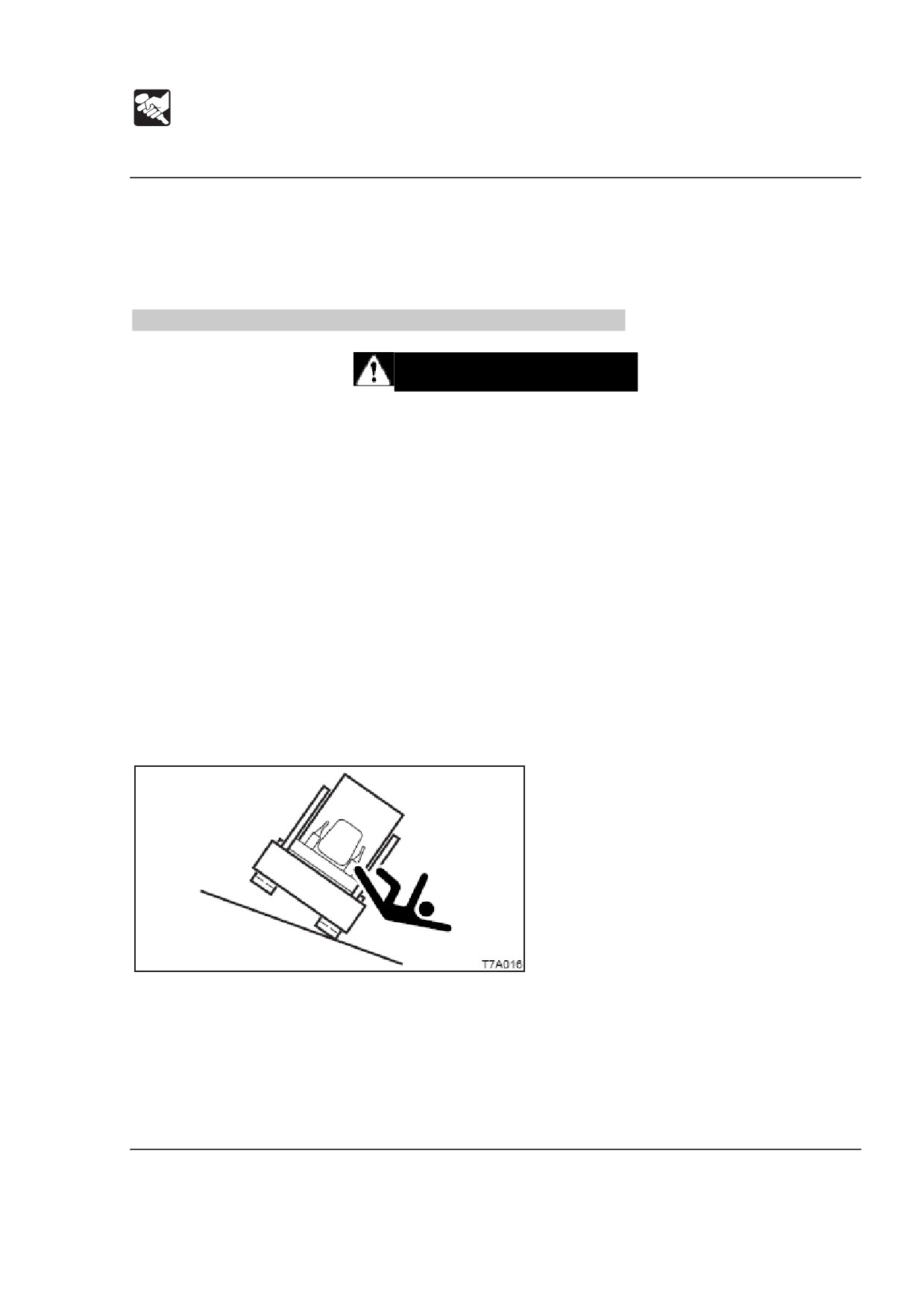

ПРЕДУПРЕЖДЕНИЕ

 Никогда не превышайте возможности устойчивости машины (максимально

возможное отклонение - 35 градусов, угол наклона в сторону - 15 градусов).

Также имейте в виду, что при неблагоприятных условиях на рабочей площадке

возможности устойчивости машины могут быть ниже.

 При передвижении на склонах опустите ковш до высоты от 20 до 30 см от

земли. В чрезвычайных ситуациях опустите ковш на землю и остановите

машину.

 При передвижении по склонам двигайтесь медленно на низкой скорости. При

спуске по склонам снизьте скорость (об./мин) двигателя и сдвиньте левый

рычаг управления на половину или меньше перед тем, как спускаться.

Слишком быстрый спуск со склона приведет к потере контроля.

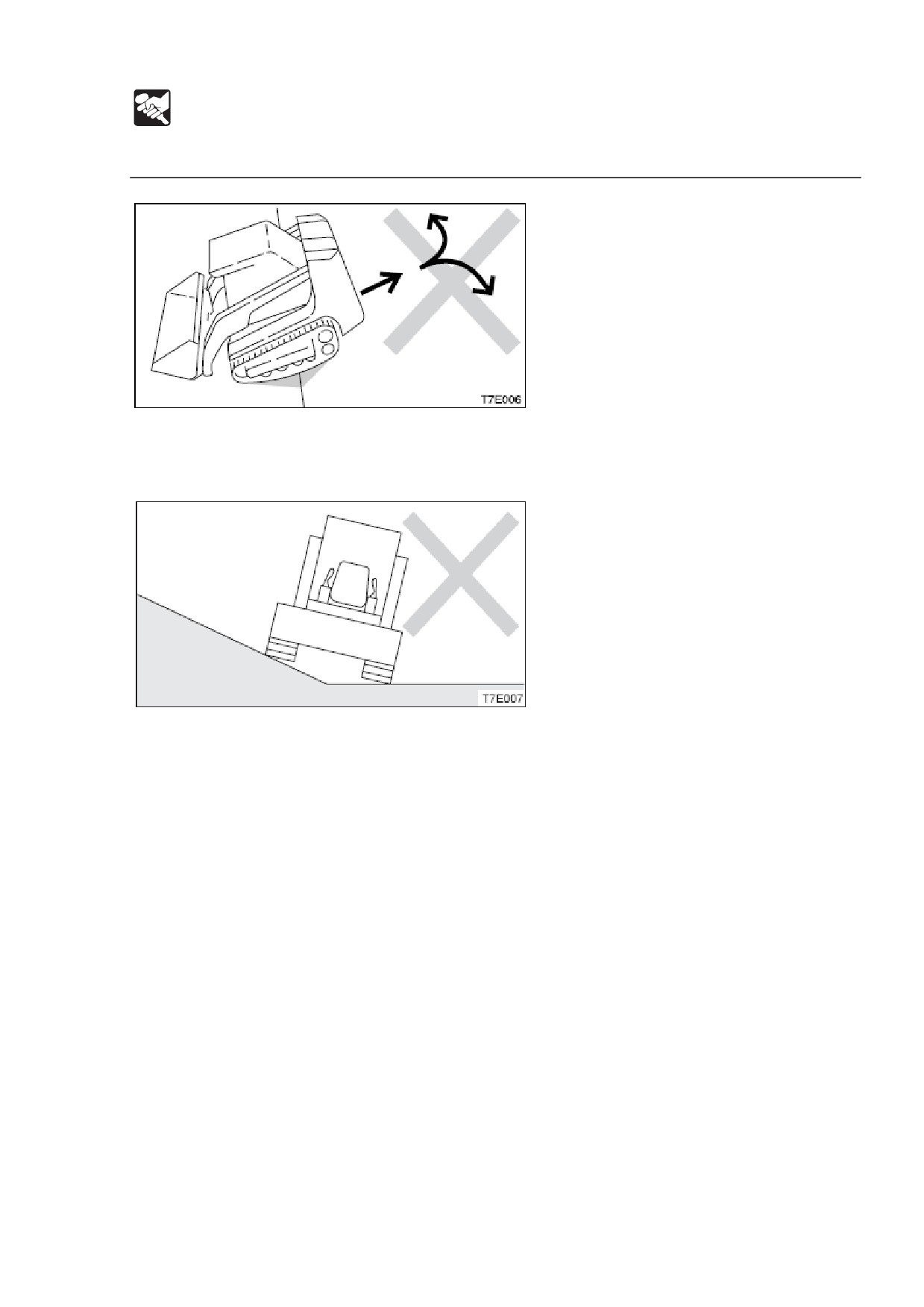

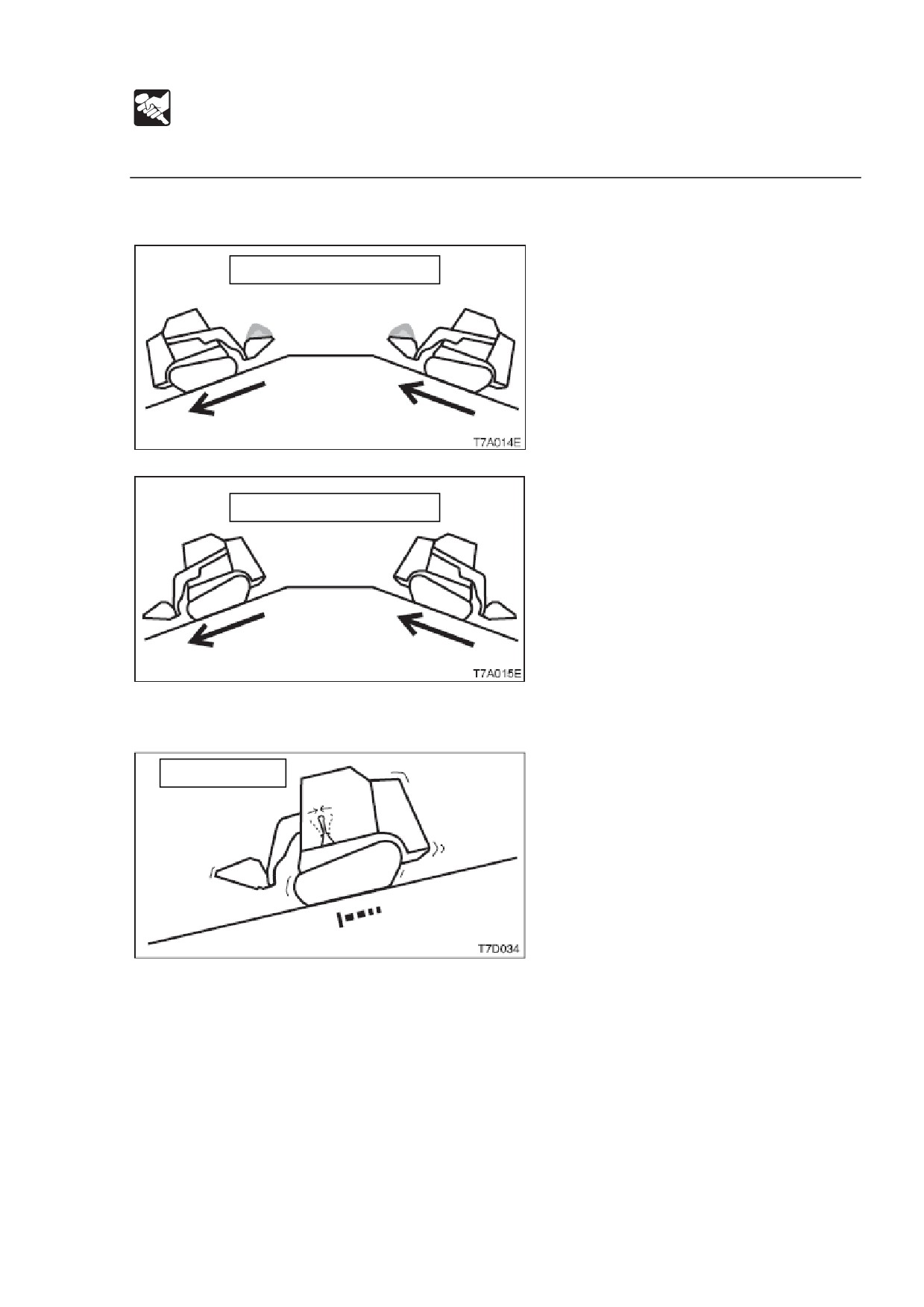

 При движении вверх или вниз по склону двигайтесь так, чтобы более тяжелая

часть машины находилась выше по склону.

 При передвижении по склону будьте внимательны, так как машина может

накрениться или заскользить в сторону.

 Не спускайтесь по склонам задним ходом.

 Не меняйте направления и не пересекайте склоны поперек. Сначала

вернитесь на горизонтальную поверхность, затем смените направление.

 На траве, сухих листьях, влажном металле или замороженных поверхностях

машина может соскользнуть в сторону даже на пологих склонах. Машина

никогда не должна быть обращена в сторону, а только вниз или вверх по

склону.

125

РАБОТА

Инструкции по работе

Если остановился двигатель.

Спуск

Если при движении вниз по склону останавливается двигатель, приведите рычаги

управления и педаль в нейтральное положение, остановите машину и

перезапустите двигатель.

Не открывайте переднюю дверь при передвижении по склонам

(при

наличии).

Открытие передней двери при передвижении по склонам может быть опасным,

поскольку усилие, которое нужно прикладывать для открытия и закрытия двери,

резко меняется. При передвижении по склонам всегда держите дверь закрытой.

127

РАБОТА

Инструкции по работе

Действия, возможные с этой машиной.

ВАЖНО: Не выполняйте черпательных или выравнивательных действий при

полностью разложенных цилиндрах ковша. Тяговое усилие приведет к

чрезвычайно сильной нагрузке на цилиндры ковша, что может повредить их.

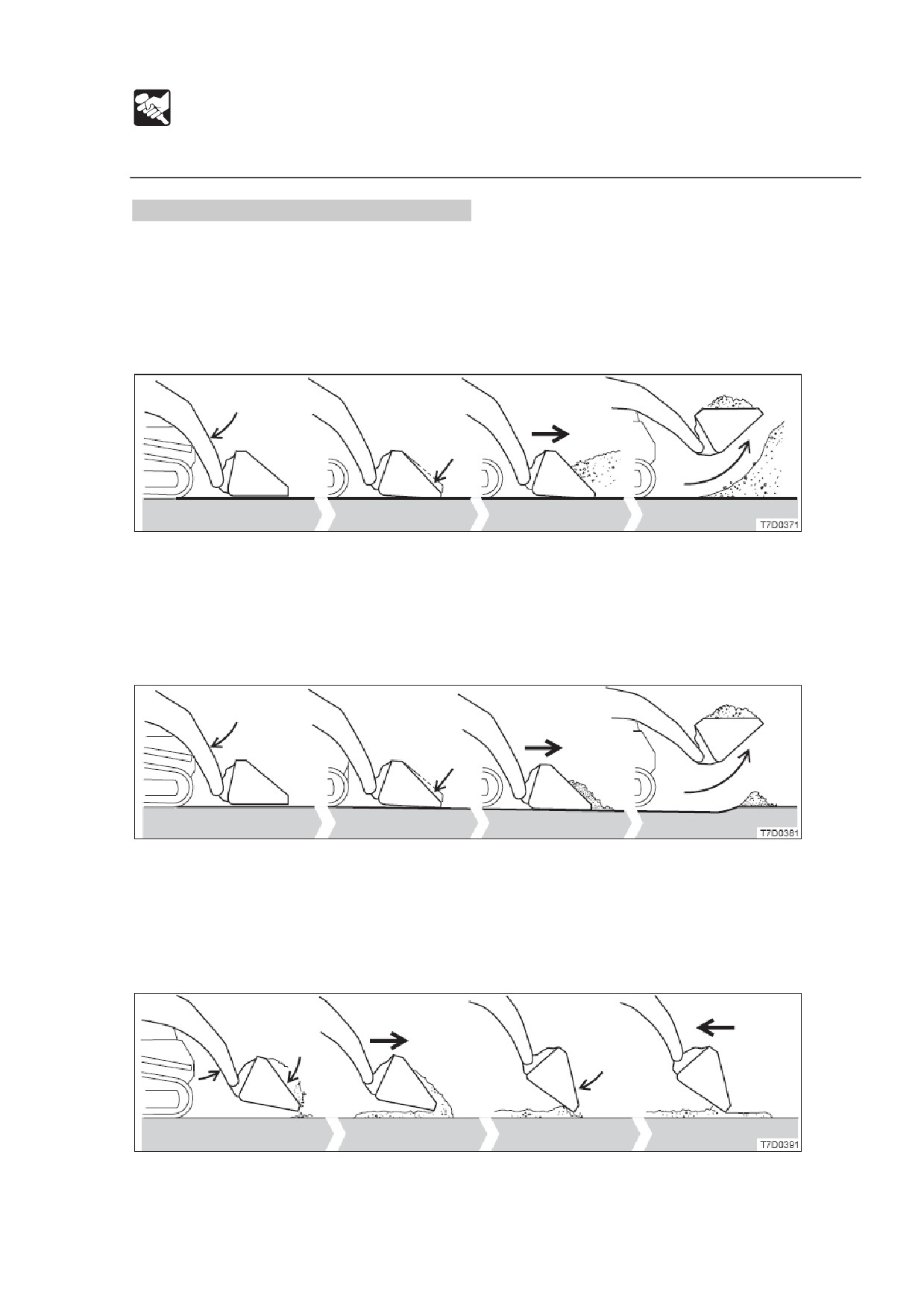

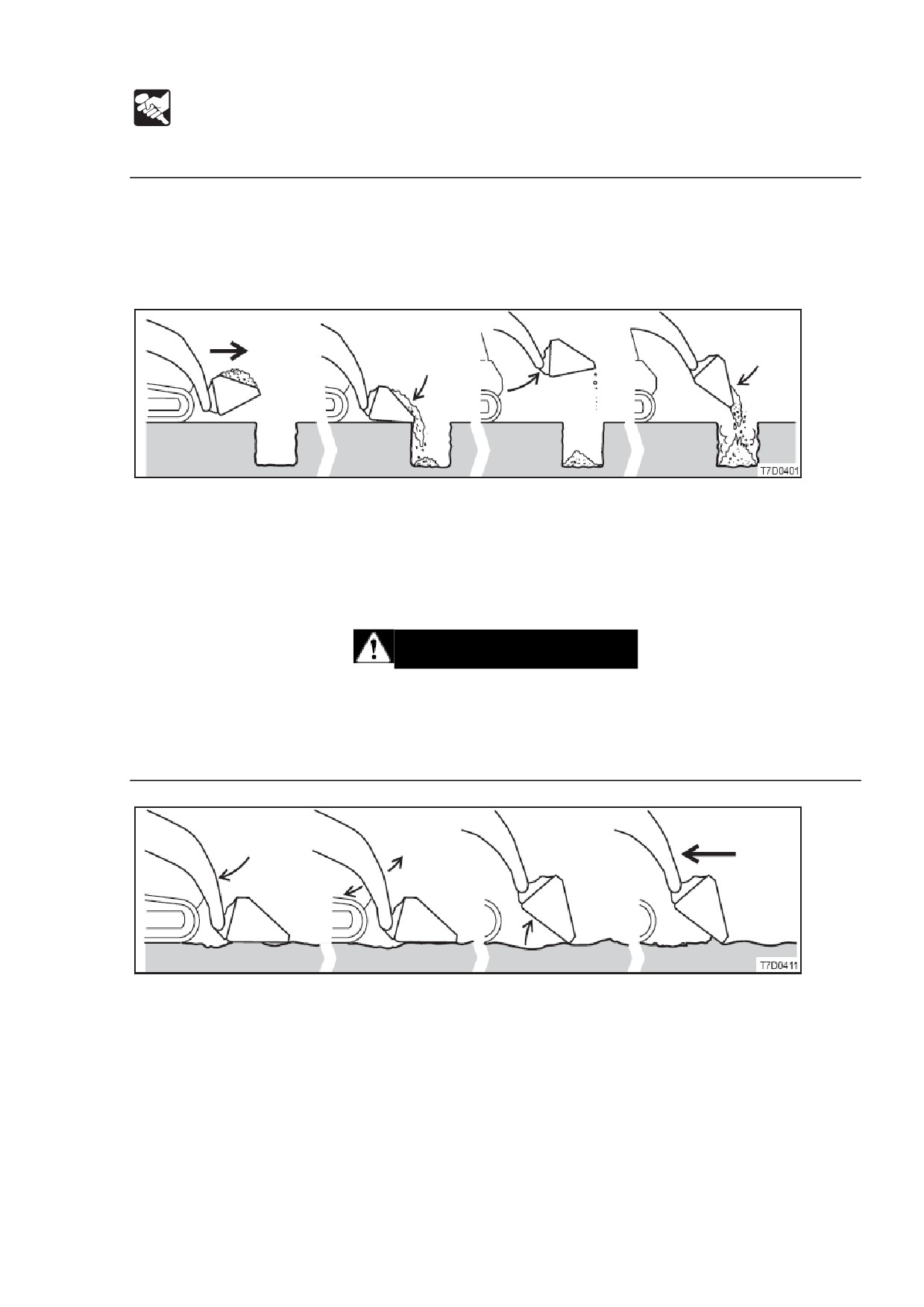

Черпание.

Опустите рукояти и ковш к земле, чтобы передний край ковша был слегка

наклонен вперед, затем сдвиньте погрузчик вперед, пока ковш не заполнится

материалом. Затем наклоните ковш назад и зачерпните материал.

Профилирование (грейдинг).

Наклоните передний край ковша вперед на угол, подходящий для грунта данной

твердости, затем медленно сдвиньте погрузчик назад, копая землю передним

краем ковша. Когда ковш наполнится, наклоните его назад.

Выравнивание.

Поднимите рукояти и наклоните ковш вперед, затем опускайте его, одновременно

двигаясь вперед.

128

РАБОТА

Инструкции по работе

Затем наклоните ковш перед и опустите передний край, пока он не окажется почти

на земле, затем двиньтесь назад через груз, который был только что высыпан.

Обратная засыпка.

При опущенном ковше, подъедьте к яме и наклоните передний край ковша вниз,

как только он пройдет переднюю стенку ямы. Поднимите ковш и высыпьте груз,

когда понадобится.

Выравнивание с использованием положения FLOAT.

ПРЕДУПРЕЖДЕНИЕ

 Обязательно опускайте ковш на землю перед тем, как работать с рукоятями в

положении FLOAT. Работа с рукоятями в таком положении, если они подняты,

может вызвать падение ковша, что очень опасно.

 Не передвигайтесь на погрузчике вперед с рукоятями в положении FLOAT.

Опустите ковш на землю, затем придайте рукоятям положение FLOAT. Наклоните

ковш вперед, чтобы он встал на свой передний край, затем выравнивайте рыхлый

материал, двигаясь назад.

129

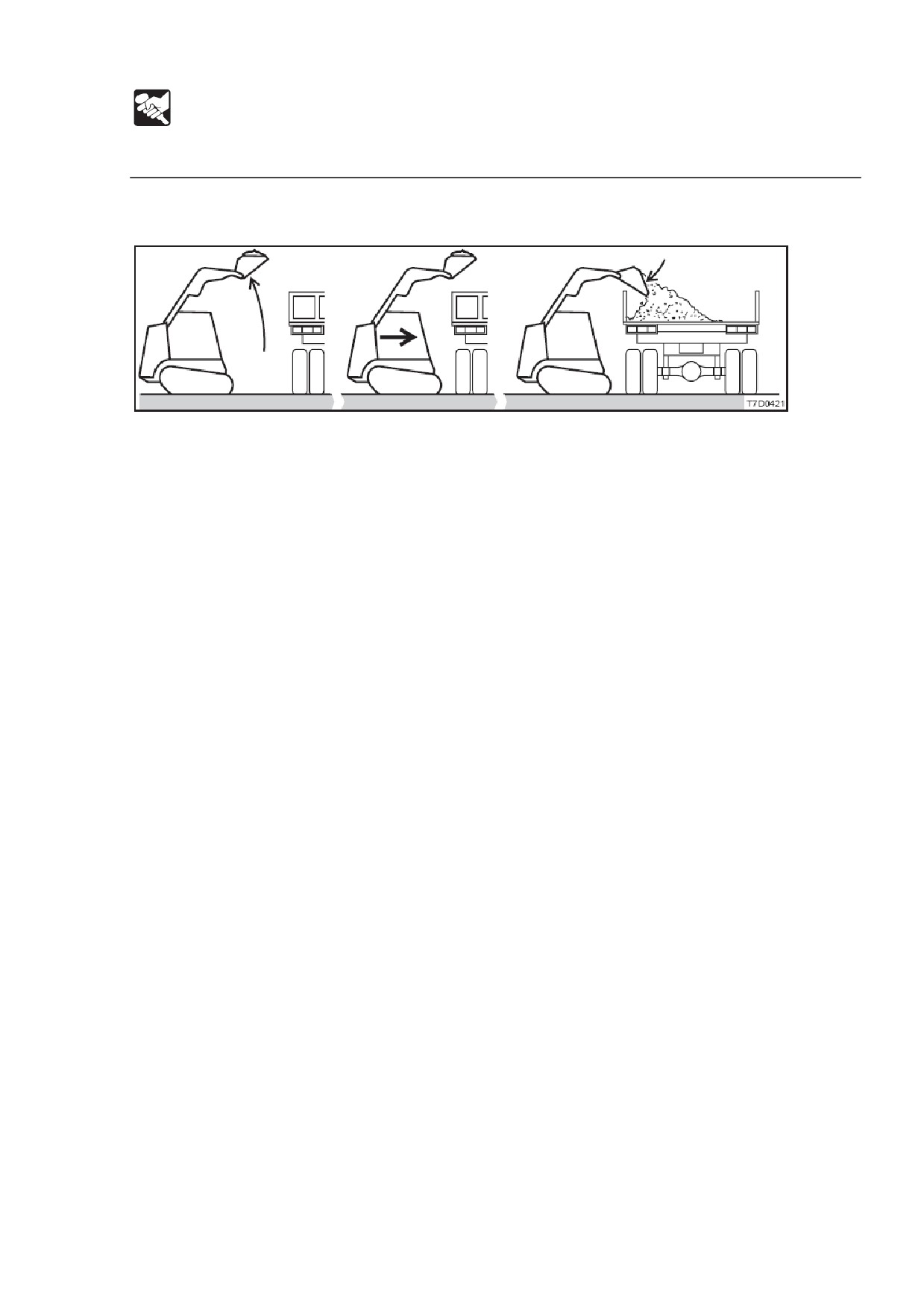

РАБОТА

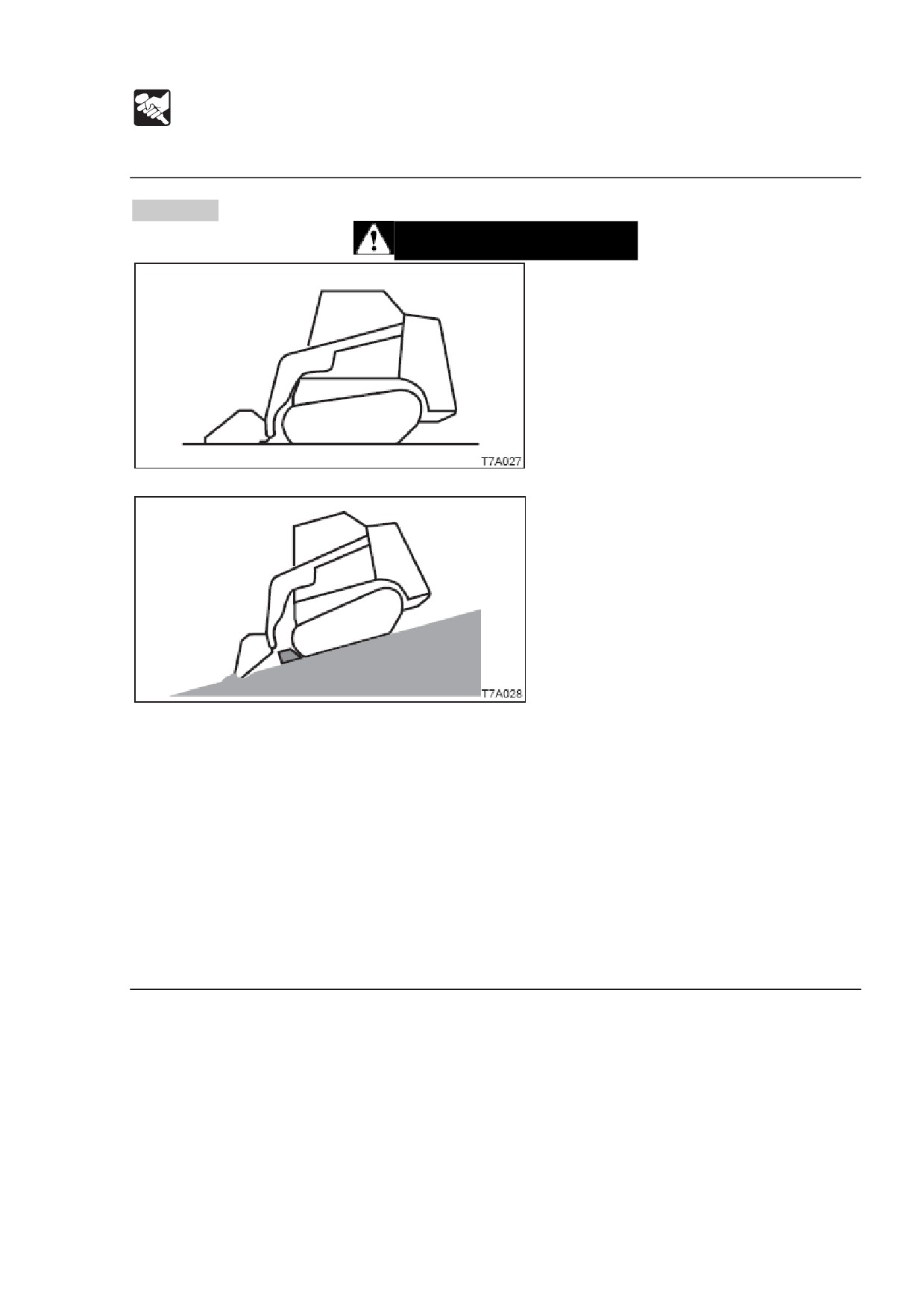

Парковка машины

Парковка.

ПРЕДУПРЕЖДЕНИЕ

 Припаркуйте машину на твердой, горизонтальной поверхности и примените

парковочное устройство. Если вам приходится парковаться на склоне, надежно

фиксируйте машину, чтобы избежать движения.

 При парковке на улицах используйте ограждение, предупреждающие знаки,

огни и т.п., чтобы машину было легко заметить ночью, и избежать

столкновения с другими транспортными средствами.

 Перед тем, как покинуть сиденье оператора, приведите планку безопасности в

заблокированное положение и остановите двигатель.

 Никогда не оставляйте машину без присмотра, если работает двигатель или

подняты рукояти. Если рукояти остаются поднятыми, их надо ОБЯЗАТЕЛЬНО

фиксировать стопорами рукояти.

Перед тем, как покинуть машину, сделайте следующее:

1. Приведите рычаги управления и педаль в нейтральное положение.

2. Верните рычаг дросселя [в прежнее положение] и оставьте двигатель на

малых оборотах холостого хода.

3. Опустите ковш к земле.

4. Придайте планке безопасности заблокированное положение.

5. Остановите двигатель и выньте ключ.

См. стр. Х, «Остановка двигателя».

131

РАБОТА

Парковка машины

Проверки после остановки двигателя.

1. Проверьте на наличие утечек масла и воды; проверьте рабочее оборудование,

крышки и нижнюю часть корпуса. Произведите починку в случае наличия

неисправностей.

2. Наполните топливный бак.

См. стр. Х, «Проверка уровня топлива».

3. Удалите любые клочки бумаги или загрязнения из отсека двигателя.

4. Удалите любую грязь с нижней части корпуса.

Запирание на замки.

Обязательно замкните следующие замки.

 Крышка наливного отверстия топливного бака.

 Отсек двигателя.

 Отделение для руководства.

 Дверь кабины.

132

РАБОТА

Обращение в холодную погоду

Подготовка к холодной погоде.

В холодную погоду может быть трудно запустить двигатель, и смазочно-

охлаждающая эмульсия может замерзнуть. Проведите нижеописанную подготовку.

Замена топлива и смазки.

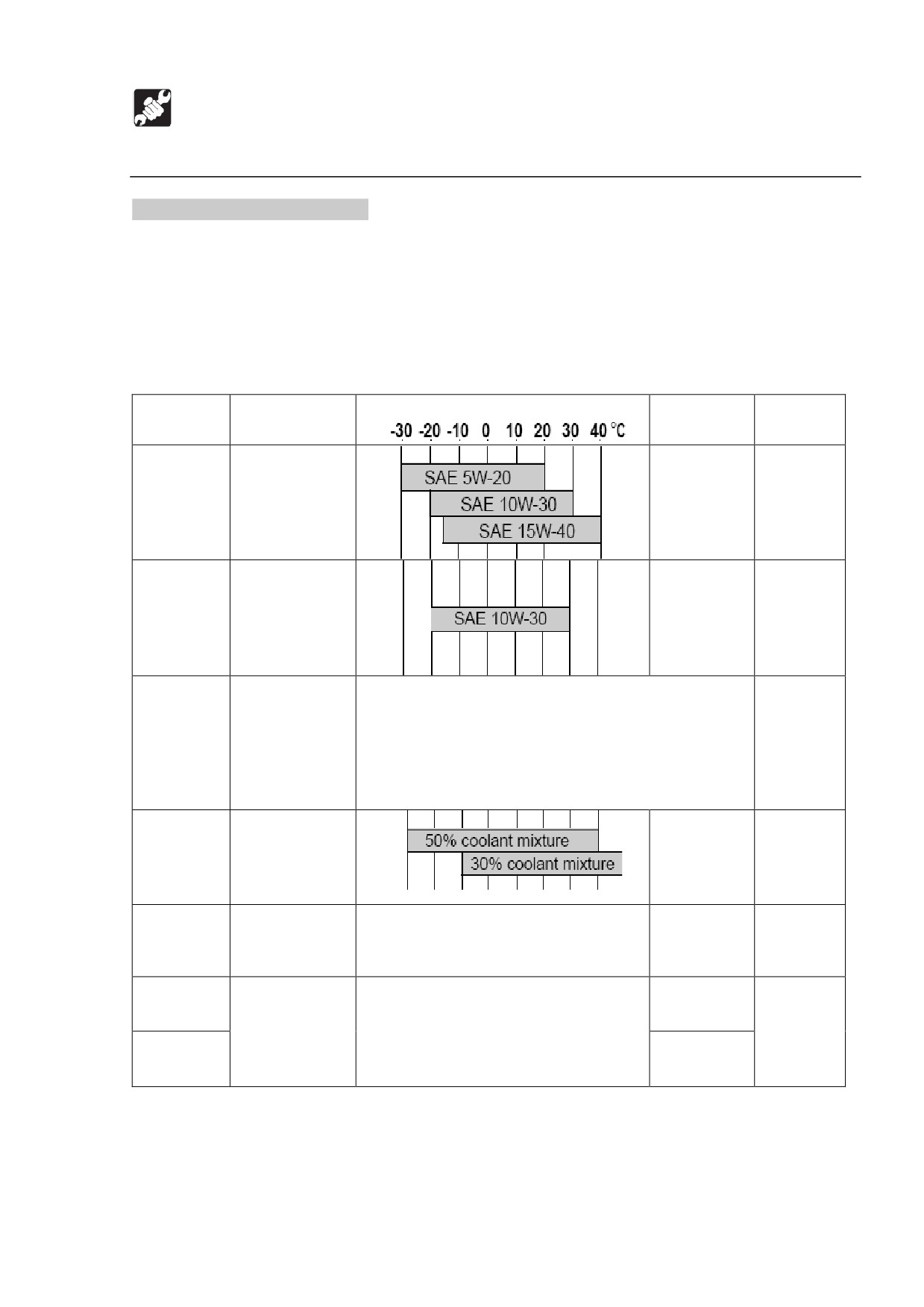

Замените топливо, гидравлическое масло и масло двигателя на топливо и масла

для холодных условий.

См. стр. Х «Таблица топлива и смазки».

Смазочно-охлаждающая эмульсия двигателя.

ПРЕДУПРЕЖДЕНИЕ

Смазочно-охлаждающая эмульсия горюча. Не допускайте огня.

Используйте для смазочно-охлаждающей эмульсии двигателя смазочно-

охлаждающую эмульсию (антифриз) с долгим сроком действия и водопроводную

воду.

Дополнение: Новые машины поставляются со смазочно-охлаждающей

эмульсией (антифризом) с долгим сроком действия типа JIS 2 в концентрации

50%.

См. стр. Х «Таблица топлива и смазки».

Батарея.

С падением температуры уменьшается выходная мощность батареи.

Проверьте батарею. Если уровень заряда низкий, свяжитесь с филиалом продаж

или сервиса Takeuchi для замены батареи.

См. стр. Х «Проверка уровня жидкости батареи и заправка».

Меры предосторожности по окончании работы.

Чтобы не допустить прилипания грязи, воды или других предметов на машину или

замерзания ее нижней части, следуйте нижеизложенному.

 Удалите любую грязь или воду с корпуса машины. В частности, капли воды на

поверхностях стержней гидравлических цилиндров могут замерзнуть, и если

грязь попадет вместе с водой в перемычки, они могут сломаться.

 Паркуйте машину на сухой, твердой поверхности. Если не найти подходящего

места, поставьте машину на доски.

 Удалите любую воду из топливного бака, чтобы предотвратить замерзание.

См. стр. Х «Осушение топливного бака».

 Чтобы предотвратить низкую производительность батареи, накройте батарею

или, вынув ее из машины, поместите в теплое место.

133

РАБОТА

Обращение в холодную погоду

Также, следующим утром добавьте жидкость батареи перед тем, как начать

работу. Если жидкость добавить после работы, дистиллированная вода не

смешается с ней, что приведет к замерзанию.

После окончания холодного сезона.

После окончания холодного сезона сделайте следующее:

 Поменяйте топливо и масла на те, что указаны в Таблице топлива и смазки.

См. стр. Х «Таблица топлива и смазки».

 При использовании антифриза

(смазочно-охлаждающей эмульсии)

всесезонного типа полностью высушите смазочно-охлаждающую эмульсию,

аккуратно очистите систему смазки-охлаждения, и затем залейте

водопроводной воды.

См. стр. Х «Очистка системы охлаждения двигателя».

134

РАБОТА

Обращение с резиновыми гусеницами

Резиновым гусеницам свойственна хрупкость из-за материала, из которого они

сделаны. Обязательно соблюдайте нижеизложенные запреты и меры

предосторожности, чтобы предотвратить повреждение гусениц и скольжение

гусениц.

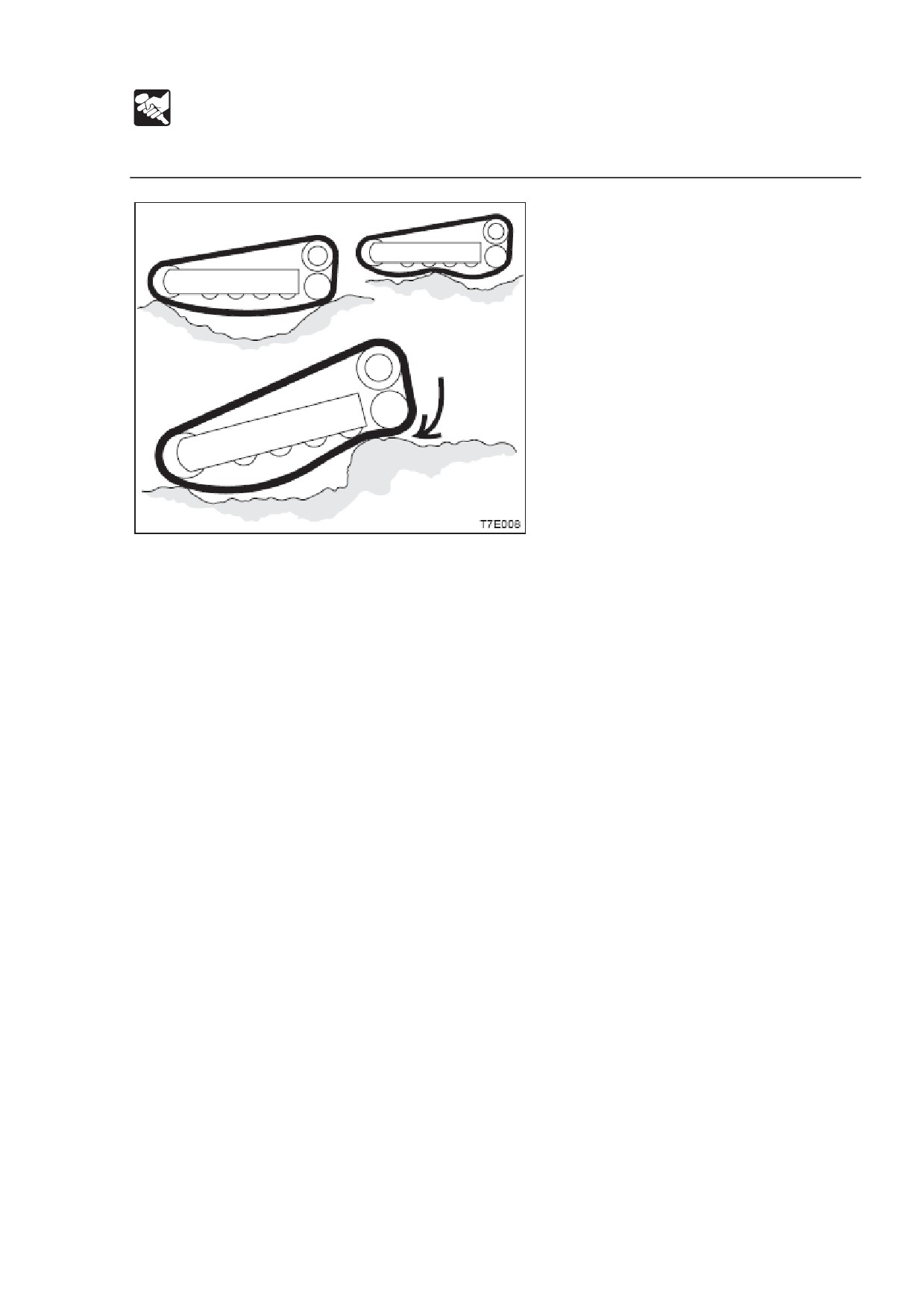

Запрещенные действия.

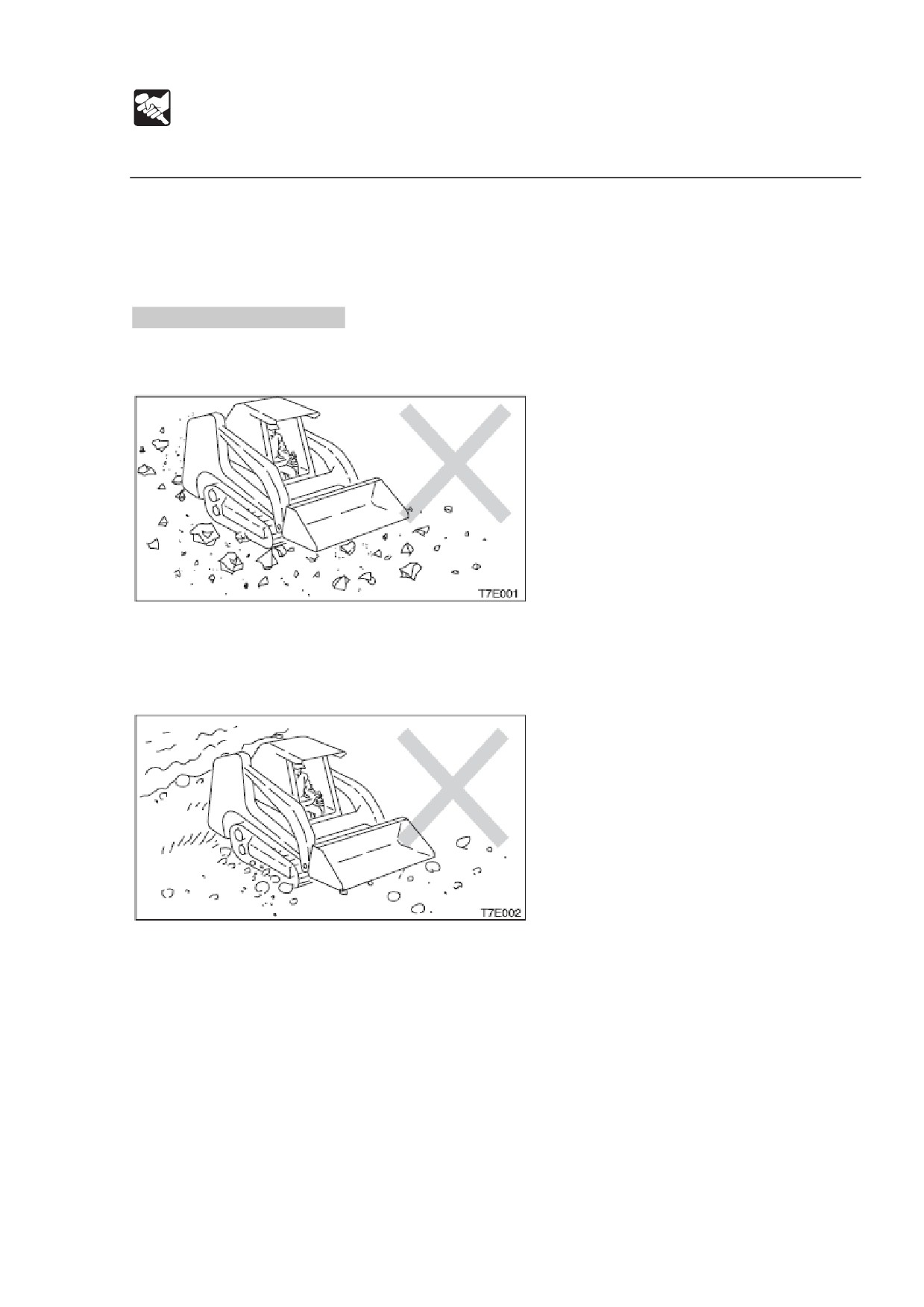

Не передвигайтесь и не работайте на машине в следующих местах:

 Передвижение или повороты на обломках камней, зазубренной породе,

металлических стержнях, металлической стружке или краях металлических

листов может повредить или порезать гусеницы.

 Передвижение по дну рек или местам с множеством кусков слабых пород

может привести к соскальзыванию гусениц или их повреждению из-за

попадающих в них камней.

 Не пользуйтесь машиной на берегу моря. Соль может окислить металлические

поверхности.

135

РАБОТА

Обращение с резиновыми гусеницами

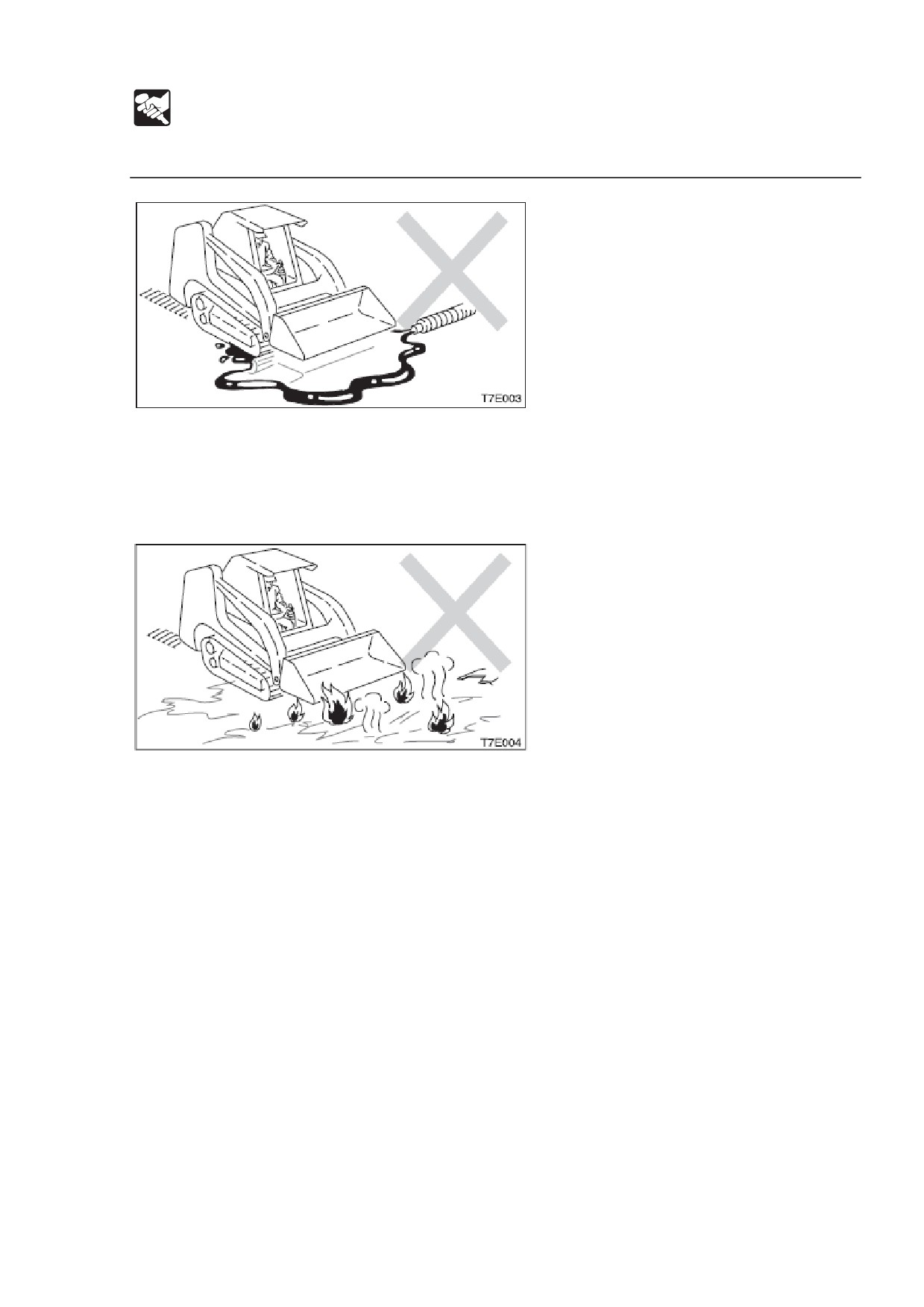

 Не допускайте попадания топлива, масла, соли или химических растворителей

на гусеницы. Эти субстанции могут окислить сцепления металлических

поверхностей гусениц, приводя к ржавчине или отслаиванию. Если эти

субстанции попадают на гусеницы, сразу же смойте их водой.

 Передвижение по дорогам прямо после укладки асфальта или по

горячим/горящим поверхностям, таким, как металлические листы, нагретые

солнечными лучами, может привести к неправильному износу или

повреждениям выступов гусениц.

 Не передвигайте грунт в местах, где резиновые гусеницы могут скользить. Это

может ускорить износ.

136

РАБОТА

Обращение с резиновыми гусеницами

Меры предосторожности.

При работе на машине предпринимайте следующие меры предосторожности:

 По возможности, избегайте резкого изменения направления и осевого

поворота на бетонных поверхностях.

Это может износить или повредить резиновые гусеницы.

 Избегайте падений, которые могут подвергнуть резиновые гусеницы сильному

удару.

 Соль, хлорид калия, сульфат аммония, сульфат калия и двойной суперфосфат

лайма могут повредить ленту гусеничного хода. Если какая-либо из этих

субстанций попадет на ленту, тщательно смойте ее водой.

 Не допускайте бокового трения резиновых гусениц о бетон или стены.

 Не повреждайте ковшом резиновые гусеницы.

 Будьте особенно осторожны зимой на замерзших поверхностях, т.к. ленты

гусеничного хода могут скользить.

 Используйте ленты хода резиновых гусениц при температурах от -25 до +55

градусов.

 Складируйте резиновые гусеницы на долгий срок

(3 месяца и более) в

помещении, в месте, где не бывает прямого солнечного света или дождя.

137

ПЕРЕВОЗКА

Погрузка и выгрузка

ПРЕДУПРЕЖДЕНИЕ

Машина может скатиться, опрокинуться и упасть при ее погрузке или выгрузке.

Предпримите следующие меры предосторожности:

 Выберите твердую горизонтальную поверхность и соблюдайте дистанцию до

обочин дороги.

 Используйте погрузочные трамплины достаточной прочности и размера.

Установите склон погрузочных трамплинов в пределах 15 градусов.

 Не допускайте на дне трала и погрузочных трамплинов масла, глины, льда,

снега и других материалов, могущих привести к соскальзыванию. Очистите

гусеницы.

 Никогда не меняйте направление на трамплине.

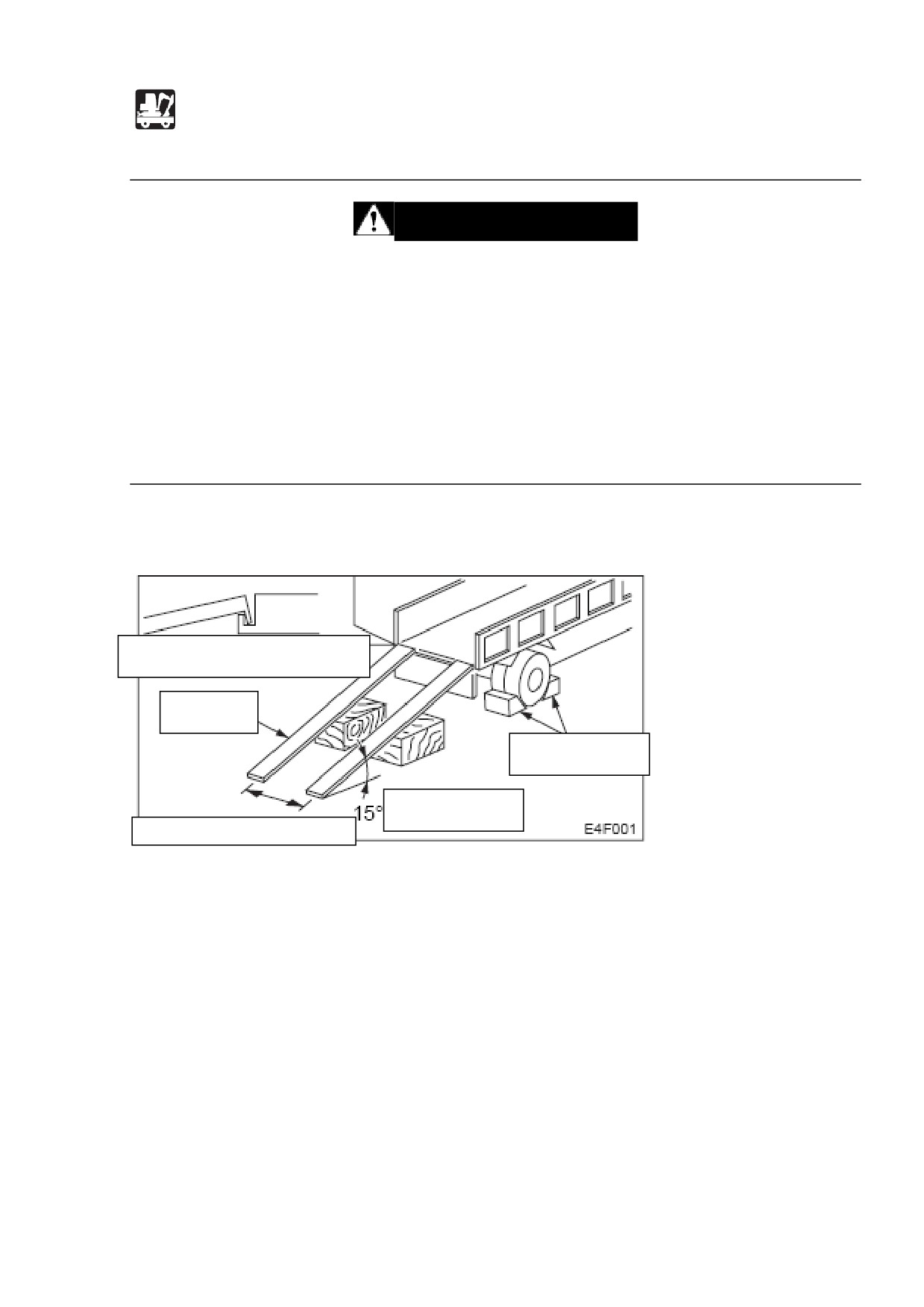

При погрузке или выгрузке машины обязательно используйте трамплины и

нижеописанную процедуру.

Закрепите на удерживающем выступе

Трамплин

Стопоры

или менее

Расстояние между трамплинами

1. Включите парковочный тормоз трала и поместите стопоры под его колеса.

2. Как следует зафиксируйте трамплины на дне трала с тем, чтобы они не могли

отсоединиться. Обеспечьте трамплинам угол подъема от земли в не более чем

15 градусов.

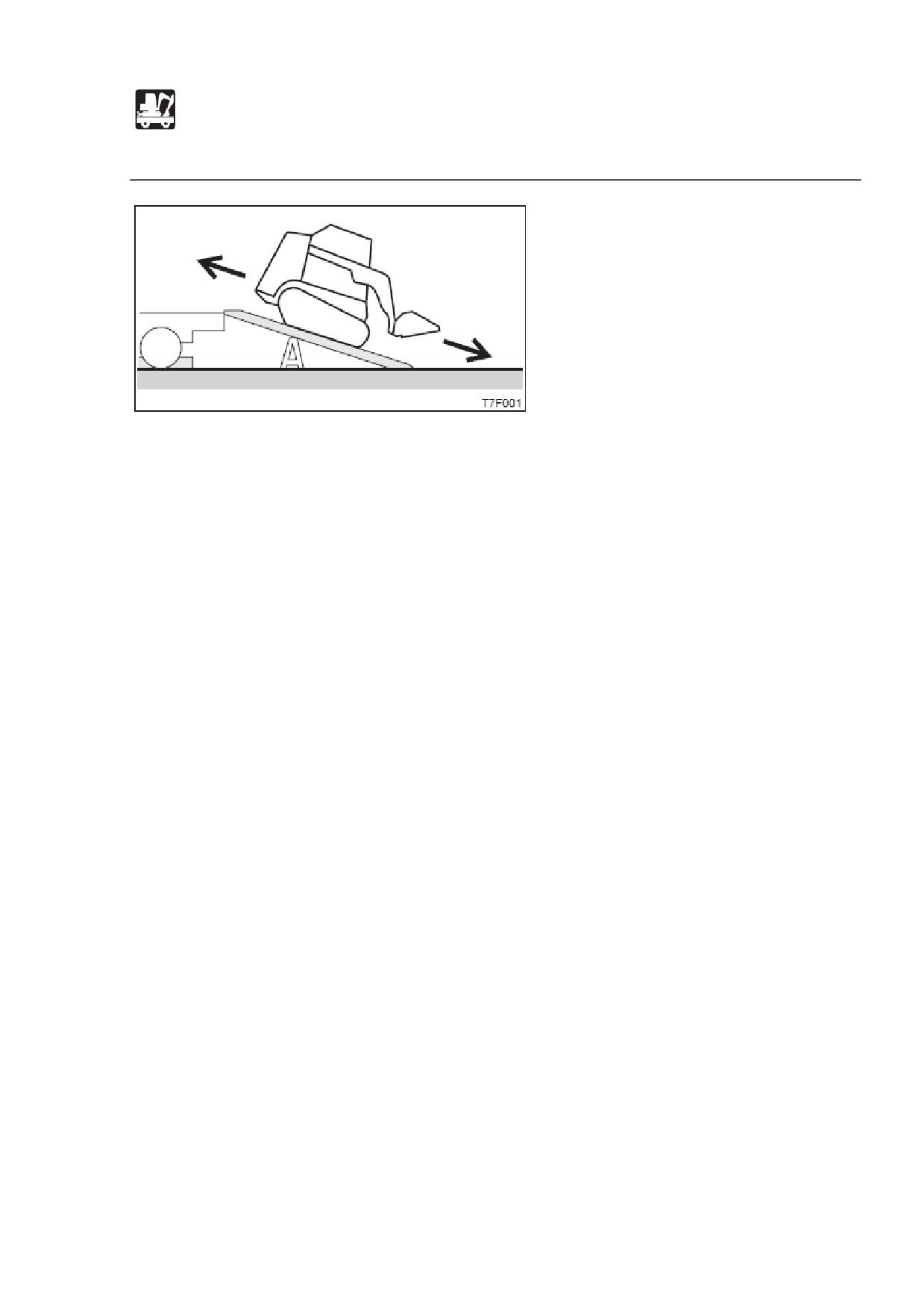

3. Двигайтесь на машине вверх или вниз по трамплинам концом ковша вперед.

4. Удостоверьтесь в соответствии центральной оси дна трала центральной оси

машины и центральной оси трамплинов центральной оси гусениц.

5. Исключите удар ковшом по трамплинам.

6. Снизьте скорость двигателя.

142

ПЕРЕВОЗКА

Подъем машины (TL140)

ПРЕДУПРЕЖДЕНИЕ

 Знайте и используйте правильные сигналы для крана.

 Проверяйте подъемное оборудование каждый день на предмет поврежденных

или отсутствующих частей.

 При подъеме используйте проволочный канат достаточной для веса машины

прочности.

 Не производите подъем в отличном от нижеописанного положении. Это опасно,

и может привести к тому, что машина потеряет равновесие.

 Не поднимайте машину с оператором внутри.

 Производите подъем медленно, чтобы машина не опрокинулась.

 Во время подъема, исключите присутствие каких-либо людей на площадке. Не

переносите машину над головой людей.

ВАЖНО: Способ подъема применим к машинам со стандартными

спецификациями.

Центр тяжести различается в соответствии с навесным и дополнительным

оборудованием.

Проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

Подъем.

1. Опустите ковш к земле.

2. Поднимите планку безопасности, чтобы замкнуть замок.

3. Остановите двигатель, выньте ключ стартера и покиньте машину.

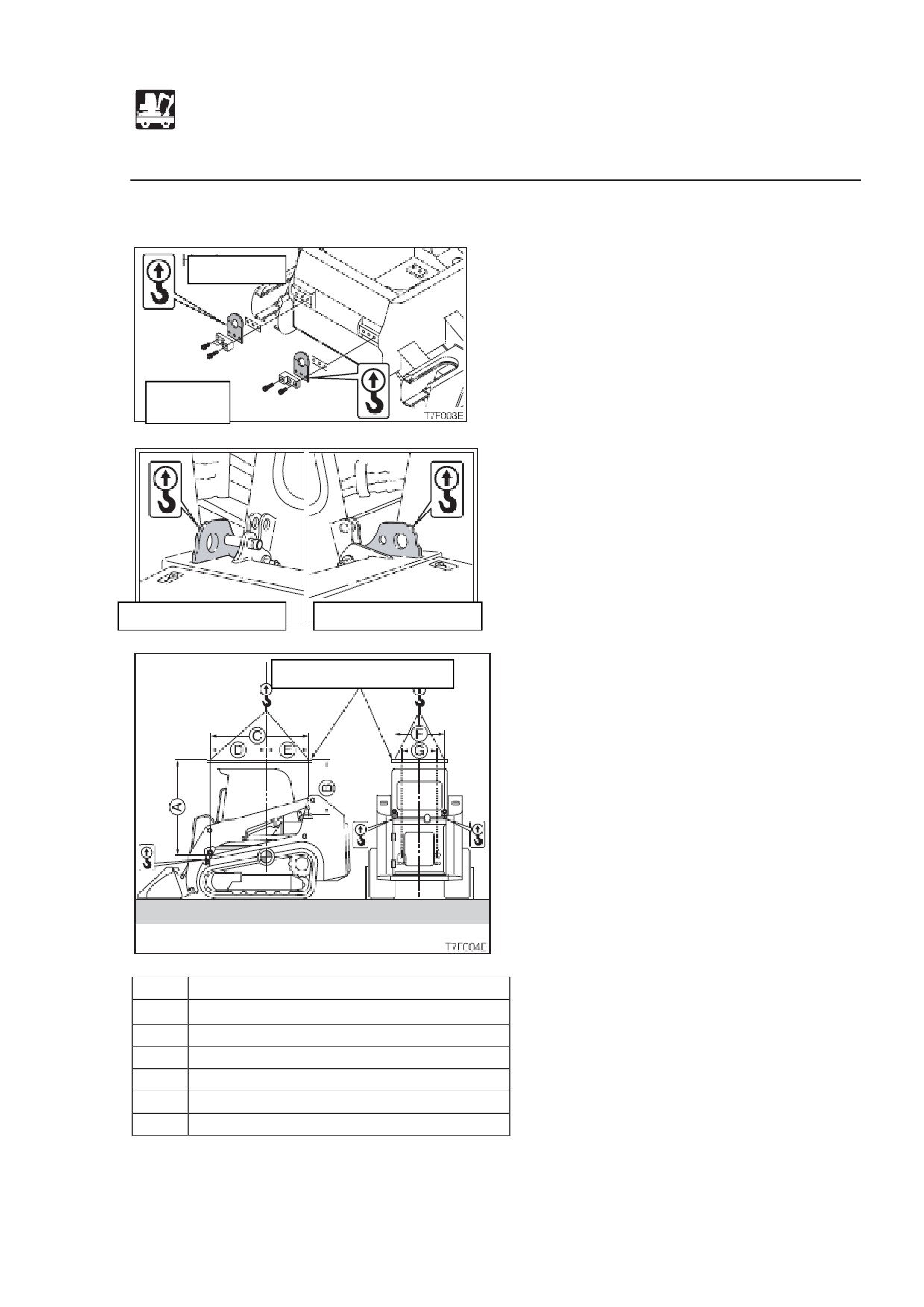

4. Установите канат, как показано на схеме ниже.

Затяните так, чтобы канат и подъемное устройство не касались корпуса.

5. Медленно поднимите, так, чтобы машина только оторвалась от земли.

6. Остановите подъем, чтобы машина уравновесилась, затем медленно

поднимайте.

144

ПЕРЕВОЗКА

Подъем машины

Меры предосторожности при

перевозке

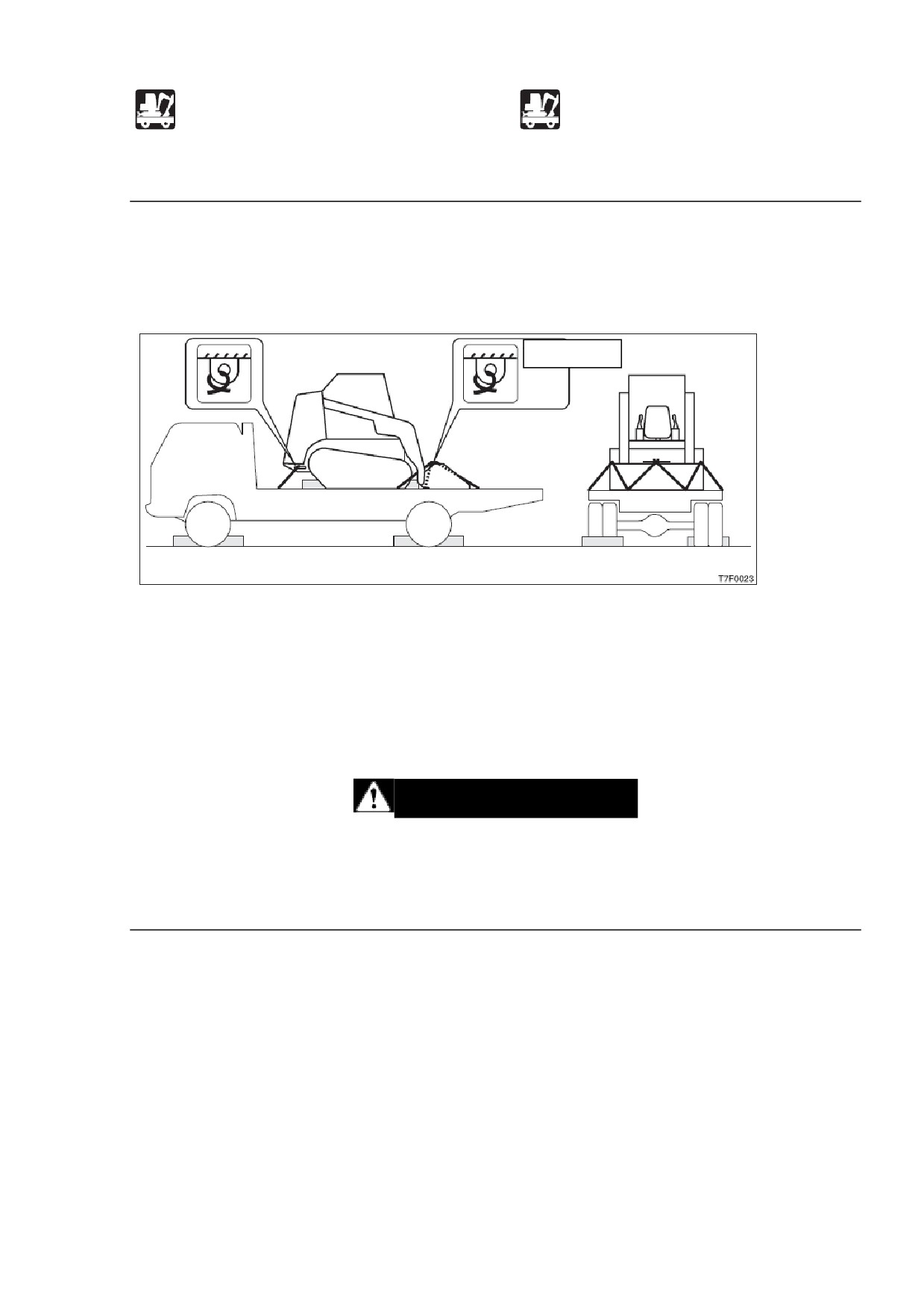

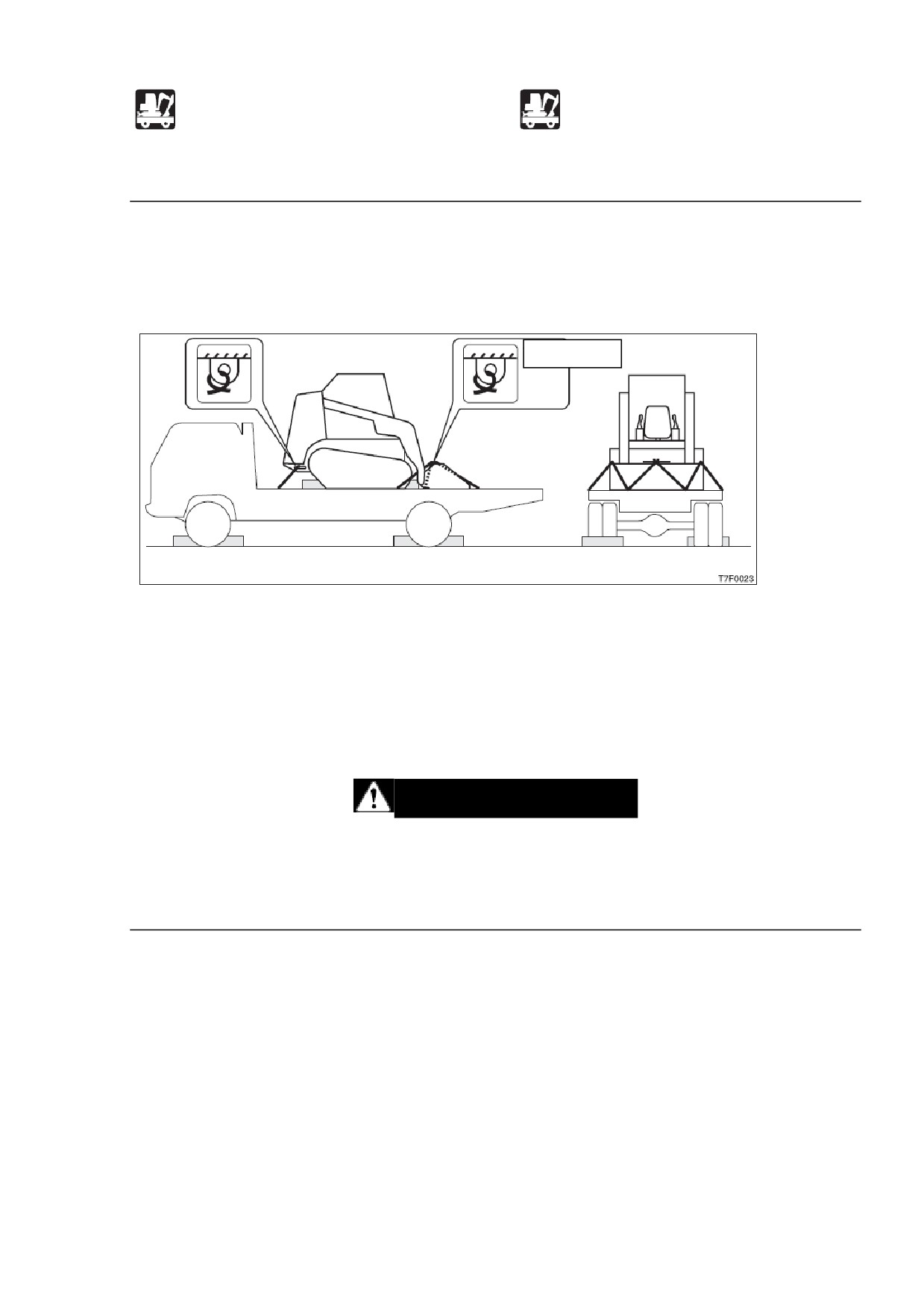

После погрузки машины в предписанное положение, зафиксируйте ее согласно

схеме ниже.

Положение при перевозке.

Для ЕС

1. Опустите ковш.

2. Остановите двигатель и выньте ключ стартера.

3. Надежно зафиксируйте планку безопасности в заблокированном положении.

4. Установите стопоры спереди и сзади гусениц.

5. Обвяжите цепью или проволочным канатом нижнюю раму и надежно

затяните ее, чтобы предотвратить сдвиги в стороны.

6. Зафиксируйте ковш цепью или проволочным канатом.

ПРЕДУПРЕЖДЕНИЕ

 Знайте и следуйте правилам безопасности, законам о транспортных

средствах и правилам движения при перевозке машины.

 При определении наилучшего пути следования учитывайте длину, ширину,

высоту и вес грузовика с машиной на нем.

146

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Основное

148

Данные по обслуживанию

151

Важные части

156

Таблица техобслуживания

158

Обходная проверка

160

Ежедневная проверка (каждые 10 часов)

162

После первых 50 часов (только новые машины)

170

Каждые 50 часов

176

Каждые 100 часов

184

После первых 250 часов (только новые машины)

185

Каждые 250 часов

186

Каждые 500 часов

190

Каждые 1000 часов

193

Каждые 2000 часов

200

В случае необходимости

201

Долгосрочное хранение

210

147

ТЕХОБСЛУЖИВАНИЕ

Основное

Описание техобслуживания.

Для долгосрочного использования машины в хорошем состоянии проводите

проверку и техобслуживание надлежащим и безопасным образом, согласно

инструкциям этого руководства.

Проверка и техобслуживание разделены соответственно полному времени

работы машины (проверка и техобслуживание должны проводиться каждые 10

часов (обходная и ежедневная проверка), каждые 50 часов, каждые 250 часов и

т.д.). Для определения сроков проверки и техобслуживания используйте счетчик

часов. Процедуры, для которых невозможно определить интервал проверки и

техобслуживания, включены в раздел «В случае необходимости».

При работе машины в экстремальных условиях (с высоким уровнем пыли или при

высоких температурах), проверка и техобслуживание должны проводиться ранее,

чем указано в таблице техобслуживания.

Меры предосторожности при техобслуживании.

Не проводите проверку и техобслуживание, не предписываемые этим

руководством.

Проверка и техобслуживание, не предписываемые этим руководством, должны

проводиться филиалом продаж или сервиса Takeuchi.

Всегда держите машину в чистоте.

 Всегда держите машину в чистоте и мойте ее перед проведением проверки и

техобслуживания.

 При мойке машины водой остановите двигатель и укройте пленкой

электрическую систему, чтобы защитить ее от воды. Попадание воды в

электрическую систему опасно и может привести к короткому замыканию или

неисправностям. Не мойте водой или паром батарею, датчики, коннекторы или

кабину изнутри.

Топливо, смазка или густая смазка.

 Для топлива, простой и густой смазки, следуйте инструкциям в «Таблице

топлива и смазки».

 Используйте чистые топливо, простую и густую смазку, не содержащие воды, и

не допускайте загрязнений при замене или заправке топлива, простой и густой

смазки.

 Помещайте топливо, простую и густую смазку в предписанные места и так,

чтобы в них не могли попасть грязь или вода.

Меры предосторожности при заправке.

 Если наливное отверстие снабжено фильтром, не убирайте его при заправке.

 После заправки обязательно надежно закрывайте крышку и т.п.

 Не заправляйте топлива более, чем предписано.

148

ТЕХОБСЛУЖИВАНИЕ

Основное

Не мойте части топливом.

Не используйте топливо для мытья частей. Используйте негорючее моющее

вещество.

Не допускайте грязи.

Установке или снятие частей производите в непыльном месте, очистите рабочую

площадку и часть, и не допускайте грязи.

Чистите установочные поверхности.

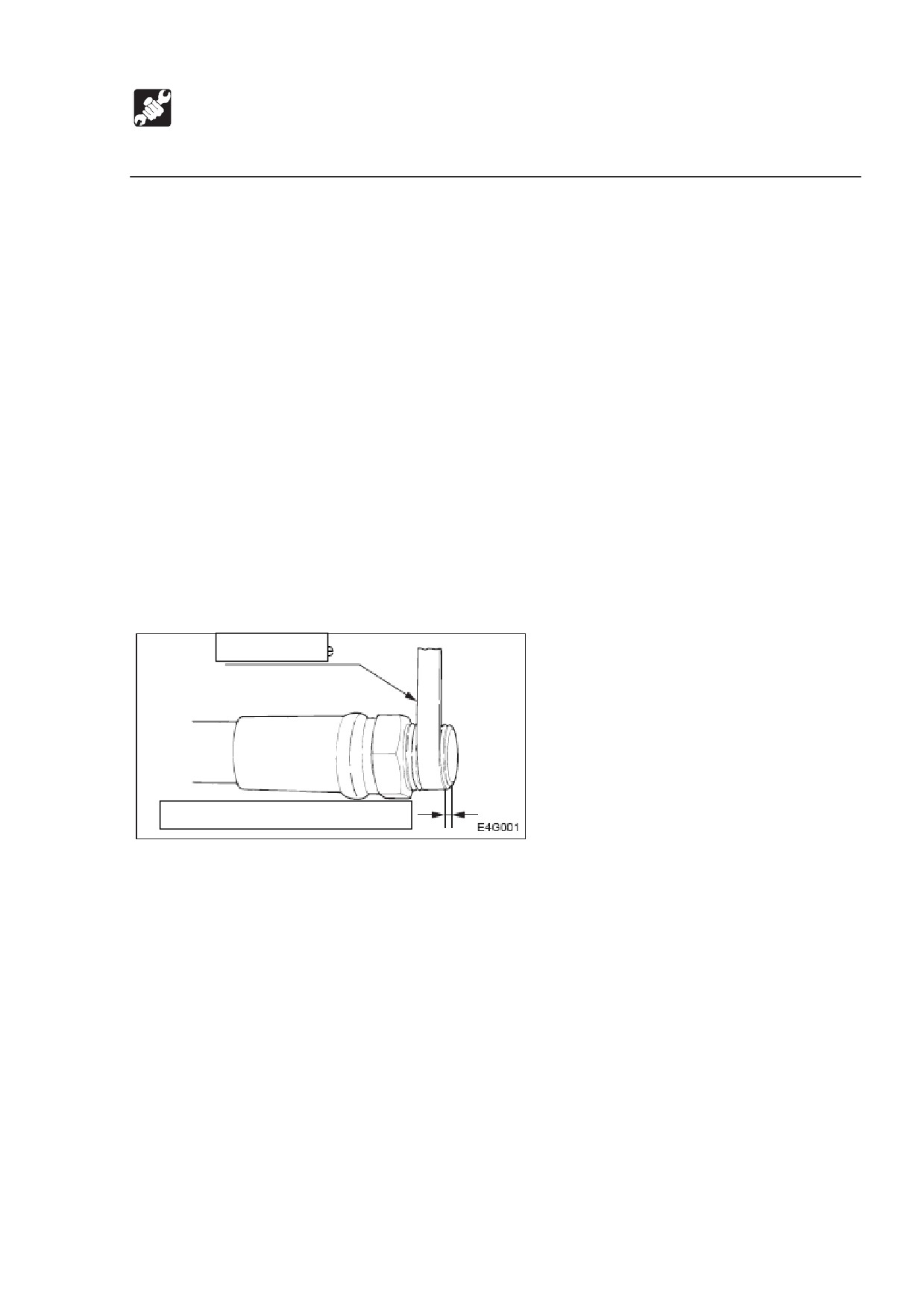

При установке или снятии частей следите за тем, чтобы поверхности контакта

частей были чистыми. Если сварочные швы и желоба поверхности повреждены,

проконсультируйтесь с филиалом продаж или сервиса Takeuchi.

Изоляция и шплинты.

 Заменяйте удаленную изоляцию и шплинты новыми.

 При установке будьте осторожны и не повреждайте и не перекручивайте

изоляцию.

Изолента.

Изолента

Оставьте 1-2 витка свободными

 При обматывании изолентой штепсельных вилок и т.п. удалите любую ленту с

резьбы и очистите ее.

 Крепко намотайте изоленту, оставив 1-2 витка резьбы необмотанными.

Выброс мусора.

 Собирайте отработанные жидкости с машины и контейнеров.

Безответственный выброс мусора наносит вред окружающей среде.

 Выбрасывайте масло, топливо, охлаждающую воду, охлаждающую жидкость,

фильтры, батарею и другие опасные предметы, согласно закону.

Проведите проверку после техобслуживания.

 Постепенно увеличивайте мощность двигателя с малых оборотов холостого

хода до максимальной скорости и проверьте, не протекает ли масло или вода с

обслуживаемых частей.

 Приведите в действие все рабочие рычаги и проверьте, правильно ли работает

машина.

149

ТЕХОБСЛУЖИВАНИЕ

Основное

Меры предосторожности при обращении с кабелями батарей.

 Отсоедините кабели батареи (+,-) перед работой с электрической системой

или перед сваркой любого вида.

Сначала отсоедините отрицательный

(-) кабель батареи. При повторном

присоединении батареи подсоединяйте отрицательный (-) кабель последним.

 Не отсоединяйте кабели батареи при работающем двигателе. Это может

повредить электрическую цепь генератора переменного тока и других частей.

150

ТЕХОБСЛУЖИВАНИЕ

Данные по обслуживанию

Таблица топлива и смазки.

Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в

зависимости от температуры.

 Меняйте смазку раньше, чем показано на таблице, если смазка чрезвычайно

грязна и стала хуже выполнять свои функции.

 По возможности, всегда придерживайтесь одной марки смазки. Если

собираетесь поменять марку, меняйте всю смазку, не смешивайте смазку

разных марок.

Тип по температуре

Интервал

Вместимо

Резервуар

Жидкость

замены

сть, л

Максимум:

TL130: 10,2,

Масло

После

TL140: 9,6,

Поддон

дизельного

первых 50

TL150: 14

картера

двигателя

ч., Каждые

Минимум:

двигателя

TL130: 5,7,

API-CD

250 ч.

TL140: 7,6,

TL150: 7

Система:

TL130: 60,

Масло

TL140: 83,

Гидравлич

дизельного

Каждые

TL150: 95

еский бак

двигателя

1000 ч.

Бак:

TL130: 39,

API-CD

TL140: 52,

TL150: 64

Для хорошей производительности и оптимального срока службы

двигателя используйте чистое, качественное топливо.

 Чтобы избежать проблем с потоком топлива в холодную

TL130: 75

погоду, используйте дизельное топливо с температурой

Топливный

Дизельное

TL140: 90

застывания не выше, чем на 12 градусов ниже ожидаемой

бак

топливо

TL150:

минимальной температуры.

 Минимальное цетановое число - 45. Низкая температура

108

или работа на большой высоте может потребовать топливо

с более высоким цетановым числом.

TL130:

Система

Смазочно-

10,9(16,9)

охлаждающая

охлажде-

Каждые

TL140:

эмульсия

ния

1000 ч.

15(16,2)

(вода**+эмульсия*

TL150:

двигателя

**)

15(18,3)

(50% смесь эмульсии, 30% смесь эмульсии)

После

Передача

Трансмиссион

TL130: 1,0

снижения при

первых 250

ное масло

SAE 90

TL140: 2,2

передвижени

ч.*, каждые

TL150: 2,2

API-GL-4

500 ч.

Рабочее

Ежедневно

оборудова

или каждые

Смазка EP-2

По мере

ние

10 ч.

NLGI No. 2 на

----

необходи

По мере

основе лития

мости

Рычаги

необходим

ости

151

ТЕХОБСЛУЖИВАНИЕ

Данные по обслуживанию

(): для ЕС и гидравлической системы быстрого потока.

Серийный номер TL130 21306717~/TL140 21403609~/TL150 21502751~

: Если время передвижения занимает большую часть всего времени работы,

меняйте трансмиссионное масло ранее, чем указано.

: Для воды используйте водопроводную (мягкую). Не используйте колодезную

или речную воду.

***

: Если температура падает ниже нуля, примените смазочно-охлаждающую

эмульсию

(антифриз). Следуйте инструкциям производителя смазочно-

охлаждающей эмульсии, чтобы определить пропорцию смеси.

152

ТЕХОБСЛУЖИВАНИЕ

Данные по обслуживанию

Расходные материалы.

Периодически заменяйте расходные материалы (фильтры, элементы), согласно

нижеприведенной таблице.

Предмет

Название части

Номер части

Интервал замены

Фильтр для

Картридж

15511-00520

После первых 50

сливных

часов

магистралей

Каждые 500 часов

Линейный фильтр

Элемент

15511-01001

Топливный фильтр

Картридж

TL130:

Каждые 500 часов

119802-55800

TL140:

897172-5492

TL150:

123907-55800

TL140: Фильтр

Ремонтный набор

894337-0220

Каждые 500 часов

питающего насоса

Фильтр масла

Картридж

TL130:

После первых 50

двигателя

129150-35152

часов

TL140:

Каждые 250 часов

897049-7081

TL150:

119005-35100

Воздухоочиститель

Внешний элемент

TL130:

Каждые 1000 часов

129935-12520

или после 6 чисток

TL140:

F-10604003-F

TL150:

119117-12560

Внутренний

TL130:

Каждые 1000 часов

элемент

119160-12570

или после 3 чисток

TL140:

F-10604002-F

TL150:

119117-12570

153

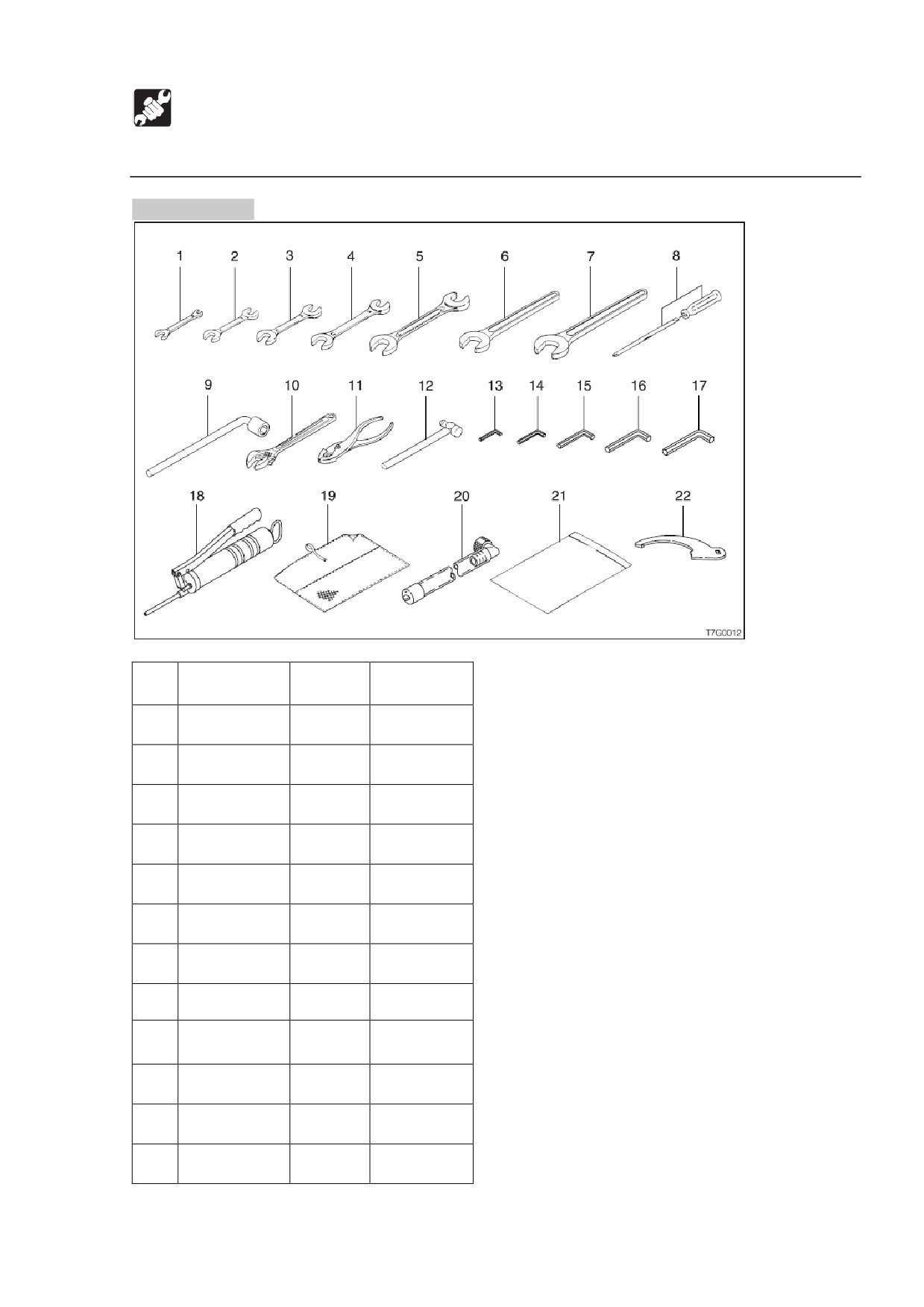

ТЕХОБСЛУЖИВАНИЕ

Данные по обслуживанию

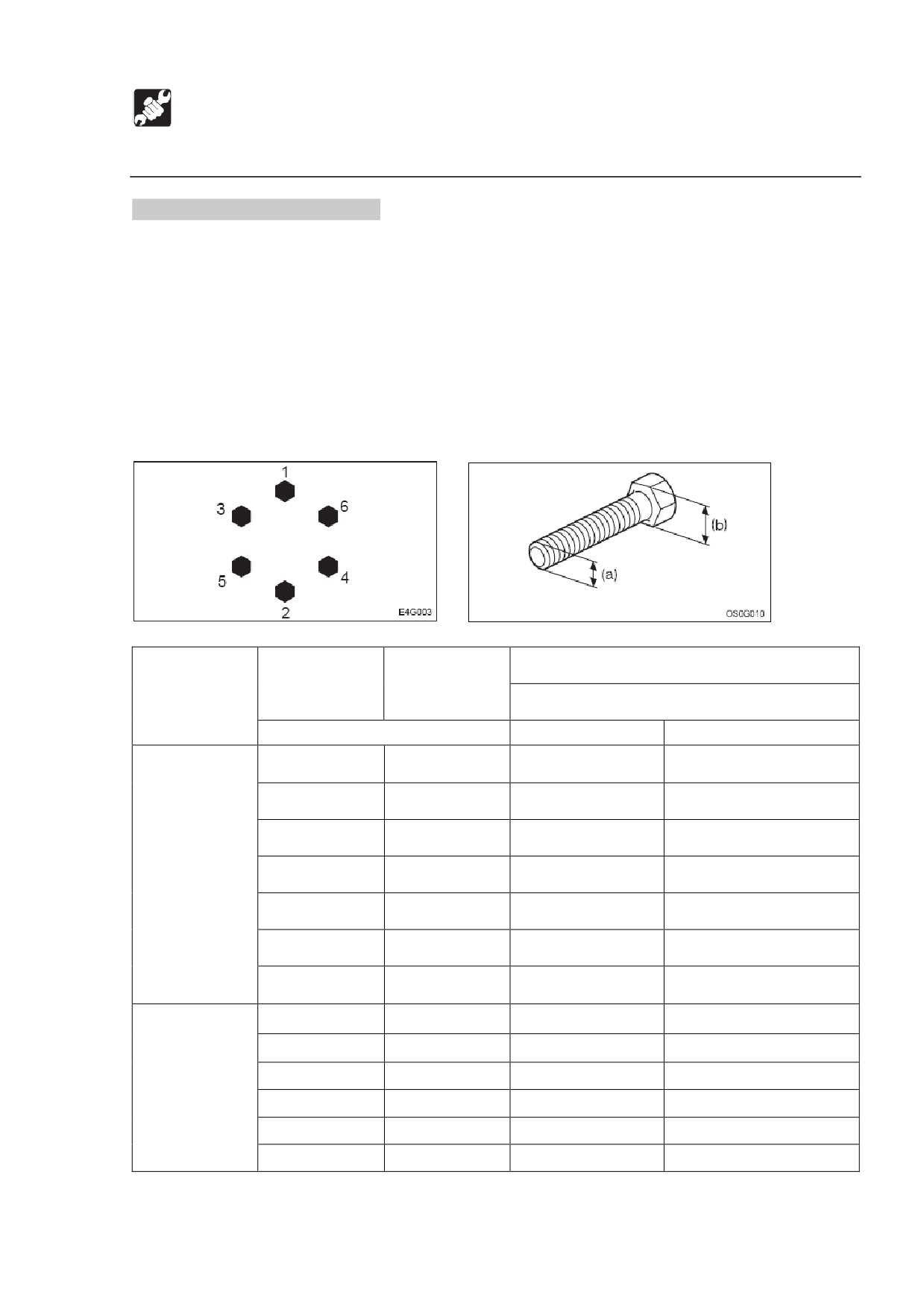

Крутящие моменты затяжки.

Гайки и болты (для категории силы ISO 10.9)

Затяните гайки и болты в затяжки согласно нижеприведенной таблице, если в

тексте не указано другое.

 Крутящие моменты при установке пластмассовых крышек отличаются от

значений на нижеприведенной таблице. Проконсультируйтесь с филиалом

продаж или сервиса Takeuchi. Слишком сильная затяжка сломает крышку.

 При замене гаек и болтов, заменяйте их гайками и болтами таких же размеров

и стандартов.

 Затягивайте гайки и болты по порядку (верхний, нижний, левый, затем правый)

или в 2-3 очереди, чтобы затянуть однообразно.

Ширина

Размер (а)

Крутящий момент

шляпки (b)

шага Х

Основные точки соединения

Резьба

мм

Н・м

Фут-фунт

M6 X 1.0

9.8 0.5

7.2 0.4

12, 13

M8 X 1.25

22.6 1.1

16.6 0.8

14, 17

M10 X 1.5

47.1 2.4

34.7 1.7

17, 19

M12 X 1.75

83.4 4.1

61.5 3.0

Грубо

19, 22

M14 X 2.0

134.4 6.7

99.1 4.9

22, 24

M16 X 2.0

207.9 10.4

153.3 7.7

27, 30

M20 X 2.5

410.9 20.5

303.1 15.1

12, 13

M8 X 1.0

24.5 1.2

18.1 0.9

14, 17

M10 X 1.25

50 2.5

36.9 1.8

17, 19

M12 X 1.5

87.3 4.3

64.4 3.2

Точно

19, 22

M14 X 1.5

135.3 6.8

99.8 5.0

22, 24

M16 X 1.5

220.6 11

162.7 8.1

27,30

М20 Х 1.5

452.122.6

333,416.6

156

ТЕХОБСЛУЖИВАНИЕ

Важные части

Для безопасного использования машина должна периодически обслуживаться.

Для улучшения безопасности заменяйте части, указанные в нижеприведенной

таблице важных частей.

Их износ или повреждение могут привести к тяжелой травме или пожару.

Таблица важных частей.

Важные части, которые необходимо

Интервал

Часть

регулярно менять.

замены

Топливные шланги

Топливная

система

Крышка топливного наполнителя

Соединение

Шланги масляного фильтра двигателя

двигателя

Системы

Шланги обогревателя

обогревателя и

Шланги кондиционера

кондиционера

Гидравлические шланги (насос - доставка)

Гидравлические

шланги

(насос

всасывание)

Каждые 2 года

Гидравлические

шланги

(двигатель

передвижения)

Гидравлические шланги

(линии цилиндра

рукоятей)

Гидравлические шланги

(линии цилиндра

ковша)

Гидравлические шланги (вспомогательный

клапан)

Гидравлические шланги

(дополнительные

линии)

Ремень безопасности

Каждые 3 года

157

ТЕХОБСЛУЖИВАНИЕ

Важные части

Вышеперечисленные важные части подвержены старению и износу, и определить

степень их износа при очередном обслуживании трудно. Поэтому, чтобы всегда

поддерживать их правильное функционирование, заменяйте их новыми после

использования в течение определенного периода, даже если у них не

обнаруживается неисправностей. Если вы обнаружите какие-либо неисправности

до срока назначенной замены, немедленно устраните их или произведите замену.

Если шланговый зажим деформирован или сломан, немедленно замените его.

При замене важных частей, пожалуйста, свяжитесь с филиалом продаж или

сервиса Takeuchi.

Всегда проверяйте и другие, не перечисленные выше гидравлические шланги. В

случае обнаружения любых неисправностей сразу же затяните их снова или

произведите замену. При замене гидравлических шлангов заменяйте О-кольца и

перемычки одновременно.

Проверяйте топливные и гидравлические шланги согласно нижеприведенной

таблице. См. «Техническое обслуживание».

Тип проверки

Объект проверки

Ежедневная проверка

Утечки на соединениях, гидравлических или топливных

шлангах.

Ежемесячная проверка

Утечки на соединениях, гидравлических или топливных

шлангах.

Поврежденные гидравлические или топливные шланги

(изломы, надрывы, протертости).

Ежегодная проверка

Утечки на соединениях, гидравлических или топливных

шлангах.

Изношенные,

перекрученные,

поврежденные

гидравлические или топливные шланги

(изломы,

надрывы, протертости) или шланги, соприкасающиеся

с другими частями машины.

158

ТЕХОБСЛУЖИВАНИЕ

Таблица техобслуживания

Предметы проверки

См. стр.

Обходная проверка

Проверка с открытием отсека двигателя и задней двери

160

Проверка обходом вокруг машины

161

Проверка, сидя на сиденье оператора

161

Ежедневная проверка (каждые 10 часов)

Проверка и заправка смазочно-охлаждающей эмульсии

162

Проверка и заправка масла двигателя

163

Проверка водного сепаратора

165

Проверка уровня топлива

166

Проверка уровня и заправка гидравлического масла

166

Смазка рабочего оборудования

169

После первых 50 часов (только новые машины)

Замена фильтра для сливных магистралей гидравлического

170

масла

Замена масла двигателя и масляного фильтра

171

Проверка и настройка ремня вентилятора

174

Замена линейного фильтра

176

Каждые 50 часов

Проверка и регулировка натяжения гусениц

177

Проверка уровня и заправка жидкости батареи

179

Осушение топливного бака

181

Проверка стопоров ковша (болты/гайки)

183

Каждые 100 часов

Очистка водного сепаратора (TL130/TL150)

184

После первых 250 часов (только новые машины)

Замена трансмиссионного масла двигателя передвижения*

185

Каждые 250 часов

Очистка воздухоочистителя

186

Очистка ребер радиатора и охладителя масла

188

Замена масла двигателя и масляного фильтра

189

Проверка и настройка ремня вентилятора

189

* Если время передвижения занимает большую часть всего времени

работы

машины, меняйте трансмиссионное масло ранее, чем указано.

159

Takeshi ГУСЕНИЧНЫЕ ПОГРУЗЧИКИ TL130 (21305001), TL140 (21402001), TL150 (21502001). Руководство - часть 4
