Тесты по теме "Инженерная графика", "Промышленное черчение"

В. основной сплошной толстой,
Г. невидимой линией

Проекцией точки на плоскости называется
A. произвольно взятая точка плоскости,
Б. отображение точки пространства на плоскости

Проецирующая прямая – это
A. прямая, проведенная через точку пространства,
Б. прямая, соединяющая точку пространства с ее проекцией

Центральным проецированием называется проецирование, при
котором
A. проецирующие прямые параллельны друг другу,
Б. проецирующие прямые параллельны друг другу и наклонены к
плоскости проекций под углом отличным от 90,
В. проецирующие лучи исходят из одной точки

Прямоугольное проецирование – это одна из разновидностей
A

. центрального проецирования,

Б. косоугольного проецирования,
В. параллельного проецирования

10.

За основное проецирование принято
A. параллельное,
Б. косоугольное,
В. центральное,
Г. Прямоугольное

11.

Разрез – это
A. геометрическая фигура, полученная при мысленном рассечении
предмета плоскостью,
Б. геометрическая фигура, полученная при мысленном рассечении
предмета плоскостью и все то, что находится за ней.

12.

Разрез по плоскости симметрии
A. обозначается,
Б. не обозначается

13.

Аксонометрическая проекция (прямоугольная изометрическая)
выполняется в осях, расположенных под углами
A. 120,
Б. 135, 135, 90.

14.

К сложным разрезам относятся
A. фронтальный, профильный, горизонтальный,
Б. фронтальный, профильный, ломаный,
В. ступенчатый, ломаный

15.

Масштаб – это отношение линейных размеров изображения
предмета к действительным.
A. да,
Б. Нет

16.

Проецировать всегда необходимо:
а) на одну плоскость;
б) на две плоскости;
в) на три плоскости;
г) все зависит от особенности строения детали

17.

Назовите плоскость Y:
а) профильная;
б) горизонтальная;
в) фронтальная

18.

Главным видом принято считать:
а) вид сбоку;
б) вид спереди;
в) вид сверху.

19.

Вид сбоку выполняется на чертеже:
а) с левой стороны от вида спереди;
б) с правой стороны от вида спереди;
в) рядом с видом сверху

20.

Виды на чертеже располагаются:
а) свободно без правил;
б) в проекционной связи;
в) когда как, все зависит от размера листа

Вариант№3

1.

Что чертят сплошной толстой основной линией?

а) выносные линии;
б) размерные линии;
в) рамку и основную надпись;
г) видимый контур детали

Штриховая линия имеет толщину:

а) от S/3 до S/2
б) S/4
в) S/5

Линию обрыва показывает:

а) штрихпунктирной линией;
б) сплошной тонкой;
в) сплошной волнистой

Промежутки между штрихами у штрихпунктирной линии:

а) 1-2 мм;
б) 7-10 мм;
в) 3-5 мм.

Какие размеры имеет лист формата А4?

а) 297х210;
б) 140х270;
в) 190х297

Какой должна быть толщина основной сплошной линии?

а) от 0,3 до 1 мм;
б) от 0,5 до 1 мм;
в) от 0,5 до 1,4 мм.

Какая ширина принята для штриховой, штрихпунктирной и

волнистой линий в зависимости от толщины основной
сплошной линии?
а) от S/2 до S/3;
б) S/4;
в) S/3

Чем определяется размер шрифта?

а) высотой буквы
б) номером шрифта
в) шириной буквы.

Линия основная сплошная толстая предназначена для

вычерчивания линий
A. видимого контура,
Б. невидимого контура,
В. осевых линий

10.

Штрих пунктирная тонкая линия предназначена для

вычерчивания линий
A. видимого контура,
Б. невидимого контура,
В. осевых линий.

11.

Номером шрифта называется

A. ширина буквы,
Б. высота буквы,
В. толщина обводки

12.

Масштаб – это расстояние между точками на плоскости

A. да,
Б. нет.

13.

Буквой R обозначается

A. расстояние между любыми двумя точками окружности,
Б. расстояние между двумя наиболее удаленными
противоположными точками,
В. расстояние от центра окружности до точки на ней

14.

Эскиз – это:

А) чертеж детали, выполненный от руки и позволяющий изготовить
деталь;
Б) объемное изображение детали;
В) чертеж, содержащий габаритные размеры детали

15.

Эскиз позволяет осуществить:

А) изготовление детали;
Б) транспортировку детали;
В) крепление детали в конструкции

16.

На эскизе представляют:

А) необходимые размеры для изготовления детали;
Б) габаритные размеры;
В) установочные размеры.

17.

Размер детали для эскиза определяется:

А) на глаз;
Б) с помощью линейки;
В) с помощью штангенциркуля

18.

На эскизе допускаются следующие упрощения:

А) опускание скруглений и проточек;

Б) опускание резьб;
В) опускание вмятин, царапин, неровностей стенок

19.

Основное отличие технического рисунка от аксонометрической

проекции:
А) Вид изображения;
б) Количество изображений;
в) способ изображения
г) размеры;

20.

Технология выполнения технического рисунка:

А) выполнение от руки основных контуров детали с учетом пропорций
детали и формы, придание с помощью штриховки или наложения
теней объемного изображения
б) выполнение при помощи чертежных инструментов произвольного
объемного изображения детали;
В) выполнение аксонометрической проекции детали с нанесением
для объемности штриховки или теней

ТЕСТЫ ПО ЧЕРЧЕНИЮ И ГРАФИКЕ

Группа А(К).

Выполнить тестовое задание.

1. Что означает «Изометрия»

1) двойное измерение по осям 2) прямое измерение осям

3) равное измерение по осям 3) технический рисунок

2. Какой способ нанесения светотени карандашом не применяется на
техническом рисунке

1) штриховкой 2) шраффировкой

3) растушевкой 3) точечный

4. Какой элемент не относится к изображению светотени технического рисунка:

1) блик 2) рефлекс

3) световое пятно 3) легкая полутень

5. Как штрихуют неметаллические детали на разрезах:

1) широкими параллельными линиями

2) узкими параллельными линиями

3) ромбической сеткой

4) сплошным закрашиванием

6. Какими не бывают разрезы:

1) горизонтальные 2) вертикальные

3) наклонные 4) параллельные

7. Какому виду сечения отдается предпочтение

1) вынесенному 2) наложенному

3) комбинированному 4) продольному

8. Каков угол наклона штриховки в изометрии на сечениях, расположенных на
плоскостях ZOX, ZOY

1) 30 2) 45 3) 60 4) 90

9. Каков угол наклона штриховки в изометрии на сечениях, расположенных на
плоскостях YOZ

1) под углом 30 2) под углом 45 3) под углом 60 4) горизонтально

10. Две плоскости параллельны, если:
1)  две  пересекающиеся  прямые  одной  плоскости  соответственно  параллельны
двум пересекающимся прямым другой плоскости
2) две параллельные прямые одной плоскости параллельны двум параллельным
прямым другой плоскости
3)  прямая,  расположенная  на  одной  плоскости  параллельна  прямой
расположенной на другой плоскости
4)  любое  изображение  на  одной  плоскости  имеет  зеркальное  отражение  на
другой плоскости

11. На какой плоскости проекций геометрический образ не изменится по форме
и размерам при вращении вокруг проецирующей оси?

1) на той плоскости, которой параллельна ось вращения

2) на той плоскости, которой перпендикулярна ось вращения

3) расположенной под углом к основанию

4) расположенной горизонтально относительно основания

12. Какой способ применяется при построении линии пересечения двух
многогранников?
1) способ секущих плоскостей
2) способ концентрических секущих сфер
3) способ эксцентрических сфер
4) выбор способа зависит от формы многогранников

13. Какой способ применяется при пересечении поверхностей двух конусов, при
пересечении их осей вращения?
1) способ секущих плоскостей
2) способ концентрических сфер
3) способ эксцентрических сфер
4) выбор способа зависит от формы конусов

14. На основе какого формата получаются другие основные форматы (выберите
правильный ответ)?

1) А5 2) А4 3) А3 4) А0

15. Сколько типов линий применяют при выполнении чертежей (выберите
правильный ответ)?

1) 6 типов линий 2) 7 типов линий

3) 8 типов линий 4) 9 типов линий

16. В каком году принята ГОСТом конструкция последнего чертежного шрифта
(выберите правильный ответ)?

1) 1959 г. 2) 1968

3) 1981 г. 4) 1988 г.

17. Сколько основных видов существует для выполнения чертежа (выберите
правильный ответ)?

1) 6 видов 2) 5 видов

3) 4 вида 4) 3 вида

18. Сколько видов аксонометрических проекций применяются в графике
(выберите правильный ответ)?

1) 2 вида 2) 3 вида

3) 4 вида 4) 5 видов

19. В каких случаях образуется цилиндрическая зубчатая передача (выбрать
правильный ответ)?

1) когда оси валов пересекаются

2) когда оси валов скрещиваются

3) когда оси валов параллельны друг другу

4) когда присутствует специальная надпись

20. Всегда ли совпадают положение детали на главном виде на рабочем
чертеже с положением детали на сборочном чертеже (выбрать правильный
ответ)?

1) всегда совпадают 2) никогда не совпадают
3) совпадают не всегда 4) иногда совпадают

21. Всегда ли совпадает количество изображений детали на рабочем чертеже с
количеством изображений на сборочном чертеже (выбрать правильный ответ)?

1) совпадают не всегда 2) зависит от мнения разработчика

3) совпадают всегда 4) зависит от пожелания заказчика

22. Отличается ли толщина линий, применяемых на строительных чертежах от
машиностроительных (выбрать правильный ответ)?

1) отличаются 2) отличаются только второстепенные

3) не отличаются 4) не отличаются только размерные

23. Все ли линии видимого контура на строительных чертежах выполняют
сплошной основной толстой линией (выбрать правильный ответ)?

1) все линии видимого контура выполняются основной толстой линией;

2) основной толстой линией выполняют только те линии, которые попадают в
секущую плоскость.

3) выполняются без изменения толщины также как на основном чертеже

4) все линии выполняются сплошной тонкой линией

24. Что называется планом здания (выбрать правильный ответ)?

1) горизонтальный разрез, когда секущая плоскость расположена выше
подоконника;

2) вид здания сверху.

3) горизонтальный разрез, когда секущая плоскость расположена на высоте 10
см. от пола

4) расстояние секущей плоскости от пола выбирается произвольно

25. Какая должна быть размерная цепь на строительных чертежах (выбрать
правильный ответ)?

1) должна быть замкнутой

2) должна быть разомкнутой

3) должна быть достаточной для работы

4) должны быть представлены только нужные размеры

26. Какие схемы называются принципиальными (выбрать правильный ответ)?

1) определяющие основные функциональные части изделия, их назначение и
взаимосвязи

2) определяющие части комплекса и соединения их между собой на месте
эксплуатации

3) определяющие полный состав элементов и связей между ними и дающие
детальное представление о принципах работы изделия

4) определяющие состав элементов отражающих принцип работы образуемых
ими узлов

27. Соблюдается ли масштаб при выполнении схемы (выбрать правильный
ответ)?

1) выполняют без соблюдения масштаба

2) выполняют с соблюдением масштаба.

3) выполняют с соблюдением масштаба по основным размерным признакам

4) выполняют без соблюдением масштаба по основным размерным признакам

28. Какой знак обозначает «комбинированную» схему:

1) К 2) Р 3) С 4)Х

29. Какой знак обозначает «энергетическую» схему:

1) К 2) Р 3) С 4)Х

30. Какой знак обозначает «газовую» схему:

1) К 2) Р 3) С 4)Х

31. Какой тип схемы обозначается цифрой «2»

1) структурная 2)принципиальная (полная)

3) общая 4) функциональная

32. Какой цифрой обозначается схема «соединений (монтажная)»

1) 1 2) 2 3) 3 4) 4

33. Какова оптимальная толщина линий условного графического изображения
схем:

1) 0,2 – 1,0 мм 2) 0,3- 0,4 мм 3) 0, 5 – 0,6 мм 4) 0,7 – 0,8 мм

34. Какая схема называется «общей»:

1)определяющая основные функциональные части изделия, их назначение и
взаимосвязи

2)определяющие полный состав элементов и связей между ними дающие
полное представление о принципах работы изделия или установки

3)определяющие составные части комплекса и соединения их между собой на
месте эксплуатации

4)два или более типов схем, выпущенных для одного изделия и выполненных на
одном конструкторском документе

35. Какая схема называется «структурной»:

1) определяющая основные функциональные части изделия, их назначение и
взаимосвязи

2)  определяющие  полный  состав  элементов  и  связей  между  ними  дающие
полное представление о принципах работы изделия или установки
3)  определяющие составные части комплекса и соединения их между собой на
месте эксплуатации
4)  два или более типов схем, выпущенных для одного изделия и выполненных
на одном конструкторском документе

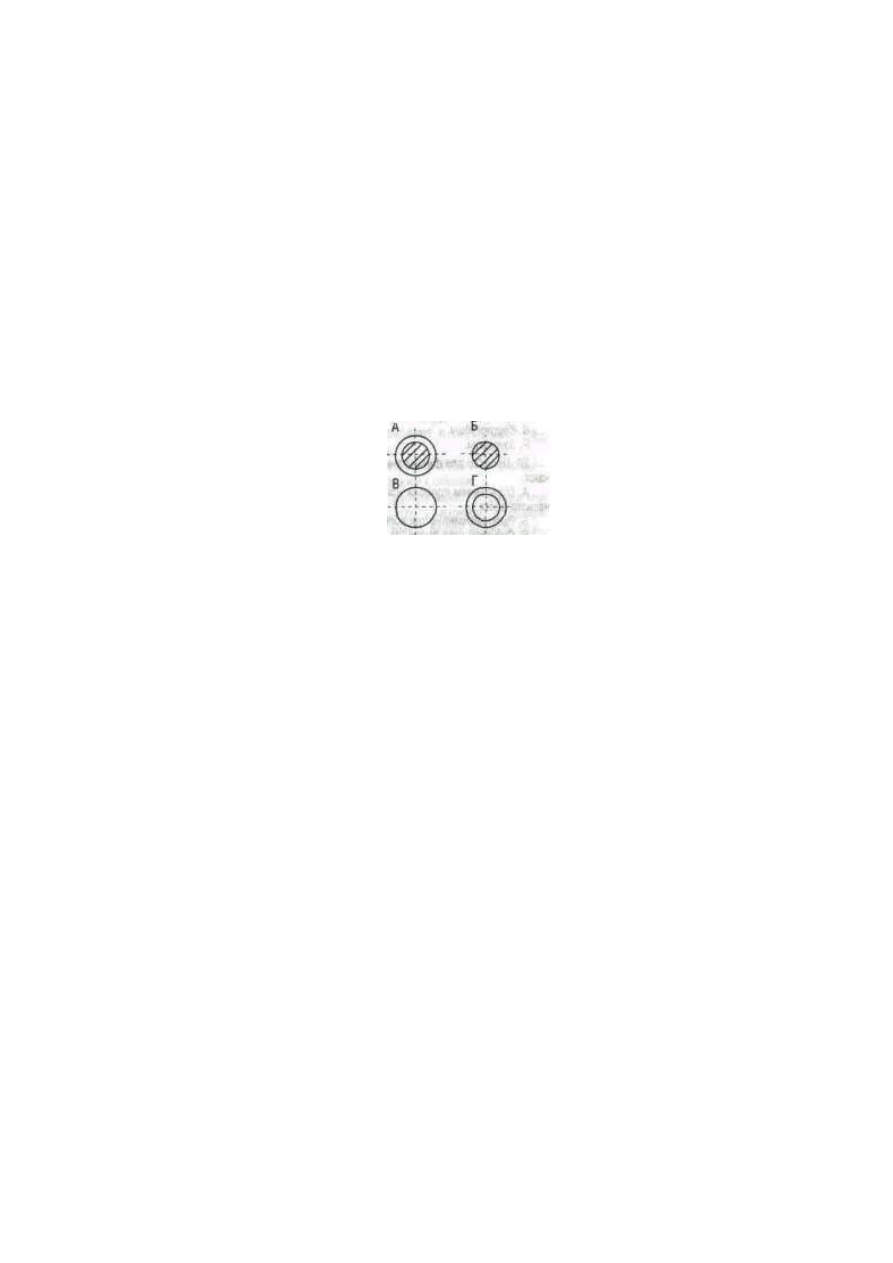

36. На каком рисунке приведено изображение сечения детали цилиндрической
формы:

1) А 2) Б 3) В 4) Г .

37. Какое изображение называется «эскиз» - это:

1) чертеж детали, выполненный от руки и позволяющий изготовить деталь

2) объемное изображение детали

3) чертеж, содержащий габаритные размеры детали

4) чертеж, дающий представление о габаритах детали

38. Для чего предназначен эскиз:

1) для изготовления детали

2) для определения возможности транспортировки детали

3) для определения способов крепления детали в конструкции

4) для выявления внешней отделки детали

39. Какие условные обозначения проставляют на эскизе:

1) необходимые размеры для изготовления детали

2) габаритные размеры

3) координаты центров отверстий

4) толщины покрытий

40. Как определяют размер детали для построения эскиза:

1) на глаз

2) с помощью мягкой сантиметровой ленты

3) с помощью металлической линейки

4) с помощью рулетки

41. Какие упрощения допускаются на эскизе:

1) опускание скруглений и проточек

2) опускание вмятин, царапин, неравномерностей стенок

3) опускание шпоночных отверстий

4) опускание ребер жесткости

42. Каково название процесса мысленного расчленения предмета на
геометрические тела, образующие его поверхность:

1) деление на геометрические тела

2) анализ геометрической формы

3) выделение отдельных геометрических тел

4) разделение детали на части

43. Каковы названия основных плоскостей проекций:

1) фронтальная, горизонтальная, профильная

2) центральная, нижняя, боковая

3) передняя, левая, верхняя

4) передняя, левая боковая, верхняя

44. С чего начинают чтение сборочного чертежа:

1) изучение видов соединений и креплений сборочных единиц и деталей
изделия

2) чтение спецификации изделия

3) ознакомление со спецификацией и основными составными частями изделия
и принципом его работы

4) изучение соединений сборочных единиц изделия.

45. Что такое «Деталирование»:

1) процесс составления рабочих чертежей деталей по сборочным чертежам

2) процесс сборки изделия по отдельным чертежам деталей

3) процесс создания рабочих чертежей

4) процесс составления спецификации сборочного чертежа

46. Какой знак, позволяющий сократить число изображений, применяют на
простых чертежах:

1) знак диаметра;

2) знак шероховатости поверхности;

3) знак осевого биения;

4) знак радиуса.

47. Выберите термин не обозначающий схему:

1) структурные;

2) монтажные;

3) подключения;

4) габаритные.

48. При выполнении схем важно:

1) соблюдение масштаба;

2) действительное пространственное расположение частей изделия;

3) условные обозначения элементов схем;

4) знание правил ортогонального проецирования;

49. На кинематической схеме показывается:

а) состав механизма и взаимодействие его составных частей во время работы

б) взаимное расположение отдельных элементов

в) общий вид механизма

г) габариты изделия

50 Монтажная схема показывает:

1) взаимодействие отдельных частей устройства

2) соединения составных частей устройства, места присоединения выводов,
кабеля и др.

3) габаритные размеры конструкции

4) виды крепления отдельных сборочных единиц

Тесты по теме "Инженерная графика", "Промышленное черчение" - часть 7
