Тесты по теме "Инженерная графика", "Промышленное черчение" - часть 6

манипулятор «мышь»

ЗАДАНИЕ N 38

Тема: Создание 3D-моделей объектов средствами компьютерной

графики

К операциям геометрических преобразований объекта, используемым в
процессе редактирования трехмерной модели объекта, не относится
операция …

объединения

сдвига

поворота

масштабирования

Решение:

Операции сдвига, поворота и масштабирования являются операциями
геометрических преобразований уже сформированного объекта.
Операция объединения относится к теоретико-множественным (булевым)
операциям над объемными элементами, используемым для формирования
новых элементов.

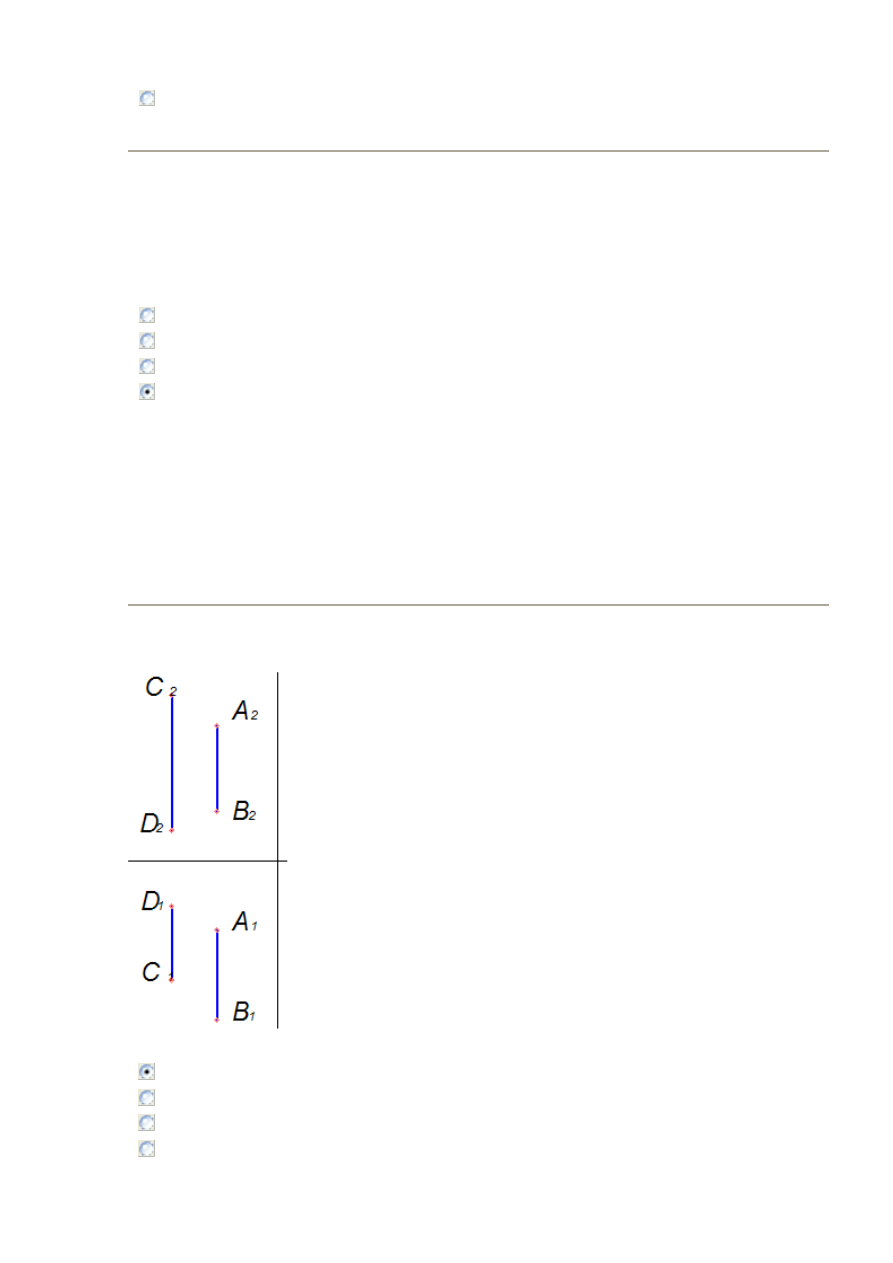

ЗАДАНИЕ N 39

Тема: Параллельность на чертеже

Прямые, изображенные на чертеже, …

скрещиваются

пересекаются

параллельны друг другу

являются проецирующими

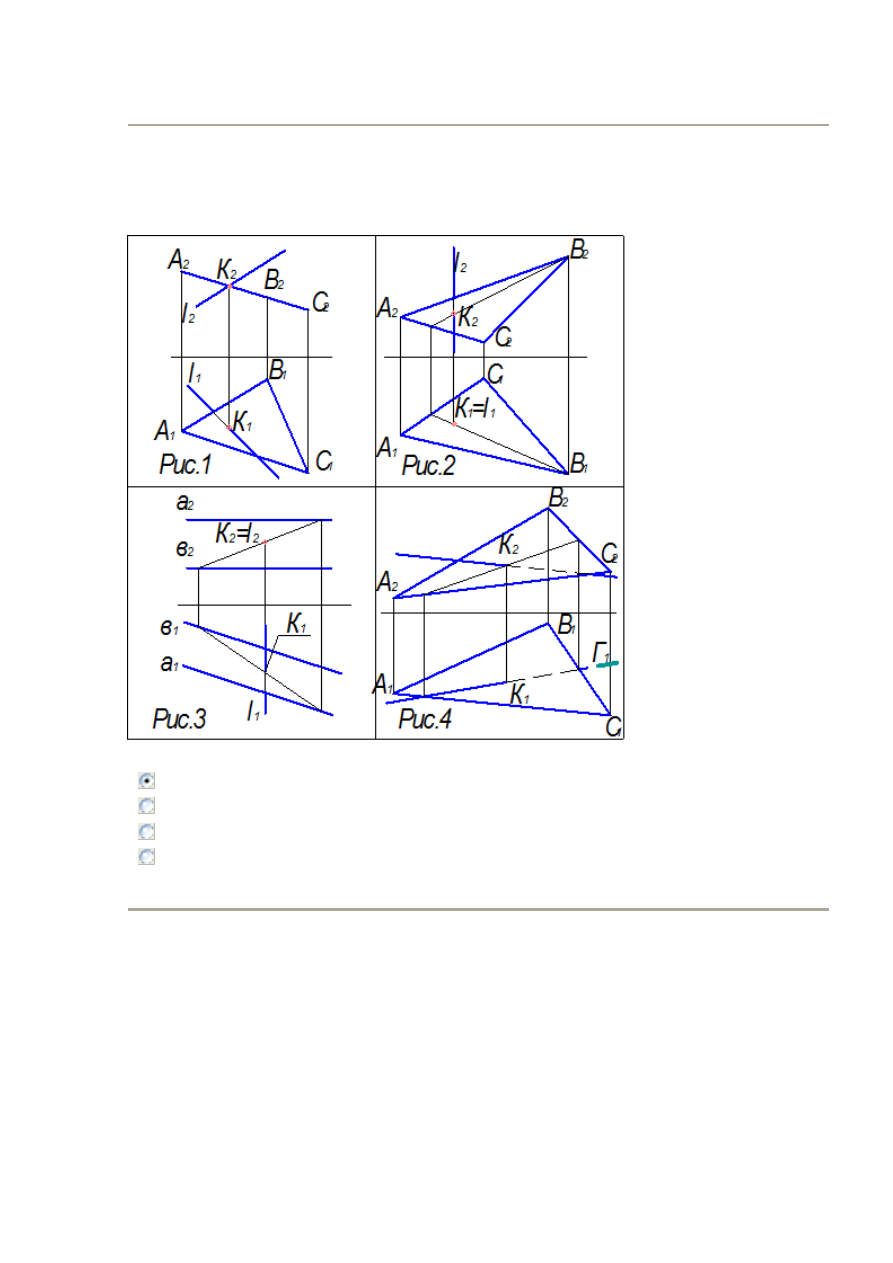

ЗАДАНИЕ N 40

Тема: Пересечение прямой с плоскостью и пересечение двух плоскостей

Пересечение проецирующей плоскости и прямой общего положения
проиллюстрировано на рисунке …

ЗАДАНИЕ N 41

Тема: Пересечение поверхностей

Линия пересечения заданных на чертеже цилиндра и сферы на горизонтальной
плоскости проекций совпадет с …

проекцией цилиндра

проекцией сферы

осевыми линиями

проекциями цилиндра и сферы

ЗАДАНИЕ N 42

Тема: Принадлежность точки и линии плоскости и поверхности

Из представленных на чертеже точек плоскости принадлежит точка …

ЧЕРЧЕНИЕ

Тест для 8 классов 11 школы и 27 школы

Тема: «Проецирование»

1. Проецированием называют…

a.  процесс построения проекции предмета
b.  изображение, выполненное от руки
c.  изображение,

получающееся

при

мысленном

рассечении

предмета

плоскостью

d. никто не знает, что называют проецированием

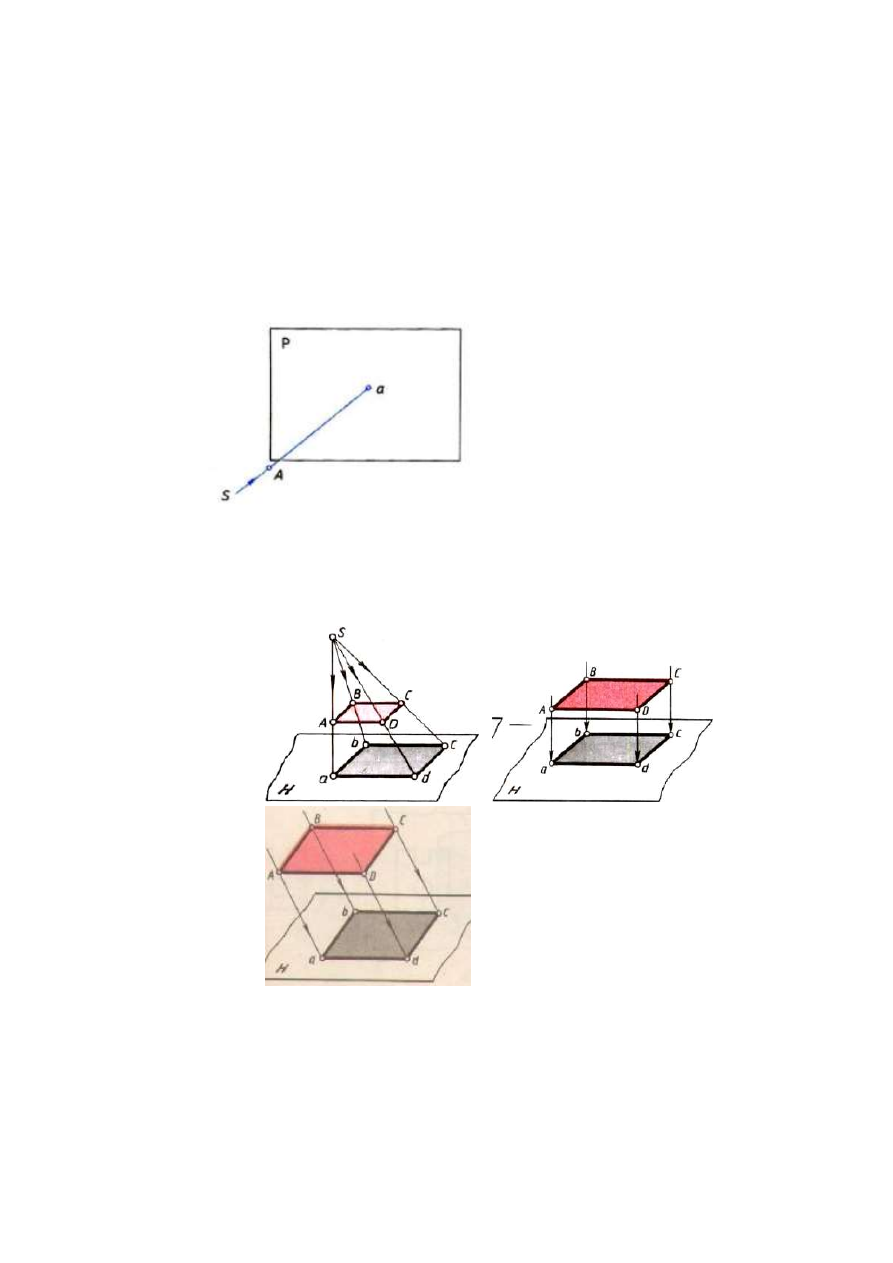

Перенести на лист чертеж и подписать все элементы проецирования

Плоскость, на которой получатся проекция, называется…

Как называется линия, с помощью которой, происходит процесс проецирования?

Сопоставить рисунки с названием:

a)  Прямоугольное (параллельное) проецирование
b)  Центральное проецирование
c)  Косоугольное проецирование

Сколько градусов равен угол падения при прямоугольном проецировании?

Вид - это… (дать определение)

Перечислить основные плоскости проекции

Вставить слово.
1)  Главный вид или вид спереди располагается на _______ плоскости
2)  На горизонтальной плоскости располагается __________вид
3)  Изображение на профильной плоскости проекции называется.

ТЕСТЫ по дисциплине «Черчение»

для обучающихся курса

ВАРИАНТ 1

1. Каково назначение сборочного чертежа?

а) Необходим для изготовления деталей сборочной единицы
б) Необходим для контроля сборки сборочной единицы
в) Необходим как документ, несущий информацию об устройстве и
принципе взаимодействия сборочной единицы

2. Какие основные сведения содержит спецификация?

а) Позиции, разрезы, количество и материалы деталей, входящие в состав
сборочной единицы
б) Позиции, наименование, виды и материалы деталей, входящих в состав
сборочной единицы
в) Позиции, количество, наименование и материалы деталей, входящих в
состав сборочной единицы

3. Как указывают на сборочном чертеже номера позиций деталей?

а) На линиях-выносках. Последовательность номеров позиций не имеет
никакого значения
б) На линиях-выносах. Первыми идут номера позиций нестандартных
деталей, а после стандартных
в) На линиях-выносках. Причем последовательность номеров позиций
деталей имеет значение. Первыми идут номера позиций стандартных
деталей, а после не стандартных.

4. Как выполняют штриховку в разрезе для двух смежных деталей?

а) Разными по наклону линиями (на одной детали под углом 45 градусов, на
второй – 75 градусов). Таким образом, чтобы было видно, что первая
деталь отлична от второй детали.
б) Линиями разной толщены, разного наклона, причем расстояние между
линиями выполняется одинаковым
в) Тонкими не основными линиями, на первой детали линии штриховки
должны быть наклонены под углом 45 градусов, на торой детали – 345
градусов относительно одной линии отсчета параллельно основной
надписи чертежа. На первой и второй детали линии штриховки имеют
одинаковый шаг и не продолжаются за границы детали.

5. В чем заключается чтение чертежа?

а) чтение основной надписи чертежа
б) определить, какие виды детали даны на чертеже, какой из них является
главным
в) рассмотреть виды во взаимной связи и попытаться определить форму
детали со всеми подробностями
г) определить по чертежу размеры детали и ее элементов
д) все вышеперечисленное

6. Что называется деталированием?

а) Это процесс копирования отдельных деталей с чертежа сборочной
единицы.
б) Это процесс составления рабочих чертежей по чертежу сборочной
единицы.
в) Это важнейший этап в проектировании сборочной единицы.

7. Сколько видов, и каким образом допускается располагать

изображение детали на сборочном чертеже?

а) Только главный вид и вид справа с применением необходимых местных
разрезов, соблюдая проекционную связь
б) Только главный вид и вид слева причем допускается нарушать
проекционную связь
в) Необходимое и наименьшее количество изображений с совмещением
видов и разрезов, соблюдая проекционную связь.

8. Перечислите название размеров в порядке последовательности

прочитанных определений
Размеры, определяющие предельные внешние или внутренние очертания
изделия
Размеры, по которым изделие крепится на месте монтажа
Размеры, по которым изделие крепится к другим изделиям
а) установочные, габаритные, присоединительные;
б) присоединительные, габаритные, установочные;
в) габаритные, установочные, присоединительные.

9. Отметьте, что правильно подразумевают под чтением сборочного

чертежа?
а) Установить назначение, устройство и принцип действия изображенного
изделия;
б) Выяснить взаимное расположение деталей и способы их соединения
друг с другом;
в) Выяснить форму, назначение и взаимодействие деталей изделия.

10. Отметьте, что является упрощением, когда на сборочном чертеже не

показывают:
а) фаски и скругления малых радиусов,
б) небольшие углубления и выступы,
в) отверстия малых радиусов и осевые линии.

11. Фигура сечения, входящая в разрез штрихуется

A. только там, где сплошные части детали попали в секущую плоскость,
Б. на передней части предмета,
В. как сплошная часть, так и отверстия.

12. Разрез предназначен для

A. усложнения чертежа,
Б. выявления внутреннего устройства предмета.

13. На одном чертеже может быть

A. один разрез,
Б. ни одного разреза,
В. несколько.

14. Фронтальный, профильный, горизонтальный разрез обычно

располагают
A. на свободном месте рабочего поля чертежа,
Б. в проекционной связи с видом.

15. Местный разрез выполняют для

выявления устройства детали,

Б. выявления устройства детали только в отдельном узко ограниченном
месте.

16. Если форма детали не может быть выявлена только разрезом или

видом, то рекомендуется
A. выполнить 2 изображения – вид и разрез,
Б. соединить вид и разрез на одном изображении.

17. Если вид и разрез симметричны, то на чертеже рекомендуется

соединить половину вида и половину разреза

A. по осевой линии,
Б. разделяя их тонкой волнистой линией,
В. без разграничения.

18. При выполнении изображений, содержащих соединение вида и

разреза, то разрез располагается
A. справа от оси симметрии,
Б. слева от оси,
В. с любой стороны.

19. На половине вида штриховые линии, изображающие контур

внутреннего очертания
A. вычерчиваются обязательно,
Б. не вычерчиваются,
В. вычерчиваются по желанию.

20. Если с осью симметрии совпадает линия контура, то соединение

частей вида и разреза выполняют, разделяя их
A. сплошной тонкой волнистой линией,
Б. контурной линией,
В. осевой линией.

ВАРИАНТ 2

21. Предмет имеет

A. 1 вид,
Б. 2 вида,
В. 3 вида,
Г. 6 видов,
Д. любое количество видов.

22. На чертеже все проекции выполняются

A. в проекционной связи,
Б. без связи,
В. выборочно.

23. На профильной плоскости изображается

A. главный вид,
Б. вид сверху,
В. вид справа,
Г. вид слева,
Д. вид с боку

24. Изображение отдельного ограниченного места поверхности предмета

называется
A. главным видом,
Б. видом сзади,
В. видом местным,
Г. видом слева,
Д. общим видом

25. Невидимый контур детали на чертеже выполняется

A. штриховыми линиями,
Б. штрих пунктирными тонкими линиями,
В. основной сплошной толстой,
Г. невидимой линией

26. Проекцией точки на плоскости называется

A. произвольно взятая точка плоскости,
Б. отображение точки пространства на плоскости

27. Проецирующая прямая – это

A. прямая, проведенная через точку пространства,
Б. прямая, соединяющая точку пространства с ее проекцией

28. Центральным проецированием называется проецирование, при

котором
A. проецирующие прямые параллельны друг другу,
Б. проецирующие прямые параллельны друг другу и наклонены к плоскости
проекций под углом отличным от 90,
В. проецирующие лучи исходят из одной точки

29. Прямоугольное проецирование – это одна из разновидностей

. центрального проецирования,

Б. косоугольного проецирования,
В. параллельного проецирования

30. За основное проецирование принято

A. параллельное,
Б. косоугольное,
В. центральное,
Г. Прямоугольное

31. Разрез – это

A. геометрическая фигура, полученная при мысленном рассечении
предмета плоскостью,
Б. геометрическая фигура, полученная при мысленном рассечении
предмета плоскостью и все то, что находится за ней.

32. Разрез по плоскости симметрии

A. обозначается,
Б. не обозначается

33. Аксонометрическая проекция (прямоугольная изометрическая)

выполняется в осях, расположенных под углами
A. 120,
Б. 135, 135, 90.

34. К сложным разрезам относятся

A. фронтальный, профильный, горизонтальный,
Б. фронтальный, профильный, ломаный,
В. ступенчатый, ломаный

35. Масштаб – это отношение линейных размеров изображения предмета

к действительным.
A. да,
Б. Нет

36. Проецировать всегда необходимо:

а) на одну плоскость;
б) на две плоскости;
в) на три плоскости;
г) все зависит от особенности строения детали

37. Назовите плоскость Y:

а) профильная;
б) горизонтальная;
в) фронтальная

38. Главным видом принято считать:

а) вид сбоку;

б) вид спереди;
в) вид сверху.

39. Вид сбоку выполняется на чертеже:

а) с левой стороны от вида спереди;
б) с правой стороны от вида спереди;
в) рядом с видом сверху

40. Виды на чертеже располагаются:

а) свободно без правил;
б) в проекционной связи;
в) когда как, все зависит от размера листа

ВАРИАНТ 3

41. Что чертят сплошной толстой основной линией?

а) выносные линии;
б) размерные линии;
в) рамку и основную надпись;
г) видимый контур детали

42. Штриховая линия имеет толщину:

а) от S/3 до S/2
б) S/4
в) S/5

43. Линию обрыва показывает:

а) штрихпунктирной линией;
б) сплошной тонкой;
в) сплошной волнистой

44. Промежутки между штрихами у штрихпунктирной линии:

а) 1-2 мм;
б) 7-10 мм;
в) 3-5 мм.

45. Какие размеры имеет лист формата А4?

а) 297х210;
б) 140х270;
в) 190х297

46. Какой должна быть толщина основной сплошной линии?

а) от 0,3 до 1 мм;
б) от 0,5 до 1 мм;
в) от 0,5 до 1,4 мм.

47. Какая ширина принята для штриховой, штрихпунктирной и волнистой

линий в зависимости от толщины основной сплошной линии?
а) от S/2 до S/3;
б) S/4;
в) S/3

48. Чем определяется размер шрифта?

а) высотой буквы
б) номером шрифта
в) шириной буквы.

49. Линия основная сплошная толстая предназначена для вычерчивания

линий
A. видимого контура,
Б. невидимого контура,
В. осевых линий

50. Штрих пунктирная тонкая линия предназначена для вычерчивания

линий
A. видимого контура,
Б. невидимого контура,
В. осевых линий.

51. Номером шрифта называется

A. ширина буквы,
Б. высота буквы,
В. толщина обводки

52. Масштаб – это расстояние между точками на плоскости

A. да,
Б. нет.

53. Буквой R обозначается

A. расстояние между любыми двумя точками окружности,
Б. расстояние между двумя наиболее удаленными противоположными
точками,
В. расстояние от центра окружности до точки на ней

54. Эскиз – это:

А) чертеж детали, выполненный от руки и позволяющий изготовить деталь;
Б) объемное изображение детали;
В) чертеж, содержащий габаритные размеры детали

55. Эскиз позволяет осуществить:

А) изготовление детали;
Б) транспортировку детали;
В) крепление детали в конструкции

56. На эскизе представляют:

А) необходимые размеры для изготовления детали;
Б) габаритные размеры;
В) установочные размеры.

57. Размер детали для эскиза определяется:

А) на глаз;
Б) с помощью линейки;
В) с помощью штангенциркуля

58. На эскизе допускаются следующие упрощения:

А) опускание скруглений и проточек;
Б) опускание резьб;
В) опускание вмятин, царапин, неровностей стенок

59. Основное отличие технического рисунка от аксонометрической

проекции:
А) Вид изображения;
б) Количество изображений;
в) способ изображения
г) размеры;

60. Технология выполнения технического рисунка:

А) выполнение от руки основных контуров детали с учетом пропорций
детали и формы, придание с помощью штриховки или наложения теней
объемного изображения
б) выполнение при помощи чертежных инструментов произвольного
объемного изображения детали;
В) выполнение аксонометрической проекции детали с нанесением для
объемности штриховки или теней

Колледж имени Кумаша Нургалиева
Тесты по дисциплине «Специальное черчение»
Специальность 0402000 «Дизайн»

Задание 1

Полукруг, разделённый на градусы,
предназначенный для измерения углов.

Трафарет
Транспортир
Угольник
Рейсшина
Циркуль

Задание 2

Линейка с прикреплённым валиком

Рейсшина
Транспортир
Готовальня
Рейсфедер
Угольник

Задание 3

Размерные и выносные линии
изображаются –

сплошной волнистой
штрихпунктирной линией
штриховой линией
сплошной тонкой линией
сплошной толстой линией

Задание 4

Разомкнутая линия применяется для
обозначения линии –

линии сечения
линии обрыва
линии сгиба
линии контура
линии оси

Задание 5

Для обозначения линий обрыва
изображения применят линию –

сплошная волнистая линия
сплошная тонкая линия
штрихпунктирная с двумя точками
штриховая линия
сплошная толстая

Задание 6

Для изображения видимых контуров
предметов применяют линию –

волнистая
сплошная толстая основная линия
штриховая
штрихпунктирная
сплошная тонкая линия

Задание 7

Для изображения оси симметрии
используют линию –

сплошную тонкую
штрихпунктирную тонкую
сплошную толстую
штриховую
отрывистую

Задание 8

Определите масштаб увеличения.

40:1
1:50
1:75
1:400
1:200

Задание 9

Определите масштаб уменьшения.

20:1
30:1
10:1
1:50
5:1

Задание 10

Проекцией точки является –

точка

отрезок
прямая
наклонная
штрих

Задание 11

При параллельном прямоугольном
проектировании проецирующие лучи
направлены -

плоскости проекции
параллельно друг другу и перпендикулярно
из одного центра проекции
параллельно друг другу и под
произвольным углом
из одного центра и под острым углом
хаотично

Задание 12

Проекцией отрезка, перпендикулярного
плоскости является –

точка

отрезок
прямая
плоскость
прямоугольник

Задание 13

Проекцией отрезка, параллельного
плоскости является –

точка
плоскость
отрезок
прямоугольник
волнистая линия

Задание 14

Параллельные прямые любого направления
в перспективе –

пересекаются
пересекаются в нескольких точках
не пересекаются вообще
располагаются параллельно друг другу
уходят в бесконечность

Задание 15

При прямоугольной аксонометрии
координатные оси располагаются друг к
другу под углом -

120*120*120
135*135*90
180*90*90
90*90*90
120*120*90

Задание 16

Изображение, полученное на фронтальной
плоскости проекции, называется –

вид с боку
местный вид
вид слева
вид спереди
вид справа

Задание 17

Изображение на горизонтальной плоскости
проекций называется –

местный вид
вид сверху
вид сбоку
вид справа
вид слева

Задание 18

Изображение, выполненное от руки
называется -

технический рисунок
зарисовка
проекция
чертёж
эскиз

Задание 19

Плавный переход одной линии в другую
называют -

сопряжение
эллипс
силуэт
овал
окружность

Задание 20

Изображение предмета мысленно
рассечённого плоскостью называют –

разрез
силуэт
проекция
фронтальная проекция
горизонтальная проекция

Задание 21

Плоскость, на которой получается
проекция, называется –

рабочая плоскость
горизонтальная плоскость
фронтальная плоскость
плоскость проекции
параллельная плоскость

Задание 22

Разрез на параллельной профильной
плоскости проекций называется –

профильный
главный
плоский
объёмные
перпендикулярный

Задание 23

Если проецирующие лучи параллельны
друг другу то проецирование называется –

параллельным
перспективным
сложным
прямым
упрощённым

Задание 24

Если проецирующие лучи исходят из
одной точки то проецирование называется
-

точечным
прямоугольным
центральным
косоугольным
лучевым

Задание 25

Изображение фигуры, получаемое при
мысленно рассечении предмета
плоскостью называется -

сечение
силуэт
контур
оттиск
трафарет

Задание 26

Разрез на параллельной фронтальной
плоскости проекции называется -

фронтальный
сплошной
параллельный
перпендикулярный
главный

Задание 27

Разрез на параллельной профильной
плоскости проекции называется -

главный
плоский
профильный
объёмный
перпендикулярный

Задание 28

Разрез на параллельной горизонтальной
плоскости проекций называют –

горизонтальный
плоский
объёмный
перпендикулярный
параллельный

Задание 29

Разъёмным соединением является -

сварное
клеевое
болтовое
клёпочное
заклёпочное

Задание 30

Неразъёмным соединением является -

сварное
болтовое
шпилечное
штифтовое
винтовое

Задание 31

Метрическая резьба имеет треугольный
профиль с углом -

60 градусов
30 градусов
45 градусов
25 градусов
35 градусов

Задание 32

Линию пересечения горизонтальной и
фронтальной плоскостей называют –

ось проекции
средняя линия
центральная линия
ось симметрии
линия горизонта

Задание 33

Изображение разреза здания
горизонтальной плоскостью называется –

фасад здания
проекция здания
разрез здания
план здания
силуэт здания

Вариант№1

1. Каково назначение сборочного чертежа?

2. Какие основные сведения содержит спецификация?

3. Как указывают на сборочном чертеже номера позиций деталей?

4. Как выполняют штриховку в разрезе для двух смежных деталей?

5. В чем заключается чтение чертежа?

6. Что называется деталированием?

7. Сколько видов, и каким образом допускается располагать

изображение детали на сборочном чертеже?
а) Только главный вид и вид справа с применением необходимых местных
разрезов, соблюдая проекционную связь
б) Только главный вид и вид слева причем допускается нарушать

проекционную связь
в) Необходимое и наименьшее количество изображений с совмещением
видов и разрезов, соблюдая проекционную связь.

8. Перечислите название размеров в порядке последовательности

9. Отметьте, что правильно подразумевают под чтением сборочного

10. Отметьте, что является упрощением, когда на сборочном чертеже не

11. Фигура сечения, входящая в разрез штрихуется

12. Разрез предназначен для

A. усложнения чертежа,
Б. выявления внутреннего устройства предмета.

13. На одном чертеже может быть

A. один разрез,
Б. ни одного разреза,
В. несколько.

14. Фронтальный, профильный, горизонтальный разрез обычно

располагают
A. на свободном месте рабочего поля чертежа,
Б. в проекционной связи с видом.

15. Местный разрез выполняют для

выявления устройства детали,

Б. выявления устройства детали только в отдельном узко ограниченном
месте.

16. Если форма детали не может быть выявлена только разрезом или

17. Если вид и разрез симметричны, то на чертеже рекомендуется

соединить половину вида и половину разреза
A. по осевой линии,
Б. разделяя их тонкой волнистой линией,
В. без разграничения.

18. При выполнении изображений, содержащих соединение вида и

разреза, то разрез располагается
A. справа от оси симметрии,
Б. слева от оси,
В. с любой стороны.

19. На половине вида штриховые линии, изображающие контур

внутреннего очертания
A. вычерчиваются обязательно,
Б. не вычерчиваются,
В. вычерчиваются по желанию.

20. Если с осью симметрии совпадает линия контура, то соединение

Вариант№2

Предмет имеет
A. 1 вид,
Б. 2 вида,
В. 3 вида,
Г. 6 видов,
Д. любое количество видов.

На чертеже все проекции выполняются
A. в проекционной связи,
Б. без связи,
В. выборочно.

На профильной плоскости изображается
A. главный вид,
Б. вид сверху,
В. вид справа,
Г. вид слева,
Д. вид с боку

Изображение отдельного ограниченного места поверхности
предмета называется
A. главным видом,
Б. видом сзади,
В. видом местным,
Г. видом слева,
Д. общим видом

Невидимый контур детали на чертеже выполняется
A. штриховыми линиями,
Б. штрих пунктирными тонкими линиями,

содержание .. 4 5 6 7 ..
