Тесты по теме "Инженерная графика", "Промышленное черчение" - часть 5

ЗАДАНИЕ N 9

Тема: Неразъемные соединения

Неразъемные соединения, основанные на использовании сил молекулярного
сцепления и получаемые путем местного нагрева деталей до расплавленного
состояния, называются …

сварными

паяными

клеевыми

клепаными

ЗАДАНИЕ N 10

Тема: Обозначение и изображение резьбового соединения на

чертеже

В состав трубного соединения входит …

контргайка

гайка-барашек

гайка корончатая

гайка круглая

ЗАДАНИЕ N 11

Тема: Разъемные соединения (кроме резьбовых)

Для ограничения осевого перемещения деталей применяют …

шплинты

шпонки

заклепки

шайбы

ЗАДАНИЕ N 12

Тема: Обозначение и изображение стандартных резьбовых деталей

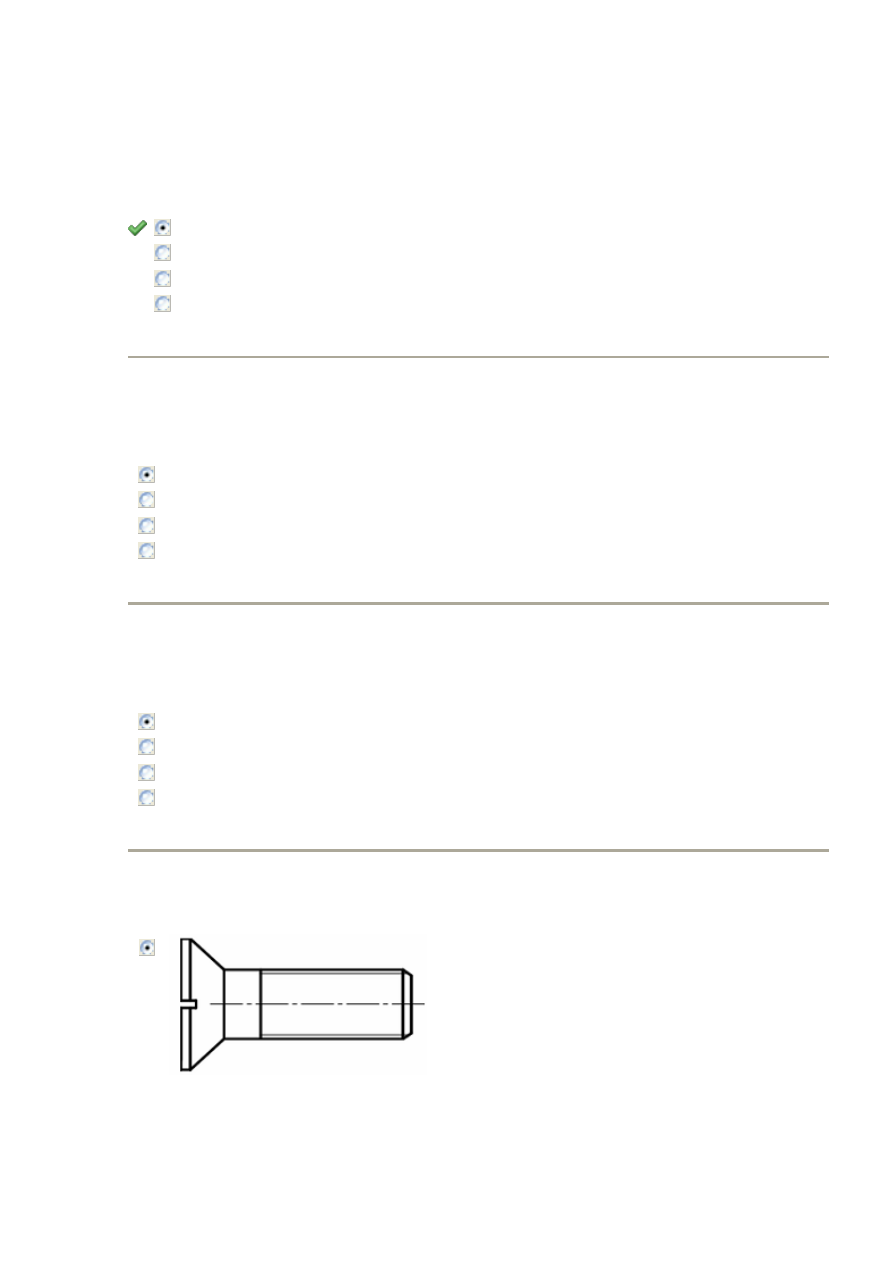

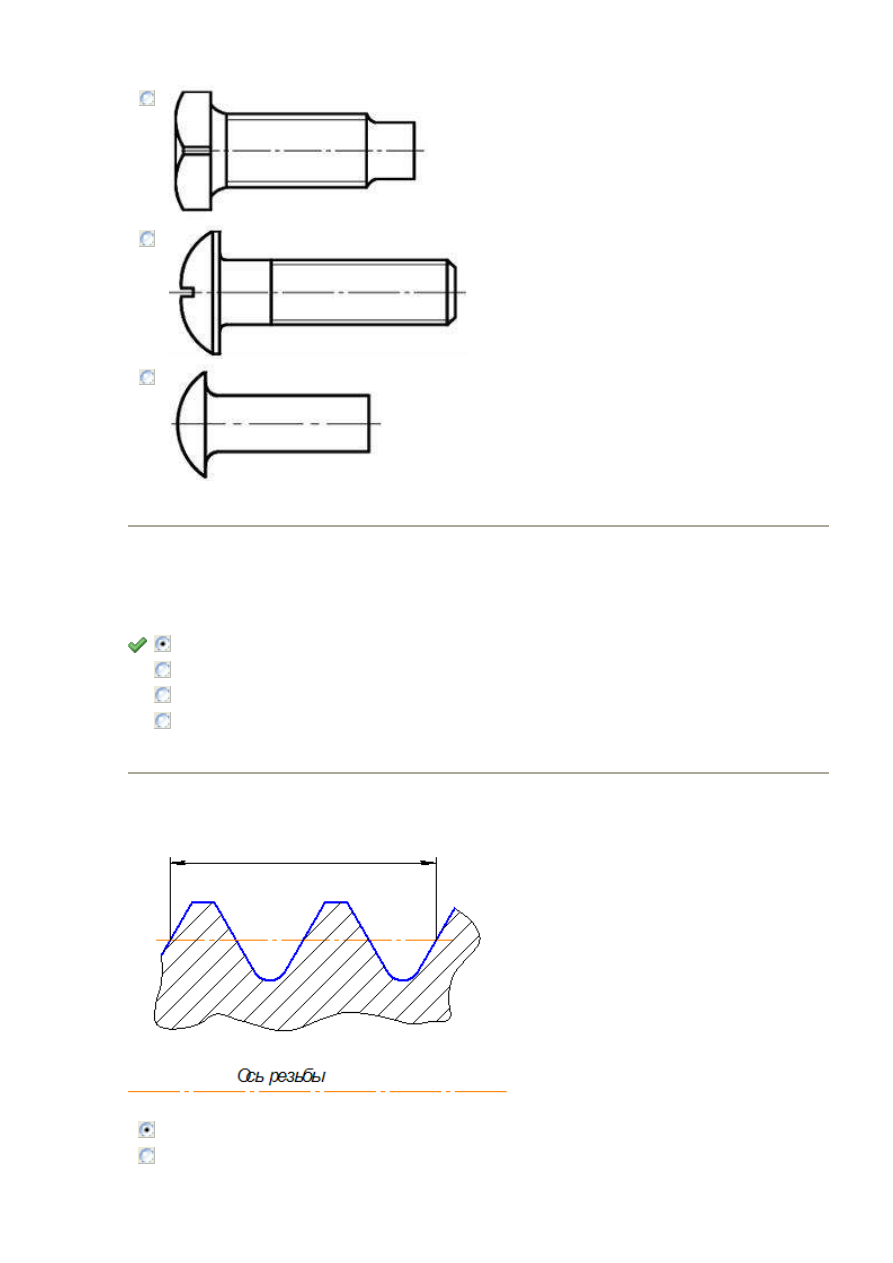

Винт с потайной головкой изображен на рисунке …

ЗАДАНИЕ N 13

Тема: Условное изображение и обозначение резьбы по ГОСТ 2.311-

Наружный диаметр резьбы в отверстии в разрезе изображают ___ линией.

сплошной тонкой

сплошной толстой основной

штриховой

штрихпунктирной

ЗАДАНИЕ N 14

Тема: Основные параметры резьбы. Классификация резьб

Указанный на чертеже параметр двухзаходной резьбы называется …

ходом

шагом

сбегом

длиной резьбы

ЗАДАНИЕ N 15

Тема: Способ прямоугольного треугольника

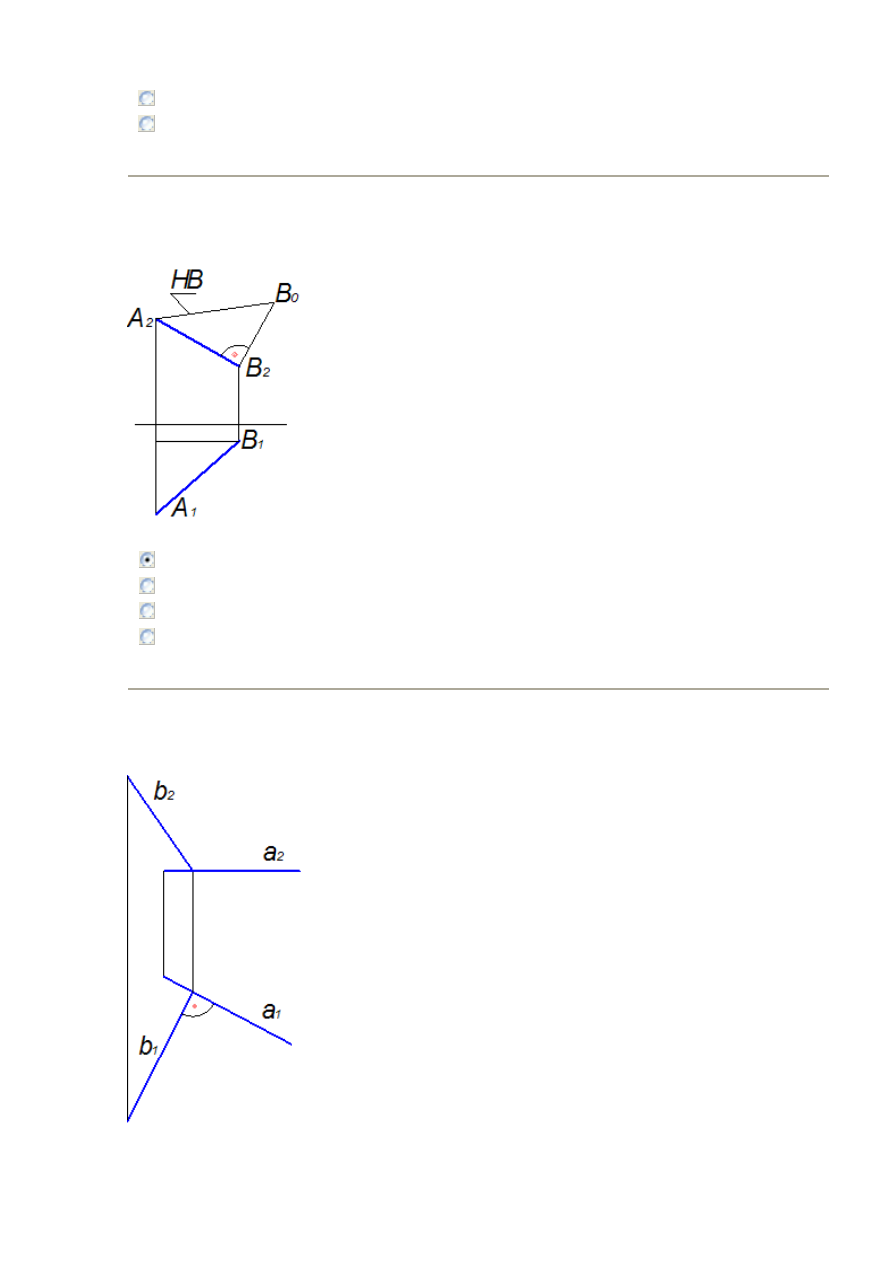

Натуральная величина отрезка АВ на чертеже найдена способом …

прямоугольного треугольника

вращения вокруг проецирующей прямой

плоскопараллельного перемещения

замены плоскостей проекций

ЗАДАНИЕ N 16

Тема: Перпендикулярность на чертеже

Прямые, изображенные на чертеже, …

перпендикулярны

параллельны

скрещивающиеся

проецирующие

ЗАДАНИЕ N 17

Тема: Способы преобразования чертежа

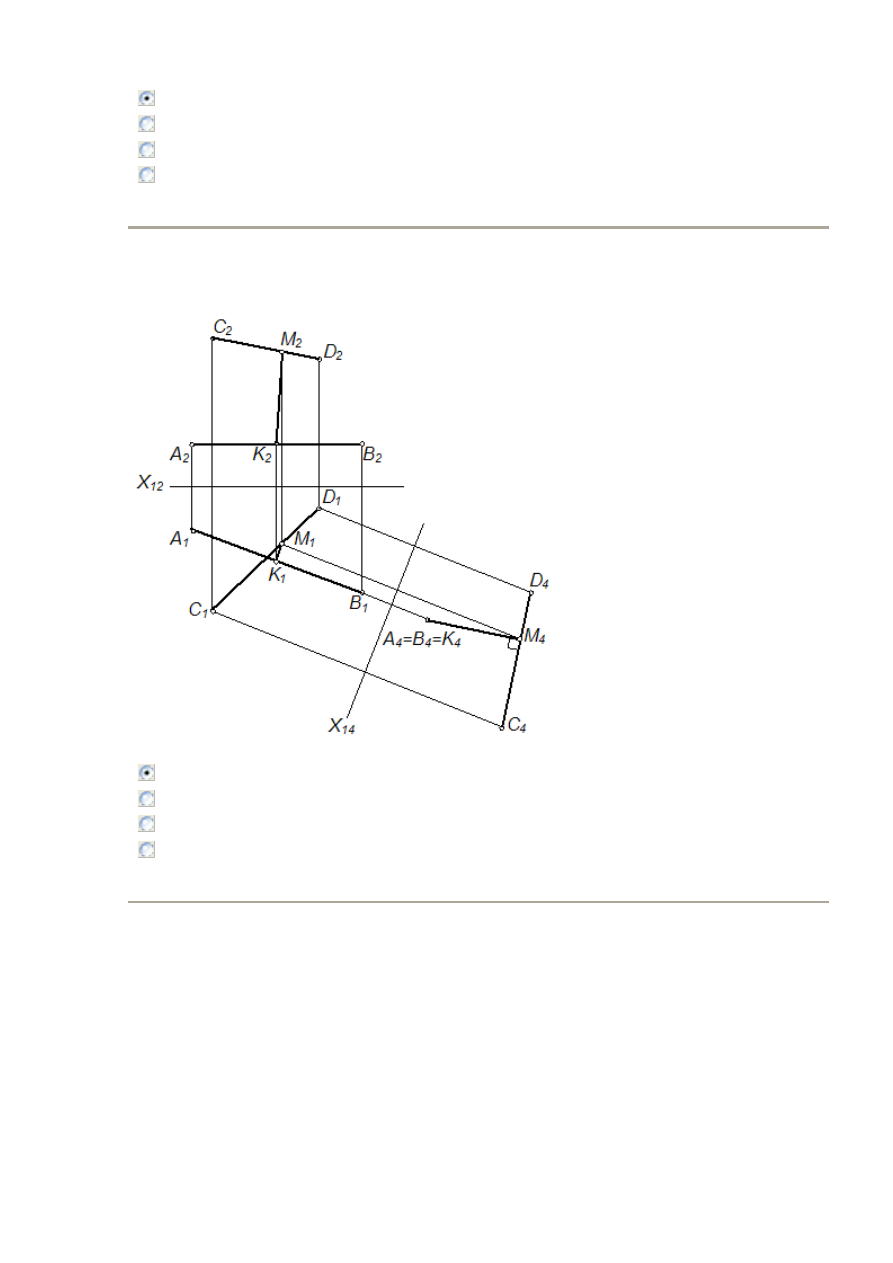

На чертеже расстояние между двумя скрещивающимися прямыми определено
способом …

замены плоскостей проекций

прямоугольного треугольника

плоскопараллельного перемещения

вращения вокруг линии уровня

ЗАДАНИЕ N 18

Тема: Применение способов преобразования чертежа к решению

задач

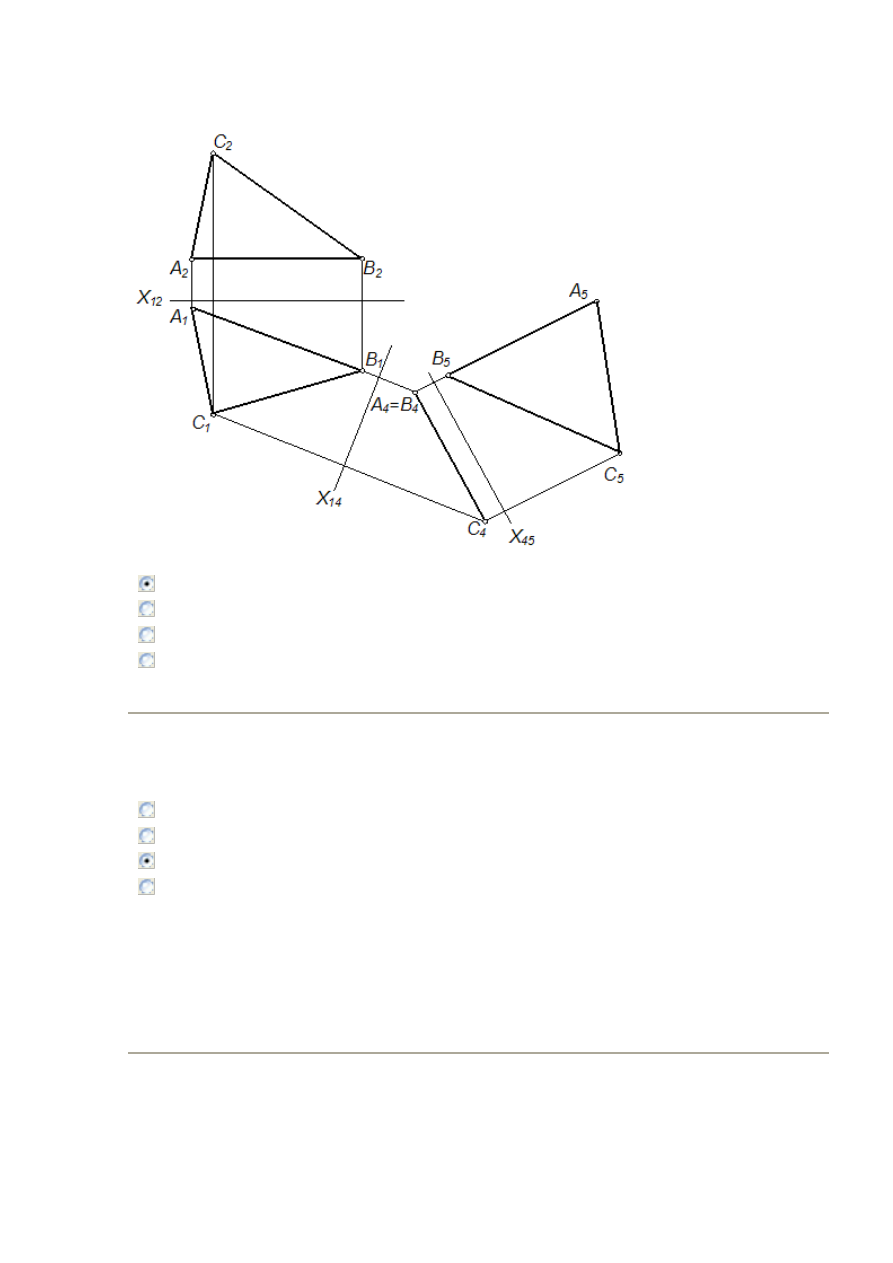

Плоскость общего положения, изображенная на чертеже, преобразована в
плоскость уровня способом …

замены плоскостей проекций

прямоугольного треугольника

плоскопараллельного перемещения

вращения вокруг линии уровня

ЗАДАНИЕ N 19

Тема: Эскизы деталей

Количество изображений на эскизе должно быть …

минимальным, но достаточным для полного представления о форме детали

наибольшим

обеспечивающим изготовление детали

обеспечивающим удобство чтения чертежа

Решение:

Эскиз должен содержать минимальное, но достаточное число изображений
(видов, разрезов, сечений), выносных элементов, полностью раскрывающих
форму детали.

ЗАДАНИЕ N 20

Тема: Основные требования к оформлению рабочих чертежей

деталей

Если допускается изготавливать детали в нескольких вариантах, отличающихся
технологией изготовления (литье, штамповка, сварка и т.д.), то выпускают …

отдельный чертеж на каждый вариант изготовления

один чертеж на все варианты изготовления

чертеж с дополнительными изображениями

один чертеж с техническими требованиями

ЗАДАНИЕ N 21

Тема: Спецификация. Чтение и деталирование сборочных чертежей

Для изделий вспомогательного производства и единичного производства
разового изготовления допускается совмещение спецификации со сборочным
чертежом на листах …

любого формата

только формата А4

только форматов А4 и А3

дополнительных форматов

Решение:

Согласно ГОСТ 2.106-96 «Текстовые документы» для изделий
вспомогательного производства и единичного производства разового
изготовления допускается совмещение спецификации со сборочным чертежом
на листах любого формата, установленного ГОСТ 2.301. Правила выполнения и
обращения таких совмещенных документов устанавливают в отраслевых
стандартах. Совмещенному документу присваивают обозначение основного
конструкторского документа. Основную надпись выполняют по ГОСТ 2.104
(форма 1).

ЗАДАНИЕ N 22

Тема: Сборочные чертежи. Понятие чертежа общего вида

Сварные, паяные и другие изделия из однородного материала в сборе с другими
изделиями в разрезах и сечениях штрихуют …

в одну сторону

в разные стороны

под углом

в любую сторону

ЗАДАНИЕ N 23

Тема: Чертеж прямой линии, чертеж плоскости

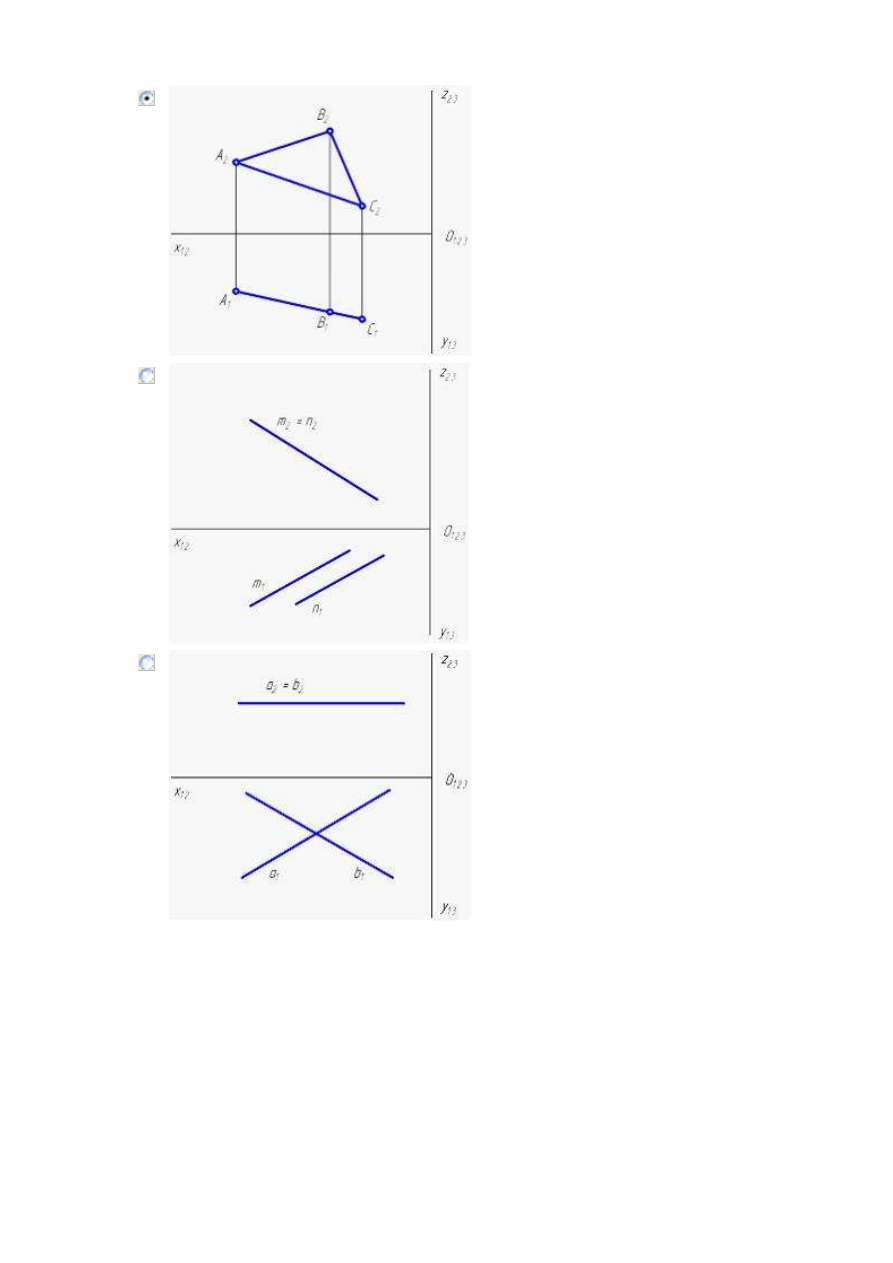

Горизонтально-проецирующая плоскость показана на рисунке …

ЗАДАНИЕ N 24

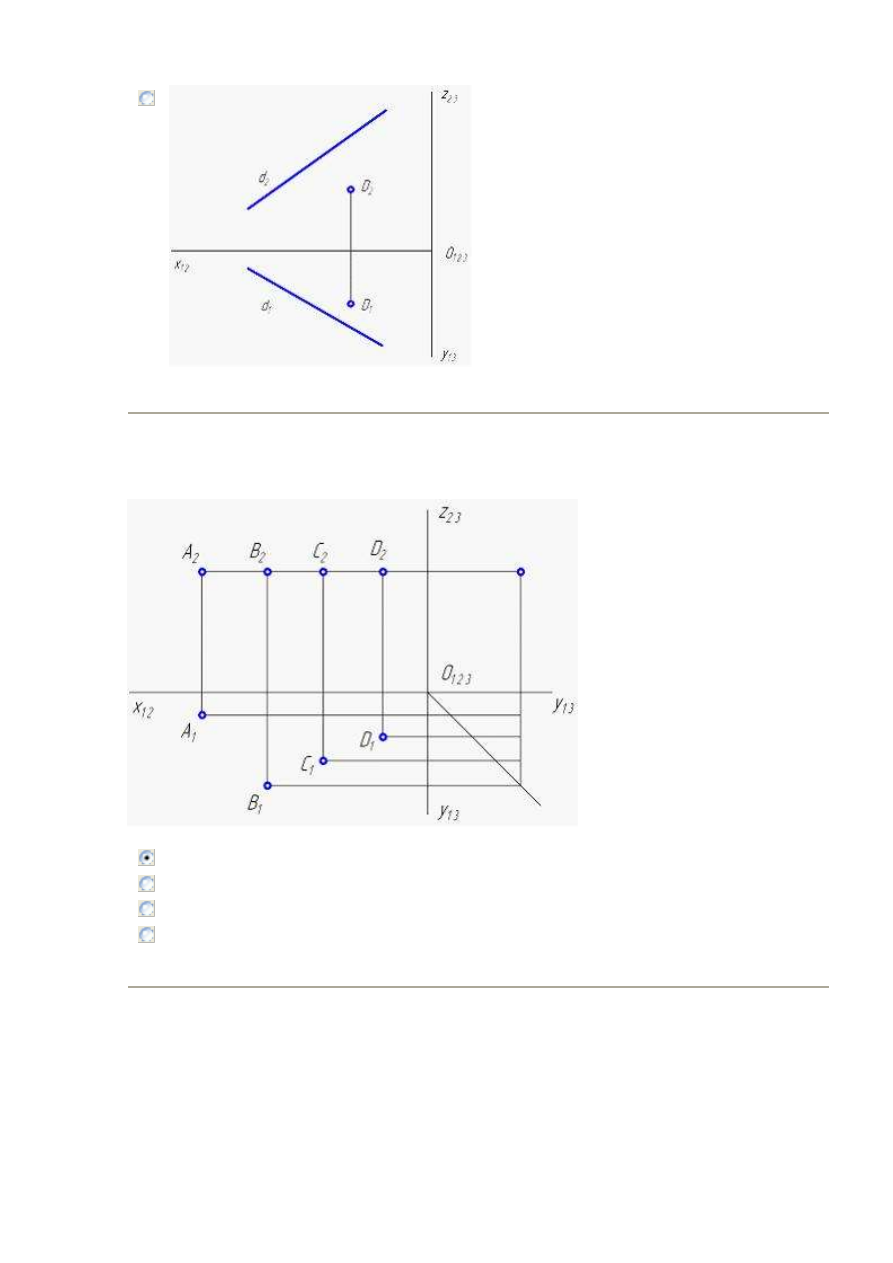

Тема: Прямоугольный чертеж точки на две и три плоскости

проекций

На данном чертеже профильная проекция построена для точки …

ЗАДАНИЕ N 25

Тема: Чертеж многогранника. Чертеж поверхности вращения

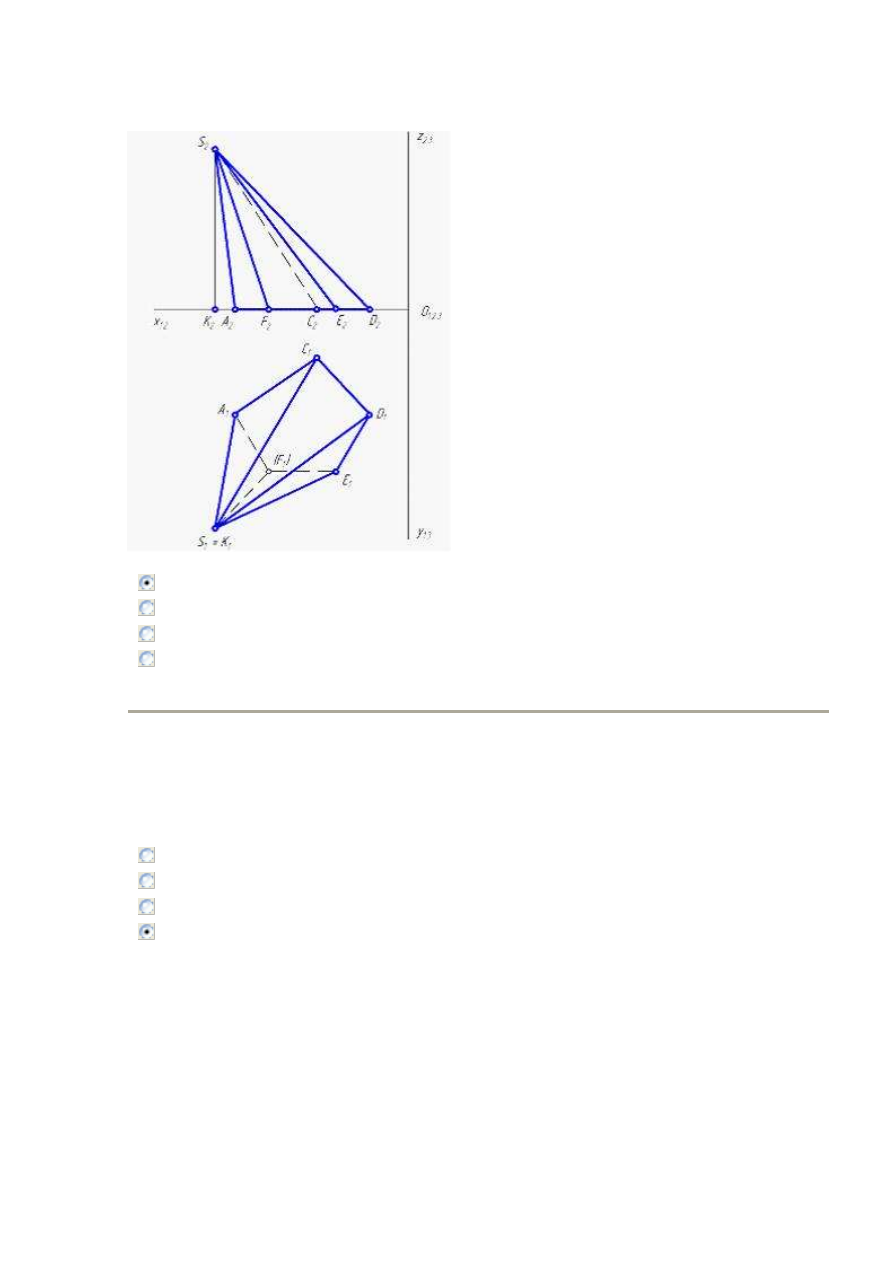

На чертеже задана пятигранная пирамида SACDEF. Элемент пирамиды SК
называется ___ пирамиды.

высотой

вершиной

гранью

ребром

ЗАДАНИЕ N 26

Тема: Метод проекций, виды проецирования

Свойство – «Если линии пересекаются, то их изображения пересекаются в
проекции точки пересечения оригиналов» – является инвариантным
(неизменным) ___ проецирования.

для любого вида

только для центрального

только для параллельного

только для ортогонального

Решение:

Свойства оригинала, сохраняющиеся на изображении, называют
инвариантными. При центральном проецировании инвариантными являются
следующие свойства:
1) проекцией точки является точка;
2) проекцией кривой линии в общем случае является кривая линия;
3) сохраняется свойство инцидентности (взаимной принадлежности) точки и
линии;
4) если линии пересекаются, то их изображения пересекаются в проекции точки

пересечения оригиналов;
5) изображение проецирующей прямой вырождается в точку.
Параллельные (следовательно, и ортогональные) проекции обладают всеми
свойствами центральных проекций.

ЗАДАНИЕ N 27

Тема: Стандартные аксонометрические проекции

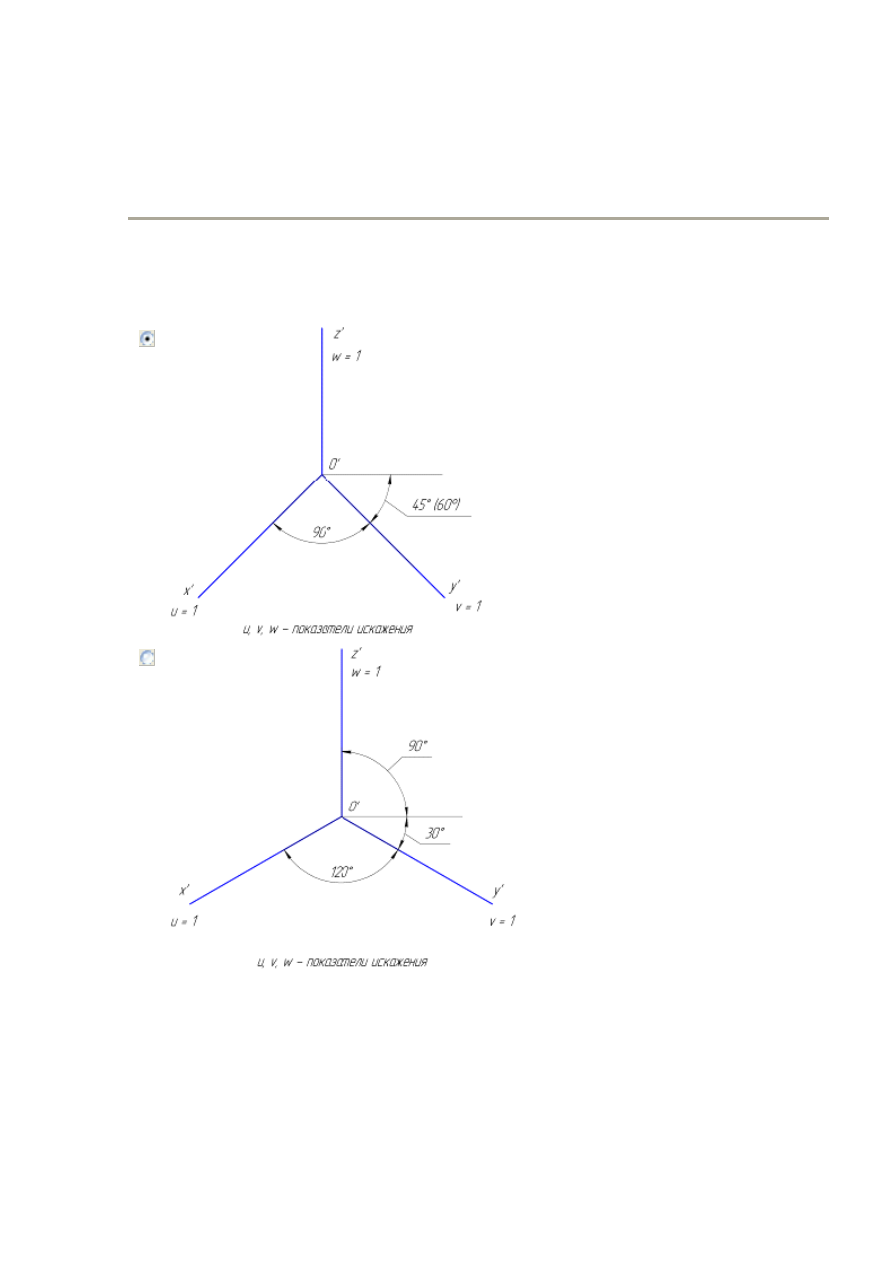

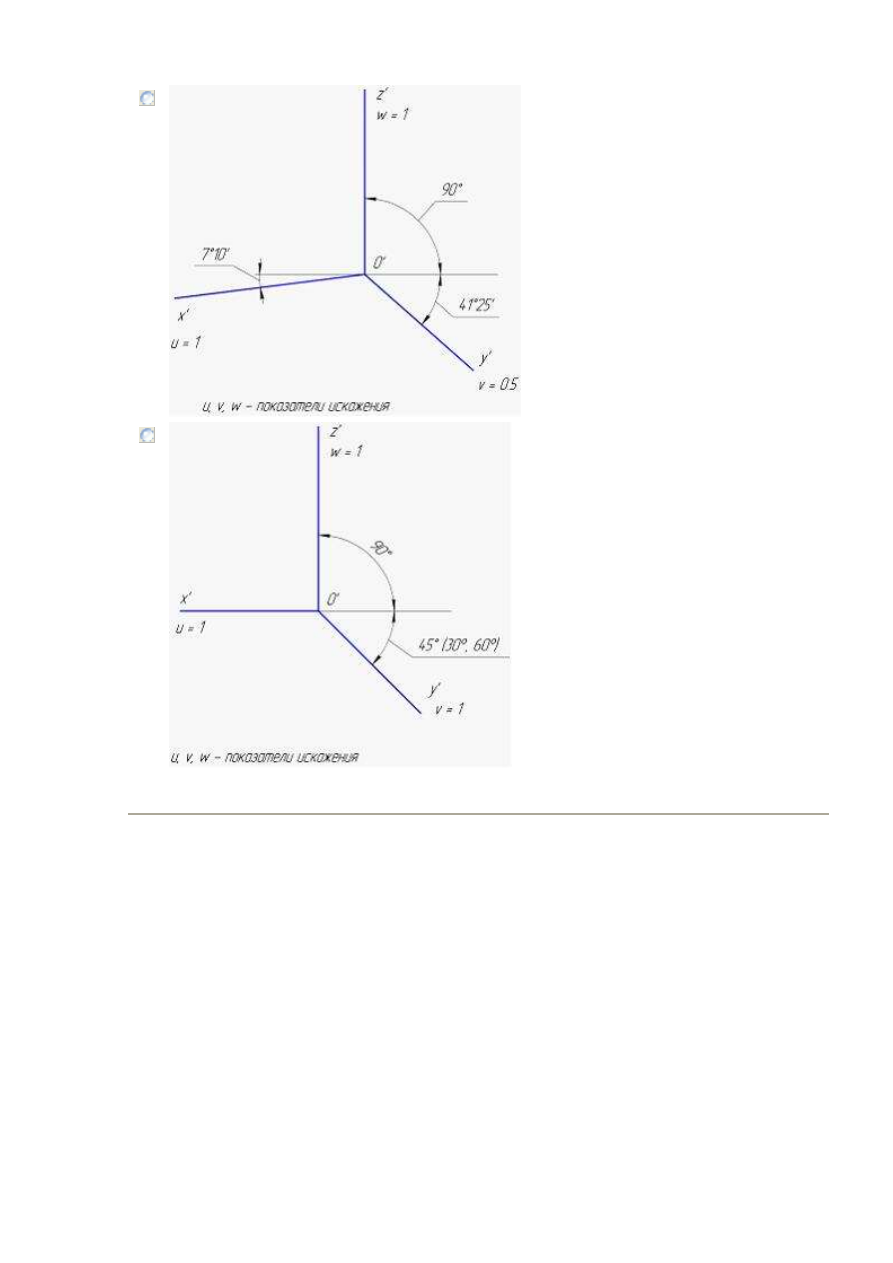

Аксонометрические оси косоугольной горизонтальной изометрии и
соответствующие им показатели искажения изображены на рисунке …

ЗАДАНИЕ N 28

Тема: Изображение окружности в аксонометрии

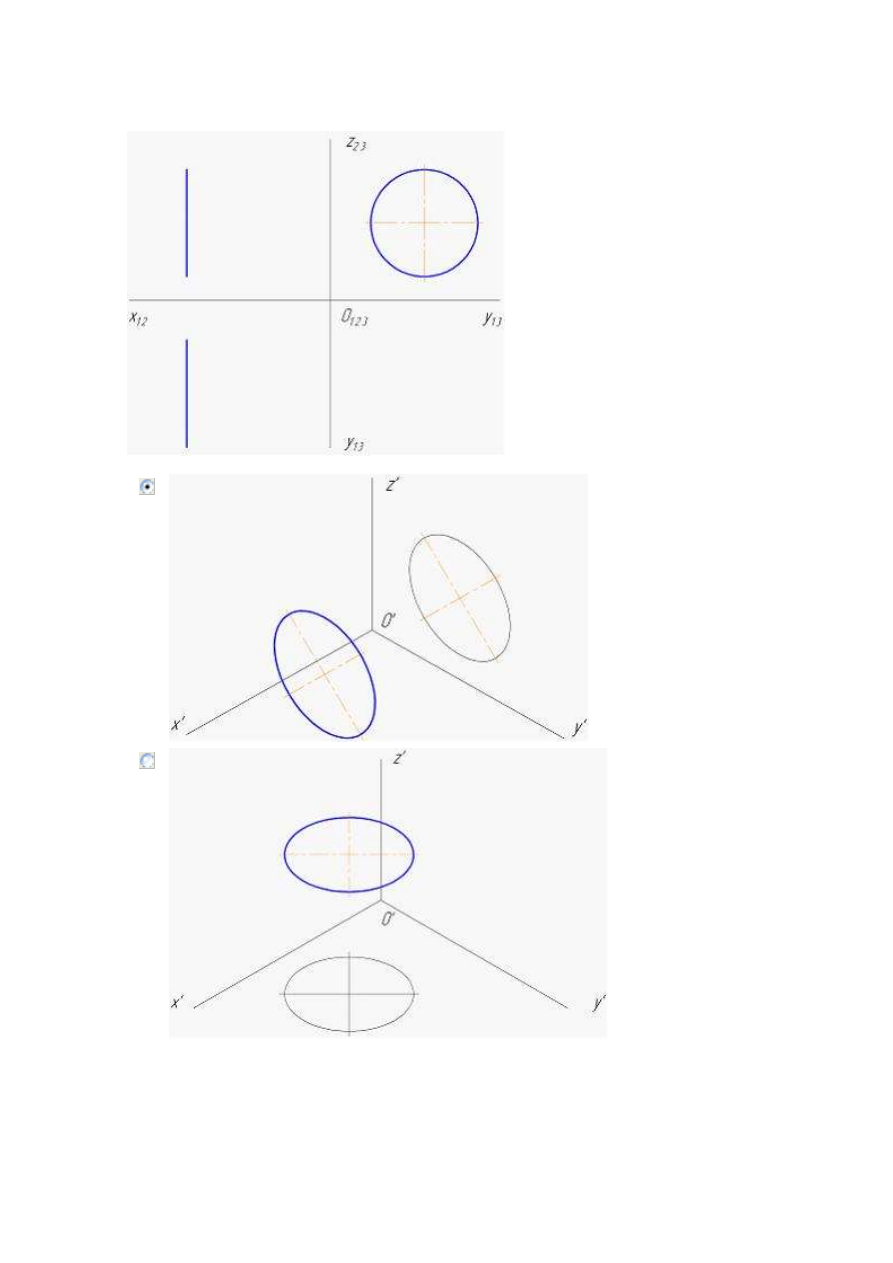

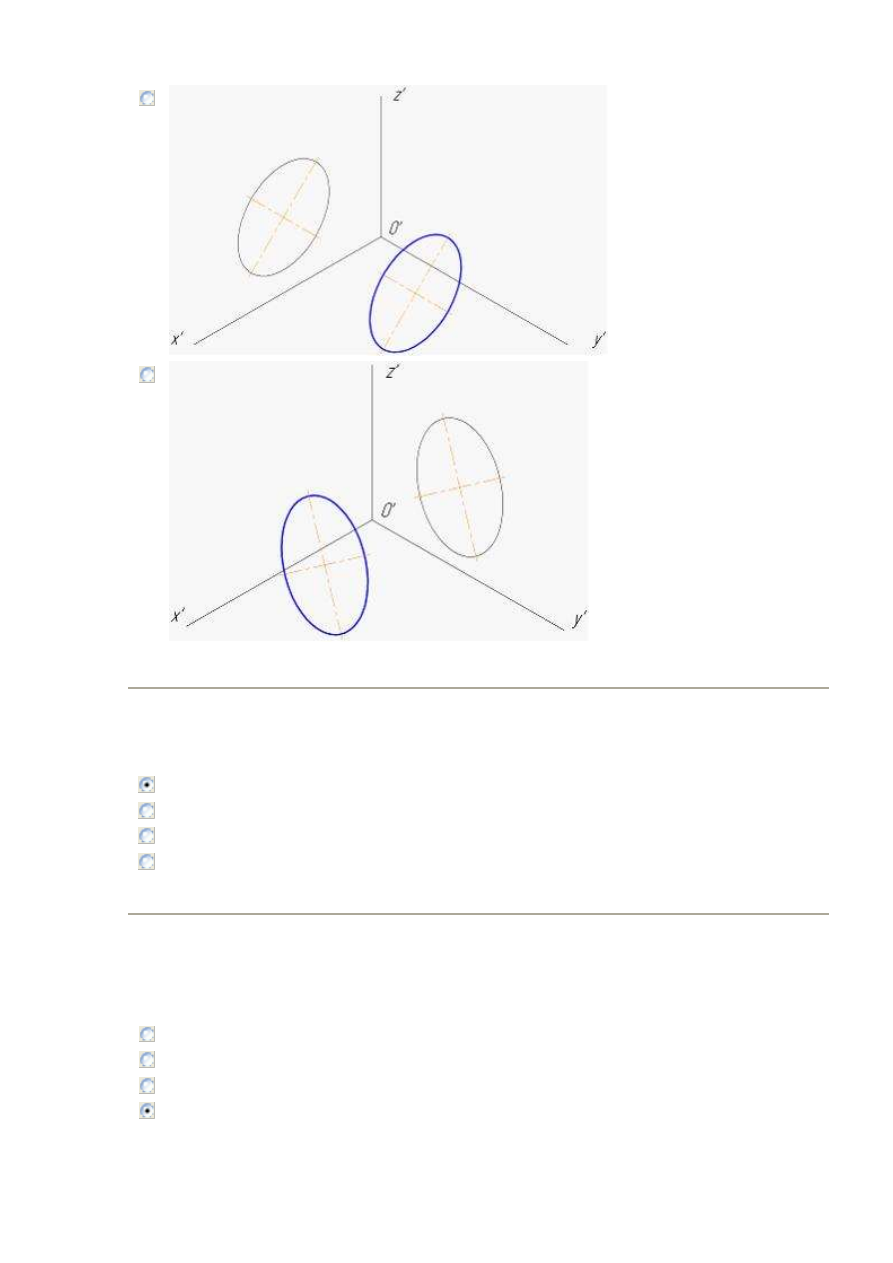

Стандартная прямоугольная изометрия окружности, заданной на эпюре Монжа,
правильно построена на чертеже …

ЗАДАНИЕ N 29

Тема: Основные понятия аксонометрии

Показатели искажения одинаковы по всем осям в …

изометрии

триметрии

диметрии

любом виде аксонометрии

ЗАДАНИЕ N 30

Тема: Аксонометрия геометрических объектов

Чтобы построить аксонометрическое изображение здания без искажения
фасада, следует выбрать следующий стандартный вид аксонометрии …

косоугольную фронтальную изометрию

прямоугольную приведенную изометрию

прямоугольную приведенную диметрию

косоугольную горизонтальную изометрию

Решение:

Фронтальные косоугольные проекции не искажают формы фасада, а
горизонтальная косоугольная изометрия сохраняет без изменения все контуры
плана.

ЗАДАНИЕ N 31

Тема: Классификация плоских и пространственных кривых

Коническая винтовая линия с постоянным шагом проецируется на плоскость,
перпендикулярную оси, в …

спираль Архимеда

синусоиду

эллипс

окружность

ЗАДАНИЕ N 32

Тема: Образование и задание кривых линий и поверхностей

Цилиндрическая винтовая линия образуется при ___ движении точки.

вращательно-поступательном

поступательном

вращательном

произвольном

ЗАДАНИЕ N 33

Тема: Поверхности

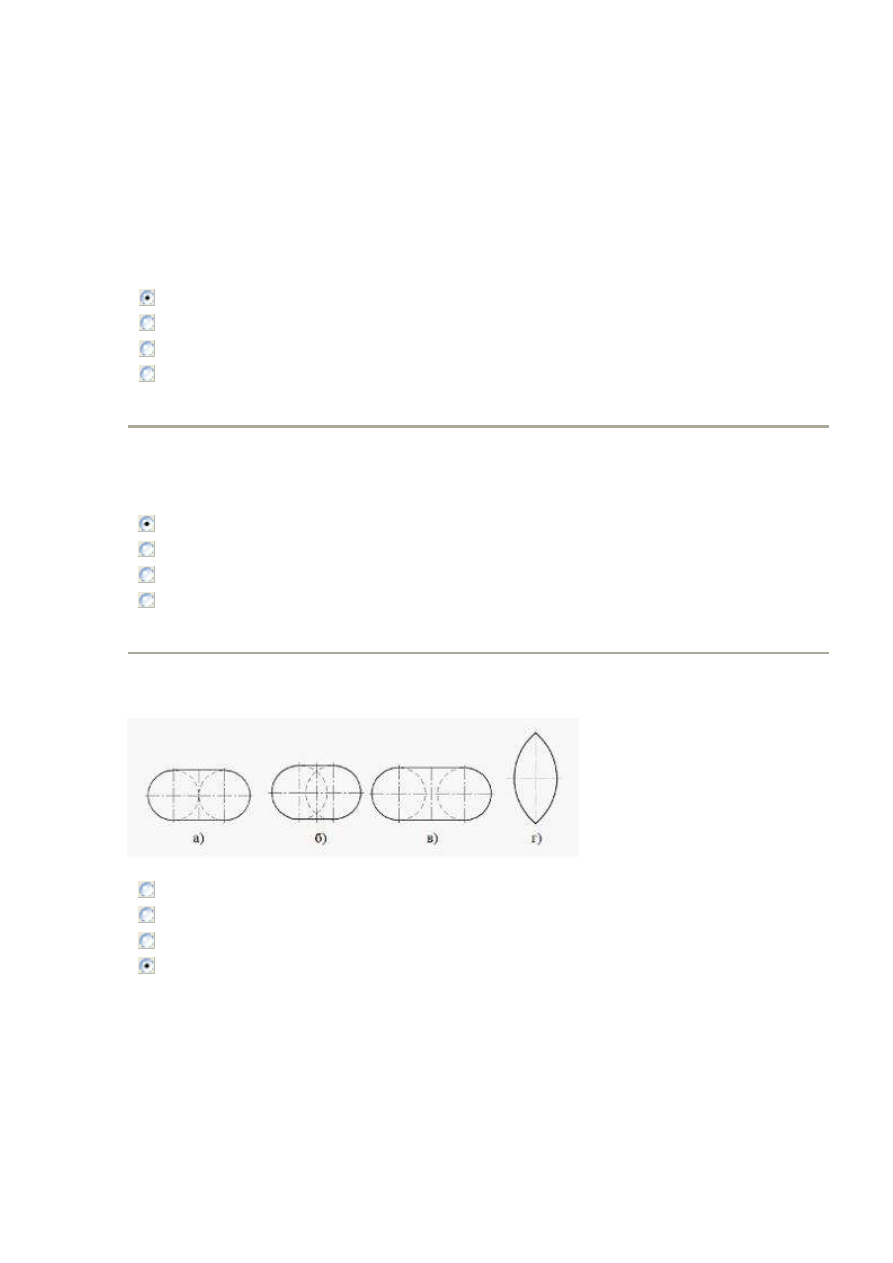

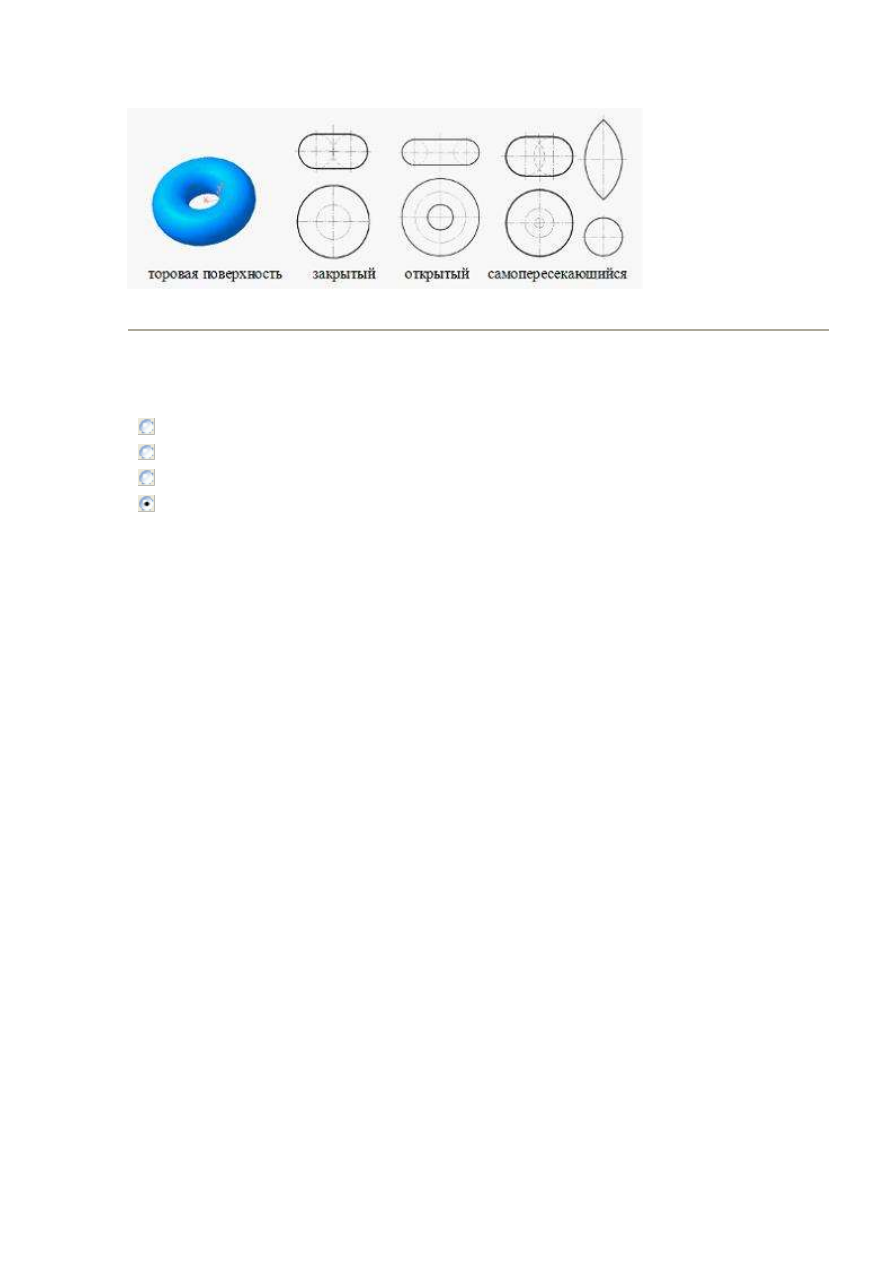

Закрытый тор показан на рисунке …

а)

б)

в)

г)

Решение:

Тор образуется при вращении окружности (или ее дуги) вокруг оси, не
проходящей через ее центр. Тор называется открытым, если ось вращения не
пересекает эту окружность; закрытым, если ось вращения касается окружности;

самопересекающимся, если ось вращения пересекает окружность.

ЗАДАНИЕ N 34

Тема: Развертки поверхностей

К неразвертываемым поверхностям относится …

цилиндроид

коническая

цилиндрическая

поверхность с ребром возврата

Решение:

Неразвертываемая поверхность – поверхность, которую невозможно совместить
с плоскостью без каких-либо повреждений поверхности (складок или разрывов).
Из линейчатых поверхностей к неразвертываемым относятся такие
поверхности, у которых образующие скрещиваются:



цилиндроид – поверхность, образованная перемещением прямой линии, во

всех своих положениях сохраняющей параллельность некоторой заданной
плоскости («плоскости параллелизма») по двум направляющим, обе из которых
являются кривыми линиями;



коноид – поверхность, образованная перемещением прямой линии во всех

своих положениях сохраняющей параллельность некоторой заданной плоскости
(«плоскости параллелизма») по двум направляющим, одна из которых кривая, а
другая – прямая линия;



гиперболический параболоид – поверхность, образованная перемещением

прямой линии, во всех своих положениях сохраняющей параллельность
некоторой заданной плоскости («плоскости параллелизма») по двум
направляющим – скрещивающимся прямым.
Нелинейчатые поверхности относятся к неразвертываемым. Это поверхности
параллельного переноса и поверхности вращения; к ним относятся сфера,
глобоид, тор, эллипсоид вращения, гиперболоид вращения, параболоид
вращения.

Гордон, В. О. Курс начертательной геометрии : учеб. пособие / В. О. Гордон,

М. А. Семенцов-Огиевский. – М. : Высшая школа, 2009. – 272 с.
2. Локтев, О. В. Краткий курс начертательной геометрии : учеб. / О. В. Локтев. –
М. : Высшая школа, 2006. – 136 с.
3. Лагерь, А. И. Основы начертательной геометрии : учеб. / А. И. Лагерь,

А. Н. Мота, К. С. Рушелюк. – М. : Высшая школа, 2007. – 281 с.
4. Чекмарев, А. А Инженерная графика : учеб. / А. А. Чекмарев. – М. : Высшая
школа, 2007. – 382 с.

ЗАДАНИЕ N 35

Тема: Основные понятия компьютерной графики

Информационная модель изображения, в которой изображение формируется
пользователем из заранее заданных геометрических примитивов, называется
____ моделью.

векторной

пиксельной

растровая

точечной

Решение:

В компьютерной графике используются два основных класса информационных
моделей изображений: растровая (пиксельная, точечная) и векторная
(объектная).
Структуры данных векторной (объектной) модели изображения соответствуют
разомкнутым или замкнутым линиям (геометрическим примитивам), из которых
составляется изображение. Каждая такая структура соответствует независимому
объекту. У каждого объекта имеется имя, тип и набор параметров, задающих его
геометрические и цветовые характеристики.

ЗАДАНИЕ N 36

Тема: Оформление чертежно-конструкторской документации

средствами компьютерной графики

Чертежно-графические редакторы, использующиеся в системах
автоматизированного проектирования, не предназначены для использования
в …

юриспруденции

машиностроении

строительстве

архитектуре

ЗАДАНИЕ N 37

Тема: Технические средства компьютерной графики

Устройство под названием «_____» не относится к устройствам ввода
графической информации.

ЖК монитор

джойстик

сканер
