Тесты по теме "Инженерная графика", "Промышленное черчение" - часть 8



51. Название схемы определяет:

1) стандарт;

2) номер чертежа;

3) функциональное назначение;

4) условное обозначение элементов;

52. Что не относится к чертежным инструментам:

1) линейка

2) угольник

3) транспортир

4) калибры



53. Инструменты, предназначенные для работы с тушью:

1) циркуль

2) кронциркуль

3) разметочный циркуль

4) рейсфедер



54. Какое оборудование должно быть обязательно на рабочем месте
чертежника:

1) папка для рисования

2) картографический планшет

3) чертежная доска

4) цветные карандаши



55. Какой твердости графит надо вставить в карандашную ножку, чтобы прямые
линии и окружности были одинаковыми по толщине:

1) графит вставки и карандаша одинаковой твердости;

2) графит вставки тверже графита карандаша;

3) графит вставки мягче графита карандаша;

4) твердость значения не имеет;



63. Какое отношение заложено в «египетский треугольник»:

1) простое отношение;

2) иррациональное отношение 1:

2

;

3) приближенное «Золотое сечение» (Ряд Фибоначчи) 3:5, 5:8, 8:13, 13:21;

4) иррациональное отношение 1:

3

.



64. Чему равен основной модуль в метрической системе мер?

1) 20 мм (2 см)           2) 50 мм (5 см)

3) 100 мм (10 см)      4)150мм(15см)



65. Что такое фактура?

1) свойство, определяемое соотношением ее размеров по трем координатам
пространства

2) свойство, характеризующее внешнее строение поверхности

3) свойство протяжности формы и ее элементов по трем координатам

4) свойство формы, определяемое визуальной оценкой количества вещества



66. Чем отличается техническая задача от других задач:

1) при решении повседневных задач используют знания, приобретенные на
уроках по общеобразовательным предметам

2) при решении повседневных задач используют знания, приобретенные в
процессе жизненного опыта, а для решения технических задач необходимы
научные технические знания

3) при решении повседневных задач человек обходится знаниями,
приобретенными на уроках по общеобразовательным дисциплинам, то для
решения технических задач необходимы знания и умения, приобретенные на
уроках физики, химии, математики, черчения, технологии

4) с появлением техники, количество технических задач значительно возросло, а
сложность их возрастала во много раз



67. Что называется открытием – это установление неизвестных ранее
объективно существующих закономерностей, свойств и явлений материального
мира, … (дополните определение):

1) обладающие существенными отличиями технического решения задач

2) вносящее коренные изменения в уровень познания

3) имеющее положительный эффект в любой отрасли народного хозяйства

4) направленное на совершенствование конкретного предприятия





68. Что называется изобретением – это … в любой области народного хозяйства,
социально-культурного строительства или обороны, дающее положительный
эффект (вставьте правильный ответ):

1) новое и обладающее существенными отличиями техническое решение
задачи

2) результат познавательного акта, приводящего к новому знанию

3) установление объективно существующих закономерностей, свойств и явлений

4) изменений конструкций изделий или применяемой техники

Тест по теме «Строительное черчение»

1. Масштабы применяемые в строительных чертежах:

1 - уменьшения

2 - увеличения

2. Расстояние между координационными осями в плане здания называют:

1 - пролетом

2 - шагом

3. Какие ограничители размерной линии предпочитают на архитектурно-
строительных чертежах:

1 - размерная стрелка

2 - наклонный штрих

4. Какой вид линий применяется для нанесения координационных осей:

1 - штрихпунктирная

2 - основная тонкая

5. Как называют вид здания с внешней стороны:

1 - план

2 - разрез;

3 - фасад.

6.В каких единицах измерения проставляются размеры на строительных чертежах:

1 - в миллиметрах

2 - в сантиметрах

3 - в метрах

7. По контурному разрезу определяют:

1 - общую высоту здания

2 - число этажей

3 - высоту этажей жилой комнаты

8. Сплошная толстая основная линия служит для обозначения линий:

1 - видимого контура

2 - невидимого контура

3 - построения выносных и размерных линий

4 - симметрии и осей вращения

9. На чертеже единицы измерения линейных размеров:

1 - обозначают

2 - не обозначают

10. Контуры разрезов и сечений на чертежах планов зданий выполняют:

1 - сплошной основной линией

2 - сплошной тонкой линией

3 - Штрихпунктирной линией

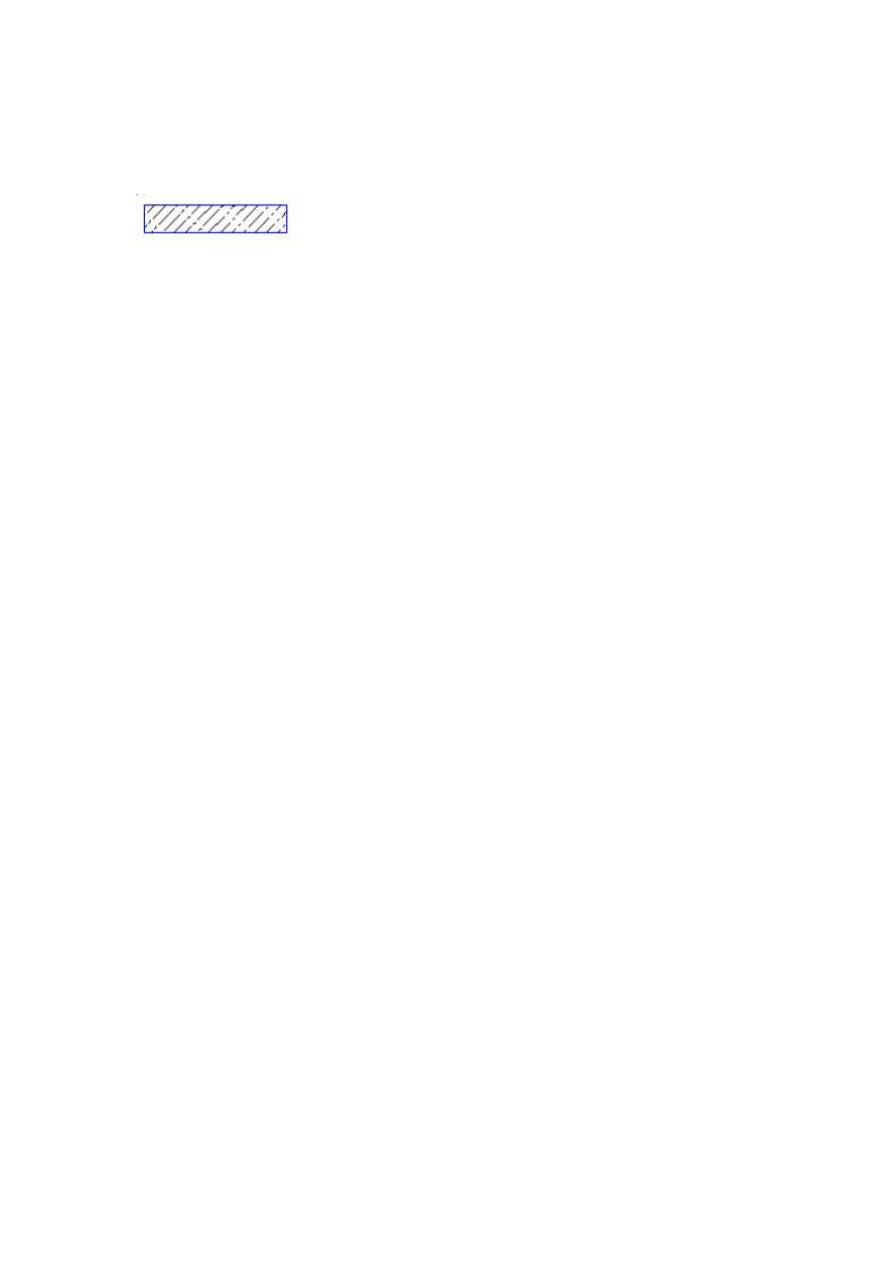

11. Укажите название строительного материала, обозначение которого представлено
на рисунке

1 - металл 2 – стекло 3 – бетон



12. С какой стороны изображения здания проставляются марки координационных
осей?

1 - справа и сверху

2 - слева и справа

3 - слева и снизу

13. Что называется привязкой?

1 - расстояние от дверного проема до координатной оси

2 - распределение толщины капитальной стены по отношению к координатной оси.

3 - расстояние между осями капитальных стен

14. Перила лестницы по высоте должны быть не менее:

1 - 0,7 м

2 - 0,9 м

3 - 1 м

15. Укажите последовательность маркировки осей:

1 - от середины к углам

2 - справа налево и сверху вниз

3 - слева направо и снизу вверх

16. Какое максимальное количество ступеней допускается в одном пролете
лестничного марша?

1 – 10

2 – 16

3 – 20

17. Что не является основным элементом здания?

1 – перегородки

2 – крыша

3 - внутренние коммуникации

18. Какой масштаб не допускается к использованию на строительных чертежах?

1 - М1:40

2 - М1:50

3 - 1 : 100

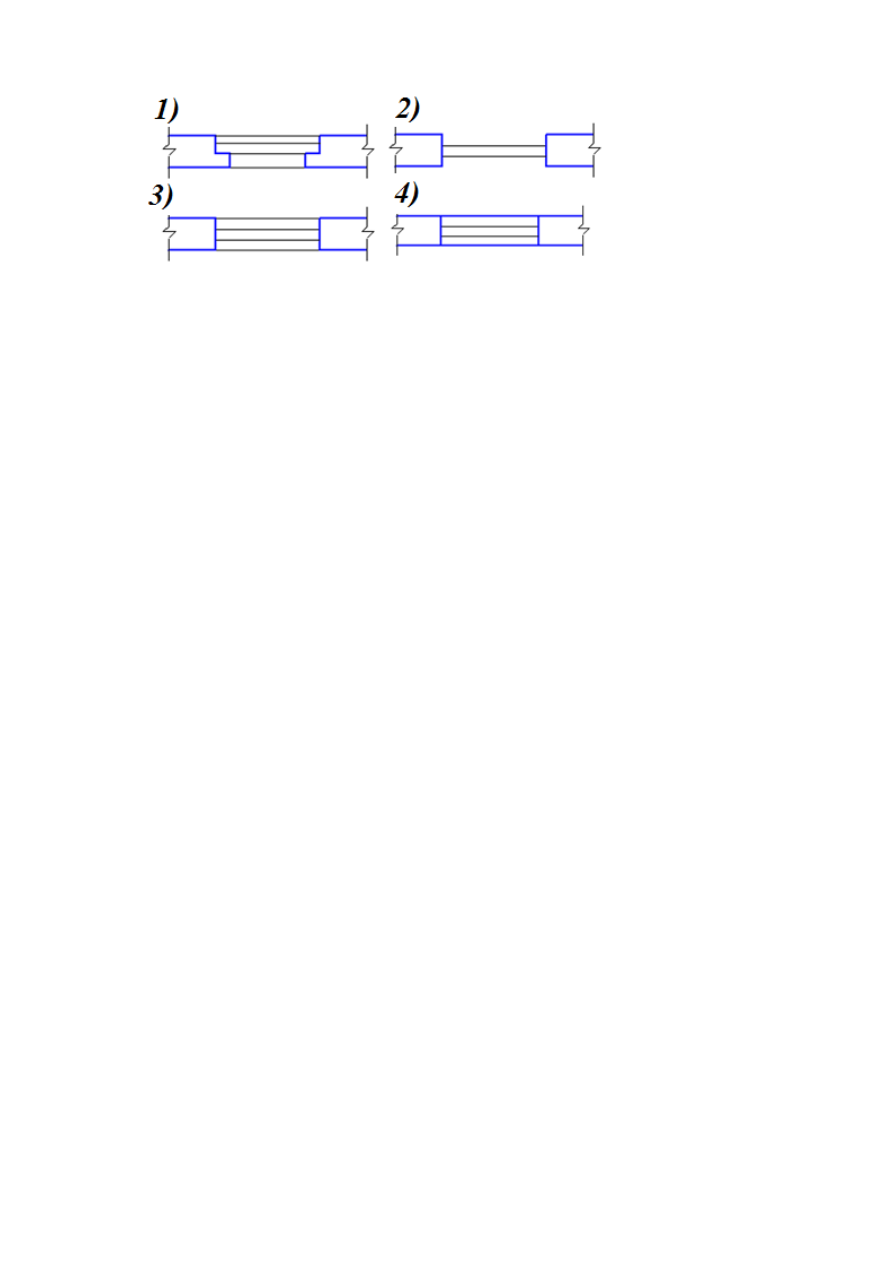

19. Проём оконный без четвертей с двойными переплётами в плане изображён на
рисунке



20. При выполнении архитектурно-строительного чертежа план здания начинают с
…

1 - проведения координационных осей

2 - вычерчивания перегородок

3 -вычерчивания капитальных стен

4 -нанесения размерных линий




21. Минимальный масштаб, применяемый для выполнения узлов зданий
строительных чертежей, равен

1 - М1:2,5

2 – М1:5

3 - М1:2

4 - М1:1

22. Условные отметки уровня при выполнении строительных чертежей проставляют
в …

1 - миллиметрах

2 - сантиметрах

3 – дюймах

4 - метрах

23. План – это разрез здания ___ плоскостью.

1 - профильной

2 – фронтальной

3 - горизонтальной

4 - наклонной

24. Архитектурно – строительный чертёж предполагает следующие изображения …

1 - вид спереди, вид сверху и вид слева

2 - фасад, вид сверху и вид слева

3 - план, фасад и разрез здания

4 - главный вид, горизонтальный и профильный разрезы

5 - основные виды и разрезы здания

25. В зависимости от изображаемых объектов строительные чертежи бывают

1 - рабочими

2 - общего вида

3 - архитектурно-строительными

4 - сборочными

26. При оформлении строительных чертежей руководствуются правилами,
установленными …

1 - только системой стандартов ЕСКД

2 - только системой стандартов СПДС

3 -международной организацией по стандартизации ИСО

4 - системой стандартов ЕСКД и СПДС

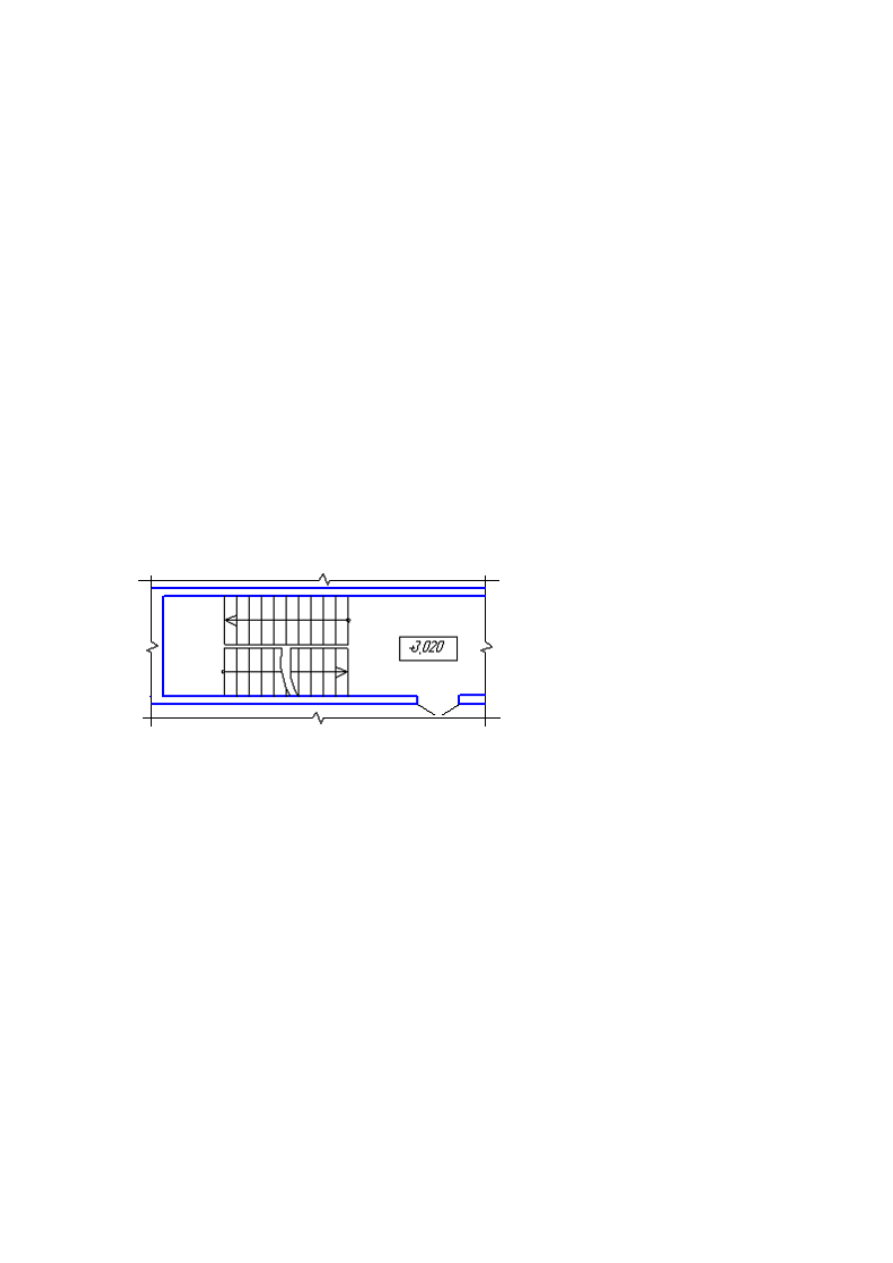

27. Условный знак, приведенный на плане в виде числа +3,020, заключенного в
прямоугольник, расшифровывается как …

1 - уровень чистого пола здания

2 - отметка уровня лестничной клетки

3 - площадь лестничной клетки

4 - высота лестничного марша



 Критерии оценок:

27 – 24  правильных ответов – оценка «5»

24 – 20  - «4»

19 – 15 – «3»

14 и менее – «2»
