Эксплуатация



систем



и



оборудования









  8.38






























Управление



выпуском



и



уборкой



посадочного



щитка



пневматическое



и



осуществляется



рукояткой

расположенной



на



среднем



пульте



кабины

В



состав



системы



управления



посадочным



щитком



входят



пневматический



кран



625300

М



с



рукояткой



управления



и



два



воздушных



цилиндра

-

подъемника

Угол



отклонения



щитка



составляет

 50°.

Для



выпуска



или



уборки



посадочного



щитка



необходимо



рукоятку



управления



перевести



в



требуемое



положение

Сжатый



воздух



от



баллона



основной



пневмосистемы



через



кран

 625300

М



поступит



в



полости



выпуска



или



уборки



цилиндров

-

подъемников



посадочного



щитка

  (

в



зависимости



от



положения



рукоятки



управления

),

при



этом



противоположная



полость



каждого



цилиндра



соединяется



с



атмосферой

  (

через



кран



управления

).

В



убранном



положении



щиток



дополнительно



удерживается



двумя



шнуровыми



резиновыми



амортизаторами

При



необходимости



уборку



и



выпуск



тормозного



щитка



можно



производить



от



аварийной



пневмосистемы

Управление



тормозами



колес



шасси



осуществляется



левым



и



правым



пилотами



при



помощи



тормозных



гашеток

установленных



на



штурвалах



управления



самолетом



и



на



педалях



управления

Тормозные



рычаги



связаны



тросовыми



тягами



с



нажимным



рычагом



на



кронштейне



редукционного



клапана



ПУ

-7

воздушной



системы

При



нажатии



на



тормозной



рычаг



нажимное



коромысло



редукционного



клапана



перемещает



толкатель



клапана

который



через



редукционную



пружину



закрывает



клапаны



Рис

. 8.3.4

Управление



рулем



направления



и



установки



качалок



проводки



на



переднем



лонжероне



1 -

кронштейн

; 2 -

рычаг

; 3 -

ось

;  4 -

ремень

; 5 -

шпилька

; 6 -

пружина

; 7 -

упор

; 8 -

правая



трехплечая



качалка

; 9 -

соединительная



тяга

; 10 -

левая



трехплечая



качалка

; 11 -

муфта



тандера

; 12 -

трос

; 13 -

ушко



тандера

; 14 -

кардан

; 15 -

кронштейн



крепления



качалки



на



переднем



лонжероне

; 16 -

регулируемые



тяги



проводки



управления



Р

.

Н

.; 17 -

тяга



управления



дифференциалом



ПУ

-8; 18 -

подножка



Эксплуатация



систем



и



оборудования









  8.39

выпуска



и



открывает



клапаны



впуска



воздуха

редуцируя



его



до



давления

необходимого



для



торможения



колес

Степень



редуцирования



воздуха



зависит



от



степени



нажатия



на



тормозной



рычаг



и



от



хода



рычага



редукционного



клапана

имеющего



ограничительный



винт

Наибольшее



рабочее



давление



для



торможения



колес



равно

 8 + 1

кгс

/

см

2

Из



клапана



ПУ

-7

сжатый



воздух



поступает



в



дифференциал



ПУ

-8,

нажимной



рычаг



которого



жесткой



тягой



соединен



с



кронштейном



на



левом



рычаге



педалей



левого



пилота

При



нажатии



на



тормозной



рычаг



торможение



колес



с



одинаковыми



тормозными



моментами



осуществляется



только



при



нейтральном



положении



педалей



или



при



их



отклонении



меньше



чем



наполовину



полного



хода

Раздельное



торможение



колес



или



торможение



колес



с



различными



тормозными



моментами



осуществляется



отклонением



педалей



более



чем



наполовину



полного



хода

Разворот



самолета



происходит



в



сторону



педали

отклоненной



вперед

При



заторможенных



колесах



правый



пилот

  (

инструктор

может



произвести



их



растормаживание

нажав



на



правом



рычаге



штурвала



кнопку



управления



электроклапаном



экстренного



растормаживания



УП

53/1

М

  (

установлен



в



воздушной



системе



перед



дифференциалом



ПУ

-8).

В



случае



необходимости



торможение



колес



можно



производить



от



аварийной



воздушной



системы

На



самолете



Як

-18

Т



стояночное



торможение



осуществляется



с



помощью



пружинного



устройства

Механизм



состоит



из



упора



и



пружины

,



закрепленных



на



специальной



втулке

приваренной



к



каркасу



штурвала

В



нерабочем



положении



упор



отжат



вниз



пружиной



и



тормозной



рычаг



может



свободно



перемещаться



в



прорези



каркаса



левого



штурвала

Для



осуществления



стояночного



торможения



после



нажатия



на



тормозной



рычаг



необходимо



снизу



нажать



на



упор



и

преодолев



усилие



пружины

вдвинуть



стержень



упора



в



прорезь



каркаса



штурвала

Стержень



упора



препятствует



освобожденному



тормозному



рычагу



вернуться



в



исходное



положение

Конусная



гайка

,



войдя



в



соприкосновение



с



тормозным



рычагом

не



даст



возможности



пружине



отжать



упор



вниз

Стояночное



торможение



эффективно



в



течение

 48

ч

.






Эксплуатация



систем



и



оборудования









  8.40

8.4

ШАССИ





Шасси



самолета



с



жидкостно

-

газовой



амортизацией



выполнено



по



трехколесной



схеме

убирается



в



полете



и



состоит



из



передней



и



двух



главных



опор

Передняя



опора



шасси



установлена



в



носовой



части



фюзеляжа



и



убирается



в



полете



в



фюзеляж



назад



по



потоку

В



убранном



положении



опора



удерживается



механическим



замком

в



выпущенном

 —

шариковым



замком



цилиндра

-

подъемника



и



складывающимся



подкосом

Колесо



передней



опоры



шасси



нетормозное

свободно



ориентирующееся



и



может



разворачиваться



влево



и



вправо



от



нейтрального



положения



на



угол

    ±52° +3°.

Главные



опоры



шасси



установлены



в



центроплане



и



убираются



к



оси



самолета



вдоль



размаха



крыла

В



убранном



положении



каждая



главная



опора



удерживается



механическим



замком

в



выпущенном

 —

шариковым



замком



цилиндра

-

подъемника



и



складывающимся



подкосом

Колеса



главных



опор



шасси

тормозные

В



убранном



положении



ниши



шасси



частично



закрываются



щитками

Уборка



и



выпуск



шасси

а



также



торможение



колес



производятся



от



основной



и



аварийной



воздушных



систем



самолета

Управление



положением



шасси



производится



рукояткой



крана



шасси

расположенной



на



нижнем



левом



пульте



приборной



доски

.

Аварийный



выпуск



шасси



производится



поворотом



крана



аварийной



системы



против



часовой



стрелки

При



этом



кран



управления



уборкой



и



выпуском



шасси



должен



находиться



в



нейтральном



положении

а



после



выпуска



шасси



переведен



в



положение

  "

Выпущено

".

Для



контроля



за



положением



шасси



на



самолете



установлена



световая



и



механическая



сигнализация

Уборка



и



выпуск



шасси



для



исключения



резких



ударов



производятся



с



противодавлением

т

е

при



уборке



рукоятка



крана



шасси



ставится



сначала



в



положение

  "

ВЫП

.",

а



затем

минуя



положение

  "

НЕЙТР

.",

в



положение

  "

УБР

".;

при



выпуске

 -

сначала



в



положение

 "

УБР

".,

а



затем

 -

в



положение

 "

ВЫП

".

Эксплуатация



систем



и



оборудования









  8.41

Рис

 8.4.1

Схема



шасси



Эксплуатация



систем



и



оборудования









  8.42



8.5

СИСТЕМА



ОТОПЛЕНИЯ



И



ВЕНТИЛЯЦИИ



КАБИНЫ





8.5.1

СИСТЕМА



ОТОПЛЕНИЯ



На



самолете



установлена



воздушная



система



отопления



кабины



экипажа

Кроме



того

теплый



воздух



обогревает



переднее



лобовое



стекло



фонаря

 ,

что



предохраняет



стекло



от



обледенения



и



запотевания

Система



обогрева



состоит



из



двух



теплообменников



с



патрубками



и



заслонками

расположенных



на



выхлопном



коллекторе



двигателя

гибких



рукавов

трубопроводов



и



двух



рукояток



с



тягами



управления



заслонками

Теплообменник



является



секцией



выхлопного



коллектора



и



представляет



собой



кольцевую



полость

образованную



выхлопной



трубой



цилиндра



и



кожухом

приваренным



к



выхлопной



трубе

К



нижнему



окну



теплообменника



приваривается



патрубок

к



которому



подводится



холодной



воздух

К



верхнему



окну



теплообменника



крепится



патрубок



с



заслонкой

к



которому



подсоединяется



гибкий



рукав



отвода



горячего



воздуха



в



кабину



самолета

В



нижней



части



патрубка



выполнено



окно

через



которое



горячий



воздух



выбрасывается



в



атмосферу



при



выключенном



обогреве

Трубопроводы



системы



отопления

размещенные



в



кабине

имеют



теплоизоляцию



и



облицованы



водонепроницаемой



тканью

Рукоятки



управления



заслонками



расположены



на



пульте



летчика



и



имеют



два



рабочих



положения

- «

включено

» -

рукоятка



полностью

 «

на



себя

»;

- «

выключено

» -

рукоятка



полностью

 «

от



себя

».

Рукоятки



полужесткими



тягами

  (

трос



и



медная



направляющая



труба

соединяется



с



заслонками



патрубков



теплообменников

От



воздухозаборника

расположенного



на



входе



в



капот



двигателя

воздух



под



действием



скоростного



напора



поступает



в



полость



теплообменника

где



омывая



внешнюю



стенку



выхлопной



трубы



двигателя

нагревается



и



поступает



в



патрубок



с



заслонкой

При



положении



рукоятки

 «

обогрев



выключен

»

горячий



воздух



через



окно



патрубка



выбрасывается



в



атмосферу

При



положении



рукоятки

  «

обогрев



включен

»

заслонка



перекрывает



окно



патрубка



и



горячий



воздух



от



левого



обогревателя



поступает



в



кабину



экипажа



в



ноги



летчика



и



на



обдув



лобового



стекла

От



правого



теплообменника



воздух



поступает



в



пассажирский



салон



В



распределителе



выполнена



профилированная



щель



на



длину



стекла

что



обеспечивает



равномерное



распределение



горячего



воздуха



по



внутренней



поверхности



стекла






Эксплуатация



систем



и



оборудования









  8.43

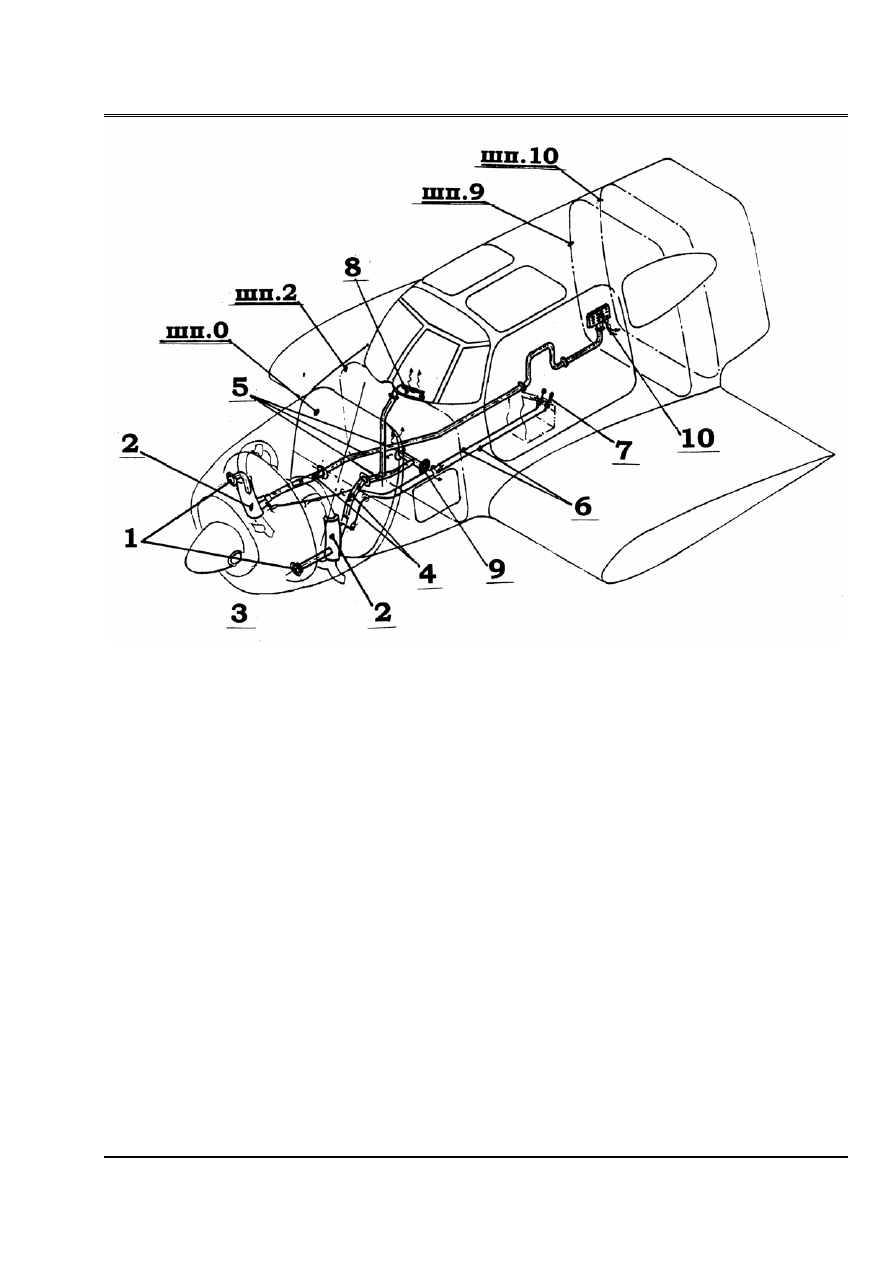

Рис

 8.5.1

Система



обогрева



кабины



1 -

воздухозаборник

; 2 -

отопитель



кабины



с



заслонкой

; 3 -

выхлопной



коллектор

; 4 -

гибкий



рукав

; 5 -

трубопроводы



обогрева

; 6 -

тяга



управления



заслонкой

; 7 -

рычаги



управления



заслонками



на



среднем



пульте



летчика

;

8 -

распределитель

; 9 -

патрубок



подачи



теплого



воздуха



к



ногам



летчика

;

10 -

патрубок



подачи



теплого



воздуха



в



салон



Эксплуатация



систем



и



оборудования









  8.44

8.5.2

СИСТЕМА



ВЕНТИЛЯЦИИ



Система



вентиляции



обеспечивает



наддув



кабины



экипажа



свежим



воздухом



под



действием



скоростного



напора

Состоит



из



подвижного



воздухозаборника

на



внешней



стороне



среднего



переплета



каркаса



фонаря



и



двух



вентиляторов



на



левом



и



правом



бортах



фюзеляжа

Управление



верхним



воздухозаборником



производится



ручкой



с



надписью

  «

вентиляция

»,

размещенной



вверху



кабины



на



среднем



переплете



каркаса



фонаря

Для



включения



вентиляции



необходимо



ручку



вращать

 «

влево

»

по



стрелке

при



этом



воздухозаборник



открывается



и



воздух



под



действием



скоростного



напора



поступает



в



кабину



экипажа

Количество



поступаемого



свежего



воздуха



в



кабину



зависит



от



степени



открытия



воздухозаборника

Для



выключения



вентиляции



ручку



вращать

 «

вправо

»

против



направления



стрелки

при



этом



воздухозаборник



плотно



прилегает



к



поверхности



переплета



и



доступ



свежего



воздуха



в

кабину



экипажа



прекращается

По



правому



и



левому



борту



фюзеляжа

 (

по



шпангоуту

 2)

устанавливаются



вентиляторы

обеспечивающие



дополнительную



вентиляцию



кабины



экипажа



в



полете

Вентилятор



дает



возможность



производить



регулировку



количества



и



направления



воздуха



поступающего



в



кабину



экипажа

.

На



корпус



устанавливается



крышка

изготовленная



из



полиэтилена

и



удерживается



с



помощью



кольцевого



буртика

выполненного



на



корпусе

В



крышке



выполнены



ребра

под



углом

 45°,

которые



обеспечивают



изменение



направления



потока



воздуха



в



кабине



при



включенном



вентиляторе

Крышка



вращается



на



корпусе



от



руки

что



дает



возможность



регулировать



направления



поступающего



воздушного



потока

Включение



вентилятора



и



регулировка



подачи



воздуха



в



кабину



экипажа



производится



с



помощью



ручки

находящейся



на



корпусе



вентилятора


















Рис

. 8.5.2

Вентилятор





1 -

заборник



воздуха

;

2 -

корпус

;

3 -

заслонка

;

4 -

крышка



корпуса

;

5 -

ручка



управления



заслонкой

;

6 -

муфта



заслонки

;

7 -

пружина

.



Эксплуатация



систем



и



оборудования









  8.45



8.6

ЭЛЕКТРООБОРУДОВАНИЕ





Самолет



Як

-18

Т



оборудован



системой



электроснабжения



постоянного



тока



напряжением

 28

в

Источниками



системы



являются



генератор



постоянного



тока



ГСР

-

ЗОООМ



и



аккумуляторная



батарея

 12

АСАМ

-28 .

Электрическая



сеть



постоянного



тока



выполнена



по



однопроводной



схеме



с



подсоединением



на



корпус



самолета



минусовых



проводов



от



источников



и



потребителей



электроэнергии

Передача



электроэнергии



от



источников



питания



к



потребителям



производится



через



шину



электрощитка



питания

Потребители



имеют



индивидуальную



защиту

в



качестве



которой



применены



автоматы



защиты



сети



АЗРГК



или



предохранители



ИП

ПМ

Все



автоматы



защиты



сети

одновременно



выполняющие



функции



выключателей

установлены



на



приборной



доске



кабины

Остальная



коммутационная



аппаратура



установлена



в



щитке



питания



и



щитке



реле

Для



питания



потребителей



напряжением

 28

В



во



время



запуска



двигателя

проверки



и



отладки



на



земле



в



аэродромных



условиях



на



самолете



установлен



разъем



аэродромного



питания



ШРАП

-500

К

Работа



системы



электроснабжения



контролируется



с



помощью



вольтамперметра



ВА

-3,

установленного



на



приборной



доске



8.6.1

ОСНОВНЫЕ



АГРЕГАТЫ



СИСТЕМЫ



ЭЛЕКТРООБОРУДОВАНИЯ







Генератор



ГСР

-

ЗОООМ

 4

сер



предназначен



для



питания



бортсети



постоянным



током

устанавливается



на



двигателе

Генератор



работает



в



комплекте



со



следующей



аппаратурой



регулятором



напряжения

 (

угольным

) ..................

Р

-27

комплексным



аппаратом

...........................……...

ДМР

-200

Д



стабилизирующим



трансформатором

............…..

ТС

-9

М

-2

автоматом



защиты



сети



от



перенапряжения

…..

АЗП

-

А



Основные



технические



данные



генератора

Номинальное



напряжение

 ,

В

.............................................28,5

Номинальная



мощность

Вт

............................................... 3000

Номинальный



ток



нагрузки

А

............................................ 100

Диапазон



частот



вращения

об

/

мин

.......................…………4000...9000

Эксплуатация



систем



и



оборудования









  8.46

Максимальный



допустимый



ток



нагрузки



при



работе



без



продува



в



течение

 15

мин

.,

А

................ 30

при



скорости



вращения

 4000

об

/

мин



и



напряжении

 28,5

В



отдаваемый



ток

А

, .................

не



менее

 30

Номинальный



режим



работы

 ..................................

продолжительный



Масса



генератора

кг

не



более

...........................................11,6





















Генератор



представляет



собой



одноякорную



шунтовую



электрическую



машину



постоянного



тока



с



четырьмя



основными



и



четырьмя



дополнительными



полюсами

Генератор



состоит



из



следующих



основных



узлов

корпуса



с



полюсами



и



обмотками

якоря



с



коллектором

коллекторного



щита



и



вентиляционного



патрубка

Охлаждение



генератора



осуществляется



путем



продува



через



него



забортного



воздуха

Охлаждающий



воздух



входит



через



патрубок

установленный



на



торце



коллекторного



щита



генератора

Войдя



в



генератор

воздух



омывает



коллектор

тело



якоря

полюса



и



проходит



по



внутренним



вентиляционным



каналам



коллектора



и



пакета



якоря

Воздух



выходит



через



окна



в



корпусе



генератора

расположенные



со



стороны



крепежного



фланца

Генератор



имеет



левое



вращение

если



смотреть



со



стороны



привода



генератора



Рис

. 8.6.1

Генератор



ГСР

-3000

М





Рис

. 8.6.2

Фундаментальная



схема



генератора



постоянного



тока



Эксплуатация



систем



и



оборудования









  8.47



























Регулирующие



устройства



Для



увеличения



надежности



снабжения



потребителей



электроэнергии



установленные



на



самолете



источники



электропитания

 -

генератор



и



аккумулятор

 -

соединены



между



собой



параллельно

При



таком



подключении



напряжение



генератора



во



время



полета



должно



поддерживаться



постоянным



и



быть



несколько



выше



напряжения



аккумулятора

чтобы



питание



всех



потребителей



осуществлялось



от



генератора



и



в



то



же



время



происходила



подзарядка



аккумулятора



При



понижении



напряжения



генератора



вследствие



уменьшения



частоты



вращения



вала



двигателя

  (

планирование

руление



и



т

п

.)

генератор



должен



автоматически



отключаться



от



бортовой



сети

в



противном



случае



пойдет



обратный



ток

т

е

ток



от



аккумулятора



к



генератору

Обеспечение



указанных



условий



требует



установки



дополнительных



электрических



устройств

при



помощи



которых



можно



поддерживать



на



определенном



уровне



напряжение



генератора

автоматически



подключать



и



отключать



его



от



бортовой



сети



самолета

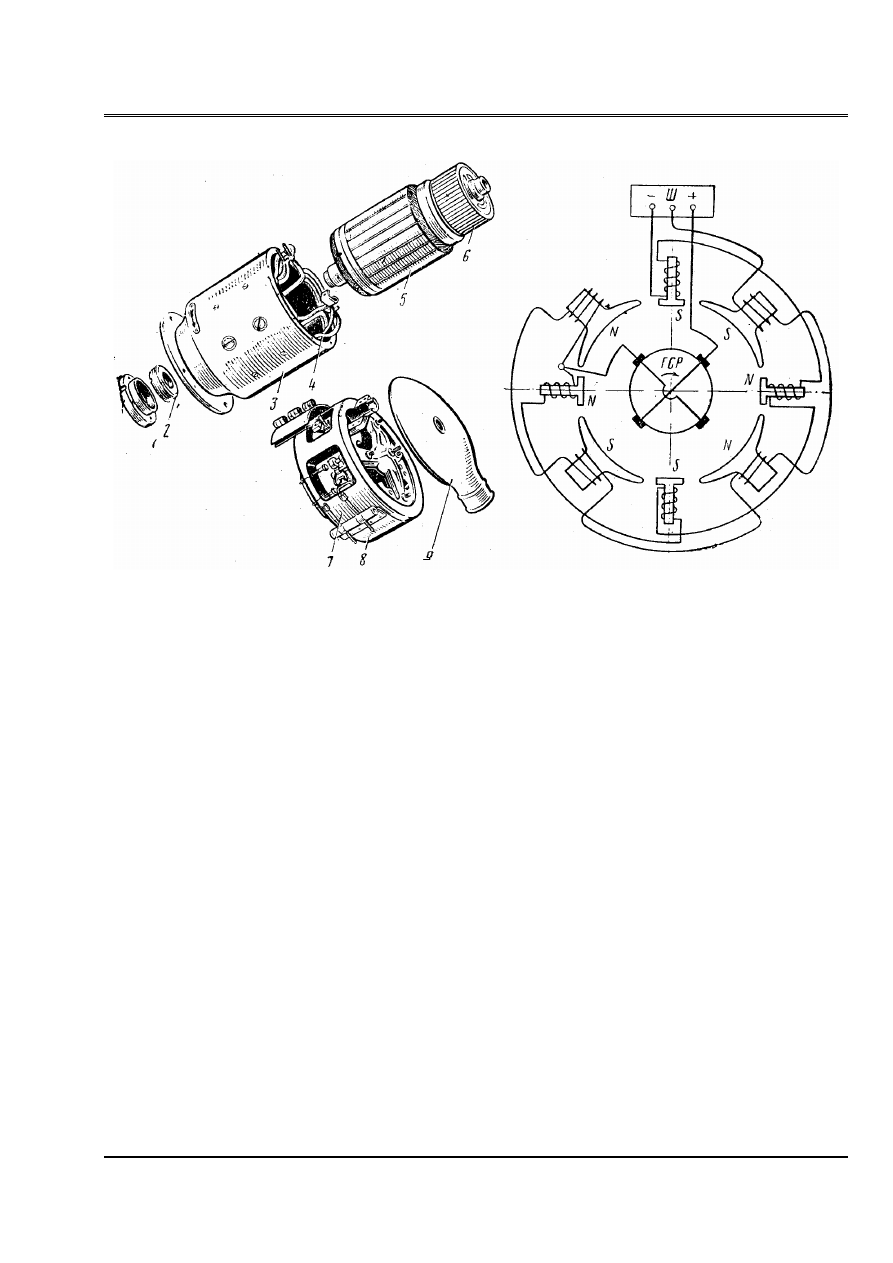

Рис

. 8.6.3

Конструкция



генератора



ГСР

-3000

М



1 -

фланец

; 2 -

маслосбрасывающая



гайка

3 -

корпус

; 4 -

обмотки



возбуждения

5 -

якорь

; 6 -

коллектор

; 7 -

коллекторный



щит

; 8 -

защитная



лента

; 9 -

патрубок

.



Рис

. 8.6.4

Схема



генератора



ГСР

-3000

М



Эксплуатация



систем



и



оборудования









  8.48

На



самолете



Як

-18

Т



такими



регулирующими



устройствами



являются



угольный



регулятор



напряжения



Р

-27,

дифференциальное



минимальное



реле



ДМР

-200

Д

автомат



защиты



АЗП

-

А

2,

трансформатор



ТС

-9

М

-2.

Угольный



регулятор



напряжения



Р

-27 (

рис

. 8.6.5)

предназначен



для



автоматического



поддержания



стабильного



напряжения



генератора



при



изменении



частоты



вращения



и



нагрузки

Он



установлен



в



переднем



отсеке



оборудования



между



шпангоутами



 0

и

 1.

В



комплект



регулятора



напряжения



входят

собственно



регулятор



с



кронштейном

контактно

-

клеммовая



панель

выносное



переменное



сопротивление



ВС

-25

А

конденсатор



КБМ

-31.




















Дифференциально

-

минимальное



реле



ДМР

-200

Д



предназначено



для



подключения



генератора



к



бортовой



сети



самолета

когда



напряжение



генератора



превышает



напряжение



аккумулятора



на

  0,3 - 0,7

В



при



правильной



полярности



генератора

отключения



генератора



от



сети



при



обратном



токе

 15 - 25

А

отключения



генератора



при



обрыве



провода



в



генераторной



линии

сигнализации



отказа



генератора

Реле



ДМР

-200

Д



установлено



в



электрощитке



питания



под



правым

задним



сиденьем



Основные



технические



данные



Напряжение



питания



реле

,

В





  20—30

Номинальный



ток



в



цепи



силовых



контактов

А







  200

Ток



в



цепи



С

А

не



более











Рис

. 8.6.5

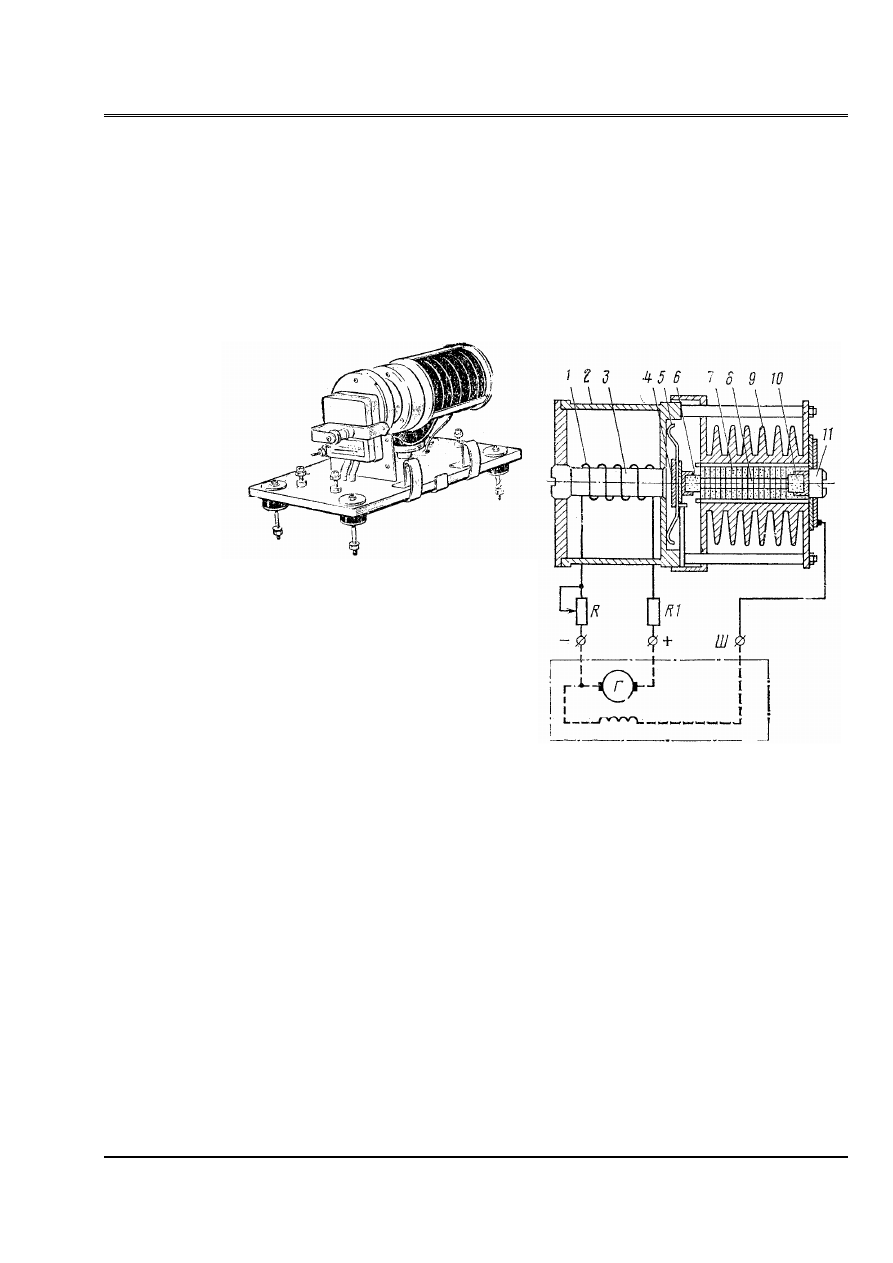

Угольный



регулятор



Р

-27

Рис

. 8.6.6

Схема



угольного





регулятора



Р

-27

1 -

обмотка



электромагнита

; 2 -

корпус

3 -

сердечник

; 4 -

якорь

; 5 -

мембрана

и

 10 -

угольные



контакты

; 7 -

угольный



столб

; 8 -

керамическая



трубка

9 -

ребристый



корпус

; 10 -

регулировочный



винт

регулируемое



сопротивление

R1

 -

сопротивление



температурной



компенсации

.



Эксплуатация



систем



и



оборудования









  8.49

Обратный



ток



отключения



реле

А



 15—25

Превышение



напряжения



генератора



под



напряжением



сети

при



котором



срабатывает



реле

В







0,3—0,7

Автомат



защиты



АЗП

-

А

предназначен



для



защиты



самолетной



сети



постоянного



тока



от



аварийного



повышения



напряжения

связанного



с



отказом



угольного



регулятора



напряжения



Р

-27.

Автомат



АЗП

-

А

2

установлен



в



отсеке



оборудования



между



шпангоутами



и

 1.

Он



работает



совместно



с



регулятором



напряжения



Р

-27

и



дифференциальным



минимальным



реле



ДМР

-200

Д

Аккумуляторная



батарея

 12

АСАМ

-28 (12 -

число



элементов

, 28 -

емкость



в



ампер

-

часах

служит



дополнительным



источником



электрической



энергии



на



самолете

Кроме



того

аккумулятор



служит



для



запуска



двигателя



и



питания



бортовой



сети



в



случае



отказа



генератора



и



для



работы



в



полете



в



буферном



режиме



с



генератором

Аккумуляторная



батарея



установлена



в



центроплане



справа



Аккумуляторная



батарея



состоит



из

 12

последовательно



соединенных



между



собой



аккумуляторов

собранных



в



эбонитовом



двенадцатикамерном



моноблоке

Каждый



аккумулятор



батареи



состоит



из

 8

положительных



и

 7

отрицательных



пластин



одинакового



размера

Пластины



одной



полярности



спаяны



между



собой



параллельно



за



специальные



приливы

 -

ушки



с



выводным



штырем

  (

борном

и



образуют



полублок



аккумулятора

Два



полублока



из



пластин



разной



полярности

вставленные



один



в



другой



так

чтобы



полярность



пластин



чередовалась

образуют



блок

Крайними



пластинами



в



блоке



являются



положительные



пластины

благодаря



чему



количество



положительных



пластин



в



блоке



превышает



количество



отрицательных



пластин



на



одну



пластину

Сделано



это



для



того

чтобы



увеличить



общее



количество



рабочего



электролита



в



порах



активных



масс



пластин



всего



аккумулятора



во



время



эксплуатации



батарей

так



как



объемная



пористость



положительных



пластин



выше

чем



отрицательных

Пластины



аккумуляторов



представляют



собой



тонкие



решетки

отлитые



из



сплава



свинца



и



сурьмы

Ячейки



решеток



заполнены



активной



массой

Толщина



отрицательных



и



положительных



пластин

 - 1

мм

Каждый



аккумулятор



в



батарее



во



время



эксплуатации



закрывается



специальной



рабочей



клапанной



пробкой



с



клапаном



в



виде



резинового



кольца

Вентиляционная



пробка



оттарирована



на



перепад



давления



в



пределах

 0,2-0,5

атм

Применение



таких



клапанных



пробок



предохраняет



аккумуляторы



от



испарения



электролита



из



пор



пластин



и



сепарации



во



время



перерывов



в



работе



аккумуляторной



батареи



и



значительно



снижает



испарение



электролита



при



работе



аккумуляторной



батареи



на



самолете

и



предохраняет



от



попадания



воздуха



внутрь



аккумуляторов

Эксплуатация



систем



и



оборудования









  8.50

































Штепсельный



разъем



ШРАП

-500

К



предназначен



для



включения



в



электрическую



сеть



самолета



аэродромного



источника



питания



при



запуске



двигателя



и



проведении



наземных



работ



по



техническому



обслуживанию



самолета

Штепсельный



разъем



имеет



три



контактных



пары

две



из



которых



силовые

а



одна

 —

вспомогательная

предназначенная



для



переключения



питания



с



бортсети



самолета



на



аэродромное

Для



контроля



включения



наземных



источников



питания



около



штепсельного



разъема



установлена



сигнальная



лампа



АЭРОДРОМНОЕ



ПИТАНИЕ

Разъем



расположен



между



шпангоутами

 12

и

 13,

на



левом



борту

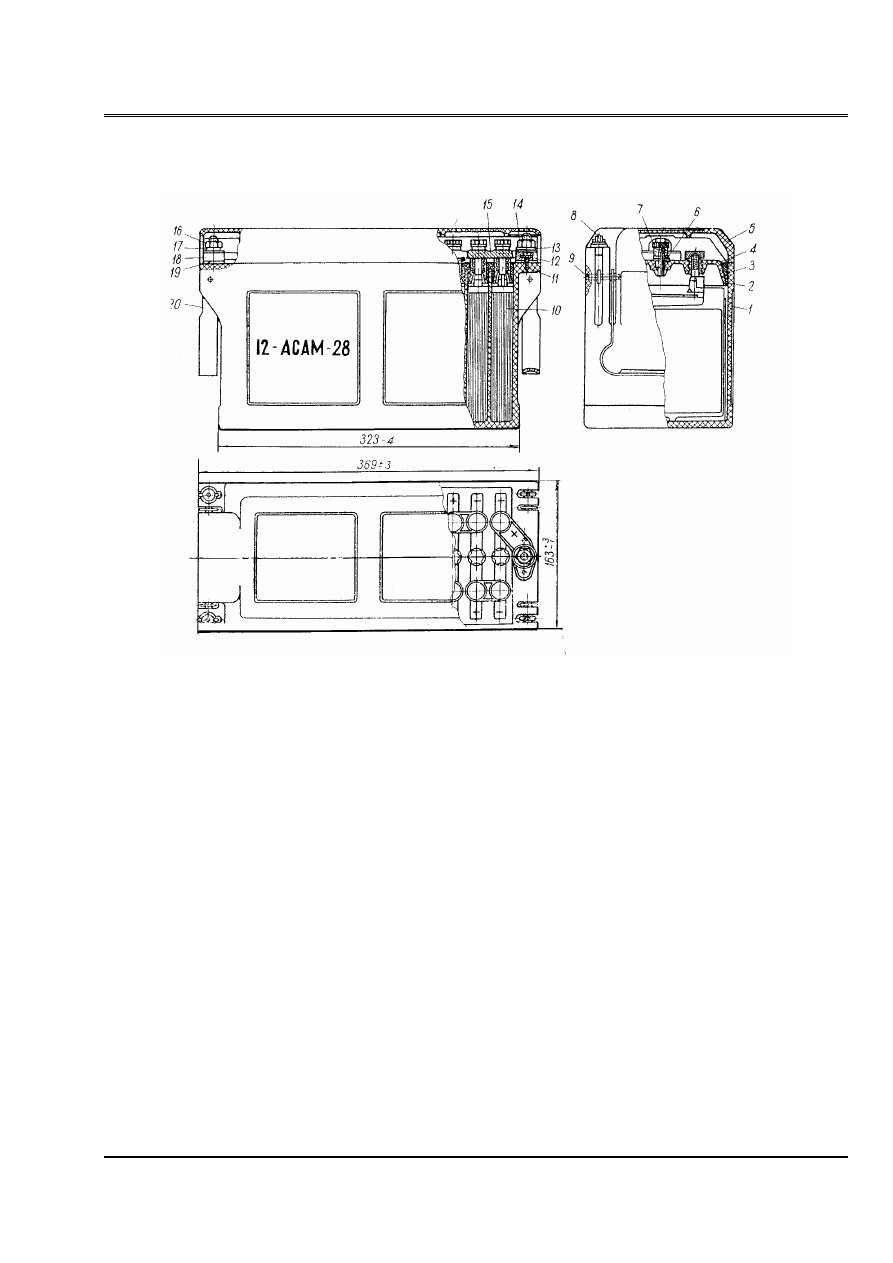

Рис

. 8.6.7

Батарея

 12-

АСАМ

-28

1 -

моноблок

; 2 -

прокладка



укупорочная

; 3 -

карбинольный



клей

; 4 -

крышка



аккумуляторная

; 5 -

крышка



батарейная

; 6  -

шайба



под



пробку

; 7 -

пробка



вентиляционная



с



клапаном

; 8 -

болт



откидной



армированный

; 9 -

стержень

10 -

блок



электродов

; 11 -

шуруп

; 12 -

вывод

; 13 -

шайба

; 14 -

гайка

15 -

перемычка

; 16 -

гайка

; 17 -

шайба

; 18 -

вывод

; 19 -

прокладка



под



вывод

20 -

ручка

.



Эксплуатация



систем



и



оборудования









  8.51





Вольтамперметр



ВА

-3



служит



для



измерения



напряжения



бортовой



сети



и



зарядного



и



разрядного



токов



аккумулятора

Он



представляет



собой



прибор



магнитоэлектрической



системы

На



лицевой



части



имеется



кнопка

при



нажатии



на



которую



прибор



подключается



параллельно



к



сети



и



служит



для



измерения



напряжения

При



отпущенной



кнопке



прибор



включен



последовательно



в



сеть



и



служит



для



измерения



тока

Для



измерения



напряжения



имеется



внутренняя



шкала



с



градуировкой



от

 0

до



30

В

цена



деления

 2,5

В

Зарядный



ток



аккумулятора



измеряется



по



внешней



шкале



вправо



от

 0

до

 120

А

Погрешность



амперметра



при



температуре

 20°

С



не



более

 +2,2%

от



суммы



номинальных



значений



шкалы

для



вольтметра

 -

не



более

 2%.

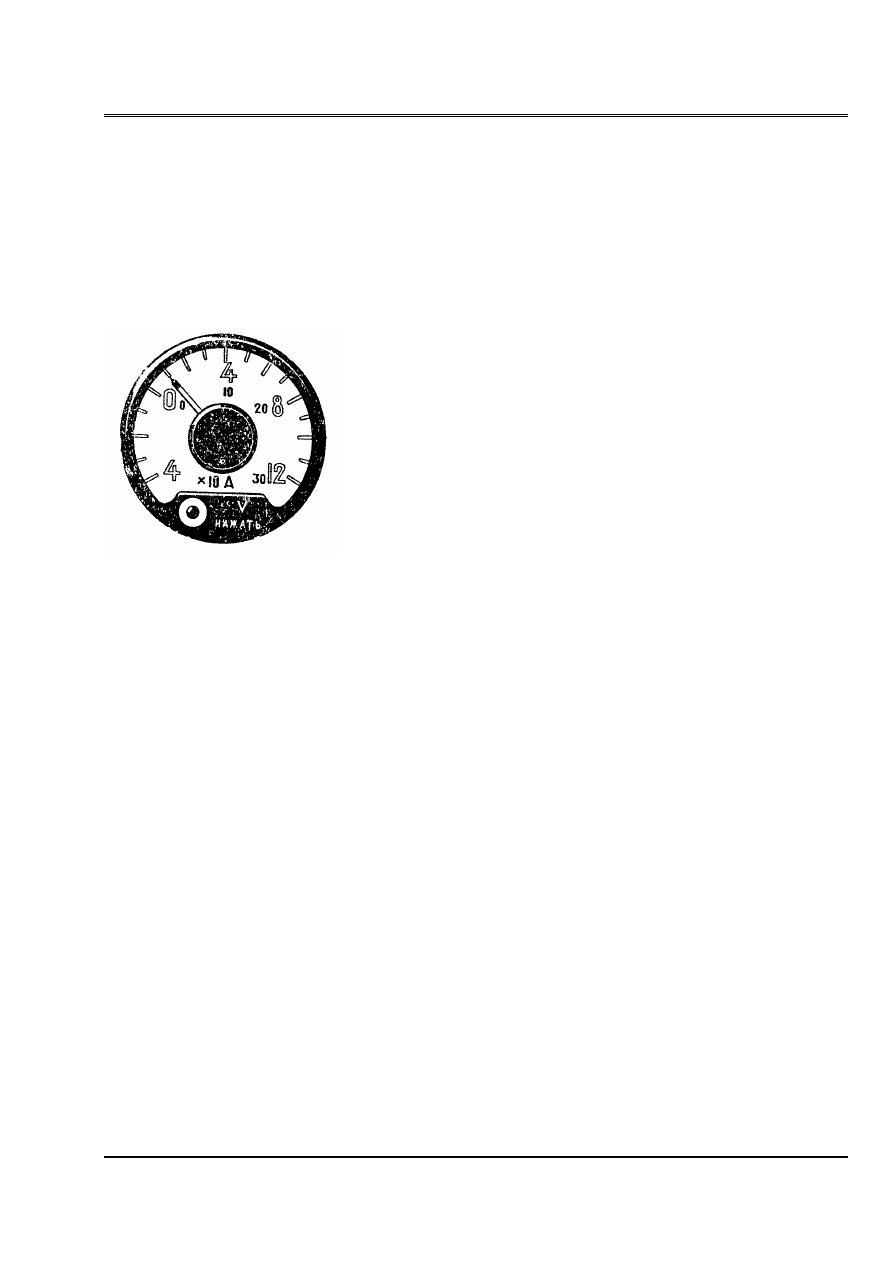

Рис

. 8.6.8

Шкала



вольтамперметра



ВА

-3

Эксплуатация



систем



и



оборудования









  8.52

8.6.2

РАБОТА



ЭЛЕКТРОСИСТЕМЫ





Электросхема



источников



постоянного



тока



осуществляет



включение



и



параллельную



работу



генератора



и



аккумуляторной



батареи

подключение



источников



питания



к



бортсети



самолета



Включение



аэродромного



источника



питания



При



подключении



к



разъему



ШРАП

-500

К



аэродромного



источника



питания



загорается



сигнальная



лампа

  «

АЭРОДРОМНОЕ



ПИТАНИЕ

»,

уста

-

новленная



рядом



с



разъемом

срабатывает



реле

которое



размыкает



цепь



включения



генератора

При



установке



переключателя

  «

АККУМ

.-

АЭР

ПИТ

.»

в



положение

  «

АЭР

ПИТ

.»

напряжение



от



аэродромного



источника



питания



поступает



на



шины



электрощитка



питания



и



приборной



доски

Для



отключения



аэродромного



источника



питания



от



бортсети



не

-

обходимо



выключить



все



потребители

установить



переключатель

  «

АККУМ

.-

АЭР

ПИТ

.»

в



положение

 «

ВЫКЛ

.»

и



отсоединить



вилку



разъема



источника



аэро

-

дромного



питания



от



разъема



ШРАП

-500

К

Одновременное



включение



аэродромного



питания



и



бортовых



ис

-

точников



на



самолете



невозможно



Включение



бортовой



аккумуляторной



батареи



Для



подключения



бортовой



аккумуляторной



батареи



необходимо



установить



переключатель

 «

АККУМ

.-

АЭР

ПИТ

.»

в



положение

 «

АККУМ

».

После



подключения



аккумуляторных



батарей



к



бортсети



самолета



на



приборной



доске



загорается



сигнальное



табло

 «

ОТКАЗ



ГЕНЕРАТОРА

".



Включение



генератора



ГСР

-

ЗОООМ



Генератор



подключается



к



бортсети



самолета



с



помощью



выключателя



«

ГЕНЕР

».

Подключение



генератора



возможно



только



при



отключенном



разъеме



ШРАП

-500

К



аэродромного



источника



питания

.



Параллельная



работа



источников



постоянного



тока



Генератор



и



аккумуляторные



батареи



работают



параллельно



на



общую



сеть

Для



обеспечения



параллельной



работы



служит



следующая



аппаратура



угольный



регулятор



Р

-25

АМ

трансформатор



ТС

-9

М

-2

и



дифференциальное



минимальное



реле



ДМР

-200

Д

Генератор



подключается

когда



его



напряжение



превысит



напряжение



в



бортсети



Эксплуатация



систем



и



оборудования









  8.53

Аварийное



отключение



генератора



Для



защиты



самолетной



сети



постоянного



тока



от



аварийного



повышения



напряжения

связанного



с



перевозбуждением



генератора

установлен



автомат



защиты



от



перенапряжения



АЗП

-

А

2.

Дифференциальное



минимальное



реле



ДМР

-200

Д

кроме



подключения



генератора



к



бортсети

производит



также



отключение



генератора



при



обратном



токе

 10—25

а



и



при



обрыве



генераторной



линии



электропитания












































содержание      ..     10      11      12      13     ..
