НАРУЖНОЕ



СВЕТОТЕХНИЧЕСКОЕ



ОБОРУДОВАНИЕ





Наружное



светотехническое



оборудование



самолета



состоит



из



лампы

-

фары



ЛФЛ

28-200-130-1,

аэронавигационных



огней



БАНО

-64

и



ХС

-39,

сигнального



маяка



МСЛ

-3

и



ламп



внешней



сигнализации



положения



шасси

.



Лампа

-

фара



ЛФЛ

28-200...130



установлена



в



носке



левой



консоли



крыла



и



снабжена



двумя



нитями



накала

,

посадочной



и



рулежной

,

имеет



следующие



основные



данные

:

Номинальное



напряжение

,

В

.......................................................  28

Номинальная



мощность

,

Вт

:

-

посадочная



нить

   .............................................................200

-

рулежная



нить

 .................................................................130

Номинальная



сила



света



в

,

максимуме



тыс

.

св

.:

-

посадочная



нить

 ..............................................................200

-

рулежная



нить

 ..................................................................15

Угол



между



оптической



осью



лампы

-

фары



и



направлением



максимальной



силы



света

,

о

:

-

посадочная



нить

   ..............................................................  0

-

рулежная



нить

 ................................................................ 2—3

Режим



работы

 ....................................................

повторно

-

кратковременный



Продолжительность



горения



рулежной



нити

,

ч

...........................  75

Продолжительность



горения



посадочной



нити

,

мин

 ....................5



Аэронавигационные



огни



АНО



служат



для



обозначения



самолета



в



воздухе



при



ночных



полетах



и



для



определения



с



земли



направления



полета



самолета

.

Бортовые



аэронавигационные



огни



БАНО

-64

установлены



на



концах



отъемных



частей



крыла

.

На



левой



отъемной



части



установлен



БАНО

-64

с



красным



светофильтром

,

на



правой

 —

с



зеленым

.

В



БАНО

-64

применена



лампа



СМ

22-28.

Аэронавигационные



огни



включаются



автоматом



защиты



сети

  "

АНО

",

расположенным



на



правом



электрощитке

.





Эксплуатация



систем



и



оборудования









  8.55



Рис

. 8.6.9

Установка



посадочной



фары



1 -

Лампа

-

фара



ЛФЛ

 28-200-130-1; 2 -

кронштейн

; 3 -

обтекатель

;

4,5 -

винты



крепления



обтекателя

.



Эксплуатация



систем



и



оборудования









  8.56
























Сигнальный



маяк



МСЛ

-3

предназначен



для



светового



обозначения



самолета



в



ночном



полете



и



для



повышения



безопасности



полета



в



сложных



метеорологических



условиях

.

Он



устанавливается



в



верхней



части



киля

.

Принцип



работы



маяка



основан



на



создании



двух



вращающихся



пучков



света

,

направленных



к



горизонту



в



противоположные



стороны

,

при



помощи



двух



зеркальных



ламп

,

вращающихся



на



общей



платформе

.

Пучок



света



проходит



сквозь



красный



светофильтр

,

что



позволяет



получить



проблеск



красного



света

.

Платформа



приводится



в



движение



электродвигателем

.

Сигнальный



маяк



включается



автоматом



защиты



сети

 «

Маяк

»

на



правом



электрощитке

.

Лампы



внешней



сигнализации



положения



шасси



ХС

-39

установлены



на



стойках



шасси



и



включаются



при



выпущенных



шасси



и



включенных



АНО

.







Рис

 8.6.10

Аэронавигационный



огонь



БАНО

-64

1 -

штыковой



патрон

; 2 -

лампа



с



зеркальным



отражателем

;

3 –

светофильтр

; 4 -

винт



светофильтра

; 5 -

резиновая



прокладка

;  6 -

основание



Рис

. 8.6.11

Хвостовой



огонь



ХС

-39

1 -

корпус

; 2 -

двухконтактный



штыревой



патрон

; 3, 4, 5 -

винты



лампы

; 6 -

конусное



крепление



стекла

;

7 -

лампа

; 8 -

белое



рифленое



стекло

;

9 -

фибровая



прокладка



Эксплуатация



систем



и



оборудования









  8.57



8.6.4

ВНУТРЕННЕЕ



СВЕТОТЕХНИЧЕСКОЕ



ОБОРУДОВАНИЕ





Приборная



доска



самолета



освещается



с



помощью



светильников



красного



света



АПМ

,

СВ



и



СТ

.

Светильники



АПМ



служат



для



подсвета



надписей

,

выполненных



на



светопроводе

.

В



АПМ



установлена



одна



лампа



СМ

-37.

Светильники



всех



щитков



управления



включаются



автоматом



защиты



сети



«

Освещение



основное

».

Светильники



СТ



предназначены



для



освещения



приборов

,

щитков



управления

,

панелей



пультов



и



приборных



досок

.

В



корпусе



светильника



крепятся



две



лампы



СМ

-37,

закрытые



красным



светофильтром

.

Схема



предусматривает



основное



и



аварийное



освещение

.

При



аварийном



освещении



горят



лишь



два



светильника

.

Включаются



СТ



двумя



автоматами



защиты



сети



«

Освещение

.

основное

»

и

  «

Авар

.».

В



этом



случае



горят



все



СТ

.

Регулировка



освещения



осуществляется



потенциометром

 «

Регулировка



освещения

».

Кабина



освещается



плафоном

,

который



установлен



вверху



задней



части



кабины

.

Для



подсвета



карты



имеется



светильник



на



штанге

.

Плафон



и



светильник



включаются



с



помощью



переключателя

.

Переключатель



подключен



непосредственно



к



аккумулятору

,

минуя



переключатель

 «

Аккум

».

Эксплуатация



систем



и



оборудования









  8.58

8.7

РАДИОЭЛЕКТРОННОЕ



ОБОРУДОВАНИЕ







Радиоэлектронное



оборудование

,

установленное



на



самолете



Як

-18

Т



позволяет



осуществлять



радиосвязь



в



УКВ

 -

диапазоне

,

обеспечивает



навигацию

,

определение



расчетного



места



самолета

,

вывод



на



радиомаяк

,

заход



на



посадку



по



приборам

,

а



также



передачу



радиосигналов



при



возникновении



аварийной



ситуации



на



борту



самолета

.

Соответственно



радиоэлектронное



оборудование



условно



делится



на



радиосвязное

,

радионавигационное



и



аварийно

 -

спасательное



оборудование

.



8.7.1

РАДИОСВЯЗНОЕ



ОБОРУДОВАНИЕ





Радиосвязное



оборудование

,

позволяет



вести



двустороннюю



радиосвязь



с



наземными



станциями



и



самолетами

,

находящимися



в



воздухе

,

в



его



состав



входят



аудиопанель

 Garmin GMA-340

с



маркерным



радиоприемником

,

которая



обеспечивает



коммутацию



всего



радиосвязного



оборудования

,

УКВ

 -

радиостанция

 Apollo SL-40

и



УКВ

 -

радиостанция



в



составе

 GNC-420.




























Рис

. 8.9.1

Схема



радиосвязного



оборудования



самолета



1 -

УКВ

 -

радиостанция

 Apollo SL-40; 2 -

аудиопанель

 Garmin GMA340;

3 -

навигационно

 -

связная



система

 Garmin GNC420; 4 -

звуковой



сигнал



от



радиокомпаса

 KR87; 5 -

звуковой



сигнал



от



маркерного



приемника



аудиопанели

 Garmin GMA340. 6 -

авиагарнитуры



пилотов

; 7 -

авиагарнитуры



двух



пассажиров

.

Эксплуатация



систем



и



оборудования









  8.59

Связное



оборудование



самолета



состоит



из



аудиопанели

 GMA-340,

УКВ

-

радиостанции

 Apollo SL-40

и



УКВ

-

радиостанции



навигационно

-

связной



системы

 Garmin GNC-420.

Органы



управления



связным



оборудованием

:



-

аудиопанель

 GMA-340;

-

панель



управления



УКВ

-

радиостанцией

 Apollo SL-40;

-

панель



управления

 GNC-420;

-

кнопки



включения



радиопередачи

 (

на



штурвалах

).





АУДИОПАНЕЛЬ

 GMA-340

Аудиопанель



предназначена



для



коммутации



авиагарнитур

 1-

го



и

 2-

го



пилотов



между



собой

,

с



пассажирским



салоном

,

УКВ

-

радиостанциями

.

В



состав



аудиопанели

 GMA340

входит



маркерный



приемник

.


















Рис

. 8.7.2

Органы



управления



аудиопанели



1 -

индикаторы



пролета



маркерных



маяков

;  2 –

кнопка



отключения



звукового



и



светового



сигналов



маркерного



приемника

;  3 –

жидкокристаллический



индикатор

 HI, LO

чувствительности



маркерного



приемника

;  4 –

кнопка



переключения



чувствительности



маркерного



приемника

;  5 –

выключатель



и



регулятор



громкости



СПУ

 1-

го



пилота

;

6 –

регулятор



подавителя



шумов



СПУ

 1-

го



пилота

;  7 –

регулятор



громкости



СПУ

 2-

го



пилота



(

в



нажатом



положении

)

и



пассажирского



салона

 (

в



вытянутом



положении

);  8 –

регулятор



подавителя



шумов



СПУ

 2-

го



пилота



и



пассажирского



салона

;  9 –

кнопка



включения



режима

 CREW –

режима



работы



СПУ

,

при



котором



экипаж



изолирован



от



пассажиров

; 10

–

кнопка



включения



режима

 PILOT –

режима



работы



СПУ

,

при



котором

 1-

й



пилот



изолирован



от

 2-

го



пилота



и



пассажиров

;  11 –

кнопка



включения

 PA-

функции

;

связь



экипажа



с



пассажирским



салоном

,   12 –

кнопка



включения



кабинного



громкоговорителя

;

13 –

кнопка



выбора



радиостанции

,

которая



работает



на



прослушивание

;  14 –

кнопка



выбора



радиостанции

,

с



которой



ведется



приемопередача

;  15 –

кнопка



включения



режима



раздельной



радиосвязи

;  16 –

кнопки



включения



прослушивания

 ADF, DME, VOR

(NAV1, NAV2),

приемников

;  17 –

кнопка



включения



режима



тестирования

;  18 –

доступ



к



винтовому



замку

;  19 –

фотоэлемент



автоматической



регулировки



яркости



подсветки



кнопок

,

ламп



аудиопанели

.

Эксплуатация



систем



и



оборудования









  8.60

Включение

,

выключение



аудиопанели



Включение



аудиопанели



осуществляется



поворотом



левой



внутренней



рукоятки



по



часовой



стрелке



до



щелчка

,

выключение

 –

поворотом



против



часовой



стрелки



до



щелчка

.

Левая



внутренняя



рукоятка



служит



также



для



регулирования



громкости



СПУ

 1-

го



пилота

.

В



случае



прерывания



электропитания



аудиопанели



авиагарнитура

 1-

го



пилота



соединяется



с

 1-

й



УКВ

-

радиостанцией



напрямую

.



Подключение



радиостанций



Уровень



звука



регулируется



регулятором



громкости



выбранной



радиостанции

.

Выбор



радиостанции

,

с



которой



ведется



приемопередача

,

осуществляется



нажатием



одной



из



кнопок

 COM1 MIC, COM2 MIC, COM3 MIC,

которая



в



момент



передачи



находится



в



мигающем



режиме

.

Дополнительным



нажатием



одной



из



кнопок

 COM1, COM2, COM3

выбирается



радиостанция

,

работающая



на



прослушивание

.



Режим



раздельной



радиосвязи



Режим



раздельной



радиосвязи



активируется



нажатием



кнопки



COM ½.

В



этом



случае

 1-

й



пилот



работает



только



с

 1-

й



радиостанцией

, 2-

й



пилот



только



со

 2-

й



радиостанцией

,

причем



оба



пилота



могут



прослушивать

 3-

ю



радиостанцию

. 2-

й



пилот



может



также



переключаться



на



пассажирский



салон



нажатием



кнопки

 PA.

Вторичное



нажатие



кнопки

 COM ½

отключает



режим



раздельной



радиосвязи

.



Работа



с

 ADF, DME, VOR, MKR –

приемниками



Связь



с



приемниками



соответствующего



оборудования



осуществляется



нажатием



одной



из



кнопок

 ADF, DME, NAV1, NAV2, MKR.

Вторичное



нажатие



соответствующей



кнопки



разрывает



связь

.



PA –

функция



Нажатие



кнопки

 PA

обеспечивает



подключение



активного



микрофона

 1-

го



или

 2-

го



пилота

  (

при



нажатой



кнопке



РАДИО



на



штурвале



или



на



микрофоне

)

к



кабинному



громкоговорителю

.

Если



кнопка

 SPKR

также



нажата

,

уровень



громкости



сигнала



через



кабинный



громкоговоритель



снижается



при



нажатой



кнопке



РАДИО



на



штурвале



или



микрофоне

.

Аудиопанель

 GMA-340

обеспечивает



три



режима



работы



СПУ

:

PILOT –

при



нажатой



кнопке

 PILOT;

CREW –

при



нажатой



кнопке

 CREW;

ALL –

кнопки

 PILOT

и

 CREW

не



нажаты

.



Эксплуатация



систем



и



оборудования









  8.61









Режим






1-

й



пилот



слышит




2-

й



пилот



слышит





Пассажиры



слышат




PILOT


-

Выбранные



приемники

;

- 1-

го



пилота






- 2-

го



пилота

;

-

Пассажиров




-

Пассажиров

;

- 2-

го



пилота




CREW


-

Выбранные



приемники

;

- 1-

го



пилота

;

- 2-

го



пилота




-

Выбранные



приемники

;

- 1-

го



пилота

;

- 2-

го



пилота

.




-

Пассажиров




ALL


-

Выбранные



приемники

;

- 1-

го



пилота

;

- 2-

го



пилота

;

-

Пассажиров




-

Выбранные



приемники

;

- 1-

го



пилота

;

- 2-

го



пилота

;

-

Пассажиров






-

Выбранные



приемники

;

- 1-

го



пилота

;

- 2-

го



пилота

;

-

Пассажиров





Эксплуатация



систем



и



оборудования









  8.62

УКВ

 -

РАДИОСТАНЦИЯ

 APOLLO SL40



УКВ

-

радиостанция

 Apollo SL40 – 760-

канальный



УКВ

-

приемопередатчик



с



диапазоном



частот



от

 118.000

до

 136.975

мГц

.

Индикация



основной



и



резервной



частоты



реализуется



на



жидкокристаллическом



дисплее



с



автоматической



регулировкой



интенсивности



свечения

.

Существует



возможность



запоминания



и



повторного



вызова



восьми



последних



частот



или



восьми



частот



зафиксированных



пилотом

,

а



также



активации



аварийной



частоты

 121.5

мГц

.

Перед



включением



радиостанции

 SL40

необходимо



нажать



АЗК

  "

УКВ

-1"

на



приборной



доске

.

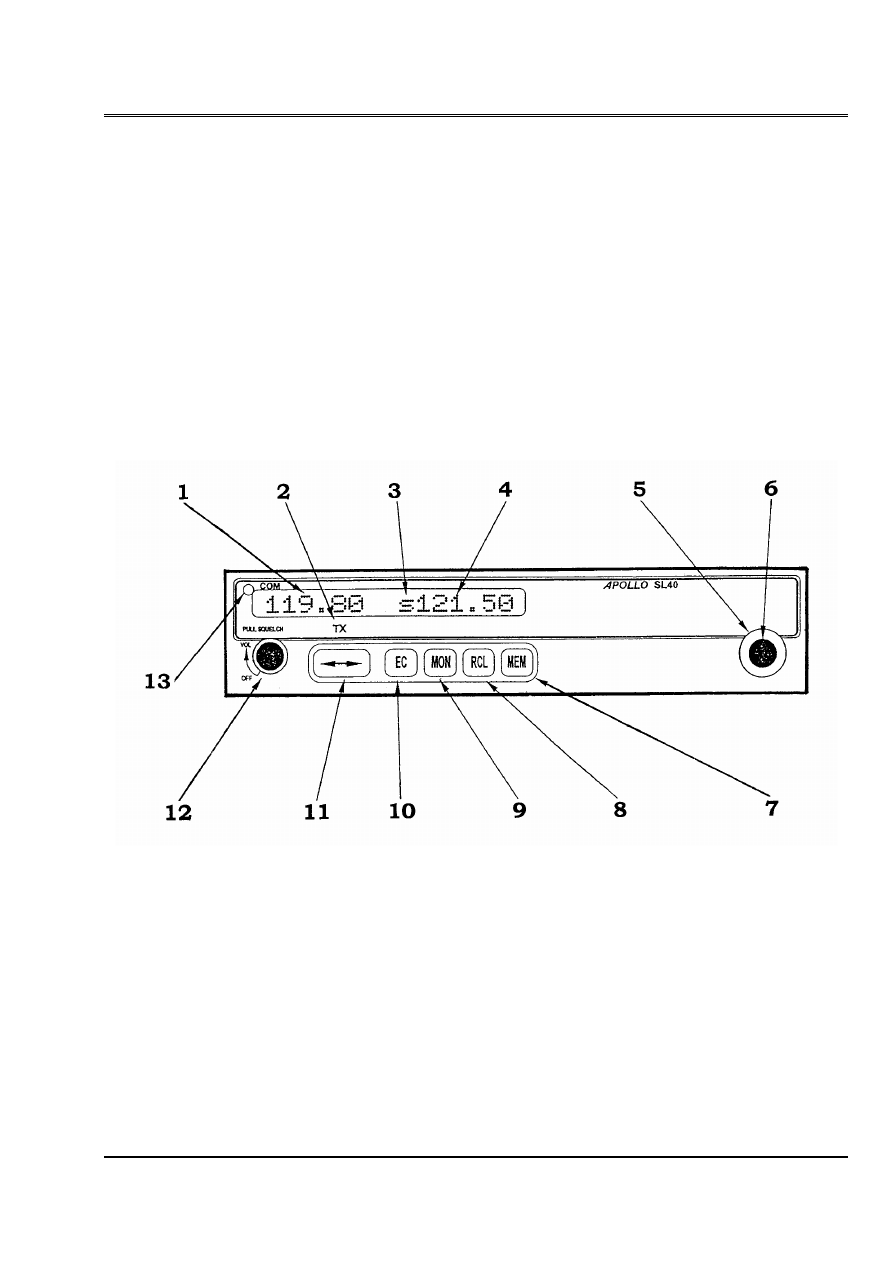

Рис

. 8.7.3

Лицевая



панель



управления



и



индикации



радиостанции

 SL40

1 –

Рабочая



частота

;  2 –

Символ



активной



работы



р

/

передатчика

;

3 –

Символ



резервной



частоты

;  4 –

Резервная



частота

;  5 –

Большая



внешняя



ручка

;  6 –

Малая



внутренняя



ручка

;  7 –

Занесение



частоты



в



память

;

8 –

Выбор



частоты



из



памяти

;  9 –

Прослушивание



резервной



частоты

;

10 –

Активация



аварийной



частоты

 121.5

МГц

;  11 –

Активация



резервной



частоты



и



перенос



активной



частоты



в



резерв

;  12 –

Включение

/

Громкость

/

Подавление



шумов

;  13 –

Фотоэлемент



автоматической



установки



яркости



свечения



дисплея

.



Эксплуатация



систем



и



оборудования









  8.63

1

Включение



и



увеличение



громкости



радиостанции

 SL40

выполняется



с



помощью



рукоятки

 OFF-VOL

находящейся



в



левом



углу



лицевой



панели



радиостанции

.

При



вытягивании



этой



рукоятки



на



себя



выключается



подавитель



шумов

 (SQUELSH).

2

Выбор



резервной



частоты



осуществляется



с



помощью



двойной



рукоятки

,

находящейся



в



правом



углу



лицевой



панели



радиостанции

.

Внешней



рукояткой



устанавливается



целая



часть



частоты



в



диапазоне

 118-136

МГц



с



шагом

 1

МГц

.

Внутренней



рукояткой



устанавливается



дробная



часть



частоты



в



диапазоне

 000 – 975

КГц



с



шагом

 25

КГц

.

Перед



выбранной



резервной



частотой



индицируется



буква

 S (STANDBY).

Резервная



и



активная



частоты



меняются



местами



при



нажатии



кнопки



↔

 (FLIP/FLOP).

Замечание

.



В



режиме



передачи



невозможно



активировать



резервную



частоту

.

3

При



нажатии



кнопки

 MON (MONITORING)

буква

  "

М

"

появляется



перед



резервной



частотой

.

В



этом



режиме



прослушивается



резервная



частота

.

При



приеме



на



активной



частоте



резервная



частота



блокируется

.

В



этом



случае



появляется



стрелка

 >

или

 <

между



активной



и



резервной



частотами

,

указывающая

,

какая



из



частот



сейчас



прослушивается

.

4

В



радиостанции

 SL40

может



быть



несколько



списков



зафиксированных



в



памяти



частот

.

На



ЯК

-18

Т



это



список



восьми



предыдущих



активных



частот



и



список



восьми



частот



зафиксированных



оператором

.

Эти



списки



вызываются



нажатием



кнопки

 RCL (RECALL)

с



последующим



вращением



большой



внешней



рукоятки



до



появления



слева



от



резервной



частоты



символа



- LST (LIST),

список



восьми



предыдущих



активных



частот

:

- MEM (MEMORY),

список



восьми



частот

,

зафиксированных



оператором

.

Затем



вращением



малой



внутренней



рукоятки



выбирается



частота



из



списка

.

Нажатием



кнопки



↔



эта



частота



активируется

.

5

Для



отмены



просмотра



списков



частот



необходимо

:

-

нажать



кнопку

 MEM;

-

если



просматривался



список

 LST,

то



на



дисплее



сразу



появится



функция

 "ABORT RCL",

если



просматривался



список

 MEM,

то



вращением



большой



внешней



рукоятке



активировать



функцию

 "ABORT RCL";

-

нажать



кнопку

 MEM

для



отмены



функции

 RCL

и



возвращения



к



текущей



резервной



частоте

.

6

Фиксация



в



памяти



очередной



резервной



частоты



производится



нажатием



кнопки



МЕМ

.

После



заполнения



всех



восьми



ячеек



памяти



индицируется



МЕМ

 FULL.

В



этом



случае



можно



заменить



одну



из



фиксированных



частот



на



новую

.

Для



этого



необходимо

:

-

выбрать



новую



резервную



частоту

;

-

нажать



кнопку

 RCL

и



вращением



большой



внешней



рукоятки



активировать



список



частот

 MEM;

Эксплуатация



систем



и



оборудования









  8.64

-

нажать



кнопку

 MEM

и



вращением



большой



внешней



рукоятки



активировать



функцию

 "REPLACE";

-

вращением



малой



внутренней



рукоятки



выбрать



из



списка



частоту

,

которую



необходимо



заменить



на



новую

;

-

нажать



кнопку



МЕМ

  (

произойдет



замена



частот

)

или



повернуть



большую



внешнюю



рукоятку



до



активации



функции

 "ABORT"

и



нажать



кнопку



МЕМ

 (

замена



не



будет



производиться

).

Также



можно



удалить



из



списка



какую

 –

либо



частоту

,

для



чего



необходимо

:

-

нажать



кнопку

 RCL

и



вращением



большой



внешней



рукоятки



активировать



список



МЕМ

;

-

нажать



кнопку



МЕМ



и



вращением



большой



внешней



рукоятки



активировать



функцию

 "REMOVE";

-

вращением



малой



внутренней



рукоятки



выбрать



частоту

,

которую



необходимо



удалить

;

-

нажать



кнопку



МЕМ

  (

выбранная



частота



будет



удалена

)

или



повернуть



большую



внешнюю



рукоятку



до



активации



функции

 "ABORT"

и



нажать



кнопку



МЕМ

 (

удаление



частоты



будет



отменено

).

7

Частотам



из



списка



МЕМ



может



быть



присвоен



алфавитно

-

цифровой



идентификатор

,

по



которому



эту



частоту



можно



вызывать



из



памяти



и

,

затем



активировать

,

для



чего



необходимо

:

-

нажать



кнопку

 RCL

и



поворотом



большой



внешней



рукоятки



активировать



список



МЕМ

;

-

нажать



кнопку



МЕМ



и



задержать



ее



в



нажатом



положении



около

 2-

х



секунд

.

При



этом



индицируется



функция

 “ASSIGN ID”;

-

поворотом



малой



внутренней



рукоятки



выбрать



желаемую



частоту



из



списка



МЕМ

;

-

нажать



кнопку



МЕМ

,

появятся



шесть



подчеркнутых



позиций



для



алфавитно

-

цифровых



символов

,

причем



первая



будет



в



мигающем



режиме

;

-

поворотом



малой



внутренней



рукоятки



выбрать



соответствующую



букву



или



цифру

,

затем



перейти



к



другой



позиции



поворотом



большой



внешней



рукоятки

;

-

по



окончанию



ввода



идентификатора



нажать



кнопку



МЕМ

,

чтобы



сохранить



это



имя

.

Затем



поворотом



большой



внешней



рукоятки



выбрать



функцию

 “DONE”

и



нажать



кнопку



МЕМ

.

Алфавитно

-

цифровые



идентификаторы



для



частот



из



списка



МЕМ



индицируются



только



при



просмотре



списка



МЕМ

,

однако



частоты



из



списка



МЕМ



выбранные

,

как



резервные



или



активные



индицируются



в



цифровом



виде

.

Можно



удалить



идентификатор



присвоенный



какой

 –

либо



частоте



из



списка



МЕМ



путем



обнуления



шести



позиций



идентификатора



и



нажатием



кнопки



МЕМ

.

Эксплуатация



систем



и



оборудования









  8.65

8

На



УКВ



радиостанции

 SL40

зарезервированы



дополнительные



функции

,

которые



не



задействованы



на



самолете



ЯК

-18

Т

:

- Remote (REM)

функция

,

разрешающая



доступ



к

 GPS

базе



данных

,

в



которой



хранятся



УВД



радиочастоты

;

- Weather (WTH)

функция

,

разрешающая



доступ



к



базе



данных

,

в



которой



хранятся



метеоинформационные



радиочастоты

;

- Intercom

функция

,

реализующая



СПУ

-

режим

;

- "STUCK MIC"

функция



индикации



и



устранения

  «

залипания

»

активного



состояния



микрофона

 (

режим



р

/

передачи

).

9

На



радиостанции

 SL40

можно



активировать



режим

 SYSTEM

FUNCTIONS (

системных



функций

),

позволяющих



настроить



конфигурацию



системы



и



уровни



соответствующих



сигналов

.



Это



достигается



нажатием



и



удержанием



около



трех



секунд



кнопки



MON.

Внешняя



рукоятка



позволяет



выбрать



необходимую



функцию

:

-SW VER  (Software Version)  –

версия



программного



обеспечения

;

-RFLVL  (RF Level)

  –

уровень



сигнала



на



активной



частоте

;

-NOISE  (Noise Level)

–

уровень



шума



на



активной



частоте

;

-HDPHON LVL   (Headphone Level)  –

регулировка

 (

с



помощью



внутренней





рукоятки

)

уровня



сигнала



в



наушниках

;

-MIC 1 SQLCH  (Mic1Squelch)  -

регулировка

 (

с



помощью



внутренней





рукоятки

)

уровня



подавителя



шумов



от





микрофона

 1;

-MIC 2 SQLCH  (Mic2Squelch)  -

регулировка

 (

с



помощью



внутренней





рукоятки

)

уровня



подавителя



шумов



от





микрофона

 2;

-TRANSMIT MIC

-

позволяет



выбрать



с



какого





микрофона



разрешена





передача

:  c MIC 1, MIC 2

или



с







обоих

;



                        -

вращением



внутренней



рукоятки





выберите







  MIC 1







   MIC 2





   MIC 1+MIC 2;



-INTCOM LVL (Interom Level) –

позволяет



регулировать



(

с



помощью



внутренней



рукоятки

)

уровень



сигнала



в

 Intercom

режиме

 (

на



ЯК

-18

Т



не



задействовано

);

-SIDTON LVL (Sidetone Level)-

позволяет



регулировать

  (

с



помощью



Эксплуатация



систем



и



оборудования









  8.66

внутренней



рукоятки

)

уровень



самопрослушивания

;

  LO DSP LVL (Low Display Level) –

нижний



уровень



яркости



дисплея

,

  HI DSP LVL (High Display Level) –

верхний



уровень



яркости



дисплея

.

Возможно



отключение



режима



регулирования



яркости



дисплея



установкой

  HI DSP LVL

на

 0.

Для



выхода



из



режима

 SYSTEM FUNCTIONS

нажмите



кнопку

 MON.






Эксплуатация



систем



и



оборудования









  8.67



8.7.2

РАДИОНАВИГАЦИОННОЕ



ОБОРУДОВАНИЕ





Радионавигационное



оборудование



самолета



позволяет



определять



местонахождение



самолета

,

вывод



самолета



на



радиомаяк



и



производить



заход



на



посадку



по



приборам

.

Радионавигационное



оборудование



самолета



включает

:



-

навигационно

-

связную



систему

 "Garmin-GN

С

-420";

-

транспондер

 GTX-327;



-

автоматический



радиокомпас

 KR 87.



НАВИГАЦИОННО

-

СВЯЗНАЯ



СИСТЕМА

 GARMIN GNC-420

Навигационно

-

связная



система

 Garmin GNC-420

состоит



из



приёмника



спутниковой



навигационной



системы

 GPS,

УКВ



радиостанции



и



предназначена



для



определения



местоположения



самолета

,

построения



маршрута



полета



и



выдачи



данных



для



навигационных



вычислений

,

а



также



ведения



радиосвязи



в



УКВ

 -

диапазоне

.

УКВ



радиостанция

,

входящая



в



навигационно

-

связную



систему

 GNC 420,

установлена



на



борту



ЯК

-18

Т



в



качестве



УКВ

 2 (

резервной



радиостанции

).

УКВ

 2

работает



в



диапазоне



частот



от

 118.0

МГц



до

 136.975

МГц



с



шагом



сетки



25

кГц



или

 8.33

кГц

.

Garmin GNC-420

питается



постоянным



током



напряжением

 27

В

.

Антенна



приёмника

 GPS

и



антенна



УКВ



радиостанции



установлены



в



верхней



части



фюзеляжа

.



Моноблок

 GNC-420

установлен



на



центральной



панели



приборной



доски

.

Управление

 Garmin GNC-420

осуществляется



с



передней



панели



моноблока

,

на



который



расположены



органы



управления



и



дисплей



интегральной



информации

.

Объединение



УКВ



и

 GPS

в



системе

 GNC 420

позволяет



переносить



выделенную



курсором



частоту



из



базы



данных

 GPS

в



окно



резервной



частоты



с



последующим



активированием



её



нажатием



клавиши

 “C

↨

”.








Эксплуатация



систем



и



оборудования









  8.68















Рис

. 8.7.4

Элементы



управления

 Garmin GNC-420



Назначение



органов



управления



и



индикации



1-

Большая



левая



рукоятка

,

используется



для



установки



целой



части



значения



резервной



частоты

 (

МГц

)

связного



приемопередатчика

 COM.

2 –

Малая



левая



рукоятка



используется



для



установки



десятых



и



сотых



долей



значения



резервной



частоты



связного



приемопередатчика

.

3 –

Рукоятка

  "

С

" –

включение

/

громкость



связного



приемопередатчика

.

Кратковременное



нажатие



включает

/

выключает



подавитель



шумов

.

4 –

Клавиша

 "C

↕

"

позволяет



менять



местами



активированную



и



резервную



частоты



связного



приемопередатчика

.

Нажатие



и



удержание



клавиши



обеспечивает



переход



на



аварийную



частоту

 (121.500

МГц

).

5 – "

Окно

"

связного



приемопередатчика



на



дисплее

.

6 – "

Окно

"

дисплея

,

используемое



в



различных



режимах

.

7 –

Клавиша

 "RNG" –

масштаб



карты

,

позволяет



выбрать



требуемый



масштаб



изображения



карты



на



дисплее

.

Нажатием



стрелки



"

вниз

/

вверх

"

соответственно



уменьшают

/

увеличивают



видимую



на



дисплее



зону



карты

.

8 –

Клавиша

 "D" –

кратчайшее



расстояние

.

Нажатием



клавиши



обеспечивается



формирование



линии



заданного



пути



по



кратчайшему



расстоянию

.

9 –

Клавиша

 "CLR"

используется



для



отмены



ранее



введенной



информации

;

длительное



нажатие



на



клавишу



переключает



дисплей



на

 "DEFAULT NAV"-

страницу

.

10 –

Клавиша

 "MENU"

позволяет



выбирать



настройки



системы



измерения



и



индикации



параметров

.

11 –

Клавиша

 "ENT" –

одобрение



предполагаемых



действий



или



подтверждение



информации

,

инициирование



работы



системы



на



том



или



ином



режиме

.

Эксплуатация



систем



и



оборудования









  8.69

12 –

Большая



правая



рукоятка



используется



для



установки



на



дисплее



одной



из



предусмотренных



групп



режимов



работы

: NAV, WPT, AUX, NRST.

13 –

Малая



правая



рукоятка

 "PUSH/CRSR"

используется



для



выбора



страниц



в



пределах



одной



из



групп



режимов



работы

: NAV, WPT, AUX, NRST.

Нажатием



на



рукоятку



обеспечивается



появление

/

удаление



курсора

,

который



выделяет



позицию



для



выбора



данных



и



опций

.

14 –

Клавиша

 "PROC"

позволяет



выбирать



режим



выхода



и



входа



в



район



аэродрома

,

захода



на



посадку



на



аэродром

,

активированный



флайт

-

планом

,

или



выбирать



желаемый



аэродром



и



затем



желаемую



процедуру

.

15 –

Клавиша

 "FPL"

обеспечивает



подготовку

,

редактирование



плана



полета

,

позволяет



активировать



план



полета



в



прямом



и



обратном



направлениях

,

обеспечивает



режимы



выхода



и



входа



в



район



запрограммированного



аэродрома

,

захода



на



посадку

.

16 –

Клавиша

 "MSG"

применяется



для



визуального



представления



сообщений



и



сигнала



тревоги

,

важных



предупреждений



и



требований

.

17 –

Клавиша

 "OBS"

применяется



для



перехода



на



ручной



режим



задания



пеленга



активированной



навигационной



точки



маршрута



до



повторного



нажатия



на



клавишу

.

В



режиме

 OBS

можно



устанавливать



желаемый



пеленг



на

/

от



активированной



навигационной



точки

,

используя

 OBS-

страницу



на



дисплее



или



внешний



курсовой



индикатор

.

18 –

Клавиша

 "NRST"

применяется



для



быстрого



выбора



группы

 NRST –

ближайшие



от



навигационной



точки



аэропорты

,

центры



УВД

.

Затем

,

вращая



малую



правую



рукоятку

,

выбираем



страницу



в



пределах



группы

 NRST.



Включение



навигационно

-

связной



системы

 GNC-420

Включение



навигационно

-

связной



системы



и



установка



необходимой



громкости



приема



обеспечивается



поворотом



рукоятки

 "C"

по



часовой



стрелке

.

В



процессе



прохождения



встроенного



контроля



на



экране



появляется



информация



о



сроке



действия



введенной



навигационной



базы



данных

.

Нажатием

 "ENT"

необходимо



подтвердить



данную



информацию



или



ввести



новую



карту



с



новой



базой



данных

.

После



завершения



встроенного



контроля



на



экране



появляются



тестовые



показания

,

которые



должны



быть



отражены



на



навигационных



приборах



на



приборной



доске



при



их



наличии



и



связи

 GNC-420

с



ними

.

Соответствие



необходимо



подтвердить



нажатием



кнопки

 "ENT",

после



чего



на



экране



появляется



страница

  "

Статус



навигационных



спутников

".

При



устойчивой



связи



с

 4-

мя



и



более



спутниками



система



готова



к



навигации

,

после



чего



индицируется



текущее



местоположение



символом



самолета



на



странице

 "MAP"

(

карта

),

на



которой



кроме



его



изображены



навигационная



точка

,

аэродром

,

границы



воздушных



зон

.

С



правой



стороны



от



карты



представлены



значения



навигационных



параметров



текущей



точки



относительно



точки



назначения

.
