РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ САМОЛЕТА ЯК-18Т (36 серии) - часть 10

Эксплуатация



систем



и



оборудования









  8.6

Основные



технические



данные



двигателя

:

Условное



обозначение

..........................................................

М

-14

П



Система



охлаждения

............................................................

Воздушная



Система



запуска



двигателя

.................................................

Воздушная



Число



цилиндров



и



их



расположение

.................................. 9,

звездообразное

,



в



один



ряд



Диаметр



цилиндра

............................................................... 105

Рабочий



объем



всех



цилиндров

........................................... 10,161

л



Степень



сжатия

................................................................... (6,3±0,1)

Направление



вращения



коленчатого



вала



и



вала



винта

.....

Левое





Редуктор

...............................................................................

Планетарный



с





шестью



сателитами

,



одноступенчатый



Передаточное



число



редуктора

............................................ 0,658



Нагнетатель

..........................................................................

Центробежный

,



одноступенчатый

,



односкоростной



с





механическим





приводом





Свеча



СД

-49

СММ



................................................................

Керамическая



Количество



на



каждом



цилиндре



двигателя

........................ 2



Фильтр

 -

сигнализатор



Количество



на



двигатель

...................................................... 1

Место



расположения

............................................................

Маслоотстойник



Индикатор



появления



стружки

...........................................

Контрольная



лампа





на



приборной



доске





в



кабине



пилота




-

Диаметр



двигателя

  (

по



крышкам



коробок



клапанного



механизма

)........................................................ (985±3)

мм



-

Длина



двигателя

................................................................ (893±3)

мм



-

Сухая



масса



двигателя

...................................................... 214

кг

+2%





Эксплуатация



систем



и



оборудования









  8.7

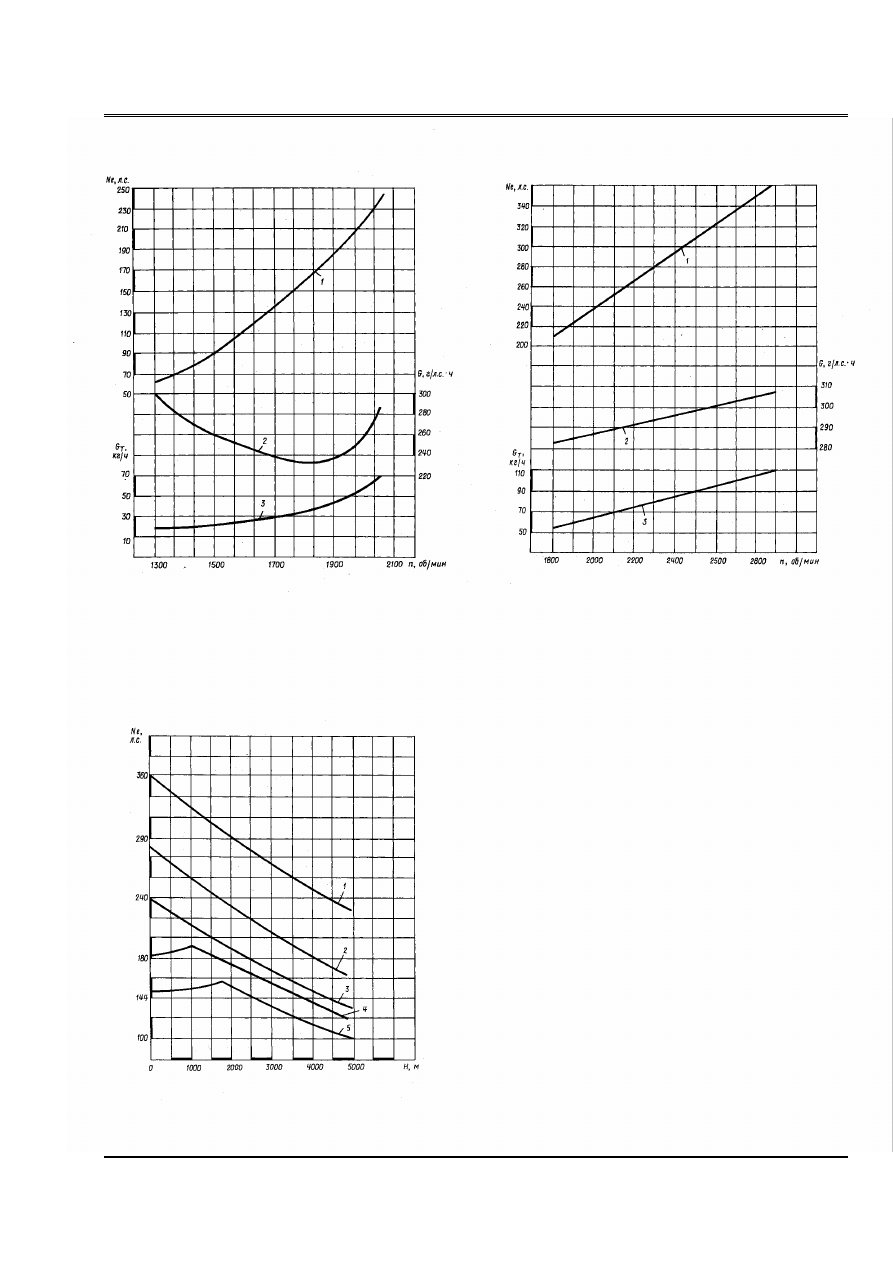

Дроссельная



характеристика



1 -

мощность



2 -

удельный



расход



топлива



3 -

часовой



расход



топлива



Внешняя



характеристика



1 -

мощность



2 -

удельный



расход



топлива



3 -

часовой



расход



топлива



Высотные



характеристики



1 -

на



взлетном



режиме



      (n=2900

об

/

мин

)

2 -

на



первом



номинальном



режиме



      (n=2400

об

/

мин

)

3 -

на



втором



номинальном



режиме



      (n=2050

об

/

мин

)

4 -

на



первом



крейсерском



режиме



      (n=1860

об

/

мин

)

5



-

на



втором



крейсерском



режиме



      (n=1730

об

/

мин

)

Рис

. 8.1.3

Характеристики



двигателя



М

-14

П

.

Эксплуатация



систем



и



оборудования









  8.8



8.1.2

ВОЗДУШНЫЙ



ВИНТ

 AV-803-1-B-C/CL250-412



Воздушный



винт

 AV-803-1-B-C/CL250-412



автоматический

,

трехлопастный

,

постоянных



оборотов

,

с



однорядными



подшипниками



гнезд



втулки



в



которых



имеются



поворотные



стаканы



лопастей

.

Лопасти



вворачиваются



во



втулки

.

Управление



положением



лопастей



снабжено



одноканальным



гидравлическим



сервоприводом

.

Гидравлический



сервопривод



поворачивает



втулки



лопастей



через



поводок



и



подшипник



приводного



штифта

.

Шаг



винта



управляется



регулятором



оборотов

.

Заданные

 (

выбранные

)

обороты



автоматически



выдерживаются



при



изменении



воздушной



скорости



и



мощности



двигателя

  (

это



называется



постоянными



оборотами



воздушного



винта

).

Механические



упоры



для



малого



и



большого



шага



ограничивают



диапазон



перемещения



лопастей

.

В



случае



отсутствия



давления



от



регулятора



лопасти



автоматически



переходят



на



большой



шаг

,

позволяя



пилоту



продолжить



полет

.

Давление



масла



действует



только



в



одном



направлении

.

Насос



регулятора



оборотов



использует



масло



из



системы



смазки



двигателя

.

Масло



от



регулятора



оборотов



подается



в



воздушный



винт



через



вал



двигателя

.

Регулятор



установлен



на



картере



редуктора



двигателя

.

Регулятор



управляет



подаваемым



маслом



с



помощью



центробежных



грузов



в



автоматическом



режиме

,

необходимые



обороты



устанавливаются



пилотом



посредством



рычага



шага



винта

 (

рычаг



управления



винта

).

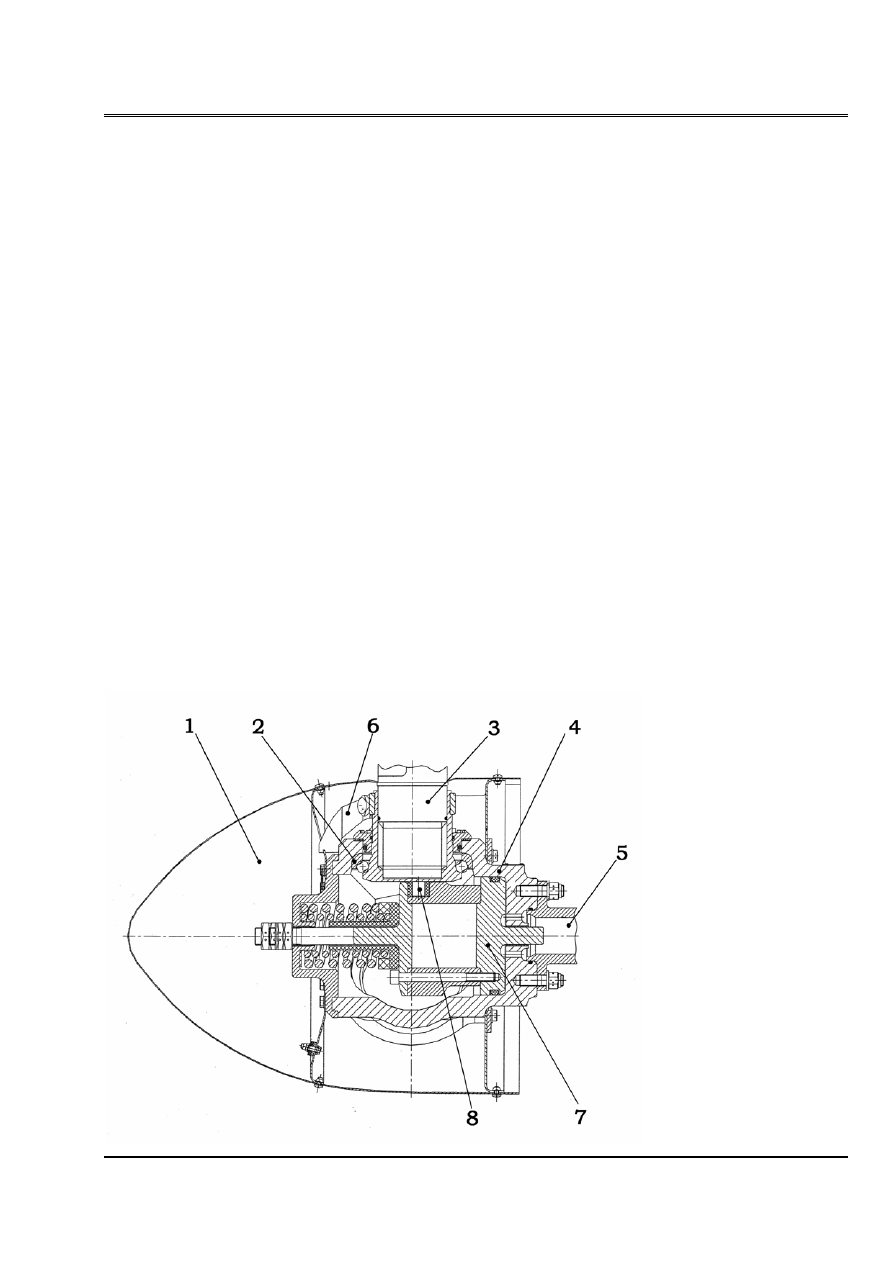

Рис

. 8.1.4

Воздушный



винт



AV-803-1-B-C/

CL250-412

1



-

Обтекатель

;

2 -

Подшипник

;

3

-

Лопасть

;

4



-

Втулка



с



подшипниками

,

гнездами



лопастей



и



механизмом



изменения



шага

;

5



-

Вал



двигателя

;

6 -

Противовес

;

7 -

Поршень

;

8 -

Поводок



разворота



лопасти

.



Эксплуатация



систем



и



оборудования









  8.9





8.1.3

ТОПЛИВНАЯ



СИСТЕМА





Топливная



система



самолета



предназначена



для



размещения



топлива



и



питания



двигателя



топливом



на



всех



режимах



его



работы



при



любых



разрешенных



эволюциях



самолета

.

Для



размещения



топлива



на



самолете



Як

 - 18

Т

,

начиная



с

 36-

й



серии

,

служат



два



бака

-

отсека

,

расположенных



в



левой



и



правой



консолях



крыла

.

Полный



объем



топливных



баков

-

отсеков



составляет

 350



л

.

Из



баков



топливо



через



обратные



клапаны



самотеком



поступает



в



расходный



бак



объемом

 3,5

литра

.

Расходный



бак



предназначен



для



обеспечения



бесперебойного



питания



двигателя



топливом



при



различных



эволюциях



самолета

,

в



том



числе



не



менее

 3

минут



при



отрицательных



перегрузках

.

Из



расходного



бака



через



обратный



клапан

,

открытый



пожарный



кран



и



фильтр

-

отстойник



топливо



откачивается



топливным



насосом



двигателя



и



через



фильтр



тонкой



очистки



подается



в



карбюратор

.

Одновременно



топливо



поступает



к



датчику



давления



топлива



трехстрелочного



электрического



индикатора



ЭМИ

-3

К

.

Для



подачи



топлива



в



цилиндры



двигателя

,

создания



давления



в



топливной



системе



и



подачи



топлива



в



карбюратор



перед



запуском

,

а



также



для



подачи



топлива



в



карбюратор



при



отказе



бензонасоса



двигателя



используется



заливочный



шприц

,

рукоятка



которого



расположена



на



панели



приборной



доски



в



кабине



летчика

.

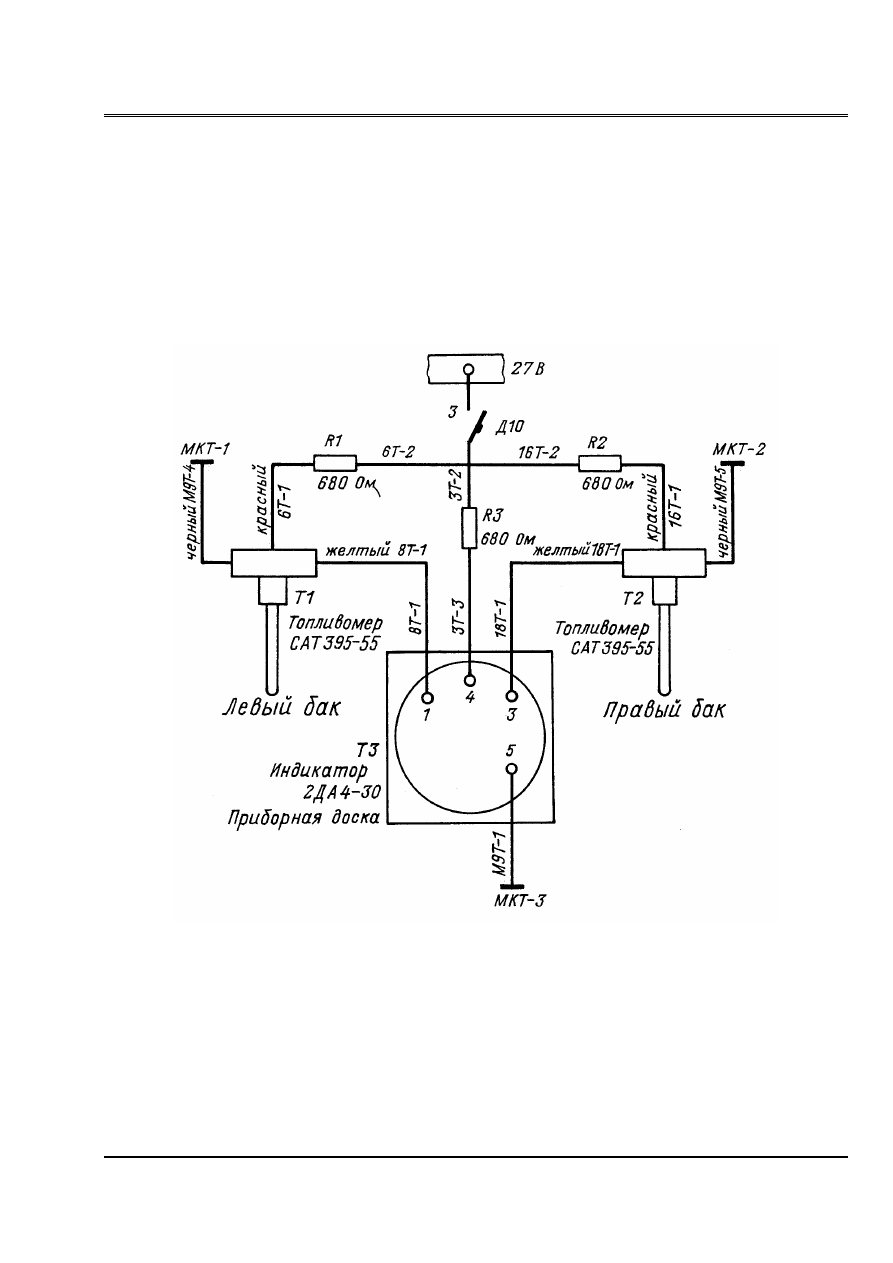

Контроль



за



количеством



топлива



в



баках



осуществляется



с



помощью



электрических



топливомеров



и



расходомера

.



Эксплуатация



систем



и



оборудования









  8.10







Рис

. 8.1.5

Схема



топливной



системы



1

  –



левый



топливный



бак

-

кессон

;  2

  –



правый



топливный



бак

-

кессон

;

3

  –



заливочные



горловины

;  4

  –



сливные



пробки

;  5

–



датчики



топливомера



395-59-1B;  6

  –



обратный



клапан

,

врезанный



в



трубопровод

;  7

  –



обратные



клапаны

,

закрепленные



на



расходном



баке

;  8

 –



указатель



уровня



топлива

 (

на



приборной



доске

);  9

  –



сливной



кран



расходного



бака

;  10

  –



расходный



бак

;

11

 –



гибкий



заборник



топлива

;  12

 –



дренажные



трубопроводы

;  13

–



дроссель

;

14

  –



указатель



давления



топлива

  (

на



приборной



доске

); 15

  –



фильтр



грубой



очистки

;  16

 –



заборник



топлива



с



сеткой

;  17

 –



топливный



насос



двигателя

;

 18

  –



фильтр



тонкой



очистки

;  19

  –



карбюратор



двигателя

;  20

  –



заливной



шприц

 740400;  21

 –



впускной



коллектор



двигателя

;  22

 –



трубопровод



закачки



топлива



в



двигатель

;  23

  –



трубопровод



подачи



топлива



к



двигателю

;

24 –



пожарный



кран

;  25

 –



трубопровод



закачки



топлива



в



систему

.







Эксплуатация



систем



и



оборудования









  8.11



Заправка



топливом



производится



через



заливные



горловины



крыльевых



баков



открытым



способом

.

Для



заправки



самолета



можно



применять



как



специальные



топливозаправщики

,

так



и



простые



средства

  (

емкости

)

для



заливки



топлива



в



баки

.

Топливо



заправляют



в



баки



до



уровня

 20-30

мм



ниже



обреза



заливных



горловин

.

Заливная



горловина



каждого



бака



расположена



на



верхней



обшивке



крыла

,

вблизи



лонжерона



между



нервюрами



№

 16

и

 17.

Сверху



заливная



горловина



закрывается



крышкой

,

имеющей



уплотнительное



кольцо



и



запорное



устройство

.

Внутри



корпуса



горловины



имеется



фильтрующий



стакан

-

вкладыш

,

затянутый



металлической



сеткой

.

После



окончания



заправки



крышка



горловины



вставляется



в



гнездо

,

рычаг



поворачивается



до



упора



и



опускается

,

фиксируя



крышку



в



закрытом



состоянии

.







Рис

. 8.1.6

Заливная



горловина



топливного



бака



1

  –



крышка

;  2

 –

уплотнительное



кольцо

;  3

 –

корпус



горловины

;

4

 –



фильтроэлемент

 (

стакан

-

вкладыш

);  5

–



цепочка

.



Эксплуатация



систем



и



оборудования









  8.12



Фильтр



тонкой



очистки

    8

Д

2.966.064



служит



для



очистки



топлива



от



механических



примесей



перед



входом



в



карбюратор



и



обеспечивает



тонкость



фильтрации

 30

мк

.

Топливо



проходит



сквозь



сетку



фильтроэлемента

,

оставляя



на



ней



механические



примеси

,

и



попадает



во



внутреннюю



полость



фильтра

.

При



засорении



фильтрующего



элемента



между



внешней



и



внутренней



полостями



фильтра



создается



перепад



давлений

,

отжимающий



перепускной



клапан

.

При



этом



топливо

,

минуя



фильтрующий



элемент

,

поступает



к



двигателю

.



Заливной



шприц

 740400

служит



для



заливки



топливом



цилиндров



двигателя



и



топливной



магистрали



перед



запуском



двигателя

,

а



также



может



непродолжительно



служить



аварийным



источником



подачи



топлива



при



отказе



бензинового



насоса



двигателя

.

Шприц



установлен



на



приборной



доске



кабины

.

Шприц



состоит



из



корпуса



с



обратными



клапанами

,

направляющей



с



фланцем

,

поршня

,

пружины



и



рукоятки

.

При



движении



рукоятки



шприца



НА



СЕБЯ



происходит



всасывание



топлива



в



полость



шприца

,

а



ОТ



СЕБЯ

—

выталкивание



топлива



в



цилиндры



двигателя



или



в



заливную



топливную



магистраль



в



зависимости



от



установки



рукоятки



соответственно



в



положение



ЦИЛИНДР



или



МАГИСТРАЛЬ

.



























Рис

. 8.1.7

Заливной



шприц

 740400

1



-



рукоятка

;  2



-



втулка

;  3

 -

пружина

;   4



-

опорная



втулка

;    5



-



гайка

;

6



-



уплотнитель

  (

сальник

);   7 -

корпус

;   8



-



поршень

      (

плунжер

);

9



-



золотник

;     10 -



головка



с



обратными



клапанами

.



Эксплуатация



систем



и



оборудования









  8.13

СИСТЕМА



ИЗМЕРЕНИЯ



КОЛИЧЕСТВА



И



РАСХОДА



ТОПЛИВА



Количество



топлива



в



баках



самолета



измеряется



топливомером



фирмы



Westach,

который



обеспечивает



измерение



запаса



топлива



и



непрерывную



индикацию



на



приборной



доске

.

На



самолете



имеются



два



топливных



бака

,

каждый



бак



оборудован



датчиком



топливомера

.

На



приборной



доске



установлен



двухстрелочный



указатель

.

Кроме



топливомера



на



самолете



в



баках



установлены



датчики



обеспечивающие



выдачу



сигналов



на



светосигнальные



табло



каждого



бака



о



наличии



резервного



остатка



топлива

 (30

л

).

Расход



топлива



измеряется



расходомером



типа

 FS-450.

Рис

. 8.1.8

Принципиальная



электросхема



топливомера



Т

1 –

датчик



топливомера

 CAT.395-5S

левого



бака

;

Т

2 –

датчик



топливомера

 CAT.395-5S

правого



бака

;

Т

3 –

индикатор



топливомера

 2DA4-40;

R1, R2 –

резистор

 680

ом

, 2

вт

;



Д

10 –

автомат



защиты



АЗК

1

М

-3,

установлен



на



РУ

27

В

.





Эксплуатация



систем



и



оборудования









  8.14

Индикатор



топливомера

  2

ДА

4-40

двухстрелочный



с



диапазоном



измерения



от

 F (

полный

)

до



Е

 (

пустой

,

работает



с



емкостными



датчиками

.





























Рис

. 8.1.9

Установка



датчиков



топливомеров



1

 -



стенка



топливного



бака

 (

обшивка



крыла

); 2

 -



чашка

; 3

 -



крышка



лючка

; 4

 -



датчик



топливомера

; 5

 -



гермовывод



электрического



жгута

; 6

 -



винт



регулировки



показаний



топливомера



при



полном



баке

; 7

 -



винт



регулировки



показаний



топливомера



при



пустом



баке

; 8

 -



индикатор



топливомера

,

установленный



на



приборной



доске

; 9

 –



герметизирующие



прокладки

.





Датчик



топливомера

 CAT.395-5S



представляет



собой



топливный



передатчик

-

измеритель

,

который



работает



посредством



подачи



малого



фиксированного



количества



энергии



во



внешнюю



алюминиевую



трубку



датчика

.

Количество



энергии

,

наводимой



во



вторичном



проводнике



внутри



трубки

  (

и



изолированном



от



нее

)

зависит



от



сопротивления

,

объема

,

разделяющего



два



проводника

.

Микропроцессор



в



головке



датчика



измеряет



наведенный



потенциал

,

усиливает



и



направляет



в



измерительный



прибор



(

индикатор



топливомера

).

Когда



количество



топлива



в



датчике



уменьшается



вследствие



выработки

,

количество



воздуха



увеличивается

,

таким



образом



непрерывно



измеряется



количество



наводимой



энергии

.

Электроника



датчика



залита



эпоксидной



смолой

.



Эксплуатация



систем



и



оборудования









  8.15



Датчик



резервного



остатка



топлива



поплавкового



типа

,

состоит



из



коромысла



с



поплавком

,

на



котором



установлен



мощный



магнит

,

и



геркона

,

который



установлен



с



внешней



стороны



бака



на



специальной



плате

.

Все



детали



датчика



смонтированы



на



одной



оси

.

При



понижении



уровня



топлива



магнит



занимает



место



напротив



геркона

,

замыкается



электрическая



цепь



и



на



приборной



доске



загорается



красный



светодиод

.

Датчик



регулируется



на



резервный



остаток



топлива

 30

литров

.





























Рис

. 8.1.10

Датчик



резервного



остатка



топлива



1 –

ось



вращения



штанги



с



поплавком

;  2 –

стенка



торцевой



нервюры



крыла

;

3 –

плата



с



герконом

; 4 –

прорезь



для



регулировки



датчика

;

5 –

фиксирующий



винт

;  6 –

проволочная



штанга



с



поплавком

; 7 –

поплавок

;

8



–

нижняя



обшивка



крыла

 (

бака

-

отсека

); 9 –

геркон

; 10 –

фланец



с



упорами

;

11 –

положение



штанги



с



поплавком



на



верхнем



упоре

 (

при



полном



баке

);  12



–

магнит

;  13 –

электрическая



клемма



геркона

; 14 –

резиновое



уплотнительное



кольцо

.



Эксплуатация



систем



и



оборудования









  8.16

РАСХОДОМЕР



ТОПЛИВА

 FS-450

Расходомер

 FS-450

состоит



из



турбинного



датчика



расхода



топлива

,

вычислителя



и



индикатора



с



кнопками



управления

.

Расходомер

 FS-450

обеспечивает

:

-

измерение



и



индикацию



мгновенного



расхода



топлива

;

-

вычисление



и



индикацию



израсходованного



или



оставшегося



количества



топлива



в



баках



и



запаса



времени



полета

;

-

при



наличии



связи



с

 GPS

вычисление



и



индикацию



потребного



количества



топлива



до



следующего



ППМ



и



расстояние



на



один



израсходованный



литр

 (

галлон

,

фунт

)

топлива

;

-

выдачу



предупредительного



сигнала



о



достижении



минимального



резерва



времени



полета



и



предупредительного



сигнала



о



достижении



минимального



остатка



топлива

.

На



индикаторе



расходомера



расположены

:

1

Верхний



дисплей



расхода



топлива



в



час

;

2

Нижний



дисплей



топливных



параметров

,

соответствующих



включенному



светосигнализатору

;

3

Светосигнализаторы



топливных



параметров

:

USD –

количество



топлива

,

израсходованного



от



предыдущей



заправки



или



за



несколько



полетов

;

REM –

остаток



топлива



в



баках

;

H.M. –

время



до



полной



выработки



баков

;

REQ –

количество



топлива

,

потребное



для



полета



до



следующего



ППМ

;

RES –

запас



топлива



на



следующем



ППМ

;

REQ&RES –

расстояние



в



морских



милях



на



один



израсходованный



литр

 (

галлон

,

фунт

).

4

Многофункциональная



кнопка

 STEP;

5

Многофункциональная



кнопка

 AUTO.

Расходомер



включается



в



работу



при



подаче



в



бортовую



сеть



напряжения



27

В

.

После



включения



автоматически



выполняется



встроенный



контроль

:

-

одновременно



на



короткое



время



высвечиваются



все



символы



на



дисплее



для



проверки



функционирования



всех



светосегментов

;

-

проверяются



внутренние



компоненты



всей



системы

.

Начальная



настройка



расходомера

.

Эксплуатация



систем



и



оборудования









  8.17

Для



начальной



настройки



расходомера



необходимо



выполнить



следующие



действия

.

1

Включить



расходомер



переключателем

 "

АККУМ

-

АЭРОДР

.

ПИТ

.".

2

После



автоматического



выполнения



встроенного



контроля



нажать



одновременно



кнопки

 STEP

и

 AUTO

на

 5

секунд



до



появления



сообщения



на



дисплее



индикатора

:

ProG

П

odE



3

Выполнить



несколько



кратковременных



нажатий



кнопки

 STEP

до



появления



на



дисплее



сообщения

:

End
Y



4

Нажать



кнопки

 STEP

и

 AUTO

на

 5

сек



до



появления



на



дисплее



сообщения

:

FUEL
GAL





 5



Выбрать



единицы



измерения



количества



топлива



нажатием



кнопки

:

AUTO
GAL

⇒

Ltr

⇒

Lbs



6

Нажать



кнопку

 STEP

для



перехода



к



индикации



на



дисплее



объема



основного



бака

:

ПА

1n

=180



7

Установить



объем



основного



бака



нажатием



кнопки

 AUTO:

   -

удержание



в



нажатом



положении

 –

увеличение



объема

;

   -

кратковременные



нажатия

 –

уменьшение



объема

.

8



Нажать



кнопку

 STEP

для



перехода



к



индикации



наличия



дополнительного



бака

:

AUX ?
n



9

Нажатием



кнопки

 AUTO

установить

:

n (no)

  -

если



дополнительный



бак



отсутствует

;

y (yes)

 –

если



дополнительный



бак



установлен

.




10

Нажать



кнопку

 STEP

для



перехода



к



индикации



объема



Эксплуатация



систем



и



оборудования









  8.18

дополнительного



бака

  (

если



дополнительный



бак



отсутствует

,

то



переход



осуществляется



к



п

. 13):

AUX
=0



11

Установить



объем



дополнительного



бака



нажатием



кнопки

 AUTO

(

см

.

п

. 7).

12

Нажать



кнопку

 STEP

для



перехода



к



индикации



минимального



резерва



времени



полета

:

П

1n

=45



13

Установить



минимальный



резерв



времени

,

при



котором



срабатывает



предупредительный



сигнал

,

нажатием



кнопки

 AUTO

(

см

.

п

. 7).

14

Нажать



кнопку

 STEP

для



перехода



к



индикации



минимального



остатка



топлива

:

rE

П



=30



15

Установить



минимальный



остаток



топлива

,

при



котором



срабатывает



предупредительный



сигнал

,

нажатием



кнопки

 AUTO

(

см

.

п

. 7).

16

Выполнить



несколько



нажатий



кнопки

 STEP

до



появления



сообщения

:

End
Y



17

Нажать



кнопку

 STEP

для



выхода



из



программы



настройки



расходомера

.














Эксплуатация



систем



и



оборудования









  8.19

Предполетная



подготовка



расходомера



Для



выполнения



предполетной



подготовки



расходомера



необходимо



выполнить



следующие



действия

.

1

Включить



расходомер



переключателем

 "

АККУМ

-

АЭРОДР



ПИТ

".

2

После



автоматического



выполнения



встроенного



контроля



на



дисплее



высветится



на



одну



секунду

,

FUEL
Ltr



    -

а



затем



в



мигающем



режиме

:

FILL
?n



3

Кратковременным



нажатием



кнопки

 AUTO

выбрать



один



из

 4-

х



вариантов



заправки



топливом

:

FILL
?n

 –

не



было



дополнительной



заправки



после



предыдущего



останова



двигателя

;

FILL
180

  -

заполнены



основные



топливные



баки

;

FILL
180

 –

заполнены



основные



и



дополнительные



топливные



баки

 (

дополнительный



бак



отсутствует

);

FILL
Add

 –

удалено



или



добавлено



топливо

,

но



не



до



полных



топливных



баков

;

4

Кратковременным



нажатием



кнопки

 STEP

подтвердить



выбор



варианта



заправки

.

5

В



случае



выбора



варианта

 :

FILL
Add



при



нажатии



кнопки

 STEP

на



дисплее



появится



сообщение

-

вопрос



о



количестве



добавленного



топлива

.

00 Ltr





Эксплуатация



систем



и



оборудования









  8.20

6

Установить



объем



добавленного



или



удаленного

  (

отрицательное



количество

)

топлива



нажатием



кнопки

 AUTO:

    -

удержание



в



нажатом



положении

 –

увеличение



объема

;

    -

кратковременные



нажатия

 –

уменьшение



объема

.

7

Нажать



кнопку

 STEP

для



подтверждения



количества



добавленного



топлива

.



Проверка



и



коррекция



параметров



расходомера

.

1

Нажать



одновременно



кнопки

 STEP

и

 AUTO

на

 5

сек



до



появления



сообщения



на



дисплее

:

ProG

П

ode



2

Нажатием



кнопки

 STEP

переходить



от



параметра



к



параметру

,

при



необходимости



выполняя



выбор



параметра



нажатием



кнопки



AUTO:

(STEP)
FUEL
?n

(AUTO)
n

⇔

Y

n – (NO) –

не



было



дополнительной



заправки



топливом



Y – (YES) –

была



дополнительная



заправка



топливом

.

Нажатием



кнопки

 STEP

перейдите



к



выполнению



п

.

п

. 3-5

предполетной



подготовки

.

Эту



операцию



можно



выполнять



и



во



время



полета



(STEP)
rAtE
= 4

(AUTO)
0….9

Время

  (

сек

)

индикации



каждого



топливного



параметра



в



автоматическом



режиме

.

Выбор

 "0"

делает



невозможным



автоматический



режим



(STEP)
29.00
=HF

(STEP+AUTO)
5

сек



29.00

К

-

фактор

  (

количество



импульсов

,

генерируемых



на



единицу



объема



расходуемого



топлива

).

Для



перехода



к



программе



коррекции



К

-

фактора



удерживать



в



нажатом



положении



кнопки

 STEP

и

 AUTO

в



течение

 5

секунд

.

На



дисплее



появится



сообщение

:

(STEP)
Auto
HF ?n

(AUTO)
n

⇔

Y

n-(NO) –

ручной



режим



коррекции



Y-(YES) –

автоматический



режим



коррекции





Ручной



режим

:

1.



Вычислить



скорректированное



значение



К

-

фактора

:

2.



Нажать



кнопку

 STEP,

первая



цифра



К

-

фактора



начинает



индицироваться



в



мигающем



режиме

.

С



помощью



кнопки

 AUTO

ввести



новое



значение



этой



цифры



и



перейдите



к



следующей



цифре



нажатием



кнопки



STEP.

Аналогично



ввести



остальные



цифры



нового



значения



К

-

фактора

.

3.



Для



выхода



из



программы



ручной



коррекции



К

-

текущ

новый

К

полет

за

топлива

во

кол

Фактич

полет

за

топлива

во

кол

Измеренное

К

∗

−

−

=

_

_

_

_

_

_

_

_

Эксплуатация



систем



и



оборудования









  8.21

фактора



нажать



одновременно



кнопки

 STEP

и

 AUTO

на

 5

сек

.



Автоматический



режим

:

1.



Нажать



кнопку

 STEP,

появится



сообщение

,

например

:

110
truE

Это



измеренное



расходомером



количество



израсходованного



топлива



за



полет

.

Если



появится



сообщение



Shut
Eng,

необходимо



остановить



двигатель



перед



вычислением



К

-

фактора



2.



Вести



фактическое



количество



израсходованного



топлива



за



полет



с



помощью



кнопки

 AUTO.

3.



Нажать



кнопку

 STEP

для



автоматического



вычисления



и



индикации



нового



К

-

фактора

.

(STEP)
trIP
?n

(AUTO)
n

⇔

Y

n-(NO) –

при



обновлении



информации



о



заправке



топливом



количество



используемого



топлива



обнуляется

;

Y-(YES) –

количество



используемого



топлива



суммируется



за



несколько



полетов



(STEP)

П

PS

C=2

(AUTO)
0….6

Установить



формат



топливных



данных



от



расходомера



на

 GPS

(STEP)

П

ln

b=25

(AUTO)
0…31

Установить



яркость



свечения



дисплея



индикатора



(STEP)
End
Y

(AUTO)
n

⇔

Y

n-(NO) –

возврат



на



начало



программы



коррекции

 (

п

.2)

Y-(YES) –

выход



из



программы



коррекции



3

Нажать



кнопку

 STEP

для



выхода



из



программы



коррекции

.

Использование



расходомера



в



полете



В



течение



всего



полета



верхний



дисплей



индицирует



текущий



часовой



расход



топлива

.

Нижний



дисплей



индицирует



топливные



параметры



в



автоматическом



или



ручном



режиме

.

В



автоматическом



режиме



значения



топливных



параметров



высвечивается



поочередно

,

синхронно



с



соответствующим



светосигнализатором

.

Для



перехода



в



ручной



режим



нажмите



кнопку

 STEP.

Дальнейшие



кратковременные



нажатия



кнопки

 STEP

обеспечивает



переход



к



индикации



следующего



топливного



параметра

.

При



отсутствии



связи



с

 GPS

вычисляются



и



индицируются



только
