Блоки гальванической развязки БГР2-24/24 и БГР4-24/24. Руководство по эксплуатации
Блок следует устанавливать на DIN-рейку строго в вертикальном положении так, чтобы обеспечивался свободный доступ воздуха к вентиляционным отверстиям блока.
На DIN-рейке блок крепить фиксатором, входящим в комплект поставки.
Подключение блока к питающей сети и к нагрузке (датчикам, входам и выходам приборов) осуществлять мягким многожильным проводом сечением 0,5... 1,0 мм2. Зачистку изоляции проводов необходимо выполнять таким образом, чтобы
Монтаж блока производить в соответствии со схемой подключения (рисунок 5.1).
их оголенные части после подключения к блоку не выступали за пределы клеммника.
Рисунок 5.1 – Схема подключения
Внимание! Для БГР2-24/24 выходное напряжение снимается с клемм 5-6 (ВЫХОД2) и 9-10 (ВЫХОД4).
Внимание! Питание блока следует осуществлять от локального источника питания подходящей мощности, например ОВЕН БП07, БП15 и др., установленного в том же шкафу электрооборудования, в котором устанавливается блок.
6.1 Обслуживание блока при эксплуатации сводится к техническому осмотру блока не реже одного раза в 6 месяцев и включает выполнение следующим операций:
очистку корпуса блока, а также его клеммников от пыли, грязи и посторонних предметов;
проверку качества крепления блока;
проверку качества подключения внешних связей.
Обнаруженные при осмотре недостатки следует немедленно устранить.
6.2 При выполнении работ по техническому обслуживанию блока следует соблюдать меры безопасности, изложенные в п. 4.
7.1 При изготовлении на блок наносится следующая информация:
наименование изделия
наименование предприятия-изготовителя;
штрих-код;
7.2 Упаковка прибора производится в потребительскую тару, выполненную из гофрокартона.
8 Транспортирование и хранение
Приборы транспортируются в закрытом транспорте любого вида. Крепление тары в транспортных средствах должно производиться согласно правилам, действующим на соответствующих видах транспорта.
Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре окружающего воз-духа от минус 25 °С до +55 °С, с соблюдением мер защиты от уда-ров и вибраций.
Перевозку осуществлять поштучно или в контейнерах.
Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны содержаться агрессив-ные примеси.
Приборы следует хранить на стеллажах.
Гарантийный срок эксплуатации -24 месяца со дня продажи.
В случае выхода блока из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.
В случае необходимости гарантийного и постгарантий-ного ремонта продукции пользователь может обратиться в любой из региональных сервисных центров, адреса которых приведены на сайте компании: www.owen.ru и в гарантийном талоне.
Внимание!
Гарантийный талон не действителен без даты продажи и штампа продавца.
Крепежные элементы вкладывать в коробку не нужно.
Входное напряжение, В постоянного тока | 24 ± 10 % |
Количество каналов выходного напряжения | 2 или 4 |
Потребляемая мощность, Вт, не более | 3 |
БГР2-24/24 | |
БГР4-24/24 | 6 |
Выходное напряжение канала | |
Номинальное выходное напряжение канала, В постоянного тока | 24 |
Максимальный ток нагрузки выходного канала, мА | 40 |
Максимальная электрическая прочность | 1 |
изоляции: | |
– вход – выход (действующее значение), кВ | |
– выход – выход (действующее значение), кВ | 1 |
Корпус | Д2 |
Габаритные размеры корпуса | 369058 мм |
Степень защиты корпуса (со стороны лицевой панели) | IP20 |
Масса блока, не более | 0.11 кг |
1.1 Блоки гальванической развязки БГР2-24/24 и БГР4-24/24 (в дальнейшем по тексту именуемые «блок»), предназначены для питания гальванически развязанным напряжением постоянного тока внешних цепей (дискретных входов и аналоговых выходов устройств, датчиков с унифицированным выходным сигналом и др.).
Блоки выпускаются в одном корпусе в двух модификациях, отличающихся друг от друга количеством каналов выходного напряжения. Символ «Х» в обозначении соответствует количеству выходных каналов.
Один канал блока может питать:
до двух датчиков с унифицированным выходным сигналом 0(4)…20 мА;
до трёх бесконтактных дискретных датчиков (точное количество определяется суммарным током потребления датчиков и дискретных входов);
до двух выходов типа «И» или «У» приборов ОВЕН;
до пяти дискретных входов типа «ДН» приборов ОВЕН.
Блок может использоваться в автоматизированных системах управления технологическими процессами в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
Конструкция блока и принцип действия
Блок осуществляет преобразование входного напряжения в 2 или 4 гальванически развязанных канала выходных напряжений. Блок имеет гальваническую развязку между входом и выходом и гальванически изолированные между собой выходные каналы.
Блок изготавливается в пластмассовом корпусе с креплением на DIN-рейку. Корпус блока состоит из двух частей – основания и передней крышки, соединяемых между собой при помощи защелок (см. рисунок 3.1).
Блок имеет защиту от переполюсовки входного напряжения, защита от перенапряжения на входе и короткого замыкания на выходе не предусмотрена.

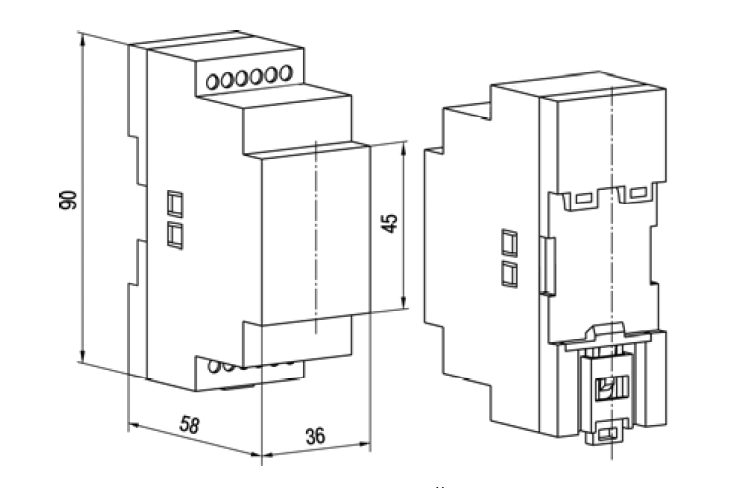

Рисунок 3.1 – Габаритный чертеж блока
Технические характеристики и условия эксплуатации
Основные технические характеристики блока приведены в таблице 2.1.
Блок имеет вид климатического исполнения УХЛ4 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:

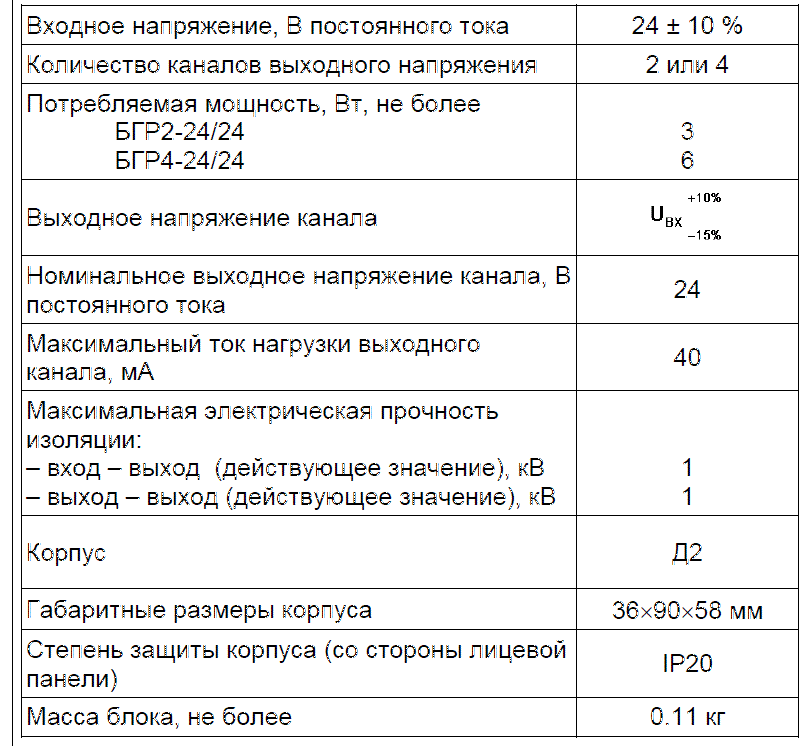

Таблица 2.1 -Основные технические характеристики блока
температура окружающего воздуха – от минус 20
относительная влажность воздуха – не более 80 %;
атмосферное давление – от 86 до 106,7 кПа.
до +50 C;
На лицевой панели блока расположен зеленый световой индикатор наличия входного напряжения.
Для обеспечения отвода тепла, выделяющегося при работе блока, на нижней и верхней гранях корпуса предусмотрены вентиляционные отверстия.
Допускается эксплуатация блока со снятой передней крышкой, что дает возможность по установленным на печатной плате светодиодным индикаторам красного цвета визуально контролировать наличие выходного напряжения в каждом канале.
Для соединения с питанием и нагрузкой блок оснащен двумя группами клеммных соединителей (под винт), расположенных на верхней и нижней гранях корпуса.
Блок относится к классу защиты 0 по ГОСТ 12.2.007.0-75.
При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019, «Правил технической эксплуатации электроустановок потребителей»,
Любые подключения к блоку и работы по его техническому обслуживанию производить только при отключенном питании блока.
«Правил техники безопасности при эксплуатации электроустановок потребителей».
////////////////////////////
