Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

Используемые аббревиатуры

БП - блок питания.

ПК - персональный компьютер.

ПЛК - программируемый логический контроллер.

ПО - программное обеспечение.

ШИМ - широтно-импульсная модуляция.

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и

обслуживанием модуля дискретного ввода МВ110-32ДН

(в дальнейшем по тексту именуемого

«прибор», «модуль»).

Подключение, регулировка и техническое обслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного

обозначения МВ110-X.32ДН, где X — напряжение питания:

•

24 - номинальное напряжение питания постоянного тока 24 В;

•

220 - номинальное напряжение питания 230 В переменного тока частотой от 47 до 63 Гц.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Технические характеристики

Значение

Характеристика

МВ110-220.32ДН

МВ110-24.32ДН

Питание

от 90 до 264 В переменного тока

от 18 до 30 В постоянного тока

Напряжение питания

(номинальное 230 В) частотой

(номинальное 24 В)

от 47 до 63 Гц

Потребляемая мощность, не

40 ВА

25 Вт

более

Входы

Количество дискретных входов

Гальваническая развязка

Групповая

дискретных входов

Электрическая прочность

1500 В

изоляции дискретных входов

Максимальная частота сигнала,

1 кГц

подаваемого на дискретный вход

Минимальная длительность

импульса, воспринимаемого

0,5 мс (скважность 2 для частоты 1 кГц)

дискретным входом

Напряжение питания дискретных

24 ± 3 В

входов

Максимальный входной ток

8,5 мА

дискретного входа

Ток «логической единицы», не

4,5 мА

менее

Ток «логического нуля», не

1,5 мА

более

Сопротивление контакта (ключа)

и соединительных проводов,

100 Ом

подключаемых к дискретному

входу, не более

Коммутационные устройства (контакты кнопок, выключателей,

Тип датчика дискретного входа

герконов, реле и т. п.), датчики, имеющие на выходе транзисторный

ключ n-p-n типа (открытый коллектор) или p-n-p типа

Интерфейсы

Интерфейс связи с Мастером

RS-485

сети

Максимальное количество

приборов, одновременно

подключаемых к сети RS-485, не

более

Максимальная скорость обмена

115200 бит/с

по интерфейсу RS-485

Протоколы связи, используемые

DCON, Modbus ASCII, Modbus RTU, ОВЕН

для передачи информации

Общие параметры

Габаритные размеры

(140 × 114 × 75) ± 1 мм

Степень защиты корпуса:

со стороны передней панели

IP20

со стороны клеммной колодки

IP00

Средняя наработка на отказ

60 000 ч

3 Меры безопасности

Продолжение таблицы 2.1

Значение

Характеристика

МВ110-220.32ДН

МВ110-24.32ДН

Средний срок службы

10 лет

Масса, не более

0,8 кг

2.2 Условия эксплуатации

Условия эксплуатации:

• температура окружающего воздуха от -10 до +55 °C;

• относительная влажность воздуха не более 80 % (при +25 °C и более низких температурах без

конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 ГОСТ Р 52931.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения В4 ГОСТ Р 52931.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 ГОСТ Р 52931.

По электромагнитной совместимости модули относятся к оборудованию класса А ГОСТ Р 51522.

Во время подачи импульсных помех допускается кратковременное прекращение обмена по сети

RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

3 Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0.

Во время эксплуатации, технического обслуживания и поверки следует соблюдать требования

следующих документов:

• ГОСТ 12.3.019;

•

«Правила эксплуатации электроустановок потребителей»;

•

«Правила охраны труда при эксплуатации электроустановок».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни

напряжением. Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых

разрешен только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию производить только при

отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора.

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ использование прибора при наличии в атмосфере кислот, щелочей, масел и

иных агрессивных веществ.

4 Монтаж и демонтаж

4.1 Установка

Прибор может быть установлен на DIN-рейке 35 мм или закреплен на внутренней стенке шкафа с

помощью винтов.

Для установки прибора на DIN-рейку следует:

1. Подготовить место на DIN-рейке для установки прибора.

2. Установить прибор на DIN-рейку.

3. С усилием придавить прибор к DIN-рейке до фиксации защелки.

Для демонтажа прибора следует:

1. Отсоединить линии связи с внешними устройствами.

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от DIN-рейки.

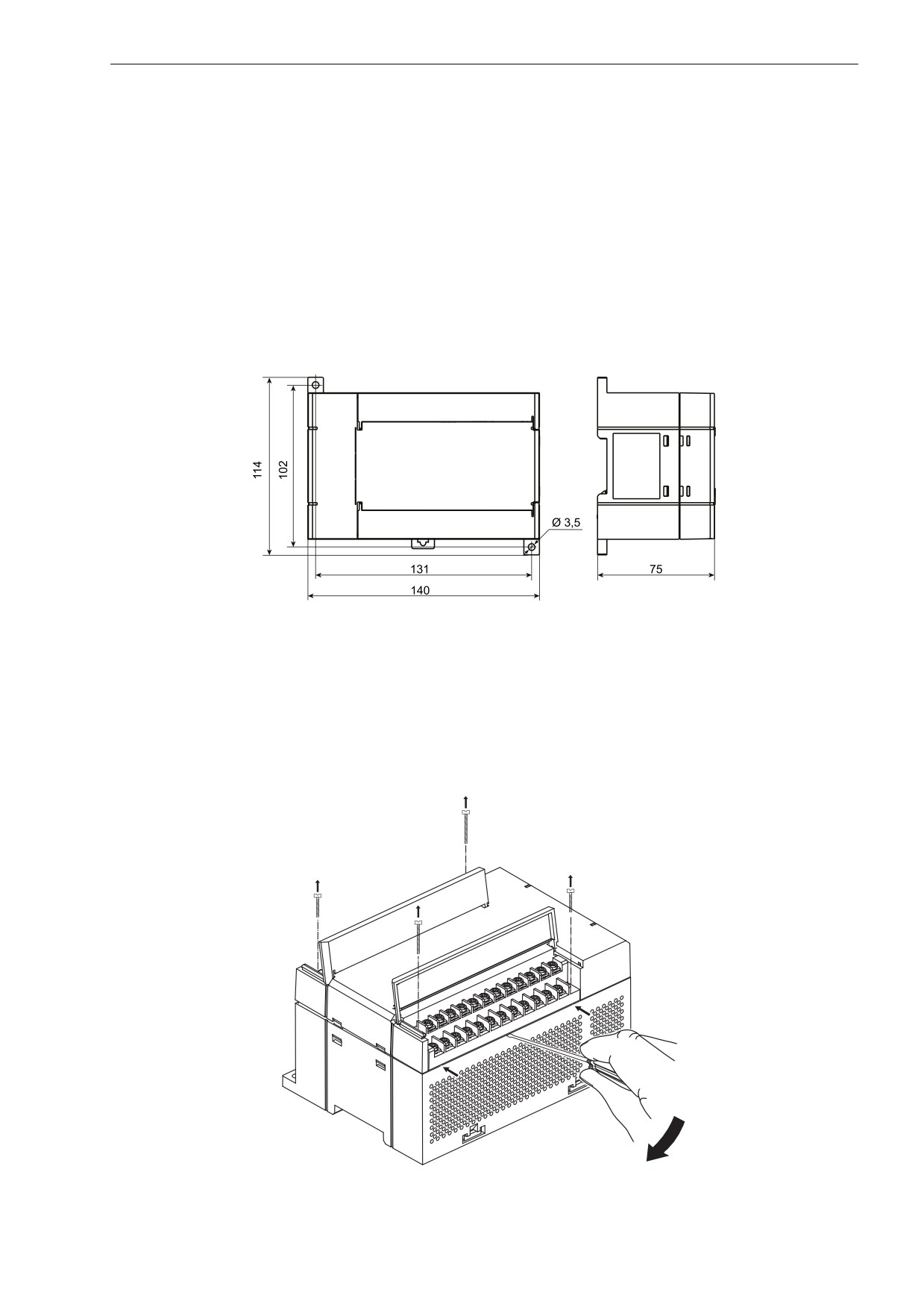

Рисунок 4.1 - Габаритные и установочные размеры прибора

4.2 Отсоединение клеммных колодок

Для отсоединения клеммных колодок следует:

1. Отключить питание модуля и подключенных к нему устройств.

2. Поднять крышку.

3. Выкрутить винты.

4. Снять колодку, как показано на рисунке 4.2.

Рисунок 4.2 - Отделение съемных частей клемм

4 Монтаж и демонтаж

4.3 «Быстрая» замена

Конструкция клеммника позволяет оперативно заменить прибор без демонтажа подключенных к нему

внешних линий связи.

Для замены прибора следует:

1. Обесточить все линии связи, подходящие к прибору, в том числе линии питания.

2. Открутить крепежные винты по краям обеих клеммных колодок прибора.

3. Отделить съемную часть каждой колодки от прибора вместе с подключенными внешними

линиями связи с помощью отвертки или другого подходящего инструмента.

4. Снять прибор с DIN-рейки или вынуть прибор из щита.

5. На место снятого прибора установить другой с предварительно удаленными разъемными

частями клеммных колодок.

6. Подсоединить к установленному прибору снятые части клеммных колодок с подключенными

внешними линиями связи.

7. Закрутить крепежные винты по краям обеих клеммных колодок.

5 Подключение

5.1 Порядок подключения

Для подключения прибора следует:

1. Подсоединить прибор к источнику питания.

2. Подсоединить датчики к входам прибора.

3. Подсоединить линии связи интерфейса RS-485.

4. Подать питание на прибор.

5.2 Рекомендации по подключению

Внешние связи следует монтировать проводом сечением не более 0,75 мм². Для многожильных

проводов следует использовать наконечники.

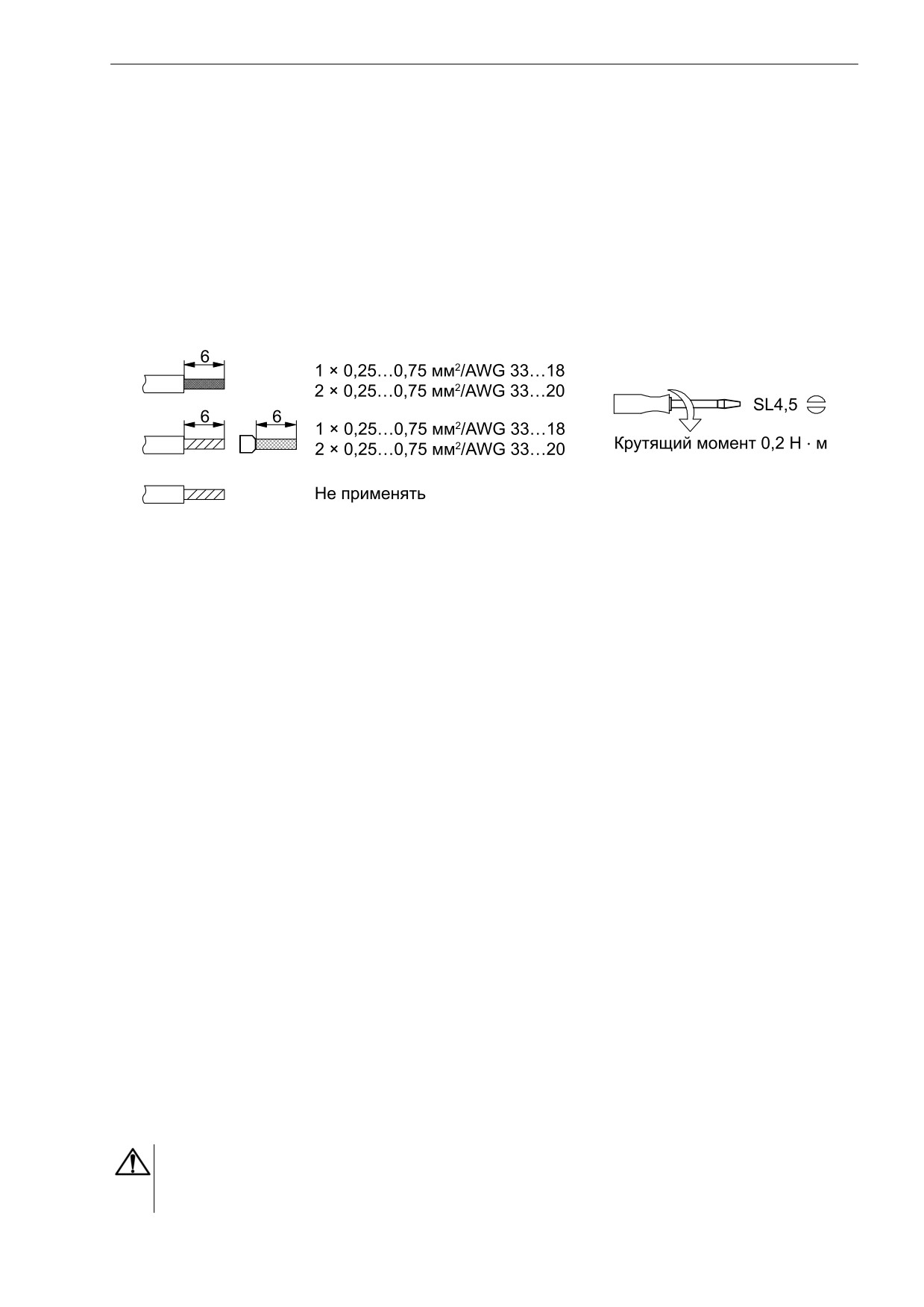

Рисунок 5.1 - Рекомендации для проводов

Общие требования к линиям соединений:

• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с датчиком,

в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых

кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты входов прибора от влияния электромагнитных помех линии связи прибора с

датчиком следует экранировать. В качестве экранов могут быть использованы как специальные

кабели с экранирующими оплетками, так и заземленные стальные трубы подходящего

диаметра. Экраны кабелей следует подключать к контакту функционального заземления (FE) со

стороны источника сигнала;

• фильтры сетевых помех следует устанавливать в линиях питания прибора;

• искрогасящие фильтры следует устанавливать в линиях коммутации силового оборудования.

Монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного

заземления:

• все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего контакта

к заземляемому элементу;

• все заземляющие цепи должны быть выполнены проводами наибольшего сечения;

• запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.

5.2.1 Защита энергонезависимой памяти от электромагнитных помех

В условиях сильных электромагнитных помех или в ситуации, когда не удалось обеспечить должный

уровень защиты от них, возможно стирание данных, хранящихся в энергонезависимой памяти прибора.

Данные (в основном конфигурационные параметры) могут быть восстановлены с помощью программы

«Конфигуратор М110». Для предотвращения подобной пропажи данных после конфигурирования

прибора следует аппаратно защитить энергонезависимую память:

1. Отключить питание прибора:

2. Открыть крышку корпуса;

3. Установить переключатель 3 в положение ON.

В случае необходимости внесения изменений в конфигурацию прибора следует установить

переключатель 3 в положение OFF (см. в разделе 5.3).

ВНИМАНИЕ

При установке переключателя 3 в положение ON невозможно сохранение результатов,

посчитанных счетчиками дискретных входов. При пропадании питания результаты счета будут

обнуляться.

5 Подключение

5.3 Назначение контактов клеммника

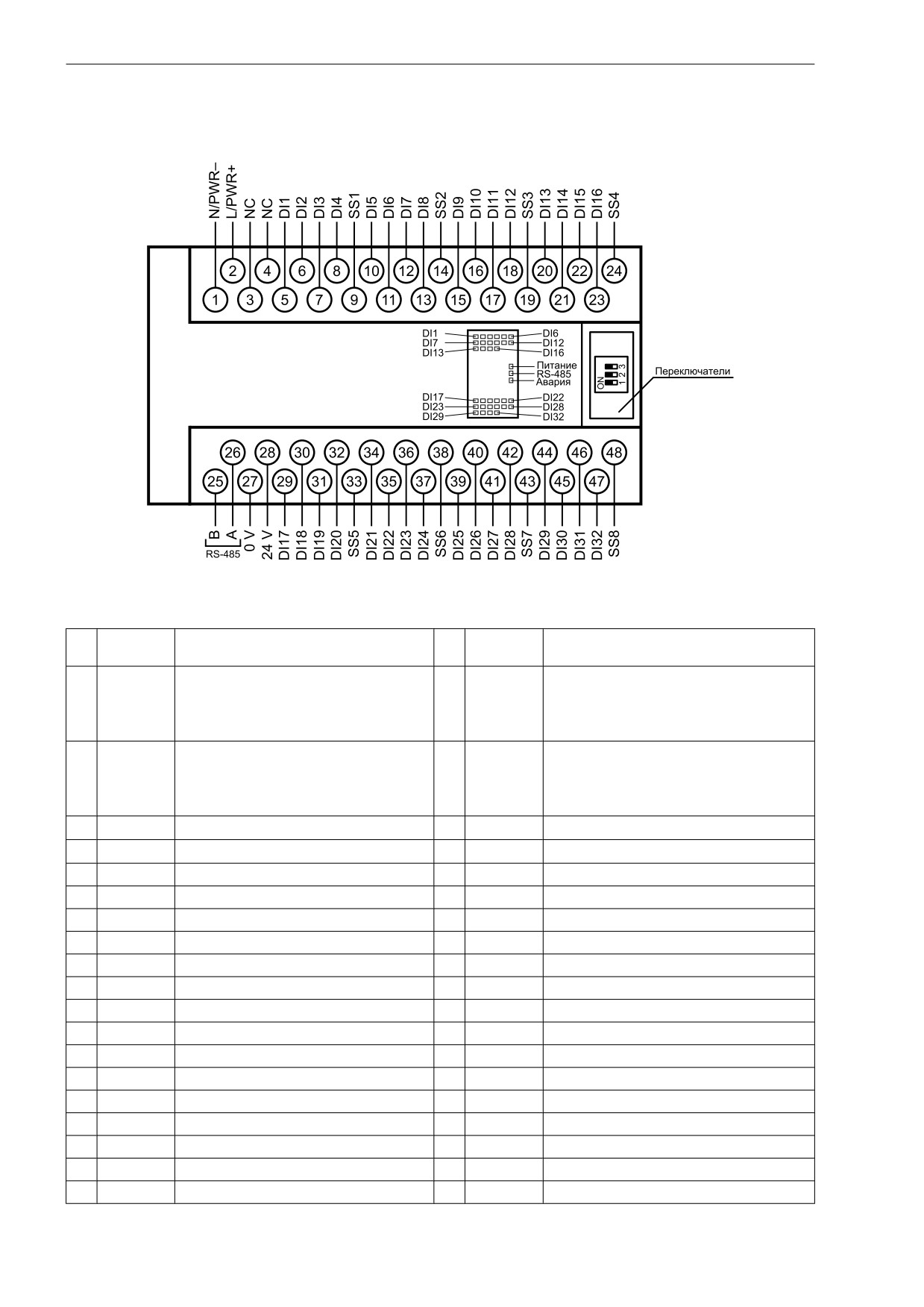

Общий вид прибора с указаниями номеров клемм, расположением переключателей и светодиодов

представлен на рисунке 5.2, назначение клемм приведено в таблице 5.1.

Рисунок 5.2 - Назначение контактов клеммника

Таблица 5.1 - Назначение клемм

Назва-

№

Назначение

№

Назначение

ние

Питание ~90…264 В (для

МВ110-220.32ДН),

N/PWR-

RS-485

минус питания 24 В (для

МВ110-24.32ДН)

Питание ~90…264 В (для

МВ110-220.32ДН),

L/PWR+

RS-485

плюс питания 24 В (для

МВ110-24.32ДН)

Не используется

Минус источника питания 24 В

Не используется

24V

Плюс источника питания 24 В

DI1

Вход 1

DI17

Вход 17

DI2

Вход 2

DI18

Вход 18

DI3

Вход 3

DI19

Вход 19

DI4

Вход 4

DI20

Вход 20

SS1

Питание входов 1-4

SS5

Питание входов 17-20

DI5

Вход 5

DI21

Вход 21

DI6

Вход 6

DI22

Вход 22

DI7

Вход 7

DI23

Вход 23

DI8

Вход 8

DI24

Вход 24

SS2

Питание входов 5-8

SS6

Питание входов 21-24

DI9

Вход 9

DI25

Вход 25

DI10

Вход 10

DI26

Вход 26

DI11

Вход 11

DI27

Вход 27

DI12

Вход 12

DI28

Вход 28

SS3

Питание входов 9-12

SS7

Питание входов 25-28

5 Подключение

Продолжение таблицы 5.1

Назва-

№

Назначение

№

Назначение

ние

DI13

Вход 13

DI29

Вход 29

DI14

Вход 14

DI30

Вход 30

DI15

Вход 15

DI31

Вход 31

DI16

Вход 16

DI32

Вход 32

SS4

Питание входов 13-16

SS8

Питание входов 29-32

Таблица 5.2 - Назначение переключателей

Переключатель

Назначение

Восстановление заводских сетевых настроек. Заводское положение

переключателя - OFF (заводские сетевые настройки отключены)

Сервисная функция, переключатель должен быть в положении OFF

Аппаратная защита энергонезависимой памяти прибора от записи. Заводское

положение переключателя - OFF (аппаратная защита отключена)

5.4 Подключение питания

5.4.1 Питание переменного тока 230 В

Прибор следует питать напряжением 230 В переменного тока от сетевого фидера, не связанного

непосредственно с питанием мощного силового оборудования.

Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение прибора от

сети.

5.4.2 Питание постоянного тока 24 В

Прибор следует питать напряжением 24

В постоянного тока от локального источника питания

подходящей мощности.

Источник питания следует устанавливать в том же шкафу электрооборудования, в котором

устанавливается прибор.

5.5 Подключение по интерфейсу RS-485

Связь прибора по интерфейсу RS-485 выполняется по двухпроводной схеме.

Длина линии связи должна быть не более 1200 метров.

Обесточенный прибор следует подключать к сети RS-485 витой парой проводов, соблюдая полярность.

Провод А подключается к выводу А прибора, аналогично соединяются между собой выводы В.

5.6 Подключение датчиков

5.6.1 Общие сведения

Дискретные двунаправленные входы разделены на 8 групп. Каждая группа входов гальванически

изолирована от другой и имеет свою клемму питания входов «SS». Подключать дискретные датчики к

входам можно только относительно клеммы питания входов для данной группы (таблица 5.3).

Таблица 5.3 - Соответствие клеммы питания группе входов

Группа входов

Клемма питания

DI1-DI4

SS1

DI5-DI8

SS2

DI9-DI12

SS3

DI13-DI16

SS4

DI17-DI20

SS5

DI21-DI24

SS6

DI25-DI28

SS7

DI29-DI32

SS8

5 Подключение

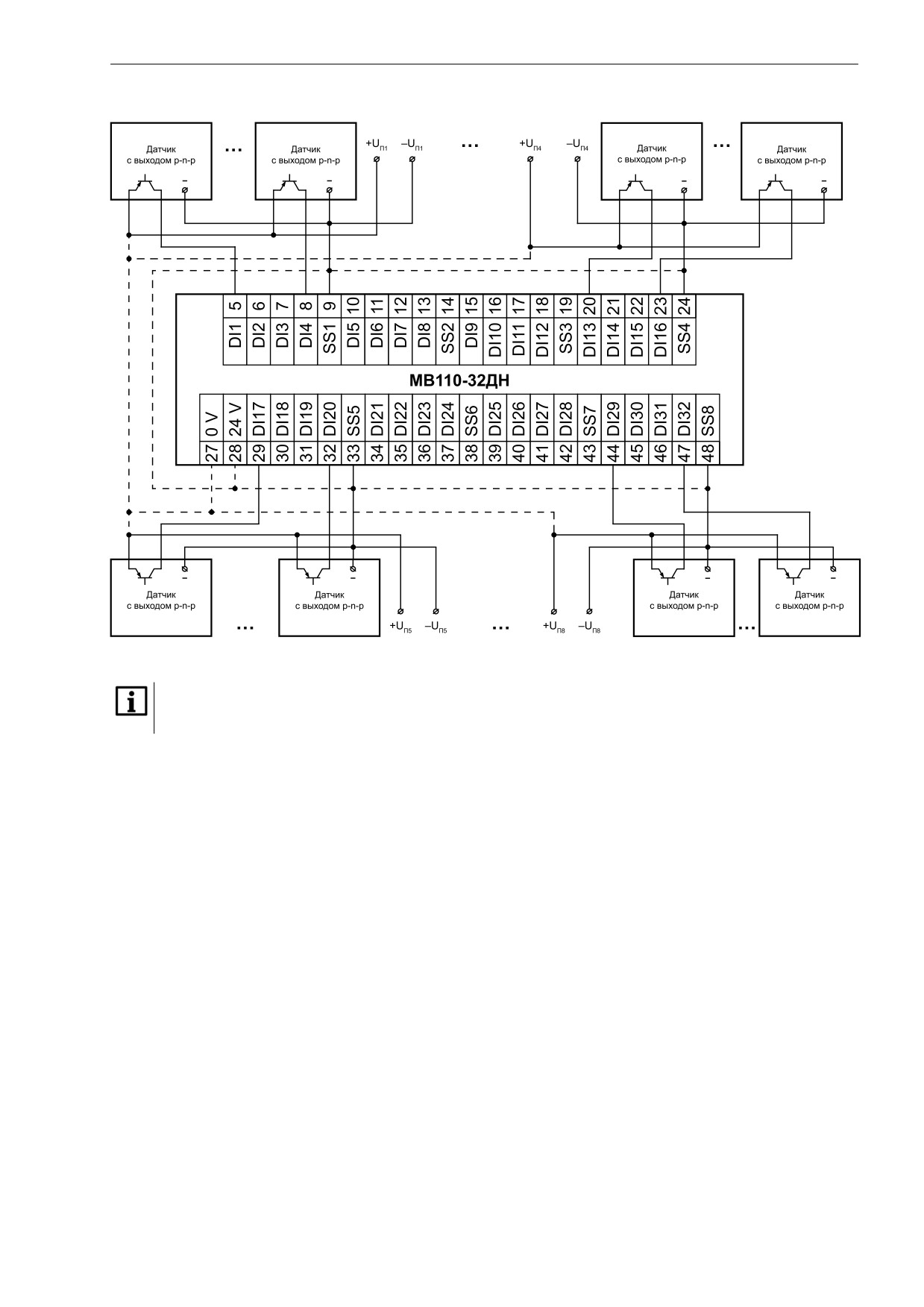

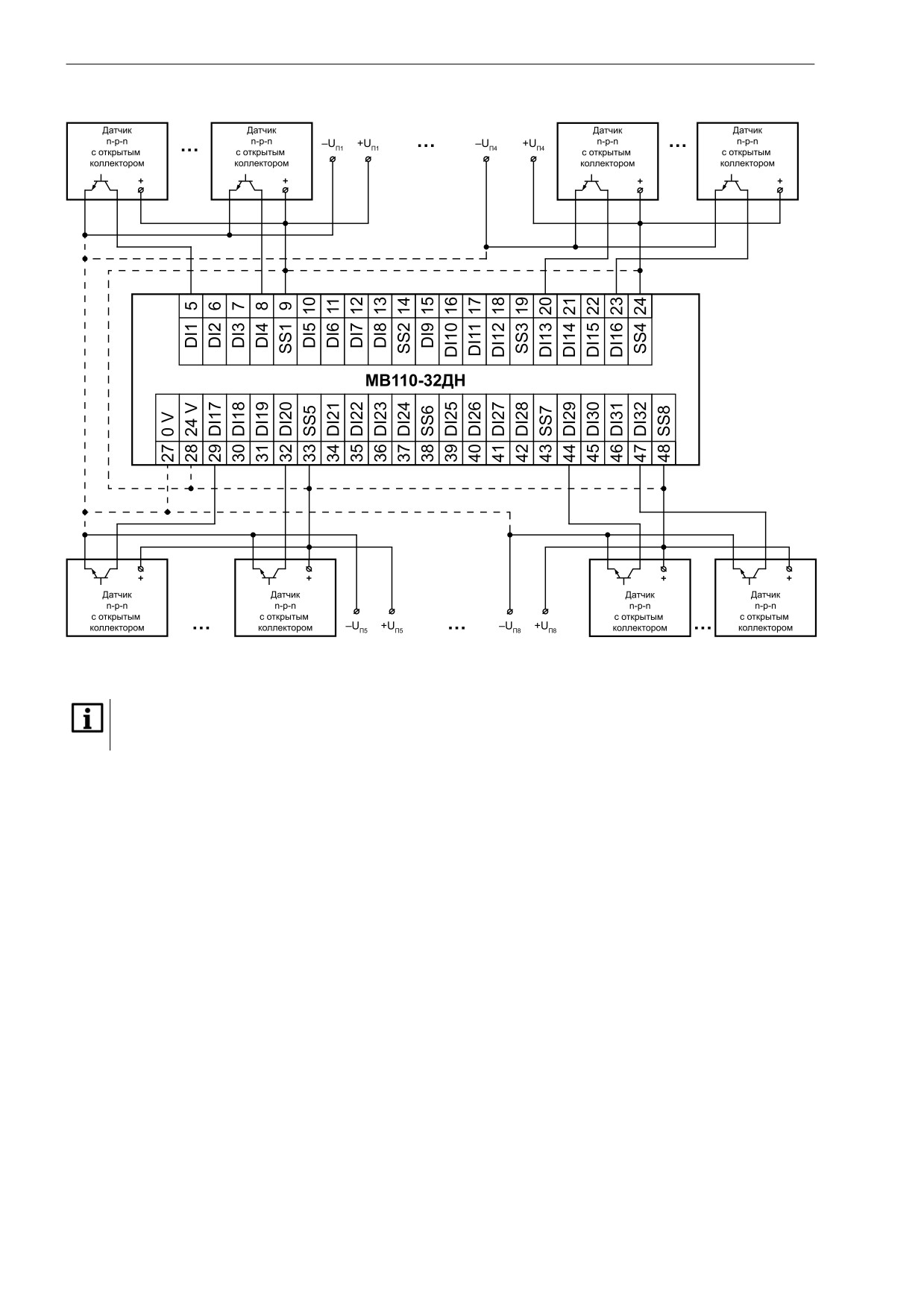

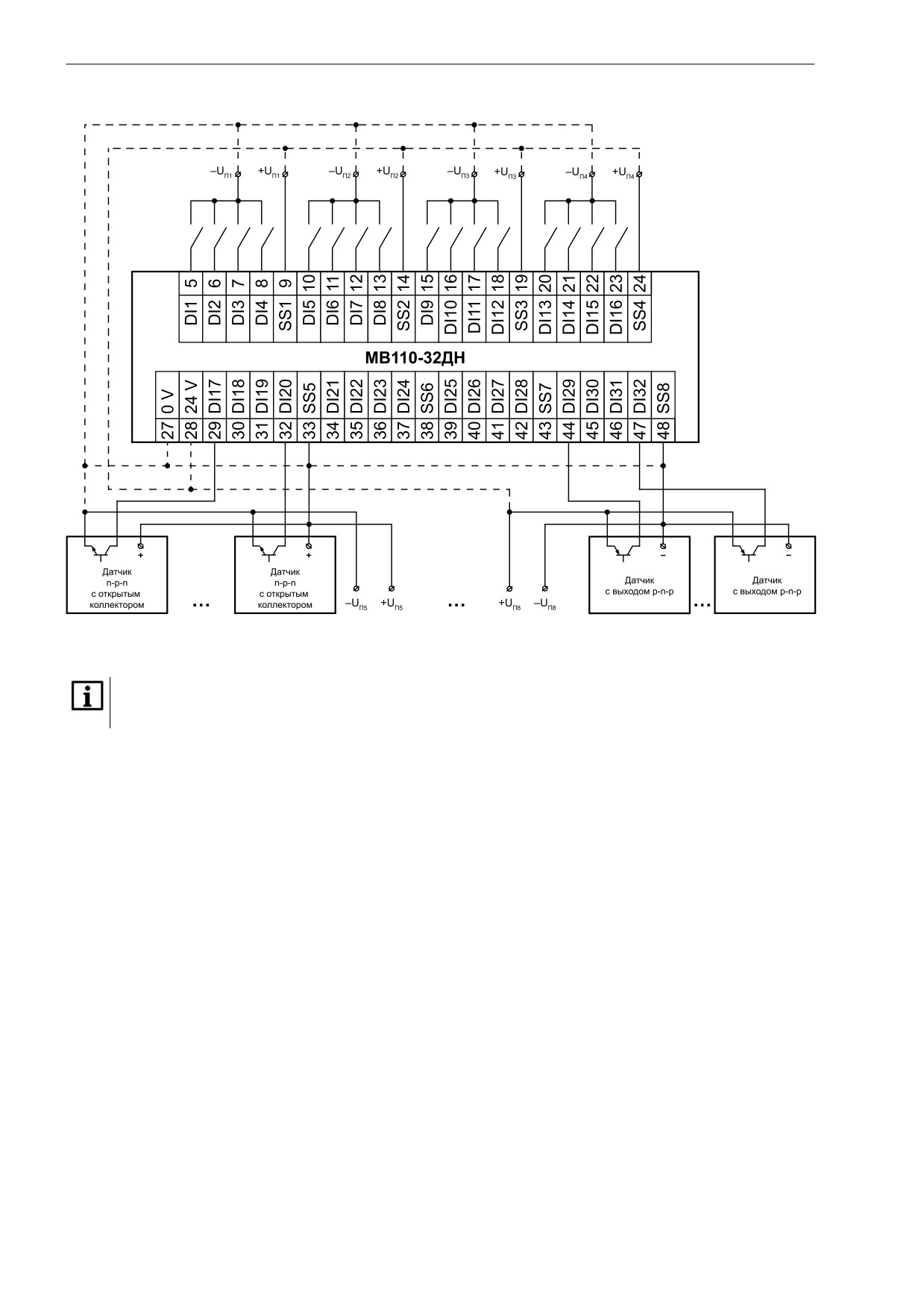

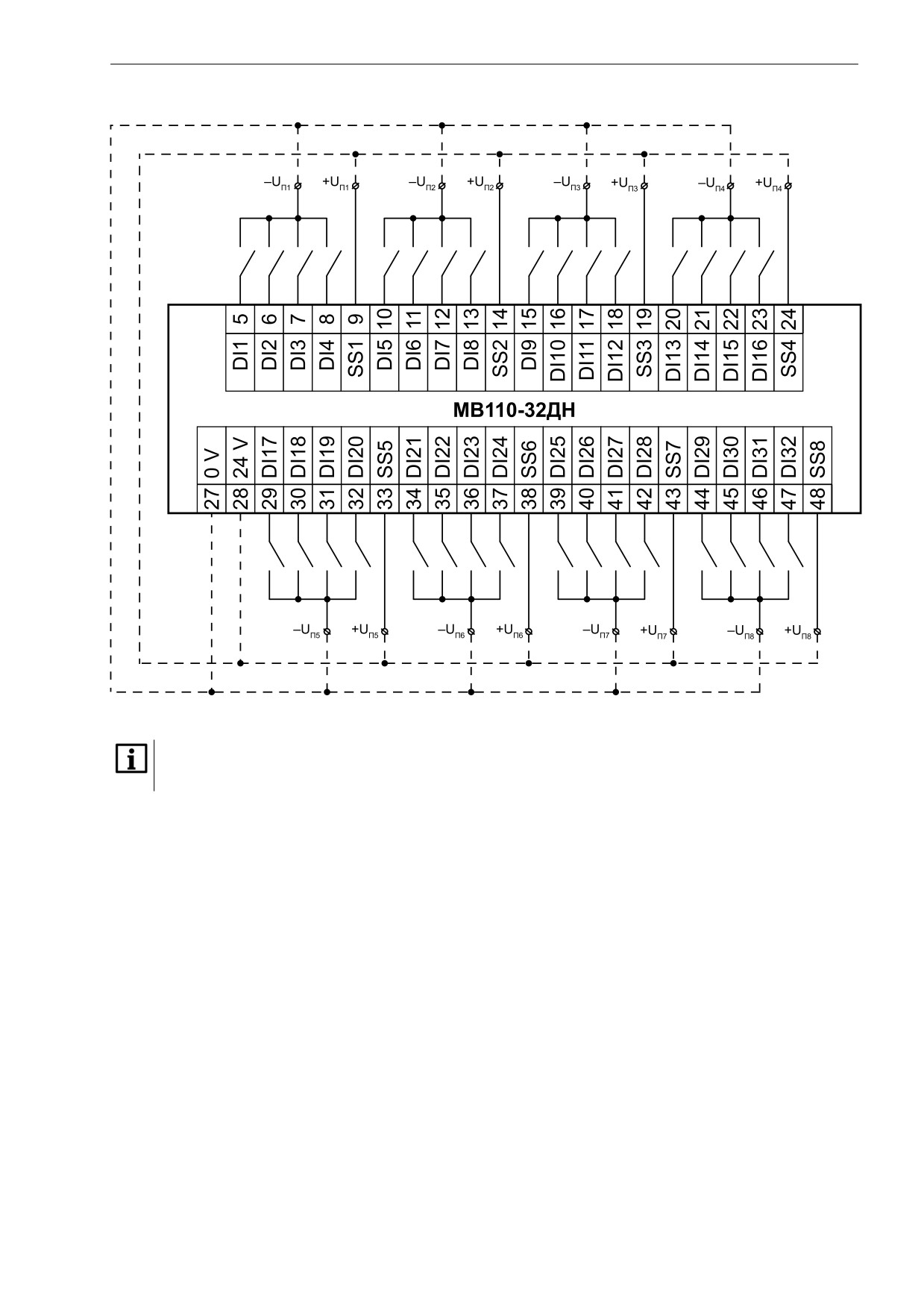

К разным группам входов прибора можно одновременно подключать датчики с выходами n-p-n типа, p-

n-p типа или c выходом «сухой контакт», например, как это показано на рисунке 5.7.

Напряжения питания входов Uп1-Uп8 должны быть в диапазоне 24 ± 3 В.

Суммарный ток потребления всех подключенных датчиков и всех подключенных дискретных входов

(7 мА на вход) не должен превышать 630 мА. Если потребление датчиков и входов больше указанного,

то для питания датчиков следует использовать внешний блок питания требуемой мощности. Если

требуется обеспечивать гальваническую изоляцию между группами входов, то необходимо

использовать несколько изолированных друг от друга источников питания подходящей мощности.

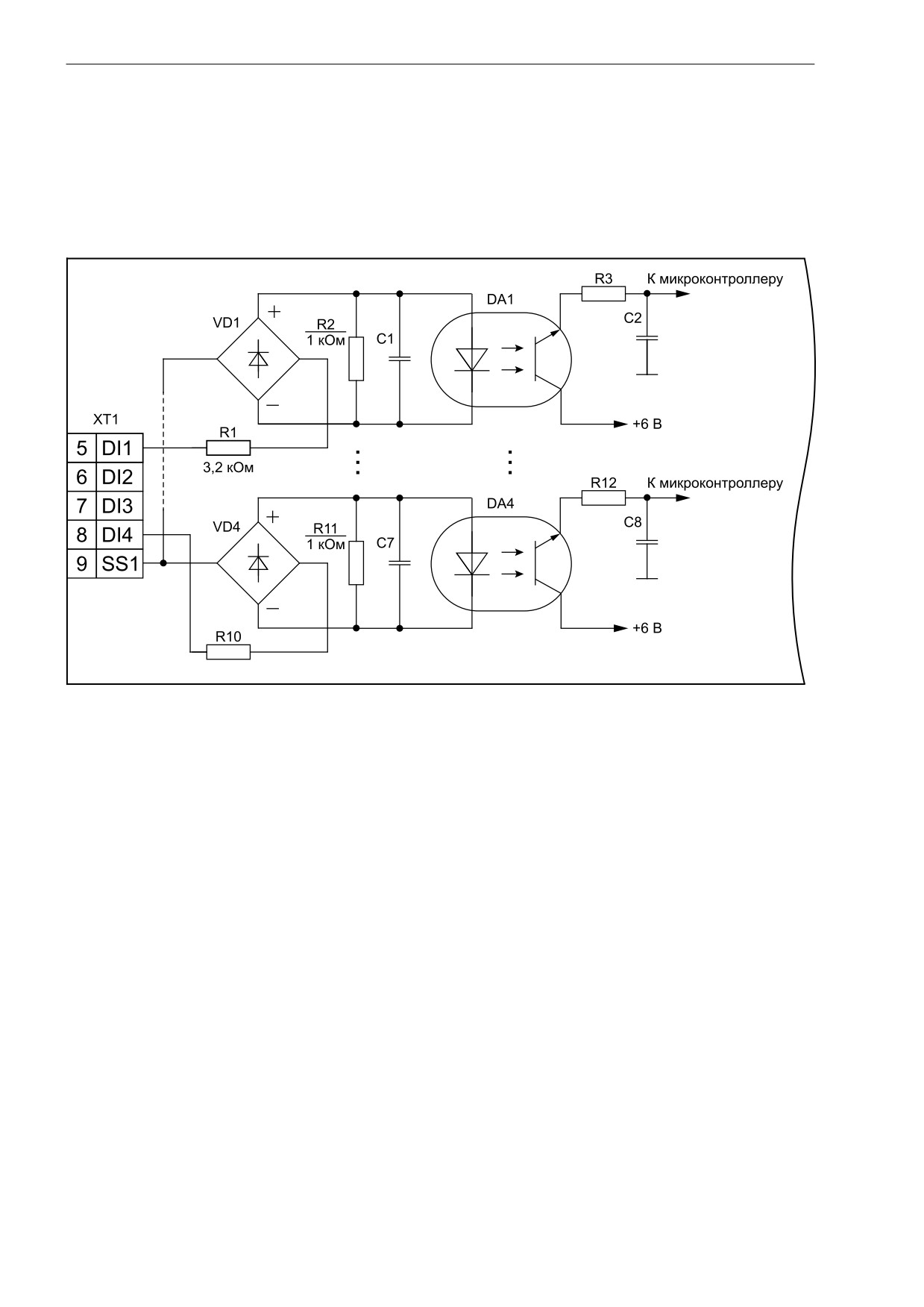

Рисунок 5.3 - Электрическая принципиальная схема группы дискретных входов (схема других

групп входов идентична приведенной)

6 Устройство и принцип работы

6.1 Принцип работы

Прибор работает в сети RS-485 по протоколам:

• DCON;

• Modbus ASCII;

• Modbus RTU;

• ОВЕН.

Тип протокола определяется прибором автоматически.

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети.

Мастером может являться:

• ПК;

• ПЛК;

• Панель оператора;

• удаленный облачный сервис.

В сети RS-485 предусмотрен только один Мастер сети.

Каждый дискретный вход прибора имеет собственный шестнадцатибитный счетчик импульсов,

пришедших на вход. Максимальная частота импульсов счета должна составлять не более 1 кГц при

длительности импульса не менее 0,5 мс. Импульсы большей частоты или меньшей длительности

пропускаются.

Импульсы считаются по переднему фронту (по замыканию контакта). Для каждого дискретного входа

может быть включено программное подавление дребезга контактов.

В случае пропадания питания модуля результаты счета сохраняются в энергонезависимой памяти

прибора.

В случае переполнения счетчика его значение обнуляется, и счет продолжается.

6.2 Индикация

На лицевой панели прибора расположены светодиоды.

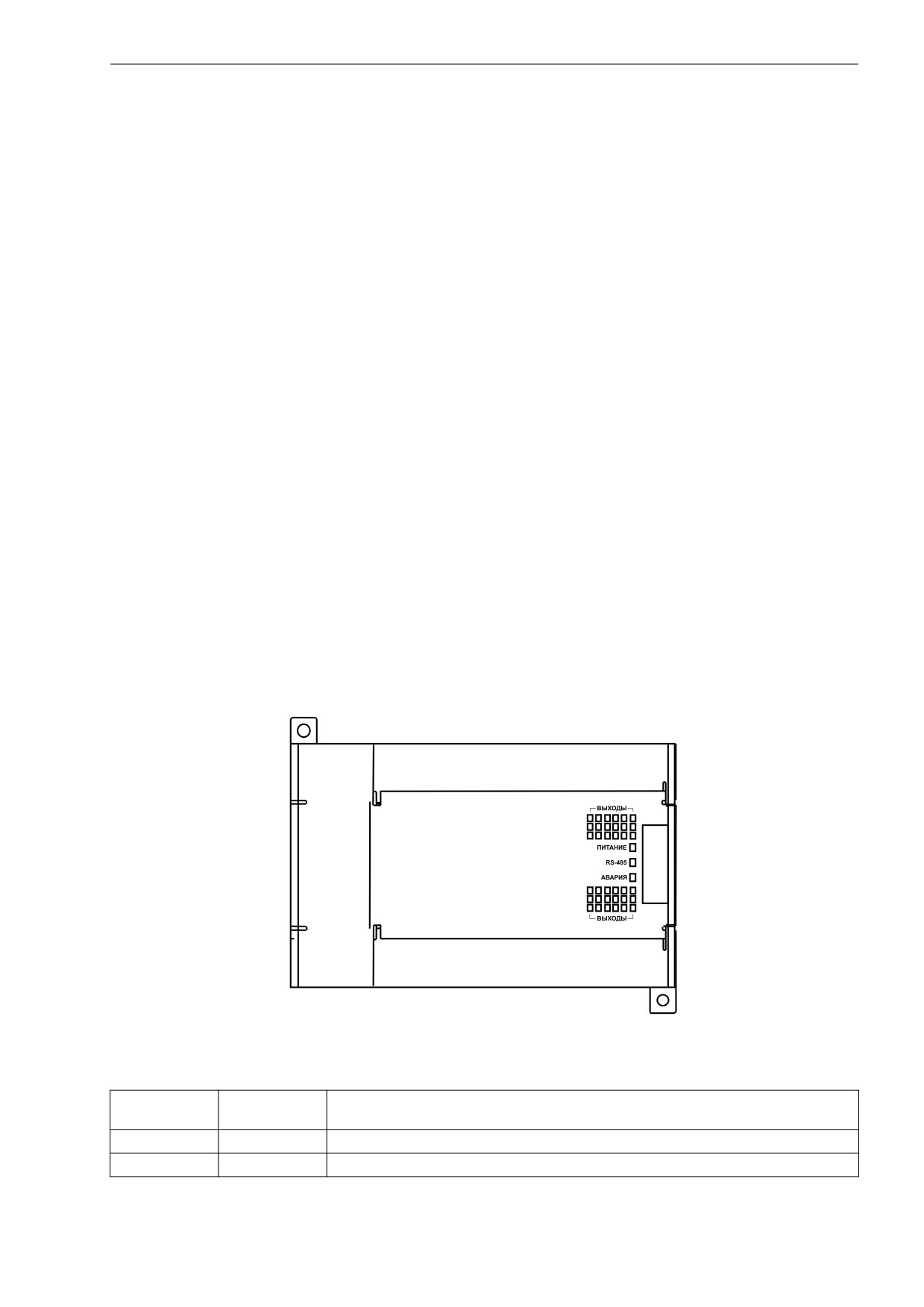

Рисунок 6.1 - Лицевая панель прибора

Таблица 6.1 - Назначение светодиодов

Состояние

Светодиод

Назначение

светодиода

Входы 1…32

Светится

На дискретный вход подана «логическая единица»

RS-485

Мигает

Передача данных по RS-485

7 Настройка

7.1 Конфигурирование

Прибор конфигурируется с помощью ПО «Конфигуратор М110». Установочный файл располагается на

сайте owen.ru.

Для конфигурирования прибора следует:

1. Подключить прибор к ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB.

2. Подать питание на прибор.

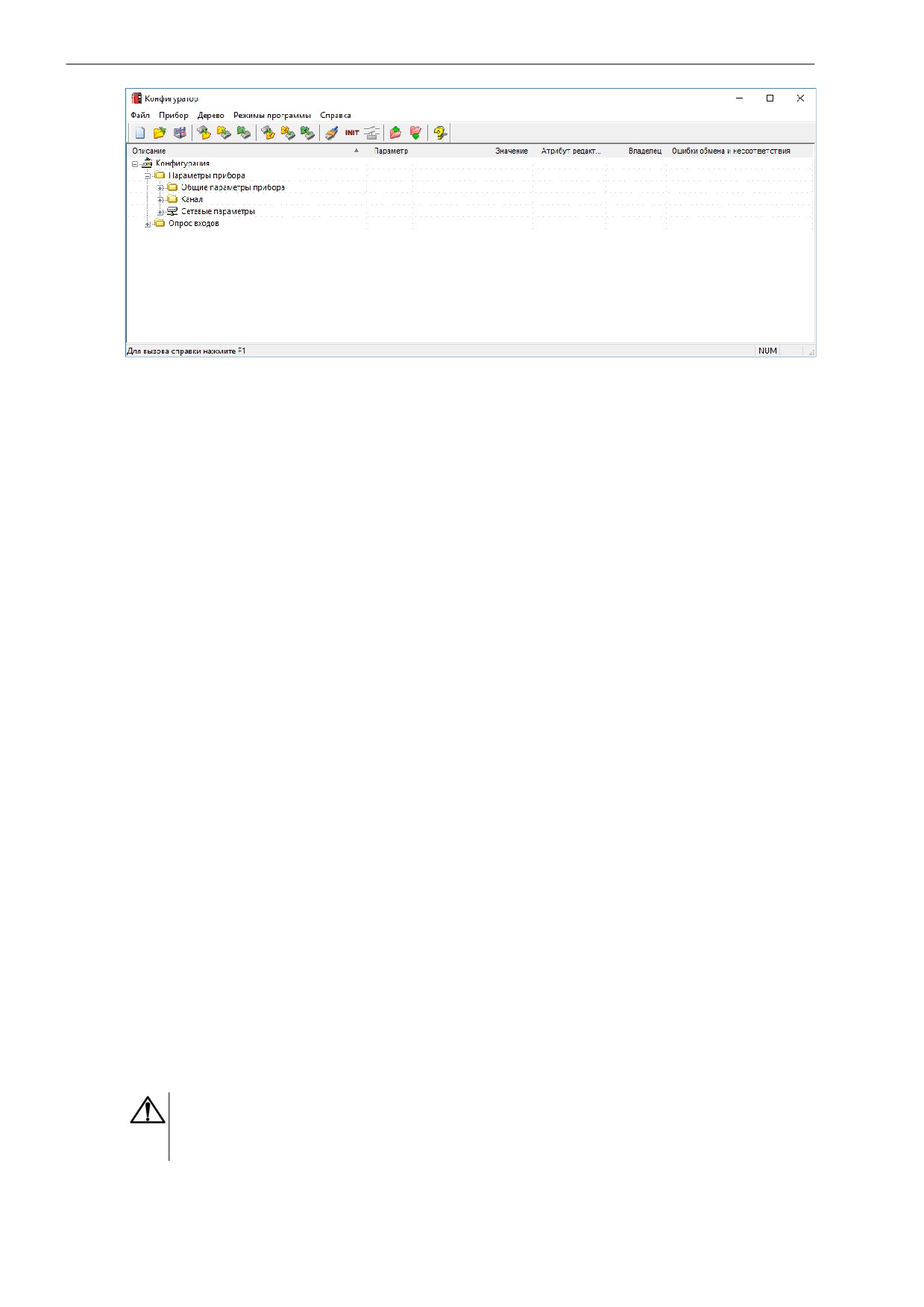

3. Установить и запустить ПО «Конфигуратор М110».

4. Выбрать настройки порта для установки связи с прибором.

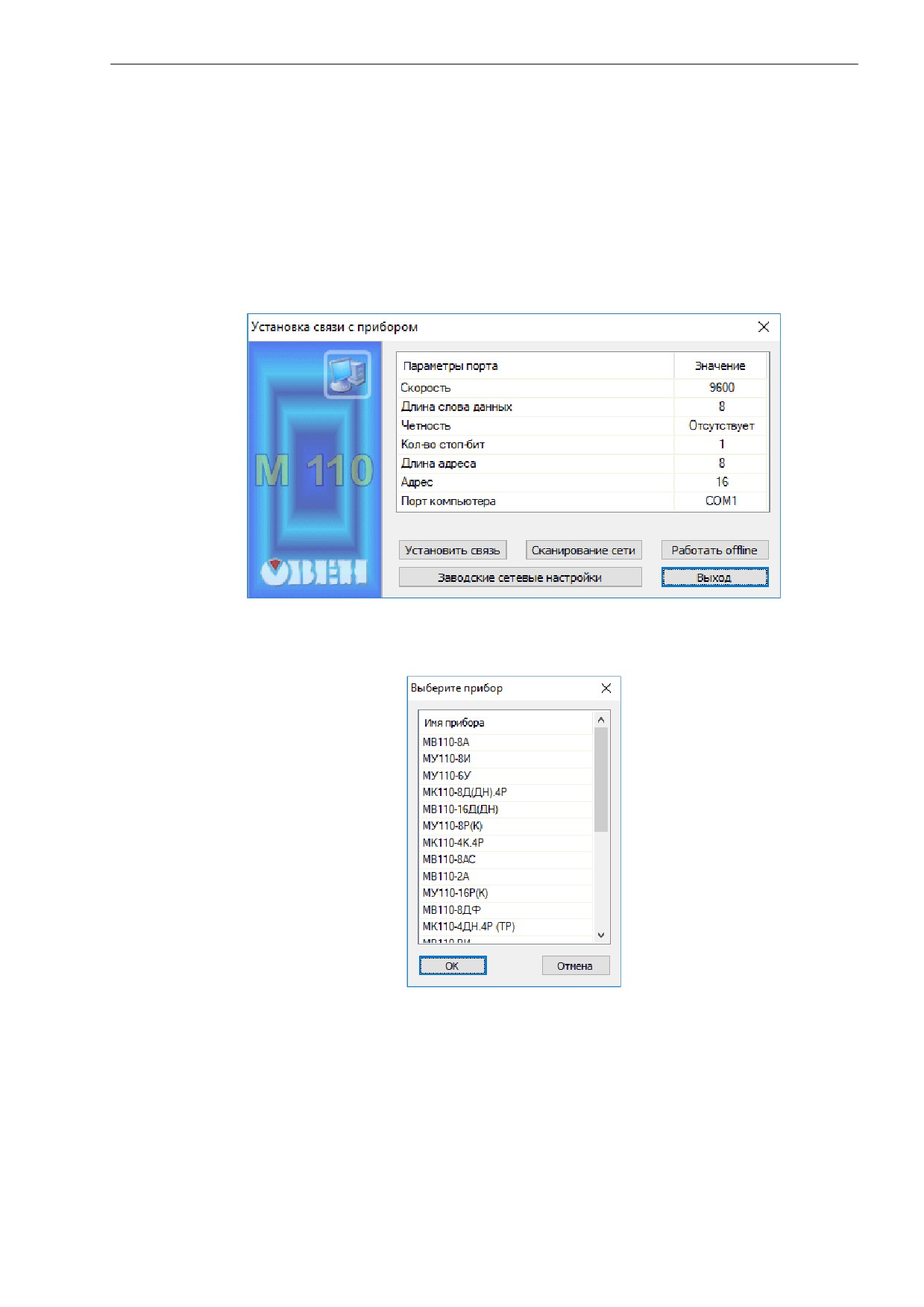

Рисунок 7.1 - Выбор настроек порта

5. Выбрать модель прибора.

Рисунок 7.2 - Выбор модели прибора

6. В открывшемся главном окне задать конфигурационные параметры (см.

приложение Настраиваемые параметры).

7 Настройка

Рисунок 7.3 - Главное окно

7. После задачи параметров записать настройки в прибор, выбрав команду в главном меню

Прибор → Записать все параметры.

Подробная информация о работе с ПО

«Конфигуратор М110» представлена в руководстве

пользователя на сайте owen.ru.

7.2 Конфигурационные и оперативные параметры

Параметры в приборе разделяются на группы:

• конфигурационные;

• оперативные.

Конфигурационные параметры - это параметры, определяющие конфигурацию прибора: структуру и

сетевые настройки. Значения этих параметров следует задавать с помощью ПО «Конфигуратор М110».

Значения конфигурационных параметров хранятся в энергонезависимой памяти прибора и

сохраняются при выключении питания.

Оперативные параметры - это данные, которые прибор передает по сети RS-485 в случае запроса от

Мастера сети. Оперативные параметры отражают текущее состояние регулируемой системы.

Каждый параметр имеет имя, состоящее из латинских букв (до четырех), которые могут быть

разделены точками, и название. Например, «Фильтр дребезга контактов» Tin.C, где «Фильтр дребезга

контактов» - название, Tin.C - имя.

Конфигурационные параметры имеют также индекс - цифру, отличающую параметры однотипных

элементов. Индекс передается вместе со значением параметра. ПО «Конфигуратор М110» работает с

индексами автоматически.

Оперативные параметры не имеют индекса. Они индексируются через сетевой адрес.

7.3 Восстановление заводских сетевых настроек

Восстановление заводских сетевых настроек прибора используется во время установки связи между

ПК и прибором в случае утери информации о заданных значениях сетевых параметров прибора.

Для восстановления заводских сетевых настроек прибора следует:

1. Отключить питание прибора.

2. Открыть заглушку на лицевой панели прибора.

3. Установить переключатель 1 в положение ON. Прибор работает с заводскими значениями

сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых

параметров.

4. Включить питание.

ВНИМАНИЕ

Напряжение на некоторых элементах печатной платы прибора опасно для жизни!

Прикосновение к печатной плате, а также попадание посторонних предметов внутрь

корпуса недопустимы.

5. Запустить ПО «Конфигуратор М110».

7 Настройка

6. В окне установки связи задать значения заводских сетевых параметров (в соответствии с

данными таблицы 7.1) или нажать кнопку Заводские сетевые настройки. Связь с прибором

установится с заводскими значениями сетевых параметров.

7. Считать значения сетевых параметров прибора, выбрав команду Прибор | Прочитать все

параметры или открыв папку Сетевые параметры.

8. Зафиксировать на бумаге значения сетевых параметров прибора, которые были считаны.

9. Закрыть ПО «Конфигуратор М110».

10. Отключить питание прибора.

11. Установить переключатель 1 в положение OFF.

12. Закрыть заглушку на лицевой панели прибора.

13. Подключить питание прибора и запустить ПО «Конфигуратор М110».

14. Установить зафиксированные ранее значения параметров в окне Установка связи с

прибором.

15. Нажать кнопку Установить связь и проверить наличие связи с прибором, выбрав команду

Прибор | Проверка связи с прибором.

Таблица 7.1 - Заводские значения сетевых параметров прибора

Параметр

Описание

Заводская установка

bPS

Скорость обмена данными

9600 бит/с

PrtY

Тип контроля четности слова данных

Отсутствует

Sbit

Количество стоп-битов в посылке

A.Len

Длина сетевого адреса

8 бит

Addr

Базовый адрес прибора

Rs.dl

Задержка ответа по RS-485

2 мс

8 Интерфейс RS-485

8.1 Базовый адрес прибора в сети RS-485

Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес. Базовый адрес прибора

задается в ПО «Конфигуратор М110» (параметр Addr).

Таблица 8.1 - Адресация в сети RS-485

Параметр

Значение

Протокол ОВЕН*

Диапазон значений базового адреса при 8-битной

от 0 до 223

адресации

Диапазон значений базового адреса при

от 0 до 2008

11-битной адресации

Широковещательный адрес при 8-битной

255

адресации

Широковещательные адреса при 11-битной

от 2040 до 2047

адресации

Базовый адрес прибора по умолчанию

Базовый адрес каждого следующего прибора

[базовый адрес предыдущего прибора] + 32

Протокол Modbus

Диапазон значений базового адреса

от 1 до 247

Широковещательный адрес

Протокол DCON

Диапазон значений базового адреса

от 0 до 255

ПРИМЕЧАНИЕ

* Длина базового адреса определяется параметром A.Len во время задания сетевых настроек.

В адресе может быть 8, либо 11 бит.

8.2 Протокол ОВЕН

По протоколу ОВЕН состояния дискретных входов и счетчиков опрашиваются через оперативные

параметры прибора.

Таблица 8.2 - Оперативные параметры

Индексация (в

Параметр

Наименование

Тип

Значения

Комментарии

адресе)

r.Cn

Не индексируется

Текущее

Uint32

0…4294967295

Битовая маска

состояние

текущего

дискретных

состояния всех

входов

дискретных

входов прибора.

Только чтение

r.Cou

От 0 до 31 (номер

Значение

Uint16

0…65535

Показывает

дискретного входа

счетчика

количество

– 1)

дискретного входа

импульсов,

посчитанных

дискретным

входом. Счетчик

обнуляется

записью 0 в

данный параметр

В параметре r.Cn бит, равный 0, соответствует состоянию «Разомкнут», равный 1, соответствует

состоянию «Замкнут». Старший бит соответствует входу с наибольшим номером.

8 Интерфейс RS-485

Таблица 8.3 - Соответствие битов параметра r.Cn номерам входов

№ бита

Значение

Состояние входов с

Состояние входов с 8

32 до 25

24 до 17

16 до 9

до 1

Адресация оперативных параметров протокола ОВЕН

Каждый вход прибора имеет собственный сетевой адрес. Таким образом, прибор занимает 32 адреса в

адресном пространстве сети RS-485. Адреса прибора должны следовать подряд. Для удобства

задания адресов задается только Базовый адрес, который соответствует адресу Входа 1. Для каждого

последующего входа адрес увеличивается на 1.

Пример

Для считывания значений счетчиков используется оперативный параметр r.Cou. Пусть Базовый

адрес прибора Addr равен 32. Тогда для считывания значения счетчика первого канала следует

прочитать параметр r.Cou с сетевым адресом 32, для значения второго канала следует прочитать

параметр r.Cou с сетевым адресом 33 и т. д.

Таблица 8.4 - Сетевые адреса прибора

Вход 1

Вход 2

Вход 3

Вход 32

Расчет

Базовый адрес

сетевого

Addr + 1

Addr + 2

…

Addr + 31

(Addr)

адреса

Сетевой адрес

…

Входа

То есть 32-канальный прибор с точки зрения работы с его оперативными параметрами «распадается»

на 32 одноканальных прибора.

8.3 Протокол Modbus

Режимы работы по протоколу Modbus:

• ASCII;

• RTU.

По протоколу Modbus возможно считывание битовой маски состояния всех дискретных входов

(регистры с номерами 99, 100 (0х63, 0x64). В регистрах старший бит соответствует входу с наибольшим

номером. Бит, равный 0, соответствует состоянию входа

«Разомкнут», равный

1 — состоянию

«Замкнут».

Таблица 8.5 - Регистр 0x63 (битовая маска значений входов с 32 по 17)

№ бита

Значение

Состояние входов с 32 до 25

Состояние входов с 24 до 17

Таблица 8.6 - Регистр 0x64 (битовая маска значений входов с 16 по 1)

№ бита

Значение

Состояние входов с 16 до 9

Состояние входов с 8 до 1

Значение счетчиков дискретных входов следует считывать из регистров с номерами от 101 (0х65) до

132

(0х84). Для обнуления счетчиков следует записать значение 0 в эти регистры.

Запись регистров осуществляется командой 16 (0x10), чтение - командами 3 (0x03) или 4 (0x04).

Полный список регистров Modbus приведен в Приложении Регистры протокола Modbus.

8.4 Протокол DCON

Для работы с дискретными входами и счетчиками по протоколу DCON в модуле реализованы

3 команды:

• считать значения дискретных входов (вариант № 1 и вариант № 2);

• считать значения счетчика дискретного входа;

• обнулить состояние счетчика дискретного входа.

8 Интерфейс RS-485

Считать значения дискретных входов (вариант № 1)

Посылка:

@AA[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

• в случае приема допустимой команды:

(данные)[CHK](cr)

• при нераспознанной команде:

?АА[CHK](cr)

где (данные) - 32 бита значений, описанные в таблице 8.7.

Таблица 8.7 - Соответствие состояний дискретных входов битам данных

№ бита

Значение

Состояние входов с

32 до 25

24 до 17

16 до 9

до 1

ВНИМАНИЕ

Для протокола DCON бит, равный 1, означает, что вход «Разомкнут», бит, равный 0, - что вход

«Замкнут».

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то ответ не посылается.

Пример

Посылка:

>@10 [CHK] (cr) - запрос состояния дискретных входов с модуля с шестнадцатеричным адресом

10.

Ответ:

>FFFFFFFF[CHK](cr) - все дискретные входы в состоянии «Разомкнут».

Считать значения дискретных входов (вариант № 2)

Посылка:

$AA6[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

6 - команда чтения значения дискретных входов;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

• в случае приема допустимой команды:

!(данные)[CHK](cr)

• при нераспознанной команде:

?АА[CHK](cr)

где (данные) - три байта значений, описанные в таблице 8.8.

Таблица 8.8 - Соответствие состояний дискретных входов битам данных

№ бита

Значе-

Состояние

ние

входов с 40 до 33

входов с 32 до 25

входов с 24 до 17

входов с 16 до 9

входов с 8 до 1

8 Интерфейс RS-485

ВНИМАНИЕ

Для протокола DCON бит, равный 1, означает, что вход «Разомкнут», бит, равный 0, - что вход

«Замкнут».

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то ответ не посылается.

Пример

Посылка:

>$106[CHK](cr) - запрос состояния дискретных входов с модуля с шестнадцатеричным адресом

10.

Ответ:

>! 0000000300 [CHK] (cr) - дискретные входы № 1, 2 в состоянии «Разомкнут», остальные в

состоянии «Замкнут».

Считать значения счетчика дискретного входа

Посылка:

#AANN[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

NN - номер входа от 0х00 до 0х1F;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

• в случае приема допустимой команды:

!(данные)[CHK](cr)

•

в случае запроса счетчика с несуществующего входа или при нераспознаваемой команде:

?АА[CHK](cr)

где (данные) - результат вычисления в диапазоне от 00000 до 65535 в десятичном виде (строка 5

символов).

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то никакого ответа не

требуется.

Пример

Посылка:

>#1001[CHK](cr) - запрос состояния счетчика входа № 2 модуля с шестнадцатеричным адресом

10.

Ответ:

>!00347[CHK](cr) - значение счетчика равно 347 (в десятичном виде).

Обнулить состояние счетчика дискретного входа

Посылка:

$AACNN[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

C - команда сброса значения счетчика (С - большая латинская);

NN - номер дискретного входа от 0х0 до 0х1F;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

• в случае приема допустимой команды:

8 Интерфейс RS-485

!(данные)[CHK](cr)

• при нераспознаваемой команде:

?АА[CHK](cr)

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то никакого ответа не

требуется.

Пример

Посылка:

> $10С01 [CHK] (cr) - обнулить состояние счетчика входа № 2 модуля с шестнадцатеричным

адресом 10.

Ответ:

>!10[CHK](cr) - значение счетчика обнулено.

Контрольная сумма (CHK) позволяет обнаружить ошибки в командах, отправленных из ведущего

устройства, а также в ответах ведомого. Контрольная сумма (CHK) передается как коды двух ASCII

символов (от 0x00 до 0xFF) и представляет собой сумму ASCII кодов всех символов посылки не

включая код символа переноса строки. В случае переполнения суммы, старшие разряды

отбрасываются.

ПРИМЕЧАНИЕ

Вся информация, содержащаяся в кадре, включая адрес прибора, данные, CHK и символ

перевода строки, передается в ASCII кодах. Следует обратить внимание, что использование

ASCII кодов строчных латинских символов недопустимо.

8.5 Программное подавление дребезга контактов

Для каждого дискретного входа может быть включено программное подавление дребезга контактов.

Программное подавление включается в параметре Tin.C в папке «Параметры входов».

ВНИМАНИЕ

Для работы с сигналами частотой выше 90 Гц при их скважности 50 % и менее не следует

включать подавление дребезга контактов, т. к. полезный сигнал будет принят за дребезг и

пропущен.

8.6 Режим «Авария»

В случае отсутствия запросов от Мастера сети RS-485 в течение времени тайм-аута прибор переходит

в режим «Авария». На передней панели прибора загорается светодиод «Авария». Время тайм-аута

задается в параметре «Максимальный сетевой тайм-аут» (t.out).

Значение параметра t. out задается в секундах (в диапазоне от 0 до 600) в ПО «Конфигуратор М110»

или по протоколу Modbus.

Если задано значение 0, то параметр не функционирует, т. е. прибор не переводится в режим

«Авария».

Если в режиме «Авария» на прибор приходит какой-либо запрос от Мастера сети, то прибор выходит из

режима «Авария», индикатор «Авария» гаснет.

9 Техническое обслуживание

9.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования

безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в

месяцев

включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

10 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ

12.2.007.0;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

11 Упаковка

Прибор упаковывается в соответствии с ГОСТ 23088 в потребительскую

тару,

выполненную

из

коробочного картона согласно ГОСТ 7933.

Для почтовой пересылки прибор упаковывается в соответствии с ГОСТ 9181.

12 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида в транспортной таре

поштучно или в контейнерах. В транспортных средствах тара должна крепиться согласно правилам,

действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям

5 ГОСТ 15150 при температуре

окружающего воздуха от -25 до +55 °C с соблюдением мер защиты от ударов и вибраций.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1

ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

13 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

14 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Настраиваемые параметры

Приложение А. Настраиваемые параметры

Полный перечень параметров прибора с указанием типов, имен, HASH-сверток и диапазонов значений

Таблица А.1 - Общие параметры

Имя параметра

Название параметра

Допустимые значения

Заводская установка

dev

Имя прибора

до 8 символов

MV110-32

ver

Версия прошивки

до 8 символов

Таблица А.2 - Конфигурационные параметры

Параметр

Допустимые значения

Комментарии

Заводская

установка

Имя

Название

Папка «Сетевые параметры»

bPS

Скорость обмена

0…8

0 - 2,4 кбод;

данными

1 - 4,8 кбод;

2 - 9,6 кбод;

3 - 14,4 кбод;

4 - 19,2 кбод;

5 - 28,8 кбод;

6 - 38,4 кбод;

7 - 57,6 кбод;

8 - 115,2 кбод

LEn

Длина слова данных

0…1

0 - 7 бит,

1 - 8 бит

PrtY

Тип контроля четности

0…2

0 - отсутствует (no);

слова данных

1 - четность (Even);

2 - нечетность (Оdd)

Sbit

Количество стоп-битов в

0…1

0 - 1 стоп-бит;

посылке

1 - 2 стоп-бита

A.LEn

Длина сетевого адреса

0…1

0 - 8 бит;

1 - 11 бит

Addr

Базовый адрес прибора

Протокол ОВЕН:

0…223 для A.LEn = 8;

0…2008 для A.LEn = 11.

—

Протокол Modbus:

1…247.

Протокол DCON: 0…255

t.out

Максимальный сетевой

0…600 с

—

тайм-аут

Rs.dL

Задержка ответа по RS-

0…65535 мс

—

485

Папка «Сетевые входы»

Tin.C

Фильтр дребезга

0…1

0 - Выключено;

контактов

1 - Включено

ВНИМАНИЕ

Невозможно использование в приборе следующих сочетаний сетевых параметров (из-за

аппаратных ограничений):

PrtY = 0, Sbit = 0, LEn = 0 (контроль четности отсутствует, 1 стоп-бит, 7 бит);

PrtY = 1, Sbit = 1, LEn = 1 (проверка на четность, 2 стоп-бита, 8 бит);

PrtY = 2, Sbit = 1, LEn = 1 (проверка на нечетность, 2 стоп-бита, 8 бит).

Регистры протокола Modbus

Приложение Б. Регистры протокола Modbus

Таблица Б.1 - Регистры протокола Modbus

Значение

Адрес регистра

Параметр

Тип

[ед. изм.]

(Hex)

(Dec)

Значение на входе № 1

0…65535

Uint16

0065

0101

Значение на входе № 2

0…65535

Uint16

0066

0102

Значение на входе № 3

0…65535

Uint16

0067

0103

Значение на входе № 4

0…65535

Uint16

0068

0104

Значение на входе № 5

0…65535

Uint16

0069

0105

Значение на входе № 6

0…65535

Uint16

006A

0106

Значение на входе № 7

0…65535

Uint16

006B

0107

Значение на входе № 8

0…65535

Uint16

006C

0108

Значение на входе № 9

0…65535

Uint16

006D

0109

Значение на входе № 10

0…65535

Uint16

006E

0110

Значение на входе № 11

0…65535

Uint16

006F

0111

Значение на входе № 12

0…65535

Uint16

0070

0112

Значение на входе № 13

0…65535

Uint16

0071

0113

Значение на входе № 14

0…65535

Uint16

0072

0114

Значение на входе № 15

0…65535

Uint16

0073

0115

Значение на входе № 16

0…65535

Uint16

0074

0116

Значение на входе № 17

0…65535

Uint16

0075

0117

Значение на входе № 18

0…65535

Uint16

0076

0118

Значение на входе № 19

0…65535

Uint16

0077

0119

Значение на входе № 20

0…65535

Uint16

0078

0120

Значение на входе № 21

0…65535

Uint16

0079

0121

Значение на входе № 22

0…65535

Uint16

007A

0122

Значение на входе № 23

0…65535

Uint16

007B

0123

Значение на входе № 24

0…65535

Uint16

007C

0124

Значение на входе № 25

0…65535

Uint16

007D

0125

Значение на входе № 26

0…65535

Uint16

007E

0126

Значение на входе № 27

0…65535

Uint16

007F

0127

Значение на входе № 28

0…65535

Uint16

0080

0128

Значение на входе № 29

0…65535

Uint16

0081

0129

Значение на входе № 30

0…65535

Uint16

0082

0130

Значение на входе № 31

0…65535

Uint16

0083

0131

Значение на входе № 32

0…65535

Uint16

0084

0132

Битовая маска значений входов

0…4294967295

Uint32

0063, 0064

0099, 0100

Максимальный сетевой тайм-аут

0…600 [с]

Uint16

0060

0096

ПРИМЕЧАНИЕ

1. Запись в регистры осуществляется командой 16 (0х10), чтение - командами 03 или 04

(прибор поддерживает обе команды).

2. Счетчики обнуляются записью 0 в регистры хранения результатов счета.

3. В регистрах битовых масок значений входов старший бит соответствует входу с

наибольшим номером: бит, равный 1, соответствует состоянию входа «Замкнут».

4. Тип данных Uint16 в таблице является сокращением от Unsigned Integer 16.
