Модуль аналогового ввода МВ210-101. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Введение

Используемые аббревиатуры

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Изоляция узлов модуля

2.3 Условия эксплуатации

Меры безопасности

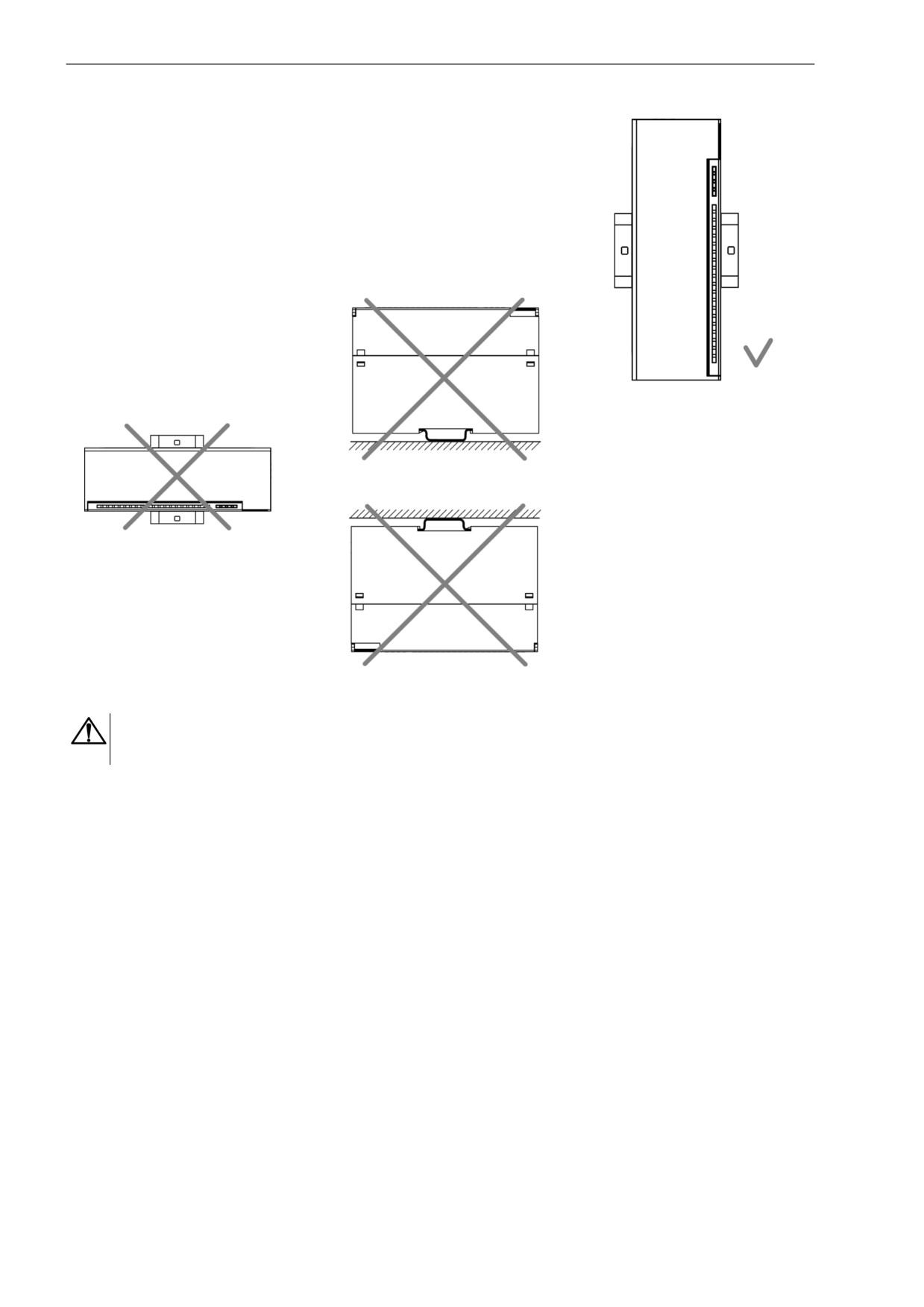

Монтаж

Подключение

5.1 Рекомендации по подключению

5.2 Назначение контактов клеммника

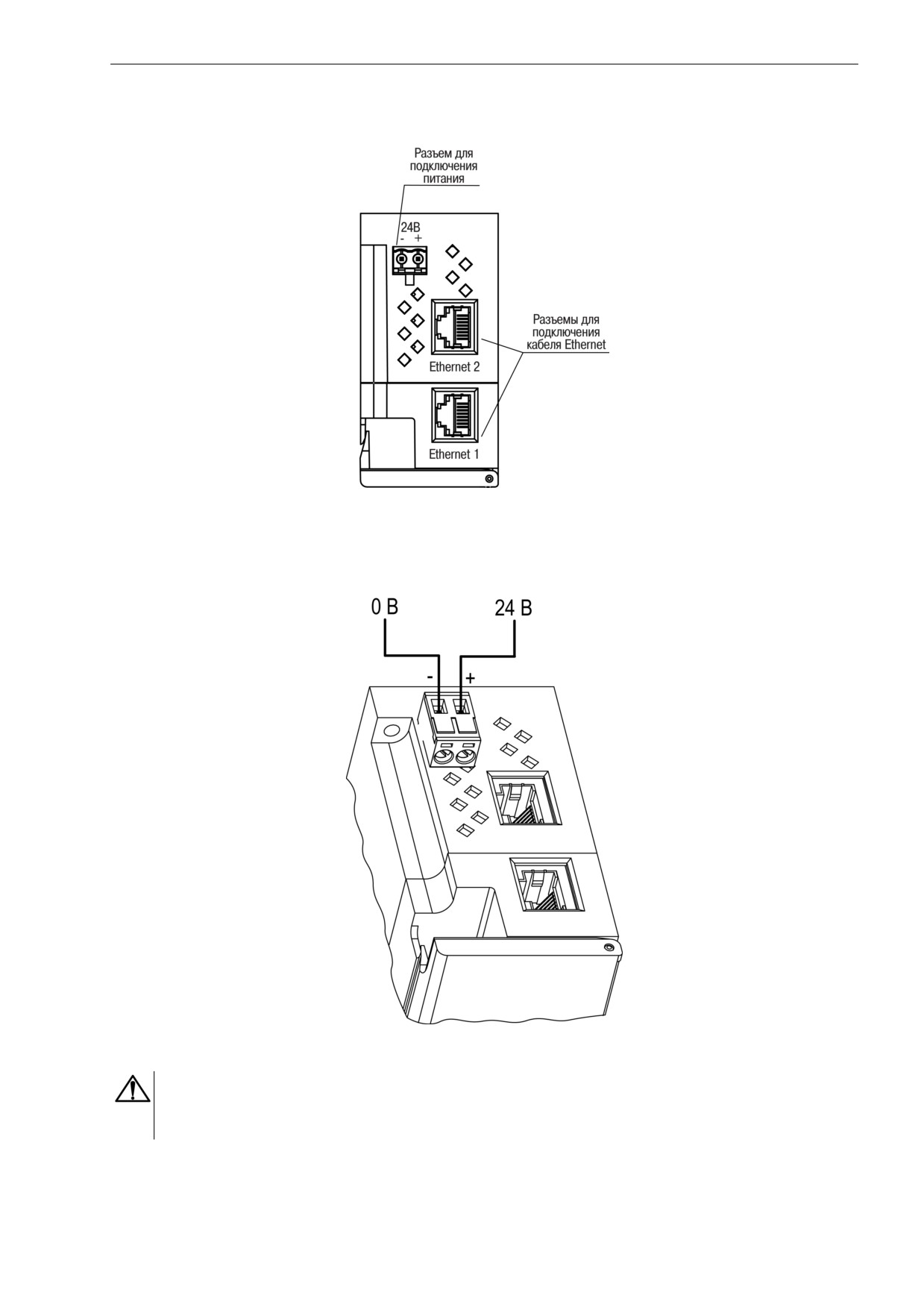

5.3 Назначение разъемов

5.4 Питание

5.5 Подключение к входам

5.5.1 Общие сведения

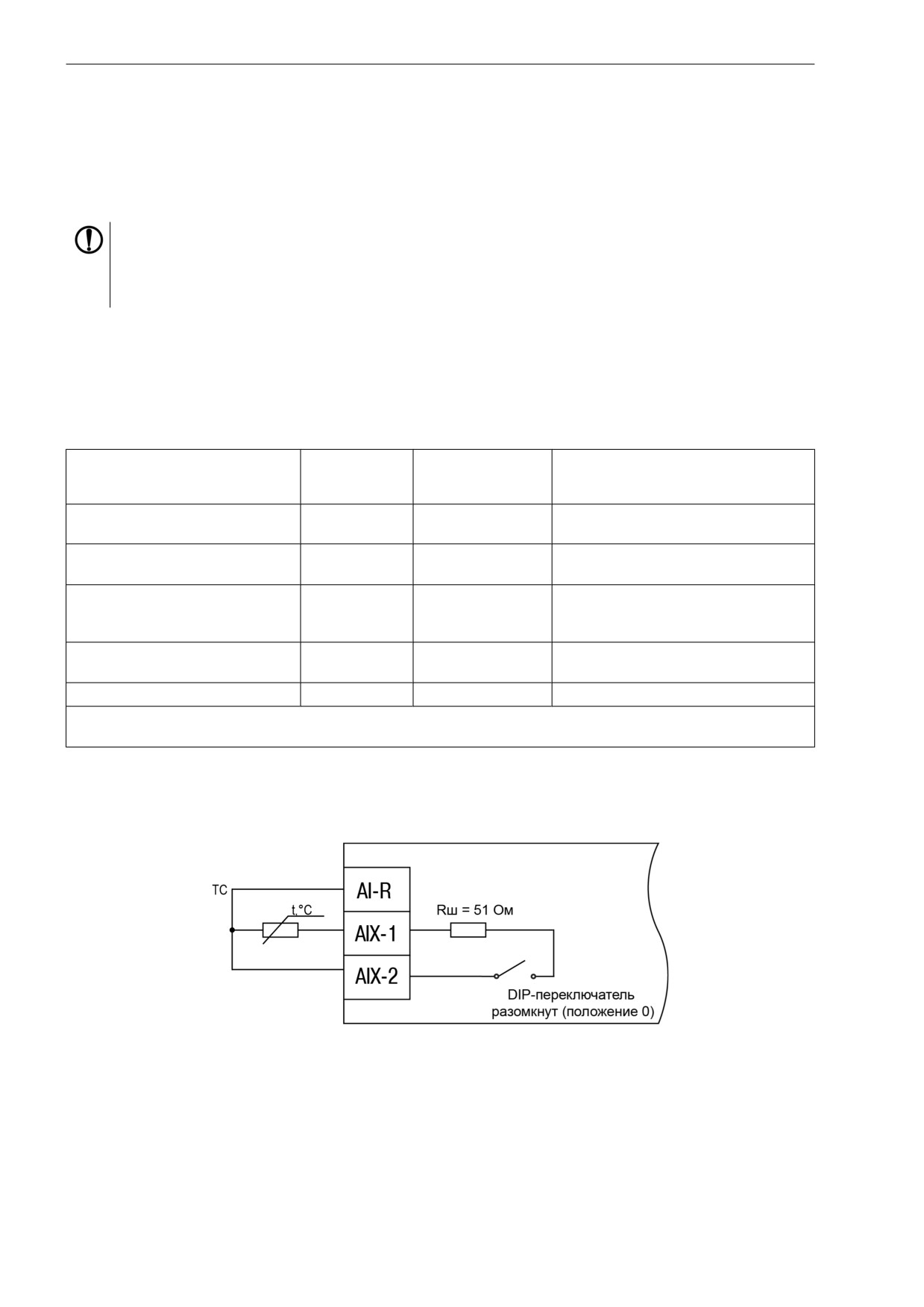

5.5.2 Подключение термопреобразователя сопротивления

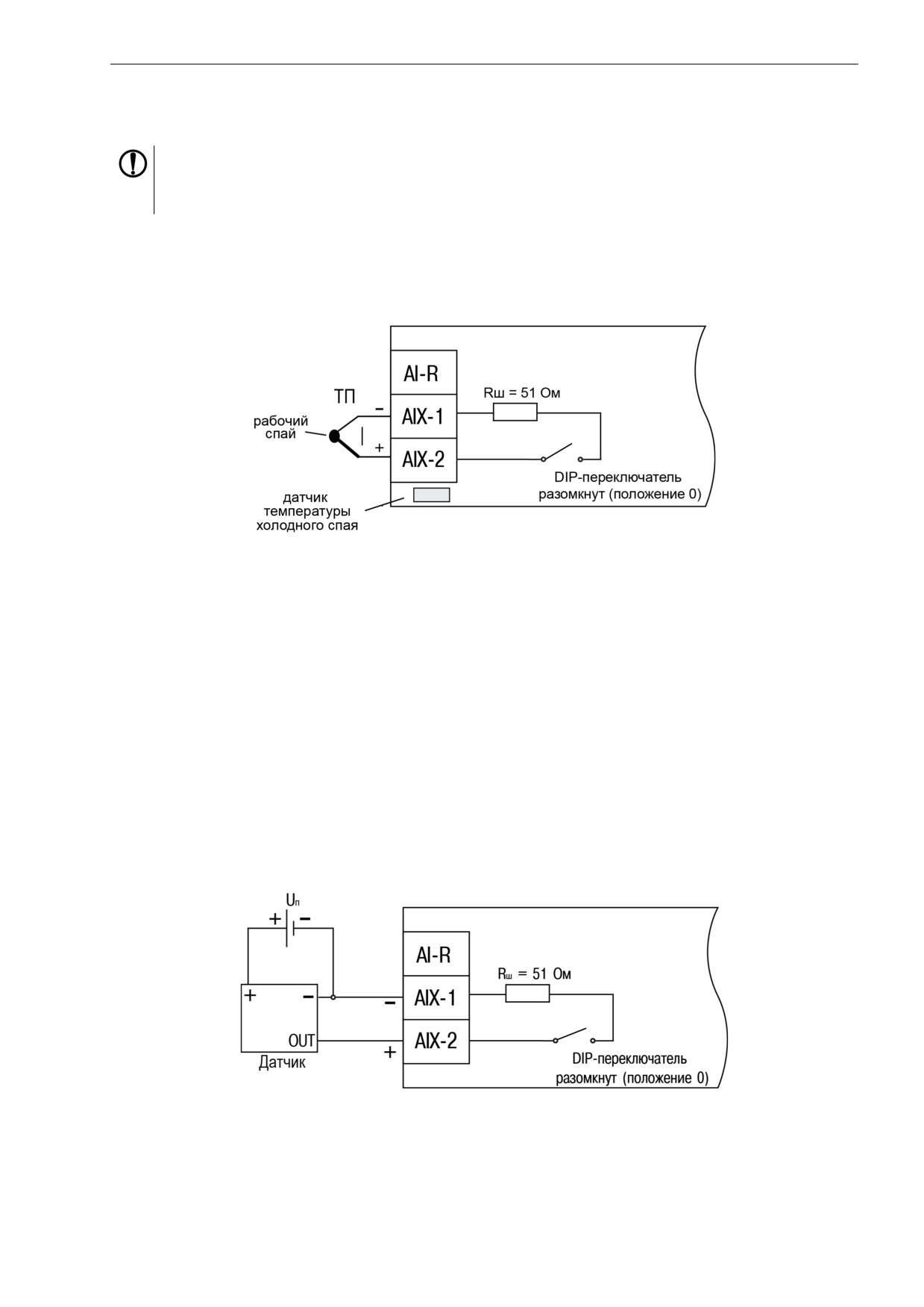

5.5.3 Подключение термоэлектрического преобразователя

5.5.4

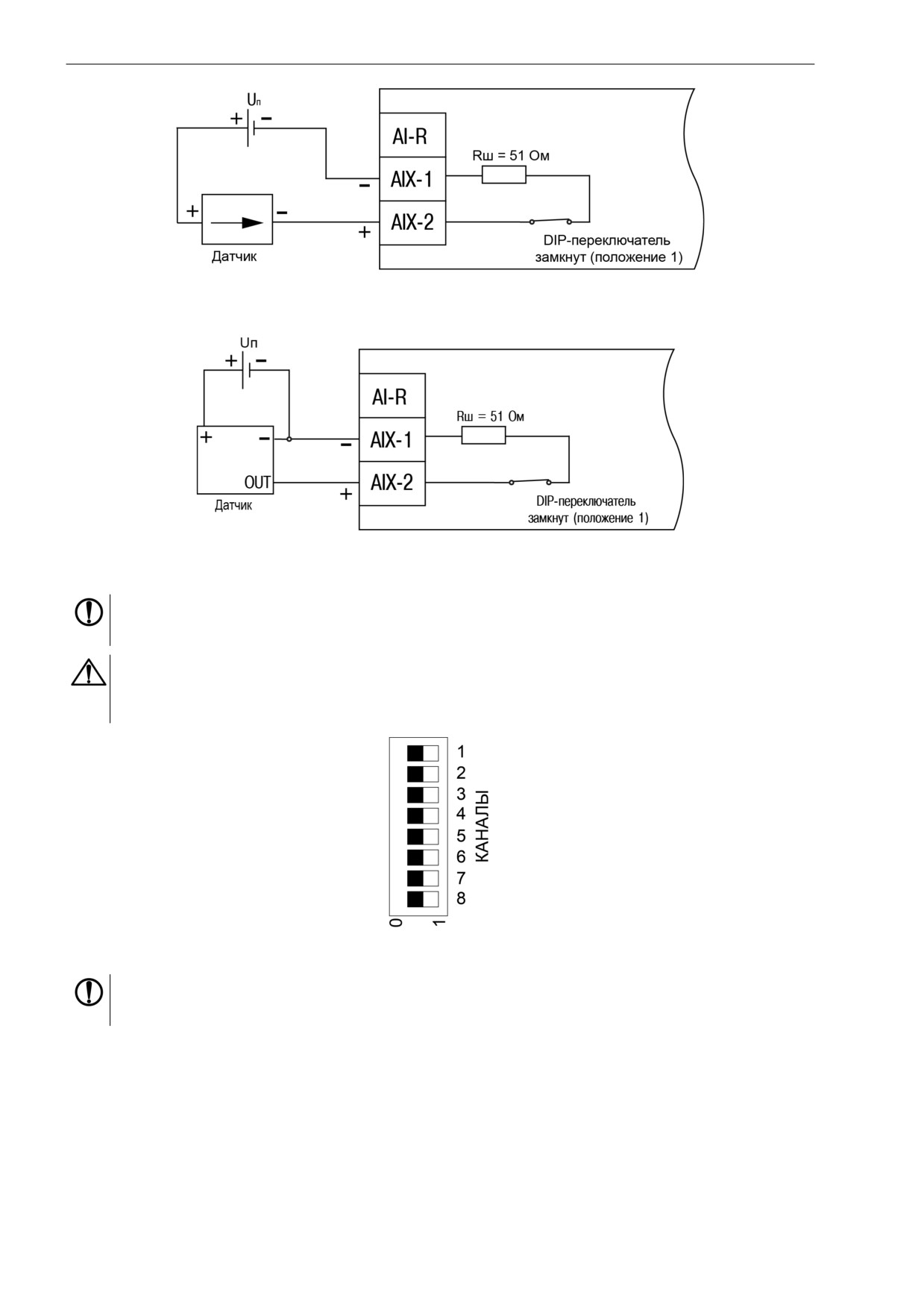

Подключение активного датчика с выходным сигналом напряжения

постоянного тока или силы тока постоянного напряжения

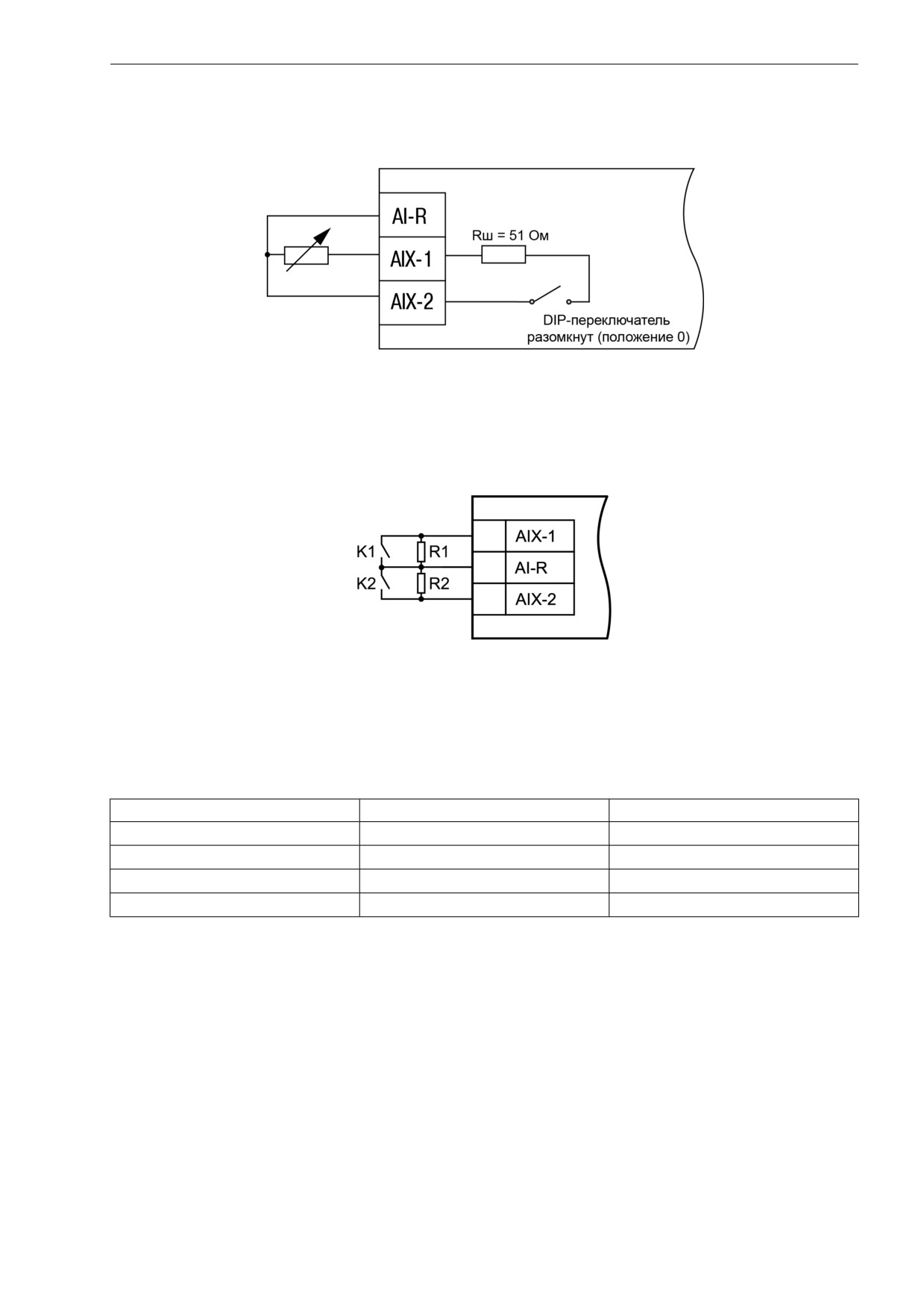

5.5.5 Подключение датчика резистивного типа

5.5.6 Дискретный датчик типа «Сухой контакт»

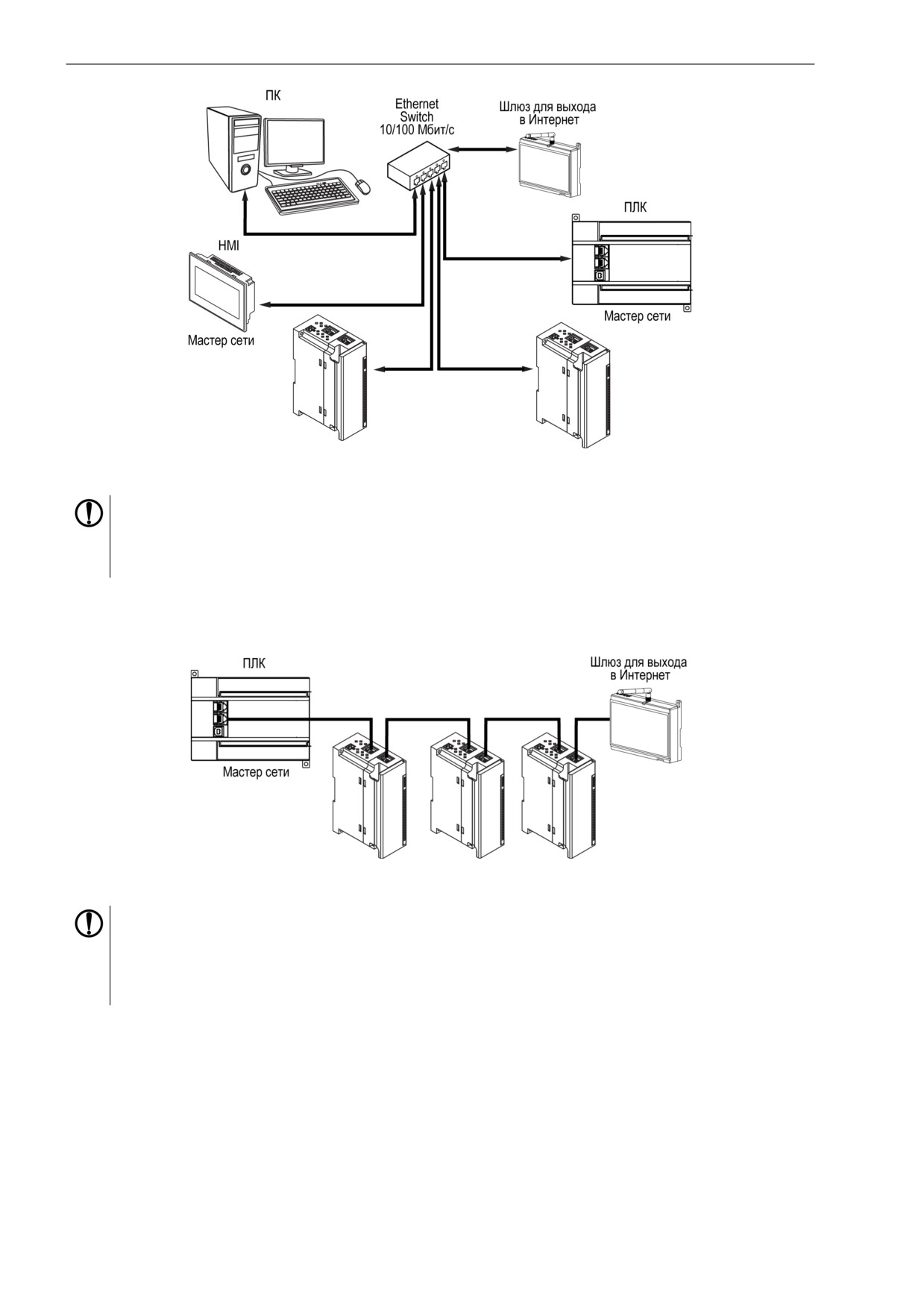

5.6 Подключение по интерфейсу Ethernet

Устройство и принцип работы

6.1 Принцип работы

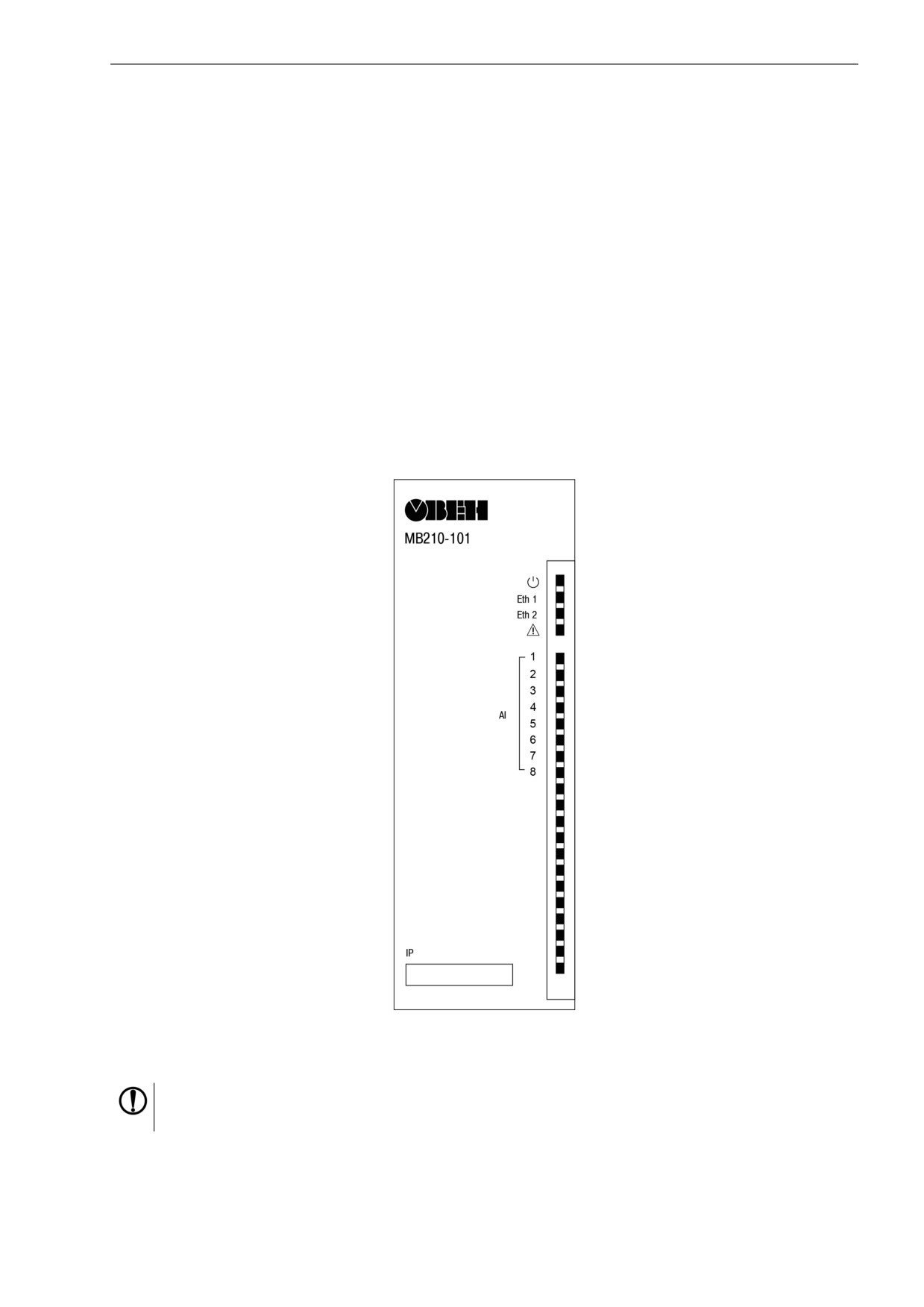

6.2 Индикация и управление

6.3 Часы реального времени

6.4 Запись архива

6.5 Режимы обмена данными

6.5.1 Включение датчика в список опроса

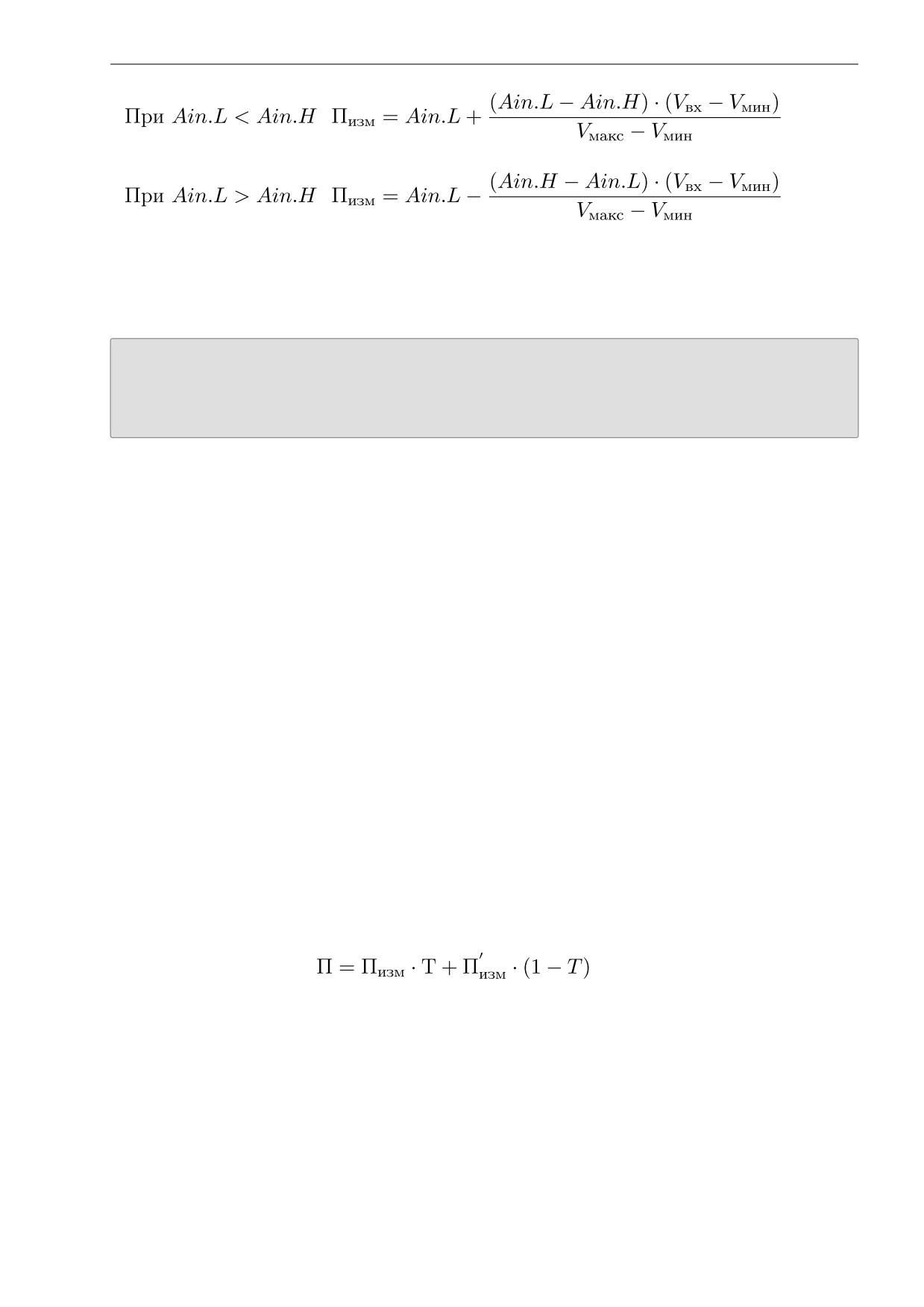

6.5.2 Установка диапазона измерения

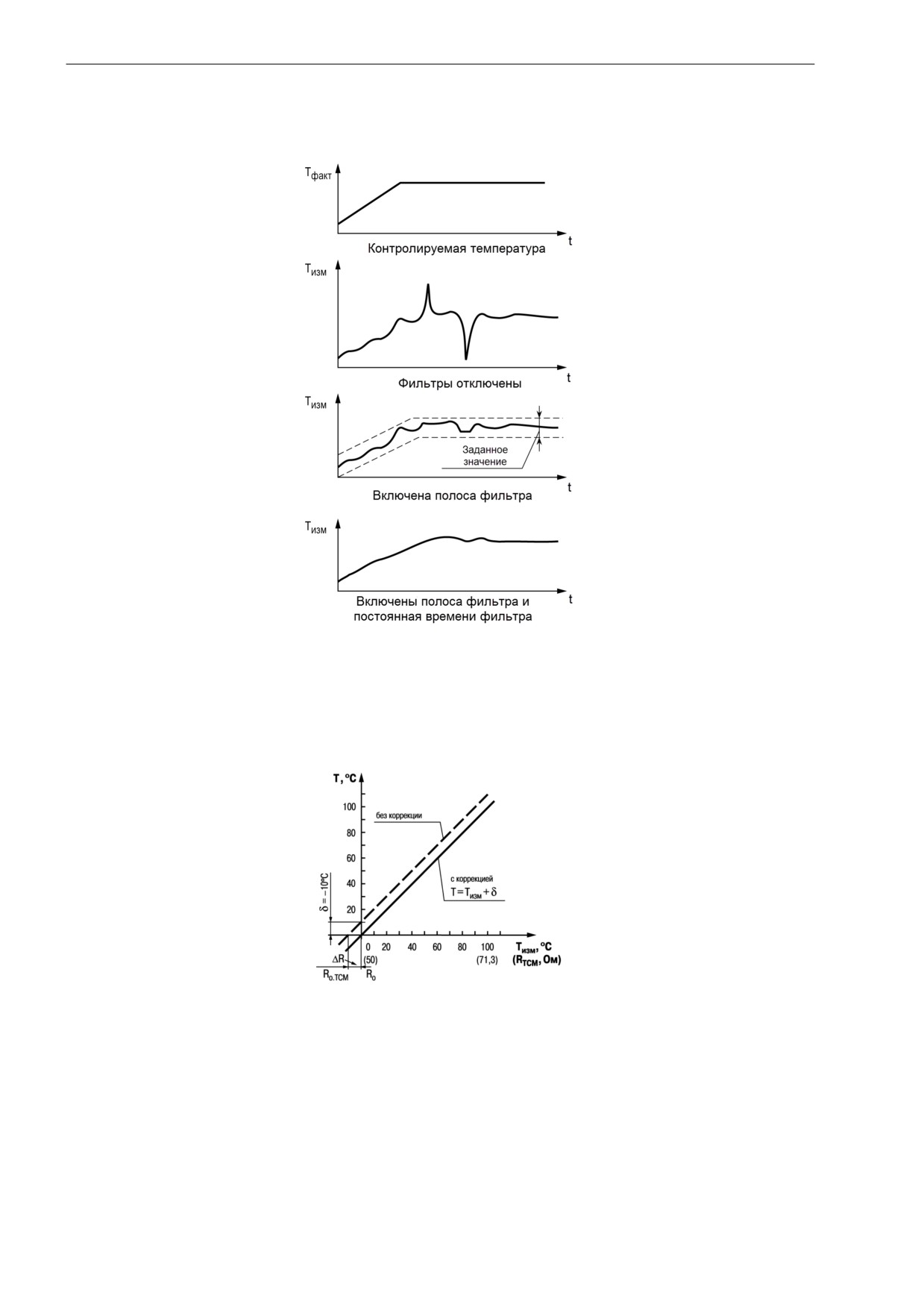

6.5.3 Настройка цифровой фильтрации измерений

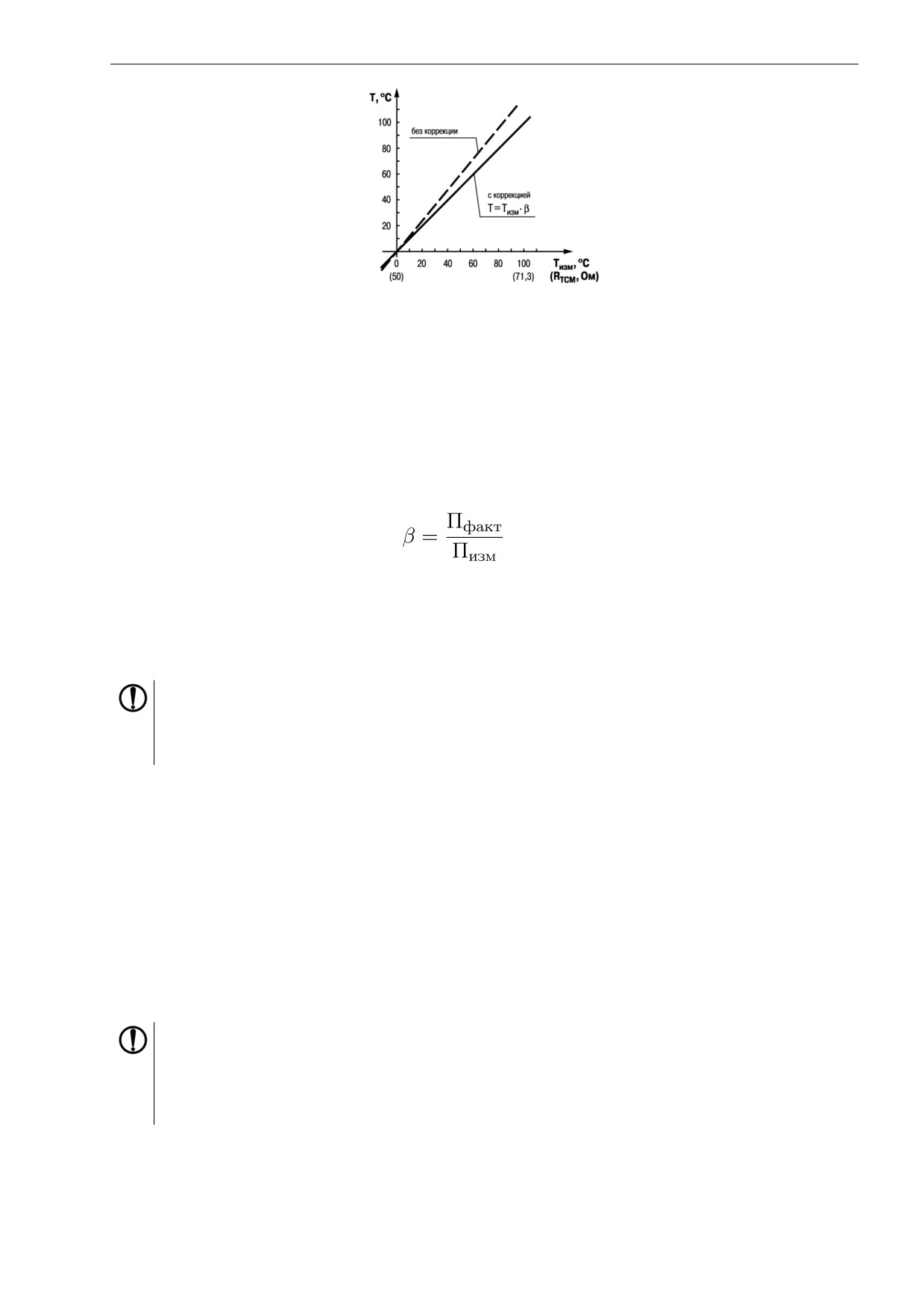

6.5.4 Коррекция измерительной характеристики датчиков

6.5.5 Работа по протоколу ModBus

6.5.6 Коды ошибок для протокола Modbus

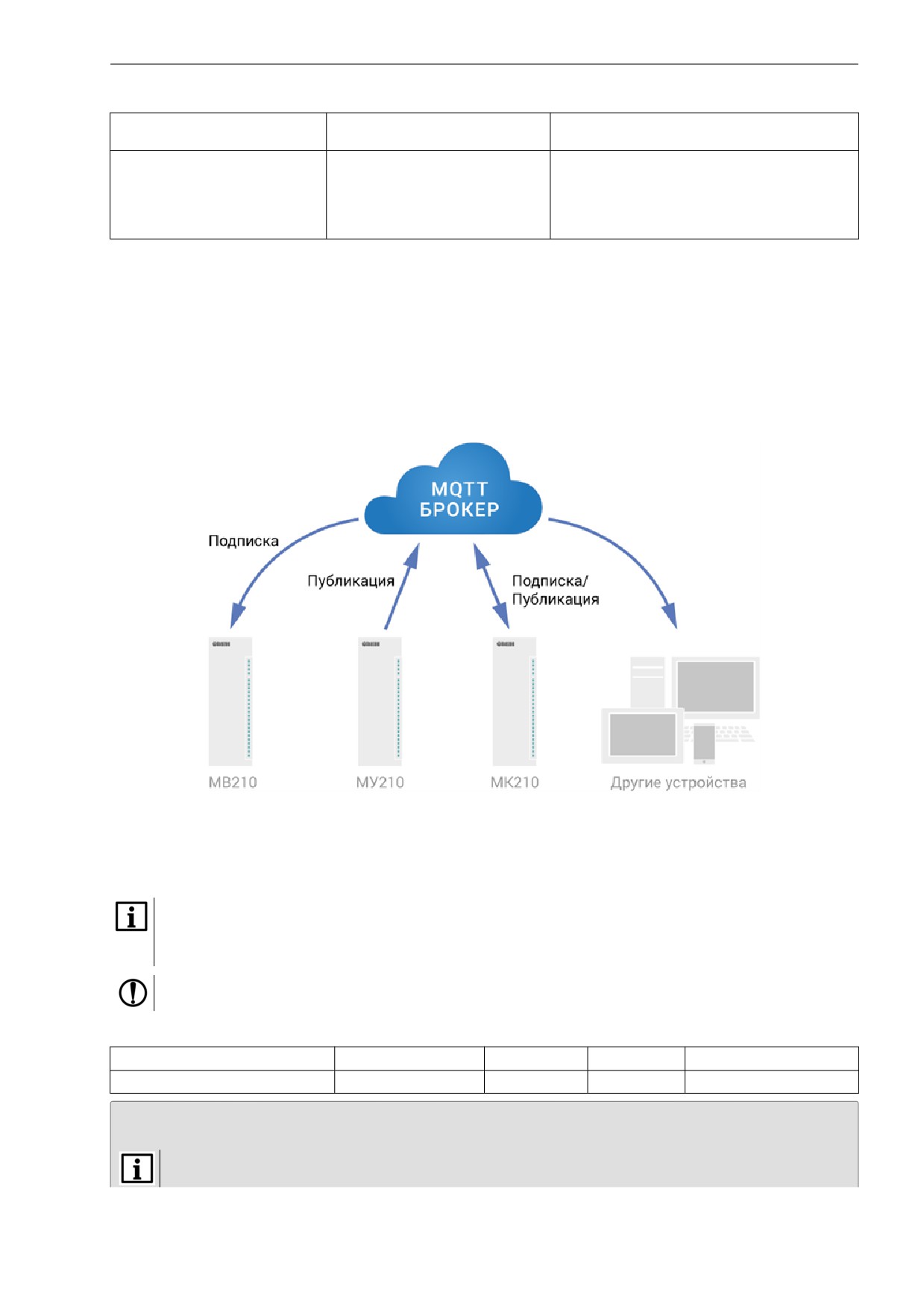

6.5.7 Работа по протоколу MQTT

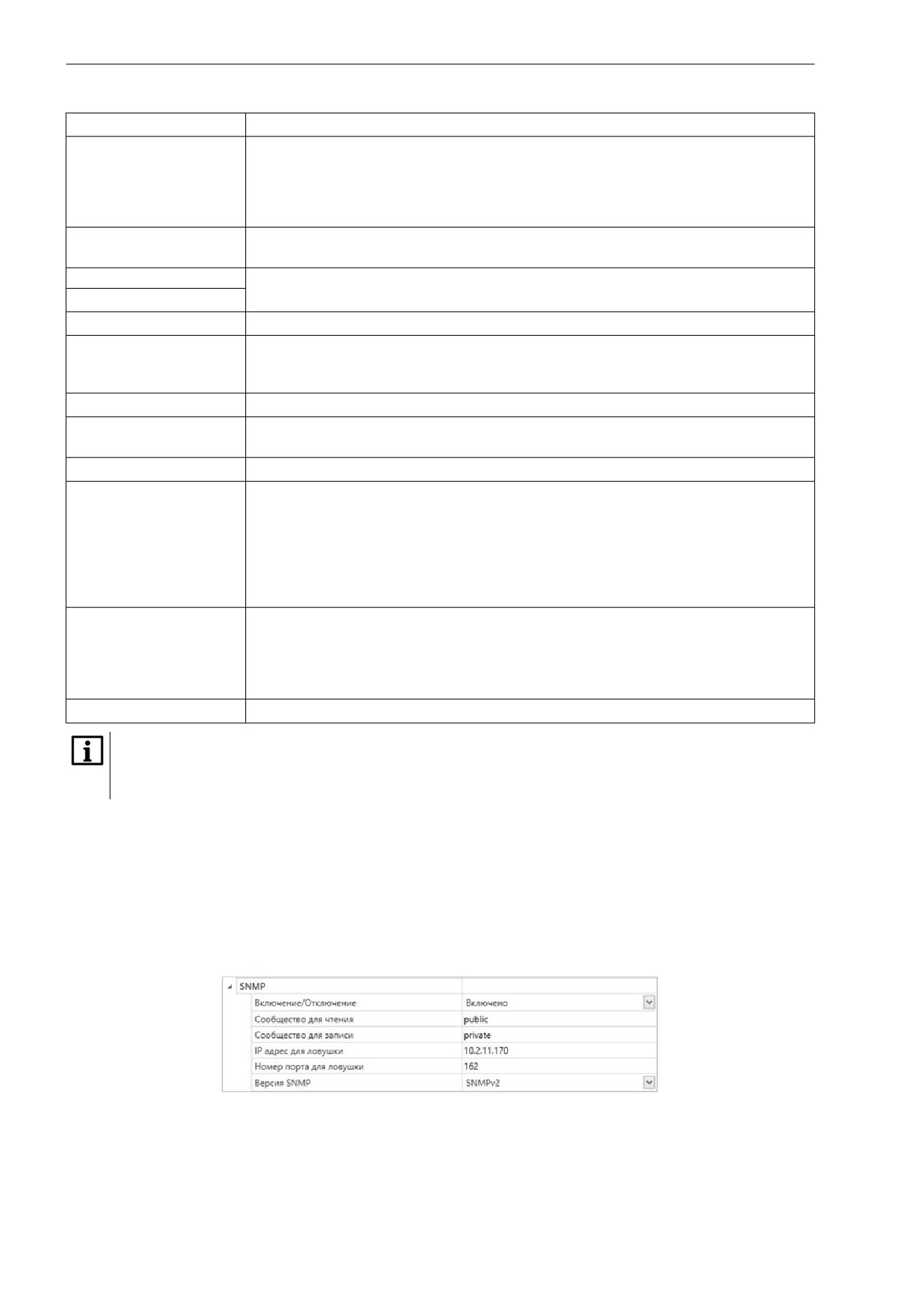

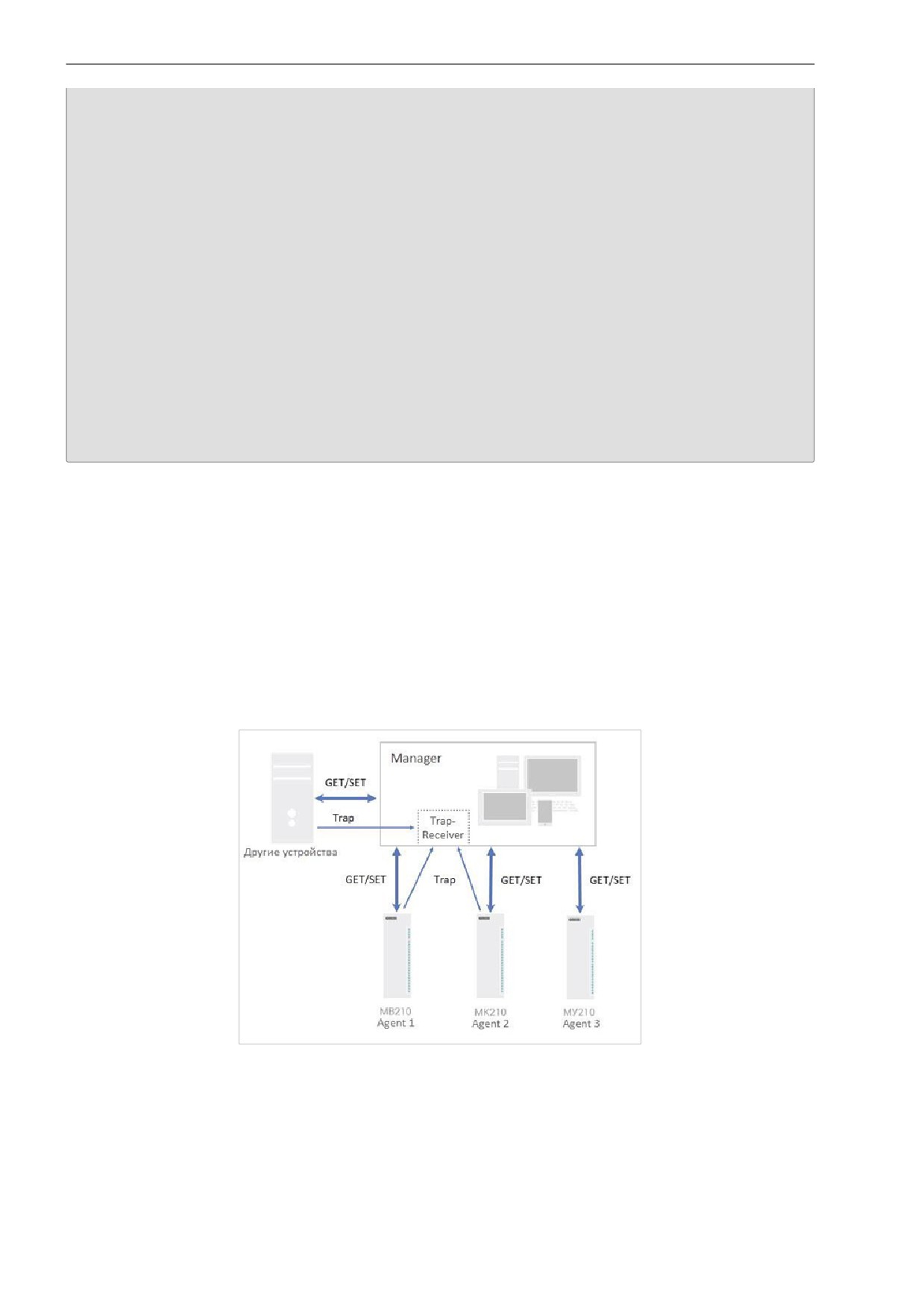

6.5.8 Работа по протоколу SNMP

6.5.9 Диагностика работы первичных датчиков

6.5.10 Ошибки датчиков

6.6 Ограничение обмена данными при работе с облачным сервисом

«OwenCloud»

Настройка

7.1 Подключение к ПО «OWEN Configurator»

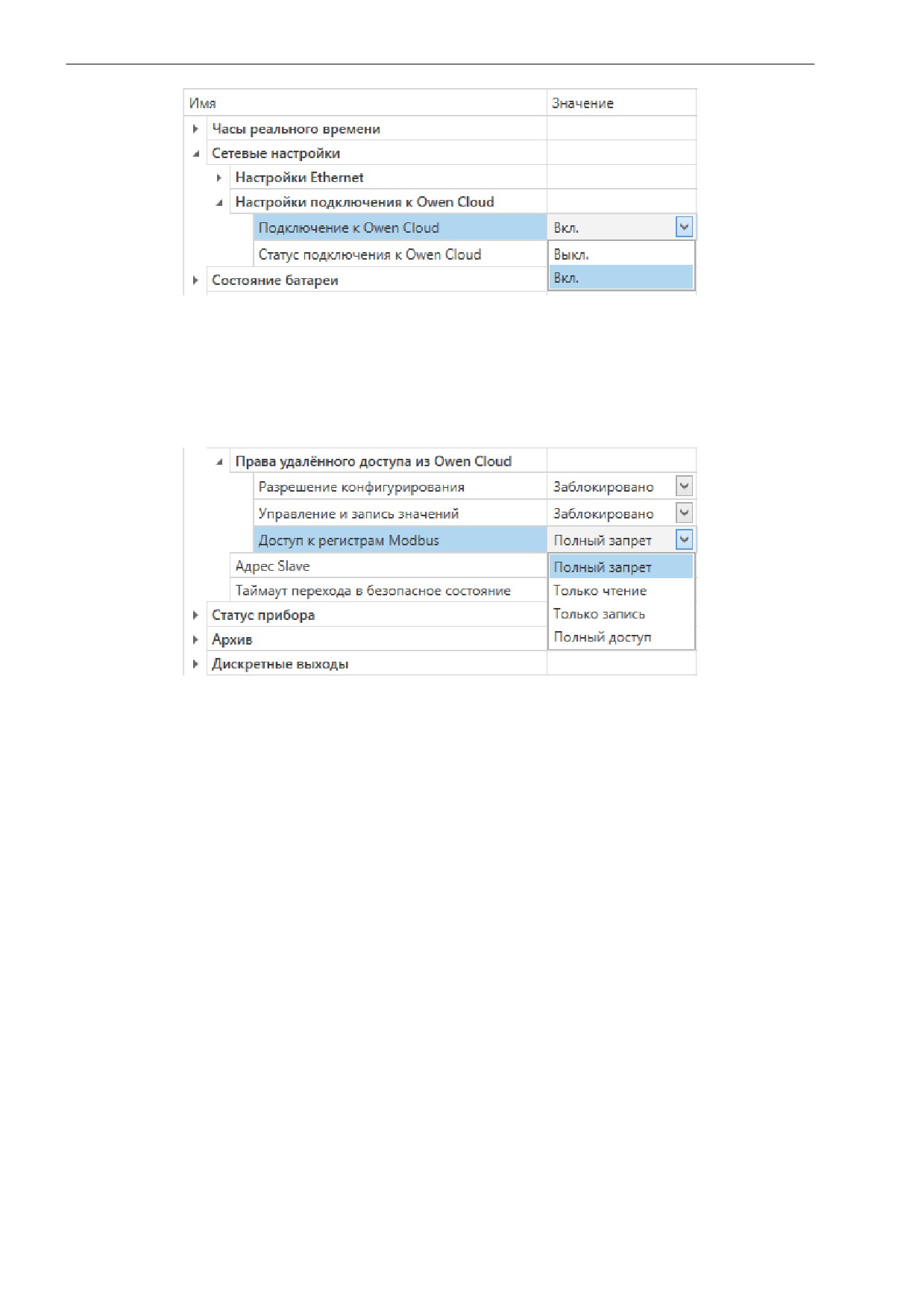

7.2 Подключение к облачному сервису «OwenCloud»

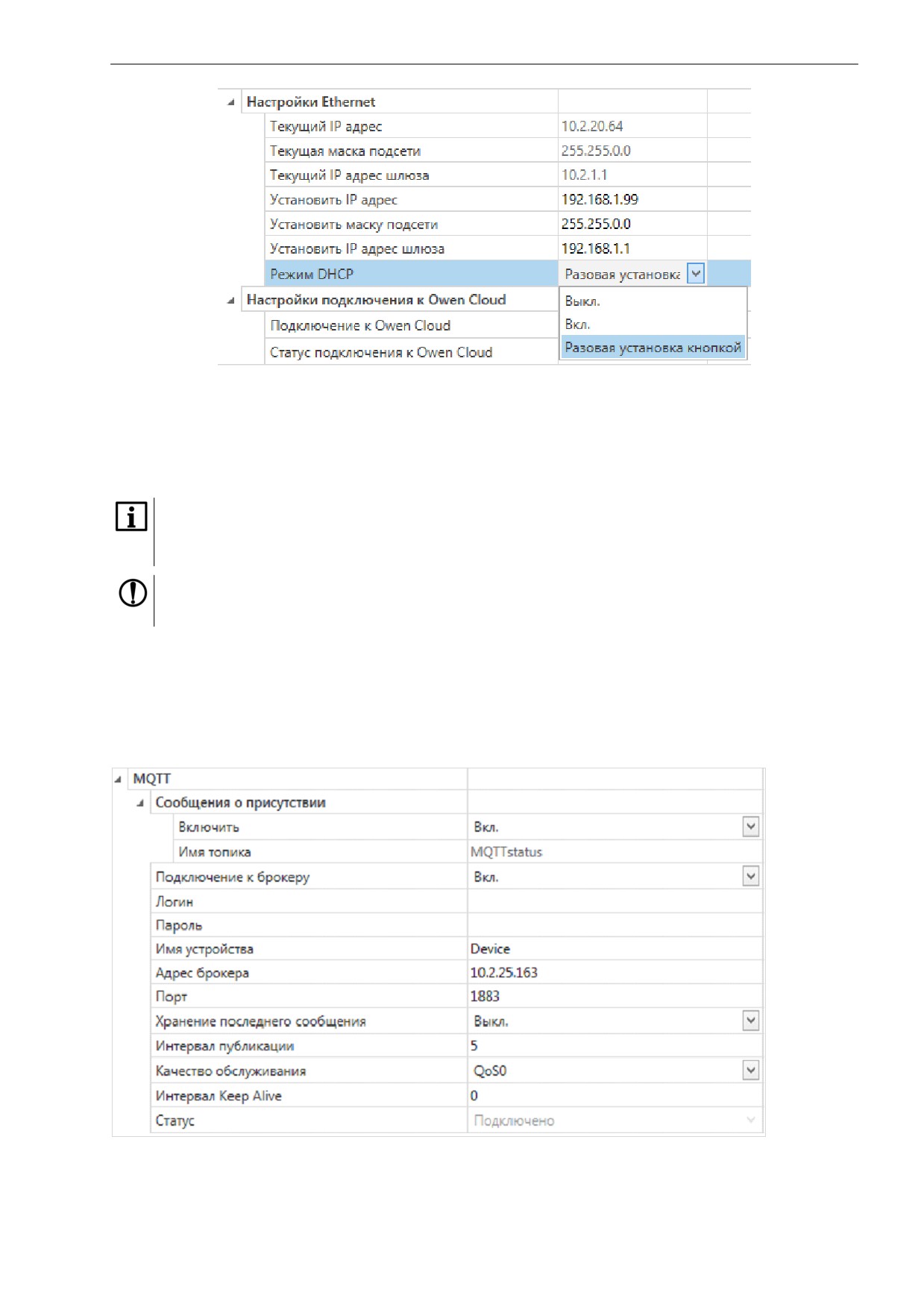

7.3 Настройка сетевых параметров

7.4 Настройка параметров обмена по протоколу MQTT в ПО «OWEN

Configurator»

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

1 Назначение

Модуль аналогового ввода МВ210-101 предназначен для измерения и преобразования температуры

(при использовании в качестве первичных преобразователей термопреобразователей сопротивления

или термоэлектрических преобразователей), а также других физических величин

(давления,

влажности, расхода, уровня и т. п.), значение которых первичными преобразователями (датчиками)

может быть преобразовано в напряжение постоянного тока или унифицированный электрический

сигнал силы тока постоянного напряжения, в единицах измерения физической величины или в

процентах от максимального значения диапазона измерений, а также передачи этих данных к

программируемым логическим контроллерам, панельным контроллерам, ПК, удаленному облачному

сервису или иным управляющим устройствам по интерфейсу Ethernet.

В модуле аналогового ввода МВ210-101 реализовано 8 аналоговых входов, предназначенных для

подключения датчиков или сигналов следующих типов:

• термопреобразователи сопротивления (ТС);

• термоэлектрические преобразователи (термопары) (ТП);

• активные датчики с выходом в виде напряжения или тока;

• датчики резистивного типа.

Каждый вход можно настроить на любой из типов независимо друг от друга.

Модуль зарегистрирован в Государственном реестре средств измерений.

Свидетельство ОС.С.34.158.А № 75880 от 10.12.2019.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Технические характеристики

Характеристика

Значение

Питание

Напряжение питания

от 10 до 48 В (номинальное 24 В)

Потребляемая мощность (при питании 24 В), не

4 Вт

более

Защита от переполюсовки напряжения питания

Есть

Интерфейсы

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbps

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet 10/100 Mbps

Modbus TCP;

MQTT;

Поддерживаемые протоколы

SNMP;

NTP

Версия протокола

IPv4

Входы

Количество аналоговых каналов измерения

Разрядность АЦП

16 бит

Время опроса одного входа, не более*:

ТС

0,9 секунд

ТП и унифицированные сигналы постоянного

0,6 секунд

напряжения и тока

Предел основной приведенной погрешности при

измерении:

ТП

± 0,5 %

ТС и унифицированных сигналов постоянного

± 0,25 %

напряжения и тока

Максимальная дополнительная погрешность,

вызванная влиянием электромагнитных помех,

± 0,25 %

не более

Дополнительная погрешность, вызванная

0,2 предела допускаемой основной приведенной

изменением температуры окружающей среды, на

погрешности измерения

каждые 10 градусов, не более

Сопротивление встроенного токоизмерительного

51 Ом

резистора

Flash-память (архив)

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи архива

10 секунд

Часы реального времени

Погрешность хода часов реального времени,

не более:

при температуре плюс 25 °С

3 секунды в сутки

при температуре минус 40 °С

10 секунд в сутки

Батарея CR2032

Тип питания часов реального времени

Время работы часов реального времени на одной

6 лет

батарее

Общие параметры

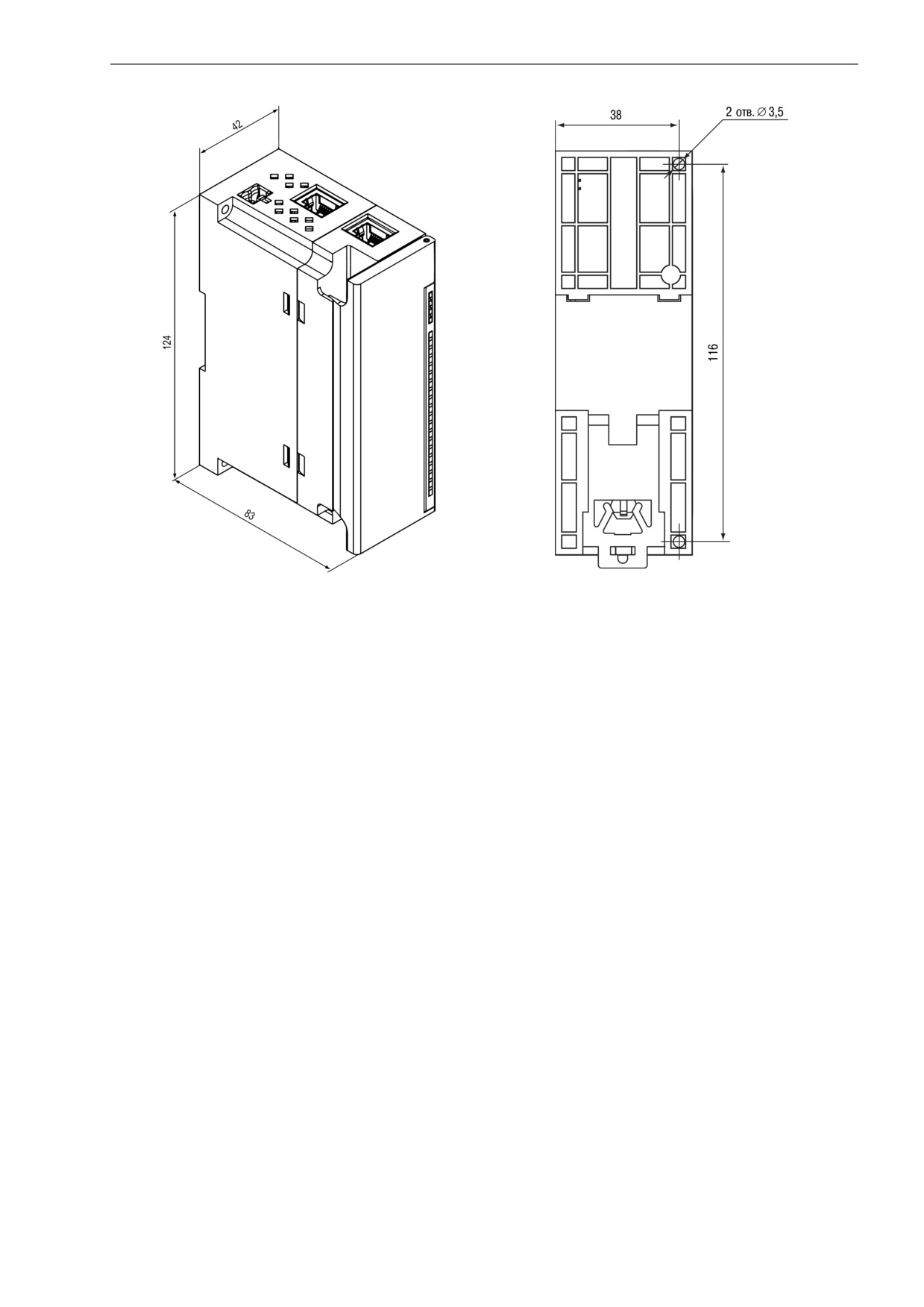

Габаритные размеры

(42 × 124 × 83) ±1 мм

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.1

Характеристика

Значение

Степень защиты корпуса

IP20

Средний срок службы**

12 лет

Масса, не более

0,4 кг

ПРИМЕЧАНИЕ

* Опрос входов происходит последовательно. Например, опрос двух входов займет время,

равное сумме опросов входа 1 и входа 2.

** Кроме элемента питания часов реального времени.

Таблица 2.2 - Датчики и входные сигналы

Значение

Предел основной

единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего

погрешности

разряда

Термопреобразователи сопротивления по ГОСТ 6651-2009

Cu 50 (α = 0,00426 °С^-1)

-50…+200 °С

50М (α = 0,00428 °С^-1)

-180…+200 °С

Pt 50 (α = 0,00385 °С^-1)

-200…+850 °С

50П (α = 0,00391 °С^-1)

-200…+850 °С

Cu 100 (α = 0,00426 °С^-1)

-50…+200 °С

100М (α = 0,00428 °С^-1)

-180…+200 °С

Pt 100 (α = 0,00385 °С^-1)

-200…+850 °С

100П (α = 0,00391 °С^-1)

-200…+850 °С

Ni 100 (α = 0,00617 °С^-1)

-60…+180 °С

Pt 500 (α = 0,00385 °С^-1)

-200…+850 °С

0,1 °С

0,25 %

500П (α = 0,00391 °С^-1)

-200…+850 °С

Cu 500 (α = 0,00426 °С^-1)

-50...+200 °С

500М (a=0,00428 °С^-1)

-180...+200 °С

Ni500 (α = 0,00617 °С^-1)

-60...+180 °С

Cu 1000 (α = 0,00426 °С^-1)

-50...+200 °С

1000М (α = 0,00428 °С^-1)

-180...+200 °С

Pt 1000 (α = 0,00385 °С^-1)

-200...+850 °С

1000П (α = 0,00391 °С^-1)

-200...+850 °С

Ni 1000 (α = 0,00617 °С^-1)

-60...+180 °С

ТСМ гр. 23

-50...+200 °С

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

-200…+800 °С

TЖК (J)

-200…+1200 °С

TНН (N)

-200…+1300 °С

TХА (К)

-200…+1360 °С

TПП (S)

-50…+1750 °С

TПП (R)

-50…+1750 °С

0,1 °С

0,5 %

TМК (Т)

-250…+400 °С

TПР (В)

+200…+1800 °С

TВР (А-1)

0…+2500 °С

TВР (А-2)

0…+1800 °С

TВР (А-3)

0…+1800 °С

Унифицированные сигналы по ГОСТ 26.011-80

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.2

Значение

Предел основной

единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего

погрешности

разряда

-1...+1 В

0...100 %

0...5 мА

0...100 %

0,1 %

± 0,25 %

0...20 мА

0...100 %

4...20 мА

0...100 %

Сигнал постоянного напряжения

-50...+50 мВ

0...100 %

0,1 %

± 0,25 %

Сигналы резистивного типа

от 0...2 кОм

0…100 %

± 0,25

от 0...5 кОм

Термоэлектрический преобразователь типа L по DIN 43710

tP.tL

-200…+900 °С

1 °С

не регламентируется

2.2 Изоляция узлов модуля

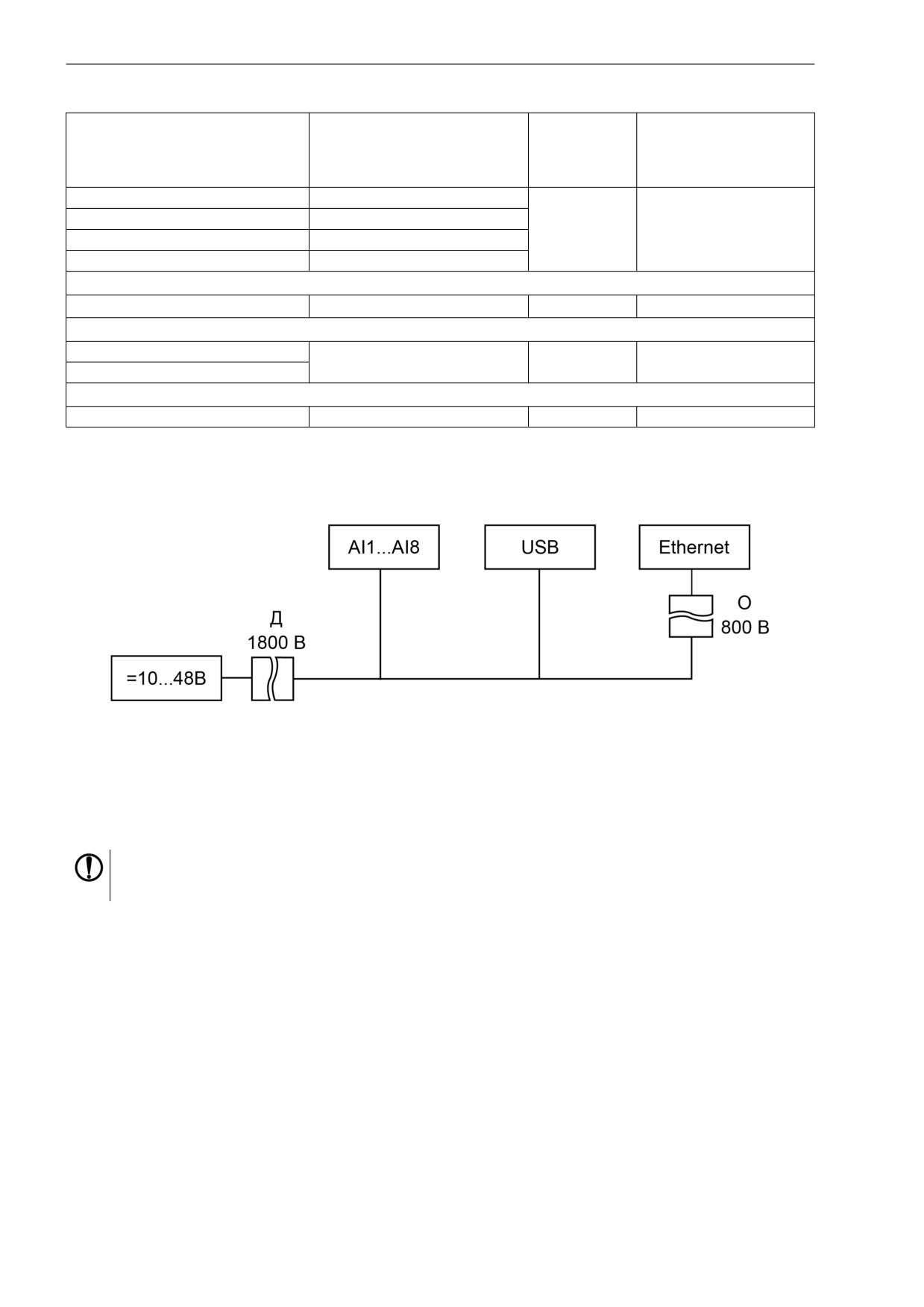

Схема гальванически изолированных узлов и прочность гальванической изоляции приведена на

рисунке 2.1.

Рисунок 2.1 - Изоляция узлов модуля

Основная изоляция (О) - изоляция, применяемая для частей оборудования, находящихся под

напряжением, с целью обеспечения защиты от поражения электрическим током.

Дополнительная изоляция (Д) - независимая изоляция, применяемая в дополнение к основной

изоляции для того, чтобы гарантировать защиту от поражения электрическим током в случае отказа

основной изоляции.

ПРЕДУПРЕЖДЕНИЕ

Значение прочности изоляции указано для испытаний при нормальных климатических условиях,

время воздействия — 1 минута по ГОСТ IEC 61131-2.

2.3 Условия эксплуатации

Модуль отвечает требованиям по устойчивости к воздействию помех в соответствии с

ГОСТ IEC 61131-2. По уровню излучения радиопомех (помехоэмиссии) модуль соответствует нормам,

установленным для оборудования класса А по ГОСТ

30804.6.3. Модуль предназначен для

эксплуатации в следующих условиях:

• температура окружающего воздуха от минус 40 до плюс 55 °С;

• относительная влажность воздуха от 10 % до 95 % (при +35 °С без конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• допустимая степень загрязнения 1 по ГОСТ IEC 61131-2.

По устойчивости к механическим воздействиям во время эксплуатации модуль соответствует

ГОСТ IEC 61131-2.

По устойчивости к климатическим воздействиям во время эксплуатации модуль соответствует

ГОСТ IEC 61131-2.

3 Меры безопасности

На клеммнике присутствует опасное для жизни напряжение. Любые подключения к модулю и работы по

его техническому обслуживанию следует производить только при отключенном питании модуля.

По способу защиты от поражения электрическим током модуль соответствует классу II по

ГОСТ IEC 61131-2.

Во время эксплуатации и технического обслуживания следует соблюдать требования ГОСТ 12.3.019,

«Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации

электроустановок потребителей».

Установку модуля следует производить в специализированных шкафах, доступ внутрь которых

разрешен только квалифицированным специалистам.

ВНИМАНИЕ

Запрещено использовать модуль в агрессивных средах с содержанием в атмосфере кислот,

щелочей, масел и т. п.

5 Подключение

5.1 Рекомендации по подключению

Внешние связи монтируют проводом сечением не более 0,75 мм².

Для многожильных проводов следует использовать наконечники.

После монтажа провода следует уложить в кабельном канале корпуса модуля и закрыть крышкой.

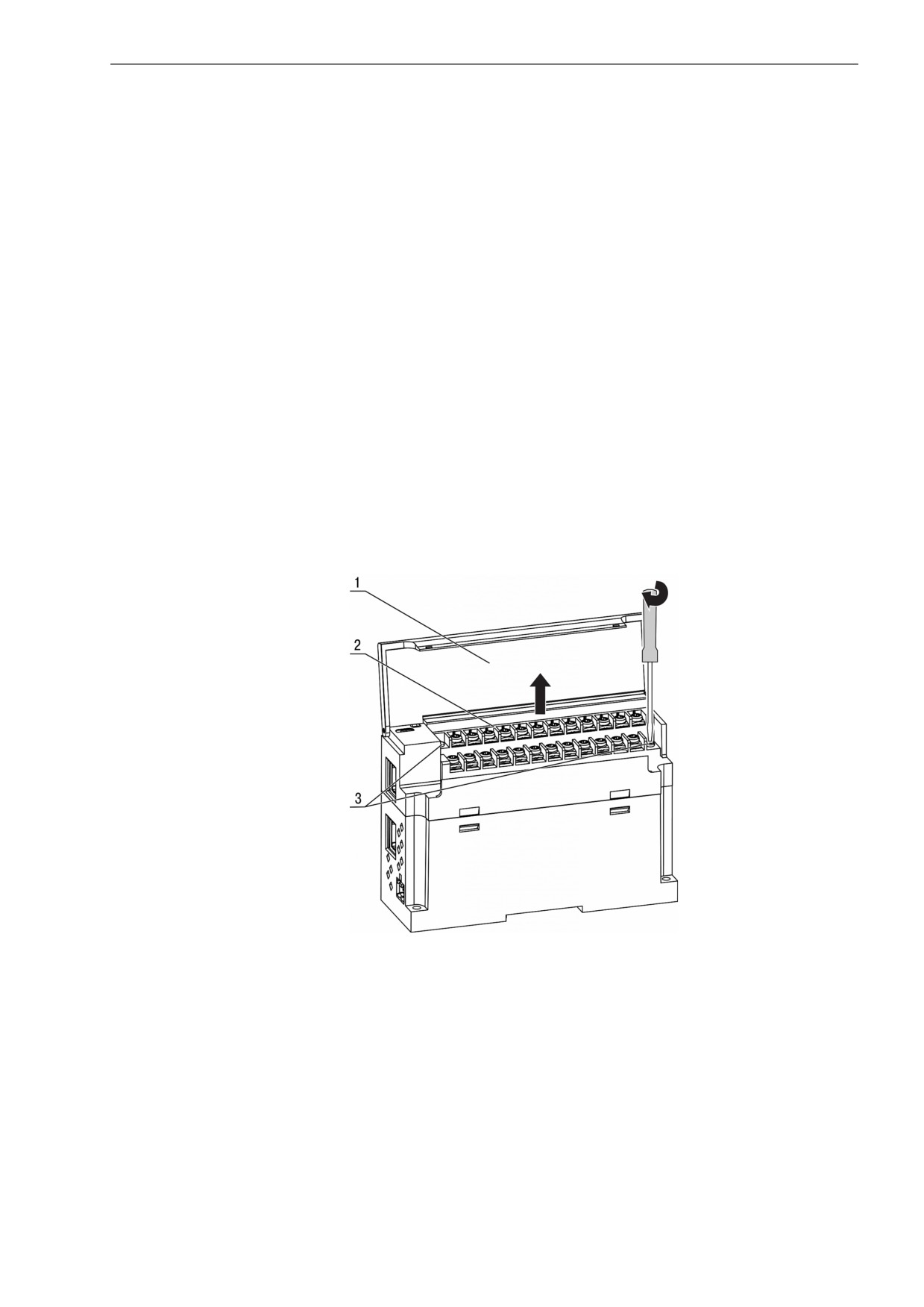

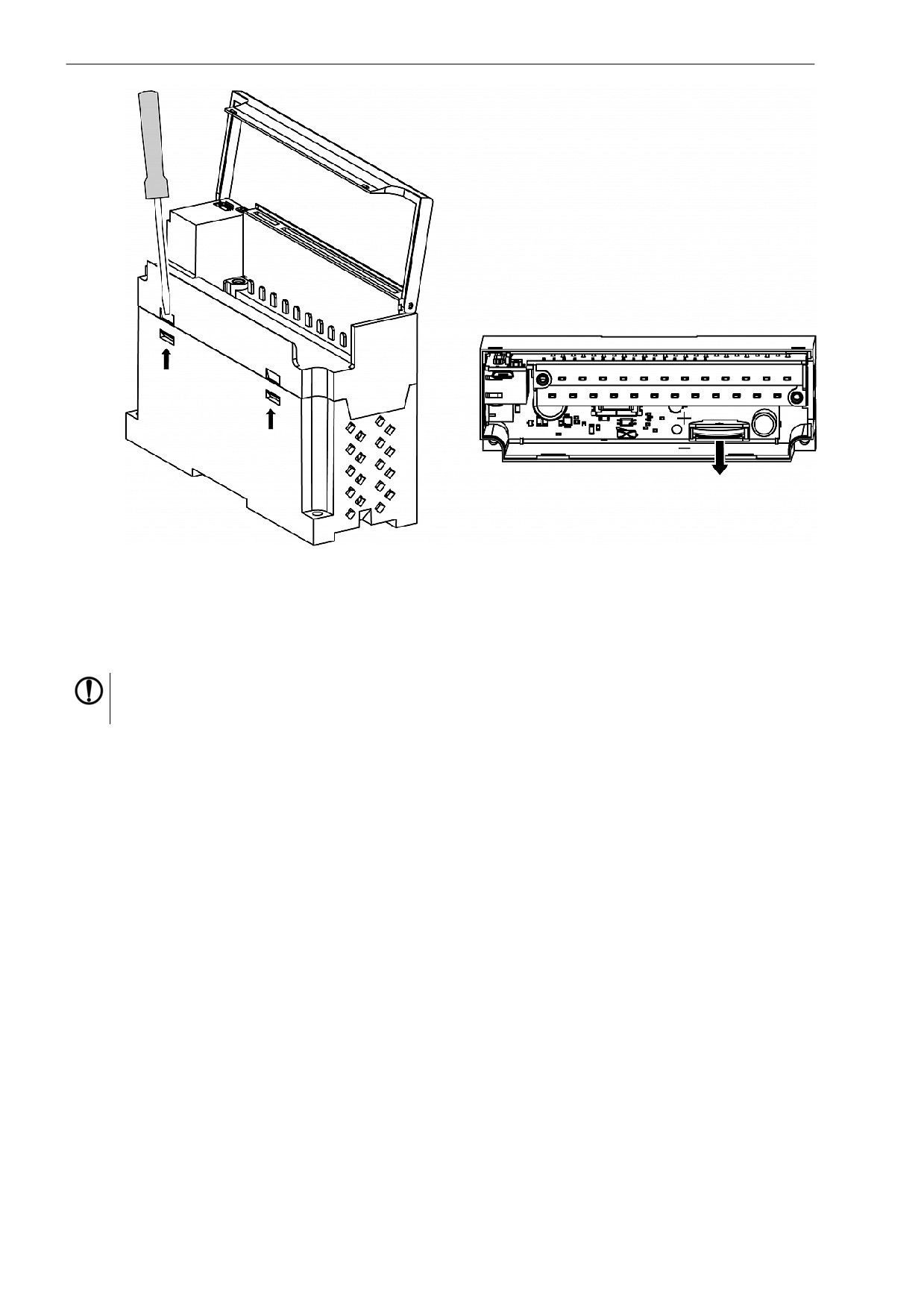

В случае необходимости следует снять клеммники модуля, открутив два винта по углам клеммников.

Провода питания следует монтировать с помощью ответного клеммника из комплекта поставки.

ВНИМАНИЕ

Подключение и техническое обслуживание производится только при отключенном питании

модуля и подключенных к нему устройств.

ВНИМАНИЕ

Запрещается подключать провода разного сечения к одной клемме.

ВНИМАНИЕ

Запрещается подключать более двух проводов к одной клемме.

5.2 Назначение контактов клеммника

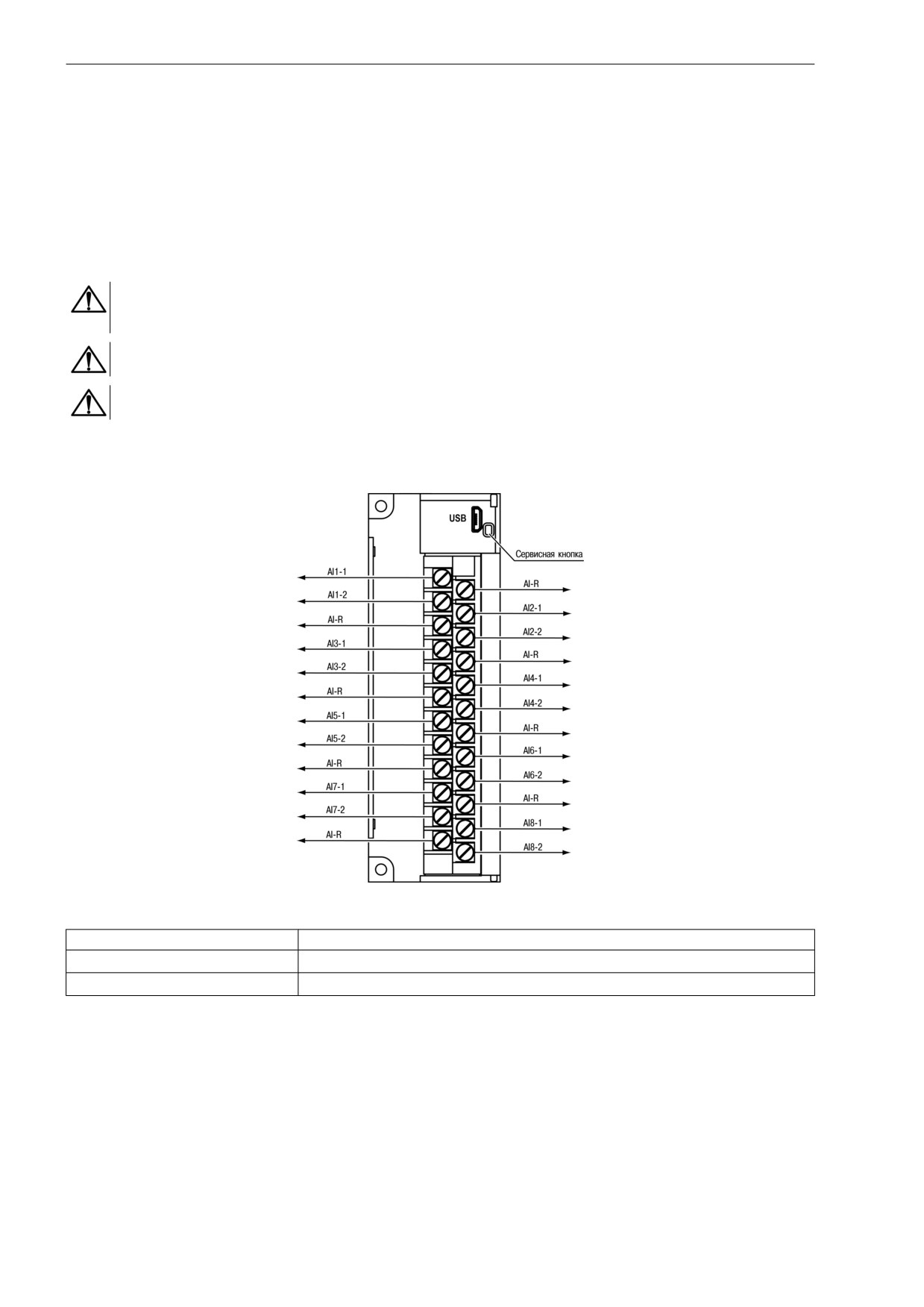

Рисунок 5.1 - Назначение контактов клеммника

Наименование клеммы

Назначение

AI1-1, AI1-2 - AI8-1, AI8-2

Аналоговые входы AI1 - AI8

AI-R

Общие точки аналоговых входов

5 Подключение

5.5 Подключение к входам

5.5.1 Общие сведения

Входные измерительные устройства в модуле являются универсальными, т.е. к ним можно подключать

любые первичные преобразователи (датчики) и унифицированные сигналы из перечисленных в

таблице 2.2. К входам модуля можно подключить одновременно датчики разных типов в любых

сочетаниях.

ПРЕДУПРЕЖДЕНИЕ

Для защиты входных цепей модуля от возможного пробоя зарядами статического

электричества, накопленного на линиях связи «модуль - датчик», перед подключением к

клеммнику модуля их жилы следует на 1-2 секунды соединить с винтом функционального

заземления (FE) щита.

Во время проверки исправности датчика и линии связи следует отключить модуль от сети питания.

Чтобы избежать выхода модуля из строя при «прозвонке» связей следует использовать измерительные

устройства с напряжением питания не более 4,5 В. Для более высоких напряжений питания этих

устройств отключение датчика от модуля обязательно.

Параметры линии соединения модуля с датчиком приведены в таблице 5.1.

Таблица 5.1 - Параметры линии связи модуля с датчиками

Длина

Сопротивление

Тип датчика

линий, м,

линии, Ом,

Исполнение линии

не более

Трехпроводная, провода равной

ТС

100

длины и сечения

Термоэлектродный кабель

ТП

100¹⁾

(компенсационный)

Унифицированный сигнал

силы тока постоянного

100

Двухпроводная

напряжение

Унифицированный сигнал

100

Двухпроводная

напряжения постоянного тока

Сигнал сопротивления

Двухпроводная

¹⁾ Допускается сопротивление линии более 100 Ом при наличии в цепи источника питания

достаточного напряжения

5.5.2 Подключение термопреобразователя сопротивления

Выходные параметры ТС определяются их НСХ в соответствии с ГОСТ 6651.

Рисунок 5.4 - Схема подключения ТС по трехпроводной схеме

Чтобы избежать влияния сопротивлений соединительных проводов на результаты измерения

температуры, подключение датчика к модулю следует производить по трехпроводной схеме. При такой

схеме к одному из выводов ТС подключаются одновременно два провода, соединяющих его с модулем,

а к другому выводу

- третий соединительный провод. Для полной компенсации влияния

соединительных проводов на результаты измерений необходимо, чтобы их сопротивления были

равны друг другу (достаточно использовать одинаковые провода равной длины).

5 Подключение

5.5.3 Подключение термоэлектрического преобразователя

НСХ термопар различных типов в соответствии с ГОСТ Р 8.585.

ПРЕДУПРЕЖДЕНИЕ

Для работы с модулем могут быть использованы только термопары с изолированными и

незаземленными рабочими спаями, так как отрицательные выводы их свободных концов

объединены между собой на входе модуля.

Если подключение свободных концов ТП непосредственно к контактам модуля невозможно, то

соединение ТП с модулем необходимо выполнять с помощью компенсационных термоэлектродных

проводов или кабелей с обязательным соблюдением полярности их включения. Использование

термоэлектродных кабелей позволяет увеличить длину проводников термопары и «перенести» ее

свободные концы к клеммнику модуля.

Рисунок 5.5 - Схема подключения ТП

Для корректного вычисления параметров в схеме предусмотрена автоматическая коррекция показаний

модуля по температуре холодного спая. Температуру холодного спая измеряет датчик, расположенный

на плате модуля. Модуль имеет три встроенных датчика холодного спая.

Автоматическая коррекция обеспечивает правильные показания модуля в случае изменения

температуры окружающей его среды.

В некоторых случаях автоматическая коррекция по температуре свободных концов термопар может

быть отключена установкой в параметре CJ-.C значения oFF.

5.5.4 Подключение активного датчика с выходным сигналом напряжения

постоянного тока или силы тока постоянного напряжения

Питание активных датчиков должно осуществляться от внешнего блока питания.

Подключать активные преобразователи с выходным сигналом в виде постоянного напряжения ((- 1...

+1) В и (-50…+50) мВ) и силы тока постоянного напряжения ((0...5) мА, (0...20) мА и (4...20) мА) можно

непосредственно к входным контактам модуля.

Рисунок 5.6 - Схема подключения датчиков с унифицированным выходными сигналами

постоянного напряжения (-50…+50) мВ и (-1…+1) В по трехпроводной схеме

5 Подключение

Рисунок 5.7 - Схема подключения датчиков с унифицированным выходным сигналом силы

тока постоянного напряжения (0…5) мА, (0…20) мА и (4…20) мА по двухпроводной схеме

Рисунок 5.8 - Схема подключения датчиков с унифицированным выходным сигналом силы

тока постоянного напряжения (0…5) мА, (0…20) мА и (4…20) мА по трехпроводной схеме

ПРЕДУПРЕЖДЕНИЕ

В случае использования активных датчиков следует иметь в виду, что «минусовые» выводы их

выходных сигналов в модуле объединены между собой.

ВНИМАНИЕ

Для подключения активного токового датчика следует подключить встроенный

токоизмерительный резистор номиналом 51 Ом. Для этого на боковой грани модуля следует

установить DIP-переключатель соответствующего канала в положение 1.

Рисунок 5.9 - DIP-переключатели на корпусе модуля для подключения резисторов

ПРЕДУПРЕЖДЕНИЕ

Если DIP-переключатели будут находиться в положении 1 во время использования датчиков,

отличных от токовых, то значения будут отображаться некорректно.

5 Подключение

5.5.5 Подключение датчика резистивного типа

Модуль способен обрабатывать сигналы датчиков резистивного типа с сопротивлением (0...2) кОм или

(0...5) кОм.

Рисунок 5.10 - Схема подключения датчиков резистивного типа (0…2) кОм или (0...5) кОм

5.5.6 Дискретный датчик типа «Сухой контакт»

Каждый аналоговый вход прибора может быть использован для подключения двух дискретных

датчиков типа «сухой контакт». В качестве датчиков могут выступать выключатели, кнопки, контактные

группы реле и т. д.

Рисунок 5.11 - Схема подключения дискретных датчиков типа «сухой контакт»

В качестве шунтирующих сопротивлений можно использовать любые резисторы с одинаковым

номиналом в диапазоне от 200 до 3000 Ом.

Во время опроса датчика типа «сухой контакт» его состояние описывается целым числом от 0 до 3.

Расшифровка этих чисел приведена в таблице ниже:

Таблица 5.2 - Расшифровка значений датчика типа «сухой контакт»

Значение датчика

Состояние контакта 1

Состояние контакта 2

Разомкнут

Замкнут

Разомкнут

Замкнут

5.6 Подключение по интерфейсу Ethernet

Для подключения модуля к сети Ethernet можно использовать следующие схемы:

•

«Звезда» (рисунок 5.12);

•

«Цепочка»/«Daisy-chain» (рисунок 5.13).

5 Подключение

Рисунок 5.12 - Подключение по схеме «Звезда»

ПРЕДУПРЕЖДЕНИЕ

1. Максимальная длина линий связи - 100 м.

2. Подключение возможно к любому порту Ethernet модуля.

3. Незадействованный Ethernet-порт следует закрыть заглушкой.

Для подключения по схеме «Цепочка» следует использовать оба Ethernet-порта модуля. Если модуль

вышел из строя или отключилось питание, то данные будут передаваться с порта 1 на порт 2 без

разрыва связи.

Рисунок 5.13 - Подключение по схеме «Цепочка»

ПРЕДУПРЕЖДЕНИЕ

1. Максимальная длина линии связи между двумя соседними активными устройствами при

подключении по схеме «Цепочка» должна быть не более 100 м.

2. Допускается смежная схема подключения.

3. Незадействованный Ethernet-порт следует закрыть заглушкой.

6 Устройство и принцип работы

6.1 Принцип работы

Модуль передает в сеть данные о состоянии входов при запросе от Мастера.

В качестве Мастера сети можно использовать:

• ПК;

• ПЛК;

• панель оператора;

• удаленный облачный сервис.

Сигнал с датчика, измеряющего физический параметр объекта (температуру, давление и т. п.),

поступает в модуль в результате последовательного опроса датчиков. Полученный сигнал

преобразуется по данным НСХ в цифровые значения. В процессе обработки сигналов осуществляется

их фильтрация от помех и коррекция показаний в соответствии с заданными параметрами.

Опрос датчиков и обработка их сигналов измерительным устройством осуществляется

последовательно по замкнутому циклу.

6.2 Индикация и управление

На лицевой панели модуля расположены элементы индикации, см. таблицу 6.1.

Рисунок 6.1 - Лицевая панель модуля

В нижней части лицевой панели расположено поле «IP».

ПРЕДУПРЕЖДЕНИЕ

Поле «IP» предназначено для нанесения IP-адреса модуля тонким маркером или на бумажной

наклейке.

6 Устройство и принцип работы

Таблица 6.1 - Назначение индикации

Индикатор

Состояние индикатора

Назначение

Питание

(зеленый)

Включен

Напряжение питания модуля

подано

Eth 1 (зеленый)

Мигает

Передача данных по порту 1

Ethernet

Eth 2 (зеленый)

Мигает

Передача данных по порту 2

Ethernet

Авария

(красный)

Выключен

Сбои отсутствуют

Постоянно включен

Сбой основного приложения и/

или конфигурации

Включается на 200 мс один раз в

Необходима замены батареи

3 секунды

питания часов

Включается на 100 мс два раза в

Сработал тайм-аут перехода в

1 секунду (через паузу 400 мс)

безопасное состояние

(отсутствуют запросы от мастера

сети по протоколу Modbus TCP)

Включен 900 мс, 100 мс

Аппаратный сбой периферии

выключен

(Flash, RTC, Ethernet Switch)

Индикаторы состояния входов

Включен зеленый

Вход включен

(см. Таблицу 6.10)

Выключен

Вход отключен

Выключается на короткое время

Производится измерение на

входе

Включен оранжевый

Некритическая ошибка входа

Включен красный

Критическая ошибка входа

Под лицевой панелью расположены клеммники и сервисная кнопка (рисунок 5.1).

Сервисная кнопка предназначена для выполнения следующих функций:

• восстановления заводских настроек (раздел 7.9);

• установки IP-адреса (раздел 7.3);

• обновления встроенного программного обеспечения (раздел 7.7).

6.3 Часы реального времени

В модуле есть встроенные часы реального времени (RTC). Они работают от собственного батарейного

источника питания.

Отсчет времени производится по UTC в секундах, начиная с 00:00 01 января 2000 года. Значение RTC

используется для записи в архив.

6.4 Запись архива

В модуль встроена флеш-память (flash), размеченная под файловую систему с шифрованием файлов.

Алгоритм шифрования

— Data Encryption Standard

(DES) в режиме сцепления блоков

шифротекста

(CBC). В качестве ключа используется строка superkey. Вектор инициализации

генерируется с помощью хеш-функции (см. приложение А ). Аргументом функции является пароль,

заданный в ПО «OWEN Configurator». В конце файла сохраняется контрольная сумма, рассчитанная по

алгоритму CRC32 (контрольная сумма также шифрируется).

Архив модуля сохраняется в виде набора файлов. Период архивации, ограничение на размер одного

файла и их количество задается пользователем в ПО «OWEN Configurator». Если архив полностью

заполнен, то данные перезаписываются, начиная с самых старых данных самого старого файла.

Файл архива состоит из набора записей. Записи разделены символами переноса строки (0x0A0D).

Каждая запись соответствует одному параметру и состоит из полей, разделенных символом «;» (без

кавычек). Формат записи приведен в таблице ниже.

6 Устройство и принцип работы

Таблица 6.2 - Формат записи в файле архива

Параметр

Тип

Размер

Комментарий

Метка времени

Binary data

4 байта

В секундах начиная с 00:00 01.01.2000 (UTC+0)

Разделитель

Строка

1 байт

Символ «;» (без кавычек)

Уникальный

В виде строки из HEX-символов с ведущими

идентификатор

Строка

8 байт

нулями

параметра (UID)

Разделитель

Строка

1 байт

Символ «;» (без кавычек)

зависит от

В виде строки из HEX-символов с ведущими

Значение параметра

Строка

параметра

нулями

Разделитель

Строка

1 байт

Символ «;» (без кавычек)

1 - значение параметра корректно, 0 - значение

Статус параметра

Binary data

1 байт

параметра некорректно и его дальнейшая

обработка не рекомендована

Перенос строки

Binary data

2 байта

\n\r (0x0A0D)

Пример

Расшифрованная запись:

0x52 0x82 0xD1 0x24 0x3B 0x30 0x30 0x30 0x30 0x61 0x39 0x30 0x30 0x3B 0x30 0x30 0x30 0x30 0x30

0x30 0x30 0x31 0x3B 0x31 0x0A 0x0D

где

0x52 0x82 0xD1 0x24 — метка времени. Для получения даты и времени в формате UnixTime

следует изменить порядок байт на противоположный и добавить константу-смещение (число

секунд между 00:00:00 01.01.1970 и 00:00:00 01.01.2000): 0x24D18252 (HEX) + 946684800 (DEC) =

1564394971

(DEC, соответствует 29 июля 2019 г., 10:09:31);

0x3B — разделитель;

0x30 0x30 0x30 0x30 0x61 0x39 0x30 0x30 — уникальный идентификатор параметра (00003ba00);

0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x31 — значение параметра (00000001);

0x31 — статус параметра (1 - значение параметра корректно);

0x0A 0x0D — символы переноса строки.

Прибор фиксирует время в архивных файлах по встроенным часам реального времени. Также можно

задать часовой пояс, который будет считываться «OwenCloud» или внешним ПО. Запись во флеш-

память (flash) происходит с определенной частотой, рассчитанной таким образом, чтобы ресурса

флеш-памяти (flash) прибора хватило на срок не менее 10 лет работы.

Архив может считываться:

• облачным сервисом «OwenCloud» (считывается автоматически в случае потери и дальнейшего

восстановления связи);

• ПО «OWEN Configurator» (например, для ручного анализа);

• пользовательским ПО (с помощью 20 функции Modbus).

Список архивируемых параметров доступен в ПО «OWEN Configurator» на вкладке «Информация об

устройстве». Порядок записи параметров в архив соответствует порядку параметров на вкладке.

ПРИМЕЧАНИЕ

После обновления встроенного ПО все настройки прибора кроме сетевых сбросятся на

заводские.

Архив считывается с помощью 20 функции Modbus (0x14). Данная функция возвращает содержание

регистров файла памяти и позволяет с помощью одного запроса прочитать одну или несколько записей

из одного или нескольких файлов.

В запросе чтения файла для каждой записи указывается:

• тип ссылки - 1 байт (должен быть равен 6);

6 Устройство и принцип работы

• номер файла - 2 байта;

• начальный адрес регистра внутри файла - 2 байта;

• количество регистров для чтения - 2 байта.

ПРИМЕЧАНИЕ

Номер файла в запросе по Modbus рассчитывается как 4096 + порядковый номер файла.

Порядковая нумерация файлов ведется с нуля. Параметр «Последний индекс архива» содержит

порядковый номер файла архива, в который последний раз записывались данные.

Количество считываемых регистров в запросе должно быть подобрано таким образом, чтобы длина

ответа не превышала допустимую длину пакета Modbus (256 байт).

Размер файла архива заранее неизвестен, поэтому следует считывать порции данных с помощью

отдельных запросов. Если в ответ на запрос будет получено сообщение с кодом ошибки

0х04 (MODBUS_SLAVE_DEVICE_FAILURE), то можно сделать вывод, что адреса регистров в запросе

находятся за пределами файла. Чтобы считать последние данные файла, требуется уменьшить

количество регистров в запросе.

ПРИМЕЧАНИЕ

В случае выключения питания модуля производимая в момент снятия питания запись в файле

архива может не сохраниться.

6.5 Режимы обмена данными

Модуль поддерживает следующие режимы обмена данными:

• обмен с Мастером сети по протоколу Modbus TCP (порт 502) — до 4 одновременных

соединений с разными Мастерами сети;

• соединение и обмен данными с ПК с помощью ПО «OWEN Configurator»;

• обмен с удаленным облачным сервисом «OwenCloud» (необходим доступ в Интернет);

• обмен по протоколу MQTT;

• обмен по протоколу SNMP.

6.5.1 Включение датчика в список опроса

Включение любого датчика в список опроса производится автоматически после задания типа его НСХ в

параметре «Тип датчика». Во время установки в параметре «Тип датчика» значение «Датчик

отключен» датчик из списка опроса исключается.

Для каждого входа задается параметр «Период опроса». Период опроса может быть установлен в

интервале от

0,6

до

секунд. Если опрос входа не может быть произведен с заданной

периодичностью (например, если на всех входах задан период опроса 0,6 секунд), то модуль

автоматически увеличивает период опроса до наименьшего возможного.

В модуле предусмотрен режим «Максимальной загрузки АЦП». В этом режиме период опроса будет

автоматически настроен на минимальный возможный период для соответствующего типа датчика.

6.5.2 Установка диапазона измерения

Во время работы с активными преобразователями, выходным сигналом которых является

унифицированный сигнал напряжения постоянного тока или силы тока постоянного напряжения, в

модуле предусмотрена возможность масштабирования шкалы измерения. Текущие величины

контролируемых параметров вычисляются с помощью масштабирующих значений, задаваемых

индивидуально для каждого входа. Использование масштабирующих значений позволяет отображать

контролируемые физические параметры непосредственно в единицах их измерения (атмосферах,

килопаскалях, метрах и т. д.).

Для масштабирования шкалы измерения следует установить границы диапазона измерения:

• Ain.L — нижняя граница, соответствует минимальному уровню выходного сигнала датчика;

• Ain.H — верхняя граница, соответствует максимальному уровню выходного сигнала датчика.

Дальнейшая обработка сигналов датчика осуществляется в заданных единицах измерения по

линейному закону (прямо пропорциональному при Ain.H > Ain.L или обратно пропорциональному при

Ain. H < Ain. L). Расчет текущего значения контролируемого датчиком параметра производится по

формуле:

6 Устройство и принцип работы

(6.1)

(6.2)

где

Ain.L, Ain.H — заданные значения параметров Ain.L и Ain.H;

V_вх — текущее значение входного сигнала;

V_min, V_max — минимальное и максимальное значения входного сигнала датчика по данным

таблицы 2.2 (мА, мВ или В);

П_изм — измеренное модулем значение параметра.

Пример

При использовании датчика с выходным сигналом силы тока постоянного напряжения (4…20) мА (тип

датчика 11 в параметре in-t), контролирующего давление в диапазоне (0...25) атм., в параметре Ain.L

задается значение

00,00, а в параметре Ain. H

- значение

25,00. После этого обработка и

отображение показаний будет производиться в атмосферах.

6.5.3 Настройка цифровой фильтрации измерений

Для дополнительной защиты от электромагнитных помех в модуле предусмотрен программный

цифровой фильтр низких частот. Цифровая фильтрация проводится в два этапа.

На первом этапе фильтрации из текущих измерений входных параметров отфильтровываются

значения, имеющие явно выраженные «провалы» или «выбросы». Для этого модуль вычисляет

разность между результатами измерений входной величины, выполненных в двух последних циклах

опроса, и сравнивает ее с заданным значением, называемым полосой фильтра. Если вычисленная

разность превышает заданный предел, то производится повторное измерение, полученный результат

отбрасывается, а значение полосы фильтра удваивается. В случае подтверждения нового значения

фильтр перестраивается (т. е. полоса фильтра уменьшается до исходной) на новое стабильное

состояние измеряемой величины. Такой алгоритм позволяет защитить модуль от воздействия

единичных импульсных и коммутационных помех, возникающих на производстве при работе силового

оборудования.

Полоса фильтра задается в единицах измеряемой величины в ПО

«OWEN Configurator»

индивидуально для каждого датчика. Уменьшение полосы фильтра улучшает помехозащищенность

входа измерения, но приводит к замедлению реакции модуля на быстрое изменение входной

величины. Поэтому при низком уровне помех или при работе с быстро меняющимися процессами

рекомендуется увеличить значение полосы фильтра или отключить действие этого параметра. При

работе в условиях сильных помех для устранения их влияния на работу модуля необходимо

уменьшить значение полосы фильтра. Данный фильтр может быть отключен установкой значения 0 в

параметре Полоса фильтра.

На втором этапе фильтрации осуществляется сглаживание (демпфирование) сигнала с целью

устранения шумовых составляющих. Основной характеристикой сглаживающего фильтра является

«постоянная времени фильтра».

Фильтрация происходит по формуле:

(6.3)

где

П - значение в регистре «Значение аналогового выхода»;

П_изм - значение, измеренное на входе;

П_изм’ - значение, измеренное на входе в предыдущий такт измерений;

T = 1 / (k / 10+1) - коэффициент сглаживания;

K - постоянная времени фильтра.

Постоянная времени фильтра задается в секундах индивидуально для каждого входа в

соответствующем параметре в ПО «OWEN Configurator».

Увеличение постоянной значения фильтра улучшает помехозащищенность входа измерения, но и

одновременно увеличивает его инерционность. То есть, реакция модуля на быстрые изменения

входной величины замедляется.

6 Устройство и принцип работы

В случае необходимости данный фильтр может быть отключен установкой значения 0 в параметре

Постоянная времени фильтра.

Временные диаграммы работы цифровых фильтров представлены на рисунке 6.2.

Рисунок 6.2 - Временные диаграммы работы цифровых фильтров

6.5.4 Коррекция измерительной характеристики датчиков

Для устранения начальной погрешности преобразователей входных сигналов, измеренное модулем

значение может быть откорректировано. В модуле есть два типа коррекции, позволяющие

осуществлять сдвиг или наклон характеристики на заданную величину.

Рисунок 6.3 - Коррекция «сдвиг характеристики»

Сдвиг характеристики применяется:

• для компенсации погрешностей, вносимых сопротивлением подводящих проводов при

использовании двухпроводной схемы подключения ТС;

• при отклонении у ТС значения R₀.

Такая коррекция осуществляется путем прибавления к измеренной величине значения δ. Значение δ

задается параметром Сдвиг в ПО «OWEN Configurator». Пример сдвига характеристики для датчика

TCM (Cu50) графически представлен на рисунке 6.3.

6 Устройство и принцип работы

Рисунок 6.4 - Коррекция «наклон характеристики»

Изменение наклона характеристики осуществляется путем умножения измеренной

(и

скорректированной

«сдвигом», если эта коррекция необходима) величины на поправочный

коэффициент β, значение которого задается параметром Наклон. Пример изменения наклона

измерительной характеристики графически представлен на рисунке

6.4. Данный вид коррекции

используется, как правило, для компенсации погрешностей самих датчиков (например, при отклонении

у термопреобразователей сопротивления параметра α от стандартного значения) или погрешностей,

связанных с разбросом сопротивлений шунтирующих резисторов (при работе с преобразователями,

выходным сигналом которых является сила тока постоянного напряжения). Значение поправочного

коэффициента β задается в безразмерных единицах в диапазоне от - 1 до 10 и перед установкой

определяется по формуле:

(6.4)

где

П_факт - фактическое значение контролируемой входной величины;

П_изм - измеренное модулем значение той же величины.

Определить необходимость введения поправочного коэффициента можно, измерив

максимальное или близкое к нему значение параметра, где отклонение наклона

измерительной характеристики наиболее заметно.

ПРЕДУПРЕЖДЕНИЕ

Задание корректирующих значений, отличающихся от заводских установок (Сдвиг = 000.0 и

Наклон = 1.000), изменяет стандартные метрологические характеристики модуля и должно

производиться только в технически обоснованных случаях квалифицированными

специалистами.

Полученная после фильтрации и коррекции результирующая информация об измеренных значениях

входных параметров поступает для передачи в сеть.

6.5.5 Работа по протоколу ModBus

Работа по протоколу ModBus проходит в режиме TCP.

Результаты измерения представляются в следующих форматах:

• четырехбайтовые значения с плавающей точкой (без времени);

• двухбайтовое целое.

Целое число - это результат измерения, умноженный на 10 в степени, заданной параметром

«Положение десятичной точки». Значение «Положение десятичной точки» может быть равно от 0

до 7 и задается отдельно для каждого канала.

ПРЕДУПРЕЖДЕНИЕ

При задании параметру «Положение десятичной точки» значений 6 и 7 может возникнуть

ситуация, когда измеренное значение, умноженное на 10 в степени «Положение десятичной

точки», будет больше 32767 или меньше - 32768 (для значений со знаком) или больше 65535

(для значений без знака). Такие значения не могут быть переданы в формате числа int16. Это

следует учитывать при задании значения «Положение десятичной точки».

Оба формата можно считать независимо, каждый по своему адресу (см. таблицу 6.3)

Время измерения - это циклическое время с шагом 0,01 секунд, передаваемое в двух байтах. Время

точно соответствует времени проведения измерения в данном канале и при работе с ним (например,

при вычислении дифференциальной составляющей при ПИД-регулировании) можно не учитывать

6 Устройство и принцип работы

задержку передачи по сети Ethernet. Отсчет циклического времени начинается при включении модуля и

каждые 65536 тактов (что соответствует 655,36 секунд) время обнуляется.

Запись регистров осуществляется командой 16 (0x10), чтение - командами 3 (0x03) или 4 (0x04).

Таблица 6.3 - Регистры обмена по протоколу ModBus

Параметр

Значение

Адрес регистра

Тип доступа

Формат

(ед. изм.)

данных

DEC

HEX

Значение (float) на входе

—

4000

0xFA0

Только чтение

FLOAT 32

Циклическое время

0...65535

4002

0xFА2

Только чтение

UINT 16

измерения входа 1

(миллисекунд)

Значение (float) на входе

—

4003

0xFA3

Только чтение

FLOAT 32

Циклическое время

0...65535

4005

0xFА5

Только чтение

UINT 16

измерения входа 2

(миллисекунд)

Значение (float) на входе

—

4006

0xFA6

Только чтение

FLOAT 32

Циклическое время

0...65535

4008

0xFА8

Только чтение

UINT 16

измерения входа 3

(миллисекунд)

Значение (float) на входе

—

4009

0xFA9

Только чтение

FLOAT 32

Циклическое время

0...65535

4011

0xFАВ

Только чтение

UINT 16

измерения входа 4

(миллисекунд)

Значение (float) на входе

—

4012

0xFAC

Только чтение

FLOAT 32

Циклическое время

0...65535

4014

0xFАЕ

Только чтение

UINT 16

измерения входа 5

(миллисекунд)

Значение (float) на входе

—

4015

0xFAF

Только чтение

FLOAT 32

Циклическое время

0...65535

4017

0xFВ1

Только чтение

UINT 16

измерения входа 6

(миллисекунд)

Значение (float) на входе

—

4018

0xFB2

Только чтение

FLOAT 32

Циклическое время

0...65535

4020

0xFВ4

Только чтение

UINT 16

измерения входа 7

(миллисекунд)

Значение (float) на входе

—

4021

0xFB5

Только чтение

FLOAT 32

Циклическое время

0...65535

4023

0xFВ7

Только чтение

UINT 16

измерения входа 8

(миллисекунд)

Значение (integer) на входе

—

4064

0xFE0

Только чтение

INT 16

Значение (integer)

—

4065

0xFE1

Только чтение

INT 16

на входе 2

Значение (integer)

—

4066

0xFE2

Только чтение

INT 16

на входе 3

Значение (integer)

—

4067

0xFE3

Только чтение

INT 16

на входе 4

Значение (integer)

—

4068

0xFE4

Только чтение

INT 16

на входе 5

Значение (integer)

—

4069

0xFE5

Только чтение

INT 16

на входе 6

Значение (integer)

—

4070

0xFE6

Только чтение

INT 16

на входе 7

Значение (integer)

—

4071

0xFE7

Только чтение

INT 16

на входе 8

Тайм-аут перехода в

0...60 (секунд)

700

0x2BC

Чтение и

UINT 8

безопасное состояние

запись

Разрешение

701

0x2BD

Чтение и

UINT 16

конфигурирования из

заблокировано;

запись

удаленного облачного

1 - разрешено

сервиса

Управление и запись

702

0x2BE

Чтение и

UINT 16

значений из удаленного

заблокировано;

запись

облачного сервиса

1 - разрешено

6 Устройство и принцип работы

Продолжение таблицы 6.3

Параметр

Значение

Адрес регистра

Тип доступа

Формат

(ед. изм.)

данных

DEC

HEX

Доступ к регистрам Modbus

0 - полный

703

0x2BF

Чтение и

UINT 16

из удаленного облачного

запрет;

запись

сервиса

1 - только

чтение;

2 - только

запись;

3 - полный

доступ

Состояние батареи

0…3300 (мВ)

801

0x321

Только чтение

UINT 16

(напряжение)

Период архивирования

10…3600

900

0x384

Чтение и

UINT 16

(секунд)

запись

Максимальная загрузка

0 - Выкл.

4097

0x1001

Чтение и

UINT 16

АЦП

1 - Вкл.

запись

Тип датчика входа 1

см. таблицу 6.4

4100

0x1004

Чтение и

UINT 32

запись

Полоса фильтра входа 1

0…100

4102

0x1006

Чтение и

UINT 16

запись

Положение десятичной

0…7

4103

0x1007

Чтение и

UINT 16

точки входа 1

запись

Сдвиг характеристики

-10000…10000

4104

0x1008

Чтение и

FLOAT 32

входа 1

запись

Наклон характеристики

-1…10

4106

0x100A

Чтение и

FLOAT 32

входа 1

запись

AIN.H верхняя граница

-10000…10000

4108

0x100C

Чтение и

FLOAT 32

входа 1

запись

AIN.L нижняя граница

-10000…10000

4110

0x100E

Чтение и

FLOAT 32

входа 1

запись

Постоянная времени

0…65535

4112

0x1010

Чтение и

UINT 16

фильтра входа 1

запись

Период измерения входа 1

600…10000

4113

0x1011

Чтение и

UINT 16

(миллисекунд)

запись

Тип датчика входа 2

см. таблицу 6.4

4116

0x1014

Чтение и

UINT 32

запись

Полоса фильтра входа 2

0…100

4118

0x1016

Чтение и

UINT 16

запись

Положение десятичной

0…7

4119

0x1017

Чтение и

UINT 16

точки входа 2

запись

Сдвиг характеристики

-10000…10000

4120

0x1018

Чтение и

FLOAT 32

входа 2

запись

Наклон характеристики

-1…10

4122

0x101A

Чтение и

FLOAT 32

входа 2

запись

AIN.H верхняя граница

-10000…10000

4124

0x101C

Чтение и

FLOAT 32

входа 2

запись

AIN.L нижняя граница

-10000…10000

4126

0x101E

Чтение и

FLOAT 32

входа 2

запись

Постоянная времени

0…65535

4128

0x1020

Чтение и

UINT 16

фильтра входа 2

запись

Период измерения входа 2

600…10000

4129

0x1021

Чтение и

UINT 16

(миллисекунд)

запись

Тип датчика входа 3

см. таблицу 6.4

4132

0x1024

Чтение и

UINT 32

запись

Полоса фильтра входа 3

0…100

4134

0x1026

Чтение и

UINT 16

запись

6 Устройство и принцип работы

Продолжение таблицы 6.3

Параметр

Значение

Адрес регистра

Тип доступа

Формат

(ед. изм.)

данных

DEC

HEX

Положение десятичной

0…7

4135

0x1027

Чтение и

UINT 16

точки входа 3

запись

Сдвиг характеристики

-10000…10000

4136

0x1028

Чтение и

FLOAT 32

входа 3

запись

Наклон характеристики

-1…10

4138

0x102A

Чтение и

FLOAT 32

входа 3

запись

AIN.H верхняя граница

-10000…10000

4140

0x102C

Чтение и

FLOAT 32

входа 3

запись

AIN.L нижняя граница

-10000…10000

4142

0x102E

Чтение и

FLOAT 32

входа 3

запись

Постоянная времени

0…65535

4144

0x1030

Чтение и

UINT 16

фильтра входа 3

запись

Период измерения входа 3

600…10000 (мс)

4145

0x1031

Чтение и

UINT 16

запись

Тип датчика входа 4

см. таблицу 6.4

4148

0x1034

Чтение и

UINT 32

запись

Полоса фильтра входа 4

0…100

4150

0x1036

Чтение и

UINT16

запись

Положение десятичной

0…7

4151

0x1037

Чтение и

UINT 16

точки входа 4

запись

Сдвиг характеристики

-10000…10000

4152

0x1038

Чтение и

FLOAT 32

входа 4

запись

Наклон характеристики

-1…10

4154

0x103A

Чтение и

FLOAT 32

входа 4

запись

AIN.H верхняя граница

-10000…10000

4156

0x103C

Чтение и

FLOAT 32

входа 4

запись

AIN.L нижняя граница

-10000…10000

4158

0x103E

Чтение и

FLOAT 32

входа 4

запись

Постоянная времени

0…65535

4160

0x1040

Чтение и

UINT 16

фильтра входа 4

запись

Период измерения входа 4

600…10000

4161

0x1041

Чтение и

UINT 16

(миллисекунд)

запись

Тип датчика входа 5

см. таблицу 6.4

4164

0x1044

Чтение и

UINT 32

запись

Полоса фильтра входа 5

0…100

4166

0x1046

Чтение и

UINT 16

запись

Положение десятичной

0…7

4167

0x1047

Чтение и

UINT 16

точки входа 5

запись

Сдвиг характеристики

-10000…10000

4168

0x1048

Чтение и

FLOAT 32

входа 5

запись

Наклон характеристики

-1…10

4170

0x104A

Чтение и

FLOAT 32

входа 5

запись

AIN.H верхняя граница

-10000…10000

4172

0x104C

Чтение и

FLOAT32

входа 5

запись

AIN.L нижняя граница

-10000…10000

4174

0x104E

Чтение и

FLOAT 32

входа 5

запись

Постоянная времени

0…65535

4176

0x1050

Чтение и

UINT 16

фильтра входа 5

запись

Период измерения входа 5

600…10000

4177

0x1051

Чтение и

UINT 16

(миллисекунд)

запись

Тип датчика входа 6

см. таблицу 6.4

4180

0x1054

Чтение и

UINT 32

запись

Полоса фильтра входа 6

0…100

4182

0x1056

Чтение и

UINT 16

запись

6 Устройство и принцип работы

Продолжение таблицы 6.3

Параметр

Значение

Адрес регистра

Тип доступа

Формат

(ед. изм.)

данных

DEC

HEX

Положение десятичной

0…7

4183

0x1057

Чтение и

UINT 16

точки входа 6

запись

Сдвиг характеристики

-10000…10000

4184

0x1058

Чтение и

FLOAT 32

входа 6

запись

Наклон характеристики

-1…10

4186

0x105A

Чтение и

FLOAT 32

входа 6

запись

AIN.H верхняя граница

-10000…10000

4188

0x105C

Чтение и

FLOAT 32

входа 6

запись

AIN.L нижняя граница

-10000…10000

4190

0x105E

Чтение и

FLOAT 32

входа 6

запись

Постоянная времени

0…65535

4192

0x1060

Чтение и

UINT 16

фильтра входа 6

запись

Период измерения входа 6

600…10000

4193

0x1061

Чтение и

UINT 16

(миллисекунд)

запись

Тип датчика входа 7

см. таблицу 6.4

4196

0x1064

Чтение и

UINT 32

запись

Полоса фильтра входа 7

0…100

4198

0x1066

Чтение и

UINT 16

запись

Положение десятичной

0…7

4199

0x1067

Чтение и

UINT 16

точки входа 7

запись

Сдвиг характеристики

-10000…10000

4200

0x1068

Чтение и

FLOAT 32

входа 7

запись

Наклон характеристики

-1…10

4202

0x106A

Чтение и

FLOAT 32

входа 7

запись

AIN.H верхняя граница

-10000…10000

4204

0x106C

Чтение и

FLOAT 32

входа 7

запись

AIN.L нижняя граница

-10000…10000

4206

0x106E

Чтение и

FLOAT 32

входа 7

запись

Постоянная времени

0…65535

4208

0x1070

Чтение и

UINT16

фильтра входа 7

запись

Период измерения входа 7

600…10000

4209

0x1071

Чтение и

UINT 16

(миллисекунд)

запись

Тип датчика входа 8

см. таблицу 6.4

4212

0x1074

Чтение и

UINT 32

запись

Полоса фильтра входа 8

0…100

4214

0x1076

Чтение и

UINT 16

запись

Положение десятичной

0…7

4215

0x1077

Чтение и

UINT 16

точки входа 8

запись

Сдвиг характеристики

-10000…10000

4216

0x1078

Чтение и

FLOAT 32

входа 8

запись

Наклон характеристики

-1…10

4218

0x107A

Чтение и

FLOAT 32

входа 8

запись

AIN.H верхняя граница

-10000…10000

4220

0x107C

Чтение и

FLOAT 32

входа 8

запись

AIN.L нижняя граница

-10000…10000

4222

0x107E

Чтение и

FLOAT 32

входа 8

запись

Постоянная времени

0…65535

4224

0x1080

Чтение и

UINT16

фильтра входа 8

запись

Период измерения входа 8

600…10000

4225

0x1081

Чтение и

UINT 16

(миллисекунд)

запись

Время в миллисекундах

—

61563

0xF07B

Только чтение

UINT 32

6 Устройство и принцип работы

Продолжение таблицы 6.3

Параметр

Значение

Адрес регистра

Тип доступа

Формат

(ед. изм.)

данных

DEC

HEX

Новое время

Дата/Время в

61565

0xF07D

Чтение и

UINT 32

секундах с 1

запись

января 2000 г.

Записать новое время

0 - не

61567

0xF07F

Чтение и

UINT 16

записывать

запись

1 - записать

Время и дата (UTC)

Дата/Время в

61568

0xF080

Только чтение

UINT 32

секундах с 1

января 2000 г.

Часовой пояс

смещение в

61570

0xF082

Чтение и

INT 16

минутах от

запись

Гринвича

Статус модуля

—

61620

0xF0B4

Только чтение

UINT 32

DNS сервер 1

—

0xС

Чтение и

UINT 32

запись

DNS сервер 2

—

0xЕ

Чтение и

UINT 32

запись

Установить IP-адрес

—

0x14

Чтение и

UINT 32

запись

Установить маску подсети

—

0x16

Чтение и

UINT 32

запись

Установить IP-адрес шлюза

—

0x18

Чтение и

UINT 32

запись

MAC адрес

—

61696

0xF100

Только чтение

UINT 48

Текущий IP-адрес

—

0x1A

Только чтение

UINT 32

Текущая маска подсети

—

0x1C

Только чтение

UINT 32

Текущий IP-адрес шлюза

—

0x1E

Только чтение

UINT 32

Режим DHCP

0 - выкл.;

0x20

Чтение и

UINT 16

1 - вкл.;

запись

2 - разовая

установка

кнопкой

Подключение к OwenCloud

0 - выкл.;

0x23

Чтение и

UINT 16

1 - вкл.

запись

Статус подключения

0 - нет связи;

0x24

Только чтение

UINT 16

к OwenCloud

1 - соединение;

2 - работа;

3 - ошибка;

4 - нет пароля

Включение/Отключение

0 - выкл.;

5632

0x1600

Чтение и

UINT 16

NTP

1 - вкл.

запись

Пул NTP серверов

5633

0x1601

Чтение и

STRING 256

—

запись

NTP сервер 1

5697

0x1641

Чтение и

UINT 32

—

запись

NTP сервер 2

5699

0x6143

Чтение и

UINT 32

—

запись

Период синхронизации NTP

5…65535 с

5701

0x1645

Чтение и

UINT 16

запись

Статус NTP

0 - отключено;

5702

0x1646

Чтение и

UINT 16

1 - опрос;

запись

синхронизирова-

но

Подключение к брокеру

0 - выкл.;

5376

0x1500

Только чтение

UINT 16

MQTT

1 - вкл.

6 Устройство и принцип работы

Продолжение таблицы 6.3

Параметр

Значение

Адрес регистра

Тип доступа

Формат

(ед. изм.)

данных

DEC

HEX

Логин MQTT

—

5416

0x1528

Чтение и

STRING 256

запись

Пароль MQTT

—

5448

0x1548

Чтение и

STRING 256

запись

Имя устройства MQTT

—

5384

0x1508

Чтение и

STRING 256

запись

Адрес брокера MQTT

—

5481

0x1569

Чтение и

STRING 256

запись

Порт MQTT

0…65535

5379

0x1503

Чтение и

UINT 16

запись

Хранение последнего

0 - выкл.;

5383

0x1507

Чтение и

UINT 16

сообщения MQTT

1 - вкл.

запись

Интервал публикации

5…600 с

5380

0x1504

Чтение и

UINT 16

MQTT

запись

Качество обслуживания

0 - QoS0;

5381

0x1505

Чтение и

UINT 16

MQTT

1 - QoS1;

запись

2 - QoS2

Интервал Keep Alive MQTT

0…600 с

5480

0x1568

Чтение и

UINT 16

запись

Статус MQTT

0 - отключено;

5513

0x1589

Только чтение

UINT 16

1 - опрос;

синхронизирова-

но

Включить (MQTTstatus)

0 - выкл.;

5514

0x158A

Чтение и

UINT 16

1 - вкл.

запись

Включение/Отключение

0 - выкл.;

5120

0x1400

Чтение и

UINT 16

SNMP

1 - вкл.

запись

Сообщество для чтения

—

6001

0x1771

Чтение и

STRING 256

SNMP

запись

Сообщество для записи

—

6017

0x1781

Чтение и

STRING 256

SNMP

запись

IP адрес для ловушки

—

5121

0x1401

Чтение и

UINT 32

SNMP

запись

Номер порта для ловушки

0…65535

5123

0x1403

Чтение и

UINT 16

запись

Версия SNMP

0 - SNMPv1;

5124

0x1404

Чтение и

UINT 16

1 - SNMPv2

запись

При управлении по протоколу Modbus для каждого входа следует указать тип датчика записью кода в

соответствующий регистр. По умолчанию установлено значение 0.

Таблица 6.4 - Коды типов датчиков

Значение в

Тип датчика

регистре «тип

датчика»

Датчик отключен

Cu 100 (α = 0,00426 °С-1)

Cu 50 (α = 0,00426 °С^-1)

Pt 100 (α = 0,00385 °С^-1)

100П (α = 0,00391 °С^-1)

ТХК (L)

ТХА (K)

Датчик (-50…+50) мВ

Pt 50 (α = 0,00385 °С^-1)

6 Устройство и принцип работы

6.5.6 Коды ошибок для протокола Modbus

Во время работы модуля по протоколу Modbus возможно возникновение ошибок, представленных в

таблице 6.5. В случае возникновения ошибки модуль отправляет Мастеру сети ответ с кодом ошибки.

Таблица 6.5 - Список возможных ошибок

Название ошибки

Возвращаемый код

Описание ошибки

Недопустимый код функции - ошибка

MODBUS_ILLEGAL_FUNCTION

01 (0x01)

возникает, если модуль не поддерживает

функцию Modbus, указанную в запросе

Недопустимый адрес регистра - ошибка

MODBUS_ILLEGAL_DATA_

02 (0x02)

возникает, если в запросе указаны адреса

ADDRESS

регистров, отсутствующие в модуле

Недопустимое значение данных - ошибка

MODBUS_ILLEGAL_DATA_

03 (0x03)

возникает, если запрос содержит

VALUE

недопустимое значение для записи в регистр

MODBUS_SLAVE_DEVICE_

Ошибка возникает, если запрошенное

04 (0x04)

FAILURE

действие не может быть завершено

Во время обмена по протоколу Modbus модуль проверяет соответствие запросов спецификации

Modbus. Не прошедшие проверку запросы игнорируются модулем. Запросы, в которых указан адрес, не

соответствующий адресу модуля, также игнорируются.

Далее проверяется код функции. Если в модуль приходит запрос с кодом функции, не указанной в

таблице 6.6, возникает ошибка MODBUS_ILLEGAL_FUNCTION.

Таблица 6.6 - Список поддерживаемых функций

Название функции

Код функции

Описание функции

MODBUS_READ_HOLDING_

Чтение значений из одного или нескольких

(0x03)

REGISTERS

регистров хранения

MODBUS_READ_INPUT_

Чтение значений из одного или нескольких

(0x04)

REGISTERS

регистров ввода

MODBUS_WRITE_SINGLE_

(0x06)

Запись значения в один регистр

MODBUS_WRITE_MULTIPLE_

(0x10)

Запись значений в несколько регистров

REGISTERS

MODBUS_READ_FILE_RECORD

(0x14)

Чтение архива из файла

MODBUS_WRITE_FILE_

(0x15)

Запись архива в файл

RECORD

Ситуации, приводящие к возникновению ошибок во время работы с регистрами, описаны в таблице 6.7.

Таблица 6.7 - Ошибки во время работы с регистрами

Возможные ситуации, приводящие

Используемая функция

Наименование ошибки

к ошибке

• количество запрашиваемых регистров

MODBUS_READ_

MODBUS_ILLEGAL_DATA_

больше максимального возможного

HOLDING_REGISTERS

ADDRESS

числа (125);

• запрос несуществующего параметра

• количество запрашиваемых регистров

MODBUS_READ_INPUT_

MODBUS_ILLEGAL_DATA_

больше максимального возможного

REGISTERS

ADDRESS

числа (125);

• запрос несуществующего параметра

6 Устройство и принцип работы

Продолжение таблицы 6.7

Возможные ситуации, приводящие

Используемая функция

Наименование ошибки

к ошибке

• попытка записи параметра, размер

которого превышает 2 байта;

• попытка записи параметра, доступ на

запись к которому запрещен;

• попытка записи параметра такого типа,

запись в который не может быть

MODBUS_ILLEGAL_DATA_

осуществлена данной функцией.

ADDRESS

Поддерживаемые типы:

MODBUS_WRITE_SINGLE_

• знаковые и беззнаковые целые

(размер не более 2 байт);

• перечисляемые;

• float16 (на данный момент в модуле

такой тип не используется).

• запрос несуществующего параметра

• выход за пределы максимального или

MODBUS_ILLEGAL_DATA_

минимального ограничений для

VALUE

параметра

• запись несуществующего параметра;

• попытка записи параметра, доступ на

MODBUS_ILLEGAL_DATA_

запись к которому запрещен;

ADDRESS

• количество записываемых регистров

больше максимального возможного

числа (123)

MODBUS_WRITE_

• не найден терминирующий символ (\0)

MULTIPLE_REGISTERS

в строковом параметре;

• размер запрашиваемых данных

MODBUS_ILLEGAL_DATA_

меньше размера первого или

VALUE

последнего в запросе параметра;

• выход за пределы максимального или

минимального ограничений для

параметра

Ситуации, приводящие к возникновению ошибок во время работы с архивом, описаны в таблице 6.8.

Таблица 6.8 - Ошибки во время работы с архивом

Возможные ситуации, приводящие

Используемая функция

Наименование ошибки

к ошибке

MODBUS_ILLEGAL_

• ошибочный размер данных (0x07 <=

FUNCTION

data length <= 0xF5)

• reference type не соответствует

MODBUS_ILLEGAL_DATA_

спецификации;

ADDRESS

• не удалось открыть файл для чтения

(возможно, он отсутствует)

MODBUS_ILLEGAL_DATA_

• не удалось переместиться к нужному

MODBUS_READ_FILE_

VALUE

смещению в файле

RECORD

• ошибка удаления файла при запросе

на удаление;

• запрос слишком большого количества

MODBUS_SLAVE_DEVICE_

данных (больше 250 байт);

FAILURE

• недопустимый record number (больше

0x270F);

• недопустимый record length (больше

0x7A)

MODBUS_ILLEGAL_

• ошибочный размер данных (0x09 <=

FUNCTION

data length <= 0xFB)

MODBUS_WRITE_FILE_

• reference type не соответствует

RECORD

MODBUS_ILLEGAL_DATA_

спецификации;

ADDRESS

• не удалось открыть файл для записи

6 Устройство и принцип работы

Продолжение таблицы 6.8

Возможные ситуации, приводящие

Используемая функция

Наименование ошибки

к ошибке

• запрашиваемый файл отсутствует;

• запрашиваемый файл доступен

MODBUS_SLAVE_DEVICE_

только для чтения;

FAILURE

• не удалось записать необходимое

количество байт

6.5.7 Работа по протоколу MQTT

Архитектура MQTT определяет три типа устройств в сети:

• брокер - устройство (обычно - ПК с серверным ПО), которое осуществляет передачу

сообщений от издателей к подписчикам;

• издатели - устройства, которые являются источниками данных для подписчиков;

• подписчики - устройства, которые получают данные от издателей.

Одно устройство может совмещать функции издателя и подписчика.

Рисунок 6.5 - Структурная схема обмена по протоколу MQTT

Подписка и публикация данных происходит в рамках топиков. Топик представляет собой символьную

строку с кодировкой UTF-8, которая позволяет однозначно идентифицировать определенный

параметр. Топики состоят из уровней, разделяемых симводом «/».

ПРИМЕЧАНИЕ

Топики MQTT могут включать в себя заполнители - специальные символы, которые

обрабатываются брокером особым образом. Существует два типа заполнителей -

одноуровневый заполнитель «+» и многоуровневый заполнитель «#».

ПРЕДУПРЕЖДЕНИЕ

Топики являются чувствительными к регистру.

Таблица 6.9 - Уровни топиков модуля

Название

Параметр

Имя узла

Функция

Формат значения

Значение аналогового входа

VALUE

AI1-AI8

GET

С плавающей точкой

Пример

Топики

ПРИМЕЧАНИЕ

Device - имя устройства, заданное в ПО ОВЕН Конфигуратор (см. раздел ).

6 Устройство и принцип работы

1. Чтение значений аналогового входа

MX210/Device/GET/AI1/VALUE

Пример полученного значения: 30.55

2. Использование одноуровневого заполнителя

MX210/Device1/SET/+/COUNTER - будет получена информация о значениях счетчиков всех

дискретных входов модуля, то есть этот топик эквивалентен набору топиков:

MX210/Device1/GET/DI1/COUNTER

MX210/Device1/GET/DI2/COUNTER

MX210/Device1/GET/…/COUNTER

MX210/Device1/GET/DIn/COUNTER

3. Использование многоуровневого заполнителя

MX210/Device1/GET/# - будет получена информация о всех параметрах модуля, доступных для

чтения (GET), то есть этот топик эквивалентен набору топиков:

MX210/Device1/GET/DI/MASK

MX210/Device1/GET/DI1/COUNTER

MX210/Device1/GET/DI2/COUNTER

MX210/Device1/GET/…/COUNTER

MX210/Device1/GET/DIn/COUNTER

6.5.8 Работа по протоколу SNMP

Протокол основан на архитектуре «Клиент/Сервер», при этом в терминологии протокола клиенты

называются менеджерами, а серверы - агентами.

Менеджеры могут производить чтение (GET) и запись (SET) параметров агентов. Агенты могут

отправлять менеджерам уведомления (трапы) - например, о переходе оборудования в аварийное

состояние.

Каждый параметр агента имеет уникальный идентификатор

(OID), представляющий собой

последовательность цифр, разделенных точками. Для упрощения настройки обмена производители

устройств-агентов обычно предоставляют MIB-файлы, которые включают в себя список параметров

прибора с их названиями и идентификаторами. Эти файлы могут быть импортированы в SNMP-

менеджер.

Рисунок 6.6 - Структурная схема обмена по протоколу SNMP

6.5.9 Диагностика работы первичных датчиков

В процессе работы модуль контролирует работоспособность подключенных к нему первичных

преобразователей. В случае обнаружения неисправности любого из них модуль передает сообщение

об ошибке по сетевому интерфейсу Ethernet.

6 Устройство и принцип работы

Ошибки формируются:

• при работе с ТС в случае их обрыва или короткого замыкания;

• при работе с ТП в случае их обрыва, а также при увеличении температуры свободных концов

термопар свыше 90 °С или при ее уменьшении ниже минус 40 °С;

• при работе с любым типом первичных преобразователей в случае получения результатов

измерений, выходящих за установленные для данного датчика границы диапазона контроля.

Некоторые типы неисправностей первичных преобразователей не могут быть диагностированы

модулем. К ним относятся обрывы датчиков тока и напряжения (измеренный вход выдает нулевое

значение или диагностирует как неисправность «Значение слишком мало»).

Из-за введенной в модуль диагностики короткого замыкания ТС модуль воспринимает сигналы

сопротивления менее 25 Ом как недостоверные, в связи с этим, например, датчик (0...2000) Ом не

может измерять сигналы в диапазоне от 0 до 25 Ом (от 0 до 1,26 % диапазона).

6.5.10 Ошибки датчиков

В случае возникновения ошибки на входе во время обмена по

протоколу ModBus код

ошибки

передается в крайний байт регистра значения (тип float).

Таблица 6.10 - Коды ошибок

Характер ошибки

Значение в регистре значения

Индикация

Измерение успешно

Передается результат

Зеленый

измерения

Значение заведомо неверно

0хF0

Оранжевый

Данные не готовы. Необходимо

0xF6

Оранжевый

дождаться результатов первого

измерения после включения

модуля

Датчик отключен

0xF7

Выключен

Велика температура свободных

0XF8

Оранжевый

концов ТП

Мала температура свободных

0XF9

Оранжевый

концов ТП

Измеренное значение слишком

0xFA

Оранжевый

велико

Измеренное значение слишком

0xFB

Оранжевый

мало

Короткое замыкание датчика

0xFC

Красный

Обрыв датчика

0xFD

Красный

Отсутствие связи с АЦП

0xFE

Красный

Некорректный калибровочный

0xFF

Оранжевый

коэффициент

6.6 Ограничение обмена данными при работе с облачным сервисом

«OwenCloud»

Облачный сервис «OwenCloud» является надежным хранилищем данных, обмен информации

которым зашифрован модулем. Если на производстве имеются ограничения на передачу данных, то

обмен данными с облачным сервисом «OwenCloud» можно отключить. По умолчанию подключение

модуля к облачному сервису запрещено. Ограничение доступа и обмена данными с модулем следует

настраивать в ПО «OWEN Configurator».

Для разрешения подключения в ПО «OWEN Configurator» следует:

1. Установить пароль для доступа к модулю (см. раздел 7.6).

2. Задать значение Вкл. в параметре «Подключение к OwenCloud» (рисунок 6.7).

ПРИМЕЧАНИЕ

Если для модуля не задан пароль, то автоматическое подключение к облачному сервису

происходить не будет.

7 Настройка

7.1 Подключение к ПО «OWEN Configurator»

Модуль настраивается в ПО «OWEN Configurator».

Модуль можно подключить к ПК с помощью следующих интерфейсов:

• USB (разъем micro-USB);

• Ethernet.

Для выбора интерфейса следует:

1. Подключить модуль к ПК с помощью кабеля USB или по интерфейсу Ethernet.

ПРЕДУПРЕЖДЕНИЕ

В случае подключения модуля к порту USB подача основного питания модуля не

требуется.

Питание модуля осуществляется от порта USB.

В случае подключения по интерфейсу Ethernet следует подать основное питание на

модуль.

2. Открыть ПО «OWEN Configurator».

3. Выбрать «Добавить устройства».

4. В выпадающем меню «Интерфейс» во вкладке «Сетевые настройки» выбрать:

• Ethernet (или другую сетевую карту, к которой подключен модуль) — для подключения

по Ethernet.

• STMicroelectronics Virtual COM Port — для подключения по USB.

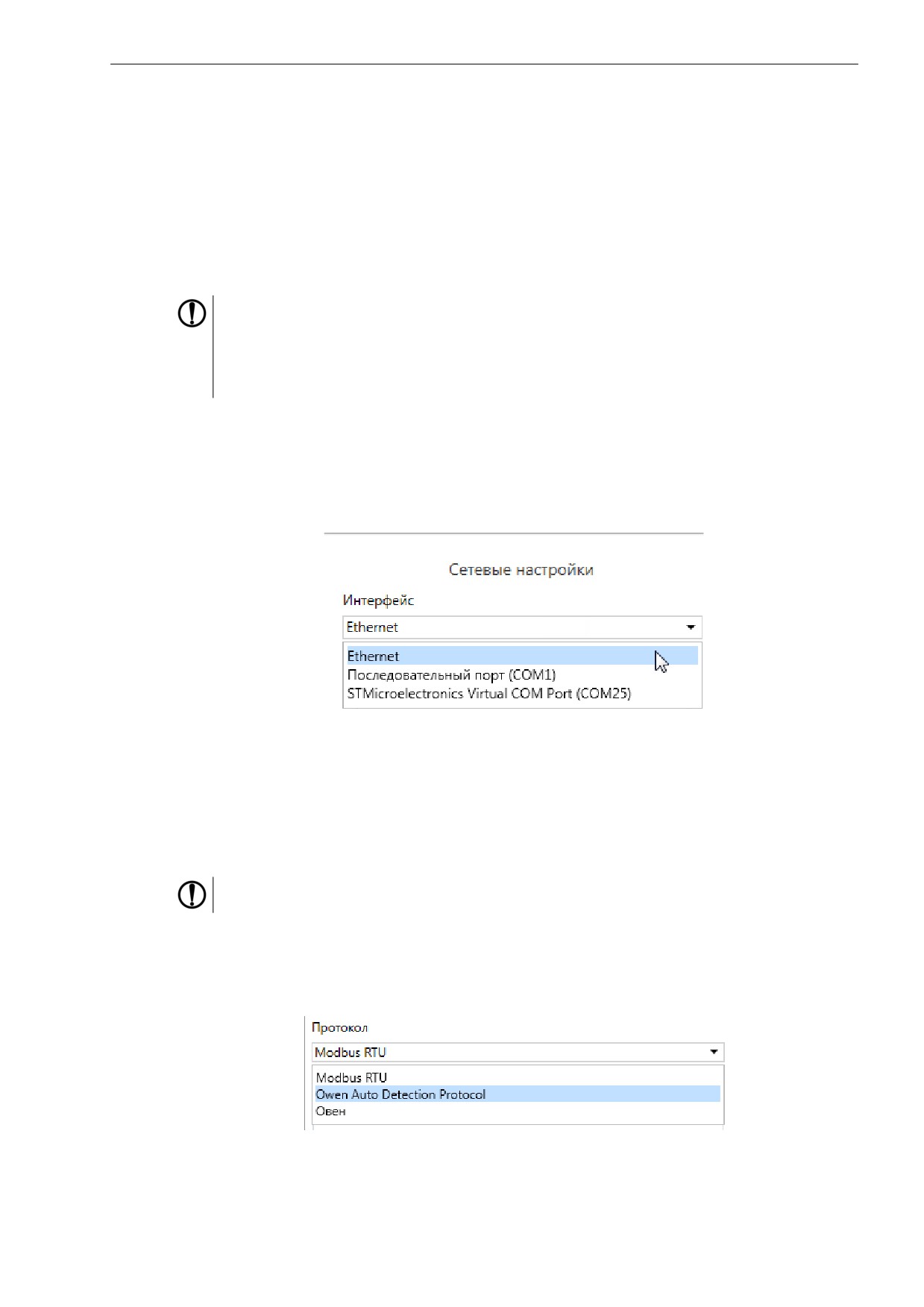

Рисунок 7.1 - Меню выбора интерфейса

Дальнейшие шаги для поиска устройства зависят от выбора интерфейса.

Чтобы найти и добавить в проект модуль, подключенный по интерфейсу Ethernet, следует:

1. Выбрать «Найти одно устройство».

2. Ввести IP-адрес подключенного устройства.

3. Нажать вкладку «Найти». В окне отобразится модуль с указанным IP-адресом.

ПРЕДУПРЕЖДЕНИЕ

Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99.

4. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то

следует ввести корректный пароль. Устройство будет добавлено в проект.

Чтобы найти и добавить в проект модуль, подключенный по интерфейсу USB, следует:

1. В выпадающем меню «Протокол» выбрать протокол Owen Auto Detection Protocol.

Рисунок 7.2 - Выбор протокола

2. Выбрать «Найти одно устройство».

3. Ввести адрес подключенного устройства (по умолчанию — 1).

7 Настройка

4. Нажать вкладку «Найти». В окне отобразится модуль с указанным адресом.

5. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то

следует ввести корректный пароль. Устройство будет добавлено в проект.

Более подробная информация о подключении и работе с модулем приведена в Справке ПО «OWEN

Configurator». Для вызова справки в программе следует нажать клавишу F1.

7.2 Подключение к облачному сервису «OwenCloud»

Для подключения модуля к облачному сервису следует:

1. Зайти на сайт облачного сервиса https://web.owencloud.ru.

2. Зарегистрироваться.

3. Перейти в раздел «Администрирование» и добавить модуль.

4. В качестве идентификатора указать заводской номер.

5. В качестве токена ввести пароль.

ПРИМЕЧАНИЕ

Если пароль для модуля не задан, подключение к облачному сервису недоступно.

7.3 Настройка сетевых параметров

Для обмена данных модуля в сети Ethernet должны быть заданы параметры, приведенные

в таблице 7.1:

Таблица 7.1 - Сетевые параметры модуля

Параметр

Примечание

MAC-адрес

Устанавливается на заводе-изготовителе и является неизменным

IP-адрес

Может быть статическим или динамическим. Заводская настройка - 192.168.1.99

Маска IP-адреса

Задает видимую модулем подсеть IP-адресов других устройств. Заводская

настройка - 255.255.255.0

IP-адрес шлюза

Задает адрес шлюза для выхода в Интернет. Заводская настройка - 192.168.1.1

IP-адрес может быть:

• статический;

• динамический.

Статический IP-адрес устанавливается с помощью ПО «OWEN Configurator» или сервисной кнопки.

Для установки статического IP-адреса с помощью ПО «OWEN Configurator» следует:

1. Зайти во вкладку «Сетевые настройки».

2. Задать значение в поле «Установить IP адрес».

3. Задать значение в поле «Установить маску подсети».

4. Задать значение в поле «Установить IP адрес шлюза».

Режим DHCP должен быть настроен как «Выкл».

Для установки статического IP-адреса c помощью сервисной кнопки следует:

1. Подключить модуль или группу модулей к сети Ethernet.

2. Запустить ПО «OWEN Configurator» на ПК, подключенному к той же сети Ethernet.

3. Выбрать вкладку «Назначение IP-адресов».

4. Задать начальный IP-адрес для первого модуля из группы модулей.

5. Последовательно нажимать на модулях сервисные кнопки, контролируя результат в окне

программы. В окне ПО «OWEN Configurator» будет отображаться информация о модуле, на

котором была нажата кнопка, этому модулю будет присваиваться заданный статический IP-

адрес и другие параметры сети. После присвоения адрес автоматически увеличивается на 1.

Для назначения статического IP-адреса с помощью кнопки режим DHCP должен быть настроен как

«Разовая установка кнопкой».

7 Настройка

Рисунок 7.3 - Настройка параметра «Режим DHCP»

С помощью сервисной кнопки можно установить IP-адреса сразу для группы модулей (см. справку к ПО

«OWEN Configurator», раздел «Назначение IP-адреса устройству»).

Динамический IP-адрес используется для работы с облачным сервисом и не подразумевает работу

с Мастером сети Modbus TCP. IP-адрес модуля устанавливается DHCP-сервером сети Ethernet.

ПРИМЕЧАНИЕ

Следует уточнить у служб системного администрирования о наличии DHCP-сервера в участке

сети, к которому подключен модуль. Для использования динамического IP-адреса при настройке

модуля следует выключить конфигурационный параметр DHCP «Вкл».

ПРЕДУПРЕЖДЕНИЕ

Для применения новых сетевых настроек следует перезагрузить модуль. Если модуль

подключен по USB, его также следует отключить от порта.

7.4 Настройка параметров обмена по протоколу MQTT в ПО «OWEN Configurator»

Модули поддерживают протокол MQTT (версия 3.1.1) и могут использоваться в роли клиентов. Модули

публикуют сообщения о состоянии своих входов и подписаны на топики, в рамках которых

производится управления их выходами.

Настройка параметров обмена по MQTT производится в ПО «OWEN Configurator».

Рисунок 7.4 - Параметры обмена по MQTT

7 Настройка

Таблица 7.2 - Параметры обмена по протоколу MQTT

Параметр

Описание

Сообщение о

Если параметр имеет значение Вкл., то в момент включении модуль

присутствии

публикует сообщение «Online» в топик MX210/Имя_устройства/

MQTTstatus.

Если от модуля не поступает сообщений, брокер публикует в данный топик

сообщение «Offline».

Подключение к

Для работы с модулем по протоколу MQTT следует установить значение

брокеру

Вкл.

Логин

Используются для аутентификации устройства на стороне брокера. Если

Пароль

значения параметров не заданы, то аутентификация не используется

Имя устройства

Имя устройства. Входит в состав топика.

Адрес брокера

IP или URL брокера. Если брокер расположен во внешней сети, то следует

установить для параметров Шлюз и DNS (вкладка Сетевые настройки)

корректные значения

Порт

Порт брокера

Хранение последнего

Если установлено значение Включено, то другие клиенты, подписанные на

сообщение

топики модуля, получат последние сообщения из этих топиков

Интервал публикации

Интервал публикации данных (в секундах)

Качество

Выбранный уровень качества обслуживания.

обслуживания

QoS 0 - передача сообщений осуществляется без гарантии доставки.

QoS 1 - передача сообщений осуществляется с гарантией доставки, но

допускается дублирование сообщений (т.е. одно и тоже сообщение будет

разослано подписчикам несколько раз).

QoS 2 - передача сообщений осуществляется с гарантией доставки и с

гарантией отсутствия дублирования сообщений.

Интервал Keep Alive (в

Если в течение промежутка времени, равного полутора значениям данного

секундах)

параметра, брокер не получает сообщений от модуля, то соединение будет

разорвано.

0 - параметр не используется (при отсутствии сообщений соединение

никогда не будет разорвано).

Статус

Статус подключения к брокеру

ПРИМЕЧАНИЕ

При использовании протокола MQTT параметр Таймаут перехода в безопасное состояние

(вкладка Modbus Slave) рекомендуется установить в 0, так как в этом случае запись параметров

обычно является событийной, а не циклической.

7.5 Настройка параметров обмена по протоколу SNMP в ПО «OWEN

Configurator»

Модули поддерживают протокол SNMP (версии SNMPv1 и SNMPv2c) и могут быть использованы в

роли агентов. Модули поддерживают запросы GET и SET. Модули с дискретными входами отправляют

трапы с битовой маской входов при изменении значения любого входа.

По протоколу SNMP доступны все параметры модуля. Список OID параметров приведен в Руководстве

по эксплуатации на конкретный модуль. MIB-файл модуля доступен на его странице на сайте owen.ru.

Рисунок 7.5 - Параметры обмена по SNMP

7 Настройка

Таблица 7.3 - Параметры обмена по SNMP

Параметр

Описание

Включение/Отключение

Для работы модуля по протоколу SNMP требуется установить значение

Включено

Сообщество для чтения

Пароль, используемый для чтения данных модуля

Сообщество для записи

Пароль, используемый для записи данных в модуль

IP адрес для ловушки

IP-дарес, на который будет отправлен трап в случае изменения маски

дискретных входов модуля (только для модулей с дискретными входами)

Номер порта для ловушки

Номер порта, на который будет отправлен трап

Версия SNMP

Версия протокола, используемая модулем (SNMPv1 или SNMPv2)

ПРИМЕЧАНИЕ

При использовании протокола SNMP без запросов чтения (GET) параметр Таймаут перехода в

безопасное состояние (вкладка Modbus Slave) рекомендуется установить в 0, так как в этом

случае запись параметров обычно является событийной, а не циклической.

Пример настройки обмена модуля по протоколу SNMP можно посмотреть в документе «Мх210.

Примеры настройки обмена», который доступен на странице прибора на сайте сайте owen.ru.

7.6 Пароль доступа к модулю

Для ограничения доступа к чтению и записи параметров конфигурации и для доступа в облачный

сервис «OwenCloud» используется пароль.

Установить или изменить пароль можно с помощью ПО «OWEN Configurator».

В случае утери пароля следует восстановить заводские настройки.

По умолчанию пароль не задан.

7.7 Обновление встроенного программного обеспечения

Встроенное программное обеспечение обновляется следующими способами:

• по интерфейсу USB;

• по интерфейсу Ethernet (рекомендуется).

Для обновления по интерфейсу USB следует:

1. В момент включения питания модуля нажать и удерживать сервисную кнопку. Модуль перейдет

в режим загрузчика.

Для обновления по интерфейсу Ethernet следует:

1. В ПО «OWEN Configurator» выбрать вкладку «Прошить устройство».

3. Перезагрузить модуль.

Во время обновления по интерфейсу Ethernet проверяется целостность файла встроенного ПО и

контрольной суммы.

ПРЕДУПРЕЖДЕНИЕ

Для завершения обновления необходима перезагрузка модуля. Если модуль подключен по USB,

его также требуется отключить.

ВНИМАНИЕ

Для обновления встроенного программного обеспечения через ПО «OWEN Configurator»

следует отключить модуль от удаленного облачного сервиса OwenCloud.

7.8 Настройка часов реального времени

Значение часов реального времени (RTC) можно установить или считать с модуля через регистры

Modbus, а также с помощью ПО «OWEN Configurator» (см. справку к ПО «OWEN Configurator», раздел

«Настройка часов»).

Для установки нового времени через регистры Modbus следует:

1. Записать значение времени в соответствующие регистры.

2. Установить на время не менее 1 секунды значение 1 в регистре обновления текущего времени.

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию модуля следует соблюдать требования

безопасности из раздела .

Техническое обслуживание модуля проводится не реже одного раза в

месяцев и включает

следующие процедуры:

• проверка крепления модуля;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника модуля.

8.2 Замена батареи

В модуле для питания часов реального времени используется сменная батарея типа CR2032.

Батарею следует заменить в случае наступления хотя бы одного из событий:

• мигает светодиод «Авария» (засвечивается на 200 мс с интервалом 3 секунды);

• прошло 6 лет с момента замены батареи.

Для замены батареи следует:

1. Отключить питание модуля и подключенных устройств.

2. Снять модуль с DIN-рейки.

3. Поднять крышку 1.

4. Выкрутить два винта 3.

5. Снять колодку 2, как показано на рисунке 8.1.

Рисунок 8.1 - Отсоединение клемм

6. Поочередно вывести зацепы из отверстий с одной и другой стороны корпуса и снять верхнюю

крышку.

8 Техническое обслуживание

Рисунок 8.2 - Замена батареи

7. Заменить батарею. Рекомендуемое время замены батареи не более 1 минуты. Если замена

батареи займет больше времени, то следует ввести корректное значение часов реального

времени.

8. Сборку и установку следует осуществлять в обратном порядке.

ПРЕДУПРЕЖДЕНИЕ

Запрещается использовать батарею другого типа. Во время установки батареи следует

соблюдать полярность.

После сборки и включения модуля следует убедиться в корректности показаний часов. В случае

необходимости следует скорректировать показания часов реального времени в ПО

«OWEN

Configurator».

Во время выкручивания винтов крепления клеммная колодка поднимается, поэтому, чтобы избежать

перекоса рекомендуется выкручивать винты поочередно по несколько оборотов за один раз.

10 Маркировка

На корпус модуля нанесены:

• обозначение модуля, модификация и исполнение;

• товарный знак предприятия-изготовителя;

• обозначение номинального напряжения питания и его тип;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ 61131-2;

• степень защиты по ГОСТ 14254;

• знак утверждения типа средств измерений;

• знак обращения продукции на рынке Евразийского экономического союза;

• страна изготовитель;

• дата выпуска (месяц, год);

• заводской номер (штрихкод);

• MAC-адрес.

На потребительскую тару нанесены:

• обозначение модуля, модификация и исполнение;

• товарный знак предприятия-изготовителя;

• знак обращения продукции на рынке Евразийского экономического союза;

• страна изготовитель;

• почтовый адрес предприятия-изготовителя;

• дата упаковки;

• заводской номер (штрихкод).

12 Транспортирование и хранение

Модуль должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах

тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Транспортирование модулей в упаковке предприятия-изготовителя должно соответствовать условиям:

• температуре окружающего воздуха от минус 40 до плюс 55 °С;

• относительной влажности окружающего воздуха от 5 до 95 % при температуре плюс 35 °С;

• с соблюдением мер защиты от ударов и вибраций;

• минимальное атмосферное давление при транспортировании не должно быть меньше 80 кПа

(эквивалентно высоте над уровнем моря 3000 м).

Модуль следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по

ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Модуль следует хранить на стеллажах.
