NRV/RV
Червячный редуктор
Руководство по эксплуатации
02.2020
версия 1.20
Содержание
Предупреждающие сообщения
3
Введение
4
1 Назначение
5
2 Технические характеристики и условия эксплуатации
5
2.1 Технические характеристики
5
2.2 Условия эксплуатации
5
3 Меры безопасности
5
4 Монтаж
6
4.1 Подготовка к монтажу
6
4.2 Установка
6
5 Эксплуатация
12
5.1 Начало работы
12
5.2 Внутреннее устройство
12
5.3 Неисправности и способы их устранения
13
5.4 Сервис-фактор
13
5.5 Регулировка уровня масла
15
6 Техническое обслуживание
16
6.1 Общие сведения
16
6.2 Замена масла
16
7 Маркировка
17
8 Упаковка
17
9 Транспортирование и хранение
17
10 Комплектность
17
11 Гарантийные обязательства
18
ПРИЛОЖЕНИЕ А. Габаритные и присоединительные размеры
19
ПРИЛОЖЕНИЕ Б. Радиальные нагрузки
51
ПРИЛОЖЕНИЕ В. Коэффициенты сервис-фактора для мотор-
редукторов
61
ПРИЛОЖЕНИЕ Г. Дополнительное оборудование
75
2
Предупреждающие сообщения
В данном руководстве применяются следующие предупреждения:
ОПАСНОСТЬ
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,
которая приведет к смерти или серьезной травме, если ее не предотвратить.
ВНИМАНИЕ
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может
привести к небольшим травмам.
ПРЕДУПРЕЖДЕНИЕ
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая
может привести к повреждению имущества.
ПРИМЕЧАНИЕ
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,
а также информацию для эффективной и безаварийной работы оборудования.
Ограничение ответственности
Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не
будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства
в связи с любым ущербом, возникшим в результате установки или использования прибора
с нарушением действующей нормативно-технической документации.
3
Введение
Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего
персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и
обслуживанием червячного редуктора Meyertec NRV/RV (далее по тексту именуемого как «редуктор»
или «прибор»).
Подключать, настраивать и проводить техническое обслуживание редуктора должен только
квалифицированный специалист после прочтения настоящего руководства по эксплуатации.

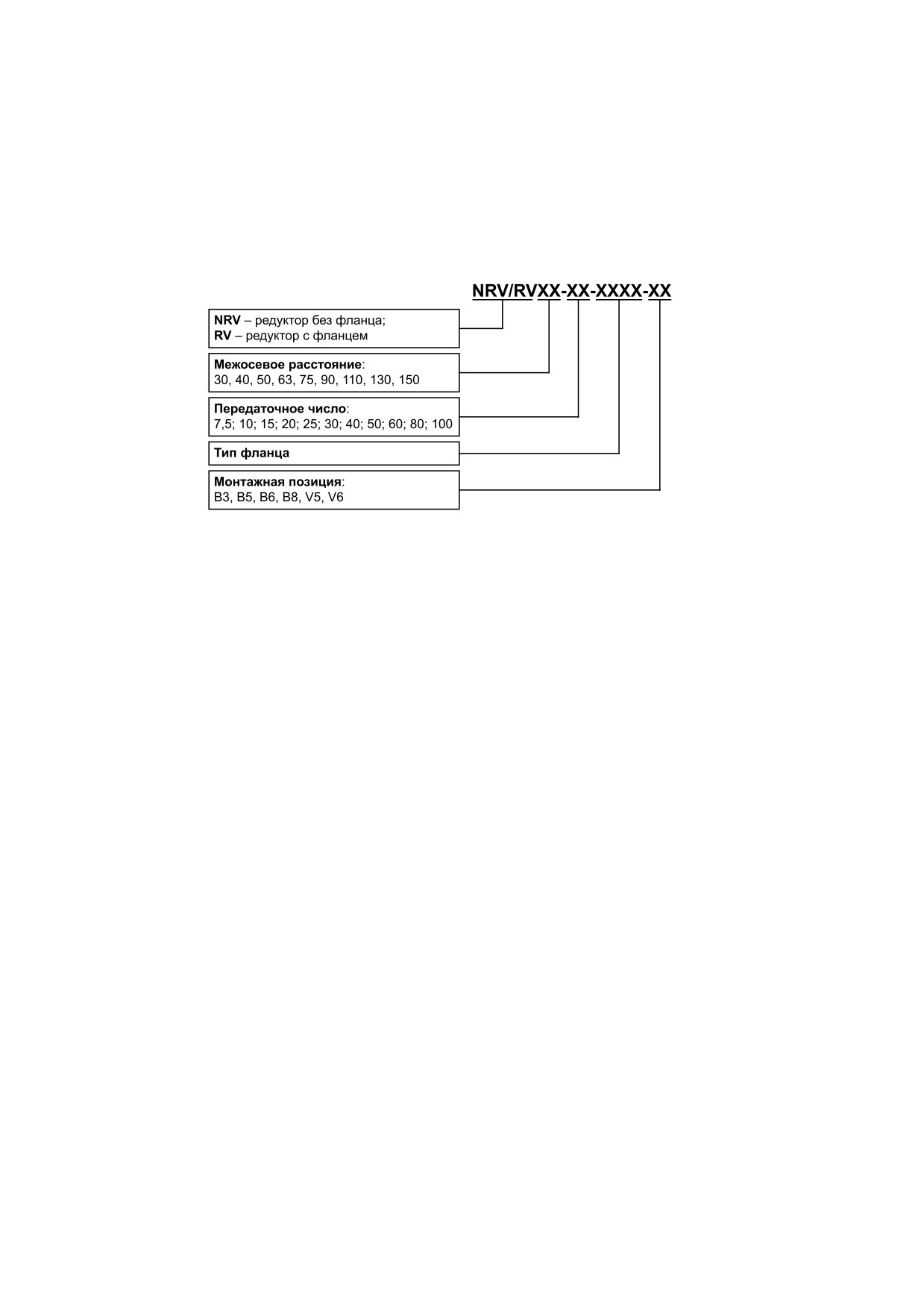

Редуктор изготавливается в различных модификациях, зашифрованных в коде полного условного
обозначения.
4
1 Назначение
1 Назначение
Редуктор выполняет следующие функции:
• увеличение крутящего момента и уменьшение частоты вращения;
• передача момента на исполнительный механизм с помощью червячной передачи.
Редуктор предназначен для промышленного применения.
2 Технические характеристики и условия эксплуатации
2.1 Технические характеристики
Таблица 2.1 - Характеристики прибора
Значение
Наименование
NRV/RV30-110
NRV/RV130-150
Корпус
Материал изготовления
Пассивированный алюминий
Серый чугун
Червячный вал
Материал изготовления
Закаленная сталь с твердостью (57-62 HRC)
Цилиндрическая линейчато-винтовая с архимедовым профилем
Поверхность
(ZA)
Червячное колесо
Материал изготовления
Высокооловянистая антифрикционная бронза
Подшипники
Производитель
С&U Bearings
2.2 Условия эксплуатации
Эксплуатация редуктора, заполненного синтетическим трансмиссионным маслом, допускается при
температуре окружающей среды от -25 до +50 °С.
Редуктор, заполненный морозостойким маслом, эксплуатируется при температуре окружающей среды
от -40 до +50 °С.
Во время работы редуктора допускается его нагрев до температуры 90 °С.
Редуктор следует защищать от воздействия прямых солнечных лучей, наружных вибраций,
экстремальных климатических условий от попадания на него посторонних предметов сверху.
3 Меры безопасности
К месту размещения редуктора должен быть обеспечен свободный приток воздуха для охлаждения.
ПРЕДУПРЕЖДЕНИЕ
В зоне проведения любых работ с редуктором запрещается использовать источники огня или
искрения.
ВНИМАНИЕ
Во время работы наружные поверхности редукторов могут нагреваться из-за работы подвижных
частей и воздействия окружающей среды. Любые действия следует совершать только с
остывшим редуктором, в противном случае существует опасность ожога горячим редуктором и
горячим редукторным маслом.
Если во время эксплуатации редуктора происходят перегрузки, частые пуски и резкие остановки, то
для длительной и надежной работы механизма рекомендуется применять устройство плавного пуска,
преобразователь частоты, эластичные муфты сцепления.
5
4 Монтаж
4 Монтаж
4.1 Подготовка к монтажу
Перед установкой редуктора следует соблюдать следующие требования:
• сопряженные валы установить соосно;
• проверить, чтобы диаметры валов, вводимых в полый вал, были изготовлены с полем допуска
h7 согласно ГОСТ 25347. До начала монтажа требуется тщательно очистить пригранные
поверхности;
• убедиться в надежном соединении и фиксации входного вала редуктора с валом двигателя, а
так же выходного вала редуктора с валом исполнительного механизма по всей длине;
• проверить уровень масла, в случае необходимости долить (см. раздел 6.2);
• в зависимости от монтажной позиции (см. рисунок 4.1) установить отдушину из комплекта
поставки в верхнюю точку редуктора вместо пробки;
• если необходимо, установить муфты согласно инструкции поставщика муфт;
ПРЕДУПРЕЖДЕНИЕ
Если привод испытывает ударные нагрузки, то для их ослабления следует
предусмотреть установку упругой муфты. Муфта, за счет использования упругих силовых
элементов, способна компенсировать радиальные и угловые смещения, а также
демпфировать колебания, амортизировать толчки и удары. Упругая муфта в этом случае
является компенсатором системы при монтаже и эксплуатации приводов, так как
отклонения валов от соосного положения образуются также в результате их деформации
от рабочей нагрузки и температуры. Отсутствие упругой муфты может привести к
повреждению редуктора.
• если редуктор не будет использоваться долгое время, необходимо выполнить комплекс мер
согласно разделу 9.
4.2 Установка
ПРЕДУПРЕЖДЕНИЕ
Не рекомендуется устанавливать редуктор в привод механизмов, находящихся под ударными
нагрузками. При долговременной работе с ударами редуктор может перегреваться, и у него
резко снизится ресурс.
Рекомендации и требования по установке редуктора:
• редуктор следует устанавливать на плоскую обработанную поверхность или на соосный вал;
• для установки на вал шкивов, муфт, шестерен и т. п. запрещается использовать молоток;
• во время монтажа шкивов требуется следить за правильным натяжением ремня согласно
данным изготовителя;
• установленные передающие элементы должны быть отбалансированы и не должны создавать
чрезмерных радиальных или осевых нагрузок
• доступ к резьбовым пробкам контрольного и сливного отверстий и отдушине должен быть
свободным.
Таблица 4.1 - Максимально допустимое отклонение от плоскостности для основания под
лапы/фланец согласно DIN ISO 1101
Модификация
Допустимое отклонение, мм, не более
NRV/RV30-63
0,4
NRV/RV75-110
0,5
NRV/RV130-150
0,7
ПРЕДУПРЕЖДЕНИЕ
Во время затягивания лап и фланцев следует не допускать перекоса опорных поверхностей и
учитывать допустимые радиальные и осевые нагрузки на вал.
Порядок установки редуктора:
1. Очистить все поверхности валов и фланцев. Чтобы избежать утечки масла и повреждения
уплотнений, следует не допускать попадания чистящего средства на рабочие кромки манжет.
2. Установить редуктор в монтажную позицию (положение) согласно модификации (см. рисунок
4.1).
6
4 Монтаж
ПРЕДУПРЕЖДЕНИЕ
Для редукторов NRV/RV30-90 допускается установка в любой монтажной позиции вне
зависимости от модификации. Для модификаций NRV/RV110-150 допускается
установка только согласно маркировке монтажной позиции, в противном случае это
приведет к поломке редуктора.

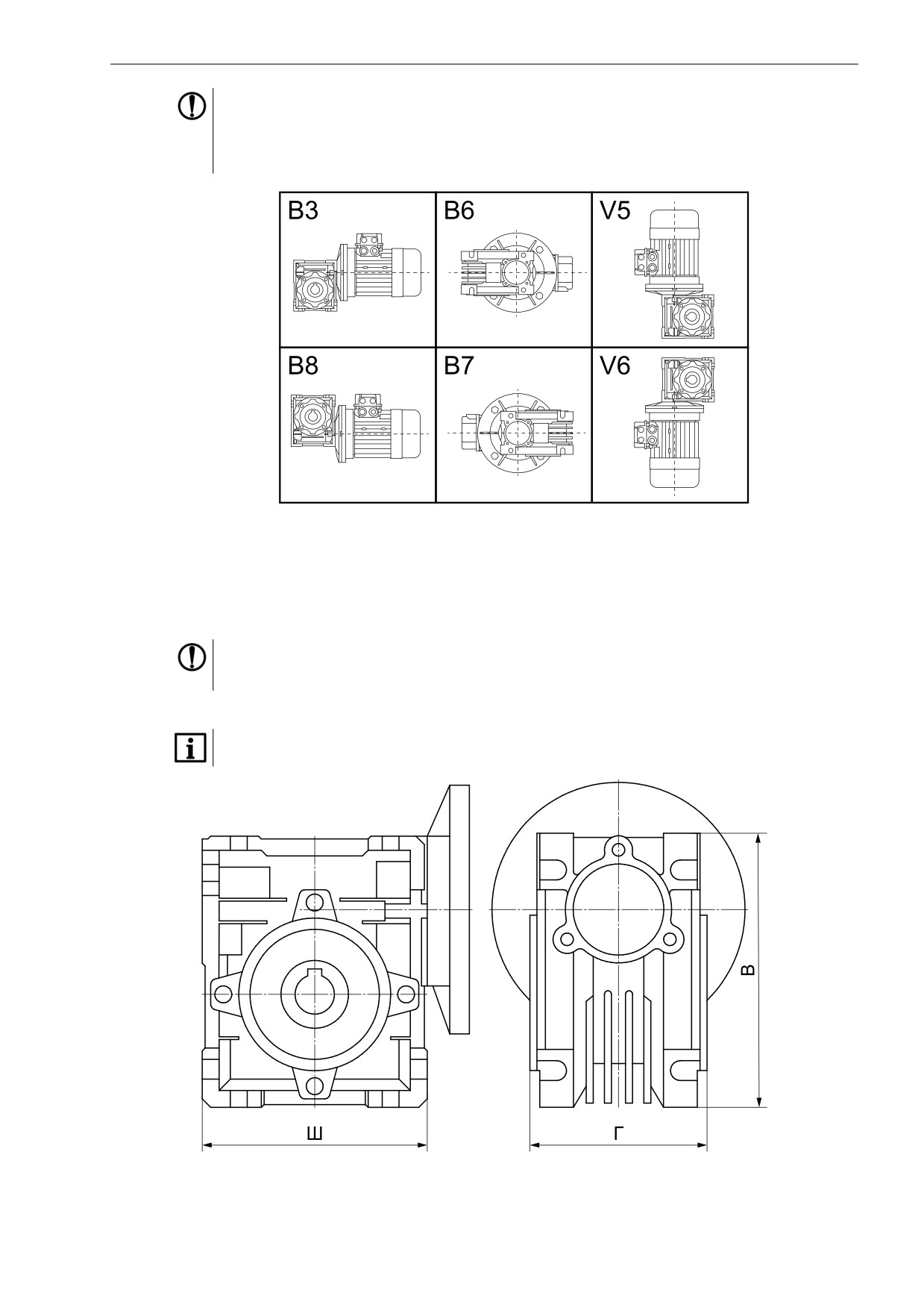

Рисунок 4.1 - Монтажные позиции
3. Снять заводские пластиковые заглушки с отверстий на редукторе.
4. Присоединить редуктор к передающим элементам с помощью монтажного приспособления
согласно присоединительным размерам редуктора (см. рисунок 4.3 и таблицу 4.2) Для
установки использовать только центровое отверстие на валу с резьбой.
ПРЕДУПРЕЖДЕНИЕ
Все детали, насаживаемые на выходной вал редуктора (шкивы, шестерни, муфты и т. п.)
должны быть динамически сбалансированы.
5. Зафиксировать редуктор с помощью крепежных болтов.
ПРИМЕЧАНИЕ
Крепежные детали в комплект поставки не входят.

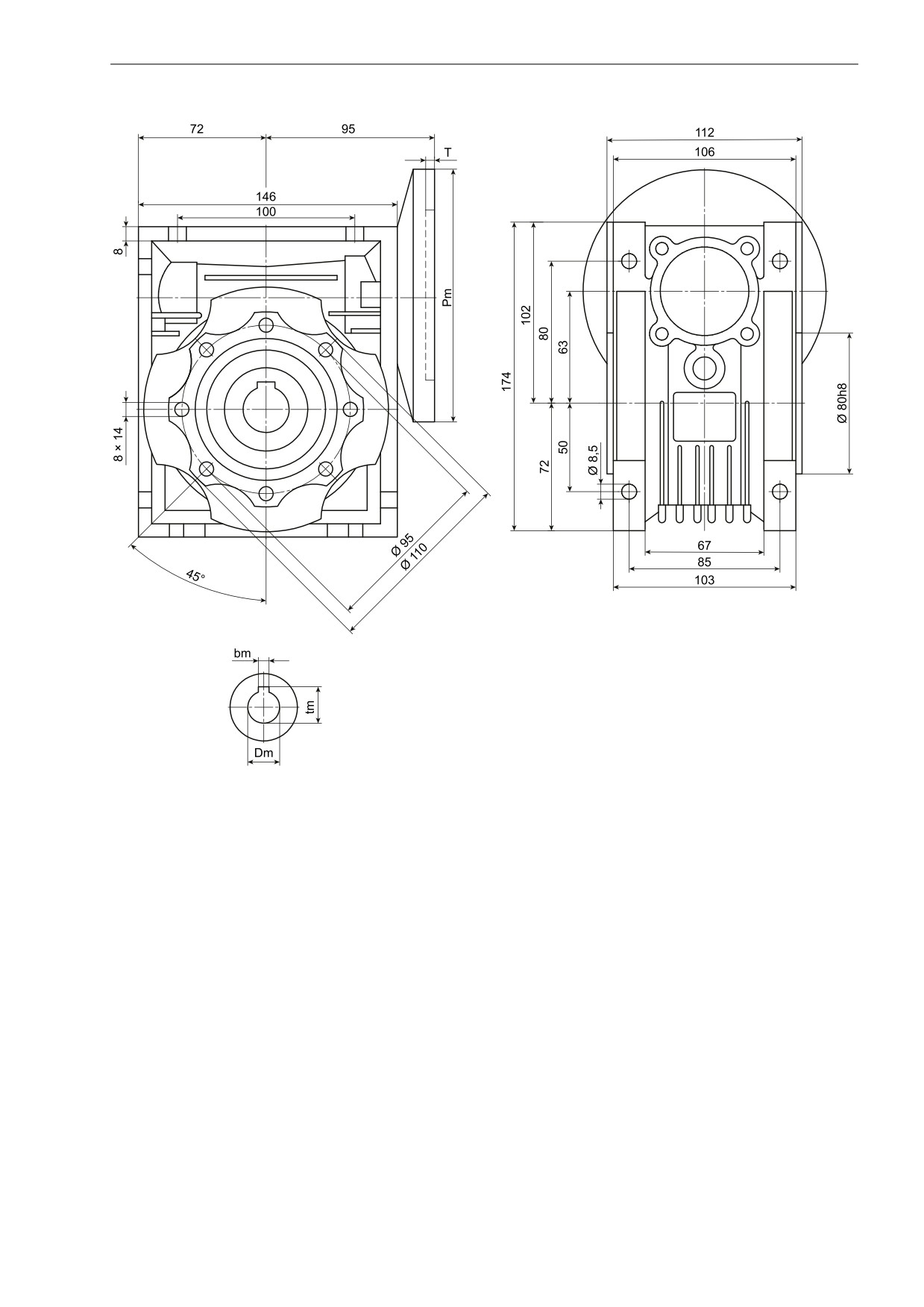

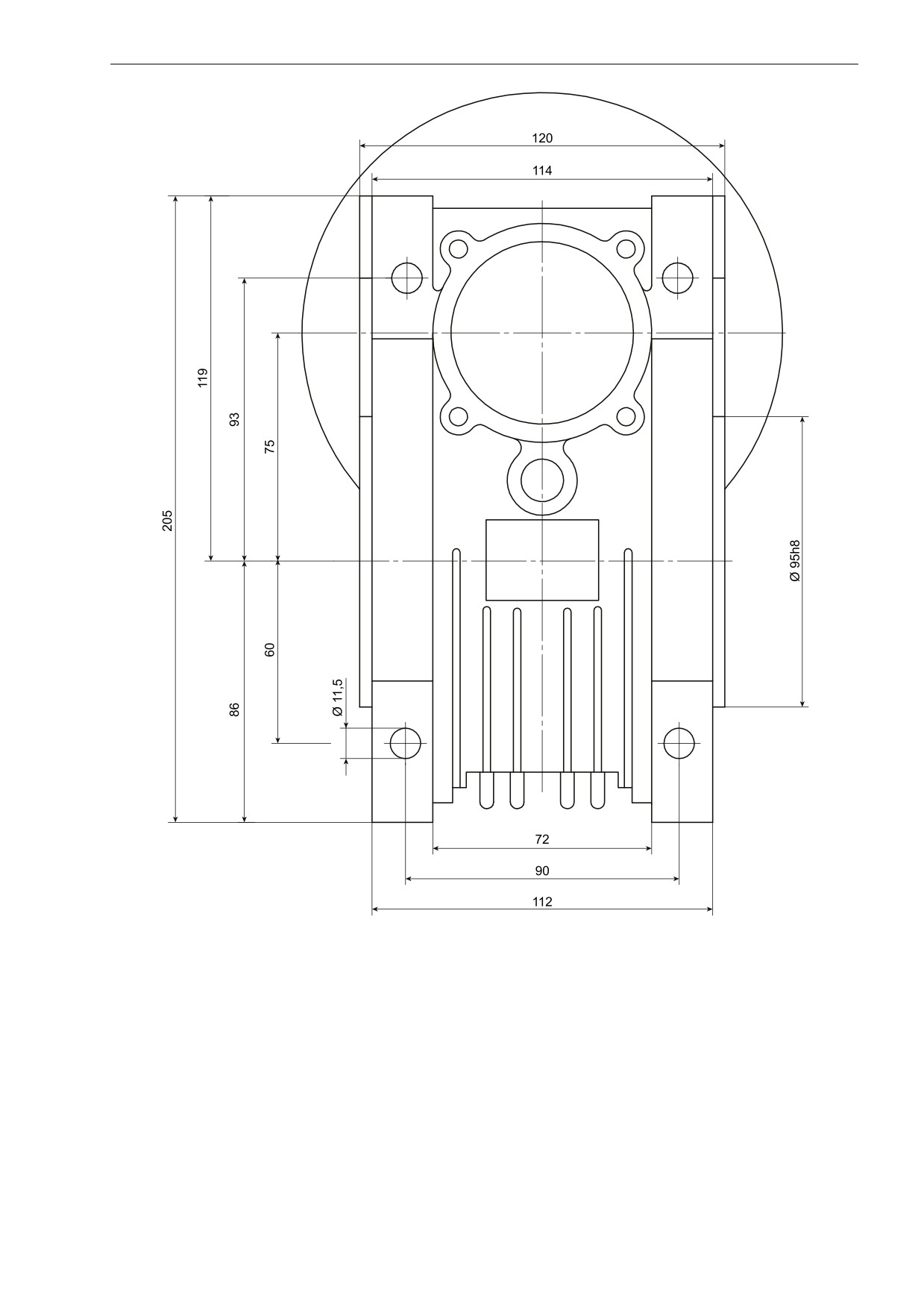

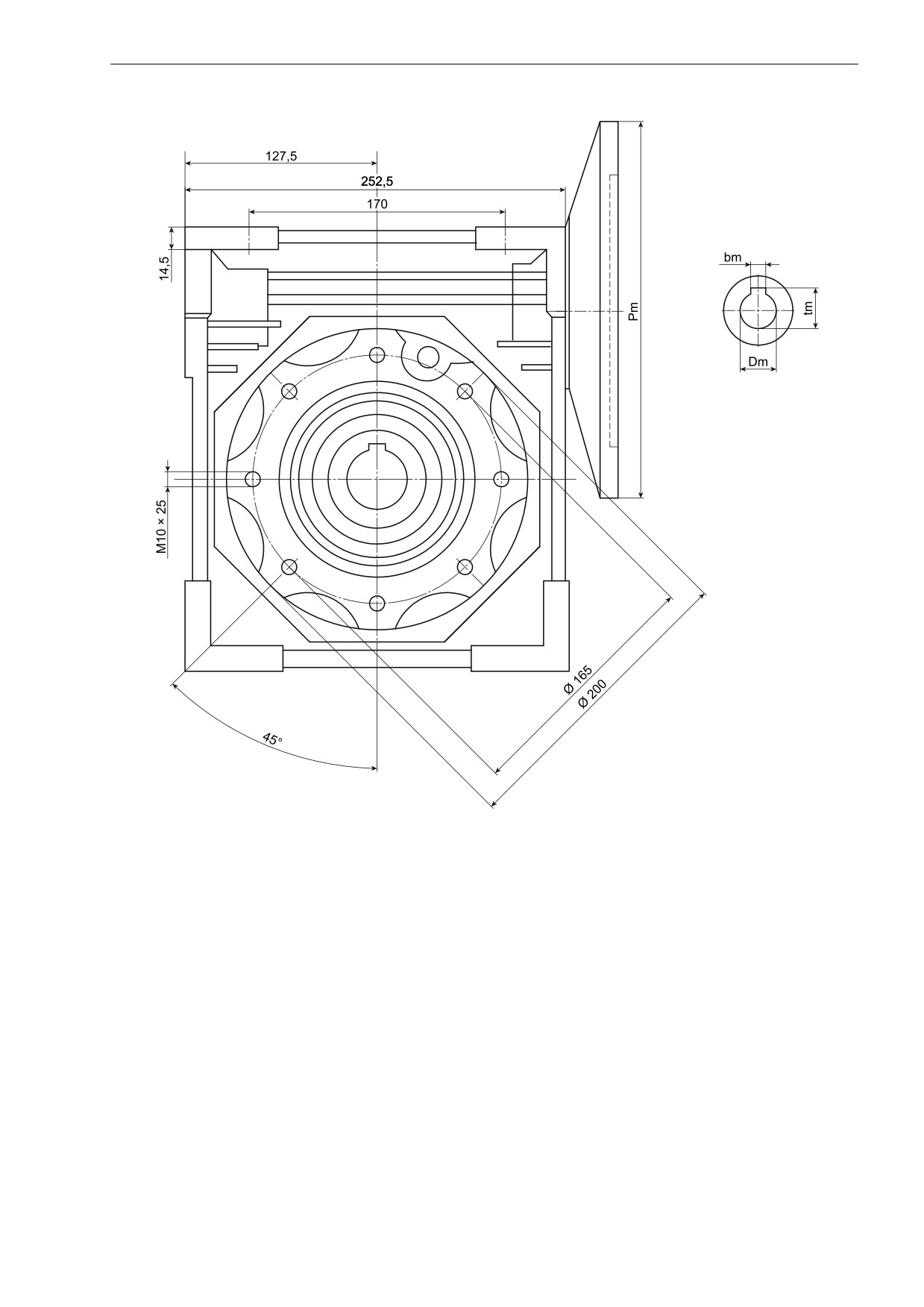

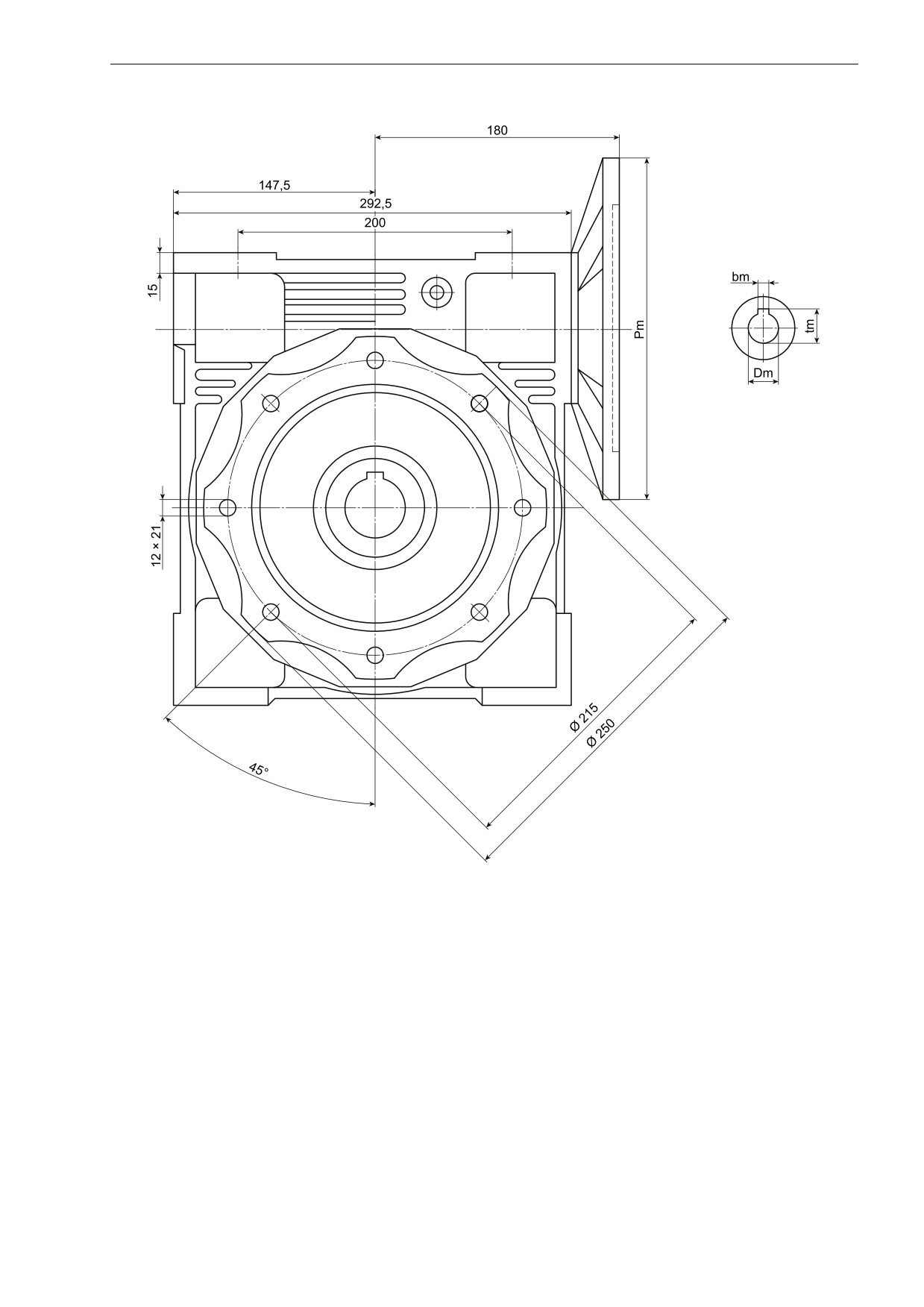

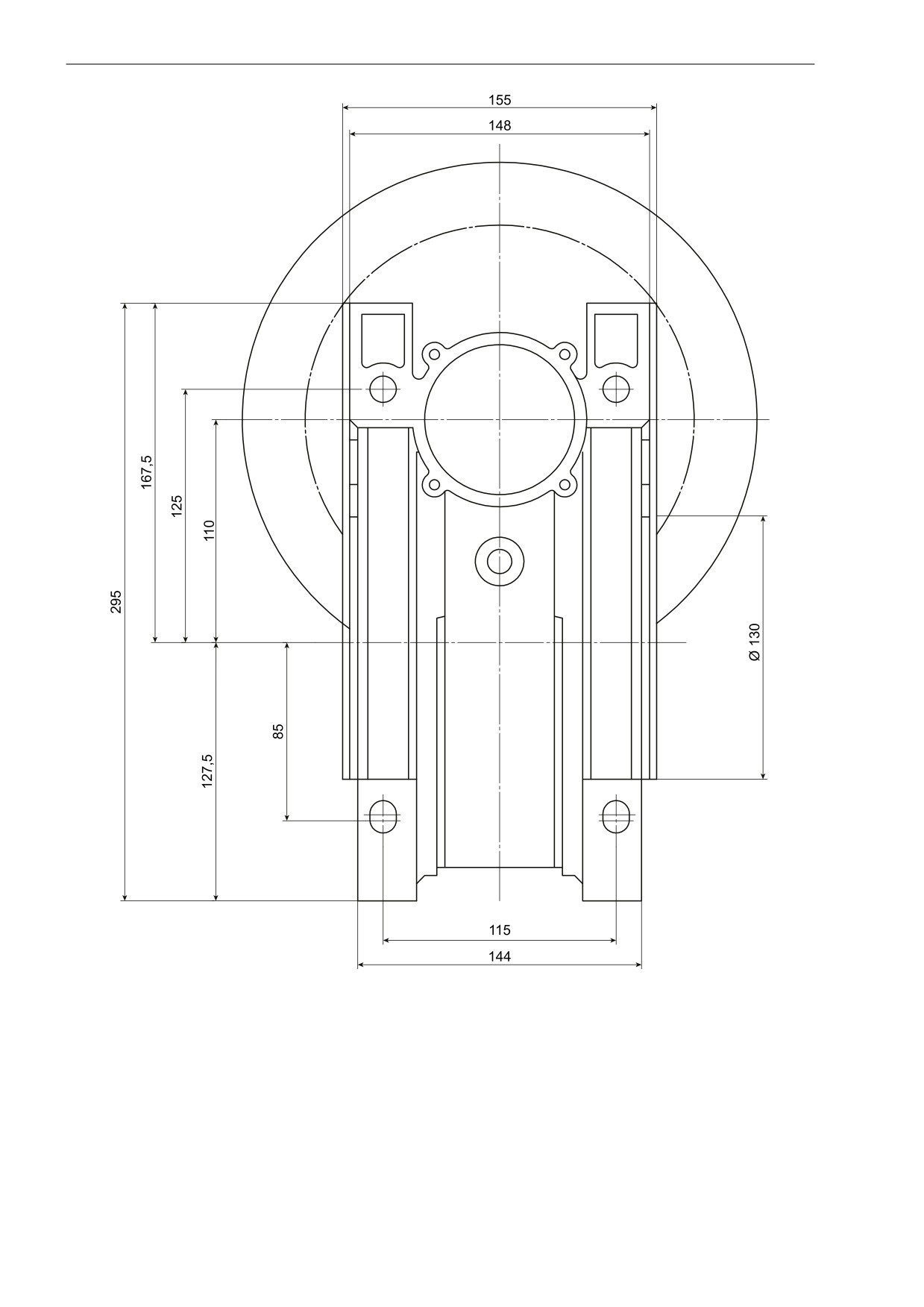

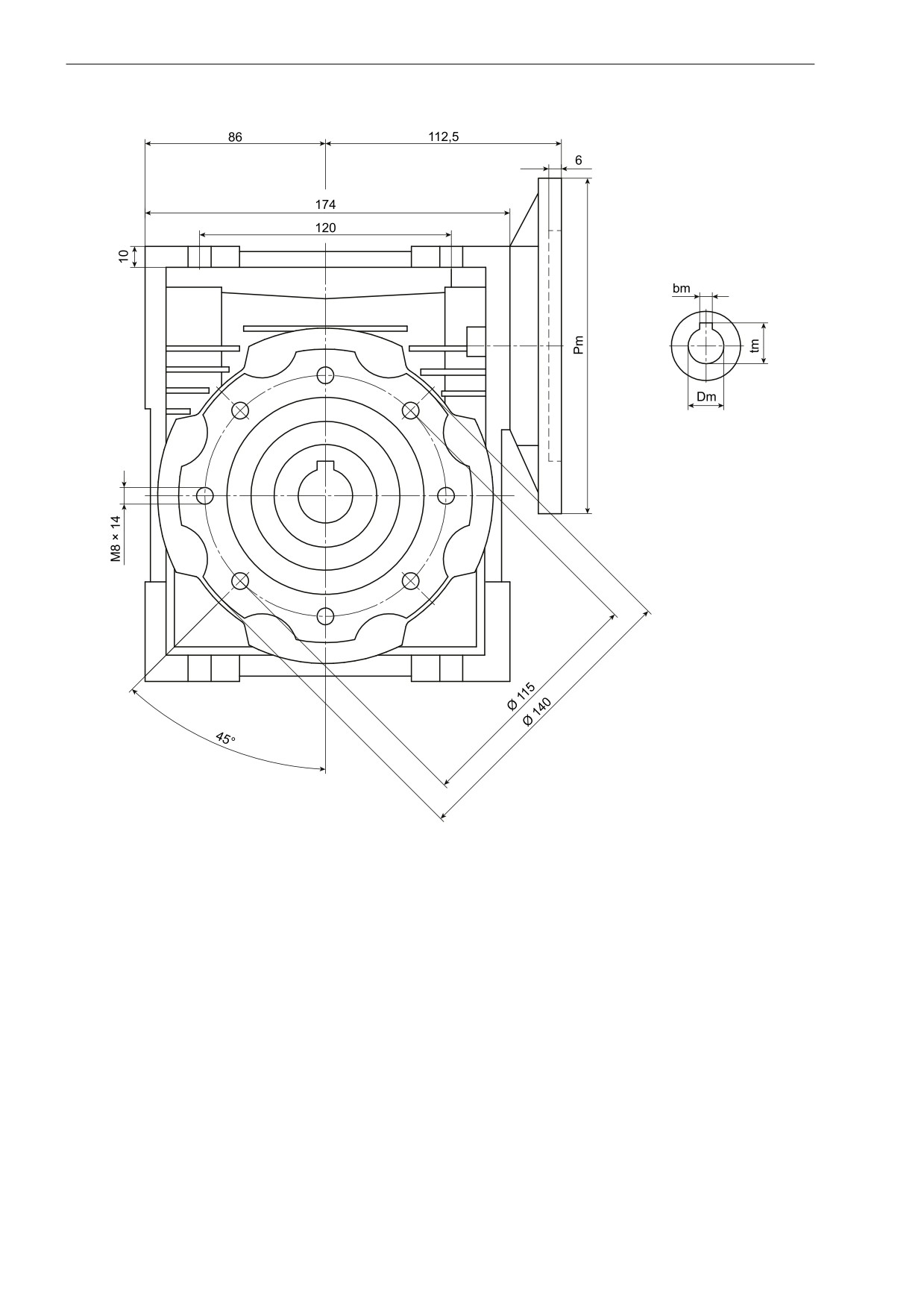

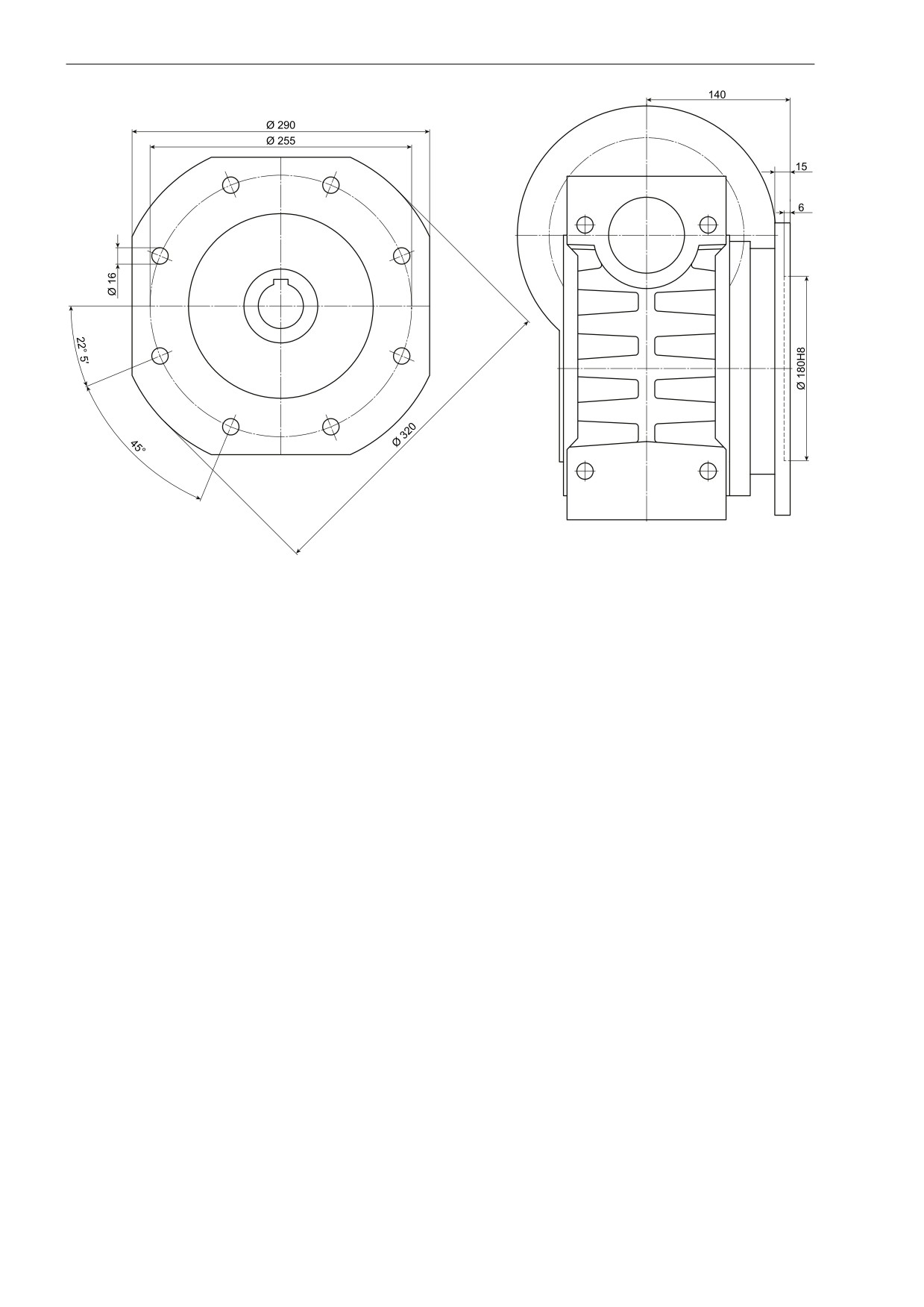

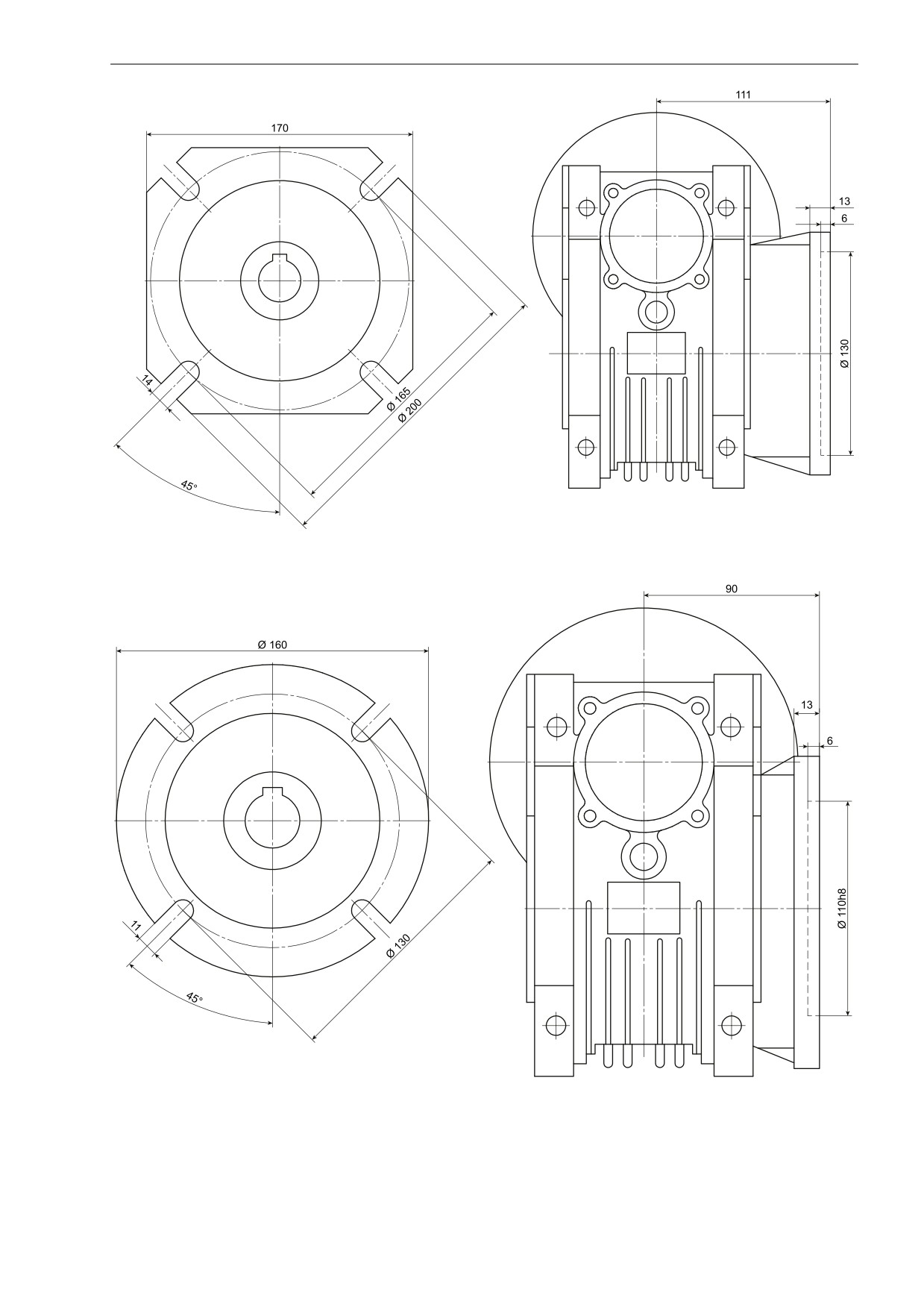

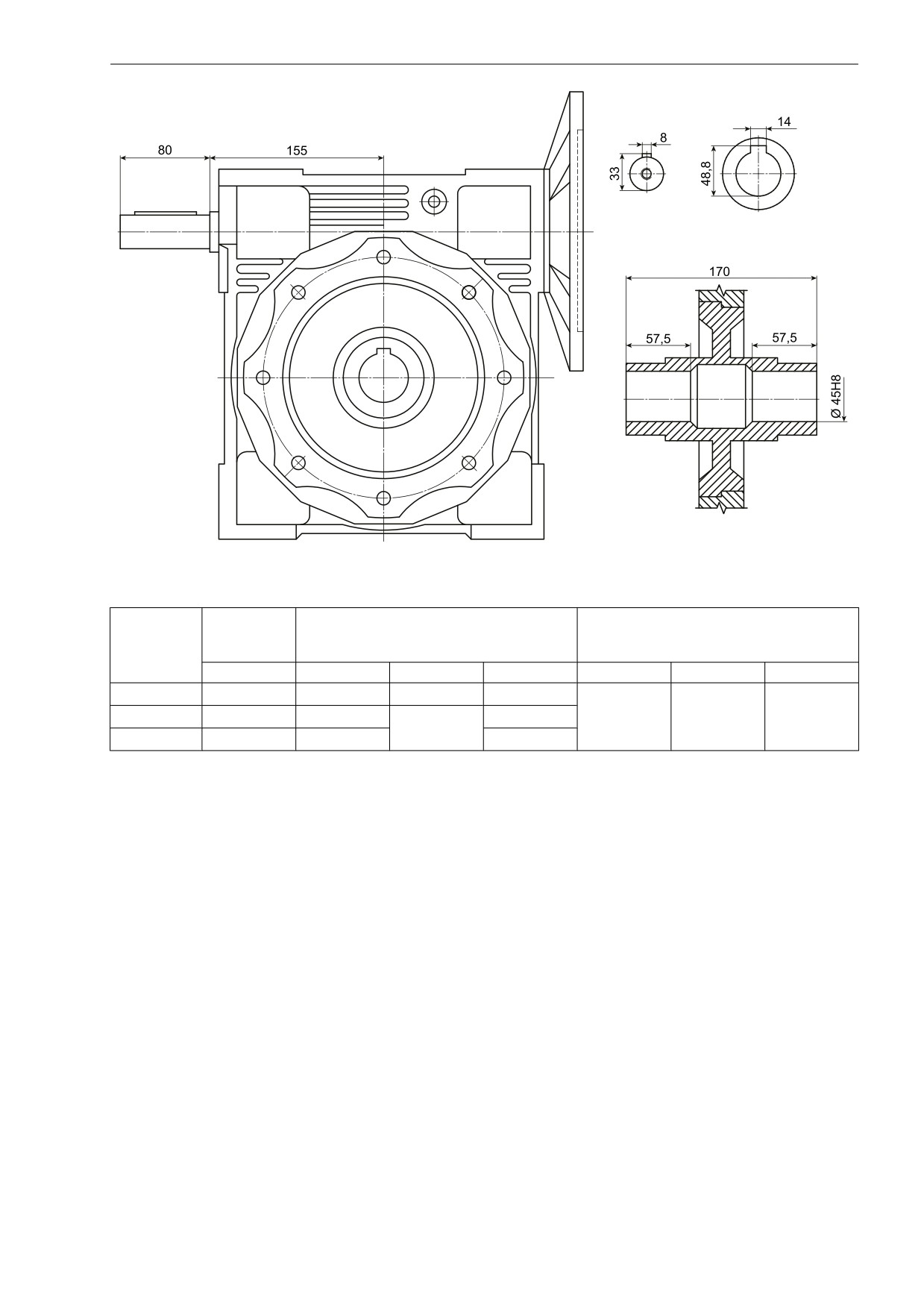

Рисунок 4.2 - Габаритные размеры
7
4 Монтаж

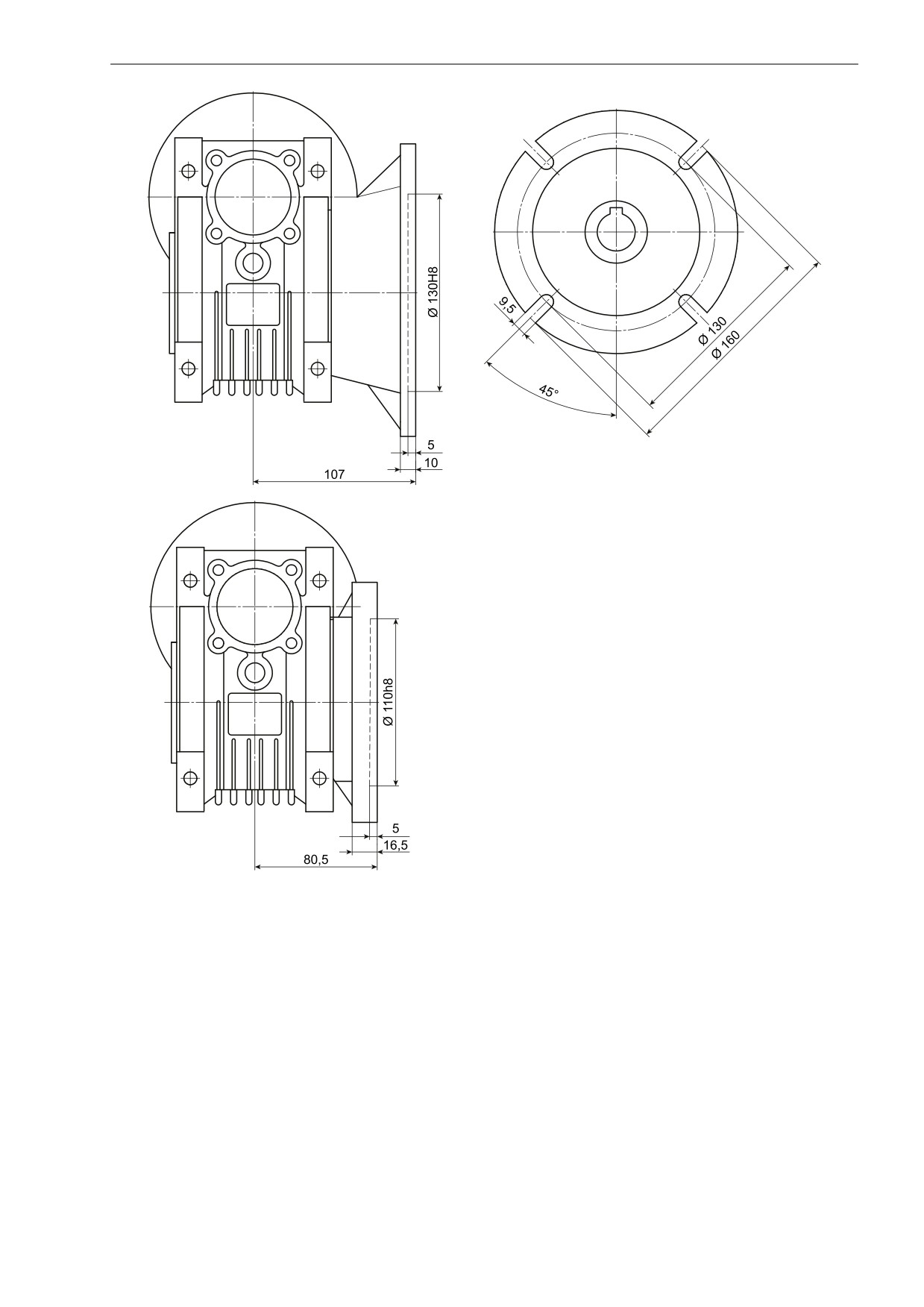

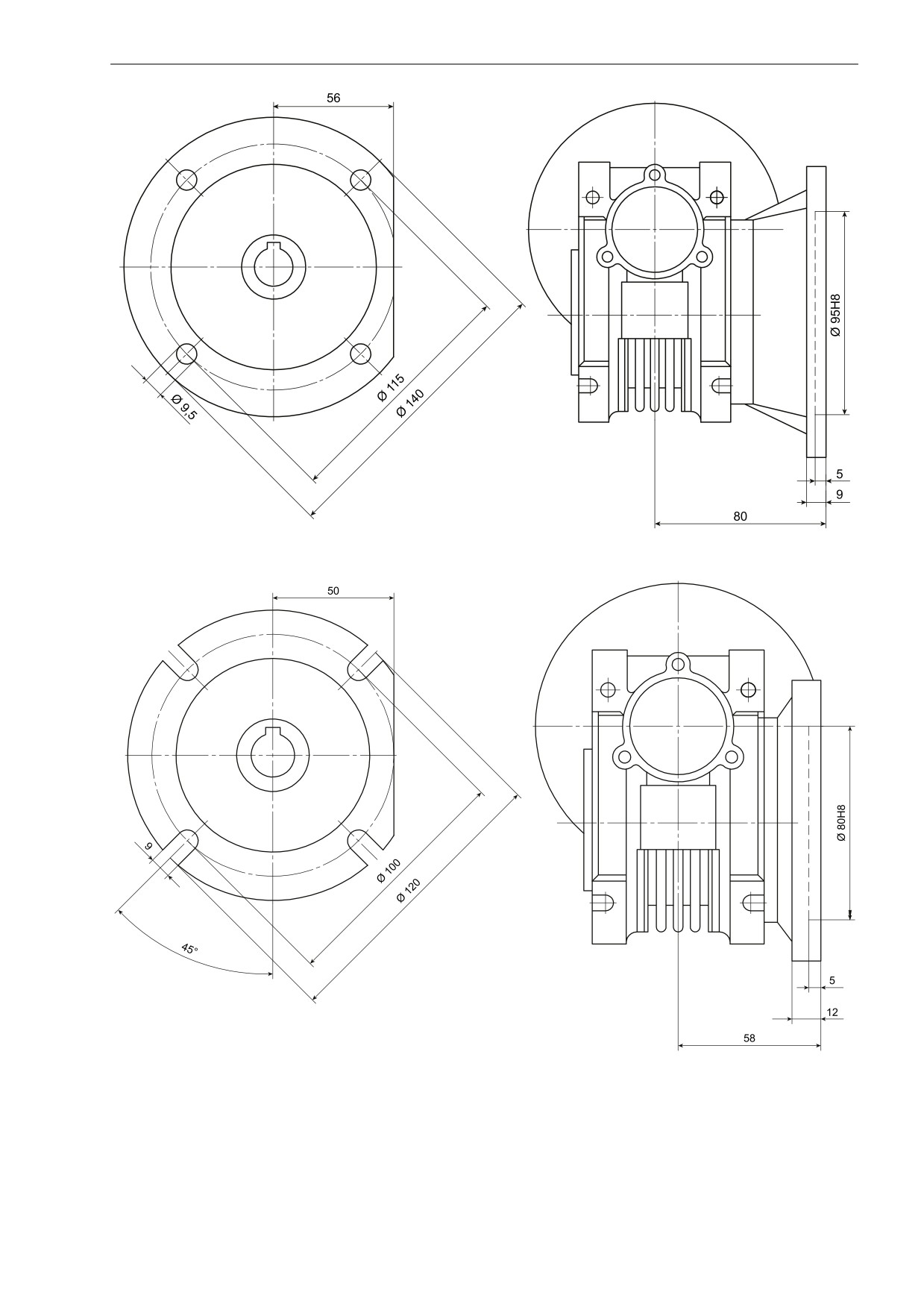

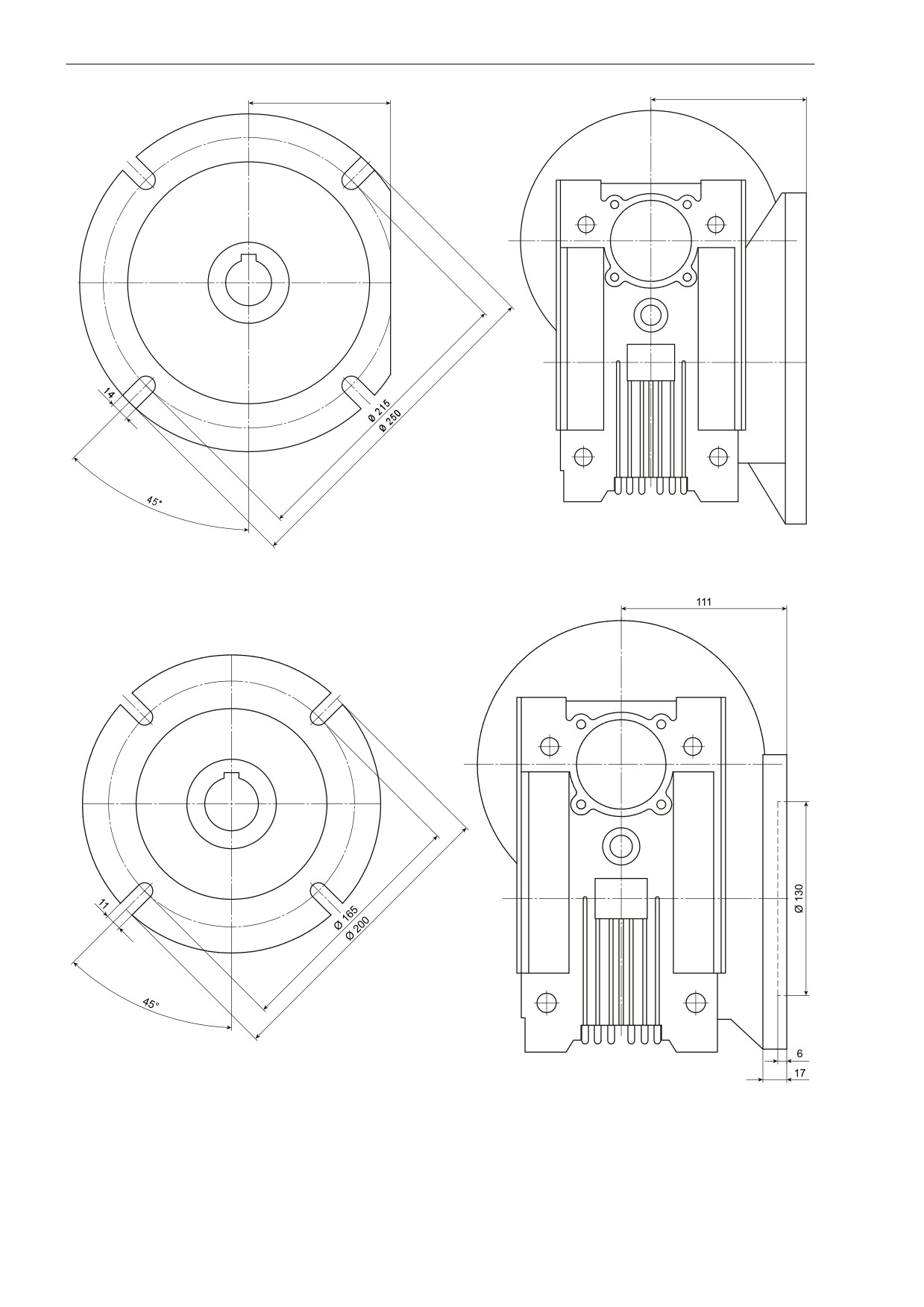

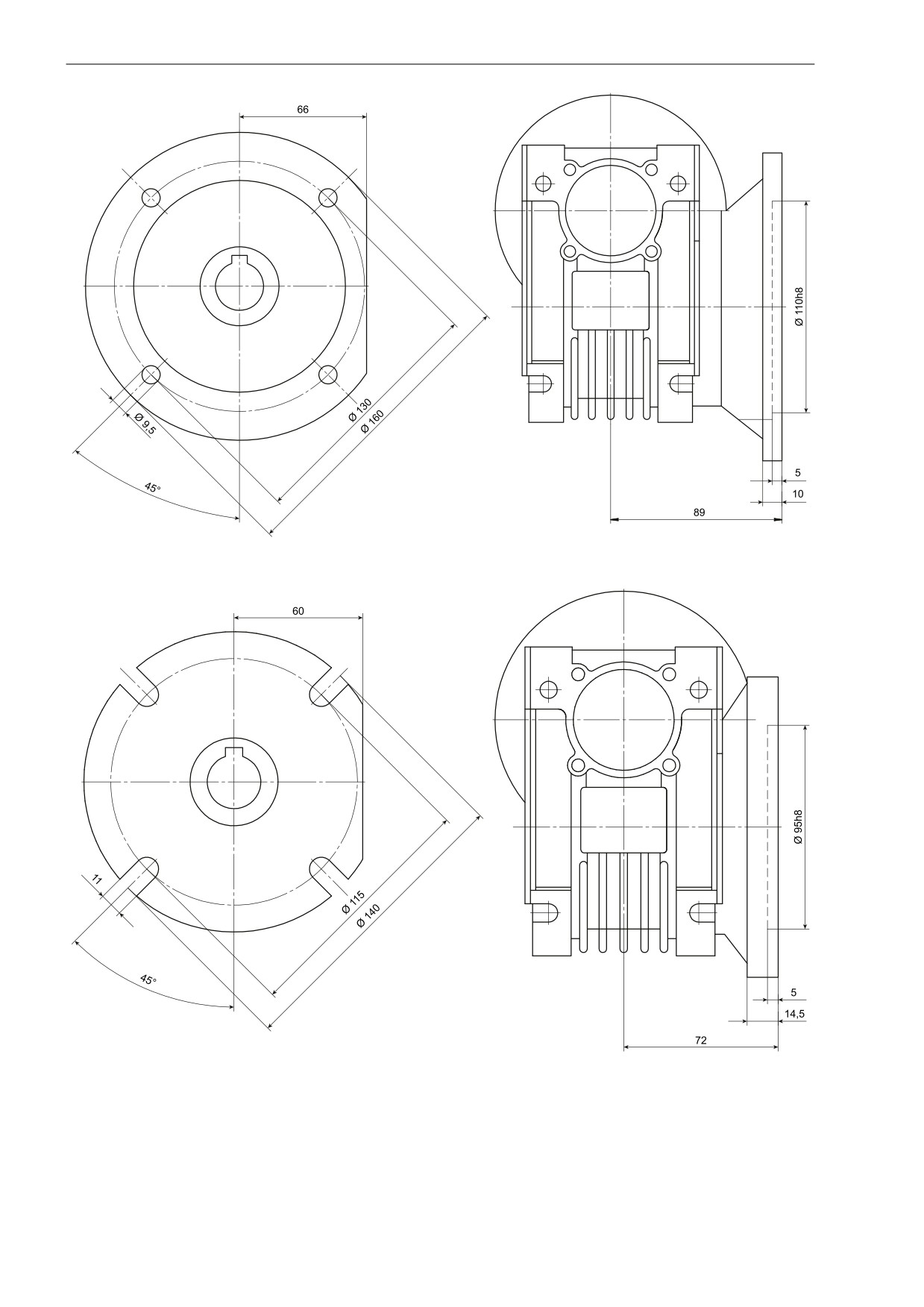

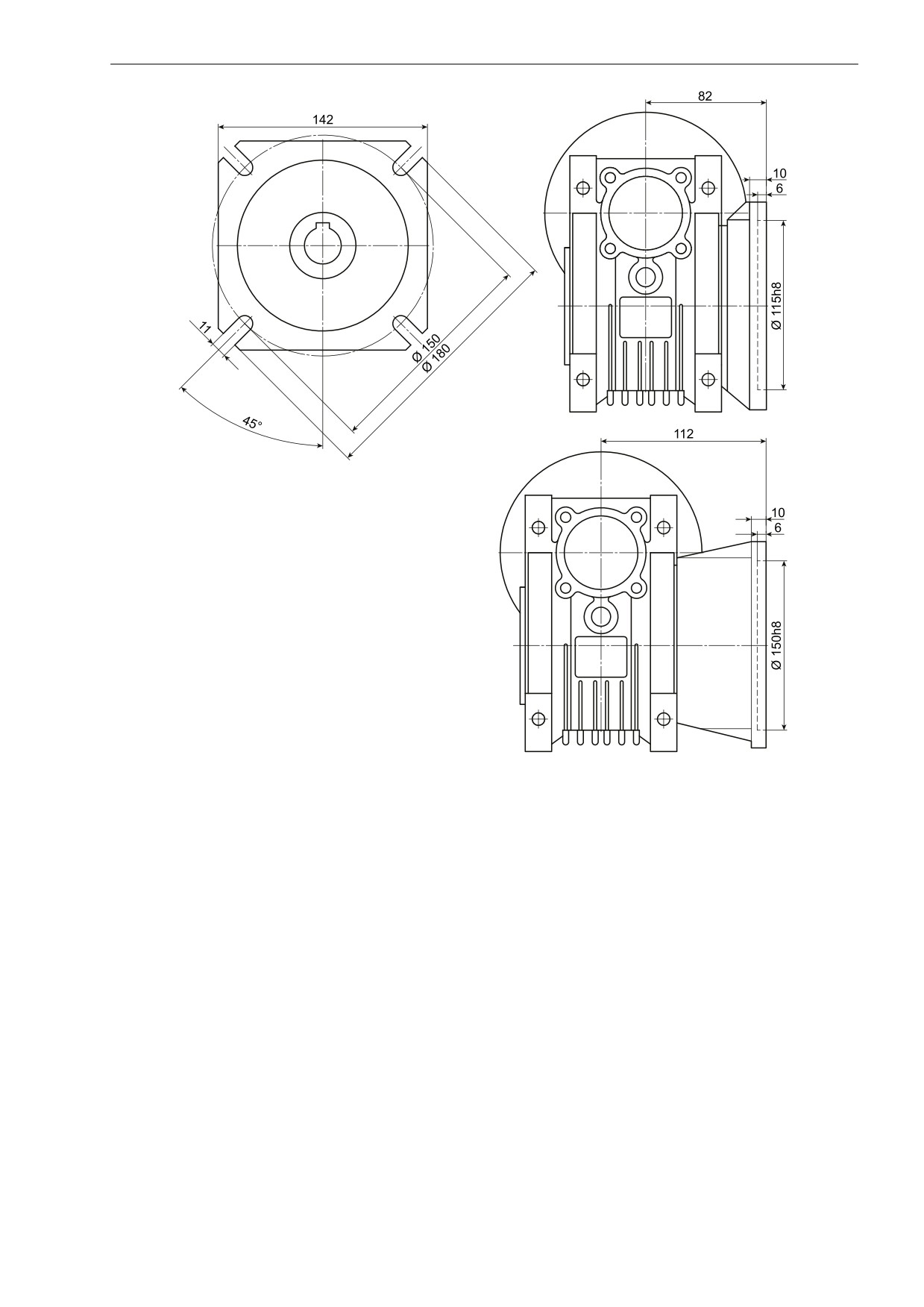

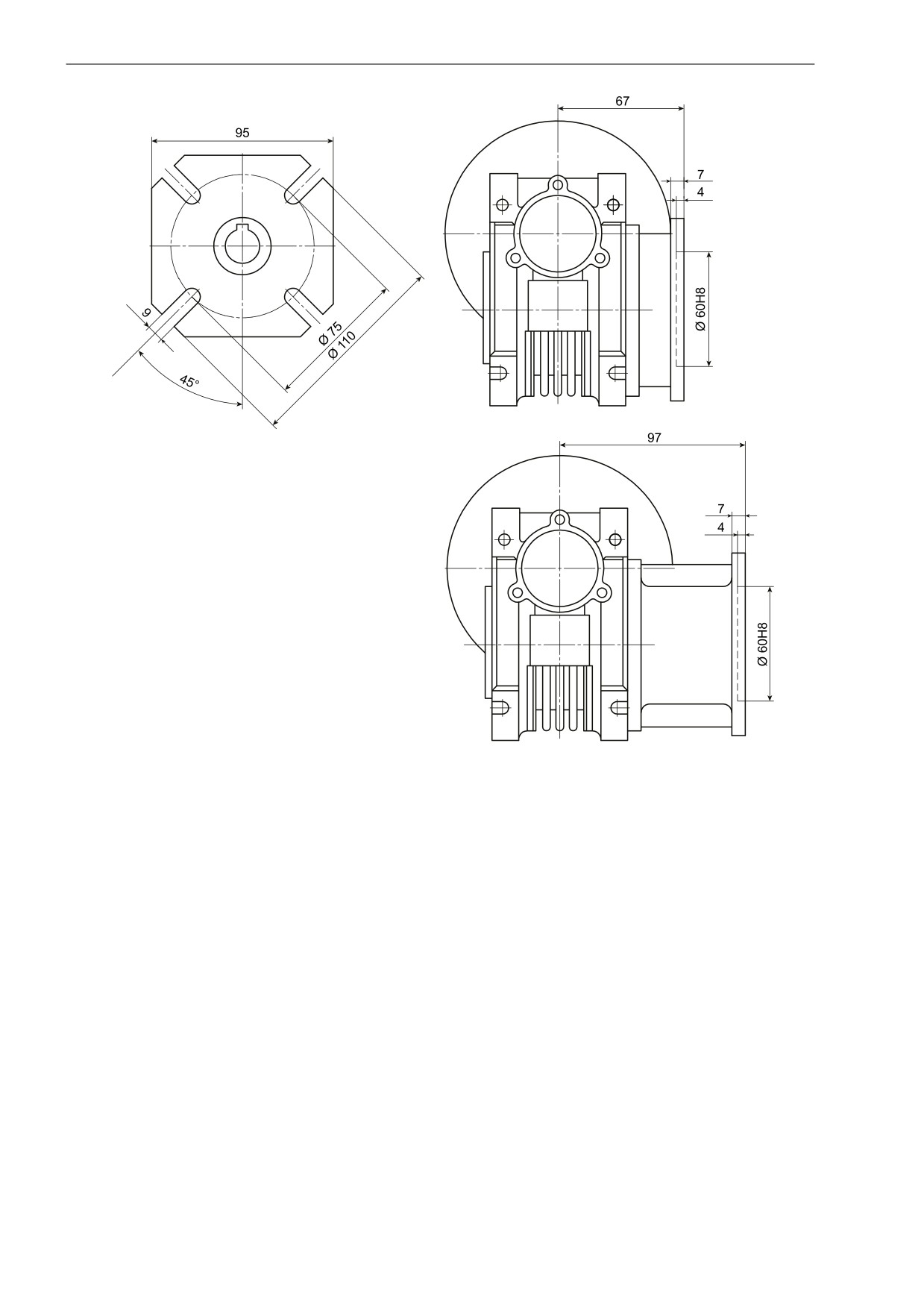

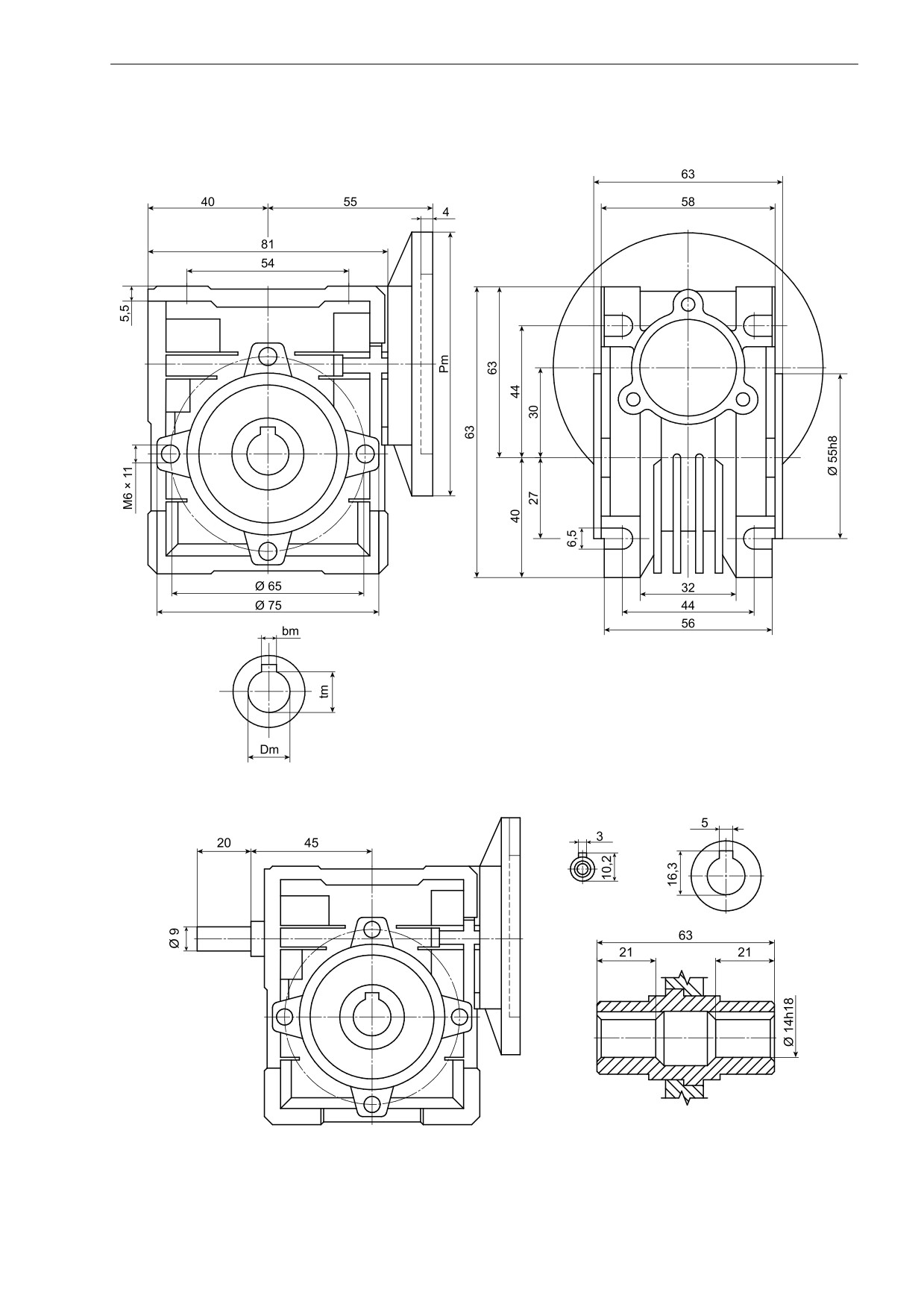

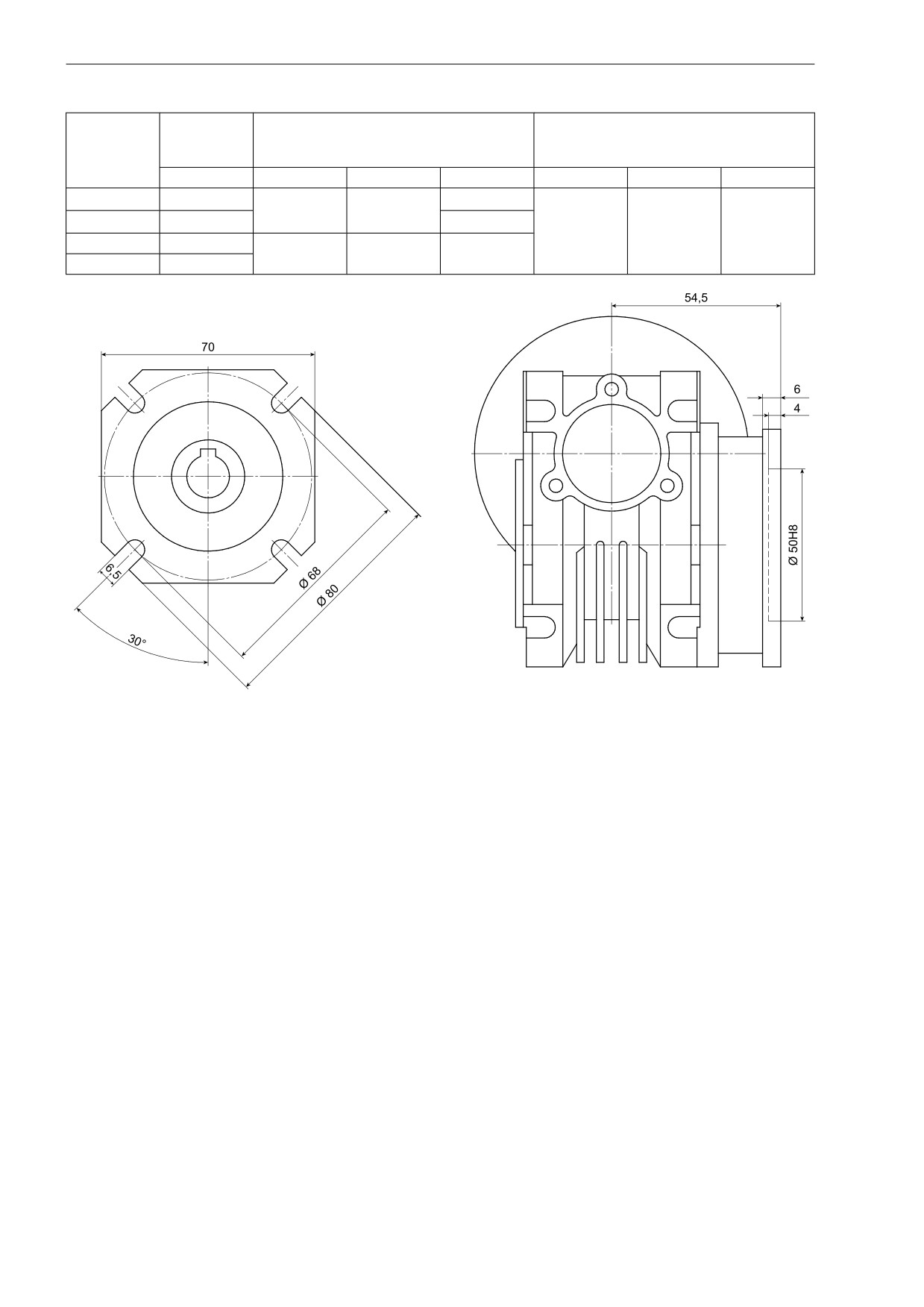

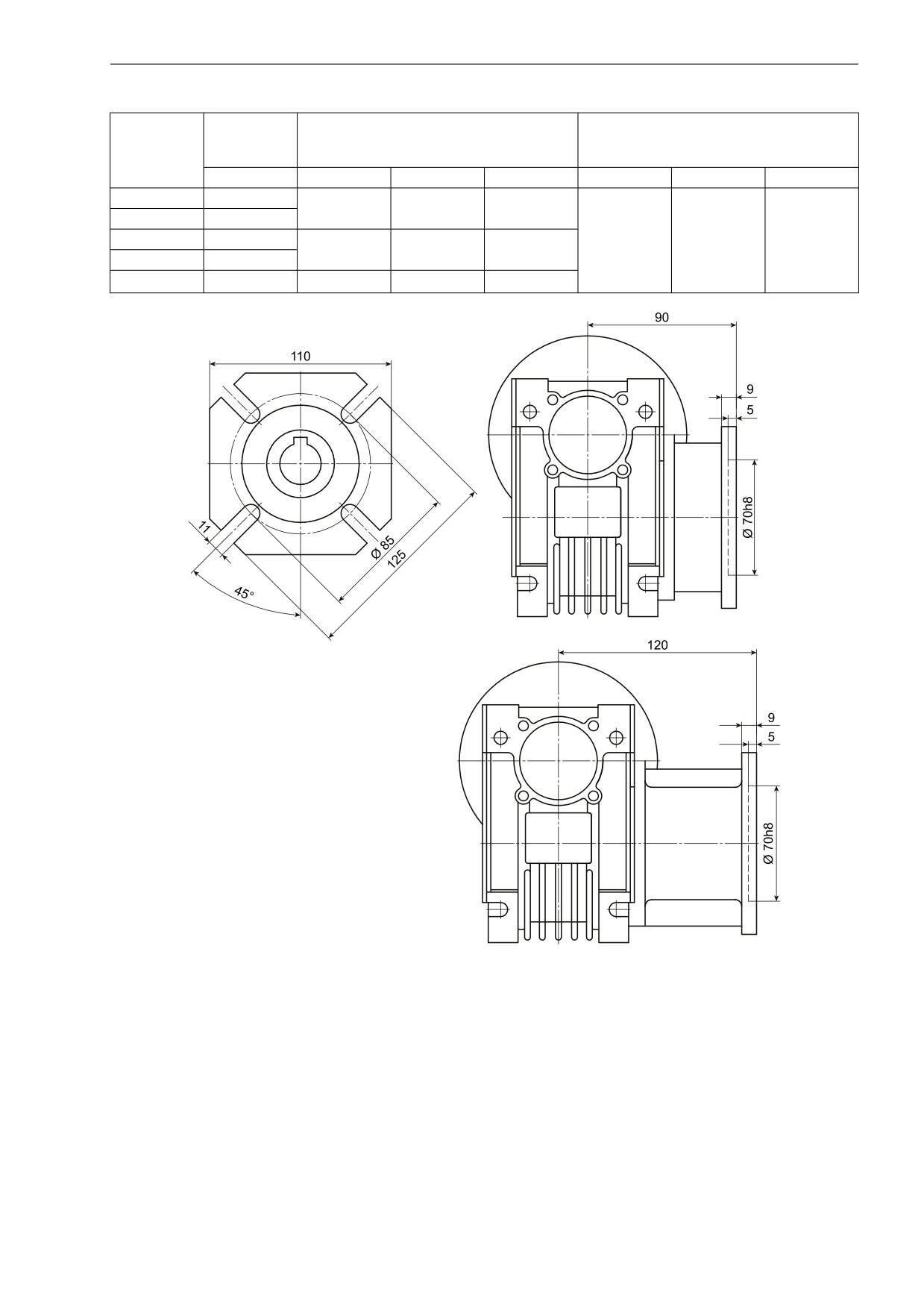

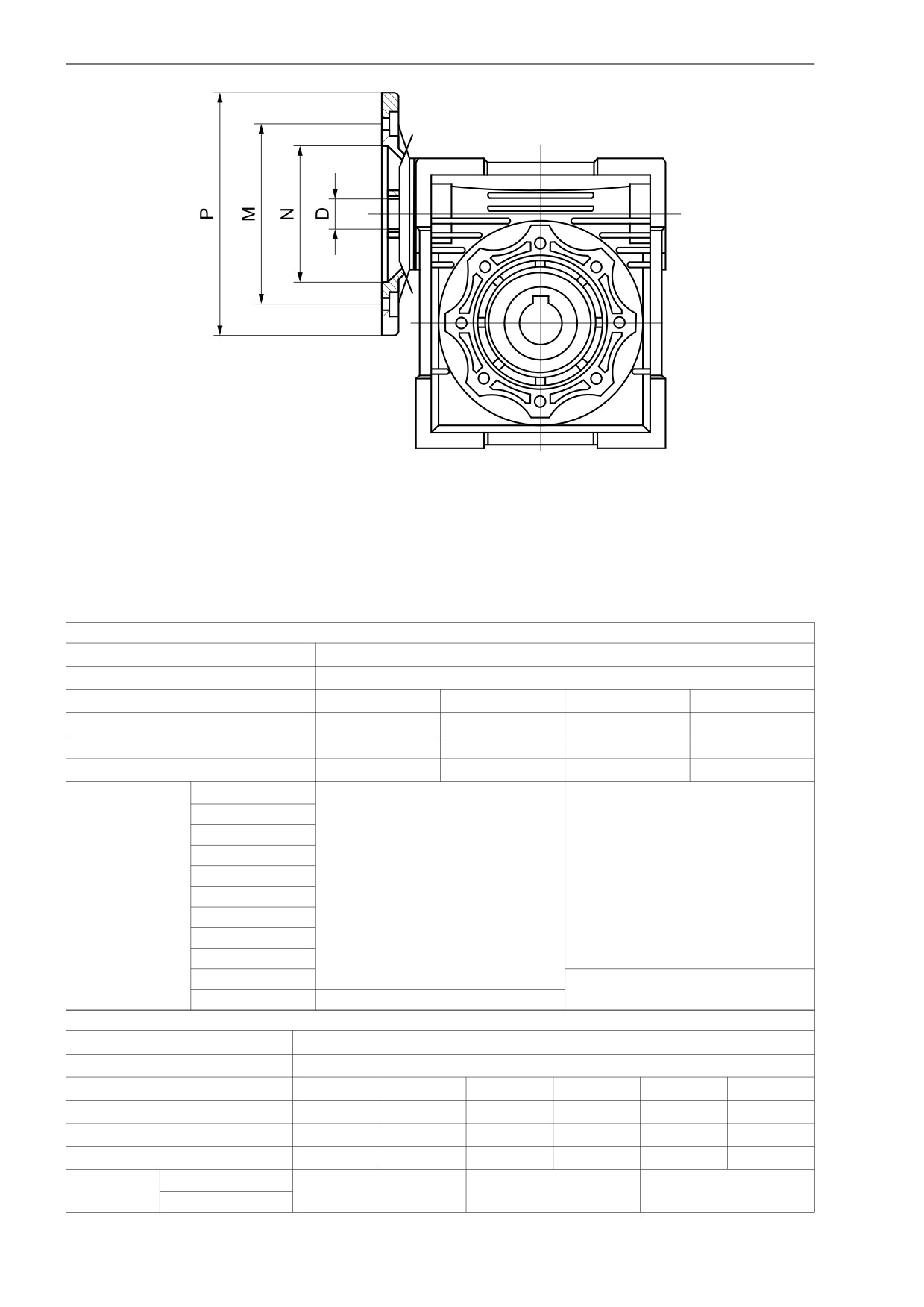

Рисунок 4.3 - Присоединительные размеры
P - диаметр фланца;
M - межцентровой диаметр креплений;
N - диаметр выемки;
D - диаметр отверстия на входном валу для разных передаточных отношений.

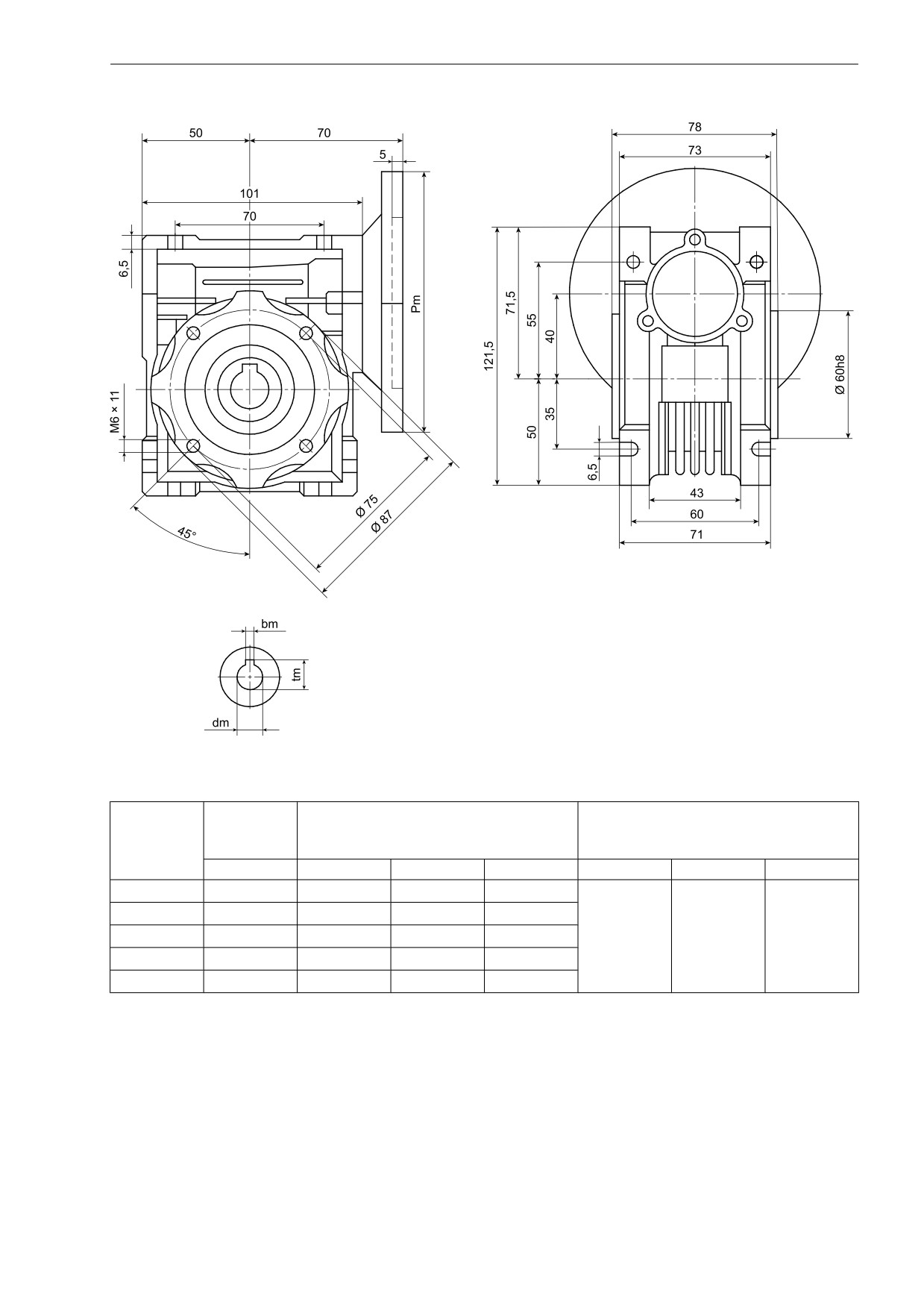

Таблица 4.2 - Присоединительные и габаритные
размеры (Ш × В × Г), вес модификаций
редуктора
RV30
Габаритные размеры, мм
81 × 97 × 63
Вес, кг
≈ 1,2
Тип фланца
56B14
56B5
63B14
63B5
P, мм
80
120
90
140
M, мм
65
100
75
115
N, мм
50
80
60
95
7,5
10
15
20
25
11
9
D, мм
30
40
50
60
80
-
100
-
RV40
Габаритные размеры, мм
101,0 × 121,5 × 78,0
Вес, кг
≈ 2,3
Тип фланца
56B14
56B5
63B14
63B5
71B14
71B5
P, мм
80
120
90
140
105
160
M, мм
65
100
75
115
85
130
N, мм
50
80
60
95
70
110
7,5
D, мм
-
11
14
10
8
4 Монтаж
Продолжение таблицы 4.2
15
20
25
30
40
50
60
9
-
80
100
RV50
Габаритные размеры, мм
121 × 144 × 92
Вес, кг
≈ 3,5
Тип фланца
63B5
71B14
71B5
80B14
80B5
P, мм
140
105
160
120
200
M, мм
115
85
130
100
165
N, мм
95
70
110
80
130
7,5
10
15
-
19
20
25
14
D, мм
30
40
50
60
11
-
80
100
-
RV63
Габаритные размеры, мм
146 × 174 × 112
Вес, кг
≈ 6,2
Тип фланца
71B14
71B5
80B14
80B5
90B14
90B5
P, мм
105
160
120
200
140
200
M, мм
85
130
100
165
115
165
N, мм
70
110
80
130
95
130
7,5
10
15
-
24
20
25
19
D, мм
30
40
50
60
14
-
80
-
100
RV75
Габаритные размеры, мм
174 × 205 × 120
Вес, кг
≈9
Тип фланца
80B14
80B5
90B14
90B5
100B14
100B5
P, мм
120
200
140
200
160
250
M, мм
100
165
115
165
130
215
9
4 Монтаж
Продолжение таблицы 4.2
N, мм
80
130
95
130
110
180
7,5
10
-
28
15
20
24
25
D, мм
30
40
19
-
50
60
-
80
100
RV90
Габаритные размеры, мм
208 × 238 × 140
Вес, кг
≈ 13
Тип фланца
80B14
80B5
90B14
90B5
100B14
100B5
P, мм
120
200
140
200
160
250
M, мм
100
165
115
165
130
215
N, мм
80
130
95
130
110
180
7,5
10
15
-
28
20
25
24
D, мм
30
40
50
60
19
-
80
-
100
RV110
Габаритные размеры, мм
252,5 ×
295,0 ×
155,0
Вес, кг
≈ 35
Тип фланца
80B5
90B5
100B5
132B5
P, мм
200
200
250
300
M, мм
165
165
215
265
N, мм
130
130
180
230
7,5
10
-
38
15
20
25
-
28
D, мм
30
40
50
24
-
60
80
19
-
100
RV130
Габаритные размеры, мм
292,5 × 335,0 ×
170,0
Вес, кг
≈ 48
10
4 Монтаж
Продолжение таблицы 4.2
Тип фланца
90B5
100B5
132B5
P, мм
200
250
300
M, мм
165
215
265
N, мм
130
180
230
7,5
10
-
15
20
38
25
-
D, мм
30
40
50
28
60
-
80
24
100
RV150
Габаритные размеры, мм
340 × 400 ×
200
Вес, кг
≈ 84
Тип фланца
100B5
132B5
160B5
P, мм
250
300
350
M, мм
215
265
300
N, мм
180
230
250
7,5
10
-
15
42
20
-
25
D, мм
30
38
40
50
-
60
28
80
-
100
Все габаритные и присоединительные размеры, а также размеры валов и боковых фланцев
приведены в приложении Габаритные и присоединительные размеры.
Для редукторов доступны выходные валы и моментные рычаги (не входят в комплект поставки),
габаритные размеры которых приведены в приложении Дополнительное оборудование.
11
5 Эксплуатация
5 Эксплуатация
5.1 Начало работы
Перед началом эксплуатации следует проверить надежность крепления редуктора, правильность
установки отдушины, деталей приводного механизма, правильность подключения и регулировок
аппаратуры защиты, а также уровень масла. После затягивания крепежных элементов следует
проверить не нарушилась ли центровка редуктора и других элементов механизма. Перед вводом в
эксплуатацию следует убедиться, что валы и муфты закрыты соответствующими защитными кожухами
и крышками.
После установки следует пробно запустить механизм без нагрузок для проверки исправности деталей и
уплотнений (отсутствие стуков, вибрации, биений, подтекания масла и т. д.). В случае появления
неисправностей см. раздел 5.3.
После пробного пуска и устранения замеченных недостатков следует проверить работу редуктора без
нагрузки в течении 20-25 часов.
Для наилучшей приработки деталей механизма рекомендуется первые 20-30 часов работы не
использовать редуктор при максимальных нагрузках.
Все физические характеристики и радиальные нагрузки на редуктор приведены в приложении
Радиальные нагрузки.
5.2 Внутреннее устройство

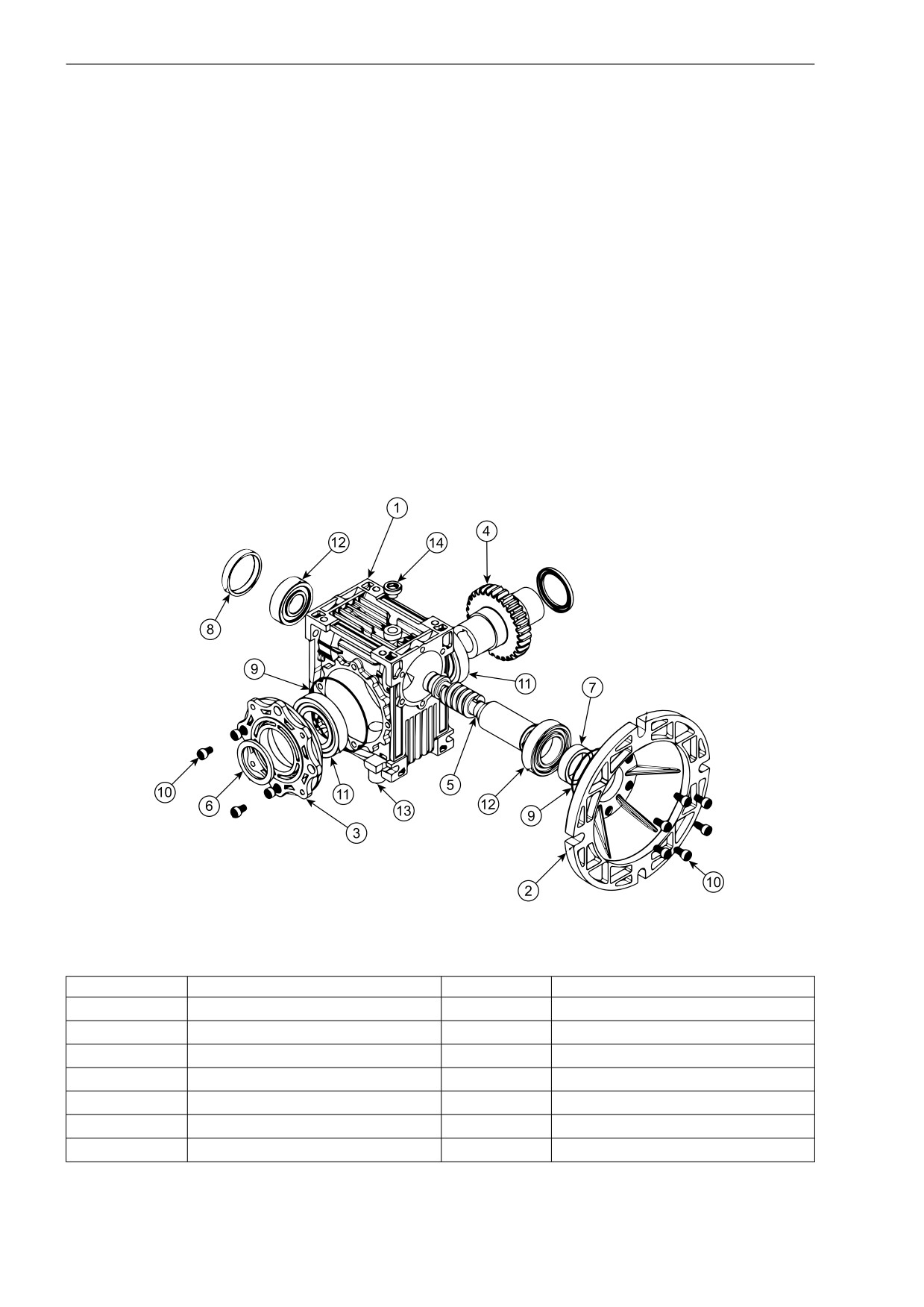

Рисунок 5.1 - Внутреннее устройство редуктора
Таблица 5.1 - Элементы редуктора
Элемент
Элемент
1
Корпус
8
Торцевая крышка
2
Входной фланец
9
Уплотнительное кольцо
3
Боковая крышка
10
Болт
4
Червячная шестерня
11
Подшипник выходного вала
5
Червячный вал
12
Подшипник червячного вала
6
Сальник выходного вала
13
Нижняя пробка
7
Сальник червячного вала
14
Верхняя пробка
12
5 Эксплуатация
5.3 Неисправности и способы их устранения
Таблица 5.2 - Неисправности и способы их устранения
Проявление
Неисправность
Способ устранения
Неподходящий типоразмер
Проверить правильность выбора
редуктора
типоразмера редуктора под
Работа редуктора в приводе с
оборудование, с которым он
сильными ударными нагрузками
используется
и толчками
Перегрев редуктора (> 90 °C)
Отрегулировать уровень масла в
Уровень масла в редукторе не
редукторе в соответствии с
соответствует монтажной
монтажной позицией (см. раздел
позиции
5.5)
Неверно установлен двигатель
Правильно установить двигатель
на входном валу
Неправильно подобрано
Заменить редуктор (или
Неверная скорость вращения
передаточное число редуктора
электродвигатель) на
выходного вала редуктора
или количество оборотов
подходящую модификацию
двигателя на входном валу
Проверить соосность фланцев и
Несоосность вала/фланца
валов редуктора и двигателя, в
Вибрация
подключенного двигателя и вала/
случае необходимости заменить
фланца редуктора
один из компонентов привода
Постоянный скрежет
Поврежден подшипник
Заменить подшипник и масло
Постоянный стук
Повреждена передача
Обратиться в сервисный центр
Если шум несильный и не влияет
на работу редуктора, то
вмешательство не требуется.
Если шум сильный и падает
Прерывистый шум
Вмятины на шестерне
производительность привода, то
необходимо обратиться в
сервисный центр, либо заменить
редуктор
Полностью заменить масло или
Прерывистый сильный шум
Посторонние частицы в масле
обратиться в сервисный центр
Заменить сальник и проверить
Поврежден сальник
правильность установки пробки-
отдушины
Утечка масла*
Ослаблены винты
Затянуть винты
Избыточное внутреннее
Обратиться в сервисный центр
давление
Не вращается выходной вал
Нет зацепления в передаче
Обратиться в сервисный центр
ПРИМЕЧАНИЕ
* Допускается появление следов масла вблизи рабочей кромки манжет, вследствие выхода
наружу консистентной смазки, используемой при установке манжет.
5.4 Сервис-фактор
Сервис-фактор (f. s.) показывает влияние условий и режимов работы подключенных механизмов на
редуктор, а также устойчивость привода к снижению ресурса при перегрузках. Для долговечной и
безотказной работы редуктора следует не допускать значительного превышения номинальной нагрузки
на выходном валу. В случае изменения условий эксплуатации и увеличение нагрузки редуктора
следует умножить крутящий момент на выходном валу редуктора (см. приложение Коэффициенты
сервис-фактора для мотор-редукторов) на коэффициент сервис-фактора. Нейтральное значение
коэффициента сервис-фактора - 1.
13
5 Эксплуатация
Пример
Если крутящий момент на выходном валу редуктора с передаточным числом 100 и c двигателем
мощностью 0,12 кВт, 1400 об/мин равен 25 Н · м, то при увеличении сервис-фактора до 1,5, крутящий
момент на выходном валу должен быть не ниже 25 × 1,5 = 37,5 Н · м. Соответственно, редуктор
следует заменить на другой с бóльшим межосевым расстоянием.
На коэффициент сервис-фактора влияют следующие показатели:
тип нагрузки на выходном валу - червячные редукторы плохо переносят сильные ударные
нагрузки и перегрузки на выходном валу, что приводит к кратному увеличению сил трения
между элементами червячной передачи, перегреву редуктора, появлению задиров на
червячном колесе и валу и причиной преждевременного разрушения механизма;
среднее количество часов работы в сутки - влияет на общий износ деталей редуктора;
количество пусков/остановок в час - в значительной степени влияют на ресурс привода, т . к.
во время пусков редуктору приходится преодолевать динамические моменты (которые всегда
выше статических), создаваемые движущимися с переменной скоростью массами системы
привода;
температура окружающей среды.
Таблица 5.3 - Зависимость коэффициента сервис-фактора от температуры окружающей
среды
Температура окружающей среды, °C
Коэффициент сервис-фактора
< 30
1,1
30-40
1,2
40-50
1,3
50-60
1,4
1,5 (рекомендуется обратиться в службу
> 60
поддержки)
Таблица 5.4 - Коэффициенты сервис-фактора
Тип нагрузки
Среднее количество рабочих
Количество
на
часов в сутки
Область применения
пусков/
выходном
остановок в час
<2
2-8
9-16
17-24
валу
Равномерно работающие
<5
0,8
0,9
1,0
1,1
ленточные, пластинчатые
10
0,9
1,0
1,1
1,2
конвейеры;
20
1,0
1,1
1,2
1,3
легкие подъемники;
упаковочные машины;
30
1,1
1,2
1,3
1,4
вентиляторы;
40
1,2
1,3
1,4
1,5
Легкая
перемешивающие устройства и
50
1,3
1,4
1,5
1,6
равномерная
мешалки для веществ
равномерной плотности;
60
1,4
1,5
1,6
1,7
приводы систем вентиляции;
70
1,5
1,6
1,7
1,8
легкие центрифуги
80
1,6
1,7
1,8
1,9
90
1,7
1,8
1,9
2,0
100
1,8
1,9
2,0
2,1
Экструдеры пищевой и
<5
1,1
1,2
1,3
1,4
обрабатывающей
10
1,2
1,3
1,4
1,5
промышленности;
20
1,3
1,4
1,5
1,6
мясорубки, тестомесилки,
мешалки с прерывающимся
30
1,4
1,5
1,6
1,7
Средняя с
процессом;
40
1,5
1,6
1,7
1,8
умеренной
легкие шаровые мельницы;
50
1,6
1,7
1,8
1,9
неравномер-
деревообрабатывающие станки
(пилы, токарные)
60
1,7
1,8
1,9
2,0
ностью
70
1,8
1,9
2,0
2,1
80
1,9
2,0
2,1
2,2
90
2,0
2,1
2,2
2,3
100
2,1
2,2
2,3
2,4
14
5 Эксплуатация
Продолжение таблицы 5.4
Тип нагрузки
Среднее количество рабочих
Количество
на
часов в сутки
Область применения
пусков/
выходном
остановок в час
<2
2-8
9-16
17-24
валу
Резиносмесители;
<5
1,5
1,6
1,7
1,8
дробилки и шредеры;
10
1,6
1,7
1,8
1,9
горнодобывающее и
20
1,7
1,8
1,9
2,0
металлургическое оборудование;
оборудование для
30
1,8
1,9
2,0
2,1
Тяжелая со
брикетирования, строительная
40
1,9
2,0
2,1
2,2
значительной
техника
50
2,0
2,1
2,2
2,3
неравномер-
ностью
60
2,1
2,2
2,3
2,4
70
2,2
2,3
2,4
2,5
80
2,3
2,4
2,5
2,6
90
2,4
2,5
2,6
2,7
100
2,5
2,6
2,7
2,8
Весь список коэффициентов сервис-фактора для мотор-редукторов приведен в приложении
Коэффициенты сервис-фактора для мотор-редукторов.
5.5 Регулировка уровня масла
Регулировка уровня масла требуется только для типоразмеров 110, 130 и 150 в случае установки
редуктора в монтажной позиции отличной от B3 и V5 (см. рисунок 4.1). Уровень масла в других
типоразмерах редуктора не регулируется.
Для слива/наполнения редуктора маслом используются специальные отверстия на верхней и нижней
части корпуса, закрытые металлическими болтами-пробками с резиновым уплотнением. Для
откручивания/закручивания болтов следует использовать набор шестигранных ключей. Количество
масла для монтажных позиций определяется по таблице 6.2.
ПРЕДУПРЕЖДЕНИЕ
Во время регулировки уровня масла следует не допускать попадания влаги и инородных
механических частиц во внутреннюю полость редуктора.
Для регулировки уровня масла в редукторе следует:
1. Разместить редуктор в позицию с беспрепятственным доступом к нижней сливной пробке.
2. Подставить мерную емкость под нижнее сливное отверстие.
3. Открутить нижнюю пробку для слива масла.
4. Дождаться полного слива масла из редуктора.
5. Закрутить нижнюю пробку.
6. Осмотреть слитое масло на наличие механических частиц, которые могут повредить
внутренности редуктора. В случае наличия механических частиц следует заменить масло (см.
раздел 6.2).
7. Открутить верхнюю пробку.
8. Залить требуемое количество масла.
9. Закрутить верхнюю пробку.
15
6 Техническое обслуживание
6 Техническое обслуживание
6.1 Общие сведения
Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования
безопасности из раздела 3.
Техническое обслуживание включает следующие процедуры:
• очистка редуктора или обдувка редуктора сжатым воздухом;
• проверка наличия и уровня масла;
• проверка надежности крепления редуктора и сопряженных деталей и механизмов, технического
состояния аппаратуры защиты.
Таблица 6.1 - Регулярность технического обслуживания редуктора
Период
Работы
Каждые 500 часов эксплуатации или каждый
Визуальная проверка уплотнений на утечку масла
месяц
Каждые 3000 часов эксплуатации или каждые 6
Проверка уплотнений и замена по необходимости
месяцев
Каждые 8000 часов эксплуатации
Замена масла (см. раздел 6.2)
Раз в год или чаще (в зависимости от условий
Устранение с помощью пылесоса любых
эксплуатации)
накоплений пыли больше 5 мм
6.2 Замена масла
ВНИМАНИЕ
Во время работы по замене и сливу масла следует избегать попадания смазочного материала и
механических частиц на слизистые оболочки организма.
Для замены масла следует
1. Демонтировать редуктор, отсоединив его от исполнительного механизма и двигателя.
2. Полностью слить старое масло, открутив пробку сливного отверстия.
3. Наполнить редуктор новым маслом согласно условиям эксплуатации и требованиям к
рекомендуемому маслу и его количеству относительно монтажных позиций.
4. Закрутить пробку сливного отверстия и установить редуктор на прежнее место.
Таблица 6.2 - Требуемое количество масла для разных монтажных позиций, л
Монтажная позиция
Модификация редуктора
B3
B6
B7
B8
V5
V6
NRV/RV30
0,05
NRV/RV40
0,1
NRV/RV50
0,15
NRV/RV63
0,3
NRV/RV75
0,5
NRV/RV90
1
NRV/RV110
3
2,5
2,5
2,2
3
2,2
NRV/RV130
4,5
3,5
3,5
3,3
4,5
3,3
NRV/RV150
7
5,1
5,1
5,4
7
5,1
Таблица 6.3 - Рекомендуемые марки синтетического масла для эксплуатации
Модификации редуктора
NRV/RV30-90
NRV/RV110-150
Температура окружающей
-25…+50
-5…+40
-15…+25
среды, °С
Тип масла
Синтетическое
Минеральное
ISO
VG320
VG460
VG220
Shell
Tivela OILS320
Omala OIL460
Omala OIL220
16
7 Маркировка
Продолжение таблицы 6.3
Модификации редуктора
NRV/RV30-90
NRV/RV110-150
Agip
Telium VSF320
Blasia 460
Blasia 220
Esso
S220
Spartran Ep460
Spartran Ep220
Mobil
Glygoyle 30
Mobilgear 634
Mobilgear 630
Castrol
Alphasyn Pg320
Alpha MAX460
Alpha MAX220
BP
Engergo SG-XP320
Energol GR-XP460
Energol GR-XP220
GMERI
-
CKE460
-
7 Маркировка
На корпус редуктора наносятся:
• наименование и межосевое расстояние редуктора;
• передаточное число;
• серийный номер.
На потребительскую тару редуктора наносятся:
• наименование и межосевое расстояние редуктора;
• тип фланца;
• передаточное число;
• серийный номер.
8 Упаковка
Упаковка прибора производится в соответствии с ГОСТ
23088-80
в потребительскую тару,
выполненную из коробочного картона по ГОСТ 7933-89.
Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.
9 Транспортирование и хранение
Прибор следует транспортировать в закрытом транспорте любого вида в транспортной таре поштучно
или контейнерах. В транспортных средствах тару следует крепить согласно правилам, действующим на
соответствующих видах транспорта.
Редуктор следует хранить в сухом, незапыленном помещении.
Для хранения редуктора дольше трех месяцев следует обработать консервантом валы и
присоединительные поверхности. Чтобы избежать повреждения уплотнений, следует не допускать
попадания консерванта на рабочие кромки манжет.
Хранение редуктора дольше одного года снижает срок службы смазки подшипников.
10 Комплектность
Наименование
Количество
Редуктор
1 шт.
Паспорт и Гарантийный талон
1 экз.
Краткое руководство по эксплуатации
1 экз.
ПРИМЕЧАНИЕ
Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.
17
11 Гарантийные обязательства
11 Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 18 месяцев со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется
осуществить его бесплатный ремонт или замену.
Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
18
Габаритные и присоединительные размеры
Приложение А. Габаритные и присоединительные размеры
А.1 NRV/RV30
Рисунок А.1 - Габаритные размеры RV30
Рисунок А.2 - Габаритные размеры выходного вала NRV30
19
Габаритные и присоединительные размеры
Таблица А.1 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
вала
Pm
Dm
bm
tm
D
b
t
63B5
140
12,3
11
4
63B14
90
12,8
14
5
16,3
56B5
120
9
3
10,4
56B14
80
Рисунок А.3 - Габаритные размеры бокового фланца FA
20
Габаритные и присоединительные размеры
А.2 NRV/RV40

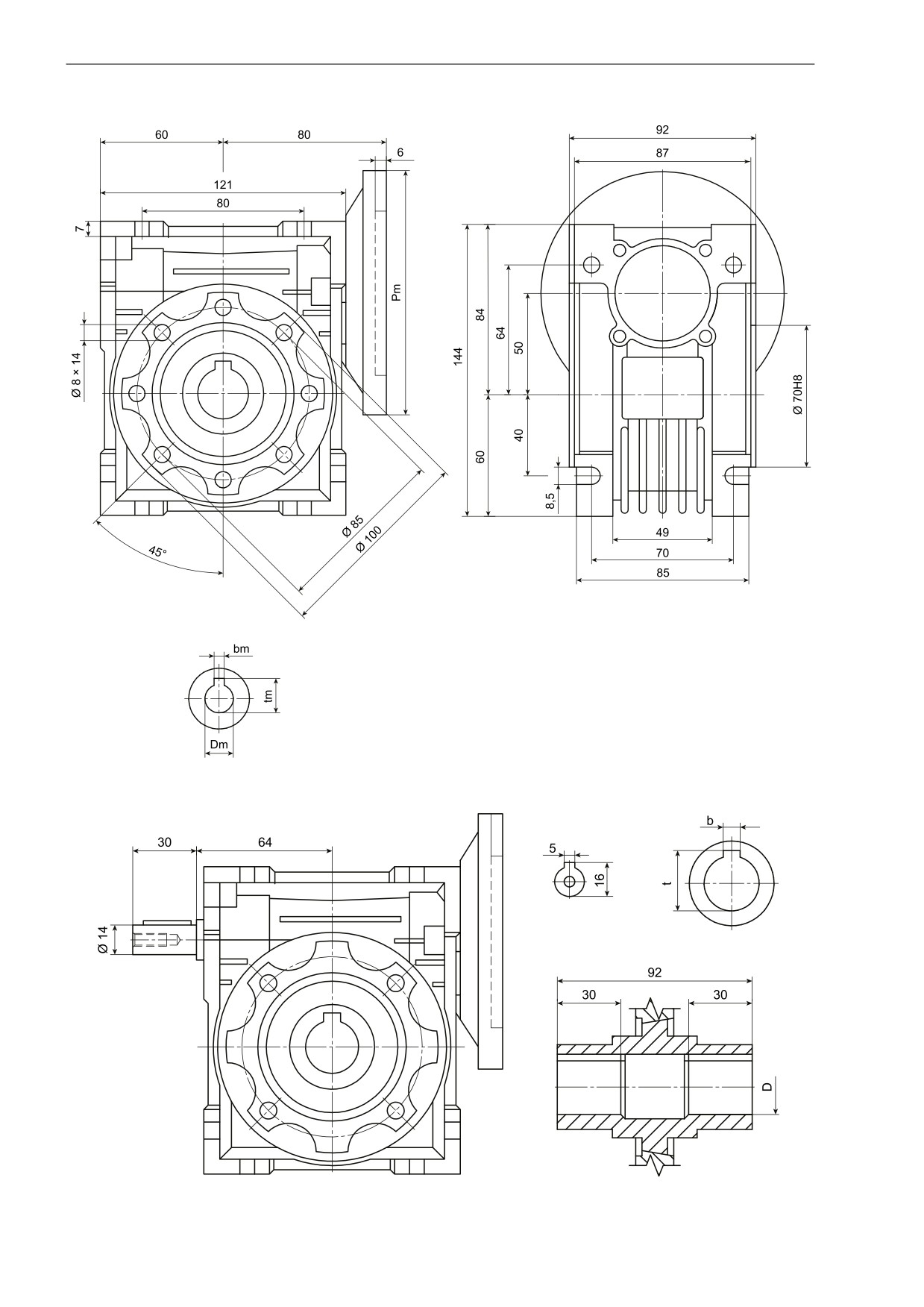

Рисунок А.4 - Габаритные размеры RV40
Таблица А.2 - Размеры, мм
Диаметра
Тип
входного
Входной вал
Выходной вал
фланца
фланца
Pm
dm
bm
tm
D
b
t
71B5
160
14
5
16,3
63B5
140
11
4
12,8
56B5
120
9
3
10,4
18
6
20,8
71B14
105
14
5
16,3
63B14
90
11
4
12,8
21
Габаритные и присоединительные размеры
Рисунок А.5 - Габаритные размеры боковых фланцев FA и FB
22
Габаритные и присоединительные размеры

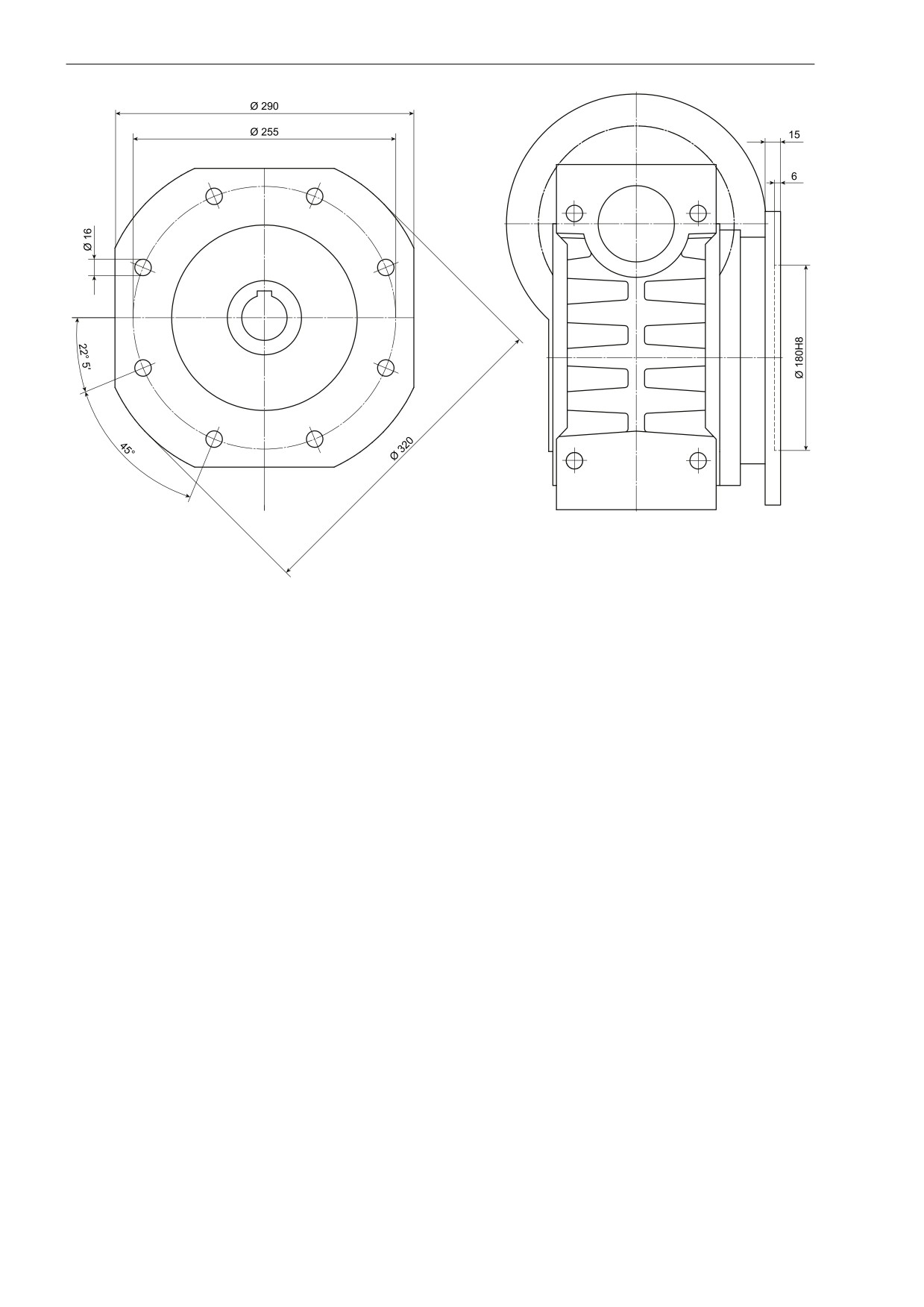

Рисунок А.6 - Габаритные размеры бокового фланца FC

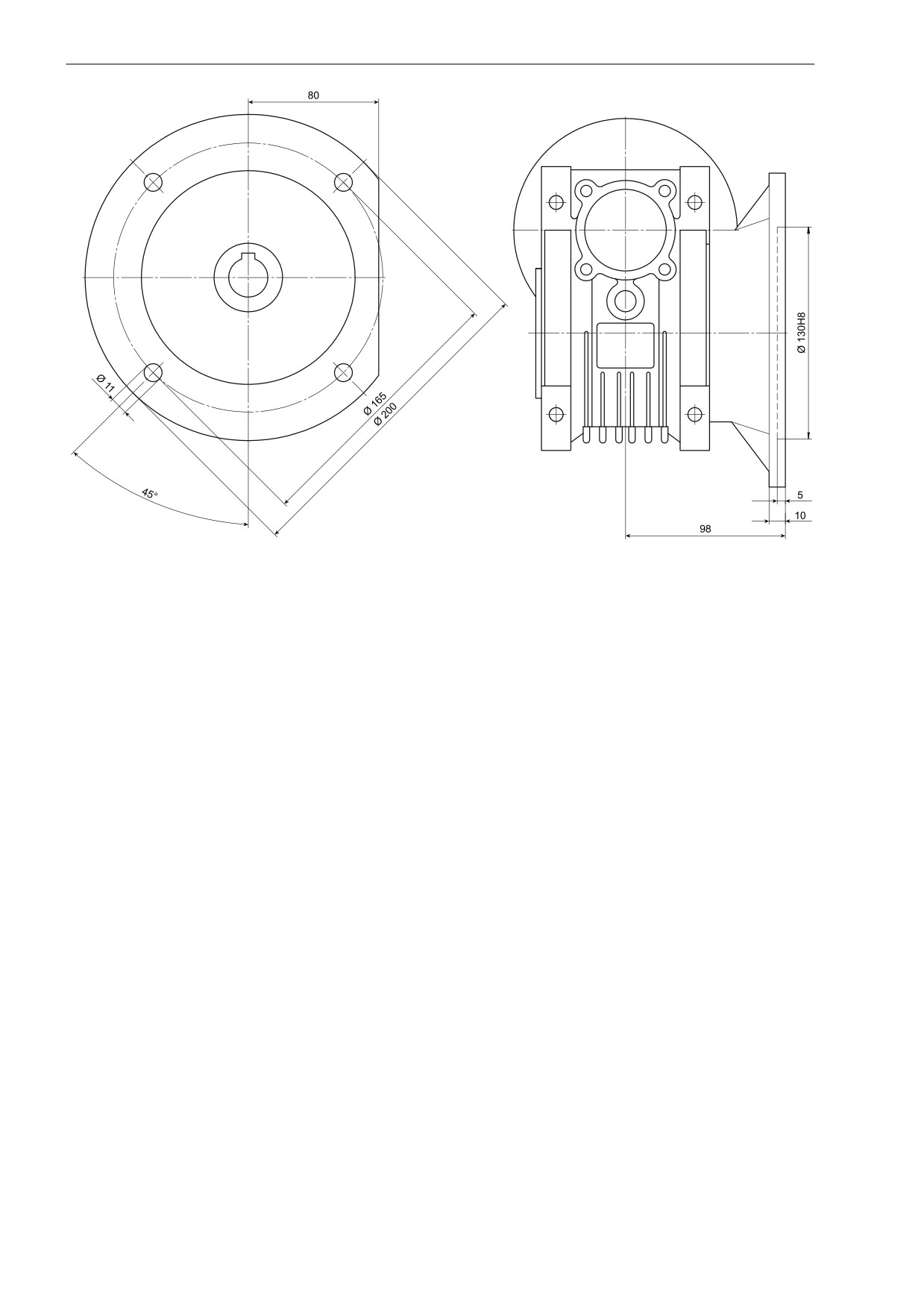

Рисунок А.7 - Габаритные размеры бокового фланца FD
23
Габаритные и присоединительные размеры
А.3 NRV/RV50

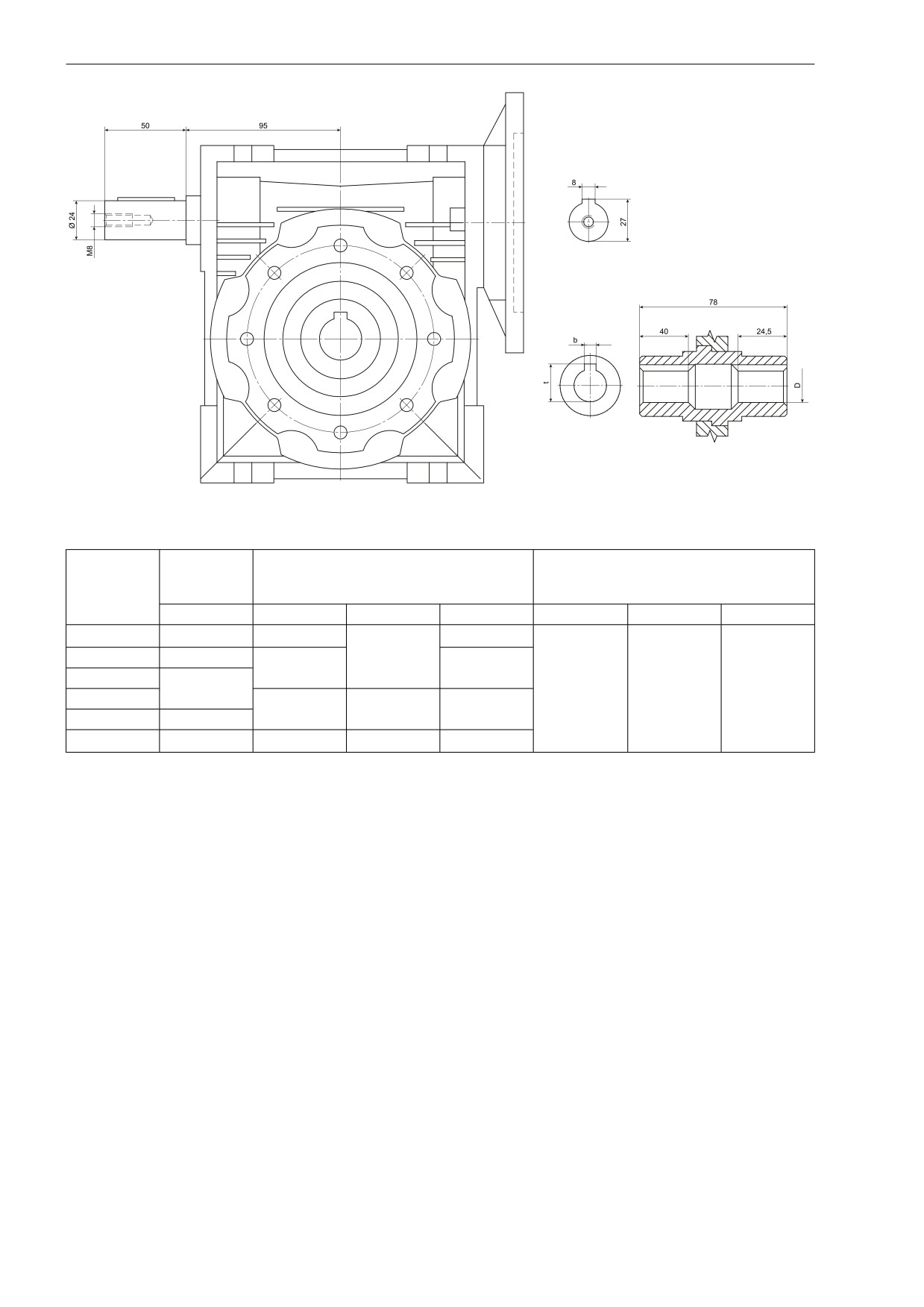

Рисунок А.8 - Габаритные размеры RV50
Рисунок А.9 - Габаритные размеры выходного вала NRV50
24
Габаритные и присоединительные размеры
Таблица А.3 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
вала
Pm
Dm
bm
tm
D
b
t
80B14
120
19
6
21,8
80B5
200
71B5
160
25
8
28,3
14
5
16,3
71B14
105
63B5
140
11
4
12,8
Рисунок А.10 - Габаритные размеры боковых фланцев FA и FB
25
Габаритные и присоединительные размеры
Рисунок А.11 - Габаритные размеры бокового фланца FC
Рисунок А.12 - Габаритные размеры бокового фланца FD
26
Габаритные и присоединительные размеры
А.4 NRV/RV63

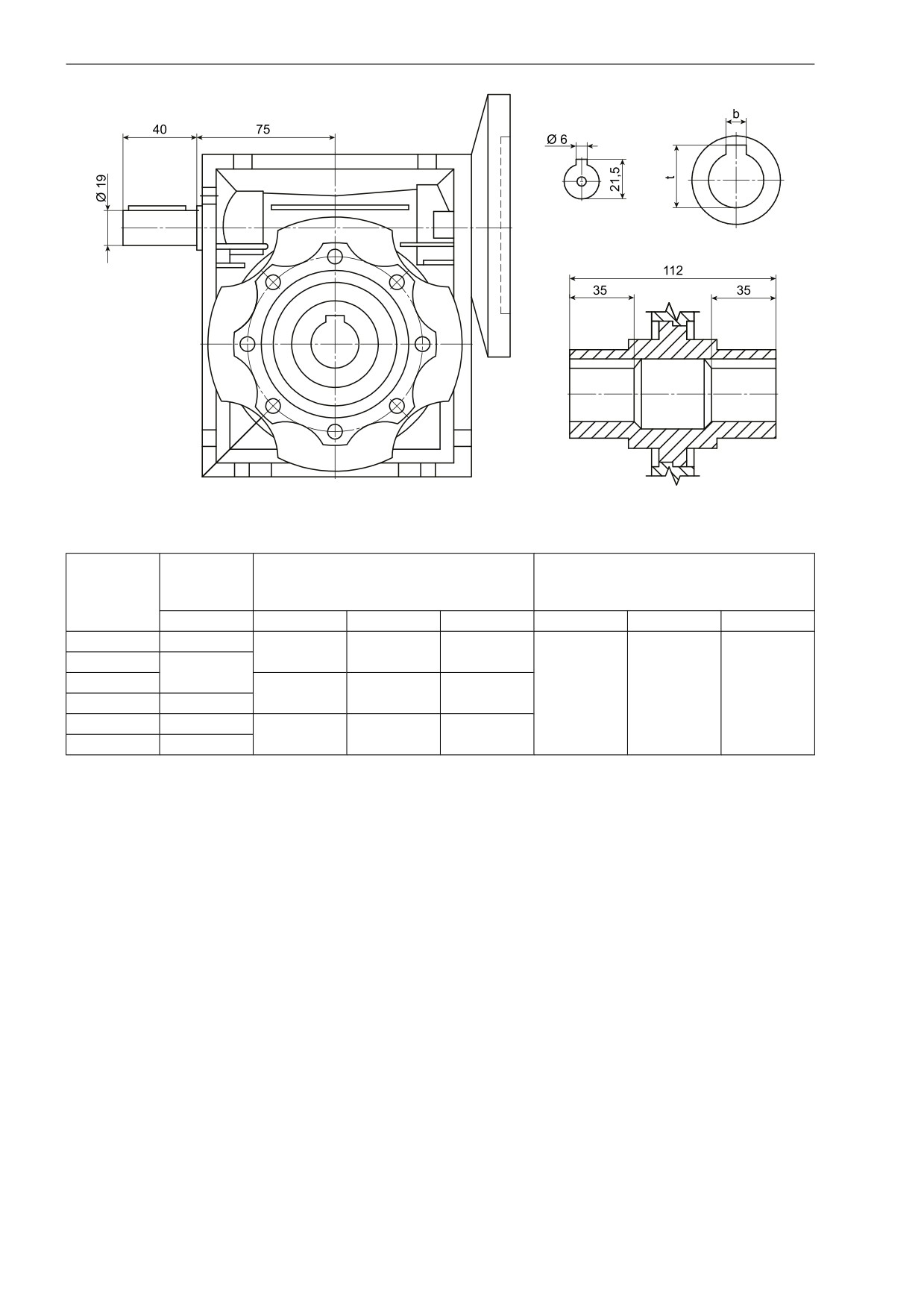

Рисунок А.13 - Габаритные размеры RV63
27
Габаритные и присоединительные размеры

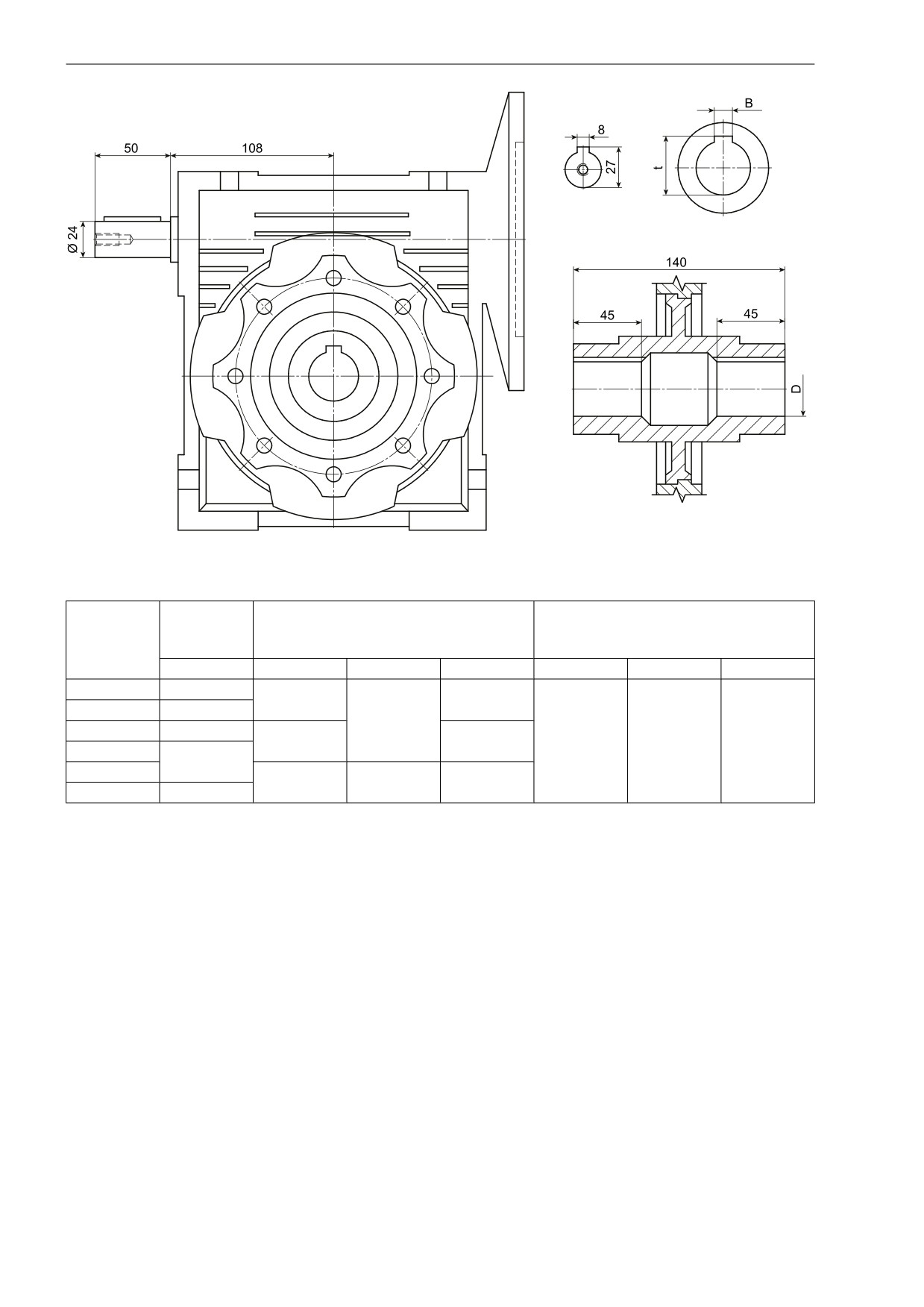

Рисунок А.14 - Габаритные размеры выходного вала NRV63
Таблица А.4 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
фланца
Pm
Dm
bm
tm
D
b
t
90B14
140
24
8
27,3
90B5
200
80B5
19
6
21,8
25
8
28,3
80B14
120
71B14
105
14
5
16,8
71B5
160
28

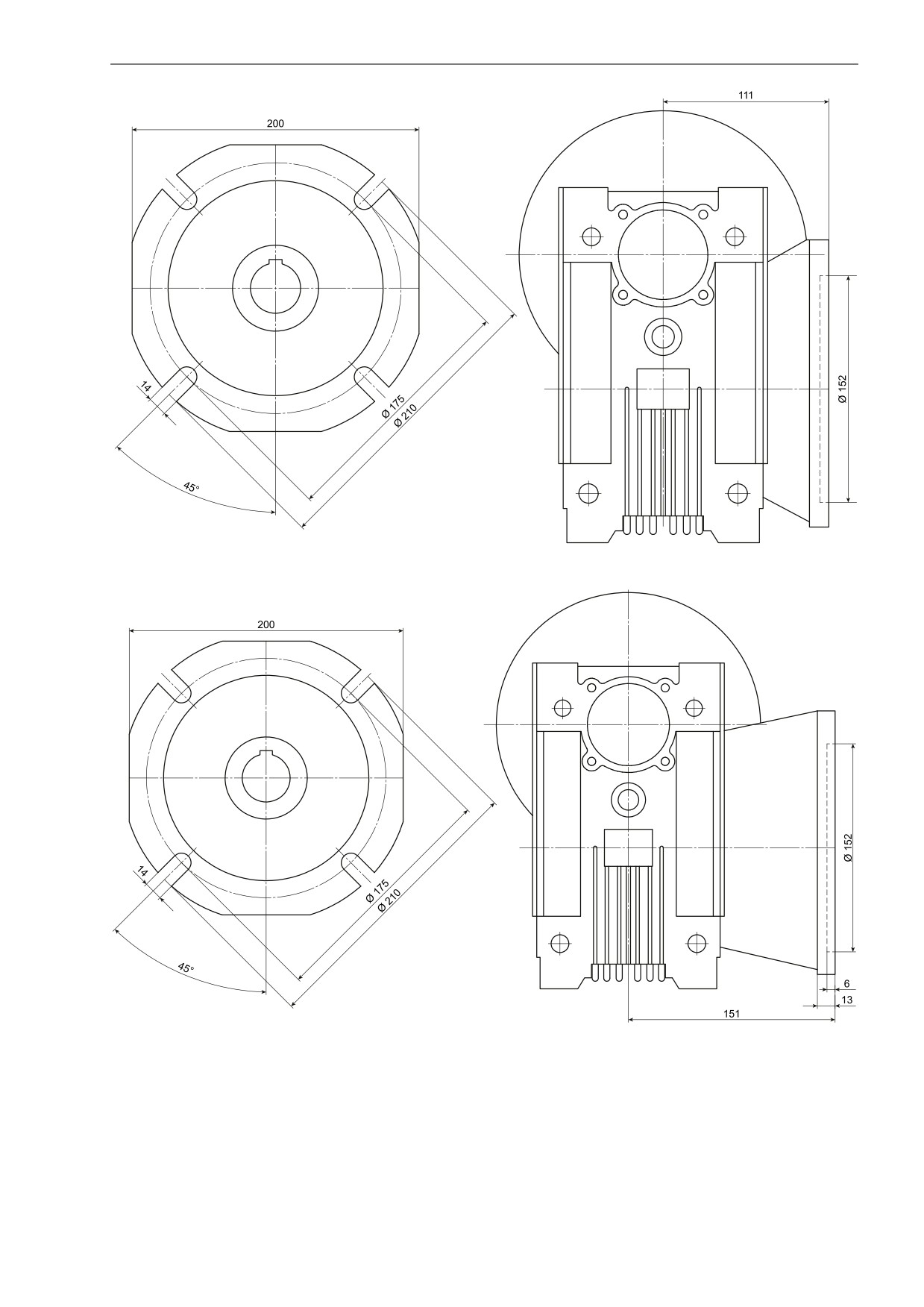

Габаритные и присоединительные размеры
Рисунок А.15 - Габаритные размеры боковых фланцев FA и FB
29
Габаритные и присоединительные размеры
Рисунок А.16 - Габаритные размеры бокового фланца FC
30
Габаритные и присоединительные размеры
Рисунок А.17 - Габаритные размеры боковых фланцев FC и FD
31
Габаритные и присоединительные размеры
А.5 NRV/RV75
Рисунок А.18 - Габаритные размеры RV75
32
Габаритные и присоединительные размеры
Рисунок А.19 - Габаритные размеры RV75
33
Габаритные и присоединительные размеры
Рисунок А.20 - Габаритные размеры выходного вала NRV75
Таблица А.5 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
вала
Pm
Dm
bm
tm
D
b
t
100/112B5
250
28
31,3
90B14
140
8
24
27,3
90B5
200
28
8
31,3
80B5
19
6
21,8
80B14
120
71B5
160
14
5
16,3
34
Габаритные и присоединительные размеры
Рисунок А.21 - Габаритные размеры бокового фланца FA
Рисунок А.22 - Габаритные размеры бокового фланца FB
35
Габаритные и присоединительные размеры
А.6 NRV/RV90

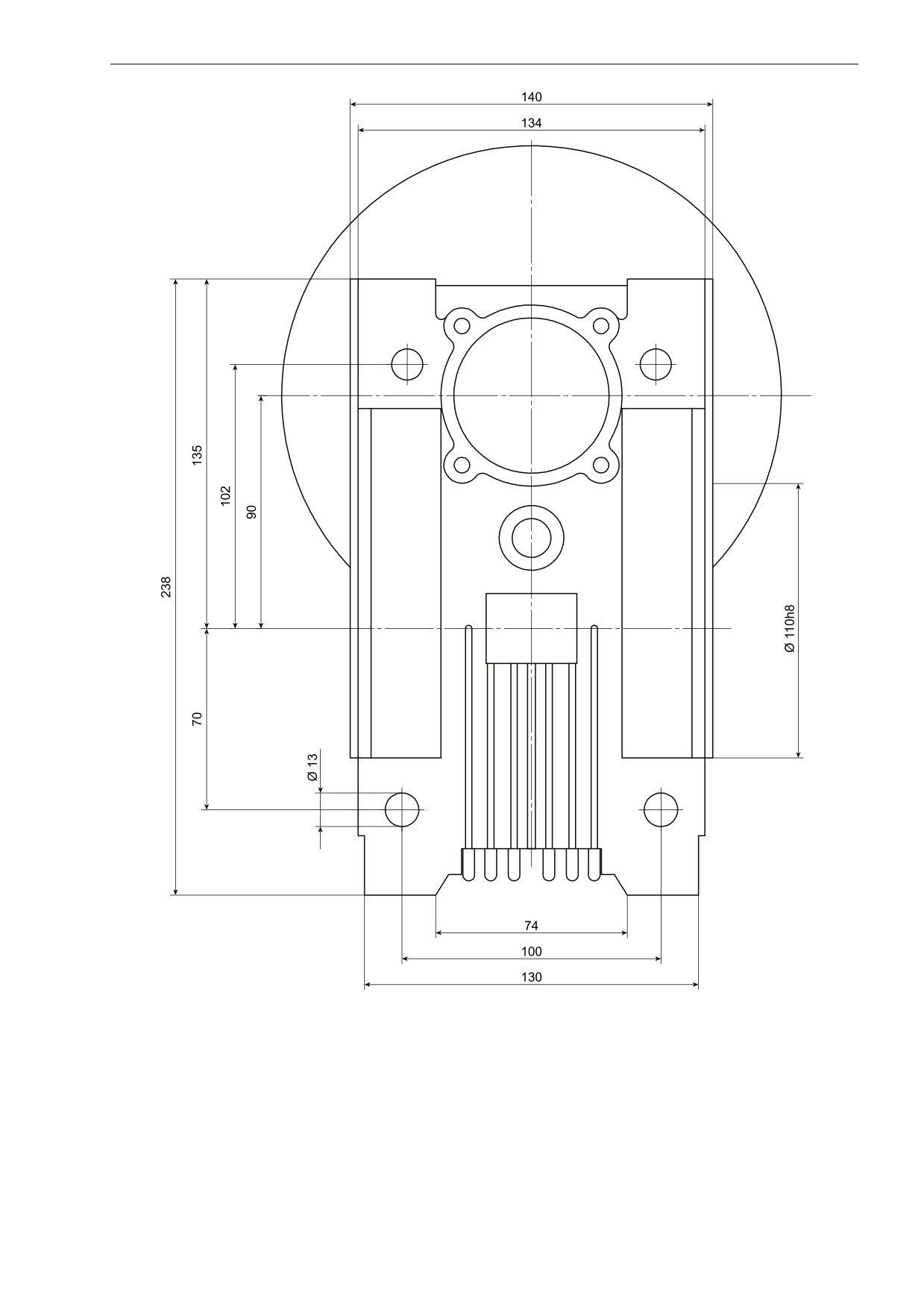

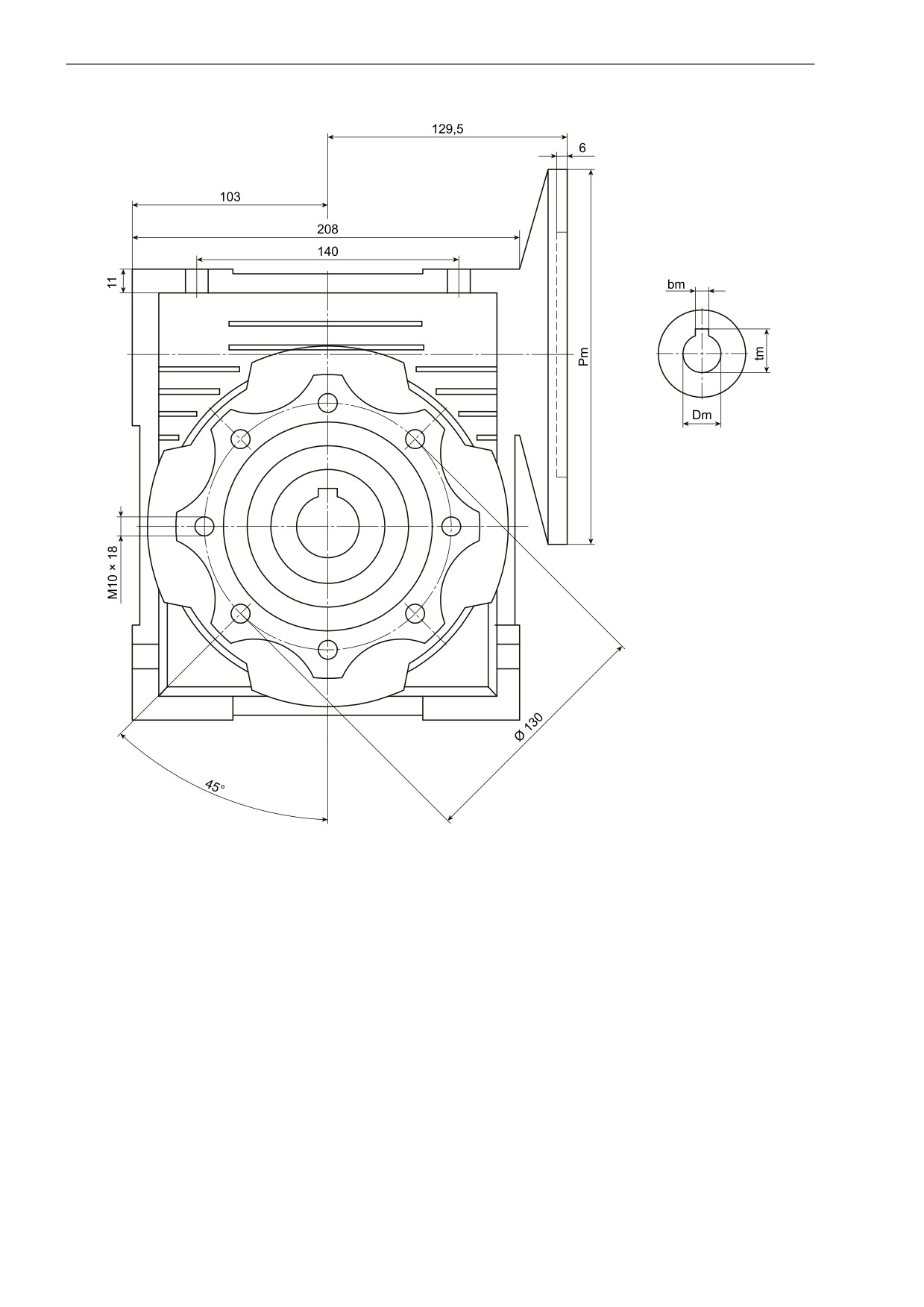

Рисунок А.23 - Габаритные размеры RV90
36
Габаритные и присоединительные размеры
Рисунок А.24 - Габаритные размеры RV90
37
Габаритные и присоединительные размеры
Рисунок А.25 - Габаритные размеры NRV90
Таблица А.6 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
фланца
Pm
Dm
bm
tm
D
b
t
100/112B14
160
28
31,3
100/112B5
250
8
90B14
140
24
27,3
35
10
38,3
90B5
200
80B5
19
6
21,8
80B14
120
38
Габаритные и присоединительные размеры

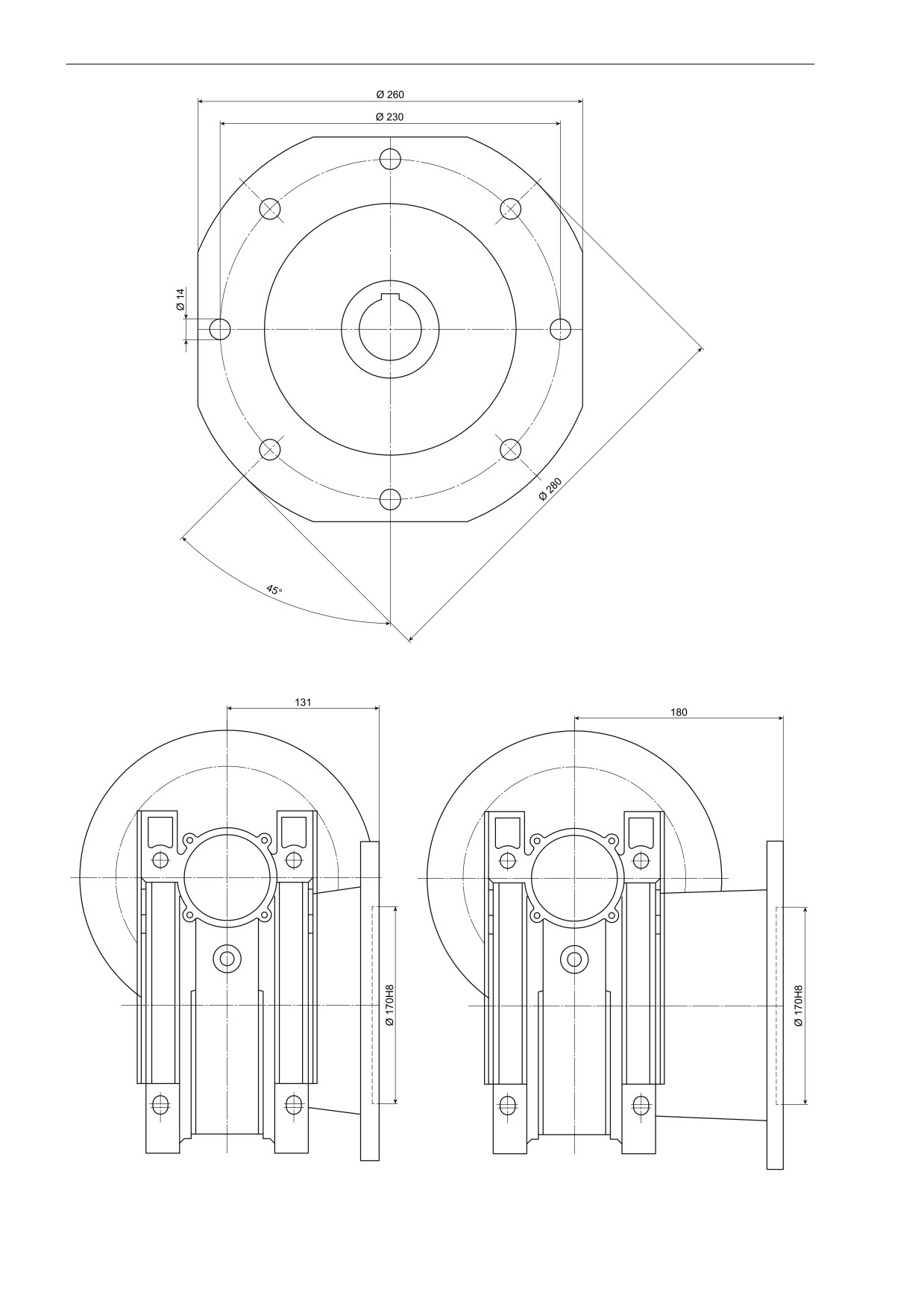

Рисунок А.26 - Габаритные размеры бокового фланца FA
Рисунок А.27 - Габаритные размеры бокового фланца FB
39
Габаритные и присоединительные размеры
105
122
Рисунок А.28 - Габаритные размеры бокового фланца FC
Рисунок А.29 - Габаритные размеры бокового фланца FD
40
Габаритные и присоединительные размеры
А.7 NRV/RV110
Рисунок А.30 - Габаритные размеры RV110
41
Габаритные и присоединительные размеры
Рисунок А.31 - Габаритные размеры RV110
42
Габаритные и присоединительные размеры
Рисунок А.32 - Габаритные размеры выходного вала NRV110
Таблица А.7 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
вала
Pm
Dm
bm
tm
D
b
t
132B5
300
38
10
41,3
100/112B5
250
28
31,3
8
42
12
45,3
90B5
24
27,3
200
80B5
19
6
21,8
43
Габаритные и присоединительные размеры
Рисунок А.33 - Габаритные размеры боковых фланцев FA и FB
Рисунок А.34 - Габаритные размеры боковых фланцев FA и FB
44
Габаритные и присоединительные размеры
А.8 NRV/RV130

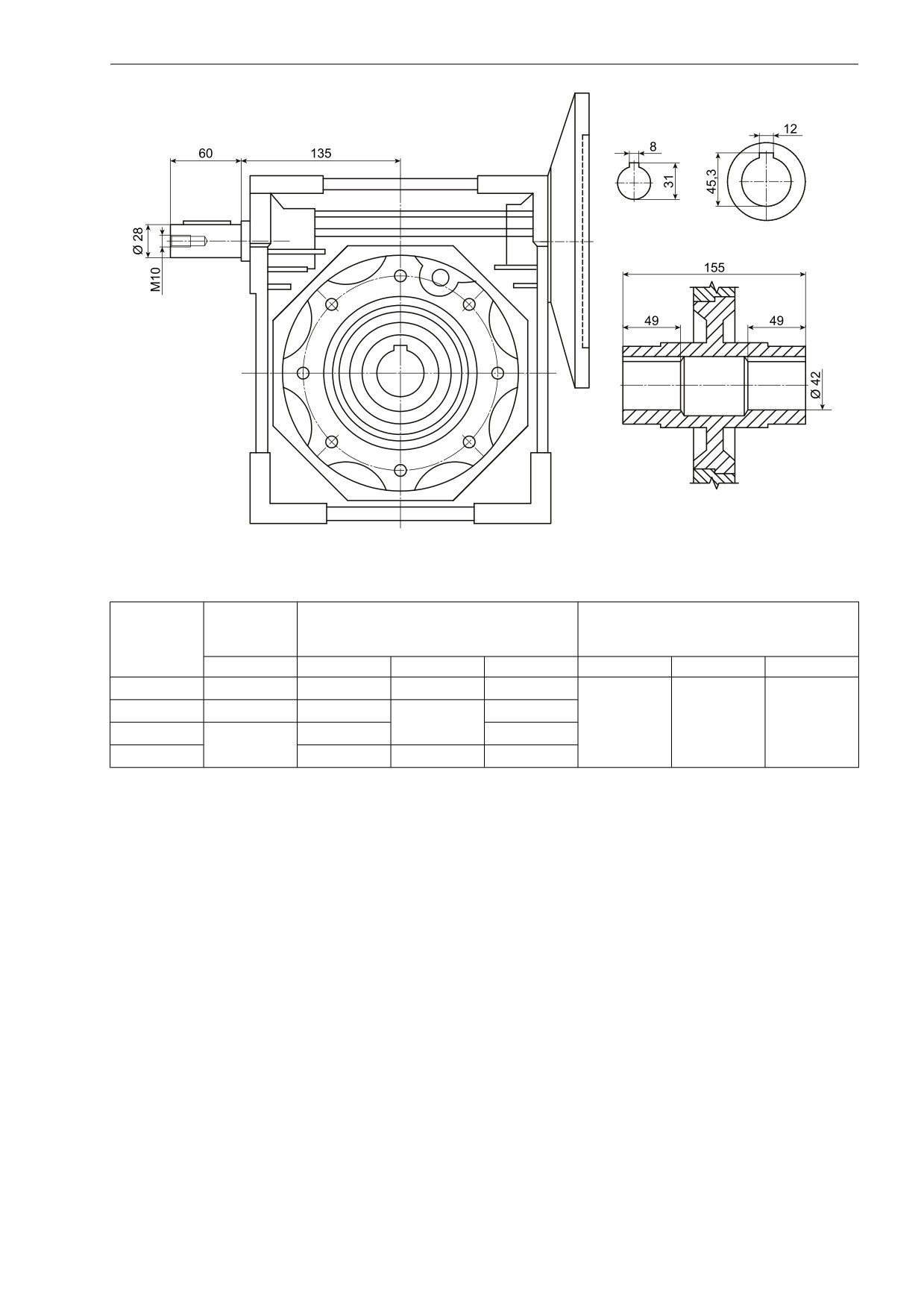

Рисунок А.35 - Габаритные размеры RV130
45
Габаритные и присоединительные размеры

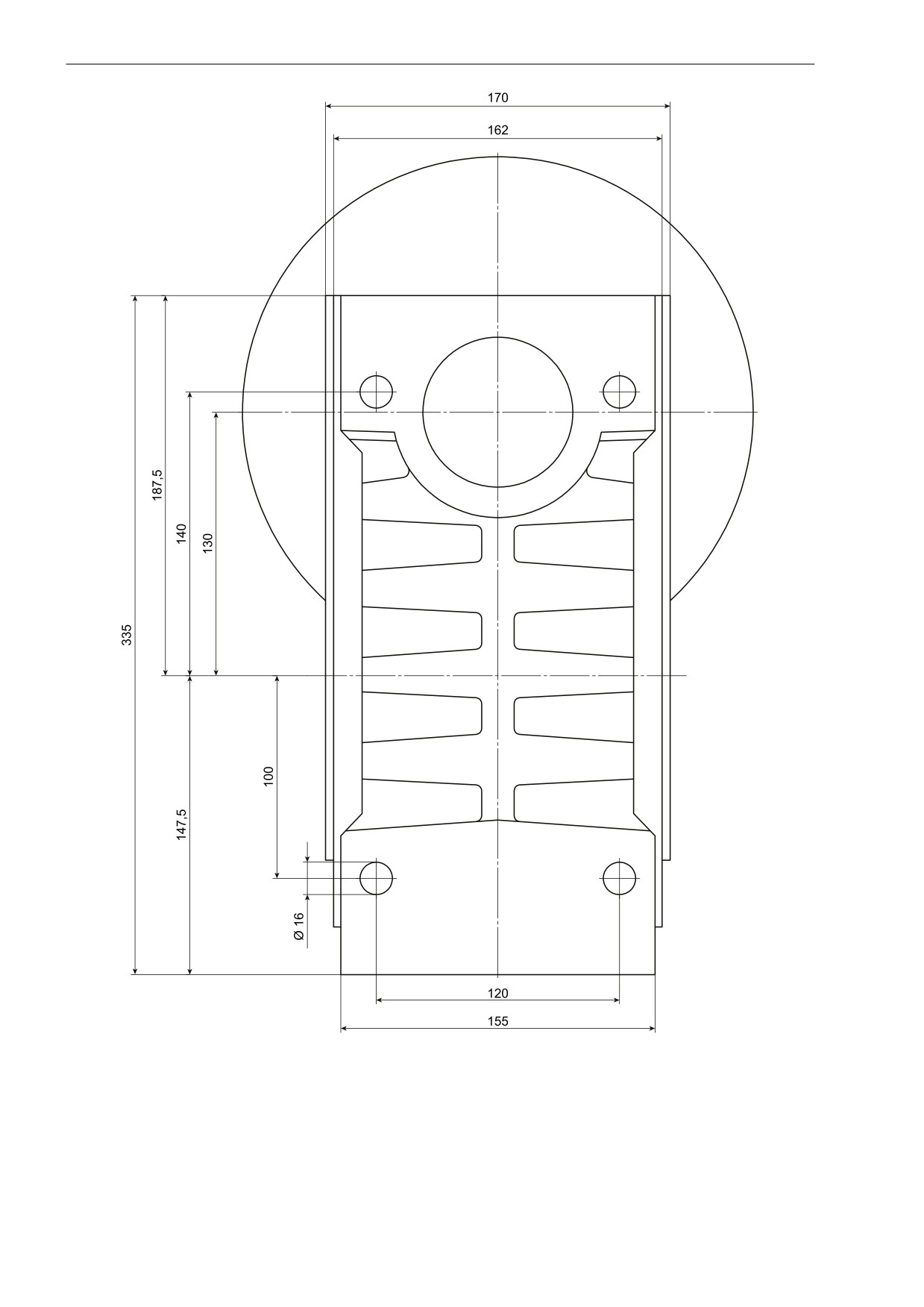

Рисунок А.36 - Габаритные размеры RV130
46
Габаритные и присоединительные размеры
Рисунок А.37 - Габаритные размеры выходного вала NRV130
Таблица А.8 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
вала
Pm
Dm
bm
tm
D
b
t
132B5
300
38
10
41,3
100/112B5
250
28
31,3
45
14
48,8
8
90B5
200
24
27,3
47
Габаритные и присоединительные размеры
Рисунок А.38 - Габаритные размеры бокового фланца FA
48
Габаритные и присоединительные размеры
А.9 NRV/RV150
Рисунок А.39 - Габаритные размеры RV150
Таблица А.9 - Размеры, мм
Диаметр
Тип
входного
Входной вал
Выходной вал
фланца
вала
Pm
Dm
bm
tm
D
b
t
160B5
350
42
10
41,3
132B5
250
38
31,3
45
14
48,8
8
100/112B5
200
28
27,3
49
Габаритные и присоединительные размеры
Рисунок А.40 - Габаритные размеры бокового фланца FA
50
Радиальные нагрузки
Приложение Б. Радиальные нагрузки
Таблица Б.1 - Максимальные радиальные нагрузки редуктора NRV/RV30
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
21
0,18
66,7
963
10
27
0,18
50,0
1060
15
24
0,12
33,3
1213
20
23
0,09
25,0
1336
25
34
0,12
20,0
1439
500
30
29
210
16,7
1529
40
36
12,5
1683
50
39
10
1813
0,09
60
45
8,3
80
50
6,3
1830
100
54
5,0
7,5
17
175
120,0
792
0,25
10
21
90,0
871
197
15
21
0,18
60,0
997
20
17
45,0
1098
25
19
0,12
36,0
1183
900
30
23
30,0
1257
40
21
22,5
1383
210
50
24
18,0
1490
60
27
0,09
15,0
1583
80
34
11,3
1743
100
42
9,0
1843
7,5
16
0,37
150
186,7
683
10
14
140,0
752
0,25
169
15
16
93,3
861
20
18
190
70,0
948
0,18
25
20
56,0
1021
1400
30
16
0,12
46,7
1085
40
15
35,0
1194
50
17
210
28,0
1286
60
18
0,09
23,3
1367
80
22
17,5
1504
100
28
14,0
1603
7,5
12
0,55
125
373,3
542
10
11
0,37
280,0
597
140
15
10
0,25
186,7
683
20
9
0,18
146
140,0
752
25
15
0,25
112,0
810
2800
210
30
12
93,3
861
0,18
40
16
127
70,0
948
50
12
0,12
128
56,0
1021
60
9
126
46,7
1085
0,09
80
11
130
35,0
1194
51
Радиальные нагрузки
Продолжение таблицы Б.1
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
100
12
28,0
1262
Таблица Б.2 - Максимальные радиальные нагрузки редуктора NRV/RV40
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
50
66,7
1853
0,37
10
53
50,0
2040
15
56
0,25
33,3
2335
20
52
25,0
2570
25
56
0,18
20,0
2769
500
30
60
350
16,7
2942
40
53
0,12
12,5
3238
50
46
10,0
3488
60
50
8,3
0,09
80
56
6,3
3490
100
60
5,0
7,5
36
319
120,0
1524
0,55
10
48
90,0
1677
15
46
0,37
60,0
1920
20
39
45,0
2113
25
48
0,25
36,0
2276
900
30
52
30,0
2419
350
40
47
0,18
22,5
2662
50
37
18,0
2868
0,12
60
41
15,0
3047
80
37
11,3
3354
0,09
100
40
9,0
3490
7,5
33
0,75
294
186,7
1315
10
32
0,55
140,0
1447
331
15
30
93,3
1657
0,37
20
39
70,0
1824
25
37
56,0
1964
1400
30
35
0,25
46,7
2087
40
48
35,0
2298
350
50
37
28,0
2475
0,18
60
40
23,3
2630
80
33
0,12
17,5
2895
100
29
0,09
14,0
3118
7,5
25
233
373,3
1044
1,1
10
33
272
280,0
1149
2800
15
32
0,75
291
186,7
1315
20
30
0,55
204
140,0
1447
25
25
0,37
236
112,0
1559
52
Радиальные нагрузки
Продолжение таблицы Б.2
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
30
29
93,3
1657
40
35
70,0
1824
50
29
0,25
56,0
1964
350
60
23
0,18
46,7
2087
80
19
35,0
0,12
2298
100
22
28,0
Таблица Б.3 - Максимальные радиальные нагрузки редуктора NRV/RV50
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
90
0,75
66,7
2544
10
85
0,55
50,0
2800
15
80
33,3
3205
0,37
20
103
25,0
3528
25
84
20,0
3800
500
30
91
0,25
490
16,7
4038
40
113
12,5
4445
50
94
0,18
10,0
4788
60
70
8,3
0,12
80
82
6,3
4840
100
69
0,09
5,0
7,5
66
1,1
448
120,0
2091
10
79
0,75
90,0
2302
15
94
0,55
60,0
2635
20
85
45,0
2900
25
72
0,37
36,0
3124
900
30
80
30,0
3320
490
40
67
22,5
3654
0,25
50
78
18,0
3936
60
63
0,18
15,0
4183
80
50
11,3
4604
0,12
100
56
9,0
4840
7,5
67
1,5
401
186,7
1805
10
64
1,1
140,0
1987
15
62
93,3
2274
0,75
20
79
70,0
2503
25
70
56,0
2696
0,55
1400
30
80
46,7
2865
490
40
68
35,0
3153
0,37
50
79
28,0
3397
60
61
23,3
3610
0,25
80
73
17,5
3973
100
59
0,18
14,0
4280
53
Радиальные нагрузки
Продолжение таблицы Б.3
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
50
2,2
324
373,3
1433
10
44
378
280,0
1577
1,5
15
65
399
186,7
1805
20
42
417
140,0
1987
25
51
0,75
482
112,0
2140
2800
30
59
93,3
2274
40
55
70,0
2503
0,55
50
65
56,0
2696
490
60
50
0,37
46,7
2865
80
42
0,25
35,0
3153
100
34
0,18
28,0
3397
Таблица Б.4 - Максимальные радиальные нагрузки редуктора NRV/RV63
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
180
1,5
66,7
3325
10
188
1,1
50,0
3660
15
170
0,75
33,3
4190
20
160
25,0
4611
25
180
0,55
20,0
4967
500
30
200
700
16,7
5279
40
178
12,5
5810
0,37
50
192
10,0
6259
60
162
0,25
8,3
80
138
6,3
6270
0,18
100
150
5,0
7,5
151
2,2
580
120,0
2734
10
140
1,5
661
90,0
3009
15
139
1,1
670
60,0
3444
20
130
45,0
3791
25
145
0,75
36,0
4084
900
30
168
30,0
4339
40
160
0,55
22,5
4776
700
50
146
18,0
5145
0,37
60
158
15,0
5467
80
127
11,3
6018
0,25
100
142
9
6270
7,5
99
500
186,7
2359
2,2
10
129
571
140,0
2597
15
125
1,5
615
93,3
2973
1400
20
120
667
70,0
3272
25
144
1,1
56,0
3524
700
30
164
46,7
3745
54
Радиальные нагрузки
Продолжение таблицы Б.4
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
40
141
0,75
35,0
4122
50
129
28,0
4440
0,55
60
140
23,3
4719
80
119
17,5
5193
0,37
100
128
14,0
5595
7,5
90
395
373,3
1873
3,7
10
100
463
280,0
2064
15
99
2,2
492
186,7
2359
20
94
538
140,0
2597
25
98
1,5
593
112,0
2797
2800
30
120
93,3
2973
40
113
1,1
70,0
3272
50
92
0,75
56,0
3524
700
60
85
46,7
3745
0,55
80
100
35,0
4122
100
74
0,37
28,0
4440
Таблица Б.5 - Максимальные радиальные нагрузки редуктора NRV/RV75
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
253
2,2
66,7
3925
10
250
1,5
50,0
4320
15
268
33,3
4945
1,1
20
290
25,0
5443
25
251
20,0
5863
0,75
500
30
299
980
16,7
6231
40
279
0,55
12,5
6858
50
122
10,0
0,37
60
234
8,3
7380
80
195
6,3
0,25
100
210
5,0
7,5
161
810
120,0
3227
2,2
10
205
975
90,0
3551
15
229
60,0
4065
1,5
20
254
45,0
4474
25
219
36,0
4820
1,1
900
30
249
30,0
5122
40
218
0,75
980
22,5
5637
50
190
18,0
6073
0,55
60
214
15,0
6453
80
180
11,3
7103
0,37
100
198
9,0
7380
1400
7,5
171
3,7
700
186,7
2785
55
Радиальные нагрузки
Продолжение таблицы Б.5
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
10
196
830
140,0
3065
15
194
2,2
851
93,3
3509
20
190
70,0
3862
25
202
1,5
56,0
4160
30
233
46,7
4421
40
216
1,1
35,0
4865
980
50
200
28,0
5241
0,75
60
197
23,3
5569
80
187
0,55
17,5
6130
100
150
0,37
14,0
6603
7,5
128
5,5
560
373,3
2210
10
100
703
280,0
2433
3,7
15
130
727
186,7
2785
20
122
872
140,0
3065
25
158
2,2
112,0
3302
2800
30
170
93,3
3509
40
161
1,5
70,0
3862
50
149
980
56,0
4160
1,1
60
160
46,7
4421
80
148
0,75
35,0
4865
100
123
0,55
28,0
5241
Таблица Б.6 - Максимальные радиальные нагрузки редуктора NRV/RV90
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого
вала/мин
выходном
входном валу, Н
двигателя, кВт
валу, Н
7,5
455
3,7
66,7
4343
10
352
50,0
4780
2,2
15
511
33,3
5472
20
447
1,5
25,0
6022
25
394
1,1
20,0
6487
500
30
608
1,5
1270
16,7
6894
40
383
12,5
7588
0,75
50
451
10,0
8174
60
407
8,3
0,55
80
449
6,3
8180
100
346
0,37
5,0
7,5
259
1040
120,0
3570
3,7
10
338
90,0
3929
15
290
60,0
4498
2,2
900
20
377
45,0
4951
1270
25
309
36,0
5333
30
358
1,5
30,0
5667
40
452
22,5
6238
56
Радиальные нагрузки
Продолжение таблицы Б.6
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого
вала/мин
выходном
входном валу, Н
двигателя, кВт
валу, Н
50
391
1,1
18,0
6719
60
305
15,0
7140
0,75
80
281
11,3
7859
100
250
0,55
9,0
8180
7,5
250
900
186,7
3081
5,5
10
330
1082
140,0
3391
15
322
1257
93,3
3882
3,7
20
410
70,0
4273
25
305
56,0
4603
2,2
1400
30
351
46,7
4891
40
302
35,0
5383
1,5
1270
50
363
28,0
5799
60
307
1,1
23,3
6163
80
258
17,5
6783
0,75
100
302
14,0
7306
7,5
174
715
373,3
2446
7,5
10
229
900
280,0
2692
15
248
5,5
1034
186,7
3081
20
216
1120
140,0
3391
25
268
3,7
112,0
3653
2800
30
311
93,3
3882
40
237
70,0
4273
2,2
50
289
1270
56,0
4603
60
227
1,5
46,7
4891
80
209
1,1
35,0
5383
100
170
0,75
28,0
5799
Таблица Б.7 - Максимальные радиальные нагрузки редуктора NRV/RV110
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
677
66,7
5488
5,5
10
892
50,0
6040
15
860
3,7
33,3
6914
20
672
25,0
7610
25
819
2,2
20,0
8198
500
30
905
1700
16,7
8711
40
802
12,5
9588
1,5
50
945
10,0
60
810
1,1
8,3
10320
80
659
0,75
6,3
100
568
0,55
5,0
7,5
525
1390
120,0
4511
900
7,5
10
692
1700
90,0
4965
57
Радиальные нагрузки
Продолжение таблицы Б.7
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
15
735
5,5
60,0
5684
20
651
45,0
6256
25
794
3,7
36,0
6739
30
895
30,0
7161
40
691
22,5
7882
2,2
50
762
18,0
8491
60
649
1,5
15,0
9023
80
586
1,1
11,3
9931
100
469
0,75
9,0
10320
7,5
501
11
1200
186,7
3893
10
450
1463
140,0
4285
7,5
15
660
1604
93,3
4905
20
637
5,5
70,0
5399
25
524
56,0
5816
1400
30
597
3,7
46,7
6181
40
777
35,0
6803
1700
50
555
28,0
7328
2,2
60
649
23,3
7787
80
548
1,5
17,5
8571
100
473
1,1
14,0
9232
7,5
348
950
373,3
3090
15
10
460
1194
280,0
3401
15
495
11
1337
186,7
3893
20
445
7,5
1485
140,0
4285
25
404
112,0
4616
5,5
2800
30
461
93,3
4905
40
408
70,0
5399
3,7
50
498
1700
56,0
5816
60
346
46,7
6181
2,2
80
439
35,0
6803
100
358
1,5
28,0
7328
Таблица Б.8 - Максимальные радиальные нагрузки редуктора NRV/RV130
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
934
66,7
7178
7,5
10
1217
50,0
7900
15
1293
5,5
33,3
9043
20
1130
25,0
9953
500
2100
25
1379
3,7
20,0
10722
30
1545
16,7
11394
40
1177
2,2
12,5
12540
50
960
1,5
10,0
13500
58
Радиальные нагрузки
Продолжение таблицы Б.8
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
60
1105
8,3
80
967
1,1
6,3
100
774
0,75
5,0
7,5
778
1740
120,0
5901
11
10
1015
90,0
6494
15
1014
7,5
60,0
7434
20
969
5,5
45,0
8182
25
811
36,0
8814
900
30
906
3,7
30,0
9366
2100
40
1162
22,5
10309
50
828
18,0
11105
2,2
60
966
15,0
11801
80
799
1,5
11,3
12989
100
688
1,1
9,0
13500
7,5
690
1500
186,7
5092
15
10
911
1845
140,0
5605
15
979
11
2070
93,3
6416
20
870
7,5
70,0
7062
25
788
56,0
7607
5,5
1400
30
900
46,7
8084
40
787
35,0
8897
2100
50
972
3,7
28,0
9584
60
1107
23,3
10185
80
815
2,2
17,5
11210
100
654
1,5
14,0
12076
7,5
348
1190
373,3
4042
10
460
15
1493
280,0
4449
15
683
1725
186,7
5092
20
660
11
1912
140,0
5605
25
549
112,0
6038
7,5
2800
30
645
93,3
6416
40
615
70,0
7062
5,5
50
750
2100
56,0
7607
60
590
3,7
46,7
8084
80
444
35,0
8897
2,2
100
525
28,0
9584
Таблица Б.9 - Максимальные радиальные нагрузки редуктора NRV/RV150
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
7,5
698
186,7
6960
15
1400
10
921
2100
140,0
7660
15
990
11
93,3
8770
59
Радиальные нагрузки
Продолжение таблицы Б.9
Максимальная
Максимальная
Максимальная
Обороты
Переда-
мощность
Обороты
радиальная
Момент,
радиальная
входного
точное
присоединяе-
выходного
нагрузка на
Н·м
нагрузка на
вала/мин
число
мого двигателя,
вала/мин
выходном
входном валу, Н
кВт
валу, Н
20
1291
70,0
9650
25
1074
56,0
10400
7,5
30
1274
46,7
110500
40
1171
35,0
121600
5,5
50
1426
28,0
13100
60
1195
23,3
13920
3,7
80
1484
17,5
15320
100
960
2,2
14,0
16500
60
Коэффициенты сервис-фактора для мотор-редукторов
Приложение В. Коэффициенты сервис-фактора для мотор-
редукторов
Таблица В.1 - Коэффициенты сервис-фактора для двухполюсных электродвигателей, 2800 об/
мин
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
5612,
0,09 кВт
7,5
2,0
373,3
542
6,5
10
2,6
280,0
597
5
15
3,7
186,7
683
3,5
20
4,7
140,0
752
2,5
25
5,5
112,0
810
2,8
NRV/RV30
30
6,4
93,3
861
2,3
40
8,0
70,0
948
1,7
50
9,4
56,0
1021
1,4
60
10,0
46,7
1085
1,1
80
13,0
35,0
1194
0,9
6312,
0,18 кВт
7,5
4,0
373,3
542
3,2
10
5,2
280,0
597
2,5
15
7,4
186,7
683
1,7
NRV/RV30
20
9,5
140,0
752
1,3
25
11,0
112,0
810
1,4
30
13,0
93,3
861
1,1
40
16,0
70,0
948
0,9
30
14,0
93,3
1657
2,4
NRV/RV40
40
17,0
70,0
1824
1,8
50
21,0
56,0
1964
1,4
60
24,0
46,7
2865
2,1
NRV/RV50
80
30,0
35,0
3153
1,5
100
34,0
28,0
3397
1,2
6322,
0,25 кВт
7,5
5,6
373,3
542
2,3
10
7,2
280,0
597
1,8
15
10,0
186,7
683
1,3
NRV/RV30
20
13,0
140,0
752
0,9
25
15,0
112,0
810
1,0
30
18,0
93,3
861
0,8
80
42,0
35,0
3153
1,1
NRV/RV50
100
48,0
28,0
3397
0,8
7112, 0,37 кВт
7,5
8,3
373,3
1044
3,3
10
11,0
280,0
1149
2,6
NRV/RV40
15
16,0
186,7
1315
1,9
20
20,0
140,0
1447
1,4
25
25,0
112,0
1559
1,1
25
25,0
112,0
2140
2,0
NRV/RV50
30
29,0
93,3
2274
2,2
61
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.1
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
40
37,0
70,0
2503
1,6
50
44,0
56,0
2696
1,2
60
50,0
46,7
2865
1,0
80
62,0
35,0
3153
0,7
7122, 0,55 кВт
7,5
12,0
373,3
1044
2,2
10
16,0
280,0
1149
1,8
NRV/RV40
15
24,0
186,7
1315
1,3
20
30,0
140,0
1447
0,9
25
37,0
112,0
1559
0,8
20
31,0
140,0
1987
1,7
25
38,0
112,0
2140
1,4
30
43,0
93,3
2274
1,5
NRV/RV50
40
55,0
70,0
2503
1,1
50
65,0
56,0
2696
0,8
60
74,0
46,7
2865
0,7
40
56,0
70,0
3272
1,9
50
68,0
56,0
3524
1,5
NRV/RV63
60
78,0
46,7
3745
1,2
80
96,0
35,0
4122
0,9
100
111,0
28,0
4440
0,7
80
99,0
35,0
4865
1,3
NRV/RV75
100
116,0
28,0
5241
1,0
8012, 0,75 кВт
7,5
17,0
373,3
1433
3,0
10
22,0
280,0
1577
2,4
15
31,0
186,7
1805
1,7
NRV/RV50
20
41,0
140,0
1987
1,3
25
49,0
112,0
2140
1,0
30
56,0
93,3
2274
1,1
20
43,0
140,0
2597
2,3
25
52,0
112,0
2797
1,8
30
60,0
93,3
2973
2,0
NRV/RV63
40
77,0
70,0
3272
1,4
50
92,0
56,0
3524
1,1
60
106,0
46,7
3745
0,9
60
107,0
46,7
4421
1,3
NRV/RV75
100
159,0
28,0
5241
0,8
80
143,0
35,0
5383
1,6
NRV/RV90
100
169,0
28,0
5799
1,2
8022, 1,1 кВт
7,5
25,0
373,3
1433
2,1
10
33,0
280,0
1577
1,6
NRV/RV50
15
48,0
186,7
1805
1,2
20
62,0
140,0
1987
0,9
62
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.1
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
15
46,0
186,7
2359
2,1
20
60,0
140,0
2597
1,6
NRV/RV63
25
72,0
112,0
2797
1,2
30
82,0
93,3
2973
1,4
40
104,0
70,0
3272
1,0
25
77,0
112,0
3302
1,9
30
89,0
93,3
3509
1,9
NRV/RV75
40
114,0
70,0
3862
1,4
50
137,0
56,0
4160
1,1
60
157,0
46,7
4421
0,9
80
210
35,0
5383
1,1
NRV/RV90
100
248
28,0
5799
0,8
90S2, 1,5 кВт
7,5
34,0
373,3
1433
1,5
NRV/RV50
10
45,0
280,0
1577
1,2
15
65,0
186,7
1805
0,9
7,5
35,0
373,3
1873
2,7
10
45,0
280,0
2061
2,1
15
66,0
186,7
2359
1,6
NRV/RV63
20
86,0
140,0
2597
1,2
25
105,0
112,0
2797
0,9
30
120,0
93,3
2973
1,0
10
45,0
280,0
2433
3,1
15
66,0
186,7
2785
2,2
20
86,0
140,0
3065
1,8
25
105,0
112,0
3302
1,4
NRV/RV75
30
121,0
93,3
3509
1,4
40
156,0
70,0
3862
1,0
50
187,0
56,0
4160
0,8
60
215,0
46,7
4421
0,7
50
197,0
56,0
4603
1,4
NRV/RV90
60
227,0
46,7
4891
1,1
60
236,0
46,7
6181
2,0
NRV/RV110
80
299,0
35,0
6803
1,3
100
358,0
28,0
7328
1,0
90L2,
2,2 кВт
7,5
51,0
373,3
1873
1,8
NRV/RV63
10
66,0
280,0
2061
1,5
15
97,0
186,7
2359
1,1
7,5
50,0
373,3
2210
2,5
10
66,0
280,0
2433
2,1
15
97,0
186,7
2785
1,5
NRV/RV75
20
126,0
140,0
3065
1,3
25
154,0
112,0
3302
1,0
30
178,0
93,3
3509
0,9
63
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.1
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
20
129,0
140,0
3391
2,0
25
159,0
112,0
3653
1,6
NRV/RV90
30
185,0
93,3
3882
1,7
40
237,0
70,0
4273
1,2
50
289,0
56,0
4603
0,9
25
161,0
112,0
4616
3,1
30
187,0
93,3
4905
3,0
NRV/RV110
40
243,0
70,0
5399
2,1
50
296,0
56,0
5816
1,7
60
346,0
46,7
6181
1,4
80
444,0
35,0
8897
1,3
NRV/RV130
100
525,0
28,0
9584
1,0
100L2, 3 кВт
7,5
68,0
373,3
2210
1,9
NRV/RV75
10
90,0
280,0
2433
1,6
7,5
70,0
373,3
2446
3,0
NRV/RV90
10
92,0
280,0
2692
2,6
112M2, 4 кВт
7,5
91,0
373,3
2210
1,4
NRV/RV75
10
120,0
280,0
2433
1,2
7,5
93,0
373,3
2446
2,2
NRV/RV90
10
123,0
280,0
2692
1,9
Таблица В.2 - Коэффициенты сервис-фактора для четырехполюсных электродвигателей,
1400
об/мин
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
5614, 0,06 кВт
7,5
2,6
186,7
683
6,9
10
3,3
140,0
752
5,4
15
4,7
93,3
861
3,8
20
5,9
70,0
948
3,0
25
6,8
56,0
1021
3,0
NRV/RV30
30
7,9
46,7
1085
2,5
40
9,7
35,0
1194
1,9
50
11,0
28,0
1286
1,5
60
12,0
23,3
1367
1,3
80
14,0
17,5
1504
0,9
5624, 0,09 кВт
7,5
3,9
186,7
683
4,6
10
5,0
140,0
752
3,6
15
7,0
93,3
861
2,5
NRV/RV30
20
8,8
70,0
948
2,0
25
10,0
56,0
1021
1,9
30
12,0
46,7
1085
1,7
64
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.2
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
40
14,0
35,0
1194
1,2
50
17,0
28,0
1286
1,0
60
18,0
23,3
1367
0,9
50
19,0
28,0
2475
2,0
60
21,0
23,3
2630
1,7
NRV/RV40
80
25,0
17,5
2895
1,3
100
29,0
14,0
3118
1,0
6314,
0,12 кВт
7,5
5,2
186,7
683
3,4
10
6,6
140,0
752
2,7
15
9,3
93,3
861
1,9
20
12,0
70,0
948
1,5
NRV/RV30
25
14,0
56,0
1021
1,5
30
16,0
46,7
1085
1,3
40
19,0
35,0
1194
0,9
50
22,0
28,0
1286
0,8
30
17,0
46,7
2087
2,6
40
21,0
35,0
2298
1,9
50
25,0
28,0
2475
1,5
NRV/RV40
60
28,0
23,3
2630
1,3
80
33,0
17,5
2895
1,0
100
38,0
14,0
3118
0,8
60
29,0
23,3
3610
2,3
NRV/RV50
80
35,0
17,5
3973
1,9
100
39,0
14,0
4280
1,4
6324,
0,18 кВт
7,5
7,7
186,7
683
2,3
10
10,0
140,0
752
1,8
15
14,0
93,3
861
1,3
NRV/RV30
20
18,0
70,0
948
1,0
25
20,0
56,0
1021
0,9
30
24,0
46,7
1085
0,8
20
19,0
70,0
1824
2,0
25
23,0
56,0
1964
1,7
30
25,0
46,7
2087
1,7
NRV/RV40
40
32,0
35,0
2298
1,3
50
37,0
28,0
2475
1,0
60
42,0
23,3
2630
0,8
40
33,0
35,0
3153
2,3
50
29,0
28,0
3397
1,9
NRV/RV50
60
44,0
23,3
3610
1,6
80
52,0
17,5
3973
1,2
100
59,0
14,0
4280
0,9
7114, 0,25 кВт
NRV/RV40
7,5
11,0
186,7
1315
3,6
65
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.2
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
10
14,0
140,0
1447
2,8
15
20,0
93,3
1657
1,9
20
26,0
70,0
1824
1,5
25
32,0
56,0
1964
1,2
30
35,0
46,7
2087
1,3
40
44,0
30,0
2298
0,9
20
27,0
70,0
2503
2,7
25
32,0
56,0
2696
2,2
30
36,0
46,7
2865
2,3
NRV/RV50
40
46,0
35,0
3153
1,7
50
54,0
28,0
3397
1,4
60
60,0
23,3
3610
1,1
80
72,0
17,5
3973
0,9
50
55,0
28,0
4440
2,4
60
64,0
23,3
4719
2
NRV/RV63
80
76,0
17,5
5193
1,6
110
87,0
14,0
5595
1,4
80
80,0
17,5
6130
2,3
NRV/RV75
100
94,0
14,0
6603
1,9
7124, 0,37 кВт
7,5
16,0
186,7
1315
2,4
10
21,0
140,0
1447
1,9
15
30,0
93,3
1657
1,3
NRV/RV40
20
39,0
70,0
1824
1,0
25
47,0
56,0
1964
0,8
30
52,0
46,7
2087
0,8
10
21,0
140,0
1987
3,3
15
31,0
93,3
2274
2,4
20
39,0
70,0
2503
1,8
25
47,0
56,0
2696
1,5
NRV/RV50
30
54,0
46,7
2865
1,5
40
68,0
35,0
3153
1,1
50
80,0
28,0
3397
0,9
60
89,0
23,3
3610
0,8
40
70,0
35,0
4122
2,1
50
82,0
28,0
4440
1,6
NRV/RV63
60
94,0
23,3
4719
1,4
80
113,0
17,5
5193
1,1
100
129,0
14,0
5595
0,9
60
97,0
23,3
5569
2,0
NRV/RV75
80
119,0
17,5
6130
1,6
100
139,0
14,0
6603
1,3
8014, 0,55 кВт
7,5
24,0
186,7
1805
2,9
NRV/RV50
10
32,0
140,0
1987
2,2
66
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.2
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
15
46,0
93,3
2274
1,6
20
59,0
70,0
2503
1,2
25
70,0
56,0
2696
1,0
30
80,0
46,7
2865
1,0
20
60,0
70,0
3272
2,2
25
72,0
56,0
3524
1,8
30
82,0
46,7
3745
1,9
NRV/RV63
40
104,0
35,0
4122
1,4
50
122,0
28,0
4440
1,1
60
140,0
23,3
4719
0,9
40
108,0
35,0
4865
2,0
50
128,0
28,0
5241
1,6
NRV/RV75
60
144,0
23,3
5569
1,4
80
177,0
17,5
6130
1,1
100
206,0
14,0
6603
0,9
80
189,0
17,5
6783
1,5
NRV/RV90
100
221,0
14,0
7306
1,2
80
201,0
17,5
8571
2,6
NRV/RV110
100
236,0
14,0
9232
2,0
8024,
0,75 кВт
7,5
33,0
186,7
1805
2,1
10
43,0
140,0
1987
1,6
NRV/RV50
15
62,0
93,3
2274
1,2
20
80,0
70,0
2503
0,9
15
63,0
93,3
2973
2,2
20
82,0
70,0
3272
1,6
NRV/RV63
25
98,0
56,0
3524
1,3
30
112,0
46,7
3745
1,4
40
141,0
35,0
4122
1,0
25
101,0
56,0
4160
2,0
30
117,0
46,7
4421
2,0
NRV/RV75
40
147,0
35,0
4865
1,5
50
174,0
28,0
5241
1,2
60
197,0
23,3
5569
1,0
50
182,0
28,0
5799
1,8
60
209,0
23,3
6163
1,5
NRV/RV90
80
258,0
17,5
6783
1,1
100
302,0
14,0
7306
0,9
80
274,0
17,5
8571
1,9
NRV/RV110
100
322,0
14,0
9232
1,5
90S4, 1,1 кВт
7,5
50,0
186,7
2359
2,6
10
65,0
140,0
2597
2,0
NRV/RV63
15
92,0
93,3
2973
1,5
20
120,0
70,0
3272
1,1
67
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.2
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
25
144,0
56,0
3524
0,9
30
164,0
46,7
3745
1,0
15
95,0
93,3
3509
2,1
20
122,0
70,0
3862
1,7
NRV/RV75
25
148,0
56,0
4160
1,3
30
171,0
46,7
4421
1,3
40
216,0
35,0
4865
1,0
40
222,0
35,0
5383
1,6
NRV/RV90
50
266,0
28,0
5799
1,3
60
307,0
23,3
6163
1,0
50
278,0
28,0
7328
2,3
60
325,0
23,3
7787
1,9
NRV/RV110
80
402,0
17,5
8571
1,3
100
473,0
14,0
9232
1,0
80
408,0
17,5
11210
2,1
NRV/RV130
100
480,0
14,0
12076
1,5
90L4, 1,5 кВт
7,5
68,0
186,7
2359
1,9
10
88,0
140,0
2597
1,5
NRV/RV63
15
126,0
93,3
2973
1,1
20
164,0
70,0
3272
0,8
10
89,0
140,0
3065
2,2
15
129,0
93,3
3509
1,5
NRV/RV75
20
166,0
70,0
3862
1,3
25
202,0
56,0
4160
1,0
30
233,0
46,7
4421
1,0
20
170,0
70,0
4273
2,1
25
207,0
56,0
4603
1,6
30
239,0
46,7
4891
1,7
NRV/RV90
40
303,0
35,0
5383
1,2
50
363,0
28,0
5799
0,9
60
418,0
23,3
6163
0,8
40
315,0
35,0
6803
2,2
50
379,0
28,0
7328
1,7
NRV/RV110
60
443,0
23,3
7787
1,4
80
548,0
17,5
8571
0,9
80
557,0
17,5
11210
1,5
NRV/RV130
100
655,0
14,0
12076
1,1
100L4, 2,2 кВт
7,5
99,0
186,7
2785
1,8
NRV/RV75
10
131,0
140,0
3065
1,5
15
189,0
93,3
3509
1,0
7,5
100,0
186,7
3081
2,9
NRV/RV90
10
132,0
140,0
3391
2,3
15
191,0
93,3
3882
1,9
68
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.2
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
20
249,0
70,0
4273
1,4
25
304,0
56,0
4603
1,1
30
351,0
46,7
4891
1,2
20
255,0
70,0
5399
2,5
25
311,0
56,0
5816
2,2
30
355,0
46,7
6181
2,0
NRV/RV110
40
462,0
35,0
6803
1,5
50
555,0
28,0
7328
1,2
60
649,0
23,3
7787
1,0
40
468,0
35,0
8897
2,2
50
563,0
28,0
9584
1,7
NRV/RV130
60
658,0
23,3
10185
1,4
80
816,0
17,5
11210
1,0
50
570,0
28,0
13100
2,5
60
567,0
23,3
13920
1,9
NRV/RV150
80
816,0
17,5
15320
1,4
100
960,0
14,0
16500
1,0
100LB4, 3 кВт
7,5
135,0
186,7
2785
1,4
NRV/RV75
10
178,0
140,0
3065
1,1
15
258,0
93,3
3509
0,8
7,5
137,0
186,7
3081
2,1
10
180,0
140,0
3391
1,7
15
261,0
93,3
3882
1,4
NRV/RV90
20
340,0
70,0
4273
1,0
25
414,0
56,0
4603
0,8
30
479,0
46,7
4891
0,9
15
264,0
93,3
4905
2,5
20
348,0
70,0
5399
1,9
25
425,0
56,0
5816
1,6
NRV/RV110
30
485,0
46,7
6181
1,5
40
630,0
35,0
6803
1,1
50
757,0
28,0
7328
0,9
25
430,0
56,0
7607
2,2
30
491,0
46,7
8084
2,1
40
638,0
35,0
8897
1,6
NRV/RV130
50
767,0
28,0
9584
1,3
60
898,0
23,3
10185
1,0
80
1113,0
17,5
11270
0,8
50
777,0
28,0
13100
1,8
NRV/RV150
60
896,0
23,3
13920
1,4
80
1113,0
17,5
15320
1,0
112M4, 4 кВт
7,5
180,0
186,7
2785
1,0
NRV/RV75
10
237,0
140,0
3065
0,8
69
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.2
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
7,5
182,0
186,7
3081
1,6
10
240,0
140,0
3391
1,3
NRV/RV90
15
348,0
93,3
3882
1,0
20
453,0
70,0
4273
0,8
10
240,0
140,0
4285
2,5
15
352,0
93,3
4905
1,9
NRV/RV110
20
464,0
70,0
5399
1,4
25
566,0
56,0
5816
1,2
30
646,0
46,7
6181
1,1
25
573,0
56,0
7607
1,6
30
654,0
46,7
8084
1,6
NRV/RV130
40
851,0
35,0
8897
1,2
50
1023,0
28,0
9584
1,0
60
1197,0
23,3
10185
0,8
50
1036,0
28,0
13100
1,4
NRV/RV150
60
1195,0
23,3
13920
1,1
80
1484,0
17,5
15320
0,8
132S4, 5,5 кВт
7,5
250,0
186,7
3893
2,2
10
330,0
140,0
4285
1,8
NRV/RV110
15
484,0
93,3
4905
1,4
20
638,0
70,0
5399
1,0
10
334,0
140,0
5605
2,5
15
490,0
93,3
6416
1,9
20
638,0
70,0
7062
1,4
NRV/RV130
25
788,0
56,0
7607
1,2
30
900,0
46,7
8084
1,2
40
1171,0
35,0
8897
0,9
20
645,0
70,0
9650
2,0
25
788,0
56,0
10400
1,5
30
934,0
46,7
11050
1,3
NRV/RV150
40
1171,0
35,0
12160
1,3
50
1426,0
28,0
13100
1,0
60
1643,0
23,3
13920
0,8
132M4, 7,5
кВт
7,5
341,0
186,7
3893
1,6
NRV/RV110
10
450,0
140,0
4285
1,3
15
660,0
93,3
4905
1,0
7,5
345,0
186,7
5092
2,1
10
455,0
140,0
5605
1,8
15
668,0
93,3
6416
1,4
NRV/RV130
20
870,0
70,0
7062
1,0
25
1074,0
56,0
7607
0,9
30
1227,0
46,7
8084
0,8
40
1596,0
35,0
8897
0,7
70
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.2
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
20
880,0
70,0
9650
1,5
25
1074,0
56,0
10400
1,1
NRV/RV150
30
1274,0
46,7
11050
0,9
40
1596,0
35,0
12160
1,0
160М, 11 кВт
7,5
512,0
186,7
6960
2,3
10
675,0
140,0
7660
1,8
NRV/RV130
15
990,0
93,3
8770
1,3
20
1291,0
70,0
9650
1,0
25
1576,0
56,0
10400
0,8
7,5
698,0
186,7
6960
1,7
10
921,0
140,0
7660
1,3
NRV/RV150
15
1351,0
93,3
8770
0,9
20
1760,0
70,0
9650
0,7
Таблица В.3 - Коэффициенты сервис-фактора для шестиполюсных электродвигателей, 900 об/
мин
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
7116, 0,18 кВт
20
28
45,0
2113
1,5
25
34
36,0
2276
1,3
NRV/RV40
30
38
30,0
2419
1,3
40
47
22,5
2662
1,0
50
56
18,0
3936
1,4
NRV/RV50
60
63
15,0
4183
1,1
80
75
11,3
4604
0,9
60
66
15,0
5467
2,1
NRV/RV63
80
79
11,3
6018
1,6
100
90
9,0
6270
1,4
7126,
0,25 кВт
7,5
17
120,0
1524
2,6
10
22
90,0
1677
2,0
15
31
60,0
1920
1,4
NRV/RV40
20
39
45,0
2113
1,1
25
48
36,0
2276
0,9
30
53
30,0
2419
0,9
20
40
45,0
2900
1,9
25
48
36,0
3124
1,5
30
54
30,0
3320
1,7
NRV/RV50
40
67
22,5
3654
1,2
50
78
18,0
3936
1,0
60
88
15,0
4183
0,8
50
81
18,0
5145
1,8
NRV/RV63
60
92
15,0
5467
1,5
71
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.3
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
80
110
11,3
6018
1,2
100
125
9,0
6270
1,0
80
116
11,3
7103
1,7
NRV/RV75
100
133
9,0
7380
1,4
8016, 0,37 кВт
7,5
25
120,0
2091
3,3
10
33
90,0
2302
2,5
15
47
60,0
2635
1,8
NRV/RV50
20
59
45,0
2900
1,3
25
72
36,0
3124
1,0
30
80
30,0
3320
1,1
20
60
45,0
3791
2,4
25
73
36,0
4084
1,9
30
82
30,0
4339
2,1
NRV/RV63
40
102
22,5
4776
1,6
50
120
18,0
5145
1,2
60
137
15,0
5467
1,0
NRV/RV75
50
124
18,0
6073
1,8
80
184
11,3
7859
1,7
NRV/RV90
100
212
9,0
8180
1,3
8026, 0,55 кВт
7,5
37
120,0
2091
2,2
10
48
90,0
2302
1,7
NRV/RV50
15
69
60,0
2635
1,2
20
88
45,0
2900
0,9
15
70
60,0
3444
2,2
20
90
45,0
3791
1,6
NRV/RV63
25
108
36,0
4084
1,3
30
123
30,0
4339
1,4
40
152
22,5
4776
1,1
30
124
30,0
5122
2,0
40
156
22,5
5637
1,5
NRV/RV75
50
184
18,0
6073
1,2
60
210
15,0
6453
1,0
50
196
18,0
6719
2,0
60
224
15,0
7140
1,6
NRV/RV90
80
274
11,3
7859
1,1
110
315
9,0
8180
0,9
80
293
11,3
9931
1,9
NRV/RV110
100
344
9,0
10320
1,5
90S6, 0,75 кВт
15
97
60,0
4065
5,4
20
124
45,0
4474
1,9
NRV/RV75
25
149
36,0
4820
1,4
30
170
30,0
5122
1,5
72
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.3
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
40
213
22,5
5637
1,1
30
179
30,0
5667
2,6
40
226
22,5
6238
1,8
NRV/RV90
50
267
18,0
6719
1,4
60
306
15,0
7140
1,1
60
325
15,0
9023
2,1
NRV/RV110
80
399
11,3
9931
1,4
100
470
9,0
10320
1,1
80
399
11,3
12989
2,1
NRV/RV130
100
470
9,0
13500
1,7
90L6,
1,1 кВт
7,5
75
120,0
2734
2,0
10
98
90,0
3009
1,5
NRV/RV63
15
140
60,0
3444
1,1
20
180
45,0
3791
0,8
10
98
90,0
3551
2,3
15
142
60,0
4065
1,6
NRV/RV75
20
182
45,0
4474
1,3
25
219
36,0
4820
1,0
30
249
30,0
5122
1,0
25
228
36,0
5333
1,6
30
263
30,0
5667
1,8
NRV/RV90
40
331
22,5
6238
1,2
50
391
18,0
6719
1,0
60
448
15,0
7140
0,8
40
345
22,5
7882
2,3
50
414
18,0
8491
1,8
NRV/RV110
60
476
15,0
9023
1,4
80
586
11,3
9931
1,0
80
586
11,3
12989
1,4
NRV/RV130
100
689
9,0
13500
1,1
100L6, 1,5 кВт
7,5
103
120,0
3227
2,0
NRV/RV75
10
134
90,0
3551
1,7
15
193
60,0
4065
1,2
10
137
90,0
3929
2,7
15
198
60,0
4498
2,1
NRV/RV90
20
258
45,0
4951
1,5
25
310
36,0
5333
1,2
30
358
30,0
5667
1,3
20
264
45,0
6256
2,7
25
322
36,0
6739
2,4
NRV/RV110
30
363
30,0
7161
2,3
40
471
22,5
7882
1,7
50
565
18,0
8491
1,3
73
Коэффициенты сервис-фактора для мотор-редукторов
Продолжение таблицы В.3
Радиальная
Обороты
Коэффициент
Модификация
Передаточное
нагрузка на
Момент, Н · м
выходного
сервис-
редуктора
число
выходном
вала/мин
фактора
валу, Н
60
649
15,0
9023
1,1
40
471
22,5
10309
2,3
50
565
18,0
11105
1,8
NRV/RV130
60
659
15,0
11801
1,4
80
799
11,3
12989
1,1
112M6, 2,2 кВт
7,5
154
120,0
3570
2,2
10
201
90,0
3929
1,8
NRV/RV90
15
291
60,0
4498
1,4
20
378
45,0
4951
1,0
10
203
90,0
4965
3,5
15
294
60,0
5684
2,6
NRV/RV110
20
288
45,0
6256
1,9
25
473
36,0
6739
1,6
30
532
30,0
7161
1,6
25
473
36,0
8814
2,2
30
539
30,0
9366
2,1
NRV/RV130
40
691
22,5
10309
1,6
50
829
18,0
11105
1,2
60
966
15,0
11801
1,0
132S6, 3
кВт
7,5
210
120,0
4511
3,1
10
277
90,0
4965
2,5
NRV/RV110
15
401
60,0
5684
1,9
20
528
45,0
6256
1,4
10
277
90,0
6494
3,4
15
406
60,0
7434
2,6
20
528
45,0
8182
1,9
NRV/RV130
25
645
36,0
8814
1,6
30
735
30,0
9366
1,6
40
942
22,5
10309
1,2
132MA6, 4 кВт
7,5
280
120,0
4511
2,3
NRV/RV110
10
369
90,0
4965
1,9
15
535
60,0
5684
1,4
7,5
283
120,0
5901
3,1
10
369
90,0
6494
2,6
NRV/RV130
15
541
60,0
7434
2
20
705
45,0
8182
1,5
25
860
36,0
8814
1,2
74
Дополнительное оборудование
Приложение Г. Дополнительное оборудование
Выходной вал

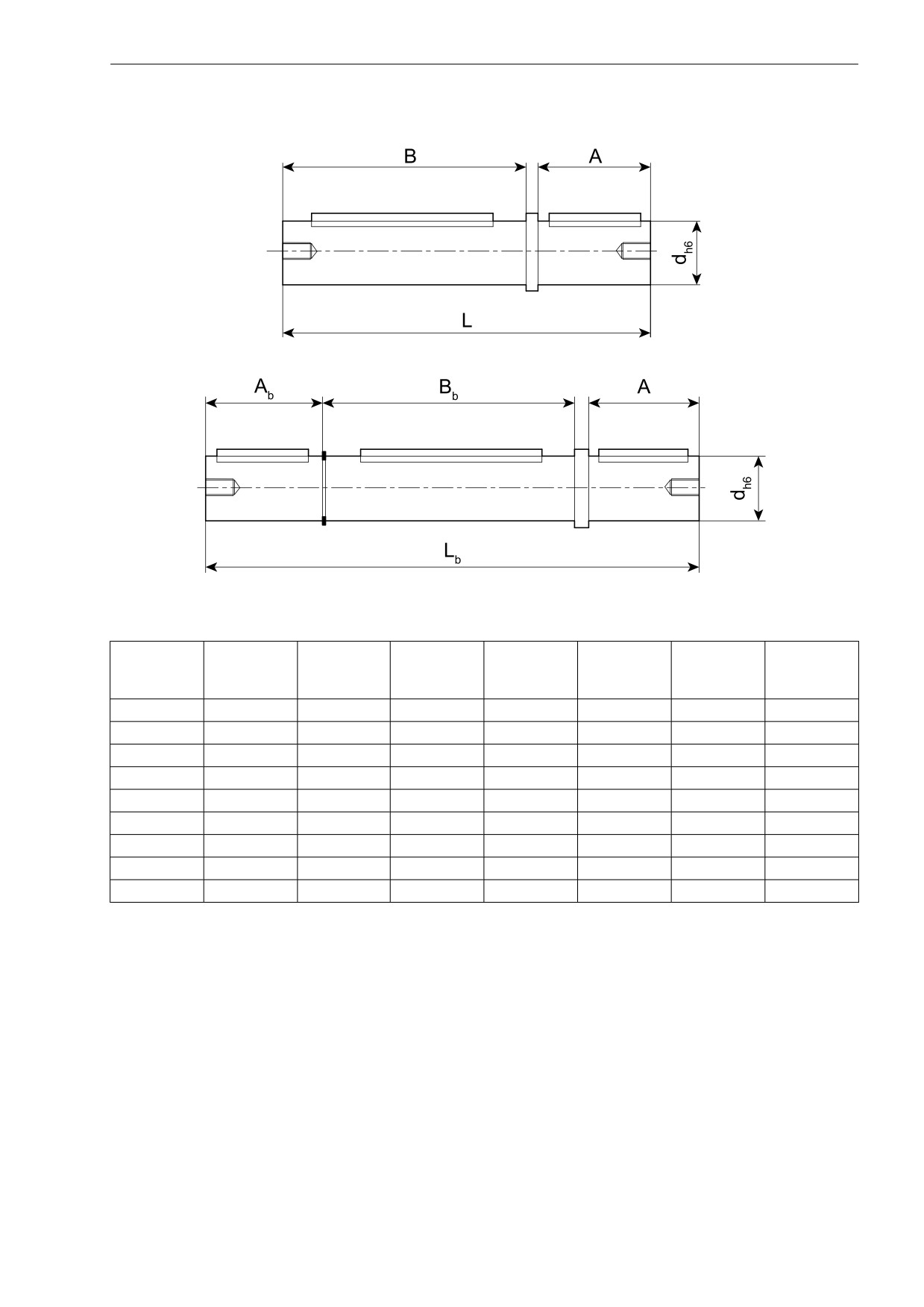

Рисунок Г.1 - Односторонний выходной вал
Рисунок Г.2 - Двухсторонний выходной вал
Таблица Г.1 - Габаритные размеры выходных валов
Модифи-
кация
A
Ab
B
Bb
dh6
L
Lb
редуктора
30
30
29,0
62,5
64,5
14
95,0
126,0
40
40
38,8
77,0
79,2
18
120,0
161,0
50
50
50,0
90,0
93,2
25
143,5
196,7
63
50
48,8
111,0
113,2
25
165,0
216,0
75
60
58,8
119,0
121,2
28
183,0
244,0
90
80
78,5
139,0
141,5
35
224,0
305,0
110
80
77,3
157,5
156,8
42
242,5
322,0
130
80
85,0
170,0
170,0
45
265,0
346,0
150
82
87,0
200,0
200,0
50
295,0
347,0
75
Дополнительное оборудование
Моментный рычаг

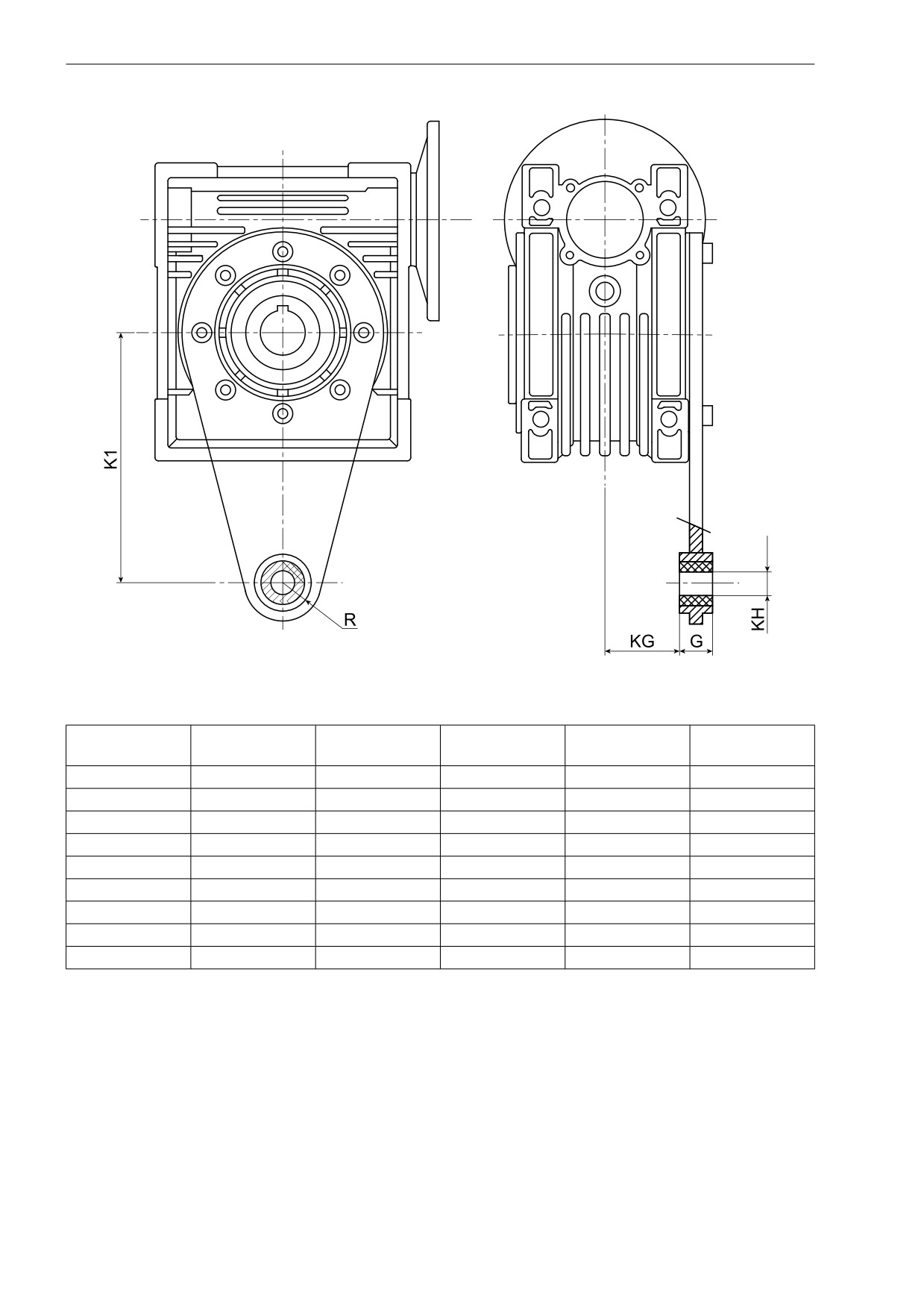

Рисунок Г.3 - Моментный рычаг
Таблица Г.2 - Габаритные размеры моментных рычагов
Модификация
K1
G
KG
KH
R
редуктора
30
85
14
24,0
8
15
40
100
14
31,5
10
18
50
100
14
38,5
10
18
63
150
14
49,0
10
18
75
200
25
47,5
20
30
90
200
25
57,5
20
30
110
250
30
62,0
25
35
130
250
30
69,0
25
35
150
250
30
84,0
25
35
76



















///////////////////////////////////////
