Kawasaki Ninja 650R, ER-6f, ER-6f ABS Motorcycle. Service Manual (2009-2011 year) - page 15

FRAME 15-7

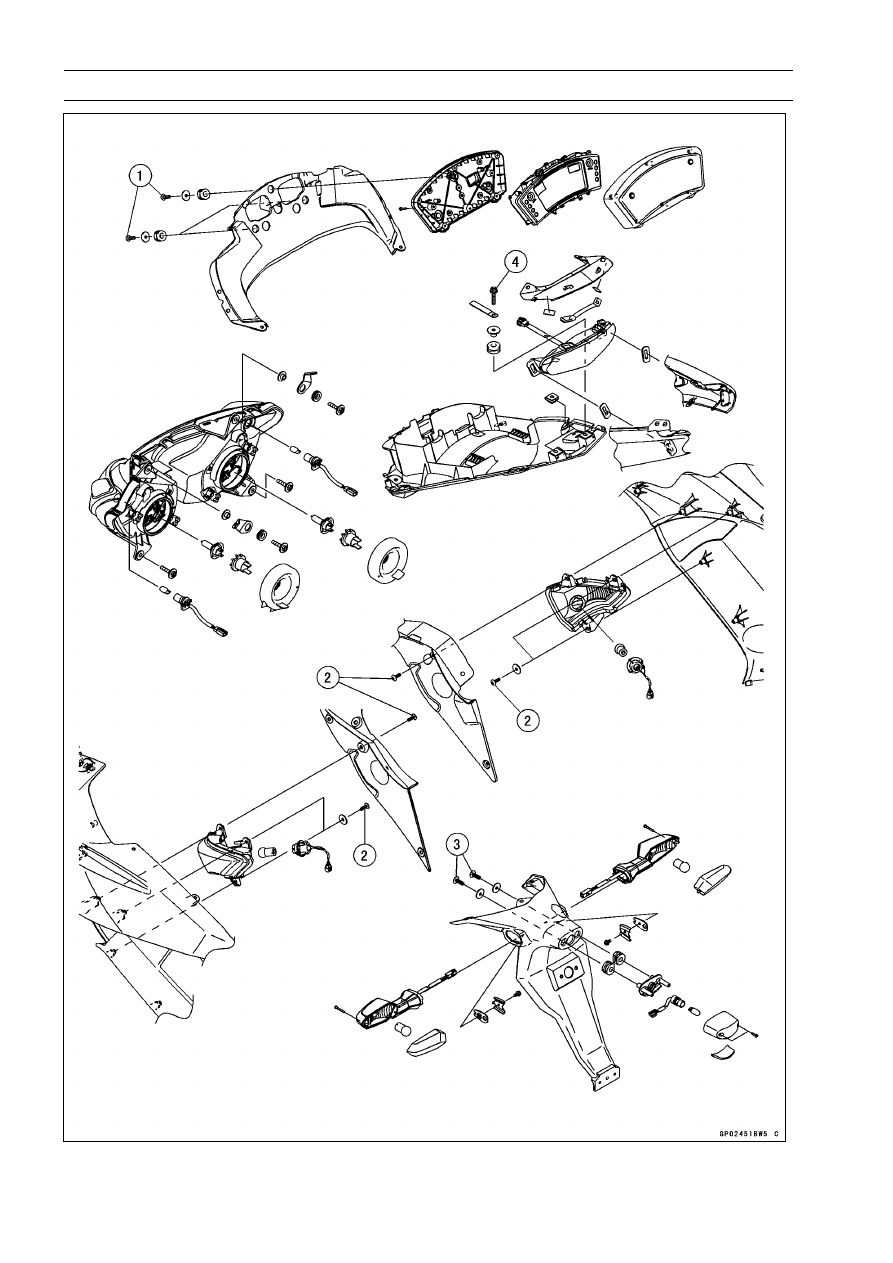

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Front Fender Mounting Bolts

8.8

0.90

78 in·lb

2

Grab Rail Mounting Bolts

25

2.5

18

3

Seat Lock Mounting Screws

1.2

0.12

11 in·lb

4. US, CA, CAL, AU and SEA Models
5. US, CA, CAL and AU Models
6. ABS Equipped Models

15-8 FRAME

Seat

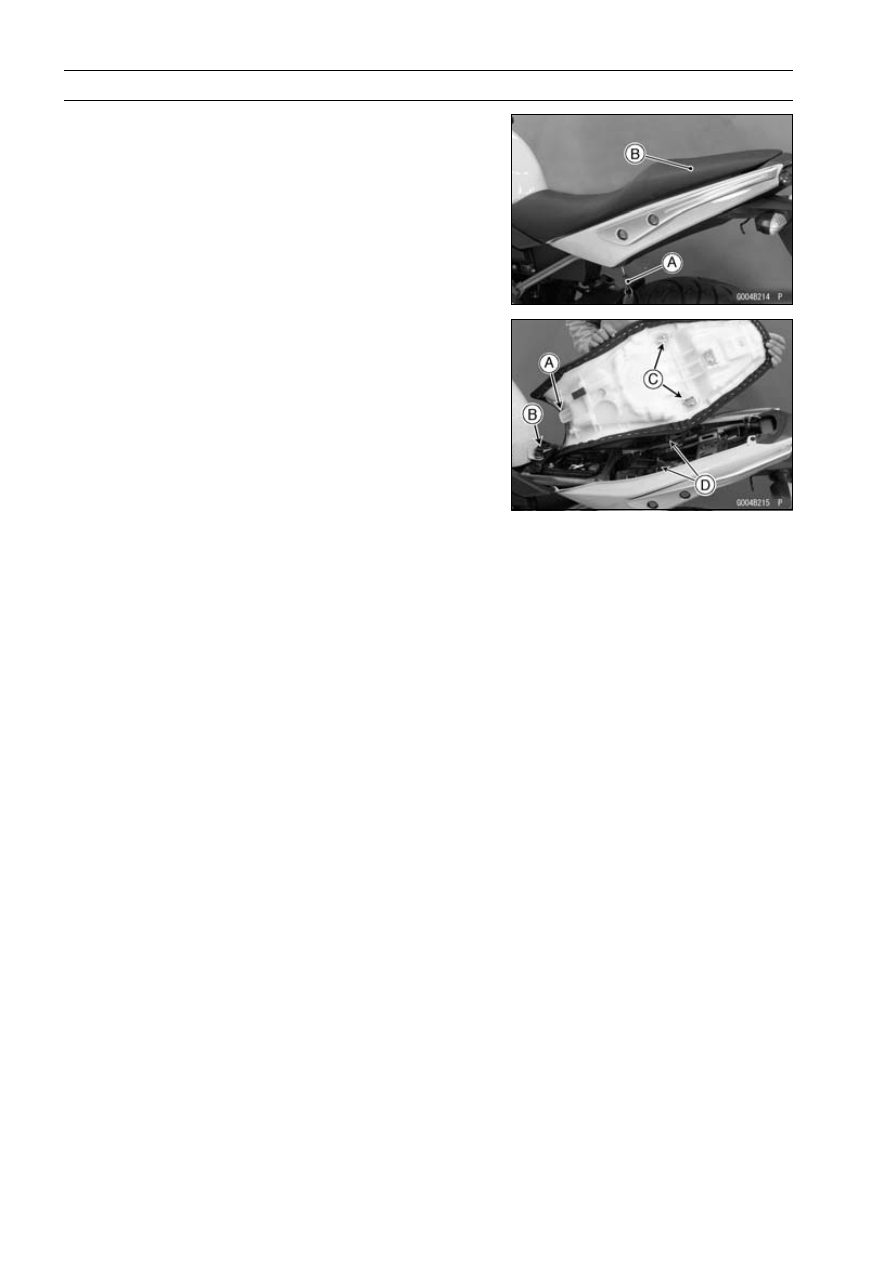

Seat Removal

•

Insert the ignition switch key [A] into the seat lock.

•

Turn the key clockwise, and pull up on the rear of the seat
[B].

•

Remove the seat backward.

Seat Installation

•

Slip the seat hook [A] to under the brace [B] of the fuel
tank.

•

Insert the seat hooks [C] into the hook holes [D].

•

Push down the rear part of the seat until the lock clicks.

FRAME 15-9

Fairings

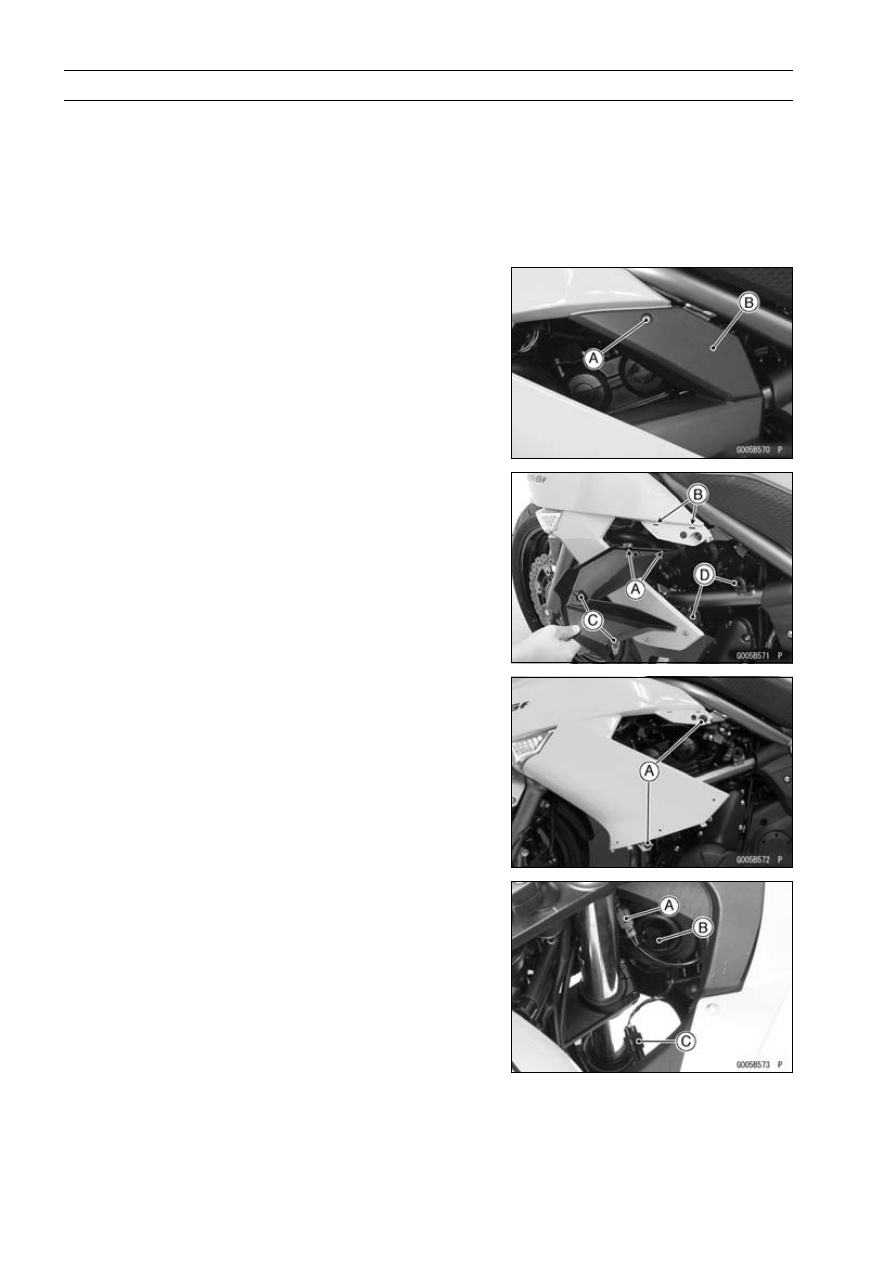

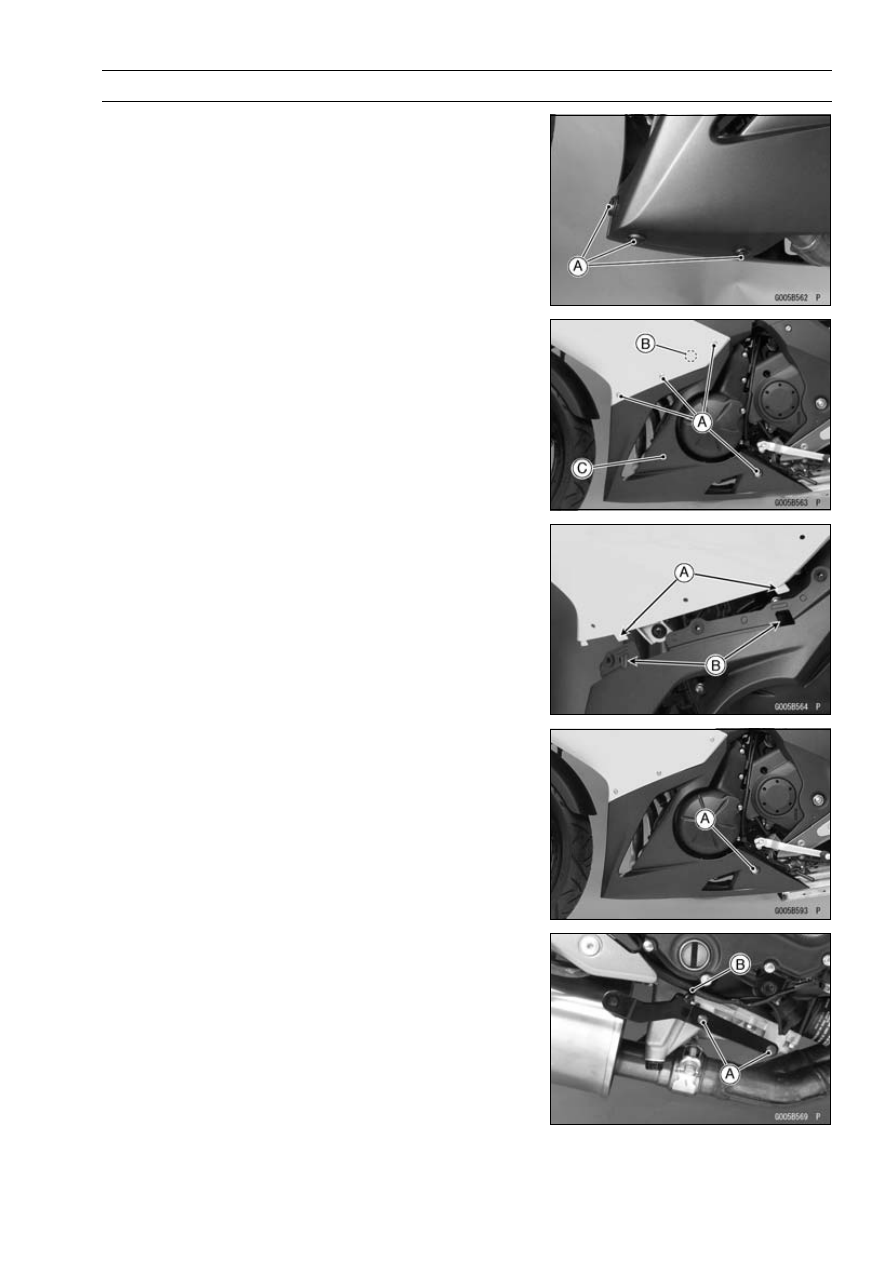

Lower Fairing Removal

•

Remove the quick rivets [A].

•

Remove the bolts [A] and washers.

•

Pull the upper fairing outward to clear the stopper [B] and
take off the lower fairing [C].

Lower Fairing Installation

•

Installation is the reverse of removal; note the following.

○

Insert the tabs [A] into the slots [B].

○

Tighten:

Torque - Lower Fairing Mounting Bolt [A] (Both Sides): 8.8

N·m (0.90 kgf·m, 78 in·lb)

Lower Fairing Bracket Removal

•

Remove:

Lower Fairing (see Lower Fairing Removal)
Lower Fairing Bracket Bolts [A]

•

For right side, clear the lead from the clamp [B].

15-10 FRAME

Fairings

Lower Fairing Bracket Installation

•

For right side, hold the lead with the clamp.

•

Apply a non-permanent locking agent to the threads of
the lower fairing bracket bolts.

•

Tighten:

Torque - Lower Fairing Bracket Bolts: 12 N·m (1.2 kgf·m,

106 in·lb)

Upper Fairing Cover Removal

•

Remove the mounting bolt [A] and washer.

•

Pull the upper fairing cover [B] outward to clear the stop-
per, and then take it off.

Upper Fairing Cover Installation

•

Insert the tabs [A] into the slots [B].

•

Insert the projections [C] into the grommets [D].

•

Install the mounting bolt and washer.

Upper Fairing Removal

•

Remove:

Lower Fairing (see Lower Fairing Removal)
Upper Fairing Covers (see Upper Fairing Cover Re-
moval)
Bolts [A] (Both sides)

•

Free the turn signal leads from the clamps on both sides.

•

Disconnect:

City Light Lead Connector [A] (Both Sides)
Head Light Connector [B] (Both Sides)
Turn Signal Lead Connector [C] (Both Sides)

FRAME 15-11

Fairings

•

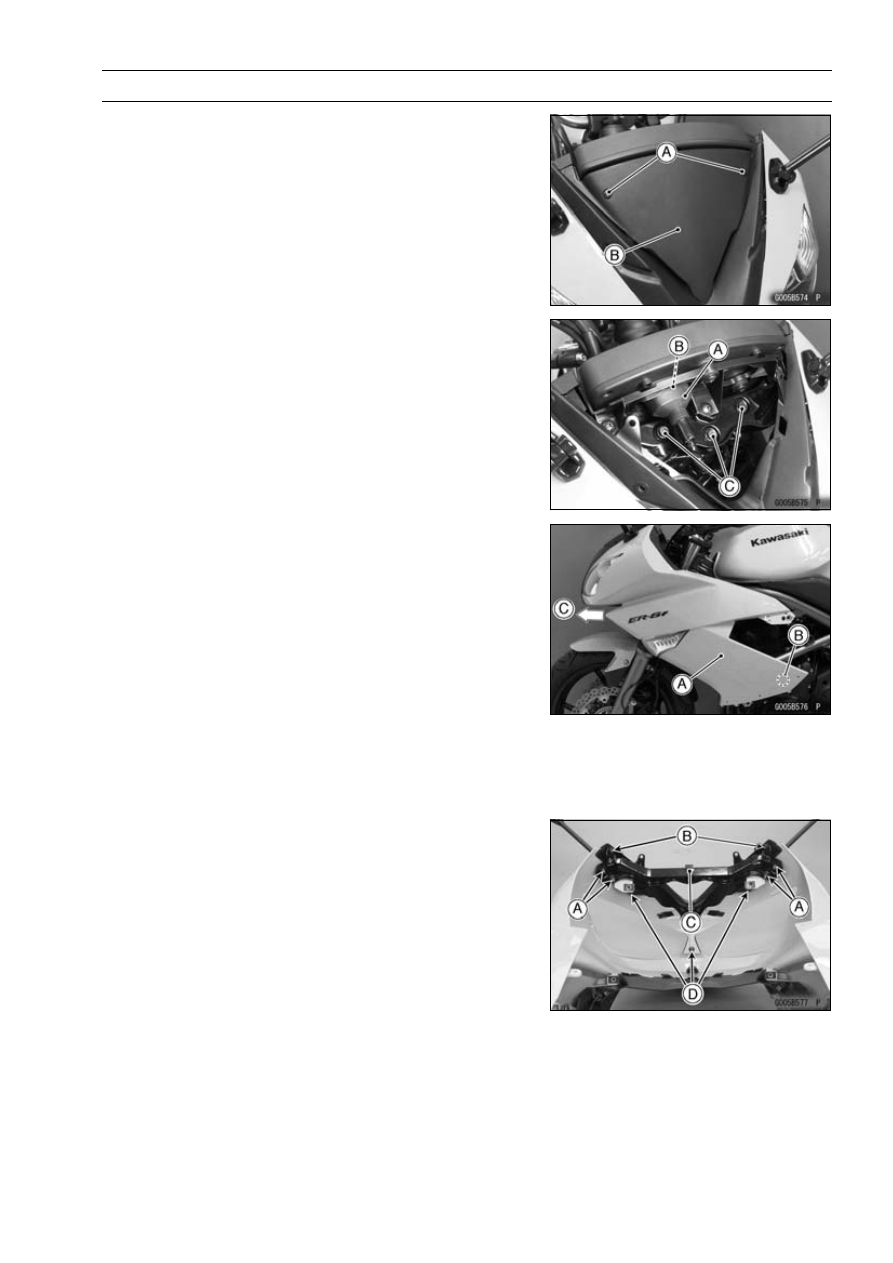

Remove:

Windshield (see Windshield Removal)
Quick Rivets [A]
Meter Cover [B]

•

Slide the dust cover [A] and disconnect the meter unit
connector [B].

•

Remove the bolts [C].

•

Pull the upper fairing [A] outward to clear the stoppers [B]
on both sides.

•

Remove the upper fairing forward [C].

Upper Fairing Installation

•

Installation is the reverse of removal; note the following.

○

Run the leads correctly (see Cable, Wire, and Hose Rout-
ing section in the Appendix chapter).

Upper Fairing Disassembly

•

Remove:

Headlight (see Headlight Removal in the Electrical Sys-
tem chapter)
Nuts [A] and Rear View Mirrors

•

Pull out the grommets [B] and remove the bracket [C].

•

Remove the screws [D].

15-12 FRAME

Fairings

•

Remove the quick rivet [A].

•

Separate the upper center fairing [B], upper fairings [C]
and inner fairings [D].

•

Remove the inner fairings (see Inner Fairing Removal).

•

Remove the front turn signal light mounting screws [A]
and washers, and then take off the turn signal light [B].

Upper Fairing Assembly

•

Installation is the reverse of removal; note the following.

○

Tighten:

Torque - Front Turn Signal Light Mounting Screws: 1.2 N·m

(0.12 kgf·m, 11 in·lb)

○

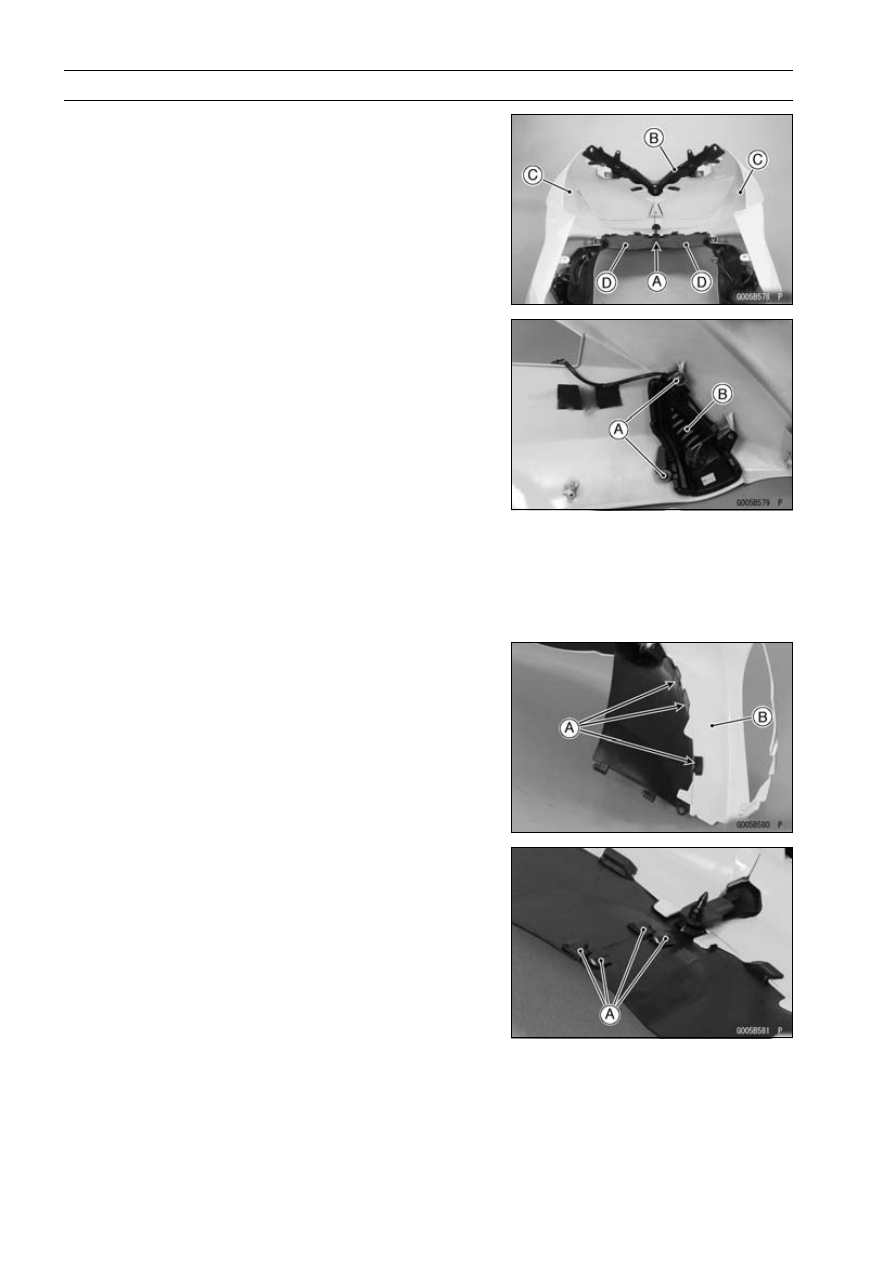

Fit the ribs [A] to inside of the upper fairing [B].

○

Fit the ribs [A] to assemble the left and right inner fairings
as shown in the figure.

FRAME 15-13

Fairings

○

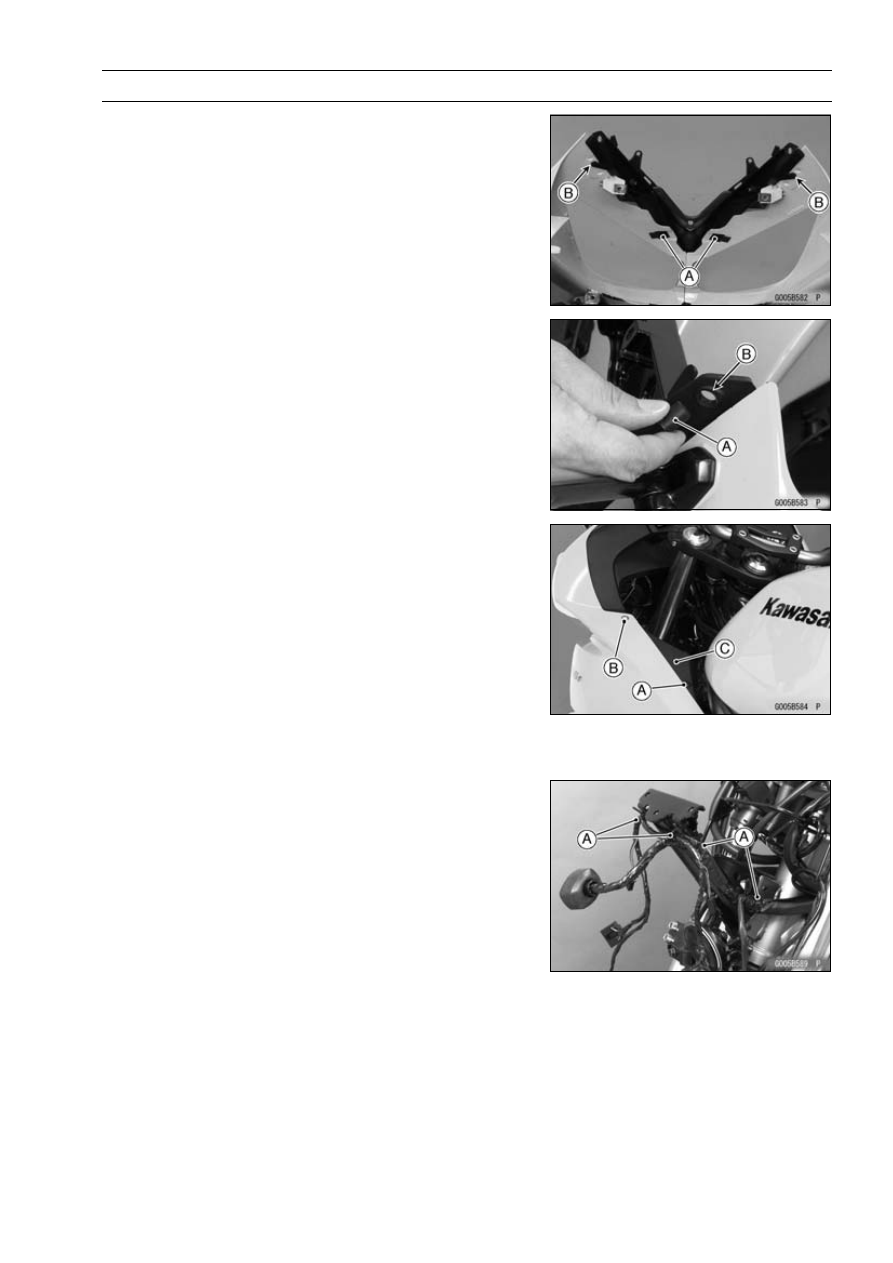

Insert the tabs [A] to the slots and fit the projections [B] to
the holes as shown in the figure.

○

Install the grommets [A] to the holes [B] on both sides of
the upper center fairing and bracket after rear view mirrors
installation.

Upper Inner Fairing Removal

•

Remove:

Quick Rivet [A]
Bolt [B] and washer
Upper Inner Fairing [C]

Upper Inner Fairing Installation

○

Installation is the reverse of removal.

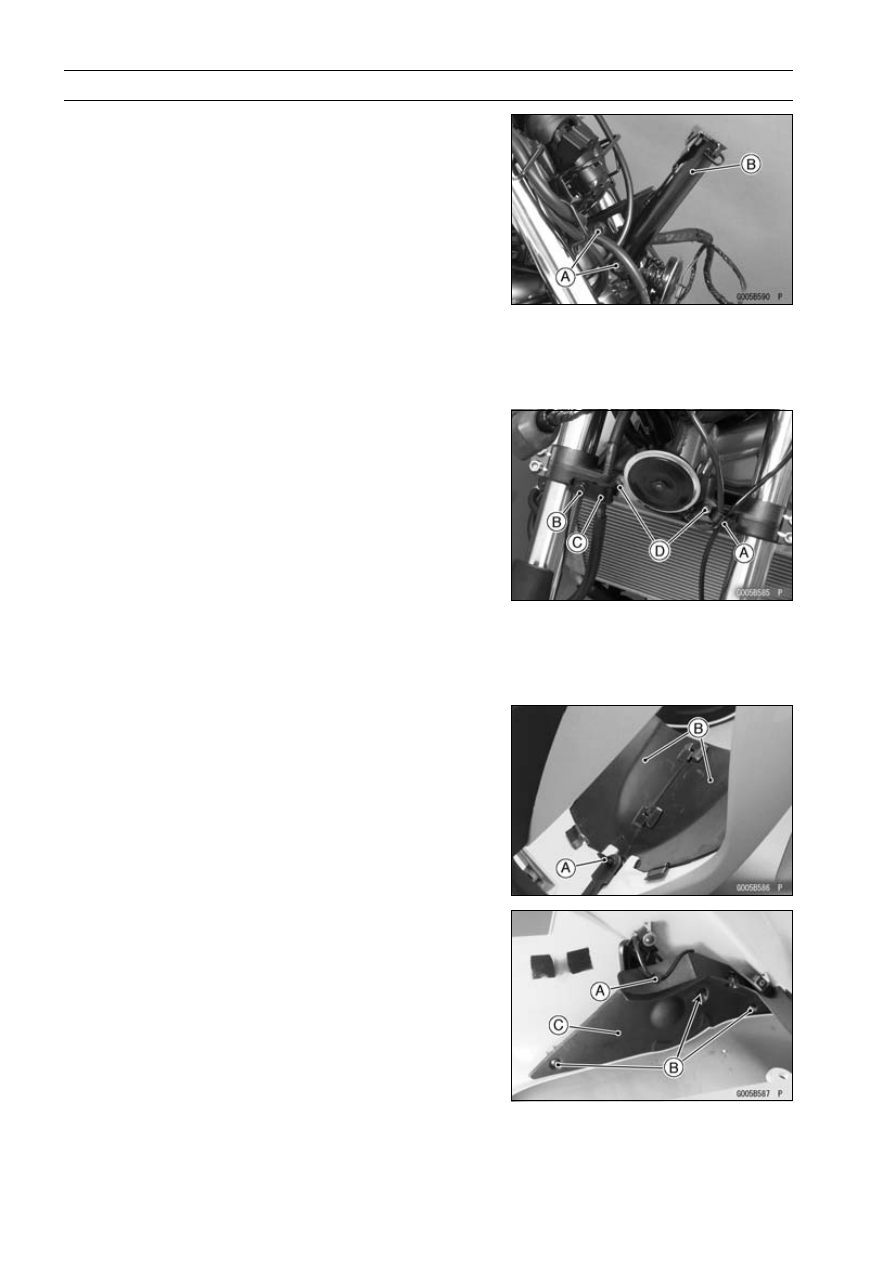

Upper Fairing Bracket Removal

•

Remove the upper fairing (see Upper Fairing Removal).

•

Free the leads from the clamps [A].

15-14 FRAME

Fairings

•

Remove the bolts [A], and take off the upper fairing
bracket [B].

Upper Fairing Bracket Installation

•

Installation is the reverse of removal.

○

Run the leads correctly (see Cable, Wire, and Hose Rout-
ing section in the Appendix chapter).

Under Bracket Removal

•

Remove the upper fairing (see Upper Fairing Removal).

•

Free the leads from the clamp [A].

•

Remove:

Bolt [B] with Clamp [C]
Bolts [D]

Under Bracket Installation

•

Installation is the reverse of removal; note the following.

○

Run the leads correctly (see Cable, Wire, and Hose Rout-
ing section in the Appendix chapter).

Inner Fairing Removal

•

Remove:

Headlight (see Headlight Removal in the Electrical Sys-
tem chapter).
Quick Rivet [A]

•

Separate the left and right inner fairings [B].

•

Free the lead from the clamp [A].

•

Remove:

Screws [B]
Inner Fairing [C]

FRAME 15-15

Fairings

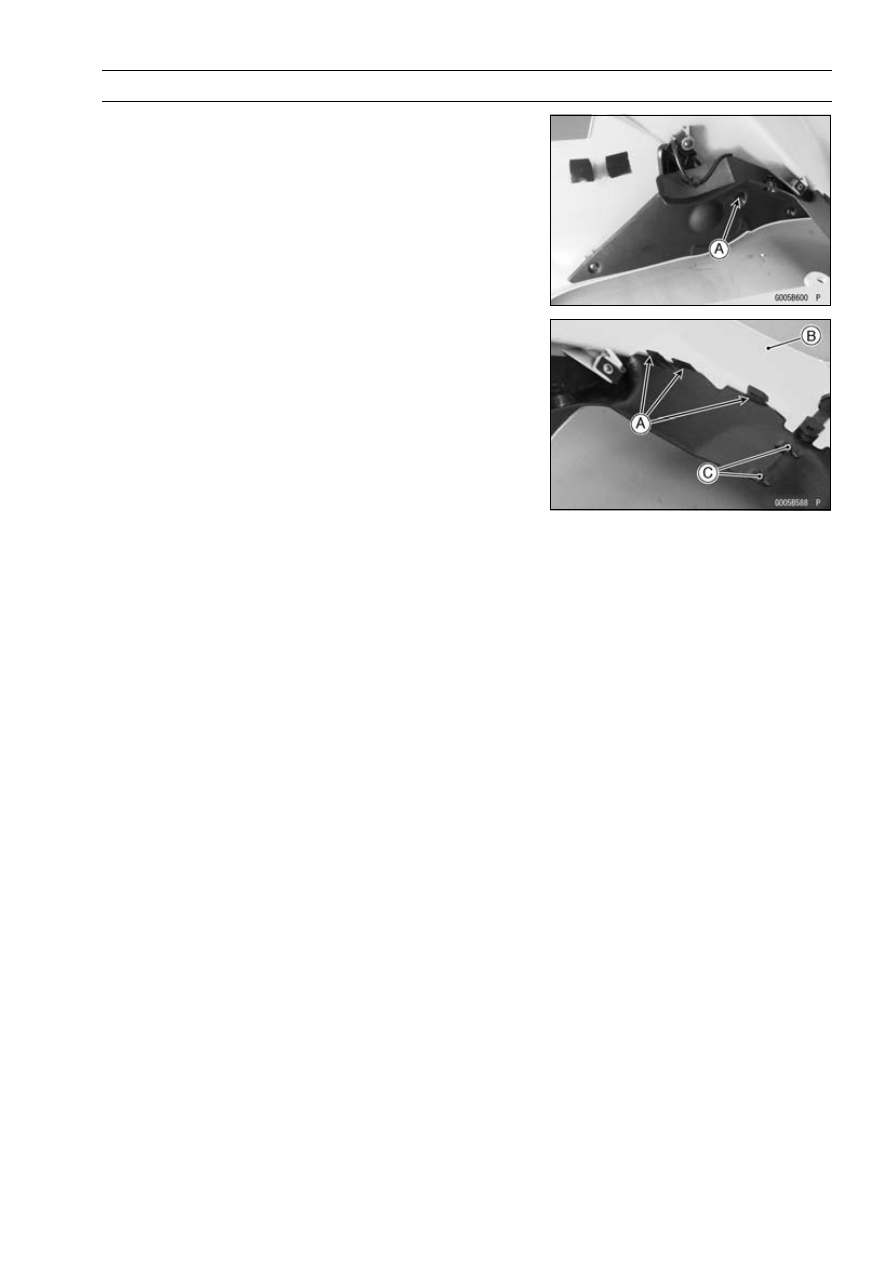

Inner Fairing Installation

•

Installation is the reverse of removal; note the following.

○

Tighten:

Torque - Front Turn Signal Light Mounting Screw [A]: 1.2

N·m (0.12 kgf·m, 11 in·lb)

○

Fit the ribs [A] to inside of the upper fairing [B].

○

Fit the ribs [C] to assemble the left and right inner fairings
as shown in the figure.

15-16 FRAME

Side Covers

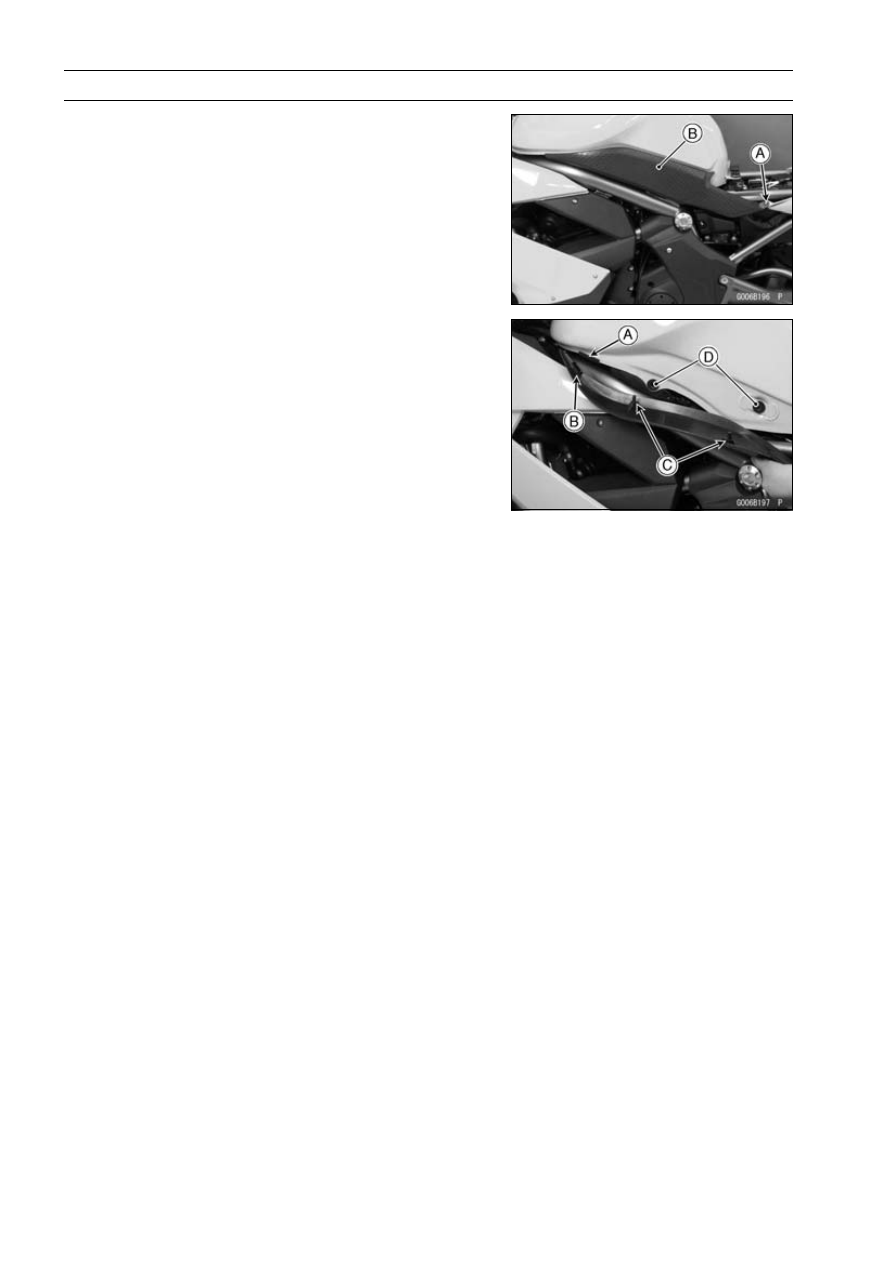

Side Cover Removal

•

Remove the seat (see Seat Removal).

•

Remove the quick rivet [A].

•

Pull the side cover [B] evenly outward to clear the stop-
pers.

Side Cover Installation

•

Install the trim [A] securely.

•

Install the side cover.

○

Fit the rib [B] to inside of the trim.

○

Insert the projections [C] into the grommets [D].

•

Install the quick rivet.

FRAME 15-17

Seat Covers

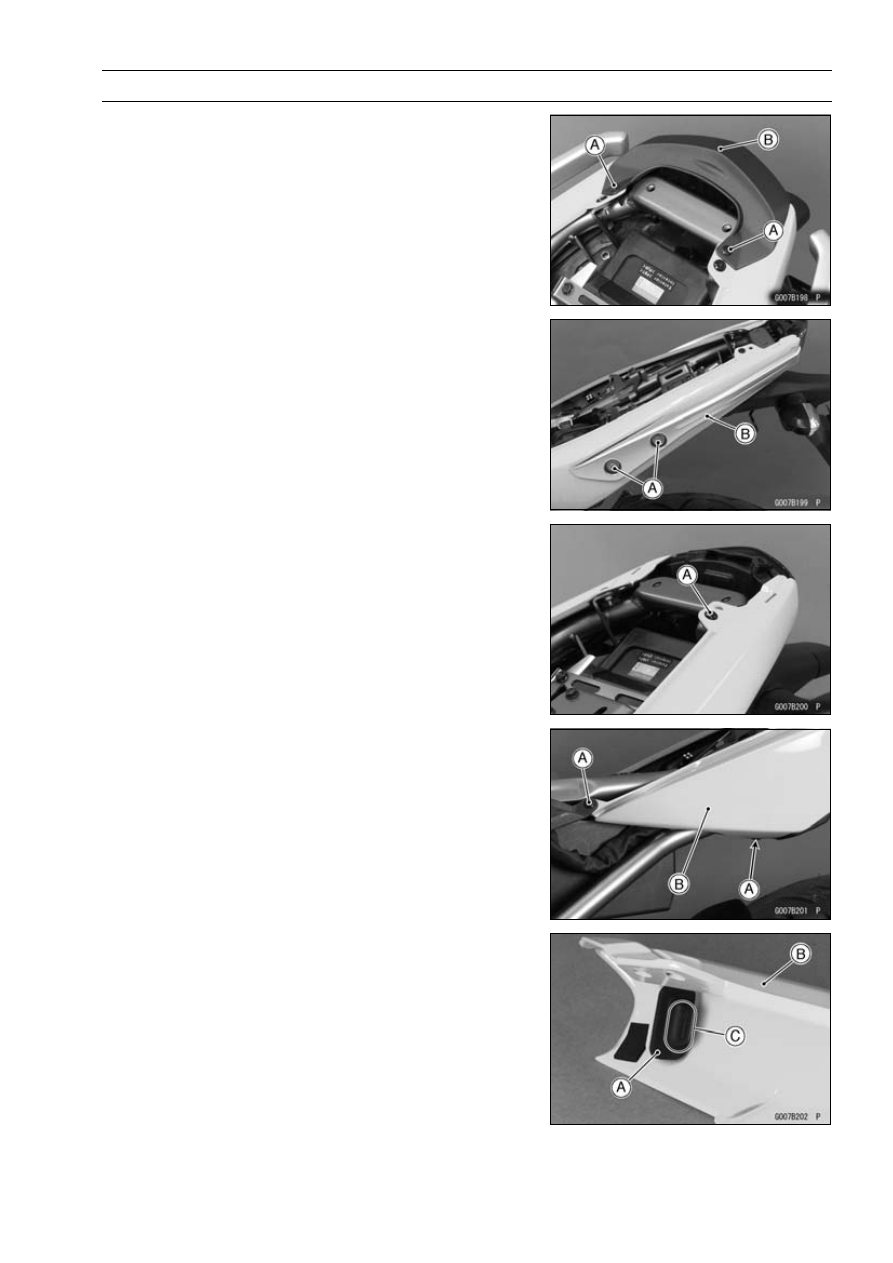

Seat Cover Removal

•

Remove:

Seat (see Seat Removal)
Quick Rivets [A]
Center Seat Cover [B]

•

Remove:

Bolts [A]
Grab Rail [B] (Equipped Models)

•

Remove:

Screw [A] and washer

•

Remove:

Quick Rivets [A]
Seat Cover [B]

Seat Cover Installation

•

Install the damper [A] to the seat cover [B] so that the
arrow mark [C] faces upward.

15-18 FRAME

Seat Covers

•

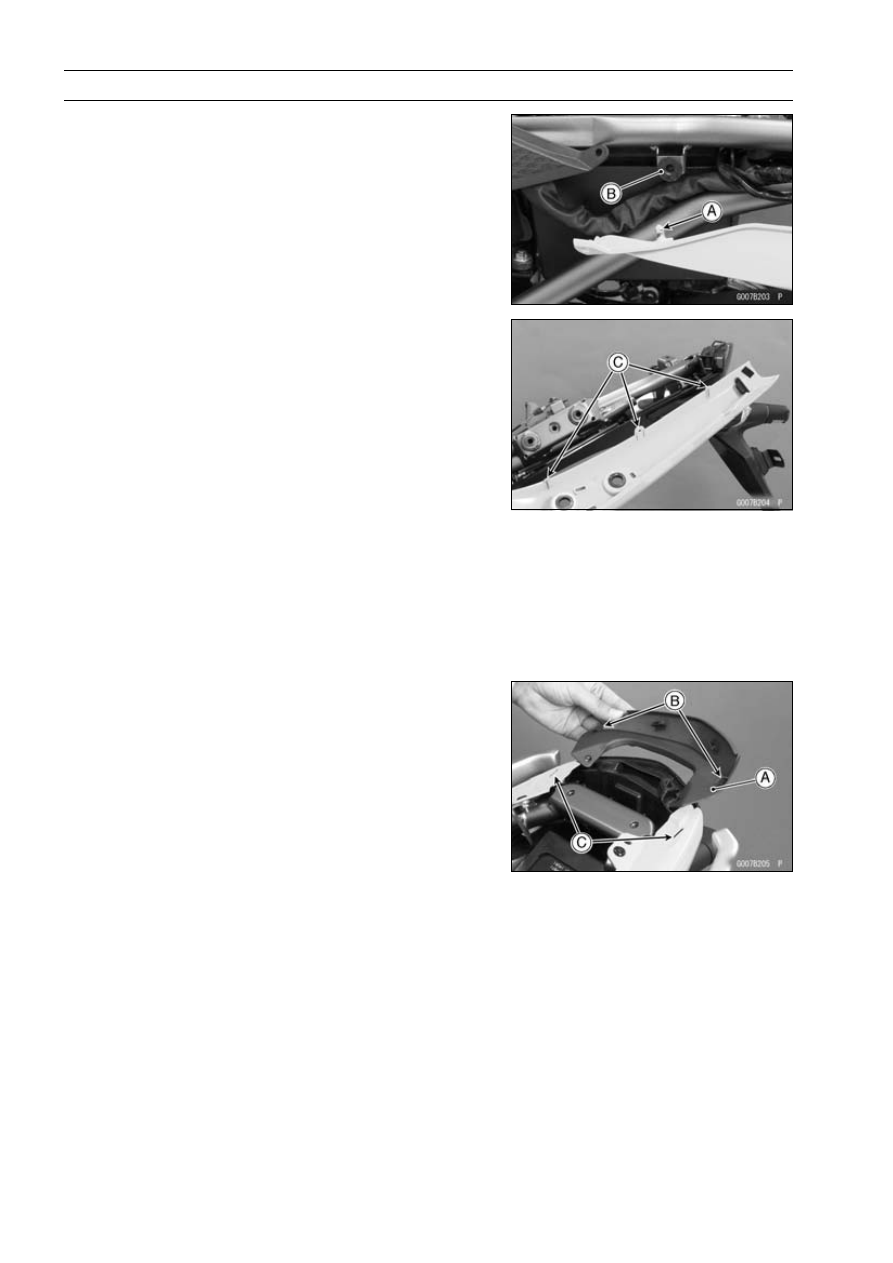

Install the seat cover.

○

Fit the projection [A] into the grommet [B].

○

Insert the ribs [C] into the inside of the rear fender.

•

Install:

Screw
Quick Rivets
Grab Rail (Equipped Models)

•

Tighten:

Torque - Grab Rail Mounting Bolts: 25 N·m (2.5 kgf·m, 18

ft·lb)

•

Install the center seat cover [A].

○

Fit the projections [B] into the seat cover slits [C].

○

Install the quick rivets.

FRAME 15-19

Fenders

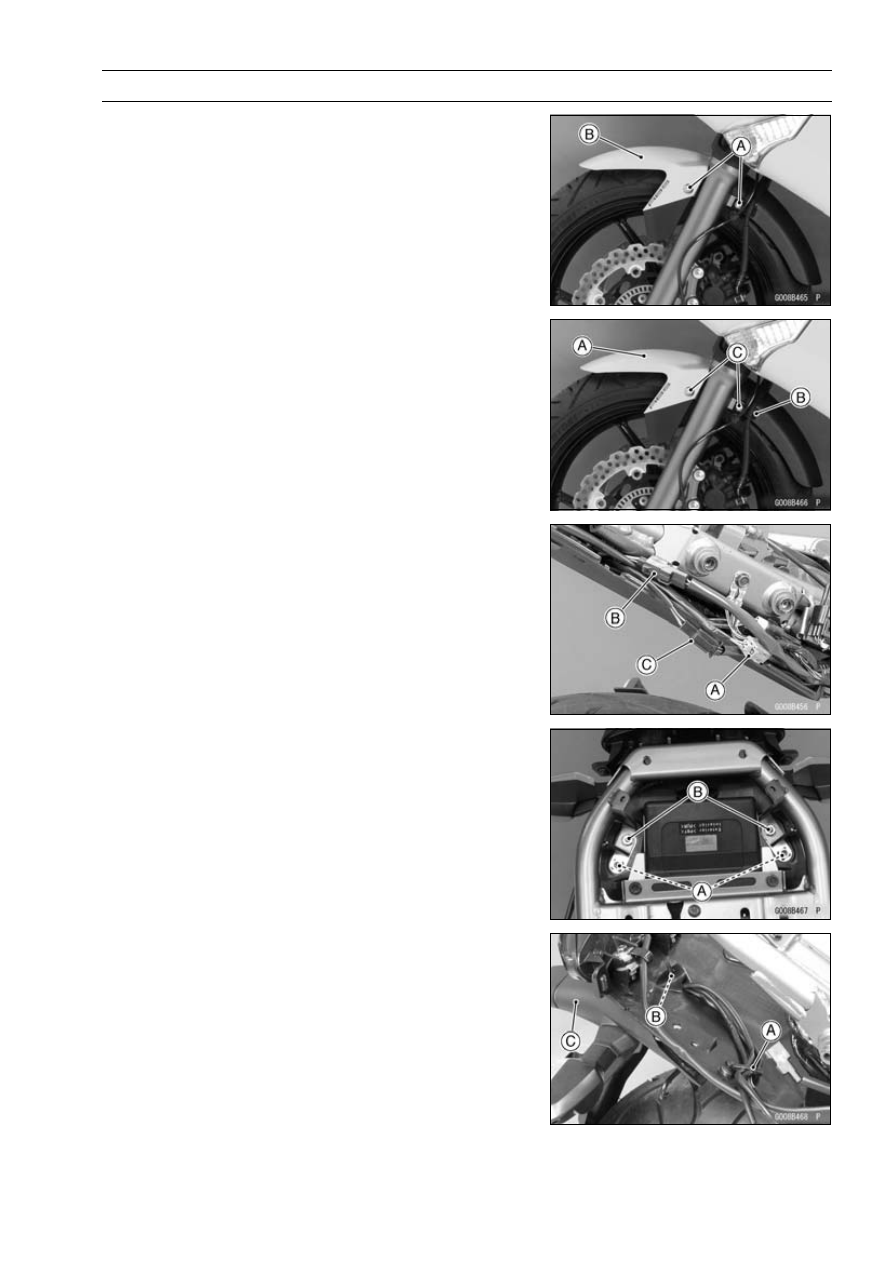

Front Fender Removal

•

Remove:

Front Fender Bolts [A] (Both Sides)
Front Fender [B]

Front Fender Installation

•

Install the front fender [A] together with the brake hose
clamp [B] on both sides.

•

Tighten

Torque - Front Fender Mounting Bolts [C]: 8.8 N·m (0.90

kgf·m, 78 in·lb)

Flap Removal

•

Remove:

Seat (see Seat Removal)
Seat Covers (see Seat Cover Removal)
Rear Right Turn Signal Light Lead Connector [A]
Rear Left Turn Signal Light Lead Connector [B]
License Plate Light Lead Connector [C]

•

Remove:

Bolts [A]
Nuts [B] and Washers

•

Clear the leads from the clamp [A].

•

Remove the quick rivet [B], and take off the flap [C].

Flap Installation

•

Installation is the reverse of removal.

15-20 FRAME

Fenders

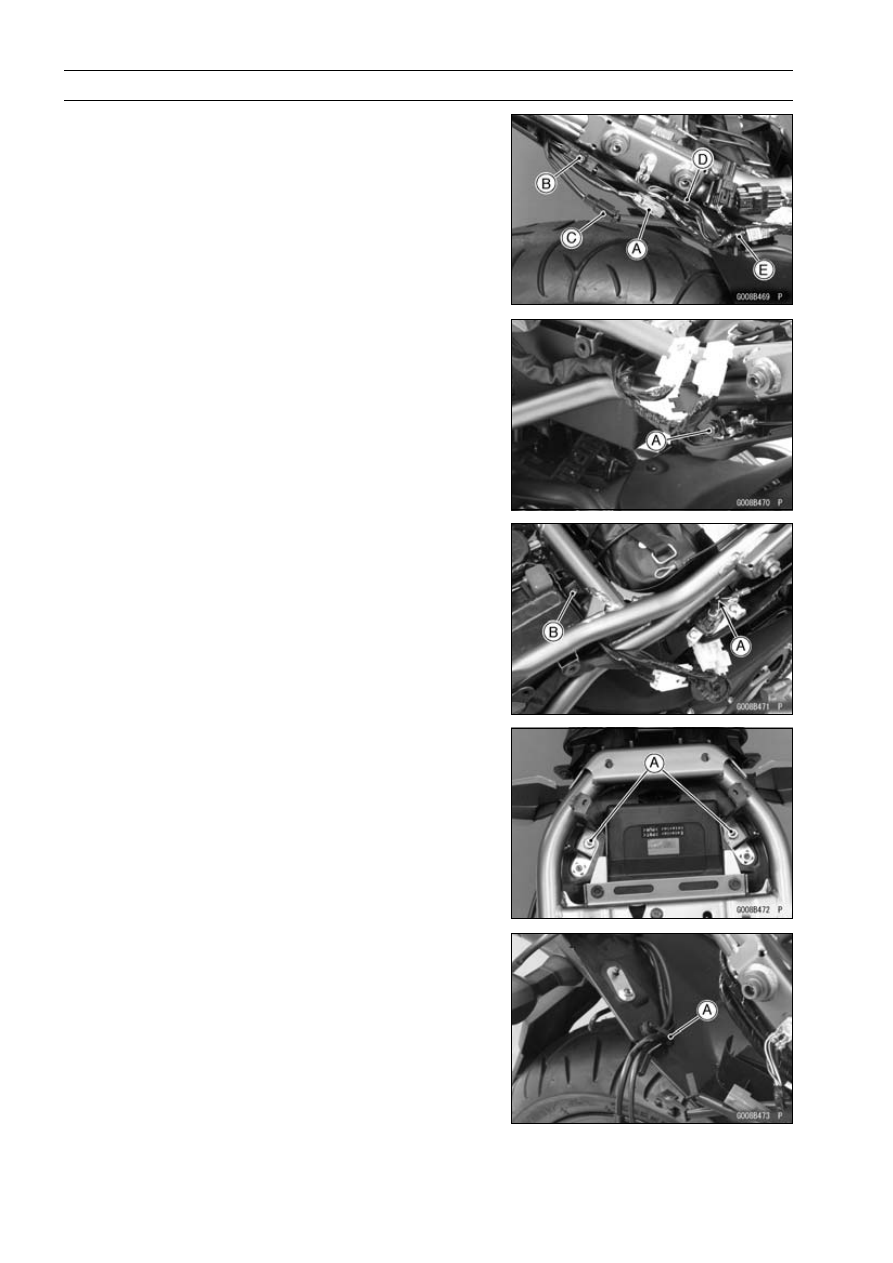

Rear Fender Removal

•

Remove:

Seat Cover (see Seat Cover Removal)
Rear Right Turn Signal Light Lead Connector [A]
Rear Left Turn Signal Light Lead Connector [B]
License Plate Light Lead Connector [C]
Tail/Brake Light Lead Connector [D]

•

Clear the harness and leads from the clamp [E].

•

For models equipped with an ABS, remove the fuse
holder bolt [A].

•

Free the seat lock cable end [A].

•

Remove the quick rivet [B].

•

Remove the nuts [A] and washers.

•

Clear the leads from the clamp [A], and take off the rear
fender.

Rear Fender Installation

•

Installation is the reverse of removal.

FRAME 15-21

Frame

Frame Inspection

•

Visually inspect the frame for cracks, dents, bending or
warp.

○

If there is any damage to the frame, replace it.

WARNING

A repaired frame may fail in use, possibly causing
an accident. If the frame is bent, dented, cracked,
or warped, replace it.

15-22 FRAME

Battery Case

Battery Case Removal

•

Remove:

Seat Cover (see Seat Cover Removal)
Battery (see Battery Removal in the Electrical System
chapter)
Fuel Tank (see Fuel Tank Removal in the Fuel System
(DFI) chapter)

•

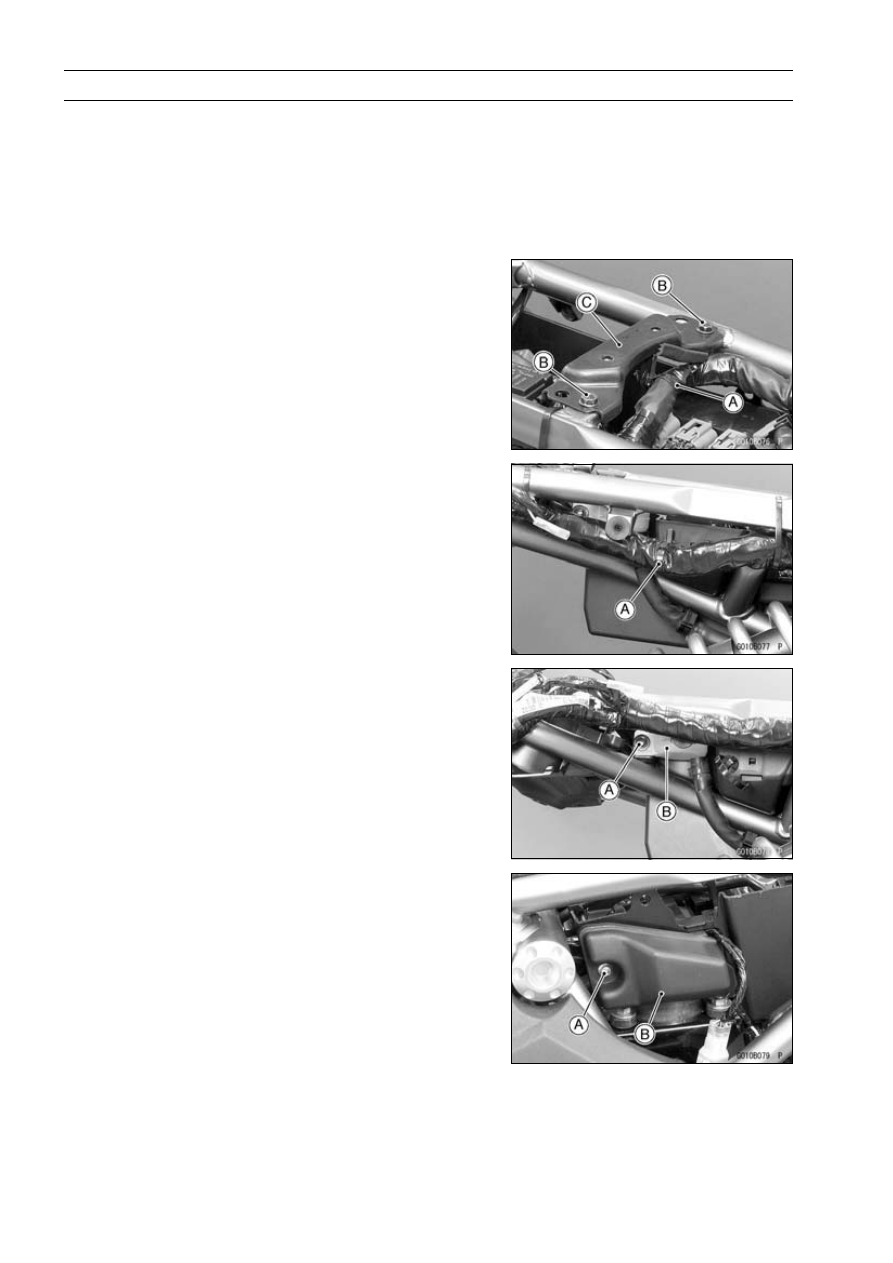

Free the harness from the clamp [A].

•

Remove the bolts [B] and remove the fuel tank bracket
[C].

•

Free the harness from the clamp [A].

•

Remove the bolt [A], and lower the rear brake reservoir
[B].

•

Remove the bolt [A] and remove the starter relay cover
[B].

•

Pull the starter relay from the battery case.

FRAME 15-23

Battery Case

•

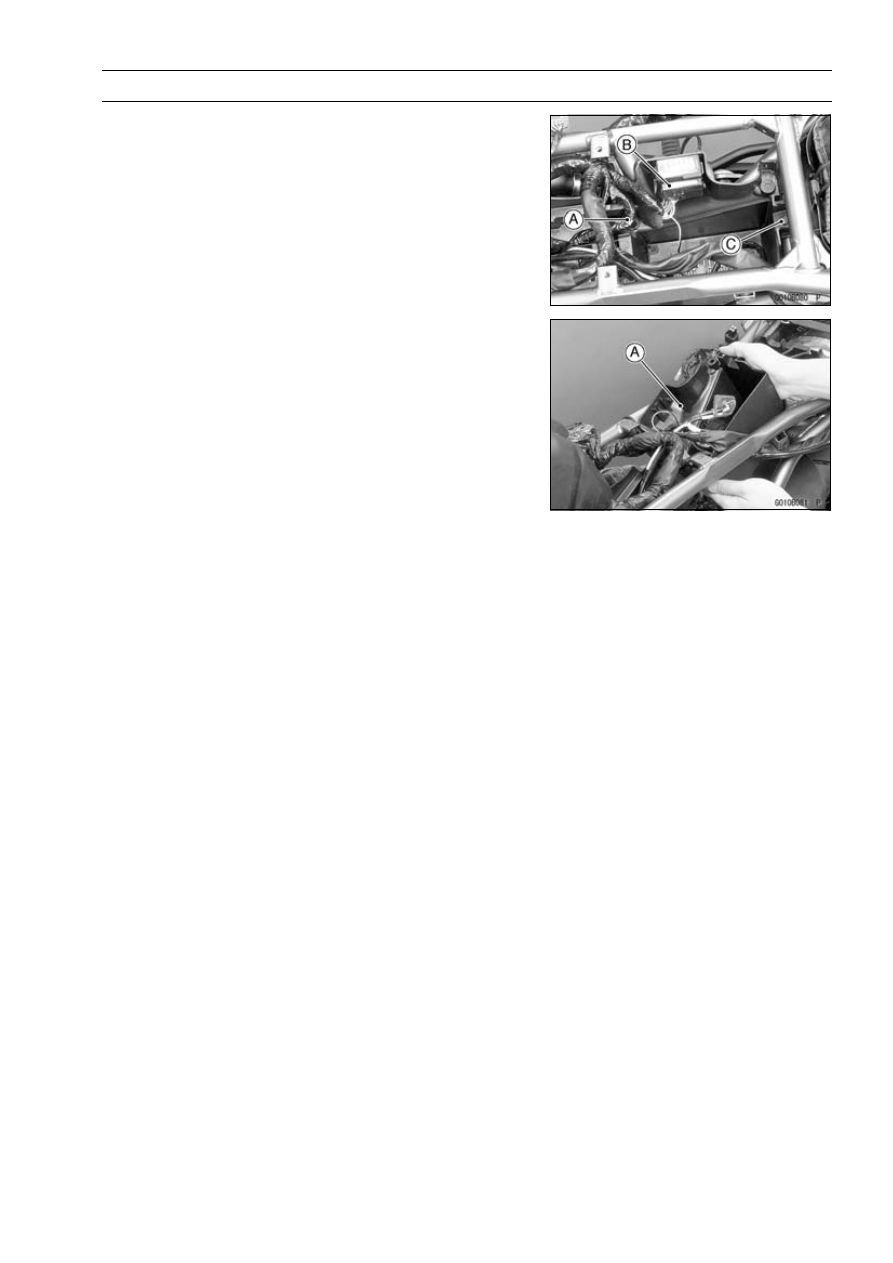

Remove:

Clamp [A]
Fuse Box [B]
Quick Rivet [C]

•

Remove the battery case [A].

Battery Case Installation

•

Installation is the reverse of removal.

•

Run the cables and harness correctly (see Cable, Wire,
and Hose Routing section in the Appendix chapter).

15-24 FRAME

Footpeg Stay

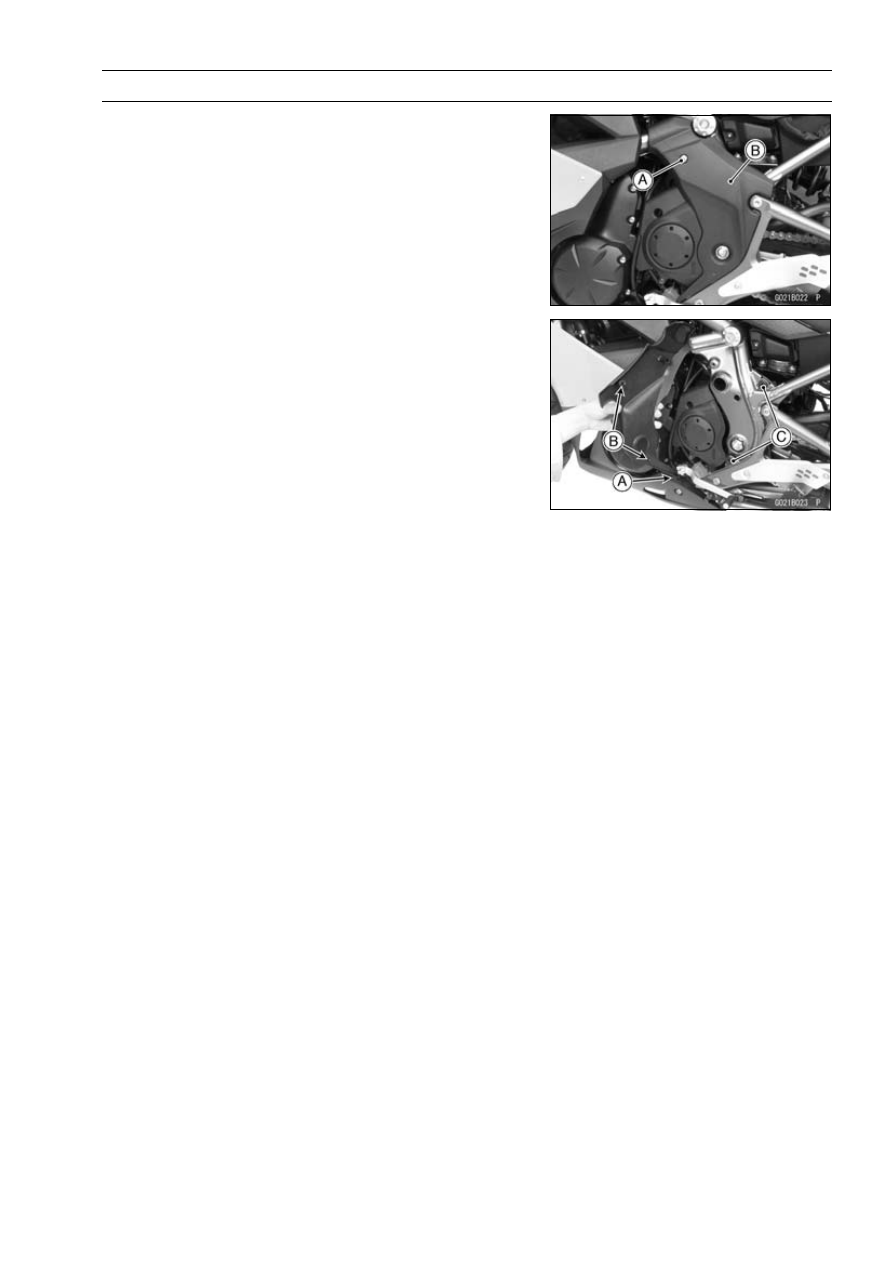

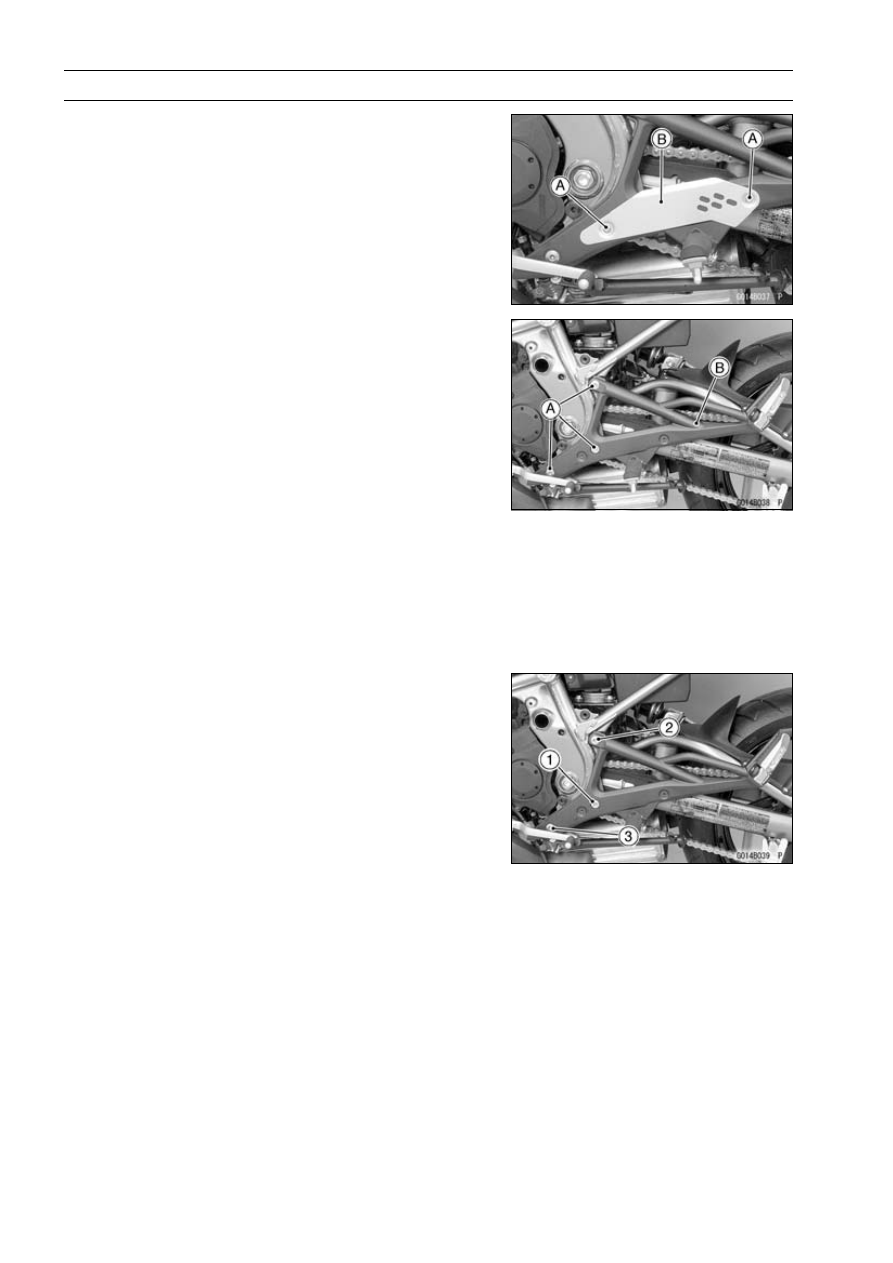

Footpeg Stay Removal

•

Remove:

Frame Cover (see Frame Cover Removal)
Bolts [A]
Footpeg Stay Guard [B]

•

Remove:

Footpeg Stay Bolts [A]
Footpeg Stay [B]
Rear Master Cylinder (Right Side, see Rear Master
Cylinder Removal in the Brakes chapter)
Brake Pedal (Right Side, see Brake Pedal Removal in
the Brakes chapter)
Rear Brake Light Switch Lead Connector (Right Side)

Footpeg Stay Installation

•

Install:

Rear Master Cylinder (Right Side, see Rear Master
Cylinder Installation in the Brakes chapter)
Brake Pedal (Right Side, see Brake Pedal Installation in
the Brakes chapter)
Rear Brake Light Switch Lead Connector (Right Side)

•

Install the footpeg stay temporary.

○

Tighten the footpeg stay bolts loosely following the spec-
ified tightening sequence [1 ~ 3].

•

Tighten the footpeg stay bolts following the specified tight-
ening sequence [1 ~ 3].

Torque - Footpeg Stay Bolts: 25 N·m (2.5 kgf·m, 18 ft·lb)

•

Install:

Footpeg Stay Guard
Bolts

FRAME 15-25

Windshield

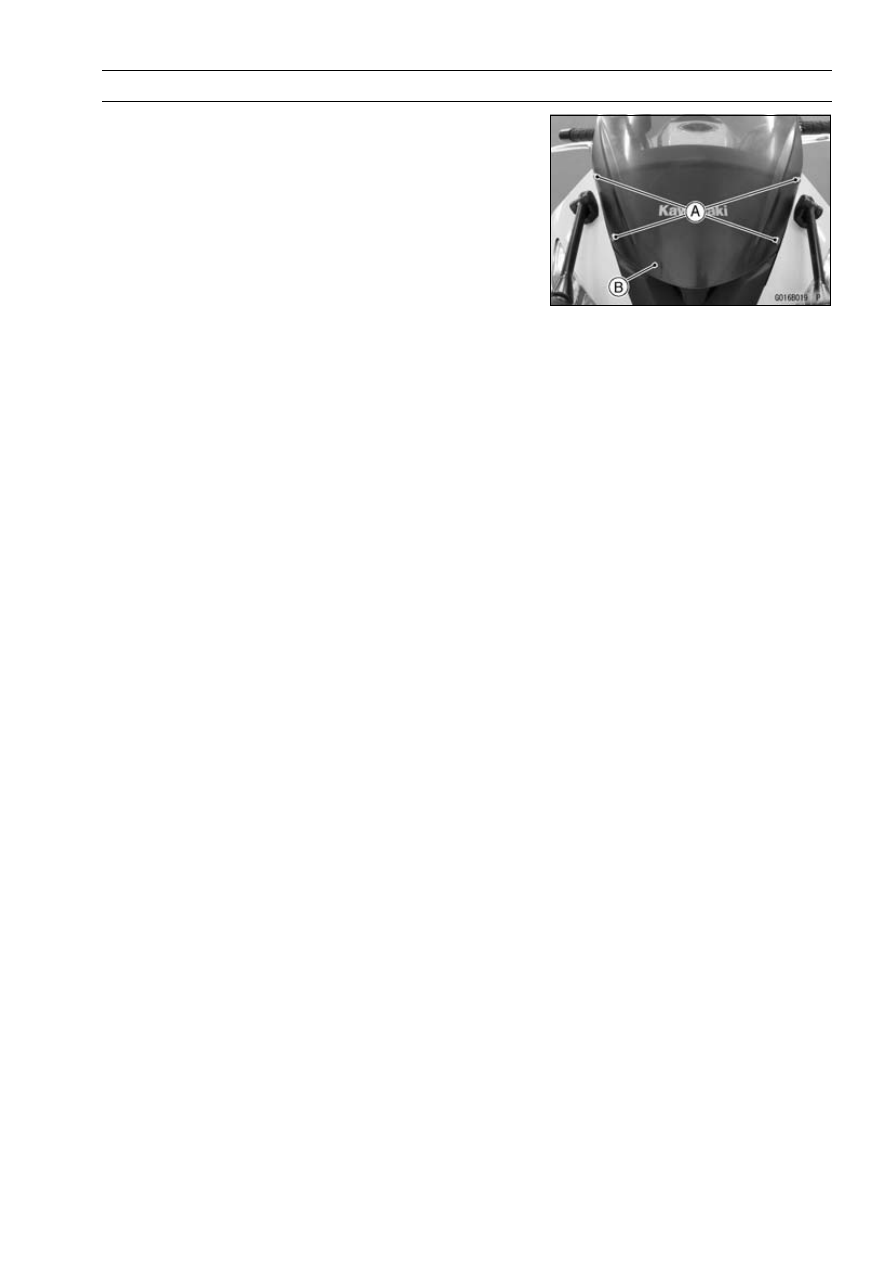

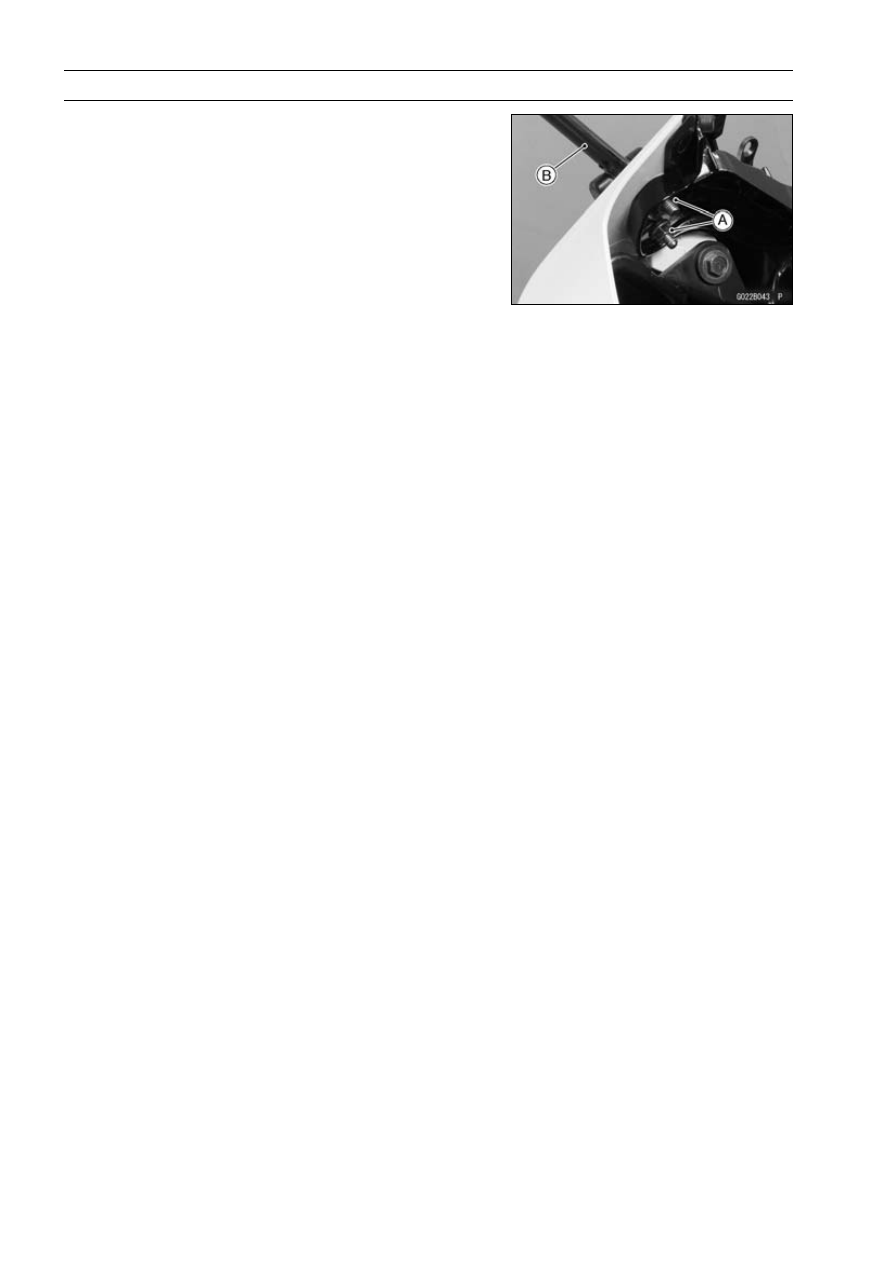

Windshield Removal

•

Remove:

Bolts [A] and Washers
Windshield [B]

Windshield Installation

•

Installation is the reverse of removal.

15-26 FRAME

Sidestand

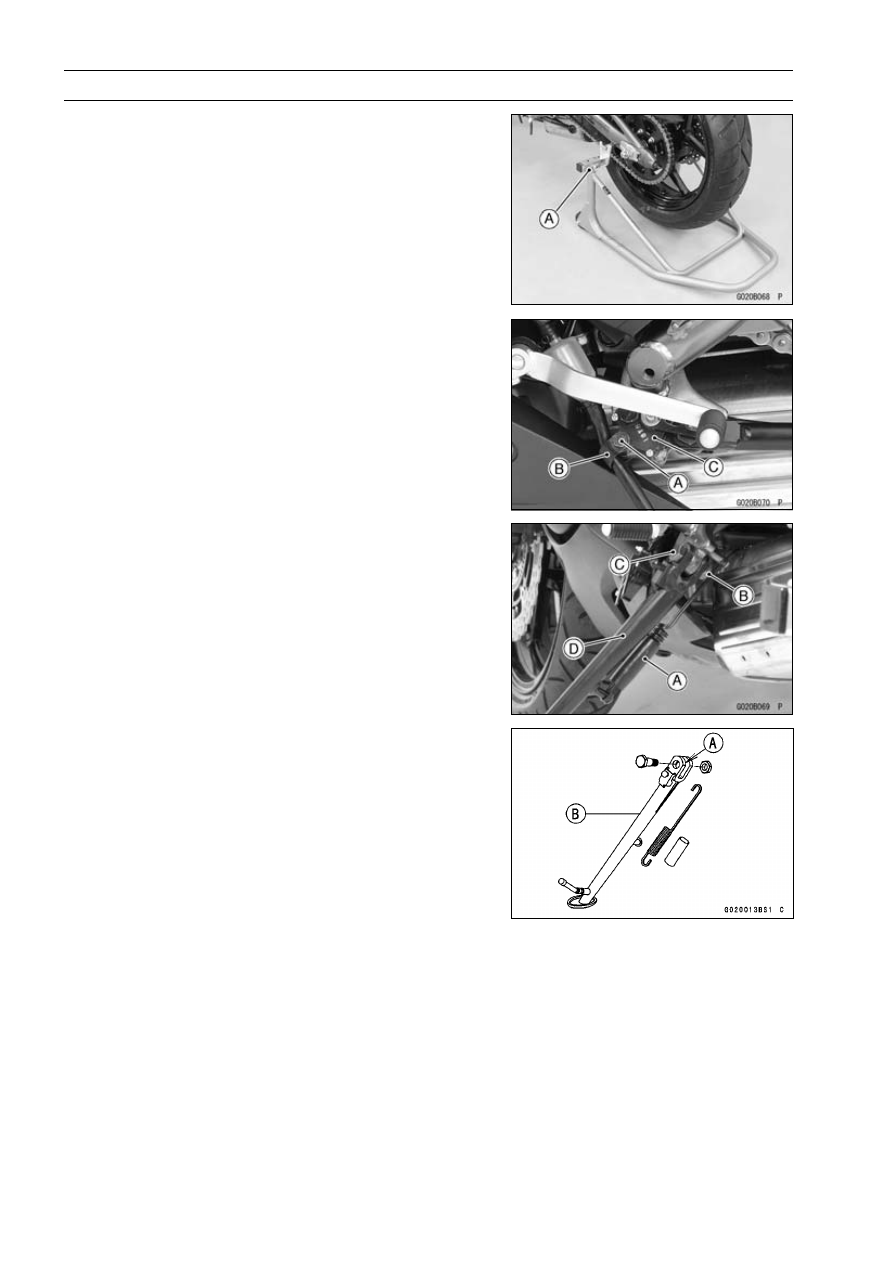

Sidestand Removal

•

Raise the rear wheel off the ground using a stand [A].

•

Remove:

Left Frame Cover (see Frame Cover Removal)
Left Footpeg Stay (see Footpeg Stay Removal)

•

Remove:

Sidestand Switch Bolt [A] with Clamp [B]
Sidestand Switch [C]

•

Remove:

Spring [A]
Sidestand Nut [B]
Sidestand Bolt [C]
Sidestand [D]

Sidestand Installation

•

Apply grease to the sliding area [A] of the sidestand [B].

•

Tighten the sidestand bolt and lock them with the nut.

Torque - Sidestand Bolt: 44 N·m (4.5 kgf·m, 32 ft·lb)

•

Hook the spring as shown in the figure.

•

Install the sidestand switch and clamp.

○

Apply a non-permanent locking agent to the thread of the
sidestand switch bolt.

•

Tighten:

Torque - Sidestand Switch Bolt: 8.8 N·m (0.90 kgf·m, 78

in·lb)

•

Install the footpeg stay (see footpeg Stay Installation).

FRAME 15-27

Frame Cover

Frame Cover Removal

•

Remove the bolt [A].

•

Pull the frame cover [B] outward to clear the stoppers.

Frame Cover Installation

•

Fit the rib [A] to the inside of the footpeg stay.

•

Insert the projections [B] into the grommets [C].

•

Tighten the bolt.

15-28 FRAME

Rear View Mirrors

Rear View Mirror Removal

•

Remove:

Center Inner Fairing together with Meter Unit (see Meter
Unit Removal in the Electrical System chapter)
Nuts [A]
Rear View Mirror [B]

Rear View Mirror Installation

•

Installation is the reverse of removal.

ELECTRICAL SYSTEM 16-1

16

Electrical System

Table of Contents

Exploded View........................................................................................................................

16-4

Specifications .........................................................................................................................

16-10

Special Tools and Sealant ......................................................................................................

16-11

Parts Location.........................................................................................................................

16-12

Wiring Diagram (Other than US, CA and CAL Models)..........................................................

16-14

Wiring Diagram (US, CA and CAL Models)............................................................................

16-16

Wiring Diagram (EX650D Models) .........................................................................................

16-18

Precautions.............................................................................................................................

16-20

Electrical Wiring......................................................................................................................

16-21

Wiring Inspection ..............................................................................................................

16-21

Battery ....................................................................................................................................

16-22

Battery Removal ...............................................................................................................

16-22

Battery Installation ............................................................................................................

16-22

Battery Activation ..............................................................................................................

16-22

Precautions .......................................................................................................................

16-25

Interchange .......................................................................................................................

16-25

Charging Condition Inspection..........................................................................................

16-26

Refreshing Charge ...........................................................................................................

16-26

Charging System ....................................................................................................................

16-28

Alternator Cover Removal.................................................................................................

16-28

Alternator Cover Installation..............................................................................................

16-28

Stator Coil Removal ..........................................................................................................

16-29

Stator Coil Installation .......................................................................................................

16-29

Alternator Rotor Removal .................................................................................................

16-29

Alternator Rotor Installation ..............................................................................................

16-30

Alternator Inspection .........................................................................................................

16-31

Regulator/Rectifier Inspection...........................................................................................

16-32

Charging Voltage Inspection .............................................................................................

16-35

Starter Motor Clutch ...............................................................................................................

16-37

Starter Motor Clutch Removal/Installation ........................................................................

16-37

Starter Motor Clutch Inspection ........................................................................................

16-37

Starter Motor Clutch Disassembly ....................................................................................

16-37

Starter Motor Clutch Assembly .........................................................................................

16-37

Ignition System .......................................................................................................................

16-38

Crankshaft Sensor Removal .............................................................................................

16-38

Crankshaft Sensor Installation ..........................................................................................

16-39

Crankshaft Sensor Inspection...........................................................................................

16-39

Crankshaft Sensor Peak Voltage Inspection.....................................................................

16-39

Timing Rotor Removal ......................................................................................................

16-40

Timing Rotor Installation ...................................................................................................

16-40

Stick Coil Removal............................................................................................................

16-40

Stick Coil Installation.........................................................................................................

16-40

Stick Coil Inspection..........................................................................................................

16-41

Stick Coil Primary Peak Voltage Inspection ......................................................................

16-41

Spark Plug Removal .........................................................................................................

16-42

Spark Plug Installation ......................................................................................................

16-42

Spark Plug Condition Inspection.......................................................................................

16-42

Interlock Operation Inspection ..........................................................................................

16-43

IC Igniter Inspection ..........................................................................................................

16-44

Electric Starter System ...........................................................................................................

16-47

16-2 ELECTRICAL SYSTEM

Starter Motor Removal......................................................................................................

16-47

Starter Motor Installation...................................................................................................

16-47

Starter Motor Disassembly................................................................................................

16-48

Starter Motor Assembly ....................................................................................................

16-48

Brush Inspection ...............................................................................................................

16-50

Commutator Cleaning and Inspection...............................................................................

16-50

Armature Inspection..........................................................................................................

16-51

Brush Lead Inspection ......................................................................................................

16-51

Right-hand End Cover Inspection .....................................................................................

16-51

Starter Relay Inspection....................................................................................................

16-51

Lighting System ......................................................................................................................

16-54

Headlight Beam Horizontal Adjustment ............................................................................

16-54

Headlight Beam Vertical Adjustment.................................................................................

16-54

Headlight Bulb Replacement ............................................................................................

16-54

City Light Bulb Replacement.............................................................................................

16-55

Headlight Removal............................................................................................................

16-55

Headlight Installation.........................................................................................................

16-55

Tail/Brake Light (LED) Removal........................................................................................

16-56

Tail/Brake Light (LED) Installation.....................................................................................

16-56

License Plate Light Bulb Replacement .............................................................................

16-56

Turn Signal Light Bulb Replacement ................................................................................

16-58

Turn Signal Relay Inspection ............................................................................................

16-58

Air Switching Valve .................................................................................................................

16-61

Air Switching Valve Operation Test ...................................................................................

16-61

Air Switching Valve Unit Test ............................................................................................

16-61

Radiator Fan System..............................................................................................................

16-63

Fan Motor Inspection ........................................................................................................

16-63

Meter, Gauge, Indicator Unit...................................................................................................

16-64

Meter Unit Removal/Installation ........................................................................................

16-64

Meter, Gauge Disassembly...............................................................................................

16-65

Electronic Combination Meter Unit Inspection ..................................................................

16-65

Switches and Sensors ............................................................................................................

16-74

Brake Light Timing Inspection...........................................................................................

16-74

Brake Light Timing Adjustment .........................................................................................

16-74

Switch Inspection ..............................................................................................................

16-74

Water Temperature Sensor Inspection .............................................................................

16-75

Speed Sensor Removal ....................................................................................................

16-75

Speed Sensor Installation .................................................................................................

16-75

Speed Sensor Inspection..................................................................................................

16-76

Fuel Level Sensor Inspection............................................................................................

16-76

Oxygen Sensor Removal (Equipped Models)...................................................................

16-77

Oxygen Sensor Installation (Equipped Models)................................................................

16-77

Oxygen Sensor Inspection (Equipped Models).................................................................

16-77

Fuel Reserve Switch Inspection........................................................................................

16-78

Relay Box ...............................................................................................................................

16-79

Relay Box Removal ..........................................................................................................

16-79

Relay Circuit Inspection ....................................................................................................

16-79

Diode Circuit Inspection ....................................................................................................

16-80

Fuse........................................................................................................................................

16-82

30 A Main Fuse Removal..................................................................................................

16-82

Fuse Box Fuse Removal...................................................................................................

16-82

15 A ECU Fuse Removal..................................................................................................

16-82

Fuse Installation................................................................................................................

16-83

Fuse Inspection.................................................................................................................

16-83

ELECTRICAL SYSTEM 16-3

Dummy Page

16-4 ELECTRICAL SYSTEM

Exploded View

ELECTRICAL SYSTEM 16-5

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Meter Cover Screws

1.2

0.12

11 in·lb

2

Front Turn Signal Light Mounting Screws

1.2

0.12

11 in·lb

3

License Plate Light Mounting Screws

1.2

0.12

11 in·lb

4

Tail/Brake Light Mounting Bolts

8.8

0.90

78 in·lb

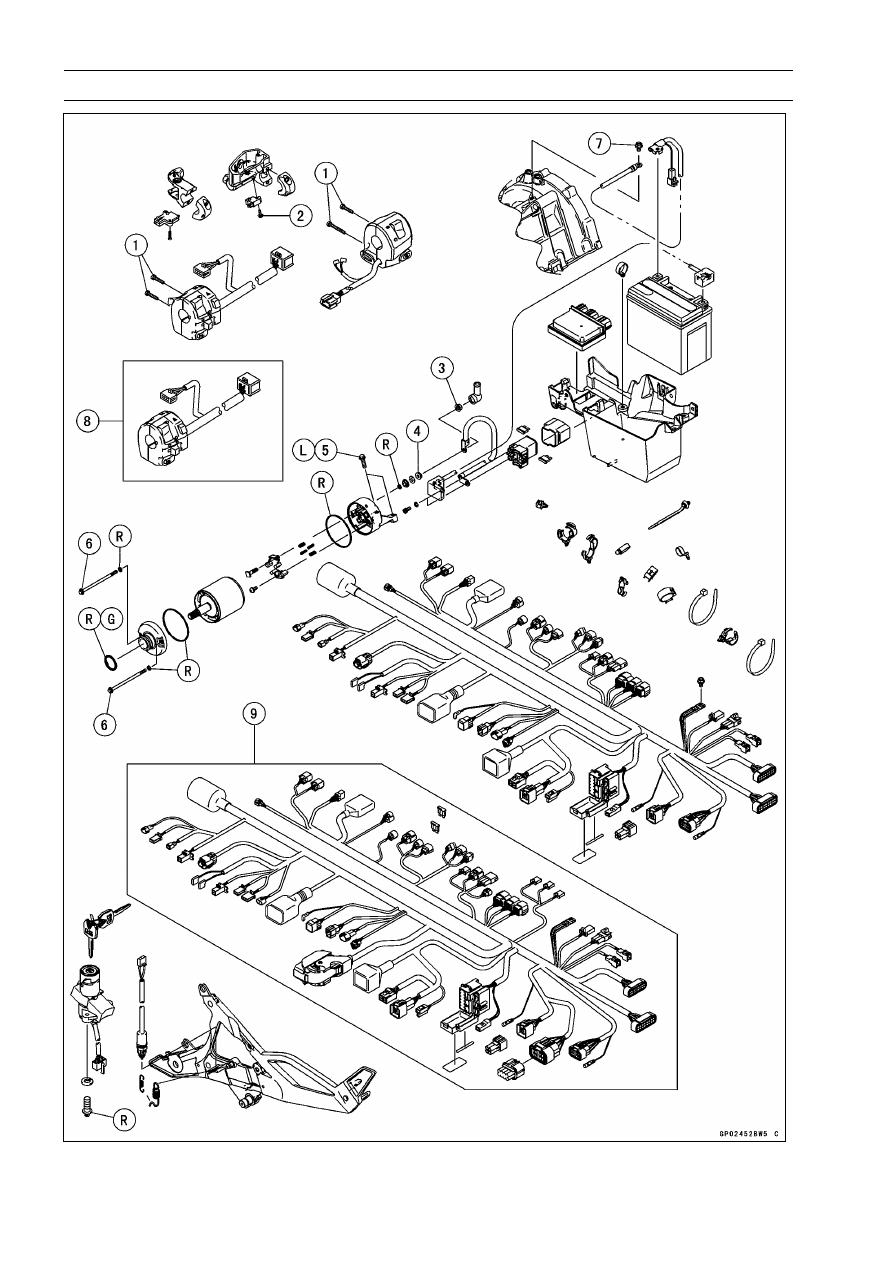

16-6 ELECTRICAL SYSTEM

Exploded View

ELECTRICAL SYSTEM 16-7

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Switch Housing Screws

3.5

0.36

31 in·lb

2

Front Brake Light Switch Screw

1.2

0.12

11 in·lb

3

Starter Motor Terminal Nut

6.0

0.61

53 in·lb

4

Starter Motor Terminal Locknut

11

1.1

97 in·lb

5

Starter Motor Mounting Bolts

9.8

1.0

87 in·lb

L

6

Starter Motor Through Bolts

5.0

0.51

44 in·lb

7

Engine Ground Lead Terminal Bolt

9.8

1.0

87 in·lb

8. US, CA and CAL Models
9. EX650D Models

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts

16-8 ELECTRICAL SYSTEM

Exploded View

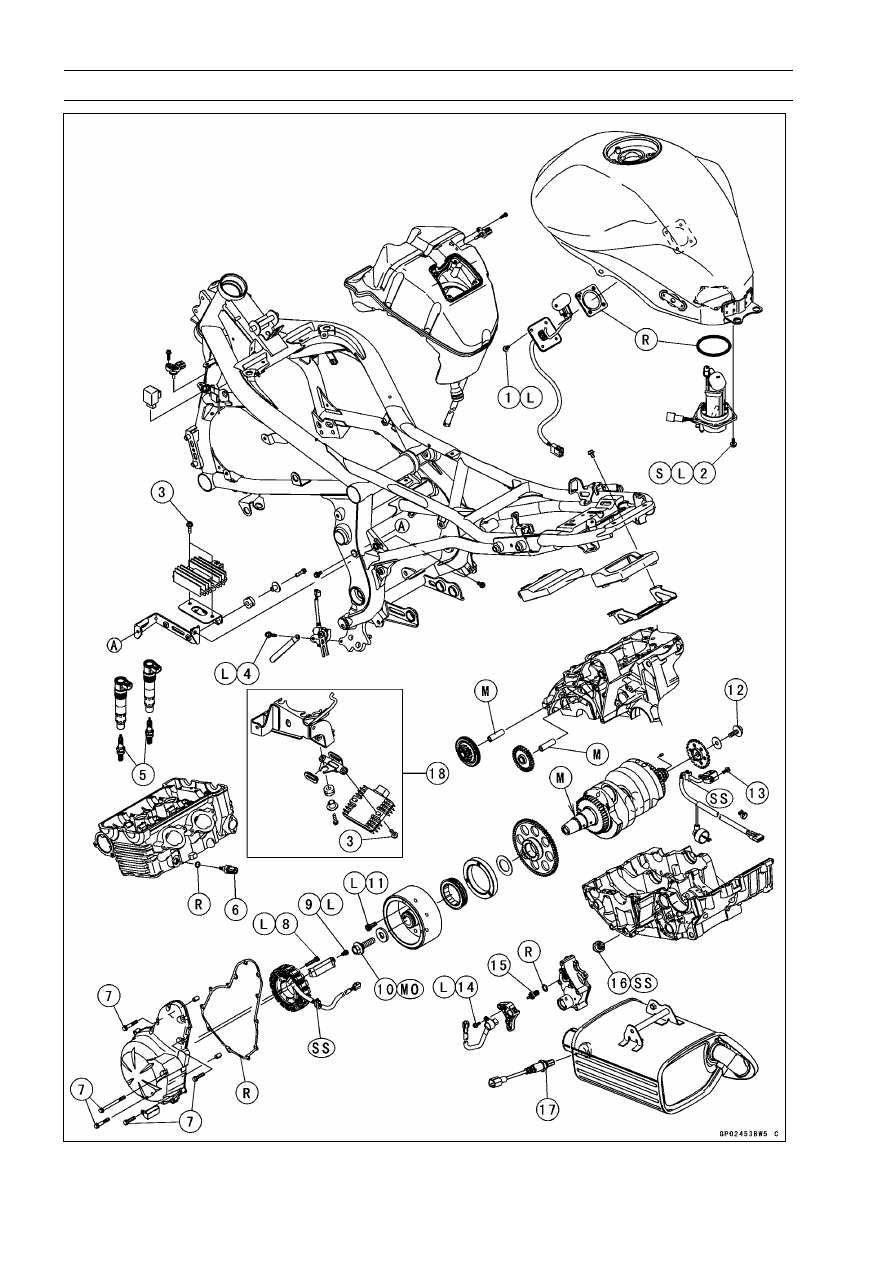

ELECTRICAL SYSTEM 16-9

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Fuel Level Sensor Bolts

6.9

0.70

61 in·lb

L

2

Fuel Pump Bolts

9.8

1.0

87 in·lb

L, S

3

Regulator/Rectifier Bolts

8.8

0.90

78 in·lb

4

Sidestand Switch Bolt

8.8

0.90

78 in·lb

L

5

Spark Plugs

15

1.5

11

6

Water Temperature Sensor

12

1.2

106 in·lb

7

Alternator Cover Bolts

9.8

1.0

87 in·lb

8

Stator Coil Bolts

12

1.2

106 in·lb

L

9

Alternator Lead Holding Plate Bolt

9.8

1.0

87 in·lb

L

10

Alternator Rotor Bolt

155

15.8

114

MO

11

Starter Motor Clutch Bolts

34

3.5

25

L

12

Timing Rotor Bolt

40

4.1

30

13

Crankshaft Sensor Bolts

6.0

0.61

53 in·lb

14

Speed Sensor Bolt

7.8

0.80

69 in·lb

L

15

Neutral Switch

15

1.5

11

16

Oil Pressure Switch

15

1.5

11

SS

17

Oxygen Sensor (Equipped Models)

44

4.5

32

18. EX650D Models

L: Apply a non-permanent locking agent.

M: Apply molybdenum disulfide grease.

MO: Apply molybdenum disulfide oil solution.

(Mixture of the engine oil and molybdenum disulfide grease in a weight ratio 10 : 1)

R: Replacement Parts

SS: Apply silicone sealant.

16-10 ELECTRICAL SYSTEM

Specifications

Item

Standard

Battery

Type

Sealed Battery

Model Name

FTX12-BS

Capacity

12 V 10 Ah

Voltage

12.6 V or more

Charging System

Type

Three-phase AC

Alternator Output Voltage

42 V or more at 4 000 r/min (rpm)

Stator Coil Resistance

0.18

∼

0.27

Ω

Charging Voltage

14.2

∼

15.2 V

(Regulator/Rectifier Output Voltage)

Ignition System

Crankshaft Sensor:

Resistance

376

∼

564

Ω

Peak Voltage

2.0 V or more

Stick Coil:

Primary Winding Resistance

1.1

∼

1.5

Ω

at 20 °C (68 °F)

Secondary Winding Resistance

10.8

∼

16.2 k

Ω

at 20 °C (68 °F)

Primary Peak Voltage

117 V or more

Spark Plug:

Type

NGK CR9EIA-9

Gap

0.8

∼

0.9 mm (0.031

∼

0.035 in.)

Electric Starter System

Starter Motor:

Brush Length

12 mm (0.47 in.) (Service limit: 6.5 mm, 0.26 in.)

Commutator Diameter

28 mm (1.10 in.) (Service limit: 27 mm, 1.06 in.)

Air Switching Valve

Resistance

18

∼

22

Ω

at 20°C (68°F)

Switch and Sensor

Rear Brake Light Switch Timing

ON after about 10 mm (0.39 in.) pedal travel

Fuel Level Sensor Resistance:

5

∼

7

Ω

at Full Position

204

∼

210

Ω

at Empty Position

Engine Oil Pressure Switch Connections

When engine is stopped: ON
When engine is running: OFF

Water Temperature Sensor Resistance

in the text
