Водный мотоцикл Кавасаки Jet Ski. Руководство - часть 8
108 ОБЩИЕ СВЕДЕНИЯ
Для переключения с переднего хода на задний ход
нажмите курок на рычаге и переместите рычаг вверх
ПРЕДУПРЕЖДЕНИЕ
до упора.
В случае переключения на высокой скорости на
задний ход нос может внезапно «нырнуть» в воду,
находящиеся на водном мотоцикле люди при этом
могут упасть в воду и получить серьезную трав-
му. Запрещается включать задний ход при дви-
жении передним ходом и использовать реверс
в качестве тормоза. Снизьте скорость водного
мотоцикла до полной остановки и предупредите
пассажиров перед переключением на задний ход.
Режим экономии топлива (JT1500L/ M/N)
Режим экономии топлива позволяет повысить то-
пливный КПД в максимально возможной степени. При
активизации режима экономии топлива системой впры-
скивания топлива подается более бедная смесь. В этом
режиме приоритет отдается экономии топлива, а не
динамическим характеристикам.
A. Рычаг реверсирования
B. Курок
Активизация режима экономии топлива
● Для активизации режима экономии топлива следует
Для переключения на передний ход нажмите курок
нажать кнопку режима экономии топлива на левой
и переместите рычаг до упора вниз.
рукоятке руля. При активизации на многофункцио-
Убедитесь, что водный мотоцикл снизил скорость,
нальном измерительном приборе отображается ин-
прежде чем переключаться на задний ход.
дикатор экономии топлива.
См. раздел «Управление водным мотоциклом на за-
днем ходу» в главе ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.
ПРИМЕЧАНИЕ
○ В режиме SLO не может быть активизирован ре-
жим экономии топлива.
ОБЩИЕ СВЕДЕНИЯ 109
Выключение режима экономии топлива
● Для выключения режима экономии топлива следует
нажать кнопку режима экономии топлива на левой
рукоятке руля и удерживать ее в течение 2 секунд.
ПРИМЕЧАНИЕ
○ Действия водителя влияют на топливную эконо-
мичность транспортного средства. Расход топли-
ва, возможно, не изменится из-за резкого трогания
с места или быстрого ускорения.
○ При активизации режима экономии топлива снижа-
ется мощность.
○ Если двигатель детонирует (работает со сту-
ком), используйте бензин другой марки или бензин
с большим октановым числом.
A. Кнопка включения режима экономии топлива
УВЕДОМЛЕНИЕ
Использование низкооктанового бензина может
стать причиной серьезного повреждения двигате-
ля. Для предотвращения повреждения двигателя
используйте бензин с октановым числом не ниже 95.
Режим «5 миль в час» (JT1500L/M/N)
Режим «5 миль в час» предназначен для поддер-
жания частоты вращения двигателя на определенном
уровне для обеспечения скорости 8 км/ч (5 миль в час)
и сохранения управляемости водного мотоцикла на
низкой скорости.
Кнопка активизации режима «5 миль в час»
● Отпустите рычаг дроссельной заслонки и оставьте
A. Индикатор режима экономии топлива
двигатель работать на частоте вращения холостого
хода.
110 ОБЩИЕ СВЕДЕНИЯ
● Нажмите кнопку установки на правой рукоятке руля
для активизации режима «5 миль в час». При ак-
тивизации режима «5 миль в час» на спидометре
начинает мигать «8 км/ч» («5 миль в час»).
ПРИМЕЧАНИЕ
○ После активизации режима «5 миль в час» зуммером
подается два звуковых сигнала.
Выключение режима «5 миль в час»
● Для выключения режима «5 миль в час» следует на-
жать на рычаг дроссельной заслонки.
ПРИМЕЧАНИЕ
○ После выключения режима «5 миль в час» зуммером
подается два звуковых сигнала.
Электронная система круиз-контроля (JT1500L/M/N)

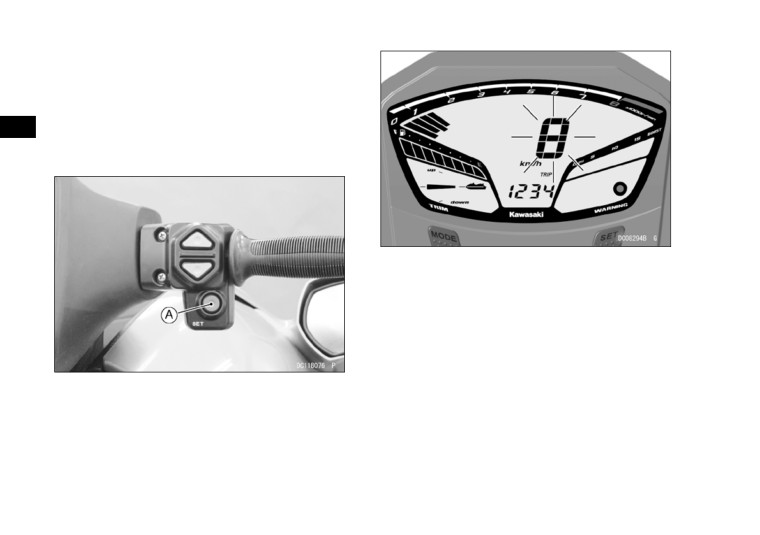

A. Кнопка установки
Электронной системой круиз-контроля автоматиче-
ски поддерживается заданная скорость водного мо-
тоцикла. Это удобная функция для дальних поездок.
Активизация электронной системы круиз-контроля
● Нажимайте на рычаг дроссельной заслонки до до-
стижения требуемой частоты вращения двигателя.
● Нажмите кнопку установки на правой рукоятке руля
для включения режима электронной системы круиз-
контроля.
ОБЩИЕ СВЕДЕНИЯ 111
● Изменение режима подтверждается звуковыми сиг-
налами зуммера и отображением сообщения на из-
мерительном приборе. Медленно нажмите на рычаг
дроссельной заслонки.
● Необходимо удерживать рычаг дроссельной заслонки
в том положении (или за этим положением), в котором
система круиз-контроля должна поддерживать ско-
рость. Для большего комфорта прижмите рычаг к ручке.
ПРИМЕЧАНИЕ

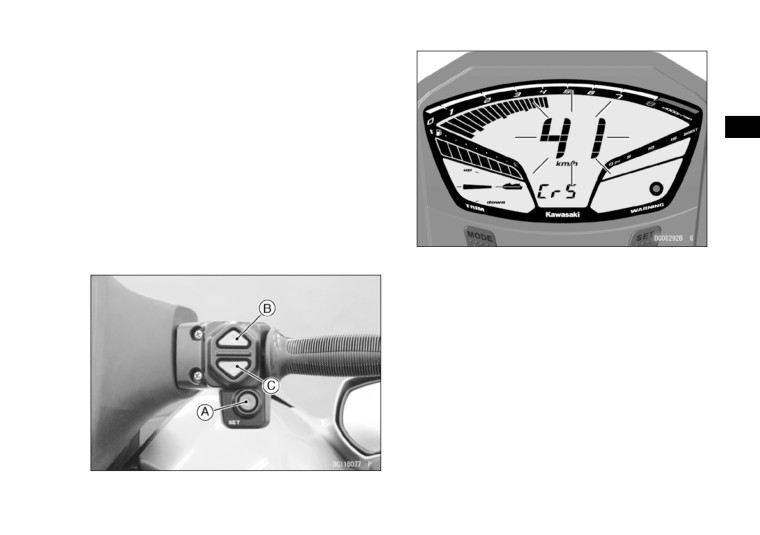

○ При активизации режима электронной системы
круиз-контроля значение скорости на спидометре
начинает мигать и поочередно ниже значения ско-
рости отображаются нормальный дисплей (3 се-
кунды) и «CrS» (1 секунда).
○ После активизации режима электронной системы кру-
Выключение электронной системы круиз-контроля
из-контроля зуммером подаются три звуковых сигнала.
● При отпускании рычага дроссельной заслонки режим
электронной системы круиз-контроля будет выключен.
ПРИМЕЧАНИЕ
○ После выключения режима электронной системы круиз-
контроля зуммером подается три звуковых сигнала.
Регулирование скорости водного мотоцикла
После активизации режима электронной системы кру-
из-контроля частота вращения двигателя может быть от-
корректирована нажатием кнопки увеличения или умень-
шения частоты вращения двигателя. Частота вращения
двигателя изменяется с приращением 200 об/мин (ско-
рость водного мотоцикла изменяется соответственно).
ПРИМЕЧАНИЕ
A. Кнопка установки
○ Частота вращения двигателя может быть уста-
B. Кнопка увеличения скорости
новлена в пределах от 1750 до 7000 об/мин.
C. Кнопка уменьшения скорости
112 ОБЩИЕ СВЕДЕНИЯ

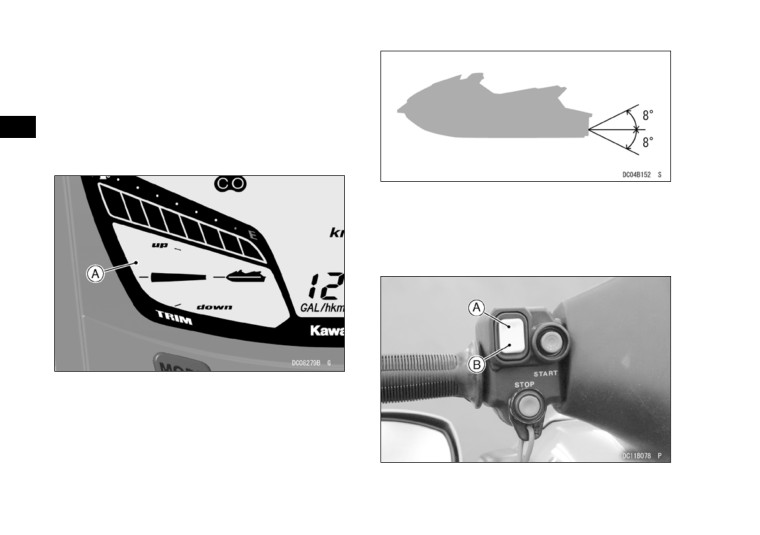

Электрическая система регулирования дифферента
(JT1500L/M/N)
Эта система позволяет регулировать угол сопла во-
домета, что позволяет менять загрузку носовой части
в зависимости от состояния поверхности воды и стиля
вождения. Положение носа отображается на индикато-
ре электрической системы регулирования дифферента
на многофункциональном измерительном приборе.
Регулировка дифферента
Для регулировки угла дифферента используется
кнопка на левой рукоятке руля. Для подъема носовой
части необходимо нажать на верхнюю часть кнопки.
Для опускания носовой части необходимо нажать на
нижнюю часть кнопки.
A. Индикатор электрической системы
регулирования дифферента
ПРИМЕЧАНИЕ
○ Бесступенчатый диапазон регулирования ±8° от
стандартного положения.
A. Кнопка электрической системы
регулирования дифферента (верхняя часть)
B. Кнопка электрической системы
регулирования дифферента (нижняя часть)
ОБЩИЕ СВЕДЕНИЯ 113
ПРИМЕЧАНИЕ
Руль (JT1500N)
○ При удерживании кнопки угол дифферента изменя-
Демонтаж руля
ется непрерывно.
● Удалить накладку руля.
○ Для установки стандартного угла дифферента
● Открутить зажимные болты руля, удалить шайбы и пру-
нажмите и удерживайте кнопку регулирования
жинные шайбы, снять крышки кронштейнов и руль.
дифферента в соответствующем направлении,
при этом угол сопла водомета изменится до стан-
дартного (горизонтальное положение). Для уста-
новки отличающегося от стандартного угла диф-
ферента отпустите кнопку и нажмите ее снова,
пока не будет достигнуто требуемое положение.
○ На волнении необходимо повернуть сопло водомета
вверх для подъема носовой части. На спокойной
воде необходимо повернуть сопло водомета вниз
для опускания носовой части и обеспечения опти-
мальной управляемости.
A. Руль
B. Крышки кронштейнов руля
C. Болты крышек кронштейнов руля, шайбы
и пружинные шайбы
● Проверить руль на наличие деформации или трещин.
Монтаж руля
● Установить руль и использовать установочные мет-
ки для проверки его выравнивание в кронштейнах.
С каждой стороны кронштейна должно быть одина-
ковое количество меток.
114 ОБЩИЕ СВЕДЕНИЯ
● Совместить отметку керном на руле с нижней по-
верхностью разъема крышки кронштейна руля.
A. Руль
B. Крышка кронштейна руля
C. Зажимные болты руля
A. Руль
D. Шайбы пружинные
B. Крышки кронштейнов руля
E. Шайбы
C. Накатанные метки
F. Зазоры
D. Отметка керном
● Установить на место накладку руля.
● Нанести на монтажные болты кронштейнов резьбо-
вой фиксатор.
● Равномерно затянуть передние и задние гайки крышек
кронштейнов руля. Если крышки кронштейнов руля
установлены правильно, то после закручивания бол-
тов с обоих сторон крышек будет одинаковый зазор.
Момент затяжки
Зажимные болты кронштейнов руля:
15,7 Н·м (1,60 кгс·м, 11,6 футо-фунтов)
ОБЩИЕ СВЕДЕНИЯ 115

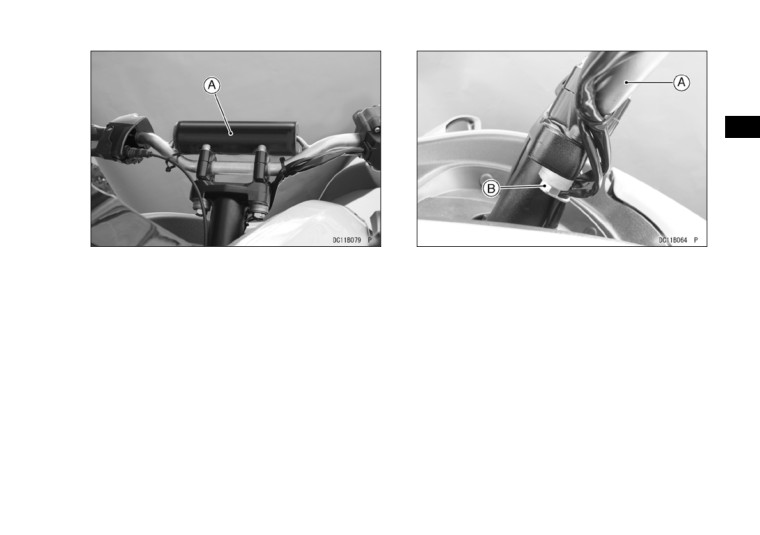

A. Накладка руля
A. Руль
B. Гайка крепления руля
Регулировка положения руля
Руль можно регулировать переворачиванием крон-
● Открутить гайки кронштейнов руля и снять с обеих
штейнов руля (на 180°), в соответствии с различными
сторон шайбы, установочные шайбы и крышки крон-
положениями при поездке.
штейнов руля.
● Открутить с обеих сторон гайки крепления кронштей-
нов руля.
● Демонтировать руль (см. «Демонтаж руля» в этом
разделе).
● Проверить руль на наличие деформации или трещин.
116 ОБЩИЕ СВЕДЕНИЯ

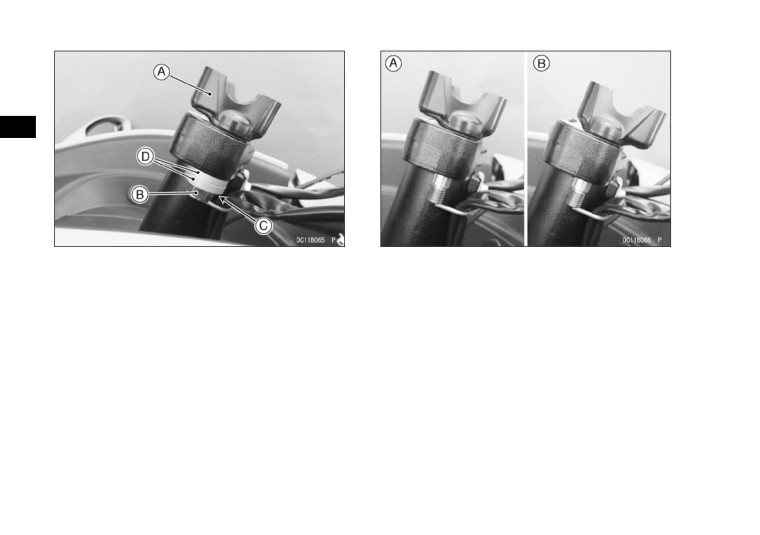

A. Кронштейны крепления руля
A. Стандартное положение
B. Гайка кронштейнов руля
B. Положение -10 мм (0,39 дюйма)
C. Шайба
D. Установочные шайбы
● Выбрать положение руля.
ОБЩИЕ СВЕДЕНИЯ 117
● Закрутить с обеих сторон гайки крепления кронштей-
нов руля с предварительным моментом.

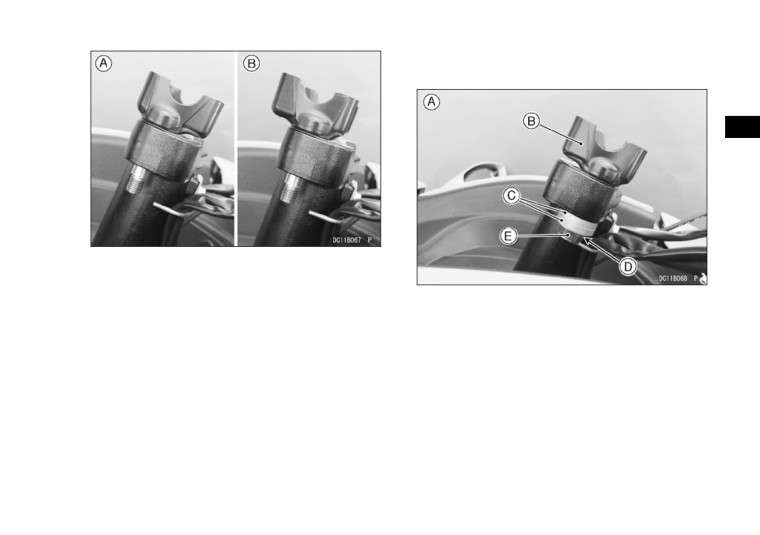

A. Положение +5 мм (0,20 дюйма)
B. Положение +15 мм (0,59 дюйма)
● Выбрать высоту руля (см. «Регулировка руля по вы-
A. Стандартное положение
соте» в этом разделе).
B. Кронштейн крепления руля
C. Установочные шайбы
Регулировка руля по высоте
D. Шайба
Высота руля может быть отрегулирована в трех по-
E. Гайка кронштейна крепления руля
ложениях (5 мм (0,20 дюйма) или 10 мм (0,40 дюйма.)
выше стандартного положения) с помощью установоч-
ных шайб. Установочные шайбы с обоих сторон должны
быть отрегулированы одинаково.
● Выбрать положение руля (см. «Регулировка положе-
ния руля» в этом разделе).
● Выбрать высоту установки руля.
● Заменить гайки кронштейнов крепления руля на но-
вые.
● Установить с обеих сторон кронштейны крепления
руля, установочные шайбы, шайбы и закрутить гайки.
118 ОБЩИЕ СВЕДЕНИЯ
Защелки сиденья
Имеется два индивидуальных сидения, которые мо-
гут быть сняты путем отпускания защелки под задней
частью каждого сиденья. Снимите сначала заднее си-
денье.
Процедура демонтажа и монтажа одинаковая для
обоих сидений.
Демонтаж: потяните за рукоятку защелки и потяните
сиденье в направлении назад.
Монтаж: вставьте переднюю часть сиденья на место,
сместите его до упора вперед и нажмите на заднюю
часть сиденья до фиксации.
A. На 5 мм (0,20 дюйма) выше стандартного
положения
B. На 10 мм (0,40 дюйма) выше стандартного
положения
C. Кронштейны крепления руля
D. Установочные шайбы
E. Шайбы
F. Гайка кронштейна крепления руля
● Установить руль (см. «Монтаж руля» в этом разделе).
● Затянуть гайки кронштейнов крепления руля с ука-
занным моментом затяжки.
Момент затяжки
A. Заднее сиденье
Гайки кронштейнов крепления руля:
B. Ручка защелки
27 Н·м (2,8 кгс·м, 20 футо-фунтов)
ОБЩИЕ СВЕДЕНИЯ 119
Отсек для принадлежностей
Отсек для принадлежностей, в виде ящика, располо-
жен в носовой части. Храните в нем данное руковод-
ство по эксплуатации в полиэтиленовом пакете.
Для открытия нажмите на ручку и поднимите крышку
до конца вверх.
Для закрытия крышки нажмите на нее вблизи ручки,
пока она не защелкнется.
A. Переднее сиденье
B. Ручка защелки
● При транспортировке водного мотоцикла следует
удостовериться в надежности крепления сидений,
иначе они могут сместиться, повредиться или быть
утеряны.
ПРИМЕЧАНИЕ
A. Крышка переднего отсека для
○ Убедитесь в надежности фиксации сиденья, прежде
принадлежностей
чем подниматься на борт водного мотоцикла.
B. Ручка
ПРЕДУПРЕЖДЕНИЕ
При хранении топлива в переднем отсеке для при-
надлежностей вероятен пожар или взрыв, что мо-
жет стать причиной травмы или гибели людей.
Не храните топливо или другие горючие жидкости
в этом невентилируемом отсеке.
120 ОБЩИЕ СВЕДЕНИЯ
ПРИМЕЧАНИЕ
○ Перед использованием водного мотоцикла следует
убедиться в надлежащей установке крышки отсека
для принадлежностей.
(JT1500K/L/M/N)
В заднем отсеке для принадлежностей прикреплен
контейнер для огнетушителя. (Огнетушитель не входит
в комплект поставки с этим водным мотоциклом).
A. Крышка отсека аккумуляторной батареи
(предохранителя)
B. Крышка ЭБУ
УВЕДОМЛЕНИЕ
Эксплуатация водного мотоцикла без этого ящика
для принадлежностей приведет к затоплению от-
сека для принадлежностей. Для предотвращения
затопления ящик для принадлежностей должен
A. Передний отсек для принадлежностей
всегда устанавливаться на свое место.
B. Огнетушитель
После демонтажа ящика для принадлежностей мо-
жет быть получен доступ в другой отсек в носовой ча-
сти, в котором расположены аккумуляторная батарея
и предохранитель.
ОБЩИЕ СВЕДЕНИЯ 121
(JT1500A)
Центральный и задний ящики для
В заднем отсеке для принадлежностей прикреплен
принадлежностей
контейнер для огнетушителя. (Огнетушитель не входит
Перед сиденьем расположен передний отсек для
в комплект поставки с этим водным мотоциклом).
принадлежностей. Замок зажигания расположен в этом
отсеке.
Для открытия крышки необходимо нажать на ручку.
Для закрытия крышки необходимо нажать на ручку,
чтобы крышка защелкнулась.
A. Задний отсек для принадлежностей
B. Огнетушитель
A. Центральный отсек для принадлежностей
B. Ручка
содержание .. 6 7 8 9 ..
