70 ОСНОВНАЯ ИНФОРМАЦИЯ
Тип топлива:
неэтилированный
Заправка топливом:
бензин
Не рекомендуется производить заправку во
Содержание этанола:
10% или меньше
время дождя или в сильно запыленных местах
во избежание загрязнения топлива.
Минимальное окта-
95
новое число (RON):
ПРИМЕЧАНИЕ
Запрещается использовать топливо, со-
держащее более 10% этанола или других
окислителей. Это может привести к повреж-
дению топливной системы и понижению ра-
бочих характеристик двигателя.
A. Крышка бака
B. Топливный бак
C. Верхняя отметка
D. Заливная горловина
ОСНОВНАЯ ИНФОРМАЦИЯ 71
ПРИМЕЧАНИЕ
ПРЕДУПРЕЖДЕНИЕ
Бензин является легковоспламеняющим-
Некоторые компоненты топлива могут при-
ся веществом и может взорваться при
вести к потемнению либо повреждениям ла-
некоторых условиях. При заправке топли-
ко-красочного покрытия. Будьте осторожны
вом необходимо выключить двигатель и
при заправке.
повернуть ключ зажигания в положение
«OFF». Не курить! Убедитесь, что побли-
Боковой упор
зости отсутствуют источники открытого
Мотоцикл оснащен боковым упором.
пламени и искр. Никогда не заполняйте
топливный бак полностью. При нагреве
топливо расширяется и может быть про-
лито через вентиляционное отверстие в
крышке топливного бака. После заправки
убедитесь, что крышка топливного бака
плотно закрыта. Пролившееся топливо
необходимо немедленно вытереть вето-
шью.
72 ОСНОВНАЯ ИНФОРМАЦИЯ
ЗАМЕТКА
{{
Мотоцикл оборудован датчиком бокового
упора. Датчик предотвращает запуск дви-
гателя с выдвинутым боковым упором на
любой передаче, кроме нейтральной.
Сиденья
Снятие пассажирского сиденья
●●
Для снятия сиденья необходимо вставить
ключ в замок блокировки сиденья и повер-
нуть его по часовой стрелке. Потяните пас-
сажирское сиденье вверх и снимите его.

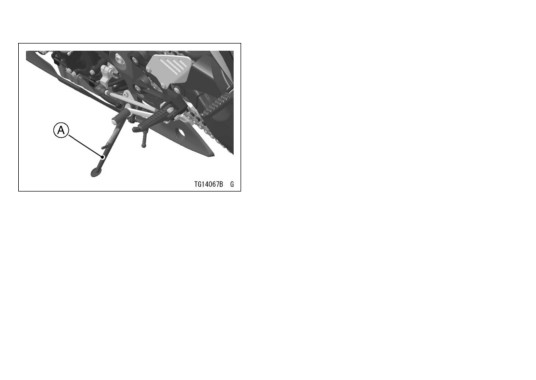

A. Боковой упор
ЗАМЕТКА
{{
Поверните руль влево при использовании
бокового упора.
Не рекомендуется сидеть на мотоцикле,
стоящем на боковом упоре. Перед началом
движения убедитесь, что боковой упор поднят
вверх.
ОСНОВНАЯ ИНФОРМАЦИЯ 73

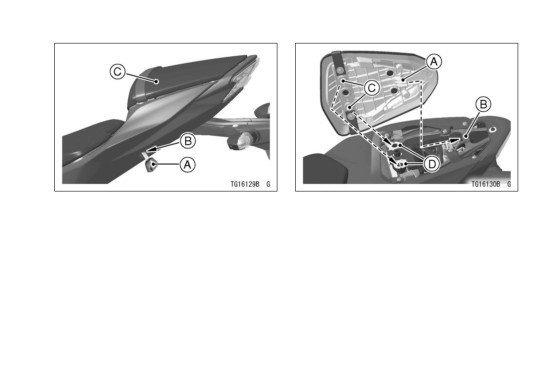

A. Ключ зажигания
A. Вставка
B. Замок сиденья
B. Прорезь
C. Пассажирское сиденье
C. Направляющие
D. Отверстия
Установка пассажирского сиденья
●●
Потяните за переднюю и заднюю части си-
●●
Установите сиденье так, чтобы вставка на
денья, чтобы убедиться в том, что она на-
задней его части попала в соответствующее
дежно встало на свое место.
отверстие в раме.
●●
Совместите направляющие на передней
Снятие водительского сиденья
части с соответствующими отверстиями в
●●
Открутите болты и извлеките шайбы.
раме.
●●
Снимите внутреннюю облицовку.
●●
Нажмите на переднюю часть сиденья до
щелчка.
74 ОСНОВНАЯ ИНФОРМАЦИЯ

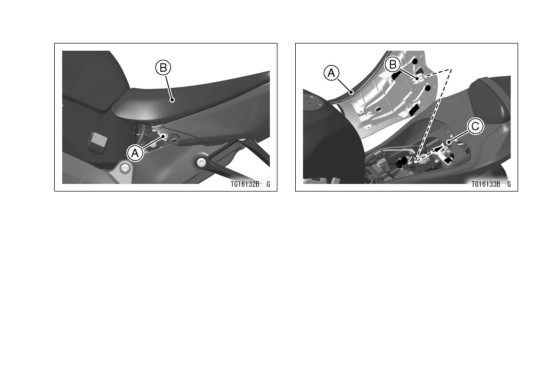

A. Болты и шайбы
A. Гайка
B. Внутренняя облицовка
B. Направляющие
●●
Извлеките гайку.
C. Зажимы
●●
Медленно потяните за облицовку, чтобы
D. Крючок
разъединить направляющие и зажимы об-

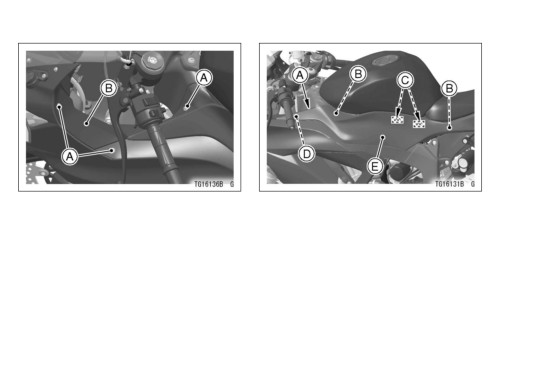

E. Боковая облицовка
лицовки.
●●
Аналогичным образом снимите внутреннюю
●●
Снимите боковую облицовку.
часть облицовки.
●●
Открутите болты и поднимите сиденье
вверх.
ОСНОВНАЯ ИНФОРМАЦИЯ 75
A. Болт (обе стороны)
A. Водительское сиденье
B. Водительское сиденье
B. Вставка
C. Отверстие
Установка водительского сиденья
●●
При установке боковой облицовки сначала
●●
Установите направляющую в задней части
вставьте крючок в отверстие, потом уста-
сиденья в соответствующее отверстие на
новите направляющие в соответствующие
раме мотоцикла и затяните болты.
прорези и присоедините зажимы.
●●
Установите гайку.
76 ОСНОВНАЯ ИНФОРМАЦИЯ
Крепление мотошлема
Мотошлемы могут быть прикреплены к мо-
тоциклу, используя специальные крючки, рас-
положенные под пассажирским сиденьем.
ПРЕДУПРЕЖДЕНИЕ
Езда со шлемом, прикрепленным к крюч-
ку, может привести к несчастному слу-
чаю! Не используйте мотоцикл со шле-
мом, прикрепленным к крючку.
A. Крюк
B. Отверстие
C. Направляющие
D. прорези
E. Зажимы
●●
Установите внутреннюю крышку на место.
●●
Установите на место болты и шайбы.
●●
Установите облицовки с другой стороны мо-
тоцикла аналогичным образом.
ОСНОВНАЯ ИНФОРМАЦИЯ 77
А. Крючки для крепления мотошлема

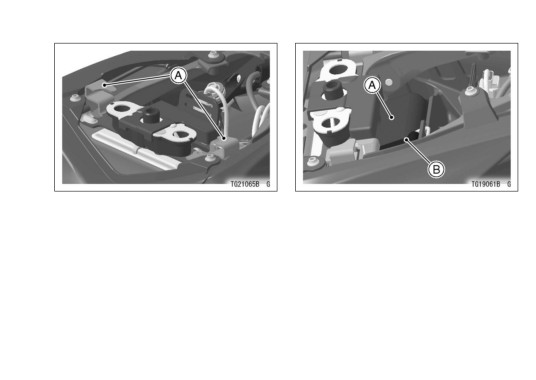

A. Набор инструментов
B. Хомут
Набор инструментов
Набор инструментов расположен под пас-
Воздухозаборник
сажирским сиденьем. Набор содержит инстру-
Воздухозаборник предназначен для по-
мент, который может оказаться полезным при
падания воздуха в топливную систему. Не
ремонте в дороге, для настройки отдельных
допускайте перекрытия воздухозаборника
узлов и проведения обслуживания мотоцикла.
посторонними предметами. Уменьшенный
Всегда храните набор инструмента на мотоци-
воздушный поток приведет к понижению мощ-
кле.
ности двигателя и увеличению выбросов вред-
ных веществ в атмосферу.
78 ОСНОВНАЯ ИНФОРМАЦИЯ
Устройство записи данных спроектировано
для записи такой информации, как: скорость
мотоцикла, обороты коленвала двигателя, угол
открытия дроссельных заслонок. Для чтения
сохраненной информации необходимо специ-
альное оборудование. Помимо компании Ка-
васаки, доступ к этим данным могут получить
сторонние организации (такие как полиция),
при наличии соответствующего оборудования.
Компания Кавасаки не имеет доступа к ин-
формации блока записи данных, кроме случа-
ев, требуемых для обеспечения работы право-

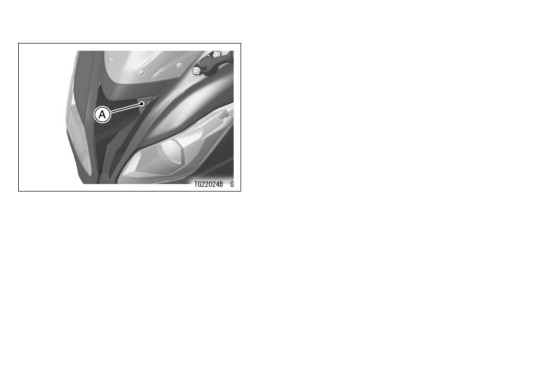

А. Воздухозаборник
охранительных органов или по требованию
суда.
Устройство для записи данных
Иные компании могут требовать доступа к
Данное транспортное средство оборудовано
данным независимо от компании Кавасаки.
устройством записи данных (EDR). Основное
предназначение данного устройства - это за-
пись данных о работе различных систем мо-
тоцикла в течении короткого промежутка вре-
мени. Эти данные также помогают установить
причины и условия, при которых произошла
авария. Данное устройство не собирает и не
хранит персональные данные водителя (такие
как имя, пол, возраст).
ОСНОВЫ УПРАВЛЕНИЯ МОТОЦИКЛОМ 79
ОСНОВЫ УПРАВЛЕНИЯ МОТОЦИКЛОМ
Обкатка
Пробег
Максимальные
Первые 1600 км пробега мотоцикла счита-
обороты двигателя
ются обкаточными. Во время обкатки необхо-
0 ~ 800 км
4 000 об/мин
димо соблюдать аккуратность при езде, а так-
800 ~ 1 600 км
6 000 об/мин
же следовать нижеприведенным инструкциям.
●●
Таблица, приведенная ниже, показывает
максимальные рекомендованные обороты
двигателя во время обкатки.
ЗАМЕТКА
{{
При езде по дорогам общего пользования
необходимо соблюдать скоростной режим.
●●
Не рекомендуется начинать движение или
резко повышать обороты двигателя сразу
после запуска, даже если двигатель прогрет.
Дайте двигателю поработать 2-3 минуты пе-
ред началом езды, чтобы масло успело про-
качаться через все каналы двигателя.
80 ОСНОВЫ УПРАВЛЕНИЯ МОТОЦИКЛОМ
●●
Не рекомендуется резко повышать оборо-
Запуск двигателя
ты двигателя при включенной нейтральной
●●
Убедитесь, что кнопка остановки двигателя
передаче.
находится в положении «включено».
ПРЕДУПРЕЖДЕНИЕ
Новые шины достаточно скользкие и мо-
гут привести к потере управляемости. В
течении первых 160 км пробега необхо-
димо быть особенно аккуратным. Во вре-
мя обкатки избегайте резких ускорений и
торможений, а также наклонов с большим
градусом.
Также особенно важно провести первое тех-
ническое обслуживание мотоцикла у авторизо-
A. Кнопка остановки двигателя
ванного дилера Кавасаки после первых 1000
B. Кнопка стартера
км. пробега.
●●
Поверните ключ в замке зажигания в поло-
жение “ON”.
●●
Убедитесь, что включена нейтральная пере-
дача.
ОСНОВЫ УПРАВЛЕНИЯ МОТОЦИКЛОМ 81
(
). После падения мотоцикла необхо-
димо повернуть ключ в замке зажигания в
положение «OFF» и затем снова в положе-
ние «ON». После этого можно будет запу-
стить двигатель.
●●
После самодиагностики приборной панели
нажмите на кнопку стартера, не поворачи-
вая рукоятку акселератора. Двигатель за-
пустится.
ПРИМЕЧАНИЕ
A. Зеленый индикатор нейтральной передачи
B. Замок зажигания
Не включайте стартер больше чем на 5 се-
C. Положение «ON»
кунд во избежание перегрева и излишне-
го расходования заряда аккумуляторной
ЗАМЕТКА
батареи. Если двигатель не запустился,
{{
Мотоцикл оборудован датчиком падения,
необходимо подождать 15 секунд перед
который автоматически останавливает
следующим запуском стартера.
мотор при падении мотоцикла. Также на
приборной панели начинает мигать кон-
трольная лампа состояния двигателя
