Мотоцикл Кавасаки ZX636E, ZX636F. Руководство - часть 5

58 ОСНОВНАЯ ИНФОРМАЦИЯ

температуры охлаждающей жидкости, (

)

При повороте ключа зажигания в положение

символ разряда аккумуляторной батареи.

«OFF», контрольная лампа иммобилайзера

Если аварийный индикатор загорается при

начнет мигать. Это означает, что иммобилай-

запущенном двигателе - необходимо обра-

зер функционирует. Также данная лампа ми-

титься к авторизованному дилеру Кавасаки

гает в случае неисправности иммобилайзера

для диагностики соответствующей системы.

при включенном зажигании. По прошествии 24

часов контрольная лампа перестает мигать,

Контрольный символ иммобилайзера

однако иммобилайзер продолжит функцио-

: красный аварийный индикатор и сим-

нировать. Контрольная лампа мигает при ис-

вол иммобилайзера (

) включаются либо

пользовании неверно закодированного ключа,

мигают осле включения зажигания либо в слу-

ибо в случае некорректной связи между антен-

чае наличия неполадок в системе иммобилай-

ной иммобилайзера и ключом. В то же время,

зера. Через некоторое время после включения

при использовании корректно закодированно-

зажигания символ (

) гаснет. Это означа-

го ключа и отсутствии помех для антенны кон-

ет, что система работает нормально.

трольная лампа не мигает.

Если красный аварийный индикатор и сим-

вол иммобилайзера горят либо мигают - об-

ЗАМЕТКА

ратитесь к авторизованному дилеру Кавасаки

{{

Режим мигания контрольной лампы иммо-

для проведения диагностики иммобилайзера.

билайзера может быть включен, либо вы-

ключен. Для выключения мигания нажми-

те и удерживайте одновременно кнопки

СБРОС и РЕЖИМ на приборной панели бо-

лее чем на 2 секунды, в течение 20 секунд

после отключения зажигания.

ОСНОВНАЯ ИНФОРМАЦИЯ 59

{{

При подключении батареи индикатор ав-

Контрольный символ температуры охлаж-

томатически начинает мигать.

дающей жидкости:

{{

При понижении напряжения батареи ниже

: Контрольная лампа температуры охлаж-

12В индикатор перестает мигать авто-

дающей жидкости загорается при повороте

матически.

ключа зажигания в положение «ON» и выклю-

чается через некоторое время, после прове-

Контрольный символ давления масла

дения самодиагностики. Также данная лампа

: аварийный индикатор и контрольная

включается при достижении охлаждающей

лампа давления масла (

) на цифровой

жидкостью температуры в 115°С, во время ра-

панели мигают, когда давление масла в дви-

боты двигателя. Если лампа горит, необходи-

гателе достигает слишком низкого значения,

мо остановить двигатель и проверить уровень

либо когда ключ зажигание повернут в положе-

охлаждающей жидкости в расширительном

ние «ON», но двигатель не запущен. Индика-

бачке после того, как двигатель остынет. Об-

тор и контрольная лампа гаснут, когда давле-

ратитесь к авторизованному дилеру Кавасаки

ние масла в двигателе достигнет нормального

для проверки системы охлаждения.

значения. Обратитесь к разделу «ОБСЛУЖИ-

ВАНИЕ И РЕГУЛИРОВКА» для получения бо-

ПРИМЕЧАНИЕ

лее подробной информации.

Запрещается длительная эксплуатация

мотоцикла с включенной контрольной

лампой температуры охлаждающей жид-

кости. Это приведет к повреждению дви-

гателя от перегрева.

60 ОСНОВНАЯ ИНФОРМАЦИЯ

Контрольная лампа зарядки аккумулятора

Иммобилайзер

: контрольная лампа системы зарядки

Данная модель мотоцикла оборудуется

аккумулятора включается (

) когда напря-

иммобилайзером для защиты от угона. Мото-

жение батареи становится ниже 11.0 В либо

цикл имеет 2 ключа зажигания. Необходимо

выше 16.0 В. Если контрольная лампа загоре-

хранить один и ключей и брелок-метку в без-

лась - обратитесь к авторизованному дилеру

опасном месте. В случае потери обоих клю-

Кавасаки для проверки.

чей, регистрация новых в электронном блоке

управления двигателем станет невозможна.

ЗАМЕТКА

Регистрация дополнительных ключей зажига-

{{

Все контрольные лампы и приборная па-

ния может быть произведена авторизованным

нель выключаются при очень низком напря-

дилером Кавасаки. Болванки ключей доступны

жении аккумуляторной батареи. Обрати-

в продаже у дилеров Кавасаки.

тесь к авторизованному дилеру Кавасаки

В случае необходимости, можно обратиться

как можно скорее для проверки мотоцикла,

к дилеру, с просьбой сделать дополнитель-

так как двигатель может внезапно отклю-

ный ключ, используя один из оригинальных

читься при эксплуатации в таком состоя­

ключей в качестве главного. Для создания до-

нии.

полнительных ключей необходимо доставить

мотоцикл и все имеющиеся в наличии ключи к

Ключ

авторизованному дилеру Кавасаки. В иммоби-

На мотоцикле используется универсальный

лайзере одного мотоцикла может быть одно-

ключ, необходимый для: замка зажигания/за-

временно зарегистрировано до пяти ключей.

пирания рулевой колонки, замка сиденья и

крышки топливного бака.

62 ОСНОВНАЯ ИНФОРМАЦИЯ

В случае, если в замок вставлен непра-

ПРИМЕЧАНИЕ

вильно закодированный ключ, либо нарушена

В случае потери всех ключей зажигания,

связь между ЭБУ и ключом, двигатель не за-

необходимо обратиться к авторизован-

пустится, а на приборной панели будет мигать

ному дилеру Кавасаки для замены блока

контрольная лампа иммобилайзера (рисунок).

управления двигателем и заказать новые

Для запуска двигателя необходимо исполь-

ключи зажигания.

зовать корректно запрограммированный ключ.

Также не должно быть помех для связи ЭБУ

и ключа.

При повороте ключа зажигания в положение

«OFF», контрольная лампа иммобилайзера

начнет мигать. Это означает, что иммобилай-

зер функционирует. По прошествии 24 часов

контрольная лампа перестает мигать, однако

иммобилайзер продолжит функционировать.

В случае потери всех зарегистрированных

ключей, регистрация новых ключей будет не-

возможна и необходимо будет заменить элек-

тронный блок управления (ЭБУ) двигателем.

A. Ключи зажигания

ЗАМЕТКА

●●

Ключи зажигания: одновременно можно за-

{{

Режим мигания контрольной лампы иммо-

регистрировать не более 5 ключей.

билайзера может быть включен, либо вы-

ключен.

ОСНОВНАЯ ИНФОРМАЦИЯ 63

{{

Для выключения мигания нажмите левую и

Замок зажигания/замок рулевой

правую кнопки на приборной панели более

колонки

чем на 2 секунды, в течение 20 секунд по-

Замок зажигания - трехпозиционный, управ-

сле отключения зажигания.

ляемый ключом. Ключ можно вынуть только в

{{

При подключении батареи индикатор ав-

положениях OFF и LOCK.

томатически начинает мигать.

{{

При понижении напряжения батареи ниже

12 В индикатор перестает мигать авто-

матически.

Директива совместимости ЕС

Данная система иммобилайзера совмести-

ма с Директивой ЕС R&TTE (О радиооборудо-

вании и телекоммуникационных системах).

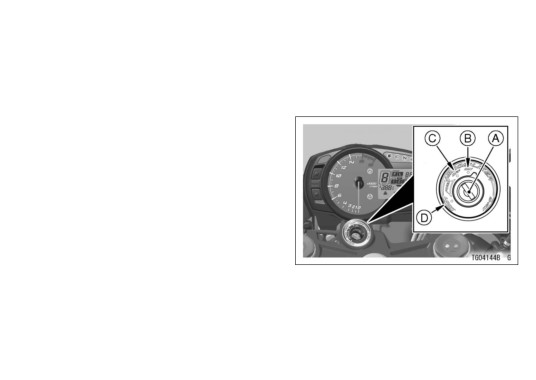

A. Замок зажигания/замок рулевой колонки

B. Положение ON (включено)

C. Положение OFF (выключено)

D. Положение LOCK (заперто)

64 ОСНОВНАЯ ИНФОРМАЦИЯ

двигатель включен. Все электрообо-

Работа замка зажигания:

ON

рудование может использоваться.

двигатель выключен. Все электриче-

OFF

ские цепи выключены.

Выклю-

Вклю-

чено

чено

рулевая колонка заблокирована. Дви-

гатель выключен. Все электрические

1. Поверните руль влево до упора

LOCK

2. Для блокировки рулевой колонки повер-

цепи выключены. Рулевая колонка за-

ните ключ в положение OFF, нажмите его

блокирована.

вниз и поверните в положение LOCK.

Рулевая

ЗАМЕТКА

колонка

{{

Габаритные огни, и подсветка номерного

заблоки­

знака включаются, когда ключ в замке за-

рована

жигания повернут в положение ON. Фара

включается после запуска двигателя. Во

избежание разряда батареи запускайте

двигатель сразу после поворота ключа в

положение “ON”.

{{

В случае, если Вы оставите мотоцикл с

ключом в положении “ON” на длительное

время (более 1 часа), аккумуляторная ба-

тарея полностью разрядится.

ОСНОВНАЯ ИНФОРМАЦИЯ 65

Правый блок рулевых

Данная кнопка предназначена для аварий-

переключателей

ной остановки двигателя. В случае необходи-

мости нажмите ее в положение

для вы-

ключения двигателя.

ЗАМЕТКА

{{

Нажатие данной кнопки останавливает

двигатель. При этом, все электрические

цепи остаются включены. Для выключения

двигателя в обычной ситуации пользуй-

тесь замком зажигания.

Кнопка стартера:

Кнопка стартера запускает электростартер,

когда включена нейтральная передача.

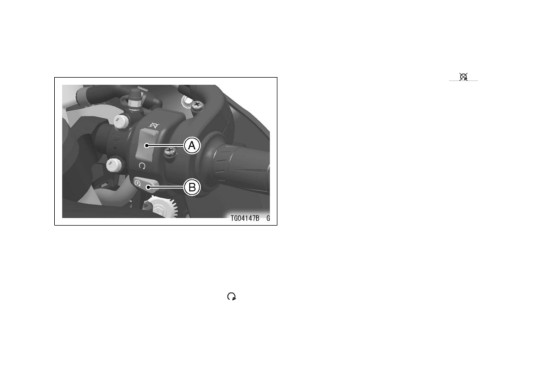

A. Кнопка выключения двигателя

Обратитесь к разделу «Запуск двигателя»

B. Кнопка стартера

для получения более подробной информации.

Кнопка выключения двигателя

Кнопка выключения двигателя: дополни-

тельно к замку зажигания, кнопка

долж-

на быть в положении рисунок для запуска дви-

гателя.

66 ОСНОВНАЯ ИНФОРМАЦИЯ

Левый блок рулевых

Кнопка выбора режима света:

переключателей

Нажав на кнопку выбора режима света,

можно выбрать включение дальнего либо

ближнего света фары. При включении режима

дальнего света фары (

) загорается инди-

каторная лампа дальнего света.

Дальний свет

(

)

Ближний свет

(

)

ЗАМЕТКА

{{

При включении дальнего света горят обе

фары. При включении ближнего света - го-

рит только 1 фара.

Выключатель указателей поворота:

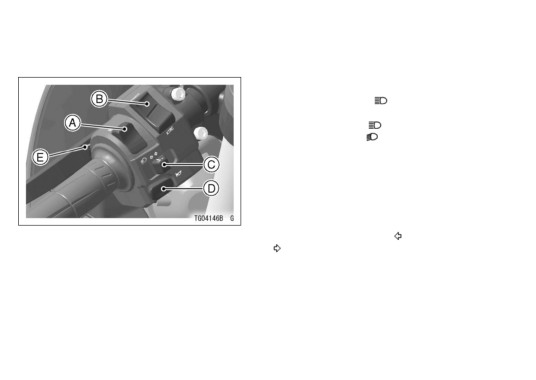

A. Кнопка выбора режима света

При включении левого (

) либо правого

B. Кнопка выбора режима мощности/режима

(

) указателей поворота, включается и на-

KTRC

чинает мигать соответствующая индикаторная

C. Выключатель указателей поворота

лампа. Для отключения мигания, нажмите на

D. Кнопка звукового сигнала

кнопку указателей поворота.

E. Кнопка кратковременного включения даль-

него света

Кнопка звукового сигнала:

При нажатии на кнопку включается звуковой

сигнал.

ОСНОВНАЯ ИНФОРМАЦИЯ 67

Кнопка кратковременного включения

дальнего света:

При нажатии на кнопку кратковременного

включения дальнего света, включается фара

дальнего света, сигнализируя водителю впере-

диидущего транспортного средства о том, что

Вы собираетесь его обогнать. Дальний свет от-

ключается при отпускании кнопки.

Кнопка выбора режима мощности/

режима KTRC

Для получения более подробной информа-

ции обратитесь к разделу Режим мощности

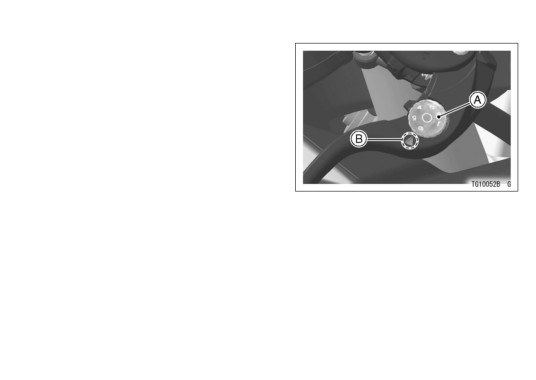

A. Регулятор рычага тормоза

либо к разделу Трэкшн-контроль Кавасаки.

B. Отметка

Регулировка положения рычага

Крышка топливного бака

тормоза

Для открывания крышки топливного бака

На рычаге тормоза присутствует возмож-

поднимите вверх крышку замка, вставьте ключ

ность регулировки. Допускается установка ры-

зажигания в крышку и поверните его направо.

чага в 6 позициях для удобства водителя. По-

тяните рычаг вперед и совместите цифру на

регуляторе с треугольником на рычаге. Мини-

мальная дистанция от рычага до рукоятки на-

ходится на цифре 6. Максимальная дистанция

от рычага до рукоятки - в положении 1.

68 ОСНОВНАЯ ИНФОРМАЦИЯ

Для закрывания крышки, нажмите ее вниз

до упора с вставленным в нее ключом. Ключ

можно извлечь, повернув его влево, в началь-

ное положение.

ЗАМЕТКА

{{

Невозможно закрыть крышку топливного

бака без ключа, а ключ нельзя вынуть, пока

крышка не будет закрыта.

{{

Не нажимайте на ключ при закрывании

крышки, она не сможет закрыться.

A. Крышка замка

B. Ключ зажигания

C. Крышка топливного бака

Топливо

Требования к топливу:

Необходимо использовать только неэтили-

рованный бензин с октановым числом, опи-

санным ниже.

ОСНОВНАЯ ИНФОРМАЦИЯ 69

Запрещается использование топлива с ок-

ПРИМЕЧАНИЕ

тановым числом ниже, чем рекомендует дан-

Если при работе двигателя чувствуется де-

ное руководство, во избежание серьезного по-

тонация либо удары, используйте топливо

вреждения двигателя.

Октановое число бензина характеризует

другого производителя либо с более высо-

ким октановым числом. Качество топлива

устойчивость топлива к детонации. Наиболее

часто используемый термин для описания

также очень важно. Топливо низкого каче-

ства, либо не удовлетворяющее стандартам

октанового числа топлива, это исследова-

индустрии может привести к понижению

тельское октановое число (Research Octane

Number - RON).

рабочих характеристик. Проблемы, возник-

шие в результате использования низкокаче-

ПРИМЕЧАНИЕ

ственного топлива, не покрываются гаран-

тией Кавасаки.

Запрещается использование этилирован-

ного топлива, так как это может повредить

каталитический конвертер. Для получения

Тип топлива и октановое число

более подробной информации обратитесь к

Используйте чистый неэтилированный бен-

разделу «Каталитический конвертер».

зин с содержанием этанола не выше 10%, и

октановым числом равным, либо выше ука-

занного в таблице.

содержание   ..  3  4  5  6   ..
