Мотоцикл Кавасаки ZX636E, ZX636F. Руководство - часть 3

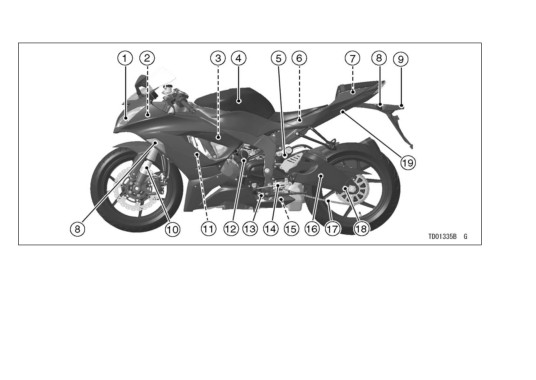

34 ОСНОВНАЯ ИНФОРМАЦИЯ

Фара головного света

Лампа подсветки регистра-

15. Регулятор силы отбоя

Блок предохранителей

ционного номерного знака

амортизатора

Свечи зажигания

10. Передняя вилка

16. Маятник

Топливный бак

11. Радиатор

17. Приводная цепь

Регулятор силы сжатия

12. Винт регулировки холосто-

18. Регулятор натяжения цепи

амортизатора

го хода

19. Замок сиденья

Батарея

13. Датчик бокового упора

Набор инструментов

14. Педаль переключения

Указатели поворотов

передач

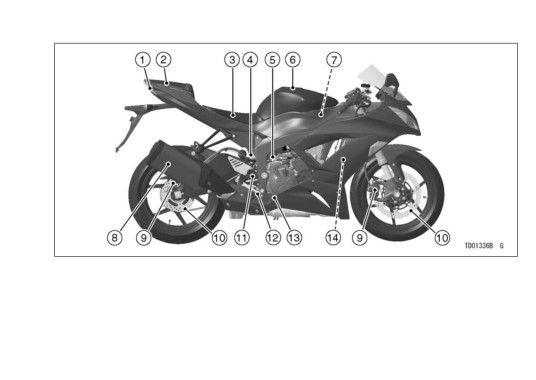

ОСНОВНАЯ ИНФОРМАЦИЯ 35

Габаритный огонь/стоп-сигнал

Глушитель

Сиденье пассажира

Тормозные суппорта

Сиденье водителя

10. Тормозные диски

Задний амортизатор

11. Задний выключатель стоп-сигнала

Бачок тормозной жидкости (зад)

12. Педаль заднего тормоза

Крышка топливного бака

13. Смотровое окно уровня масла

Воздушный фильтр

14. Бачок охлаждающей жидкости

36 ОСНОВНАЯ ИНФОРМАЦИЯ

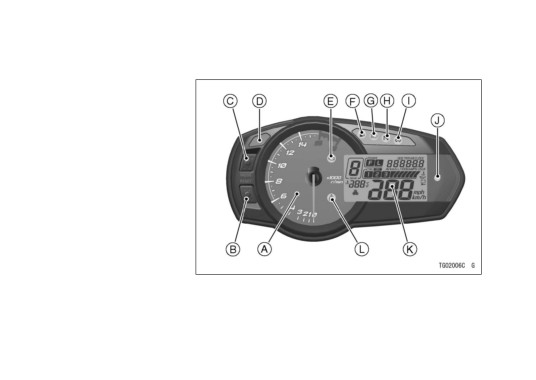

Контрольные приборы

A. Тахометр

B. Кнопка СБРОС

C. Кнопка РЕЖИМ

D. Желтая индикаторная лампа

повышения передачи

E. Желтая контрольная лампа

состояния двигателя

F. Красная лампа уровня топлива

G. Синий индикатор дальнего света

H. Зеленый индикатор нейтральной

передачи

Зеленый индикатор указателя

поворота

J. Красный аварийный индикатор

K. Многофункциональная панель

L. Желтый индикатор системы KTRC

ОСНОВНАЯ ИНФОРМАЦИЯ 37

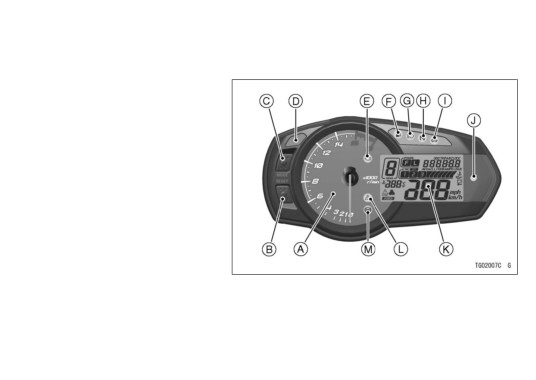

(Для моделей с системой KIBS)

Тахометр

Кнопка СБРОС

Кнопка РЕЖИМ

Желтая индикаторная лампа

повышения передачи

Желтая контрольная лампа

состояния двигателя

Красная лампа уровня топлива

Синий индикатор дальнего света

Зеленый индикатор нейтральной

передачи

Зеленый индикатор указателя

поворота

Красный аварийный индикатор

Многофункциональная панель

Желтый аварийный индикатор

ЗАМЕТКА

Желтый индикатор системы АБС

{{

Не рекомендуется переключать

режимы

отображения приборной панели во время

движения. Это может повлиять на без-

опасность эксплуатации.

38 ОСНОВНАЯ ИНФОРМАЦИЯ

Тахометр

Тахометр показывает количество оборотов

коленвала двигателя в минуту. На правой сто-

роне панели тахометра расположен участок,

называемый «красной зоной». Обороты дви-

гателя в красной зоне находятся выше реко-

мендованных максимальных оборотов и выше

оборотов эффективной производительности.

ПРИМЕЧАНИЕ

Не допускается длительная работа дви-

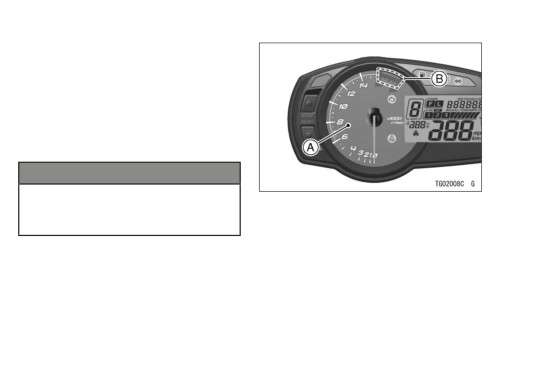

A. Тахометр

гателя на оборотах, превышающих мак-

B. Красная зона

симальные (в красной зоне). Это может

привести к повреждению двигателя.

При повороте ключа зажигания в положение

«ON», стрелка тахометра поворачивается до

максимальных значений и обратно для прове-

дения самодиагностики. Если стрелка тахоме-

тра не проходит самодиагностику, обратитесь

к авторизованному дилеру Кавасаки.

ОСНОВНАЯ ИНФОРМАЦИЯ 39

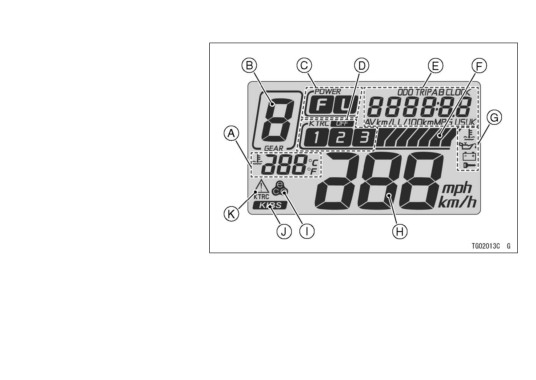

Многофункциональная

панель

Температура охлаждающей

жидкости

Индикатор включенной

передачи

Индикатор режима мощ-

ности

Индикатор режима KTRC

Многофункциональный

дисплей

- Одометр

- Счетчик суточного про-

бега A/B

- Текущий пробег

- Средний пробег

- Часы

Индикатор уровня KTRC

Предупреждающие символы

При повороте ключа зажигания в положение

Спидометр

«ON», на несколько секунд включаются все

Индикатор экономичного режима

сегменты многофункциональной панели. По-

Контрольный индикатор системы KIBS (для

сле этого многофункциональная панель пере-

моделей с системой KIBS)

ключается в штатный режим работы.

Контрольный индикатор системы KTRC (для

моделей с системой KIBS)

40 ОСНОВНАЯ ИНФОРМАЦИЯ

Спидометр

ЗАМЕТКА

Спидометр показывает цифровое значение

{{

Не рекомендуется эксплуатировать мо-

скорости мотоцикла.

тоцикл с приборной панелью, включенной

в некорректный режим отображения про-

Установка единиц измерения

бега (миль/ч или км/ч). Переключите режим

Отображение дисплея спидометра может

отображения, как описано ниже.

быть переключено между метрической (км/ч)

и имперской

(миль/ч) системой измерений.

Для изменения режима отображения:

Перед началом эксплуатации убедитесь, что

●●

Переключитесь на режим отображения одо-

приборная панель включена в соответствии с

метра.

местными требованиями.

●●

Зажав кнопку СБРОС, нажимайте на кнопку

РЕЖИМ для выбора корректных единиц из-

мерения. Единицы измерения переключа-

ются в порядке, описанном ниже.

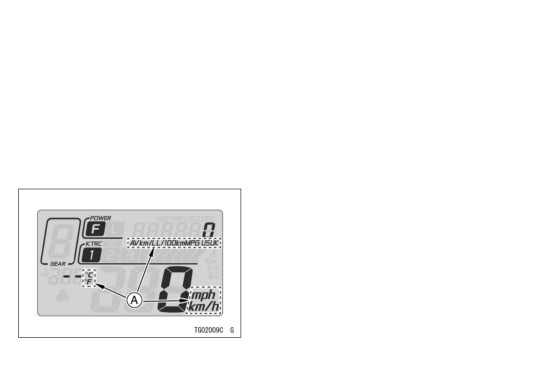

А. Единицы измерения на приборной панели

ОСНОВНАЯ ИНФОРМАЦИЯ 41

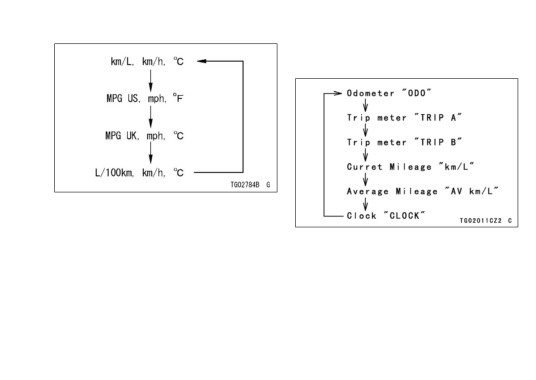

При нажатии кнопки РЕЖИМ дисплей пере-

ключается в следующем порядке:

Многофункциональный дисплей

Многофункциональный дисплей может ра-

ботать в следующих режимах:

●●

Одометр

ЗАМЕТКА

●●

Счетчик суточного пробега A

{{

Не переключайте режимы дисплея во вре-

●●

Счетчик суточного пробега B

мя езды. Это может повлиять на безопас-

●●

Текущий пробег

ность.

●●

Средний пробег

{{

Многофункциональный дисплей отобража-

●●

Часы

ет информацию в тех единицах измерения,

которые были выбраны предварительно.

Для получения более подробной информа-

ции обратитесь к разделу «Выбор единиц

измерения».

42 ОСНОВНАЯ ИНФОРМАЦИЯ

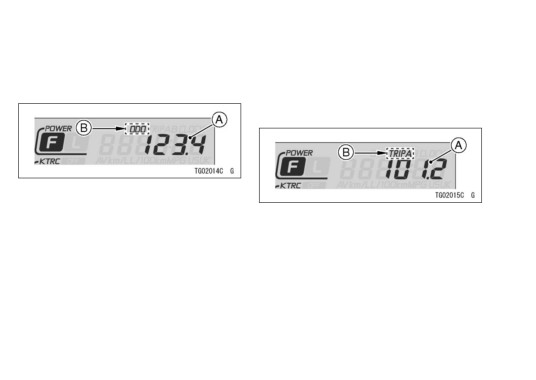

Одометр

Счетчик суточного пробега

Одометр показывает общий пробег транс-

Счетчики суточного пробега А и В показыва-

портного средства (в километрах либо милях).

ют расстояние в километрах или милях с мо-

Данный счетчик не может быть обнулен.

мента последнего сброса на 0.

Счетчик А: 0.0 ~ 9999.9

Счетчик B: 0.0 ~ 9999.9

A. Одометр

“ODO”

A. Счетчик суточного пробега

ЗАМЕТКА

“Пробег A”

{{

Данные сохраняются в памяти, даже при

отключении батареи.

Для обнуления показаний счетчика (после

{{

При достижении показаний 999999 счетчик

остановки мотоцикла):

останавливается и блокируется.

●●

Нажмите кнопку РЕЖИМ для отображения

режимов счетчиков суточного пробега А или В.

●●

Нажмите кнопку СБРОС и держите ее.

●●

Через 2 секунды цифры обнулятся и начнут

отсчет заново при начале движения мото-

цикла.

ОСНОВНАЯ ИНФОРМАЦИЯ 43

ЗАМЕТКА

{{

Данные сохраняются даже при отключе-

{{

В поле цифрового значения пробега пока-

нии аккумуляторной батареи.

зывается “- -. -”, пока не пройдет 4 секун-

{{

При достижении показаний счетчика

ды и пока показания спидометра не пока-

9999.9 он обнулится, и продолжит отсчет

жут скорость выше 0 км/ч.

с 0.0 во время движения.

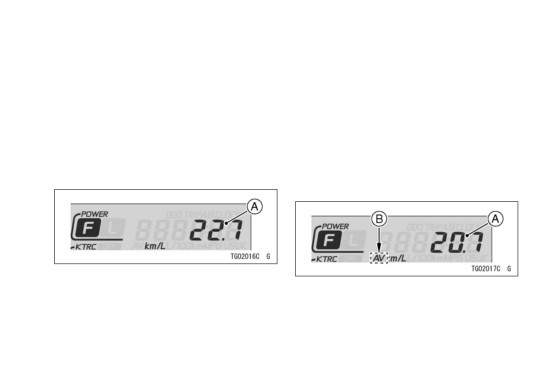

Средний пробег

Текущий пробег

Дисплей среднего пробега показывает

В данном режиме дисплей показывает теку-

среднее цифровое значение пробега от нача-

щий пробег в цифровом виде. Данные о про-

ла измерения до текущего момента. Показа-

беге обновляются каждые 4 секунды.

ния среднего пробега обновляются каждые 5

секунд.

А. Текущий пробег

A. Средний пробег

“AV”

●●

Для сброса среднего пробега на “- -. -” на-

жмите и удерживайте кнопку СБРОС в тече-

нии 2 секунд.

44 ОСНОВНАЯ ИНФОРМАЦИЯ

ЗАМЕТКА

●●

Нажмите кнопку СБРОС более чем на 2 се-

{{

Данные о пробеге сохраняются даже при

кунды. Цифры часов и минут начнут мигать.

выключении зажигания.

{{

При отключении батареи показания пробе-

га сбрасываются на “-- . -”.

{{

После сброса показаний среднего пробега.

Цифровое значение пробега не отобража-

ется до тех пор, пока не будет использова-

но 5мл топлива и пока пробег не составит

100 метров.

●●

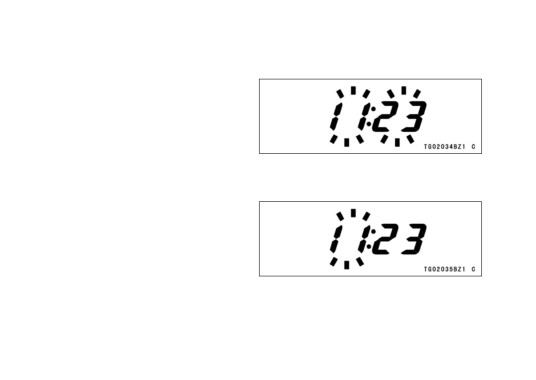

Нажмите кнопку СБРОС. Цифры часов нач-

нут мигать. Нажимайте кнопку РЕЖИМ для

Часы

увеличения значения.

Для установки времени необходимо проде-

лать следующие операции (во время останов-

ки мотоцикла):

●●

Включите зажигание.

●●

Нажмите кнопку РЕЖИМ для выбора ото-

бражения часов.

●●

Нажмите кнопку СБРОС. Цифры минут нач-

нут мигать. Нажимайте кнопку РЕЖИМ для

увеличения значения.

ОСНОВНАЯ ИНФОРМАЦИЯ 45

{{

Часы работают в штатном режиме от

независимого источника питания, даже

при выключенном зажигании.

{{

При отключении батареи показания часов

сбрасываются на 1:00 и часы снова начина-

ют работать при подключении батареи.

●●

Нажмите кнопку СБРОС. Цифры часов и ми-

нут опять начнут мигать.

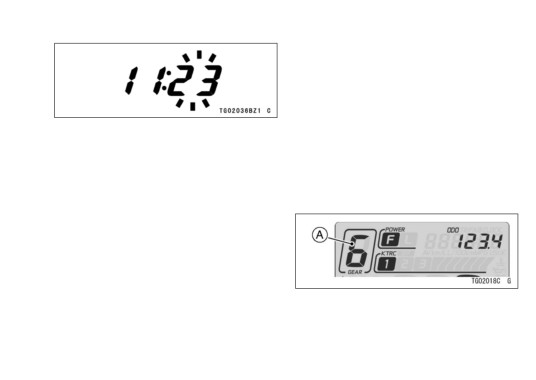

Индикатор включенной передачи

●●

Нажмите кнопку РЕЖИМ. Дисплей переста-

Индикатор включенной передачи показы-

нет мигать, и часы начнут функционировать

вает цифру, соответствующую включенной

в штатном режиме.

скорости коробки передач. К примеру, когда

включена 6-ая передача, на приборной панели

ЗАМЕТКА

отображается цифра «6».

{{

Быстрое нажатие верхней кнопки момен-

тально увеличивает показание часов/ми-

нут на 1, пошагово. Нажатие и удержание

кнопки увеличивает показание часов/ми-

нут непрерывно.

A. Индикатор включенной передачи
