ОБЩАЯ ИНФОРМАЦИЯ 35
{{
Для этого в течение 20 секунд с момента
Замок зажигания/рулевой колонки
поворота ключа зажигания в положение
Это выключатель с четырьмя положениями,
«ВЫКЛ.» («OFF») одновременно нажать и 2
приводимый в действие ключом. Ключ можно
секунды или дольше удерживать кнопку пе-
вытаскивать из замка только в положениях
реключения режима («MODE») и «СБРОС»
«ВЫКЛ.» («OFF»),
«ЗАМОК» («LOCK») или
(«RESET»). Предупредительный индика-
«П» («ПАРКОВКА»/ «PARK»).
тор перестанет мигать.
{{
После подключения аккумулятора пред-
упредительный индикатор по умолчанию
устанавливается в мигающий режим.
{{
При низком заряде аккумулятора
(ниже
12 В), предупредительный индикатор си-
стемы впрыска топлива автоматически
прекращает мигать, чтобы не допустить
разрядки аккумулятора.
Соответствие стандартам Директивы ЕС
Данная система иммобилайзера соответ-
ствует стандартам по средствам радиосвязи и
телекоммуникационному оконечному оборудо-
A. Замок зажигания/Рулевой колонки
ванию (R & TTE).
B. Положение «ВКЛ.» («ON»)
C. Положение «ВЫКЛ.» («OFF»)
D. Положение «ЗАМОК» («LOCK»)
E. Положение «П» («ПАРКОВКА»/ («PARK»))
36 ОБЩАЯ ИНФОРМАЦИЯ
«ВЫКЛ.»
Двигатель выключен. Элек-
{{
Если мотоцикл простоит в положении «П»
трические цепи выключены.
(«ПАРКОВКА») продолжительное время,
«ВКЛ.»
Двигатель включен. Все элек-
то аккумулятор может полностью разря-
трическое оборудование го-
диться.
тово к использованию.
{{
После поворота ключа зажигания в поло-
жение «ВЫКЛ.» («OFF») необходимо подо-
«ЗАМОК»
Рулевая колонка заблокирова-
ждать несколько секунд прежде, чем пово-
на. Двигатель выключен. Элек-
рачивать ключ в положение «ВКЛ.» («ON»).
трические цепи отключены.
Если повернуть ключ в положение «ВКЛ.»
«П»
Рулевая колонка заблокиро-
(«ON») сразу, после поворота в положение
(«Парковка»)
вана. Двигатель выключен.
«ВЫКЛ.» («OFF»), то система иммобилай-
Подсветка номера и задние
зера может неправильно распознать ключ
фонари работают. Остальные
зажигания.
электрические цепи отключе-
ны.
Использование ключа зажигания
Выкл.
Вкл.
П («Пакр.»)
ПРИМЕЧАНИЕ
«Off»
«ON»
Р «Park»
{{
Задние фонари и подсветка номера загора-
1. Полностью повернуть руль влево.
ются незамедлительно при повороте клю-
2. а. Для парковки нажать на ключ в
ча зажигания в положение «ВКЛ.» («ON»).
положении «ВКЛ.» («ON») и повер-
Одна передняя фара загорается после
нуть в положение «ГГ («ПАРК»).
нажатия кнопки стартера и запуска дви-
Ь. Для замыкания нажать на ключ
Замок
гателя. Чтобы не допустить разрядки ак-
в положении «BЫКЛ.»(«OFF») и
«LOCK»
кумулятора необходимо всегда запускать
повернуть в положение «ЗАМОК».
двигатель сразу после поворота ключа за-
жигания в положение «ВКЛ» («ON»).
ОБЩАЯ ИНФОРМАЦИЯ 37
Переключатели на правой ручке
Кнопка стартера
Кнопка остановки двигателя
Кнопка стартера используется для управле-
При эксплуатации мотоцикла помимо вклю-
ния электростартером, когда рычаг трансмис-
чения зажигания также необходимо повер-
сии находится в нейтральном положении.
нуть кнопку остановки двигателя в положение
Инструкция по запуску двигателя приводит-
«
».
ся в разделе «Запуск двигателя» главы «Пра-
Кнопка остановки двигателя предназначена
вила управления мотоциклом».
для использования в чрезвычайных ситуаци-
ях. При необходимости повернуть переключа-
тель в положение «
».
ПРИМЕЧАНИЕ
{{
Несмотря на то, что с помощью данной
кнопки можно отключить двигатель, все
электрические цепи продолжают рабо-
тать. При нормальных условиях для оста-
новки двигателя необходимо использовать
ключ зажигания.
А. Кнопка остановки двигателя.
В. Кнопка стартера
38 ОБЩАЯ ИНФОРМАЦИЯ
Переключатели на левой ручке
Переключатель сигнала поворота
Переключатель света фар
При переводе переключателя сигнала по-
Переключение дальнего и ближнего света
ворота влево (
) или вправо (
) за-
осуществляется с помощью переключателя
горается и начинает мигать соответствующий
света фар. При включении дальнего света фар
указатель поворота.
горит символ дальнего света (
).
Для прекращения мигания необходимо вер-
Дальний свет - (
)
нуть переключатель в середину.
Ближний свет - (
)
ПРИМЕЧАНИЕ
{{
При работе фар в режиме дальнего света
обе фары включены. При работе в режиме
ближнего света включается только одна
фара.
A. Переключатель света фар
B. Выключатель сигнала поворота
C. Кнопка сигнала
D. Кнопка аварийной сигнализации
E. Кнопка светового сигнала
ОБЩАЯ ИНФОРМАЦИЯ 39
Кнопка звукового сигнала
Кнопка светового сигнала
При нажатии кнопки сигнала подается звуко-
При нажатии кнопки обгона передняя фара
вой сигнал.
переходит на дальний свет (ближний свет).
Это является сигналом для водителя впереди
Кнопка аварийной сигнализации
идущего транспортного средства о предстоя-
В случае если необходимо припарковаться
щем обгоне. Ближний свет отключается сразу
на обочине дороги, нужно обязательно вклю-
после того, как мотоциклист отпускает кнопку.
чить аварийную сигнализацию, чтобы пока-
зать другим водителям местоположение мото-
цикла.
Кнопкой аварийной сигнализации можно
пользоваться, когда ключ зажигания находит-
ся в положении «ВКЛ.» («ON») или «П» («P»)
(«Парковка»). Все поворотники и индикатор-
ные сигналы начнут мигать.
ПРЕДОСТЕРЕЖЕНИЕ
Если аварийная сигнализация включена
в течение продолжительного времени,
то аккумулятор может полностью разря-
диться. Не рекомендуется использовать
аварийную сигнализацию более 30 минут
подряд.
40 ОБЩАЯ ИНФОРМАЦИЯ
Регуляторы рычага тормоза
Рычаг тормоза оборудован регуляторами.
Регулятор имеет 6 положений, позволяющих
подстраивать положение отпущенного рычага
под руки мотоциклиста. Необходимо отвести
рычаг вперед и с помощью поворота регуля-
тора настроить отметку на держателе рычага
в соответствии с выбранным номером поло-
жения. Минимальное расстояние от ручки до
отпущенного рычага обеспечивается в поло-
жении 6, а максимальное - в положении 1.
А. Регулятор
В. Отметка
ОБЩАЯ ИНФОРМАЦИЯ 41
Крышка топливного бака
Чтобы открыть крышку топливного бака, не-
обходимо поднять крышку отверстия для клю-
ча, вставить ключ зажигания в отверстие на
крышке топливного бака и повернуть ключ по
часовой стрелке.
Чтобы закрыть крышку необходимо опустить
её на место вместе с ключом, повернуть ключ
против часовой стрелки в исходное положе-
ние, вынуть его и закрыть крышку отверстия
ключа
ПРИМЕЧАНИЕ
А. Крышка замка
{{
Крышка топливного бака не закроет-
В. Ключ зажигания
ся, если ключ не вставлен. Ключ не вы-
С. Крышка топливного бака
таскивается до тех пор, пока крышка не
закроется.
{{
Не давите на ключ, чтобы закрыть крыш-
ку, иначе крышка не закроется.
42 ОБЩАЯ ИНФОРМАЦИЯ
Топливо
ПРЕДОСТЕРЕЖЕНИЕ
Требования к качеству топлива:
При детонации топлива или наличии «сту-
Двигатель Kawasaki разработан только для
ка» необходимо перейти на другую марку
неэтилированного бензина с минимальным
октановым числом, указанным ниже. Никогда
бензина с более высоким октановым чис-
лом. В противном случае, дальнейшая
не используйте бензин с октановым числом
ниже минимального значения, установленного
эксплуатация мотоцикла в таких услови-
ях может привести к серьезной поломке
Kawasaki, чтобы не допустить серьезного по-
двигателя. Качество бензина также играет
вреждения двигателя.
Октановое число бензина - это показатель,
очень важную роль. Использование то-
плива низкого качества, не отвечающего
характеризующий детонационную стойкость
топлива или его способность противостоять
требованиям типовых спецификаций,
может привести к неудовлетворитель-
«детонации». Для выражения октанового чис-
ной работе мотоцикла. Гарантия может
ла, как правило, используется термин Иссле-
довательское октановое число (RON).
не распространяться на случаи поломки,
возникшие в результате использования
бензина плохого качества или нерекомен-
ПРЕДОСТЕРЕЖЕНИЕ
дованного типа топлива.
Запрещается использовать этилирован-
ный бензин, поскольку это может при-
Тип топлива и октановое число
вести к разрушению каталитического
Следует использовать только чистый, све-
конвертера.
(Подробная информация
жий неэтилированный бензин с объемным
представлена в разделе «Каталитический
содержанием этанола не более 10% и октано-
конвертер» в главе «ПРАВИЛА УПРАВЛЕ-
вым числом, равным или превышающим зна-
НИЯ МОТОЦИКЛОМ»).
чение, указанное в таблице.
ОБЩАЯ ИНФОРМАЦИЯ 43
Тип топлива
Неэтилированный
*E10 - это топливо с содержанием этанола
бензин
до 10% в соответствии с положениями Евро-
Объемная доля
E10 или ниже
пейской Директивы.
этанола
Заправка бака:
Минимальное
не ниже RON 91
Во избежание загрязнения топлива не реко-
октановое число
мендуется заправляться при дожде или в ус-
ловиях повышенной запыленности.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать топливо с со-
держанием этанола и прочих оксигенатов
ниже значения, рекомендованного для то-
плива E10*. Использование некачествен-
ного топлива может привести к поломке
двигателя, топливной системы и/или вы-
зывать проблемы при эксплуатации.
A. Крышка бака
B. Топливный бак
C. Верхний уровень
D. Заливная горловина
44 ОБЩАЯ ИНФОРМАЦИЯ
ПРЕДОСТЕРЕЖЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Бензин является огнеопасным матери-
Определенные ингредиенты бензина мо-
алом, который при определенных усло-
гут вызывать выцветание или порчу по-
виях также может быть взрывоопасным.
крытия. Необходимо проявлять особую
Повернуть ключ зажигания в положение
осторожность при заправке бака.
«ВЫКЛ.» («OFF»). Не курить. Убедиться,
что зона заправки хорошо проветривает-
ся, а также в отсутствии источника огня
или искр, в том числе сигнальных ламп.
Запрещается заправлять бак до самой
горловины бака. При заполнении бака
доверху топливо может расшириться
при нагреве и начать сочиться через от-
верстия в крышке бака. В случае пролива
бензина на бак, необходимо немедленно
протереть поверхность.
ОБЩАЯ ИНФОРМАЦИЯ 45
Подножка
ПРИМЕЧАНИЕ
Мотоцикл оборудован боковой подножкой.
{{
Мотоцикл оборудован индикатором состо-
яния боковой подножки. Этот индикатор
не позволяет запускать двигатель при
включении передачи, если боковая поднож-
ка находится в опущенном положении.
A. Боковая подножка
ПРИМЕЧАНИЕ
{{
При использовании боковой подножки, необ-
ходимо повернуть руль влево.
После каждого использования боковой под-
ножки необходимо взять за правило полно-
стью поднимать подножку перед тем, как са-
диться на мотоцикл.
46 ОБЩАЯ ИНФОРМАЦИЯ
Сиденья
Демонтаж пассажирского сиденья
●●
Снять пассажирское сиденье, вставив ключ
зажигания в замок сиденья и повернув его
по часовой стрелке.
ПРЕДУПРЕЖДЕНИЕ
Глушитель очень быстро нагревается
после запуска двигателя. Чтобы не полу-
чить ожог, необходимо проявлять осто-
рожность и не касаться глушителя при
манипуляциях с замком сиденьем.
А. Замок сиденья
В. Ключ зажиганья
●●
Продвинуть сиденье вперед.
ОБЩАЯ ИНФОРМАЦИЯ 47

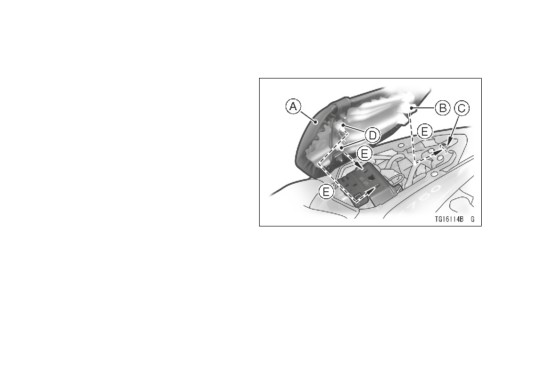

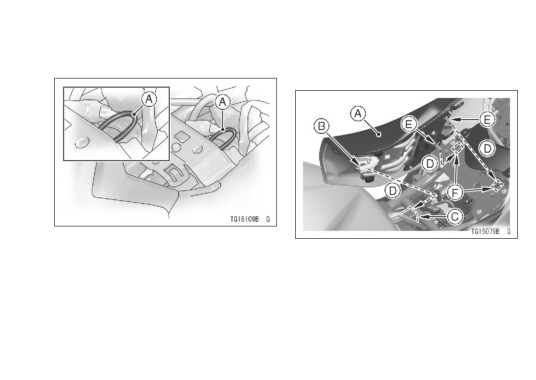

Демонтаж водительского сиденья
●●
Вставить левый и правый крюки в задней
●●
Потянуть за трос замка сиденья.
части водительского сиденья в левый и пра-
вый замок на раме.
А. Трос замка сиденья
А. Водительское сиденье
●●
Поднять заднюю часть и снять водительское
В. Штырь
сиденье.
С. Паз
D. Вставить
Установка водительского сиденья
E. Зубцы
●●
Установить водительское и пассажирское
F. Отверстие
сиденье, следуя обратной последователь-
ности действий.
●●
Надавить на заднюю часть водительского
●●
Вставить штырь под передней частью води-
сиденья, чтобы замок защелкнулся.
тельского сиденья в паз на баке.
48 ОБЩАЯ ИНФОРМАЦИЯ
Установка пассажирского сиденья
●●
Надавить на заднюю часть пассажирского
●●
Вставить штырь под задней частью пасса-
сиденья, чтобы замок защелкнулся.
жирского сиденья в отверстие на раме.
●●
Вставить левый и правый крюки в передней
части пассажирского сиденья в левый и пра-
вый замок на раме.
А. Пассажирское сиденье
В. Штырь
С. Паз
D. Зубцы
Е. Вставить
●●
Потянуть вверх переднюю и заднюю части
пассажирского и водительского сиденья,
чтобы убедиться в надежности их крепле-
ния.
содержание .. 1 2 3 4 ..
