ОБЩАЯ ИНФОРМАЦИЯ 21

Дисплей миль/ч∙км/ч -

●●

Зайти в меню одометр на цифровой панели.

Показания на дисплее могут отображаться в

●●

Нажать и удерживать кнопку переключения

английских или метрических единицах (миль/ч

режима («MODE») и одновременно с помо-

или км/ч). Перед эксплуатацией убедиться, что

щью кнопки «СБРОС» («RESET») настроить

единицы измерения отображаются верно.

единицы измерения (миль∙ч / км∙ч или°С/ °F)

ПРИМЕЧАНИЕ

{{

Эксплуатация мотоцикла с неверно на-

строенными единицами измерения (миль/ч

или км/ч) спидометра запрещена. Единицы

измерения скорости настраиваются сле-

дующим образом:

А. Дисплей миль/ч∙км/ч

В. Дисплей °С/ °F

22 ОБЩАЯ ИНФОРМАЦИЯ

●●

Переключение между режимами (миль∙ч /

Часы -

км∙ч или°С/ °F) осуществляется следующим

Настройка часов и минут:

образом:

●●

Повернуть ключ зажигания в положение

«ВКЛ» («ON»).

●●

Нажать кнопку переключения режима, что-

Дисплей км/ч и °С

бы перейти в меню одометра.

●●

Нажать и удерживать кнопку

«СБРОС»

(«RESET») более двух секунд. Часы и мину-

Дисплей миль/ч и °F

ты начнут мигать

Дисплей миль/ч и °С

Дисплей км/ч и °F

ПРИМЕЧАНИЕ

{{

Данные сохраняются даже при отсоедине-

нии аккумулятора.

Спидометр -

Спидометр показывает скорость транспорт-

ного средства в цифровом формате.

ОБЩАЯ ИНФОРМАЦИЯ 23

●●

Нажать кнопку «СБРОС» («RESET»). Нач-

●●

Нажать кнопку «СБРОС» («RESET»). Часы и

нут мигать только часы. Настроить часы

минуты начнут снова мигать.

с помощью кнопки переключения режима

●●

Нажать кнопку переключения режима

(«MODE»).

(«MODE»). Цифры перестанут мигать. Часы

начнут работать.

ПРИМЕЧАНИЕ

{{

С помощью кнопки переключения режима

(«MODE») можно постепенно увеличивать

значение часов или минут. Для ускорения

процесса можно нажать и удерживать

кнопку.

●●

Нажать кнопку «СБРОС» («RESET»). Часы

{{

При повороте ключа зажигания в положе-

перестанут мигать. Начнут мигать минуты.

ние «ВЫКЛ.» («OFF») часы продолжают ра-

Настроить минуты с помощью кнопки пере-

ботать в нормальном режиме от резерв-

ключения режима («MODE»).

ного источника питания.

{{

При отсоединении аккумулятора показа-

ния часов сбрасываются на 1:00. Работа

часов возобновляется после подключения

аккумулятора.

24 ОБЩАЯ ИНФОРМАЦИЯ

Одометр -

Счетчики ежедневного пробега -

Одометр показывает общее расстояние,

Счетчик ежедневного пробега показывает

пройденное транспортным средством, в кило-

расстояние в километрах или милях, прой-

метрах или милях. Показания данного прибора

денное ТС с момента последней установки на

не сбрасываются на нуль.

нуль.

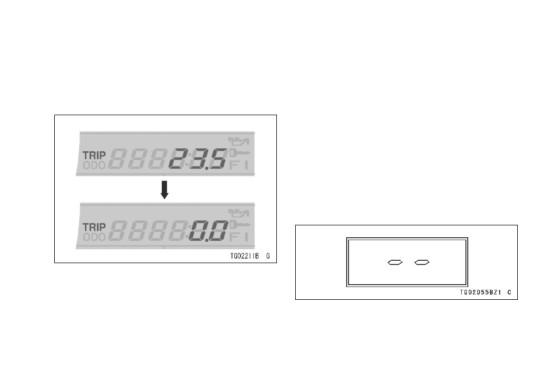

Для сброса показаний счетчика на нуль:

●●

Нажать кнопку переключения режима

(«MODE»). Отобразятся показания счетчика

ежедневного пробега А или В.

●●

Нажать и удерживать кнопку

«СБРОС»

(«RESET»).

ПРИМЕЧАНИЕ

{{

Данные сохраняются даже в случае, если

аккумулятор отсоединен.

{{

При достижении уровня 999999 показания

на дисплее останавливаются и блокиру-

ются.

ОБЩАЯ ИНФОРМАЦИЯ 25

●●

Через 2 секунды показания сбросятся на

{{

В случае если показания пробега превы-

0.00. Новый отсчет начнется сначала при

шают уровень 999,9 в процессе движения,

движении мотоцикла. Счетчик суммирует

значение сбрасывается на 0.00, и отсчет

показания до тех пор, пока не сбрасывается

продолжается.

на 0.00.

●●

При отключении аккумулятора показания

счетчика сбрасываются на 0.00.

Датчик температуры охлаждающей жидкости -

Показания датчика температуры охлаждаю-

щей жидкости отображаются следующим об-

разом:

●●

Запустить двигатель. Если температура ох-

лаждающей жидкости ниже 40°C (104°F),

температура не отображается.

ПРИМЕЧАНИЕ

{{

Счетчик имеет резервный источник пи-

тания для сохранения данных при поворо-

те ключа зажигания в положение «ВЫКЛ.»

(«OFF»).

26 ОБЩАЯ ИНФОРМАЦИЯ

●●

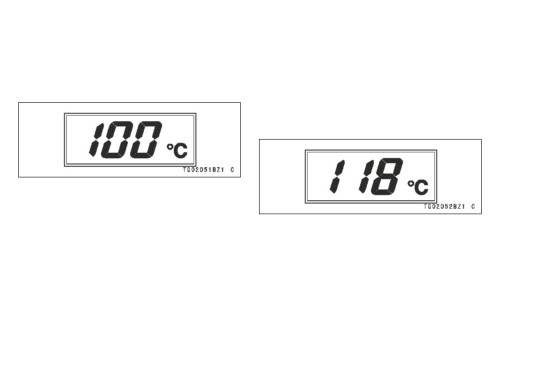

Если температура охлаждающей жидкости

●●

При температуре охлаждающей жидко-

поднимается выше уровня 40°C (104°F), на

сти в диапазоне от 115°C (239°F) до 120°C

дисплее отображается текущая температу-

(248°F), значение текущей температуры

ра в цифровом формате.

охлаждающей жидкости начинает мигать.

Это предупреждает мотоциклиста о том, что

температура охлаждающей жидкости высо-

кая.

ОБЩАЯ ИНФОРМАЦИЯ 27

●●

Если температура охлаждающей жидкости

Индикатор уровня топлива

поднимается выше 120°C (248°F), загора-

Сегменты индикатора показывают объем

ется и начинает мигать символ «Высок.»

топлива в топливном баке. Если топливный

(«HI»). Это предупреждает мотоциклиста о

бак полный, то отображаются все сегменты.

том, что температура охлаждающей жидко-

По мере расхода топлива в топливном баке

сти слишком высокая. Необходимо отклю-

сегменты постепенно гаснут, начиная от уров-

чить двигатель и проверить уровень охлаж-

ня «Полный» («Full») до «Пустой» («Empty»).

дающей жидкости в расширительном баке,

Когда остается только один сегмент, это зна-

после того, как двигатель остынет.

чит, что объем топлива в баке составляет 5,0 л

(1,3 амер. галл.). При этом, когда на цифровой

панели загорается и начинает мигать преду-

преждение о низком уровне топлива («FUEL»)

появляется, это значить, что в баке осталось

4,4 л (1,2 амер. галл.).

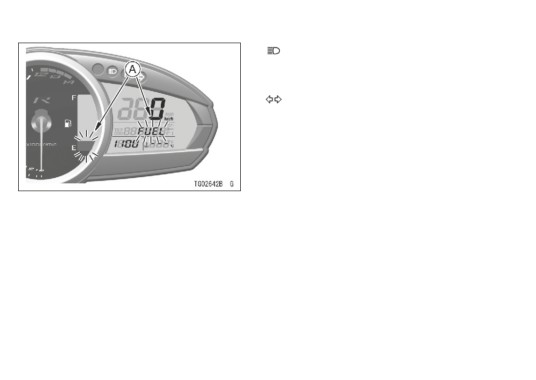

Если на приборной панели ачинает мигать

последний сегмент индикатора уровня топли-

ва, необходимо заправиться при первой воз-

ПРЕДОСТЕРЕЖЕНИЕ

можности.

Работа двигателя при слишком высокой

При установке транспортного средства на

температуре охлаждающей жидкости и

боковую подножку индикатор уровня топлива

появлении сигнала «HI» не рекомендует-

может показывать объем топлива в баке не-

ся. Это может привести к серьезному по-

точно. При проверке уровня топлива поста-

вреждению двигателя в результате пере-

вить ТС ровно.

грева.

28 ОБЩАЯ ИНФОРМАЦИЯ

: Лампочка индикатора дальнего све-

та загорается при включении дальнего света

фар.

: Лампочка индикатора сигнала поворо-

та начинает мигать при перемещении выклю-

чателя поворота влево или вправо.

А. Мигающий сигнал

ПРИМЕЧАНИЕ

{{

При активированном предупредительном

сигнале о низком уровне топлива с помо-

щью кнопки переключения режима («Mode»)

можно переключаться вв режим одометра

и счетчика ежедневного пробега.

Предупредительные/индикаторные сигналы

N : Индикатор нейтрали загорается при пере-

ключении трансмиссии в нейтральное положе-

ние.

ОБЩАЯ ИНФОРМАЦИЯ 29

Предупредительный индикаторный сиг-

: Этот индикаторный сигнал, а также

нал: Этот индикаторный сигнал на панели

символ, предупреждающий о низком давлении

инструментов имеет три функции: предупреж-

масла (

), должны появляться на цифро-

дение о низком давлении масла, предупреж-

вой панели каждый раз, как только уровень

дение системы иммобилайзера и системы

давления масла опускается до опасно низкого

впрыска топлива.

значения, или при повороте ключа зажигания в

Сигнал загорается вместе с одним из ука-

положение «ВКЛ.» («ON»), но до запуска дви-

занных ниже предупредительных значков:

гателя. Индикаторный сигнал гаснет, как толь-

индикатором низкого уровня давления мо-

ко давление масла становиться нормальным.

торного масла (

)/индикатором системы

Более детальная информация о моторном

иммоблилайзера (

) и системы впрыска

масле представлена в главе «ТЕХОБСЛУЖИ-

топлива («FI»).

ВАНИЕ И РЕГУЛИРОВКА».

Если индикаторный сигнал начинает мигать,

необходимо пройти диагностику у официаль-

ного дилера Kawasaki и установить причину.

Более подробную информацию по каждому

из значков см. в разделе предупредительные

символы (

), (

) и («FI»).

30 ОБЩАЯ ИНФОРМАЦИЯ

FI : Индикаторный сигнал и символ системы

: Предупредительный индикаторный

впрыска топлива (FI) загораются и начина-

сигнал и символ системы иммобилайзера

ет мигать на цифровой панели каждый раз

(

) загораются на цифровом дисплее

при повороте ключа зажигания в положение

каждый раз при повороте ключа зажигания в

«ВКЛ.» («ON») или при наличии неисправ-

положение «ВКЛ.» («ON») или при наличии

ности в системе впрыска топлива. После по-

неисправности в системе иммобилайзера. По-

ворота ключа зажигания в положение «ВКЛ.»

сле поворота ключа зажигания в положении

(«ON») символ системы впрыска топлива (FI)

«ВКЛ.» («ON») символ системы иммобилайзе-

должен исчезнуть сразу после проверки цикла

ра (

) должен исчезнуть сразу после про-

системы впрыска топлива. Если красный инди-

верки цикла системы иммобилайзера. Если

каторный сигнал и предупредительный символ

предупредительный сигнал и символ системы

не гаснут и начинают мигать, необходимо сде-

иммобилайзера продолжают мигать, необхо-

лать диагностику системы впрыска топлива у

димо пройти диагностику системы иммобилай-

официального дилера Kawasaki.

зера у официального дилера Kawasaki.

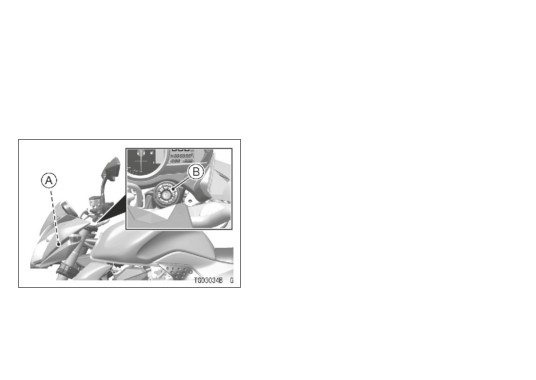

После поворота ключа зажигания в положе-

ние «ВЫКЛ.» («OFF») индикаторный сигнал

системы впрыска топлива начинает мигать.

Это означает, что система иммобилайзера

активирована. Спустя 24 часа, индикаторный

сигнал прекратит мигать, но система иммоби-

лайзера будет продолжать работать.

Предупредительный индикаторный сигнал

начинает мигать в случае использования не-

верно закодированного ключа или некоррект-

ного взаимодействия ключа и антенны.

ОБЩАЯ ИНФОРМАЦИЯ 31

Индикаторный сигнал прекращает мигать

(Для моделей с антиблокировочной систе-

при использовании правильного ключа или

мой ABS)

установки нормальной связи между антенной

: Обычно индикаторный сигнал антибло-

и ключом.

кировочной системы ABS загорается после по-

ворота ключа зажигания в положении «ВКЛ.»

ПРИМЕЧАНИЕ

(«ON») и гаснет вскоре после начала движе-

{{

Индикаторный сигнал системы впрыска

ния мотоцикла. Если система ABS работает

топлива может работать в двух режимах

нормально, то сигнал не горит. Индикатор ABS

(«ВКЛ.» («ON») или «ВЫКЛ.» («OFF»). В те-

загорается и продолжает гореть при наличии

чение 20 секунд с момента поворота клю-

какого-либо сбоя. Если индикаторный сигнал

ча зажигания в положение «ВЫКЛ.» («OFF»)

системы ABS горит, это значит, что система не

одновременно нажать и

2 секунды или

работает. Однако обычная тормозная система

дольше удерживать кнопку переключения

продолжает работать в штатном режиме.

режима («MODE») и «СБРОС» («RESET»).

Более подробная информация об антибло-

Предупредительный индикатор переста-

кировочной системе ABS приводится в раз-

нет мигать.

деле «Антиблокировочная система» в главе

{{

После подключения аккумулятора пред-

«ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ».

упредительный индикатор системы впры-

ска топлива по умолчанию устанавливает-

ся в мигающий режим.

{{

При низком заряде аккумулятора

(ниже

12 В), предупредительный индикатор си-

стемы впрыска топлива автоматически

прекращает мигать, чтобы не допустить

разрядки аккумулятора.

ОБЩАЯ ИНФОРМАЦИЯ 33

ПРЕДОСТЕРЕЖЕНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Не хранить два ключа от системы иммо-

В случае утери всех ключей зажигания,

билайзера на одной связке.

необходимо обратиться к официальному

Не погружать ключ в воду.

дилеру Kawasaki для замены электронно-

Не подвергать ключи воздействию слиш-

го блока управления и заказа новых клю-

ком высоких температур.

чей зажигания.

Не хранить ключи рядом с магнитом.

Не класть тяжелые предметы на ключи.

Не шлифовать и не изменять форму ключа.

Не разбирать пластиковый корпус ключа.

Не ронять и/или не трясти ключи.

В случае утери ключа зажигания, насто-

ятельно рекомендуется пройти перере-

гистрацию у дилера, чтобы исключить

вероятность угона.

A. Ключи зажигания

34 ОБЩАЯ ИНФОРМАЦИЯ

●●

Ключи зажигания: Разрешается регистриро-

При использовании неверно закодирован-

вать до 5 ключей зажигания за один раз.

ного ключа или сбое в связи между ключом и

●●

Усилитель сигнала находится за передним

электронным блоком двигатель не запускает-

обтекателем. Усилитель усиливает сигнал

ся, и начинает мигать предупредительный ин-

антенны и электронного блока управления.

дикаторный сигнал.

●●

Катушка антенны находится рядом с отвер-

Для запуска двигателя необходимо исполь-

стием ключа зажигания.

зовать ключ с правильной кодировкой и нала-

дить четкую связь между ключом и блоком.

При повороте ключа в положение «ВЫКЛ.»

(«OFF») предупредительный индикаторный

сигнал начнет мигать. Это означает, что систе-

ма иммобилайзера включена. Спустя 24 часа

предупредительный индикаторный сигнал

должен перестать мигать, но система иммоби-

лайзера будет продолжать работать.

В случае утери всех ключей зажигания пере-

регистрация с новыми кодами не предусмо-

трена. В этом случае требуется замена элек-

тронного блока управления.

А. Усилитель сигнала

ПРИМЕЧАНИЕ

В. Катушка антенны

{{

Индикаторный сигнал может работать в

двух режимах («ВКЛ.» («ON») или «ВЫКЛ.»

(«OFF»).

содержание   ..   1  2  3   ..
