8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальная мощность
77,7 кВт (106 л.с.) при 10500 об/мин.
Максимальный крутящий момент
78.0 Н•м (8,0 кгс•м, 57,5 футо-фунта) при 8300 об/мин.
Минимальный радиус поворота
3 м (118 дюймов)
ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритная длина
2 085 мм (82,1 дюйма)
Габаритная ширина
795 мм (31,3 дюйма)
Габаритная высота
1 070 мм (42,1 дюйма)
Колесная база
1 440 мм (56,7 дюйма)
Дорожный просвет
165 мм (6,5 дюйма)
Снаряженная масса
224 кг (494 фунта)
(Р) 227 кг (501 фунт)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9
ДВИГАТЕЛЬ
Тип
Бензиновый, 4-х-тактный, 4-х цилиндровый
Охлаждение
Жидкостное
Рабочий объем
748 см³ (45,6 куб. дюйма)
Диаметр и ход
68,4 × 50,9 мм (2,7 × 2,0 дюйма)
Степень сжатия
11,3:1
Система запуска
Электростартер
Нумерация цилиндров
слева направо, 1-2-3-4
Порядок работы цилиндров
1-2-3-4
Топливная система
Впрыск топлива
Система зажигания
Аккумулятор и катушка (транзисторное зажигание)
Угол опережения зажигания
10° перед верхней мертвой точкой при 1 300 об/мин.
(электронное опережение)
37° перед верхней мертвой точкой при 5 000 об/мин.
Свечи зажигания
NGK CR9EК, ND U27ETR
Система смазки
Принудительная смазка (с масляным поддоном)
Моторное масло: Тип
API SG, SH, SJ, SL или SM с JASO MA, MA1 или MA2
Вязкость
SAE 10W-40
Объем
3,8 л (4,0 ам. кварты)
Объем охлаждающей жидкости
2,9 л (3,1 ам. кварты)
10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТРАНСМИССИЯ
Коробка передач
шестиступенчатая
Сцепление
многодисковое, в масляной ванне
Система привода
Цепной привод
Моторное передаточное число
1,714 (84/49)
Главное передаточное число
2,867 (43/15)
Полное передаточное число
5,382 (при высшей передаче)
Передаточные числа:
1
2,571 (36/14)
2
1,941 (33/17)
3
1,556 (28/18)
4
1,333 (28/21)
5
1,200 (24/20)
6
1,095 (23/21)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 11
РАМА
Угол наклона оси поворота
24°
Размер шин:
Передняя
120/70ZR
Задняя
180/55ZR
Размер обода:
Переднее колесо
J17M/C × MT3,50
Заднее колесо
J17M/C × MT4,50
Объем топливного бака
18,5 л (4,9 амер. галлона)
ЭЛЕКТРООБОРУДОВАНИЕ
Аккумулятор
12 В 8 Ач
Передняя фара:
Дальний свет: 12 В 55Вт х 2
Ближний свет: 12 В 55Вт
Задний фонарь/стоп-сигнал
светодиод
Р: ZR750P
В случае неисправности даже одного светодиода в задних фонарях/ стоп-сигналах необходимо
обратиться к официальному дилеру Kawasaki за консультацией.
Технические параметры могут изменяться без предупреждения и не применяться в некоторых
странах.
12 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

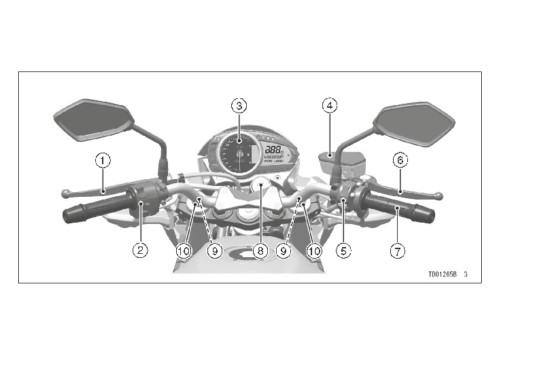

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
1.
Рычаг сцепления
7.
Ручка газа
2.
Переключатели на левой ручке руля
8.
Замок зажигания/рулевой колонки
3.
Приборная панель
9.
Регулятор силы амортизации отбоя
4.
Бачок тормозной жидкости (передний)
(передняя вилка)
5.
Переключатели на правой ручке руля
10. Регулятор предварительного поджатия
6.
Рычаг переднего тормоза
пружины
РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 13

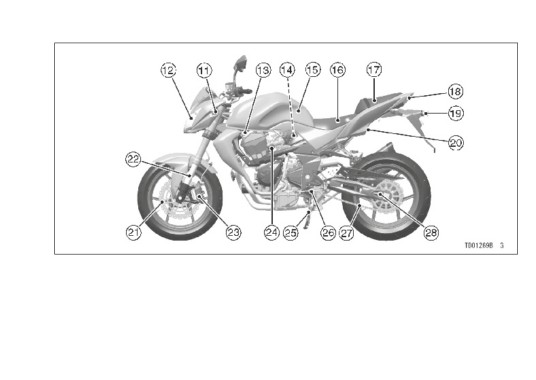

11. Сигнал поворота
18. Габарит./тормозные сигналы
24. Регулировочный винт
22. Передняя фара
19. Подсветка номера
холостого хода
13. Свечи зажигания
20. Замок сиденья
25. Боковая подножка
14. Воздушный фильтр
21. Тормозной диск
26. Педаль КПП
15. Топливный бак
22. Передняя вилка
27 Приводная цепь
16. Водительское сиденье
23. Суппорт тормоза
28. Регулятор цепи
17. Пассажирское сиденье
14 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

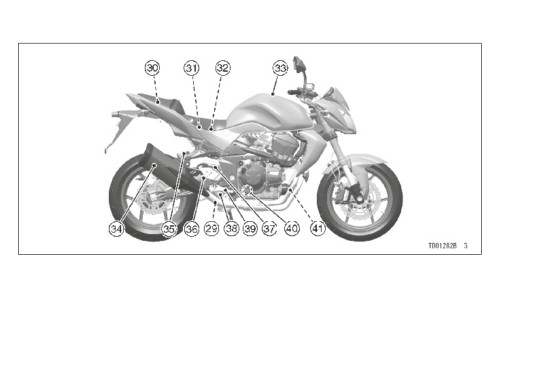

29. Регулятор силы амортизации отбоя
35. Бак тормозной жидкости (задний)
(задний амортизатор)
36. Маятник
30. Блок плавких предохранителей
37. Выключатель заднего тормозного сигнала
31. Аккумулятор
38. Задний амортизатор
32. Набор инструментов
39. Педаль заднего тормоза
33. Крышка топливного бака
40. Индикатор уровня масла
34. Глушитель
41. Масляный фильтр
НАГРУЗКА И ПРИНАДЛЕЖНОСТИ 15
НАГРУЗКА И ПРИНАДЛЕЖНОСТИ
других лиц при выборе и применении принад-
ПРЕДУПРЕЖДЕНИЕ
лежностей, а также при нагрузке ТС.
Несоблюдение ограничений по нагрузке,
некорректная установка или использова-
ПРИМЕЧАНИЕ
ние комплектующих, а также любые моди-
{{
Все оригинальные запчасти и принад-
фикации мотоцикла могут привести к на-
лежности Kawasaki разработаны специ-
рушению безопасных условий вождения.
ально для использования на мотоциклах
Перед поездкой необходимо убедиться в
Kawasaki. Настоятельно рекомендуем ис-
отсутствии перегрузки, а также в том, что
пользовать только оригинальные комплек-
все инструкции соблюдены.
тующие для вашего мотоцикла.
Поскольку мотоцикл очень чувствителен к
Kawasaki не контролирует процесс про-
весовой нагрузке и действию аэродинамиче-
изводства и применения деталей за исклю-
ских сил, необходимо проявлять особую осто-
чением оригинальных запчастей и принад-
рожность при перевозке грузов и пассажиров
лежностей Kawasaki. В некоторых случаях
и/или установке дополнительных принадлеж-
некорректная установка или использование
ностей. Ниже приводятся общие рекоменда-
принадлежностей, а также модификация мо-
ции и инструкции:
тоцикла может привести к аннулированию га-
рантии на мотоцикл, негативно отразиться на
работе ТС, а также быть признанной незакон-
ной. Владелец несет личную ответственность
за собственную безопасность и безопасность
16 НАГРУЗКА И ПРИНАДЛЕЖНОСТИ
1.
Пассажир должен иметь четкое пред-
4.
Необходимо надежно зафиксировать ба-
ставление о работе мотоцикла. Пассажир
гаж и убедиться, что он не будет пере-
может оказывать воздействие на процесс
мещаться во время перевозки. По воз-
управления мотоциклом при неправиль-
можности следует проверять надежность
ном положении тела на поворотах, а также
крепления багажа (но не во время движе-
при совершении резких движений. Очень
ния мотоцикла). Поправлять при необходи-
важно, чтобы пассажир сидел на одном
мости.
месте во время движения мотоцикла и не
5.
Запрещается перевозить тяжелые или
вмешивался в процесс управления. Запре-
объемные предметы на багажной полке.
щается перевозить животных на мотоци-
Багажная полка предназначена для пере-
кле.
возки легких предметов. Перегрузка может
2.
Перед началом поездки необходимо объ-
повлиять на управляемость транспортного
яснить пассажиру, что он/она должен (а)
средства ввиду изменения распределения
поставить ноги на пассажирскую подножку
массы и аэродинамических сил.
и держаться за пилота или ремень на си-
6.
Запрещается устанавливать принадлеж-
денье. Запрещается перевозить пассажи-
ности или перевозить грузы, которые не-
ров, в случае, если рост не позволяет им
гативно влияют на работу мотоцикла.
поставить ноги на подножки, а также при
Убедиться, что перевозимый груз также
отсутствии подножек.
не оказывает негативного воздействия на
3.
Перевозимый багаж необходимо разме-
работу световых сигналов, дорожный про-
щать как можно ниже, чтобы снизить воз-
свет, крен
(напр. угол крена), элементы
действие на центр тяжести ТС. Необходи-
управления, ход подвески, ход передней
мо равномерно распределять вес багажа
вилки или прочие аспекты работы мото-
по обеим сторонам мотоцикла. Не реко-
цикла.
мендуется перевозить багаж, выступаю-
щий за пределы мотоцикла сзади.
НАГРУЗКА И ПРИНАДЛЕЖНОСТИ 17
7.
Расположение груза на руле или передней
пользования мотоцикла. При этом гаран-
вилке увеличивают массу блока рулевого
тия не распространяется на повреждение
управления, что может привести к наруше-
комплектующих мотоцикла в результате
нию безопасных условий вождения.
использования неразрешенных принад-
8.
Аэродинамические обтекатели, ветровое
лежностей.
стекло, спинка сиденья, а также прочие
крупные элементы могут оказывать нега-
Максимальная нагрузка
тивное влияние на устойчивость и управ-
Вес пилота, пассажира, багажа и принад-
ляемость мотоцикла не только ввиду их
лежностей не
должен
превышать
180
кг
существенной массы, но и из-за дополни-
(397 фунтов).
тельного воздействия аэродинамических
сил в процессе движения ТС. Некоррект-
ная конструкция или установка таких эле-
ментов может привести к нарушению усло-
вий безопасного вождения.
9.
Мотоцикл не предназначен для использо-
вания с боковой коляской, а также для бук-
сировки прицепа или прочих ТС. Kawasaki
не занимается производством колясок или
прицепов для мотоциклов. Соответствен-
но, мы не можем предсказать степень их
влияния на устойчивость и управляемость
мотоцикла. Предупреждаем, что это может
негативно повлиять на работу мотоцикла.
Kawasaki не принимает на себя ответ-
ственности за последствия нецелевого ис-
18 ОБЩАЯ ИНФОРМАЦИЯ
ОБЩАЯ ИНФОРМАЦИЯ

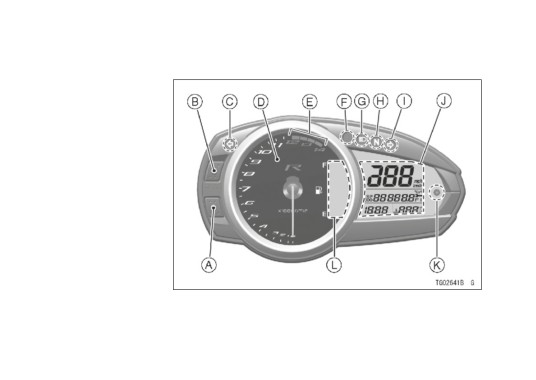

Приборная панель
A.
Кнопка «СБРОС» («RESET»)
В.
Кнопка переключения режима
С.
Индикаторный сигнал левого
поворота
D.
Тахометр
E.
Красная зона
F.
Желтый индикаторный
сигнал антиблокировочной
системы ABS (только у
моделей с ABS)
G.
Индикаторный сигнал
дальнего света
H.
Индикаторный сигнал
нейтрали
I.
Индикаторный сигнал
правого поворота
J.
Цифровой дисплей
К.
Предупредительный индикаторный сигнал
L.
Индикатор уровня топлива
ОБЩАЯ ИНФОРМАЦИЯ 19
Тахометр
ПРЕДОСТЕРЕЖЕНИЕ
Тахометр показывает число оборотов дви-
Эксплуатация двигателя с числом оборо-
гателя в минуту (об/мин). С правой стороны
тов в «красной зоне» не рекомендуется.
шкалы тахометра находится так называемая
«красная зона». Количество об/мин в красной
Это может привести к перегрузке и суще-
ственному повреждению двигателя.
зоне обозначает число оборотов выше макси-
мальной рекомендованной скорости двига-
теля и выше диапазона, установленного для
нормальной эксплуатации.
При повороте ключа зажигания в положение
«ВКЛ.» («ON») стрелка тахометра резко под-
нимается от минимального до максимального
уровня, а затем опускается назад. Так осу-
ществляется проверка исправности прибора.
При наличии сбоев в работе тахометра необ-
ходимо обратиться к официальному дилеру
Kawasaki.
20 ОБЩАЯ ИНФОРМАЦИЯ
Цифровая панель
Цифровая панель
На цифровую панель выводятся показания
спидометра, часов, счетчика ежедневного
пробега, одометра, датчика температуры ох-
лаждающей жидкости, а также предупреди-
тельные сигналы низкого давления масла, то-
пливной системы и системы иммобилайзера.
Режим цифровой панели активируется с помо-
щью кнопки переключения режима («MODE»)
после одометра и счетчика ежедневного про-
бега. После поворота ключа зажигания в по-
ложение «ВКЛ.» («ON») все сегменты загора-
ются на три секунды. Затем в зависимости от
выбранного режима начинают работать часы,
измерительные приборы или счетчики.
А.
Спидометр
В.
Счетчик ежедневного пробега/ Одометр
ПРИМЕЧАНИЕ
С.
Предупредительный символ о низком давле-
{{
В целях безопасности запрещается поль-
нии масла (
)/ системы иммобилайзера
зоваться кнопками на цифровой панели во
(
)/системы впрыска топлива («FI»).
время движения мотоцикла.
D.
Часы
E.
Индикатор температуры охлаждающей
жидкости
содержание .. 1 2 3 ..
|
|
|
