Мотоцикл Кавасаки GTR1400. Руководство - часть 4

ОСНОВНАЯ ИНФОРМАЦИЯ  59

ЗАМЕТКА



{

Сообщения  об  ошибках  на  приборной  па-

нели  переключаются  поочередно,  при  на-

жатии  нижней  кнопки  одновременно  с  на-

жатой верхней, если на приборной панели

отображаются  сообщения  о  неисправно-

стях и горит аварийный индикатор.



{

В  случае,  если  присутствует  более  од-

ного  сообщения  об  ошибках  на  приборной

панели,  они  отображаются  поочередно.

Аварийный  индикатор  на  приборной  пане-

ли  также  загорается.  Для  переключения

между сообщениями об ошибках используй-

те верхнюю кнопку.



● При повороте ключа зажигания в положение

«OFF», контрольная лампа иммобилайзера

начнет  мигать.  Это  означает,  что  иммоби-

лайзер  функционирует.  По  прошествии  24

часов контрольная лампа перестает мигать,

однако  иммобилайзер  продолжит  функцио-

нировать.



● Контрольная лампа мигает при использова-

нии неверно закодированного ключа, ибо в

случае некорректной связи между антенной

иммобилайзера  и  ключом.  В  то  же  время,

при использовании корректно закодирован-

ного ключа и отсутствии помех для антенны

контрольная лампа не мигает.

ЗАМЕТКА



{

Мигание  аварийного  индикатора  может

быть отключено. Нажмите и удерживайте

верхнюю  и  нижнюю  кнопки  одновременно

более двух секунд сразу после выключения

зажигания.

60  ОСНОВНАЯ ИНФОРМАЦИЯ



{

Мигание аварийного индикатора не может

быть  отключено  при  наличии  неисправ-

ностей в системах впрыска топлива либо

KIPASS. В случае, если мигание индикато-

ра не отключается, возможно наличие не-

исправностей  в  этих  системах.  Обрати-

тесь  к  авторизованному  дилеру  Кавасаки

для проведения диагностики.



{

При  отключении  батареи  режим  мигания

аварийного индикатора включается авто-

матически.



{

При падении напряжения батареи ниже 12

В. мигание аварийного индикатора отклю-

чается автоматически во избежание даль-

нейшего разряда батареи.

Контрольная  лампа  системы  впрыска

топлива  FI/Аварийный  символ  системы

впрыска топлива

Контрольная  лампа  системы  и  аварийный

символ  включаются  при  обнаружении  неис-

правности  в  системе  впрыска  топлива  (DFI).

В  случае  наличия неисправности,  аварийный

индикатор включается, а на приборной панели

загорается сообщение об ошибке “FI ERROR”.

Если  контрольная  лампа  горит,  а  аварийный

индикатор мигает – обратитесь к авторизован-

ному  дилеру  Кавасаки  для  проведения  про-

верки.

ОСНОВНАЯ ИНФОРМАЦИЯ  61

A.  Сообщение “FI ERROR”

B.  Аварийный индикатор

A.  Аварийный символ FI

B.  Аварийный индикатор

62  ОСНОВНАЯ ИНФОРМАЦИЯ

Появление  на  приборной  панели  надписи

«ECU  ID  ERROR»  совместно  с  включением

аварийного  индикатора  означают  отсутствие

корректной  связи  с  электронным  блоком

управления двигателем. Обратитесь к автори-

зованному  дилеру  Кавасаки  для  проведения

диагностики.

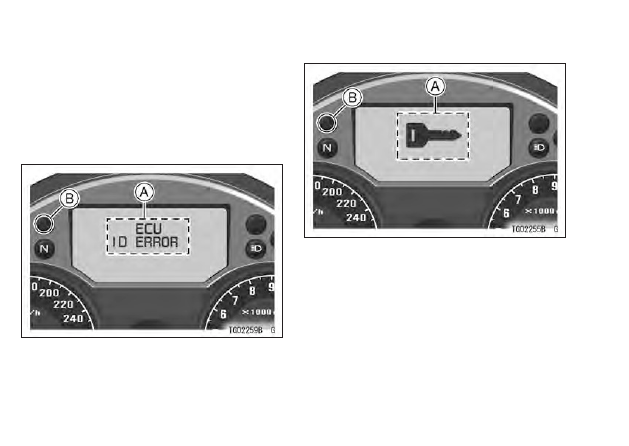

A.  Сообщение «ECU ID ERROR»

B.  Аварийный индикатор

A.  Аварийный символ

B.  Аварийный индикатор

ОСНОВНАЯ ИНФОРМАЦИЯ  63

Аварийное сообщение иммобилайзера/

Контрольный символ иммобилайзера

Аварийное  сообщение  на  приборной  пане-

ли,  включающееся  совместно  с  включением

аварийного индикатора указывают на наличие

неисправностей  в  системе  иммобилайзера.

При  обнаружении  неисправностей  загорает-

ся  аварийный  индикатор  и  на  приборной  па-

нели  появляется  сообщение  «IMMOBILIZER

ERROR».  Обратитесь к авторизованному ди-

леру Кавасаки для проведения диагностики.

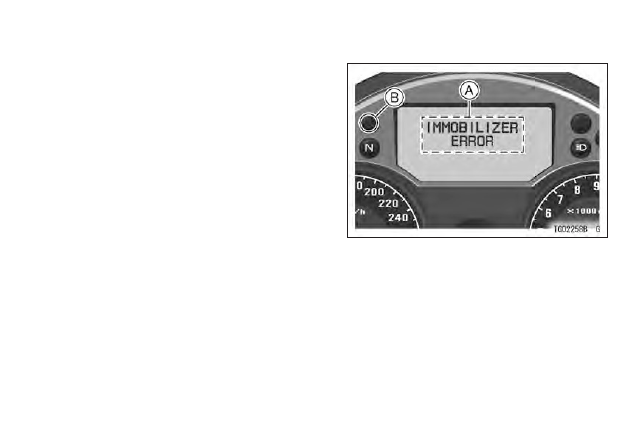

A.  Сообщение «IMMOBILIZER ERROR»

B.  Аварийный индикатор

64  ОСНОВНАЯ ИНФОРМАЦИЯ

A.  Аварийный символ

B.  Аварийный индикатор

Неисправность замка рулевой колонки/

Аварийный индикатор

Аварийное  сообщение  на  приборной  па-

нели,  включающееся  совместно  с  включе-

нием  аварийного  индикатора  указывают  на

наличие  неисправностей  в  замке  зажигания.

В  случае  наличия  неисправности  в  замке  за-

жигания  включается  аварийный  индикатор  и

на  приборной  панели  появляется  сообщение

«STEERING LOCK ERROR». Обратитесь к ав-

торизованному дилеру Кавасаки для проведе-

ния диагностики замка зажигания.

ОСНОВНАЯ ИНФОРМАЦИЯ  65

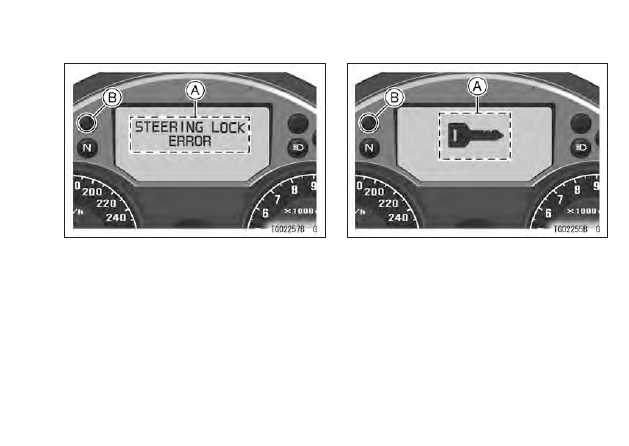

A.  Сообщение «STEERING LOCK ERROR»

B.  Аварийный индикатор

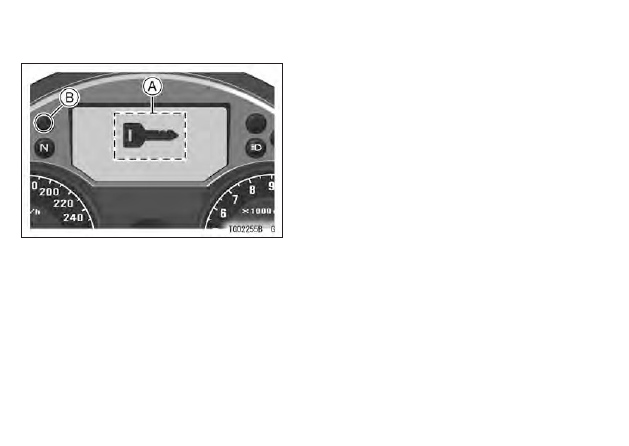

A.  Аварийный символ

B.  Аварийный индикатор

66  ОСНОВНАЯ ИНФОРМАЦИЯ

Появление на приборной панели сообщения

«STEERING  LOCK  ID  ERROR»  совместно  с

включением  аварийного  индикатора  означает

отсутствие  корректной  связи  с  замком  зажи-

гания. Обратитесь к авторизованному дилеру

Кавасаки  для  проведения  диагностики  замка

зажигания.

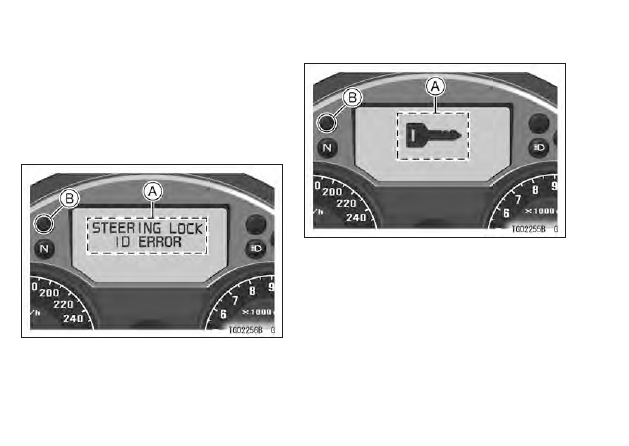

A.  Сообщение «STEERING LOCK ID ERROR»

B.  Аварийный индикатор

A.  Аварийный символ

B.  Аварийный индикатор

ОСНОВНАЯ ИНФОРМАЦИЯ  67

Неисправность  датчика  давления  воздуха

в шинах/Аварийный индикатор

Аварийное  сообщение  на  приборной  пане-

ли,  включающееся  совместно  с  включением

аварийного индикатора указывают на наличие

неисправностей в датчиках давления воздуха

в колесах.

В  случае  наличия  неисправности  в  датчи-

ках давления воздуха, включается аварийный

индикатор и на приборной панели появляется

аварийный символ. Обратитесь к авторизован-

ному дилеру Кавасаки для проведения диагно-

стики датчиков давления воздуха.

Датчик давления воздуха, F ERROR: Неис-

правность в переднем датчике давления воз-

духа

Датчик давления воздуха, R ERROR: Неис-

правность в заднем датчике давления воздуха

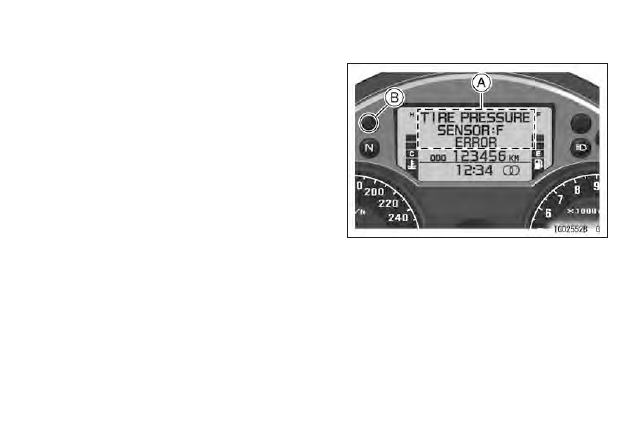

A.  Сообщение о неисправности переднего дат-

чика давления воздуха (переднее колесо)

B.  Аварийный индикатор

68  ОСНОВНАЯ ИНФОРМАЦИЯ

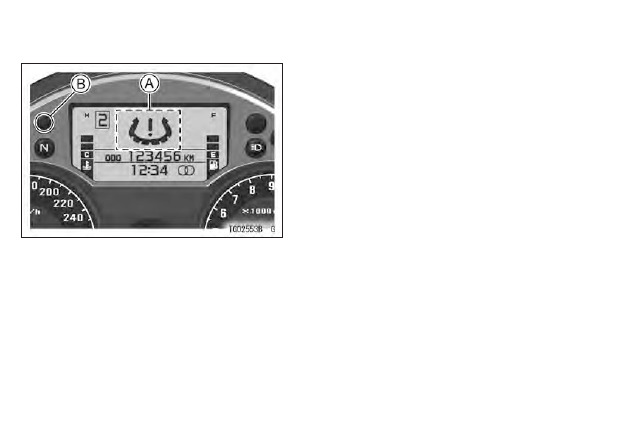

A.  Аварийный символ

B.  Аварийный индикатор

Сообщение о давлении в шинах/

Аварийный символ

Аварийное  сообщение  на  приборной  пане-

ли,  включающееся  совместно  с  включением

аварийного  индикатора,  указывают  на  пони-

женное  давления  воздуха  в  колесах.  Пред-

упреждающее  сообщение  включается  вместо

отображения  числового  значения  давления

при  давлении  около  220  кПа  или  менее.  Это

служит  для  предупреждения  водителя  о  по-

нижении  давления  в  колесах.  Измерьте  дав-

ление в колесах при первой же возможности.

При повышении давления до 230 кПа и выше,

аварийное сообщение исчезает.

LOW PRESSURE TIRE F: Низкое давление в

передней шине.

LOW PRESSURE TIRE R: Низкое давление в

задней шине.

ОСНОВНАЯ ИНФОРМАЦИЯ  69

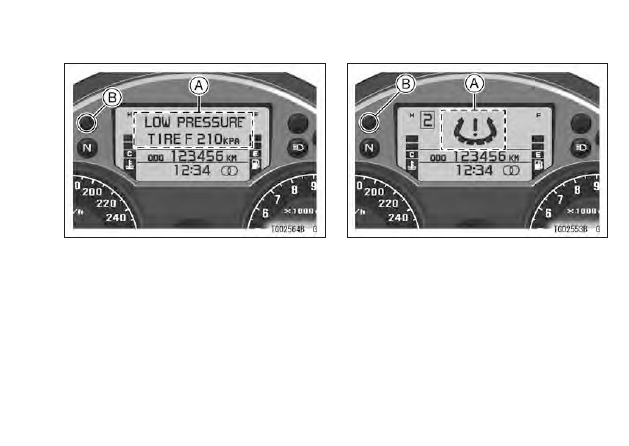

A.  Аварийное сообщение о давлении воздуха в

шине (передняя шина)

B.  Аварийный индикатор

A.  Аварийный символ

B.  Аварийный индикатор

ЗАМЕТКА



{

Предупреждающее сообщение включается

вместо  отображения  числового  значения

давления при давлении до 230 кПа или ме-

нее.



{

После  замены  шины,  проверьте  работу

датчика давления воздуха.

70  ОСНОВНАЯ ИНФОРМАЦИЯ

Аварийное  сообщение  батареи  датчика

давления воздуха/ Аварийный символ

Данное  сообщение  возникает  при  пониже-

нии  напряжения  батареи  датчика  давления

воздуха. В случае ее появления и включения

аварийного  символа,  обратитесь  к  автори-

зованному  дилеру  Кавасаки  для  проведения

диагностики датчика.

TIRE PRESSURE SENSOR : F LOW BATTERY:

Низкое напряжение батареи переднего датчи-

ка.

TIRE PRESSURE SENSOR : R LOW BATTERY:

Низкое напряжение батареи заднего датчика.

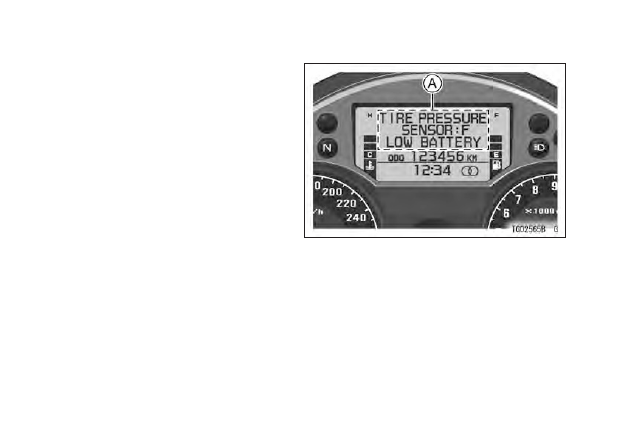

А.  Аварийное сообщение батареи датчика дав-

ления воздуха (передняя шина)

ОСНОВНАЯ ИНФОРМАЦИЯ  71

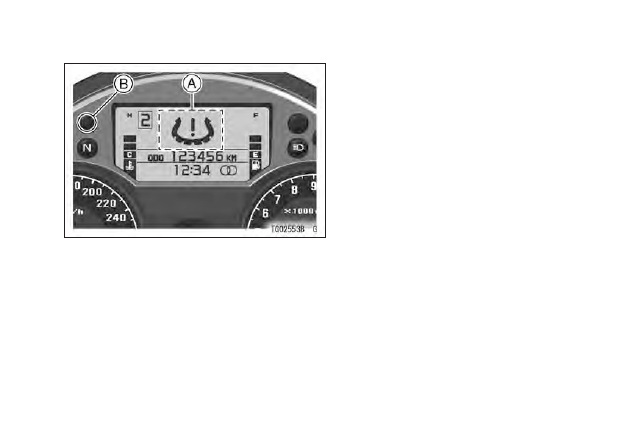

A.  Аварийный символ

B.  Аварийный индикатор

ЗАМЕТКА



{

Сообщения от датчиков давления воздуха

в шинах не появляются, если батареи в них

полностью разряжены.

Аварийное сообщение системы K-AC T ABS /

Аварийный символ

Аварийное сообщение системы K-AC T ABS

включается  совместно  с  аварийным  индика-

тором при обнаружении неисправностей в си-

стеме. Также на приборной панели загораются

соответствующие  символы.  В  случае  возник-

новения  аварийных  сообщений  и  включения

аварийного индикатора, обратитесь к автори-

зованному  дилеру  Кавасаки  для  проведения

диагностики.

72  ОСНОВНАЯ ИНФОРМАЦИЯ

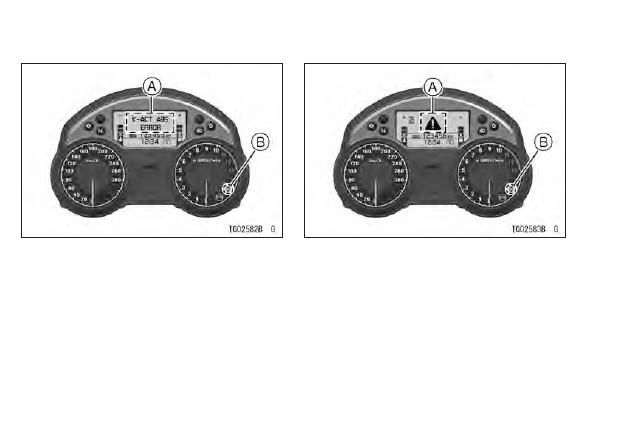

A.  Аварийное сообщение системы K-ACT ABS

B.  Индикатор системы K-ACT ABS

A.  Аварийный символ

B.  Индикатор системы K-ACT ABS

ОСНОВНАЯ ИНФОРМАЦИЯ  73

Аварийное сообщение системы KTRC /

Аварийный символ

Аварийное сообщение системы KTRC вклю-

чается  совместно  с  аварийным  индикатором

при  обнаружении  неисправностей  в  системе.

Также  на  приборной  панели  загораются  со-

ответствующие  символы.  В  случае  возник-

новения  аварийных  сообщений  и  включения

аварийного индикатора, обратитесь к автори-

зованному  дилеру  Кавасаки  для  проведения

диагностики.

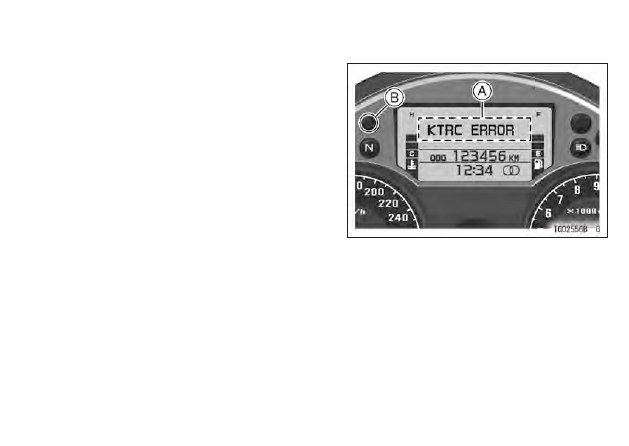

A.  Аварийное сообщение системы KTRC

B.  Аварийный индикатор

74  ОСНОВНАЯ ИНФОРМАЦИЯ

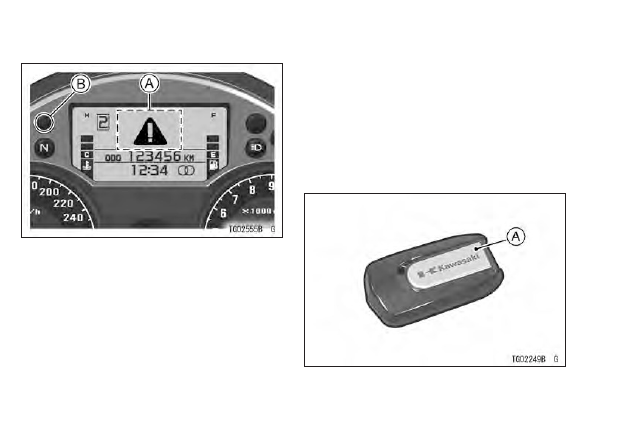

A.  Аварийный символ

B.  Аварийный индикатор

Аварийное сообщение электронного брел-

ка (FOB) / Аварийный символ

Аварийное  сообщение  электронного  брел-

ка (FOB) и аварийный символ включаются на

приборной  панели  при  остановке  двигателя

либо если мотоцикл удаляется от электронно-

го брелка. Также сообщение появляется в слу-

чае разряда батареи либо если электронного

брелка не опознается мотоциклом.

А.  FOB (электронный брелок)
